[清算统计]哪家的主板纸面支持PCIe5.0而面对blackwell需要降级

T.JOHN

2/4/2025 更新：分割两块，避免传达令人误会的信息 & 更新本坛的用户案例
正经部分：

问题背景：
想当年（21Q4，3年前）我牢英ADL超前支持PCIe5.0，市面根本没设备，除了少量SSD，而SSD接口还近点，对信号要求肯定没GPU这种x16用户那么高，就算掉盘，也很难判断是主板问题。现在老黄继曝出intel缩肛蓝屏之后，又贡献了板厂信号不合格的检测工具，真是质检之王，硬件灯塔。

检测方法：
管理员权限打开cmd/powershell 运行“nvidia-smi pci -gErrCnt”，如果有信号错误，数量会增长。不行换 "nvidia-smi dmon -s et -d 10 -o DT" 跑个3dmark或者游戏，最好是下个forge，跑几张AIGC（显存填满），然后后台开着看有没有报错

报告解读：
如果像 @sinopart 一样，仅跑出BAD_TLP，则问题不大。这种错误数据包会被丢弃或者重发。如果出现大量lane error/pci error，那是数据错误，可能会导致黑屏死机。

用户实例：（仅统计本坛）
@jzz , 七彩虹Z690+5080，症状：闪屏黑屏花屏etc。恢复手段：切PCIe4.0正常
@6cgl1s，铭瑄z790i+5080，症状：不报错，但跑分过低。恢复手段：切PCIe4.0正常
@cloud，msi x870+5090d，症状：开始正常，后来不稳定。恢复手段：切PCIe4.0或者换asus主板

信号检测：
46楼@aixunxian使用Mellanox网卡测试命令-mlxlink，检测信号的眼图等级，提供余量等级及Gen3/4过测标准，查看每个PCI lane信号是否达标。
至于啥是眼图，参考5年前帖子 PCIe 4.0时代慎用用延长线这种东西（被折叠看不到了）里引用过PCI-SIG的眼图，那个帖子主要讨论retimer和redriver的：


引发原因：
主板板材，布线；cpu的pcie控制器的驱动能力；电源的纹波干扰*以及pcie设备自己 etc.
*@啊对对对 2楼所提供案例

衍生话题：

• AMD iodie面世：zen2面世以后x300/x400起初第一版agesa是支持PCIe4.0的，苏妈未雨绸缪，怕这些PCIe2.0升上来的板子不稳定，直接一刀全切了
• 板厂R&D资源：板厂能处理更高频的DDR信号，理论上R&D处理PCIe信号也不是问题
• PCIe5.0新增硬件：牢英推出PCIe5.0板子的时候，就给了个标准，然后找供应商生产5.0 x16槽，5.0的口都得用那个槽，这就是成本
• 板厂R&D测试：信号总有发送端和接收端，板子就是个电线，板厂R&D没设备做真件验证，所以不能全怪板厂，也许大家都觉得牢英的设计是没问题的。只是不知道R&D用没用测量信号的设备测过自己的x16槽的信号完整性，是-xxdb？
• 可用真件：比blackwell更早的PCIe5.0x16设备只有H100和摩尔线程，这两个一个死贵，R&D想只定1片都得靠和NV的关系，另一个太小众也不见得有参考价值。


       注：@Juzi丶补充NVIDIA 21年5月上市了PCIe16x设备

• 玩家用途：论坛有人想拆分PCIe5.0x16中的x8给显卡，然后x8给SSD使用的可能得看看硬件够不够这个水平了。看起来发生掉盘，黑屏看来都是可能的


娱乐部分：
目前ASUS故障遥遥领先，因为首发用户用ASUS多，不是X870  hero就是X670 hero，配合9800x3D。Tony是不是让R&D出个BIOS来优化下？还是先天不足没得救了？只能降级PCIe4.0？当然也有可能是苏妈的io die pcie控制器弱鸡 看了下本坛，贴吧，B站，NGA，貌似还没说牢英要降级的，真是赢麻了据说大英2026年nova lake又要支持PCIe6.0了，板厂是不是考虑加强点信号，Z990多给两层板？

That's all, ENjoy! 懒得再更新了

啊对对对

检测方法应该补充下，降级到PCIe4.0后错误计数一直保持为0

我这40老卡在低频下错误会一直增长，手动锁了个2000MHz高频后错误不再增长，降级PCIe一点用都没，但是换了个台达电源一切又正常了，这信号错误有可能是电源导致的

T.JOHN

啊对对对 发表于 2025-2-3 19:39
检测方法应该补充下，降级到PCIe4.0后错误计数一直保持为0

我这40老卡在低频下错误会一直增长，手动锁了个 ...

没想到我黄的卡不但能检测主板，还能检测电源，灯塔之名果真空穴来风

czzk183

啊对对对 发表于 2025-2-3 19:39
检测方法应该补充下，降级到PCIe4.0后错误计数一直保持为0

我这40老卡在低频下错误会一直增长，手动锁了个 ...

16pin供电不足，显卡从PCIE额外取电导致PCIE 5.0电气信号不够了？  我瞎猜的

啊对对对

czzk183 发表于 2025-2-3 19:43
16pin供电不足，显卡从PCIE额外取电导致PCIE 5.0电气信号不够了？  我瞎猜的

低频出问题，锁高频反而没问题，可能铜牌老电源在节能启用后波纹什么的输出不合格了吧

tide~

电源纹波好测吧，借个示波器测下；对高频的干扰相对小？

momo77989724

790也跑不掉 多半。。。之前不就说BUG王中王也会降吗

lh4357

啊对对对 发表于 2025-2-3 19:44
低频出问题，锁高频反而没问题，可能铜牌老电源在节能启用后波纹什么的输出不合格了吧 ...

怎么有种AMD的U电压减太多内味。

wooser0079

T.JOHN 发表于 2025-2-3 19:42
没想到我黄的卡不但能检测主板，还能检测电源，灯塔之名果真空穴来风

还能检测13 14代缩缸呢

海山兔

有没有可能跟ASPM有关连性?
有大佬试试吗?

zhao1999250

板厂能处理更高频的DDR信号，理论上R&D处理PCIe信号也不是问题
这俩能调的不是一个东西。。。一个是并行，一个是串行信号，而且能调的也只有收发器两端的设备，你也说了中间的就是电线，所以还是要依靠cpu原厂去修改里面的设置（如驱动能力等等）

牢英推出PCIe5.0板子的时候，就给了个标准，然后找供应商生产5.0 x16槽，那玩意也不便宜
那个是按照pci-sig规范来的，不是啥都是intel给的

信号总有发送端和接收端，板子就是个电线，板厂R&D也没设备做真件验证，信了按牢英设计做就一定行，所以不能全怪板厂（不按牢英说的做的两说）
这也是需要按照pci-sig规范来做。。。是需要自己验证的，但是很贵，板子这么多也没时间挨个测，板材也不愿意上低损耗板材。。。

病嬌鬼畜蘿莉控

管理员权限打开cmd/powershell 运行“nvidia-smi pci -gErrCnt”不行啊

T.JOHN

病嬌鬼畜蘿莉控 发表于 2025-2-3 20:54
管理员权限打开cmd/powershell 运行“nvidia-smi pci -gErrCnt”不行啊

nvidia-smi dmon -s et -d 10 -o DT

T.JOHN

zhao1999250 发表于 2025-2-3 20:51
板厂能处理更高频的DDR信号，理论上R&D处理PCIe信号也不是问题
这俩能调的不是一个东西。。。一个是并行， ...

不矛盾。第一条我指的是技术能力，包括人员和（测量）设备，就铭瑄那种我估计不太行。第二条和第三条我如果没记错绝大部分内容都是intel写的，pci-sig的文档也是来自于各大公司。

巴特沃斯

我在X670E上跑5.0最神奇的问题是，远端的m2运行在gen5时，会导致某个南桥通道不认nvme设备（但还是可以认pcie设备）

非常amazing，完全不知怎么解释。

巴特沃斯

如果能稳定跑gen5，跑gen6应该问题也不大，这两工作频率是一样的，更换了编码

lordts

tuf 850m wifi 技嘉5080魔鹰。pcie5.0 x16使用中两天了没有任何问题，显卡直插主板。
这板子还是老的显卡快拆完美避开rog的坑。rog真的就只坑富哥。

病嬌鬼畜蘿莉控

T.JOHN 发表于 2025-2-3 21:13

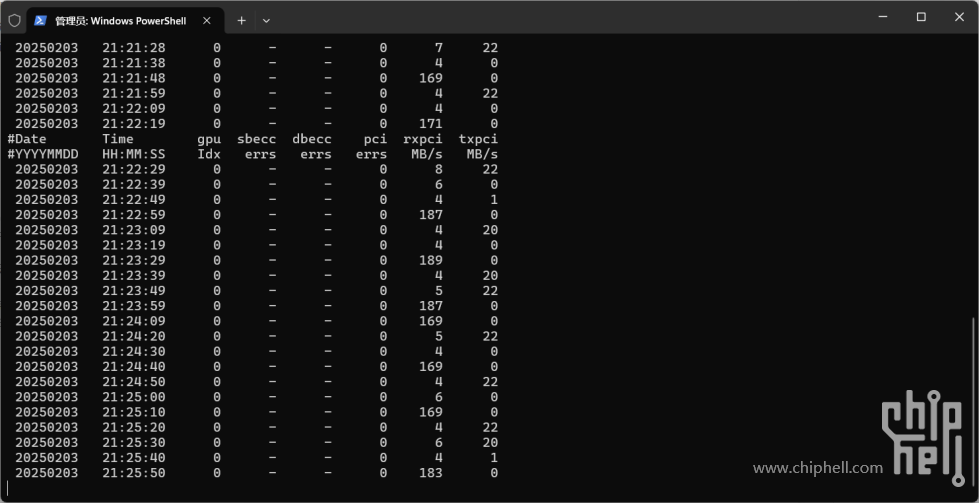

nvidia-smi dmon -s et -d 10 -o DT

应该没问题吧，吾辈是Z690设置的一槽是PCIE5.0X16，显卡是4080

T.JOHN

病嬌鬼畜蘿莉控 发表于 2025-2-3 21:26
应该没问题吧，吾辈是Z690设置的一槽是PCIE5.0X16，显卡是4080

你可以跑个游戏或者3dmark，这个窗口后台一直开着，它始终在监控。那列pci errors如果增加了就是出错了，现在是0，正常的。

T.JOHN

巴特沃斯 发表于 2025-2-3 21:18
我在X670E上跑5.0最神奇的问题是，远端的m2运行在gen5时，会导致某个南桥通道不认nvme设备（但还是可以认pc ...

不晓得，这主板我不了解topology，不管是不是二仙桥，开个ticket给asus吧。看起来像是信号处理问题，或者模式切换问题。

取个名字真是难

提前收了战未来的钱，终于等到这一天来到的时候其中一部分却发现战不了，太搞笑了

6cgl1s

铭瑄z790i没稳定性问题，但跑分异常低一档，不清楚问题出在哪儿

装陈醋的酱油瓶

不说PCI-e 5.0了，就哪怕是PCI-e 4.0 / DDR4， 530精密电子清洁剂都得常备。

坐标上海，不插防尘塞/设备的PCI-E 4.0过一个梅雨季肯定通道认不全， 3.0也都有可能

terryhux

我这4080，用的转接线，用了一年多，平时用和玩游戏没任何问题，但用这个命令看，error一直在增加，咋回事

相思风雨中

病嬌鬼畜蘿莉控 发表于 2025-2-3 21:26
应该没问题吧，吾辈是Z690设置的一槽是PCIE5.0X16，显卡是4080

4080只支援PCIE 4.0啊。。。

sekiroooo

坛子里一位坛友成功畅玩 5080打游戏的。平台就是七彩虹z690 也是需要降成4.0速率才可以。

KimmyGLM

目前群里水友的5080fe，主板b650ei，无法开启5.0速率，降级到gen4×16，非常稳定，且error数都为0（有正常计数那项不算）……
论坛那个七彩虹z690，搭配的5080 风魔，也一样要降级4.0……
综合来看，感觉这次主板厂商要挨个测自己5.0板子的兼容性了，出来了太早，这次才算有配套的显卡大规模测试。

sekiroooo

KimmyGLM 发表于 2025-2-3 23:03
目前群里水友的5080fe，主板b650ei，无法开启5.0速率，降级到gen4×16，非常稳定，且error数都为0（有正常 ...

就不能承认 是首发零售90 80显卡是缺陷残次品 就上市吗？ 一大堆up首发评测配着X870e也没见着谁刻意pcie 降速 跑分，跑游戏的。5.0的固态盘都出来几年了也没出 这种幺蛾子。
黄卡就屁事多。
首发很多up是特定送测驱动能跑稳，一般用户正式驱动就跑不稳。不觉得怪吗

KimmyGLM

sekiroooo 发表于 2025-2-3 23:14
就不能承认 是首发零售90 80显卡是缺陷残次品 就上市吗？ 一大堆up首发评测配着X870e也没见着谁刻意pcie  ...

上面就有水友正常开启5.0×16的案例，目前全球首批卖出这么多卡，反馈出来的占比还是不算多。首发肯定有各种幺蛾子的，每代不重样

menuu

现在都是直连CPU 感觉也不排除某些CPU自身的问题吧？
