电竞基因与赛博美学的完美融合，华硕ROG STRIX B860-F GAMING WIFI全面体验

kavana0215

一、引言

一直以来，Z系列主板与B系列主板的定位都有明显差异。Z系列主板主要定位于高端游戏玩家以及需要进行高性能计算的用户，他们往往对硬件性能、扩展性以及稳定性有较高要求；而B系列主板则主要定位于主流用户和家庭用户，这部分用户更注重实用与性价比，对硬件性能的要求相对较低。Z系列主板在设计、用料、功能以及扩展性等方面相比B系列主板更有优势，当然，其价格通常比B系列主板更高。
继英特尔酷睿Ultra 200S系列处理器和Z890芯片组主板发布之后，备受关注的B860芯片组主板终于来了。此次，新发布的B860芯片组主板与Z890芯片组主板主要有以下几处改变：

• B860芯片组主板最多支持4条DMI通道和14条PCIe通道；Z890芯片组主板最多支持8条DMI通道和24条PCIe通道。
• B860芯片组主板最多支持12个USB端口，其中包含6个USB 3.2端口（2个20Gb/s）；Z890芯片组主板最多支持14个USB端口，其中包含10个USB 3.2端口（5个20Gb/s）。
• B860芯片组主板直连CPU的PCIe 5.0为固定的16+4组合，不支持PCIe 4.0直连CPU；Z890芯片组主板支持PCIe 5.0与PCIe 4.0直连CPU，其中，PCIe 5.0支持多种组合方式。


B860芯片组主板发售的第一时间我就入手了一张ROG STRIX B860-F GAMING WIFI为例（以下简称ROG B860-F），本文就来和大家分享这张主板的使用体验。

二、开箱与配件介绍

ROG B860-F主板的包装一如既往的延续了ROG家族经典的黑红撞色设计，正面突出了主板效果图、产品型号以及这张主板的卖点；背面介绍了ROG B860-F的硬件、灯光、接口以及散热配置，前后都少不了帅气的“败家之眼”LOGO。

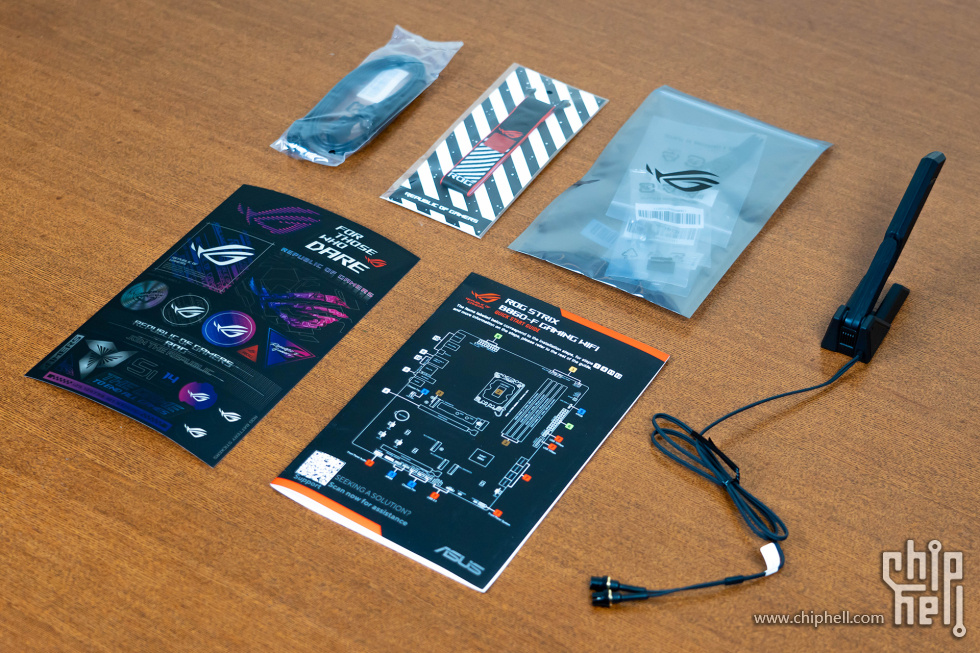

配件包含：SATA线（直头和弯头各1条）、安装与收纳配件、Wi-Fi 7天线、ROG信仰贴纸、说明书等。


Wi-Fi 7天线支持多角度调节，底座带磁吸功能，可放置在机箱侧面，不额外占用空间。



三、外观与细节展示

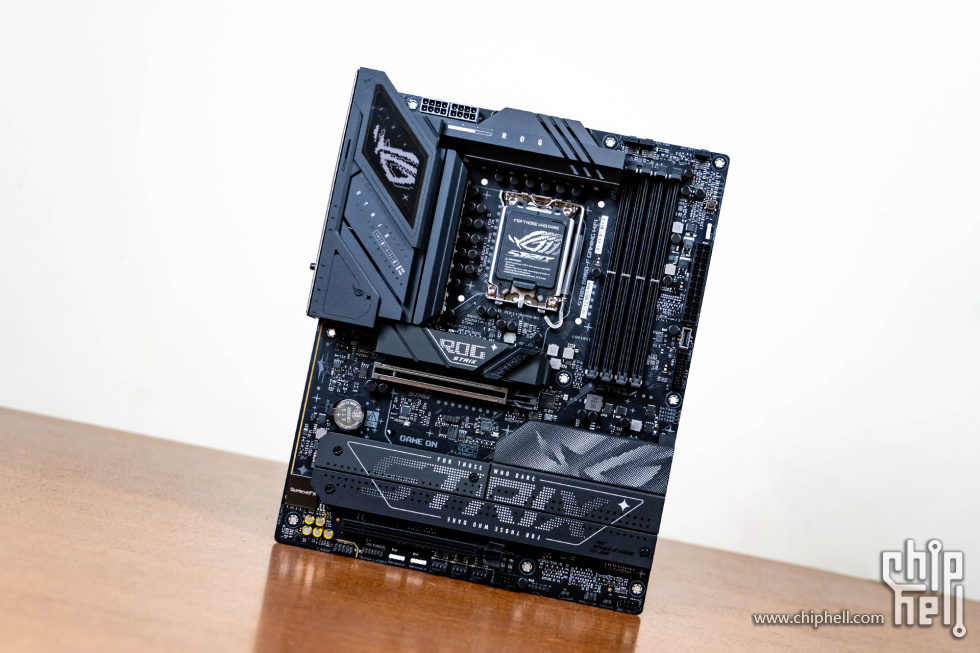

个人感觉ROG B860-F主板的外观相比上一代B760-F更纯粹、更内敛、更有设计感，规整有序的机甲风散热装甲搭配像素风的ROG标识，让这张主板显得很有质感和力量感，整体散发出浓浓的电竞气息，稳稳拿捏了我这枚理工男的审美。

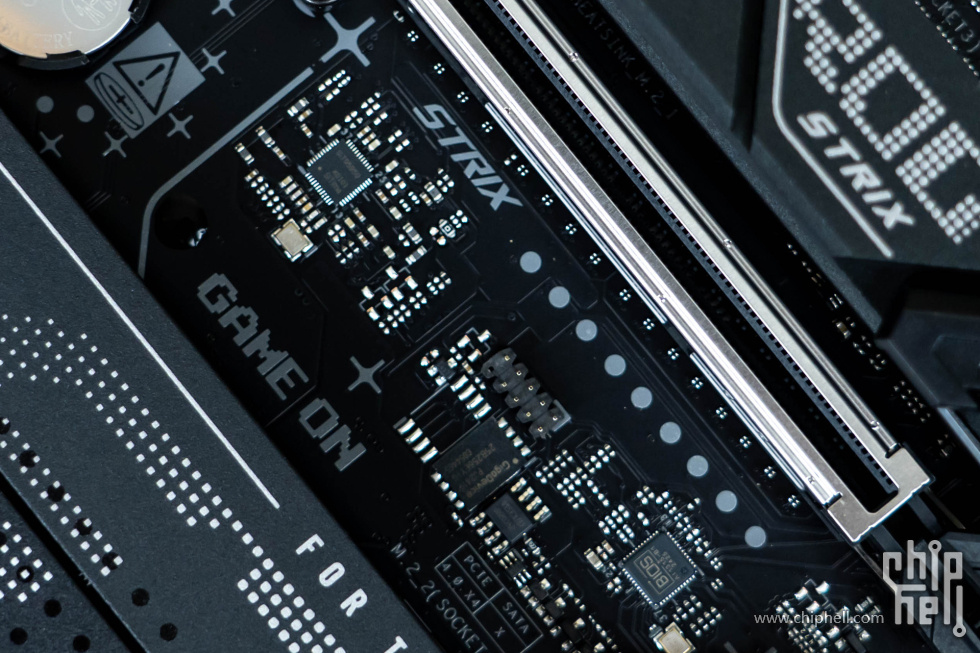

黑色PCB板的表面点缀了许多精致又可爱的像素风字母和图案，给线条硬朗的ROG B860-F增添了一些趣味性。

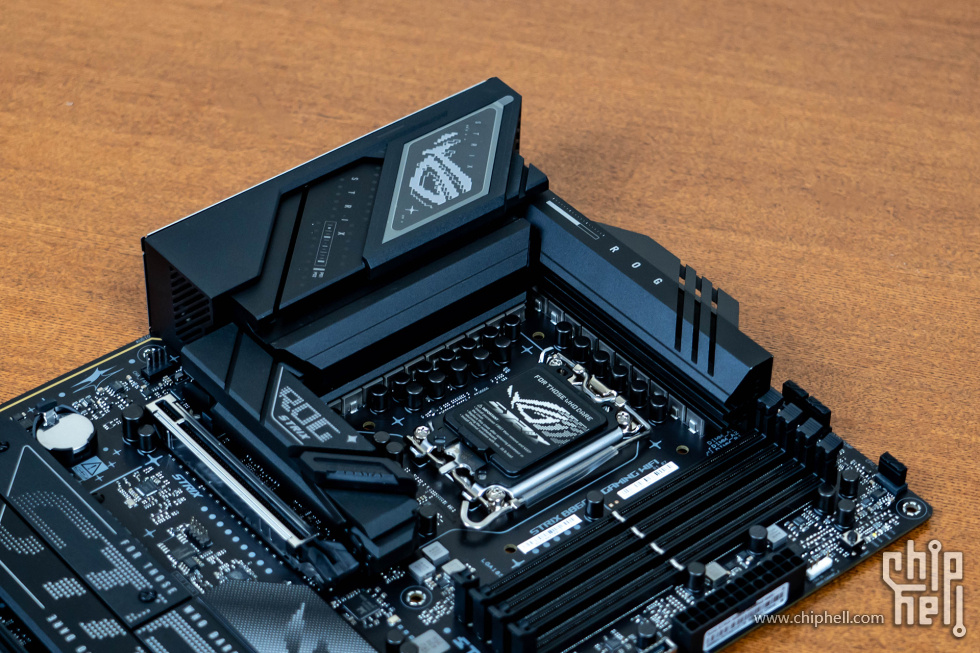

上方是两个厚实的VRM散热片，恰到好处的镂空设计不仅增强了立体感，还能增大散热面积，为各个VRM提供全方位散热，从而满足高性能英特尔酷睿Ultra 200S处理器的供电需求。


若论这张ROG主板的灵魂图腾，那必然是支持AURA灯效的“败家之眼”LOGO！
在冷冽的金属装甲表面演绎出独特的赛博朋克美学，当像素阵列随系统状态明暗渐变时，硬核的硬件仿佛被注入数字生命体般的灵动气质，在彰显品牌信仰的同时，也赋予了设备独特的视觉身份标识。

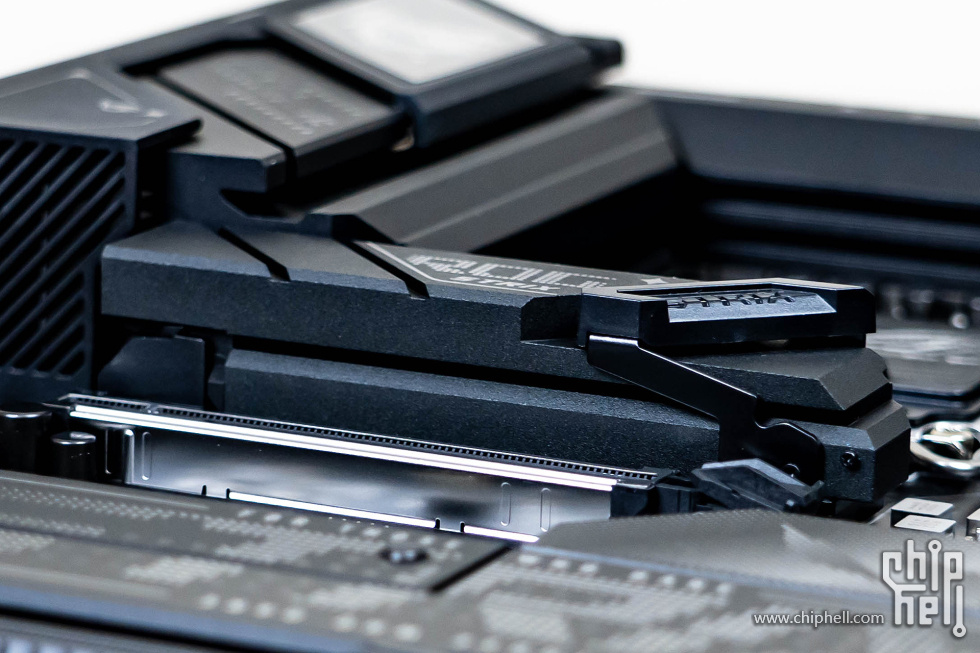

VRM散热片的下方是直连CPU的M.2插槽，配备了一个可单手拆装的快拆装甲，只需轻轻抬起右侧的锁扣即可摘下装甲，非常方便 。装甲表面由几十白色圆点组成的ROG字样，与上方VRM散热片以及下方芯片组散热片上的败家之眼LOGO遥相呼应。




再往下是芯片组散热片和底部3个M.2插槽的散热片，表面是由白色圆点组成的败家之眼LOGO和“STRIX”字符，ROG的LOGO甚至呈现出具有层次感的光影效果，辨识度很高。

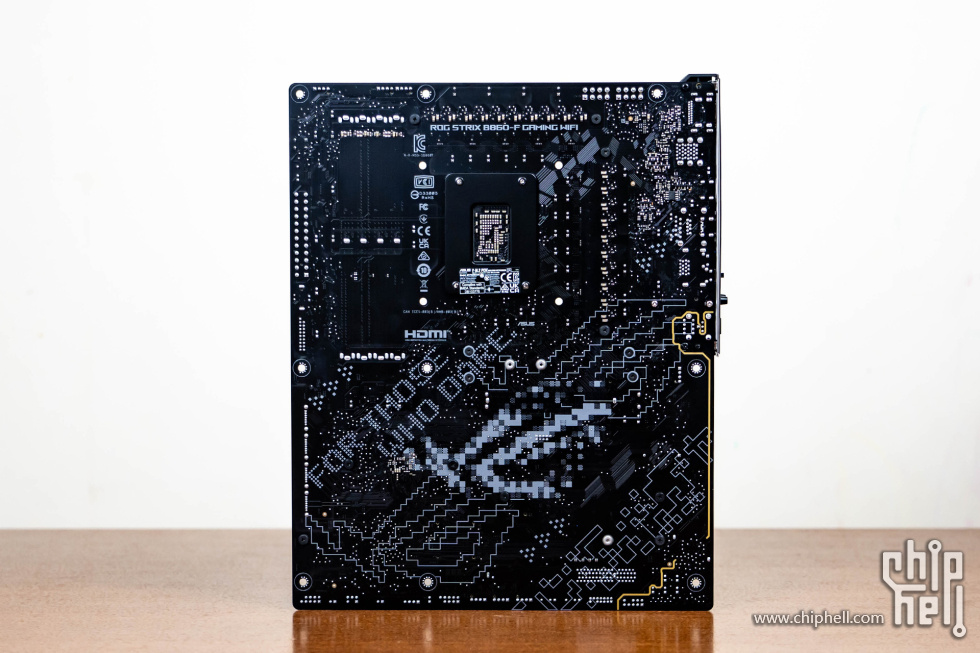

主板背面乍一看有一枚硕大的像素风ROG败家之眼，仔细再看其实是有两枚“败家之眼”。至于用料和做工是最不需要担心的，“华硕品质 坚若磐石”的口号可不是白喊的。





四、硬件配置

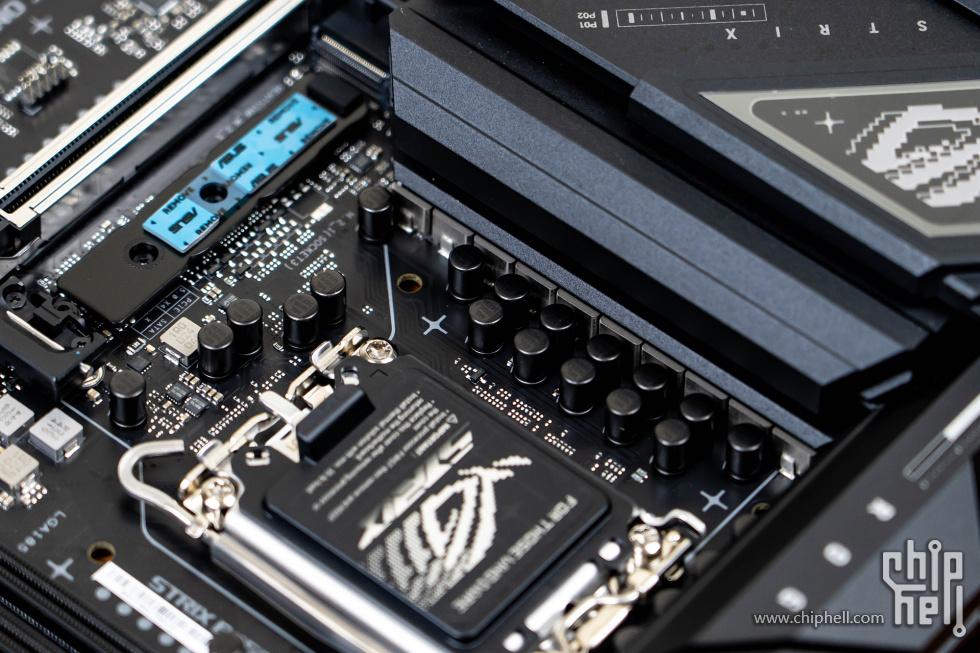

ROG B860-F主板采用16(80A)+1(80A)+2(80A)+1(80A) 高规格供电模组，8层PCB,全日系高精度电容&精调电感，用料绝对符合玩家国度高精尖标准。

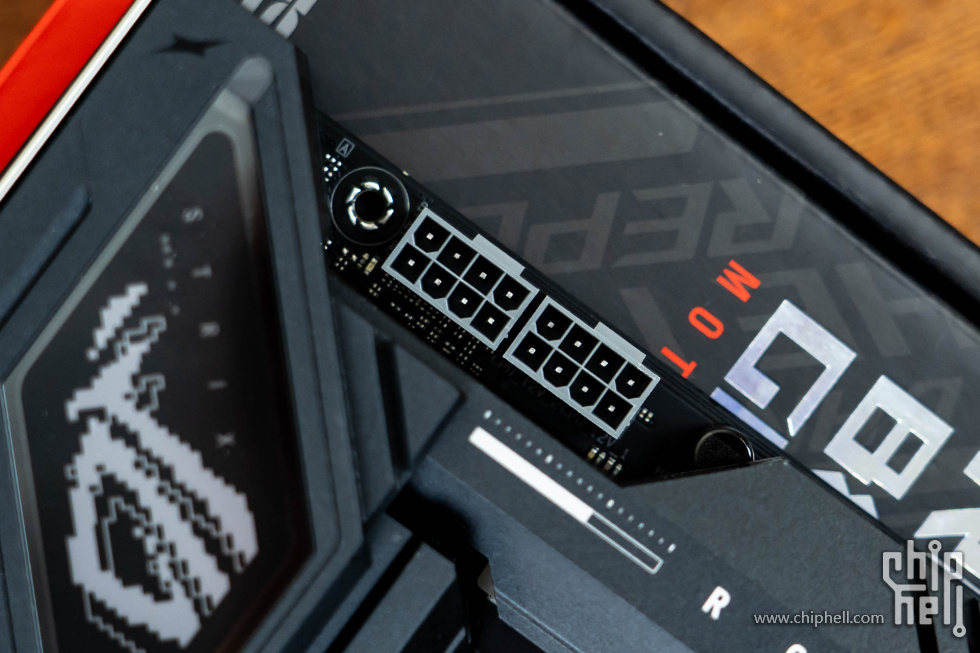

高强度双8pin供电接口，足以保障酷睿Ultra 200系列处理器、9000+MHz高频DDR5内存等硬件的稳定、高效运行，用来带285K都绰绰有余。


拆下散热装甲，我们可以看到ROG B860-F主板配备了4个PCIe M.2 SSD插槽，最上方的接口是CPU直连的PCIe 5.0x4通道，最大带宽128Gbps，使用M.2滑轨卡扣可切换42mm/60mm/80mm不同尺寸M.2 SSD；其余3个M.2插槽是由芯片组提供的
PCIe 4.0x4通道，其中一个支持110mm尺寸的M.2 SSD。

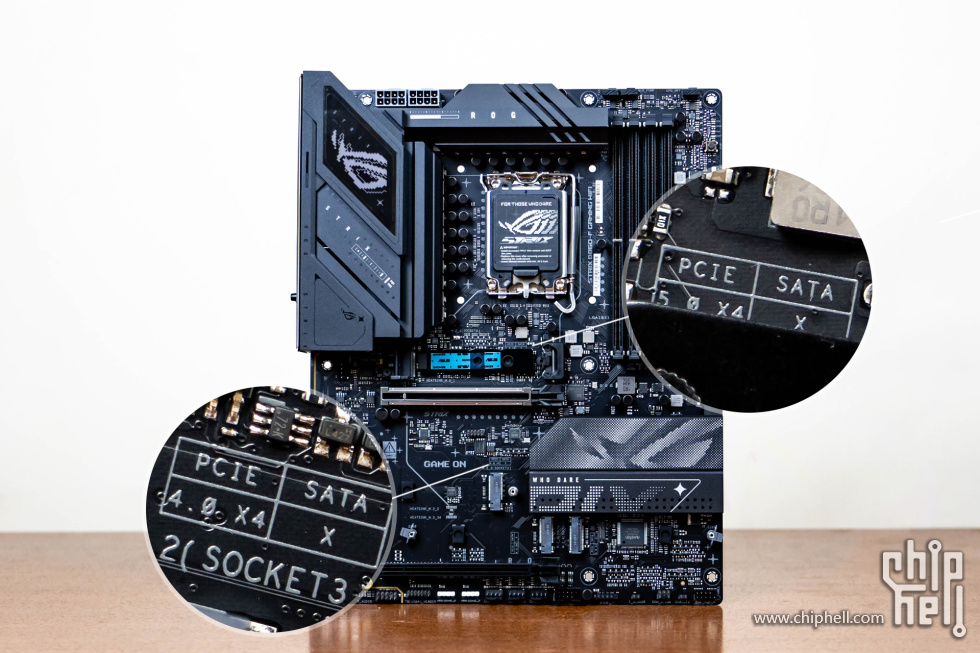

值得注意点是，右下角的M.2 SSD插槽是和底部PCIe 4.0×4插槽共享带宽的，所以建议优先选择左边两条M.2插槽。

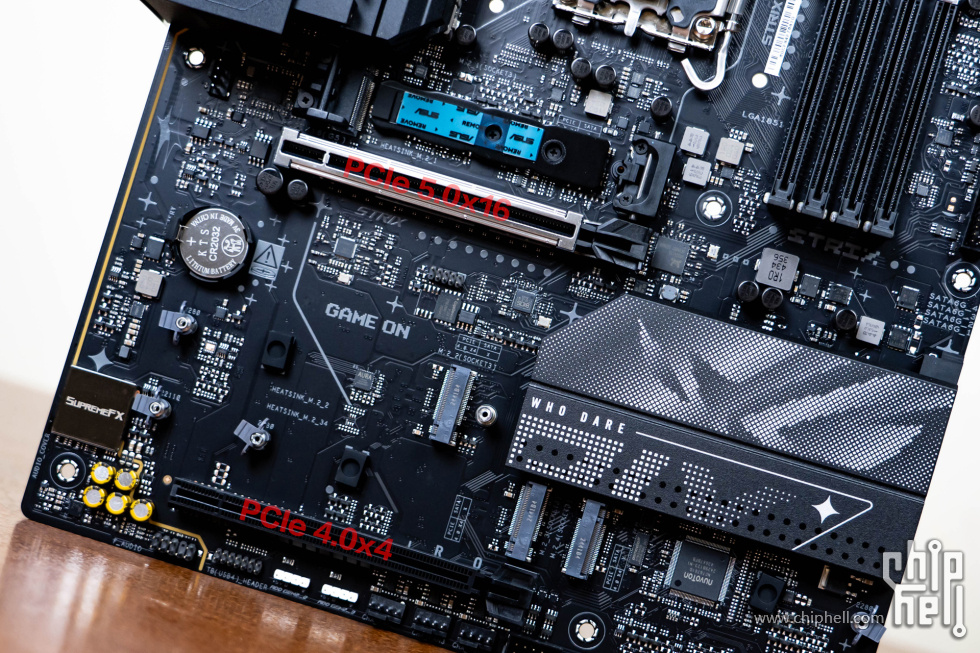

ROG B860-F主板提供了2条PCIe插槽，上面这条是由CPU引出的PCIe 5.0 x16满速通道，为了应对高端显卡做了金属加固处理，支持华硕最新的Q-Release设计，对于需要频繁拆装显卡的小伙伴来说简直不要太实用；底部这条插槽为PCIe 4.0x4通道。
Q-Release设计：插槽右侧的锁扣在无显卡插入时处于松开状态，安装显卡后会自动锁紧，拆卸显卡时只需先抬起显卡挡板一端让显卡倾斜，锁扣就会自动解锁，轻轻松松单手拆装，非常省心。底部的PCIe 4.0插槽则是常规锁扣。


ROG B860-F主板配备4条DDR5内存插槽，单槽最高支持64GB容量，内存频率支持9066+MHz（OC）。

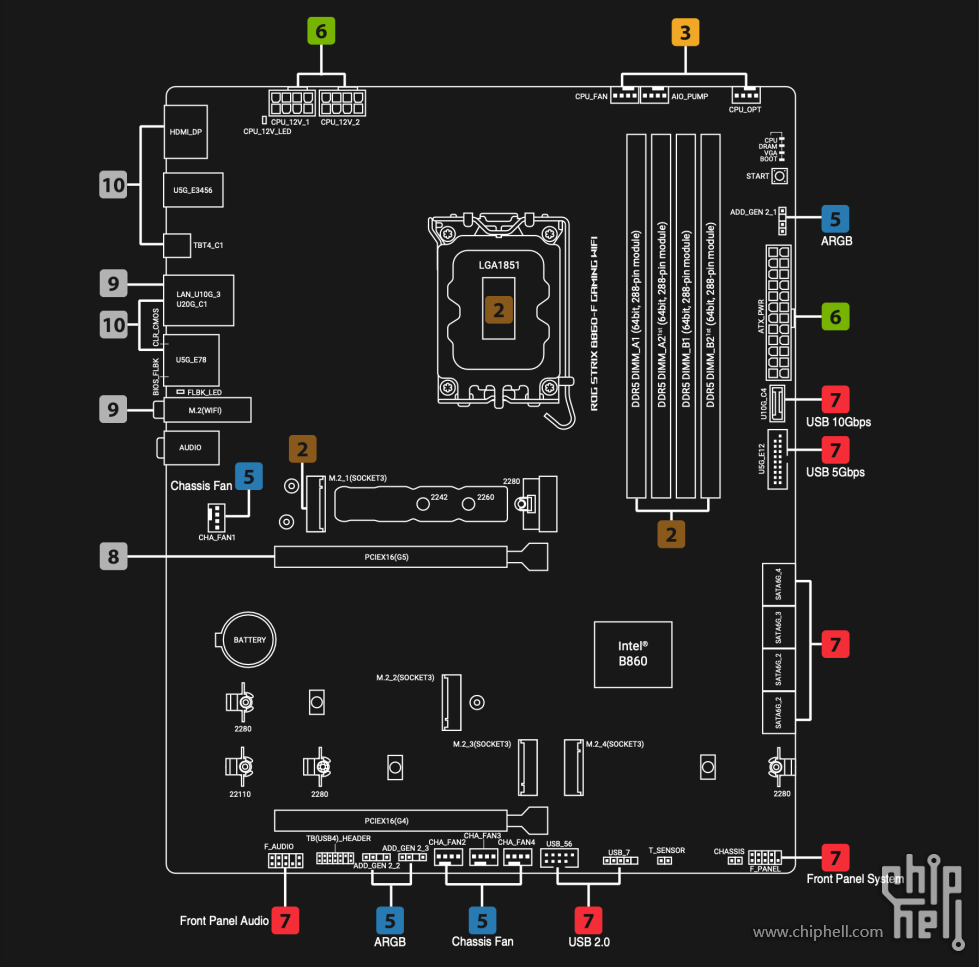

接口方面，ROG B860-F板载接口提供7个4-pin 风扇接口、3个5V-ARGB接口、前置USB-C 10Gbps、USB-A 5Gbps以及USB 2.0接口；在主板右下方边缘处（芯片组散热片的下方）设置了4个SATA 6Gbps接口；主板右上方增加了一枚开机按钮。




ROG B860-F的背部I/O非常全面，从上往下依次为：HDMI 2.1（4K@60Hz）和DP 1.4（8K@60Hz）视频接口、4个USB-A 5Gbps接口、雷电4接口（有一个小闪电的符号）、1个USB-C 20Gbps接口、1个USB-A 10Gbps接口、2.5G有线网口、CMOS清零按键、BIOS FLASHBACK一键升级按键、2个USB-A 5Gbps接口、Wi-Fi 7天线接口、1个数字光纤音频接口、3.5mm音频接口等。


Wi-Fi 7天线接口采用易拆式天线设计，直接插拔，不需要手动拧紧。
这里提醒一下各位，ROG B860-F的有线网卡是英特尔I226-V，安装系统后开机即可联网；无线网卡是联发科MT7925 WiFi7网卡，如果在Wi-Fi环境下使用电脑，建议安装微软官方最新Windows11系统，版本号24H2，低版本没有该网卡驱动，无法连接Wi-Fi网络。



五、使用体验

（1）BIOS介绍

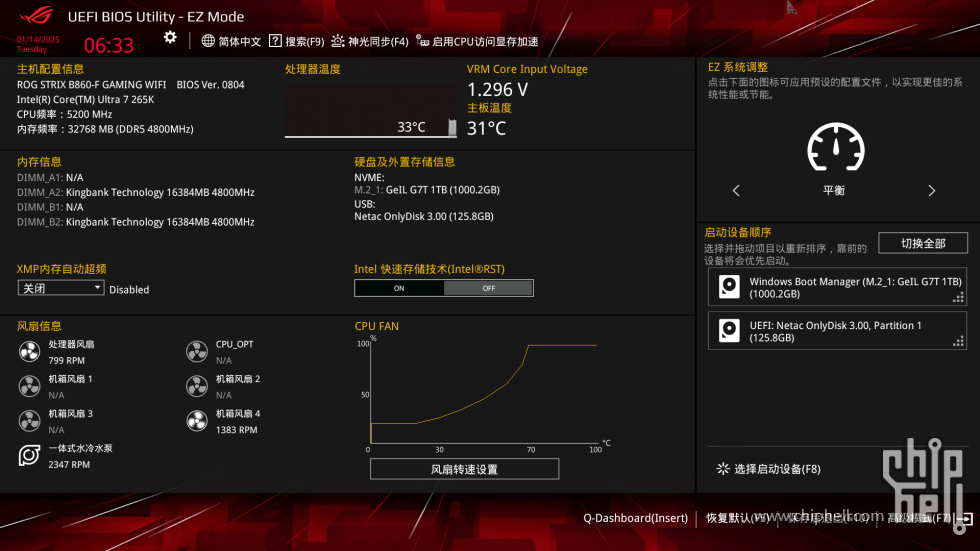

ROG B860-F的最新BIOS版本是0805（测试版）、0804（正式版），BIOS界面依然是熟悉的ROG布局。简易模式下，左侧展示了当前平台的基本情况，包括主机配置信息、CPU/内存/硬盘/风扇信息等；右侧可切换预设的性能配置文件（有平衡、风冷超频、水冷超频三个选项）、调整硬盘启动顺序，右下角可快速进入Q-Dashboard页面。

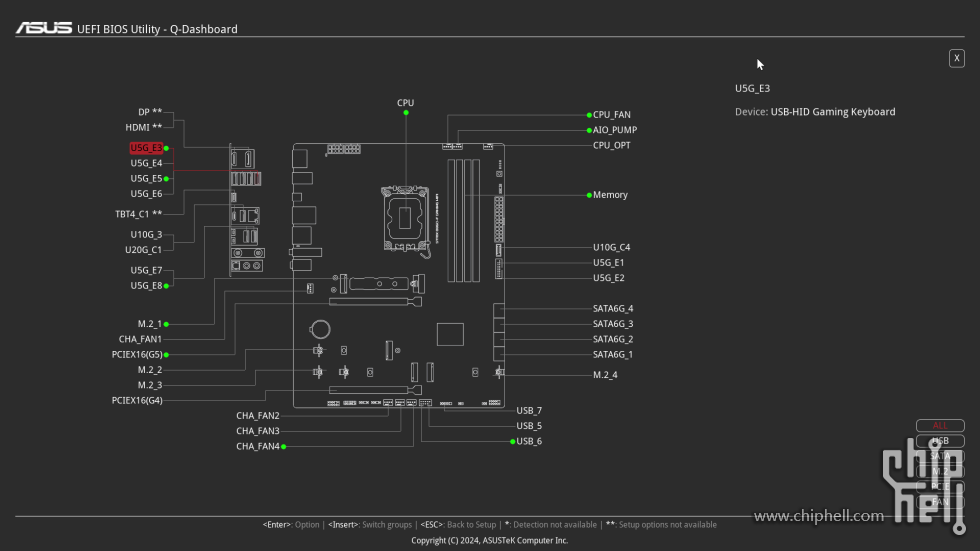

Q-Dashboard页面是一个BIOS便捷仪表盘，可以直观显示主板外接设备和接口状态，
点击接口标签可快速定位到BIOS中对应的设置页面，无需进入高级模式后经过层层菜单才能进行设置。图示化的便捷仪表盘Q-Dashboard一目了然，页面右下方设置了分类筛选，用户可以快速筛选出自己想要设置的接口。


按F7进入高级模式，我们就可以调整更详细、更高级的设置。
Ai Tweaker项目中，Performance Preferences（CPU超频）给出了英特尔默认预设和华硕超频预设两个一键超频配置，简易模式下从平衡切换到风冷超频/水冷超频后自动切换至华硕超频预设，超频后主板会解除CPU功耗限制。


为了照顾非K处理器的超频，ROG还提供了同步、异步模式，在BCLK Mode中选择“Asynchronous”异步模式，可以对于CPU的外频进行调节而不影响其他总线的基准频率，帮助非K处理器进行超频。

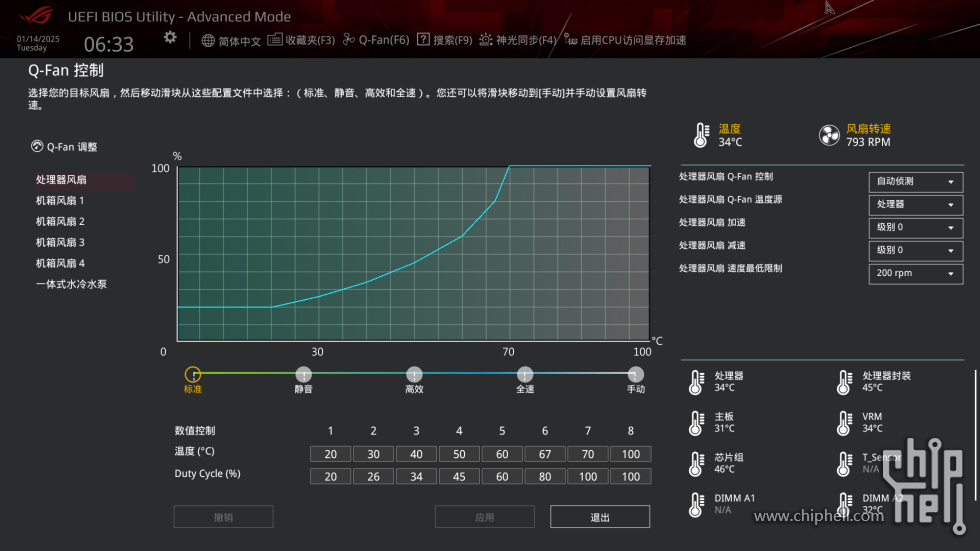

新版BIOS的风扇调整越来越直观，调控越来越方便。在Q-Fan控制页面还能显示CPU、主板、VRM、芯片组、内存等位置等实时温度，把高级模式里面的具体数值控制和加减速控制级别调节等项目放到了一起，方便我们更精准、更高效的设置对应的散热方案。



（2）性能测试

在BIOS切换预设性能文件，CPU频率、核心电压、内存频率、内存电压都有小幅提升。

• 平衡：CPU频率5200MHz，核心电压1.288V，内存频率4800MHz，电压1.137V
• 风冷超频：CPU频率5252MHz，核心电压1.536V，内存频率6398MHz，电压1.510V
• 水冷超频：CPU频率5304MHz，核心电压1.536V，内存频率6392MHz，电压1.510V


• 平衡：P核5205MHz，E核4604MHz，核心功耗258W；
• 风冷超频：P核5251MHz，E核4645MHz，核心功耗297W；
• 水冷超频：P核5300MHz，E核4689MHz，核心功耗313W。


Cinebench R23的测试结果如下：

• 平衡：单核2144 pts，多核33597 pts，MR Ratio 15.67 x；
• 风冷超频：单核2168 pts，多核35739 pts，MR Ratio 16.48 x；
• 水冷超频：单核2199 pts，多核36237 pts，MR Ratio 16.48 x。


从测试结果来看，AI超频后单核性能并没有太大提升，大概只有1%左右，多核性能提升比较明显，分别是6%和8%。



（3）内存超频

内存用的是性价比很高的金百达星刃黑32GB(16GBX2) DDR5内存，采用了海力士原厂原印A-Die颗粒，配备2mm铝合金散热马甲，表面有一半采用金属拉丝工艺，另一半光面印有蜂巢散落渐隐丝印，质感十足。

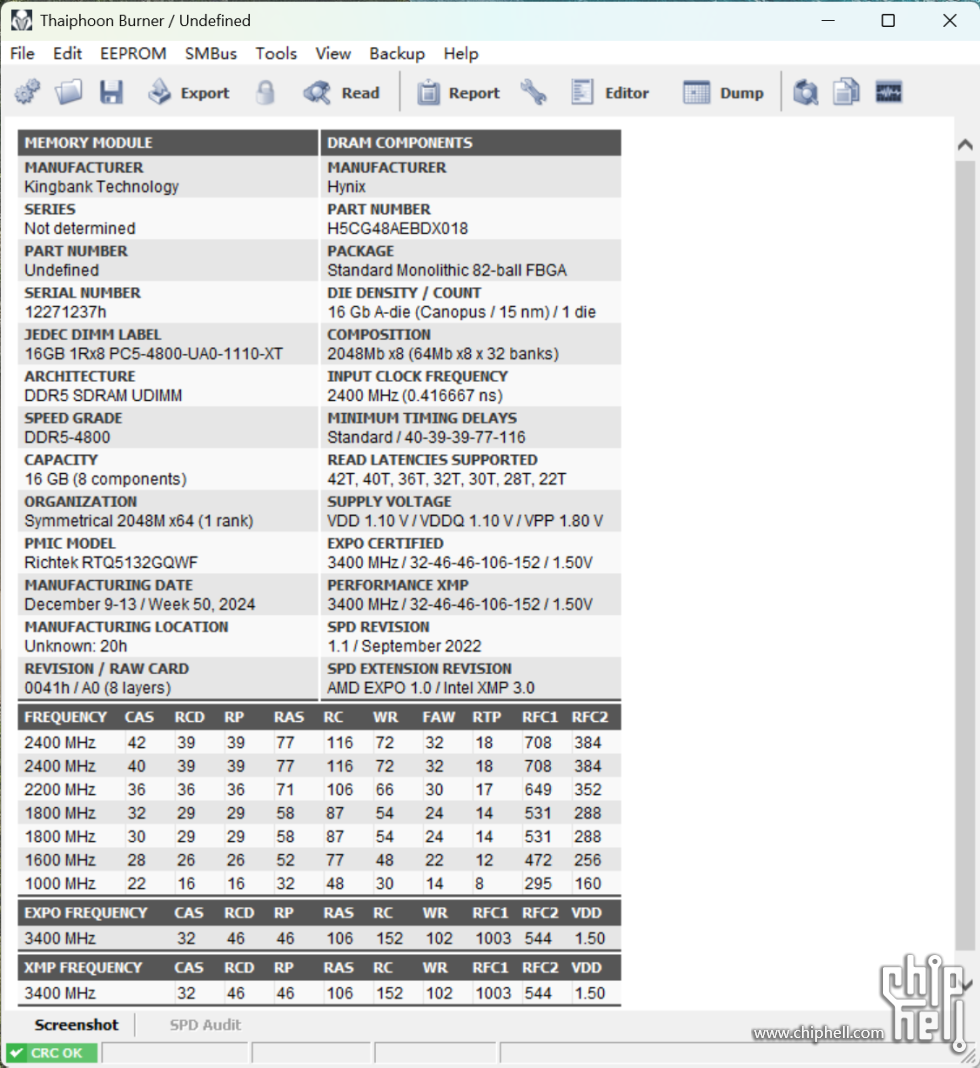

金百达星刃黑采用SK海力士原厂原印A-Die颗粒，默频4800MHz，支持intel XMP和AMD EXPO，可一键超频至6800MHz。同时，这套内存支持On-die ECC片内指令纠错机制，可以自行修正数据存储过程中发生的错误，有效提升系统运行的稳定性；10层强化pcb以及板载PMIC强化电源供电，不锁电压，提供更高的兼容性以及更稳定的超频体验。

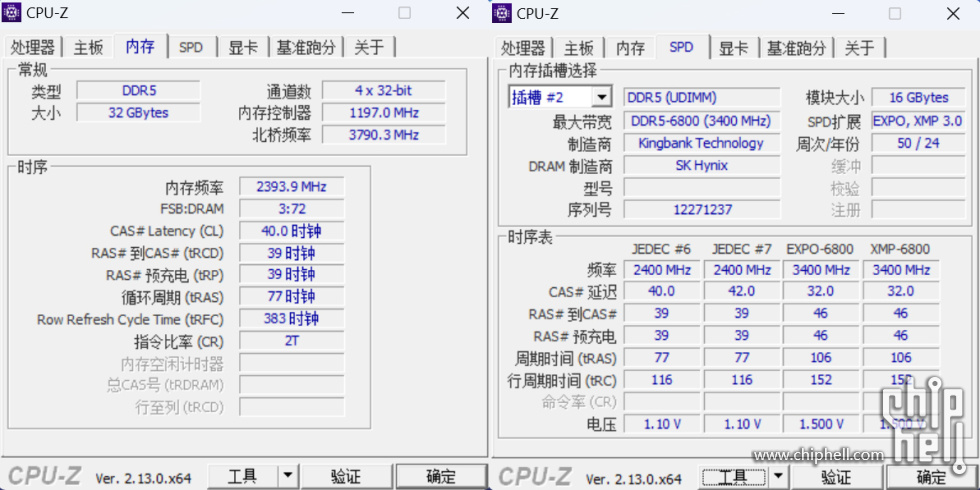

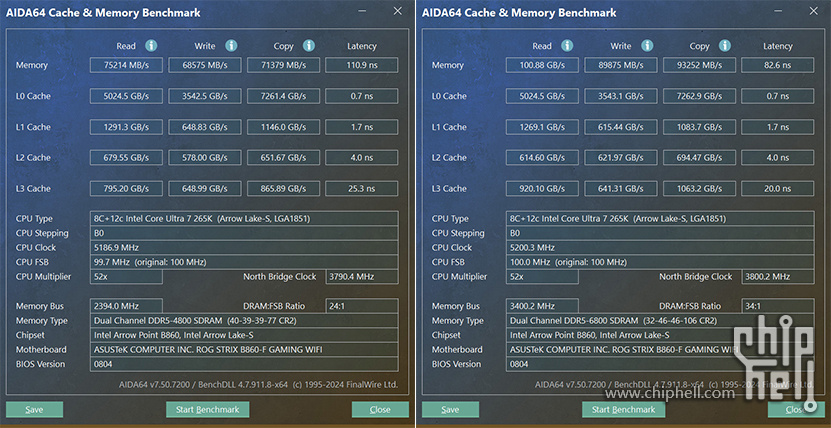

默认频率4800MHz，时序40-39-39-77，内存读写速度分别是75214 MB/s和68575 MB/s，拷贝速度71379 MB/s，延迟110.9 ns。开启XMP后，频率提升至6800 MHz，时序32-46-46-106，性能测试相比默认频率有大幅提升：

• 读取速度为100.88 GB/s，比默认频率提升约37.3%
• 写入速度为89875 MB/s，比默认频率提升约31.1%
• 拷贝速度为93252 MB/s，比默认频率提升约30.6%
• 延迟为82.6 ns，比默认频率减少约25.5%


除了内存原厂提供的预设超频配置，在华硕BIOS的Ai Overclock Tuner中还可以选择XMP Tweaked，能够自动调节内存小参，提升读写速度和延迟表现。

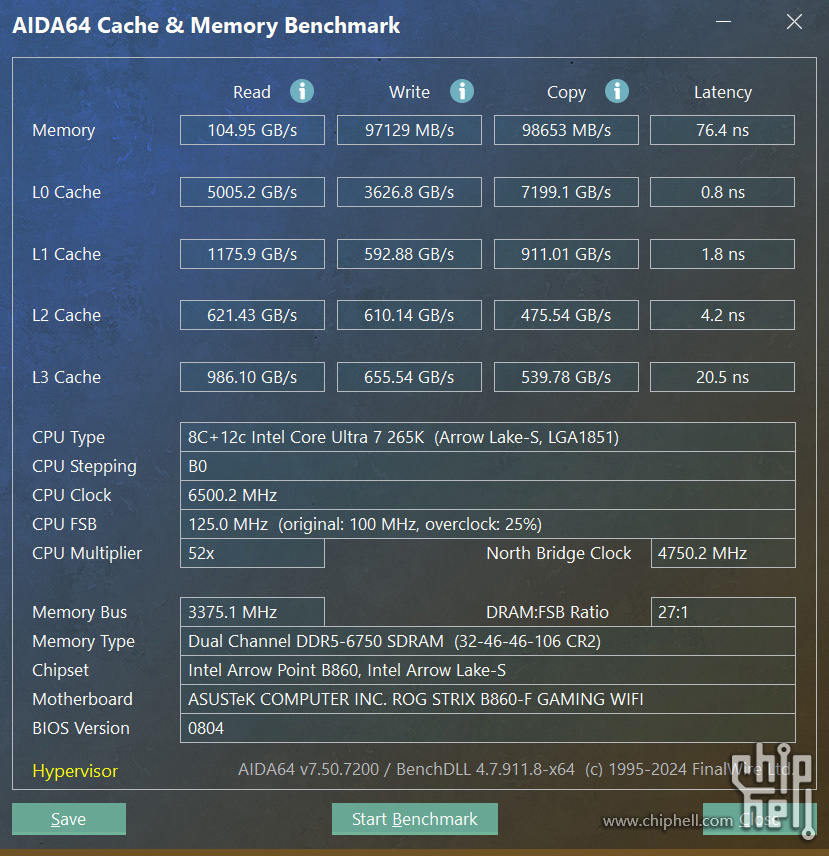

开启XMP Tweaked后，金百达星刃的内存频率调整为6750MHz，虽然频率比官方XMP少了50MHz，但读写速度有明显提升，延迟也降到了76 ns。

• 读取速度为104.95 GB/s，比官方XMP频率提升约4%
• 写入速度为97129 MB/s，比官方XMP频率提升约8%
• 拷贝速度为98653 MB/s，比官方XMP频率提升约5.8%
• 延迟为76.4 ns，比官方XMP频率减少约7.5%


有很多小伙伴不清楚高频率内存的好处，这里简单科普一下。内存的容量越大、频率越高，计算机处理数据的速度越快、越稳定，响应用户操作的延迟就越低，能有效减少运行软件尤其游戏时的卡顿、崩溃等问题。

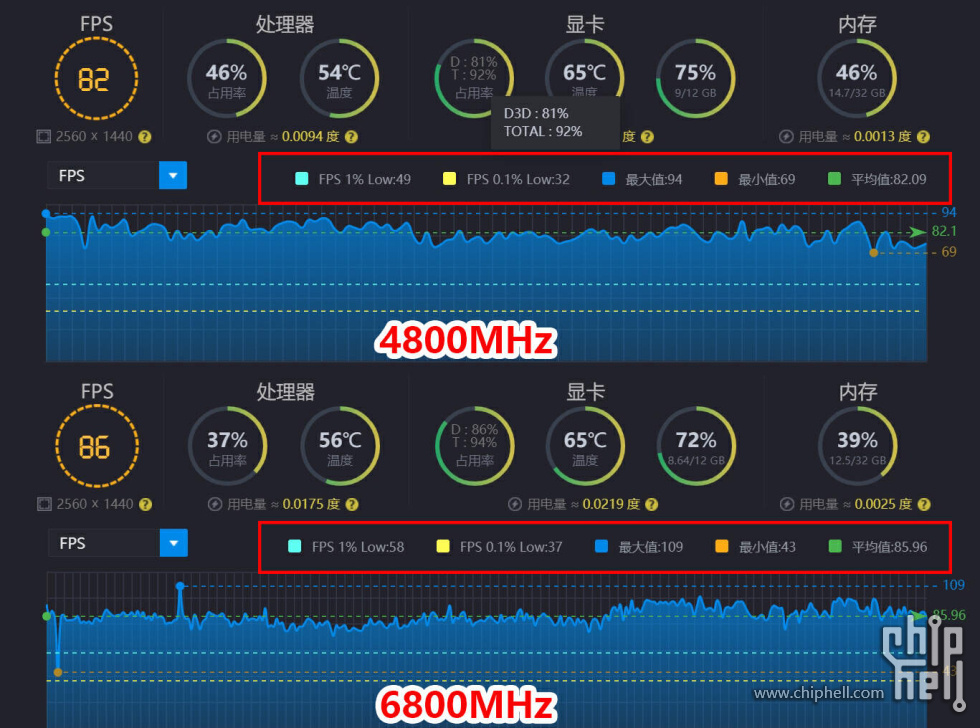

我测试了《PUBG》、《赛博朋克2077》《黑神话：悟空》等游戏，4800MHz时游戏帧率和6800MHz时相差甚微，大概只有1-2帧的差别，基本可以忽略不计。但是在《黑神话：悟空》、《赛博朋克2077》游戏中，4800MHz和6800MHz的1%Low帧有15-20%的差距。由此可见，高频内存对某些游戏的1%Low帧影响还是比较明显的。


散热方面，在日常工作状态中，金百达星刃的温度在33℃-35℃，压力测试10分钟之后最高温度稳定在53.4℃左右，铝合金散热马甲搭配工业级硅脂的散热性能果然不凡，可以确保内存条在高频、高压场景中稳定输出。


（4）整机展示
本次测试的硬件配置如下，接下来简单看看这套机器的装机效果吧。
主板：ROG STRIX B860-F GAMING WIFI
CPU：英特尔 酷睿Ultra 7 265K
显卡：索泰RTX 4070
内存：金百达星刃黑DDR5 6800 32GB（16×2）c32
SSD：金邦G7T 2TB PCIe 4.0x4 SSD
水冷：乔思伯TH-360黑色
电源：振华LEADEX VII 1000W金牌全模 ATX3.1
机箱：恩杰H7 Flow




ROG B860-F是标准的ATX尺寸，造型内敛，恩杰H7 Flow这款机箱属于修长型，两者绝搭，上机效果非常棒。




TH-360是乔思伯水冷的新品，选择它的主要原因在于其别具一格的光影美学设计。

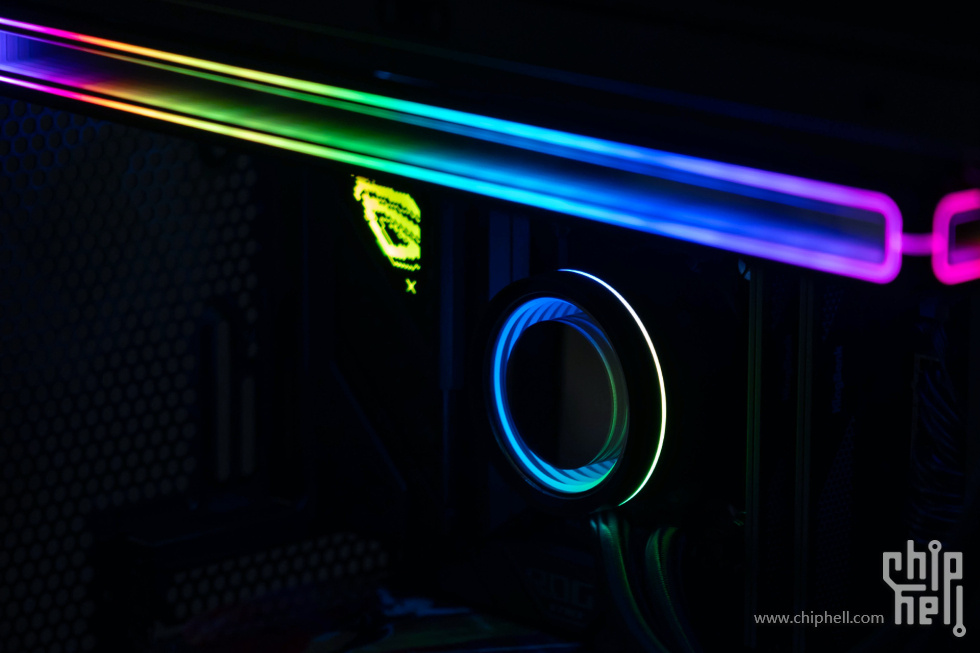

整体造型采用简约利落的线条语言，正面配置的几何灯条与4个侧面千层镜光效相映成趣，水冷头可以数显CPU温度、占用率、频率以及内存占用率等信息，展现出独特的科技韵律。


这套水冷支持华硕、技嘉、微星等主流主板的ARGB神光同步技术，在实现动态光影联动的过程中，既保留了电竞装备应有的未来感，又避免了传统RGB风扇过于张扬的视觉冲击。这种在炫目与克制之间精准把控的美学平衡，恰好契合我对硬件灯效的审美追求。


值得一提的是，这套水冷出厂就已经组装完毕，用户拿到手之后可以直接装机使用，省去了安装风扇的时间。而且，它使用的是三连体风扇，一根线即可控制三个风扇的转速和光效，理线更方便。


九叶风扇，有转速高、风量大、噪音低的特点，散热效果非常不错。

• 转速700-2400 RPM
• 风量21.46-62.40 CFM
• 噪音21.3-37.3 dB

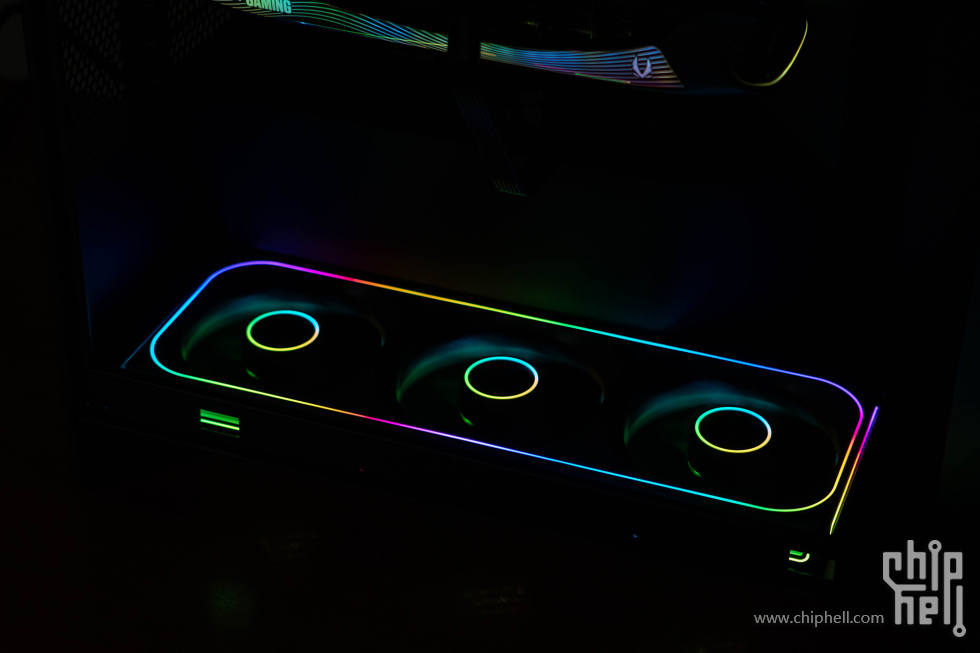

机箱底部额外装了一套和水冷风扇相同的乔思伯三连体风扇，型号ZA-360B。


灯光上下呼应，呈现出一种骨感美，效果一点也不比全光效风扇差。

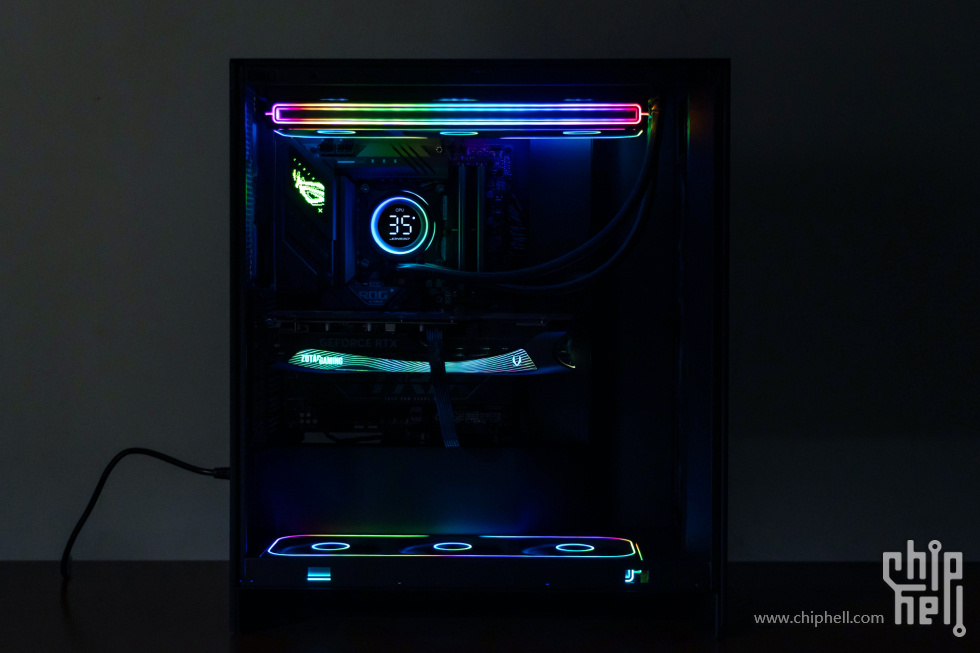

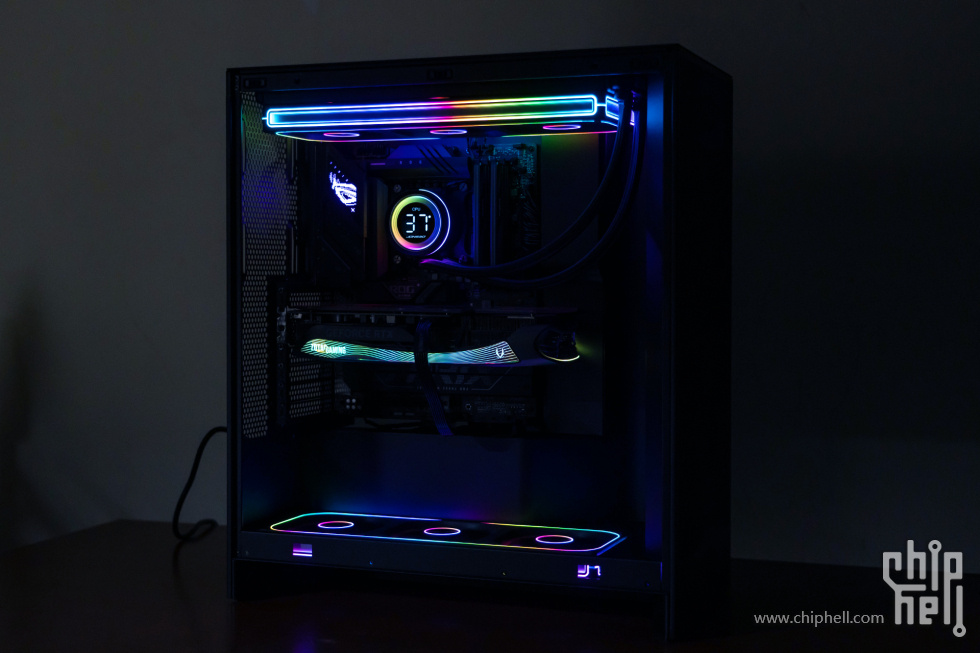

整机效果很赞！

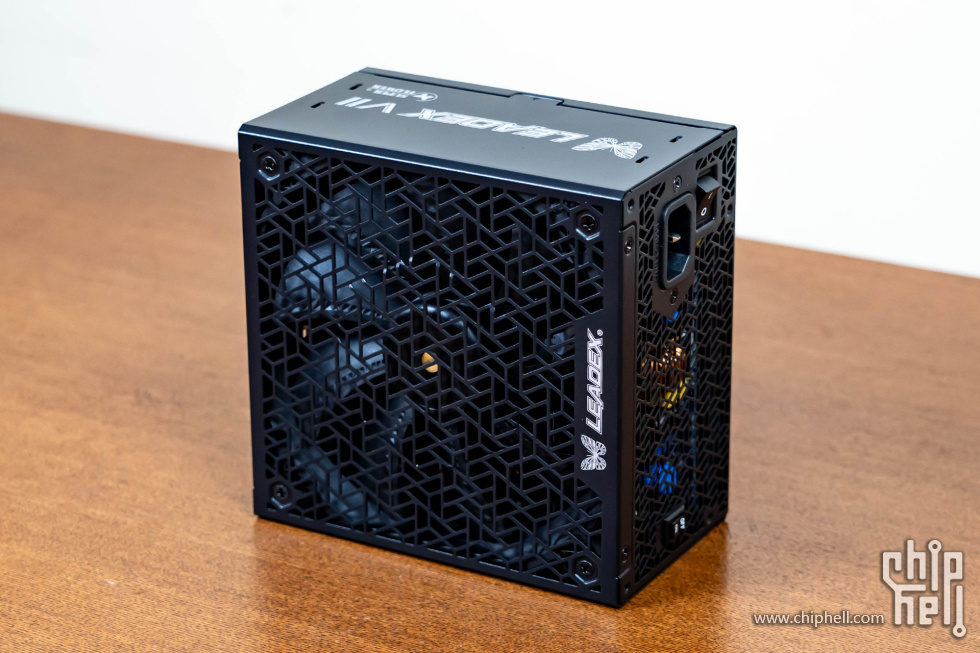

因为后续有升级50系显卡的计划，电源必须给力，因此这次一步到位选择了振华LEADEX VII G1000。




振华LEADEX VII G1000额定功率为1000W，同时满足ATX 3.0和 ATX 3.1两种标准，全模组线材设计，通过了80Plus金牌认证、Cybenetics（115V/230V）双重铂金等级认证，质保10年。


电源尺寸为150x150x86mm，搭载140mm FDB液压轴承风扇，能提供精准的RPM调控，充分发挥散热效能。


电源尾部有两枚开关键，左边是独立的电源开关，右边是ECO风扇智能启停功能开关。开启ECO模式后，可在温度较低的低负载状态下自动停转风扇，此时风扇的噪音达到最低值。


丰富的双排模组接口，有：8组8pin接口（CPU/PCI-E），为CPU和显卡的供电；4组6pin接口（SATA/PERIF），为SATA和外接设备供电；1组主板供电接口（M/B）；12VHPWR显卡供电由2组8pin接出，可提供最高600W输出功率，为40/50系显卡供电绰绰有余。


模组线材采用全新升级的柔性扁线，共有：1条24pin主板供电线、2条4+4pin CPU供电线、4条PCI-E供电线、1条双8pin转12VHPWR供电线、3条SATA供电线以及1条大4pin供电线，虽然看着不如压纹线美观，但耐用性和安全性更高，可以满足当前绝大多数主机的使用需求。



六、总结

最后有一个大家比较关心的问题，与Z890主板相比，B860会影响硬件性能的发挥吗？
我特意用一张旗舰级Z890主板对同一套配置进行了性能测试，CPU、显卡、内存、SSD四大件的测试结果均与ROG B860-F相差甚微（如下图），只有在挑战极限、压榨硬件性能的场景中，才能体现出Z890主板的优势。


因此，ROG STRIX B860-F GAMING WIFI这类B860芯片组主板才是玩家最具性价比的选择，而ROG B860-F尤其适合对硬件性能有一定要求，又不想太折腾的玩家。


OK，以上就是本次分享的全部内容，感谢大家观看。
