微星MEG Ai1600T PCIE5 钛金电源

sekiroooo

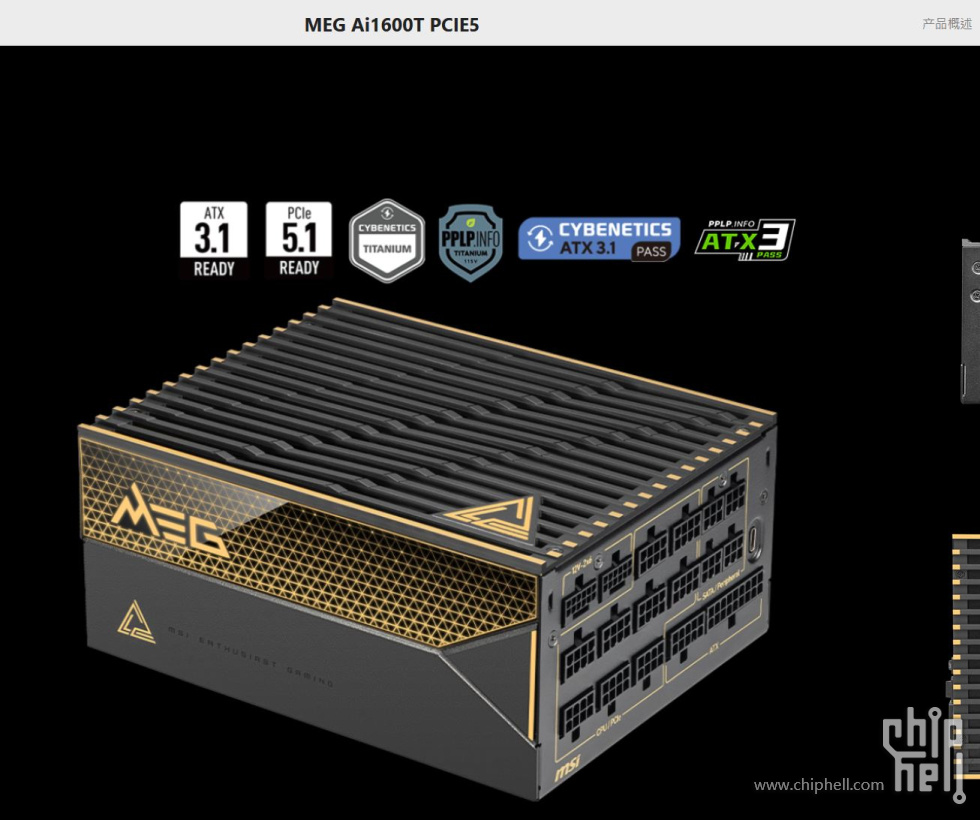

微星首款1600w 符合ATX 3.1规范的钛金效率电源。

乔威代工。？

Tri-certified Titanium certification (80 PLUS / Cybenetics /  PPLP.info.Titanium)


主动交错式PFC+全桥LLC+12V同步整流+ 5V、3.3V dc to dc 结构

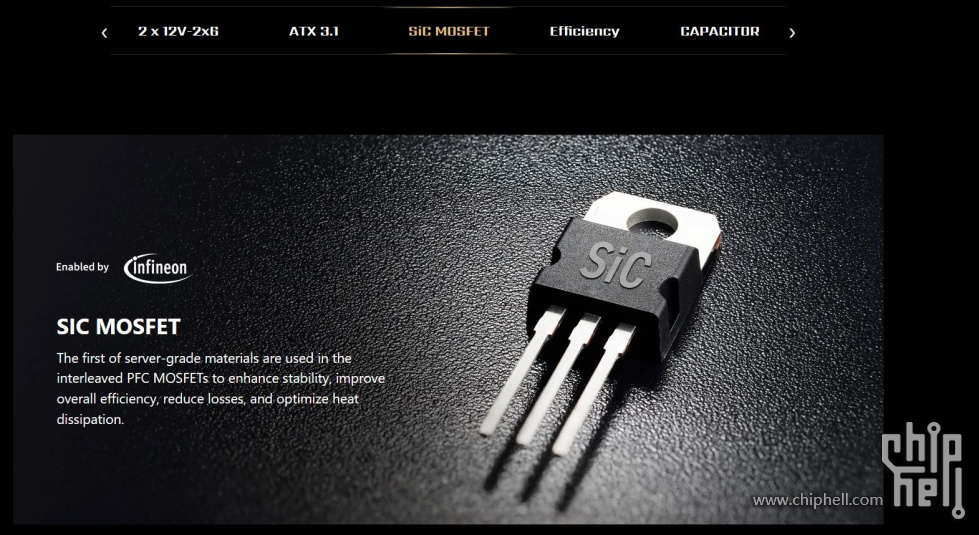

PFC电路 采用了 2颗英飞凌650V 27a SIC开关管mosfet+2颗威世650 10A SIC 二极管
主电容采用 2颗黑金刚 420v 770uf 105度电解电容


数字电源主控  依然 采用德州仪器的2颗 UCD3138A芯片，对电源的PFC以及LLC谐振电路进行综合控制

mhmddb

第一台碳化硅电源？

Sly

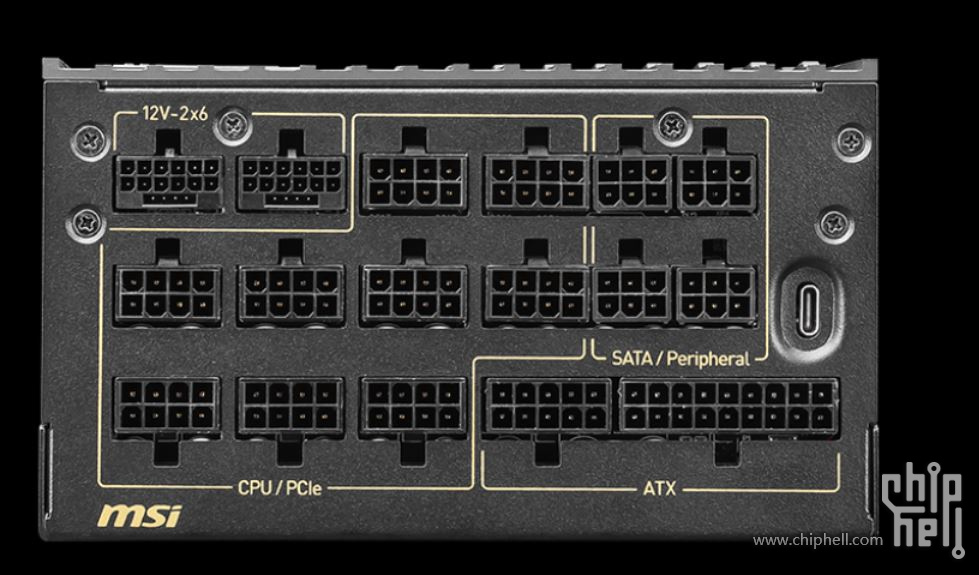

Type-C接口干啥用的

sekiroooo

mhmddb 发表于 2025-2-5 17:03
第一台碳化硅电源？

微星第一个1600W钛金电源。PFC电路中 用到了碳化硅二极管。微星上一个1300W电源也用到了碳化硅晶体管只是 当时没吹。

不过那个1300W电源有不少 数控部分坏 的案例

mhmddb

Sly 发表于 2025-2-5 17:05
Type-C接口干啥用的

当然是连电脑升级固件的，软件看功率和电压，ax1600i就有吧

sinopart

sekiroooo 发表于 2025-2-5 17:06
微星第一个1600W钛金电源。PFC电路中 用到了碳化硅二极管。微星上一个1300W电源也用到了碳化硅晶体管只是 ...

低压电源最常见的不是氮化镓MOS吗，怎么用上高压领域才用的碳化硅了？

mhmddb

sekiroooo 发表于 2025-2-5 17:06
微星第一个1600W钛金电源。PFC电路中 用到了碳化硅二极管。微星上一个1300W电源也用到了碳化硅晶体管只是 ...

之前上学时候，显卡开始流行数字供电，但是没两年就不搞了，不知道为什么

yuanico02

sic不是说面向高压环境的么，pc电源需要毛sic啊，肯定是氮化镓gan比较合适啊。

auronma

Sly 发表于 2025-2-5 17:05
Type-C接口干啥用的

链接主板接口 让MSI Center里可以显示功耗之类的

A1300I是这个样子

sekiroooo

Sly 发表于 2025-2-5 17:05
Type-C接口干啥用的

连接主板接口，配合MSI center软件  监测电源  实时功率、输出电压值，温度，电源风扇转速等信息

auronma

sekiroooo 发表于 2025-2-5 17:06
微星第一个1600W钛金电源。PFC电路中 用到了碳化硅二极管。微星上一个1300W电源也用到了碳化硅晶体管只是 ...

对 首发购入然后点不亮 换货第二个才点亮

kevinho86

楼上几位疑惑PC电源用碳化硅二极管，这个不是十几年前已经用上了吗？振华和了海韵都有产品用上了。

dikuf001

哎，我空有一个雷神3 1600W，没有5090，有啥用呢。。。

manwomans

4000起步？

sekiroooo

sinopart 发表于 2025-2-5 17:07
低压电源最常见的不是氮化镓MOS吗，怎么用上高压领域才用的碳化硅了？

因为主动式PFC电路多为 升压PFC电路。这种级别电源的 PFC 开关管、二极管基本都是600V以上的耐压值。你说的氮化镓mos是主要用作 开关管（导通电阻低，开关速度快），

并非二极管

sekiroooo

yuanico02 发表于 2025-2-5 17:10
sic不是说面向高压环境的么，pc电源需要毛sic啊，肯定是氮化镓gan比较合适啊。 ...

你先搞清楚 开关管，二极管的不同作用。  氮化镓主要用作PFC电路 开关管，并非 二极管

sekiroooo

manwomans 发表于 2025-2-5 17:22
4000起步？

应该到不了。微星 上一个Ai1300P白金电源 首发卖2500+，质量口碑一般

zhensunbin0202

manwomans 发表于 2025-2-5 17:22
4000起步？

4000买这玩意？买海韵的不香吗？

fcs15963

显卡用用12VHPWR就算了，电源上还用这个，双重风险

sinopart

sekiroooo 发表于 2025-2-5 17:29
因为主动式PFC电路多为 升压PFC电路。这种级别电源的 PFC 开关管、二极管基本都是600V以上的耐压值。你说 ...

然而宣传图里写的是SiC MOSFET。他们原来是拿MOSFET做二极管用？

KimmyGLM

这玩意这次脑袋开化了没？不会还内部用小一号的风扇吧？
上次1300w的噪音控制是一言难尽，难怪Cy给了低分

Kage

电源好是好，但这种小众产品，做定制线的门槛和成本太高

木子滴血

怎么没学大眼睛搞个OLED显示

zcyandrew

zhensunbin0202 发表于 2025-2-5 17:39
4000买这玩意？买海韵的不香吗？

美国售价700刀，1600w最贵电源，比tx1600和rog 1600w都贵

sekiroooo

sinopart 发表于 2025-2-5 19:56
然而宣传图里写的是SiC MOSFET。他们原来是拿MOSFET做二极管用？

Sic  GAN都是第三代功率半导体材料。在PFC升压电路中，要有绝对效率和高密度功率，首选就是GAN作为开关管，SIC作为二极管来使。
SIC作为开关管也不是不能，但是损耗会比GAn大。但是要达到钛金效能。SIC可能真不合适

Flanker

KimmyGLM 发表于 2025-2-5 21:34
这玩意这次脑袋开化了没？不会还内部用小一号的风扇吧？
上次1300w的噪音控制是一言难尽，难怪Cy给了低分 ...

LAMBDA A++

https://www.cybenetics.com/evaluations/psus/2700/

sekiroooo

sinopart 发表于 2025-2-5 17:07
低压电源最常见的不是氮化镓MOS吗，怎么用上高压领域才用的碳化硅了？

查了下这款电源目前PFC电路的 开关管是英飞凌650v 27A的SIC MOSFET。二极管是威世的650V 10A的SIC肖特基二极管

sekiroooo

sinopart 发表于 2025-2-5 19:56
然而宣传图里写的是SiC MOSFET。他们原来是拿MOSFET做二极管用？

你是对的。

sinopart

sekiroooo 发表于 2025-2-6 07:35
你是对的。

所以开关管和二极管都用MOSFET，还是碳化硅？奢侈，不知所谓的设计。

sincere

2000左右可以买一个，看着用料挺足的
