瓦力？火力全开的ITX小钢炮

panzer

今天是龙抬头，祝大家蛇年巳巳如意！





前言：前段时间逛论坛，发现有一款机架像拼乐高一样，可以自己安排摆放方式（立放、卧放等）和电源、水冷等的安装位置，还可以通过增购DLC（扩展附件）实现各种新功能或改变布局。而且，这款机架有ITX版！
      itx主机这两年在diy群体里日渐式微，个人认为原因包括且不限于：结构太紧凑布线费劲，散热局促限制高性能cpu的使用，高性能显卡体积越来越大难以塞进小机箱，导致itx很难装出小钢炮了。而开放式机架自由度高、散热条件好、空间自由对显卡体积几乎无限制，有条件构建出一台真正意义上的itx高性能小钢炮主机。脑中构思两天后，购入灵盾SF-I机架，验证了自己的想法，后又两次增购DLC，完善了搭建。随后为了机架这碟醋，包了顿饺子……更新了主要硬件（显卡除外 ），搭建了一台可以说是目前性能一流的itx规格主机。
      主体完工后，群友说有点像瓦力，拍照的时候主机副屏上的反光刚好是分成了两个区域，有点像机器人的两个眼睛，于是有了标题  瓦力？火力全开的itx小钢炮

panzer

Part1 硬件选择

                硬件配置一览表
       CPU：AMD 9950X
      主板：华硕ROG STRIX X870-I GAMING WIFI主板
      内存：光威（Gloway）龙武64G套装（32G×2 6000MHz CL28）
      M2固态硬盘： 致态 TiPro9000 2T
      显卡：影驰金属大师4080S
      机架：灵盾SF-I开放式机架
      电源：海盗船SF1000L全模组电源
      散热：瓦尔基里（VALKTRIE）GL240和T30风扇

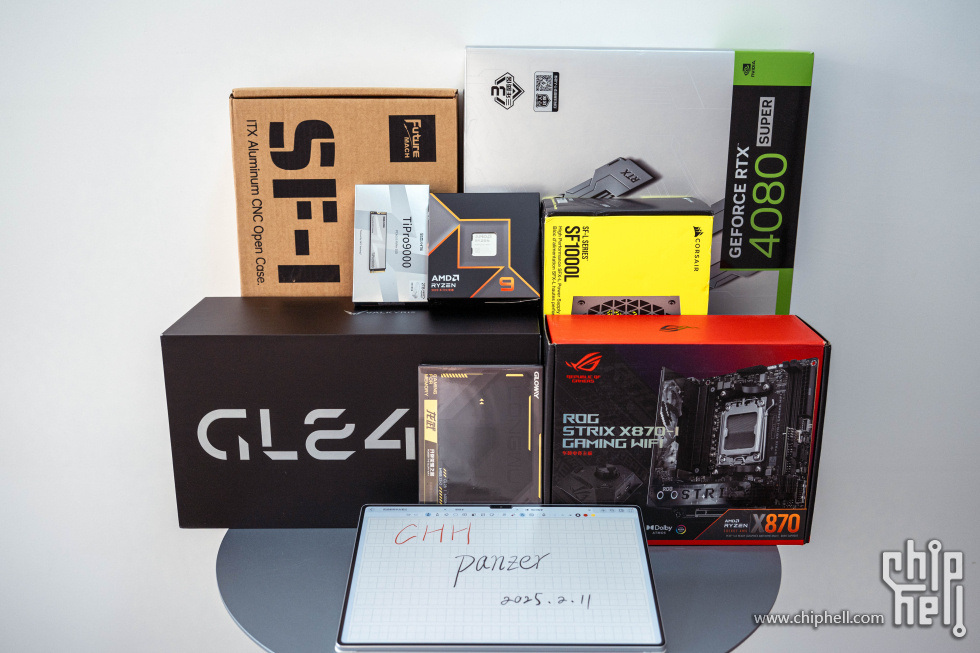

      先上全家福



机架选择的是灵盾SF-I机架，官方给出了4种摆放方式，分别是立式、倒置立式、卧式、横式。我认为各种摆放方式都各有优缺点：立式摆放节省摆放空间，但显卡吊装（I/O口朝上）可能影响性能，显卡有限长（官方数据365mm）；倒置立式摆放（I/O口朝下）和立式情况类似，节省摆放空间但可能略微影响显卡性能，同时I/O口朝下插拔设备不太方便；卧式摆放如果不使用水冷无明显缺点，但是我已经确定要使用水冷（为了压制9950X），冷排安排位置需要斟酌；最后，我选择了横式摆放（当然也和我非常喜欢亮闪闪的机脚设计有很大关系），显卡不限长、性能不受影响。开箱，拼起！

拼装第一回合

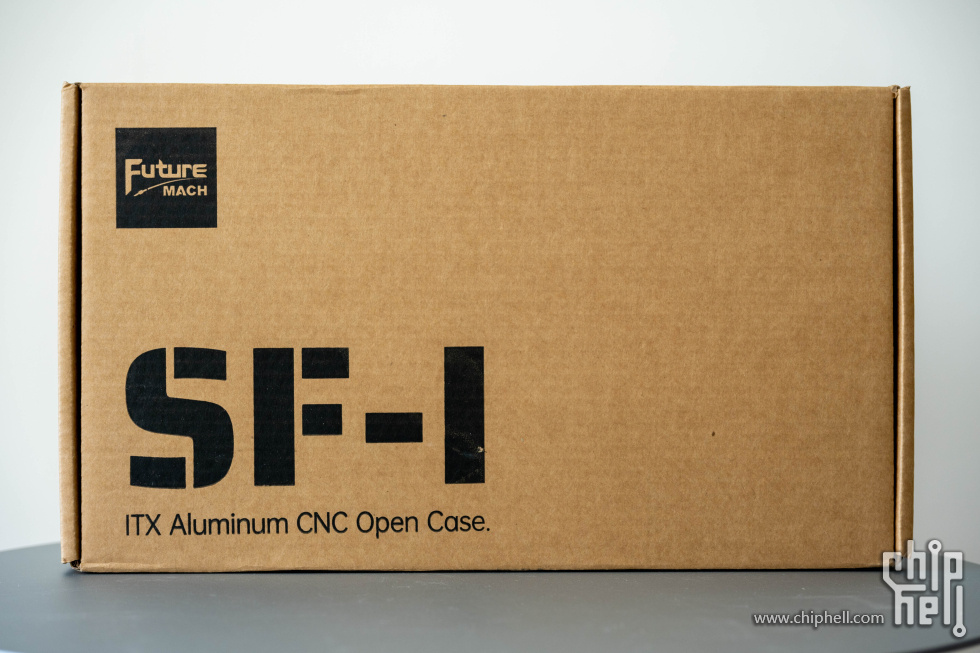

整个机架装在一个牛皮纸盒子里，各零件一层层分开放置，包装体积减少了很多，方便运输而且也减少了运输途中磕碰的可能。

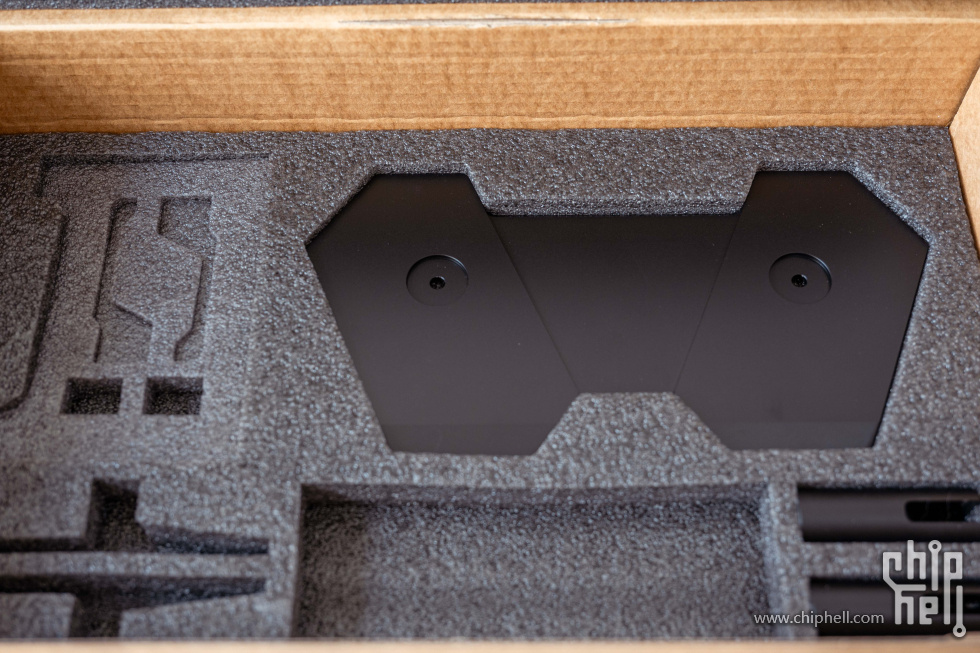

机架各零件在里面用泡沫分隔摆放。

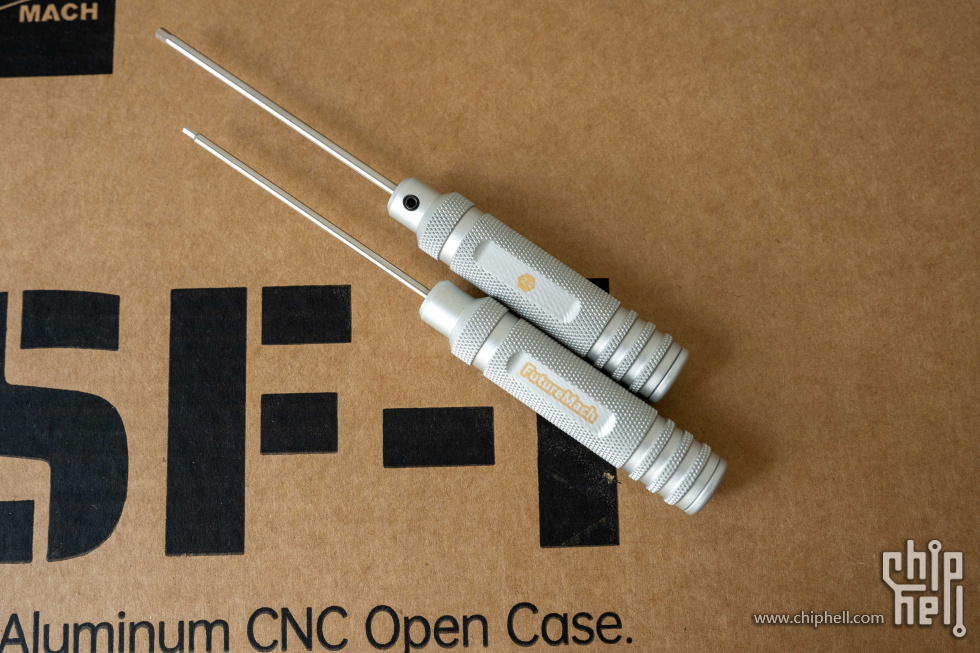

赠送了2把螺丝刀，外观不错，就是刀头有点尖锐容易划伤机架（别问我怎么知道的 ）

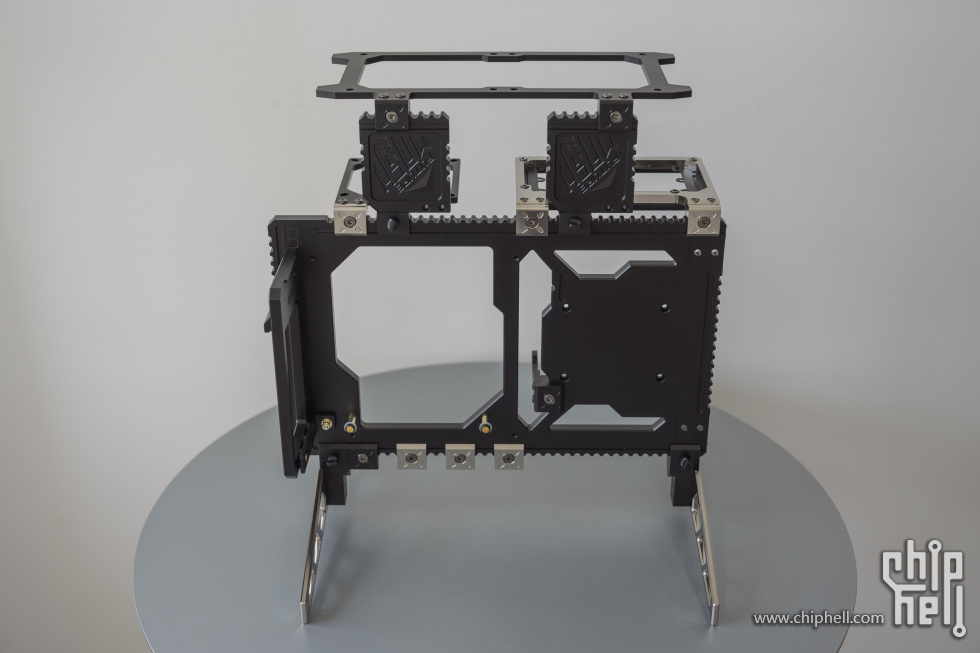

自己有了思路，拼装起来就很简单。我没有按照官方示意图的方式安装，而是将机脚安装在了另一侧，这样摆放在桌面左侧的时候，展示的显卡，最贵的硬件理应得到最多的目光，同时也不容易看到布线，一定程度降低布线要求。



冷排没有使用成品冷排中置套件安装在侧面的位置，因为我觉得这样的安装方式会让显卡和主板吃热风，或者冷排吃显卡热风。使用两个螺丝盘组件将冷排架在机架最上侧，这样显卡和冷排散热互不影响。



加装9cm风扇，吹向主板M2固态硬盘三明治位置，增强固态硬盘散热。

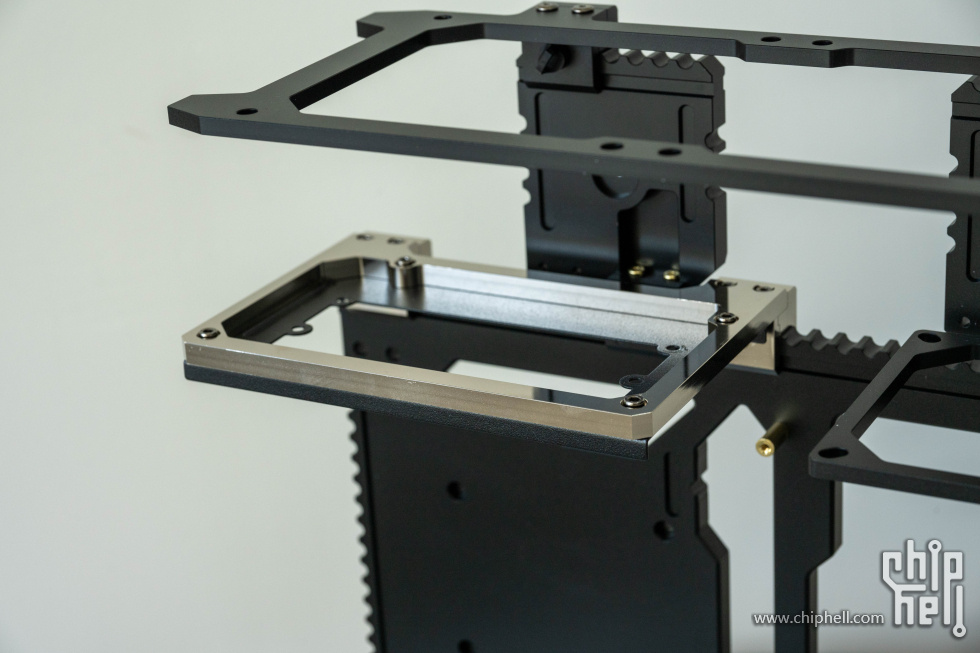

安装atx电源支架，通过转接安装SFX电源，这样可以把电源架高，方便走线。

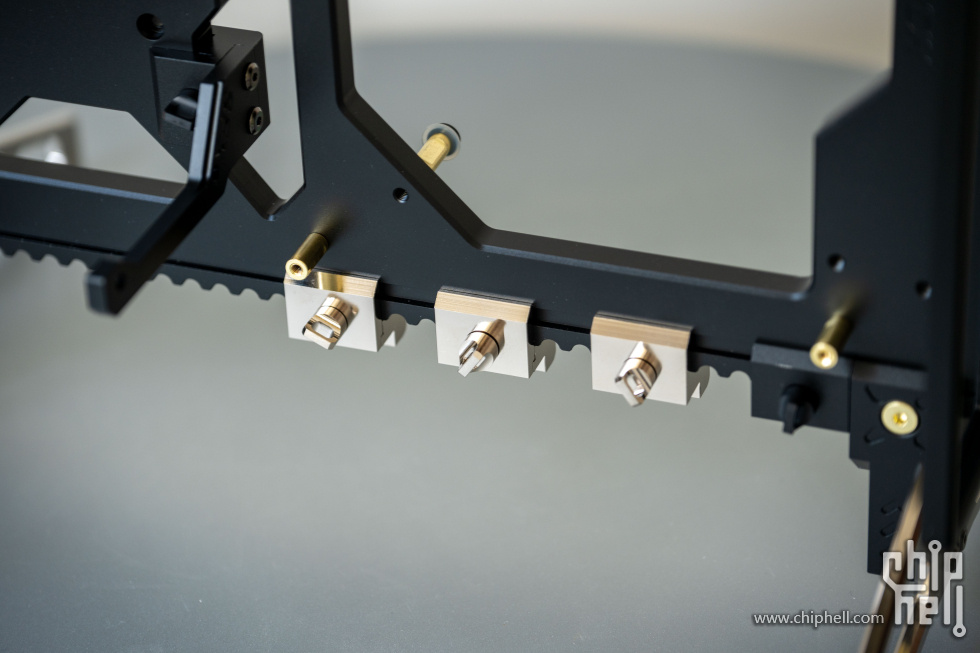

另外在主板风扇接口附近安装了几个M-Rack附件，加装绑线螺母，方便走线。



同时在电源和主板之间，安装了单侧SFX电源支架，客串走线支点。



机架上有一个有意思的小设计，灵盾机架的标志是通过背后的小磁铁吸在机架上，可更换其它喜欢的徽章。

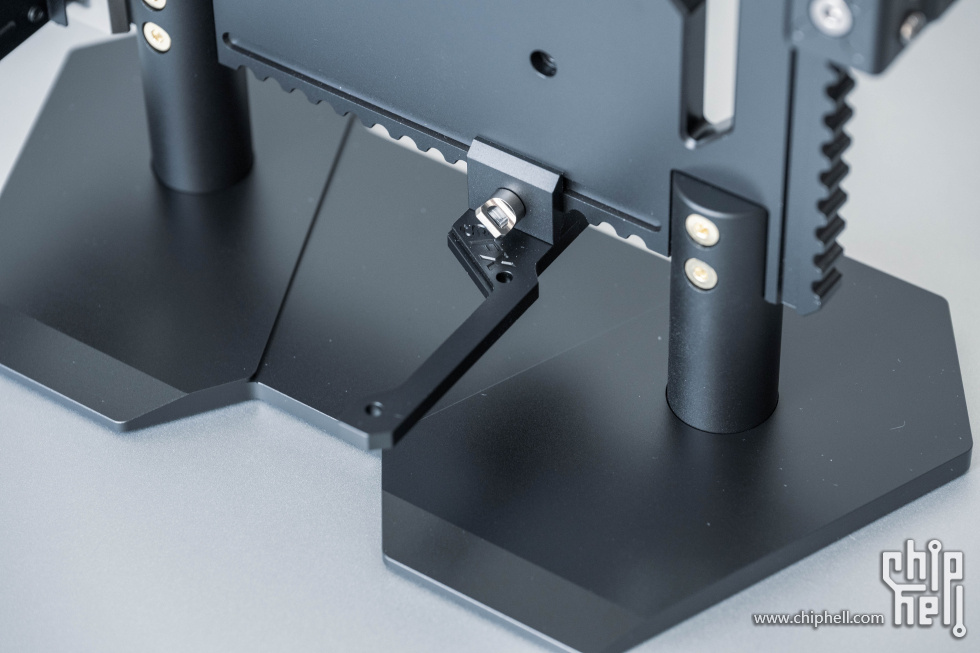

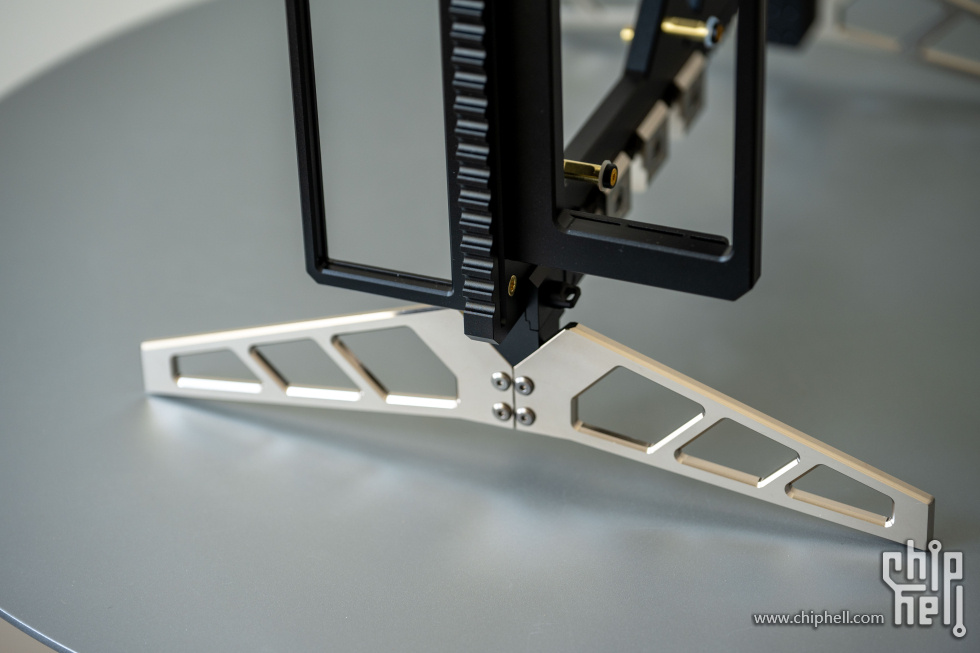

帅气的机脚来一张特写



然后，不出意外的出了意外了，这个帅气的机脚，宽度有28cm，我的桌面一共才120cm，摆放在桌面上占用的宽度太多了 第一回合意外结束。

拼装第2回合

      还好我提前购齐了4种摆放方式的DLC！
      横放不行的话，那就试试倒置立式（就是想用那个亮闪闪的机脚），结果没找到满意的水冷位置，pass
      再试试卧式（还是想用那个亮闪闪的机脚），结果没找到满意的电源位置，pass
      拼这两种形态时一脑袋问号，没有拍照记录
      于是兜兜转转拼完了4种摆放方式，回到了最多人使用的立式摆放方式。需要说明的是因为我一定要用ATX电源支架、显卡长度340mm左右、水冷架不使用官方搭配的中置安装方式，才会出现这样的情况，但凡妥协一点，都不会出现这样的情况。

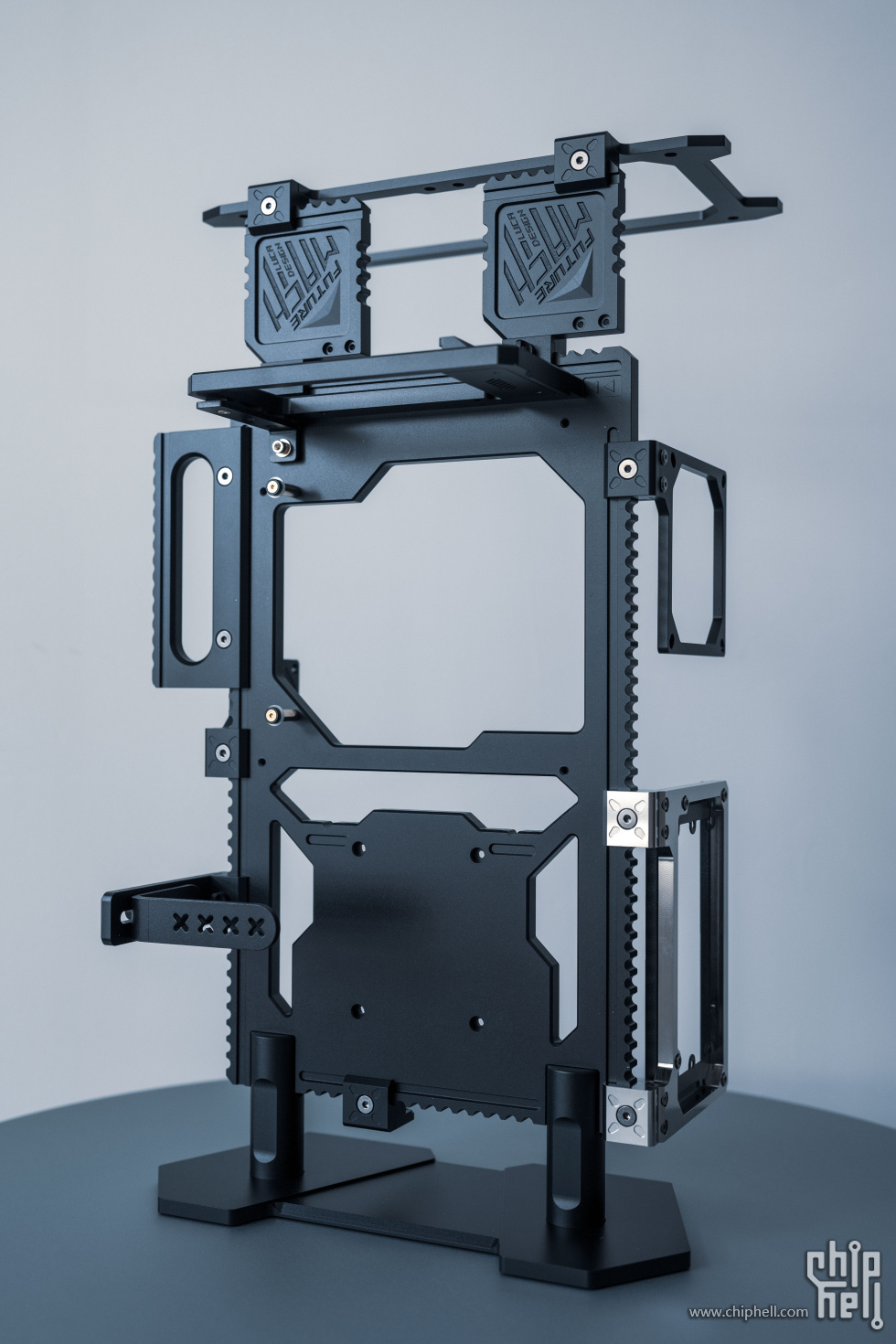

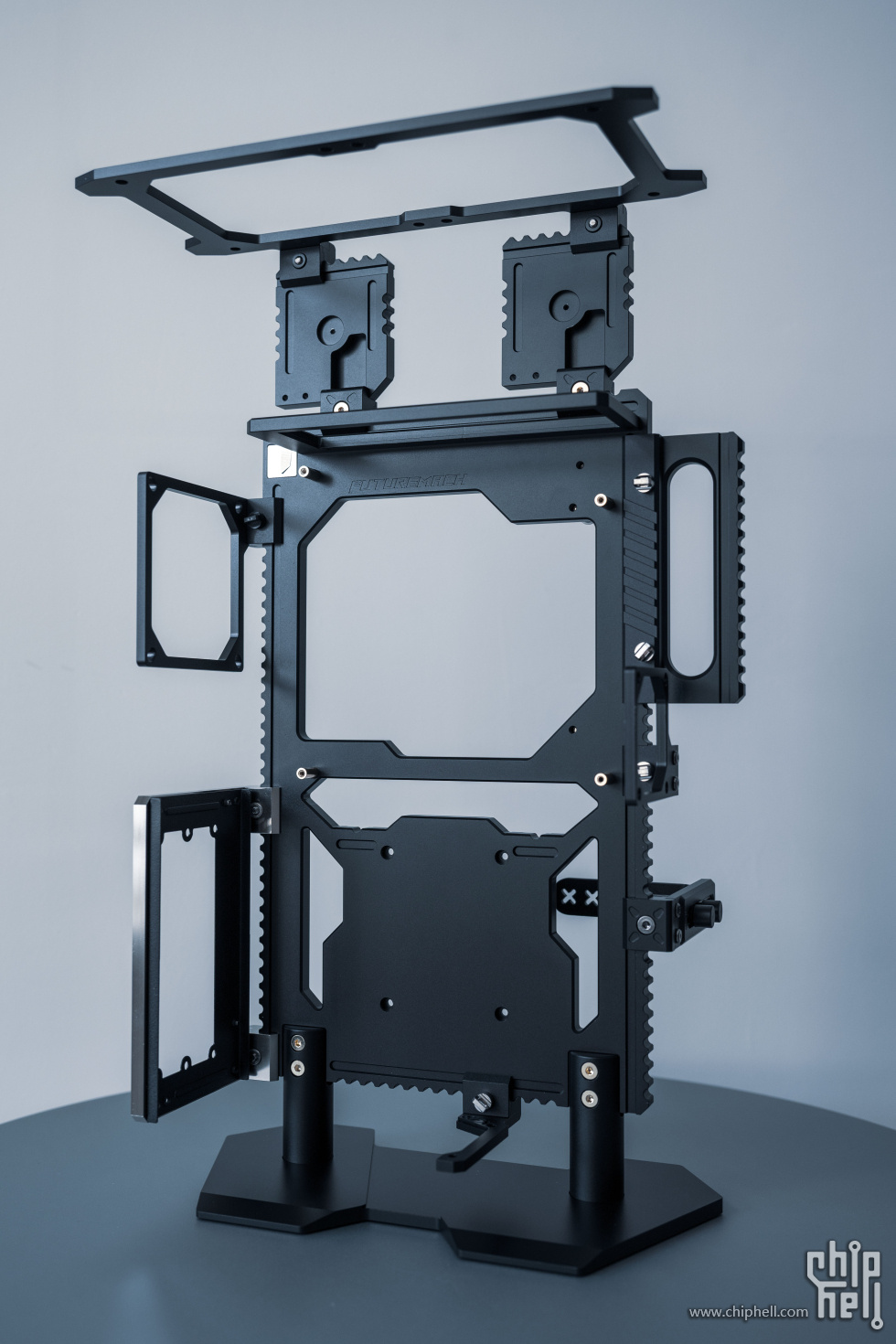

      好了，在我自己的理解下，搭建出了一台高耸的“炮楼”形态的机架





      冷排在最上面，热风向上吹，显卡和电源分居两侧互不影响，都是凉凉快快的工作环境

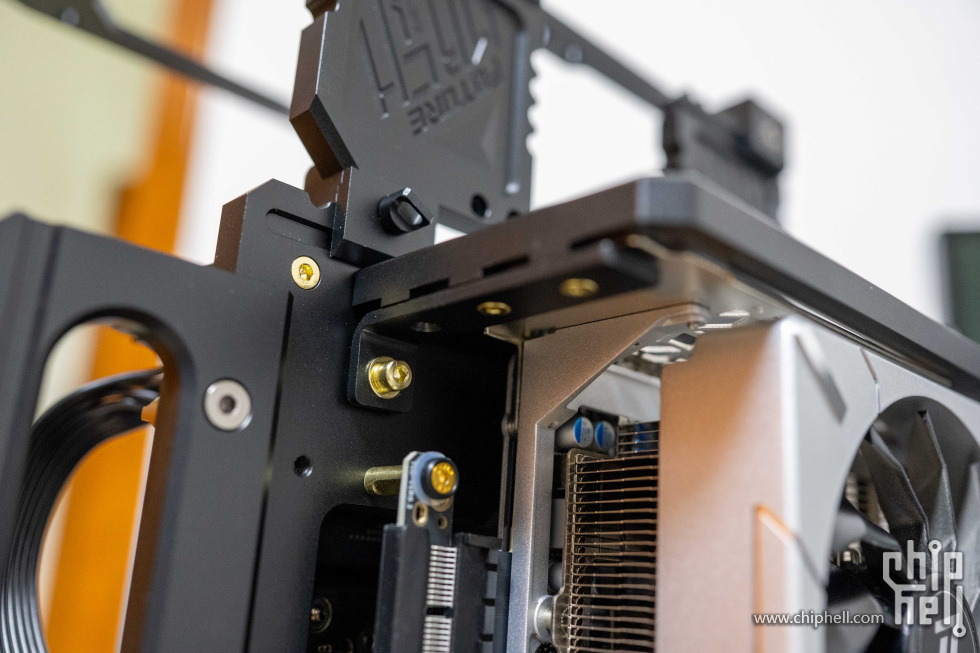

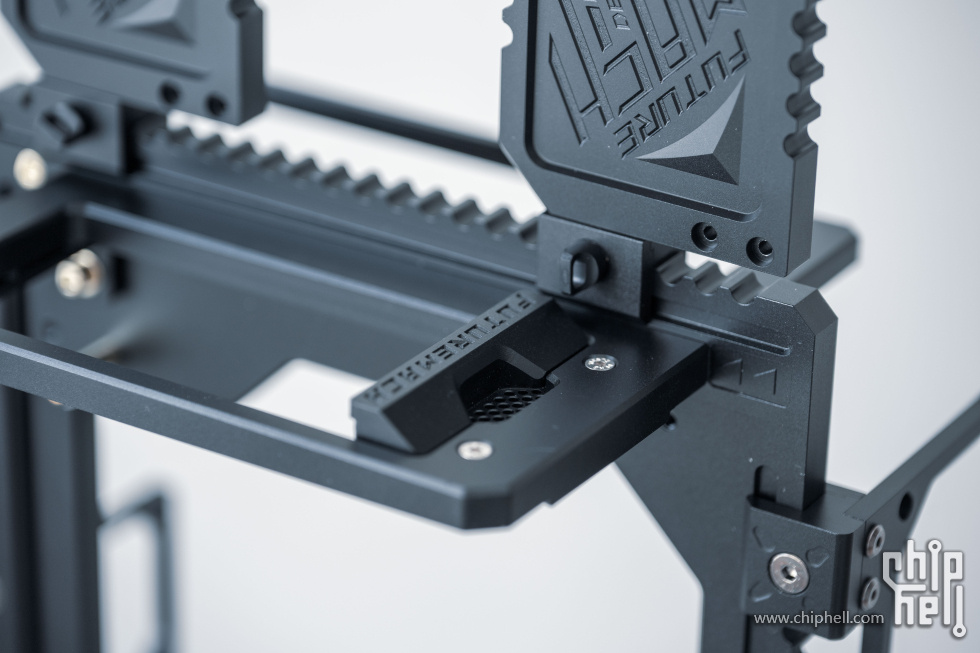

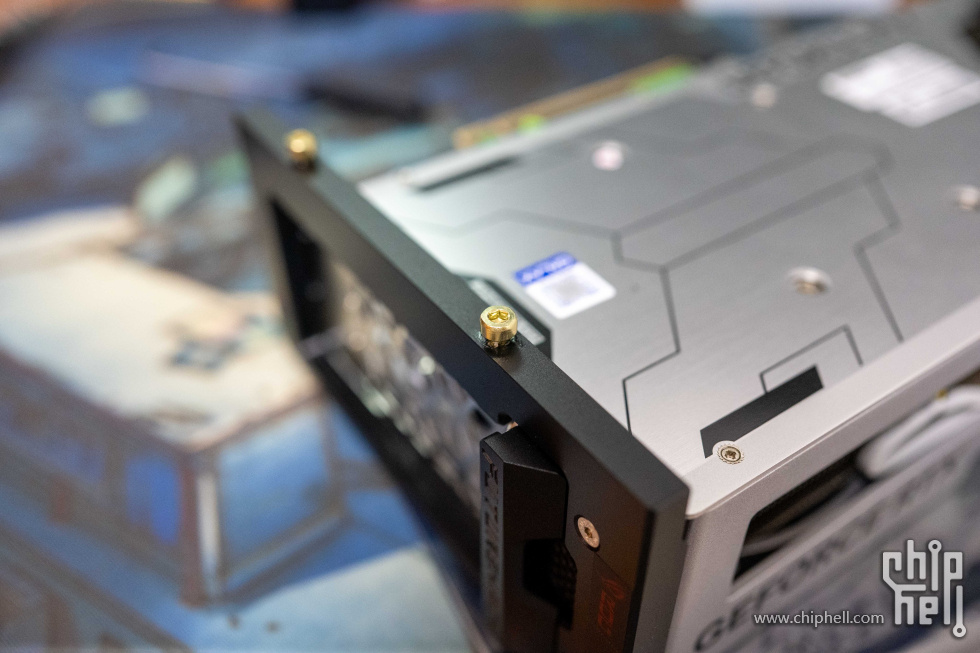

      显卡固定模块特写

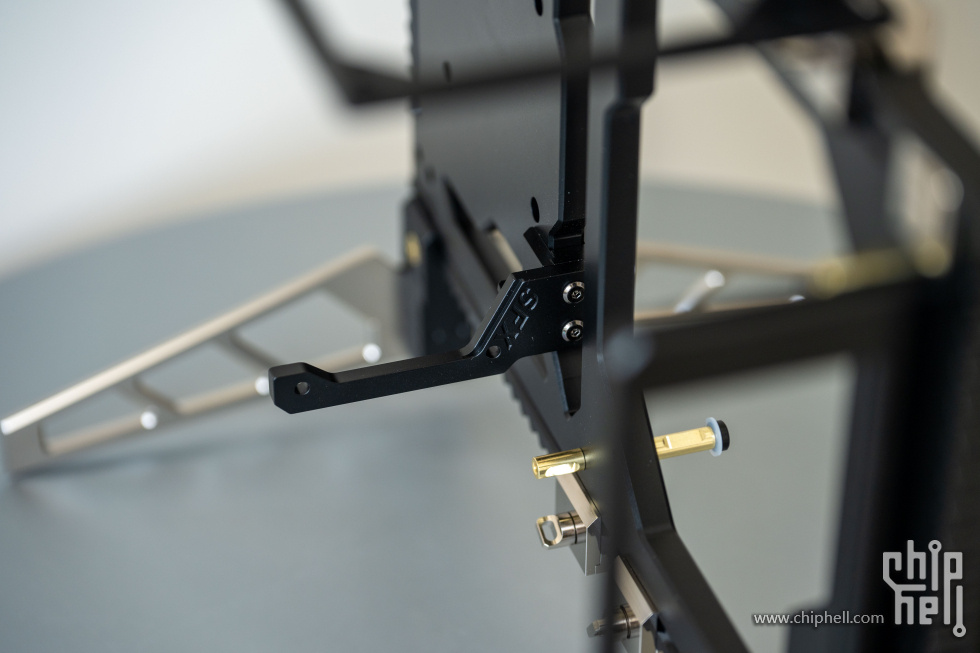

      把为卧式摆放设计的显卡支撑组件也装上了，给显卡限位，有没有用您甭管，咱这模块买了，就得装上！

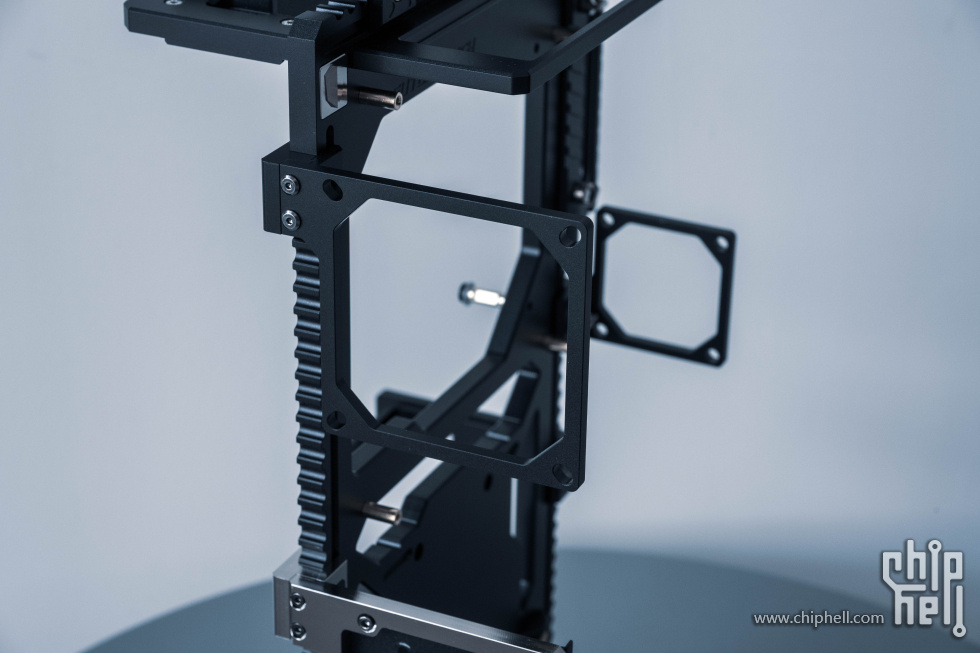

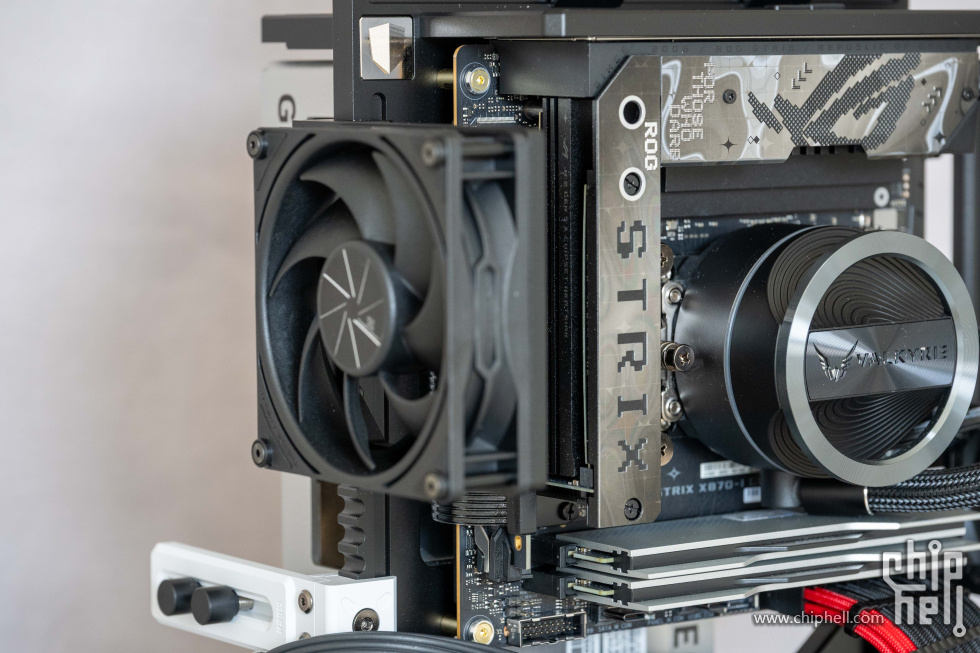

      主板m2位置安排了一个9cm风扇吹风

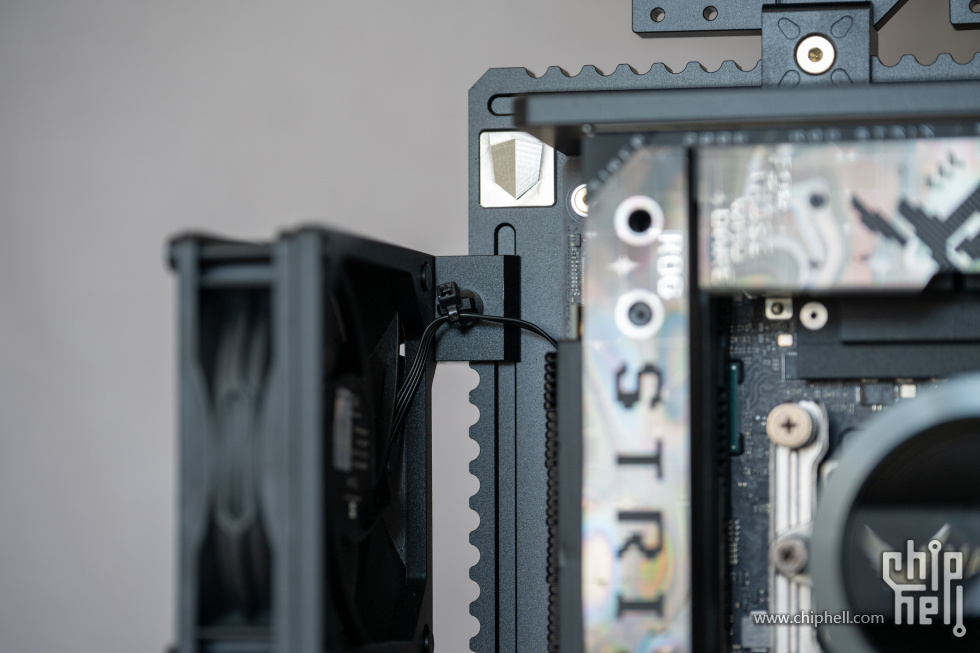

      内存位置安排了一个6cm风扇吹风，聊胜于无吧

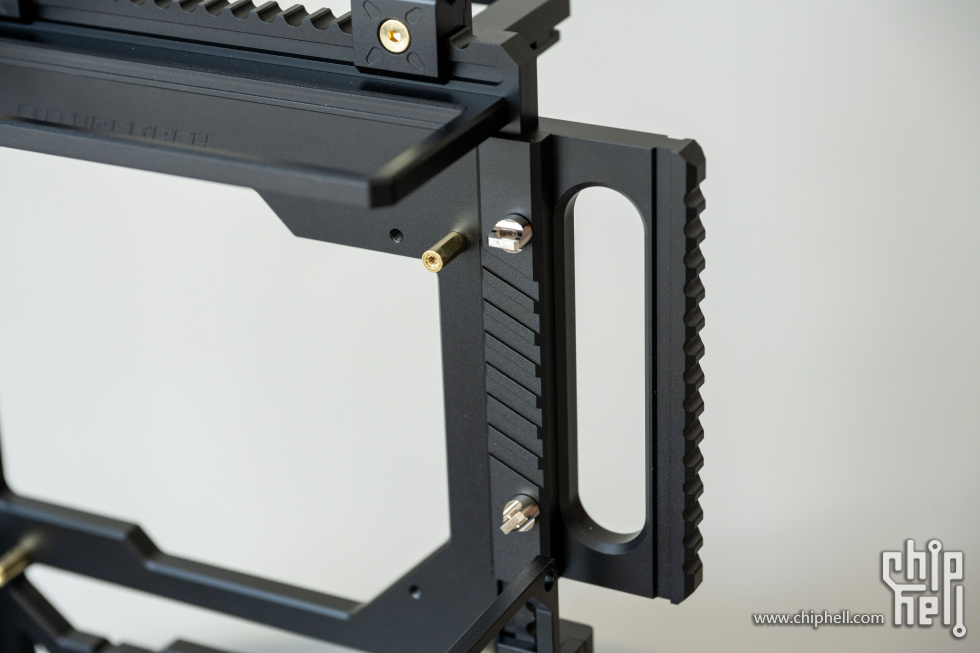

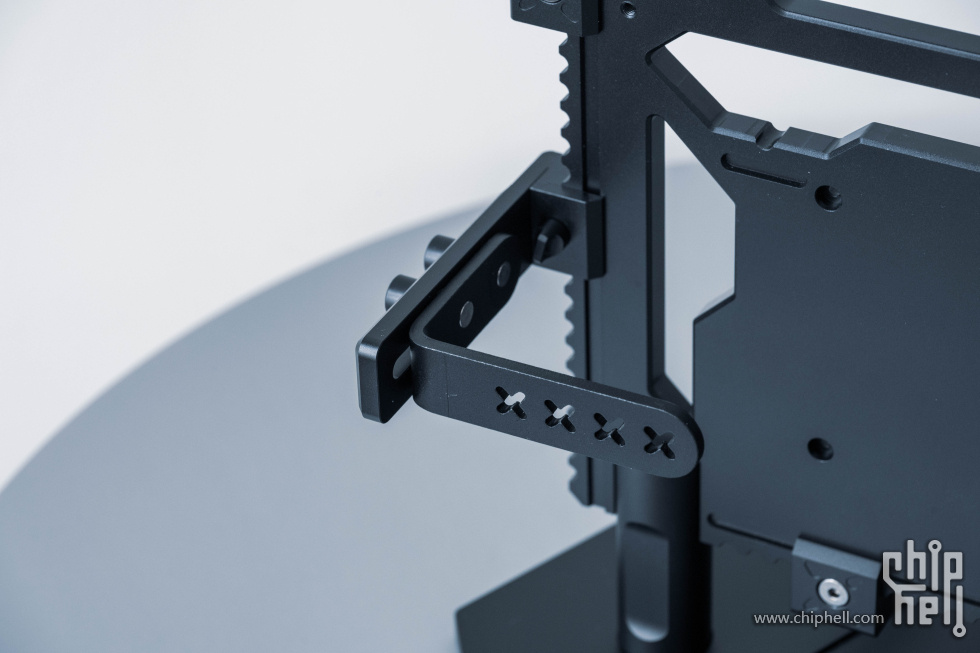

      侧边装了一个把手，方便搬动，同时绑线螺母帽也方便这个位置走线固定，风扇接口、cpu电源接口都在这边

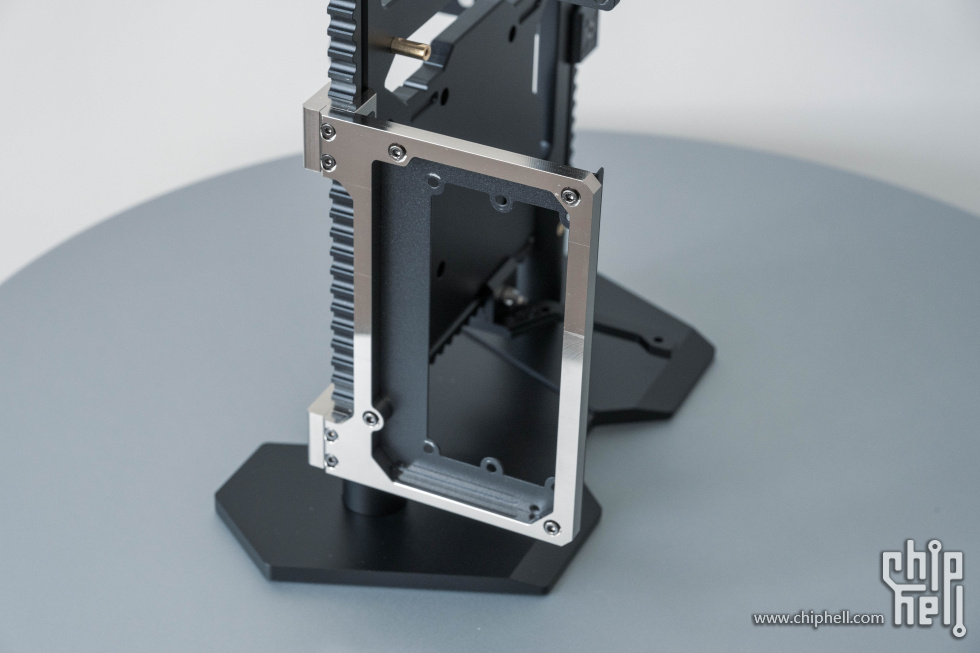

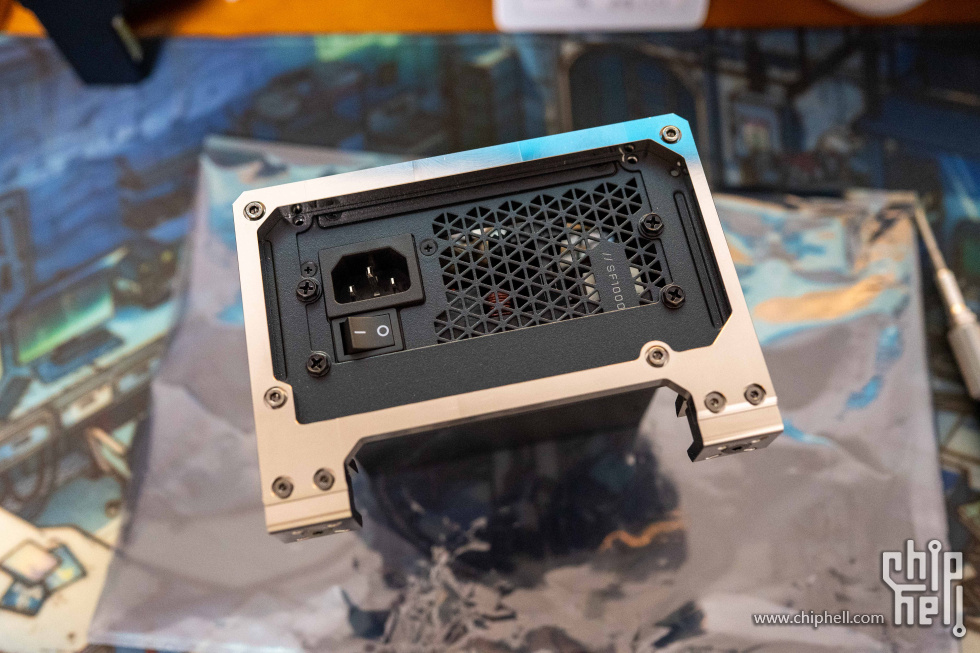

      电源位置安排在最下面，并且使用atx电源安装框架转接安装SFX电源的方案，获得更宽裕的走线空间



      在底部安装了单侧SFX电源支架，客串走线支点



      炮楼搭建完毕，准备火力全开！

panzer

CPU处理器选择了amd家的新款6……



不好意思，图片反了，amd没有6系 ，重说

处理器选择了amd家的9950X，（等灯家的，你再不走快点要看不见你了……）





9950X作为目前amd已发售最强家用处理器（2025年2月），没有附带散热器，所以盒子很薄。

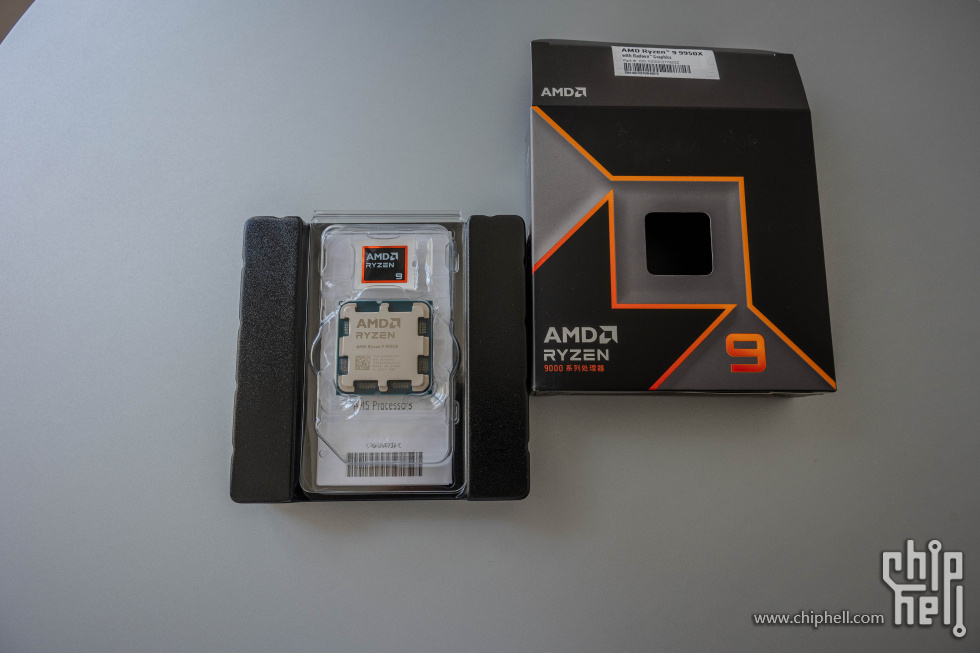

打开盒子，只有cpu本体，一张贴纸，和几张不看的纸片



始终不太能欣赏现在cpu八爪鱼一样的造型，还好装上散热器也看不见。裸露的电容有点胶保护。



断针脚已成历史，毕竟主板是可以更换插座的，cpu针脚断了，很难修复。

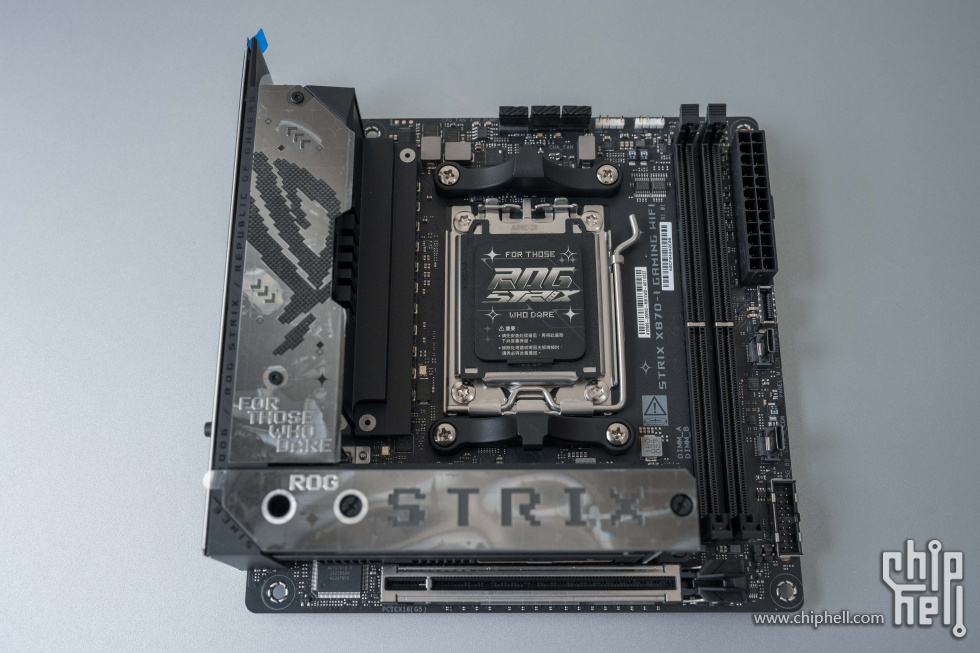

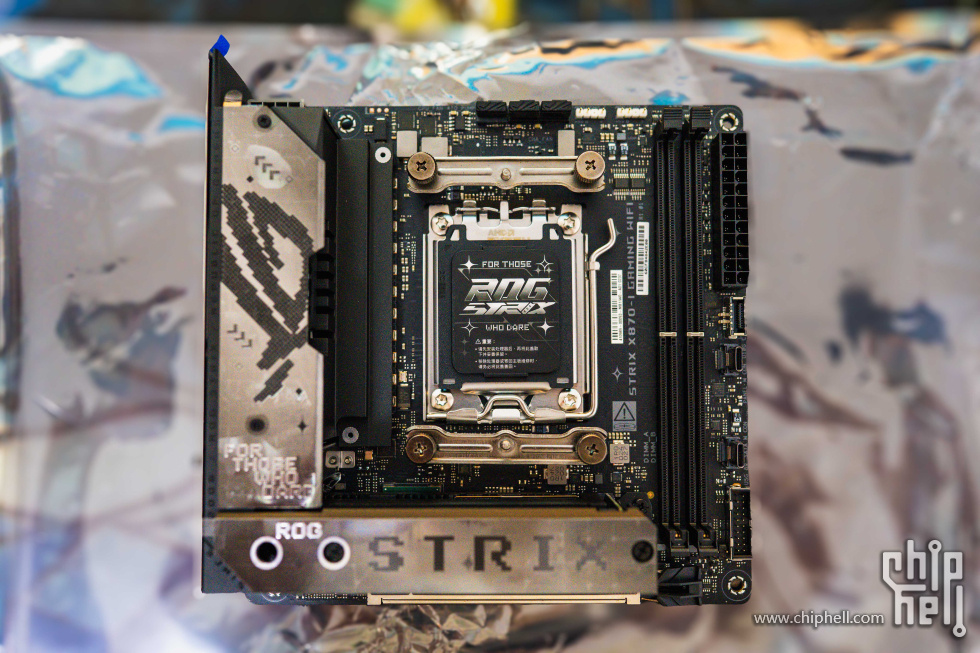

主板选择了ROG STRIX X870-I GAMING WIFI主板，应该是目前amd平台最强的itx主板了，而且开放机架上，有败家之眼展示还是挺不错的 。先来全家福，附件还是挺多的，贴纸、钥匙扣啥都有。

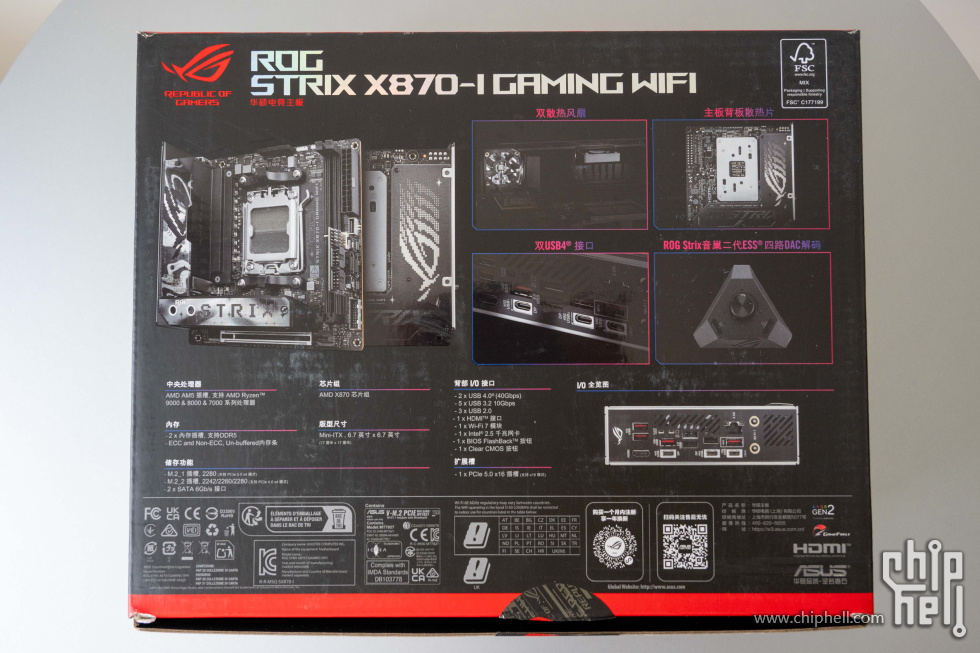

盒子正反面印满各种参数，显得很高级……





因为现在的itx主板采用堆叠结构设计，插上内存就是3合院，所以我认为还是尽量上水冷比较好。

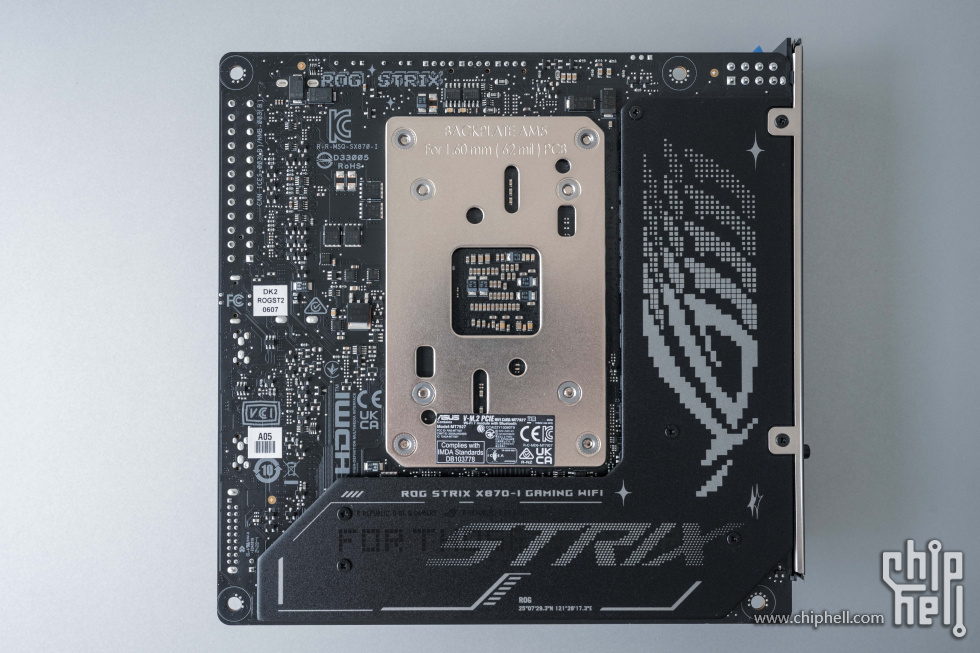

背面有一半装甲，有没有效果不说，看着就是比完全裸露背板舒服。

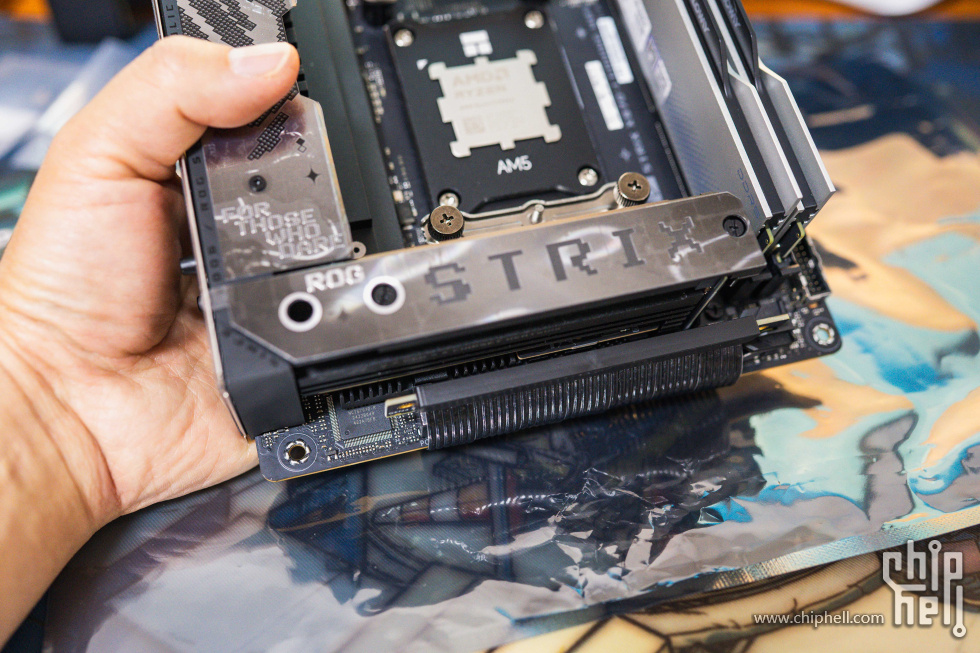

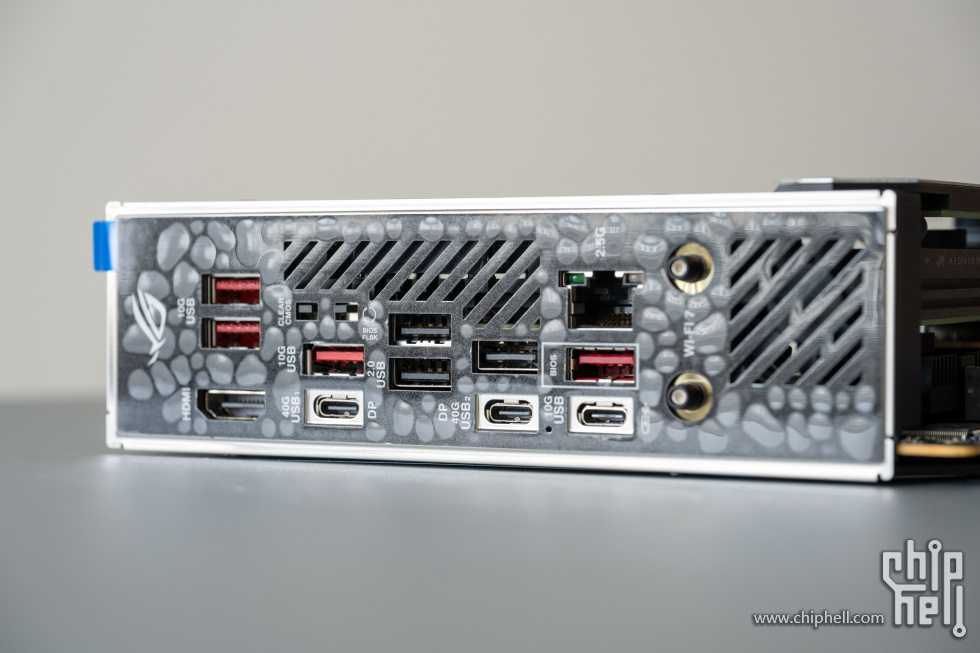

接口来张特写，有40G速率的usb4，天线也终于不是拧上去的了。（拍照时忘撕膜了，发现的时候已经装上，没法补拍了 ）



m2固态硬盘采取叠罗汉的方式，下面那个速率是pcie5.0，对这位置散热非常不放心，所以在机架对应位置安排了一个9cm风扇吹风。

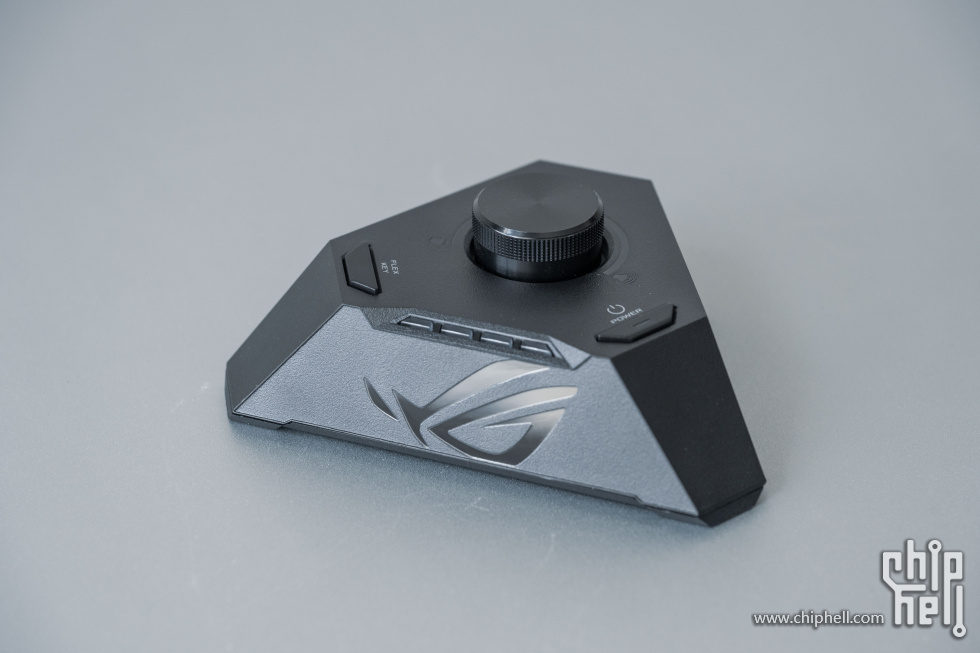

然后华硕为了节省板上空间，设计了ROG HIVE II，这个设计个人认为还是不错的，有音量旋钮，有开机按钮，有usb口，正好方便使用机架

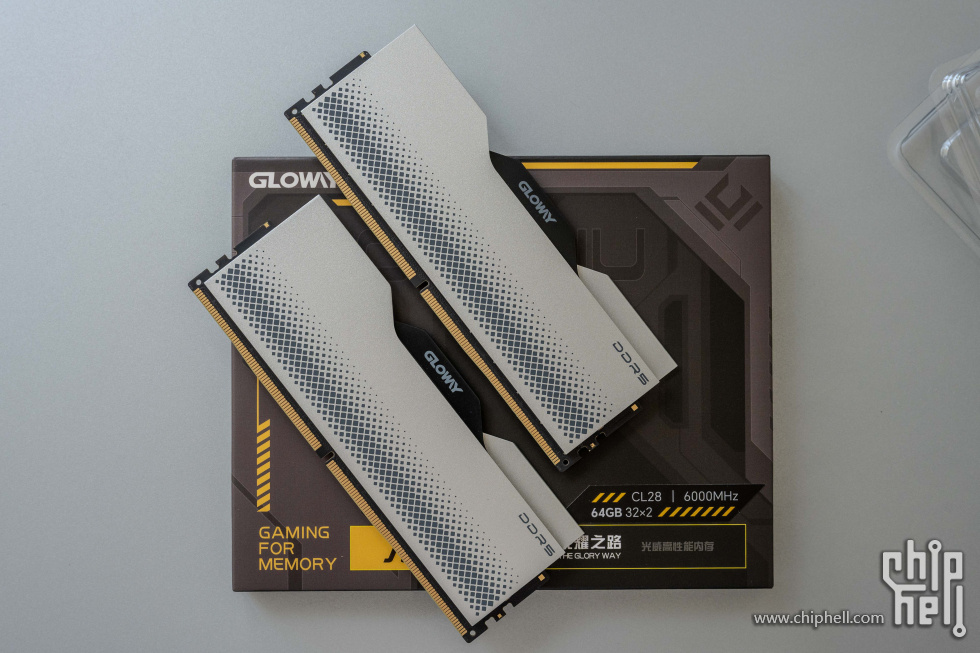

内存选择了光威（Gloway）龙武64G套装，参数为6000MHz CL28，这套的参数算是目前amd平台的甜点了。





故意选择了无光版本（这台主机尽量选择了无光配件）银黑撞色外观。

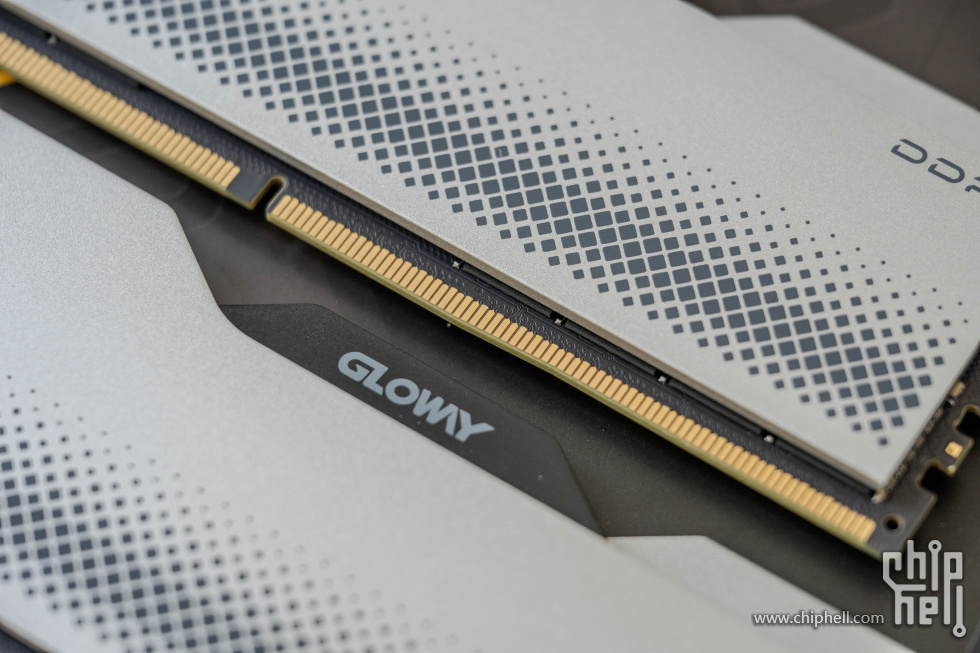

质感挺好的，拿在手里感觉有份量。

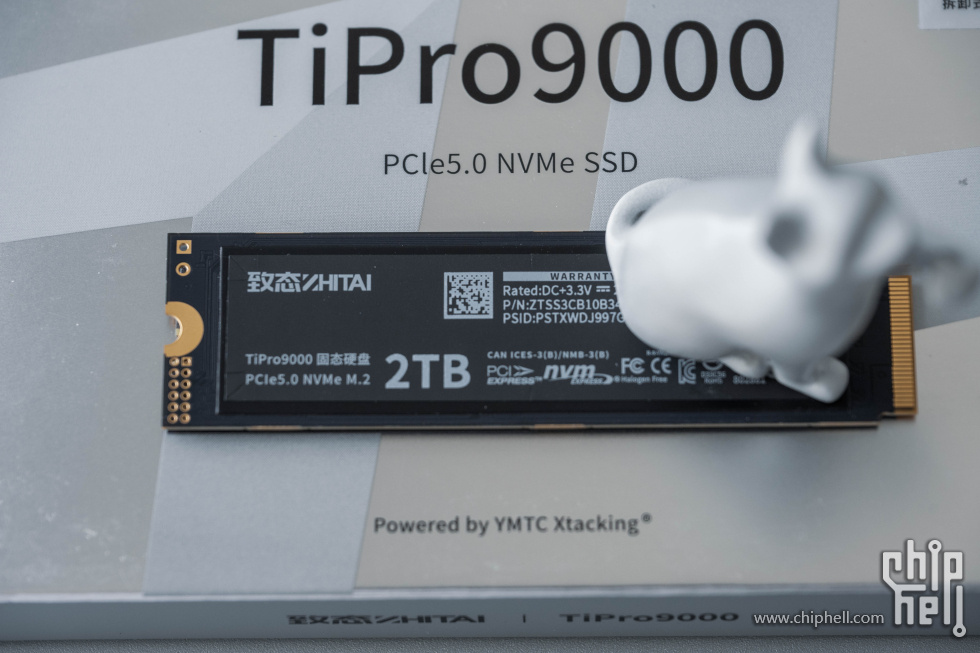

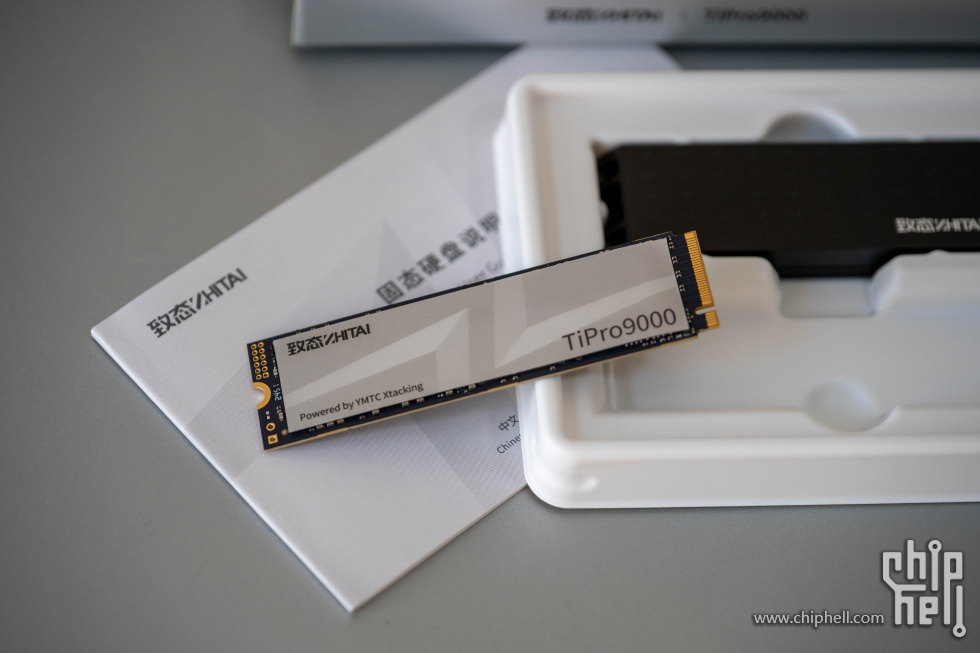

M2固态硬盘选择了 致态 TiPro9000 2T，这是致态的新品满血旗舰，支持PCIe 5.0。本来看了好久2T都是没货状态，下单了1T的，结果刚下单就发现2T有货了！而且，1T的卖999，2T的卖1649，果断退掉1T，下单2T。
内存包装全家福和主体展示

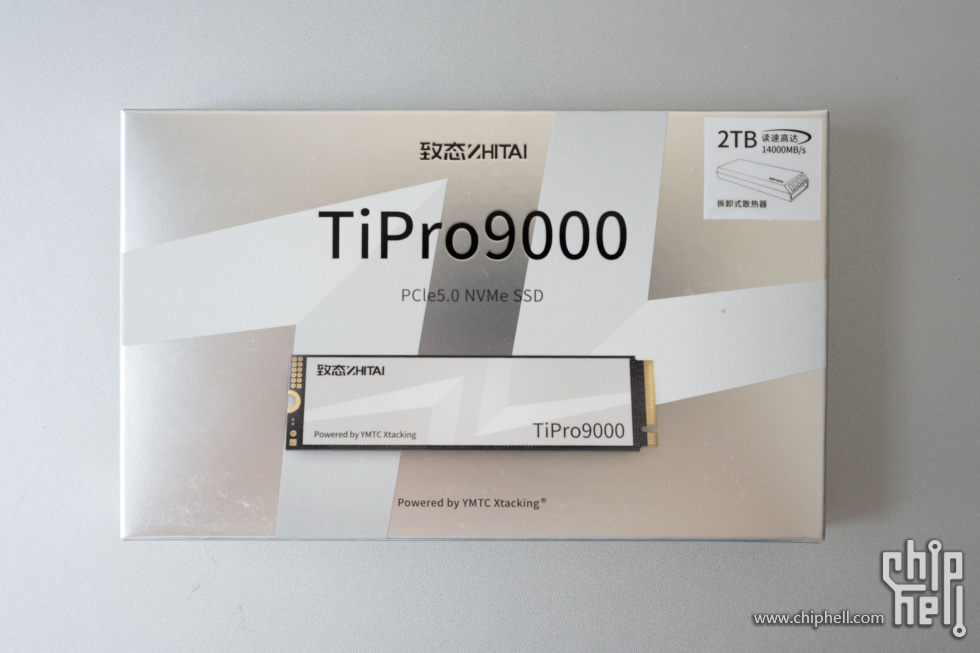

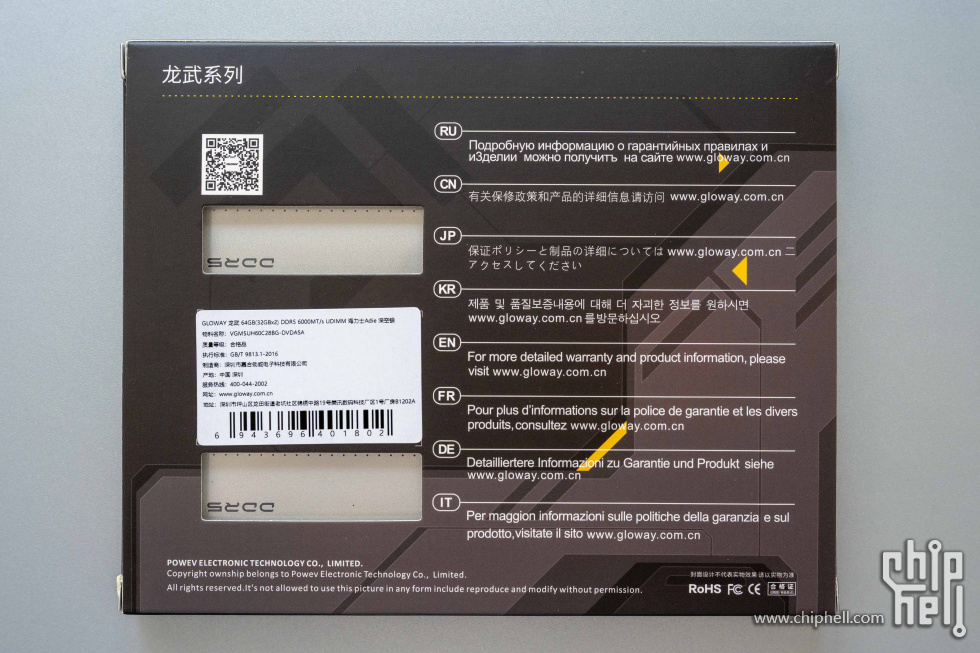

包装盒正反面





单面设计，背后贴有sn码容量标签，材质似乎是某种导热材料。

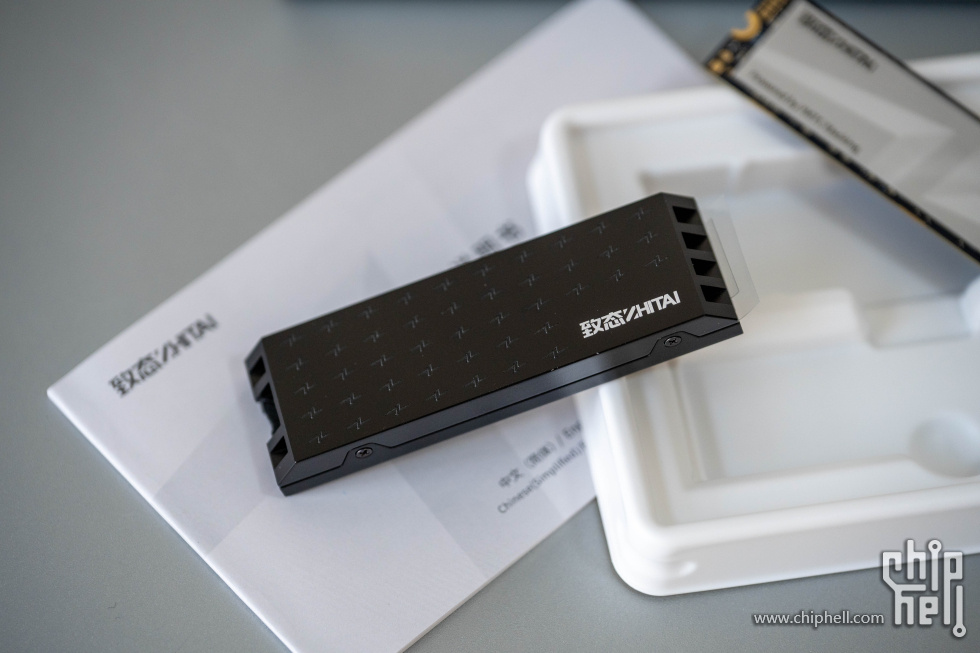

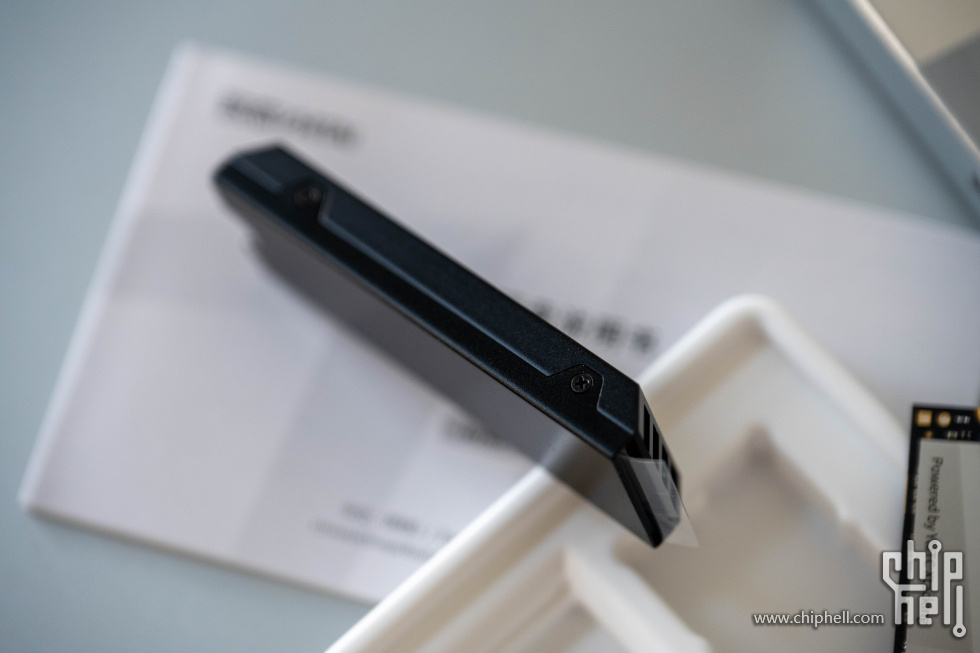

附赠的散热器质感很好，中空设计，可惜我用不到。

panzer

上面出场的都是“新人”，
还有几位“旧人”也出场走个程序。

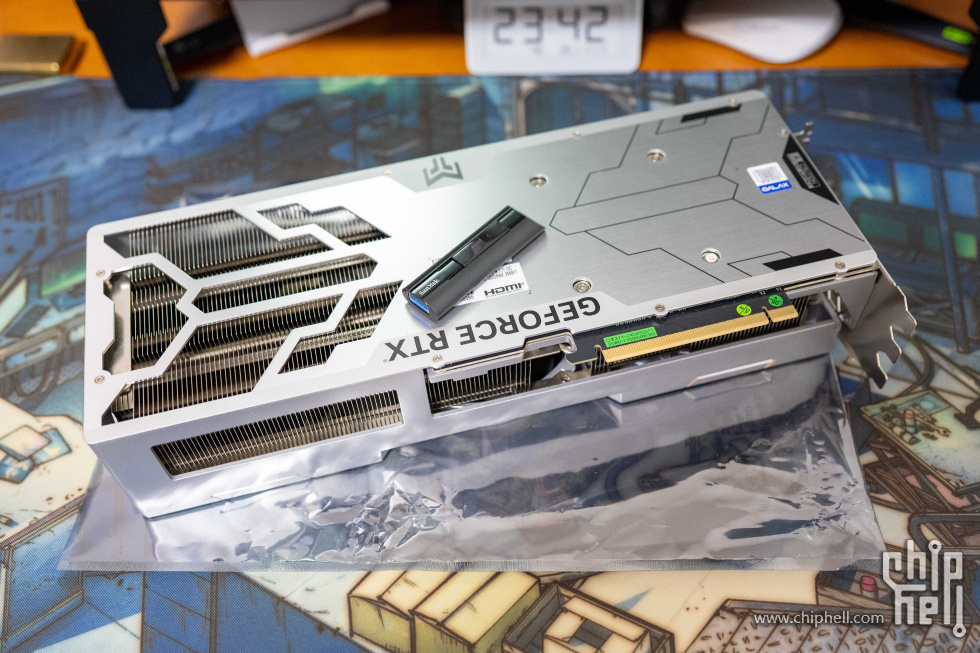

显卡型号是影驰的金属大师4080S。50系显卡市场目前魔幻无比，不光是价格魔幻，“烧供电接口”“性能切多了”，一个接一个的爆料，一波未平一波又起，精彩纷呈
本来50系发售前还想换显卡，现在觉得手里的4080S眉清目秀的，继续抱着看戏吧

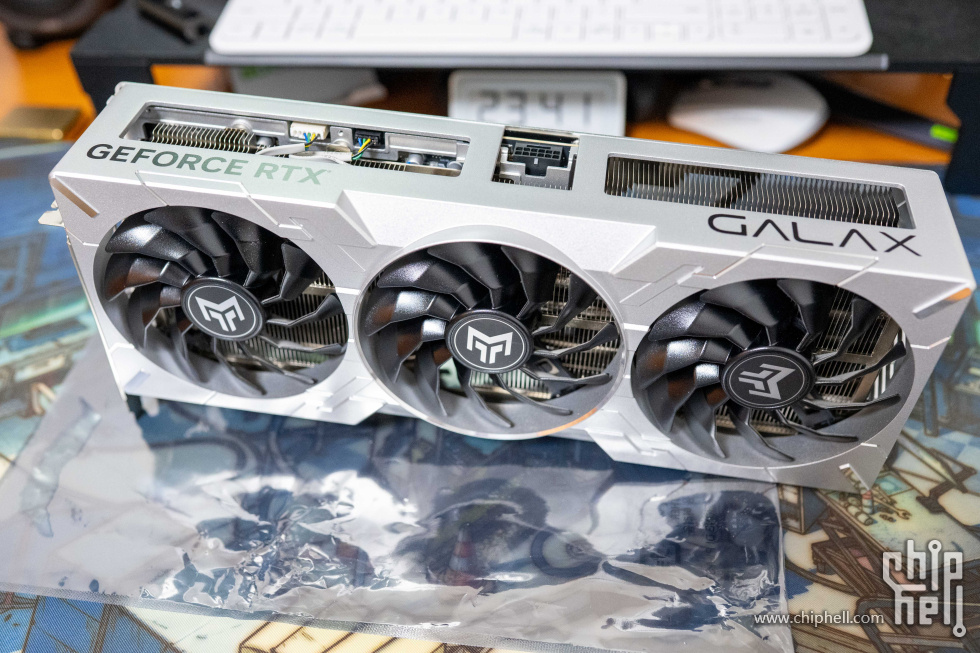

显卡本体风格硬朗，铝合金外壳且棱角分明，和开放式机架的工业风格很搭。







电源型号是海盗船SF1000L全模组电源，1000w容量，ATX3.0认证。现在显卡功率越来越高，选择电源、更换显卡供电线都需要谨慎，海盗船显卡供电线采用的是2合1方案，实际使用很稳定，而且这块电源到手不到一年，就让他和显卡俩老伙计继续搭档吧。

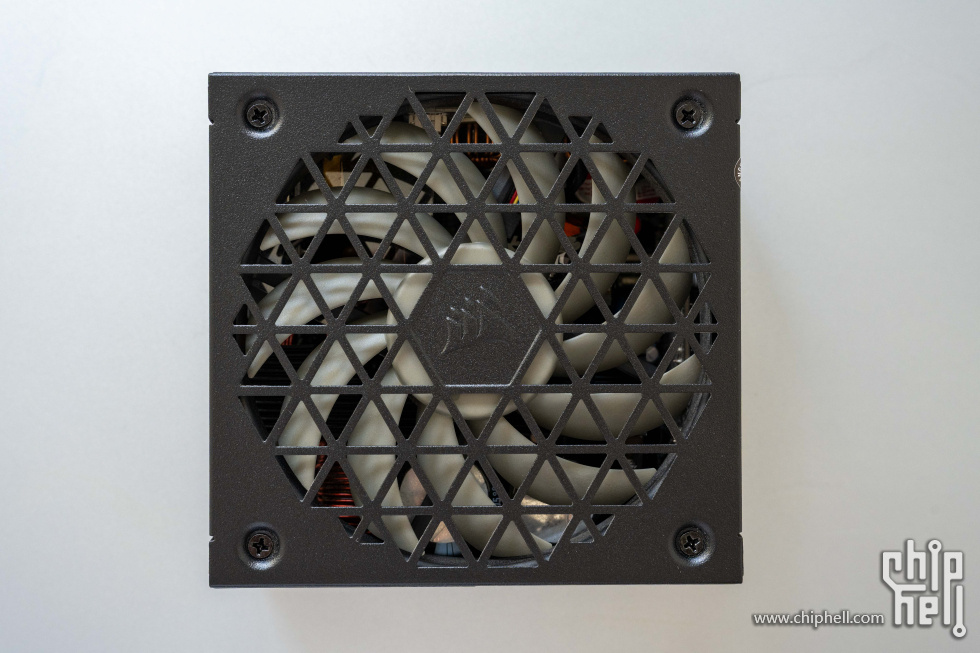

尺寸是SFX-L规格，小型化的同时散热风扇是12cm，散热能力噪声水平都在线，实际使用中没有感受到电源风扇噪声，但是特意观察，风扇是会转的。

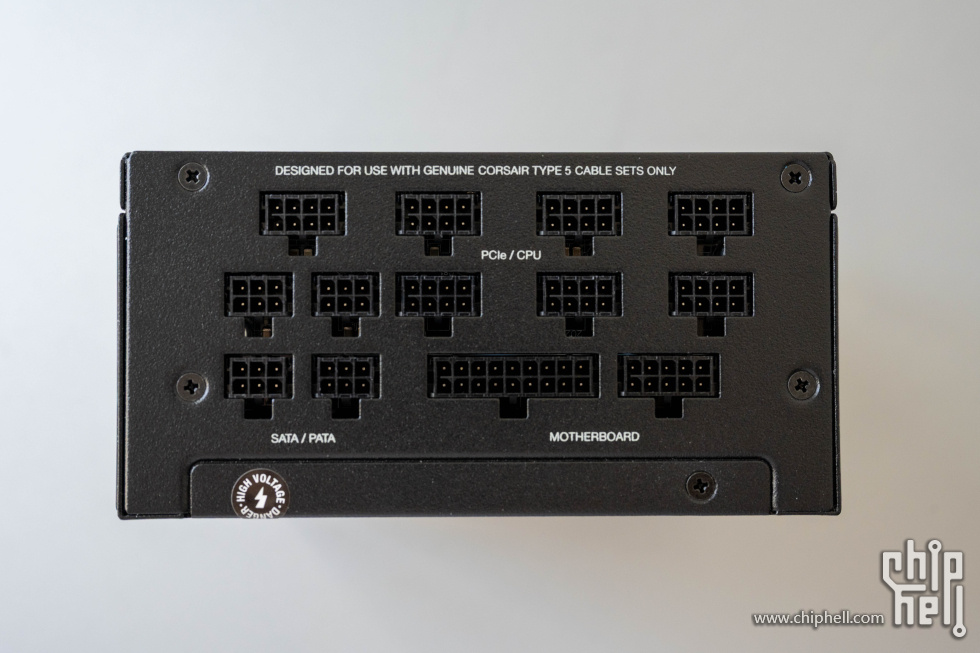

需要注意的是，海盗船SF1000L采用了小接口，定制线的时候需要注意说明。



散热型号是瓦尔基里（VALKTRIE）GL240。“叽里哇啦”这牌子的水冷在坛子里的口碑似乎不错。AMD这代U很好压，9950X都有人用风冷，我平时使用场景不会有长时间满载运行，用240规格的水冷压制够用了。



但是出于“无光化”考虑，弃用原配风扇，准备了“黑猫”2只，T30两把，装机时看用哪两把装上去合适。

主要配件介绍完毕。

panzer

Part2 装机及理线过程

装机部分开始


装cpu，拆掉主板上原cpu散热扣具。

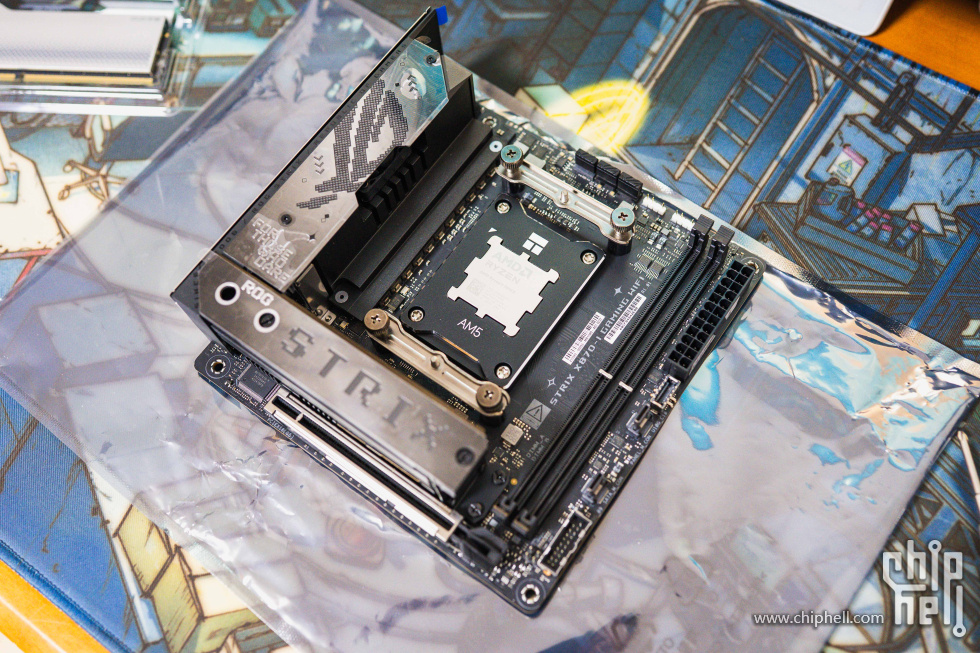

装上水冷头安装支架。



拆掉原cpu扣具。



按照三角标志对正放好cpu。



用利民的cpu扣具四角螺丝锁紧方式，安装好cpu。这东西可以补齐顶盖几个缺口，就像给cpu穿上了五指袜 ，到这里cpu就装好了。

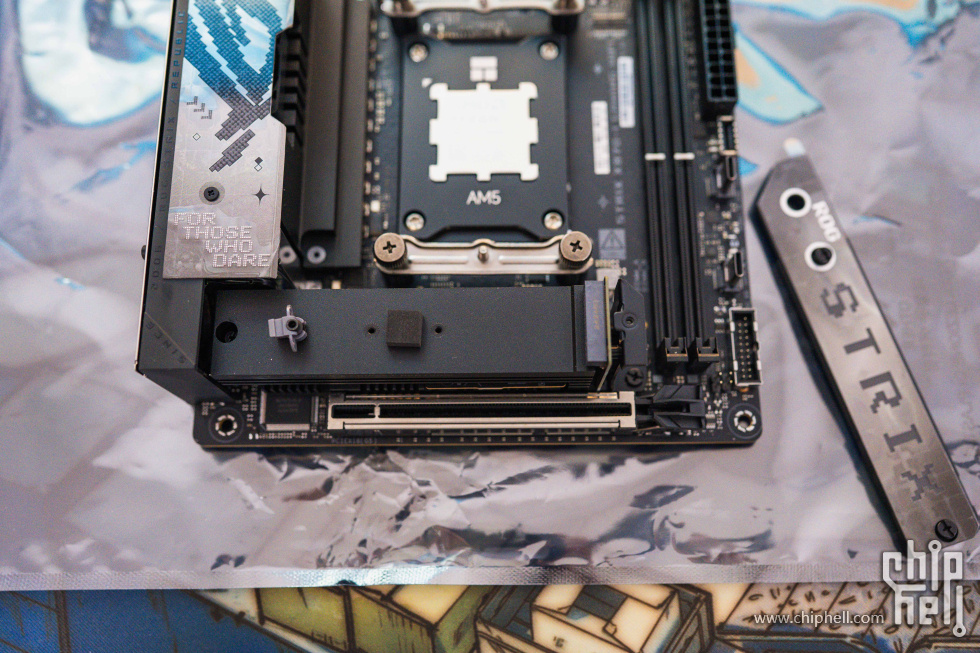

装M2固态硬盘，先拆下固态硬盘安装位置第一层散热装甲，这里的插槽是PCIe4.0速率，后期打算装个仓库盘。我们继续往下拆。

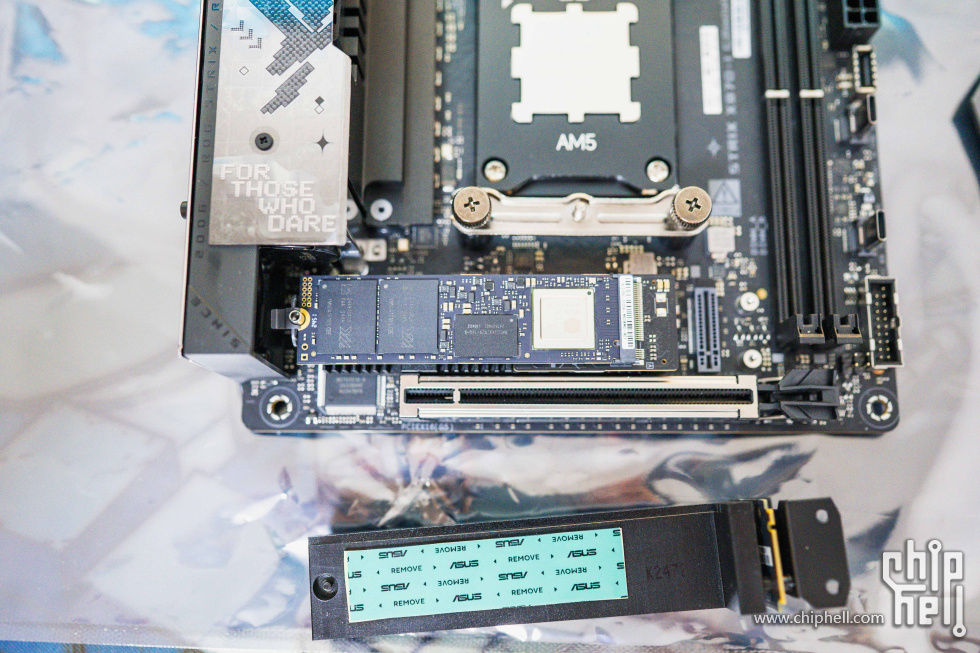

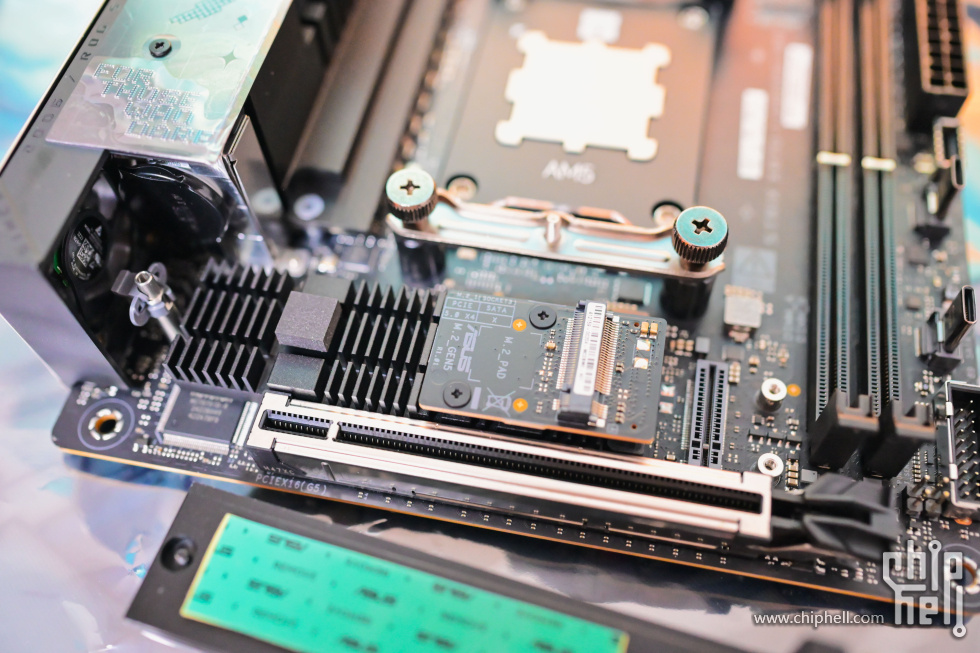

又拆掉一层后，可以看第二层的插槽，电路板上标记有PCIe5.0，把主硬盘装这里。这两张照片里还可以看到这块主板的便捷m2固定方式塑料卡扣，m2硬盘尾部对正压下去就可以固定。





把致态9000对正插入，尾部压下，“咔哒”一声，就固定好了。



撕掉固态硬盘正面的商标贴纸，这个专门看了说明书，在介绍如何安装到硬盘附赠的散热器里，有提到安装时要撕掉这张塑料纸。看来说明书有时候还是要看一眼的



别忘了撕掉散热马甲预先贴好的导热垫上的保护膜。



把两层马甲复位，固态硬盘装好了。



安装内存，把内存插槽右侧卡扣拉开，对正缺口插入内存，到底后卡扣会自行锁上。插入第一条



插入第二条，内存安装完毕。一个三面围拢的三合院形成，所以我觉得itx用风冷，工作环境并不好，三面都被挡住了。



继续，把PCIe延长线预弯折好后，插进主板插槽。

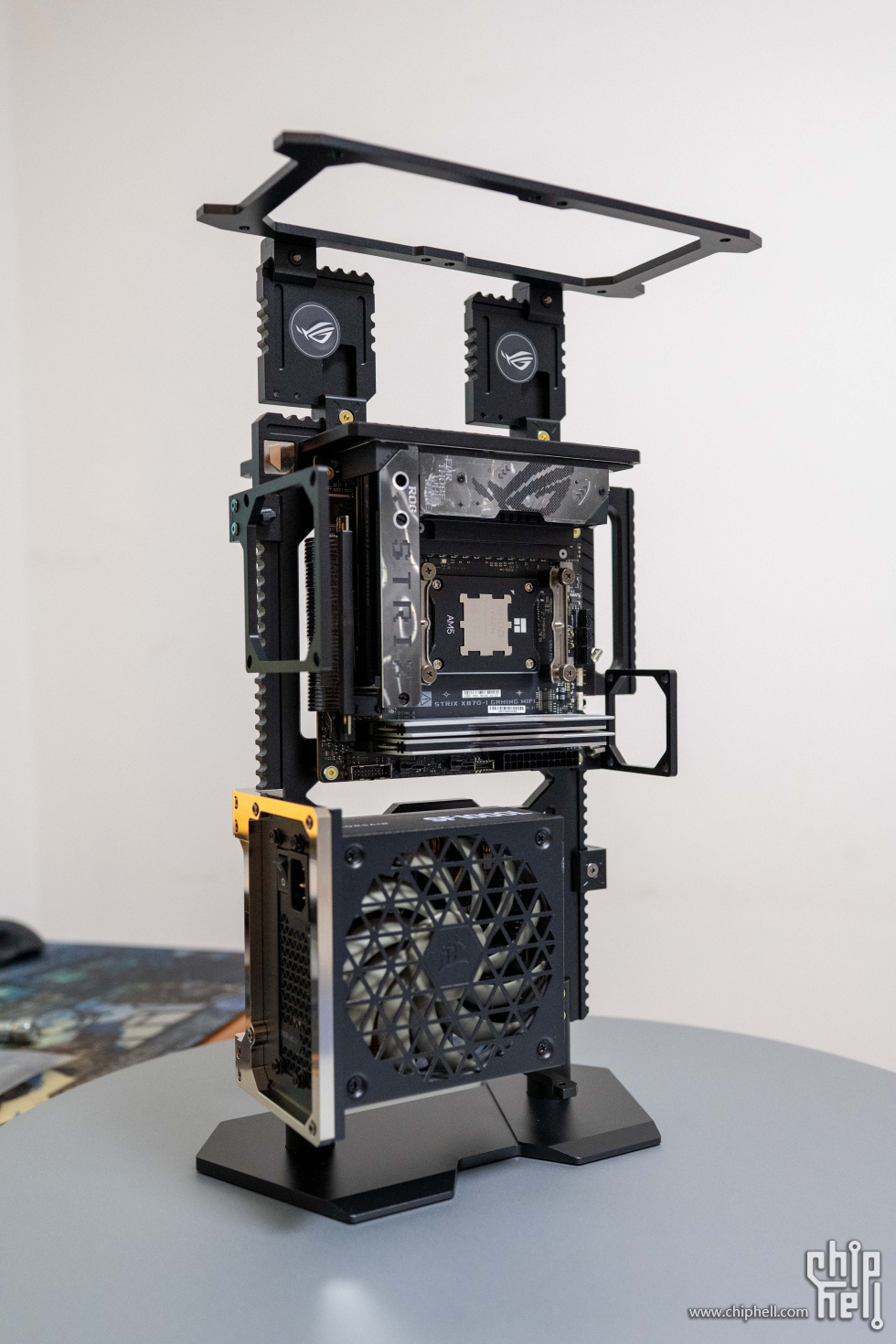

主板可以上机架了。itx主板只需要固定好四角的4颗螺丝，主板就安装好了。

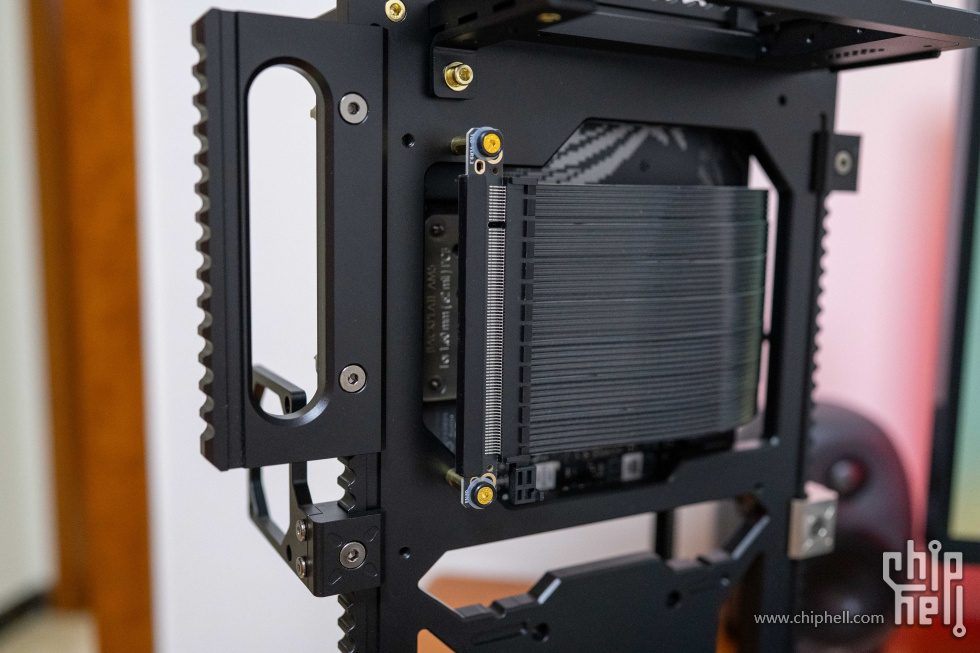

把PCIe延长线另一端固定好。



安装电源，先把电源装好固定框架。



装上机架，电源就装好了。



安装显卡，先把显卡安装框架装好。



显卡安装框架侧面上有两颗突起螺丝，机架上有对应凹槽，对正后滑入，同时插好金手指。





滑入后，锁紧一颗固定螺丝，显卡就固定住了。



显卡安装好的样子。



安装cpu水冷，先给CPU涂好导热硅脂，我是画了个×。画的不太好看，别介意，不影响散热。



把预先装好两把T30风扇的冷排固定好，这里注意风扇出风方向别装反了。

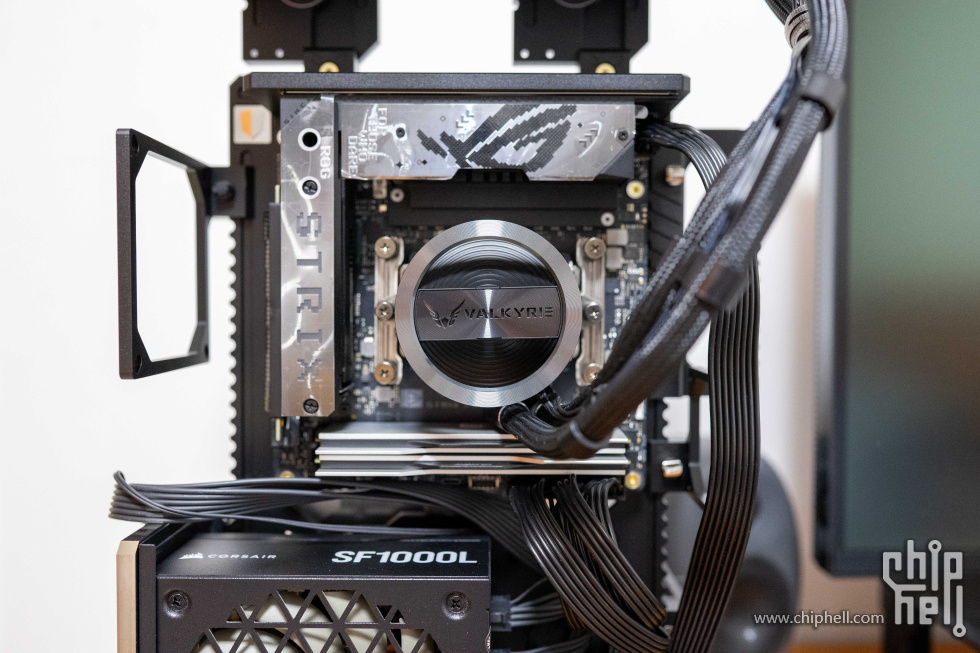

固定好cpu水冷头，cpu散热就装好了。

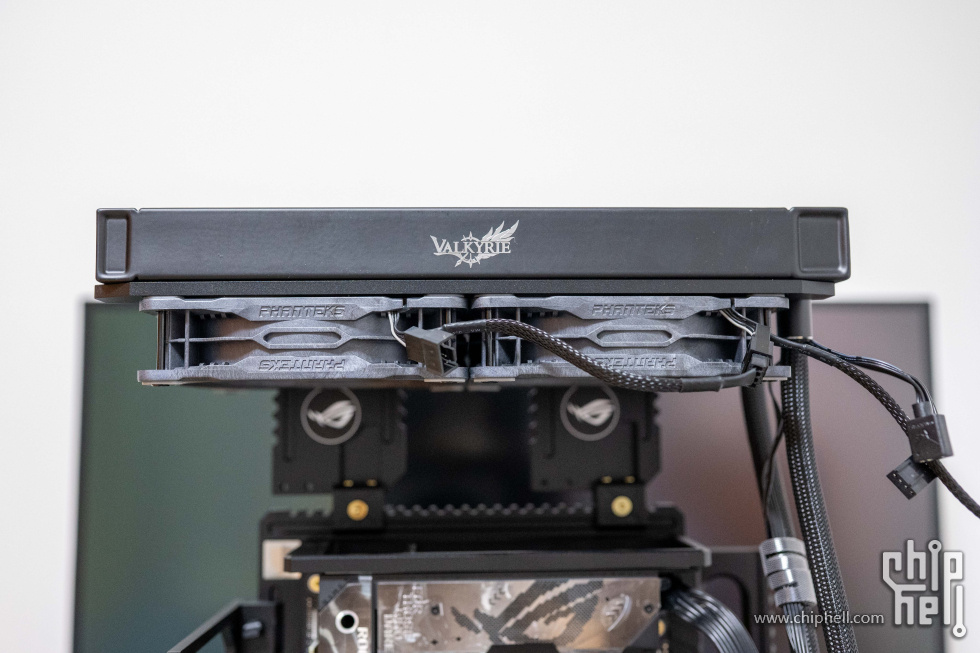

然后我又在冷排上面装了两把猫扇抽风，其实没啥用，就是想看看好看不好看。





然后把各种供电线插上，装机完成。



点亮成功。

理线部分开始

看着这蜘蛛网一样的线，真是头大

从小处下手，9cm风扇线利用卡扣固定后，从主板下面走过去，和6cm风扇线并联，3m胶带缠好接头，藏在主板下面。主板后面实在拍不到了，大家想象一下，随便塞，看不到的。



从主板下面反折上来，插到风扇接口上。

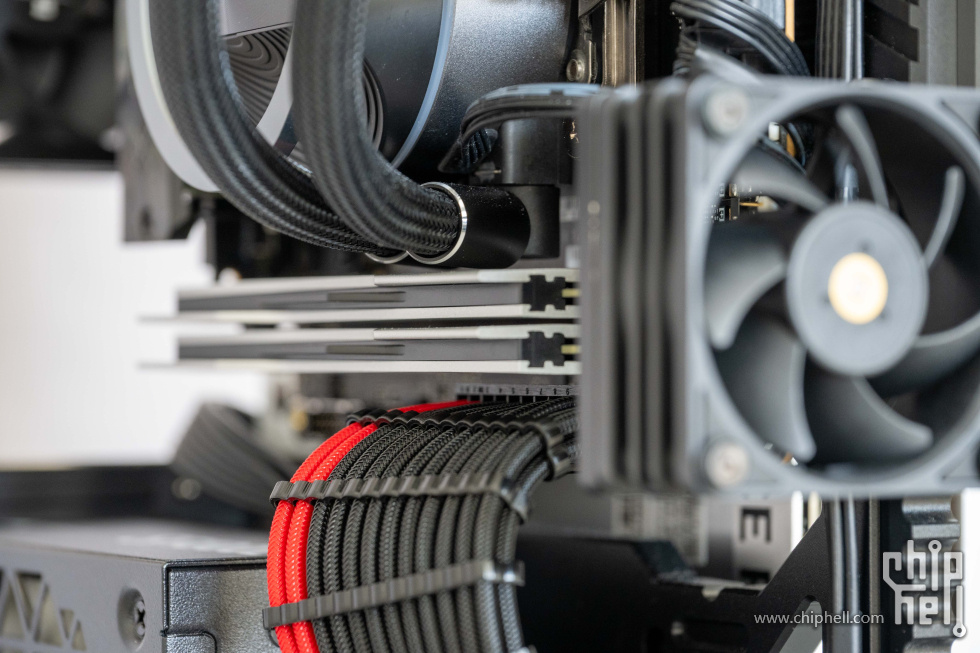

可以看到，9cm风扇正对m2硬盘位置吹风，6cm风扇正对内存吹风，实现了预想。

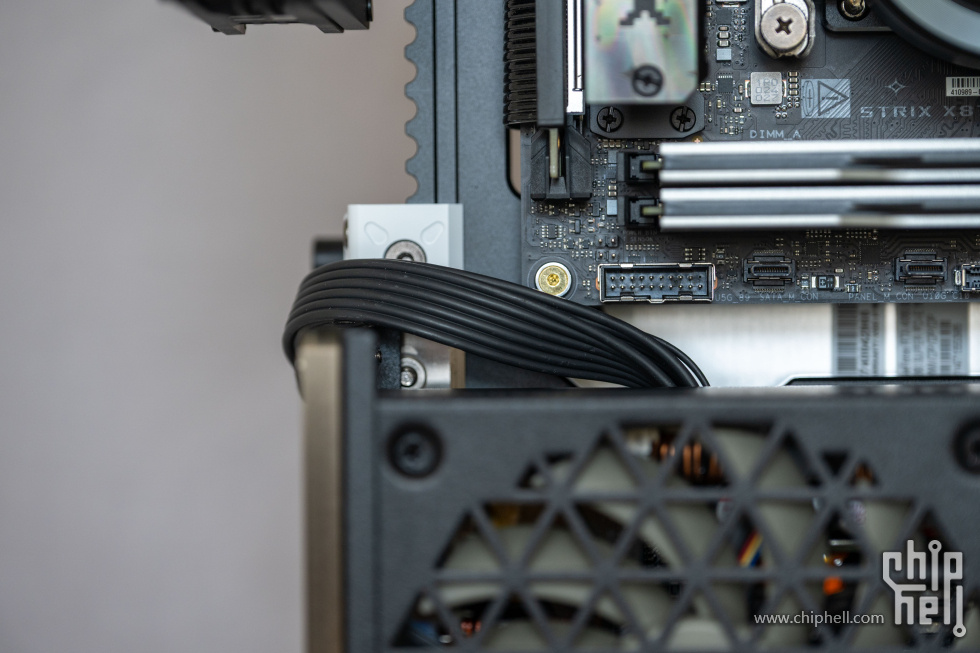

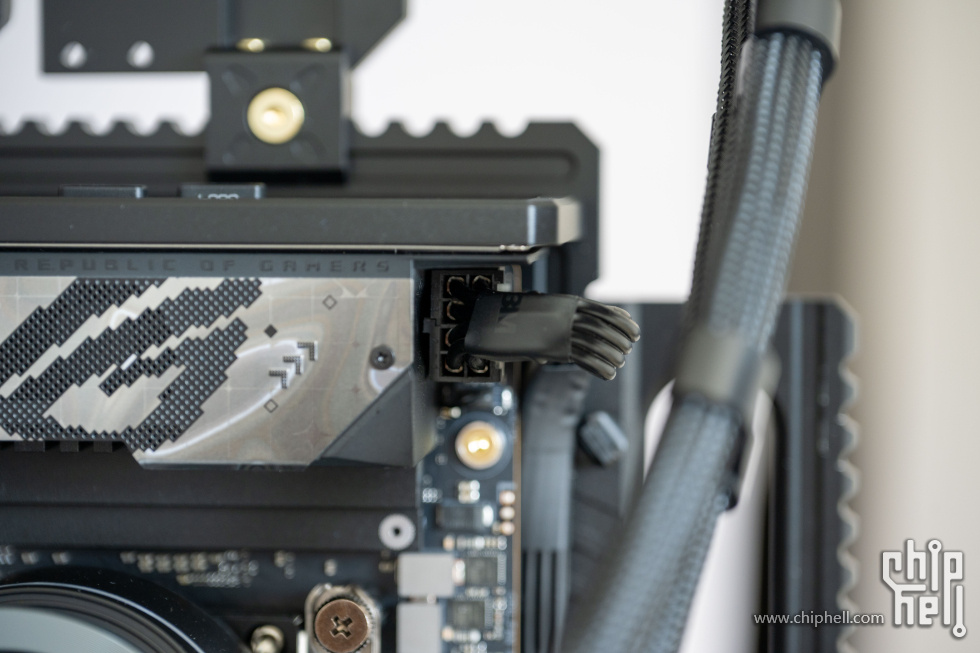

cpu供电线利用海盗船电源原装线材较硬的特性，先一撕为二，并排4×2排列，用3m胶带固定好，然后弯折好回头弯，插入主板插座，线材卡在固定主板的铜柱和把手上的绑线螺丝之间下到电源。开始还用了扎带固定，后来发现完全没必要，自己就卡的挺紧，于是拆掉了扎带，更简洁美观。





显卡供电线，弯好后，塞到电源和机架之间，只露出一点，海盗船带的这个线是真硬，并不好弯，还好电源和机架之间的空间够大。



主板供电线实在不好理，太硬了，弯的时候感觉主板都要变形了，于是定制了一根短线。



但是这根线到了以后，发现因为电源接口和主板供电接口呈90°排列，而且非常近，导致两边线长相等的定制线装上效果也不好，一端长度合适的话，另一端就长很多。



和定制店家交流后，店家表示可以做一根扇形线，效果会好些，于是定制了同一位置的第二根线。

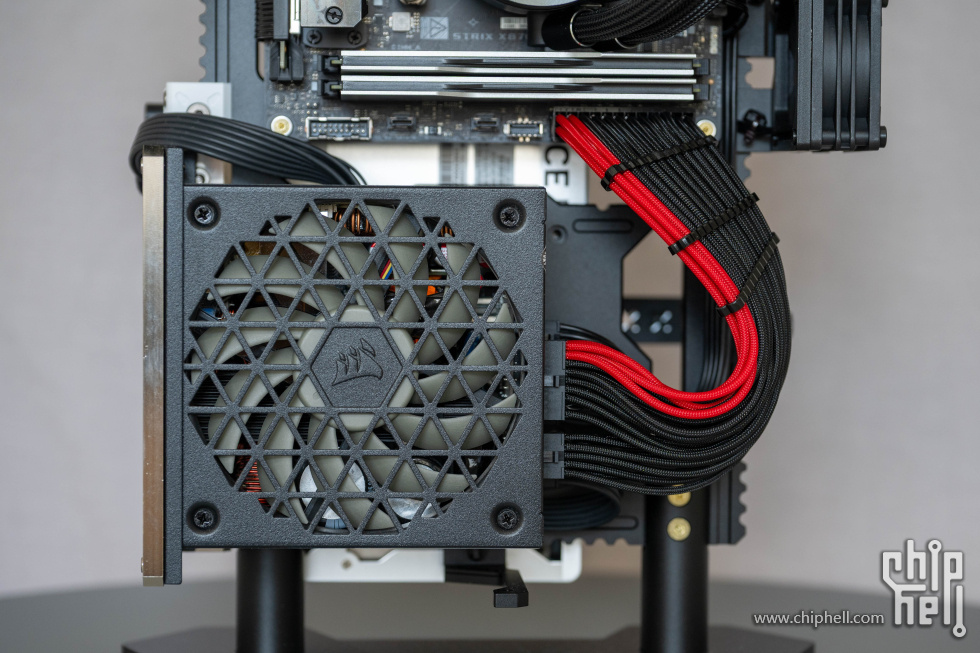

这次效果就好些，而且这根线把下面的cpu供电线、显卡供电线挡住了，整体显得整洁不少。特意挑了几根线做成红色，一点点chh元素。

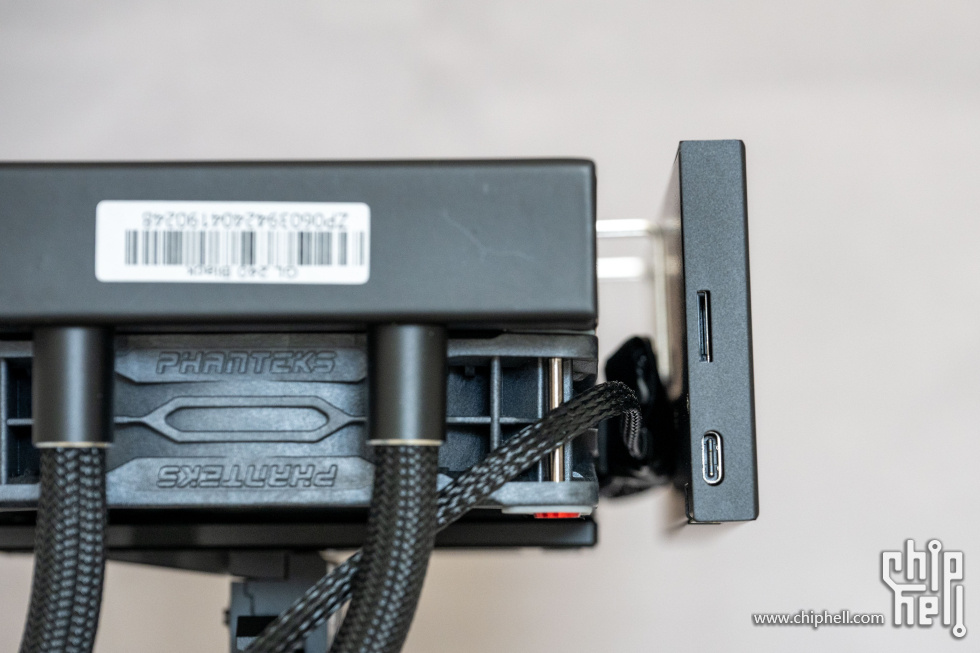

水冷头供电线和灯线离主板插口很近，直接插好后，把多余的线塞到主板后面。冷排风扇线开始很久没想到好的解决方案，后来想到这个位置可以装个副屏，于是赶紧下单。副屏安装好后，把风扇线两把接好后塞到了副屏后面，解决了最后一个理线问题。上面的两把猫扇也拆下来不用了。



理线结束。

试装点亮时，发现用正常水冷支架，会显得偏头，影响美观。



于是又下单了中置水冷支架，把水冷居中。这下看起来就舒服多了。

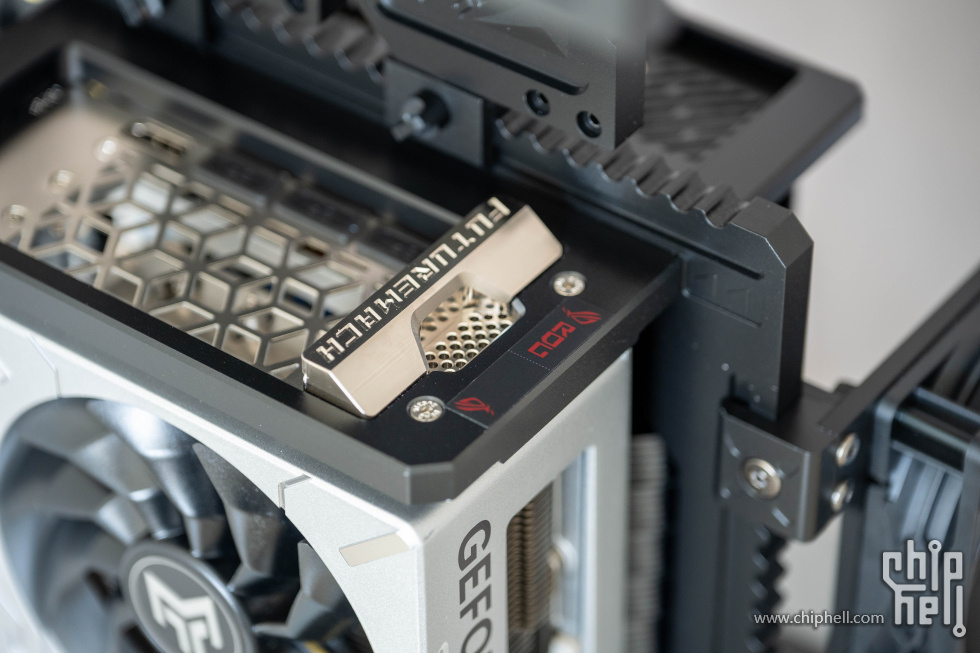

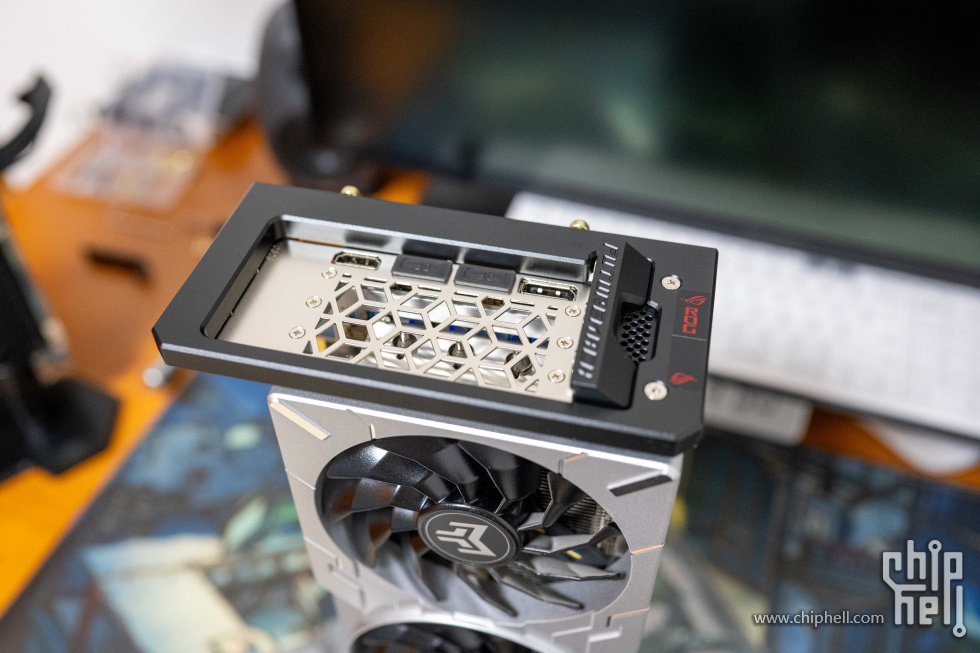

下单的时候顺手买了一个银闪闪的显卡安装块，没啥特别的用处，纯心情件。

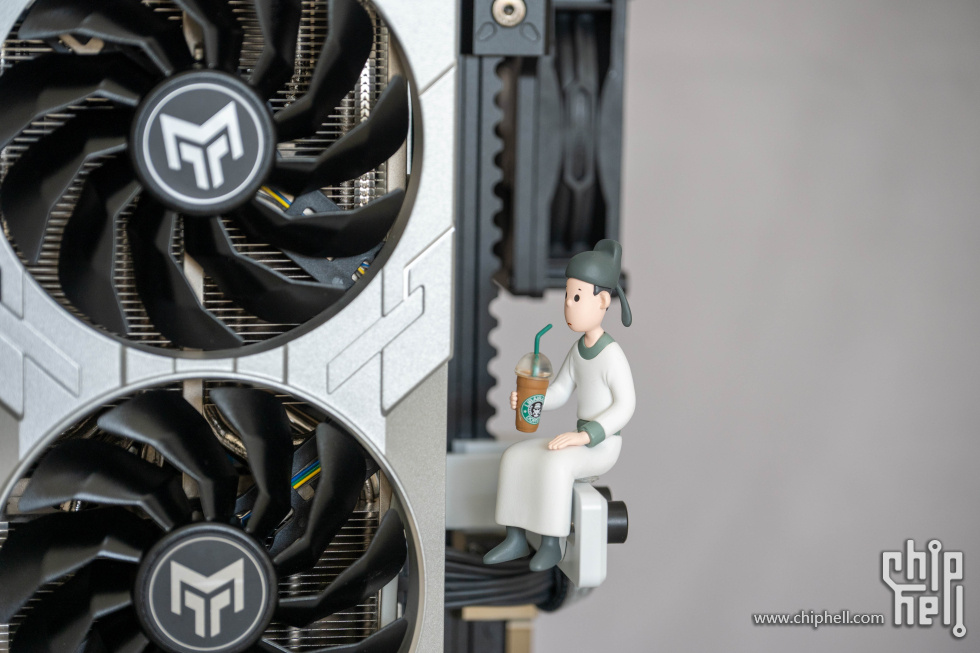

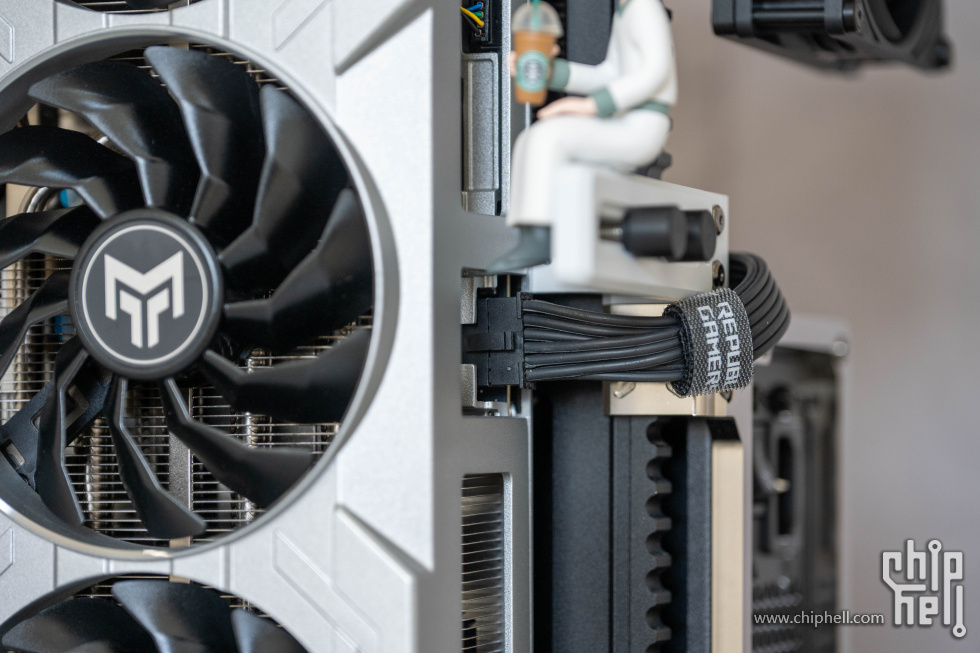

买了一个小手办，装饰一下，他屁股底下是显卡供电线，也起到遮挡的作用。

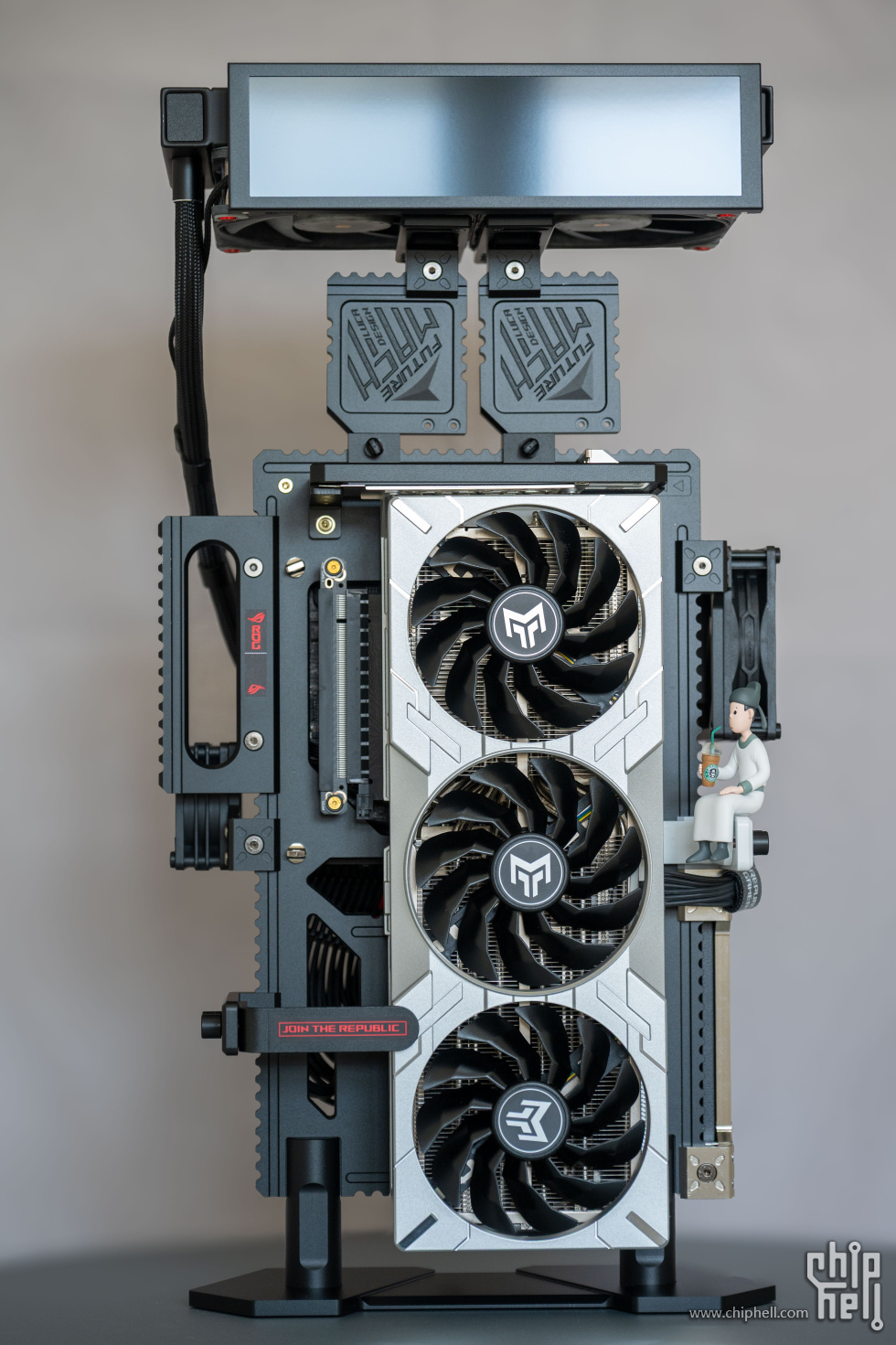

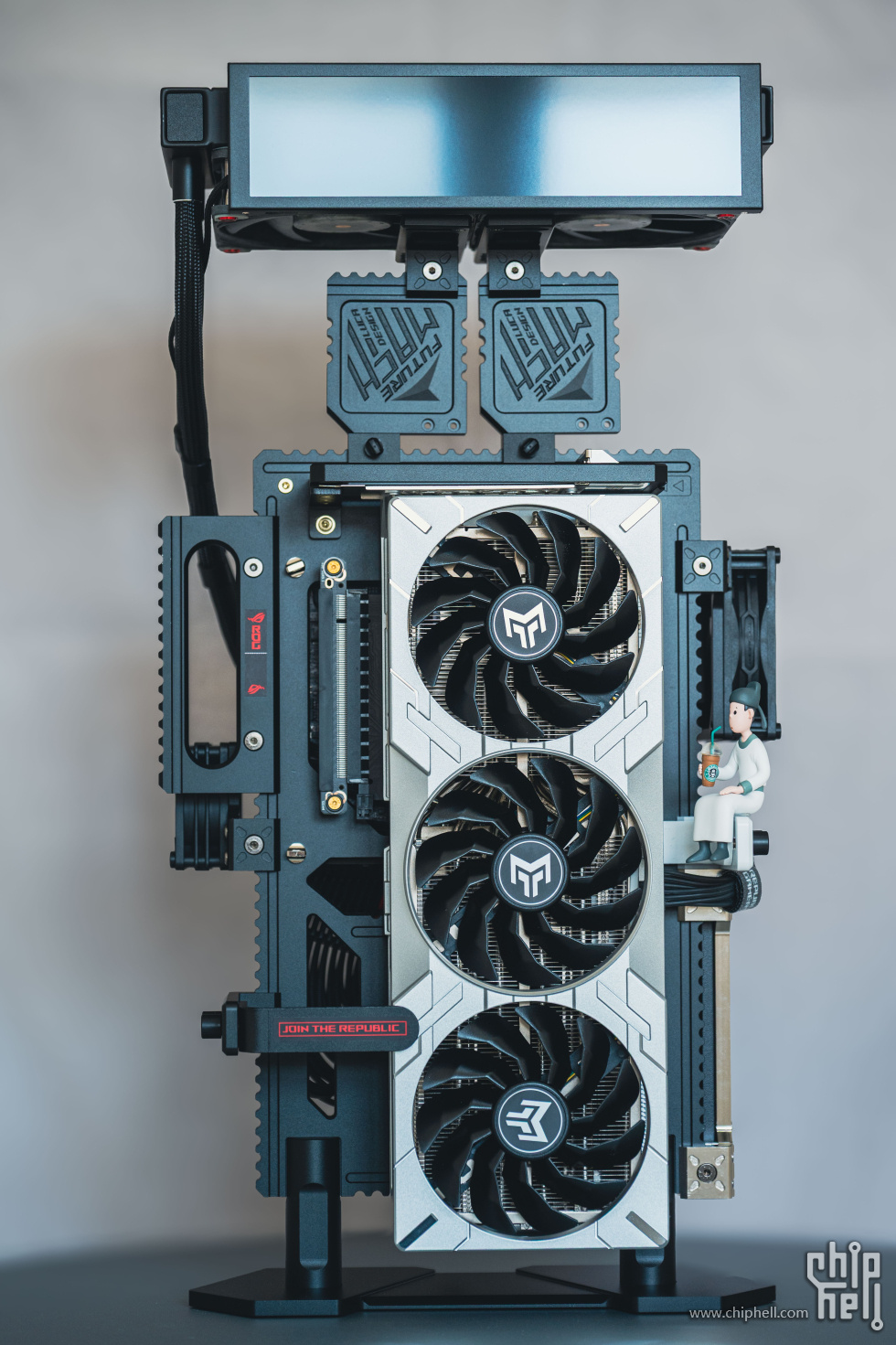

装机及理线都结束了，显卡面朝外，个人感觉还是很简洁美观的。

panzer

Part3 整体效果及跑分

      终于弄完了，贴两个眼睛贴纸点缀下，显卡边上摆个人偶，喝杯咖啡，看显卡市场风起云涌，我自风轻云淡
      点亮看看效果



      副屏显示的龙珠主题，正好和咸鱼上淘来的杂物盒呼应上了，利用杂物盒遮挡住了Rog Hive II后面拖着的数据线和音频线，桌面更美观些。

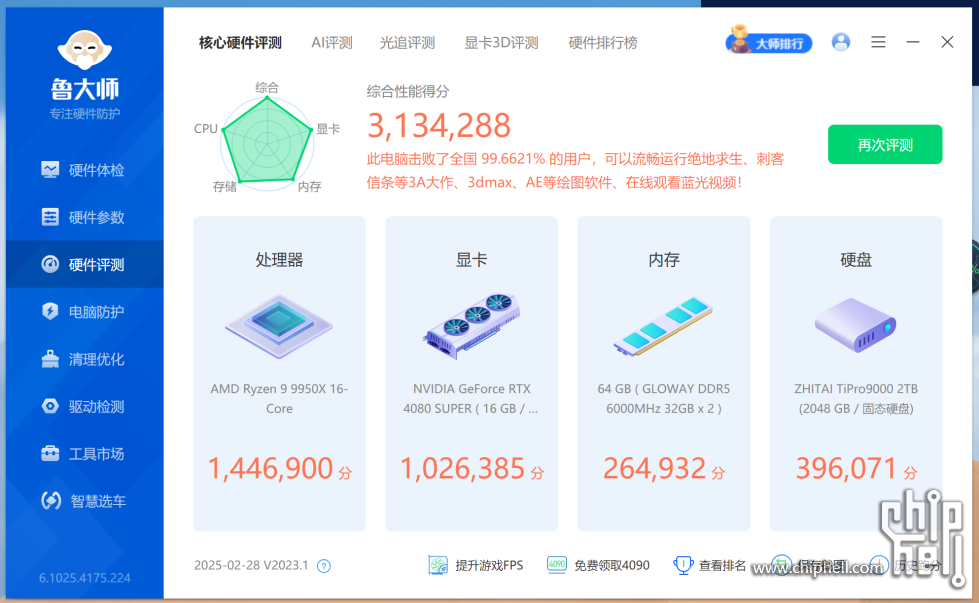

      然后，我这台娱乐机就用娱乐大师跑个分好了



      从鲁大师的跑分结果看，还挺均衡的，一台itx平台的主机，能有这个结果，我已经满意了。其实这台主机我已经用来刷暗黑4好几天了 （为了等主板供电定制线，理线完毕才好拍照片），4k分辨率下开高画质帧数流畅稳定，显卡满载工作，没有散热焦虑，显卡和cpu温度控制的很好，风扇也没有起飞，噪声体验比我之前预想的还要小不少，算是意外之喜。

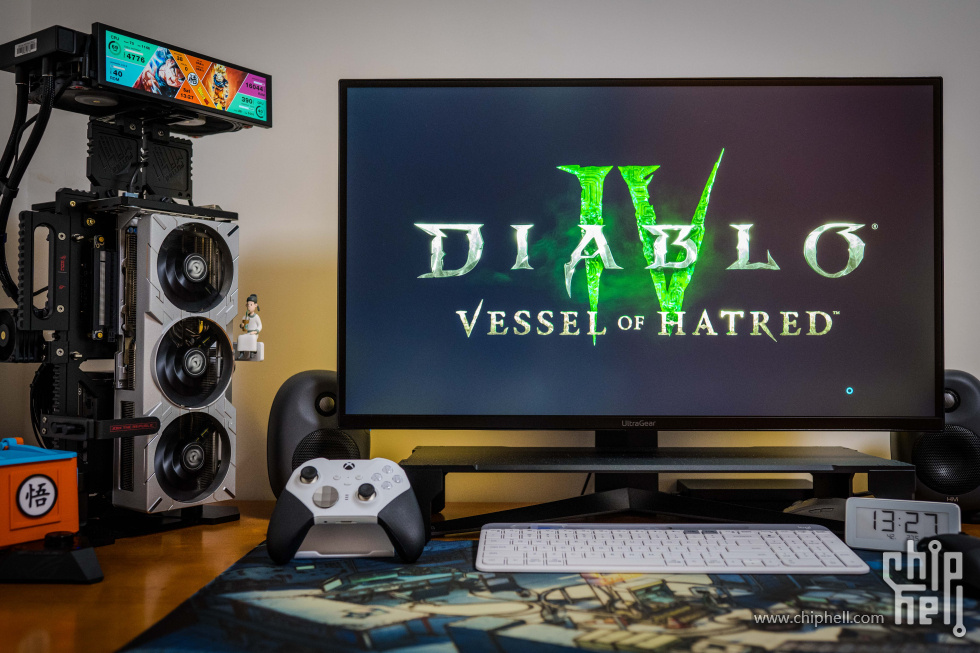

      最后，晒一下整体桌面。桌面只有1.2米长，显示器是32寸的，主机这个体积算是“刚好”能塞下吧。



尾声：
      我为什么执着于装一台itx高性能小钢炮主机。首先，家里空间有限，只能摆放一张1.2米的桌子，如果想把32寸显示器和主机一同摆在桌面上，就要求主机体积要小；当然你也可以把主机塞桌子下面，我以前也是这么布置的，但也有些不便，特别是塞满高性能硬件的铝坨坨机箱每次搬动必腰疼……让我特别想重回itx怀抱。其次，市面上成品itx机箱都对cpu散热和显卡体积有严格限制，难以塞入高性能cpu和显卡，并且散热堪忧，因为体积放弃性能总是有些遗憾。第三，现在硬件做的越来越好看，开放式方便观看各硬件，摆在桌上亦是一件装饰。这台“瓦力”为了实现最小桌面占用面积还是做了些妥协的，吊装显卡可能会影响些性能，在显卡选择上需要注意选吊装对性能影响不大的型号。
      总体上，在如此小的桌面空间占用下，能实现9950X+4080S的配置且散热毫无压力能够充分释放性能，我已经非常满意了。

      以上，是我本人的一点想法，希望PcDiy继续百花齐放！谢谢观看！
