【更新第二次烤机接口温度】简单用4090FE验证一下供电接口电流均摊情况

冰汐

【下方有二次烤鸡温度】

【更新下翼王B站的回复】

“接口左侧可能是GND的线，所以温度低是正常的”

不过即便如此，450W负载在通风条件OK，插头插紧的情况下，温度还是没超过60

但是同时也应该注意到，如果机箱本身通风散热条件不好，在长期高负载情况下，线材依然还是有过热的风险



随手测的，非严谨测试，大家看个乐子

测试条件：
室温：19±1°C
机箱：FD D7C无侧板
软件：Furmark 2.5.0.0
电源：海韵旧款金牌1000W，使用官方售卖双8pin转16pin 90度弯折线材

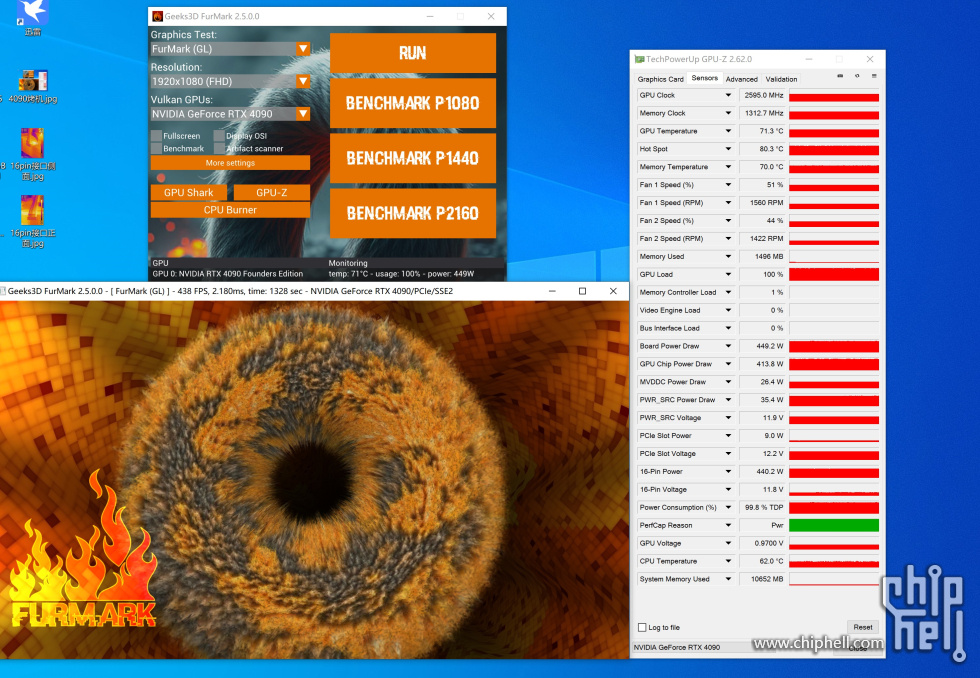

烤鸡约13分钟记录温度，全程功耗稳定450W左右，顶着功耗墙跑

结束时GPU核心71°C、热点80°C、显存68°C

基本七八分钟就稳定到以上温度了

16pin接口温度：

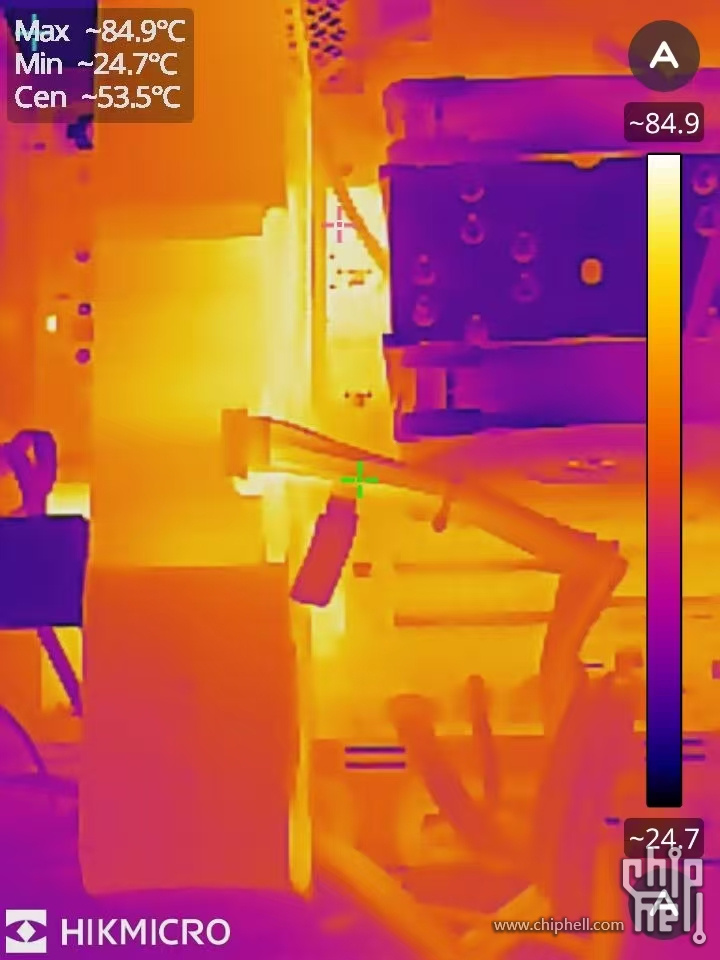

侧面观察：16pin接口与显卡连接处最高温度66°C

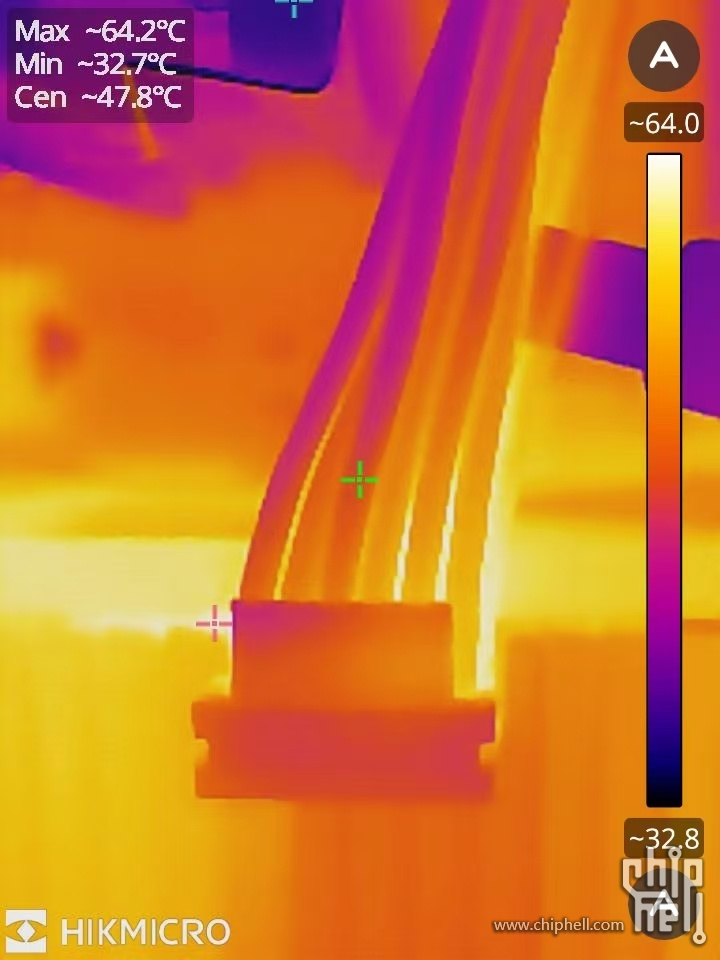

正面观察：16pin线材最高温度应该在50°C左右

热成像中心打到的那根47.8°C

但是明显可以看到，几根线材的温度是有差异的，左边的温度低，右边的温度高





【更新下第二次测试结果】

这次烤了20分钟多一点，依然顶着450W



16pin接口连接显卡处温度更高了一点，最高温70°C，不过正面线依然温度不高，50°C的样子

检查了下12VHPWR接口定义，走12V的的6条线应该位于线材靠内侧的6根，于是测了下这几根的温度

确实更高了些

接口温度72°C，线材温度62°C，但是距离太近热成像分辨率不够了，无法分辨出6根12v温度是否差异很大




线材整体温度最高出还是在接口附近，因为16pin显卡线材处于机箱风道中间，有气流温度较低

equaliser

看来这个问题绝对解决不了，还是降压超频保平安了

Evalyn

原来这问题从4090就存在啊，50系首发点了才被重视，下一步是不是该游戏玩家装好还得买个电流表掐一下看安装有没有问题

uuyyhhjj

拍接口附近是不准确的，因为铜导热性能还挺好的，会传递出来一部分，导线电流大是整根发热，应该看远离接口部分的温度

nApoleon

那么现在基本可以认定就是供电接口的物料对于实际运行中的电流和发热的冗余不够了~

utabll

按450W~600W算，12V-2×6一对16 awg线要承受6.25～8.3A电流，如果改用两个8PIN EPS 12V输入可下降至4.68～6.25A

冰汐

uuyyhhjj 发表于 2025-2-12 21:21
拍接口附近是不准确的，因为铜导热性能还挺好的，会传递出来一部分，导线电流大是整根发热，应该看远离接口 ...

应该不会更高，因为16pin线材在CPU散热风扇前面，处于机箱风道的中间，有气流的

我再烤个机看一下

银月

我打算买那个带风扇的弯头辣，还有测温

equaliser

银月 发表于 2025-2-12 21:41
我打算买那个带风扇的弯头辣，还有测温

这个明显一点用都没有，更多的转接肯定降低了整体供电稳定性

foxmozart

真是离谱，大两万的显卡这个都省。

cast

当初看这插口，第一眼就觉得象是一个没有实际工作经验的人设计出来的，

现实世界并不是完美的，有材料误差，加工误差，装配误差，使用环境误差，你确在按完美公式在那算？

那么小的四方针和套，只要一点尺寸误差，角度和偏转误差，包括有一点毛刺，都会接触面严重变小，

如果用圆型针，说不定还没这么严重，那怕用现成的EC5 或XT60 接口好了，便宜好用，

PolyMorph

这是电工交流论坛吗？

pdvc

PolyMorph 发表于 2025-2-12 21:56
这是电工交流论坛吗？

烧了两张5090以后

掩不住的锋芒

nApoleon 发表于 2025-2-12 21:25
那么现在基本可以认定就是供电接口的物料对于实际运行中的电流和发热的冗余不够了~ ...

那公版5090岂不是要召回？

final366

既然6根黄线，6根黑线，那为什么不直接两根铜带，散热也解决了，电流也平均了

dream3446

热成像仪什么型号？折腾PCDIY感觉够用吗？

zuochen

utabll 发表于 2025-2-12 21:29
按450W~600W算，12V-2×6一对16 awg线要承受6.25～8.3A电流，如果改用两个8PIN EPS 12V输入可下降至4.68～6 ...

pcie8pin只有3组12v，双8pin和16pin都是6组12v每根线负载是一样的。pcie多余的2pin是地线和检测。
CPU8pin才是4组。所以规范上CPU8pin是200w，pcie只有150w。

utabll

zuochen 发表于 2025-2-28 18:23
pcie8pin只有3组12v，双8pin和16pin都是6组12v每根线负载是一样的。pcie多余的2pin是地线和检测。
CPU8pi ...

EPS8pin就是CPU8pin，V100 P100之类的计算卡也是用这个接口

zuochen

utabll 发表于 2025-2-28 23:10
EPS8pin就是CPU8pin，V100 P100之类的计算卡也是用这个接口

这我还真不知道
