[第十届机王争霸赛]ATX组——ProArt Retro. by Erosluvu

Erosluvu

去年机王，ProArt铺天盖地之时，我正沉迷在白色当中无法自拔，自没有机会体会黑金的玄妙。
“Retro”在我印象当中，主要就见于Air Jordan的“复刻（炒冷饭）”当中，还有一个含义就非常贴切，就是
“重新流行”

距离到齐和开干，中间间隔很长，被家里LD一句：正月期间不挪家具，一句话给叫停了。

只能向后延了一段时间。于是耐着手痒把所有的工作留在了最后一周。

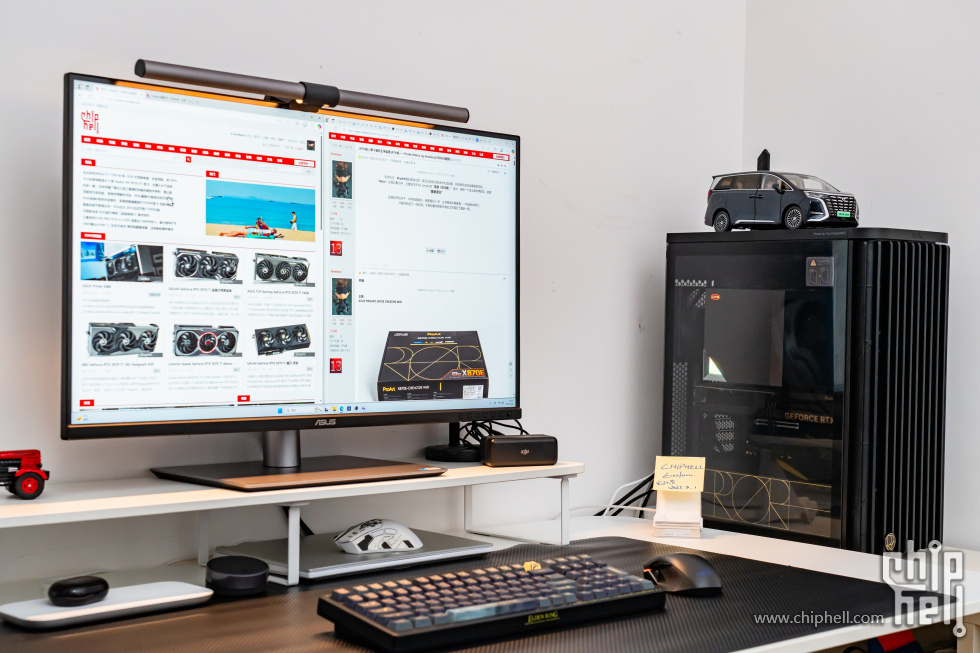

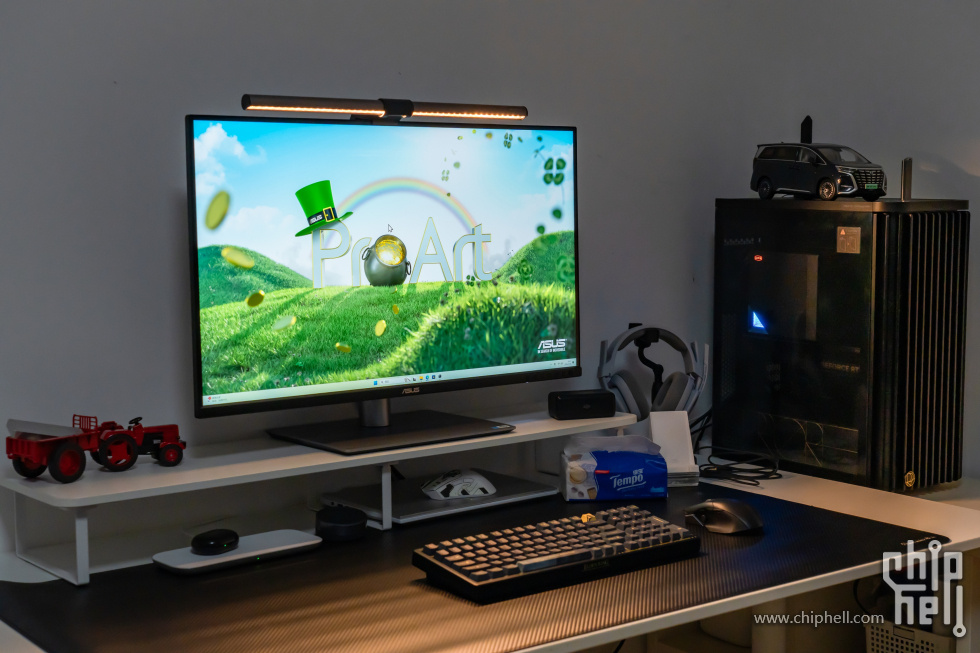

完工！

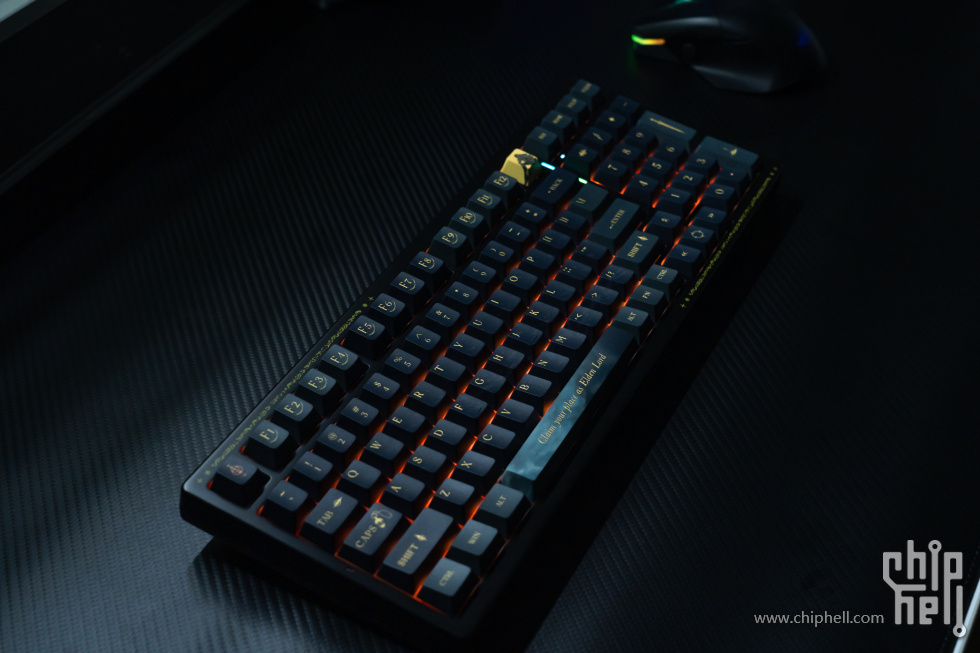

其他的配件上，鼠标用习惯了暂时还没打算换，键盘以黑金配色为准绳，99配列为依据。

最终选了VGN的S99 PRO的艾尔登法环联名款当中褪色者这款，这也是第一次玩铝坨坨。

说到这个键盘就有气，本来可以参加吉林省的补贴，但是1月18号之后补贴就取消了。没有享受到15%的折扣。

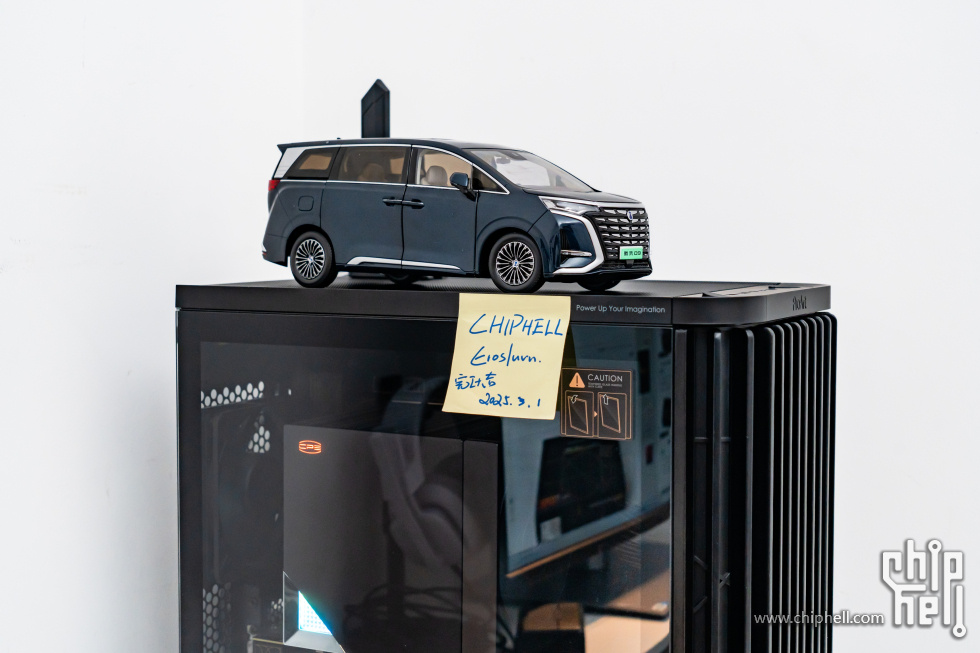

车模是用腾势买车的积分给孩子换的，没有N8的车模略有遗憾，毕竟N7都出了两代，D9也出了好几版。孩子玩腻了就撇在一边了。

小米的80W无线充，现在只能50W。家里的小家伙出镜

“创艺国度 Retro.”

Erosluvu

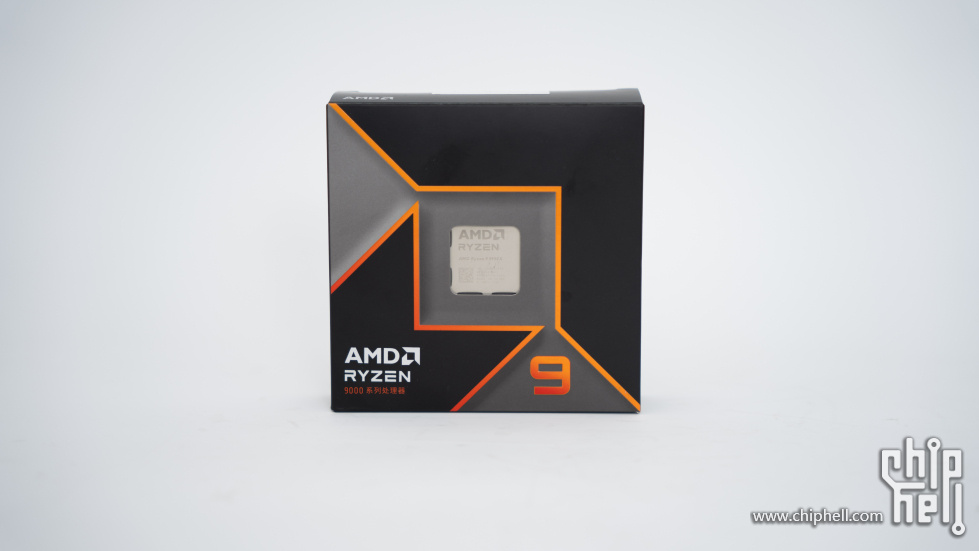

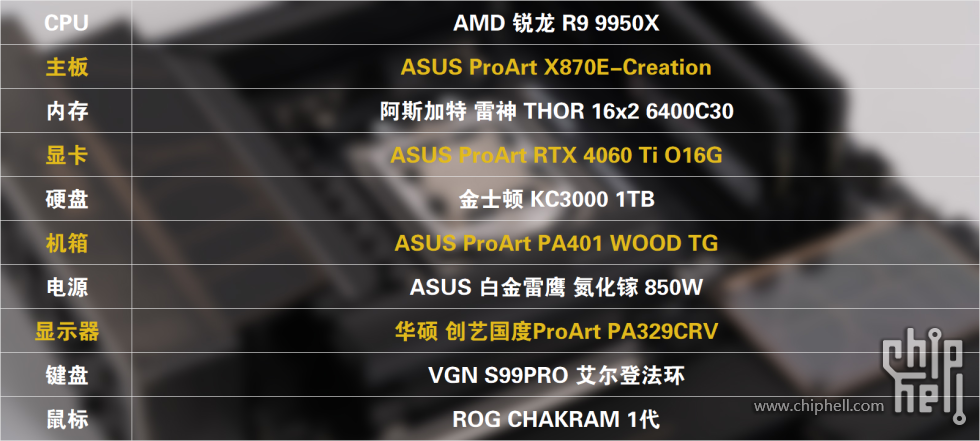

CPU:
锐龙 R9 9950X
16核32线程的超线程霸主。

主板：
ASUS PROART X870E CREATOR WIFI

X870E作为目前芯片组定位当中最高的双芯片菊花链配置，在扩展性上可以说是拉满了。

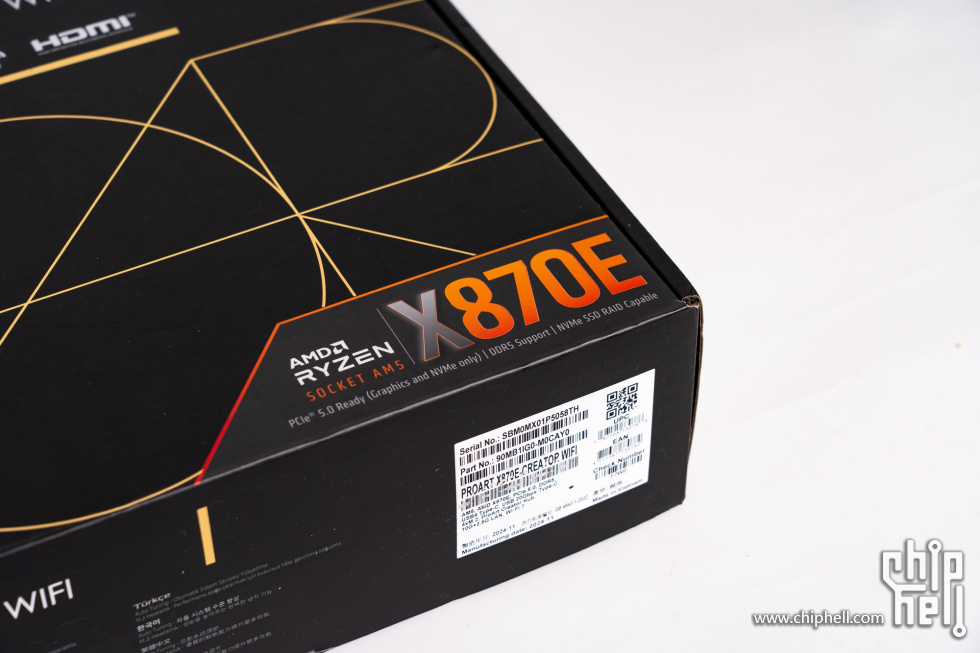

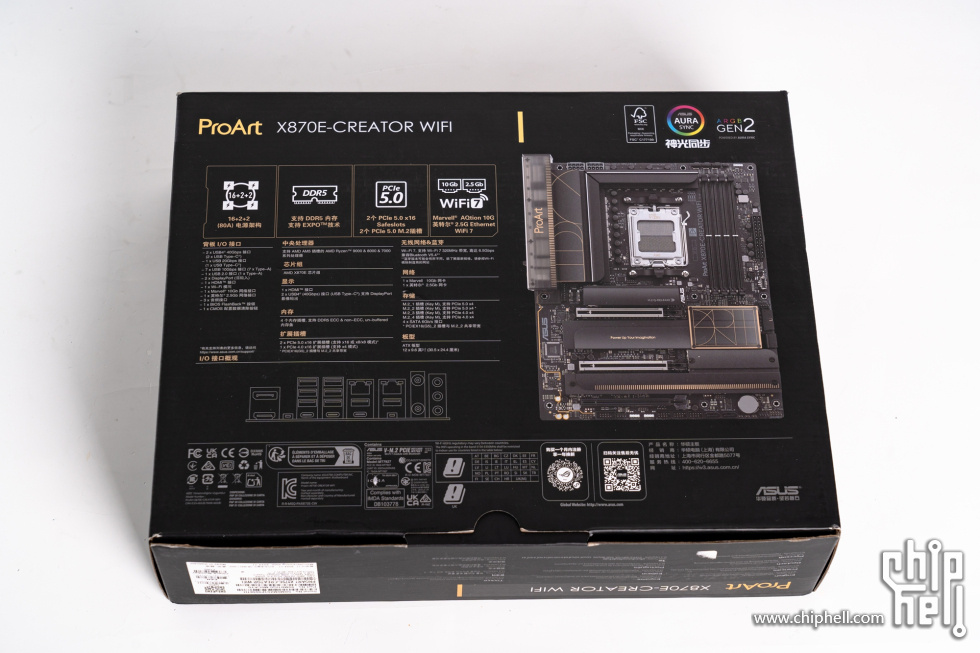

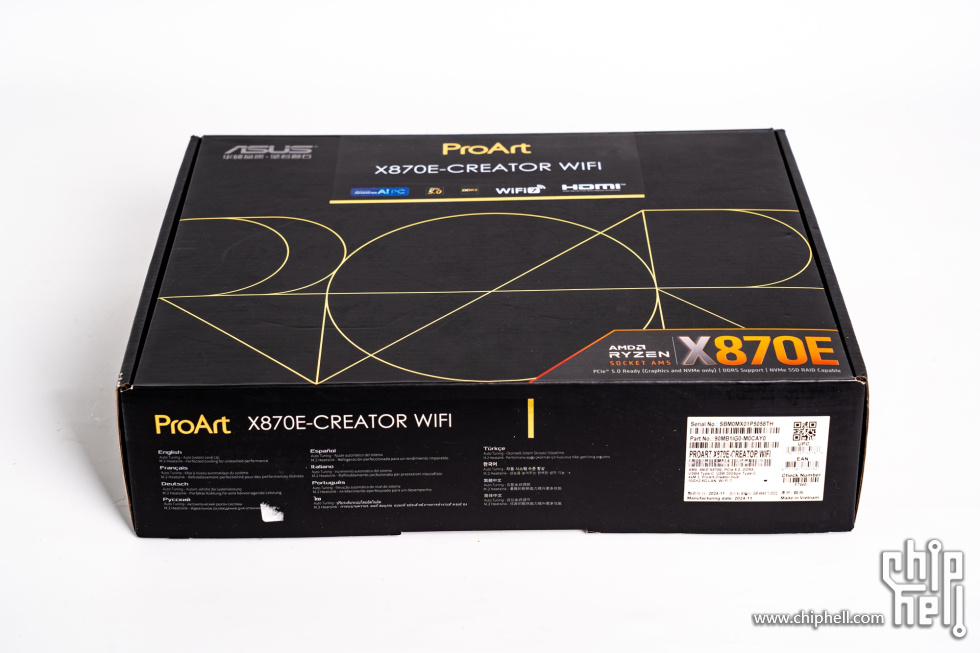

主板盒外面详细介绍了相关的特色，还有IO概观，好评。

Proart在逼格上，一直是一绝，第一眼看就被吸引，通体的黑/金两色，只有CPU插槽、PCIE插槽这类金属件保留了金属原色，显得有那么点突兀。

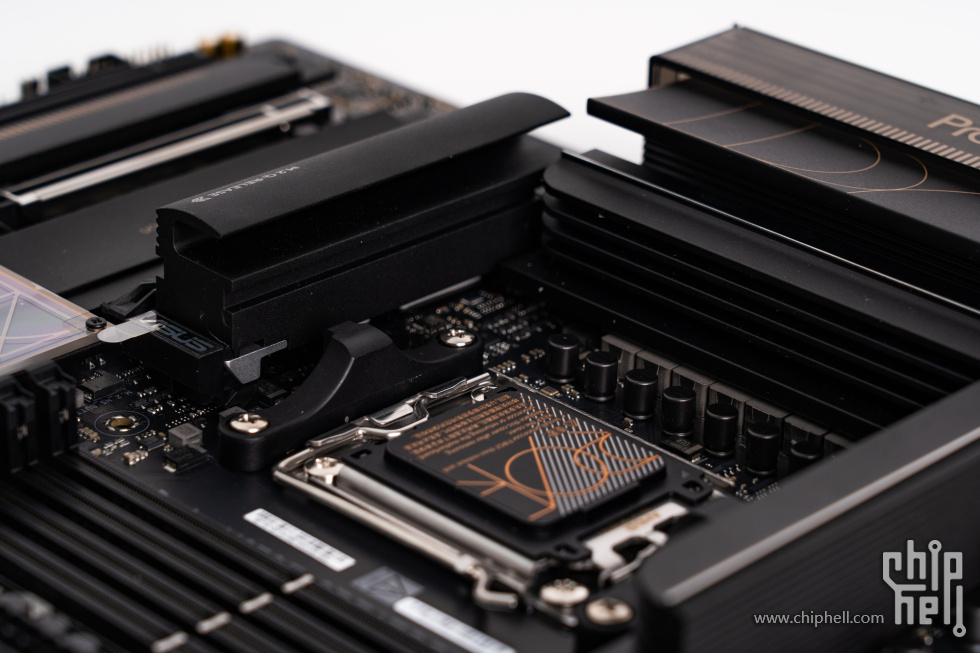

LGA1718的AM5插槽，被16+2+2（80A）的电源架构重重围堵，这个散热规模足以用一句“奢侈”来形容，毕竟就算是9950X，也就只有不到200W。

散热片错层的设计总让我觉得有点像暖气片……双8PIN CPU供电接口使用了金属强化，还有个好听的名称“Pro Cool”

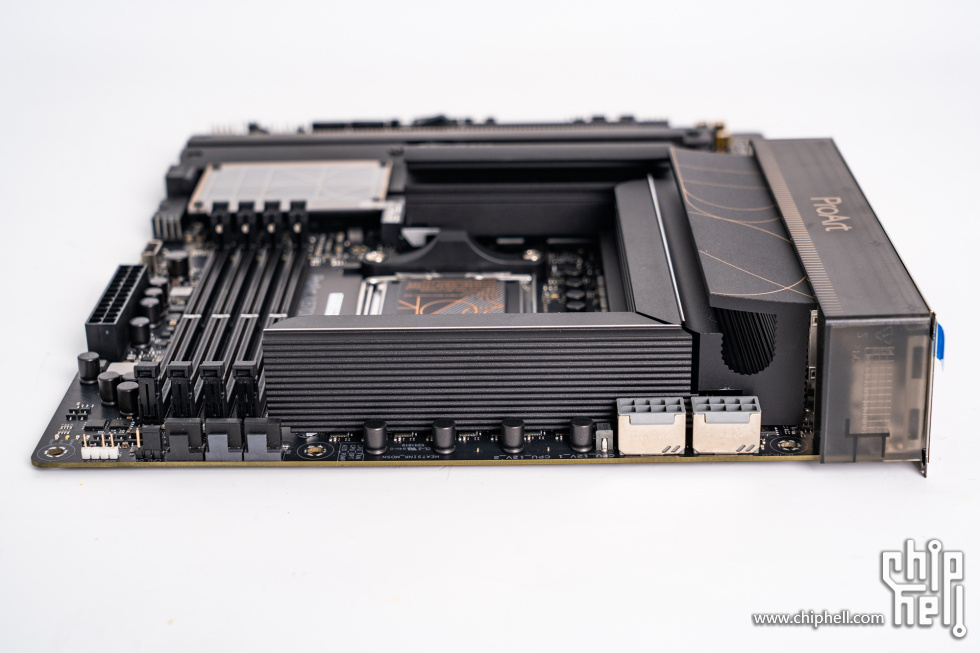

“重峦叠嶂”的供电散热和支持PCIE 5.0固态硬盘的首槽M.2被动散热一起，给CPU形成了一个小小的围城。

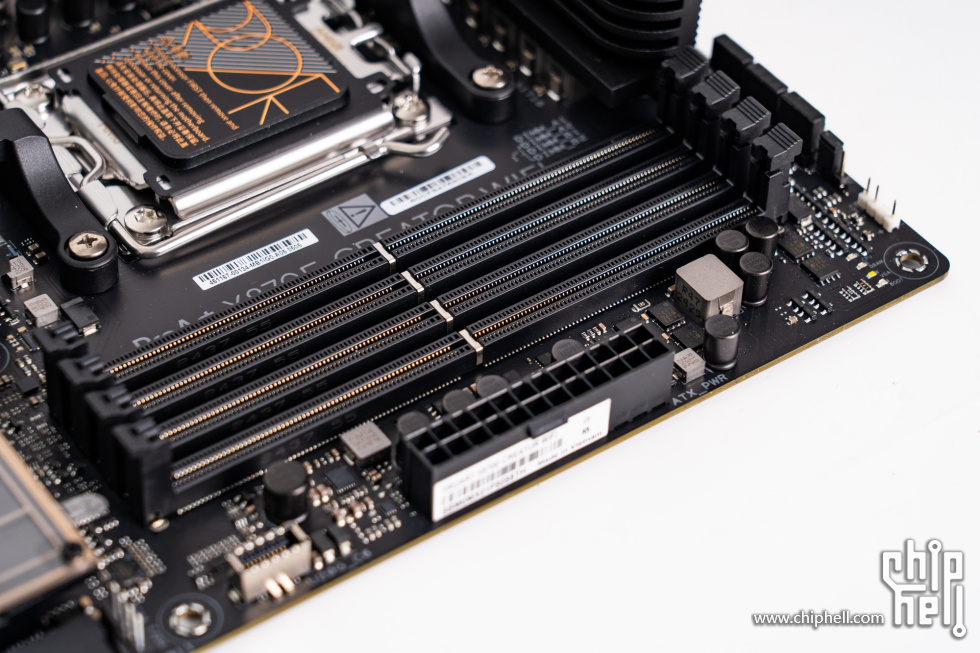

4个内存插槽还是使用华硕经典的单面卡口设计，以及金属隔板强化的SafeDimm插槽，理论最大可支持192GB内存，AEMP最大频率8000+。

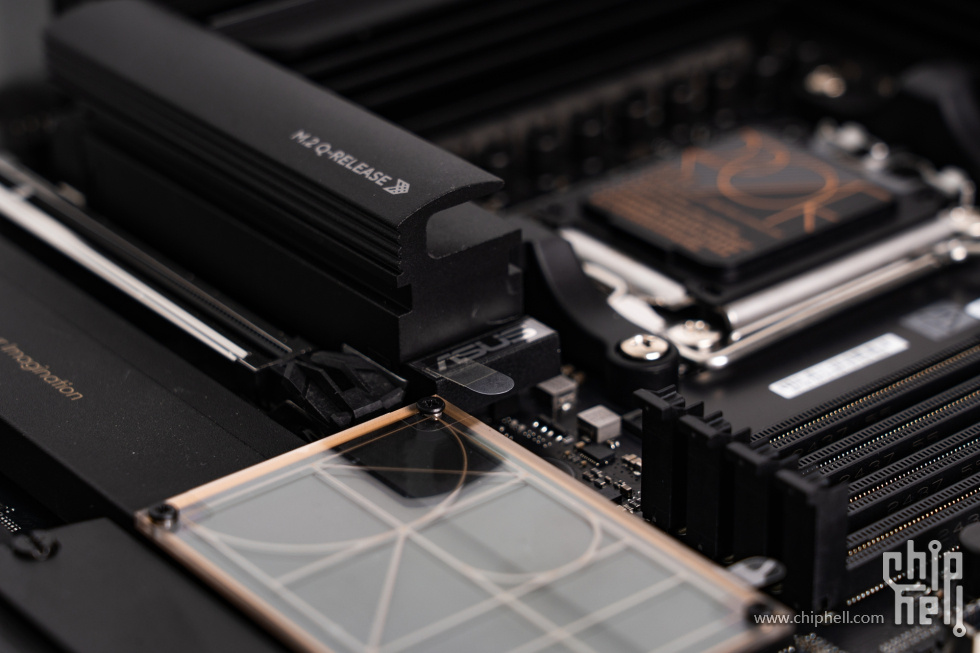

按压结构的M.2 Q-RELEASE，在寸土寸金的主板上非常方便。

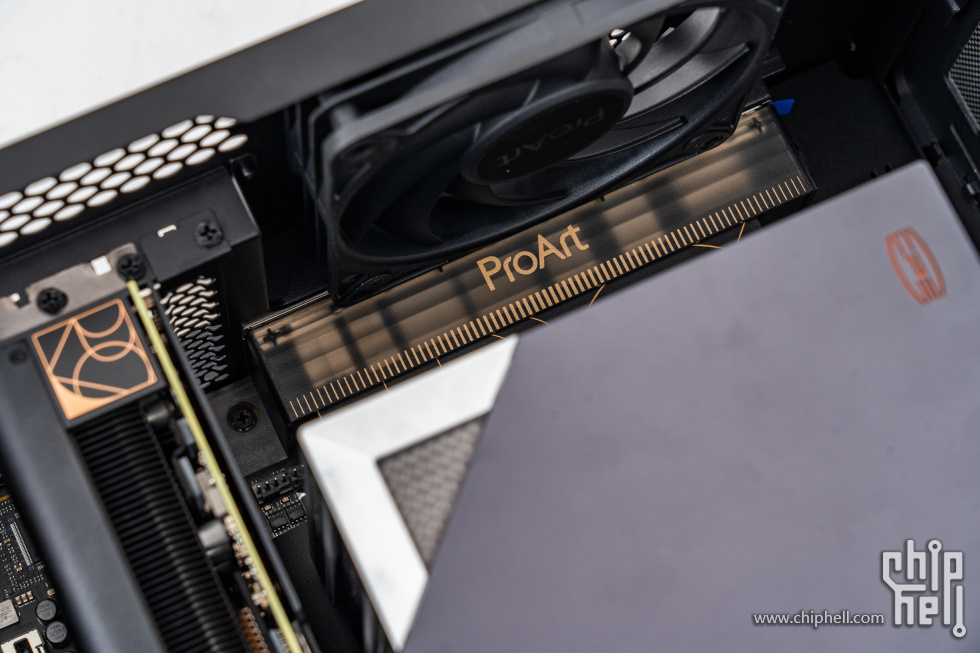

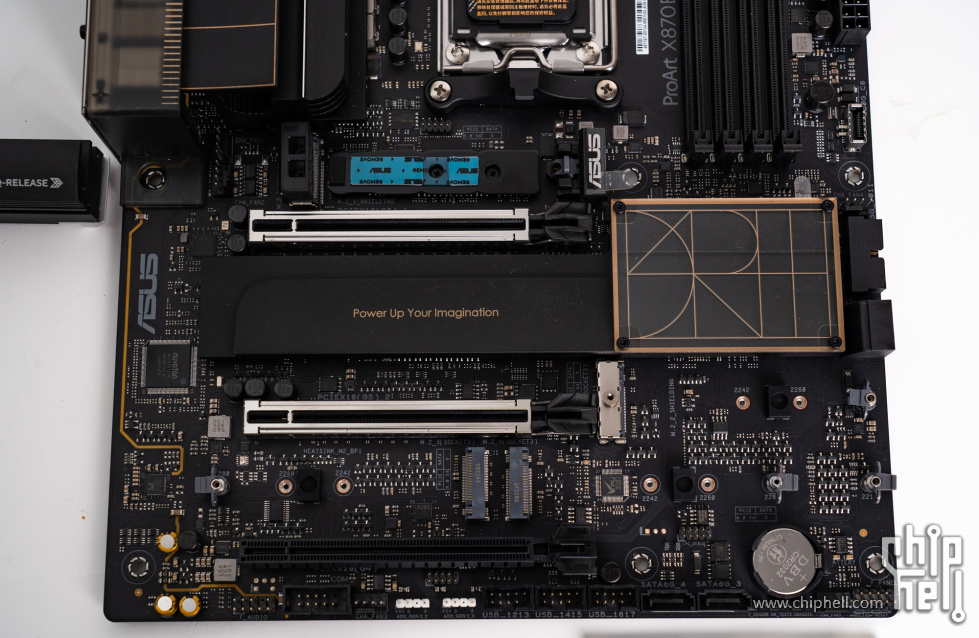

“二仙桥”在两条共享PCIe 5.0 x16的PCIE插槽之间，采用了一体散热，亚克力饰盖上有PROART的缩略LOGO，有兴趣的坛友可以帮我数数，整个机器上，到底出现了多少个不同字母的变体。另一侧则蚀刻了Power Up Your Imagination的四字“铭文”。非常符合ProArt的子品牌定位。

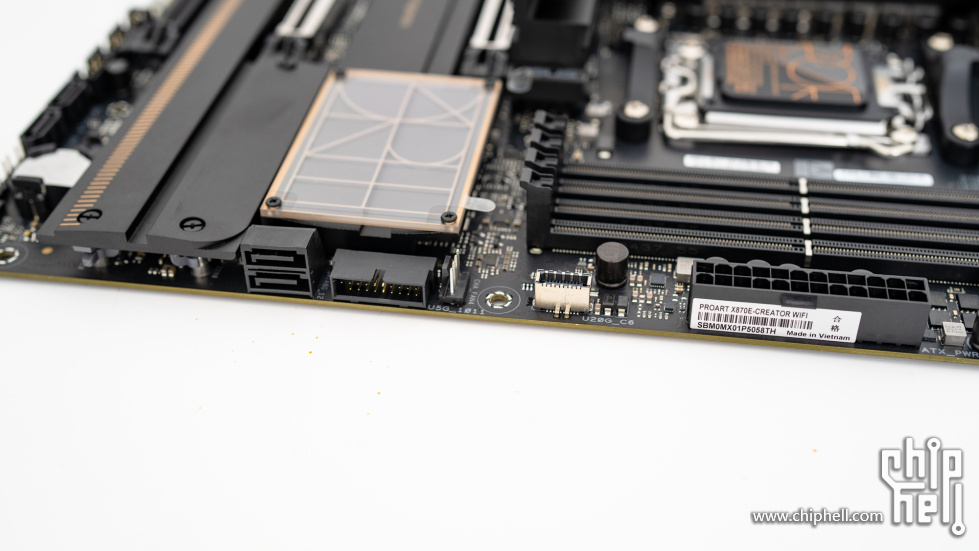

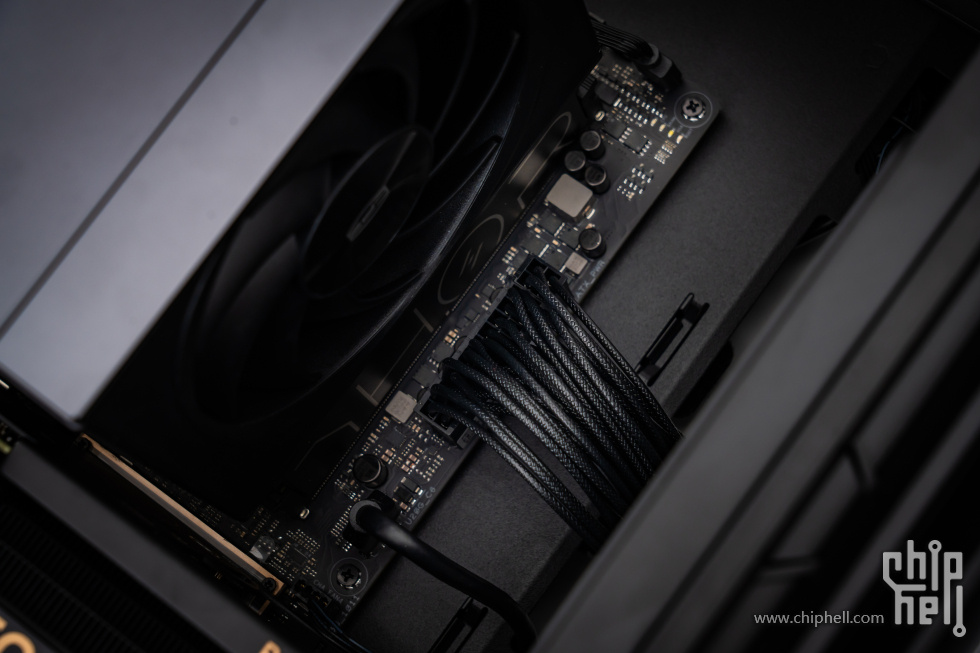

右侧24Pin供电一旁安排了前面板20G的USB-C插座和5G USB-A插座，还有两个SATA接口。

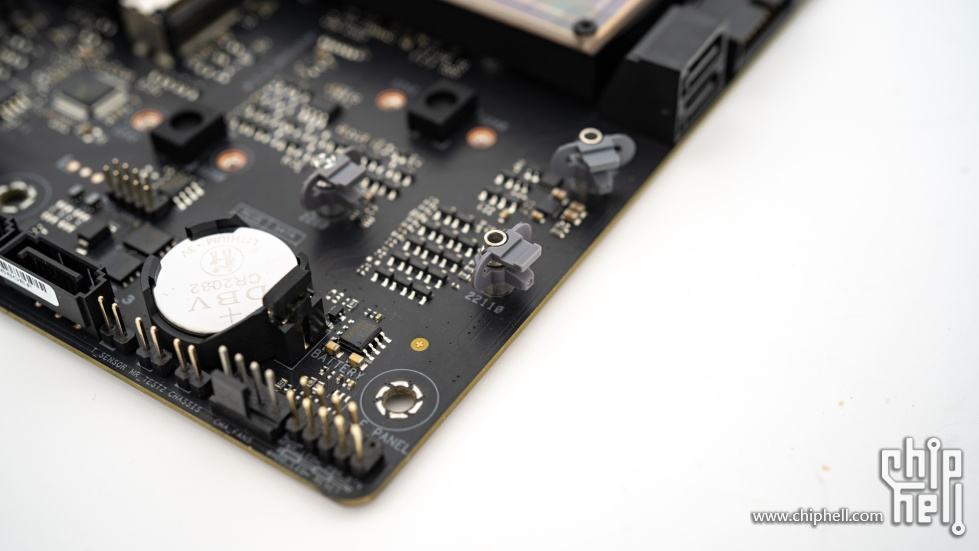

另外二个则和“海量”USB2.0接口一起安排在主板的下方，除了常规的前面板音频接口和两组ARGB接针之外还有COM口、温度感应接口等多种功能性接口，非常符合ProArt的功能性定位。我还怕会和第三条PCIe x16产生干涉，属于徒增困扰，毕竟主板自带万兆、雷电都有了，最多也就是插插采集卡……

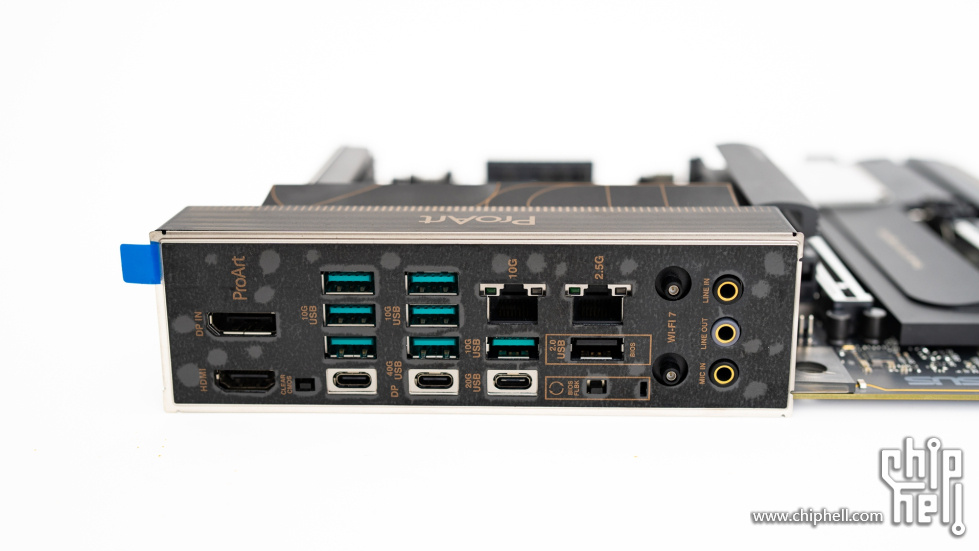

转了一圈就来到了背后IO，这真的就只能用奢华来形容了。除了7个10G A口之外，三个C口分别是一个20G的Type-C接口和两个40G的USB4 C口。RJ45网口的配置也是夸张的10G+2.5G双网口，唯一一个2.0A口也肩负着BIOS FLBK无U刷BIOS的功能，剩下WIFI7无线的快拆口之外，DP IN的主要功能是为雷电4提供视频信号。

接着就是拆下M.2散热片来看。

除了直通CPU的第一槽之外，还提供了三个插槽， 速率分别是PCIe 5.0 x4和两套PCIe 4.0 x4，

其中右下槽还支持最长为22110的M.2硬盘。

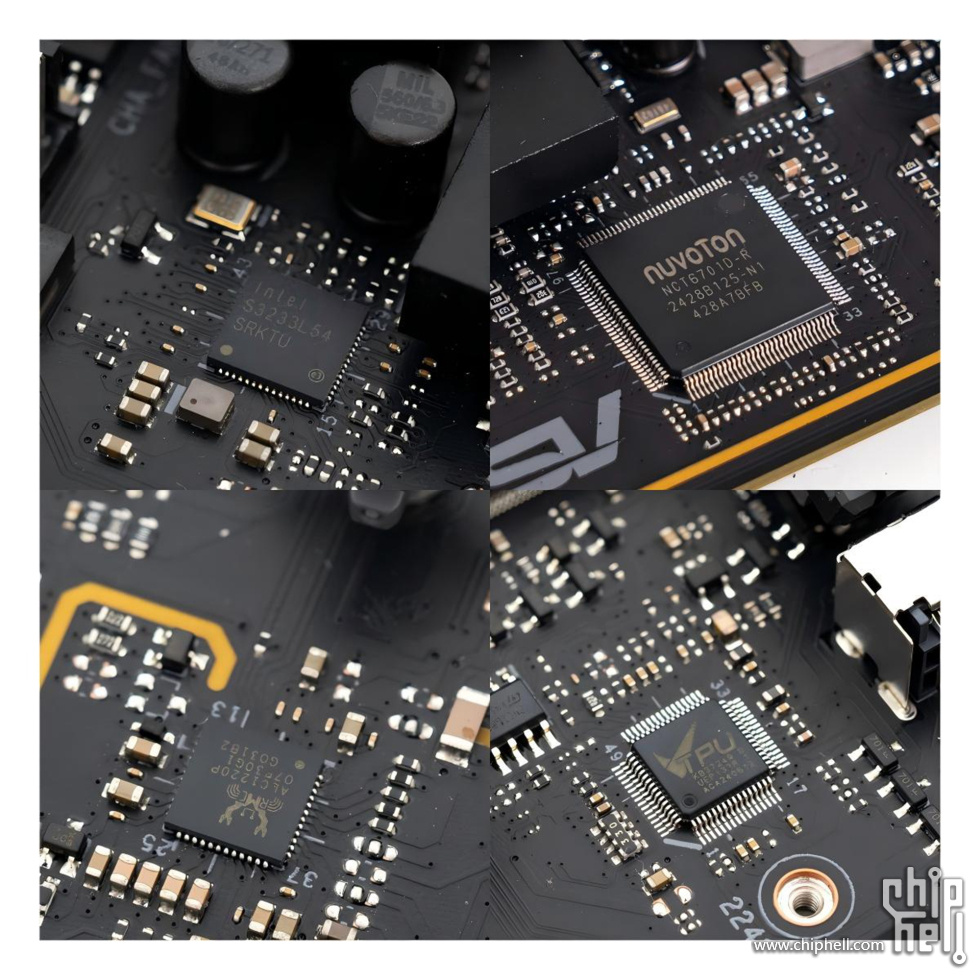

散热上非常刚猛，部件的搭配上也不含糊，从裸露在外的芯片上看，包括但不限于Intel的2.5G网卡/NCT6701监控/ALC1220P以及华硕的自研TPU芯片等。

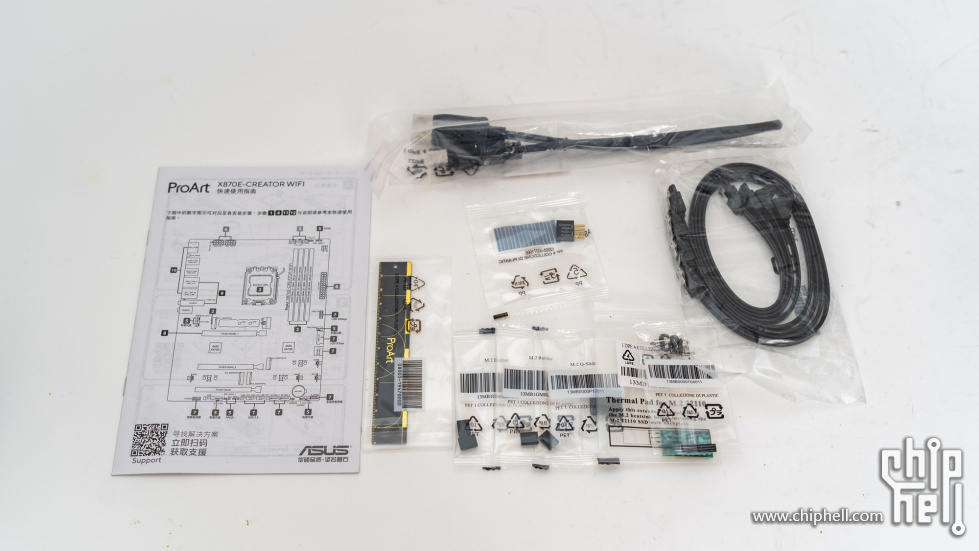

配件除了说明书/SATA线/各种螺丝和导热垫之外，还包含DPIN要用到的DP线、格尺和快装天线。

低密度场景下的快装确实有利于提升幸福感。

内存：
阿斯加特 32GB DDR5 6400C30 雷神索尔马甲条 极夜黑
内存最后选择了采用阿斯加特的雷神，一方面，无光条当中，我对阿斯加特在内存马甲设计上的“美学”还是非常认可，同时，阿斯加特也是目前对EXPO适配的T0厂商之一，原生EXPO还是比DCOP用着放心。

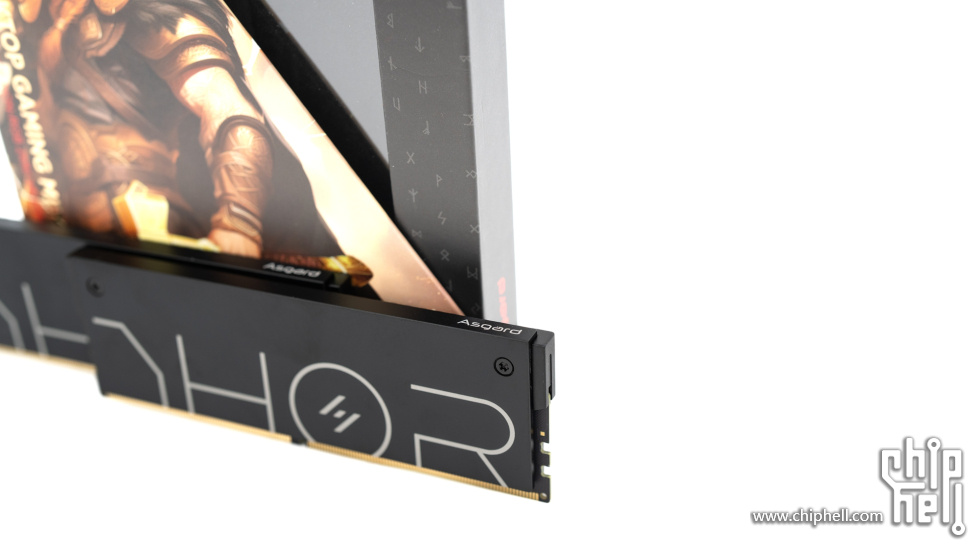

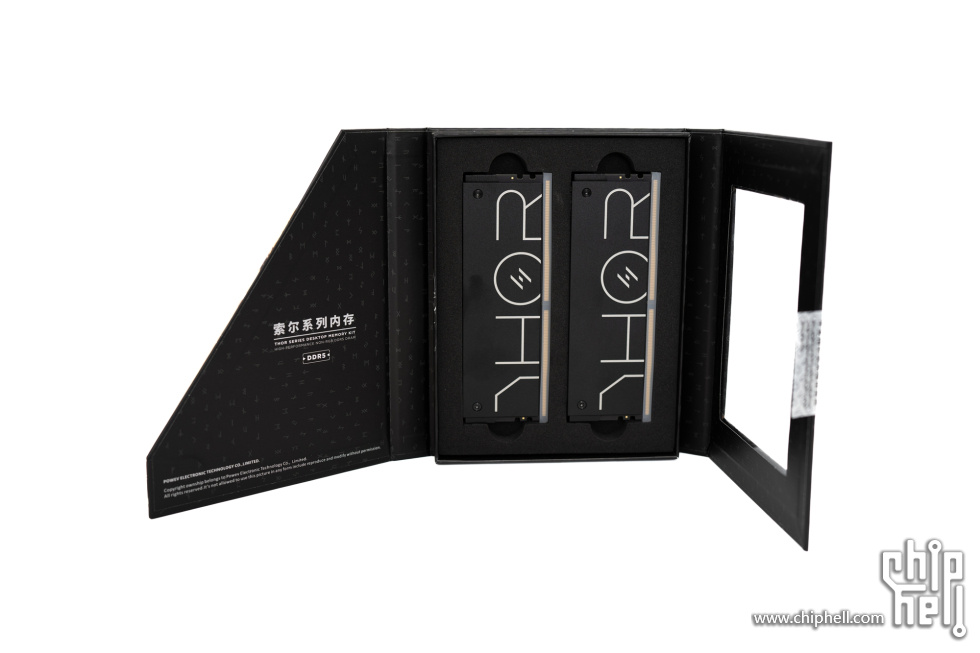

外包装的精妙设计也是阿斯加特的一个亮点，三折叠，怎么折，都有面。

可能是语言过于匮乏，我在本篇中第二次提出像暖气片……实际上，按照阿斯加特官方的说法，这是通过设计多槽的锯齿状散热鳍片，与机箱风道，内存散热器形成冷热能量的交换，带来强大的降温散热效果。

除了喷砂工艺着色，极具力量的马甲之外，内存两侧还有“巨大”的螺丝锁紧，看起来非常硬核，符合“THOR”的硬汉形象。

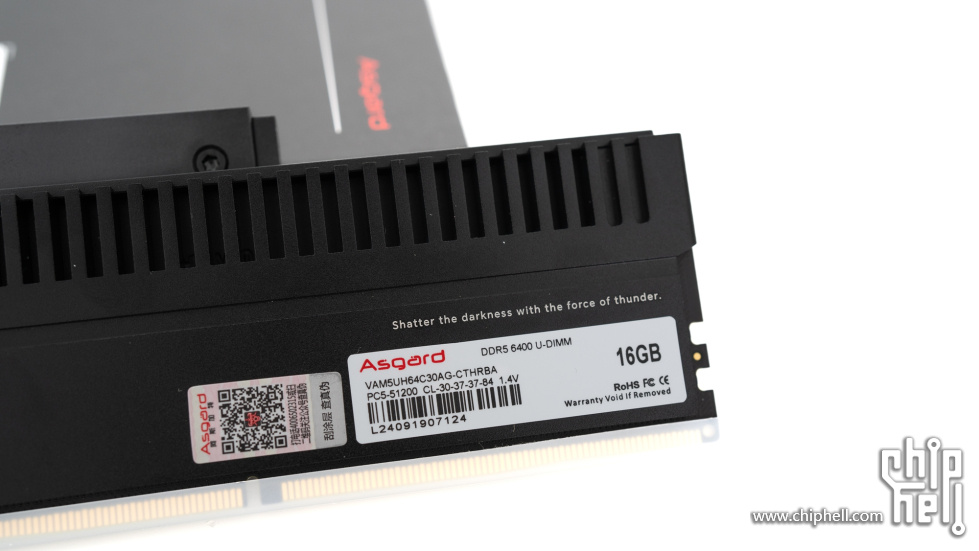

标签上写明了PC5-51200 CL30-37-37-84 1.4V之外，还有一行小字“Shatter the drakness with the force of thunder”emm……以雷霆击碎黑暗？玩尬的是吧。

10层PCB加持下，还有官方说明的海力士颗粒加持，A-die目前在时序、温度、稳定性方面都有良好的口碑，和PROART确实非常配。

显卡：

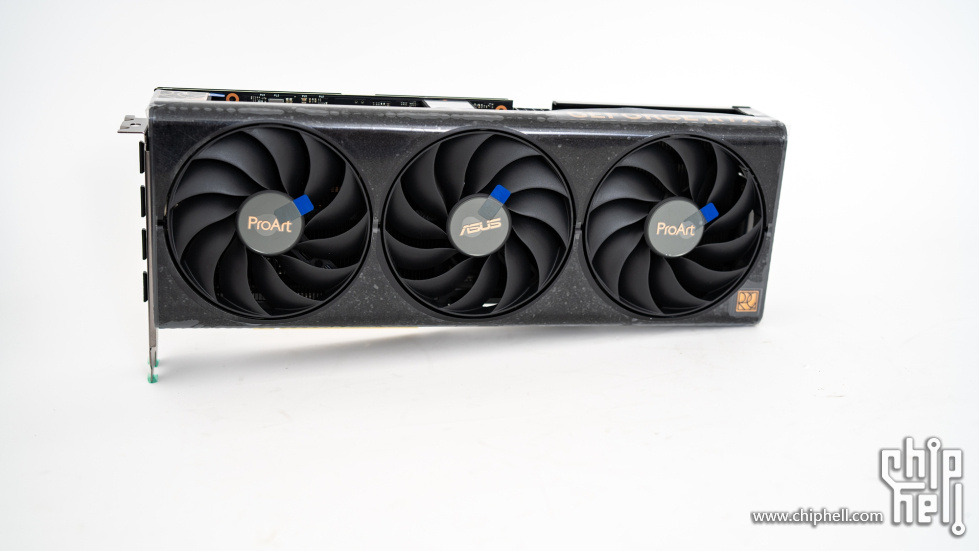

PROART GeForce RTX 4060 Ti O16G
既然是ProArt，那选择一块PA系的显卡也是理所当然，权衡之下，我选择了入门级的4060ti-O16G，一方面，显存够大，让人不得不佩服老黄真是最懂动刀的男人，另一方面，也给未来升级留足空间。看看后面A/N两家的卡怎么样。

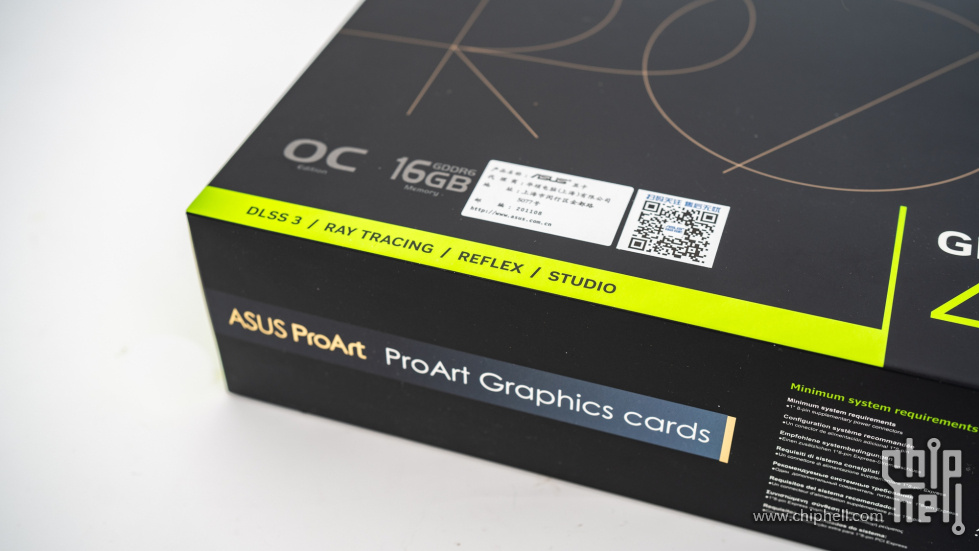

DLSS 3/TRAY TRACING/REFLEX/STUDIO

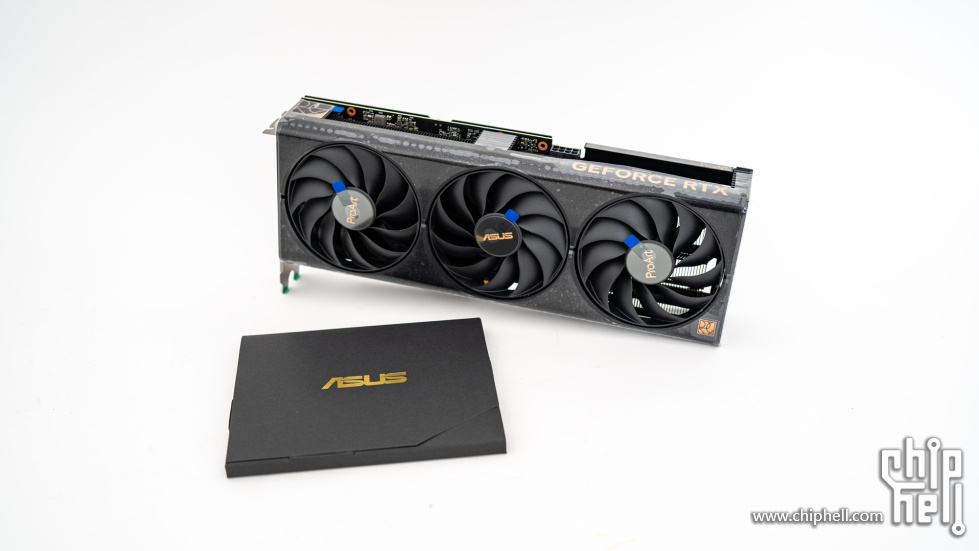

除了本体之外，就只有小信封

包含感谢卡、之前就想吐槽，现在ASUS真的还有单风扇卡么？快速指南、扎带和ProArt三星卡。

GEFORCE RTX，这个塑封膜到底怎么贴上去的，我真的想学这门手艺。

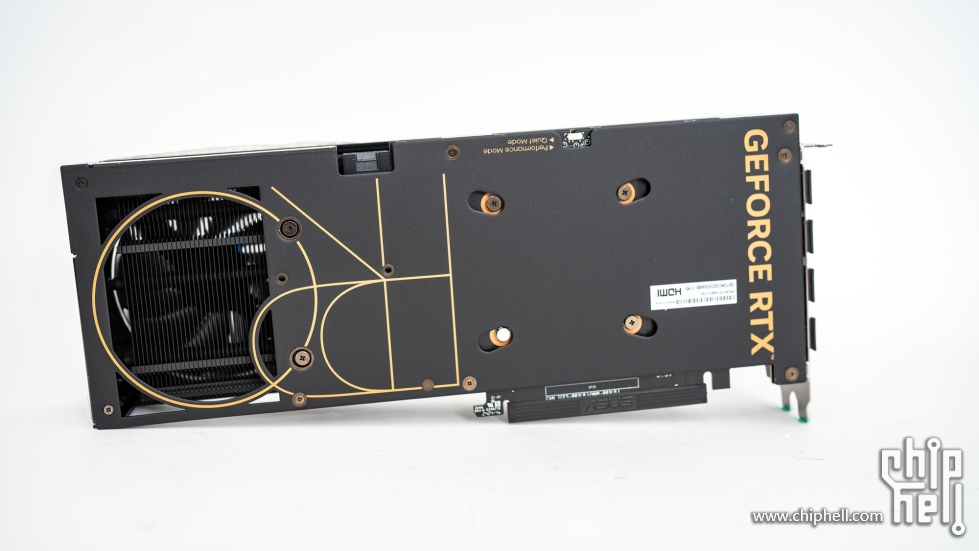

而在PCB的尾端，还有ProArt的LOGO首尾呼应。

从这里能看出，4060Ti的PCB还是非常短的，搭配ProArt的散热模组来到了300厘米长、三风扇、2.5槽位越肩的这样一个尺寸。

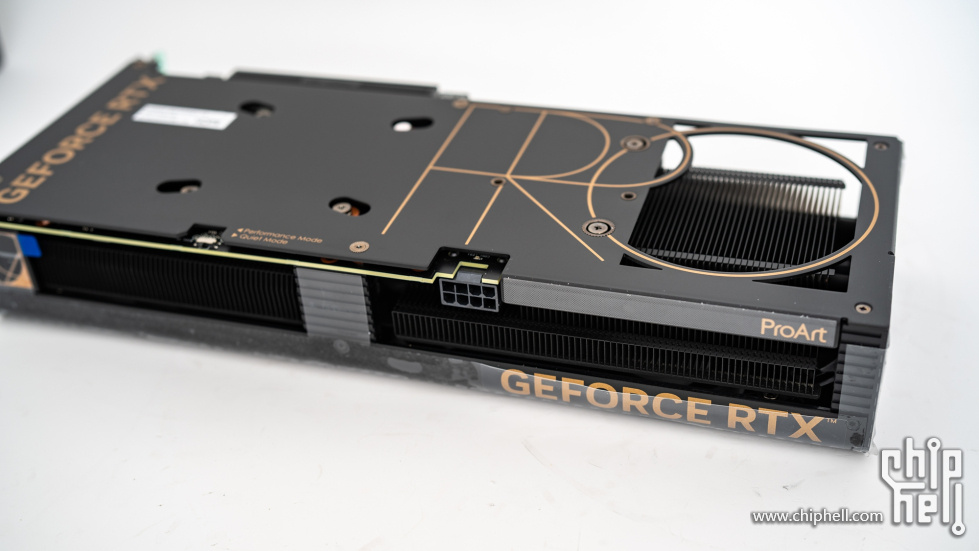

RTX 4060Ti还是使用标准的6+2的单8Pin显卡供电。非常合适，这里也可以看到尾端的背板LOGO镂空形成更大的通风面积

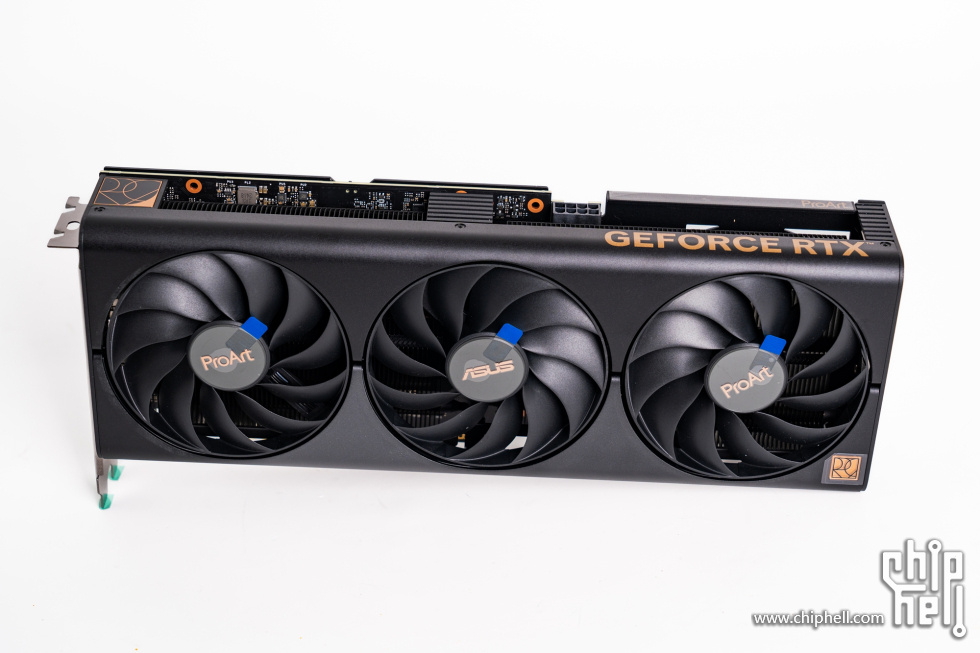

三个风扇都是采用“变曲面轴流风扇”设计，按照华硕的说法，在增加风量的同事还能通过叶尾设计减少噪音。支持智能停转的同时，中间一只还采用了反转设计，减少内部的湍流。

ASUS最近几年“路径依赖”的不锈钢IO挡板，配置是3 x DP 1.4a+1 x HDMI 2.1a，理论上，注意是理论上，支持8K分辨率。

撕膜还是非常爽！

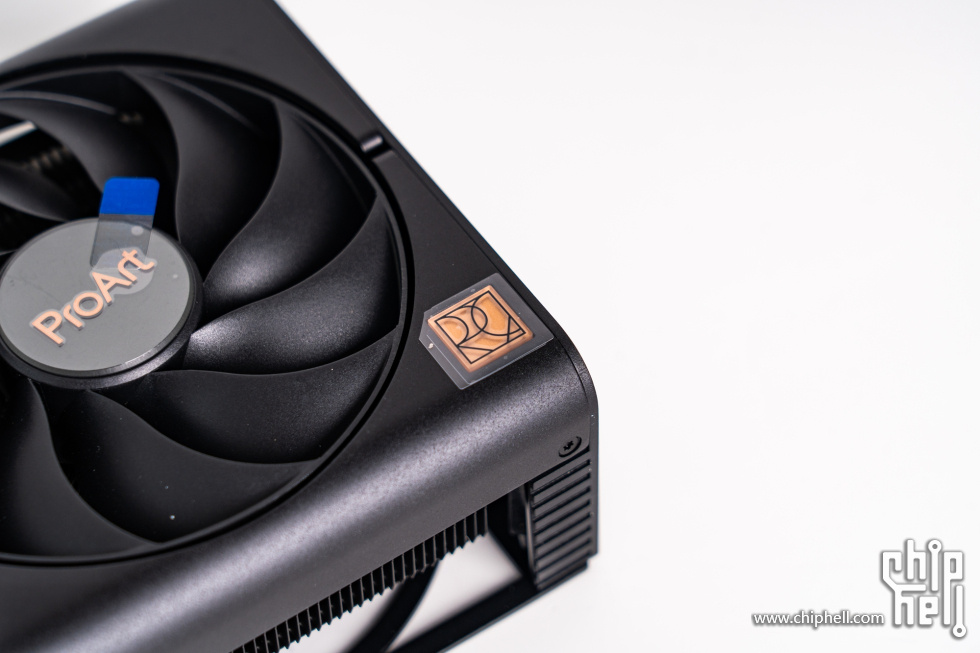

ProArt到底有多少种LOGO我们仍未知晓。

物理按钮可以调整性能和静音模式。在ASUS的卡上还算常见，但是我从来都没用过。

这个LOGO设计感觉还是为了照顾竖装用户的情绪。

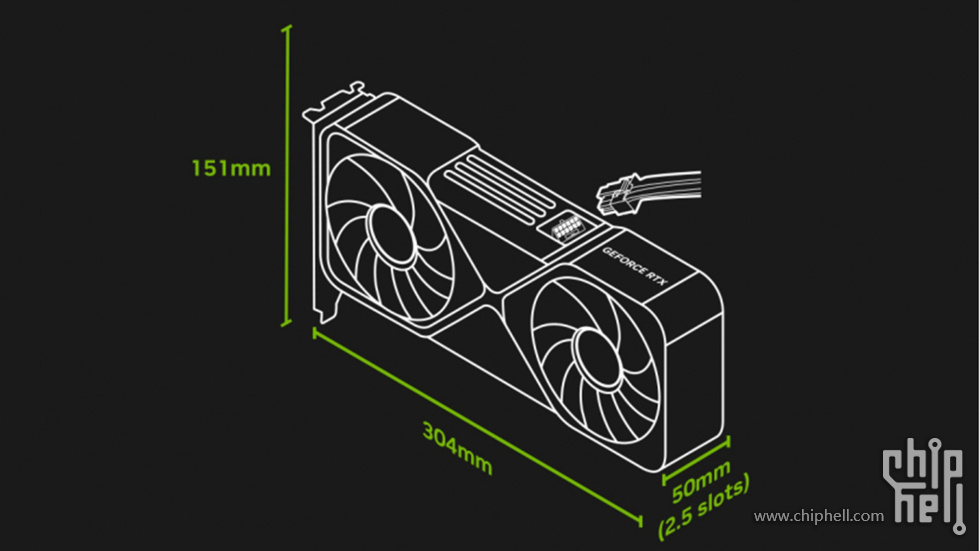

因为防拆贴的存在，就不考虑拆卡了。性能后面会说道，这里就说说ProArt这个卡的散热器设计，ProArt 40全系都严格按照NVIDIA SFF-Ready规格进行设计，只能说一句，妙啊。

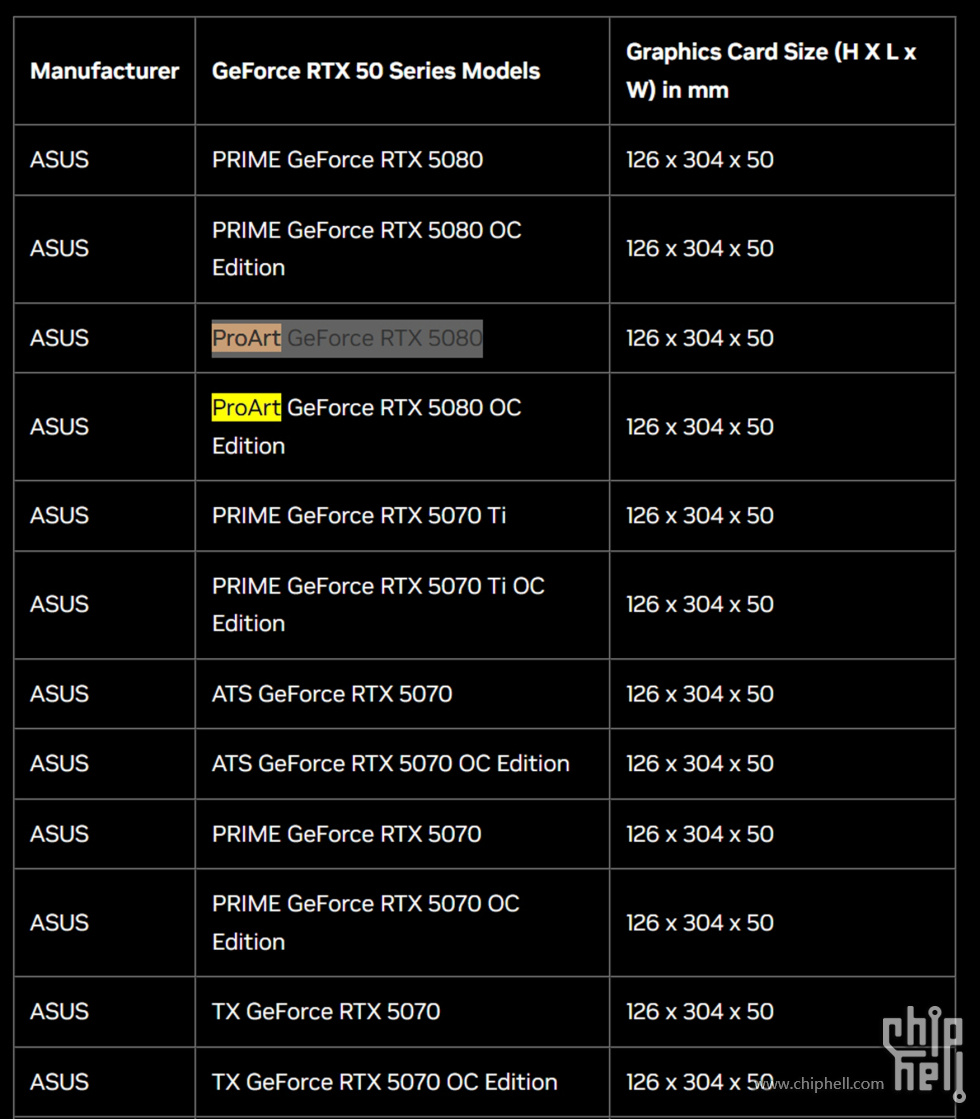

而且，在目前已经申报的50系SFF-Ready显卡中，ProArt GeForce RTX 5080和他的超频版本（OC Edition）都符合标准，说明只要我电源选择适宜，在未来更新ProArt系显卡的过程中中不会遇到任何麻烦。

电源：

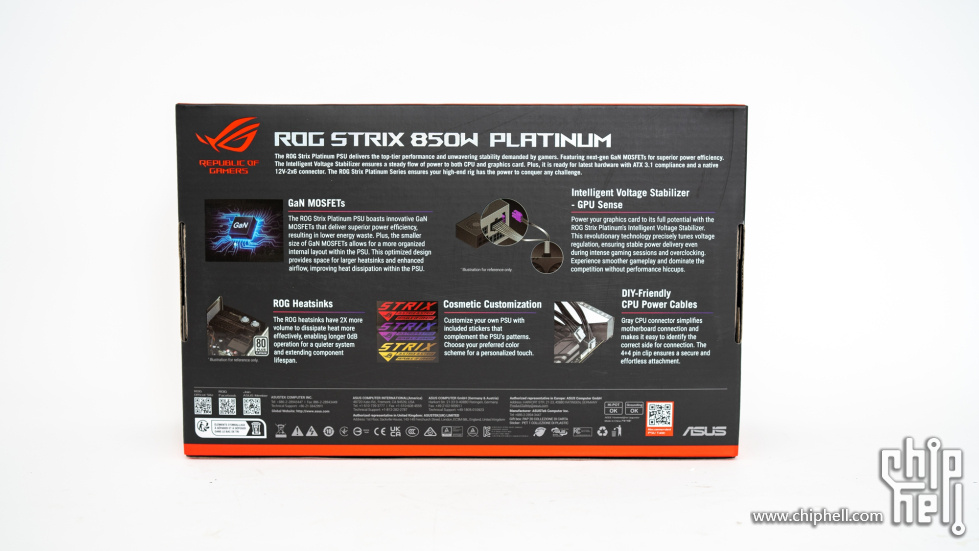

ROG STRIX 白金雷鹰850W 氮化镓电源
上面提到电源，这次我就试试这个传说中的氮化[镓]速白金电源……

按照华硕的说法，氮化镓晶体管相比硅晶体管有体积更小、发热量低、转化效率高等优点，能提升整机运行的稳定性。

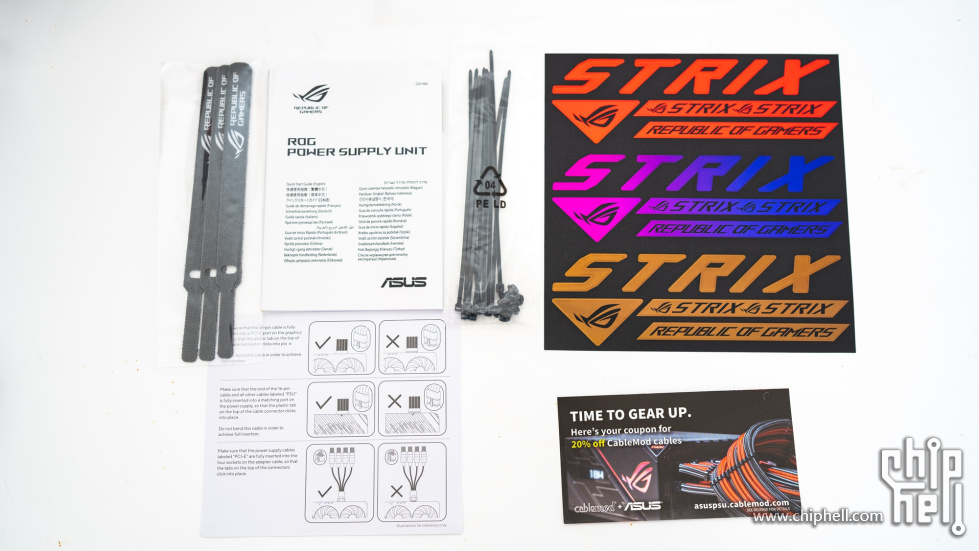

配件除了“改色贴纸”之外，还有一个关于12V接口的使用需知，12V接口还是有一定的风险性……

模组线当中还有和主板“Pro Cool”CPU 8Pin连动的灰色接口，确实断绝了误插的可能性。

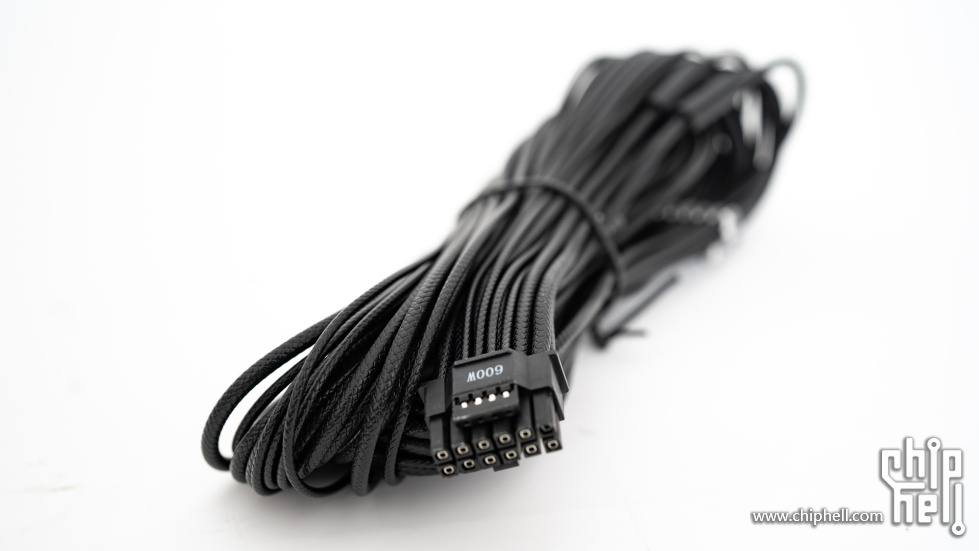

白金雷鹰850W提供了600W的75厘米PCI-E Gen5压纹线（也就是12V-2x6线）

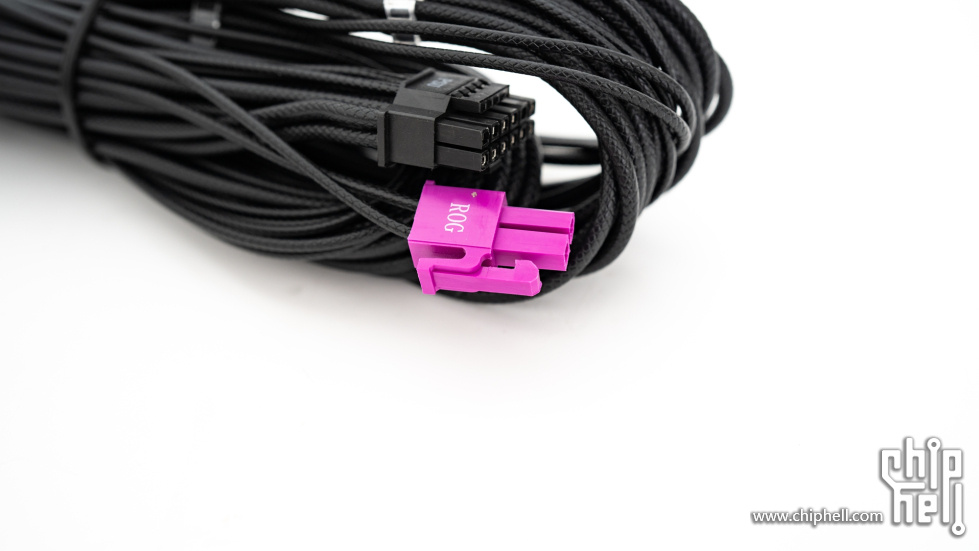

紫色的接口是华硕独有的“显卡”稳压技术，可以实现快45%的稳压效果。暂时用不上。

模组包含一组24Pin MB接口 、3组SATA/Molex接口、5组CPU/PCIE接口和12V-2x6加稳压接口。

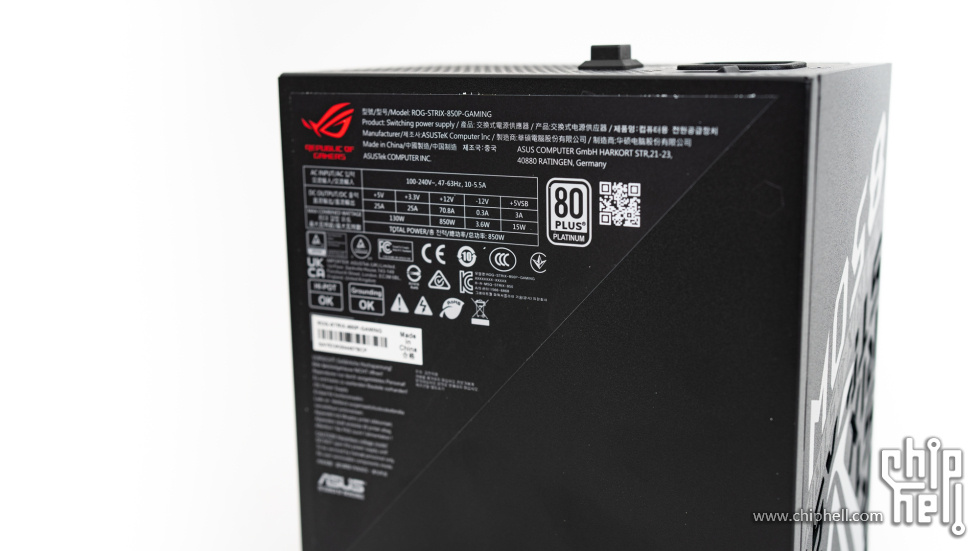

白金认证，10年保修。很难想象10年的电源，接口会进化到什么程度。

13.5CM的启停风扇决定了尺寸绝对小不了，160x150x86mm的尺寸，如果在现在的各类小机箱里，估计要好好掂量掂量。

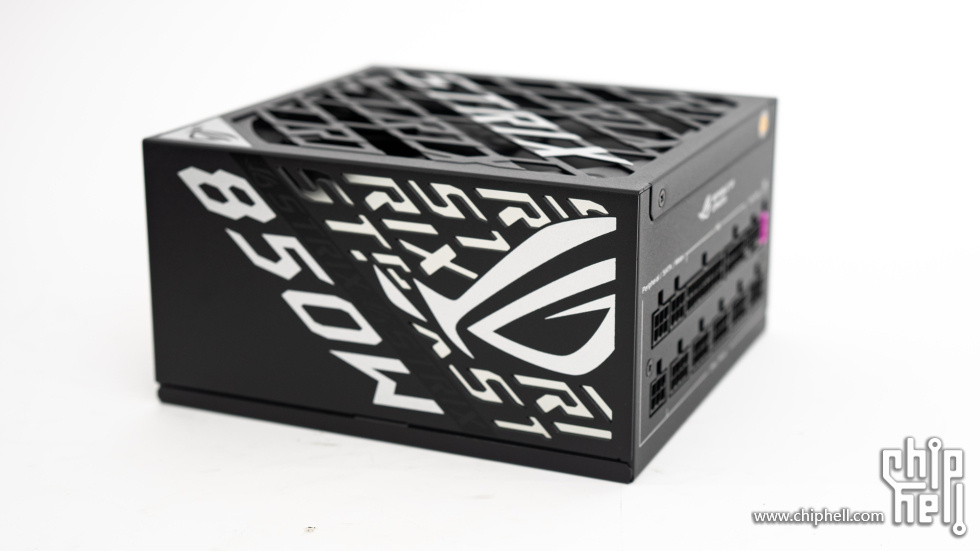

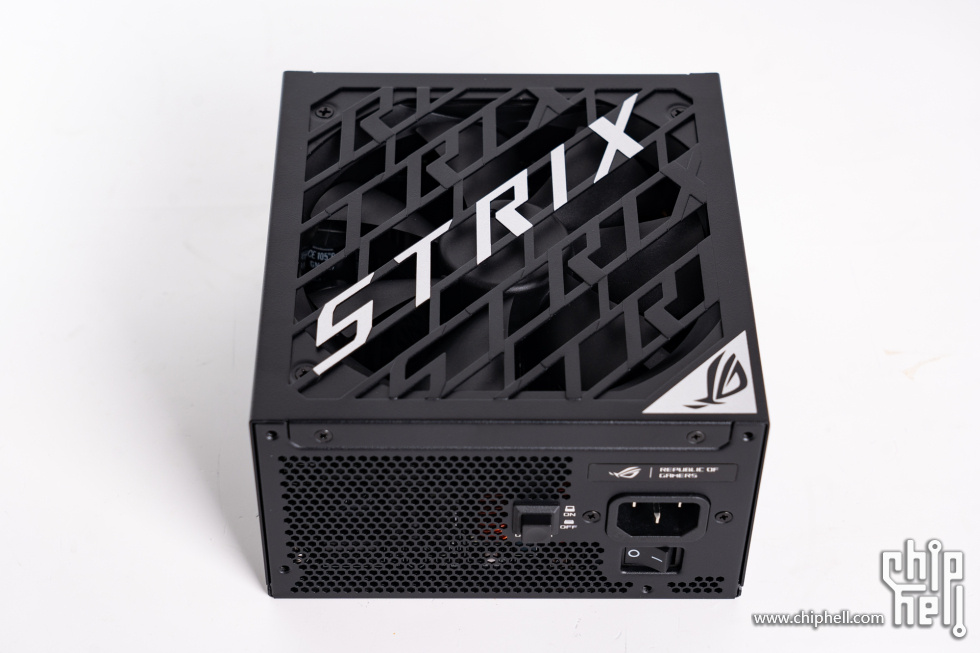

两侧采用了不对称设计，一侧“STRIX”使用了高亮的黑色丝印

而另一侧“STRIX”采用了镂空，内侧用的材质感觉像玻璃……反射效果极佳。

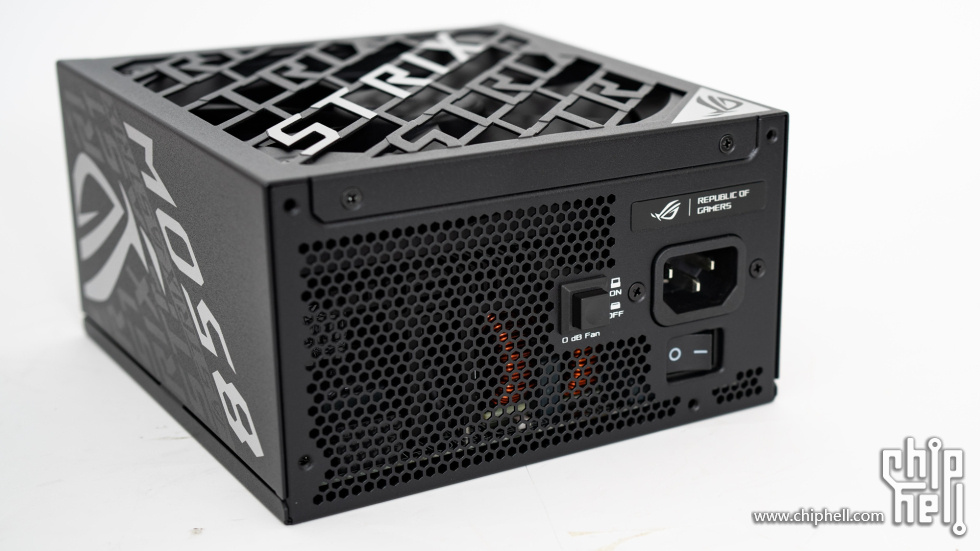

可以看到0DB FAN开关之外，POWER键采用了一个内嵌设计，感觉对一些设计天马行空的机箱，适配性还有一定增强。

思衬再三，决定不再额外制作定制线了。走线上可能还需要费点心思。

散热：

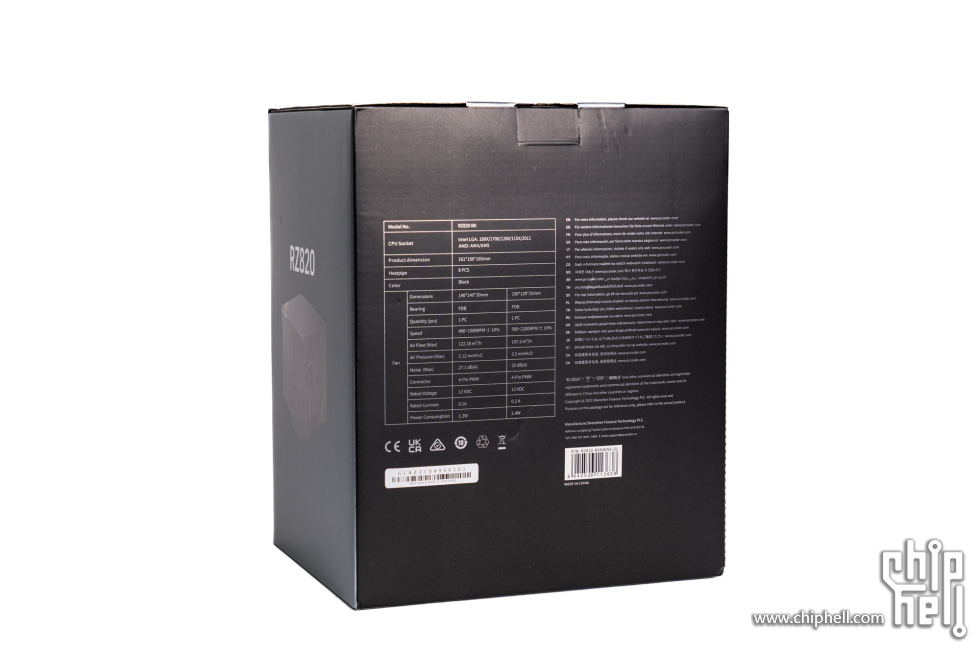

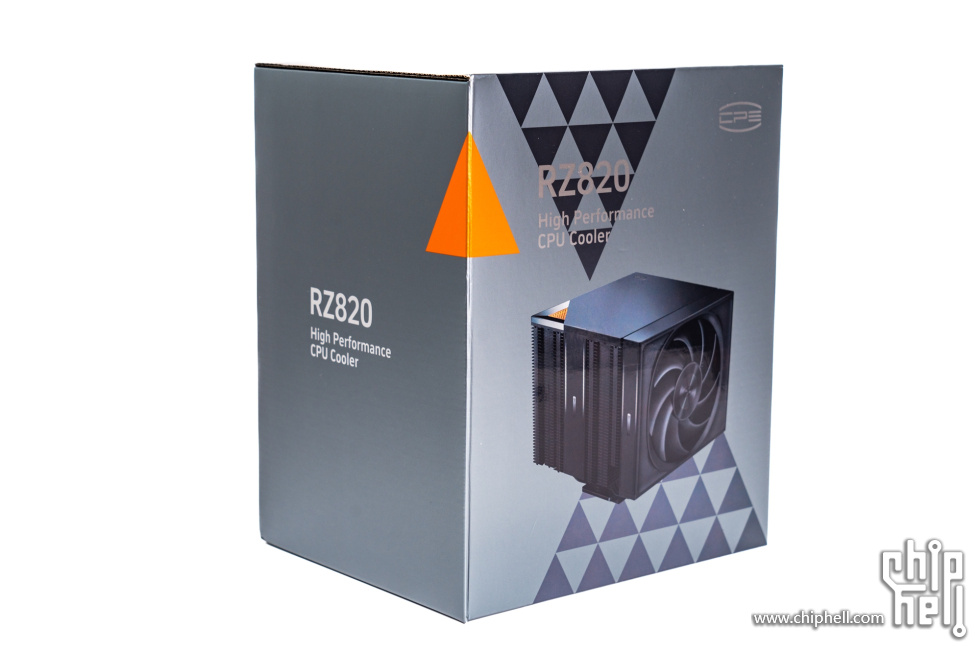

超频三 RZ820 8热管CPU风冷散热器
风冷的选择非常多，因为选定的机箱在散热器高度上宽容度非常高。之前用过RZ500之后感觉超频三在工艺上还是非常下功夫，所以就想试试他家的旗舰试试，于是就有了这次的8热管风冷旗舰。

整体尺寸达到了恐怖的161*150*165mm，咱就是说做大点底座，290W的解热能力，压个TR4好像也不成问题。

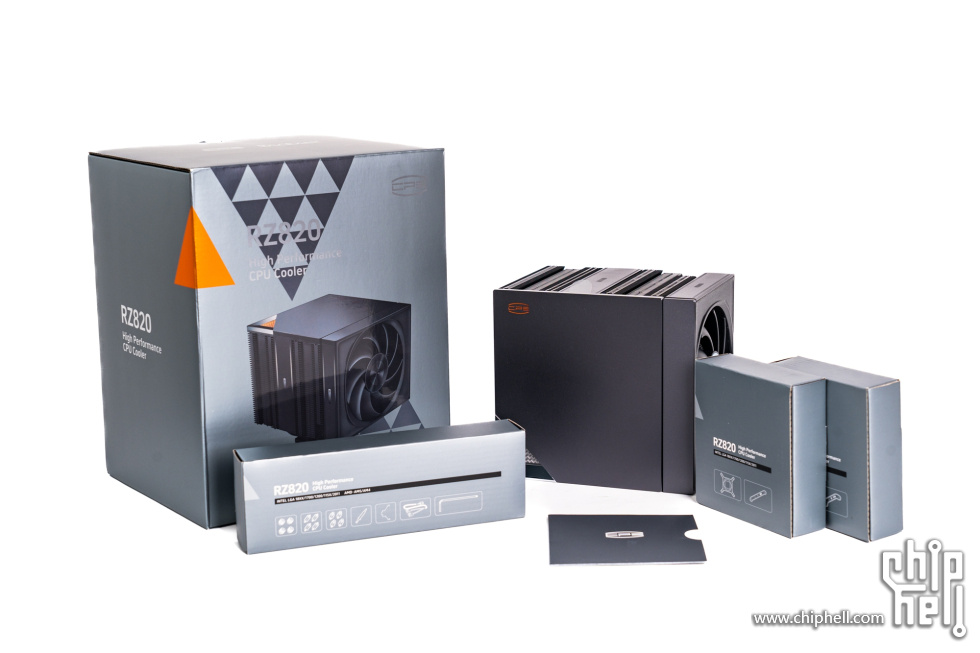

配件还是非常体面的安排在三个小盒子内，除了安装扣具的螺丝杆外，居然还赠送了三风扇的“高科技铁丝”，咱就是说，这还有安装上去要求么？

放到桌面上才能深层的感受到超频三为什么要把这款散热命名为“泰拉巨风”，前面板150x120x25的风扇看着跟小玩意似得……叫泰坦巨兽可能更贴切一点。

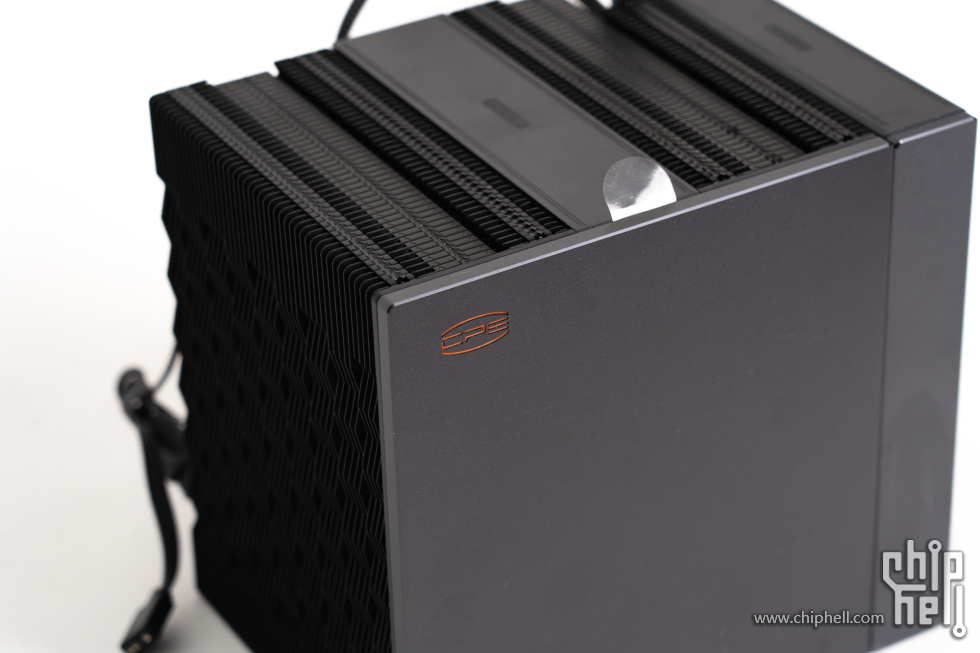

整个顶盖采用航空铝CNC车铣而成，表层喷砂喷涂，工艺上非常细腻，触感也是非常“润”，蚀刻的CPS内部会有透光。这也是本次装机除了状态灯仅有的两处光源。

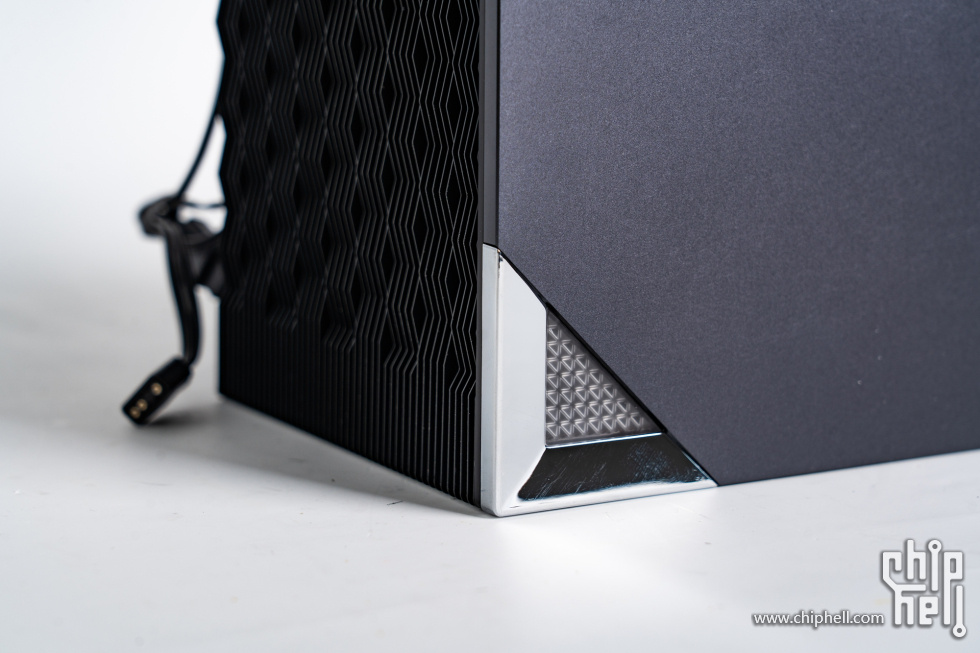

底部的三角形，外圈镀镍，内部是三角形透光的反光板。

玄机就在摘下磁吸顶盖后揭晓，两部分都安排了灯接线，实现发光效果。而顶盖一侧有变色片，实现了超频三的经典橙色。

仔细看铝制的风扇外壳，除了细腻的触感外，上面还刻满了超频三的“三角几何”元素，除了企业文化的展现外，还能是用于识别方向。

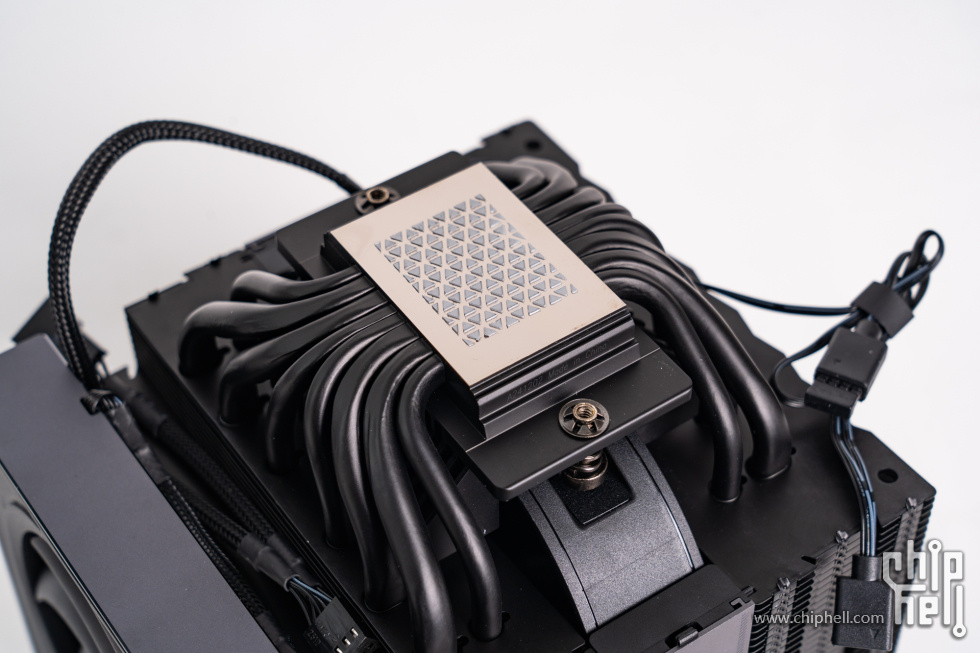

作为一个有点强迫症的人，在开箱过程中，我已经尽力在保持不破坏预涂硅脂的本身状态，“三角形”真的是融入这个产品的每个细节当中，可能也正是这种钻研的精神才让超频三成为一个上市企业吧。

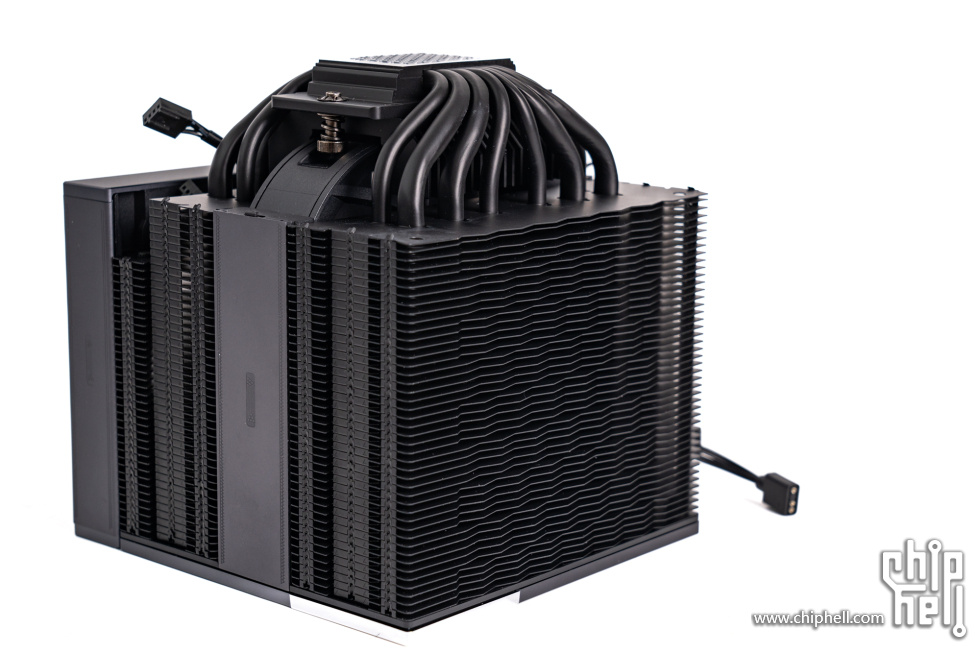

这个角度简直就是超频三风冷制造工艺的军火展示，超大型鳍片的巨型双塔，采用全回流焊工艺、边缘折FIN+扣FIN，8根热管当中还有部分采用了低风阻的扁管工艺（来自产品说明）。

此外散热还支持前风扇49-62mm的三档高度调节、阻尼感十足，后面会再特意提到。
看惯了豪华水冷，能看到一个这种不是搞颜色，而是疯狂堆料的硬核散热，真是给我看爽了。
机箱：

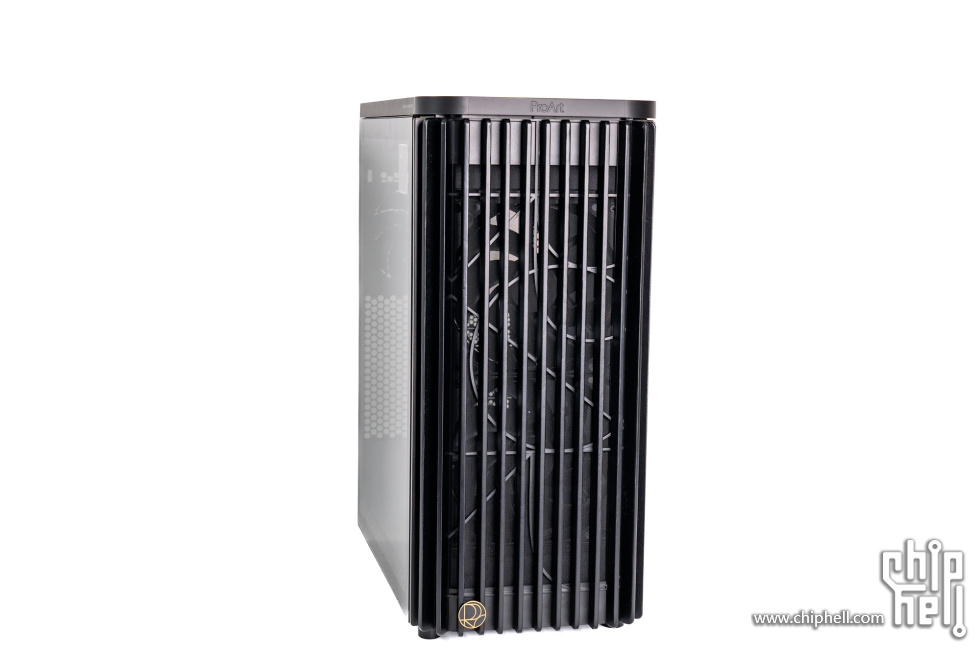

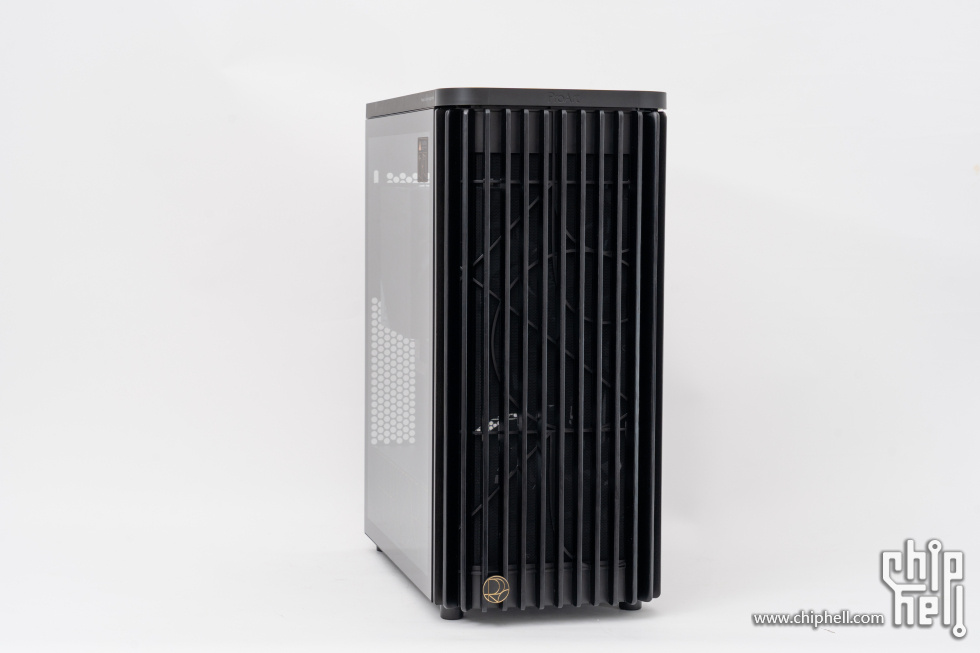

华硕ProArt创艺国度PA401木艺版机箱
去年我也曾经上手过PA602,最大的印象就是“大”，装上四个轮子，甚至能给我儿子当推推车玩。

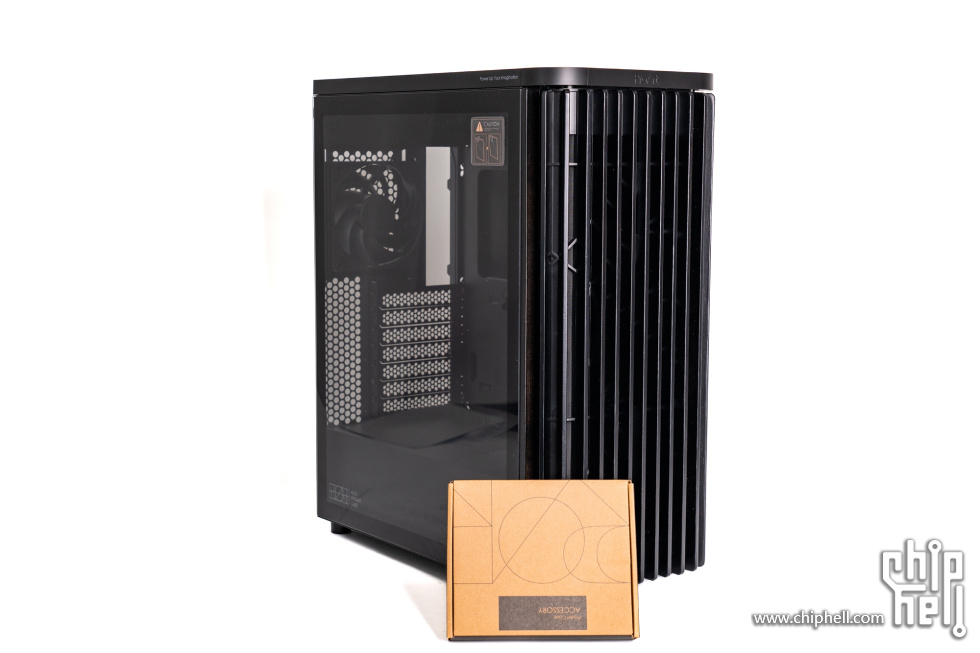

作为ProArt家族（全家桶）的第二款机箱，PA401也可以说是经过仔细打磨的，而且最近还在木艺版基础上新增了常规版、木艺MESH版和木艺铁韵版，我这里还是老的标准木艺版。配件非常简单，一个小盒子，内件包括各种螺丝、使用说明、扎带和竖装显卡转接板。

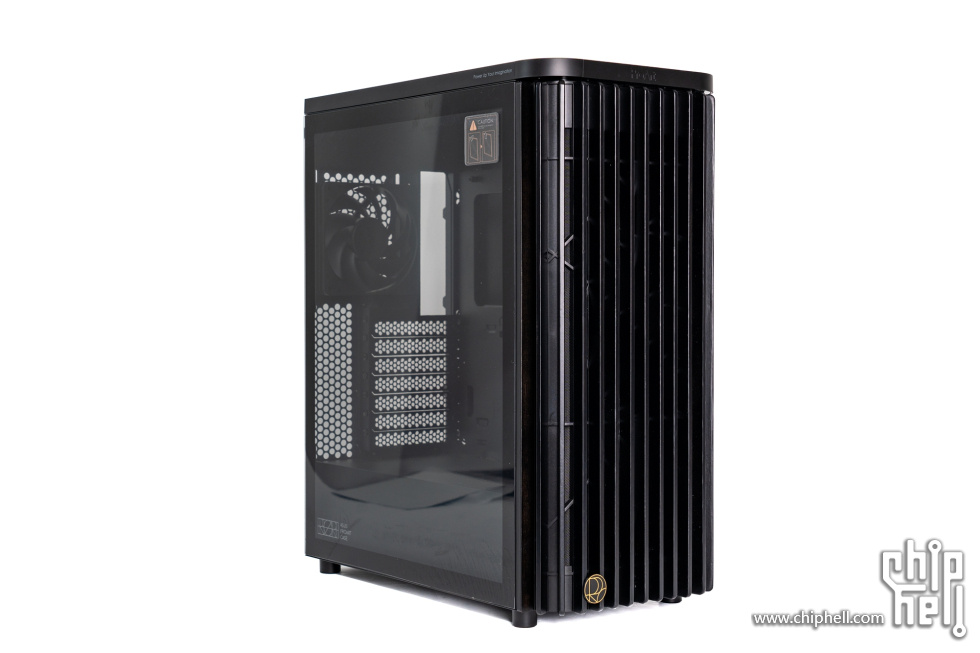

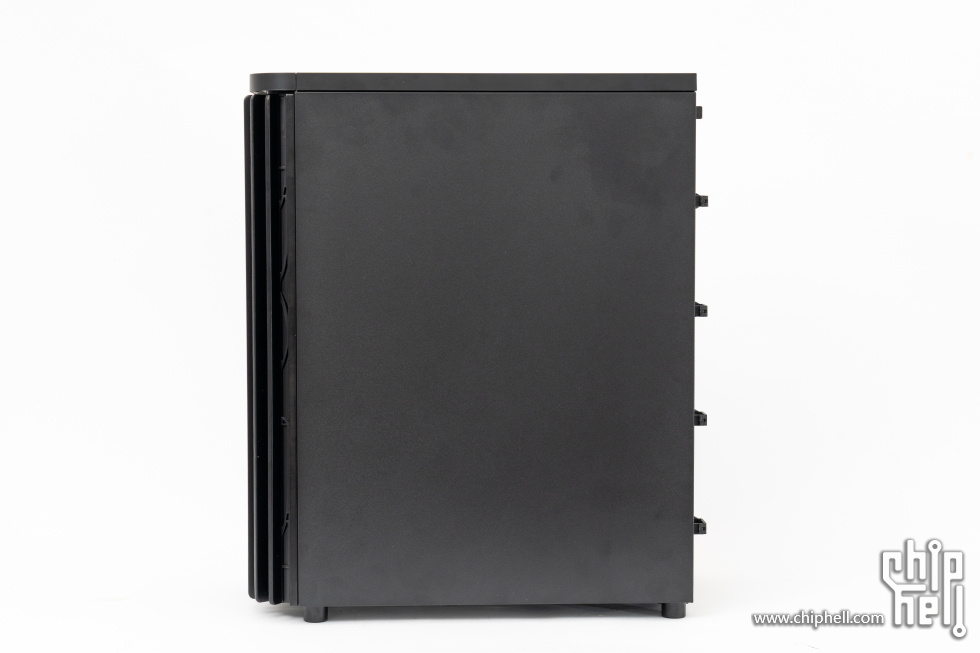

整个机箱在尺寸上属于紧凑型ATX的范畴，尺寸在412*225*503mm。提供两年质保，这点蛮好。

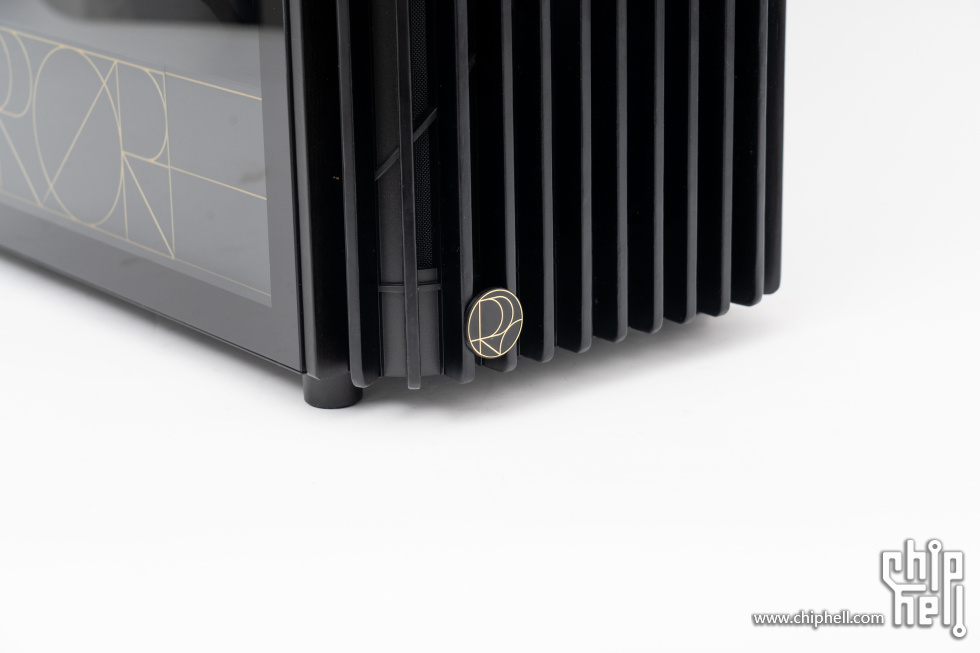

开箱之后，我也遇到了和几乎所有买家一样的困惑，这是木头的么？按照华硕的说法，机箱前格栅采用梣（chén）木来保证机箱的美观性，环保性，同时也能满足用户的个性化。

问题这也看不出来啊。但是触感是不会骗人的，确实能从纹理的变化和手感上感知到这是一片上了很重的漆的木头……

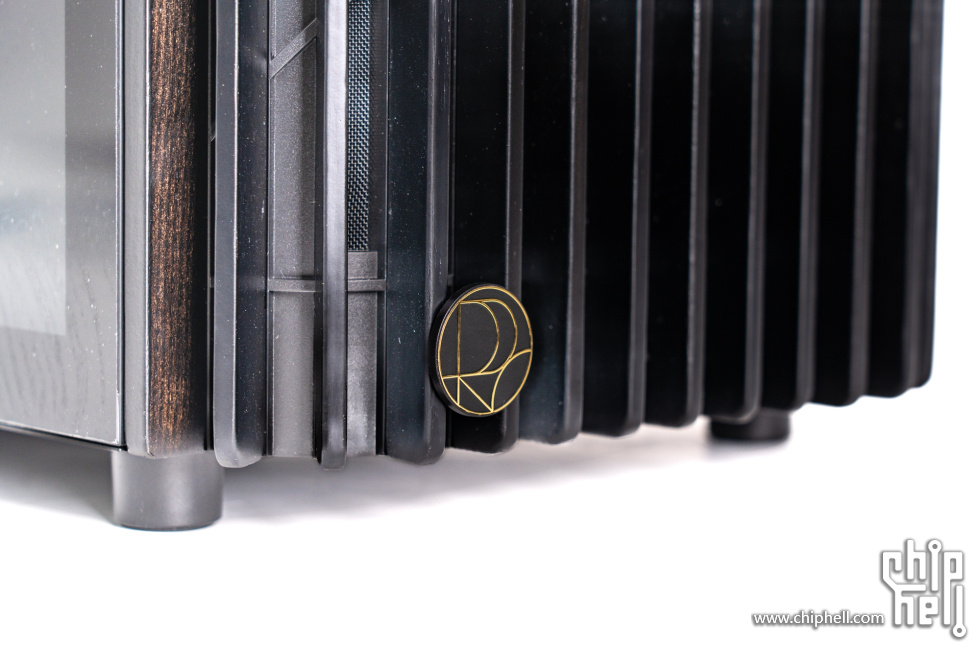

包括ProArt的LOGO都特别制作了一个塑料扣具，来避免对木头本身造成伤害。而且也起到了点睛之笔的效果，在漆黑的前面板上显得很别致。

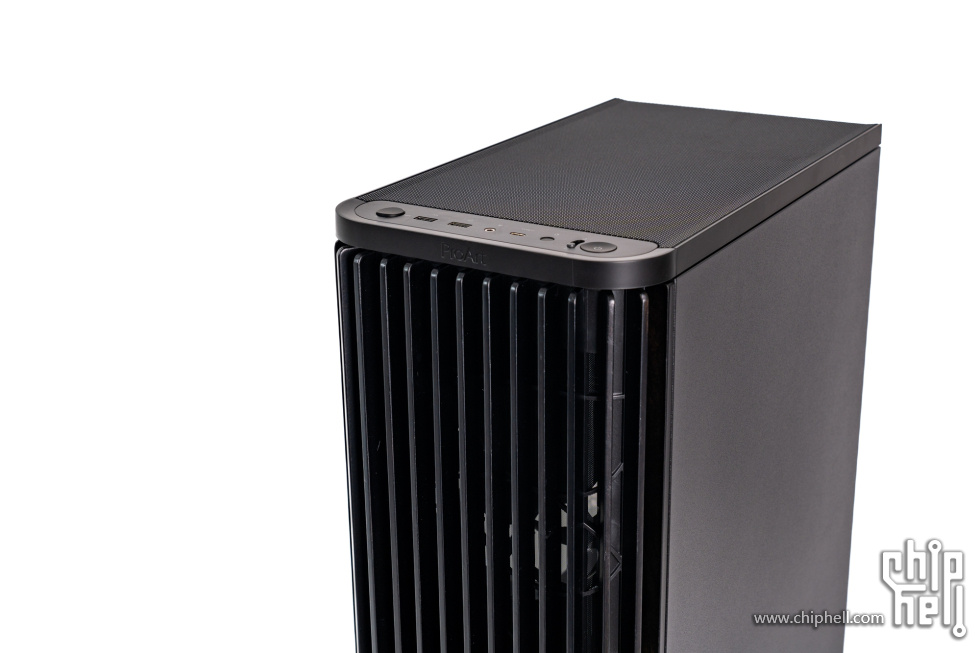

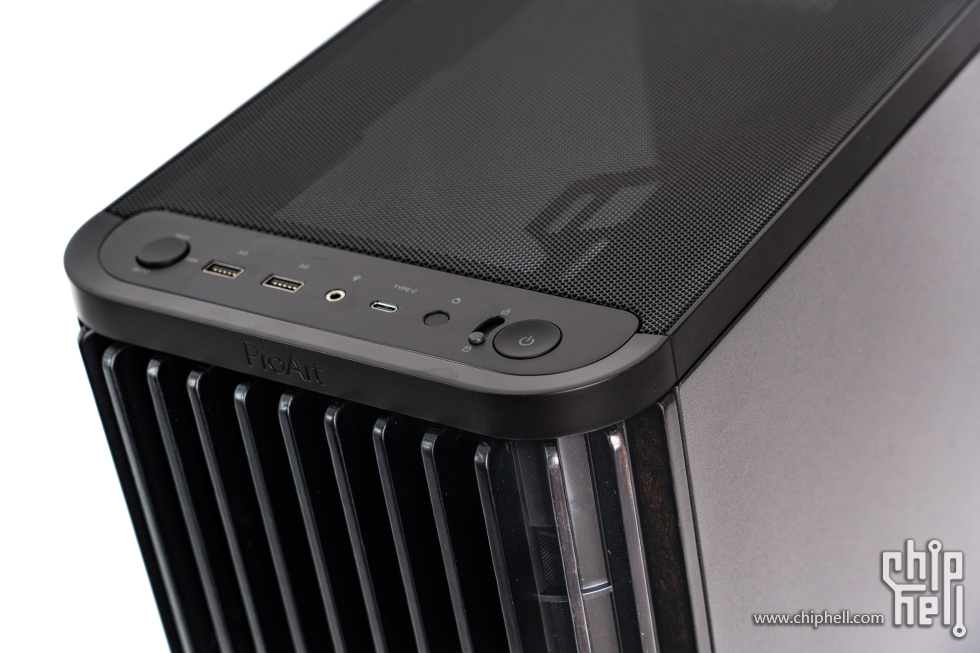

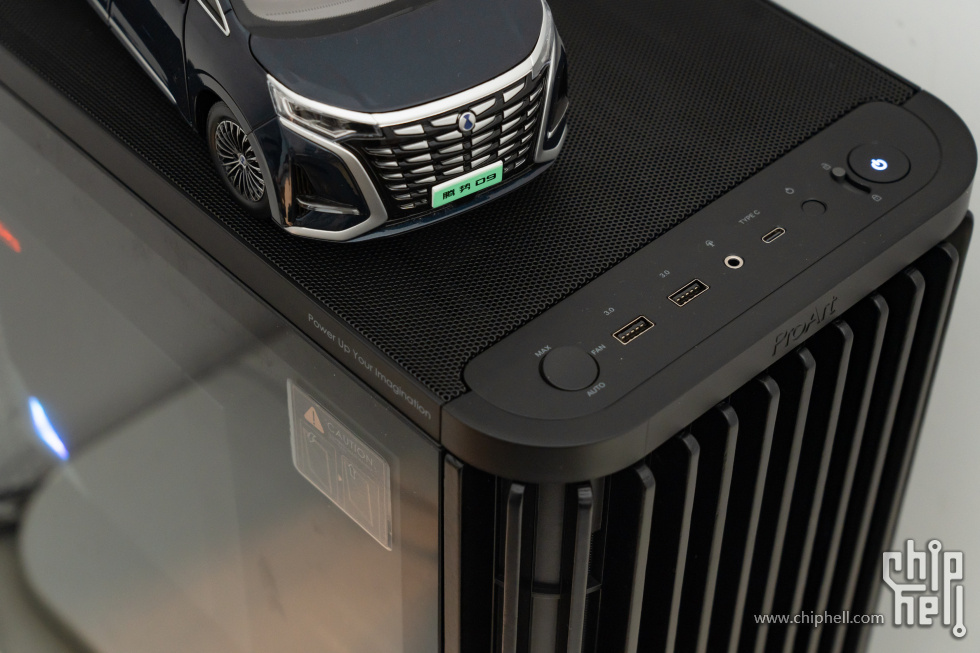

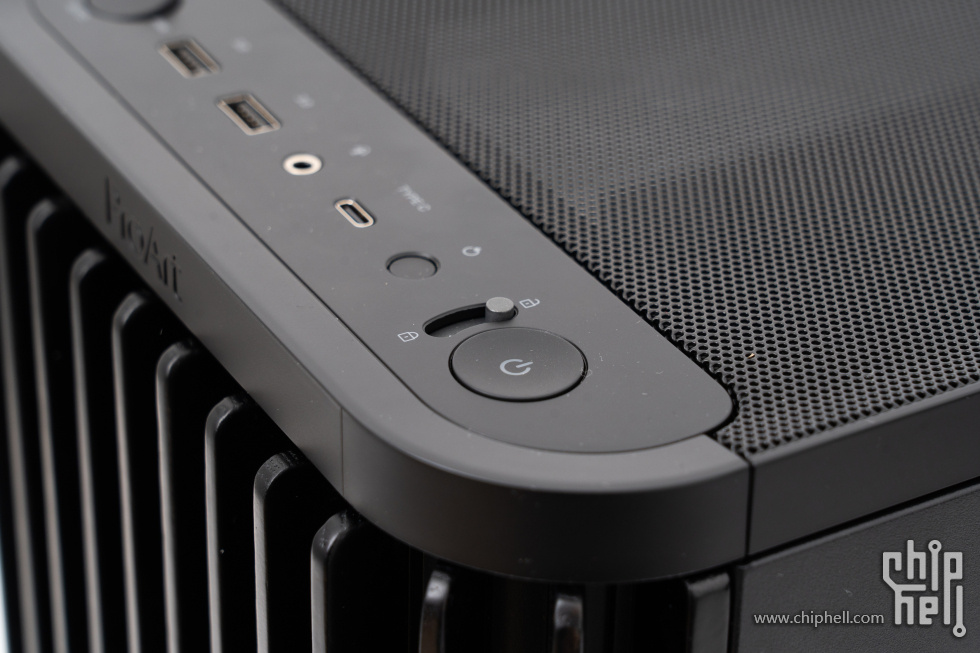

前面板除了顶配的20G C口和两个A口、一个音频融合口之外，还有一个一键控制PWM风扇转速的物理按键，对使用箱内FANHUB的风扇一键MAX，瞬间提升解热能力。此外就是沿用并升级自PA602的“猫锁”，之前只锁PWR，这次一旦开启，RST也按不下去了。感觉不但防猫还防熊孩子。

左侧的顶盖上，ProArt的SLOGAN，“Power Up Your Imagination”再次出现，这也是全家桶的魅力体现，同时侧透的钢化玻璃上也加了提醒标志。

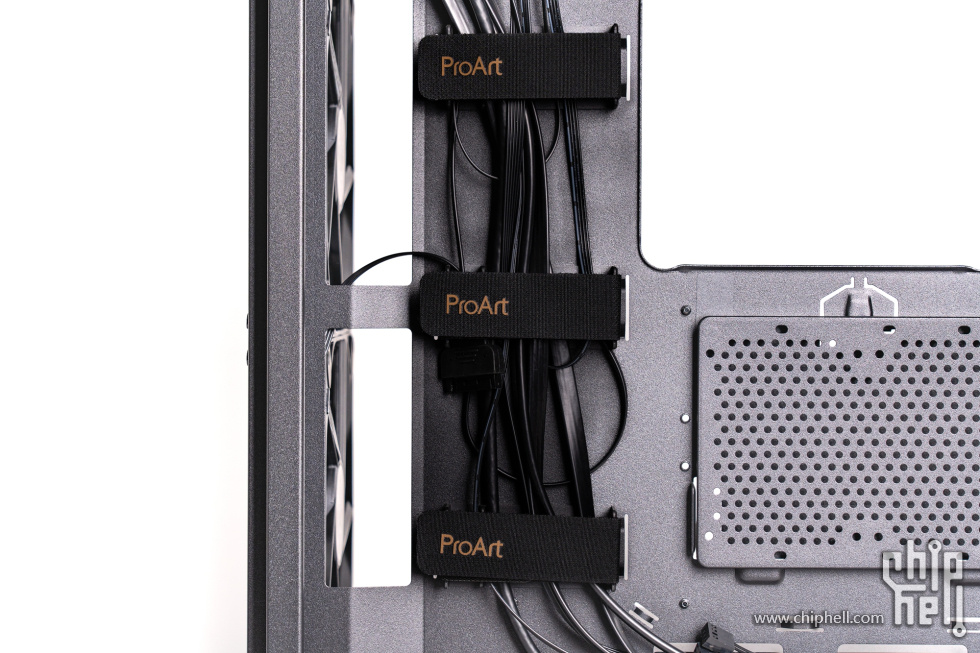

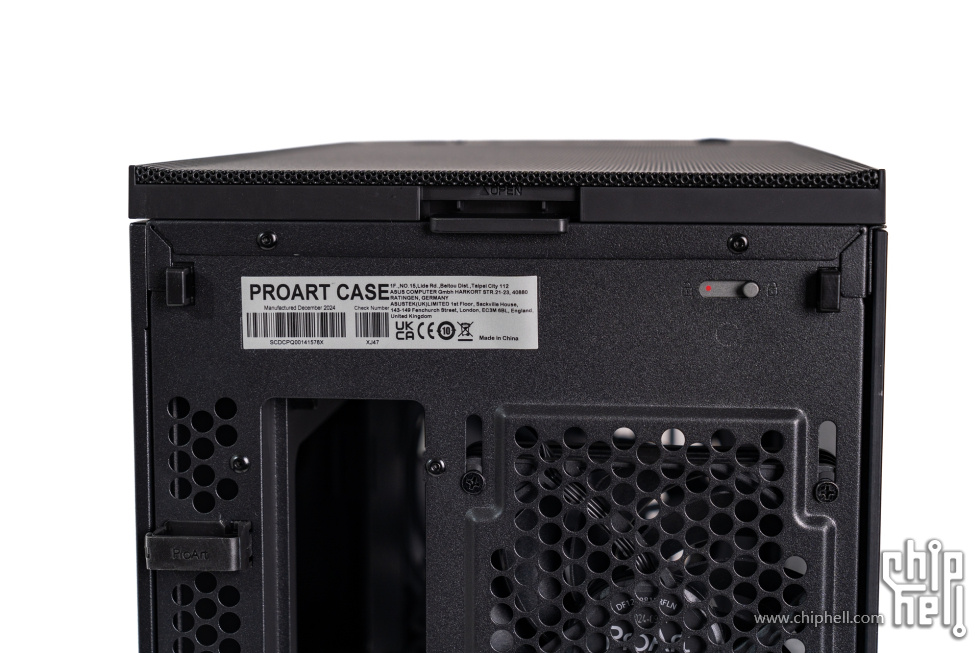

这里就能看到背线空间十分充裕，提供7条PCB和推拉式电源支架这些之外，背部还安排了一排理线夹，虽然不一定实用，但是确实提现了ProArt的设计。

顶盖可以简单的单手开启，两侧侧板也都有快拆按钮，但是为了避免钢化玻璃造成危险，侧透一侧也特意设计了锁止按钮。这点非常人性化。

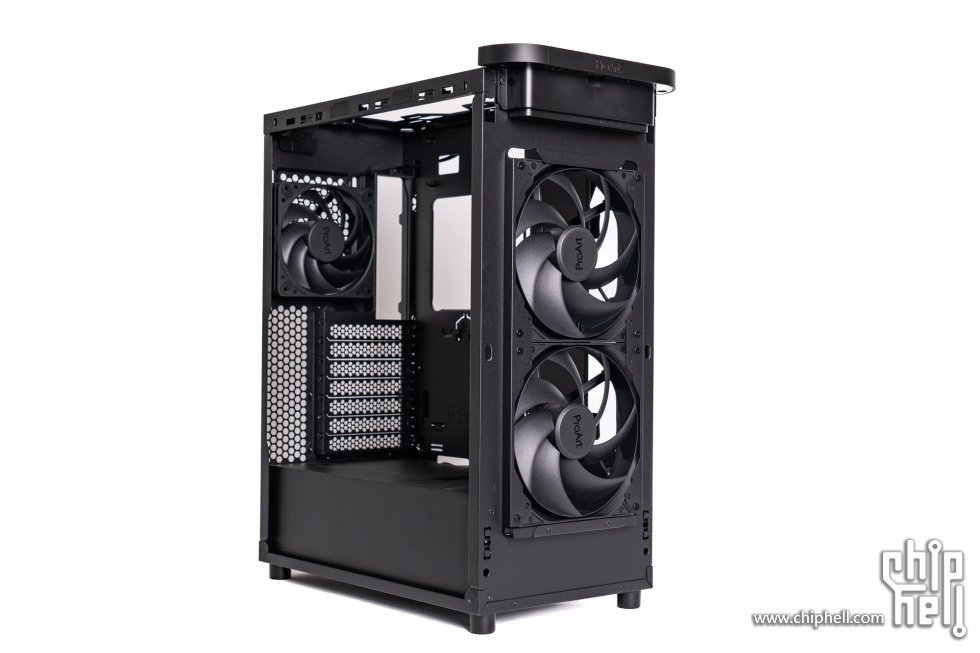

只要简单的几下，就可以完全去除掉4面，露出真身。紧凑型的机身在显卡支持上也给到了315mm，感觉直接上套着SFF-Ready在做题，他都会抢答了！

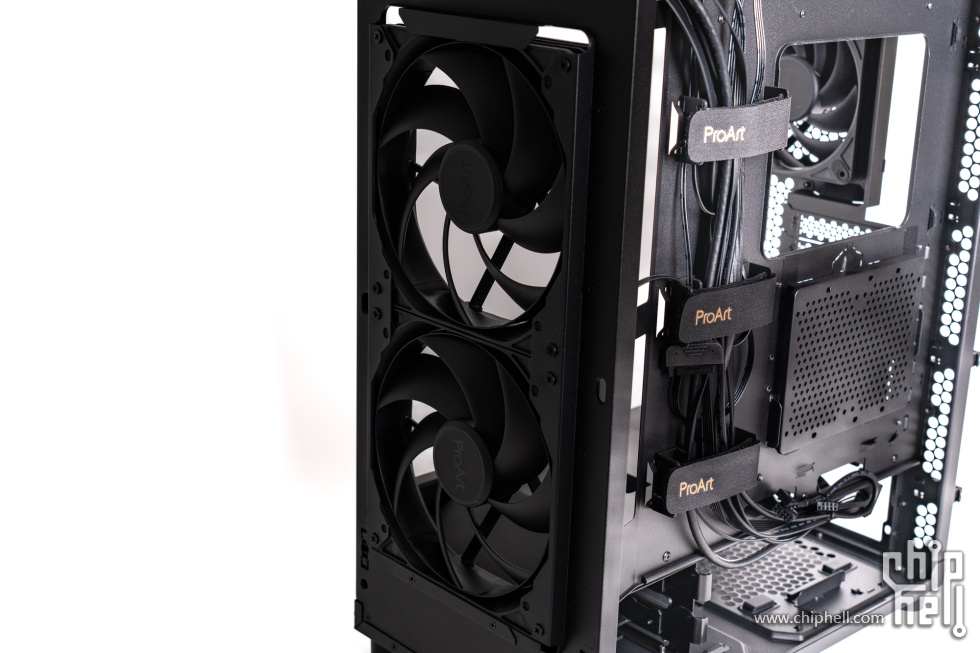

最吸引人的就是这一对16032规格的高性能风扇， 为PA系列机箱定制大型前面板风扇也算是流传下来的好传统了。

风扇采用12V 0.4A供电。理线开槽面积也很大。

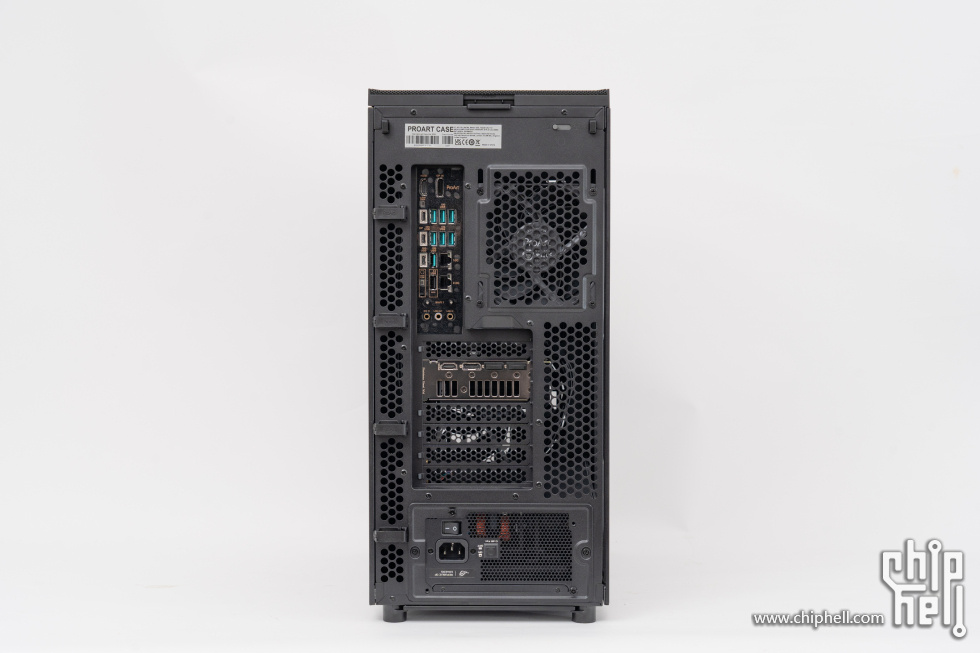

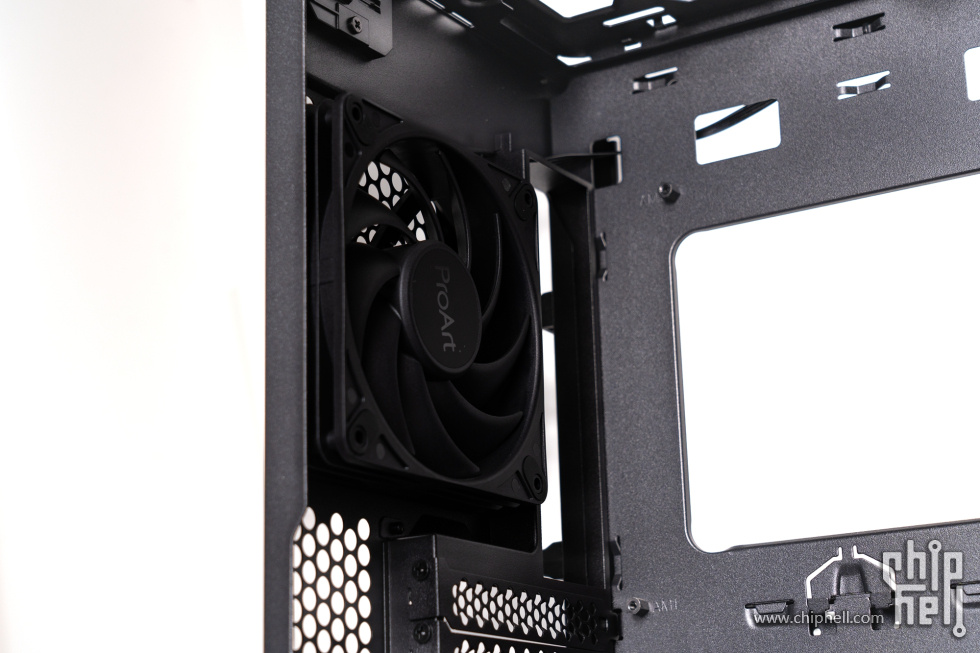

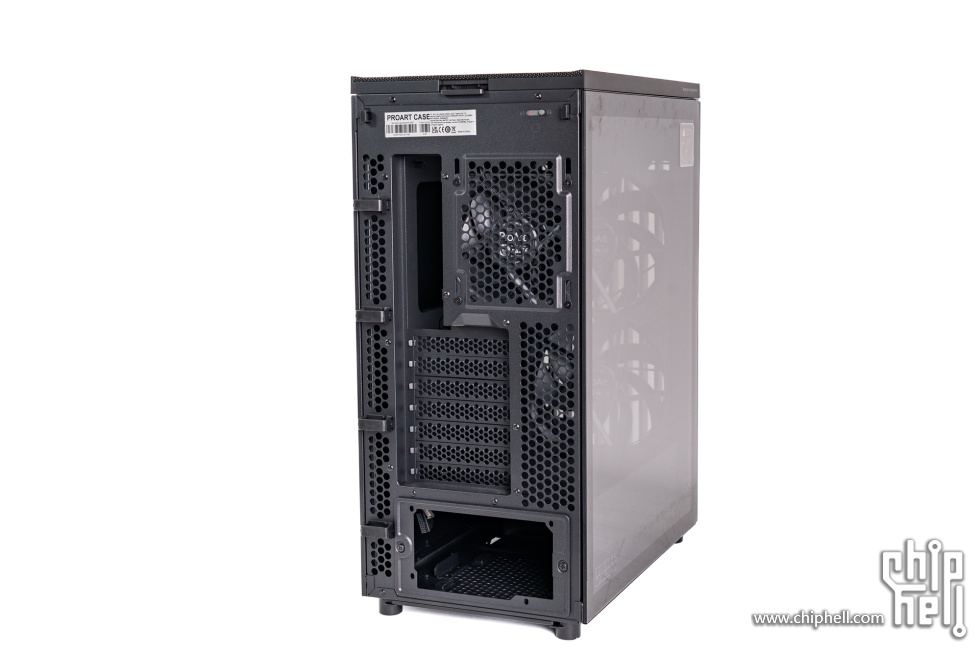

背部风扇也已经预装完毕，12028规格的风扇形成了贯穿式的风道，而且采用了下沉设计，没为了省料而和IO挡板平齐，不然感觉他和RZ820都能挤到一块去。

背部的理线空间可以用巨大来形容，甚至是第一个让我产生了不能背插可惜了想法的机箱。

ProArt真是深入PA全家桶的骨髓当中，能感觉到这个机箱的诚意。

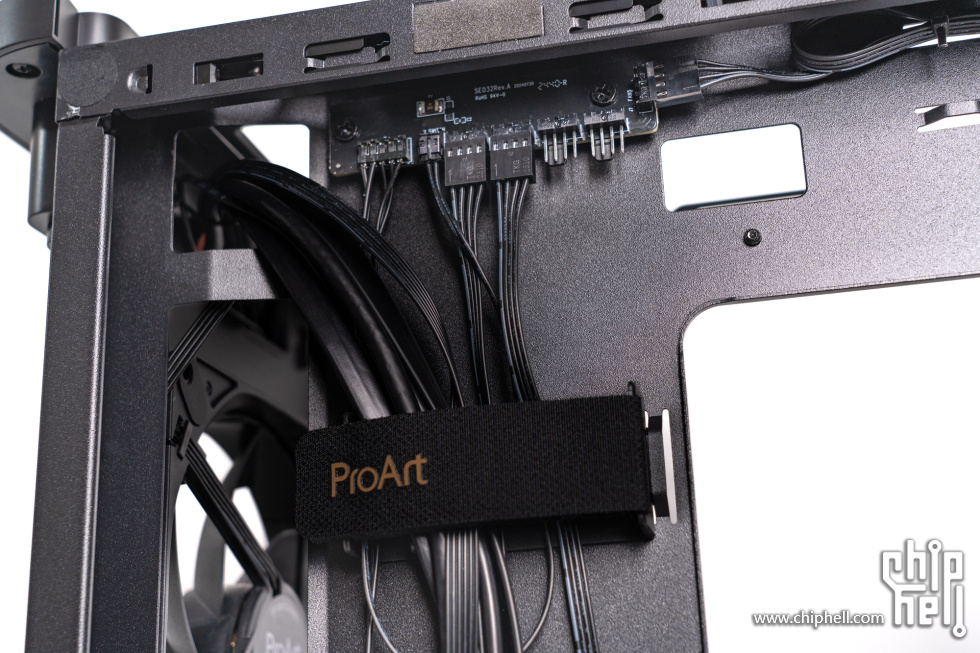

FANHUB提供了5个风扇孔位，但是考虑到没有增加风扇的打算，整个功能暂时就用不上了。

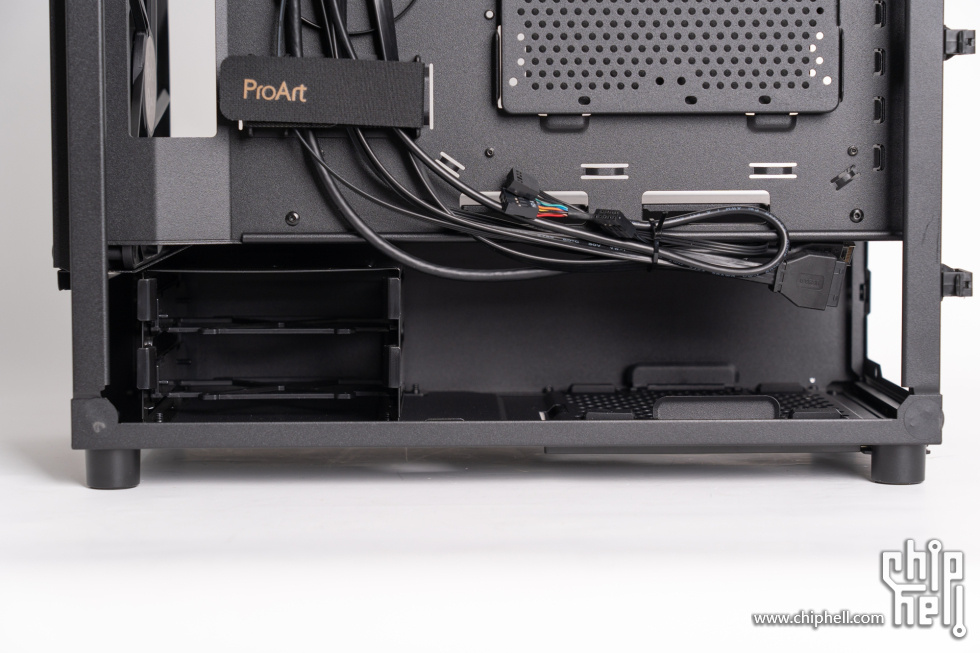

电源和3.5寸硬盘在生存还是非常和谐的。不存在干涉的问题。

防尘网的设计虽然OLD SCHOOL，但是胜在有效。

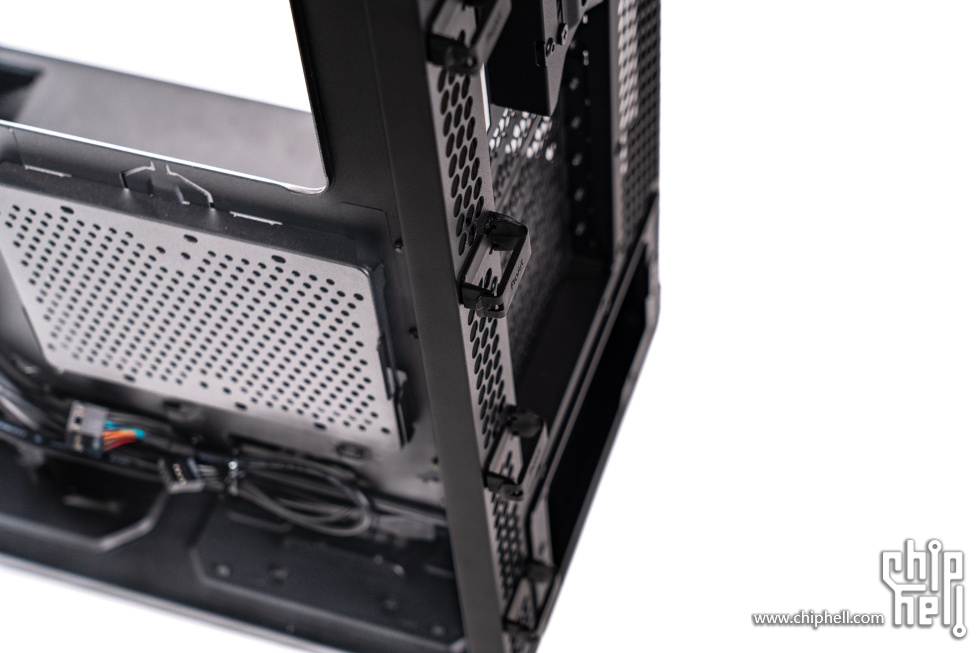

显卡背后还可以安装两个2.5寸硬盘或者1个3.5寸硬盘，只能说背线空间大真的可以为所欲为。

到此，我对理线槽的实用性还是持怀疑态度。

PA401的定位非常明确，就是奔着全家桶这波流量来的，偏偏就有人吃这一套，（我）。整体设计上，短风道紧凑机箱，甚至还能装3个3.5硬盘，我是非常满意的。具体怎么样，装机见真章。

至此，我的鸡王争霸全部配件就准备妥当，没有额外的风扇，没有模组线，也没有复杂的ARGB。有的只是打工人自费上班的一颗赤诚之心。
PS：硬盘我暂时用着还比较顺手，将继续使用我的金士顿KC3000 1TB+达墨有缓4TB的组合。

Erosluvu

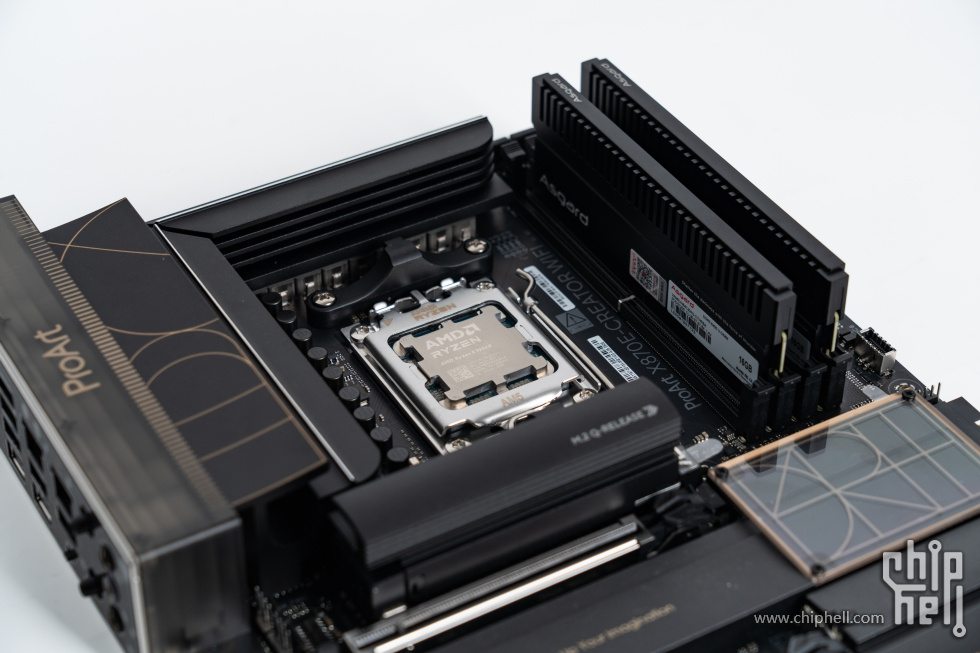

先装入CPU、内存和硬盘。

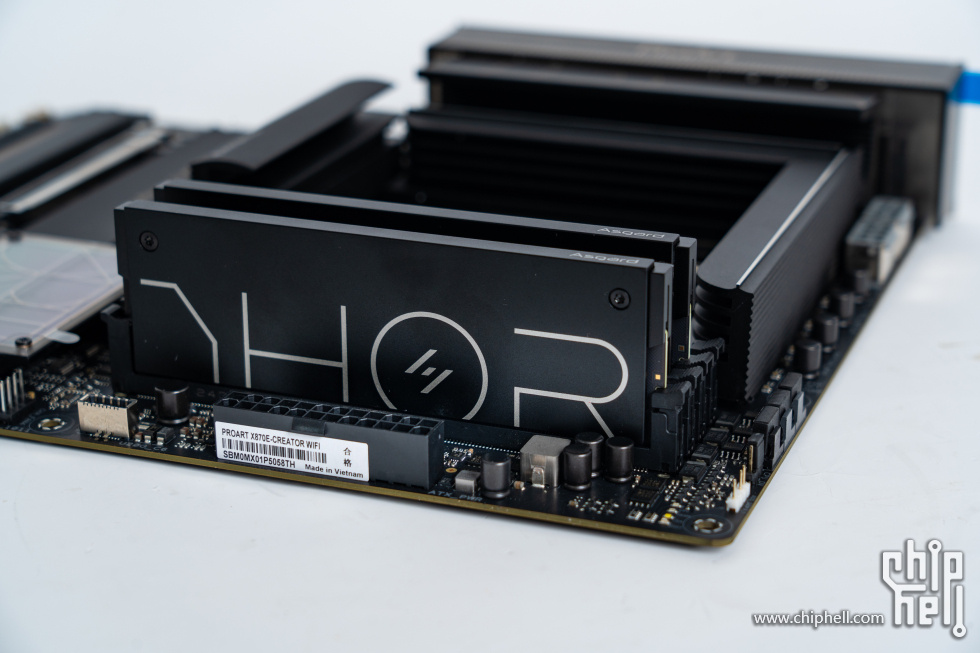

雷神这散热片，真给我一种，不插满有点遗憾的感觉。

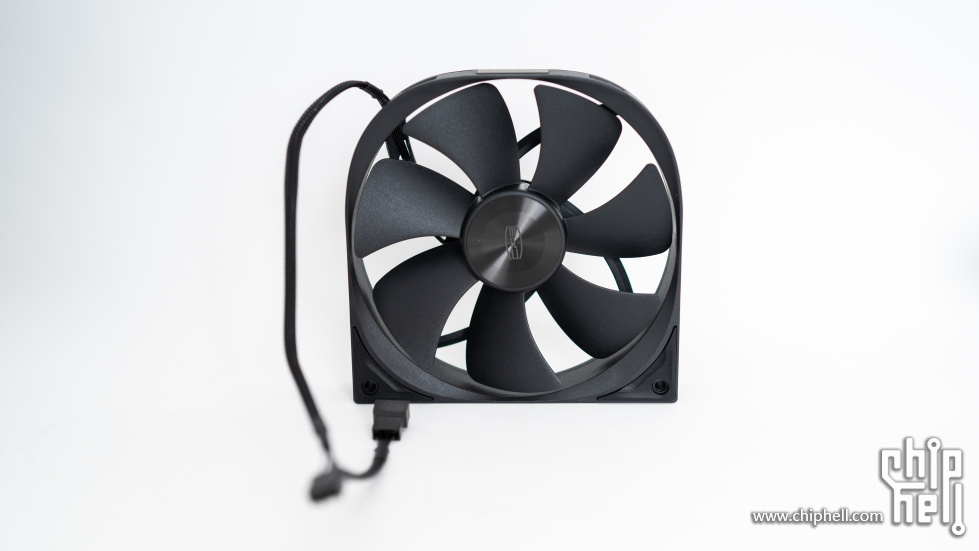

超频三定制的中间风扇和前面板

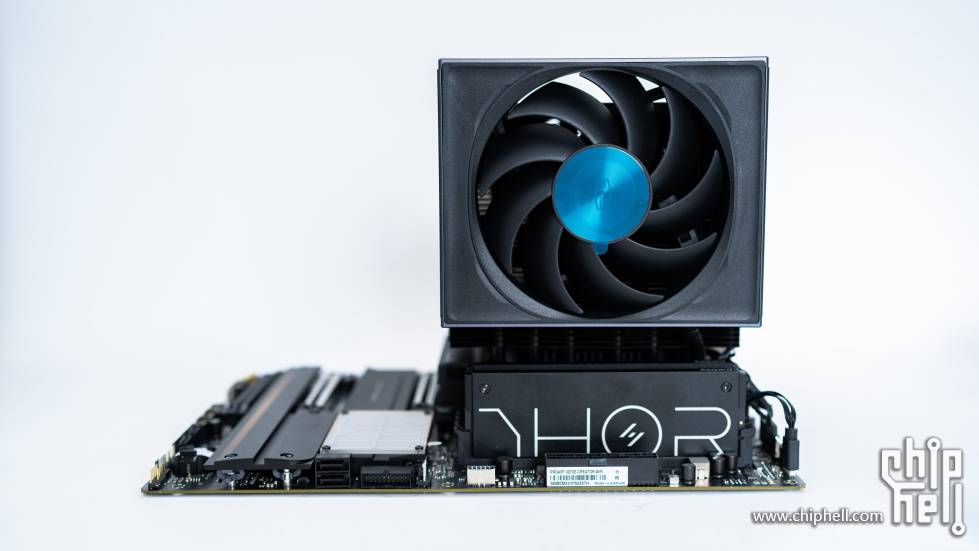

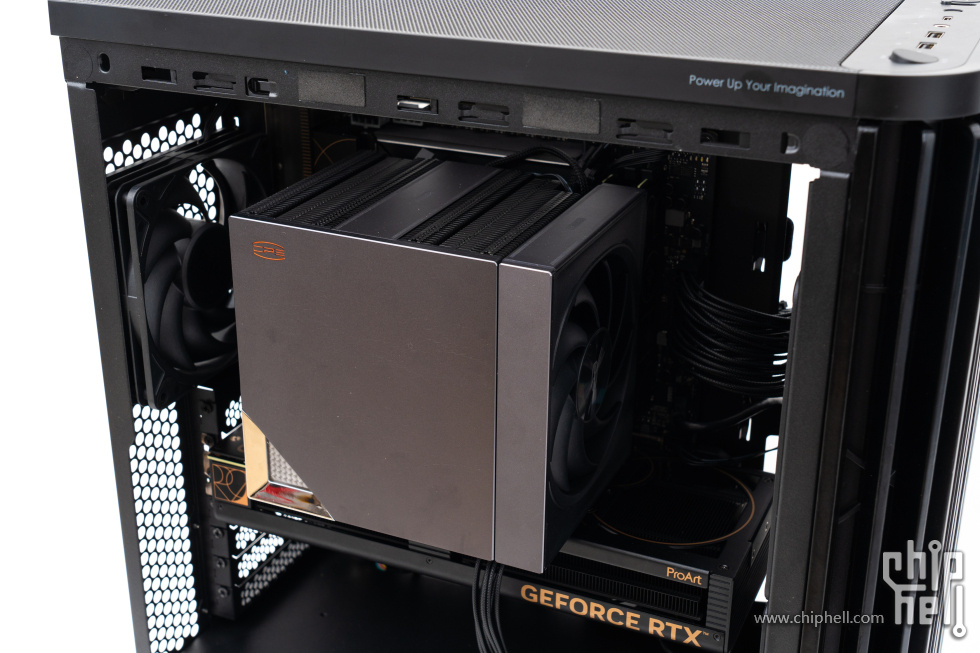

为了避免和内存的干涉，超频三特意做了一个带有三个限位阻尼的抬升装置。质感真的太体面了。
图内是最高一档。

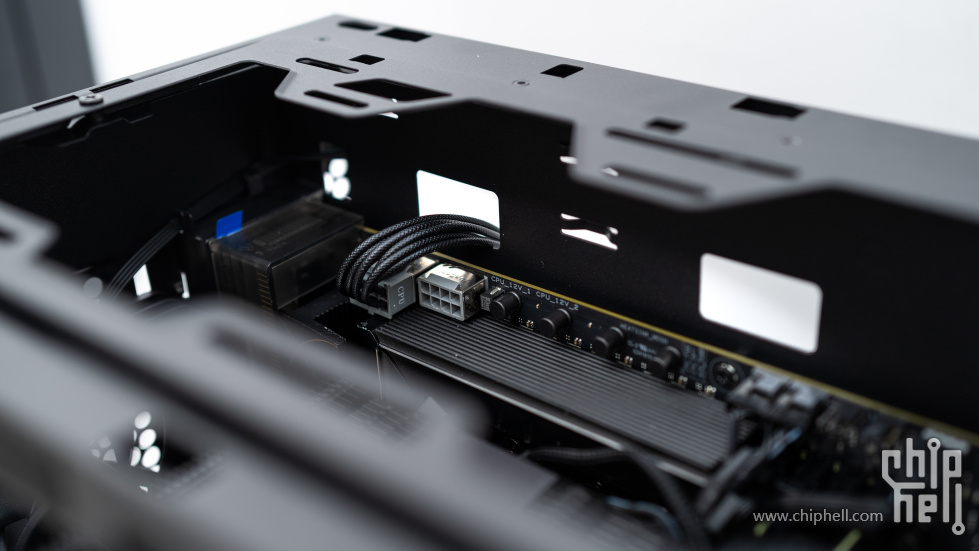

雪鹰这次用的压纹线绝对是最近我用过质感最好的模组线，相当柔软，而且极细的线身使得24PIN线也不至于太粗。

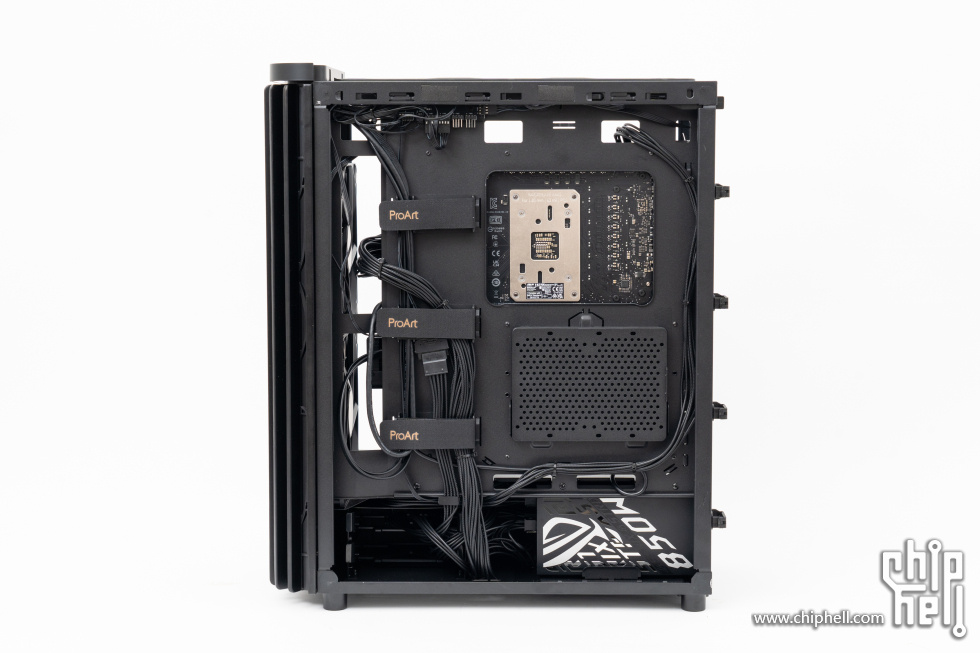

不使用定制线，较长的原装线，如何归置就成了难点。最近经常刷到付费走线。走个背线，弄几百个扎带，还不是背板一盖就看不见了。实在难以理解，简直让我感觉莫名其妙。

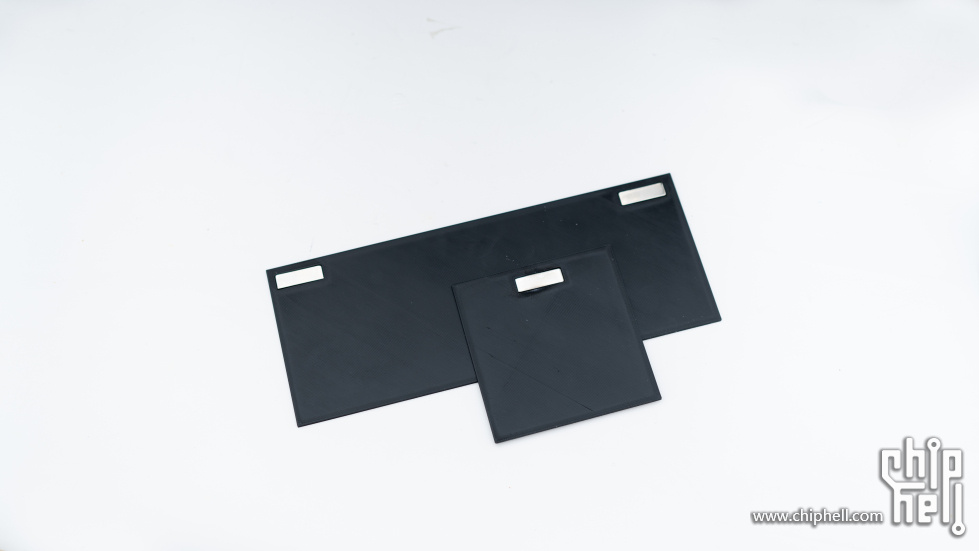

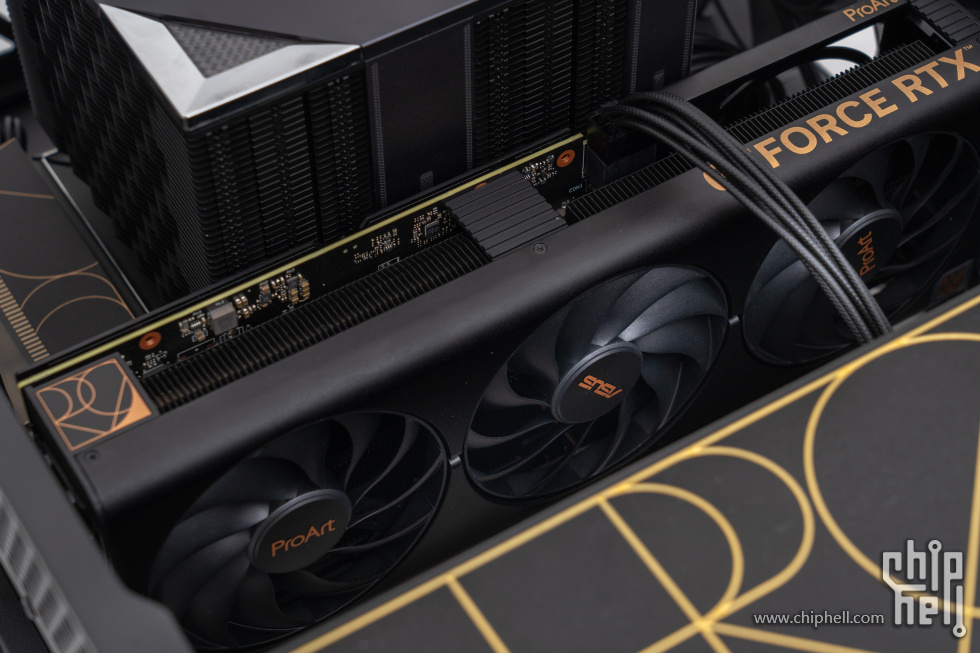

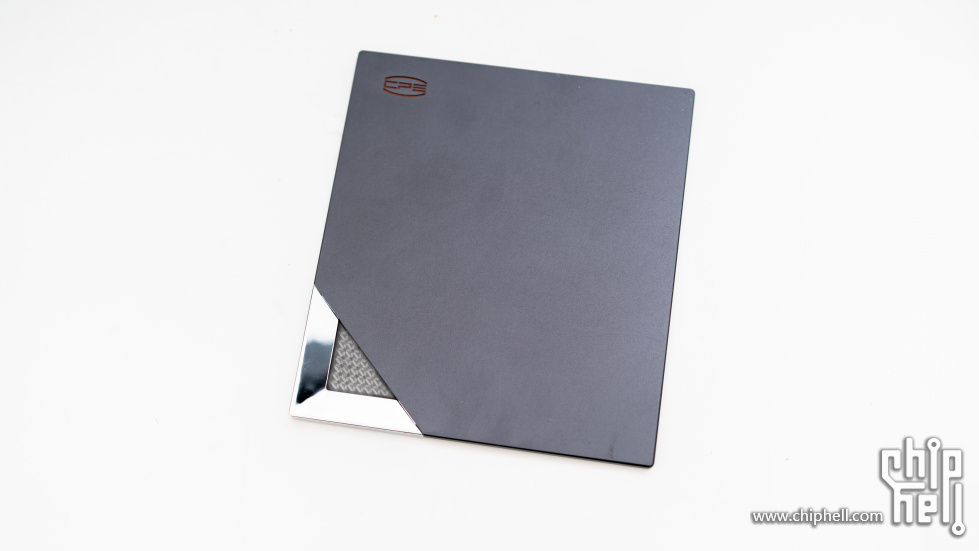

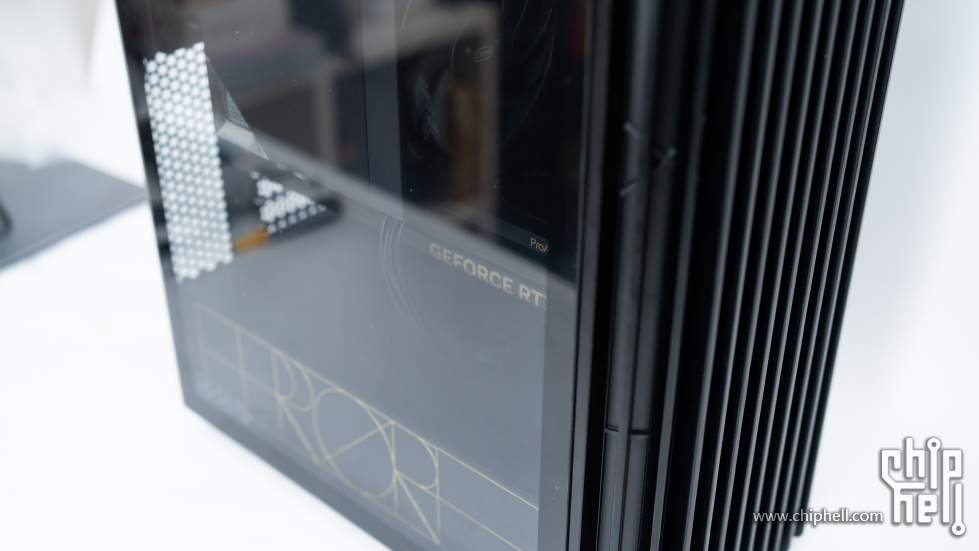

淘宝订购的3D打印侧板，受限于打印的尺寸，只能做成两段式，采用磁吸贴附，效果个人感觉还是非常不错的。

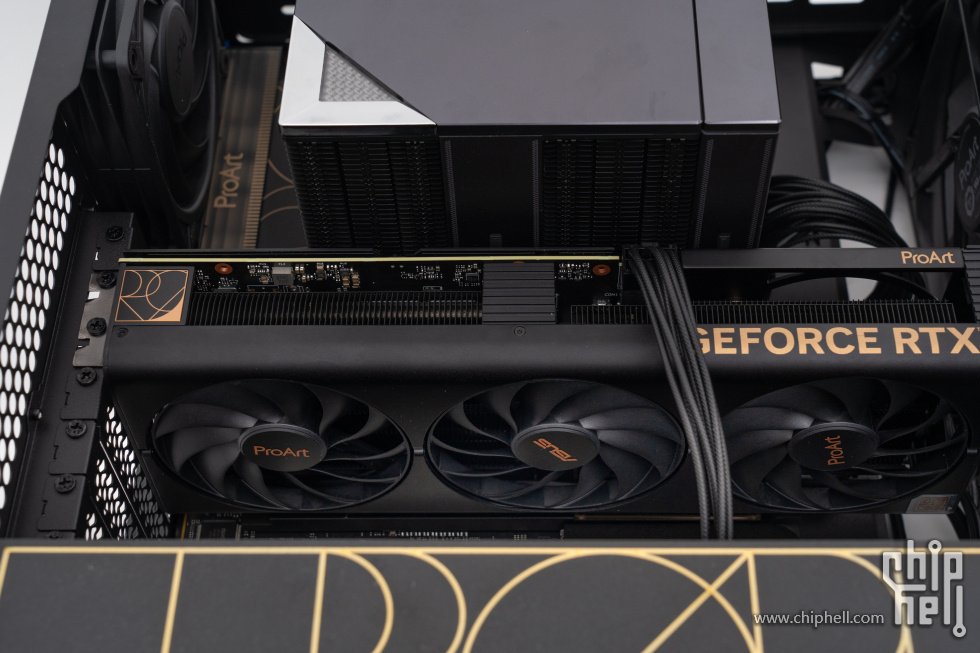

纵观整个装机过程，可以说是非常顺滑的。毕竟就像我在装机情况下说过的，没有额外风扇、没有水冷、没有ARGB、放到以前，连主板挡板都不用装。三个风扇还整合在一个FAN HUB里面了。真的太省心了。

Erosluvu

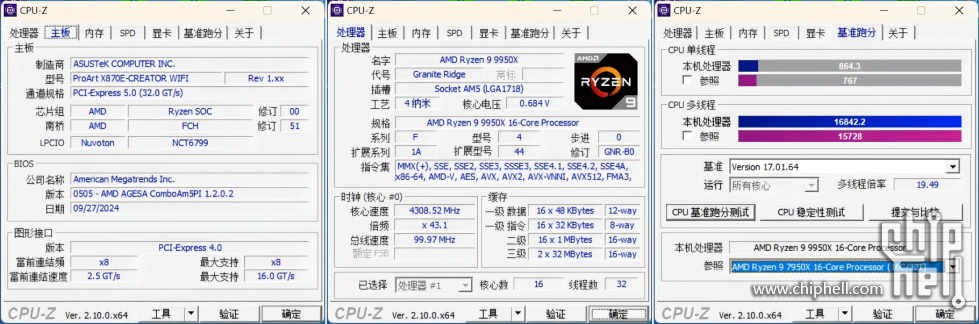

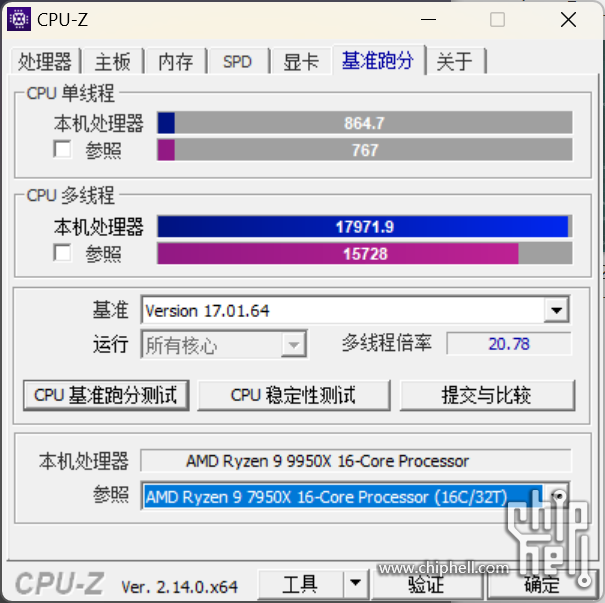

CPU-Z，16842、864。

R23，40741、2205。

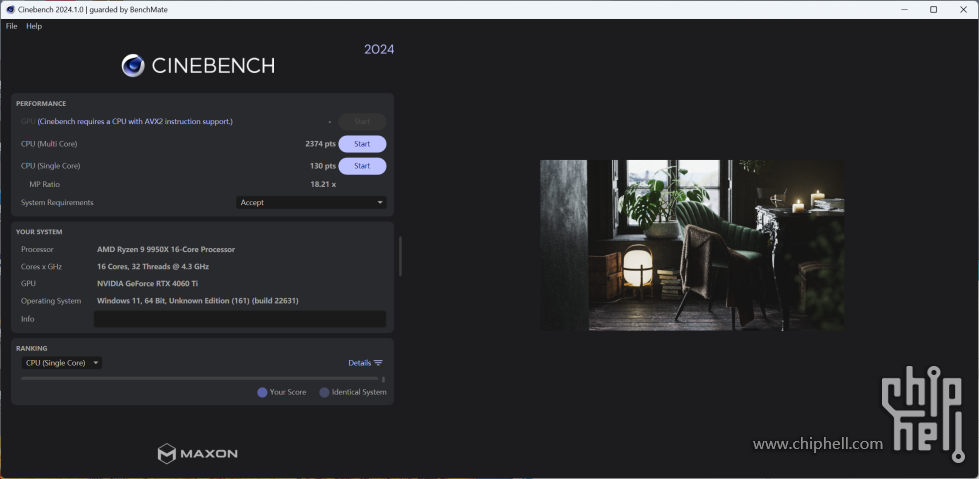

R24，2226、129。

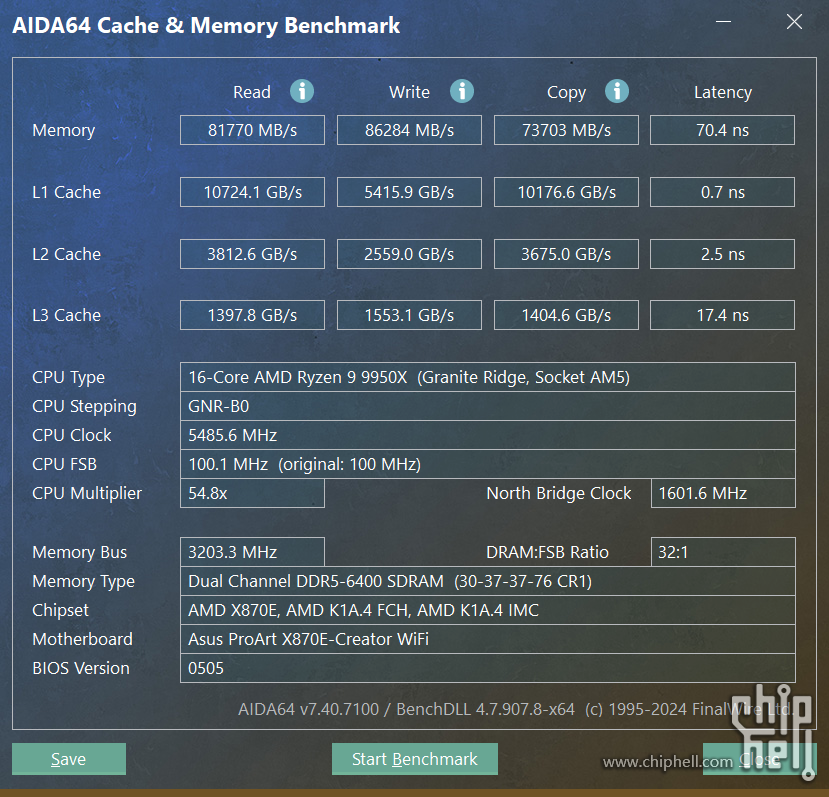

AIDA64 Memory Benchmark，6400C30相较6000C28，我觉得可以说兼具读写和延迟。当然，还是更期待更高的6000C26和6400C28。

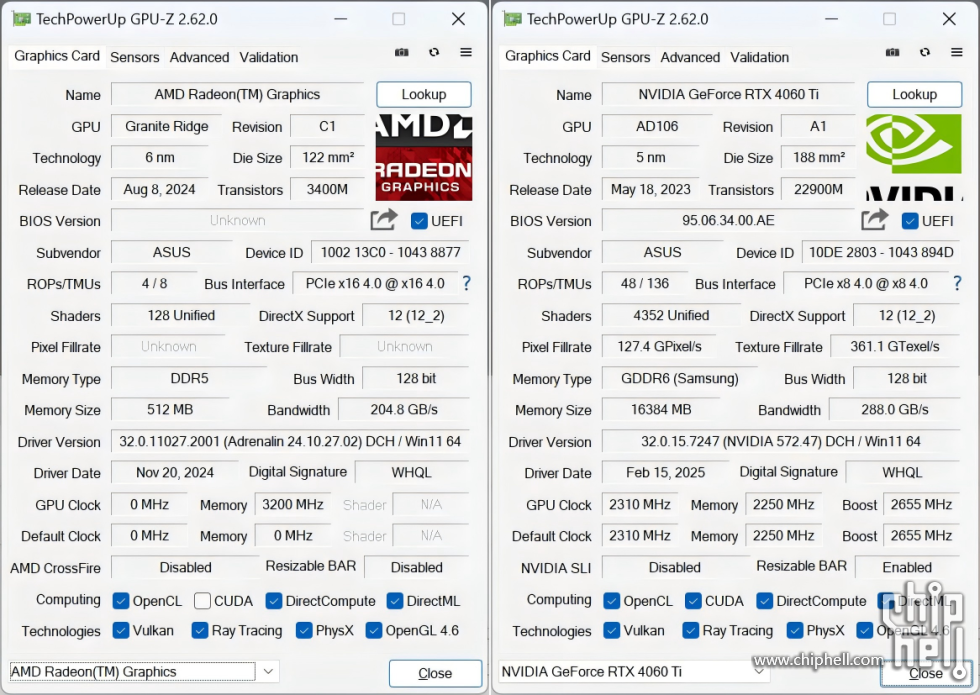

GPU-Z

SSD Benchmark

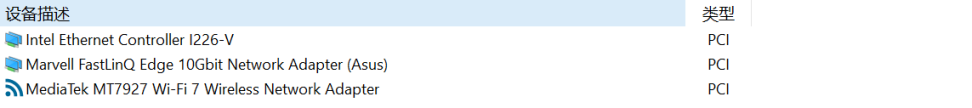

网卡配置，AQC113+I226-V+MT7927

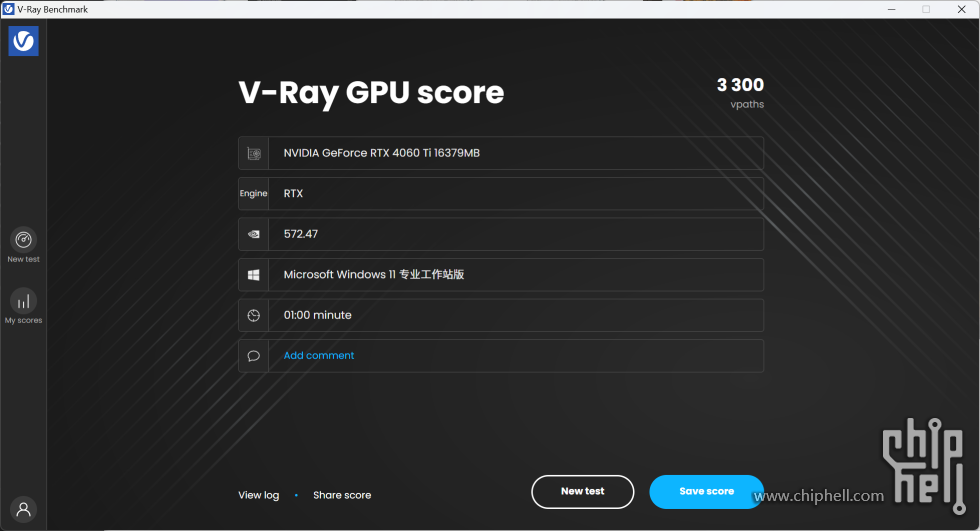

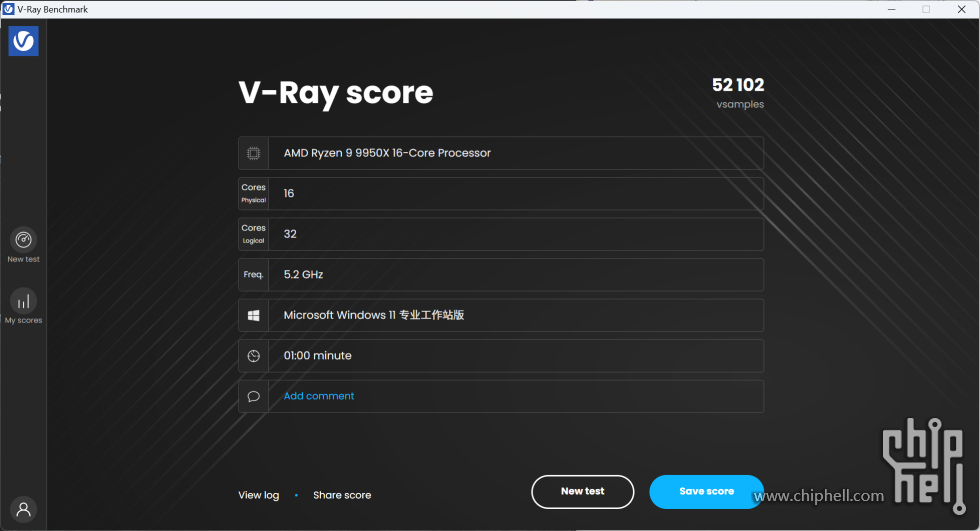

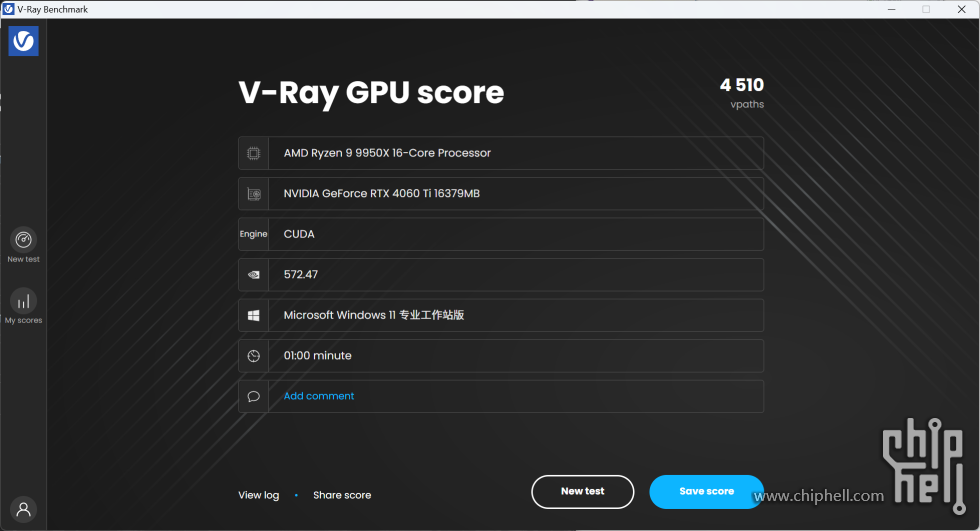

V-RAY

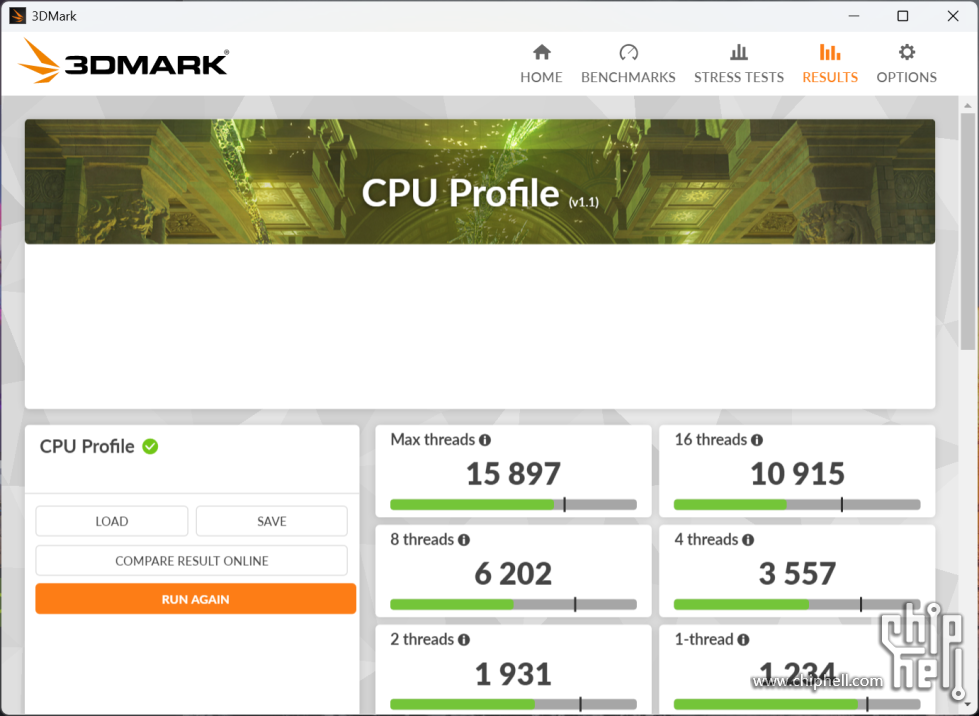

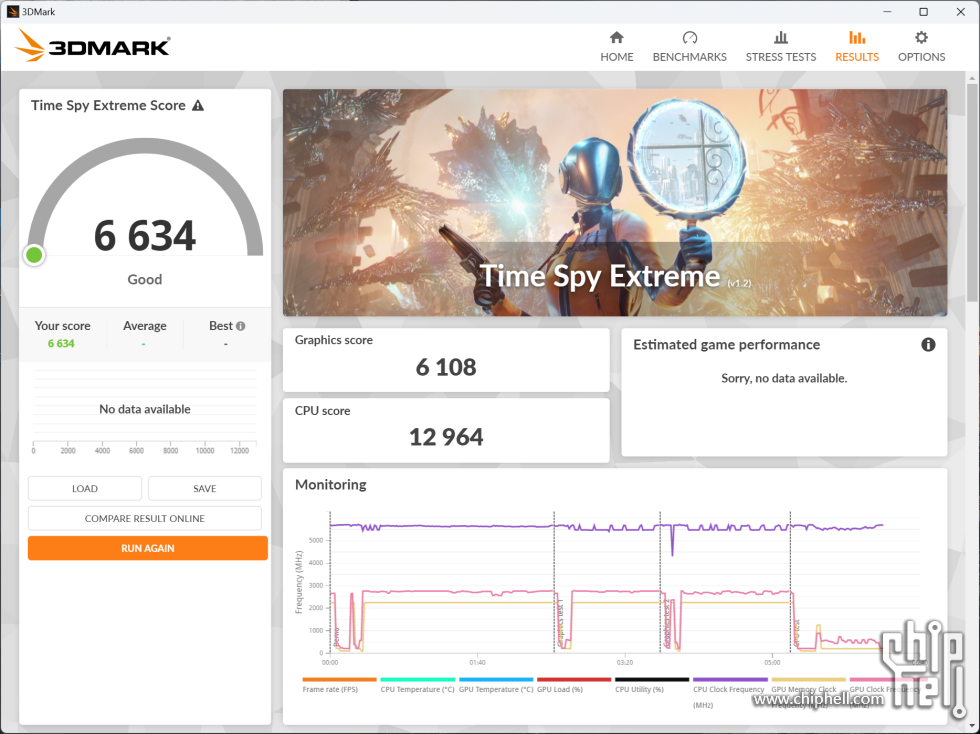

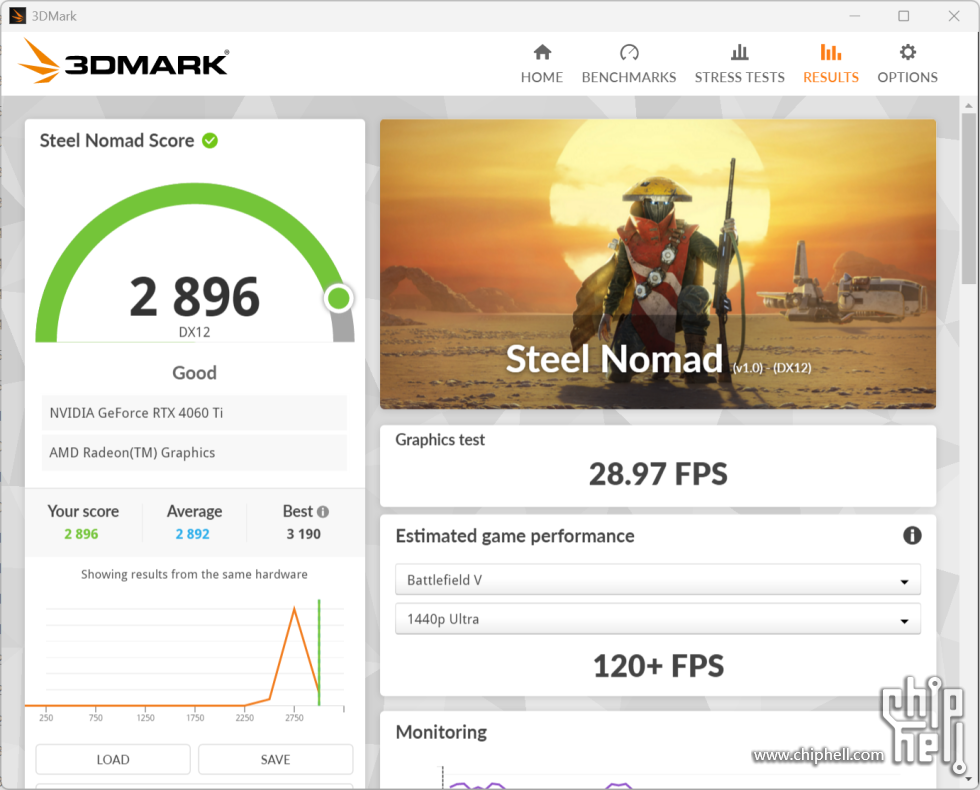

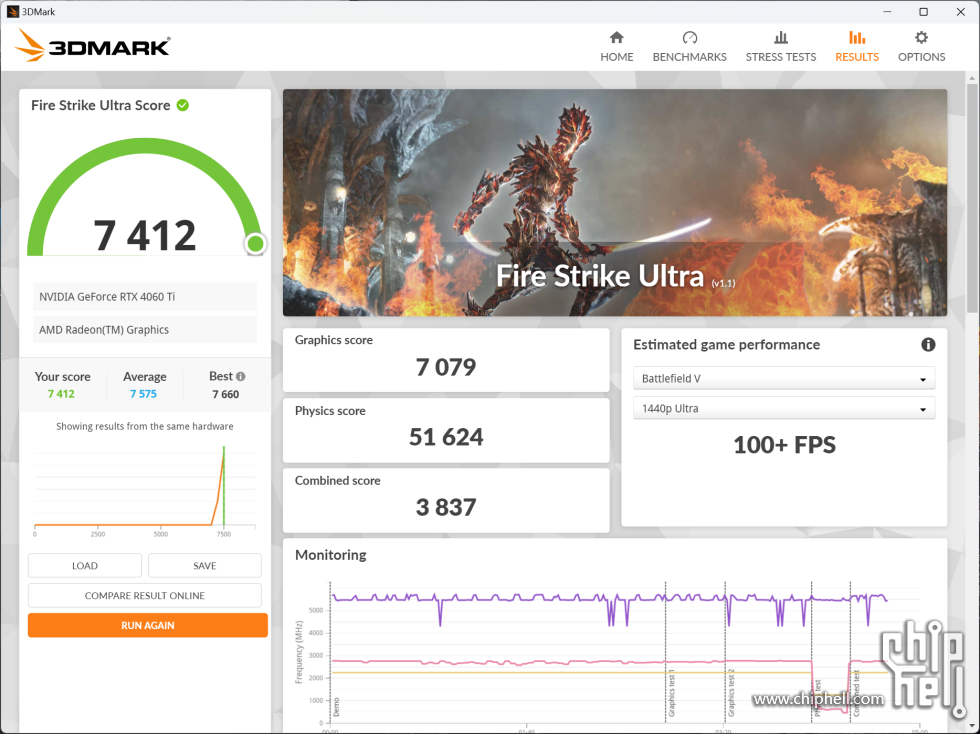

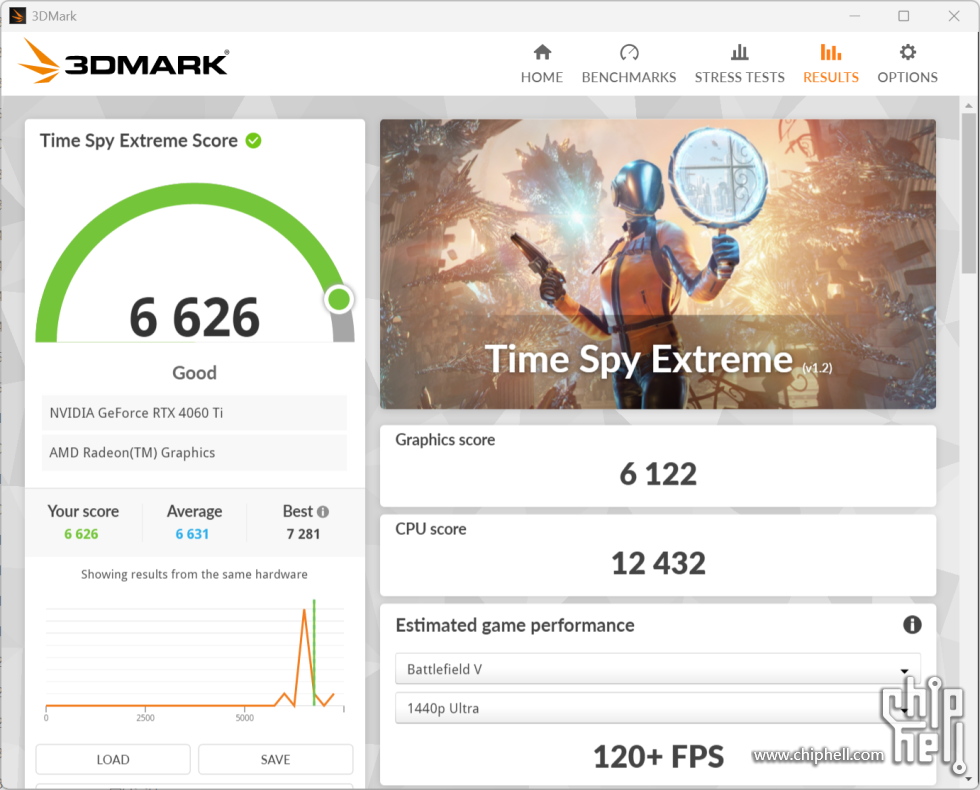

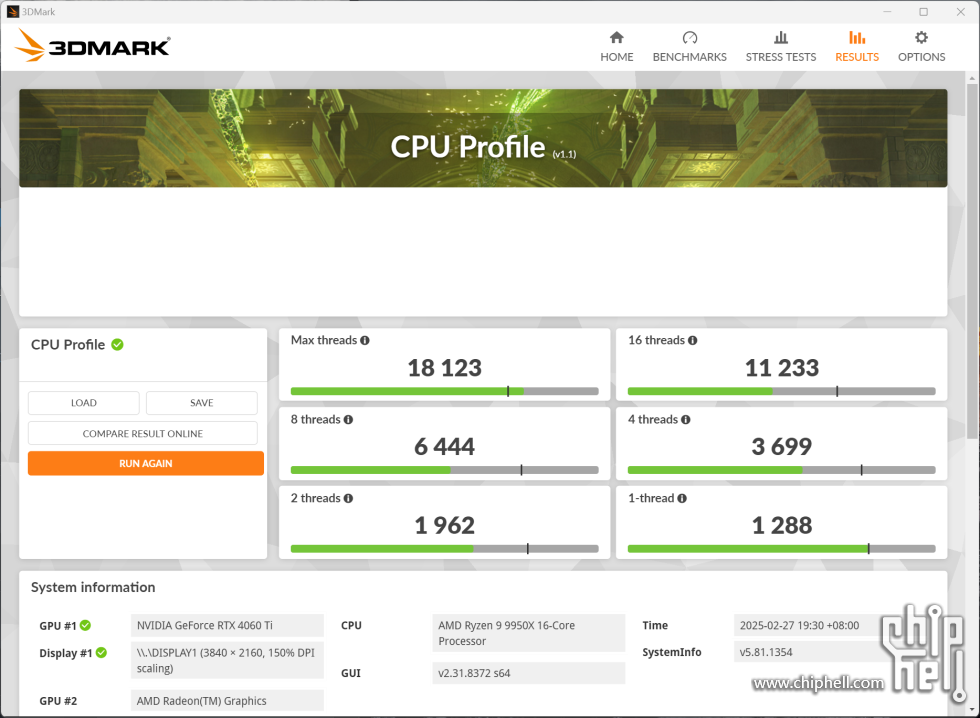

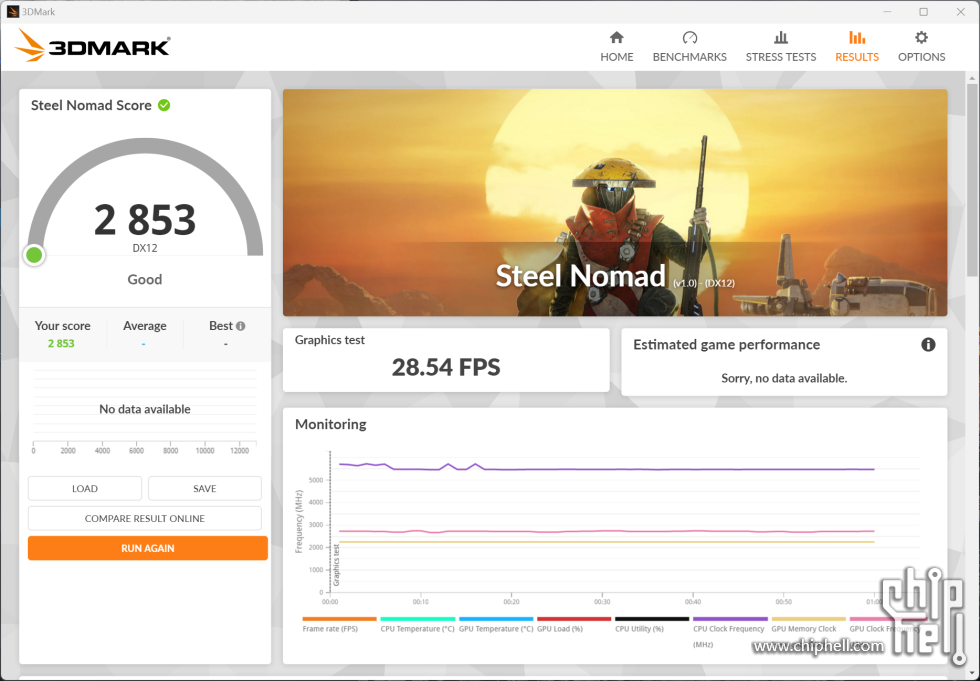

3DMARK

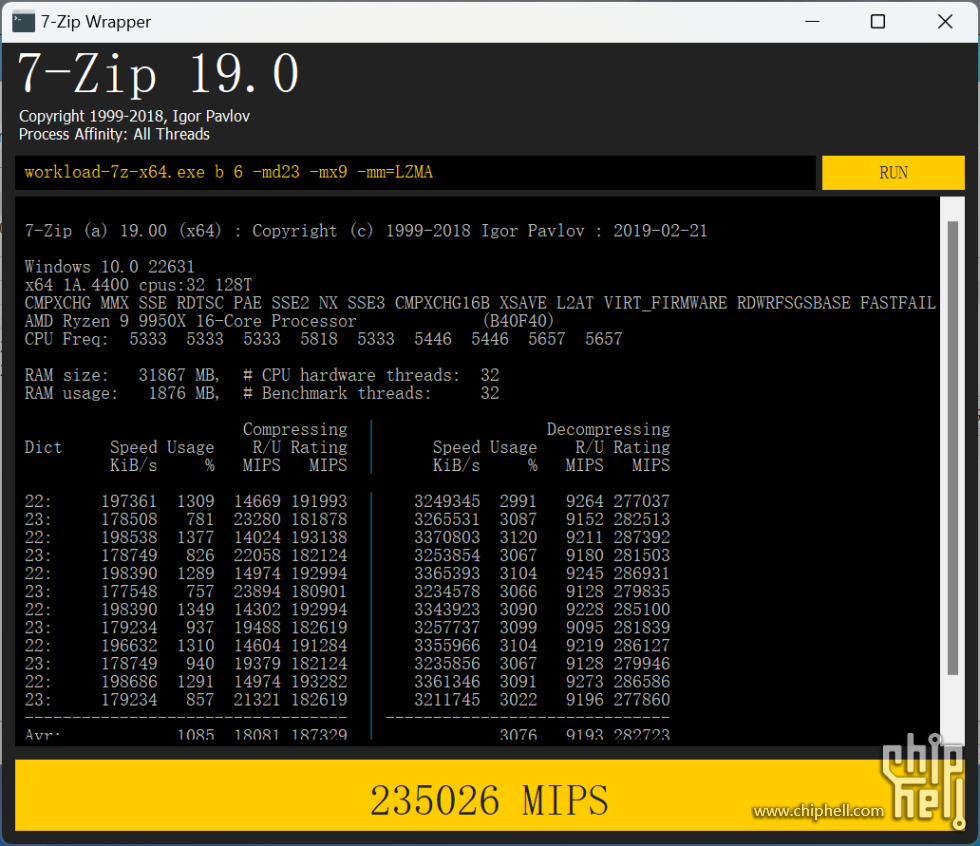

7-ZIP

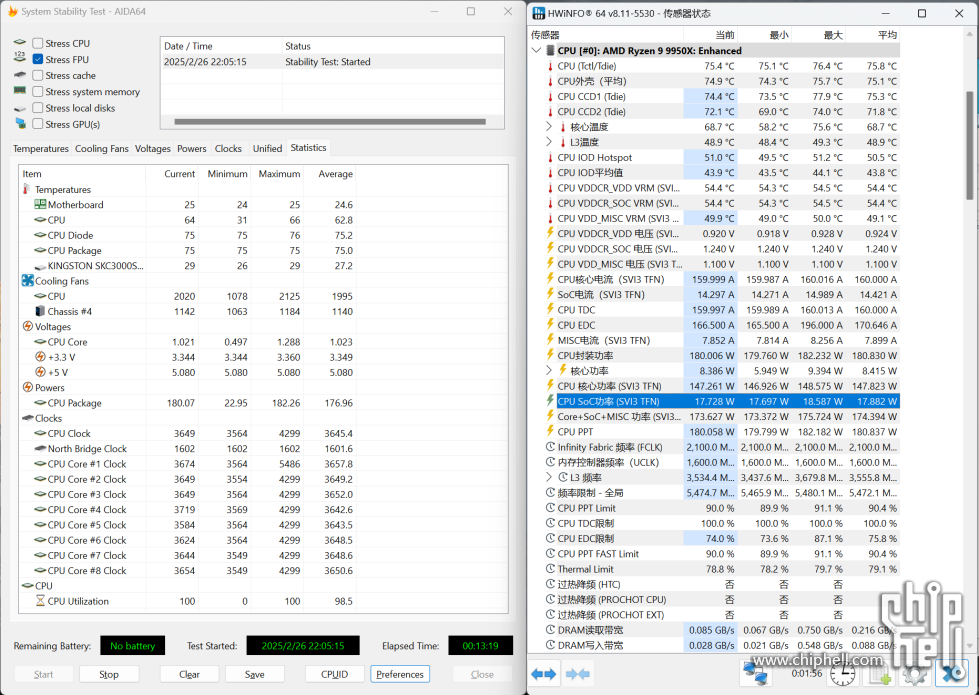

烤鸡，FPU，Auto 180W，15分钟，居然能稳定在CPU Diode 75度，全核心3.7GHz，可以说是绝了。

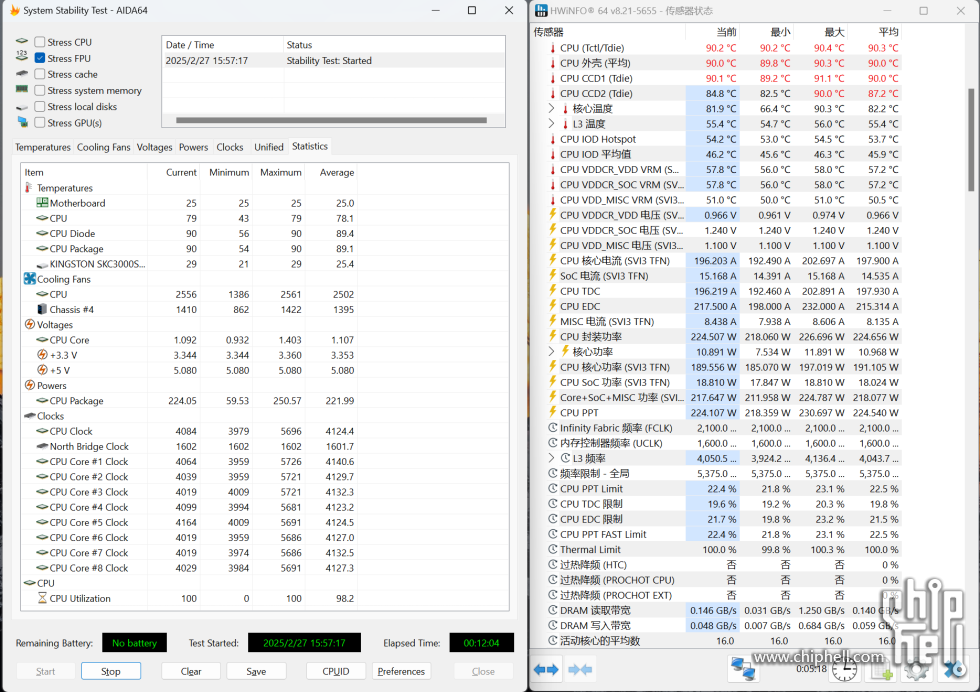

这就让我对性能释放有了好奇，于是又跑了一遍PBO ENHANCE 90°，结果如下。
FPU:CPU风扇转速2600转，机箱风扇1400转，确实有点吵。顶着90度根本不降频，225W，全核心4.1GHz，

相关跑分数据如下：

可以看到整体数据上，大概有7%-10%的提升，C23都干到44000+了，恐怖如斯。需要计算能力的时候直接BIOS里切就完事了！
回滚至AUTO！
Furmark 4K 单烤

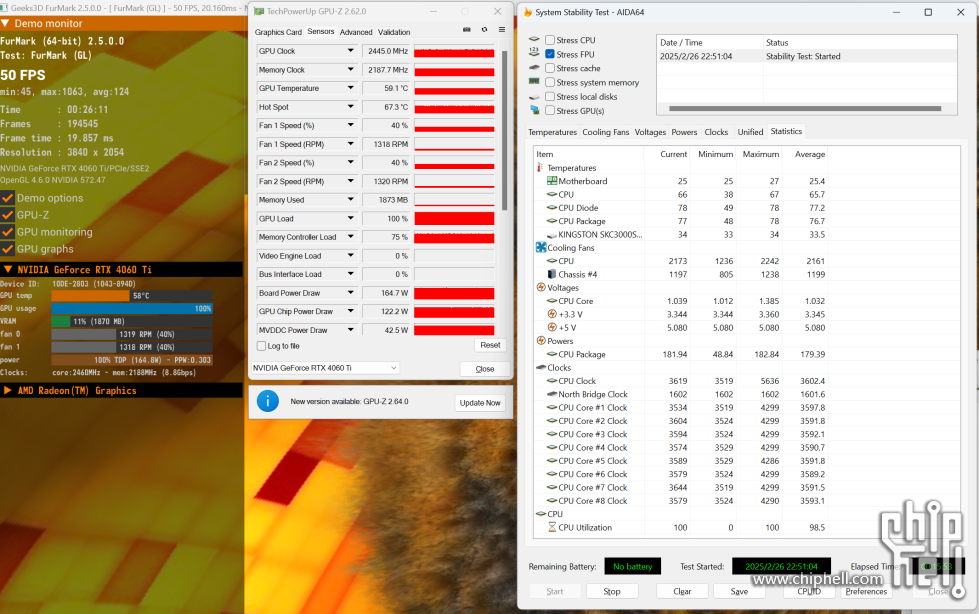

继续开启FPU双烤

游戏
CS2 Benchmark 2K 高/非常高

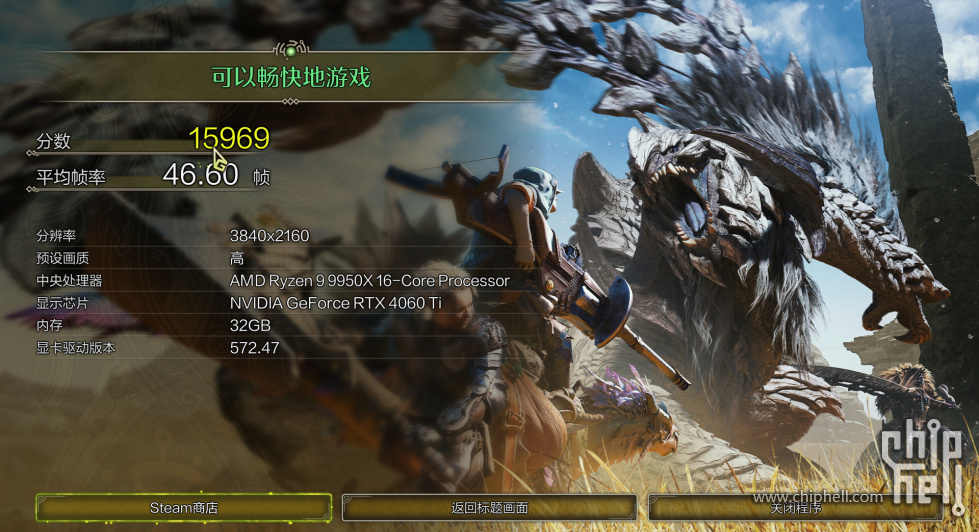

怪物猎人 4K 高 开关帧生成

关了帧生成，就变成可以畅快地游戏。。这不睁眼说瞎话么。

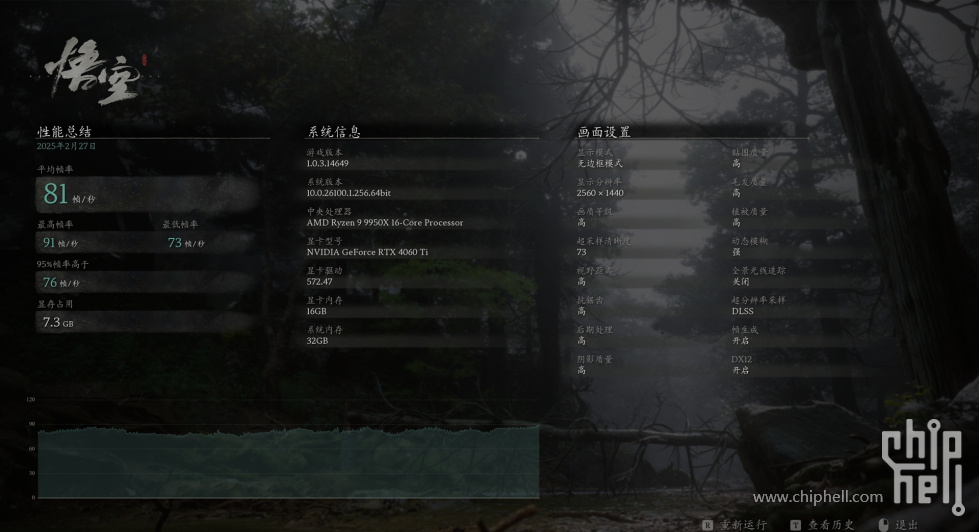

黑猴

2077

古墓丽影 2K

4K

Erosluvu

在LD的大力支持下，我也顺利完成了本次书房的升级，之前有很多提升居家幸福感的小想法这次也都一次性实现了。
R9 9950X的性能已经是目前最强的存在

ProArt X870E-Creation超强的扩展性和AM5芯片组的超长寿命。

即使后期升级内存、显卡、存储，也都绰绰有余。
也感谢你看到这里，跟我一起分享我装了一台自己满意主机的喜悦。

- THE  END -
