【首发FD5硬盘柜】x 教育Mac mini M4最强机顶盒（附教程）

J神

前言:

Mac mini m4可能是苹果近年最为良心的产品，特别是深圳国补叠加教育优惠之后，能做到惊人的2999




（不过前提是你有在读身份的小孩/朋友，并且只能在极其有限的校园店能叠加这个政策）

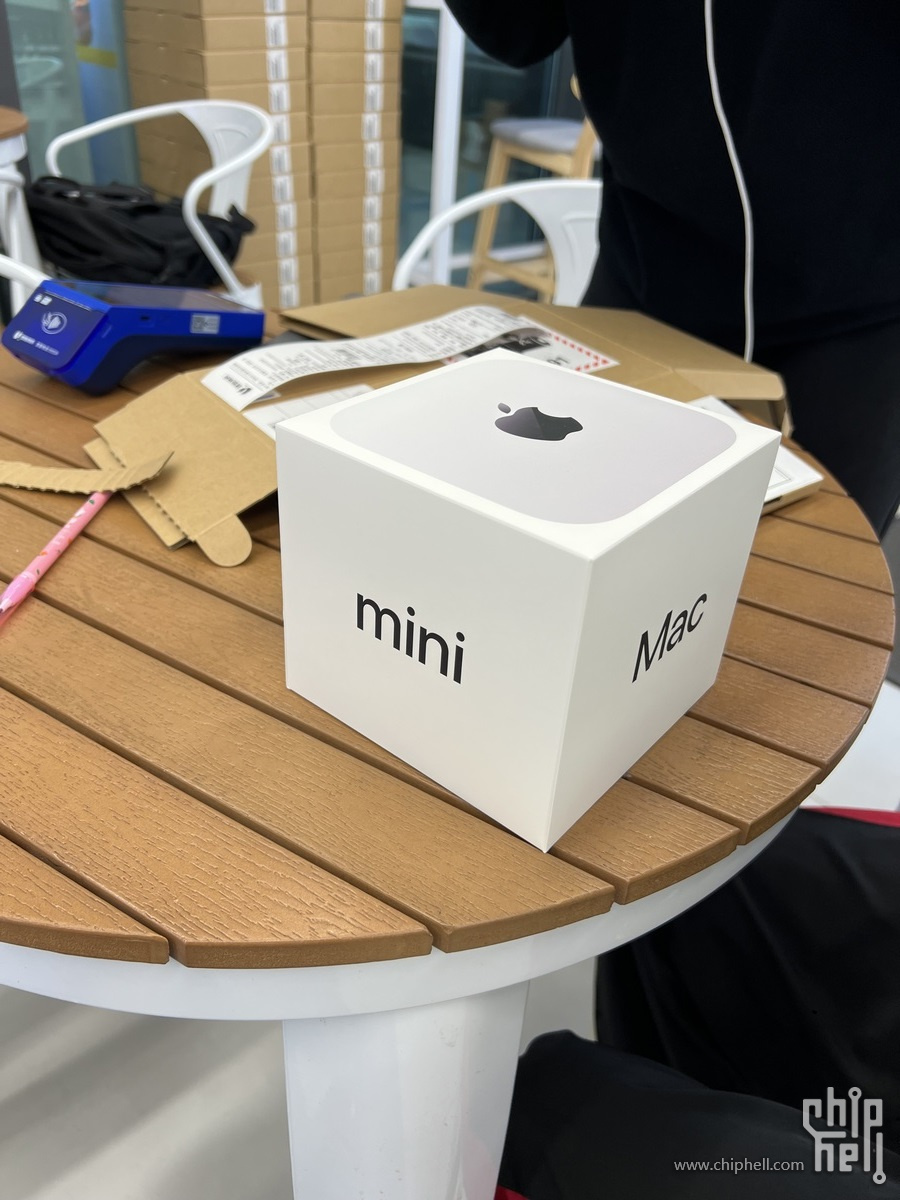

匆匆back to school的买Mac一日游。


由于这个优惠防止被转手，所以是要求当面激活的，优惠券需要在云闪付app提前领取。


在学校吃完超美味的椰浆咖喱鸡饭之后，跑了跑了

—————— 买完装备后，回家setup 的分割线 ——————

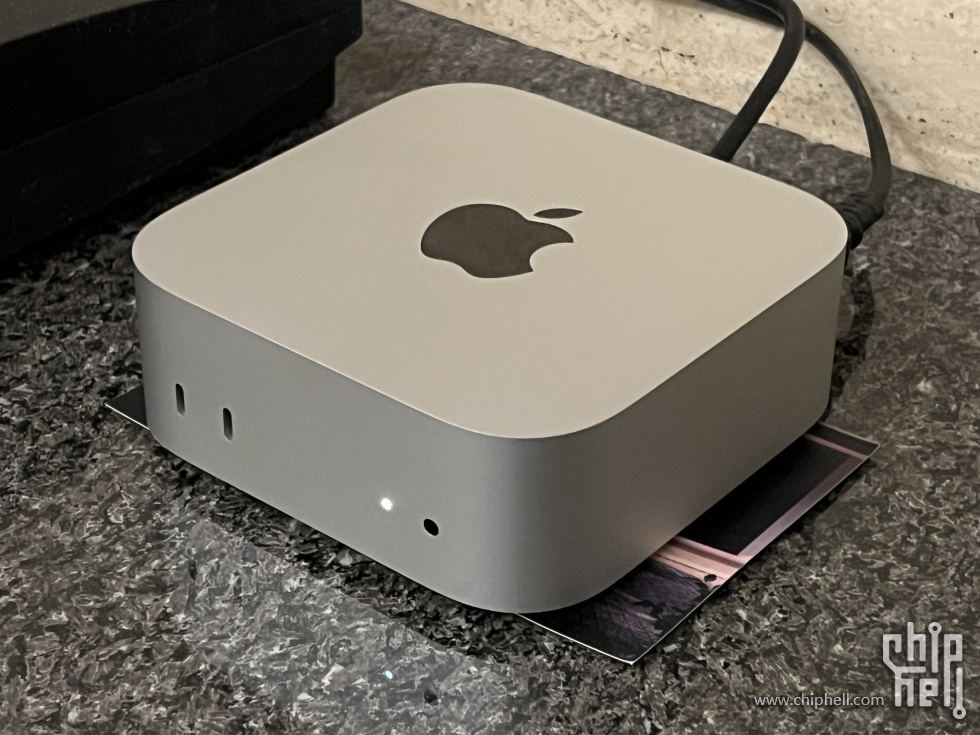

说回主题， Mac mini m4是可以完全胜任家庭的影音终端，


无论是规格上和外观上，

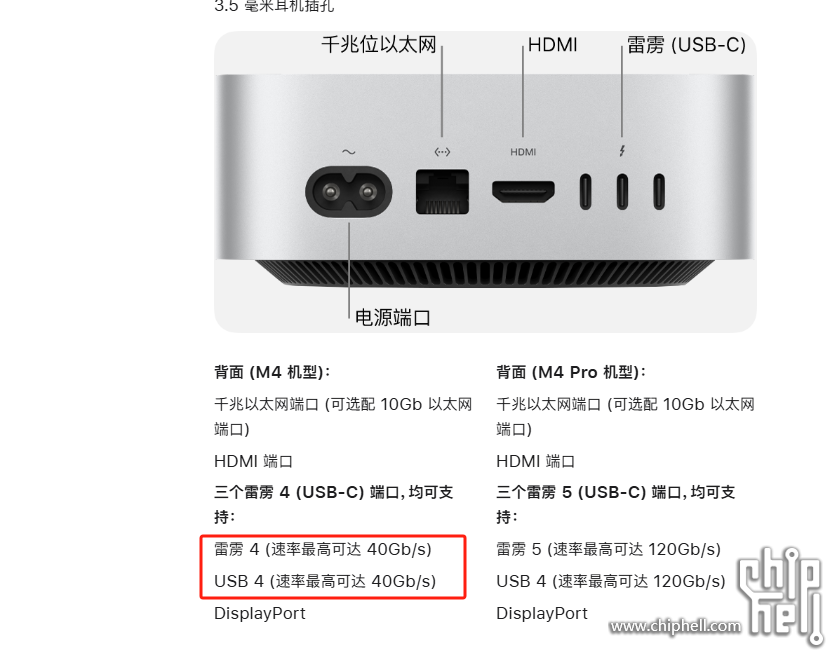

家里的客厅电视是上上代的LCD旗舰Sony X9500H， 把连接在HDMI口的三公主卸下后，能平滑过渡到mac上（都是使用hdmi+8字线，苹果你是真的打算拿来做机顶盒对吧）


Mac的HDR广色域管理，必须打开！
估计由于mac色彩管理与电视的色彩管理有一定差别，HDMI接口会闪黑屏，之后把电视的广色域设置打开就好了。
（HDR10+HLG）

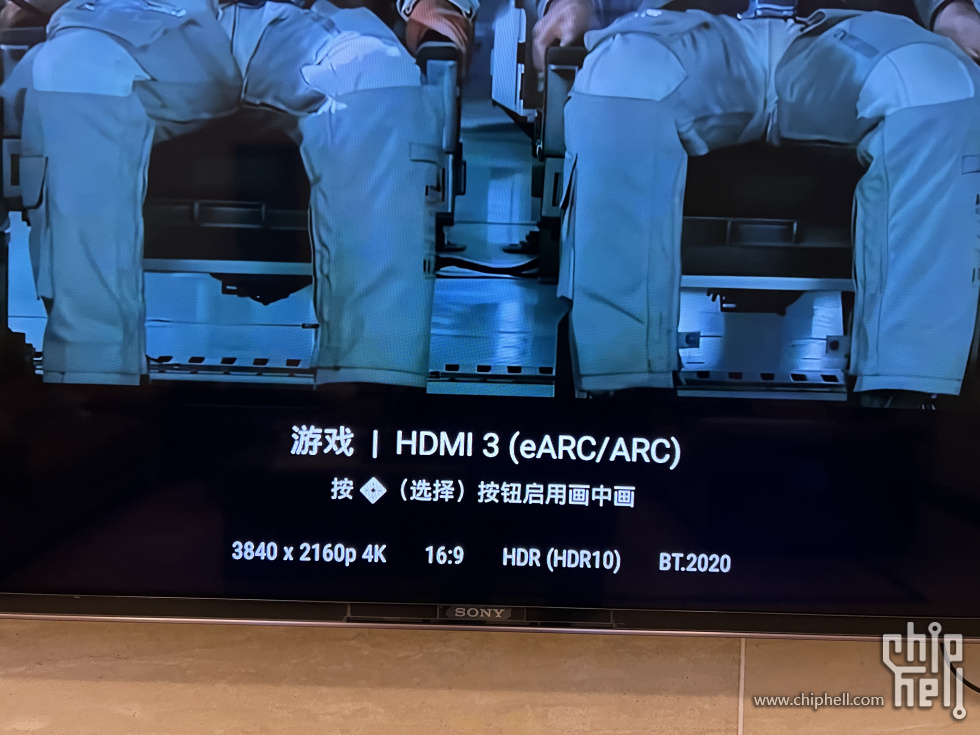

X9500和Mac spec 上都是支持Dolby Atmos杜比全景声，但是需要在自家软件开启HDMI直通才可以（所以建议使用X9500H的第三个支持eARC的HDMI端子）




虽然不能支持杜比视界（除非你用上昂贵的display XDR），不过买这个大概用用就行。

媒体中心玩法：

话说最近收了个硬盘柜的新品，是飞牛的FD5  5盘位硬盘盒，并且可以无损直连已有的飞牛fnOS/windows/Mac设备


于是就决定尝试一下该新品的兼容性与使用场景


虽然家里已经有几台成品nas，ARM白群的性能的确也就如此，无法胜任现在的新工作。而海康做出来的nas逻辑真的一塌糊涂，竟然无法通过添加一个硬盘来做raid1。 最后发觉是自己之前折腾的两台飞牛系统反而勤勤恳恳地跟上了时代，甚至都能跑Deepseek模型了。。。。



硬件参数：

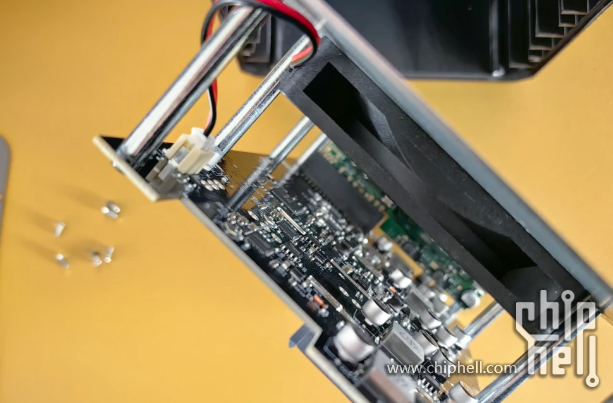

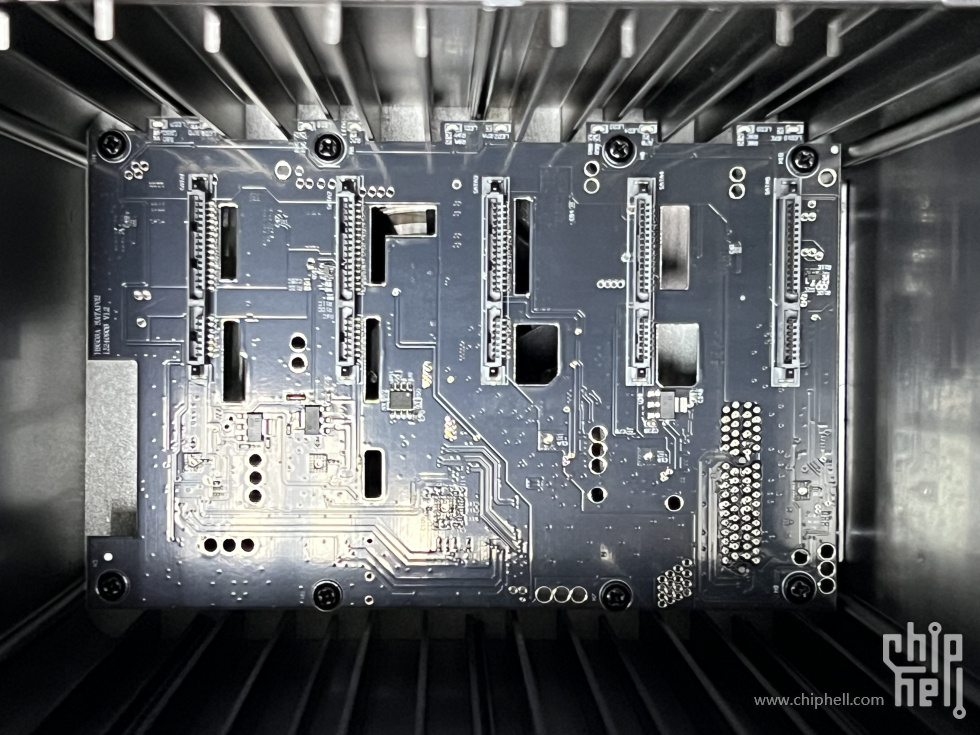

子母板芯片：ASM2074+ASM235
子板的ASM235负责SATA转10Gbps USB
母板ASM2074负责10Gbps USB hub
type-c控制芯片：ASM1543


子母板通过类pcie-4x接口连接。

不排除通过更换母板把FD5摇身一变，变成一台5盘位的完整nas。。。
（以上仅为YY，请勿当真。。。）

风扇：

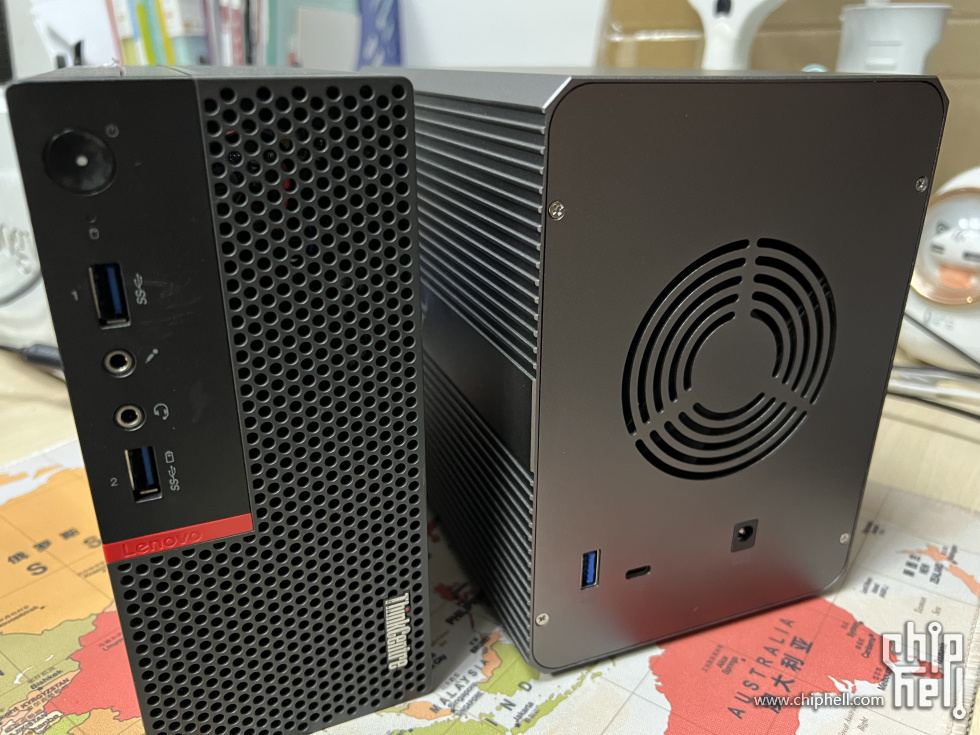

FD8015，1.2W 12v 8寸薄扇，顺便和2L机型对比一下尺寸

外部接口：
USB3.2 10G 普通USB扩展口x1
type-c连接口 x1
12v电源接口x1






硬盘与物理接口兼容性：
单盘位最大支持20T，共5盘位，可支持2.5或3.5英寸SATA硬盘，不支持SAS硬盘









供电：
玩这么久nas，对数数据安全其实最关键的是电源模块
飞牛原装的电源达到12v8A，96w的水平，可以说是满足绝大部分的需求。
据说这个电源对瞬间启动电流的支持能到12A，好评～

使用体验：

首先测试的，是4盘位sata全闪硬盘

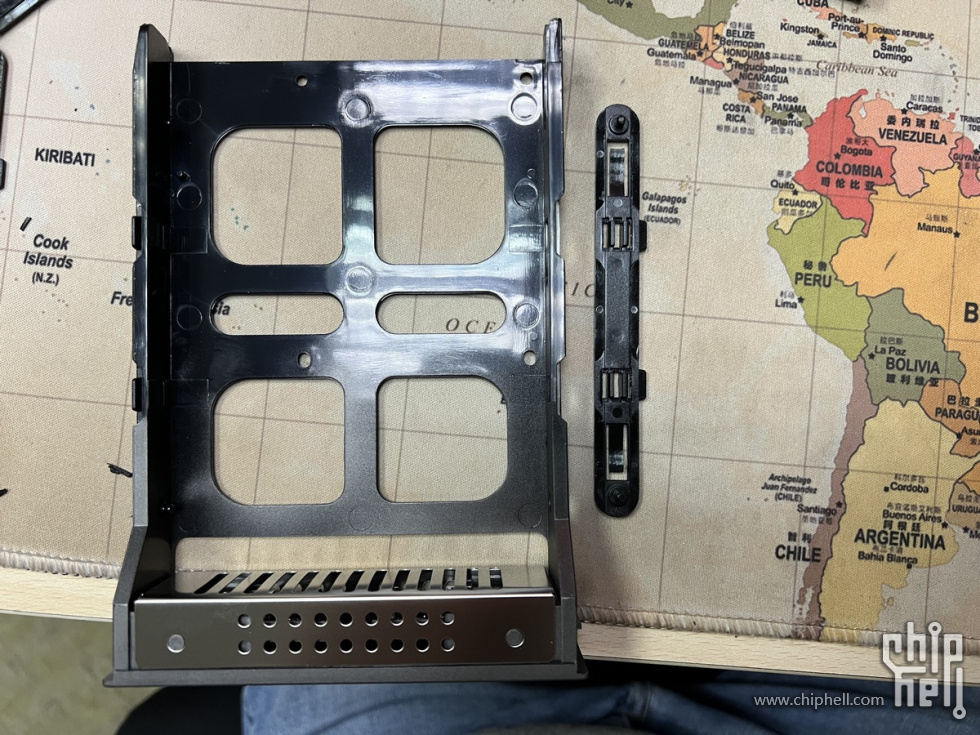

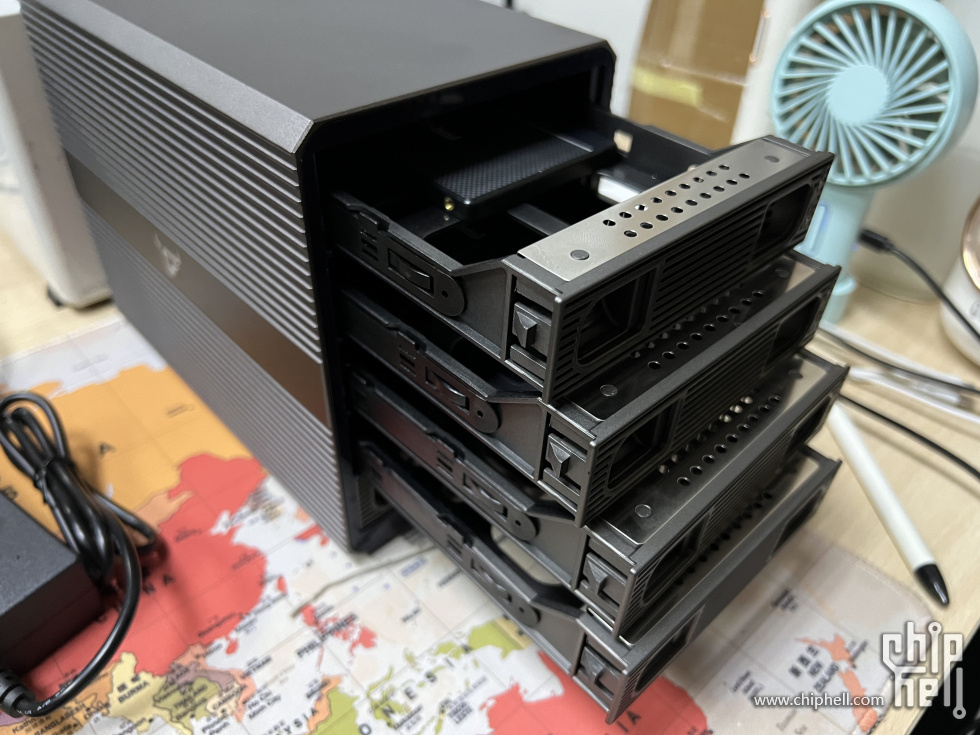

安装过程还算比较丝滑，但是2.5寸系统需要把3.5寸的免安装固定塑料替换。
使用自带的4颗螺丝固定。







软：RAID10，直接平移

之前组建的ThinkNAS-飞牛系统，第三盘空间采用了4盘ssd RAID10设置。
相关阅读：【首发fnOS】天下，苦黑群久已？联想M3600c 硬改6盘全闪Nas


在传统的raid里面假如做系统迁移，真的怕兼容问题，特别是从转接芯片出来的内置硬盘舱，再到外置硬盘舱。

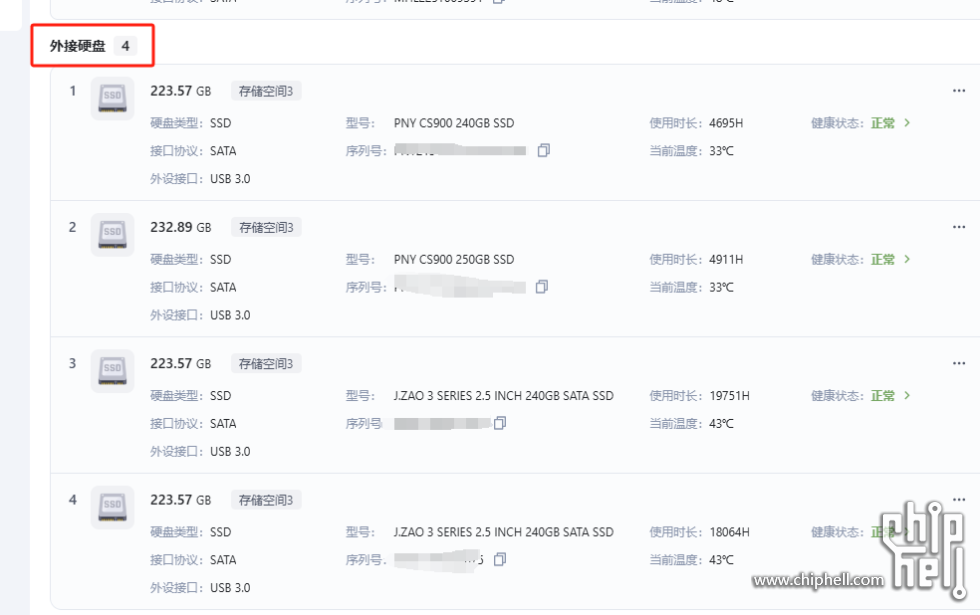

这里在关机状态把4盘直接移动到新的硬盘柜里，经过测试完全没有认盘的问题，顺利在fnOS里以外置硬盘的形式出来了。好评～～



由于外置硬盘舱拥有更好的散热配置，也使得温度降了5度。

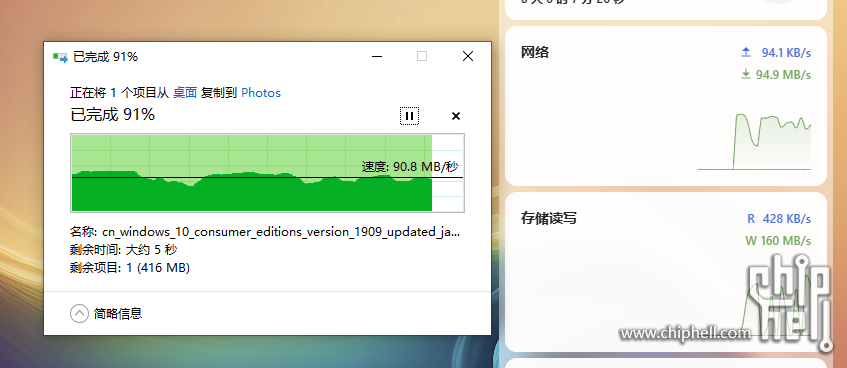

在千兆局域网里也能跑满带宽，并且软raid10速度也能保证接近翻倍。

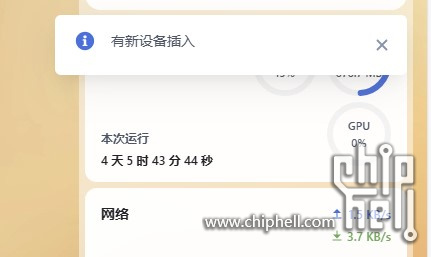

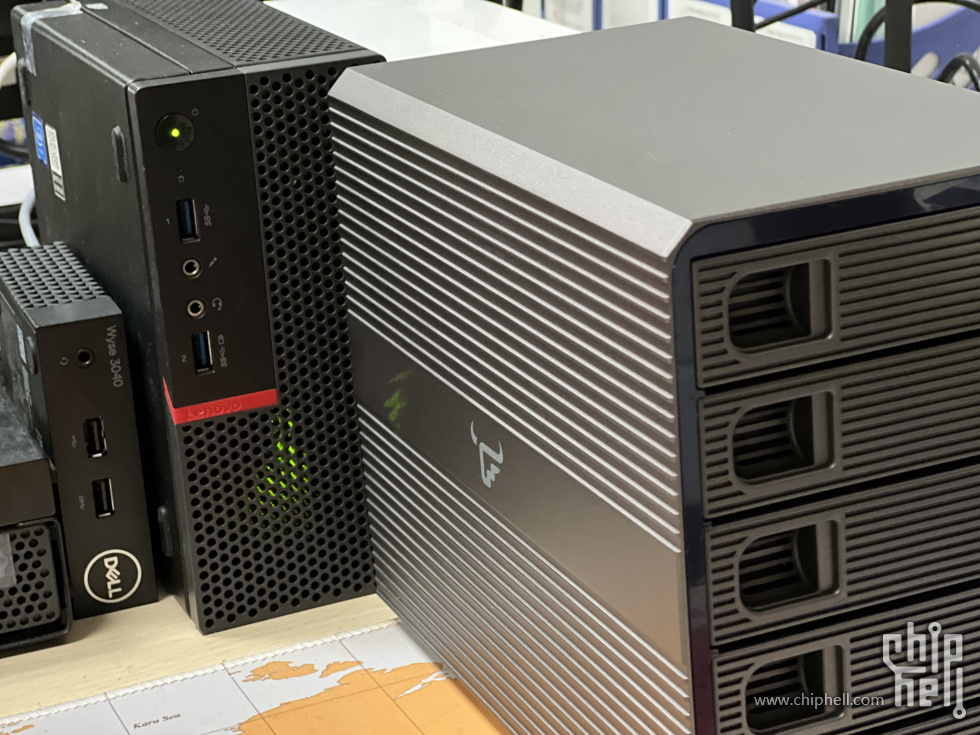

在更小更老的wyse3040系统中，也依然能即插即用，和u盘使用接近。
相关阅读： TDP 2w AIO ，硬改Dell Wyse 3040边缘服务器

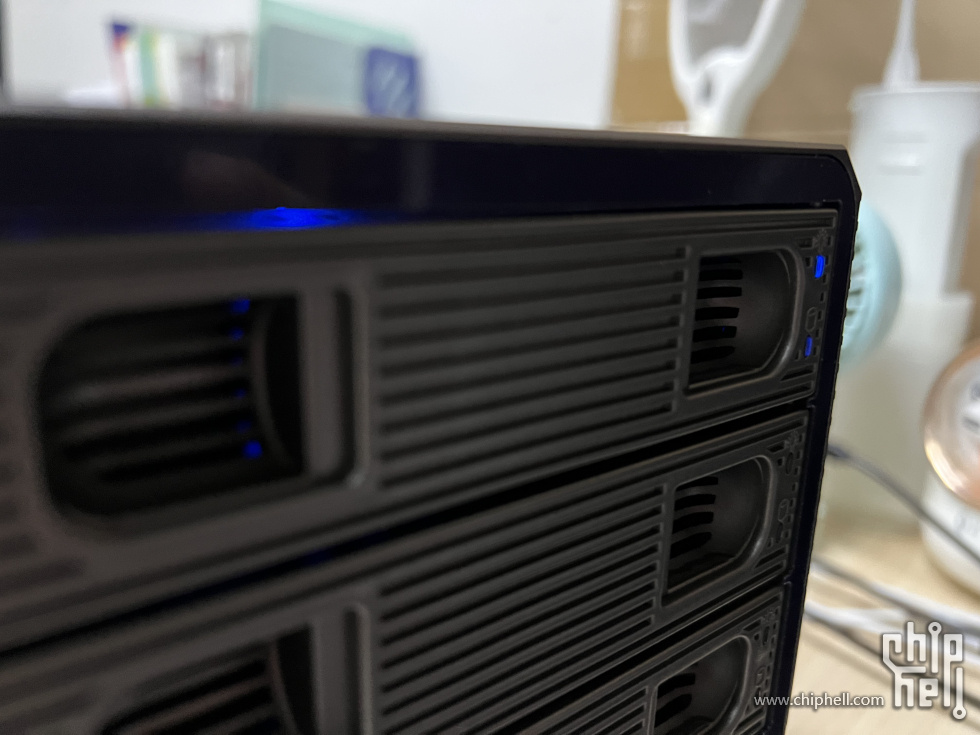

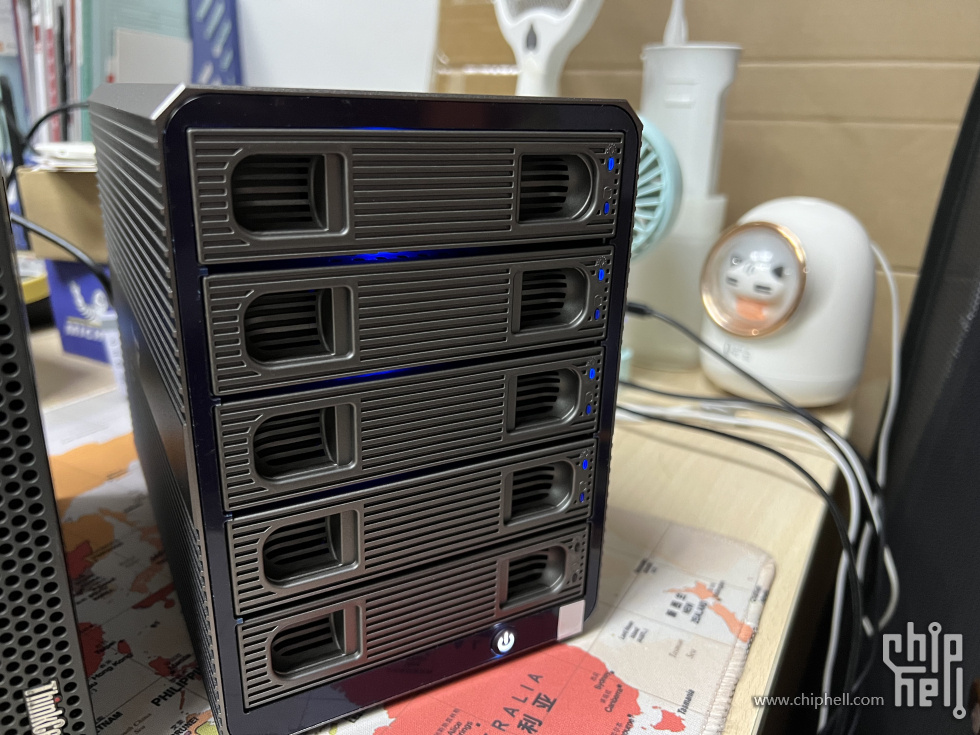

在插入硬盘后，会亮蓝灯，读取的时候会闪烁绿灯。

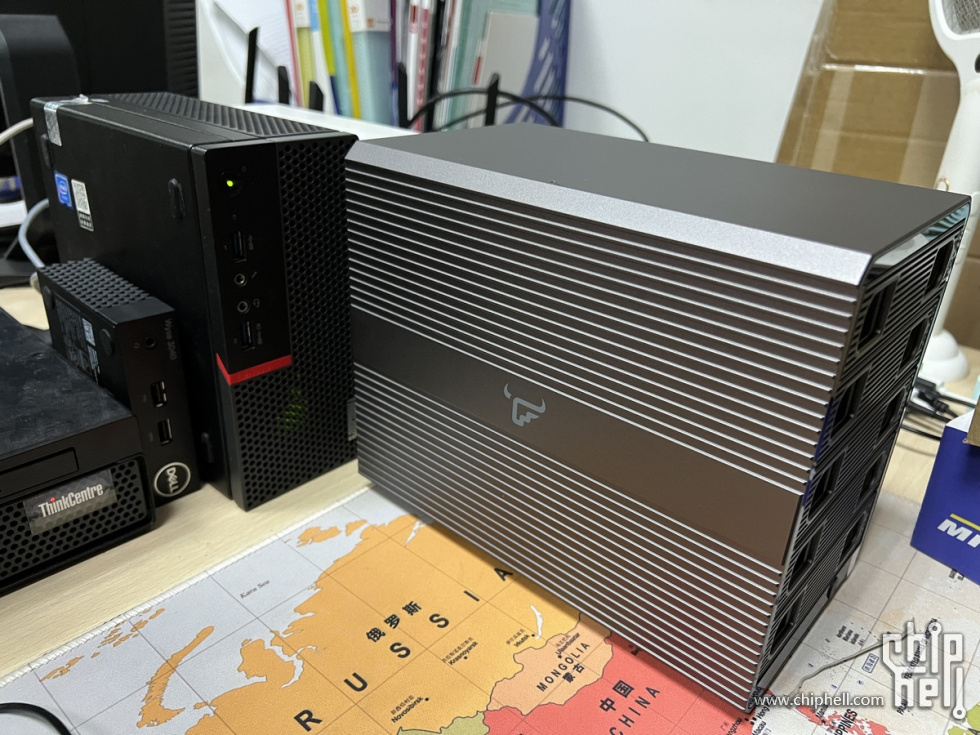

整体机箱采用阳极铝制成，质感扎实。甚至有以前当年EMC所制的iomega商用机质感
（暴露年龄系列）




————————好了，联想和dell的商用系统验证完毕。试试win和mac这边————————

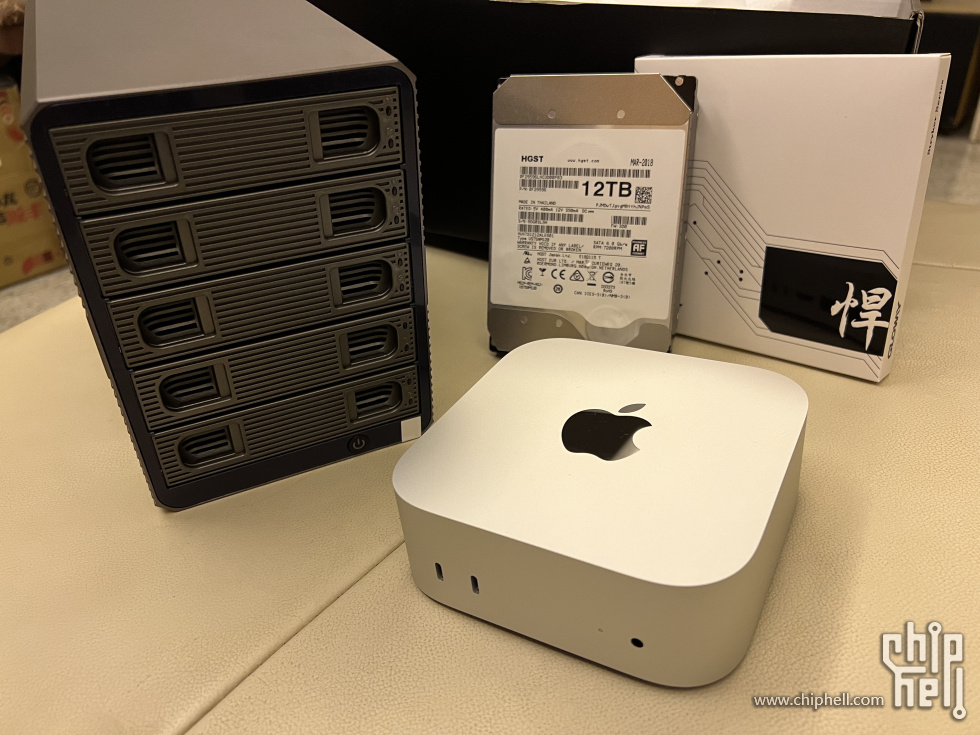

Win和Mac的测试更换一下储存方案，第一盘采用鱼竿厂的512G ssd，第二盘采用HGST的12T空气盘，模拟日常的高速写入分配状态。更模拟了一下捡大船垃圾的使用日常。。

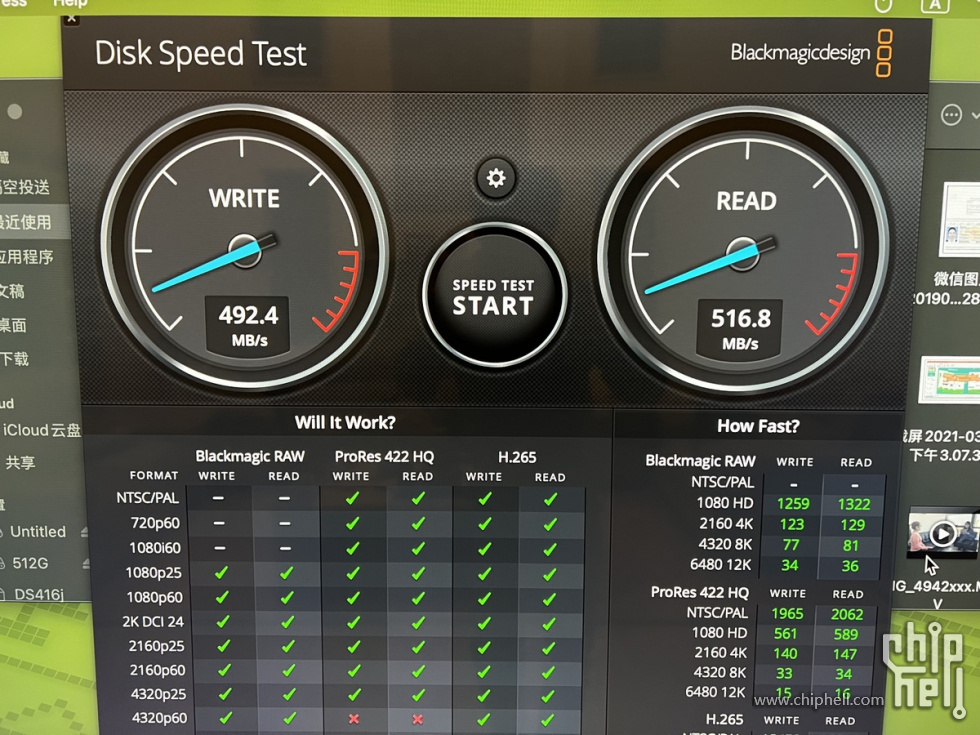

得益于10gbps的端口，在Mac中使用Blackmagic 的Disk speed Test跑了一下
500m上限的单盘固态基本能跑到SATA接口的理论极限。


由于我不是忙命之徒，不会去组raid0，所以就不去跑极限测试了，这里借用他人的结果吧。的确是能跑满端口极限的。

by Stark-C-

这里也测试了一下从HGST 12T复制到512G ssd的盘对拷速度，18G的零散数据大约3分钟能copy完毕。基本能达到HGST硬盘的读取上限。也是和千兆网上限接近了。（所以在不升级老网络设备下，最大瓶颈是千兆网。。）

Mac的多媒体体验/经验：

在配合的FD5硬盘柜组起来之际，也是时候折腾一下软件方面了。

当初和女王大人说：买了这个就可以代替以前的xx机顶盒收看TVB了（部份广东人的执念。。）


为了完成串流，经过一小时激烈的网上冲浪，只要拉到合适的源就可以欢快地玩耍了。

在Mac 端需要下载一个叫APTV的软件，订阅你网上冲浪得到的成果～～


成为一台Bloomberg炒股终端。。





跑题了，成为一台可以收看NHK world/ TVB翡翠台的机顶盒～



而访问B站为了获取最高画质，内置的Safari浏览器才是王道～～

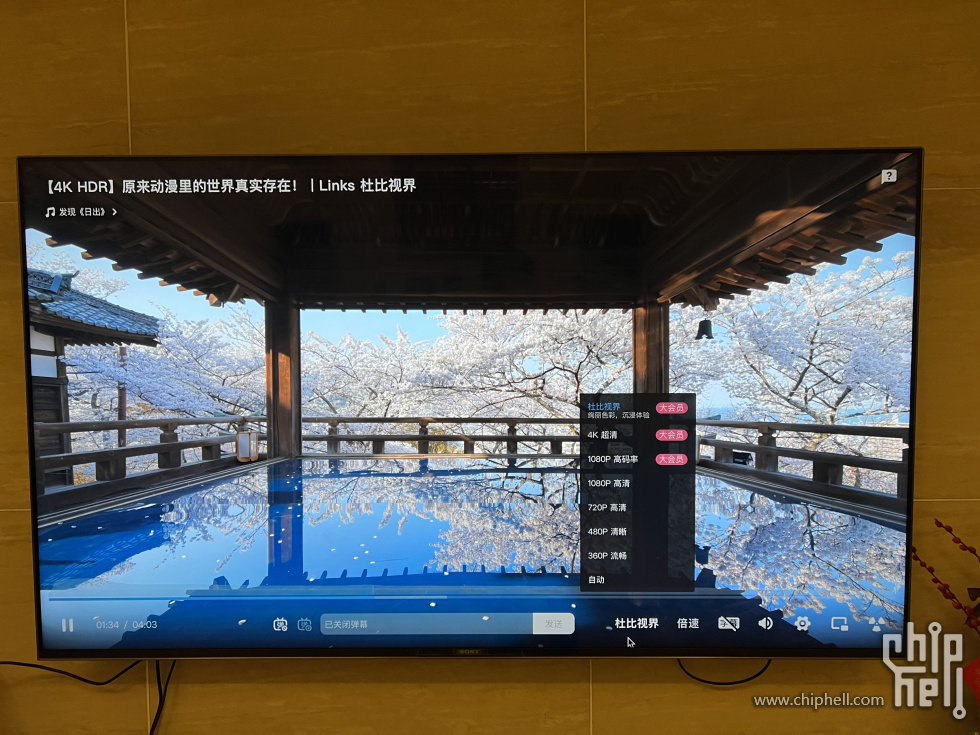

来个links的4K HDR视频，的确是能完整支持4K + HDR10 bt2020格式的。





虽然你甚至能打开8K/杜比视界，不过是否能激活与电视机的协议就是另外一回事了 。。



遥控系统：
在人机工程上，见到坛友使用了带鼠标控制的键盘。而我的解决方案做了两手准备。

一方面是传统的蓝牙键盘+罗技mx master组合（键盘为日本摩托罗拉给KDDI开发手机键盘。）

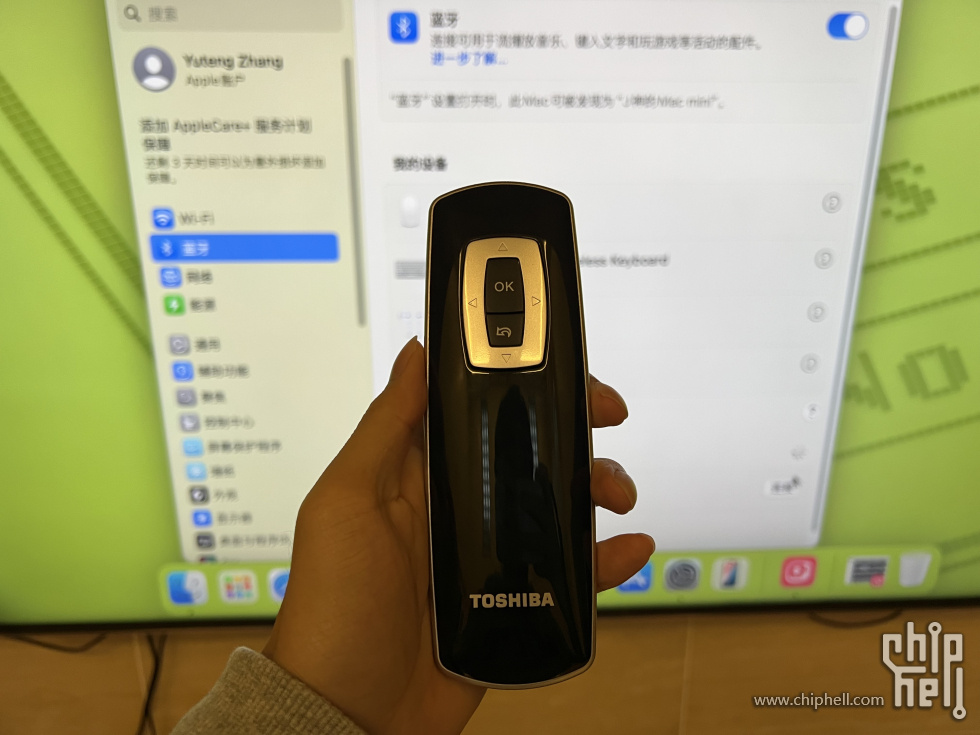

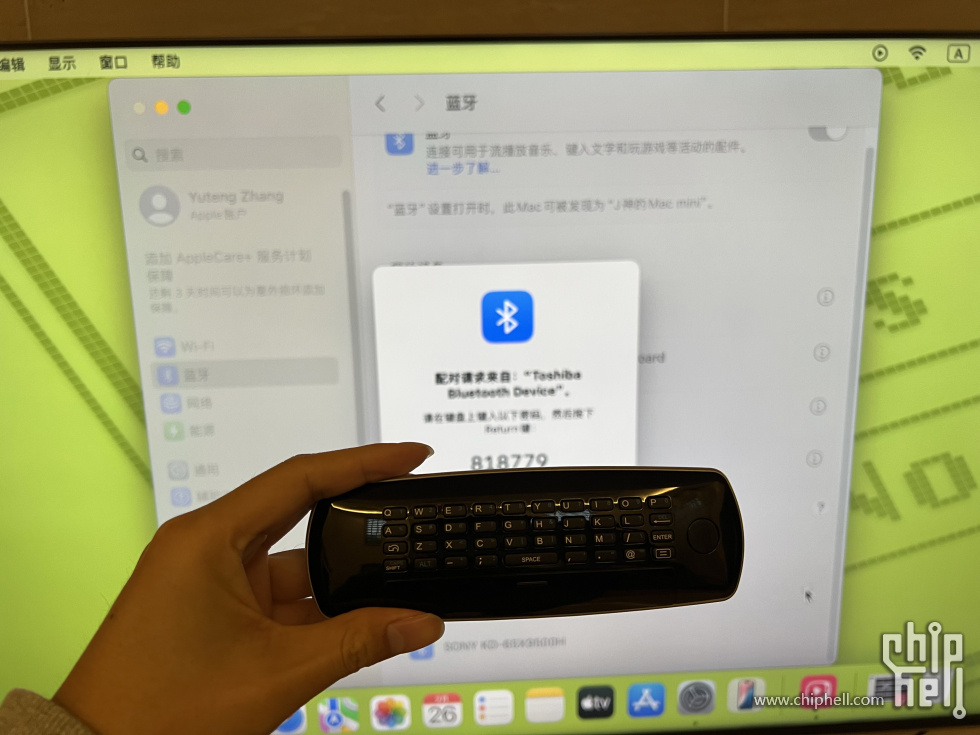

而另外一个则是估计停产了很久，当年东芝欧洲分部，为多媒体系统特意开发的蓝牙遥控器


这玩意除了正面的电视遥控，背面还是一个完整的键盘，甚至带一个类红外鼠标，可以直接控制鼠标。





（看来EVA里NERV找欧洲分部装奇奇怪怪装备的传统不是空穴来风。。。跑题了）





结语：

Mac mini M4 的玩法多样，作为一台精致的3000元机顶盒，性能可以说严重过剩。连上一套可靠的硬盘系统，可以说是新时代的HTPC（啊不，HTMAC才对）兼AI-NAS。跑跑本地小模型作为入门，或者是控制终端都是不错的选择～

飞牛的硬盘柜的做工、兼容性都对得住价格。特别是原有的fnOS用户，可以完全平滑过渡，用小系统控制多硬盘。

相比起极空间、联想、铁威马等更早出现的硬盘柜老前辈。这个FD5可以说把痛点都一一填满，比如5盘位相比4盘位做完RAID之后依然会多一盘的灵活性、比如更好的做工、更好的电源、更快的接口、甚至更有竞争力的价格。

两者都是颇具诚意的作品。



又是一个不算折腾的小玩具们~

说明：
本文Mac 优惠不一定具备可复制性；
串流源来源于互联网公开数据；
并未受飞牛/苹果公司等外部资助，仅为爱好者主观体验文章。


致谢/来源：
Blibili：links 4k HDR 杜比视界视频
Sony hk
Apple website & Campus Experience Center
Stark-C- fnOS speed test



                                                                                 Photo By J神 with iPhone 13Pro
                                                           首发于ChipHell，未经允许，请勿转载，2025年2月28日凌晨

超逸绝尘

果然是非常好的方案

Wolverine

感觉真不错这个

阳凯哥哥

这个玩法不错

Extravaganza.Hg

真的很强啊

我爱吃红烧肉

补贴这么多，苏州不知道有没有这么多补贴，本来准备买台港版 APPLE TV，要是MINI4这么便宜，买MINI4了

coolkuku

果然价格下降是“脑洞大开”的关键
感谢分享！

eagle94

M4价格也太感人了吧。

piper0506

2999!酸了。。。

jacknifel

肥牛这个硬盘盒看着还是不错的

zhengyueshi

想了解怎么找到串流源，能不能PM一下

jjjgw

性能的确严重过剩,谢谢分享~

时空游侠

这个硬盘柜和mac直接是用雷电链接的吗？

J神

时空游侠 发表于 2025-2-28 09:24
这个硬盘柜和mac直接是用雷电链接的吗？

苹果端得雷电向下兼容了10Gbps的type-c，走的是USB 3.2协议。

lujun1909

大侠请教飞牛的盒子多少米？有优惠 吗？

J神

zhengyueshi 发表于 2025-2-28 09:16
想了解怎么找到串流源，能不能PM一下

外网搜m3u源应该就能出来，必要时加你想收看的频道名称

atdi

有以前当年EMC所制的iomega商用机质感

看到这句话，真的就是泪奔了啊。。。

12年前我还收了若干个sun服务器机箱改工作站用，自己留了个放家里用

孩子出生后家里电脑越用越小。。。到现在只剩个笔记本了。。。

banner

小白一直想搞个NAS，等小米上市入手一个

张家村老张

感谢分享！

abostudio

蓝牙控制器还有点意思，看到的第二种解决方案了，之前看到个老哥用的海盗船K83，一体性好点但没传统键鼠那么方便

宫本茂

这个方案真不错。
旁边的PS3是氛围组吗？

VVanX1ao

请问这是哪家苹果校园店？

J神

VVanX1ao 发表于 2025-2-28 11:03
请问这是哪家苹果校园店？

放心，深圳优惠到2月28日。应该排队排满，没货了

smomop

深圳怎么国补呀，要去线下才行吗

J神

smomop 发表于 2025-2-28 11:07
深圳怎么国补呀，要去线下才行吗

线上也有，但是2999必须要叠加校园优惠。线上估计3K4？？？？？

FanXasy

京东现在也支持学生认证国补叠加咯

smomop

J神 发表于 2025-2-28 11:09
线上也有，但是2999必须要叠加校园优惠。线上估计3K4？？？？？

那就没必要了，本来就是奔着 2999 这个价去的

J神

FanXasy 发表于 2025-2-28 11:11
京东现在也支持学生认证国补叠加咯

如果这样能搞到也可以~~主要我买的时候好像就这条神路子

wanglf326

LZ,这个是教育优惠3749，叠加国家补贴电脑20%，做到2999是吗

J神

wanglf326 发表于 2025-2-28 11:30
LZ,这个是教育优惠3749，叠加国家补贴电脑20%，做到2999是吗

是，好像JD的北京地区也可以了。
