新买电源有必要原生12v-2x6？新老接头和线材混插会弄巧成拙？多谢

dream3446

安全机制不同，新老接头和线材混插会弄巧成拙？多谢。

4070FE 23/4购入，4090FE 23/6购入，应该都是老版接口。

这次主要买SFX电源，10年保的几个品牌貌似也没更新。

补充：
关于新老接口的区别，搜了下好像还是23年igor's LAB对PCI-SIG CEM 5.1规范解读说得比较到位
https://www.igorslab.de/en/rest- ... -12v-2x6-connector/
国内的节选转载翻译：
https://www.ithome.com/0/703/373.htm

guanqq_64

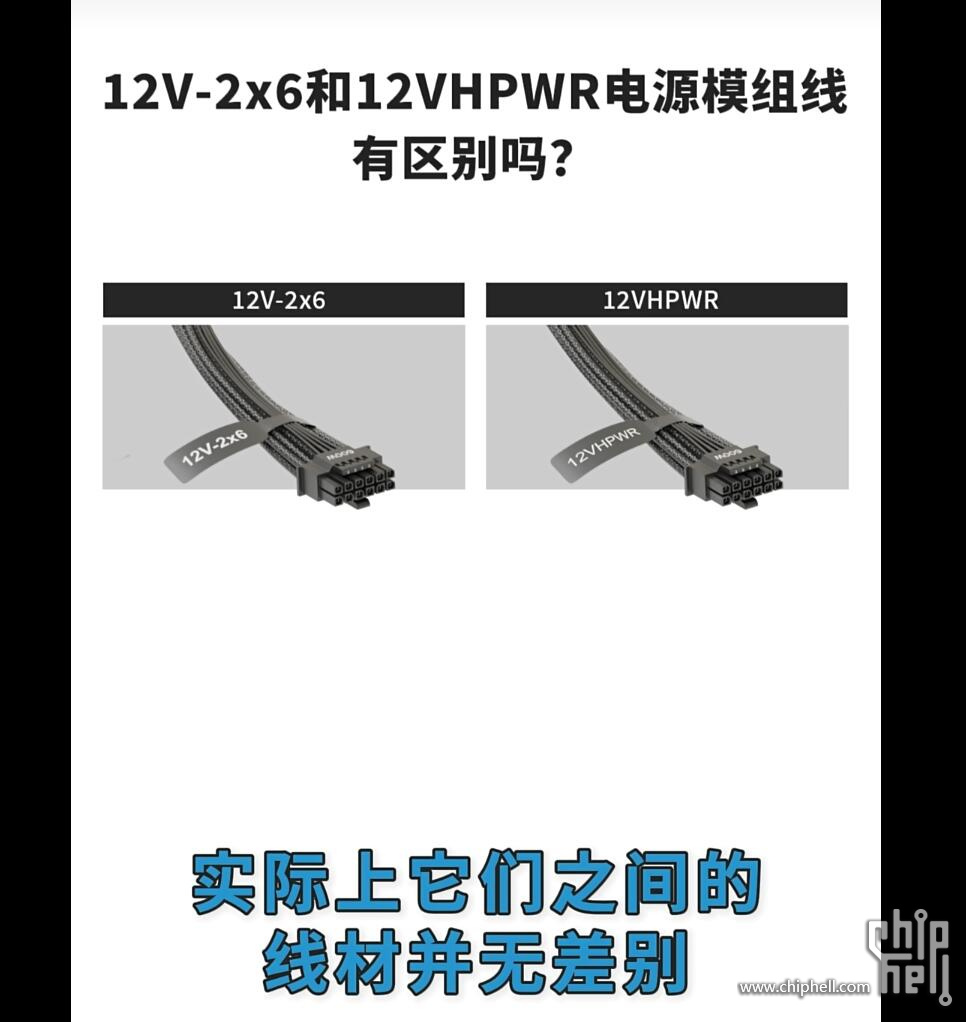

12v-2x6线材和12VHPWR 没变化吧。 变的是母接口端。
好像有的厂商用了耐更高电流的端子。标了H++在线上。

dream3446

guanqq_64 发表于 2025-2-28 10:59
12v-2x6线材和12VHPWR 没变化吧。 变的是母接口端。
好像有的厂商用了耐更高电流的端子。标了H++在线上。 ...

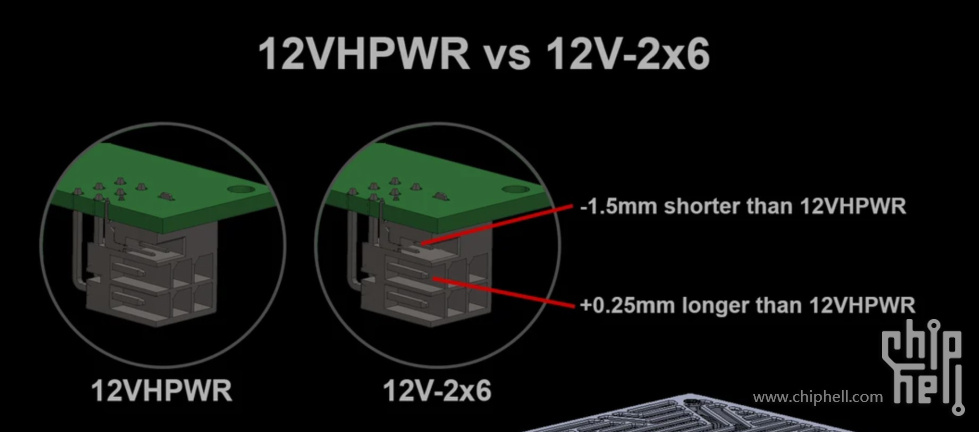

12V-2×6接口缩短了感应引脚，没插到底就不通电

guanqq_64

dream3446 发表于 2025-2-28 11:19
12V-2×6接口缩短了感应引脚，没插到底就不通电

线是一样的啊！区别的是母接口啊

dream3446

guanqq_64 发表于 2025-2-28 11:22
线是一样的啊！区别的是母接口啊

是的，多谢。

线材接口也不一样，见1楼的补充和23楼的实物对比

贼船官网明示可以混插，新接口更安全些

https://www.corsair.com/us/en/ex ... wSw__2Y2-hS3JsmLhar

xiaotian945

意思是电源那端接口没变，线也没变，变的只是显卡端接口？

dream3446

xiaotian945 发表于 2025-2-28 12:04
意思是电源那端接口没变，线也没变，变的只是显卡端接口？

电源端也变了

xiaotian945

dream3446 发表于 2025-2-28 12:25
电源端也变了

那合着还得换电源啊

lh4357

两年半前海韵送的那根电源端2x8pin转16pin，现在正在给50用。

能用，没毛病。

moveable

有必要换，防止出了问题赖你没用新标准

dream3446

xiaotian945 发表于 2025-2-28 13:39
那合着还得换电源啊

新老兼容

xiaotian945

dream3446 发表于 2025-2-28 14:02
新老兼容

有2个说法，1是换原生12V-2X6接口的电源，2是12VHPWR接口电源不换，换12V-2X6线接着用

dream3446

xiaotian945 发表于 2025-2-28 14:04
有2个说法，1是换原生12V-2X6接口的电源，2是12VHPWR接口电源不换，换12V-2X6线接着用 ...

公头没改，母头改成没插到位不通电

公头也改了，见1楼的补充和23楼的实物对比

zuochen

线是一样滴，原厂线就行

brucelee1126

借地儿问一下，非显卡供电，主板两路8pin，电源只有一路主板8pin，能不能用电源的pcie 8pin转一个主板8pin用有没有什么不稳定因素

xiaotian945

dream3446 发表于 2025-2-28 14:12
公头没改，母头改成没插到位不通电

那最佳的还是得换电源

dream3446

xiaotian945 发表于 2025-2-28 14:20
那最佳的还是得换电源

绝大多数情况没必要，反而带新接口的ATX3.1满载持续时间缩了，对应电容估计也会缩

a010301208

不出问题没区别，出了问题就是赔与不赔的区别

hsy-x

dream3446 发表于 2025-2-28 14:41
绝大多数情况没必要，反而带新接口的ATX3.1满载持续时间缩了，对应电容估计也会缩 ...

那我听某些人说的所谓最佳组合3.0的电源+pci-e5.0的线.......完全不成立的吧

好球男

brucelee1126 发表于 2025-2-28 14:17
借地儿问一下，非显卡供电，主板两路8pin，电源只有一路主板8pin，能不能用电源的pcie 8pin转一个主板8pin ...

主板1个8PIN就行了，除非功耗很高

dream3446

hsy-x 发表于 2025-2-28 16:40
那我听某些人说的所谓最佳组合3.0的电源+pci-e5.0的线.......完全不成立的吧

5090非公OC：老子动不动超600w的

3.0理论锁600，3.1锁675（都含pcie16）

tide~

我理解，除了4pin检测变短之外，主pin接触更好了：



在线材和连接制造工艺方面，这次也增加了更严格的要求，确定了新的 12V-2×6 连接器使用钳压、机械固定和焊接等都有明确的规定。总之，避免因线材和制造工艺导致的电流不平衡问题，要求测试不得发生30摄氏度升温情况，从而有效防止烧毁。

插头的锁定结构上，要求轴向拉连接器时最小 45.00 N，同时规定线材从从连接器背面引出后不应立即弯曲。

dream3446

tide~ 发表于 2025-2-28 17:23
我理解，除了4pin检测变短之外，主pin接触更好了：

对比看4090FE（上）和5090FE（下）的标配转接线，pin距离外口是有明显变化，接触面积应该增大了，但内部具体用哪个供应商的结构请教有什么办法辨别？光看外观好像很难辨别

tide~

dream3446 发表于 2025-2-28 18:38
对比看4090FE（上）和5090FE（下）的标配转接线，pin距离外口是有明显变化，接触面积应该增大了，但内部 ...

不太清楚了，我理解ATX 3.1 且12V-2x6插头明确标有“H++”就都是 插口四面内凸 夹紧这种；但各大电源品牌要么没有这部分照片，要么照片看不清(例海韵)；

手上有线就很好分辨了吧，口大脖子细，要么手电照进去看，要么插个东西试试-前面几毫米送后面紧

Bento

H+的线是600W，H++是675W，线材的母端口有重新做设计好像

dream3446

zuochen 发表于 2025-2-28 14:13
线是一样滴，原厂线就行

线也不一样的，可以看下1楼的补充和23楼的实物对比

zuochen

dream3446 发表于 2025-2-28 20:21
线也不一样的，可以看下1楼的补充和23楼的实物对比

了解了

dream3446

lh4357 发表于 2025-2-28 13:42
两年半前海韵送的那根电源端2x8pin转16pin，现在正在给50用。

能用，没毛病。 ...

双8带5090？电源是？

lh4357

dream3446 发表于 2025-2-28 20:37
双8带5090？电源是？

海韵1000W。

电源模组接口8pin又不是PCIE 8pin。

深居我梦

插到底，再用个一字螺丝刀顶一下，顶紧了一张纸缝隙都没有，这样使用是没问题的。
