迷你主机组NAS系列之ALL IN BOOM魔改记（1）——主机及PCIE拆分篇

wxcup

大光光 发表于 2025-6-16 17:08
太强了，一直沉迷于各种小主机的pci-e拆分手段，楼主这篇帖子真的叹为观止。 ...

难得能碰到喜欢折腾小主机pcie拆分的朋友，也非常期待你的分享

wxcup

mcrayyu 发表于 2025-6-16 20:10
真～大佬～

大佬不敢当啊，主要是现在服务器上的大船货太便宜了，大家都能玩得起了。

wxcup

凯旋幻影 发表于 2025-6-18 23:19
看爽了，动手能力是真的强
SATA/SAS选择就是多，我准备最近一两年慢慢捡点大船U2然后组个全闪all in boom当 ...

EPYC 7002现在U便宜但是主板确实确实比较贵，但是如果不追求pcie4.0的话，ITX主板也是可以接U.2大船货和显卡的；
可以关注本系列的第二贴，基于PLX芯片的拆分卡，上行16X下行32X，支持OCP万兆网卡和双M.2 NVME SSD，甚至还有两个8654接口用来接U.2 的企业级SSD大船货

wxcup

有没有准备用8654接口接V100显卡玩本地大模型的朋友？

wxcup

话说这个迷你主机好像降价了，二手准系统280块，不知道各位坛友倾向于哪款CPU配置？
关键字”宏碁Veriton  N6660G迷你8/9代标压小主机准系统“

我輩樹である

要是再短点然后8654接口2个内接2个外接就好了。

wxcup

我輩樹である 发表于 2025-8-11 01:14
要是再短点然后8654接口2个内接2个外接就好了。

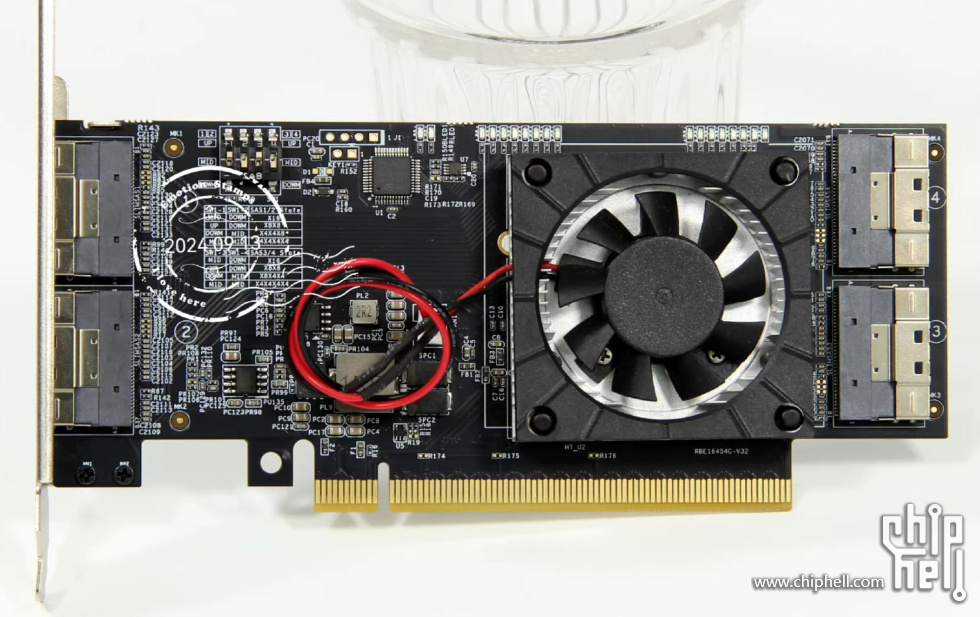

已经有别人做了，2内2外共4个8654接口，之前也参考过这个方案；

如上图，外置两个8654接口比较适合外接显卡等使用场景；

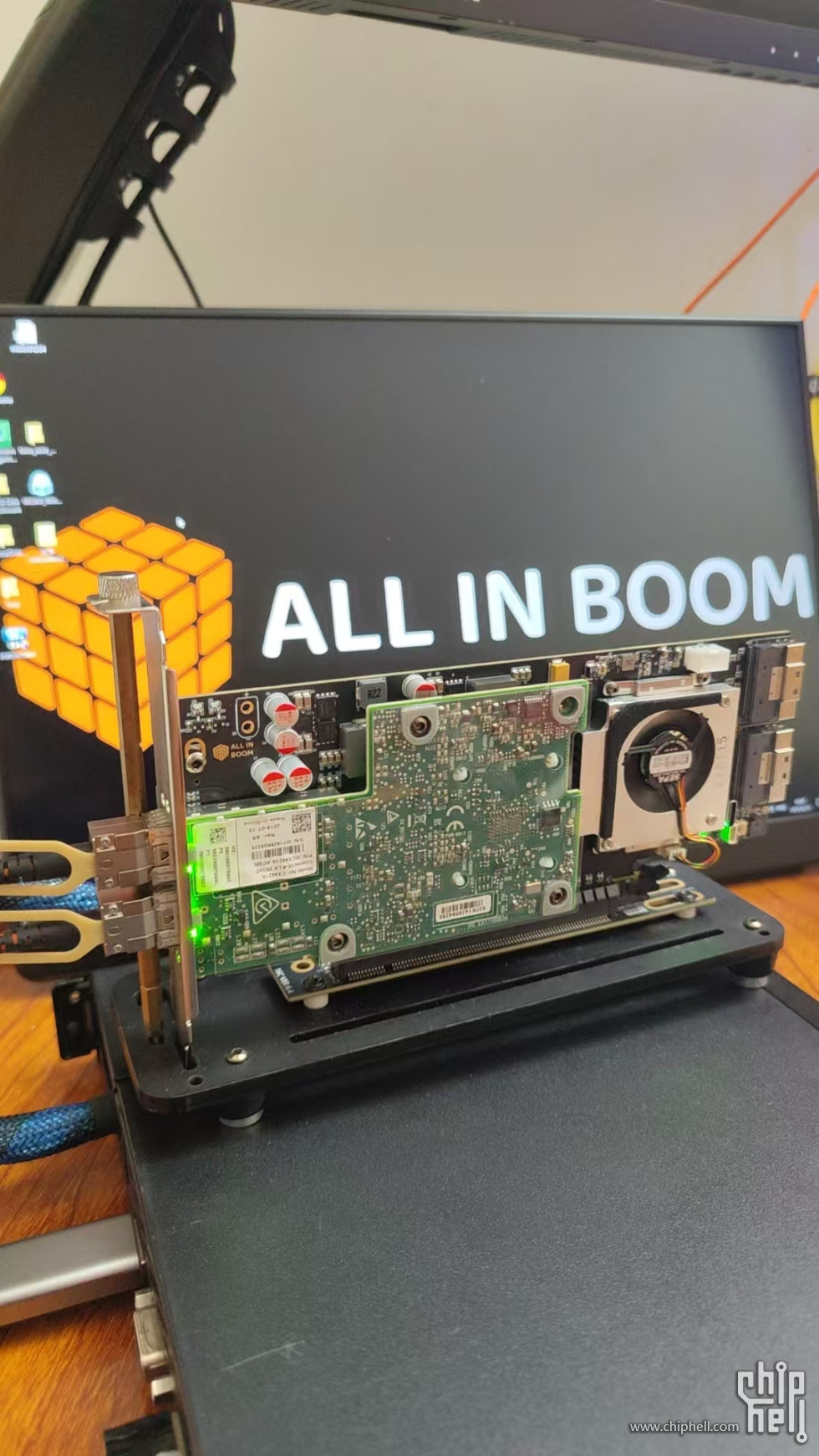

AIB两款拆分卡主要是面向NAS和市售普通PLX拆分卡的痛点进行的针对性设计，尤其是itx主板以及迷你主机组NAS的场景；

即不带芯片和带PLX芯片的拆分卡都可以让万兆网卡+拆分卡只占用一个槽，在减少空间占用的情况下，同时还可以接入阵列卡；
在一个PCIE插槽内解决高速网络和存储阵列的需求，帮玩家省下一个插槽的空间，可以挂载更多类似2.5寸SSD等设备；
而且到手即用（自带网卡且卡背面有双M.2插槽），不像其他市售PLX拆分卡，买回来之后还需要搭配其他配件才能使用；

我輩樹である

wxcup 发表于 2025-8-11 10:06
已经有别人做了，2内2外共4个8654接口，之前也参考过这个方案；

如上图，外置两个8654接口比较适合外接 ...

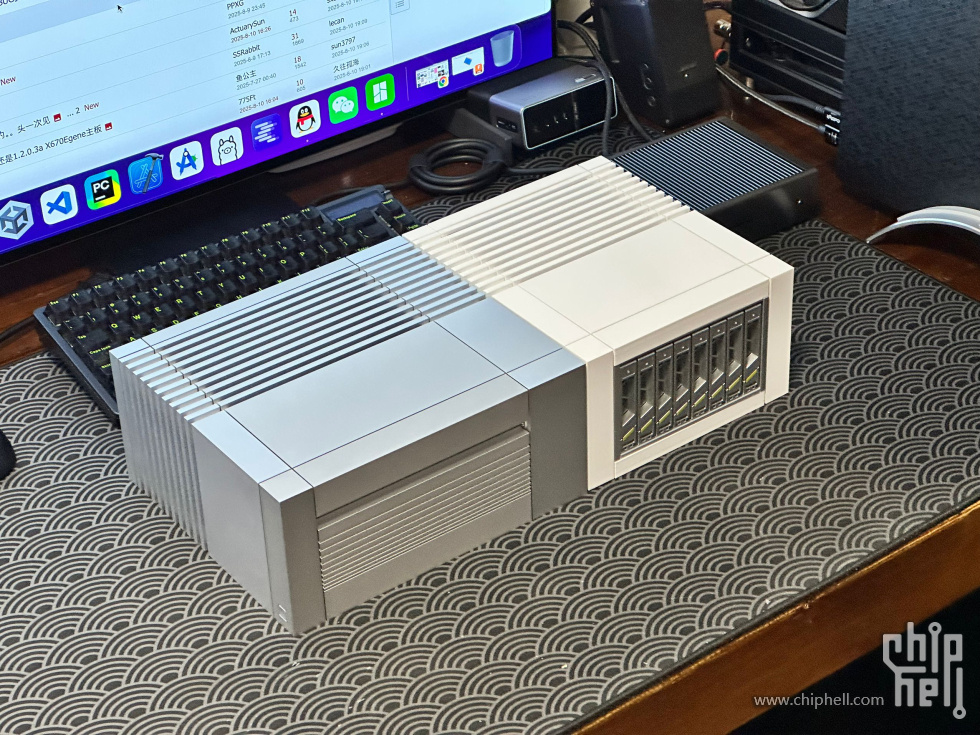

我做的是这个，硬盘笼外置的，我相信这种需求应该不少。





第一张图的虽然满足了，但缺少ocp网卡部分。对我来说背面的m2也不是那么重要。

虽然可以拉一根长线出来，但毕竟不是太优雅。

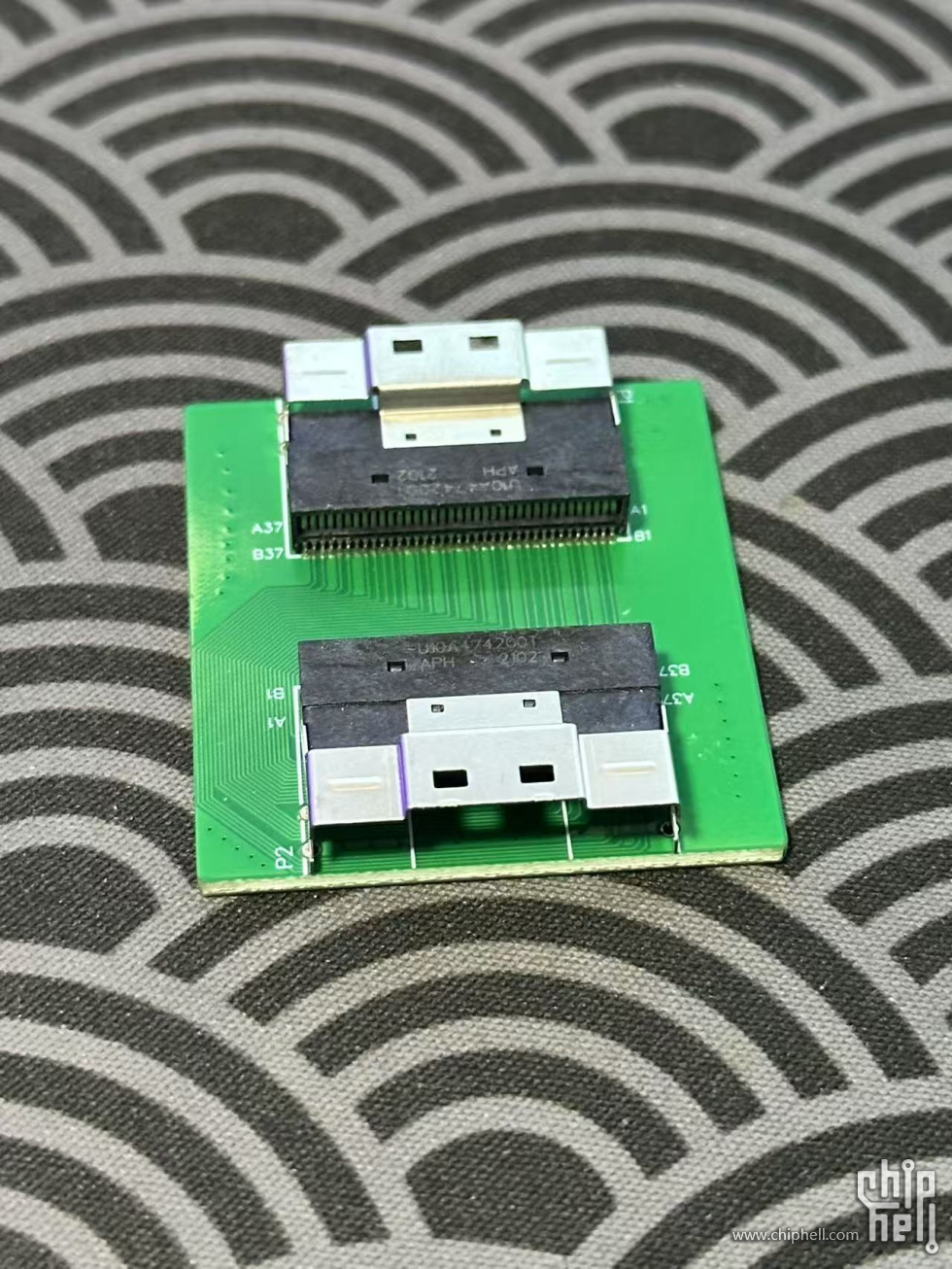

我目前准备用这个测试小板做到pcie挡板上转出来，消耗一个插槽。



我找到的最接近需求的就是这个：
https://www.goofish.com/item?id=773318496118

但需要用这个将m2转为万兆：
https://item.taobao.com/item.htm ... skuId=5620962081143

没有直插ocp网卡的优雅。

wxcup

我輩樹である 发表于 2025-8-11 12:44
我做的是这个，硬盘笼外置的，我相信这种需求应该不少。

大概看懂了，就是要做一个外置的全闪U.2的硬盘笼是吧？

需要做一个8654双母座的对接板固定在PCIE挡片上便于连接外置硬盘笼？

不过这个对接座子+线长可能跑不到PCIE4.0的速率，最多3.0吧，而且这个8654接口全收寿命插接次数不多，一般就几十次左右。

而且外置8盘位U.2的话，最大带宽需要PCIE 32X？

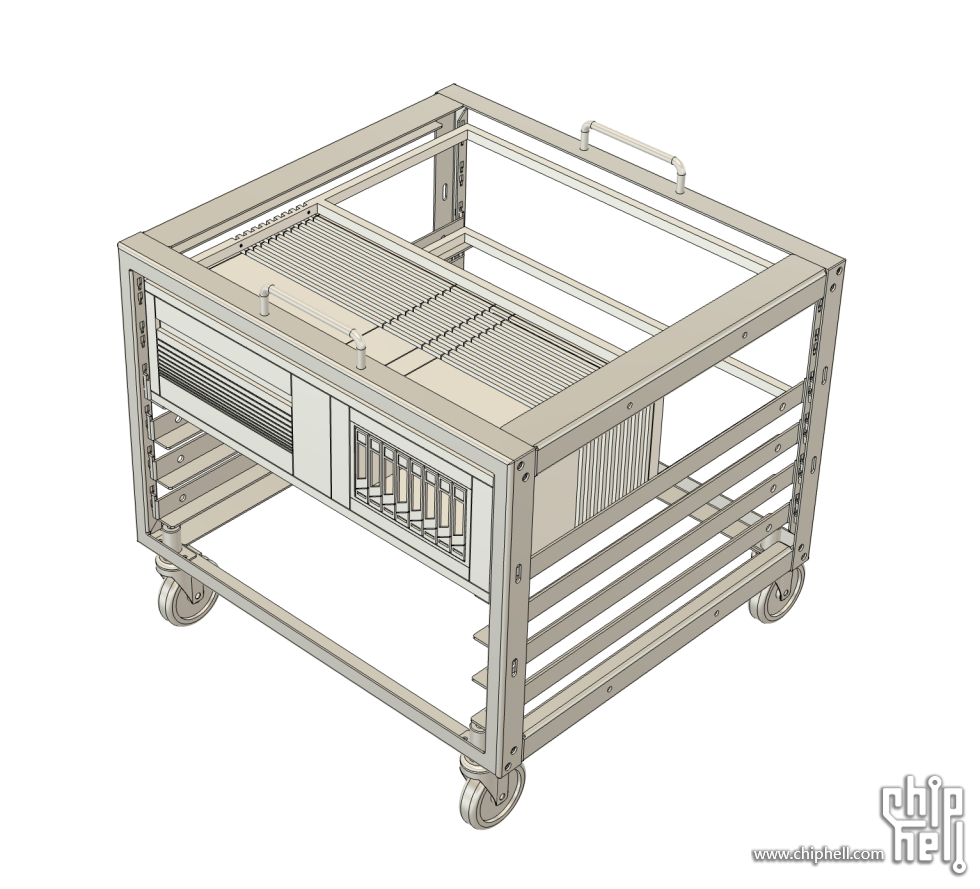

话说这个可以移动的机架真的帅，设计就很带感
