M2 A+E key WIFI槽用转接板安装NVME固态供电探讨。

一个人的世界

最近实验和玩了下用M2 WIFI插槽安装NVME固态发现了一个问题

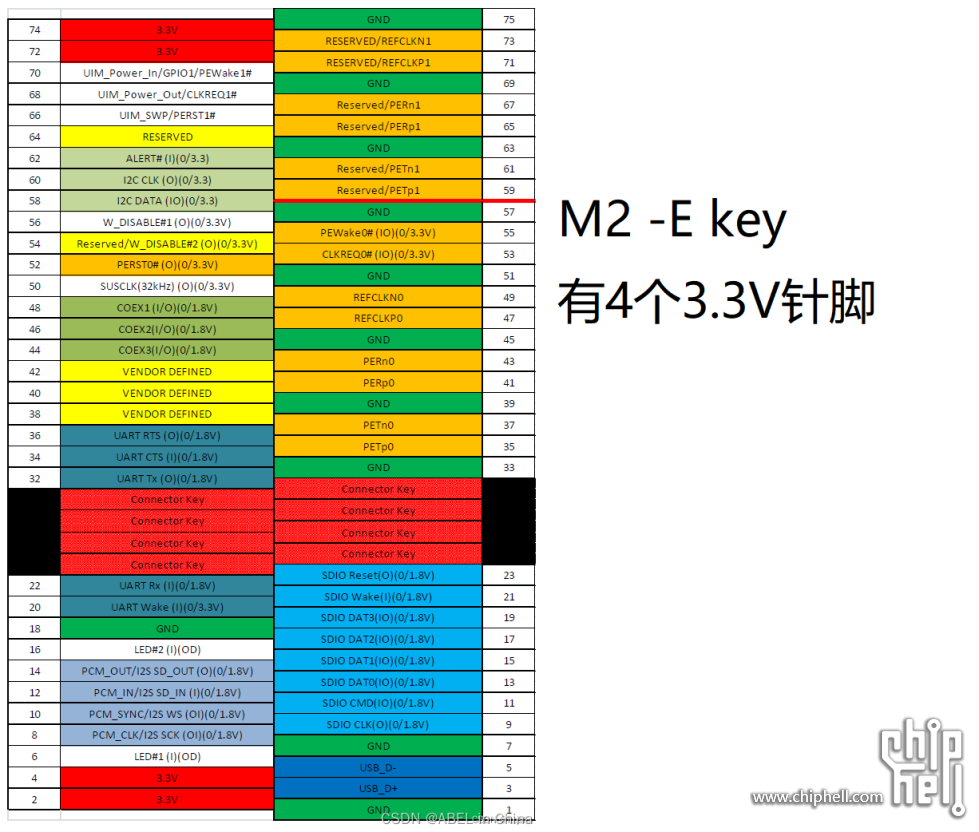

A+E key 插槽中技术规范为只有4个3.3V针脚。
M2-M key中插槽是有9个3.3V供电针脚的。





这样是否意味着在A+E key中用转接板使用NVME固态时需要
充分考虑固态的功耗，需要控制在A+E 插槽的安全供电功率范围。
我也不知道A+E key 插槽的3.3V 最大供电功率是多少。有人知道这个参数吗？

tide~

我用hwinfo64看A+E的wifi、B+M的WWAN槽都是10w，x1；M key的NVME槽25w max，x4，不知道准不准；9/4=2.25倍，有点像

tillylaw

我记得之前有个做转板的up主，后来因为供电问题没做了

一个人的世界

既然有供电的问题，那么是否可以确认如果要在WIFI插槽中用NVME就需要购买工作电流尽量小的NVME固态。
我目前用的是金士顿OM3 512G 贴纸上的最大电流是1A 参数上查了最大功率是2.5W 按照功率来算电流就是0.75A左右，应该是没问题的



但是好多2230NVME的电流都是2.5A了
金士顿还有OM3新版都是3.5A的电流了

一个人的世界

经过一番查找资料，终于找到了M2插槽每个针脚的额定电流的规格了

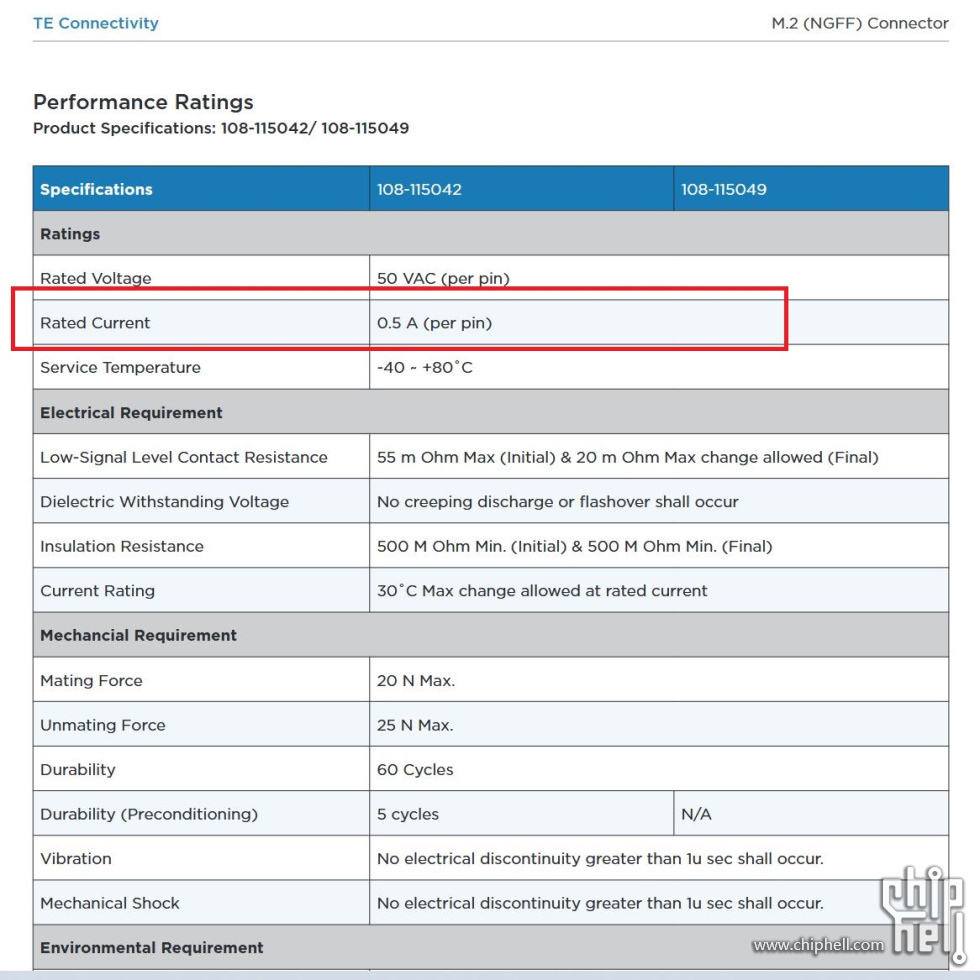

M2插槽的每个针脚的额定电流为0.5A，所以A+E key 4个3.3V针脚合起来的额定电流应该是2A 按照这样的标准，
如果需要在A+E key 用转接板安装NVME固态最好选择额定电流小于等于2A的固态硬盘。
这样也可以得到一个参数 M2 - M key的9个3.3V针脚可以提供4.5A的额定电流

M2 插槽厂家的数据表
https://www.te.com/commerce/DocumentDelivery/DDEController?Action=srchrtrv&DocNm=1-1773702-1NGFFQRG-EN&DocType=DS&DocLang=EN

VariedValiance

一个人的世界 发表于 2025-3-5 14:56
经过一番查找资料，终于找到了M2插槽每个针脚的额定电流的规格了
M2插槽的每个针脚的额定电流为0.5A，所以A ...

固态上面标的额定功耗，也不一定靠得住吧，小心烧电源

一个人的世界

VariedValiance 发表于 2025-3-5 14:59
固态上面标的额定功耗，也不一定靠得住吧，小心烧电源

正规厂家的标签上的电流值还是可信的。我个人还认为实际电流要比标注值小的。
早远之前可能还会标注有点乱。现在应该不会了。标了就要对，要不就不标注电流值。
实际确实有些固态不标注电流值的。

我会这样查找也是因为，有些人不会在意这些功率匹配的事。在A+E中转接NVME 去追求所谓的性能和速度 这样才是真的埋下故障隐患。

联动帖子  超出一点点不一定会出问题，但是有个理论上的指导和依据才是正道。
https://www.chiphell.com/forum.php?mod=viewthread&tid=2665191

mxf21cn

那有合适的硬盘推荐么？

V2ELAO

pcie 3.0 x1的带宽也就1000M，我觉得只要不是什么功耗太高的盘应该都能正常跑

mk5250

实际上还要考虑带宽的问题，a+e key只有x1的带宽；
硬盘标注的额定电流应该是对应x4通道下的；
硬盘只跑在x1通道下根本跑不满，电流应该是小于x4的；
只要别上企业级的m2电老虎一般不会有太大的供电问题

2645106672

你找到的参数只是一家卖连接器厂家给出的参数，只能说作为一个参考。对于固态来说也不能只看标签上的电流，一般情况下m2wifi插座转硬盘没问题，如果是使用minipcie转接的话确实要注意以下电流
