手提ITX小钢炮，铭瑄 B650ITX + 影驰 5080 圣刃 OC + 超频三蜂鸟3 装机展示

luo · 发表于 2025-3-9 03:00

本帖最后由 luo 于 2025-4-9 10:00 编辑

前言

今天装一台手提ITX小钢炮，选用了超频三蜂鸟3 机箱，机箱自带提手，尺寸为215 mm × 348 mm × 160 mm，11.9L，采用四面精密网孔面板，有效打造高效气流通道，极速驱走内部积热，大幅增强散热效能，硬件兼容方面，CPU散热器限高68mm，显卡限长340mm，厚度支持到65mm（3槽），支持SFX规格电源，机箱顶部支持安装2把12015薄扇，采用卡扣式快拆侧板，无需工具即可快速拆卸，装机维护省时省力。此次平台为R5 7600X + B650 + RTX 5080，主板选用了铭瑄 MS-eSport B650ITX WIFI ICE，性价比不错，内存搭配使用了ZADAK SPARK RGB DDR5 6800 16GB × 2，显卡为影驰 GeForce RTX 5080 圣刃 OC，适合白色主题装机，散热方面选择了风冷方案，选用了超频三 RC600-67WH，电源是Almordor SFX 850W，自带原生PCI-E 5.0接口，带有5年质保服务。

配置清单：
处理器：AMD 锐龙5 7600X
主板: 铭瑄 MS-eSport B650ITX WIFI ICE
内存：ZADAK SPARK RGB DDR5 6800 16GB × 2
显卡：影驰 GeForce RTX 5080 圣刃 OC
固态硬盘：宇瞻 AS2280Q4X 1TB
散热器：超频三 RC600-67WH
电源：Almordor SFX 850W
机箱：超频三蜂鸟3 白色

整机展示

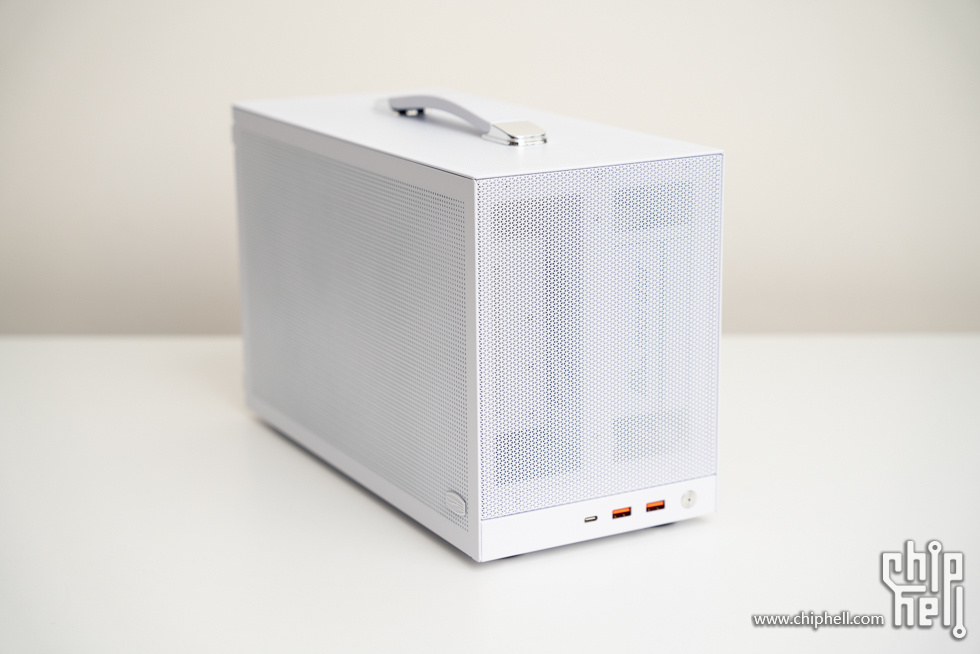

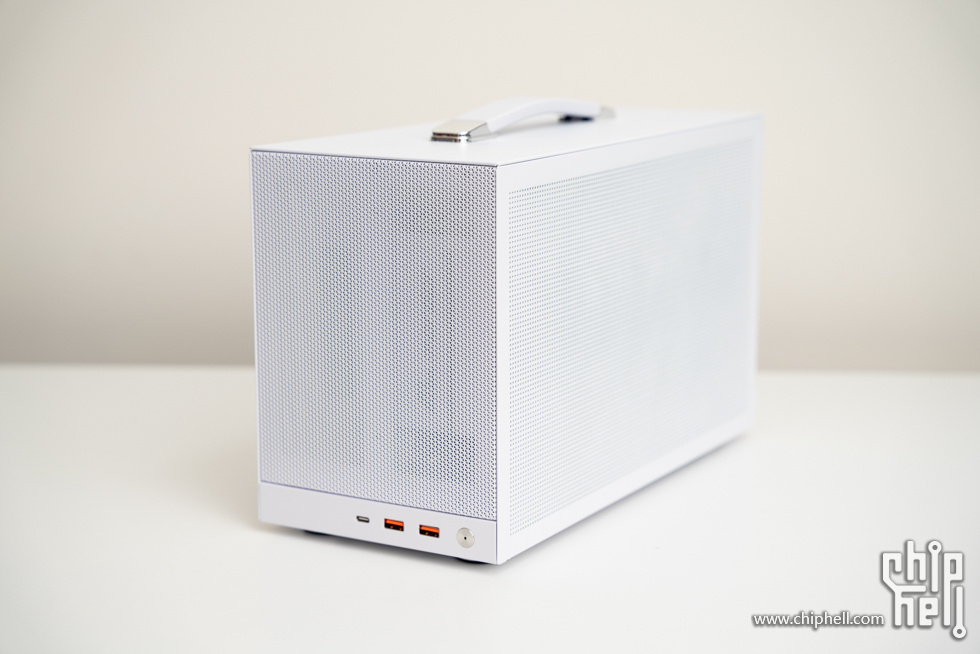

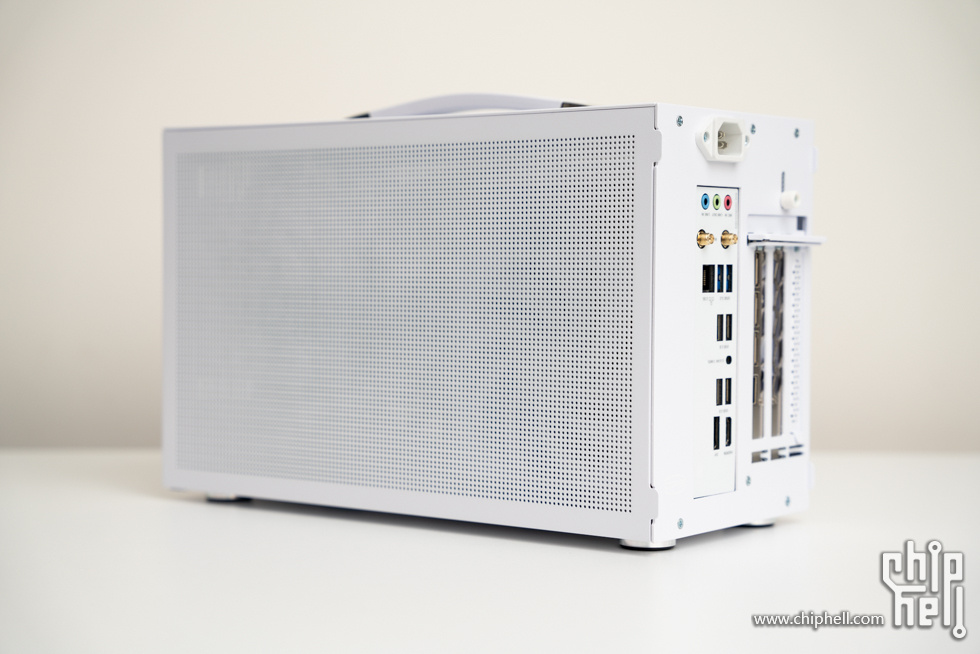

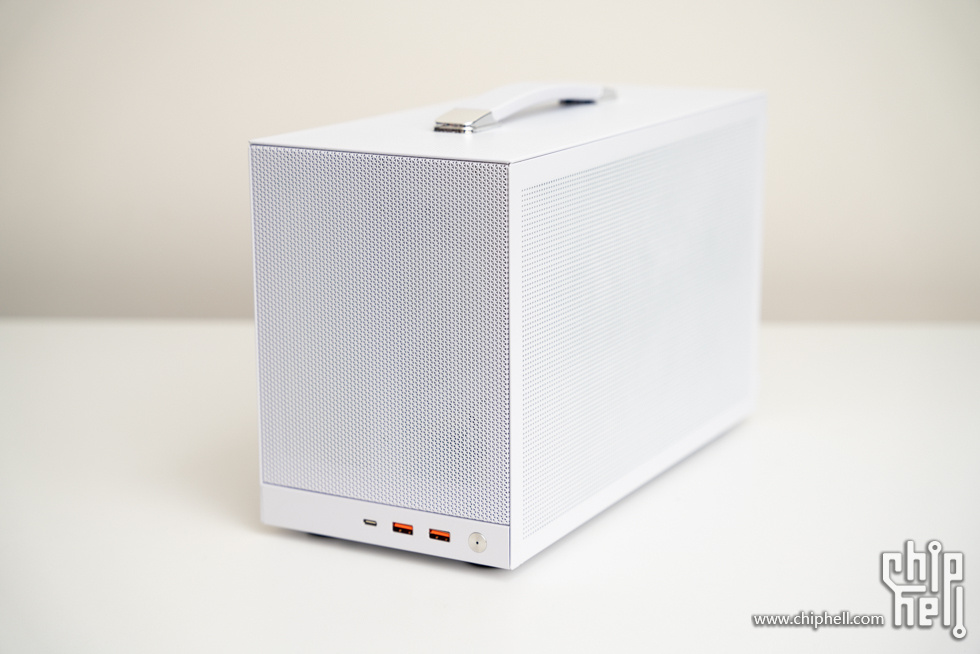

主机多角度展示。

机箱顶部带有提手，方便移动。

面板衔接细节。

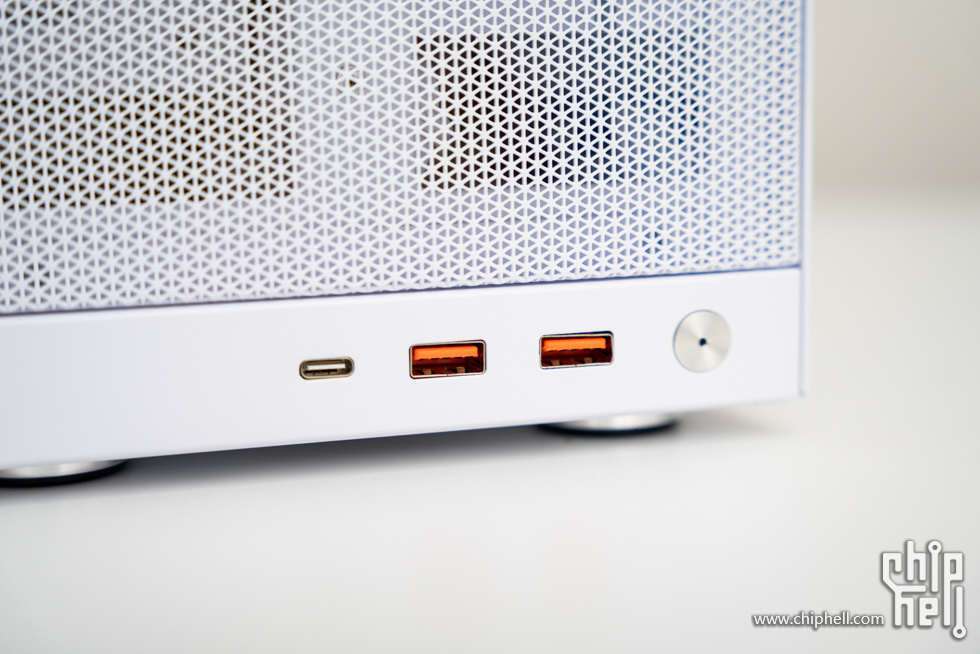

前置接口及按钮，，从左至右依次是Type-C 10Gbps、2个USB 3.0、开机按钮。

细节。

超频三的logo。

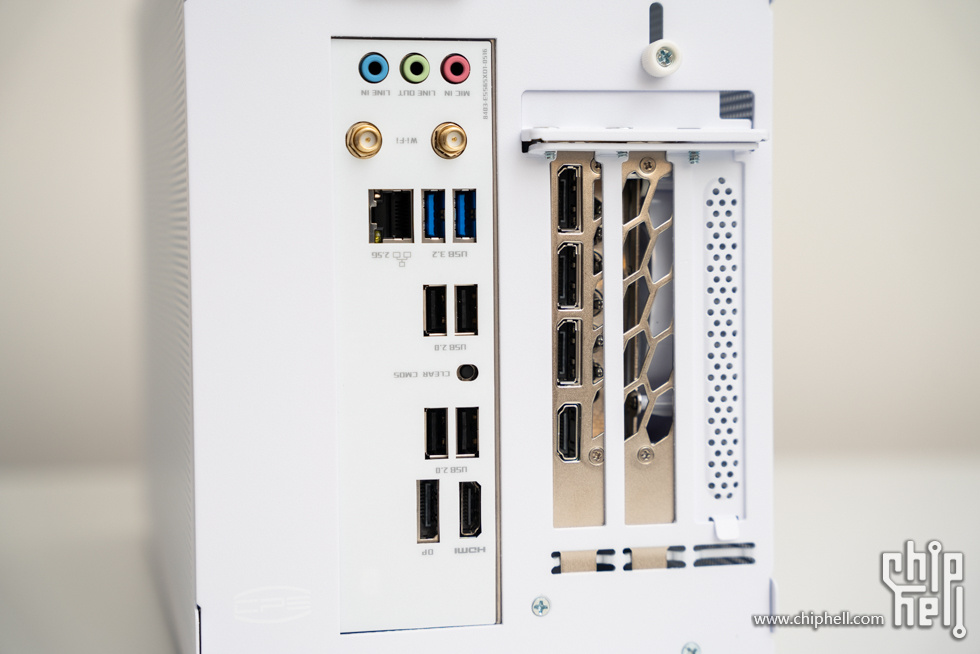

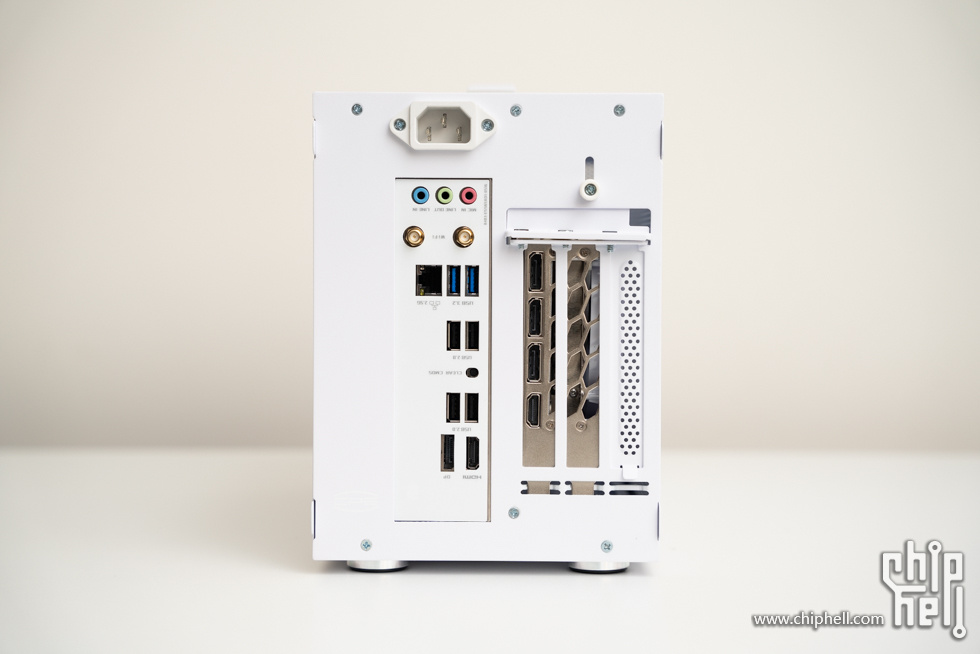

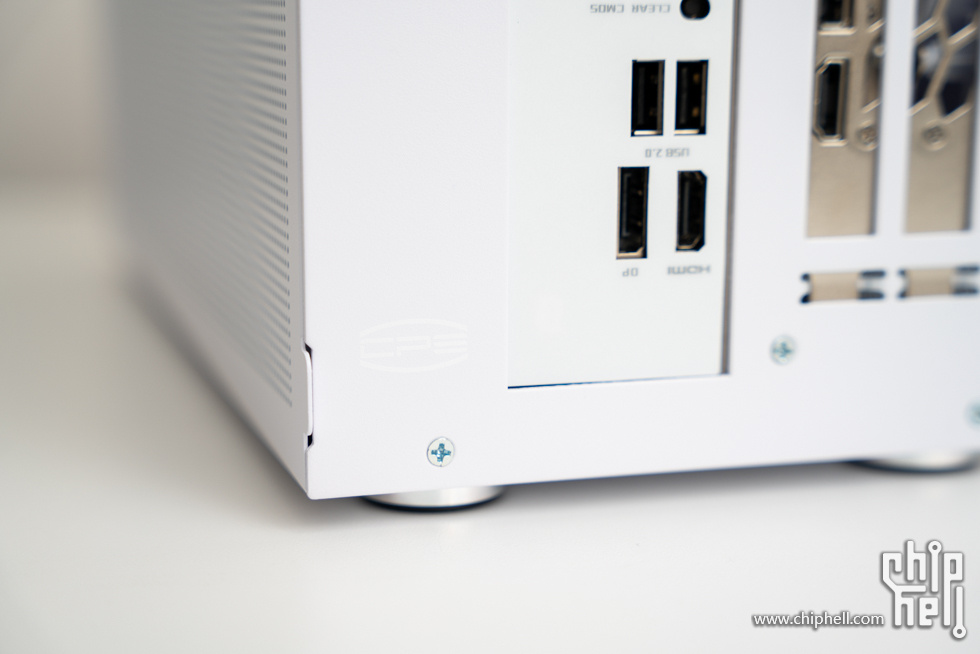

机箱背板细节。

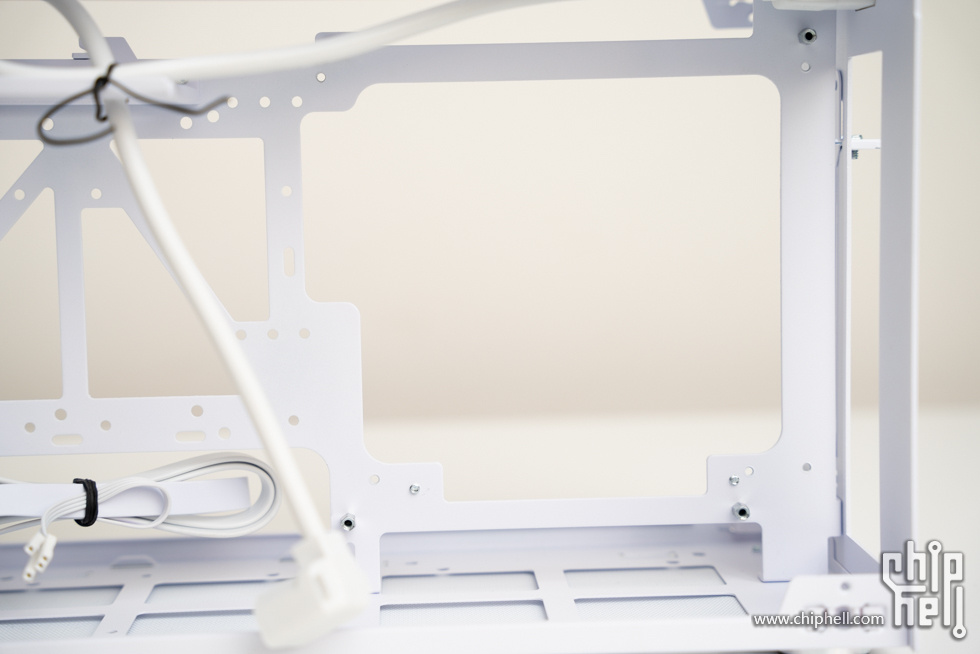

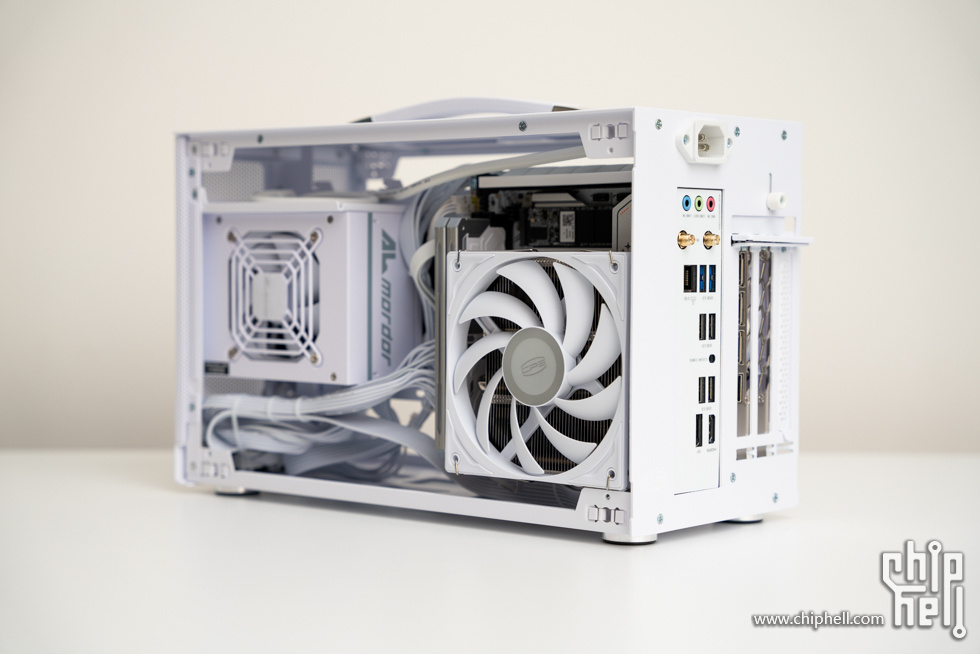

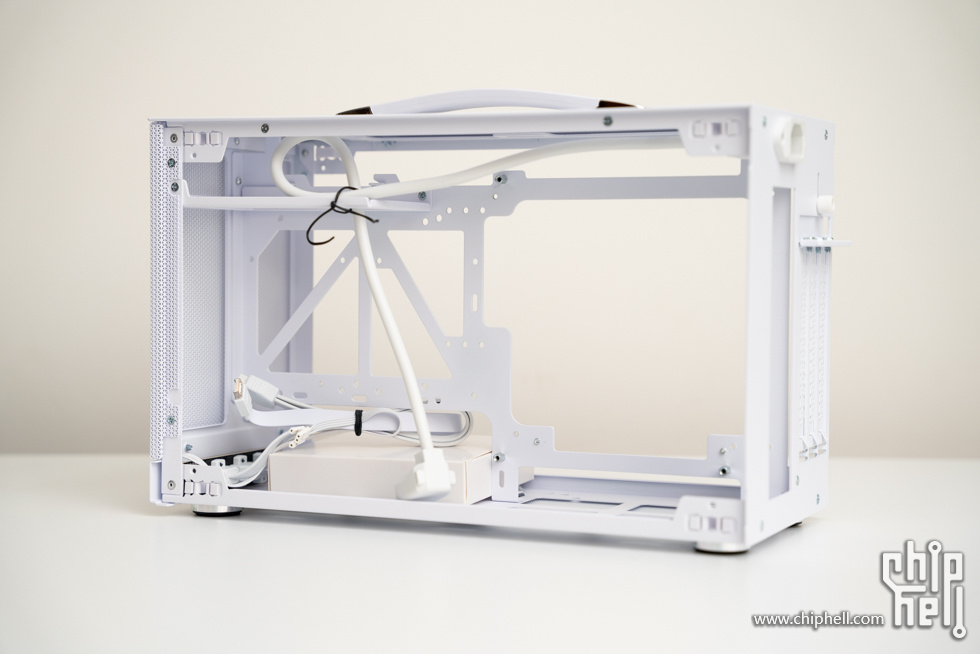

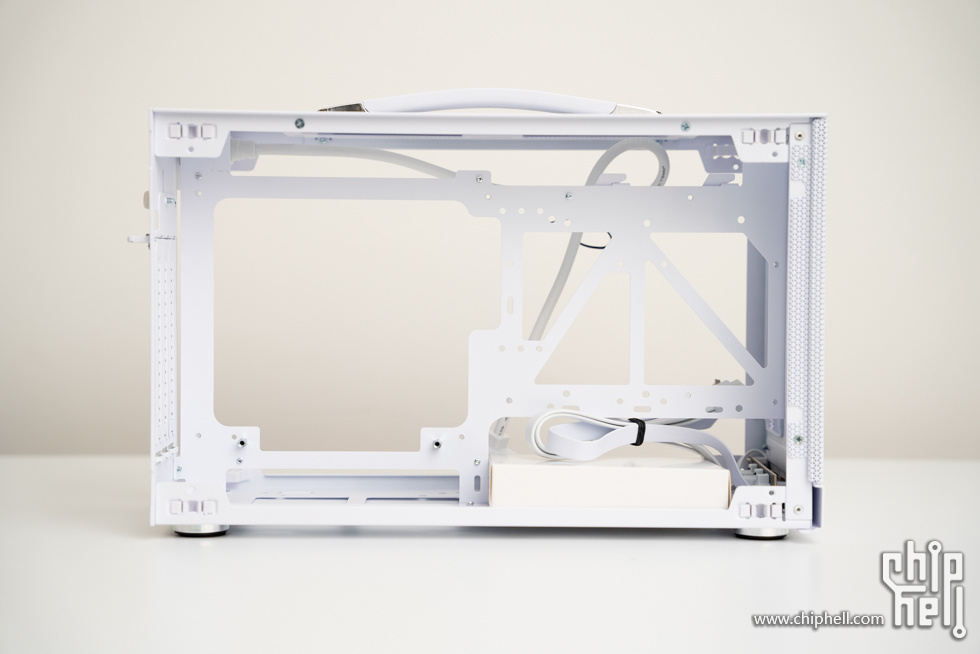

移除左右侧板后，机箱内部一览。

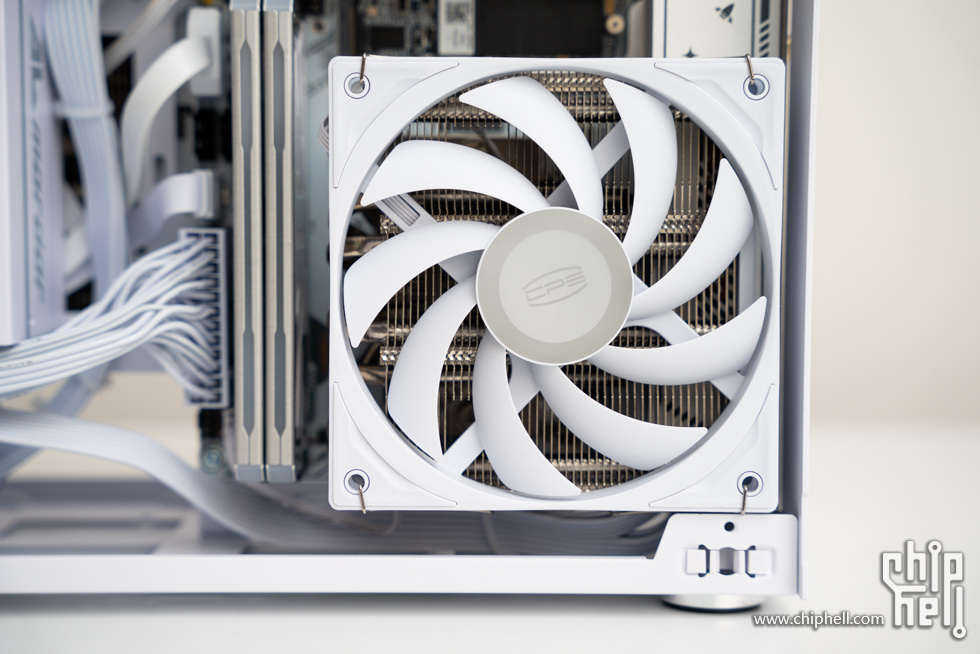

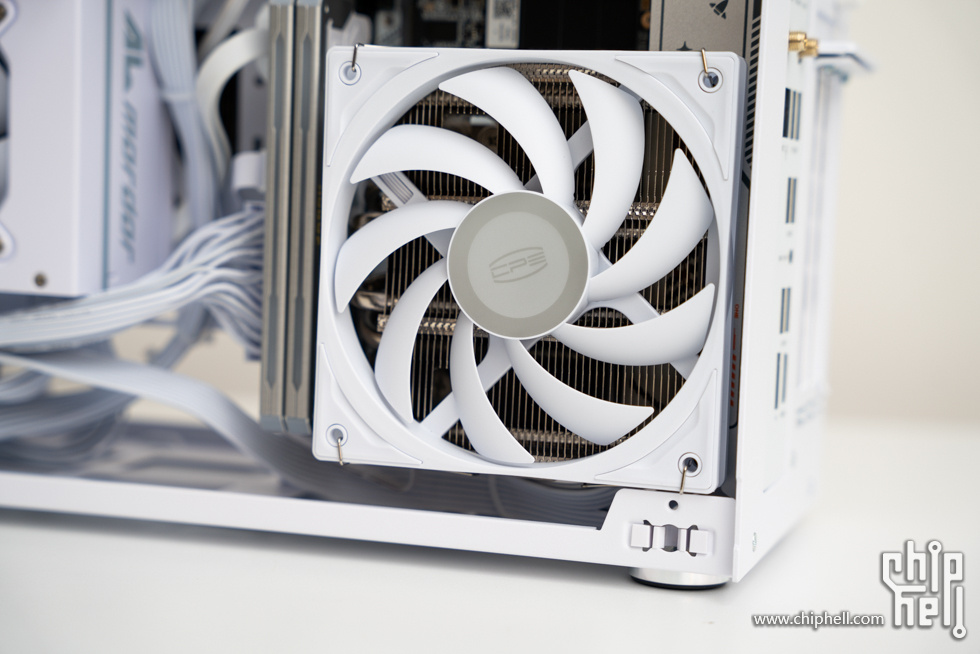

主板及CPU散热器。

内存部分。

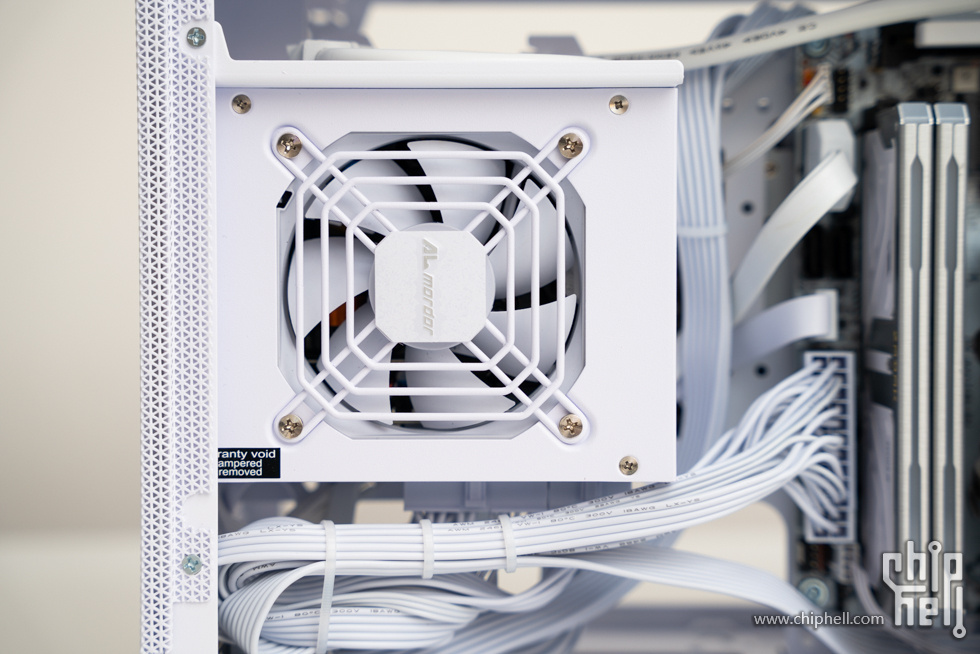

电源部分。

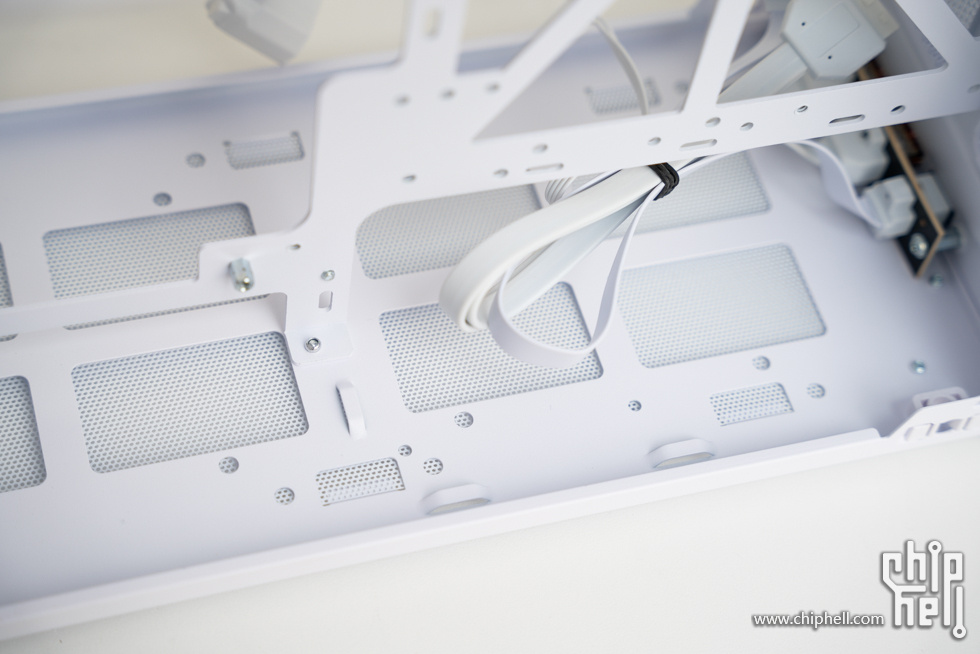

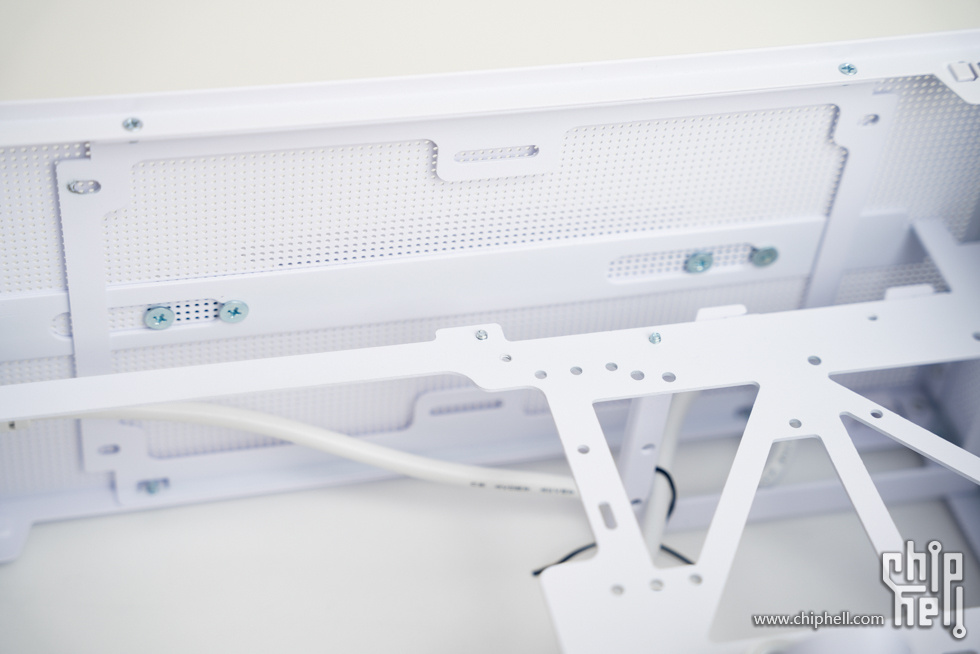

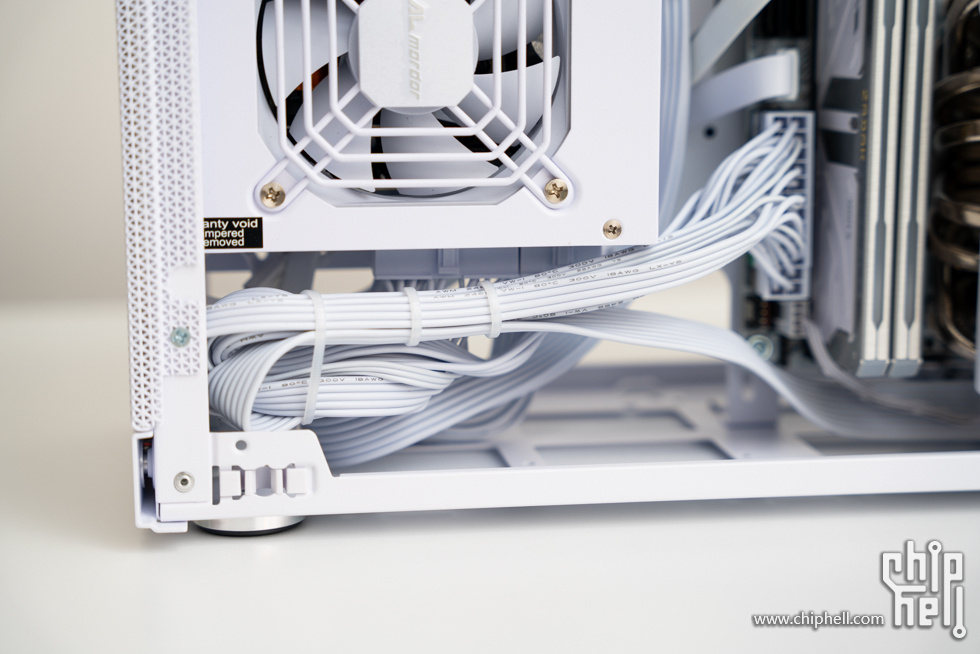

理线空间很充足。

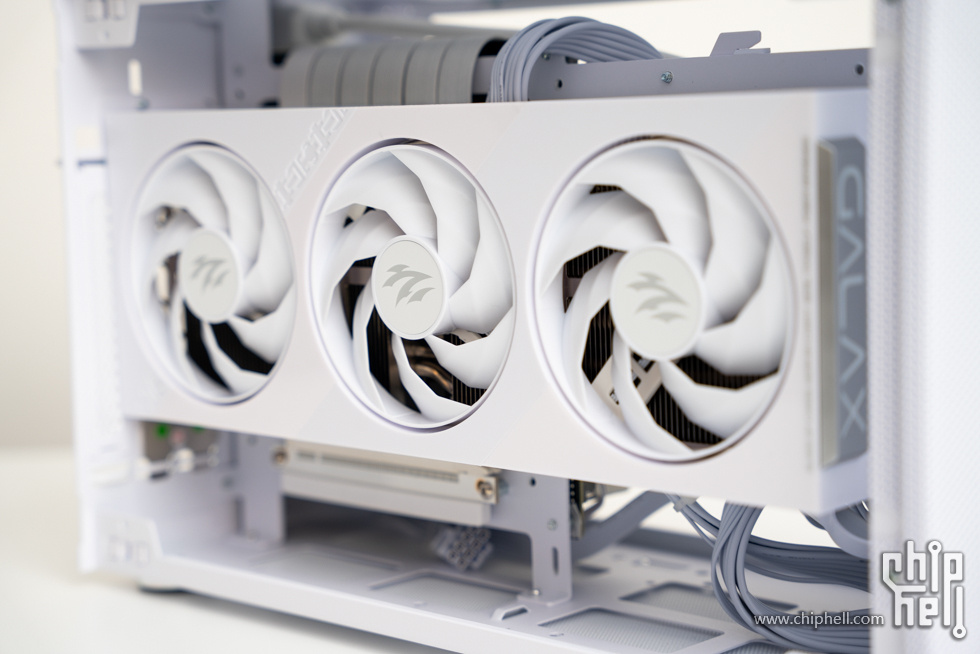

显卡部分。

支持安装3槽厚度的显卡。

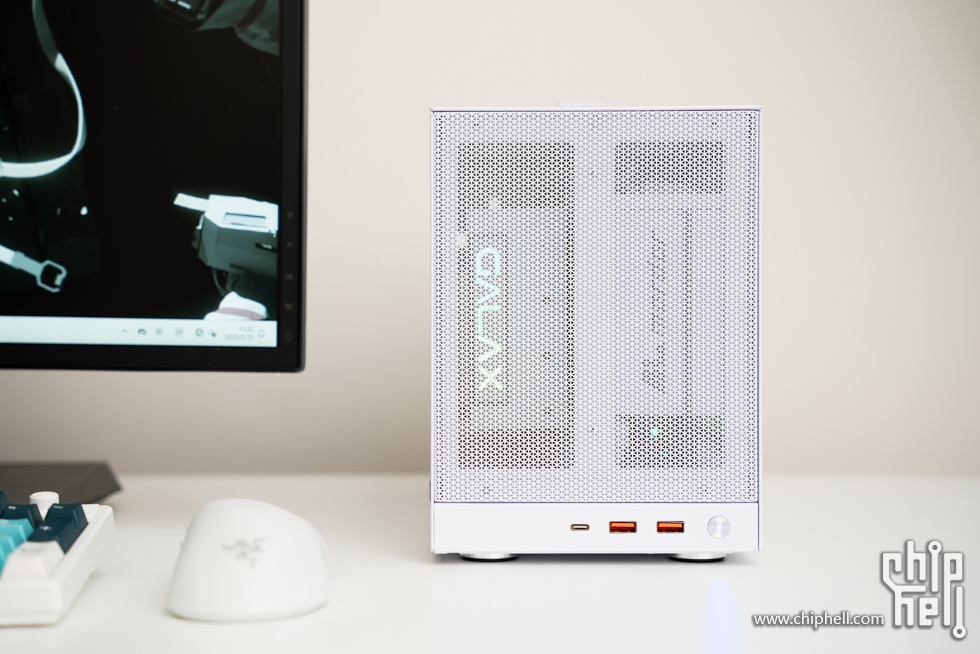

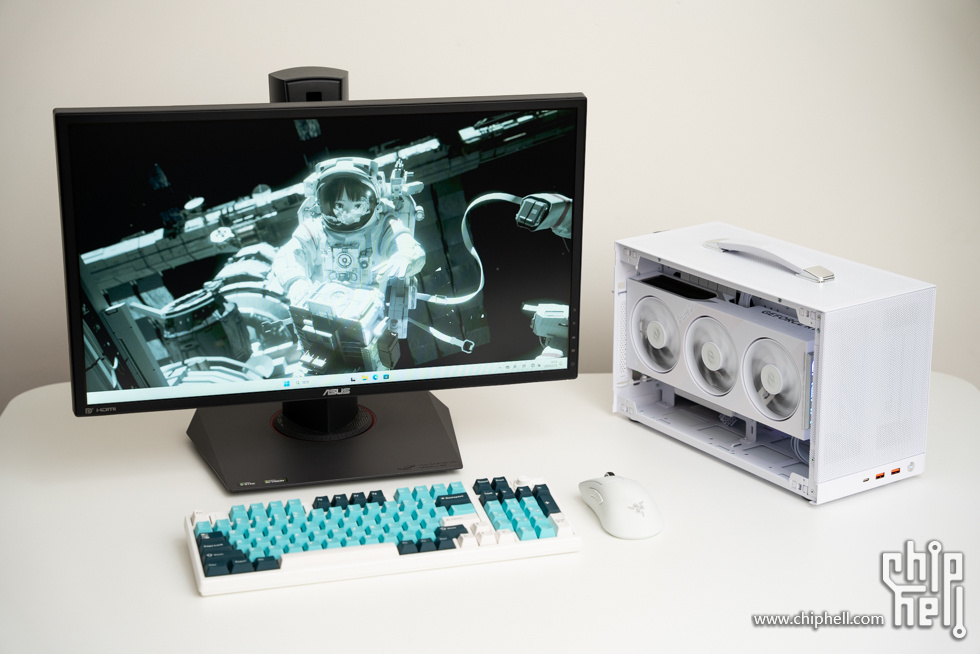

桌面展示。

配件展示

AMD 锐龙5 7600X。

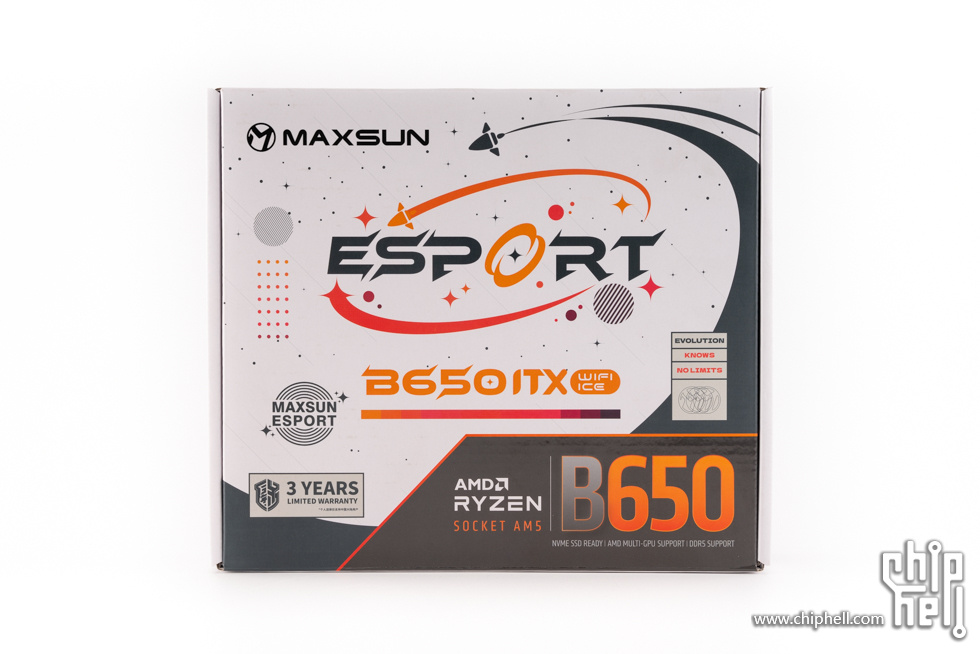

铭瑄 MS-eSport B650ITX WIFI ICE 主板，包装正面有铭瑄logo，中间是产品型号，右下角用橙色标注了所使用的芯片组。

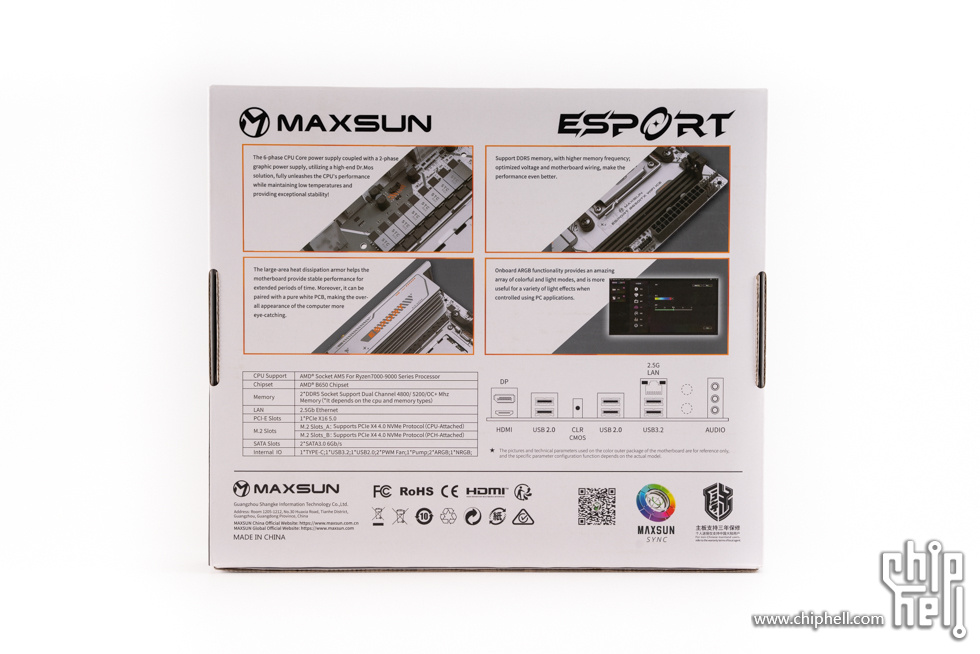

包装背面是主板的特性说明、详细的规格参数和I/O接口说明。

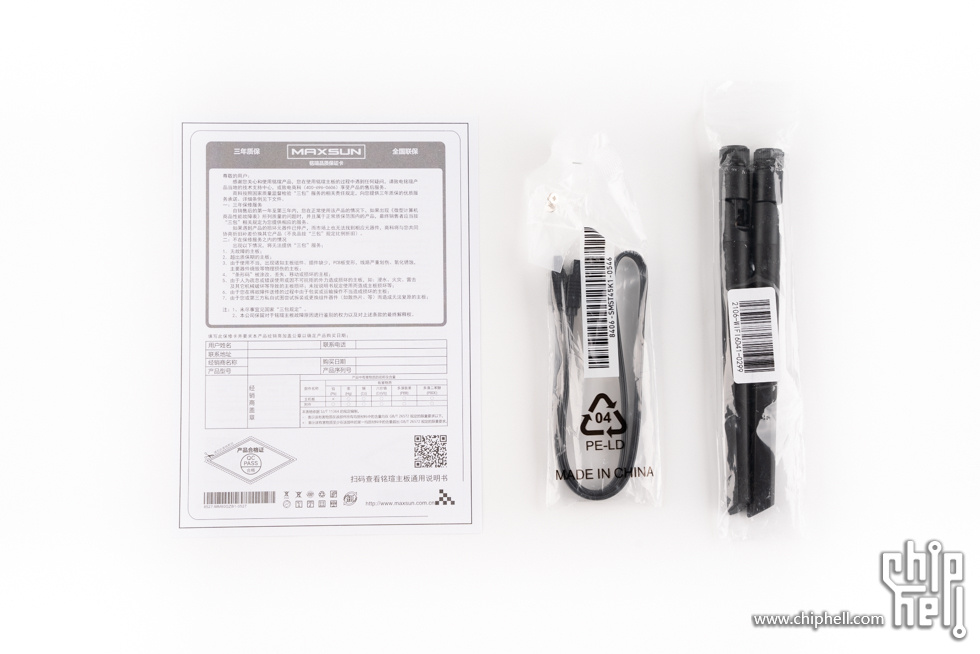

附件部分，包括产品保修卡、2条SATA线缆、2个WIFI增益天线。

主板本体部分，采用黑色PCB，采用银白色散热装甲并辅以橙色点缀，整体布局规整，颜值在线。

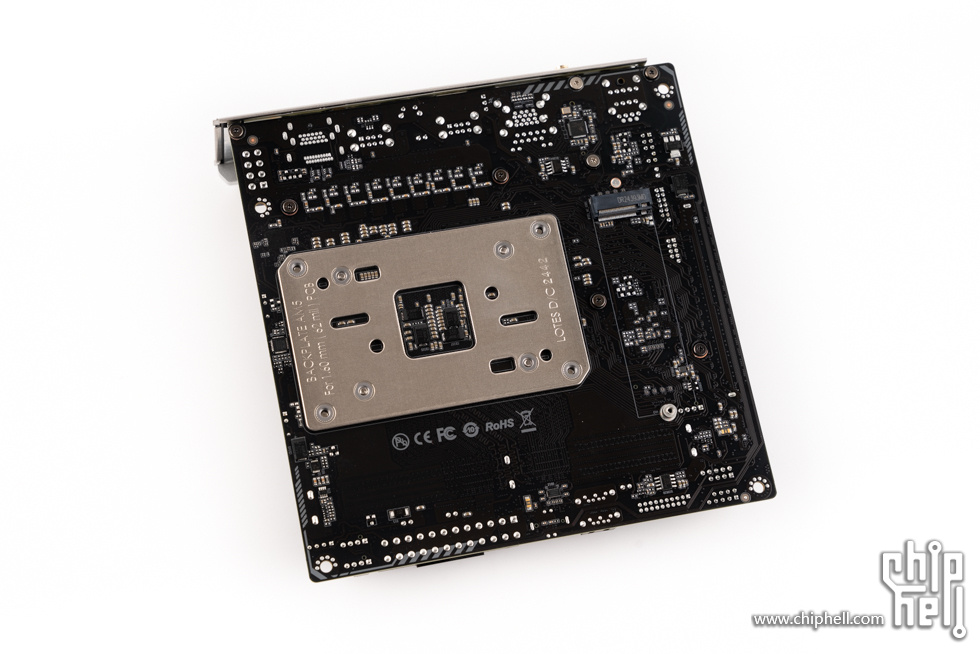

主板背面，焊点饱满，PCB表面处理非常干净。

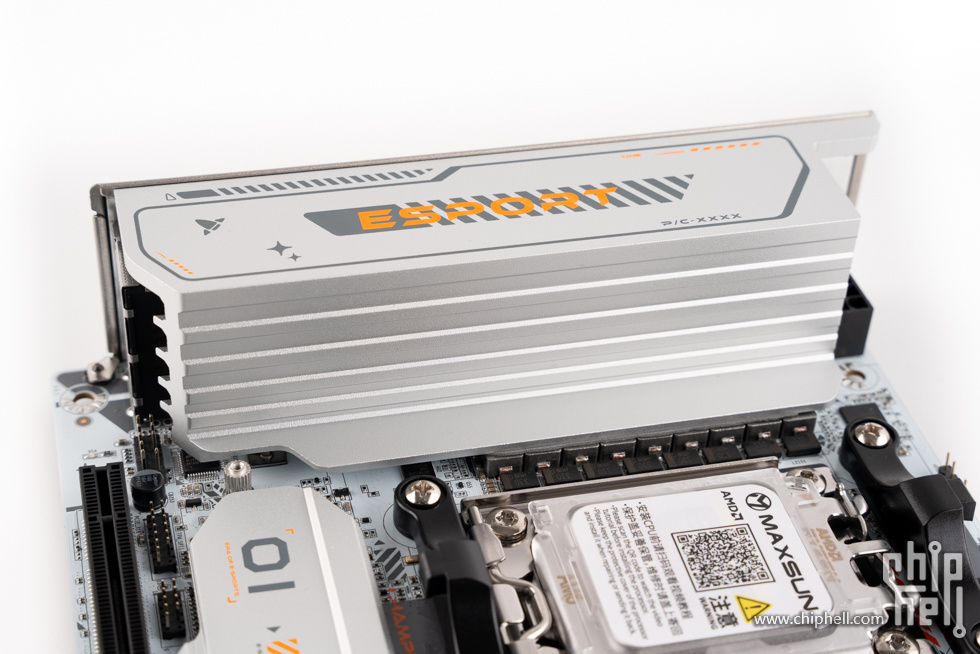

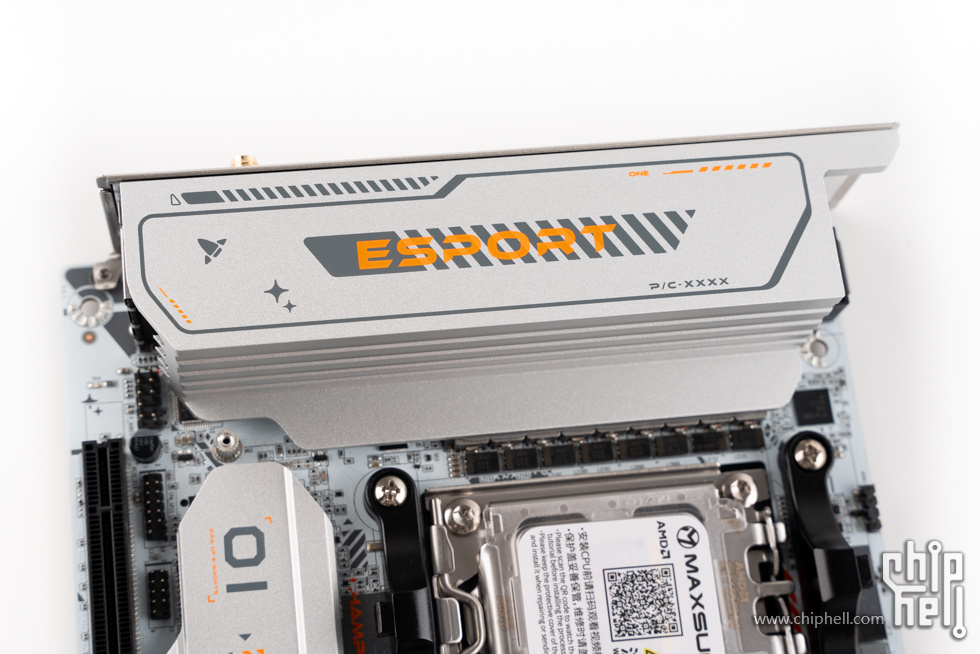

供电部分的散热装甲非常厚实，表面印有ESPORT的字样，并开有格栅开工，增大散热面积，能充分发挥处理器的性能。皓银色合金散热装甲覆盖供电部分MOS与电感，接触面之间采用高品质导热硅条。

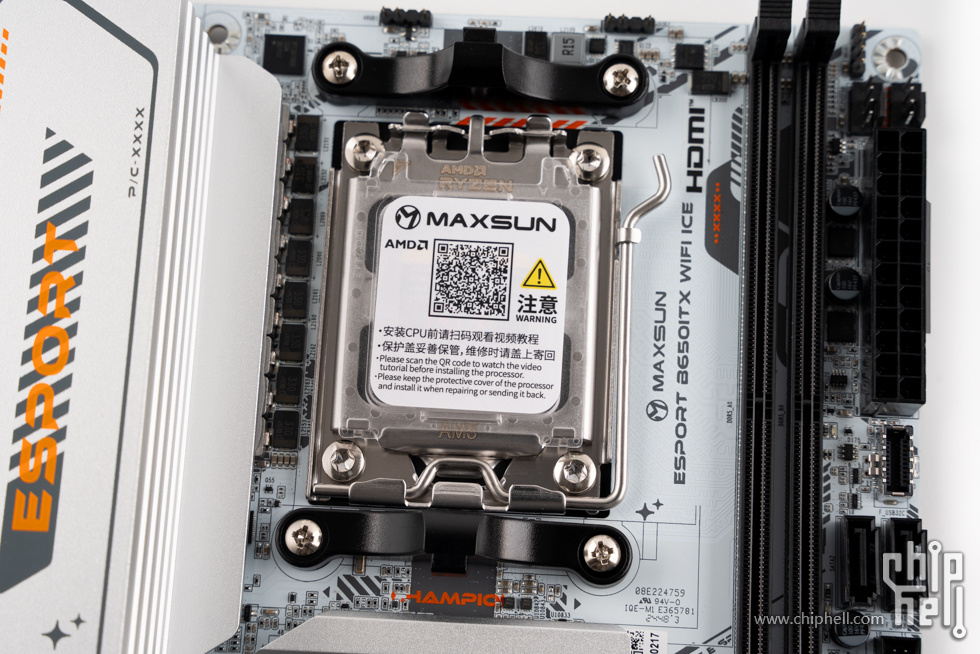

AM5 插槽，CPU接口保护罩。

密集的CPU针脚。

供电部分，采用6+2+1相供电设计，芯片和核心每相配备50A Dr.Mos，TDP105W，可解锁至180W，跑满R7 7800X3D没问题。

8Pin CPU供电接口。

内存插槽方面，这块主板配备了2条DDR5内存插槽，支持双通道内存技术，最高支持8000MHz（OC+）。

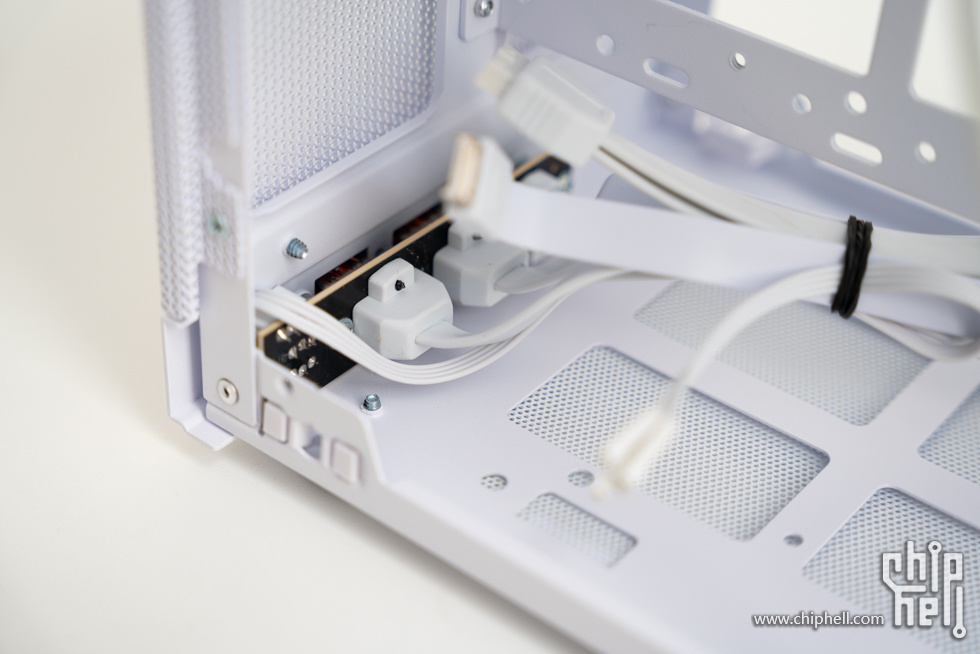

前置USB跳线接口。

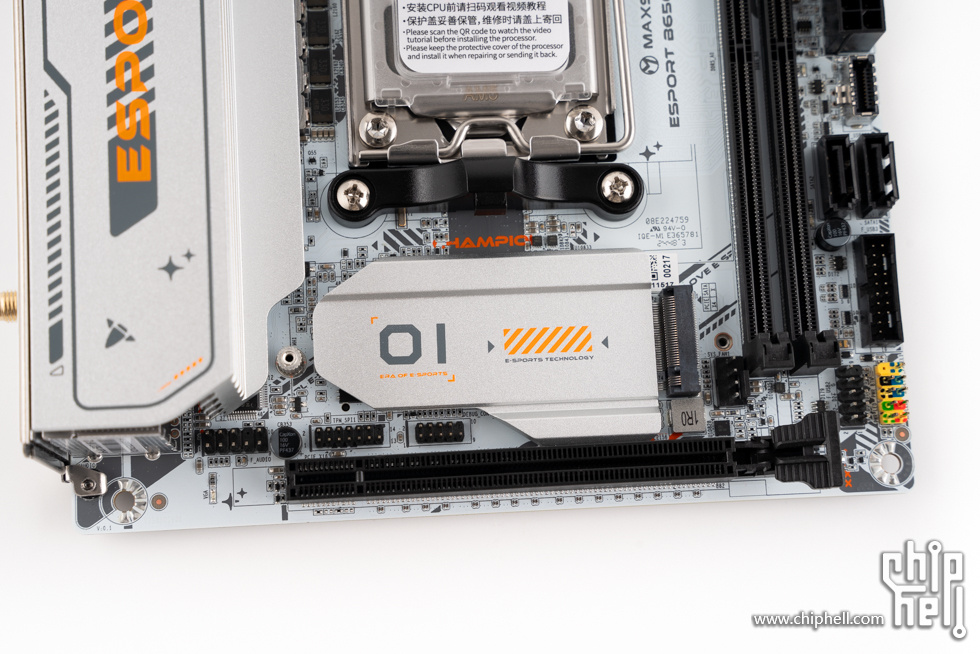

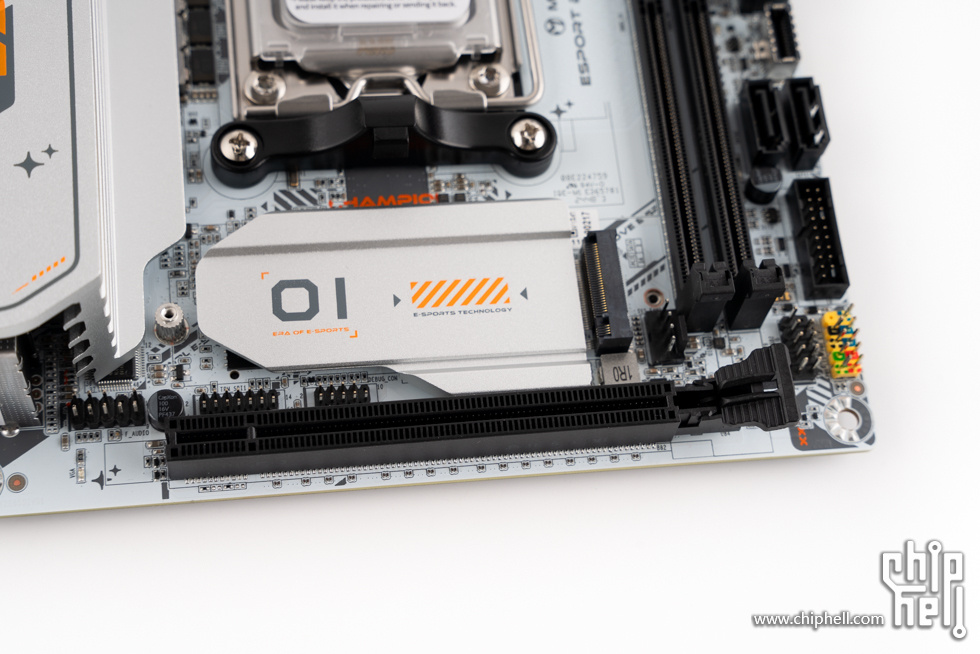

主板正面的M.2 SSD插槽，支持PCIe 4.0 x4/x2，支持2280长度。

PCIe 5.0 x16插槽。

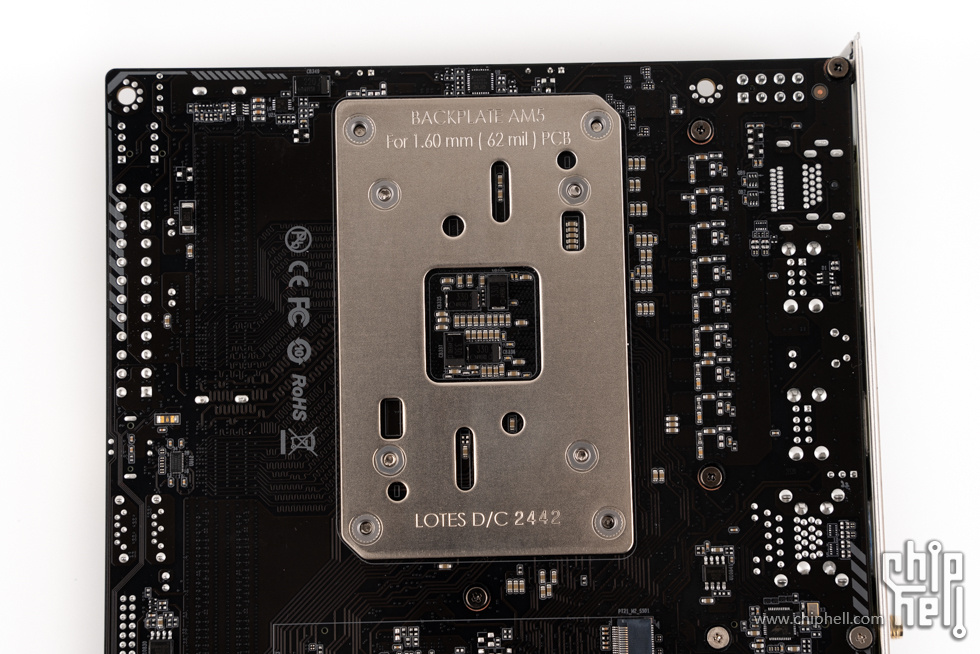

AM5接口背板。

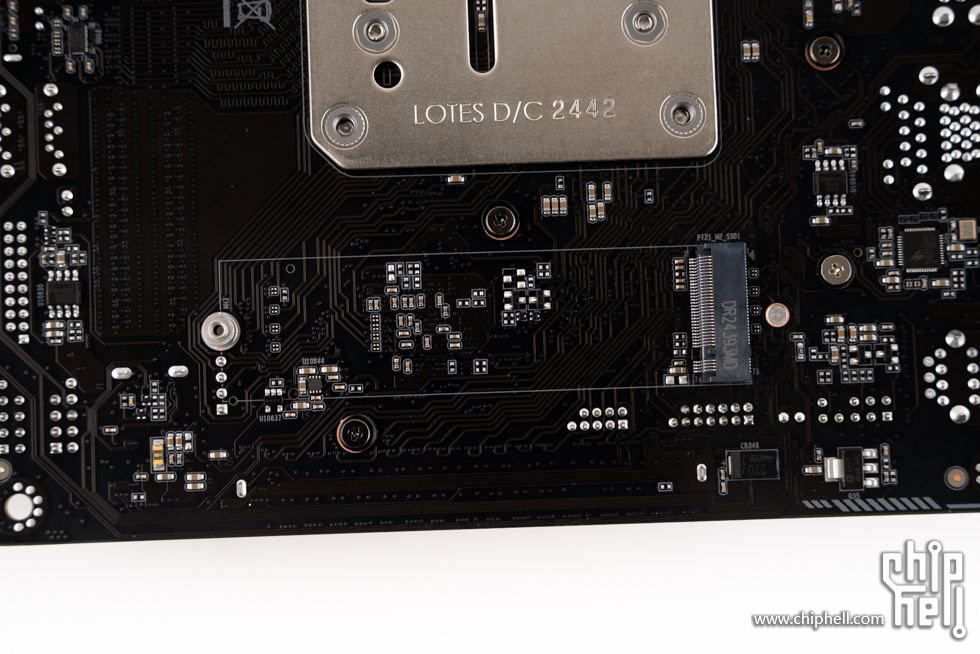

主板背面的M.2插槽，支持PCIe 4.0 x4/x2，支持2280长度。

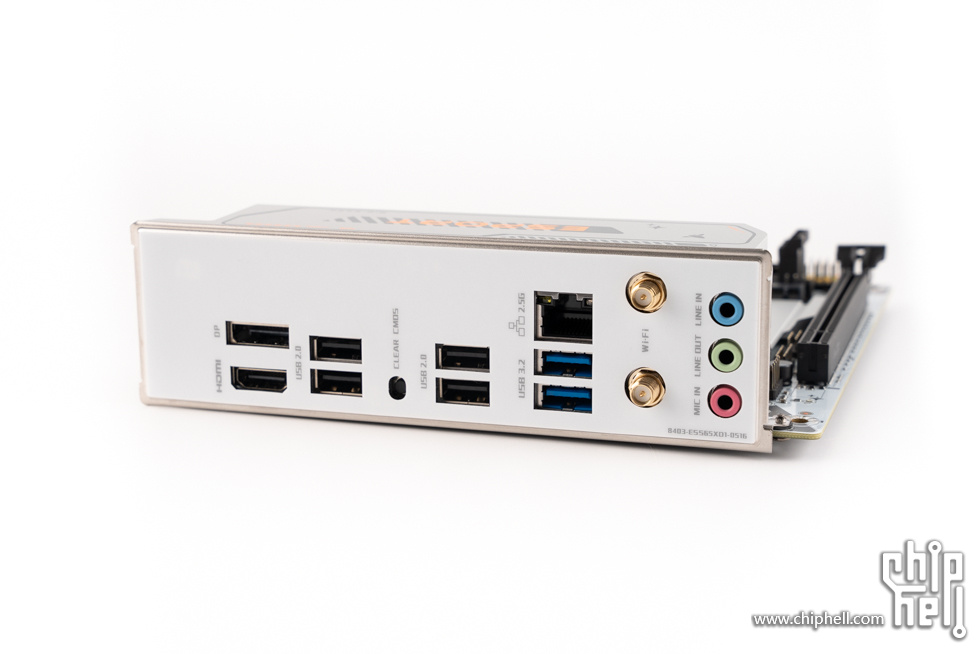

主板I/O接口部分，包括DP接口、HDMI接口、4个USB 2.0接口、Clear MOS按钮、1个2.5G LAN接口、2个USB 3.2 Gen1接口、Wi-Fi天线接口、3个3.5mm音频接口组合。

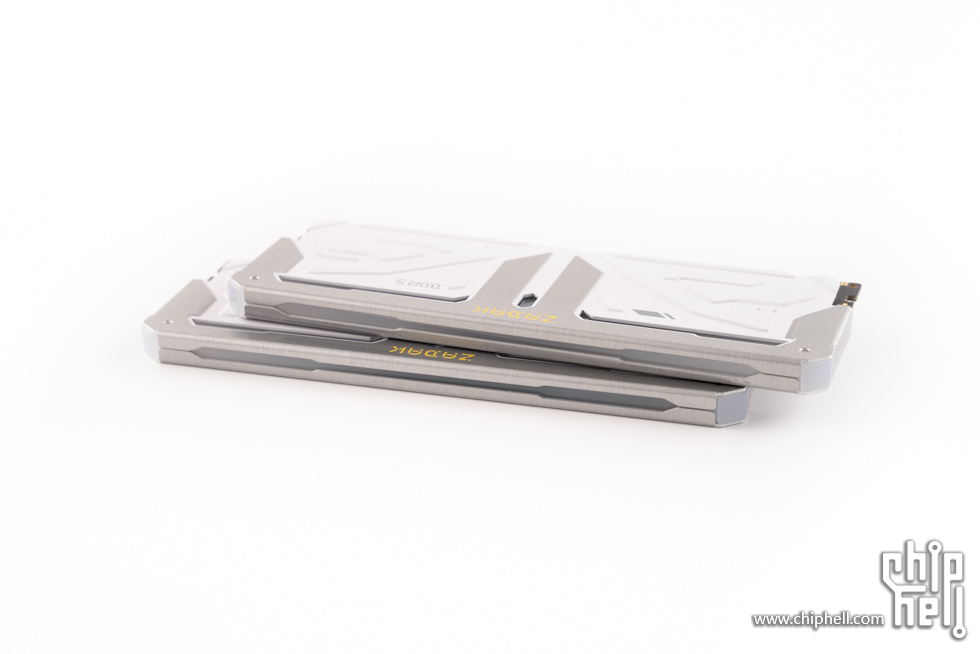

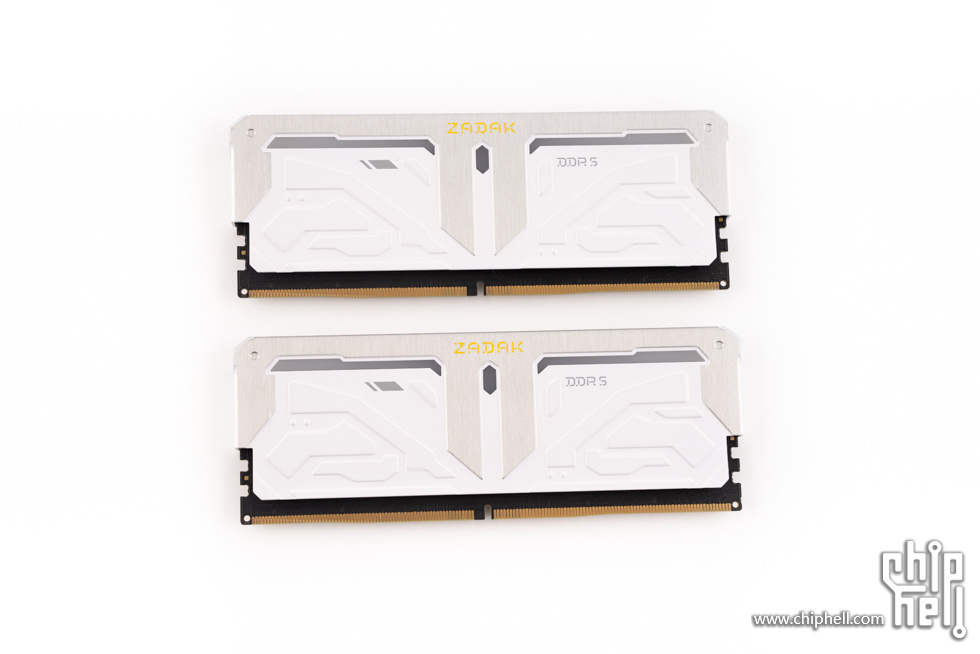

ZADAK SPARK RGB DDR5 6800 16GB × 2，内存本体，采用银白色设计，上方采用了铝合金罩包裹，下方为白色散热装甲。

白色散热装甲部分有凹凸的科技图案设计。

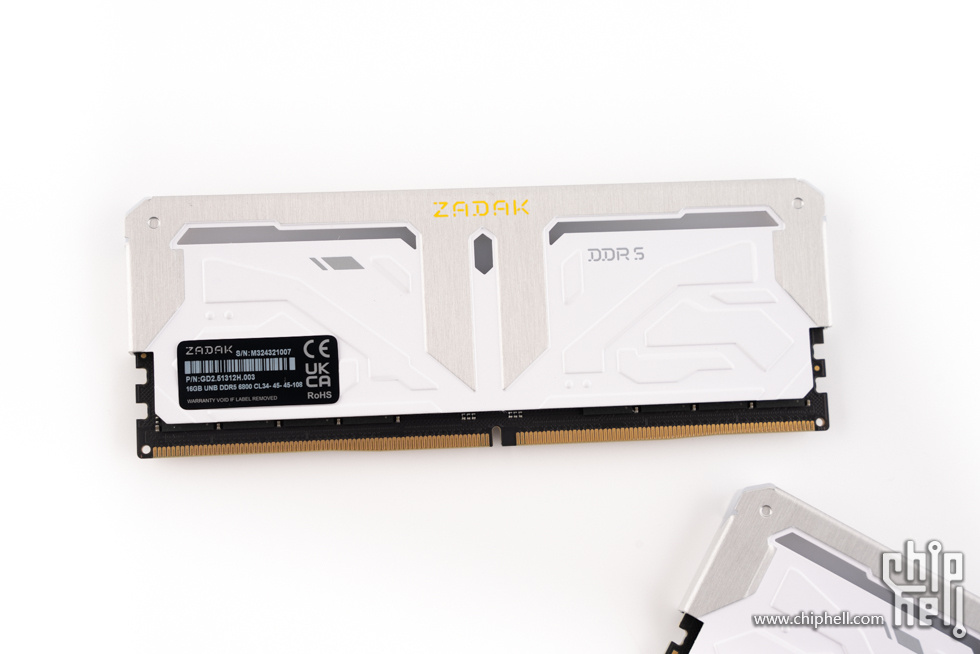

内存背面贴有铭牌贴纸。

内存顶部的导光带。

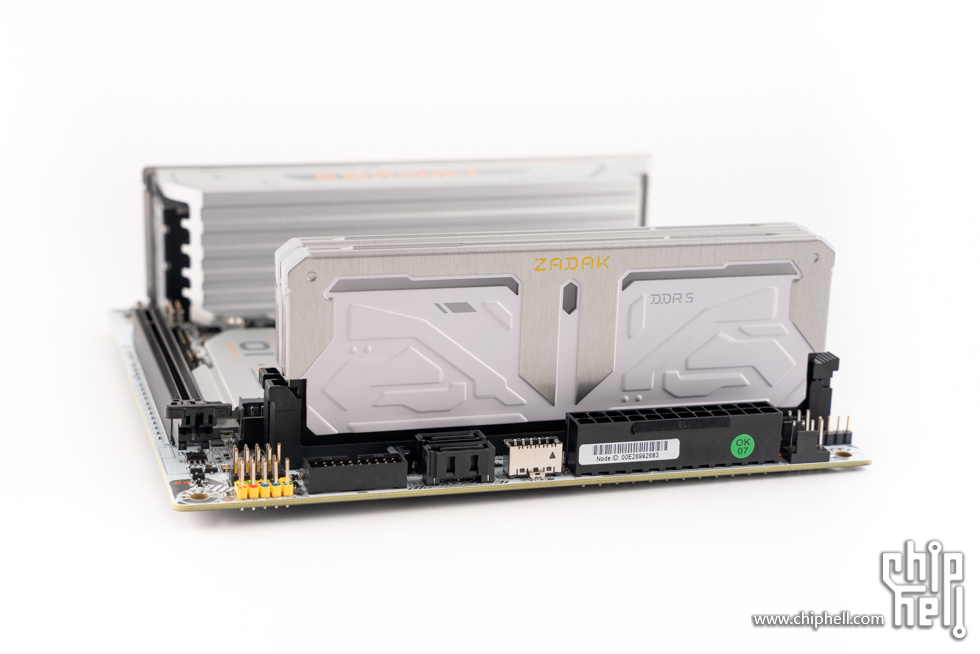

安装内存。

宇瞻 AS2280Q4X 1TB。

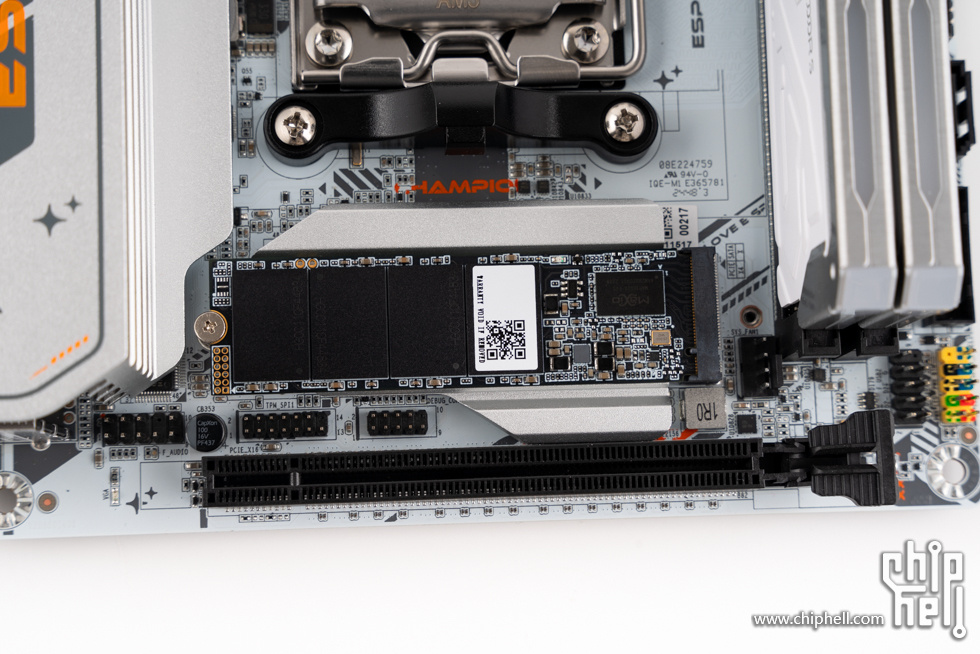

安装SSD。

影驰 GeForce RTX 5080 圣刃 OC，全新的一个产品系列，采用刃式设计，尺寸方面符合SFF标准，风扇正面，采用3风扇设计，整体较为规整，没有花哨的设计元素。

显卡背面，采用金属材质背板，辅助散热，背板上印有刃的系列图案，下方有GEFORCE RTX字样，右侧是贯穿开孔设计，提升散热效能。

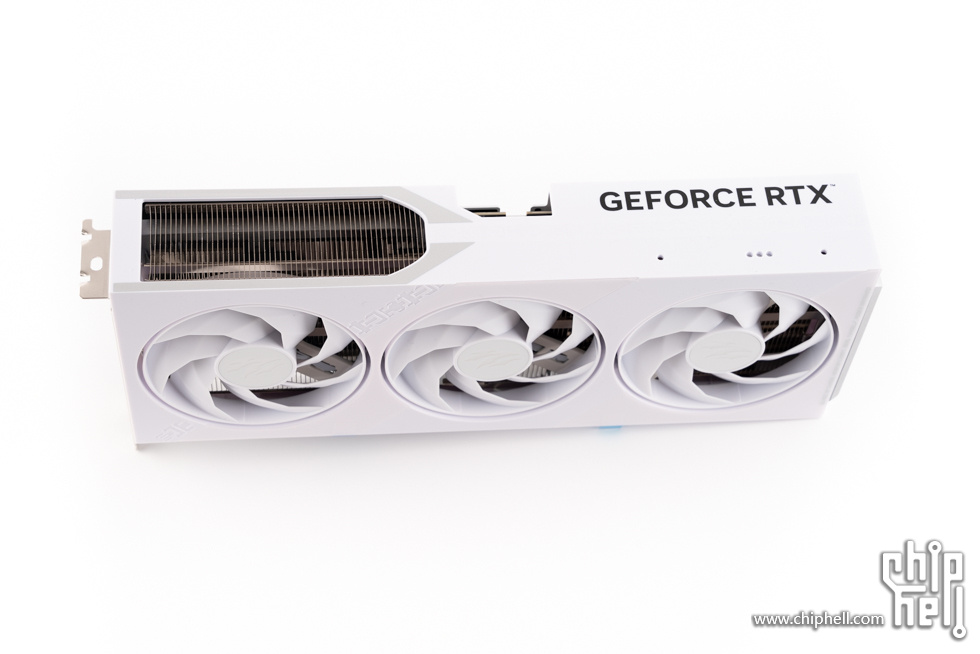

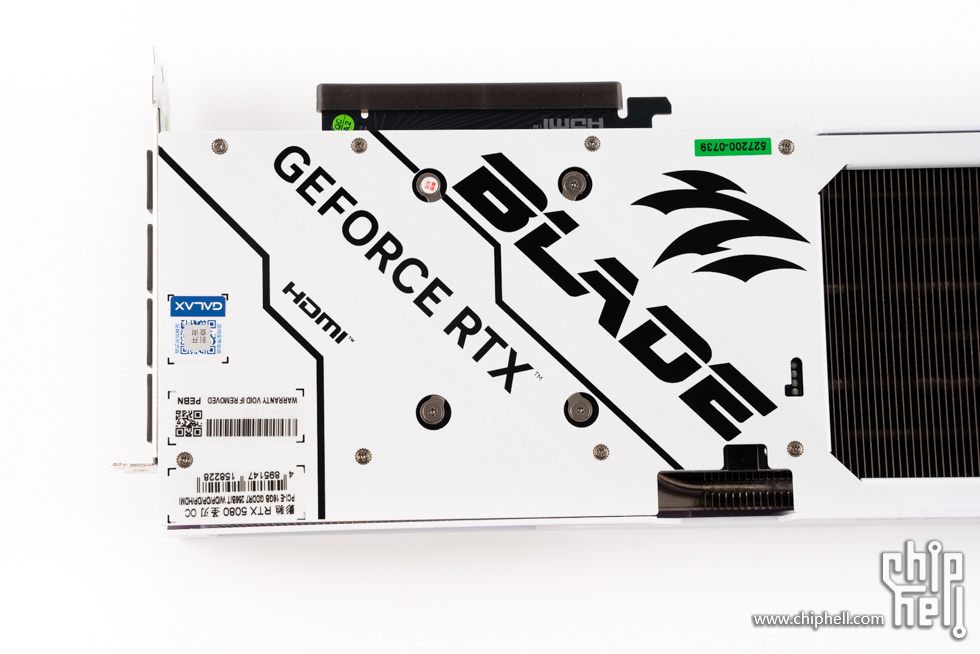

显卡顶部一览，左侧有散热开孔，采用刃式设计。

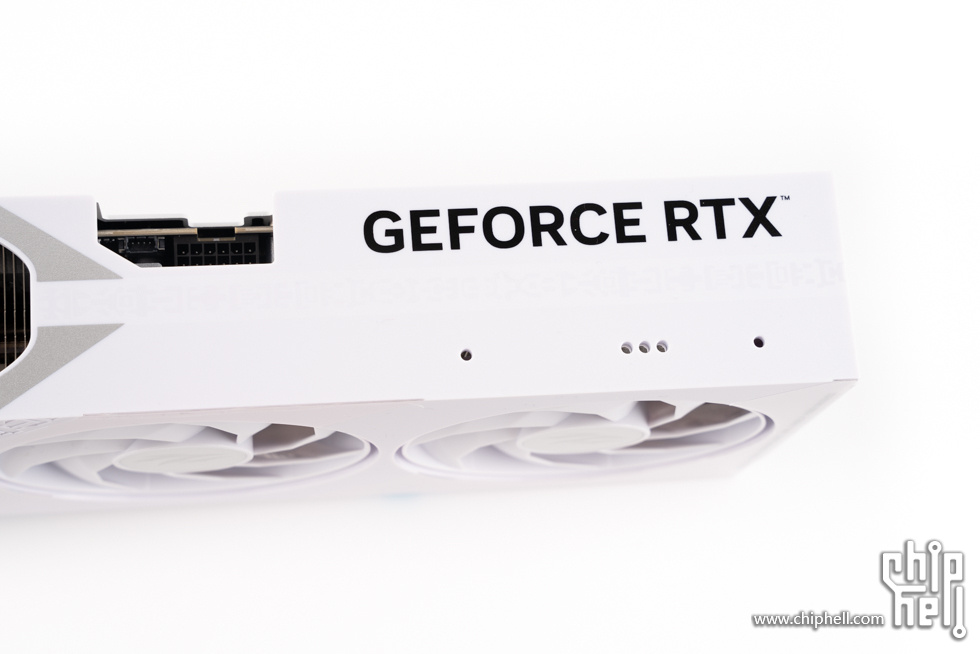

右侧是GEFORCE RTX字样，下方有吸附ARGB logo灯板的触点。

显卡采用12V-2×6供电接口。

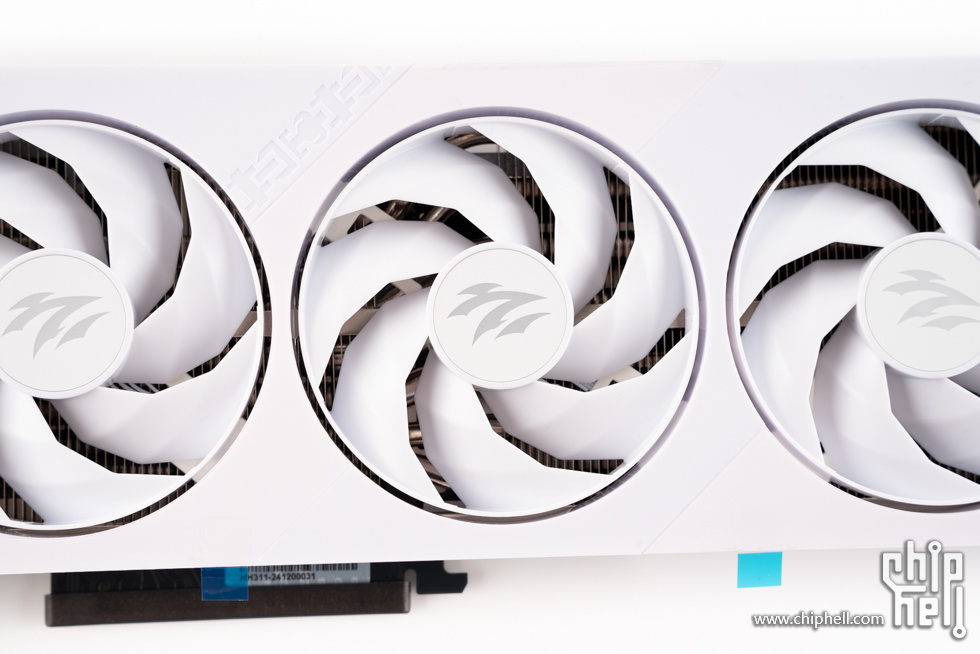

刃X散热器，采用3把90mm霜环风扇。

霜环扇叶。

显卡前端。

侧面可以看到散热器框架。

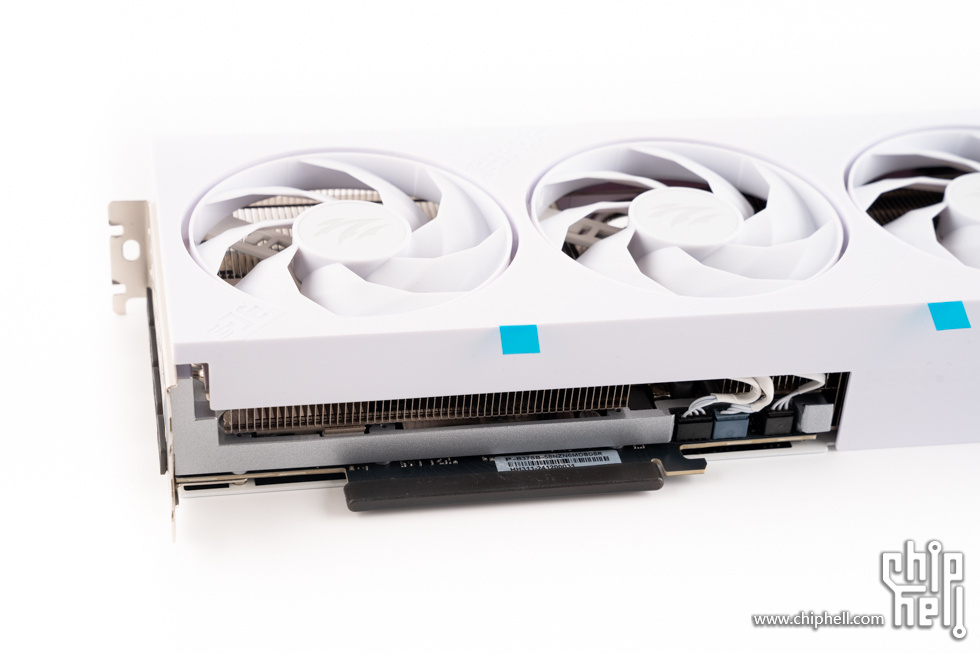

金手指保护到位。

显卡背部细节。

接口部分，包含3个DP 2.1b和1个HDMI 2.1b。

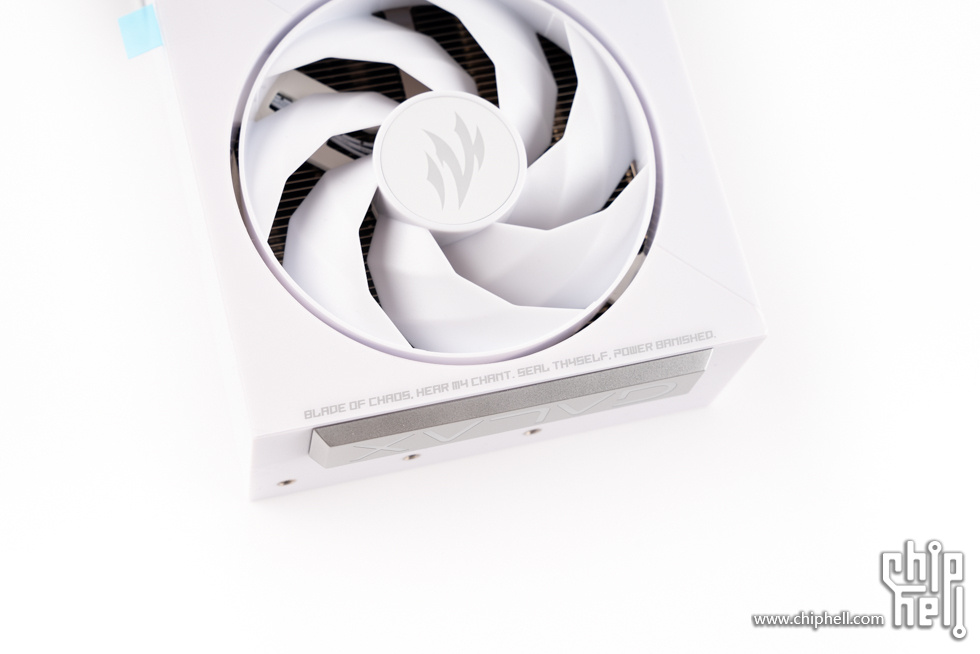

显卡前部，吸附了ARGB logo灯板。

超频三降龙 RC600-67 6热管高性能下压式风冷，尺寸为120 × 120 × 67.5mm，采用1把性能级薄扇，自大转速2200±10 RPM，最大风量68 CFM，最大风压2.2 mmH₂O。

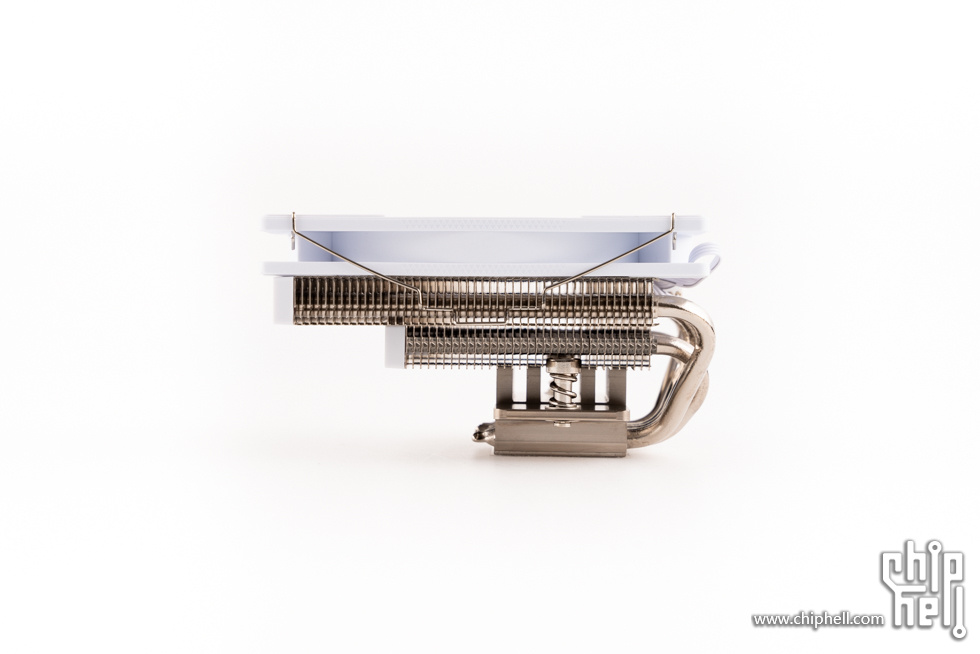

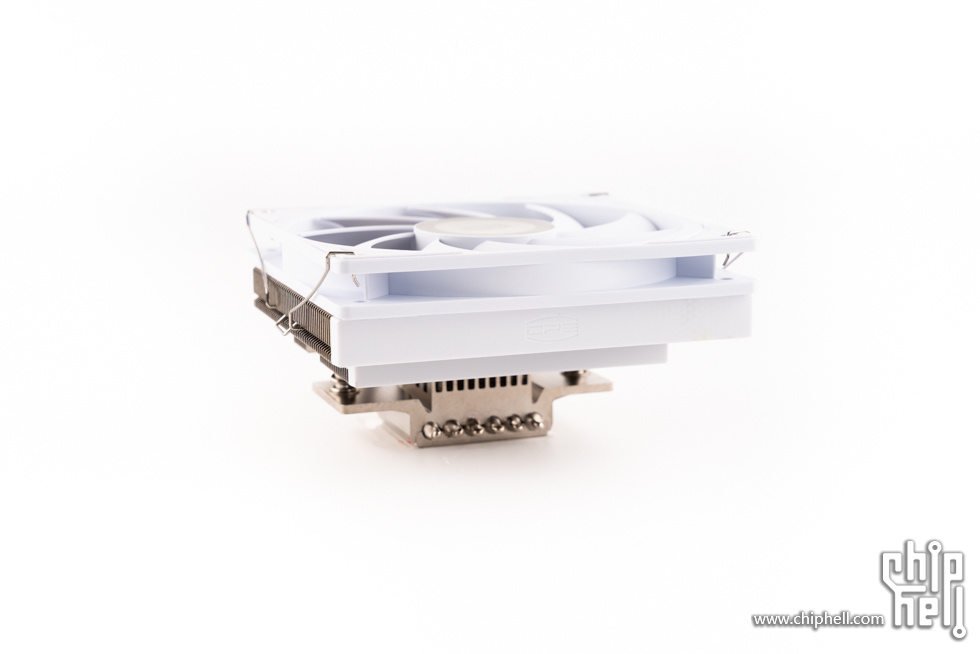

散热器侧面一览。散热器具备优异的主板兼容性，针对紧凑型主板研发适配，塔体结构经过反复验证不干涉主板I/O、内存、显卡及其他配件安装，兼容更可靠。

建议热管端指向主板I/O，获得较好的高马甲内存兼容性。

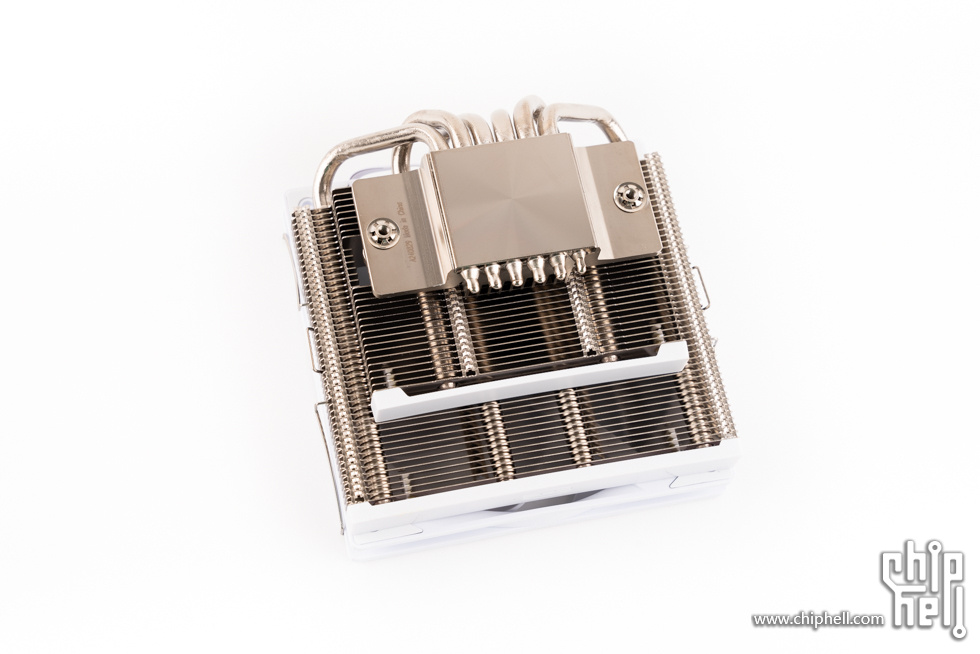

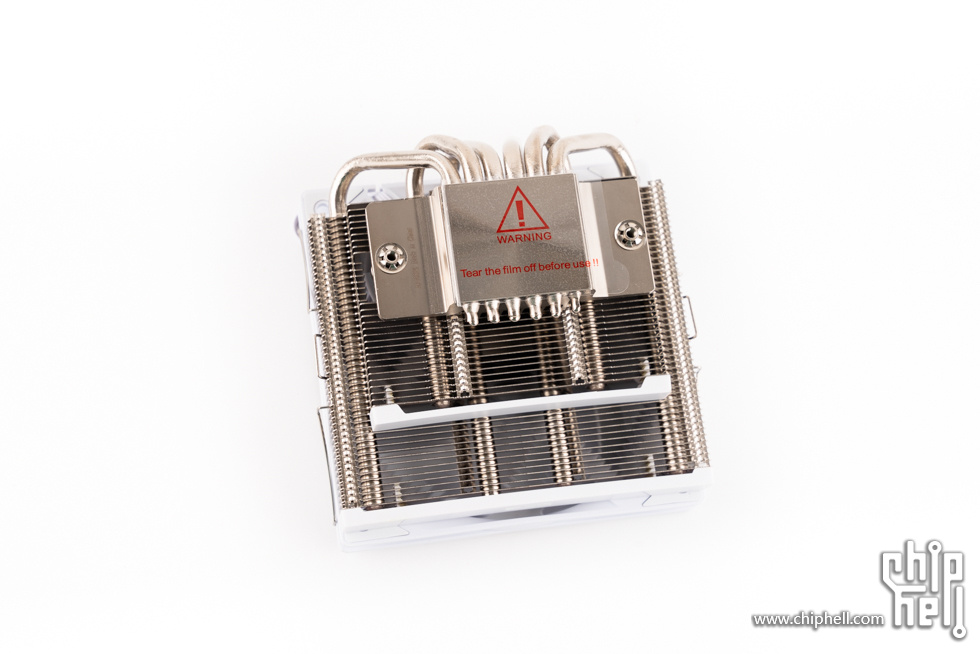

散热器底部，采用精雕纯铜回流焊底座，贴有保护膜。

CNC精雕微凸工艺，底座表面毫米级精密加工，完美覆盖新一代CPU发热点，急速传导热量。

安装CPU散热器。

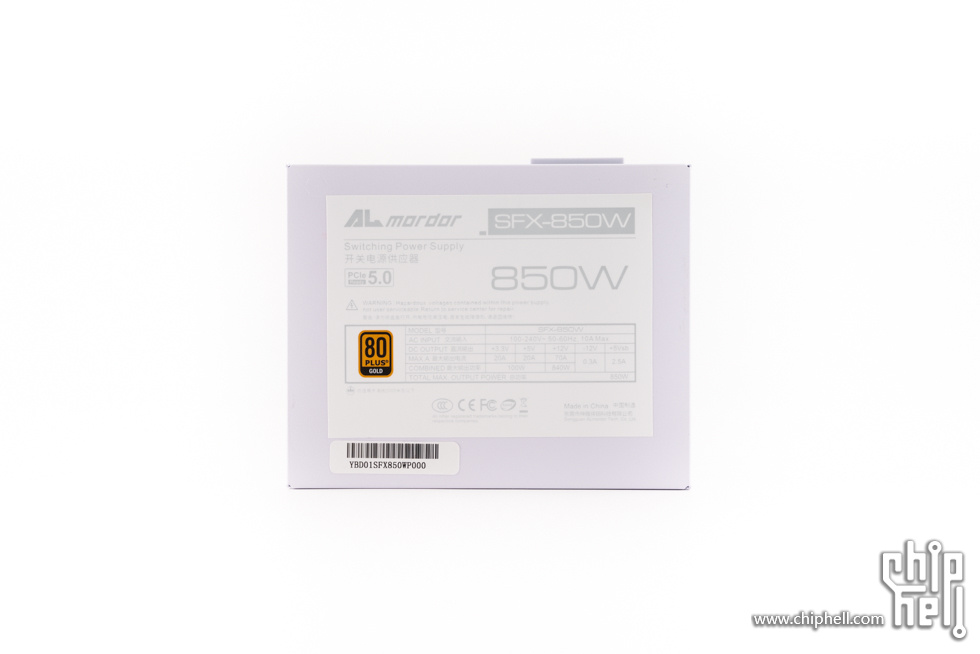

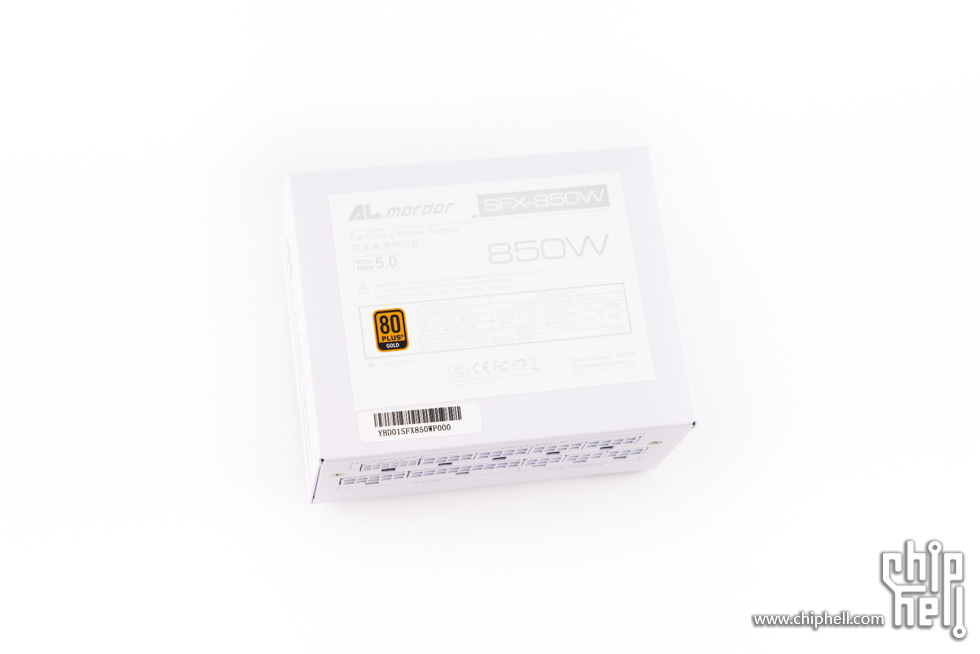

Almordor SFX 850W，金牌全模组电源，转换率高达90%，标准SFX尺寸设计，带有5年质保。电源顶部，带有铭牌贴纸，详细标注了输入输出的能力。

电源侧面，有Almordor的logo。

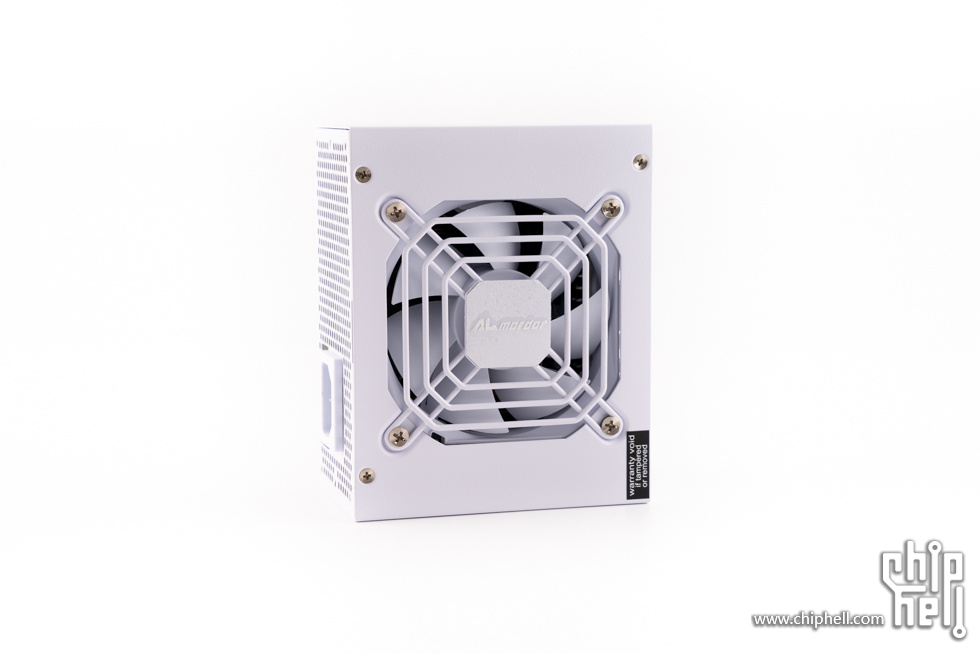

风扇侧，中间有Almordor的logo。

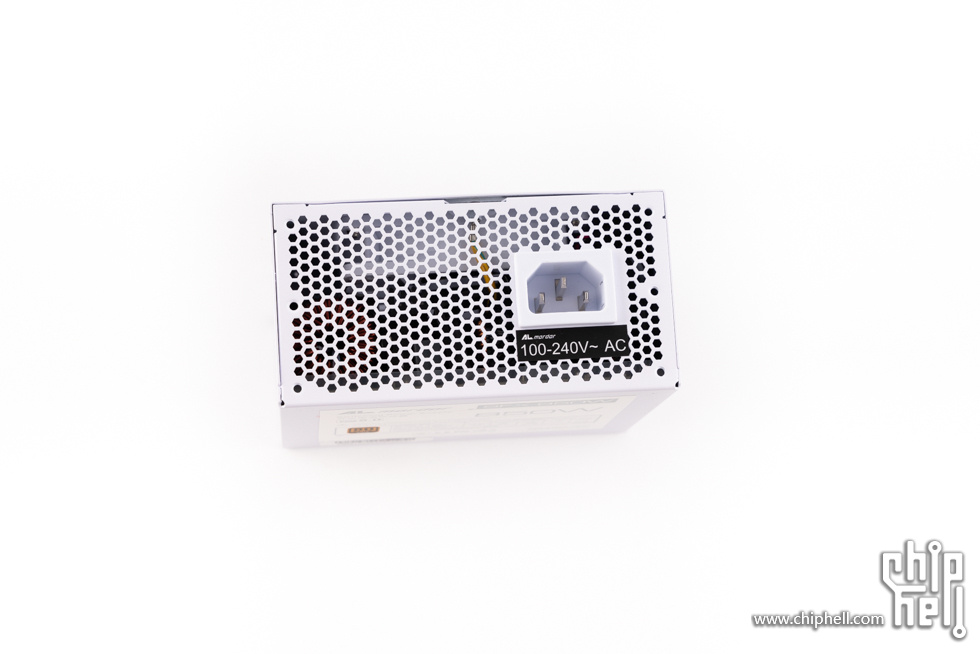

电源尾部。

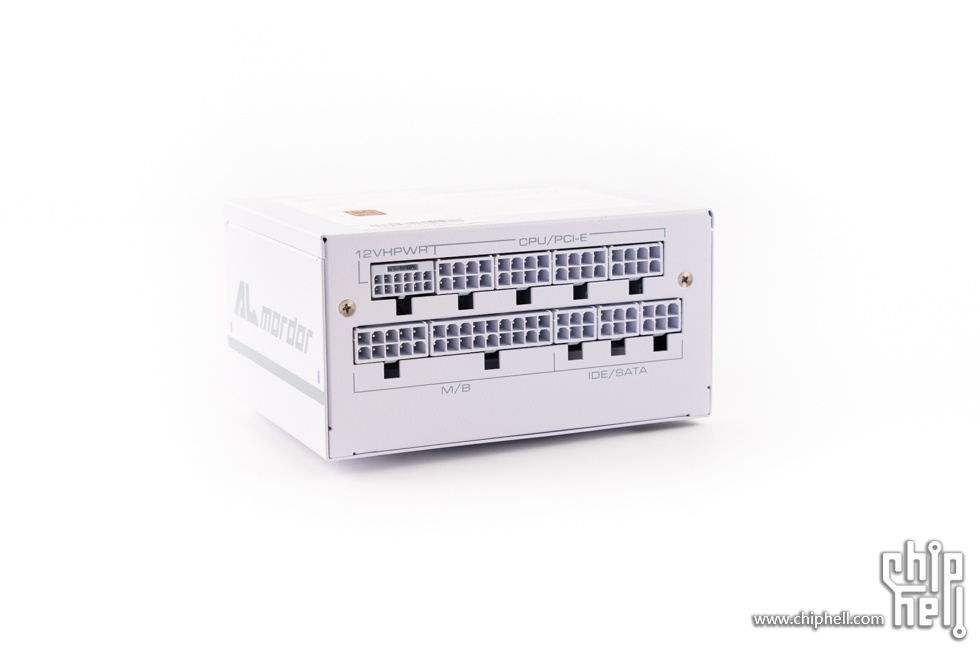

全模组接口部分。

超频三蜂鸟3 ITX机箱，自带提手，机箱尺寸为215 mm × 348 mm × 160 mm，11.9L，机箱采用四面精密网孔面板，有效打造高效气流通道，极速驱走内部积热，大幅增强散热效能，硬件兼容方面，CPU散热器限高68mm，显卡限长340mm，厚度支持到65mm（3槽），支持SFX规格电源，机箱顶部支持安装2把12015薄扇，采用卡扣式快拆侧板，无需工具即可快速拆卸，装机维护省时省力。

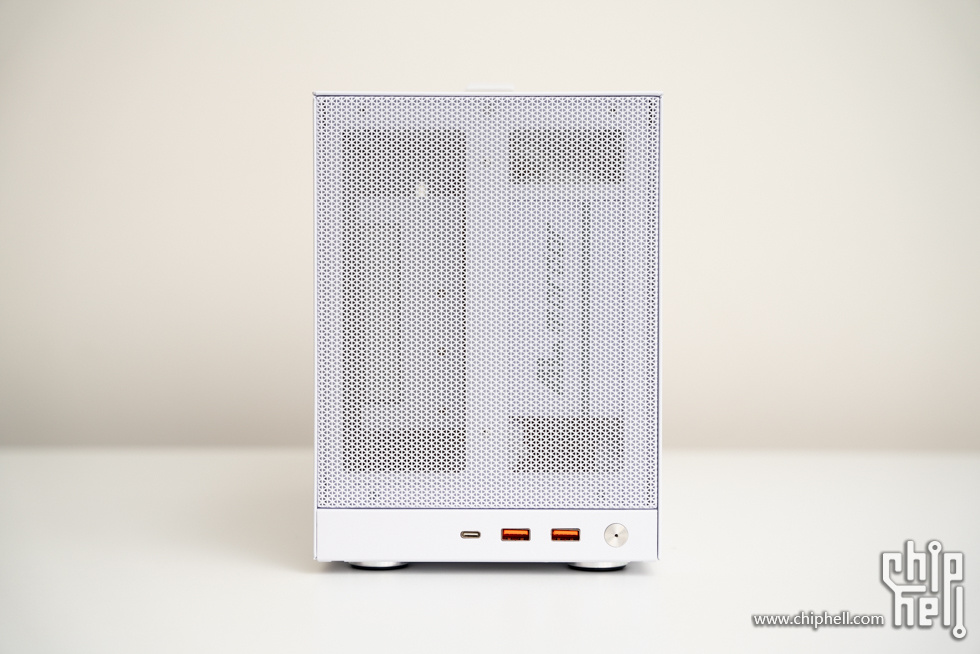

机箱正面。

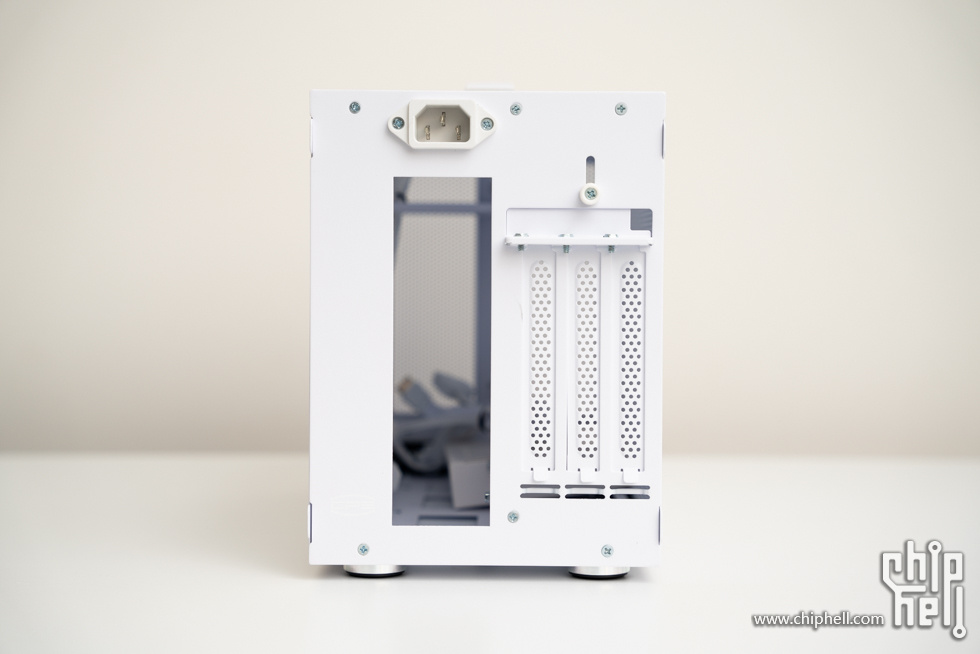

机箱背面。

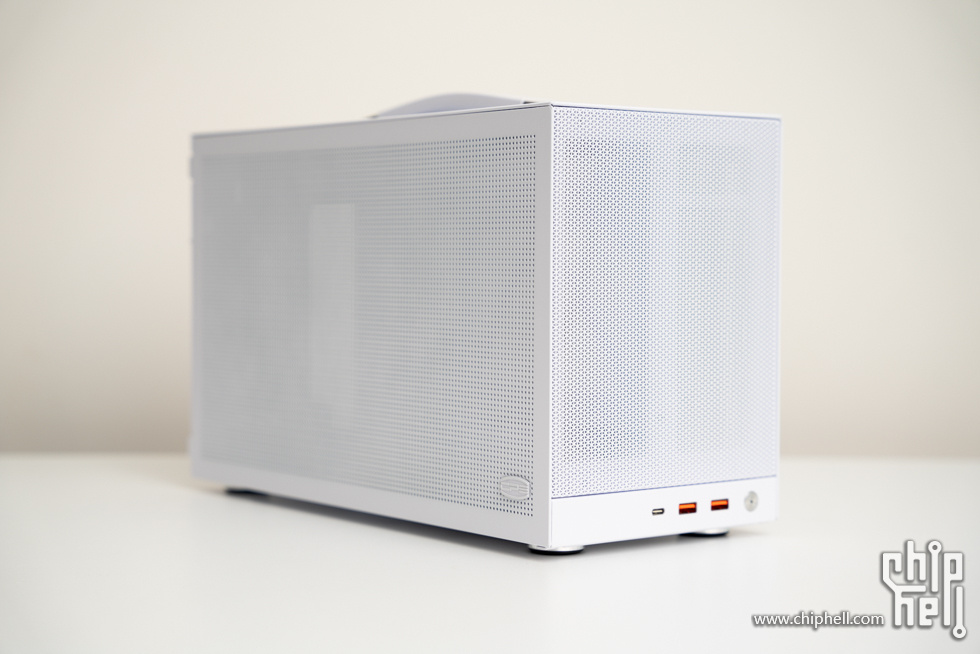

45°视角。

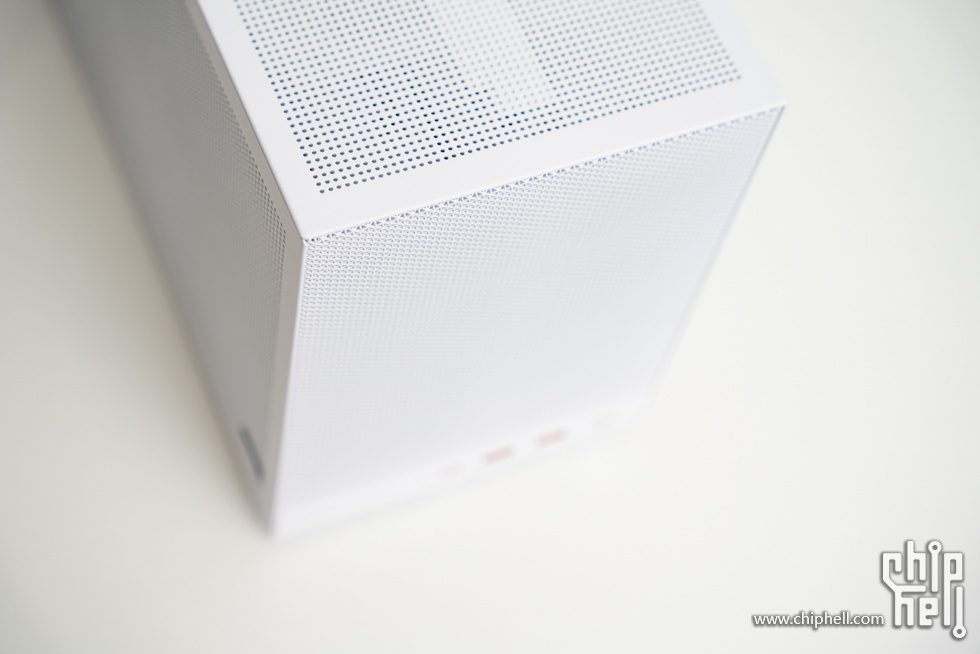

俯视角度。

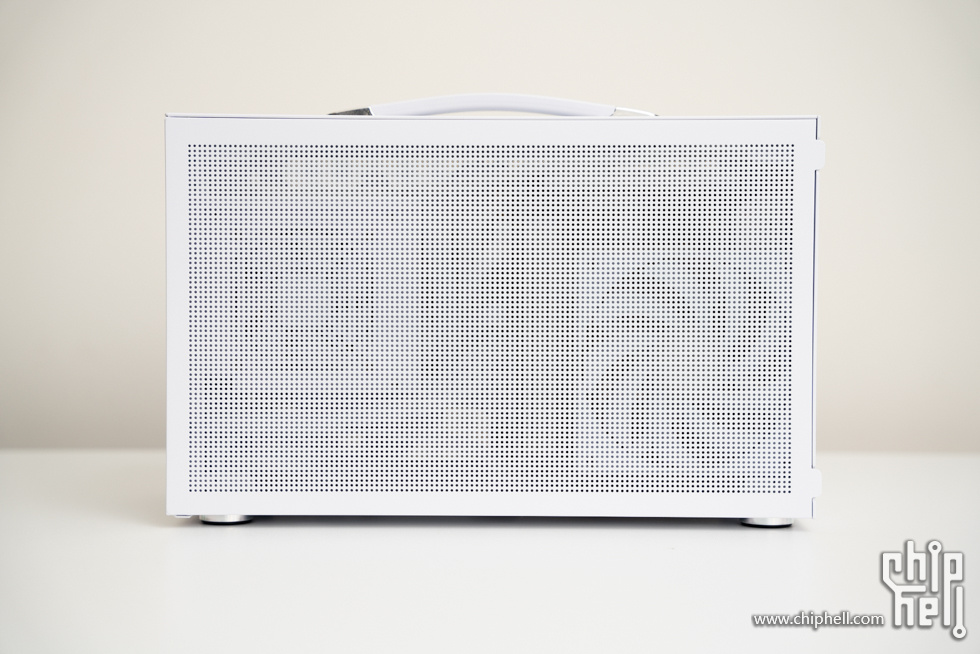

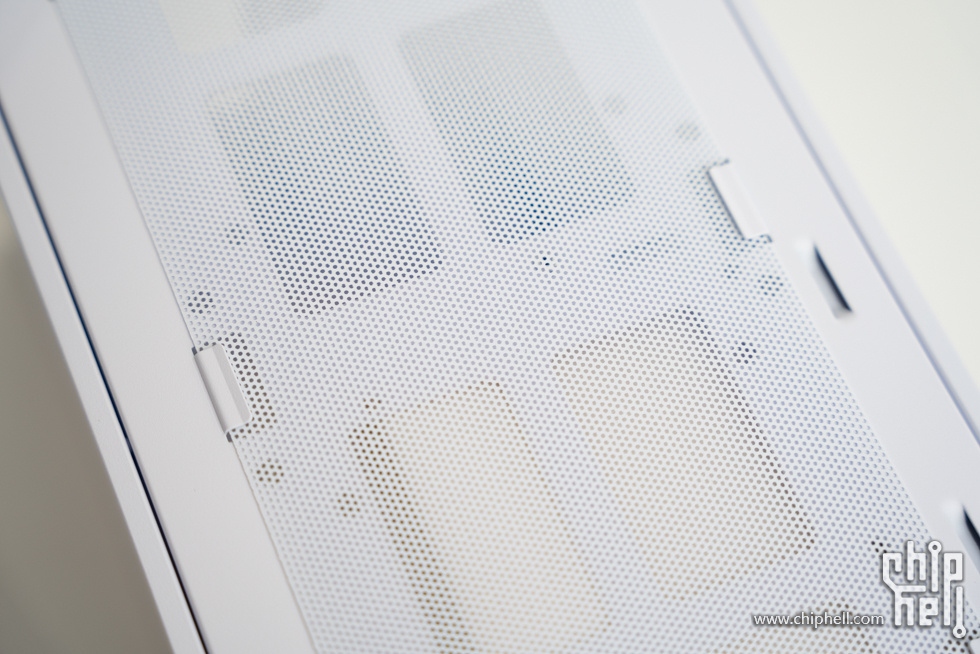

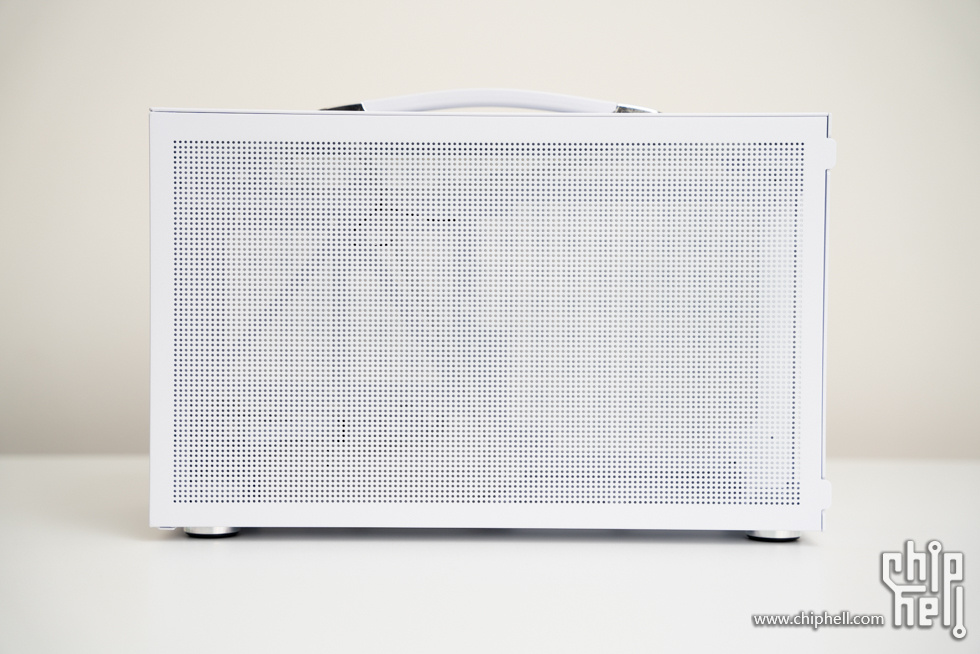

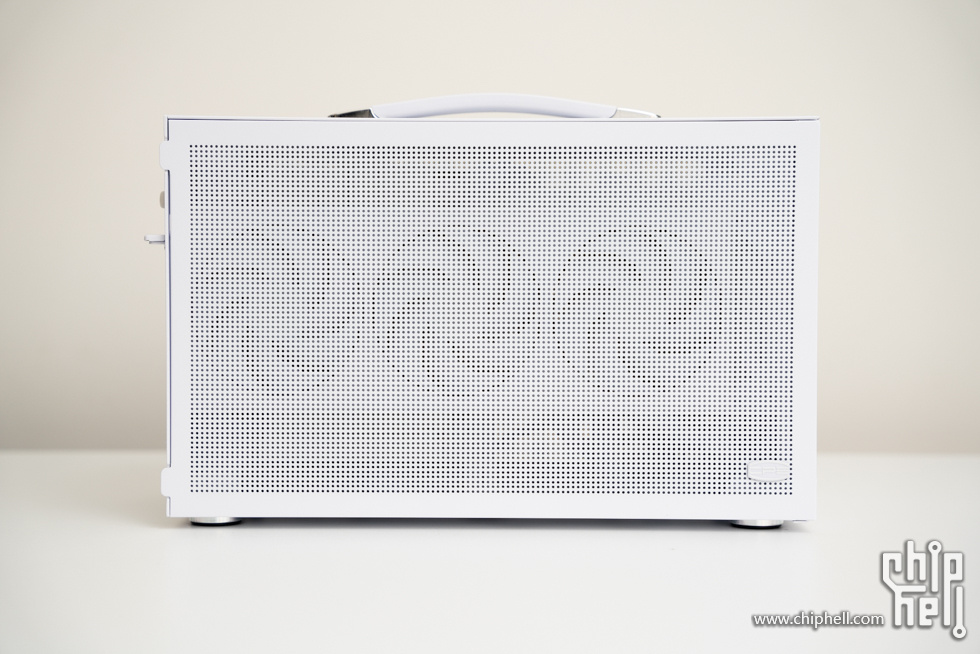

机箱侧面，采用Mesh金属网孔面板。

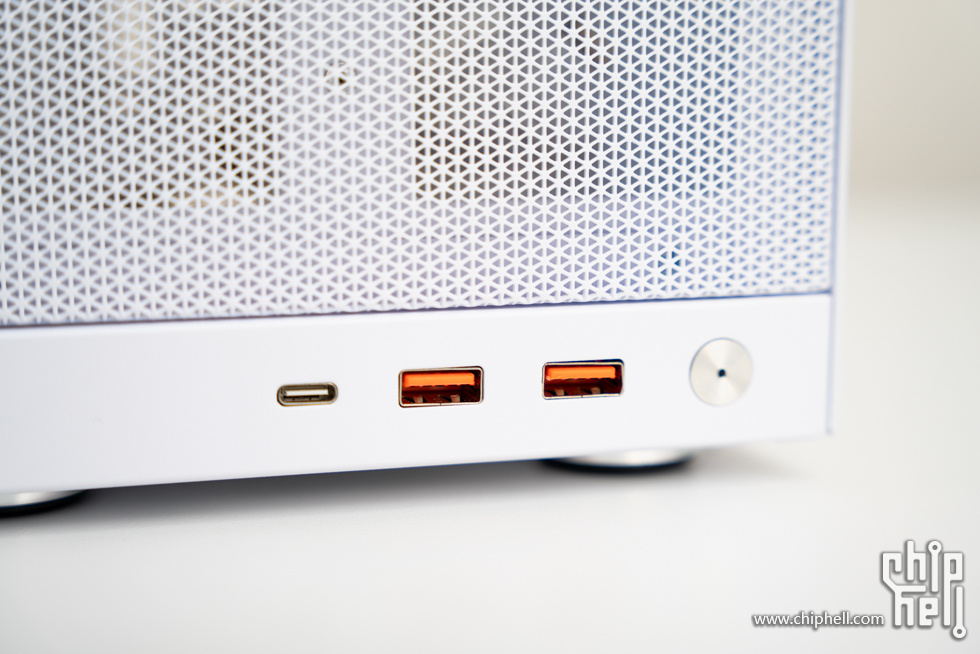

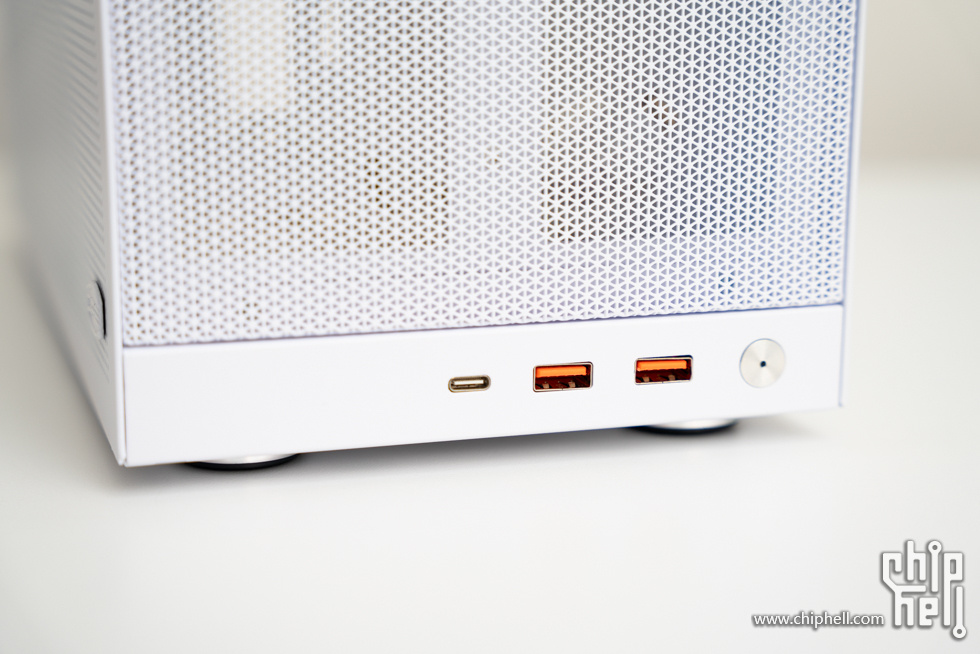

前置接口及按钮，从左至右依次是Type-C 10Gbps、2个USB 3.0、开机按钮。

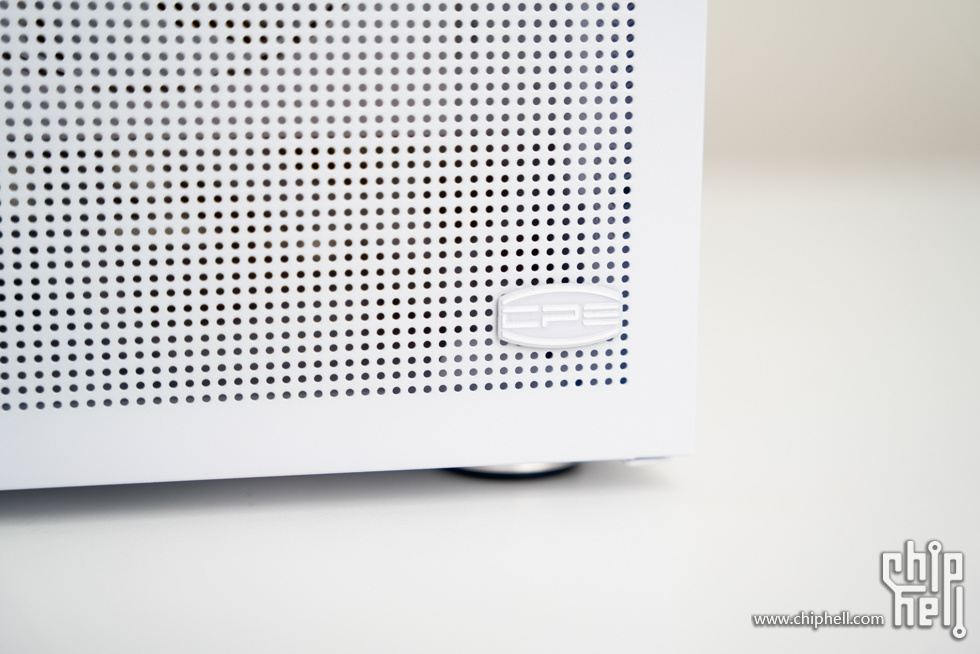

超频三的logo。

机箱顶部一览。

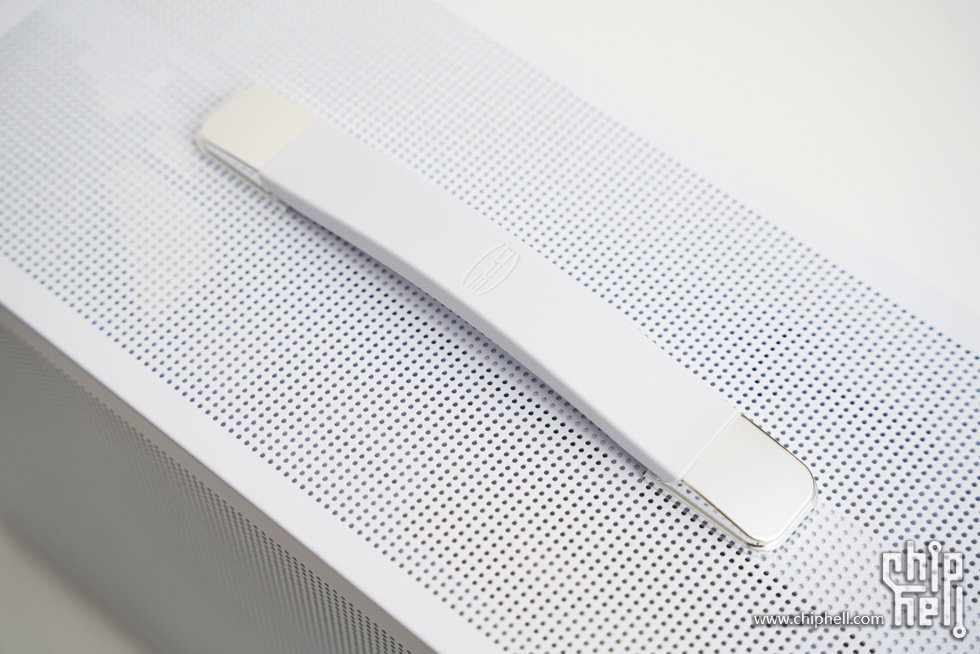

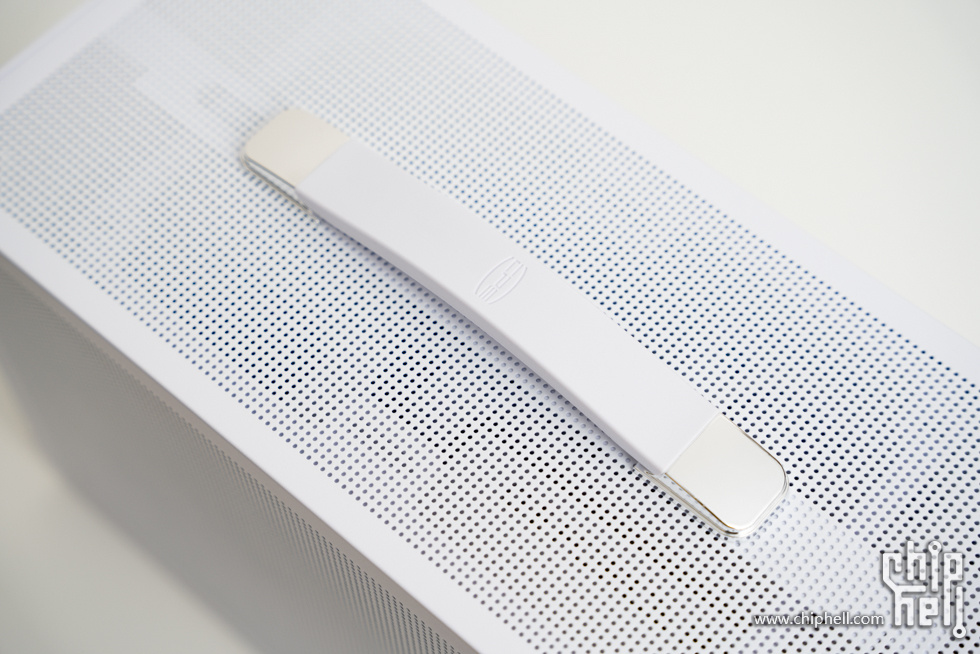

人体工学加固提手，材质柔软强韧，微弓弧形符合人体工学设计，握感舒适可靠，提手内置双钢条，加持两侧锌合金固定件加固，承重性能优越。

机箱底部一览。

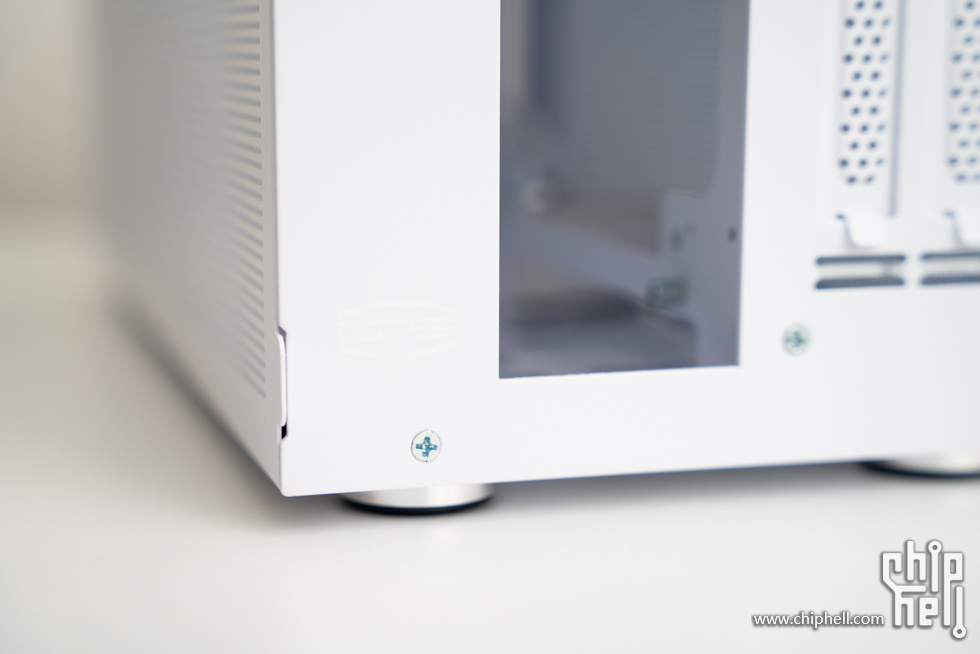

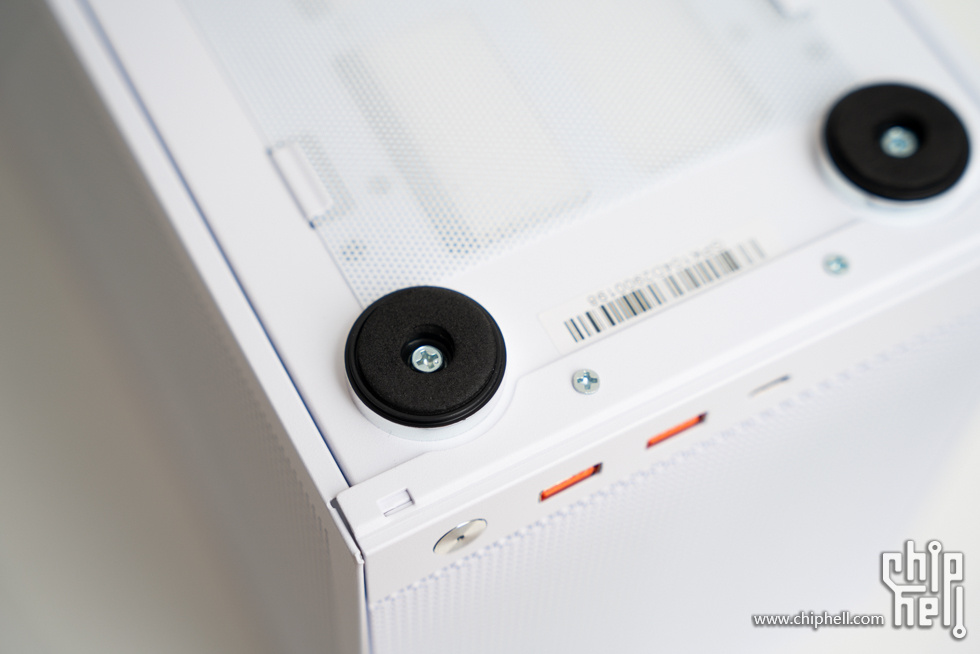

机箱脚垫细节。

机箱底部带有防尘网。
