关于联想P330Tiny 1L全闪NAS改造方案

lbc496105496

项目背景：
        1月某天，在逛全球最大男性交友网站github，看到一个项目“tiny5-m2-riser”，该项目旨在为 Lenovo Tiny5系列小主机，如：（M720q/M920q/M920x/等）支持额外的两个 M.2 SSD 以及一个 10G 以太网卡。
        使用此转接卡后，M920x 可支持6个固态硬盘，其中分别为四个 M.2 2280 M-key SSD 速率为 PCIe 3.0 X4，以及一个额外的 PCIe 3.0 X4扩展槽， 一个 SATA SSD 和一个 M.2 2230 E-key 模块,它还提供标准的 12 伏风扇接头。

转接卡DEMO

        根据 IQ3X0IL 板原理图，系统 +3V3 电源轨的额定电流为 9.74 安培，用于 各种板载组件。典型的 M.2 SSD 指定用于 2.5 至 3.0 安培，因此其中四个 满载可能会超过电源容量。因此，转接板使用 Buck 转换器 +12V 电源轨，以避免系统 +3V3 电源过载。
        除了电源和时钟缓冲器外，还使用自定义编程的 GreenPAK 来处理 为电源排序和辅助 PCIe 信号（如 PERST# 和 CLKREQ#）供电。

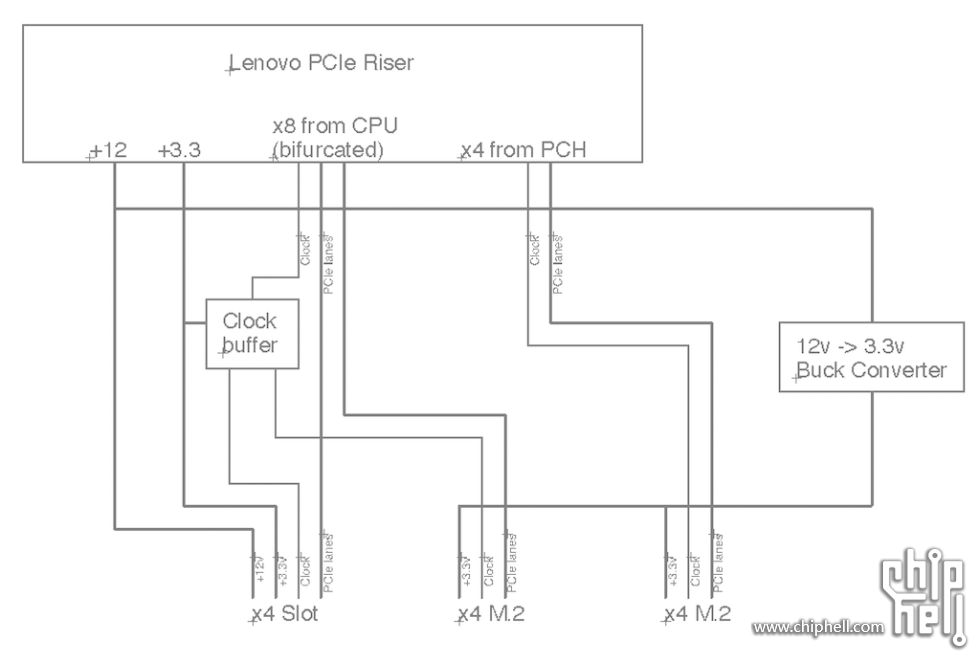

原理图

        使用此功能需要在主板上焊接两个 0402 电阻器以启用 PCIe 拆分功能。


国内寻找：
        觉得非常有意思的项目，放在现在依然是个很高的性价比改装方案，同体积下价格优势明显。
        就在国内深水宝找找看是否有同类的产品，结果一搜还真找到了，店主还做了各种套件，以适用于更多硬件场景。总结上架拆分卡主要适用于Tiny4和Tiny5两类，据说Tiny6及后续机型也在开发中。

拆分卡介绍：
M910Q/M910X/M920Q/M920X,专用转接拆分卡。
        功能:1L的M920X，可以使用该拆分卡，实现最多6盘+双口万兆网卡，作为全闪NAS还是挺合适的。
        6盘是怎么算的:
                拆分卡2个M.2接口 PCIe 3.0 x4；
                主板自带2个M.2接口 PCIe 3.0 x4；
                主板自带SATA接口；
                主板自带网卡接口可扩展1个PCIe 3.0x1。
        万兆网卡:拆分卡可扩展1个标准PCIe 3.0 x4。

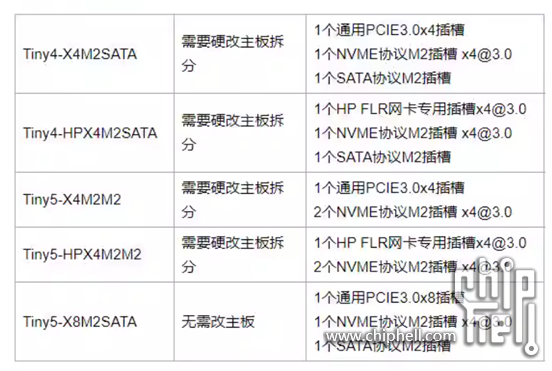

拆分卡型号说明：

支持主机硬件范围：

方案选择：
拆分卡选择
        综合自身使用需求，本次选择“Tiny5-X4M2M2-带风扇-需硬改主板 需要主板改拆分”。

         Tips：不推荐买店家的风扇，噪音太大了。我到手测试后，替换成“5010 12V 3500转【双滚珠】2线显卡2P 离心涡轮风扇”

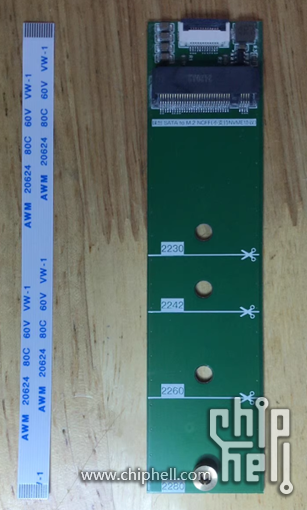

SATA转M.2 SATA (NGFF)转接套件
因小主机内部空间局促，无法安装SATA或MSATA的固态硬盘，因此本套件可以解决此问题。

当前硬件介绍：

序号	名称	型号	备注
1	主机	P330 Tiny
2	CPU	Intel Core I3 8100
3	内存	Samsung DDR4 16G*2
4	PCIe网卡	Mellanox CX311A Ethernet Sing SFP+
5	SATA To M2 SATA	SATA转M.2 SATA
6	拆分卡	Tiny5-X4M2M2
7	WIFI A+E To M KEY	WLAN接口转M2+TF卡
8	2280 M2 NVME	Samsung PM981A 1TB*3	利旧
9	2280 M2 NVME	Aigo P3500 2TB	利旧
10	2230 M2 NVME	SK hynix BC711 512GB	利旧
11	2280 M2 SATA	Samsung PM881 512GB	利旧

主板硬改：
本次硬改采用焊接两个0R电阻方式，按说明图纸位置进行焊接（左边第二个，右边从上往下第二个），焊接效果图如下：

拆分卡安装：

最终硬件效果：

左边，从上往下，M2 SATA SSD 2280,CX311万兆网卡。
右边，上面两根，M2 NVME SSD 2280，底部M2 NVME 2230，中间散热风扇。

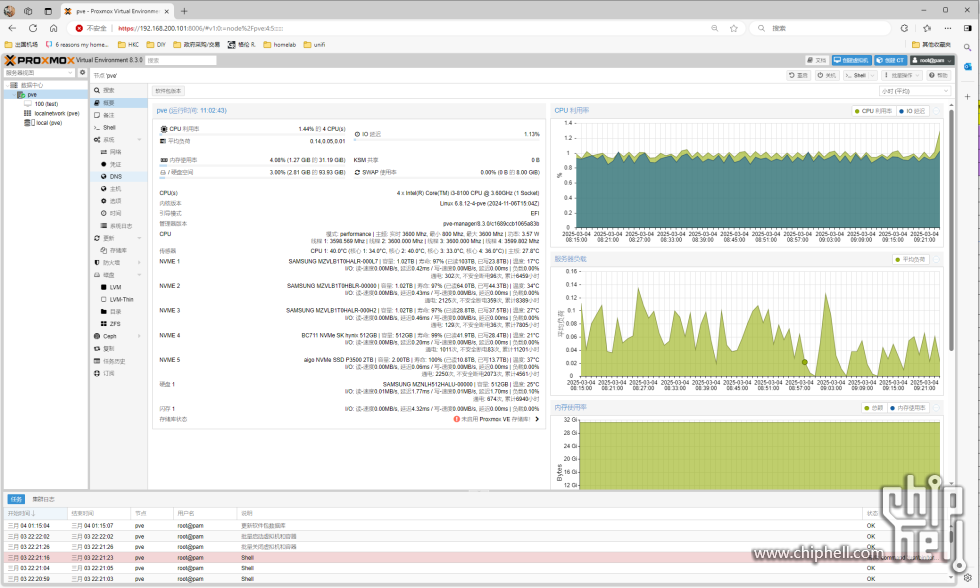

在PVE系统下概览：

总结：
       此方案改造性价比跟同体积下成品还是蛮具有竞争力的，适合折腾党。软件层面的使用就不在这里展开了。后续如果需要扩容直接替换成大容量固态硬盘，预估这套最大升级可达20TB全闪空间。

En.127

原版有插槽真好 扩展玩起来

Wolverine

动手达人！！

NeaRoNG

焊接效果那是直接焊在上边就可以了？那电阻太少还以为焊接了个寂寞...
刚好也还有台8代的可以搞搞，话说你那个万兆卡也能再接一个风扇上去，风扇接口都已经有了

vistb

NeaRoNG 发表于 2025-3-6 22:13
焊接效果那是直接焊在上边就可以了？那电阻太少还以为焊接了个寂寞...
刚好也还有台8代的可以搞搞，话说你 ...

这个风扇口好像是用来取12v电转3.3v的，不是给风扇用的

penzi

羡慕动手能力

hawk0000

我也在研究这个拆分卡，想知道您为什么没选不需要硬改的那款，有什么差别吗

lbc496105496

hawk0000 发表于 2025-3-7 11:19
我也在研究这个拆分卡，想知道您为什么没选不需要硬改的那款，有什么差别吗 ...

不硬改的话，只能支持一个M.2 NVME ，另外一个M.2是SATA 转 NGFF的。各有各的优势，不拆分的话，扩展插槽是X8的，拆分的扩展插槽是X4的

hawk0000

lbc496105496 发表于 2025-3-7 15:01
不硬改的话，只能支持一个M.2 NVME ，另外一个M.2是SATA 转 NGFF的。各有各的优势，不拆分的话，扩展插槽 ...

那就是说支持SATA的M2就可以直接用了呗，这倒是也还行

张家村老张

感谢分享！

GShadowWolf

m2 sata转接套件，PVE8.3.1日志里会有报断连和错误，楼主有遇到这个情况吗

傲冥尘

我去年在B 站上看到过一个方案
联想的P360+威联通那款网卡配硬盘的方案

mayi

m720q可以用吗

00看到了不行

lbc496105496

GShadowWolf 发表于 2025-3-8 10:21
m2 sata转接套件，PVE8.3.1日志里会有报断连和错误，楼主有遇到这个情况吗

是不是用smartctl查看 M2 SATA的信息中有CRC错误

GShadowWolf

lbc496105496 发表于 2025-3-10 09:46
是不是用smartctl查看 M2 SATA的信息中有CRC错误

Mar 10 09:54:43 pve kernel: ata1.00: status: { DRDY }
Mar 10 09:54:43 pve kernel: ata1: hard resetting link
Mar 10 09:54:44 pve kernel: ata1: SATA link up 3.0 Gbps (SStatus 123 SControl 320)
Mar 10 09:54:44 pve kernel: ata1.00: ACPI cmd f5/00:00:00:00:00:00(SECURITY FREEZE LOCK) filtered out
Mar 10 09:54:44 pve kernel: ata1.00: ACPI cmd b1/c1:00:00:00:00:00(DEVICE CONFIGURATION OVERLAY) filtered out
Mar 10 09:54:44 pve kernel: ata1.00: ACPI cmd f5/00:00:00:00:00:00(SECURITY FREEZE LOCK) filtered out
Mar 10 09:54:44 pve kernel: ata1.00: ACPI cmd b1/c1:00:00:00:00:00(DEVICE CONFIGURATION OVERLAY) filtered out
Mar 10 09:54:44 pve kernel: ata1.00: configured for UDMA/133
Mar 10 09:54:44 pve kernel: ata1: EH complete

报连接错误，我让卖家重新寄一套过来试，放了两天没报错了

lbc496105496

GShadowWolf 发表于 2025-3-11 19:36
Mar 10 09:54:43 pve kernel: ata1.00: status: { DRDY }
Mar 10 09:54:43 pve kernel: ata1: hard reset ...

您可以试试用铝箔胶带包一下，说不定能解决，类似于下面这样子，主要sata排线干扰大。

GShadowWolf

lbc496105496 发表于 2025-3-17 18:22
您可以试试用铝箔胶带包一下，说不定能解决，类似于下面这样子，主要sata排线干扰大。
...

可以试试。不过我感觉应该是fpc线弯折的问题，我那条弯折的比较严重，可能导致连接不良。反正淘宝上也fpc线也便宜，换一条就可以了

lbc496105496

GShadowWolf 发表于 2025-3-18 11:15
可以试试。不过我感觉应该是fpc线弯折的问题，我那条弯折的比较严重，可能导致连接不良。反正淘宝上也fpc ...

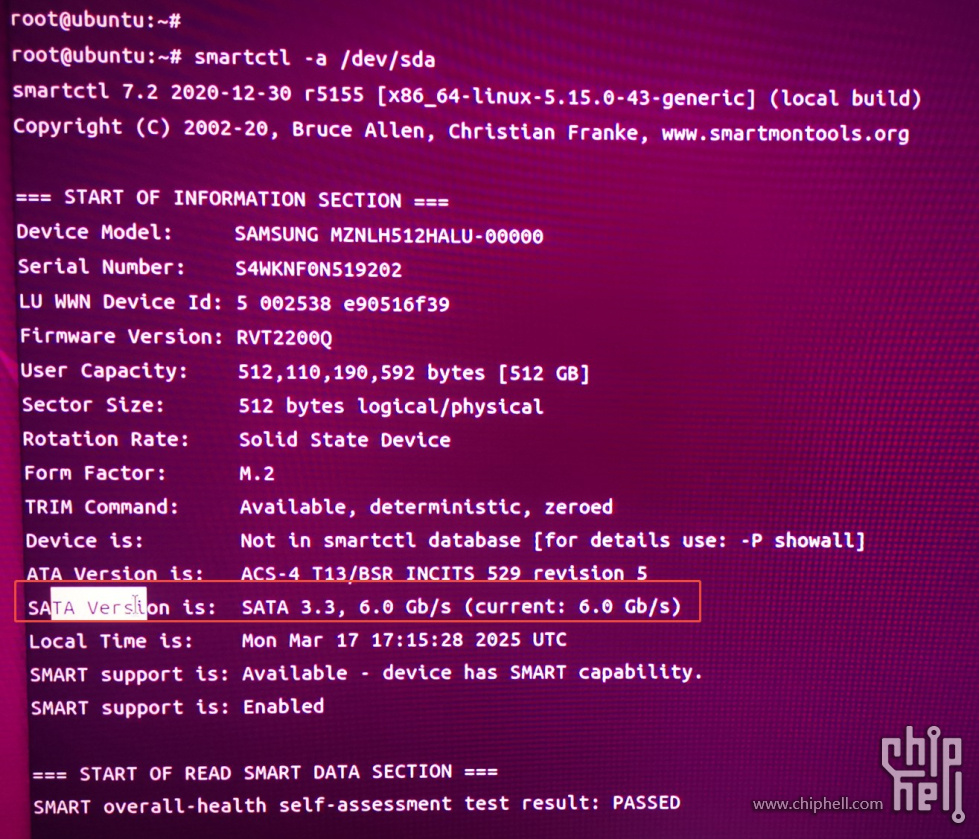

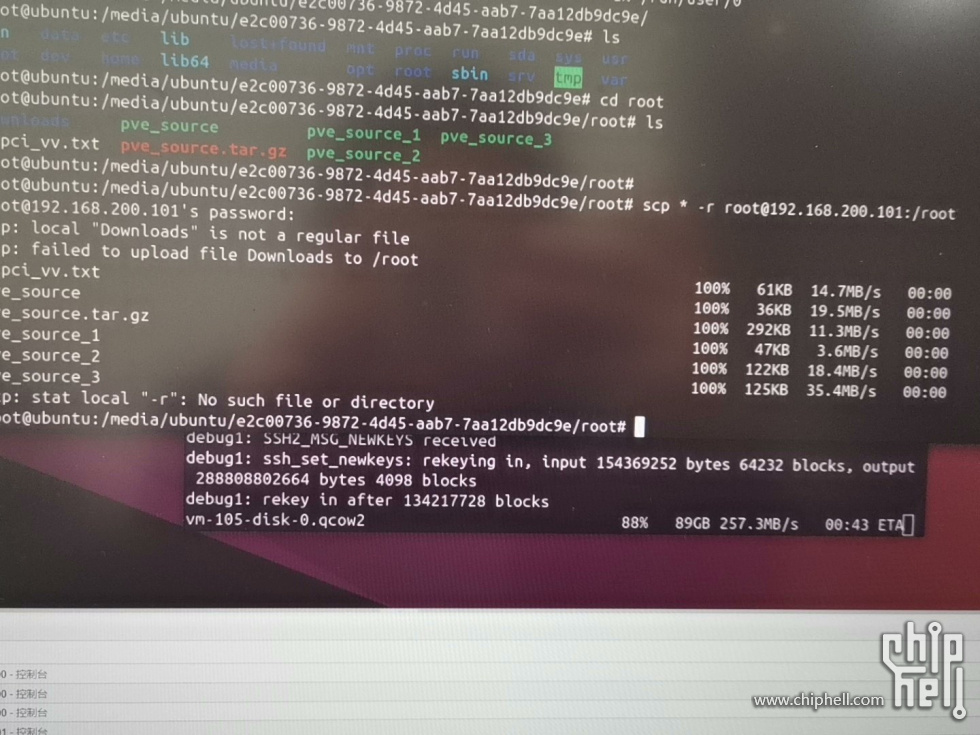

我通过包裹铝箔胶带后，确实明显改善使用效果，之前在读写数据时遇到的CRC错误计数一直增加，在pve下sata只能协商3.0 Gb/s速度。目前测试各方面数据都在正常水平。

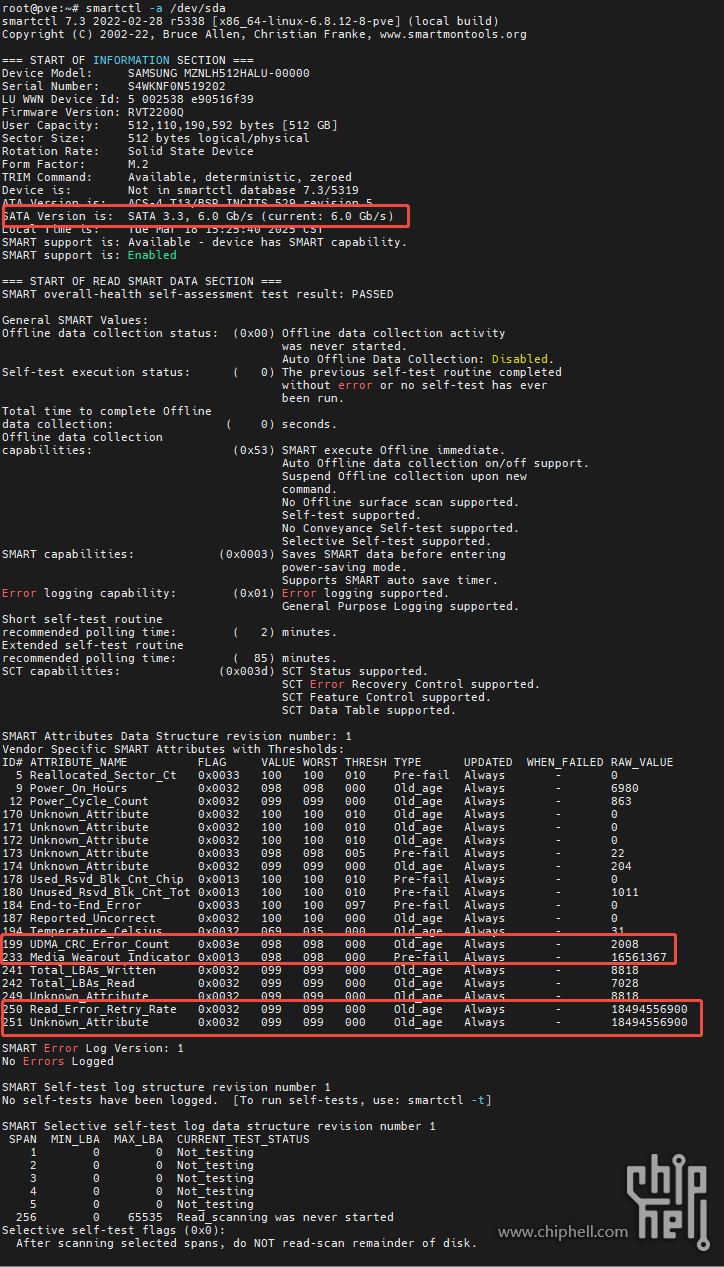

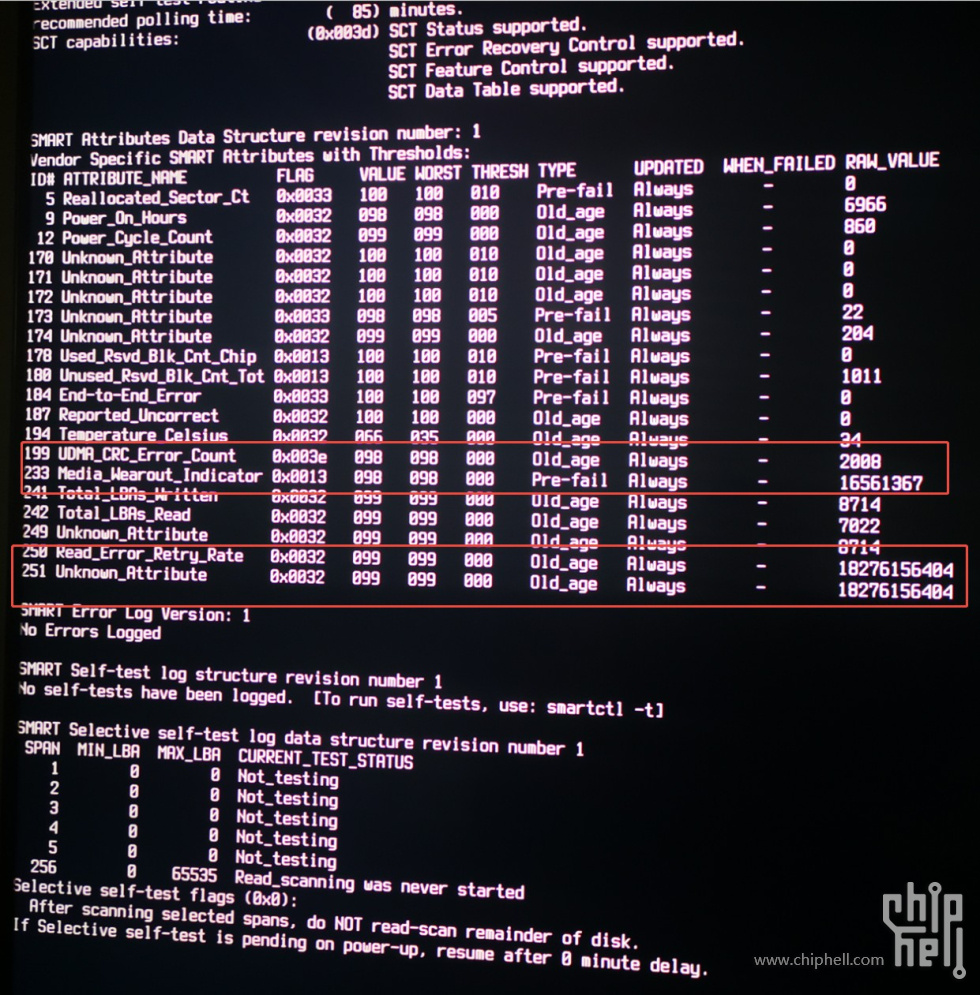

未包裹铝箔的效果
Sata协商在3Gb/s

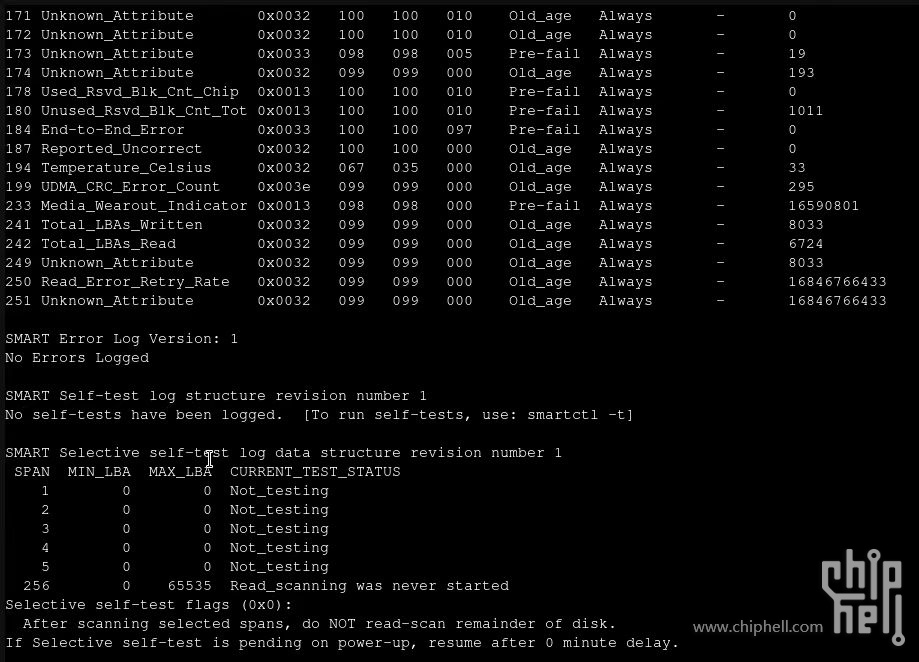

CRC错误计数持续增加
