给机箱做了个CHH字母RGB灯

tellalie

这几年看到主板有开始有彩灯接口，我倒是十年不变的B75，那时候可以通过外接风扇上带RGB彩灯，当年超频3公众号签到获得几把星空皓月彩灯风扇。

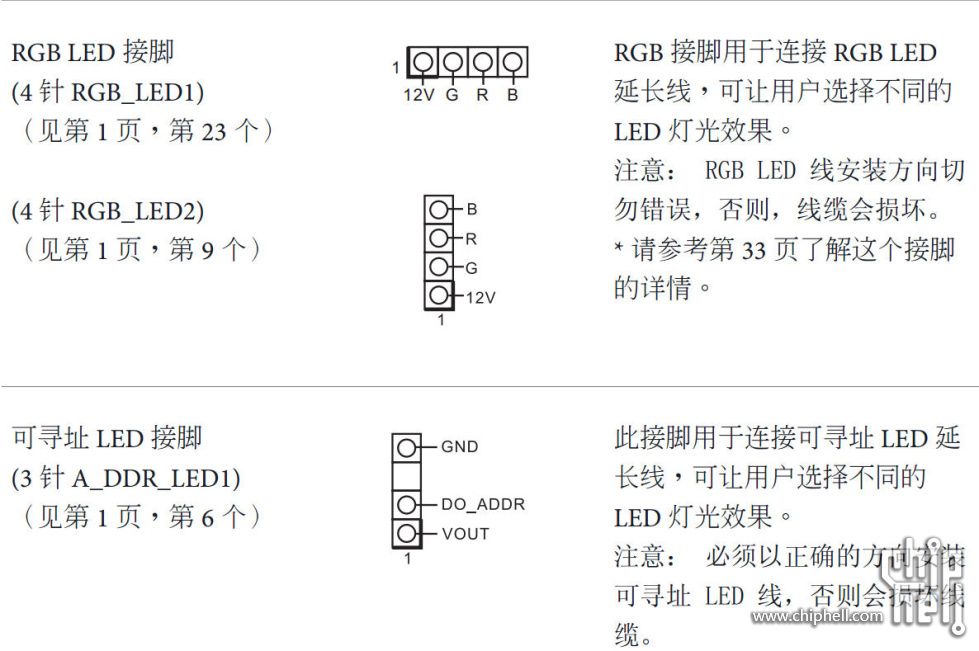

既然要做RGB彩灯，首先要清楚接口。目前主板有两种彩灯接口，12V 4针接口和5V 3针接口两种。前者主要实现简单的色彩变化，而后者则支持更复杂的“可编程RGB”效果，如彩虹变幻和内存条的“流光溢彩”等，颜色过渡更为自然。
此外，还有一种名为ARGB的新方案值得关注。它全称Addressable RGB，不仅支持流光幻彩效果，还兼容众多主板厂商。通过一根1分多转接线，即可轻松实现软件控制的RGB同步，非常便捷。如果你的主板具备5V 3针接口，那么这种ARGB方案将是一个不错的选择。当然，如果没有5V 3针接口，12V 4针的RGB风扇也能满足基本需求。

    科普完毕，那就按照我多年设计led灯板的思路，走老路，就不会踩坑。选12V 4针，灯珠采用5050 RGB三色灯珠，缺口为蓝且为负，三颗灯珠串联再加上限流电阻。接上4线，插主板12V4针RGB座，白色塑料座面板，磁吸柱吸住机箱。

    灯板先在CAD设计字母，画8mm方框，数量按3的倍数排列成字母，得到的C是3串4并，H是3串5并。线路板尺寸和开孔按照8cm风扇的标准尺寸。

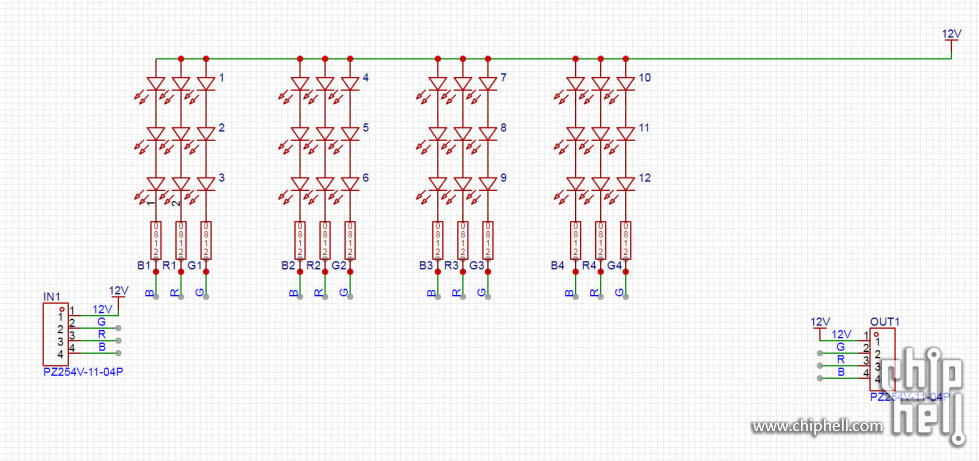

    再用嘉立创EDA软件，画好灯珠线路图，PCB这边把CAD文件导入进入，摆放好灯珠和2.54mm端子位置，画好线路板，用完一个月2次免费打样机会。1.6mm厚度，80X80mm大小。白色双层FR4玻纤板。



    灯珠5050，TB购买50个。需要数量12+15+15=42个,4元包邮。灯珠收货后就到积分球测试数据，我只需要测量15mA和20mA下的电压值，其余色温光通量不用看。
有了这个电压值，可以计算3串灯珠的电压，再计算出限流电阻。（12-3*灯珠电压）/电流=需要阻值。

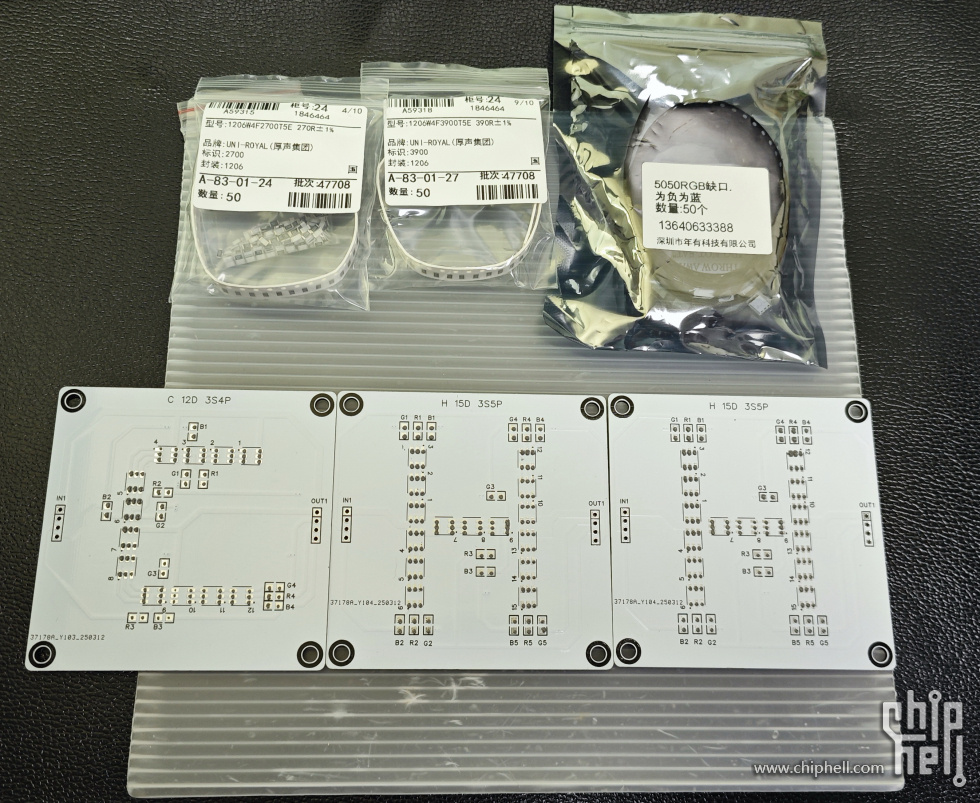

材料需购买1206贴身电阻：220 270 390欧， 2.54mm位弯针插座，2.54mm的4位排线。
材料到齐后，手工刷锡膏，手工贴片，三块灯板过回流焊，新鲜出炉。点亮测试都通过

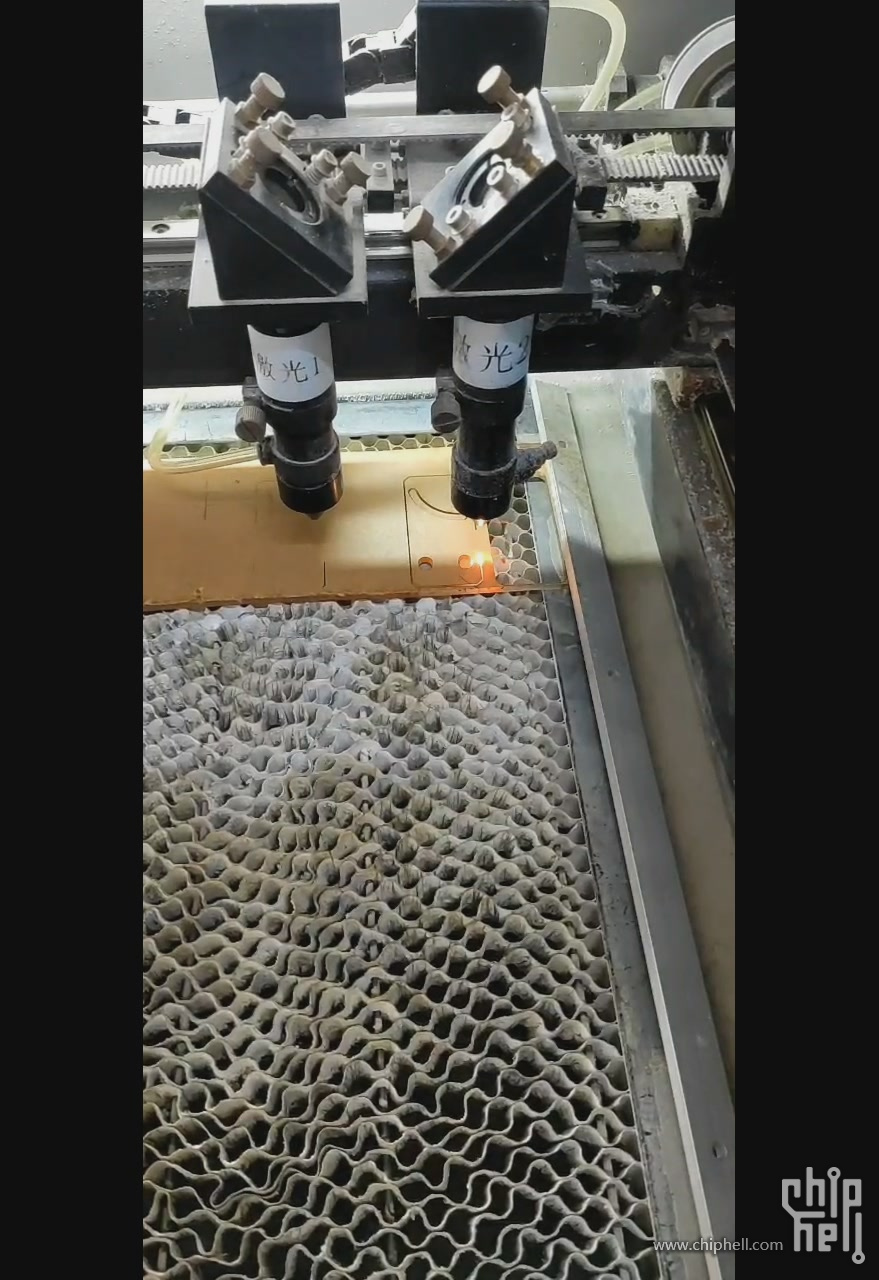

白色塑料板是我从广告板拆下来得到，再到激光切割机上切割出9X9cm，4孔面板，激光机之前出现故障，耽误进度，周一时使用没出激光，周二检查水冷不工作，经过清洁灰尘滤网，加水换保险管后修好。周三激光打孔做出灯板焊盘的胶网，周六再切割出3块白色面板。

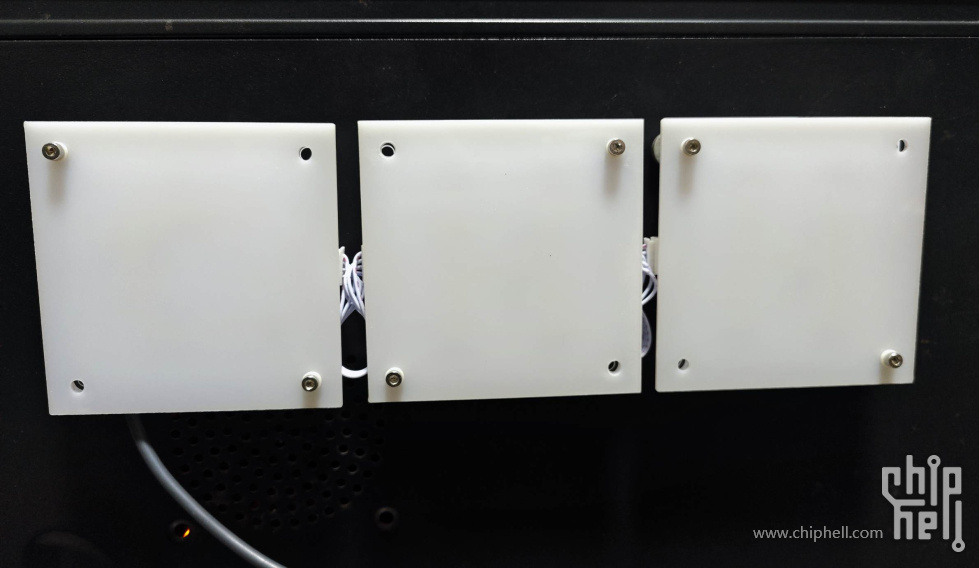

组装，焊端子和线材，把4pin线插到主板RGB针脚上。磁铁吸附机箱侧板。

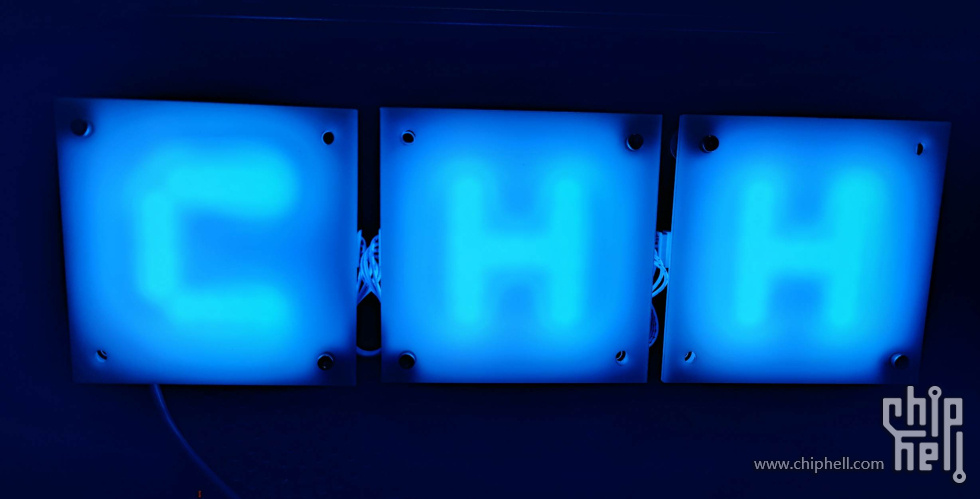

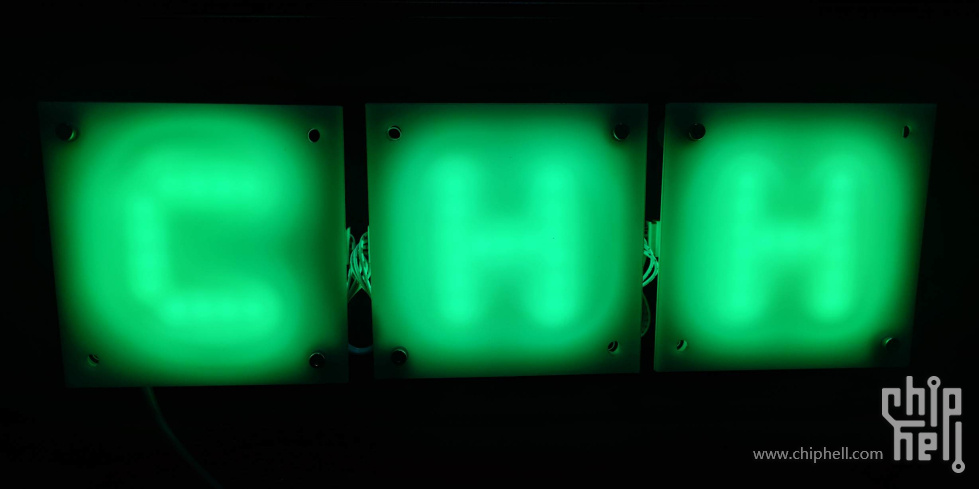

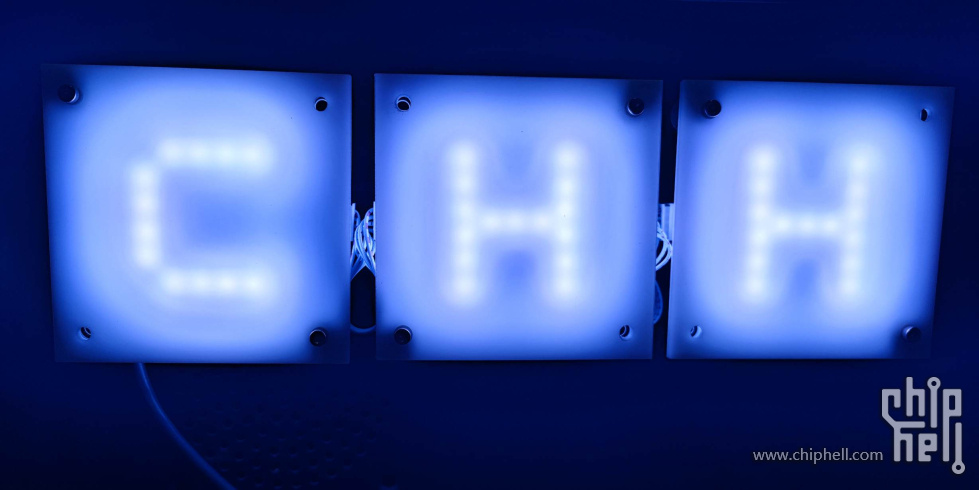

用的是技嘉B365M，RGB fusion软件控制不同色彩，RGB功能比较单一。拍照记录一下。






最后感叹时代变化，我用3030 RGBW灯珠设计彩灯是2019年底，做球场灯。现在已经有集成彩灯芯片的灯珠，3线点亮，5V供电加数据地址，这样设计简单多了。如果下一次做彩灯，用3针那种接口，那要选用论坛的红色logo，外围白板，底部的彩色包围着logo，用主流12cm风扇的尺寸。
