目前使用了相变片的5090D都有哪些？

sinopart

准备出掉4090，已经找好买家。现在纠结是购买哪一款5090D。相变片已经被证明了是应付450w功耗显卡的最佳解决方案，在4090上能做到极低的热点温差。50系取消了热点温度显示，这对玩家来说更难判断导热材料的衰减情况，只能依赖于相变片的性能，因此我购买显卡必须带相变片。有哪些5090D是使用相变片导热的？

ryan9247

目前好像未知，以前4090公版是用的相变，但是这代是液金了，技嘉的液金复合硅脂➕导热凝胶，微星拒保，其他品牌服务都不会很好，你怕衰减就买华硕，好歹售后免费清灰换硅脂导热垫

sinopart

ryan9247 发表于 2025-3-23 12:54
目前好像未知，以前4090公版是用的相变，但是这代是液金了，技嘉的液金复合硅脂➕导热凝胶，微星拒保，其他 ...

夜神太重，而且挡板还是2Slot，特别容易变形。

ryan9247

sinopart 发表于 2025-3-23 12:56
夜神太重，而且挡板还是2Slot，特别容易变形。

这个多虑了，这种级别的都是金属框架了，何况还有显卡支架，你担心的这些其实在我看来都是多余的，价格和售后服务才是你需要关注的

tide~

不同厂家的相变参数也不一样， 导热系数3.8w（莱尔德PCM588）、国产8w、8.5w（霍尼韦尔7950）、国产9.5w，等等；
而显卡介绍里 最多写用了相变，通常不透露品牌；所以不确定性依然不小

mekk

要等拆解横评了，但是目前的显卡价格感觉遥遥无期

spikeout506

去B站搜搜5090D的拆解视频，散热不仅是相变片，热管，均热板，厚度做工也很重要。个人不推荐技嘉超级雕，因为是液金+液态凝胶，拆开后看上去就不舒服，一坨坨的，温度也不理想，参考：老张修显卡，修的唯一一张5090D超级雕

sinopart

tide~ 发表于 2025-3-23 13:20
不同厂家的相变参数也不一样， 导热系数3.8w（莱尔德PCM588）、国产8w、8.5w（霍尼韦尔7950）、国产9.5w， ...

看来你有一个误区，就是认为相变片的导热性能强于硅脂。
其实不是如此。霍尼韦尔的7950相变片在导热性能上并不比硅脂强，只能说是持平，真正让相变片在显卡上被广泛采纳的原因是相变片在大发热负载下的抗流失能力极强。
之前的40系就有硅脂缩水的新闻，其实并不是40系采用了散热性能羸弱的硅脂，而是大部分厂家采购了供应商的低耐久但高性能的硅脂。这种硅脂不耐用，极易在高温下流失，却能在使用寿命期间保持良好的导热能力，当时AIC厂商还没有转到相变片，一时半会只能改用这种硅脂，毕竟改相变片是需要改组装厂生产流程与产线机器，耗时比较久。
使用了相变片的显卡，其导热介质流失量小，可以在大发热下使用更久的时间，而不是在使用一年后就出现了热点温度过高导致显卡性能下降的情况。而热点温度往往与封装温度解耦，封装温度还在60度，热点温度可能已经随着硅脂流失慢慢上升到了110度了。

cdp0080

spikeout506 发表于 2025-3-23 13:49
去B站搜搜5090D的拆解视频，散热不仅是相变片，热管，均热板，厚度做工也很重要。个人不推荐技嘉超级雕，因 ...

老张修的这张是热插拔都能抢救活的卡，这个设计感觉不能竖装，怕流出来

spikeout506

cdp0080 发表于 2025-3-23 14:42
老张修的这张是热插拔都能抢救活的卡，这个设计感觉不能竖装，怕流出来 ...

是的，老张自己都说GPU用液金散热不好，容易出问题。最关键的是GPU四周没用隔离装置（有类似PS5），

tide~

sinopart 发表于 2025-3-23 14:27
看来你有一个误区，就是认为相变片的导热性能强于硅脂。
其实不是如此。霍尼韦尔的7950相变片在导热性能 ...

嘿嘿，第一个关于耐久性/抗流失 我们已经取得认同了，我用的7950已经3年+没换过了；
第二个关于导热能力，霍尼韦尔7950导热8.5w 确实比信越7921 6w强不少（不过你要说它只有7.1之类我也没法反驳，毕竟我没有专业设备），在我这的效果就是：相同电脑相同功耗下温度下降明显；
随便交流下感受而已，你觉得导热方面和硅脂差不多，也行；我说它好，霍尼韦尔又不给我钱

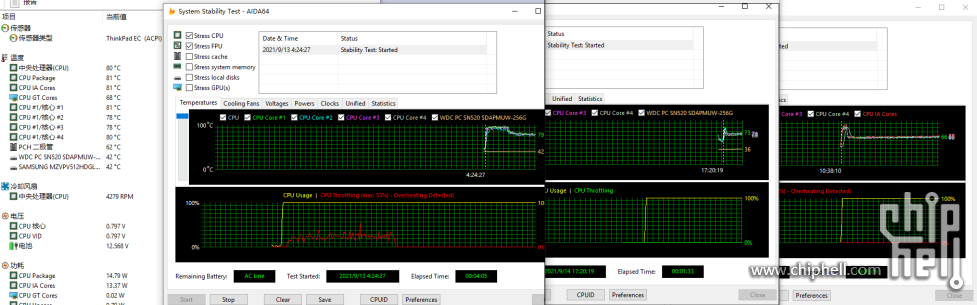

图1：同一笔记本固定PL1在15w，都是FPU+CPU（为了与4年前烤机保持一致），这种四个弹片式的扣具是有弹性的（能逐次压薄7950，达到最高导热效果）
左图：联想原厂硅脂，中图：信越7921，右图：霍尼韦尔7950，温度下降梯度都是6-7度




图2：同一intel NUC电脑，魔改了猫头鹰L9i散热器，相同功耗（FPU+AVX512拉满）、相同风扇转速下，不改装 / 改装弹性扣具的话，霍尼韦尔7950前后差了12度

guanqq_64

微星 超龙 神龙 魔龙 是相变
华硕 TUF和夜神 是相变
别的不知道

超级雕是复合硅脂，B站有一个5080 侧漏了。

七彩虹是普通硅脂。

栢能40系有劣质硅脂门，50系有待观察（映众 索泰 万丽）

影驰看不知道，看CHH评测的拆解好像是硅脂吧。

sinopart

guanqq_64 发表于 2025-3-26 09:50
微星 超龙 神龙 魔龙 是相变
华硕 TUF和夜神 是相变
别的不知道

买了七彩虹，感觉完蛋了

guanqq_64

sinopart 发表于 2025-3-26 10:01
买了七彩虹，感觉完蛋了

七彩虹的普通硅脂还行吧。
40系劣质硅脂门，华硕和栢能都热点100度的时候，没有七彩虹爆出过类似问题。

czzk183

tide~ 发表于 2025-3-23 18:59
嘿嘿，第一个关于耐久性/抗流失 我们已经取得认同了，我用的7950已经3年+没换过了；
第二个关于导热能力 ...

cpu我验证过 7921和7950相变相差不大，因为瓶颈主要还是在顶盖到die那段的导热，前提是买到正品7921    7921假货非常多

裸die直触    超低热阻的优势才能体现出来

guanqq_64

czzk183 发表于 2025-3-26 10:11
cpu我验证过 7921和7950相变相差不大，因为瓶颈主要还是在顶盖到die那段的导热，前提是买到正品7921    7 ...

7921我放弃了 太难涂了 我现在用TF7就好了
反正硅脂没干 没准主板都换了
CPU 主板 反正就2年寿命（就去二手区了）。

fcs15963

tide~ 发表于 2025-3-23 18:59
嘿嘿，第一个关于耐久性/抗流失 我们已经取得认同了，我用的7950已经3年+没换过了；
第二个关于导热能力 ...

之前笔记本1070对比过，刚涂好的7921比7950低四到五度，但是第二天持平，一星期后稳定高2-3度。

slan7777

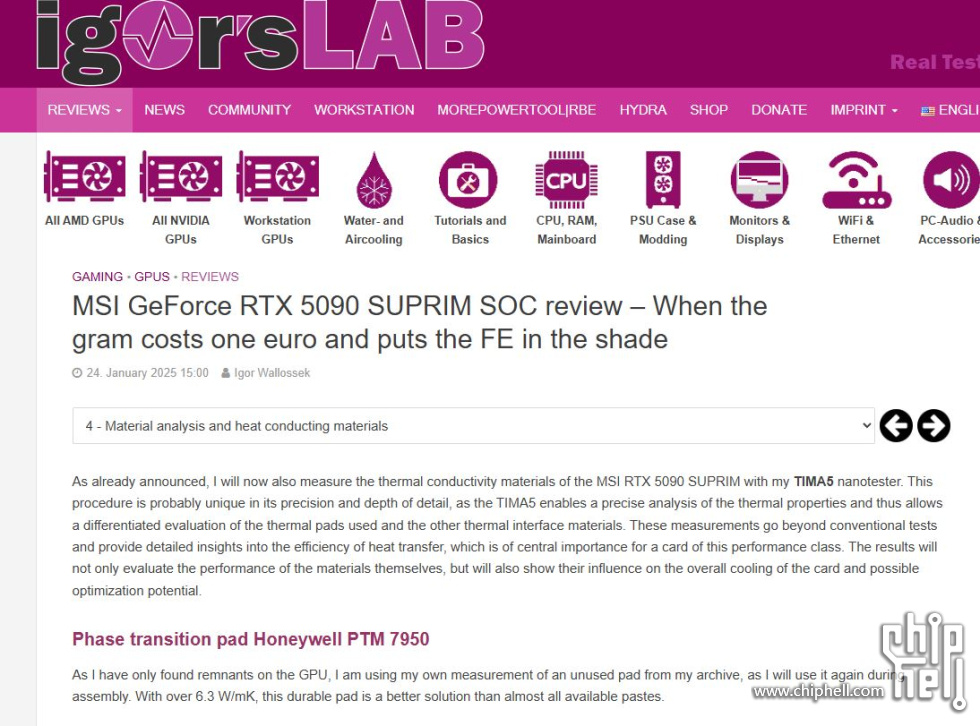

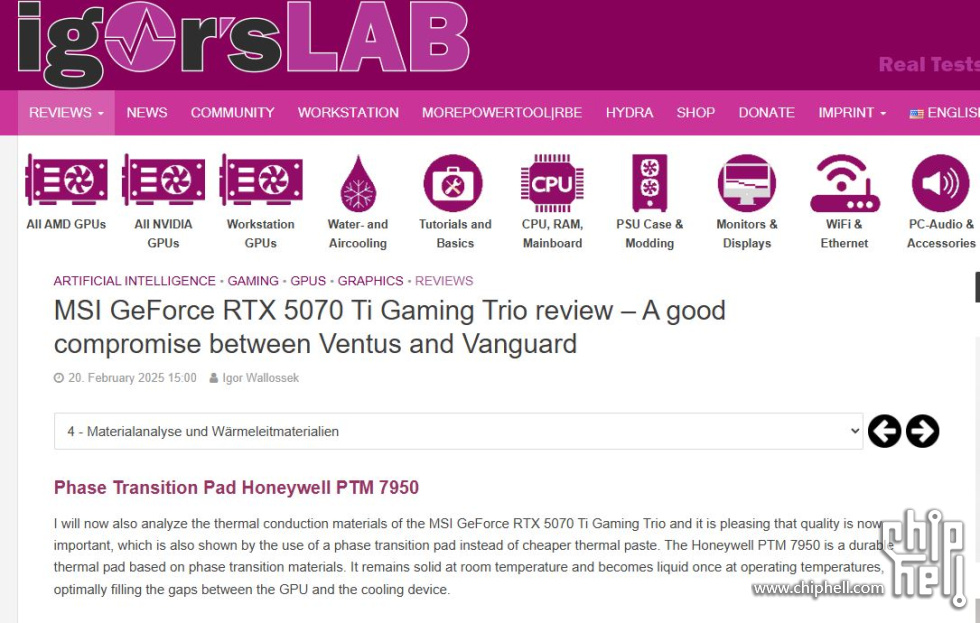

看外媒评测，微星超龙、神龙、魔龙用的是霍尼韦尔PTM7950相变硅脂

kkiller007

好多9070系列都用7950 温度低的离谱

zero09

sinopart 发表于 2025-3-26 10:01
买了七彩虹，感觉完蛋了

七彩虹毕竟比起那几家便宜了5六千还是可以的 我看网图有防拆贴 本来么自己换个7950多简单的事情

czzk183

guanqq_64 发表于 2025-3-26 10:14
7921我放弃了 太难涂了 我现在用TF7就好了
反正硅脂没干 没准主板都换了
CPU 主板 反正就2年寿命（就去二 ...

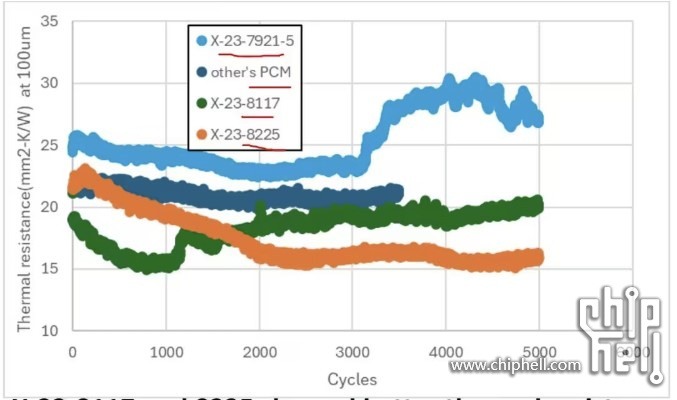

信越有新款8117可以完全视作7921的升级版，粘度类似7868，耐久度进一步提升      唯一缺点是较长的磨合期，自用一年感觉衰减不明显

还有一款据说可以打打7950相变的型号8225，不过没找到分装零售的

vasomax

借贴问各位大佬 , 14代U买个相变片一贴,是不是效果也不错啊,10多元,每次来回涂硅脂,就算便宜的TF7,也有成本,,,,,,

sinopart

vasomax 发表于 2025-3-26 12:41
借贴问各位大佬 , 14代U买个相变片一贴,是不是效果也不错啊,10多元,每次来回涂硅脂,就算便宜的TF7,也有成本 ...

相变片在显卡上耐用是因为他黏着力强，不易流失，CPU的金属顶盖表面粗糙不光滑，普通硅脂在上面也有很强的附着力，不会因为长期高温而流失
