本帖最后由 lin88747 于 2025-4-5 10:57 编辑
全T6铝合金CNC加工，喷砂加阳极氧化，整体加工精度0.1mm（高于国标）。背板可客制碳纤维背板，提高可玩性。接口仓采用分离式设计，便于以后升级更换驱动板。
目前为1.0版本，很多细节要改，已经在改图纸了，但是大体框架不会改了
本人初衷只是想要一款便宜、轻薄、美观的便携屏，以满足小屏党和一些喜欢用台式主机但有频繁“搬家”的用户需求，所以在设计或是细节上可能不如某朋友的，也有很多缺点，比如部分支架因为接口仓而有限制，同时有一些设计也是为了给背板的整体性让步，为了可以更换为碳纤维背板。

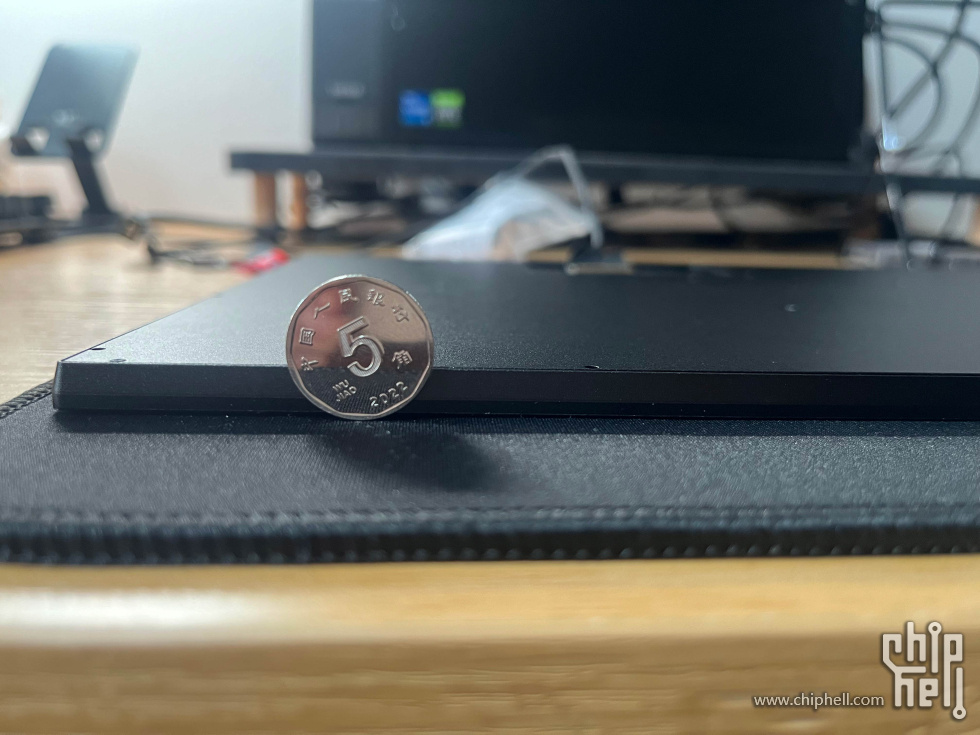

屏幕超薄设计，便携屏主体厚度仅为6.65mm，背板与屏幕全贴合设计，加强散热
背板采用凸形设计，70%左右的区域厚度为3.5mm，剩余部分厚度为2mm，有足够的支撑强度
分离式接口仓，可以上出线或是下出线，自由选择（这里有个问题，接口仓影响了vesa支架，使用支架只能选择下出线，且部分平板支架也无法正常使用，已经调整接口仓的位置了，只能说相对好一点）
内侧安装驱动板
为了强化一体感，使正面和侧面看不到螺丝，背板采用多颗M1.2的螺丝进行固定，因此屏幕边框不是超窄设计，目前边框宽度为5.85mm（新方案已经调整到5.35mm）
目前仅支持NE160QAM-NZ1屏幕，其他尺寸相同的面板应该也是可以兼容的（NE160QAM-NZ1，是目前综合体验和性价比最好的屏幕，没有之一，可以确定的说能平替24寸的显示器。16:10的界面非常舒服，用过XPS的应该了解，同时4k 120hz（高刷很重要，4k也很重要，不要觉得小屏2k就够了，都是属于用了回不去系列），DCI-P3 100%，sRGB 100%，Adobe RGB 88%，500的亮度加1200的对比度算是顶级素质了。相比NX1，兼容性更好，缺点是没有10bit和HDR。Nvd控制面板里有g-sync选项）
这个最大的缺点是：DP直通板有一定兼容问题，是否兼容自己根据配置看详情。直通便携屏都有一定闪屏和炸屏风险，但是振华兄的板子已经是市面上最稳定的简易直通板了，最稳定最好的方案是hdmi的板子，但是支持4k120hz的hdmi板子基本都很贵，够直接买台显示器的了，普通的hdmi板子只能到2k高刷或是4k60hz（高刷很重要，4k也很重要，不要觉得小屏2k就够了，都是属于用了回不去系列）。
便携屏背板可以替换为碳纤维背板。接口仓如果也要碳纤维的话要接受外装螺帽，不推荐。整体黑色，这样跟碳纤维背板比较协调，便于日后更换，如果喜欢撞色的选其他颜色也都可以。
目前算下来面板和其他零配件总体成本在1000以内。准备下个月在闲鱼开个团，框的价格500以内的，是隔壁的一半不到，碳纤维背板单价也不会超过100。细节上尽量讲究到位，缺陷肯定是有的。
想看看大家的偏好，用便携屏的时候是考虑用平板支架多还是vesa支架，欢迎点评给我点思路~
3月28日更新：
1.降低了背板0.5mm厚度，在减重的同时，可以加入缓冲棉；调整了前边框的开口，避免压迫到面板；
2.更改了接线仓，加宽10mm，并大幅加长，使接线仓位置居中，对平板支架兼容更好，加大面积便于以后更新驱动板；
3.将3个M3的vesa 75孔洞去除，改为接线仓上安置2个M4的vesa 75孔，在兼容vesa支架的同时，可以实现上出线，更好的兼容平板支架，无需反转安装，无需拆背板安装vesa螺丝，背面的整体性更好；
4.HDMI板子目前正在设计制作中，4k120hz采用龙讯方案，可以hdmi+minidp+C口一线通；
5.其他各处小细节优化
新的接线仓：
碳纤维背板效果（比铝合金背板轻420g左右）：
4月5日更新：已经开团，有兴趣的朋友可以跳转闲鱼，标价是30件的价格，如果团失败，估计价格在700上下~
|
