EVO80 罗X913TKL 三模适配PCB by EB Studio

@madman

       距离上次EVO80的913TKL的PCB团，已经过去4个月了，这款PCB一经推出，就受到很多罗X爱好者的追捧，导致很多未上车网友一片难求，甚至还有网友加价购买，Bobbi还收到很多私信，非常希望能推出全键RGB+7U7回版本，但是全键RGB灯光和多配列一直都存在冲突，鱼与熊掌不好兼得。

       首团GB请看这里【GB】Evo80 罗记G913 TKL三模PCB扩展包 - zFrontier 装备前线
       往期团请看【GB】EBStudio G913三模PCB For JOJO

       最近一个月keybd和@Bobbi反复探讨，研究，最终决定推出一款适配EVO80的固定7U，支持阶梯CAPS，一回&7回双兼容，全键RGB的913TKL三模适配PCB。经过反复测试，我们保留了完整的灯珠，无论用一回还是七回，让每个键位下的灯光，都在正确的位置。但是有前面也说了，鱼与熊掌不可兼得，考虑到EVO80官方也仅适配了钢板卫星轴， 还有购买我们首团PCB网友的反馈也是使用钢板卫星轴居多，所以我们取消了首团的PCB卫星轴孔位，只为了做一张完美RGB灯光的PCB。



基础功能

1. 主控方案基于罗记G913，保留全部功能

2. 三模连接方式（有线/2.4G无线/蓝牙）

3. 25键无冲

4. 2.4G无线模式下，2ms按键延迟（RTINGS测试数据）

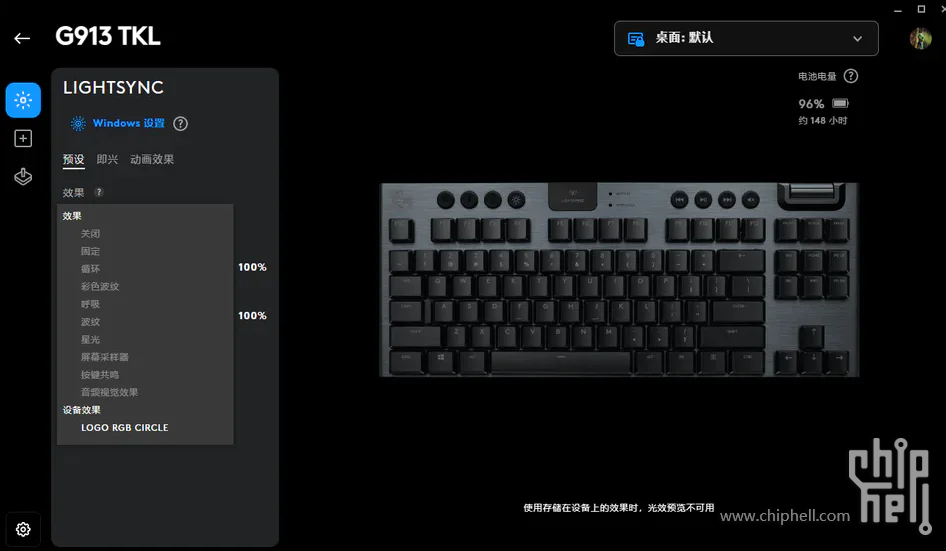

5. 支持GHub及接收器1拖2 6. RGB灯效，支持音乐律动；灯条左侧横线为RGB，右侧圆点为RGB/CapsLock复用



相较原版提升

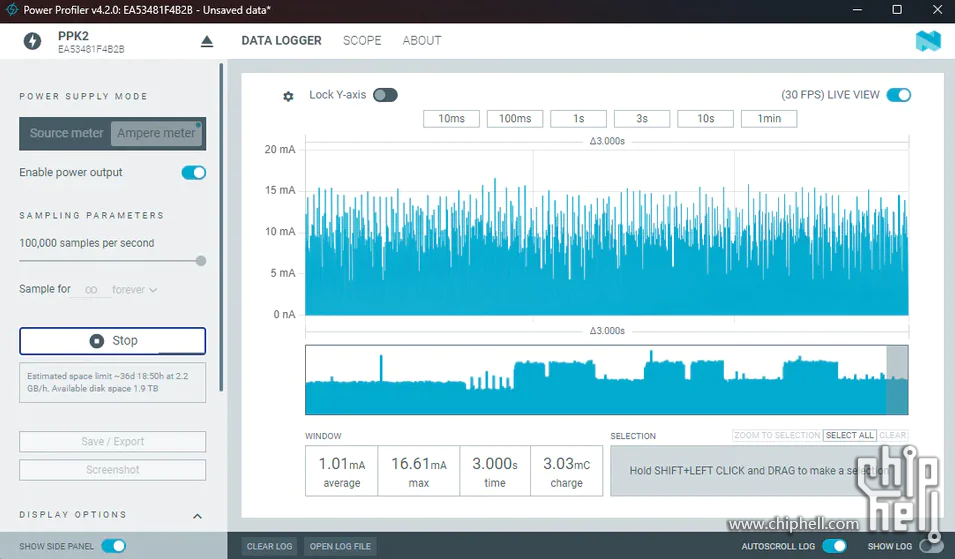

1. 超长续航，关闭RGB可使用6000小时、RGB最大亮度140小时，较原版分别提升20倍/3倍

2. 更稳定的无线体验，罗某的LS无线方案无需多言

3. F13键位可改旋钮（需焊接EC11编码）



独家功能

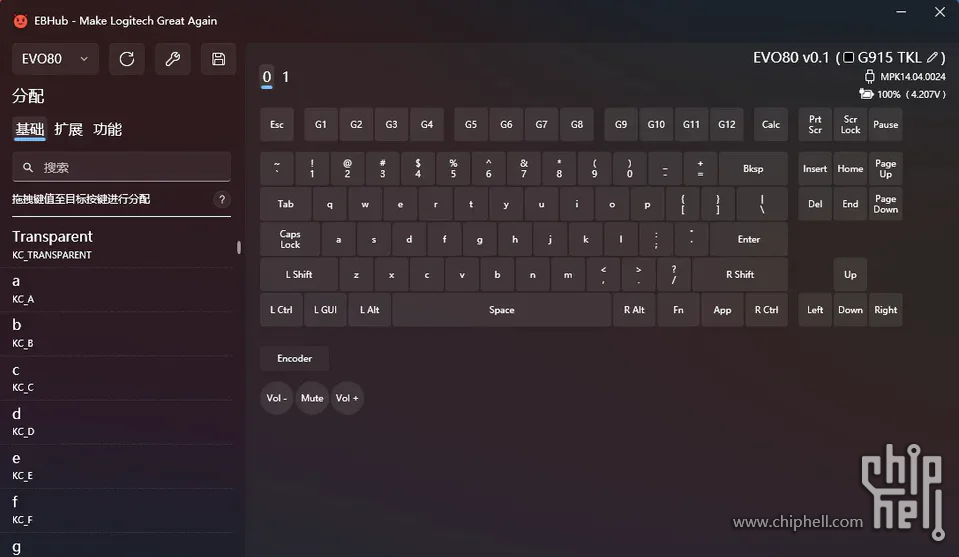

1. 原生板载完整切层实时按键键值自定义，魔改方案也具备客制化能力

2. RGB灯位支持自定义映射，完美解决其他魔改版本指示灯与键位不一致的问题



工艺参数

1. PCB采用A级TG150板材/四层板/内外层均为1oz铜厚/黑色阻焊/沉金工艺

2. 核心元件均为顶级厂商品牌/凯华热插拔轴座

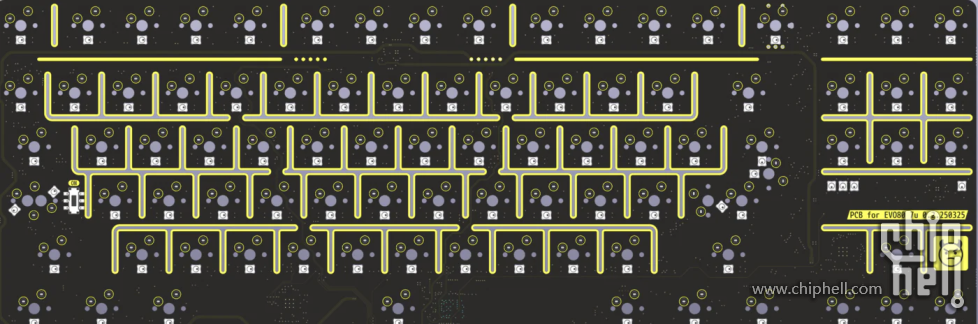

3. PCB为单键开槽/正面进行了大面积沉金布线更具“艺术气息”



开团信息和价格：

EVO80 罗X913TKL三模方案 1.2mm开槽PCB 全键RGB轴灯 固定7U 支持阶梯CAPS 一回7回双兼容

PCB价格  399/PCS  7U7回等各种配列定位板群内均可定制



群内填写文档上车，谢谢大家耐心看完。

13131311 开车QQ群正在进行中

代keybd填写

傲冥尘

其他品牌的87键盘可用吗？比如我自已那块iqkb 87可以试着用用吗？

醉剑渡凡尘

这个是真的有东西，可惜买的是Crush。。。

jc_ice

我还在寻思啥时候开二团

weskylixiaofeng

群友帮顶，买了一团的是真好用，卷王键盘的手感声音+大厂的延迟稳定续航，我全都要~~按我的使用习惯算下来关灯能用两年

weskylixiaofeng

醉剑渡凡尘 发表于 2025-4-3 12:59
这个是真的有东西，可惜买的是Crush。。。

妖怪开过crush80的ROG游侠主控的PCB，不过现在好像妖怪不做ROG的主控PCB了，怕律师函

@madman

傲冥尘 发表于 2025-4-3 12:56
其他品牌的87键盘可用吗？比如我自已那块iqkb 87可以试着用用吗？

其他用不了，这次是evo二团，80ea版本倒是很多suit 通用

@madman

jc_ice 发表于 2025-4-3 13:45
我还在寻思啥时候开二团

二团就是7u7回&1回

@madman

醉剑渡凡尘 发表于 2025-4-3 12:59
这个是真的有东西，可惜买的是Crush。。。

咸鱼收一张evo80呗，crush出了

醉剑渡凡尘

weskylixiaofeng 发表于 2025-4-3 13:56
妖怪开过crush80的ROG游侠主控的PCB，不过现在好像妖怪不做ROG的主控PCB了，怕律师函 ...

我去看看咸鱼

@madman

醉剑渡凡尘 发表于 2025-4-3 14:05
我去看看咸鱼

昨天看见还在卖，现在应该没卖出去

dingjiabo

波哥DLC无脑入就完事儿了 键盘天花板

傲冥尘

@madman 发表于 2025-4-3 14:04
其他用不了，这次是evo二团，80ea版本倒是很多suit 通用

我某鱼上去看看

@madman

傲冥尘 发表于 2025-4-3 14:20
我某鱼上去看看

你要的话进群问问群友出不出suit的80EA版本

傲冥尘

@madman 发表于 2025-4-3 14:32
你要的话进群问问群友出不出suit的80EA版本

我想先看下尺寸，和我自已的比对下
看能不能装下，老哥您那儿有这规格吗?
如果有，还请告知下，谢谢

@madman

傲冥尘 发表于 2025-4-3 14:37
我想先看下尺寸，和我自已的比对下
看能不能装下，老哥您那儿有这规格吗?
如果有，还请告知下，谢谢 ...

我这没有，80EA我没上，我只上一团和二团。你得进去问了

醉剑渡凡尘

@madman 发表于 2025-4-3 14:05
咸鱼收一张evo80呗，crush出了

Crush的月岩配色实在是太喜欢了

@madman

醉剑渡凡尘 发表于 2025-4-3 14:45
Crush的月岩配色实在是太喜欢了

两者都留下，crush也有人做rog的，收一张

醉剑渡凡尘

weskylixiaofeng 发表于 2025-4-3 13:56
妖怪开过crush80的ROG游侠主控的PCB，不过现在好像妖怪不做ROG的主控PCB了，怕律师函 ...

寄，就一个在卖的，整把键盘出，还是有瑕疵的

weskylixiaofeng

醉剑渡凡尘 发表于 2025-4-3 15:59
寄，就一个在卖的，整把键盘出，还是有瑕疵的

之前看过好几个，纯内胆350左右，你可以去妖怪群里蹲蹲，这种PCB二手基本都是直接先在群里消化掉了。

醉剑渡凡尘

weskylixiaofeng 发表于 2025-4-3 16:03
之前看过好几个，纯内胆350左右，你可以去妖怪群里蹲蹲，这种PCB二手基本都是直接先在群里消化掉了。当初 ...

麻烦私发个群号，ZF搜了半天也没找到正主

weskylixiaofeng

醉剑渡凡尘 发表于 2025-4-3 16:07
麻烦私发个群号，ZF搜了半天也没找到正主

PM你了

qjj2857

纯pcb还是带主控和灯光芯片的啊（轴座和led知道肯定没有）

weskylixiaofeng

qjj2857 发表于 2025-4-3 18:19
纯pcb还是带主控和灯光芯片的啊（轴座和led知道肯定没有）

轴座、灯、主控都有

qjj2857

weskylixiaofeng 发表于 2025-4-3 18:24
轴座、灯、主控都有

卧槽Σ(°ロ°)，还有吗，要要要，私我群好不好

weskylixiaofeng

qjj2857 发表于 2025-4-3 19:32
卧槽Σ(°ロ°)，还有吗，要要要，私我群好不好

还没截团，看主楼最后有群号

Errat1c

啥意思，又开团了？

theshy

我买过75优联版本，2.4G信号非常差，不知道是不是罗技的锅

weskylixiaofeng

theshy 发表于 2025-4-3 19:51
我买过75优联版本，2.4G信号非常差，不知道是不是罗技的锅

优联办公用用还可以，打游戏就算了，我办公室里放的就是改了优联的大F

@madman

theshy 发表于 2025-4-3 19:51
我买过75优联版本，2.4G信号非常差，不知道是不是罗技的锅

不是，重新配对试试
