请教一下，关于服务器硬盘笼的接口问题

touglau · 发表于 2025-4-4 21:34

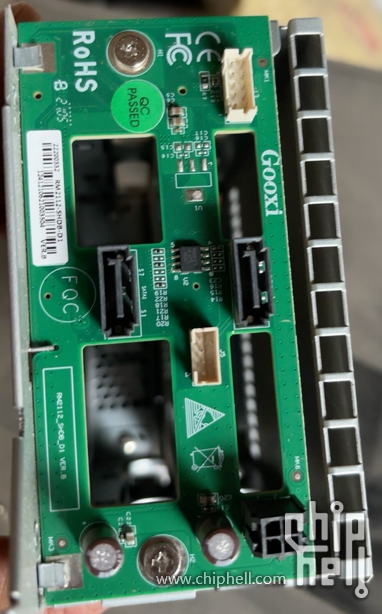

这个是国鑫服务器3.5寸2盘位硬盘笼背部接口图，这个黑色的4PIN应该是供电，白色的4针和10针分别是接什么的

wxlg1117 · 发表于 2025-4-4 22:49

一般是通信用于亮灭灯的接口吧

zxy2001 · 发表于 2025-4-5 01:49

监控信号啥的，忽略不计。。。

touglau · 发表于 2025-4-5 10:35

zxy2001 发表于 2025-4-5 01:49
监控信号啥的，忽略不计。。。

不插影响硬盘使用么？

自由的风001 · 发表于 2025-4-5 19:25

touglau 发表于 2025-4-5 10:35
不插影响硬盘使用么？

看背板接口边上的标识。
白色四针可能是风扇，10针可能是信号监控供电。
只要正确接入黑色方4pin供电和sata数据线，就能正常使用了，其余的用不到就不用理会。

Anderson997 · 发表于 2025-4-5 19:46

线序都不知道的笼子，准备手动量12v吗

Mufasa · 发表于 2025-4-5 19:47

不影响硬盘使用

影响硬盘笼点灯的功能，比如故障硬盘亮红灯，等等。

touglau · 发表于 2025-4-5 20:49

Anderson997 发表于 2025-4-5 19:46
线序都不知道的笼子，准备手动量12v吗

牛的

touglau · 发表于 2025-4-5 20:49

自由的风001 发表于 2025-4-5 19:25
看背板接口边上的标识。
白色四针可能是风扇，10针可能是信号监控供电。
只要正确接入黑色方4pin供电和sa ...

好的，谢谢

touglau · 发表于 2025-4-5 20:50

Mufasa 发表于 2025-4-5 19:47
不影响硬盘使用

影响硬盘笼点灯的功能，比如故障硬盘亮红灯，等等。

好的，谢谢

gyc · 发表于 2025-4-5 23:04

我来插队问一下，型号控制接口需要怎么连接？
以前看到好像只有通过带有额外信号线的SAS线缆+HBA支持才行
