看图识物：8个U2接口，只需要2个 8654-8i 就行了？

zxy2001 · 发表于 2025-4-5 15:18

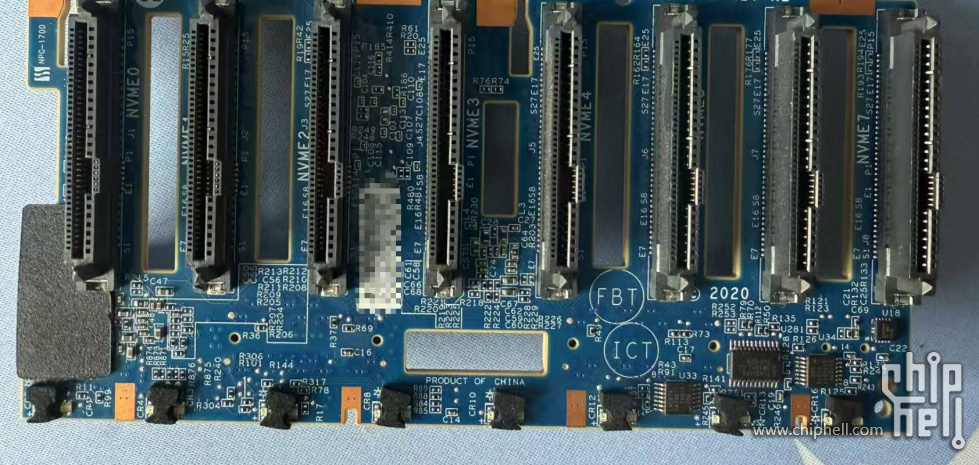

看到块8xU2接口的板子，不知道搭配啥服务器的。好奇这货只给了2个 8654-8i 的接口，就能识别8盘了么？一般不都是一个8i 带2个U2 的么。。。各位18cm来看看？

rx_78gp02a · 发表于 2025-4-5 15:23

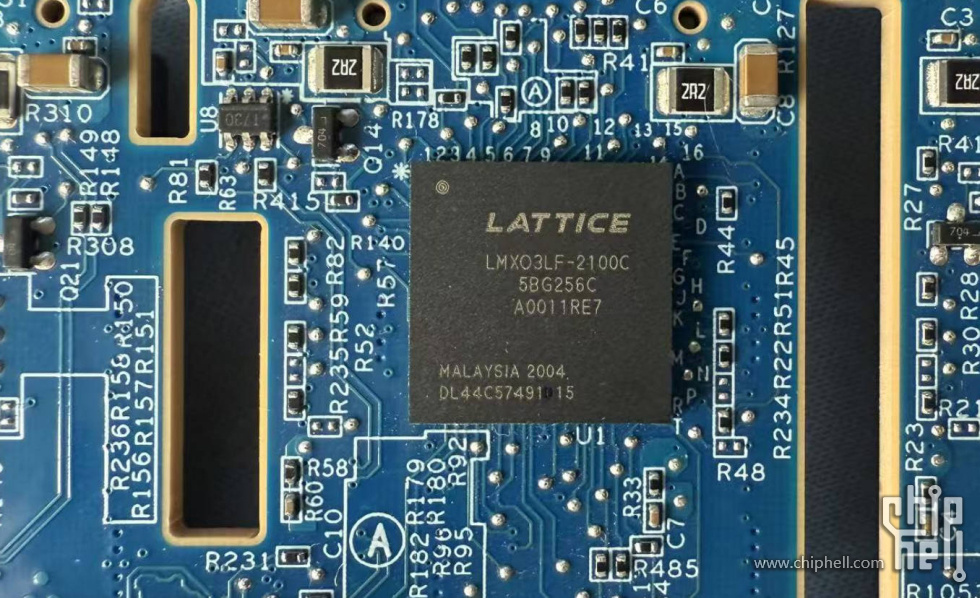

可能走的pcie X2，直连的不需要时钟buffer，但是这个背板上面有两颗一分四的buffer。一个8654能提供两路时钟

StevenG · 发表于 2025-4-5 16:23

有点意思啊，在哪里找到的？

zxy2001 · 发表于 2025-4-5 16:31

试过了，插在泰安S8030自带的2个 8654 接口上，不识别U2盘。SATA盘也不识别。。。。服务器咋用的呢

老饭 · 发表于 2025-4-5 16:35

每人 x2 主板设置拆分？

rx_78gp02a · 发表于 2025-4-5 17:14

zxy2001 发表于 2025-4-5 16:31
试过了，插在泰安S8030自带的2个 8654 接口上，不识别U2盘。SATA盘也不识别。。。。服务器咋用的呢 ...

主板自带的8654不支持拆成X2模式，但是理论上还是能识别到两个盘才对

zxy2001 · 发表于 2025-4-5 18:47

rx_78gp02a 发表于 2025-4-5 17:14
主板自带的8654不支持拆成X2模式，但是理论上还是能识别到两个盘才对

PCIe 也只能拆4个x4.。。。需要特殊的拆分卡？手里只有2个U2 ，8个槽都不能识别。。。

iooo · 发表于 2025-4-5 19:12

用LSI的支持NVME的RAID卡应该可以

rx_78gp02a · 发表于 2025-4-5 21:35

zxy2001 发表于 2025-4-5 18:47
PCIe 也只能拆4个x4.。。。需要特殊的拆分卡？手里只有2个U2 ，8个槽都不能识别。。。 ...

按理说：
如果不支持拆分，8654只支持X8模式，则第一个槽可以识别
如果支持X4+X4拆分，则第一第三个槽可以识别
如果八个槽均无法识别，则线缆可能有要求，8654分直连和交叉两种线序；或者背板的时钟芯片需要特殊指令打开
总的来说这个阴间的东西大概率无法使用

zxy2001 · 发表于 2025-4-5 23:26

2种8654线都试过了。。。。要么板子是坏的，要么就是要特殊的拆分卡

yangcaoyex · 发表于 2025-4-10 09:59

前两天也看到这个产品了，感觉需要卡支持，应该是灵车
