纯白小钢炮：七彩虹B850i + 索泰5070 XGAMING OC+ SSUPD Meshroom S装机展示

glb1031

分享一套纯白色的ITX装机方案，这次还是AMD平台装机。这也是最近看到七彩虹推出了ITX规格的CVN B850i 登陆舰主板，这也是七彩虹品牌首款ITX规格的AMD主板产品，基于B850芯片组设计。与七彩虹CVN家族一样采用白色PCB设计，所以这次也基于这款白色的七彩虹CVN B850i 登陆舰主板打造这次的纯白小钢炮主机。
白色的ITX机箱选择的是SSUPD的Meshroom S 机箱，这款白色ITX机箱内部结构设计有不错的可玩性设计，而且对于目前硬件的兼容性都具有不错的支持。虽然是ITX平台装机但是硬件上不会有太多纠结地方。装机显卡选择了白色的索泰RTX 5070 12GB XGAMING OC显卡，相比上一代方正设计的索泰XGAMING系列显卡这次50系的XGAMING系列显卡外观上圆润了不少，设计上延续了前代40系XGAMING显卡的涂鸦设计。其他方面内存、水冷以及电源都选择了白色设计，具体配置可以参考一下配置单。


配置单：

CPU AMD 锐龙7 9800X3D 处理器
主板 七彩虹 CVN B850I GAMING FROZEN V14 登陆舰
显卡 索泰RTX 5070 12GB XGAMING OC
内存 宏碁掠夺者 Vesta II 炫光星舰RGB 16GB x2 6000MHz
SSD 金士顿 NV3 PCIe 4.0 2TB
机箱 SSUPD Meshroom S 白色
散热 九州风神 冰果240一体式水冷
电源 利民 TR-SGFX850 ATX3.1电源


整机展示：

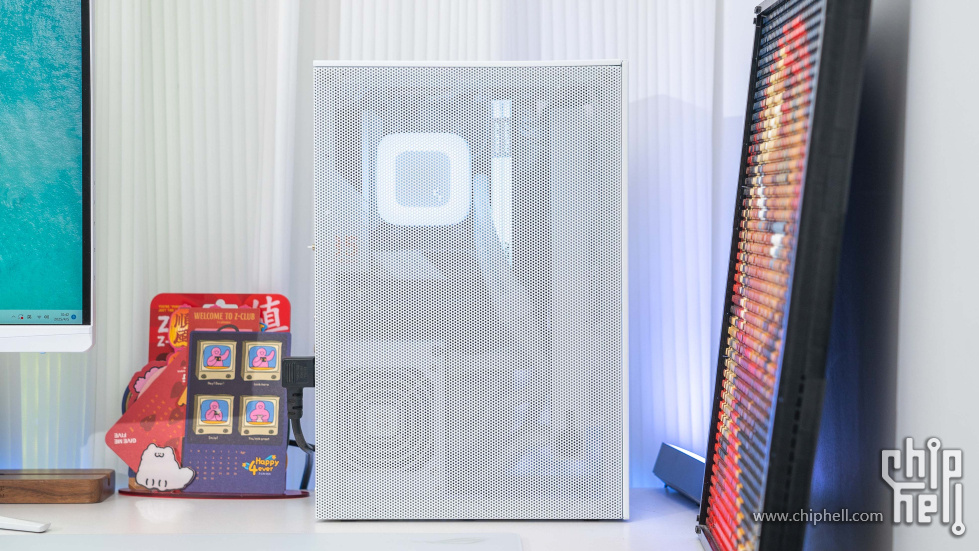

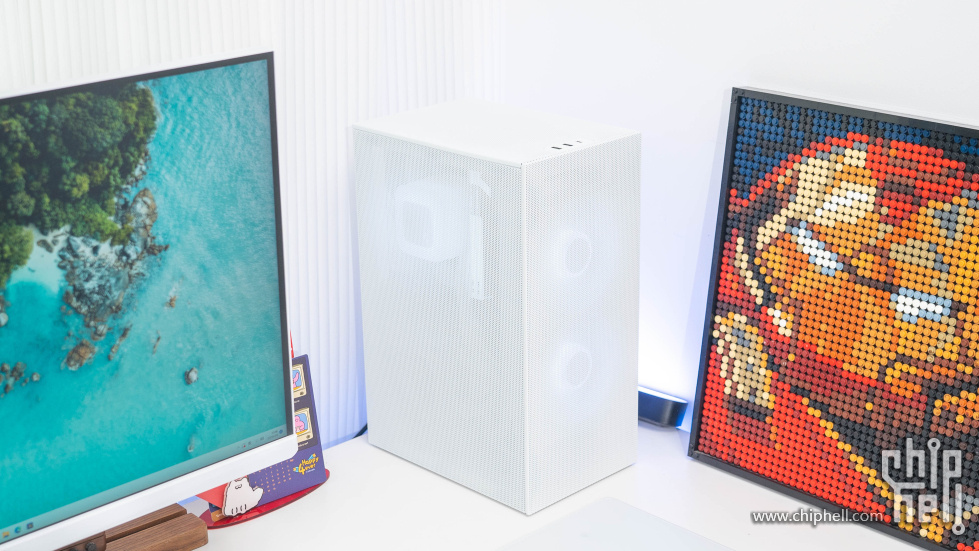

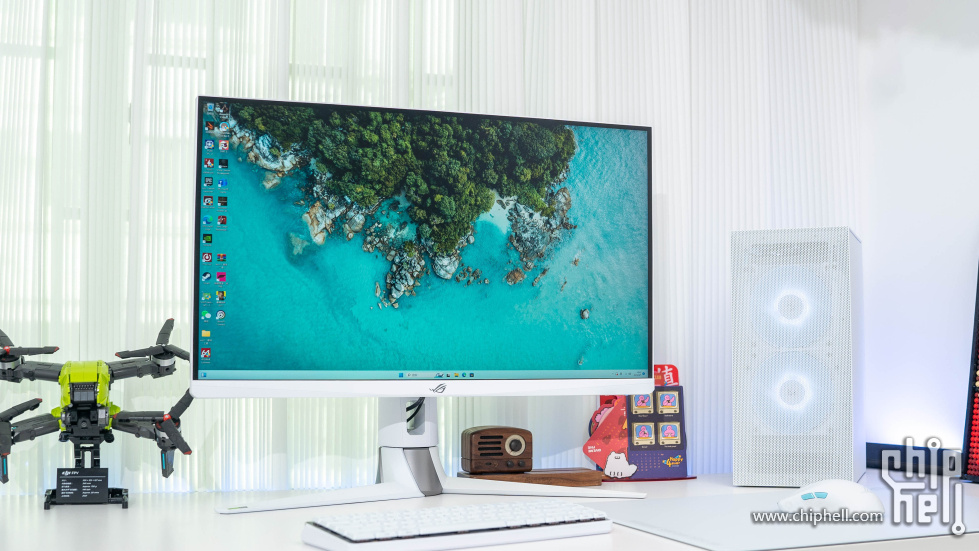

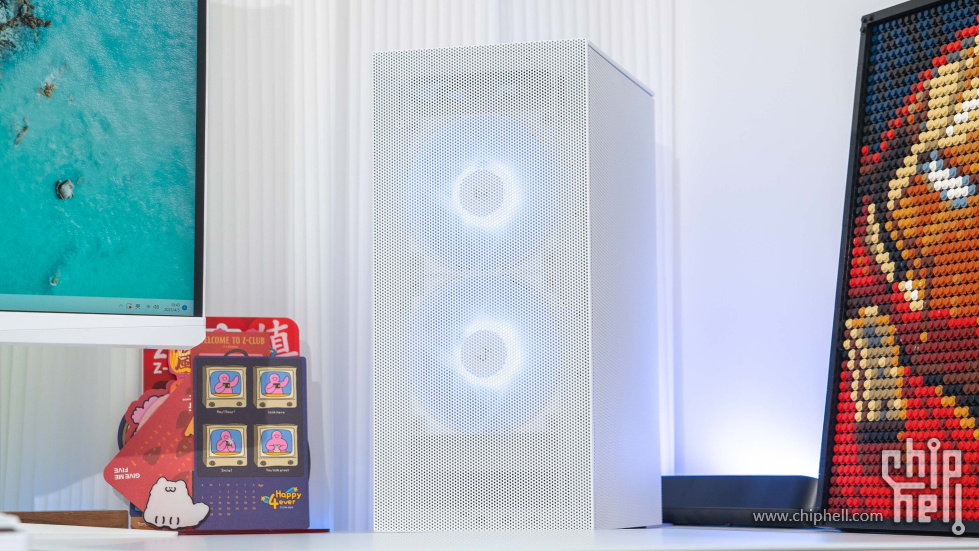

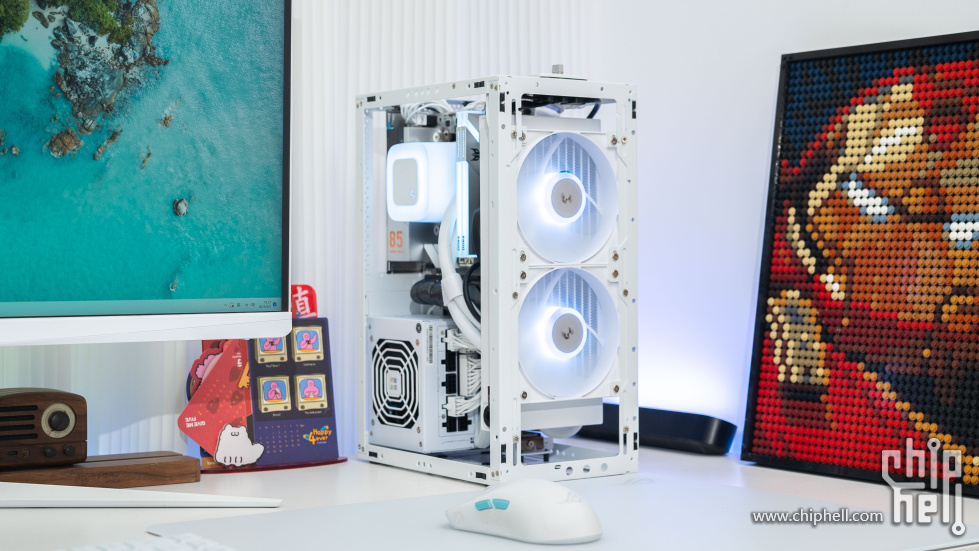

先来一张桌面效果一览，搭配白色的显示器以及键鼠套装搭配白色的 SSUPD Meshroom S 整机的颜值各位是否满意呢？

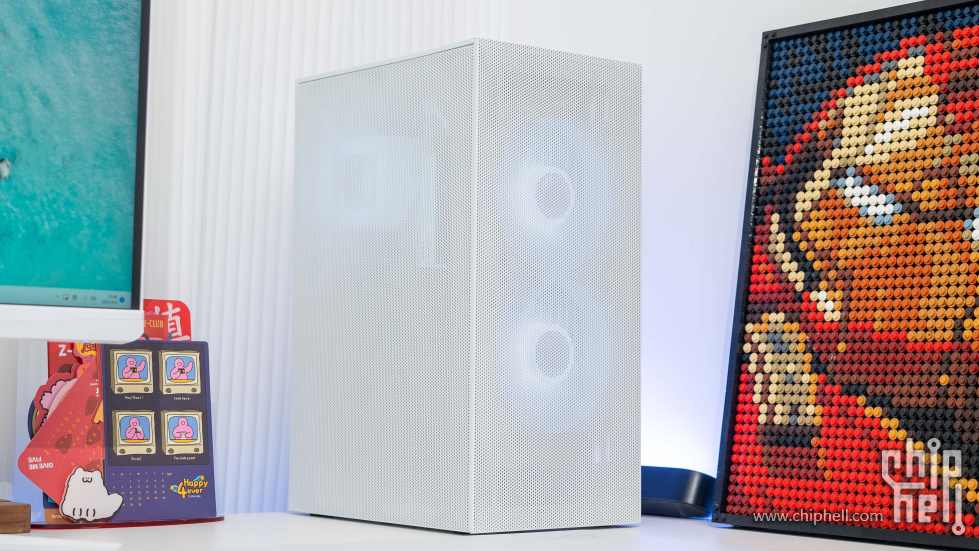

SSUPD Meshroom S 白色的Mesh面板，搭配九州风神冻果240mm两个ARGB风扇效果若隐若现的白色灯光。

设置了白色的灯光的冰果水冷冷头灯光和内存灯光效果在机箱侧面也是若隐若现的，不知道各位是否喜欢这样的灯光效果？

更多角度一览。




机箱内部方面，我对 SSUPD Meshroom S 机箱还是很满意的。主板上置设计，主板IO依旧设计在机箱背后，插拔还是很方便的。电源仓在机箱底部，支持多种规格电源的安装。

机箱正面位置可以安装280/240一体式水冷，推荐有装机的小伙伴可以选择有灯光的风扇安装，配合Mesh面板会有更好的效果展示。

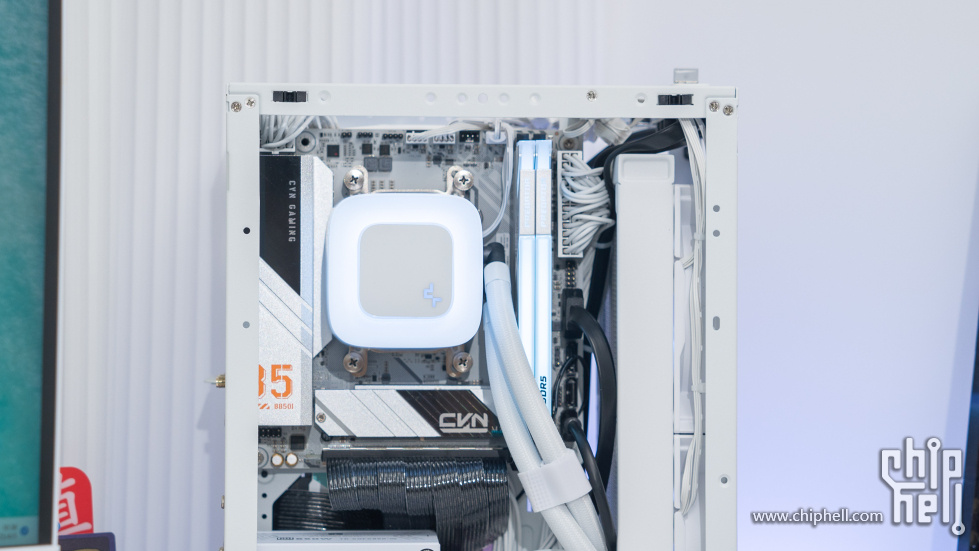

冰果水冷冷头外壳采用了半透的磨砂外壳，透光效果也很有质感。九州风神这个设计的改变我觉得还是不错的。冷头上九州风扇logo盖也可以拆卸，可以根据安装位置调整九州风神logo角度。

银色散热装甲搭配白色PCB设计的七彩虹CVN B850i 登陆舰主板还是熟悉的七彩虹CVN系列设计。

SSUPD Meshroom S 机箱可以根据需要选择ATX或者SFX规格电源，但是需要注意ATX规格电源长度不要超过14cm，为理线留下线材空间。

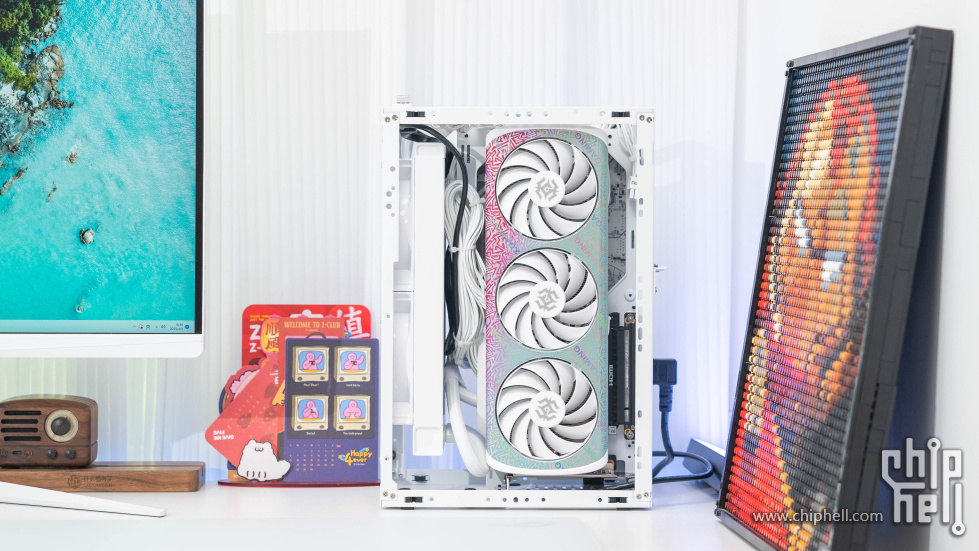

机箱背面显卡安装效果，索泰RTX 5070 12GB XGAMING OC的渐变文字涂鸦还是很有特点的，也期待后续白色的索泰50系天启显卡上市。

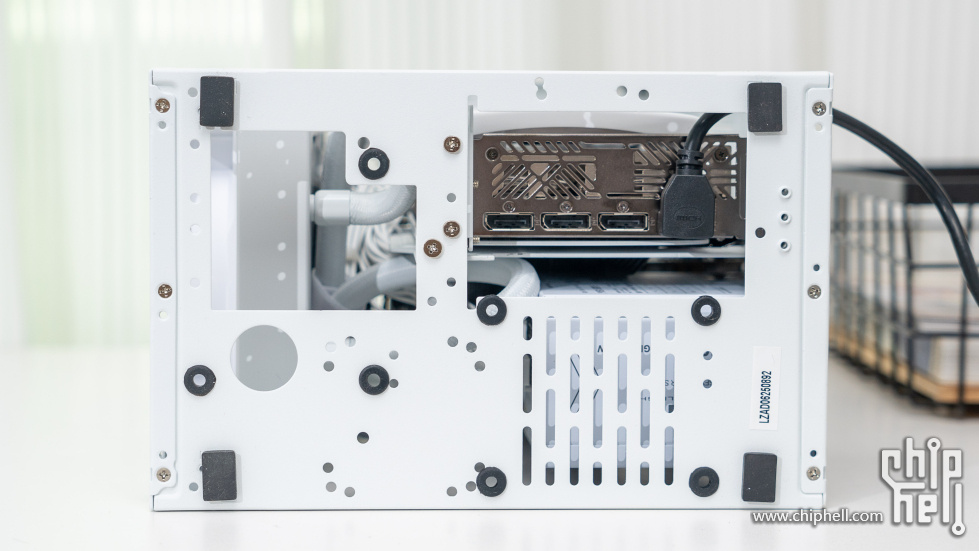

SSUPD Meshroom S 机箱底部设计，为了方便竖装显卡显示接口插拔可以用SSUPD Meshroom S 机箱附件中L型HDMI线材安装使用。



硬件开箱：

七彩虹首次推出了ITX规格的AMD主板，首款AMD的ITX产品也是来自大家熟悉的七彩虹CVN登陆舰产品。对于这个系列喜欢七彩虹的ITX玩家应该都非常熟悉，之前备受好评的B760i D5版本也是同系列的选择。这次七彩虹带来了 CVN B850I GAMING FROZEN V14 登陆舰，搭配9800X3D会是很多ITX玩家的首选了。

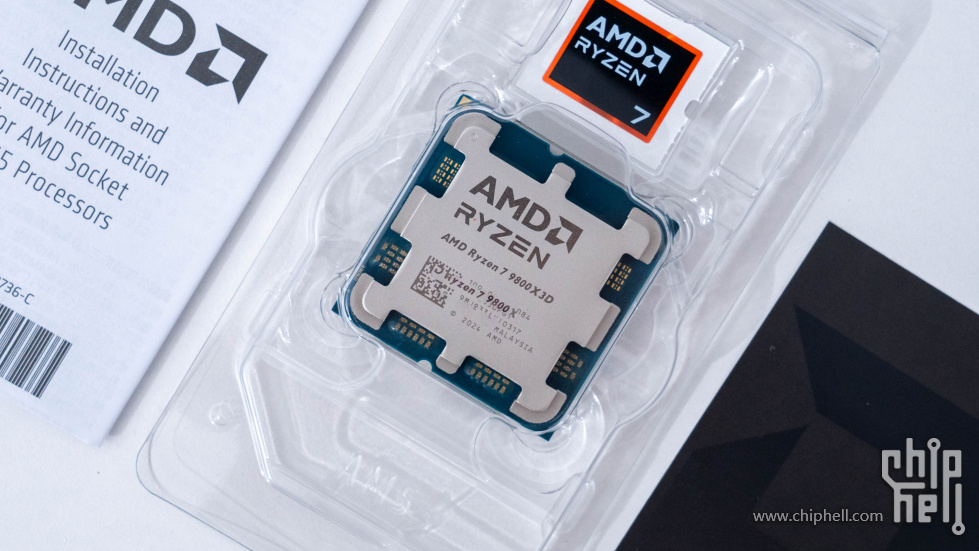

9800X3D因为出色游戏表现，之前也是一直加价的状态。不过目前应该是可以随便买了，散片价格也来到3500+，而且相比隔壁AMD散片也是有质保的这点还是比较良心的。

CVN B850I GAMING FROZEN V14 登陆舰外观还是延续了七彩虹CVN系列的外观设计，附件方面新升级的磁吸式WiFi 天线易用性上提升了不少。

可折叠式磁吸WiFi支架，易用性上有不小的提升。

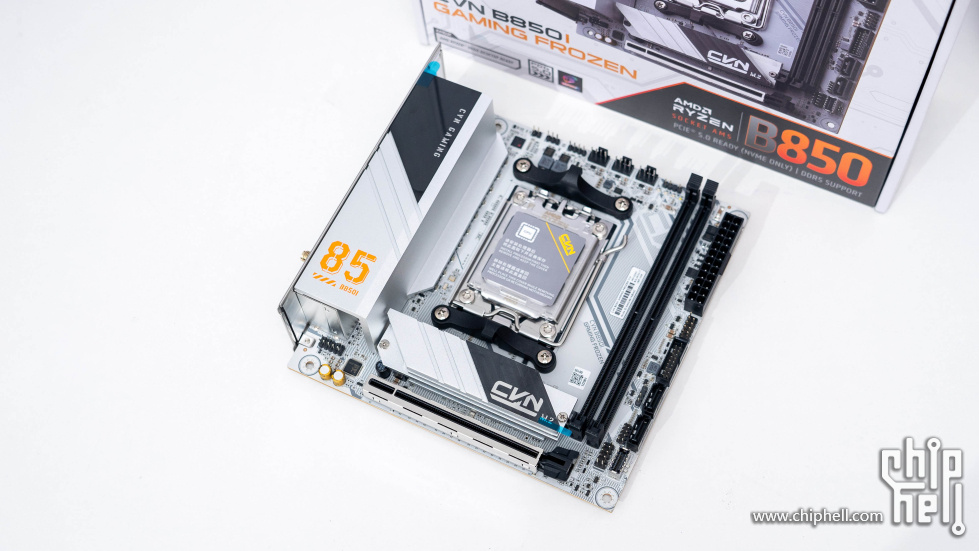

主板外观一览，设计上延续了七彩虹CVN登陆舰的设计语言，对于喜欢白色主板的玩家应该会很喜欢。银色涂装的散热装甲+白色PCB设计对于七彩虹CVN的老玩家应该非常熟悉了，这个设计也非常适合准备搭建白色主机的玩家。

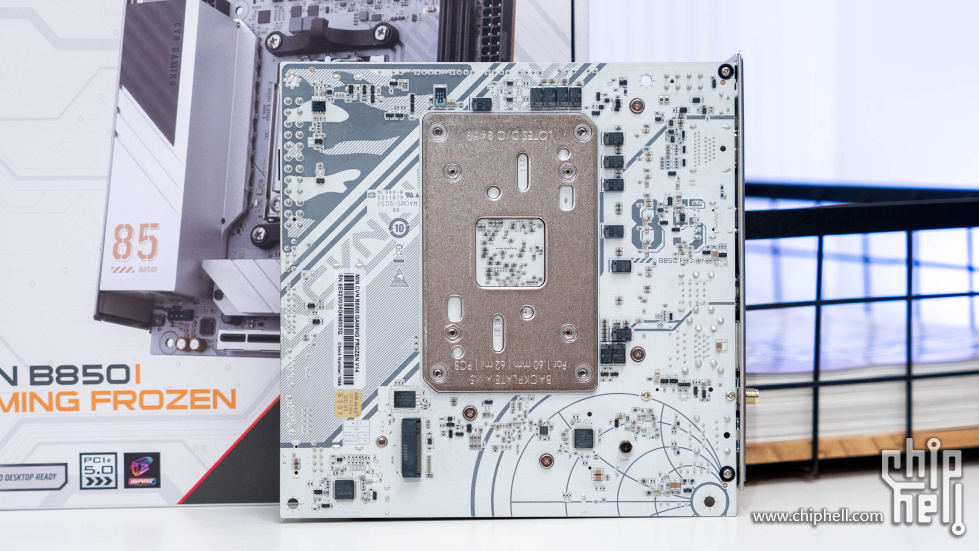

白色的PCB设计对于主板SMT焊点、走线排布都有很高的要求，主板背面的PCB一览。

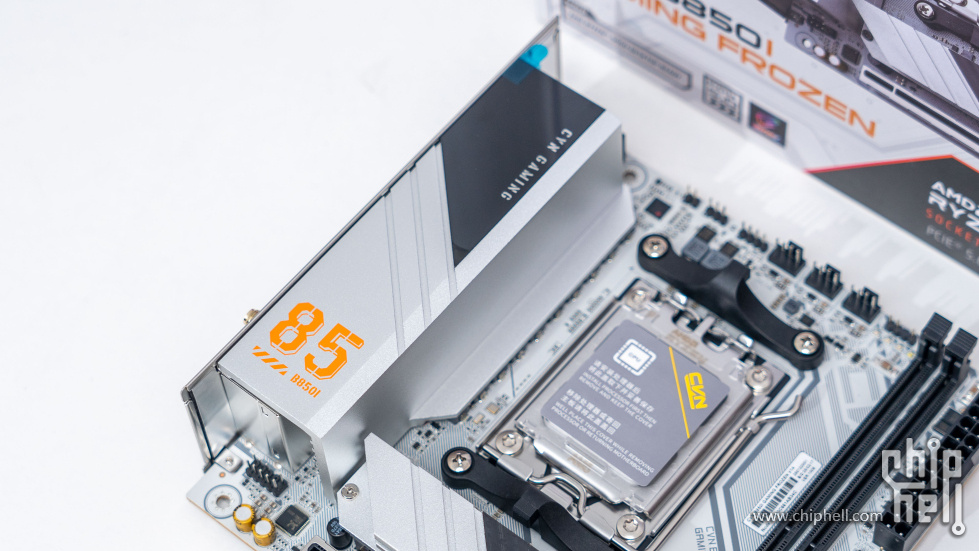

七彩虹 CVN B850I GAMING FROZEN V14 登陆舰搭载服务器级 10 层 PCB，IO供电区域的散热装甲设计延续了七彩虹CVN军规风格设计，B850i主板装饰了数字85。

供电方面提供9+2+1相供电设计，CPU供电部分为60A高规格DrMOS设计。AMD平台下搭配锐龙9 9900X3D也是没问题的。

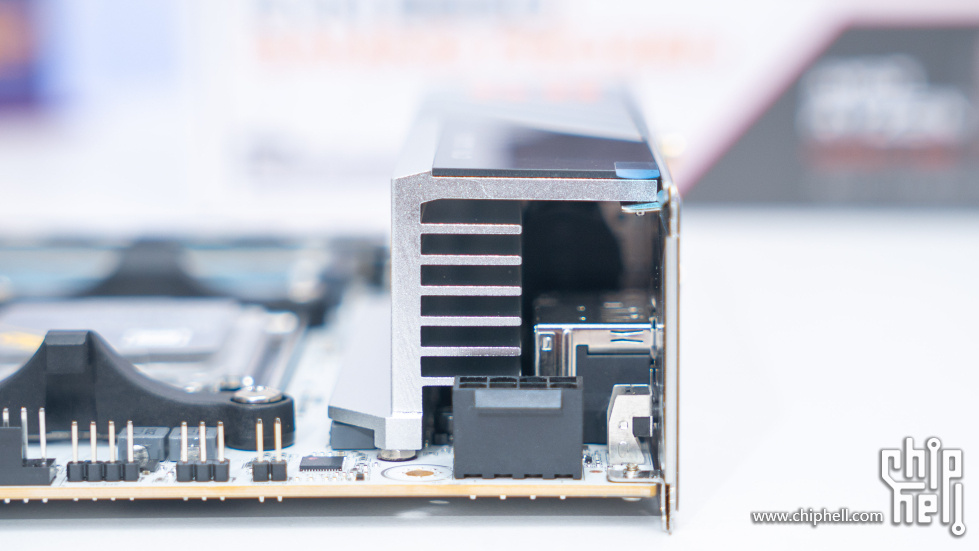

主板IO供电马甲内部还做了复合沟槽散热结构设计，可以通过增加与空气接触面积来提升主板供电散热。

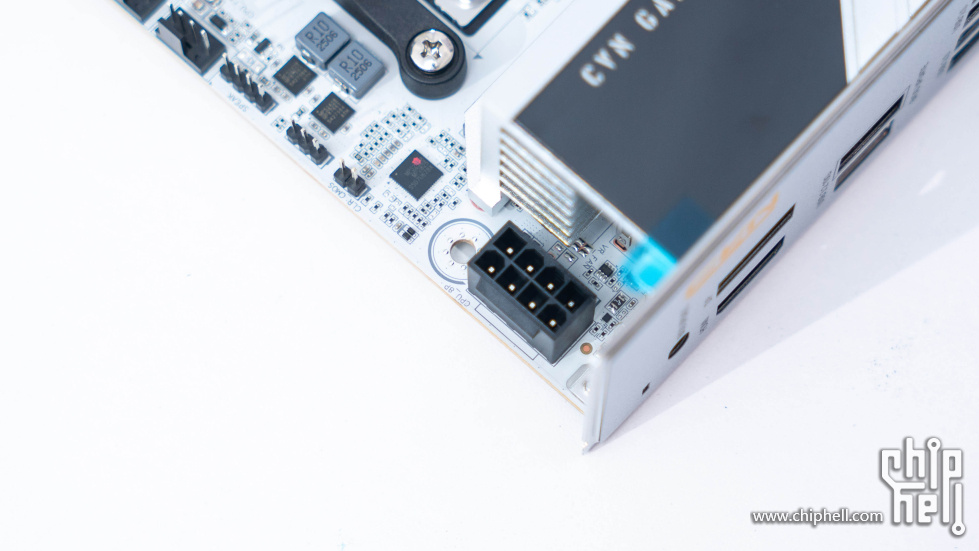

8 Pin CPU实心供电设计。

双槽强化DDR5 内存插槽设计，支持AMD EXPO技术，内存方面支持8000MHz OC速率。

PCIe 5.0 x16合金强化内存插槽设计，主板正面的M.2 接口为CPU直连的PCIe 5.0速率，而且配置独立的散热模块，单独散热模块厚度相比前代ITX主板可是厚了很多。

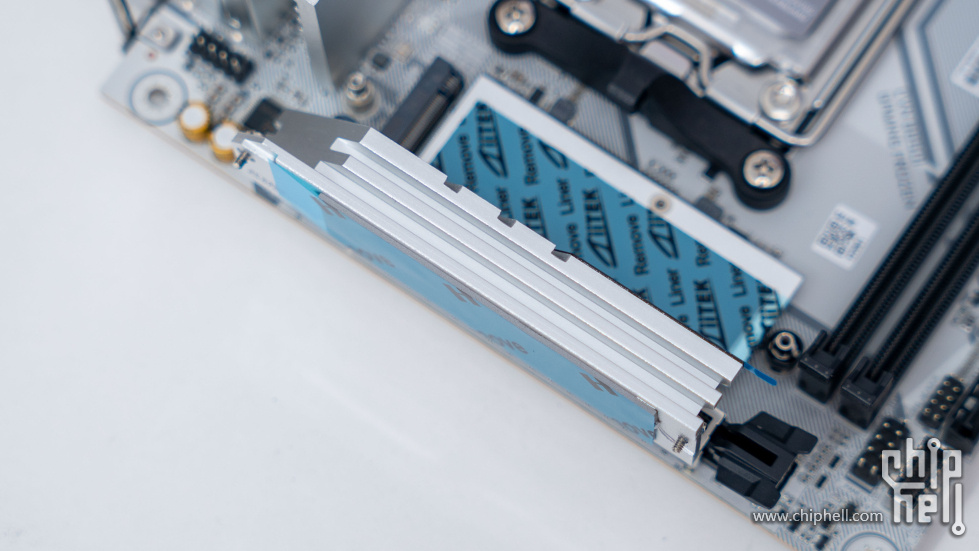

独立的散热模块侧面可以看到还做了沟槽散热结构设计，一样可以通过增加与空气的接触面，实现帮助M.2 SSD的散热。而且还做了双层散热设计，底部散热片下是AMD主板芯片。

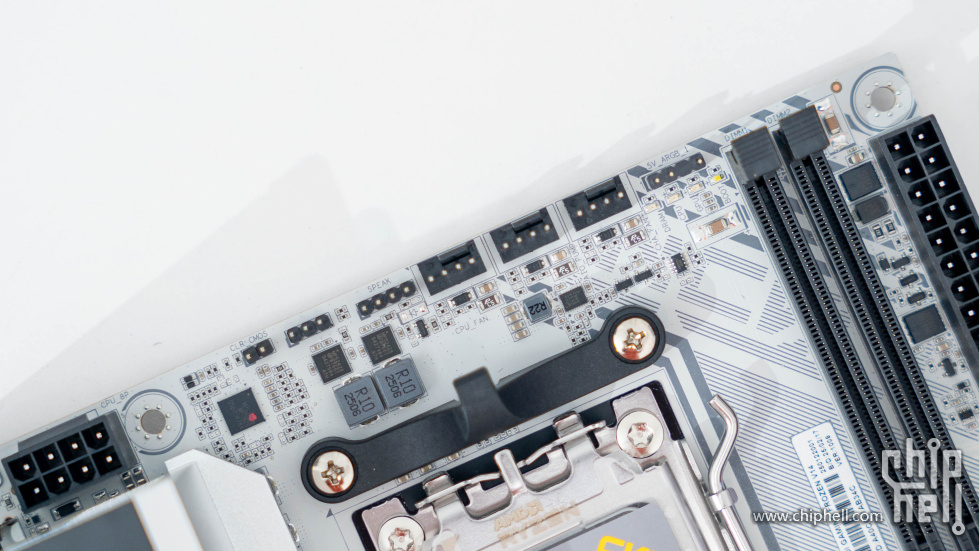

主板顶部设计了三个4 Pin 风扇供电接口，一个5V RGB接口。在5V RGB接口下方是主板DEbug侦错代码灯，可以方便查看主板启动情况。

其他前置接口设计在主板24 Pin供电接口一侧，依次是前置USB 2.0、前置USB 3.0 、两个SATA 3接口以及前置10Gbps Type-C接口。SATA硬盘接口一侧还有第二个5V RGB接口。

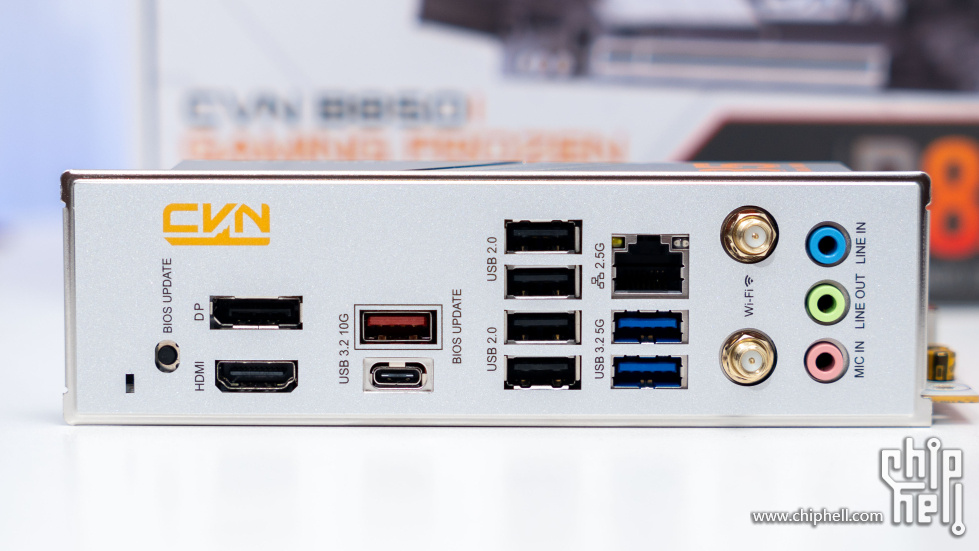

主板IO接口一览，从上至下依次是BIOS UPDATE升级按键、HDMI、DP接口、USB 3.2 10Gbps的Type-C和红色的USB-A接口，4个一组的USB 2.0和两个蓝色的USB 3.2 5Gbps接口。网口方面是2.5G有线网口和WiFi 6E 天线接口，音频方面提供了三个音频接口。

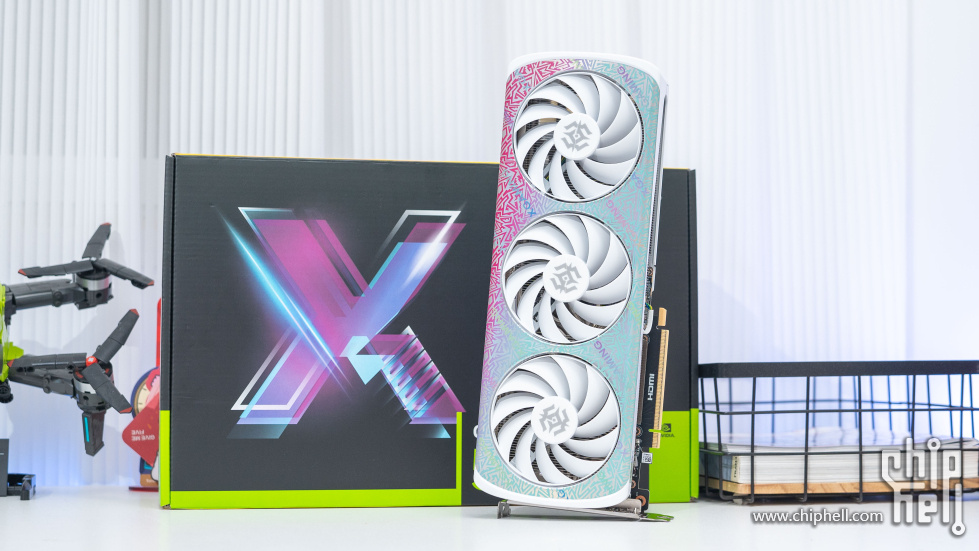

显卡选择了NV 50系的RTX 5070显卡，我选择了索泰的RTX 5070 12GB XGAMING OC，索泰的50 XGAMING 系列显卡一样延续了上一代的涂鸦设计。不过外观上一改之前的方正，这次加入了圆角的设计。

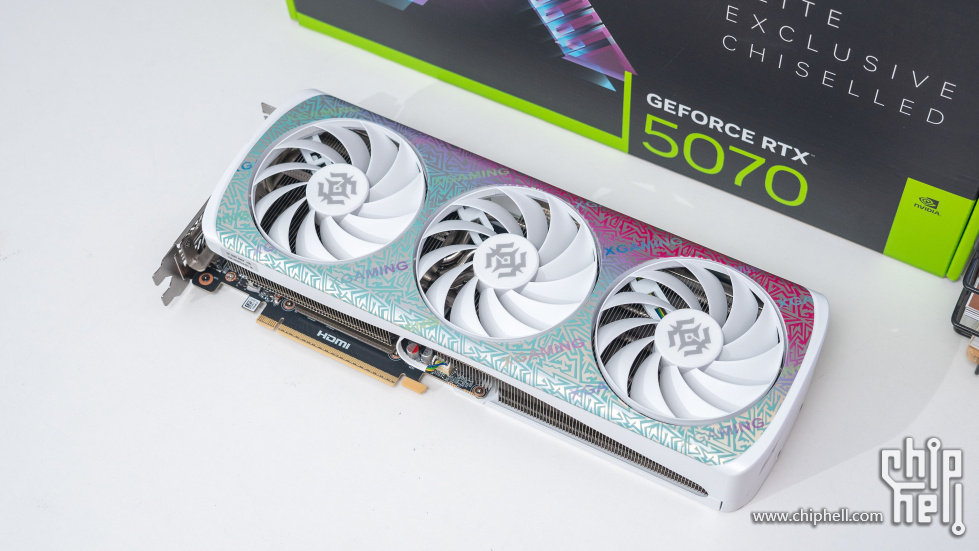

RTX 5070 12GB XGAMING OC显卡正面采用了珠光渐变设计的红绿涂鸦设计，渐变色的字体中还点缀了XGAMING字样。珠光渐变色的设计，让显卡在不同角度下会呈现不同的色彩变化。

显卡配备了 3 个环刃风扇，扇叶部分还做了曲率优化，可以有效的提升风量、风压和垂直风穿透力，提升散热效率的同时还可以降低风噪。

显卡背板采用了合金背板进行加固设计，配合与显卡正面呼应的红绿渐变涂装装饰。此外还设计了红绿渐变色彩的XGAMING字体装饰，显卡尾部区域设计了不规则开口设计的进风口，以便提升散热进风量。

显卡厚度41.7mm，略超过标准两槽显卡厚度。

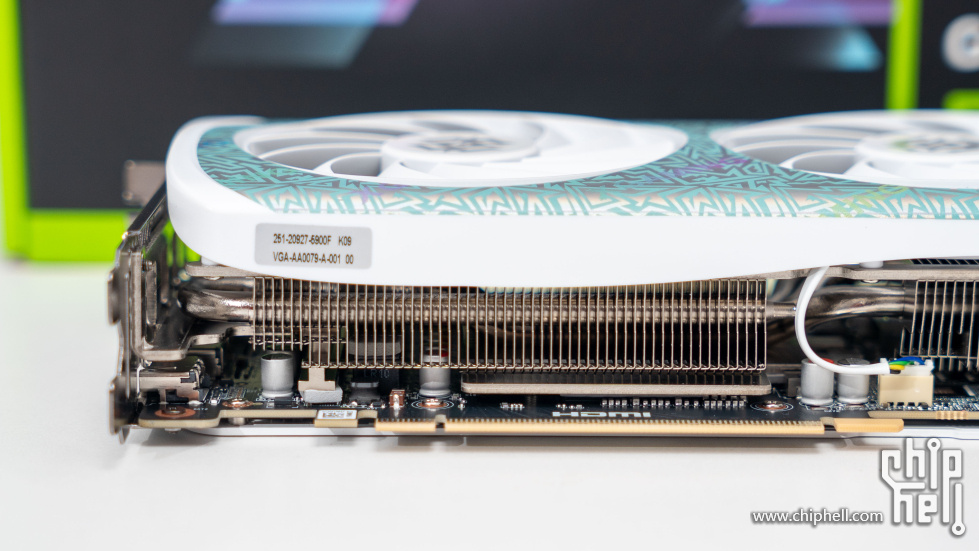

侧面可以看到显卡采用了镜面抛光工艺的散热底座覆盖了GPU核心以及供电和显存部分，搭配5 根 6mm 加厚高导热纯铜热管以及散热鳍片阵列，共同提升散热效率。

显卡侧面居中位置配备了 12V-6x2 反扣式设计的供电接口。

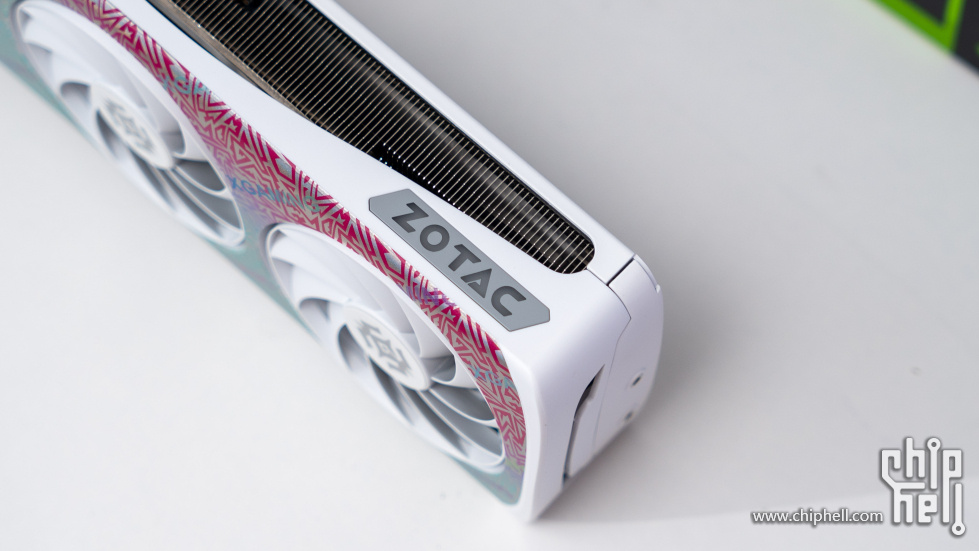

侧面的索泰ZOTAC logo还设计了灯光效果，默认为白色灯光。

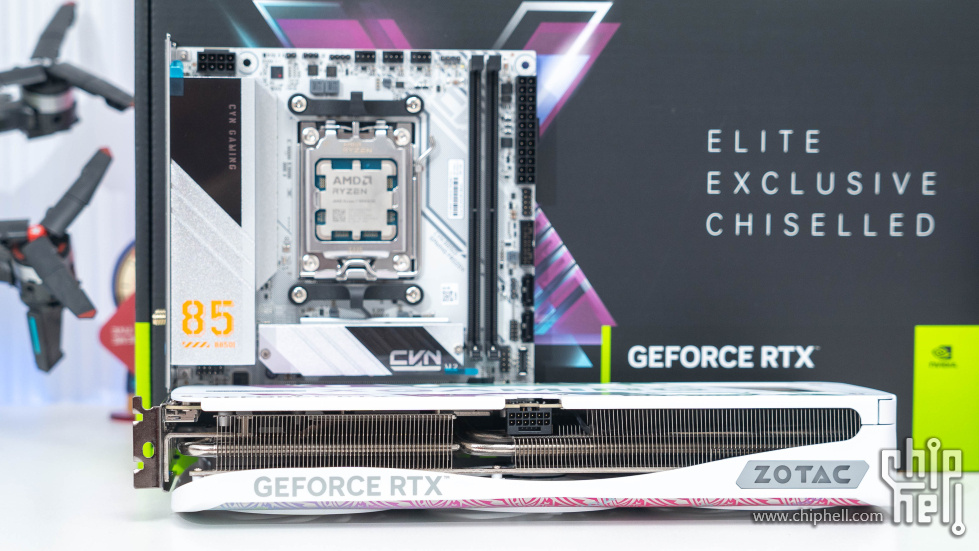

ITX主板搭配索泰RTX 5070 12GB XGAMING OC显卡的安装效果如图。

金士顿的NV3 2TB 固态硬盘包装是一次性包装设计，通过窗口开孔可以看到产品全貌。这是一款PCIe 4.0 M.2 SSD硬盘。读取可达6000MB/s，写入则可达到5000MB/s。整体相比之前的NV2可以说有不小的进步。

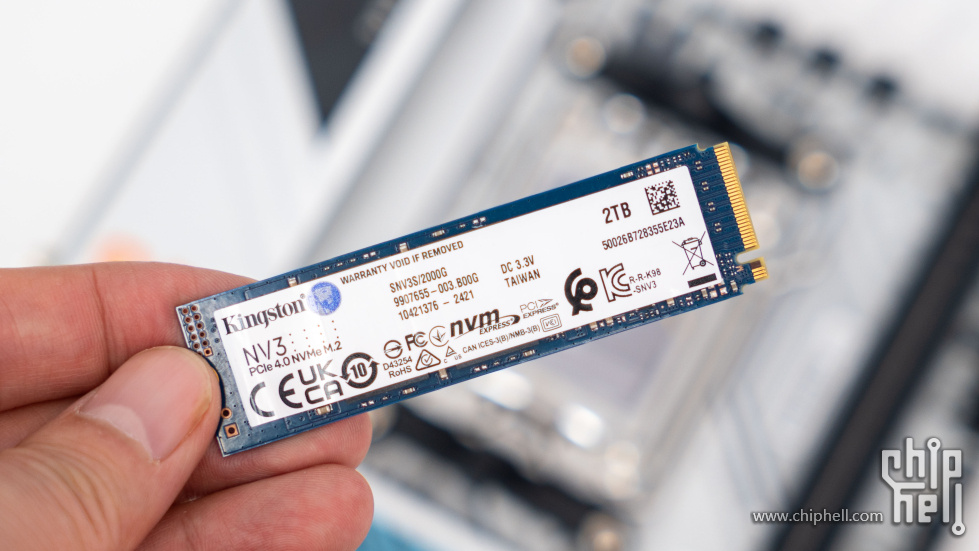

金士顿NV3 M.2 SSD的主控是群联的PS5027127，颗粒方面正面印有金士顿自家封装的3D NAND颗粒设计，编号为FP01T08UCT-6B，单颗容量1TB。

单面颗粒设计，背面就是干净的蓝色PCB。

安装效果如图，M.2 易拆卸设计安装的方式非常友好。

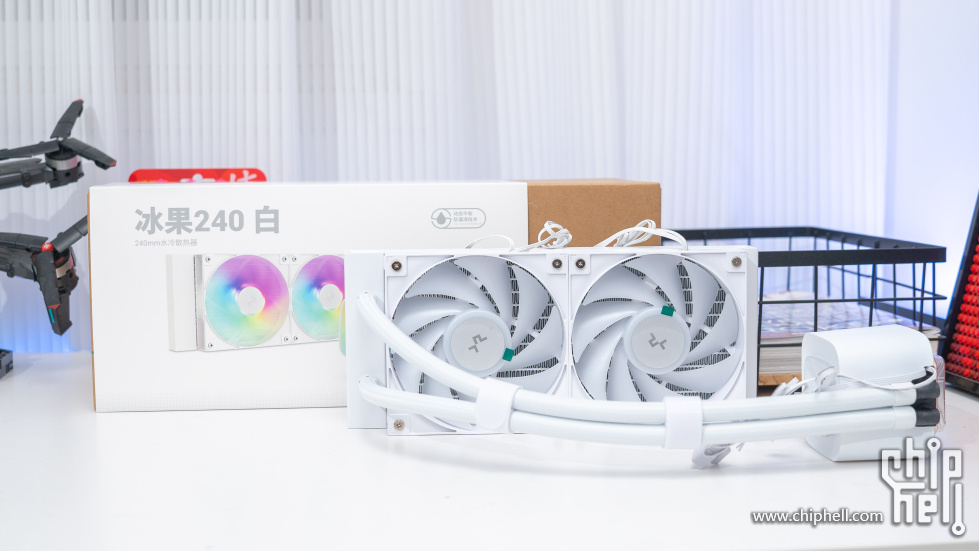

散热选择了九州风神的新品冰果240一体式水冷，新设计的动感果冻质感的冷头真的太好看了。相比之前外观变化不大，但是颜值倒是提升不少。而且240mm版本也只要300多块，质保3年性价比还是不错的。

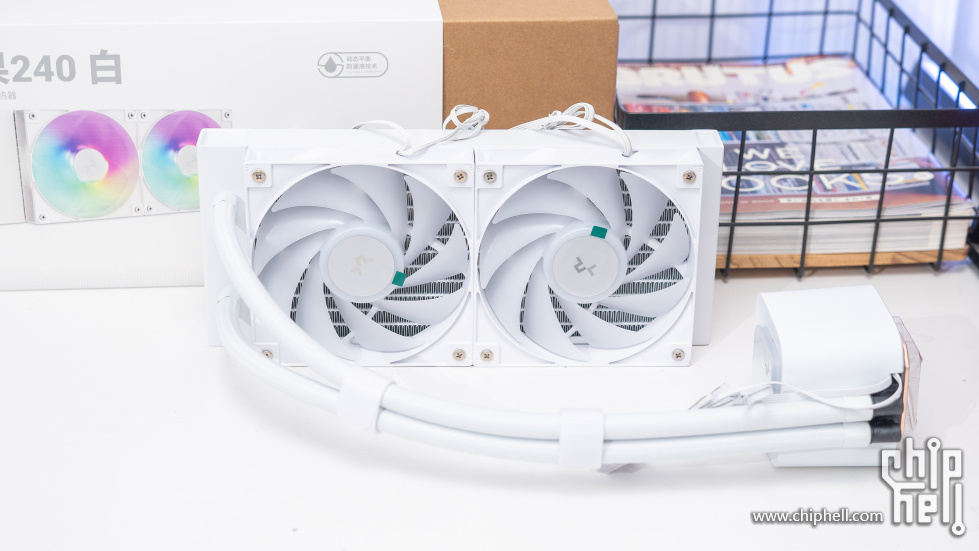

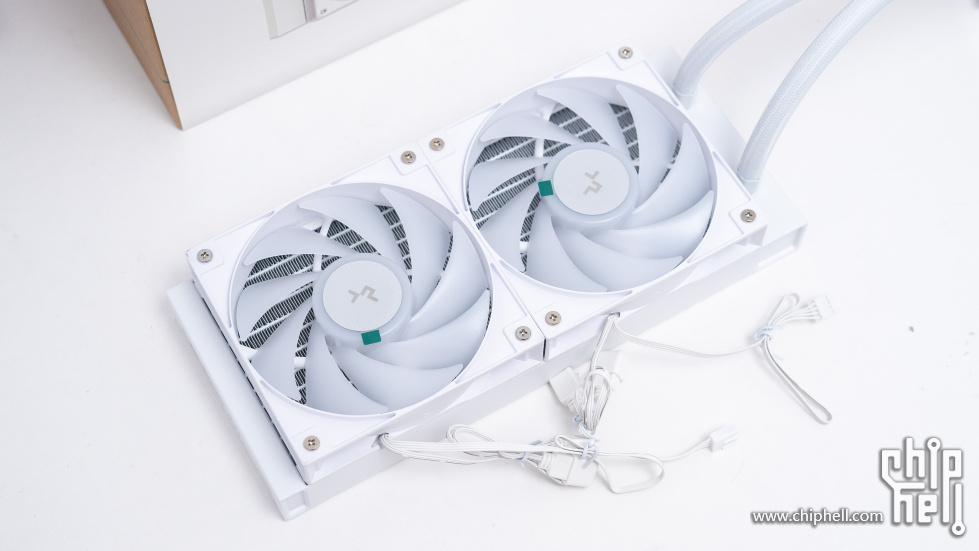

七彩虹最近芯片都采用了出厂预装风扇的设计，冰果搭配是25mm厚度的两把12CM风扇，支持ARGB灯光效果。

附件一览，支持主流的intel和AMD平台扣具设计。

出厂即预安装了 12025 规格的 PWM ARGB 风扇。作为入门级水冷产品，风扇的供电线有点琐碎了，如果后续提供FL12ARGB机箱散热风扇版本就更好了。

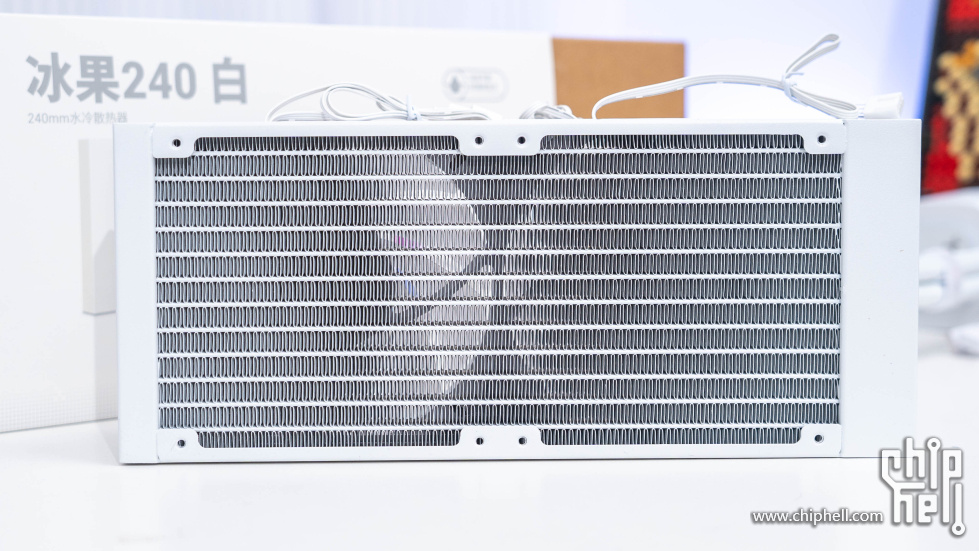

冷排一览，冷排内部采用了Z字型冷排鳍片设计，低密度水阻冷排设计。

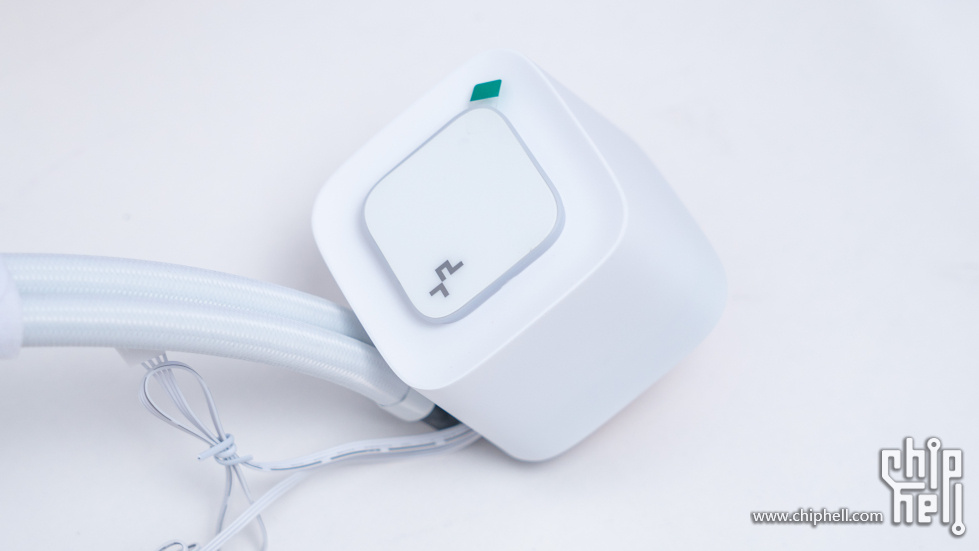

冷头部分外壳做了变化，磨砂透光冷头外壳在内部灯光亮起后可以呈现类似果冻光效果。

自研智能冷静水泵设计，升级了PWM水泵。最大转速3400RPM，内部是全新的3相6槽4极马达设计，内部设计了封闭式增压叶轮。平均无故障时间高达10万小时。底部铜底设计，预涂了方形散热硅脂。

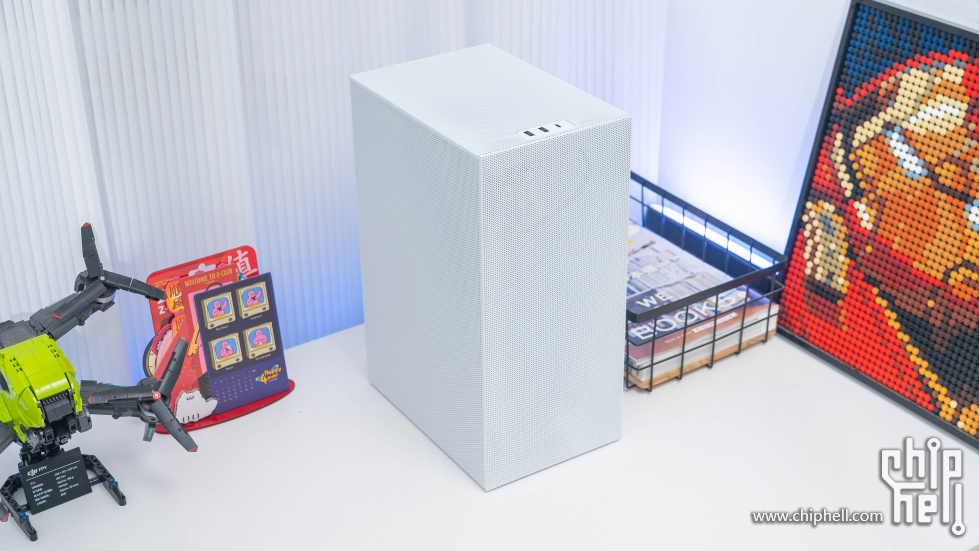

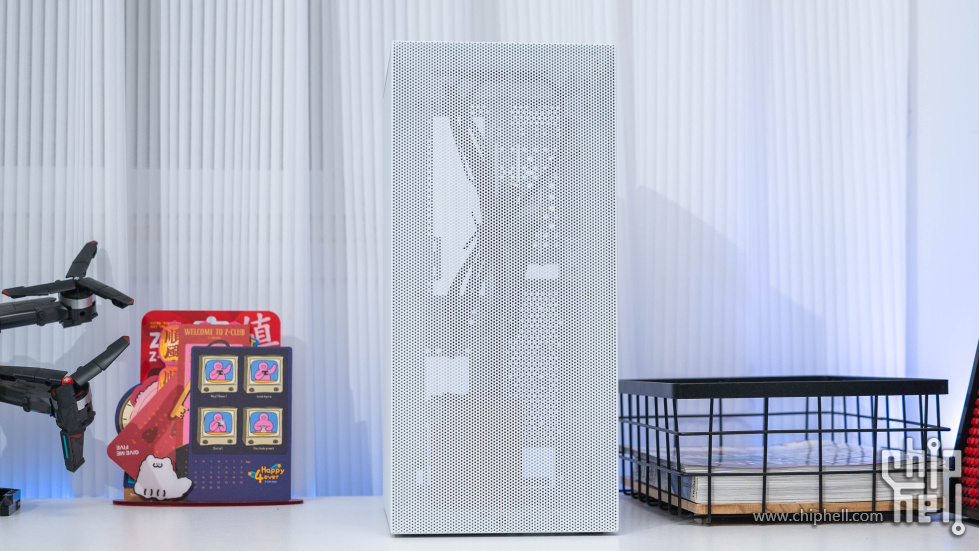

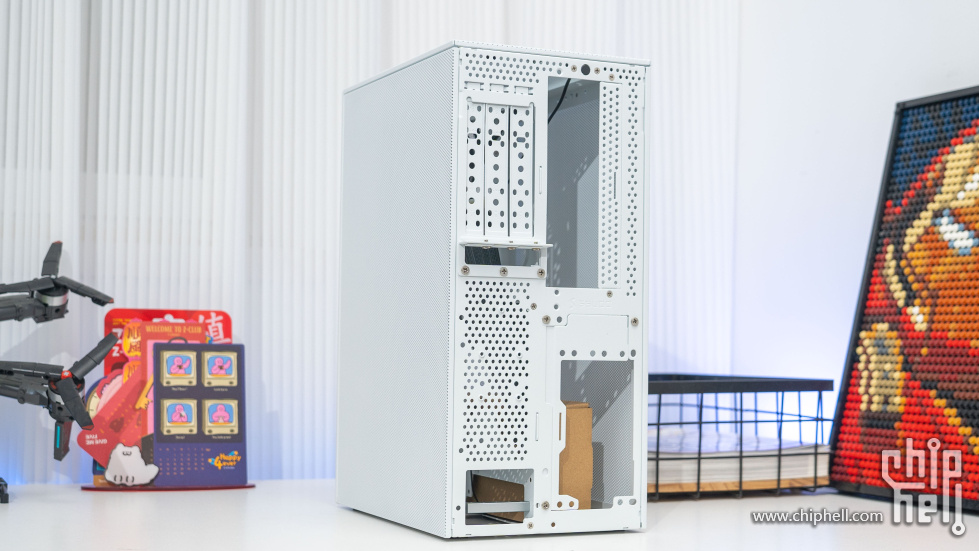

SSUPD Meshroom S 机箱有黑白两色可选，这是一款直立式机箱，另外还有一款SSUPD Meshlicious机箱可选。这款SSUPD Meshroom S 机箱作为一款ITX机箱，采用常规A4结构安装设计，更可以扩展兼顾ATX或者MATX主板的安装，可玩性还是非常不错的。机箱前置IO接口设计在机箱顶部位置。

采用直立式设计，内部还是玩家熟悉的A4结构，机箱尺寸为247*167*362mm设计，容积大概为14.9L。内部兼容性方面作为一款ITX机箱还是有不少可玩性的，内部兼容280/240水冷安装，电源尺寸也可以根据配置选择ATX/SFX/SFX-L规格电源。

这款机箱四面采用Mesh网面设计，机箱几个面都采用可拆卸设计，所以装机难度不会很大。

机箱IO接口一侧一览，直立式结构设计。主板设计在电源仓上方，标准A4结构设计，主板和显卡背靠背安装。显卡最大可以兼容336mm长度显卡安装，最大支持4槽厚度显卡的安装。对于目前旗舰级的50系显卡具有不错的兼容性。

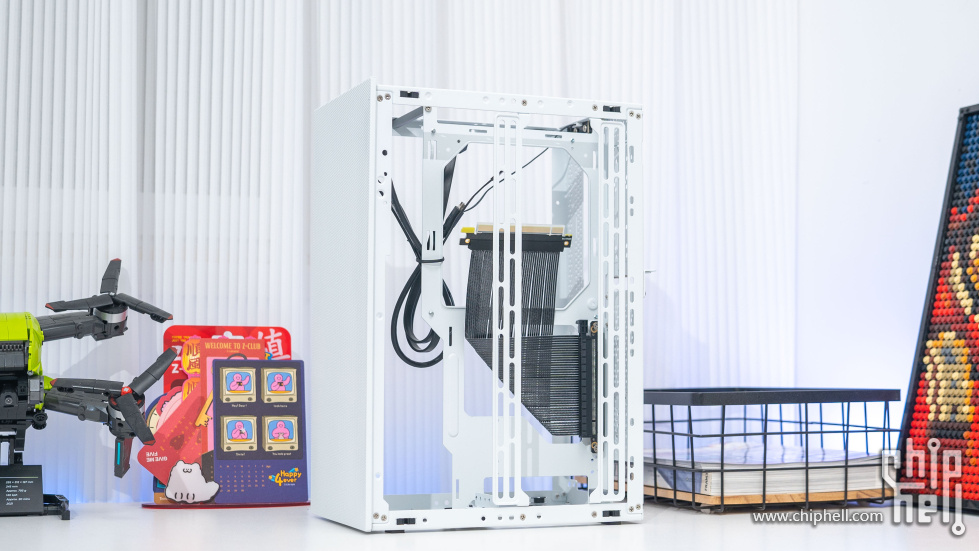

拆除侧面Mesh面板后内部空间一览，只是在主板、显卡以及电源仓位置做了改变。而且提高了不错的硬件兼容性。

显卡一侧还提供扩展架设计，可以根据具体配置不同添加风扇、冷排或者HDD硬盘安装。

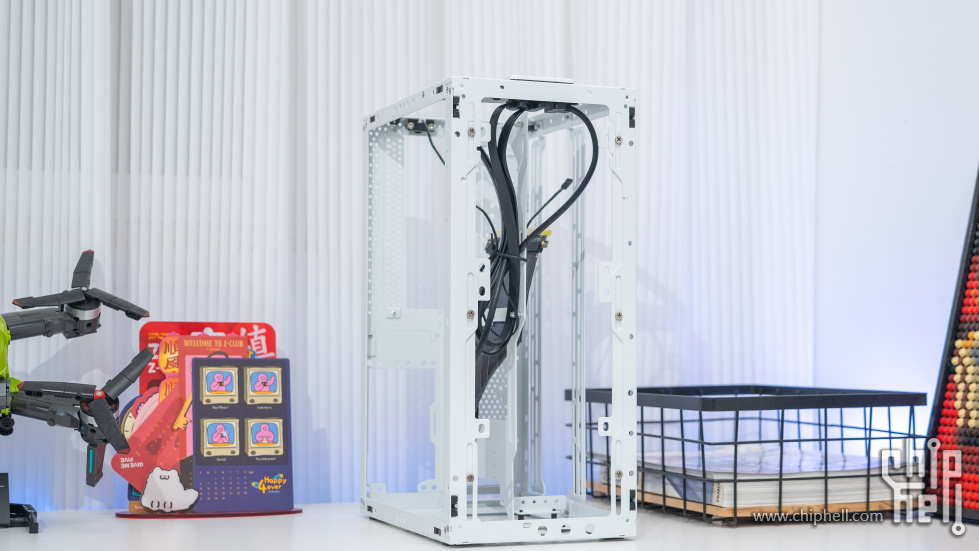

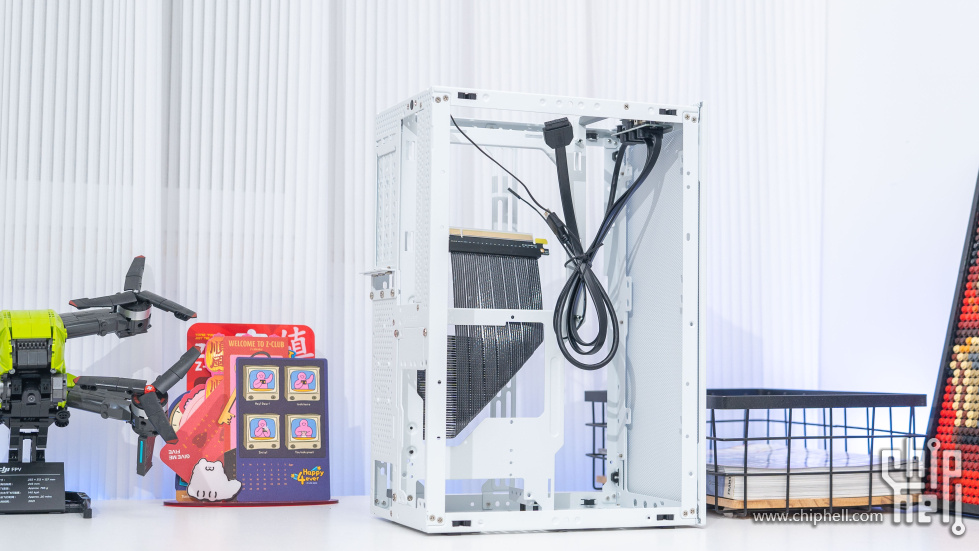

拆除各面的Mesh面板效果，机箱内框架也都支持拆装，所以装机方面还是拥有不错兼容性的。

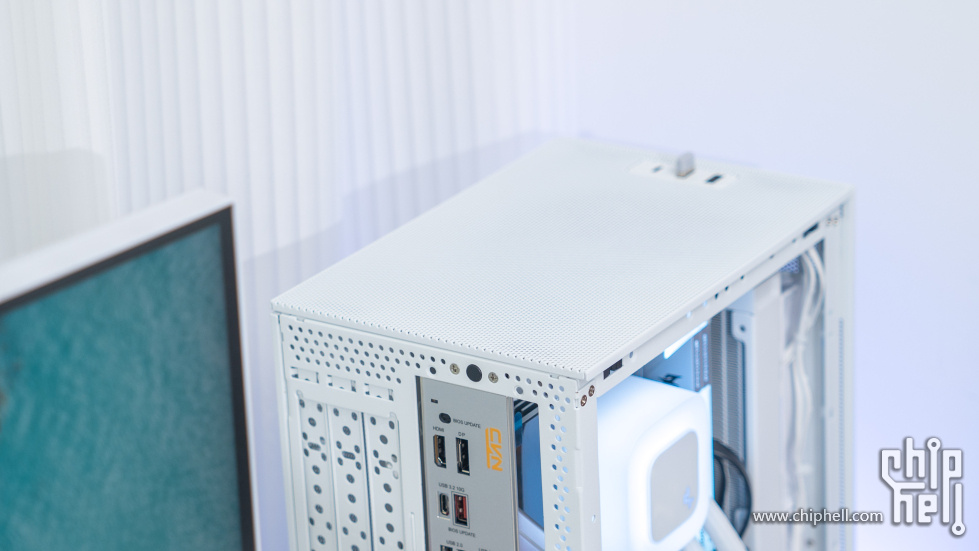

机箱开关键设计在机箱背后，开关机键设计在主板IO区域上方。


性能测试：

AMD处理器想要好用，PBO肯定是需要玩家手动进入BIOS界面设置的。这次使用七彩虹 CVN B850I GAMING FROZEN V14 登陆舰主板也看到这次七彩虹的主板BIOS也有较大的变化，做了新的UI设计。进入BIOS后可以看到EZ UI界面做了分区设计，可以方便玩家进行快速设置。比如EXPO以及PBO功能都在EZ界面可以快速操作。

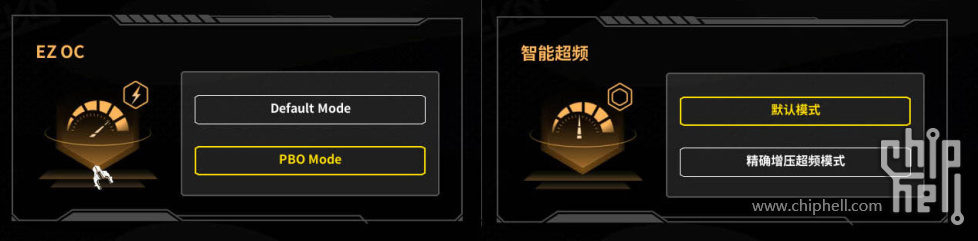

当然玩家也要注意七彩虹的汉化翻译，如果你切换了中文界面的话会发现PBO Mode功能被翻译成了精准增压超频模式。

简单介绍一下七彩虹主板的PBO详细设置降压操作，F8进入高级界面后找到超频OC--高级CPU配置后就可以看到PBO选项，根据自己需要设置10X，Positive 200后，可以进入Curve Optimizer 界面设置全核降压，根据自己处理器性能可以从20上下尝试就行。当然前面的10X或者Positive 200其实都可以不做设置，简单全核降压20或者25就可以简单实现性能地提升了。

以下测试均为手动PBO下测试结果，首先是CPU-Z测试9800X3D多核性能：8925.5，单核：854.5；

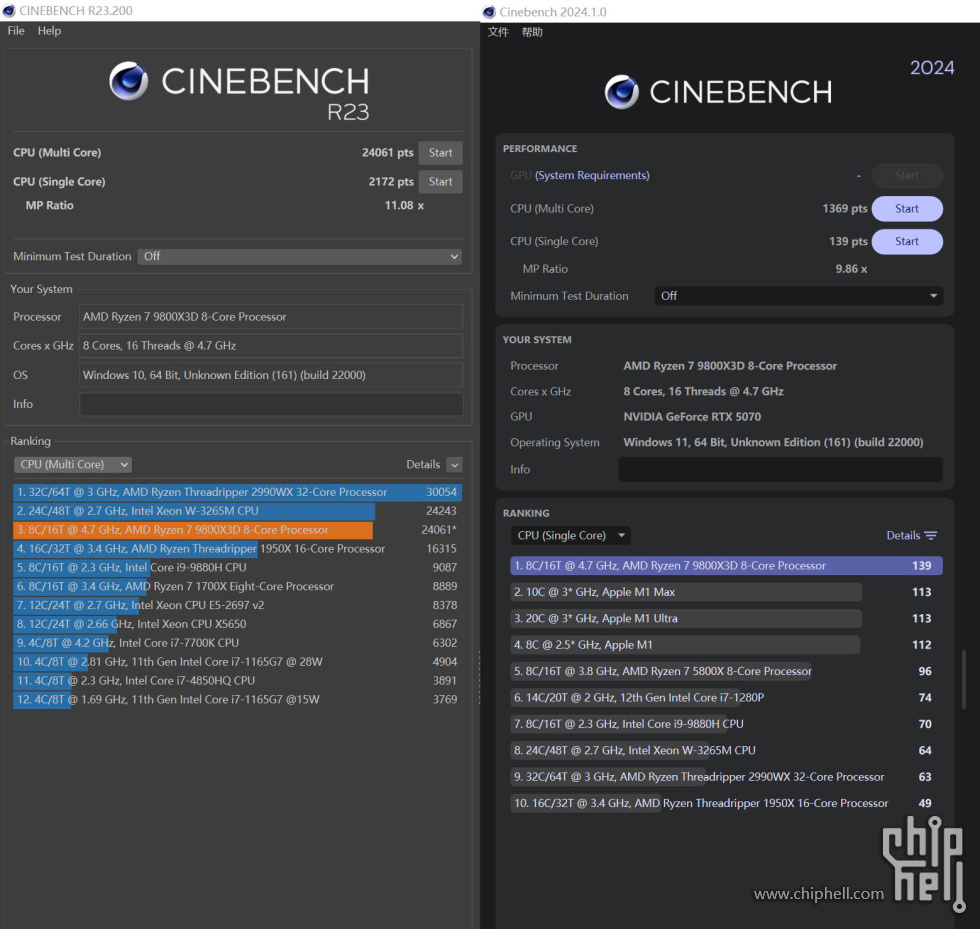

CINEBENCH R23/2024测试：
Cinebench R23测试CPU多核分为24061 pts，单核 2172 pts；
Cinebench 2024测试CPU多核分为1369 pts，单核 139 pts；

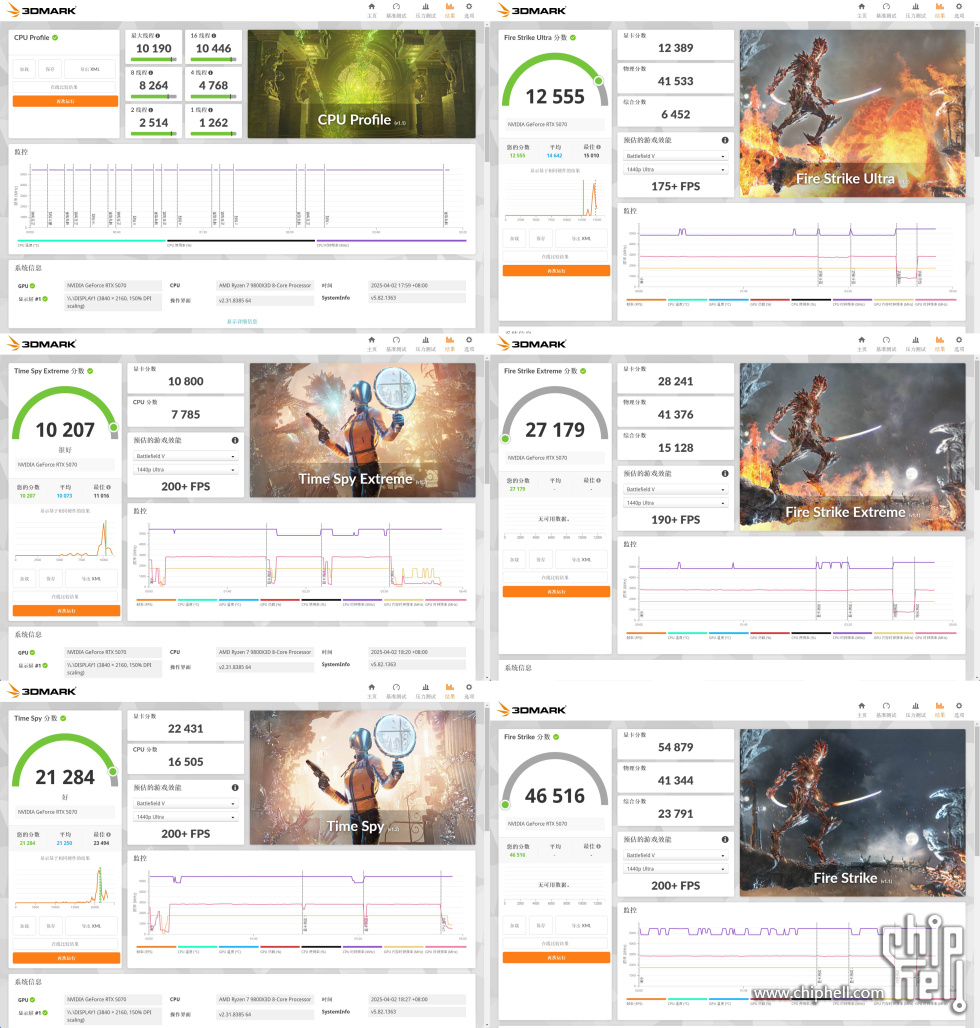

3D Mark 测试：
CPU Profile 最大线程 10190，1线程 1262；
Time Spy Extreme 分数10207，显卡 10800，CPU 7785；
Time Spy 分数21284，显卡 22431，CPU 16505；
Fire Strike Ultra分数12555，显卡分数12389，物理分数41533；

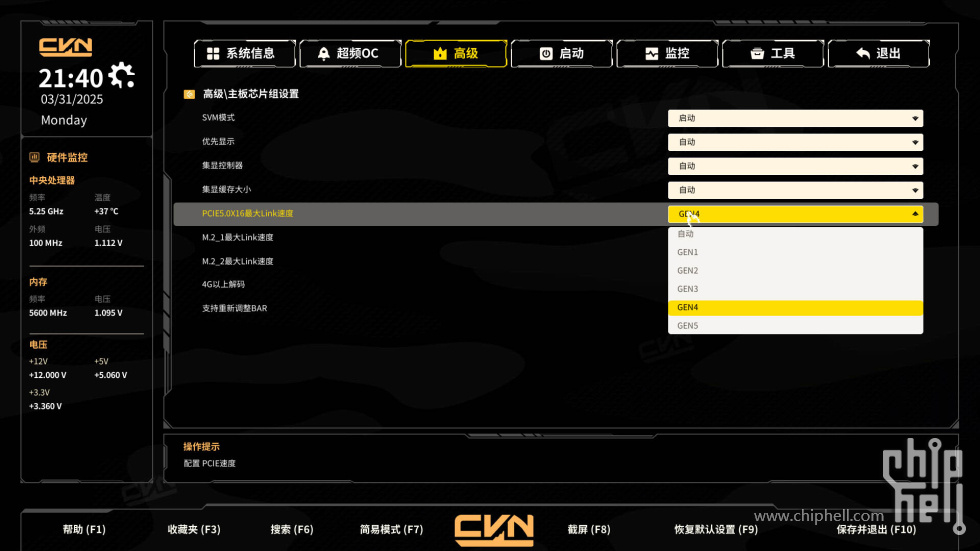

显卡测试在PCIe 4.0下测试，因为SSUPD Meshroom S 机箱内置PCIe 延长线为PCIe 4.0版本。所以需要手动在主板BIOS高级中找到高级/主板芯片组设置，找到PCIE 5.0x16最大Link速度下手动设置为GEN4及PCIe 4.0下显卡才能正常进入系统使用。

GPU-Z查看索泰RTX 5070 12GB XGAMING OC显卡信息，Base：2325MHz，Boost：2542MHz。

3D Mark显卡测试：
Port Royal分数 14238；
Speed Way分数 5910；
Steel Nomad分数 4998；

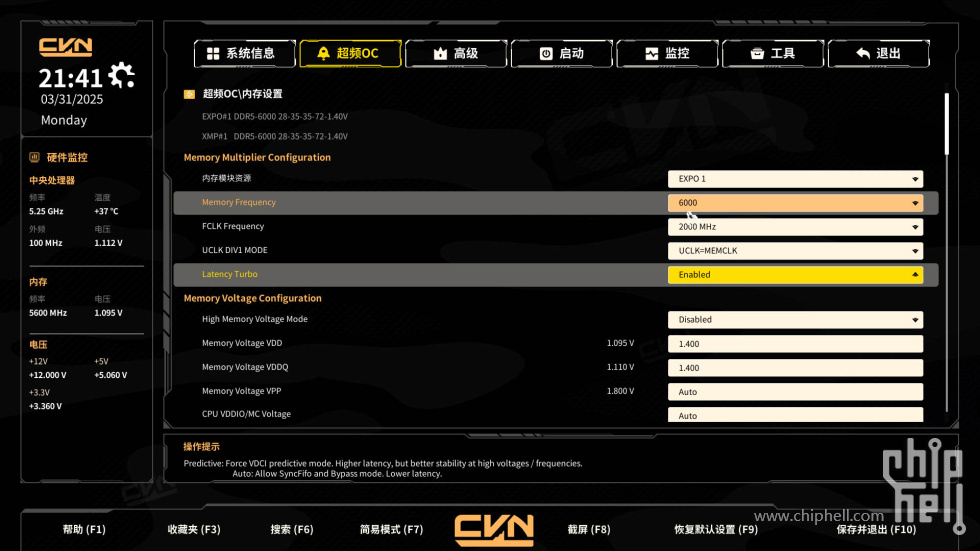

七彩虹主板在BIOS设置中有了不少进步的地方，除了PBO以及X3D Game Mode模式之外，还添加了内存Latency Turbo功能。开启内存低延迟可以在主板BIOS高级-超频OC内存设置中找到Latency Turbo功能，当然如果把这个设置放在EZ开始界面就更好了。

实测在6000MHz CL28时序下测试AIDA 64读写如图。

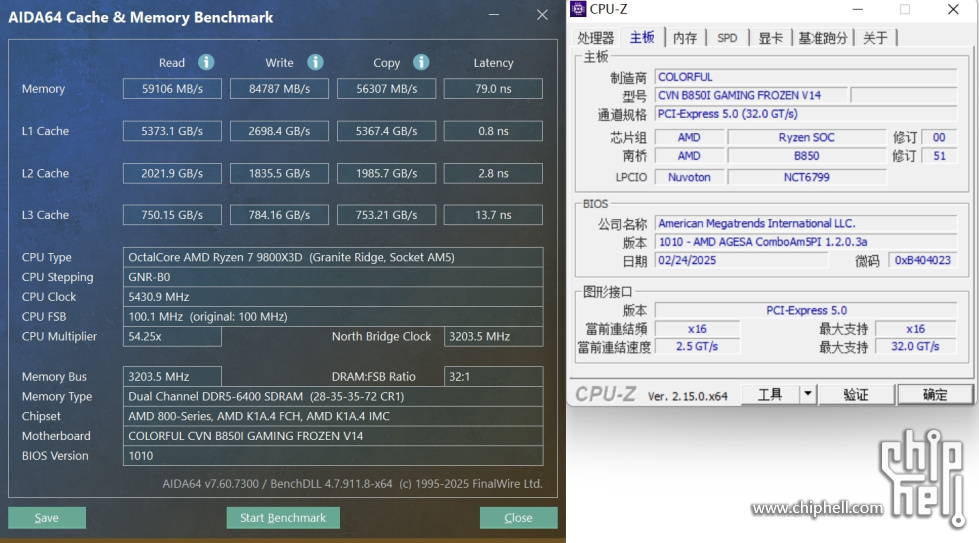

手动超频至6400MHz CL28后，读写测试如图，相比6000MHz下整体略有一定提升。

金士顿NV3 2TB PCIe 4.0 SSD读写测试如图。


压力测试：

烤机测试方面，九州风神冰果240水冷表现还是不错的。在AIDA 64 FPU单烤测试，9800X3D核心频率4.9GHz，CPU Package温度82℃。

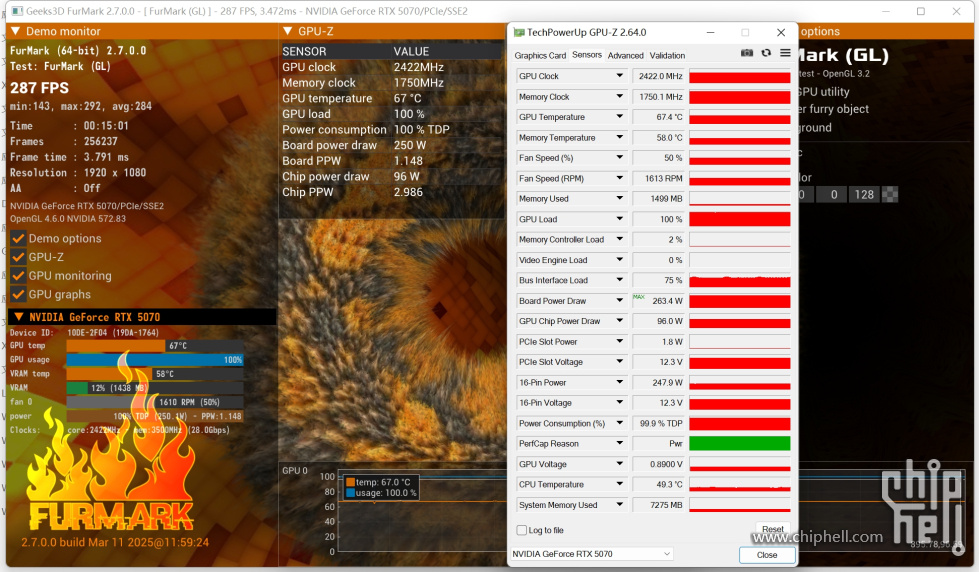

索泰RTX 5070 12GB XGAMING OC显卡在机箱内竖装下烤机测试，可以看到在Furmark压力测试15分钟的情况下。显卡平均频率2422Mhz，显卡温度67.4℃，显存温度58℃，显卡功耗250W。可以看到这款显卡在竖装状态下并不会受到影响，整体发热还是在可控范围下。

处理器和显卡双烤测试下，处理器温度83℃，显卡温度68.9℃。温度略有升高，但是变化不大。


游戏测试：

「2077」游戏在1080P分辨率下开启光追的情况下游戏平均帧：366.59FPS，最低帧：334.25FPS。
2K 分辨率下开启光追的情况下游戏平均帧：274.34FPS，最低帧：249.35FPS。

「尘埃5」游戏1080P分辨率，预设超高画质下，同时开启光线追踪车辆阴影游戏平均帧数183.6FPS，最低帧23.7FPS。
2K分辨率下游戏平均帧数142.3FPS，最低帧62.6FPS。

「极限竞速：地平线 5」游戏中1080P分辨率最高画质下游戏平均帧数298FPS；
2K分辨率最高画质下游戏平均帧数165FPS；

「幽灵行动 断点」1080P分辨率最高画质下游戏平均帧数198FPS，最小帧60FPS，得分34193分；
2K分辨率最高画质下游戏平均帧数165FPS，最小帧60FPS，得分28480分。

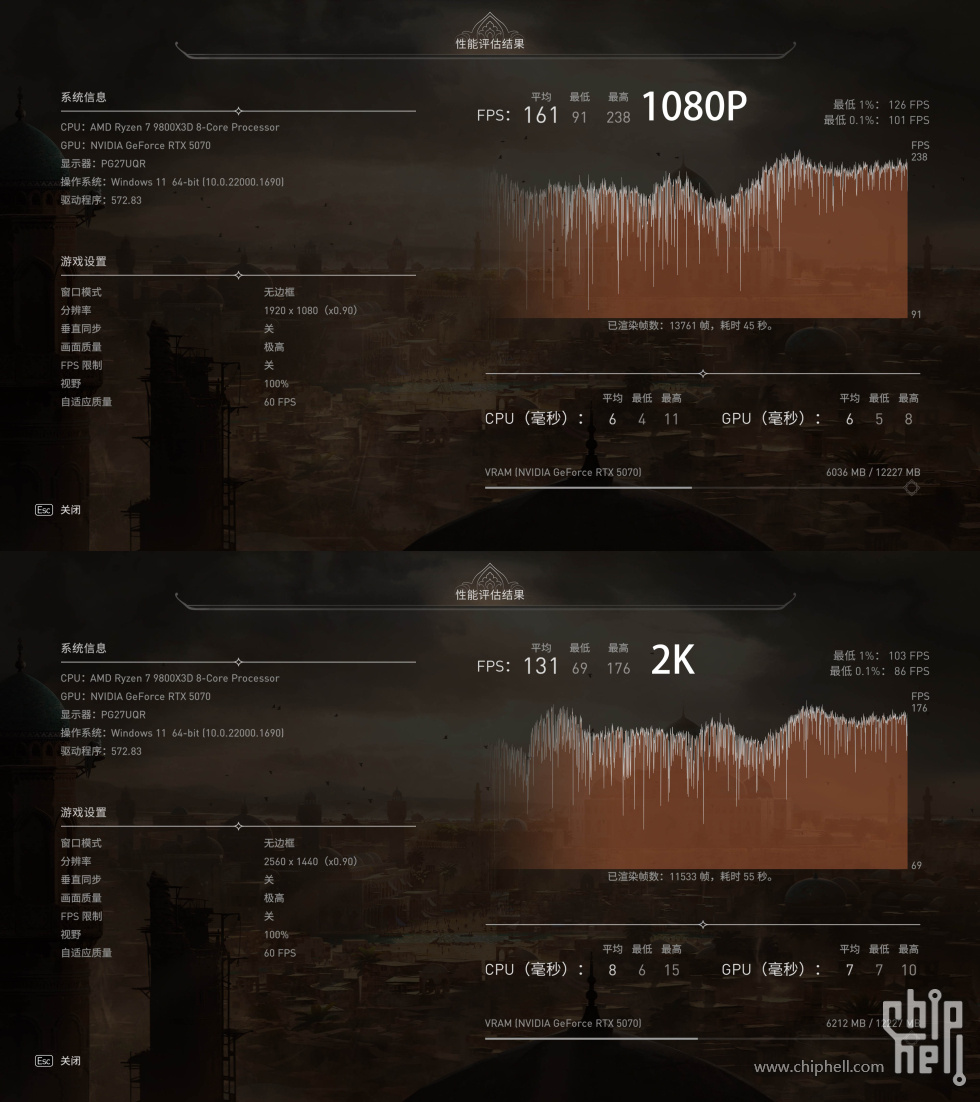

「刺客信条 幻景」1080P分辨率最高画质下游戏平均帧数161FPS，最低帧91FPS。
2K分辨率最高画质下游戏平均帧数131FPS，最低帧69FPS。

「怪物猎人 荒野」游戏1080P分辨率，预设画质极高开启DLSS后游戏平均帧数123.81FPS，分数21056。
2K分辨率，预设画质极高开启DLSS后游戏平均帧数102.49FPS，分数17516。


以上就是这样，不知道这套配置各位满意吗？
