显卡功耗越来越夸张的情况下，主板PCIE似乎应该改到上方

gartour

不是倒置机箱，是改主板布局



现有布局的矛盾是显卡发热大户在机箱下半，然而机箱上出风和后出风都在机箱上半，显卡热流往上跑，烤cpu。

如果把pcie放到上方，cpu放到下方，首先后出风也就自然跟着放到下半了，只管吸走cpu吹出的热量就行，也不会干扰到显卡。显卡吹出的热流又机箱上出风吸出。互不干扰。









有好几个坛友提到倒置机箱，

倒置机箱虽然实现了显卡在上，cpu在下，但是显卡方向也翻面了，从原来的下往上吹变成了上往下吹，向下吹出的热气很快往上升，一部分又要被显卡风扇吸入，这样效果肯定不好的。所以要改主板布局，pcie要平移到上方。

davryddr

你把机箱180度换个面，上下风扇换个方向不是解决了？

StevenG

工作站了解一下，pcie上下都有

zm335148

有左右都可以装的机箱，显卡就是在上面，貌似温度没啥区别。

大头吃小头

现在机箱应该搞显卡独立风道，把显卡和主板分开 显卡配单独享受风道而不是当机箱加热器

可以做成类似a4 itx机箱那样

gartour

davryddr 发表于 2025-4-11 14:39
你把机箱180度换个面，上下风扇换个方向不是解决了？

要专门设计的机箱才行

大部分机箱设计还是有方向性的。很多机箱开机和接口都放在顶面的，倒过来开机都没法。

然后电源那个位置已经被占了一大块。

但是即使改了机箱布局，这样倒装主板会改变pcie的方向，显卡不但位置变了，还得跟着翻面，那样显卡上吹变成了下吹。容易把自己吹出的尾气又吸回去。

gartour

大头吃小头 发表于 2025-4-11 14:41
现在机箱应该搞显卡独立风道，把显卡和主板分开 显卡配单独享受风道而不是当机箱加热器

可以做成类似a4 it ...

现有结构有点难。可以加个隔板，但是显卡排出的热风要从哪里排出是个问题

大头吃小头

gartour 发表于 2025-4-11 14:49
现有结构有点难。可以加个隔板，但是显卡排出的热风要从哪里排出是个问题

现在的显卡都是开放式的了，估计只能机箱那边做风道猛吹了，或者是对着显卡吸风风扇吹然后显卡尾部做成吸风，没试验过不知道效果好不好

建议柠檬

那不就是PX么。。。

tide~

然后再出一条龟腚：单台/件/个/只 设备功耗超过300W，须采用220VAC供电 ； 或 ，PCIe x16尾部开个洞，采用铜排从主板背部供电

gartour

大头吃小头 发表于 2025-4-11 14:52
现在的显卡都是开放式的了，估计只能机箱那边做风道猛吹了，或者是对着显卡吸风风扇吹然后显卡尾部做成吸 ...

感觉难

高功率显卡基本都3风扇了，热流的散布范围很大，必然自然往上走。
除非是暴力机箱风扇，机箱内部风速很快。但那个噪音估计感人

雨季不再来

tide~ 发表于 2025-4-11 14:55
然后再出一条龟腚：单台/件/个/只 设备功耗超过300W，须采用220VAC供电 ； 或 ，PCIe x16尾部开个洞，采用 ...

这个其实是解决烧接口的最好办法

gartour

雨季不再来 发表于 2025-4-11 15:02
这个其实是解决烧接口的最好办法

估计骑虎难下了这点，否则老黄老英要被那些专门换了电源的玩家骂死

Wurenji

我个人曾经做过这么一个设想，ITX机箱大致尺寸不变，主板改成卧式摆放，显卡供电改成主板上的金手指，并且在显卡另一端也增加手拧螺丝固定在机箱上。CPU+内存区域和显卡中间有一道隔板，使得风道彼此独立，同时卧式摆放也减少了运输过程中显卡或者插槽损坏的可能性，以及高端塔式风冷造成主板变形的可能

CRazy-牛牛

导风罩才是王道。

yzlyzl007

我现在用的小胖墩机箱就是到这装的，但是要从上面向下吸风

z010q3w

为什么不大胆一些，改称显卡背插，最好是PCIE插到拐弯90度

gartour

CRazy-牛牛 发表于 2025-4-11 15:23
导风罩才是王道。

也不错，我也想过。

cpu风扇接个导风筒，向机箱前面板方向伸长到避开显卡热流的位置

算是简易版方案

gartour

z010q3w 发表于 2025-4-11 15:40
为什么不大胆一些，改称显卡背插，最好是PCIE插到拐弯90度

个人感觉不优雅。会大幅增加机箱厚度。itx还好说，atx变厚这么多谁受得了

sunjiangfan

gartour 发表于 2025-4-11 15:43
也不错，我也想过。

cpu风扇接个导风筒，向机箱前面板方向伸长到避开显卡热流的位置

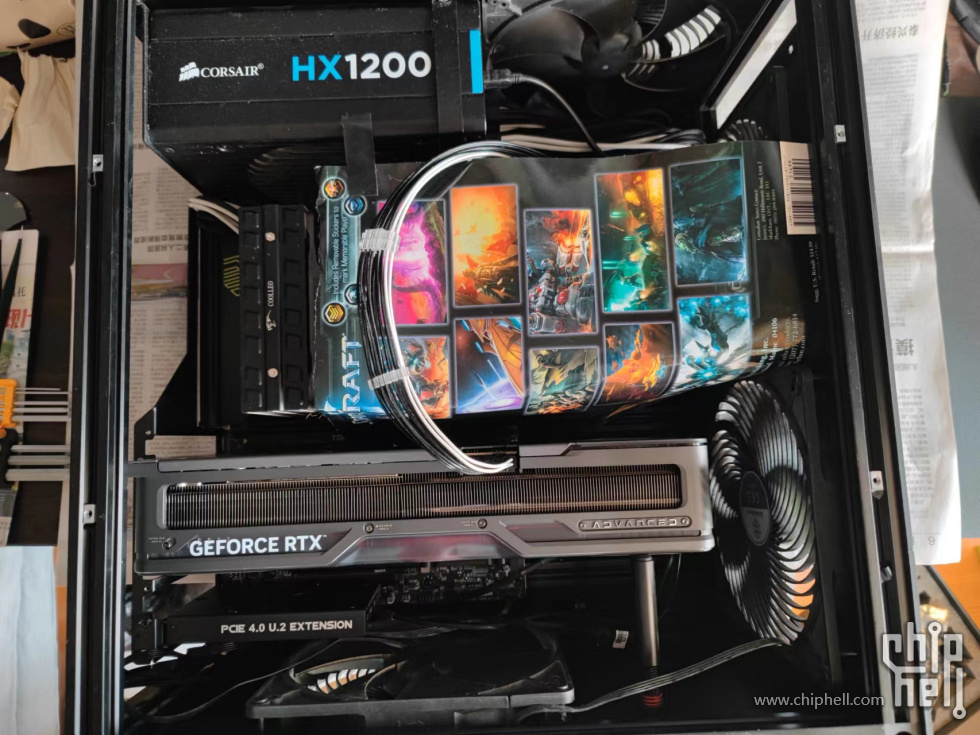

我用手搓铝型材机箱做过实验，导风罩方案效果非常好，前面板是两个AP183，后面根本不用排风扇，CPU和内存温度完全不受显卡影响。

后续准备完善一个CNC的机箱，正在画图中。

gartour

sunjiangfan 发表于 2025-4-11 15:52
我用手搓铝型材机箱做过实验，导风罩方案效果非常好，前面板是两个AP183，后面根本不用排风扇，CPU和内存 ...

666，很有diy精神

KimmyGLM

学SXM的办法，加压就是，48V供电

山东001

缓过来又说烤显卡

guiwei10

乔思伯RM2这种结构不就行了。

CRazy-牛牛

gartour 发表于 2025-4-11 15:43
也不错，我也想过。

cpu风扇接个导风筒，向机箱前面板方向伸长到避开显卡热流的位置

工作站就是这么搞的，自己可以用3D打印一个导风罩。

gartour

guiwei10 发表于 2025-4-11 16:41
乔思伯RM2这种结构不就行了。

直接主板倒置，布局确实达到了，但显卡是倒装的，会自己吸自己的热风。

SANJII

乔斯伯t6就是这样设计的

gartour

SANJII 发表于 2025-4-11 17:00
乔斯伯t6就是这样设计的

不一样的。

那样显卡虽然移到上半了，但是也倒装了，显卡吹出的热风不是往机箱外吹而是往机箱内吹，50系这种吹透的设计尤其严重。

毛茸茸

银欣酷妈都有倒置机箱，这样的箱子挺多的。但确实散热效果没那么好，毕竟现在显卡背板全是穿透设计，热风还是在打架，只是cpu稍微舒服了一点

Phil_Libra

倒置机箱早几年就死差不多啦。
要不是海盗船600Q标的最大尺寸和M10A差了那么1mm，我当时就买600Q了。
