MATX全铝机箱烤肉架，螺丝大师，极致风冷，超强兼容。

痴情汉 · 发表于 2025-4-13 23:45

本帖最后由痴情汉于 2025-4-16 10:16 编辑

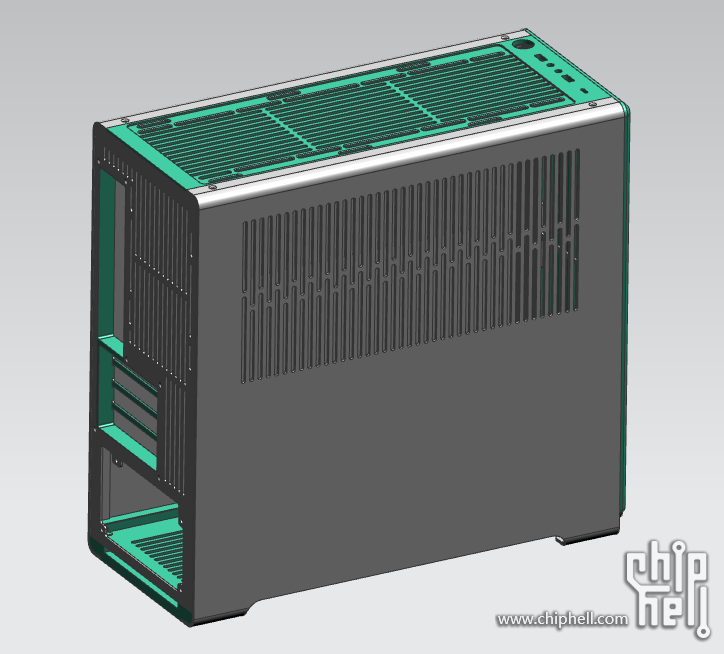

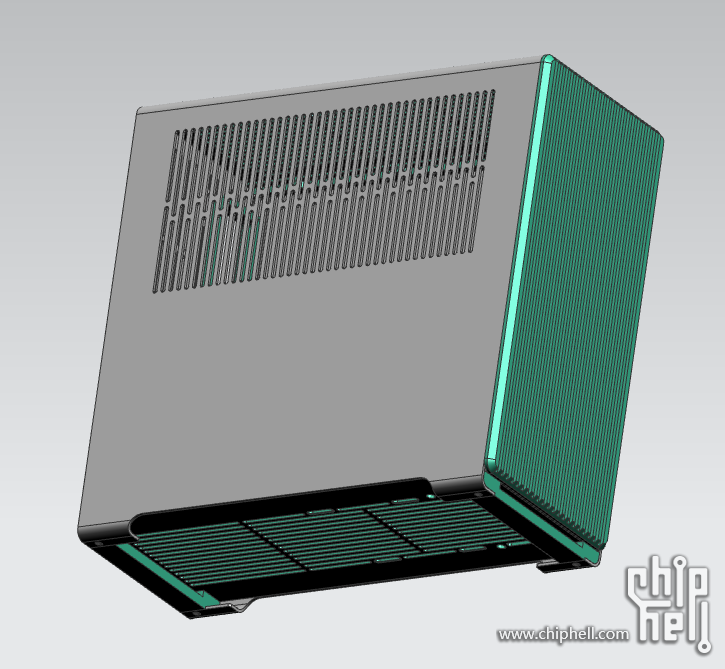

市面上的纯铝机箱基本都是ITX的，MATX的很少，即使有，也大多是电源前置，个人还是比较喜欢传统结构，电源后下置，这个机箱结构参考了追风者P37E，在散热方面做了最大程度的改进，不多啰嗦，上图。

特别强调一下：
1、只设计兼容245X245规格MATX及以下主板，不要想兼容EATX，ATX之类的主板，市售的这类机箱可选择的太多了，ITX同理。
2、在兼容主流配件的前提下，规格尽量小巧，颜值尽量提升，毕竟是桌面机箱。

前面板安装水冷冷排的情况下，显卡限长340mm，仅安装1225或1425风扇的情况下，显卡限长368mm。

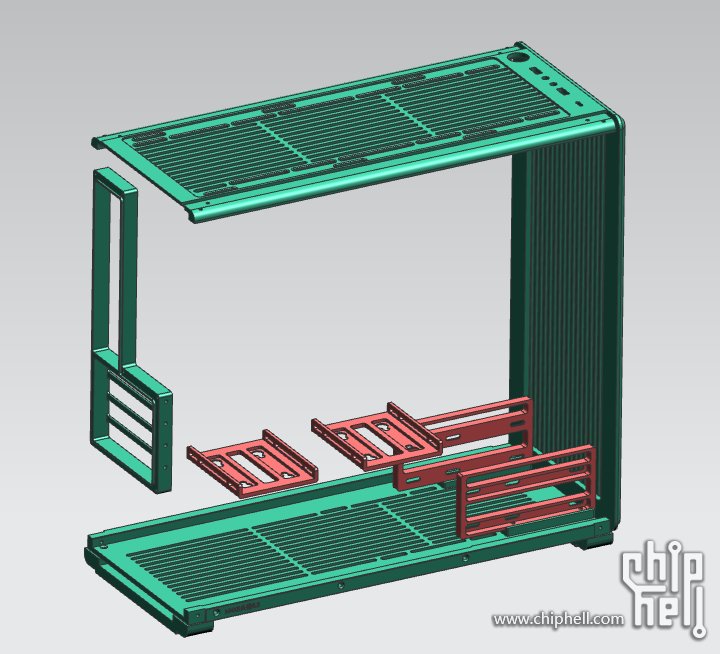

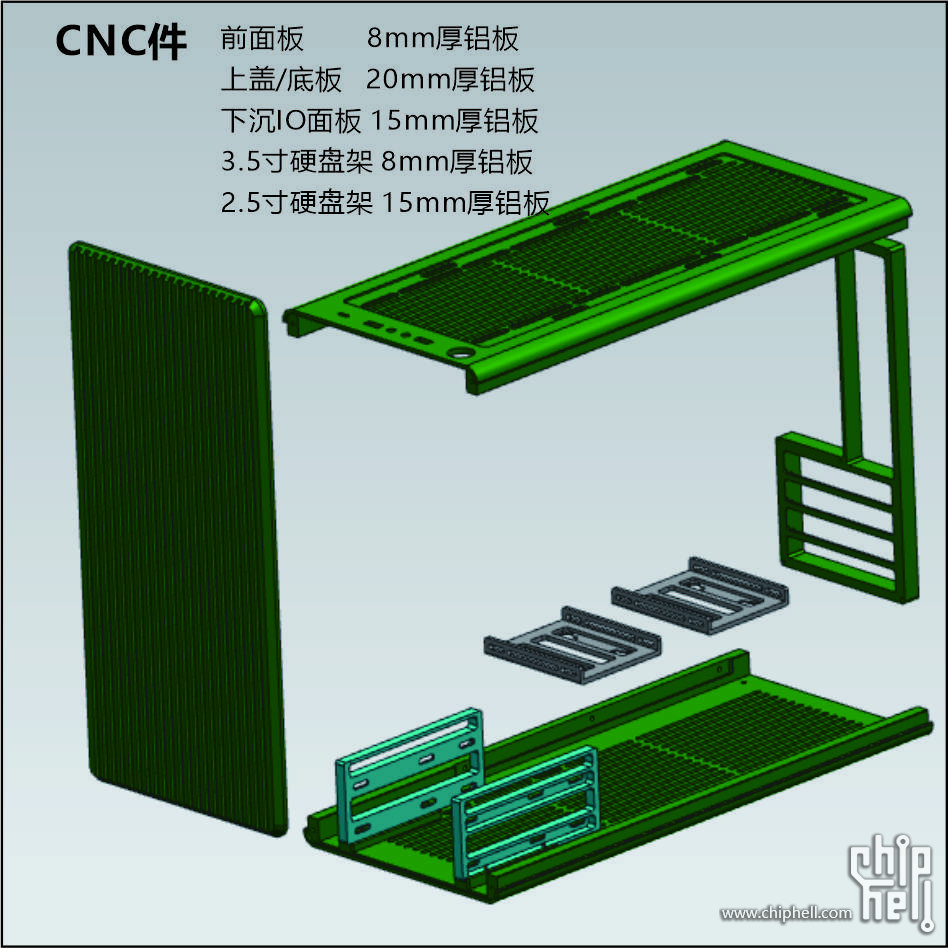

改进中，CNC加工量减少了30%以上，各部件固定方式做了调整，更坚固，新增加脚架，含脚架高度增加至400mm（脚架高度15mm）颜值提升，拆装难度略增

第一次画机箱，专门去搜集了主板孔位，IO开槽，电源孔位，硬盘、风扇、水冷散热器等硬件的尺寸，这些基本尺寸都是OK的，再说也做了大量冗余设计。欢迎大神提意见，不吝指正。

大家的意见很宝贵，和制作机箱的工厂也初步沟通了下，接下来我进一步优化设计，在保证颜值只增不减的情况下，增加兼容性，降低加工难度和成本。

gaoyi124 · 发表于 2025-4-14 08:53

不错啊,前后通透风量也足,大显卡也能发挥性能,要是能兼顾一下,多硬盘位,或许也能当做nas机箱,其实,这种cnc的强度很可以,固定硬盘螺丝也只用两个,固定一侧其实也很稳固,上主板这个黄色底壳上,前半部分绿色的,感觉多打几个螺丝孔位,或许就能变成nas机箱了,这样一箱两用,既能当nas机箱多盘位,也能做主力pc机箱,更完美啊

九天御风 · 发表于 2025-4-14 09:21

8级钳工

晨曦在天际 · 发表于 2025-4-14 09:21

电源是短尺寸？

Heinrich · 发表于 2025-4-14 09:25

本帖最后由 Heinrich 于 2025-4-14 09:26 编辑

建议主板背板直接延申到底，电源架可拆卸而不是做支撑，这样还能上atx主板（配sfx或者flex电源，可以出个配件，不出配件网友也可以自己淘宝买电源背板安装），机箱都这么大，既然是diy机箱，多个选择更好

AndersenTY · 发表于 2025-4-14 09:34

啥时候能出ATX版本呢

Michael88 · 发表于 2025-4-14 10:18

风冷机箱强烈建议顶部不要3个12，前进最大才14，风还没进里面就排走了，建议顶部封死或者顶部最后留一个12，风冷来说前进越大越好，建议直接干到18或者20一步到位，本质上就是torrent或者华硕的思路。

INELS · 发表于 2025-4-14 10:47

太窄了，宽度要把电源线算上啊，现在卡又大又宽

TigerElf · 发表于 2025-4-14 11:37

不错，mark下，等个实体，虽然我一直也想要个类似的，但按目前那些cnc的价格，这种大小的价格会非常高，高到我只能看看……

yisheng1208 · 发表于 2025-4-14 11:41

还是前置小巧，这样太大了

假酒迷人 · 发表于 2025-4-14 11:42

造价多少？

下雪的冬天 · 发表于 2025-4-14 12:00

1这个机箱显卡的侧面加点出出风口啊，非公显卡都是显卡侧面出风。2还有就是侧板上面的出风口不知道是干啥的，建议可以优化一下呢，没啥用又不好看。3这样的结构是没问题，但是这种结构这种体积的量产机箱很多啊。4是可能每个人对这个理解不一样吧，在我想来既然都是全铝机箱了，至少在体积上控制一下吧，现在的SFF标准的显卡也有很多，可以在这个上面考虑一下，啥既要又要的那是全塔量产的好吧，全铝是小众的，在某些方面有追求的

下雪的冬天 · 发表于 2025-4-14 12:08

我其实最近也做了一个全铝的MATX机箱，直接4个14025完事，不支持12厘米风扇，只用一种风扇孔位，只能是风冷

sunjiangfan · 发表于 2025-4-14 12:33

建议直接把前进风换成两个18或者20，效果比14好太多了，无论是风量还是噪音。

但是看楼主的机箱宽度只有18.5，似乎又有些困难。

鬼武人 · 发表于 2025-4-14 12:41

我发现只要是cnc铝块，防尘约等于没有，那干嘛不用开放式鸡架？

egmk · 发表于 2025-4-14 17:32

进出风的转速配比得花点时间调，安钛克P110的前360上240水冷，电源上方挡板还是会有少许积灰。

痴情汉 · 发表于 2025-4-15 05:56

鬼武人发表于 2025-4-14 12:41
我发现只要是cnc铝块，防尘约等于没有，那干嘛不用开放式鸡架？

防尘网的空间都画了，顶部，底部，前面板都留了磁吸防尘网装配空间，没画防尘网上去，那玩意密集恐惧症，画出来文件巨大。

痴情汉 · 发表于 2025-4-15 06:09

本帖最后由痴情汉于 2025-4-15 06:10 编辑

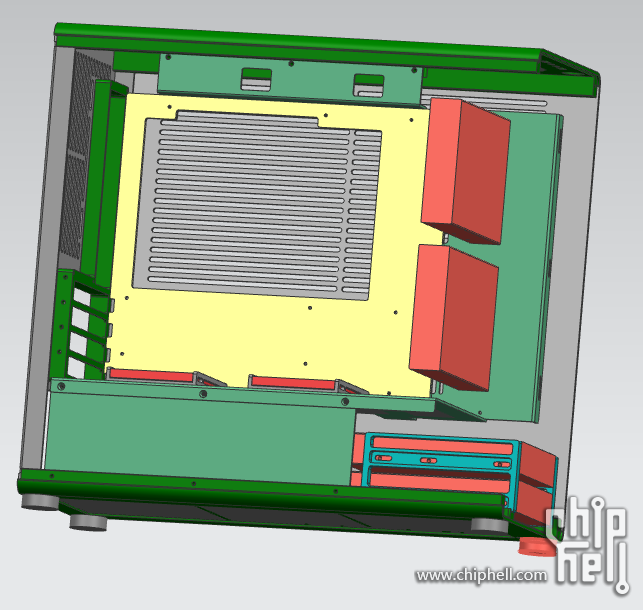

那个地方是风道，硬盘平放长度尺寸不够。只有115-25风扇95宽度，而3.5硬盘宽度是102，总不能为了装硬盘不装风扇。如上图放2块硬盘的话，严重影响风道，没啥意义。

痴情汉 · 发表于 2025-4-15 06:13

sunjiangfan 发表于 2025-4-14 12:33
建议直接把前进风换成两个18或者20，效果比14好太多了，无论是风量还是噪音。

但是看楼主的机箱宽度只有18 ...

在保证兼容绝大部分硬件的前提下，尽量小巧，按你的要求，不如直接买成品机箱，做这个没意义。

痴情汉 · 发表于 2025-4-15 06:16

egmk 发表于 2025-4-14 17:32
进出风的转速配比得花点时间调，安钛克P110的前360上240水冷，电源上方挡板还是会有少许积灰。 ...

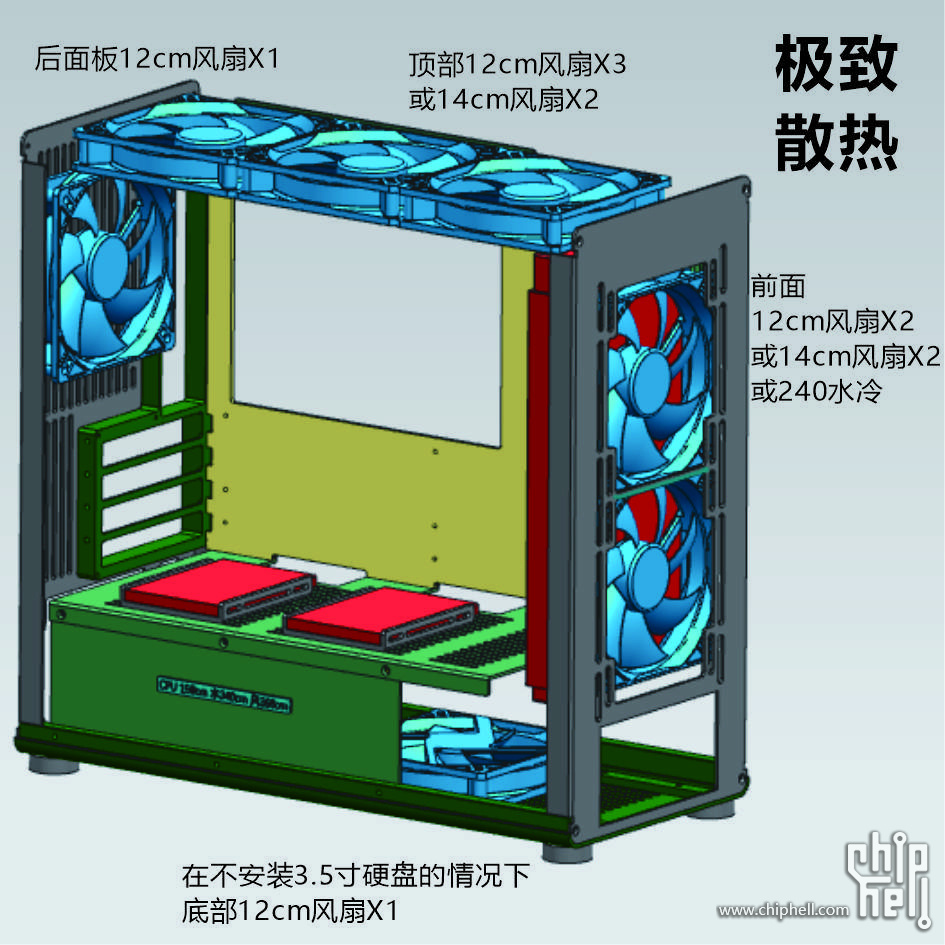

不装3.5寸硬盘就是3进3出。上水冷的话，前后也可以做到3进3出，在这个尺寸下，可以有很多种进出风安排。

痴情汉 · 发表于 2025-4-15 06:21

yisheng1208 发表于 2025-4-14 11:41
还是前置小巧，这样太大了

前置空间全塞满了，风道效率差，整个一个大闷罐，再说个人就是喜欢这种电源下后置的传统方案，在这个布局的原则下，尽量控制机箱尺寸，提高机箱兼容性。

痴情汉 · 发表于 2025-4-15 06:24

晨曦在天际发表于 2025-4-14 09:21
电源是短尺寸？

标准ATX或加长的都能塞下，加长的可能会导致底部12厘米风扇无法安装

痴情汉 · 发表于 2025-4-15 06:32

INELS 发表于 2025-4-14 10:47
太窄了，宽度要把电源线算上啊，现在卡又大又宽

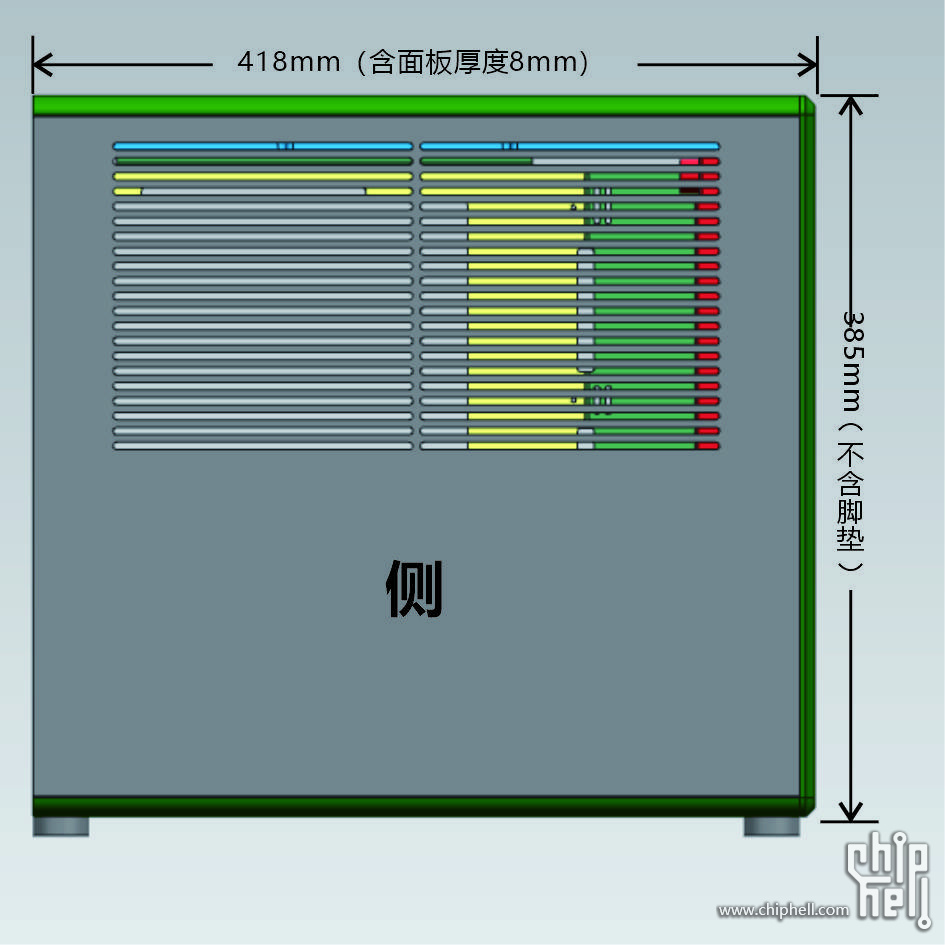

咱也没想着装5080，5090那种巨物，按照主流3风扇显卡尺寸设计的，按照显卡125毫米高计算，显卡侧面距离侧板还有46毫米空间

痴情汉 · 发表于 2025-4-15 06:35

TigerElf 发表于 2025-4-14 11:37
不错，mark下，等个实体，虽然我一直也想要个类似的，但按目前那些cnc的价格，这种大小的价格会非常高，高 ...

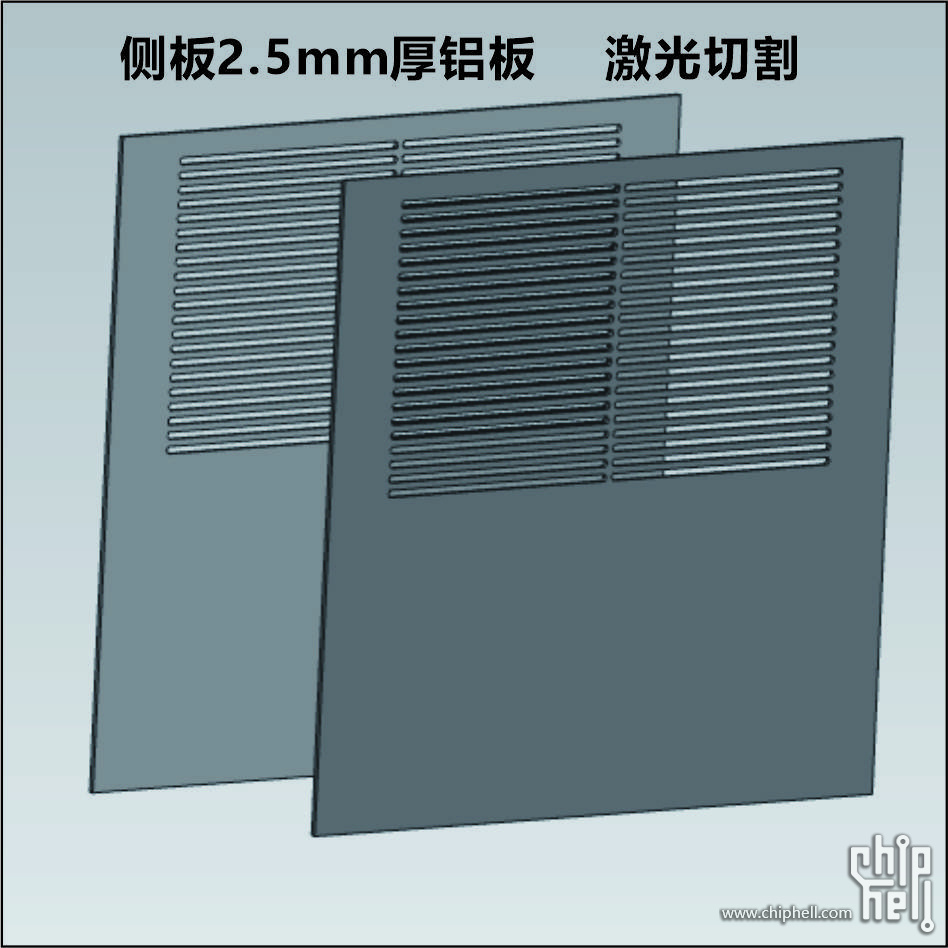

是的，我尽量减少了CNC件，增加激光切割和钣金件，并且钣金也按照不用专门开模具去处理，用折板机就能搞定。

灰烬使者 · 发表于 2025-4-15 07:53

cnc只敢搞itx机箱，要不然感觉经费燃烧太快了

bolon · 发表于 2025-4-15 08:25

下雪的冬天发表于 2025-4-14 12:08
我其实最近也做了一个全铝的MATX机箱，直接4个14025完事，不支持12厘米风扇，只用一种风扇孔位，只能是风冷 ...

做下来大概多少钱呢

xiaoluobbs · 发表于 2025-4-15 08:52

mark一下，关注下进程，这个结构是我理想中的，看后续会增加背插接口么。

Terrorhurtz · 发表于 2025-4-15 09:57

LZ可以私信一下是哪家工厂吗？我也想自己定做一个

痴情汉 · 发表于 2025-4-15 10:33

本帖最后由痴情汉于 2025-4-15 10:35 编辑

Terrorhurtz 发表于 2025-4-15 09:57
LZ可以私信一下是哪家工厂吗？我也想自己定做一个

不是一家工厂做的，CNC我有关系，我一年放给那家CNC工厂几百万的活，这些零活他必须得接，钣金也是CNC工厂找的，毕竟钣金和CNC要装配

gaoyi124 · 发表于 2025-4-15 10:59

痴情汉发表于 2025-4-15 06:09
那个地方是风道，硬盘平放长度尺寸不够。只有115-25风扇95宽度，而3.5硬盘宽度是102，总不能为了装硬盘不 ...

对对,我说的也是这个位置,不过我觉着顺着风道水平方置长度不够吗,这样当着风道肯定是不行
