雅浚LYRA CASE7+华硕TUF B850M+华硕TUF RTX 5080+TRYX ROTA SL风扇装机分享！

AC♥小武

       今天为大家带来一套MATX小钢炮装机分享——雅浚LYRA CASE7。机箱采用MATX版型，延续雅浚经典的无立柱海景房结构，前脸与侧板均配备三面包边的4mm厚钢化玻璃，为玩家提供270°广角展示，硬件细节一览无余，值得一提的是整机无论外观件还是风扇框架均采用免工具快拆卡扣设计，为玩家提供十分便利的装机条件，在399元这个价位的海景房中，无论在细节设计还是价格方面都更具优势，是MATX小钢炮装机的高性价比选择。

核心设计亮点：

• 外观与结构

  • 采用立式M-ATX架构，无立柱海景房结构，配备三面包边4mm厚钢化玻璃，支持免工具快拆卡扣设计。
  • 机箱底部配备磁吸防尘盖板，内置6颗磁铁，吸附牢固且便于清洁。
  • 快拆卡扣、免工具风扇支架及预装防尘网，大幅降低装机难度。

• 优秀的兼容性

  • 支持MATX/ITX以及背插主板，预留5个PCIe槽位。
  • 兼容20cm长电源，底部硬盘支架支持2块3.5英寸硬盘。
  • 最长支持400mm显卡，需注意槽位安装（第一槽位支持3槽厚显卡，第二槽位限双槽）。

• 优秀的散热能力

  • 下进上出垂直风道布局，整体网孔面板设计，提升散热效率。
  • 拥有9个120mm风扇位（顶部3个，底部3个，前面板2个，尾部1个）。
  • 支持360mm冷排（顶部/底部）及240mm侧冷排以及180mm高度塔式风冷。


硬件配置：

• 处理器   AMD Ryzen9 9900x
• 主   板   华硕 TUF GAMING B850M-PLUS WIFI
• 风   扇   TRYX ROTA SL 120mm ARGB
• 机   箱   雅浚 LYRA CASE7
• 散   热   安耐美 LIQMAX IV 360
• 电   源   ROG STRIX 1200W PLATINUM
• 显   卡   华硕 TUF GEFORCE RTX 5080
• 内   存   宇瞻 NOX 暗黑女神 DDR5 RGB 7600 C36


---

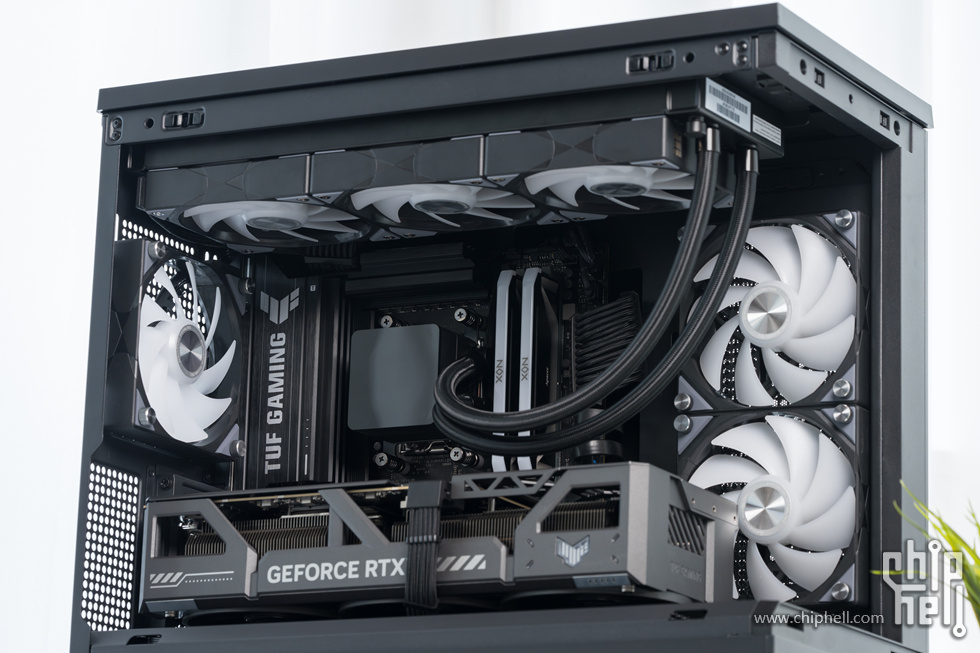

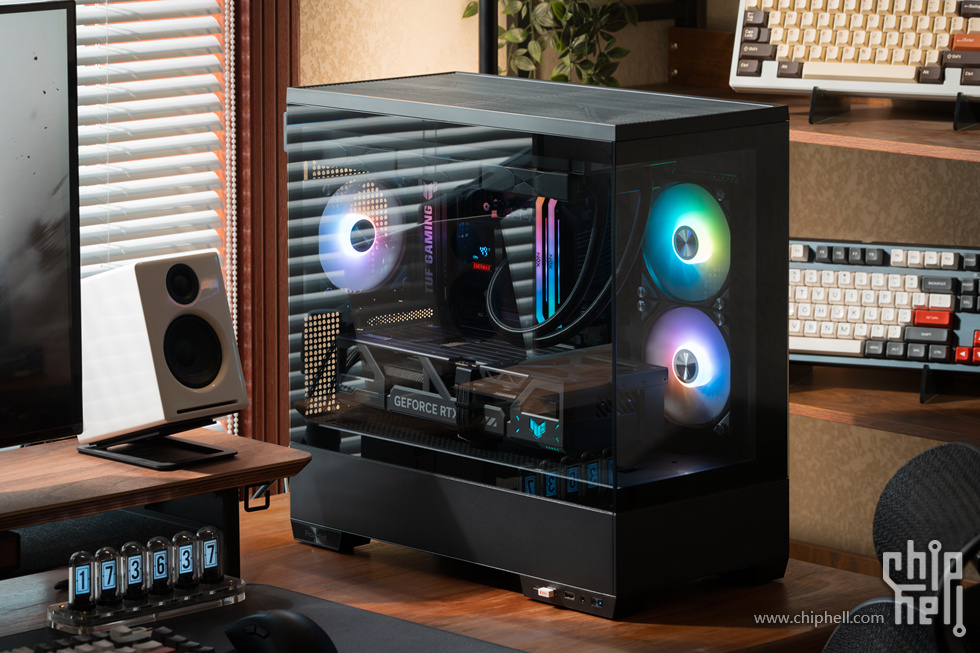

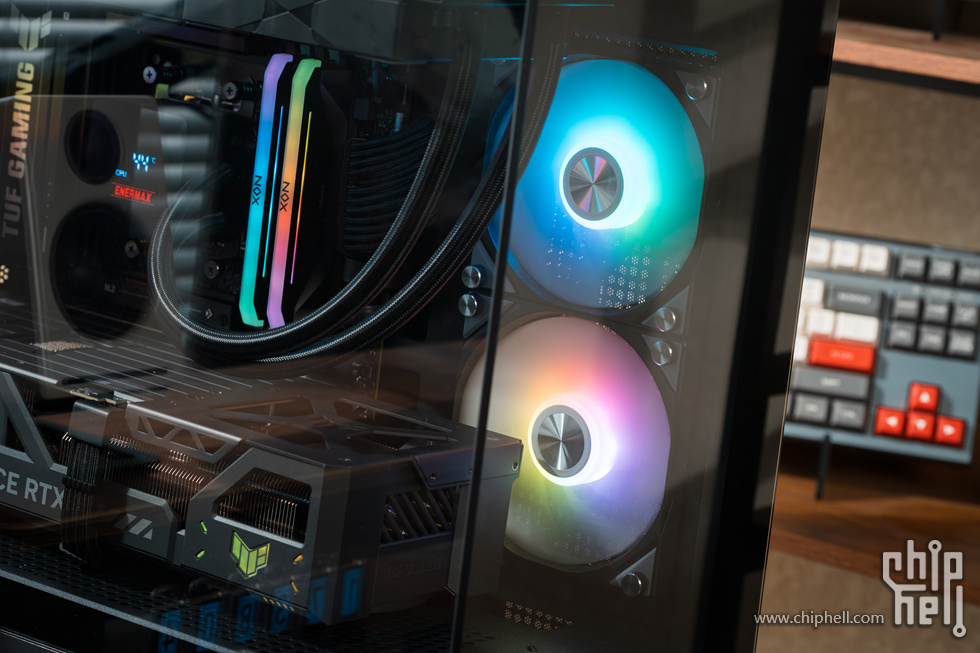

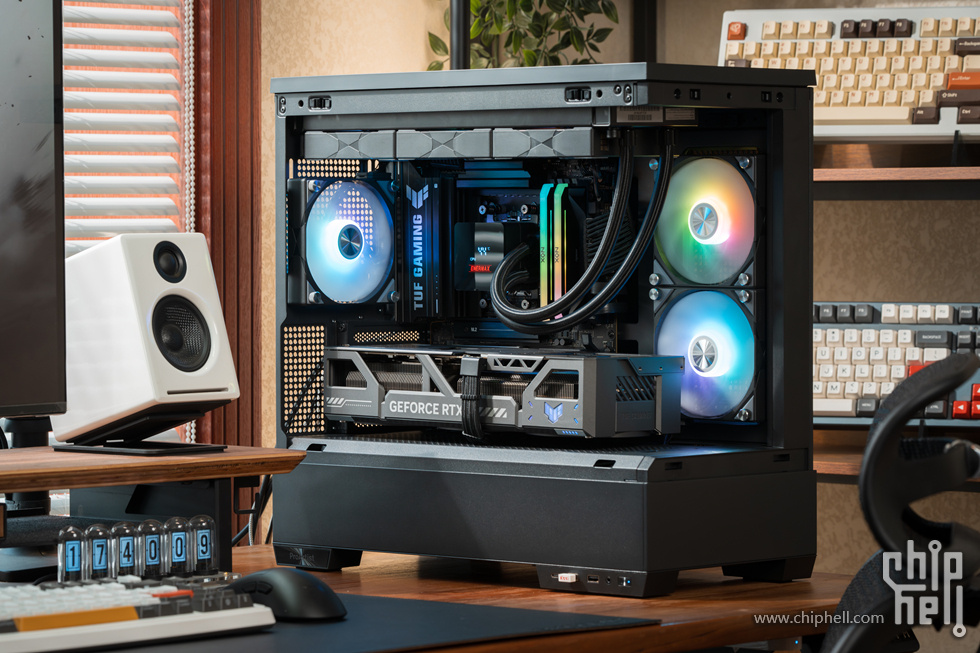

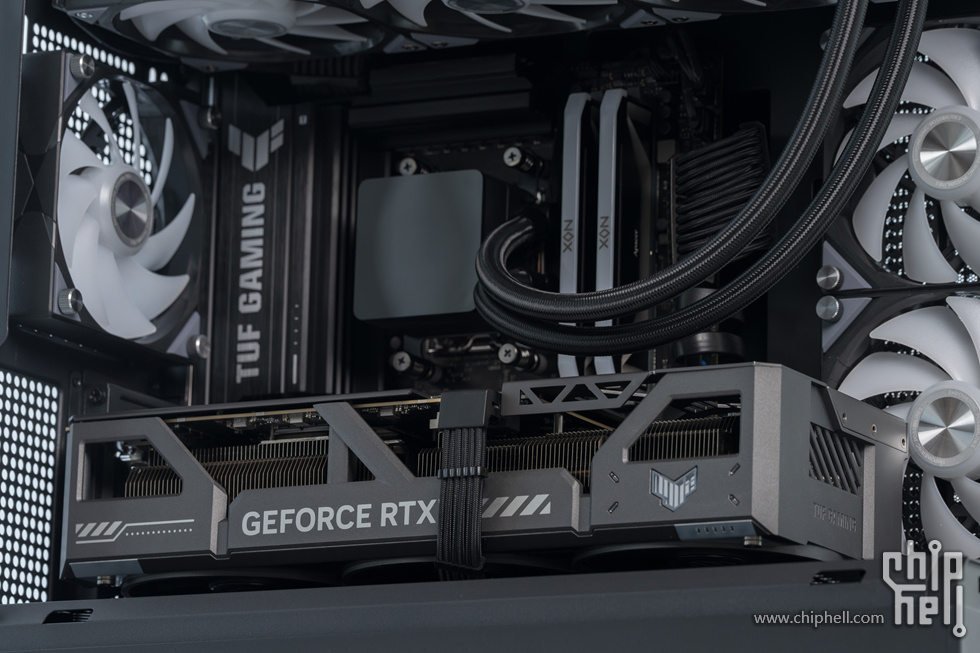

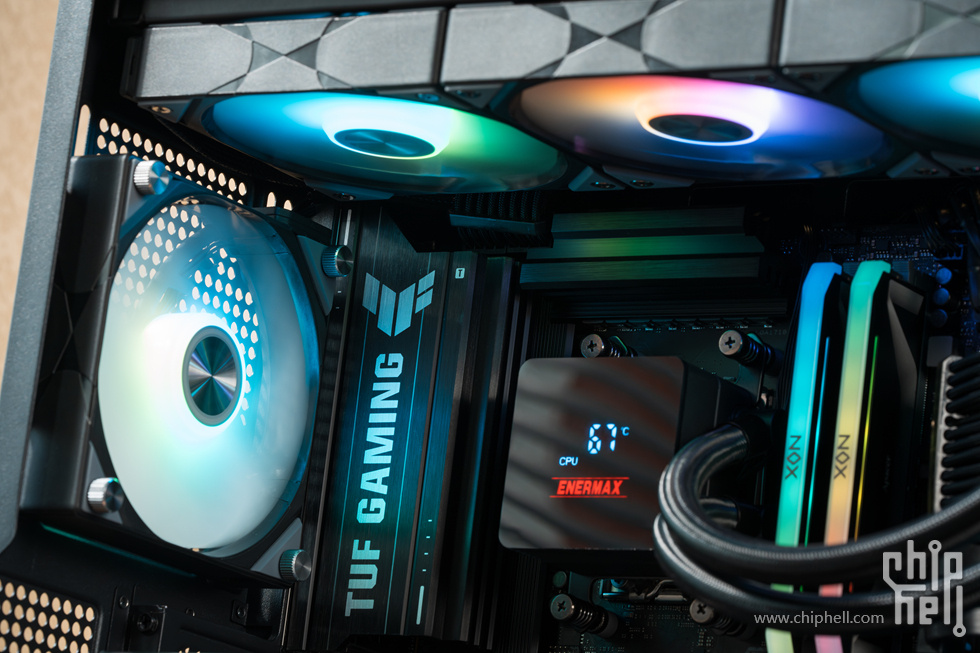

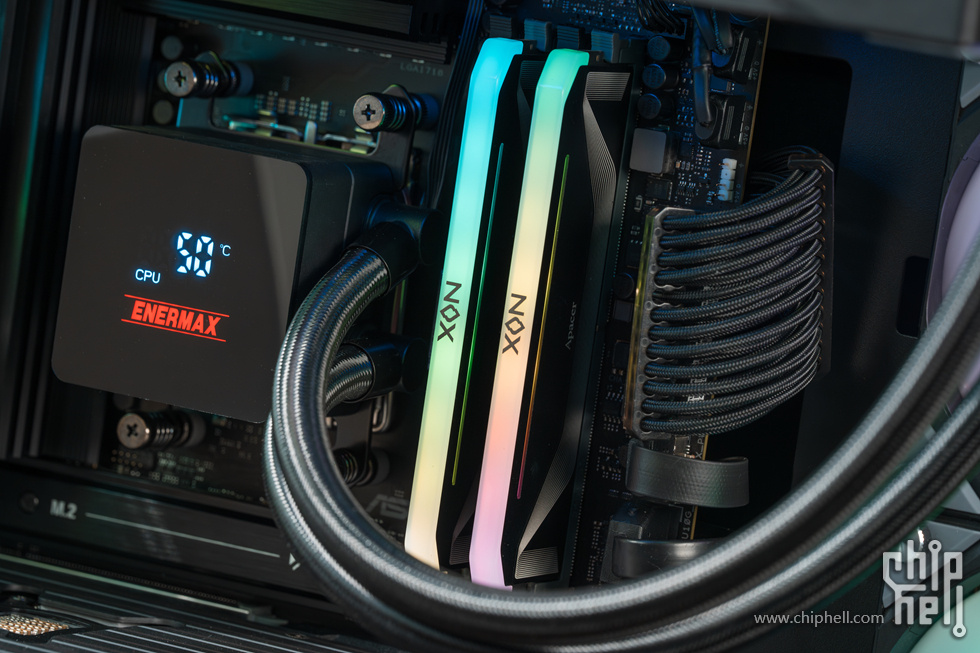

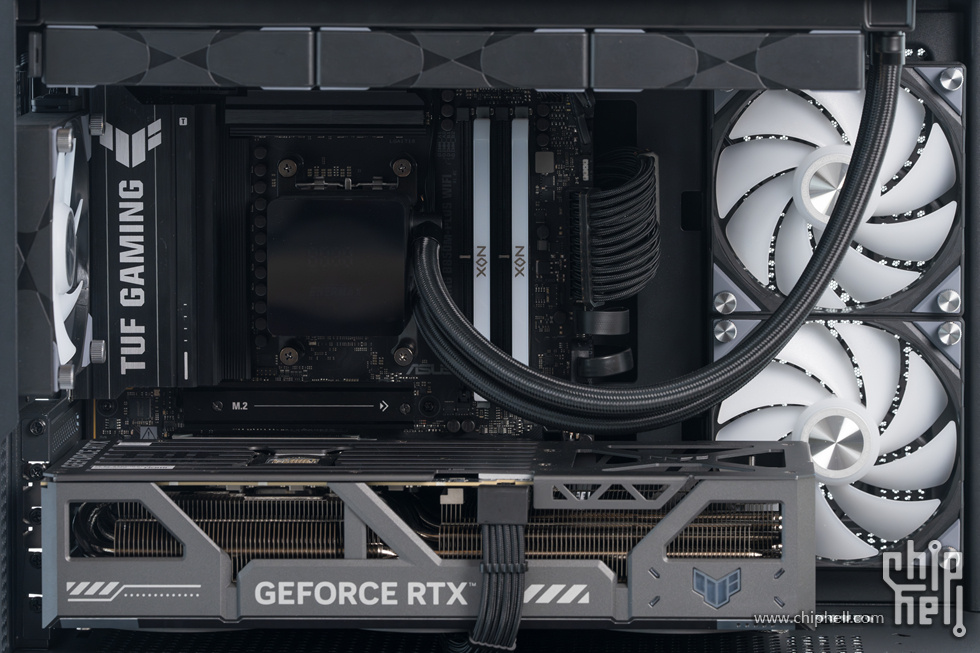

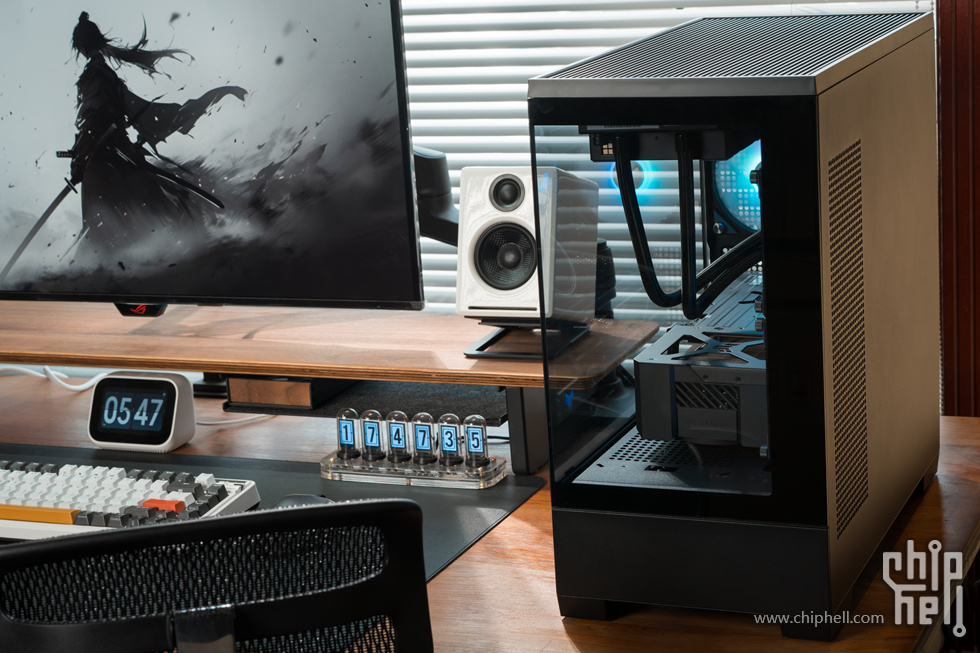

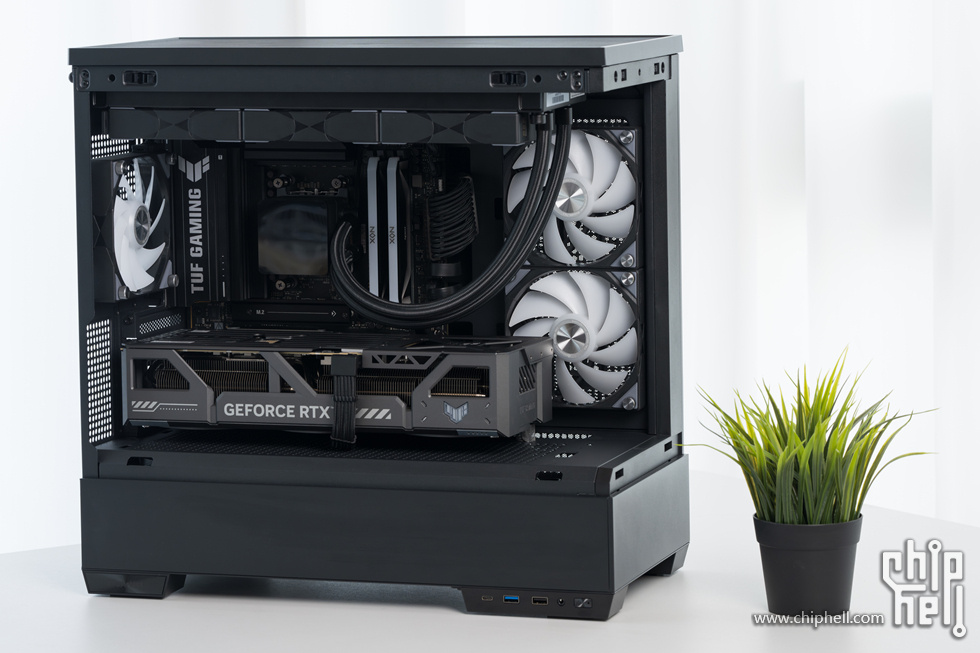

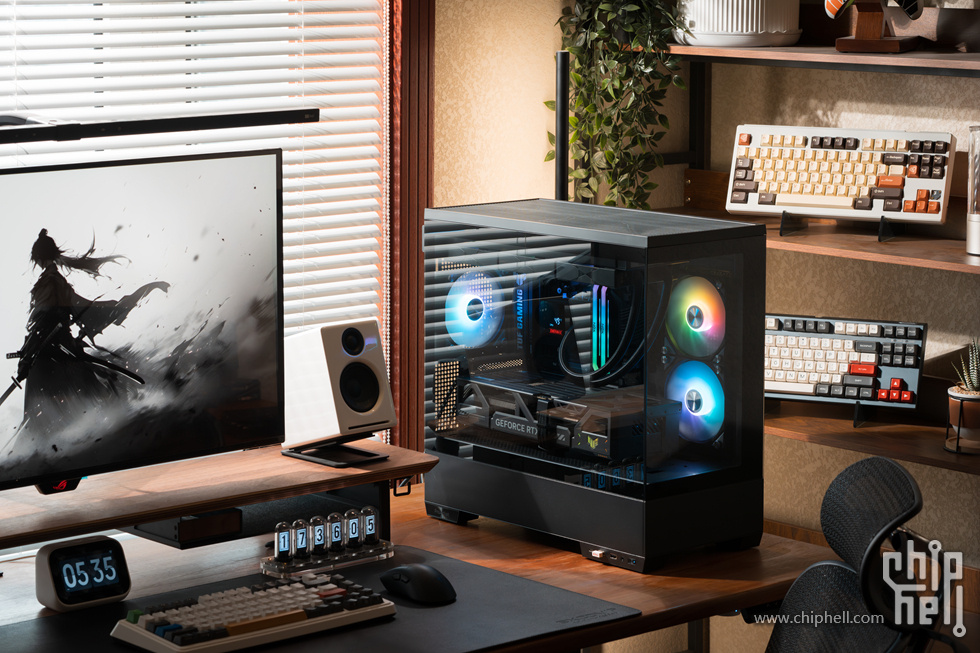

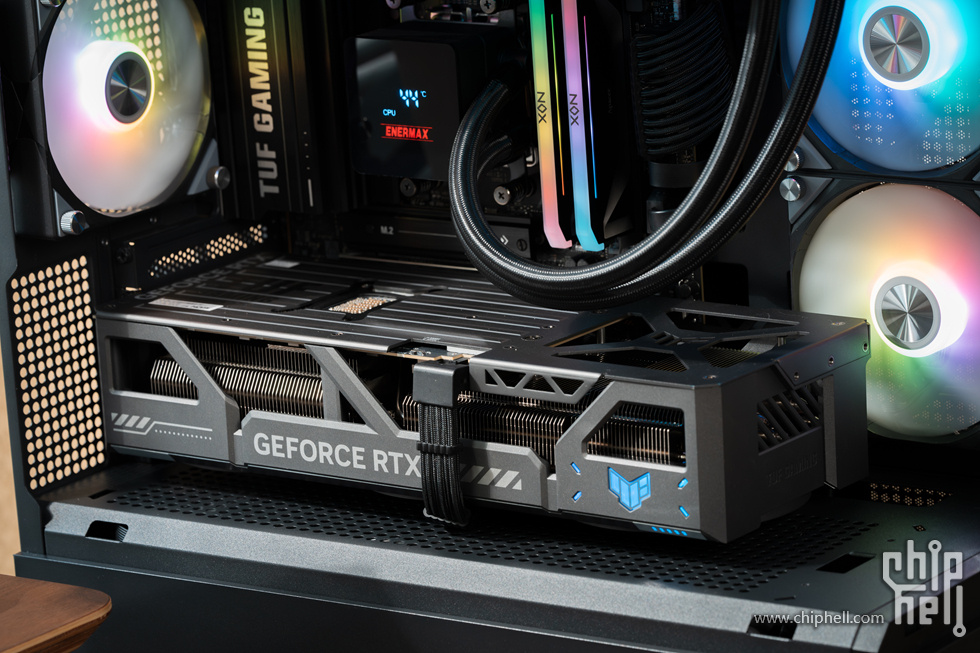

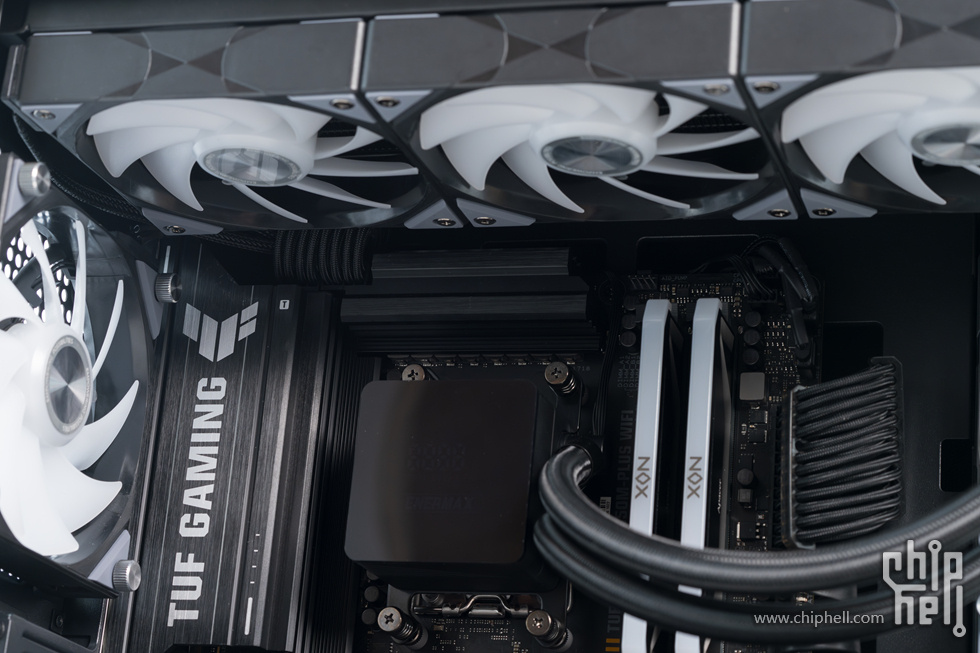

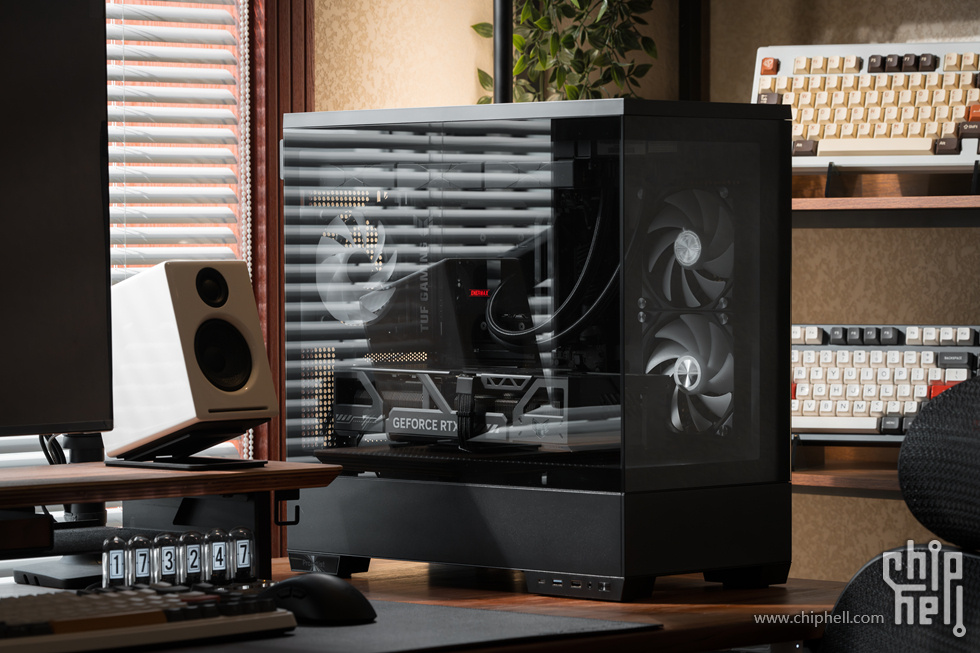

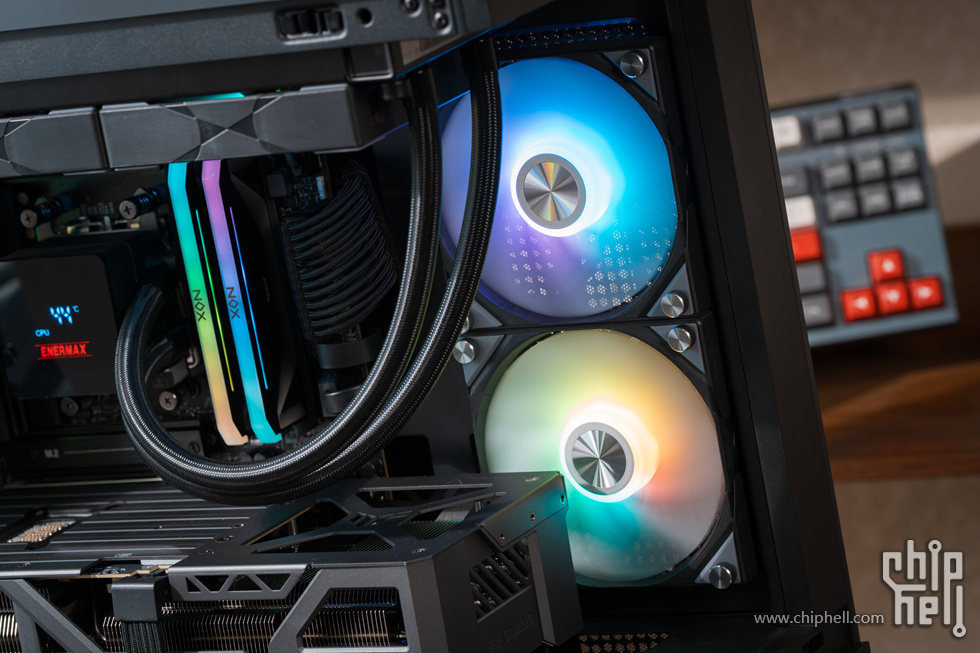

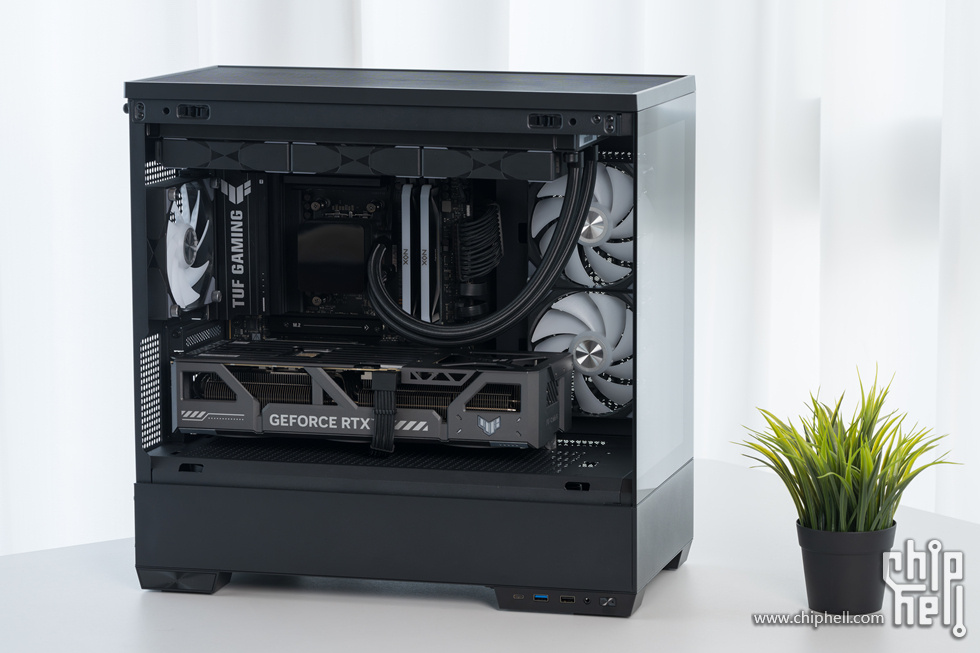

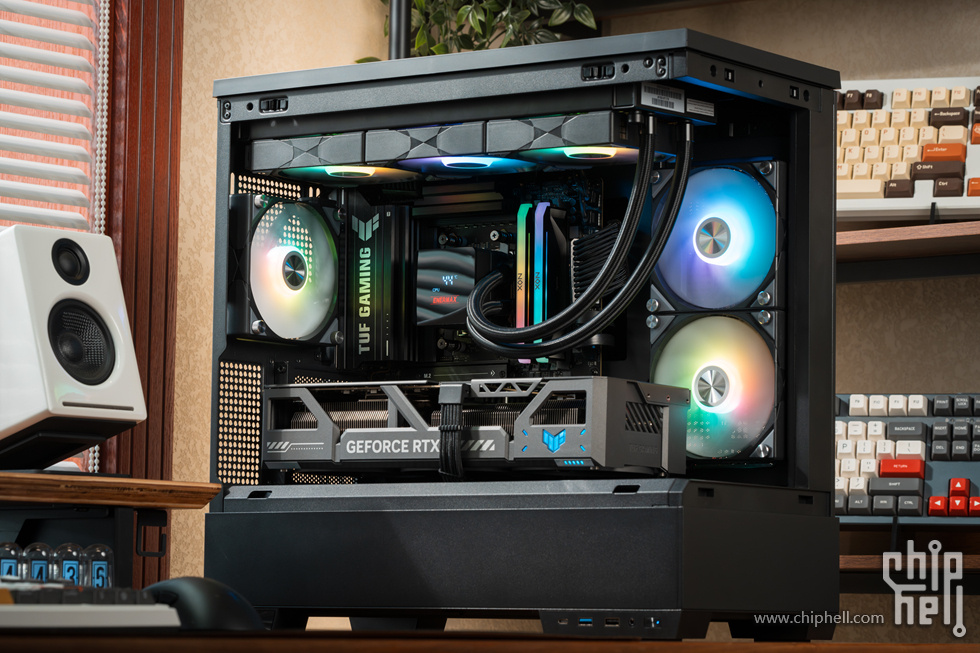

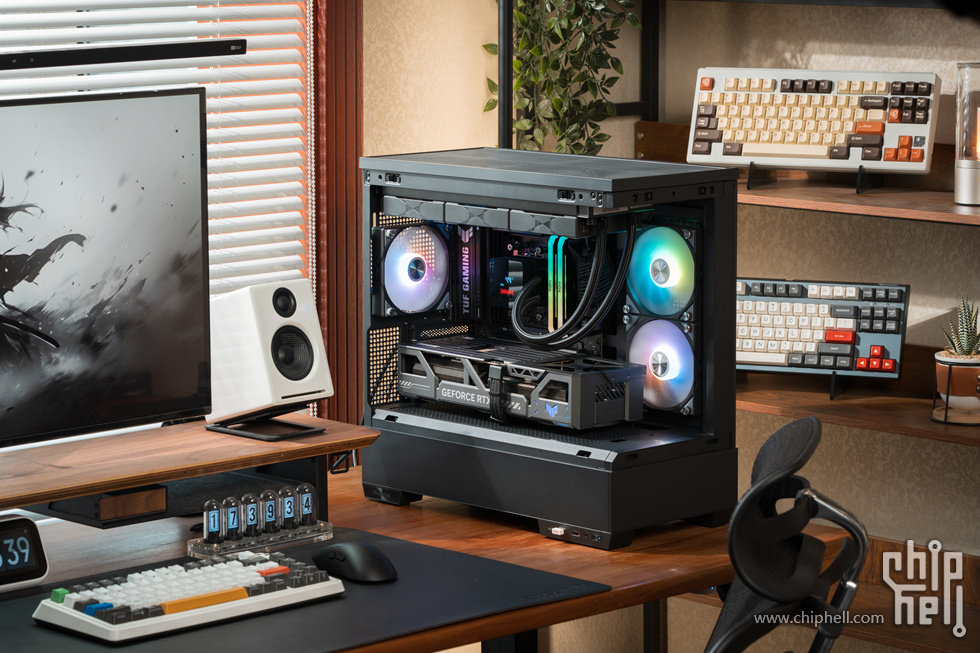

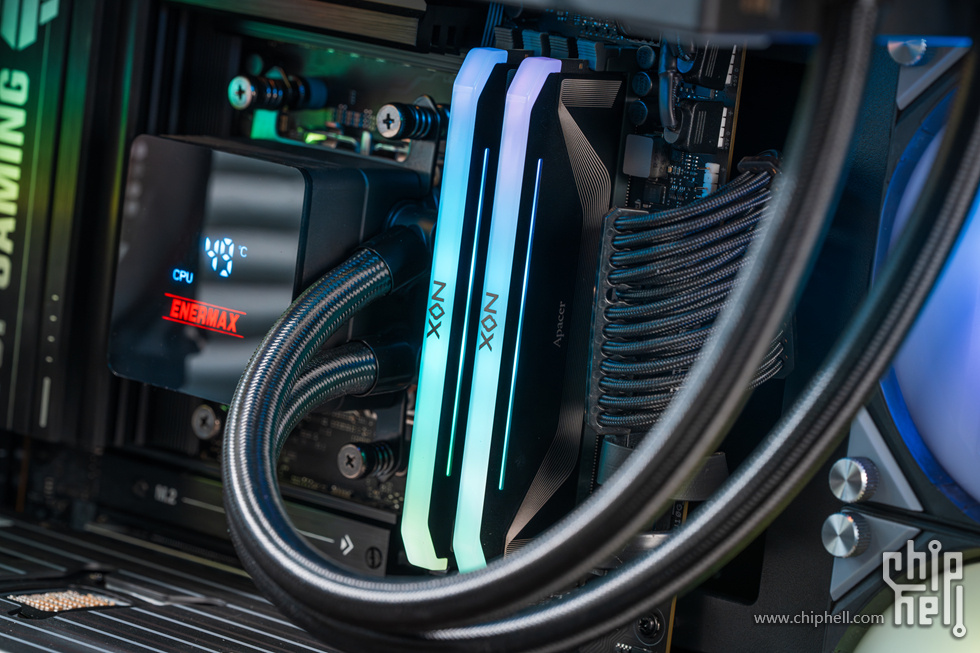

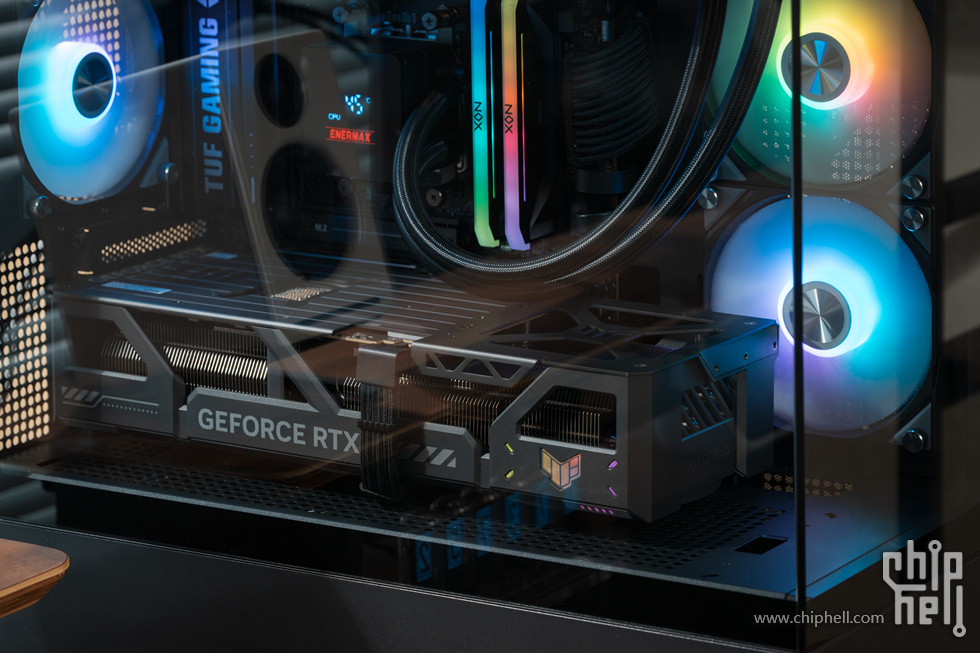

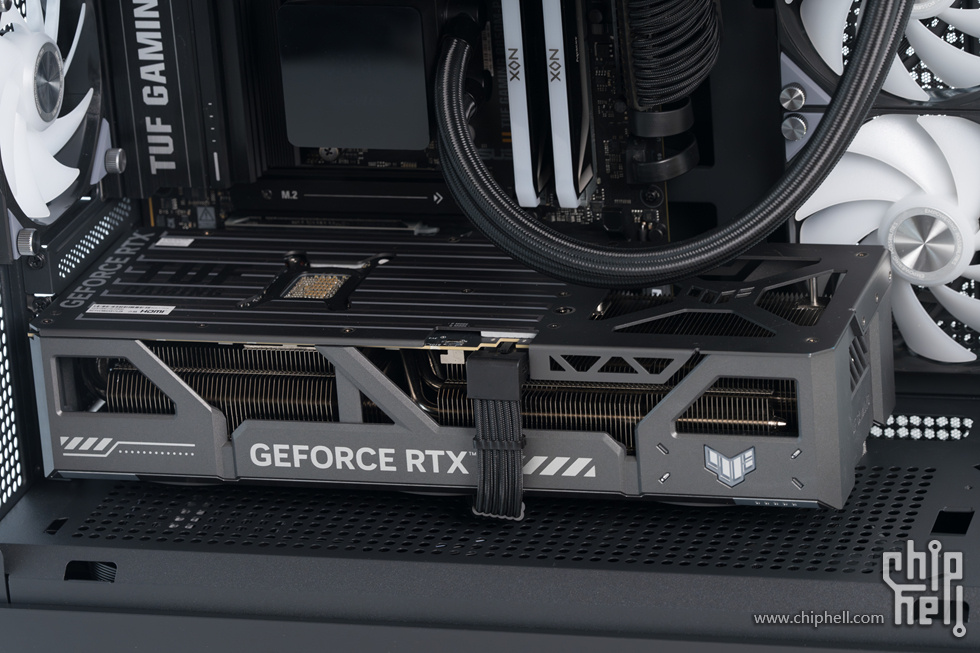

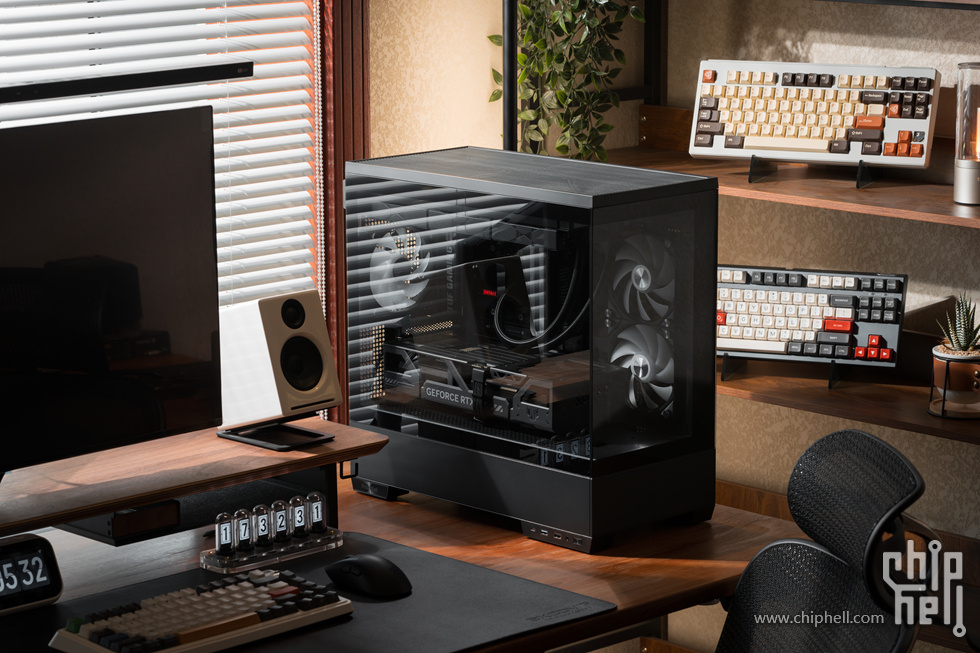

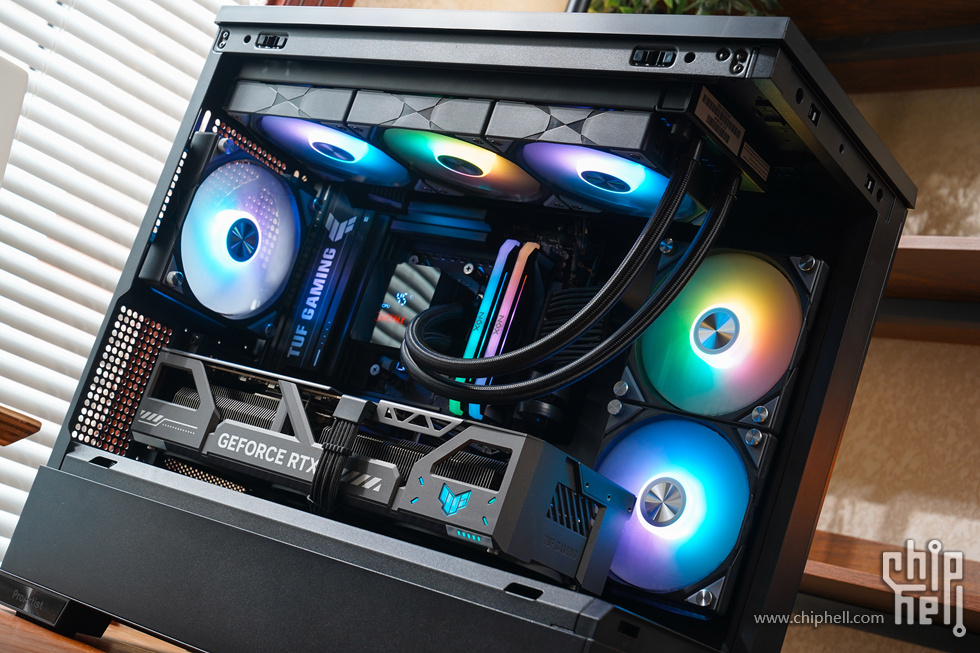

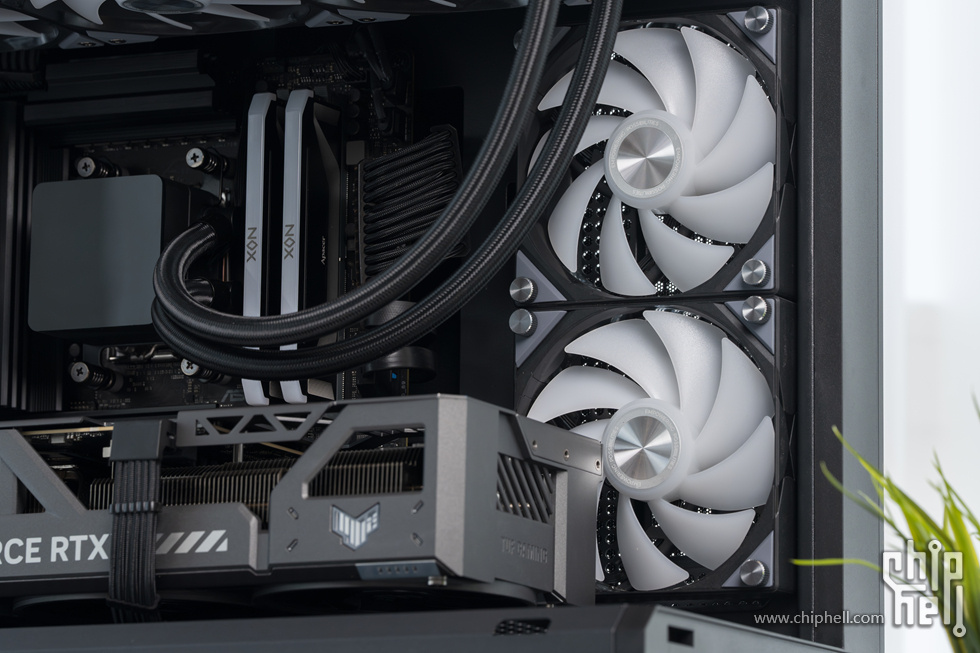

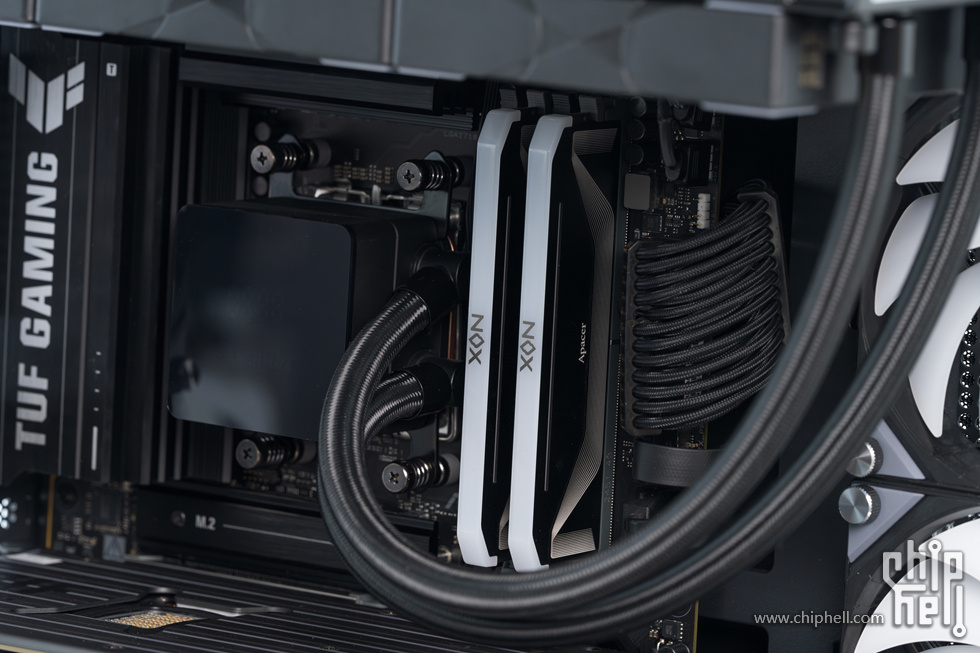

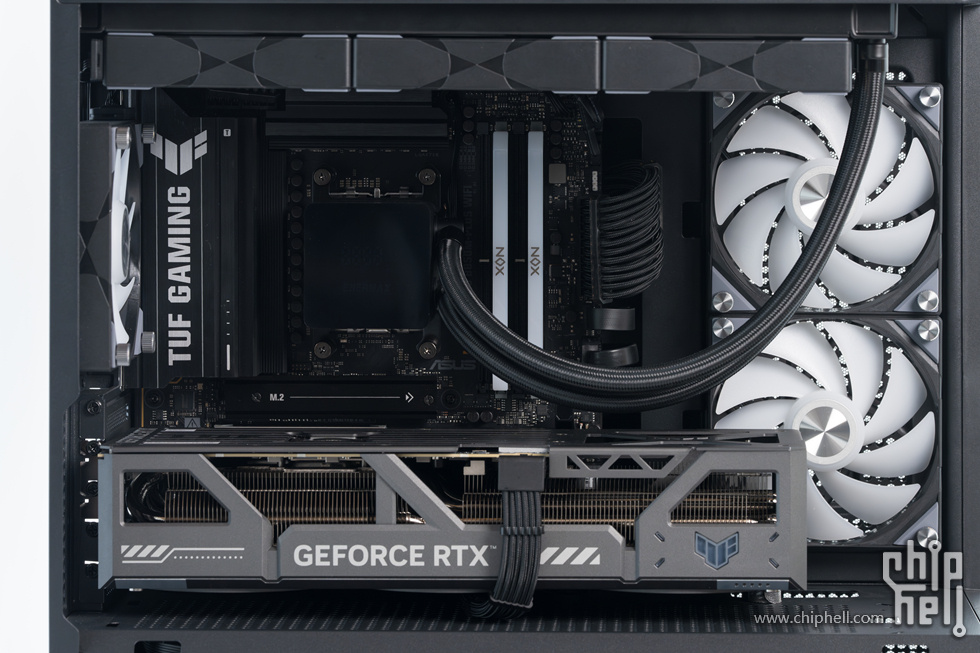

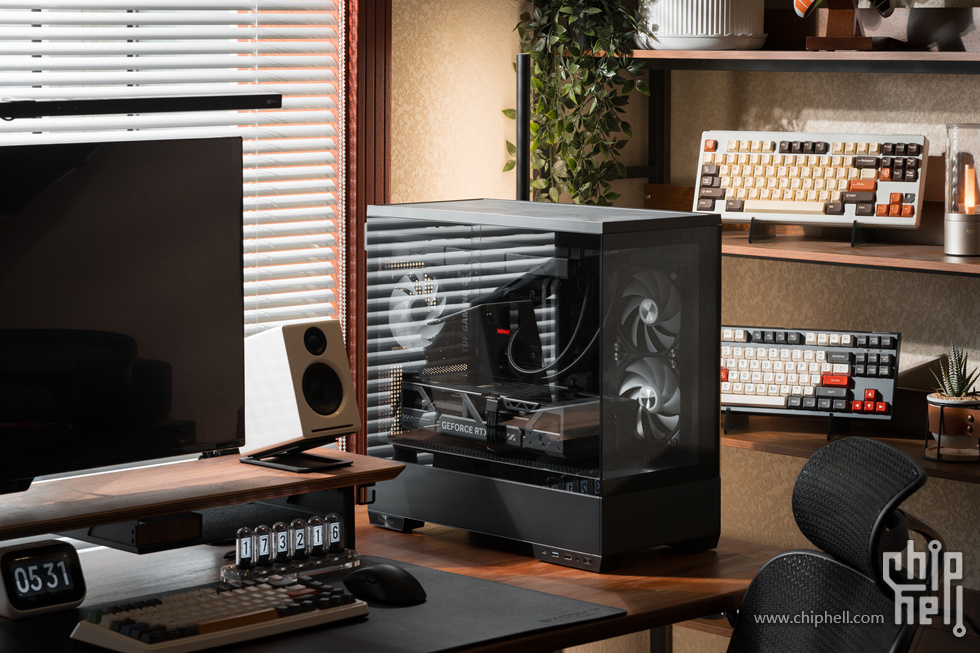

整机展示

---

硬件展示

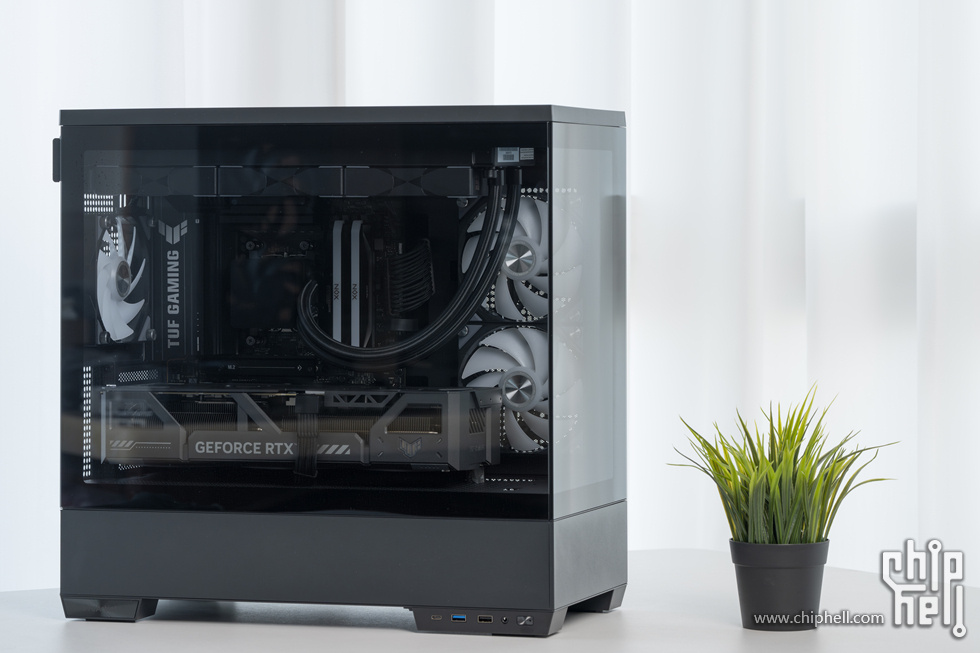

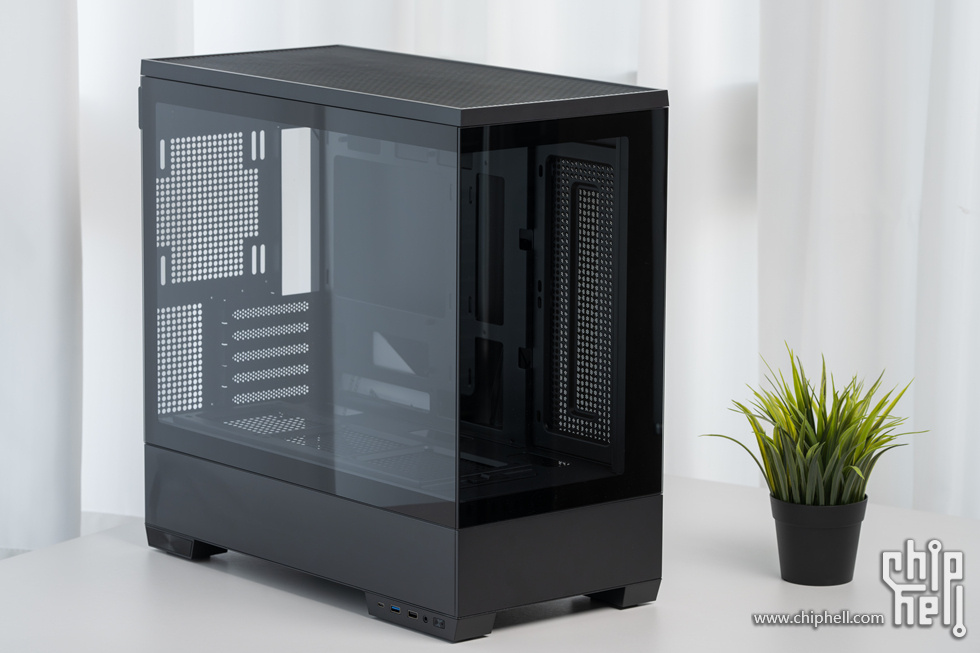

雅浚LYRA CASE7前脸与侧板采用三面包边的4mm厚钢化玻璃，实现270°广角展示，硬件细节一览无余。



两侧面板均采用快装卡扣，无需螺丝刀即可完成拆装。

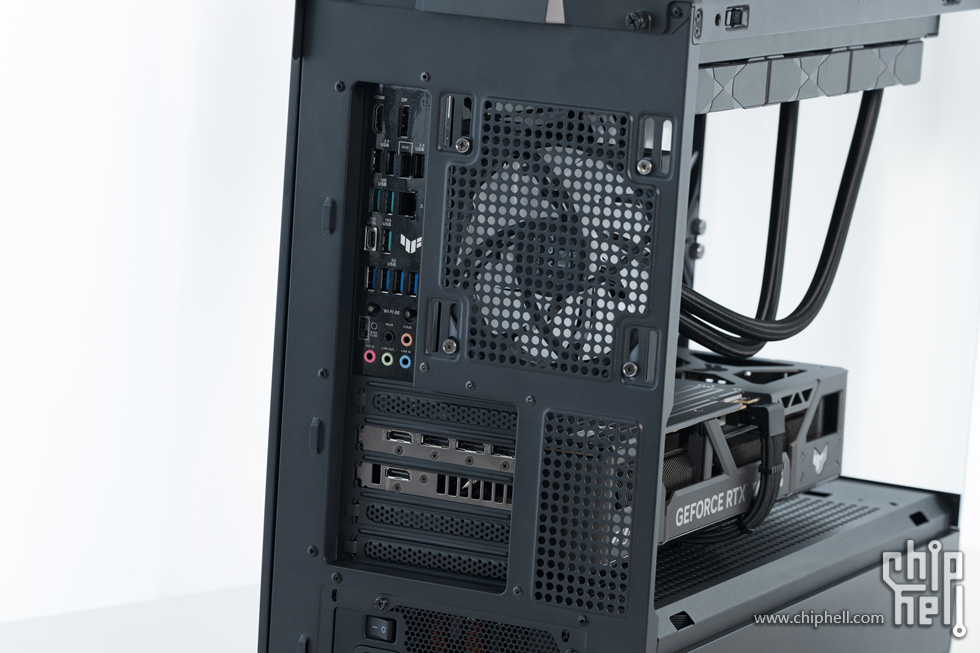

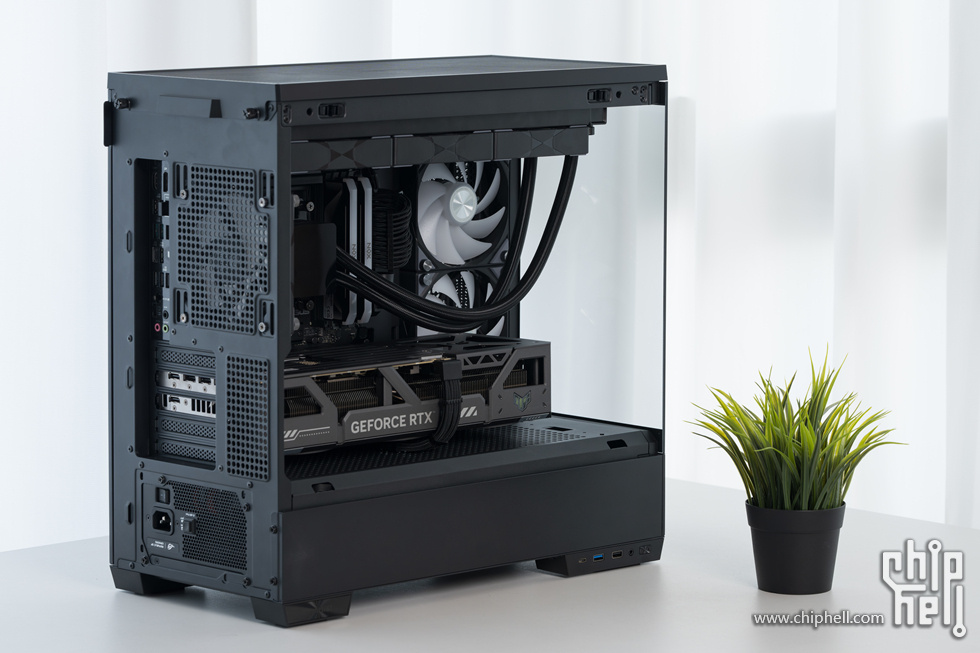

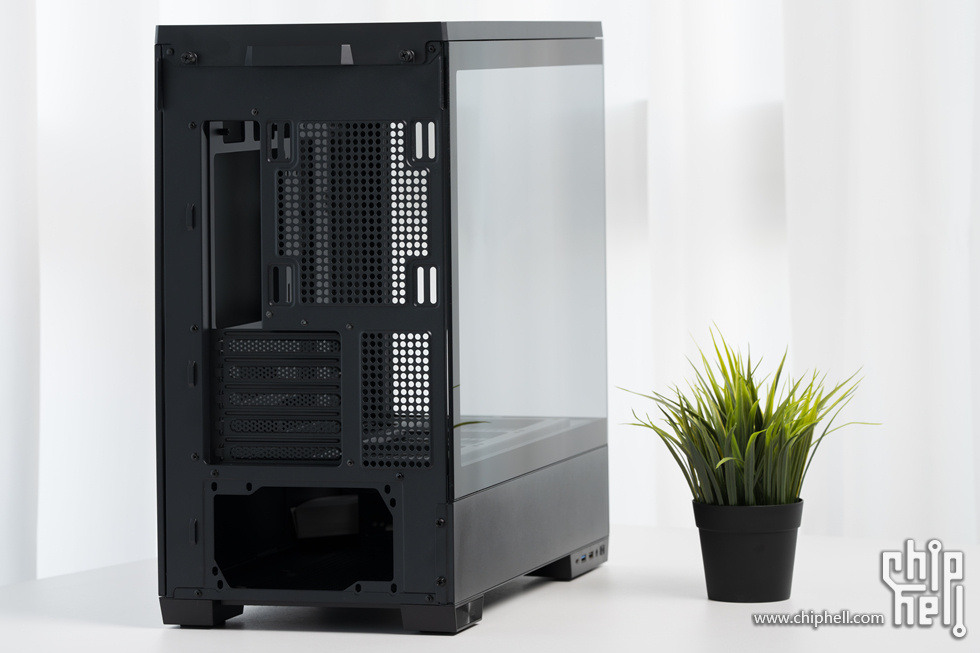

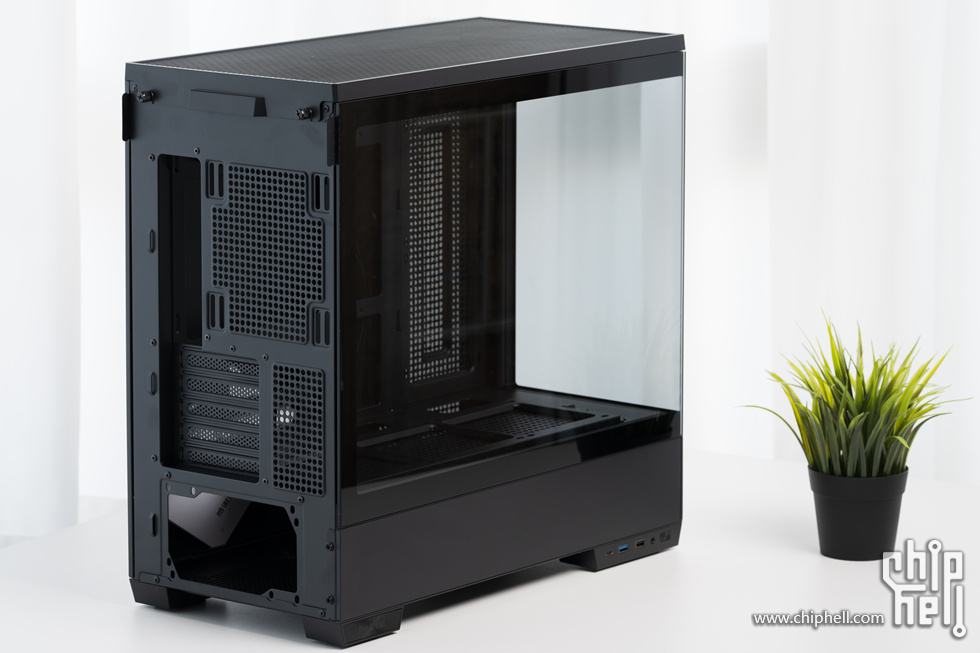

电源仓下置结构，尾部一个120mm风扇位，提供5个PCI插槽位。

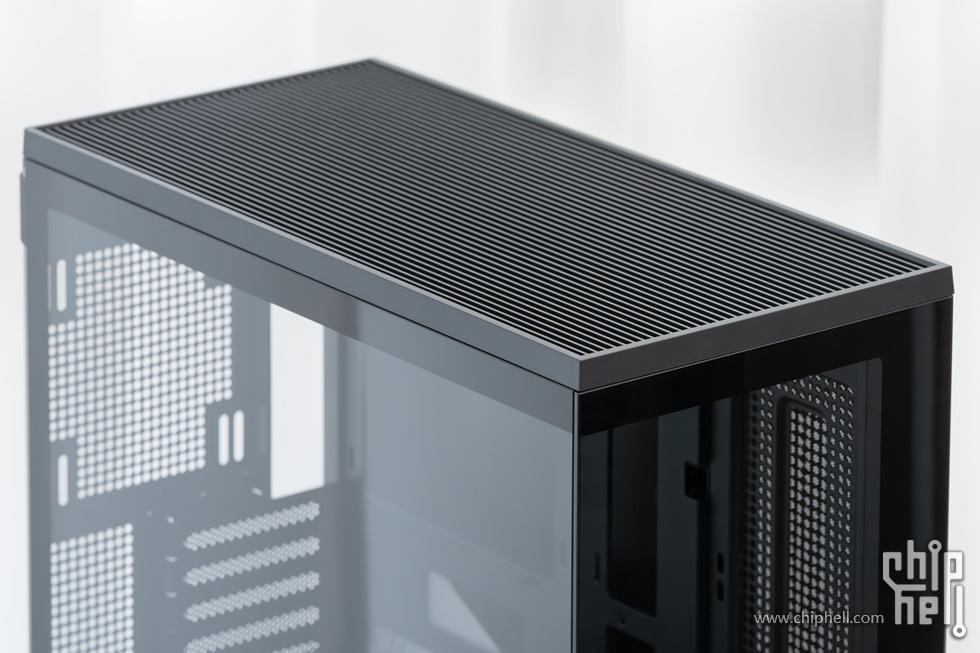

顶部盖板为条状格栅设计，内置不可拆卸防尘网。

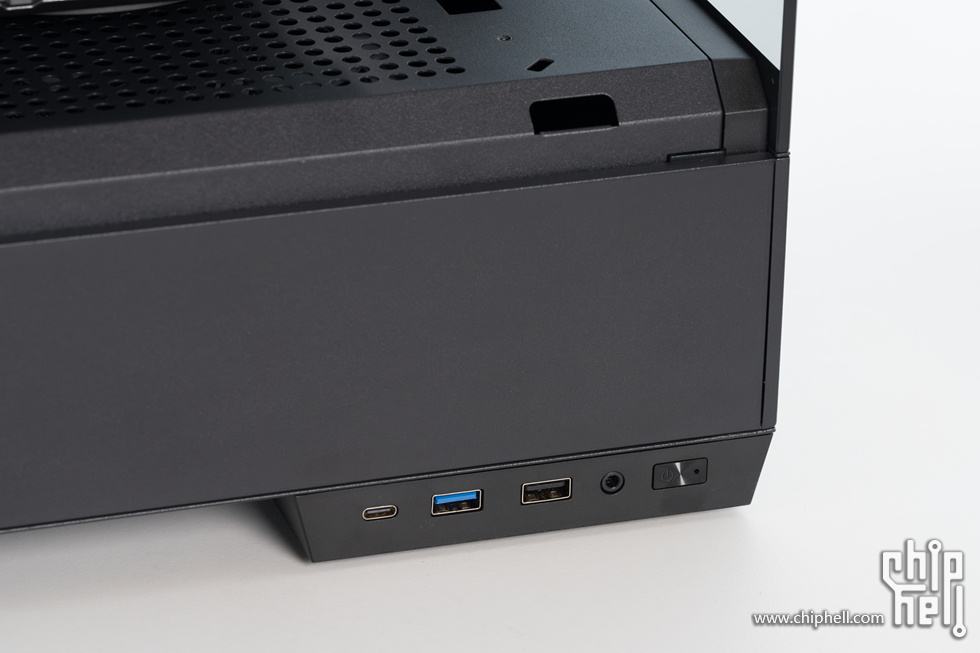

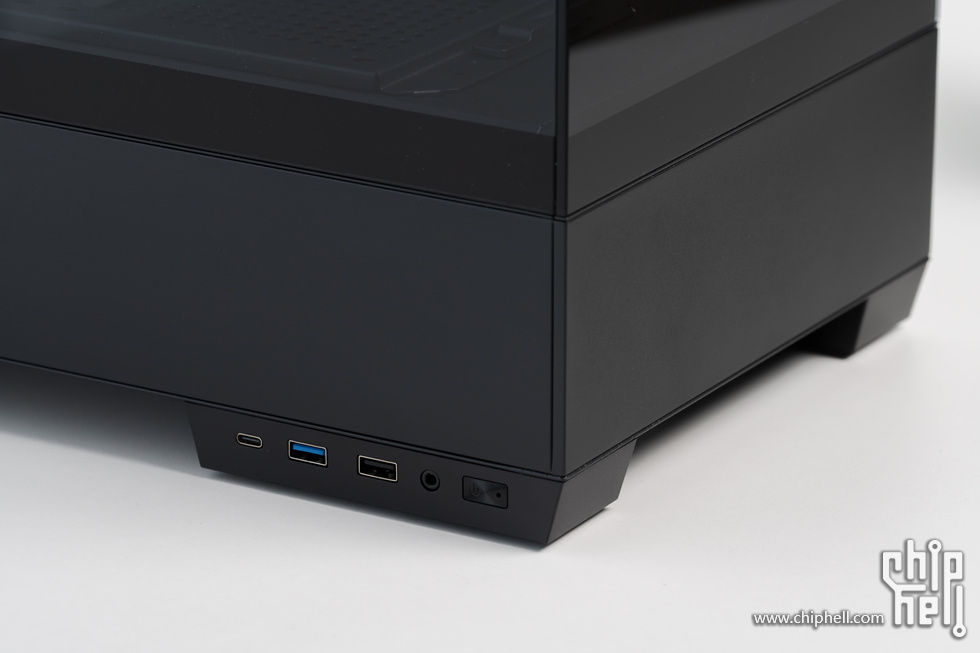

左侧支撑脚集成1个USB 10Gbps Type-C、1个USB 3.2 Gen1、1个USB 2.0及音频接口和开机键。

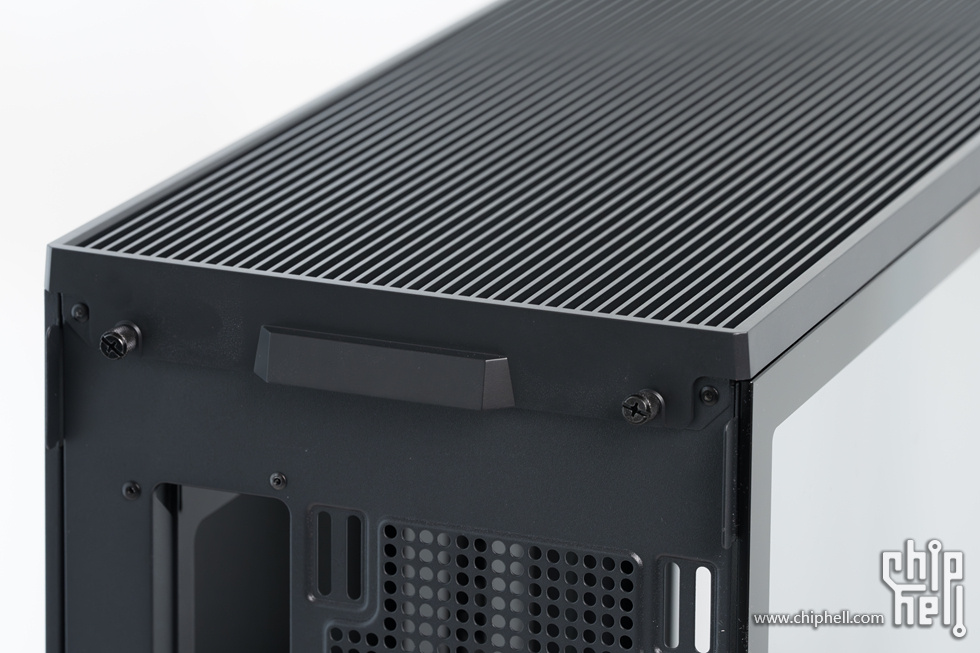

顶盖两颗手拧螺丝卸下即可拆除。

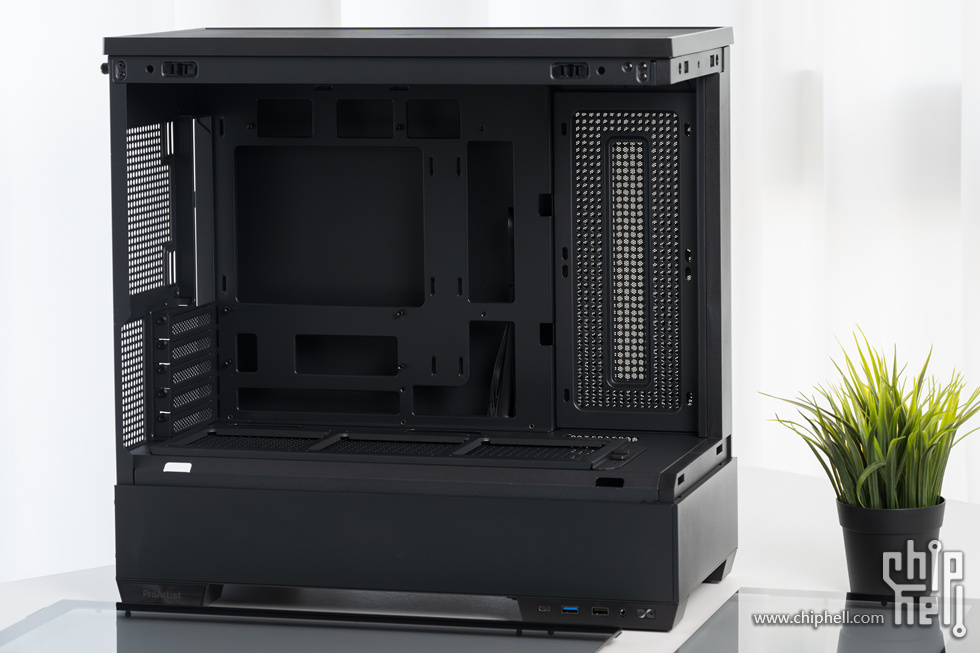

支持MATX/ITX主板（支持背插），全塔风冷限高180mm，显卡限长340mm，电源仓兼容20cm长ATX电源。



顶部支持360/280mm冷排或者3x120mm，2x140mm风扇。

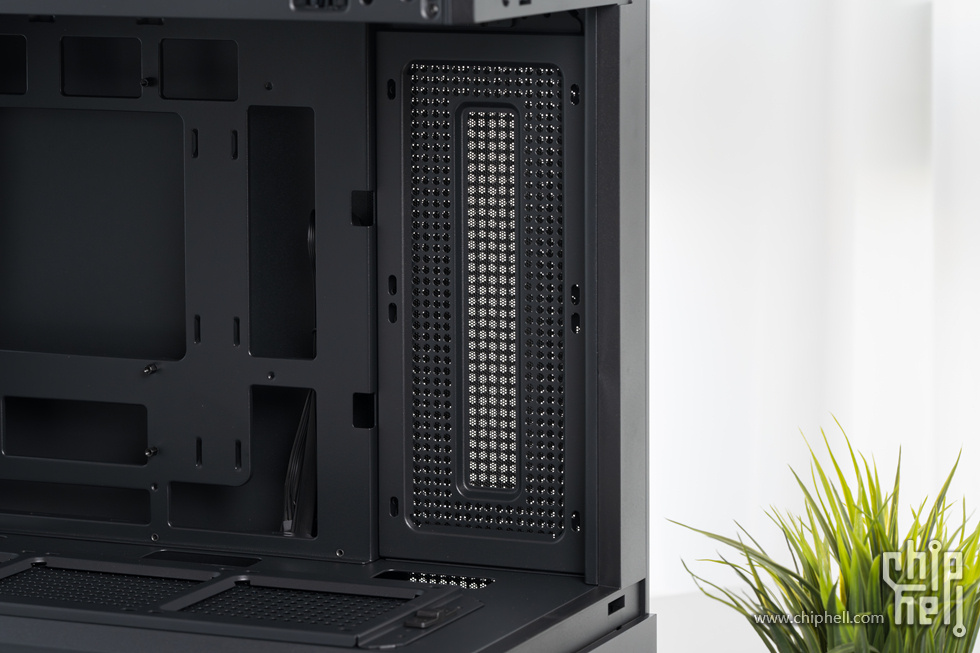

侧面支持240冷排或者2x120mm风扇，风扇支架为快装设计，可拆下方便风扇安装。

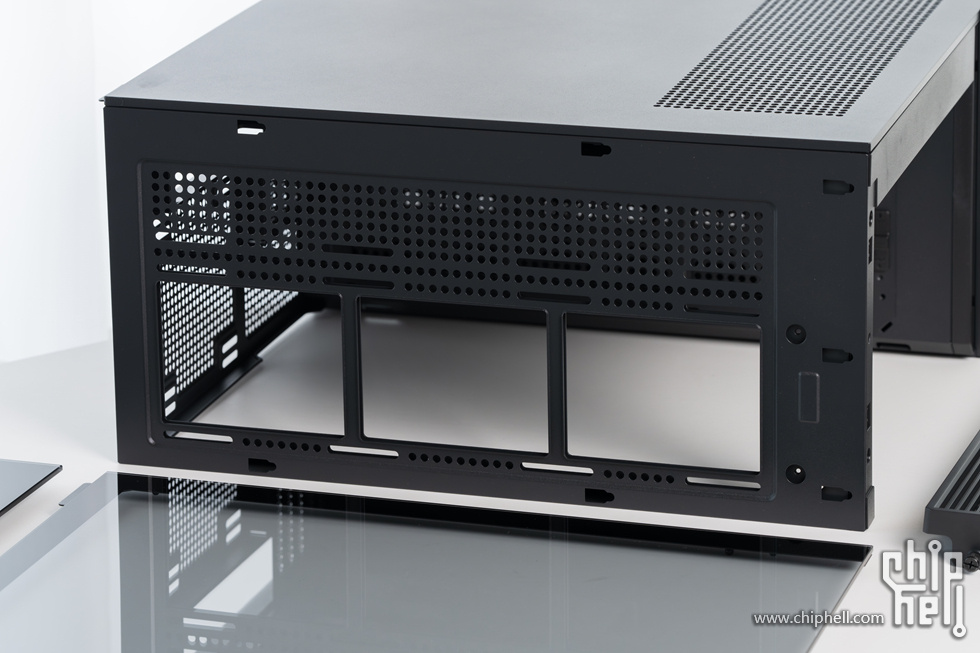

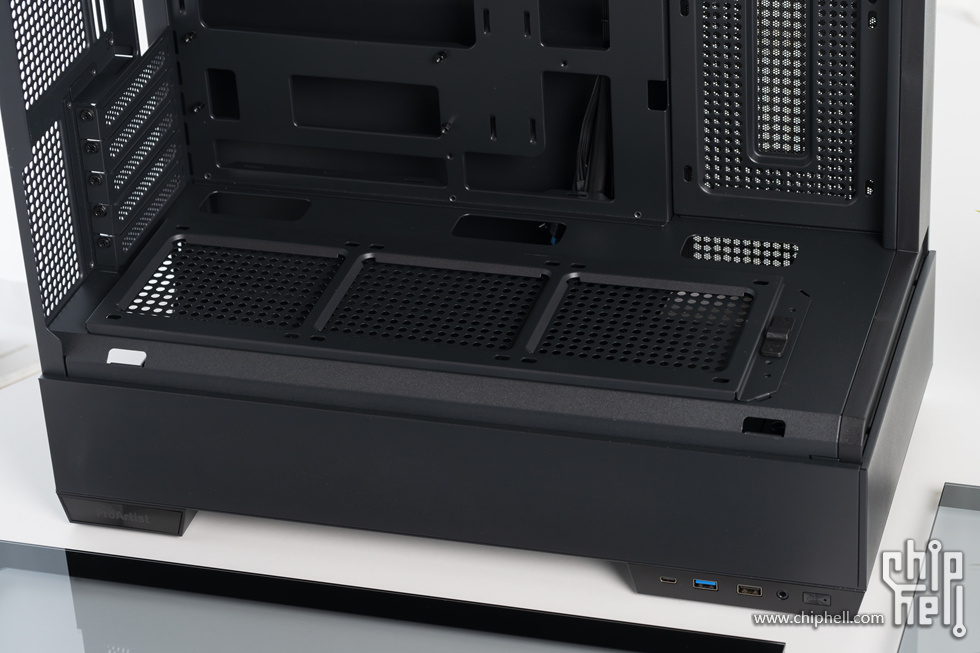

底部支持3x120mm风扇，值得注意的是，如果主板PCIE槽不在第一位，且安装非标准双槽显卡时，会影响风扇的安装。

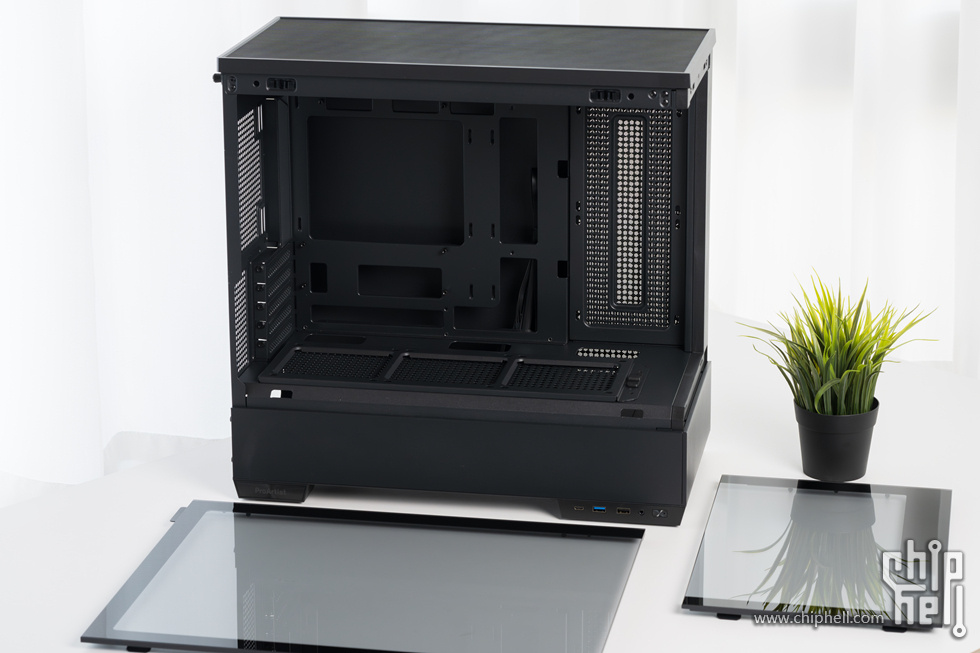

两片钢化玻璃为快拆设计，机箱为270度无立柱设计。

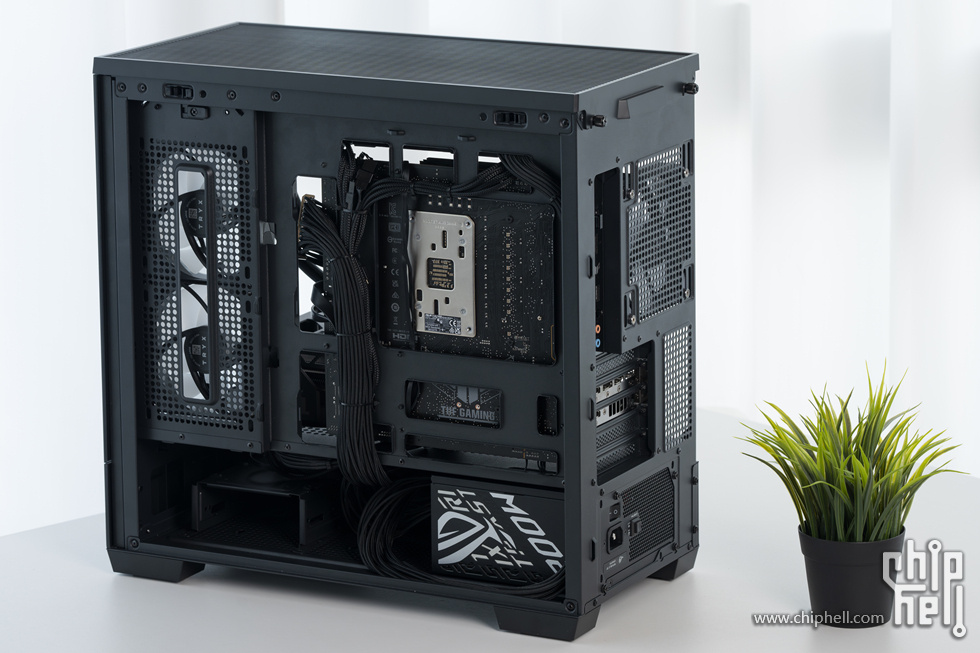

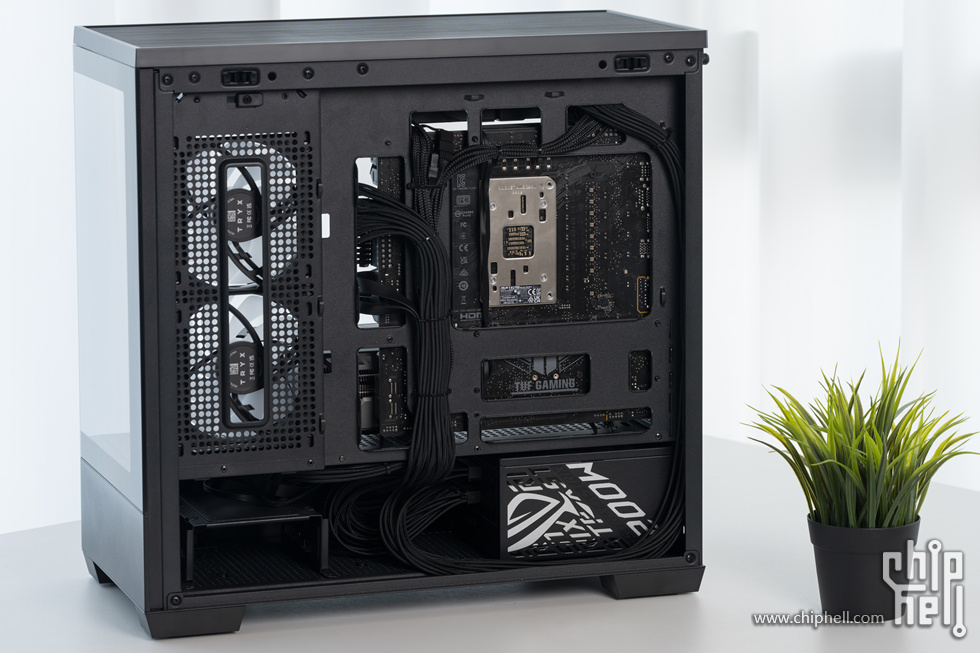

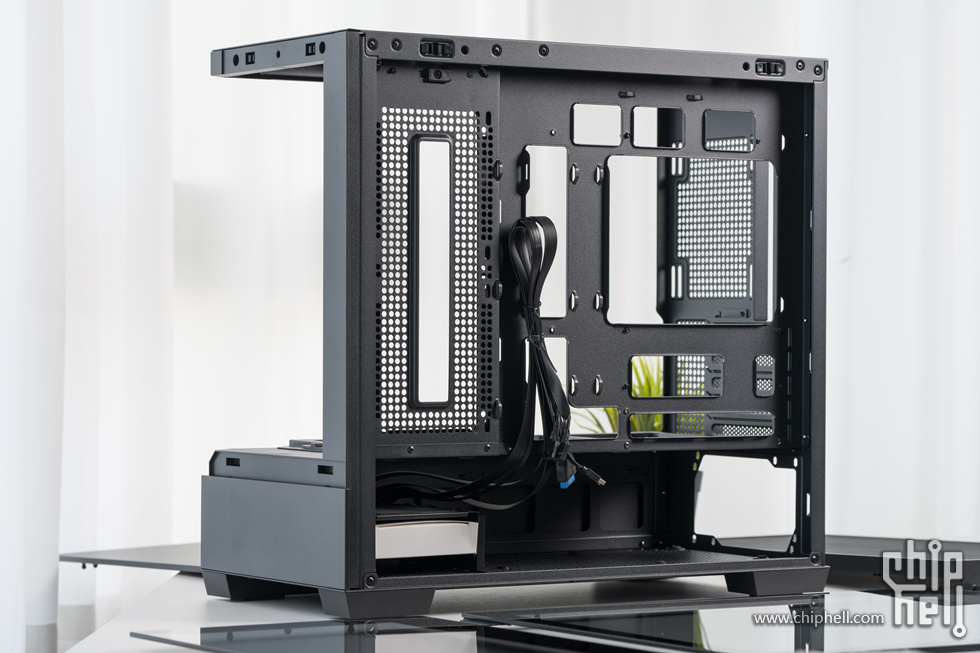

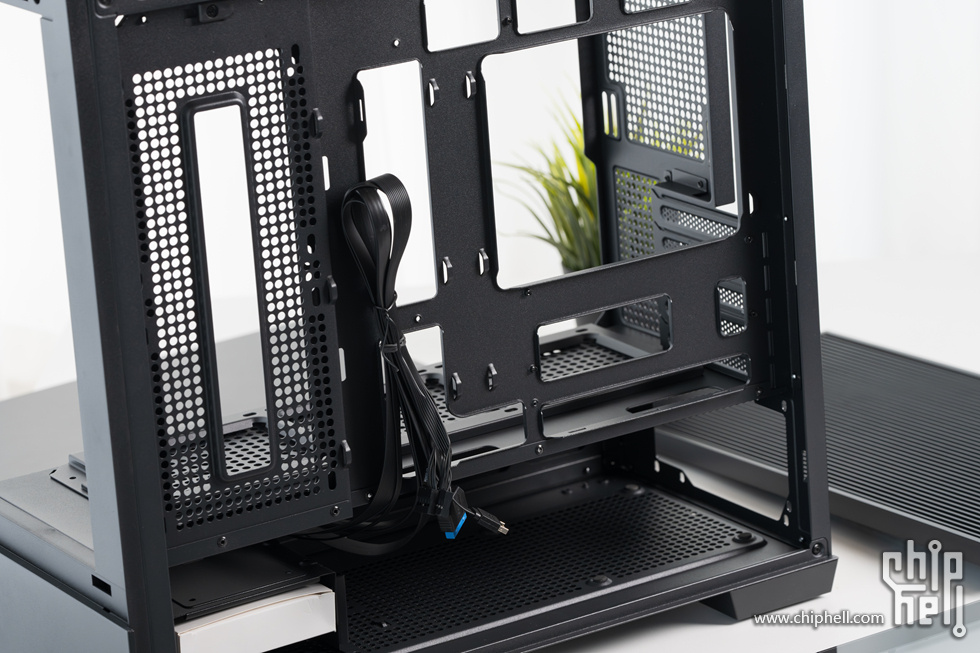

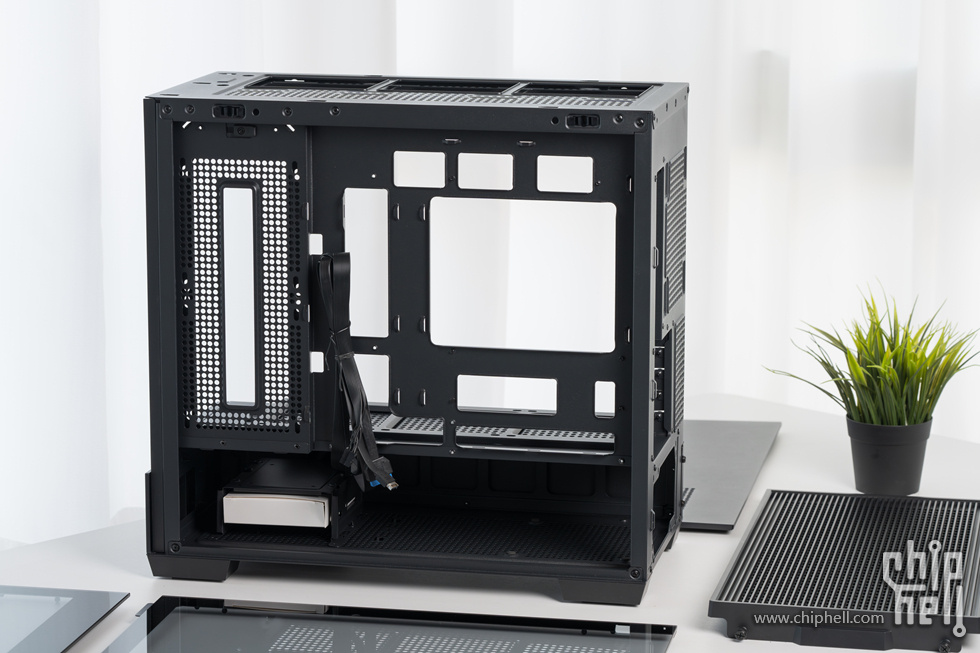

背部走线空间充足，且支持背插主板，理线更整洁。



电源仓位内部有硬盘位，支持2xHDD或者1xHDD+1xSSD。

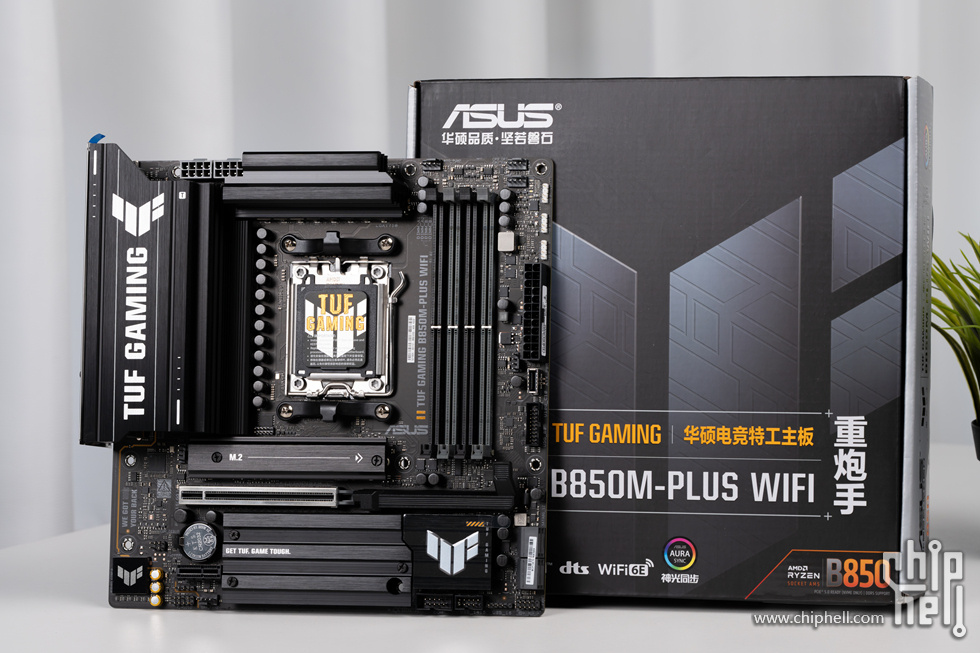

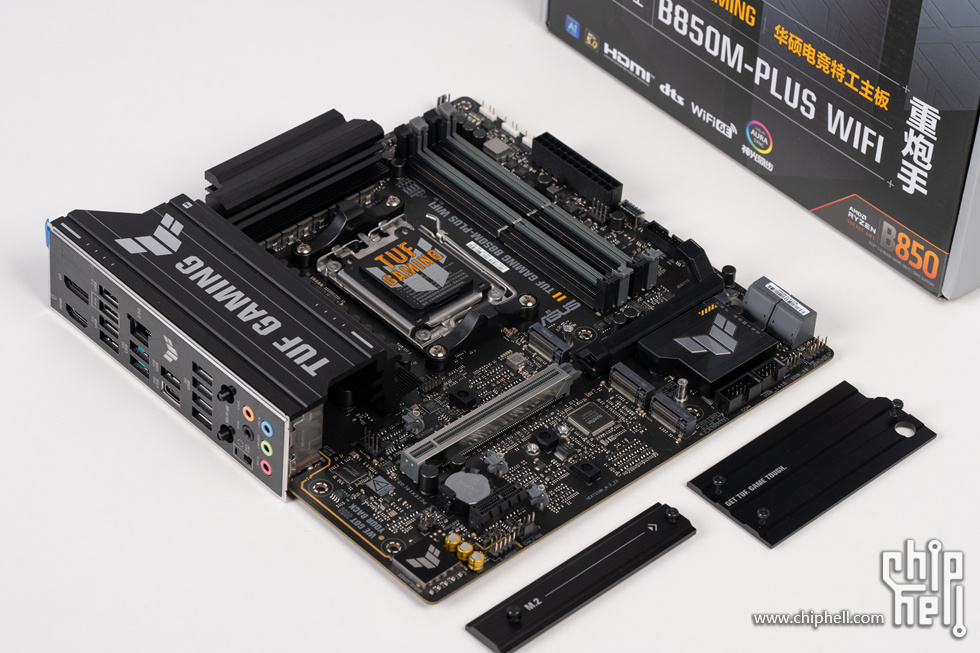

主板来自华硕TUF B850M PLUS WIFI，标准MATX板型，延续了TUF经典的电竞特工风格设计。

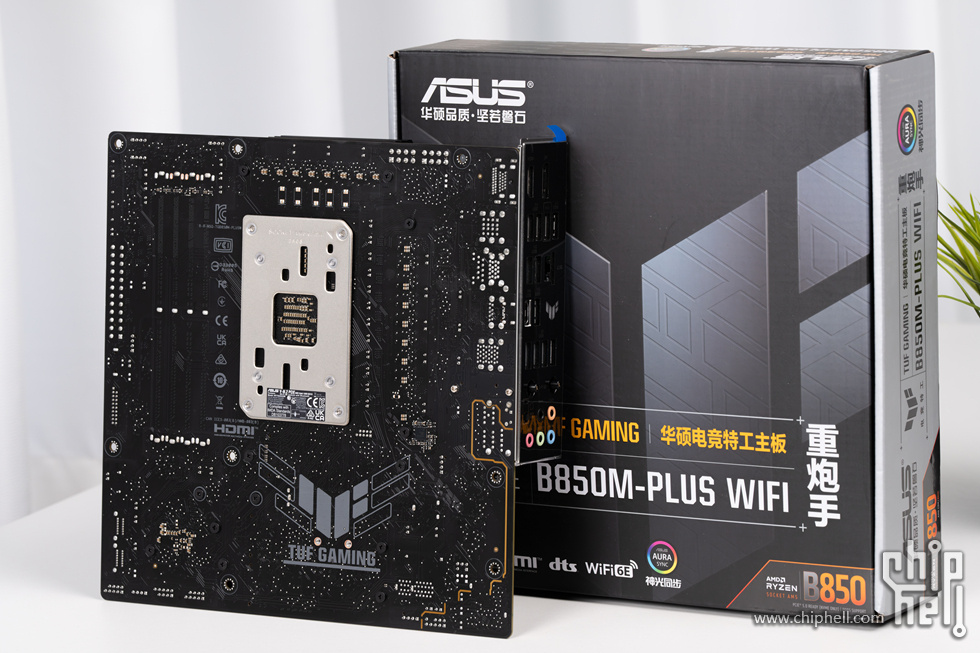

主板背部一览，TUF GAMING 喷绘。

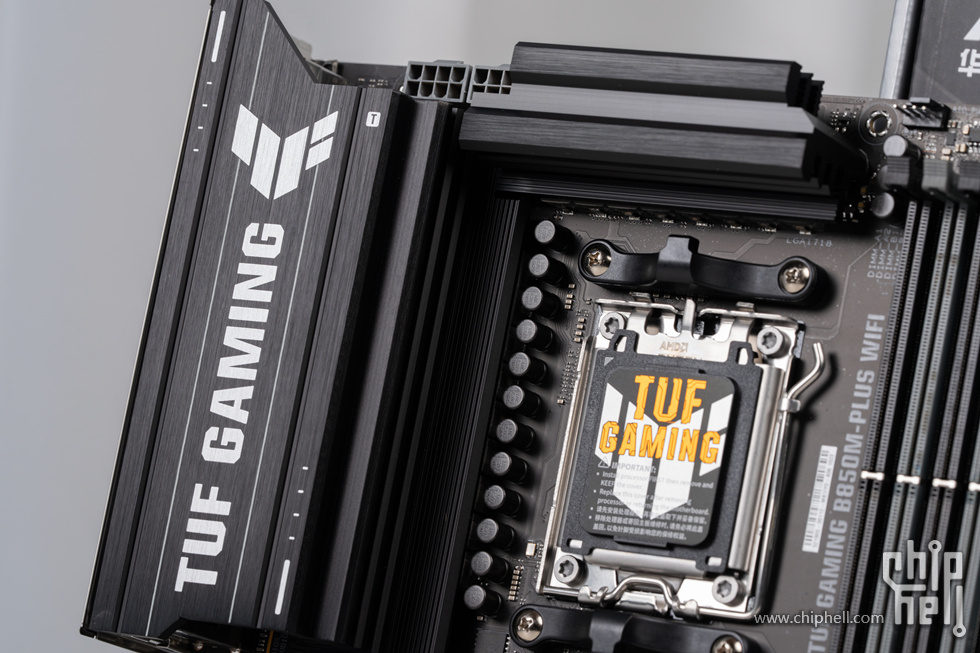

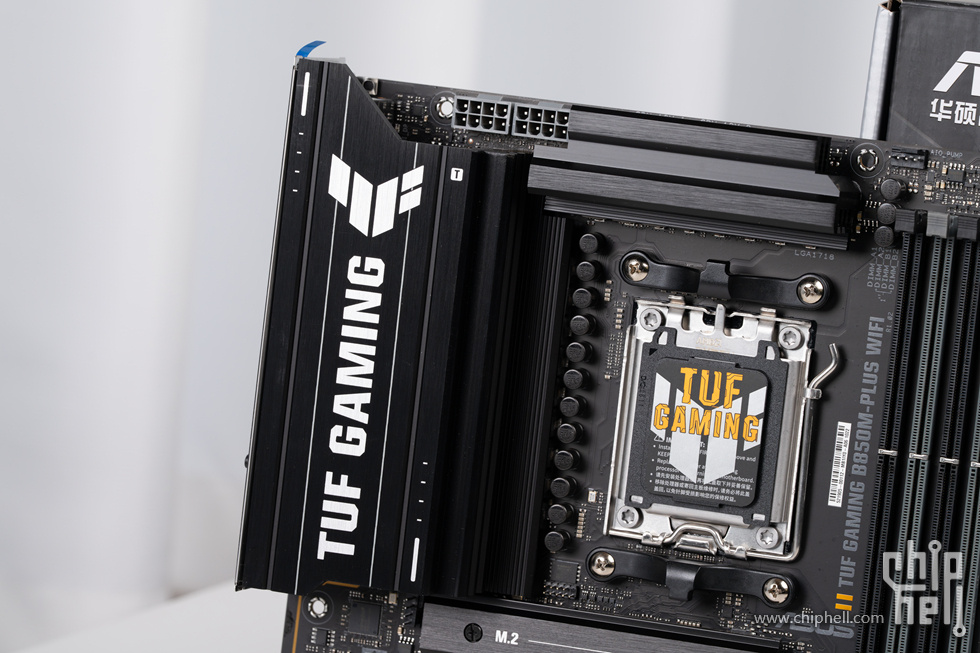

硕大的一体化VRM散热装甲上面为TUF GAMING LOGO设计。

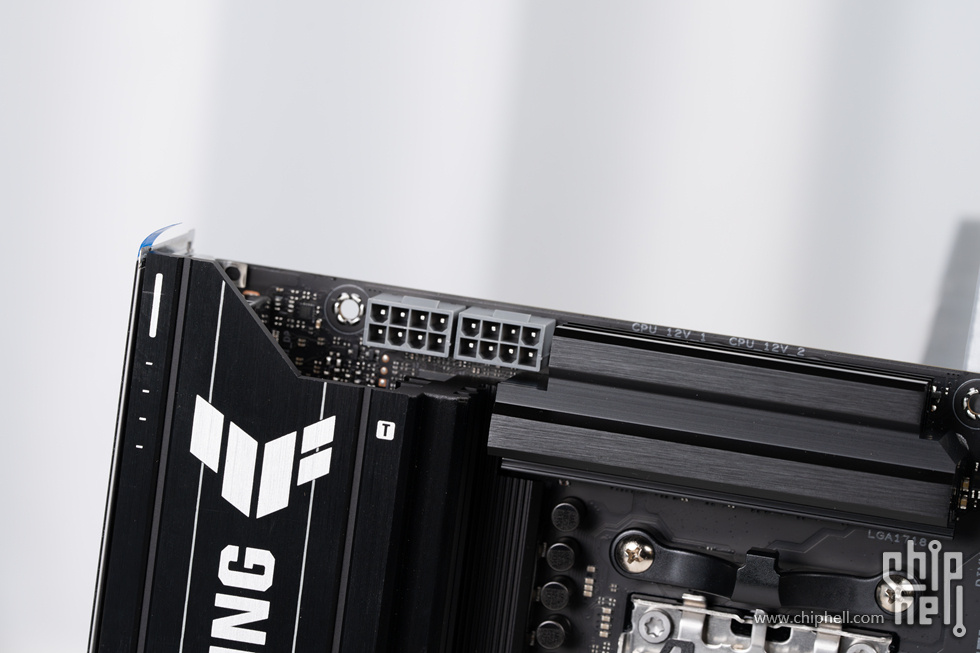

采用双8Pin ProCool接口。

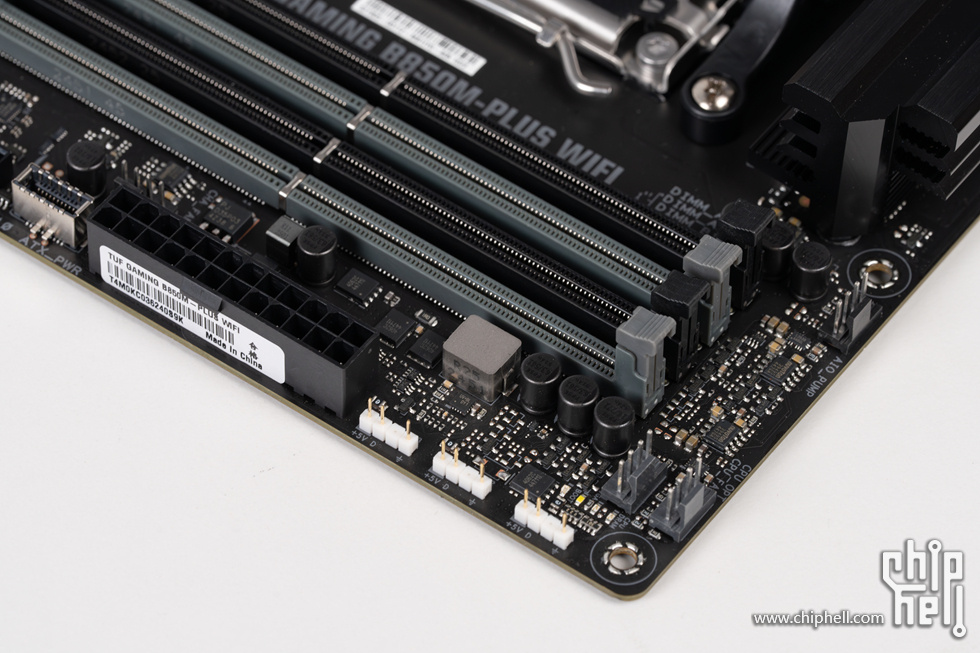

提供了丰富的5V ARGB与风扇4PIN接针，且都安排在了主板右上角，方便统一走线，同时主板Q-LED故障诊断灯也在这里，方便玩家快速辨别故障。

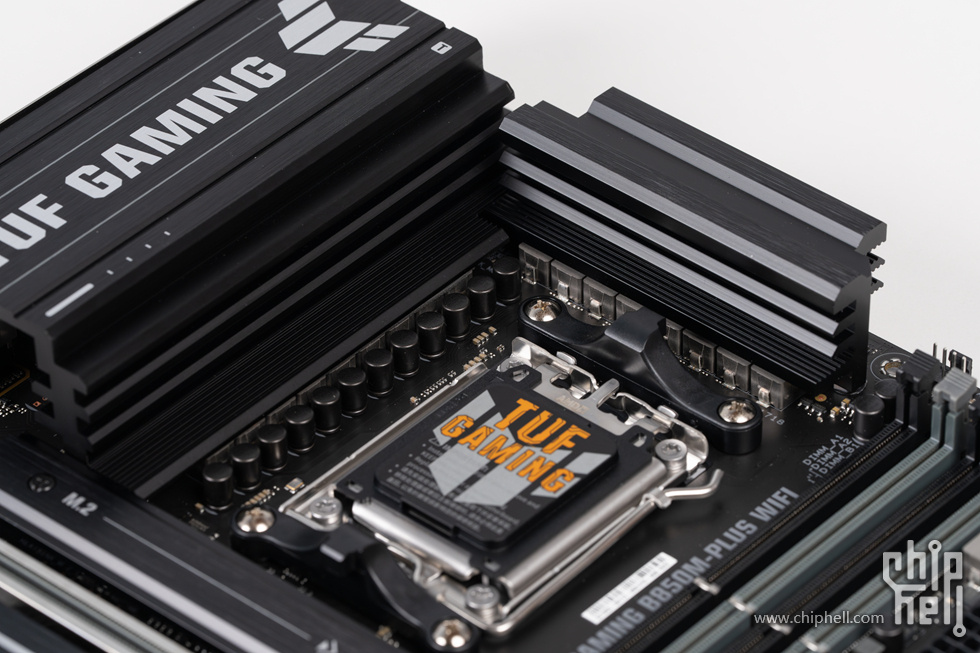

14+2+1相供电模组，提供稳定的性能释放，轻松应对9950X3D旗舰处理器。

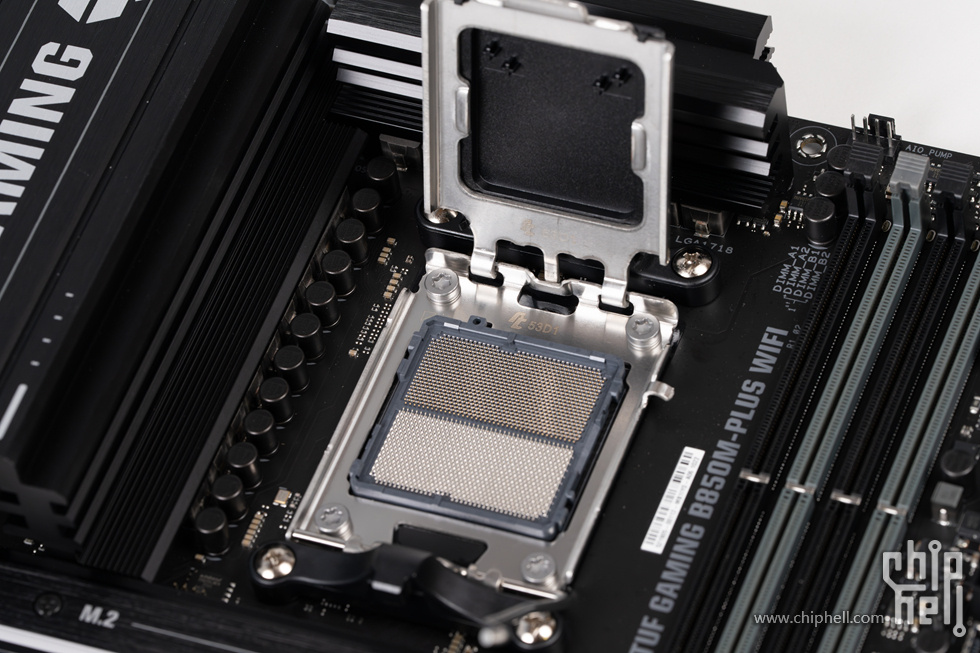

支持AM5全系列锐龙处理器。

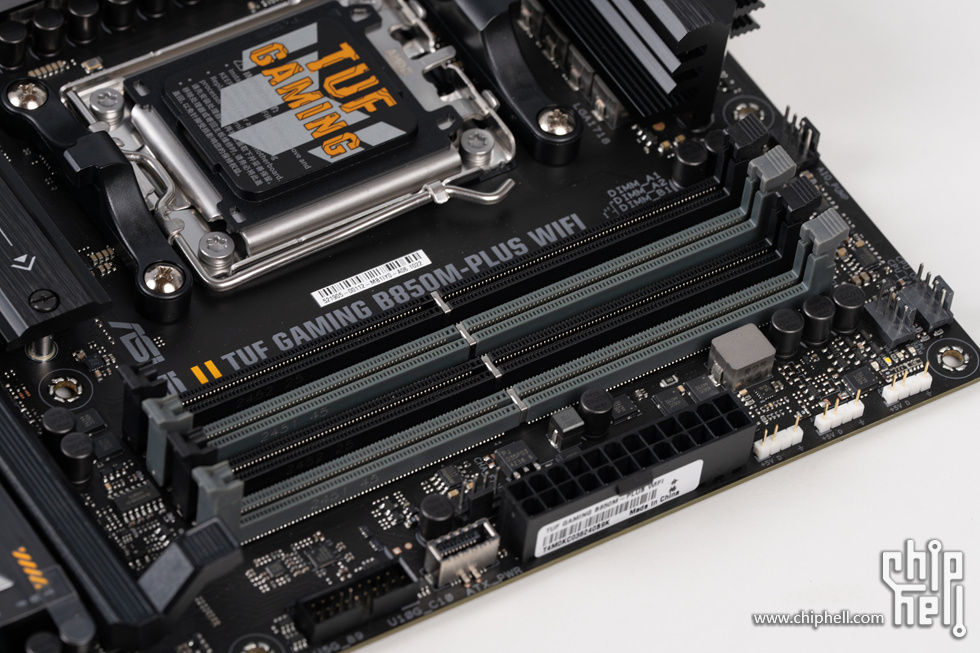

4条DDR5插槽，最高可OC至8000+，最大支持192GB。

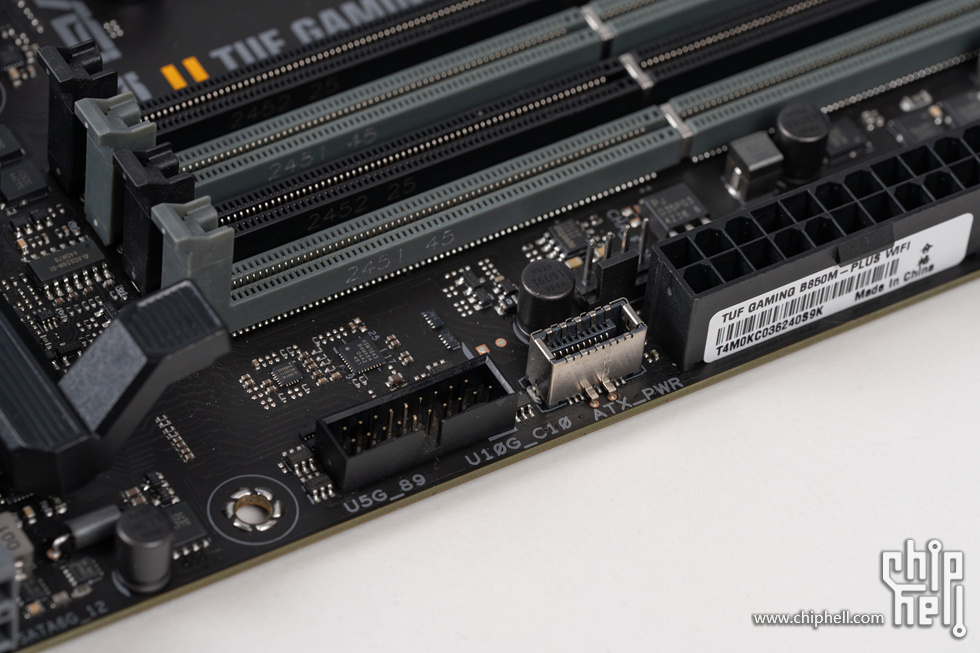

一个前置10Gbps Type-c接口以及一个前置USB 3.0接针。

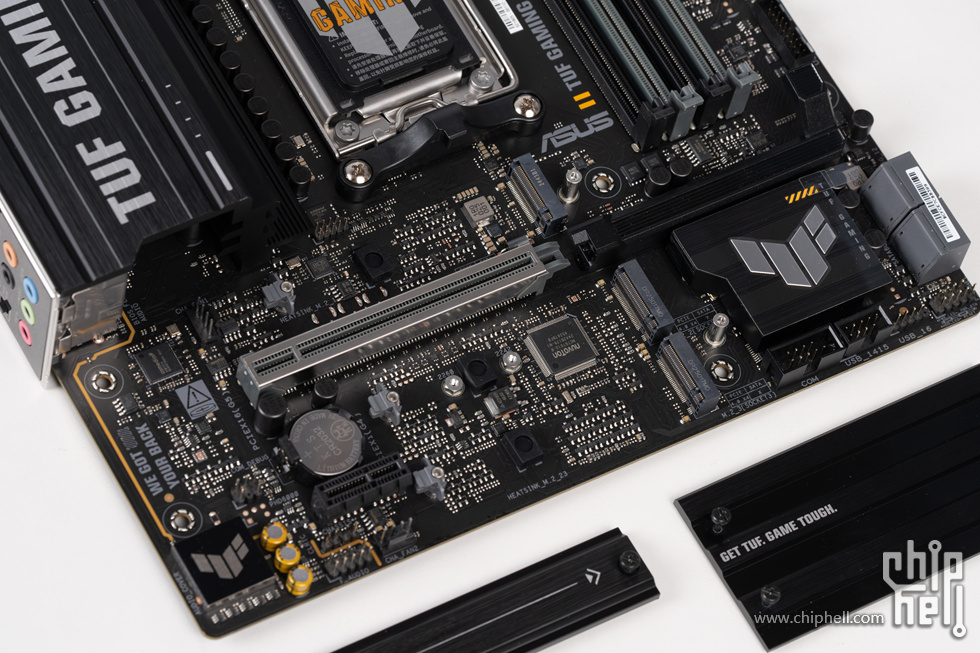

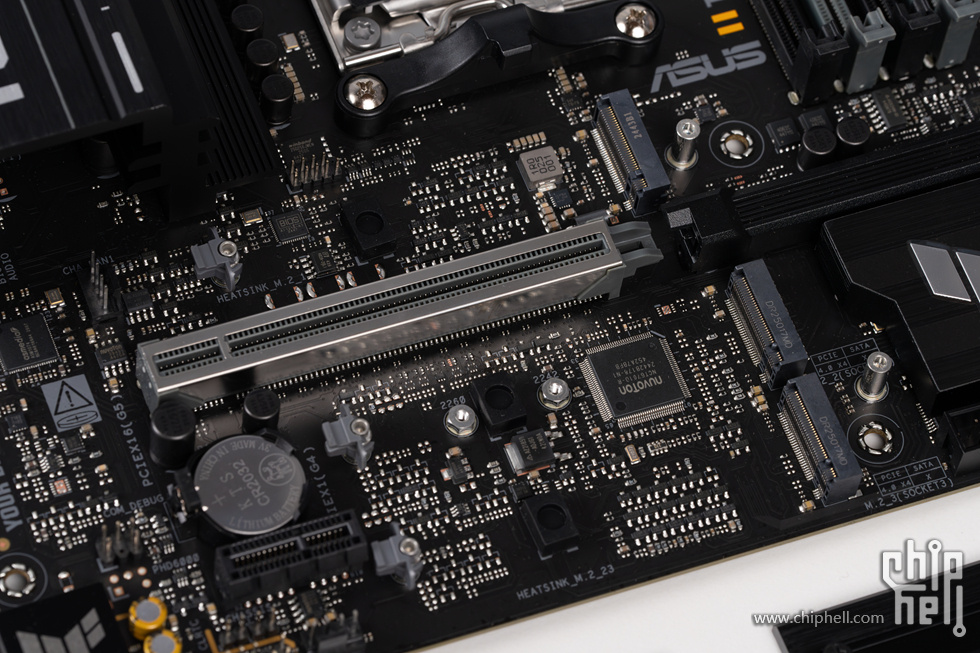

提供两条PCIe插槽，其中PCIE5.0显卡插槽全金属加固，采用了全新设计的显卡快拆按键。
» 1 x PCIe 5.0 x16 SafeSlot
» 1 x PCIe 4.0 x1

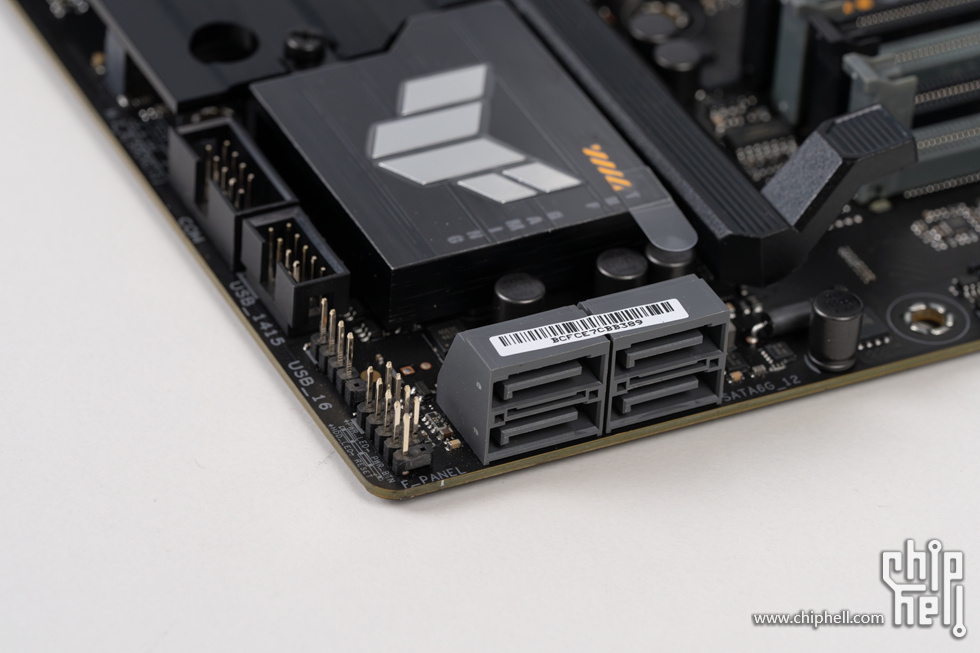

4个SATA侧置接口。

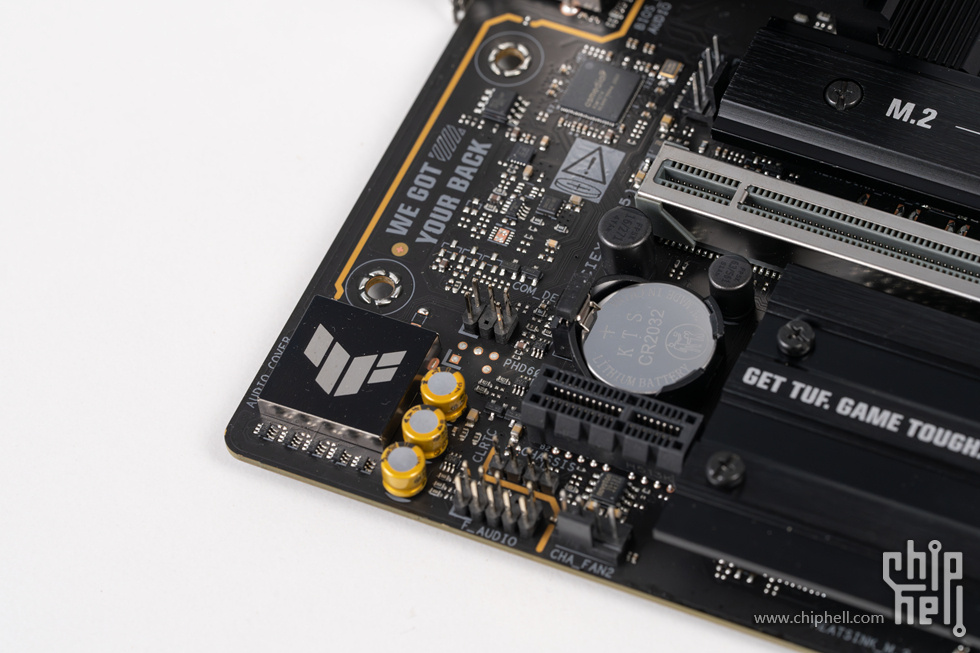

主板音频位置特写，搭载Realtek ALC1220P，为玩家提供优秀的音质解码。

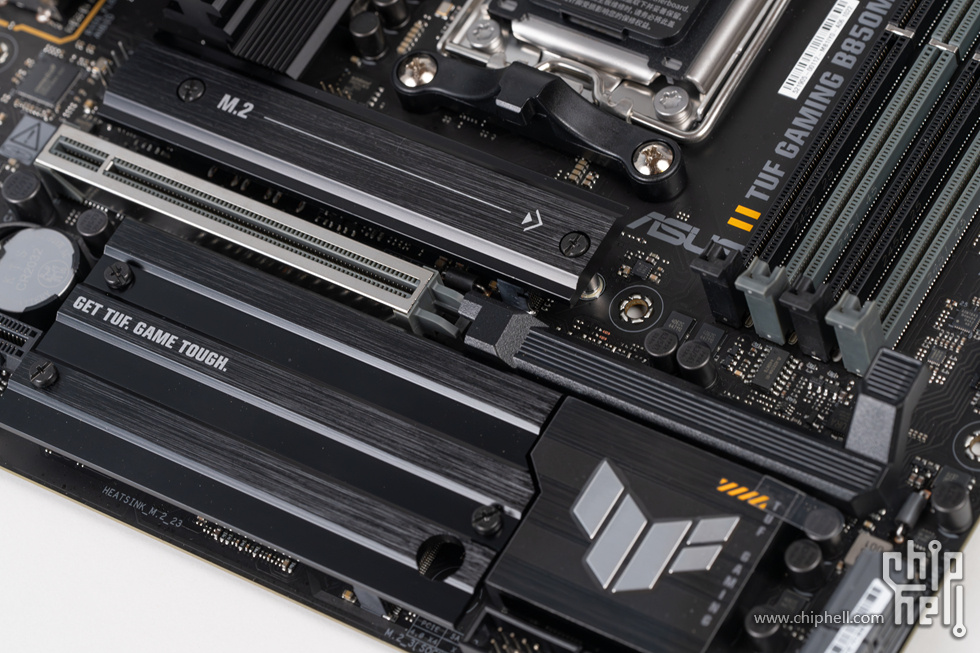

主板M.2硬盘位均有散热金属装甲覆盖。



提供3个M.2插槽，其中1个为PCIe5.0x4，另外两个位PCIe4.0x4。
» 1 x M.2 2280 PCIe 5.0 x4​
» 1 x M.2 2242/2260/2280 PCIe 4.0 x4​
» 1 x M.2 2280 PCIe 4.0 x4​

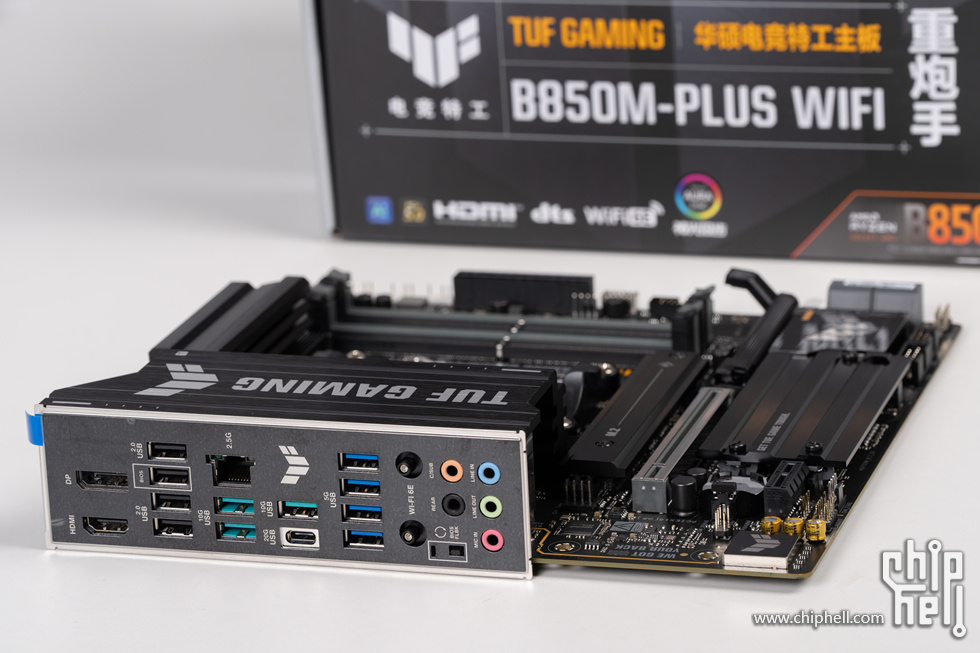

主板IO面板位置，提供丰富的接口设计。
» 1xDisplayPort
» 1xHDMI
» 4 x USB 2.0
» Realtek 2.5G 有线网卡
» 2 x USB 10Gbps
» 1 x USB 10Gbps
» 1 x USB 20Gbps Type-C
» 4 x USB 5Gbps
» WiFi 6E 快拆天线
» BIOS FlashBack 一键升级
» 5 x 音频插孔

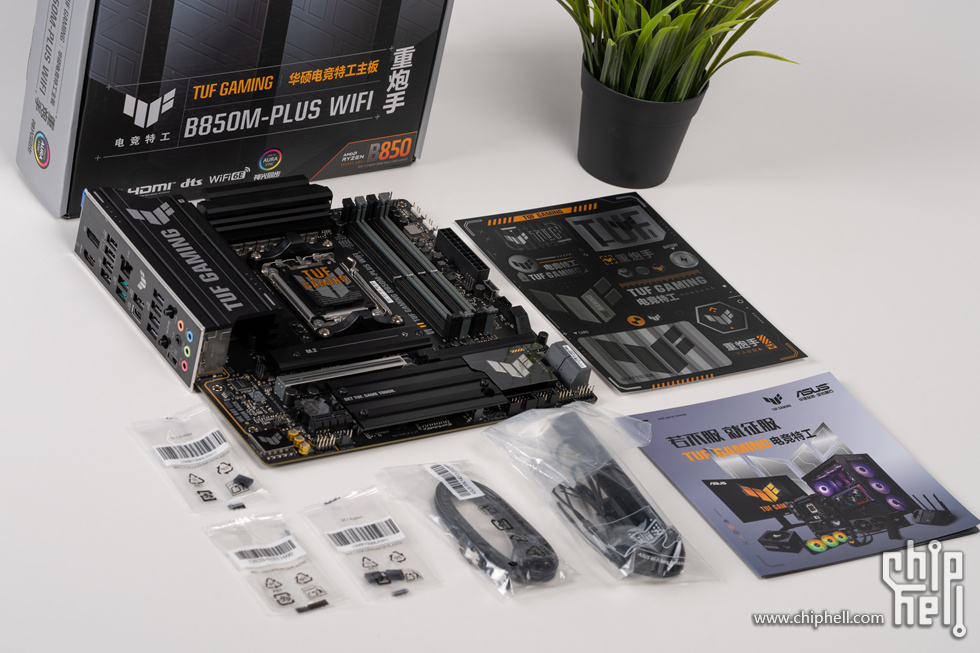

主板以及全配件一览。

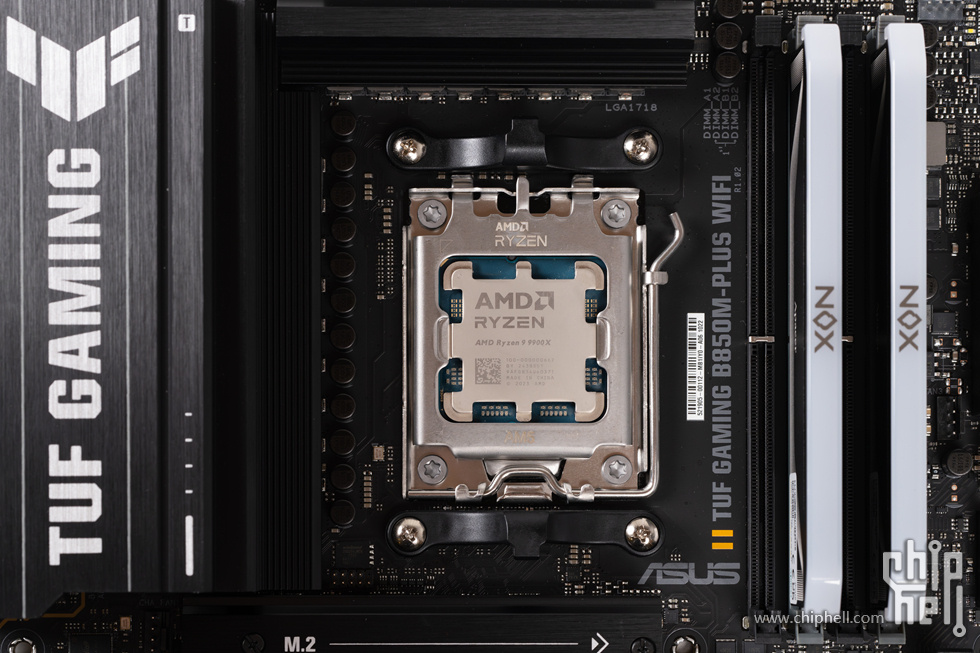

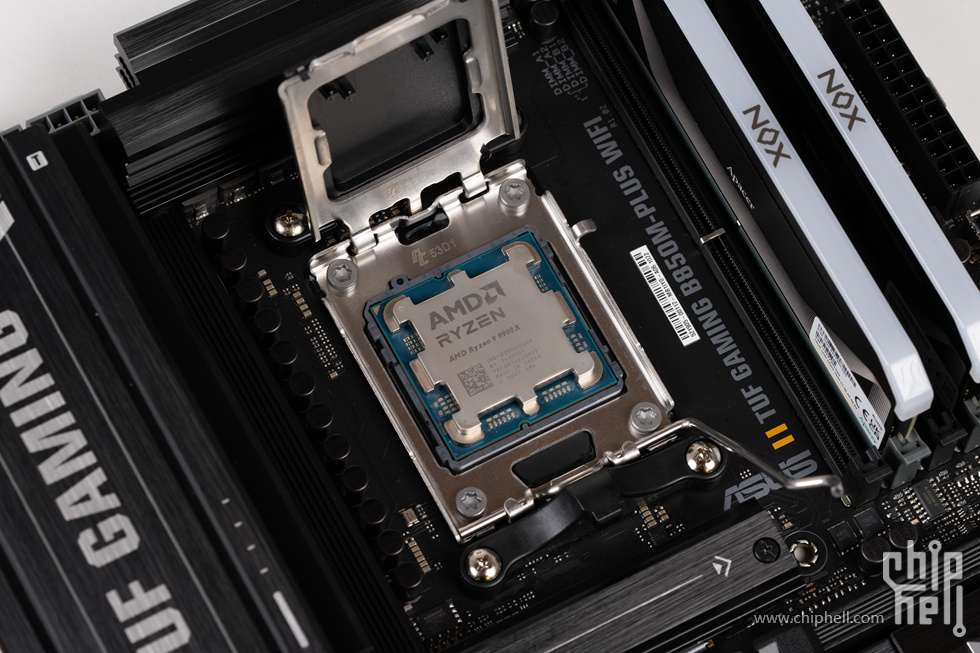

本次装机使用AMD Ryzen9 9900x处理器。

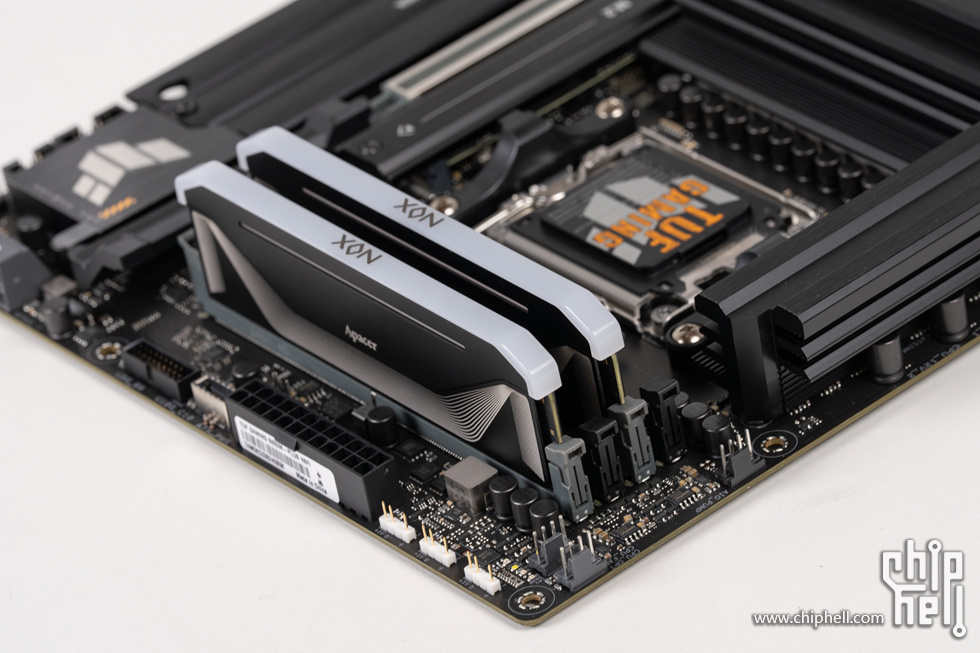

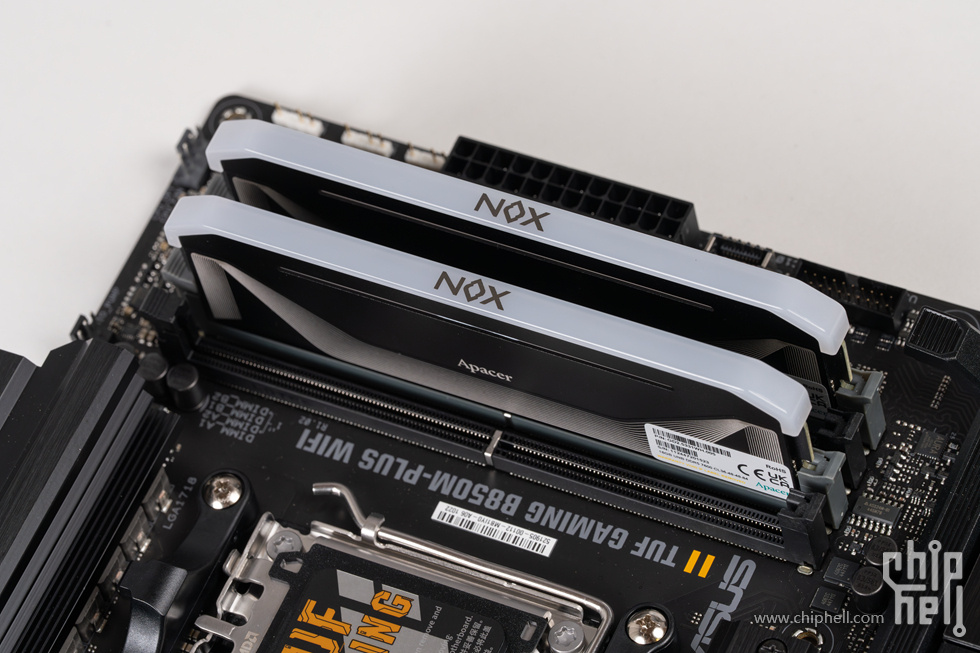

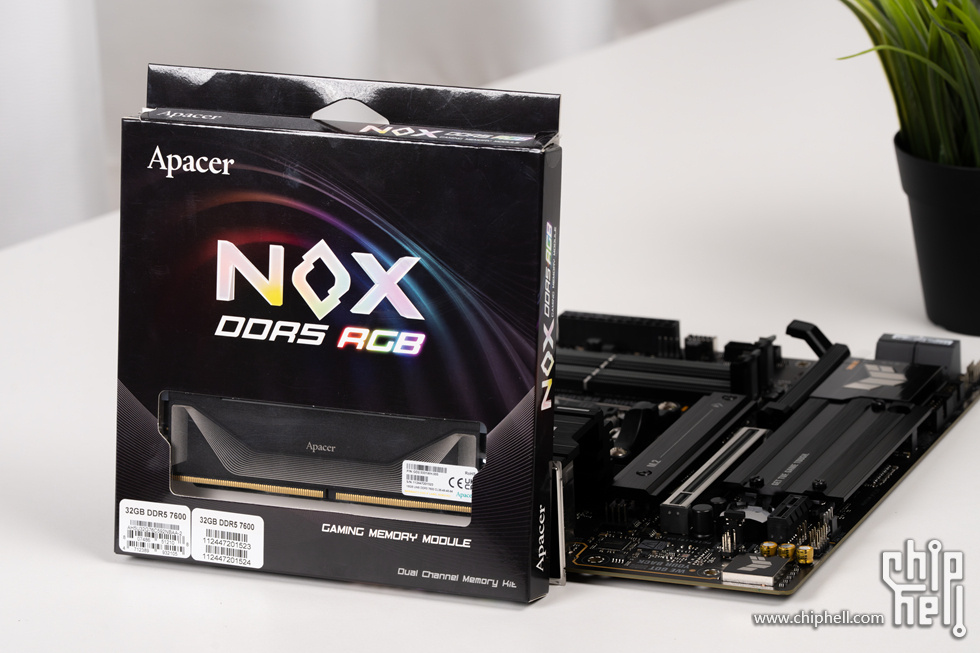

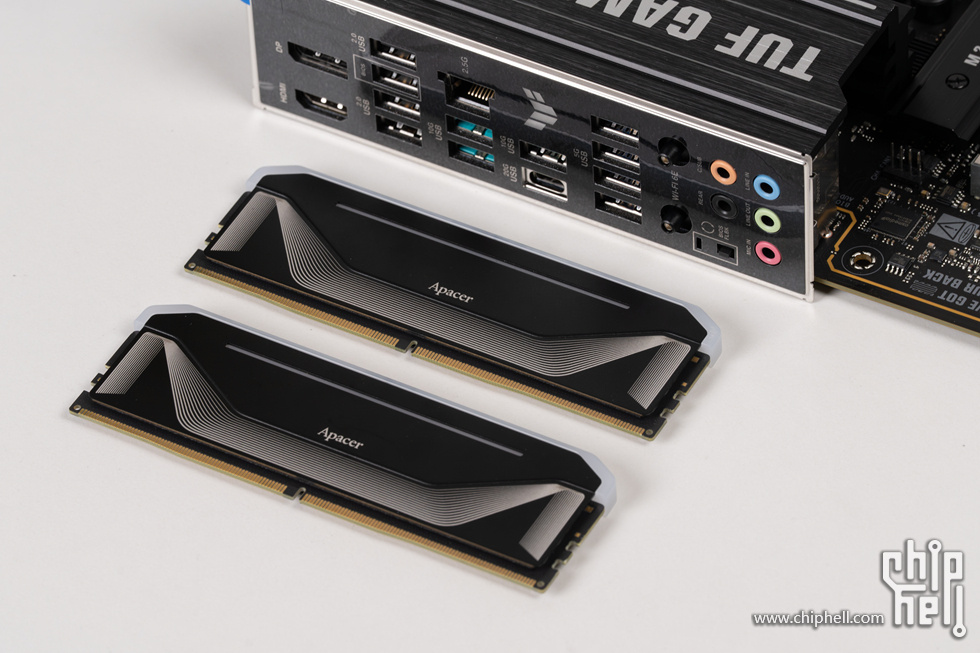

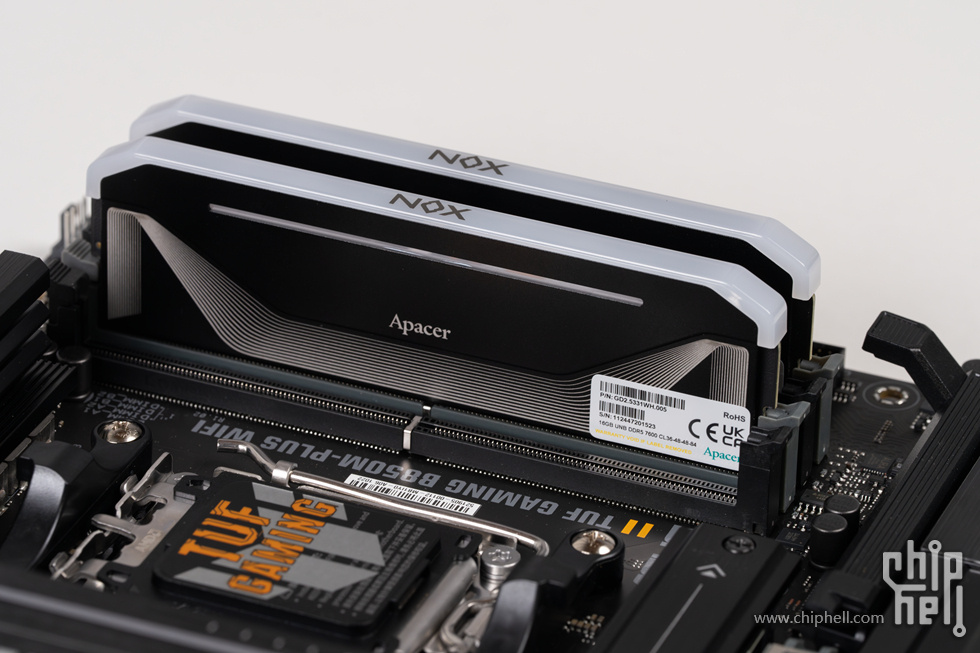

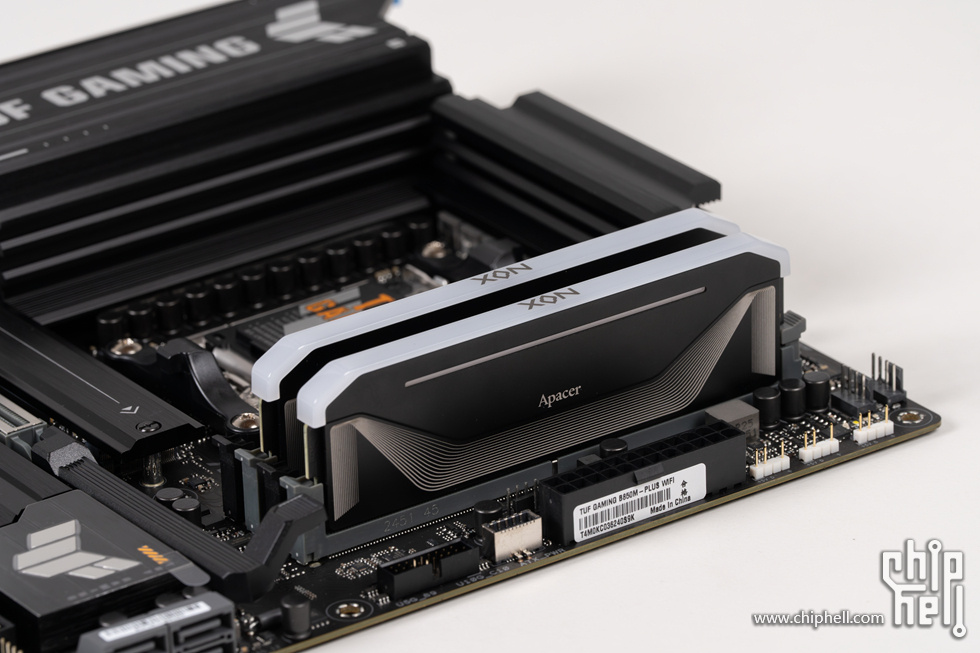

内存来自宇瞻 NOX DDR5 RGB。包装采用正反面开窗设计，可直接展示内存本体及RGB灯效区域。



正面以黑色为主色调，中央印有「NOX」系列标识，左侧标注「Apacer」品牌LOGO，底部贴纸标注容量、频率等关键参数。



内存提供提供暴雪银（金属质感）和经典黑两种配色，本次装机选用为经典黑配色，集成PMIC电源管理芯片，提升供电稳定性与能效比，同时铝合金马甲结合单面颗粒布局，超频后温度控制在50℃左右。



内存一侧贴有参数标签，7600 CL 36 48 48 84，采用海力士A-die颗粒，兼容Intel XMP 3.0与AMD EXPO一键超频。



顶部搭载广角漫射导光条，支持主板灯控同步（如华硕Aura Sync、微星Mystic Light等）。



铝合金散热片采用双层高低落差设计，下层辅以条纹装饰增强立体感，整体高度仅44mm，兼容主流风冷散热器。

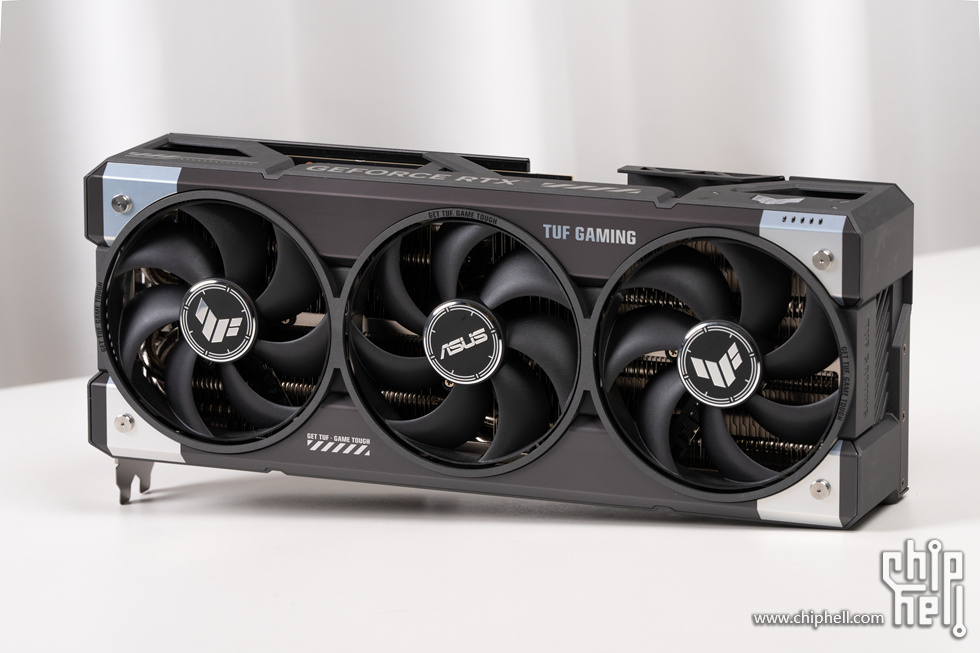

显卡来自华硕TUF GAMING RTX 5080 O16G GAMING。

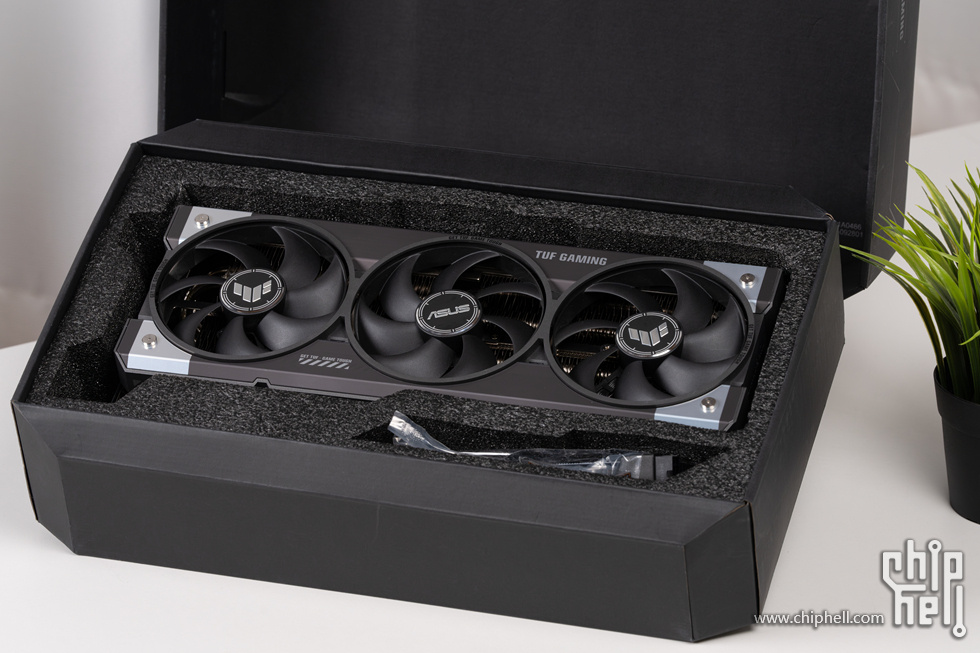

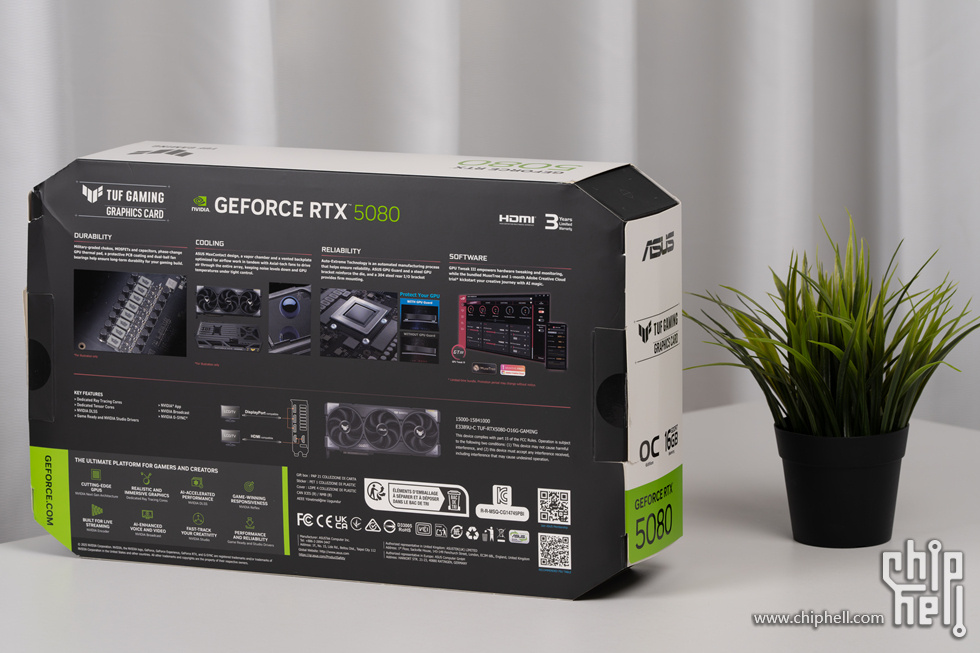

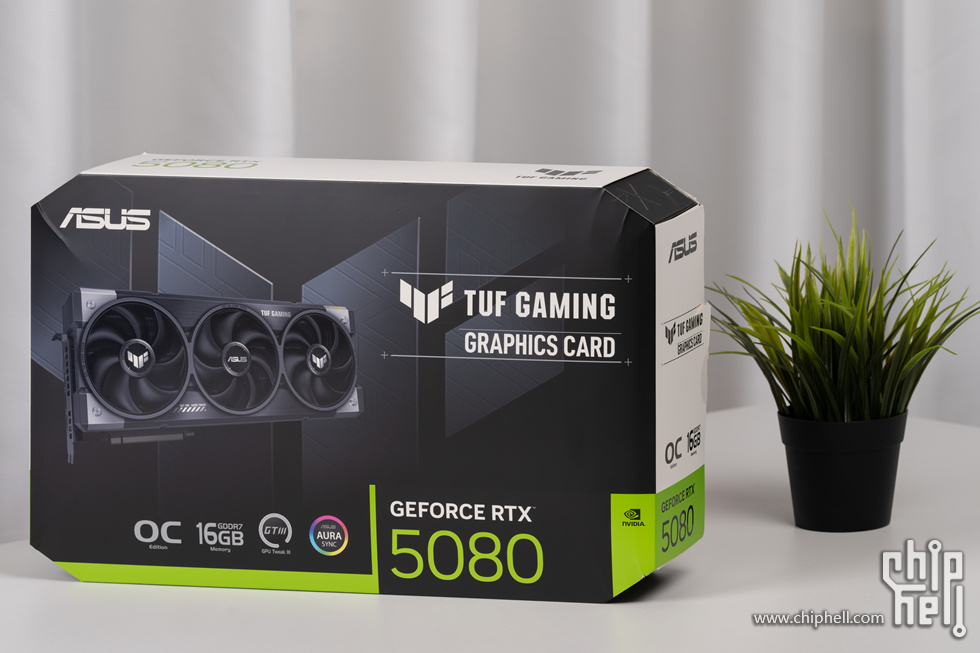

采用掀盖式包装设计。

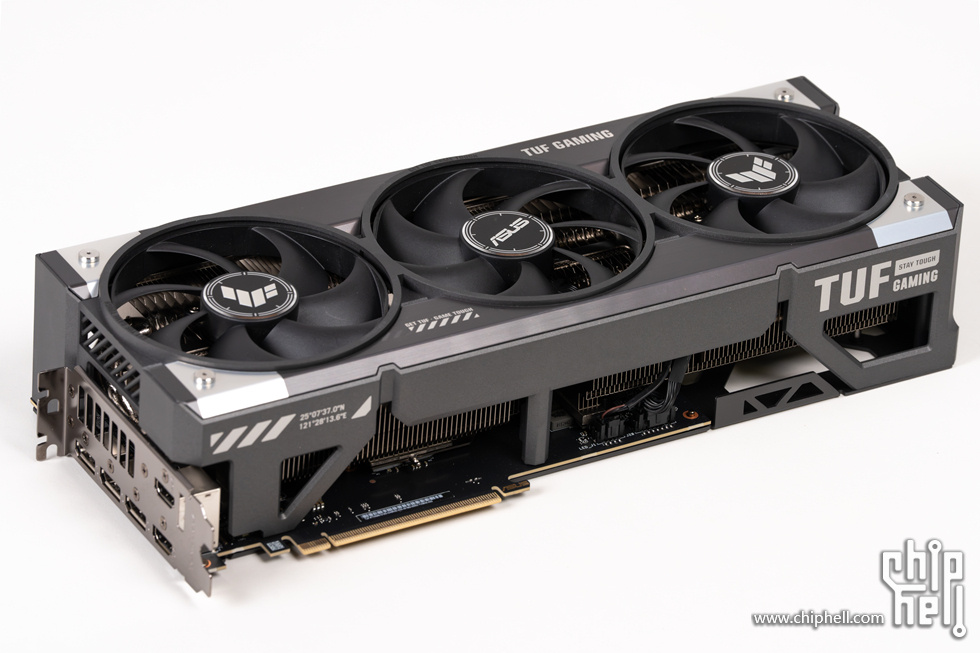

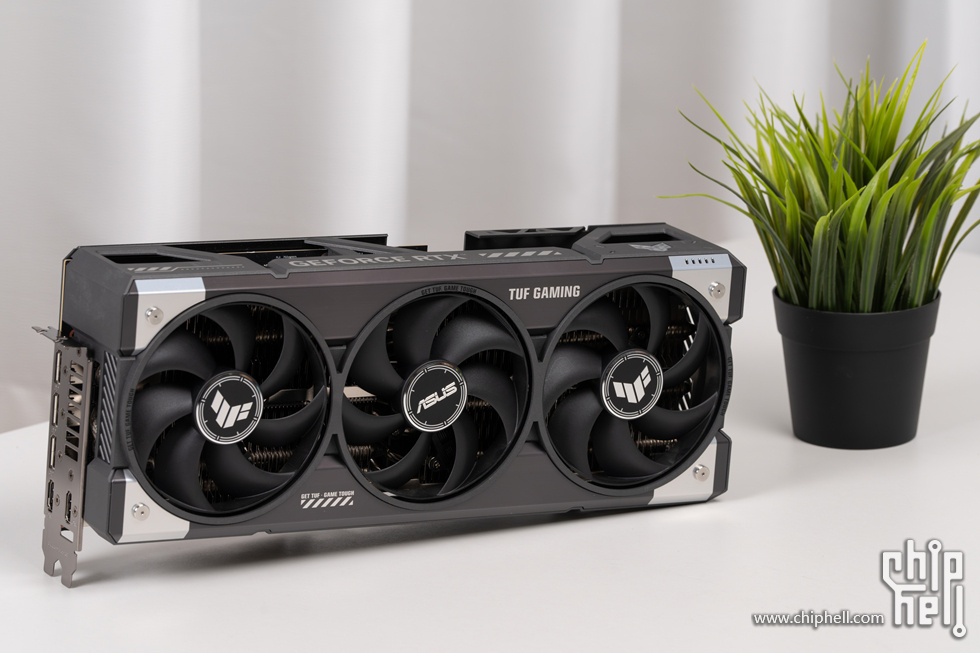

显卡采用全新 TUF GAMING 家族设计，哑光黑主色调，搭配银色条带纹理与铆钉装饰，设计理念形似武器弹药箱。

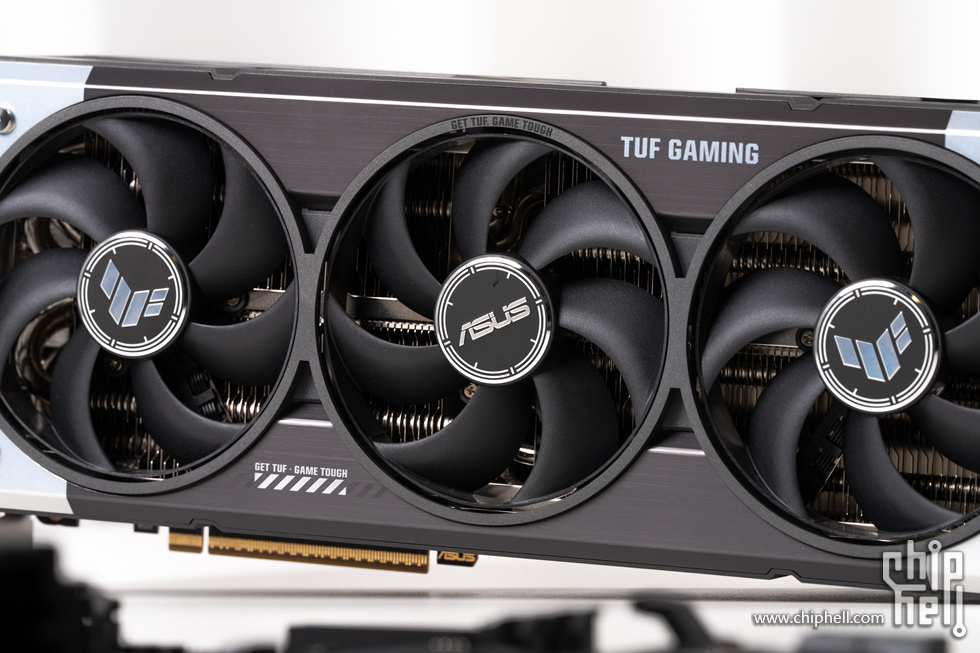

先进的散热设计采用华硕 MaxContact 制程工艺、相变GPU导热垫及高效的3个轴流风扇，确保显卡在高负载下也能维持出色的散热性能与优化的气流，实现静音运行，同时支持智能停转，GPU温度低于50℃时停转，降低噪音。



采用 4根8mm+4根6mm热管，结合MaxContact镜面直触技术和真空腔均热板，提升散热效率。

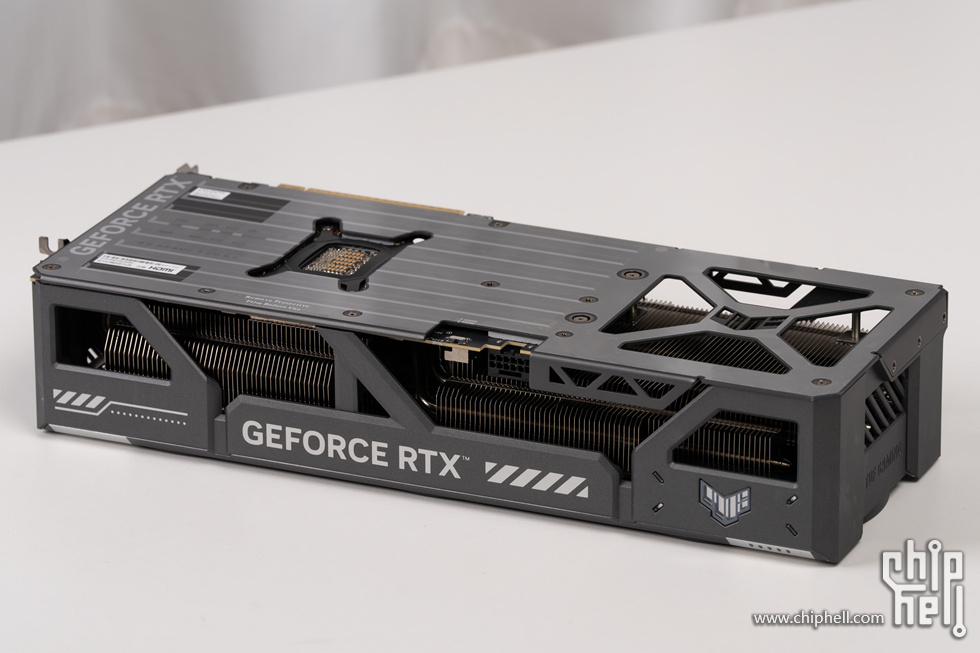

全金属压铸导流壳+铝制背板，防止PCB弯曲，并通过ASUS GPU Guard技术加固GPU安装稳定性。

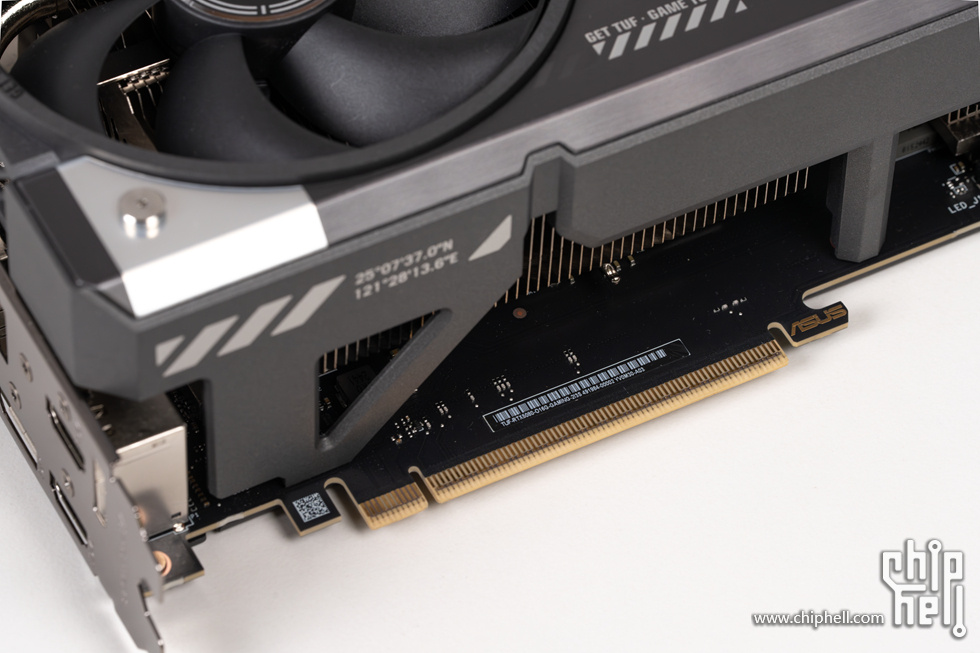

金手指特写。

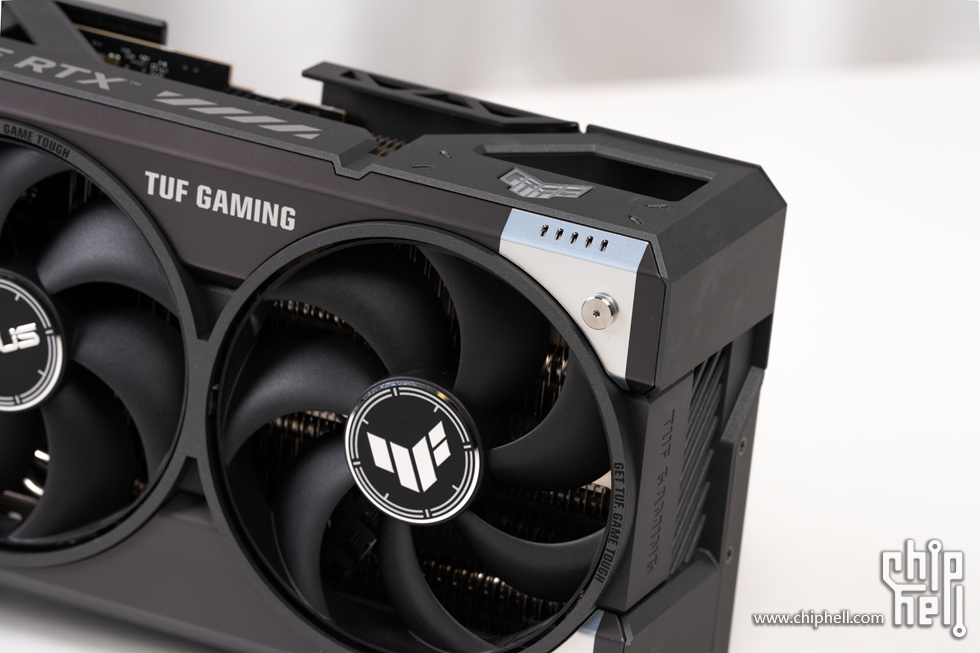

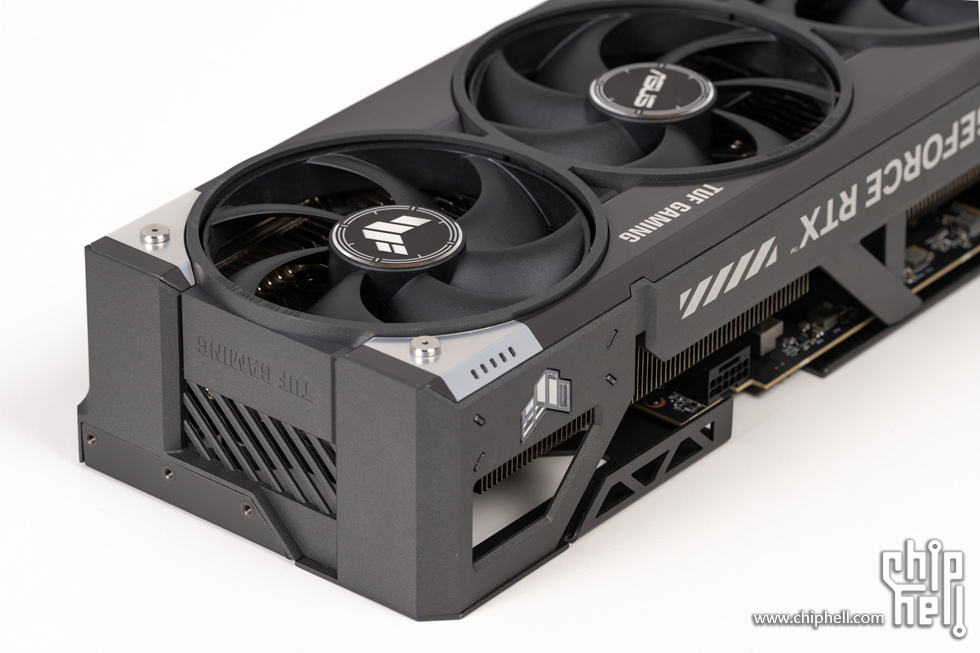

显卡四个角有银色条带装饰与铆钉装饰，质感十足。

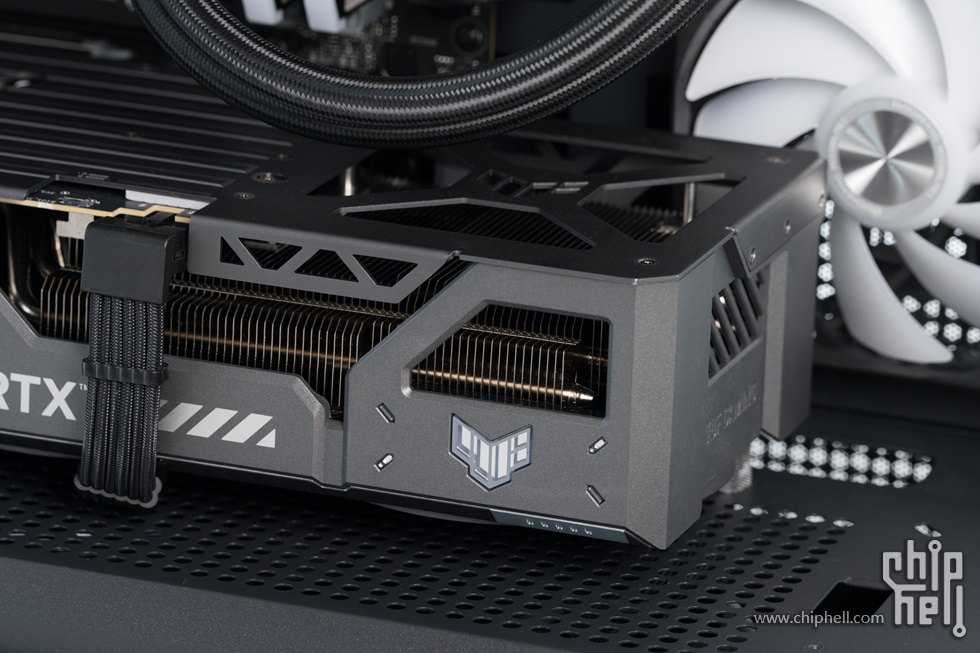

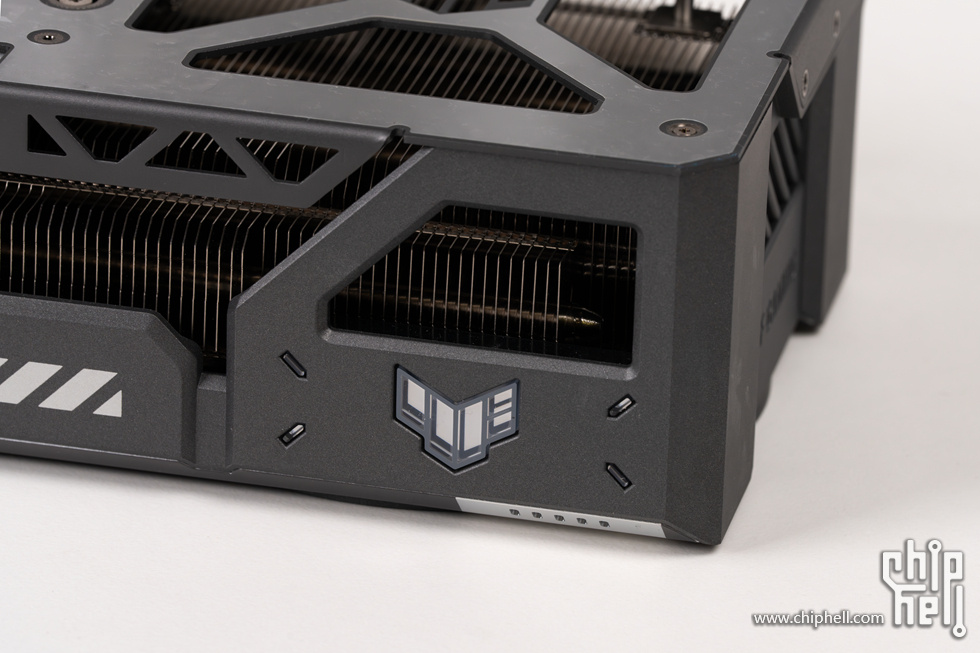

显卡尾部特写，为全包裹式设计。

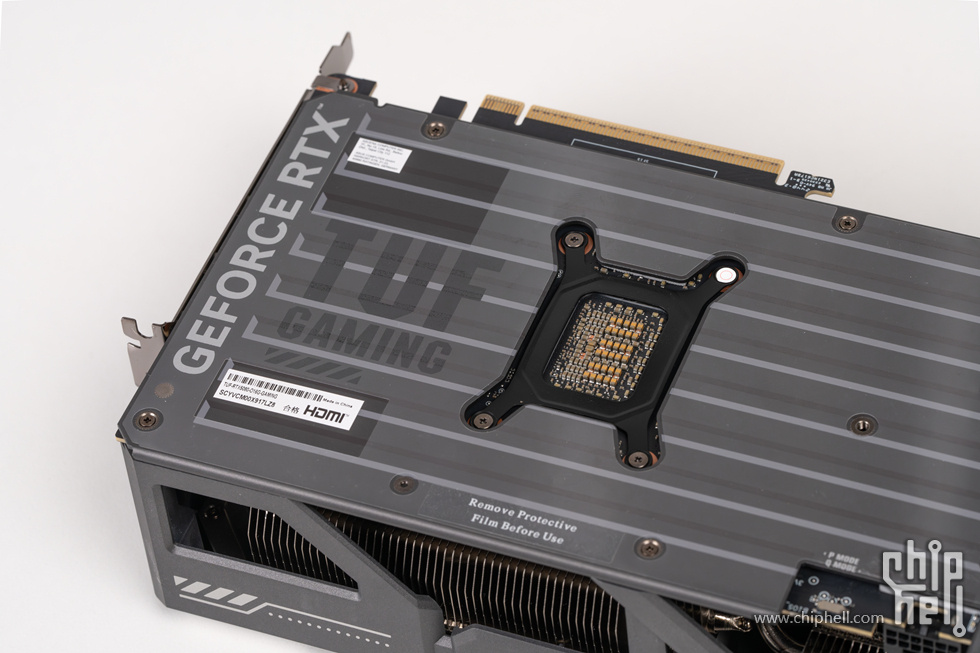

背板前半部分特写，格栅式条纹设计与TUF GAMING LOGO标识。



侧面RGB Logo支持AURA SYNC神光同步，可联动其他硬件灯效。

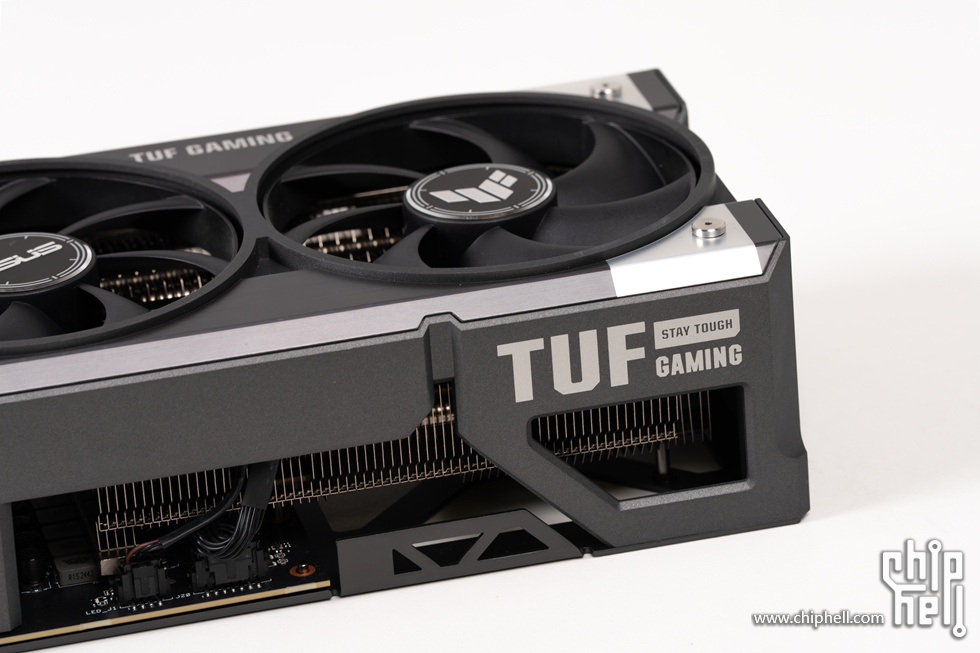

另一侧为TUF GAMING LOGO标识。

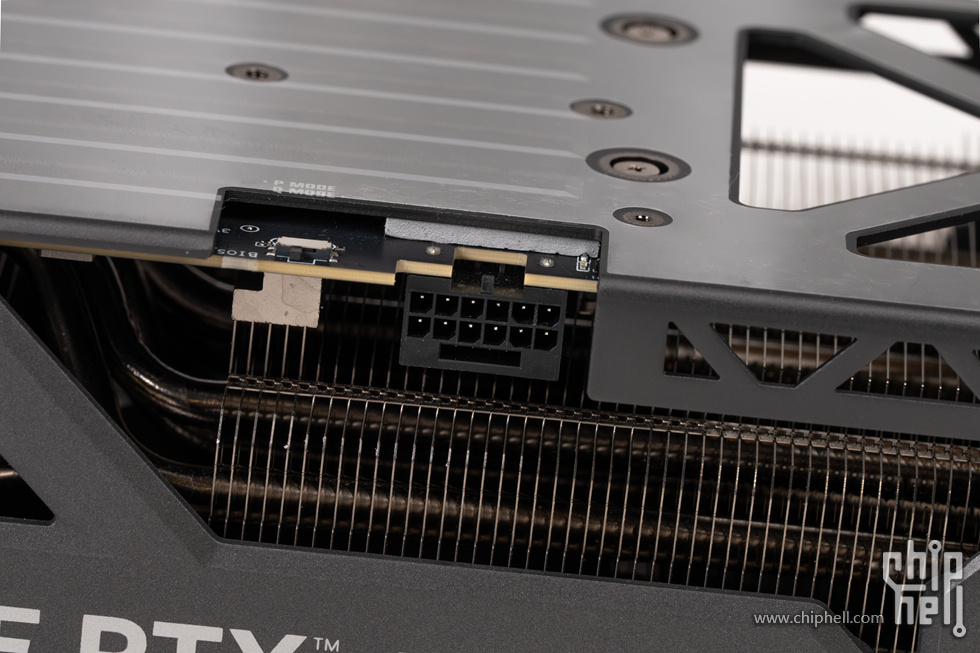

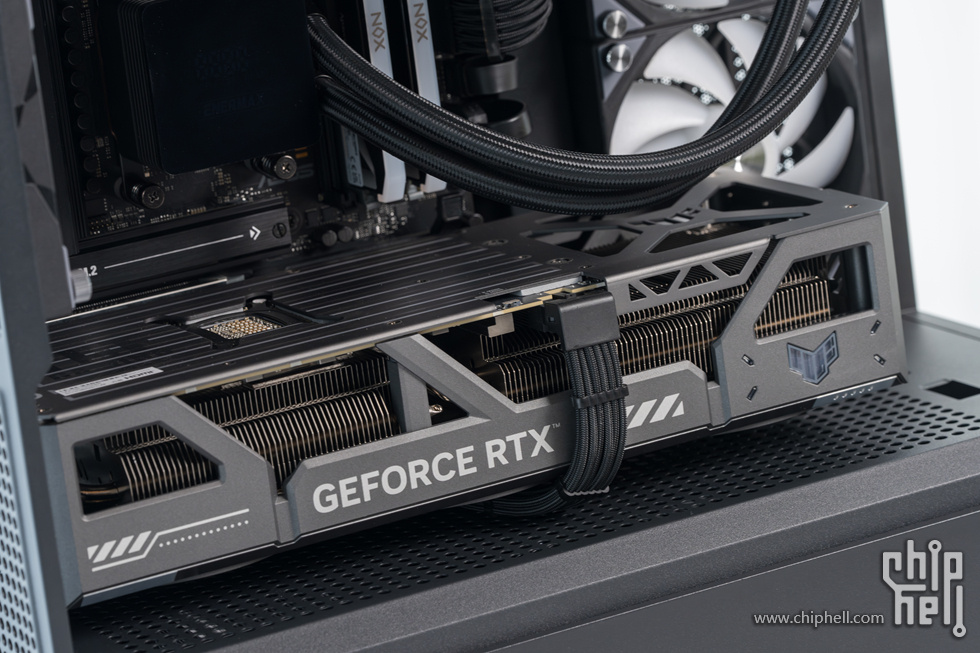

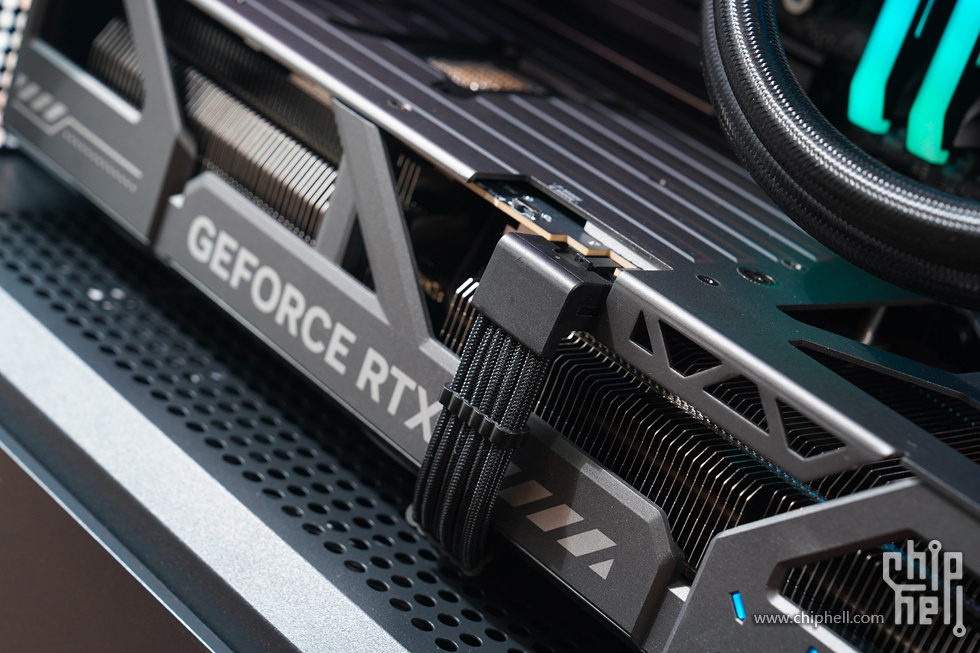

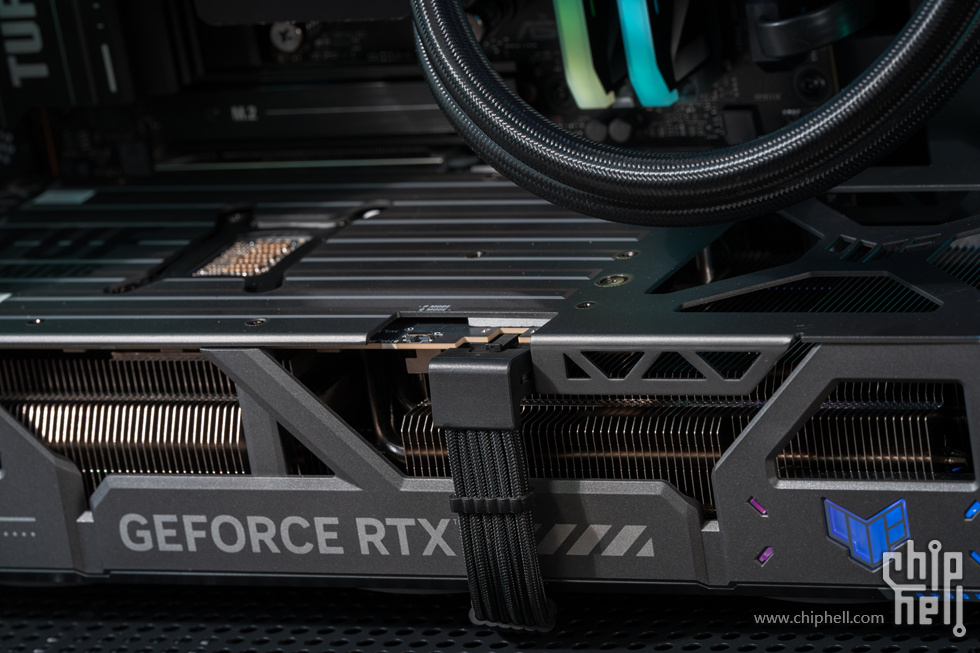

采用单16Pin供电接口，确保高负载稳定性

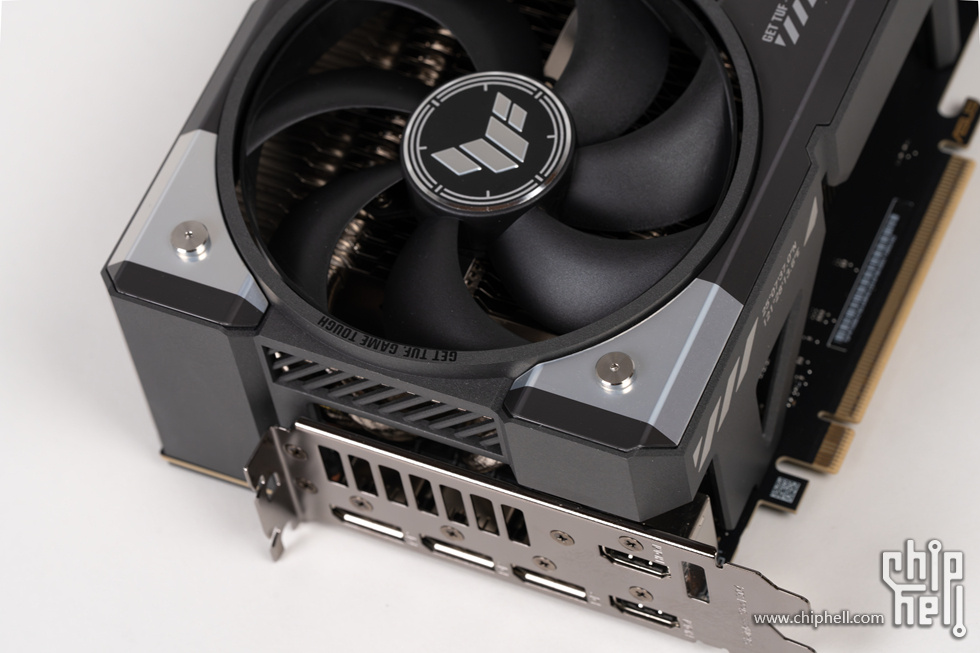

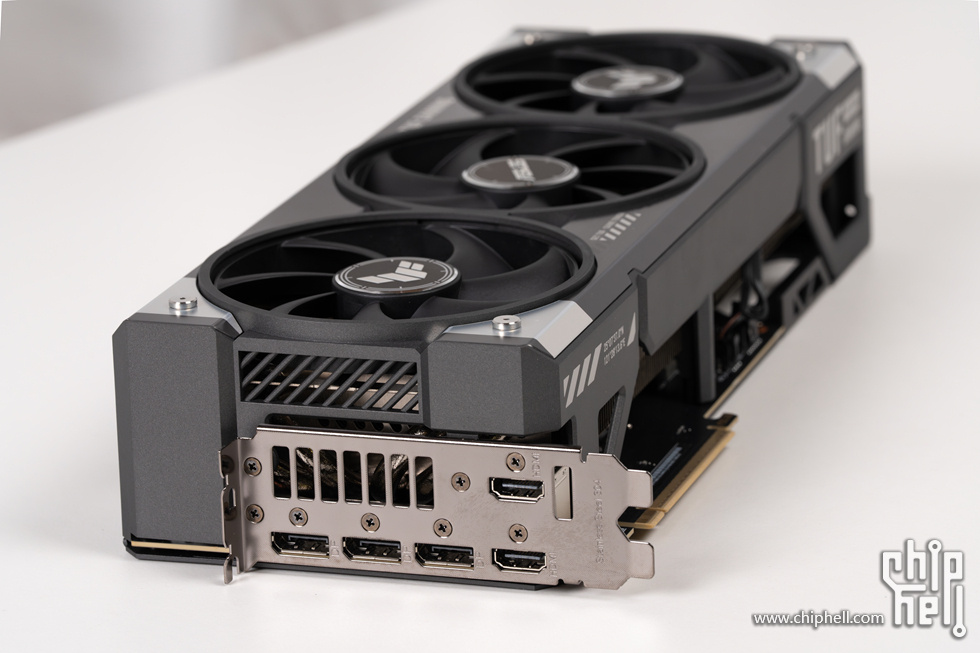

接口配置2×HDMI 2.1b + 3×DP 2.1b，支持8K多屏输出。



水冷来自ENERMAX安耐美新品LIQMAX IV 360。

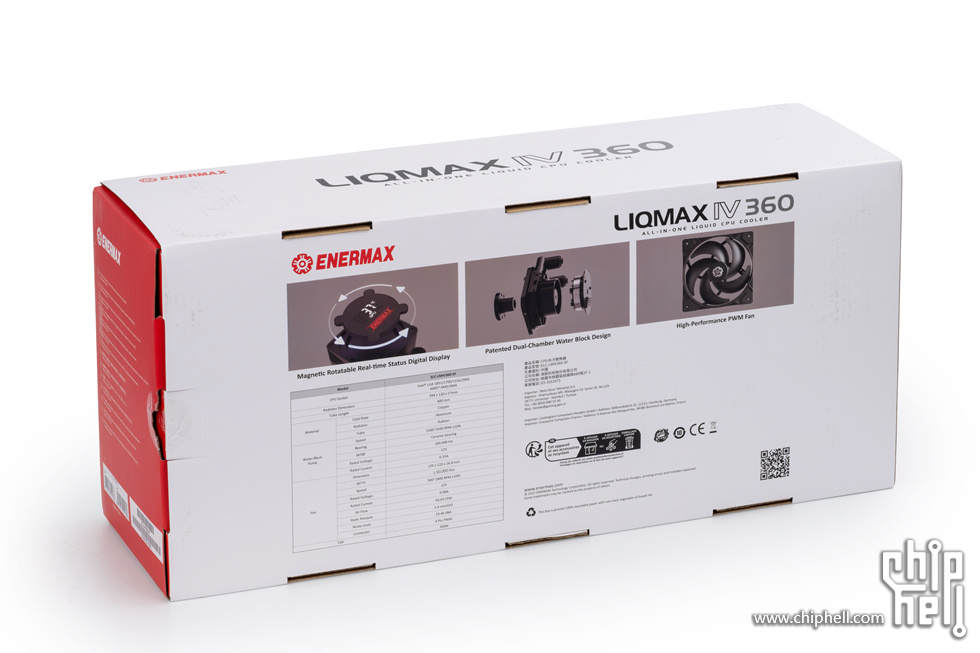

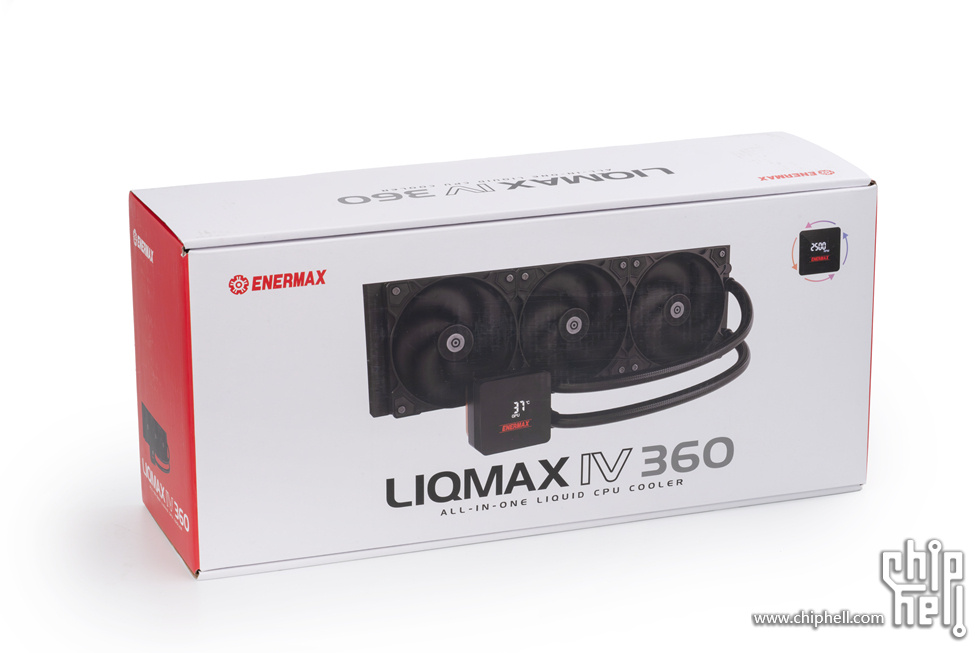

包装为白红设计，背部为产品参数信息介绍。

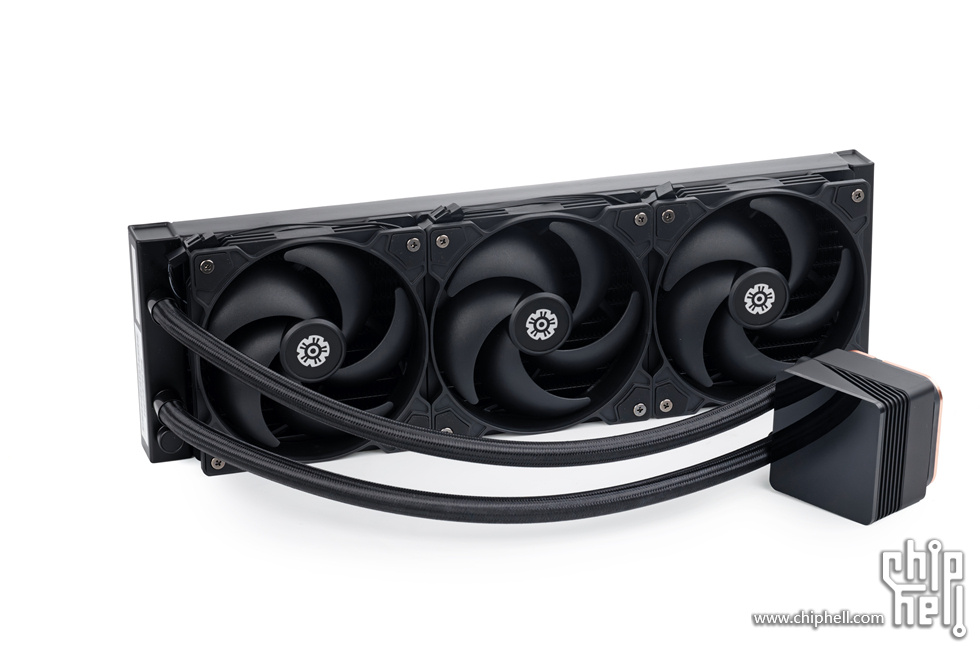

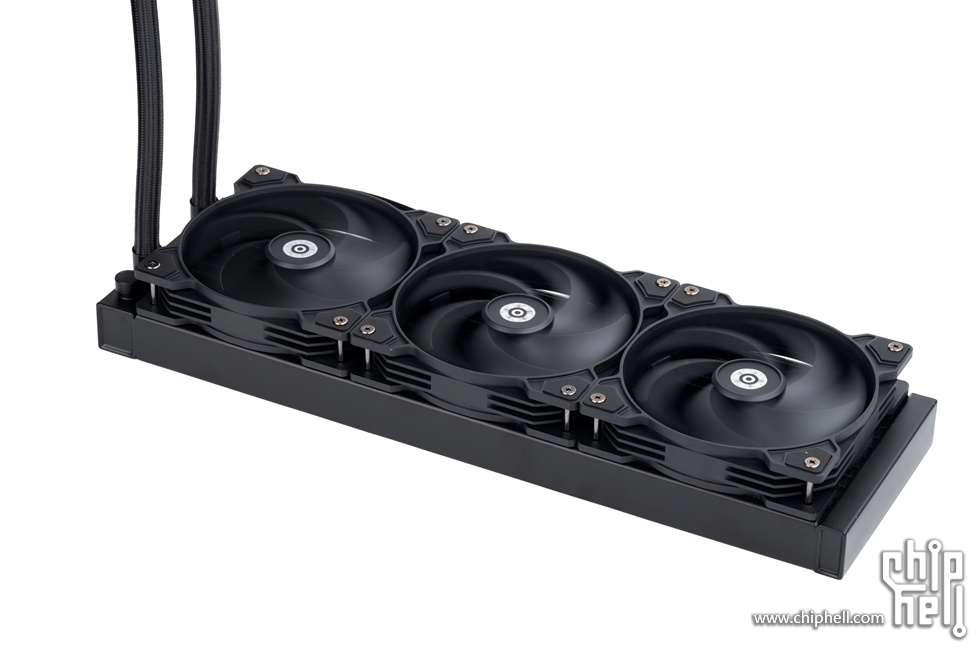

水冷采用全哑黑设计，风扇出厂预装在冷排上，PWM控制的散热器和水泵风扇，使散热器在静音和性能之间达到完美平衡。
风扇转速：500-1800RPM
水泵风扇转速：1500-3100RPM

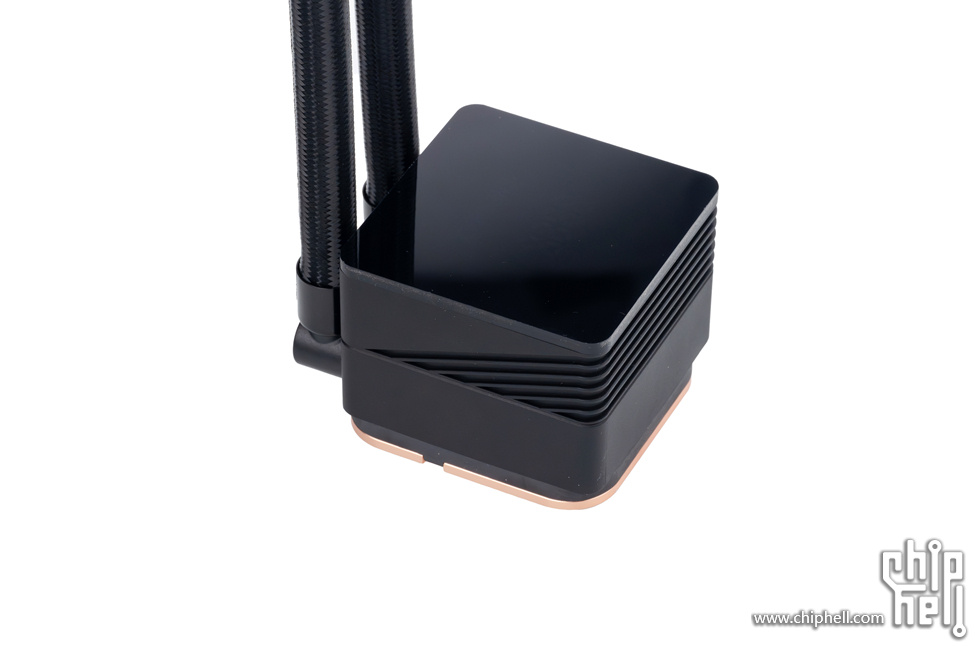

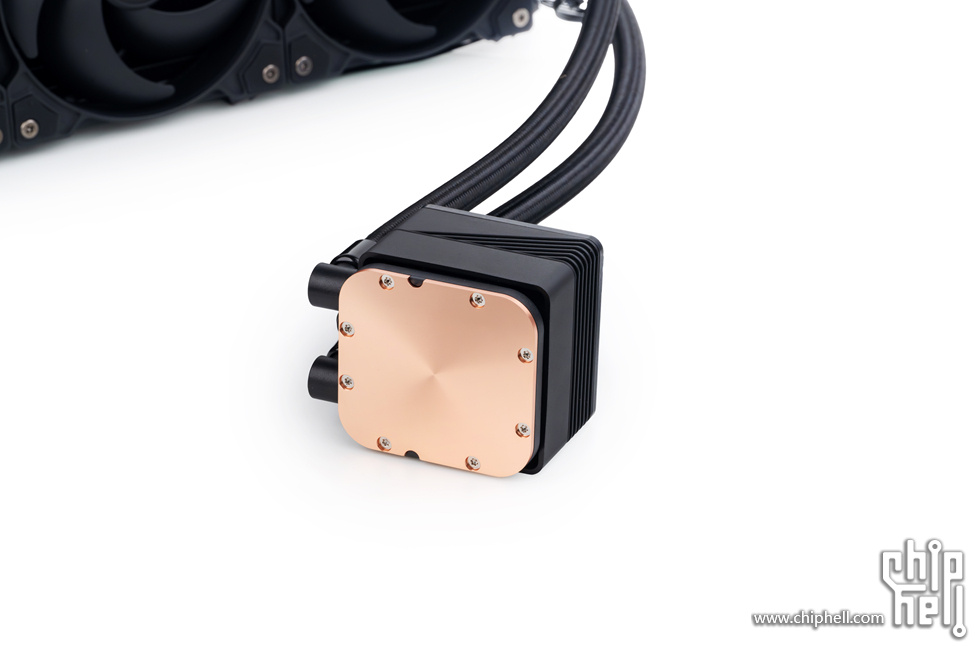

冷头尺寸为64x64x52.2mm。

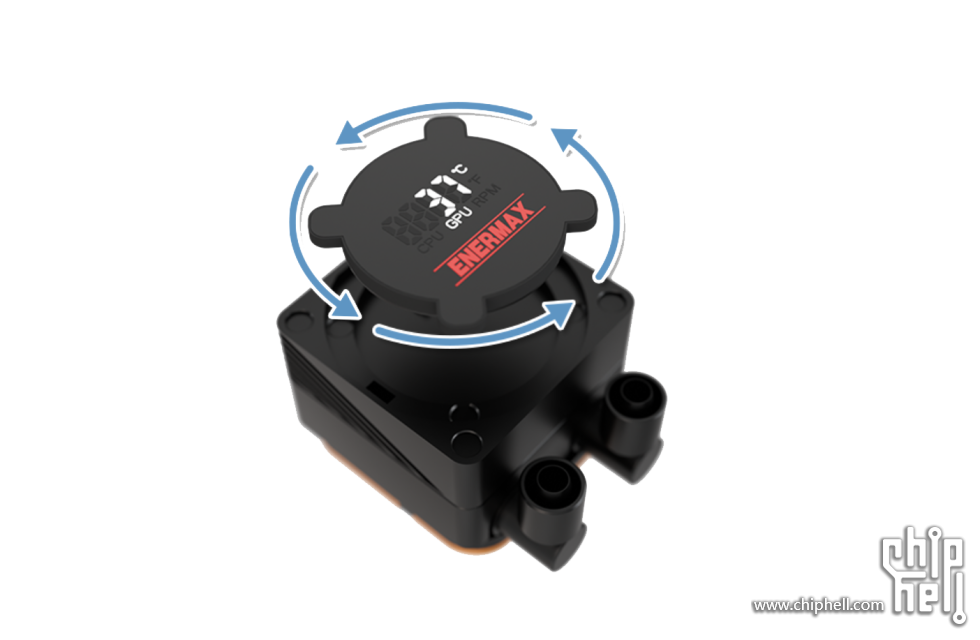

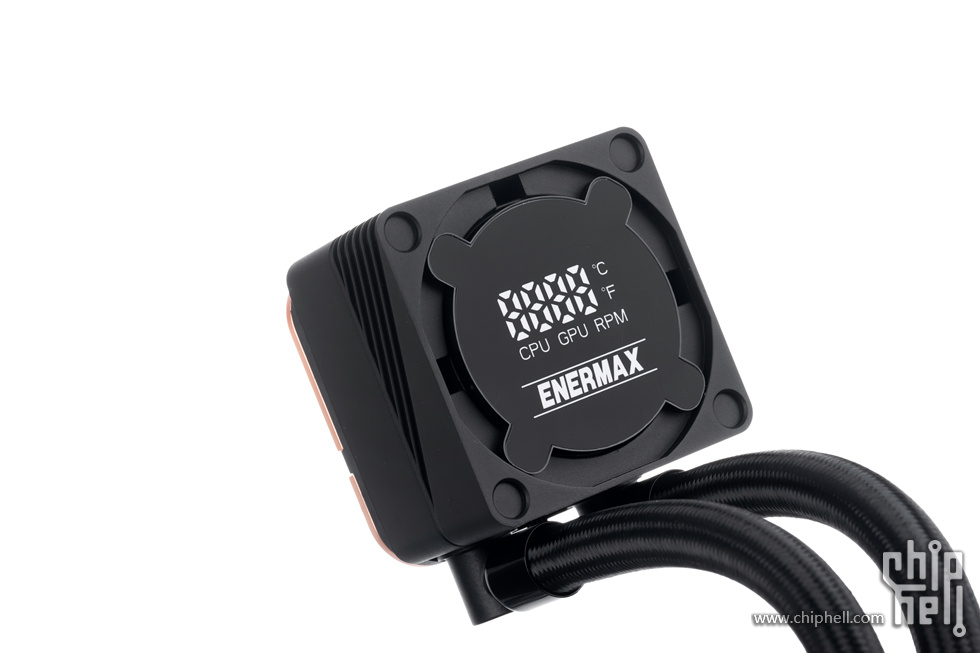

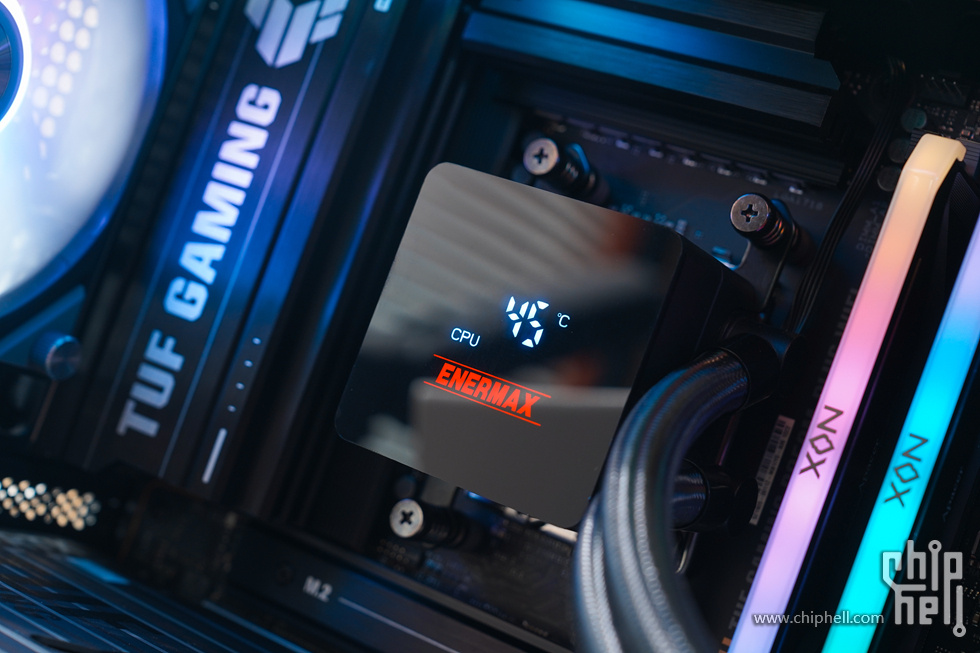

磁力旋转实时状态数字显示，独有的磁性数字显示屏允许手动调整显示方向。



ENERMAX Gen.2 Xtreme水泵技术采用加大35%的底座，显著提升散热性能，搭配优化的水泵流量提升31%，与市面上其他高性能液冷解决方案相比，这一组合可将250WCPU的温度降低 5°C，确保即使是最苛刻的系统也能保持最佳性能。



冷排尺寸为394x120x27mm。

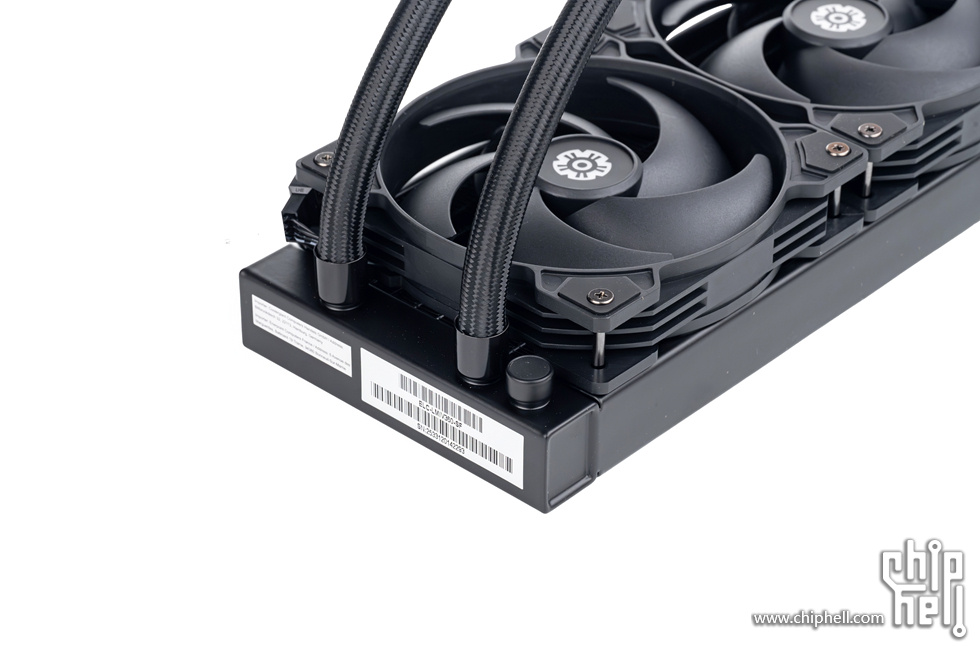

冷排水管接口处有加固保护。

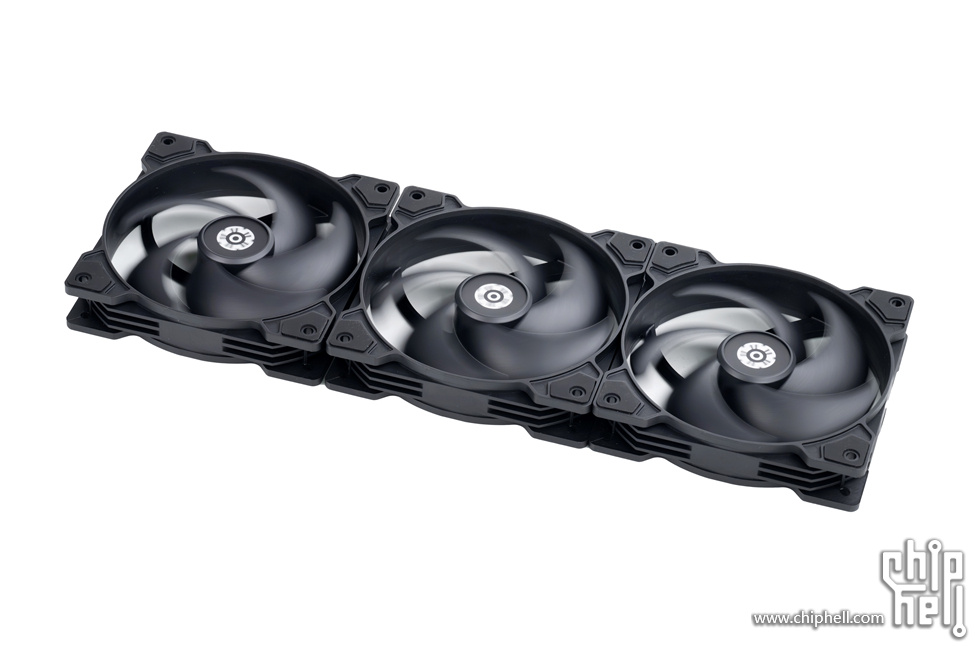

出厂预装安耐美PWM风扇，规格为120x120x26.8mm，风扇转速500~1800RPM，最大风量58.03CFM，最大噪音23.46dB（A）。

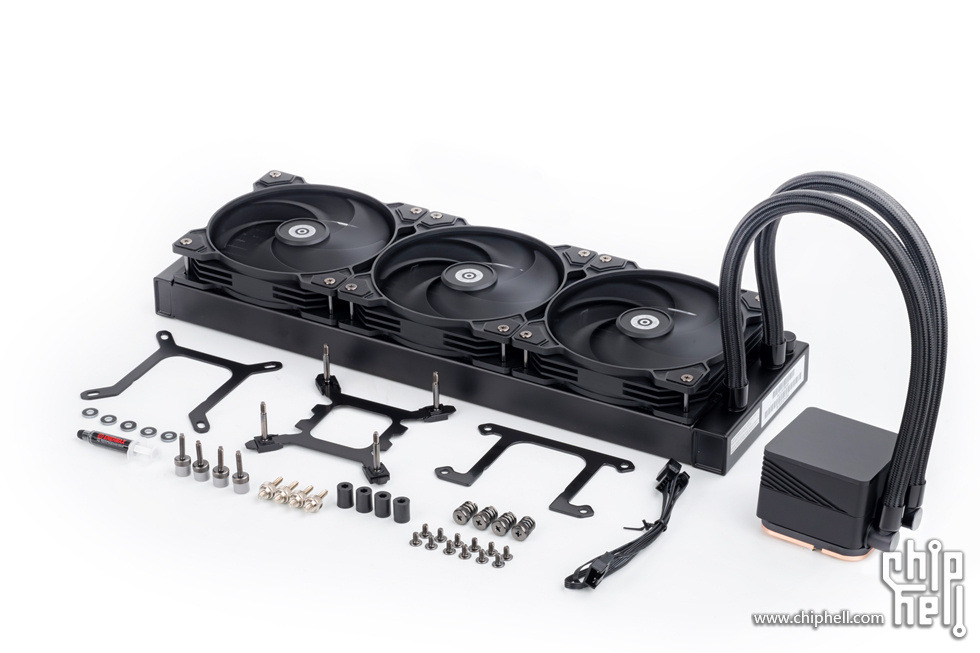

全配件一览，支持Intel LGA 1851/1700/115x/2066以及AMD AM5/AM4全平台安装。

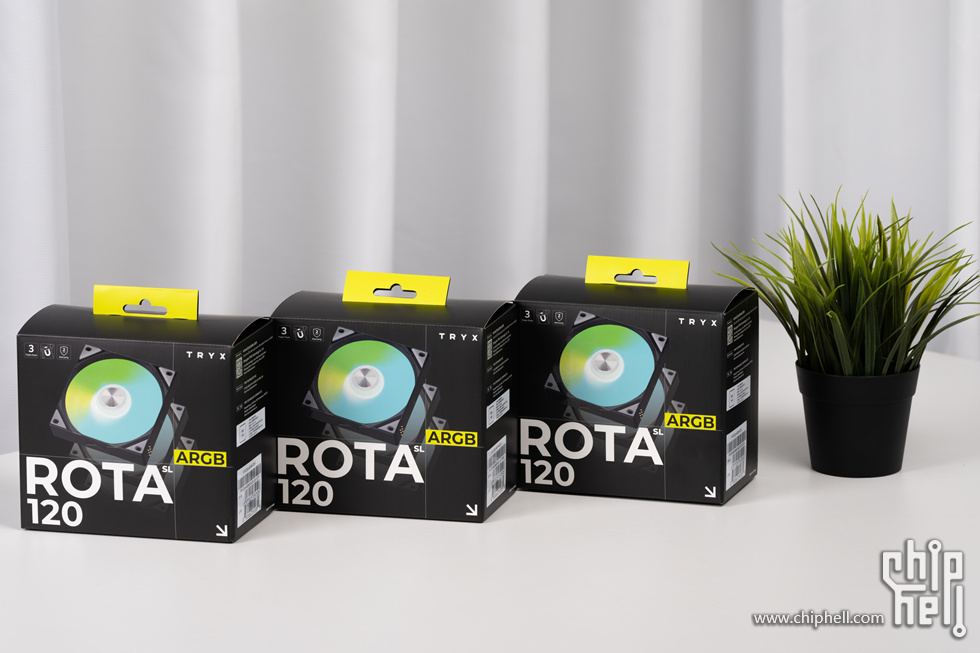

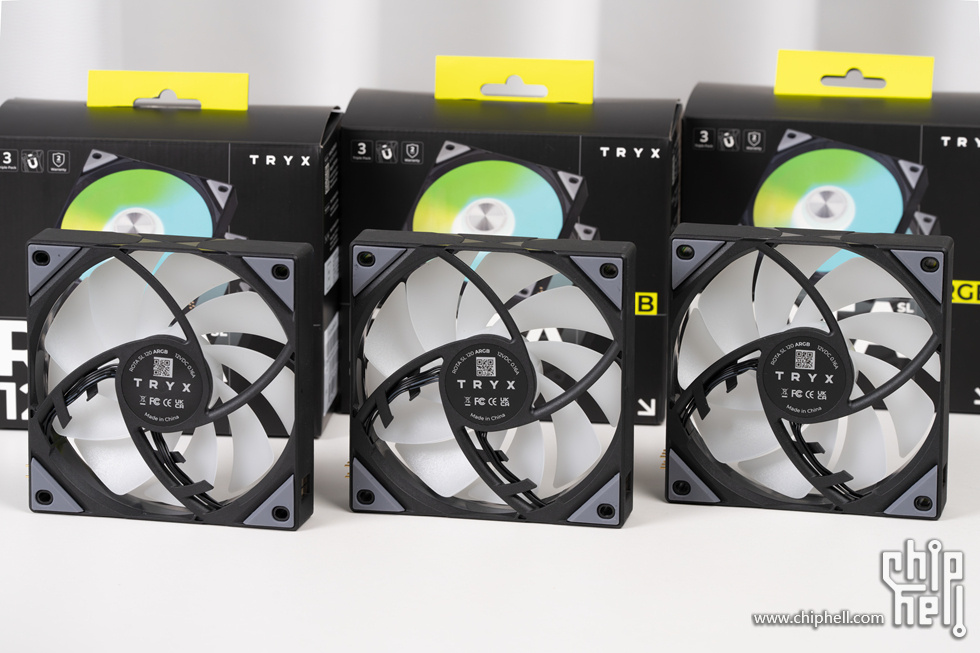

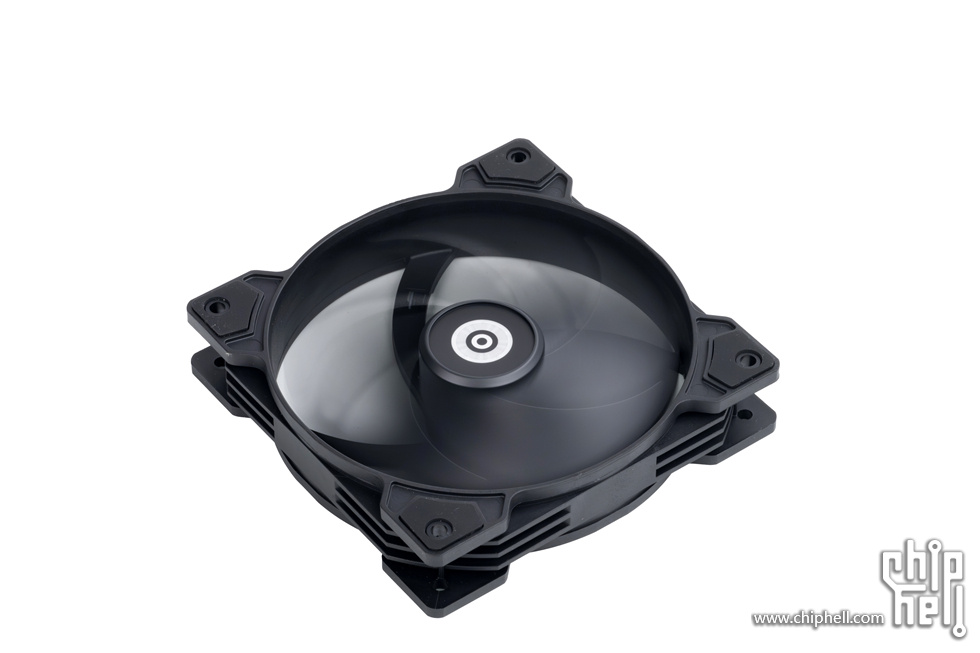

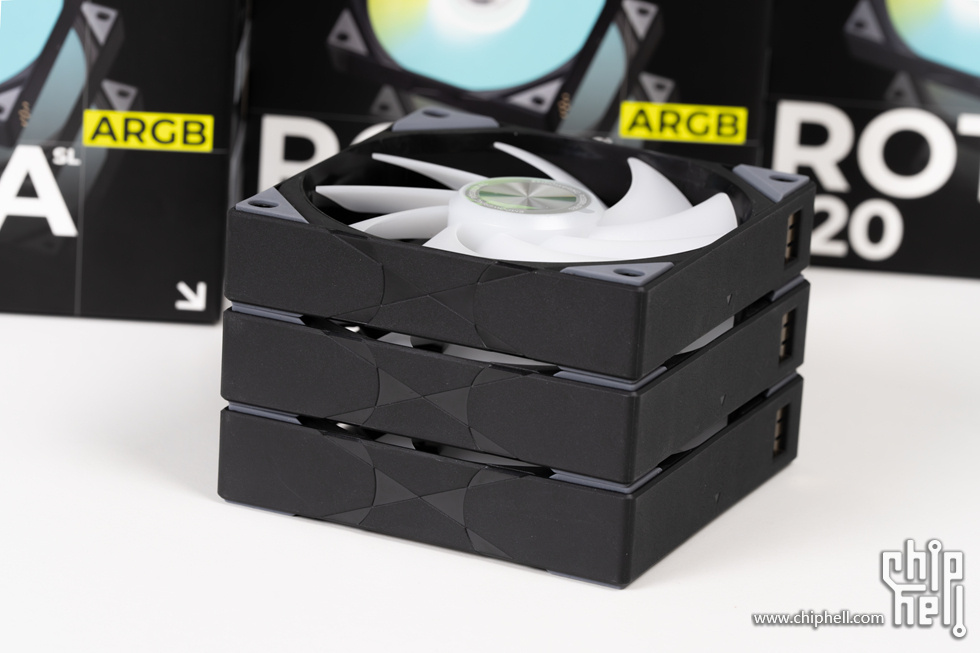

风扇来自TRYX创氪星系 ROTA 暗星 SL ARGB。

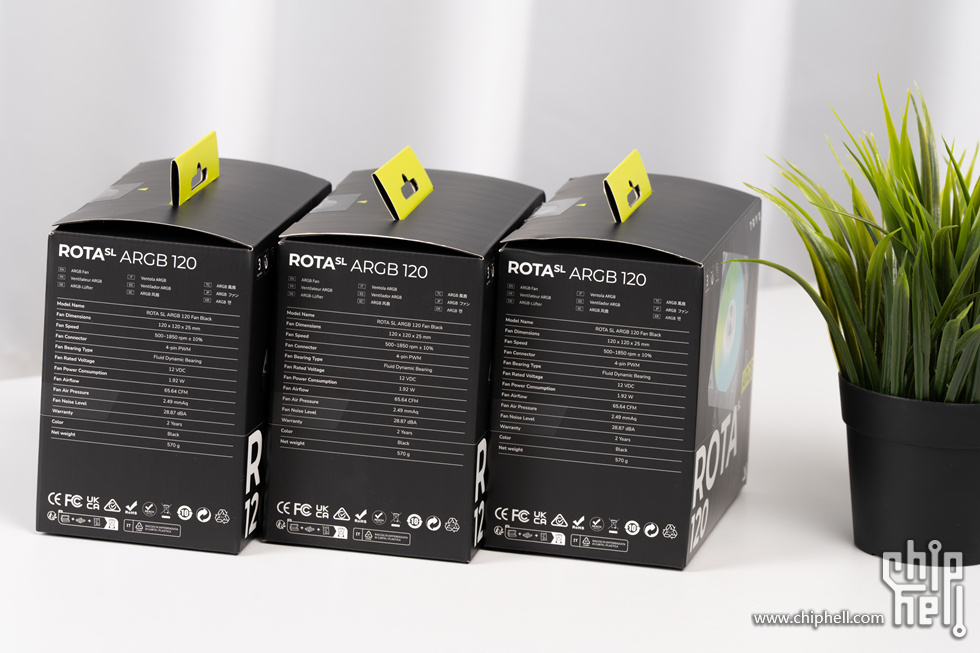

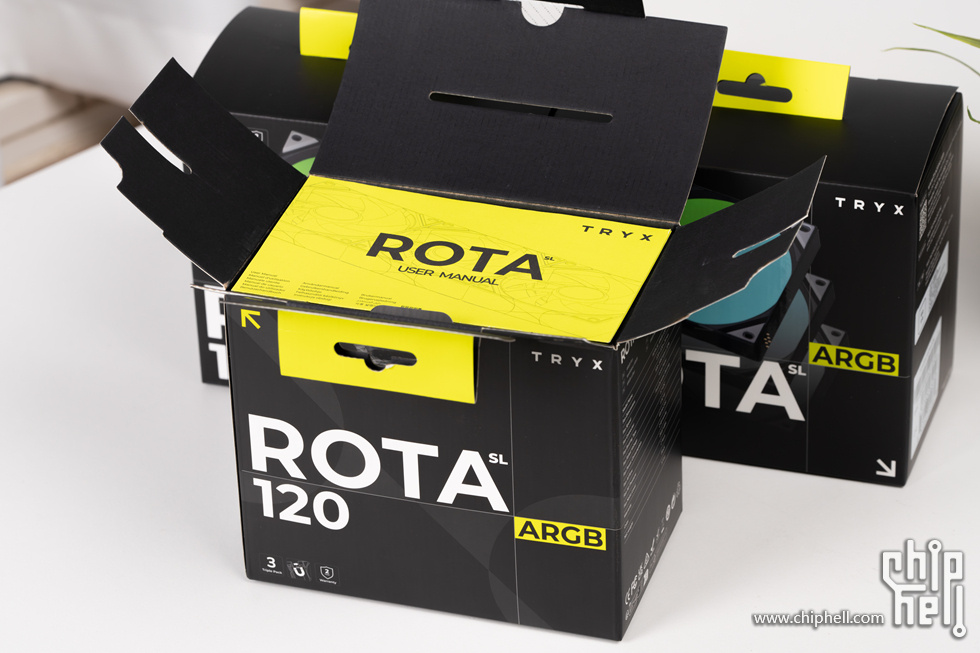

包装侧面有风扇详细参数信息介绍。

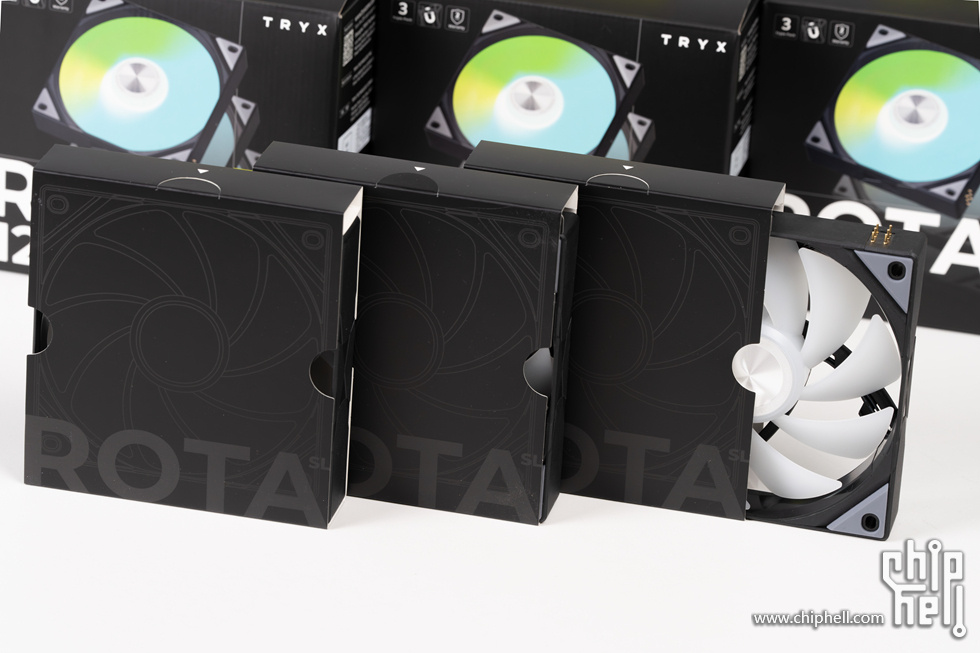

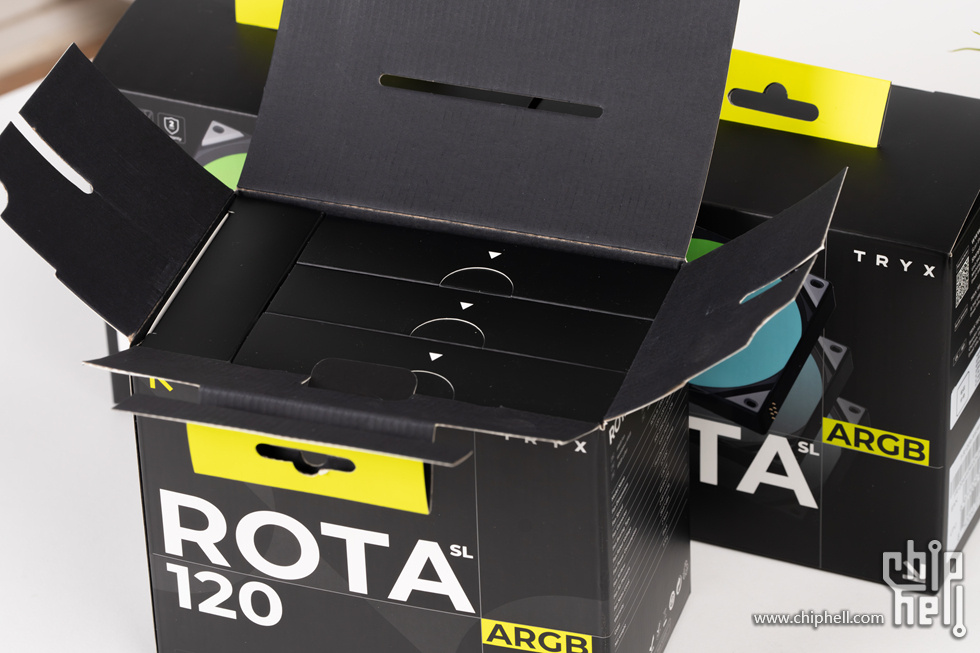

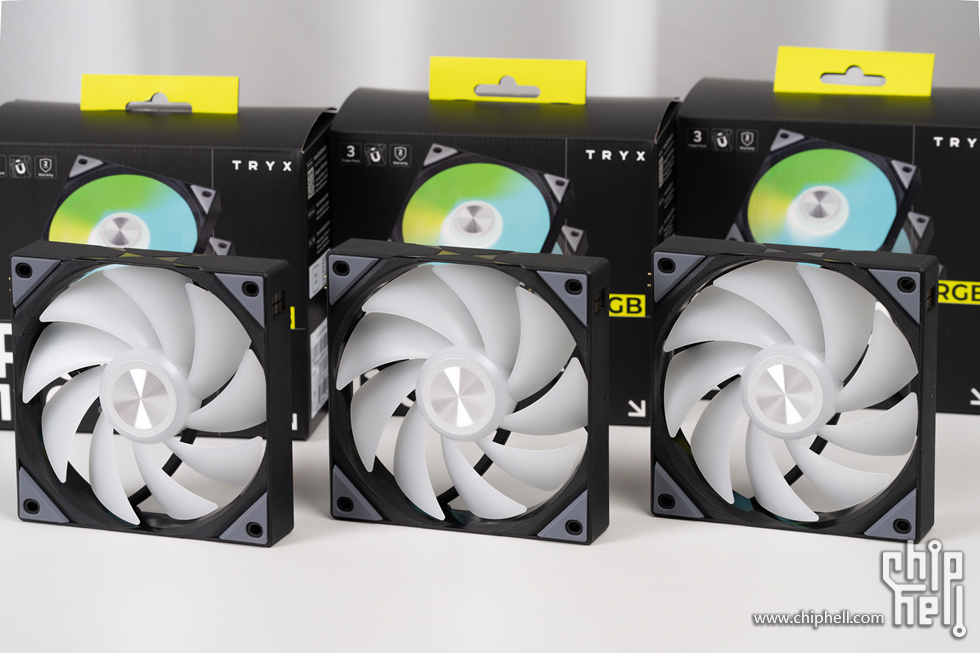

三连包设计非常用心，每一个风扇都有独立的纸质包装。



风扇搭载了8颗ARGB GEN2灯珠，可通过主板以及各家灯控软件控制呈现1670万色彩。



采用FDB流体力学轴承，比普通油轴有更好的工作寿命和静音性能，满载时噪音仅为28.87dB（A）。



风扇侧面为TRYX的标志性“X”LOGO设计样式。

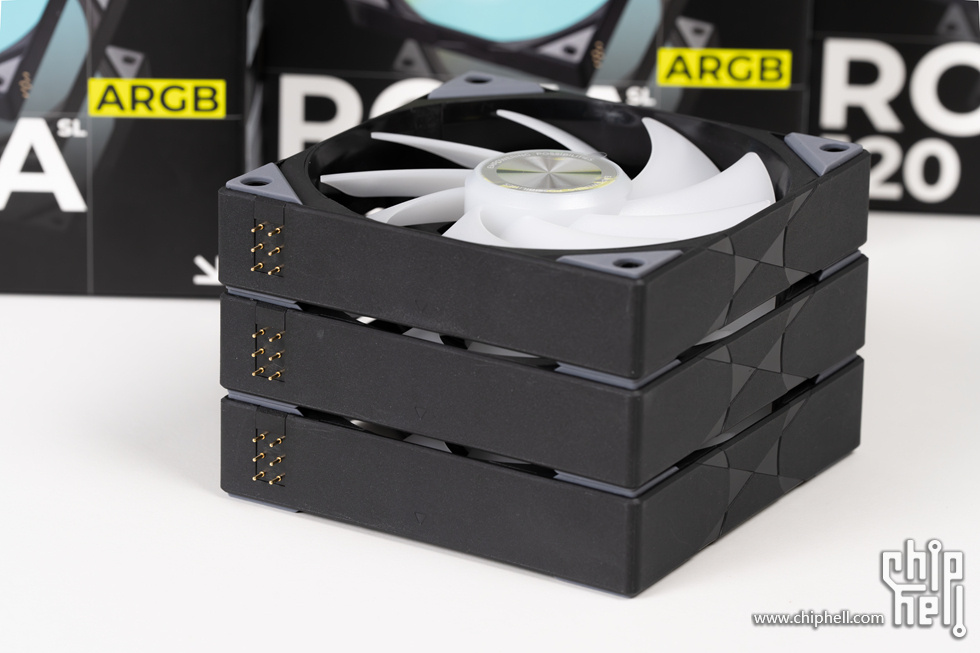

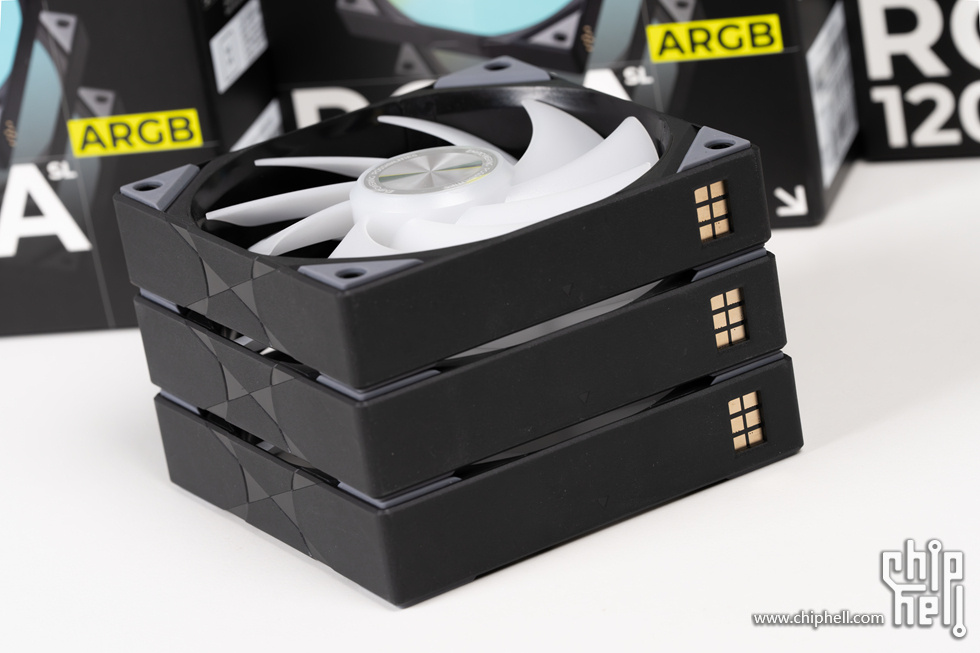

风扇采用全新设计的触点进行供电和信号传输，缩短电气路径，提升供电和调速信号的稳定性。

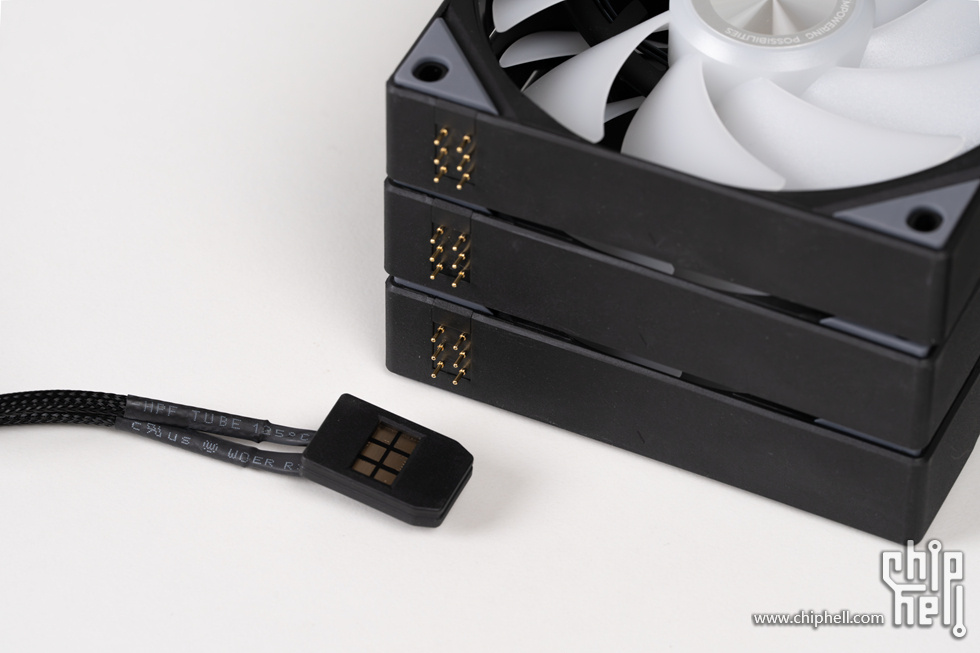

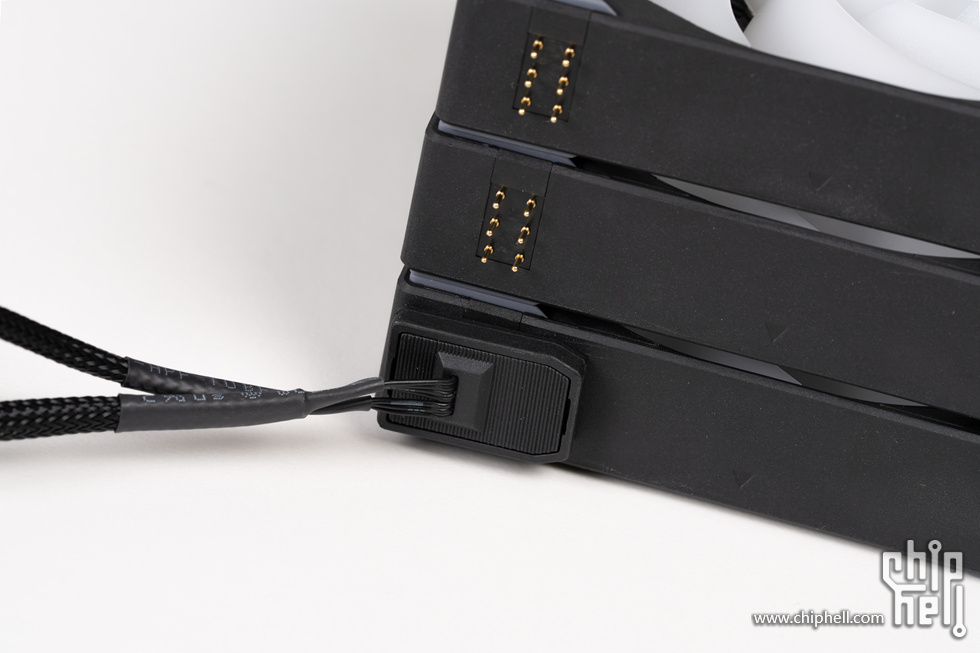

6触点磁吸线进行连接，一根线完成对所有风扇的灯效与转速设置，走线更加简洁美观。

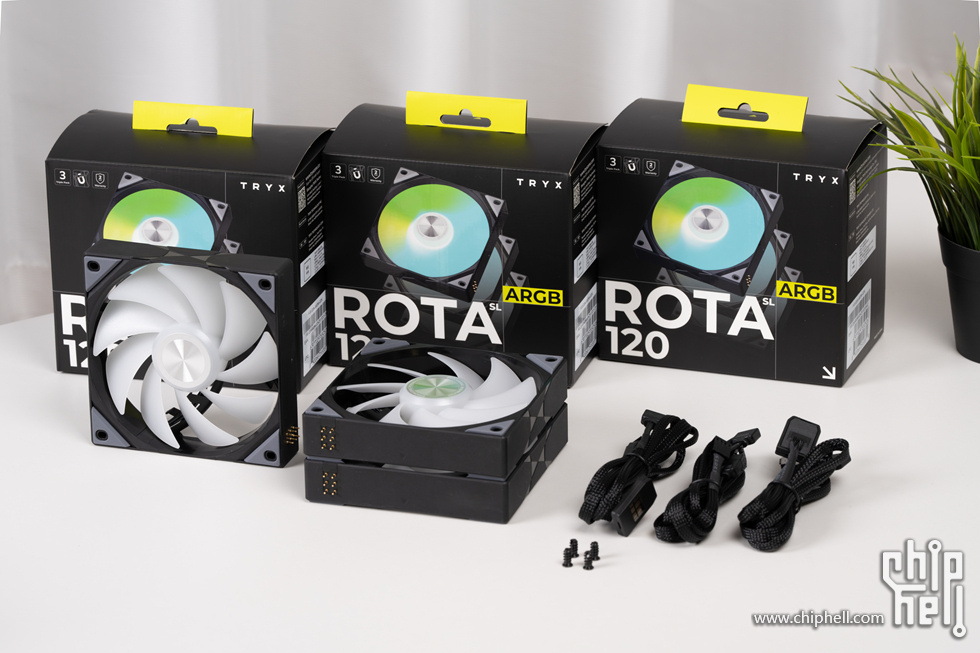

三连包附件含有3条磁吸线，以及风扇固定螺丝。

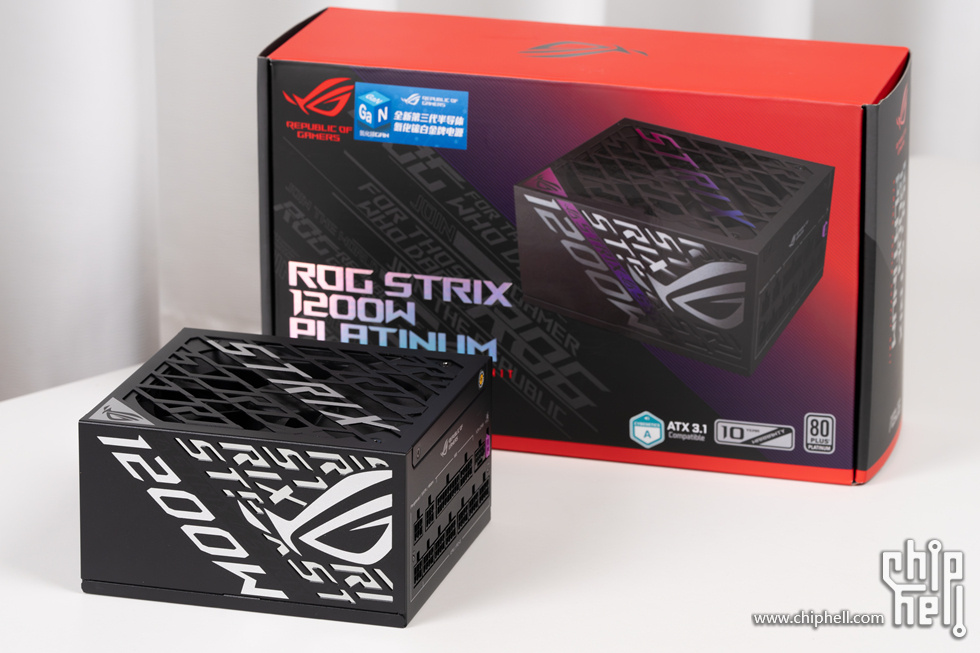

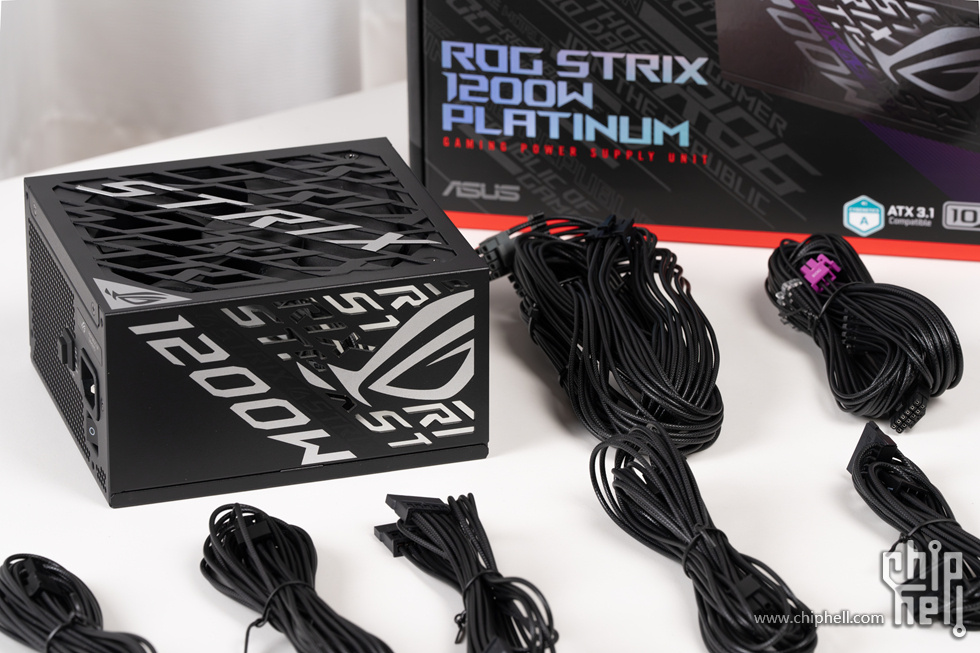

电源来自ASUS ROG STRIX 白金雷鹰氮化镓 1200W。

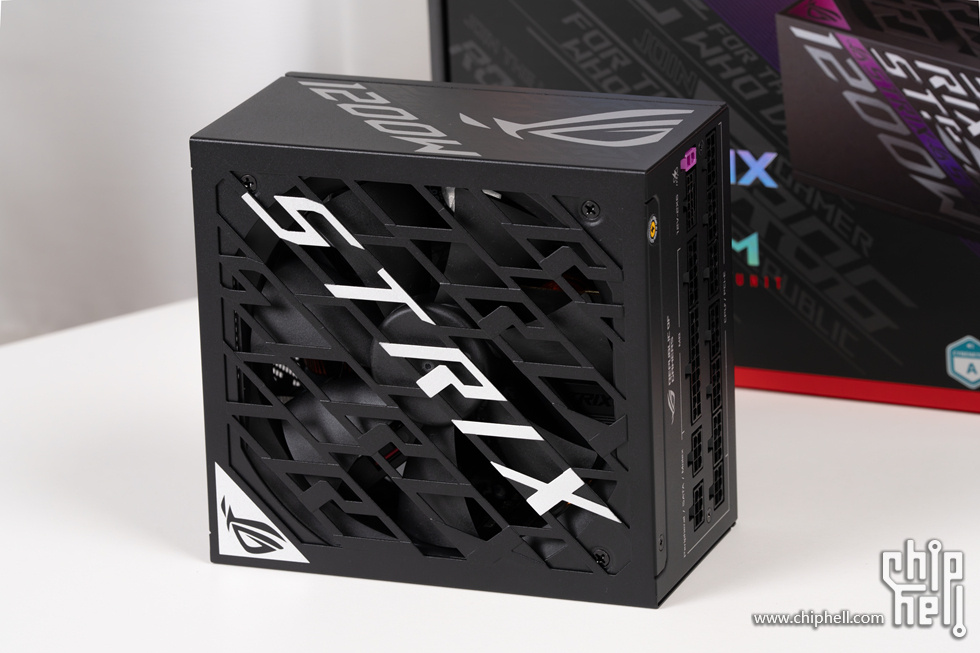

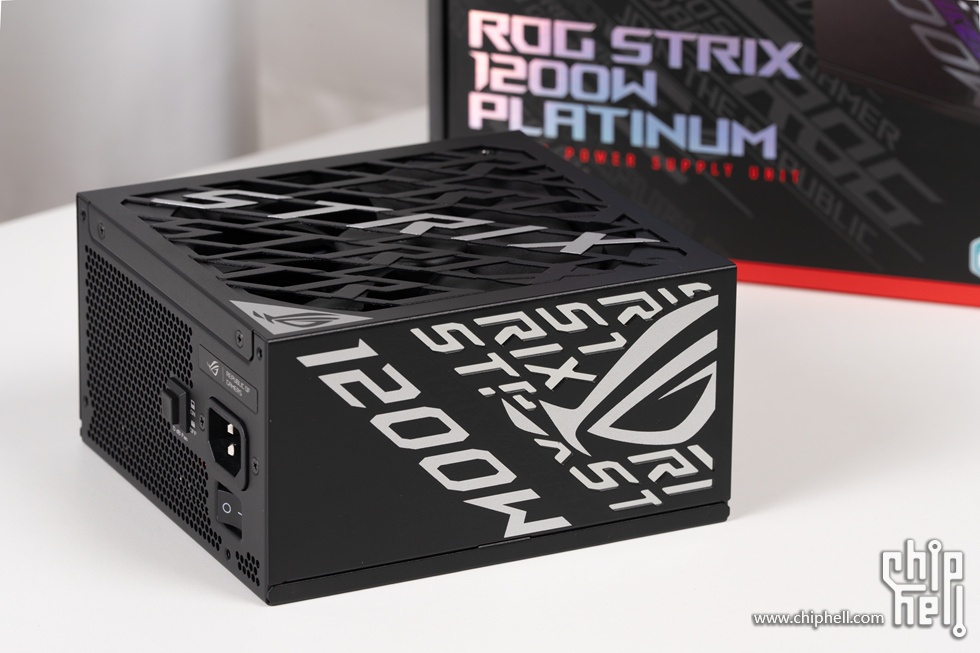

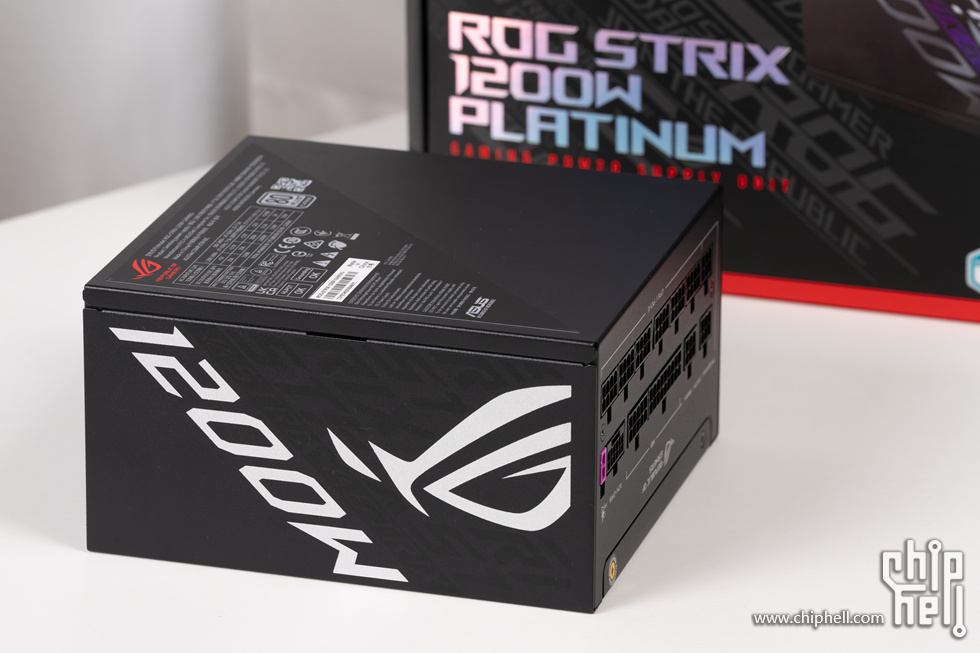

电源两侧作为装机最重要的展示部分，设计十分惊艳，撞色设计的LOGO和STRIX字样，通过镂空加工，达到独具一格的效果展示。



电源两侧相同设计元素，不仅有ROG眼睛与 STRIX LOGO，还有着1200W标识。



电源风扇面拥有STRIX的镂空LOGO雕刻，内部为135mm双滚珠轴流风扇，提供启停技术。

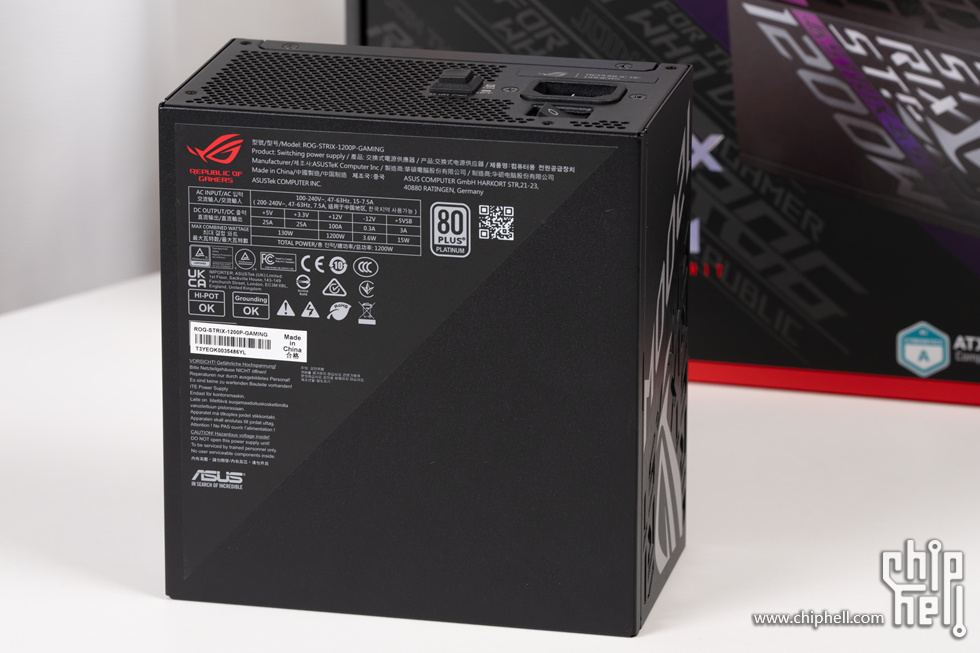

电源的背部标签，铂金牌的认证标识以及具体的供电参数，+12V额定输出功率为1200W，+5V和+3.3V联合输出功率为130W。

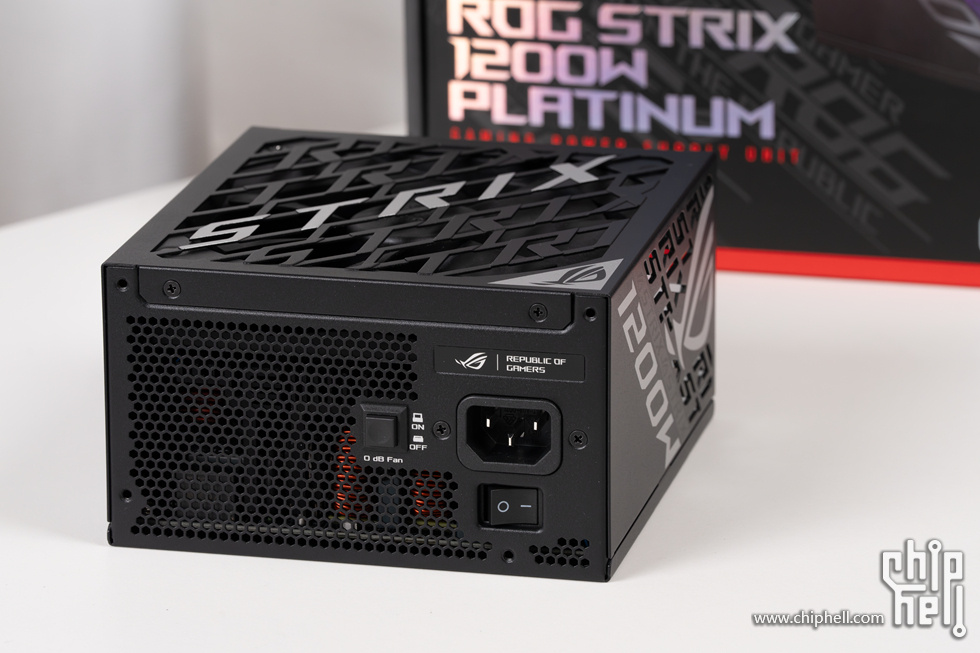

独立开关AC输入接口，“0 dB Fan”风扇智能启停功能开关按键。

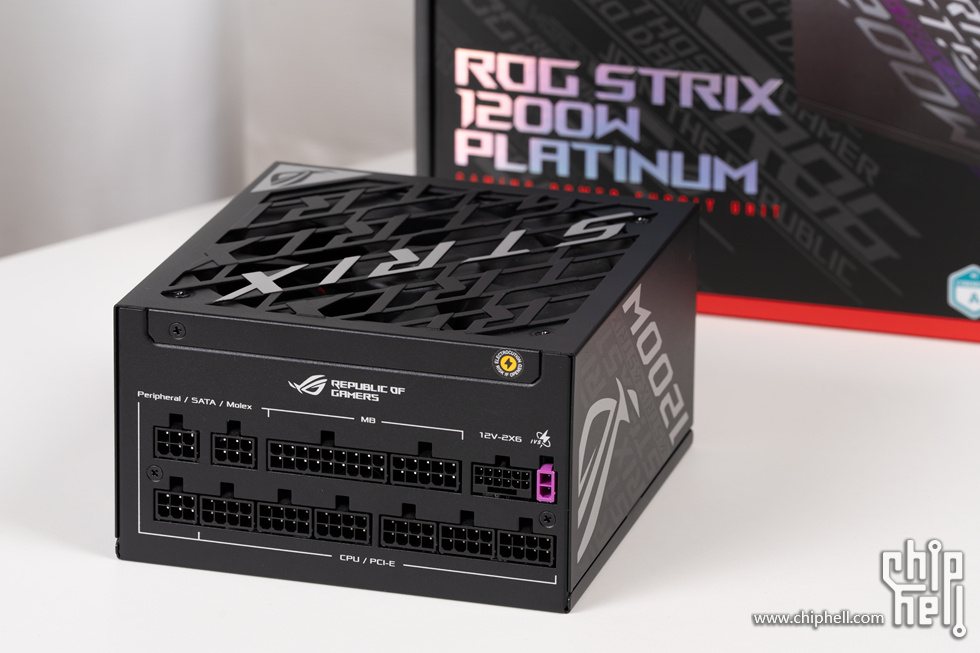

电源接口部分，18pin+10pin的24pin主供电接口；3个6pin接口共计6个SATA供电，以及3个D型4pin接口，6个8pinCPU和PCIE设备供电，可扩展2个4+4pin CPU供电接口和4个6+2pin PCIE供电接口。值得注意的是其中两个粉色的2pin接口，显卡16Pin满足ATX 3.1规范12V-2×6接口同时，旁边额外增加的2Pin接口，可用于显卡智能稳压，是这款电源的独家特色功能。



电源采用全模组压纹线设计，十分柔软方便走线，质感十足。

---

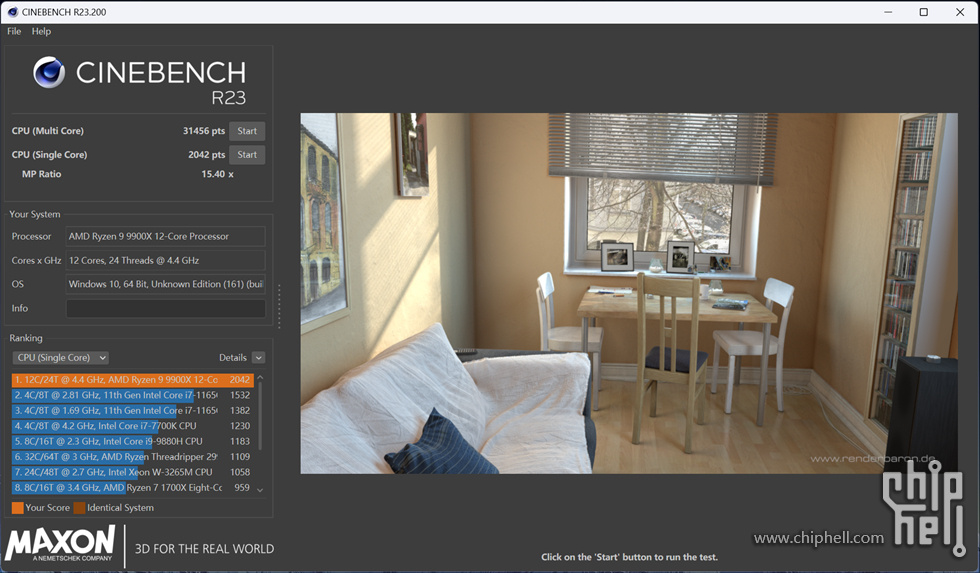

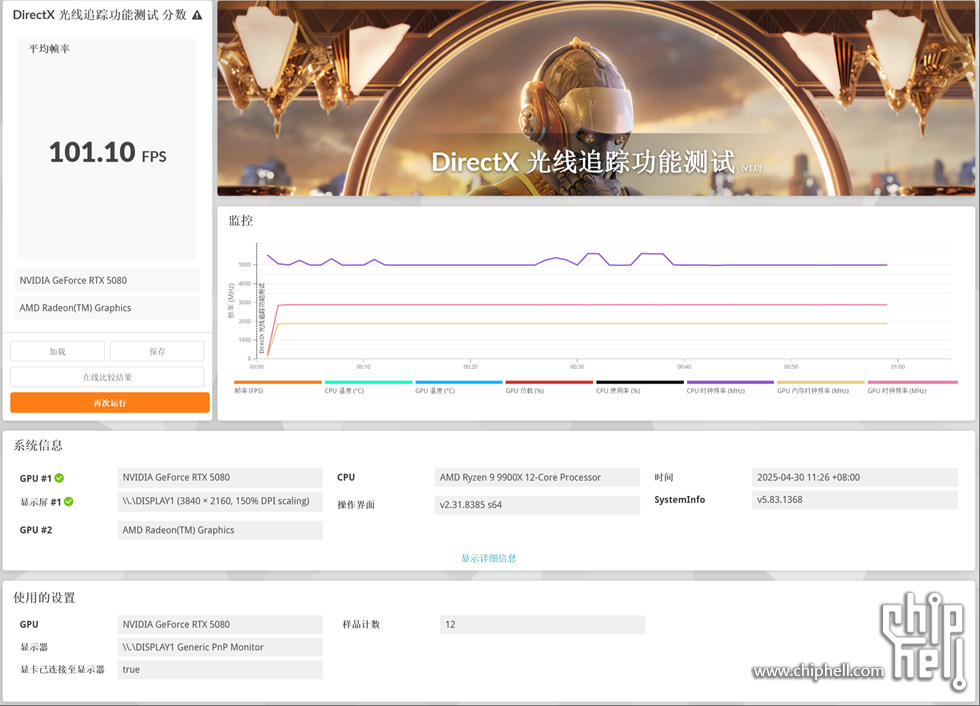

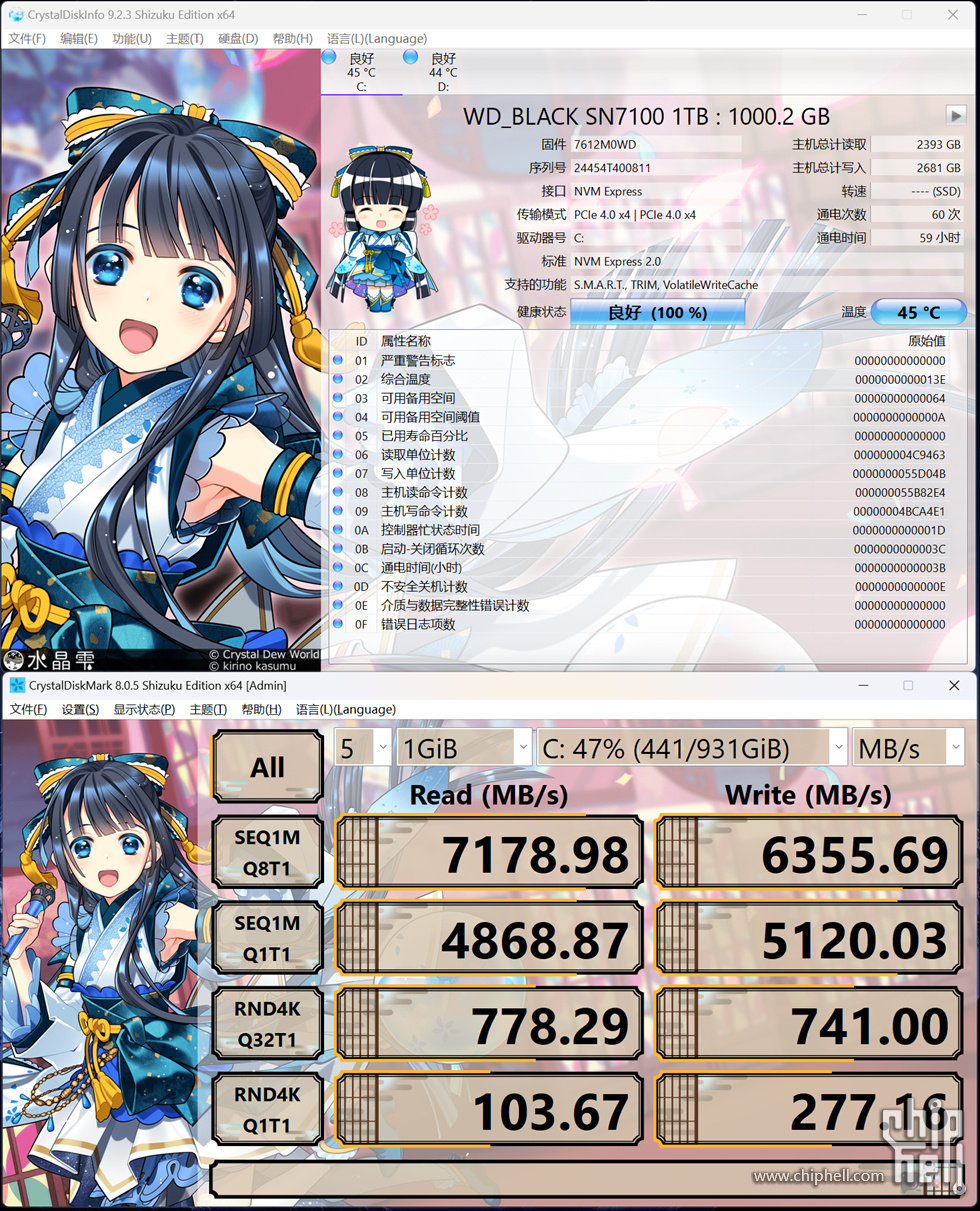

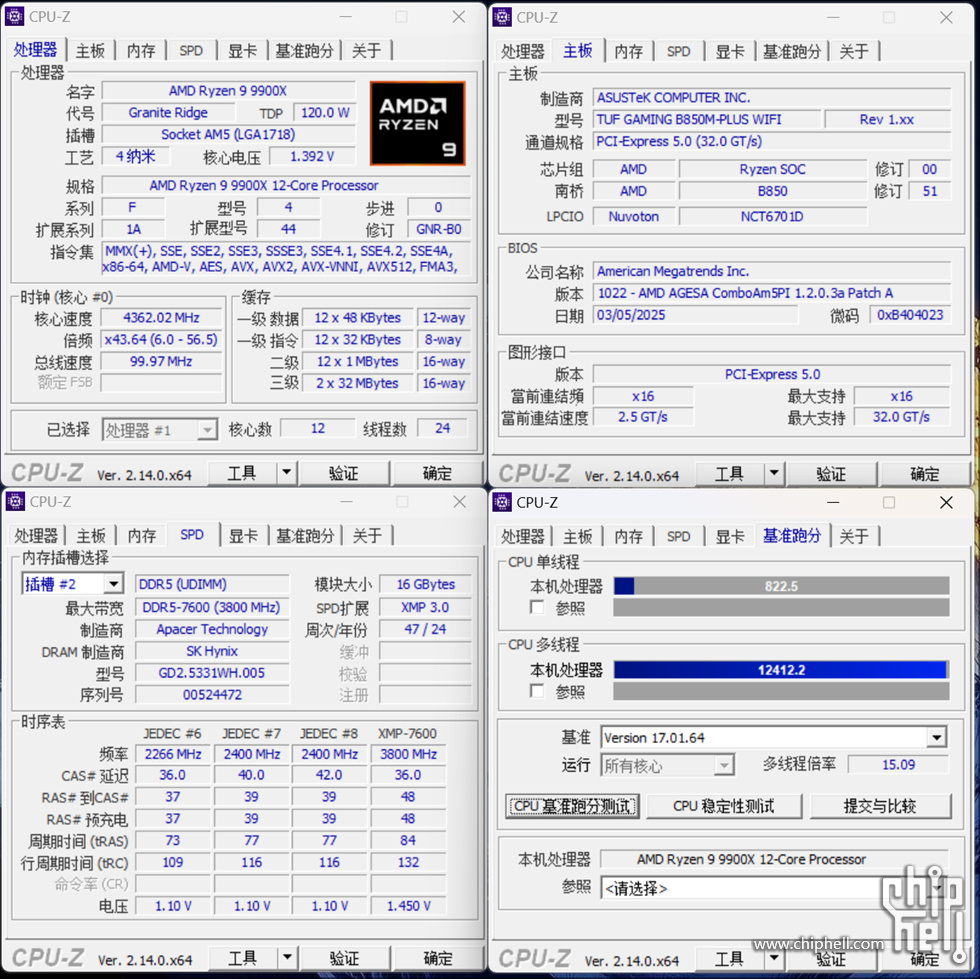

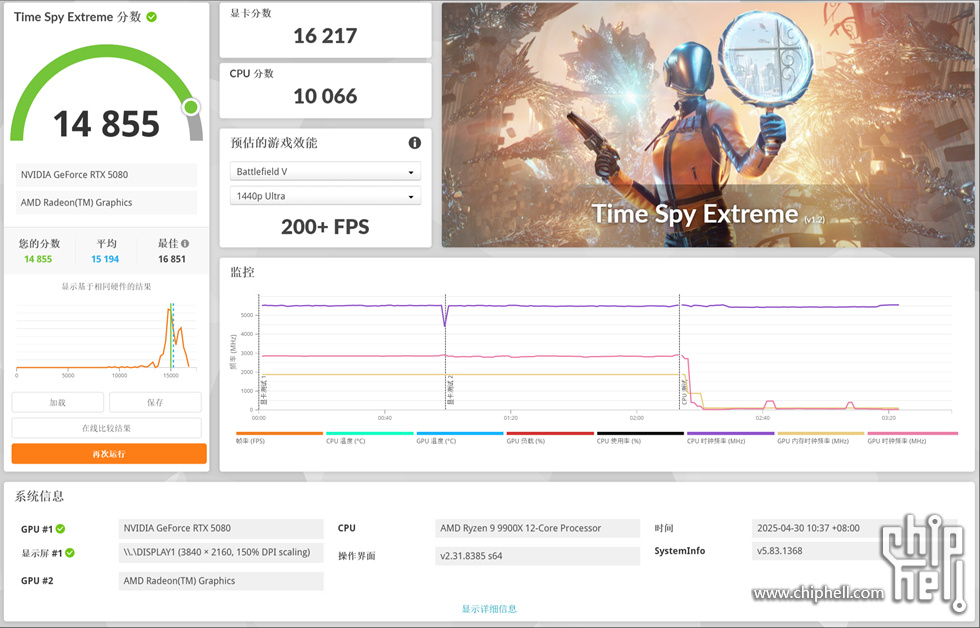

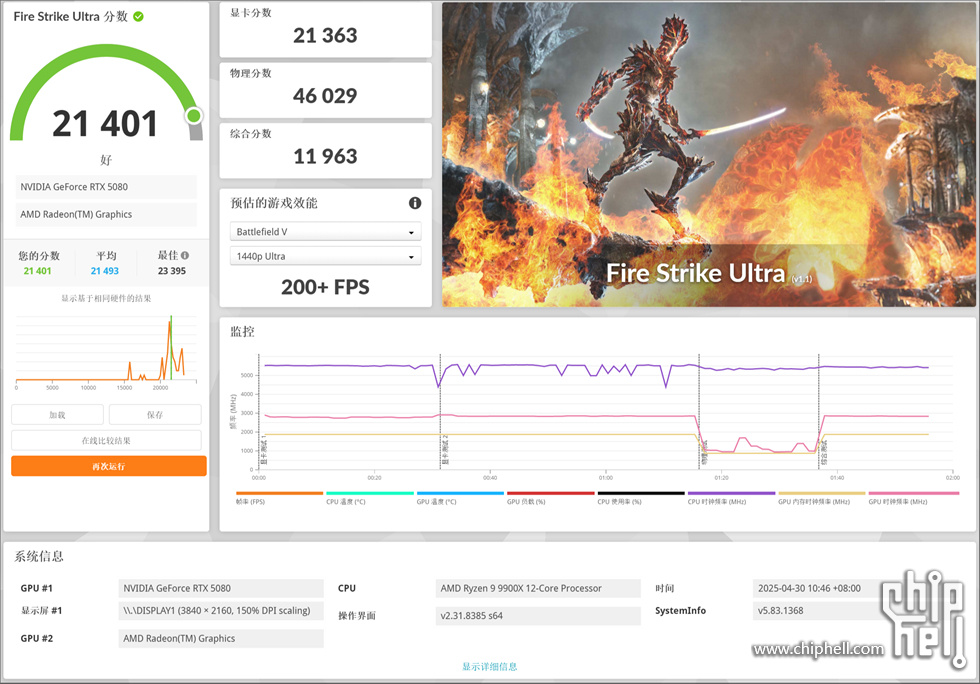

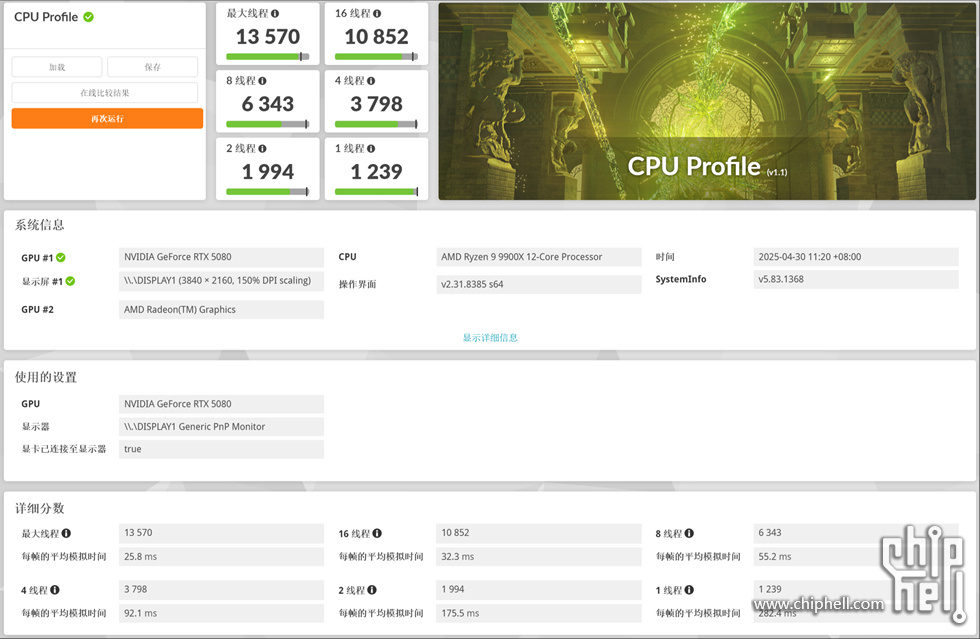

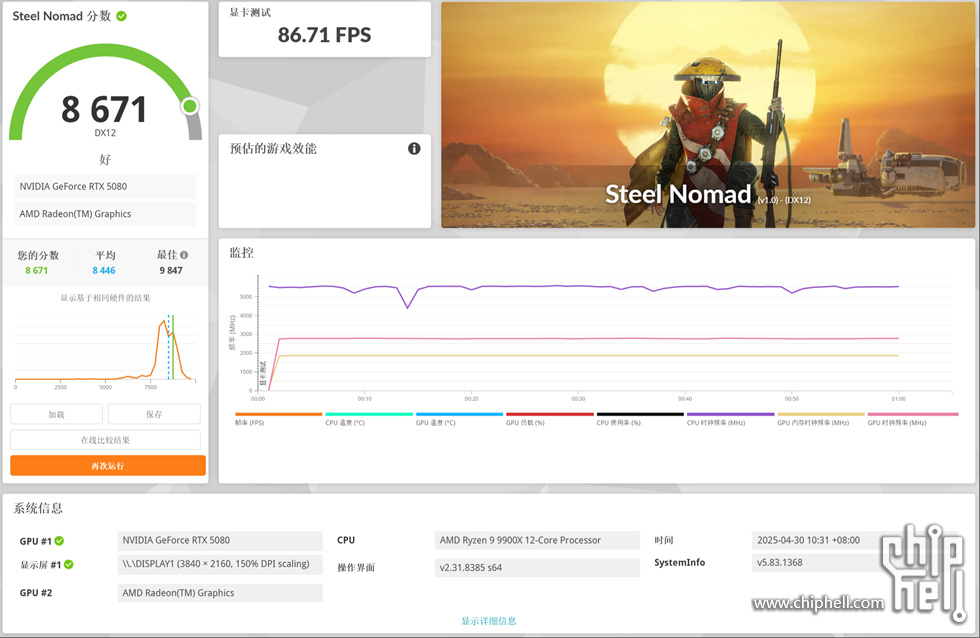

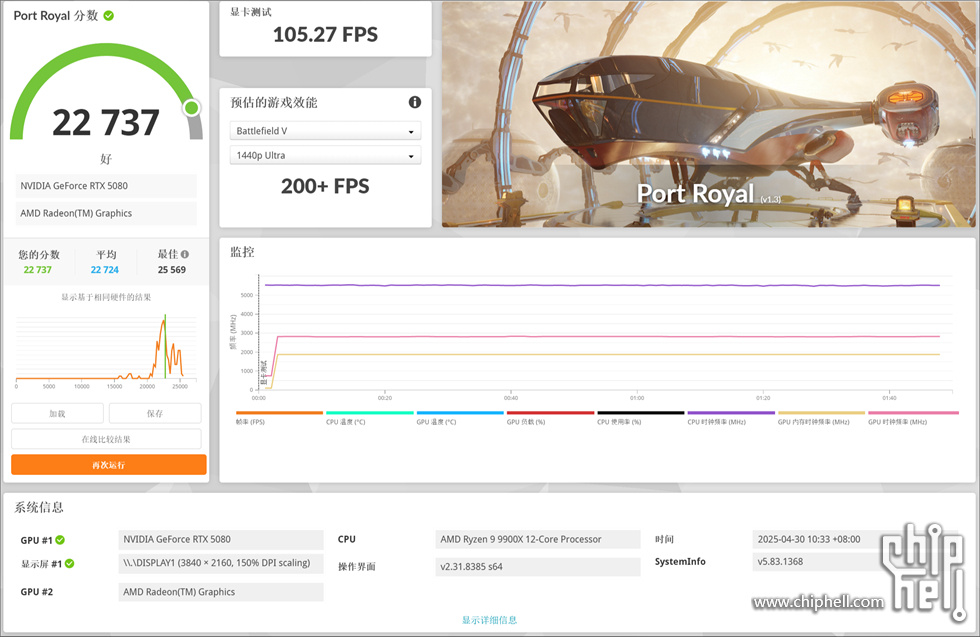

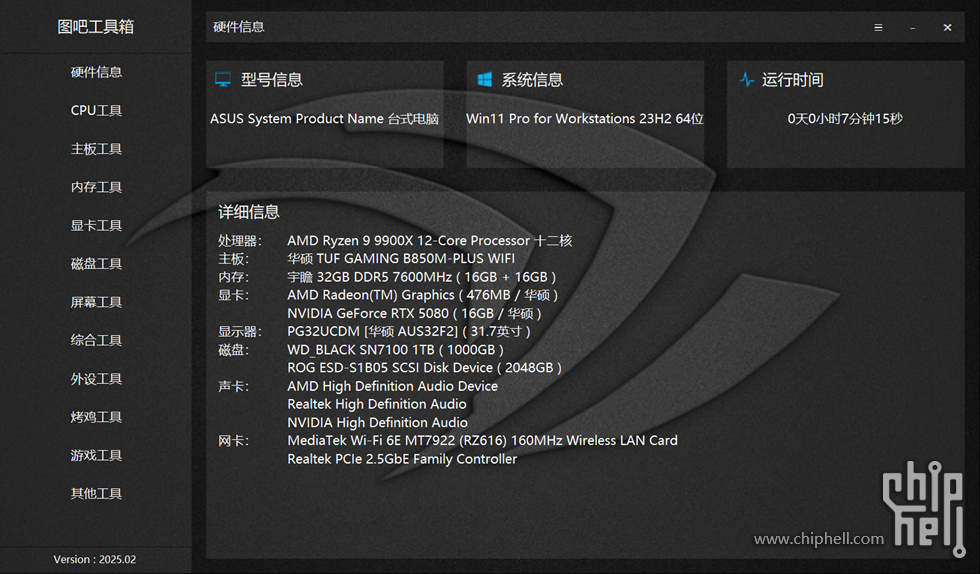

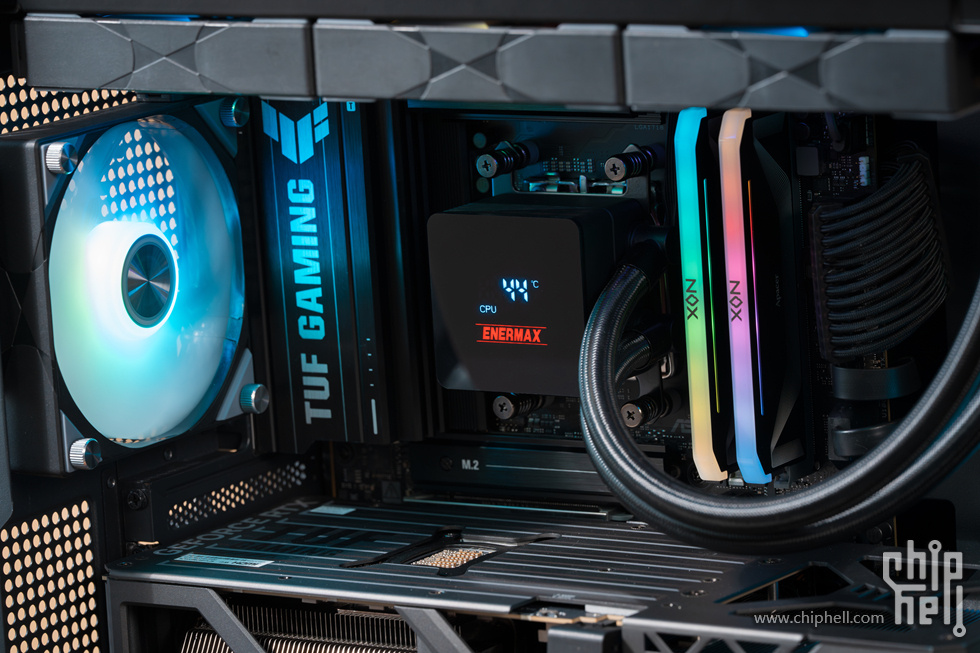

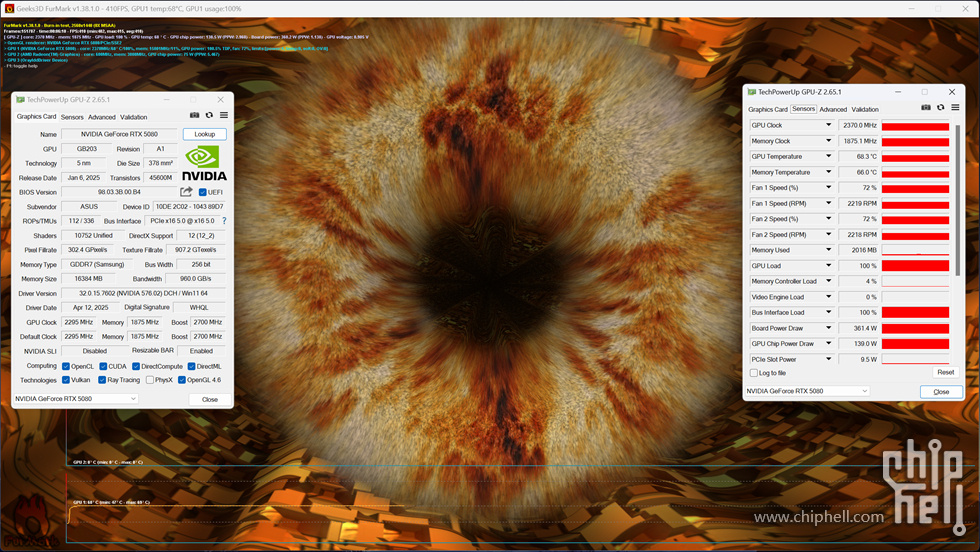

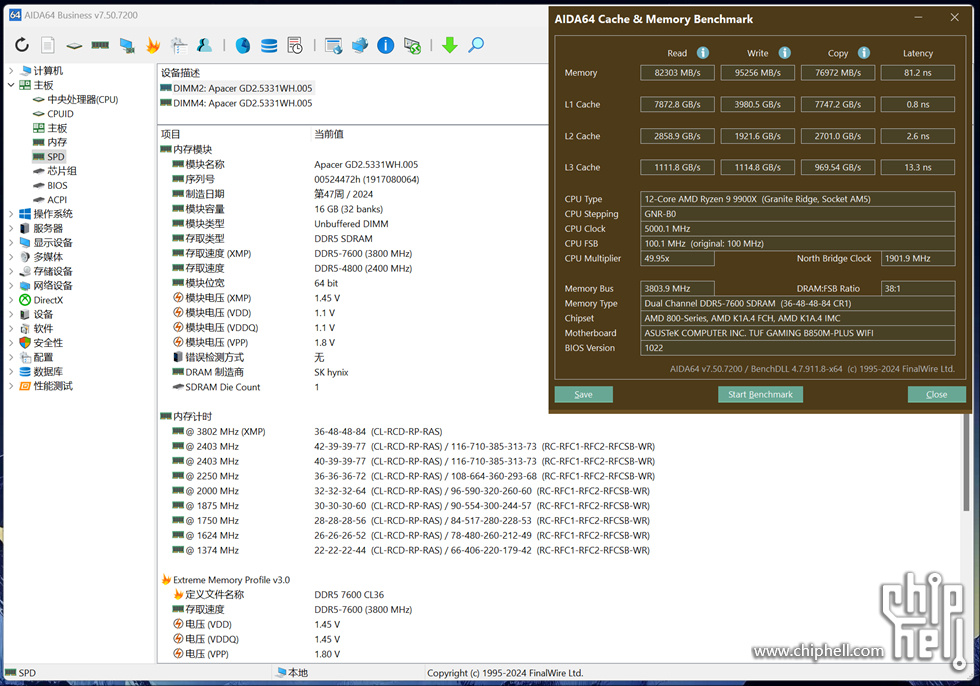

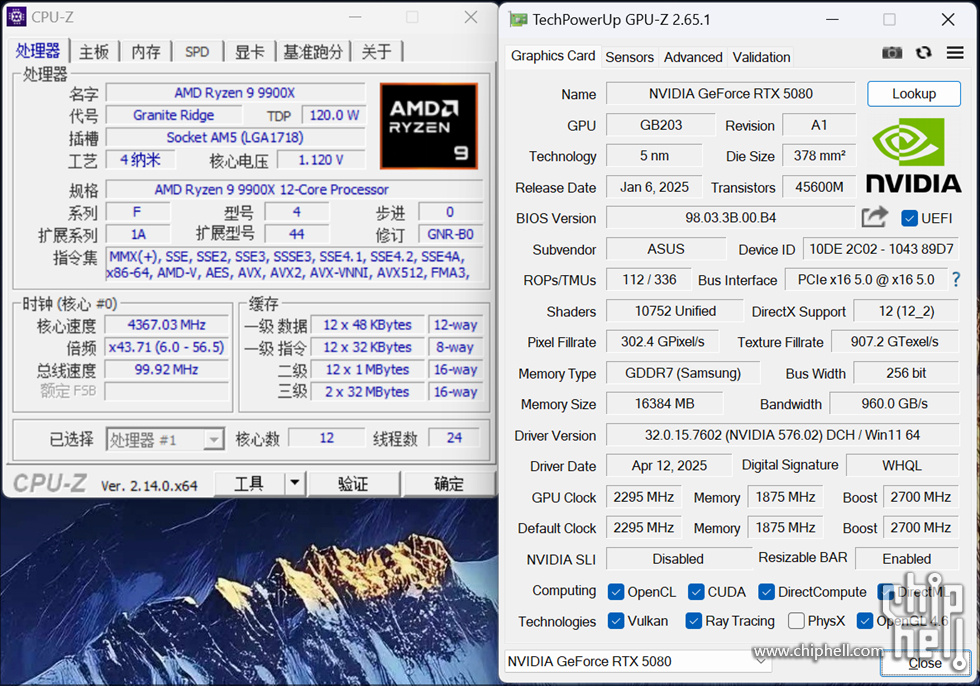

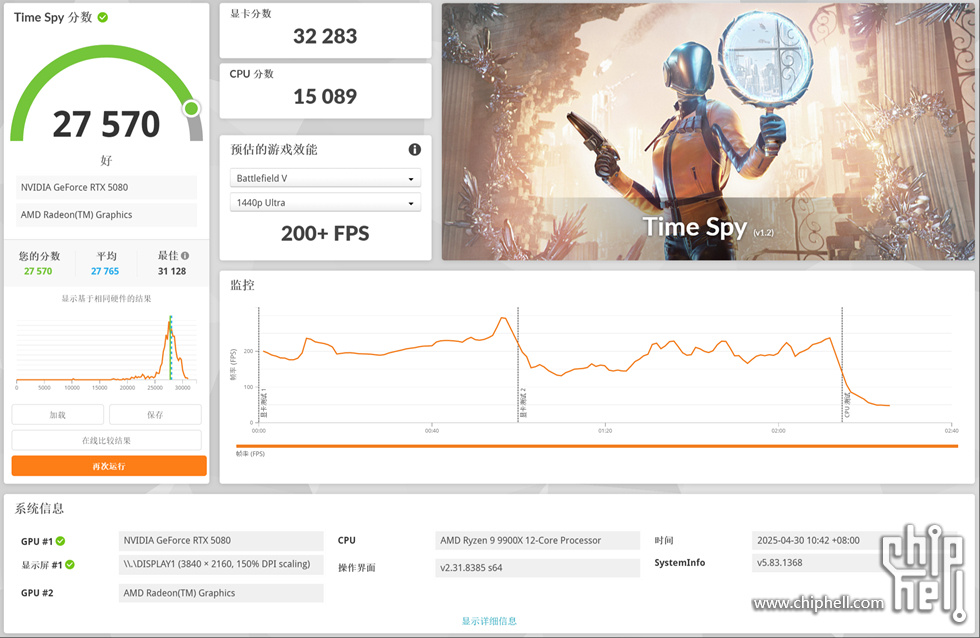

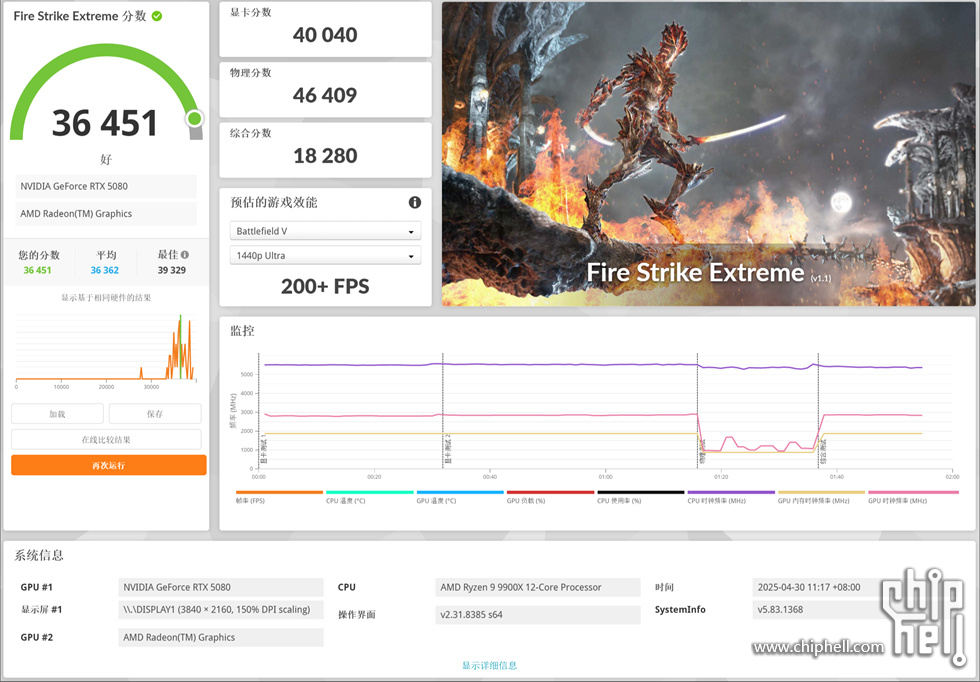

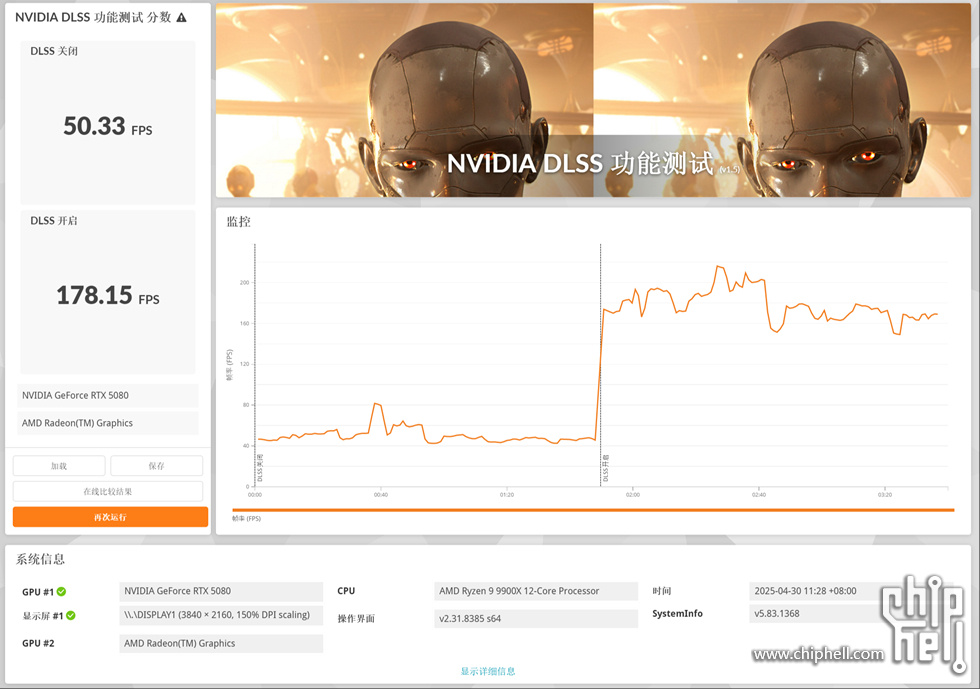

整机测试
