显卡换硅脂 真心有惊喜

ruo101

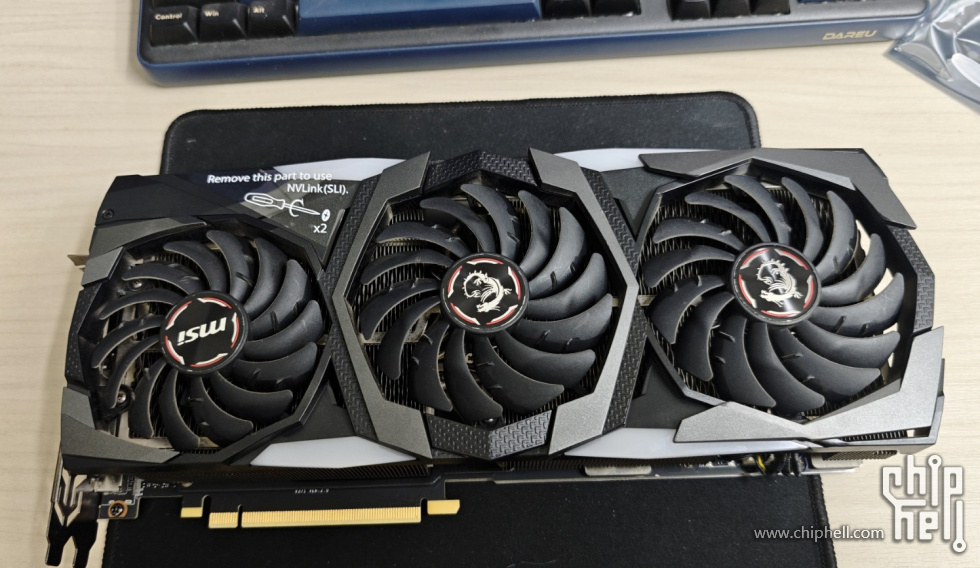

上年在本地掏了块微星的2080TI
最近跟朋友要了个黑猴子来玩玩 发现显卡核心温度去到99度了· ·
所以想着显卡上一手说拆过清灰尘 不知道有没有换硅脂
索性自己换了试试看· ··

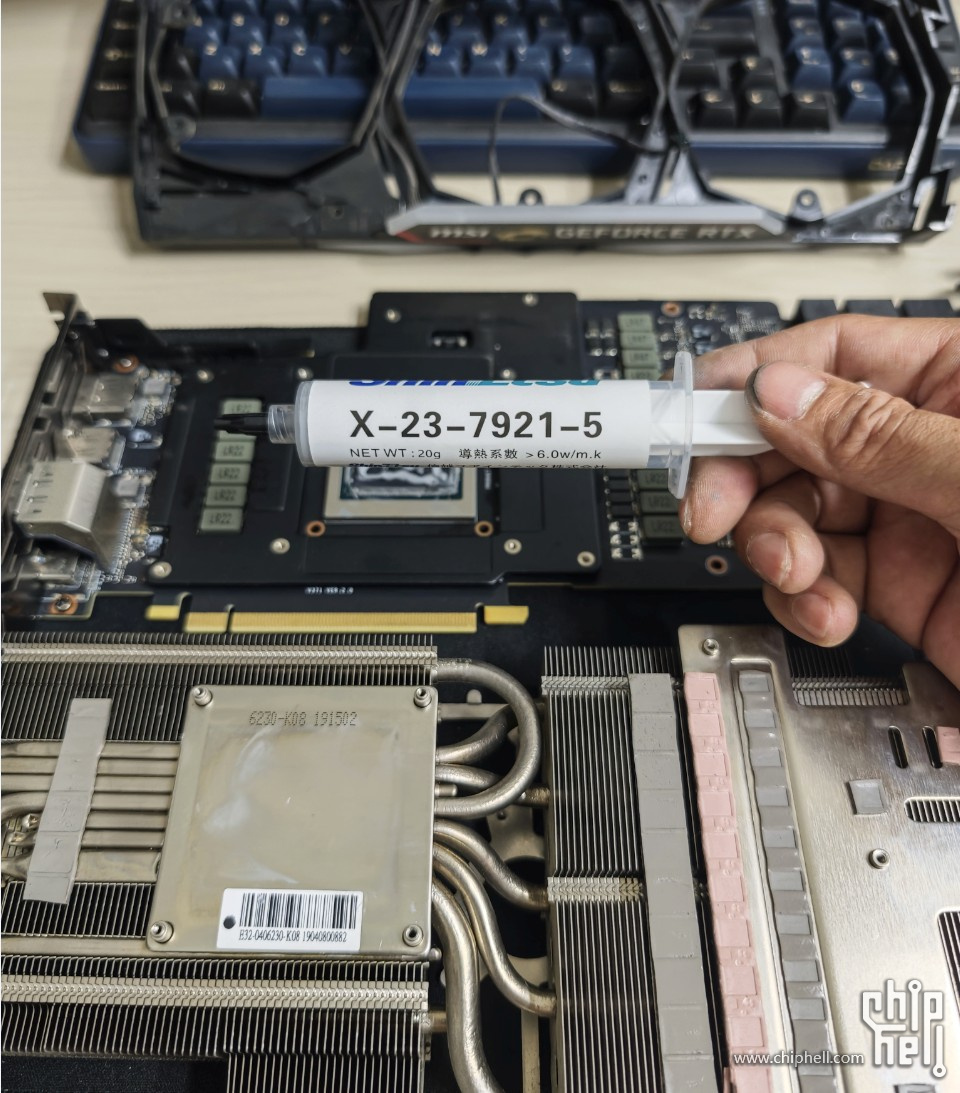

信越的7921  真心难涂

最后装好测试 玩猴子 居然下降了10多度· ·核心显示不到83的温度

3DMARK各种测试 都比网上测评4060TI的数据高 ，且还不少

没有截图

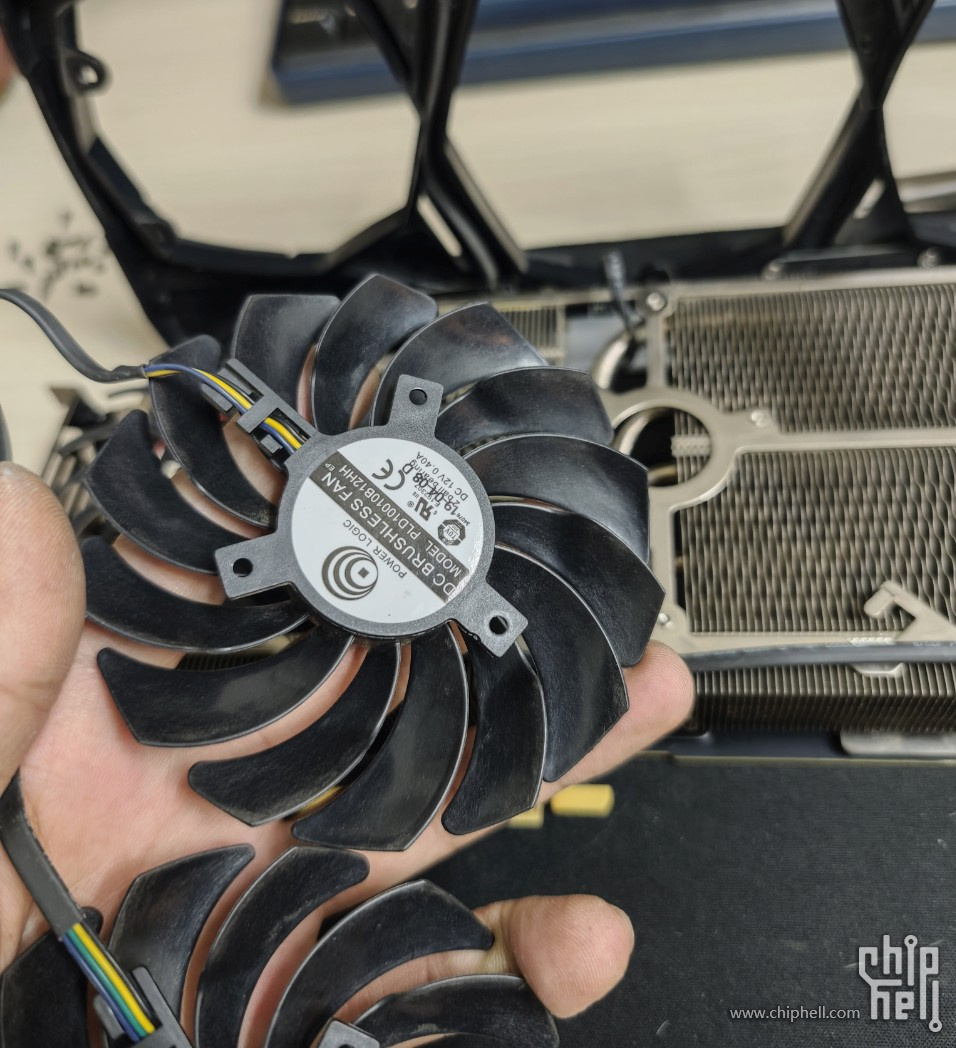

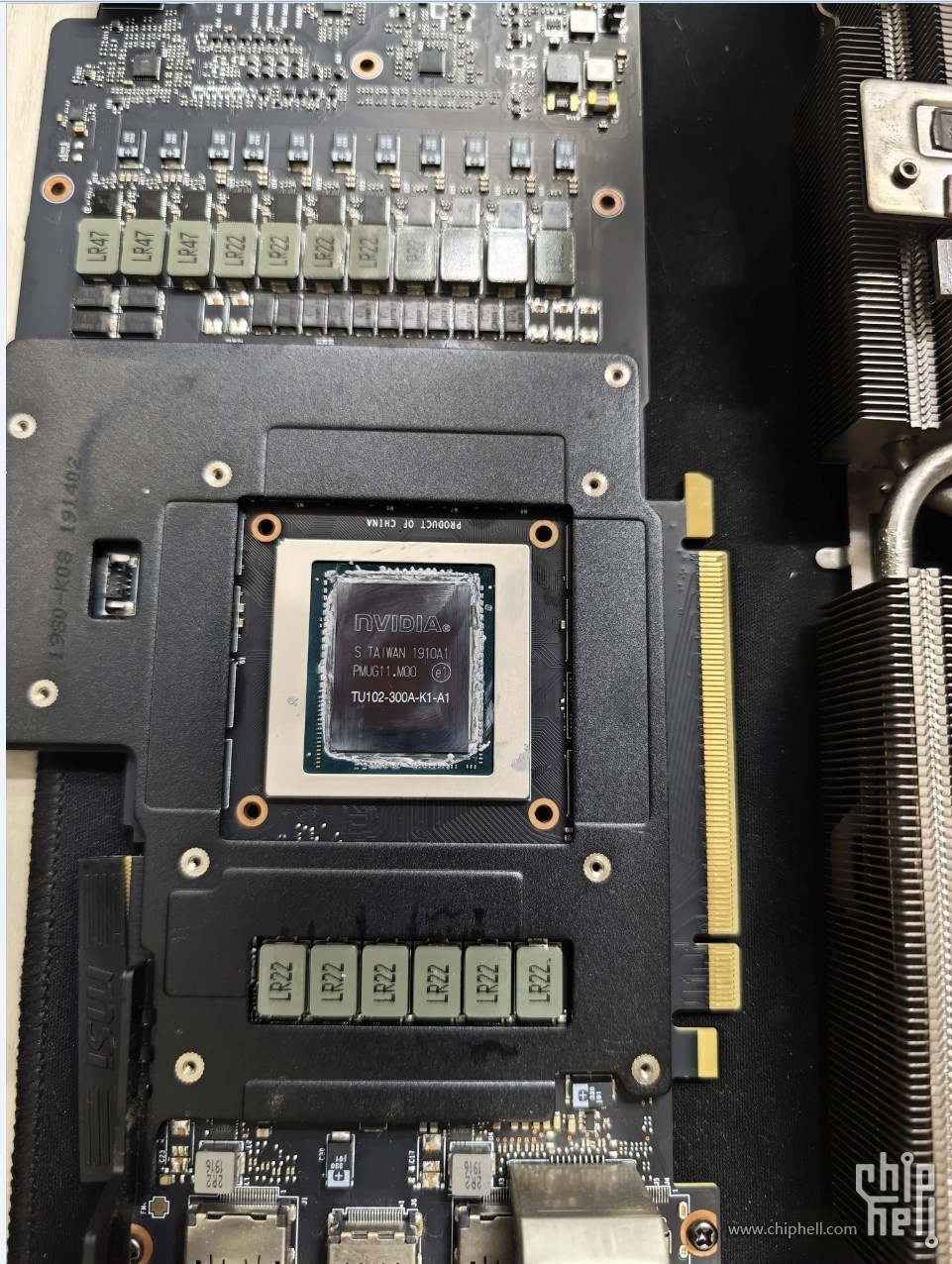

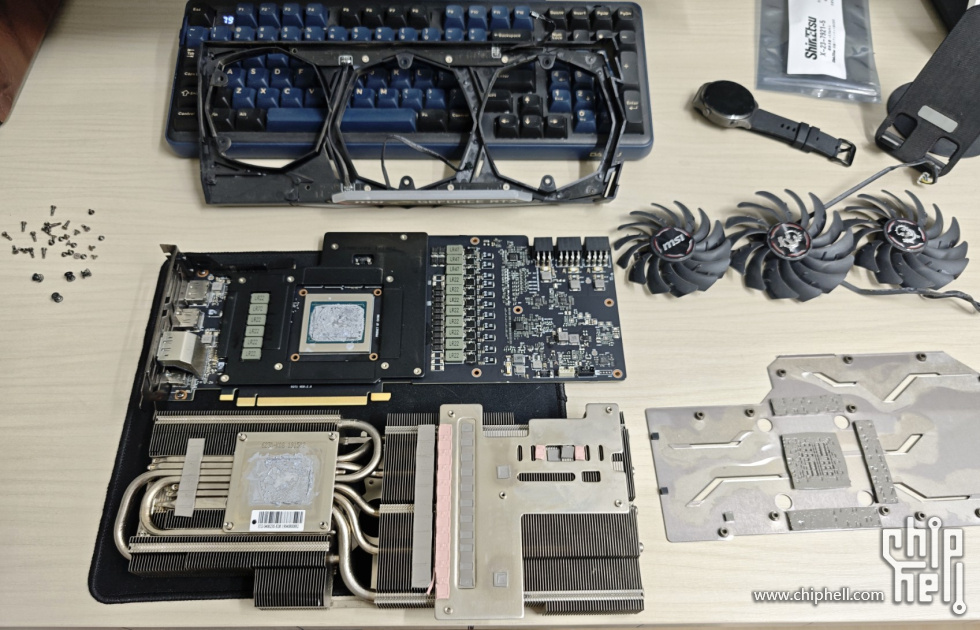

拍了几张 随便看看

lzhdim

鑫谷的石墨烯GPE-01导热片了解一下。。。。。。。

ruo101

话说· ·虽然显卡用着没事 ·也是相熟10多年的商家哪里搞到手的，但是也怕踩雷买到**之类的 ·结果拆开· ·漂亮 各种完美 完全没有锻炼过跟维修的痕迹

ruo101

lzhdim 发表于 2025-5-3 10:57
鑫谷的石墨烯GPE-01导热片了解一下。。。。。。。

由于没有拆开再买导热片 商家说1.5MM的可以· ·结果44块买了块10CM*10CM回来· 毛用没有  丢配件箱了·以后用得着·

xsdianeht

还可以改22G显存战未来

YakumoS

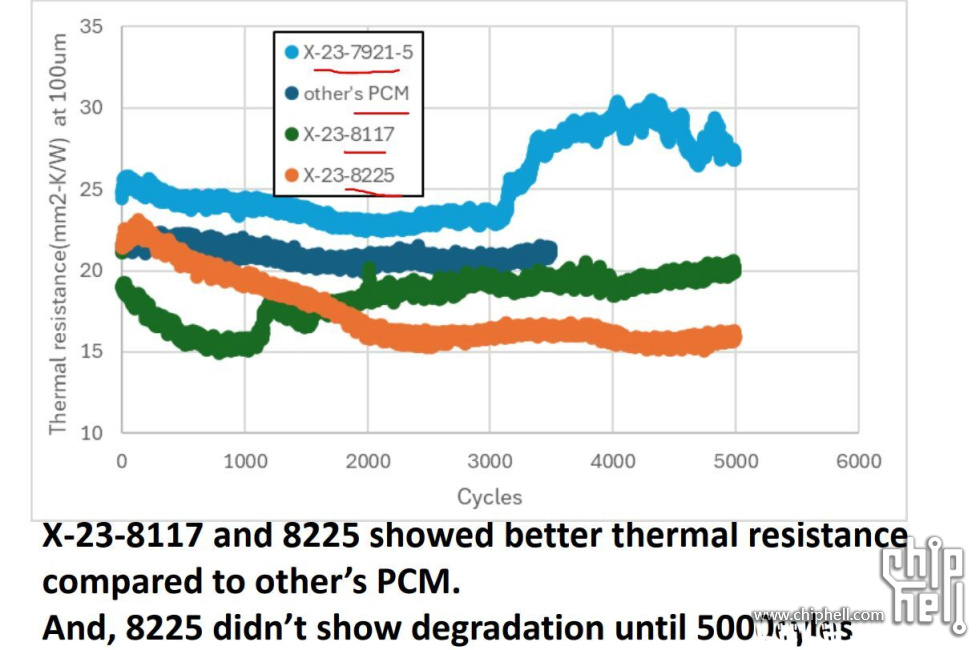

然而事实上7921是信越家最不适合裸Die的硅脂，抗pump-out一坨，建议用三个月换8117或者陶熙的5550

gmcmail

显卡的硅脂最好的就是相变了，其他都不行，会结块长期高温。相变基本无衰减。

ruo101

YakumoS 发表于 2025-5-3 11:05
然而事实上7921是信越家最不适合裸Die的硅脂，抗pump-out一坨，建议用三个月换8117或者陶熙的5550
...

主要是我都有些装机的业务的· 一般帮客户装的机器都是用利民的TE7 好似是这个型号· 最近用完了就买了信越的这个  ，下一步拆开NAS换一波看看会不会好点 保修到了·

ruo101

xsdianeht 发表于 2025-5-3 11:04
还可以改22G显存战未来

改22G 就算了 要600块 本地有个维修大神在做这个业务· · 感觉没啥必要 现在啥也能玩··我晕3D 啥也玩不久

ruo101

gmcmail 发表于 2025-5-3 11:07
显卡的硅脂最好的就是相变了，其他都不行，会结块长期高温。相变基本无衰减。 ...

不至于吧· ·变相片也有结块的现象的· ·
关键还是用的什么导热硅脂跟导热垫

黑钢

那必须的，换硅脂的效果是立竿见影的，我这次换的是霍尼韦尔的7950SP，3080ti现在满载65度核心，71-74的热点温度，这就非常强悍了。boots频率基本能稳定到1980mhz，顶着350W的功耗跑，看看明年硅脂的衰减情况，如果有衰减了明年就把硅脂和导热硅胶一块儿换了。穷人换不起显卡，但每年拿出几十块保养一下老显卡让它当个传**还是可以的。

ruo101

黑钢 发表于 2025-5-3 11:12
那必须的，换硅脂的效果是立竿见影的，我这次换的是霍尼韦尔的7950SP，3080ti现在满载65度核心，71-74的热 ...

现在显卡追不上了· 动不动5位数的，上一次自己机器装的显卡还是1060 也没玩一个月就出了·，再对上就是第一代I7时候的了· 570  好似2千多吧 忘记了

Wurenji

前几年矿潮的时候线下收了张某嘉的GTX760，13年出厂之后就没换过硅脂，前几个月把他装到E3v2主机上，甜甜圈一点开就往95度去了；拆开发现硅脂干了，特别是显存硅脂垫都脆了果断上7921，硅脂垫手里没对应厚度的，换成那种粉色的导热凝胶，现在温度提升就平缓很多，烤鸡不超过80

YakumoS

ruo101 发表于 2025-5-3 11:08
主要是我都有些装机的业务的· 一般帮客户装的机器都是用利民的TE7 好似是这个型号· 最近用完了就买了信 ...

TF7属于量大管饱类型，但实际效果一言难尽，7921放在十年前是神中神，但是不适合GPU裸die和现在这种指甲盖大小150瓦热源的CPU工况，热泵出效应非常明显

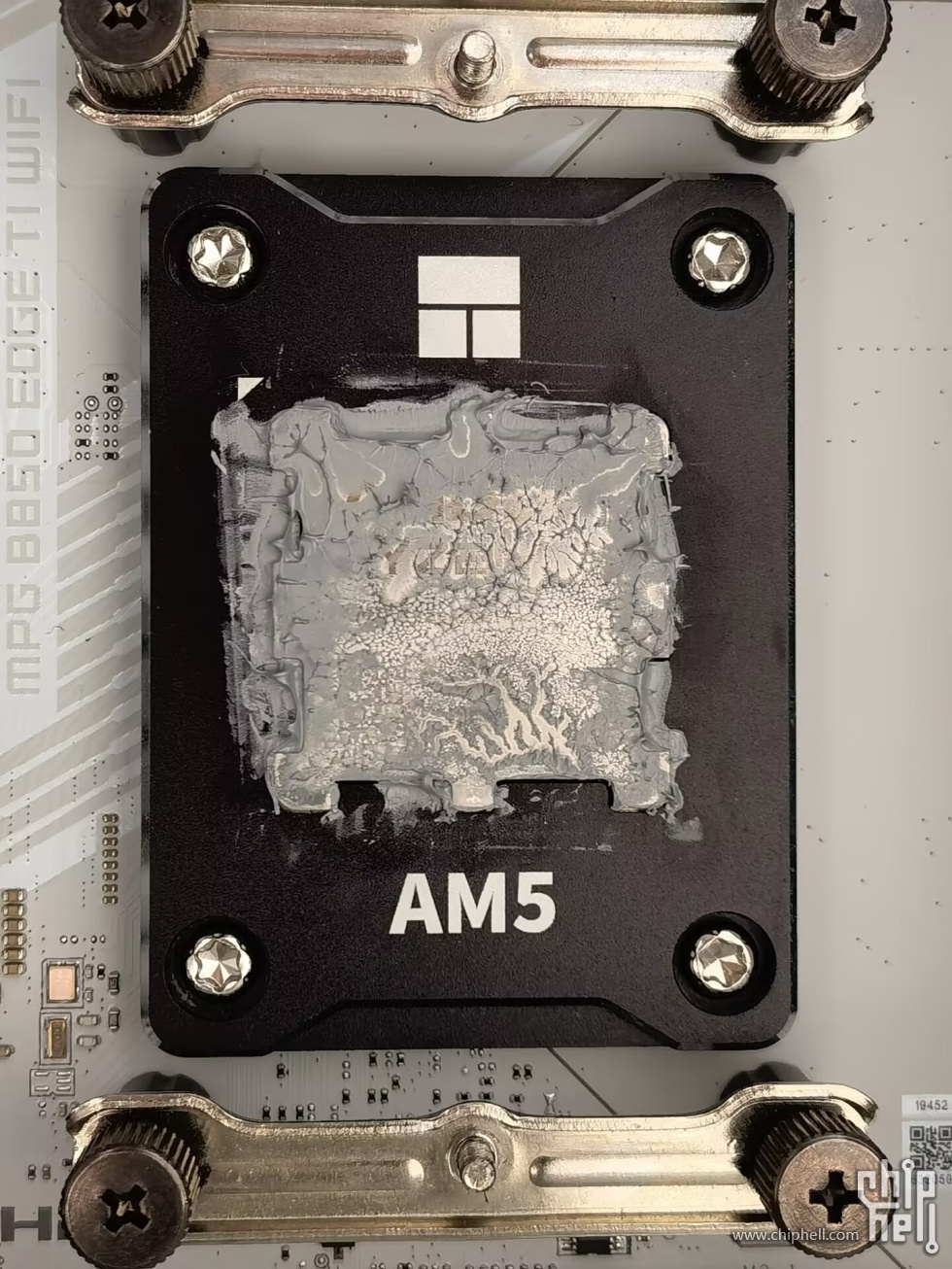

图中是我给9700X换了7921两个月以后的情况，最初是抹平后直接压上去的，后来温度不对劲拆开来看，CCD热源部位的硅脂已经基本没有了

ruo101

YakumoS 发表于 2025-5-3 11:22
TF7属于量大管饱类型，但实际效果一言难尽，7921放在十年前是神中神，但是不适合GPU裸die和现在这种指甲 ...

这个不好评论了· · 现在再维修行业跟装机上 都是硅脂用的多··高端的搞搞液金··导热垫倒是见得不多  ，各大显卡原装拆机出来里面还是硅脂·

黑钢

Wurenji 发表于 2025-5-3 11:16
前几年矿潮的时候线下收了张某嘉的GTX760，13年出厂之后就没换过硅脂，前几个月把他装到E3v2主机上，甜甜圈 ...

其实我到现在，我也只在网上视频中见过显存硅脂脆掉的。我显卡都是传**，8800GT和GTX 285没有显存硅脂就不说了，GTX 680和690都有显存硅脂，我拆开看都还是正常状态，1080ti公版我还没拆过，已经整整用了8年了，现在全默认风扇策略下，满载84度，热点97度。如果把风扇拉满，满载75度，热点88度。说明这个温度是对的。和新卡相比几乎没有任何衰减。

xy.

83 是默认温度墙, 如果散热客观条件没问题, 说明你还是没整好.

ruo101

xy. 发表于 2025-5-3 11:32
83 是默认温度墙, 如果散热客观条件没问题, 说明你还是没整好.

还有这个说法？ 3DMARK测试各种都没有问题 ··比网上4060TI的数据高出一截，GPU Z里看也没有问题 风扇都转

gmcmail

ruo101 发表于 2025-5-3 11:12
不至于吧· ·变相片也有结块的现象的· ·
关键还是用的什么导热硅脂跟导热垫 ...

不会，你看见那个截结块是低温状态，高温状态下就融化了。
现在一劳永逸的只有相变硅脂。7950。

Wurenji

黑钢 发表于 2025-5-3 11:29
其实我到现在，我也只在网上视频中见过显存硅脂脆掉的。我显卡都是传**，8800GT和GTX 285没有显存硅脂就 ...

我拆过的一些低端卡，像是GT405和620，才遇到过你的这种情况，就是硅脂没啥衰减，拆开看硅脂还是好的跟新的差不多

AKRIOSA

以前不一样呀，以前卡就一两百瓦，有个三百瓦就算高的了，而且一起的核心还大，现在随便个中高端就是三四百瓦，核心还小，热密度有点高了哦，一般硅脂真顶不住，要不了多久就跑干净了····真得相变片这种才耐用

老当益壮

YakumoS 发表于 2025-5-3 11:05
然而事实上7921是信越家最不适合裸Die的硅脂，抗pump-out一坨，建议用三个月换8117或者陶熙的5550
...

8117和5550哪个更好一些，我看5550卖的挺贵，另外麻烦问下，5888怎么样，卖的也挺多的，我给CPU和南桥用。

YakumoS

老当益壮 发表于 2025-5-3 12:53
8117和5550哪个更好一些，我看5550卖的挺贵，另外麻烦问下，5888怎么样，卖的也挺多的，我给CPU和南桥用 ...

5550就是抗pump-out版本的5888，追求耐久的话可以试试8195

老当益壮

YakumoS 发表于 2025-5-3 12:56
5550就是抗pump-out版本的5888，追求耐久的话可以试试8195

可以试试

cetusli

我的爱国嘉3070Ti用了三年多，温度高，后来送保，也是给换了硅脂就好了。现在显卡这个硅脂有效期，是个问题。

lingxiaohu

TF7涂一切，平宜好用管饱

Wurenji

gmcmail 发表于 2025-5-3 12:10
不会，你看见那个截结块是低温状态，高温状态下就融化了。
现在一劳永逸的只有相变硅脂。7950。 ...

相变硅脂也不是一劳永逸的，一般来说7950在游戏本场景下用一年就会开始衰减，台式机显卡温度一般稍低点，寿命没准会长一些
以前Intel硅脂U里面就是相变，也是用几年就干了

robles

原来还嫌我的2080ti 22g满载核心81度有点高，想自己换换散热片，看你这贴后，我决定不折腾了。

395174757

看你这标题还以为翻车了呢

zjmttt

YakumoS 发表于 2025-5-3 11:22
TF7属于量大管饱类型，但实际效果一言难尽，7921放在十年前是神中神，但是不适合GPU裸die和现在这种指甲 ...

你这个是散热器压偏了吧，硅脂是用来填充散热器和芯片之间的缝隙，你不能把他当做是散热器和芯片之间完全隔离开的导热层啊，它只是填充缝隙用的啊。
按照你图片上的样子，明显就是硅脂少的地方，散热器和芯片接触良好，硅脂多的地方就是接触不良的地方。
