终于把配电箱给整改了一下

jzet

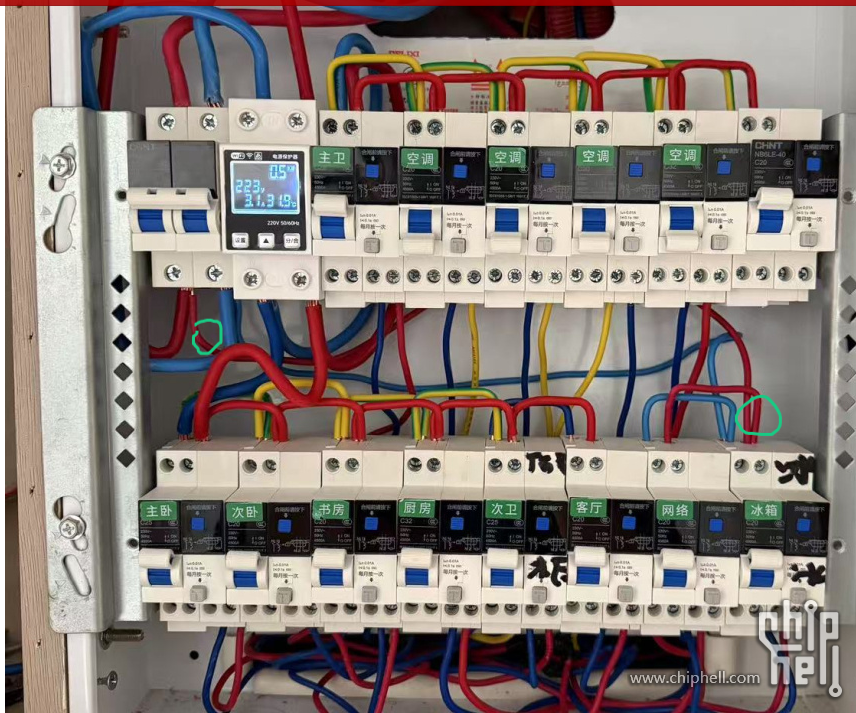

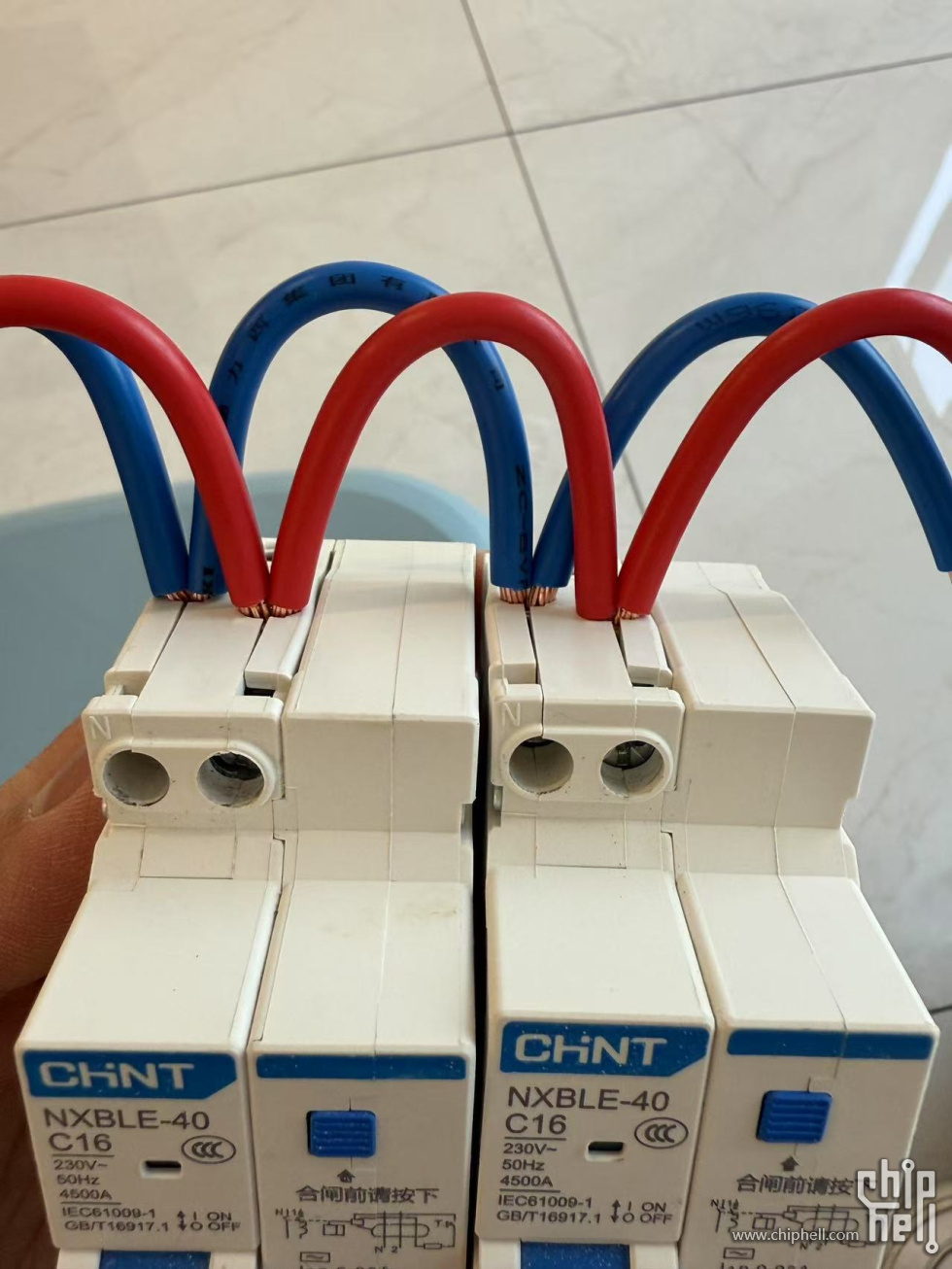

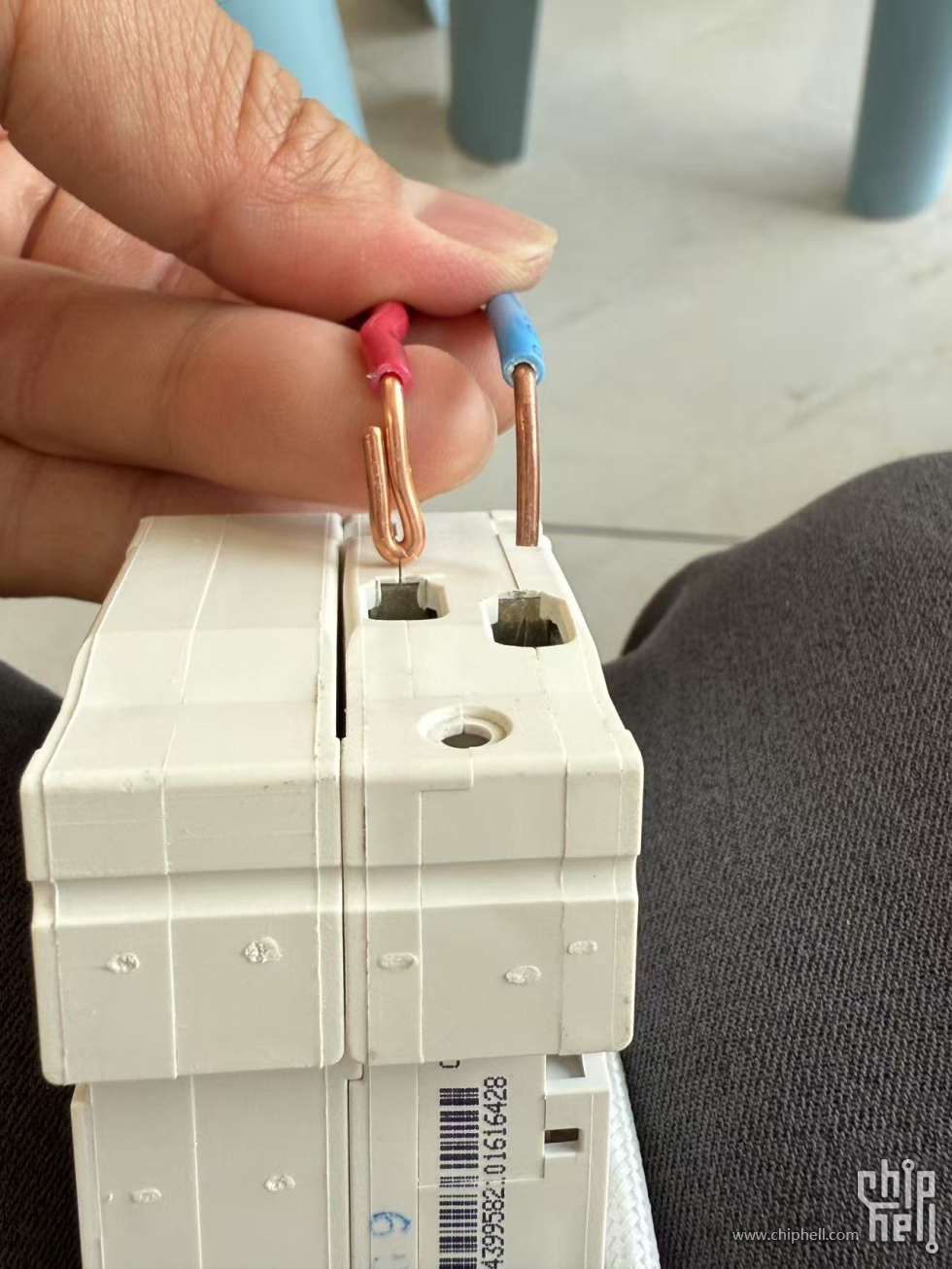

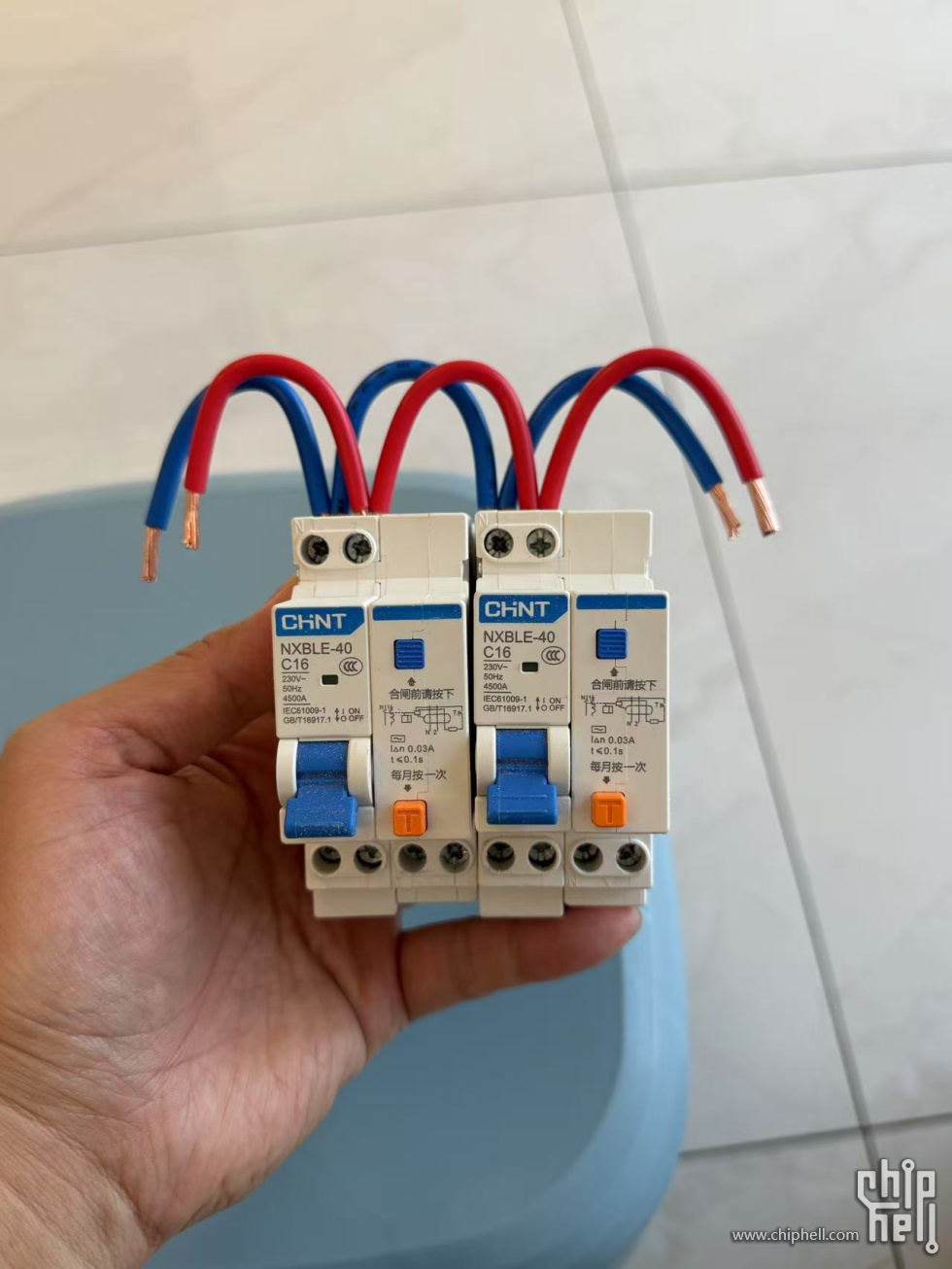

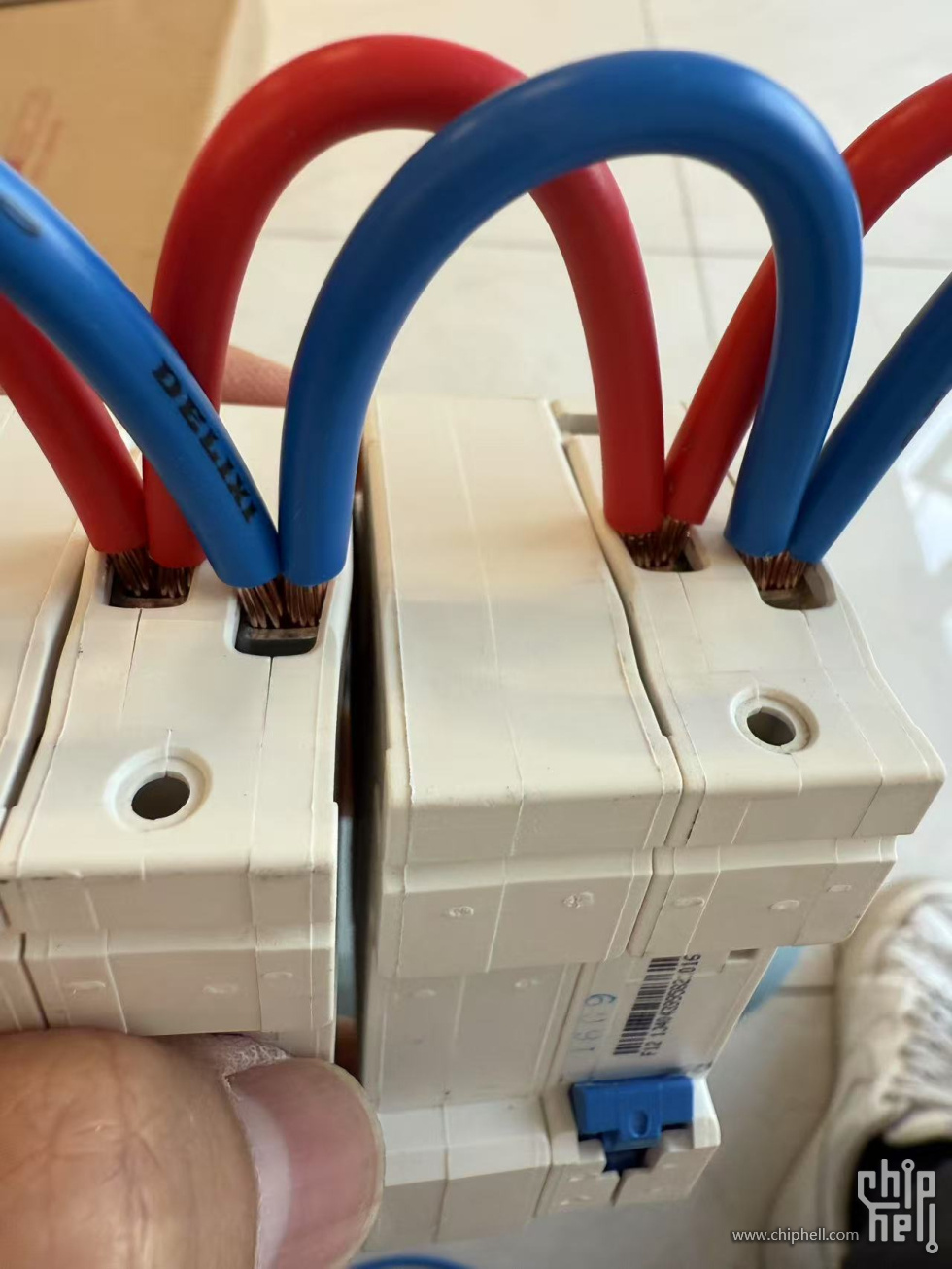

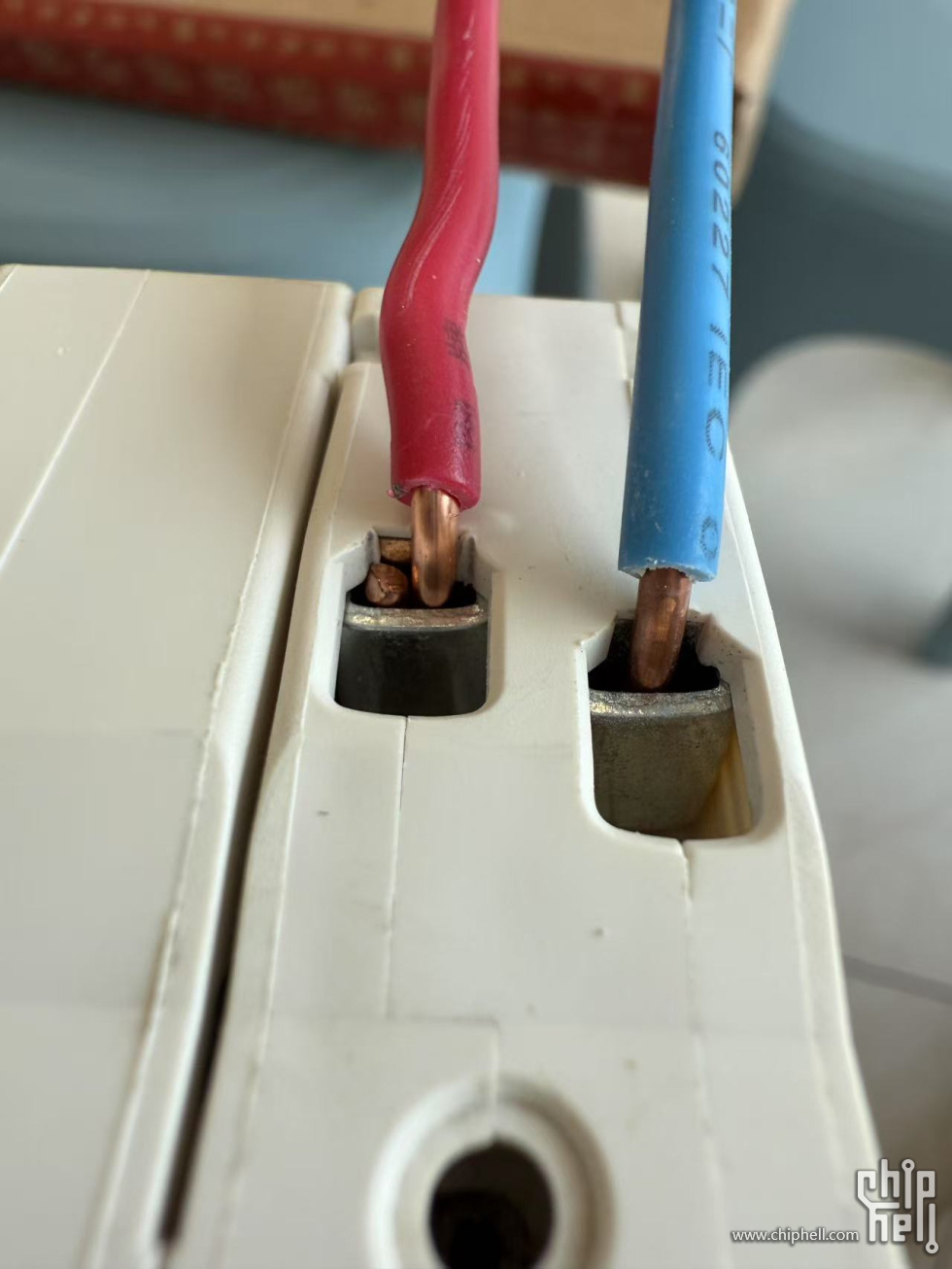

这是之前的配电箱，跳线用的是4平方，感觉如果家里电器全开，或者4个空调全开，4平方加上接触面积也不是很大，感觉不是太安全，所以想换6平方的跳线。1p+n的漏保孔小一些的，2条6平方的硬线插入无法平行，只能对角线，这样子接线不是太牢固，而且接触面积也小。所以后来去找施耐德的汇流排来改了。

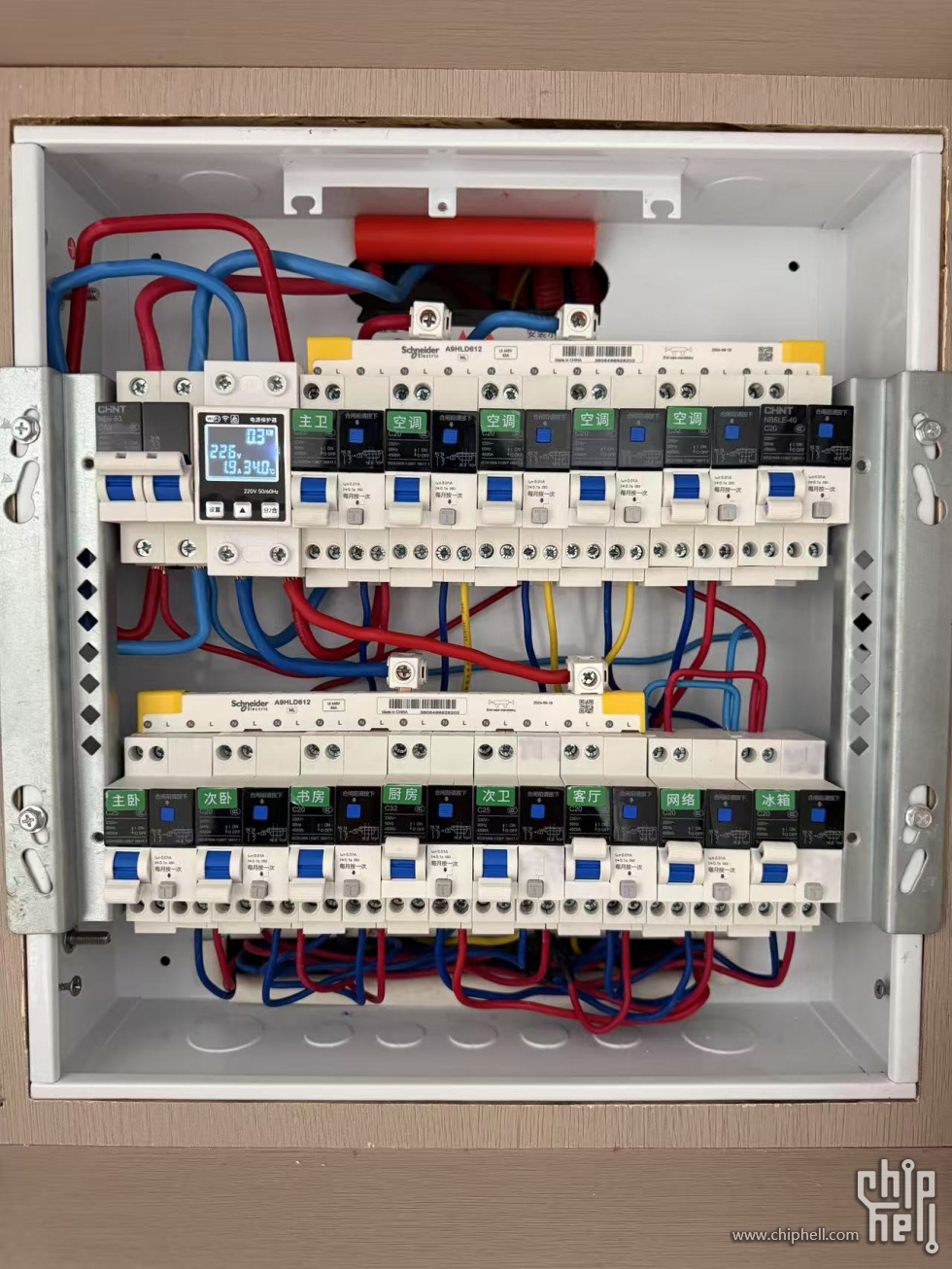

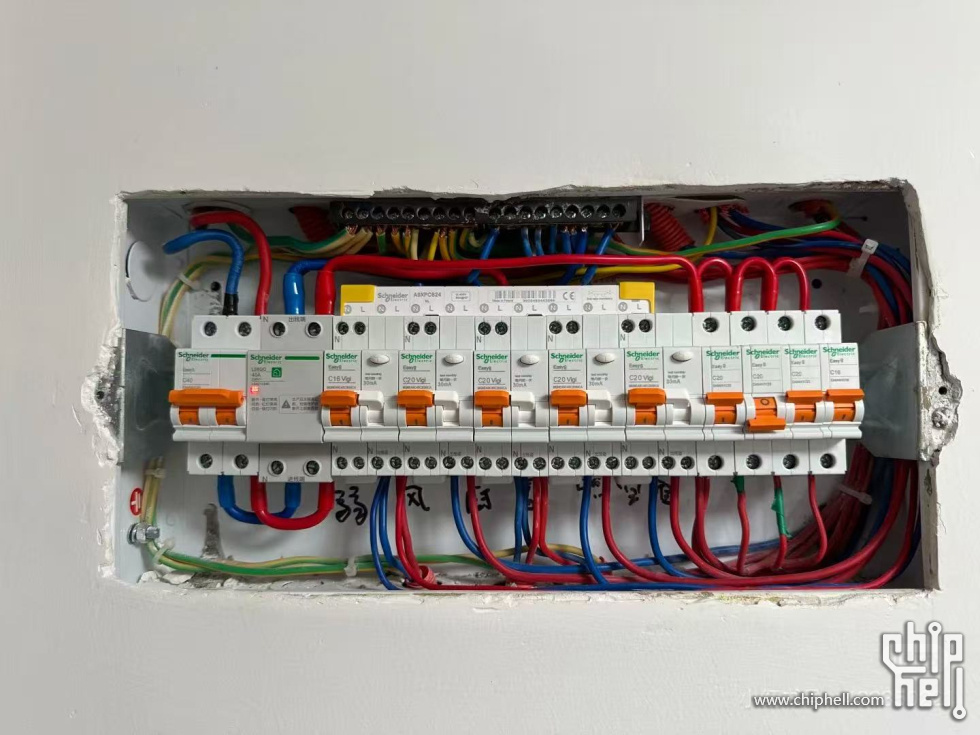

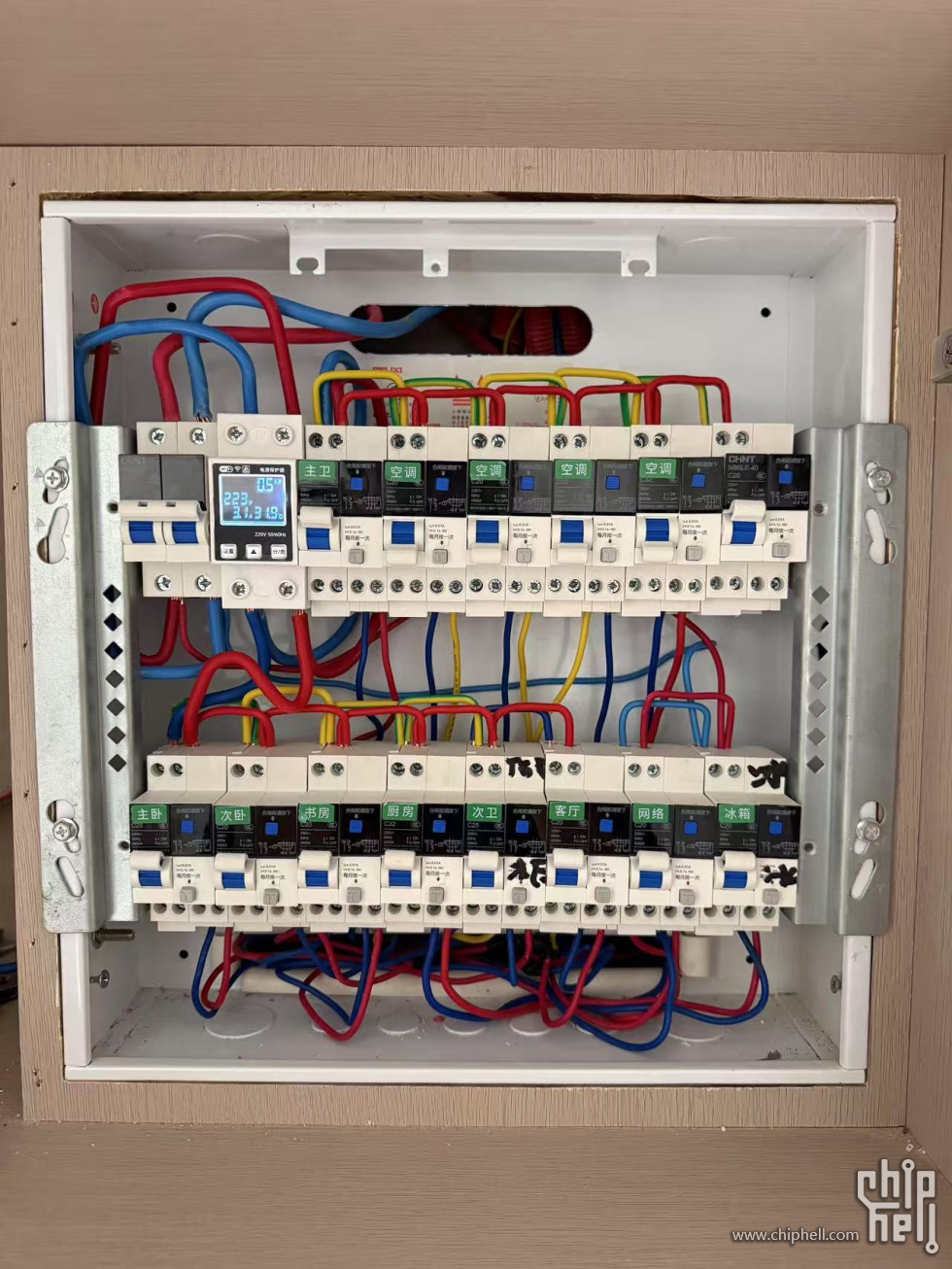

上图是今天修改之后的接线，使用了施耐德的汇流排和接线端子。

实际电工接线时太懒了，硬线头都没有折一下，如果折一下接线接触面积更大，也更牢固，所有的接头都自己改了一遍。拧螺丝拧到手酸啊。



查过很多案例资料，跳线还是6平方比较好，4平方有点小，开始电工还说2.5平方接就行了，说线短，我说这太不安全了，不行。所以买了4平方接的。

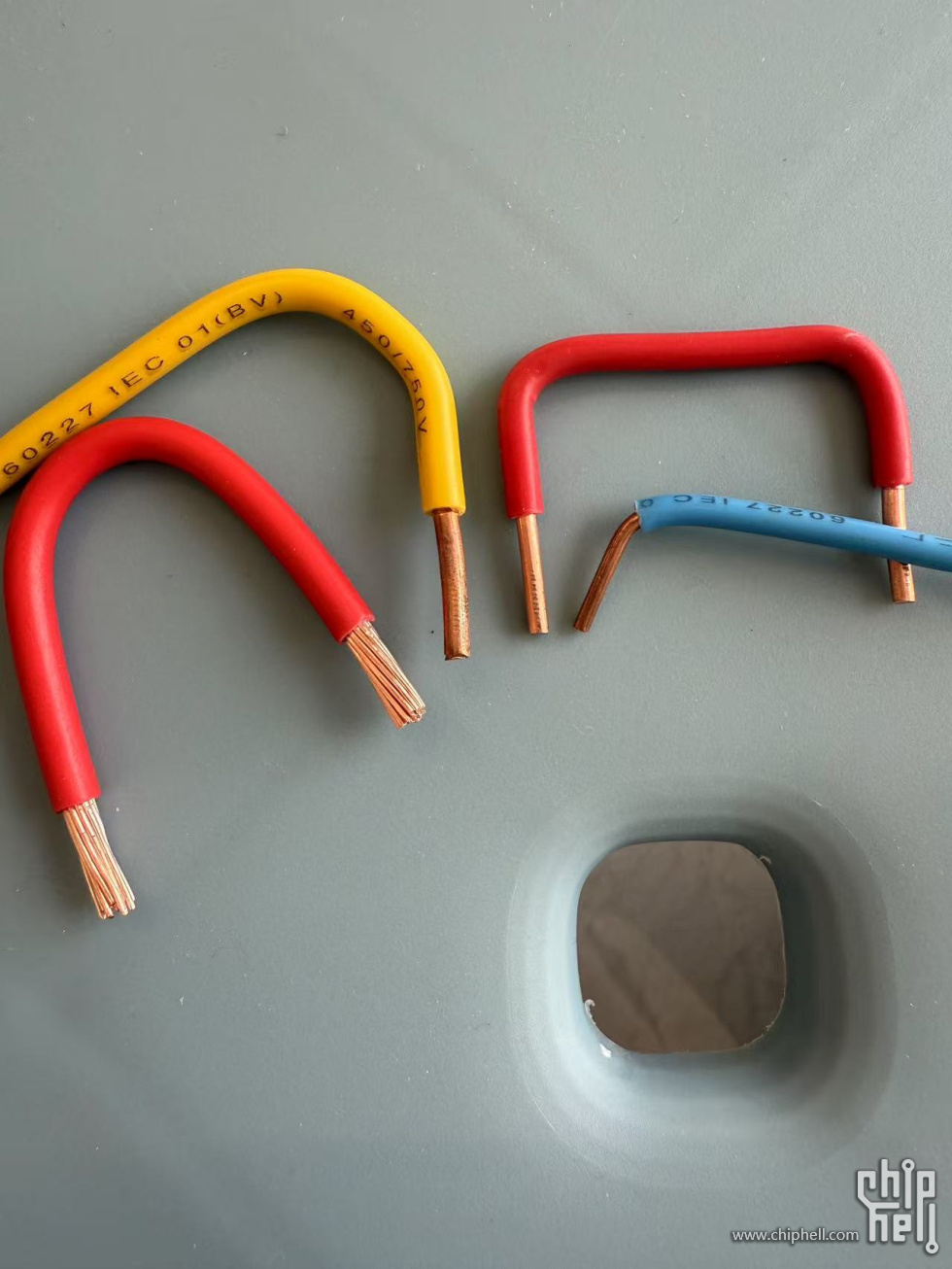

后来我又买了6平方bvr的线，感觉这个2条6平方插入拧紧螺丝就很紧很牢固了，拔不出来，所以不用压接线端子了。如果压接线端子，c45那种头太宽了，这种小孔还是插不进去的。得用压方形端子的那种才开。实际上2条6平插入拧的很紧，不掉，接触面积也很大，不用压端子。不然压端子又得买压线钳和端子，费钱费材料。



2条稍微压一下平行，拧紧后很牢固。

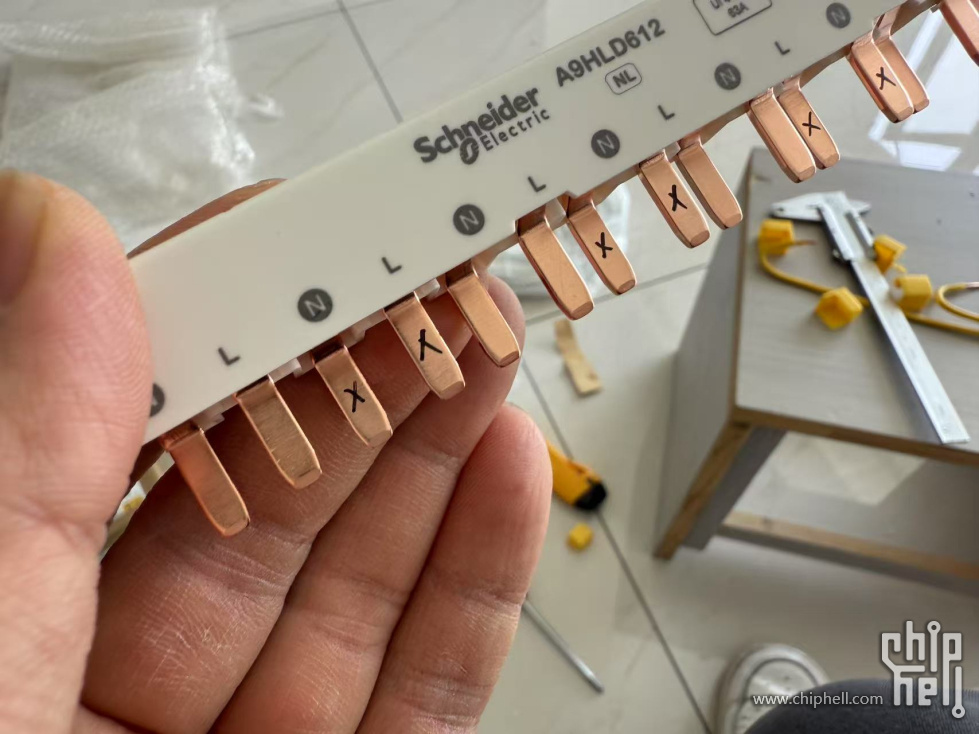

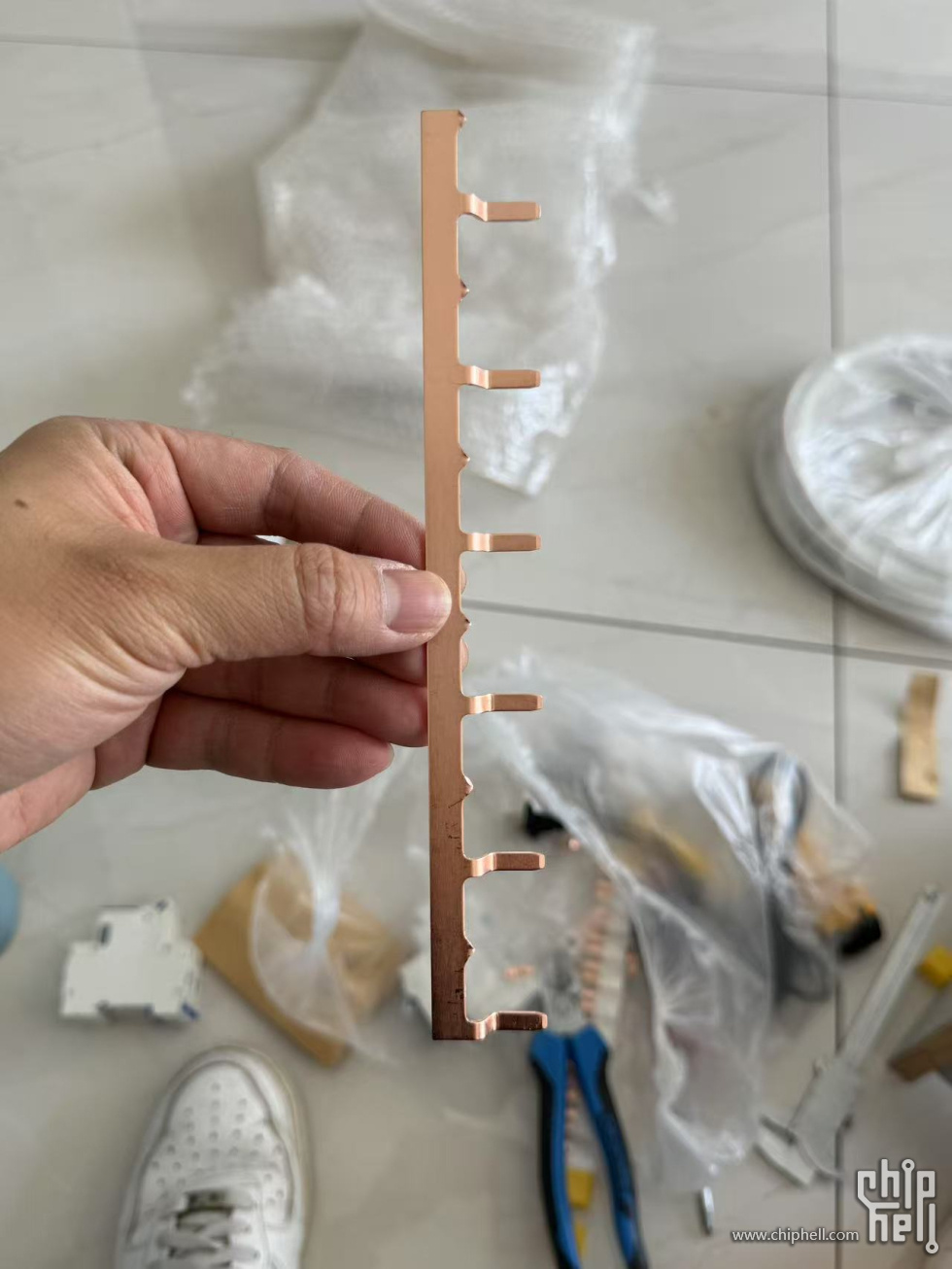

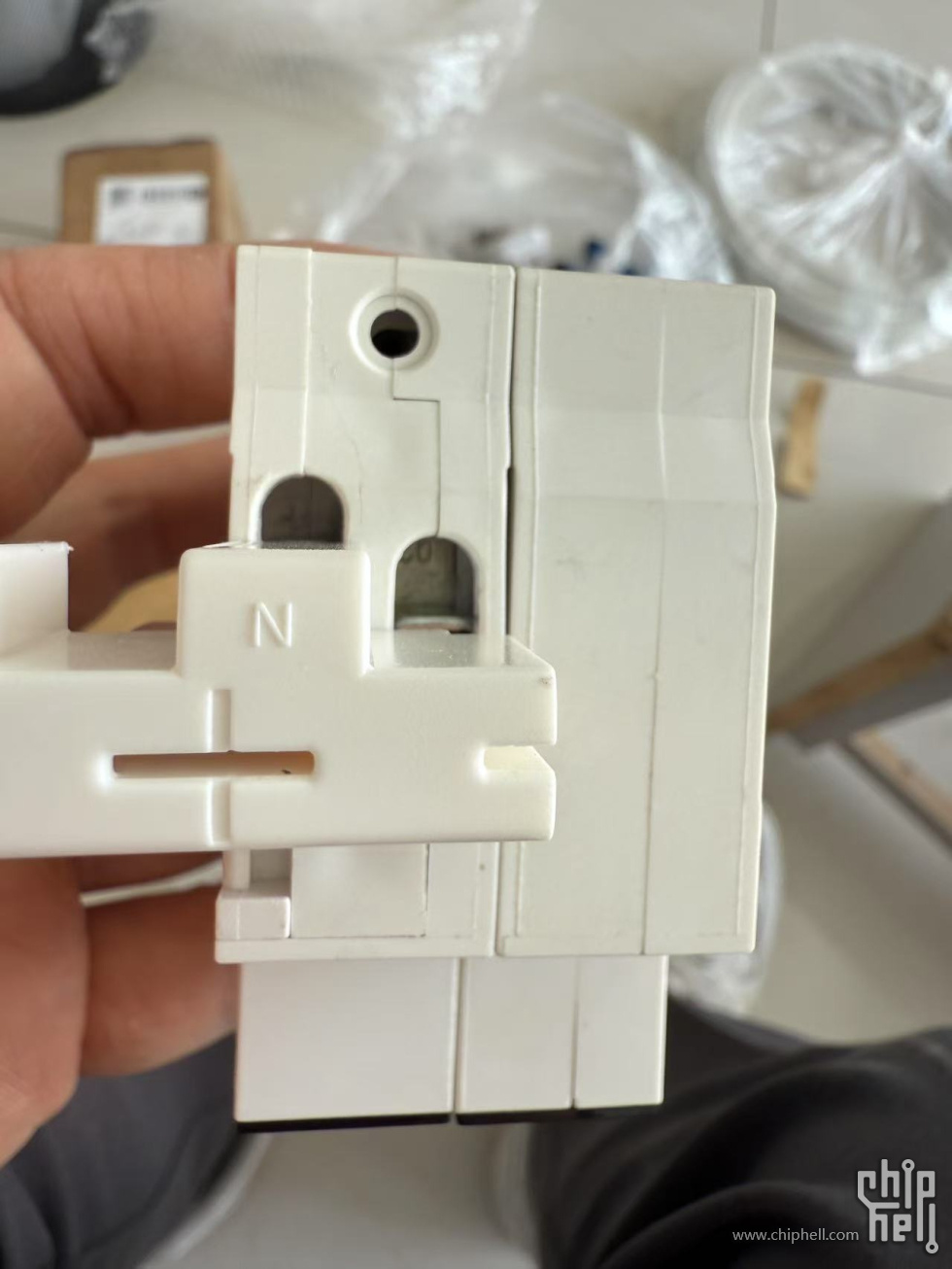

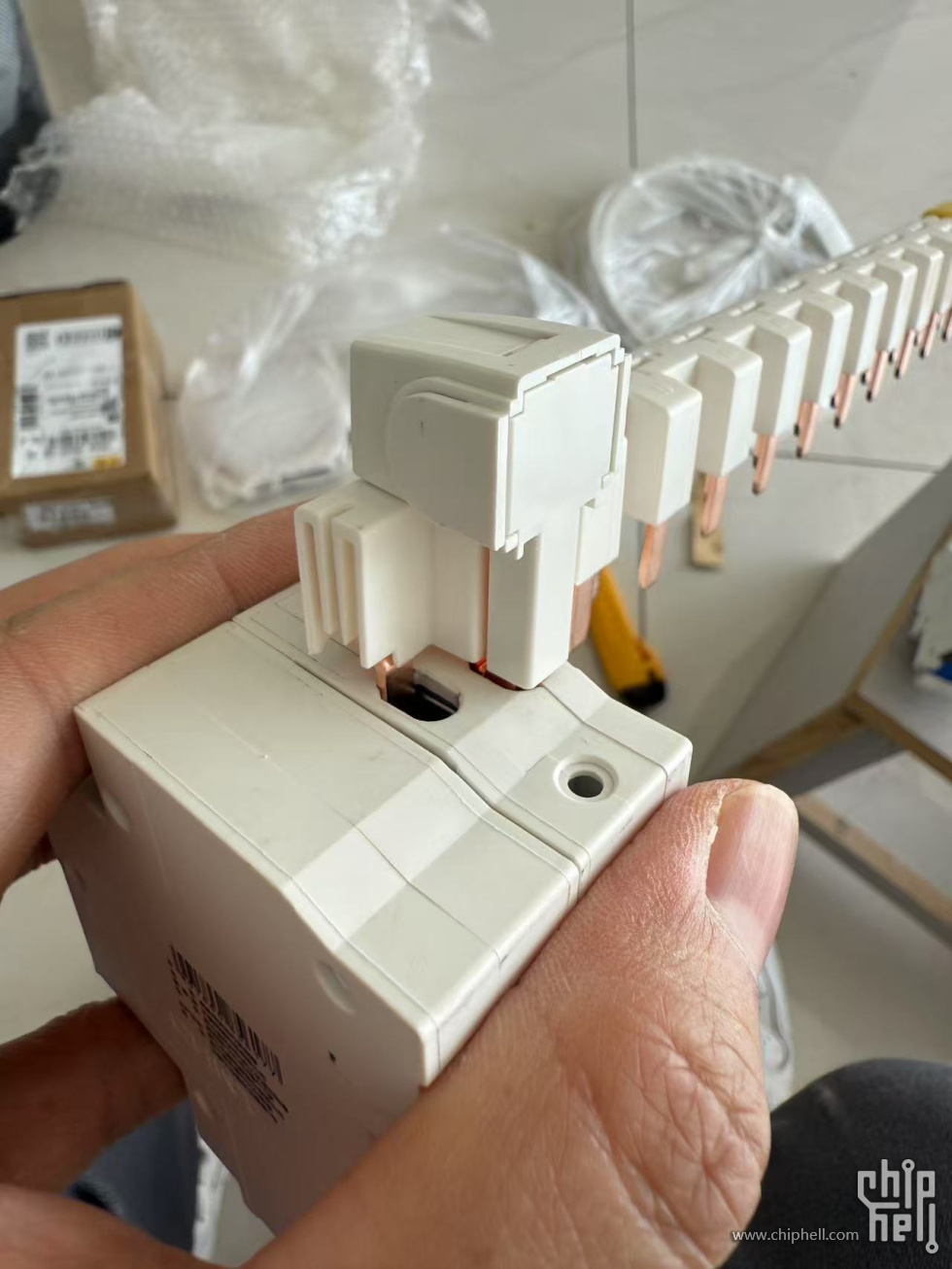

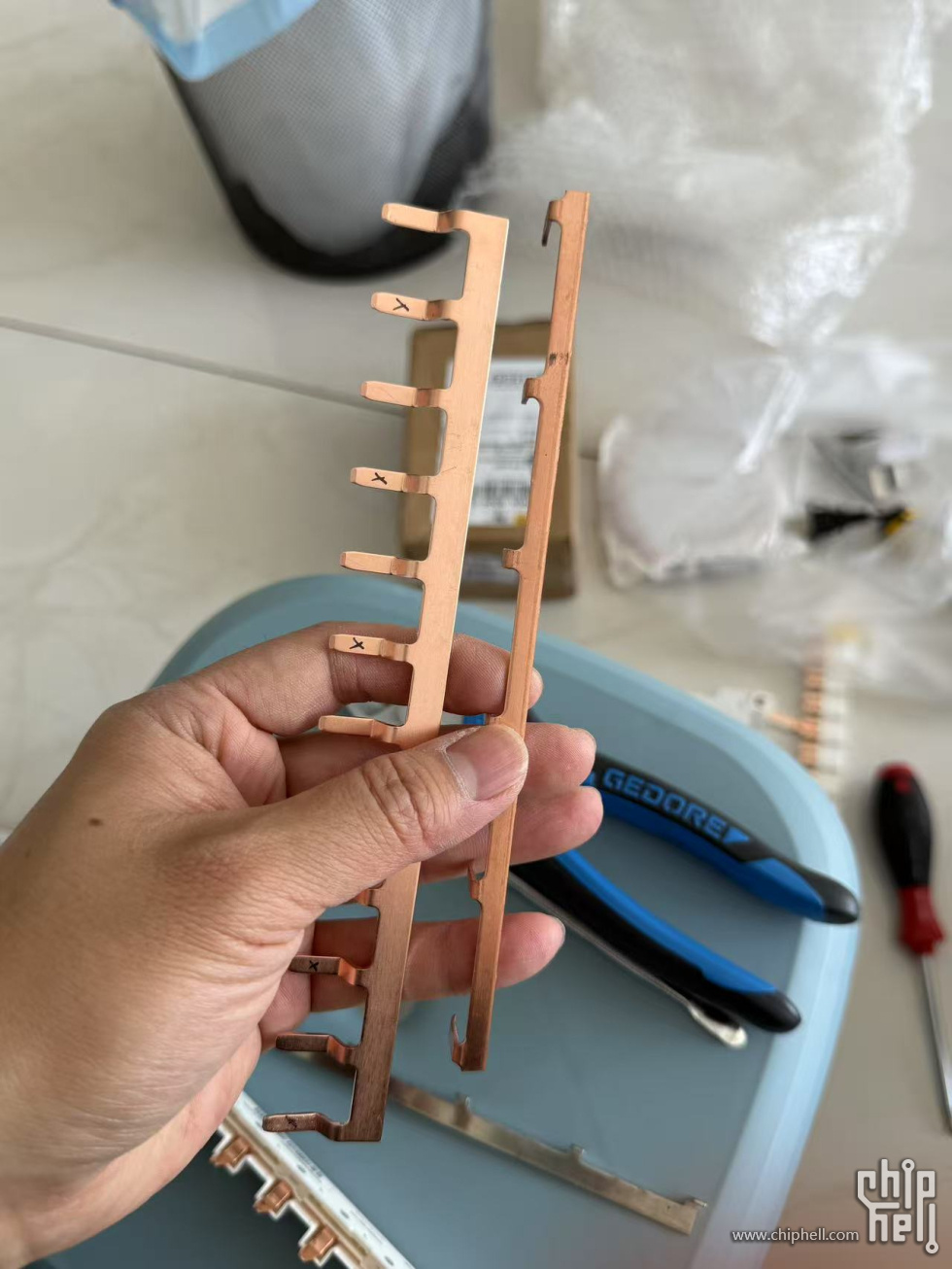

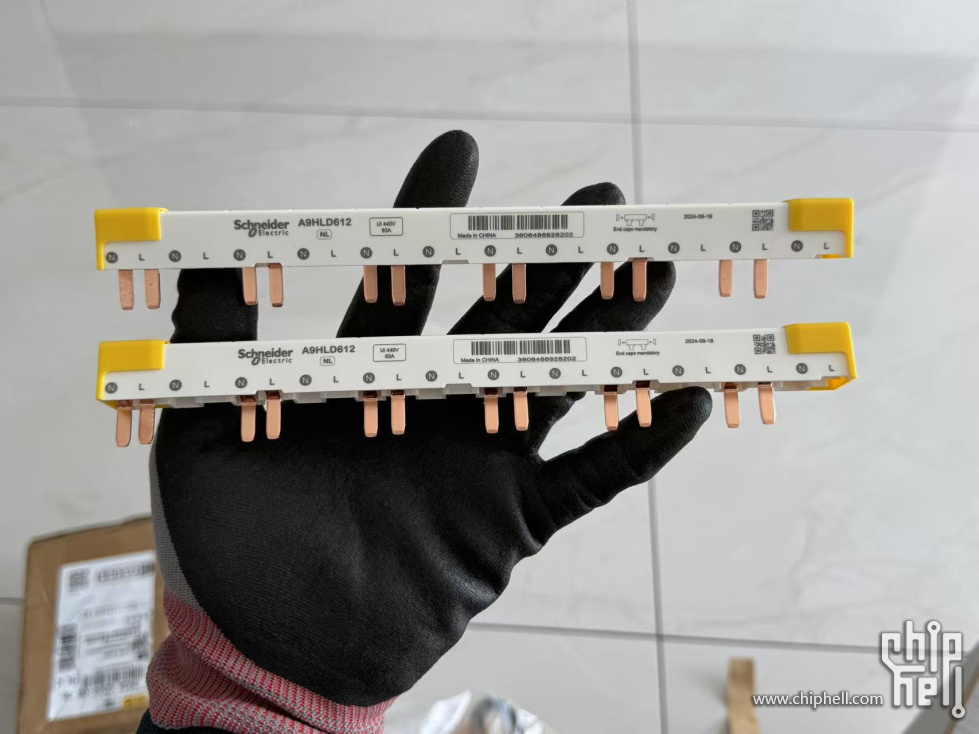

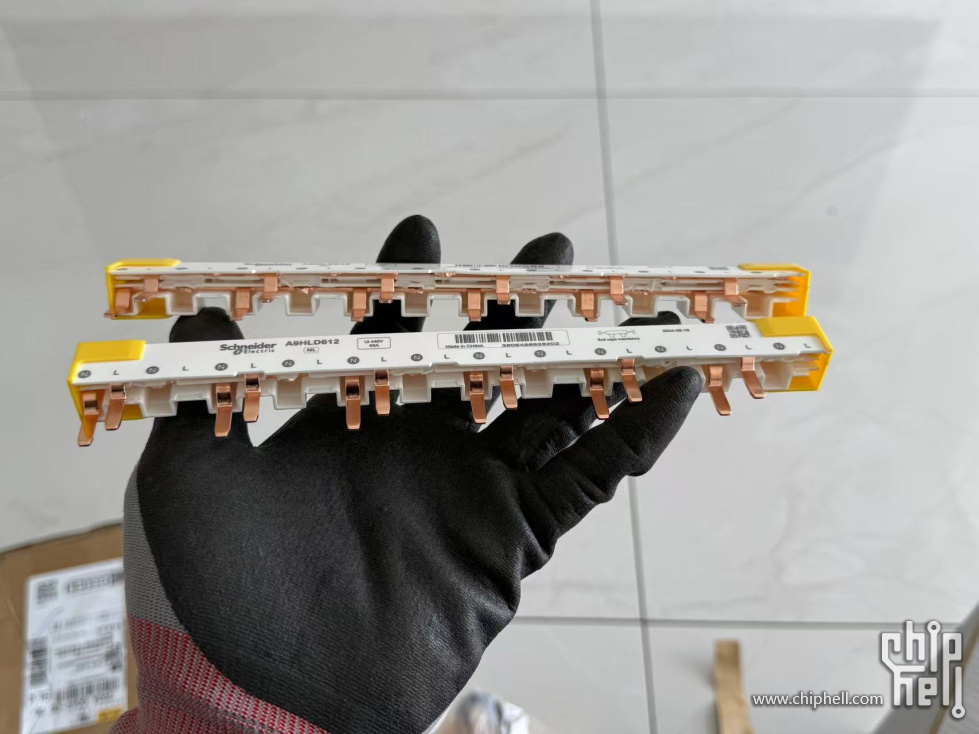

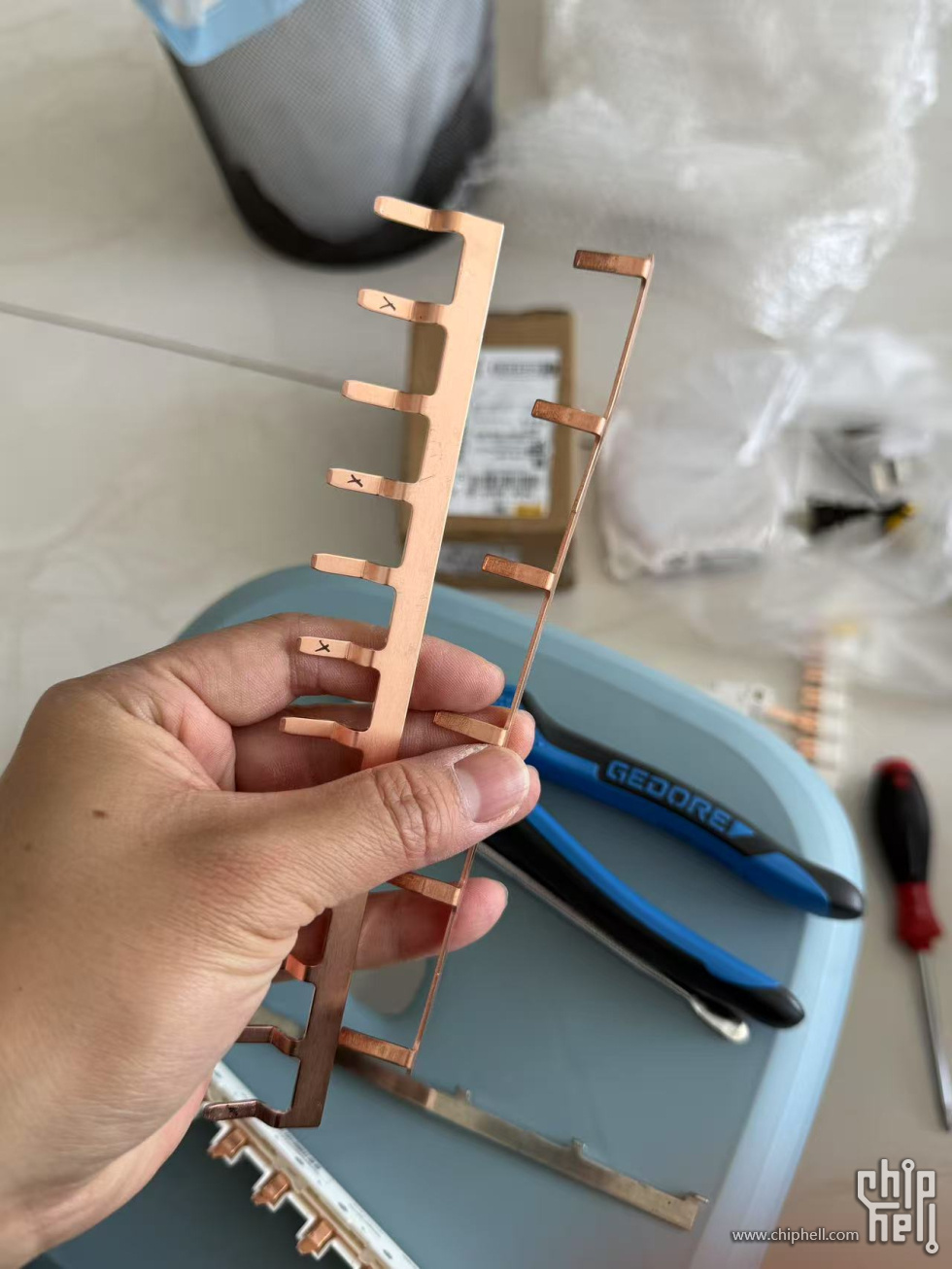

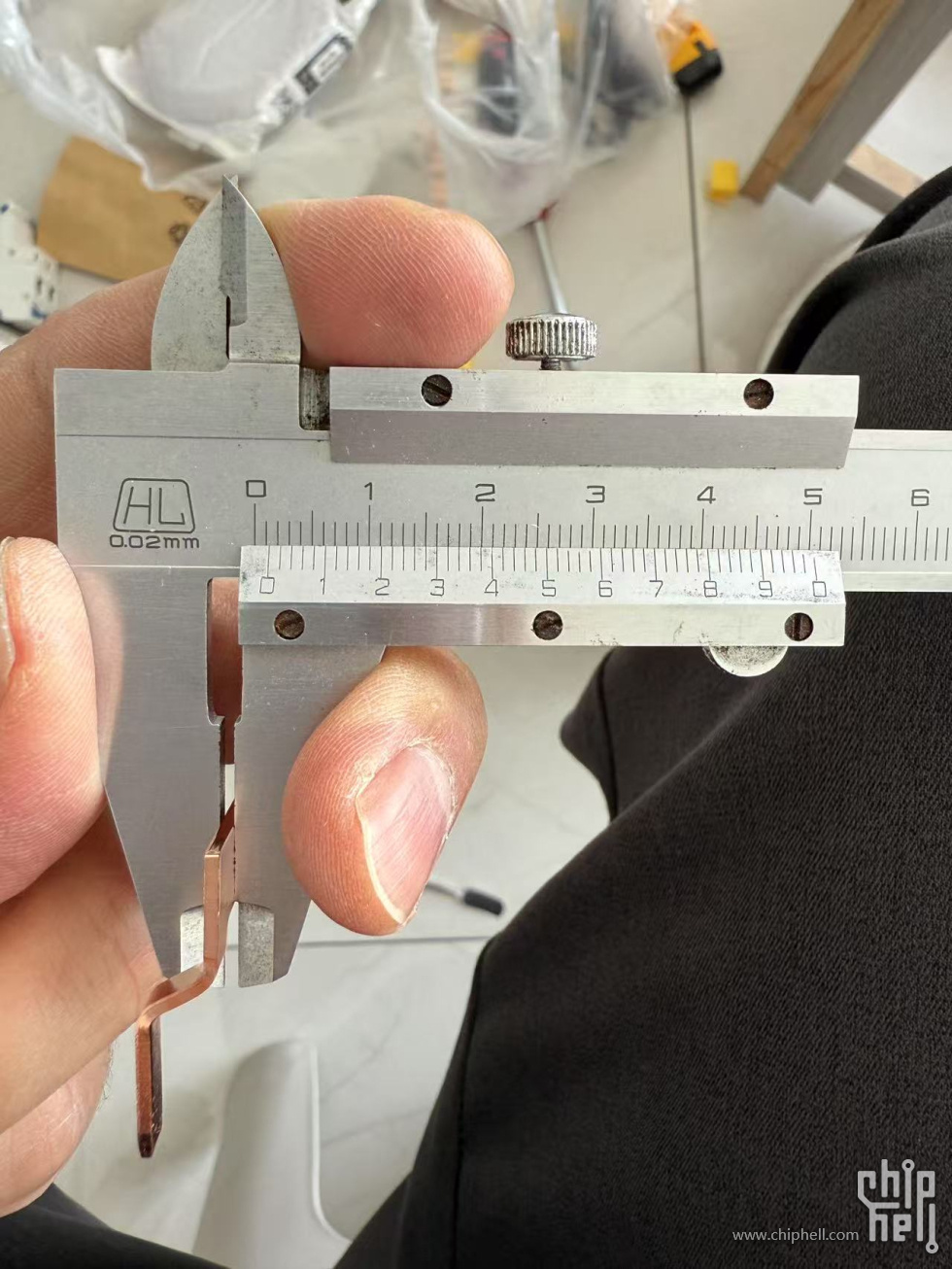

我是因为买了施耐德的汇流排，这个得修改一下，把中间那几个都剪掉。汇流排很紧，拔出来再插回去都很费劲，隔一个减掉后就匹配我这个1p+n的漏保组合了。

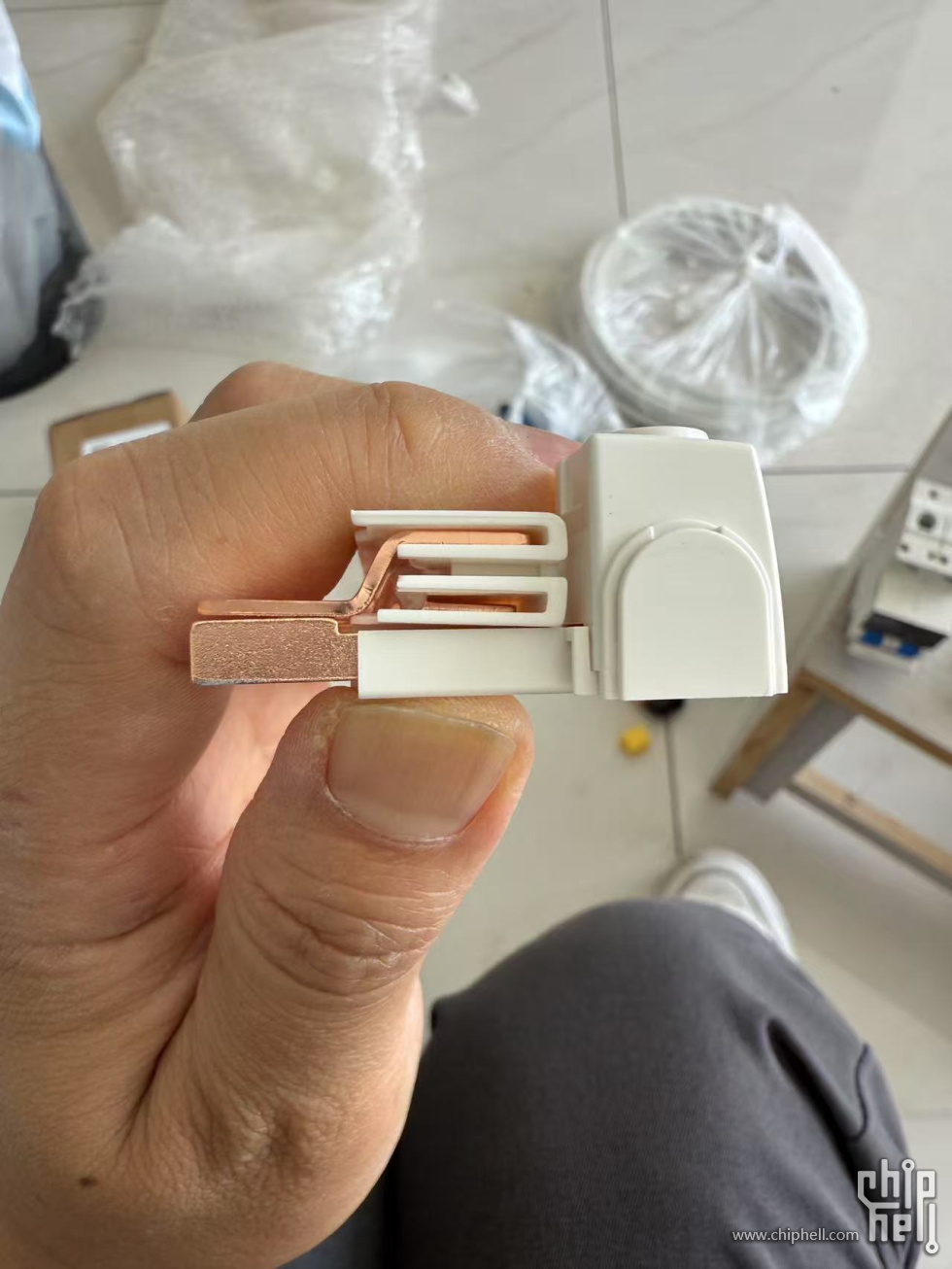

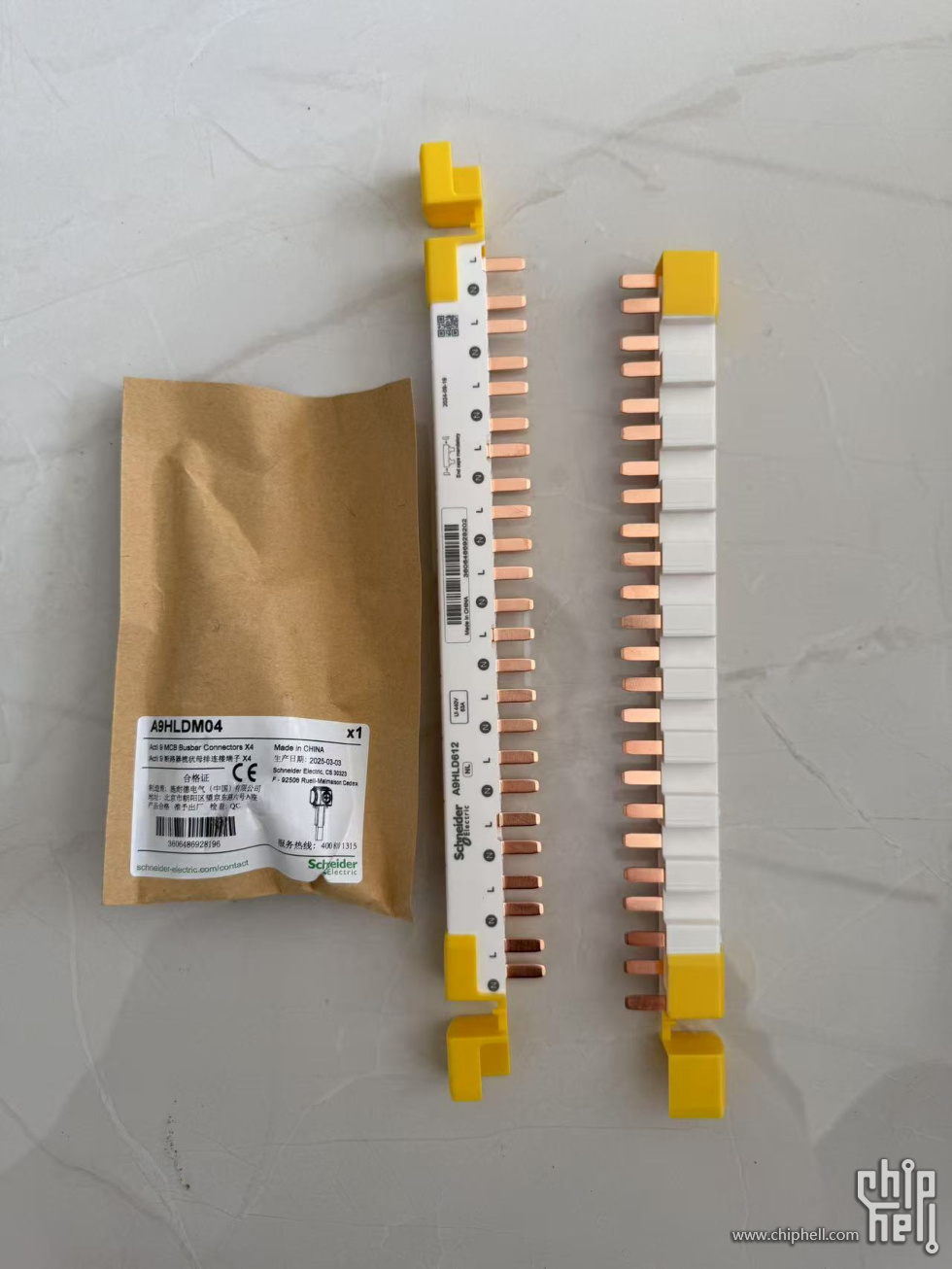

施耐德比较好的是有匹配的接线端子，这个是国产的，63a很够了，我看之前是有进口的100a的端子，家里也就50a  63a，100a也没必要啊。

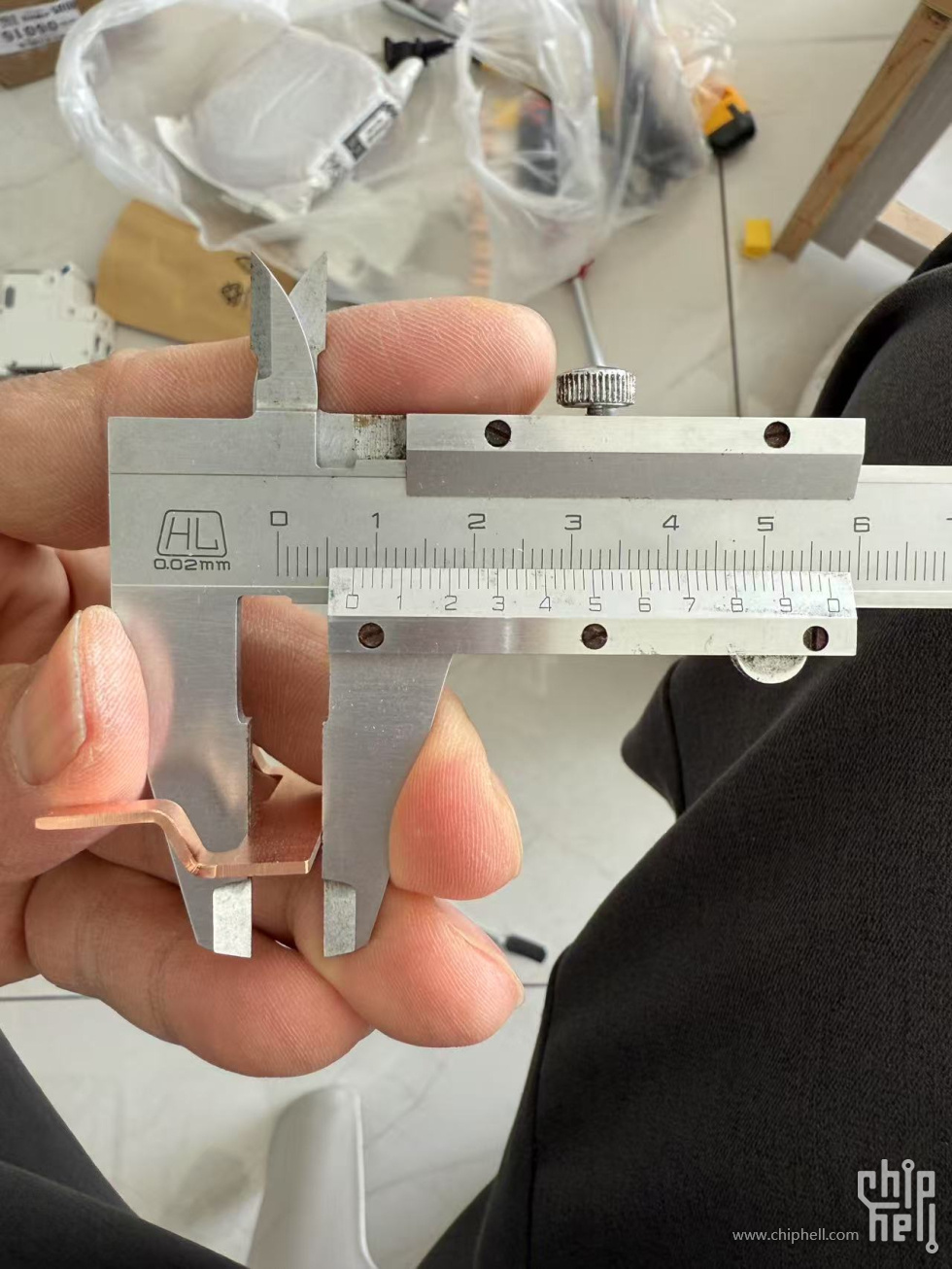

买了德力西的dpn汇流排，但是这个汇流排能插入，但是主线接不进去，设计有问题，没法使用，又浪费了。对比施耐德和德力西的汇流排，铜线粗细，结构设计，安全性，施耐德好太多了。德力西的线还细，施耐德铜排主线有10平方，德力西这个只有6平方的。







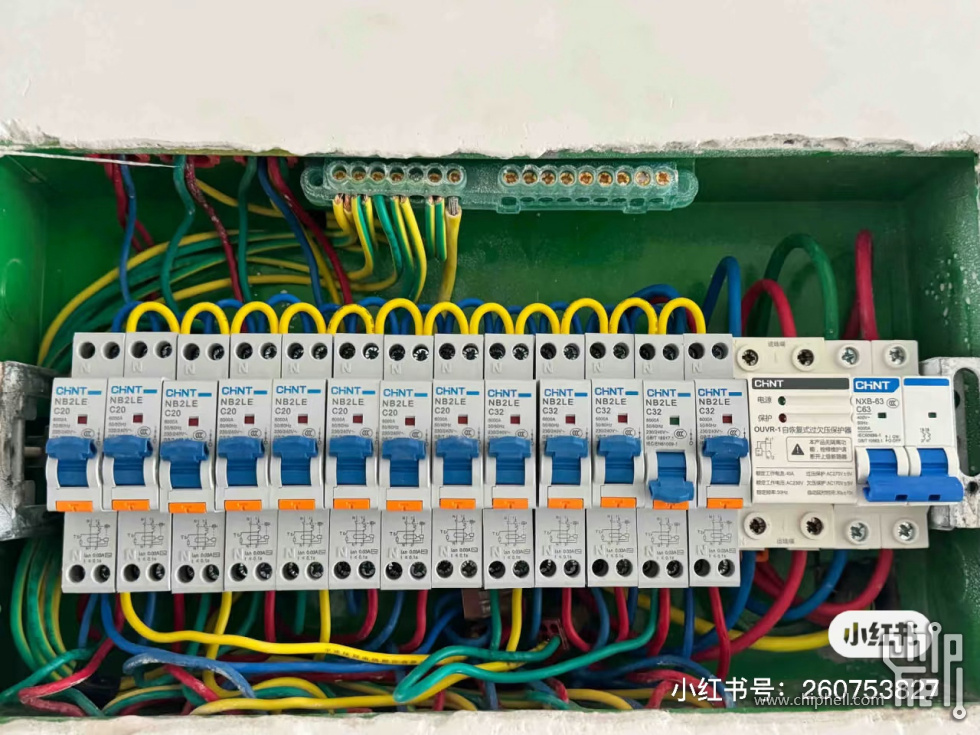

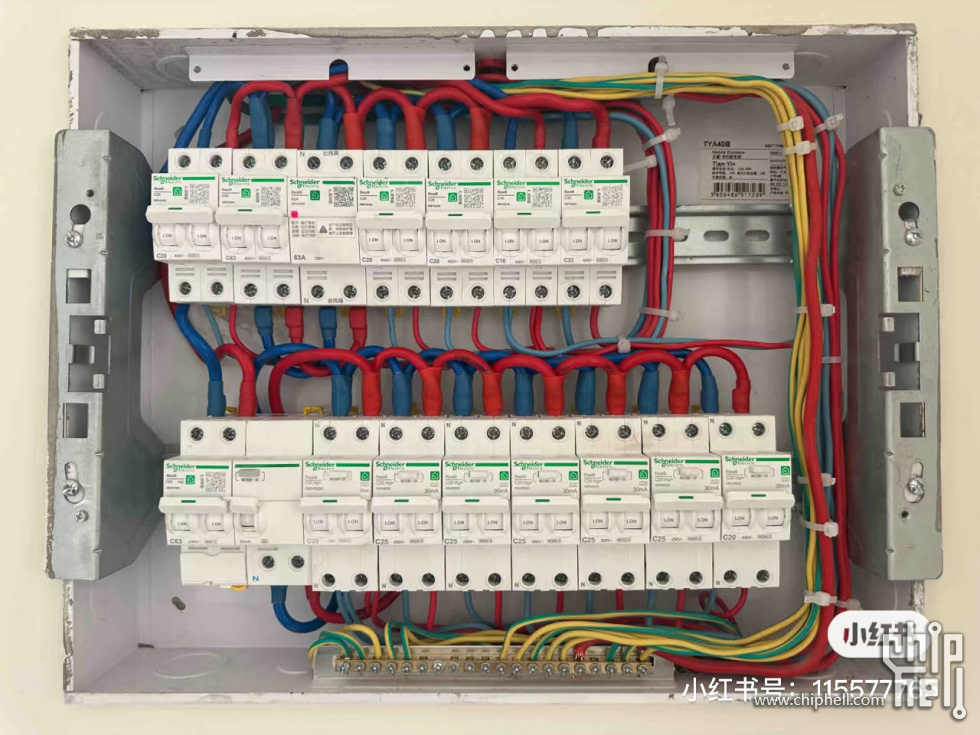

看看网上别人的接法，总之我家这电工水平太差了，各种乱七八糟的，能自己改的自己改了。大家装修要找个好点的水电工啊。

Mufasa

去年我也把工作室那边的电路全部翻修了一遍

因为还没有彻底完工，一直没空发帖介绍。。。。

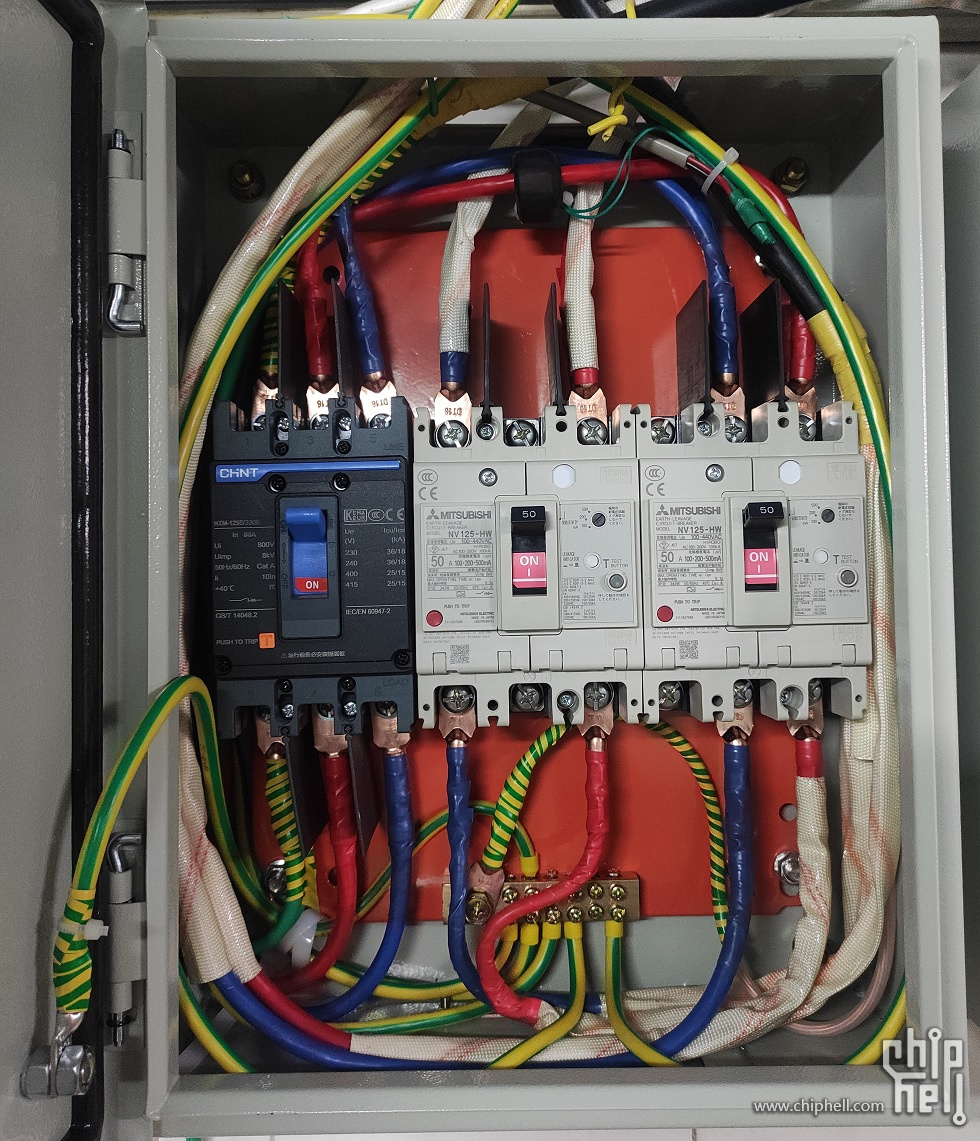

先上个总闸箱，支持一下

Mufasa

6平方跳线用于NXBLE-40确实太粗了，会拧坏。

6平方跳线用于NXBLE-63YH比较合适。

jzet

Mufasa 发表于 2025-5-10 22:04
去年我也把工作室那边的电路全部翻修了一遍

因为还没有彻底完工，一直没空发帖介绍。。。。

这是商用的三相电还是一样的220v？看着跟我们入户总闸那个差不多，开关好大。

Mufasa

jzet 发表于 2025-5-10 22:07
这是商用的三相电还是一样的220v？看着跟我们入户总闸那个差不多，开关好大。 ...

单相220V

这种是塑壳开关，适合长期大电流使用

dead_kiss

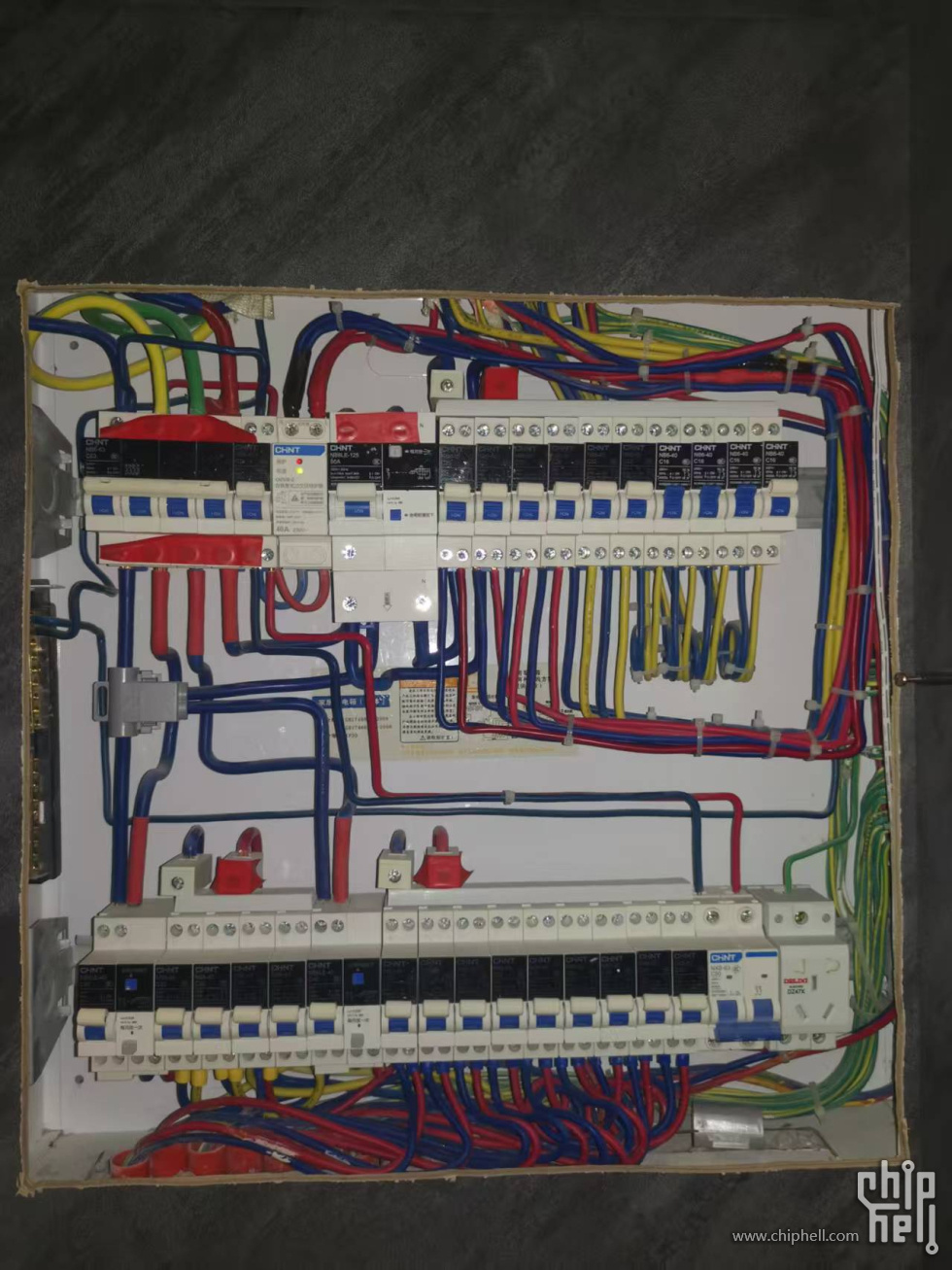

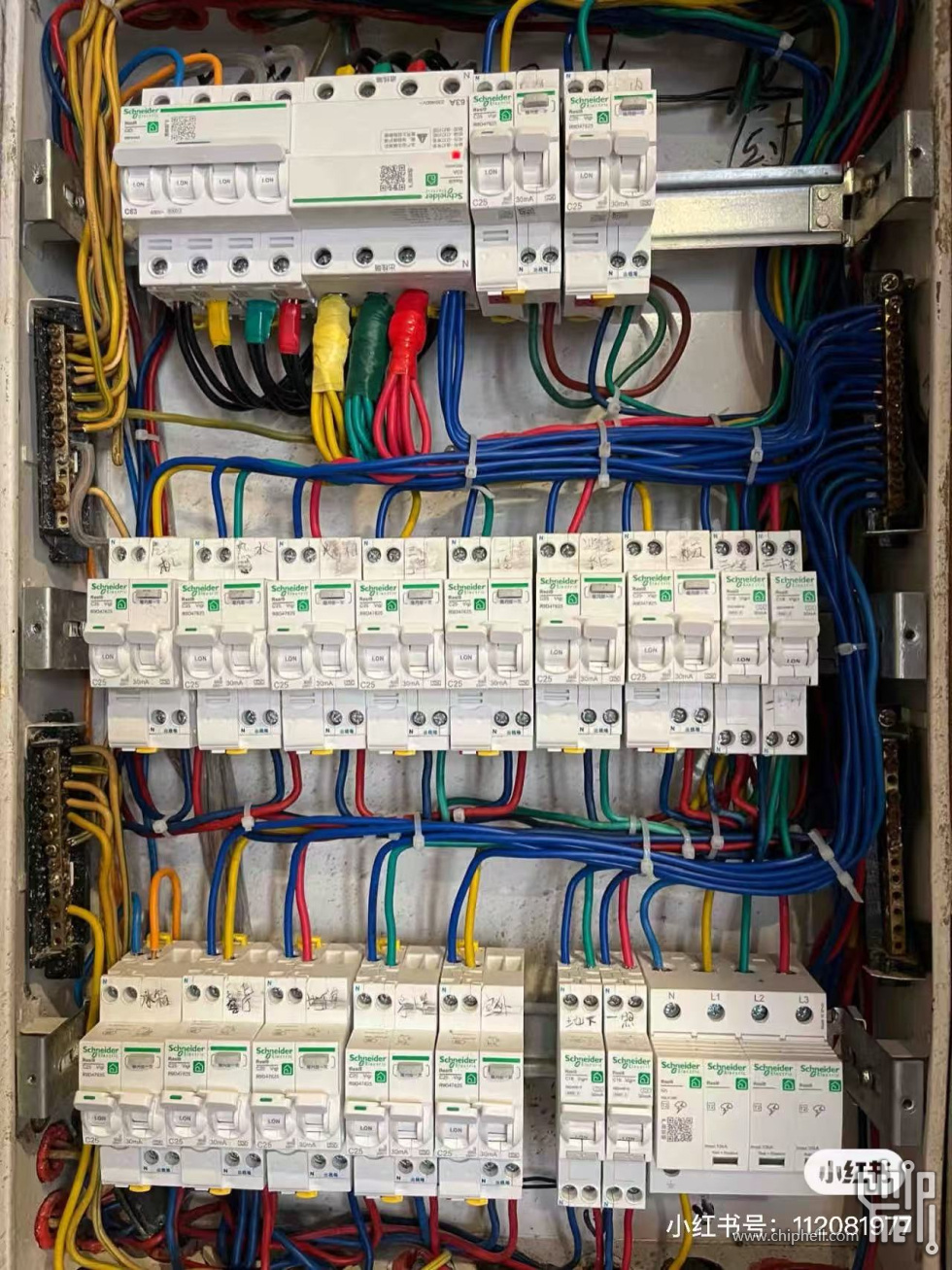

自己折腾的，线多箱子小，尽力了

jzet

dead_kiss 发表于 2025-5-10 22:50
自己折腾的，线多箱子小，尽力了

你家这个回路真多啊，别墅还是多层？跳线的那个接线端子哪里买的，我之前就没看到，直到施耐德有配套的。

dead_kiss

jzet 发表于 2025-5-10 22:55
你家这个回路真多啊，别墅还是多层？跳线的那个接线端子哪里买的，我之前就没看到，直到施耐德有配套的。 ...

就是普通平层，只不过我把几个房间的插座独立出来，怕冬天取暖器烧线。事隔太久都忘记了，你可以在TB识图看看

Alan_zbti

这个冰箱和网络为啥要单独出来跟线？ 住小区的话浪涌保护器没啥用，不如换个过欠压保护器。

jzet

Alan_zbti 发表于 2025-5-10 23:56
这个冰箱和网络为啥要单独出来跟线？ 住小区的话浪涌保护器没啥用，不如换个过欠压保护器。 ...

第二个是wifi断路器，可以直接手机控制断开家里所有的电路，但是这前提得有wifi，还有冰箱不能断电啊，所以wifi网络的弱电箱插座和冰箱并到了wifi插座前面的总开关。

shalei2004

装修市场有人专门做这个生意，很多家装电工师傅跟设计师要需求之后，拿走配电箱直接找人做

jzet

shalei2004 发表于 2025-5-11 00:51
装修市场有人专门做这个生意，很多家装电工师傅跟设计师要需求之后，拿走配电箱直接找人做 ...

水电工自己不做吗？

asuke

不懂就问，正在装修，施耐德空开和正泰这些普通国产大牌的使用差距大吗？？

jzet

asuke 发表于 2025-5-11 10:01
不懂就问，正在装修，施耐德空开和正泰这些普通国产大牌的使用差距大吗？？ ...

国内很多工地都用正泰，国产最好算正泰了吧，施耐德，abb极限估计是比正泰好，家用环境也好，我感觉差别不是很大，但是价格差挺大。

asuke

jzet 发表于 2025-5-11 10:02
国内很多工地都用正泰，国产最好算正泰了吧，施耐德，abb极限估计是比正泰好，家用环境也好，我感觉差别 ...

现在住这套房就是用的ABB，反正也没出过什么问题，就是确实贵，想着装新房节约点 要不买个正泰德力西算了

黑钢

一看就像是大户人家啊，回路真多，我好像才7个还是9个空开吧。

不过当时装修的时候我用的全是舰用级别的耐火电线，现在时间长了有点不记得了，好像所有插座用的是4个平方的，空调的线拉的6个平方还是10个平方的，所有的开关都是2.5个平方的，我记得我家就没有装1.5平方的线。

梅C

黑钢 发表于 2025-5-11 10:39
一看就像是大户人家啊，回路真多，我好像才7个还是9个空开吧。

不过当时装修的时候我用的全是舰用级别的耐 ...

现在家装1.5平方的线基本没人用了，灯线都是2.5平方。

黑钢

梅C 发表于 2025-5-11 11:04
现在家装1.5平方的线基本没人用了，灯线都是2.5平方。

嗯，应该是的，我14年装修的时候家人就说不要装1.5个平方的线了，但是其实现在家里的灯的瓦数真的比小时候低太多了。我客厅一共是6个筒灯+3个射灯，都是9W的，加一块儿才81W，客厅的主灯是60W的，餐厅的主灯是40W，餐厅还有额外的3个筒灯和1个射灯，平时都不开主灯的。主卧的主灯是4个8W的，两个床头灯是4W的

回想我小时候，我记得当时厨房里装的是一颗100W的白炽灯，我的台灯都是60多W的白炽灯。哈哈

jzet

黑钢 发表于 2025-5-11 10:39
一看就像是大户人家啊，回路真多，我好像才7个还是9个空开吧。

不过当时装修的时候我用的全是舰用级别的耐 ...

就是小套房那，电工给搞的回路多而已。你家这电线都很高配啊，一般插座就2.5平，厨房4平，3p空调4平，卫生间按理说4平更好，电工只给接的2.5平。4平的线硬，比较难拉了已经。灯具1.5平完全足够了。平常插线板还是1.0国标都支持2500w。

jzet

黑钢 发表于 2025-5-11 11:13
嗯，应该是的，我14年装修的时候家人就说不要装1.5个平方的线了，但是其实现在家里的灯的瓦数真的比小时 ...

你灯功率小啊，这点功率上2.5的线很浪费啊。我客厅阳台餐厅是连通的，阳台2个射灯24w，1条反灯槽28w，阳台共40w，客厅轨道灯2条共96w，反灯槽100w，3射灯36w，电视灯带28w，餐厅4射灯48w，进门口灯带14w，走廊3射灯36w，鞋柜灯带10w，客厅这里全开的话408w，也很耗电哈哈。不过一般不会全开的，可能打扫卫生啥的全开一下。

黑钢

jzet 发表于 2025-5-11 11:16
就是小套房那，电工给搞的回路多而已。你家这电线都很高配啊，一般插座就2.5平，厨房4平，3p空调4平，卫 ...

是的，只是当时是托熟人薅的厂里的羊毛，所以线就用得好了些。

我现在最后悔的就是我家配电箱和弱电箱当时都没扩大，我有跟装修的设计师聊过这事儿，他说我两室一厅的房子根本用不着扩大，现在想想真是不该听他的，

尤其是弱电箱，我啥都考虑到了，就是没考虑扩大，14年的时候我里面配了一个3口的闭路电视头和4个电话线接口，一个7口带4个poe供电的千兆路由，当时的光猫小小的，谁曾想等我15年入住的时候，才发现闭路电视被淘汰了，电信直接送了itv，我就傻眼了，客厅电视机下面就只留了一个网线接口。无奈只能研究单线复用。

黑钢

jzet 发表于 2025-5-11 11:22
你灯功率小啊，这点功率上2.5的线很浪费啊。我客厅阳台餐厅是连通的，阳台2个射灯24w，1条反灯槽28w，阳 ...

那确实的，我家的灯功率都很小，而且平时日常最多就是开客厅的6个筒灯，如果看电视的话是开的一个明基的落地灯，再开一个餐厅的墙灯，前者不到10W吧，后者是14W的。

我对我们家灯还是很满意的，便宜好用，10年了一颗都没坏。

shalei2004

jzet 发表于 2025-5-11 08:13
水电工自己不做吗？

聊过，他们说自己能做，但是不如人家做的好，术业有专攻，我觉得挺有道理的

Mufasa

shalei2004 发表于 2025-5-11 14:01
聊过，他们说自己能做，但是不如人家做的好，术业有专攻，我觉得挺有道理的 ...

横平竖直只有那些专业的能做出来。

我自己做的也是弧形拐弯。。。。

shalei2004

Mufasa 发表于 2025-5-11 21:09
横平竖直只有那些专业的能做出来。

我自己做的也是弧形拐弯。。。。

不过楼主用的汇流排，第一眼我在想怎么我的电工师傅不给我用这个，反正是我出钱

后来看了坛友评论，这个东西就是赌所有空开不会出任何问题，否则更换确实麻烦

Mufasa

shalei2004 发表于 2025-5-11 21:22
不过楼主用的汇流排，第一眼我在想怎么我的电工师傅不给我用这个，反正是我出钱

后来看了坛友评论，这个 ...

其实开关很少出问题

至少正泰在我这里，很多年几乎没有坏过。
偶尔有那么一两个坏的，我记不起来了，说明很少。

德力西是真的爱坏。。。。

比德力西更便宜的嘛，就不用说了。

jzet

shalei2004 发表于 2025-5-11 21:22
不过楼主用的汇流排，第一眼我在想怎么我的电工师傅不给我用这个，反正是我出钱

后来看了坛友评论，这个 ...

第一个我这个匹配好用的不多，买这个施耐德还是得修改的，其他发现也有端子可能匹配。电工用这个方便，就是以后维修麻烦。我是觉得跳线4平方太小了，需要更大的铜线，同时买了汇流排和6平方bvr线，其实用6平方bvr线也可以，用这个汇流排也可以，买都买了，就用汇流排了。
汇流排主线有10平，载流量更大，应该是很靠谱的，施耐德这个设计的挺好的。

白刃

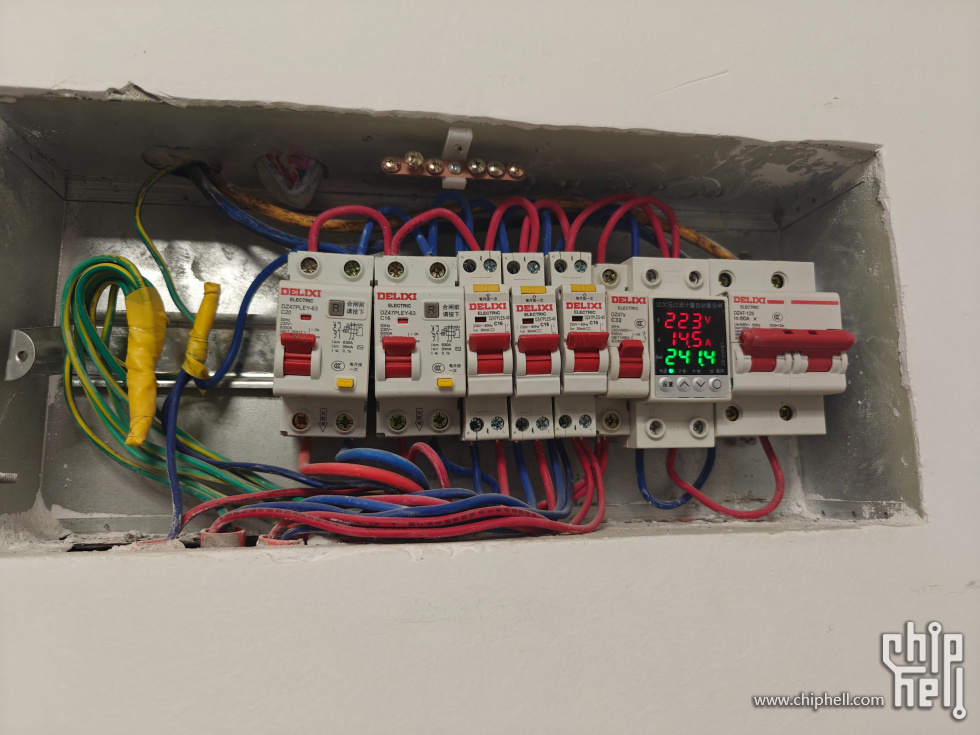

家里自己舞的，tb各种券杂七杂八的乱拼，方向反了，线太硬不贴合，后续找个电箱相框盖住拉倒

jzet

白刃 发表于 2025-5-12 03:11
家里自己舞的，tb各种券杂七杂八的乱拼，方向反了，线太硬不贴合，后续找个电箱相框盖住拉倒 ...

你家这跳线看着是4平方？有点细啊，跟我家之前一样，用面积大一点的好。

秋日

工艺就不说了。有点点混乱。

最大问题，这么重视了，为啥没有看到整个布线的地线呢？地线呢？
