立式ITX再进化，七彩虹 B860i + 影驰 5060Ti 魔刃 +酷冷 Ncore 100 AIR 装机展示

tommylin

酷冷至尊 NCORE 100 系列机箱自推出以来，以其独特的设计和出色的性能备受关注。NCORE 100 MAX 作为该系列的先驱，凭借紧凑的体积、强大的水冷散热以及预装电源等优势，为追求高性能的 ITX 玩家提供了优质选择。而如今，NCORE 100 AIR 作为 NCORE 100 MAX 的延续版本，在继承了前者经典设计元素的基础上，进行了优化与创新。它保留了独特的倒角立柱设计和主板与显卡背靠背的 A4 布局，同时以更亲民的价格、更高的 DIY 自由度适配当下的装机需求。此次，就使用 酷冷至尊 NCORE 100 Air搭载Ultra 265K + 七彩虹 B860I主板 的15代intel 平台，以及最新的Nvidia甜品卡 影驰 GeForce RTX 5060 Ti 魔刃 MAX OC显卡，打造一台颜值性能双双在线的ITX小钢炮。

装机配置

CPU：INTEL Ultra 265K
主板：七彩虹 CVN B860I FROZEN V20
显卡：影驰 GeForce RTX 5060 Ti 魔刃 MAX OC
内存：宇瞻 暗黑马甲 DDR5 6400MHz 32G（16G*2）
SSD：佰维NV7200 PCIe4.0 2TB
机箱：酷冷至尊 NCORE 100 AIR
散热器：超频三 降龙 RC600
电源：追风者 Revolt 850W SFX ATX3.0

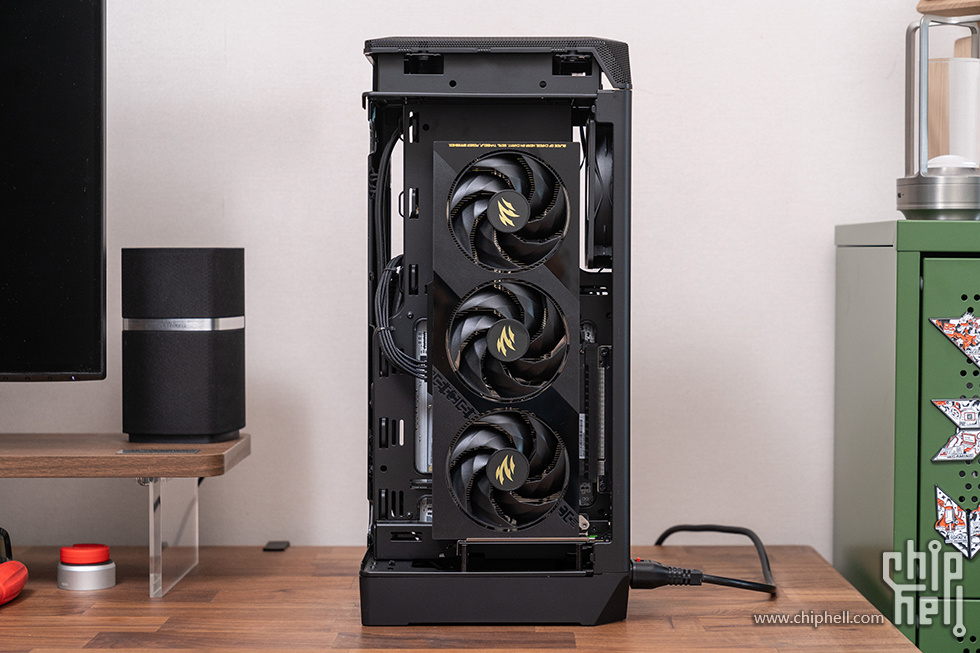

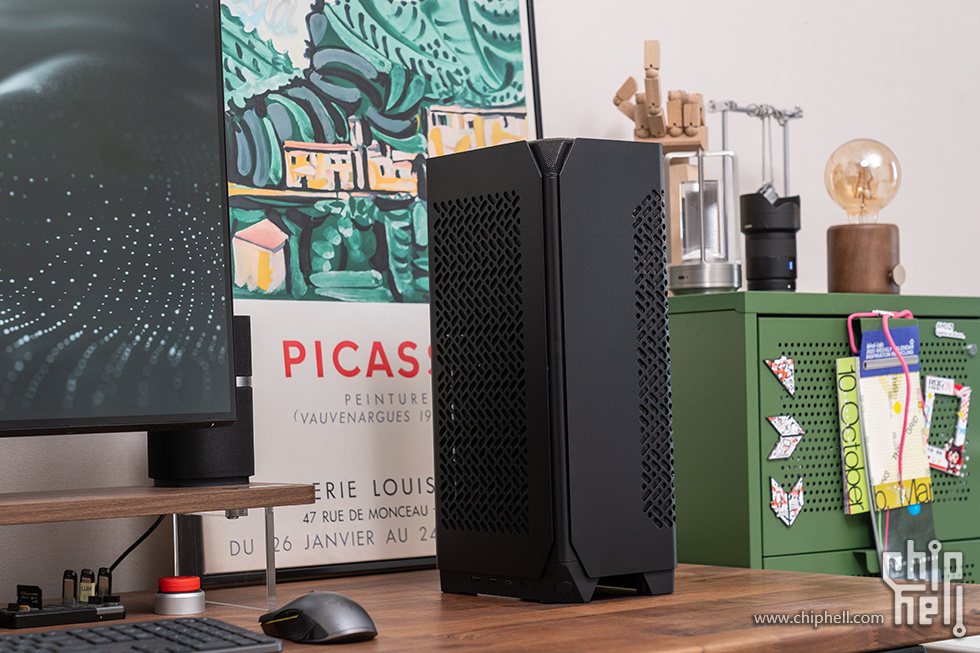

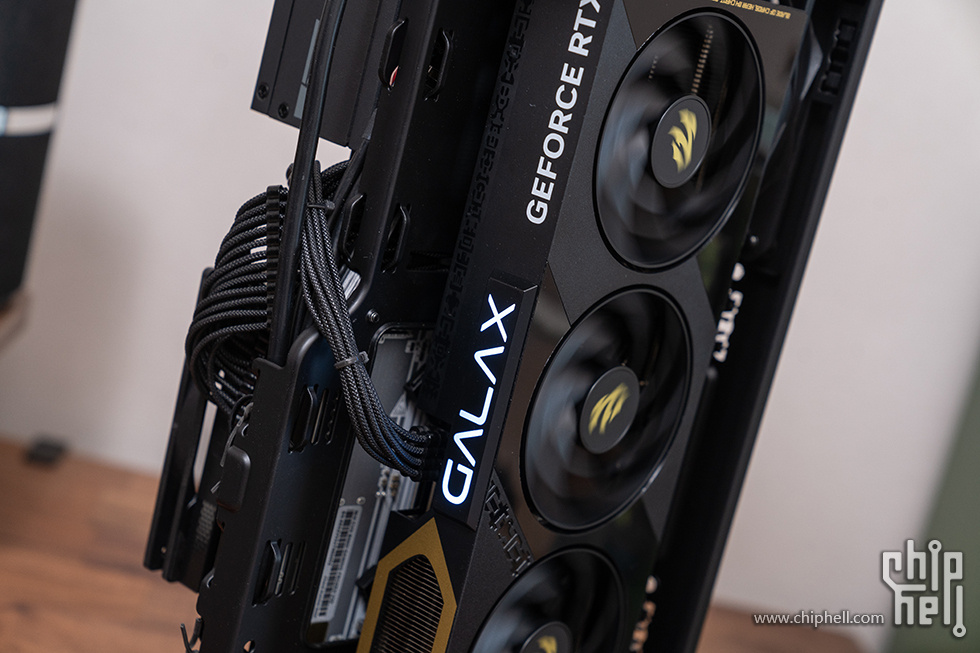

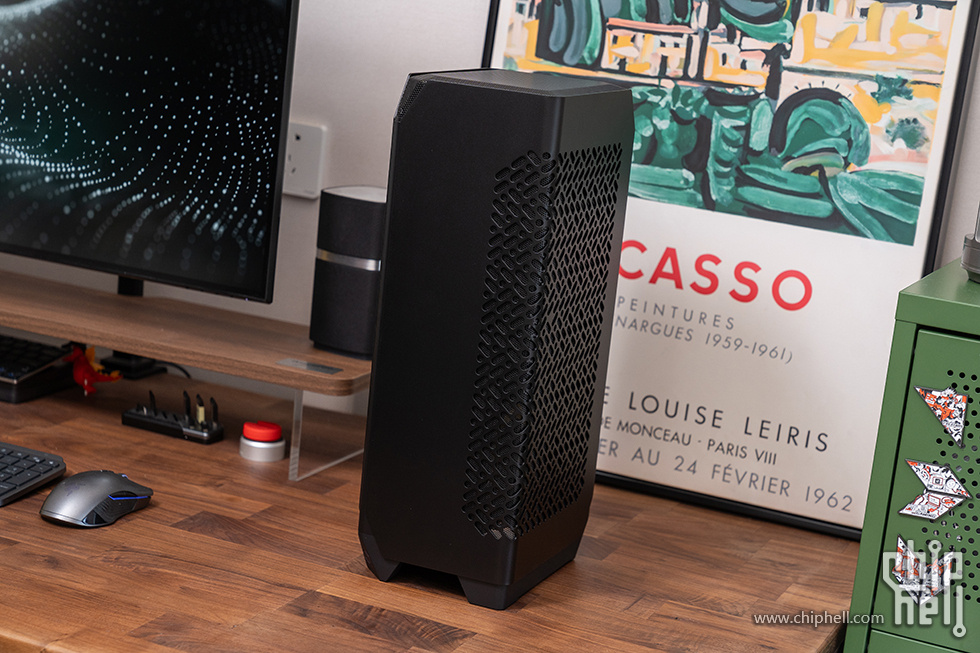

整机展示



















































装机配件介绍

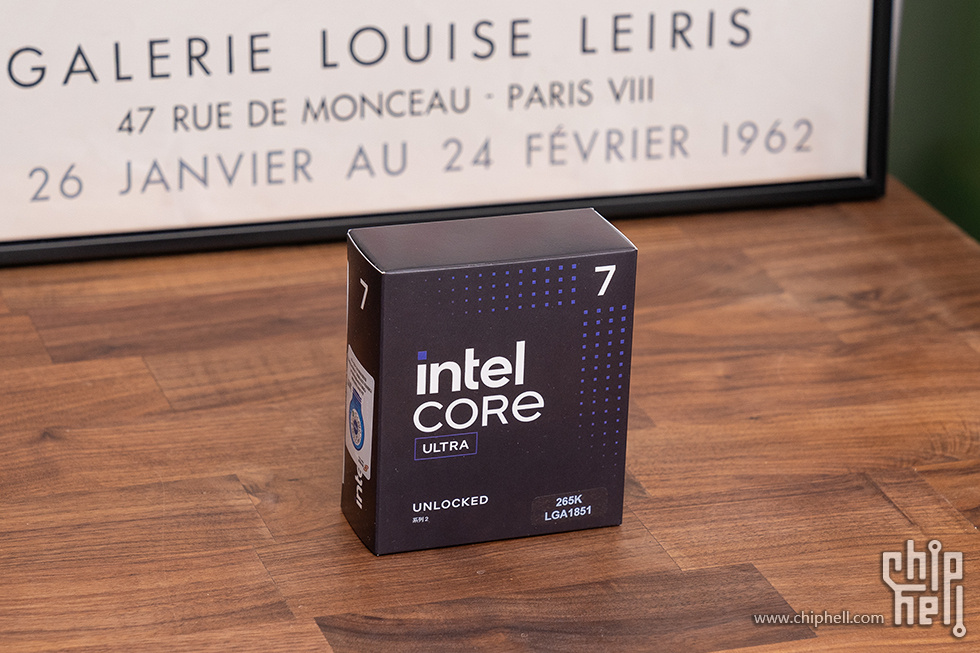

Intel酷睿 Ultra 7 265K ，20 核 20 线程，基础频率 3.9 GHz，最大睿频 5.5 GHz、二级缓存 36 MB，三级缓存 30 MB。创新的chiplets分离式模块化架构通过D2D（Die-to-Die）高速互联通道，实现了对异构计算模块的精准超频调控。

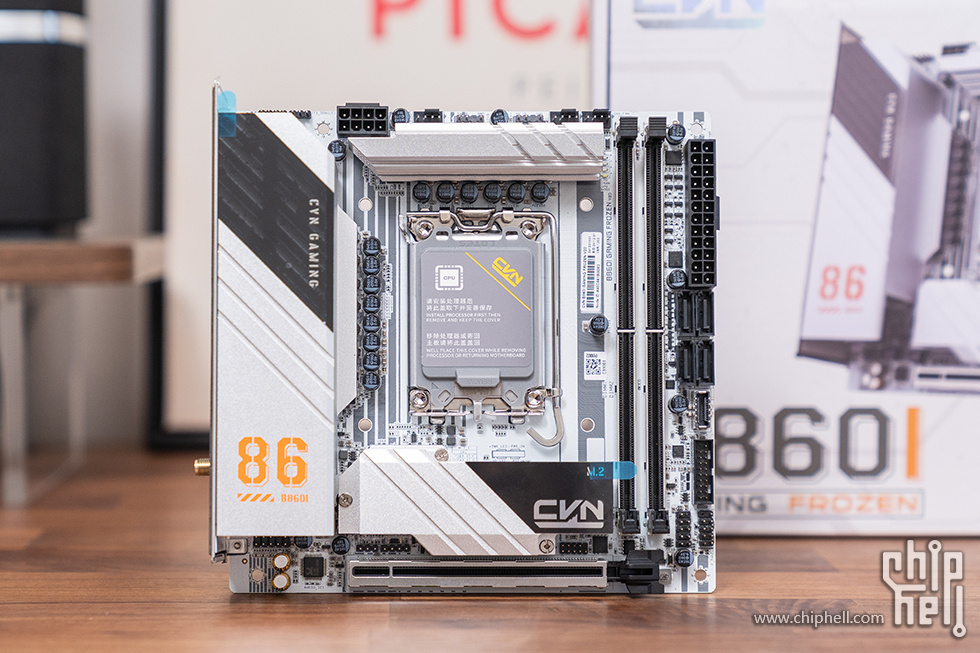

主板选用了来自七彩虹的CVN B860I FROZEN V20，标准ITX版型，外观延续了FROZEN系列风格。采用了纯白色 PCB 设计，大范围覆盖合金散热装甲，提高散热性能的同时提高主板外观质感。

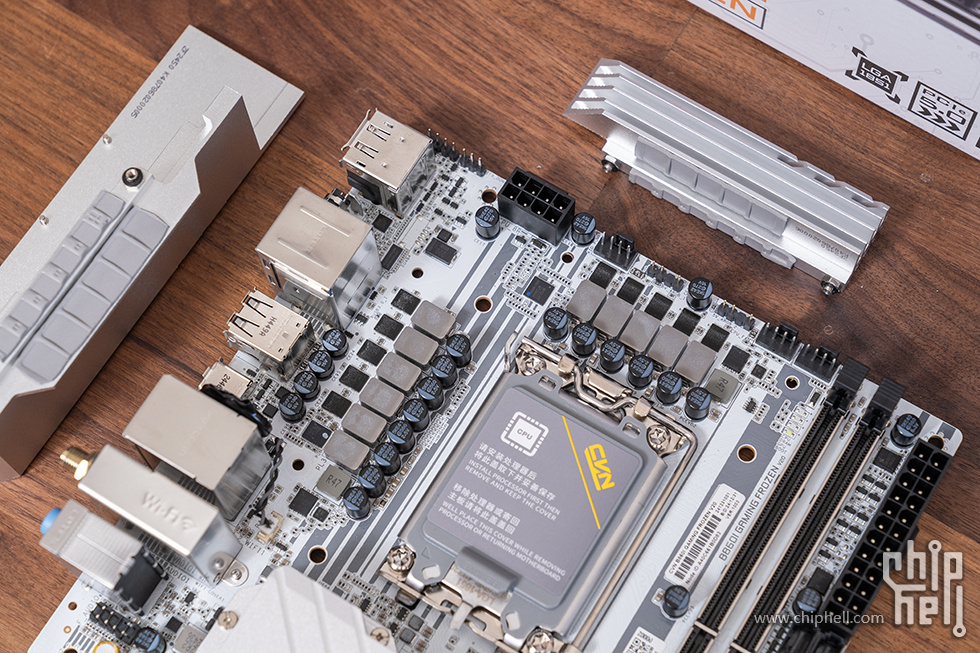

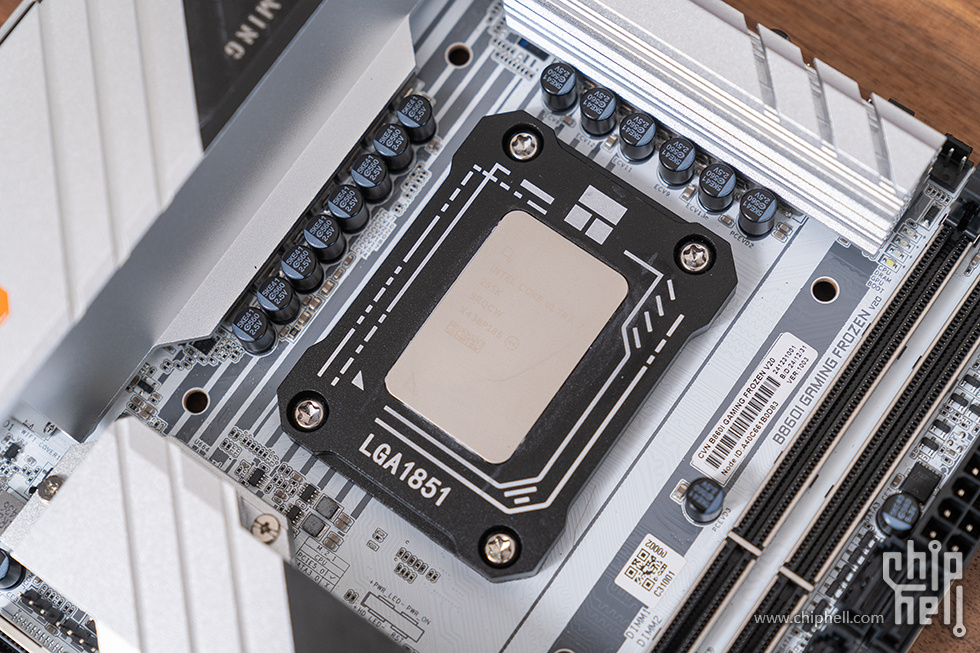

主板CPU供电接口为8pin，采用了8+1+1 相数字供电设计，核心单相最大电流 90A ，一体式合金供电散热装甲完整覆盖核心DrMOS，隐藏式复合沟槽设计大幅提高散热效率，可以轻松满足 Ultra 200s处理器的满负荷输出。

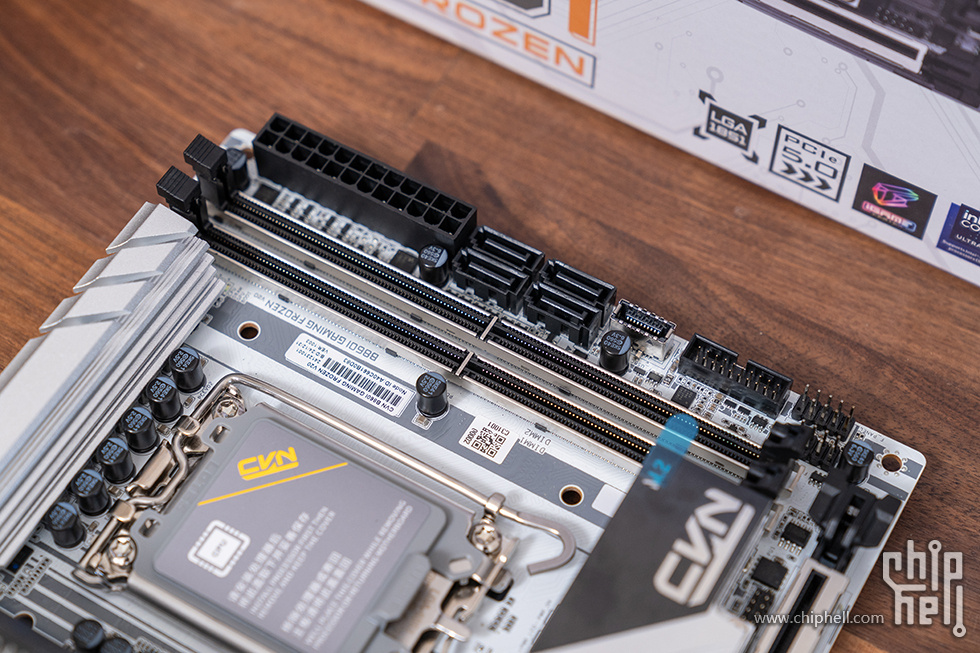

主板提供两条 DDR5 内存插槽，单槽支持48GB内存最大支持96GB。 使用SMT强化工艺，高速信号更完整清晰，同时增强了HIGH-V电压，能够解锁高电压模式，XMP 加速模式下最高 8600MT/s（OC）的高频率。

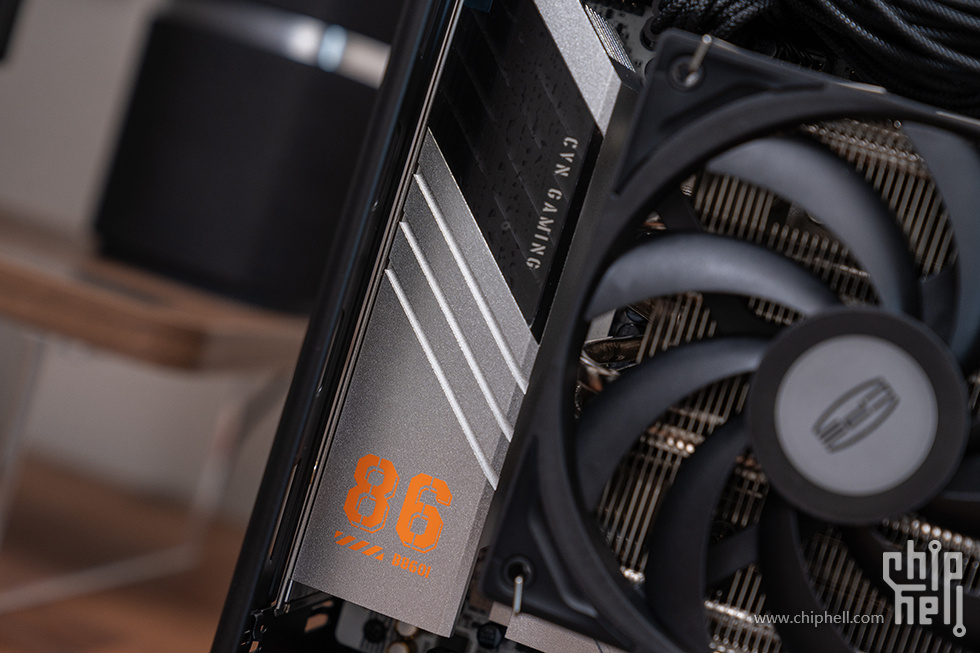

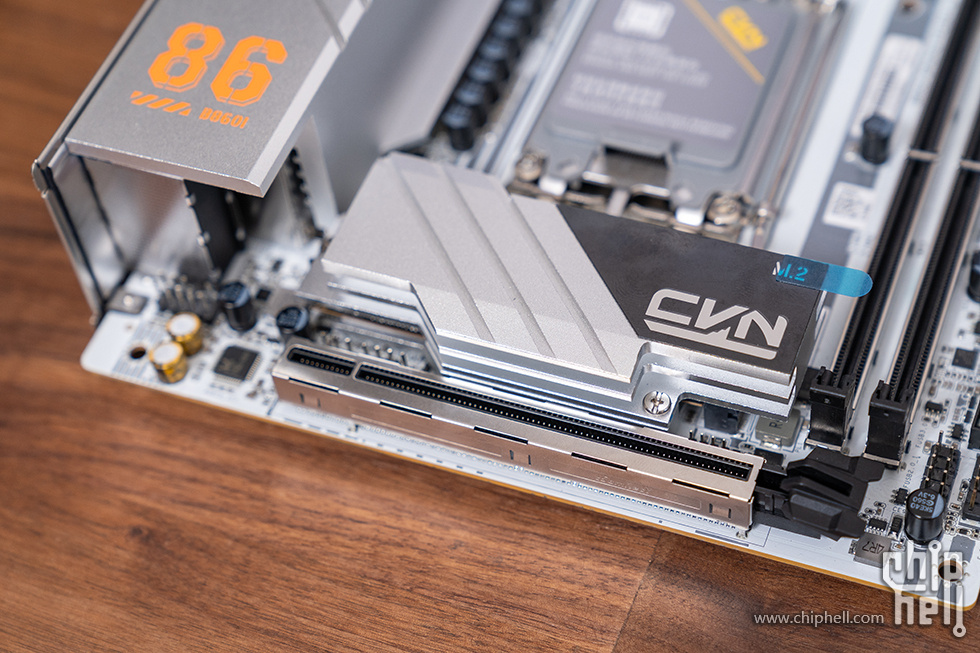

主板采用了全金属加固PCIe 5.0×16 合金强化插槽，带宽高达128GB/s，支持NVIDIA最新RTX 50系和AMD最新adeon RX9000系显卡，同时兼容旧款的PCIe 4.0和3.0显卡。

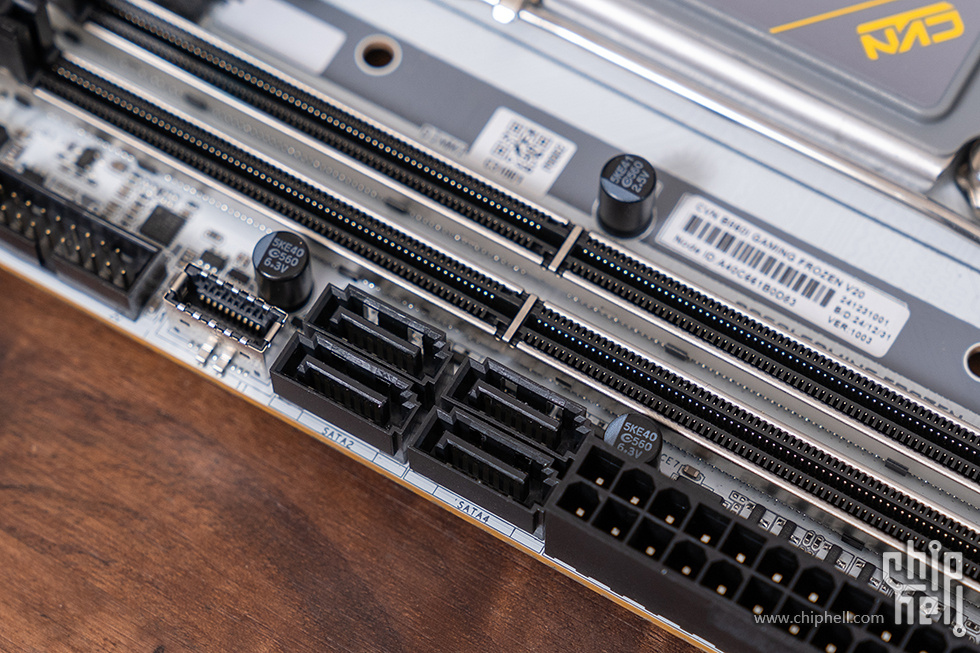

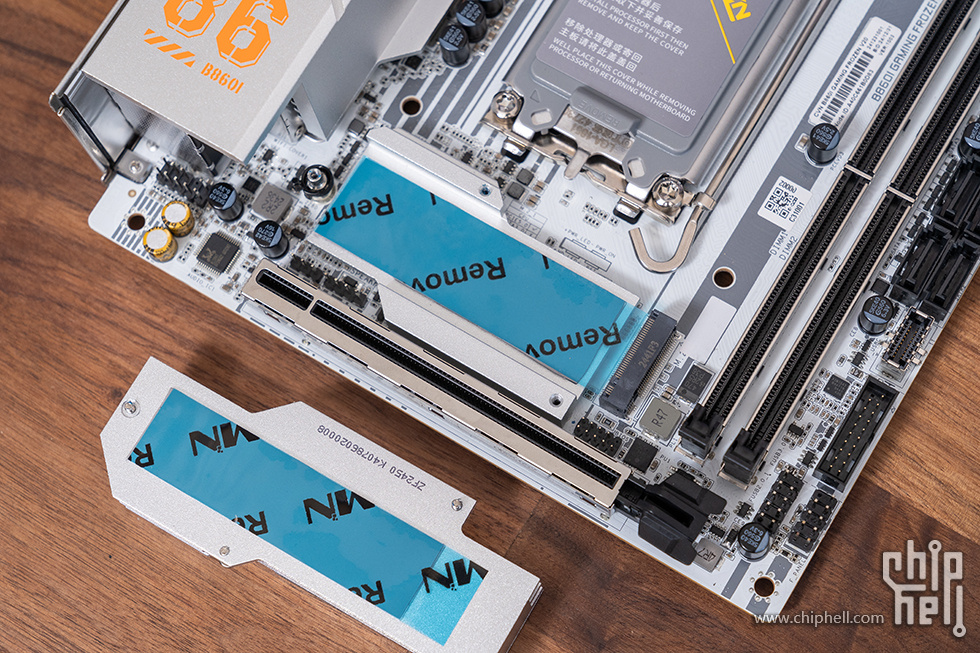

主板配备了两个M.2插槽，主板正面的为PCIe 5.0 x4 M.2 SSD插槽，自带金属散热马甲；背面的为PCIe 4.0 x4 M.2 SSD插槽。同时在主板右侧边缘提供了4个SATA 6Gbps接口，满足大容量存储需求。

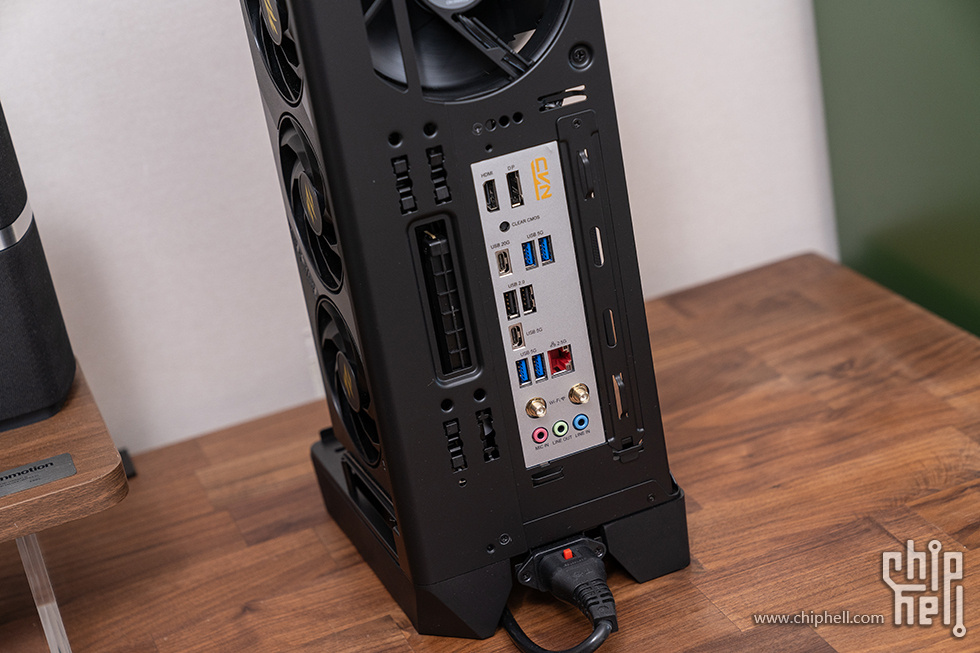

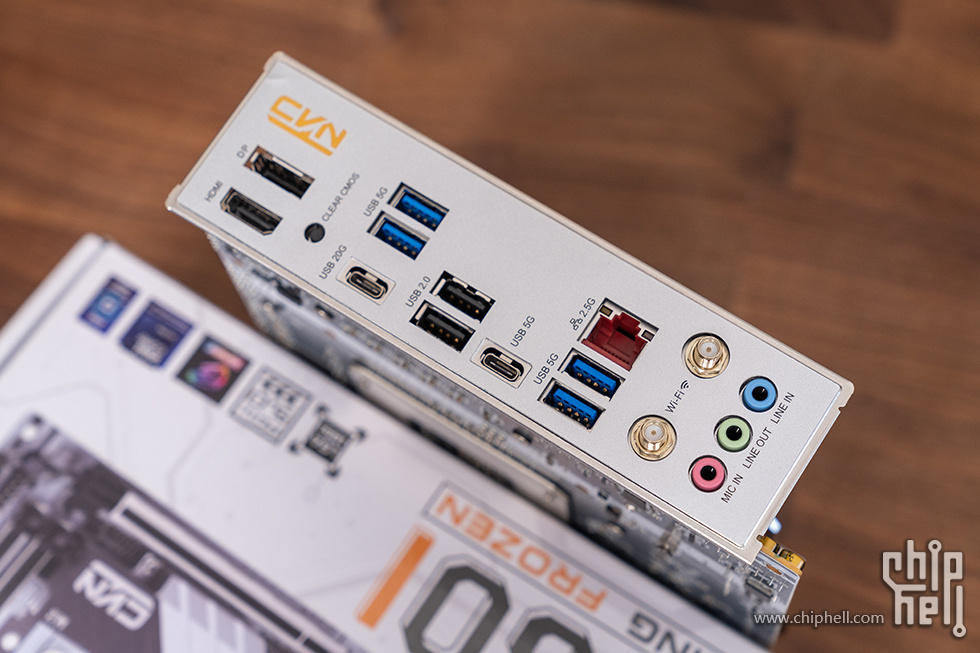

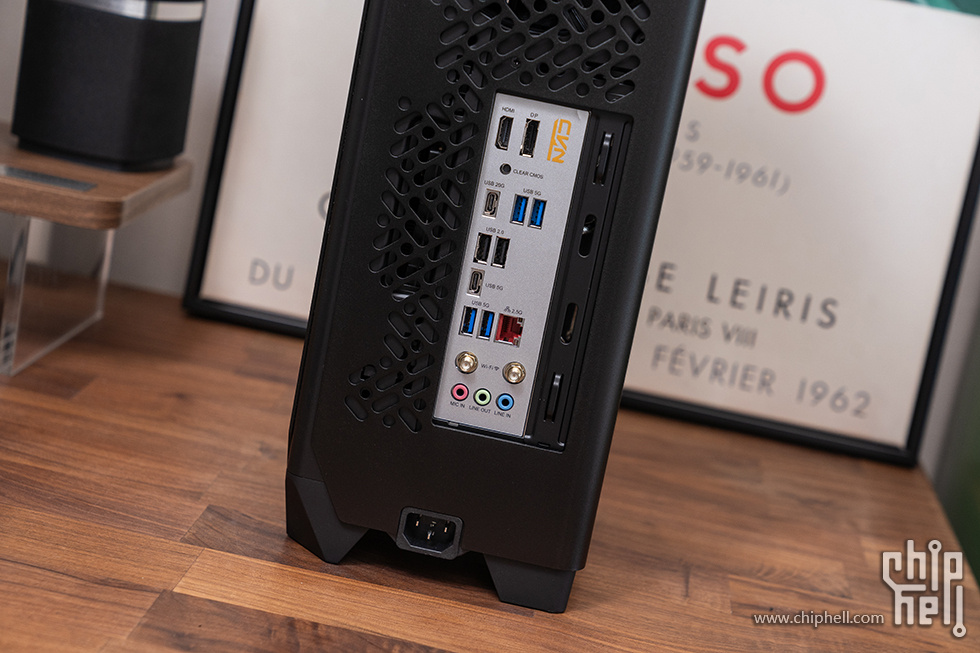

一体式IO背板，提供了2个USB 2.0接口、4个USB 3.2 Gen 1 5Gbps Type-A接口、1个USB 3.2 Gen 1 5Gbps Type-C接口、1个USB 3.2 Gen 2x2 20Gbps Type-C接口、1个DP 1.4接口，最高支持8K 60Hz的分辨率、1个HDMI 2.0接口，最高支持4K 60Hz的分辨率、1个2.5G网络接口、2个Wi-Fi 6E天线接口、3个音频接口（音频输入/音频输出/麦克风）和1个清除CMOS按键。

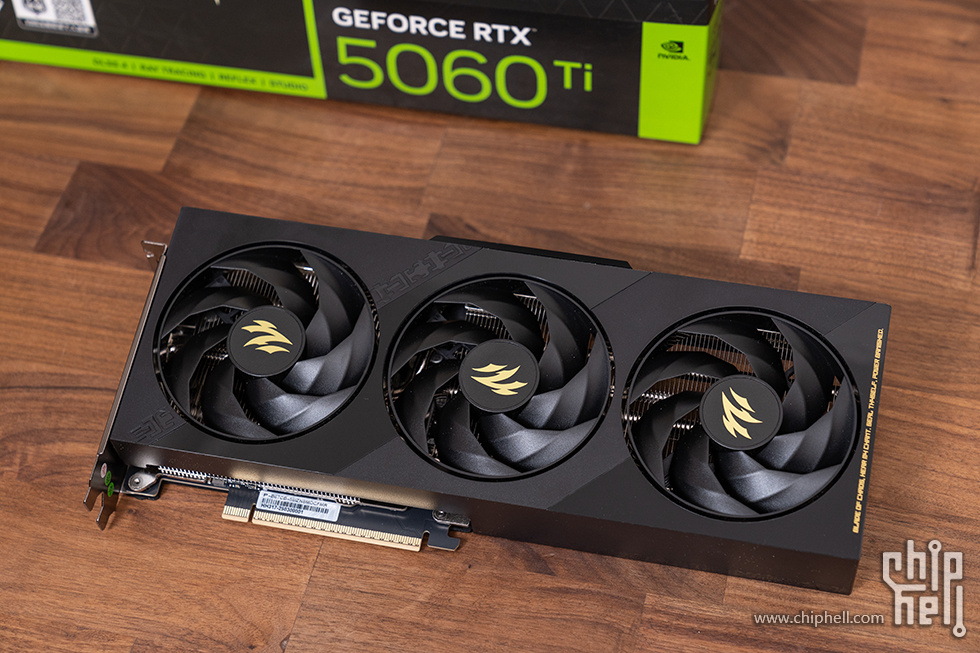

影驰 GEFORCE RTX 5060 Ti 魔刃MAX OC采用 全新一代 NVIDIA Blackwell 架构，搭载全新第四代RT Cores和全新第五代Tensor Core，GB206-300核心。拥有4608个CUDA核心，加速频率为2602MHz，16GB 超大容量GDDR7 显存，显存位宽 1280-bit显存频率高达 28Gbps。

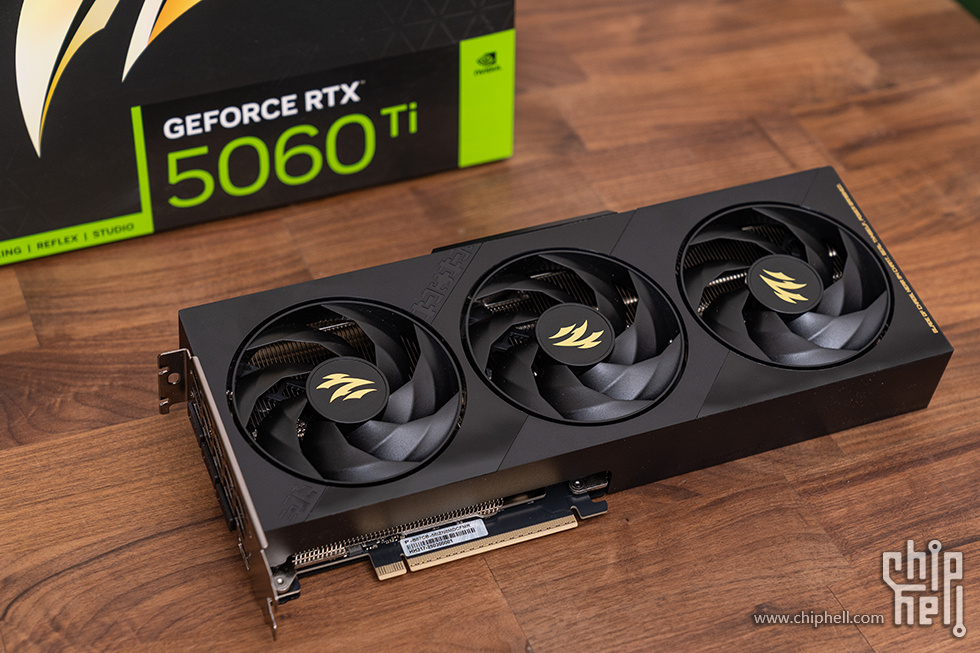

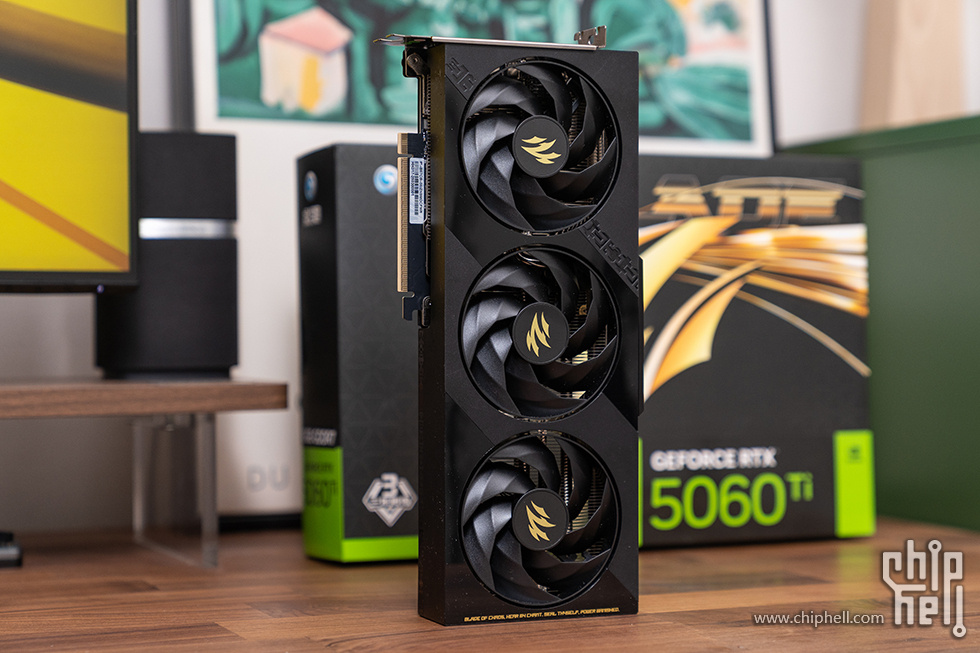

影驰 GEFORCE RTX 5060 Ti 魔刃MAX OC外观设计在简约基调中融入巧思，既满足小机箱装机的兼容性，又通过细节处理提升视觉层次感。显卡全长 304mm，宽度 125mm，厚度仅 40mm（标准双槽），严格遵循 NVIDIA SFF-ready 标准，即便在 ITX 紧凑型机箱中也能轻松安装，彻底打破 “高性能显卡必占空间” 的传统印象。



导风罩采用双材质拼接工艺：主体部分为磨砂质感的哑光黑，触感细腻且不易沾染指纹；边缘与导流槽区域则以亮面钢琴烤漆点缀，形成 “哑光为主、亮面点睛” 的视觉对比。左侧醒目的 “咒文” 图腾以亮面材质浮雕呈现，在灯光下投射出神秘纹路，为纯黑机身注入独特辨识度。三把 9cm 环形风扇采用半透明黑色扇叶，中央轴心嵌入黄色点缀，与顶部边缘的同色系装饰条相呼应，低调中暗藏活力。

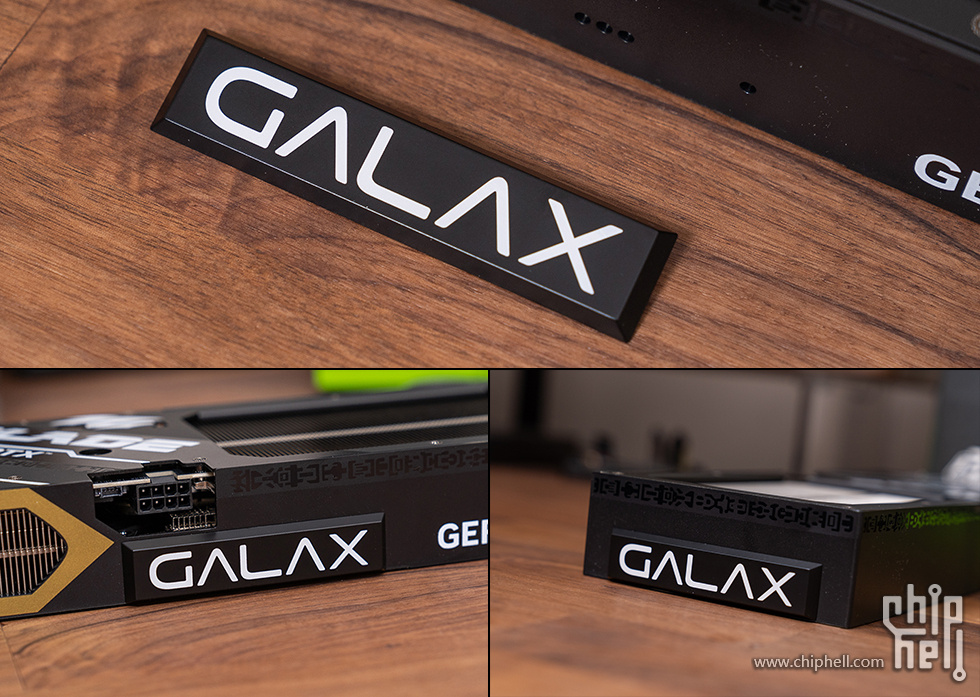

显卡顶部与右侧预设磁吸式 LOGO 灯安装槽位，用户可根据机箱摆放方向自由调整位置，使灯光焦点始终朝向视觉中心。LOGO 灯支持 ARGB 同步，通过影驰自家软件或主板控制工具，可与整机灯效联动，而移除 LOGO 灯后，显卡即刻回归极简无光形态，适配 “无光污染” 装机需求。

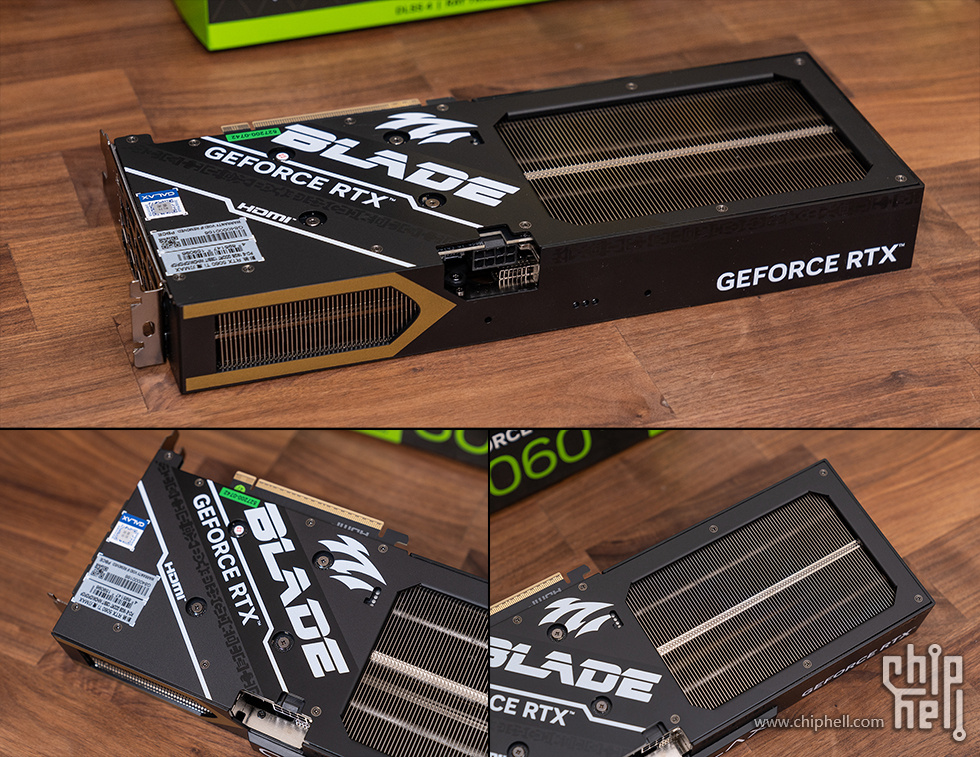

全尺寸金属背板以黑色为主色调，中央冲压白色 “BLADE” 系列 LOGO 及 “GEFORCE RTX” 字样，边缘环绕细腻的镭射纹路，提升整体精致度。背板右侧采用大面积蜂窝状镂空设计，与显卡内部散热鳍片直接对应，形成 “进风 - 散热 - 出风” 的贯穿式风道，有效降低核心与显存温度。



影驰RTX 5060 Ti 魔刃搭载了“刃x圣散热系统”，配置了三枚90mm风扇，采用环形链结构的7 片三折扇叶，同噪音下风压提升15%，同转速下噪音降低5%风压提升10%，在待机状态下，显卡风扇支持空闲停转功能，能够大幅降低噪音，提升风扇寿命。

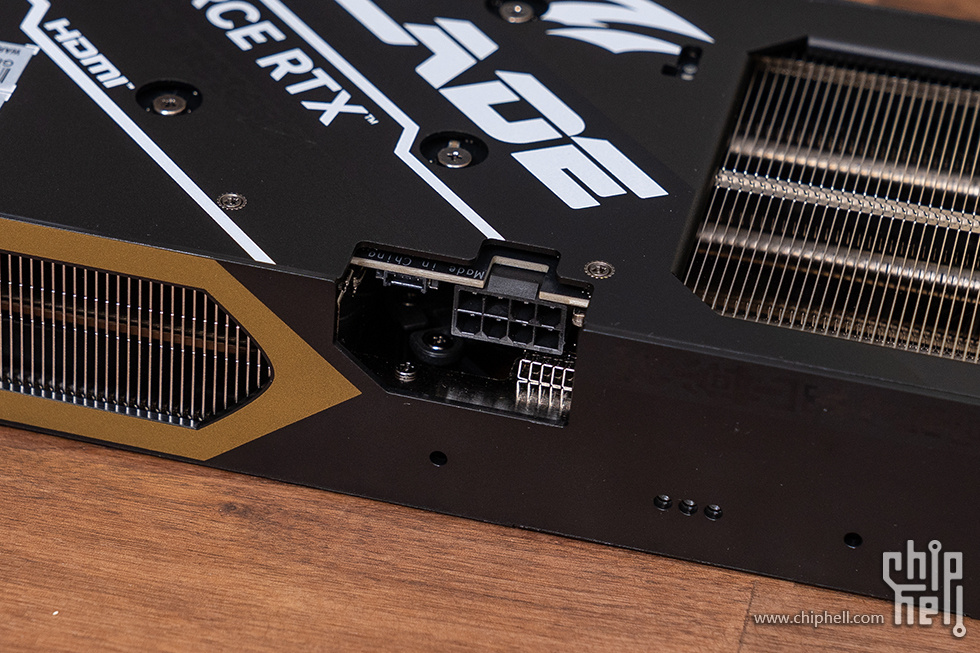

影驰 GEFORCE RTX 5060 Ti 魔刃MAX OC 默认TGP功耗为180W（MAX：200W），常规的PCI-E 8PIN供电既能为显卡提供充足动力，相对于12VHPWR电源转接线安装起来更加便捷。

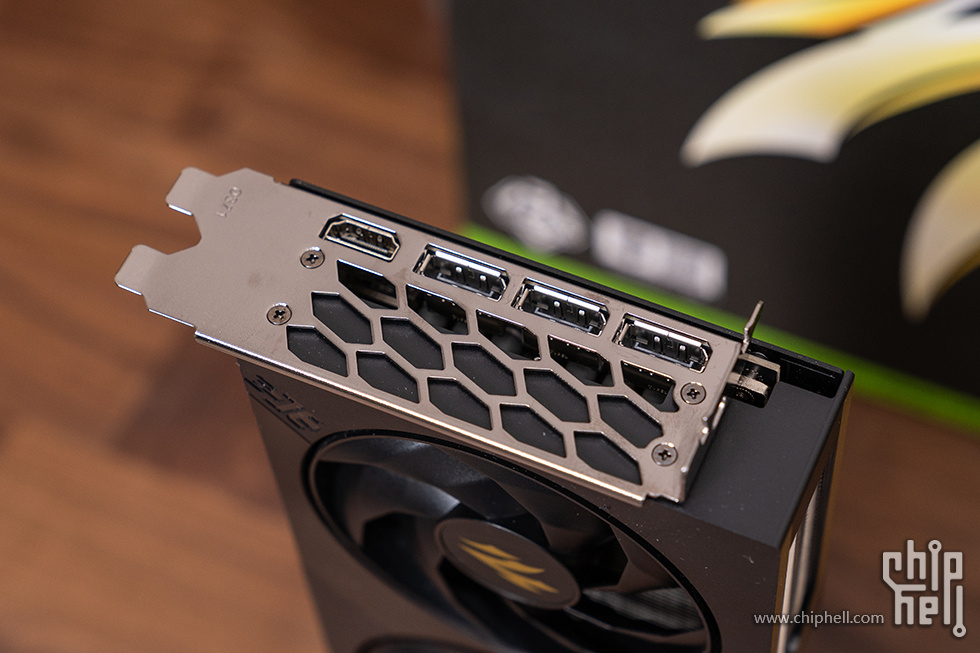

视频接口配置为 3×DisplayPort 2.1b 与 1×HDMI 2.1b，支持 8K@60Hz 及多屏输出，满足高端显示器或多屏工作流需求。

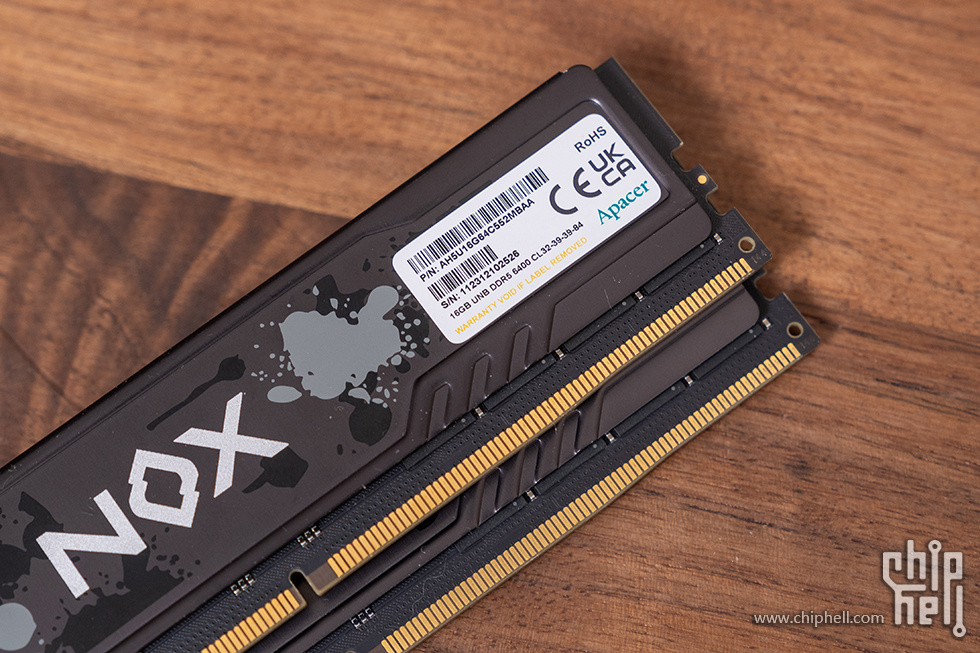

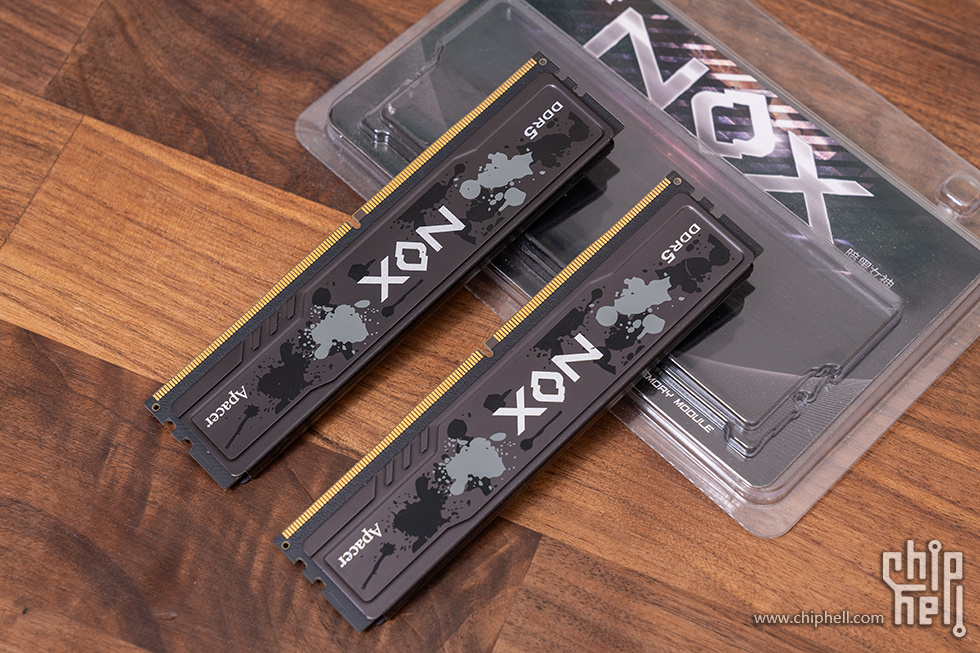

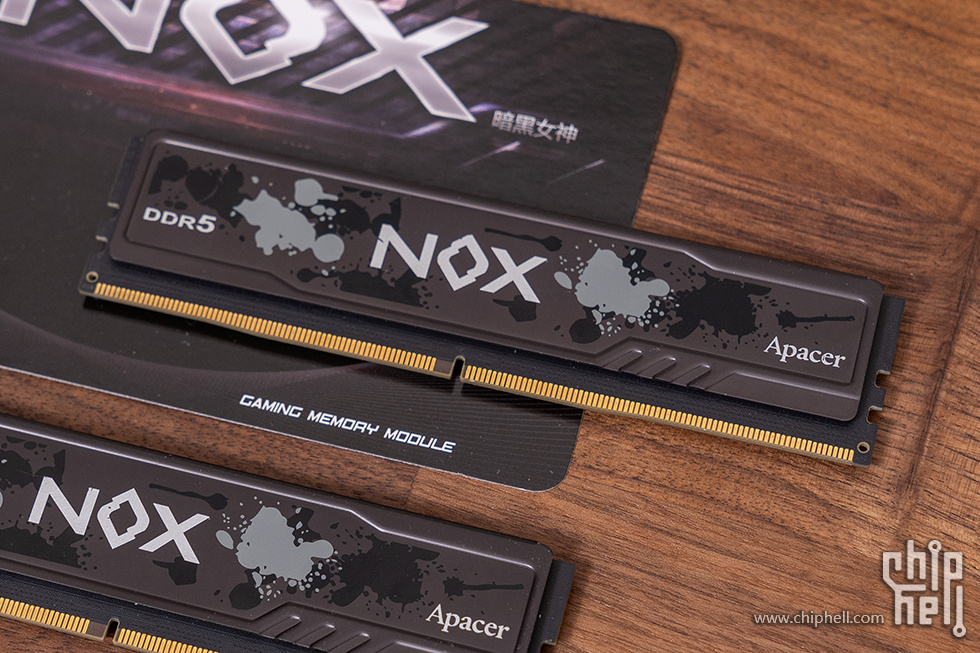

搭配使用了宇瞻 暗黑马甲 DDR5，内存颗粒为镁光颗粒，XMP 频率则为 6400，时序 32-38-38-84，电压1.2V，搭载 PMIC 电源管理晶片及 ONE-DIE ECC 内存纠错机制，支援 Intel XMP3.0 轻松一键超频。



外观方面以泼墨意象引出NOX暗黑女神的神秘感，加上高级全铝合金散热片提供高效散热性能，低调沉稳设计方便玩家搭配个性风格，矮版的设计有着更好的兼容性能，以适应各种装机环境。

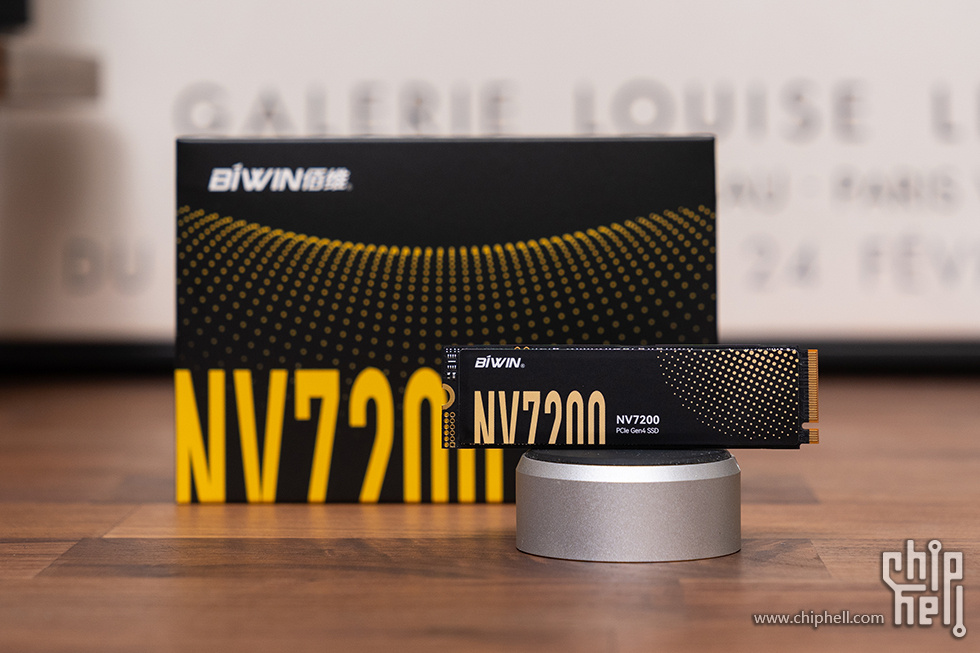

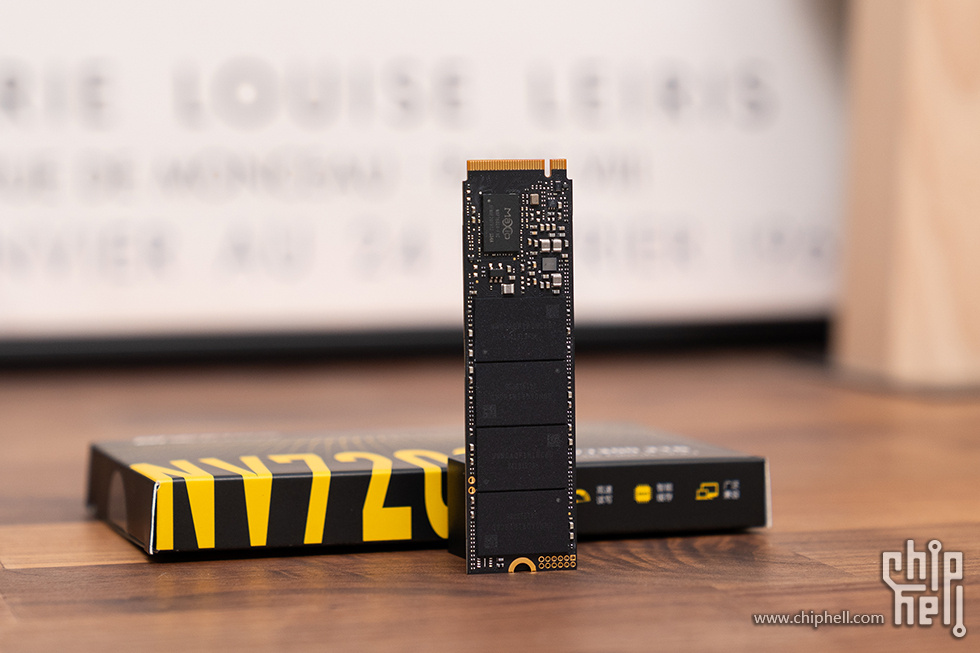

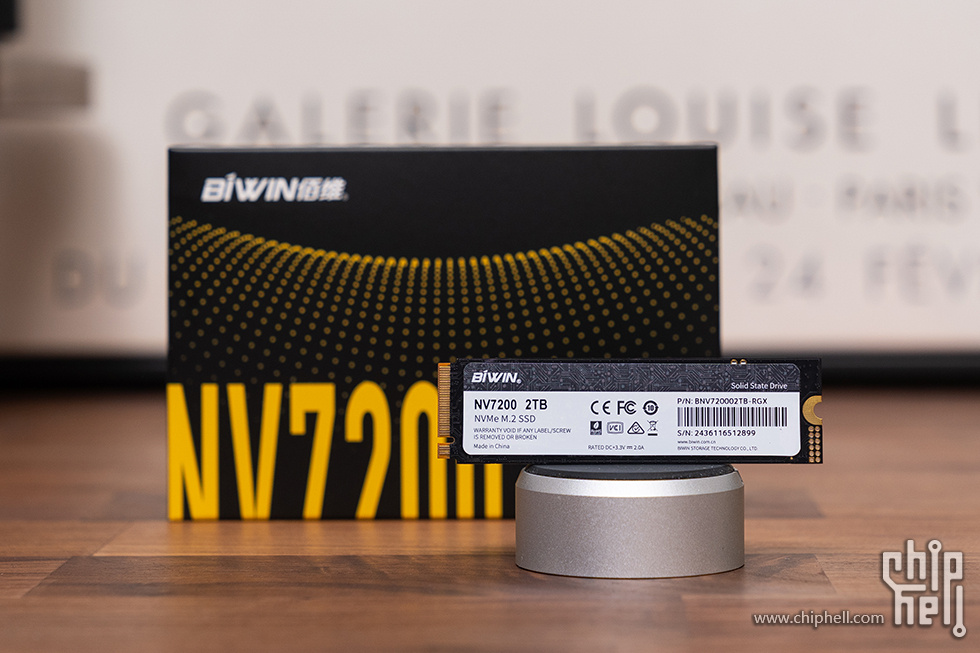

佰维NV7200固态硬盘基于PCIe 4.0标准，支持NVMe 2.0协议，采用HMB+SRAM融合Smart Cache技术，能提供高达7200MB/s的顺序读取速度。采用了先进的散热设计和智能温控算法，确保在高负载下也能保持稳定的性能输出，提供最高1600TBW及5年质保服务。

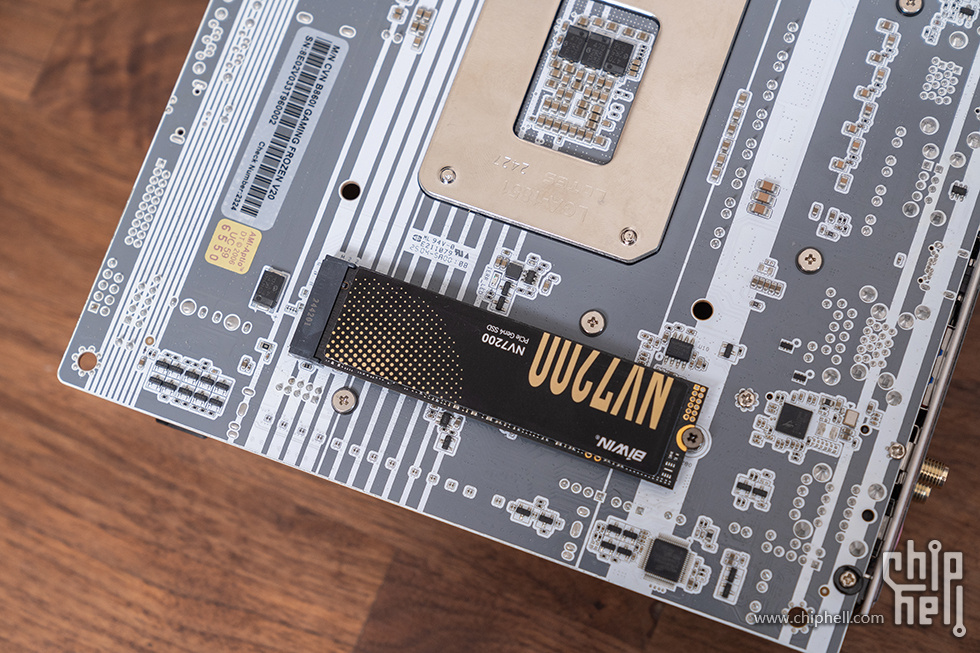

NV7200 固态硬盘为标准的2280规格，尺寸为80×22×2.45mm，采用M.2接口设计，硬盘表面还覆盖了一层1mm的石墨烯复合材质散热贴，结合电竞级温控算法，可有效降低运行时的温度，提升整体的稳定性和寿命。

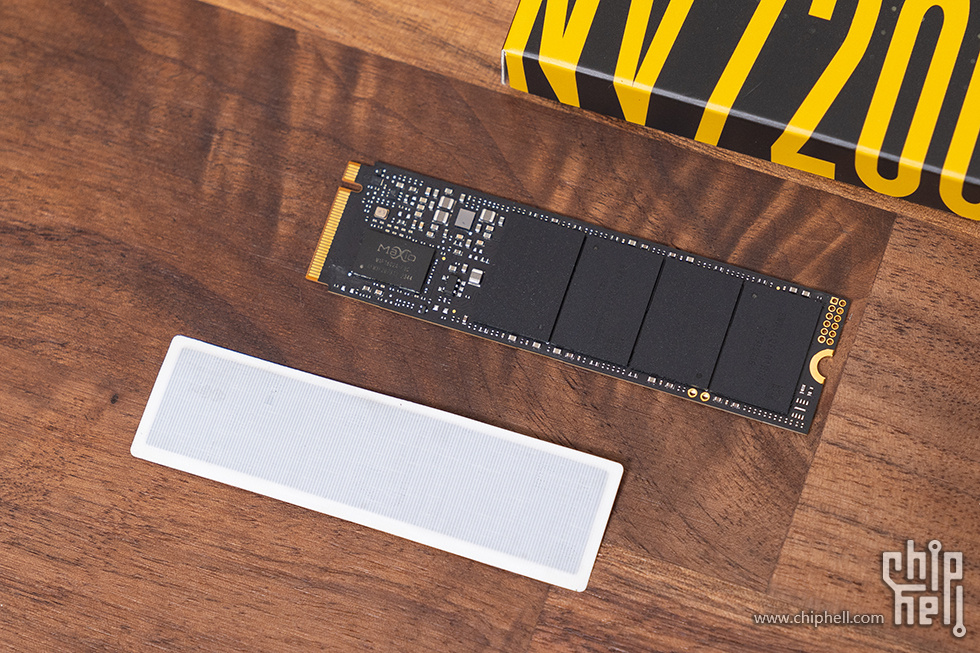

佰维NV7200 采用DRAMLess无外置缓存芯片设计，支持智能Smart cache与HMB主控内存缓冲技术，撕掉表面的石墨烯散热贴可以看到PCB左侧的联芸MAP1602主控，右侧是4颗佰维自封的长江存储颗粒，每一颗的容量是512GB，共计2T。



佰维NV7200 背面没有任何元器件以及NAND芯片的扩展焊盘，仅有产品信息及各种认证标识的铭牌贴纸。单面设计相比双面元件的产品发热量更低，对于各种不同元器件布局的主板也有更好的兼容性。

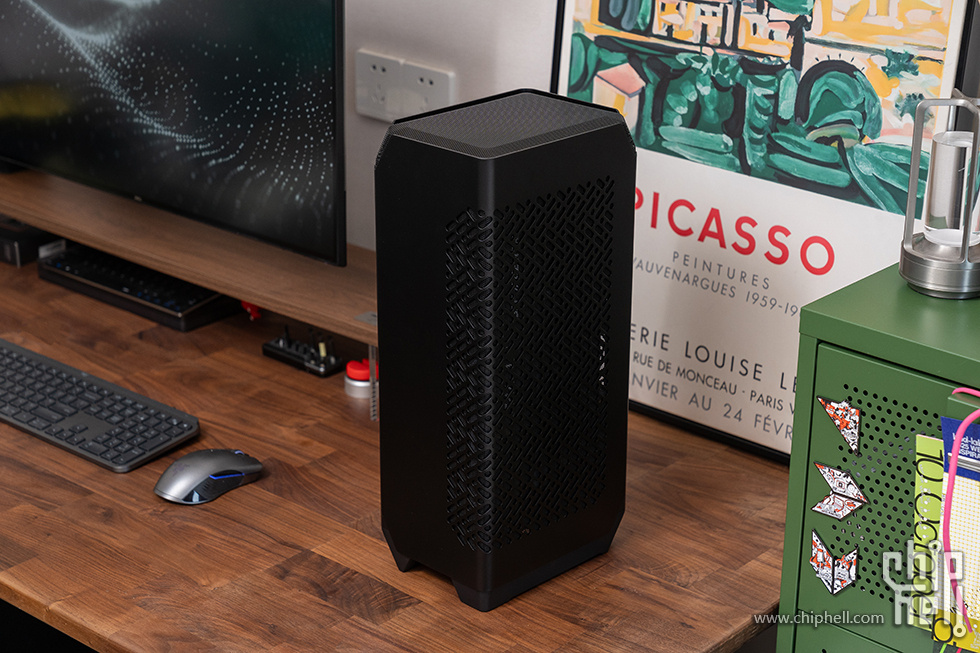

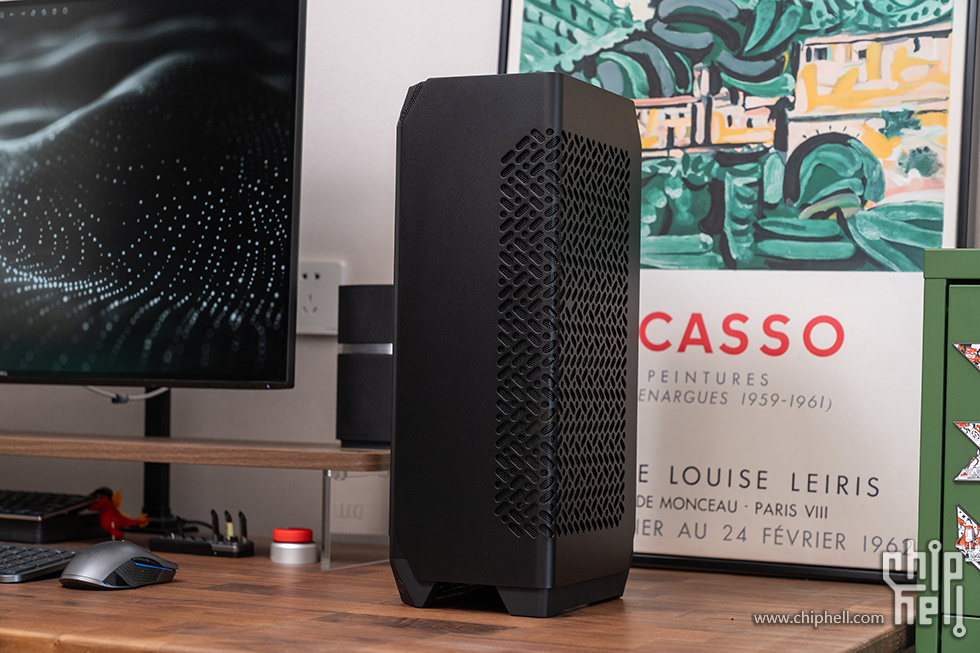

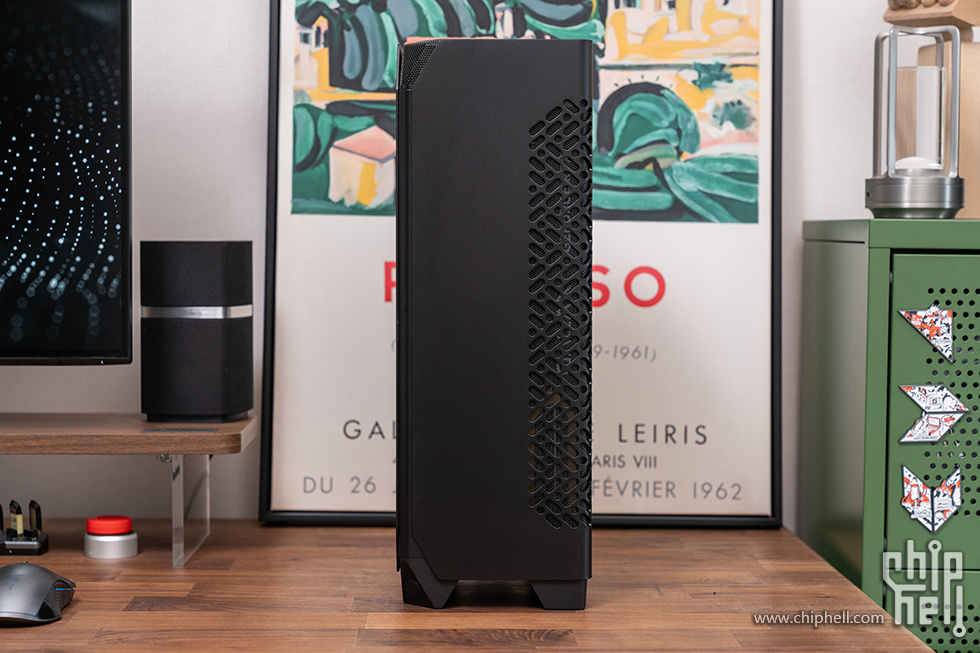

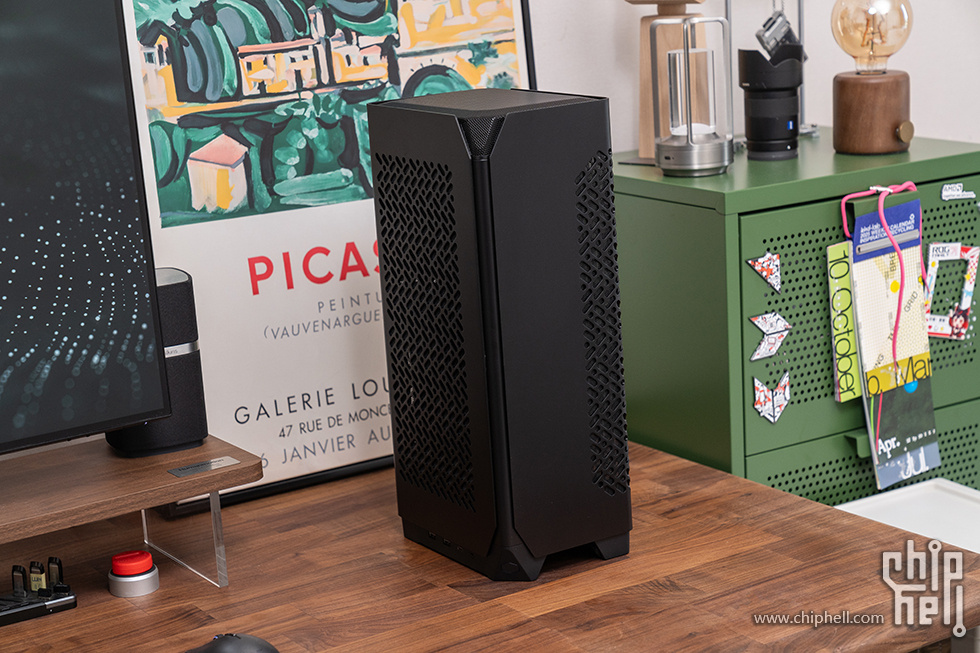

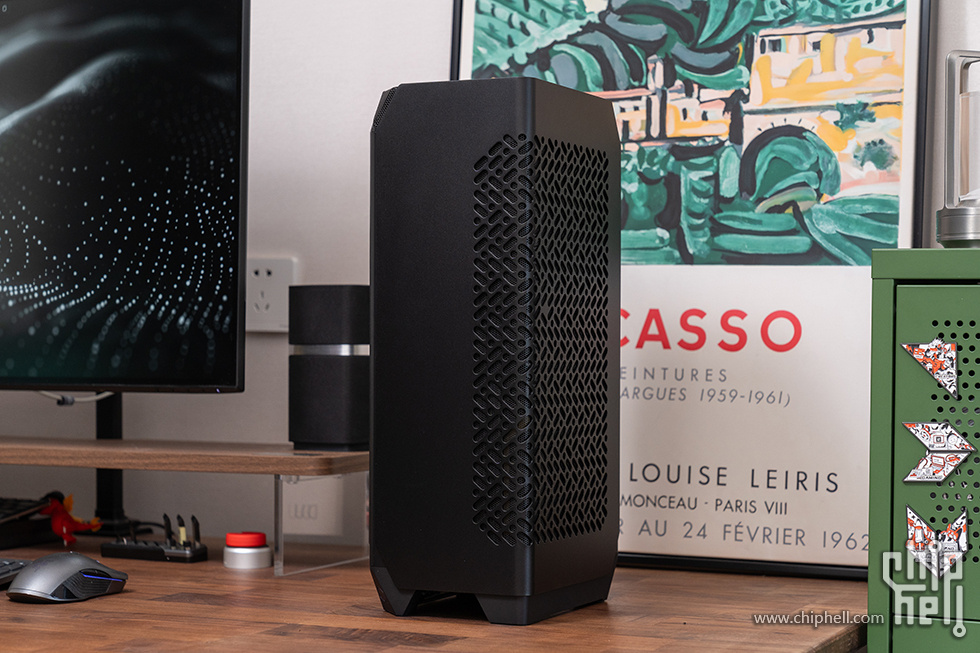

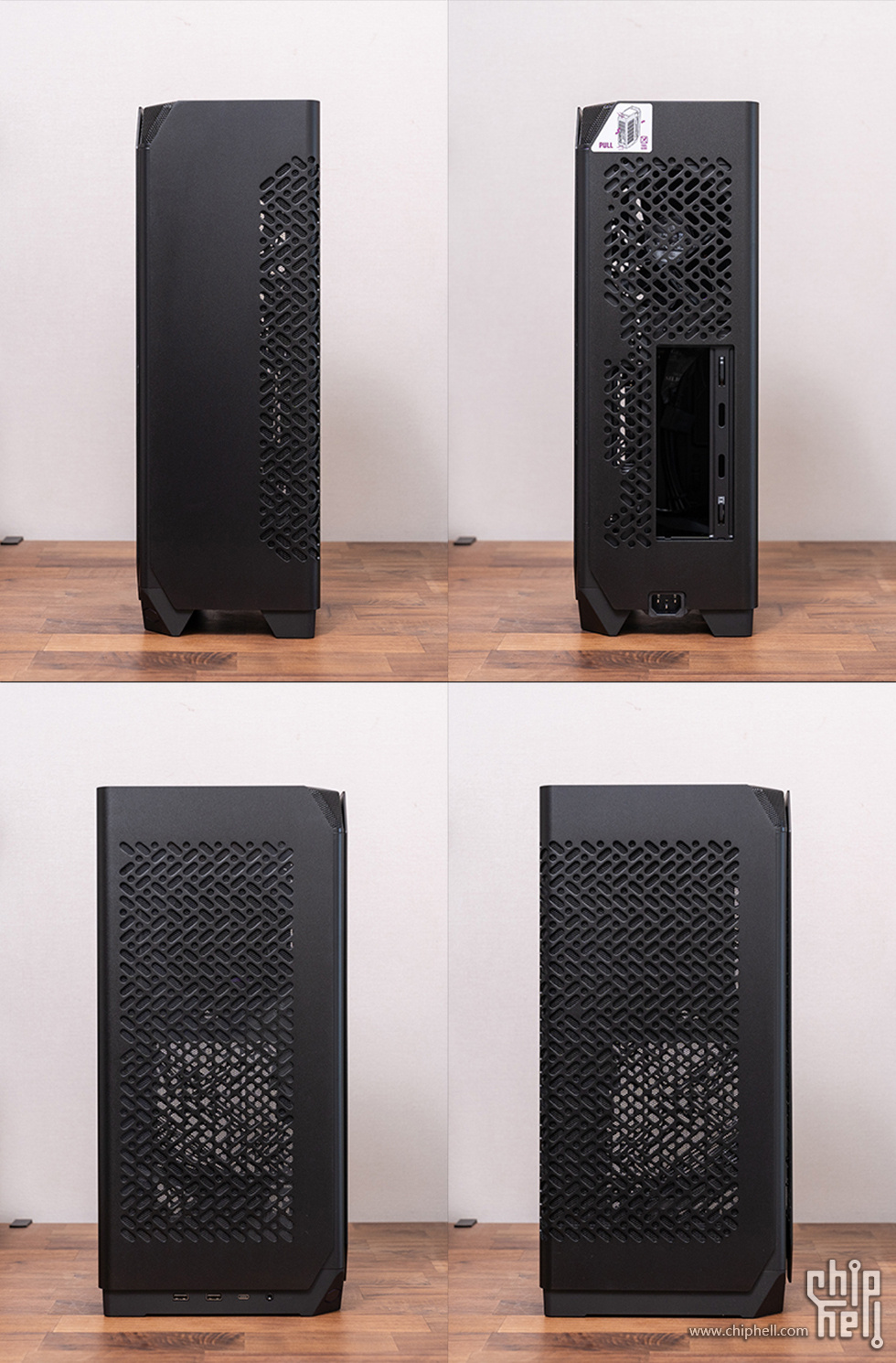

酷冷至尊 Ncore 100 Air 在外观上延续了 酷冷至尊 Ncore 100 MAX的风格，采用直立式设计，NCORE 100 AIR 整体采用极简风格，有黑白两色可选，外壳为阳极氧化铝材质，质感十足。其不规则的双 90° 弯折面板构筑出独特的几何轮廓，体积仅 14.7L，占地面积与 A5 纸相当，采用立式结构，能有效节省桌面空间，非常适合放置在办公桌或书房等空间有限的地方

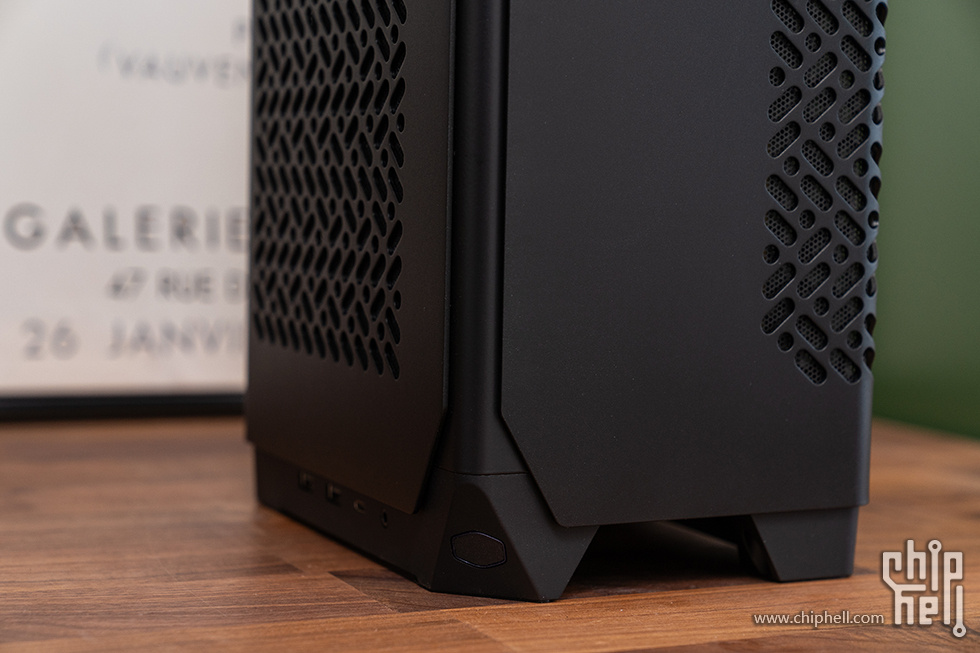

机箱前面板提供了两个 USB 3.2 Gen1 Type - A 接口、一个 USB 3.2 Gen2x2 Type - C 接口以及一个 3.5mm 音频接口。接口位置在下置，对于立式机箱来说，插拔设备非常方便，可满足用户日常外接设备的需求，如手机、移动硬盘、耳机等。

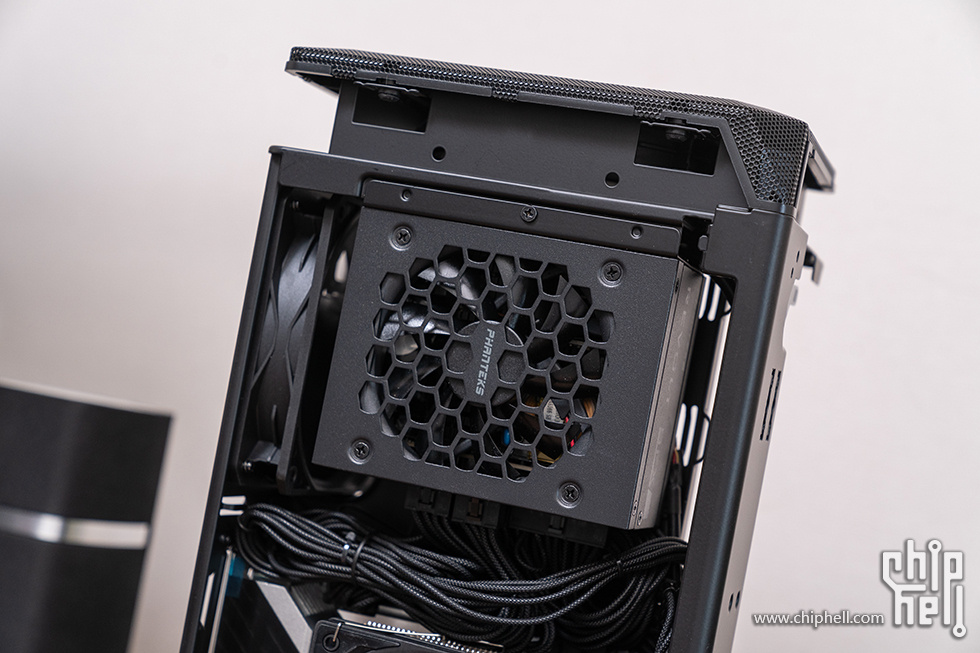

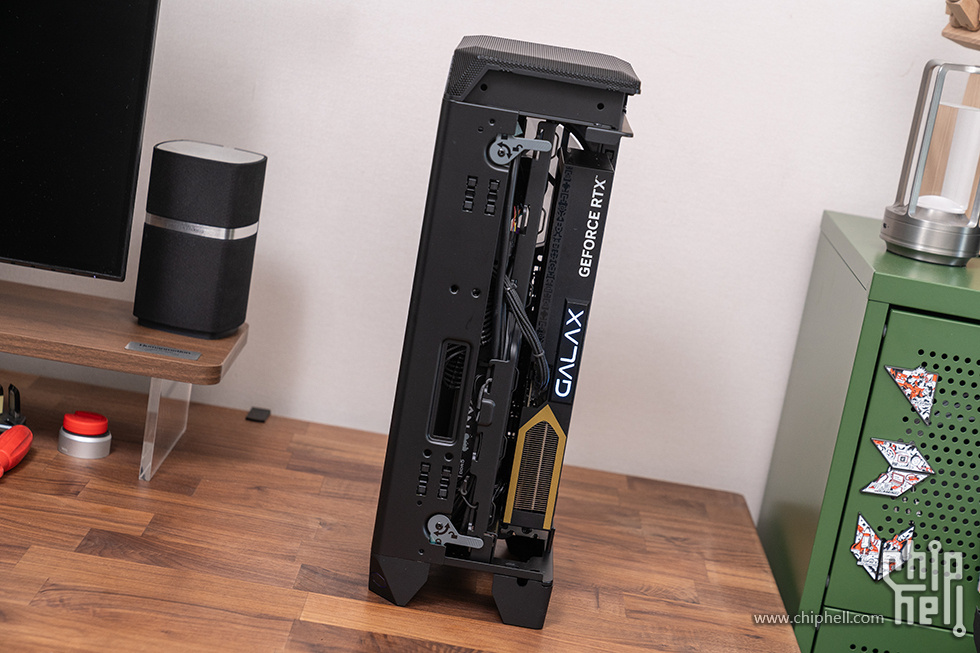

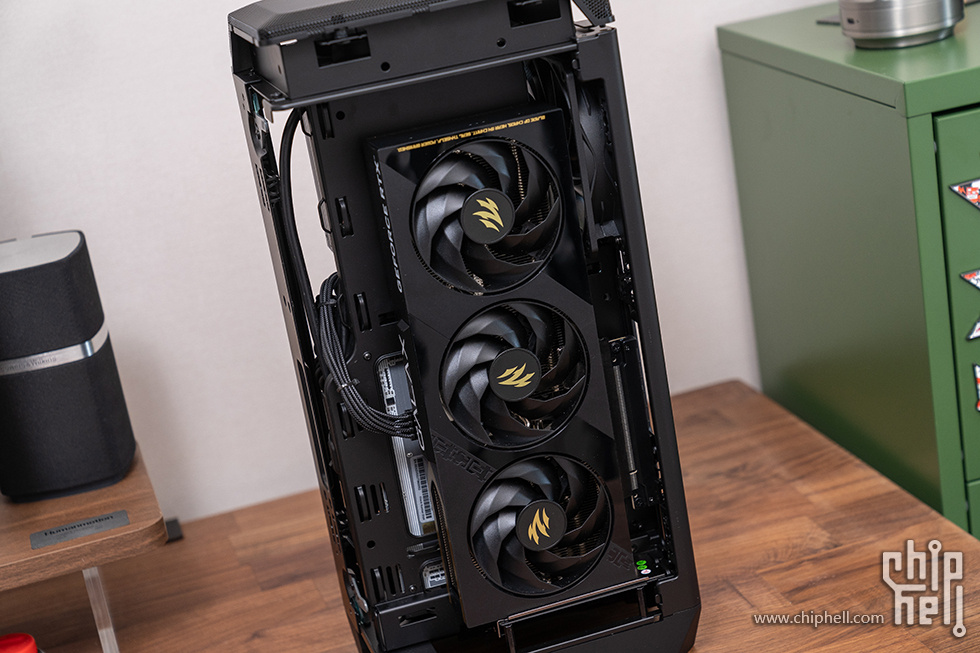

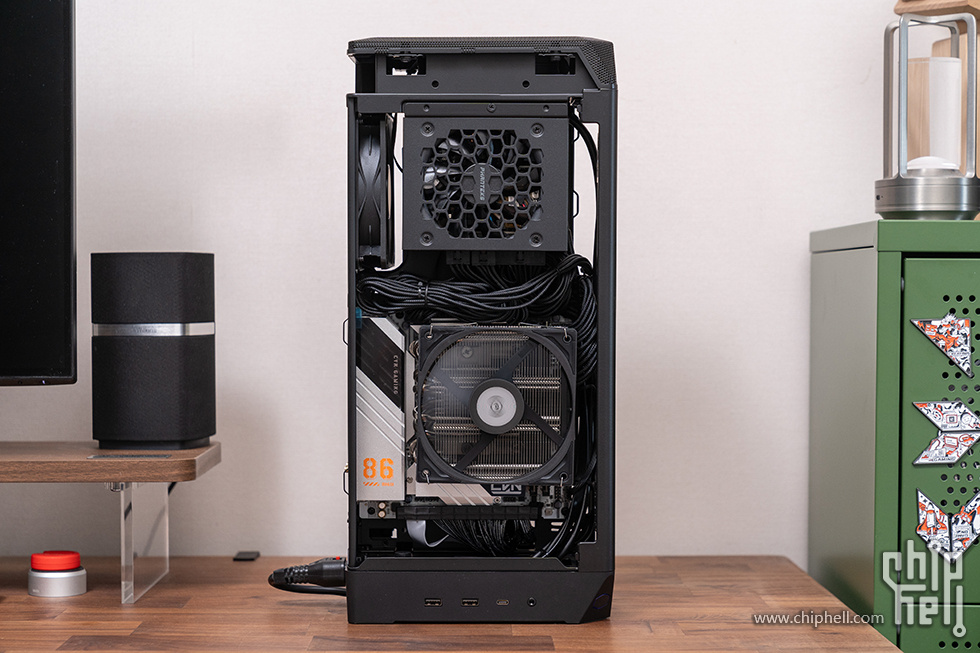

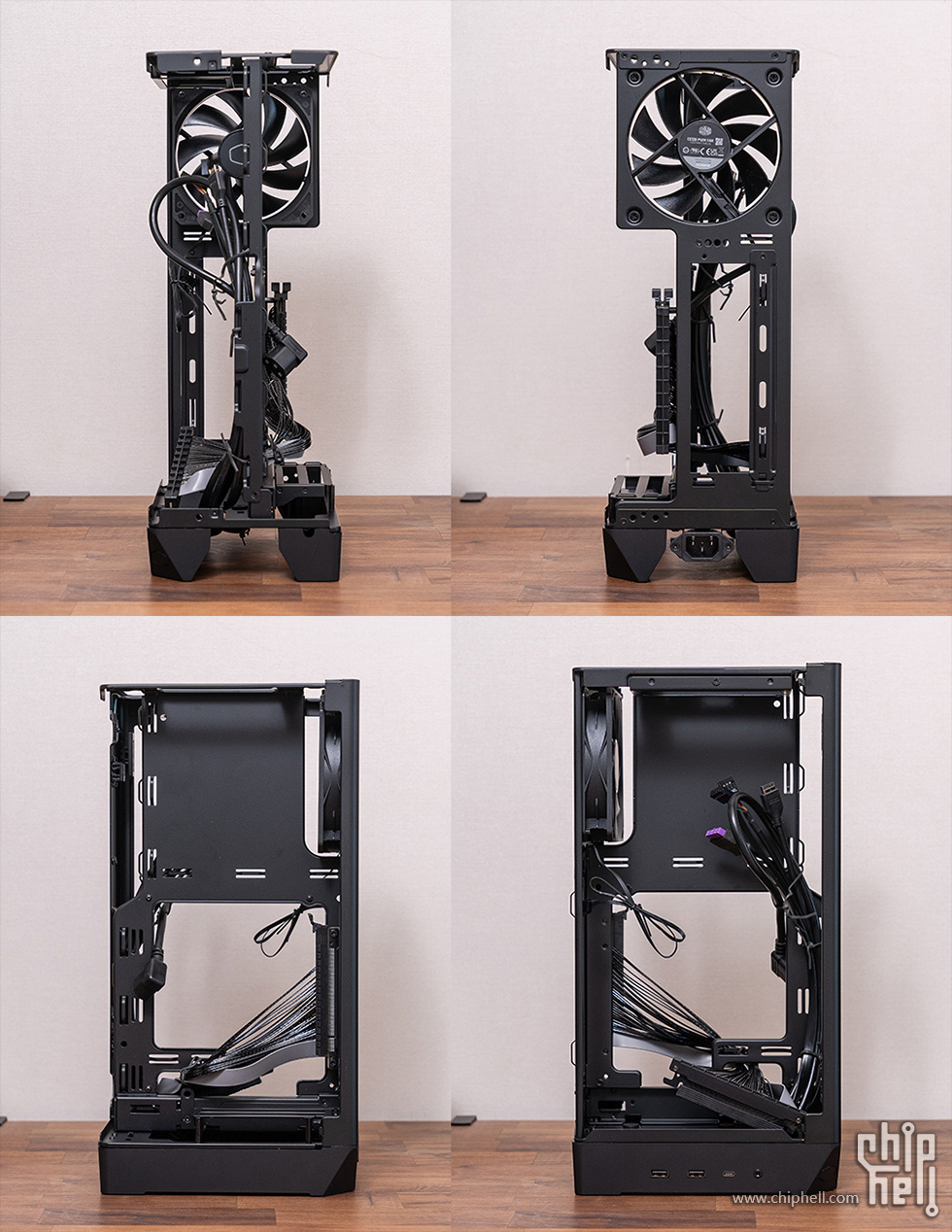

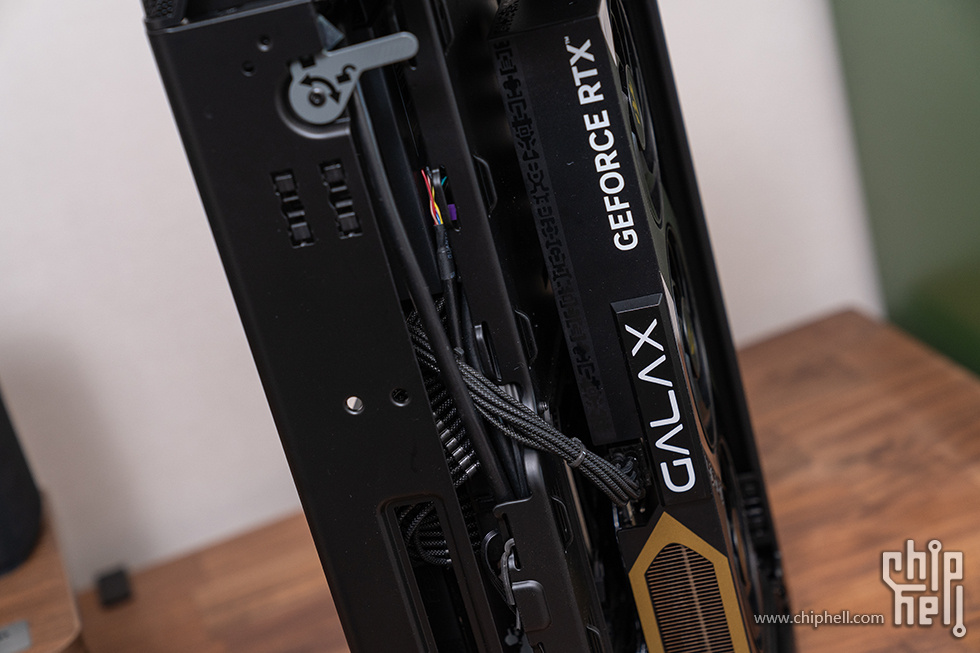

机箱采用分仓结构背靠背的 A4 布局，左侧为电源与主板安装位，右侧为显卡安装位.内部空间规划合理，在容纳各种配件后，仍不会显得过于拥挤，并且在主板背板后有 11mm 的理线空间，有助于保持机箱内部整洁。默认可安装 337mm 长度的显卡，扩展模式下能兼容最大 3 槽、357mm 长度的显卡，可满足大多数高端显卡的安装需求

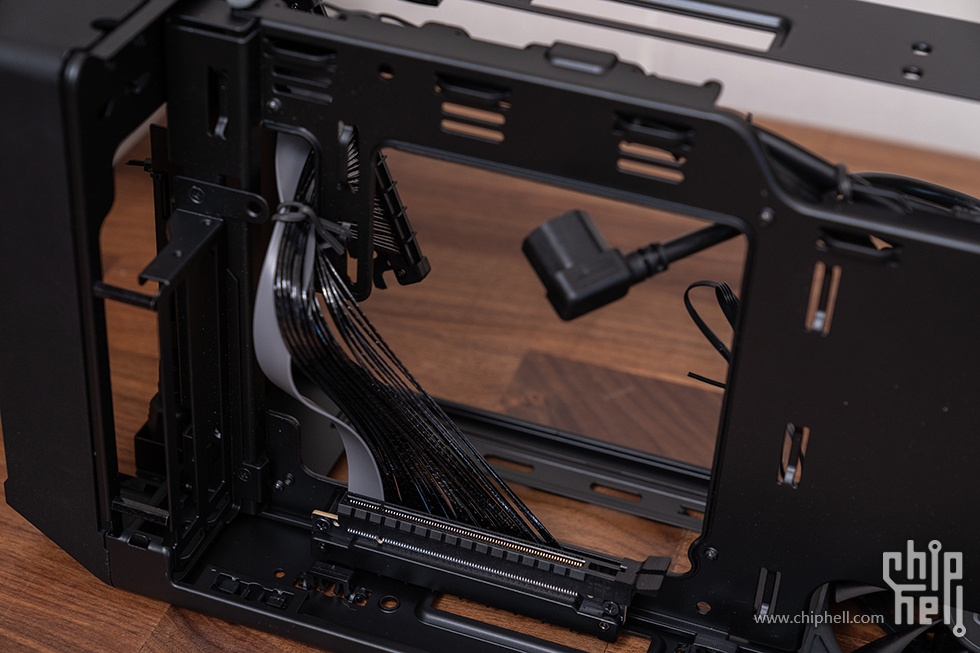

出厂预装好了 PCIe 4.0 延长线，方便用户安装显卡。

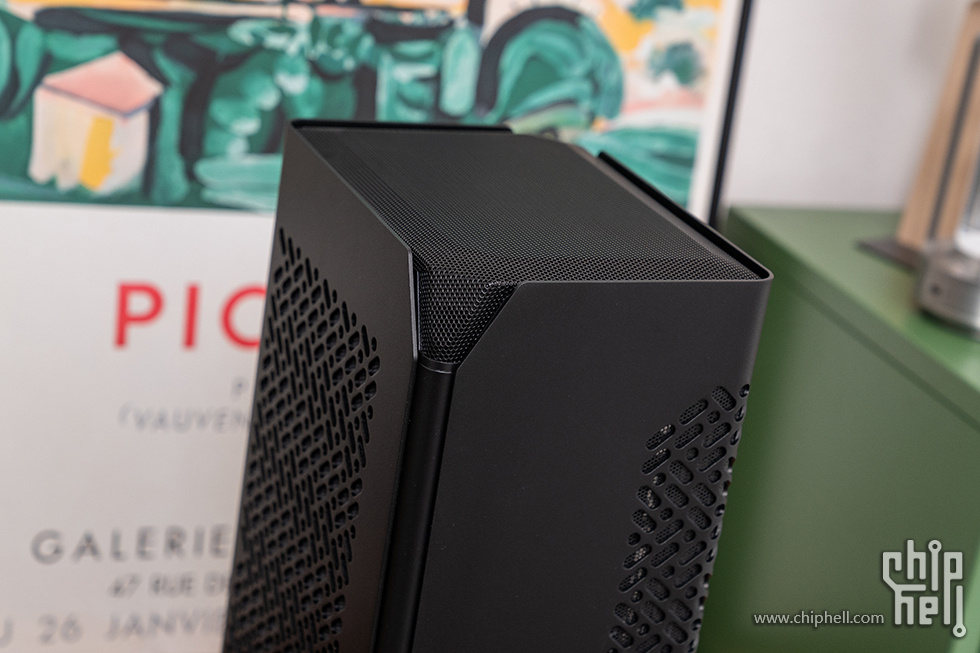

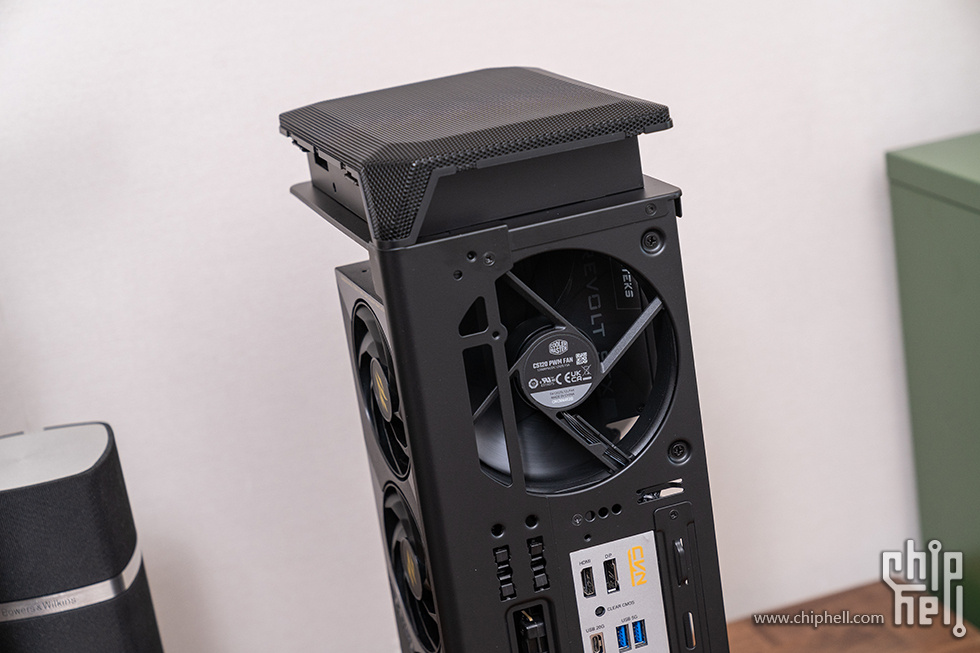

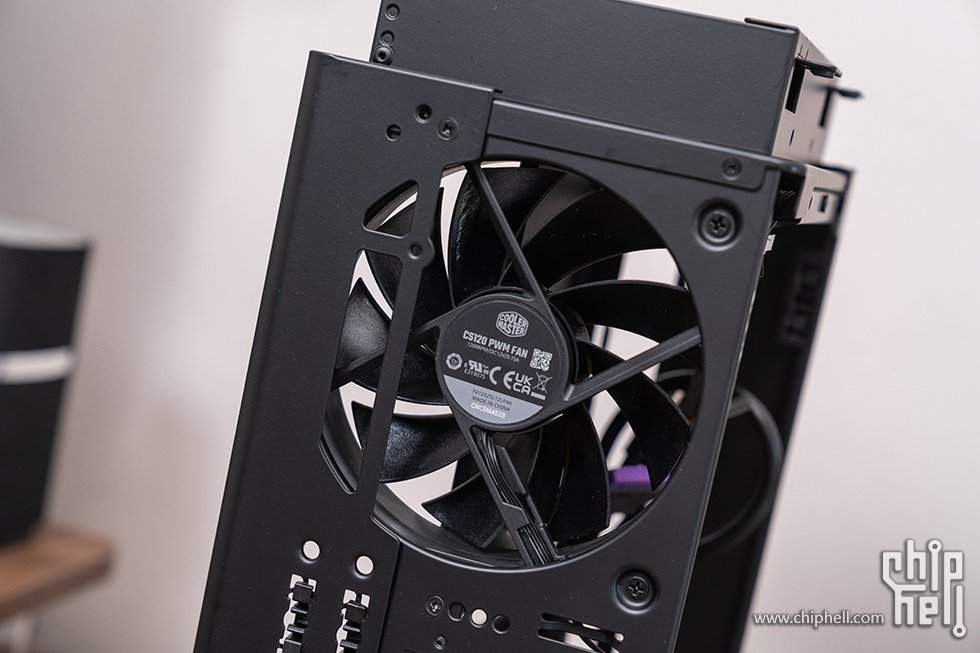

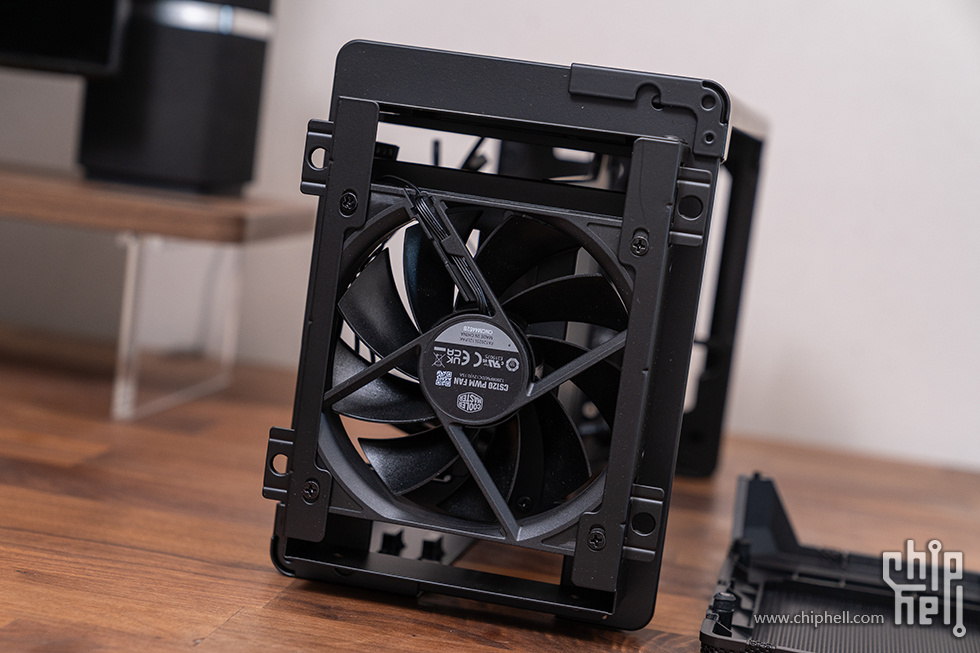

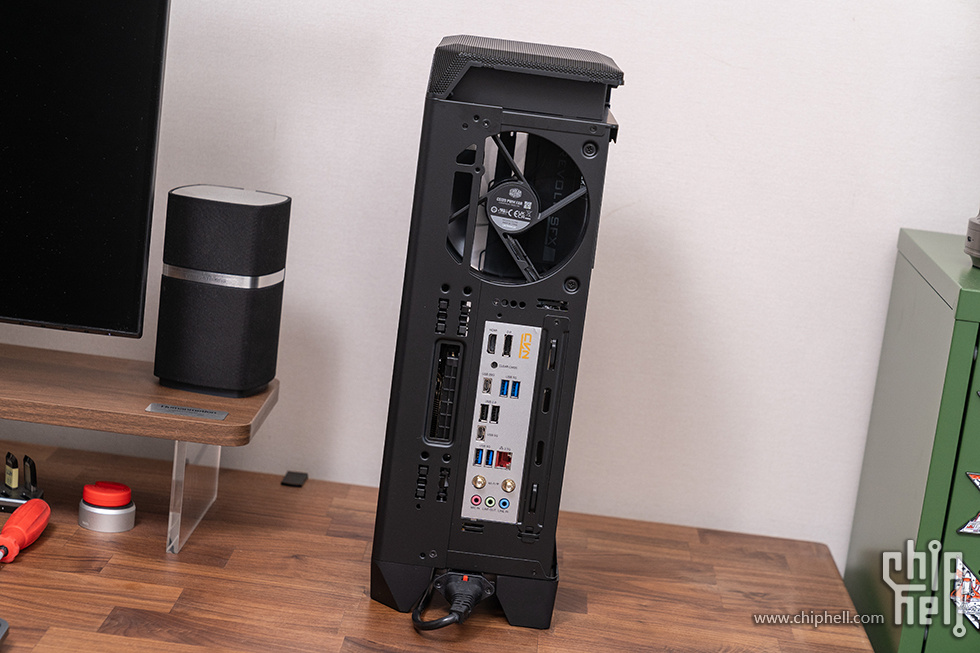

机箱顶部和背部标配两把 12cm 风扇，配合大面积网状通风口，可形成高效的垂直风道，确保空气流畅，能有效带走硬件产生的热量。

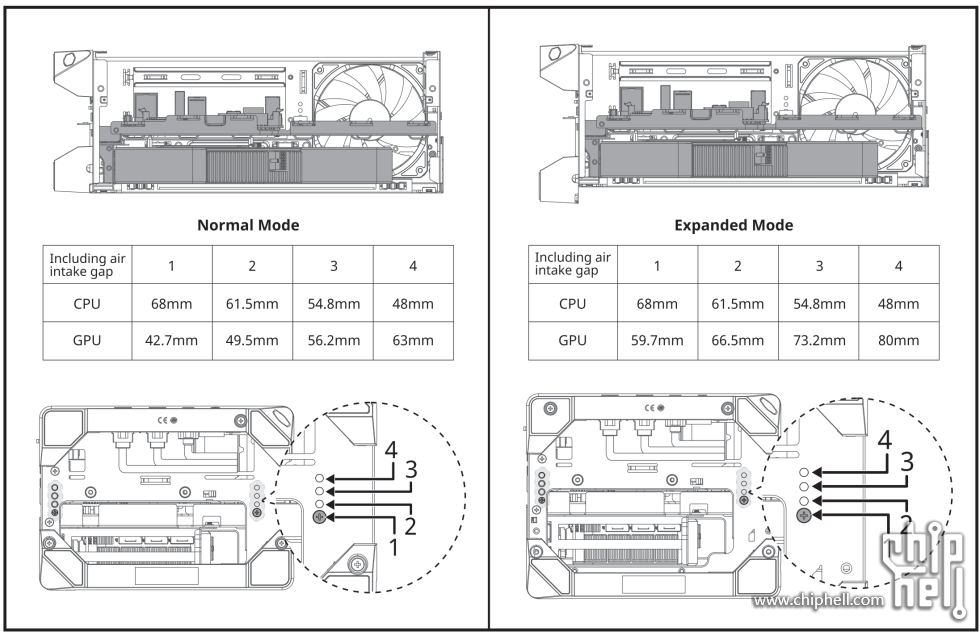

酷冷至尊 Ncore 100 Air 一个最大的特色就是采用了可扩展显卡仓设计，通过调节对应的挡位，最大可容纳80mm厚度的显卡。

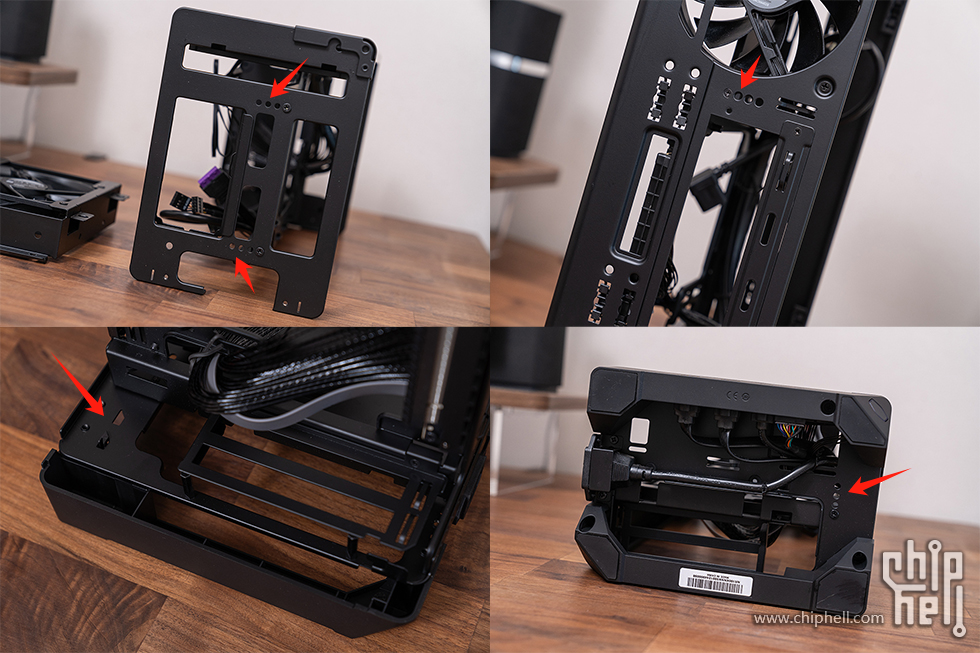

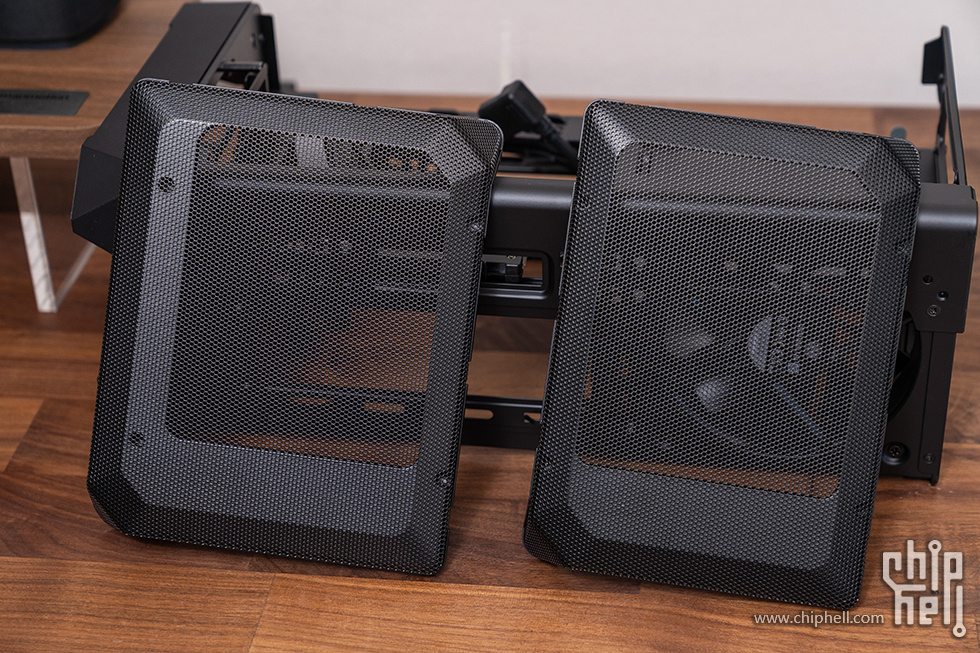

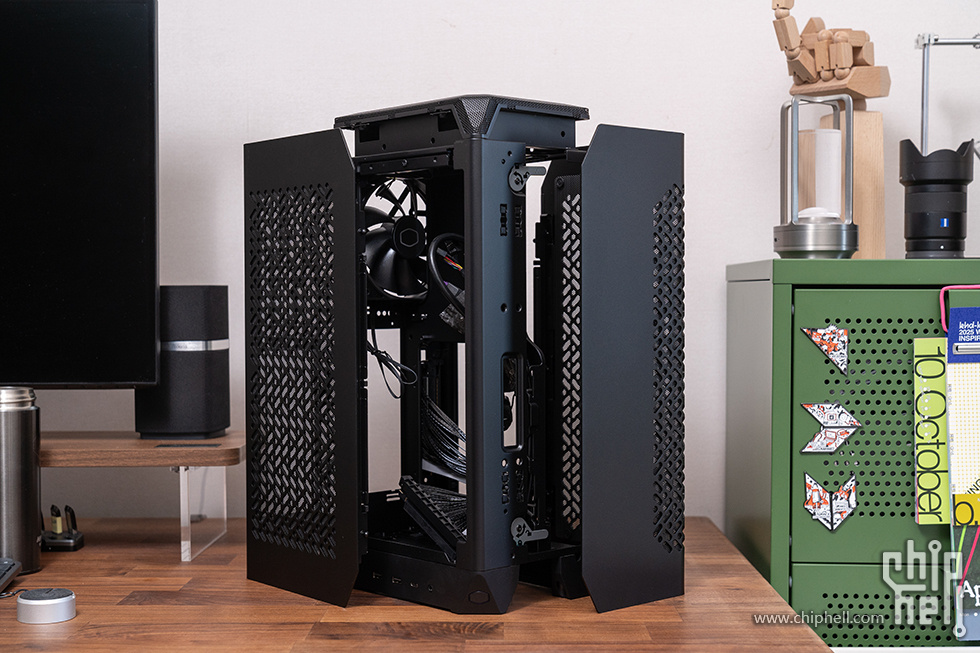

机箱两侧的框架支持拆卸，框架上带有2挡卡设计，以用以适配常规和扩展模式。

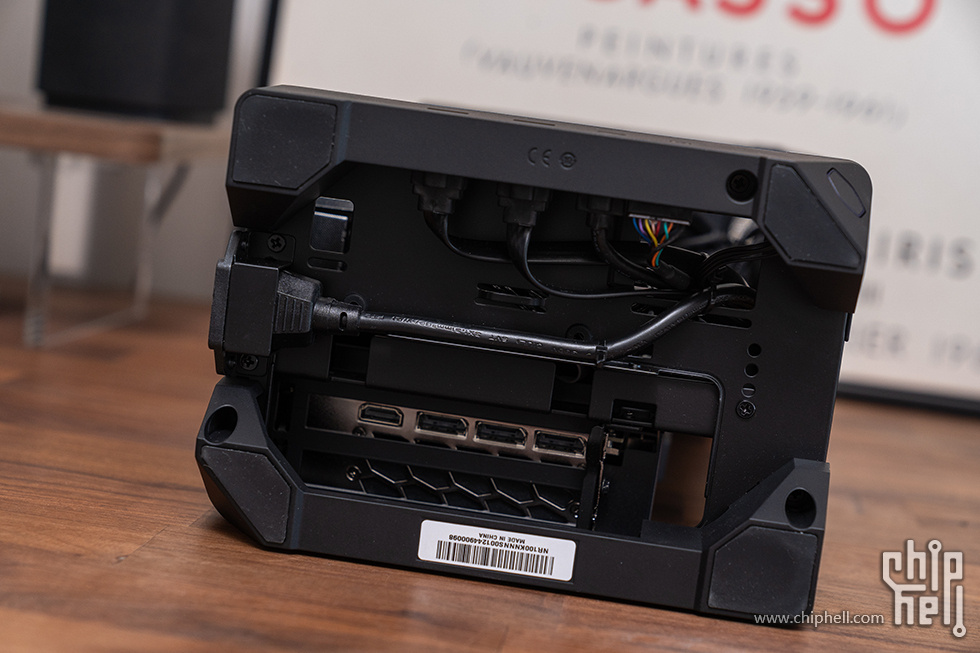

底部的防尘罩同样带有2个尺寸，左侧为适配扩展模式的大尺寸，右侧为默认的尺寸。

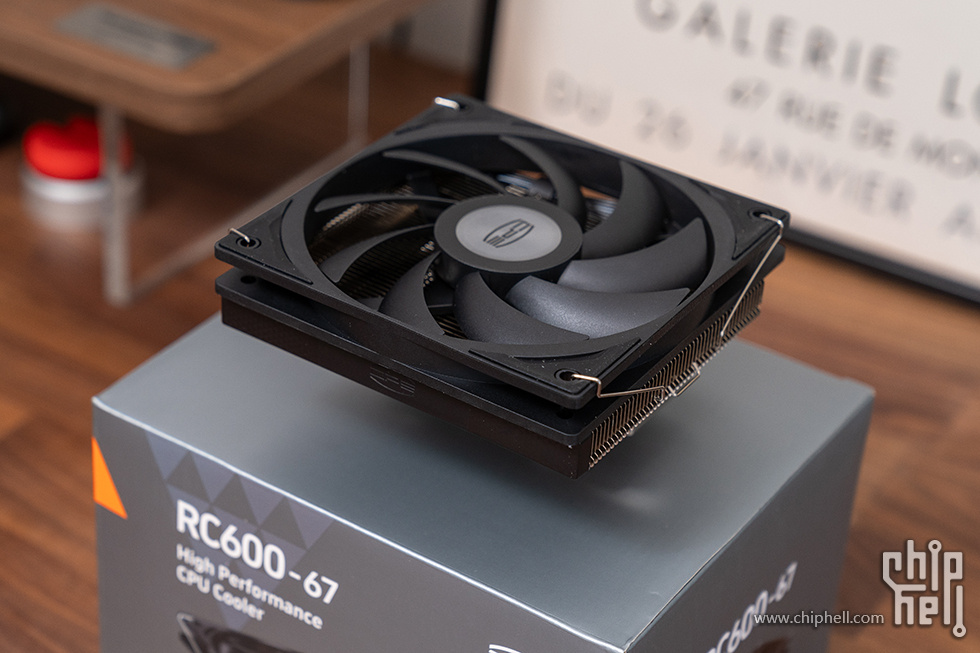

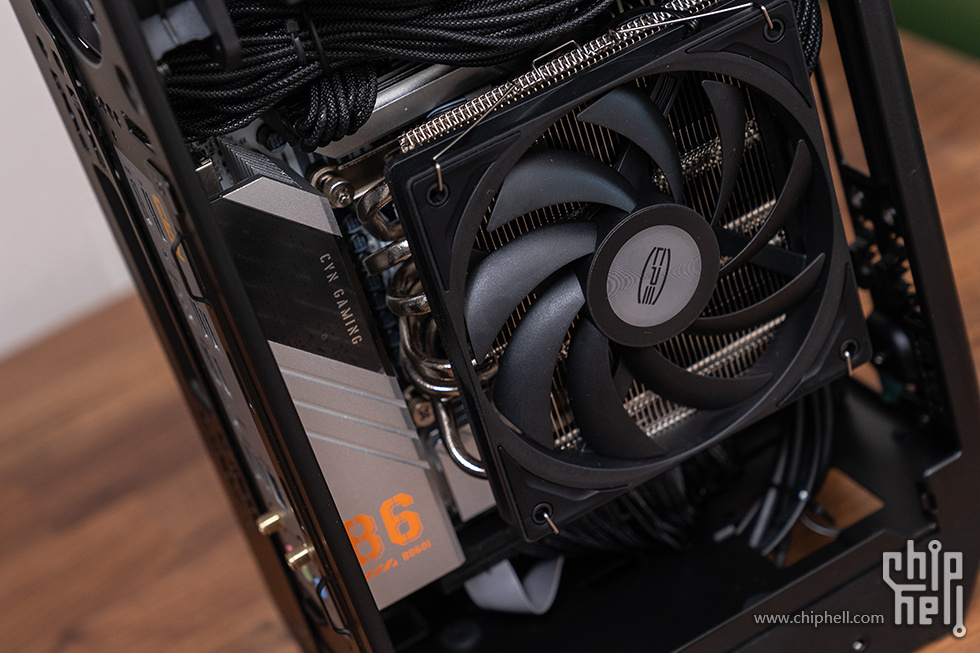

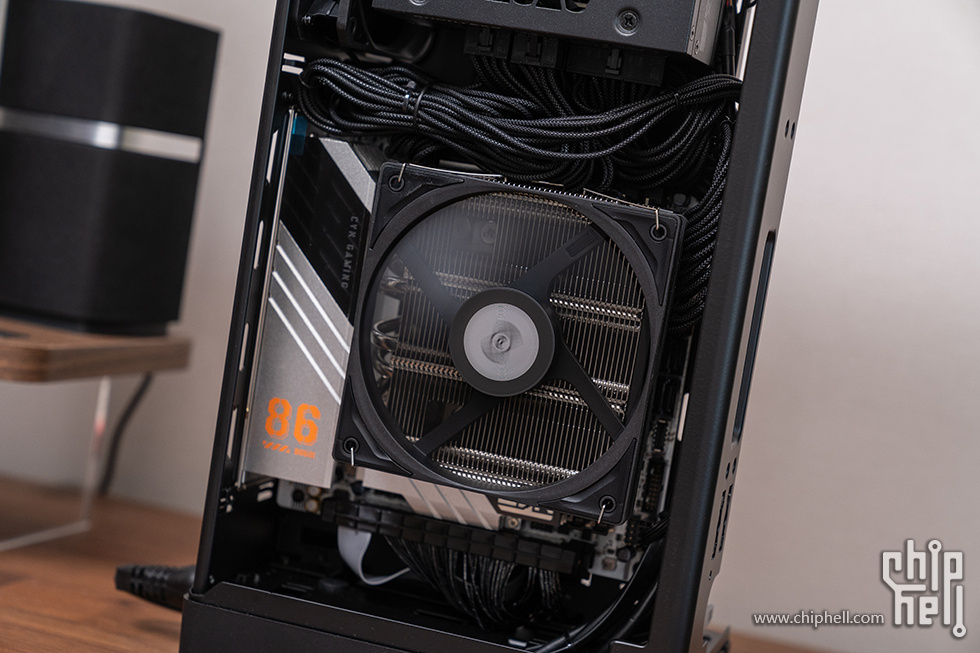

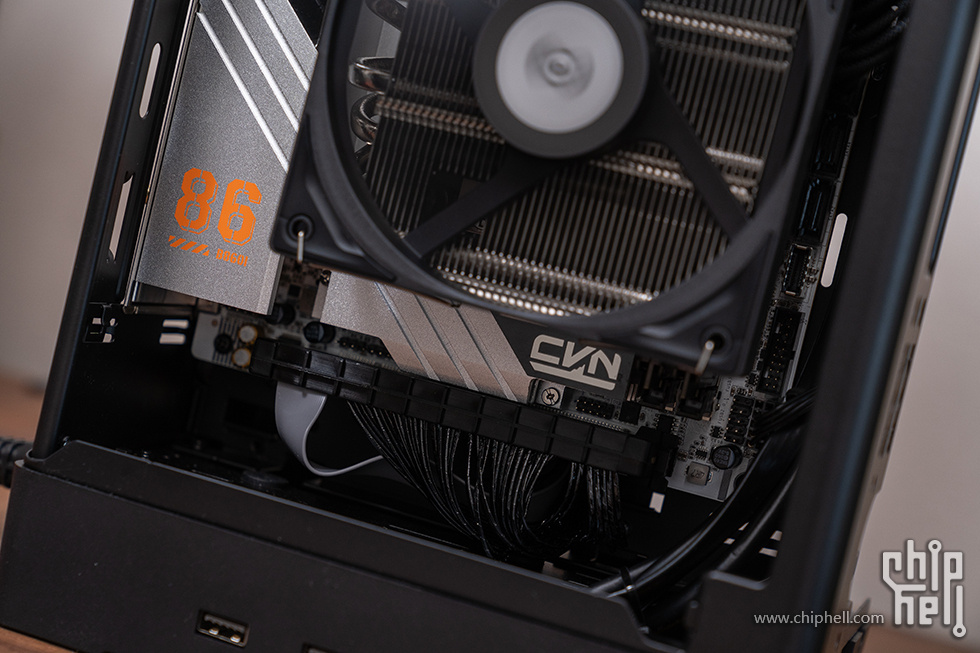

由于酷冷至尊NCORE 100 AIR 机箱对散热器限高70mm，所以在散热器的选择上就只有下压散热器可选，这里选择了降龙RC600-67，采用了六热管下压式设计，整体规格为120 x 120 x 67.5 mm的规格刚好适配。

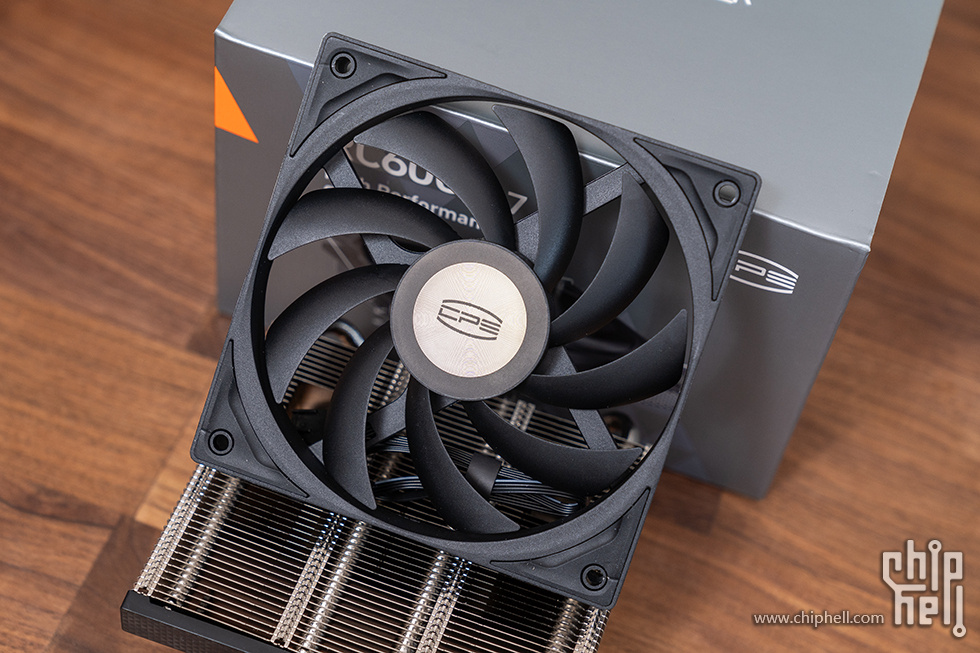

降龙 RC600-67 搭载了超频三 F5 R12015 轴心磁稳风扇。具有 9 片扇叶和 FDB 轴承，正反两面四角均配有硅胶减震垫。最大转速 2200 RPM，最大风量 68 CFM，最大静压 2.2 mmH2O。

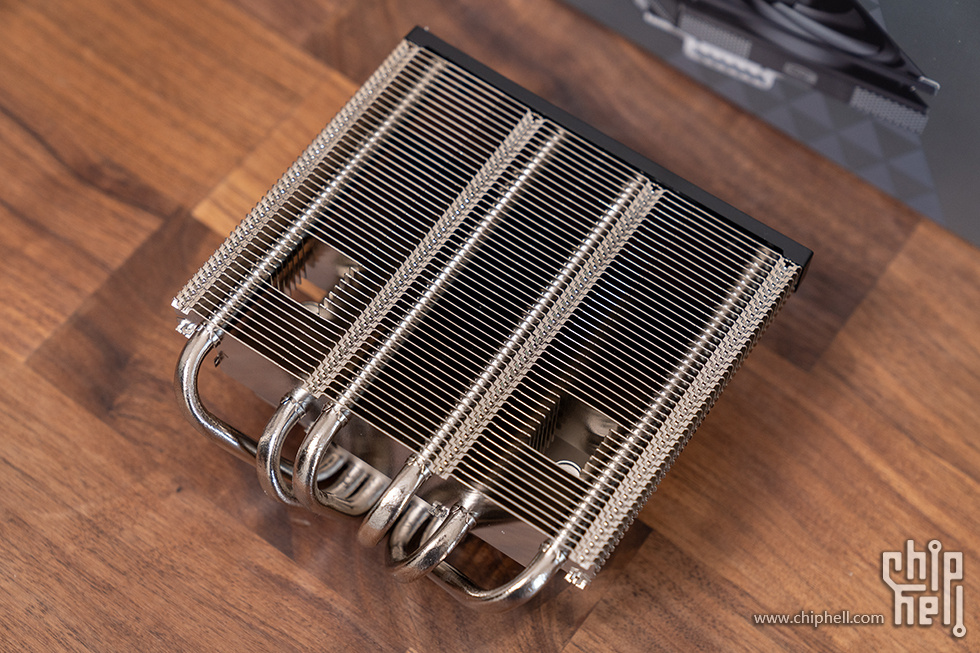

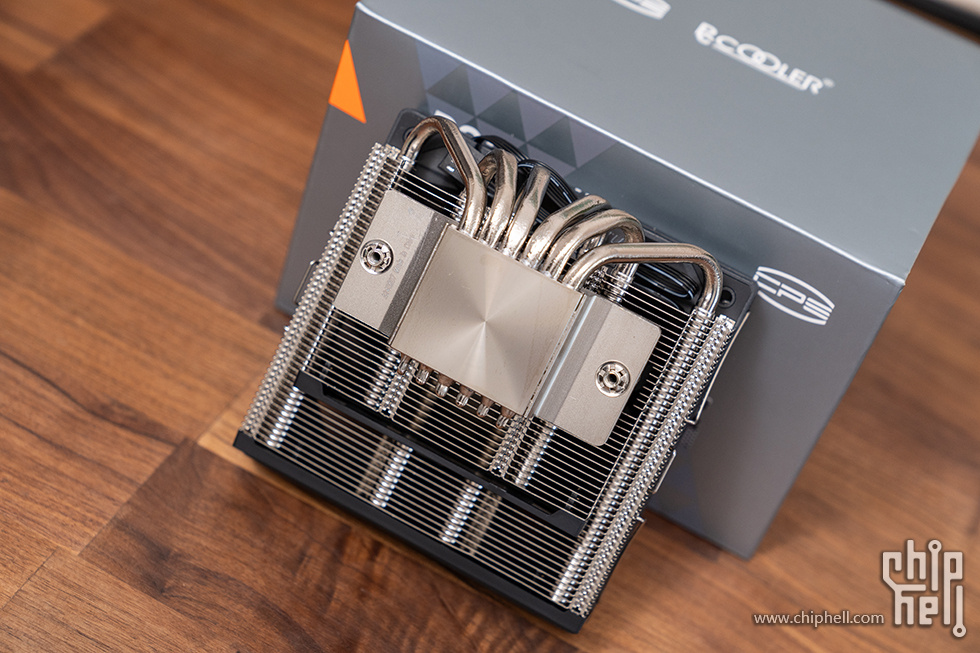

降龙 RC600-67 配备 4+2 双层设计 6mm 镀镍热管和微凸铜底，采用加厚型被动散热模块，塔体为全回流焊，而 47 片 0.4mm 间隙纯铝散热鳍片群使用了扣 Fin 搭配折 Fin 工艺。

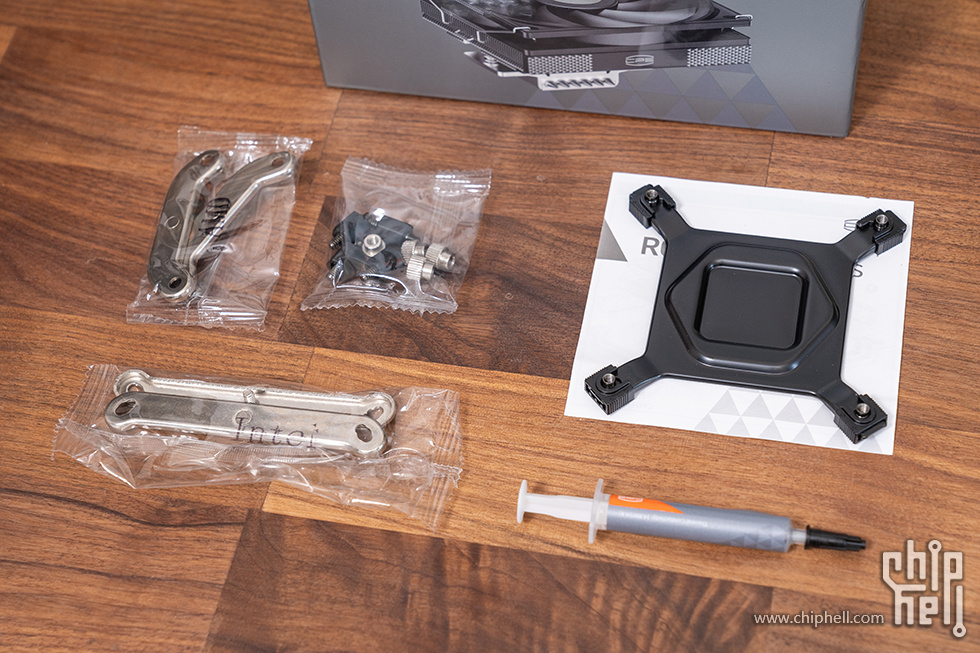

全面升级的高韧性锰钢材质压力扣具，加上英特尔和AMD双平台通用螺丝，支持英特尔的LGA 1851/1700/1200/115x插座，以及AMD的AM 5/4插座，不但覆盖了现有的主流平台，而且还支持英特尔最新一代LGA 1851平台。



性能测试

操作系统：Windows 11 专业版显示分辨率及刷新：3840×1920，60Hz
环境温度：23℃（±1℃）
测试软件：CPU-Z、AIDA64 Extreme、Cinebench R23、3Dmark、CrystalDiskmark、PCmark10

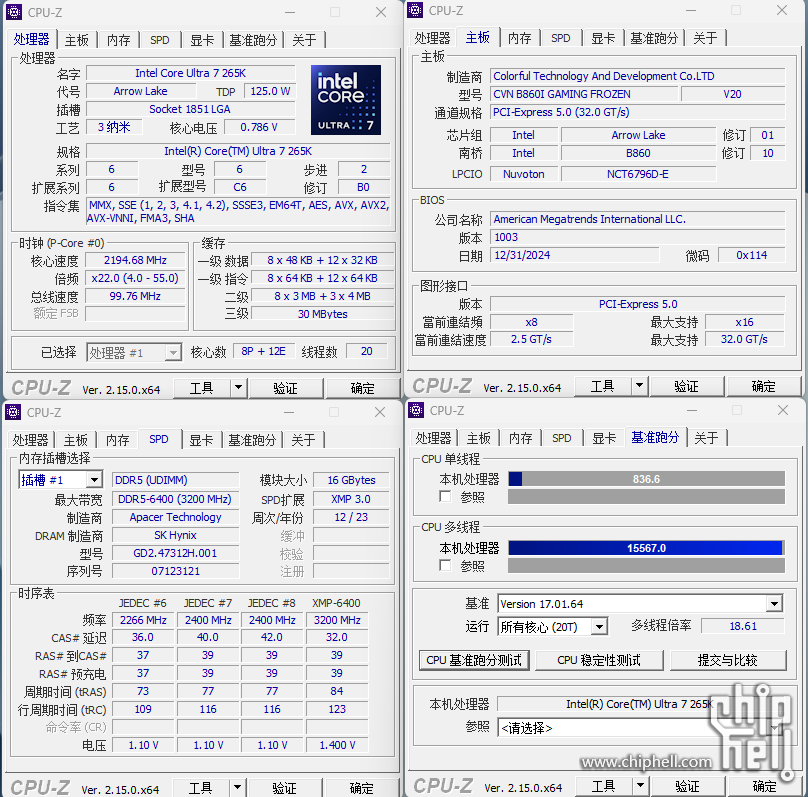

CPU-Z基本信息及BENCH成绩



CINEBENCH R23 测试成绩

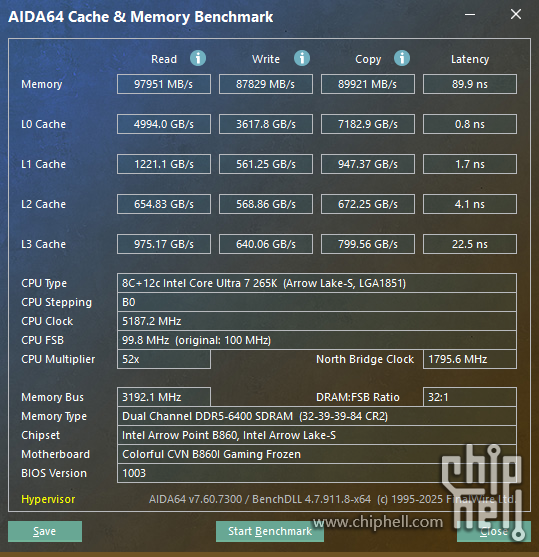

AIDA64 Cache & Memory Benchmark成绩

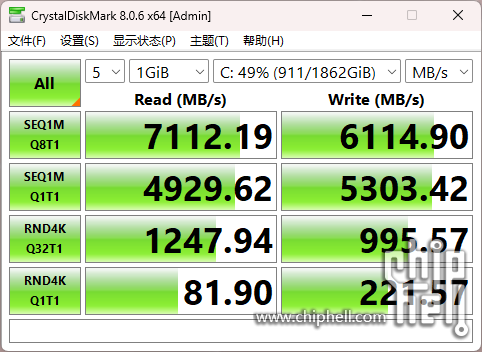

CrystalDiskMark测试成绩

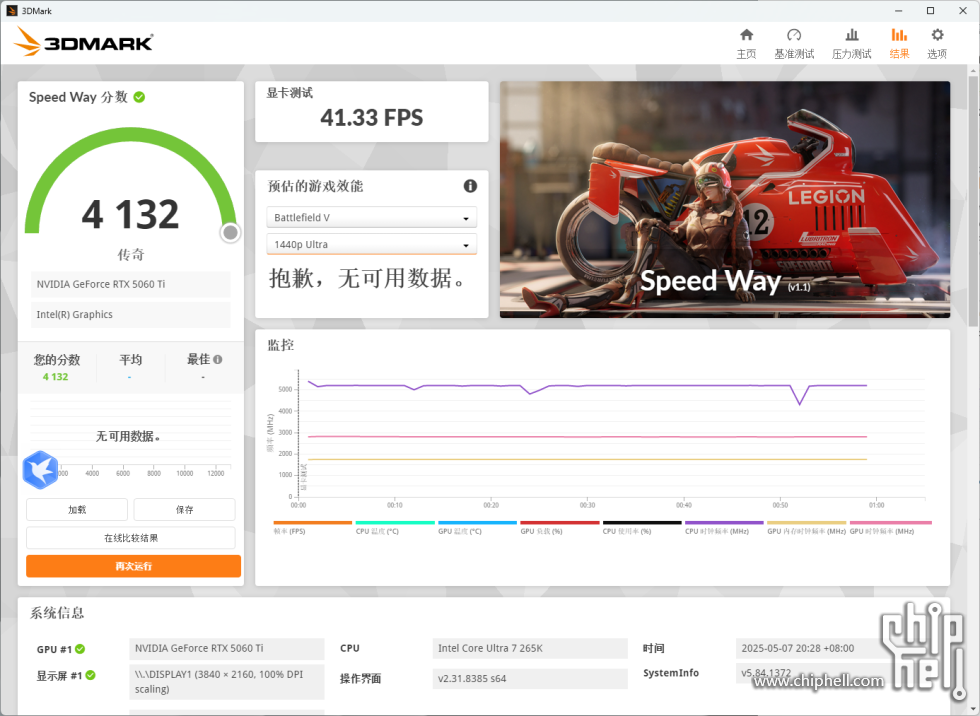

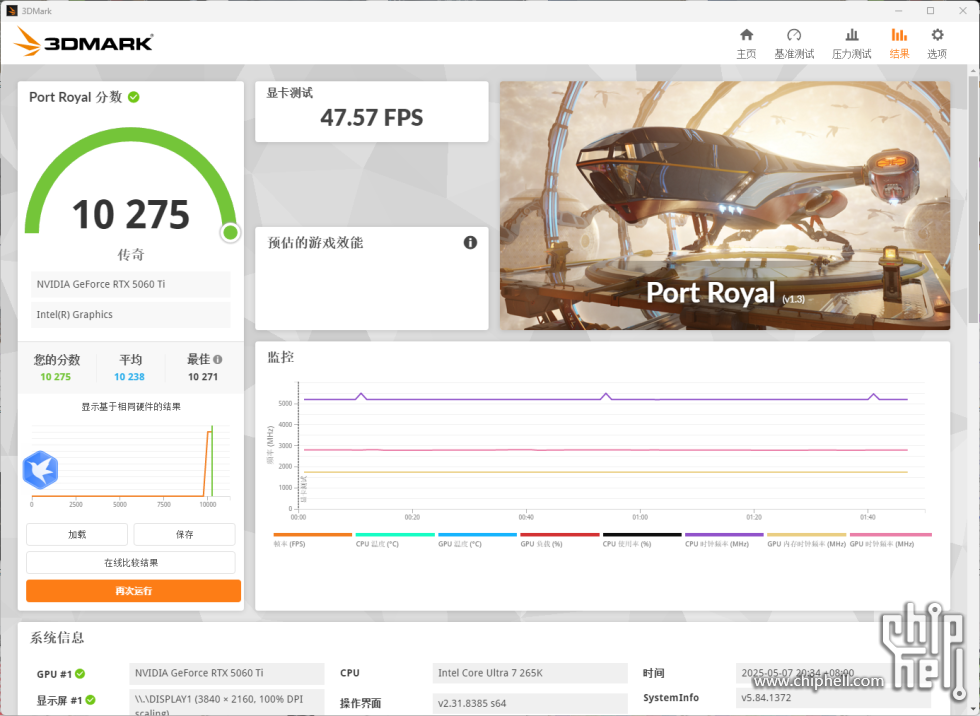

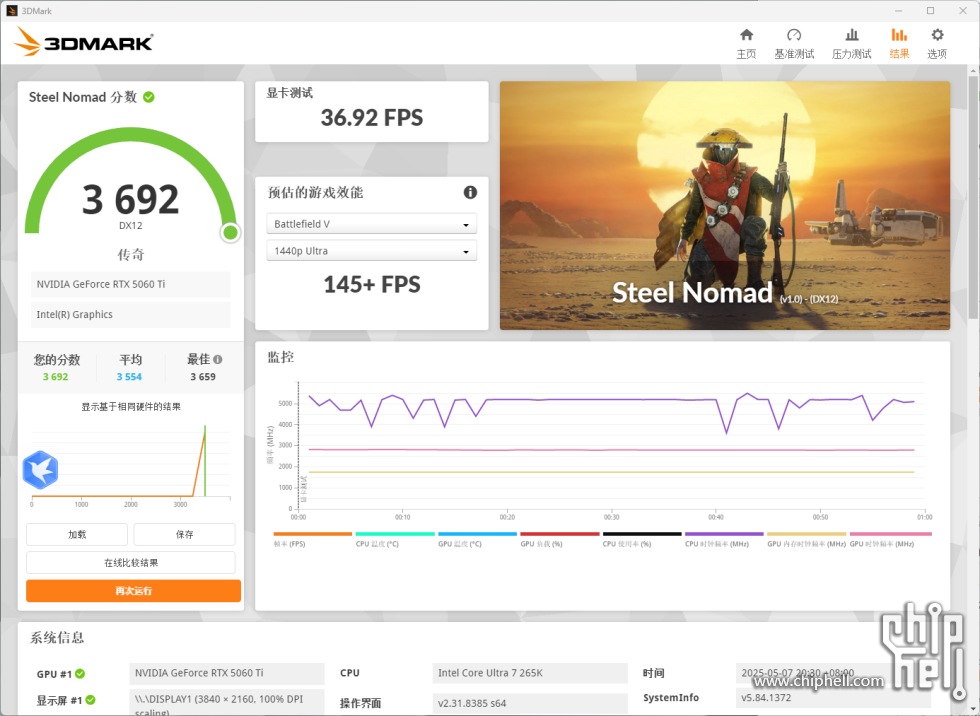

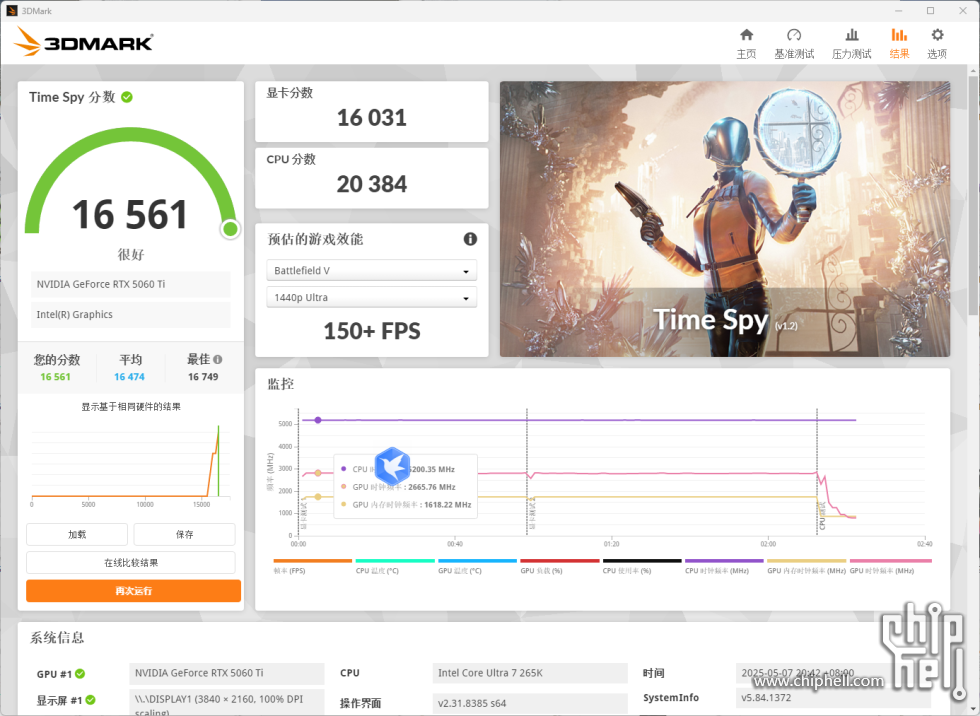

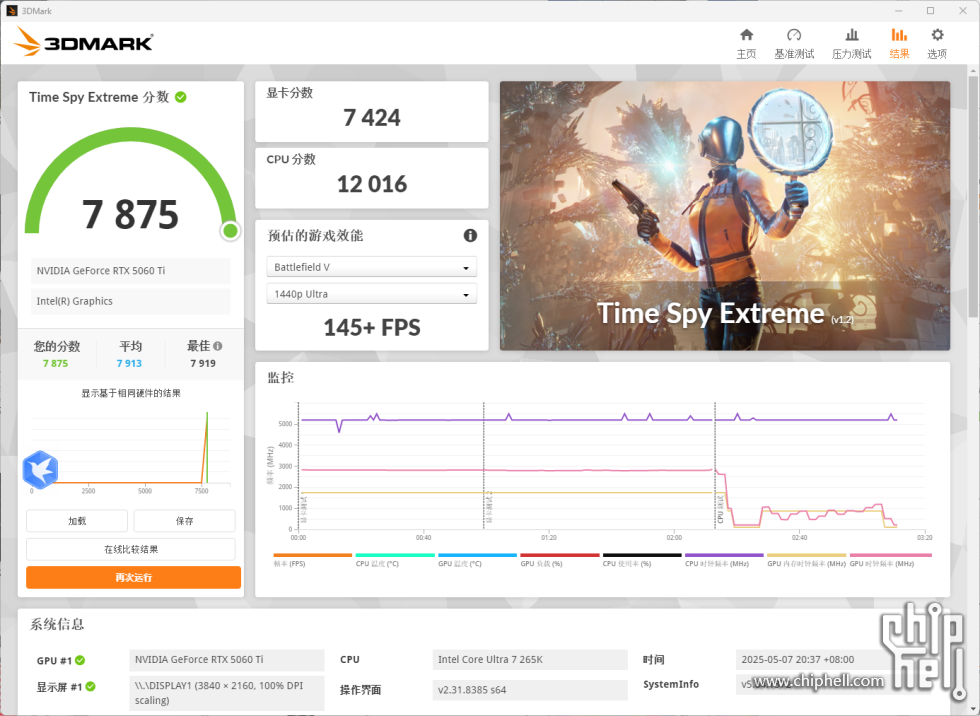

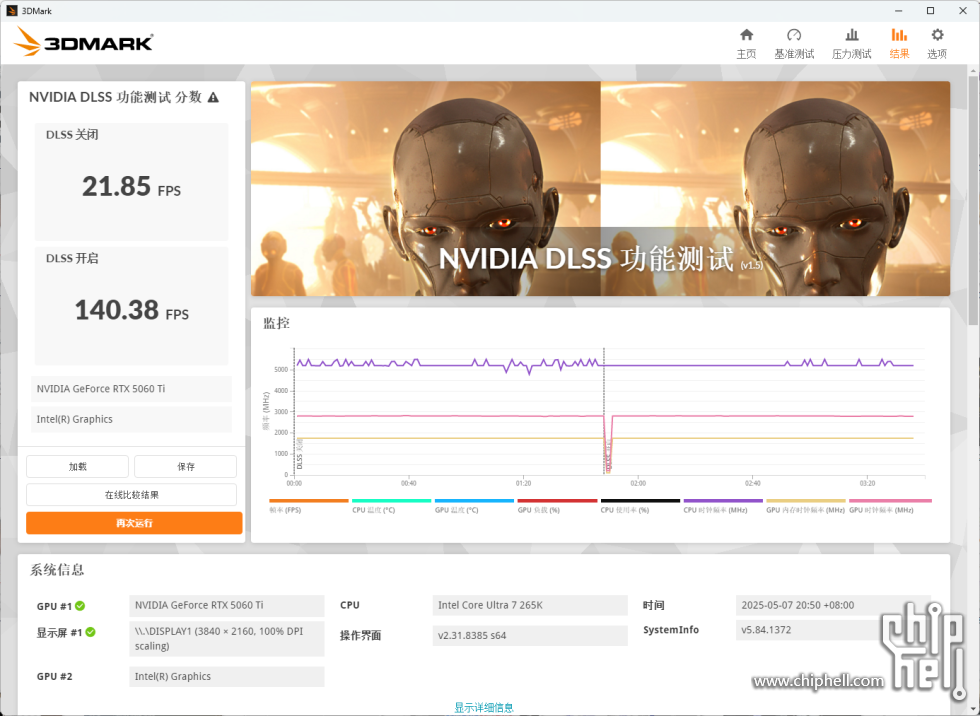

3DMARK显卡测试，主要对4K分辨率下D12和光追性能进行测试

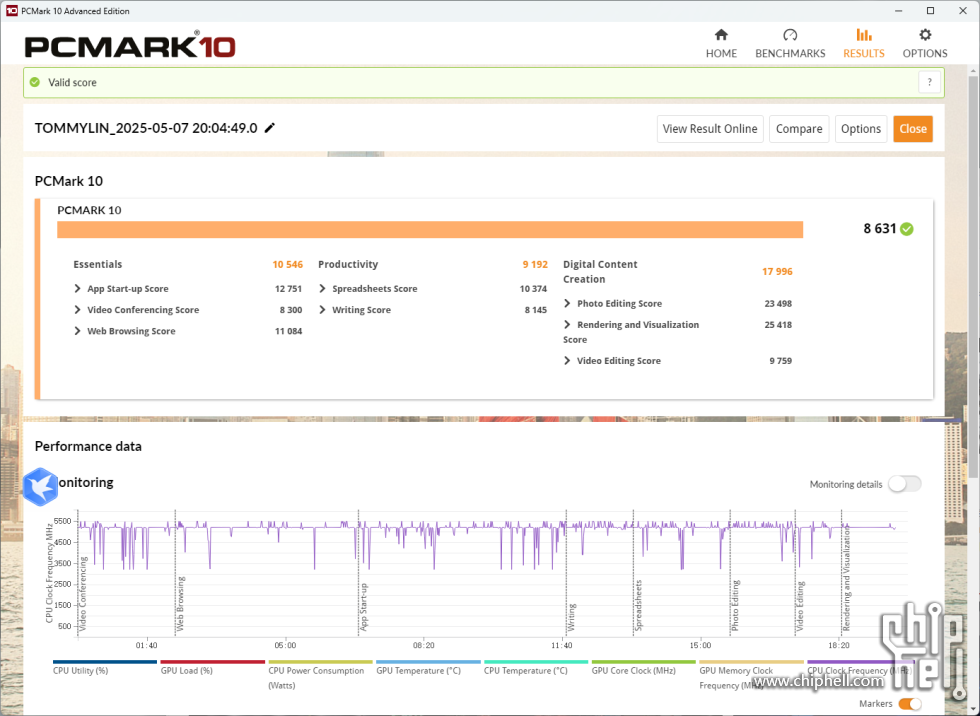

PCMARK 10整机性能测试

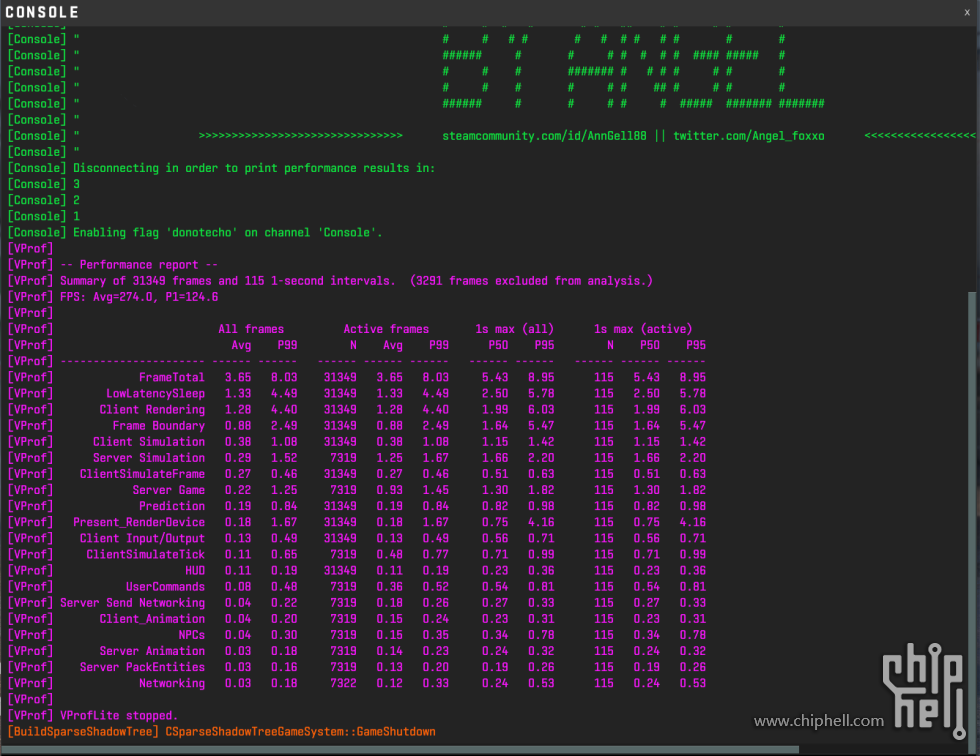

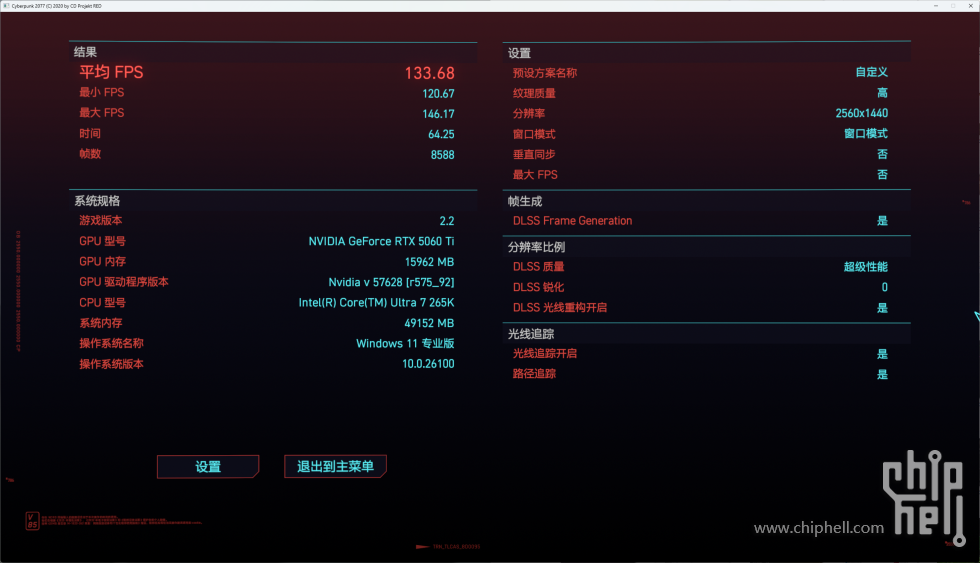

《赛博朋克2077》、《黑神话悟空》、《CS2 GO》三款游戏在2K分辨率下进行测试。







以上为本次装机全部内容，感谢各位花时间浏览，欢迎交流讨论。
