前言

今天带来微星 MAG B850M MORTAR WIFI 迫击炮 主板的开箱及使用分享。微星迫击炮系列主板一直是玩家和用户的首选，性价比不错，拥有优秀的做工和用料，此次的微星 MAG B850M MORTAR WIFI 迫击炮一改B650M迫击炮主板的全黑配色，采用绿黑配色，标准MATX板型，采用服务器级别8层PCB，2oz加厚铜，供电方面采用12(60A)+2+1路智能供电，能充分发挥锐龙9000系列处理器的性能潜力，内存方面，配备4条DDR5内存插槽，原生最大支持5600MHz，可超频至最大8200+MHz，容量最大可安装256GB(4*64GB)，支持XMP 3.0超频档以及AMD EXPO超频档认证，利用微星独家BIOS功能，释放内存性能，至高提升22%，主板带有1个PCIe 5.0 x16插槽（配备钢铁装甲），M.2插槽方面共有3个，其中两个支持PCIe 5.0 x4，配备第二代免工具M.2冰霜铠甲，另一个在主板背面，支持PCIe 4.0 x2，主板搭载Wi-Fi 7、蓝牙5.4、5G有线网络。


主板开箱

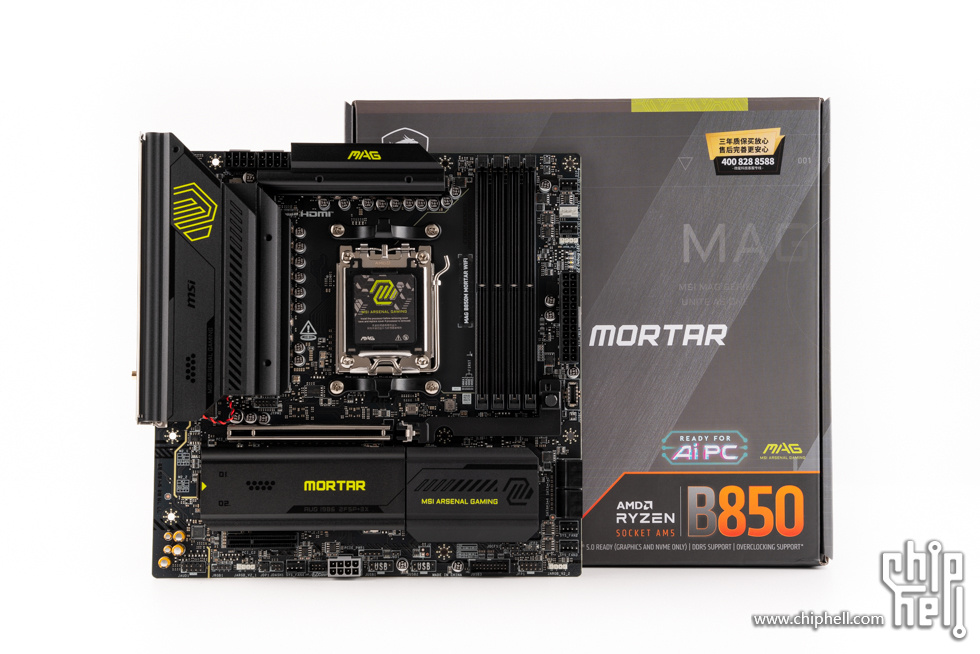

包装方面，全新的设计与配色，包装中间有迫击炮的英文型号MAG B850M MORTAR WIFI，左上角有微星龙盾logo，右上是三年质保说明，右下角标注了采用AMD Ryzen B850芯片组，支持PCIe 5.0（显卡和NVME SSD）、DDR5内存、超频，橙色B850标识相当显眼。


包装背面，中间为主板照片，左右两侧是产品特性说明，包括12路智能供电、显卡快拆设计、Lightning Gen5接口、第2代免工具M.2冰霜铠甲、扩展型散热片、3个M.2接口、Wi-Fi7/蓝牙5.4、5G有线网络，下面是详细的规格参数说明和I/O接口展示。

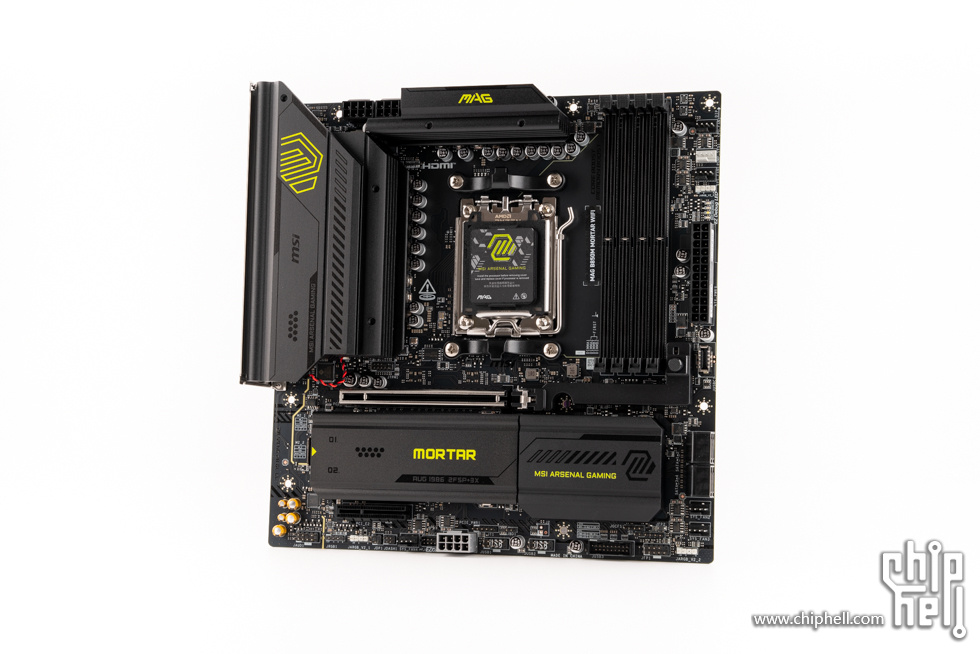

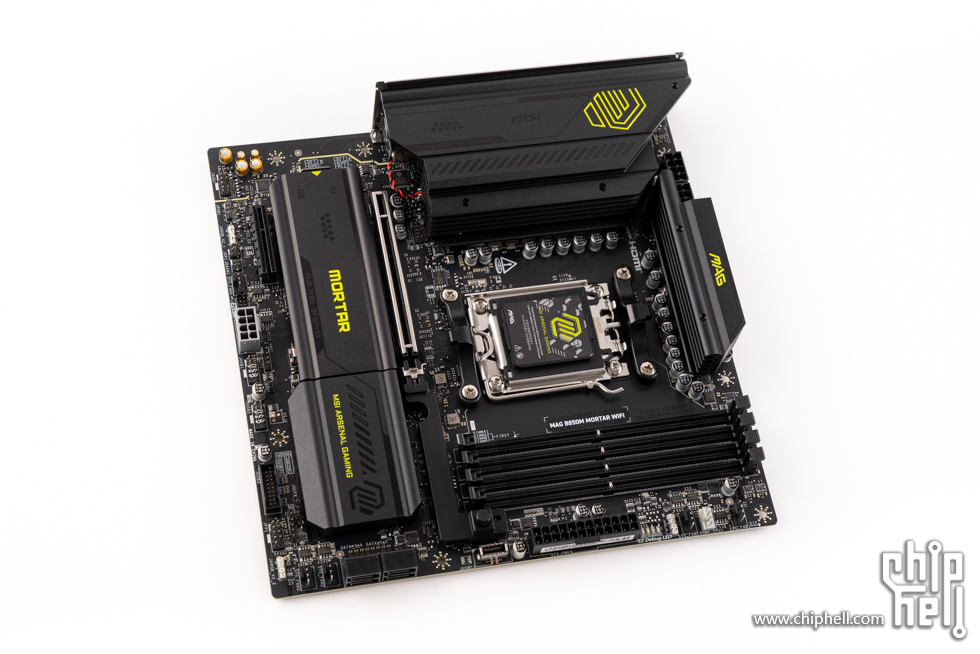

微星 MAG B850M MORTAR WIFI 主板正面，标准MATX板型，一改之前AMD平台迫击炮的全黑风格，采用绿黑配色，柠檬绿色让人眼前一亮，主板在VRM、M.2插槽、芯片组等位置都覆盖了散热装甲，并辅以柠檬绿装饰图案及印刷文字，更贴合军火风格。

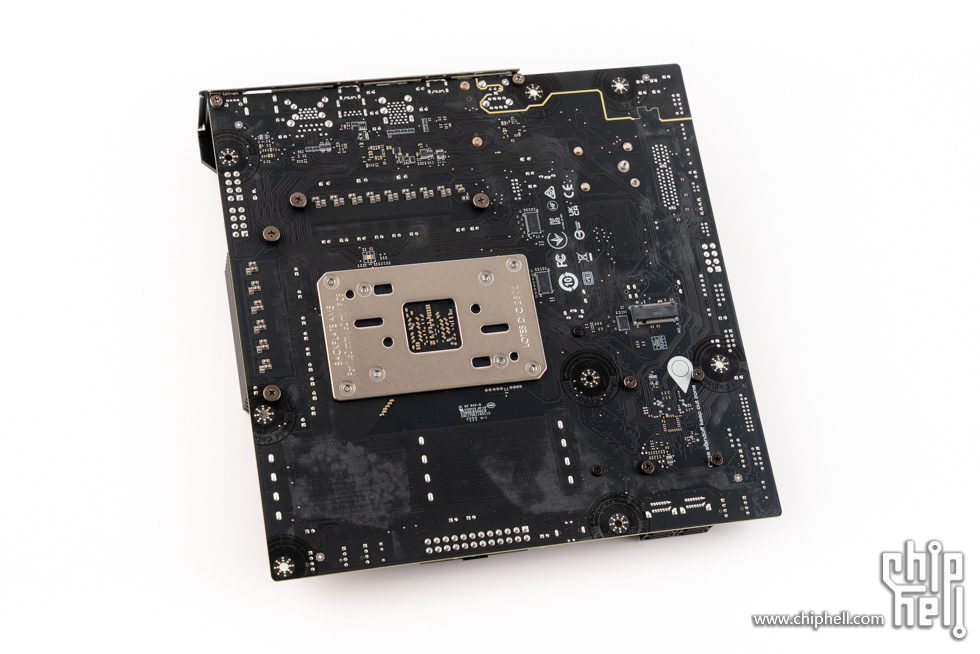

主板背面，黑色PCB，表面处理非常干净，焊点饱满。微星 MAG B850M MORTAR WIFI 主板保持了一贯的用料，采用8层服务器级别PCB，并且标注了机箱螺丝锁点须避开的位置。

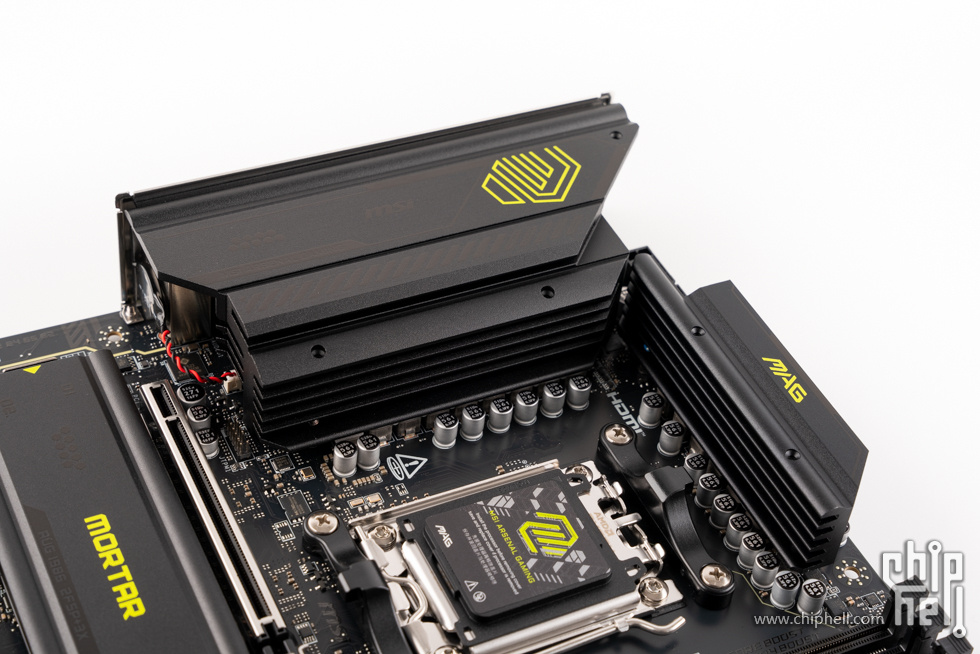

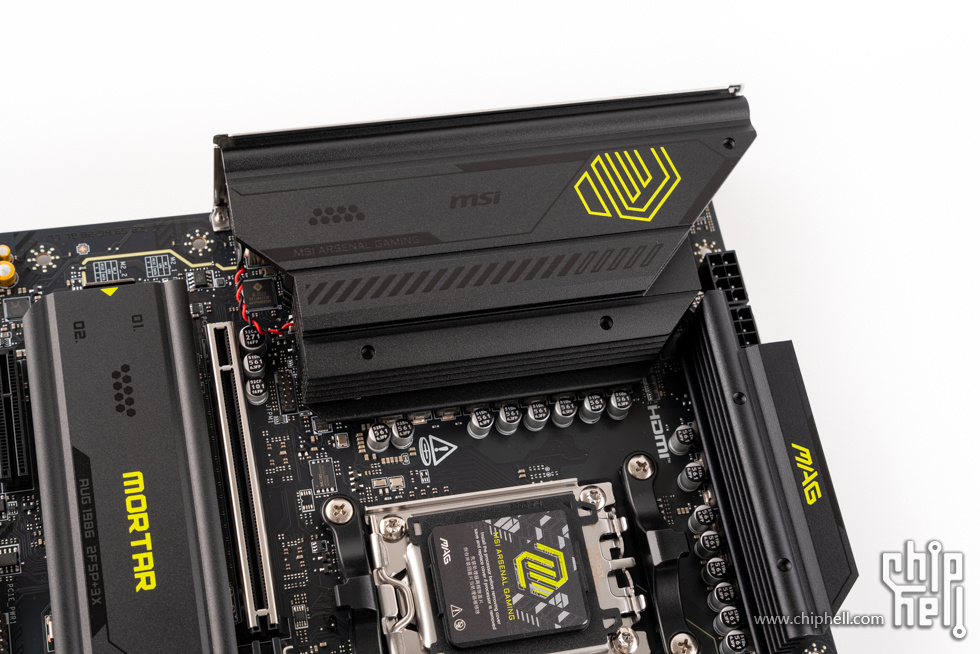

全黑的全覆盖VRM散热装甲，表面采用了磨砂工艺，中间印有微星logo，右侧有柠檬绿色的MAG logo。


VRM散热装甲内侧为格栅设计，增大散热面积。


在边缘位置还有黑色圆点和格栅条纹，增加细节。

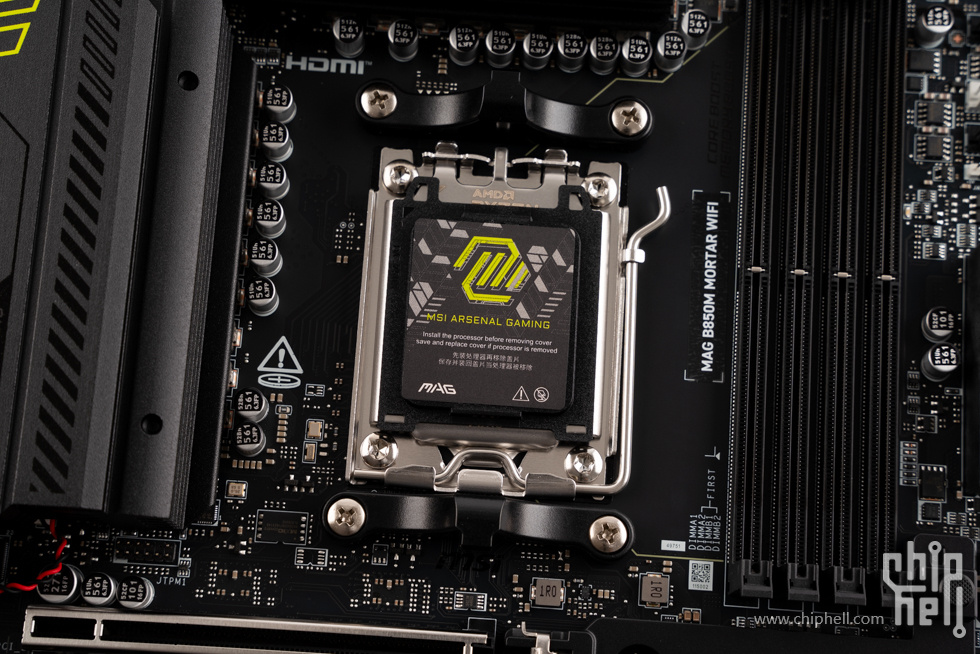

CPU插槽保护盖，上方有MAG系列logo。

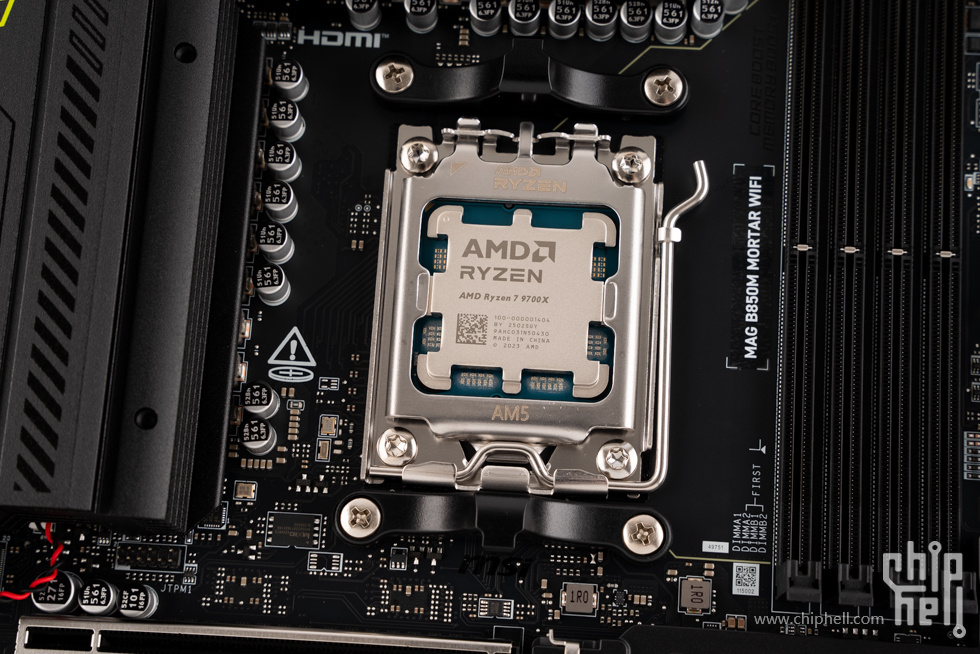

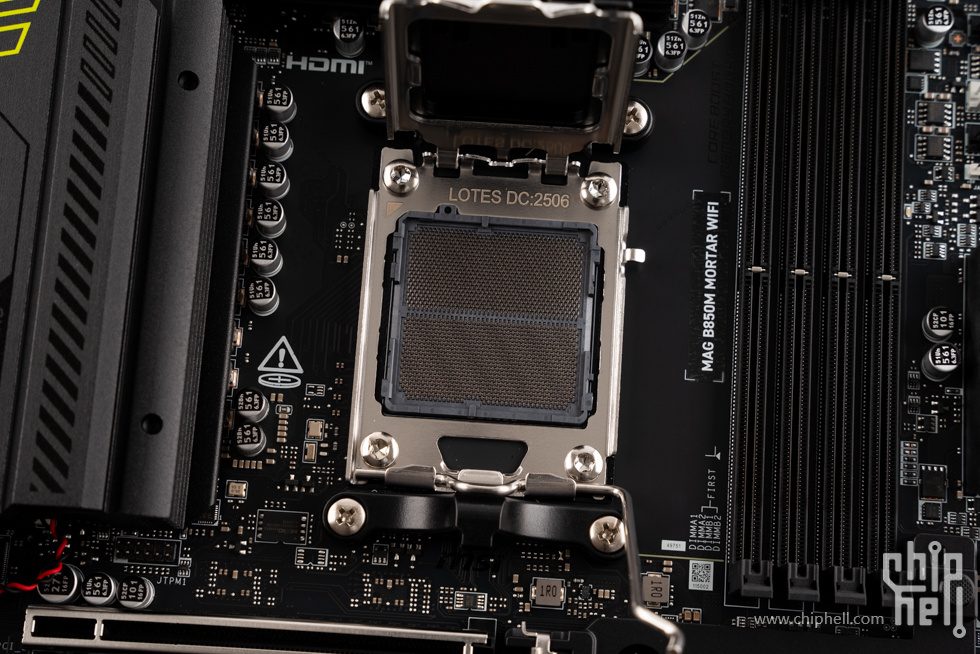

AMD AM5 LGA1718 插座，支持AMD Ryzen 7000/8000/9000系列CPU。

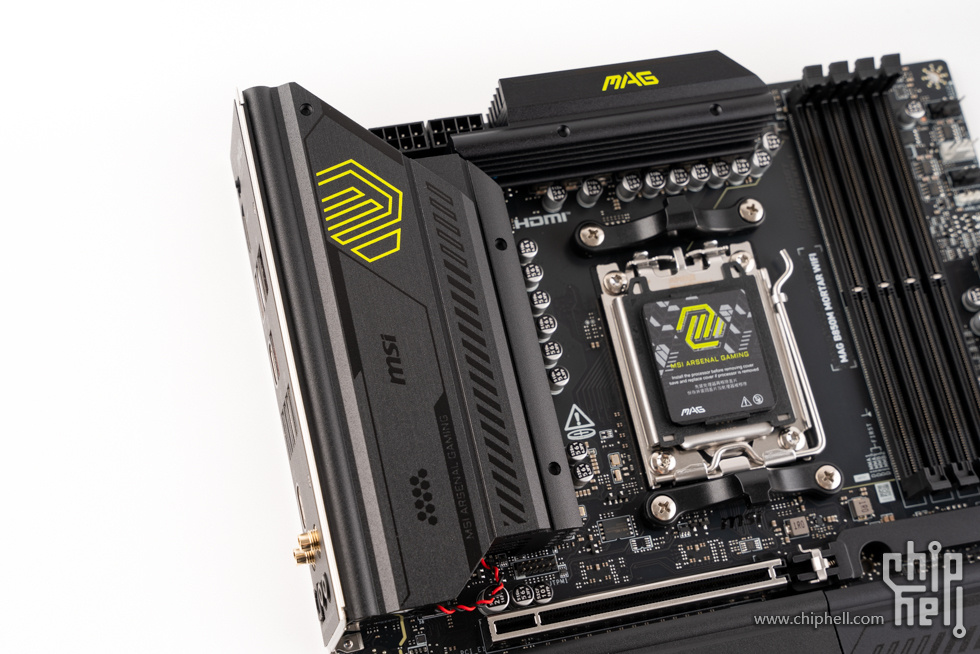

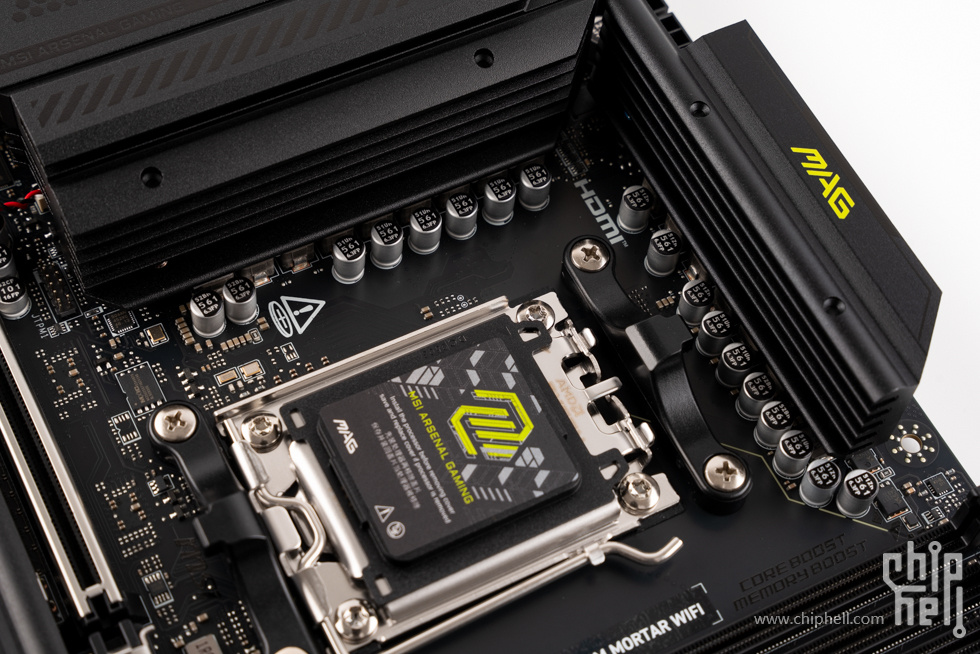

供电部分，采用12(60A)+2+1路智能供电，充分发挥锐龙9000系列处理器的性能潜力。主板采用8层服务器级PCB/2oz加厚铜，能提供可靠的性能表现。

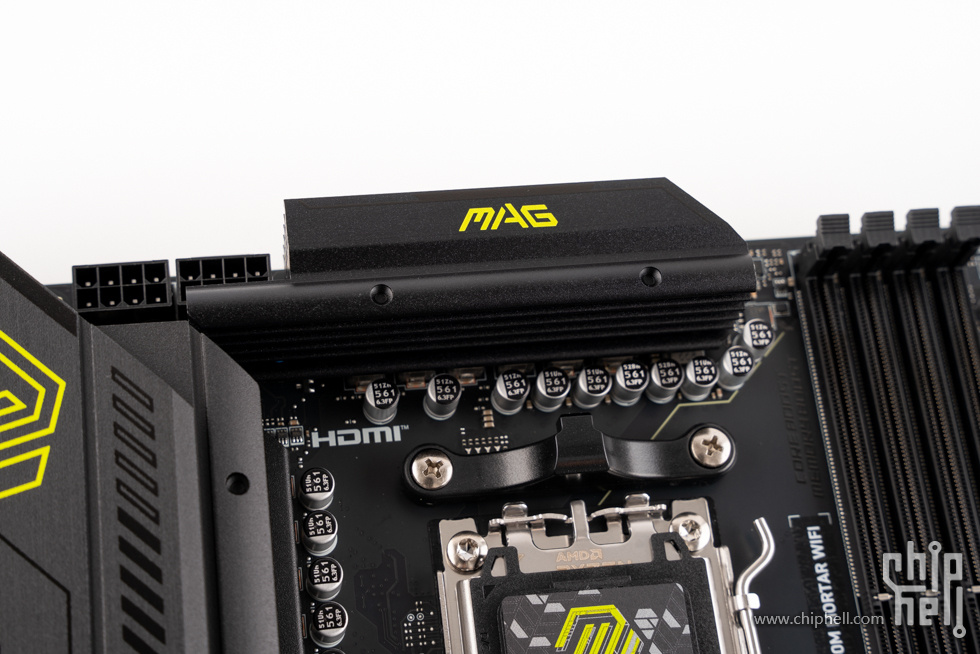

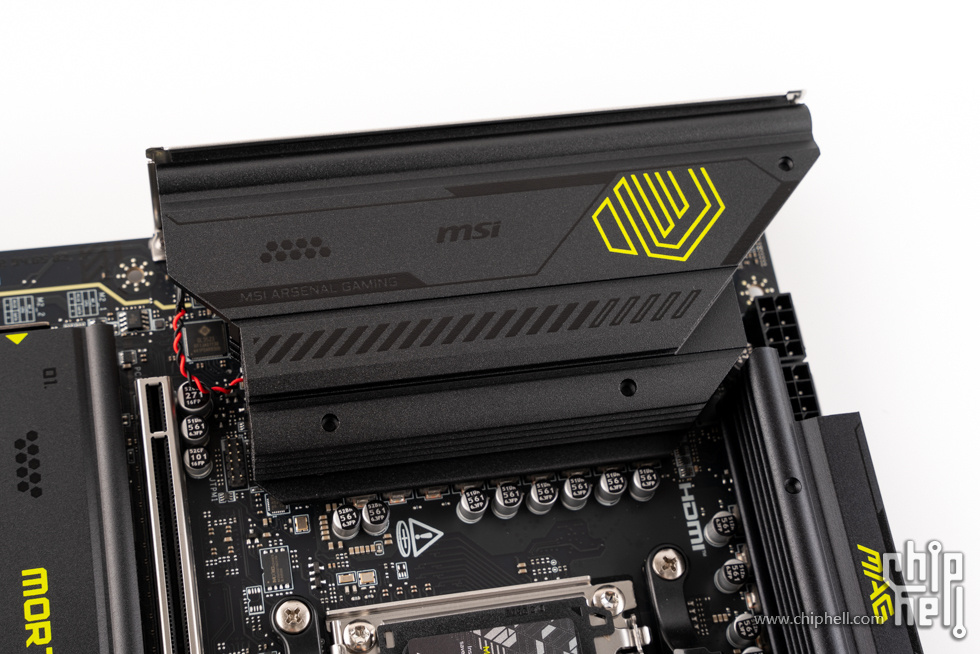

上方的散热片印有MAG字样，右侧带有格栅式开槽，增加散热面积。

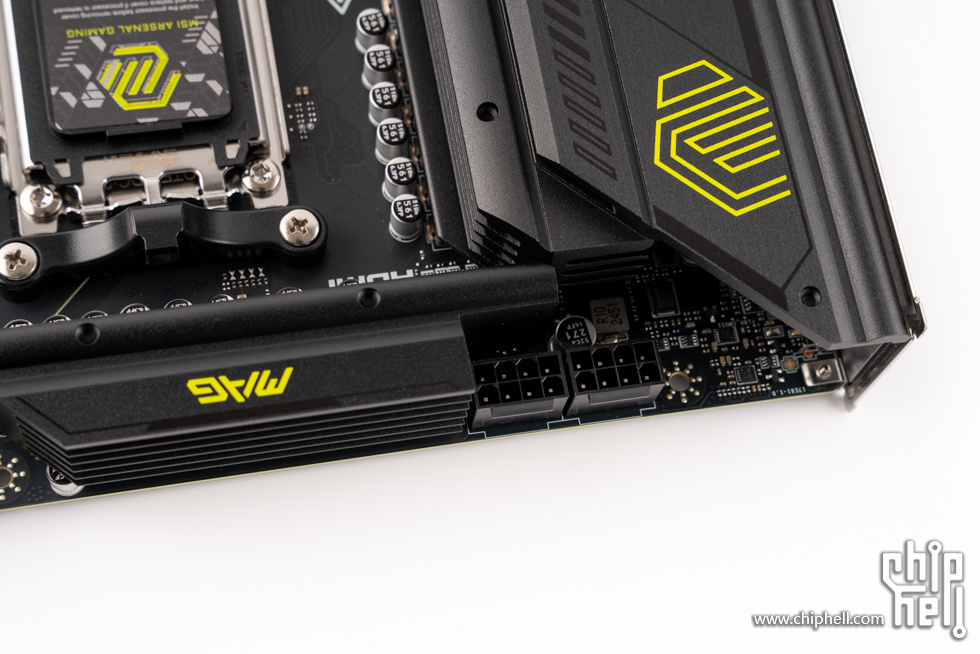

双8Pin CPU供电接口。

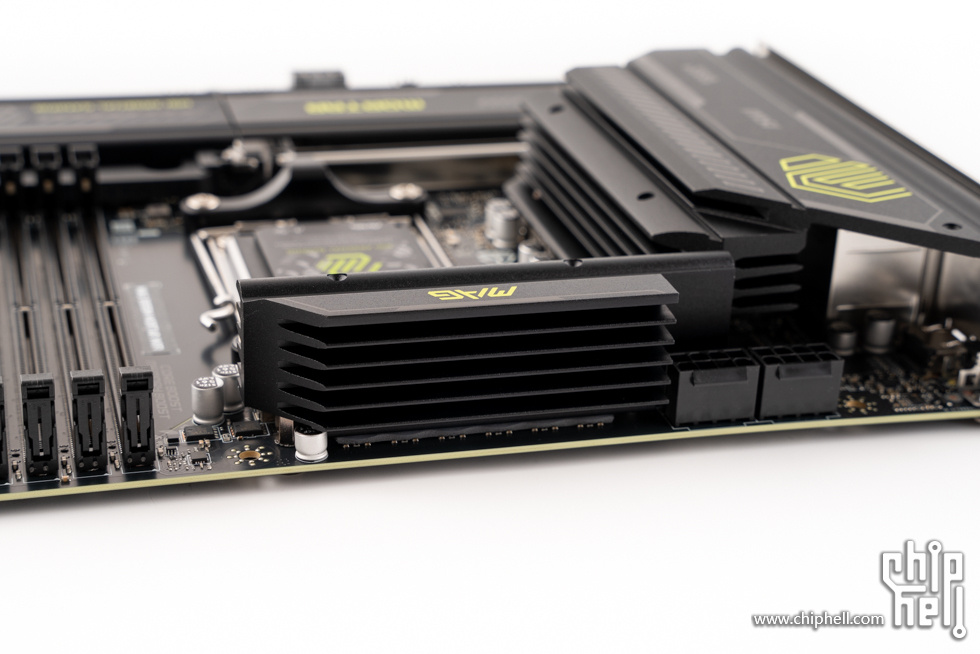

散热装甲的格栅设计，增大散热面积。

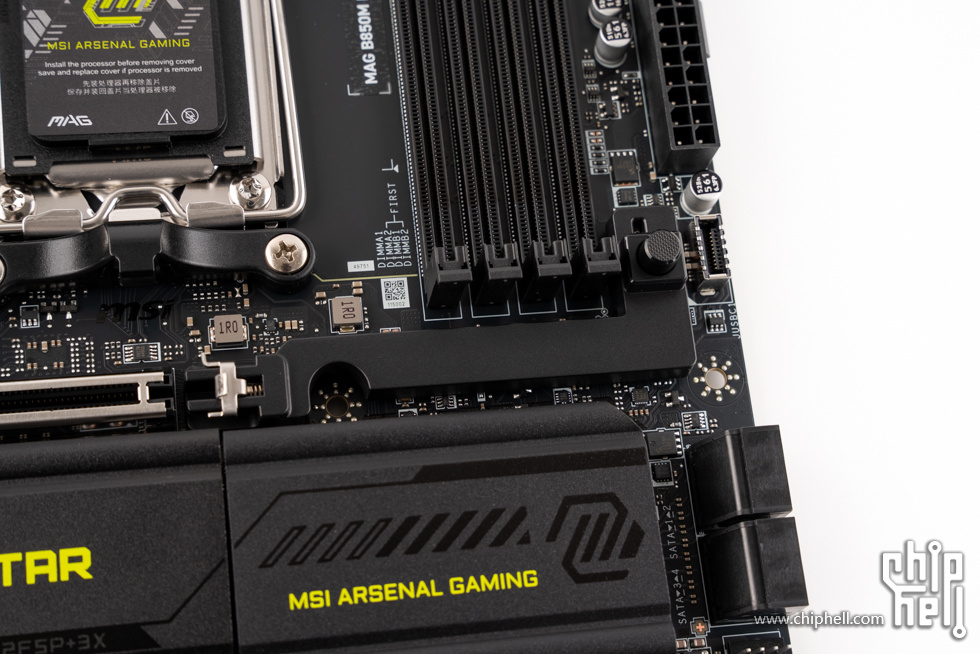

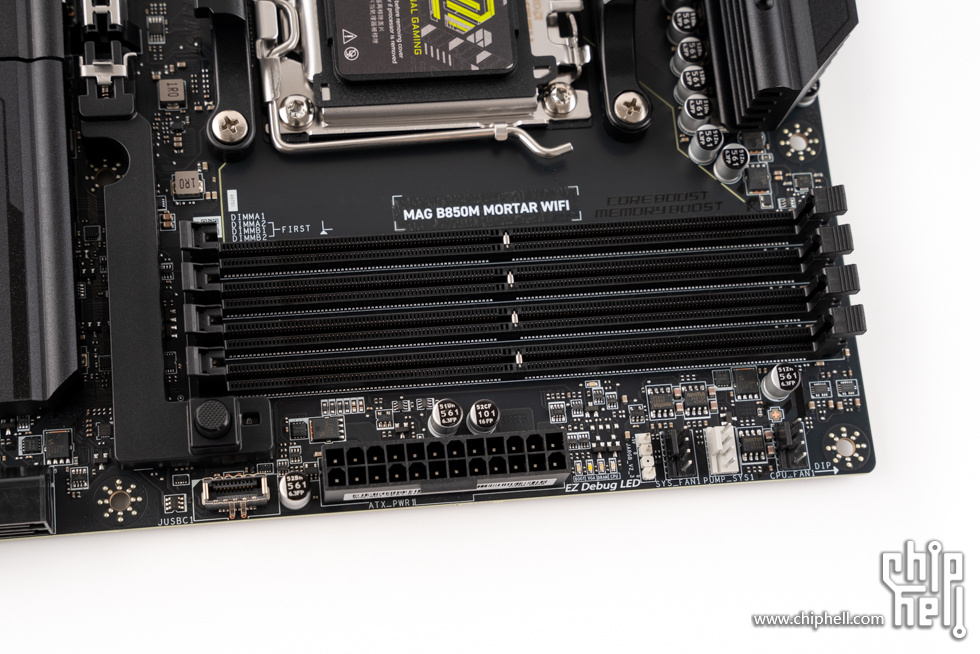

4条DDR5内存插槽，原生最大支持5600MHz，可超频至最大8200+MHz，容量最大可安装256GB(4*64GB)，支持XMP 3.0超频档以及AMD EXPO超频档认证。利用微星独家BIOS功能，释放内存性能，至高提升22%。

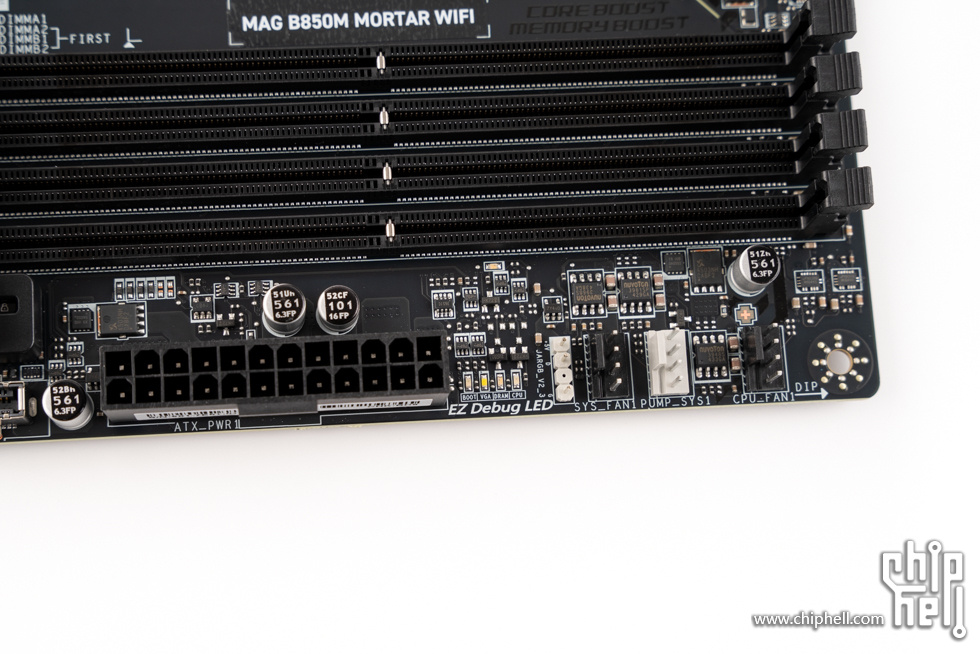

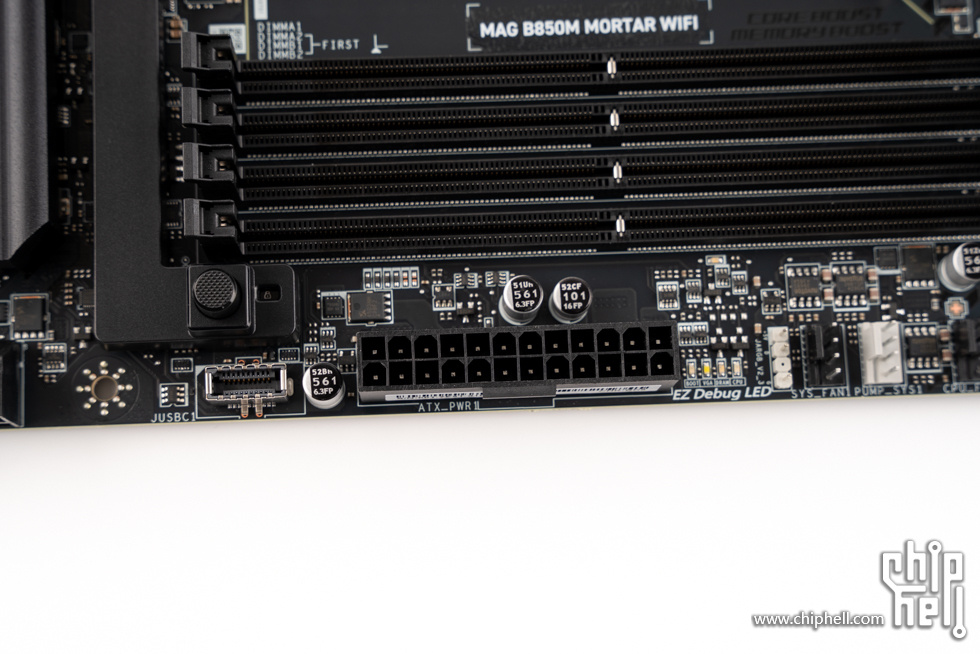

主板24Pin供电接口，供电接口左侧是前置USB 10Gbps Type-C接口。


板载侦错指示灯，位于主板24Pin供电接口旁。

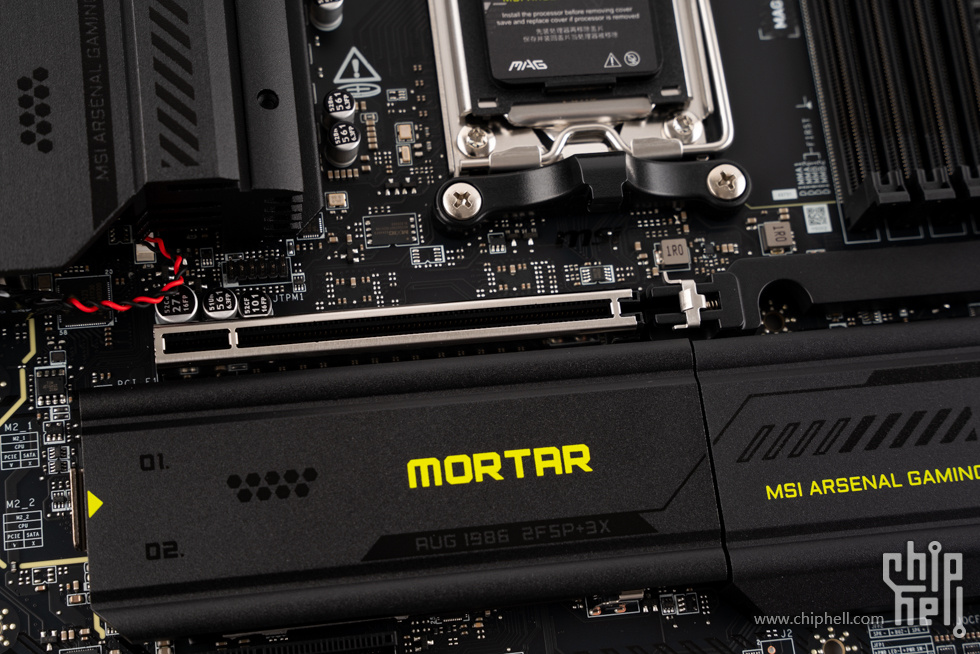

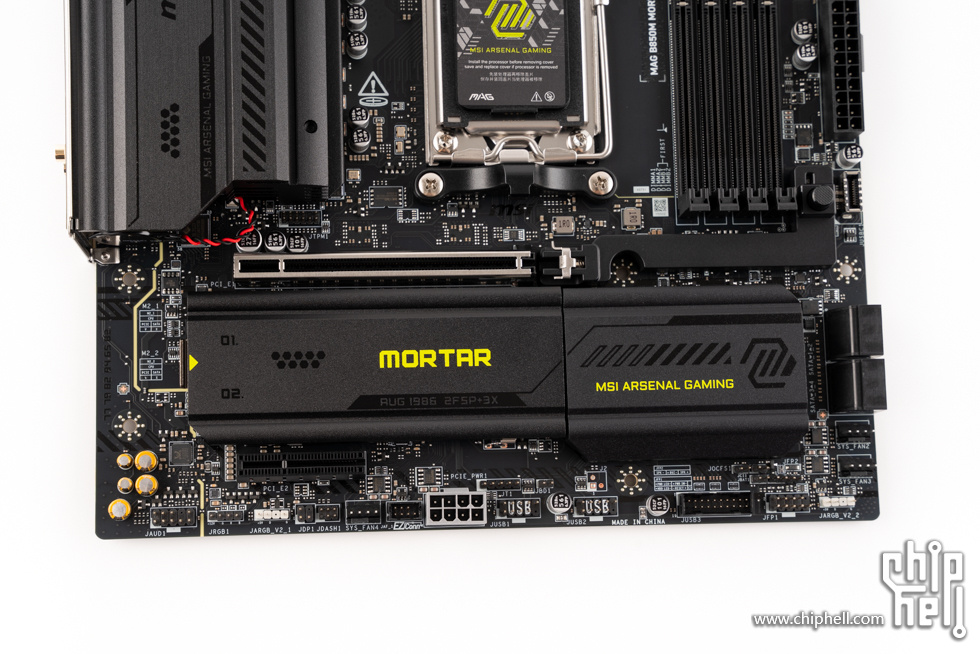

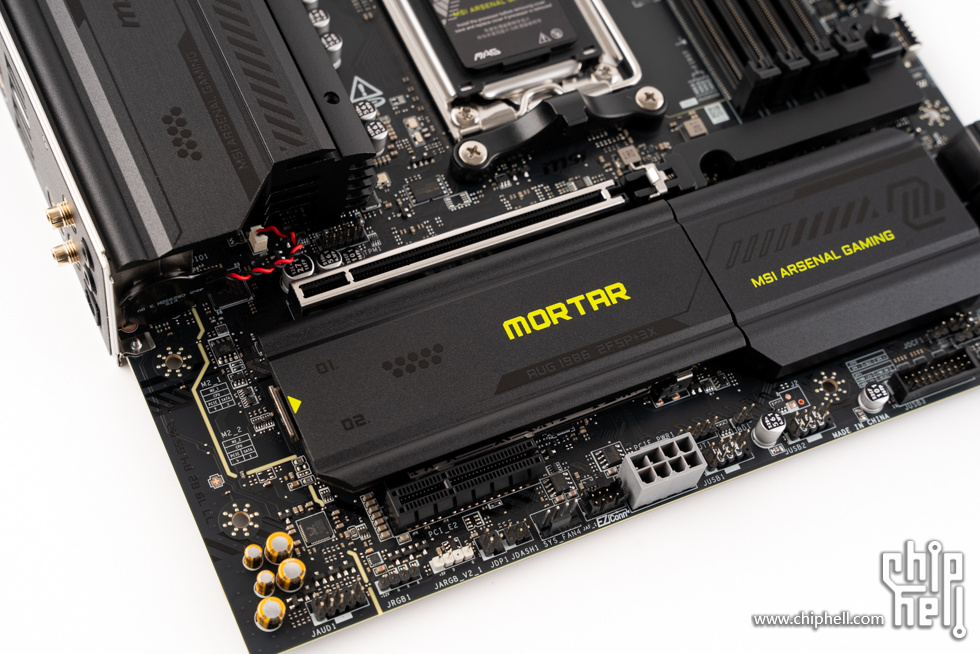

主板下半部分，PCIe 5.0 显卡插槽在第一槽位置，支持快拆，下方为M.2冰霜铠甲，支持免工具拆装，单手即可更换SSD。




最下面还有一条PCIe 4.0 x4插槽。

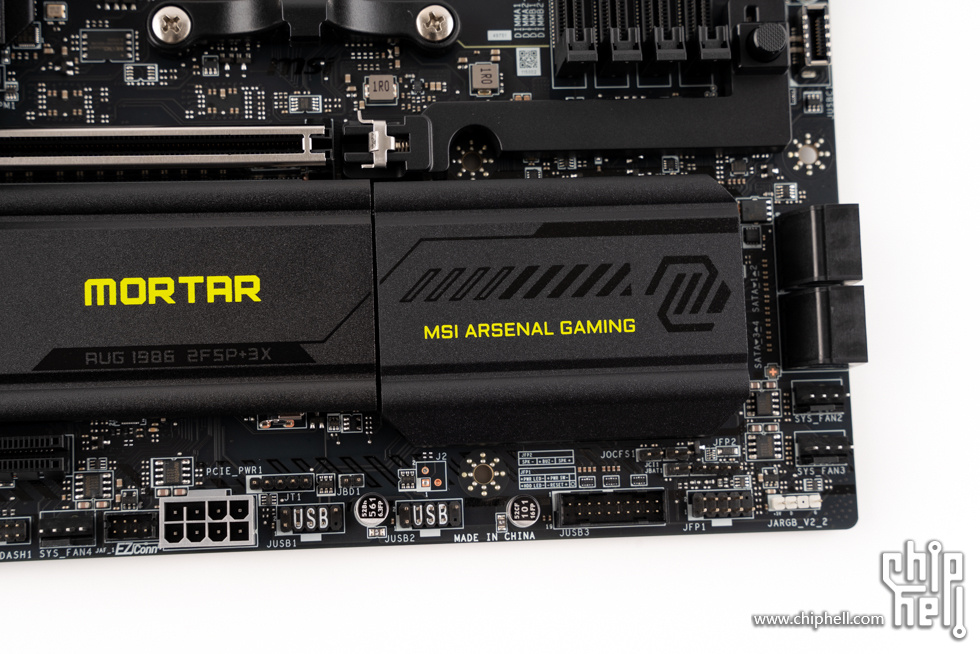

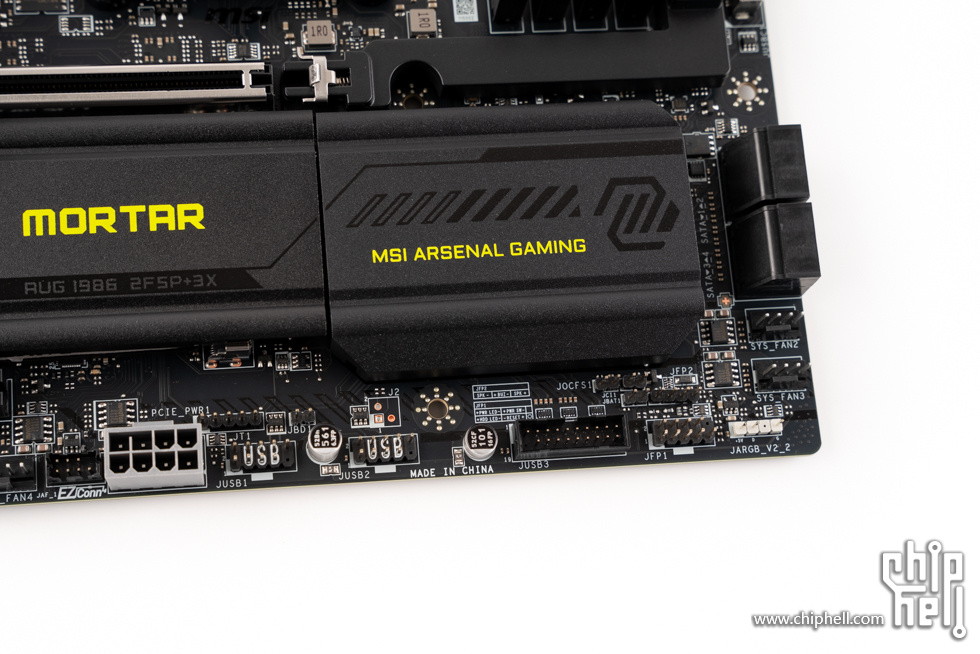

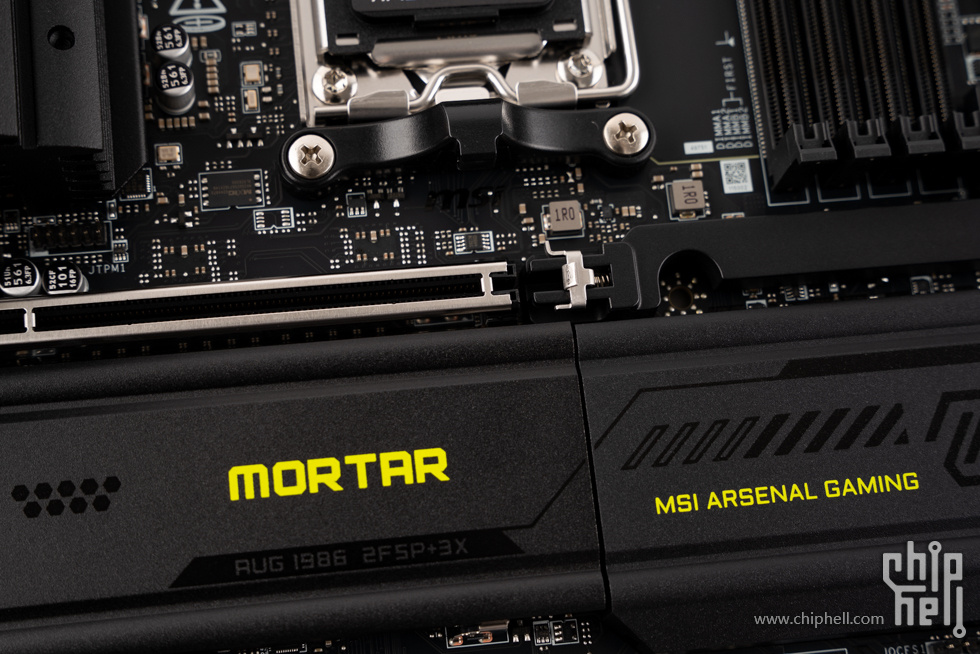

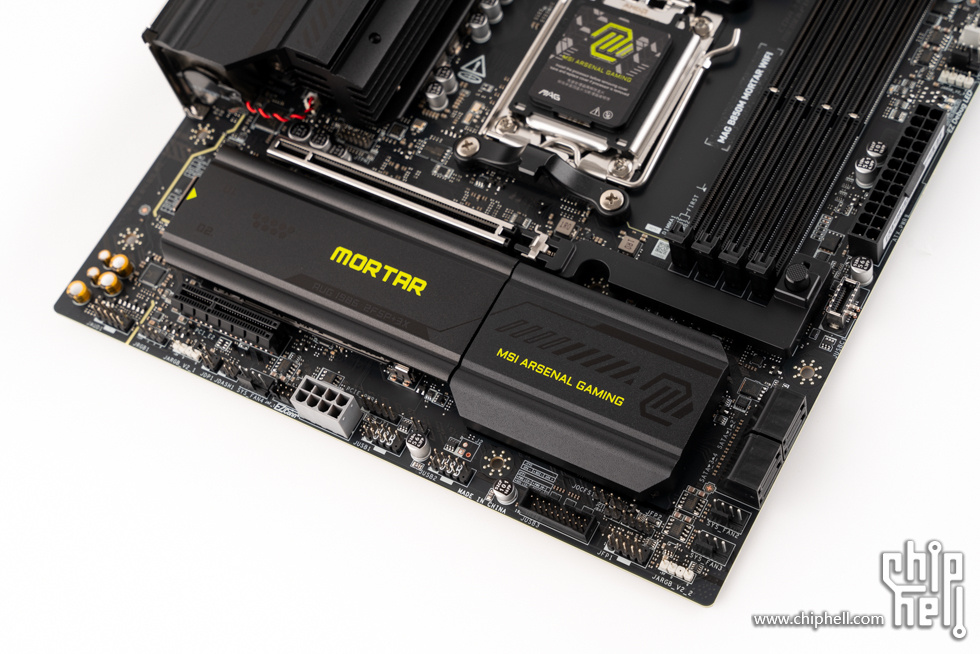

独立的芯片组散热模块，表面有印有装饰纹路和MAG logo，下方印有“MSI ARSENAL GAMING”字样。


全新的显卡快拆设计，轻轻一按即可锁止或解锁PCle插槽卡扣，简化显卡拆装流程。




显卡快拆连接结构，内置弹簧。


前置USB 5Gbps 19Pin接口位于主板下方。


主板下方区域还有一个PCIe辅助8pin供电接口。

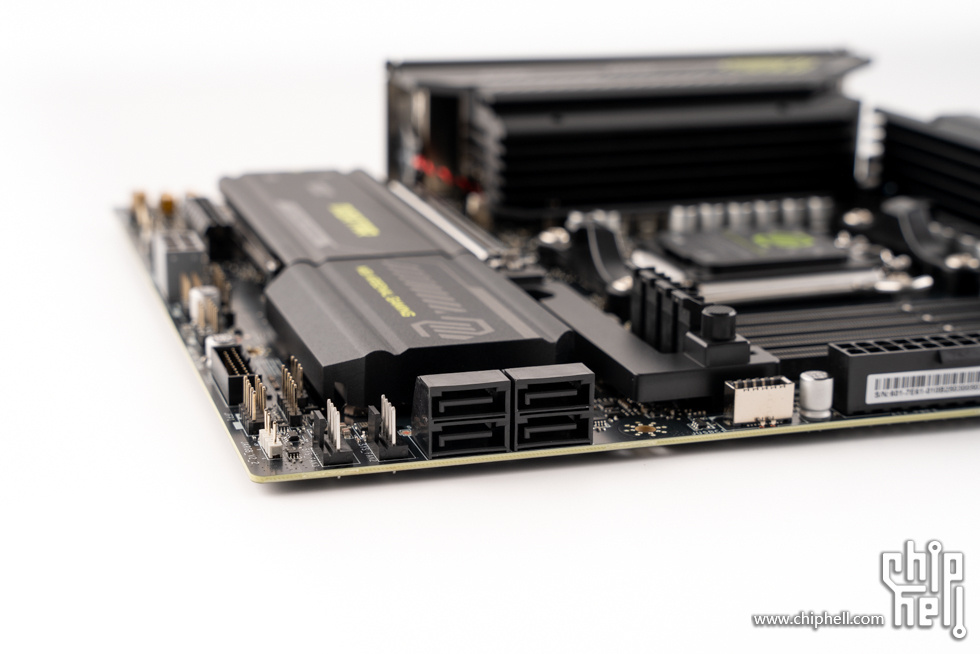

4个横置的SATA 6Gbps接口。

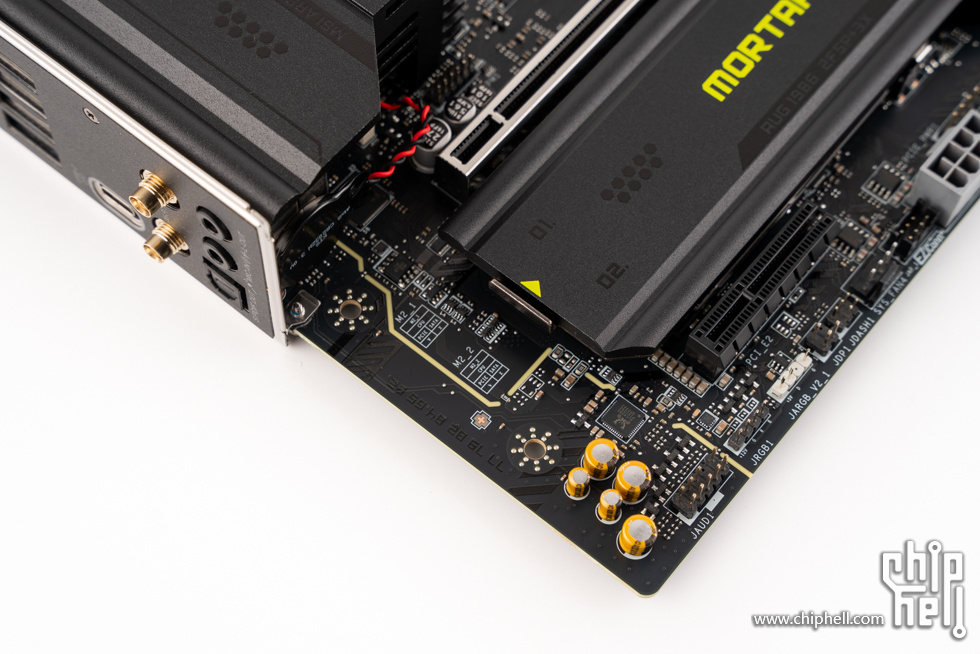

音频部分，采用Realtek ALC4080 Codec 芯片，配备了多颗尼吉康音频专用滤波电容，支持Audio Boost 5技术，提供7.1声道。

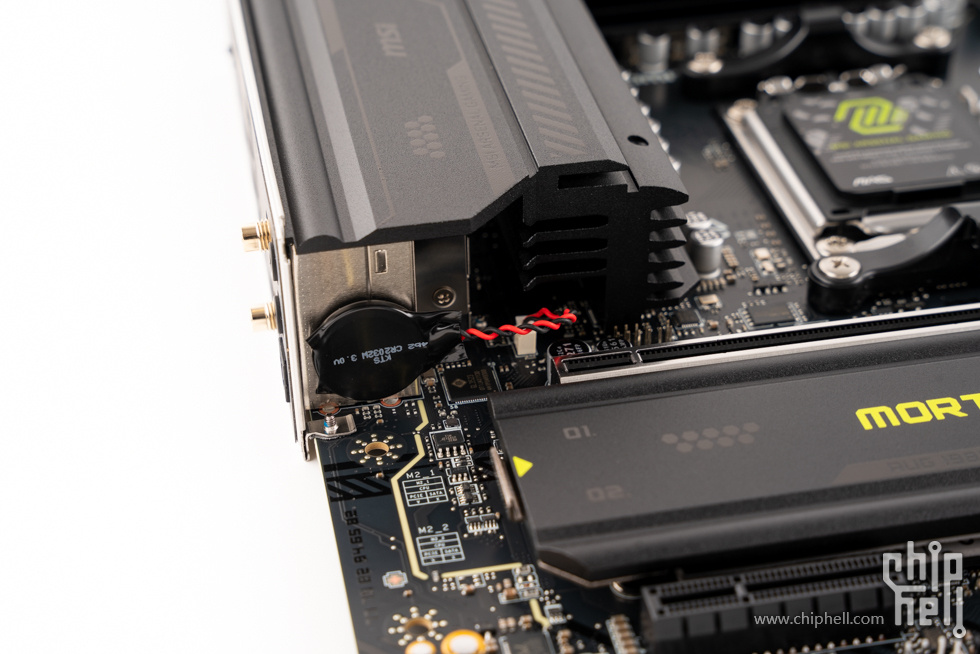

BIOS电池。


音频区域的隔离线。

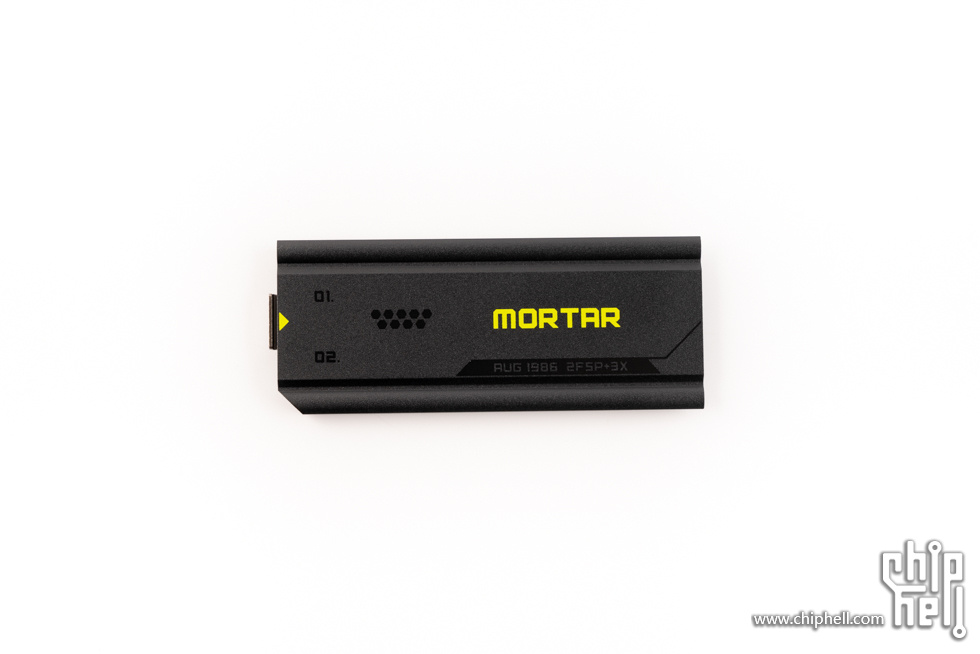

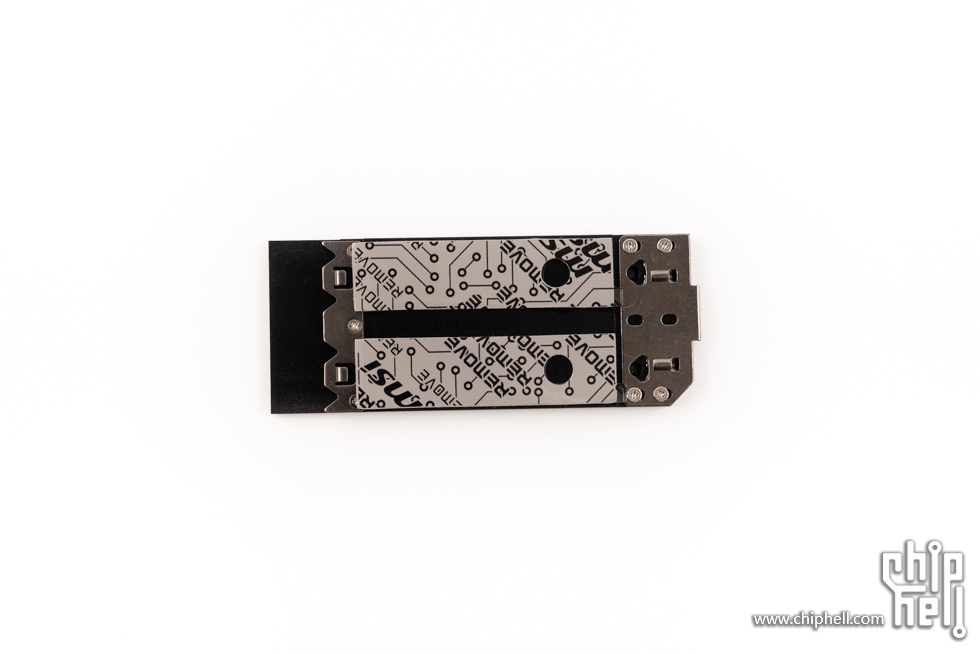

M.2冰霜铠甲散热片。


内侧预装导热贴。

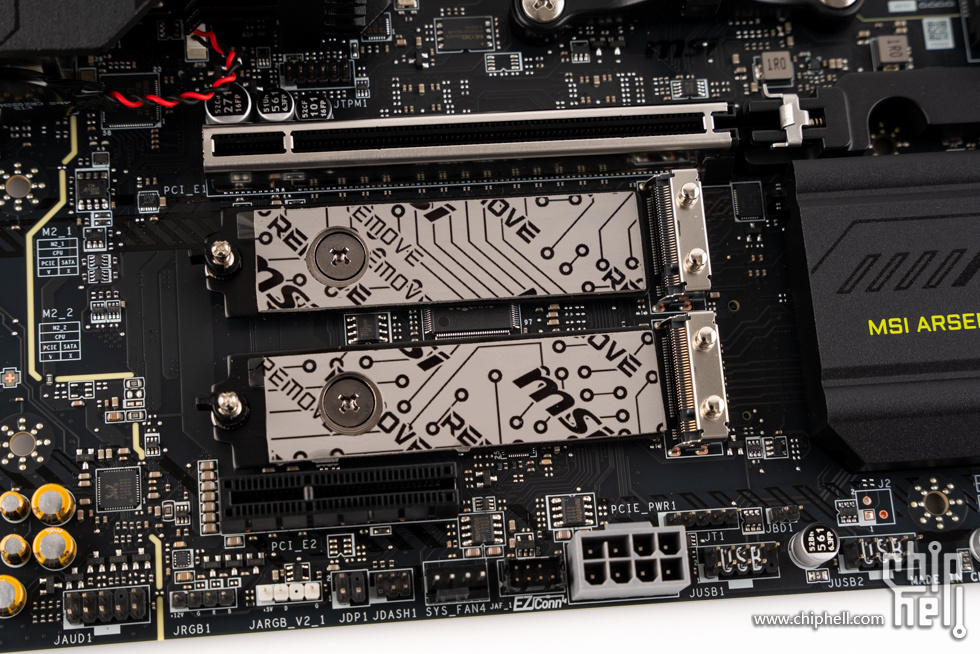

拆掉M.2冰霜铠甲后，主板下方区域一览，同样预装导热贴，主板正面的2个M.2插槽支持PCIe 5.0 x4。

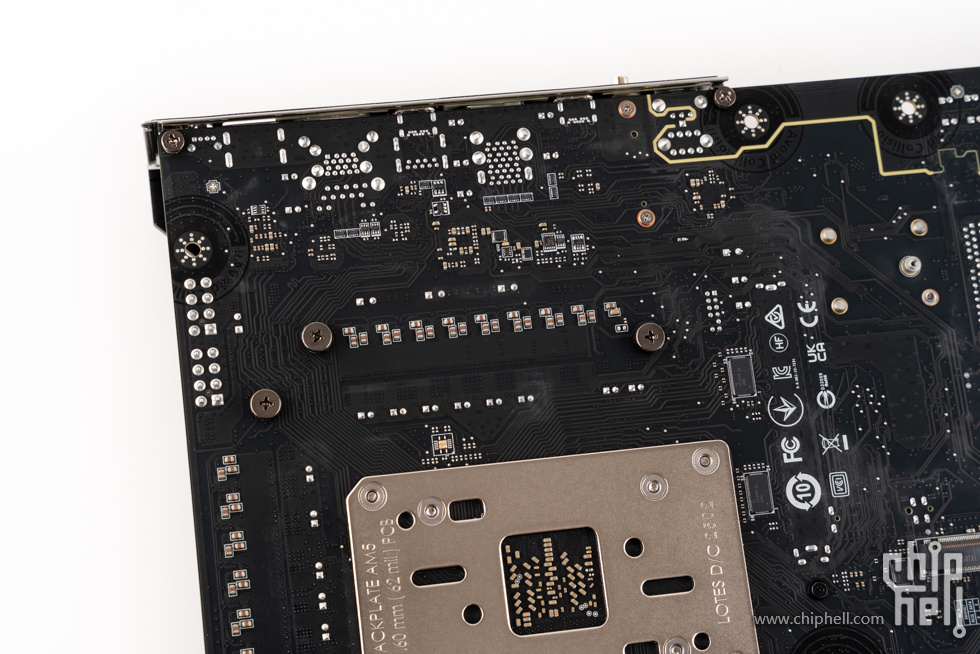

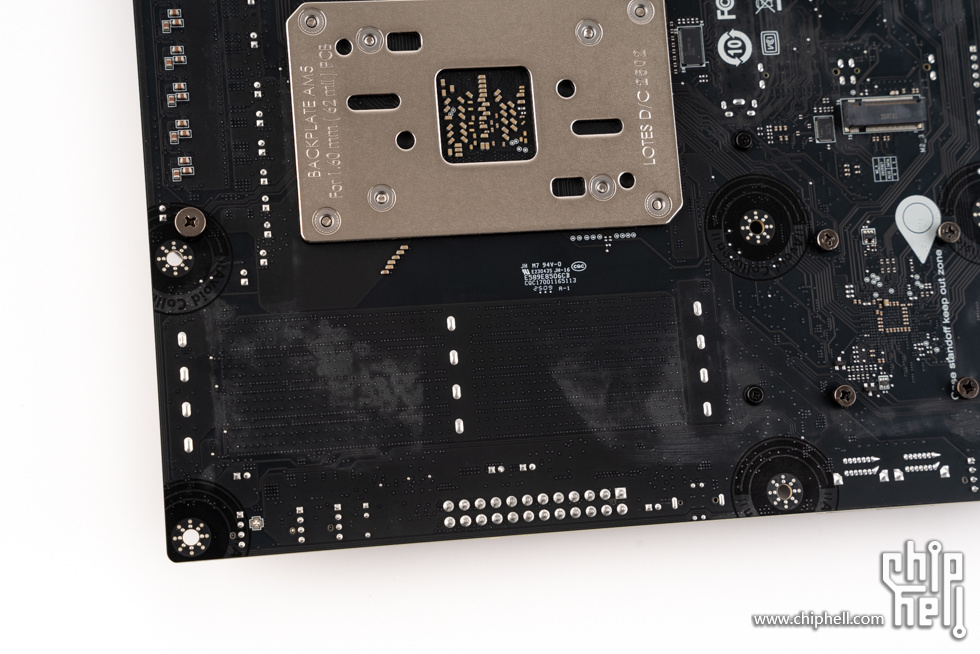

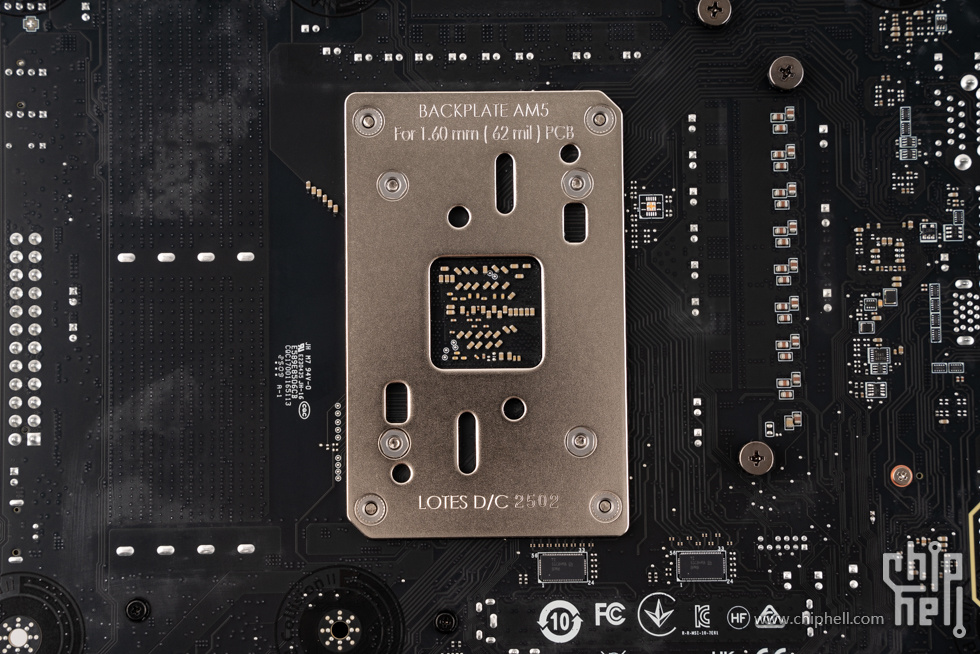

CPU插槽背板。


供电部分背面，布有不少元器件。


内存插槽背面PCB。


PCIe插槽背面。


集成声卡部分的隔离线。

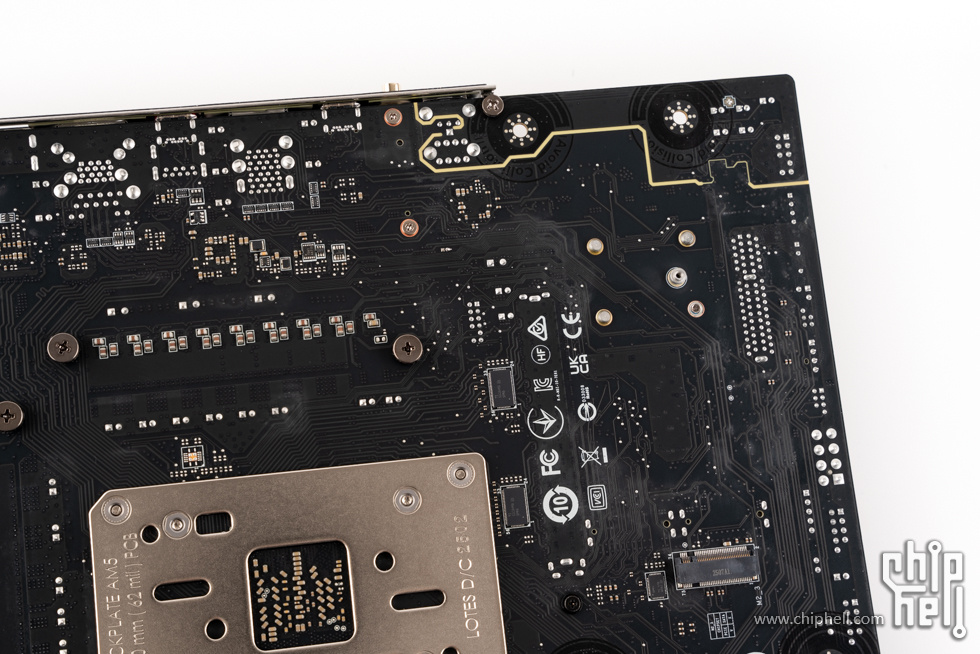

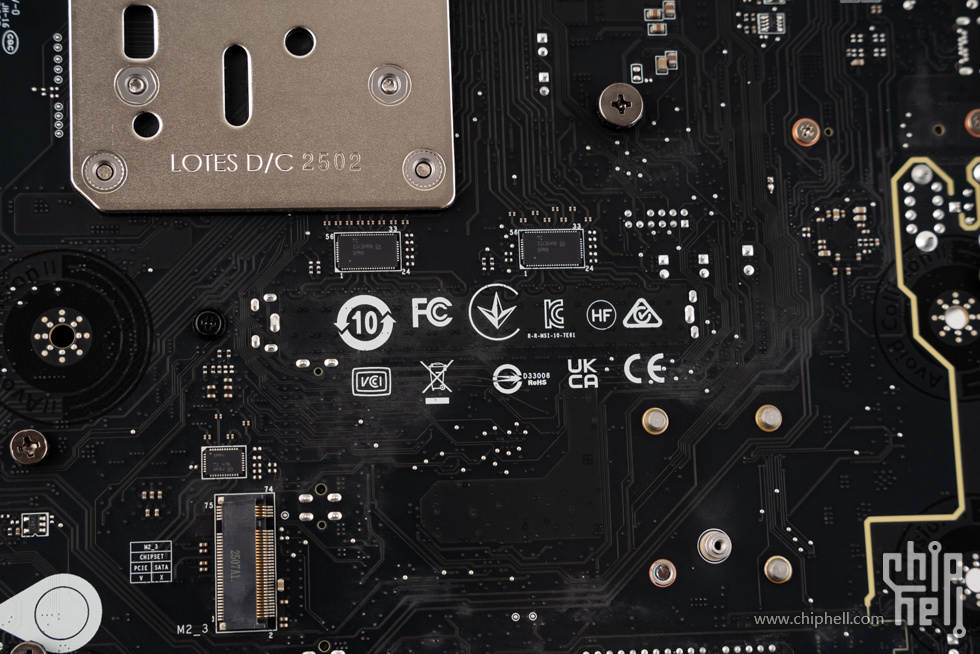

各种认证标识。

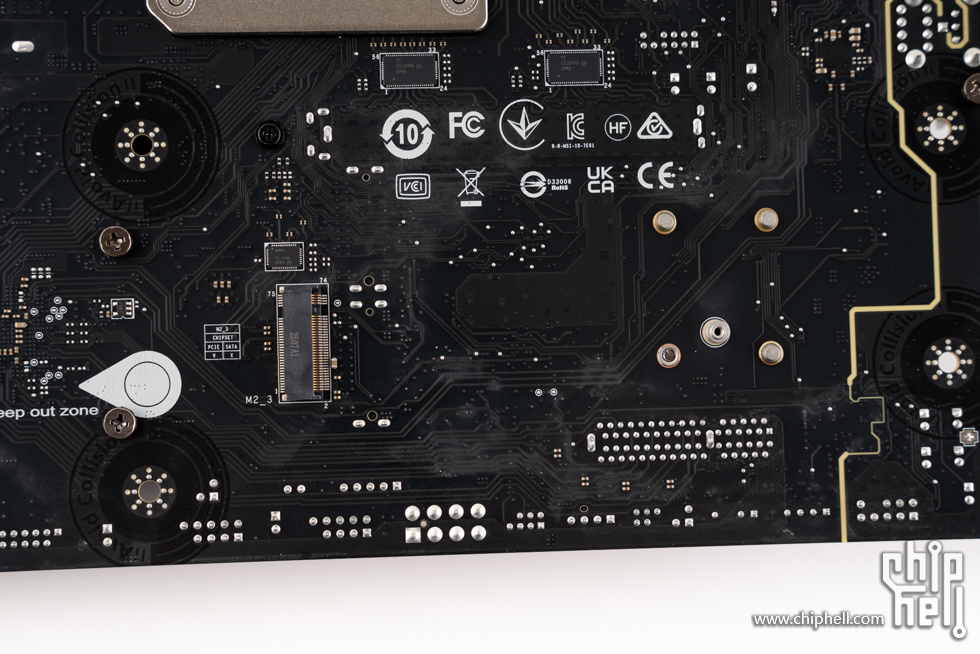

主板背面的M.2插槽，支持PCIe 4.0 x2。

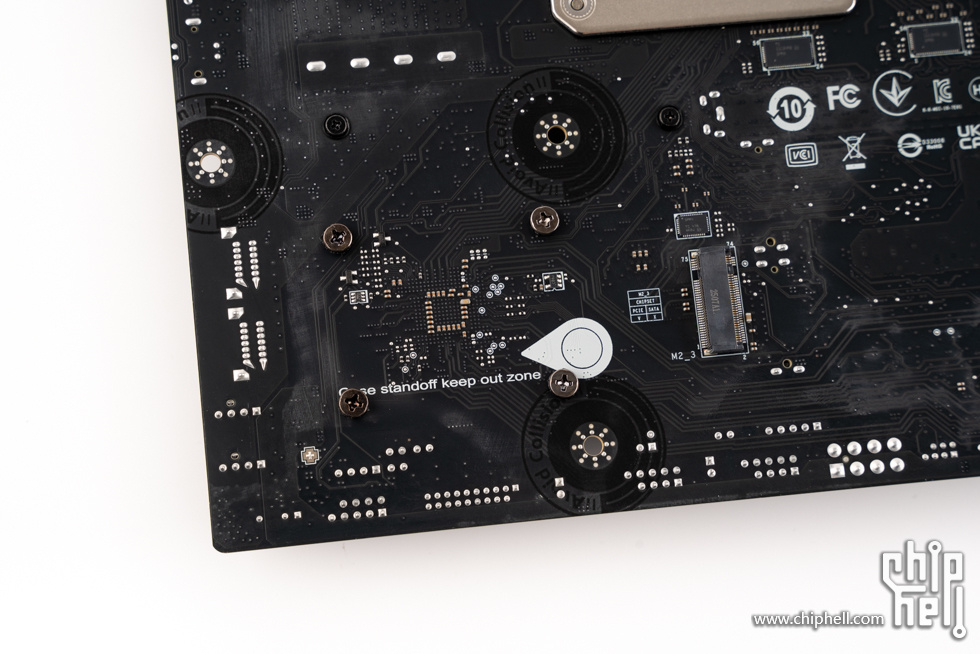

机箱螺丝锁点须避开的位置有标注。

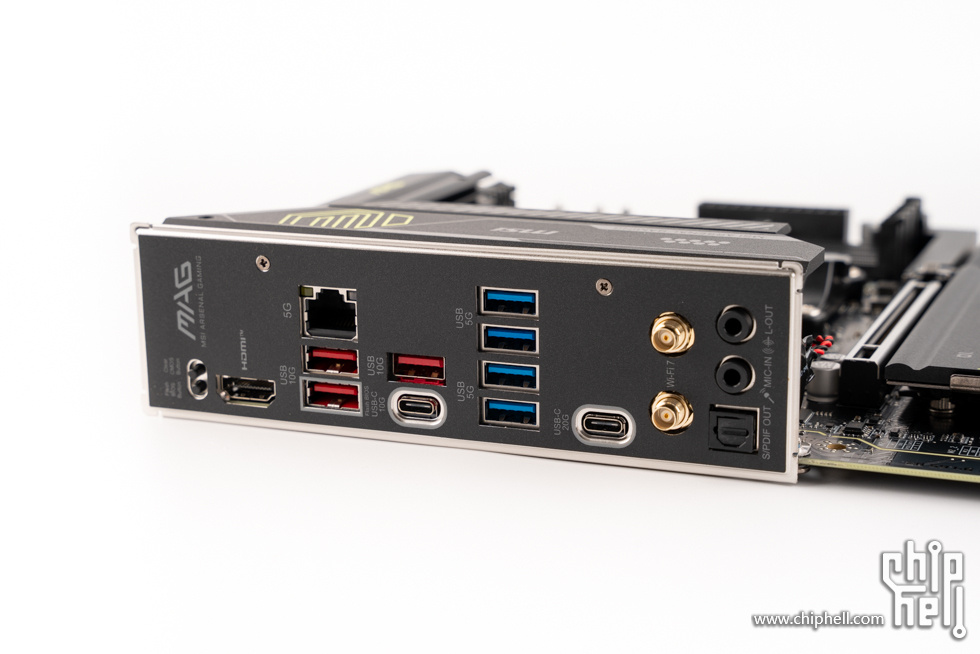

主板后部I/O接口方面，提供1个CMOS清除键、1个BIOS回写键、1个HDMI 2.1接口、1个5G有线网口、3个USB 10Gbps Type-A接口、1个USB 10Gbps Type-C接口、4个USB 5Gbps Type-A接口、1个USB 20Gbps Type-C接口、Wi-Fi 7天线接口、2个3.5mm+1个S/PDIF光纤口音频接口组合。


附件一览，包括快速安装指南、欧盟规管的文件、MSI SHOUTOUT活动介绍卡片、贴纸。

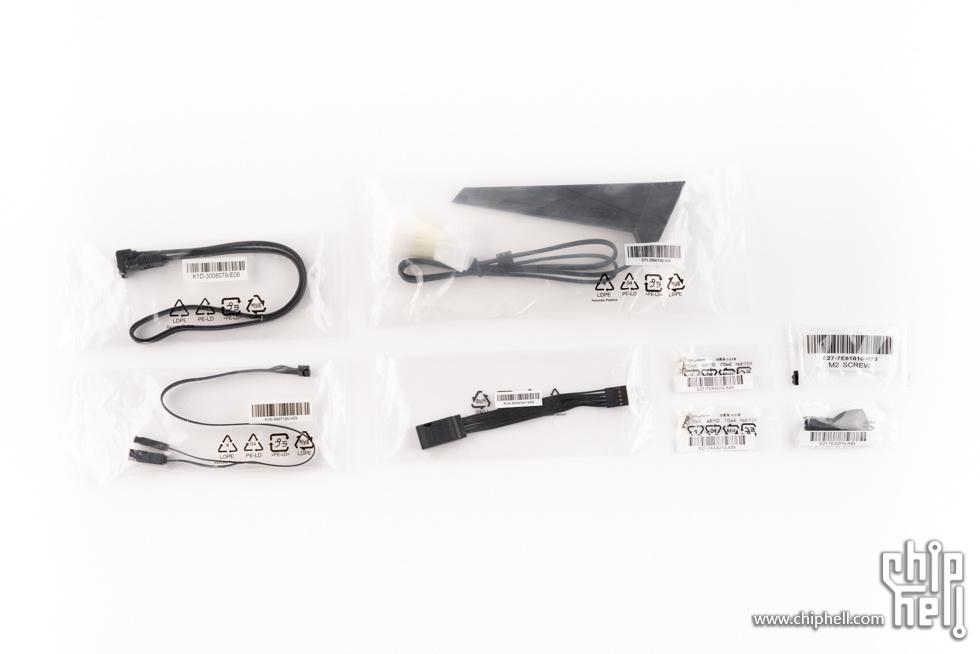

1条SATA数据线、1根二合一EZ Conn扩展线、鲨鱼鳍Wi-Fi天线、1根EZ FRONT PANEL 前面板延长线、2套EZ M.2 Clip II、1套M.2固定螺丝、1个EZ M.2 Clip II 扳手。


测试平台

处理器：AMD 锐龙7 9700X
主板：微星 MAG B850M MORTAR WIFI
内存：宇瞻 暗黑女神 NOX DDR5 6400 16GB × 2
显卡：索泰 GEFORCE RTX 5070 12GB SOLID OC
固态硬盘：宇瞻 AS2280Q4X 1TB
散热器：机械大师 KK135

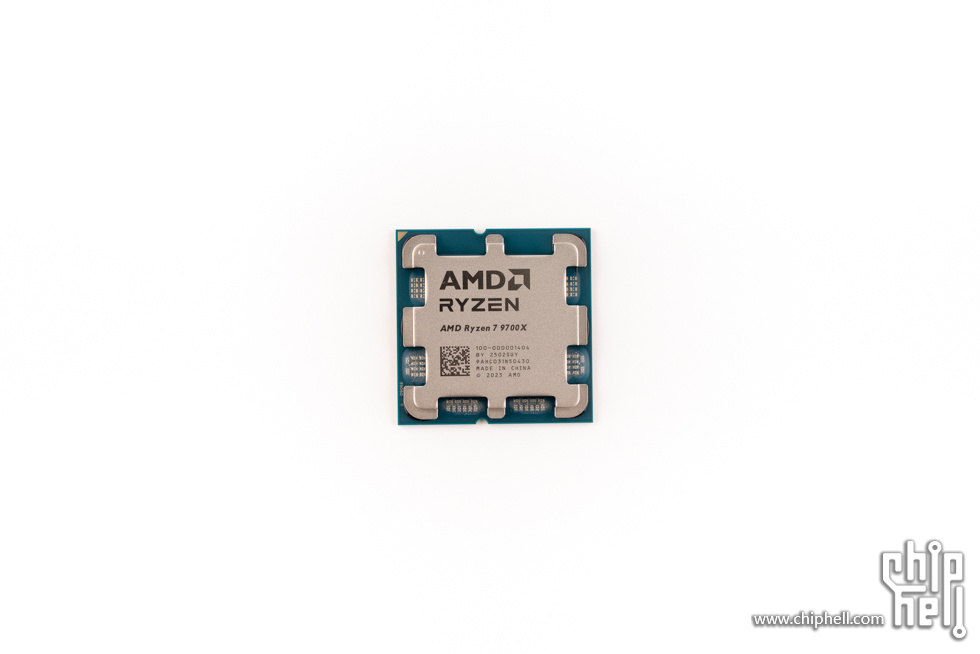

AMD 锐龙7 9700X。

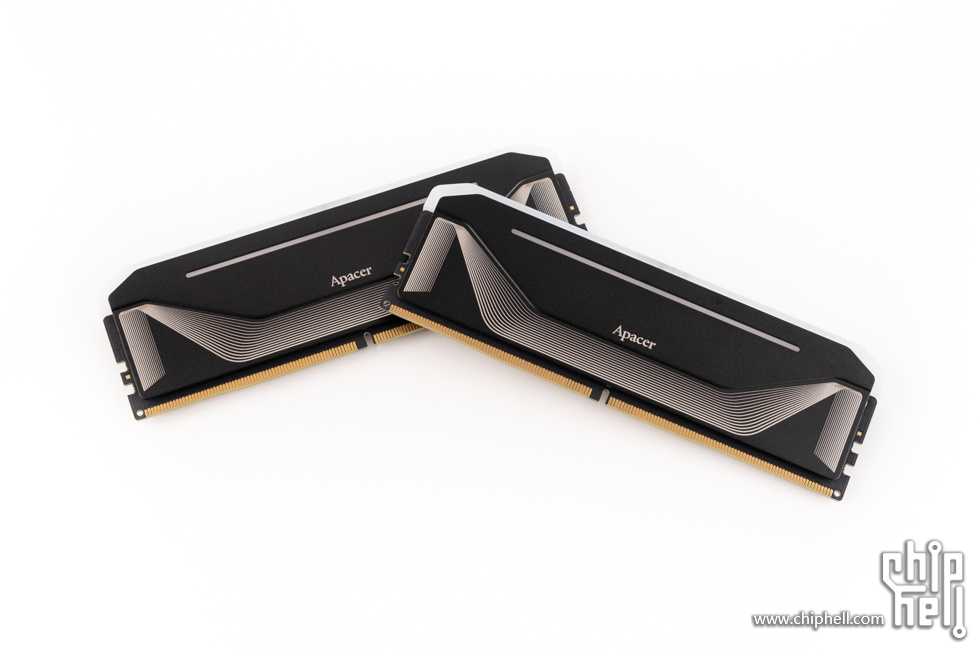

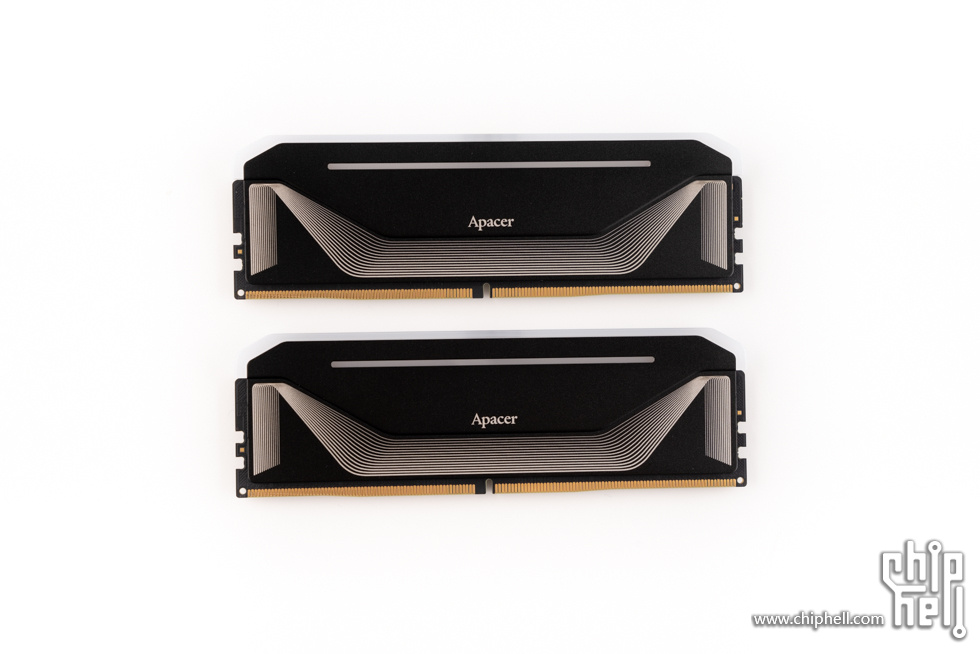

宇瞻 暗黑女神 NOX DDR5 6400 16GB × 2 套装，内存本体，采用黑色散热马甲，上方有装饰条纹，中间印有宇瞻logo，整体上较为简约。

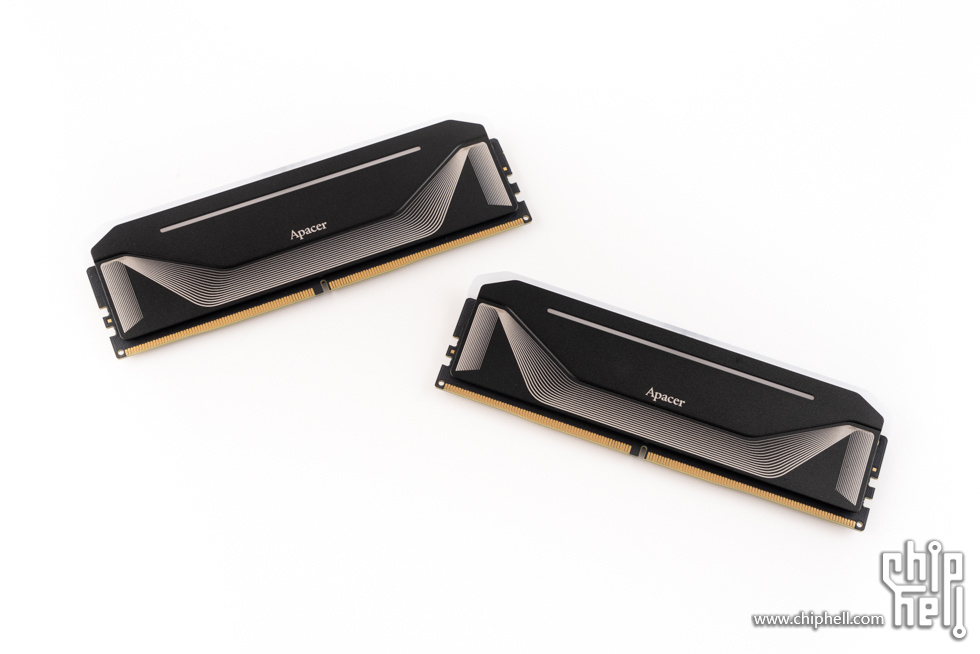

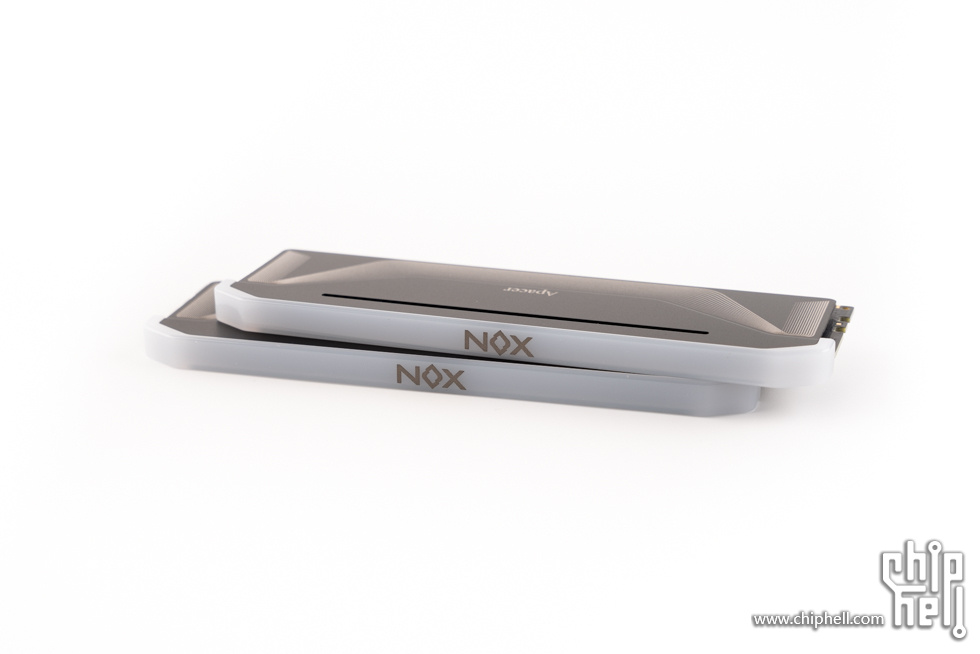

摆拍效果，外观较DDR4的暗黑女神 NOX有较大变化。

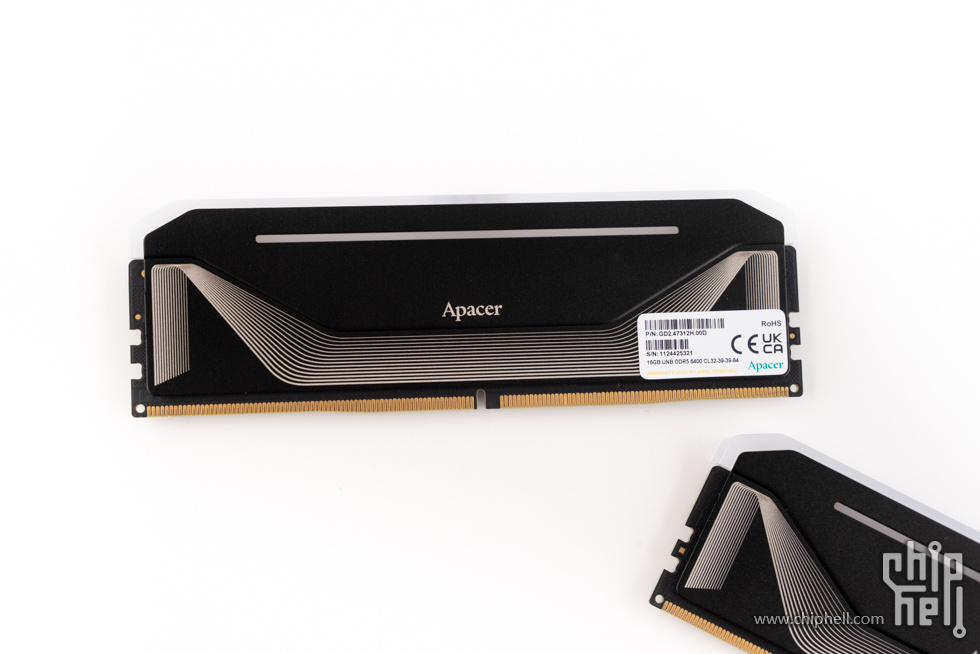

内存背面，设计上与正面一致，右下角贴有铭牌贴纸。


内存顶部的灯带较为宽大，中间有NOX字样。

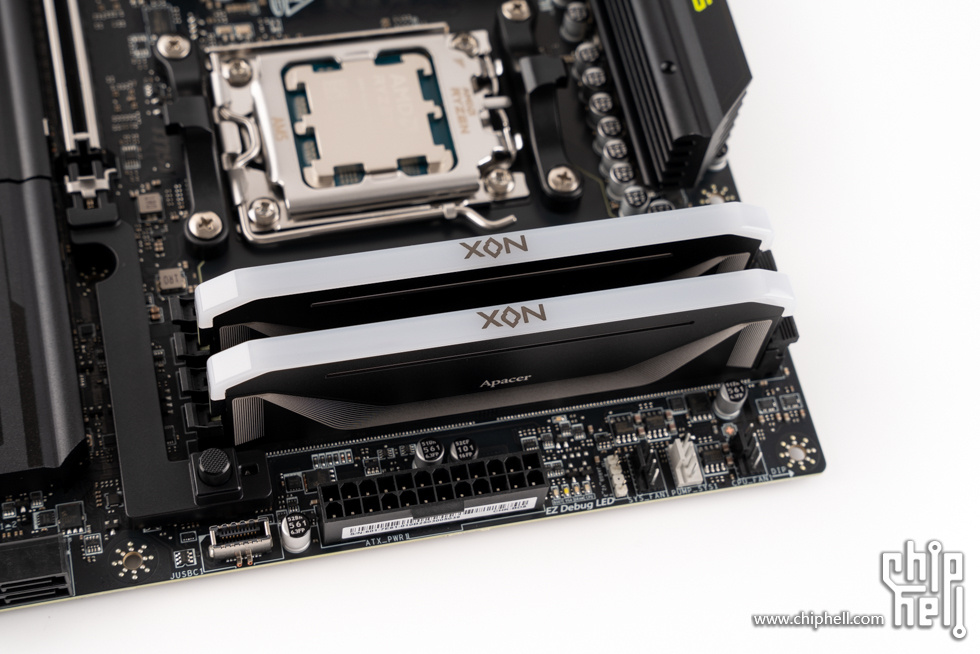

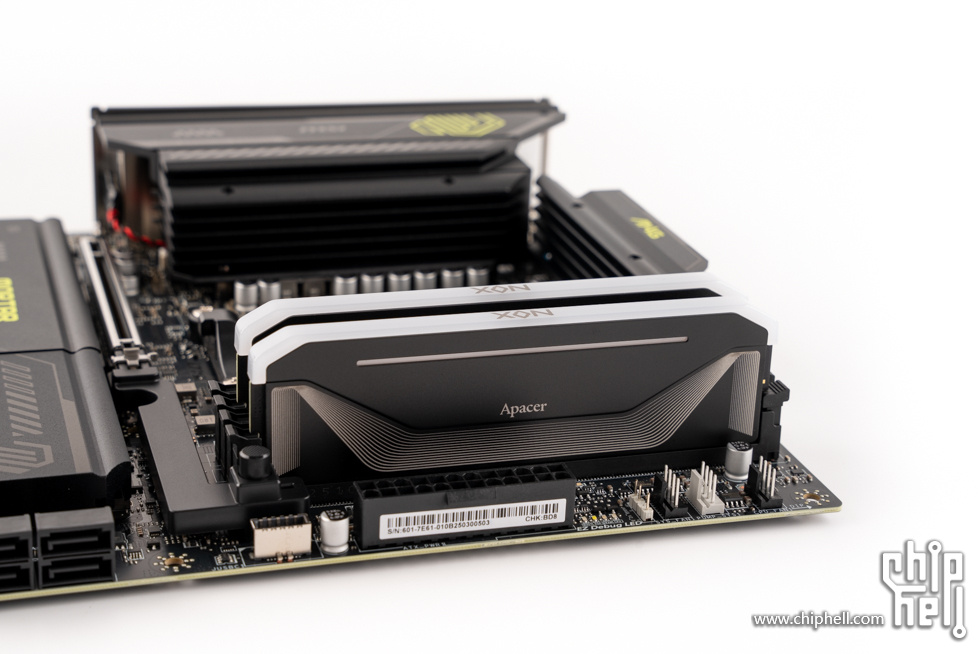

安装内存。

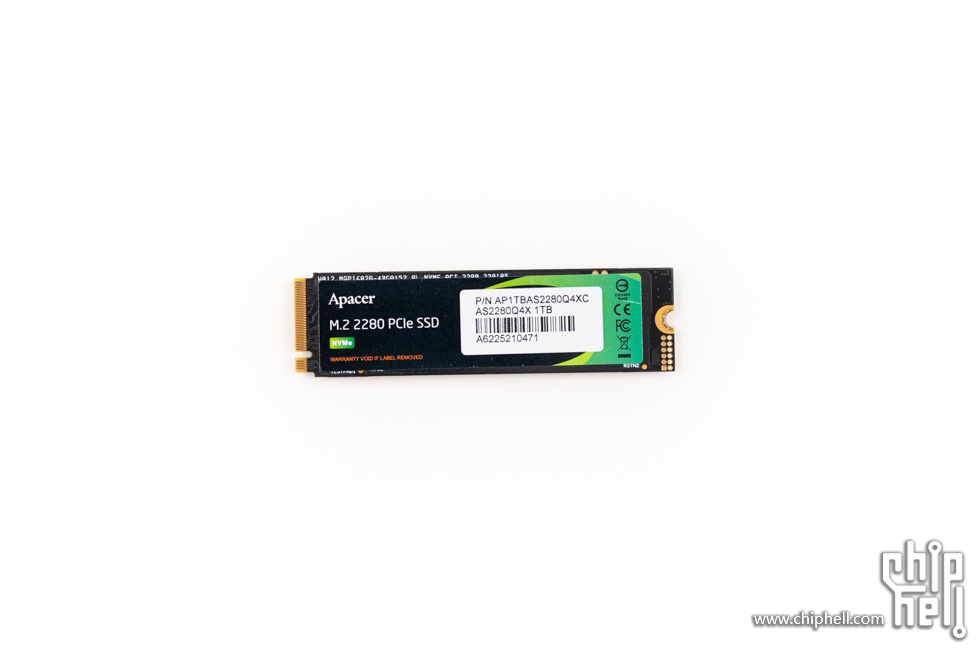

宇瞻 AS2280Q4X 1TB。

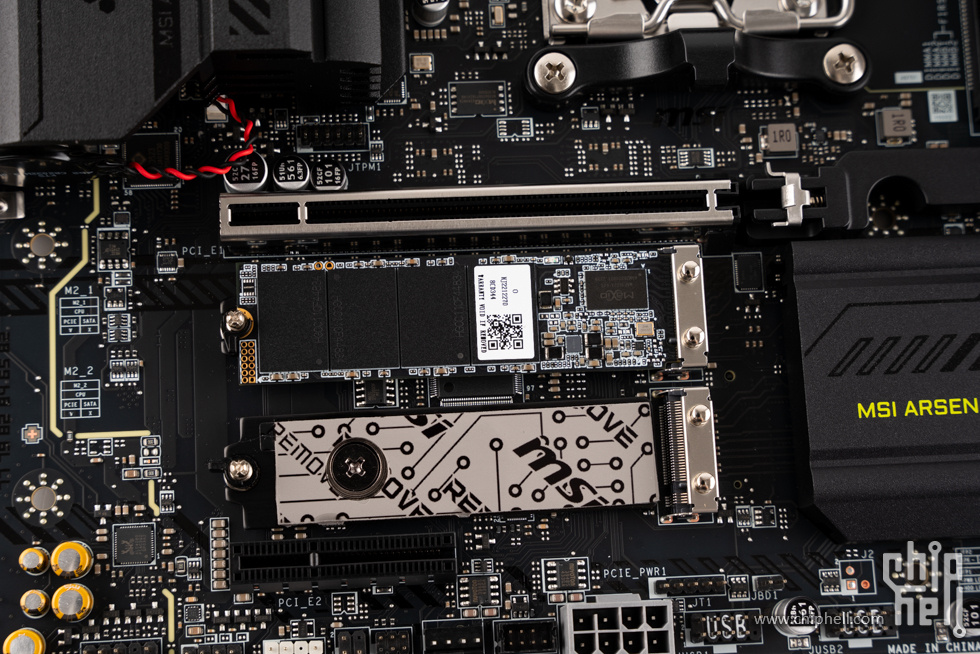

安装SSD。

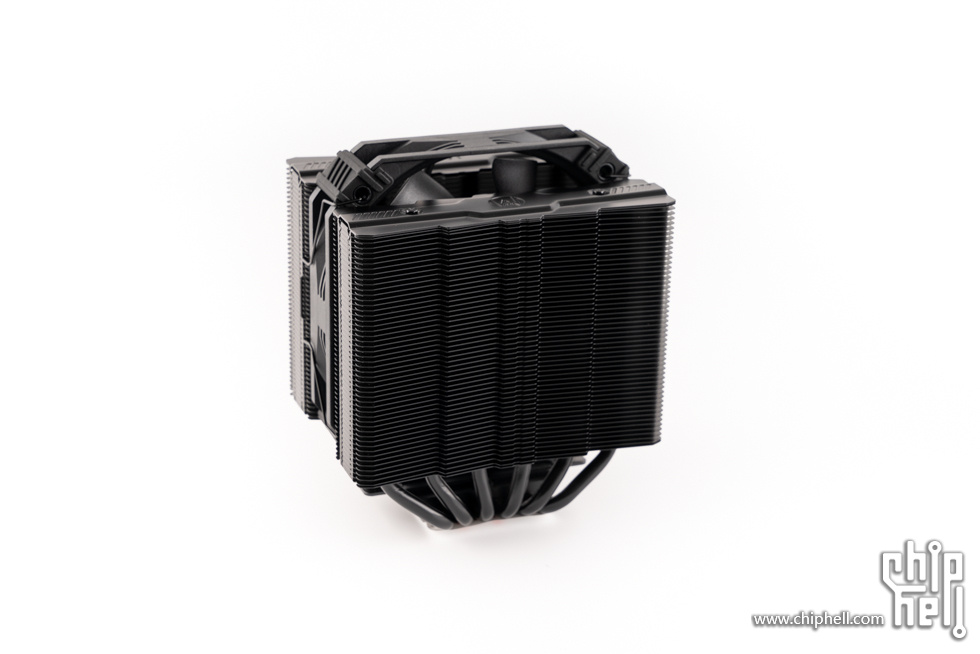

机械大师 KK135。

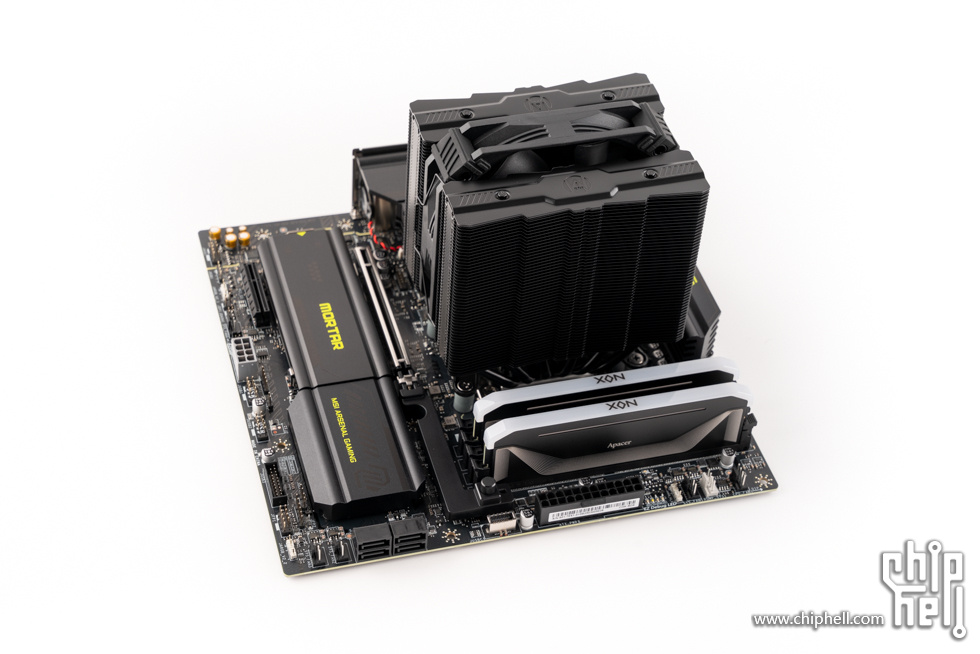

安装CPU散热器。

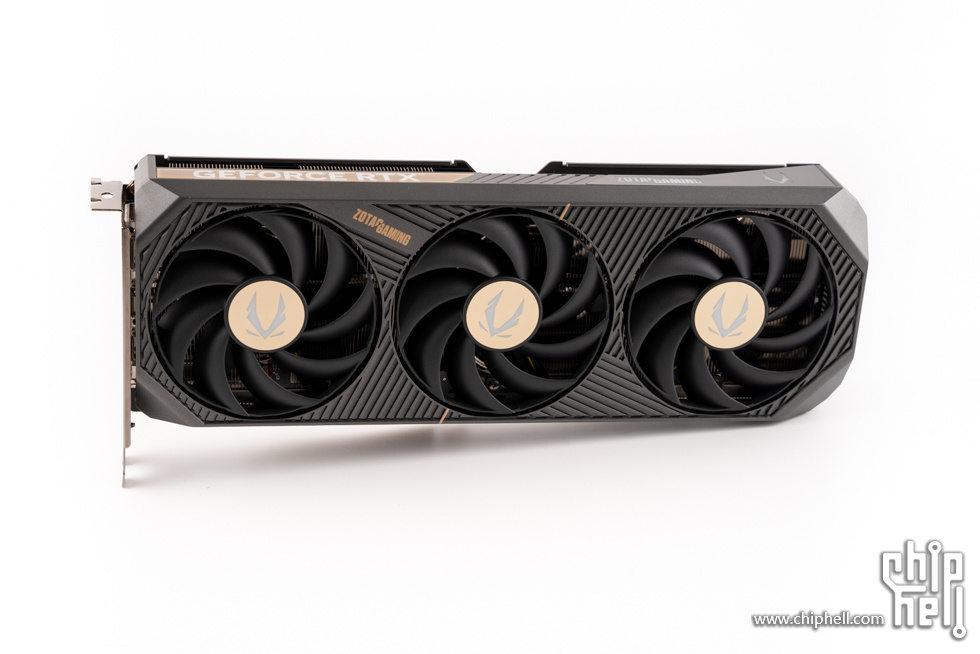

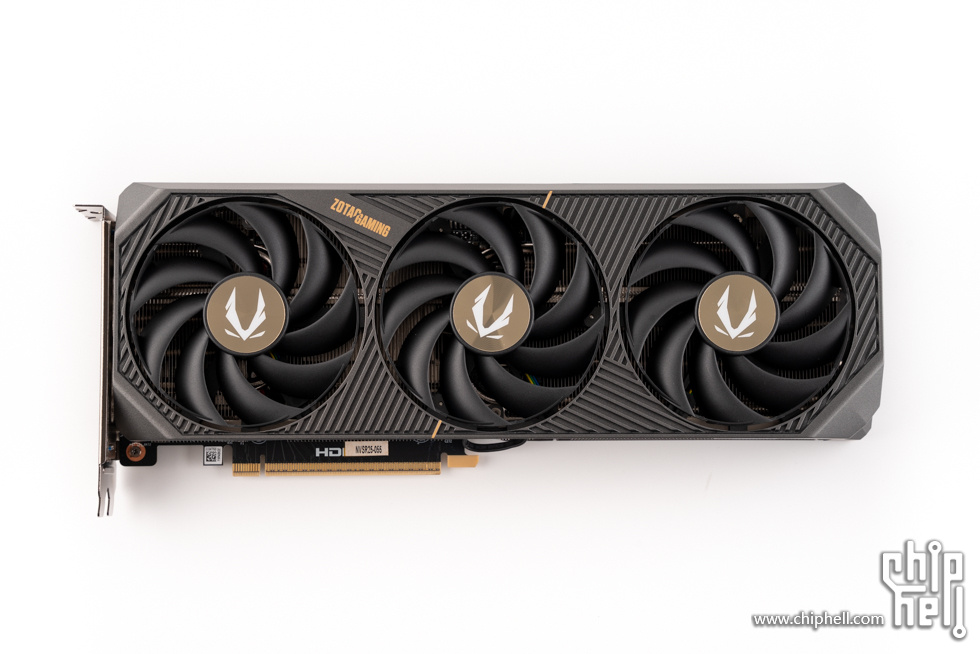

索泰 GEFORCE RTX 5070 12GB SOLID OC，作为新推出的SOLID系列，采用硬朗科技风设计，显卡尺寸为305mm × 117mm × 43mm，正面采用3风扇设计，风扇罩为深灰色，表面采用错落排列的栅条元素，构建出简洁而有序的韵律美，使显卡更具立体感。

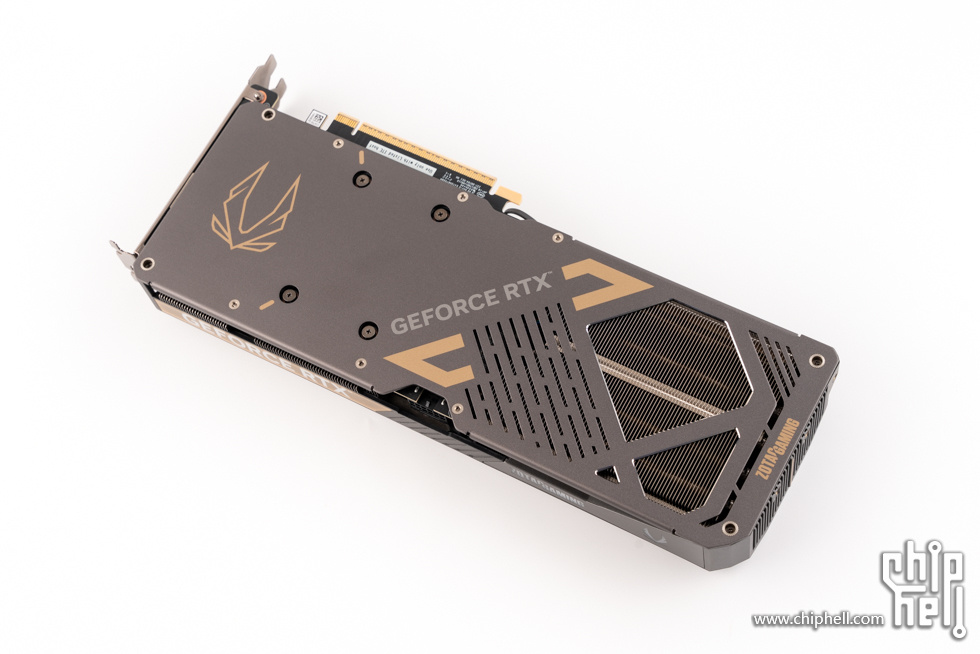

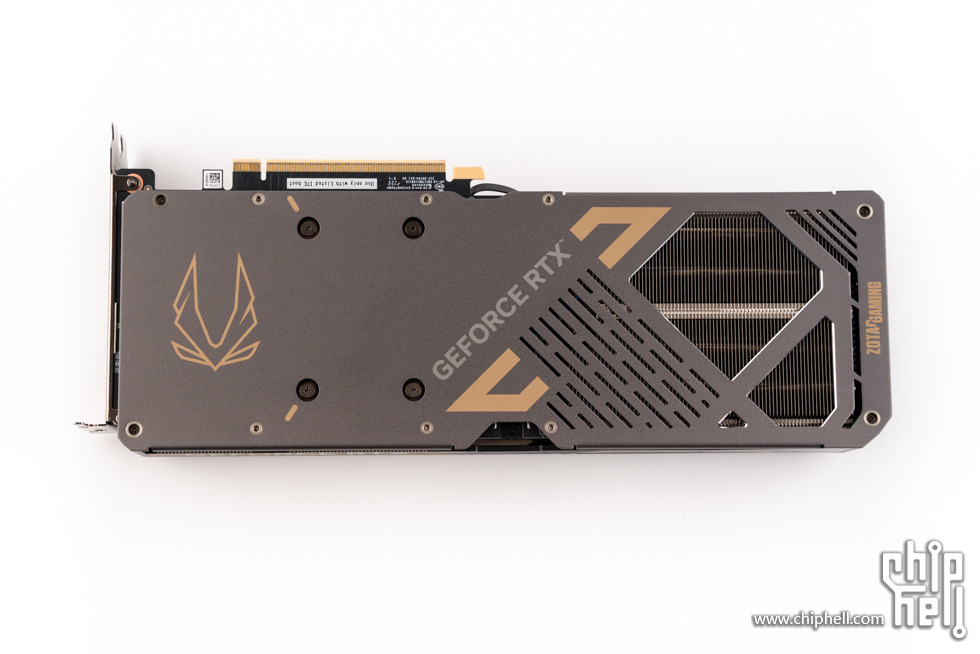

显卡背面，采用高强度合金材料铸形而成的金属背板，增加显卡结构强度，并能辅助散热，提升静电防护能力。

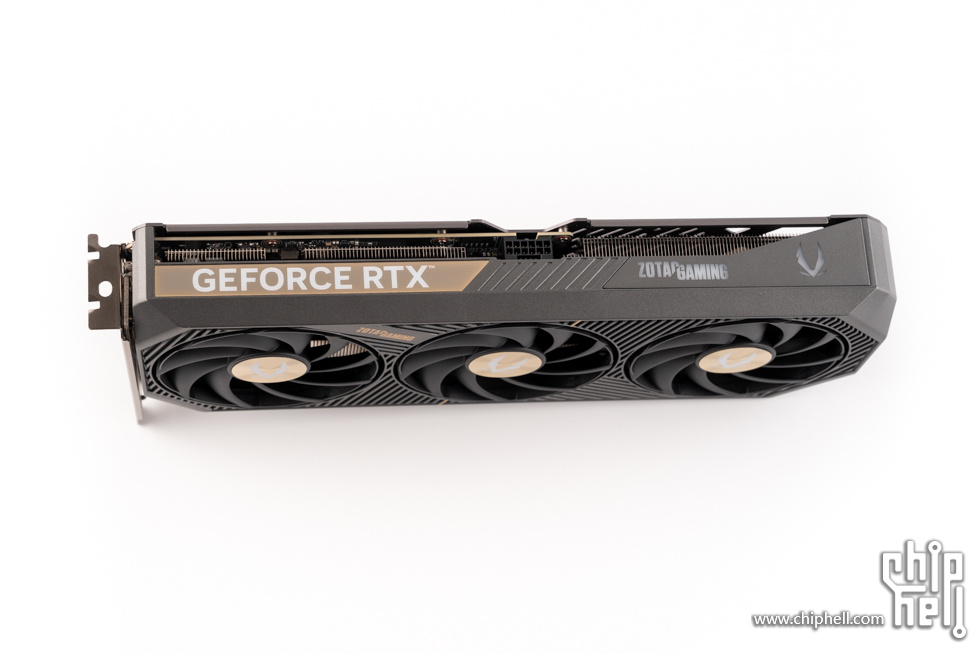

显卡顶部一览。


显卡立起来的效果。

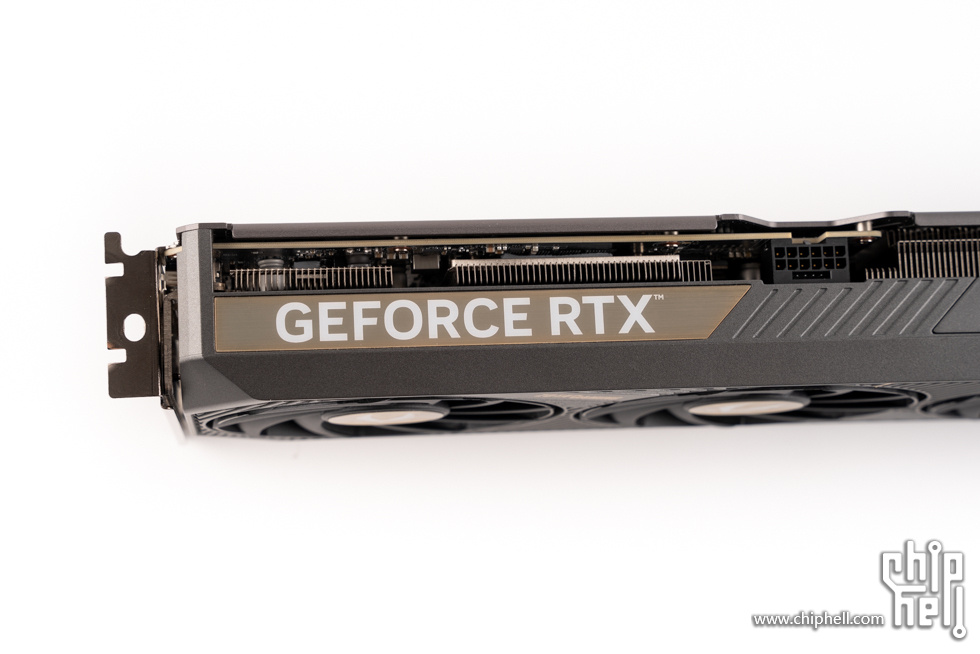

显卡顶部左侧的GEFORCE RTX字样。


右侧为型格 ARGB 信仰灯，提供充满活力的 1600 万色彩及多种动态光效。

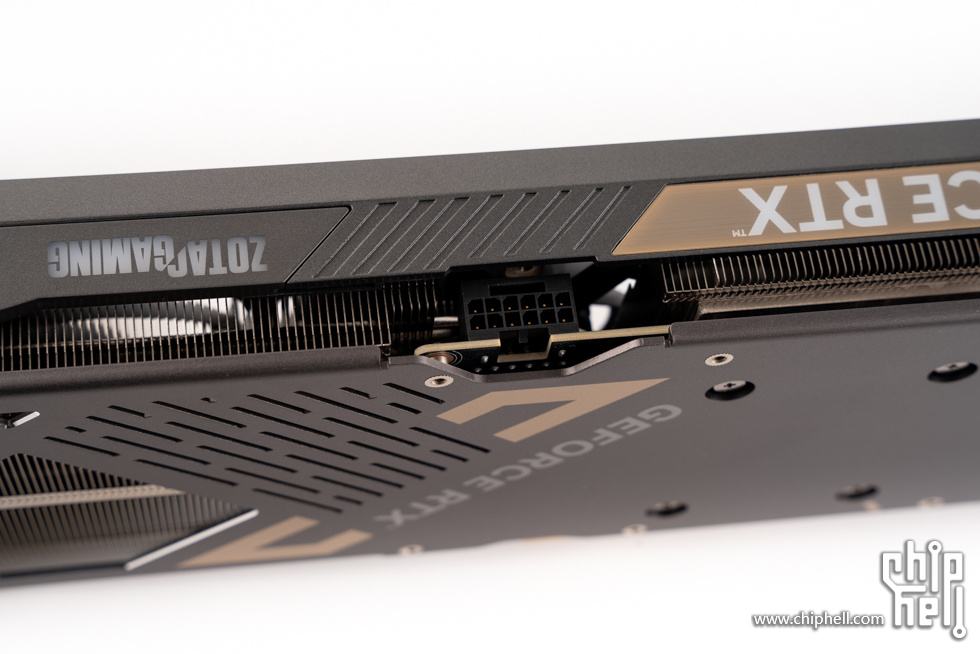

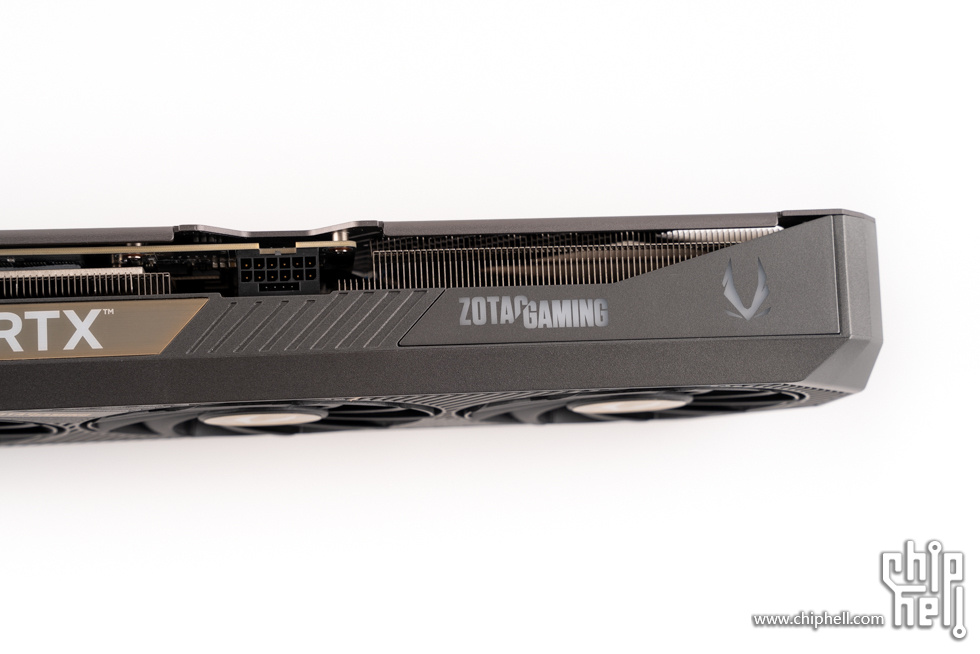

显卡采用ATX 3.1规范的12V-2x6电源接口，反扣设计，方便插拔更轻松。接口采用镀金设计，导电性更好，耐氧化腐蚀。

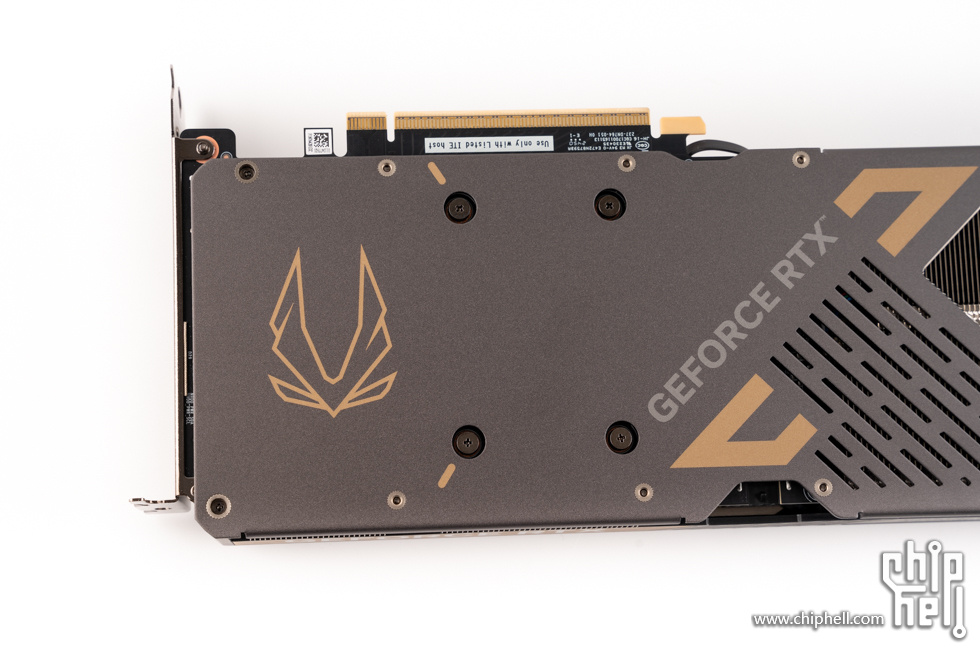

显卡背部细节。

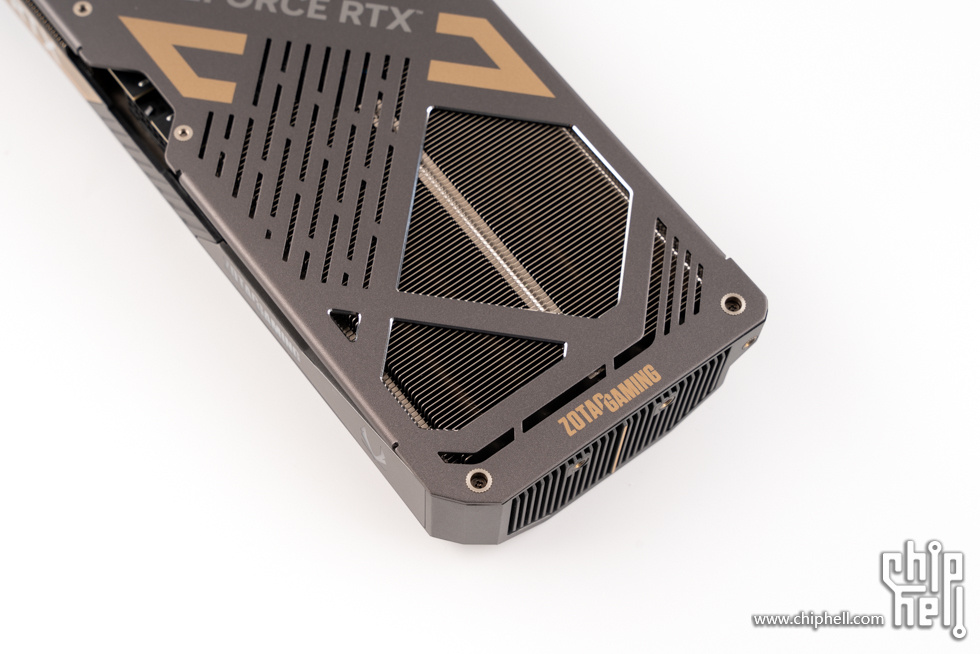

右侧是贯穿开孔设计，使风扇风流可以垂直穿透鳍片，形成全方位立体散热风道，提升散热效能。


显卡采用ICE STORM 2.0 散热系统。风扇为环刃风扇，采用高强度新型复合材质，增加环形导流风罩，优化叶片曲率，增加结构稳定性，降低风噪，提升风量、风压和垂直风流穿透力，提升散热效率。镀镍复合热管，升级加厚高导热纯铜热管、更高导系数的导热介质，增加热管内壁脉络状导液沟槽密度，加大冷凝液与热管内壁接触面积，加快冷凝液导热循环。密集合金鳍片阵列并加长设计，增加与空气的接触面积，进一步提升散热效能。

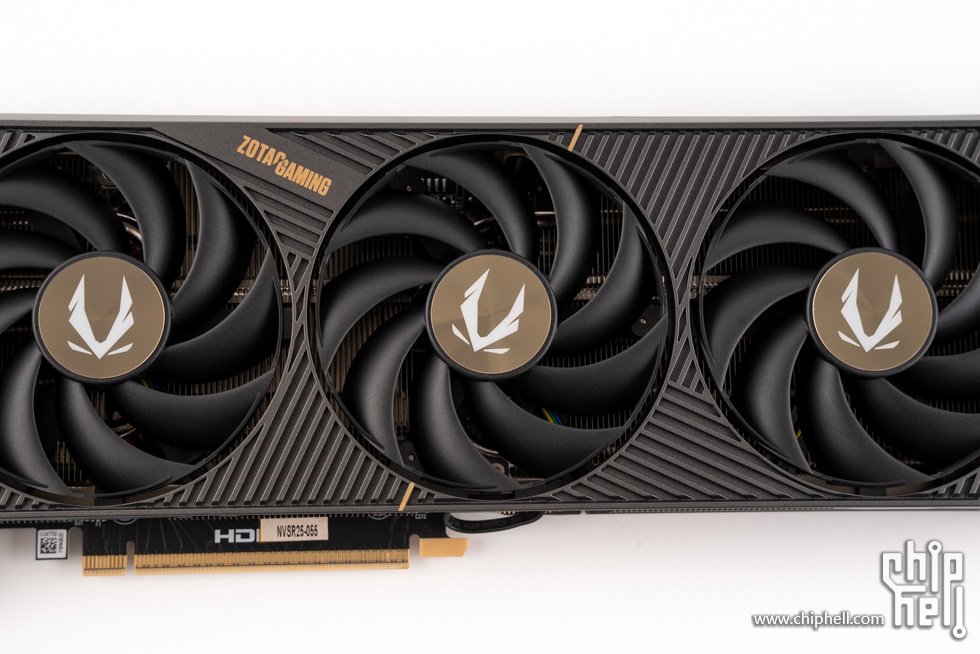

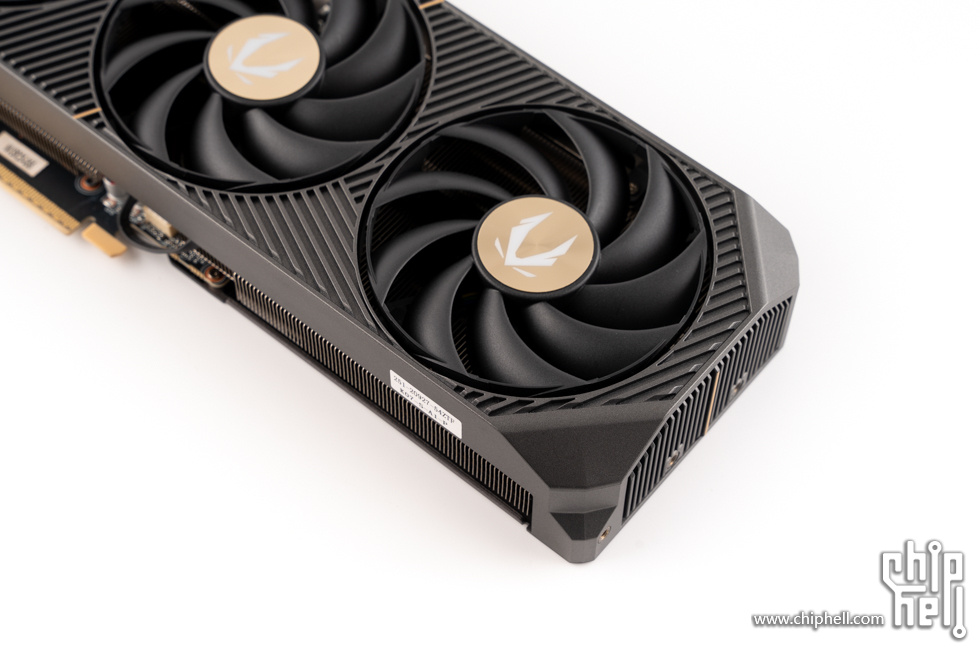

风扇罩上的栅条设计元素。

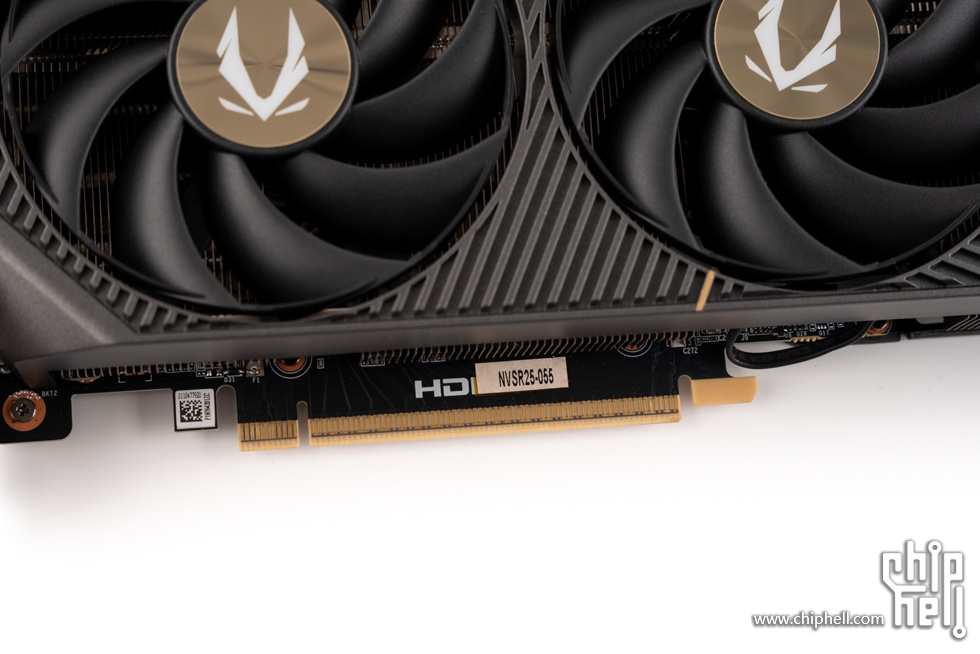

PCIe金手指。

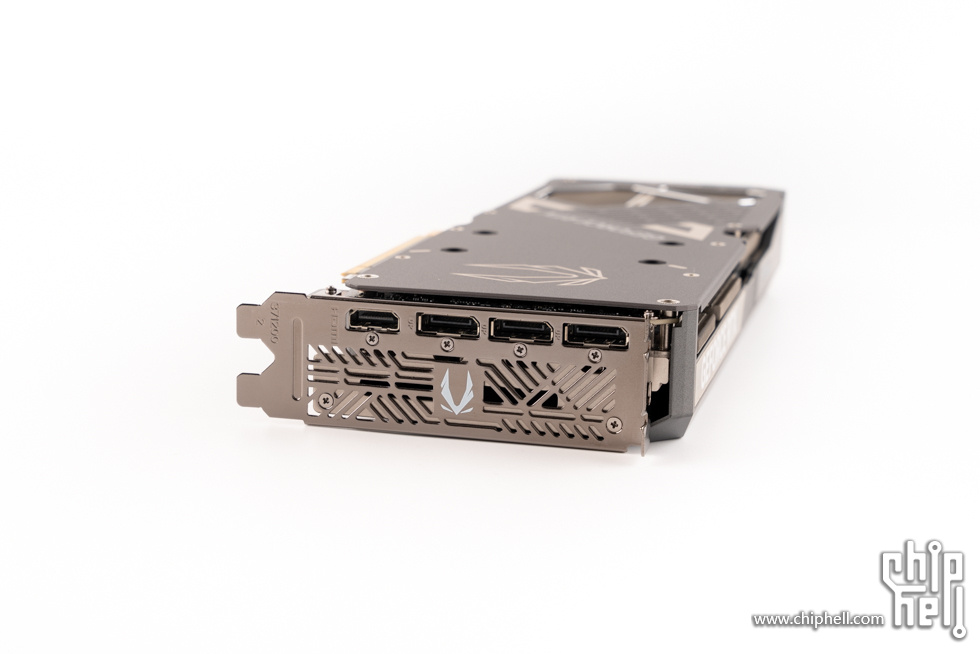

显卡接口部分，包括1个HDMI 2.1b和3个DP 2.1b。

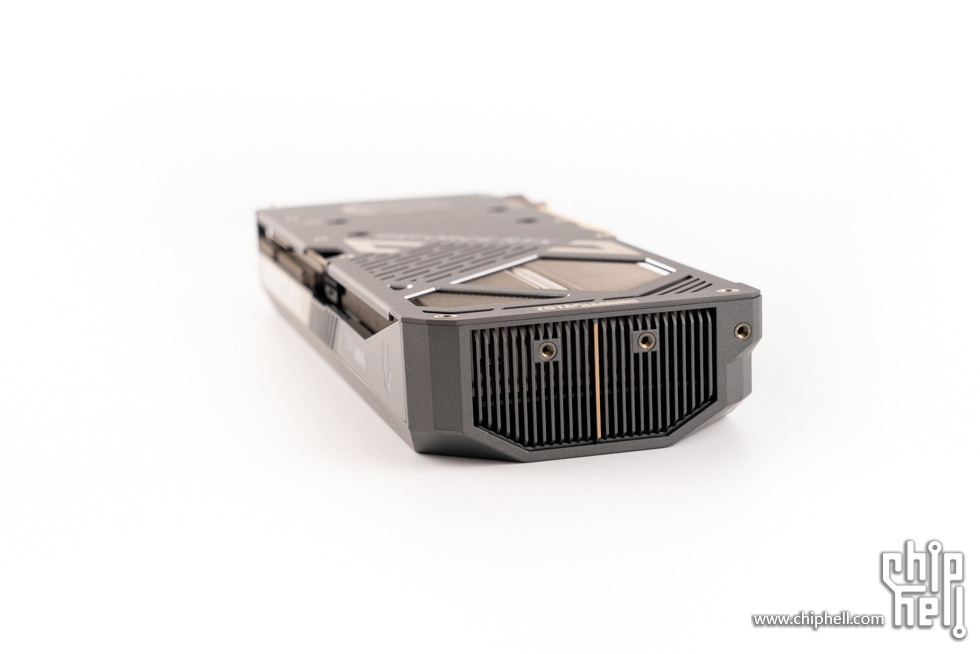

显卡前部，同样使用了栅条元素设计。

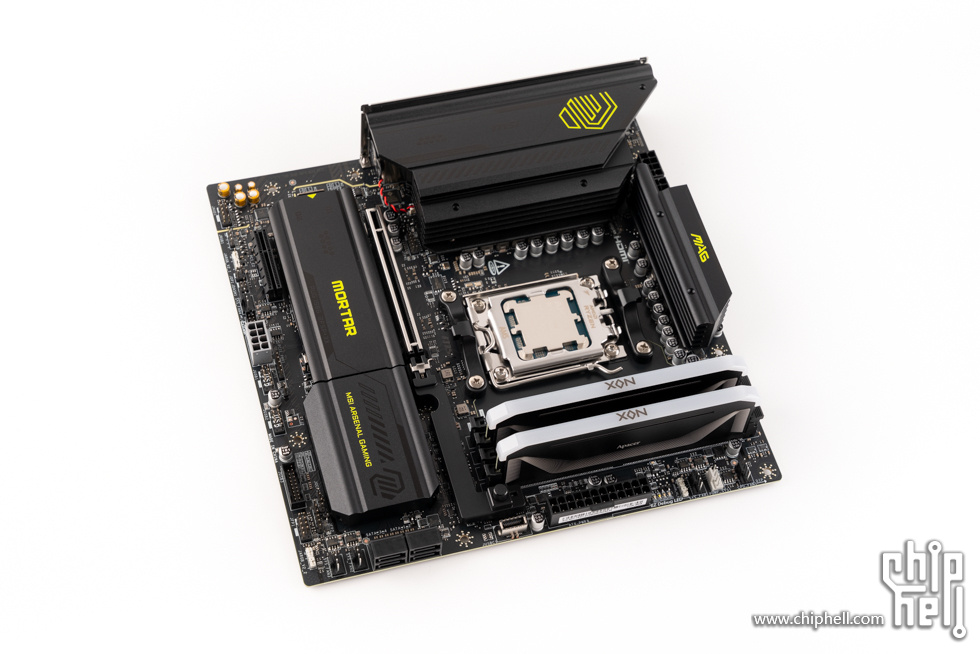

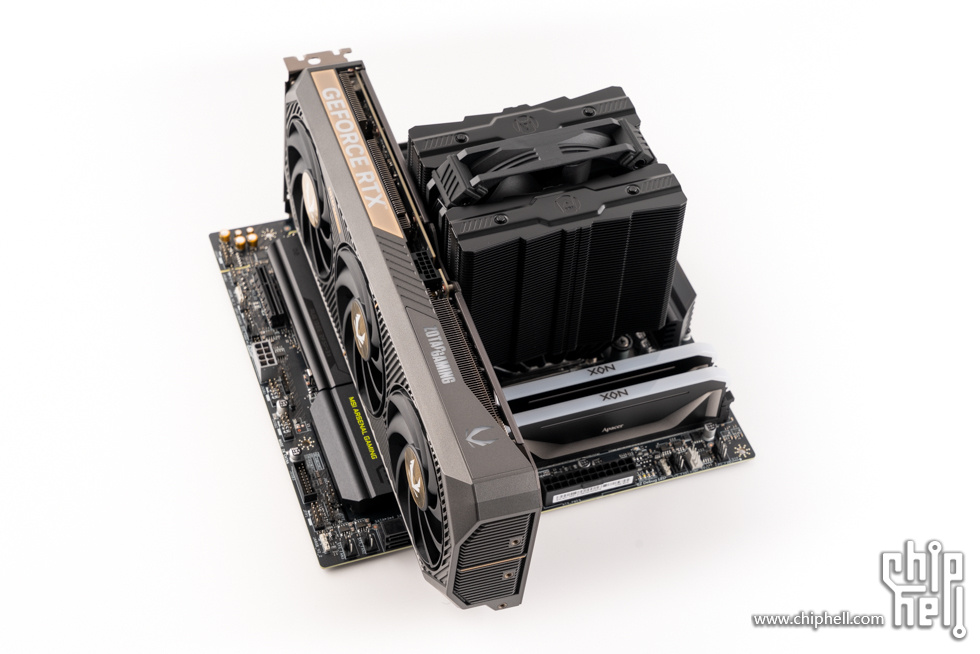

假组上显卡，测试平台完成。


BIOS解析

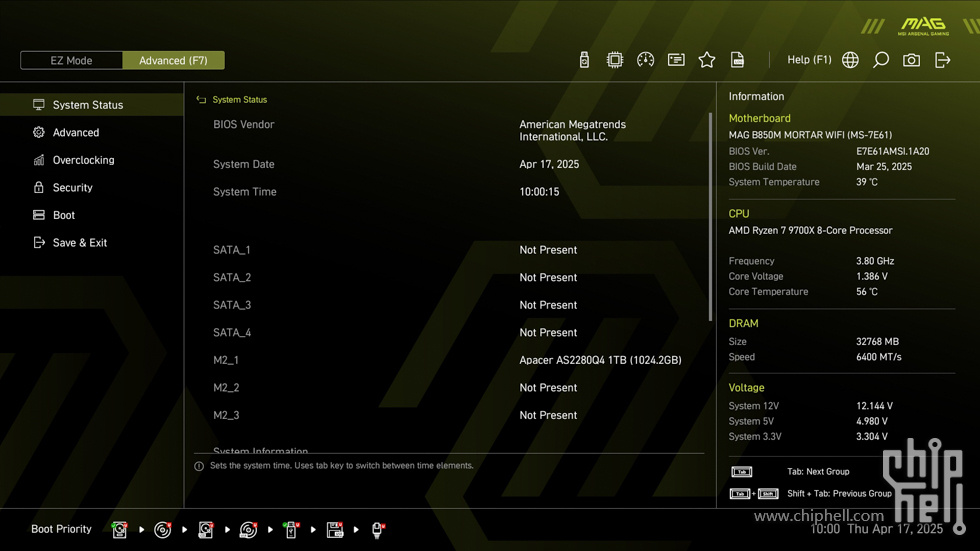

BIOS方面，默认进入是Advanced 界面，采用微星全新的BIOS界面布局，绿黑配色，并且进行了Full HD高清化处理，画面非常细腻。

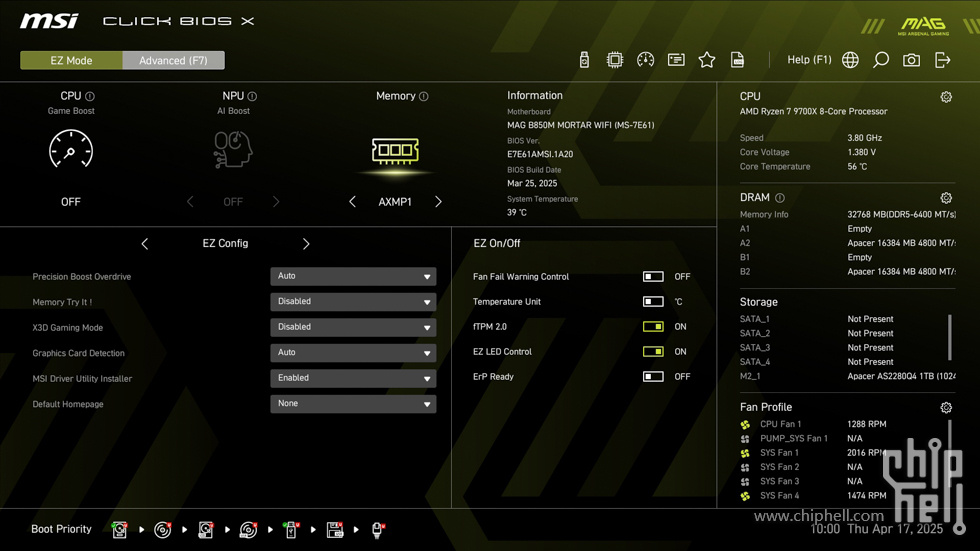

EZ Mode，展示各类硬件及状态信息。

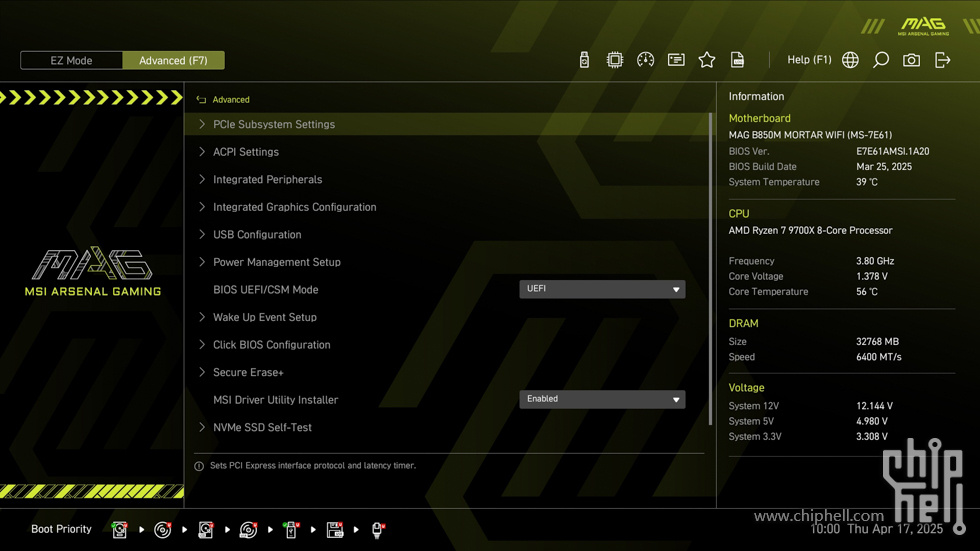

进阶设置界面，提供了主板各类可调节的杂项。

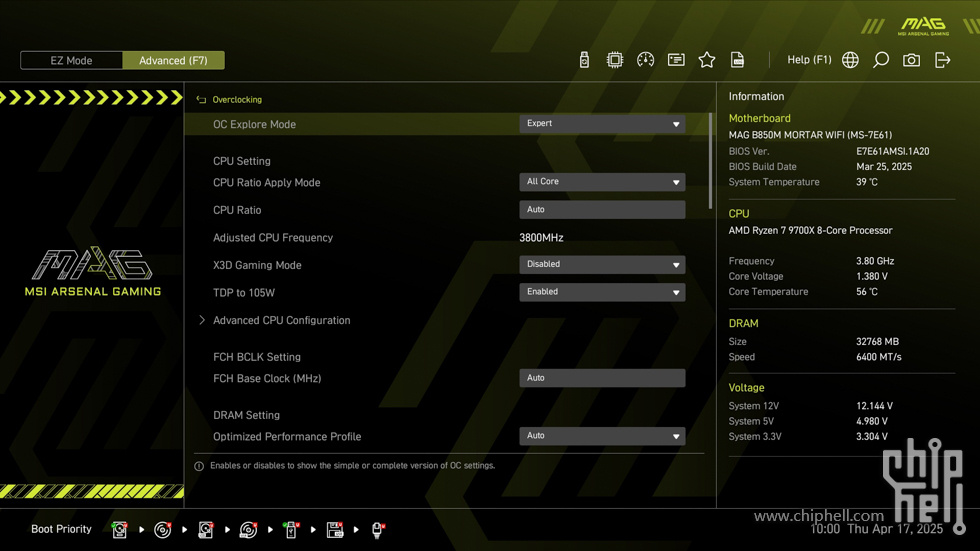

Overclocking界面，可选普通和专家全解锁模式。

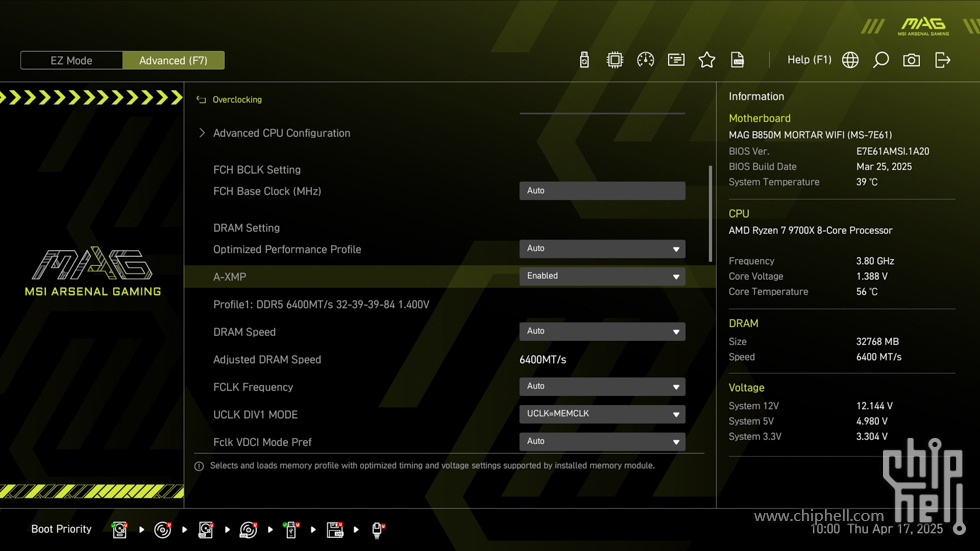

开启XMP。

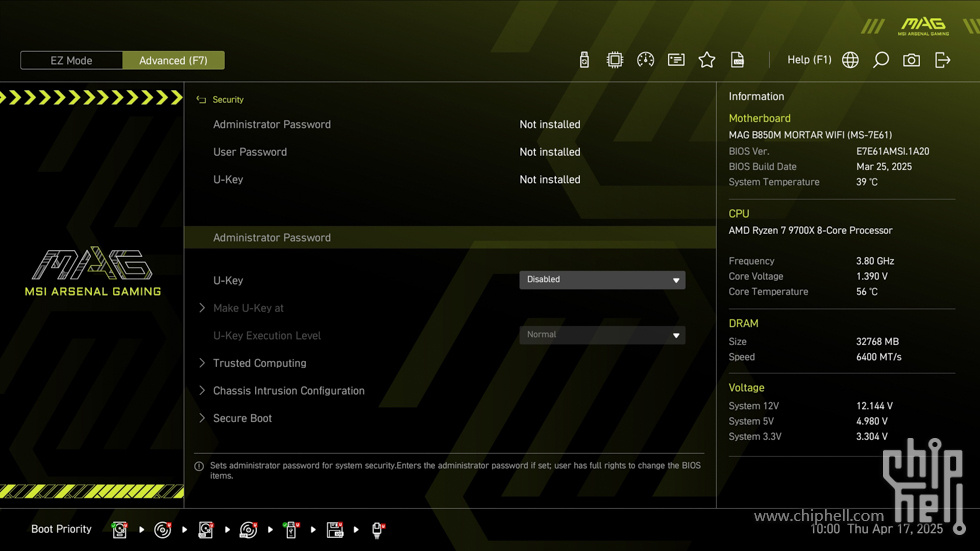

加密界面，可对主板的安全方面进行管理设定，以加强数据安全性。

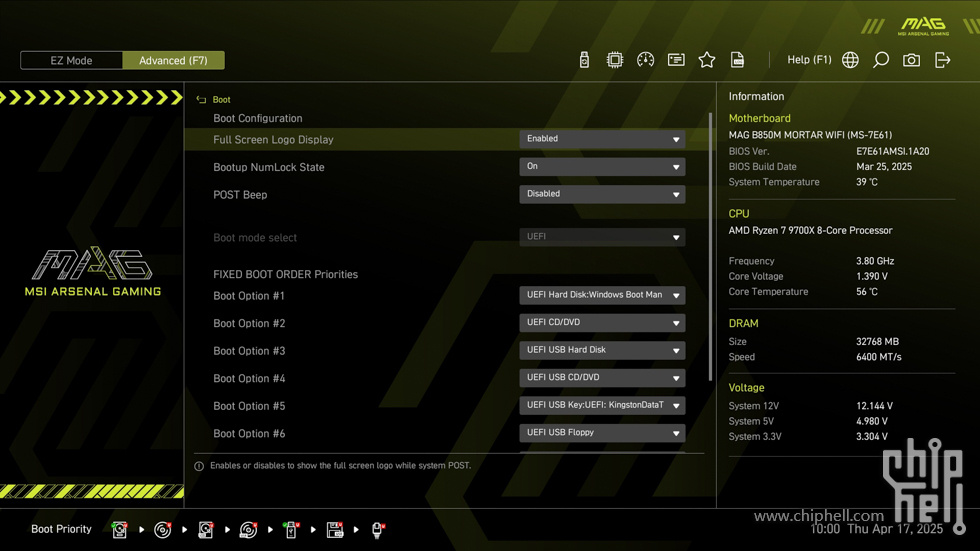

Boot界面，可调整引导启动项，以及快速启动等设定。


保存退出界面。

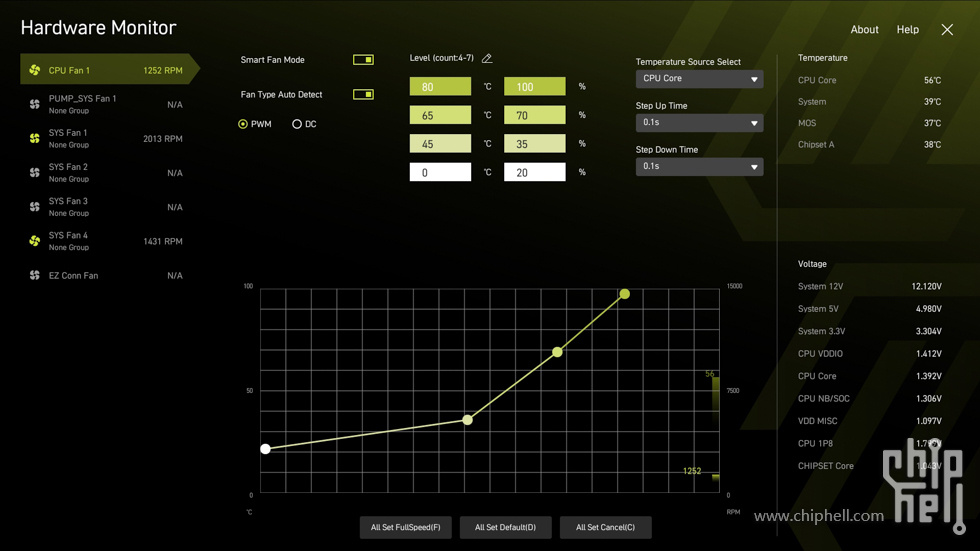

硬件监控界面，沿用的图形化风扇转速调节，提供四段式曲线调节，并支持切换温度源。


性能测试

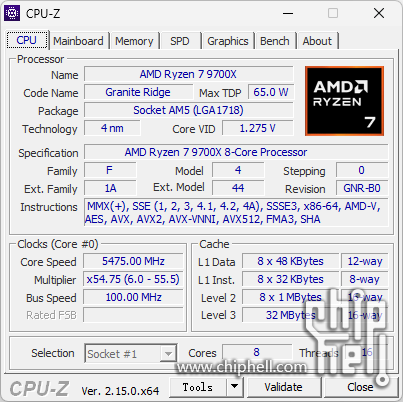

CPU-Z截图。

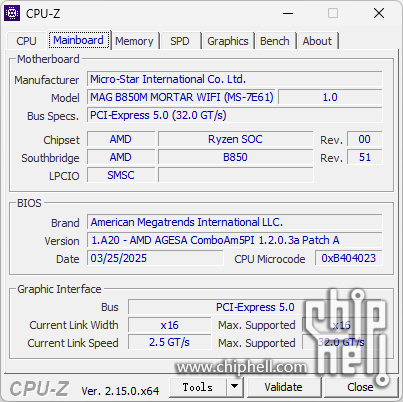

主板信息。

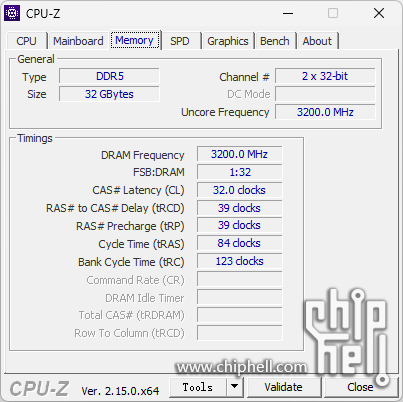

内存信息，开启XMP后已经自动超频到6400 MHz。


使用海力士颗粒。

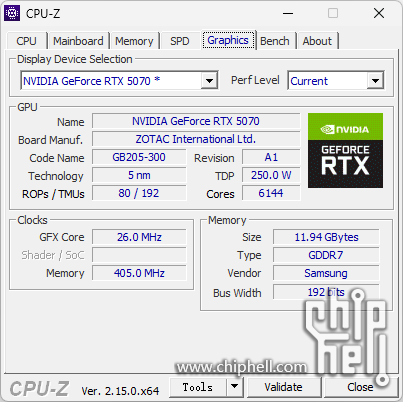

显卡信息。

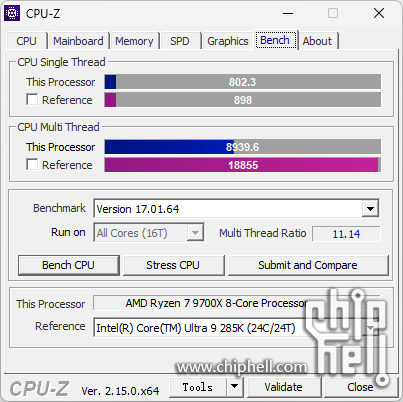

CPU-Z跑分测试。

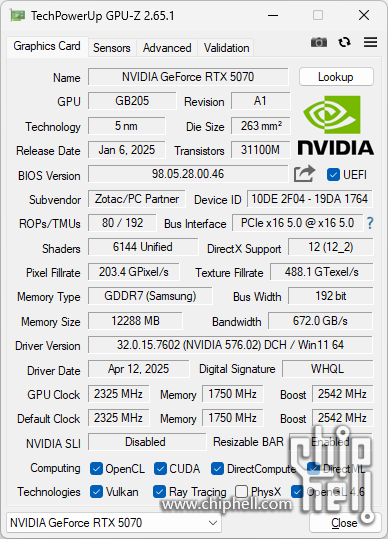

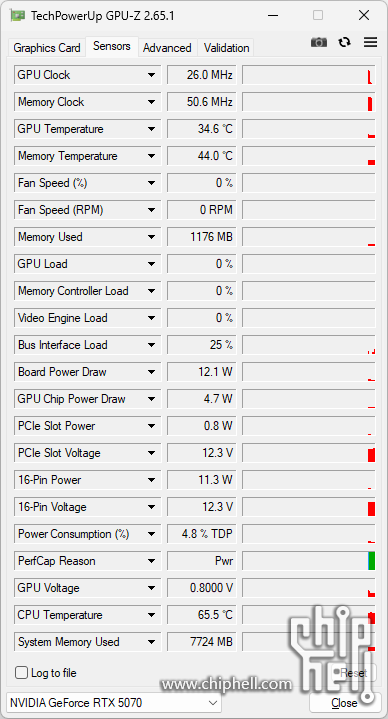

GPU-Z截图。

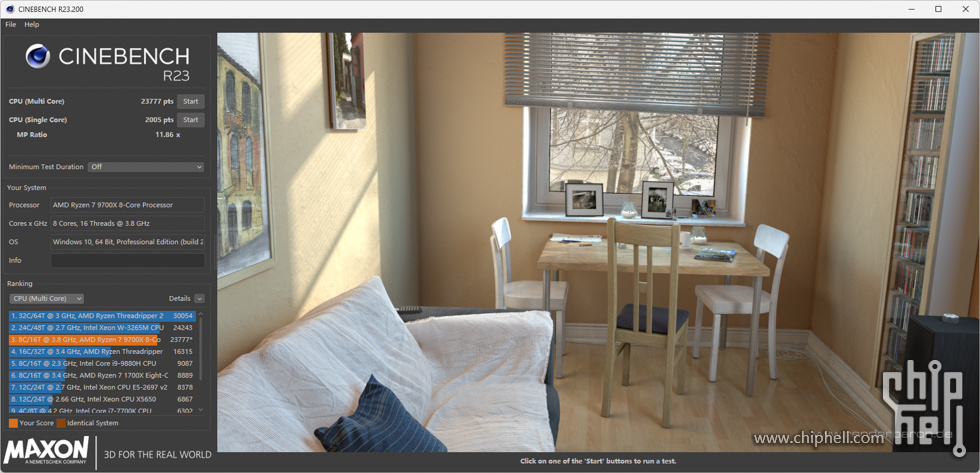

Cinebench R23 测试结果，CPU多核为23777 pts。


Cinebench R23 测试结果，CPU单核为2005 pts。

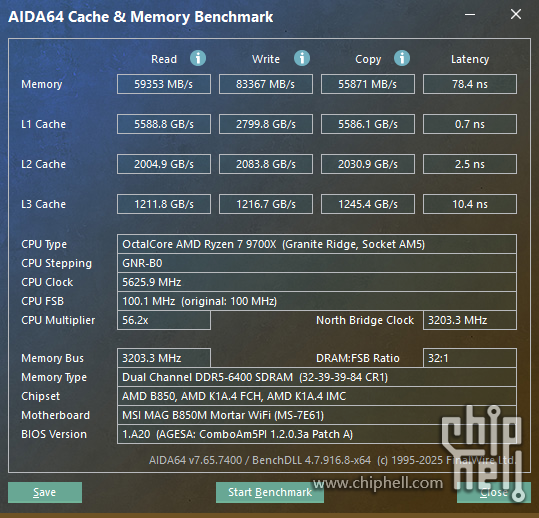

AIDA64 内存性能测试。

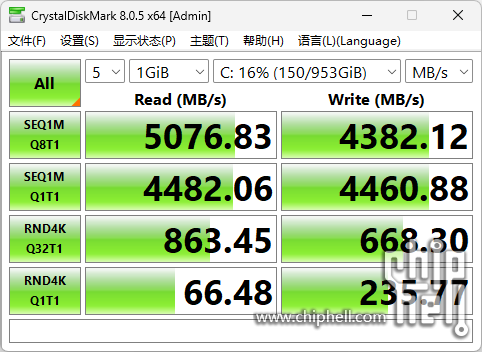

SSD性能测试。

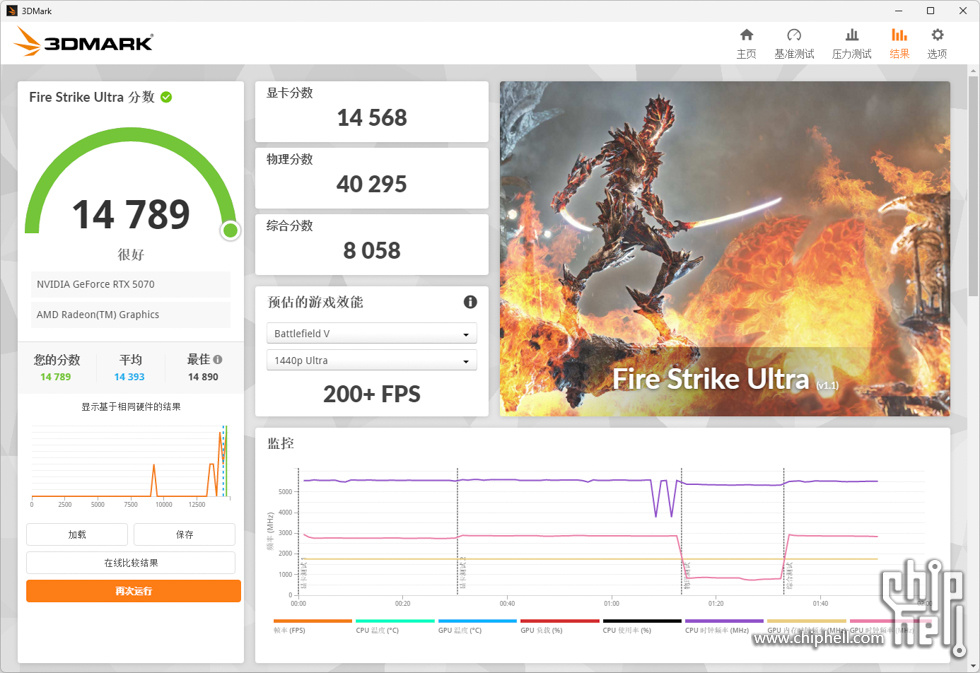

3DMark Fire Strike Ultra 得分14789，显卡得分14568。

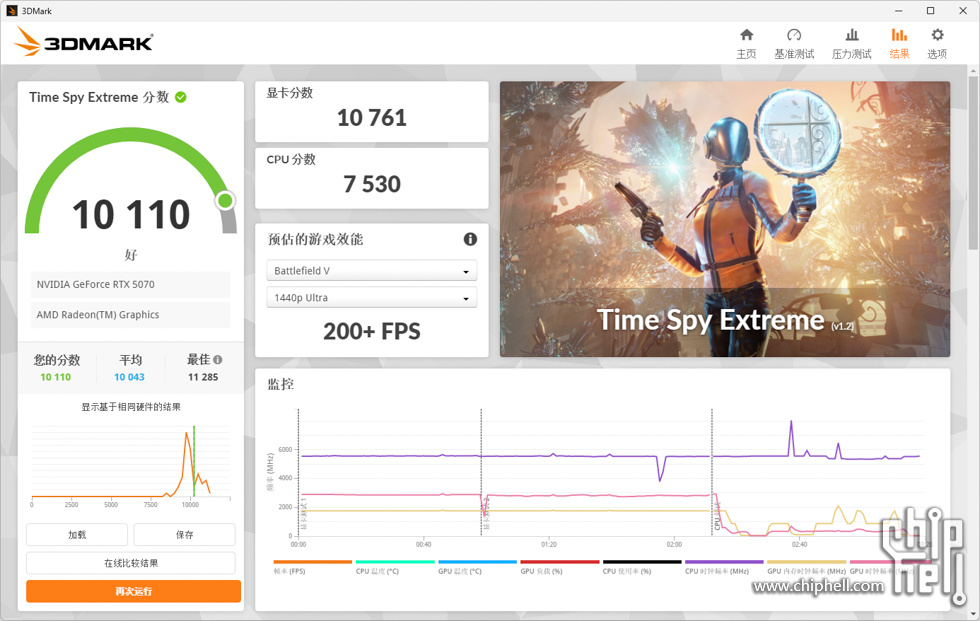

3DMark Time Spy 得分10110，显卡得分10761。

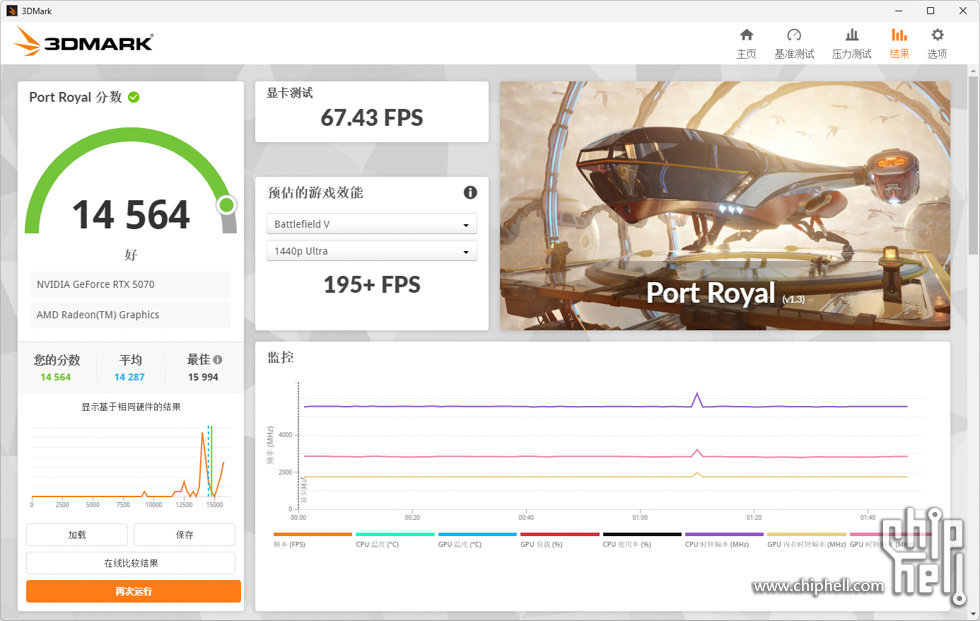

3DMark Port Royal 得分为14564。

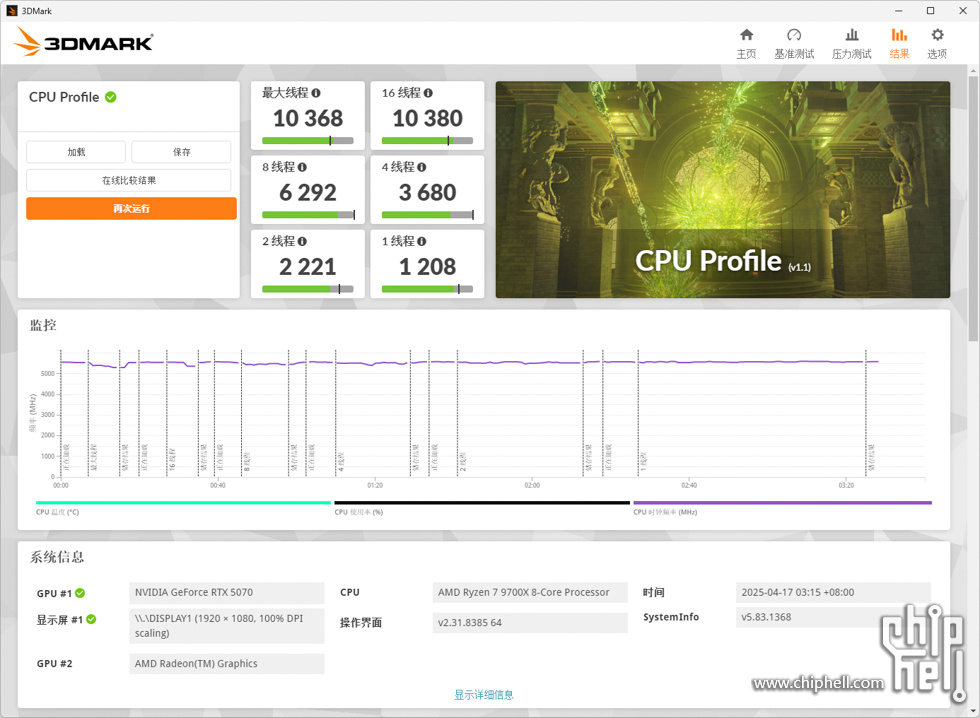

3DMark CPU Profile 跑分。

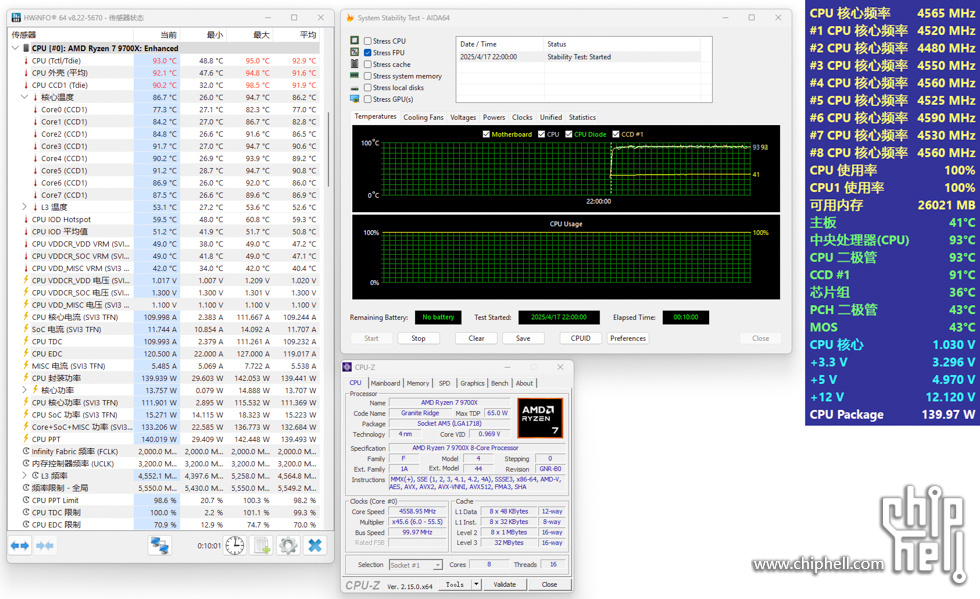

AIDA64 FPU 拷机测试，R7 9700X 4.56GHz，测试10分钟，
CPU核心平均温度：77.0℃ 82.8℃ 86.5℃ 90.6℃ 89.2℃ 90.8℃ 86.0℃ 86.9℃。

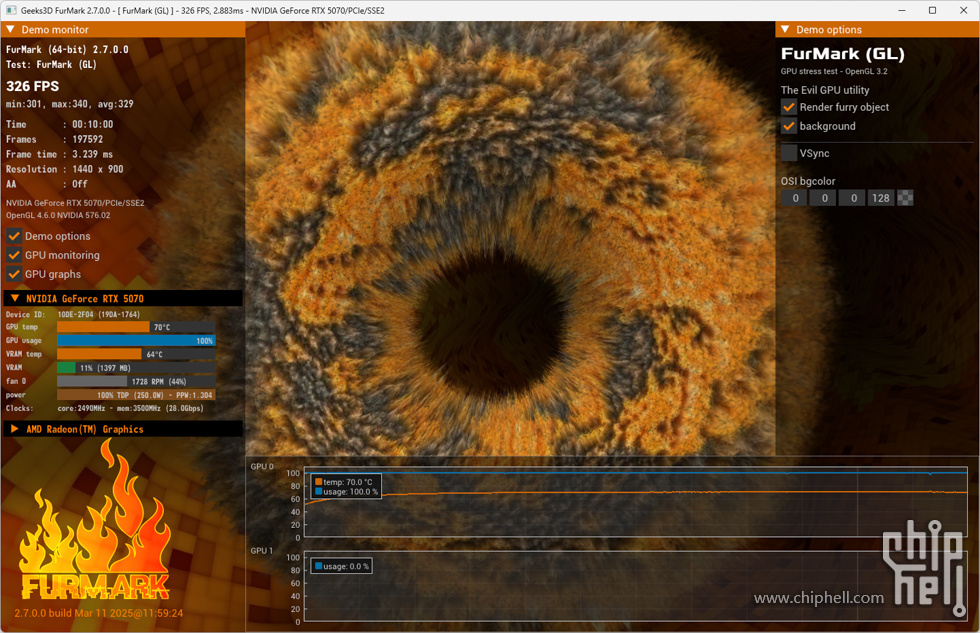

使用Furmark显卡进行测试，满载下测试10分钟，温度最高为70℃。


小结

以上就是微星 MAG B850M MORTAR WIFI 迫击炮 主板开箱及使用分享的全部内容，在做工和用料方面保持了MAG系列的高水准，使用8层服务器级PCB，2oz加厚铜，供电方面采用12(60A)+2+1路智能供电设计，内存支持超频至8200+MHz，带有一条PCIe 5.0 x16插槽，带有3个M.2 SSD插槽，配备第二代免工具M.2冰霜铠甲，搭载Wi-Fi 7 解决方案、蓝牙5.4、5G有线网络，外观方面引入绿黑配色，更显科技感，总的来说，微星这款MAG B850M MORTAR WIFI 迫击炮各方面都相当均衡，同时性价比不错，对于游戏玩家是一个不错的选择。
