• 前言


     今天带来一台MATX的游戏小钢炮，使用闪鳞的G600机箱和9800X3D+B850M重炮手+5080AMP的配置。闪鳞的G600是一款采用实木前面板的MATX机箱，前面板采用黑胡桃木/白桦木材质，并且侧面还配备一块11.3寸定制副屏实时监控电脑数据，而尺寸方面则是427x220x362mm的长宽高，可兼容400mm显卡，170mm塔式散热器，顶部支持280/360水冷。
     配置方面，使用了强力游戏处理器9800X3D，搭配的主板是华硕的TUF GAMING B850M-PLUS重炮手，这款主板具有14+2+1的全80A供电模组、8层PCB、双8Pin供电、3个M.2，可以说是超强MATX了。显卡是索泰的Geforce RTX 5080 16GB AMP EXTREME INFINITY，显卡共有14+3的强力供电规格，散热与外观也经过了全新设计，采用INFINITY无限镜和新的ARGB信仰灯和全新的ICE STORM 3.0散热系统，采用VC均热板、7热管、9cm环刃风扇，是不可多得的旗舰系列显卡。内存是宇瞻的ZADAK SPARK 32G 6800灯条。使用的处理器散热是来自思民的ALPHA2 DS A36，这款水冷不仅采用超精密微流道热交换效率提升，而且冷头上自带的2.73英寸的IPS LCD 支持各种动画视频的设置，而且还可通过底座进行多角度的可调磁力泵盖进行展示，风扇也是方便的菊花链连接。电源是130mm长度的紧凑型白金牌全模组电源全Hydro PTM X Pro1000W，支持ATX3.1与12V-2X6，拥有更好的安装兼容性，还采用全日系电解电容和LLC拓扑+DC-DC结构，提供了10年质保。

• 配置清单：


CPU：AMD 锐龙7 9800X3D
主板：华硕（ASUS）TUF GAMING B850M-PLUS重炮手
显卡：索泰 （ZOTAC） Geforce RTX 5080 16GB AMP EXTREME INFINITY
内存：宇瞻  ZADAK  SPARK 32G 6800 DDR5白色灯条 16x2 套装
散热：思民（ZALMAN） 阿尔法ALPHA2 DS A36 360水冷
电源：全汉（FSP）Hydro PTM X Pro1000W白金牌全模组电源
机箱：闪鳞  G600

------------------------------------------------------------------------------------

• 整机展示

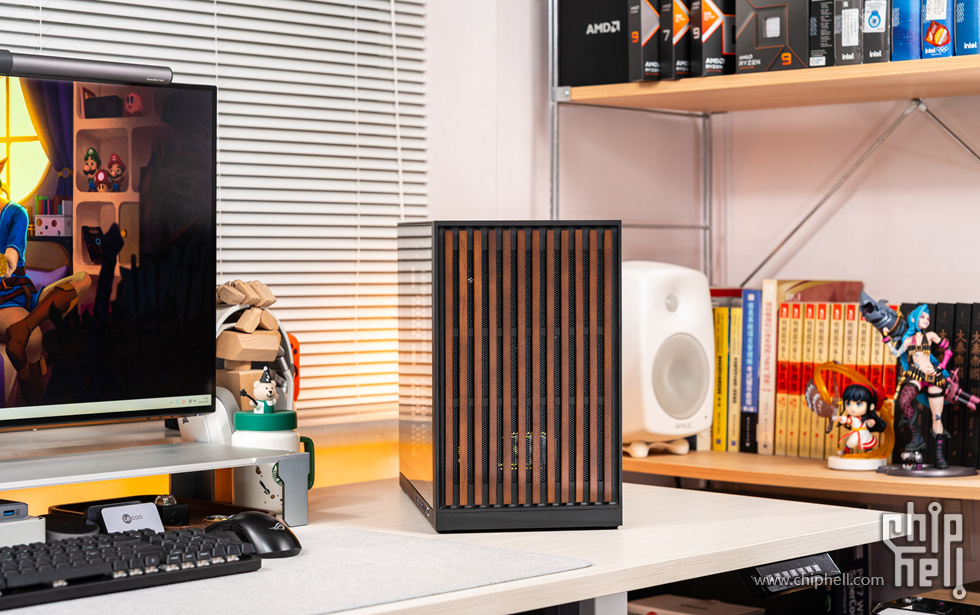

G600具有427x220x362mm的长宽高，虽然不是特别小但兼容性非常不错

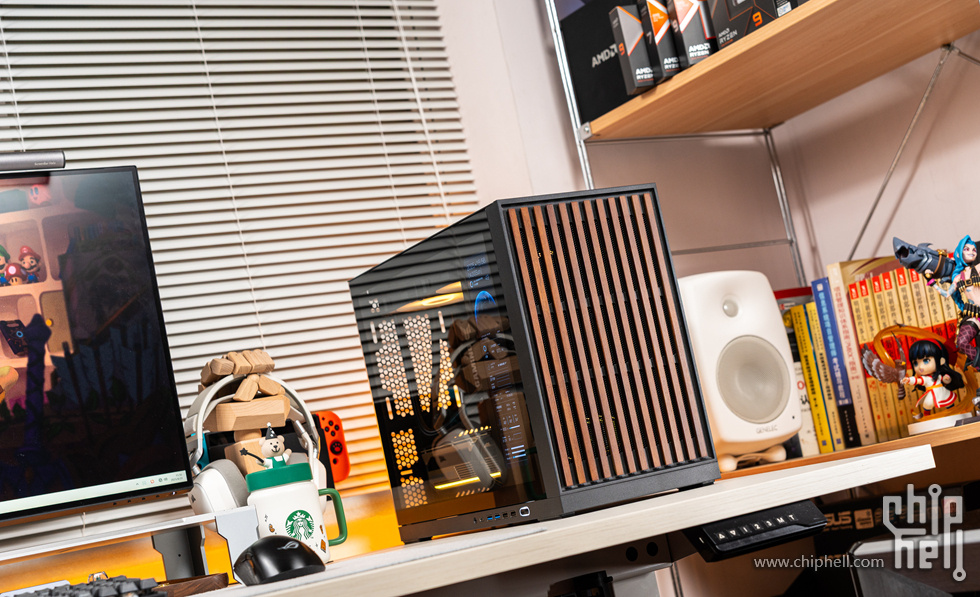

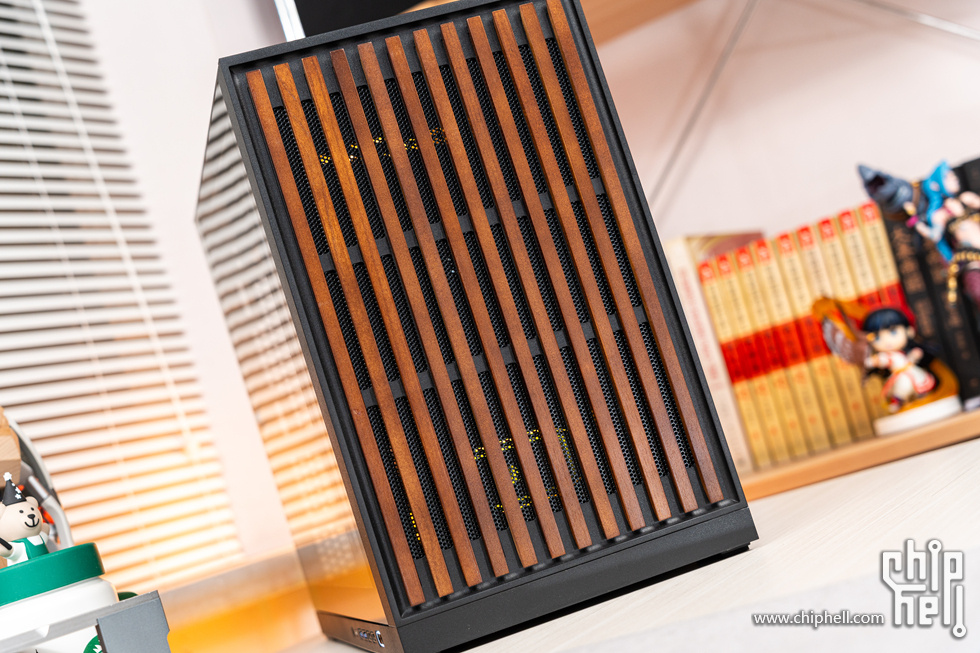

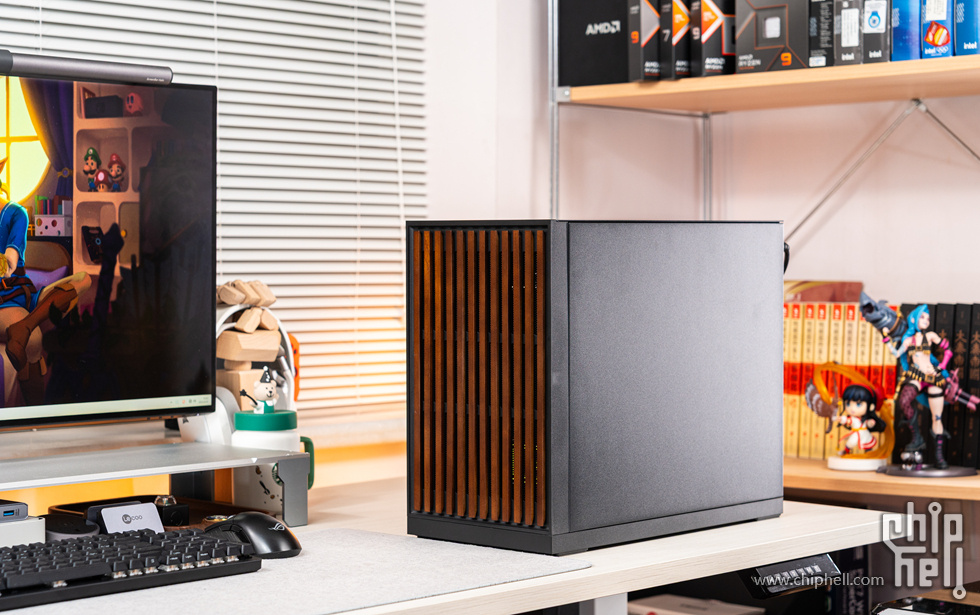

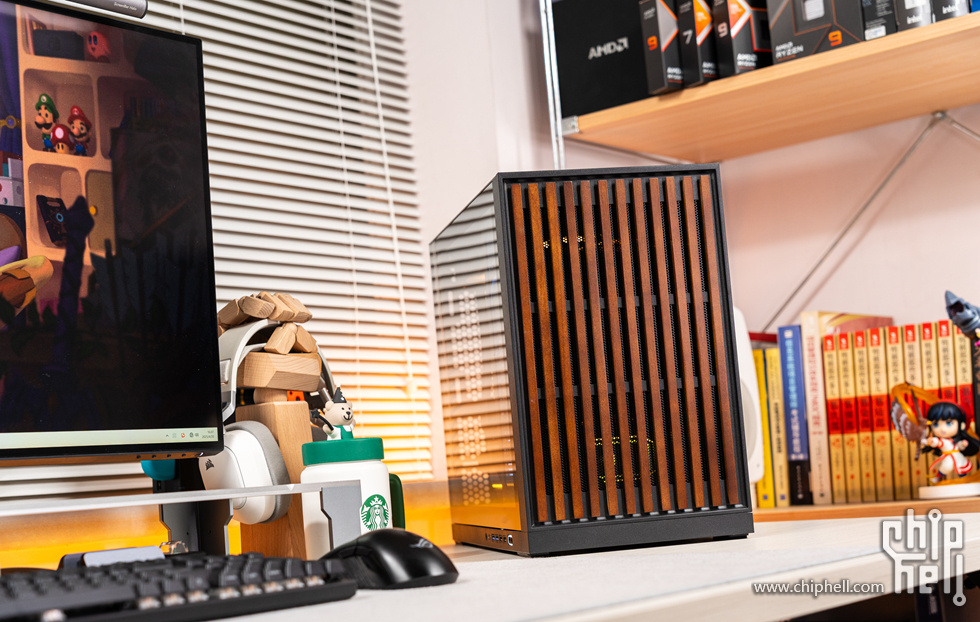

黑色G600的前面板采用黑胡桃木材质，非常不错的家具产品

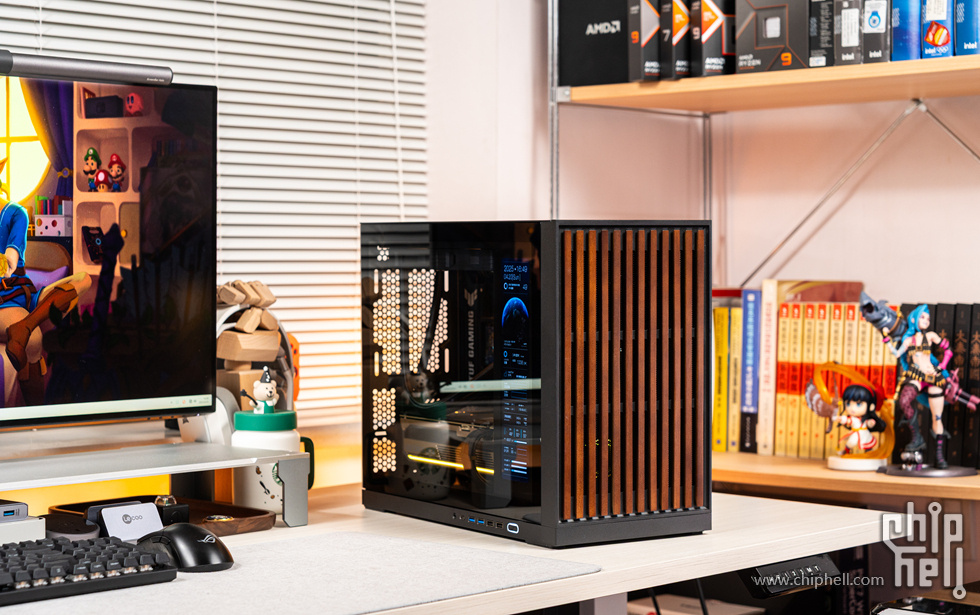

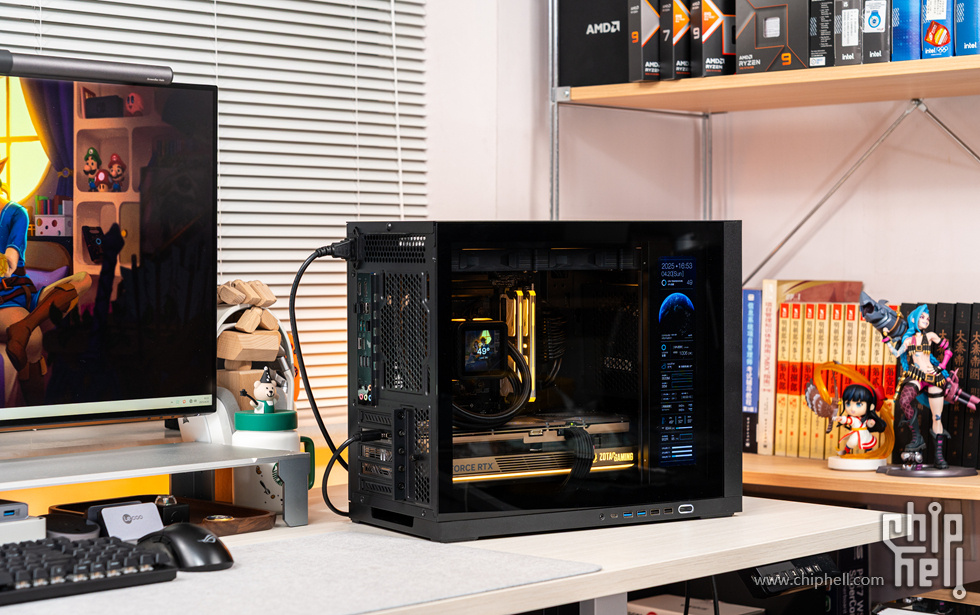

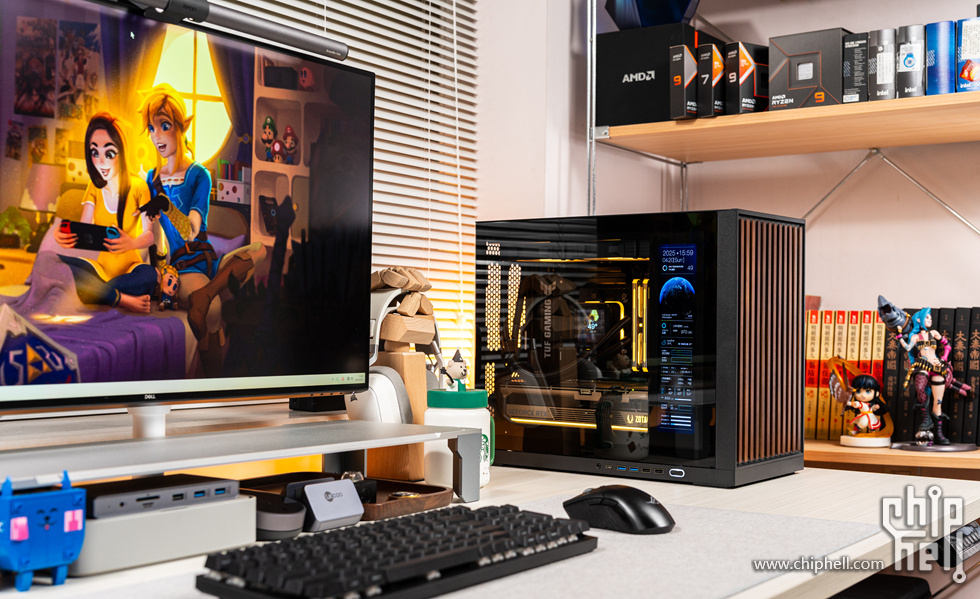

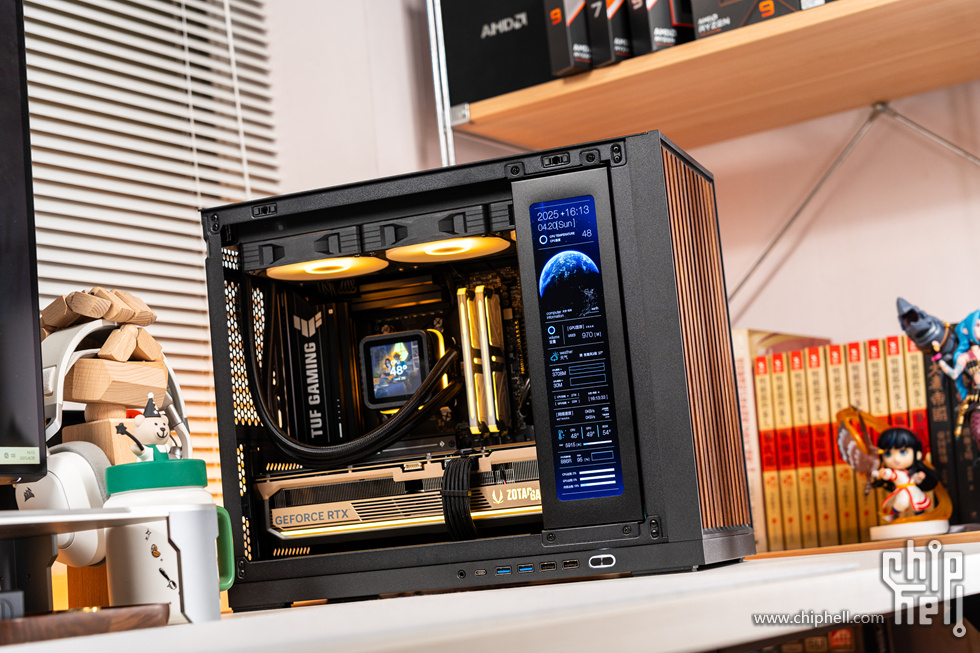

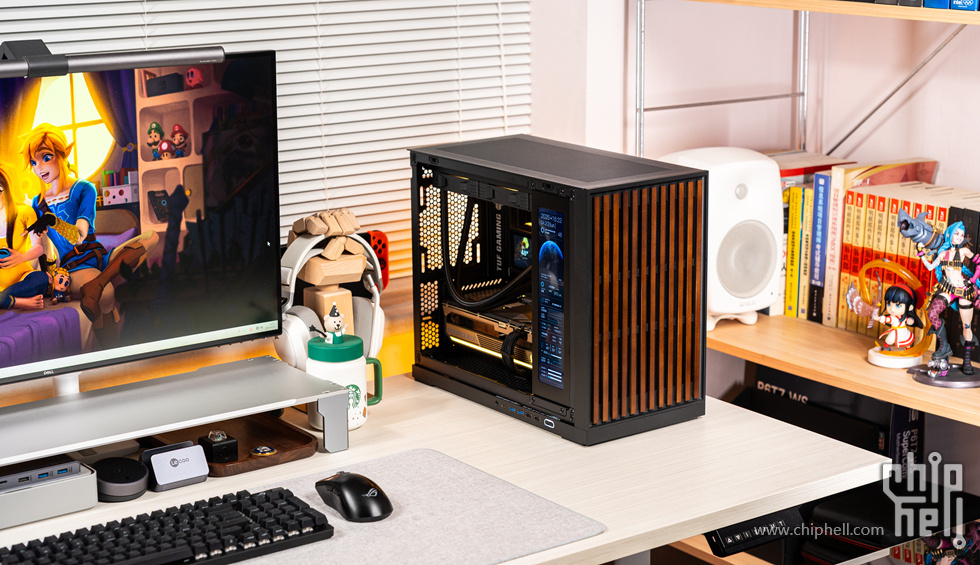

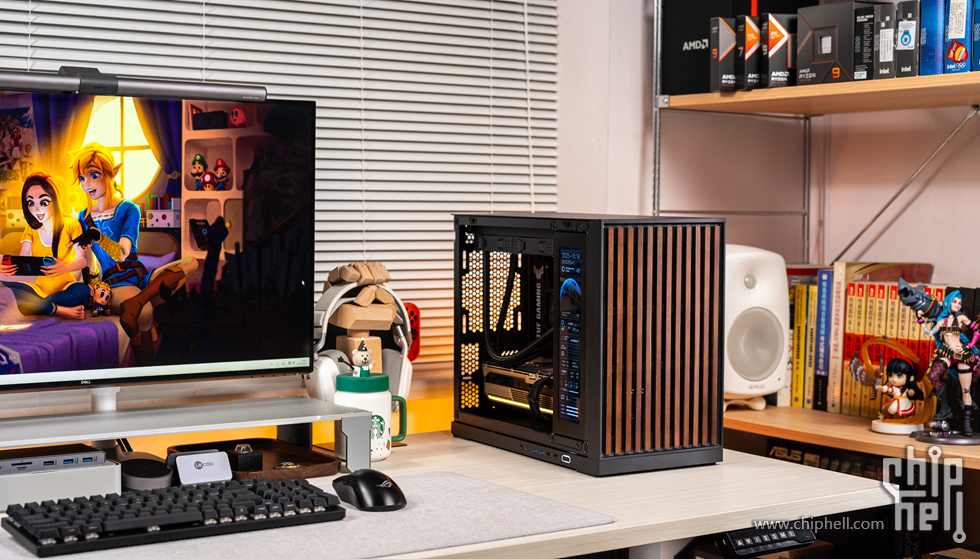

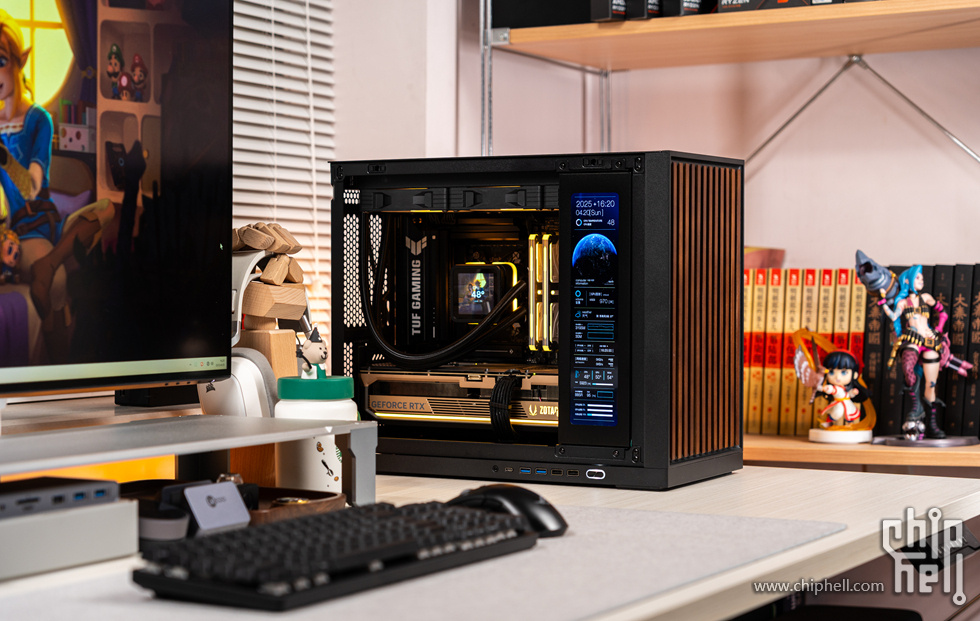

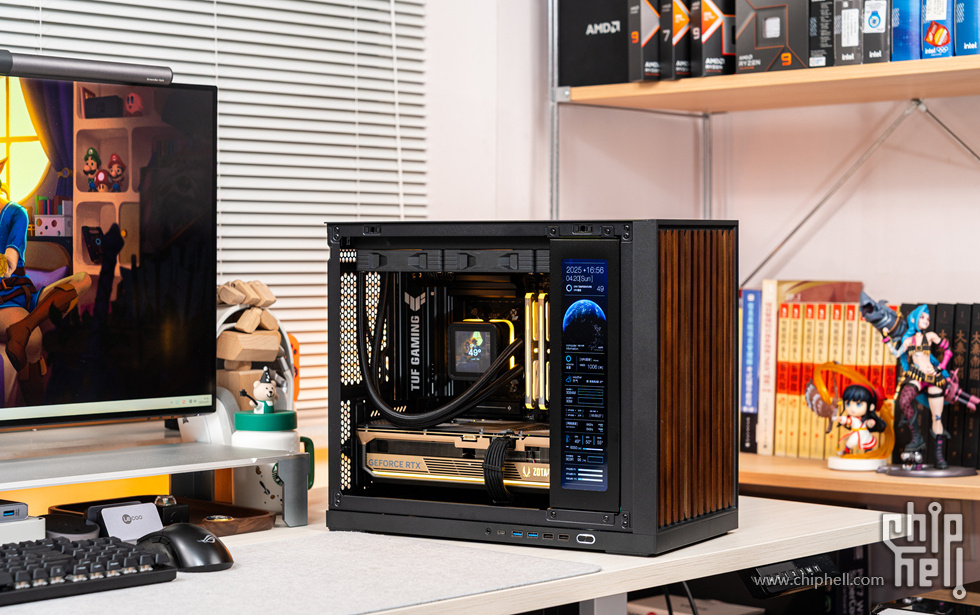

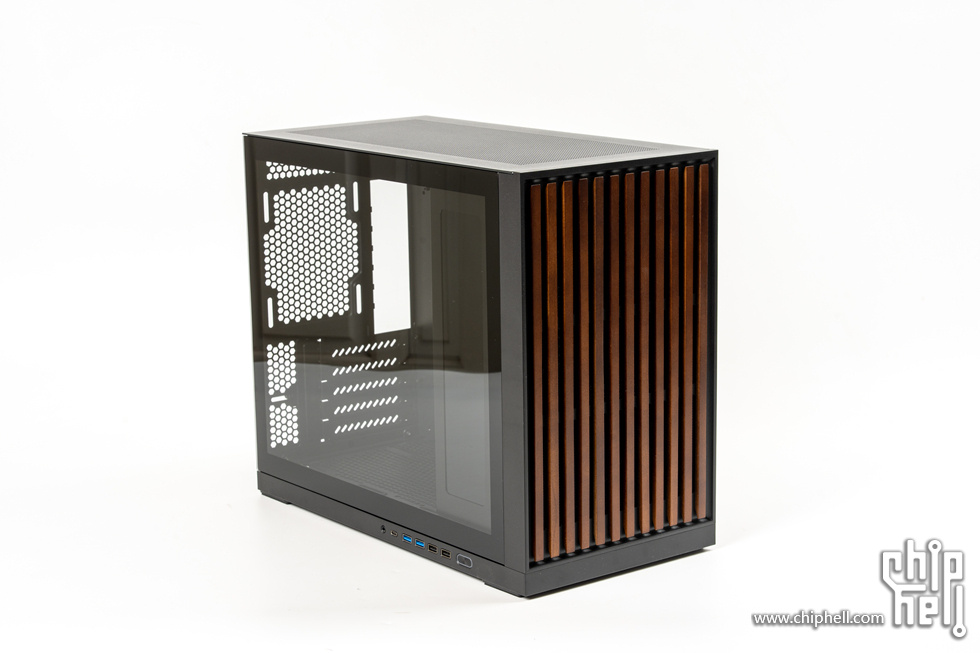

45°整机展示


45°整机展示


45°整机侧面

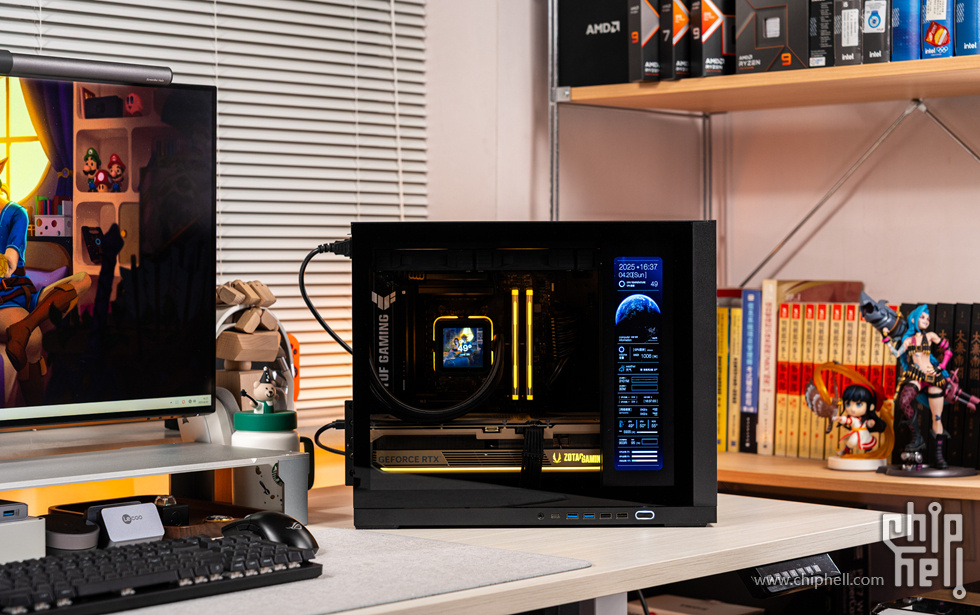

90°的钢化玻璃侧板面展示

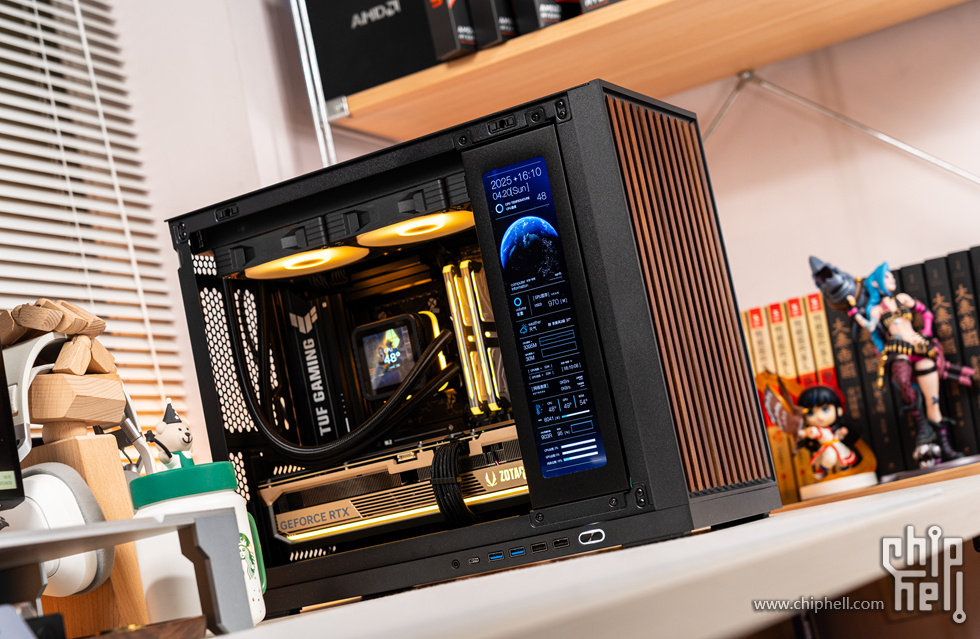

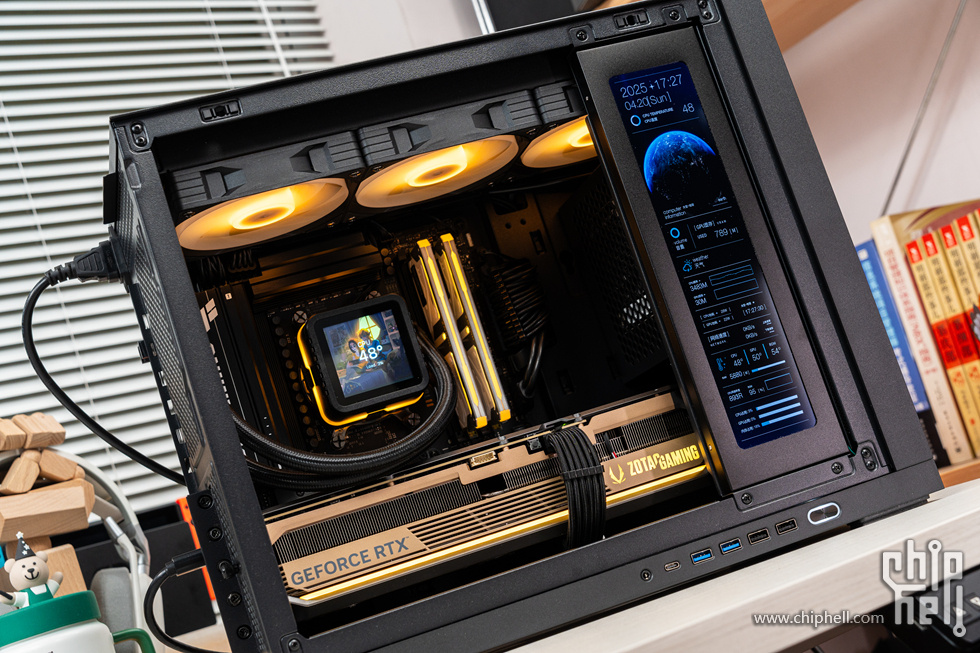

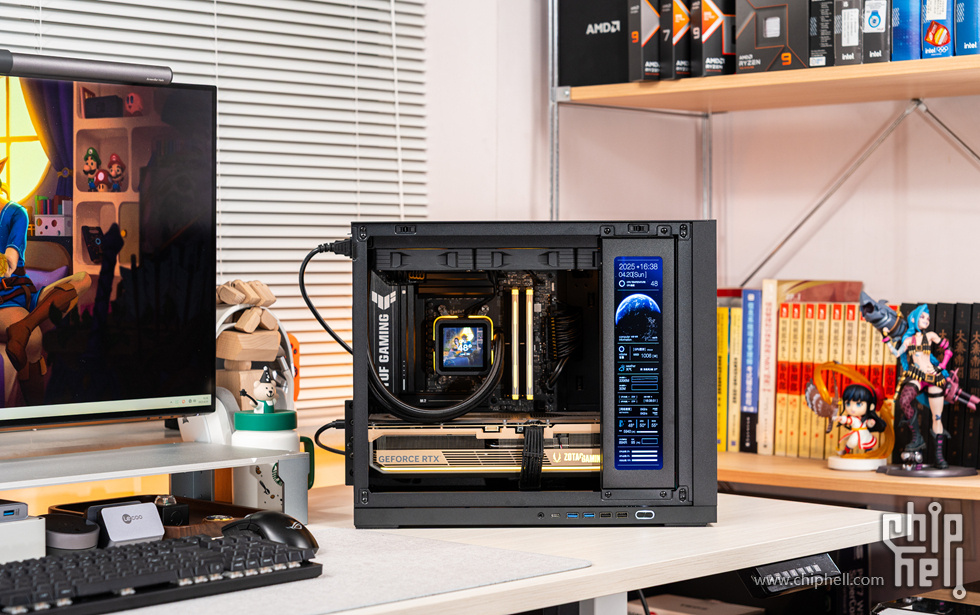

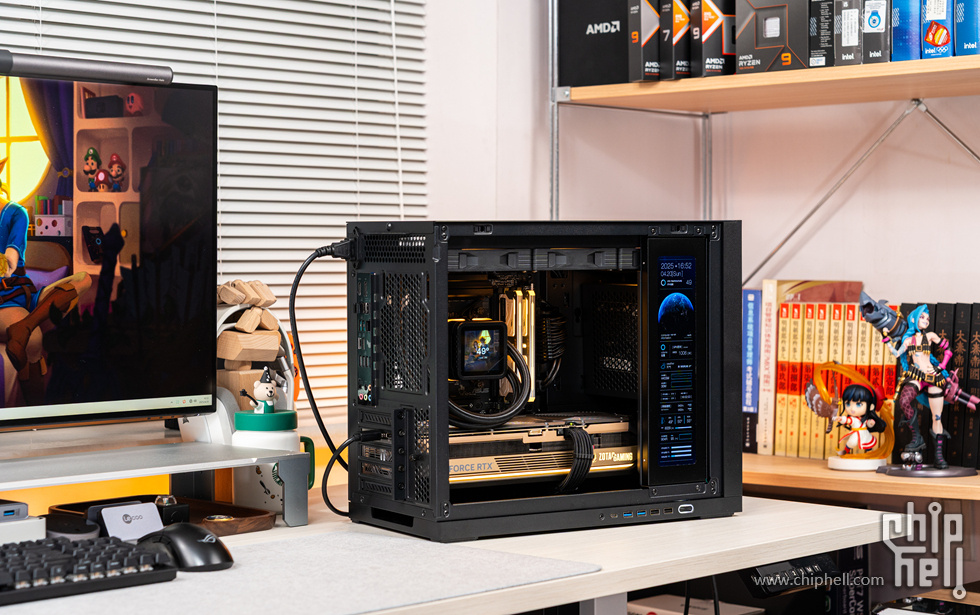

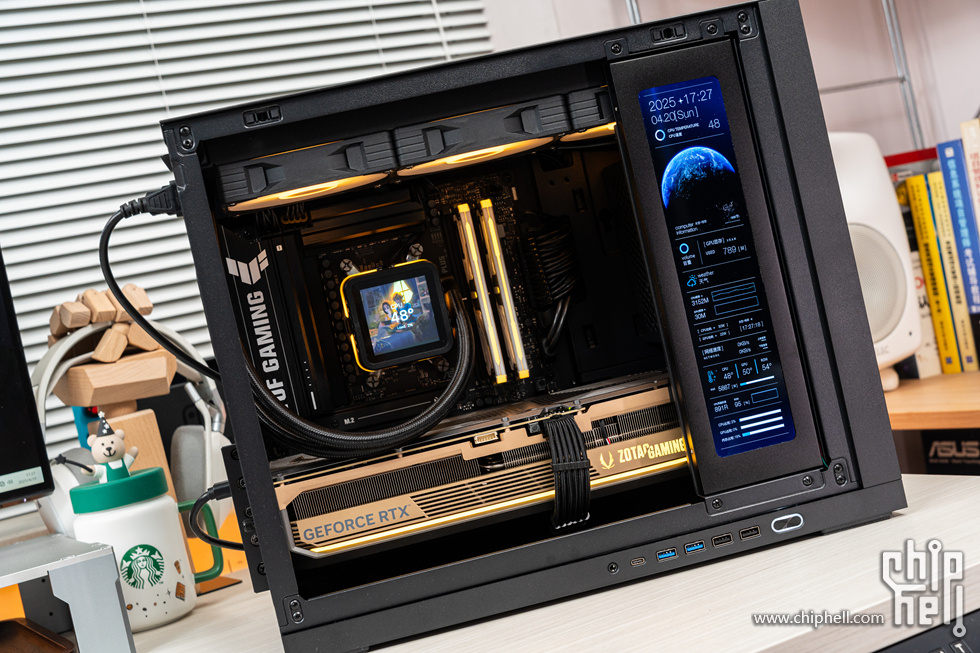

打开钢化玻璃，副屏与内部展示


45°侧面


45°侧面

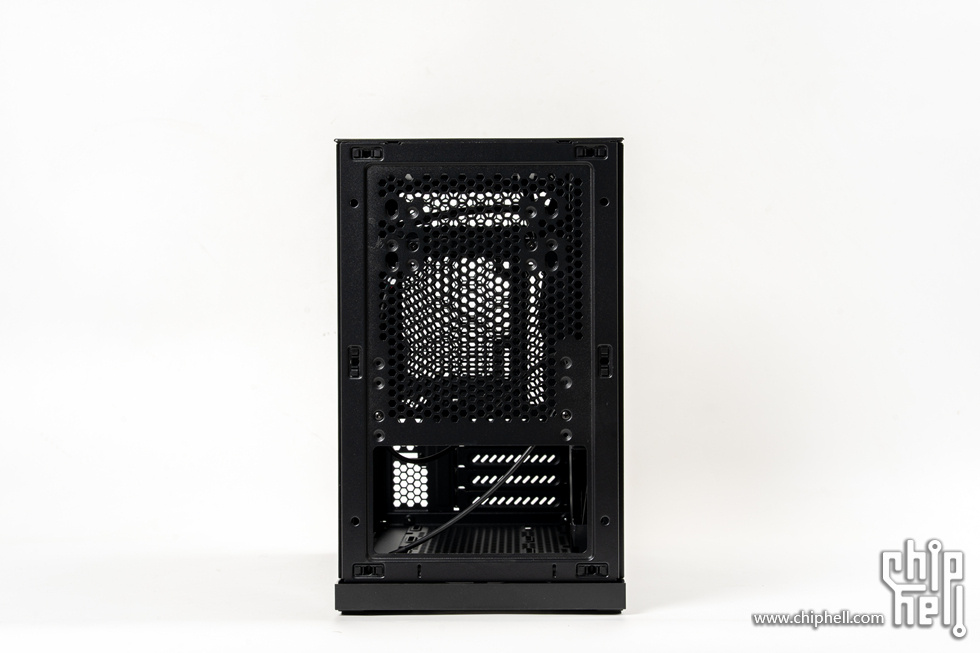

黑胡桃木的格栅前面板，通风效果也不错，拆卸也方便只要底部拉伸即可取出

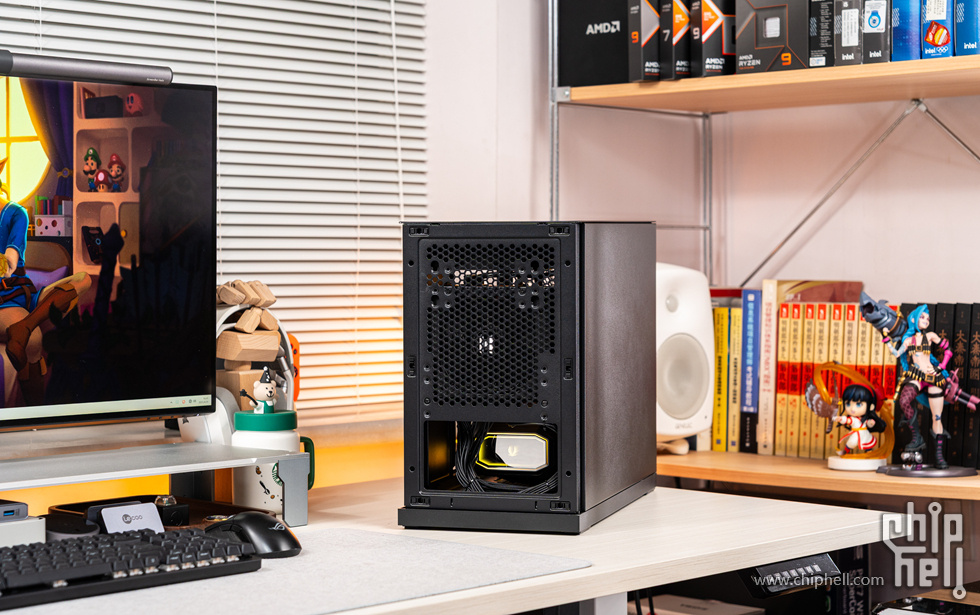

取下前面板，内部是三挡调节的电源支架，底部镂空正好可以方便显卡的拆卸

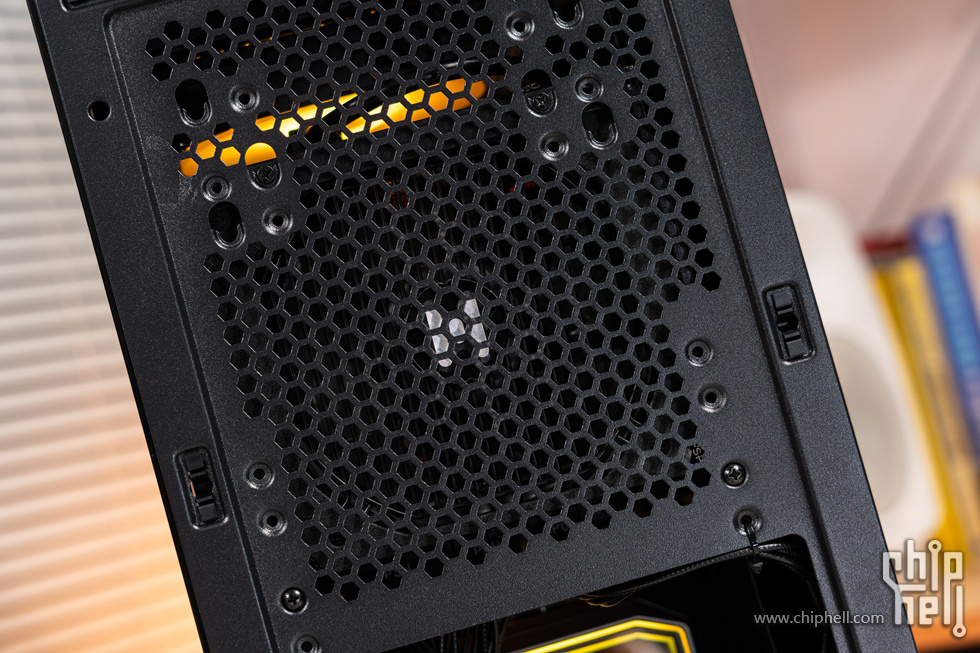

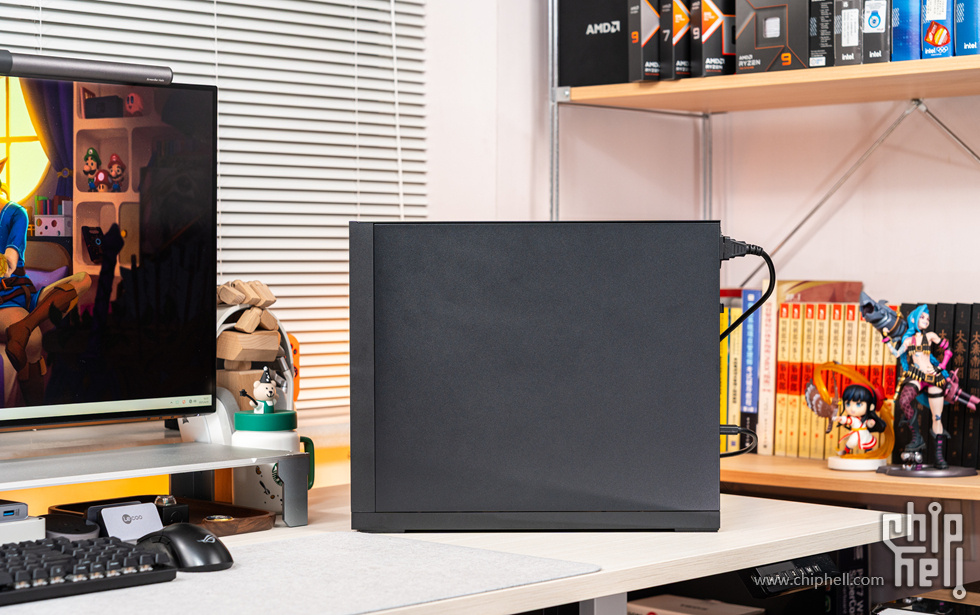

SPCC钢材的背板

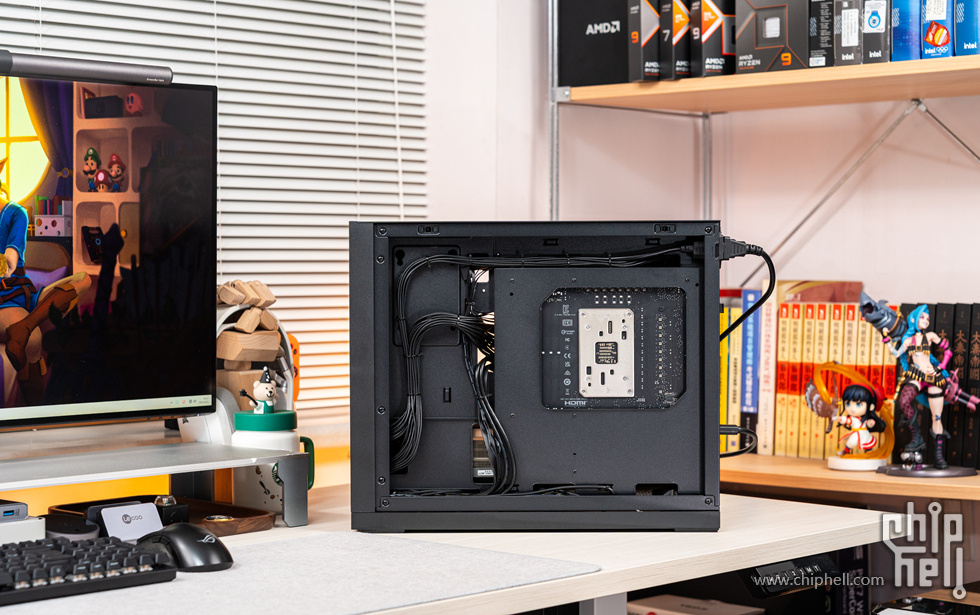

内部走线空间方便


前面板的黑胡桃木细节

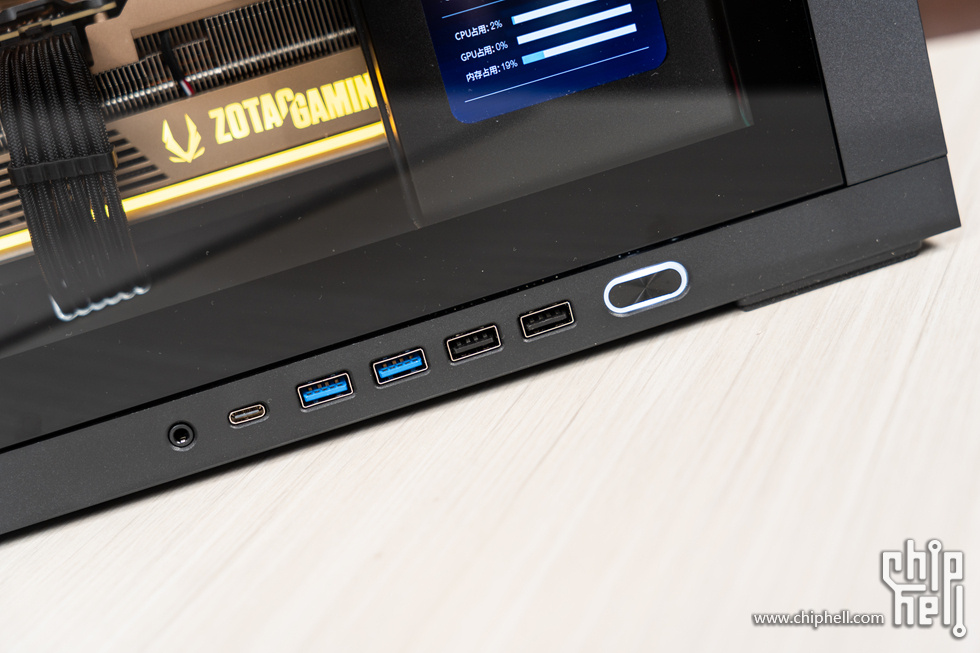

前置IO，设计了1x音频、1x10gbps Type-C、2xUSB3.0、2xUSB2.0、开机键，这5个USB口几乎是小机箱中最多的了

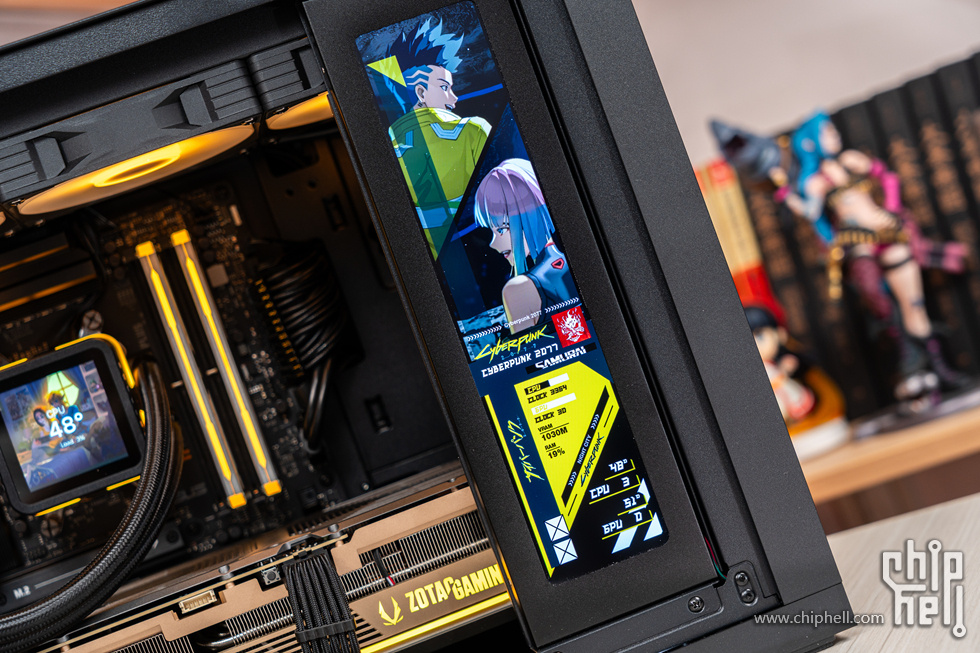

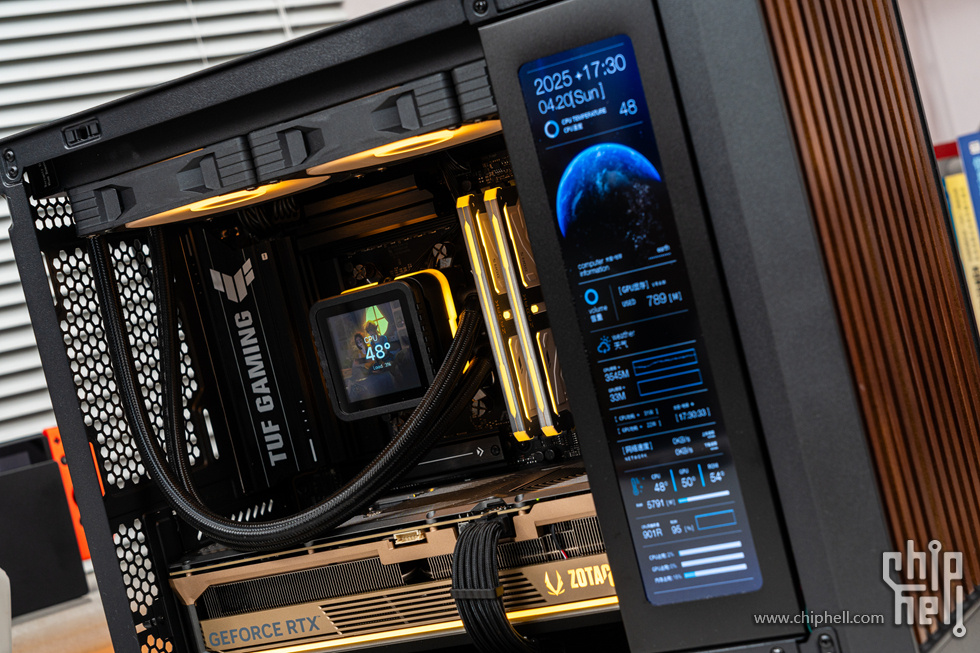

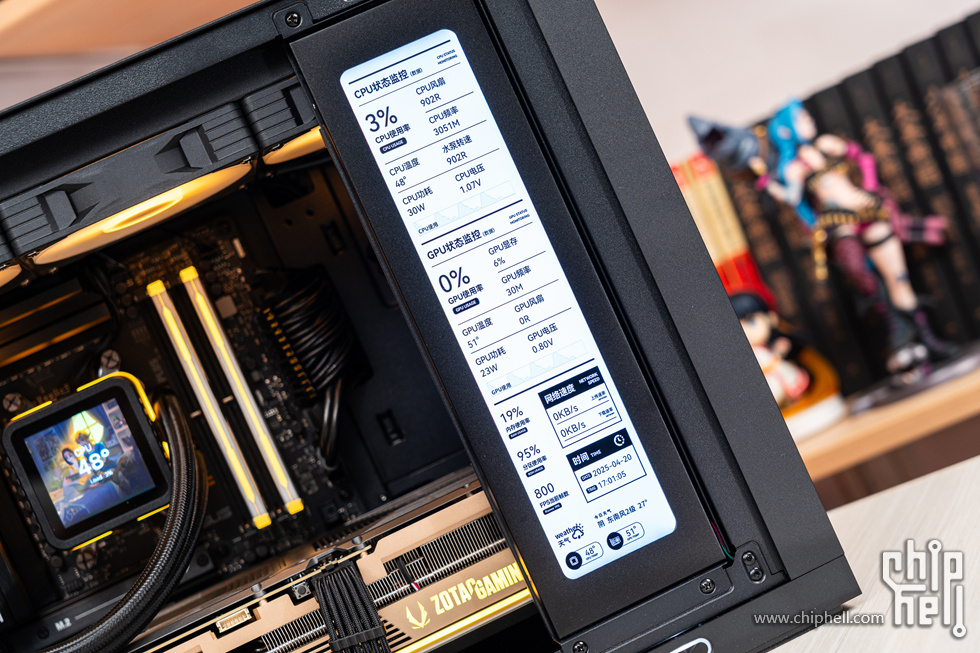

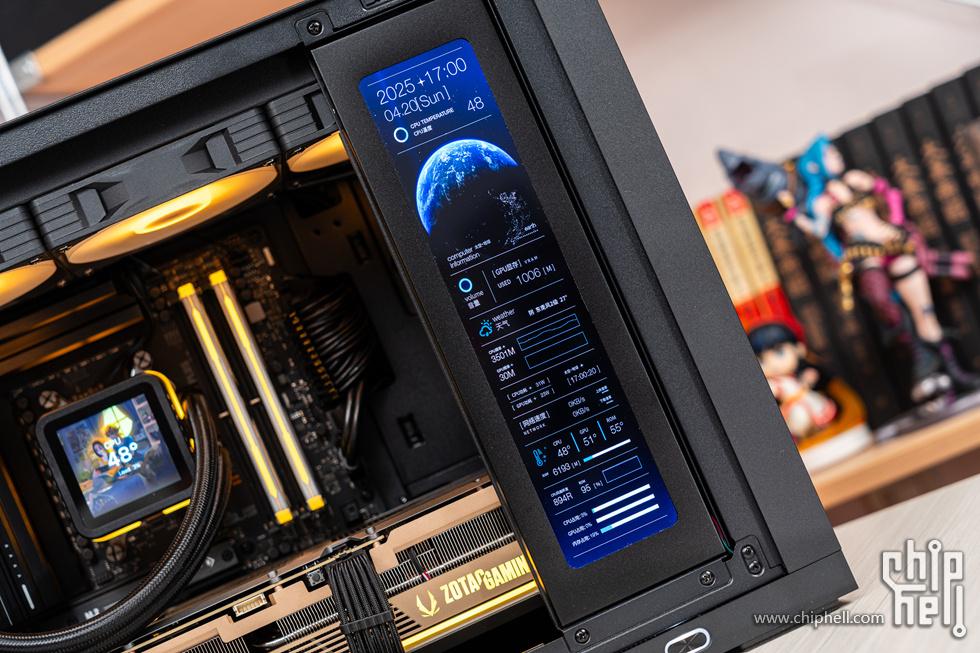

11.3寸IPS副屏，喜欢这款监控主题


闪鳞的副屏驱动中内置了20+款监控主题，监控为主的多种参数显示


也有各种以主题类展示为主，当然也可以自行DIY

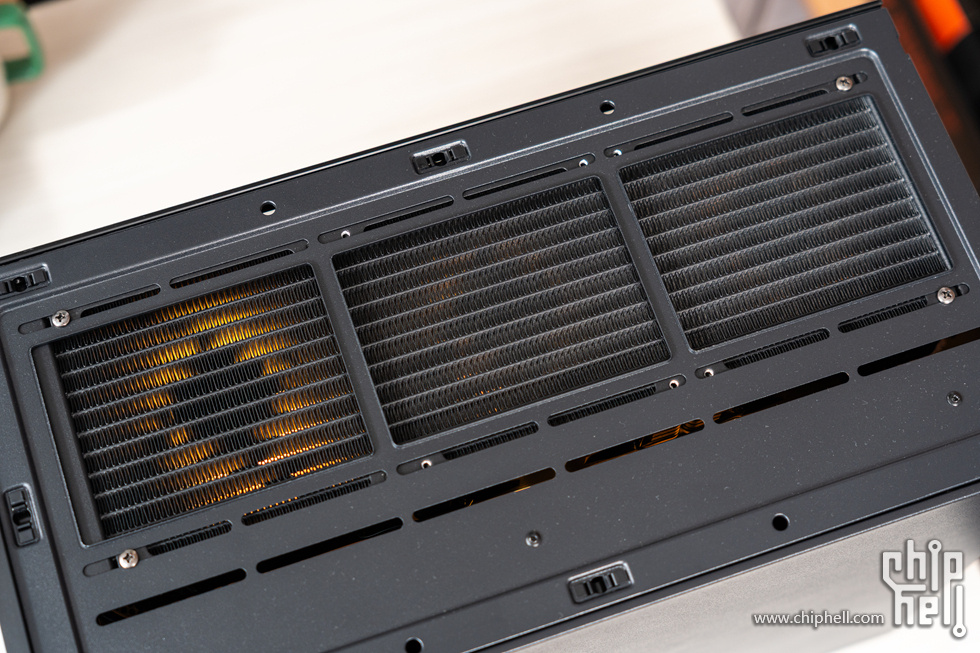

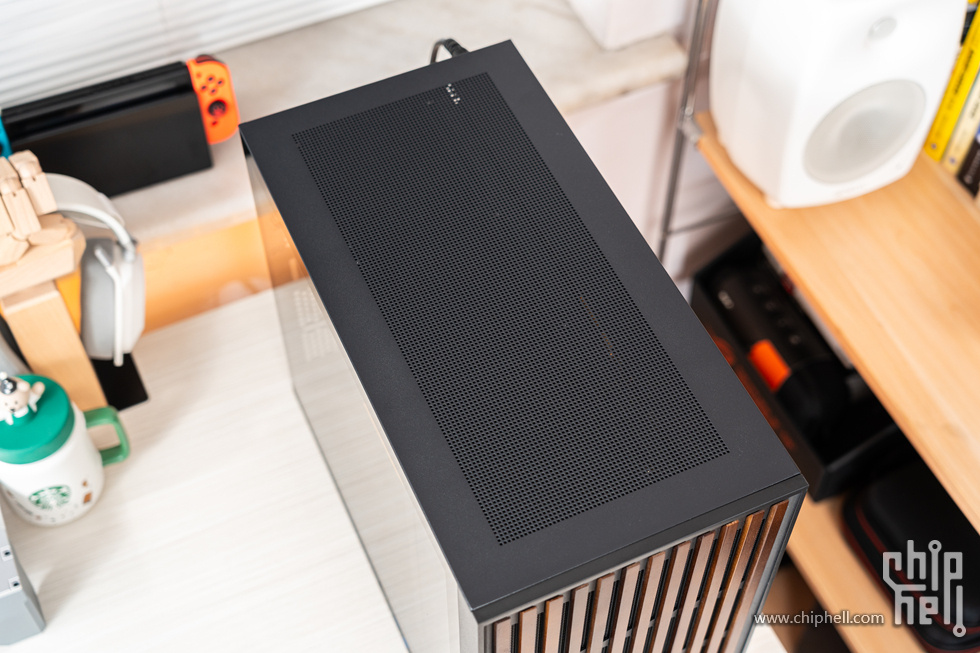

顶部的网面通风面板，为顶部水冷出风而设计高流量


打开面板之后的内部冷排架


机箱尾部这里展示了顶部和背板、钢化玻璃侧板的快拆设计

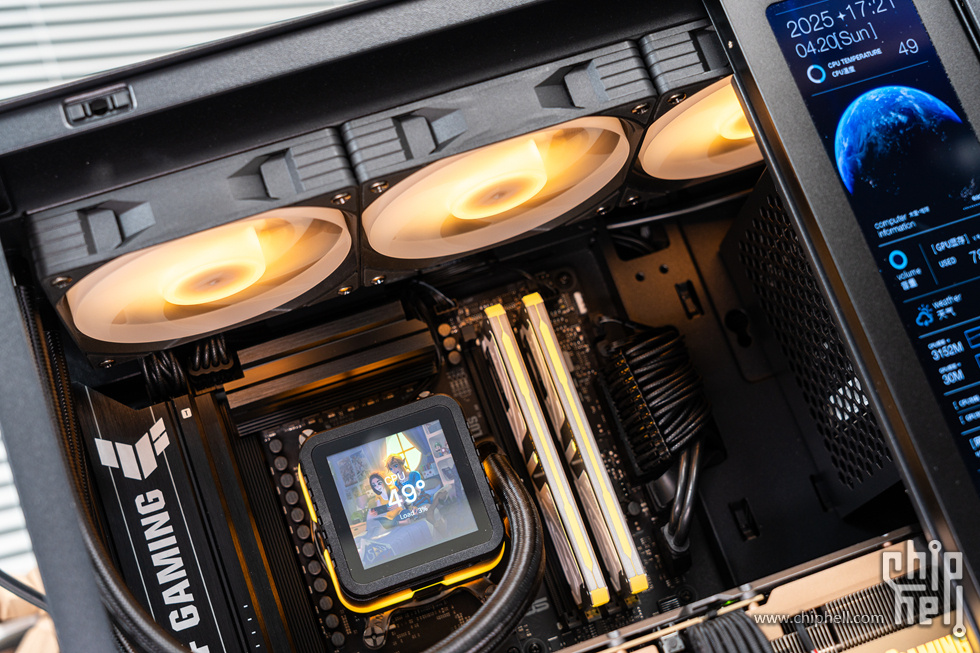

整机内部配置

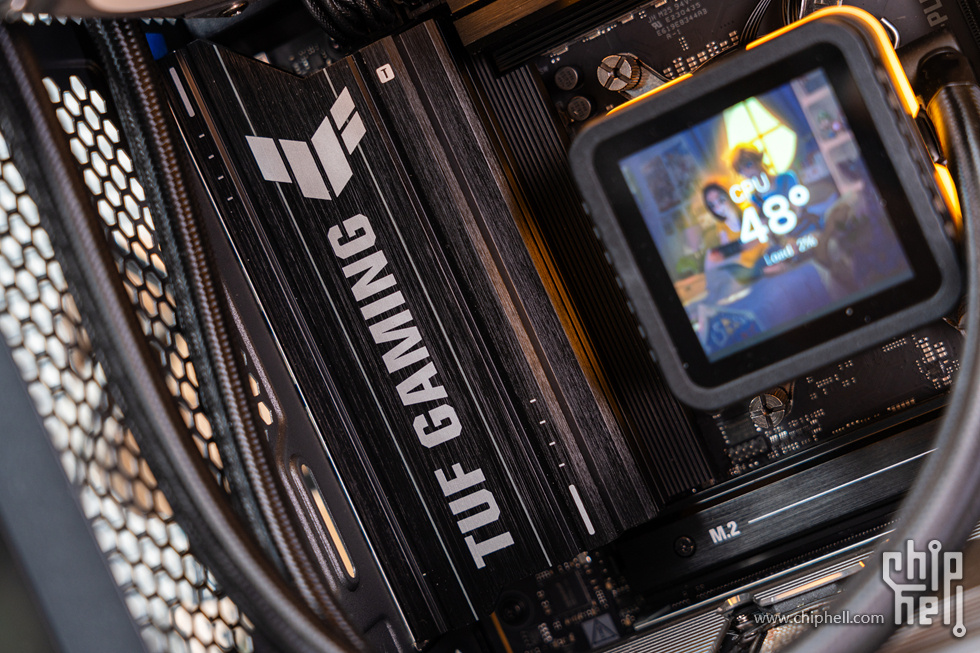

“TUF GAMING ”，华硕B850M重炮手主板相当低调的纯黑外观，配上14+2+1的全80A数字供电模组、8层PCB与3个M.2，着实像一个隐藏高手


主板的背板，12个USB接口数量基本满足绝大部分用户的需求


思民的 阿尔法ALPHA2 DS A36 360水冷

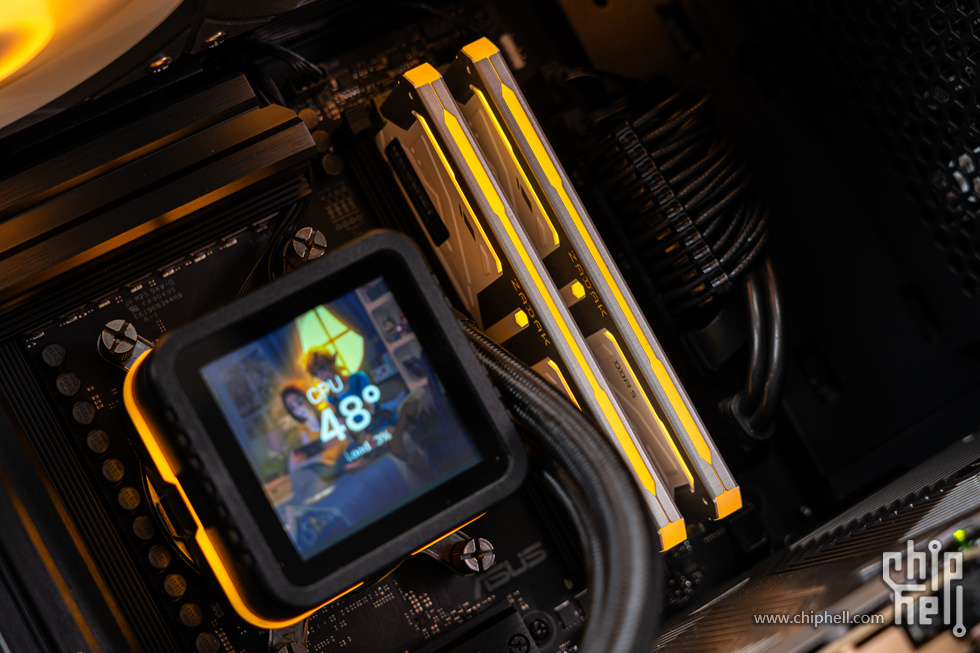

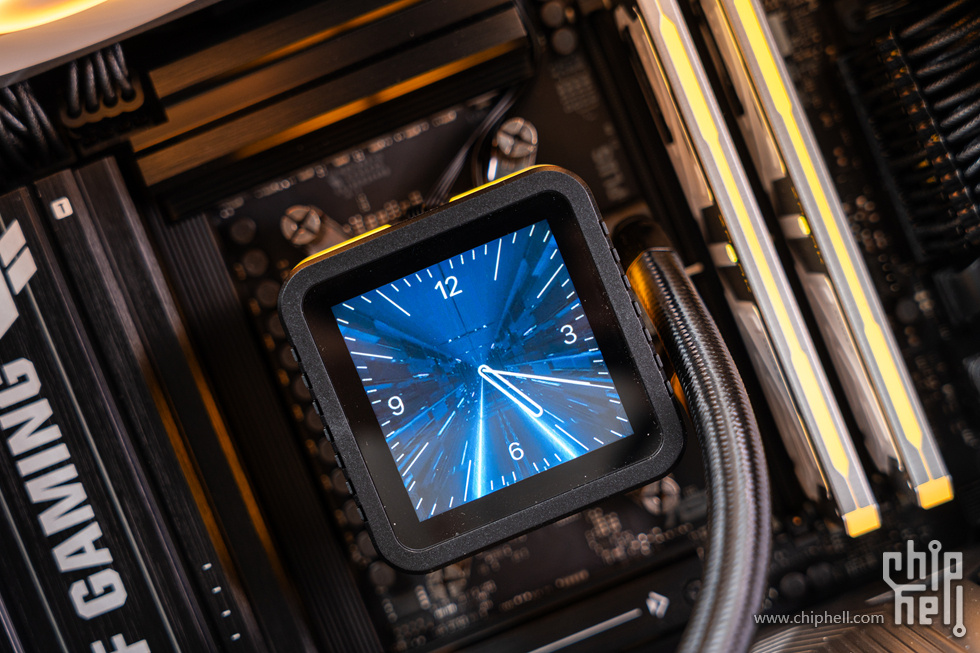

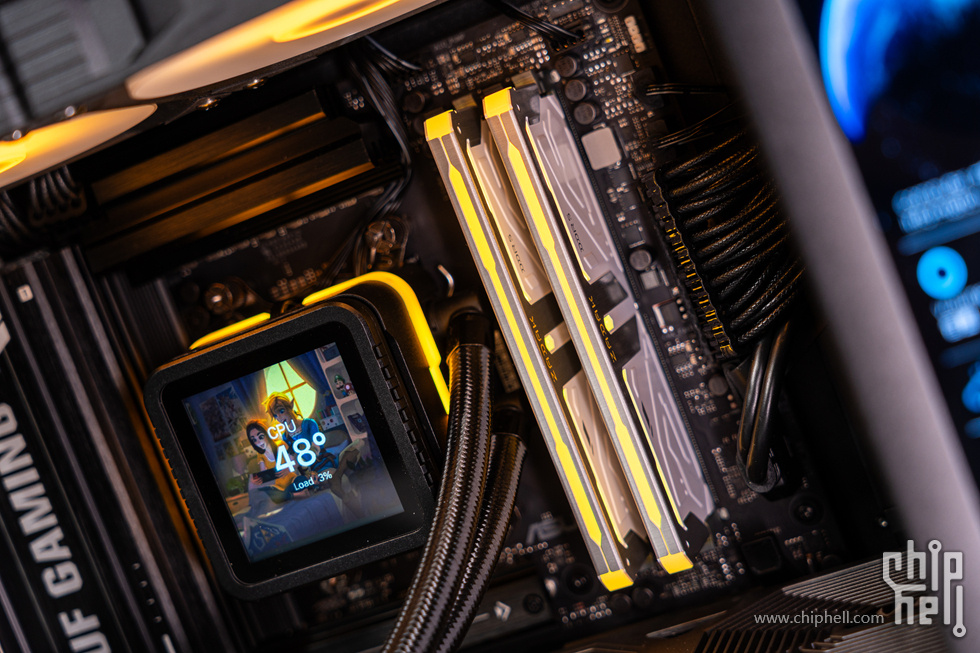

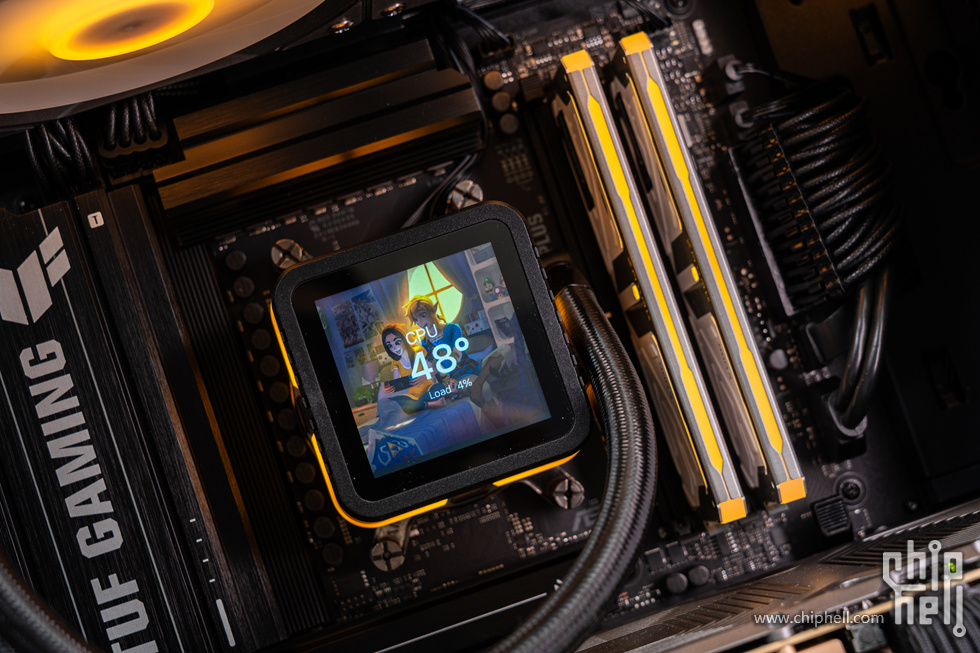

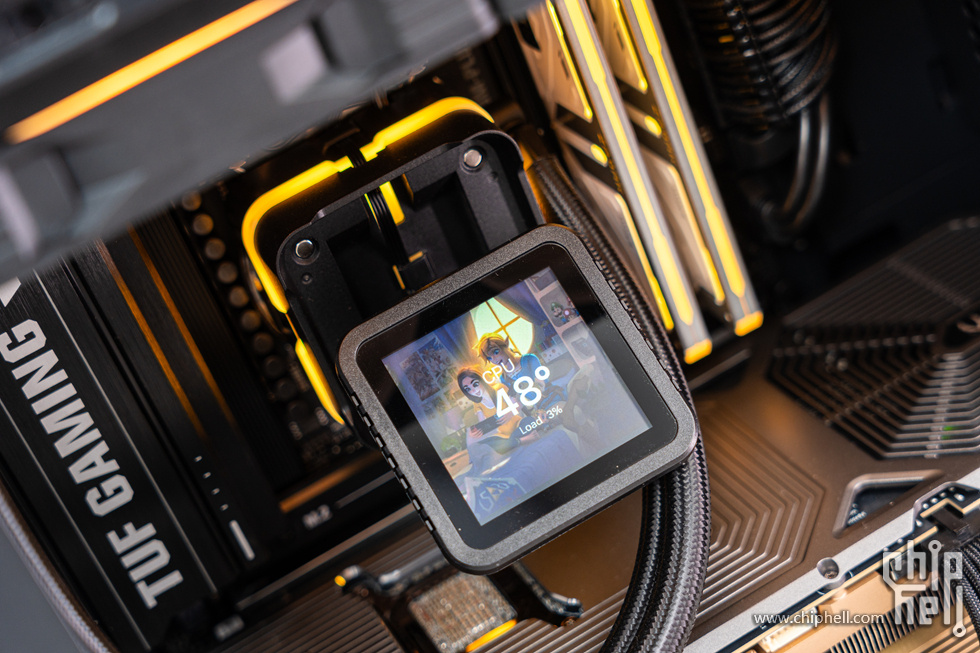

2.73英寸IPS LCD屏幕下支持多种格式创造更多的玩法


泵盖磁吸多角度可调设计，还能任意折叠多向展示


主题也是多种多样


内存是宇瞻ZADAK SPARK 32GB DDR5 6800灯条，时序C34-45-45-108，且该内存支持XMP 与EXPO 双平台技术


内存顶部的灯带具有非常好的导光效果

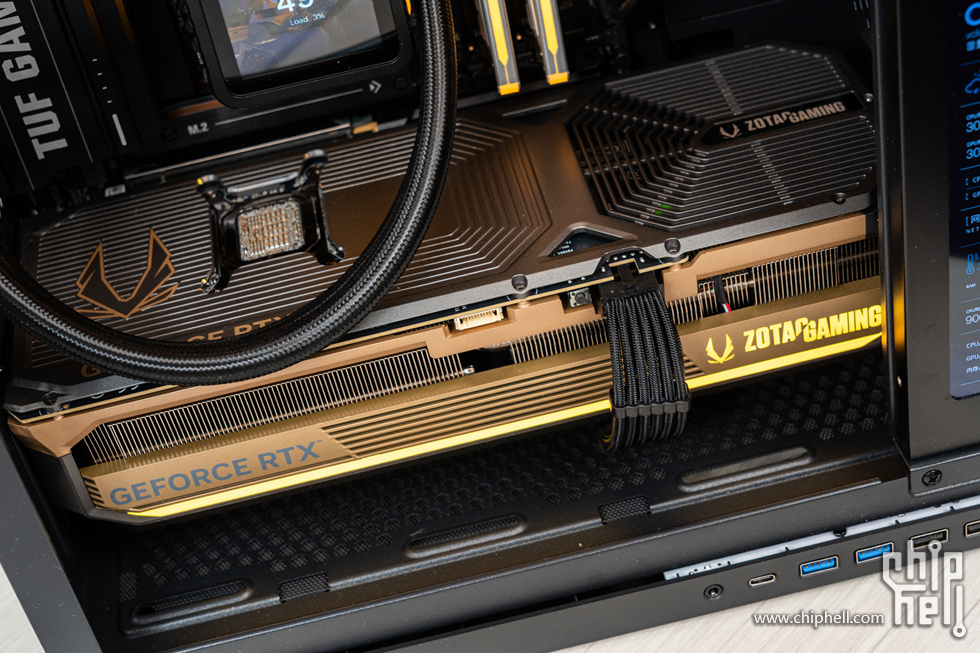

索泰的 RTX 5080 AMP EXTREME INFINITY显卡具有大面积的金色修饰

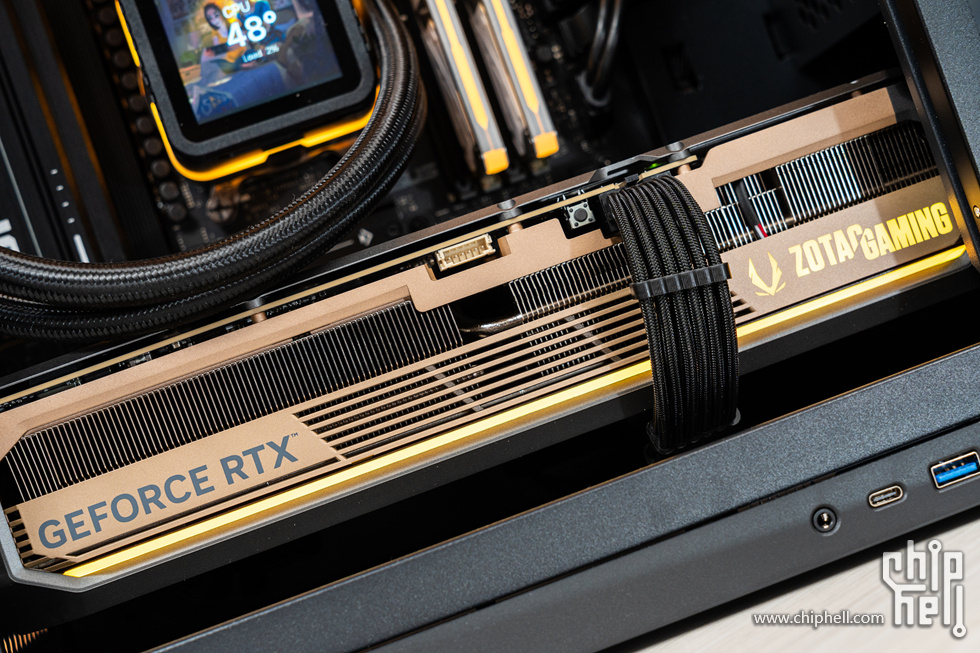

显卡侧面的纯平面板下有一条贯穿的灯带，与显卡浑然一体

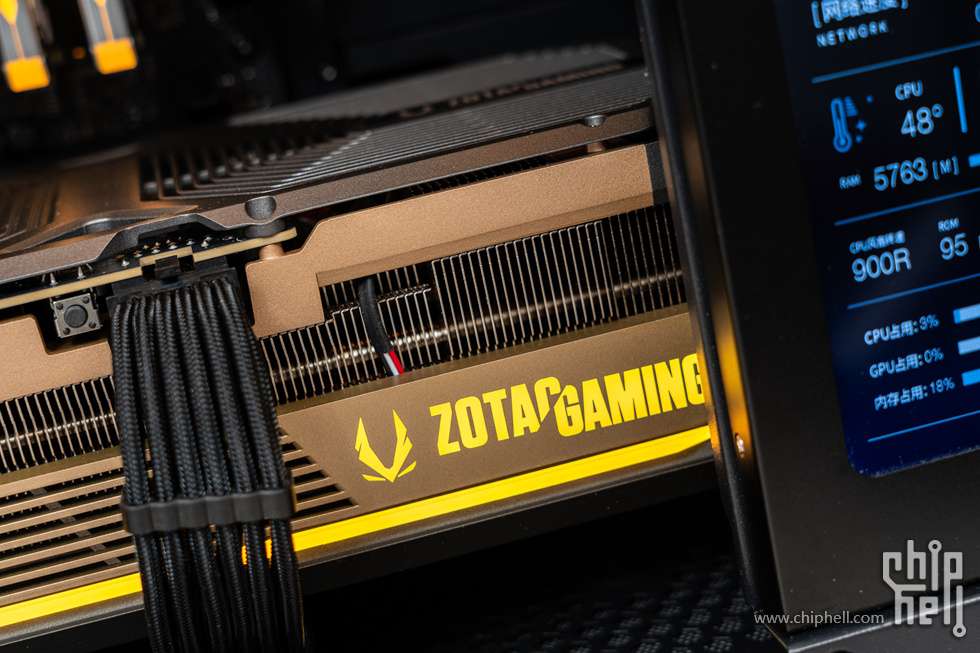

显卡顶部末端的“ZOTAC GAMING”

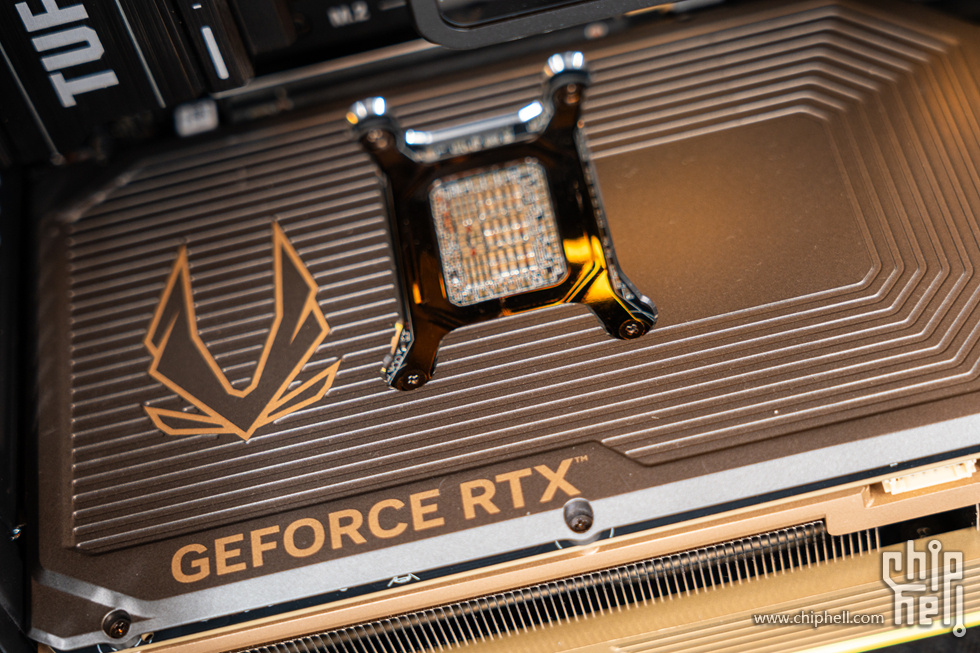

显卡背板上也有索泰logo与金色的"GEFORCE RTX"

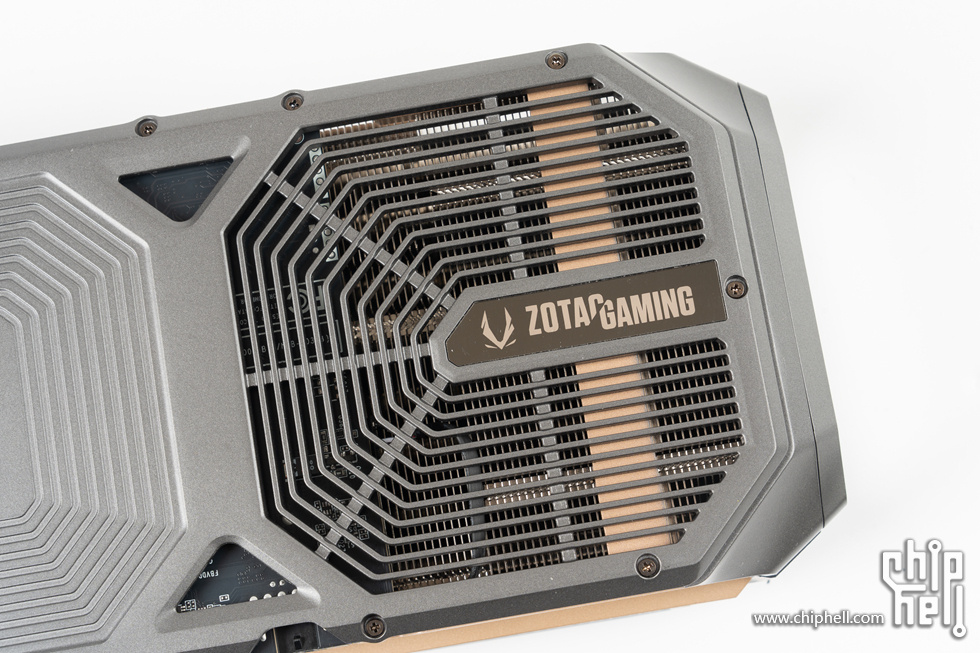

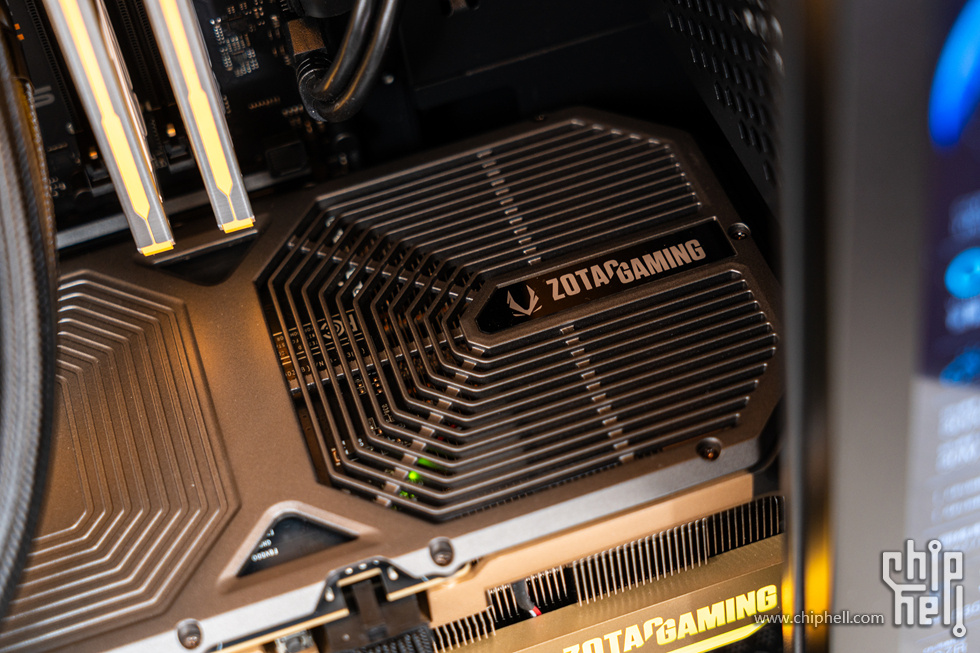

背板末端镂空散热的“ZOTAC GAMING”

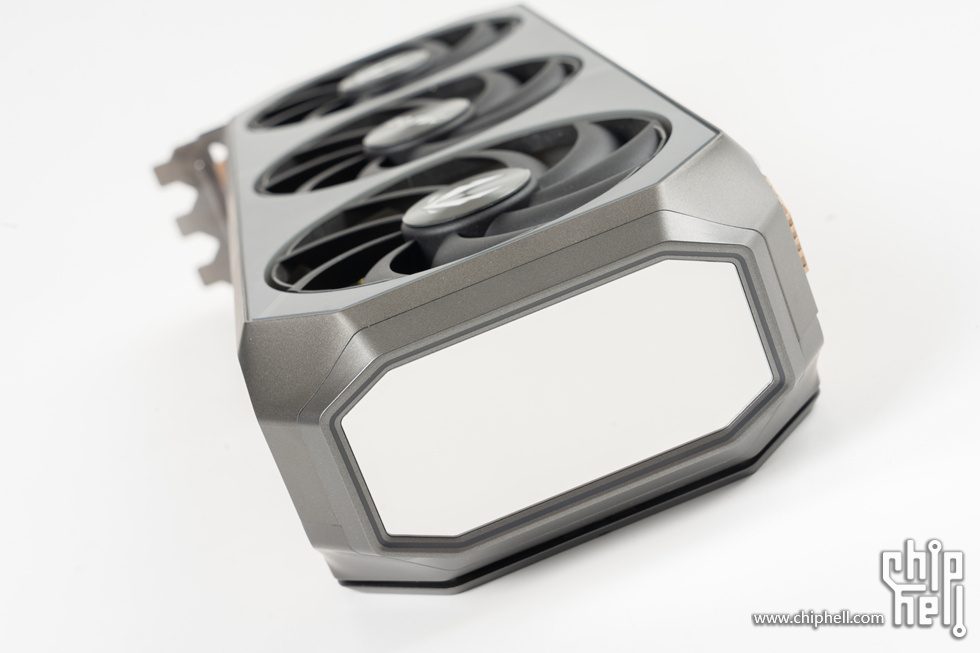

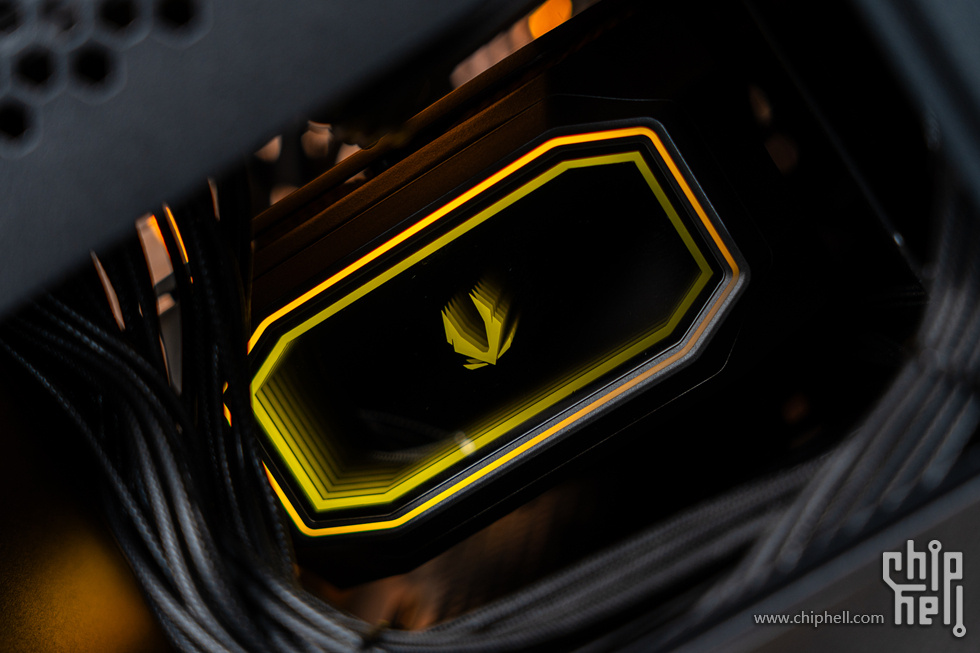

显卡末端INFINITY无限镜的索泰logo


前置安装的全汉Hydro PTM X Pro1000W电源，130mm的长度在紧凑型机箱中兼容性非常好，这里的尺寸可让G600的360水冷与长显卡互不干涉



Hydro PTM X Pro1000W白金牌全模组电源采用全日系电解电容和LLC拓扑+DC-DC结构


Hydro PTM X Pro1000W支持ATX3.1与12V-2X6，拥有更好的安装兼容性

• 配件解析
• 华硕TUF GAMING B850M-PLUS重炮手

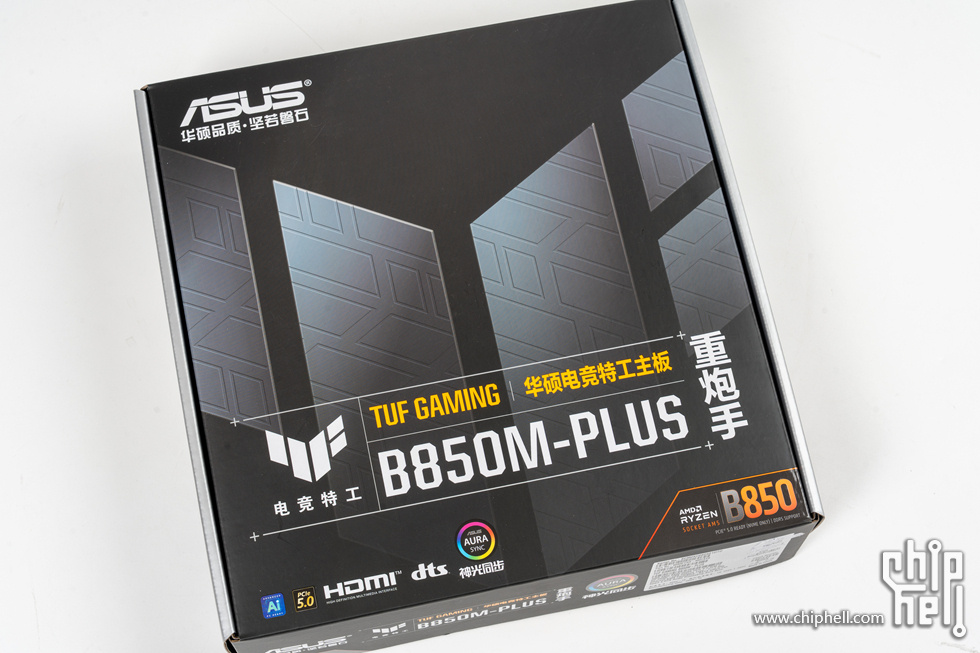

华硕的这款B850M重炮手主板可以说是这段时间的当红炸子鸡，MATX的规格配上14+2+1的全80A供电模组、8层PCB、双8Pin供电、3个M.2以及TUF系列各项技术和华硕的易用性，完全配得上MATX强力主板了


主板包装的背面展示了其主要配置和扩展特性，PCIe5.0X16和PCIe5.0M.2、显卡易拆、M.2便捷卡扣、2.5G网卡也在其中

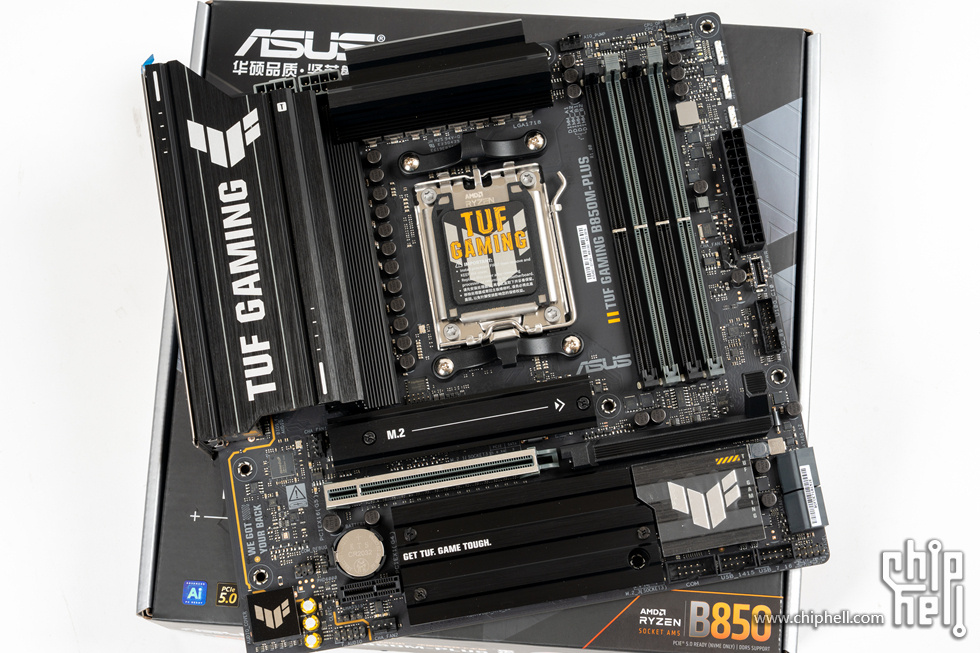

主板的全貌，纯黑的外观配以白字和几条黄色点缀，展示了TUF的特性，8层PCB已经属于MATX中的翘楚

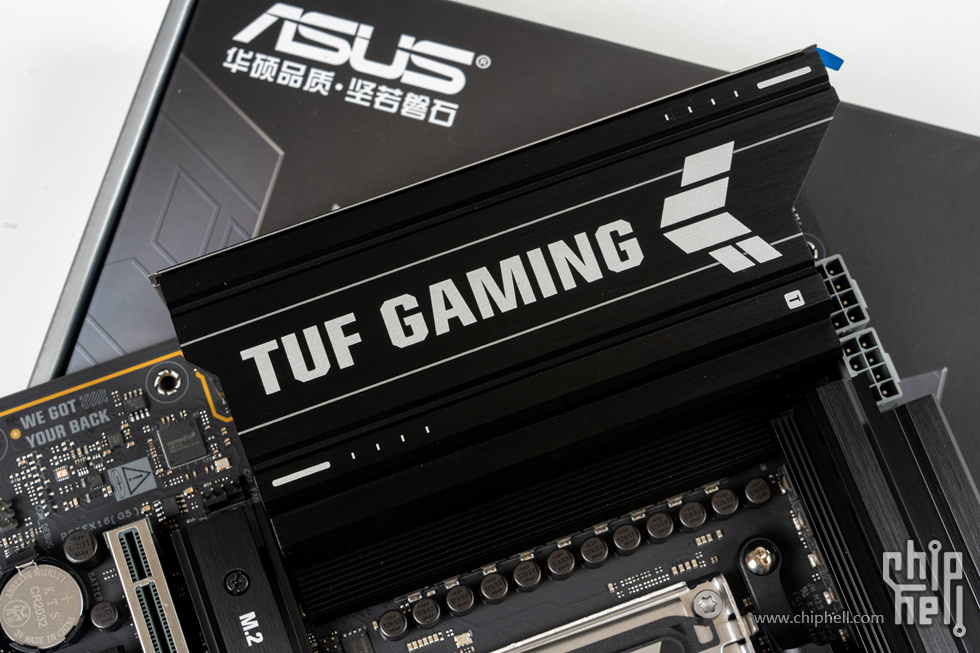

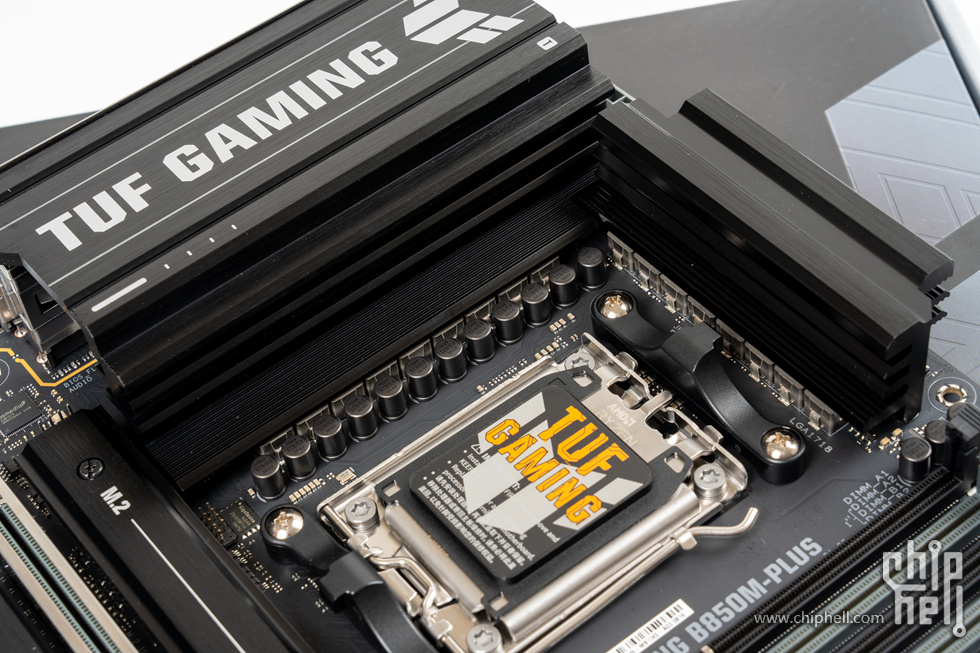

加大的VRM散热片，可以完全解决供电规模的散热，上面标识了TUF GAMING和logo


14+2+1的80A供电规模，Digi+VRM数字供电控制，配以TUF电感，提供稳定持续纯净的电流供应

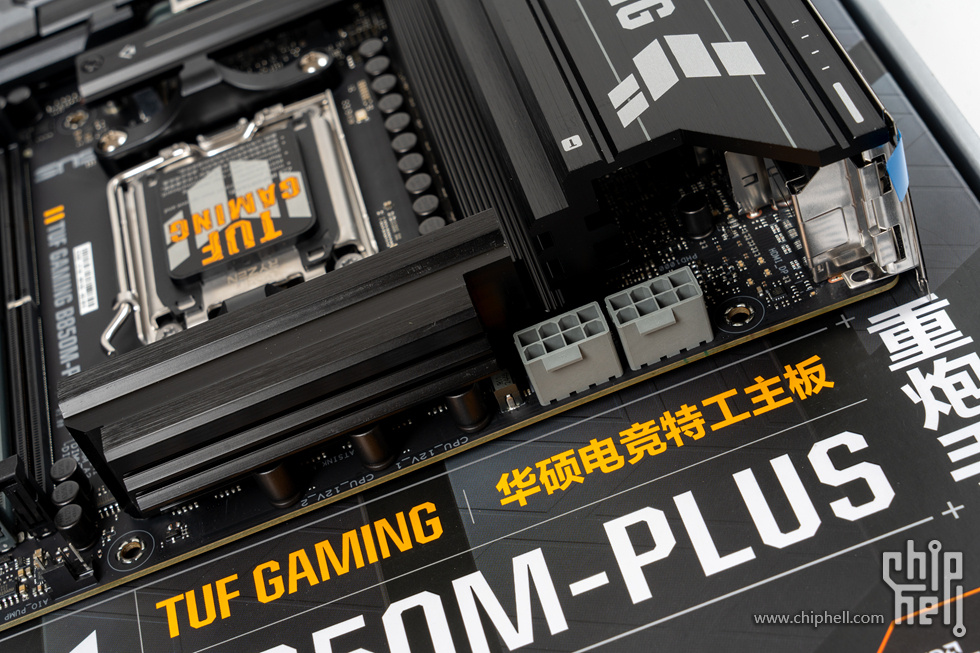

8+8Pin的ProCool电源接口，确保与12V电源线连接更充分，降低阻抗与坚固耐用

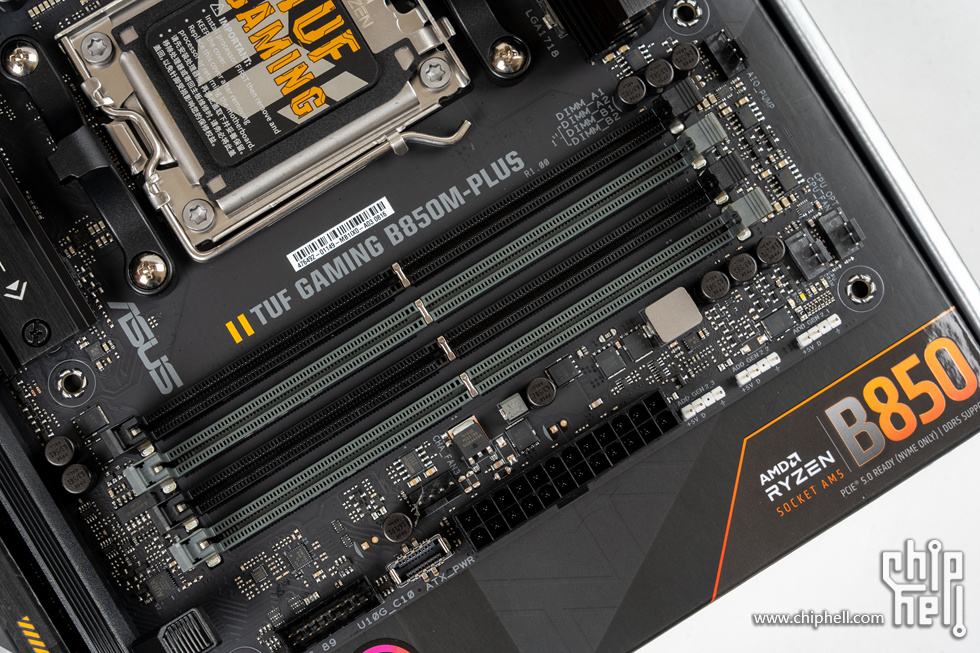

4条DDR5内存插槽，配合华硕AEMP自动检测优化内存，解锁DDR5 EXPO的满血性能

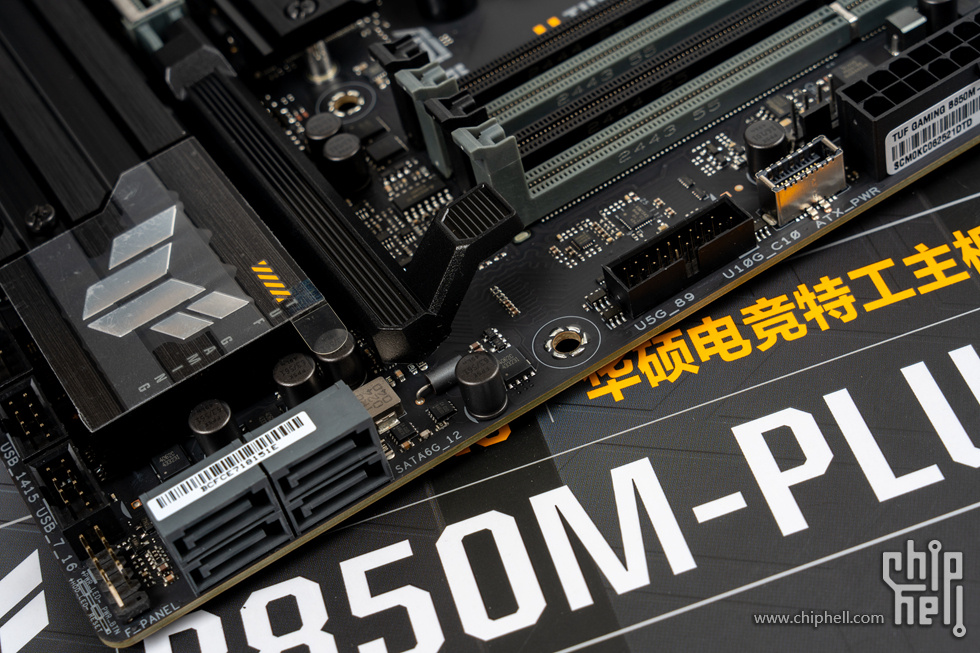

前置IO接口这里提供了1个10Gbps Type-C、1个USB3.0、4个SATA3，这里的PCIE5.0X16插槽还配置了方便的显卡易拆键

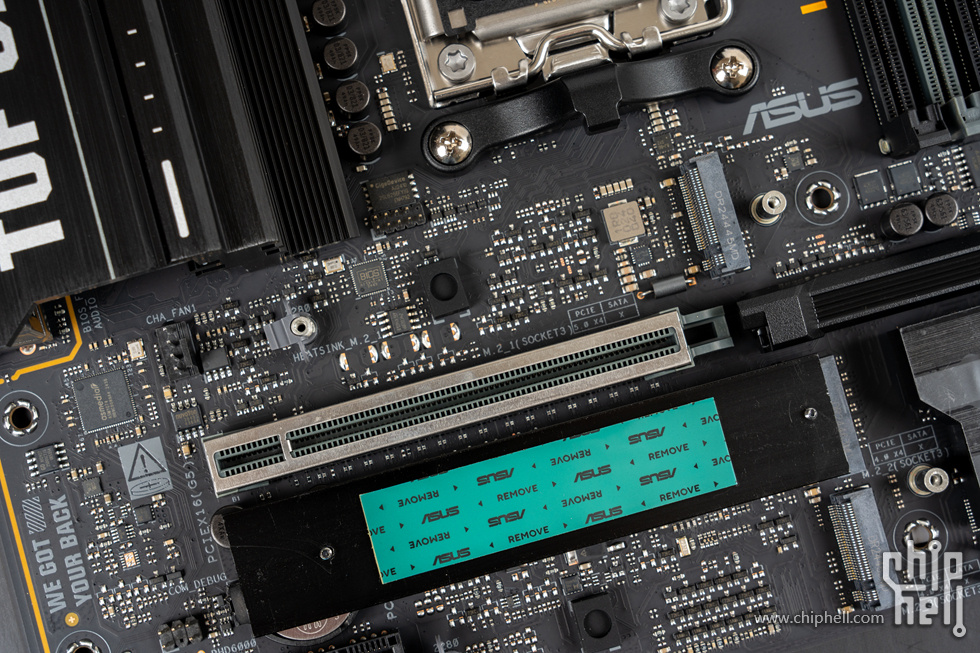

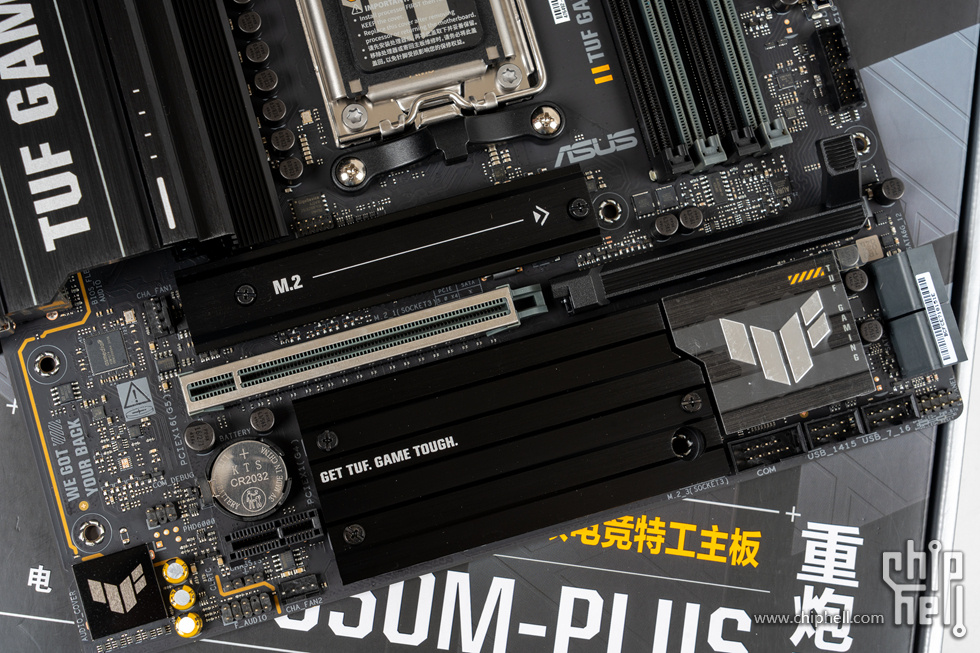

PCIe区域，默认第一条高强度的PCIe 5.0 x16配置在了第二槽位置，可能也是为了一些塔式散热的方便安装考虑，而对于四槽显卡的MATX安装，其实绝大多数MATX机箱都是留有余地的

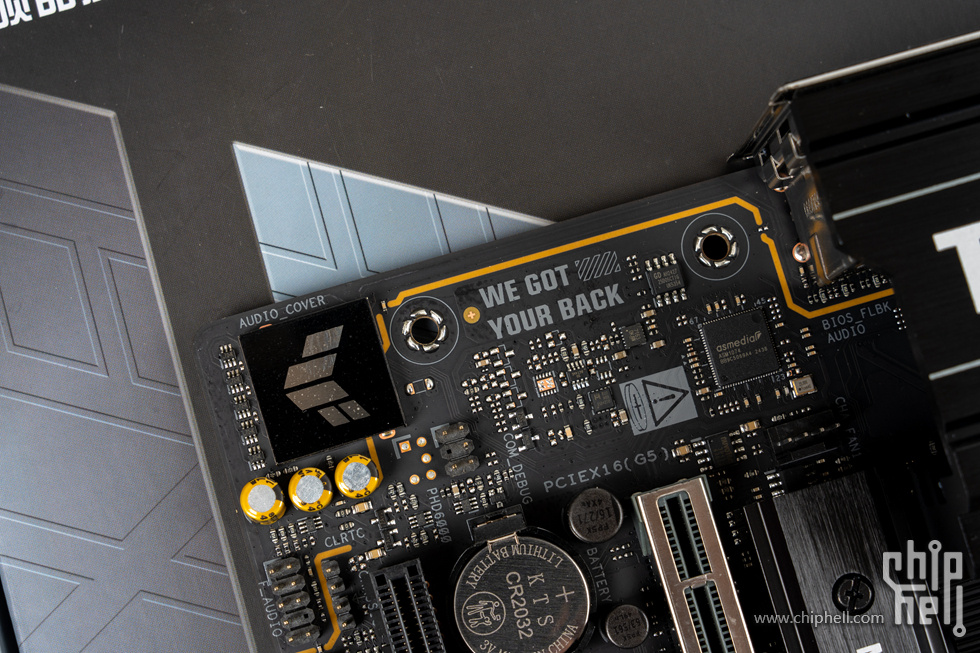

音频芯片屏蔽罩旁的slogan：”WE GOT YOUR BACK“


第一条M.2为PCIe 5.0 x3规格，带M.2便捷卡扣2.0

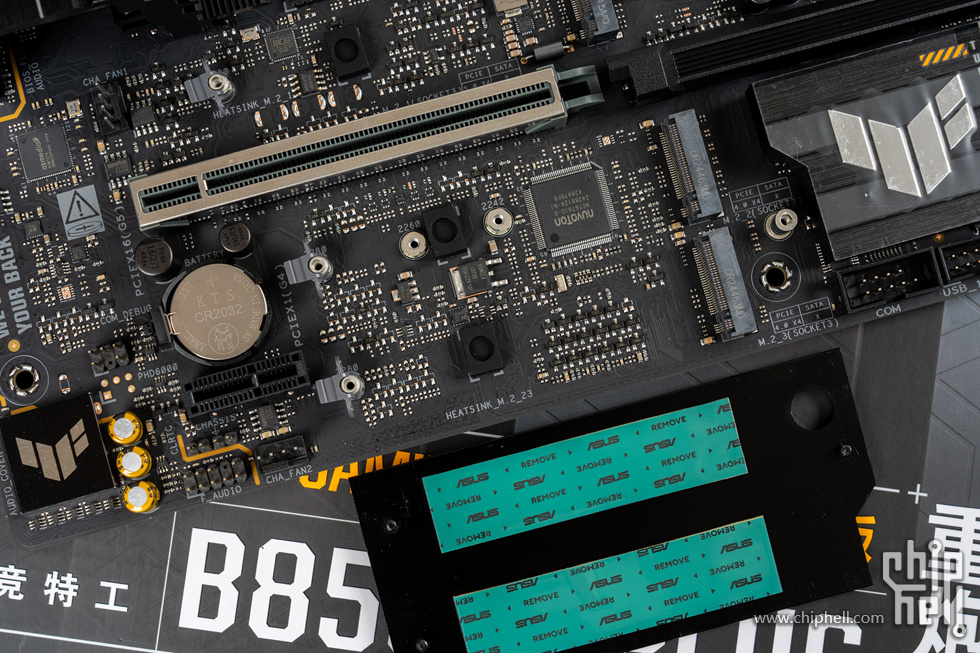

下方一体散热的2个M.2，支持PCIe 4.0 x3，带M.2便捷卡扣2.0

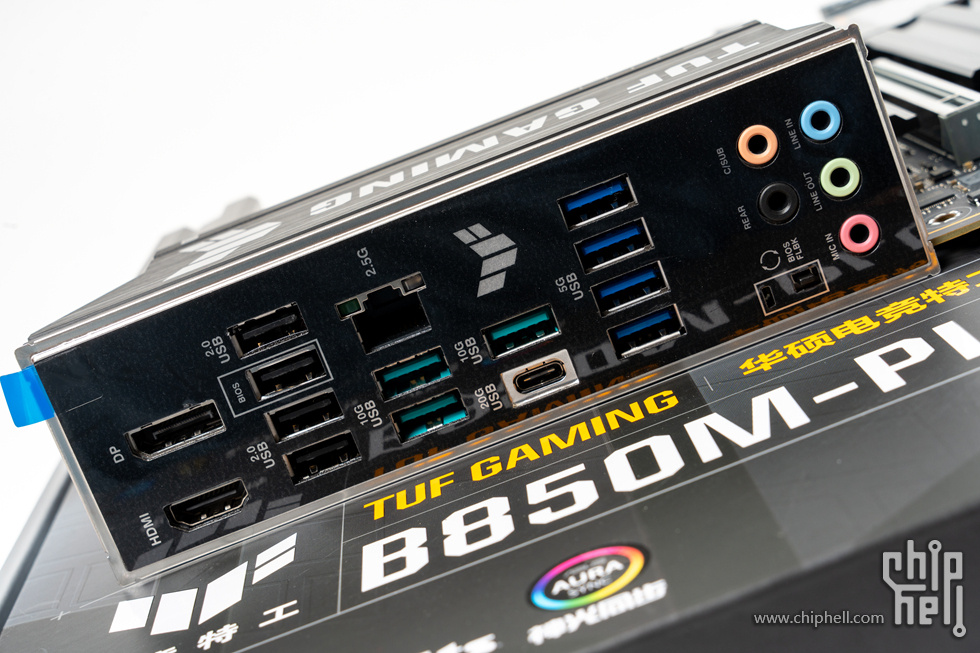

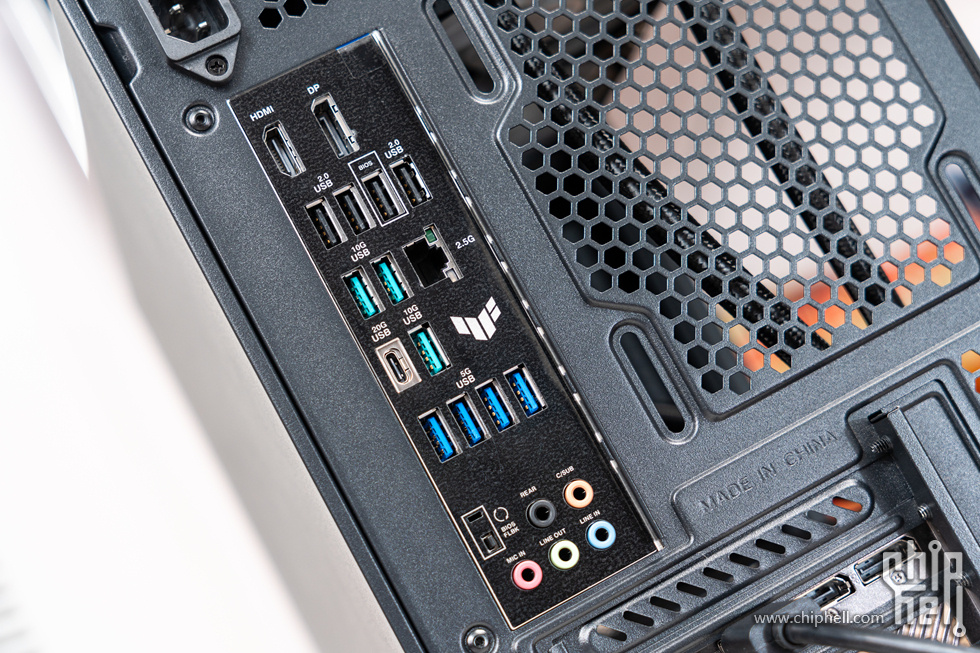

主板的背板，依次提供了集显HDMI、DP、4xUSB2.0、3x10Gbps USB、1x2.5G LAN、1x20Gbps USB Type-C、4x 5Gbps USB3.0、BIOS FLASBACK按钮、音频接口。这块TUF提供了12个USB接口，可以说接口相当丰富基本满足绝大多数人的需要

• 宇瞻  ZADAK  SPARK 32G 6800 DDR5白色灯条 16x2 套装

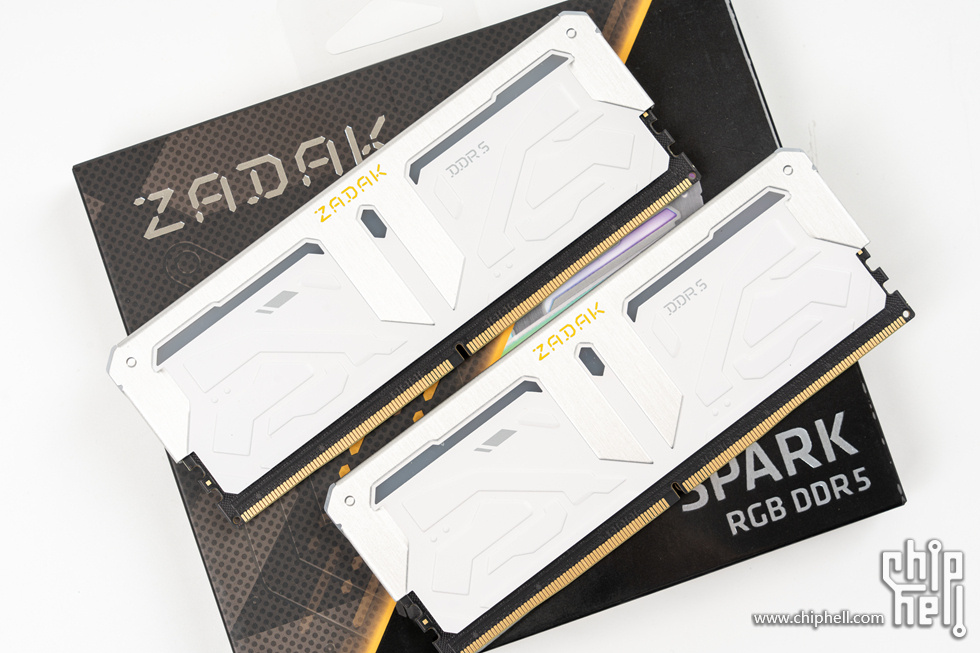

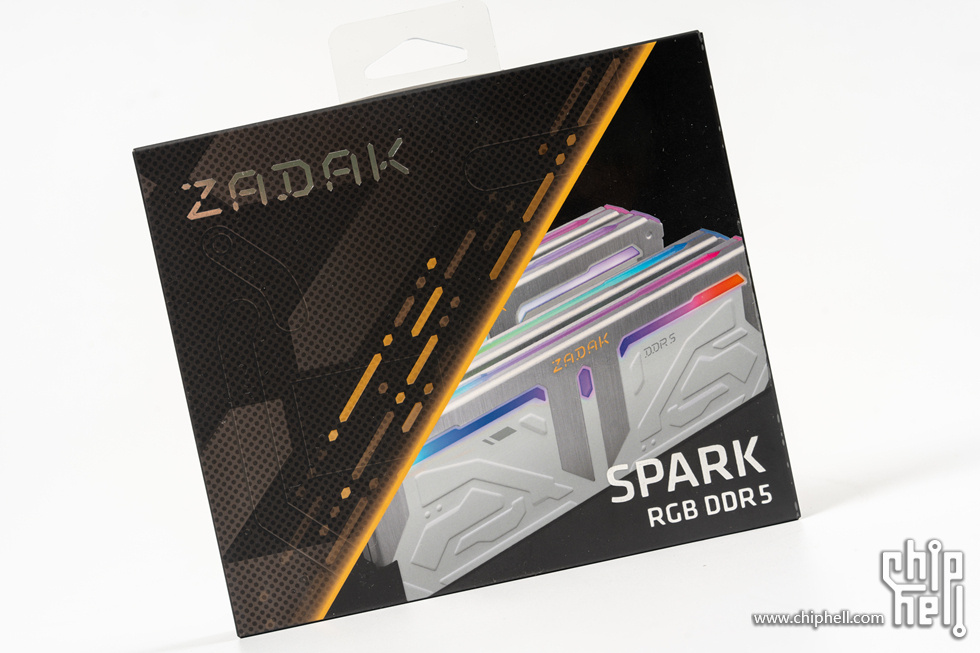

内存是宇瞻的 ZADAK  SPARK 32G 6800 DDR5白色灯条 16x2 套装，时序为C34-45-45-108，且该内存支持XMP 与EXPO 双平台技术


内存整体的尺寸为5cm高度、13.6cm宽度、0.79cm厚度，单条重量60g

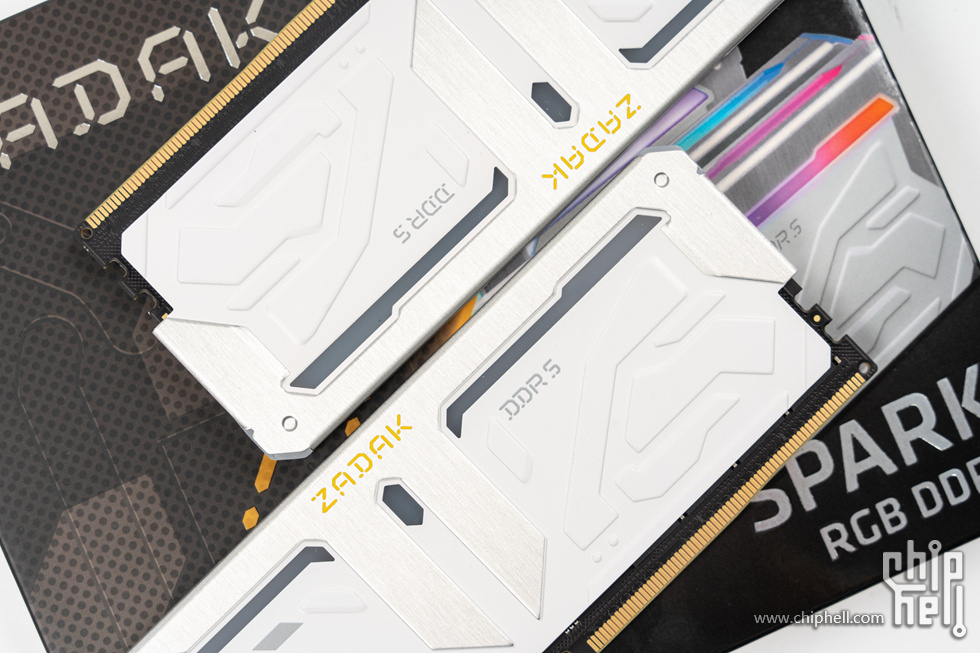

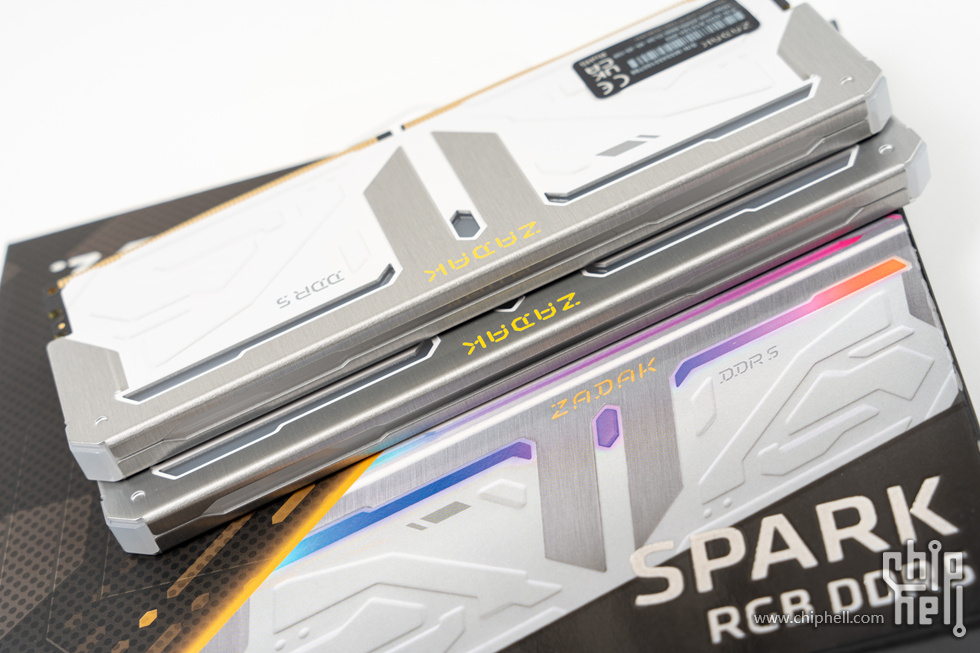

造型别具一格具有鲜明的特点与其他常规内存有所不同，宝石造型的导光与精致的外形设计


中间鲜明的ZADAK展示其为宇瞻的高端灯条

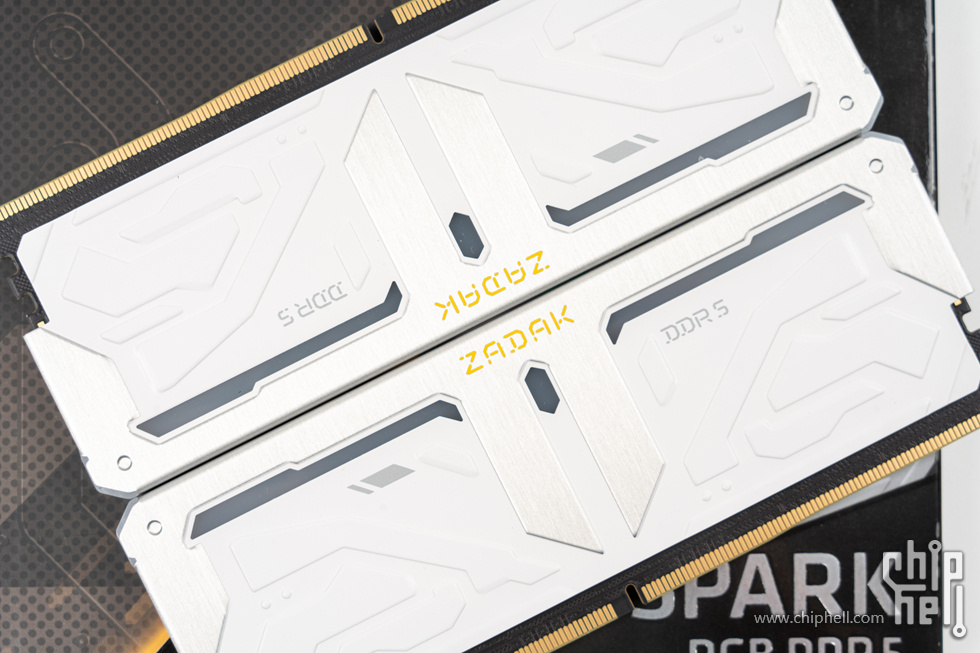

顶部的材质交错设计，呈现缀有宝石形状的镂空导光效果，发丝纹及白色雾面磨砂质感

• 索泰 Geforce RTX 5080 16GB AMP EXTREME INFINITY



显卡是来自索泰的Geforce RTX 5080 16GB AMP EXTREME INFINITY显卡。RTX 5080采用NVIDIA BLACKWELL架构，第四代RT Core、第五代 Tensor Core、DLSS4、Reflex2、全景光线追踪等众多技术，具有10240 CUDA处理器，AI TOPS为1801，显卡的BOOST频率2670MHz，显存使用了最新的30Gbps 256bit 16GB GDDR7，显存带宽960GB/s。而这款5080 AMP的TGP整板功耗为360W，设计了14+3的强力供电规格，散热与外观也经过了全新设计，采用INFINITY无限镜和新的ARGB信仰灯设计，提供了双BIOS和自如切换按钮，新的ICE STORM 3.0散热系统采用VC均热板、7热管、9cm环刃风扇

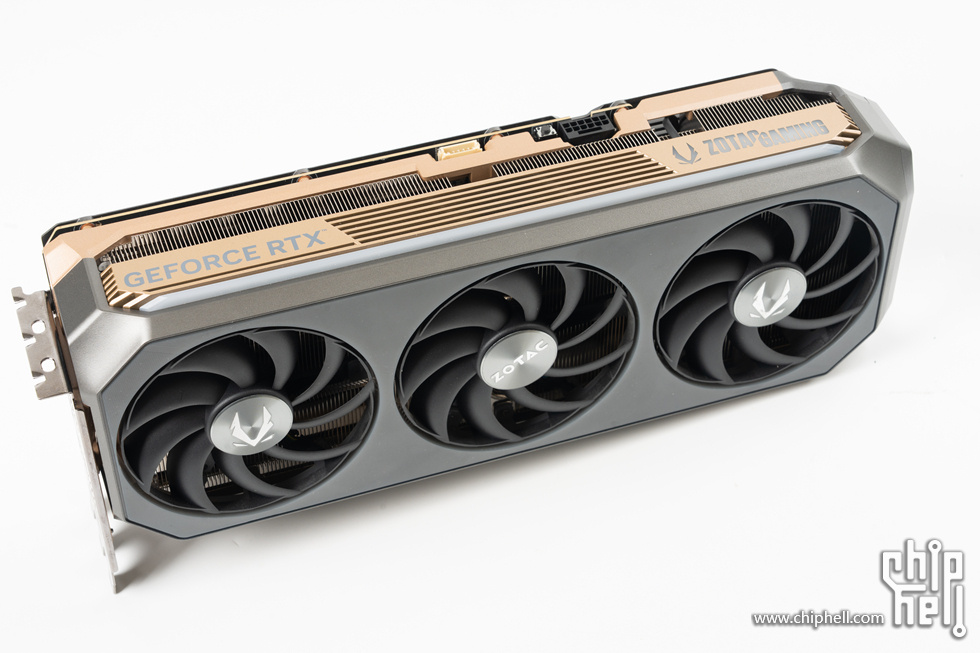

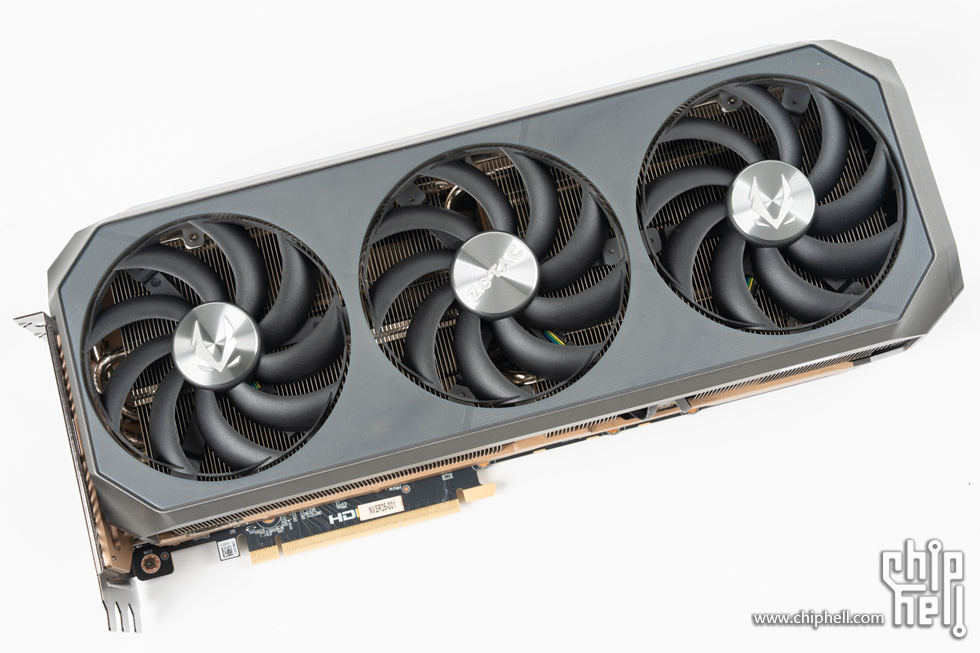

显卡尺寸为尺寸为33.21cm x 6.96cm x 13.75cm，正面长方形的全平面设计散热器，只有四角经过了凹陷处理，这种纯平切角的散热器其实在机箱中安装是兼容性利用最大化的，特别是在ITX机箱中优势更大

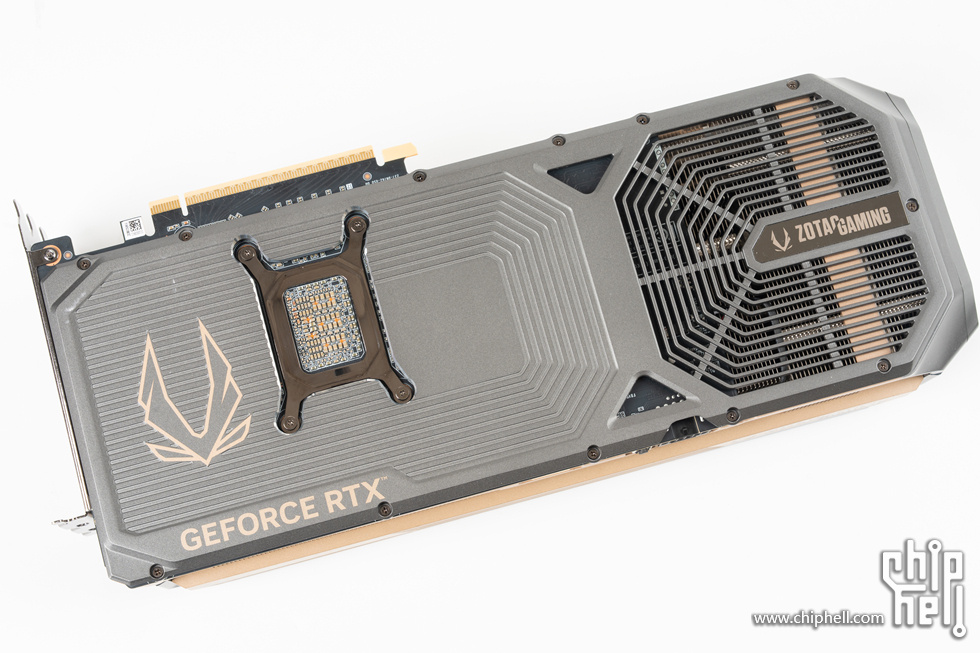

非常厚实的合金背板，加强显卡结构强度与辅助散热，以及防静电能力，使用了直线沟槽也能增加散热能力


显卡顶部的PCB框架与散热骨架采用金色方案

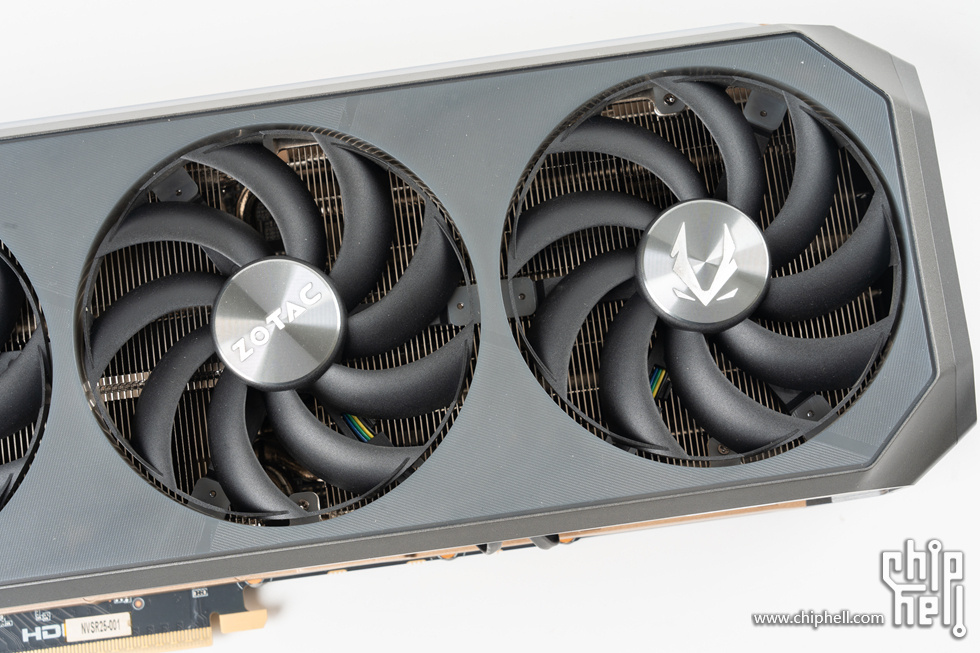

新的9CM环刃风扇，采用高强度新型复合材质和增加导流罩，优化之后继续提升散热效率，3把风扇左右两组可独立控制，并再较低负载时能自动停转


INFINITY无限镜设计，搭配ARGB灯光，创造出无限延伸、深邃神秘的空间感，开灯时像一道时空门

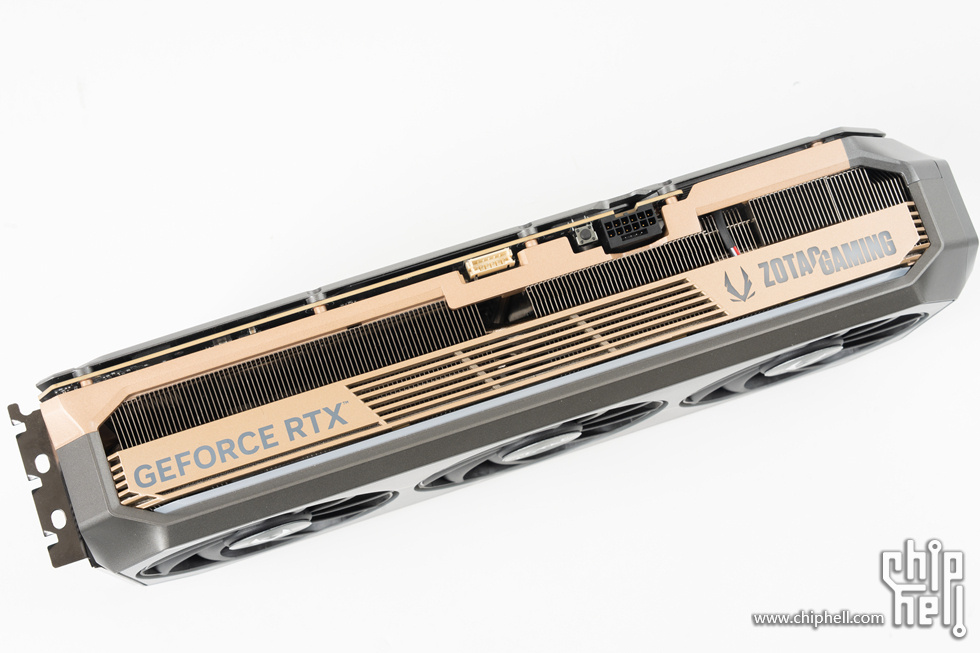

顶部logo等效的ZOTAC GAMING，支持FIRESTORM调控软件，并且下方还有一整条较宽厚度的灯带

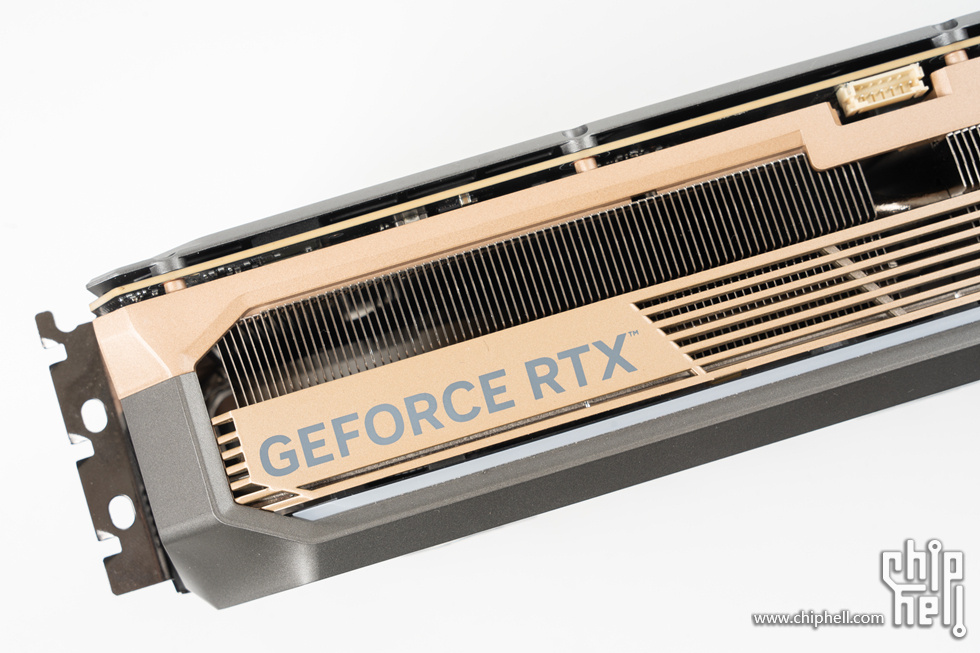

灯带延伸至整个显卡顶部，这里上方有GEFORCE RTX 的英伟达logo，不过不带灯效

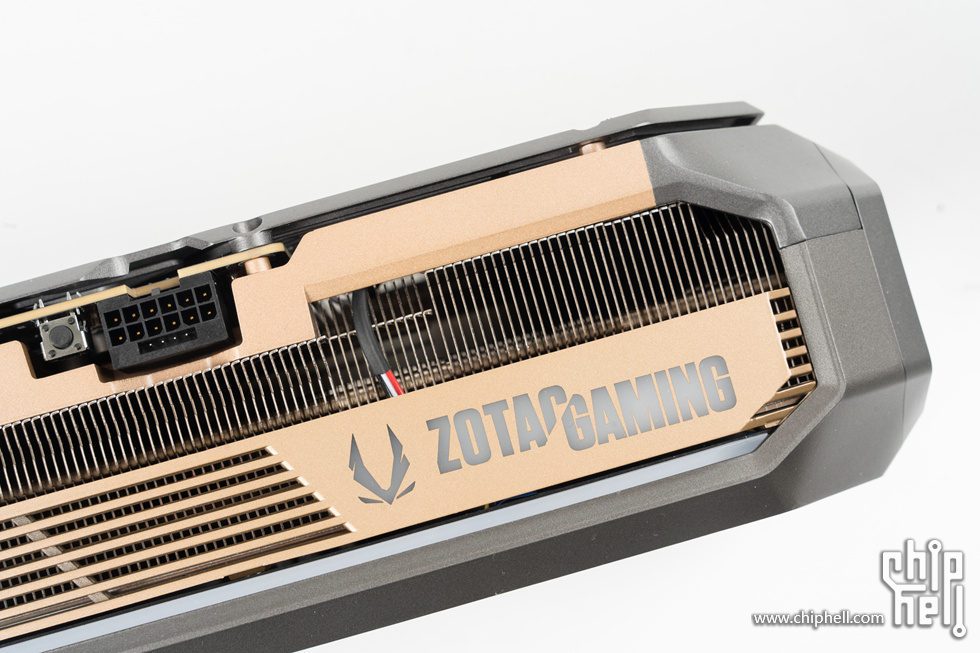

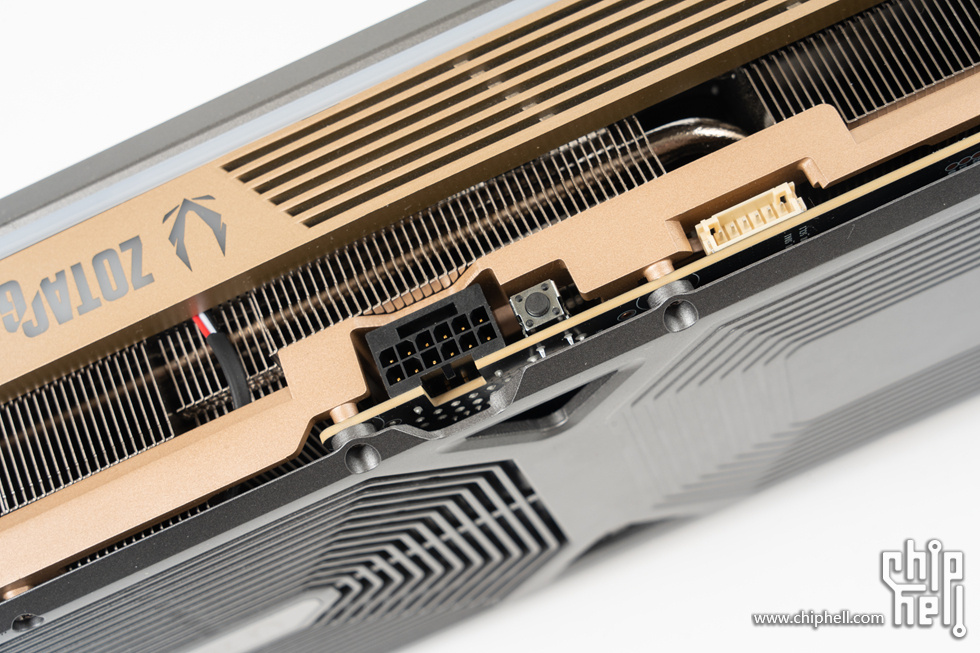

12v-2x6新的更安全的显卡接口，左侧是双BIOS切换按钮，再左侧是ARGB灯效接口

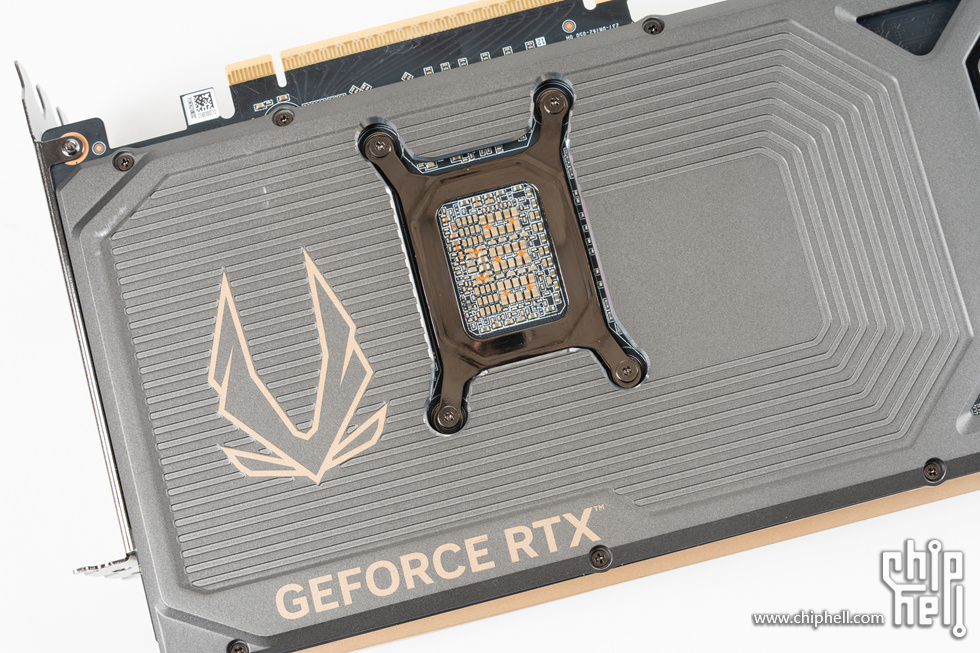

全金属背板上的logo以及散热开槽


贯穿式的散热设计，这近乎一半的面积可以使风扇风流垂直穿透鳍片提升散热效能

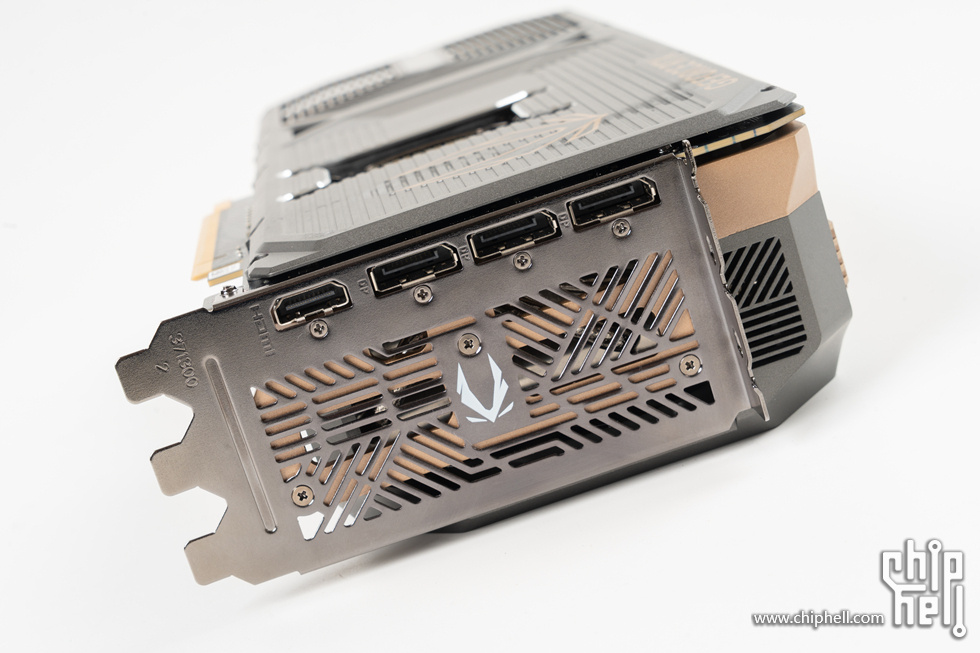

三槽厚度的显卡挡板上有索泰的logo，配置的接口为3 x DP2.1b+1 x HDMI2.1b

• 全汉（FSP）Hydro PTM X Pro1000W白金牌全模组电源



这是全汉的一款只有130mm长度的紧凑型白金牌全模组电源，支持ATX3.1与12V-2X6,拥有更好的安装兼容性，还采用全日系电解电容和LLC拓扑+DC-DC结构，以及高品质全黑压纹线设计，通过了多国认证和最新IEC-62368国际认证，最后该款电源也提供了10年质保

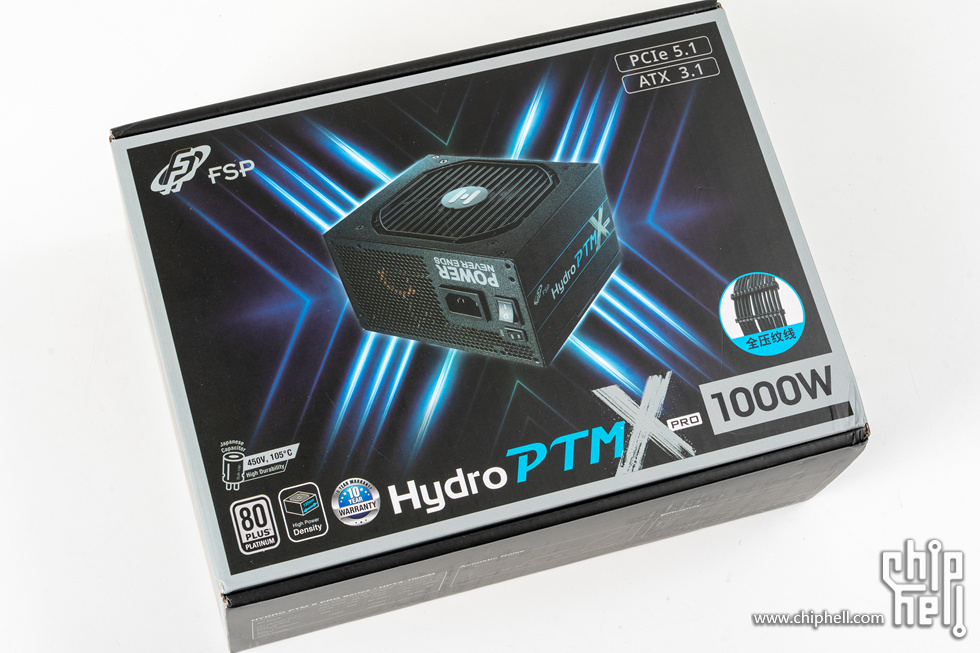

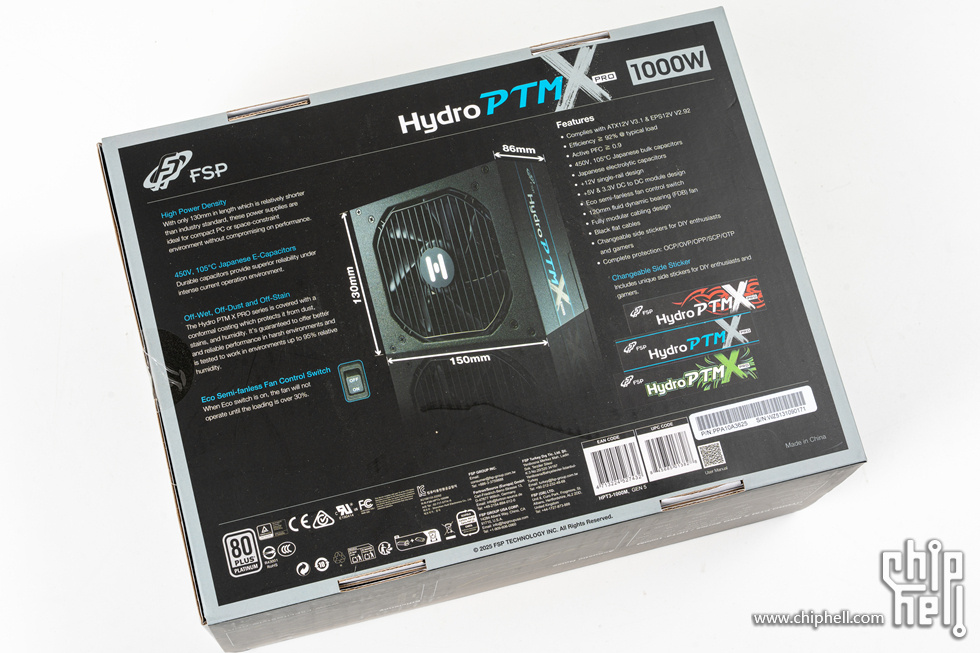

包装的背面是该款电源的所有特性与参数

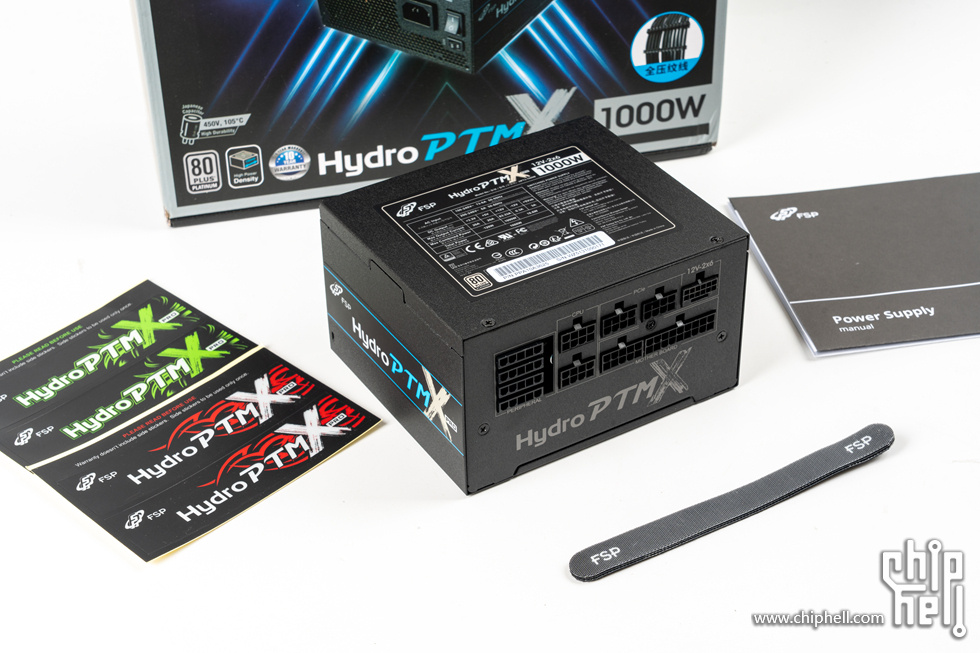

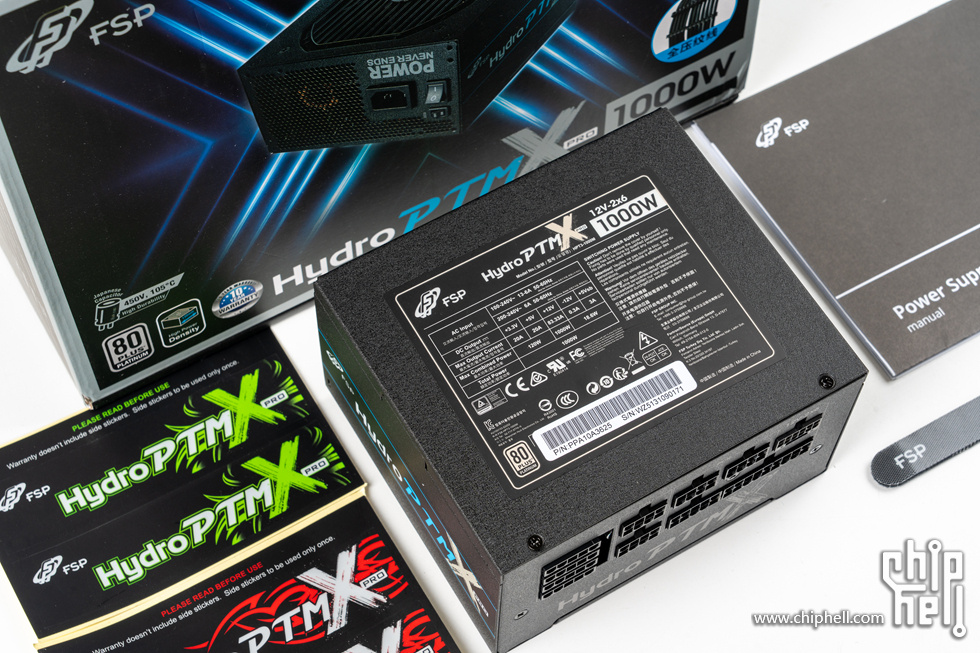

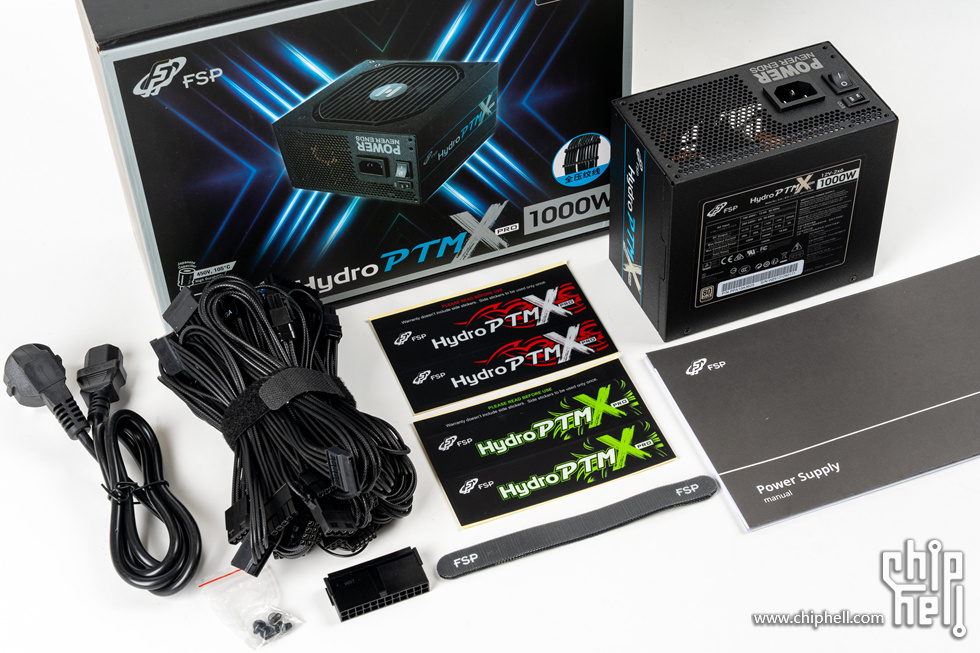

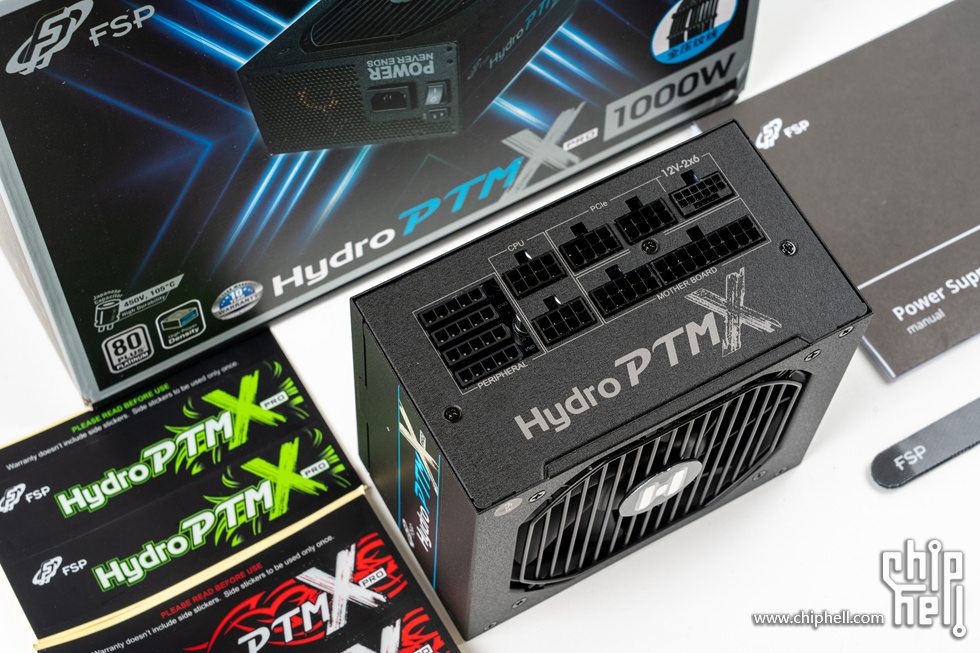

电源的全家福，除了电源本体外，还有AC电源线，一捆全黑压纹线、两色贴纸、电源螺丝、电源检测器、魔术扎带、说明书

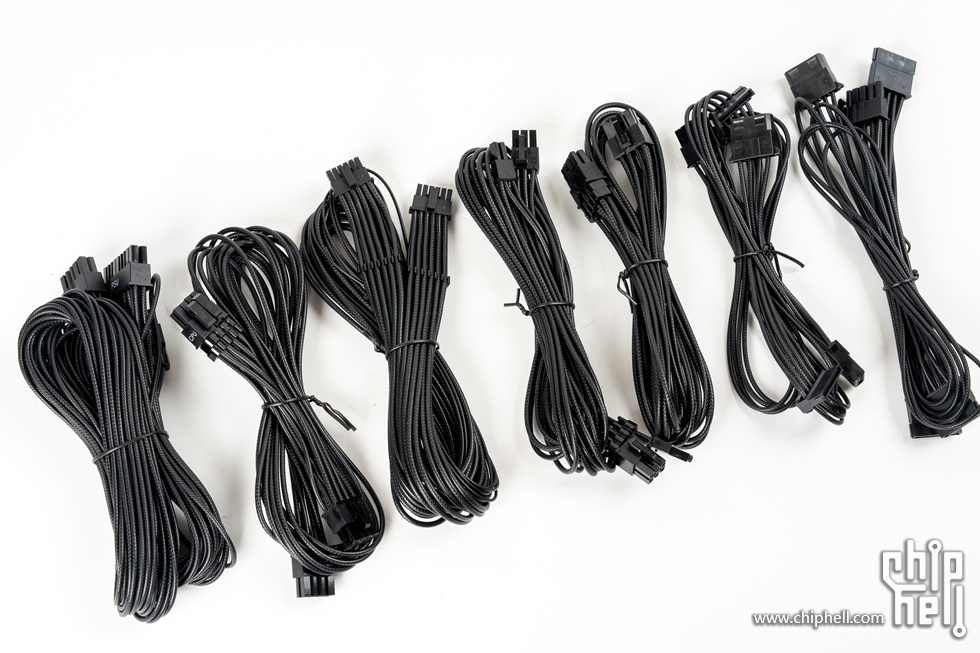

全黑的压纹线，质感很不错，而且预置安装了线梳

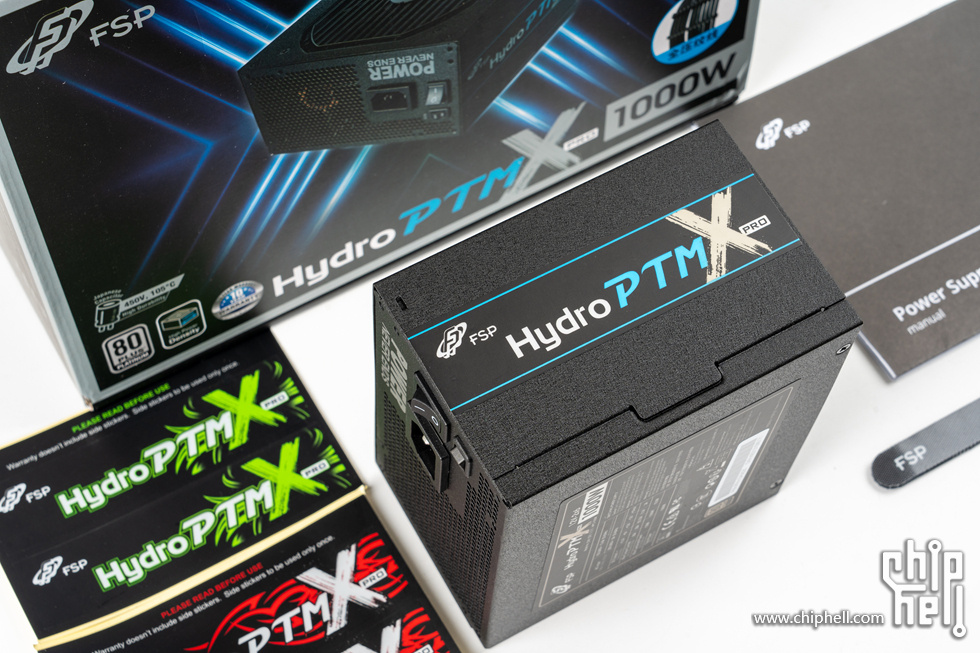

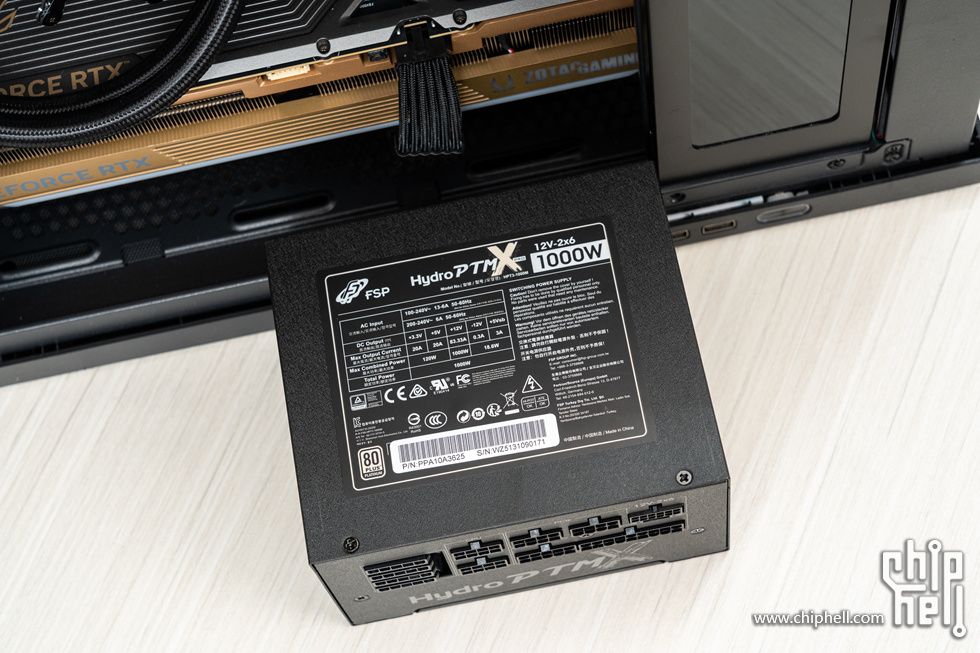

电源的本体，铭牌上标注了电源的所有参数，白金牌和12V-2X6应该是其最显著的标识。除了130x86x150mm的明显短身设计外，还有涂覆独特的保护涂层，可保护其免受灰尘污渍和湿气的影响

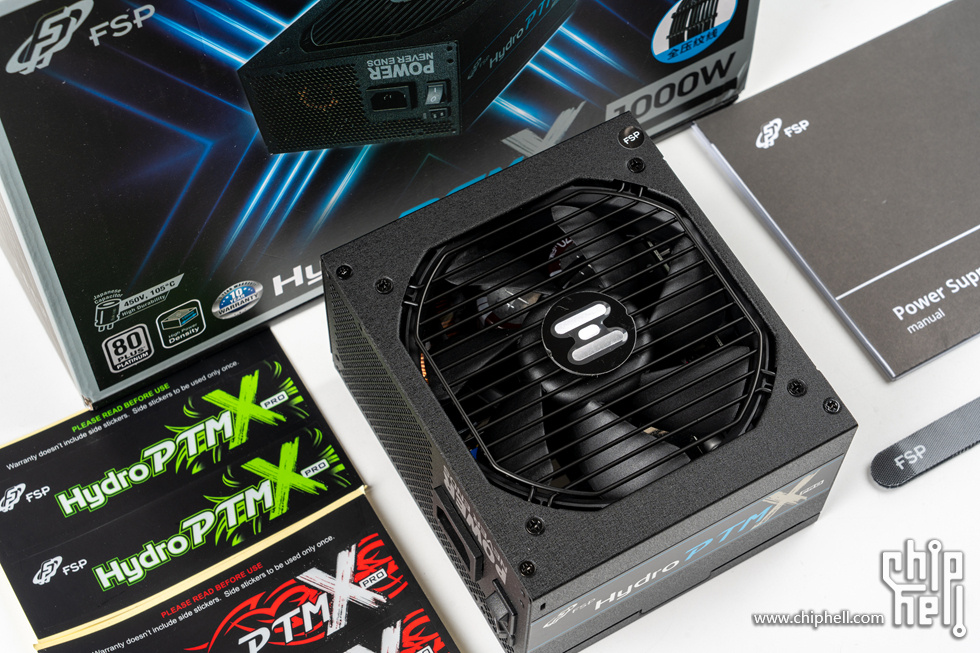

电源的进风口钢丝网设计，120mmFDB液态轴承风扇支持30%负载下自动调整停转

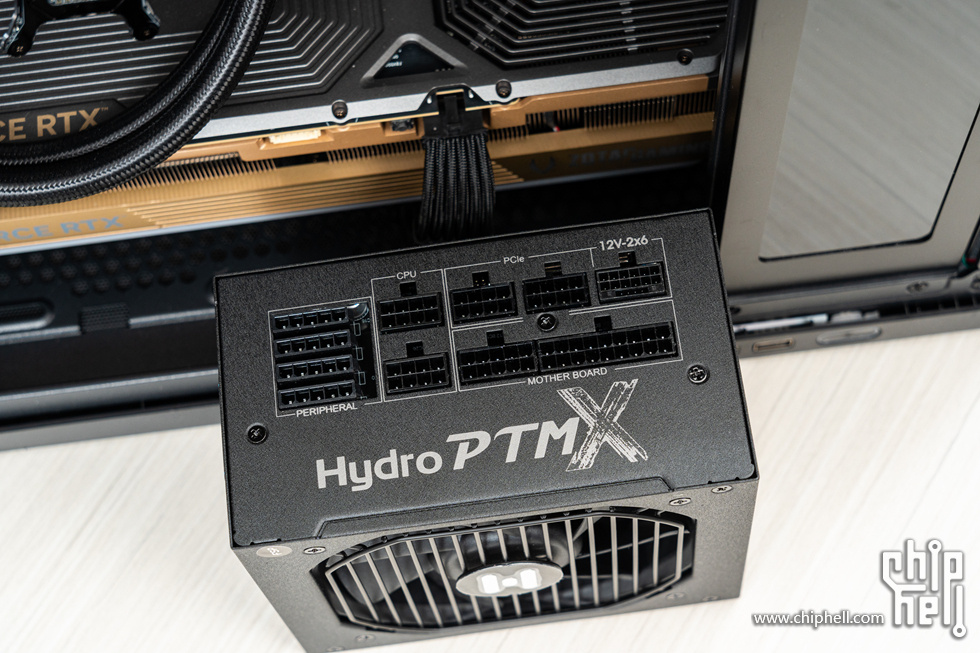

全模组的接口面，设计了4组PATA、4组PCIe/CPU、1组12V-2X6、1组MB，下方标识了电源的型号“HYDRO PTM X”


电源的侧面是“FSP”全汉logo和“HYDRO PTM X”型号

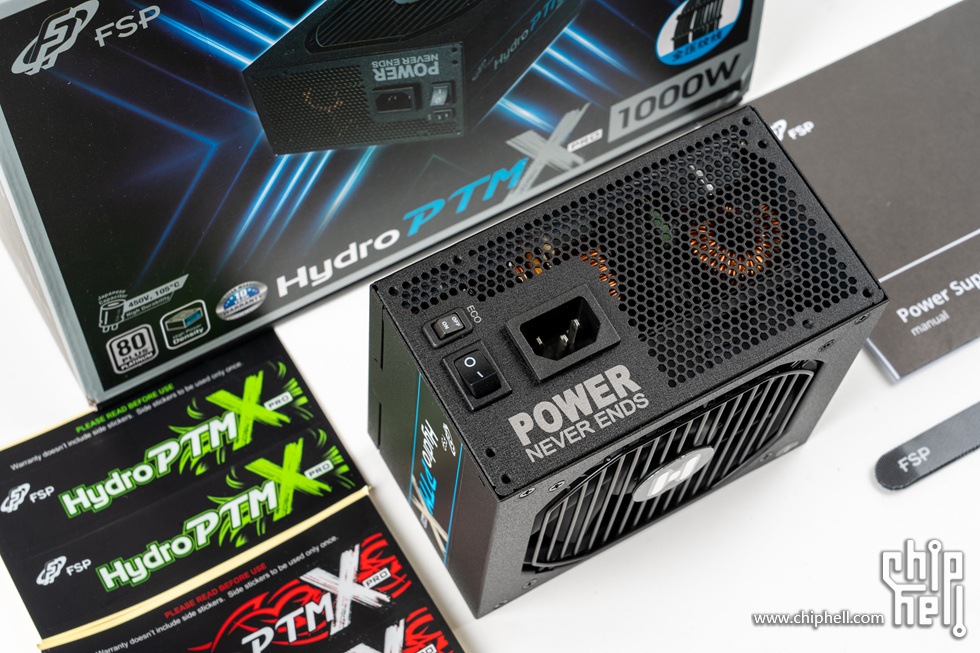

电源的出风口，除了开关外还有一个ECO开关，是否开启30%以下风扇停转，下方还有全汉的slogan“POWER never ends”


HYDRO PTM X电源

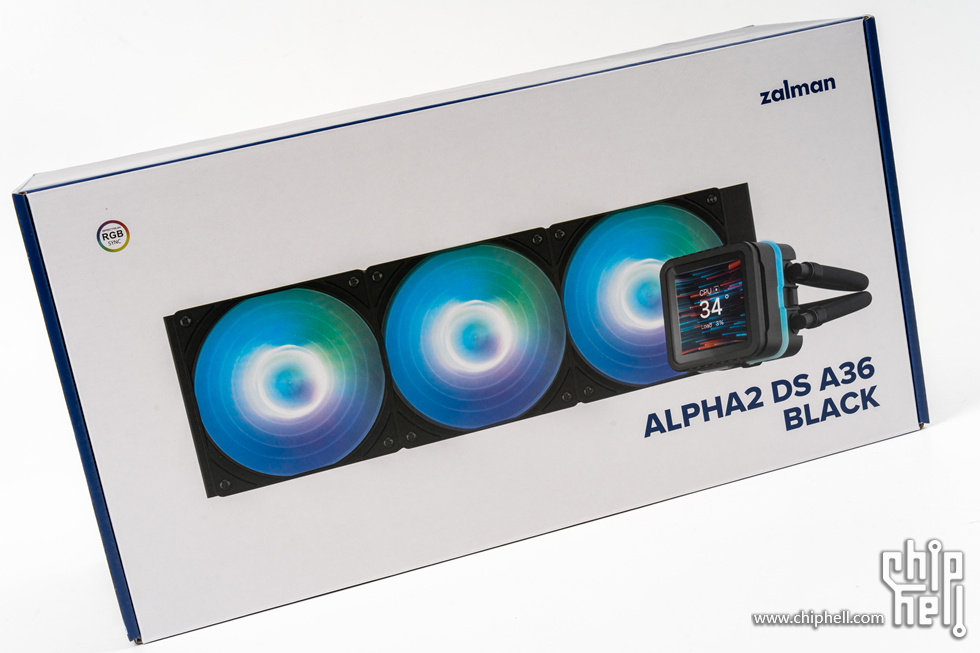

• 思民（ZALMAN） 阿尔法ALPHA2 DS A36 360水冷


老玩家相信对ZALMAN不陌生，而ZALMAN携最新阿尔法2液晶屏水冷散热器再次出现在我们的面前，这款水冷不仅水冷性能优异，而且冷头上自带的2.73英寸的IPS LCD 不仅支持各种动画视频的设置，而且还可通过底座进行多角度的可调磁力泵盖进行展示，风扇也是方便的菊花链连接

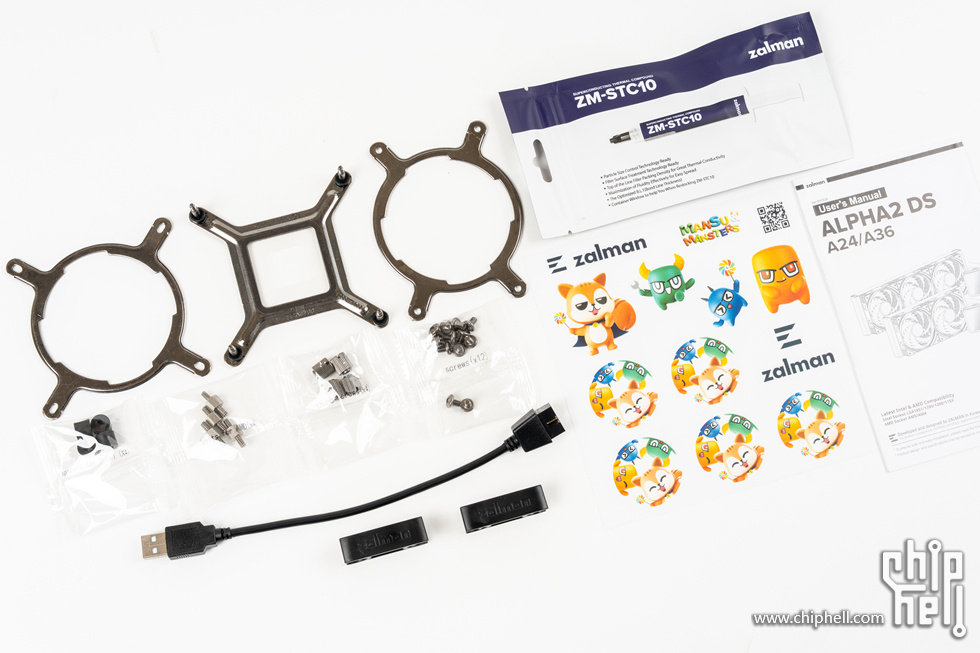

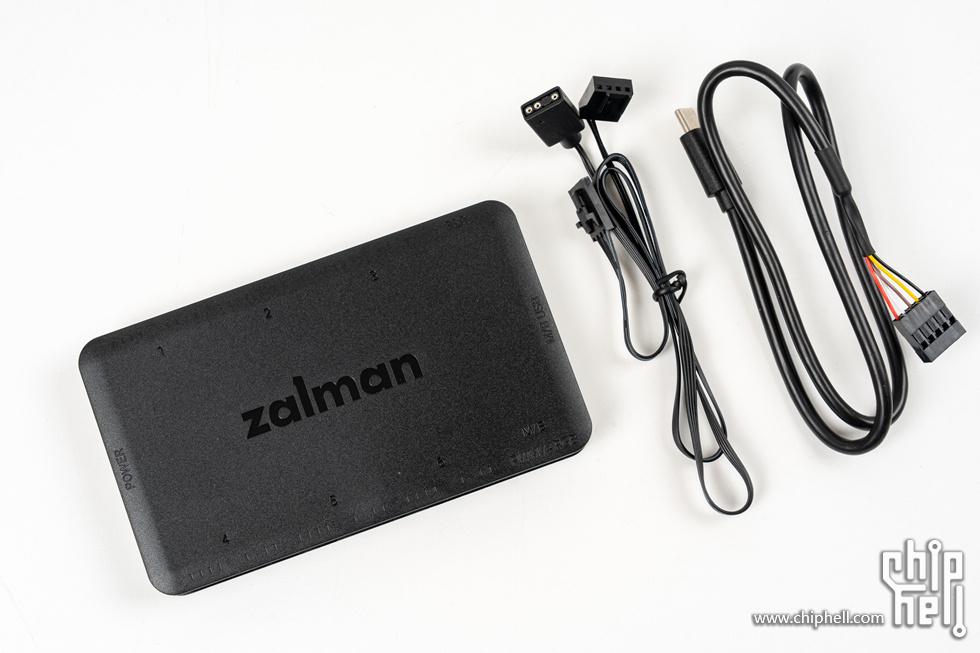

配件包含了集线器，支持6个风扇PWM和6个ARGB连接


包含了AMD的AM5/AM4接口与Intel的LGA1851/1700/1200/115X接口支持


水冷本体与泵盖

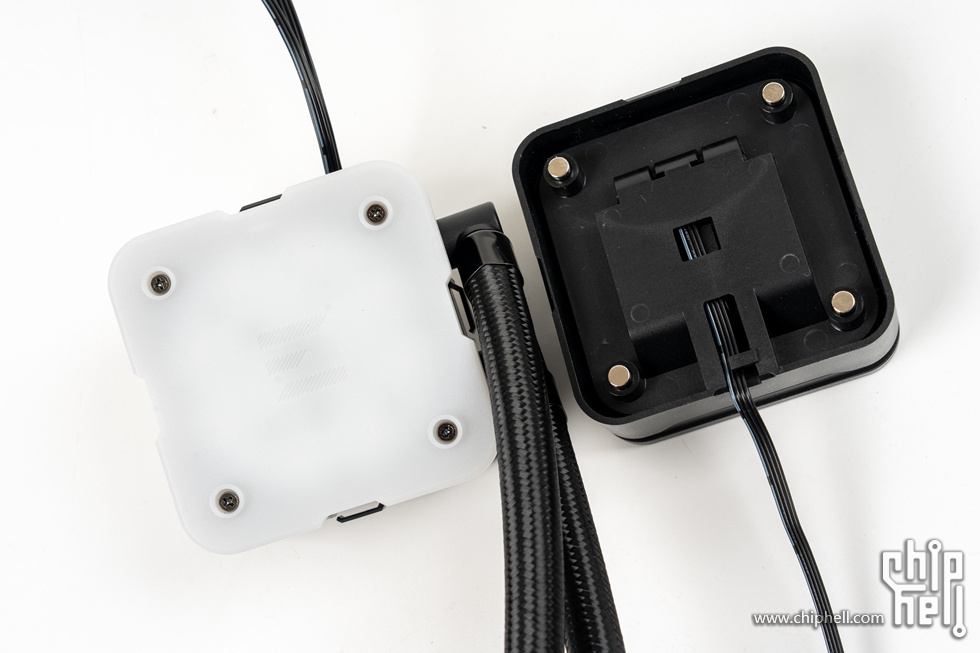

冷头底座带ARGB与磁吸效果，右侧的泵盖

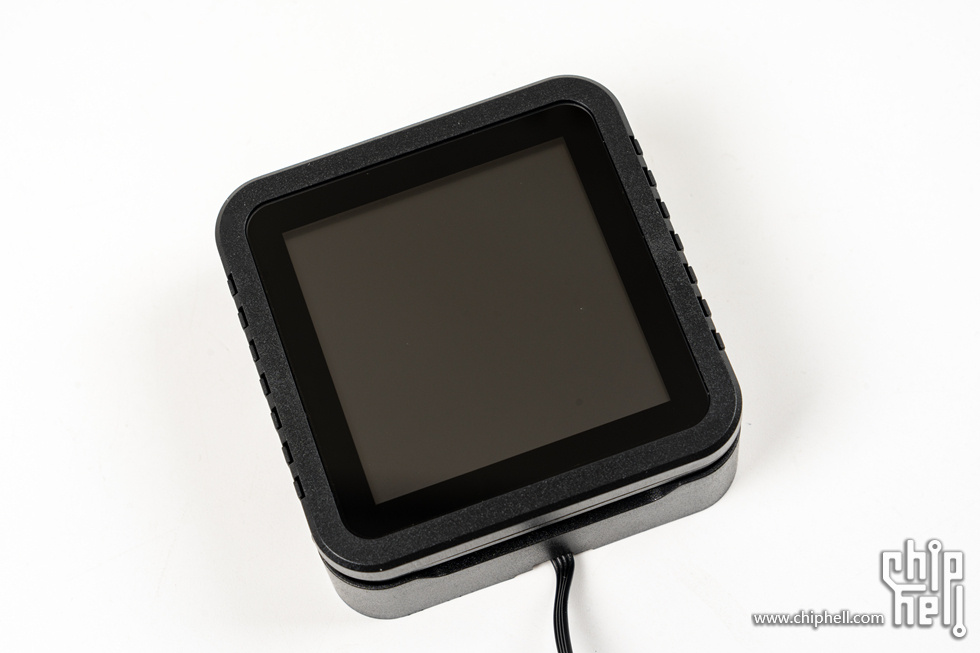

泵盖上的2.73英寸IPS LCD屏幕，320*320分辨率，30hz刷新率足够屏幕显示，搭载思民ZM-OZ软件可以打造专属动画，支持多种文件格式创造更多玩法

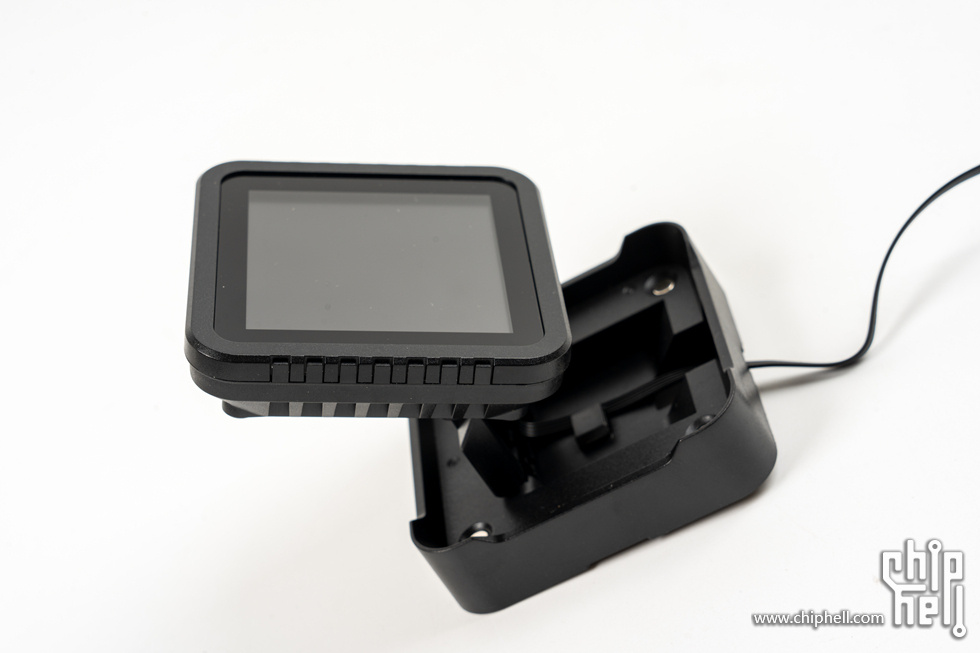

泵盖磁吸多角度可调设计，任意折叠可提供极高的自由度与多元化展示

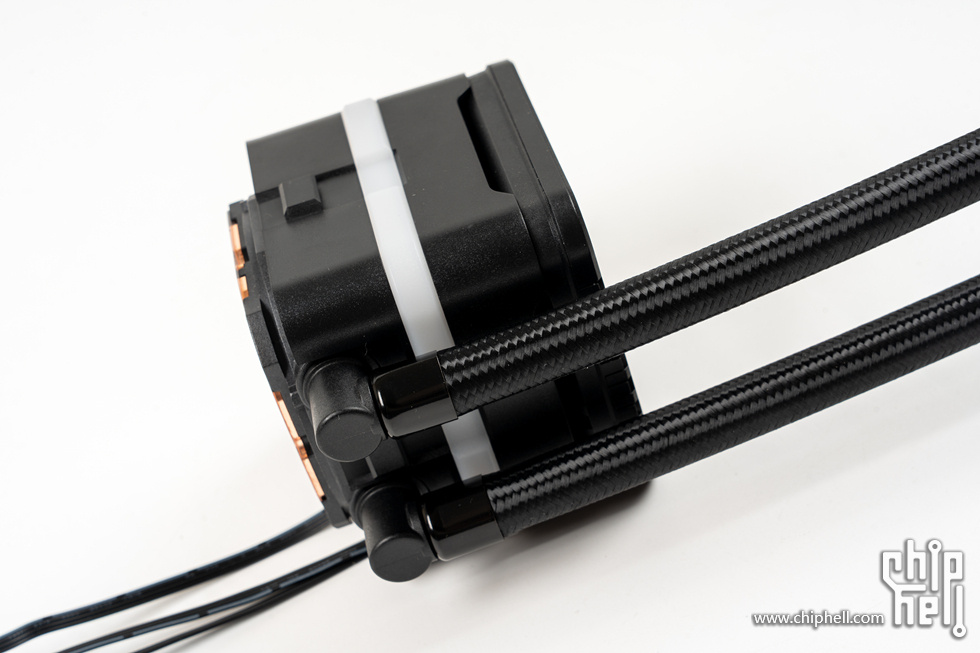

磁吸之后的一体化效果，高分子聚合物橡胶管并用编织尼龙套筒保护

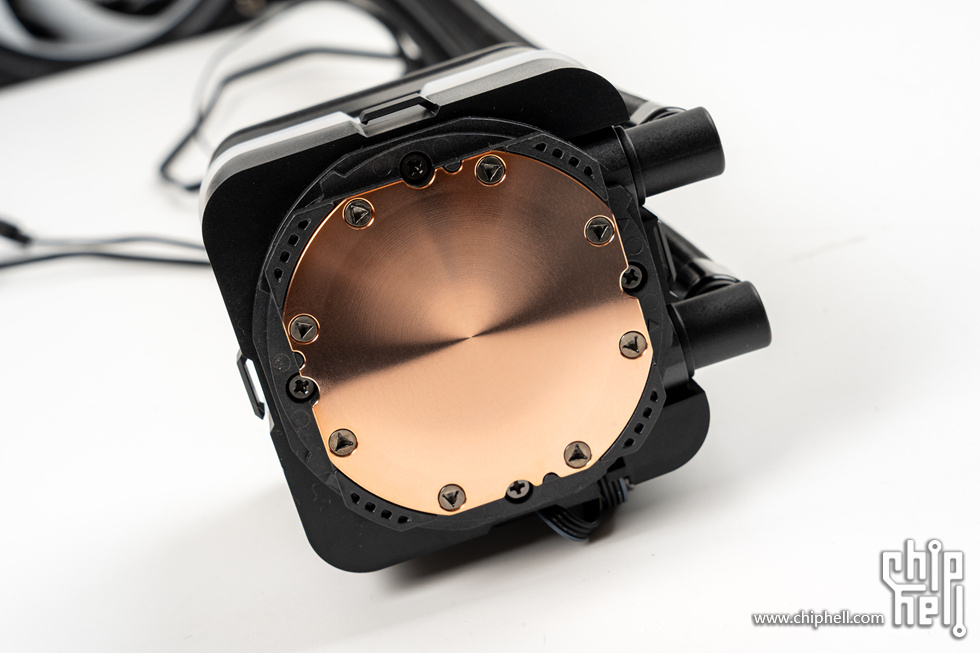

创新结构水泵，超精密微流道，高性能纯铜基底，使得处理器热交换效率提升


360冷排本体，27mm厚度

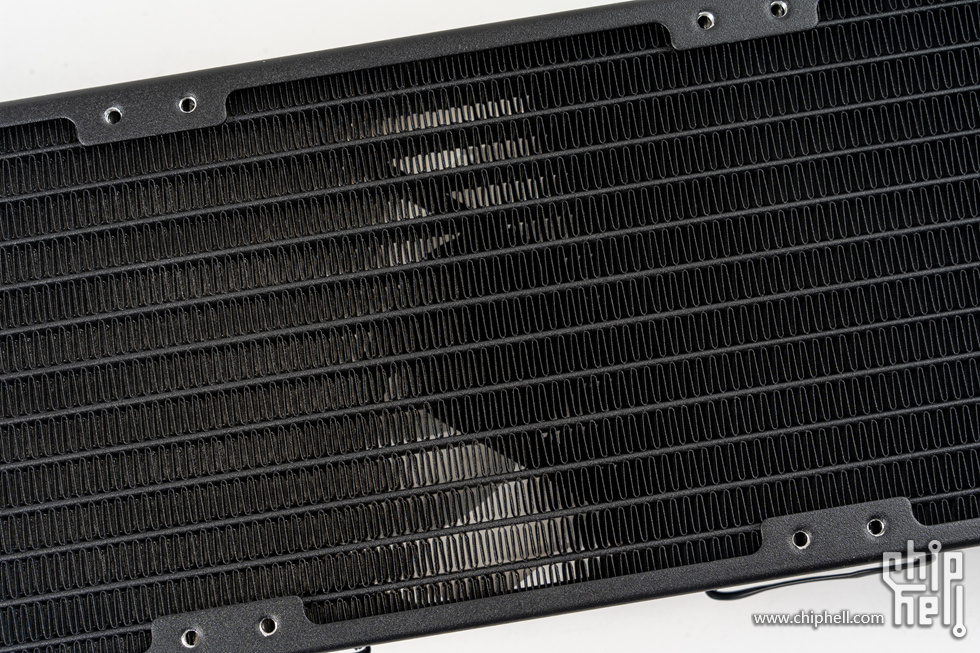

高密度低水阻冷排，全新Z字形排列的冷排

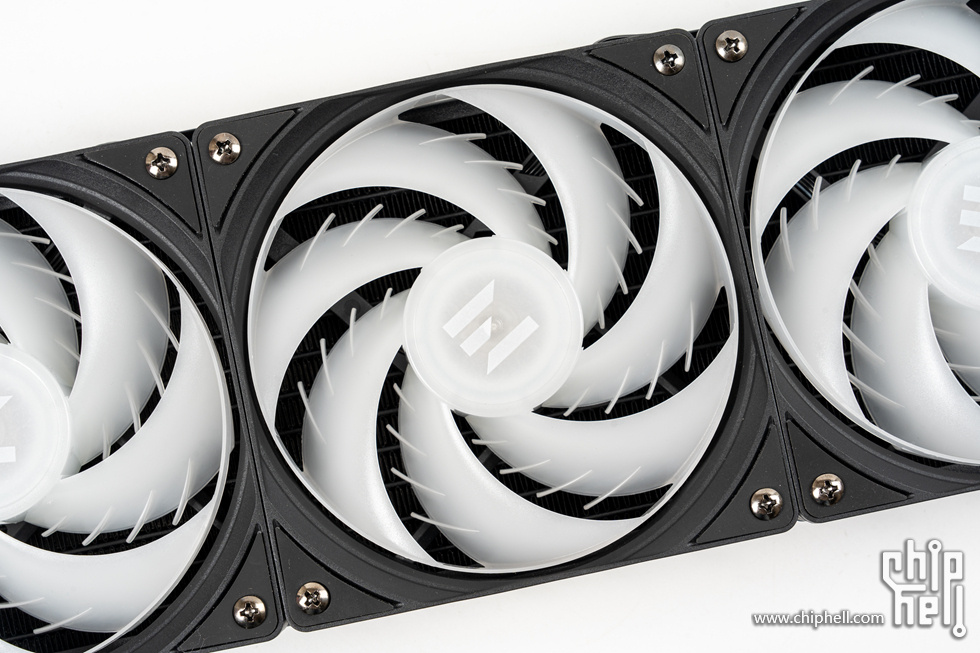

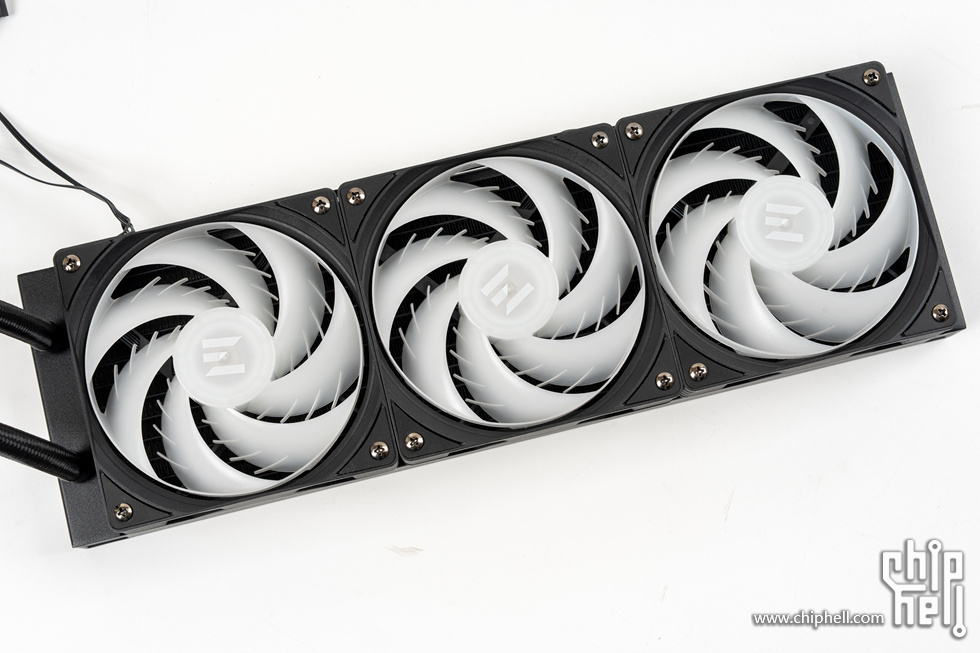

使用高性能鲨鱼鳍风扇ZALMAN AF120，嗲有鲨鱼鳍叶片提供更小气流阻力和更小噪音，为防止机翼末端的涡旋和回流，提供高效率和稳定性

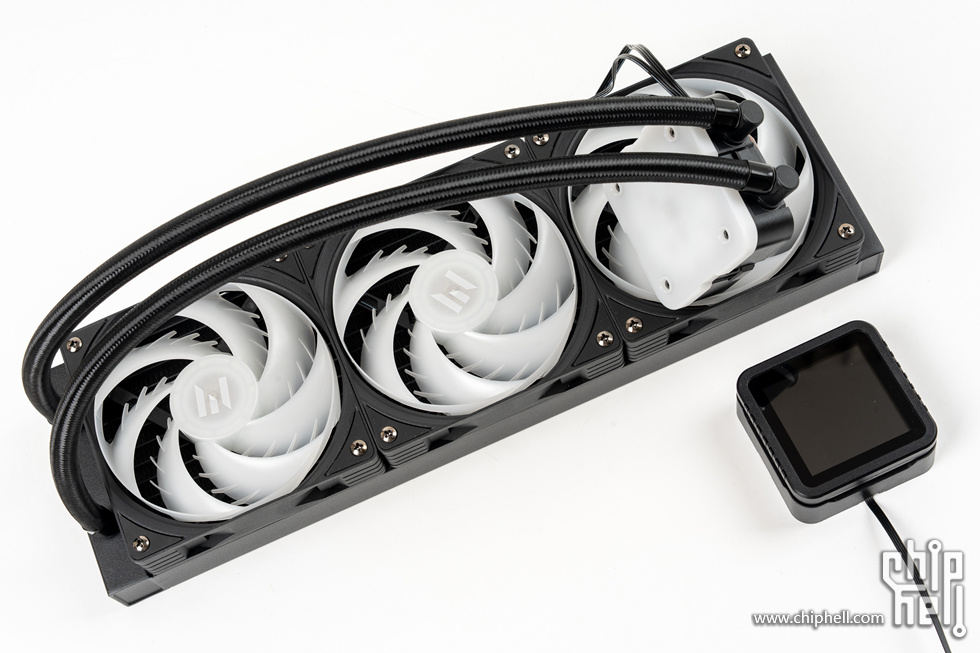

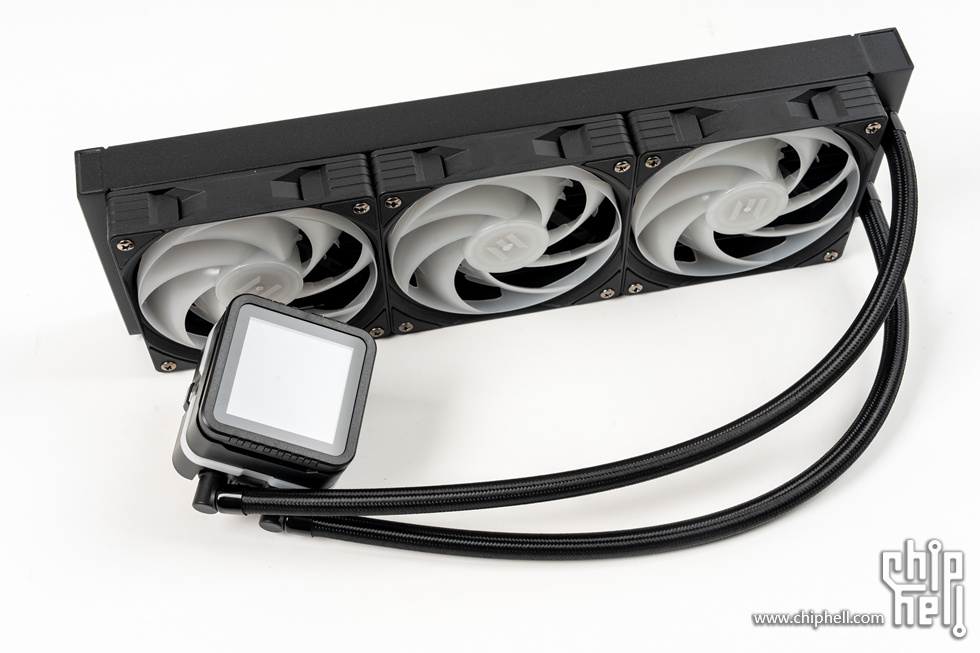

散热器合体

• 闪鳞  G600


闪鳞的G600是一款采用实木前面板的MATX机箱，前面板采用黑胡桃木/白桦木材质，并且侧面还可以配备11.3寸定制副屏实时监控电脑数据，而尺寸方面则是427x220x362mm的长宽高，可兼容400mm显卡，170mm塔式散热器，顶部支持280/360水冷

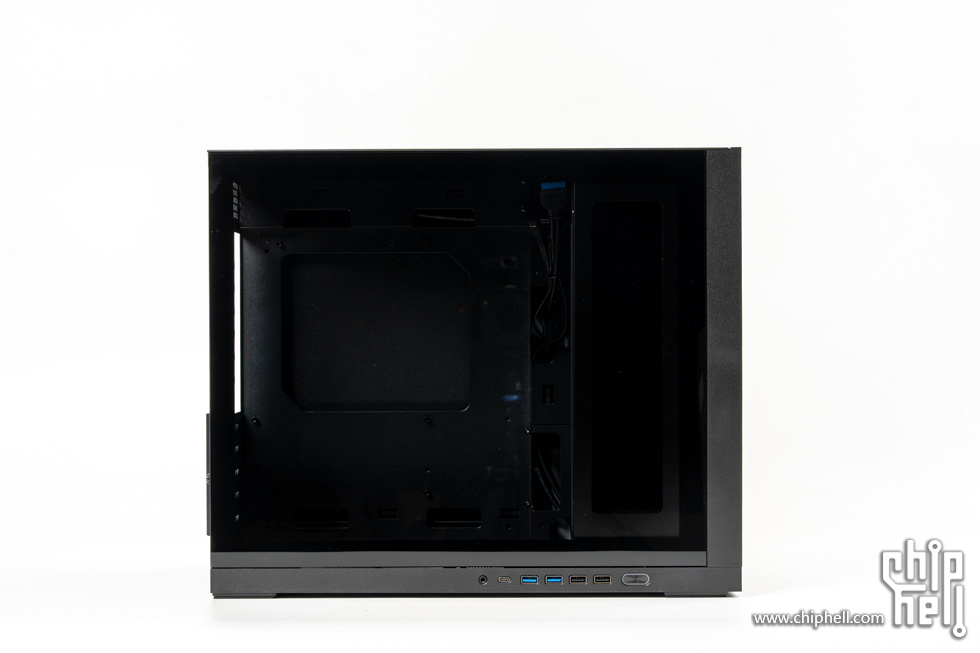

G600的侧面采用钢化玻璃

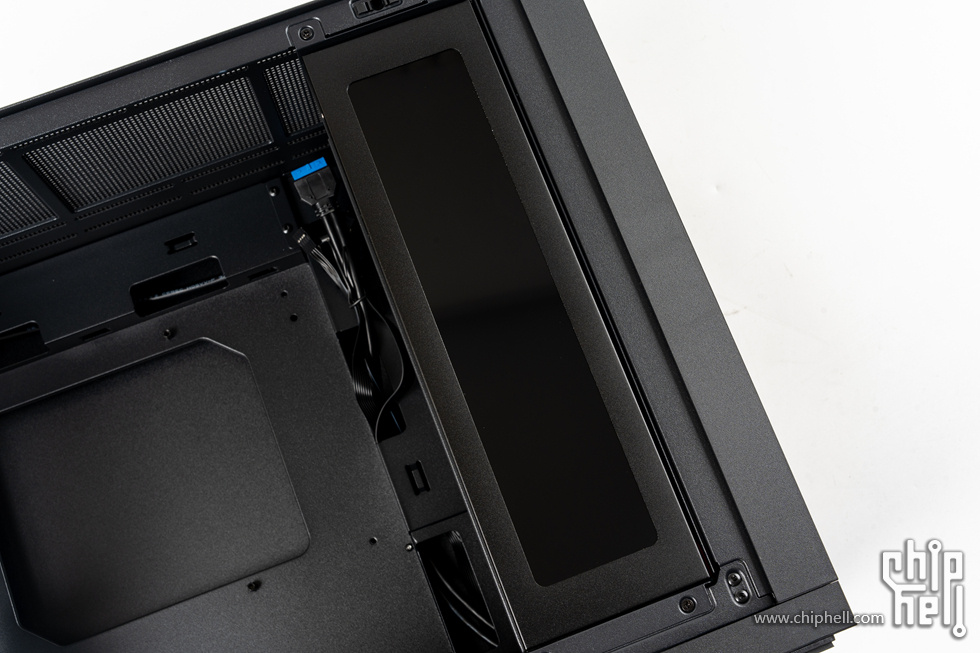

打开侧板，这次选择的是副屏款，所以右侧这里已经安装有11.3寸IPS副屏


前面板，黑色使用的黑胡桃木材质


打开前面板，电源前置安装，并有高低可调设计，安装360水冷时可下移电源支架

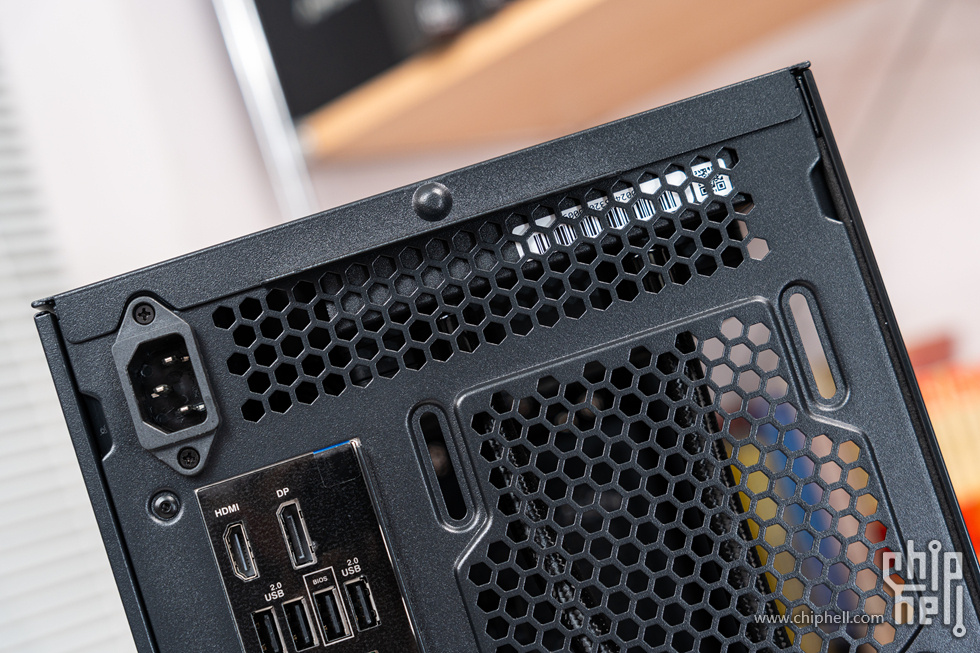

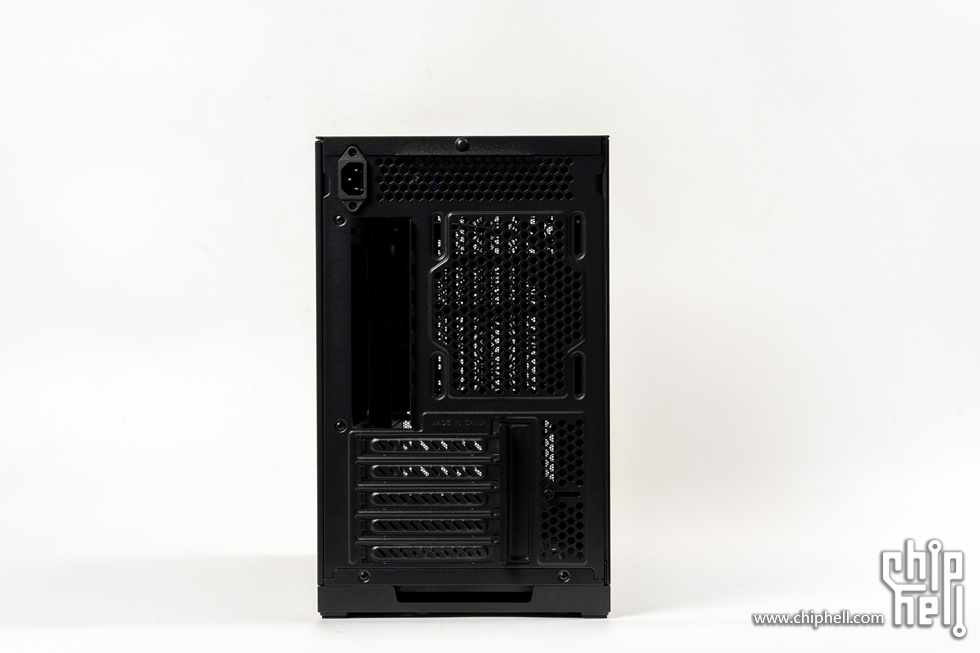

机箱尾部，5个PCI槽位设计，为厚显卡提供足够多的支持

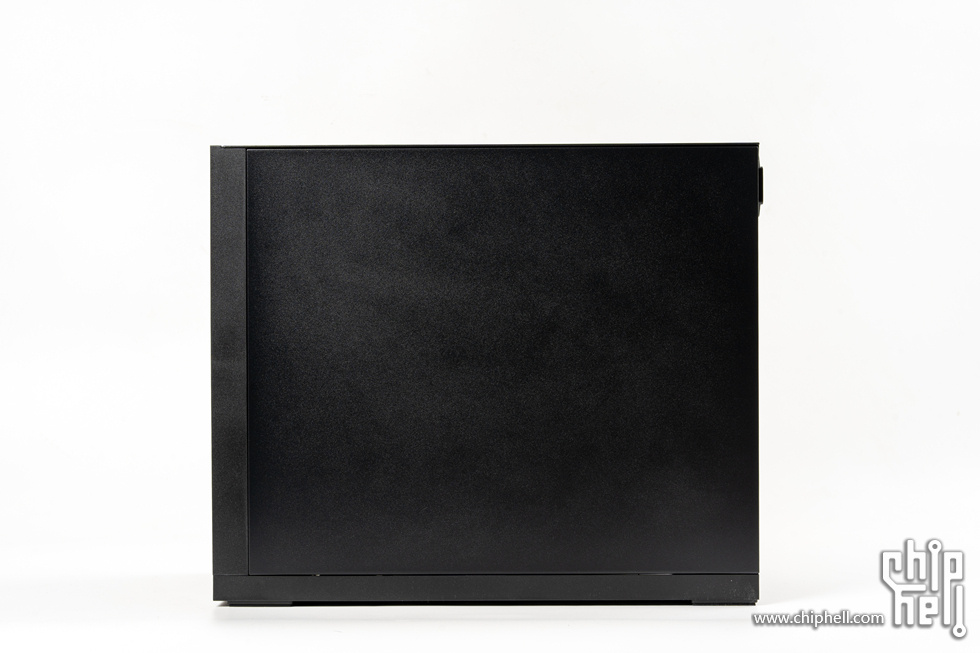

背板为SPCC钢板材质

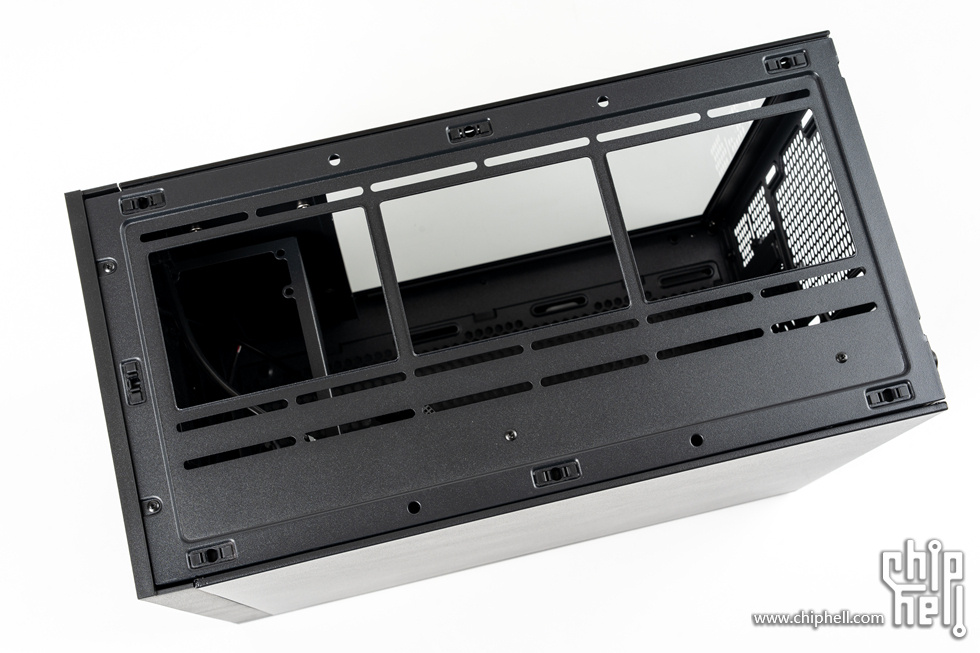

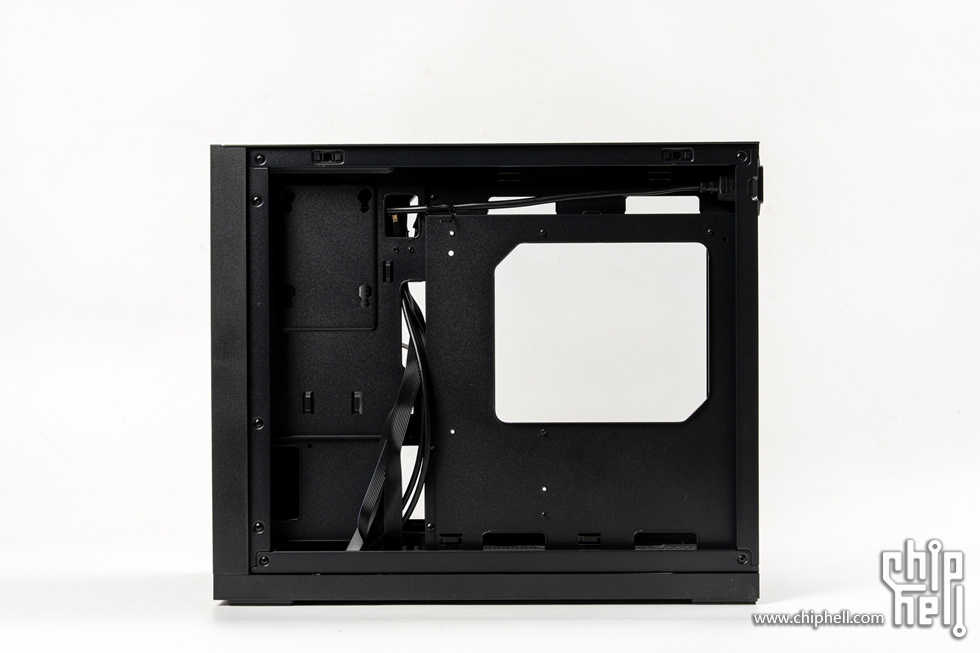

打开背板内部，主板托盘凹陷安装设计，所以背线空间四周都是足够的

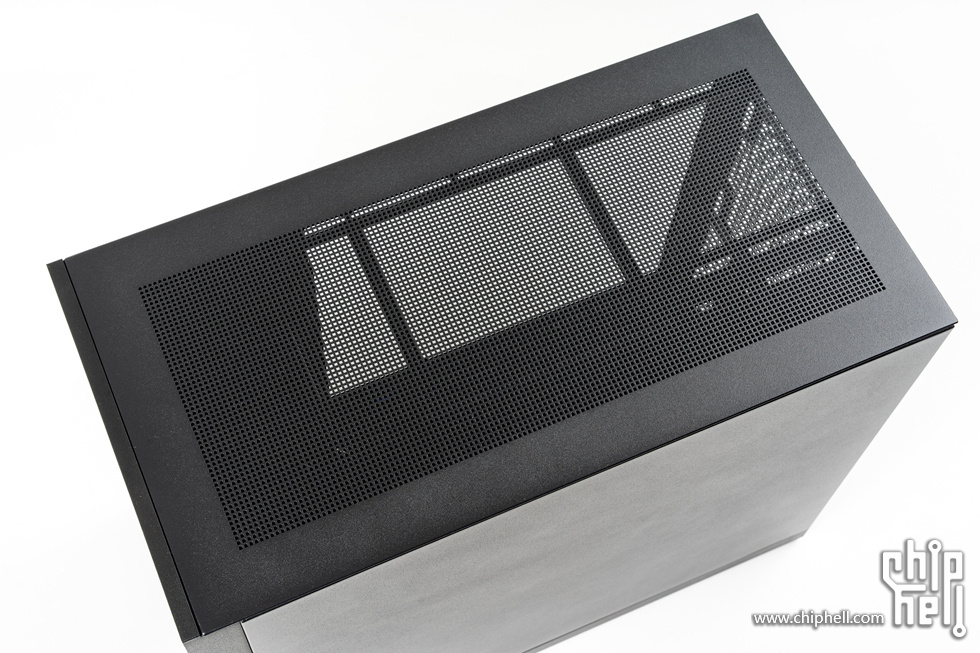

G600的顶部，顶部镂空网面


取下顶板之后，顶部的水冷安装支架，可兼容280/360规格

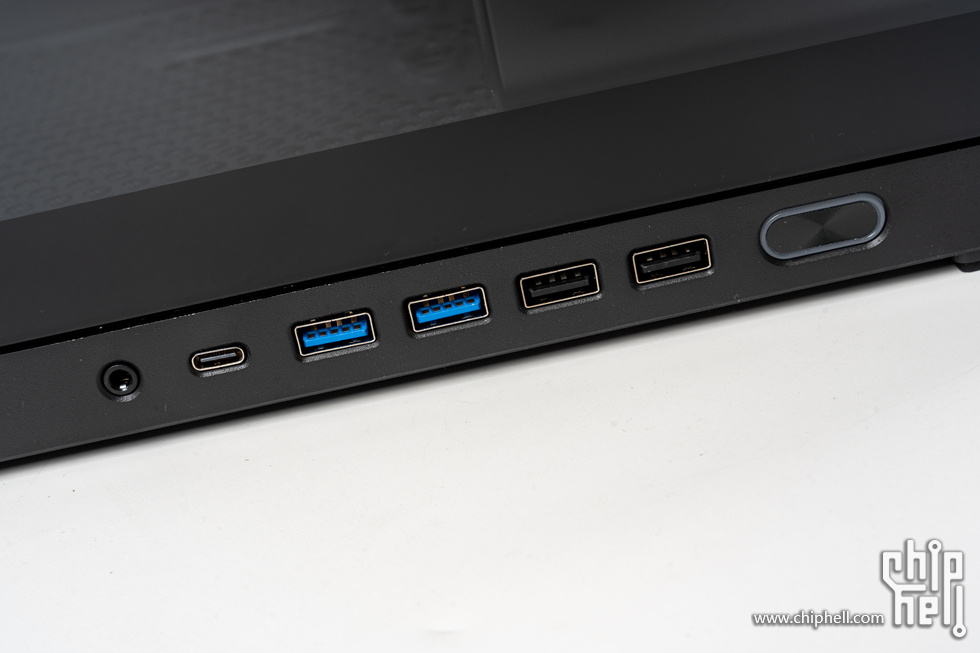

机箱侧面的前置IO，设计了1x音频、1x10gbps Type-C、2xUSB3.0、2xUSB2.0、开机键，这5个USB口几乎是小机箱中最多的了


11.3寸IPS副屏，可实时监控电脑硬件数据，内置20+款监控主题并可支持DIY

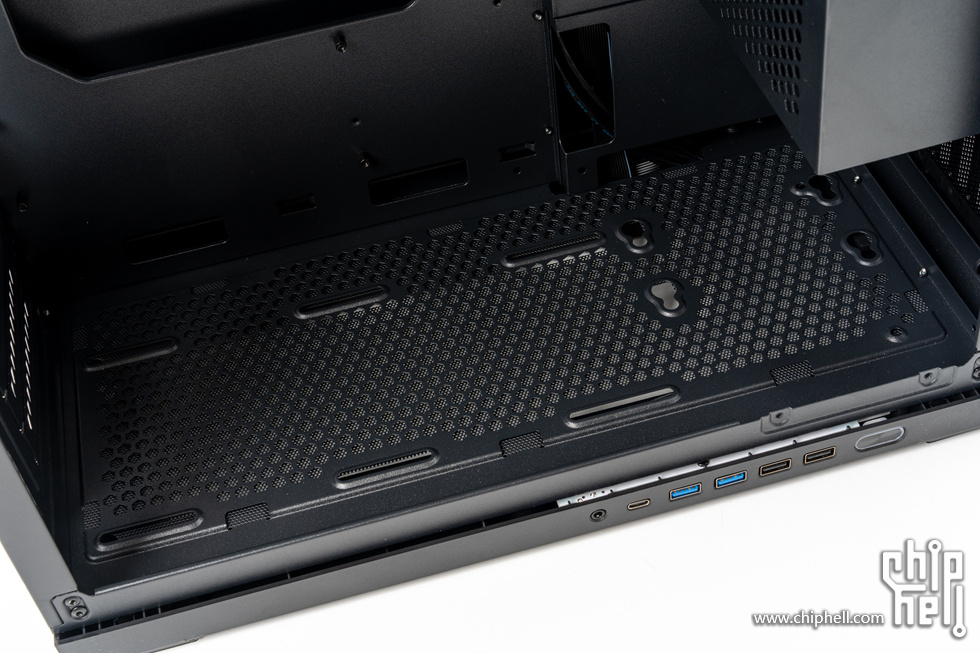

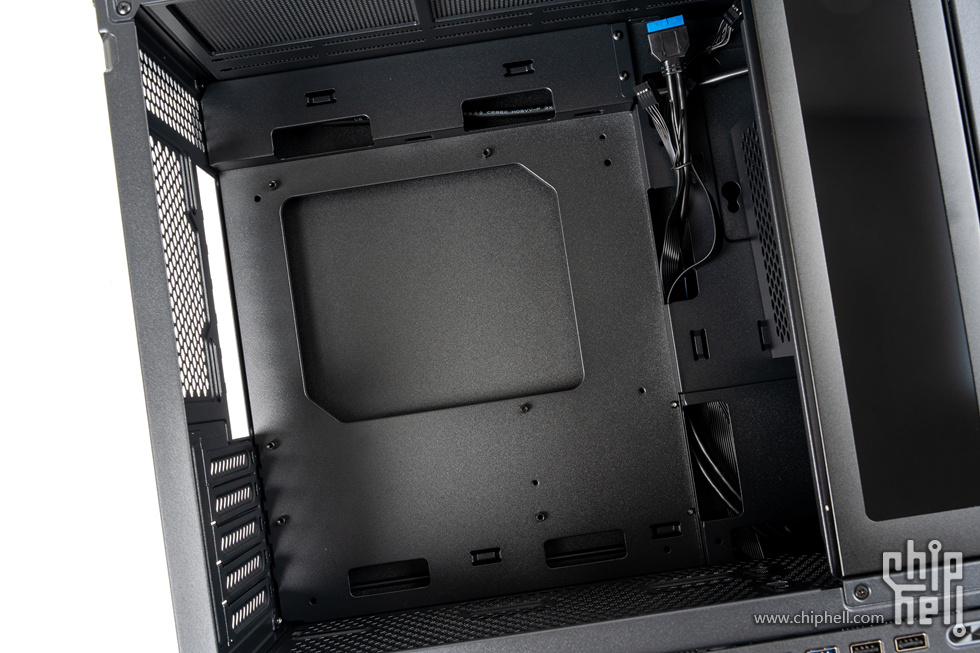

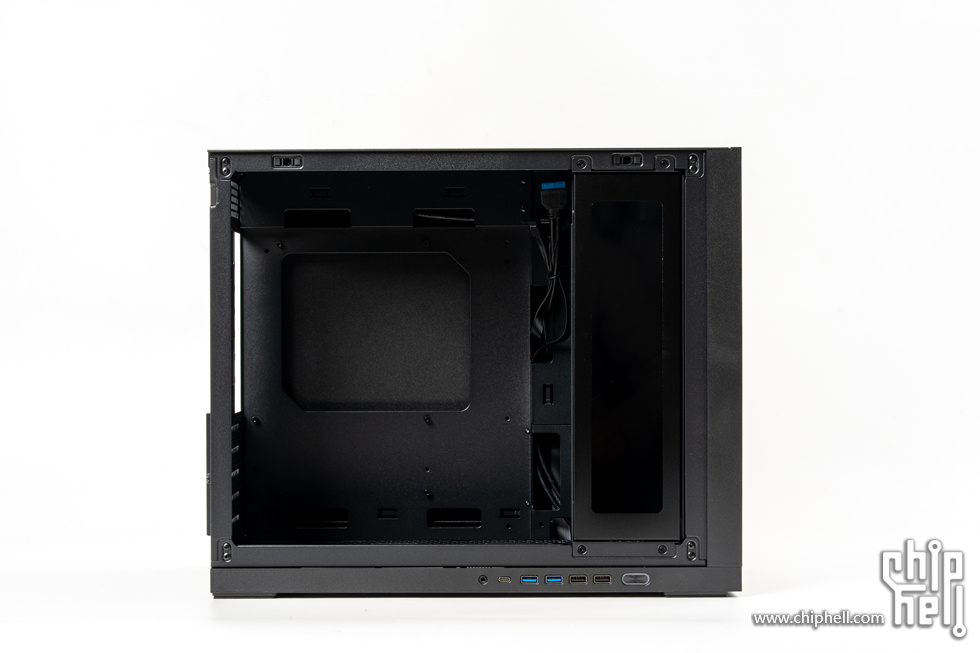

G600内部的主板安装空间

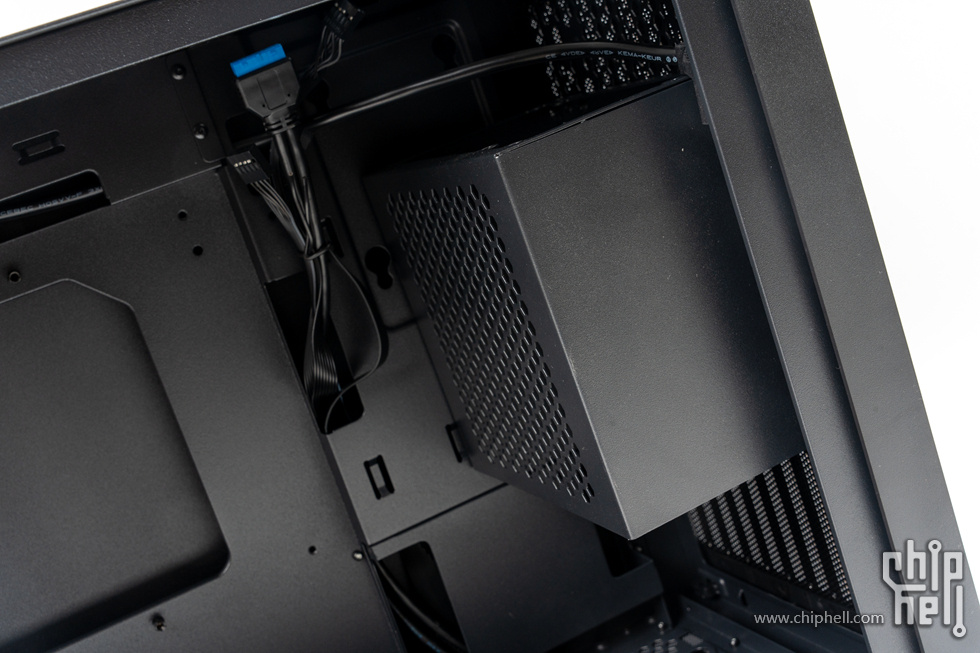

内部的电源支架，前面板侧有三档安装位


底部支持3x120mm风扇，最前方还可支持1个HDD

• 整机测试

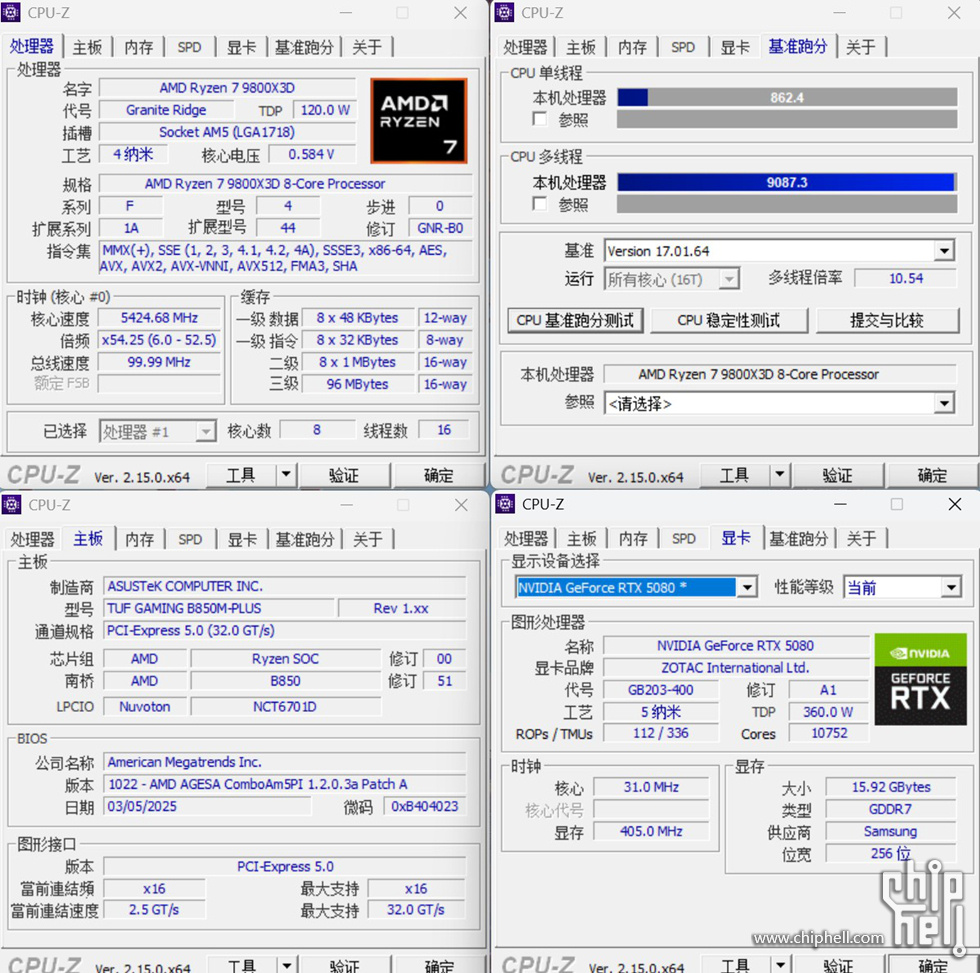

9800X3D的CPU-Z测试单核862.4、多核9087.3

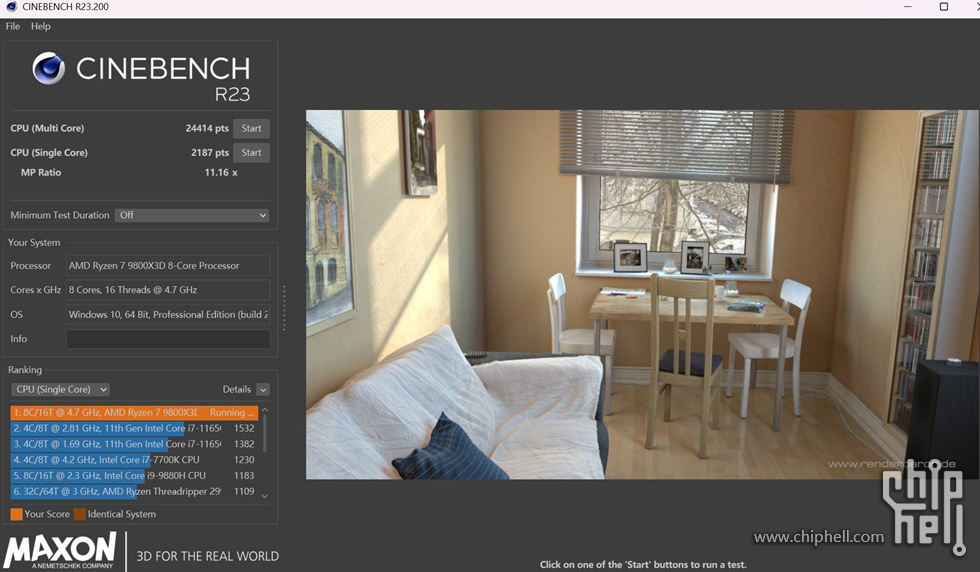

CineBench R23 测试单核2187、多核24414

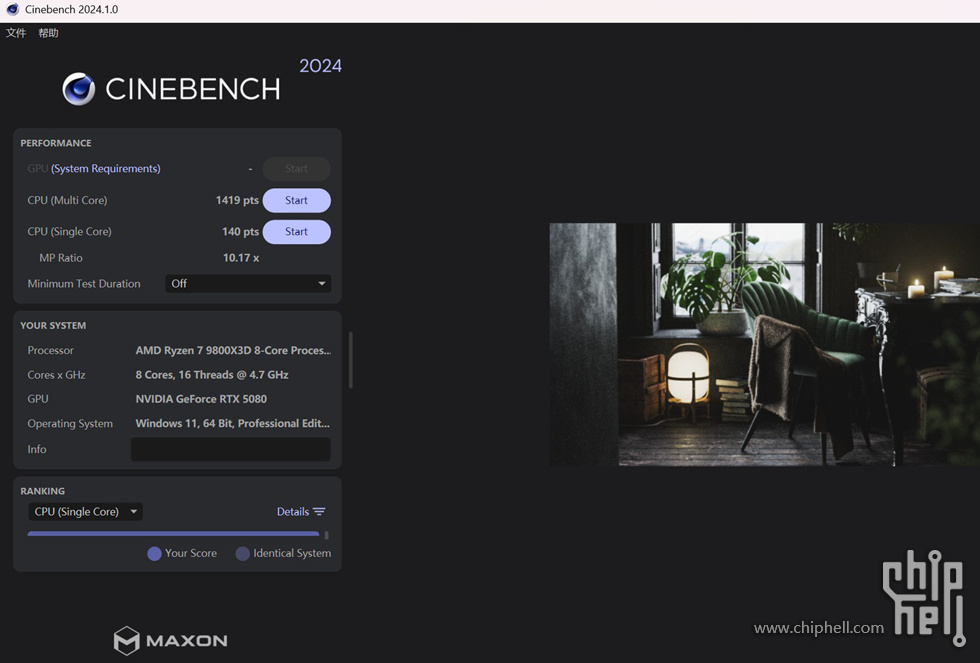

CineBench R2024 测试单核140、多核1419

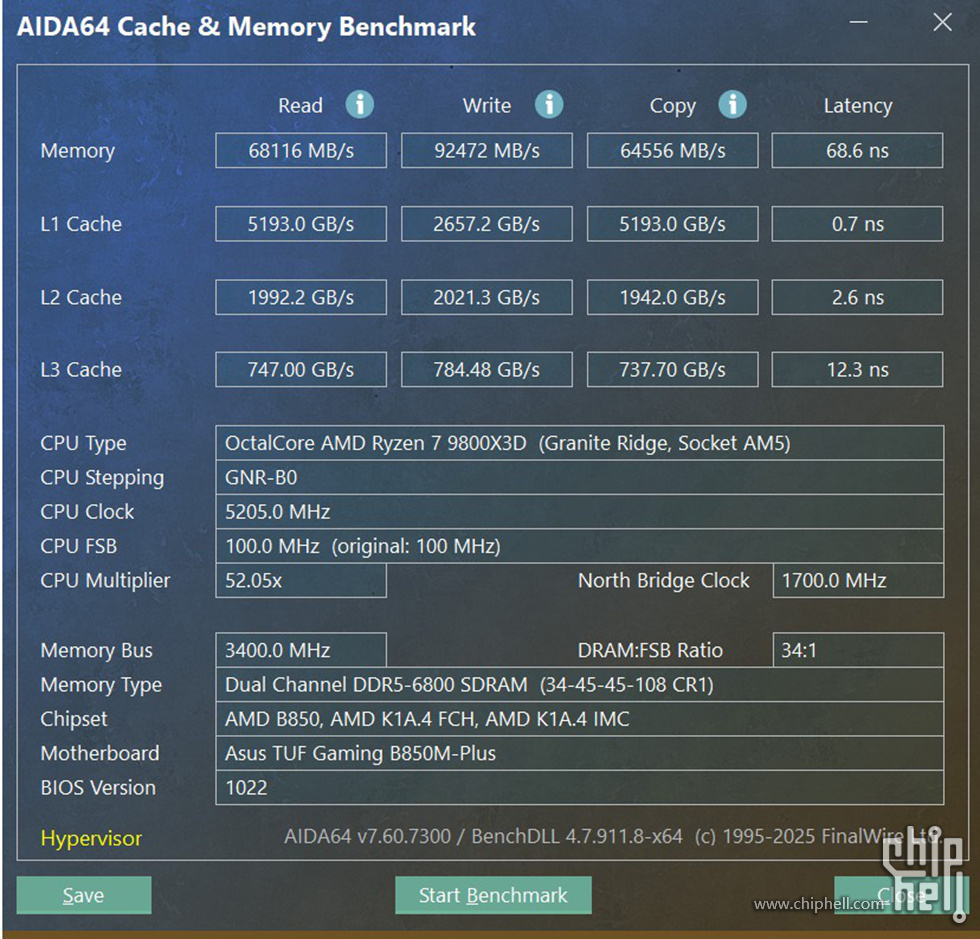

宇瞻ZADAK SPARK DDR5 6800 32GB套装内存，在开启XMP之后测试内存读取68.11GB/s、写入92.47GB/s、拷贝64.55GB/s、延迟68.6ns

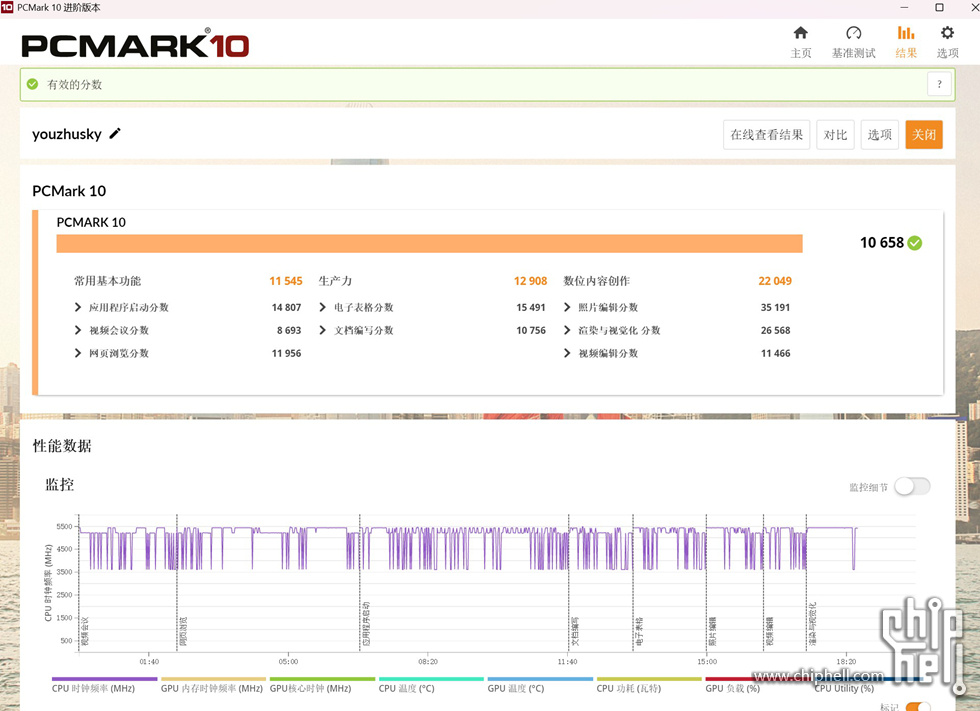

PCMARK10 测试整机得分10658

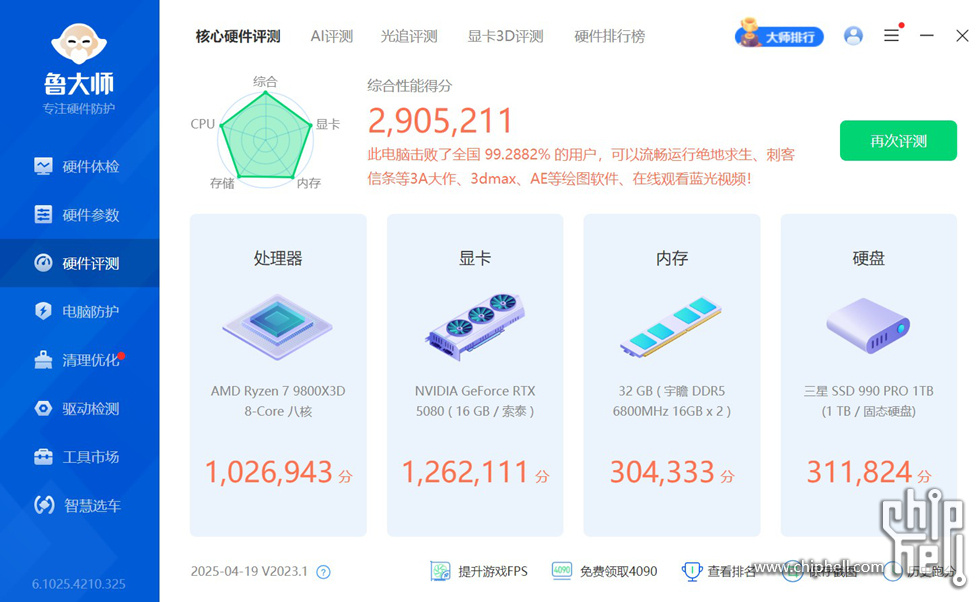

整机鲁大师测试成绩290万分

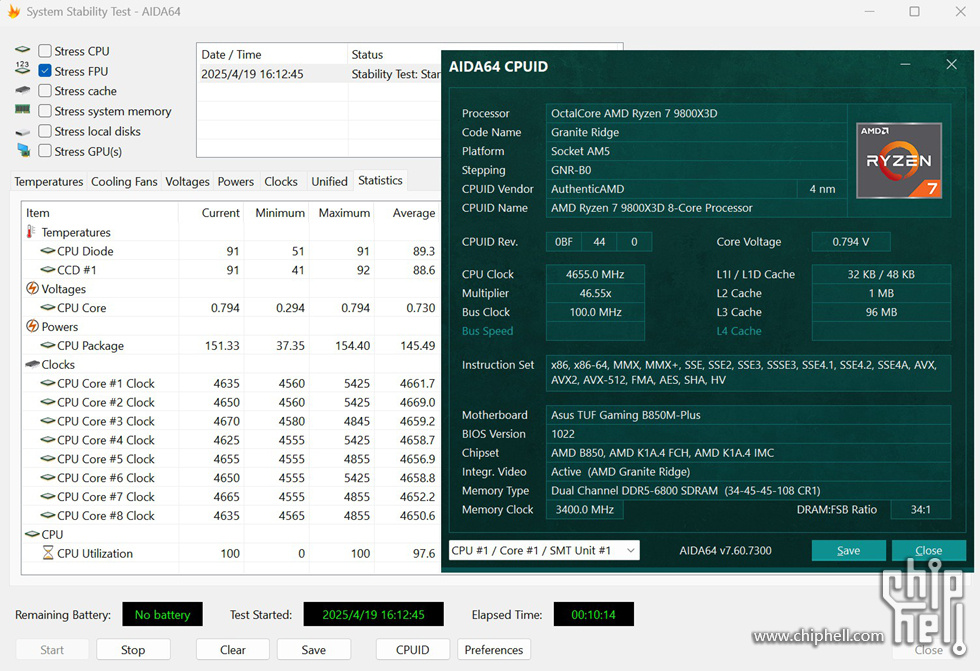

CPU在FPU单烤机的烤机测试10分钟后温度90°，单CCD保持频率4.65G，功耗在150W左右

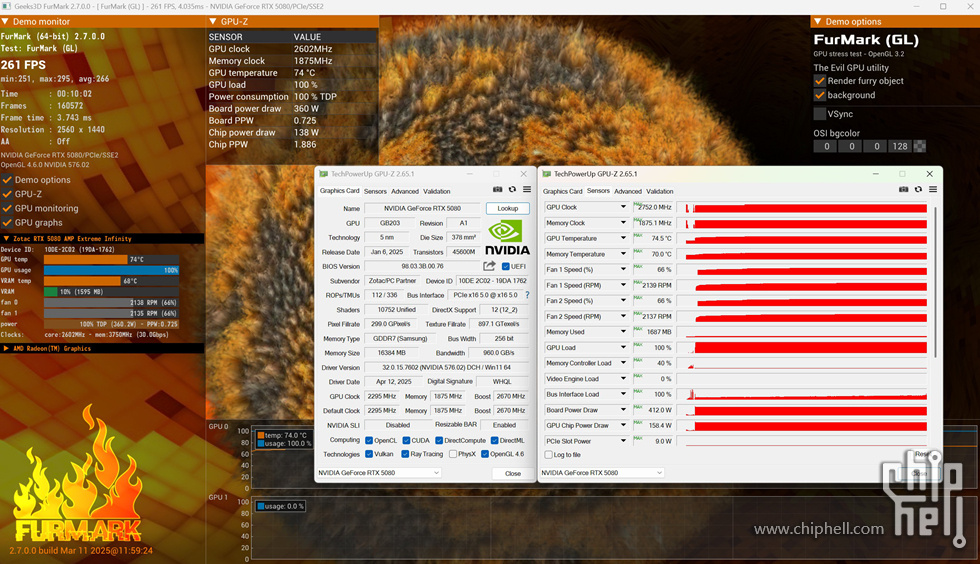

FURMARK显卡甜甜圈烤机测试索泰5080AMP的核心74.5°、显存70°，整卡来到了410W，而风扇转速只有2100多转的66%，还是非常凉快与安静的

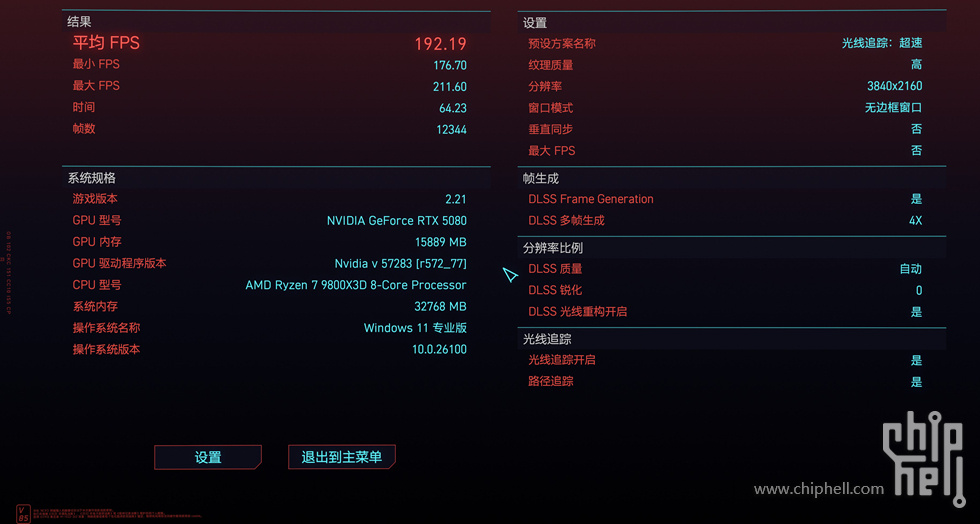

赛博朋克2077在4K分辨率光线追踪·超速的特效下测试平均192.19FPS

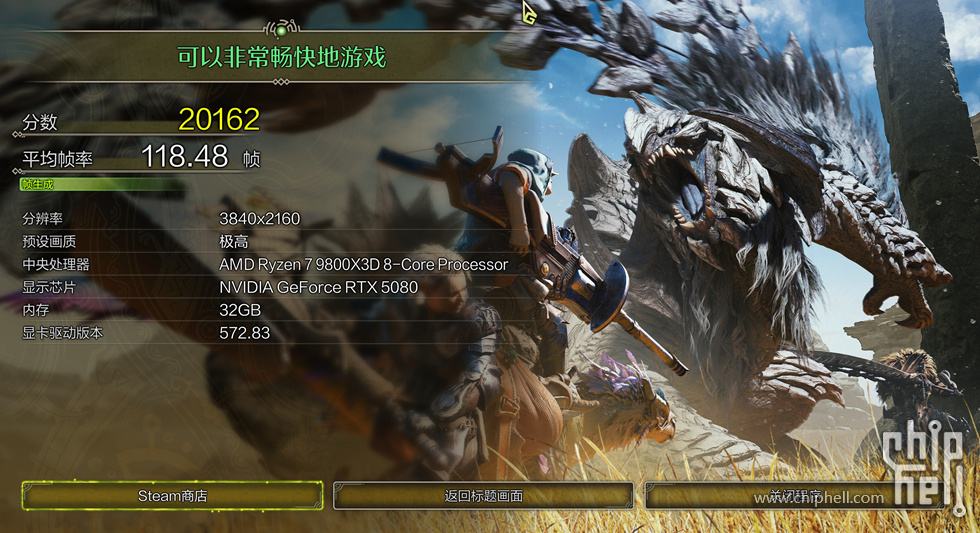

怪物猎人·荒野在4K分辨率的最高特效并开启高级光线追踪下测试平均118.48FPS

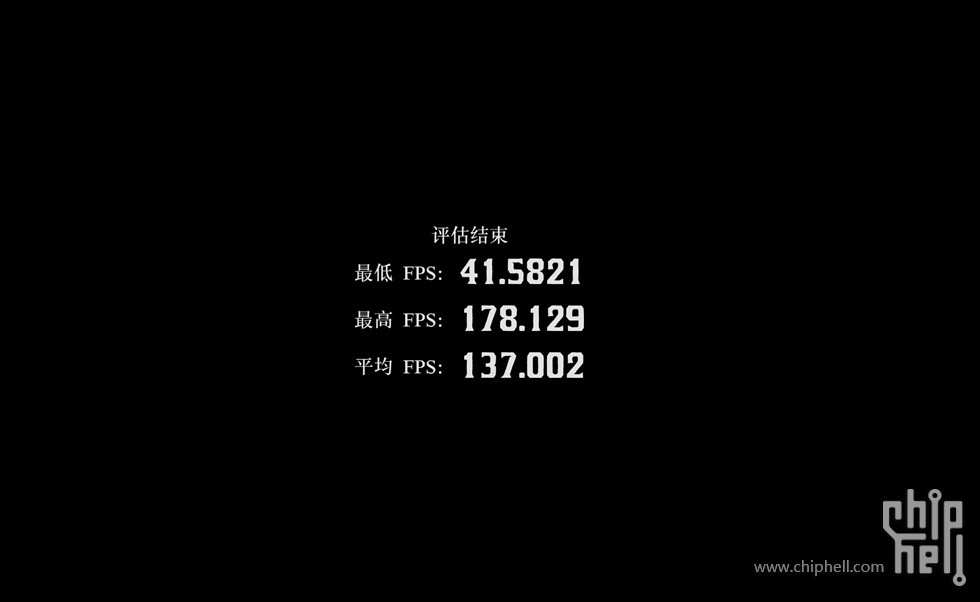

荒野大镖客2，在4K分辨率全开最高特效和质量特效的DLSS之后测试平均137FPS

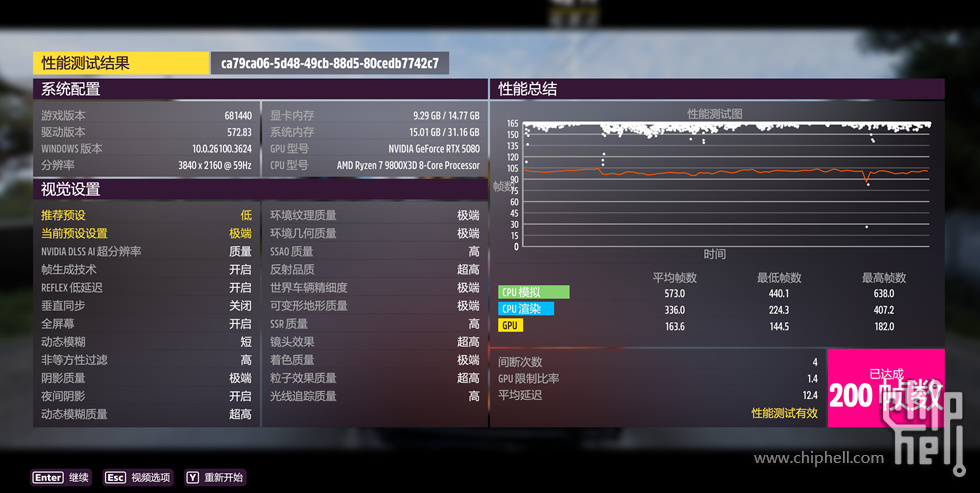

地平线5在4K分辨率的极端特效下开启质量DLSS与帧生成下测试平均200FPS

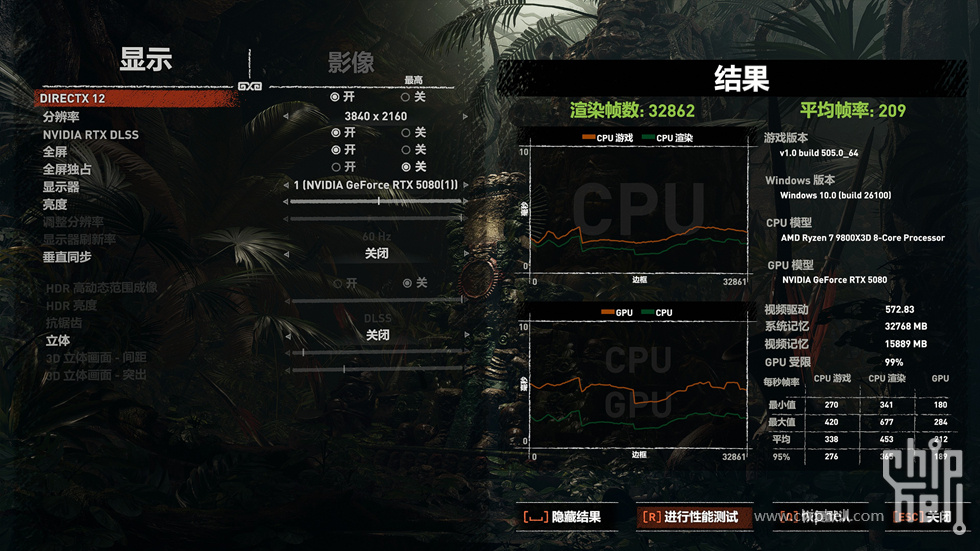

古墓丽影·暗影在4K分辨率的最高特效下开启DLSS之后测试平均209FPS

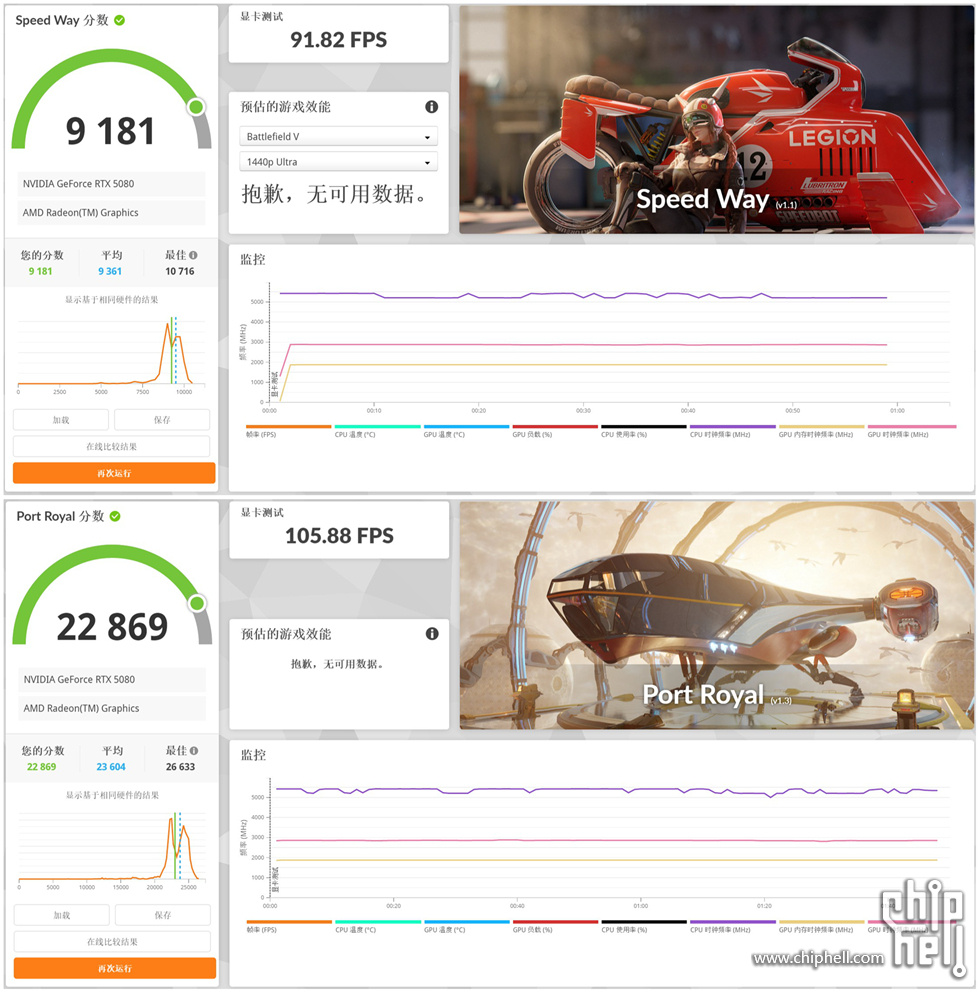

3D MARK SPEEDWAY DIRETX12的测试成绩 9181
3D MARK PORT ROYAL 光线追踪测试成绩 22869

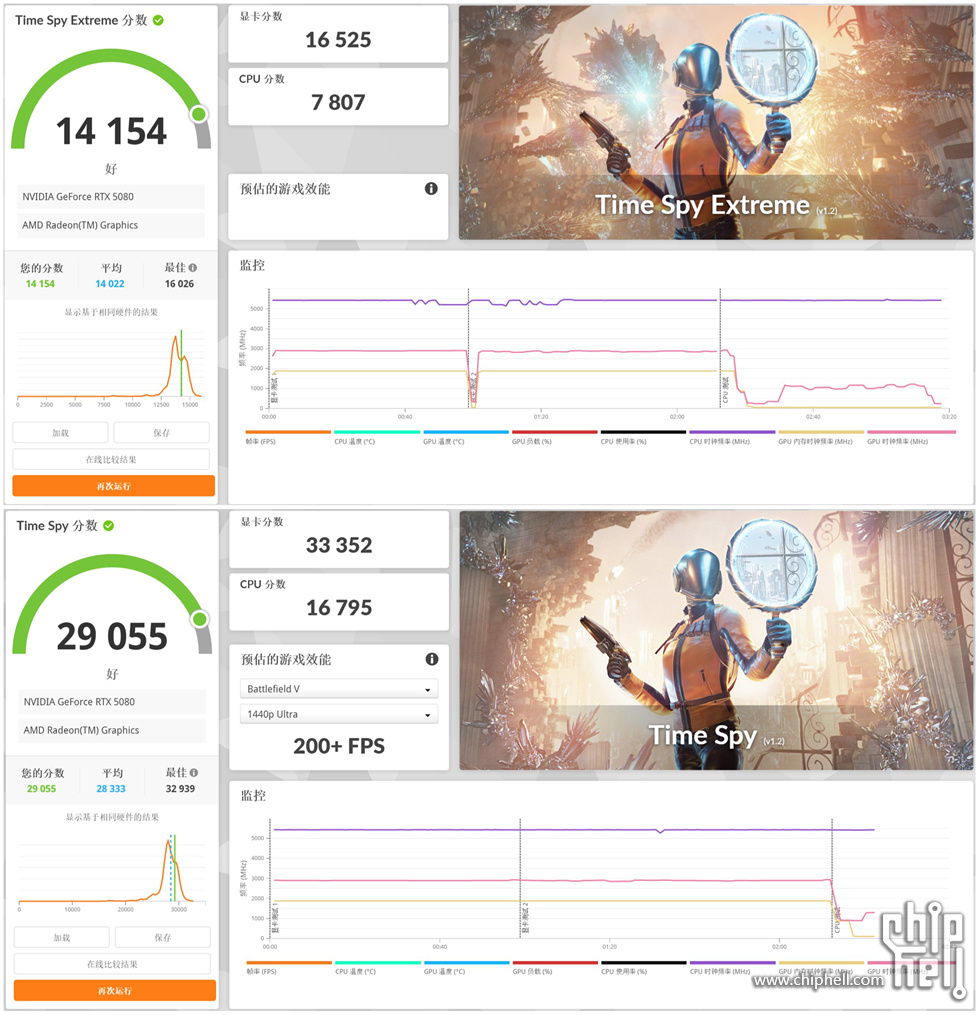

3D MARK TIME SPY EXTREME 显卡测试成绩 14154
3D MARK TIME SPY  显卡测试成绩 29055

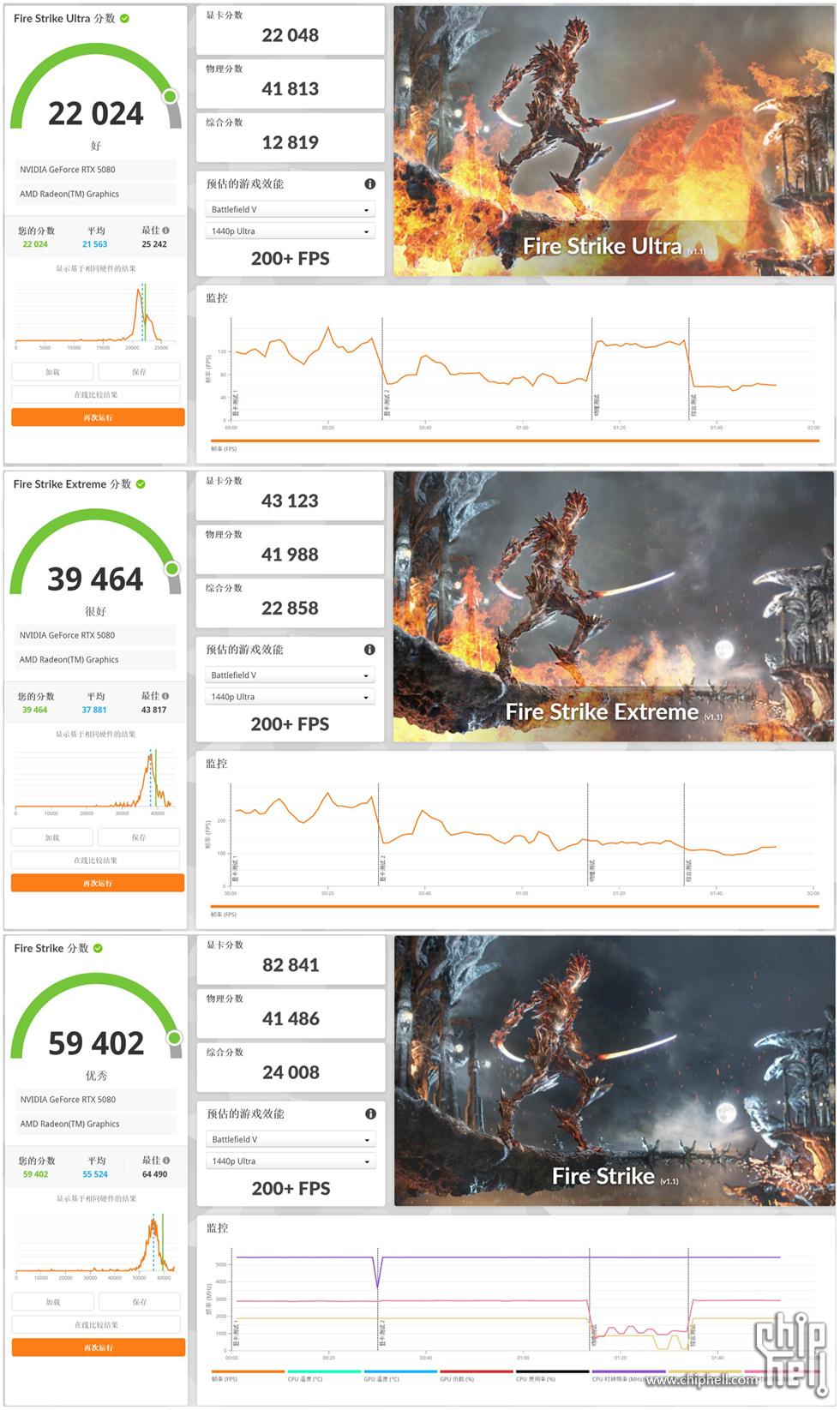

3D MARK FIRE STRIKE ULTRA 显卡测试成绩 22024
3D MARK FIRE STRIKE EXTREME 显卡测试成绩 39464
3D MARK FIRE STRIKE  显卡测试成绩 59402


以上就是此次装机的全部内容了，文中表述仅代表个人观点，如有问题可相互交流，感谢您的阅览
全文完
