写在开头
未经许可, 请勿转载!
之前在家里搞了个19英寸的机柜, 用着挺舒服的, 但总觉得有点占地方.
近日逛咸鱼发现有人卖3D打印的10英寸的迷你机柜, 很适合出租屋等面积不大的环境, 于是跟卖家定了一套.
整体配置
迷你机柜的宽度为25厘米, 深度为20厘米, 高度为31.5厘米(标准7U, 可付费增加高度).
另外还可以根据不同的设备定制托盘, 并搭配配线架和理线槽等模块.
整套设备(主路由+光猫+交换机+NAS)的待机功耗为32W, 进行万兆打流时的待机功耗为62W.
发热方面, 路由器由于在最顶上, 散热还行; 交换机和光猫也属于温热状态; 至于NAS，CPU是I3-8300，固态的待机温度(33℃)也还可以.
实测下来, 对整套设备的功耗, 发热, 体积和性能等方面的表现都十分满意.
具体配置
| 设备 | 型号 | 说明 | | 光猫 | 华为 B610-S1-4E ① | 已改桥接 | | 主路由 | 爱快 Q6000 ② | 电信宽带PPPoE拨号，已装ShellCrash和Tailscale | | 交换机 | 水星 SE106 Pro ③ | 4×2.5Gbps RJ45 + 2×10Gbps SFP+ | | 全闪飞牛NAS | 联想 ThinkStation P330 Tiny | 4×三星 990 Evo Plus 4TB(In Progress) ④ + 1×西数 SN740 2TB + 1×长城 GW1000 2TB(In Progress) | | PCIe 万兆网卡 | 迈络思 Mellanox CX341A ⑤ | 2×10Gbps SFP+ | | USB4(兼容雷电3/4)转单口10G万兆网卡 | 乐扩 IO-HTB113-GLAN ⑥ | 1×10Gbps RJ45 | | 网络线缆和模块 | - | CAT6A网线, 10Gb SFP+ DAC线缆, 万兆光转电模块 ⑦ | | 智能排插 | 向日葵 P1 Pro ⑧ | 独立分控, 远程开关, 电量统计 | | 充电器 | 公牛 45W氮化镓充电器 GNV-A145 ⑨ | 搭配Type-C转DC 5521 12V诱骗线给路由器, 光猫和交换机供电 | | 充电器 | 联想 ThinkPlus 135W氮化镓充电器 GaN135 | 搭配原装20V方口充电线给NAS供电 | | 12口理线槽和直通模块 | - | CAT6A直通模块, USB3.0直通模块, SC光纤面板模块, Type-C直通模块 |
① 按理说改了桥接的话对于光猫的要求就没那么高, 奈何运营商给的光猫个头太大且太难看了, 于是换了这个华为的企业级光猫.
这个猫带4个千兆口, 带千兆以下宽带搓搓有余.
② 之前用的OpenWrt旁路由进行科学上网和Tailscale组网, 但是不知道是我调试水平问题太低还是什么, 旁路由给我的总体体验不是很好.

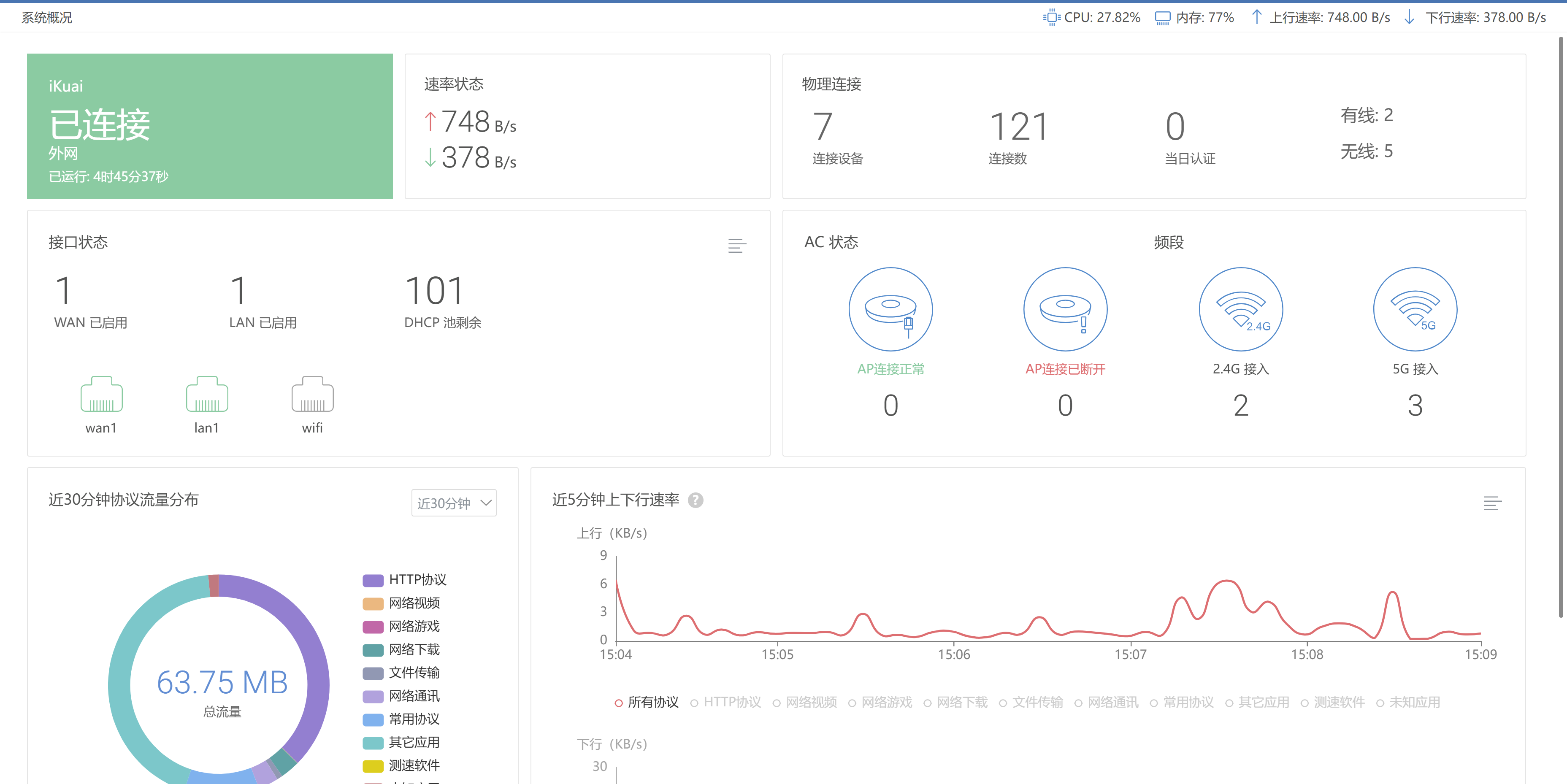

这次在咸鱼上找人刷了爱快 Q6000的第三方插件, 直接在主路由上实现科学上网和Tailscale组网, 用了一阵子感觉挺稳定的.

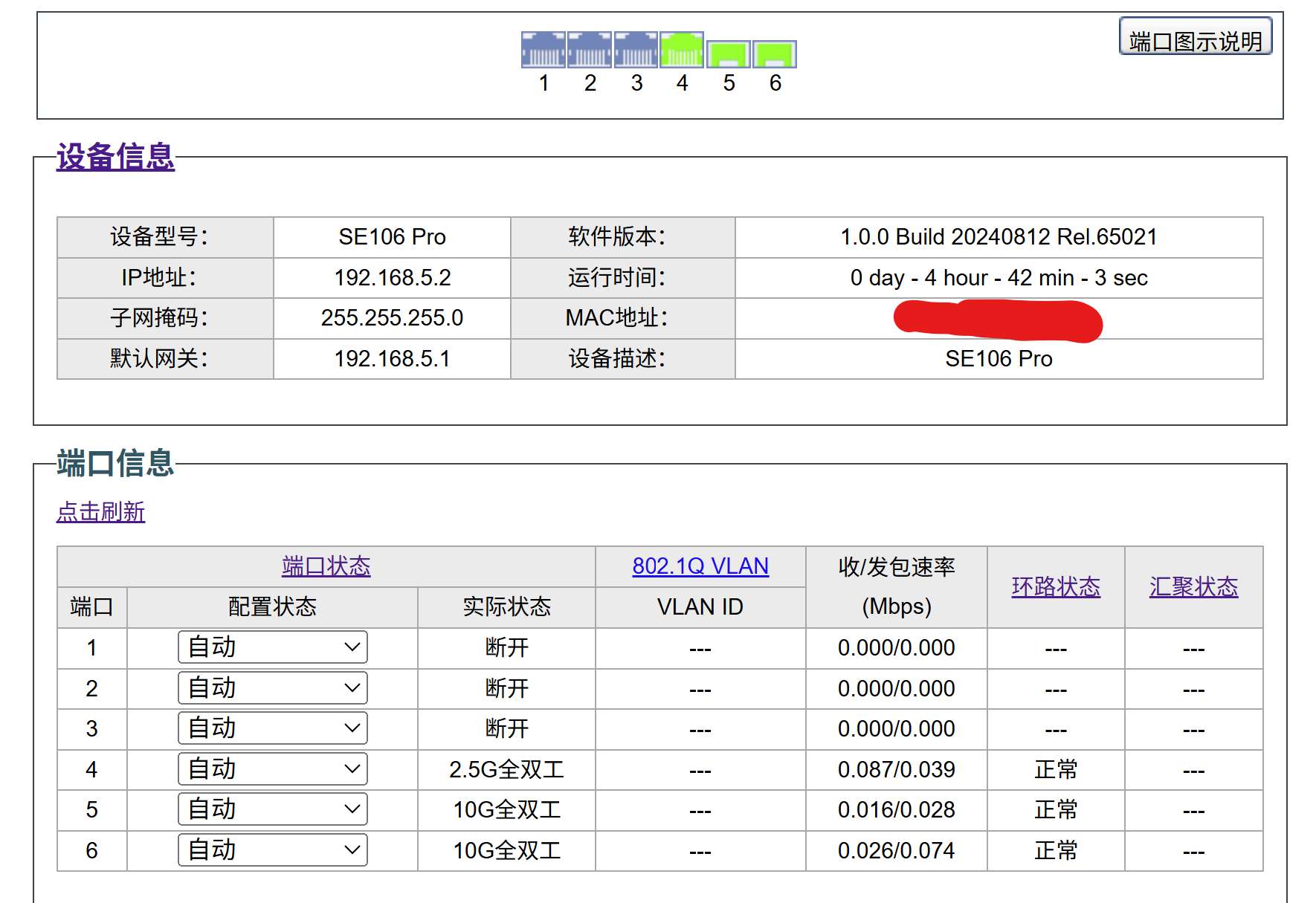

③ 这个交换机应该是2.5G公版网管交换机里最便宜的了, 当时没多想就买了.
到手后发现这个交换机没办法开巨型帧, 于是又看中了兮克的SKS3200-4E2X, 可以开巨型帧, 但是贵了接近100块.

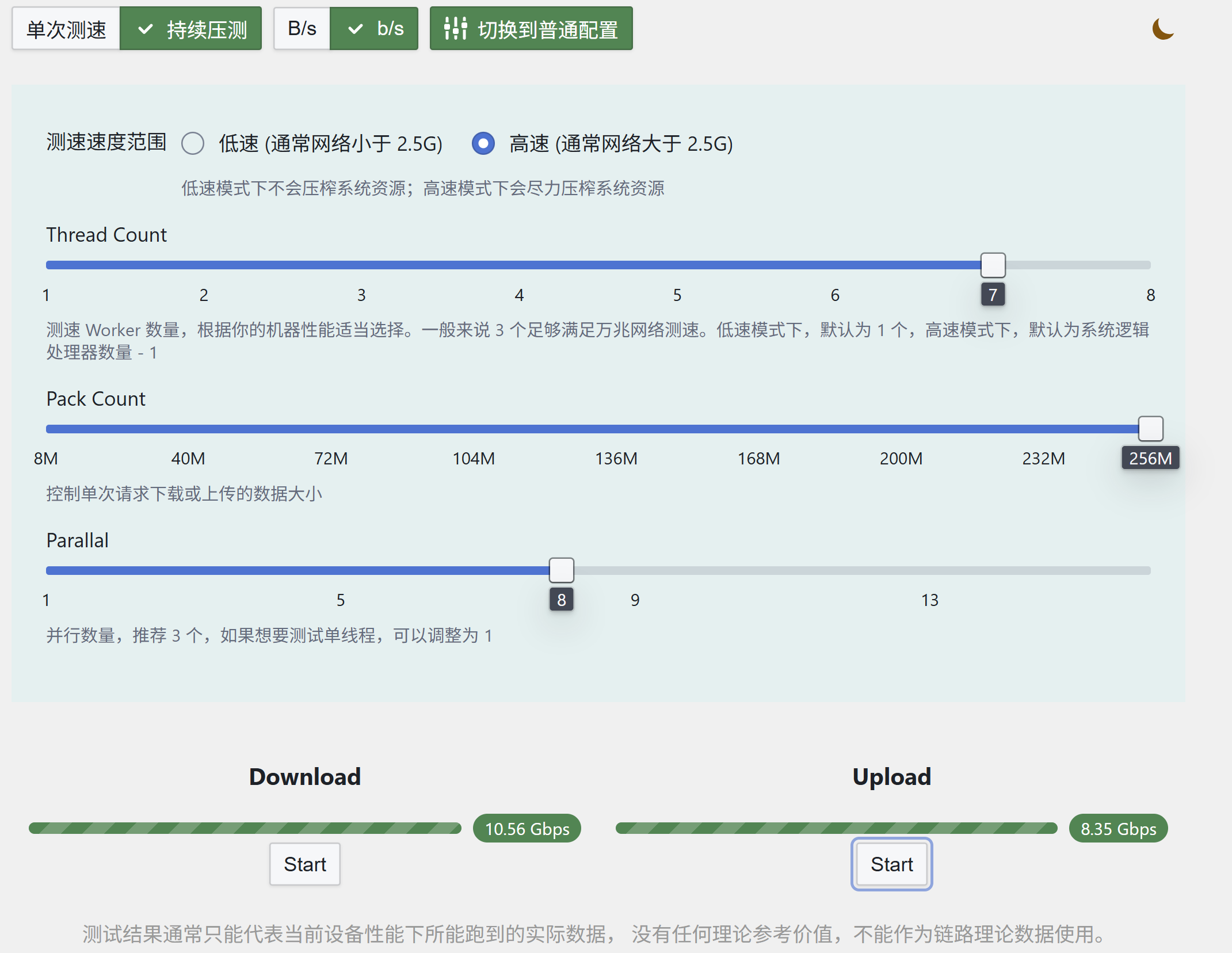

后来测试了一下, MTU1500也能跑满万兆, 也就作罢了.
④ 无缓盘天花板了, 温度低性能足够应对万兆, 加上三星国行的无敌售后. 目前淘宝价格1799, 京东1999, 计划等618看看有没有优惠再入手

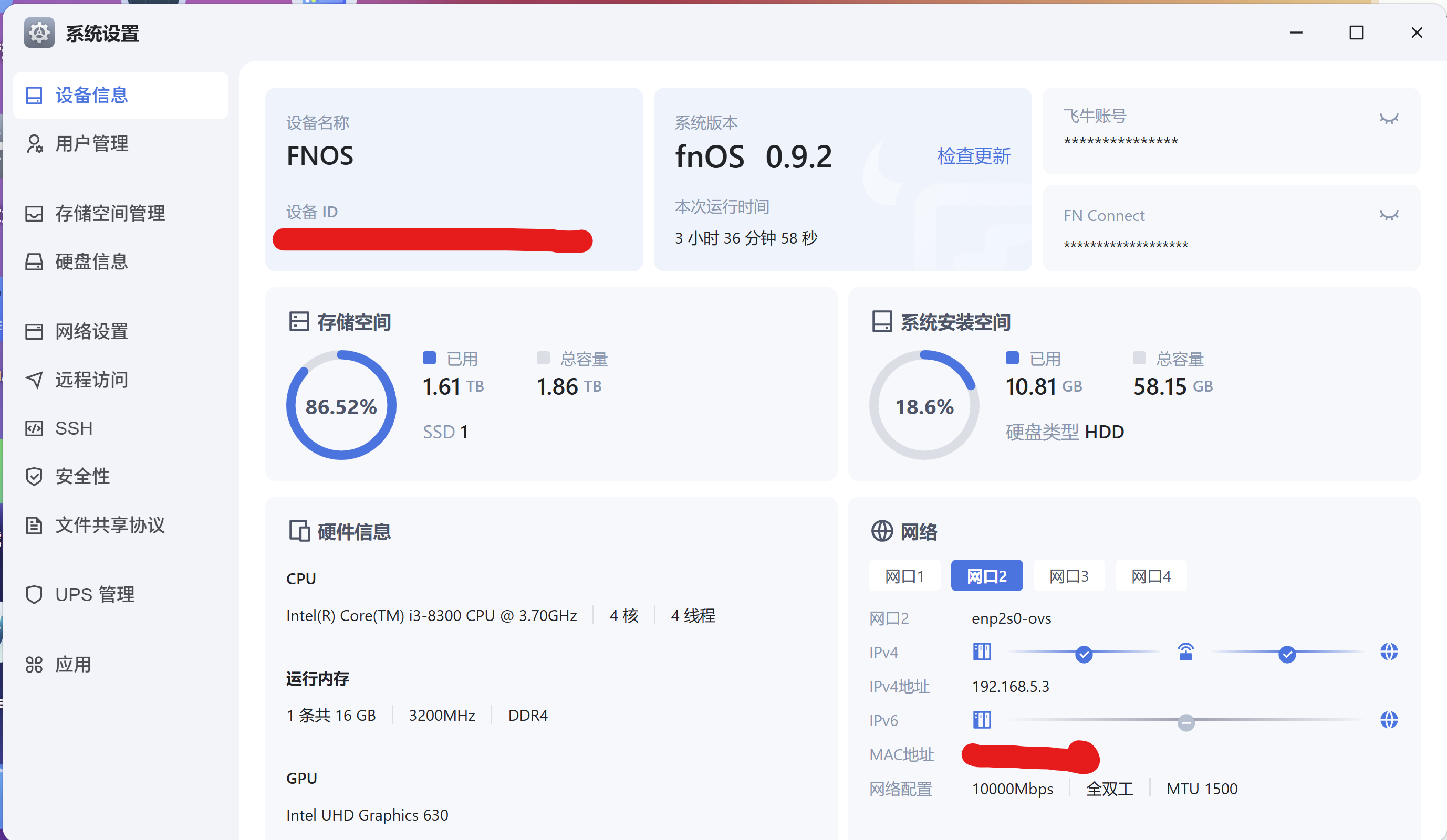

⑤ 贼便宜的双光口万兆网卡(比起雷电万兆网卡), P330 Tiny上用的, 支持飞牛免驱.
⑥ 贼贵, 550-30拿下的, AQC113的方案. 到手拆开看了下, 里面就是一张雷电转NVMe和一张NVMe转万兆网卡的组合.
外壳铝散热器并没有直接跟网卡结合, 这可能会导致散热效果不理想. 不过跑了10+小时的iperf3, 稳定万兆也没啥问题.
⑦ 网线方面, 1u长度适合8-10厘米长度(不含水晶头). 另外万兆光转电模块很热, 可以弄一些小散热片贴着.
⑧ 实际上支持公牛的三口PDU的无损安装, 但是由于三口不够用, 而且公牛PDU不支持联网和电量统计, 所以换了老朋友向日葵的智能插座.
至于UPS, 当前市面上铅酸电池的UPS体积太大, 而锂电池UPS虽然体积小, 但安全性存疑, 所以放弃使用UPS。
⑨ 最大支持12V2.5A, 给路由器, 光猫和交换机供电绰绰有余. 体积比原配的黑坨坨充电器小巧很多.
晒图分享
|
