自带提手的MATX小钢炮，闪鳞 G350 + 铭瑄终结者 B850M + 影驰 5080 金属大师装机

luo · 发表于 2025-5-15 22:00

本帖最后由 luo 于 2025-5-16 00:00 编辑

前言

今天装一台自带提手的MATX小钢炮主机，机箱为闪鳞 G350 白色，尺寸为345 mm × 212 mm × 285 mm (L × W × H)，支持MATX规格主板，兼容背插主板，风冷限高165mm，显卡长度支持到340mm，4槽厚度，横置电源设计，支持14cm长度的ATX电源或SFX/SFX-L电源，机箱尾部支持1把120mm风扇，顶部支持2把120mm风扇，底部支持2把120mm风扇，机箱采用玻璃+Mesh面板，底部有磁吸防尘网设计，顶部设计有提手，方便移动。

此次装机硬件平台为R7 9700X + B850 + RTX 5080，主板搭配了铭瑄 MS-终结者 B850M WIFI，功能实用，性价比高，内存搭配使用了ZADAK SPARK RGB DDR5 6800 16GB × 2，显卡选用了影驰 GeForce RTX 5080 金属大师白金版 OC，颜值在线，固态硬盘使用了宇瞻 AS2280Q4X 1TB，散热方面选择九州风神阿萨辛4S，机箱尾部风扇和顶部风扇为利民 TL-B12W，电源选用了安耐美 D.F.12.850W 白色，122mm短小机身设计，金牌全模组，带有原生PCIe 5.1接口，全日系电容，二代逆转弹尘技术，带有10年质保。

配置清单：
处理器：AMD 锐龙7 9700X
主板：铭瑄 MS-终结者 B850M WIFI
内存：ZADAK SPARK RGB DDR5 6800 16GB × 2
显卡：影驰 GeForce RTX 5080 金属大师白金版 OC
固态硬盘：宇瞻 AS2280Q4X 1TB
散热器：九州风神阿萨辛4S 白色
风扇：利民 TL-B12W × 3
电源：安耐美 D.F.12.850W 白色
机箱：闪鳞 G350 白色

整机展示

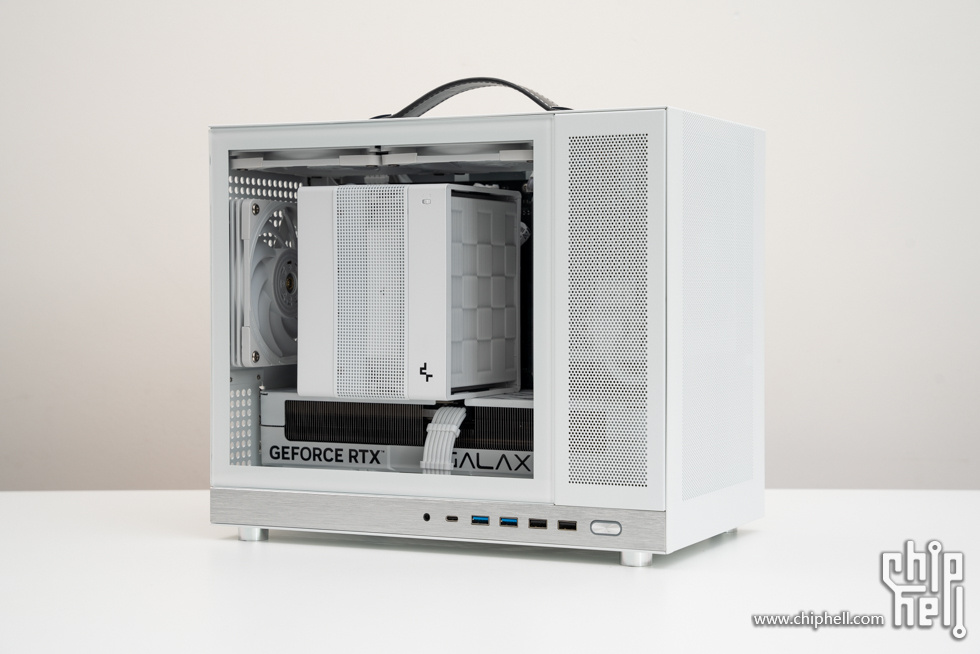

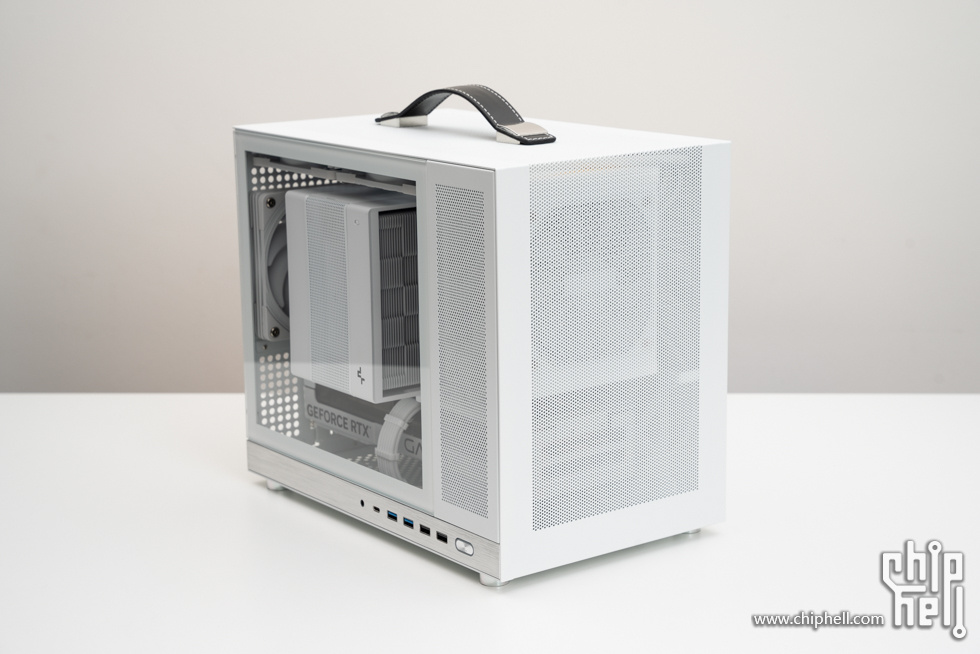

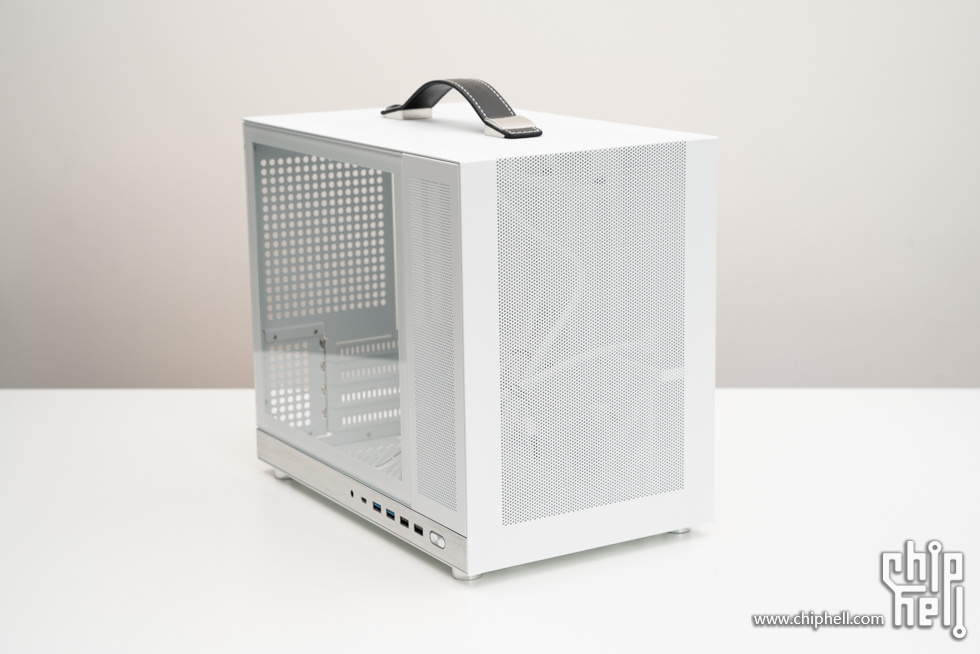

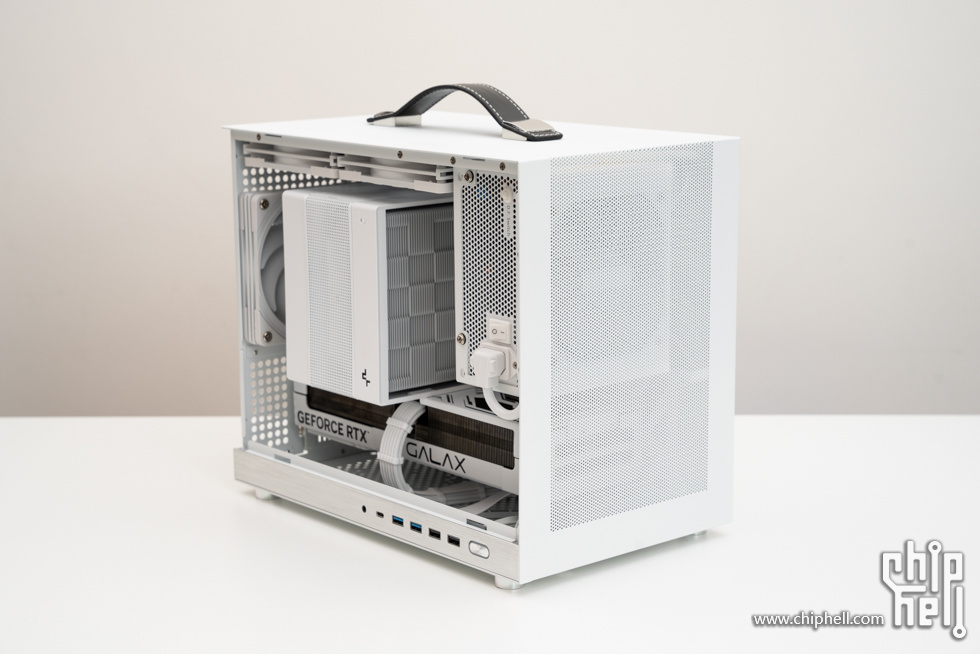

机箱各角度展示，机箱前面板采用了Mesh网孔设计，增加空气流动性。

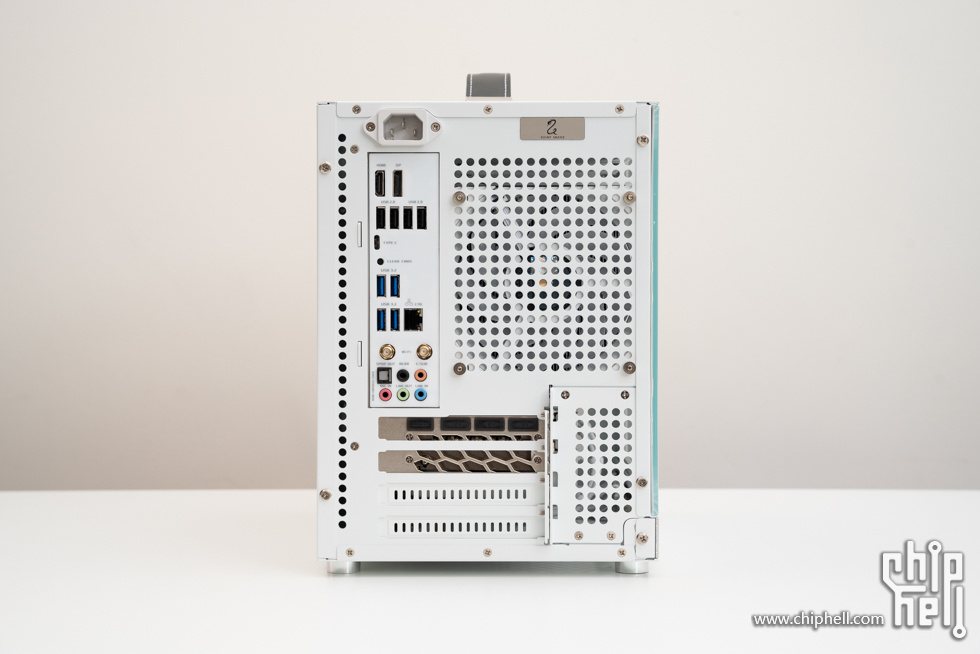

机箱尾部。

俯视角度。

侧面展示。

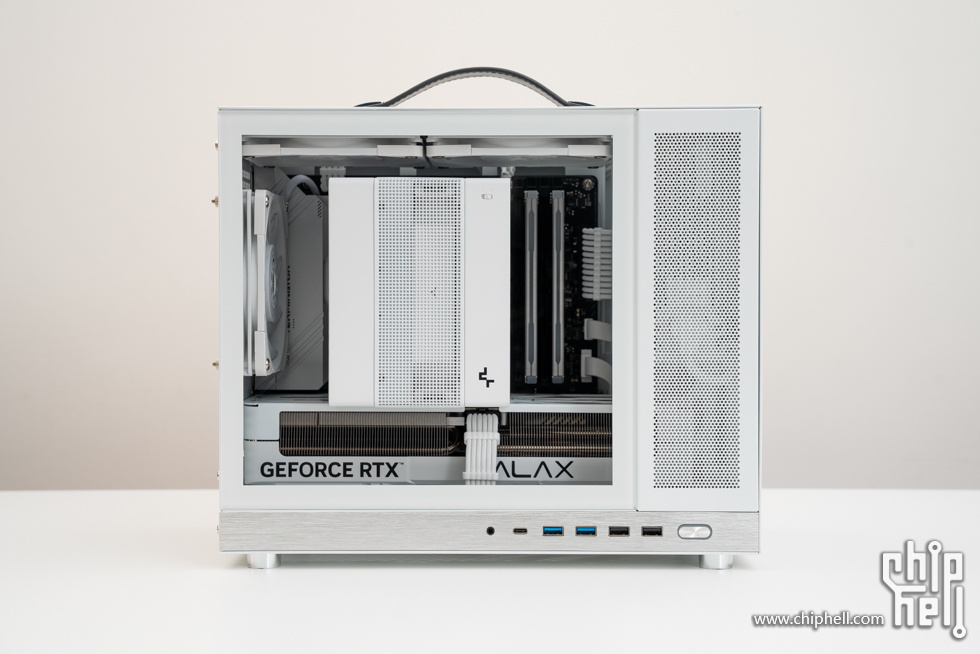

主板侧视角，面板左侧为钢化玻璃材质，右侧为Mesh网板。

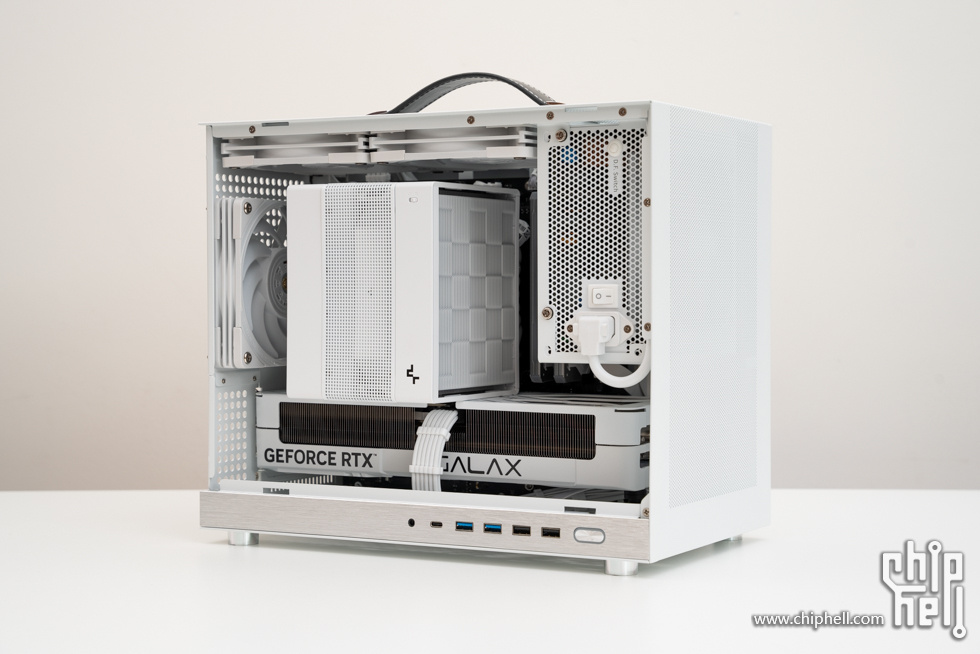

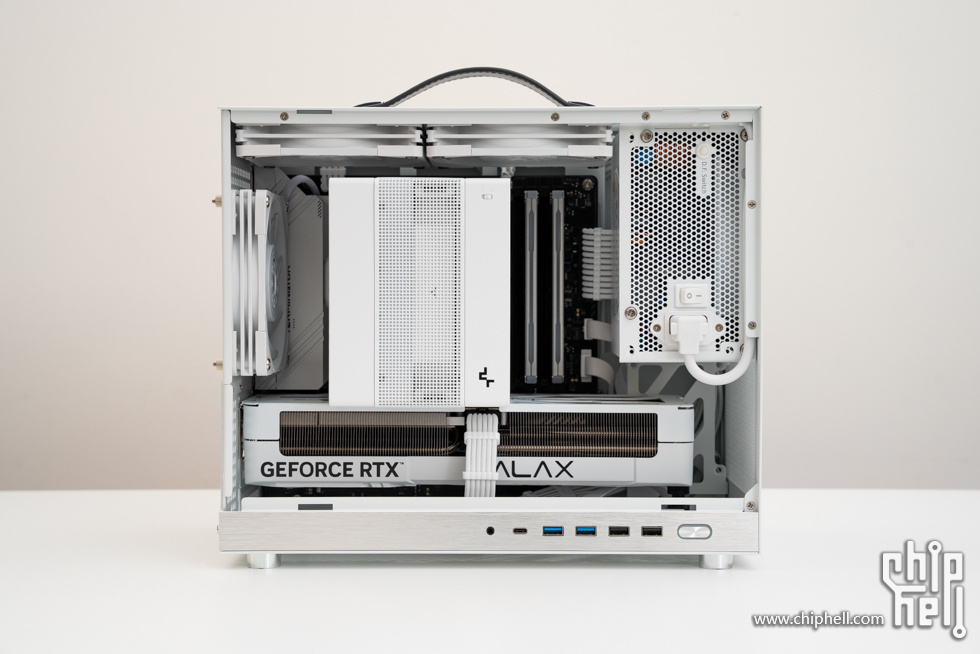

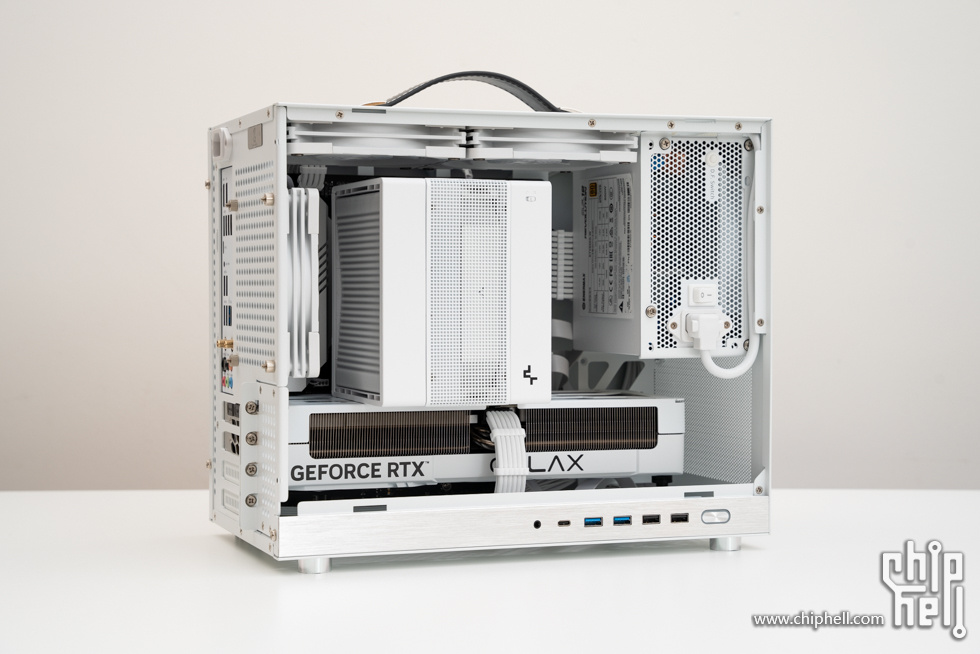

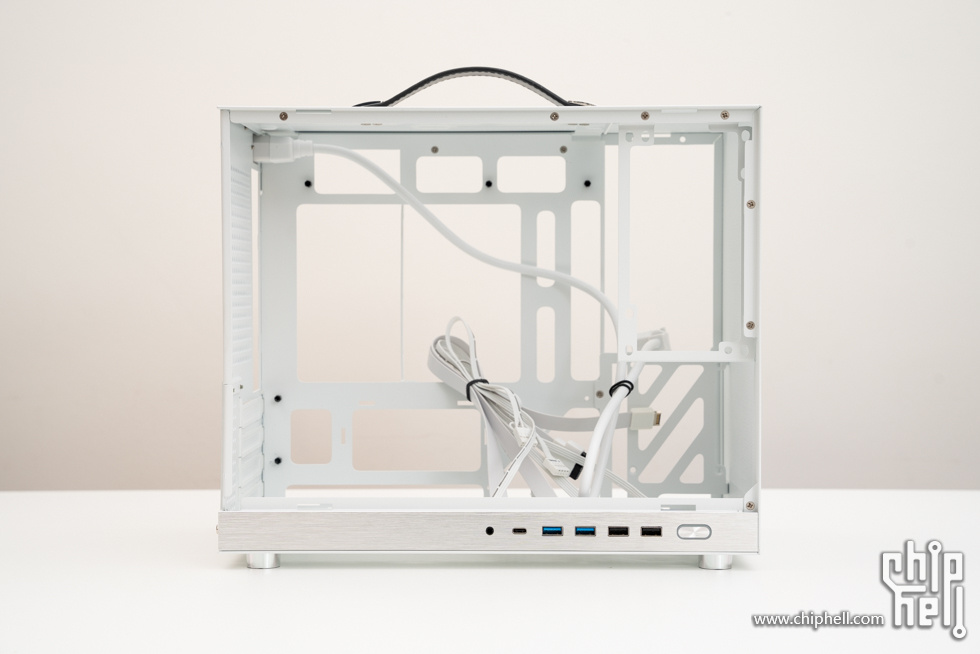

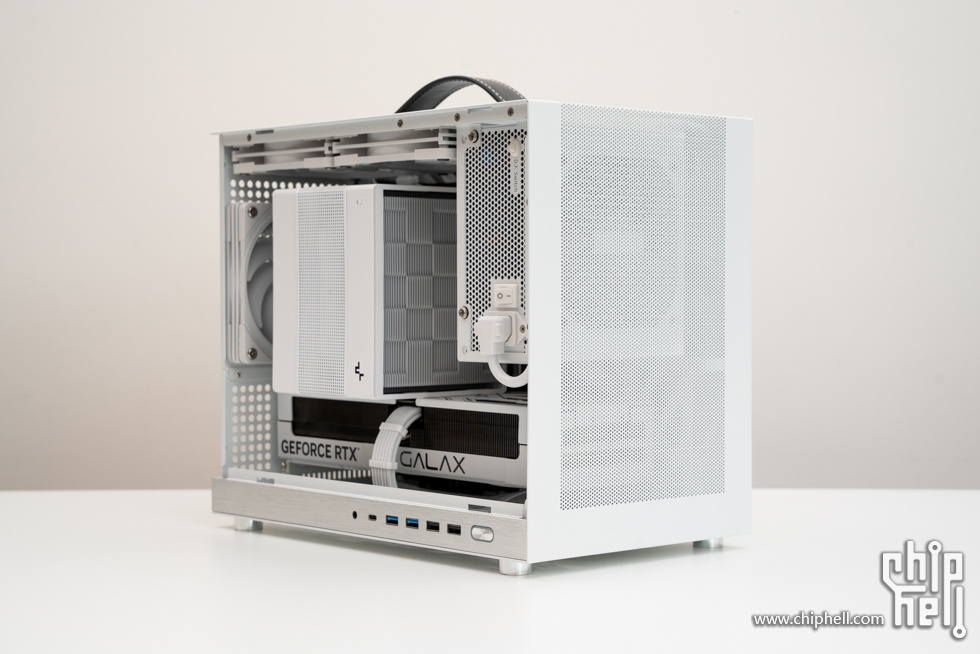

移去左侧面板后，多角度展示。

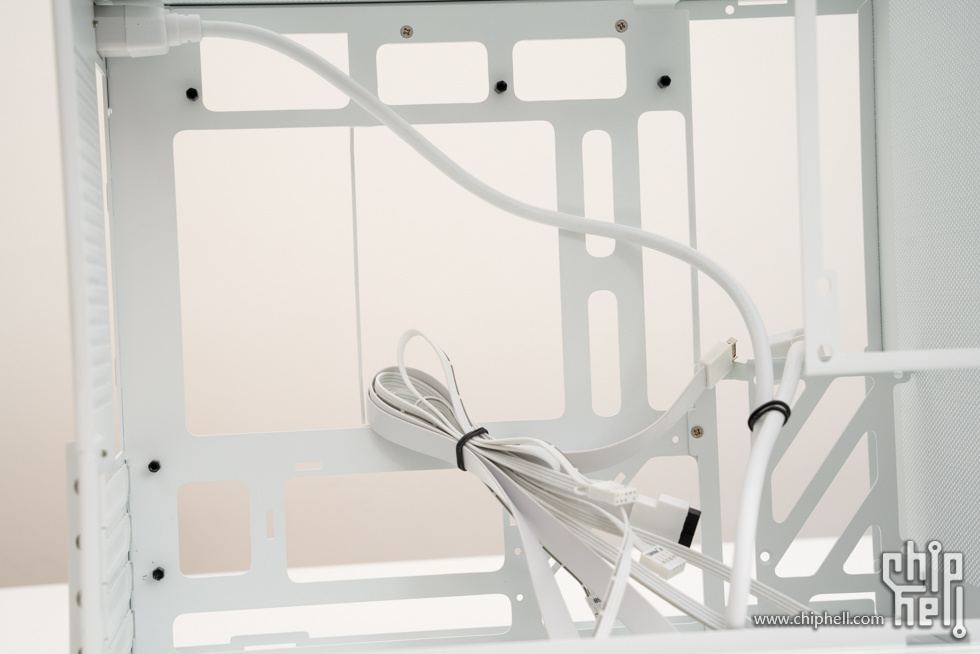

主板侧。

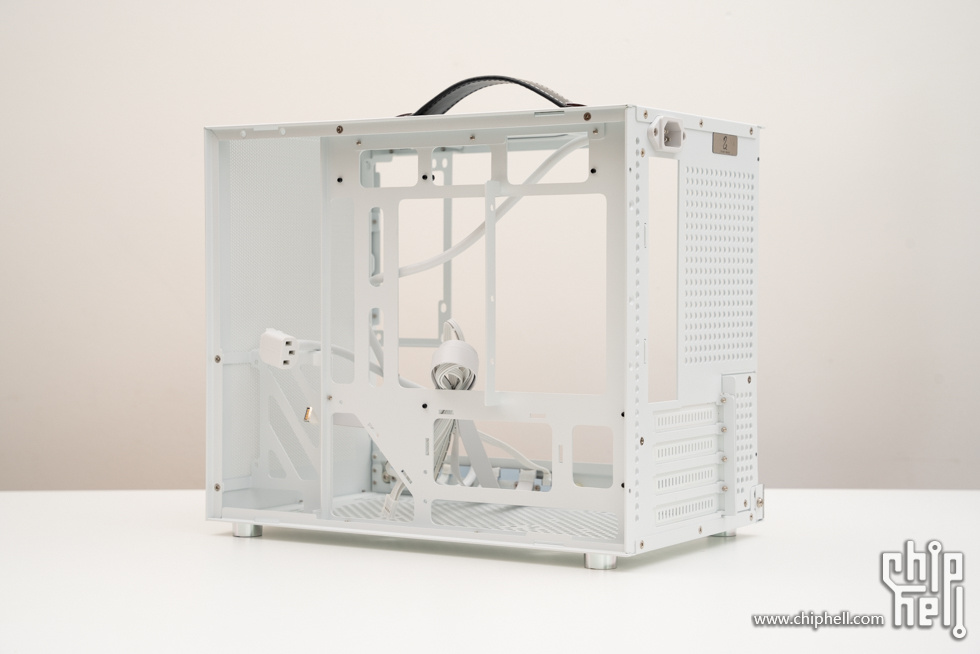

侧后方视角。

机箱顶部一览。

电源位。

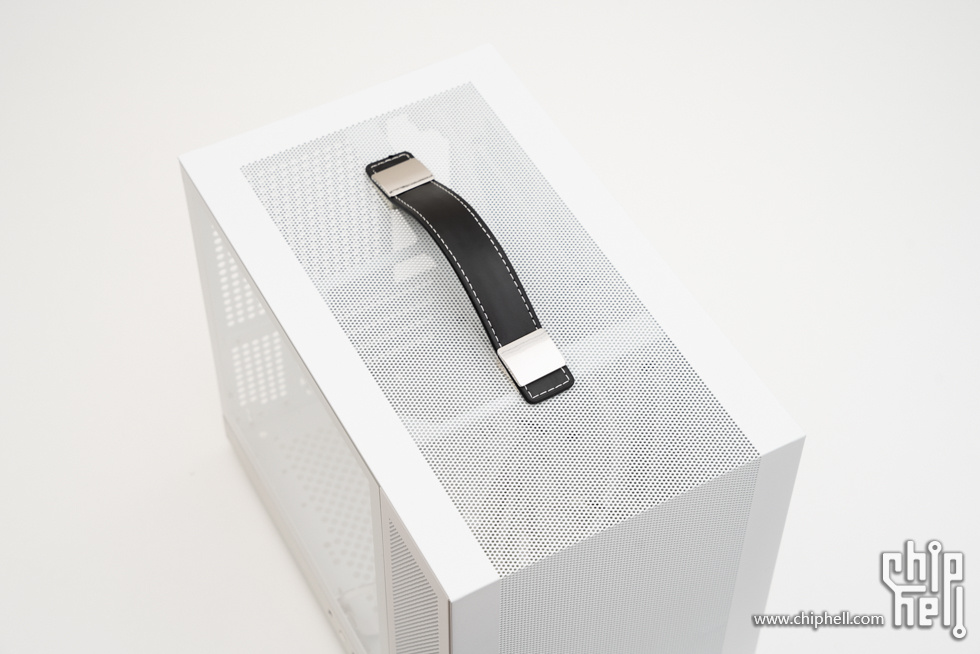

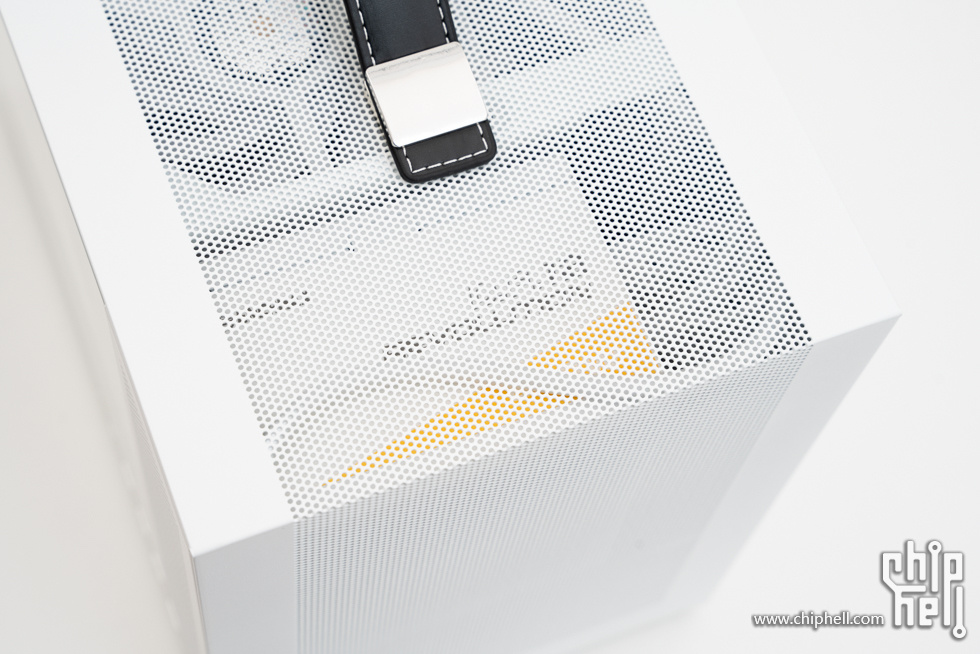

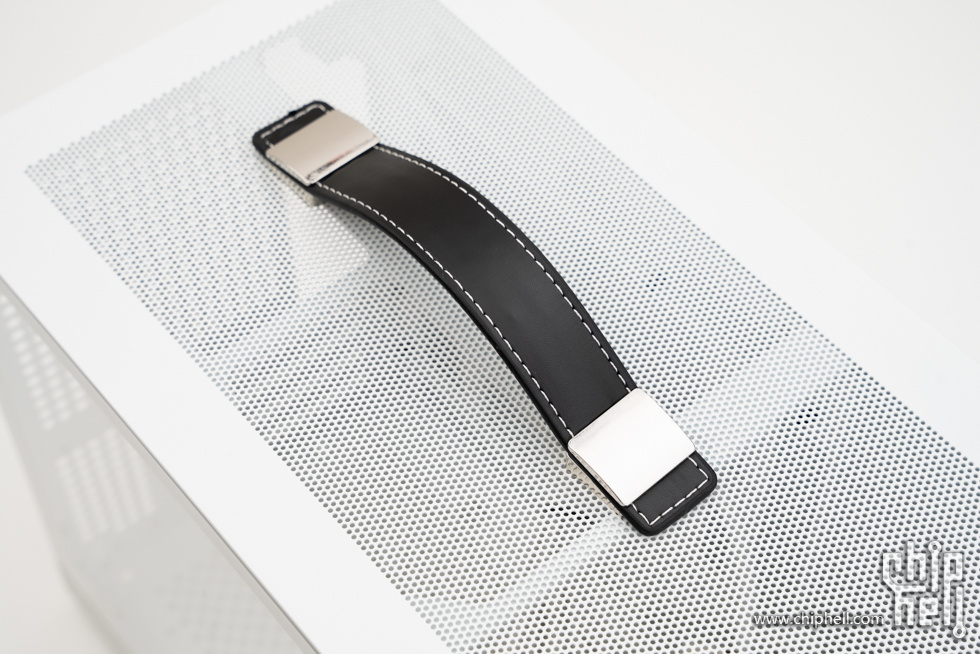

机箱自带闪鳞标志性的皮质提手，极大提升了便携性。

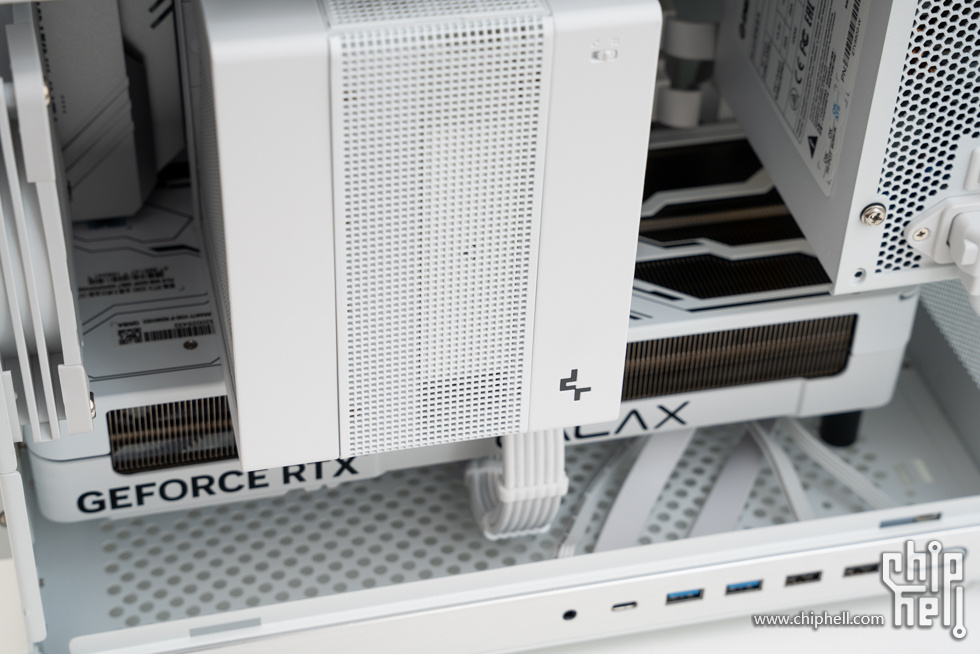

前面板细节，透过网板可以看到内部硬件。

电源位的独立出风设计。

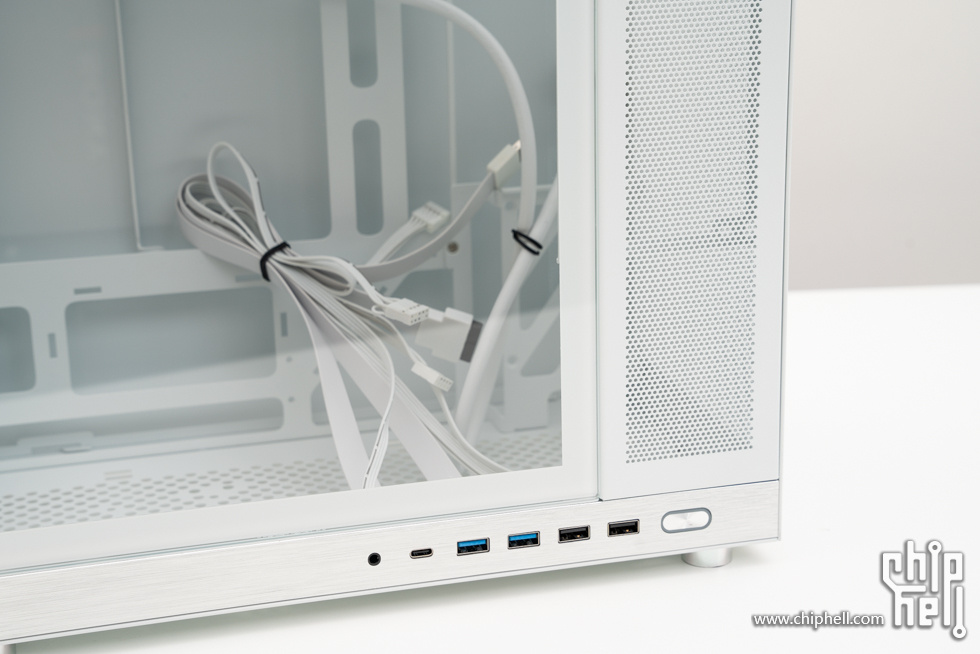

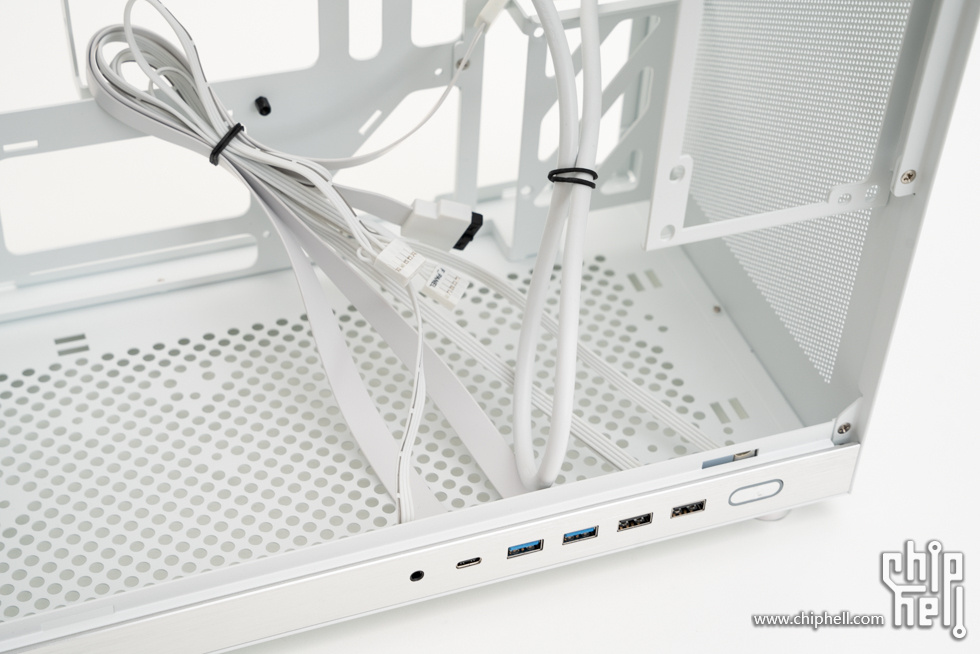

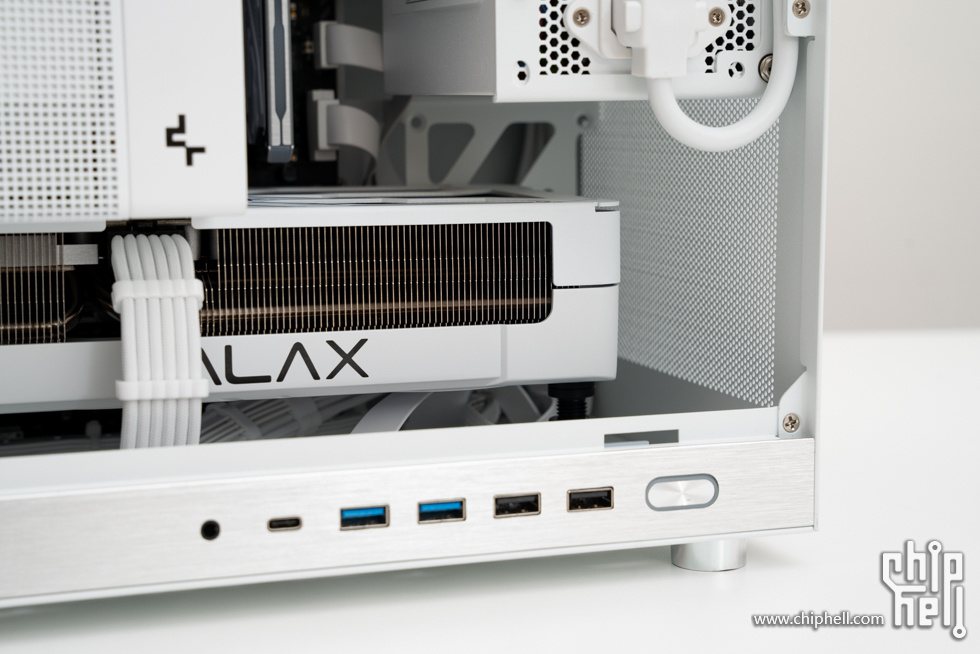

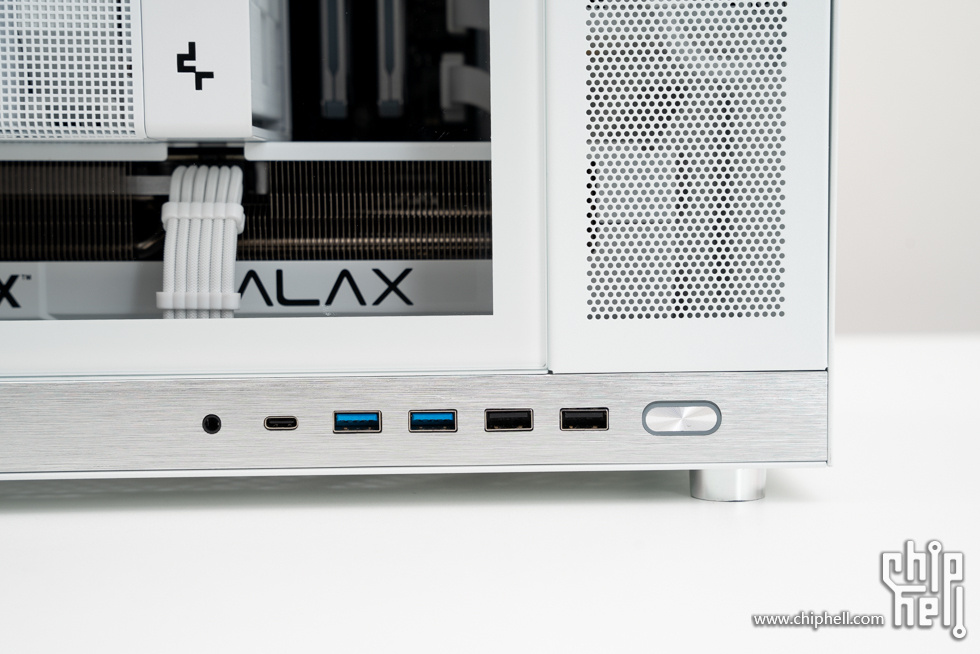

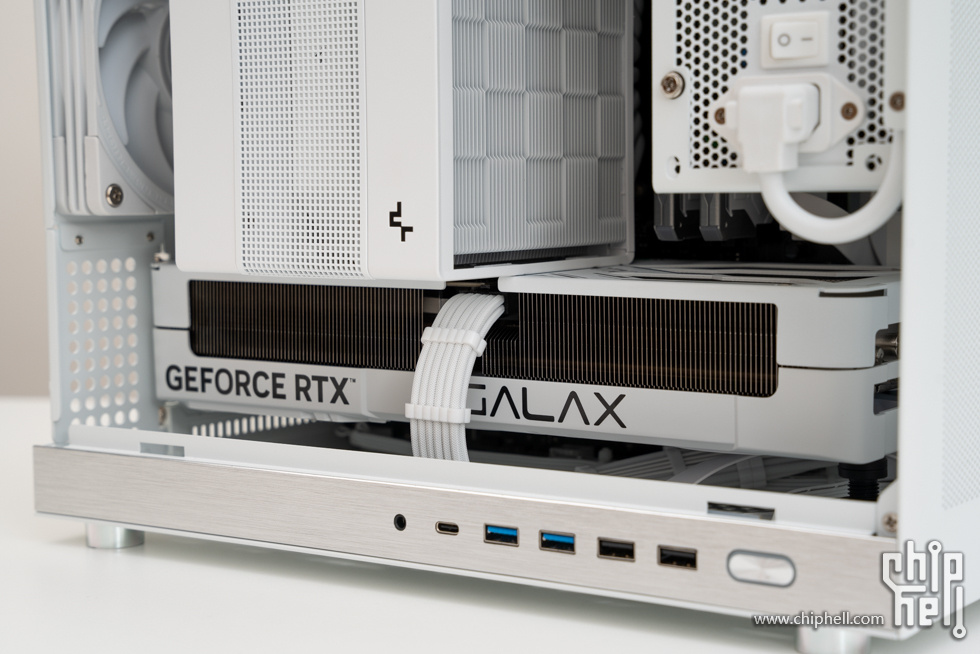

前置接口及按钮，从左至右依次是HD高保真音频口、Type-C接口、USB 3.0 × 2、USB 2.0 × 2、电源按钮。

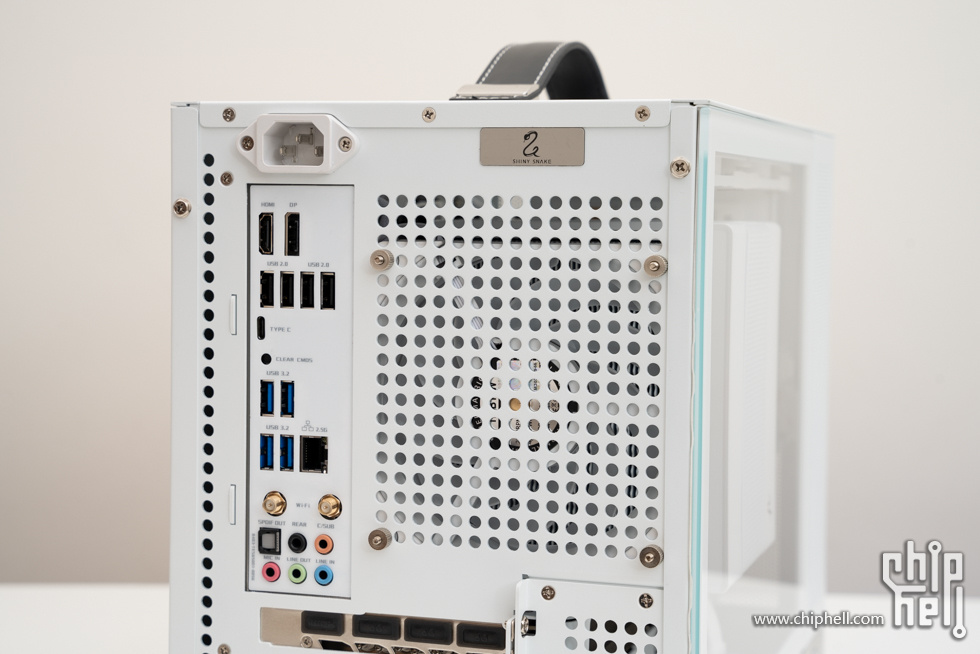

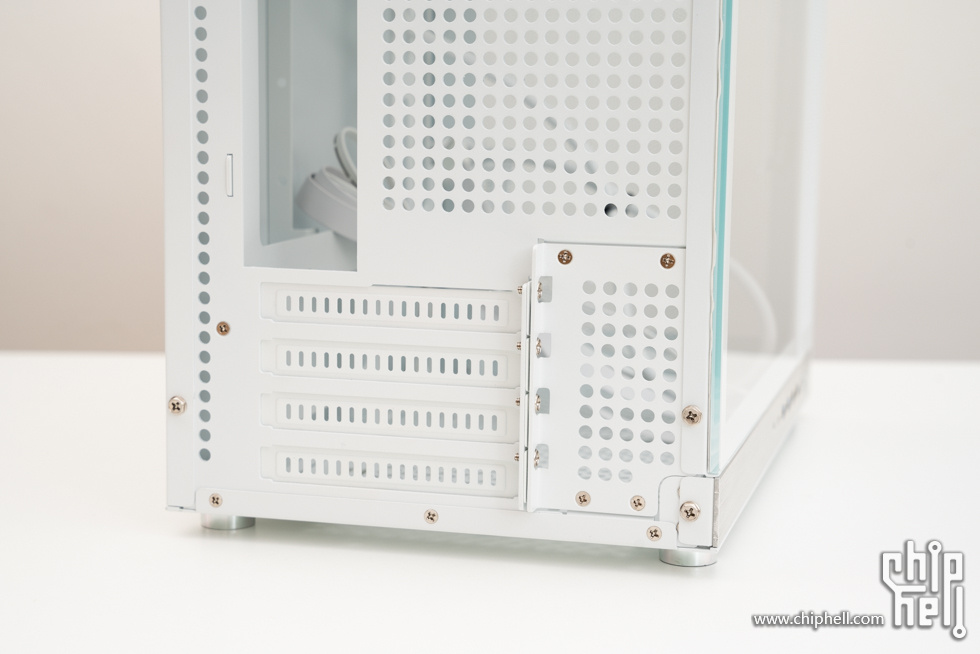

机箱尾部细节，中间为闪鳞品牌铭牌，左侧为电源接口，下方为后置12cm风扇位。

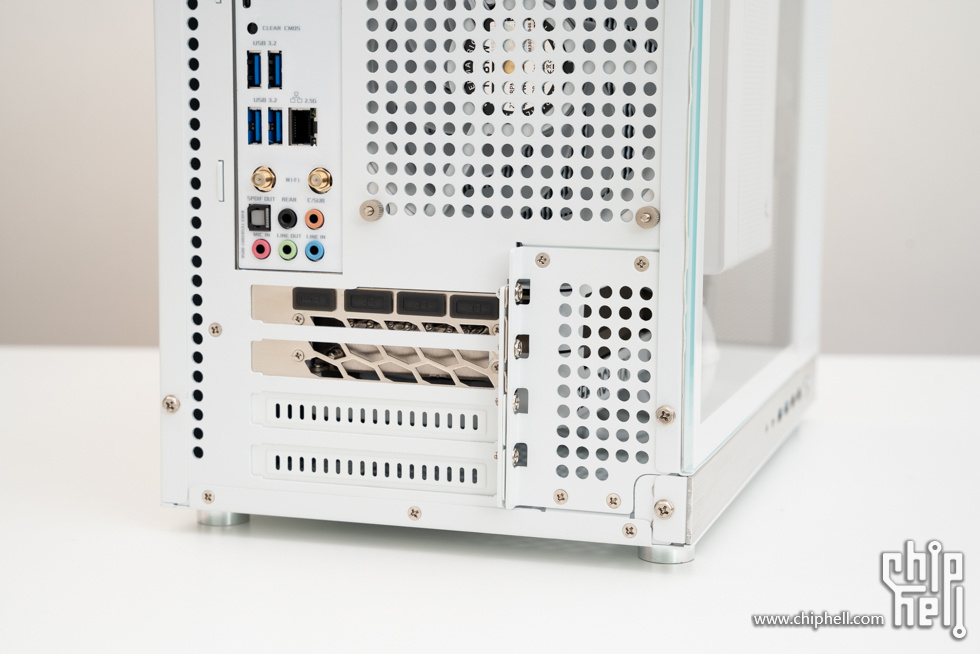

显卡接口区域。

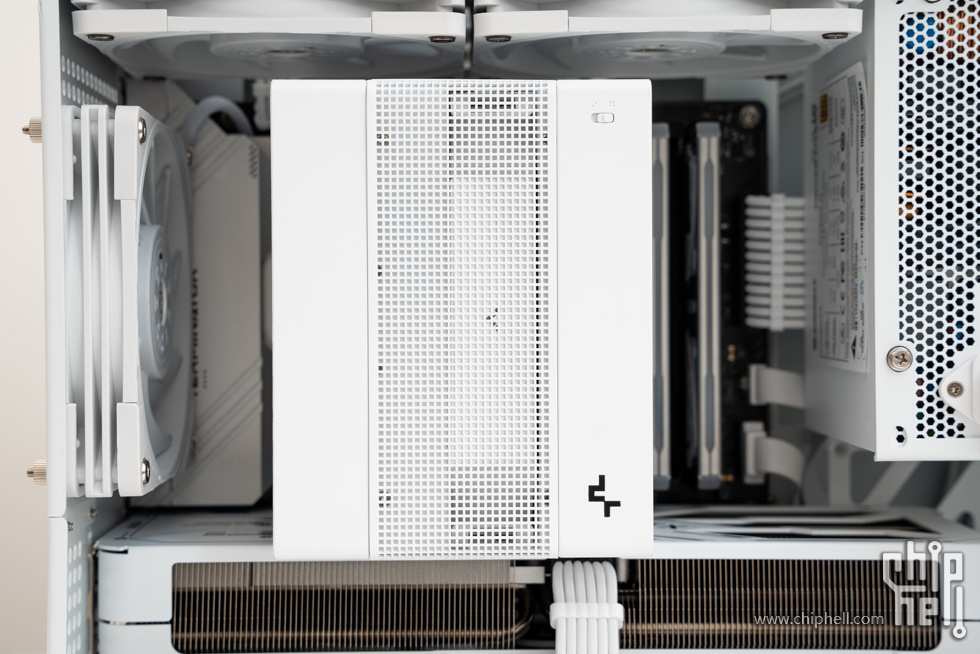

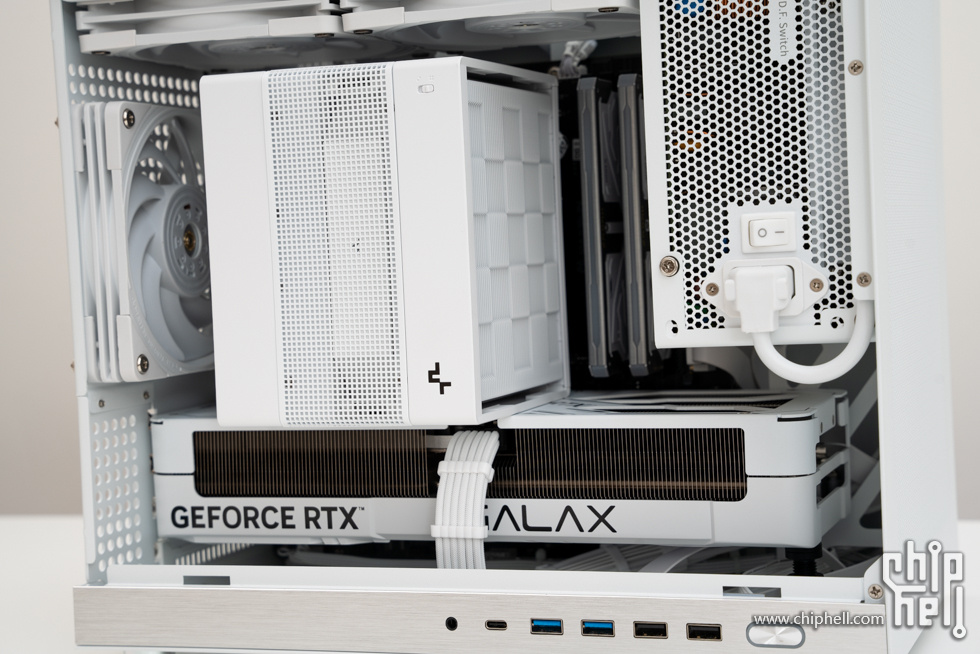

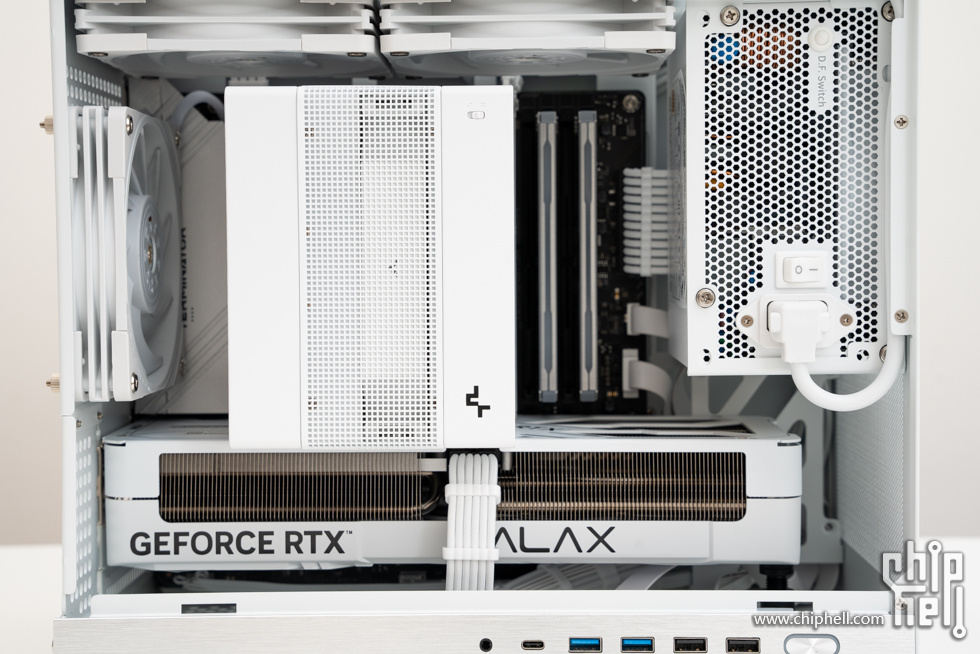

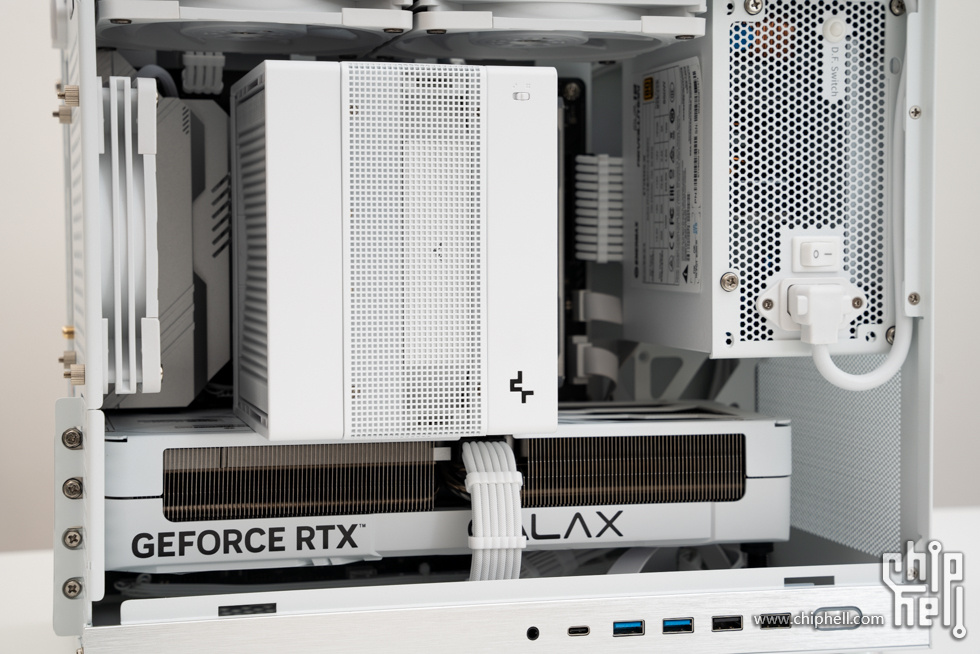

主要部件区域。

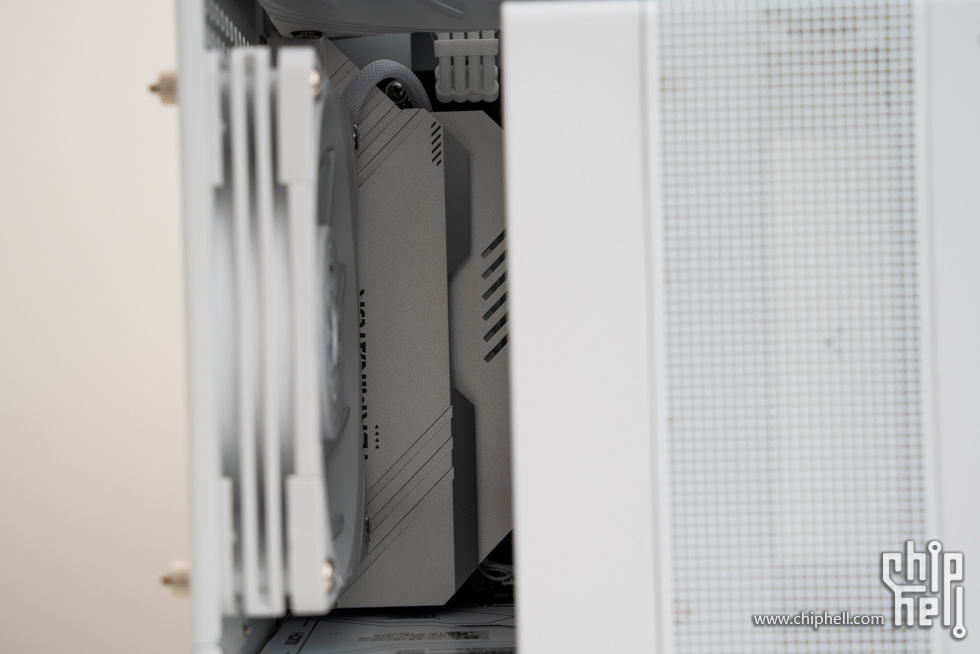

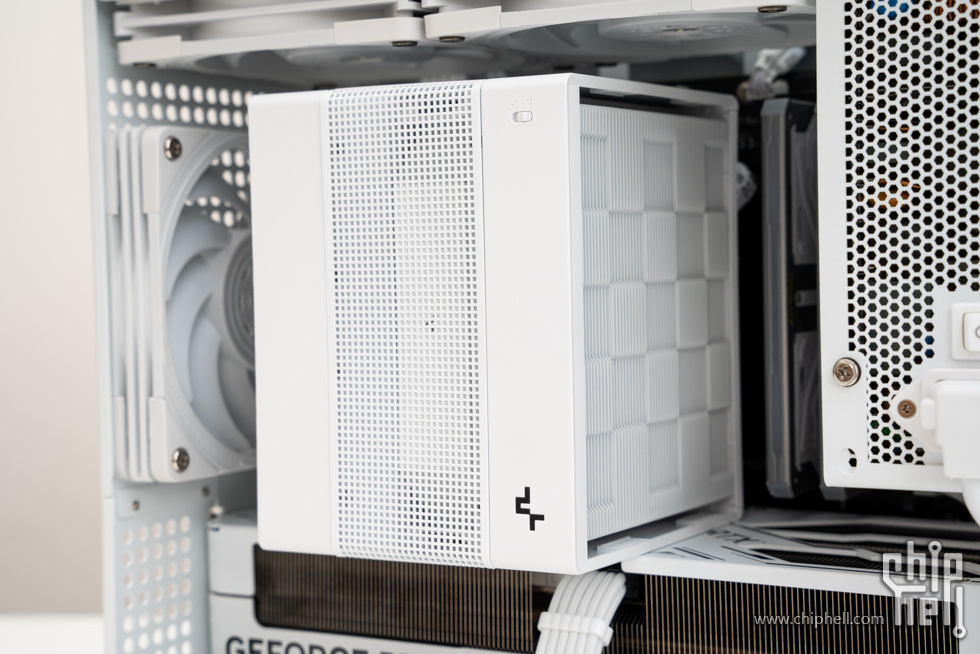

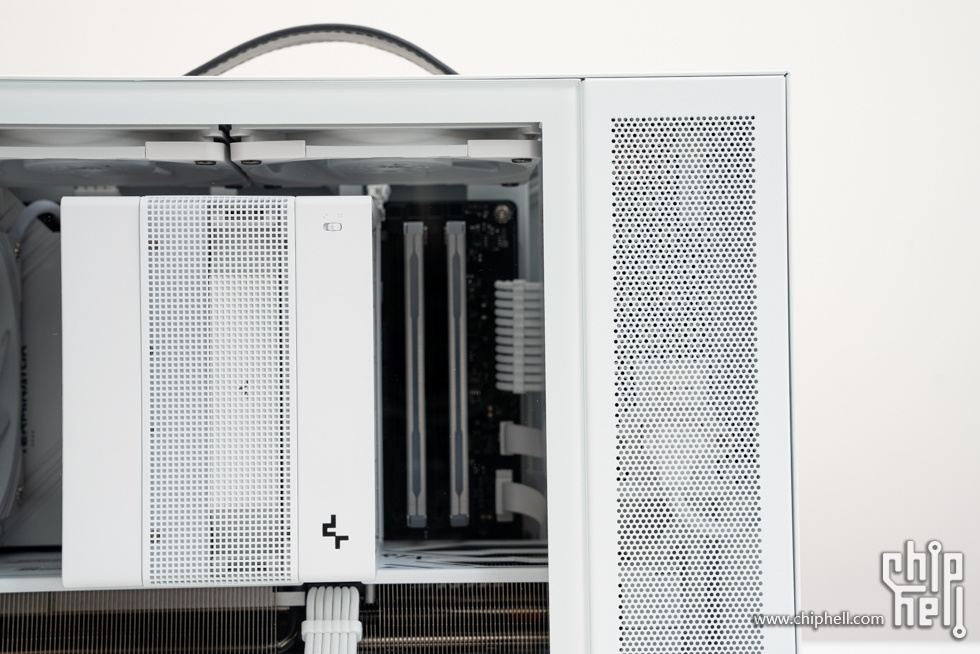

风冷散热器部分，九州风神阿萨辛4S 尺寸刚好。

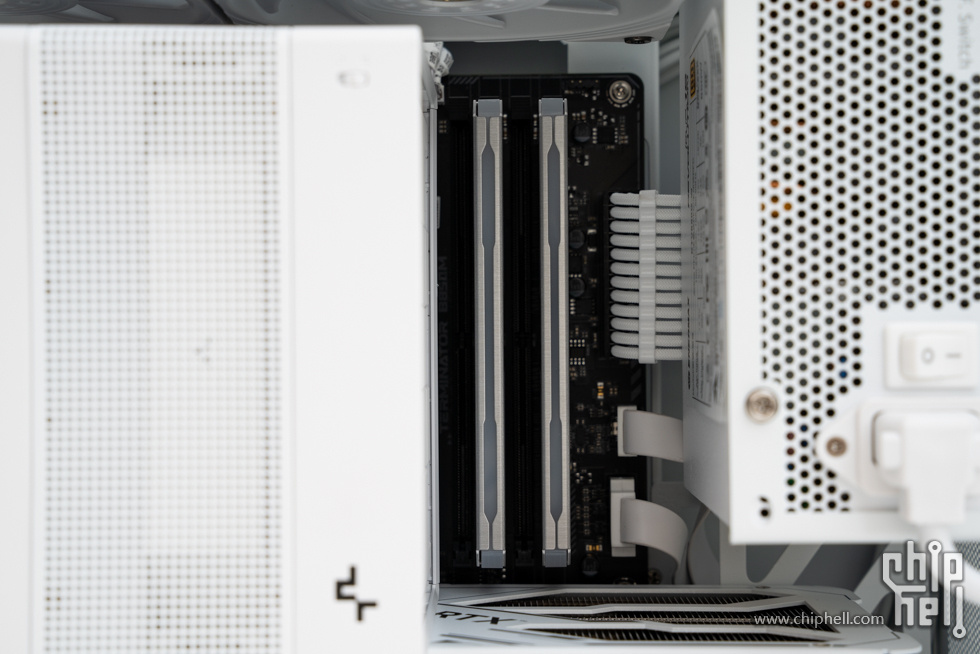

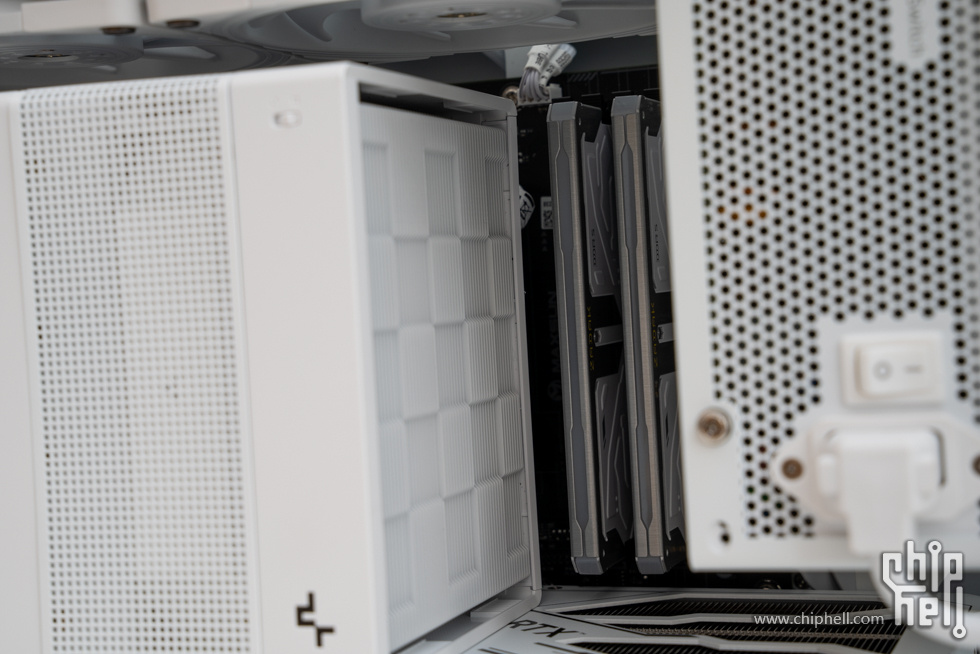

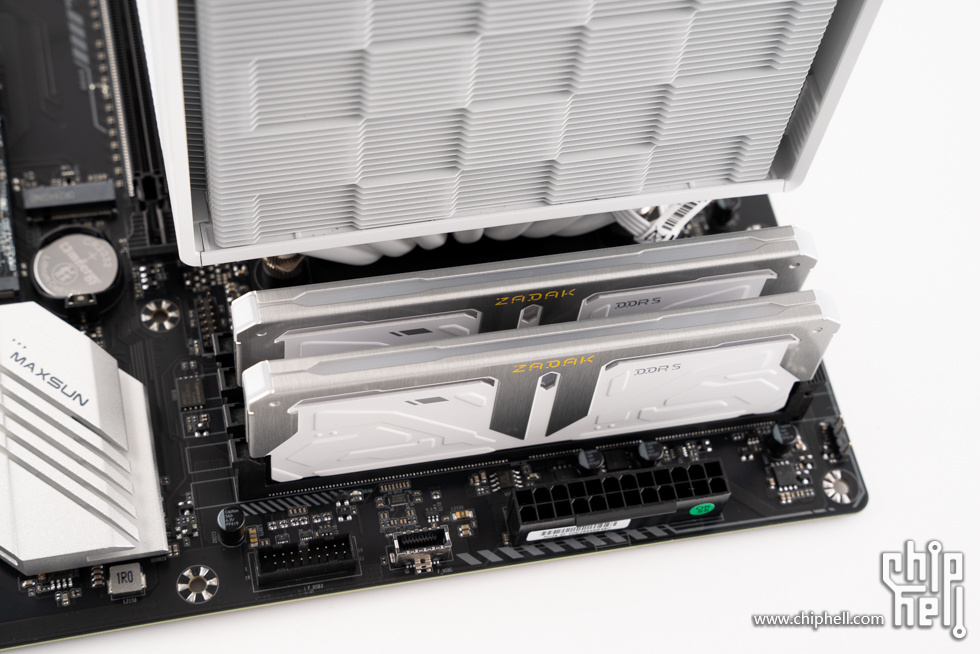

内存部分。

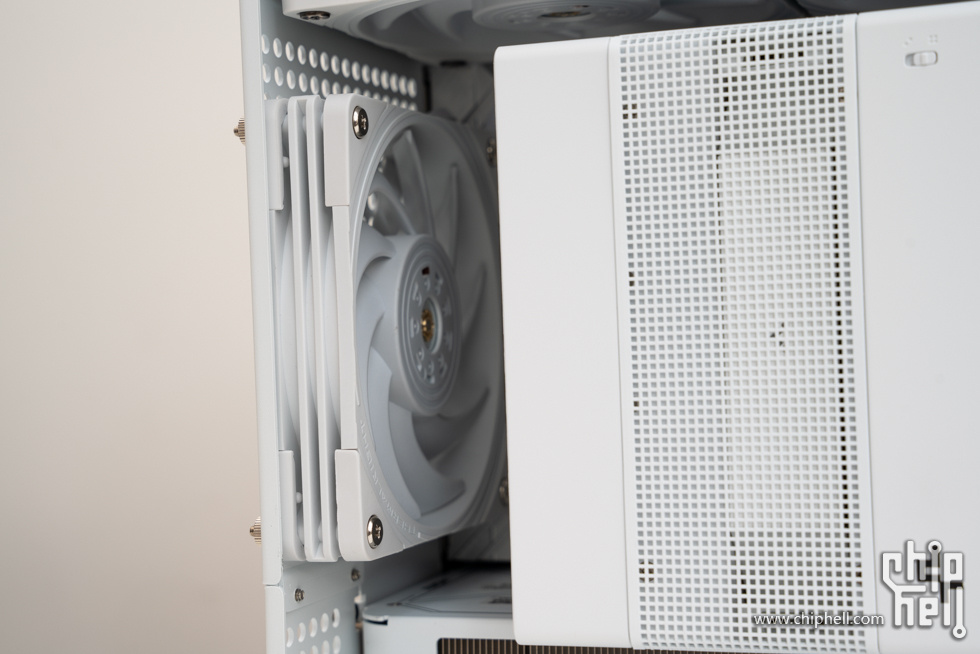

机箱尾部排风风扇。

主板接口保护罩。

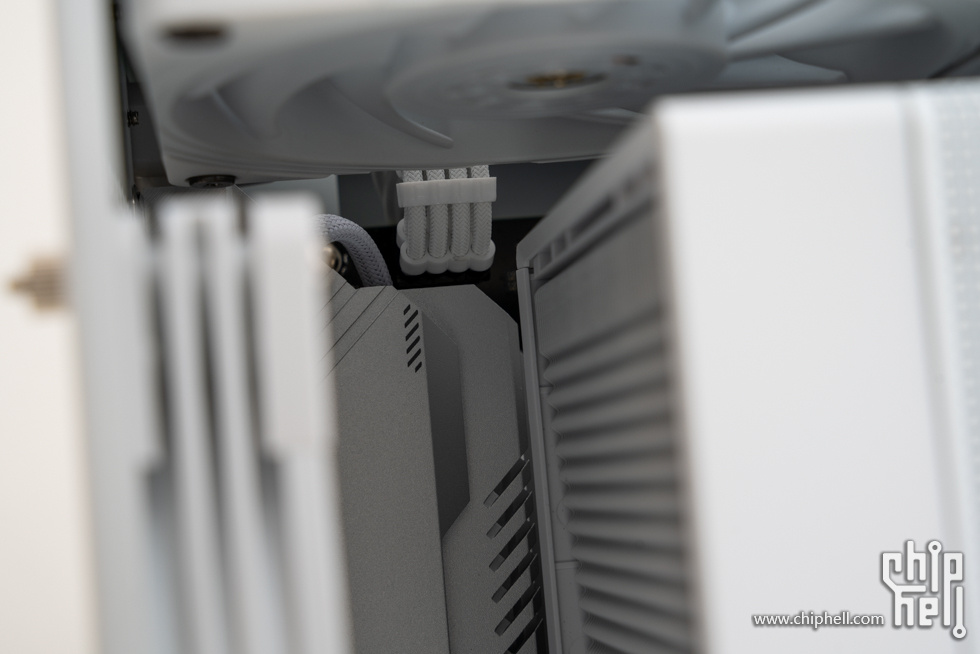

CPU供电线走线。

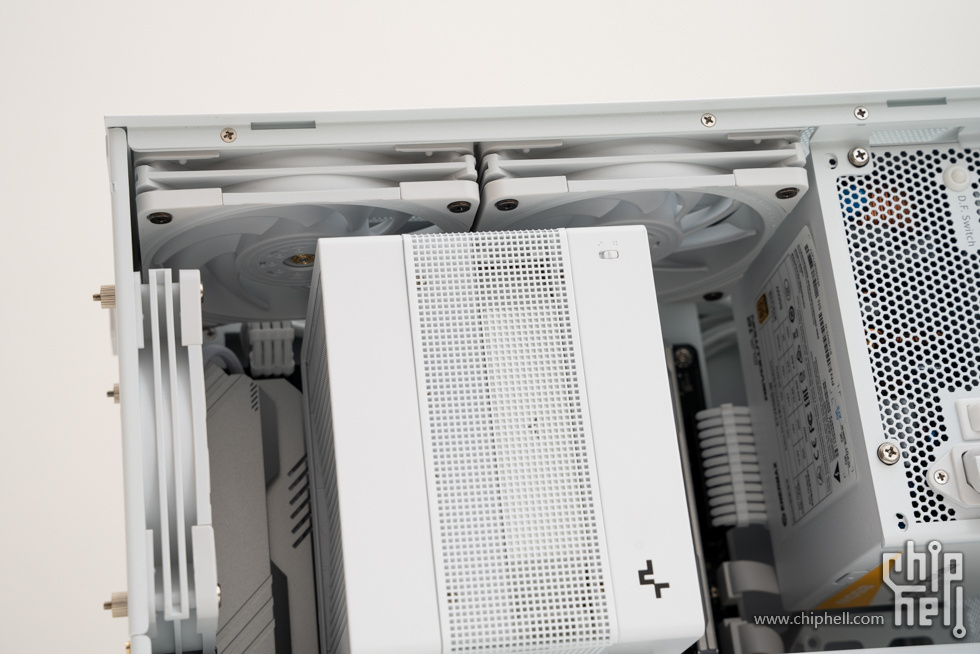

机箱顶部的2把排风风扇。

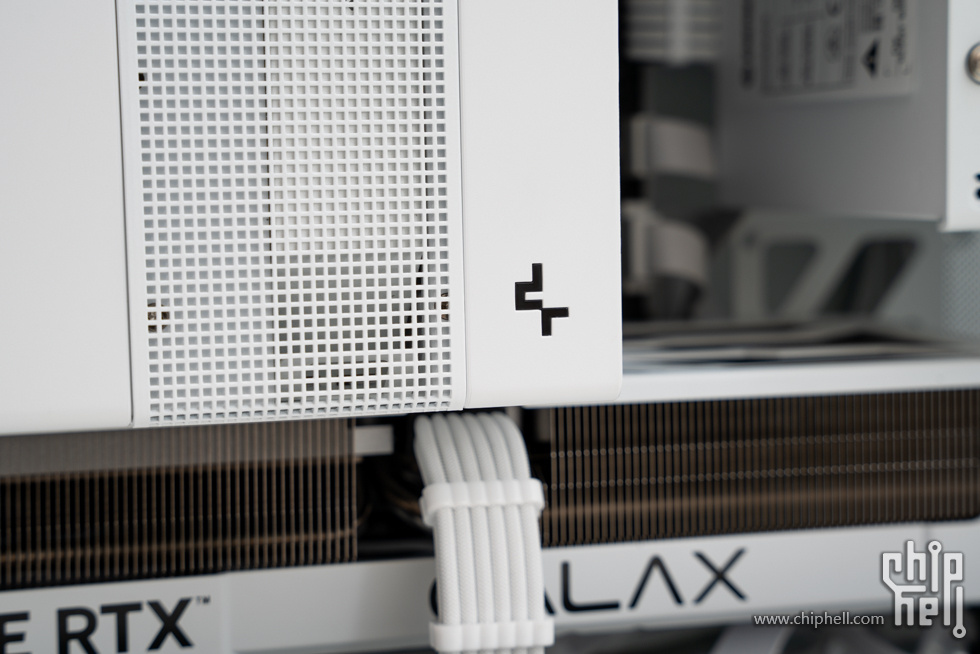

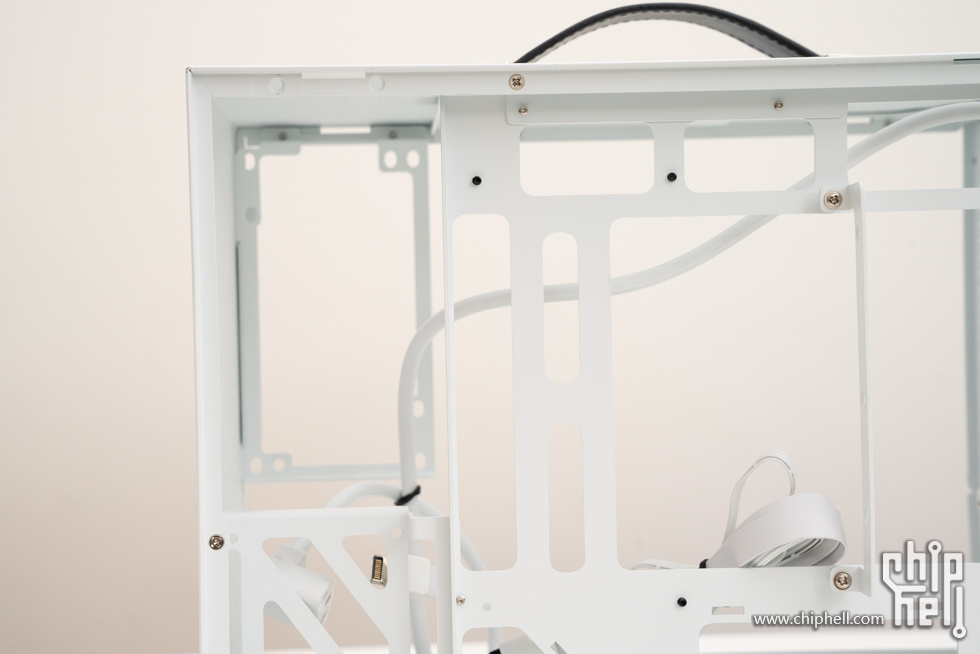

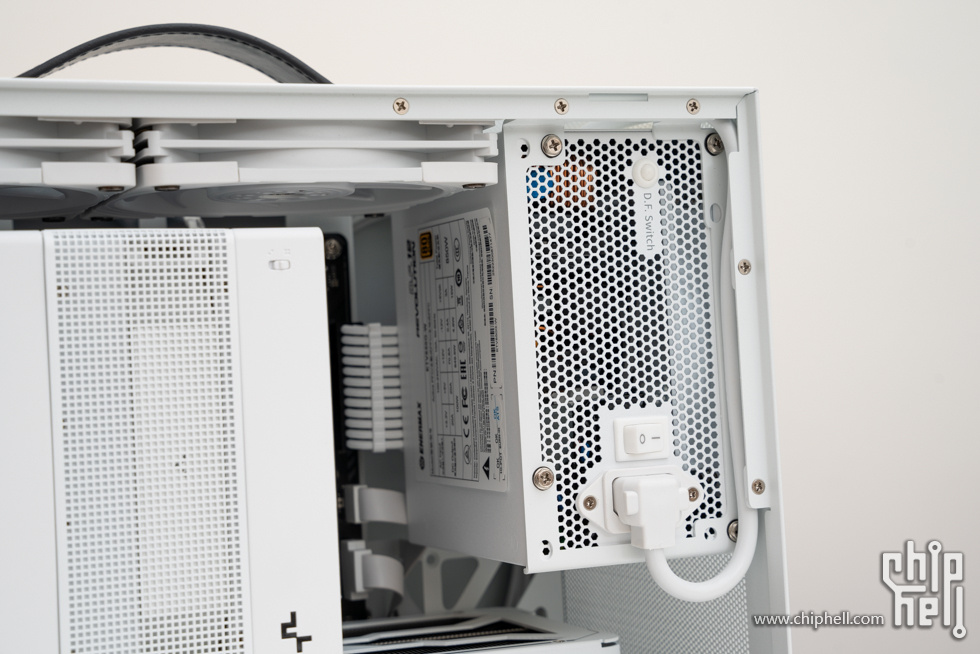

前置电源位，使用了122mm短小机身设计的电源。

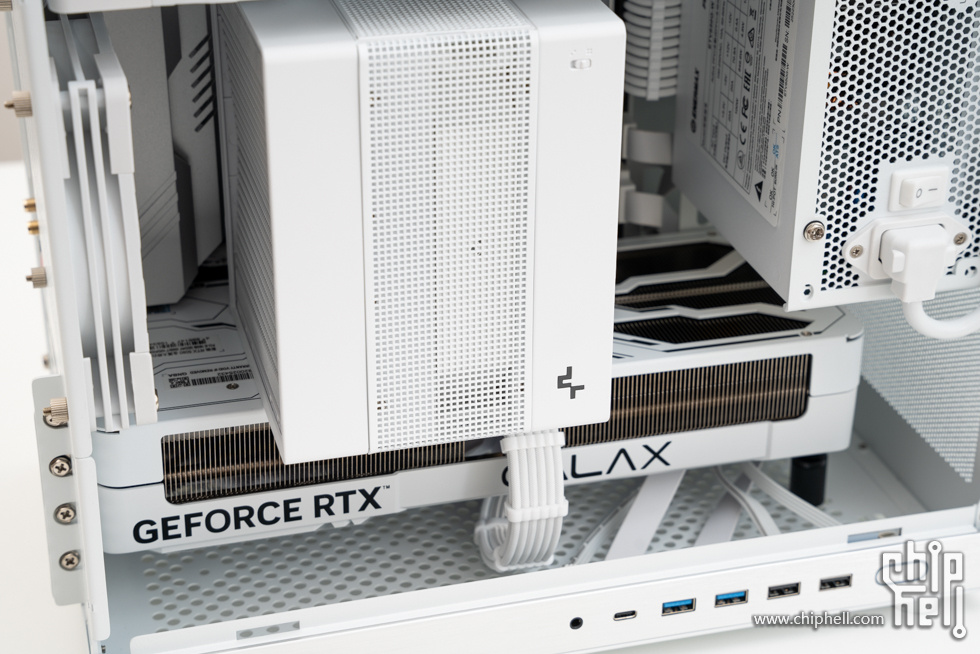

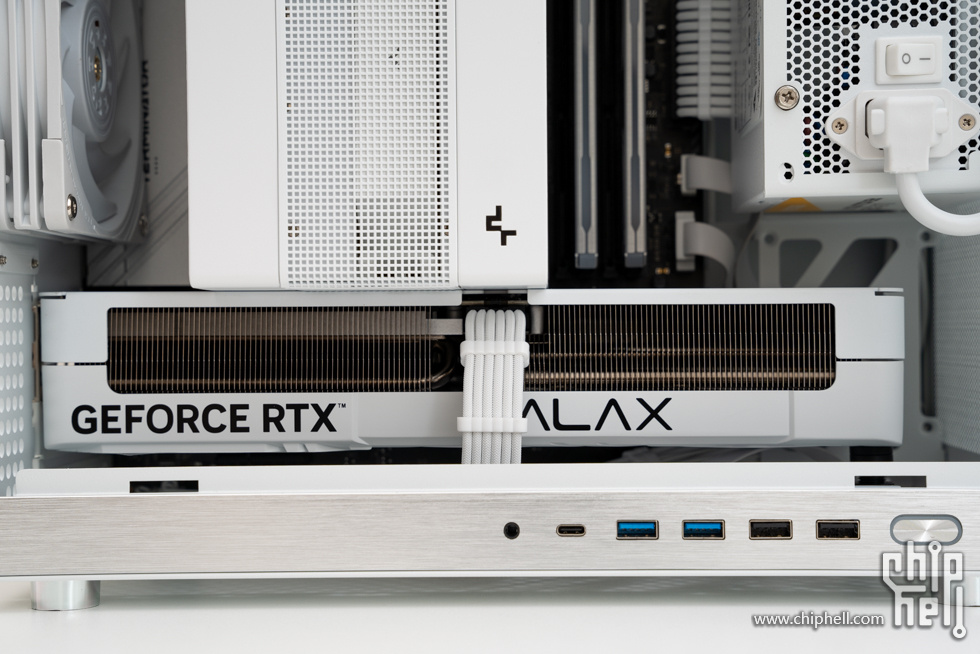

显卡部分。

显卡背板部分，前部有贯穿开孔设计，增强散热效能。

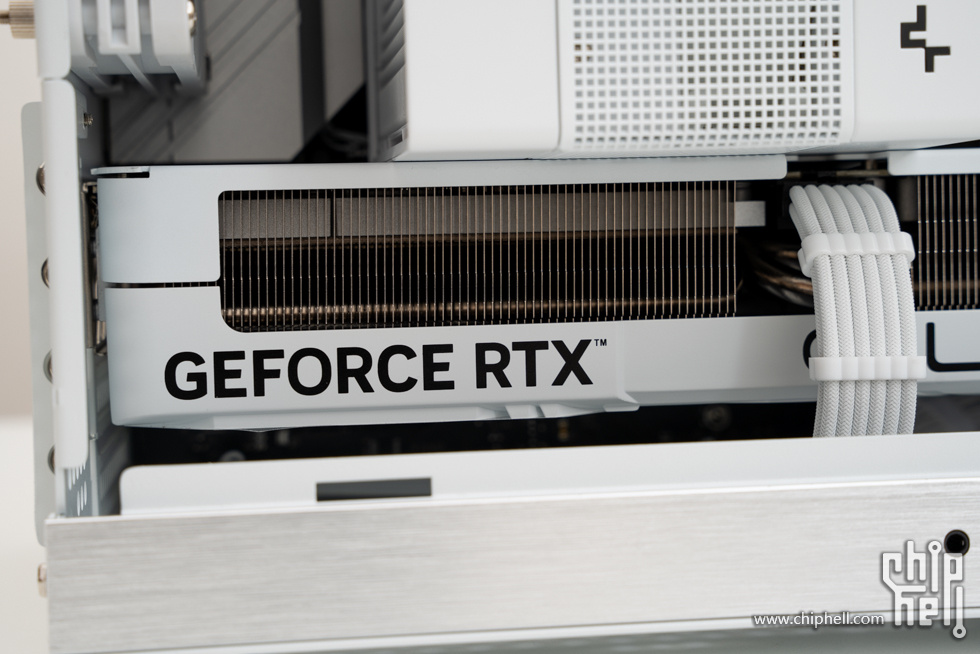

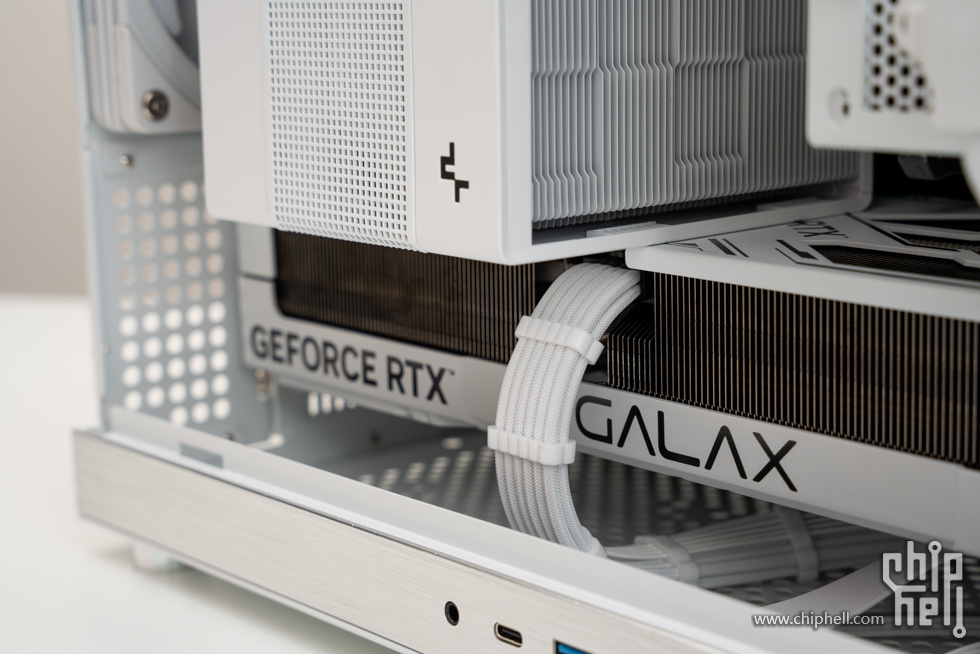

显卡顶部左侧下方印有GEFORCE RTX字样。

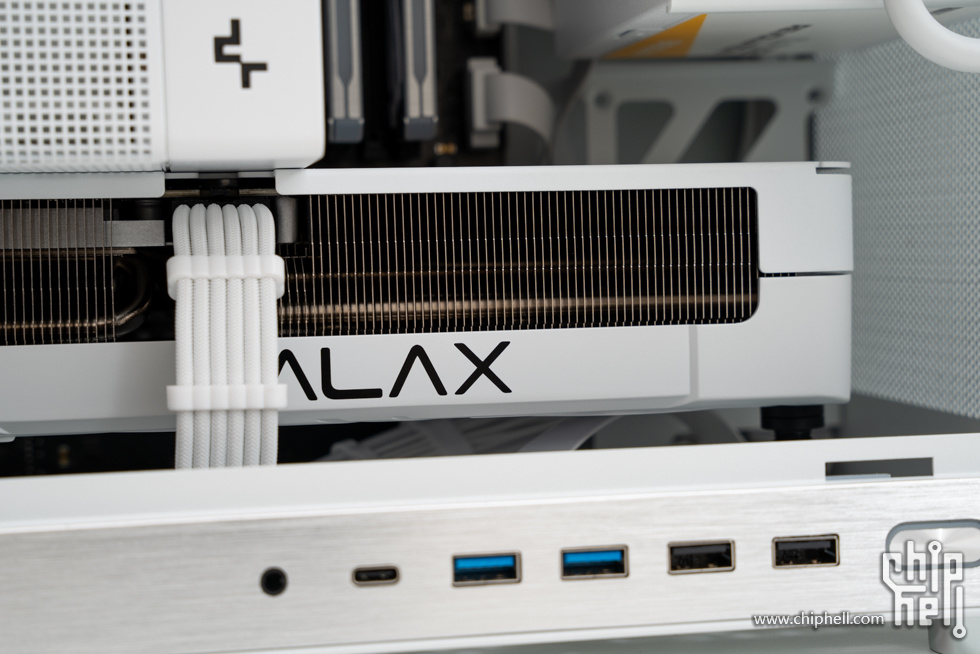

右侧下方印有影驰logo。

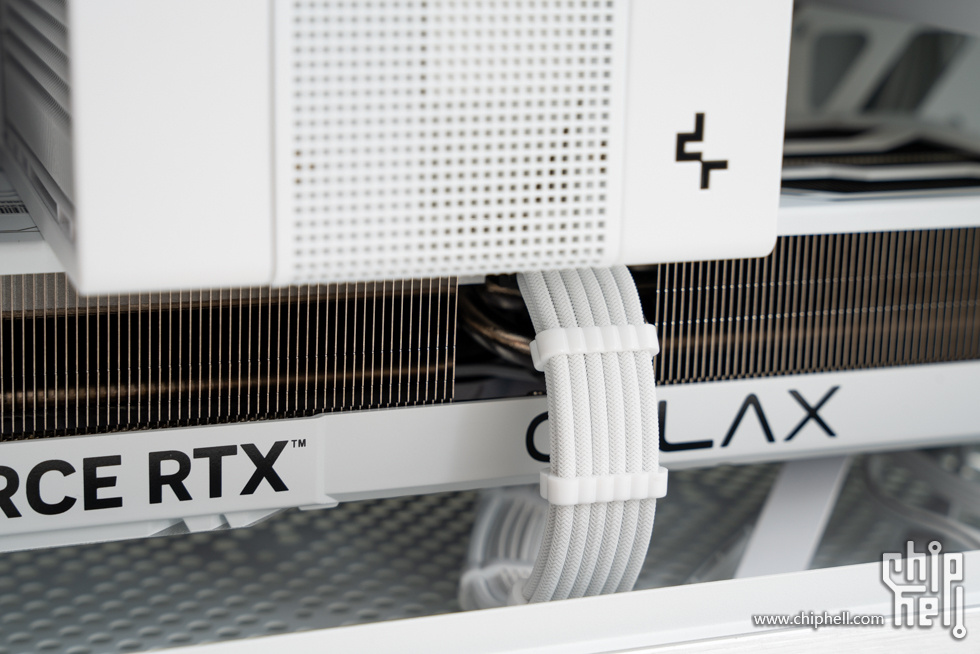

显卡供电线走线。

显卡前部还有些剩余空间。

配件展示

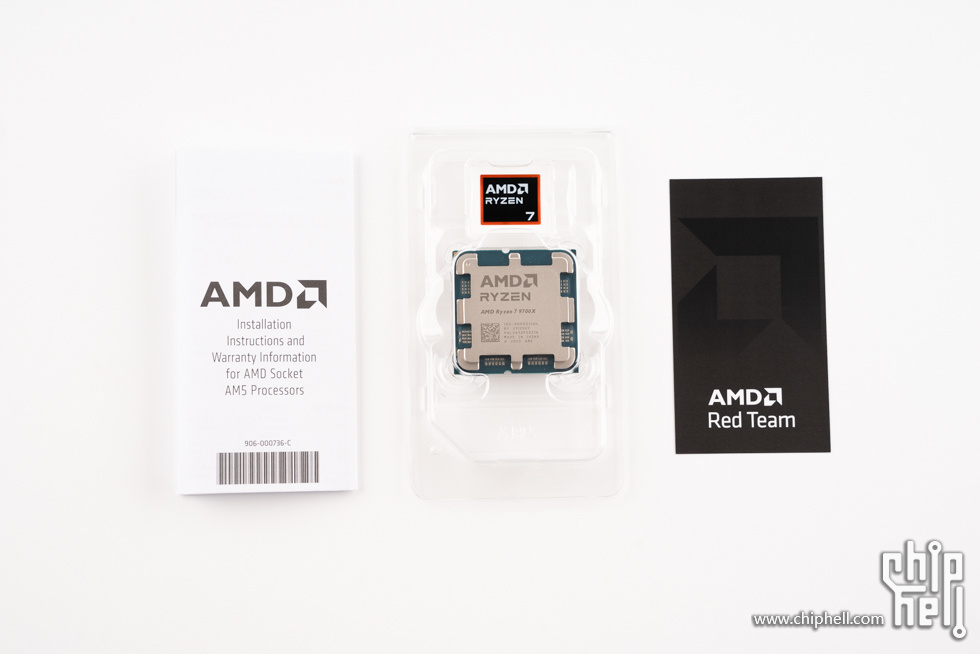

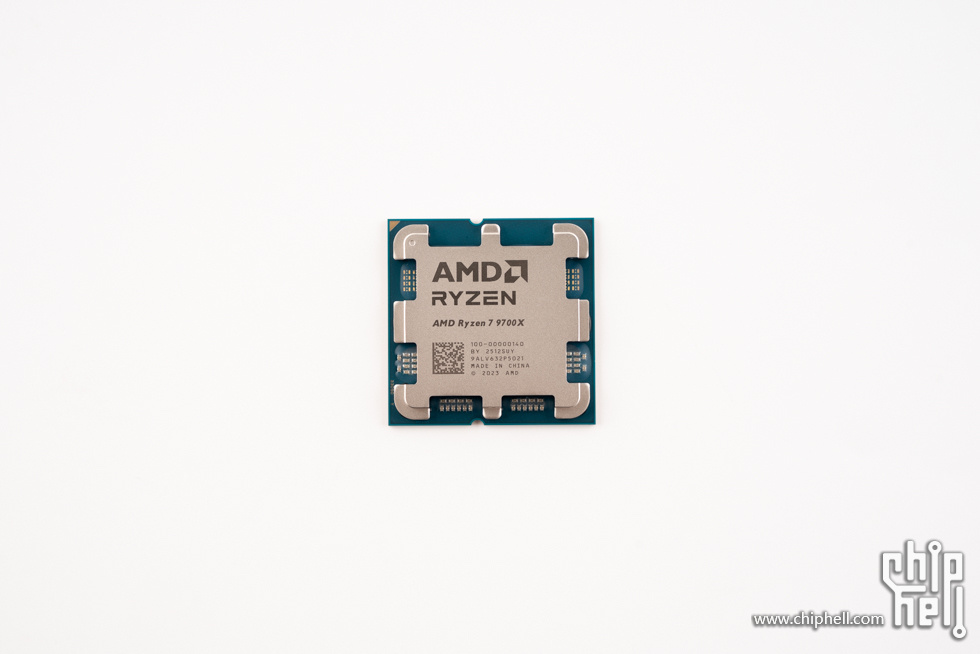

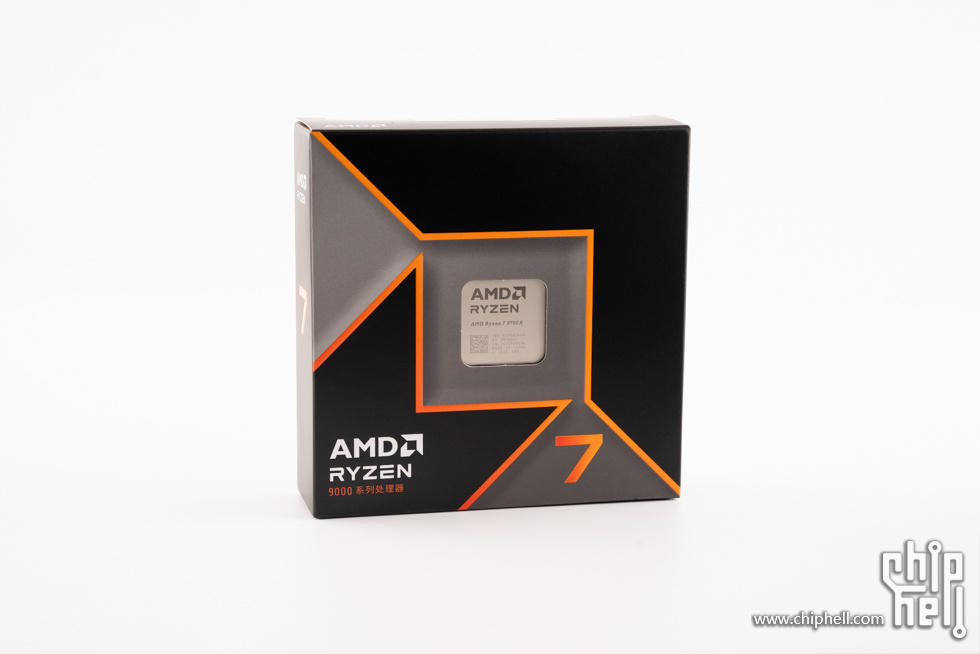

AMD 锐龙7 9700X。

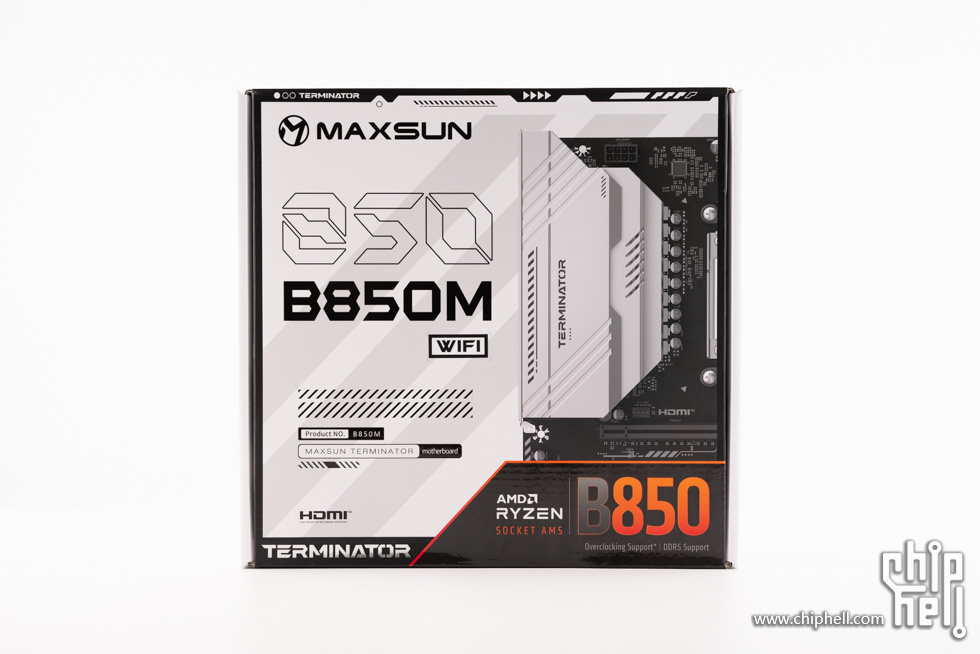

铭瑄 MS-终结者 B850M WIFI 主板，包装采用了较为简约的设计，正面包括主板型号和散热装甲简图，右下角用橙色标注了所使用的芯片组。

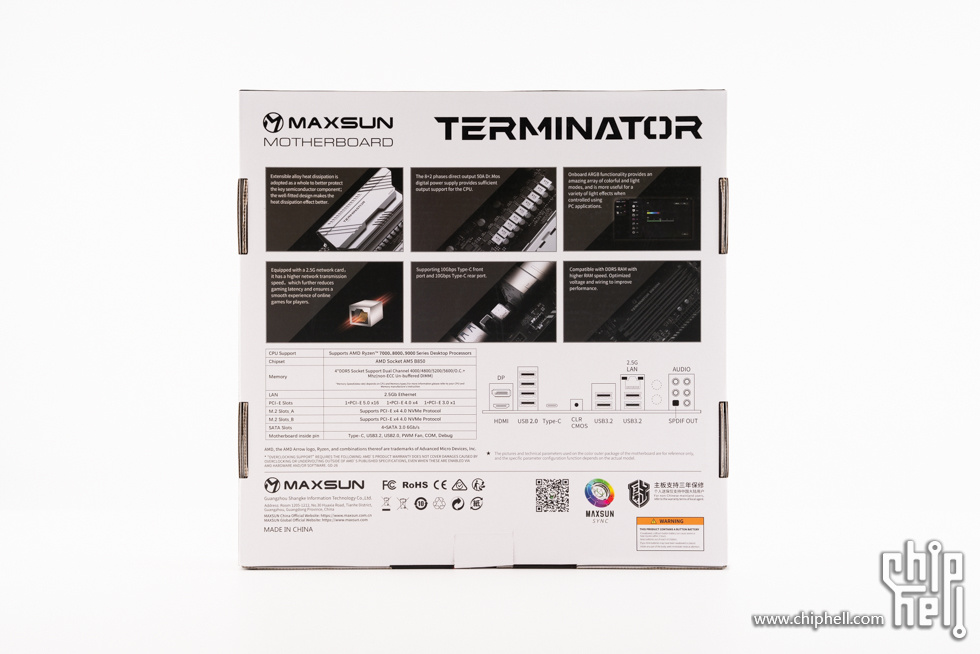

包装背面是主板的特性说明、详细的规格参数和I/O接口说明。

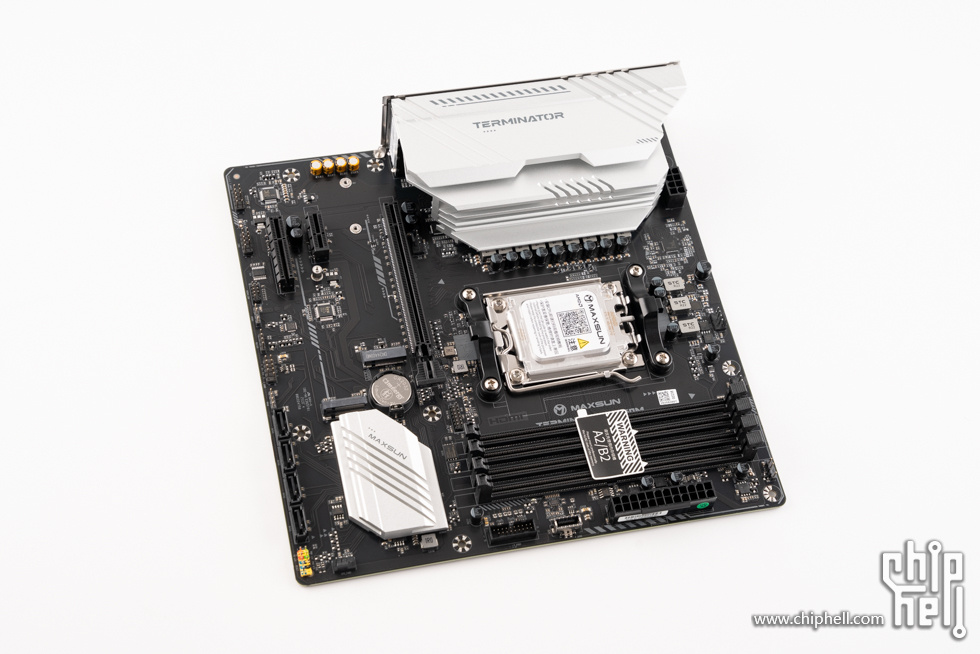

主板本体部分，采用黑色PCB，覆盖了大面积的银白色散热装甲，布局规整，颜值在线。

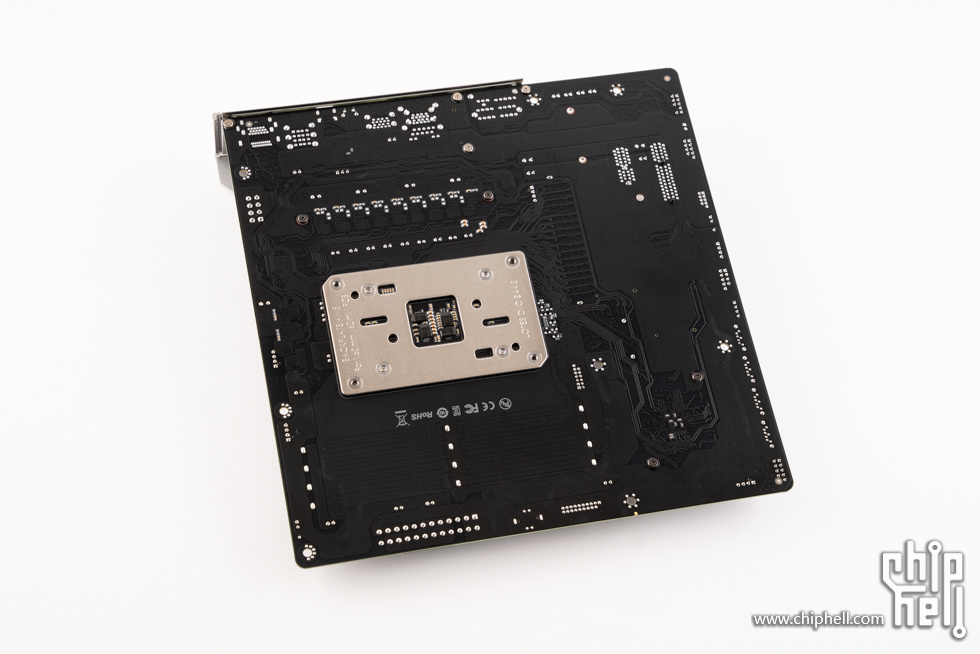

主板背面，焊点饱满，PCB表面处理非常干净。

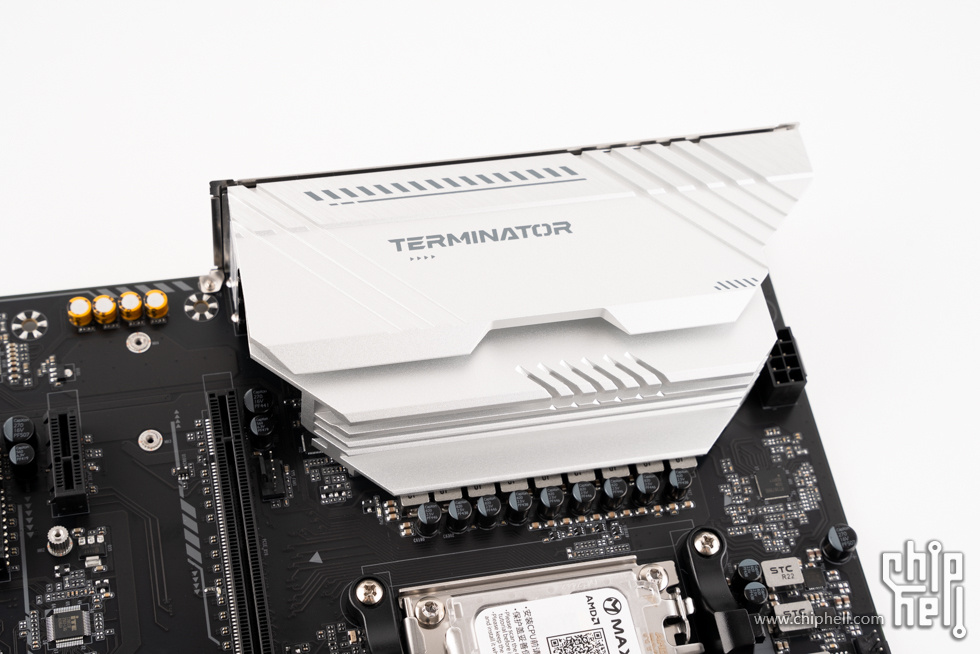

供电部分的散热装甲非常厚实，表面印有TERMINATOR的字样，并开有格栅开工，增大散热面积，能充分发挥处理器的性能。皓银色合金散热装甲覆盖供电部分MOS与电感，接触面之间采用高品质导热硅条。

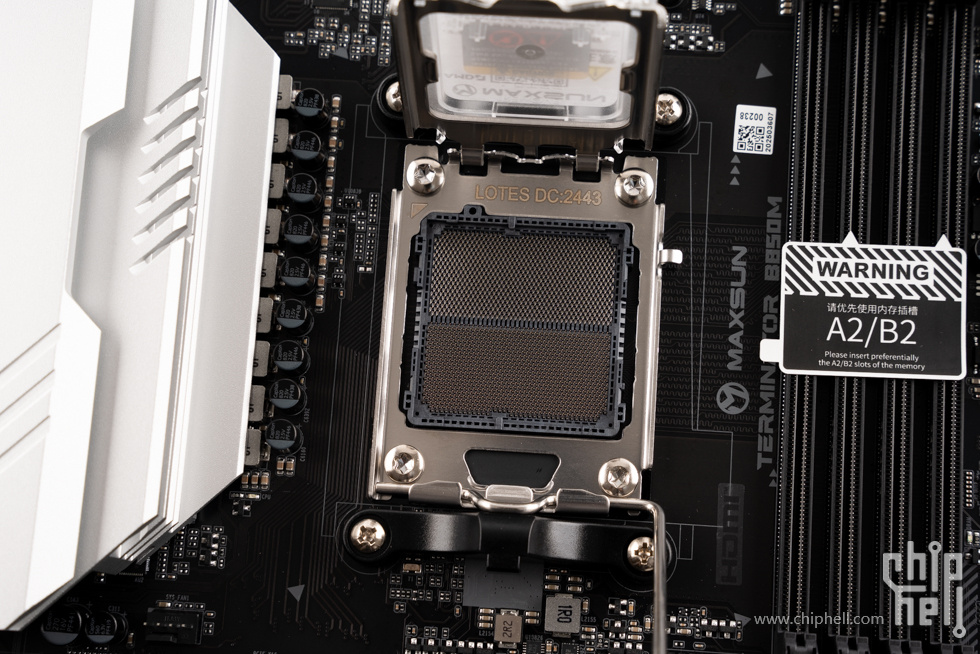

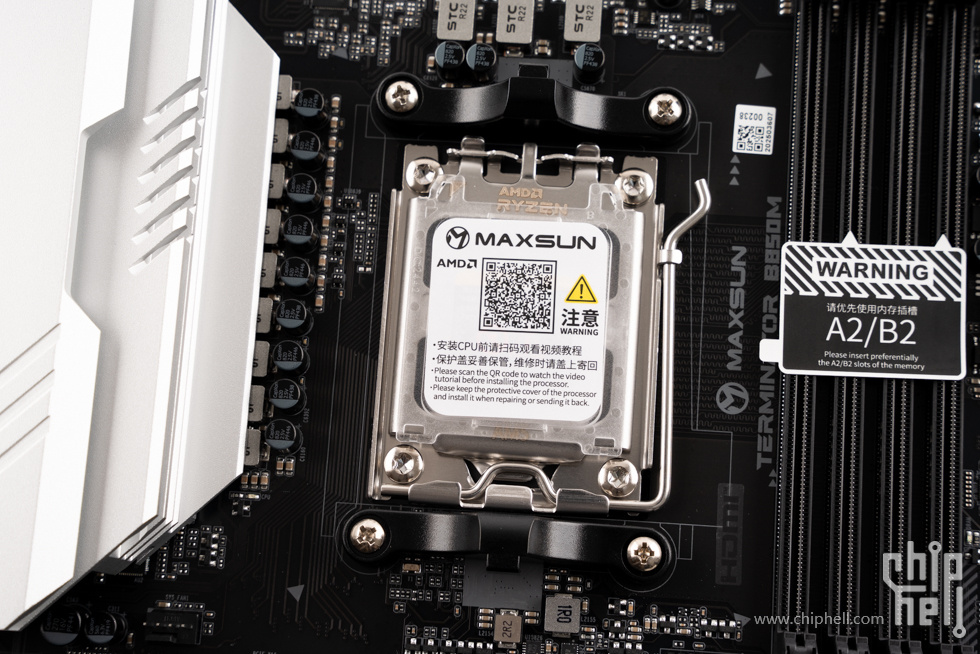

AM5 插槽，CPU接口保护罩。

密集的CPU针脚。

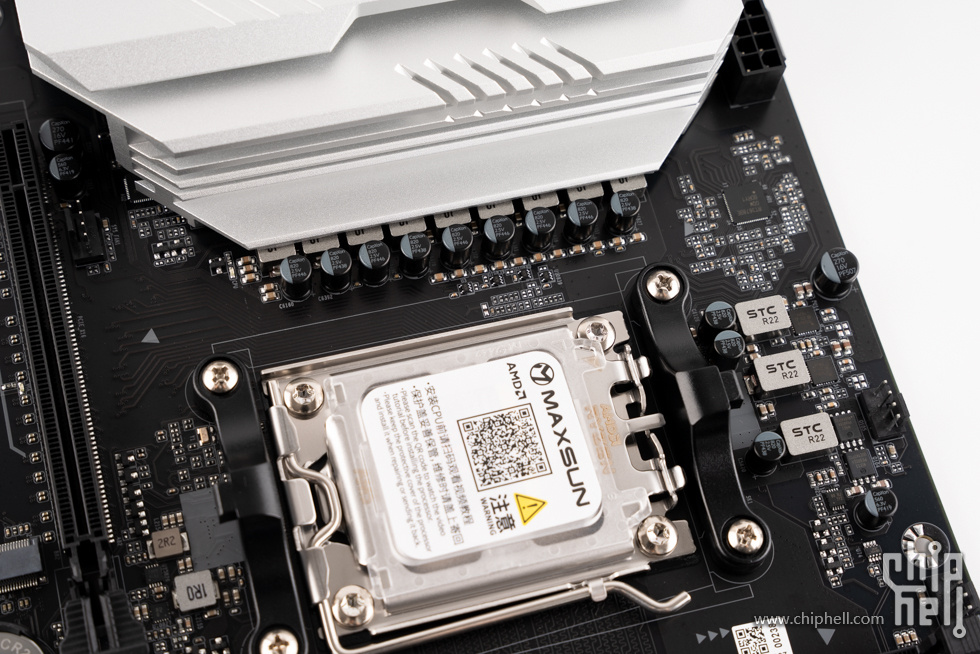

供电部分，采用8+2+1相 50A Dr.Mos 供电设计，配合SMT贴片电容与4颗聚合物钽电容加持，能充分发挥CPU性能。

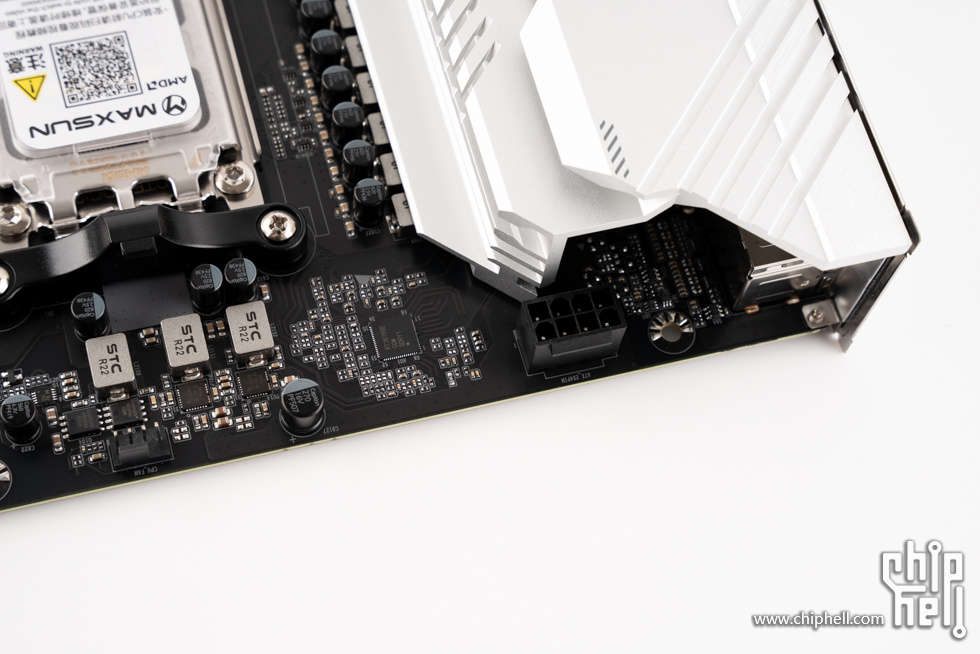

8Pin CPU供电接口。

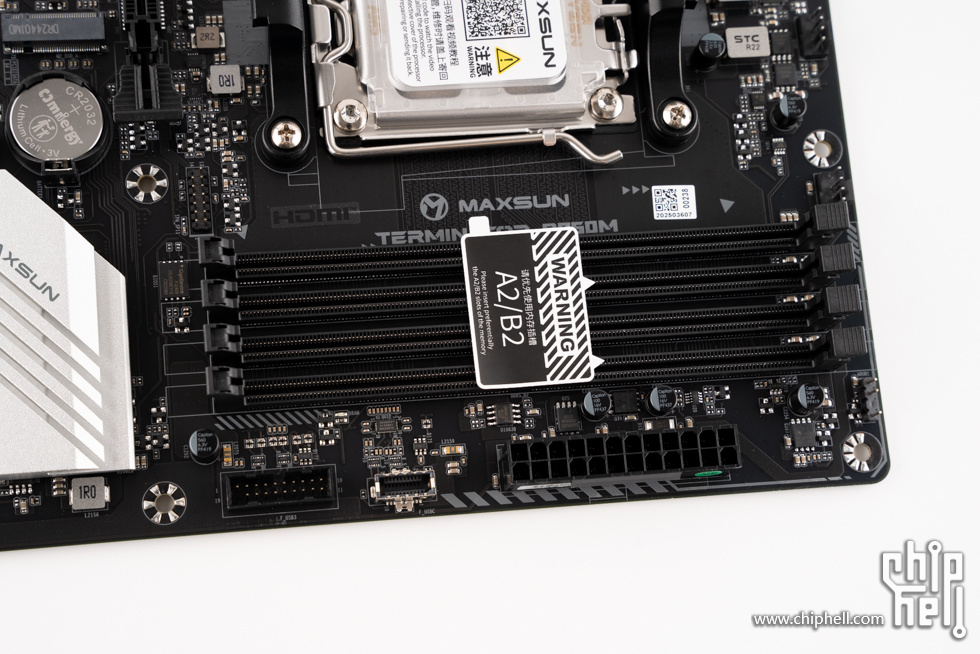

内存插槽方面，这块主板配备了4条DDR5内存插槽，支持双通道内存技术，最高支持192GB，超频最高支持到8000MHz+。

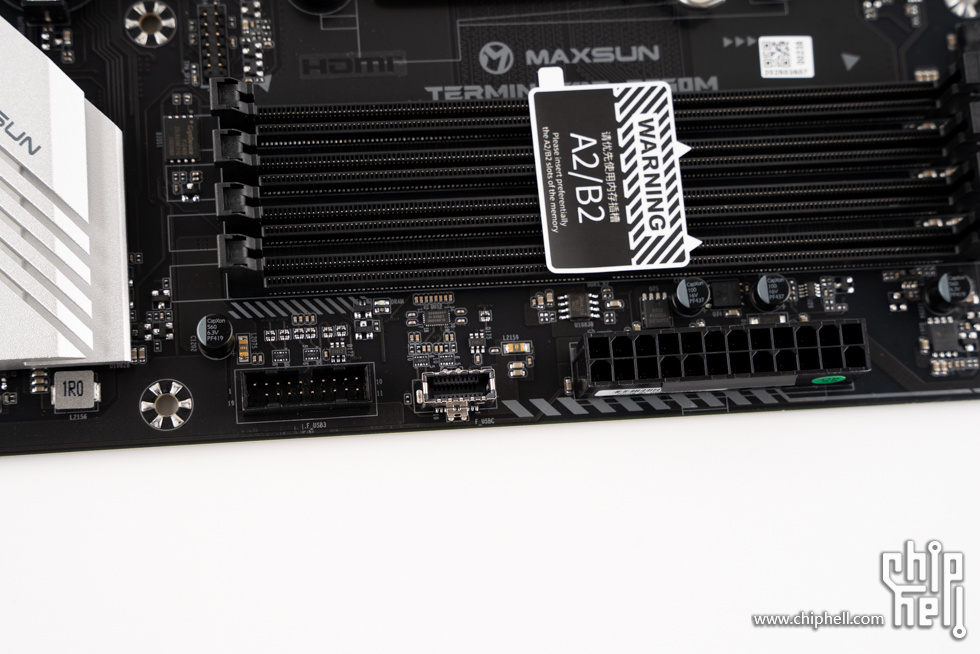

主板24Pin供电接口，前置的USB 3.2接口组位于主板侧边中部位置，包含一组USB 5Gbps 19Pin接口和一个USB Type-C（10Gbps）接口。

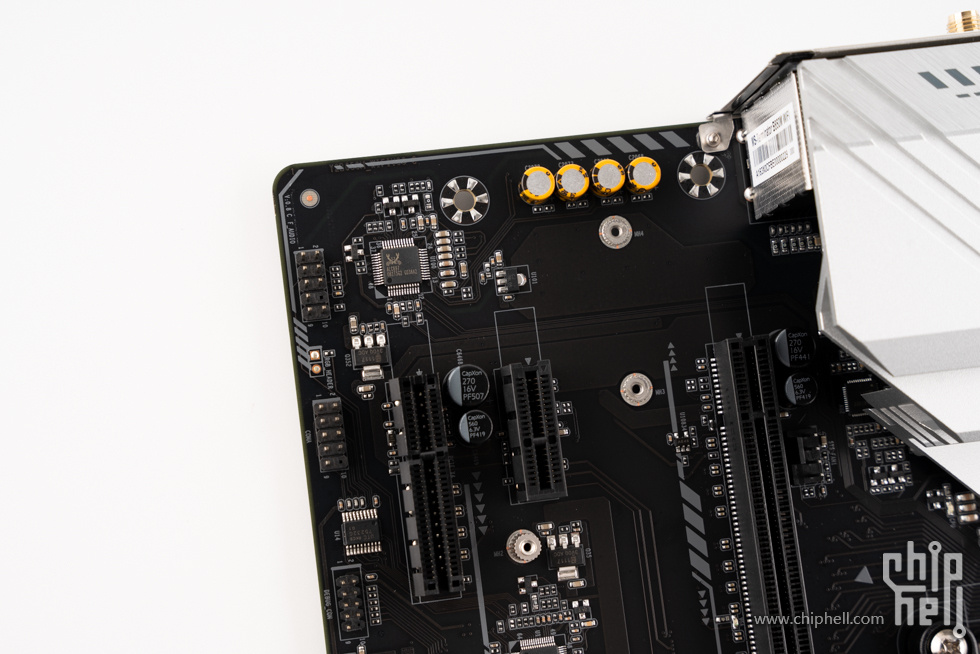

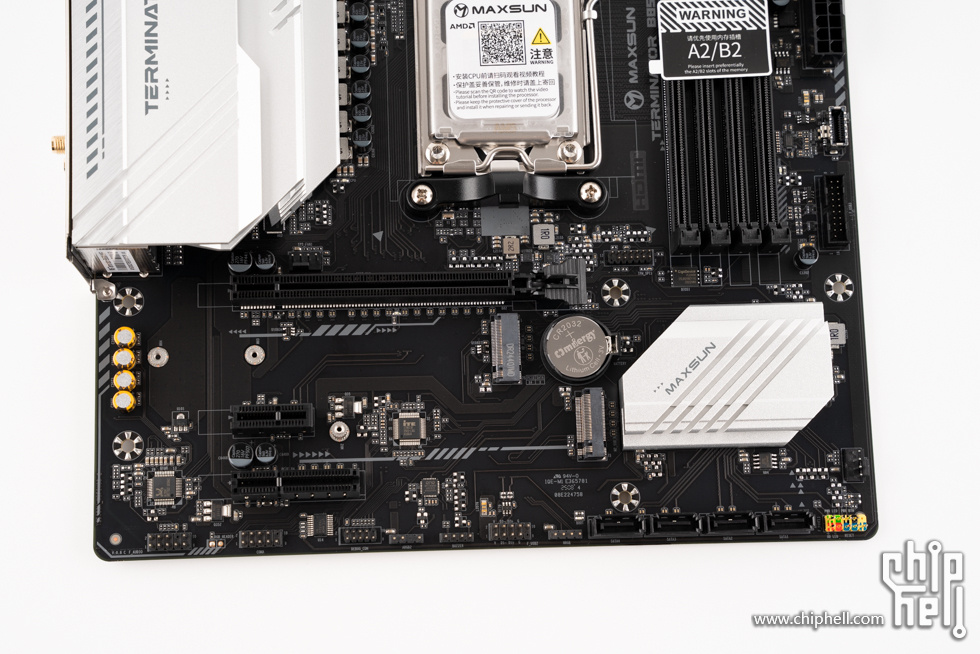

主板下方区域。主板提供了1条PCIe 5.0 x16插槽，1条PCIe 4.0 x4插槽，1条PCIe x1插槽，2个PCIe 4.0协议满速M.2硬盘接口，均支持NVMe协议，第一个M.2接口支持22110规格。

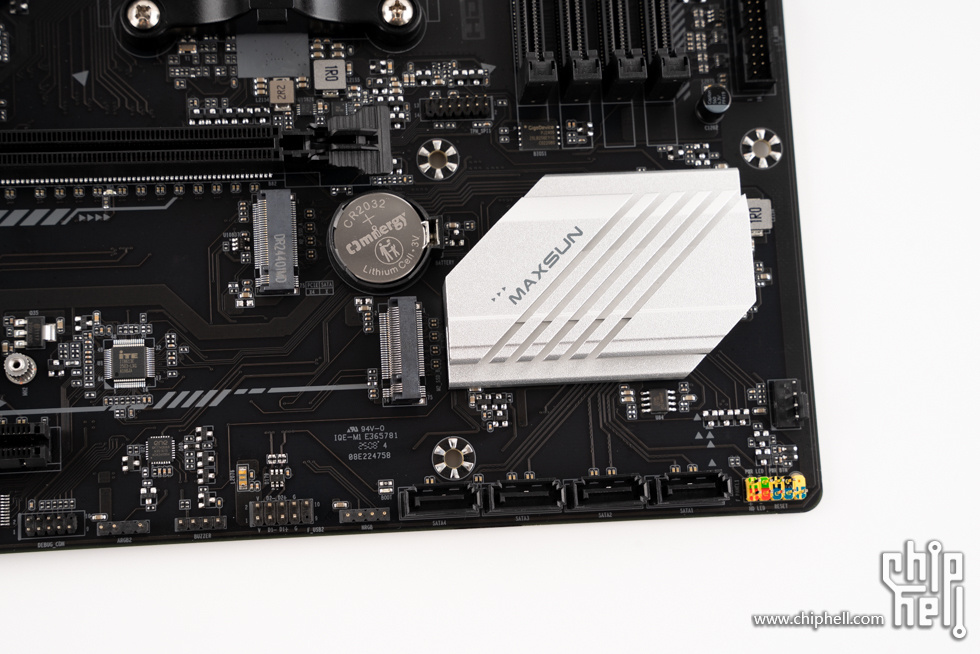

芯片组散热片，上面印有铭瑄的英文logo，并开有散热格栅增强散热。

M.2硬盘接口未配备散热装甲。

集成声卡，采用瑞昱ALC897声卡。

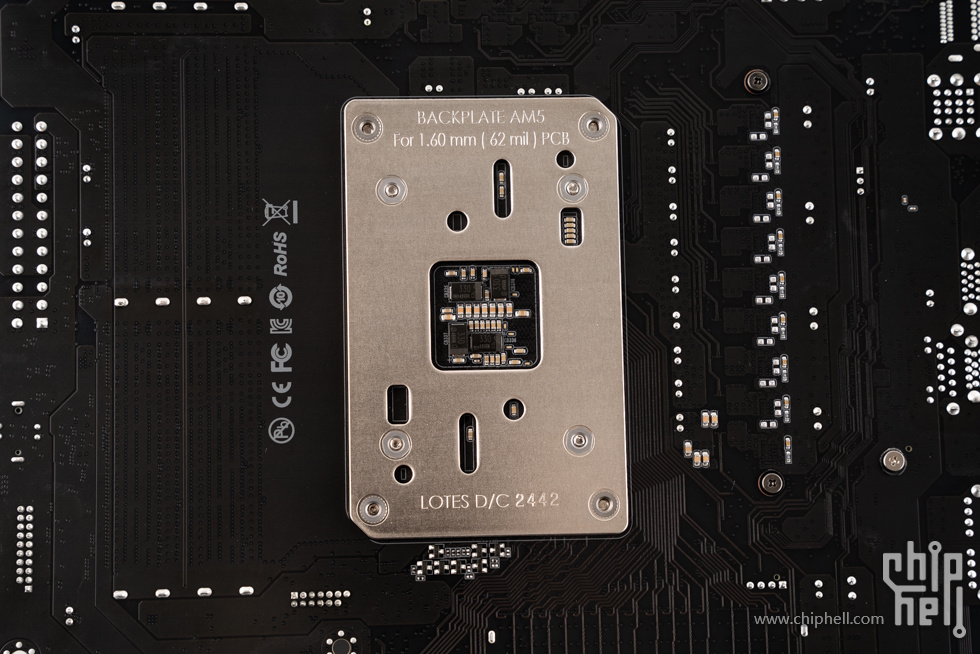

AM5接口背板。

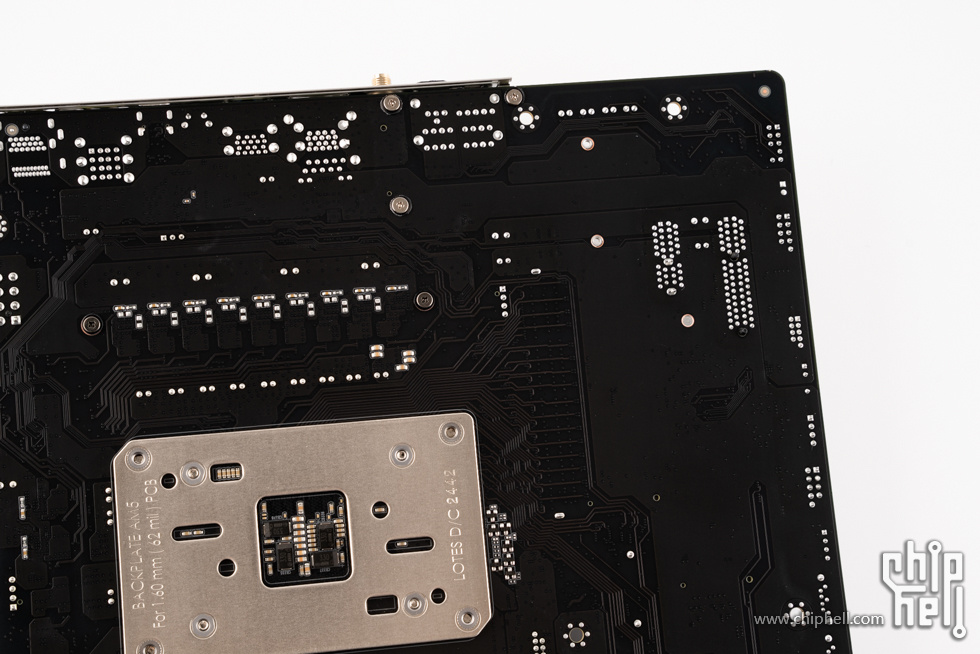

主板背面的元器件。

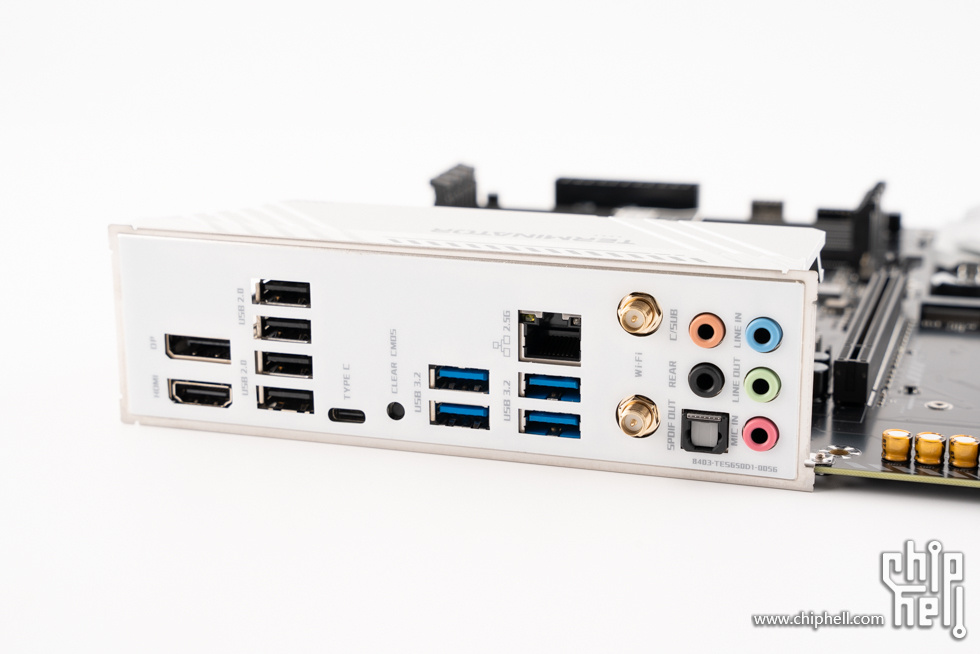

主板I/O接口部分，包括DP接口、HDMI接口、4个USB 2.0接口、1个USB Type-C（10Gbps）接口、Clear MOS按钮、4个USB 5G接口、1个2.5G LAN接口、Wi-Fi天线接口、5个3.5mm+1个S/PDIF光纤输出的音频接口组合。

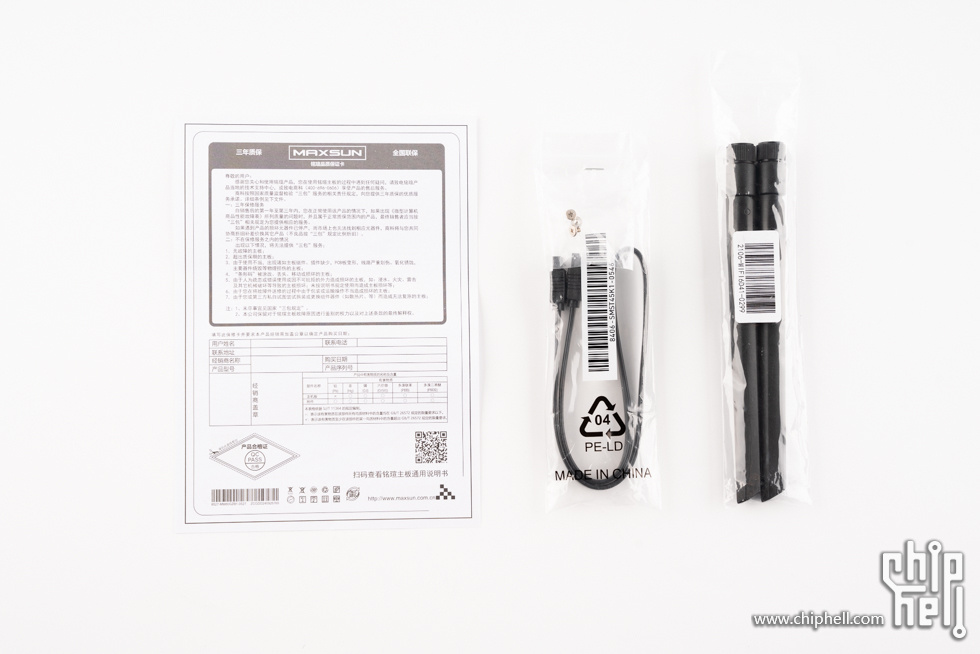

附件方面，包括产品保修卡、2条SATA线缆、WiFi天线和M.2螺丝包。

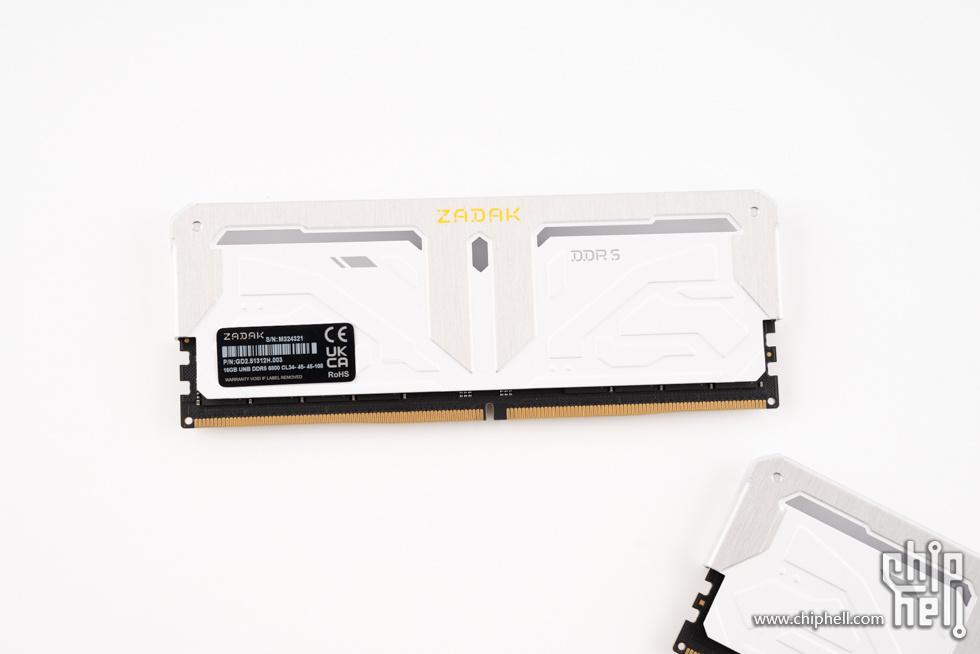

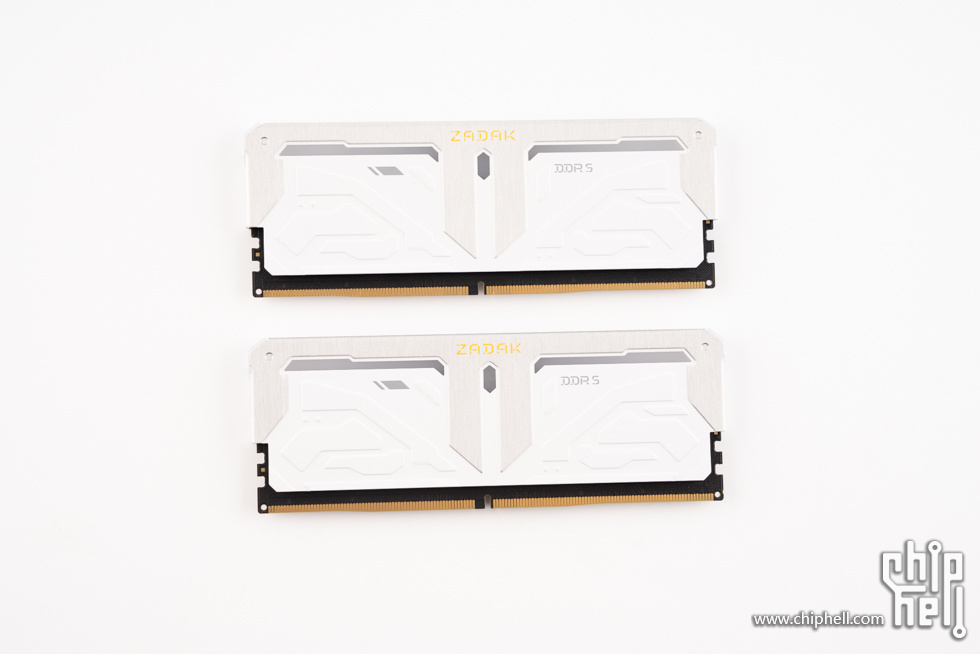

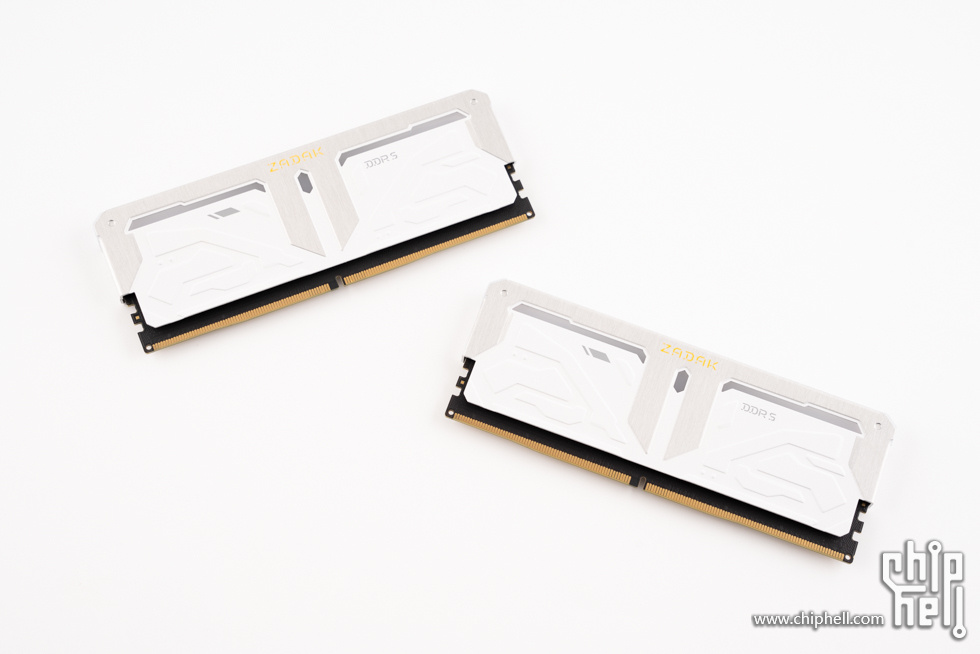

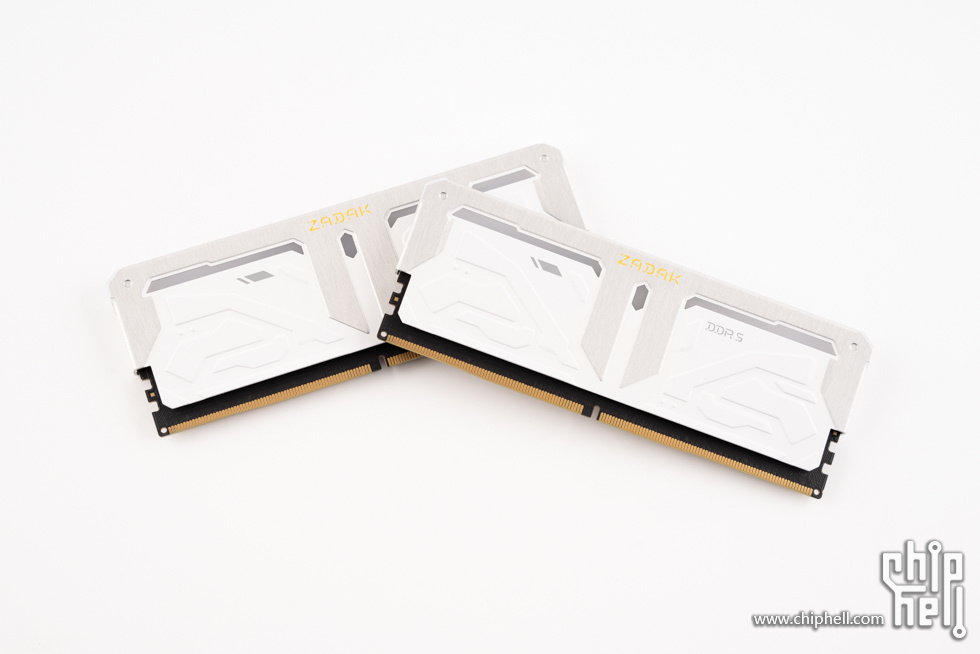

ZADAK SPARK RGB DDR5 6800 16GB × 2，内存本体，采用银白色设计，上方采用了铝合金罩包裹，下方为白色散热装甲。

白色散热装甲部分有凹凸的科技图案设计。

内存背面贴有铭牌贴纸。

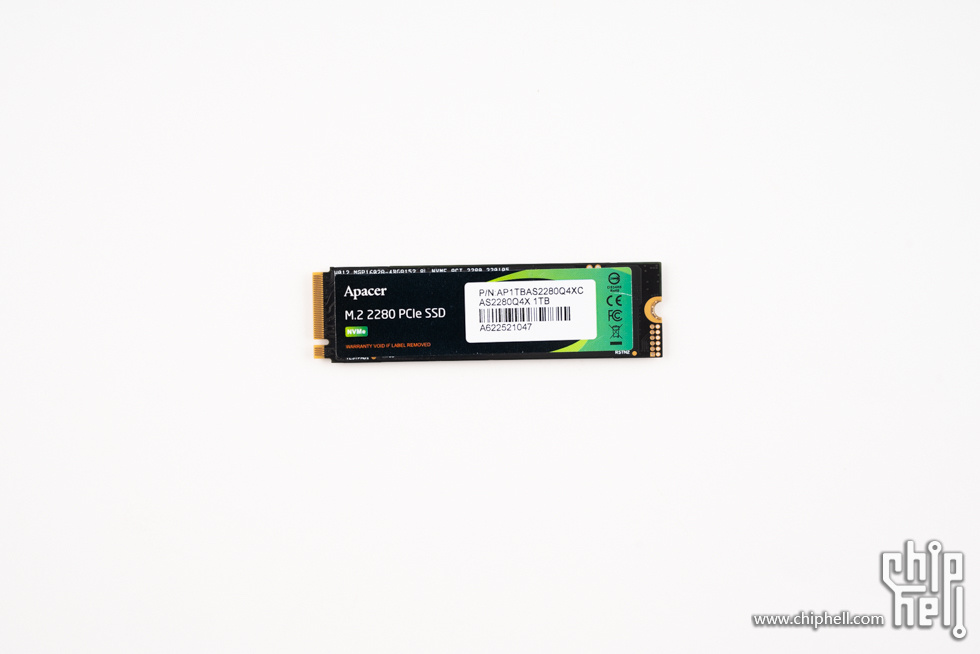

宇瞻 AS2280Q4X 1TB。

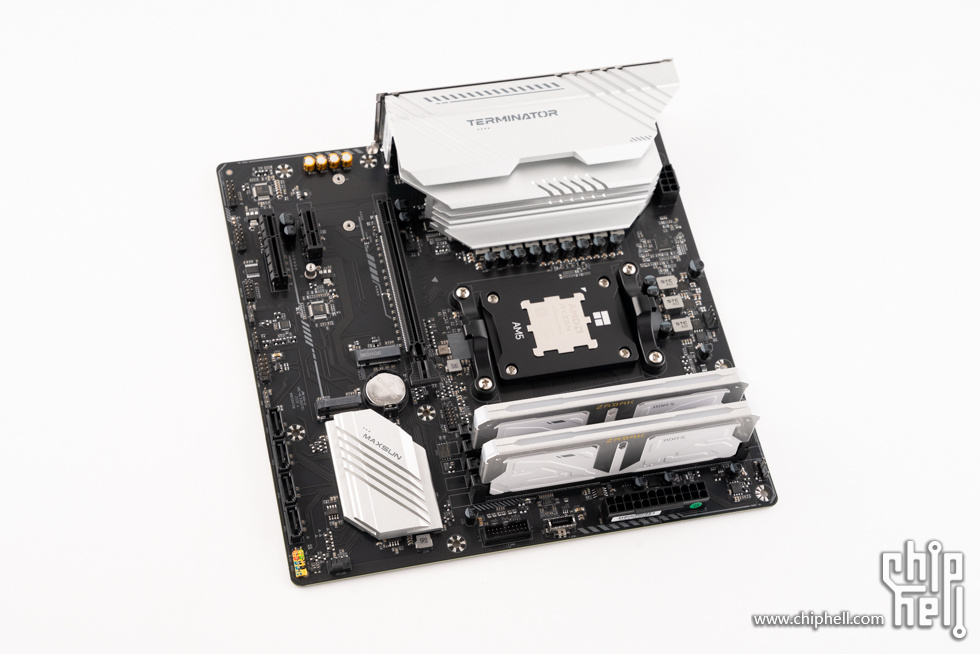

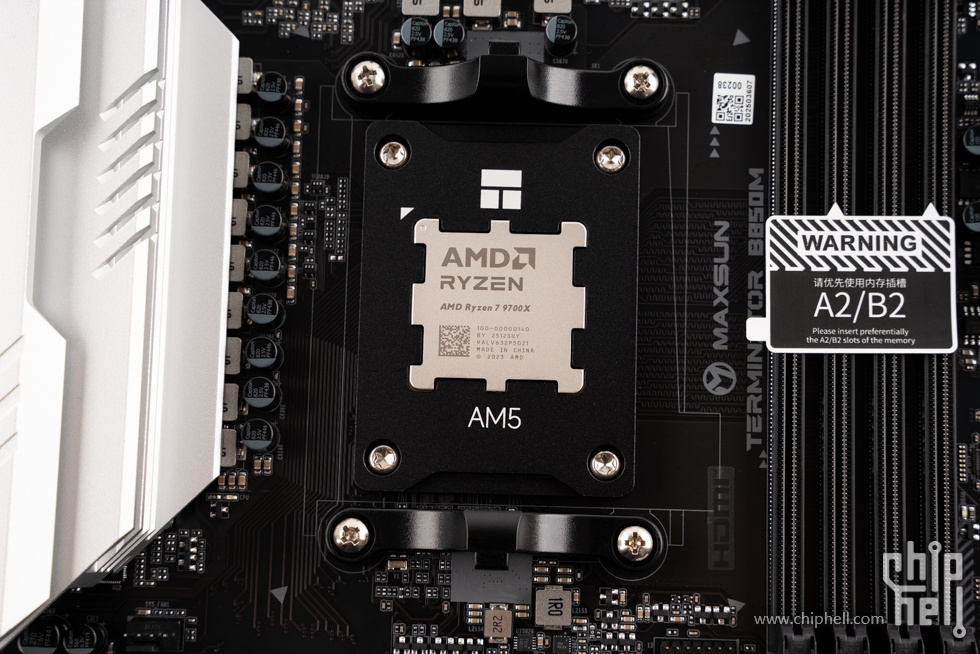

安装CPU。

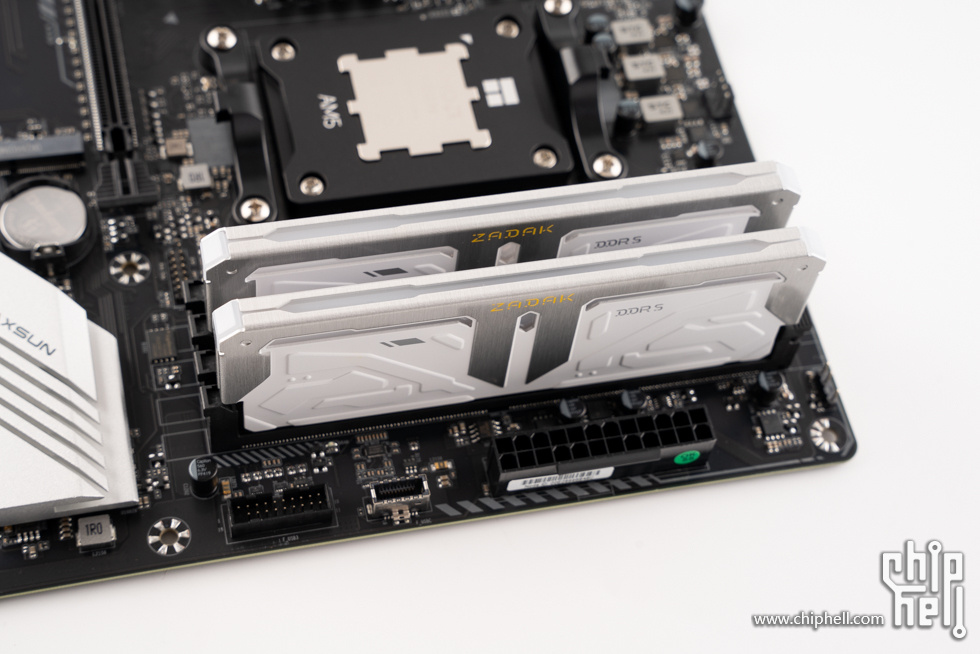

安装内存。

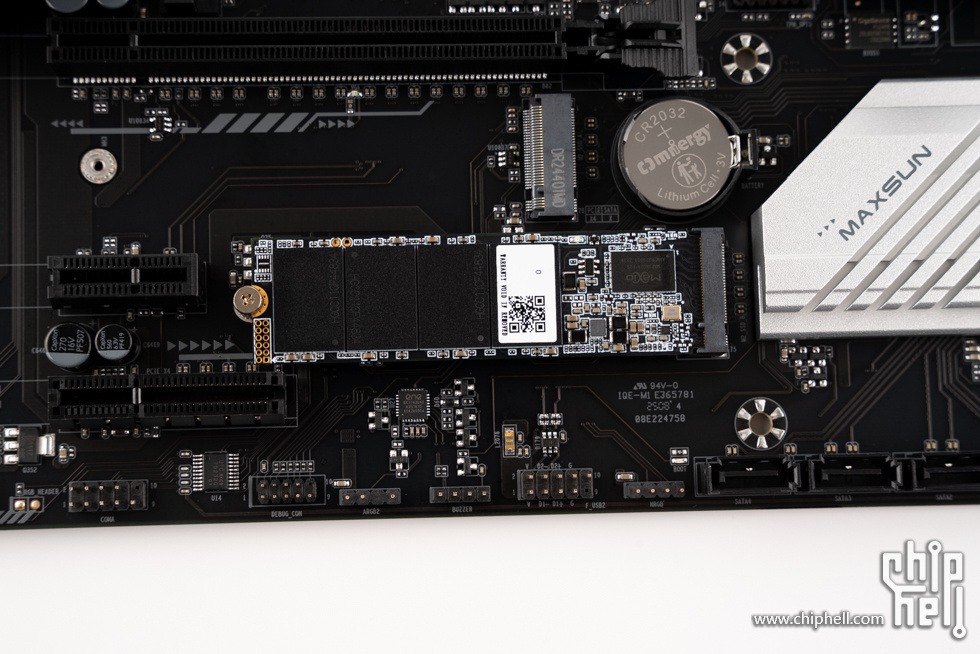

安装SSD。

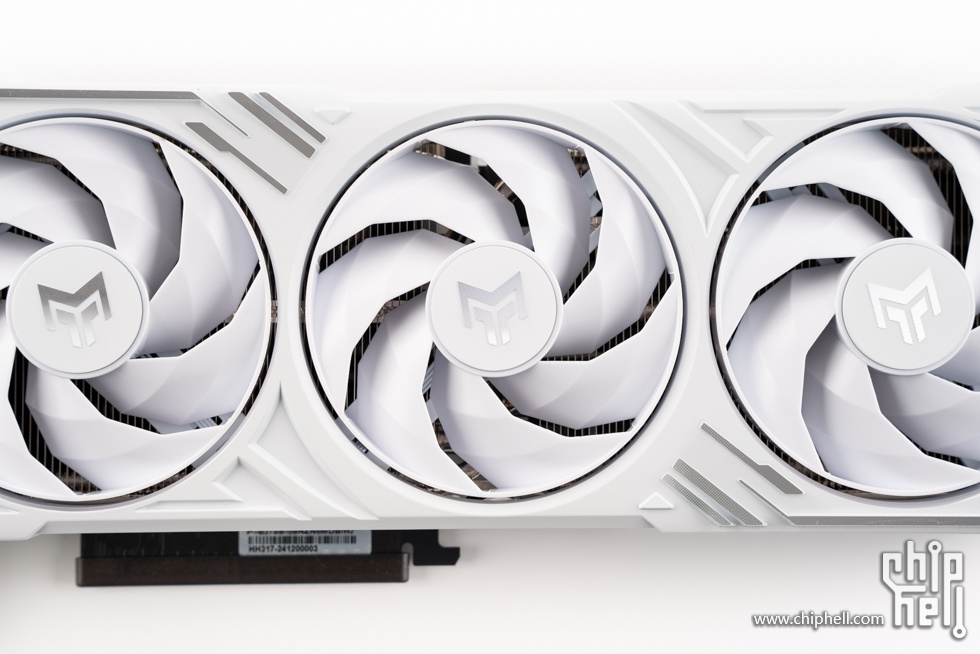

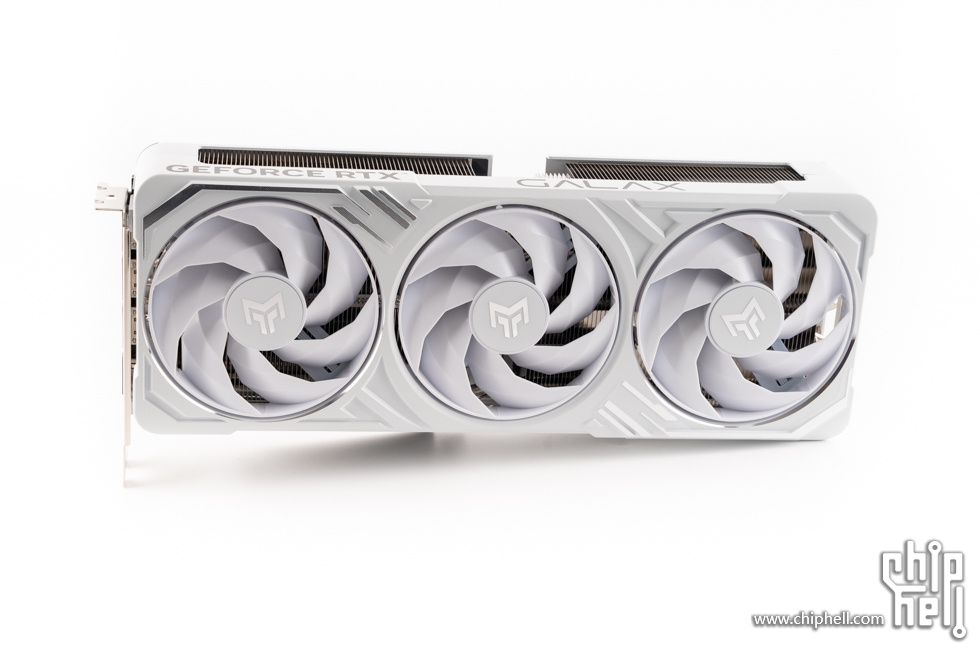

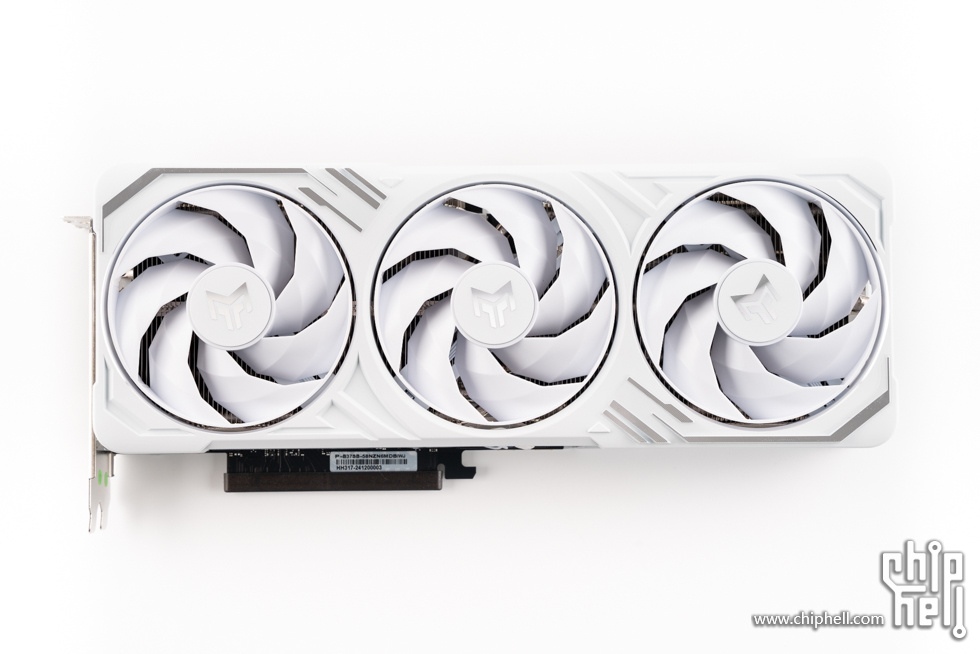

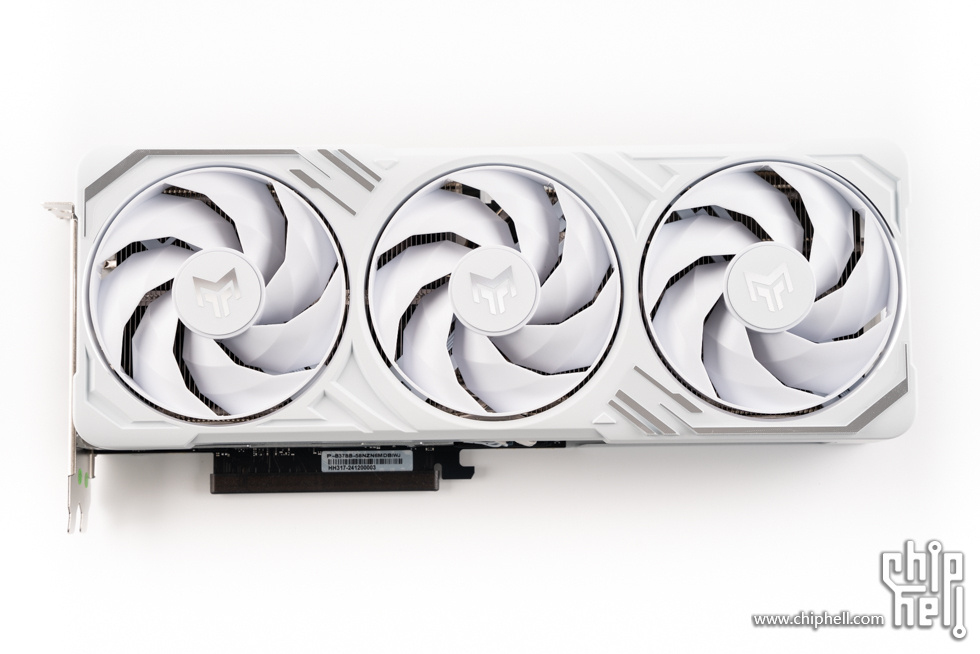

影驰 GeForce RTX 5080 金属大师白金版 OC，显卡正面，3风扇设计，采用铝合金银河装甲，搭配寒光星β散热器。

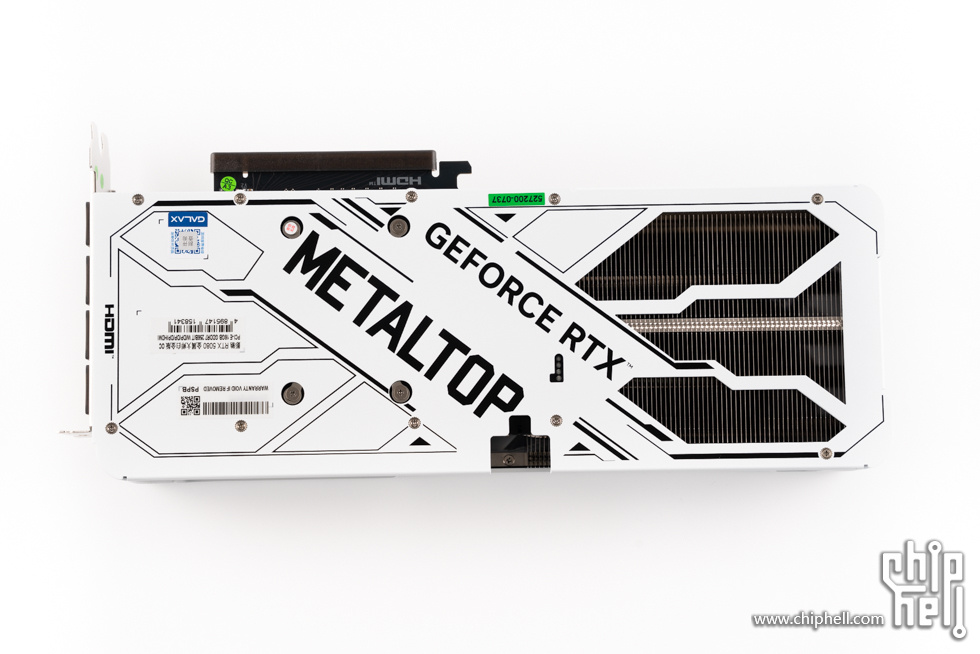

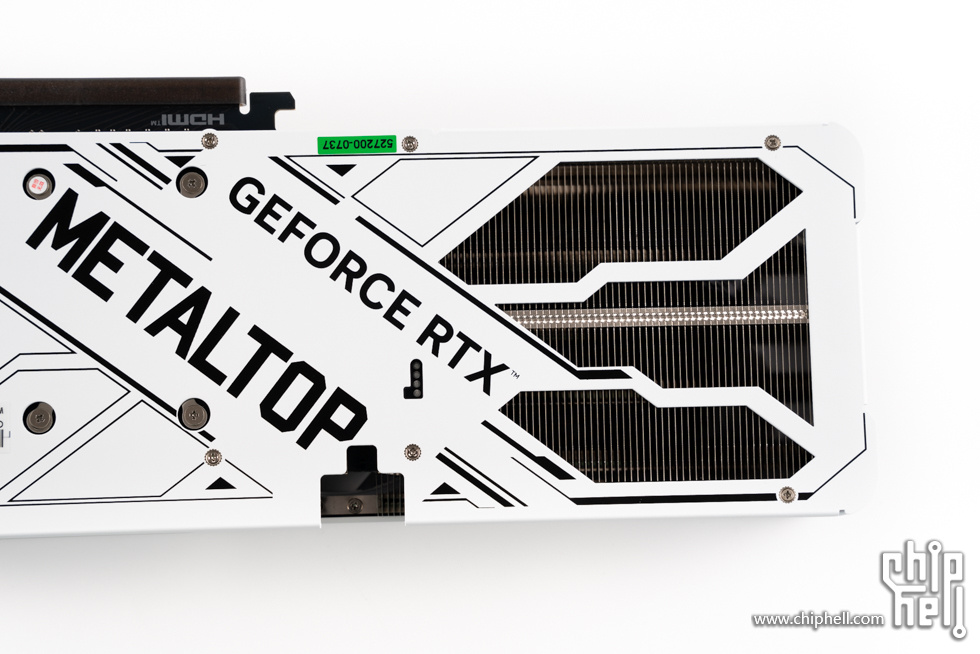

显卡背面，采用金属材质背板，辅助散热，背板上印有金属大师系列名称，中间有GEFORCE RTX字样，右侧是贯穿开孔设计，提升散热效能。

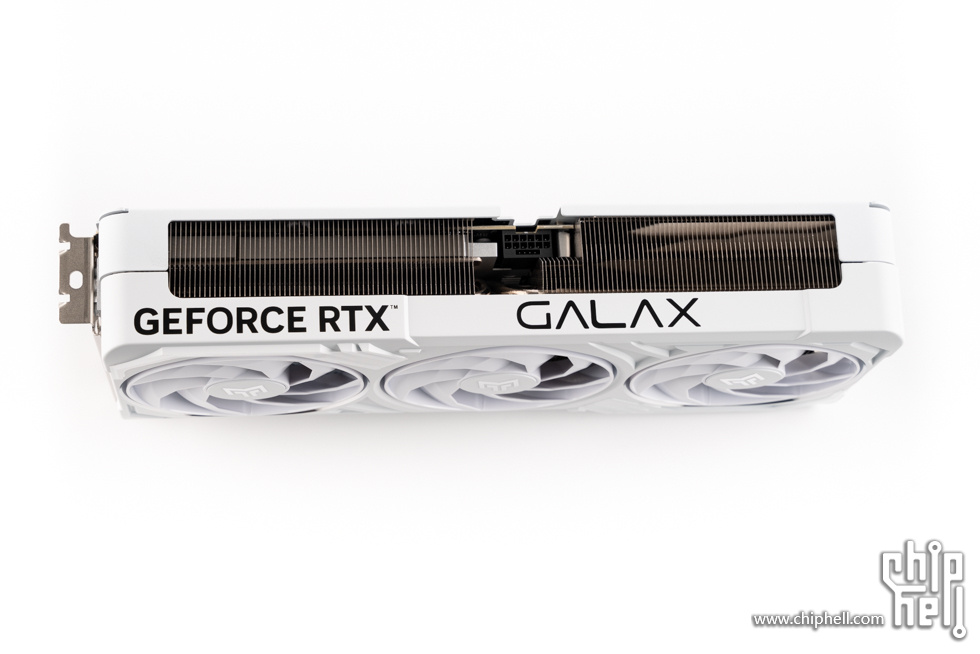

显卡顶部一览，开有散热开孔，可以看到内部的散热鳍片。

显卡立起来的效果。

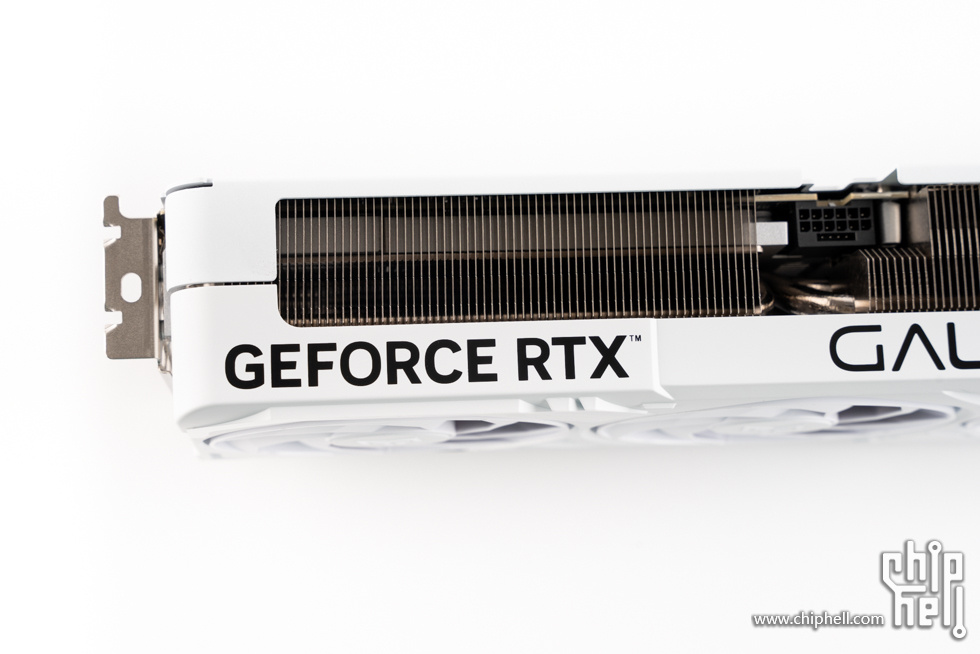

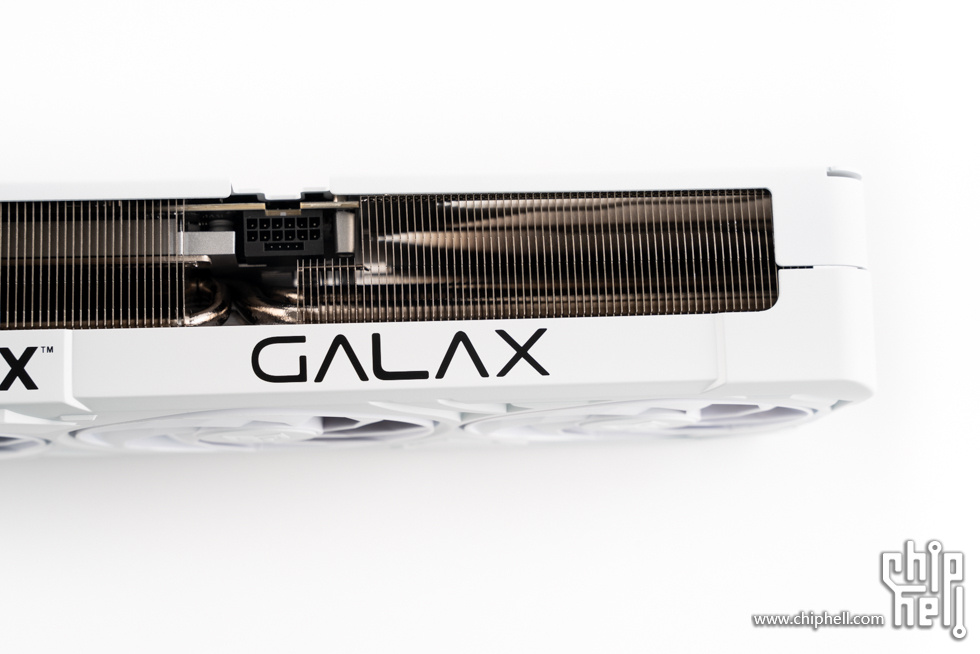

显卡顶部左侧下方印有GEFORCE RTX字样，右侧下方印有影驰logo。

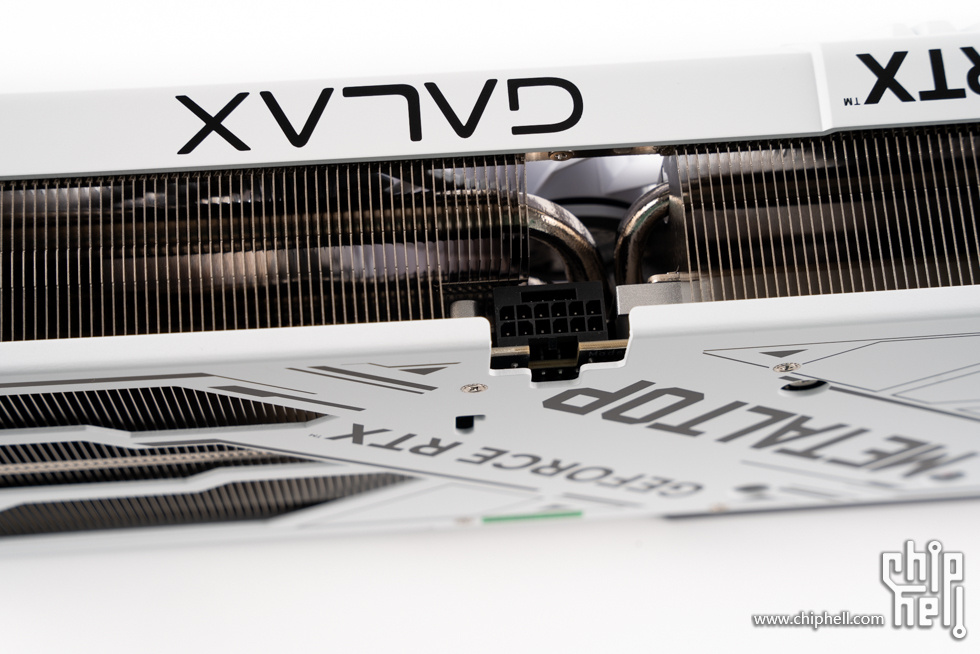

显卡采用12V-2×6供电接口。

显卡背部细节。

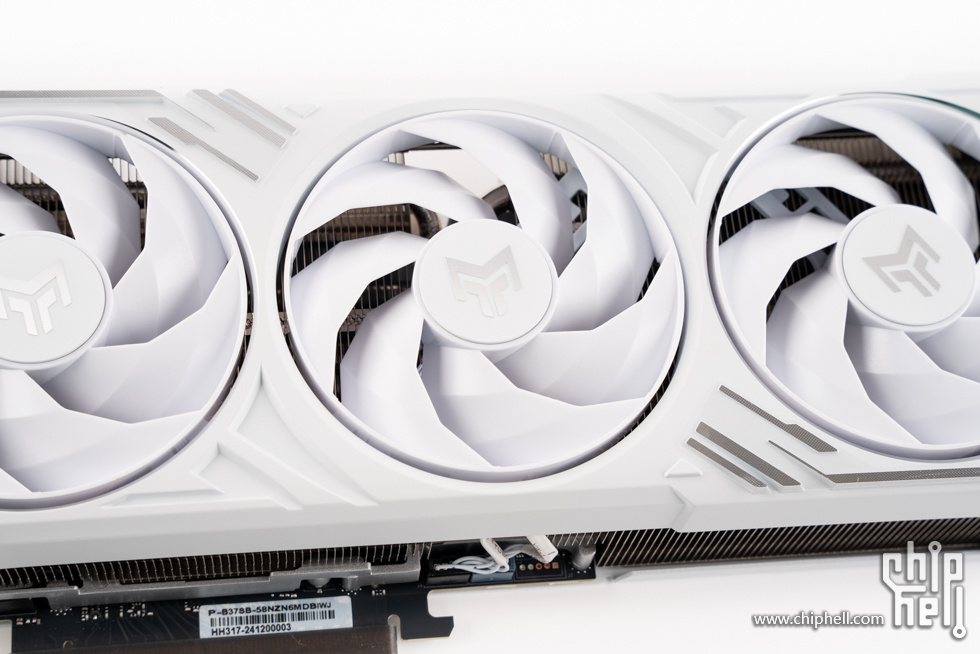

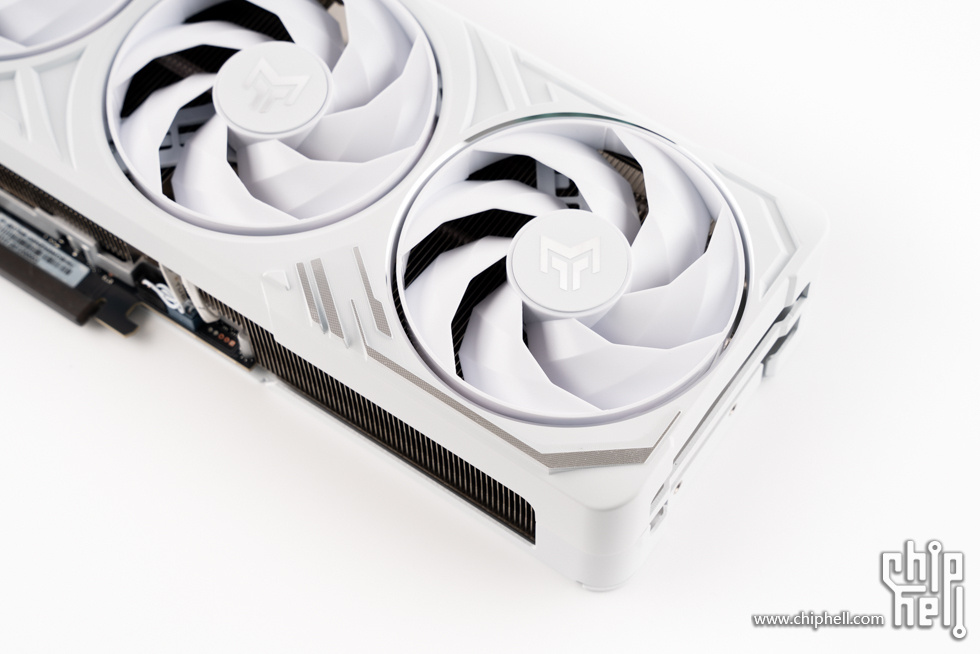

寒光星β散热器，采用霜环风扇，铝合金上盖。

风扇中间有金属大师系列logo。

银河装甲装饰元素。

显卡带有均热板。

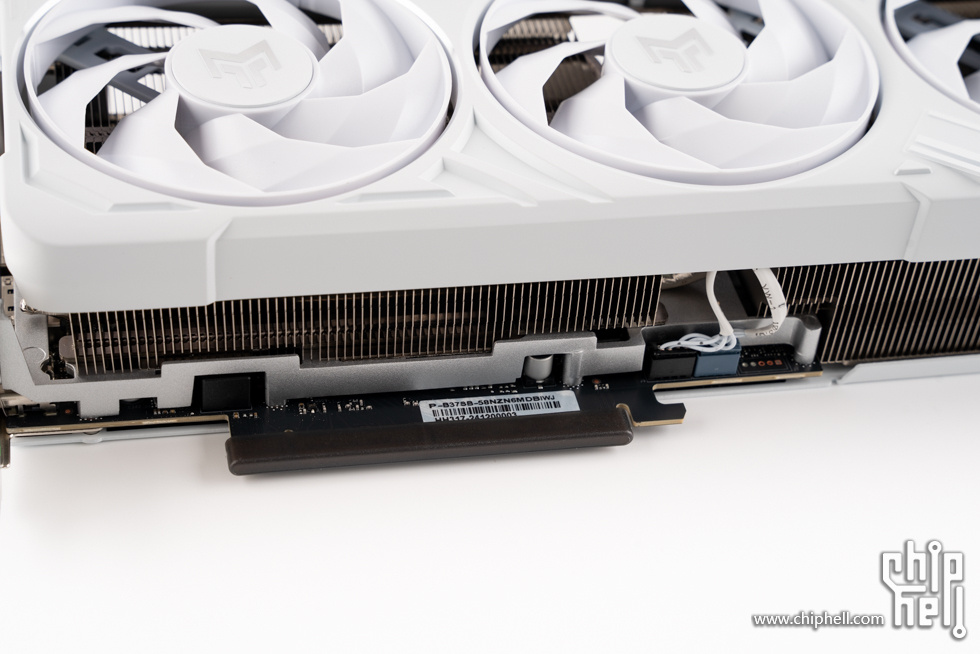

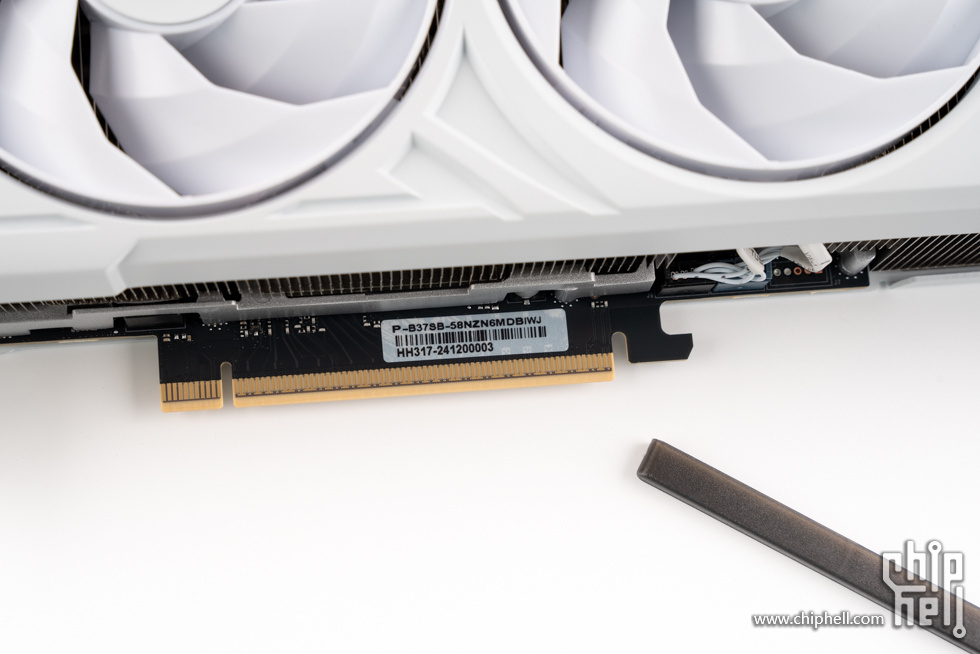

金手指带有保护套。

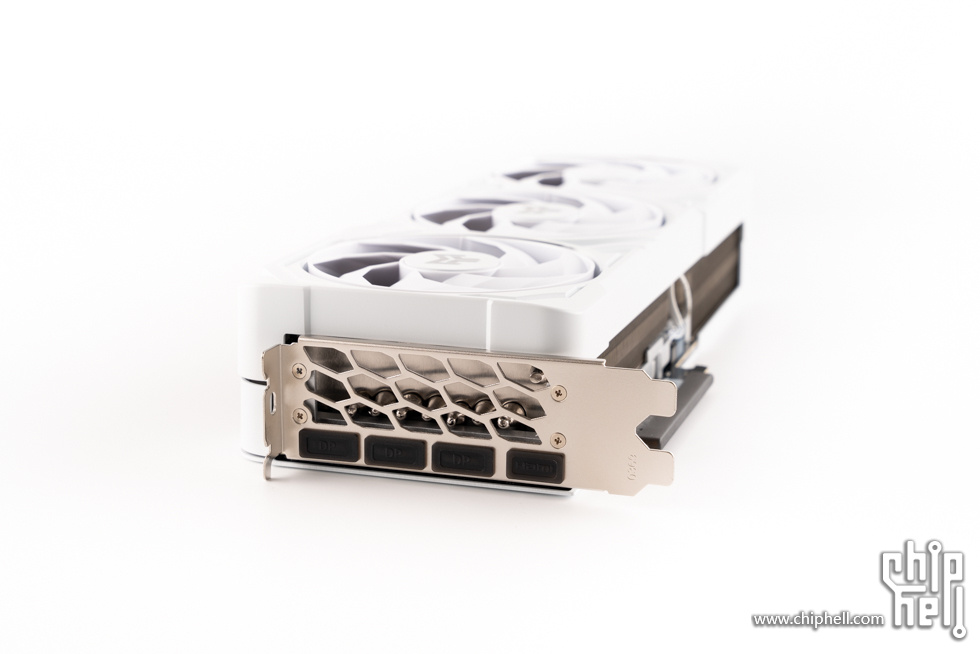

接口部分，包含3个DP 2.1b和1个HDMI 2.1b。

显卡前部。

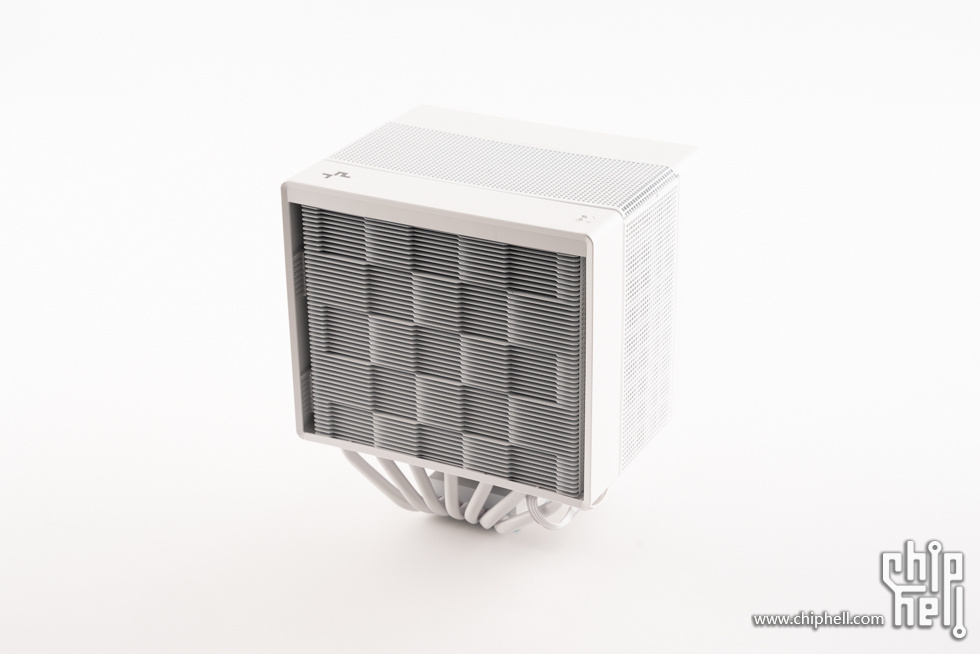

九州风神阿萨辛4S 白色，双塔单风扇结构，包含7根6mm热管，底座采用微凸设计，外观简约，颜值在线。

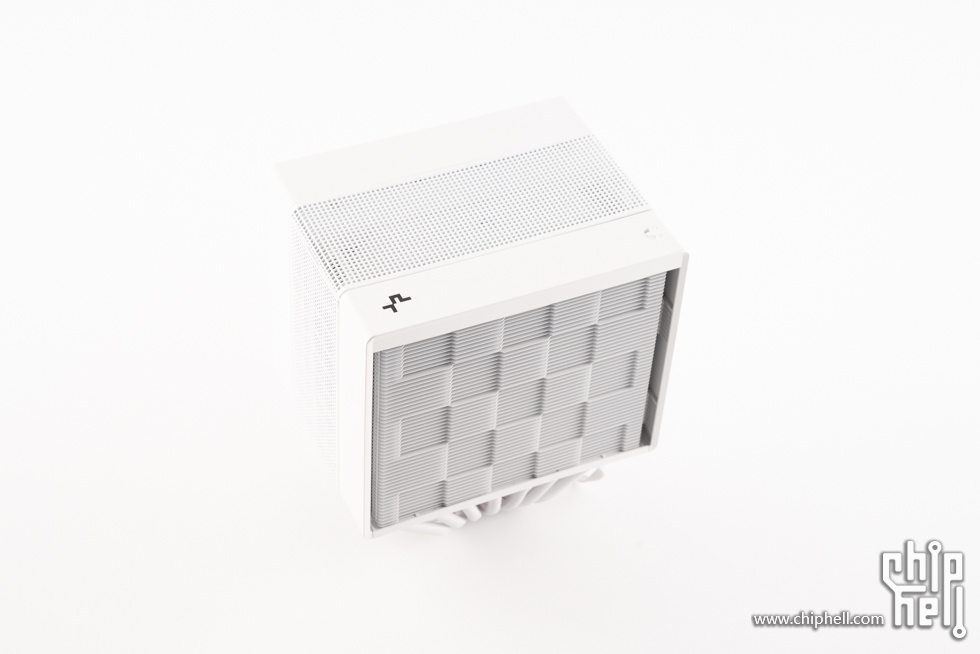

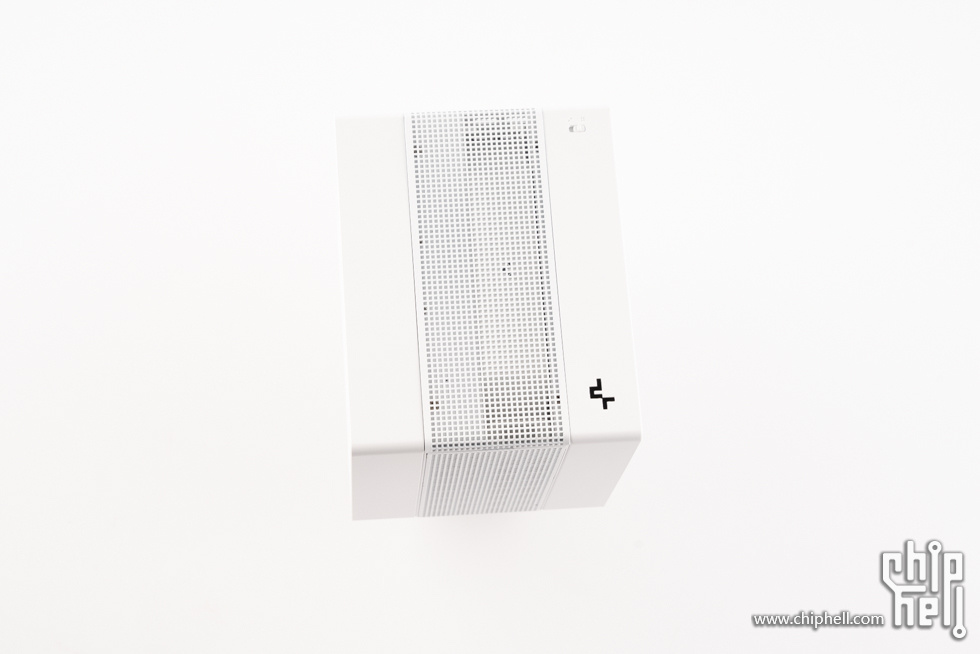

散热器顶部一览，整体性较强，中间带有一块磁吸网罩盖板，可以方便拆卸前部风扇。

45°视角。

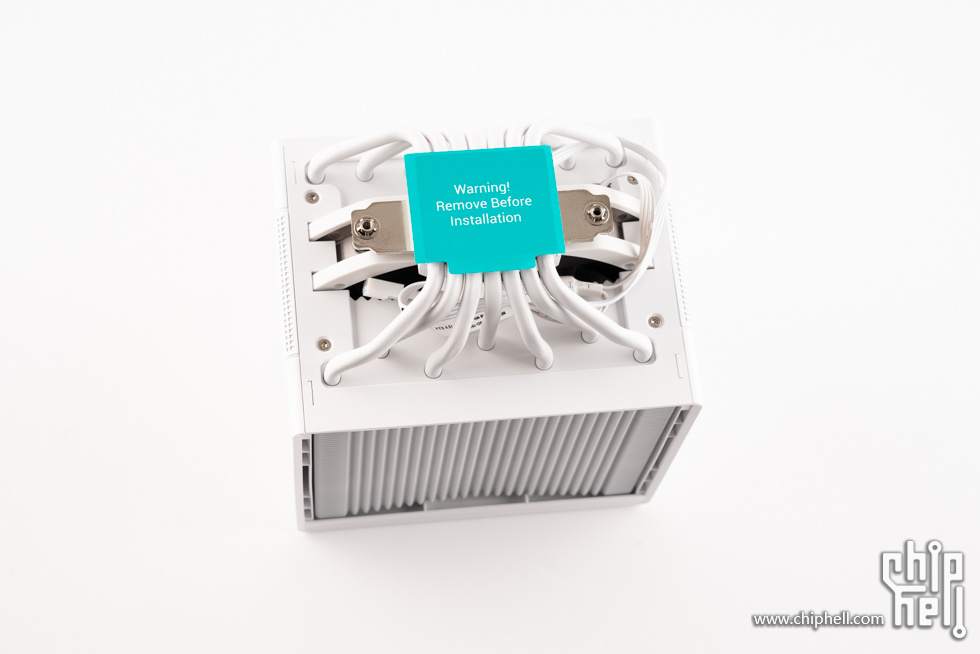

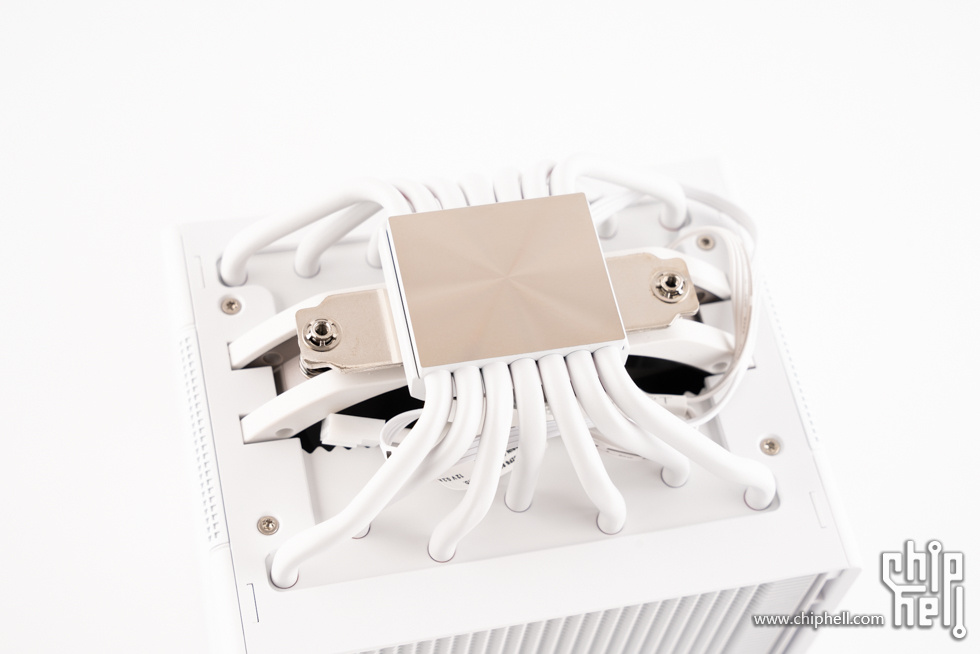

散热器底部一览。

安装CPU散热器。

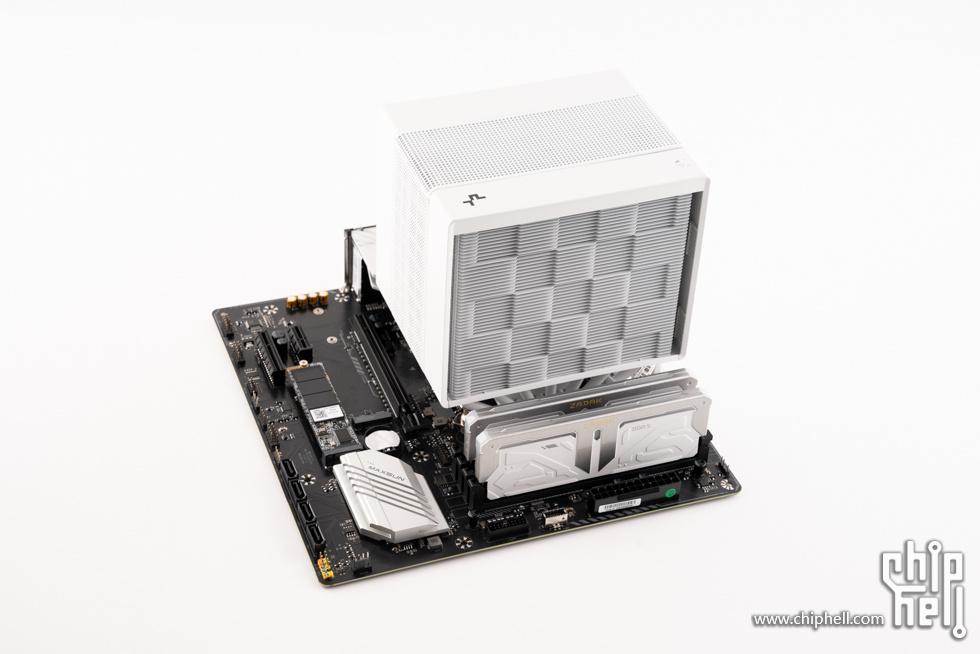

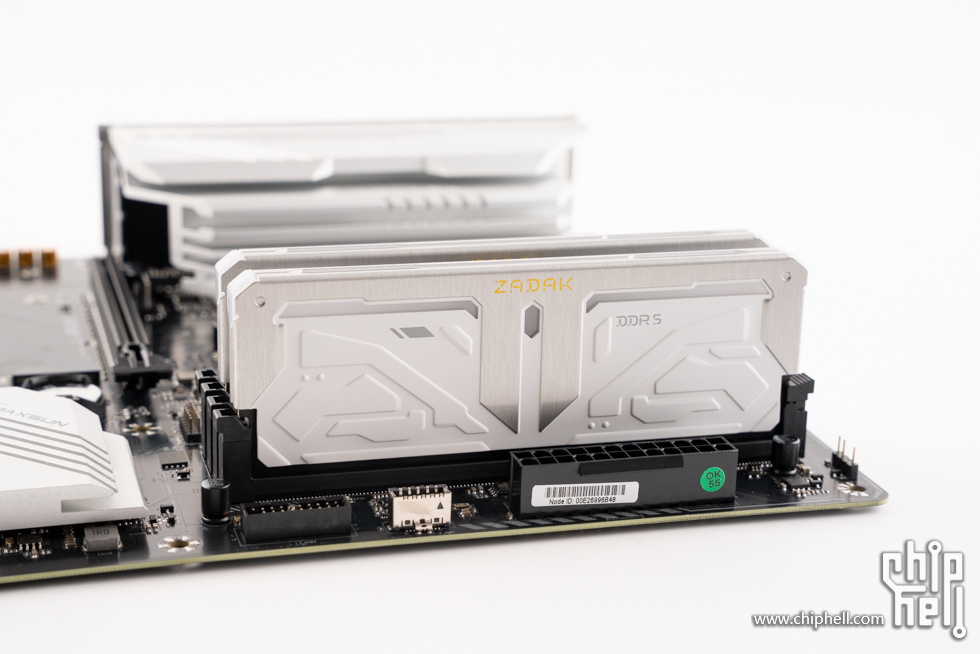

对高马甲内存兼容性不错。

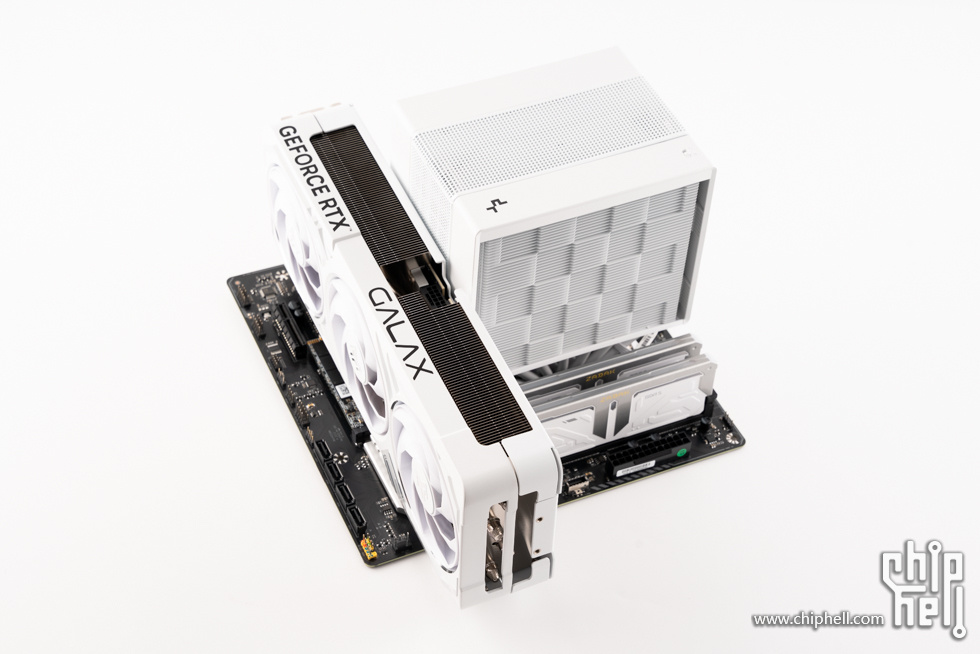

假组上显卡，平台完成。

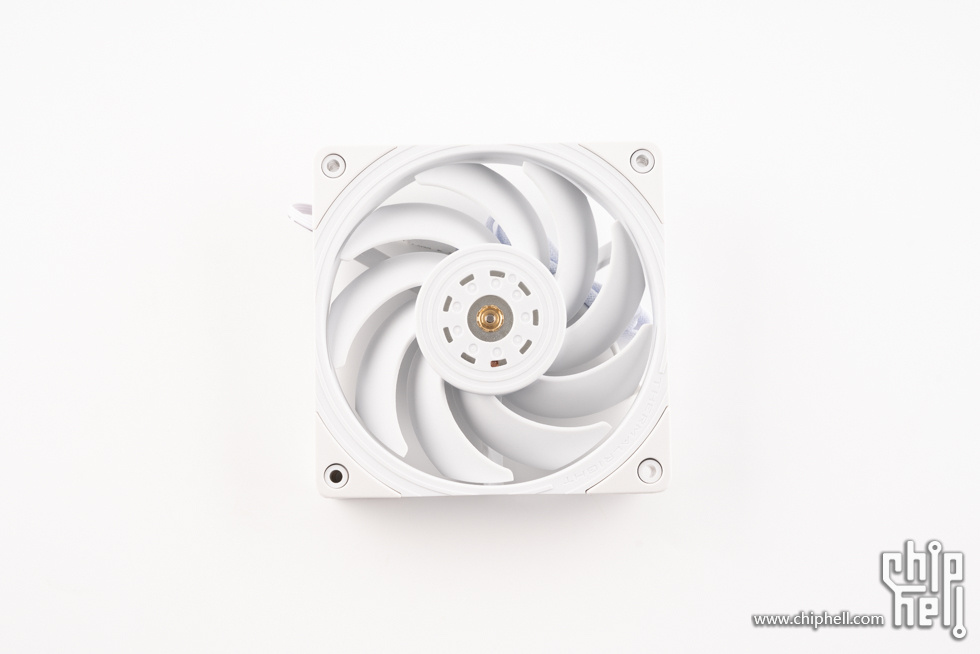

利民 TL-B12W。

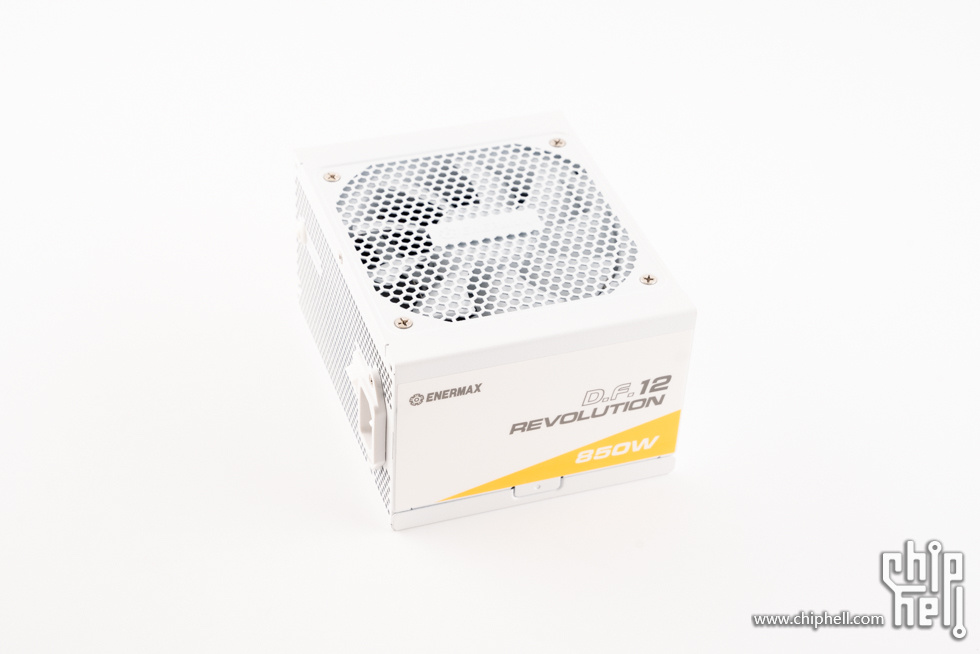

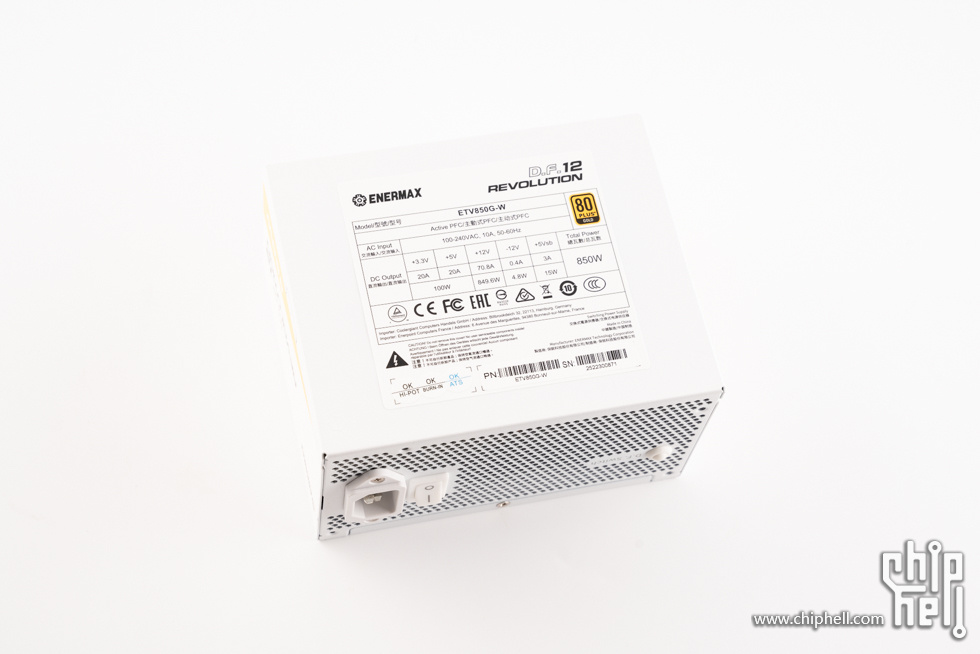

安耐美 D.F.12.850W 白色，122mm短小机身设计，金牌全模组，带有原生PCIe 5.1接口，全日系电容，采用二代逆转弹尘技术，带有10年质保。电源顶部贴有白色的铭牌贴纸。

风扇侧，风扇罩中间有安耐美的logo，具备二代逆转弹尘技术，内部采用115mm双滚珠九叶风扇。

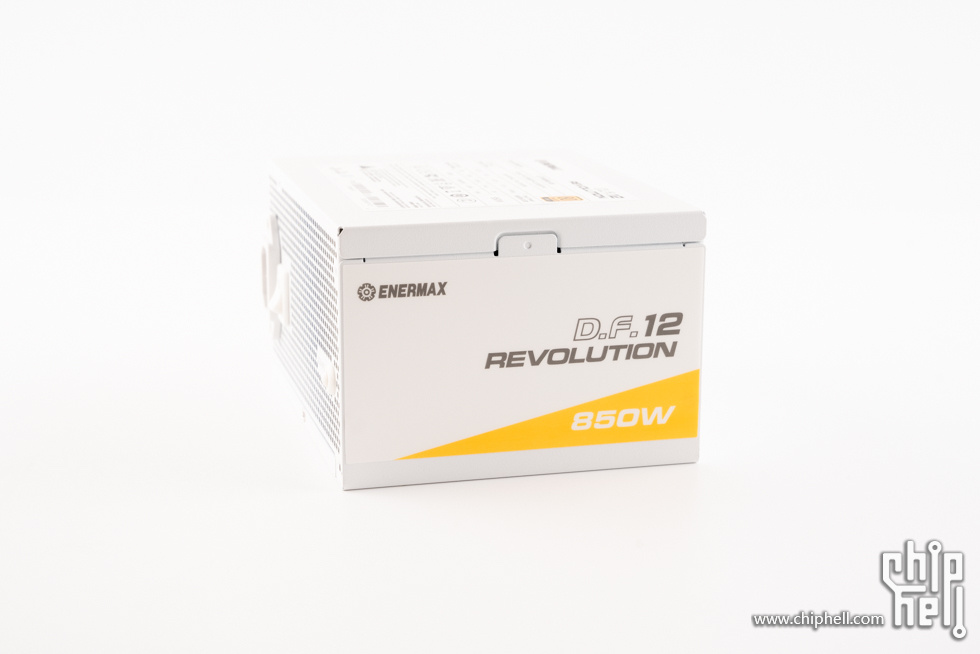

电源侧面，贴有型号贴纸。

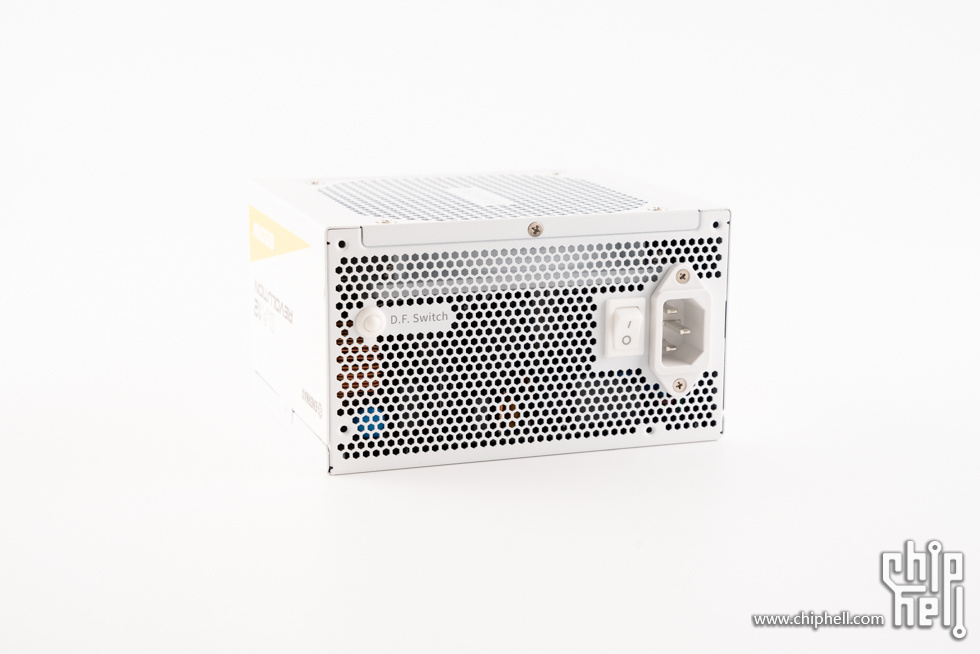

电源尾部，采用了大面积的开孔用于出风散热，带有AC开关。

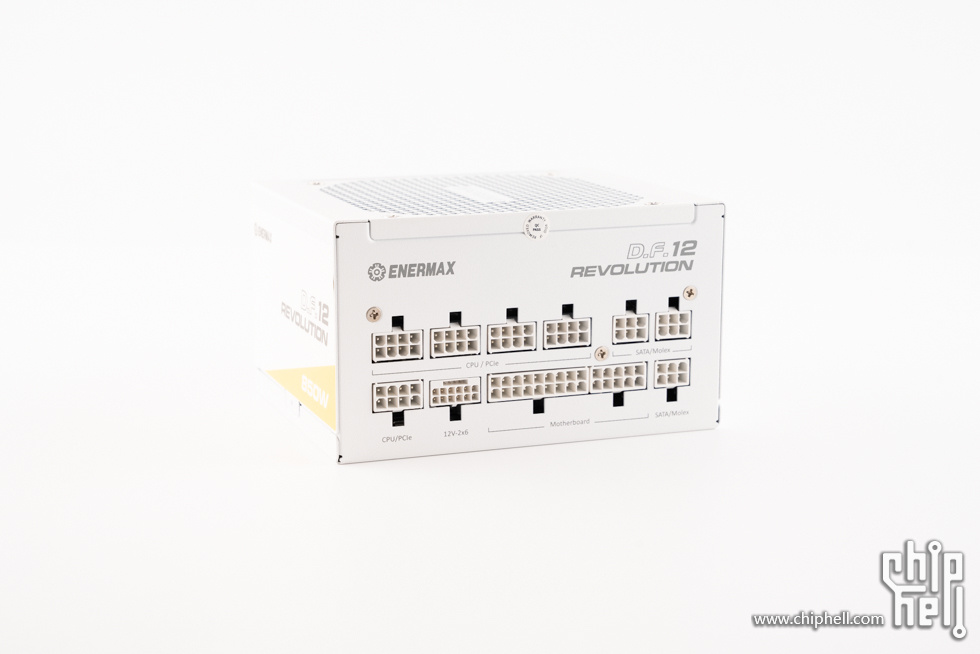

全模组接口部分。

闪鳞 G350 白色，尺寸为345 mm × 212 mm × 285 mm (L × W × H)，支持MATX规格主板，兼容背插主板，风冷限高165mm，显卡长度支持到340mm，4槽厚度，横置电源设计，支持14cm长度的ATX电源或SFX/SFX-L电源，机箱尾部支持1把120mm风扇，顶部支持2把120mm风扇，底部支持2把120mm风扇，机箱采用玻璃+Mesh面板，底部有磁吸防尘网设计，顶部设计有提手，方便移动。

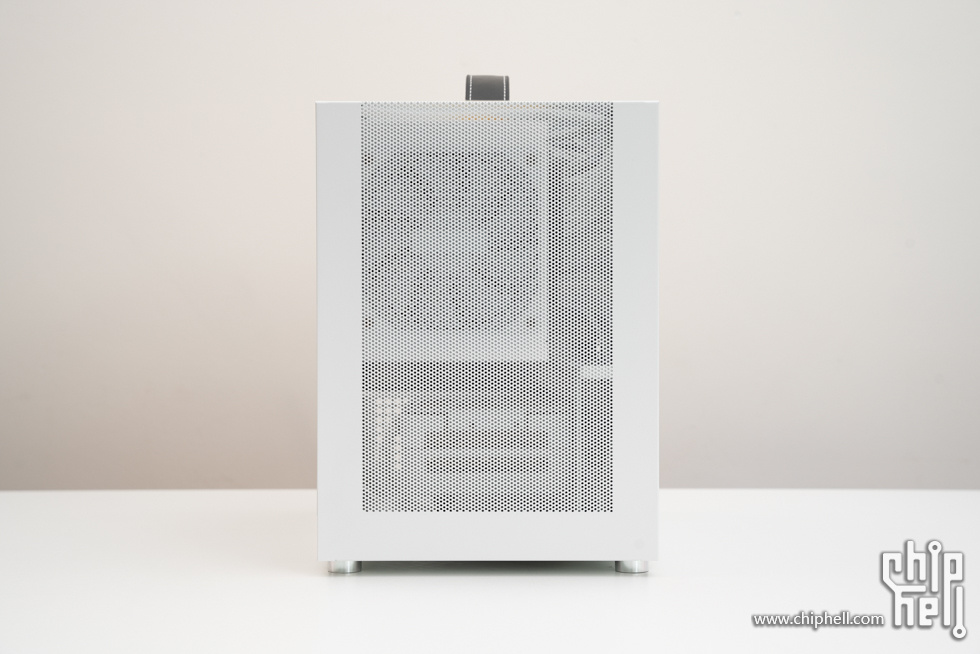

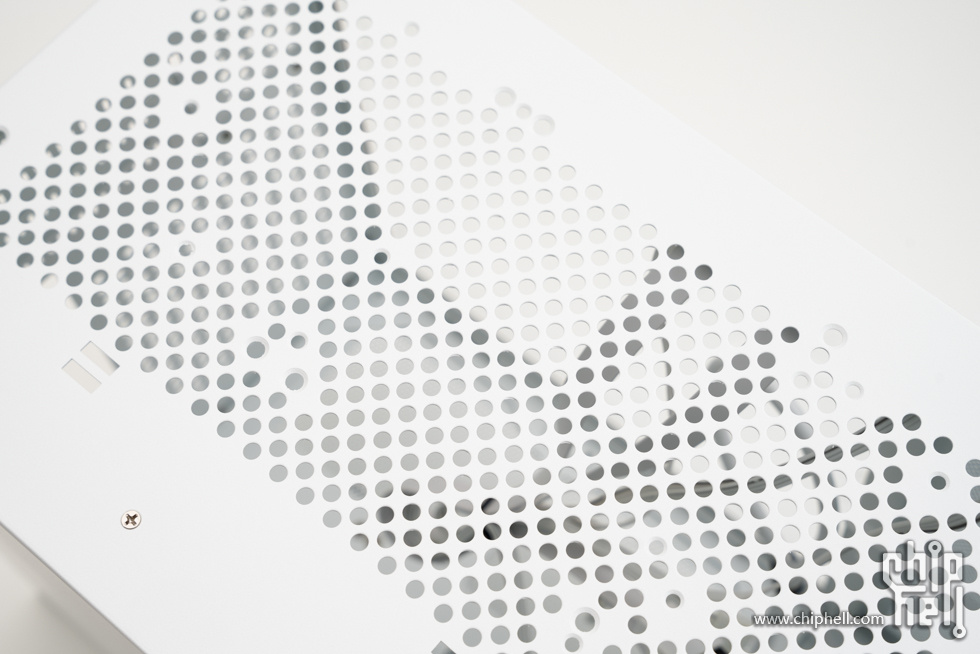

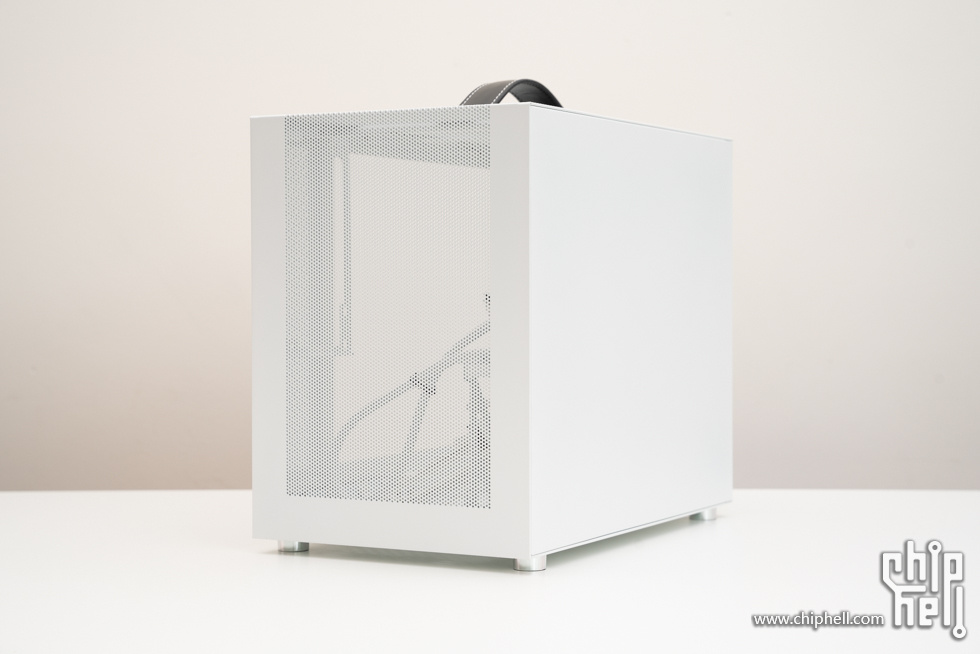

机箱正面，采用了Mesh开孔，增加通风能力。

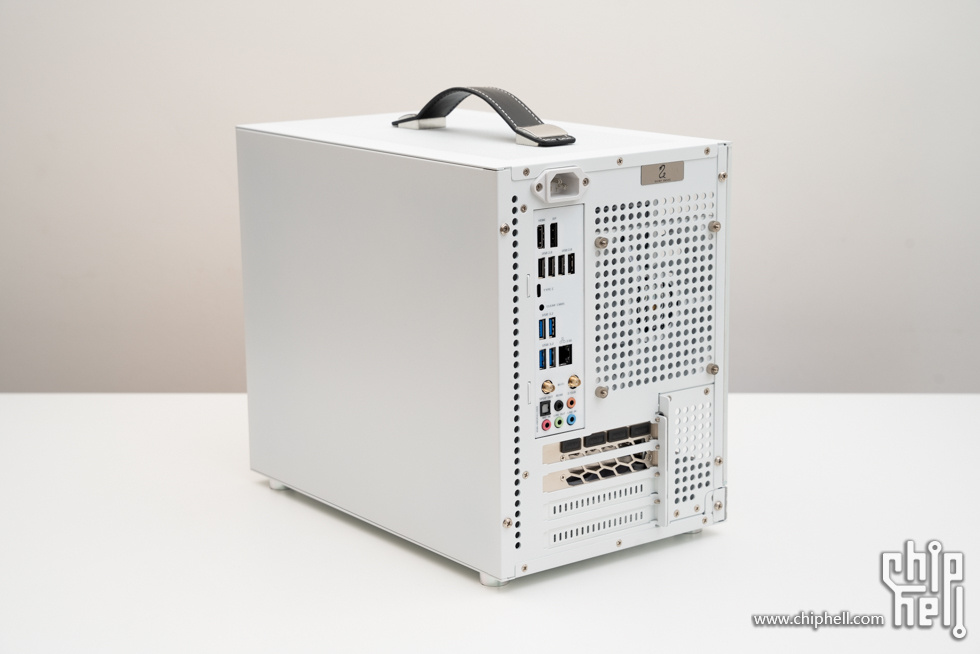

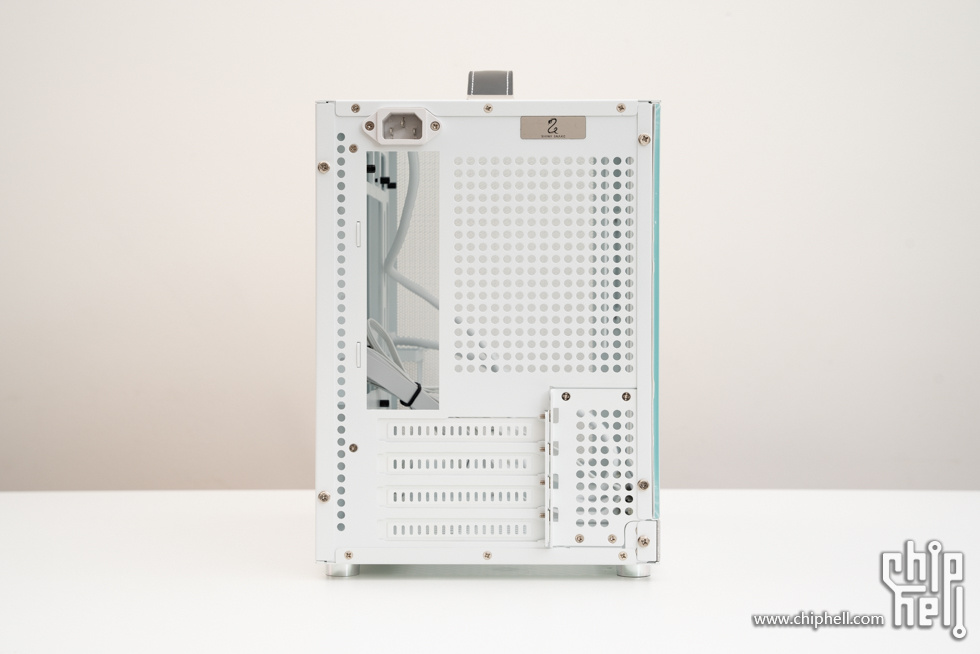

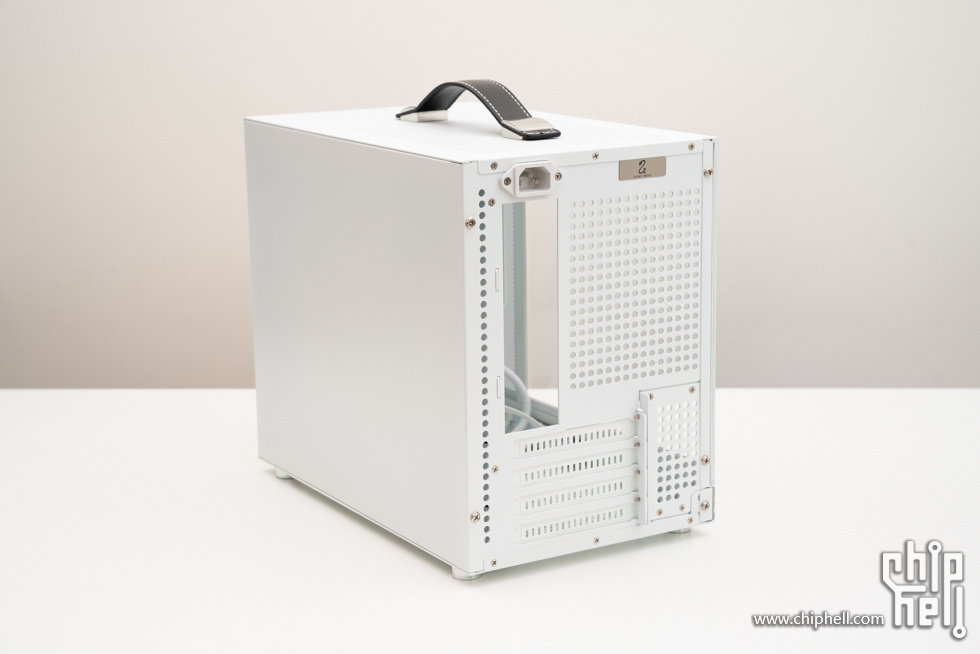

机箱背面。

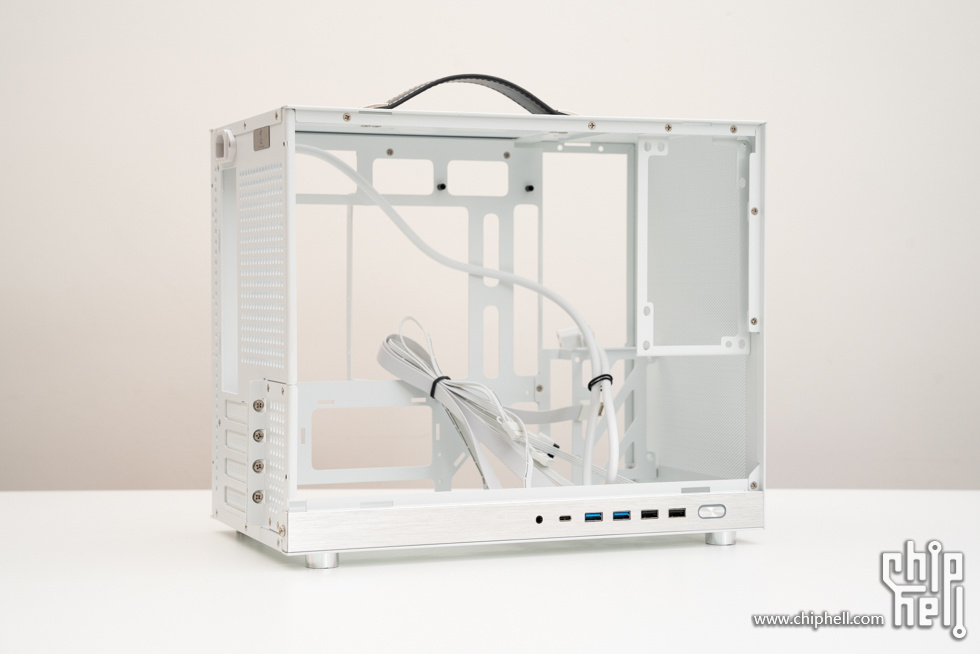

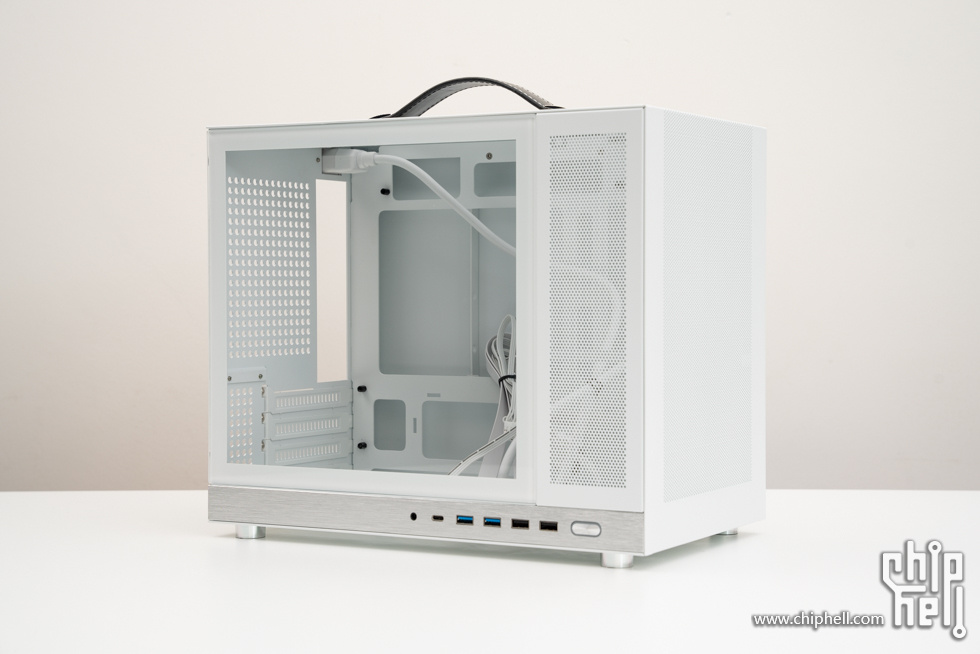

45°视角。

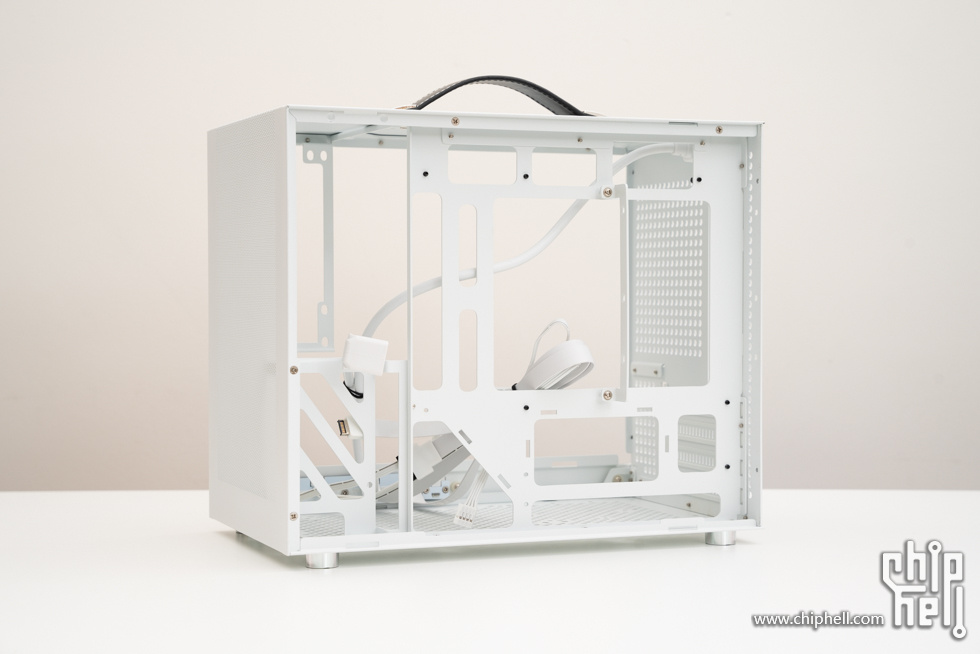

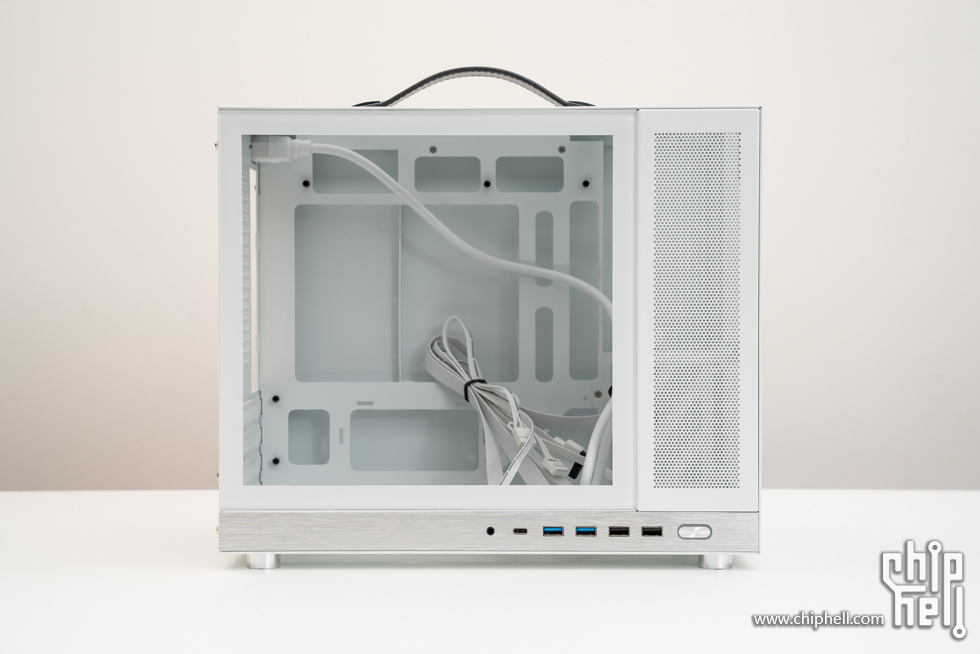

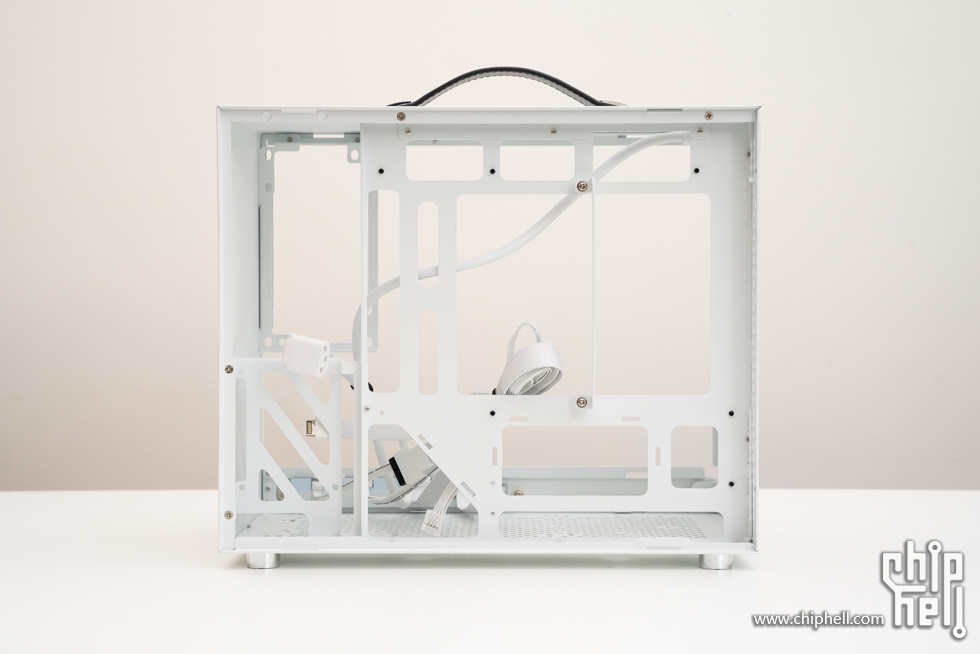

主板侧，采用钢化玻璃+Mesh侧板。

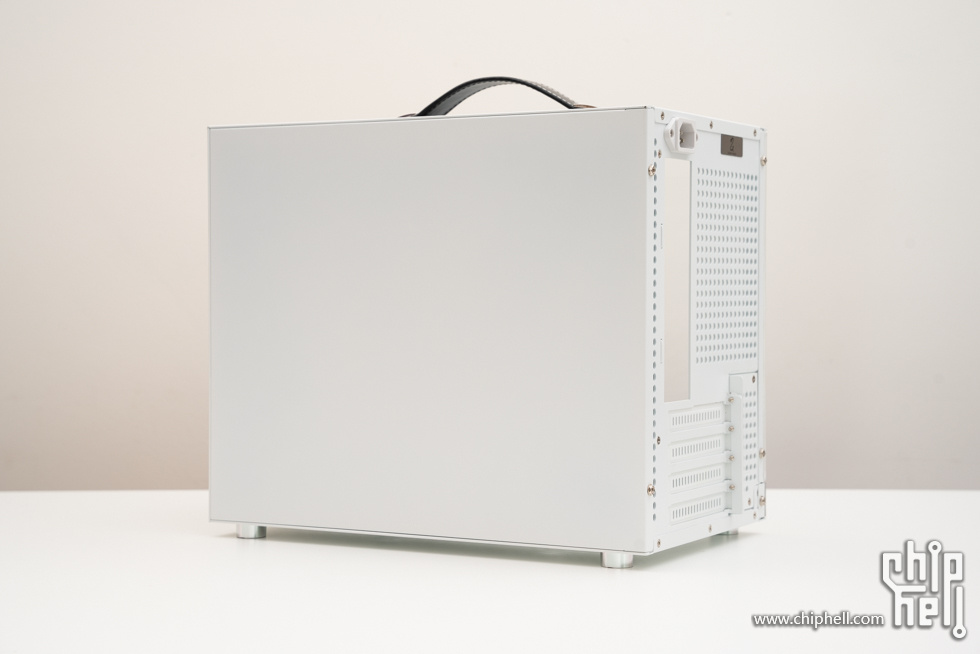

机箱右侧板，没有散热网孔。

机箱顶部一览。

机箱自带闪鳞标志性的皮质提手，极大提升了便携性。

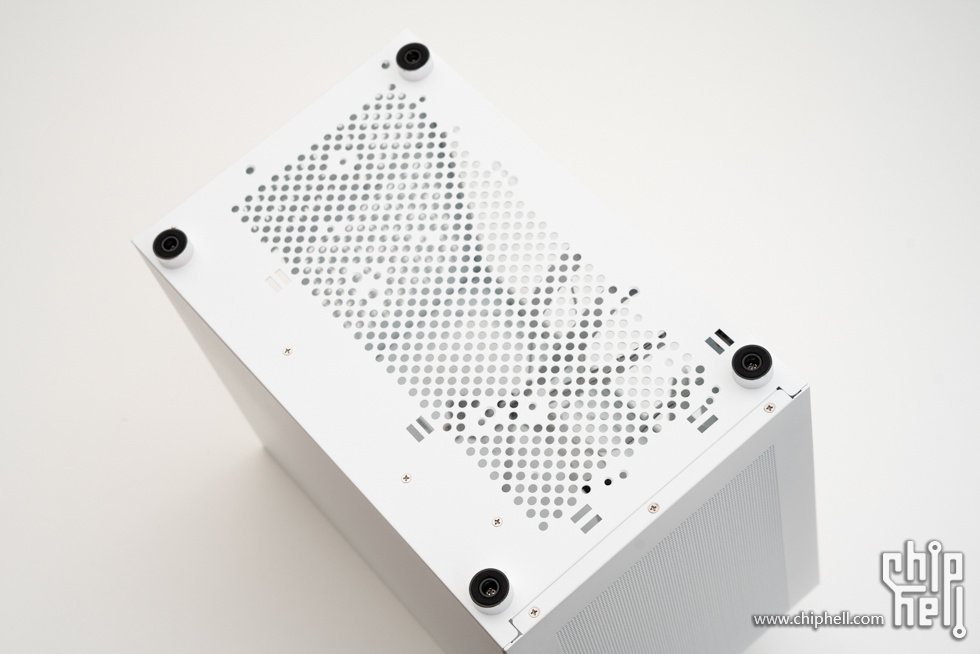

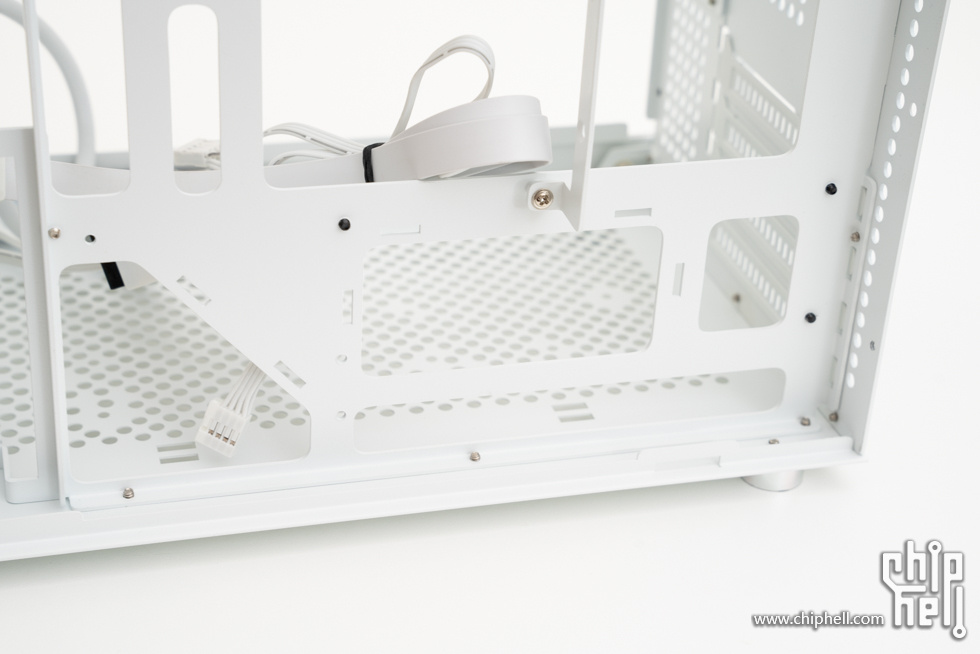

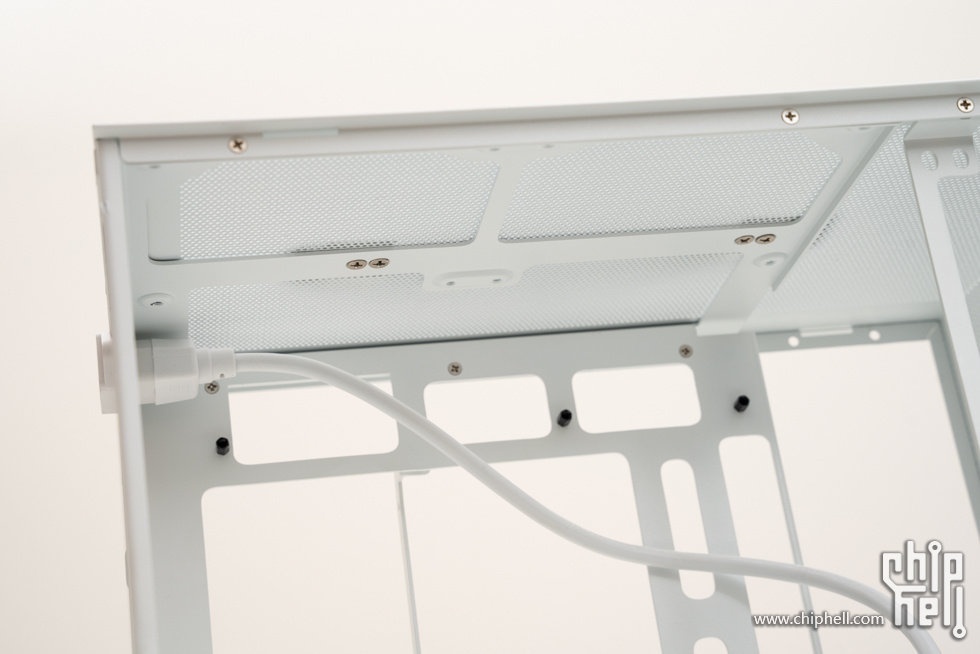

机箱底部一览。

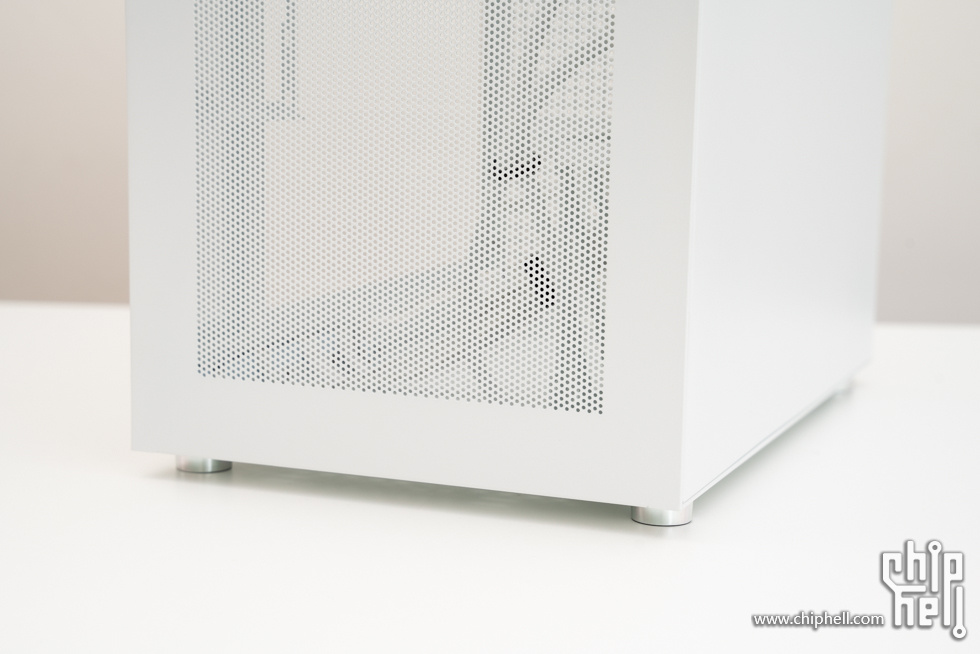

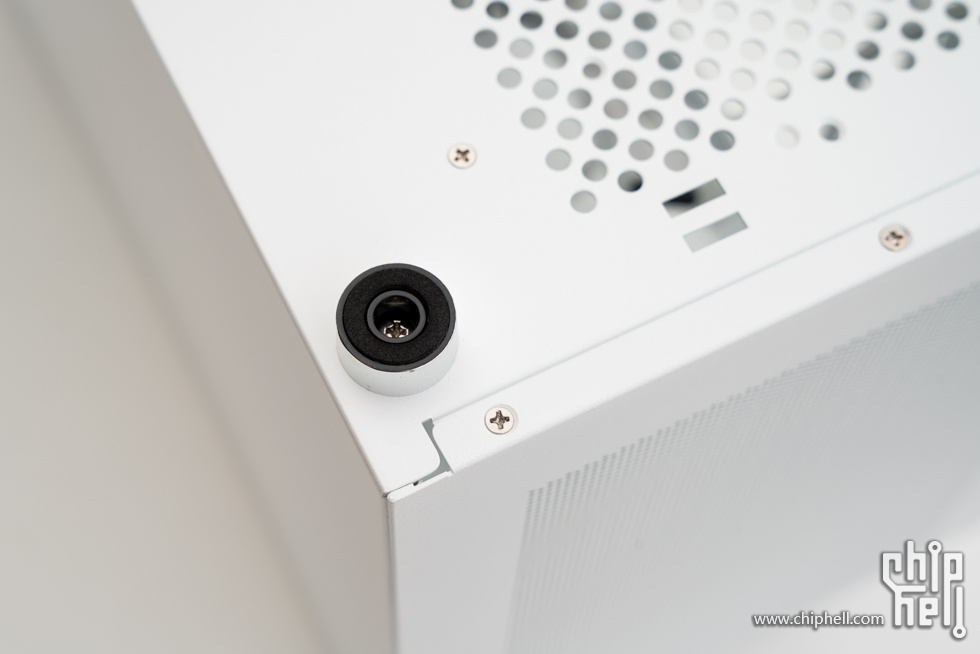

机箱脚垫细节。

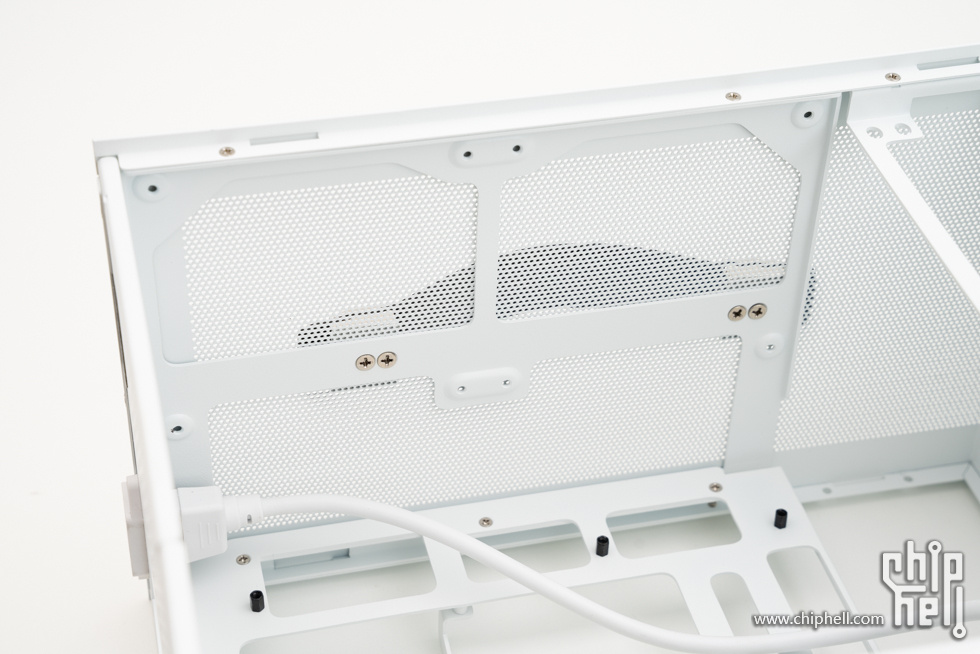

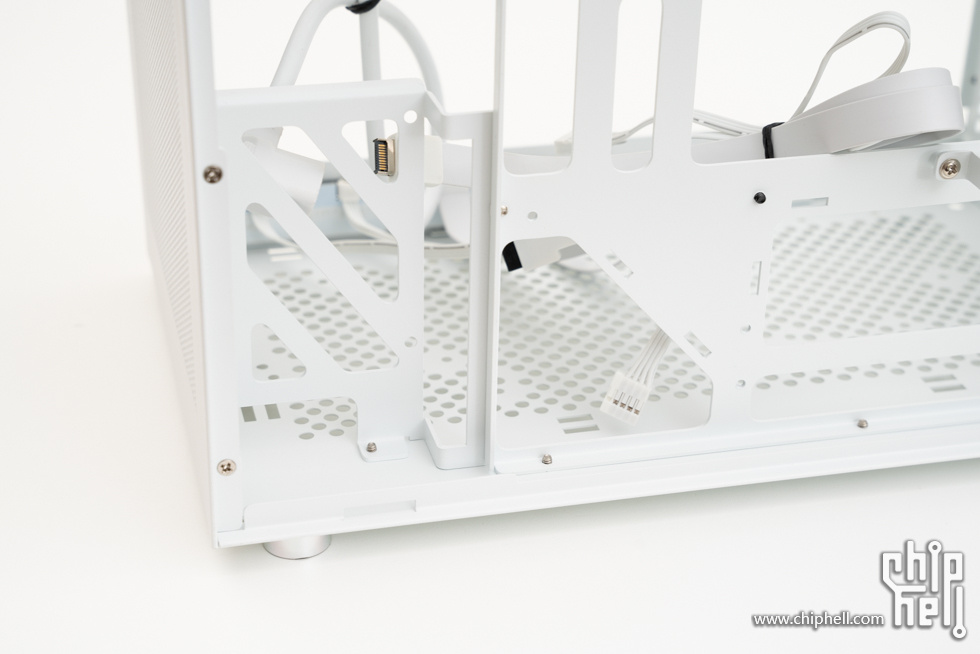

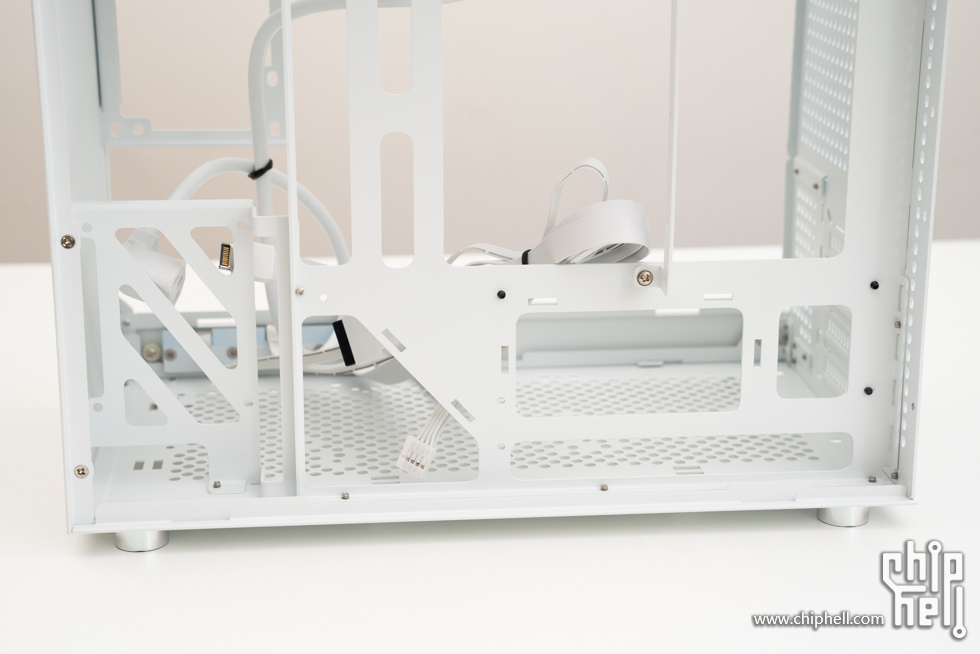

底部支持安装2把120mm风扇。

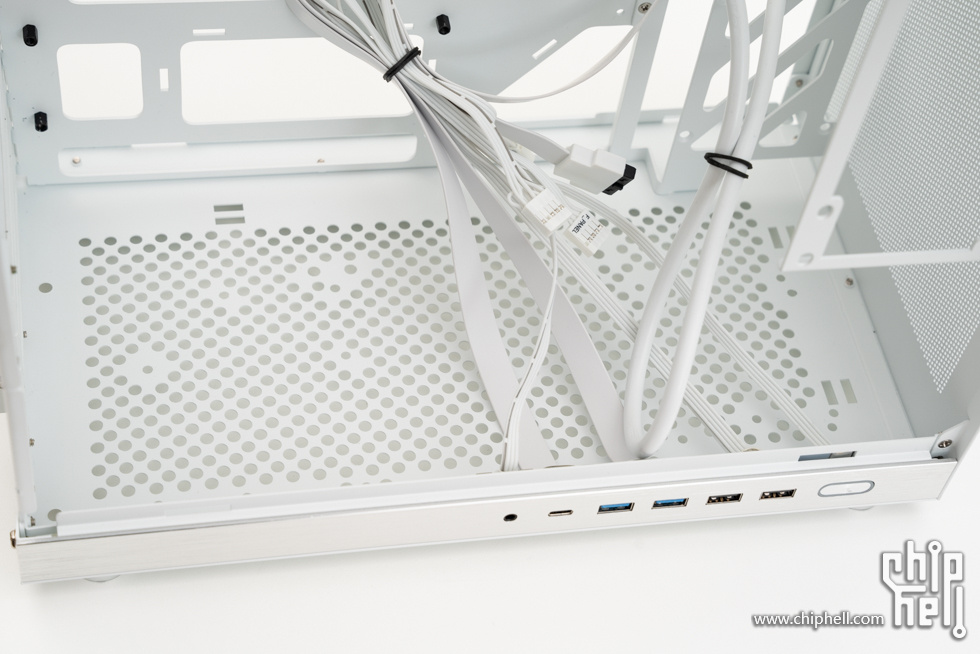

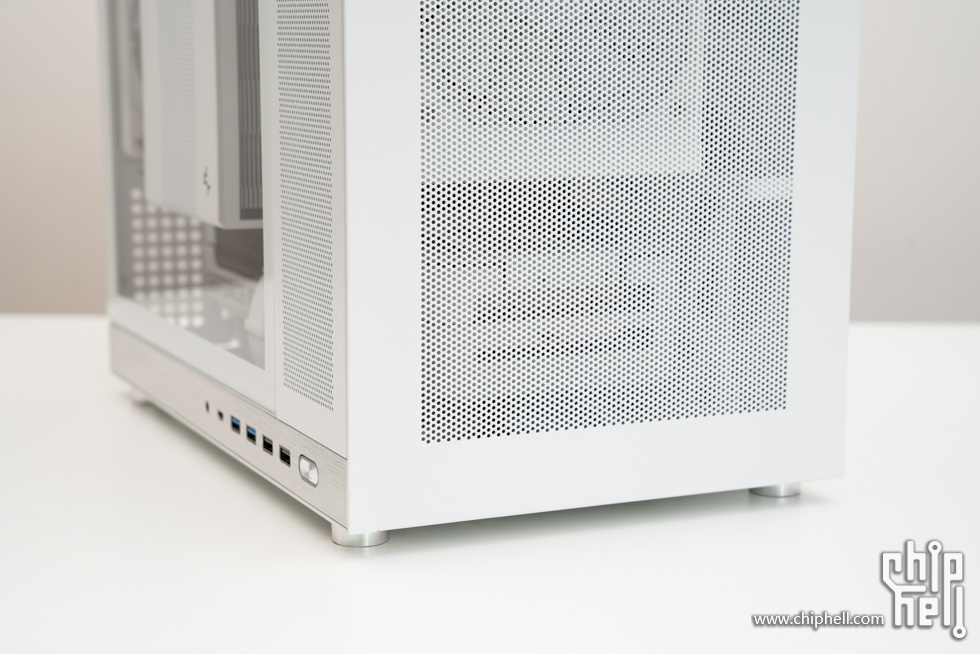

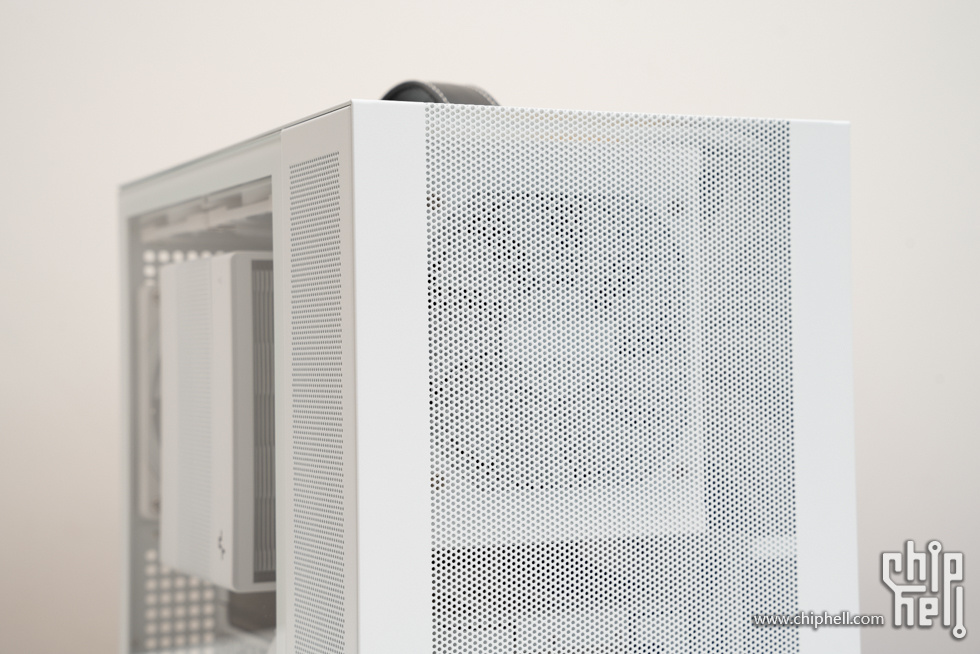

前面板细节。

电源位的独立出风设计。
