水冷小钢炮第三版（测试版）完成

akinosakurako · 发表于 2025-5-23 09:41

本帖最后由 akinosakurako 于 2025-5-23 15:34 编辑

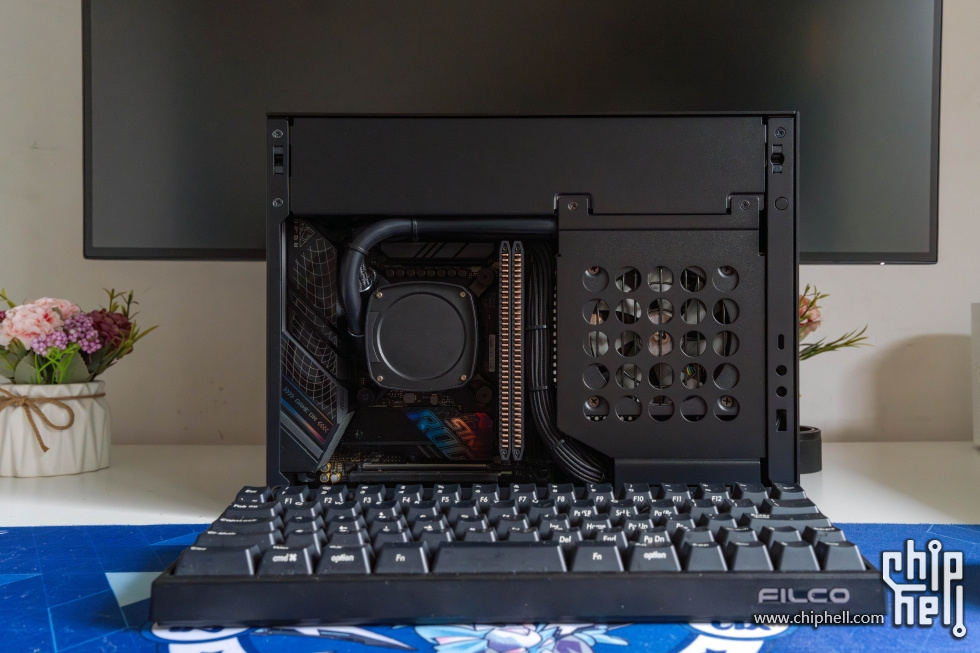

好久没有来电脑区了，发一个。正式版等几何未来的小爱斯基摩240到了后再完成。

把水管和电源线隐藏部分的走线分享一下，主要是利用风扇的防护罩来固定，一是美观，二是避免水管压着电源的开关。固定水管时，扎带不要太紧，扣住就行。

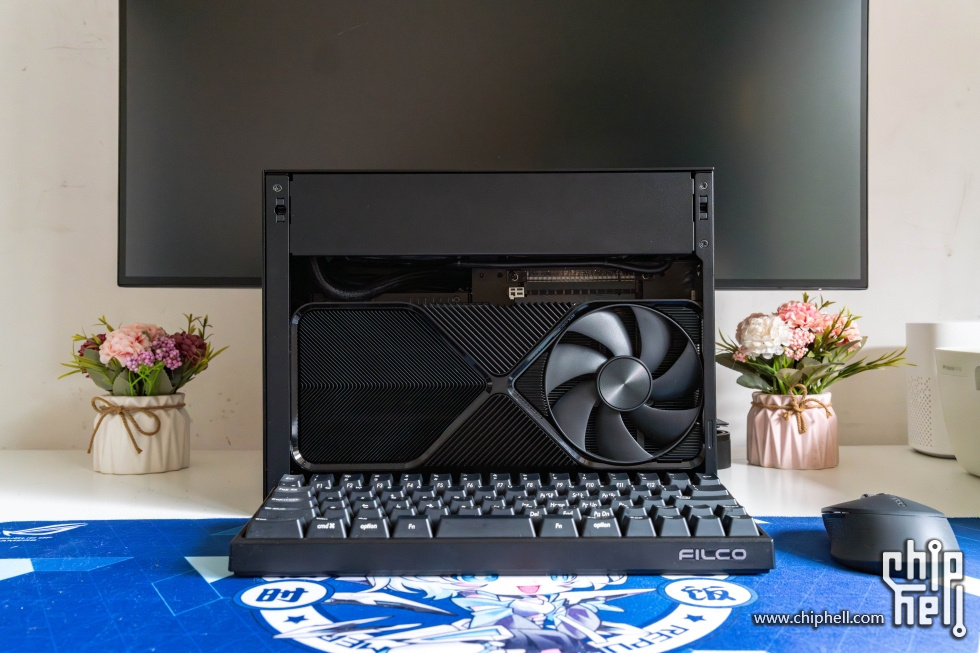

另外注意一点的是这个机箱的PCIE延长线有些过长，最好把显卡这面拉直，多出部分弯折到主板一面，这样再安装和取下高越肩显卡时就会很轻松。

akinosakurako · 发表于 2025-5-23 09:44

配置：

主板：华硕B760I
CPU: 13600KF
内存：海盗船统治者白金7200 16GX2
散热：EK CR240 DARK
SSD：西数SN850X 4T
显卡：4080 SUPER FE
机箱：联力H20
电源：海盗船SF750

jaycty · 发表于 2025-5-23 10:09

这种超紧凑型电脑，盖上盖子之后显卡能进风么

StevenG · 发表于 2025-5-23 10:14

jaycty 发表于 2025-5-23 10:09
这种超紧凑型电脑，盖上盖子之后显卡能进风么

侧板要是mesh网，应该还好。。

Marbury · 发表于 2025-5-23 10:20

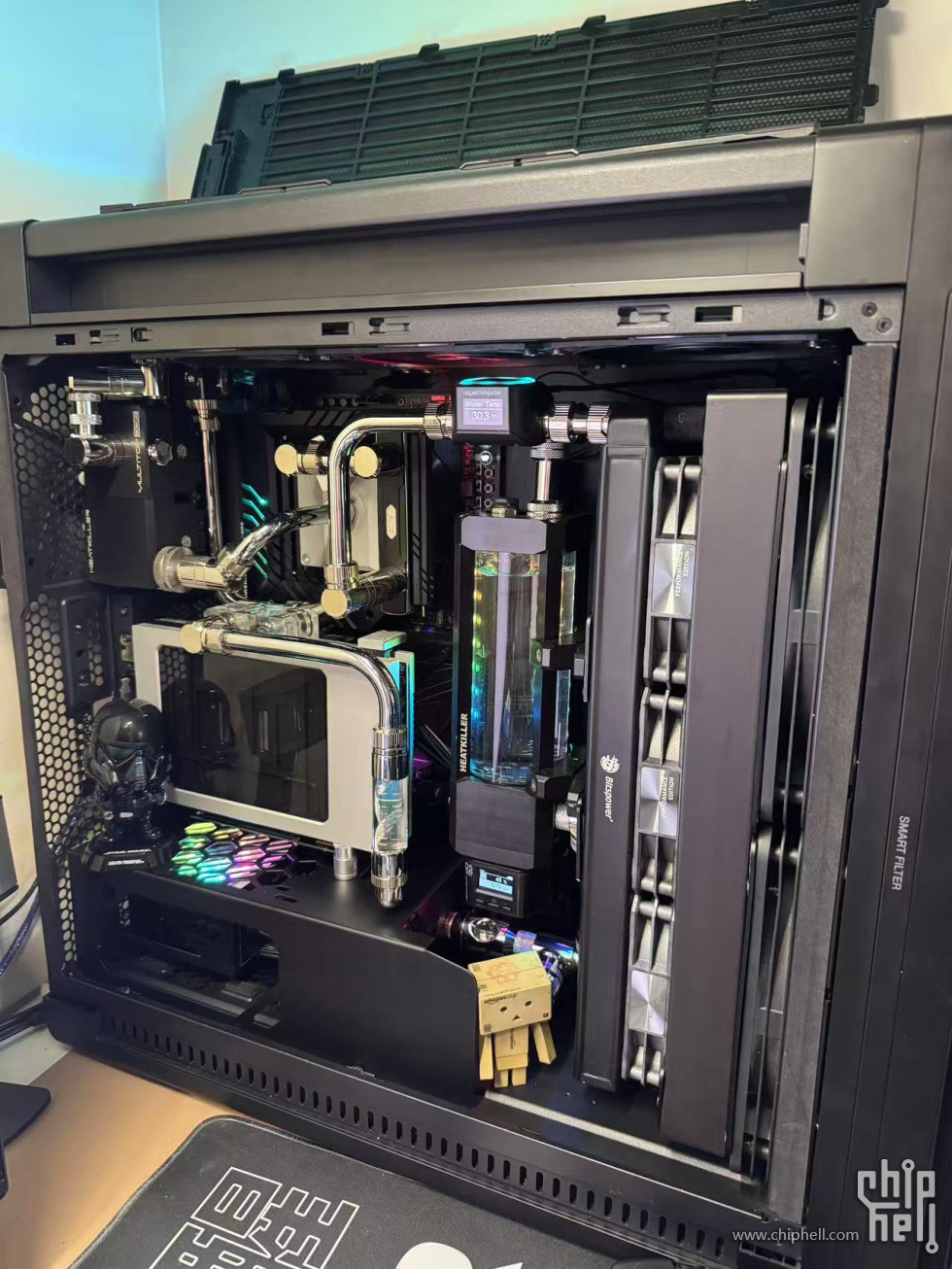

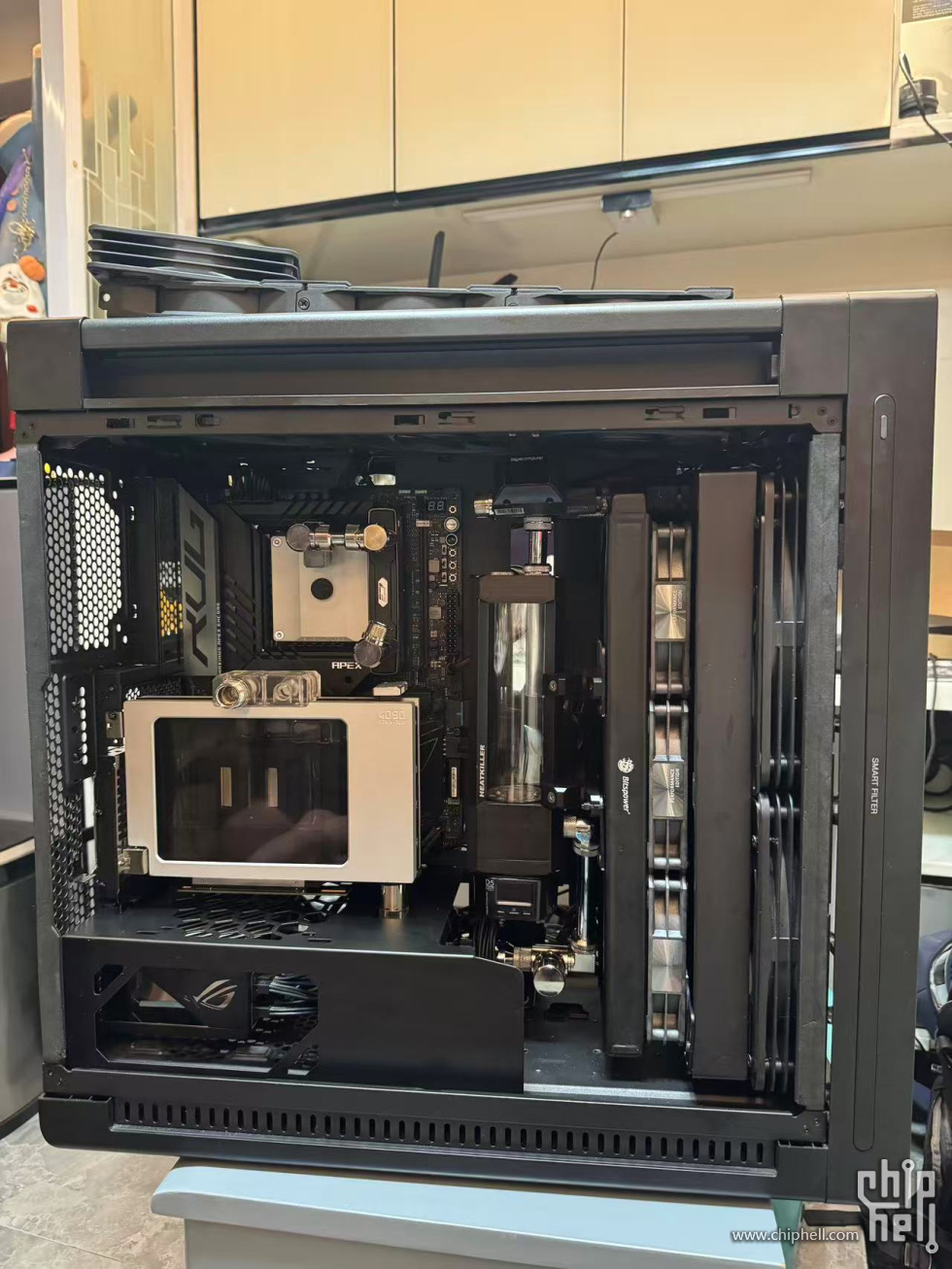

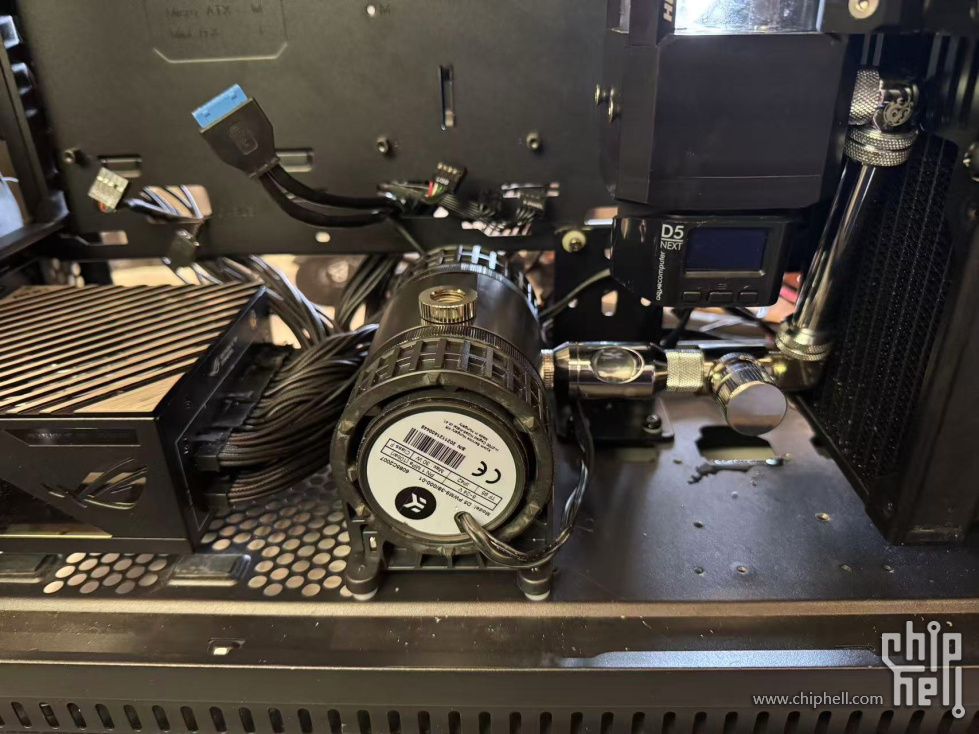

你们还在玩一个泵

我都直接干到5个泵了

效率为王

akinosakurako · 发表于 2025-5-23 10:26

jaycty 发表于 2025-5-23 10:09
这种超紧凑型电脑，盖上盖子之后显卡能进风么

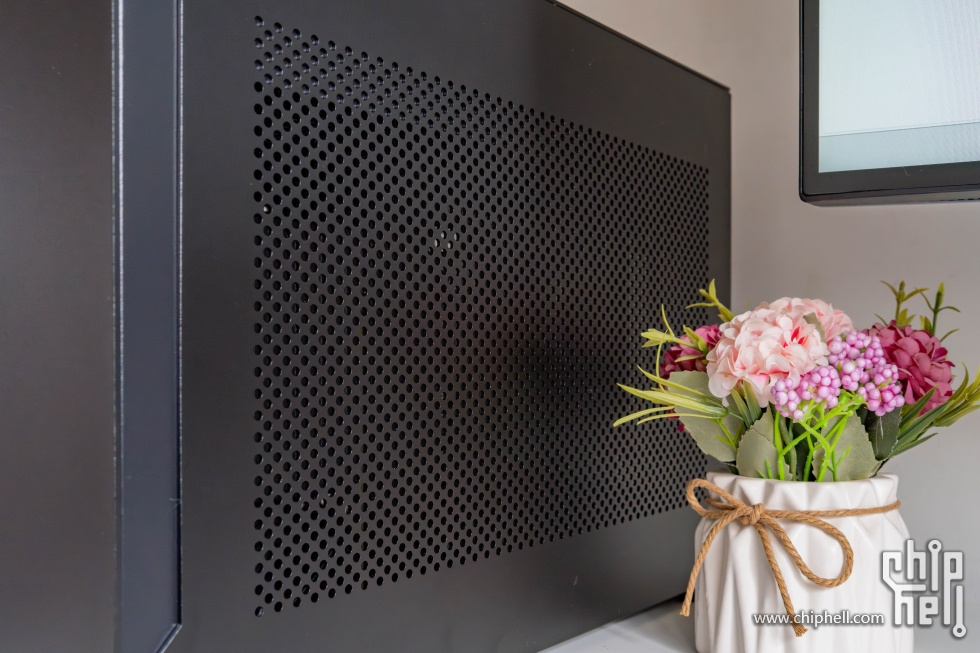

这是显卡面盖上面板的样子，看洞洞流还行吧


akinosakurako · 发表于 2025-5-23 10:28

Marbury 发表于 2025-5-23 10:20
你们还在玩一个泵

我都直接干到5个泵了

加上背景的吊柜，整个一大厨操作间

猫LOVE · 发表于 2025-5-23 10:54

公板卡感觉还是和a4结构八字不合，一个风扇直接对着电源吹热风，而且还是sfx，感觉对电源要求更高，不过好处就是一大半的热气从io处排出这样对顶置的cpu冷排影响也低

akinosakurako · 发表于 2025-5-23 11:02

猫LOVE 发表于 2025-5-23 10:54
公板卡感觉还是和a4结构八字不合，一个风扇直接对着电源吹热风，而且还是sfx，感觉对电源要求更高，不过好 ...

是的，确实比较纠结。要消除公版热气吹电源的办法就是用风冷，我的风冷版是2个T30排风，电源和显卡都很凉爽，但是由于这个机箱散热器限高55MM，这样风冷的话就无法使用高性能CPU。

dpstower · 发表于 2025-5-23 11:23

内存好评，贼船的铂金统治者质感一流

akinosakurako · 发表于 2025-5-23 11:28

dpstower 发表于 2025-5-23 11:23
内存好评，贼船的铂金统治者质感一流

就是太高了，好多场景下都无法安装

dpstower · 发表于 2025-5-23 11:35

akinosakurako 发表于 2025-5-23 11:28
就是太高了，好多场景下都无法安装

内存高度也是个问题，我现在研究的风冷散热也是限制内存高度40mm，纠结一番已经打算换水冷了...

akinosakurako · 发表于 2025-5-23 15:22

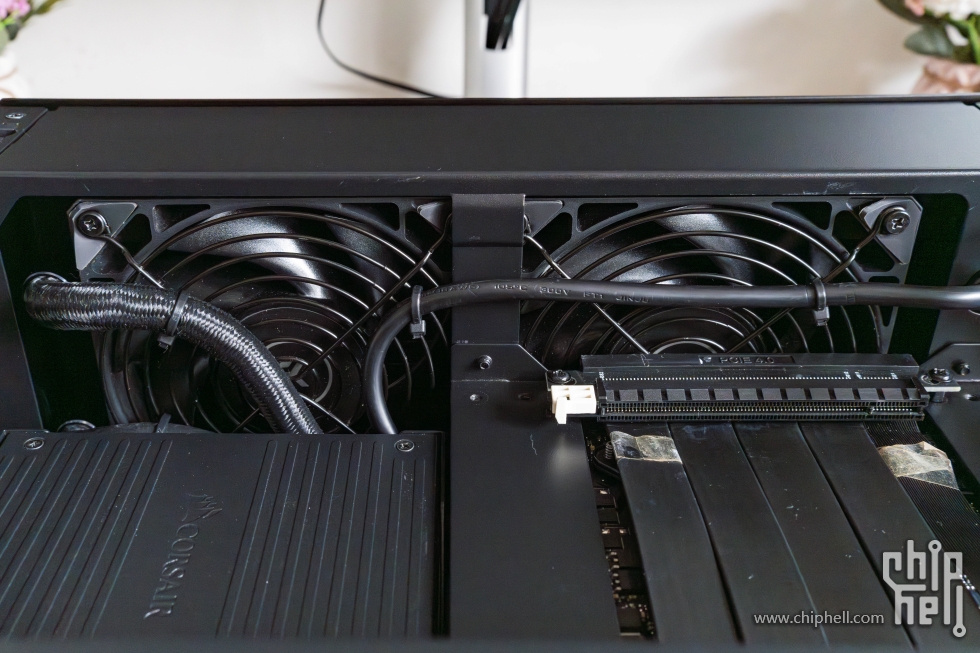

更新一下隐藏部分的走线
