闲着没事测了一下手里端子电阻,结果有点意外,这到底是什么牛逼材质?

魔语者

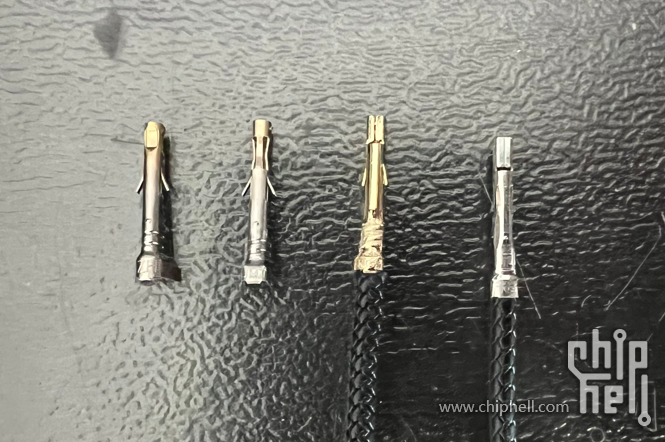

依次从左往右端子分别为
YY耀毅(半镀金)
JMT捷仕美(半镀金),
莫仕molex(全镀金)
ROG雷神原厂24PIN主板线端子(是否跟海韵有关未知)


下面测试结果基本上精度基本上有+-0.1mΩ的误差

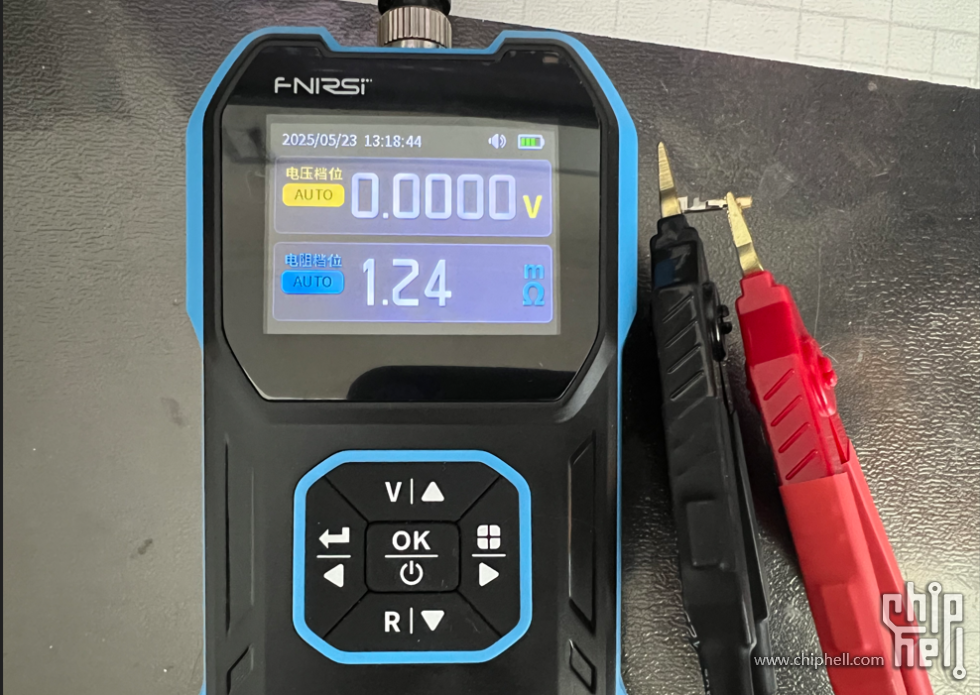

YY和JMT的端子电阻基本上一样都是1.2mΩ

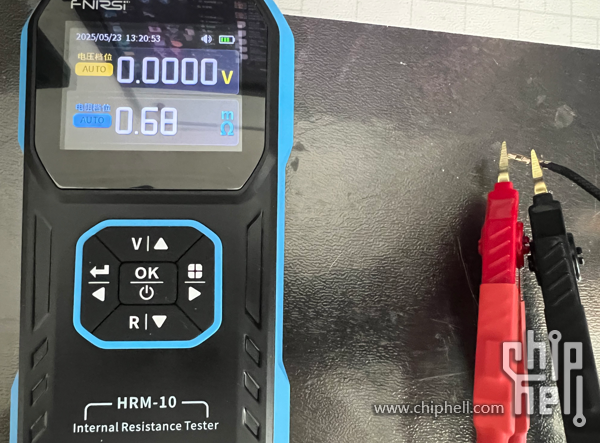

进口molex的电阻在0.7mΩ

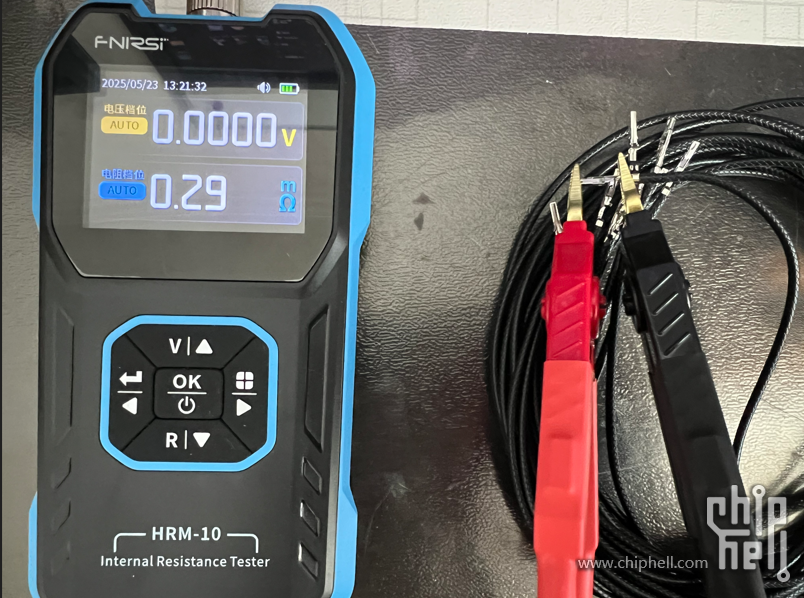

ROG原厂的端子居然只有0.29mΩ让我感到很意外
上面镀金的还不如这非镀金的?这到底是什么牛逼材质?

-------------------------------------------------
最后再说一下整根线材,电阻,
ROG原厂压纹线单根基本上14mΩ
我自己使用16AWG压纹线压双线+上JMT端子整根线为5mΩ

最后最后,原厂这端子不知道是什么材质,这么牛逼,是谁家产的?海韵自产???不外销吗?

哪里有卖啊...好想买啊~

huihuige

精度这么高~厉害~

hammers

差异会不会是两个空插头和压线后的插头区别

uuyyhhjj

选第二种，四面弹片+镀金使用寿命很长，接触电阻应该公母对插再测，压力不同每次都不一样的

魔语者

hammers 发表于 2025-5-23 14:55
差异会不会是两个空插头和压线后的插头区别

应该不会.毕竟没走线~

ttt5t5t

这玩意压线的时候带来的电阻更大些吧？

魔语者

ttt5t5t 发表于 2025-5-23 19:24
这玩意压线的时候带来的电阻更大些吧？

我后面有线材和端子的整体测试你看一下~

ecc29

你这测的不是真正的接触面啊。其实真正出问题的往往是插针和端子接触面摩擦以后金属暴露氧化，或者插针沾上脏东西，那种电阻就不是毫欧的差别了，和这个完全不是一个数量级的。很多时候镀层的稳定性往往是更重要的

魔语者

ecc29 发表于 2025-5-23 22:56
你这测的不是真正的接触面啊。其实真正出问题的往往是插针和端子接触面摩擦以后金属暴露氧化，或者插针沾上 ...

其实没差多少,都是相同的测法,内外材质都一样,怎么测结果都不会差很多~
