铭凡MS-01/A2 的PCIe槽究竟能否拆分4个m2？

桃色美感

背景

在MS-01发售之初，就有人期待能通过PCIe槽再扩展4个m2，达成背面3x m2 + 无线网卡替换m2 + PCIe槽扩展4x m2 = ( 3 + 1 + 4 ) = 8 m2的全闪NAS神机。

然而MS-01的PCIe插槽有几个严重的问题：

1. 主板不支持PCIe拆分，必须高价购买PLX拆分卡
2. PCIe空间紧张，只支持大约17CM x 7CM x 2CM的半高半长的设备，不支持外接供电
3. 插槽紧贴主板，据交流群分析，“背面有任何突起的设备都插不进去”
4. 插槽是物理x16，电气x8

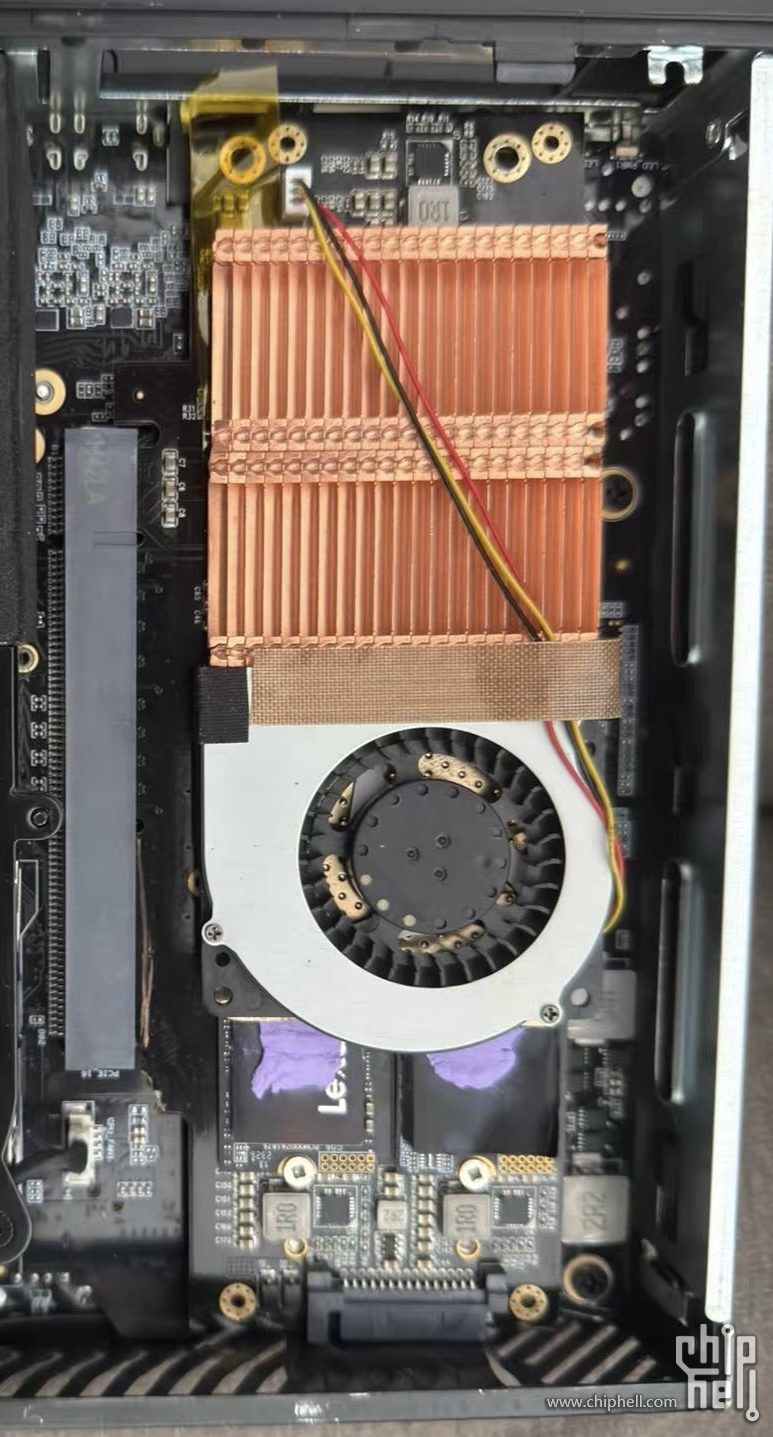

5. 散热感人

经过我在全网搜索了很久，也没遇到确认可行的成熟方案能支持PCIe槽扩展4个m2。只能动手试试，在动手之前，各位大佬看看我的思路是不是有问题：

候选方案1: PCIe拆4路nvme，背面2路延长到正面
候选方案2: PCIe拆SFF-8654 8i，转nvme

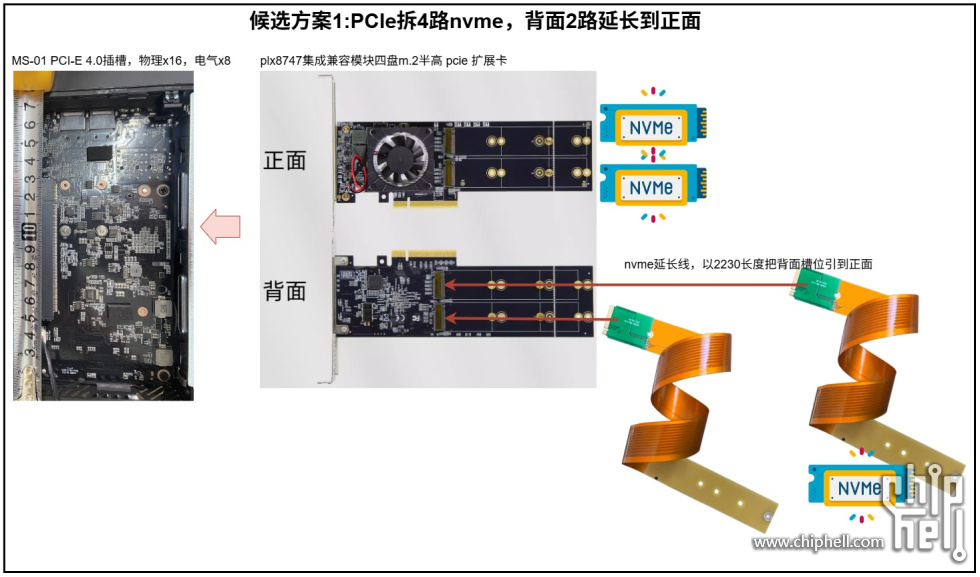

候选方案1: PCIe拆4路nvme，背面2路延长到正面



这个方案主要靠一块半高半长的PLX卡转成正反各2个m2槽位。任何其他的m2排列方案（正面横着放4块、正面斜着放4块）都不可能塞进这个主机。

虽然已经在群里被判了死刑，但据我观察，疑似还能抢救一下：

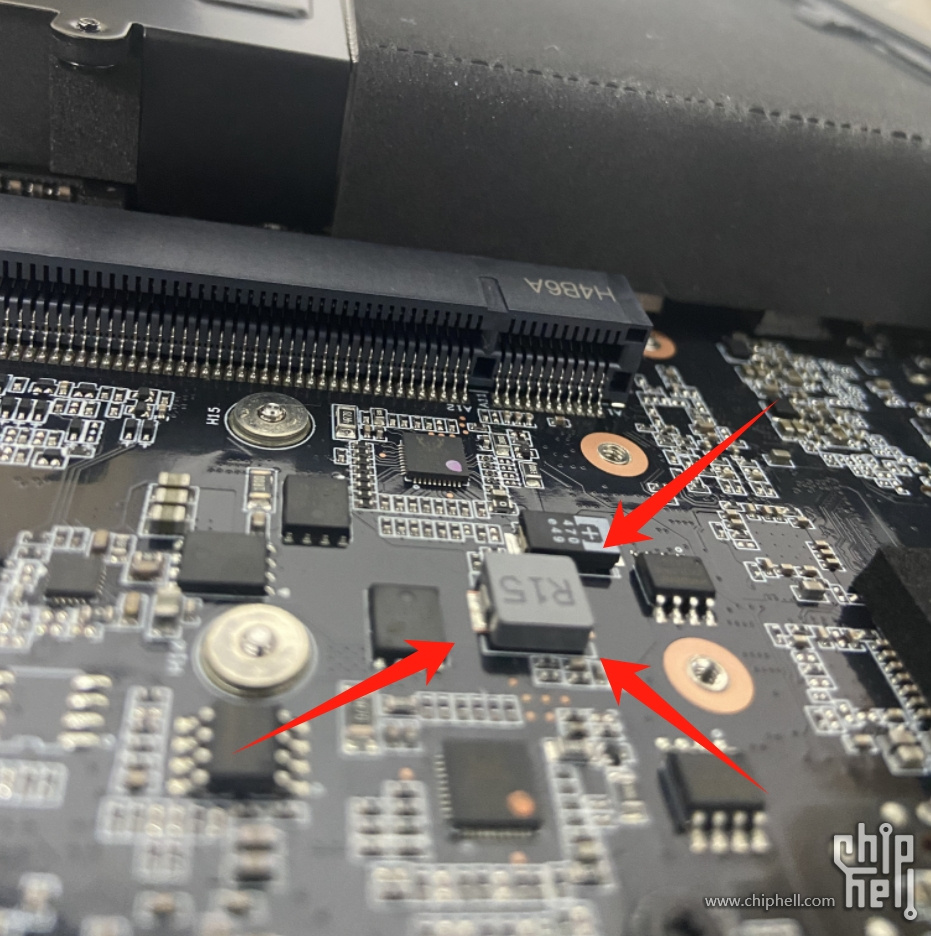

PLX卡背面最凸起的就是2个m2座子，对应主板上“R15”是最高的那个凸起。只要能避开这部分，使使劲应该有机会。对于背面叠叠乐的2个m2, 用2230长度的nvme延长线转到正面，避免固态装到背面再卡住主板尾部的几个“1R5”“2R2”凸起。



好消息：其他平台有用佳翼PLX卡插进去的，但看着就斜，没完全卡进去



坏消息：类似在卖的PLX卡都明确注明“不支持MS-01”，估计已经被其他买家坑怕了

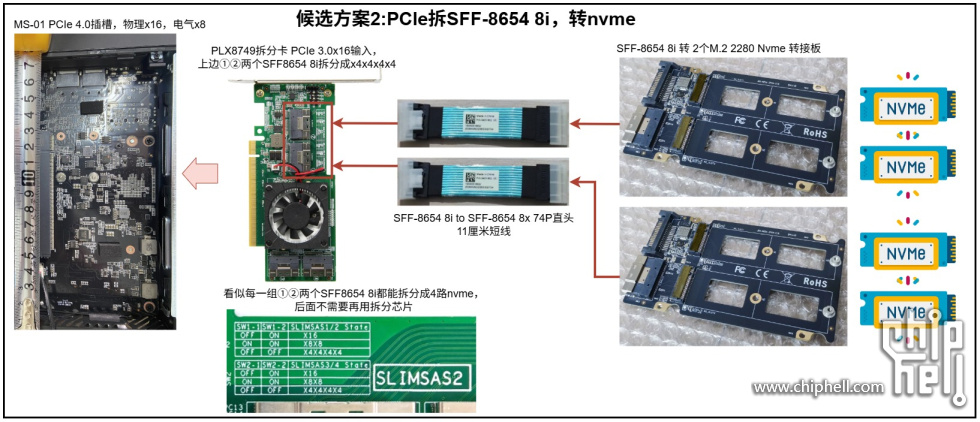

候选方案2: PCIe拆SFF-8654 8i，转nvme



如果方案1中，有PLX卡能把4个nvme槽位都塞到正面一起就好了，就可以自行用nvme延长线搞出4个来，后面再想办法固定。

可惜经过几天的查找，根本没有类似的卡，只能找一些其他方案，最终就是靠这个PLX8749拆分SFF-8654 8i卡，再转nvme。

这个方案也有很多问题：

1. PLX卡都是x16的长度，然而MS-01只提供x8信号,不知道是否能正常跑起来
2. x8信号下，前面两组①②是否还能拆分成x4x4x4x4
3. 经过PLX卡之后，单个SFF-8654 8i是不是无需再走拆分芯片就能转接出2个nvme
4. 这么一大套下来，垂直高度堪忧，不知能否塞得进机箱；散热堪忧

各位大佬如果有用过类似方案的、正在用MS-01当全闪NAS的、麻烦给点建议……对这块实在是缺少经验

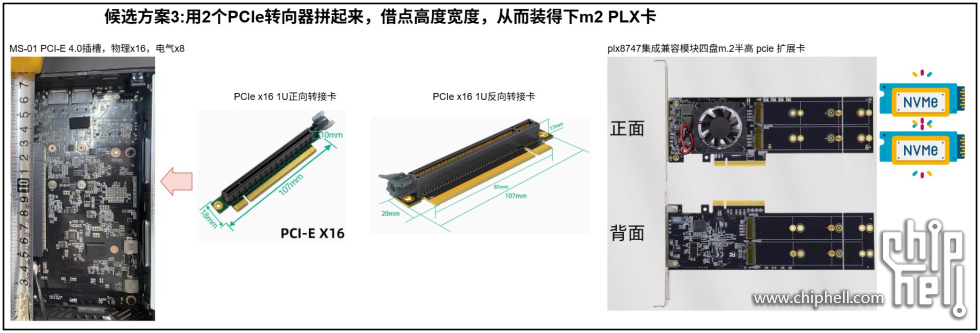

更新：候选方案3: 用2个PCIe转向器拼起来，借点高度宽度，从而装得下m2 PLX卡

估计会增宽（远离主板）1.8CM，增高1.3CM。

这样的话只要PLX卡够矮够薄就能装得下。但是感觉不太行，增宽（远离主板）太多了

fyc858

正经的NAS谁这样搞的

桃色美感

fyc858 发表于 2025-6-3 19:49
正经的NAS谁这样搞的

铭凡MS-01 终极USFF主机
https://www.chiphell.com/thread-2542008-1-1.html
(出处: Chiphell - 分享与交流用户体验)

个人分析有以下几种玩法：使用PLX卡转接出4个m2 加上板载3个m2  变成七盘全闪万兆NAS

kanshuderen

A1没有PCIE

天道太酬勤

01受制于intel的拉跨，直连CPU的PCIEx16只能拆成8+8

桃色美感

天道太酬勤 发表于 2025-6-3 21:00
01受制于intel的拉跨，直连CPU的PCIEx16只能拆成8+8

PLX卡肯定需要的，主要就是PCIe槽位的x8有没有更好的转m2利用方法

mk5250

1：plx接到x8是没问题的，一般都能正常使用，只是上行通道变成x8；
2：ms-01的槽只有pcie*8，不可拆分；ms-a2的槽只有pcie*8，可拆分4+4；
3：拆分卡一般带有拨码开关，可以配置每个8654-8i接口的通道，可配置x16(两个8i)、x8、x4+x4；
4：这几款机型支持的半高卡限长17cm，垂直高度最多1.5槽，多了合不上盖子的，散热也会是问题

建议柠檬

https://item.taobao.com/item.htm ... 2%7D&xxc=ad_ztc

配外置

https://item.taobao.com/item.htm ... mp;xxc=taobaoSearch

桃色美感

建议柠檬 发表于 2025-6-3 22:17
https://item.taobao.com/item.htm?detail_redpacket_pop=true&id=752271664392&ltk2=1748960186659gq32p4o ...

外置的就脱离初心了，雷电4接口还能再扩展很多个m2，目前暂时只考虑内置的pcie玩法……

桃色美感

mk5250 发表于 2025-6-3 21:30
1：plx接到x8是没问题的，一般都能正常使用，只是上行通道变成x8；
2：ms-01的槽只有pcie*8，不可拆分；ms- ...

感谢分享🙏目前看也感觉是垂直高度可能不太够，估计还得再想点别的方案

dedededede

换个思路，狗东上看见有人插两块PM983 15.36T，再加上两个4T M2，做全闪也基本上够了。

桃色美感

dedededede 发表于 2025-6-3 23:01
换个思路，狗东上看见有人插两块PM983 15.36T，再加上两个4T M2，做全闪也基本上够了。 ...

确实考虑过这个方案，就是现在u2太贵了，功耗散热也是个问题。

折腾m2还能组raid5，折腾坏了能保修

dedededede

桃色美感 发表于 2025-6-3 23:07
确实考虑过这个方案，就是现在u2太贵了，功耗散热也是个问题。

折腾m2还能组raid5，折腾坏了能保修 ...

那再换个思路，NUC9现在一千多，自带3个m2，两个插槽各上一个4m2，11个。或者来个8m2，再来个万兆网卡。

建议柠檬

桃色美感 发表于 2025-6-3 22:50
外置的就脱离初心了，雷电4接口还能再扩展很多个m2，目前暂时只考虑内置的pcie玩法…… ...

那就嘉立创自己画个PLX拆8个2230的卡呗

感觉半高单槽限长的前提下最多也就拆8个2230了

Baishui

咸鱼有原生单面叠罗汉实现4个m2的plx卡，就是非常热。

桃色美感

建议柠檬 发表于 2025-6-3 23:15
那就嘉立创自己画个PLX拆8个2230的卡呗

感觉半高单槽限长的前提下最多也就拆8个2230了 ...

原来可以自己画PCIE啊 那感觉有更好的办法就是自己画个PCIE转接头，把原来的槽位略微抬离主板一点点，就能装得下双面PLX 4m2拆分卡了，我找了好久都没没找到这种转接头

phyman

MS-A2,  我的方案是两个u2盘， 其中一个是插在显卡插槽，7.68*2，15t，两条m2， 6T，一共22t，足够了。

原厂的散热是完全不支持这种配置的，开机一分钟，硬盘都是65度往上。但是解决方案也很简单，放在一个14厘米机箱风扇上（或者随便一个笔记本散热板，路由器散热底板），全部硬盘都能降到50以下。

原厂bios两条m2插槽都是默认开启3.0的，如果更改成4.0，会提示会有散热不足的问题。看来原厂也是很清楚这个散热系统支撑不了4.0的nvme硬盘。

mk5250

phyman 发表于 2025-6-4 00:32
MS-A2,  我的方案是两个u2盘， 其中一个是插在显卡插槽，7.68*2，15t，两条m2， 6T，一共22t，足够了。

原 ...

ms-01和a2构造应该是一样的，请问pcie槽位怎么上的u2盘？
pcie金手指加上u2宽度已经超过标准半高高度了，目前找到的pcie转u2卡都超高了，几个宽度勉强能放进去的也因为上方空间不足，想装只能把主板拆出机箱才能装，太麻烦了；

phyman

mk5250 发表于 2025-6-4 00:53
ms-01和a2构造应该是一样的，请问pcie槽位怎么上的u2盘？
pcie金手指加上u2宽度已经超过标准半高高度了， ...

就是用u.2转pcie转接卡，找一个转接板比较窄一点，搜淘宝前几的就有一家尺寸正好合适。我量的pcie插槽到机壳是7.5厘米，店家给出的尺寸包括金手指7.3厘米，正好放进去，插入……

DDDafa

请问下A2的无线网卡槽位是走什么协议通道的？

tongmiaocai

感谢兄弟分享，最近也在看MS-01，因为手上有块佳翼X4X4阵列卡ASM2824，在想MS-01能不能插这个卡，问了铭凡的客服他们也不知道，看到兄弟这里已经有结果了，那就算了，先不买了

brucelee1126

01不适合了，买a2把，扩展卡背面别想用了，贴的太紧，别买背面有盘位的扩展卡
