[原创] 40升 多GPU 风冷

Genjuro

除去提手和支脚，全套主机体积 480x370x230 = 40.8L
机箱风道前进后出，5块涡轮2080Ti 错层排布，风量充足，没有尾气可吸

CPU: 超威 EPYC 7Y43
主板: 泰安 S8030
内存: 三星 64G x8
电源: 海韵 P1600
GPU: 英伟达 2080Ti x5
SSD: 海力士 PE6010 x2
HDD: 日立 HC550 x1
风扇: 酷冷18038 x2(前进)，酷冷7025x2(后出)，三洋 9225(CPU)

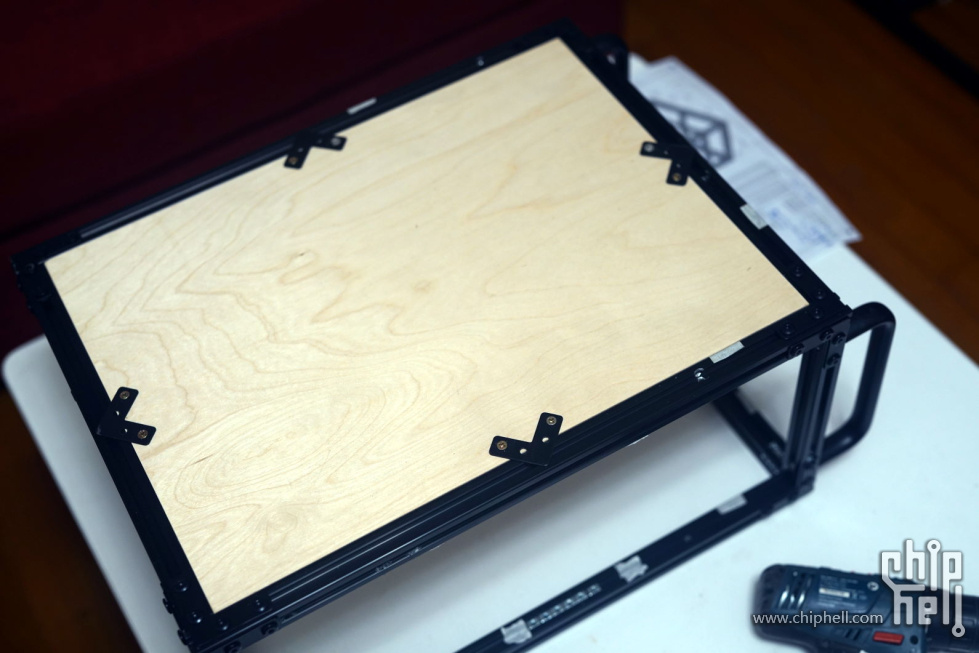

机箱: DIY
模组线: DIY

kanyan

来看看5显卡

jxab009330

还不错。求教程

Wolverine

狠。。。。。

uuyyhhjj

果风铝型材

Genjuro

jxab009330 发表于 2025-6-7 18:27
还不错。求教程

一言难尽，因为一旦主板上箱，就不方便再机加工，要求设计很细致，而且非常难装。
出现板卡干涉甚至无法装配时就只能全部拆开重来

就当分享个思路，第2，4 张显卡搭配5cm PCIe 延长线，刚好能把涡轮风扇的进风错开，第5张用 15cm PCIe 延长线

Genjuro

从远离 CPU 的位置往 CPU 数
1位，5位 的 PCIe 槽直插 GPU
2位，4位 被 NVMe 占了
3位，6位，7位的 PCIe 槽插延长线

glb1031

一个电源5张2080Ti？

NeaRoNG

卧槽！
这算5卡交火么

tenll

很酷的机箱，我也喜欢用1515铝自己做机箱，尺寸完全符合自己的需求，就是diy的时候，刚开始尺寸比较极限，最后还是加宽了一些，好在diy可以随时修改，就是换几根铝型材而已。

零零柒

打算用来干嘛？

Genjuro

零零柒 发表于 2025-6-8 11:14
打算用来干嘛？

主要用来预验证 5卡 5880 ada 是不是有可行性

Genjuro

tenll 发表于 2025-6-8 09:48
很酷的机箱，我也喜欢用1515铝自己做机箱，尺寸完全符合自己的需求，就是diy的时候，刚开始尺寸比较极限， ...

12根天地框是 2020 铝，其他内横梁都是 1515
这样 2mm 外板固定在 1515 上，差不多和 2020 天地框平齐

为了保证装配六面横平竖直，还要用标准靠山模板

Genjuro

glb1031 发表于 2025-6-7 22:59
一个电源5张2080Ti？

理论功率缺口 50w 左右，实际双烤不超过 1550W（HDD，SSD 赋闲）两者基本一致

实际也不会出现 CPU+ GPU + HDD + SSD 拉满的情况
保底还能考虑给 2080Ti 加 220W 功耗墙（性能损失不到 10%），算万无一失吧
