用3D打印造一台自己的科塔Curta机械计算器

BlueGhost

最近刷到科塔Curta计算器的视频，作为20世纪50年代发明的纯机械式便携计算器，精巧的设计让人眼前一亮。

科塔计算器不仅可以进行加减乘除基础四则运算，还支持小数、乘方、开方等。

科塔计算器有I型、II型，区别是位数不同：
I型：8位输入 + 11位结果输出 + 6位计数寄存器；
II型：11位输入 + 15位结果输出 + 8位计数寄存器

MakerWorld上居然有大佬把Curta I型原始模型优化后用3D打印做出来了3倍放大比例的模型。
于是闲着的打印机又开动了

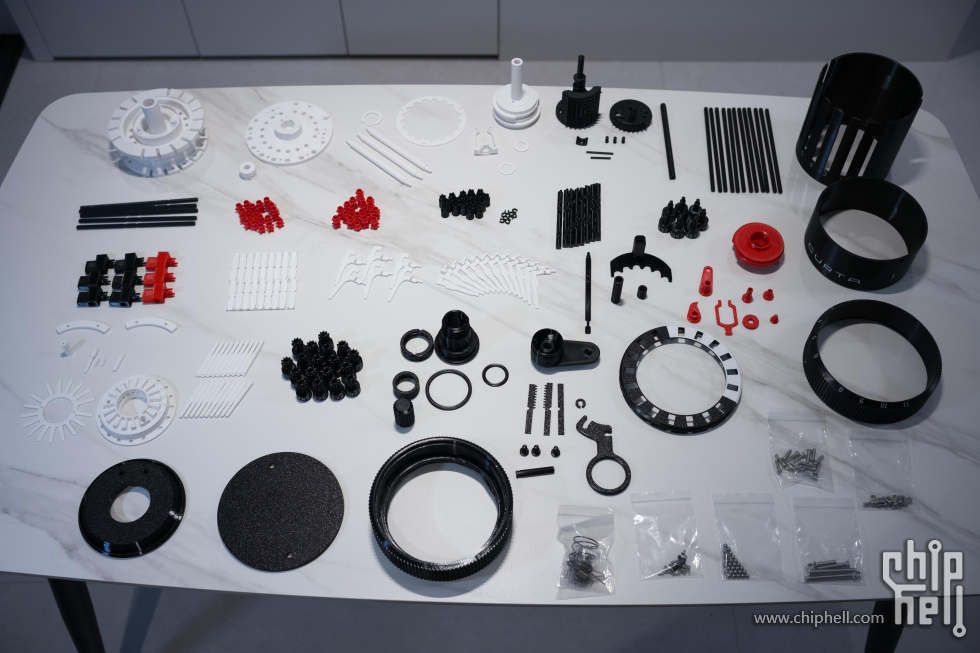

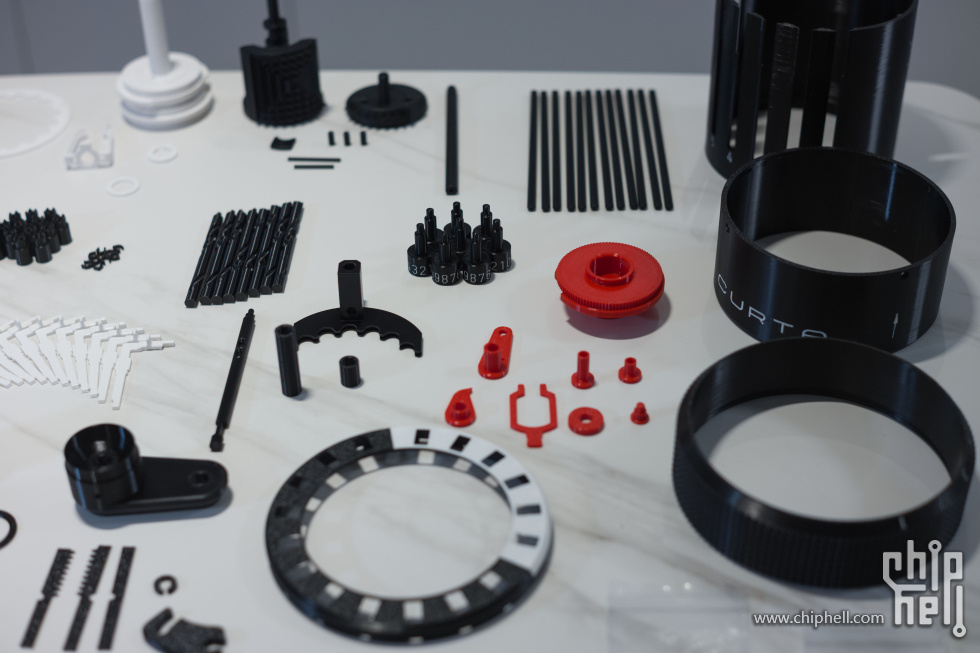

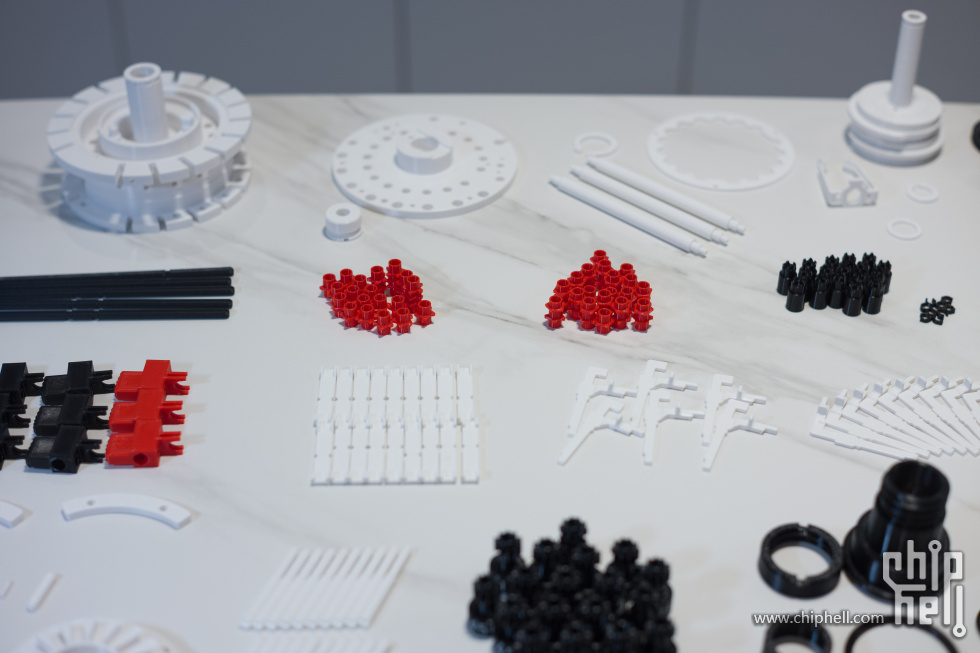

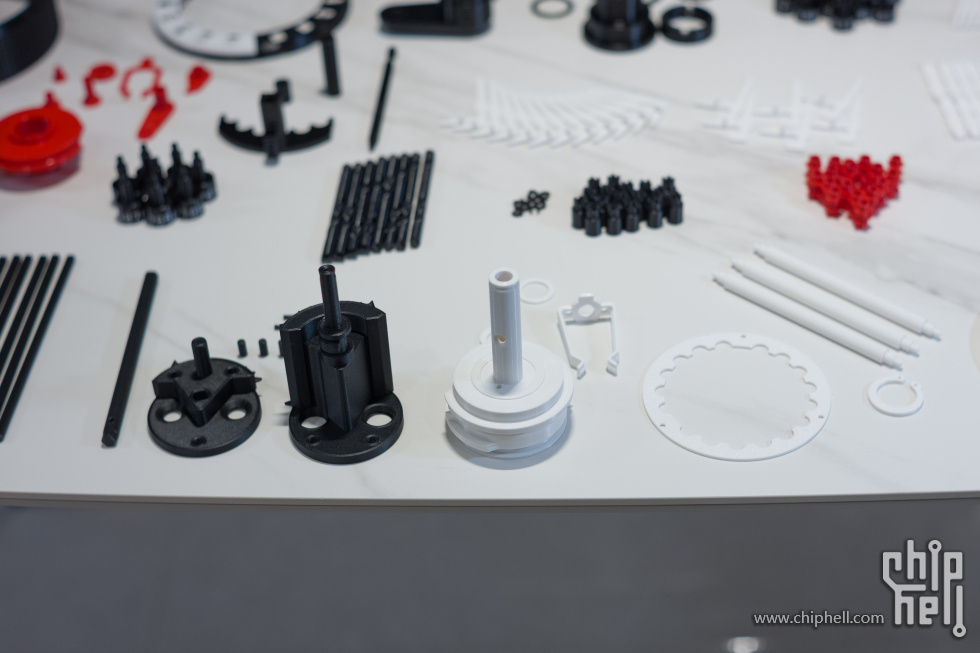

经过80+小时的打印，接近400个零件的数量，铺上满满一桌的零件。


模型主体材料采用PETG材料打印，轴、阶梯鼓等关键部位的零件用了掺碳纤维的PETG-CF材料。


主体采用黑白红配色。数字、标记和字母均采用多色打印，效果是好，但时间真是长，废料比模型本体还多

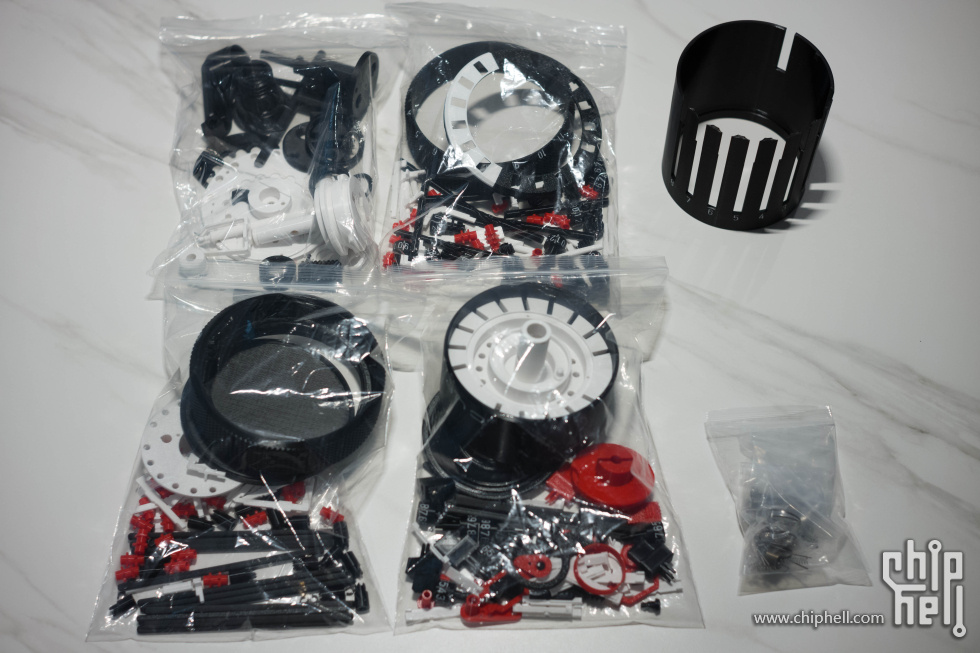

装了满满4袋


正式开始组装科塔计算器

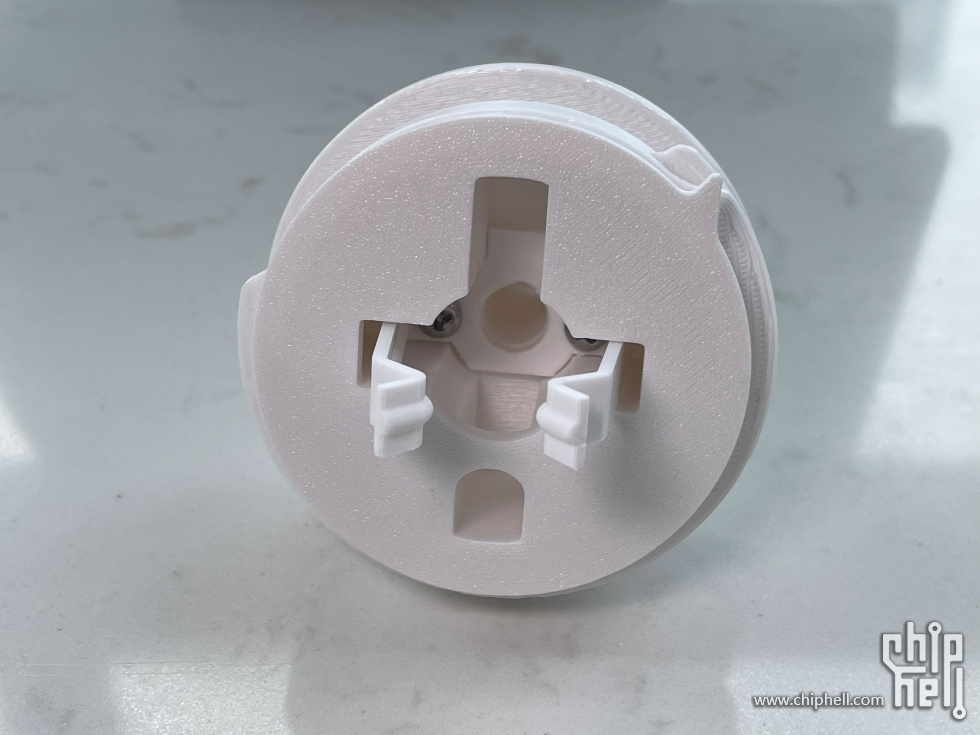

进位轮作为核心部件之一，负责实现计算过程中的自动进位功能。
当某一位的数字从 9 变为 0 时，进位轮会触发高位齿轮的转动，使高一位的数字加1。


进位轮上设计了凸起的复位结构，在完成一次进位后顶起进位拨杆，达到自动复位目的，等待下一次进位。

与阶梯鼓连接弹片螺丝连接固定。

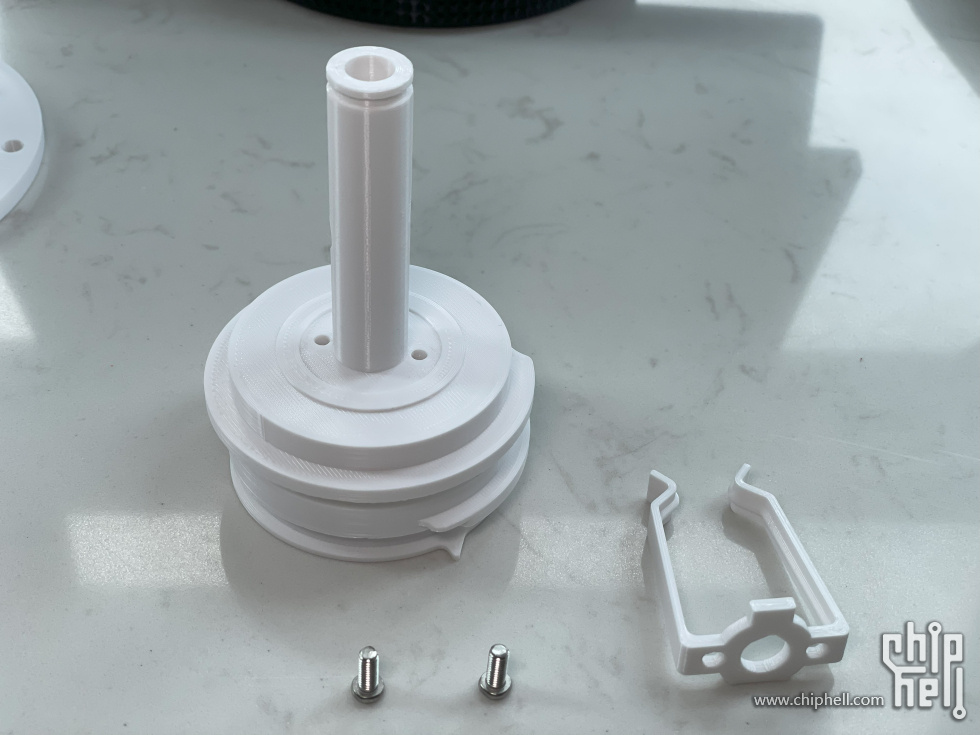

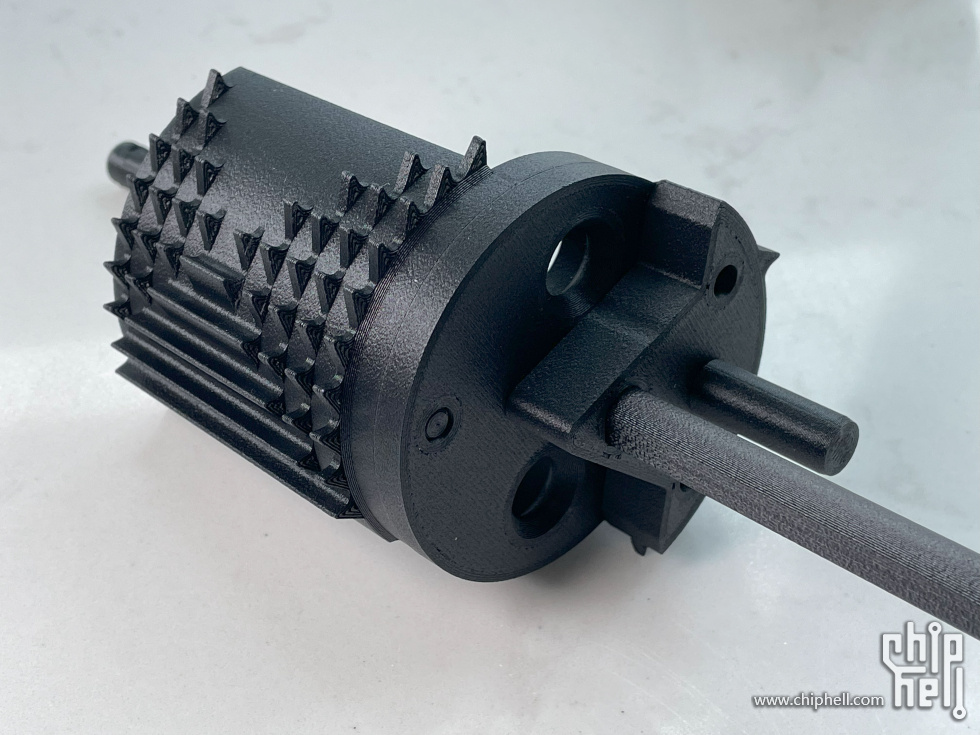

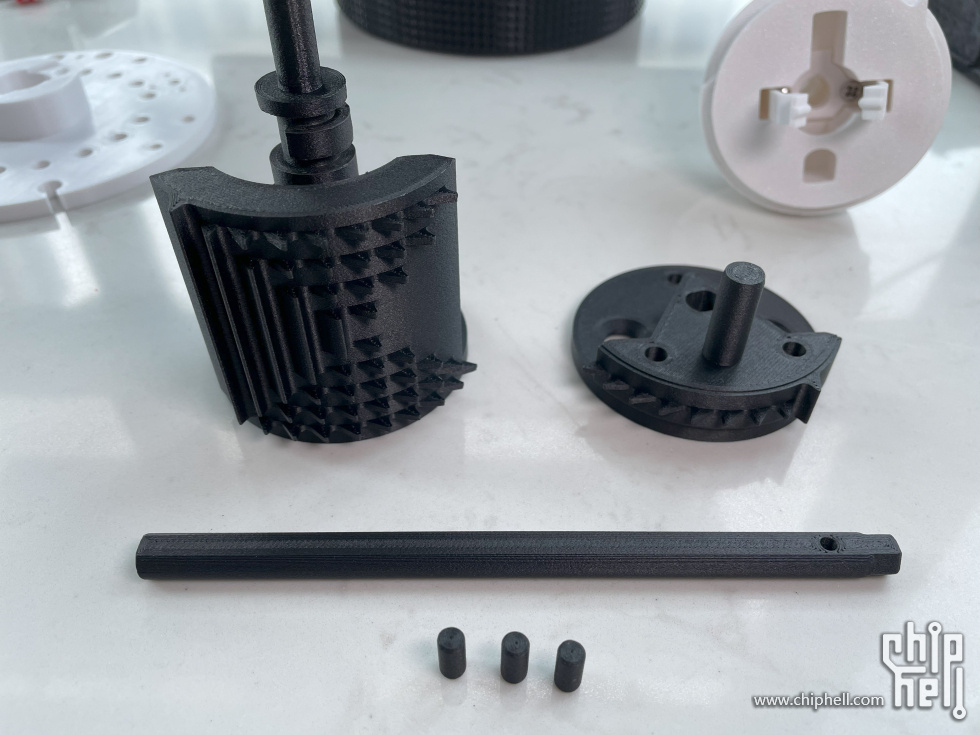

阶梯鼓是科塔计算器的关键机械组件，负责数字输入、进位控制、补码转换和乘法移位。
侧面设计有不同高度的阶梯，每个阶梯对应一个数字（0-9）。
通过滑动输入滑钮选择数字时，滑钮会推动阶梯鼓旋转，使对应的齿轮啮合，从而将数字传递到计算机构。

3D打印的阶梯鼓一体成型，节省了不少零件装配，原版的科塔计算器手掌大小塞进了600+个零件


阶梯鼓的底部有用于切换计算加法和减法齿条的限位机构，限位片确保步进鼓严格停留在对应位置。
在初始位置提起步进鼓便进入了减法模式，限位片使得步进鼓在减法运算中准确的啮合补码齿条。

将主框架、进位轮与步进鼓合体

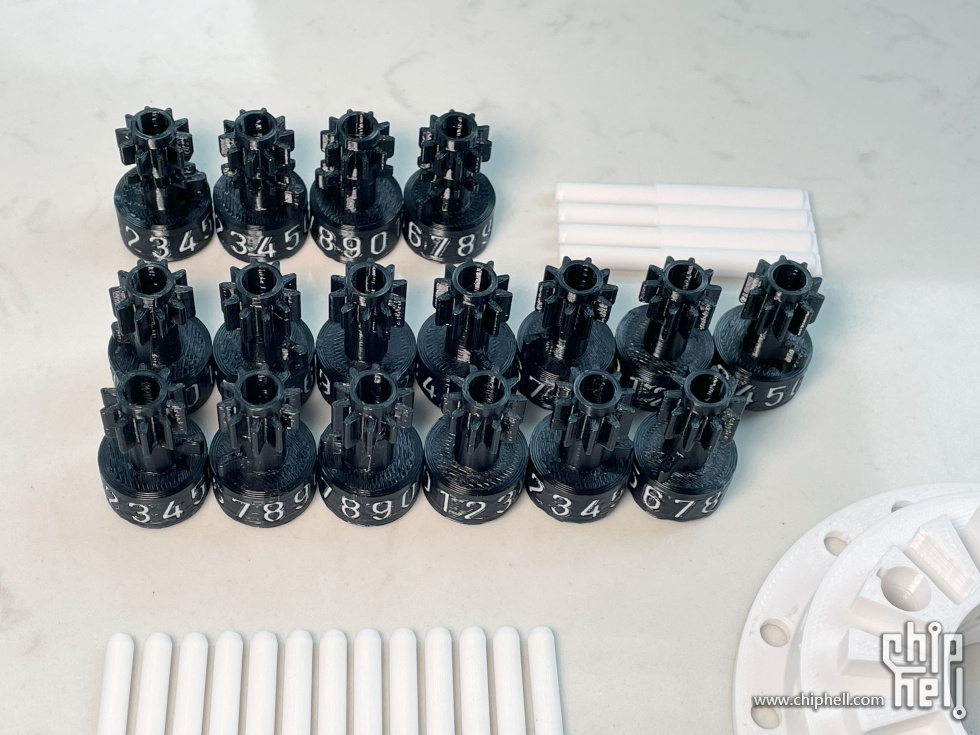

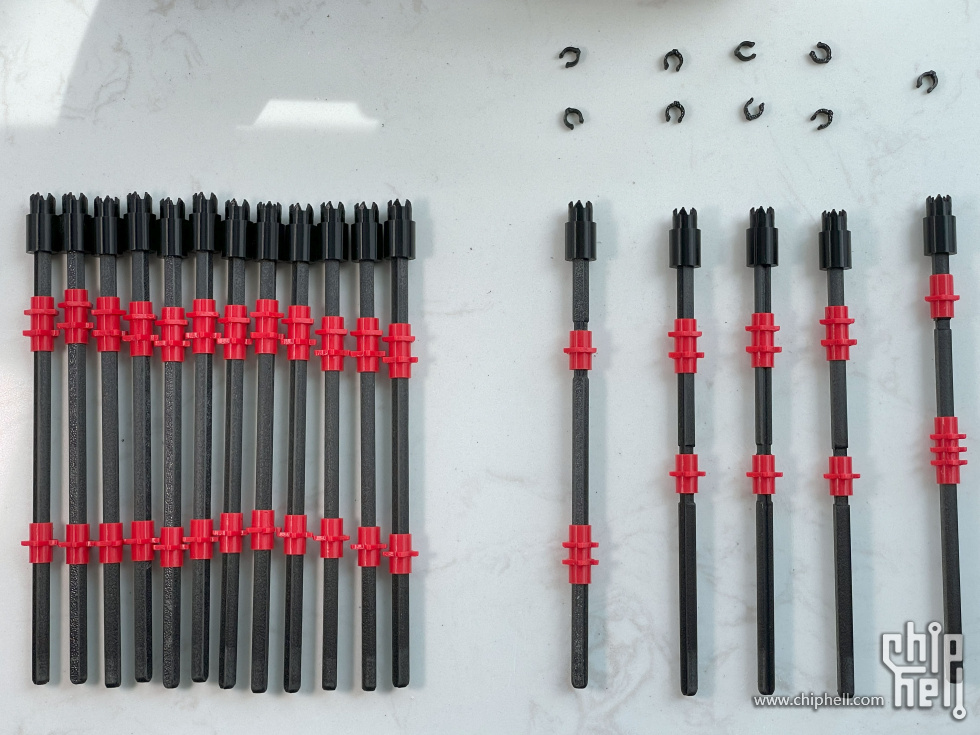

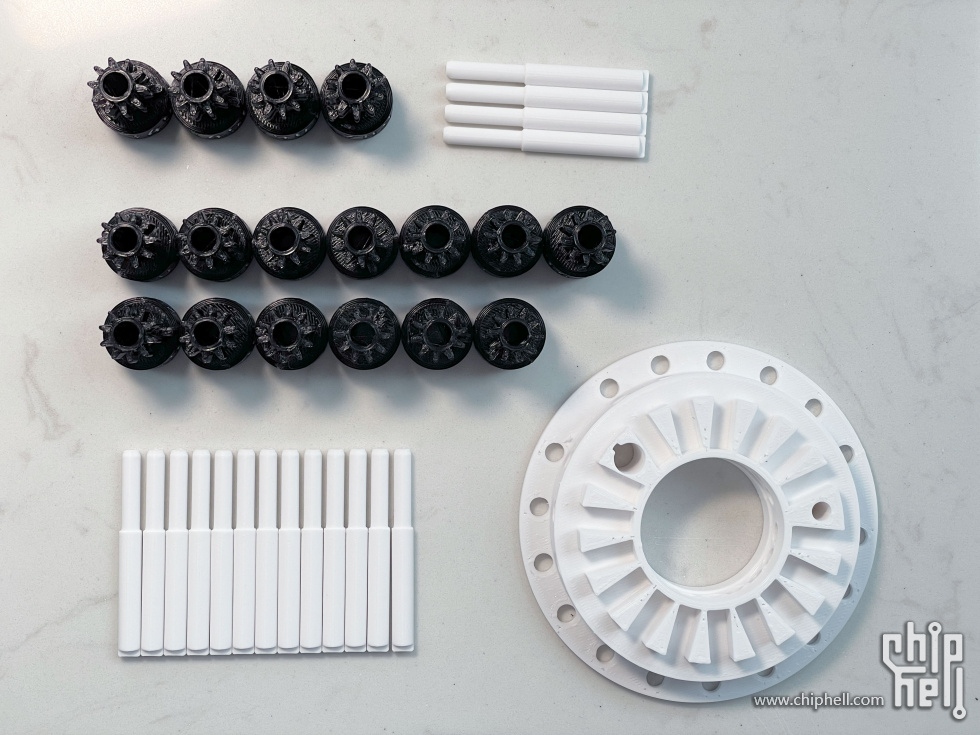

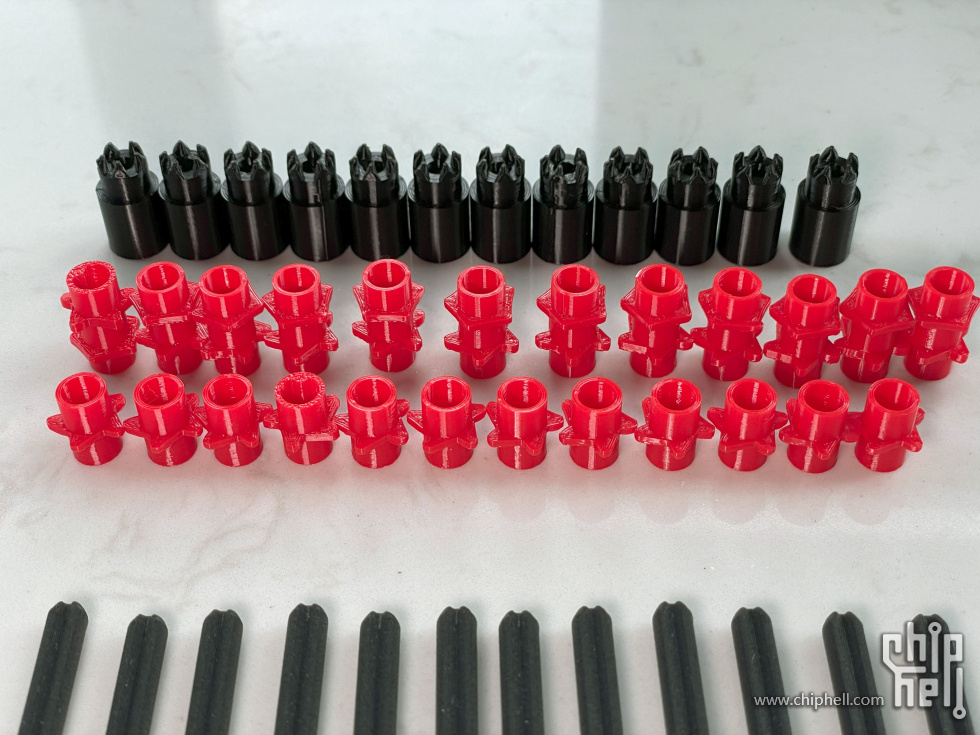

寄存器输出轴、顶齿轮、进位轮、步进轮分类备件。

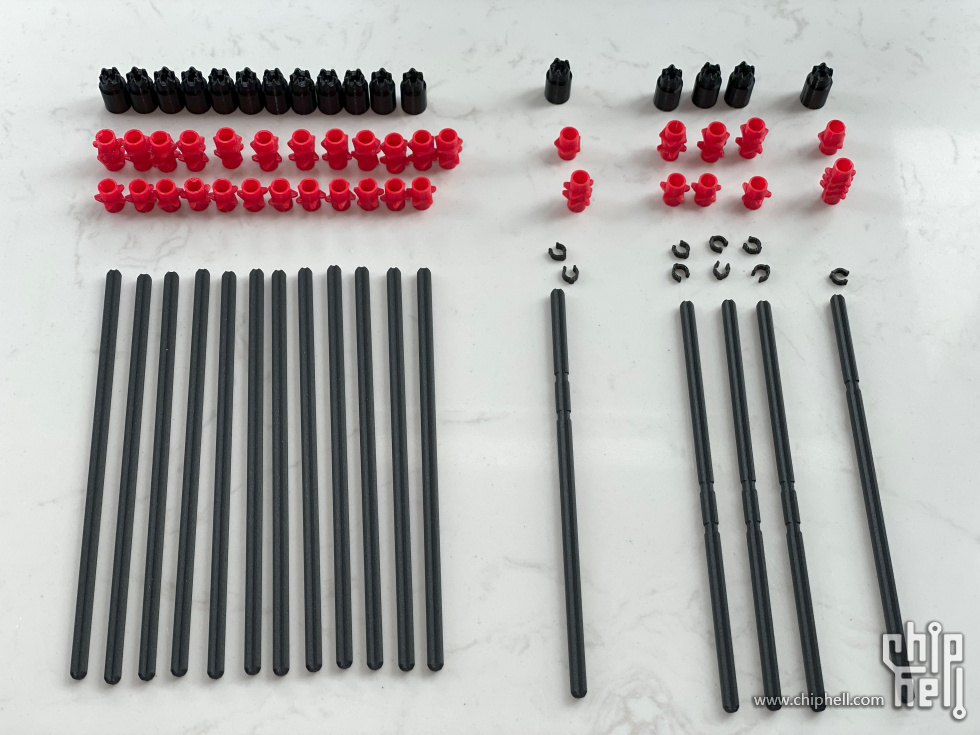

3D打印的层高使用了0.15mm~0.2mm，为了方便齿轮在轴上移动灵活，每根轴表面都需要打磨光滑。


齿轮长得差不多，仅输入轴实则就有6种不同齿轮，要仔细区分。

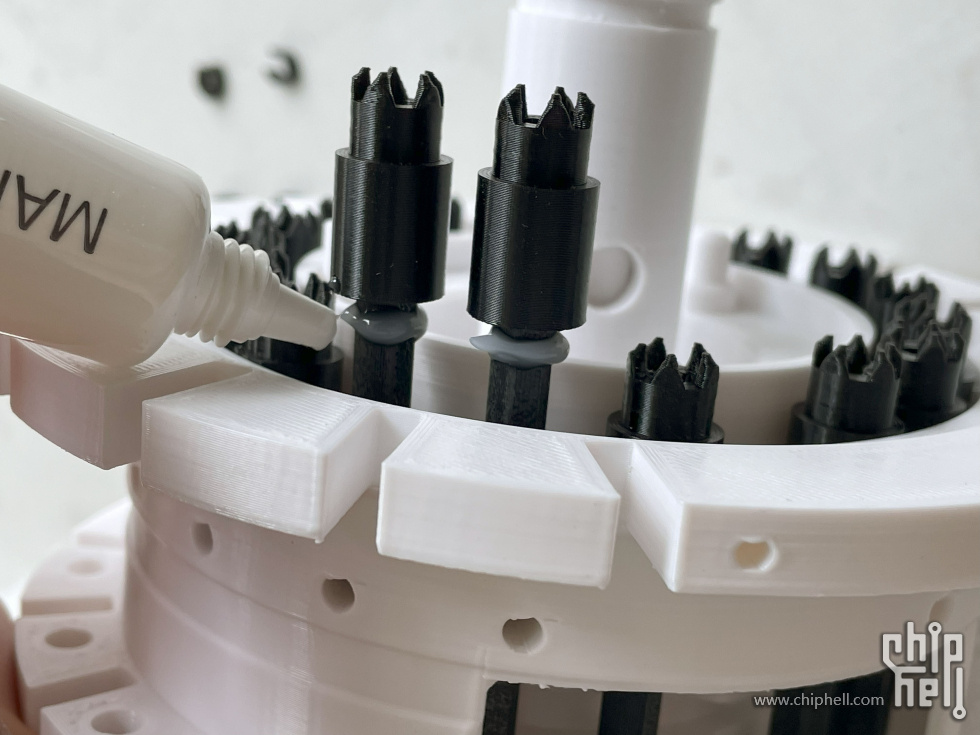

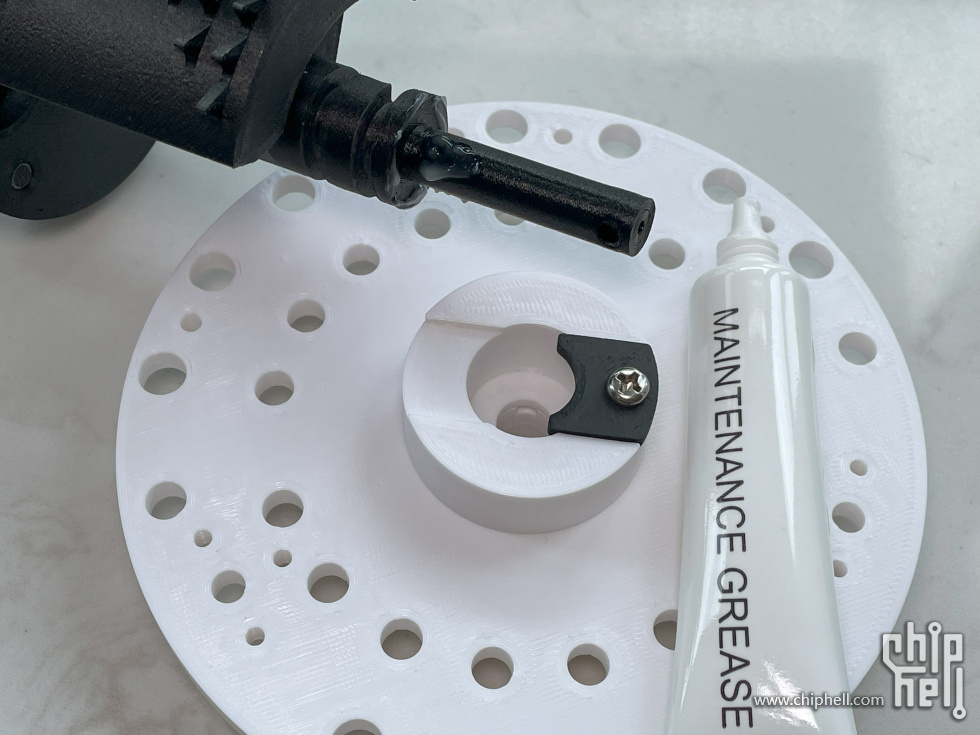

为了输入轴运转顺滑，要将每个孔都打磨光滑，接触面涂上润滑脂。


齿轮可以轻松移动，立起来就直接落到底。

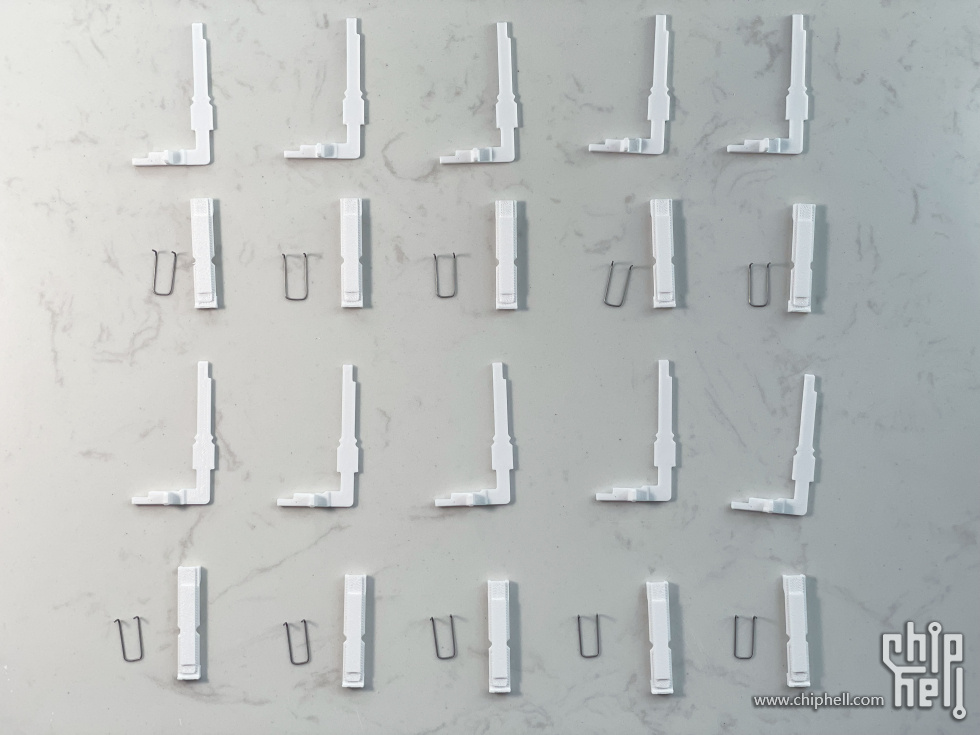

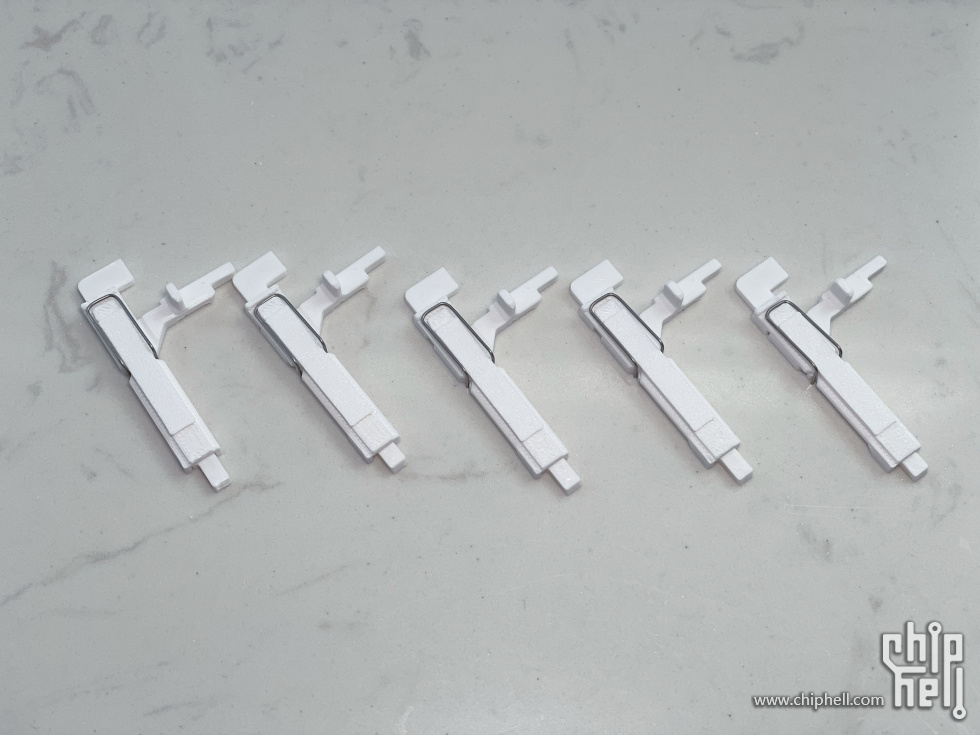

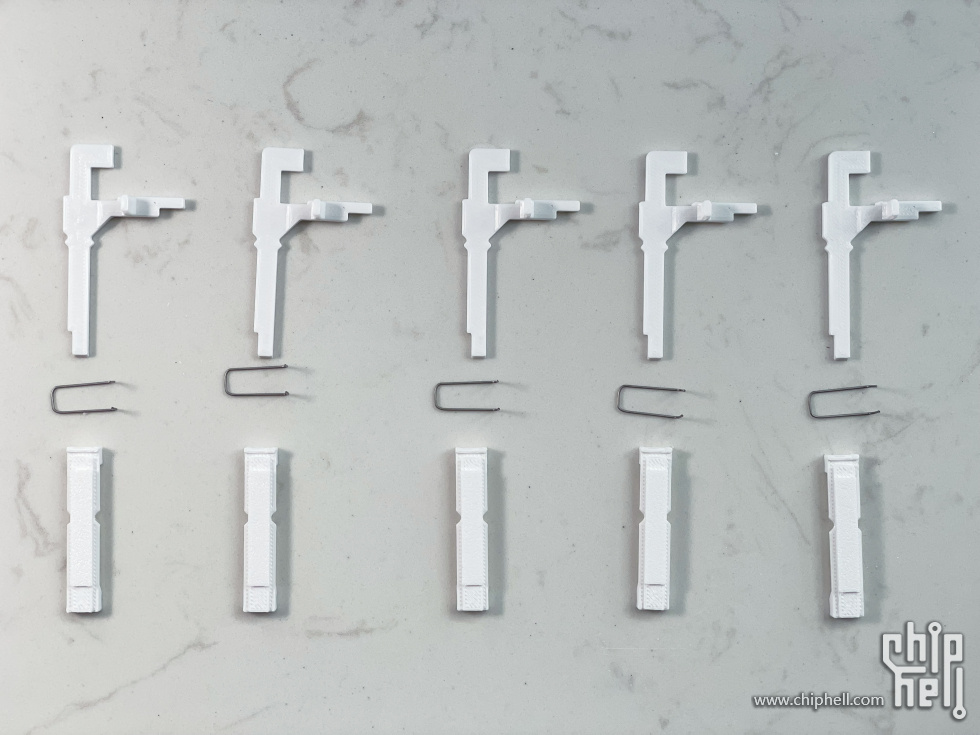

组装步进推杆的进位杆和滑槽。

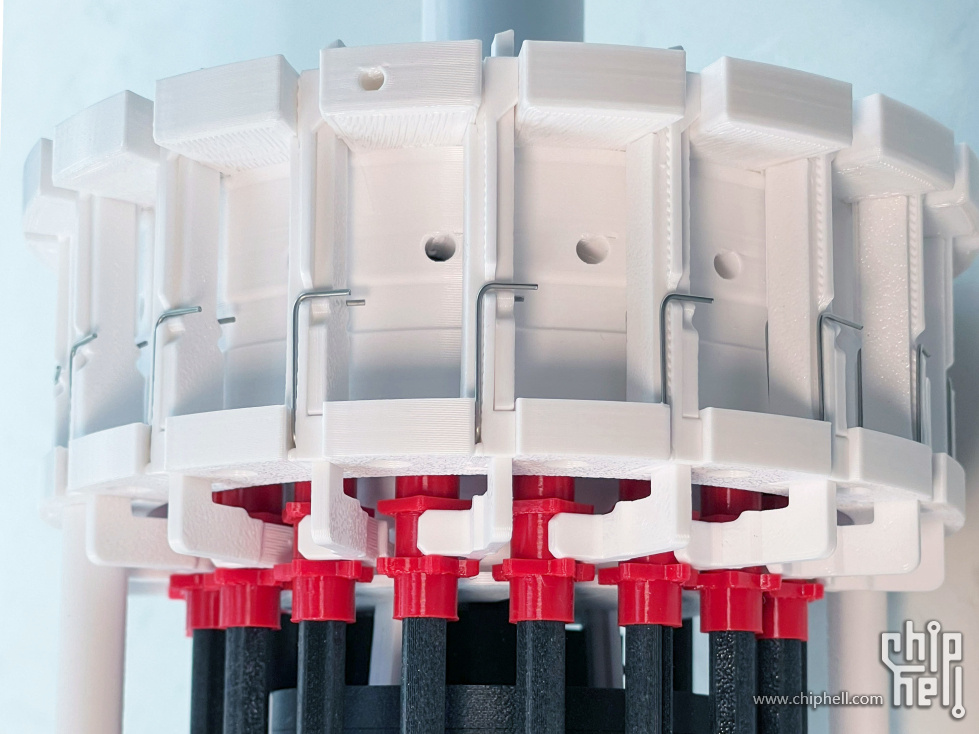

当某一位数字从 9 变为 0 时（例如个位从 9→0），该数位的进位杆会被齿轮运动推动下移，触发相邻高位（十位）的进位轮。
巧妙地将齿轮的物理运动转化为数学逻辑，完成进位功能。
进位杆上的弹簧安装上，按起来咔哒咔哒，像机械键盘

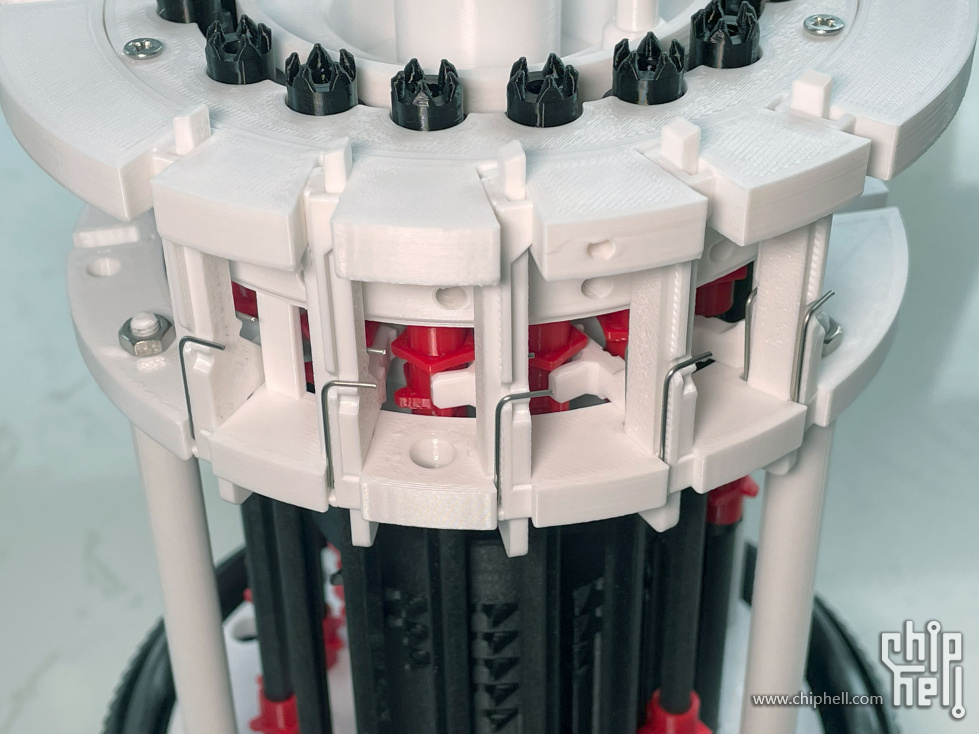

结果推杆的进位机构与步进推杆错开布置，推杆的形状不同，原理是相同的。

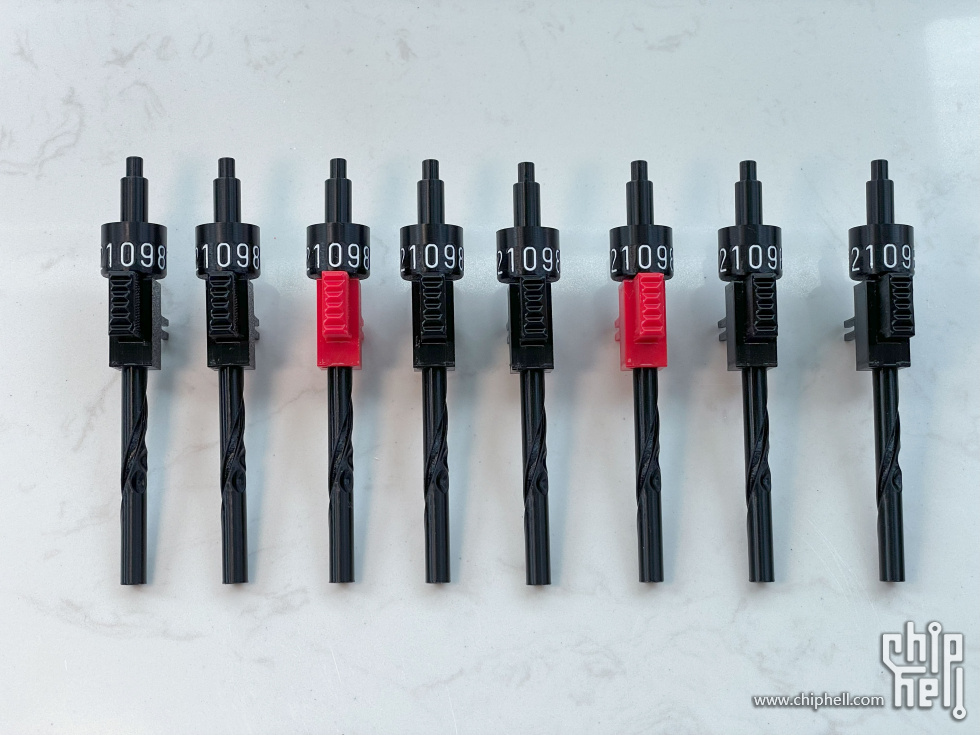

科塔I型有8个数字输入轴。

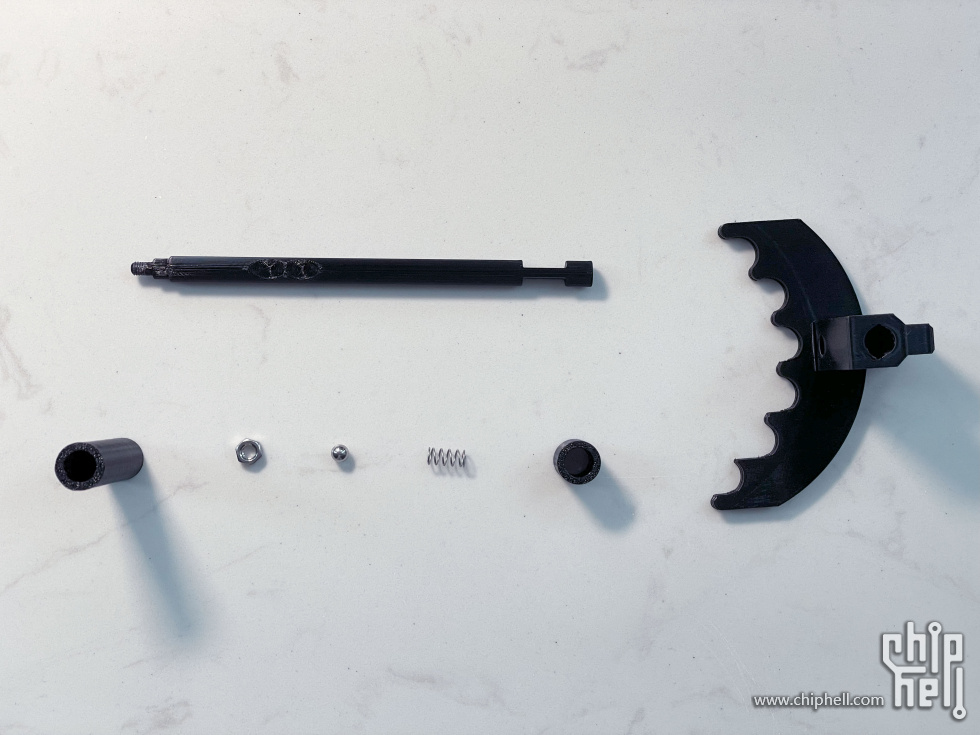

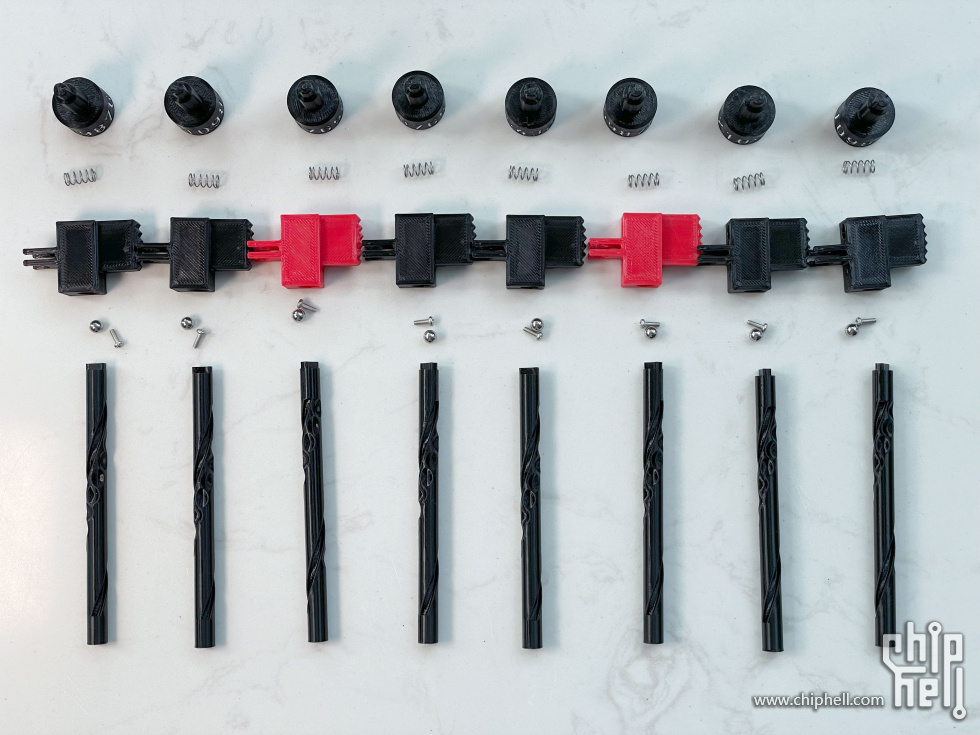

推柄沿直线滑动，通过推动推柄至不同位置（0-9）来输入数字，数字输入轴上有轨道和凹槽。
通过螺丝和钢珠限位，使得每个数字对应一个固定卡位，与步进鼓的齿轮精确啮合。

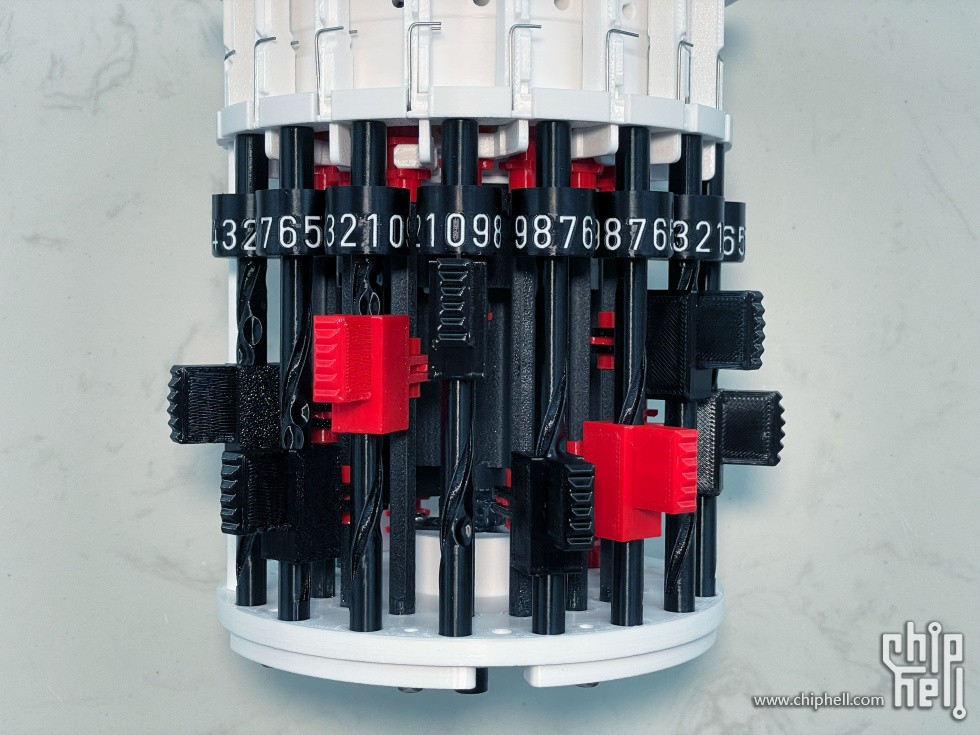

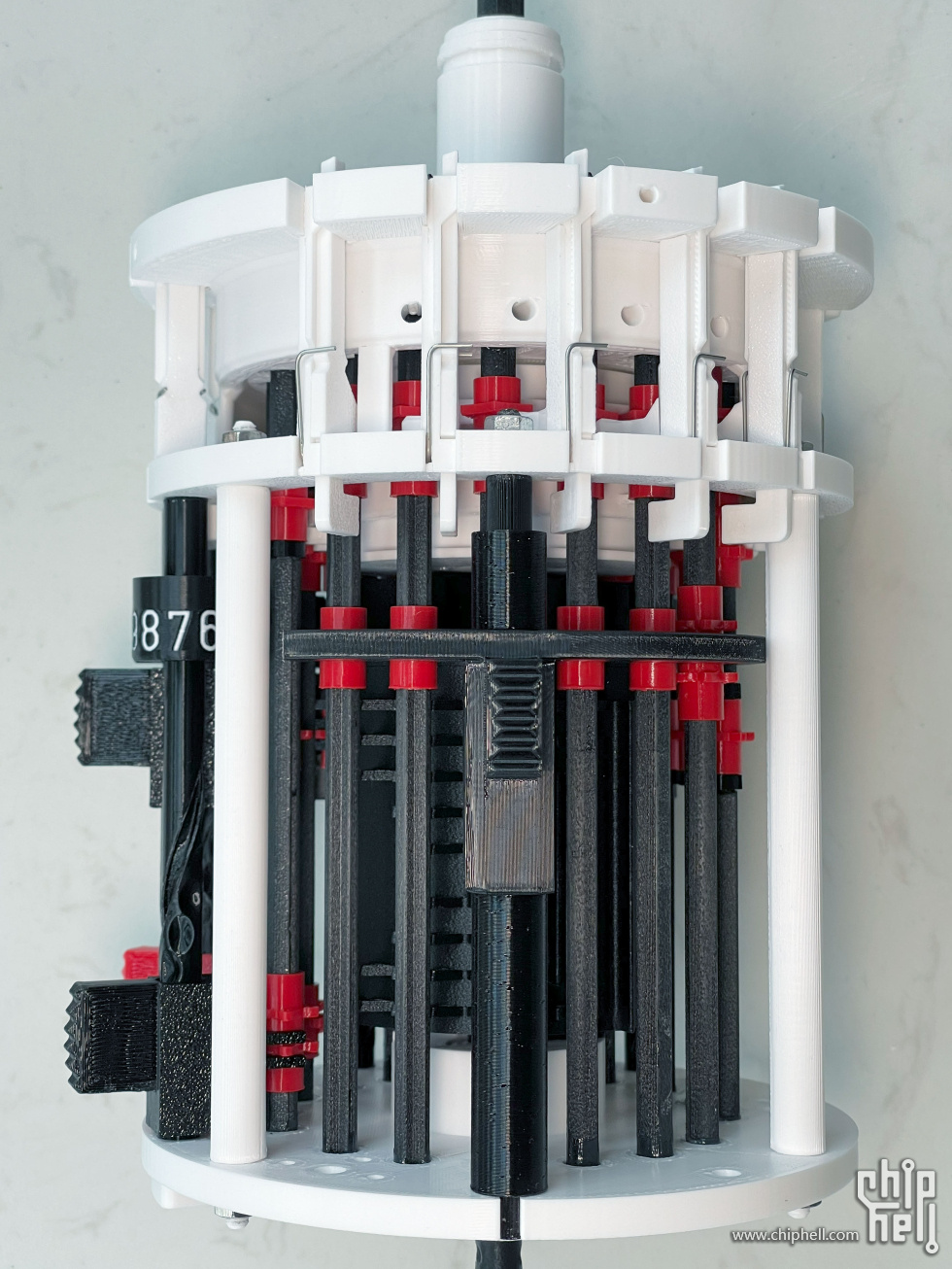

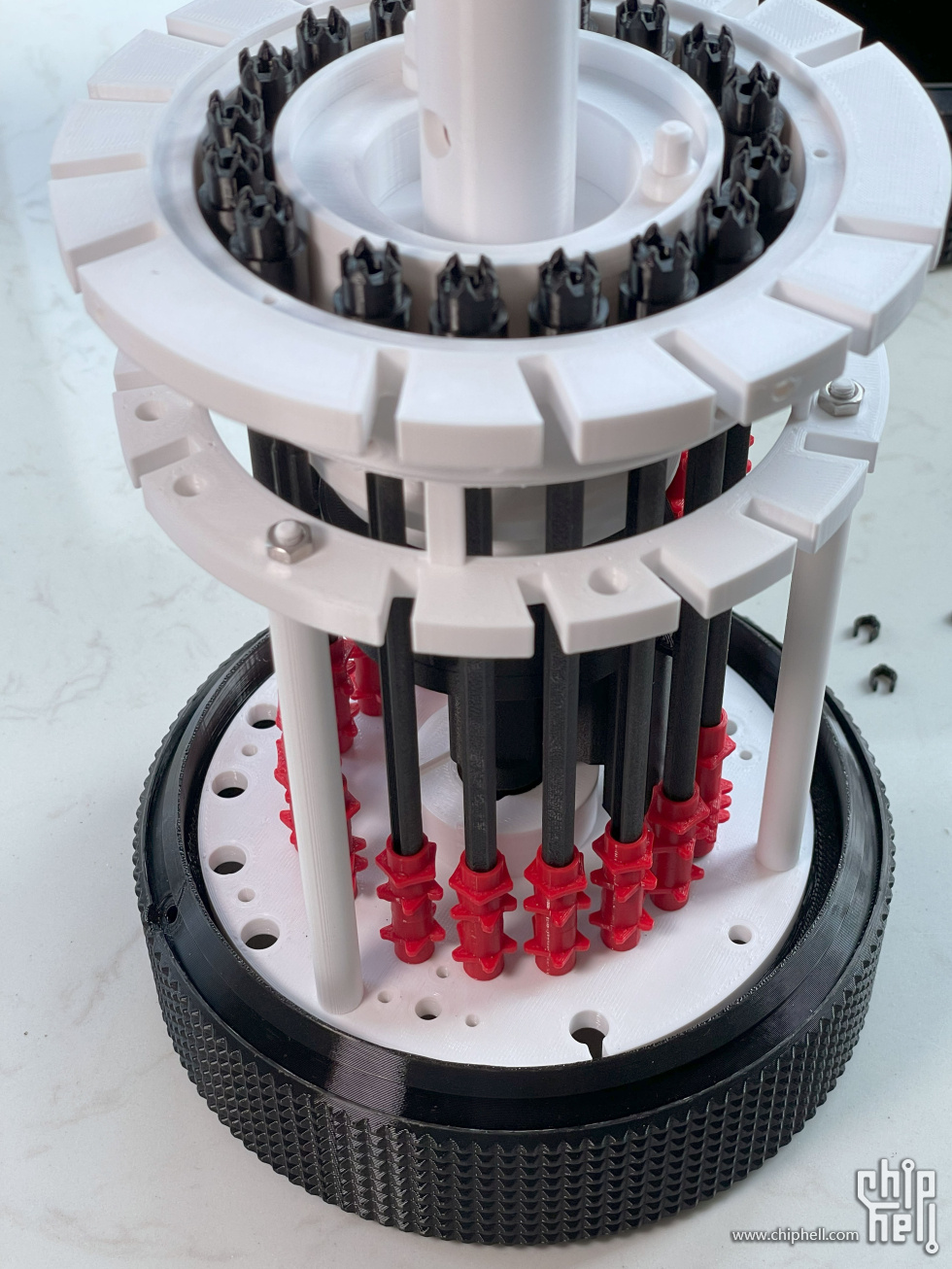

将输入轴安装到本体框架上。


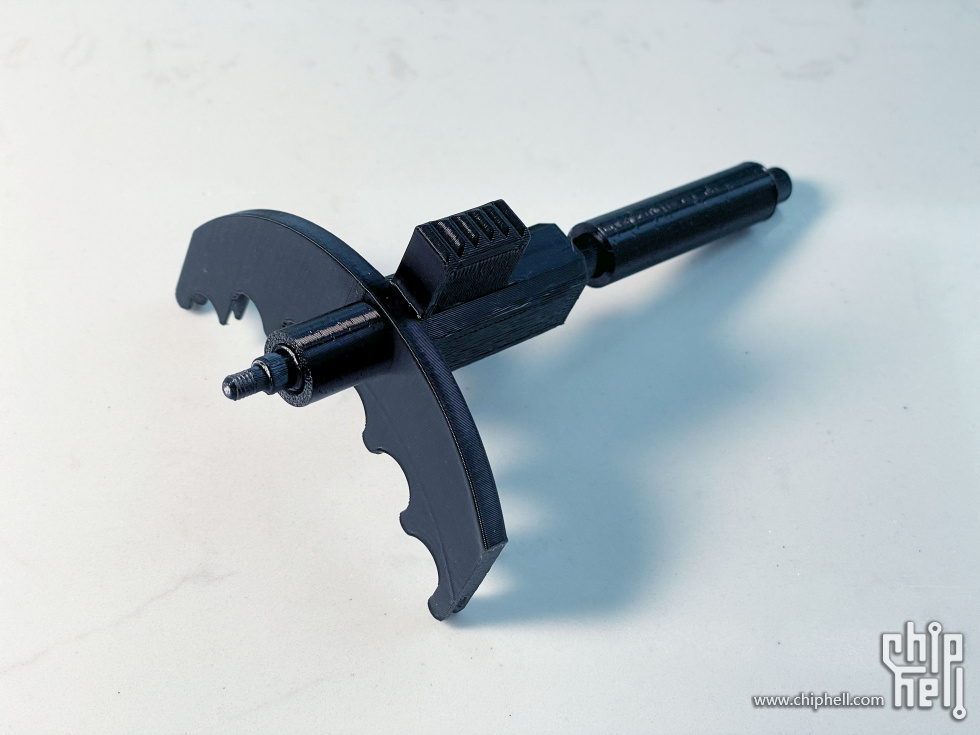

反向推杆在除法计算中会用到，通过一套巧妙的机构将步进计数反向累计，达到求商和余数的目的。



防倒转棘轮的设计使手柄只能单向旋转，确保了计算过程的单向性和数据完整性。

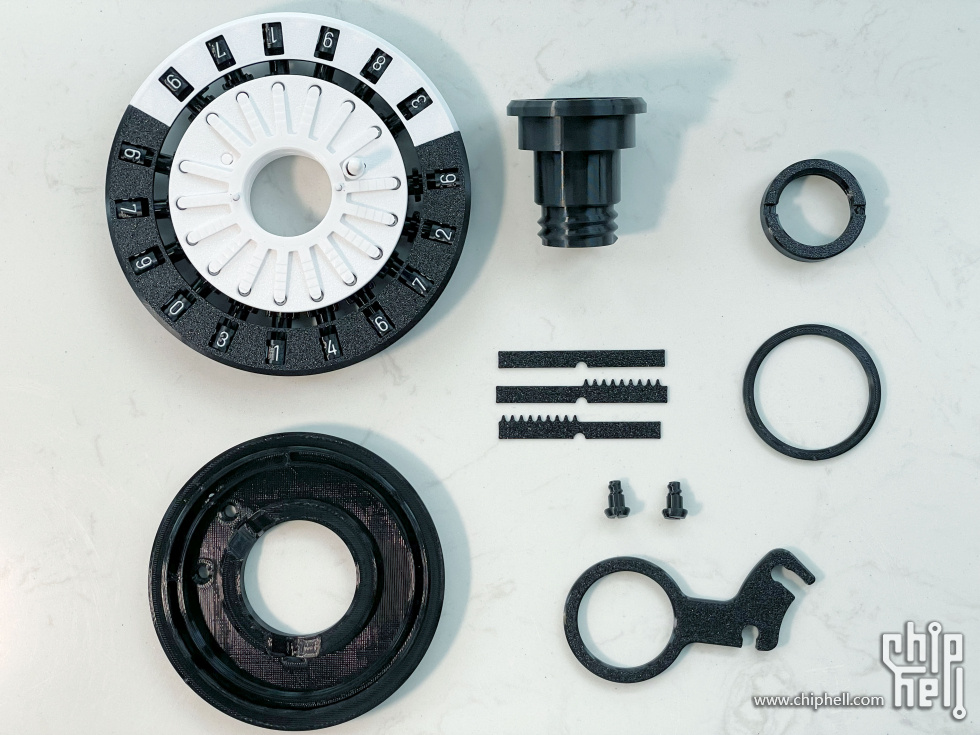

准备安装寄存器数字轮，每个轴和孔需都要打磨光滑

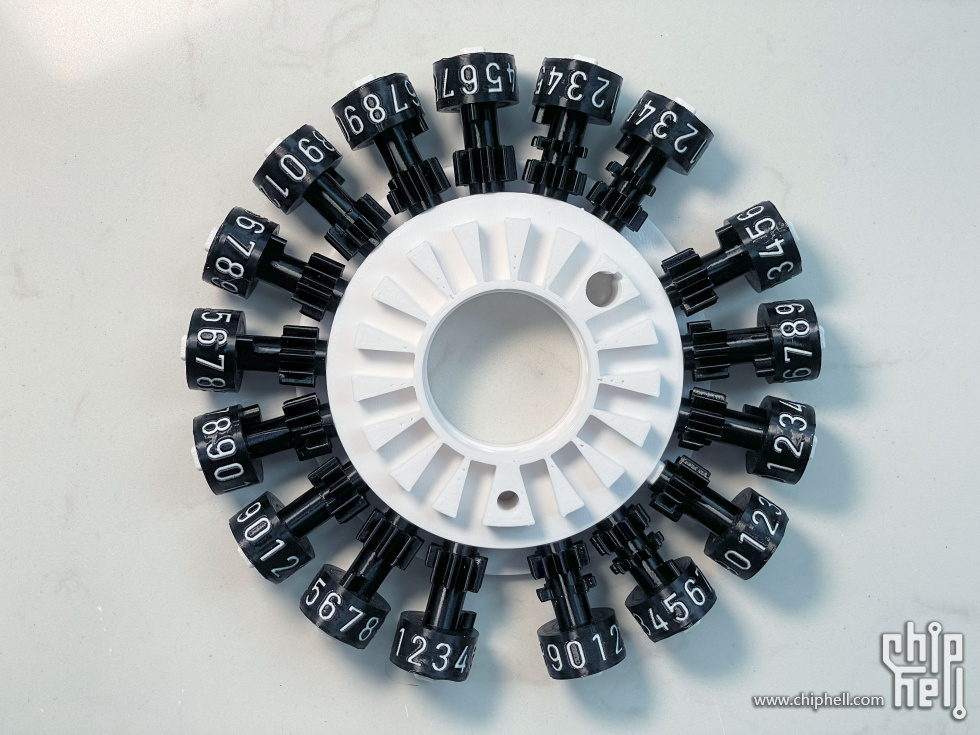

数字轮上有用于进位的拨杆，以及配合清零装置的齿数不同，要注意区分。

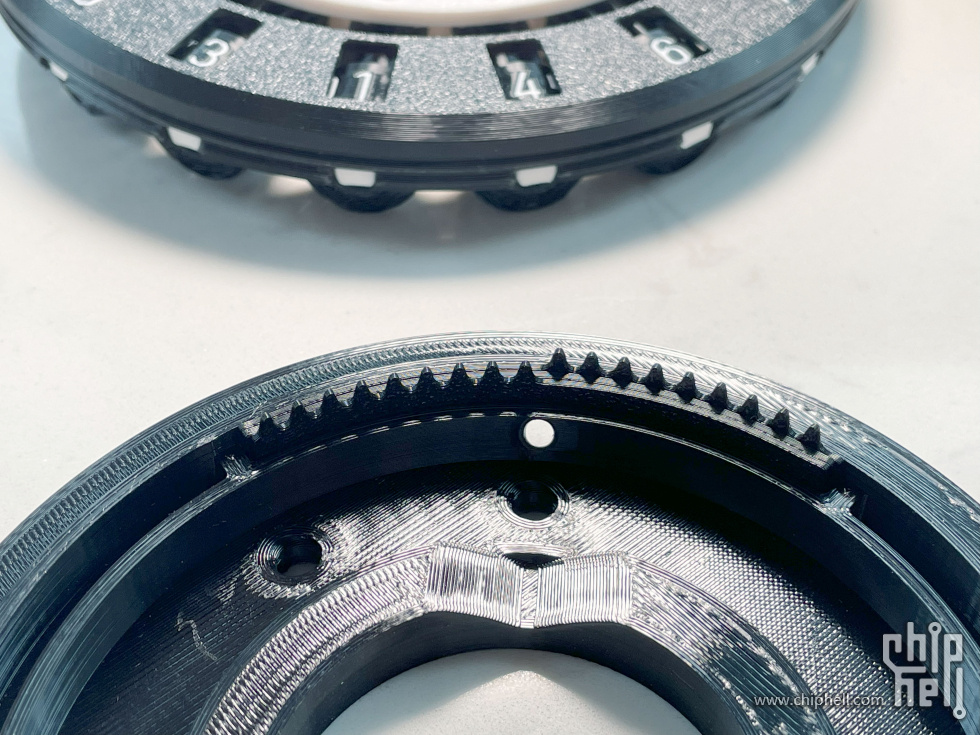

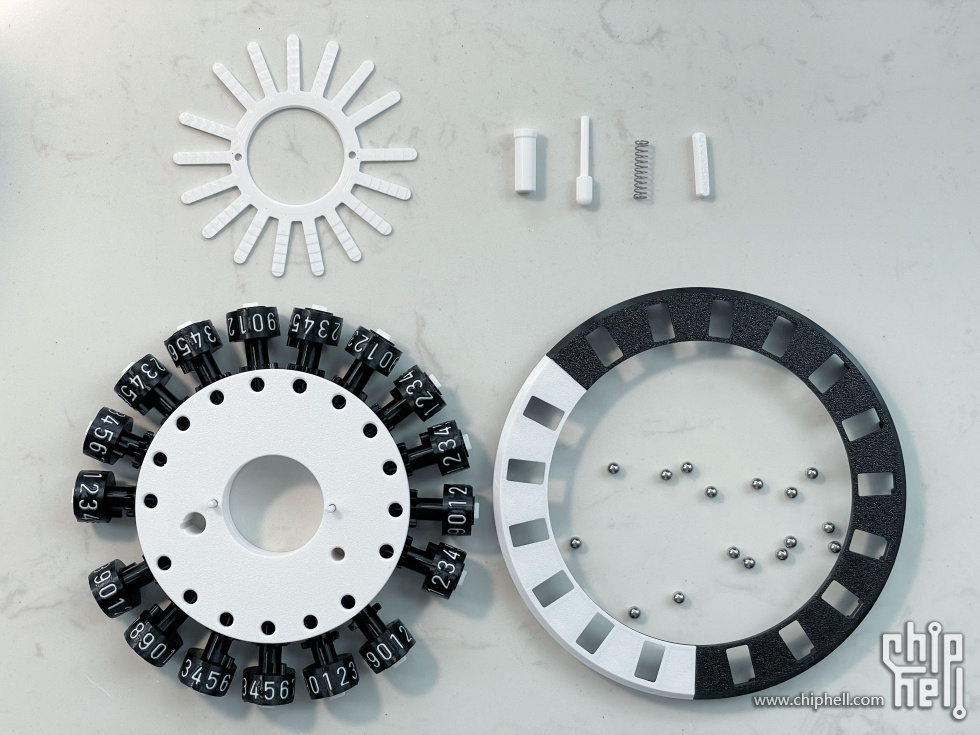

数字轮通过蜘蛛状弹簧和钢珠限位，一次转动一个齿，保证了计算准确性。

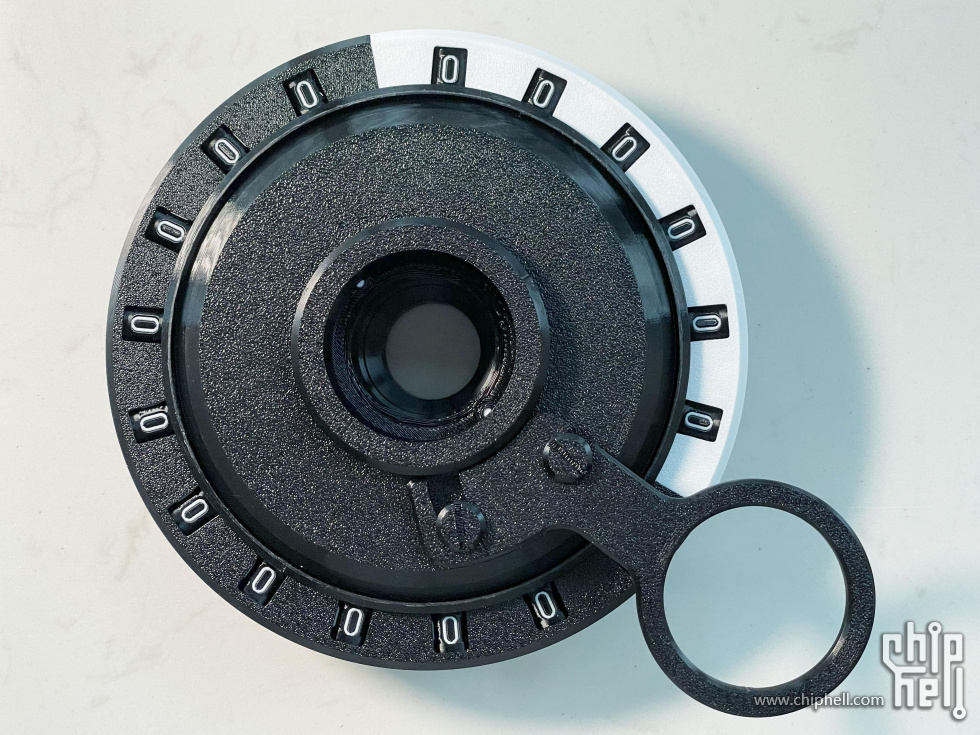

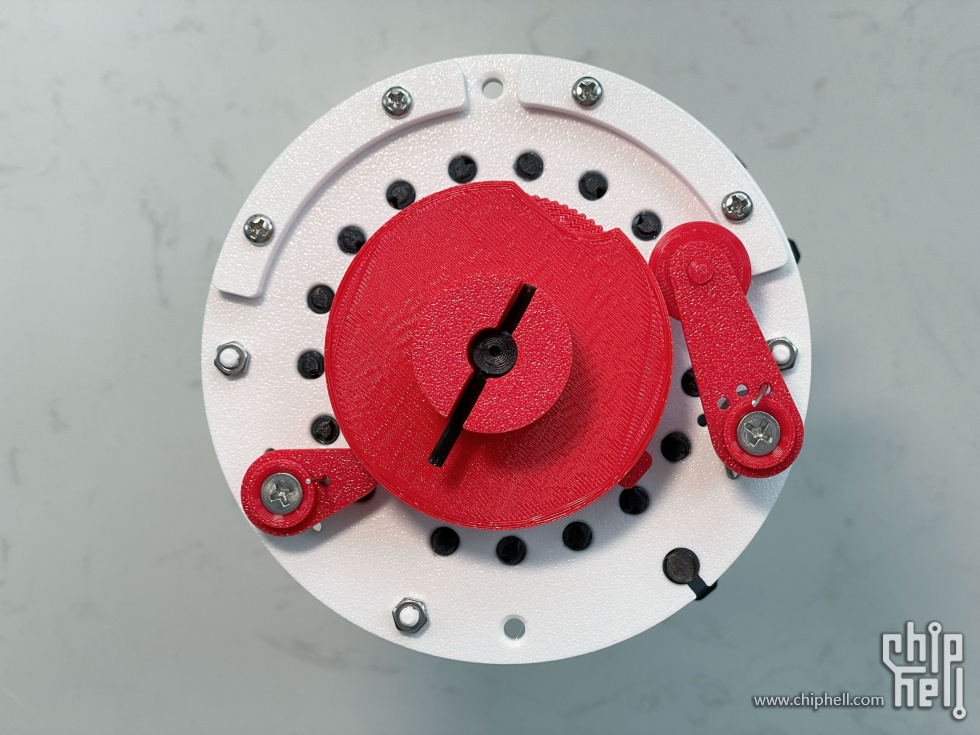

安装数字轮清零机构。
清零机构通过拉环带动清零上盖的齿条，使数字轮转动至零位准确停下。

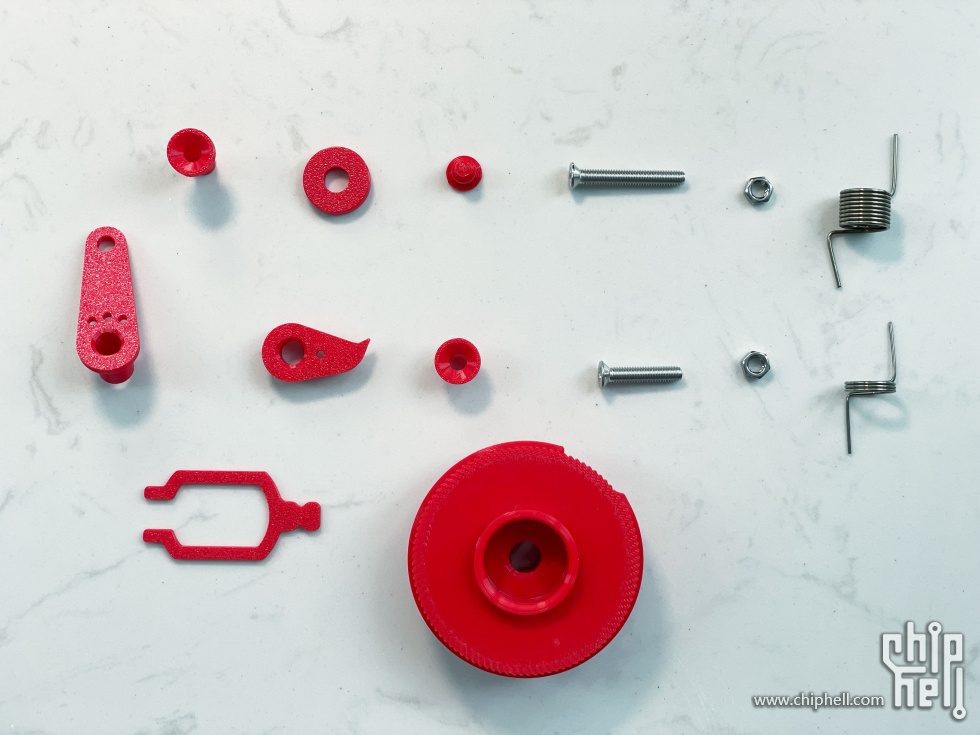

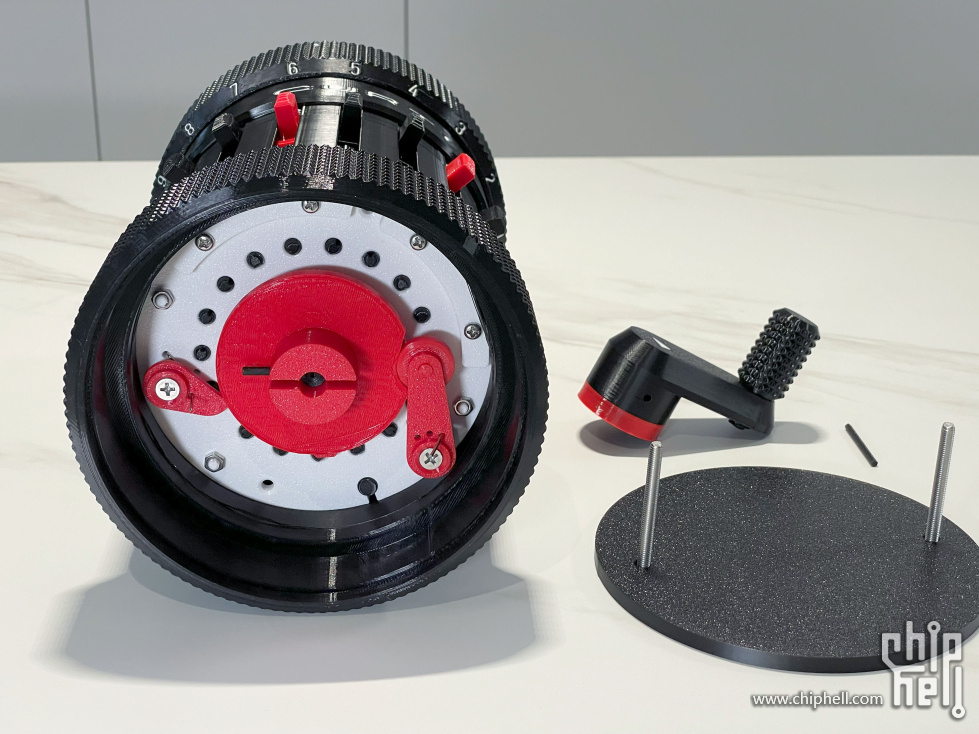

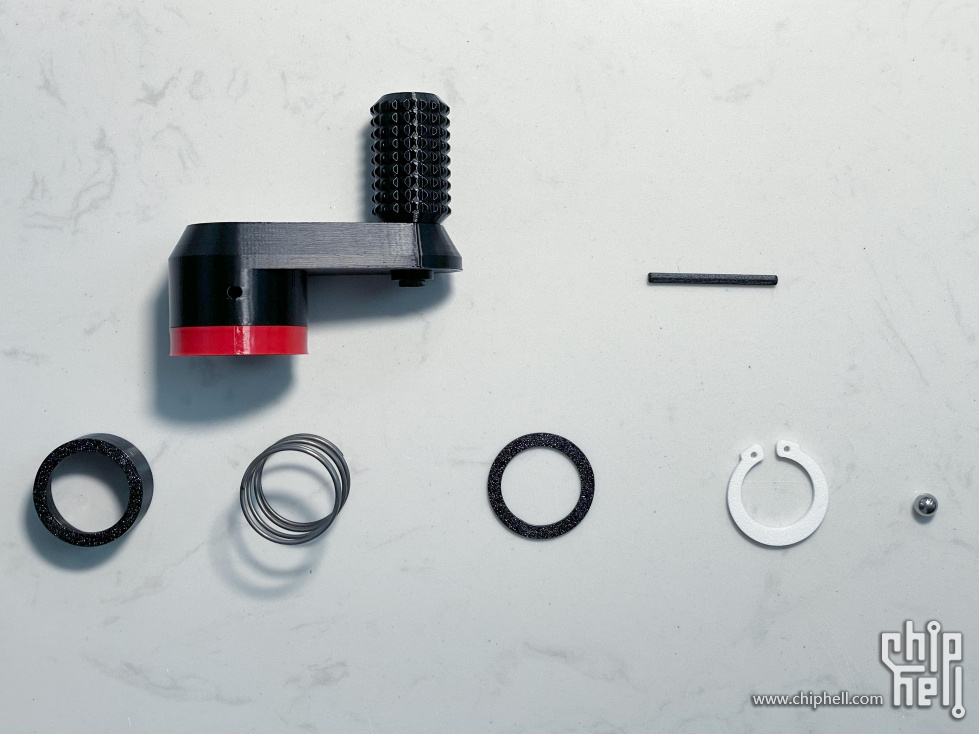

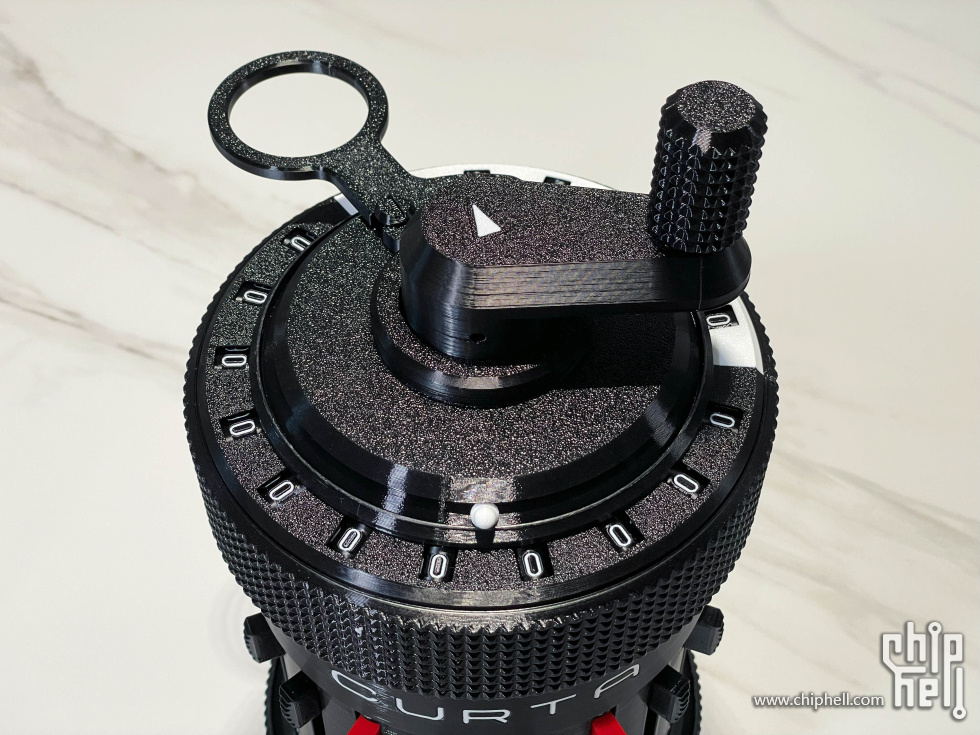

安装摇柄和复位弹簧。

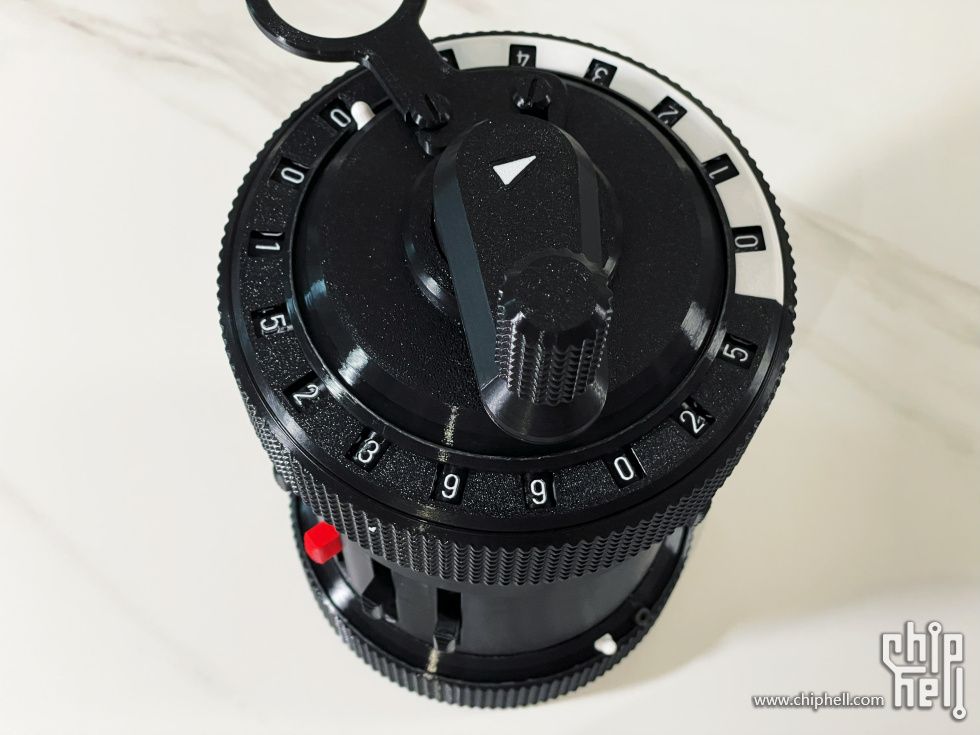

红色圆环用来指示步进鼓的加、减法状态，减法时向上提起步进鼓可见。

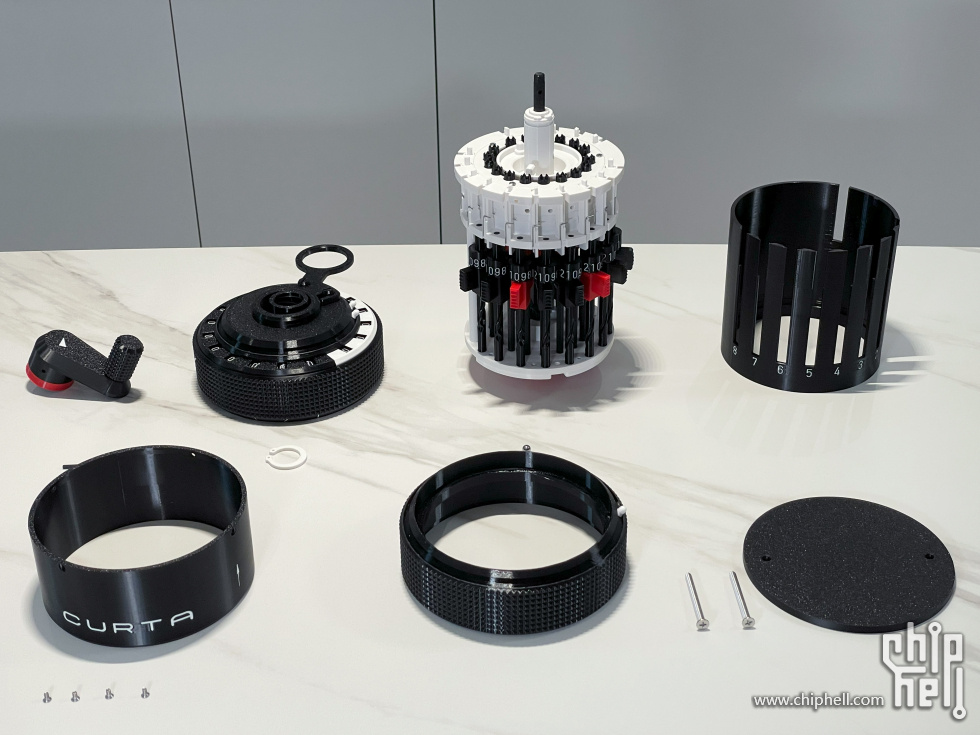

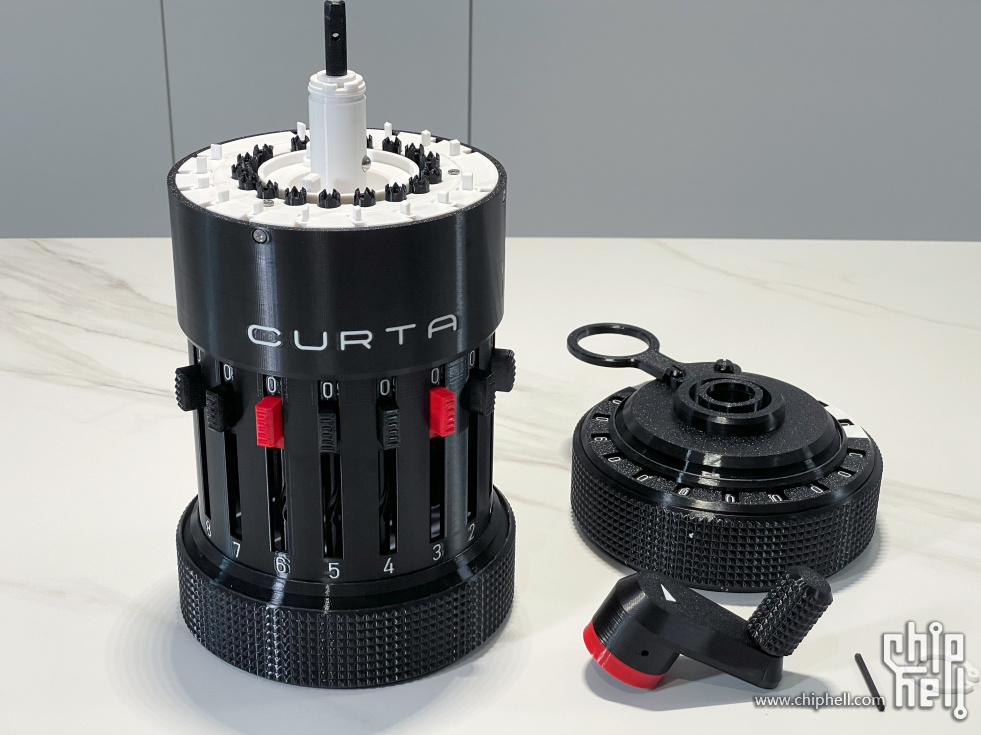

安装外壳及底座。

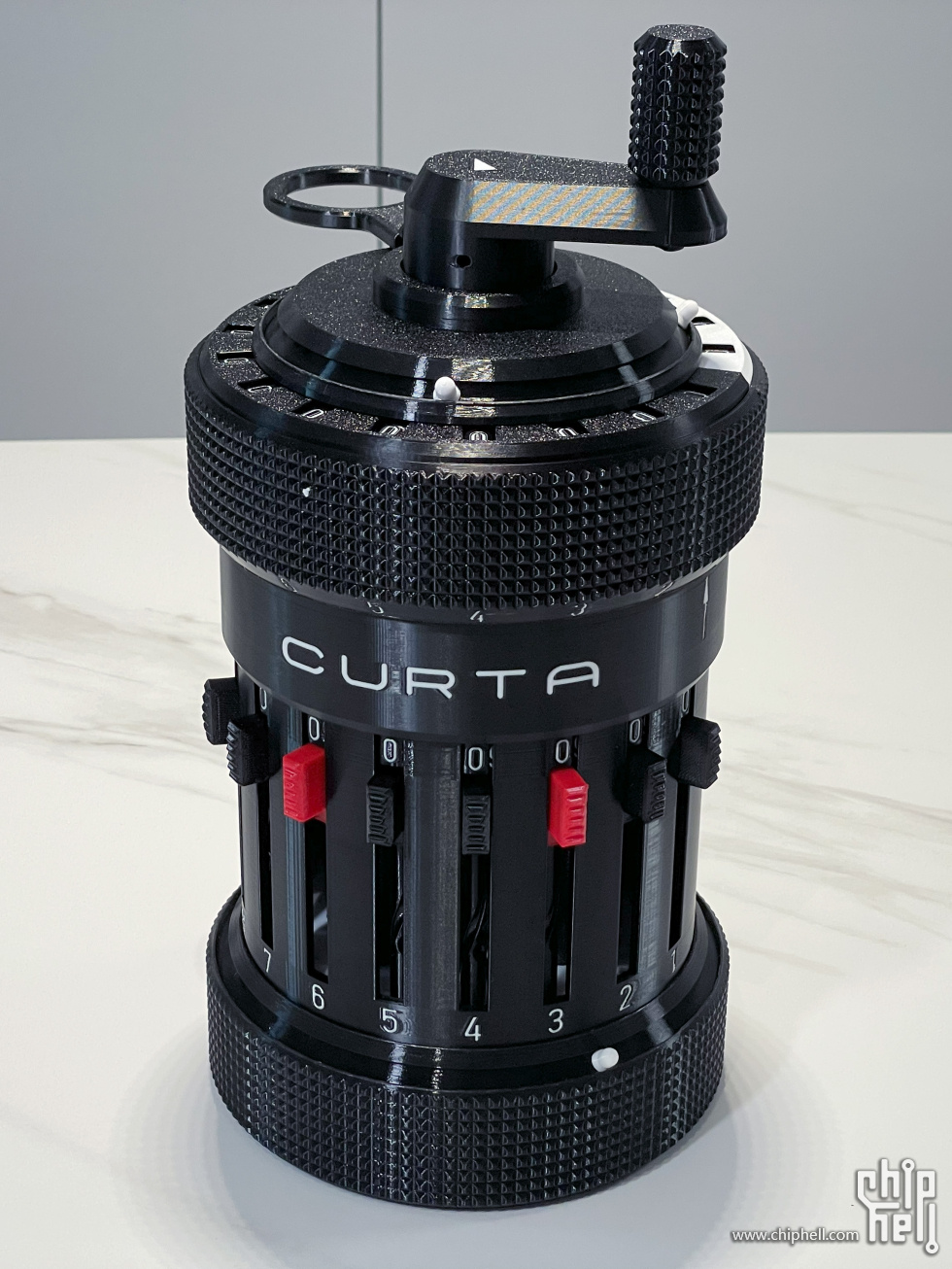

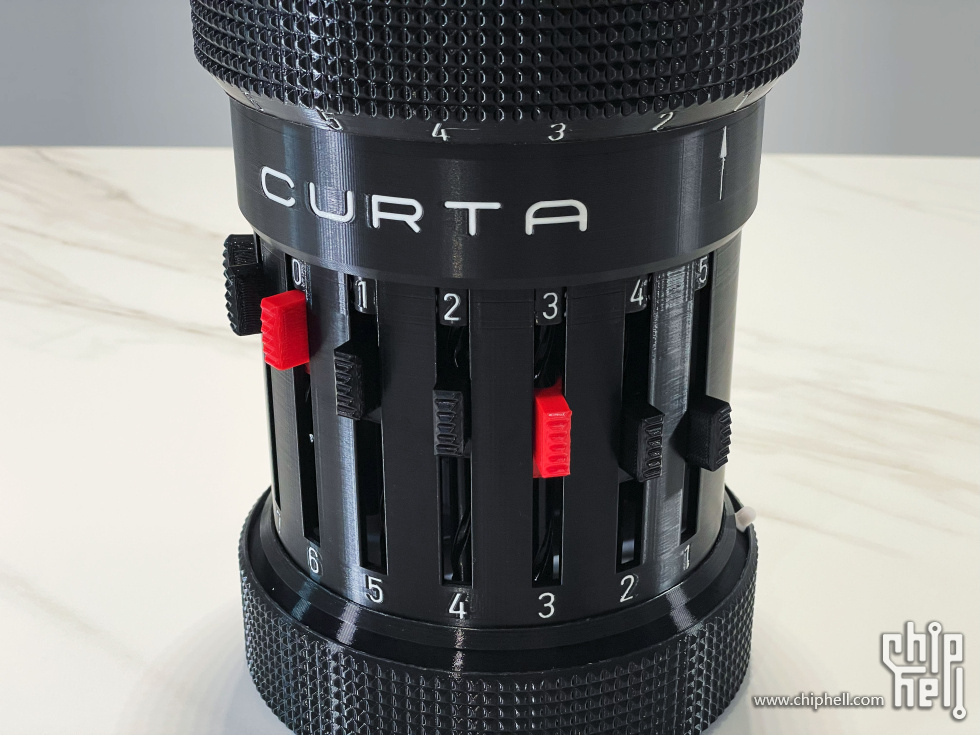

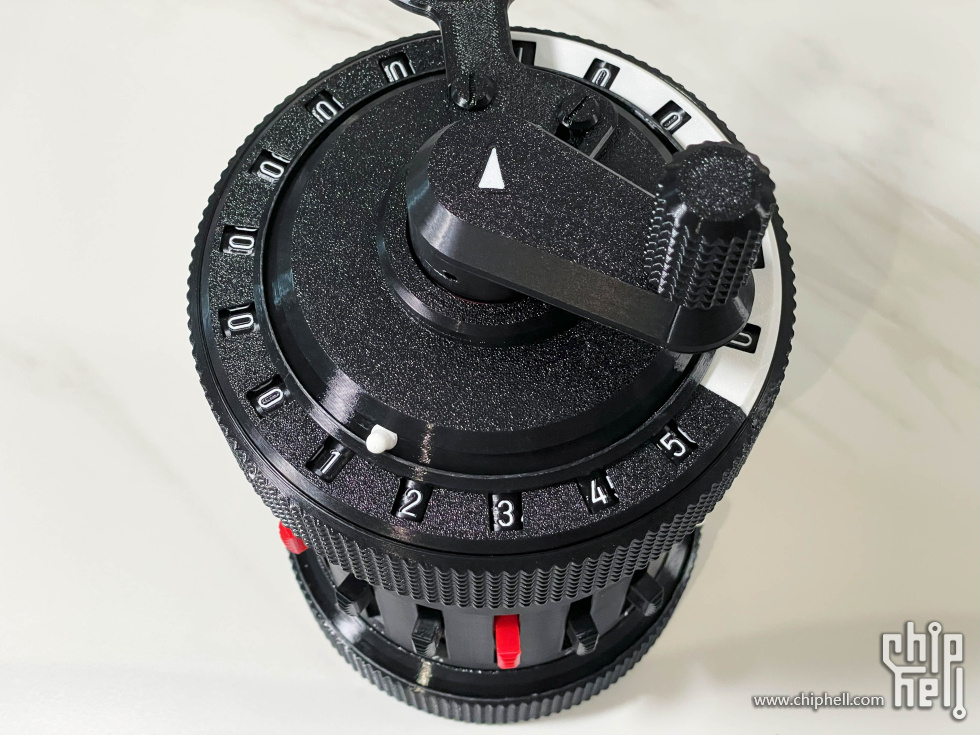

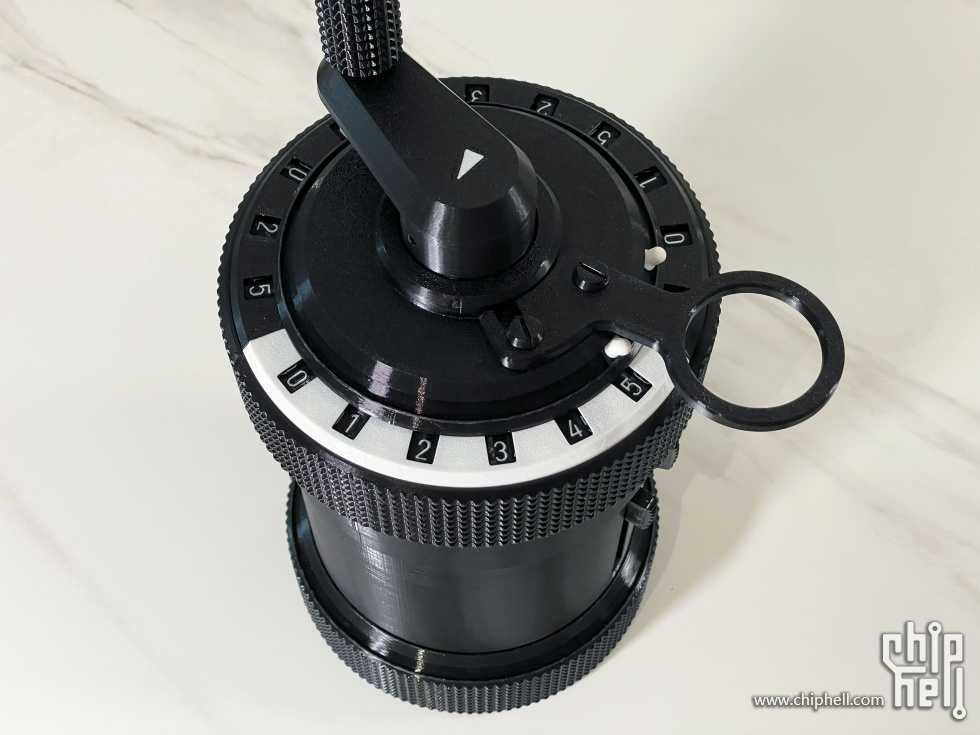

安装完成


试试乘法计算12345*12345，首先将顶部计数器清零。


设置好输入轴推杆。


摇动手柄，将结果输入至结果寄存器。


抬起寄存器外壳移位，依次旋转把手，设置步进计数器计数为12345。


从结果寄存器查看结果

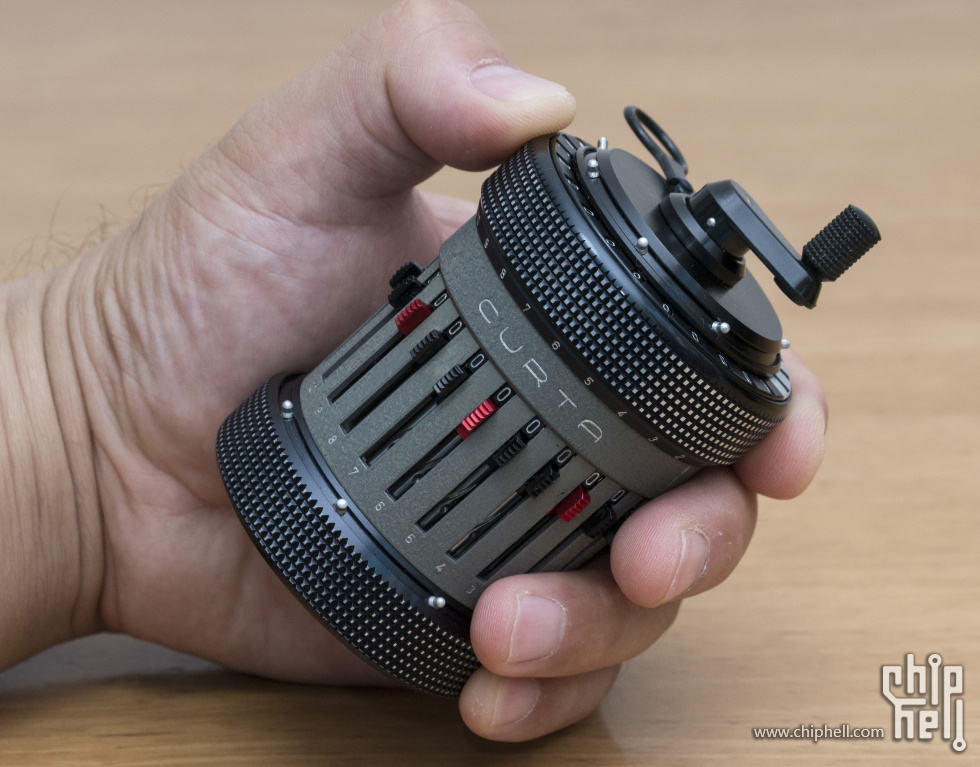

一台自己的科塔计算器打造成功！
