雪武之魂 华硕 ROG B850 小吹雪主板装机活动——by Erosluvu

Erosluvu

首先，很荣幸能够有机会参加这次装机活动，这也是来论坛之后第一次受到品牌方的邀请，感谢CHH平台和ASUS。
之前就非常喜欢小吹雪这条产品线，B760上的两代分别都有过上手。而这一次的B850G在我看来更是兼具平台、颜值、实力的完美展现。正好在ASUS的大力支持下，从他的多条产品线组了一套堪称是自己最满意的配置。

配置如下：
CPU   锐龙R7 9800X3D
主板：ASUS ROG STRIX B850-G GAMING WIFI S 吹雪
内存：阿斯加特 博拉琪二代 吹雪联名 白 24G x2 6000CL28 套条
硬盘：Kingston KC3000 1TB + BIWIN X570 PCIE 5.0 2TB
显卡：ASUS TX GeForce RTX 5070 O12G
机箱：ASUS PRIME AP202 白色灵光岛
电源：ASUS TX GAMING 850W 80PLUS金牌 全模组电源
水冷：ASUS ROG STRIX LC Ⅲ 360 LCD ARGB
风扇：ASUS PRIME MR120 ARGB 风扇

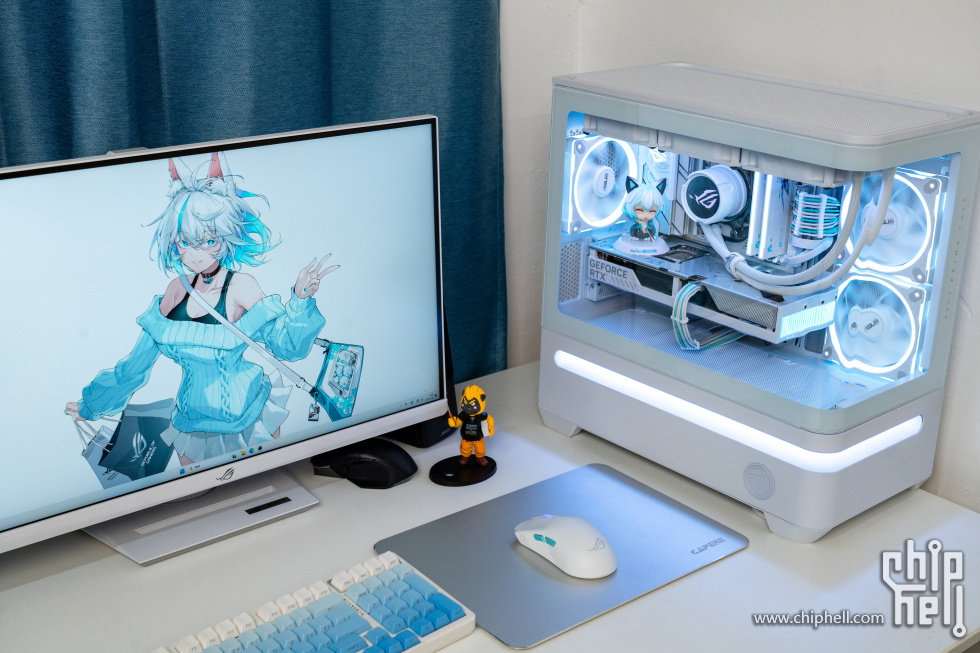

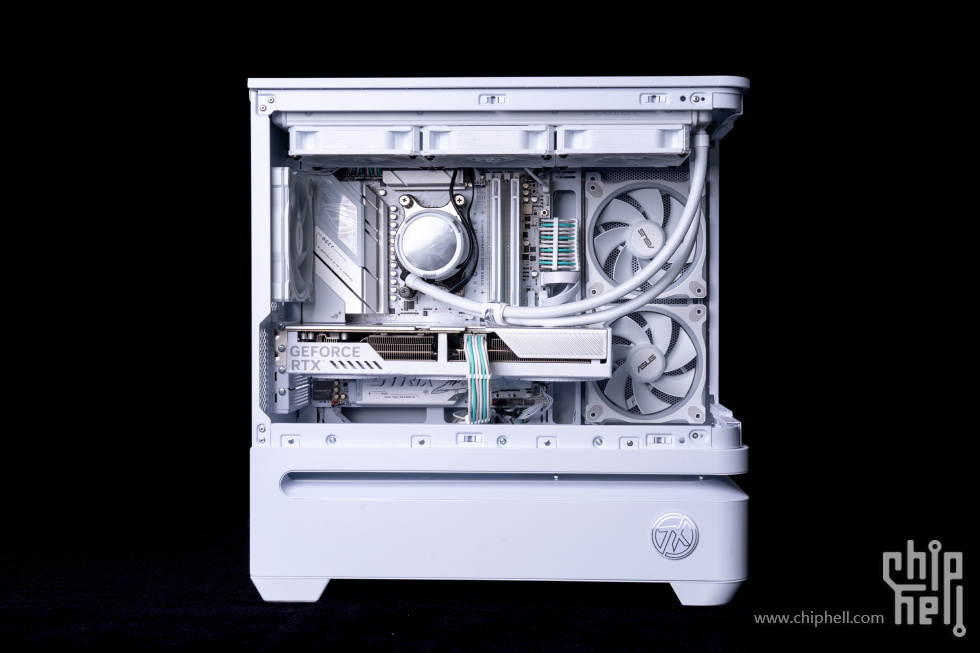

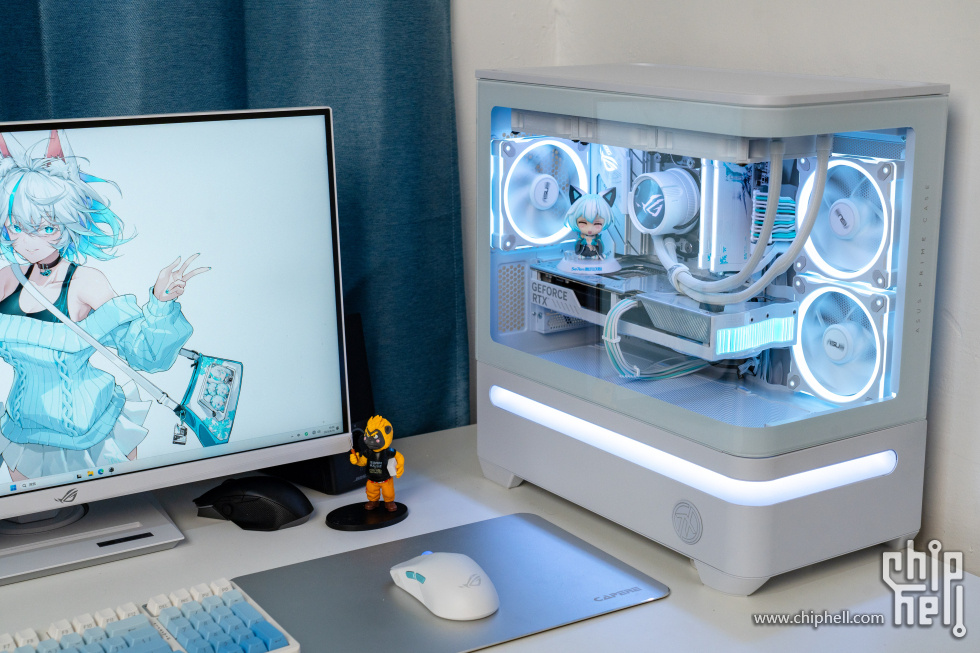

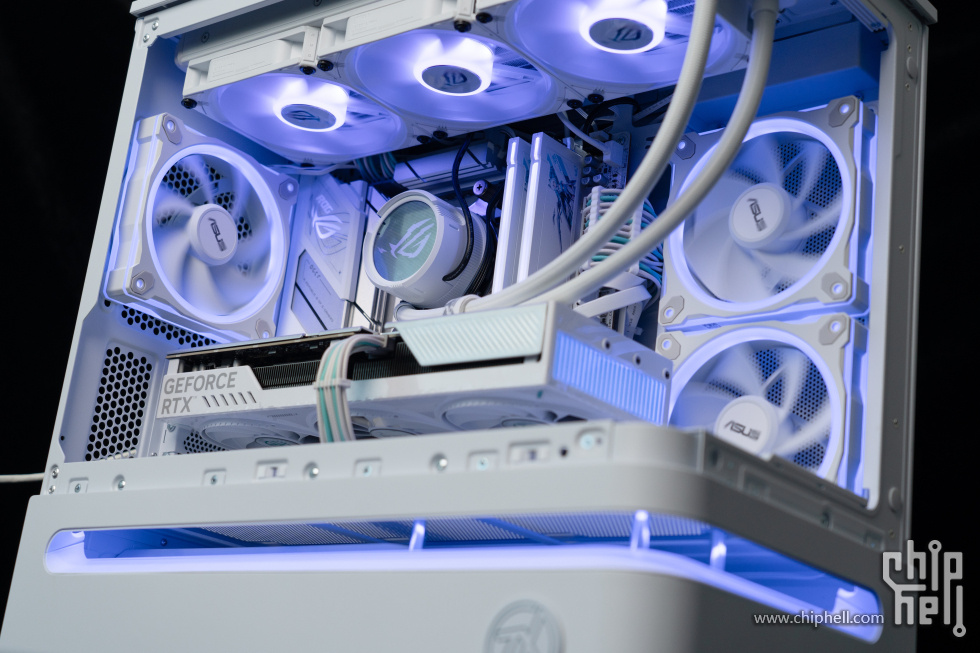

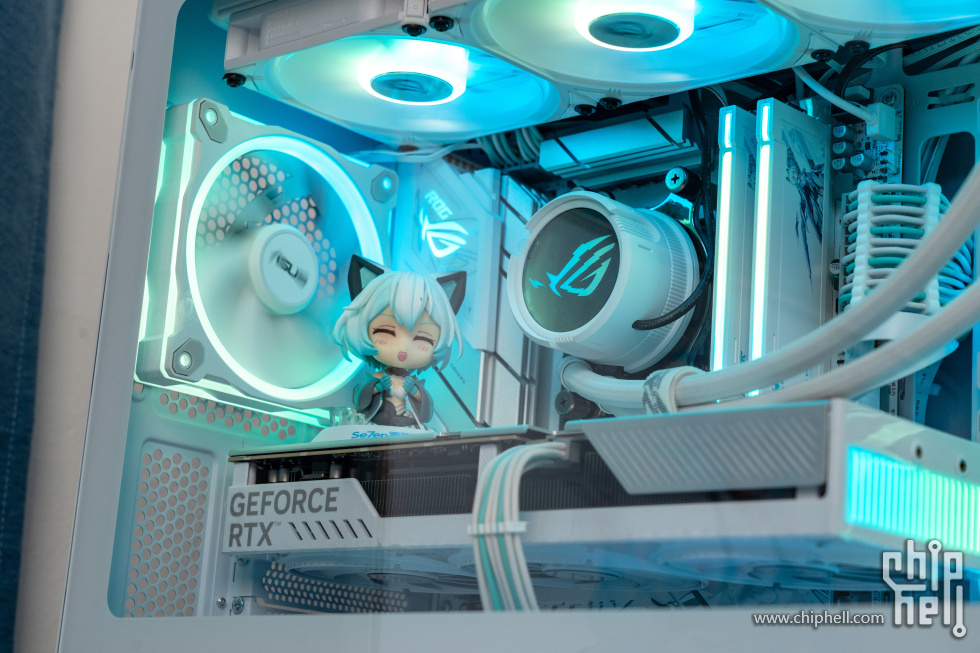

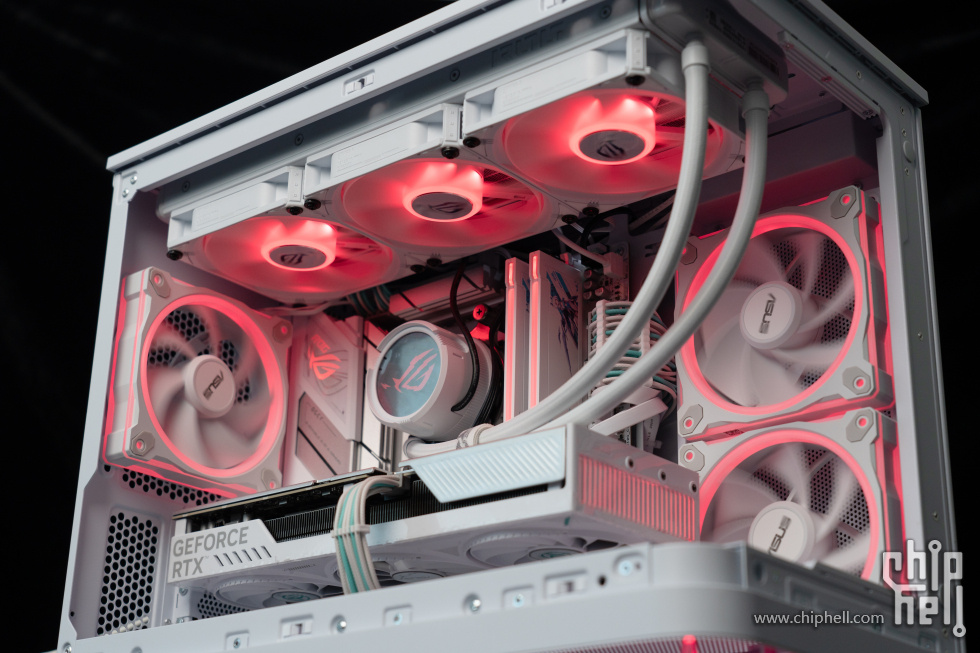

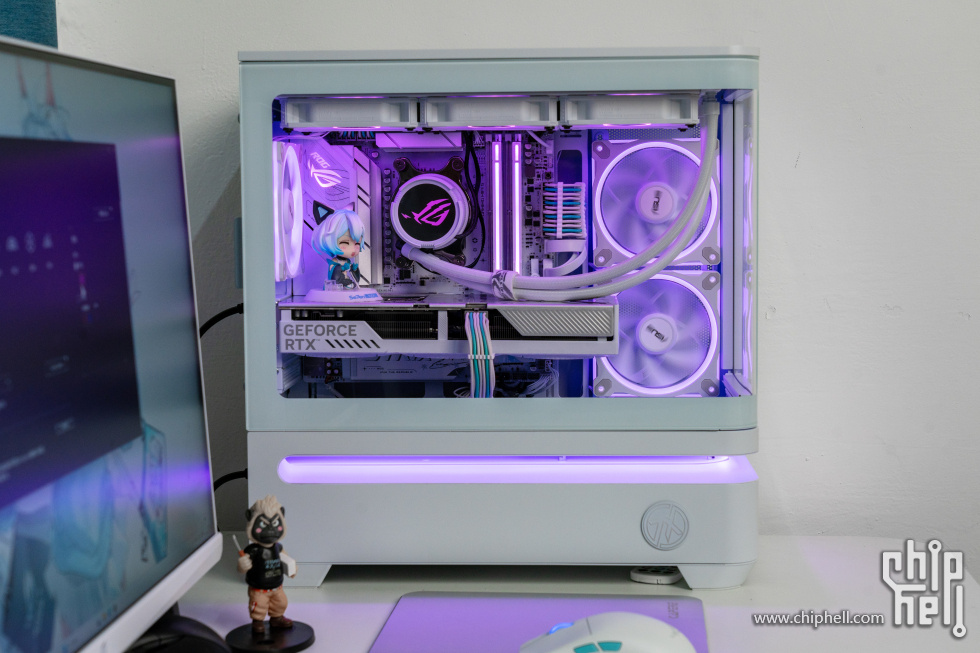

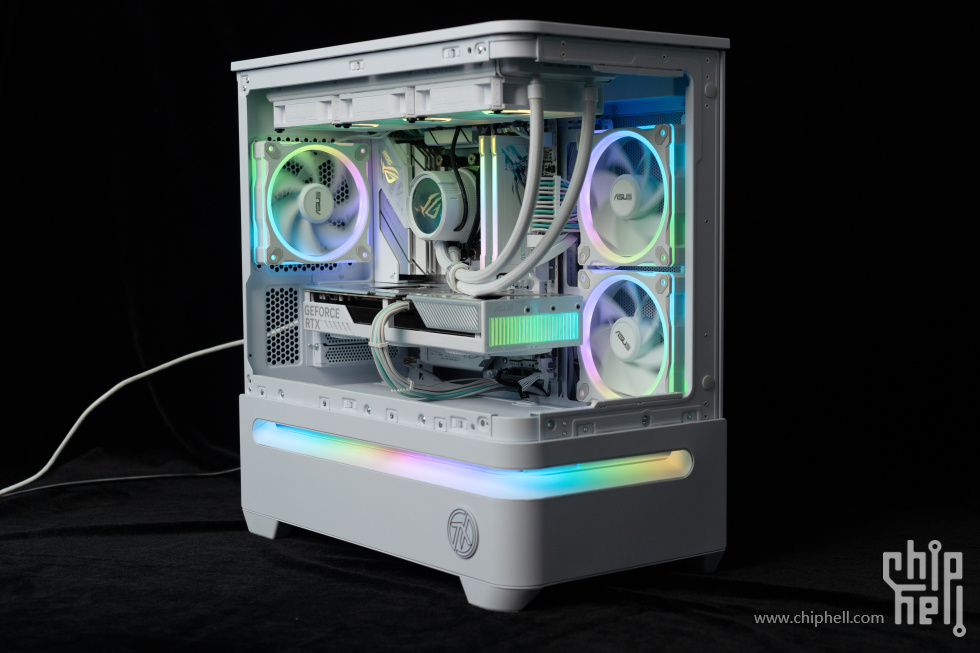

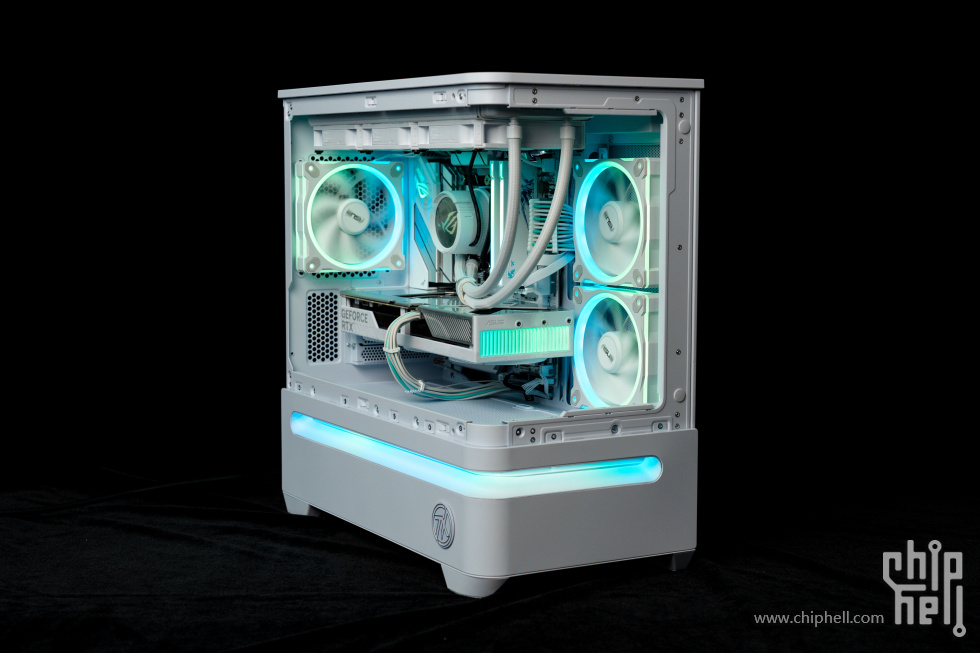

成品展示：

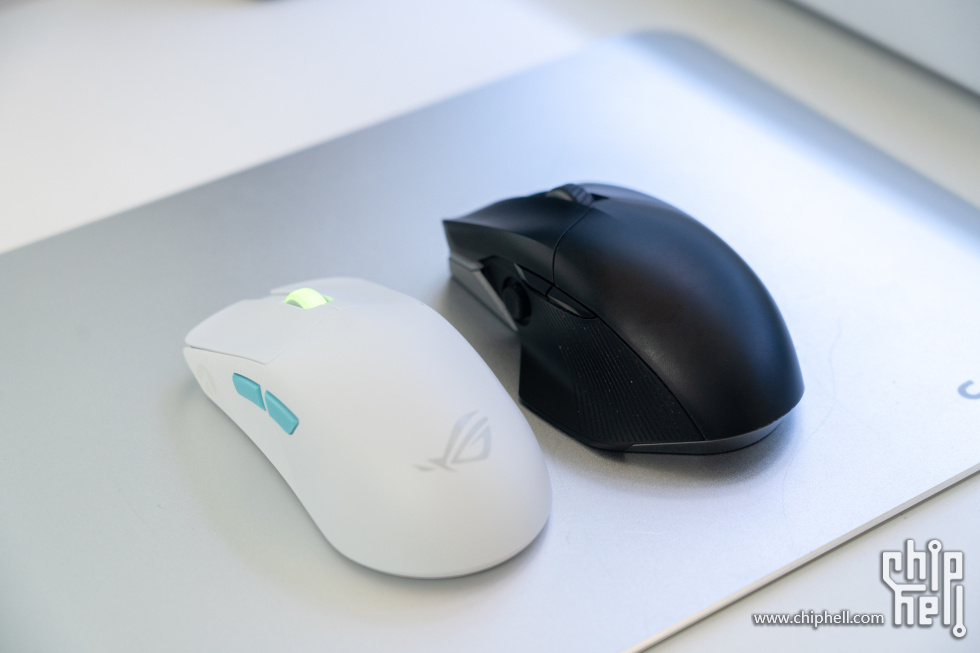

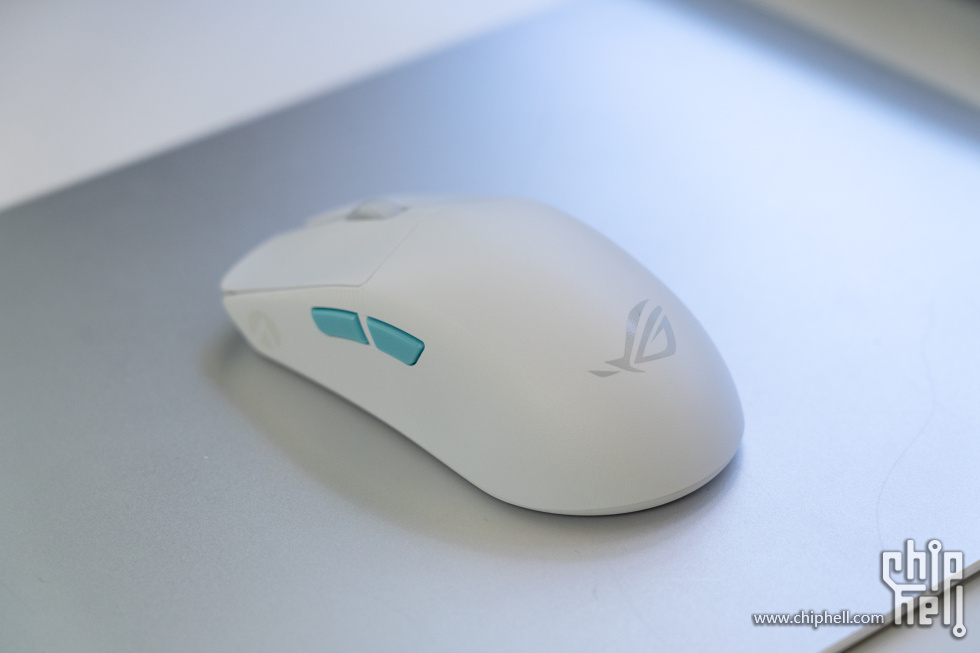

试试超轻的龙鳞Ace x Aimlab，Aimlab的薄荷绿配色也和主题非常合




小剧场

开箱：

CPU 的选择当然还是锐龙R7 9800X3D，在新一代3D V-Cache布局的加持下，主频大幅提高，而且简单PBO就能稳定用不折腾。

主板 ROG STRIX B850-G GAMING WIFI S 吹雪

小吹雪从B760G问世以来，历次迭代堪比进化，从最初的黑白配，到类似易插拔Wifi易用新特性的改款，到这一代终于登录AMD平台，堪称双向奔赴。

各类特性展露无疑，ROG设计美学、强大供电方案、M.2显卡易拆、4x M.2插槽。

配件包括SATA线、垫片、贴纸、天线、扎带等等。

FOR THOSE WHO DARE，总给人一种“HOW DARE YOU？”的感觉，雪武战姬是RO姬的异形态的这个设定也是逐渐被接受，有一说一，这套人设确实帅。

吹雪特色记事本!

天线还是ASUS最近经典的快速插拔的可弯折船桨天线。

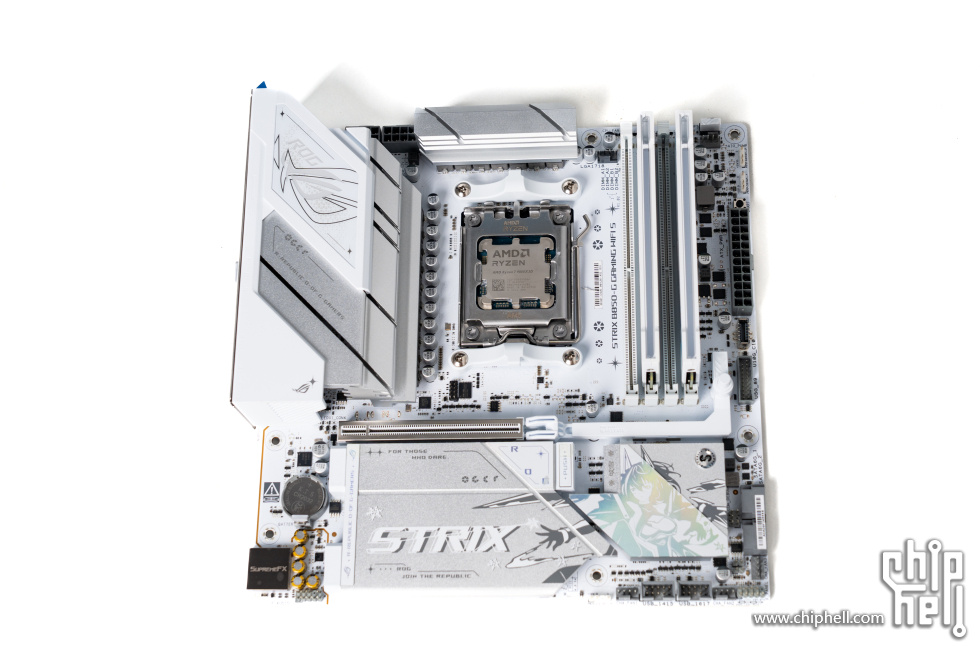

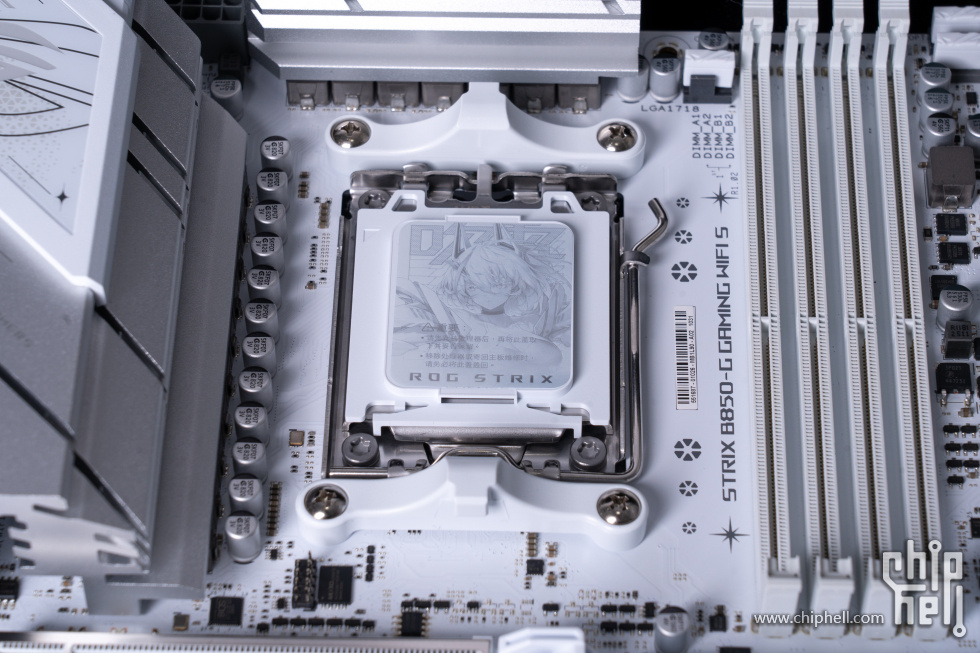

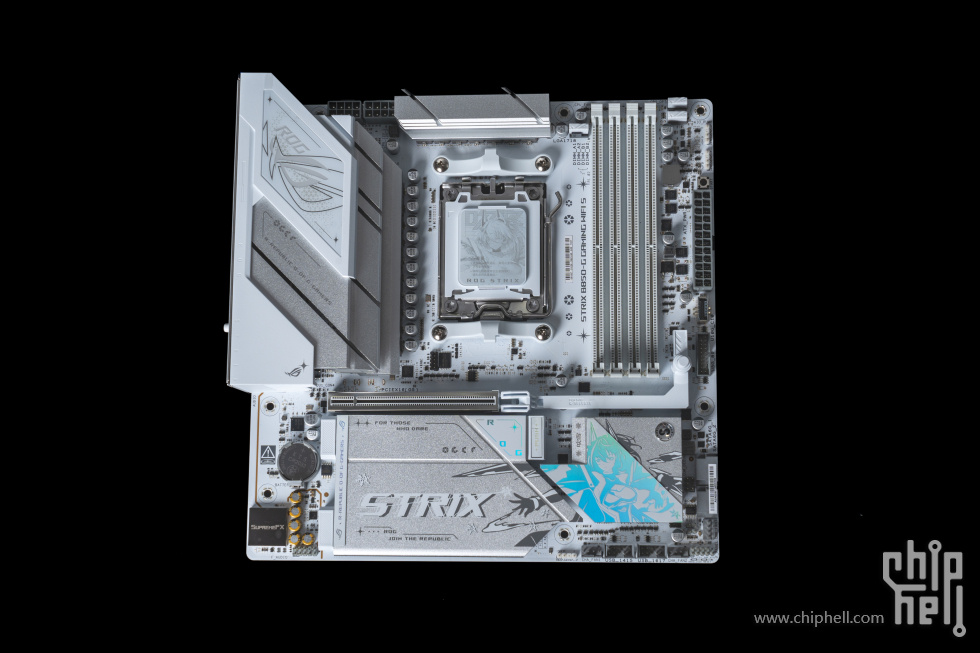

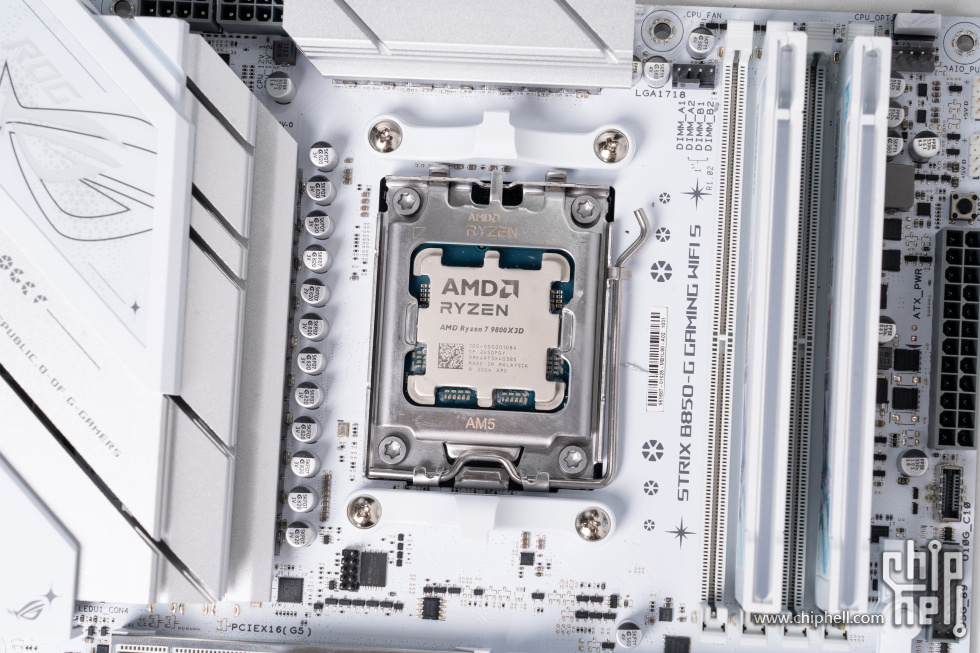

24x24CM的MATX版型，本代的吹雪终于采用了全白的设计，无论是PCB、PCIE插槽、内存插槽乃至是LGA保护盖和AM5散热扣具，都全部做了白色的处理，从设计上是真的用了心的。

白色保护盖上还有2025版吹雪的立绘，细节满分。

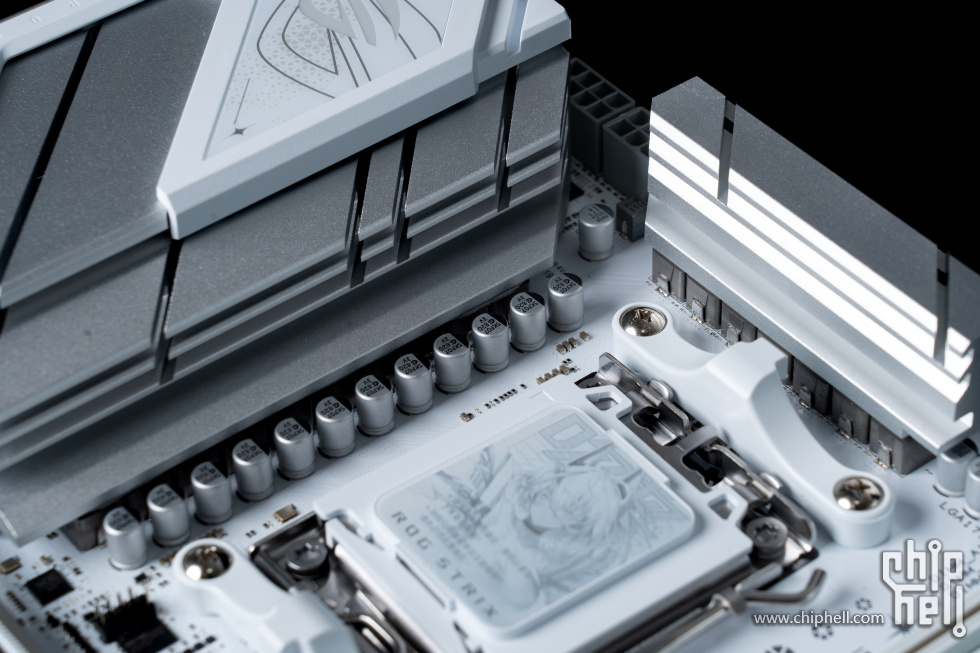

银白色的的散热装甲下是14+2+1 80A的豪华供电模组，华硕对于ZEN5主板供电的配置主打就是饱和式覆盖，即使是9950X3D/9950X俩兄弟都是绰绰有余，在战未来上也有着充分的潜力。

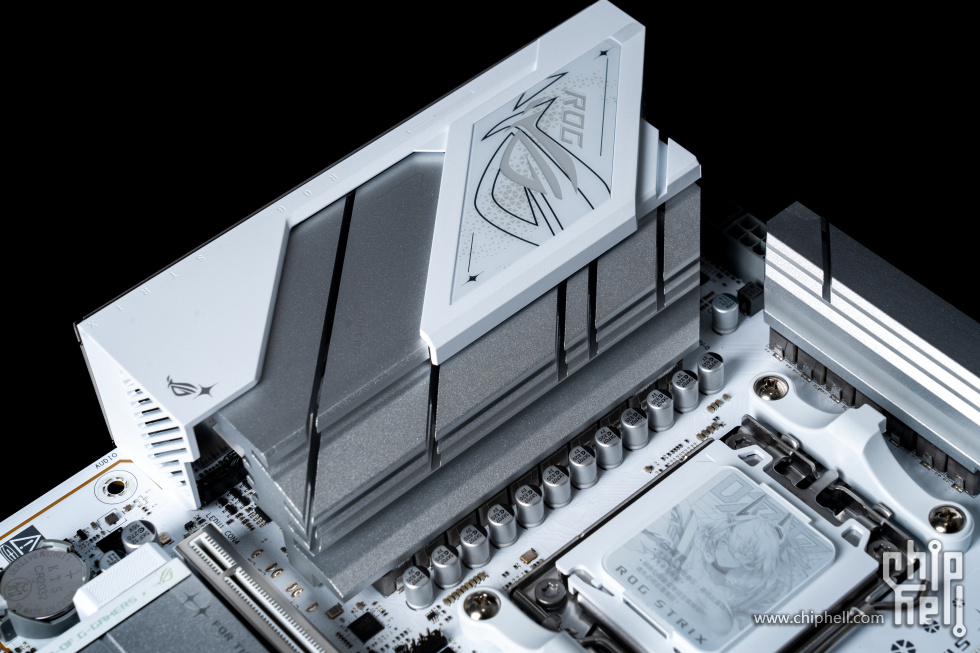

巨大的金属散热片上还覆盖有白色的覆盖装甲，可以说是ROG元素拉满，其中上半边镂空的部分，通过排线与主板项链，是一个带有AURA ARGB灯效的会亮的“眼睛”。

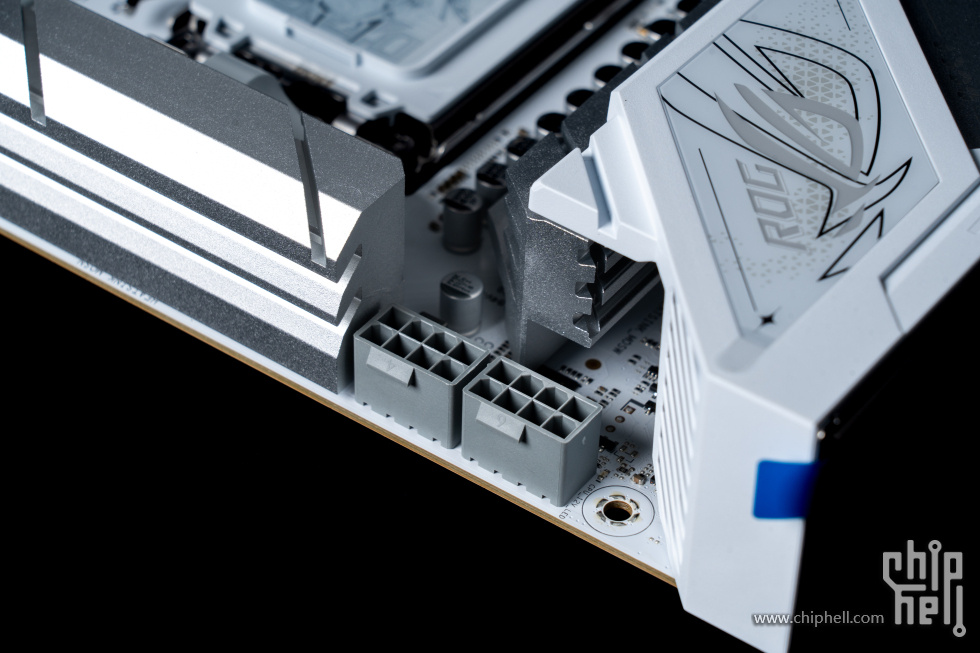

搭配双8Pin ProCool CPU供电接口，方便应对各种供电情况，可以说是非常稳妥。

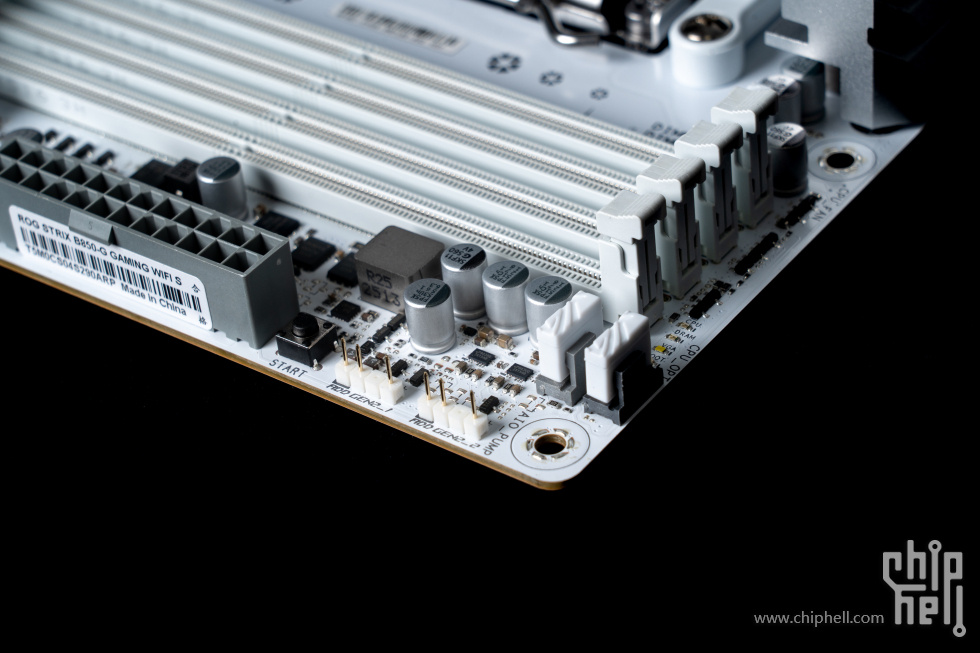

主板上部还有CPU_FAN/CPU_OPT和AIO_PUMP接口。均有独立的硅胶保护套，次作用：避免运输等环节上造成剐蹭，

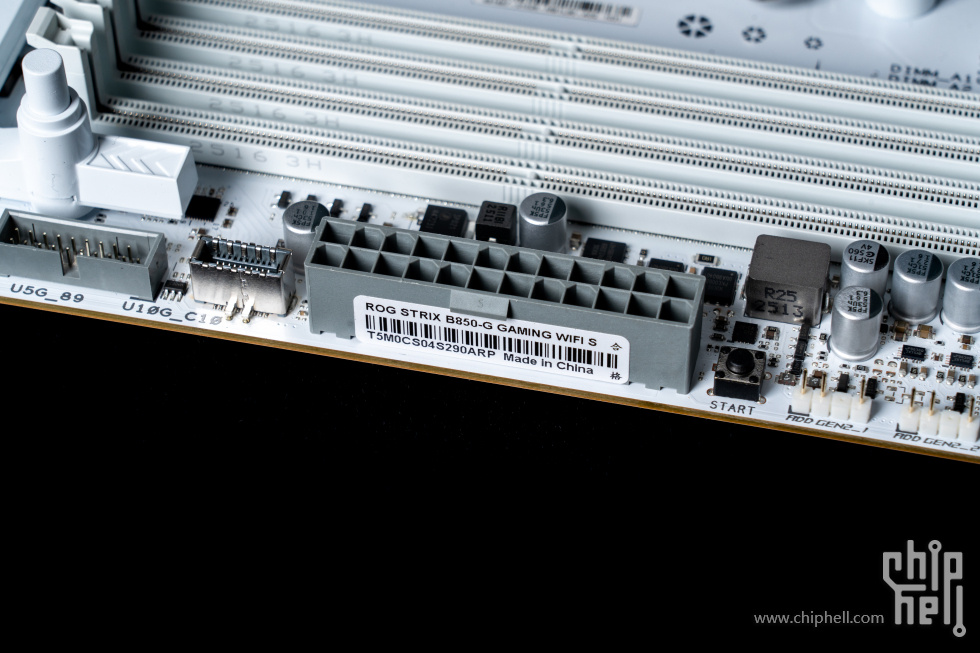

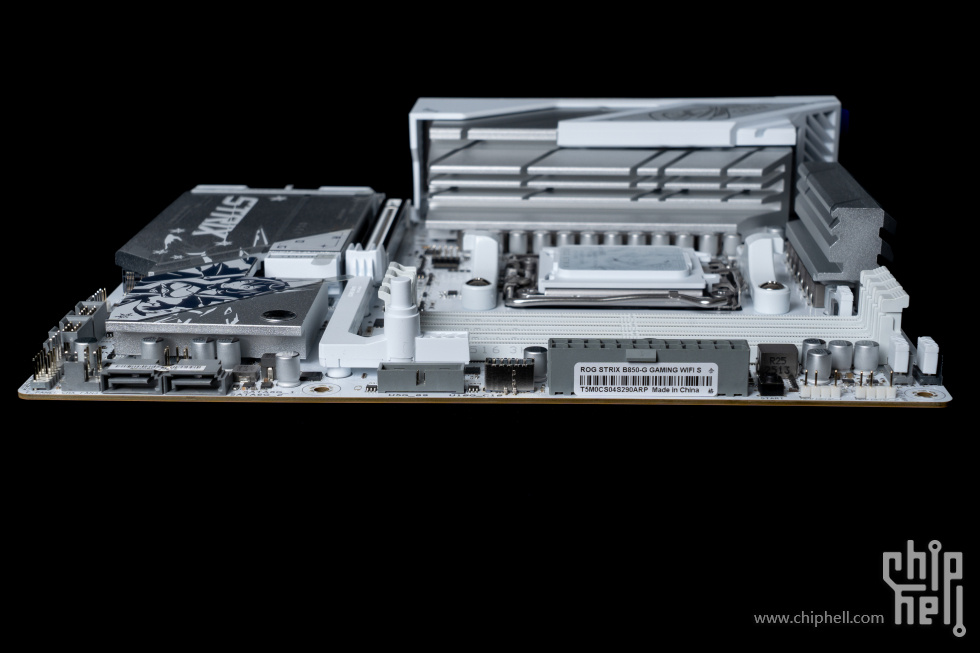

主要作用：增加信仰！两个ARGB接针和START按钮安排在主板24Pin一侧，试机的时候也比较方便。

24Pin和CPU供电，以及其他接口的覆盖件，都采用了贴合主板设计的灰色，能看出在设计上，对吹雪这个系列的用心。

C口和前置A口分别是10G和5G的速率。

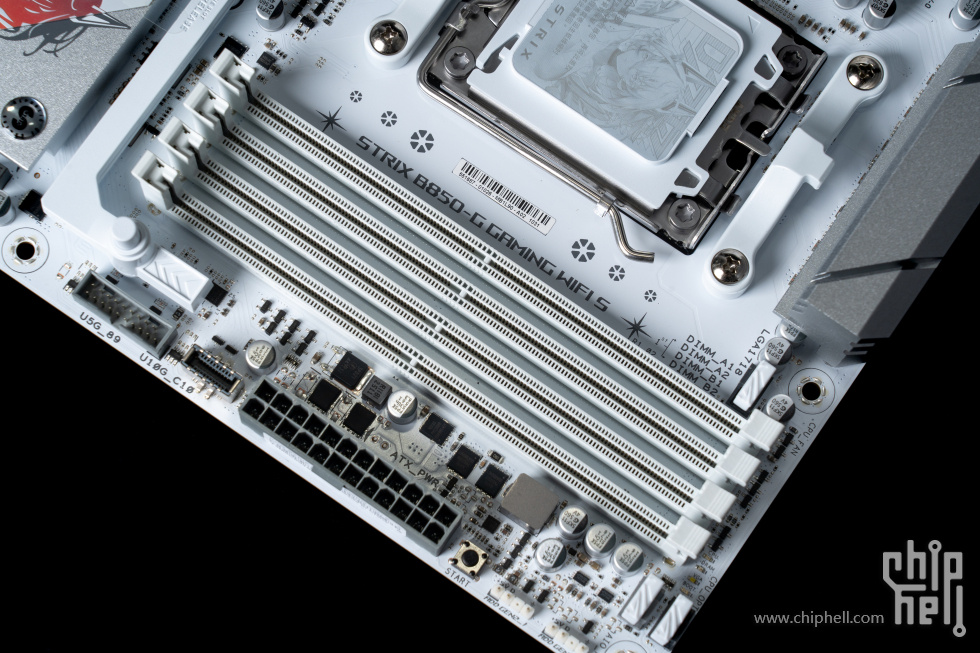

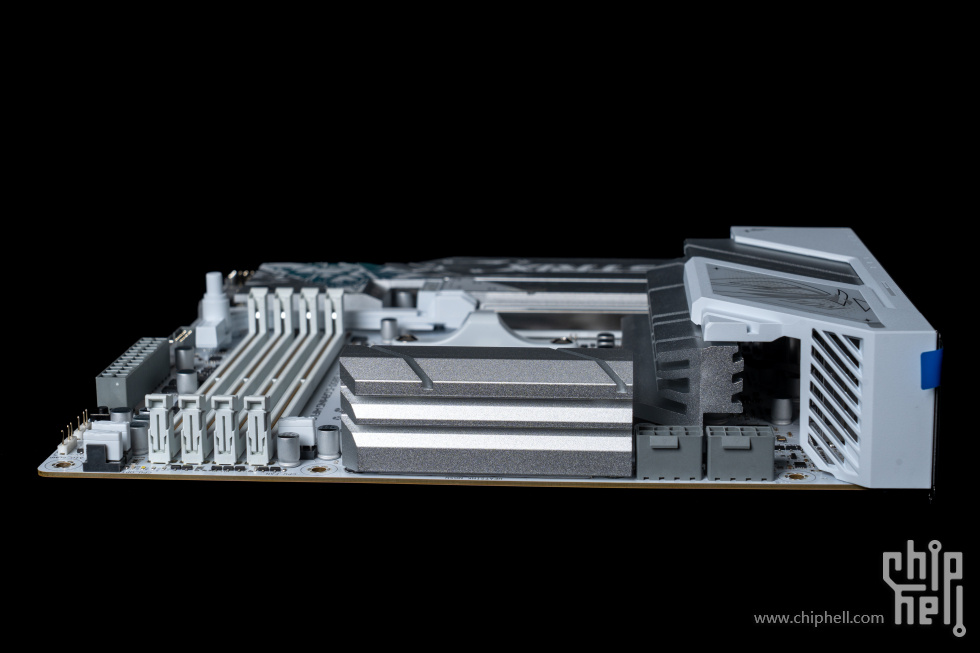

STRIX B850-G GAMING WIFI S和6瓣雪花元素的PCB丝印下面是四个ASUS特色单侧卡扣内存槽位，也都是做了完整的白化处理。最高可超频8000+MT/s，最大支持256GB，也就是单条64G的容量。

内存B2的尾端也就是A口的旁边，就是PCIE SLOT Q-RELEASE的按钮，相较于过去的拨杆方案，主观感觉更加方便。

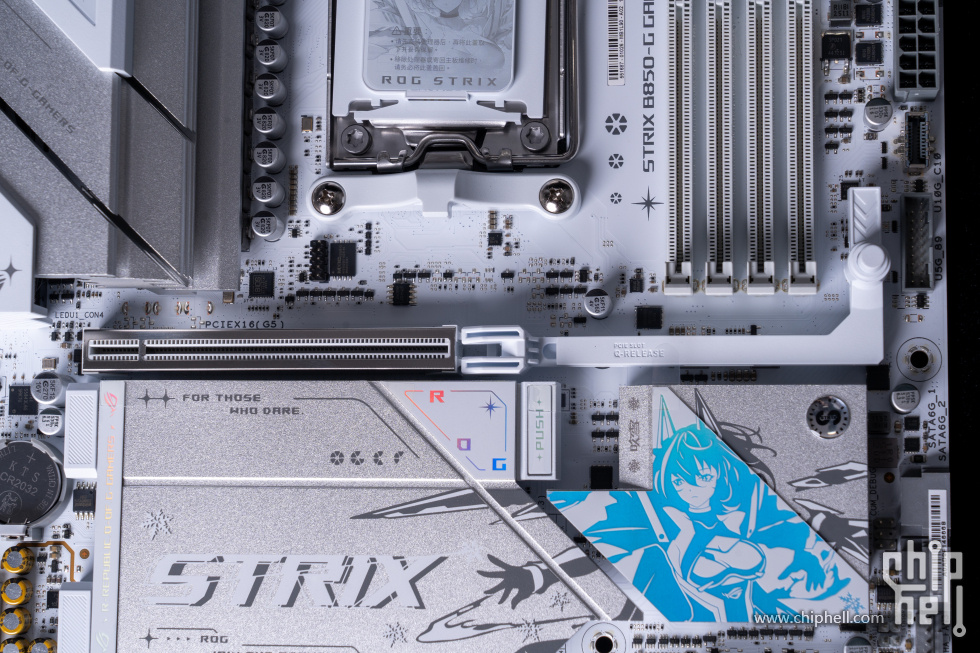

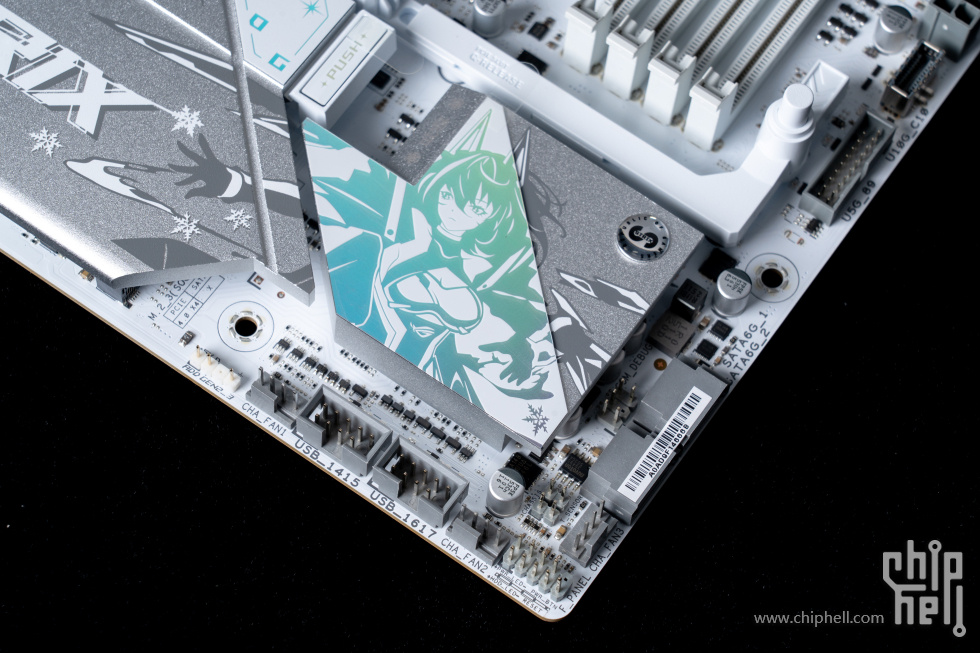

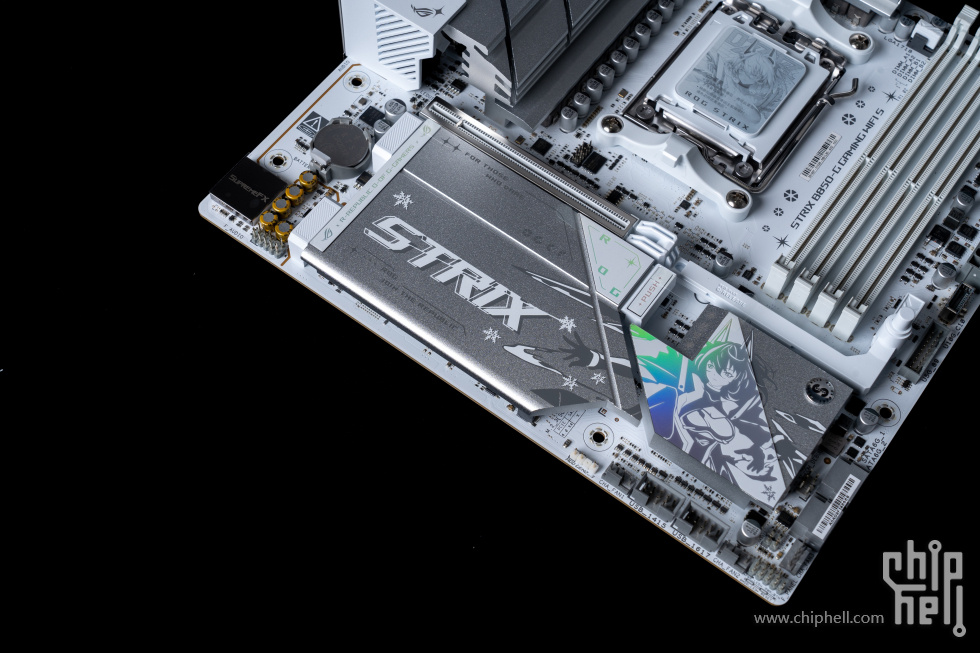

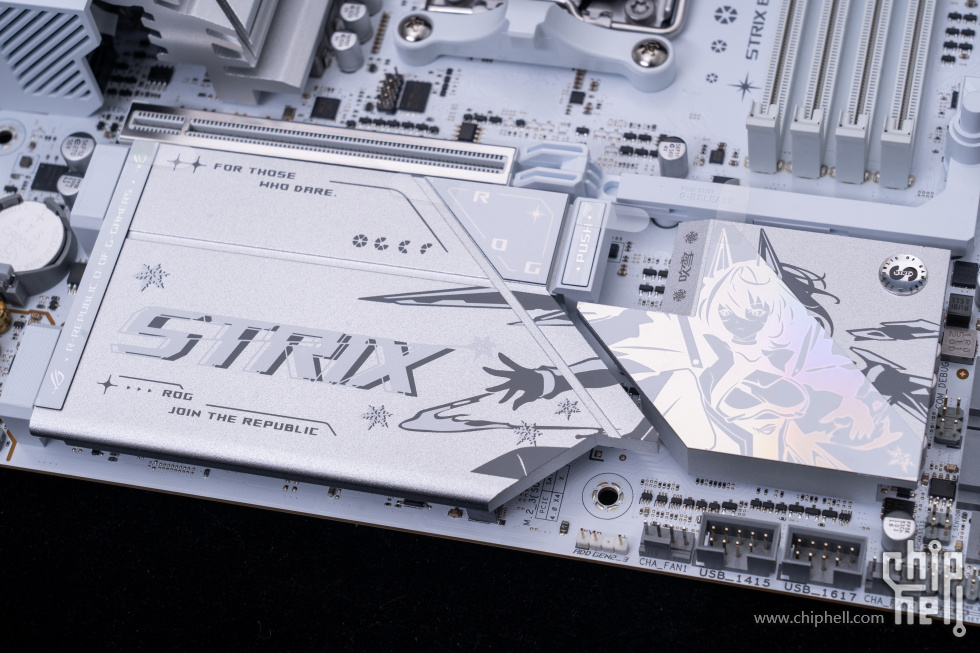

接着也就来到了PCIE功能区，雪武战姬的立绘形象再次出现，只不过这次南桥散热片和M.2整体散热片之间没有完全接续。

PCIE插槽位于第一槽位置，支持PCIe 5.0 x16的速率，最大带宽64GB/s，覆盖有金属外壳提供支撑。

上面提到的快速释放，提供按下拉动卡扣发生位移，向后实现释放显卡的目的。

一体的M.2散热片采用了按压式的快拆装甲，在完成度极高的同时，也占用了PCIE插槽的位置，因此，B850G吹雪也是一块单PCIE插槽的主板，想要更强的完整性的话，比如PCIE固态硬盘、万兆网卡、孤儿卡等等，可能要考虑ATX的B850-A吹雪 S才行。

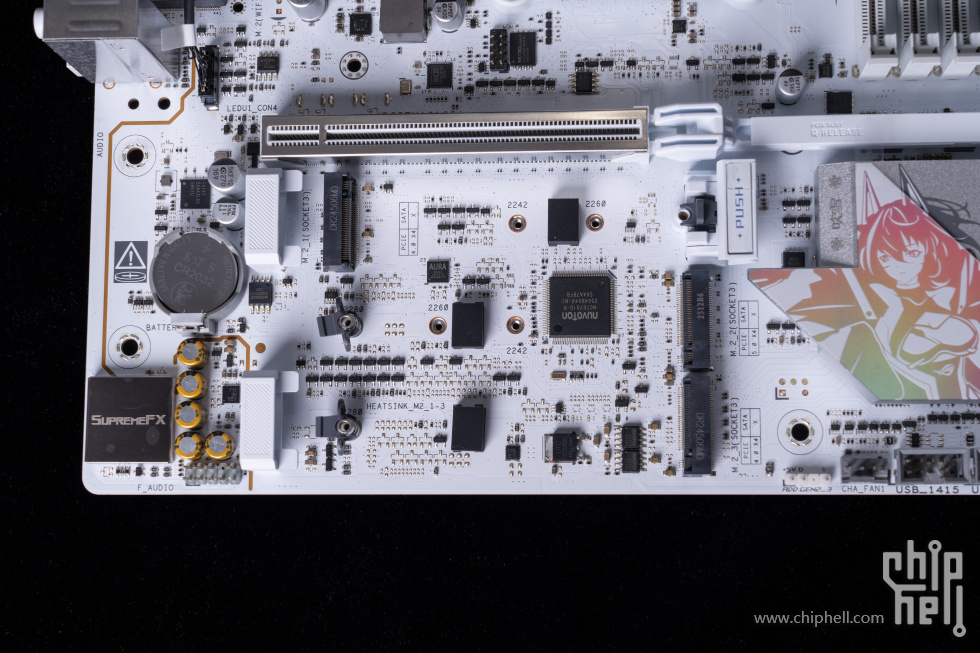

南桥散热片的下方是第三组ARGB接针、3个风扇接口、两组USB2.0接口以及前面板接口和两个SATA接口，在USB2.0作为通讯接口越来越重要的当下，两组完整的接口很有必要。

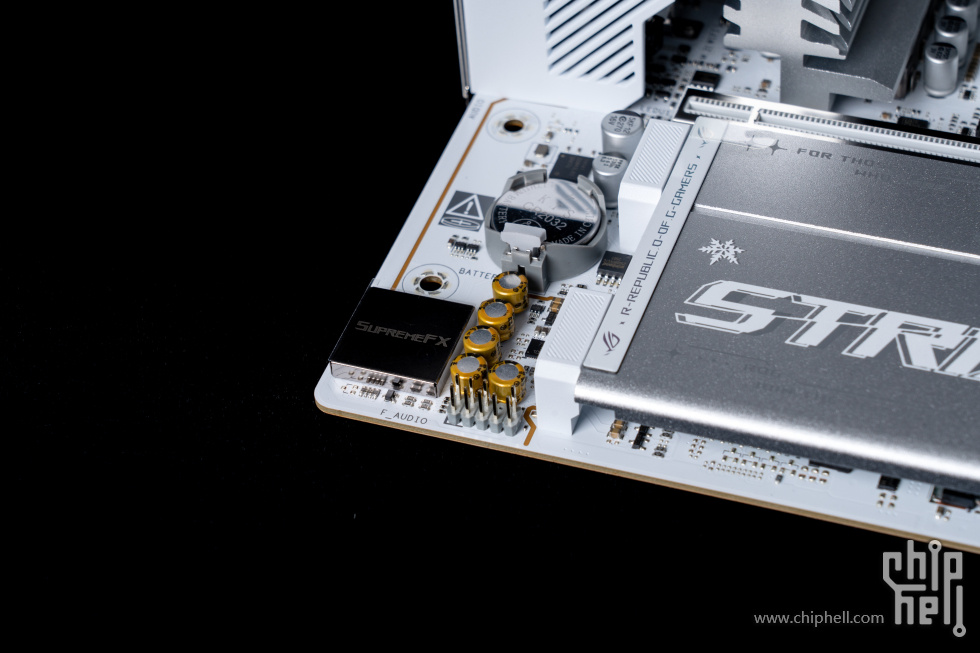

AUDIO和CR2032则设置在散热装甲的另一侧。SupermeFX屏蔽盖下的是瑞昱的ALC1220P。

雪武战姬立绘会因为角度而产生颜色上的变化。

可以说是五彩斑斓的白。

按PUSH释放战甲。

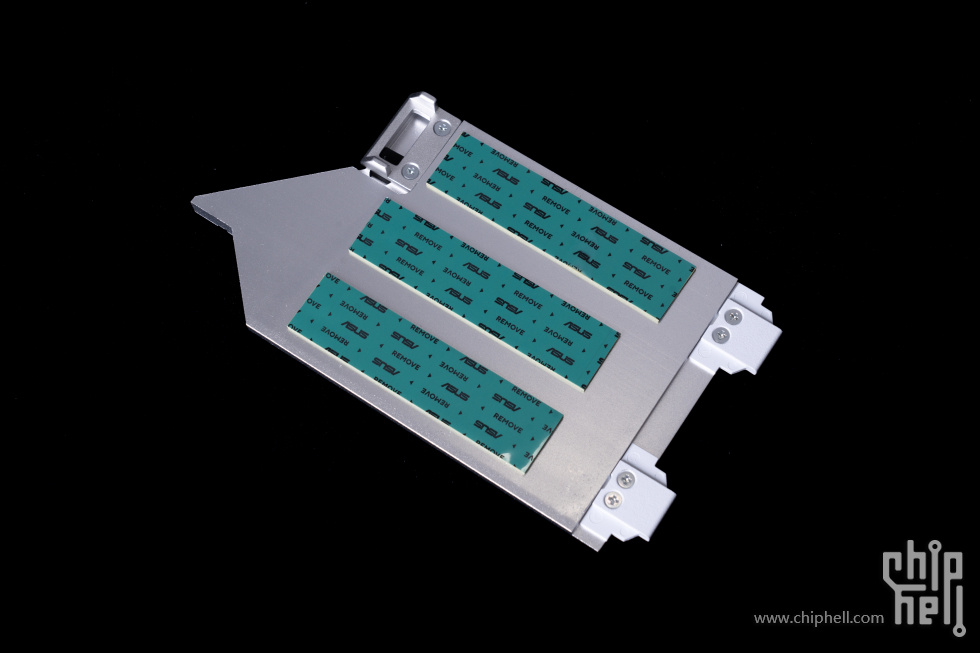

根据3条2280长度的硬盘位分别贴了相变导热贴。

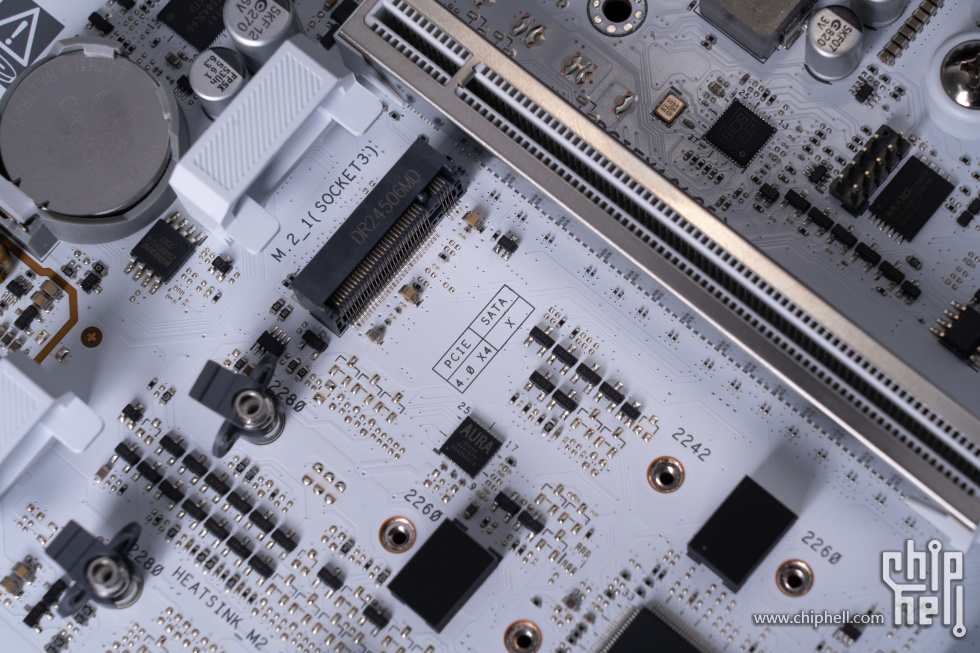

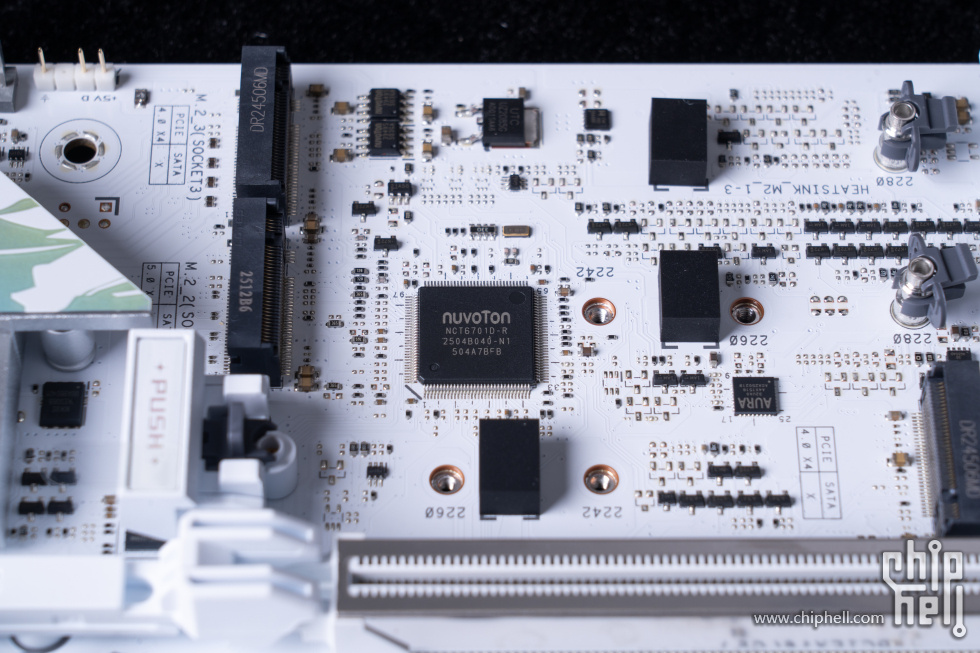

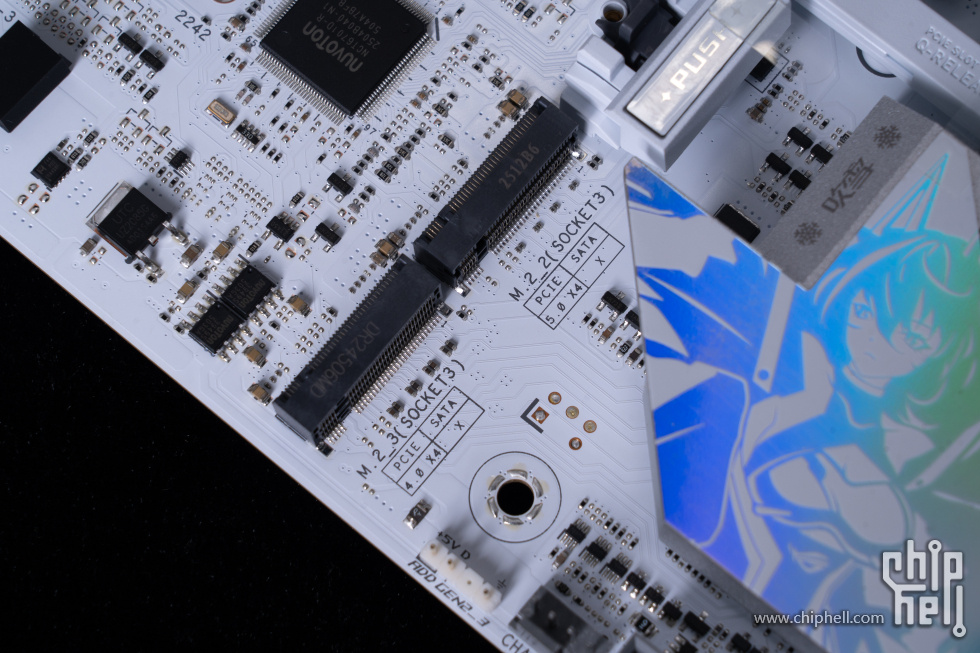

第1、2槽位可以做2242、2260长度的移位，第3槽则因为元器件位置原因无法调整。通过这个图也可以看到，因为显卡快拆，这个位置无法拧机箱螺丝。

3个槽位均设计了海绵垫提供支撑，避免了悬空。监控芯片NUVOTON的NCT6701也被安置在了第2的下方，

M.2_1标称PCIE 4.0 x4速率

M.2_2 标称PCIE 5.0 x4速率，而M.2_3则同样是PCIE 4.0 X4速率。也就是说在前面板上有两条4.0，一条5.0速率的M.2插槽，实际情况后面见分晓。

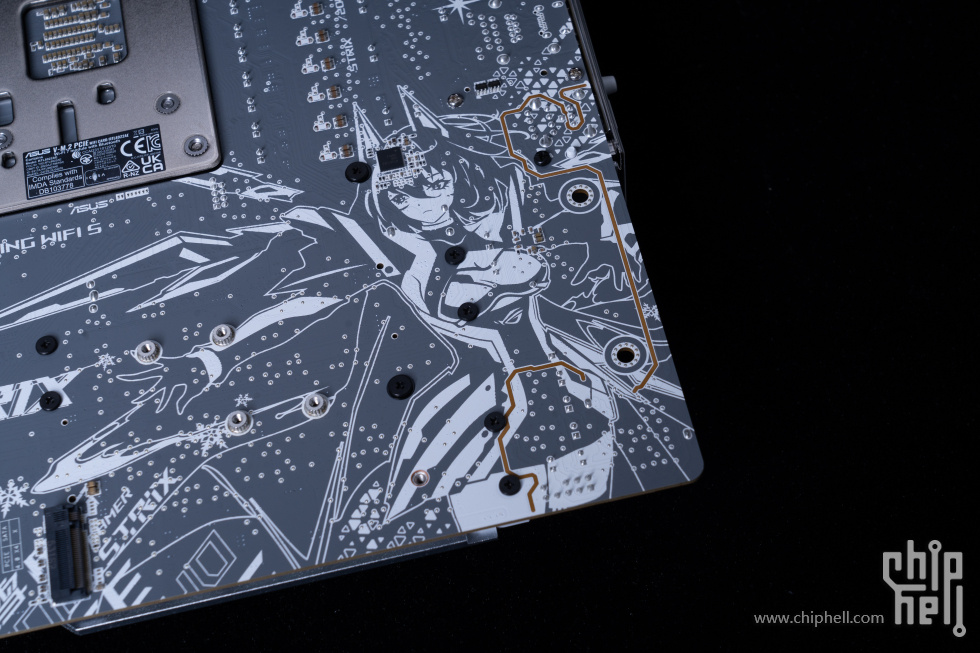

背面一直是吹雪的一个特色，巨大的立绘加之STRIX、吹雪、型号、各类认证等通通被印在了灰色的PCB上。

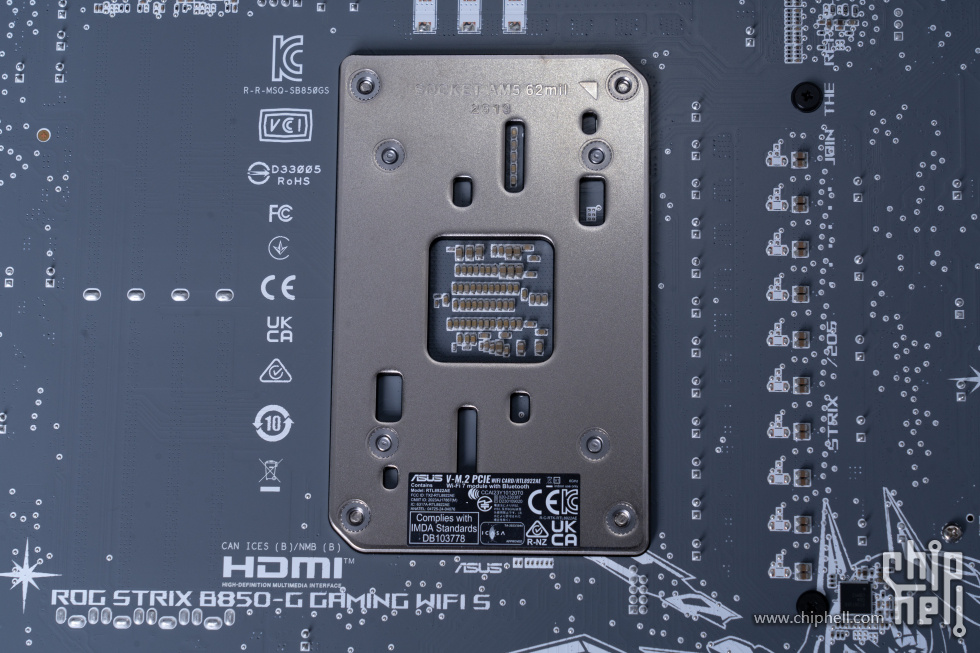

ASUS特色的WIFI CARD信息，可以看到，这次采用了RTL8922AE这款瑞昱新出的WIFI7网卡，在这点上，不抠唆，符合小吹雪精品MATX主板的定位。

巨大的立绘边上还有惊喜。

没错，就是第四条M.2插槽，M.2_4，同样标称PCIE 4.0 x4速率。堪称是资源党福音，此处弄一条大容量的慢速盘当仓库，也是美滋滋。

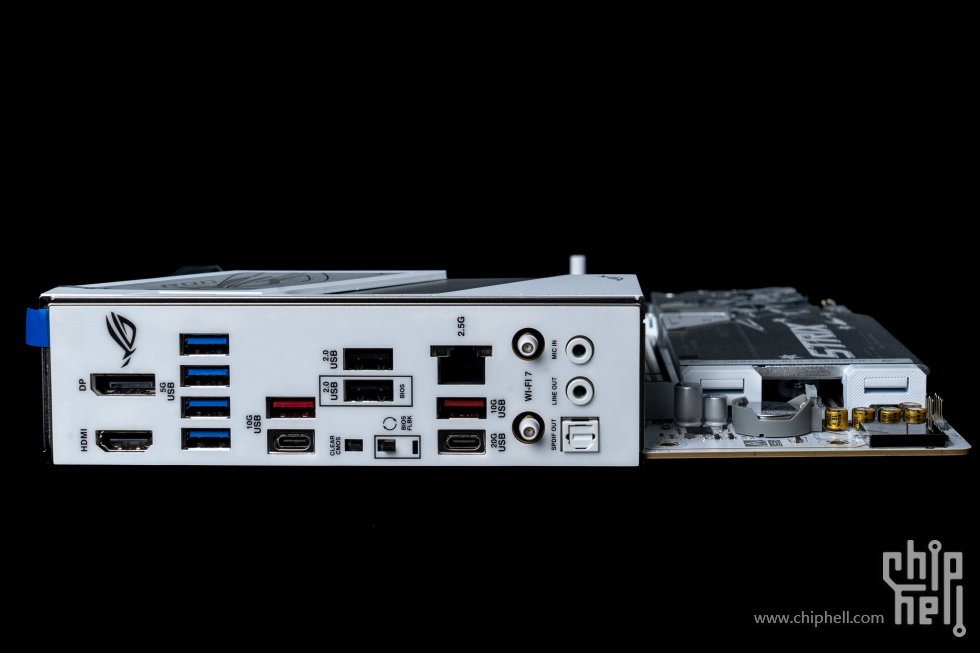

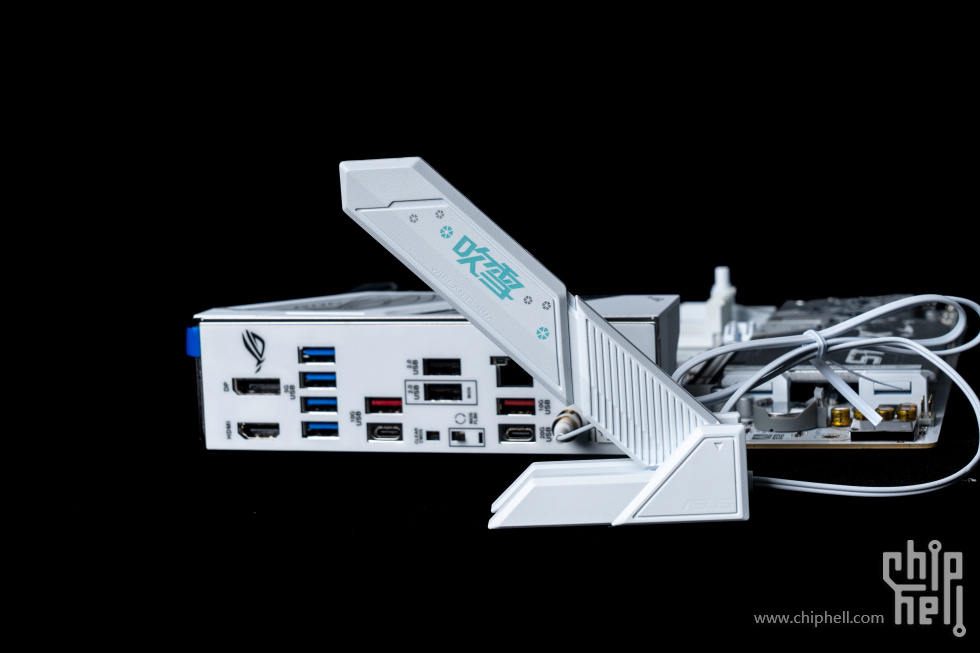

看完了背面，再来看IO部分，除了HDMI 、DP之外，提供4个5G USB 3.0 A口，两个10G A口、1个10G C口和一个20G C口，还有一对USB 2.0 A口，内侧的一个支持BIOS FLBK，此外还有Clear Cmos按钮、WIFI 7 的天线易插拔快拆口和SPDIF OUT、LINE OUT和MIC IN的三个音频接口。

天线快拆确实非常方便。

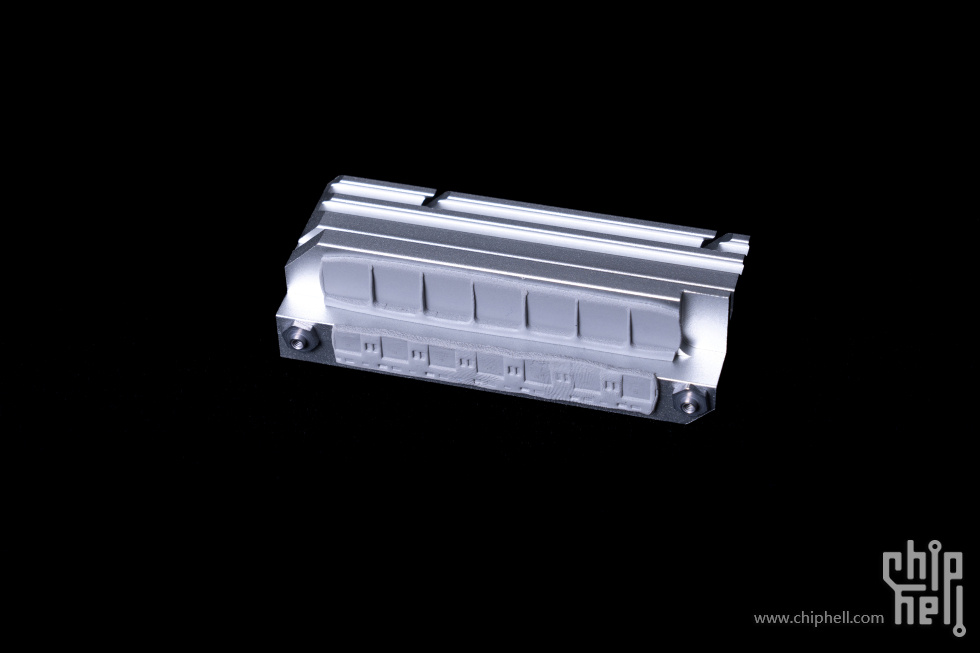

最后，我还对VRM散片简单做了个拆解。两个散热片可以用分量十足来说，和原件接合的部分都覆盖了导热垫。

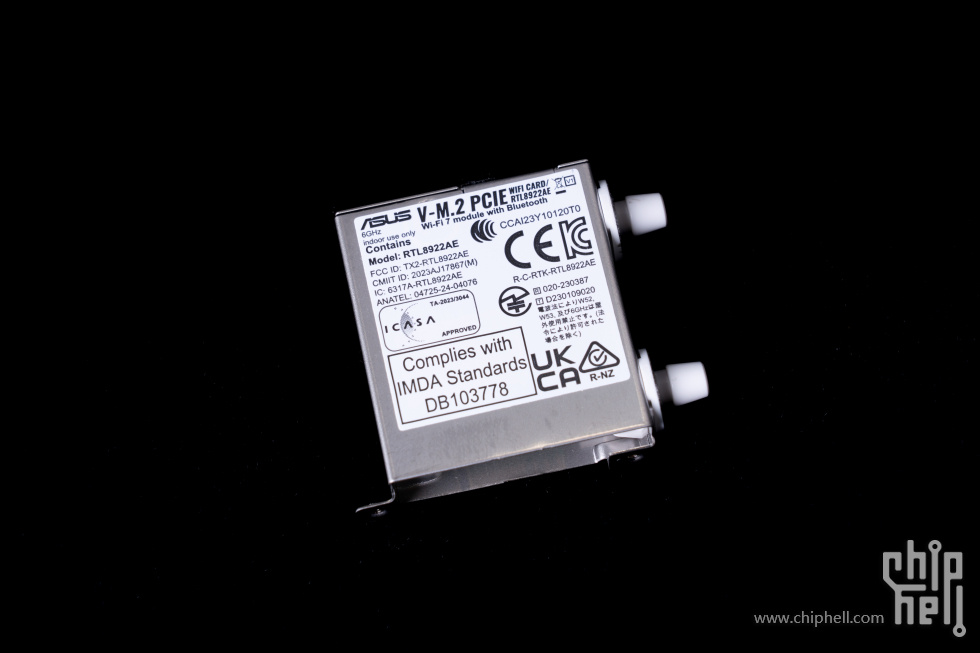

ASUS V-M.2 PCIE，我要是没记错，以前这个好像叫WIFI-GO来着。

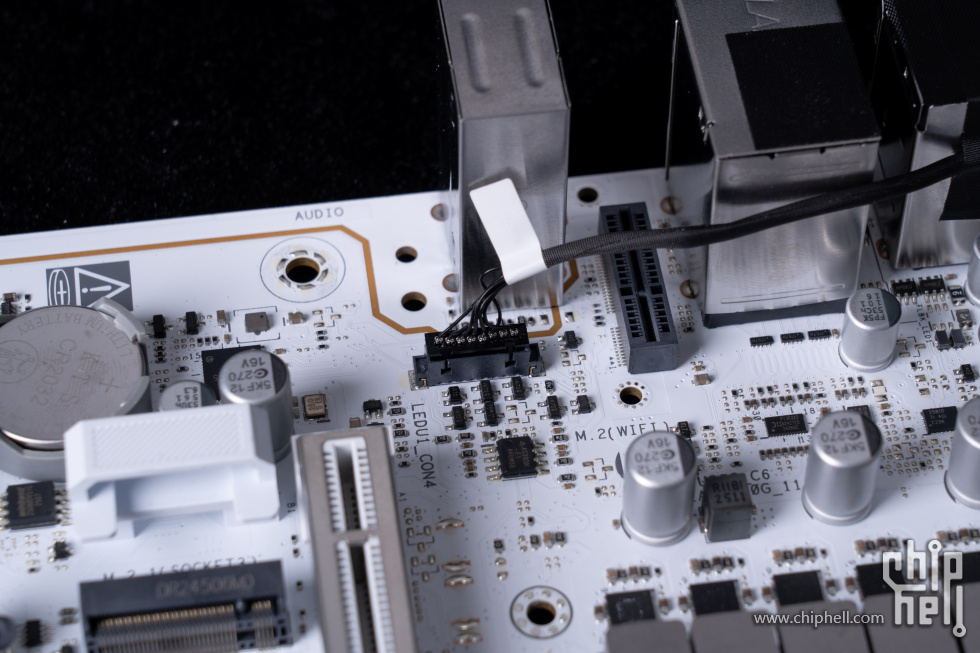

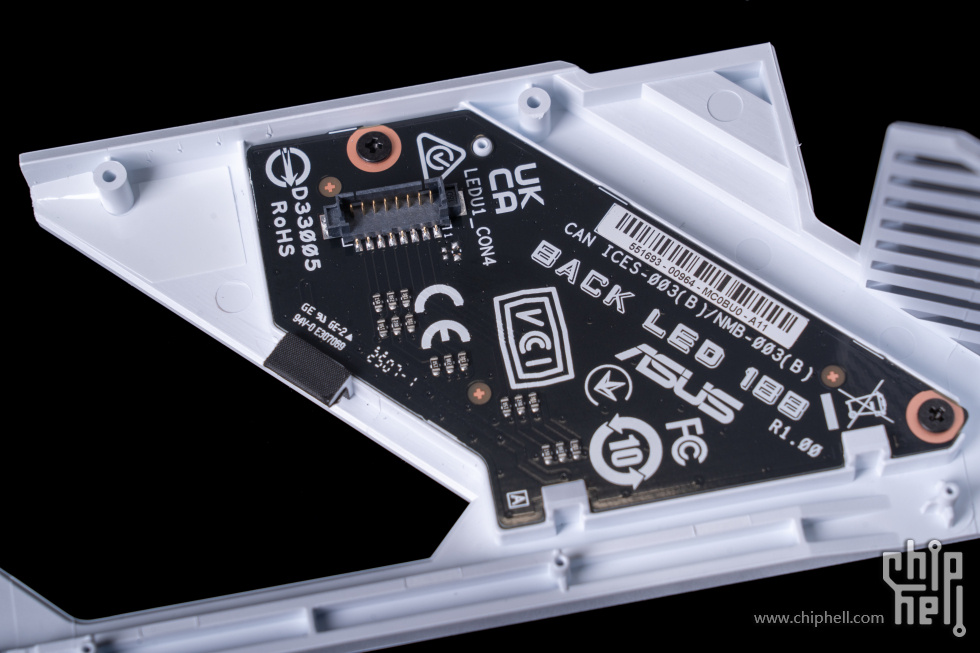

散热装甲内部的ARGB接线小板。

通过排线与主板上的接口相连，实现神光同步的效果。


内存：阿斯加特 博拉琪二代 吹雪联名 白 24G x2 6000CL28 套条

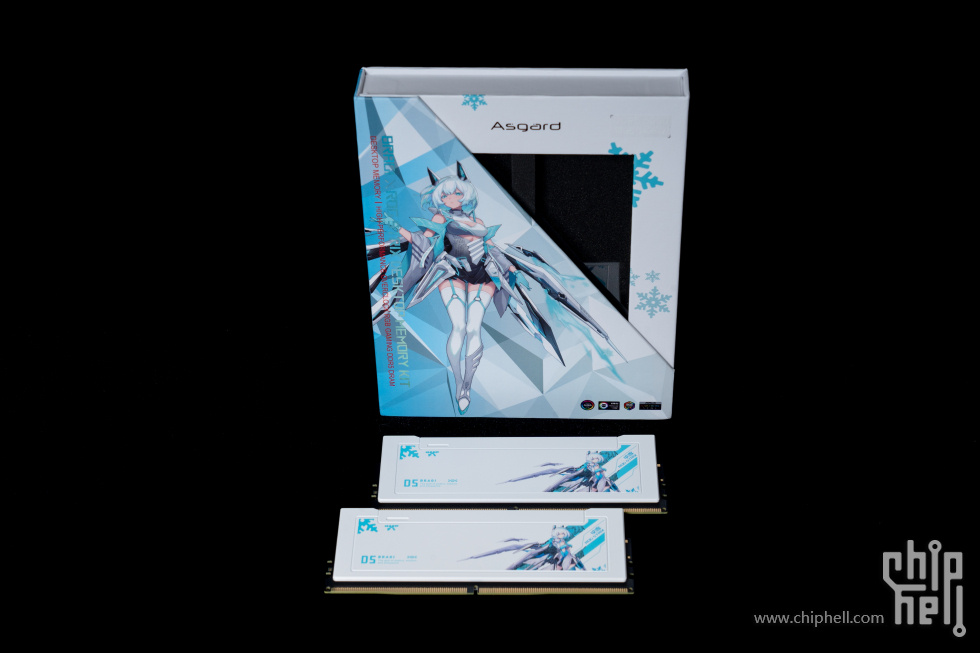

内存是来自阿斯加特的BRAGI X ROG STRIX DESKTOP MEMEORY KIT，外包装上也是雪元素满满，可见用心程度。

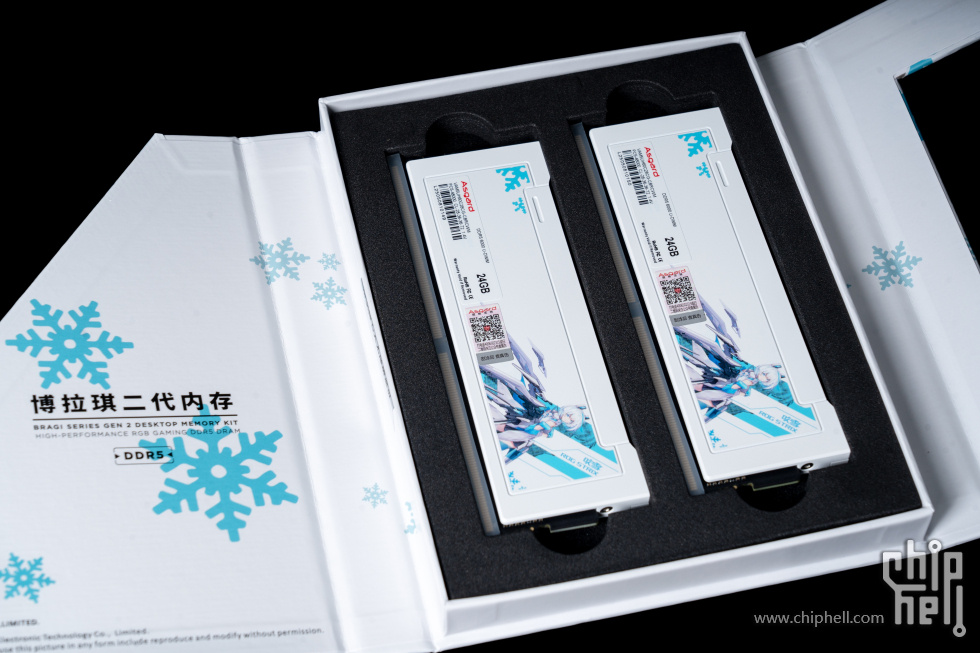

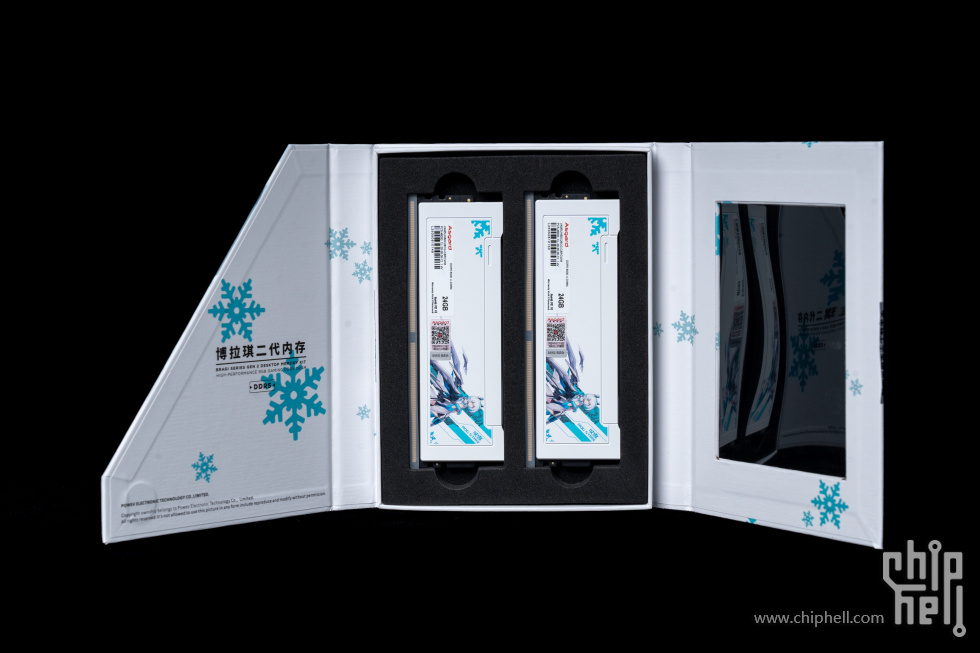

外包装还是采用阿斯加特经典的招牌“折叠门”+透窗设计

包装盒海绵包裹，安全可靠。

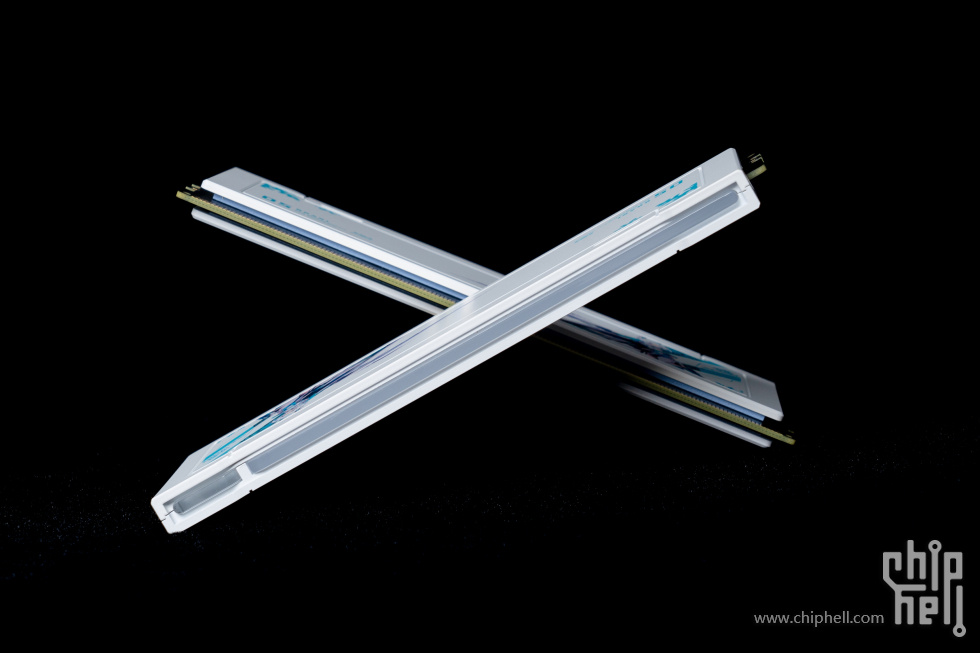

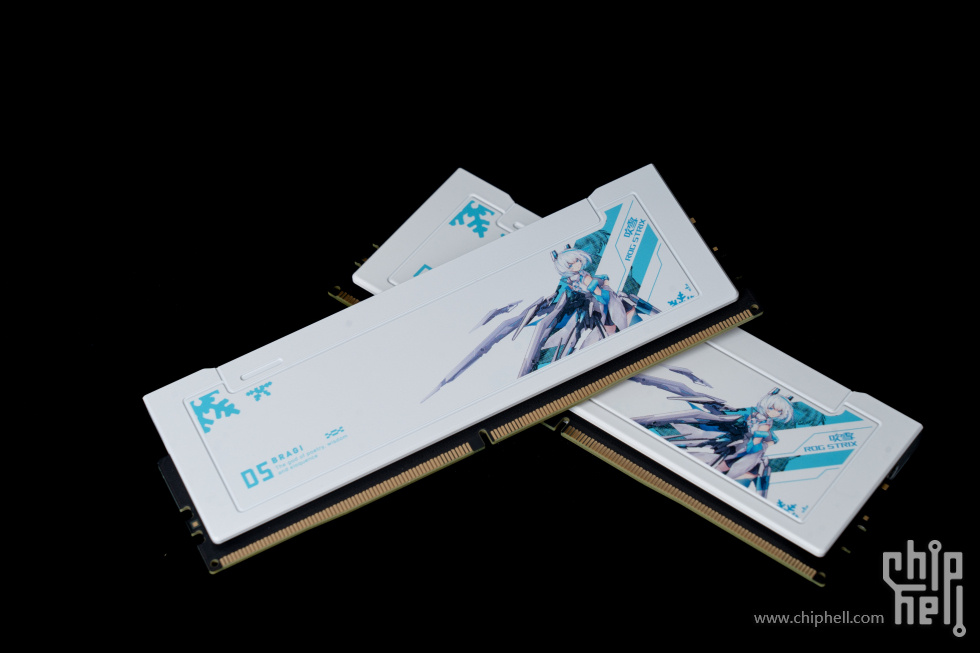

以博拉琪二代的厚重金属散热马甲为基础，在设计元素上实现了与主板的高度统一。

白色立体烤漆搭配3D彩印的雪武战姬形象辅以ROG STRIX 吹雪LOGO和雪花图案，质感优良。

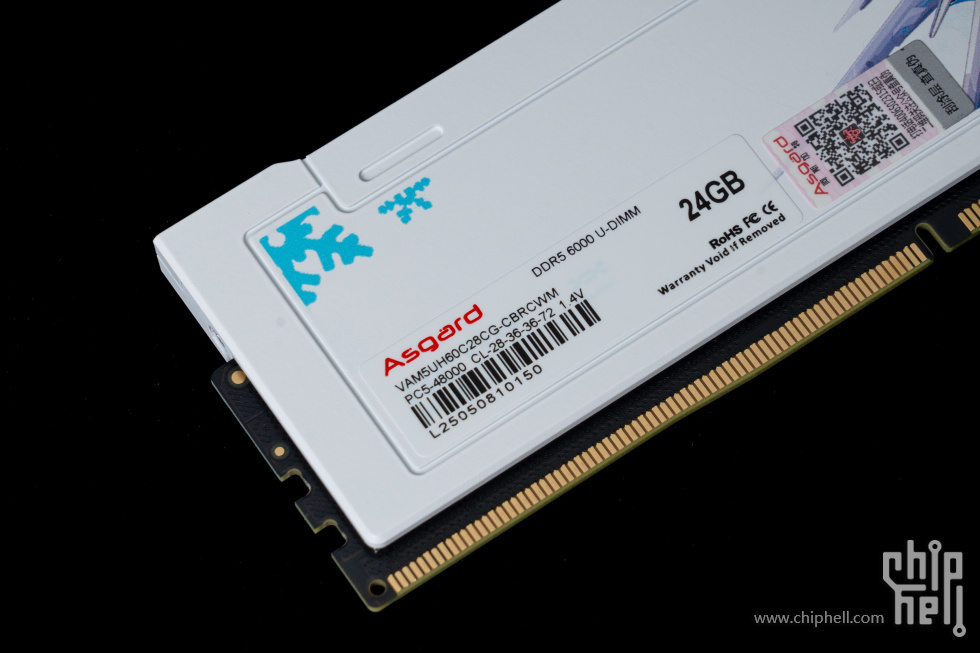

黑色PCB的单面24GB U-DIMM采用的是8颗海力士的3G M-Die颗粒方案，既有CL-28-36-36-72 1.4V的时序优势，又能兼顾容量，可谓是目前有口皆碑的优质方案。

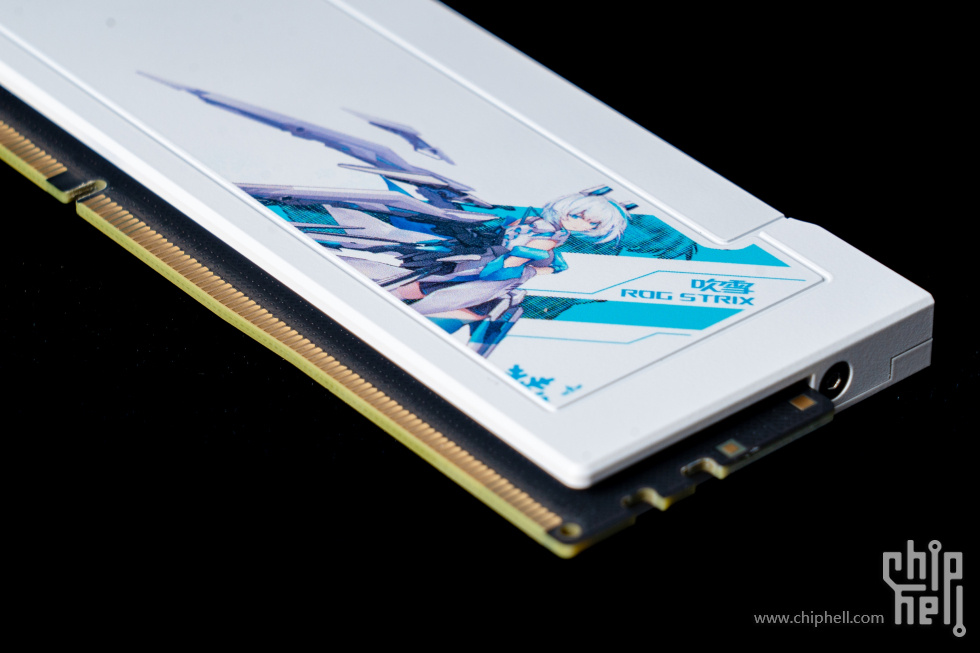

3D彩印的吹雪姬呈现出磨砂的质感，马甲侧边以螺丝固定，进一步提升稳定性。

包覆在2MM厚度的散热马甲顶部的分段式灯条采用了可分控的灯珠，可以解锁更多设置玩法。

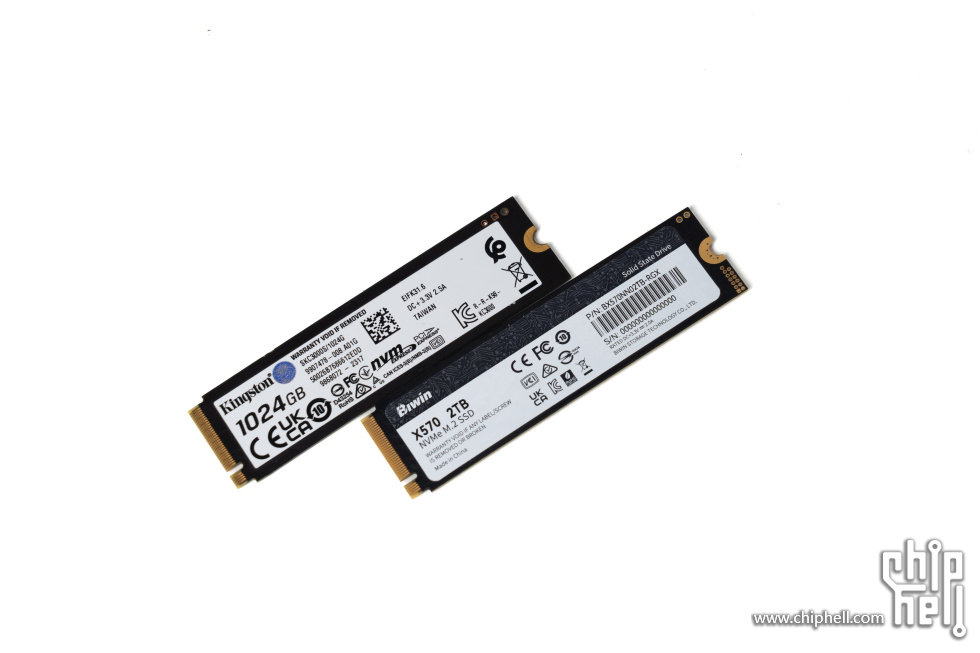

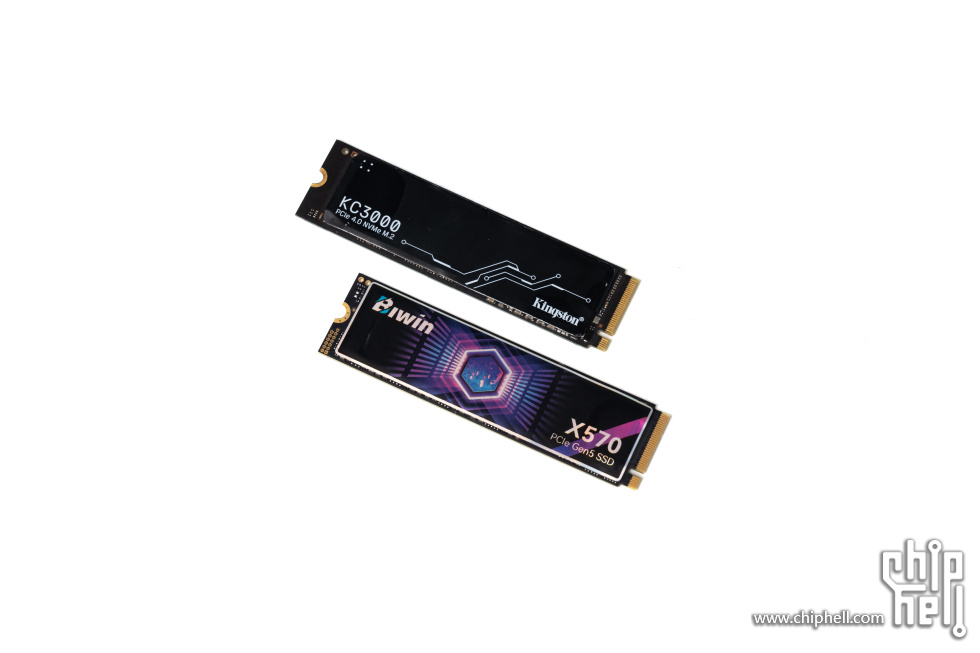

硬盘：Kingston KC3000 1TB + BIWIN X570 PCIE 5.0 2TB

正好可以测试一下第一槽，后面会介绍到。


显卡：ASUS 天选 TX GeForce RTX 5070 O12G
选择TX 天选系列的TX RTX 5070 O12G，一方面，在配色上，一直以白色作为主色调的天选系列非常搭配，另一方面，TX也是我姓名的首字母缩写，算是带有天然的好感。

天选姬的设定上给我感觉也是比较活泼。不知道坛里还有没有关注ASUS硕市生的，那个ELEVEN，更加活泼。

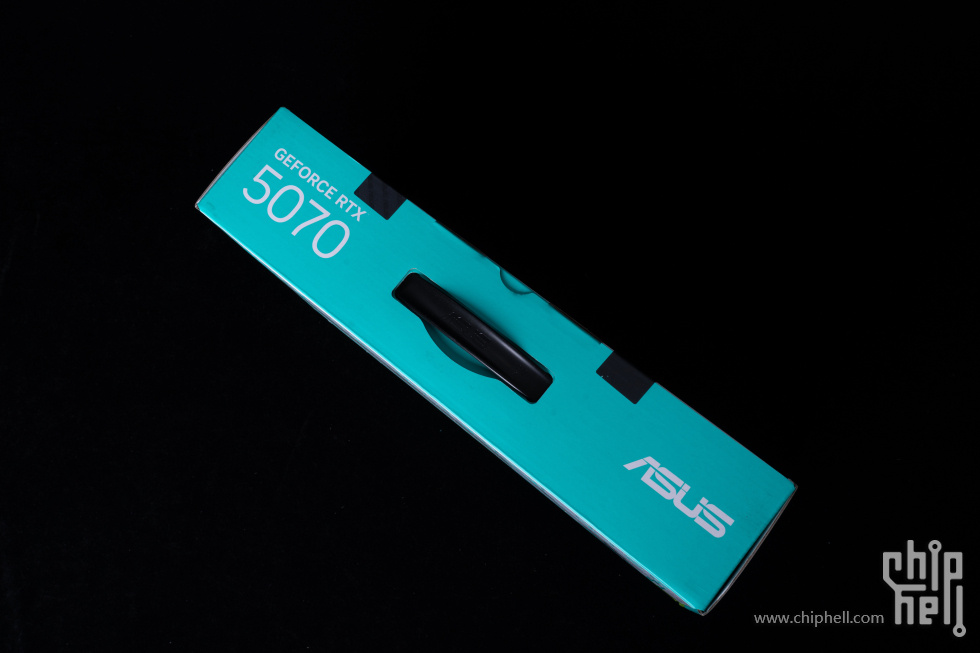

有别于其他华硕显卡的内套飞机盒，TX-5070直接是一个提手箱，拎着更方便。

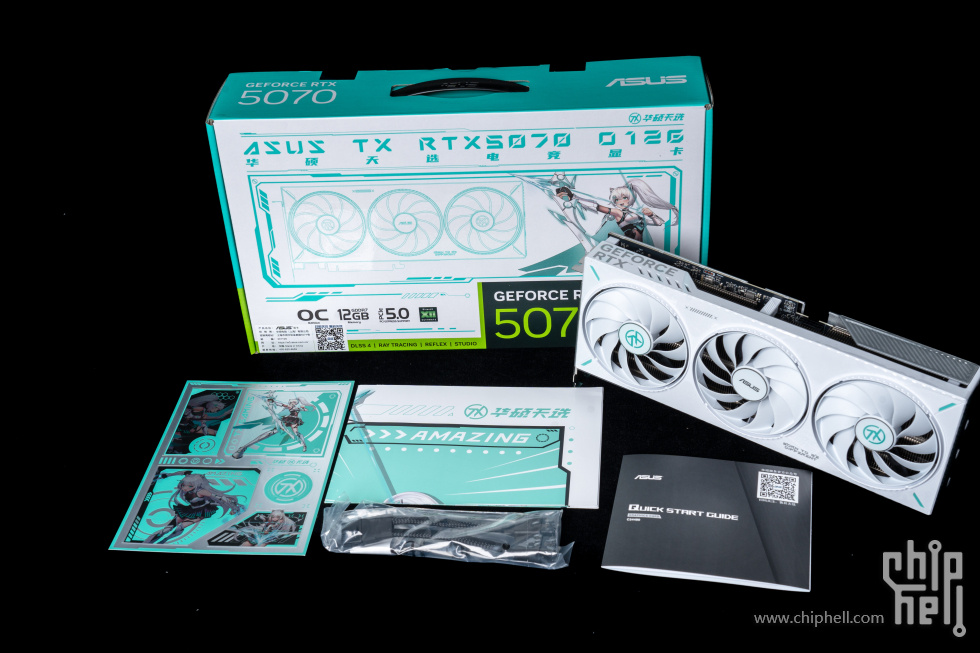

配件也比较简单，双8Pin转16Pin线、天选姬贴纸、天选的海报和快速入门手册。

天选的散热采用了3个支持温控启停的双滚珠风扇方案。四角的绿色部分可以看做是X的四边，同时也内置了神光同步，可惜没有竖装，不然也能看到效果。

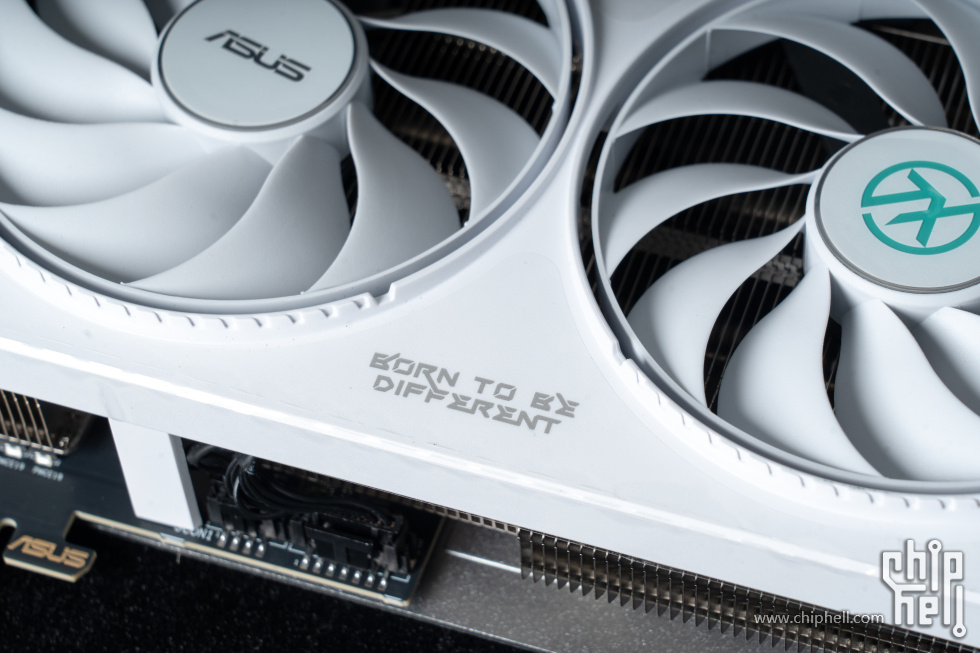

天选的SLOGAN - BORN TO BE DIFFERENT“生而不同”自然不会缺席。

作为严格符合NVIDIA SFF-Ready规范的“迷你”显卡，TX-5070仅有305 x 126 x 50mm的尺寸，宽度上仅有2.5槽，属于是袖珍身材。

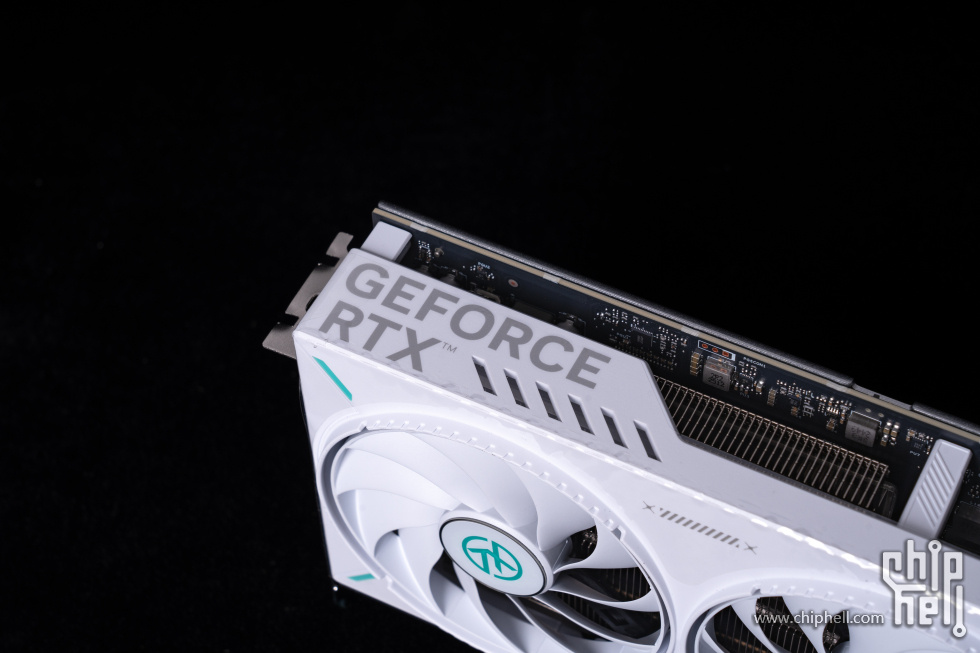

灰色的GEFORCE RTX上面置于左侧。

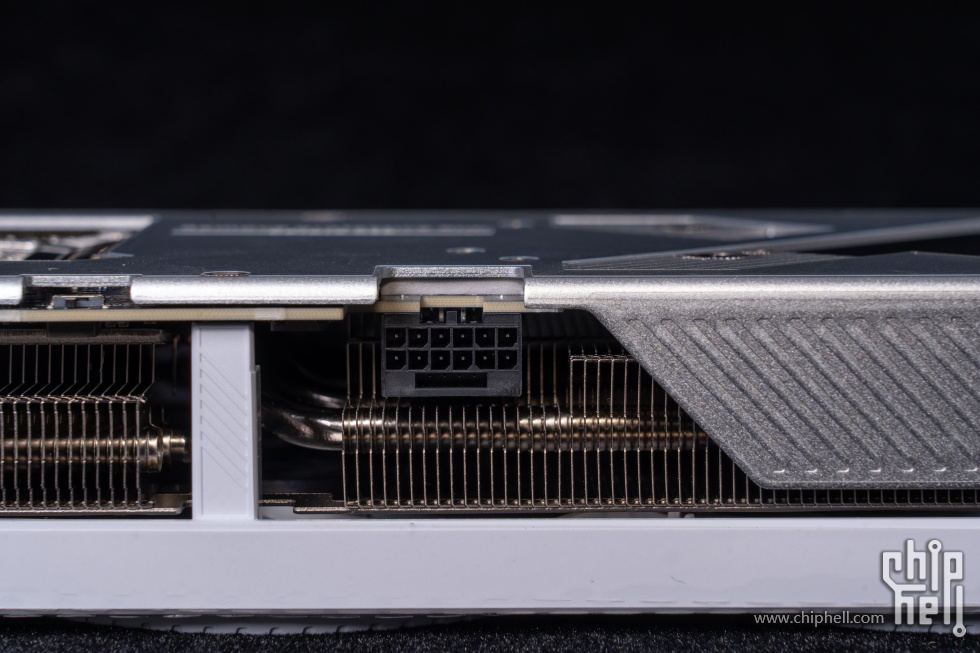

12V接口位于中部，卡扣朝上置于显卡PCB的末端。

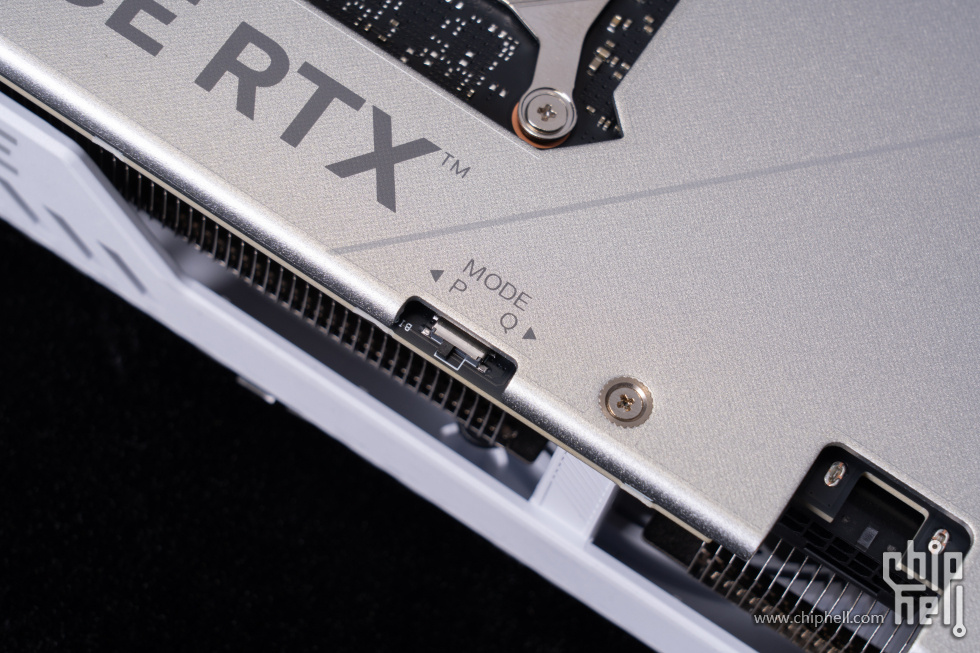

12V左侧是模式切换接口，可以通过拨钮，快速切换两个模式P=性能模式（Performance），Q=静音模式（Quite）。

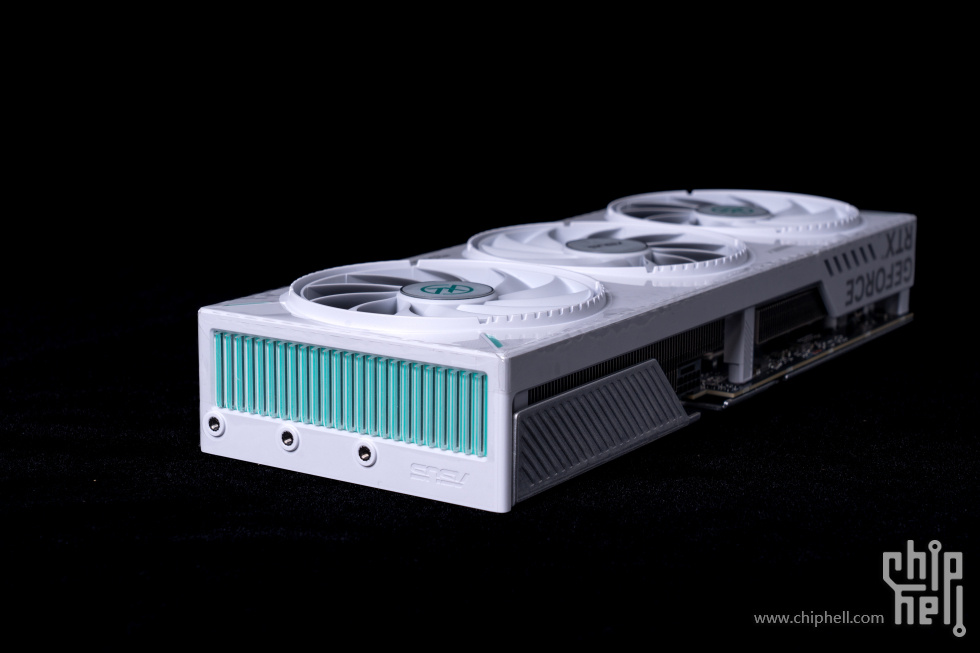

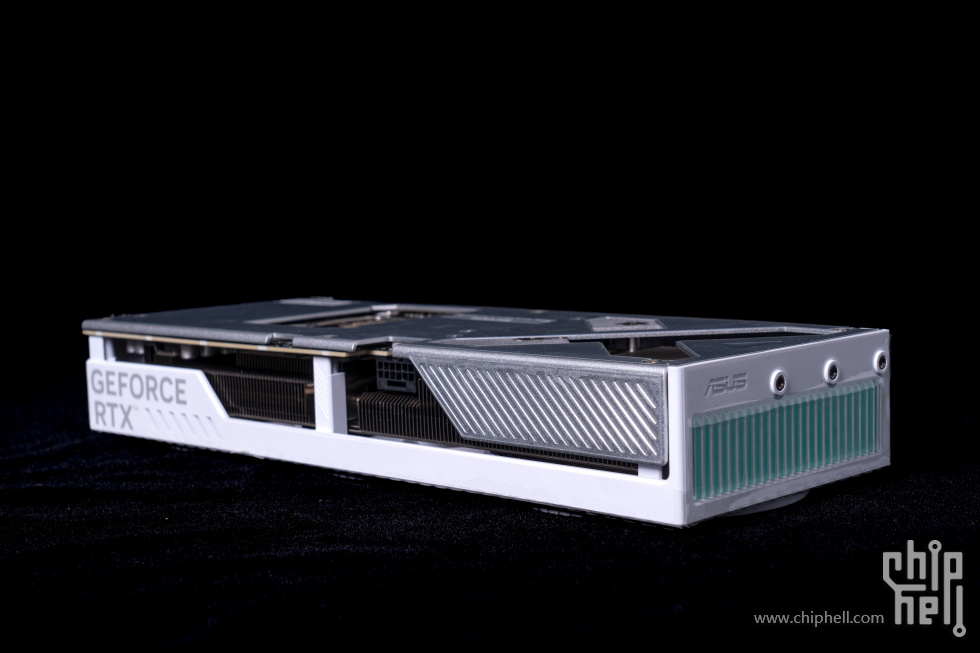

尾部的栅格状饰条是由金属背板弯折而来，突出了整体性。整体上也是非常耐看的。

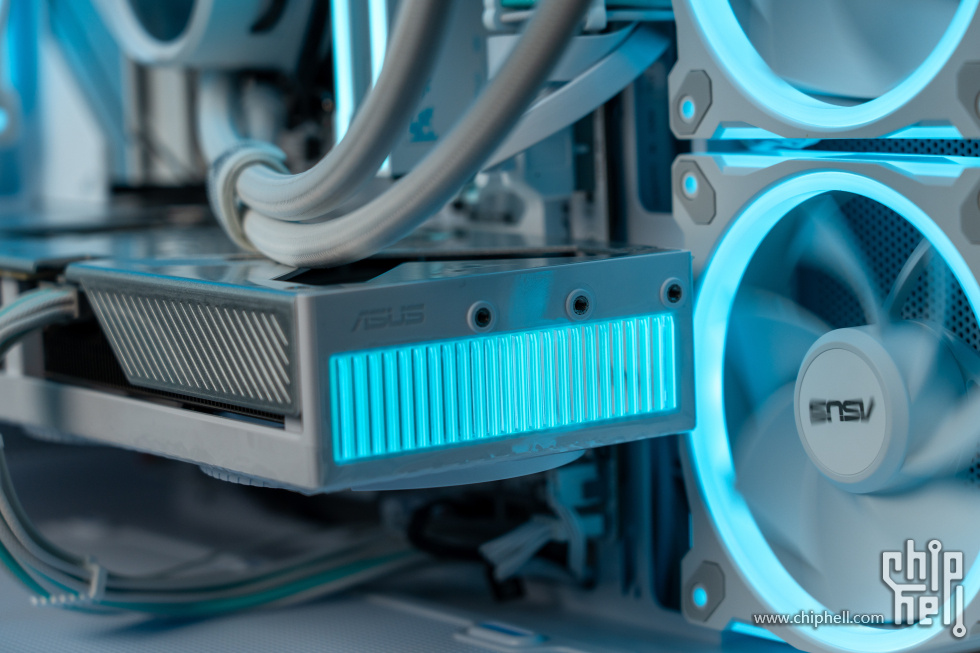

背部的格栅状灯带给我感觉算是40系猛禽创意的一个迭代升级，非常适合海景房机箱展示，支持新版奥创的神光同步。

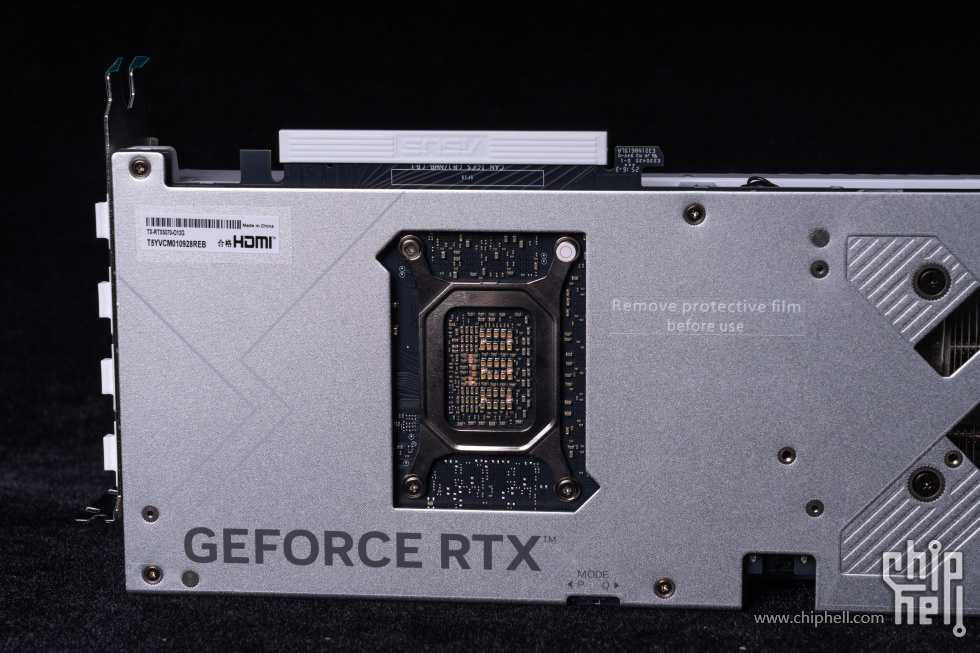

背部的显卡开孔也是显出了天选姬俏皮的一面，显得非常有创意。感觉也是在50系优秀的能耗表现下，各大厂有点逐渐放飞自我了。

GB205这个异形的芯片感觉还是没看习惯。

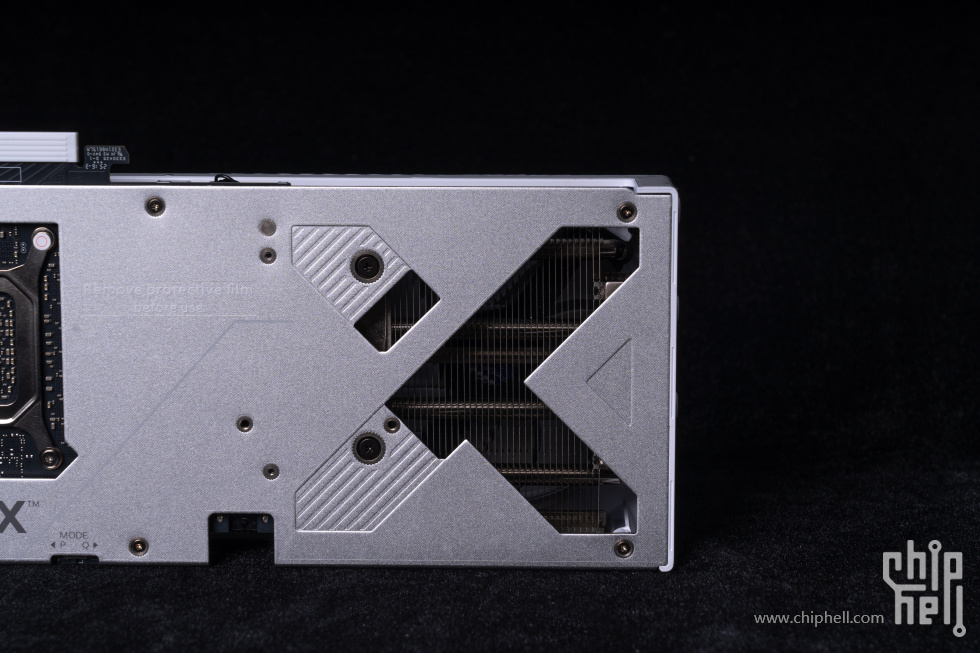

目前在工艺进步的大背景下，三风扇布局，基本都是要做出镂空来帮助散热的，TX中的“X”再次作为设计元素出现。

华硕标志性的304不锈钢挡板上，是3 x DP + 1 x HDMI的基本配置，可以看到，TX-5070越肩尺寸不多。正如上面提到的SFF-Ready标准，机箱选择上的宽容度非常高。

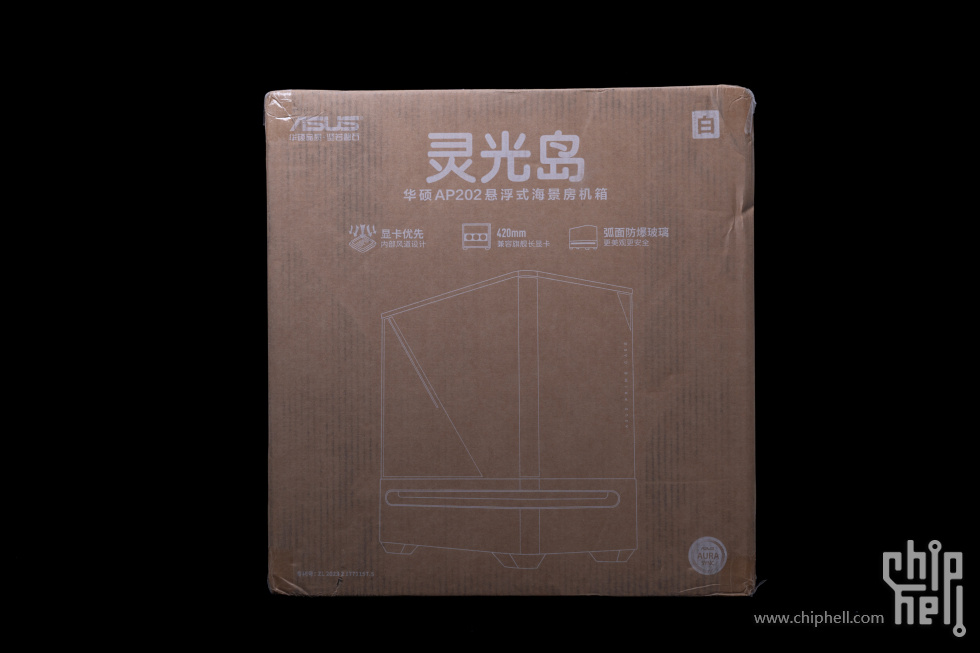

机箱 华硕PRIME AP202 白色灵光岛
华硕对自己的创意肯定还是非常满意的，灵光岛、悬浮式、海景房，而且喊出了显卡优先的口号。确实在ROG DAY上亮相时给人感觉也是眼前一亮。

作为散热强化的MATX机箱，尺寸上还是要做出一些妥协的，来到了459.4 x 440.5 x 235.6mm，顶部最大支持360水冷、背部理线空间30mm，这我必须说一句，不带BTF支持可惜了。

闹钟莫名其妙晃出4个字：珠圆玉润，可以从右侧明显的圆角来感受一下。

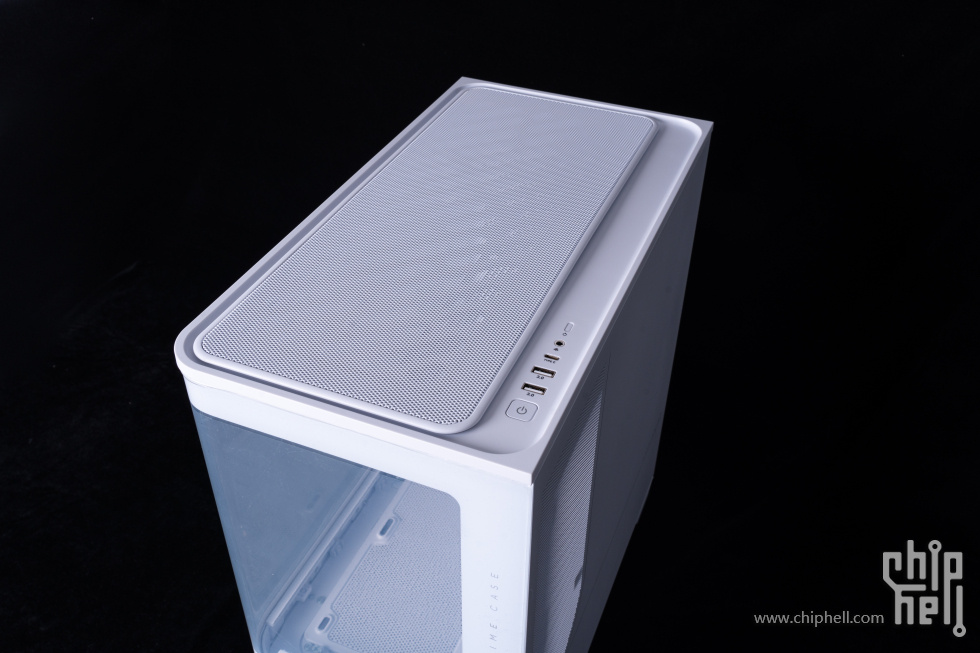

先看顶盖部分，IO也设置在这个部分，如果按照一般理解，这应该是桌下机箱的设置，但我感觉恰恰不是这样的，产品是服务于使用者的。一方面，愿意放哪就放哪，另一方面，顶置IO可以减少误触的风险，而且实际上几乎没有盲按的学习成本。

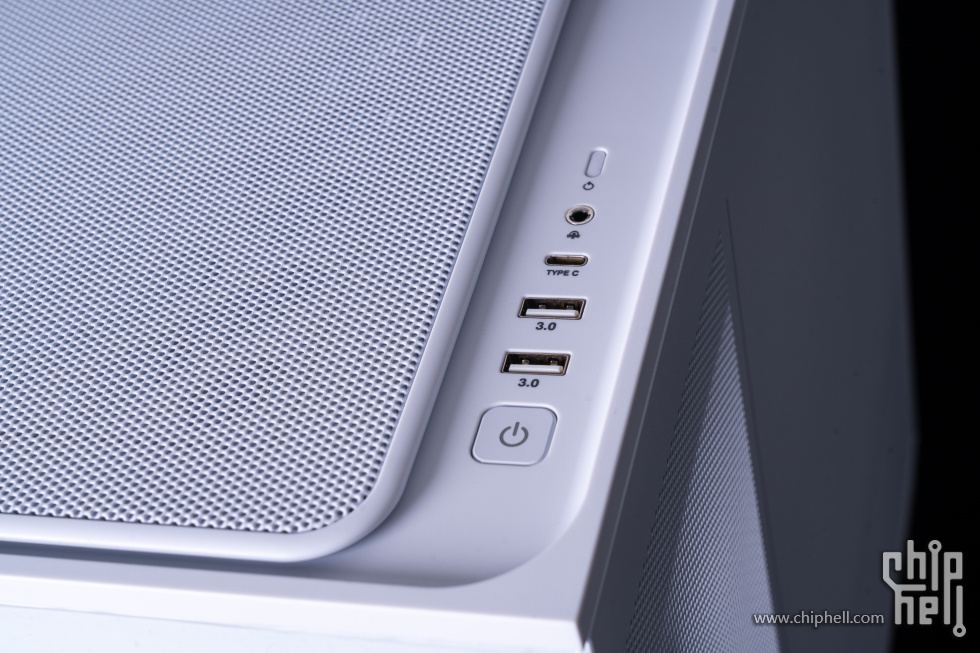

依次是POWER SW，两个3.0 A口和一个20G C口，奈何主板只支持10G，一个融合音频口和一个罕见的RESET键，但是这个Reset键手感极差，好在平时根本用不到它。

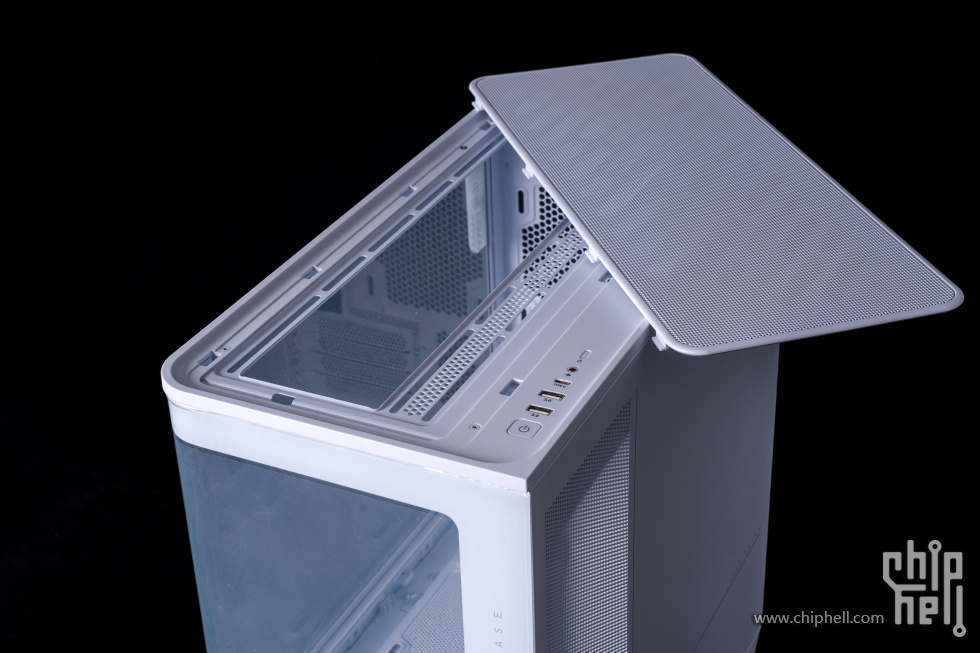

一侧就是快拆的顶盖，细密的冲孔有助于水冷快速带走热量。从开孔位可以看出，可以兼容240/280/360的一体式水冷。

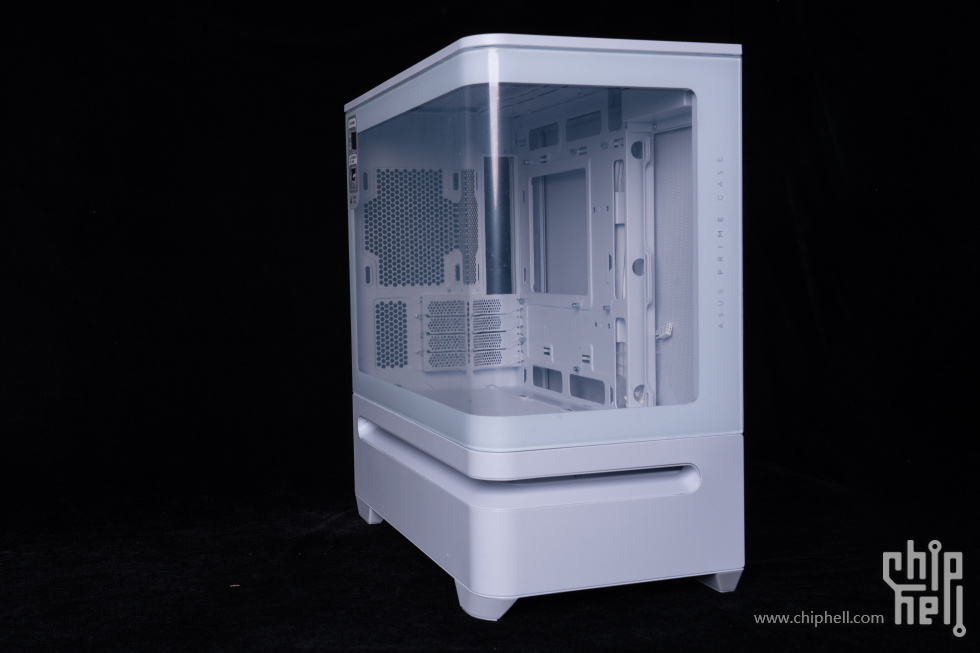

按照ASUS的说法，AP202采用的是弧面防爆钢化玻璃，我个人感觉，在近几年，玻璃烧纸行业肯定是迎来了大步流星的发展，最初的弧面玻璃机箱，弧面上还能感觉有点弯折变形的“粗糙”，而到了2025年，AP202的弧面部分明显感觉非常通透。

玻璃的左上角有打开的注意事项，拧下螺丝后，双手移出。

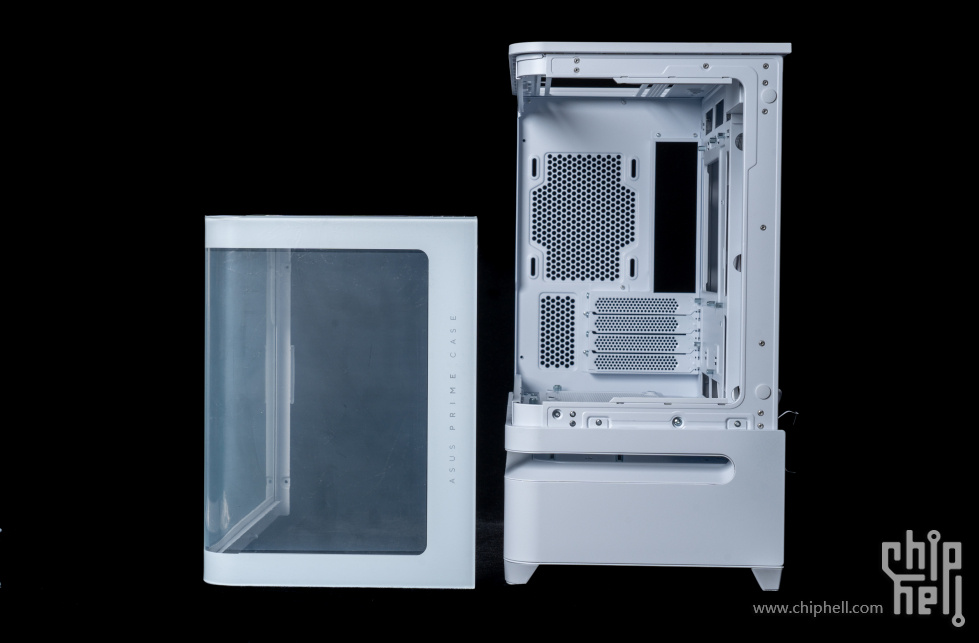

只要按照操作规范，玻璃还是非常容易拿下的，可以看到在白框的右侧部分有ASUS PRIME CASE的字样。PRIME这个系列也有很多精品，AP201之类的。

在玻璃的固定上，ASUS的设计也是下了心思的，一方面在正面采用撞珠，确保固定牢靠。

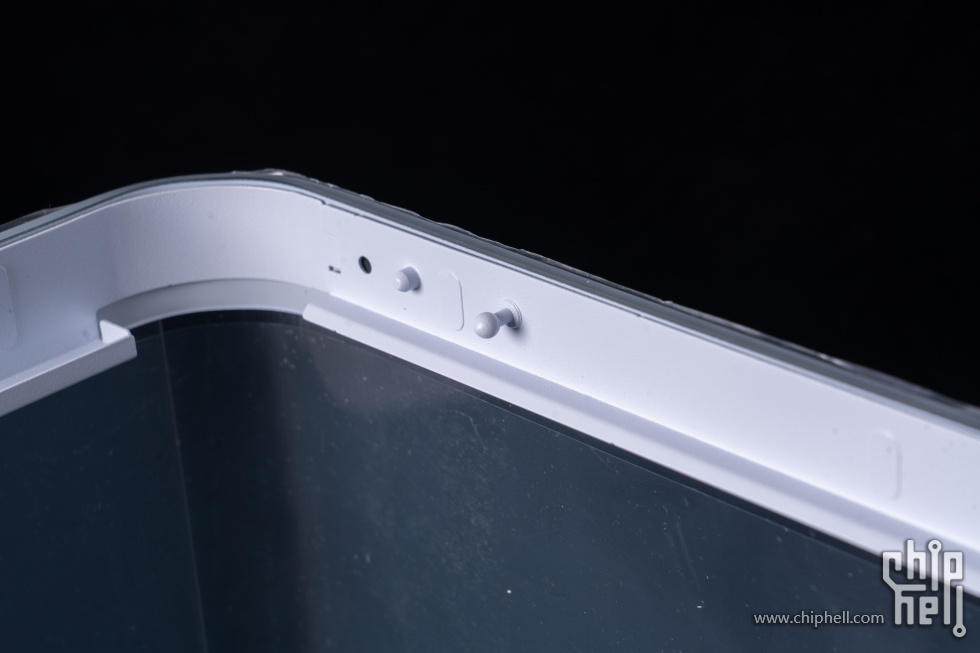

另一方面，使用了滑道的设计，通过塑料件和玻璃边框金属件的弯折起到“双保险”的效果，也打消了我对搬运安全方面的疑虑。

背部则是在风扇位做了开孔设计，除此之外，两条”SEE YOU AGAIN”的弧线和ASUS PRIME是仅有的装饰。

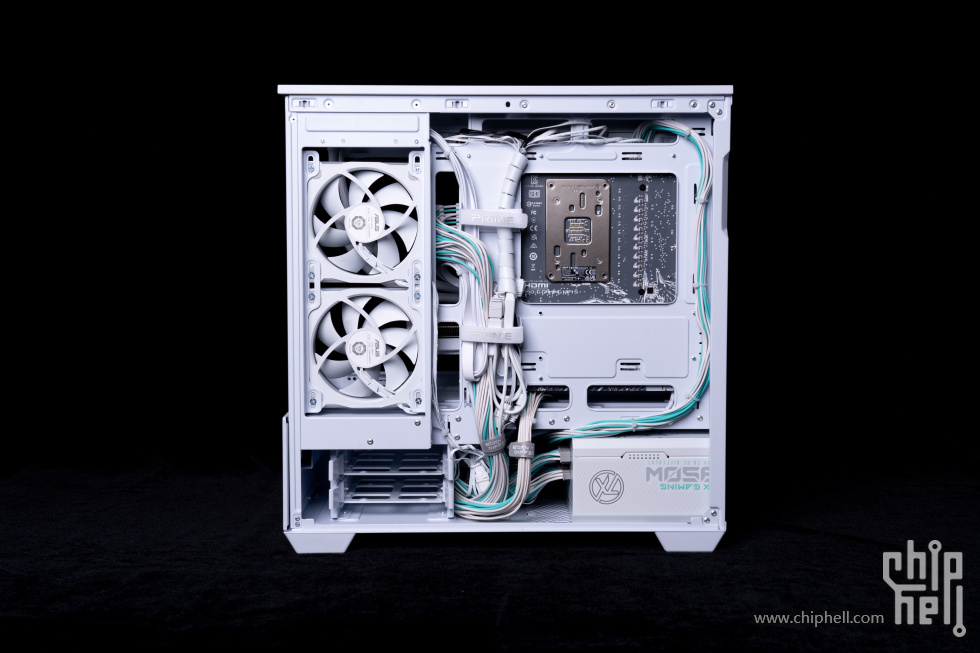

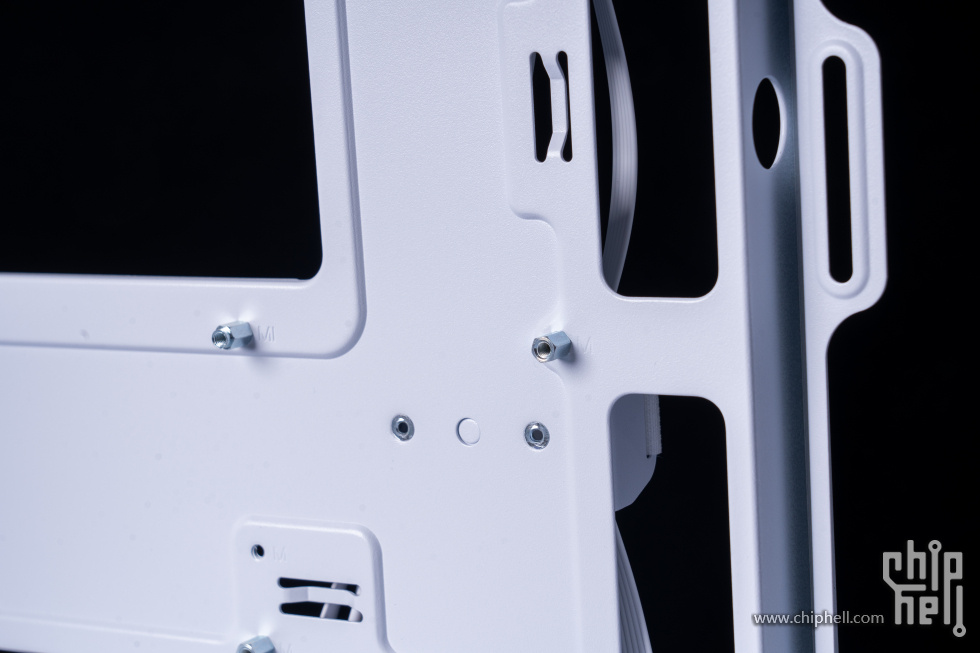

背板同样采用免螺丝的撞珠设计，用料还是非常不错的。机箱内的设计也是非常工整的。左侧是下沉的风扇区，哪怕是安装12030风扇也不会和显卡产生干涉。围绕主板三个方向都有巨大的走线孔，方便走线。

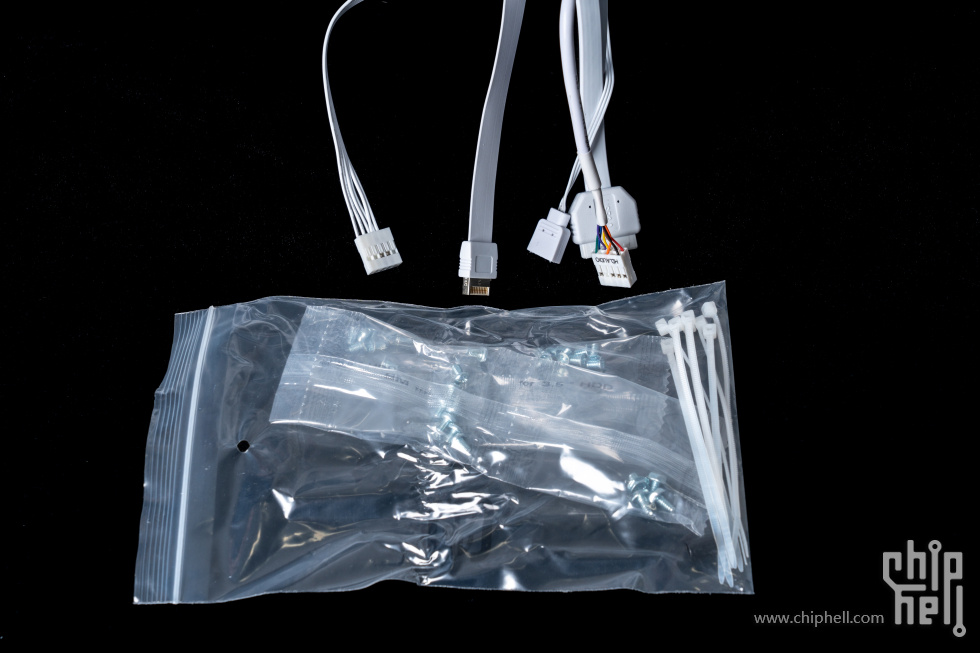

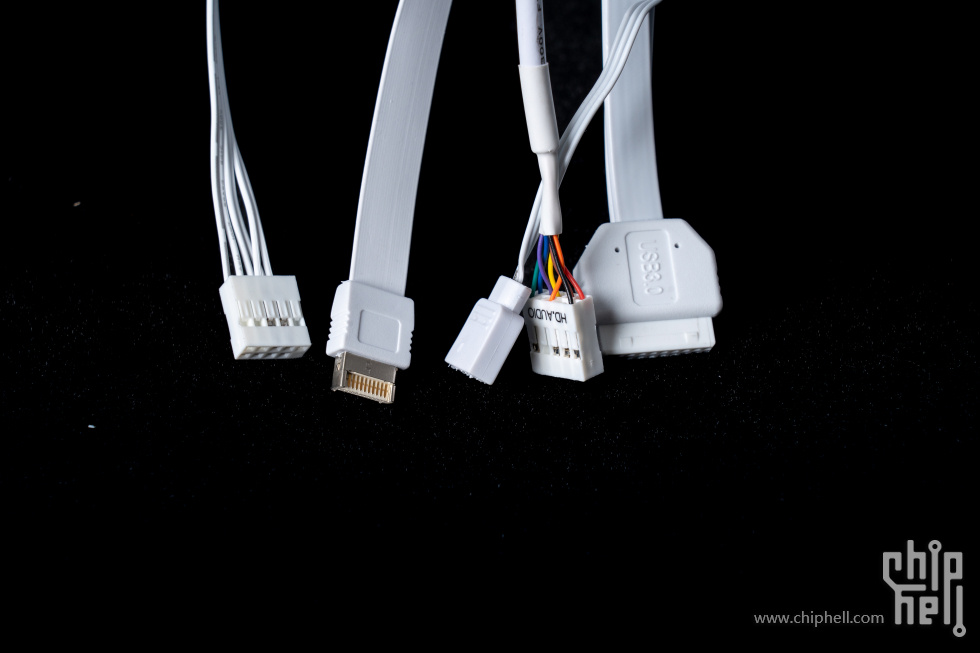

线材分别是前面板的POWER、USB 3.0、USB 3.1、HD AUDIO和灵光岛的ARGB接针。

配件螺丝

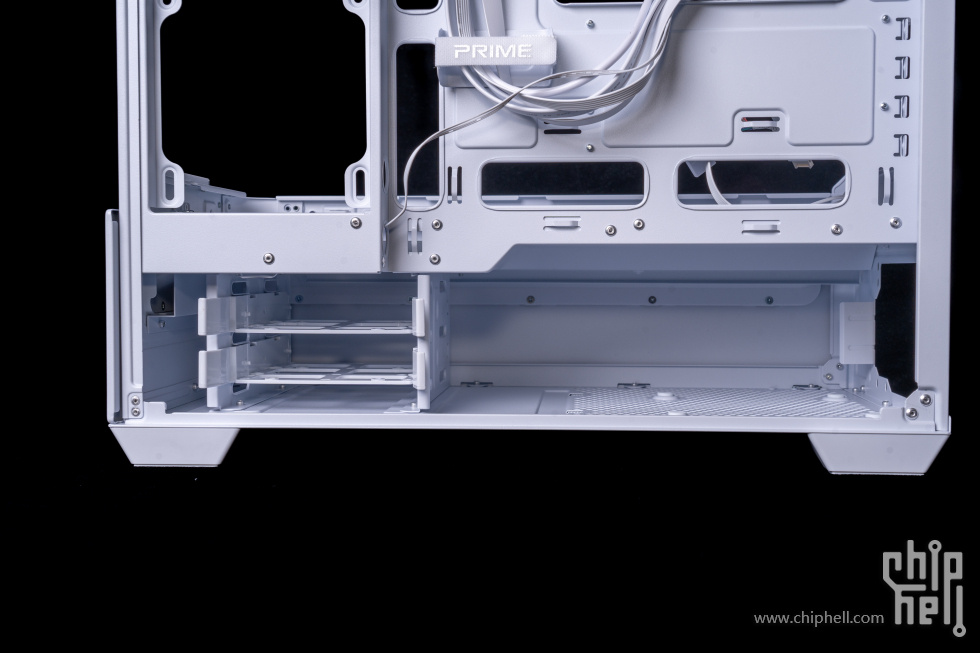

电源舱向前延伸接近20厘米后收窄，

这个尺寸实测16厘米以内的电源没有任何问题。

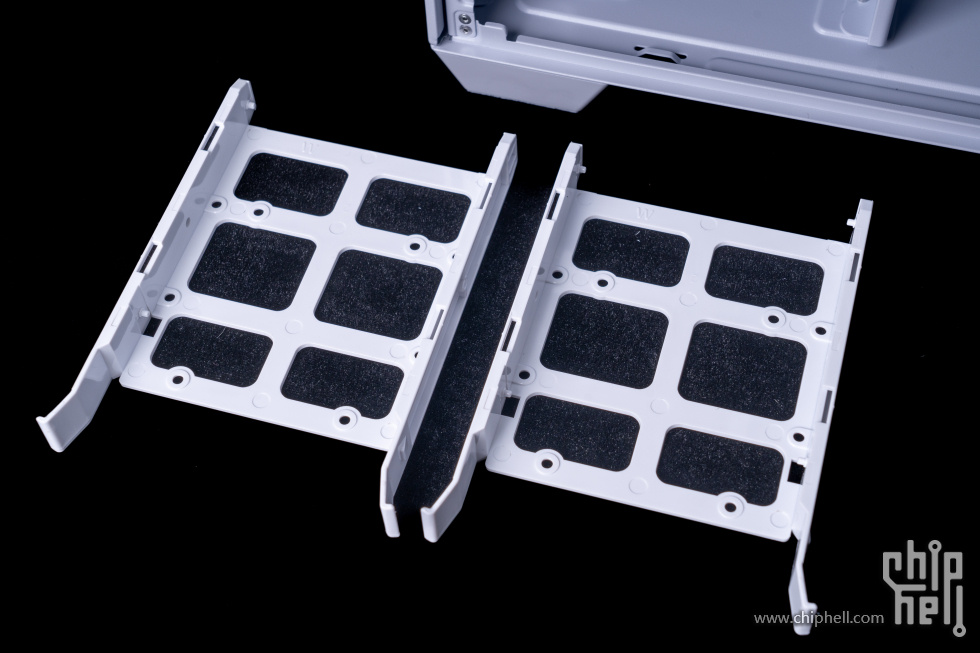

两个硬盘托架可以免工具安装3.5寸硬盘，但是还是建议有需求的把下面拧上。毕竟数据安全最重要。

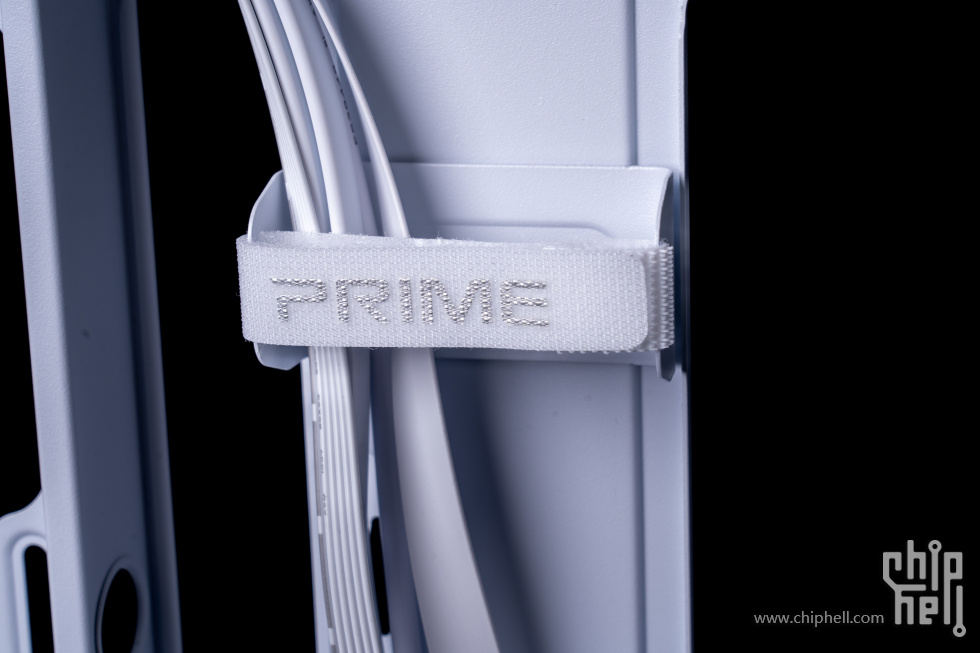

PRIME的元素包含在AP202的每个显眼的位置。

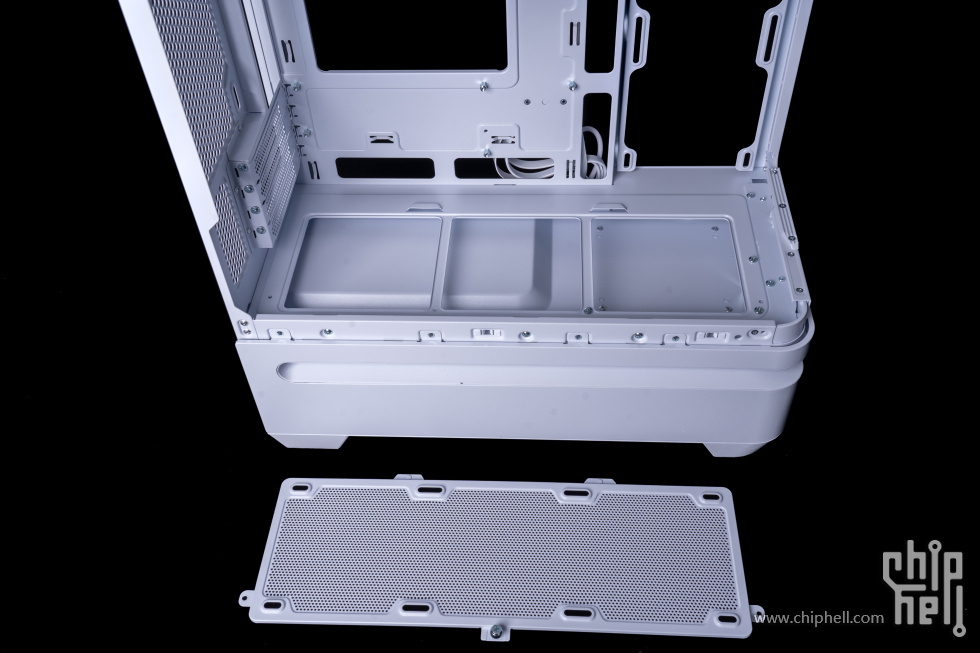

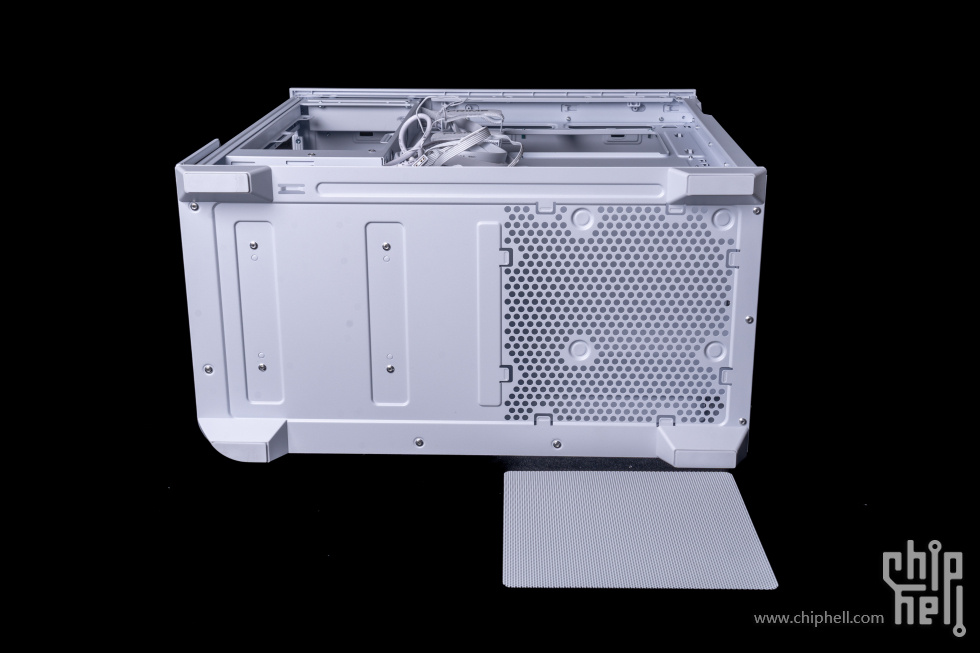

底部防尘网可以快速拆卸清灰，这里可以看到左前脚的收边设计，AP202还是很有匠心的。

回到机舱内，上面在主板介绍总提到的占用螺丝位，因为还带有定位突起，所以要提前取下。

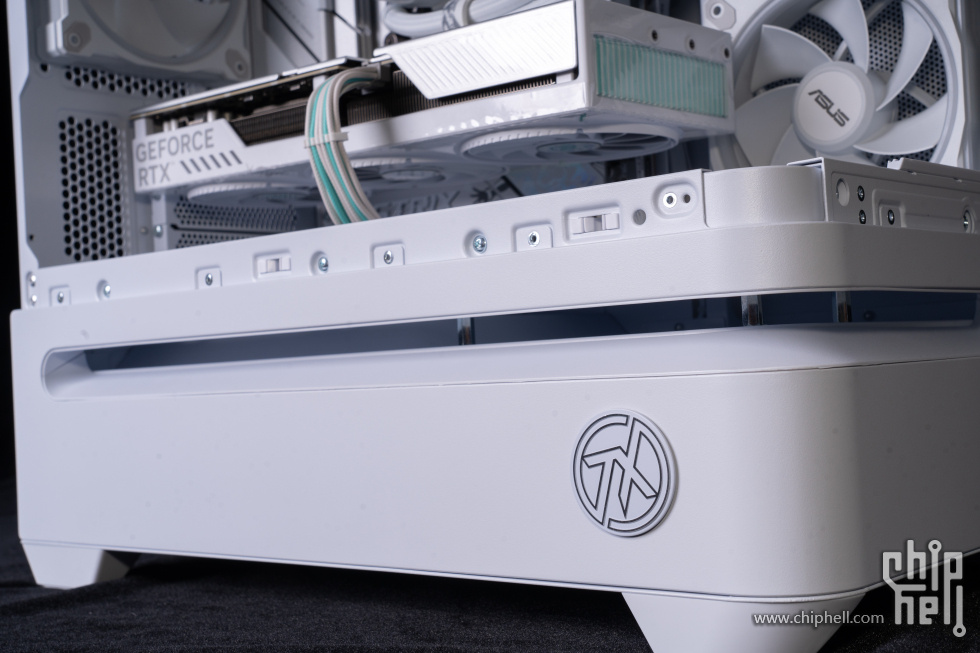

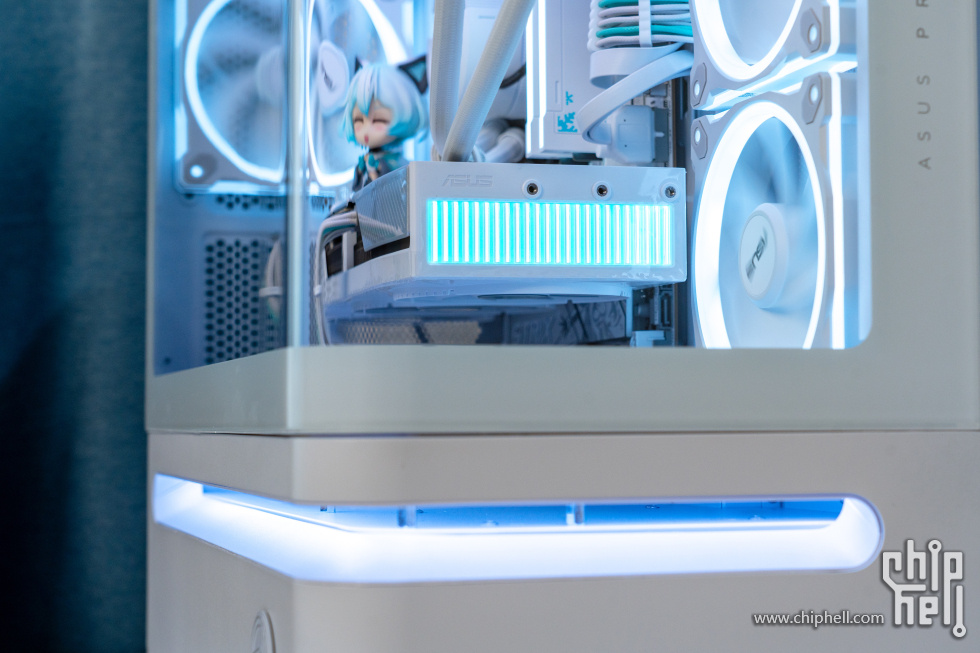

灵光岛的设计可以分为两部分，一部分是沿着外缘的镂空设置的一串ARGB灯条，能够带来相较机箱内灯带更加外溢的灯光效果。

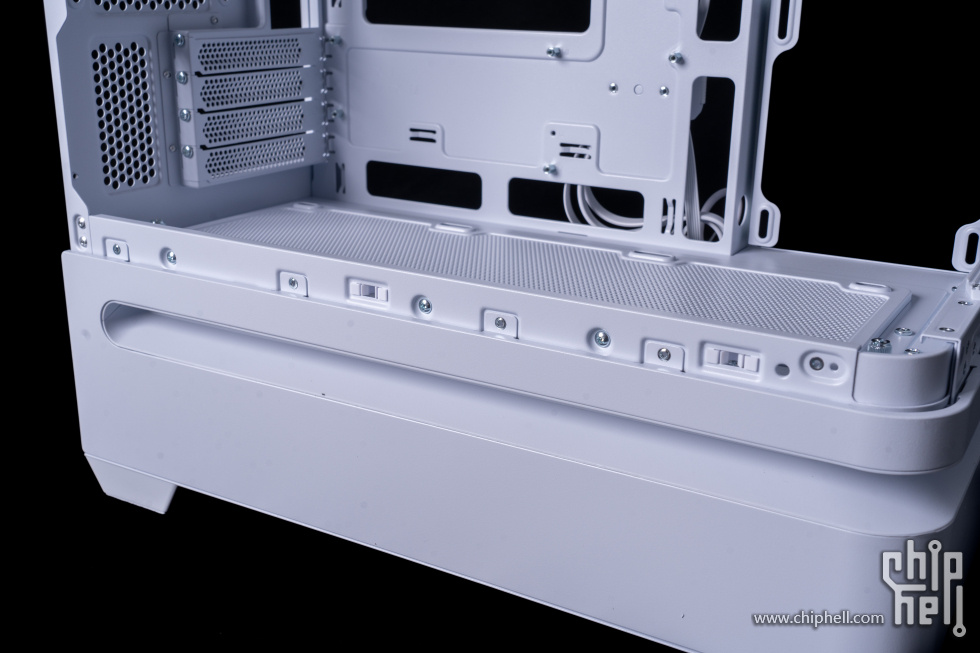

一部分则是在机箱支持420mm以内显卡的同时，在底部提供3个120mm风扇位，可以通过镂空来吸入更多的空气来辅助显卡散热。按照ASUS的说法，在主板PCIe在第一槽的情况下，可以支持3.5槽（70mm）+3个12025规格风扇。

拆下风扇盖板，就可以快速安装三个风扇，背后巨大的开孔也方便理线。同时还可以从这里再看到电源舱和镂空的位置。

与之相对的，在PCI位上就不得不做了取舍，仅安排了4个PCIE开口。

从我上面的介绍当中也可以看出，这就是一个兼具散热的外观的机箱，在弹药舱和传统电源下置机箱之外，通过天马行空的创意挖出一条“通天大道”。

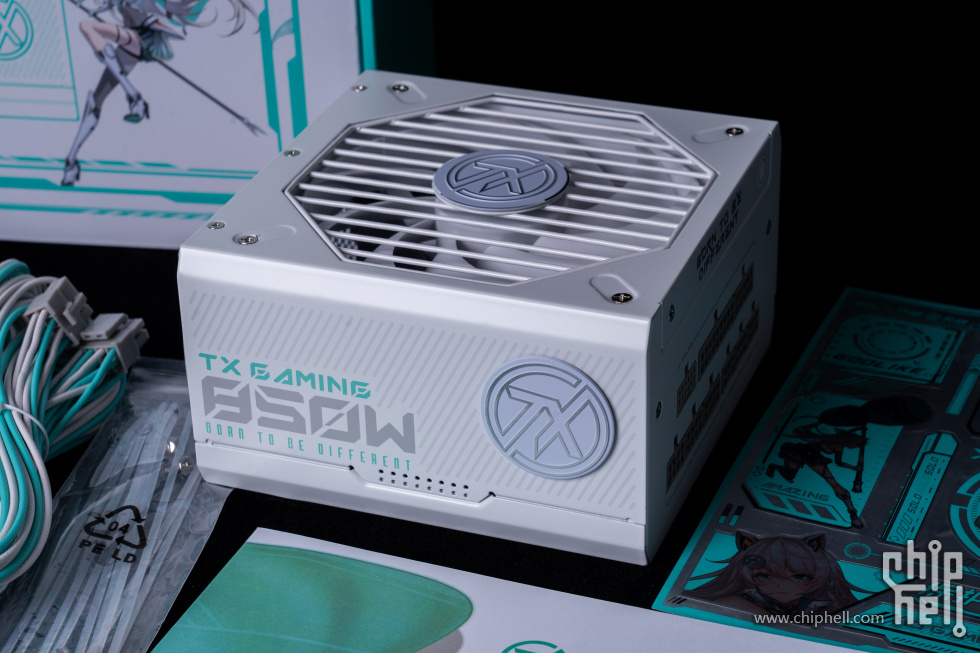

电源 ASUS TX GAMING 850W 80PLUS金牌 全模组电源
选择天选电源的原因主要还是它，白。

除了活泼的天选姬，还介绍到了其他特性，包括支持ATX 3.1规范、原生PCIe 5.0 16Pin接口、80PLUS金牌认证、全压纹模组线以及高强度测试和PCB保护涂层等在用机安全方面做出的努力。

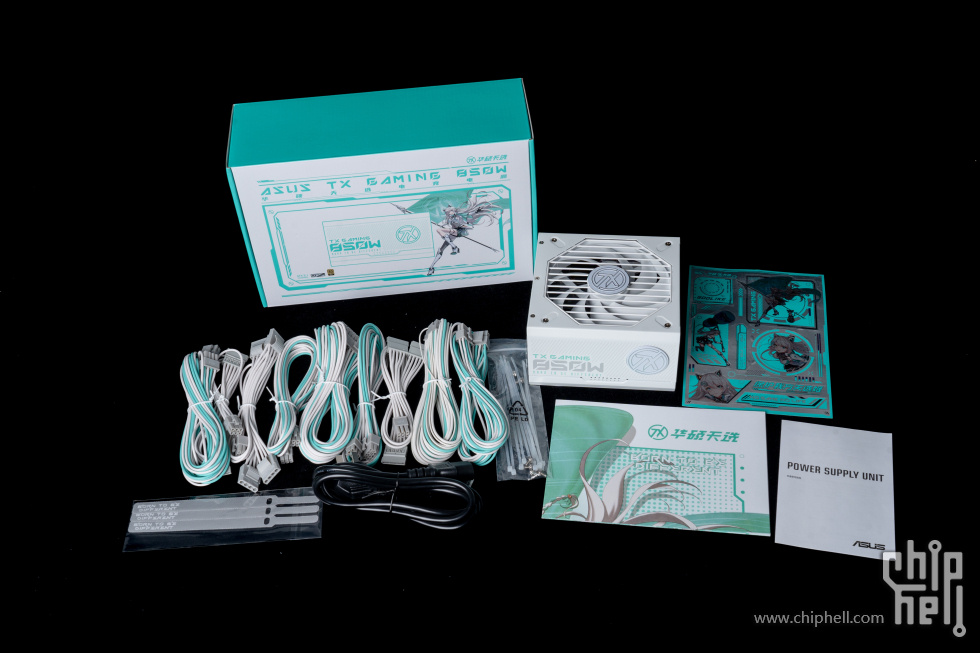

附件除了说明书、模组线、扎带、电源线之外，天选的贴纸和海报也是必备的。

还有一个非常“活泼”的设计，就是在电源上可拆卸的TX标志，这个我也是真喜欢。毕竟TX之余我还更多了一层意义。

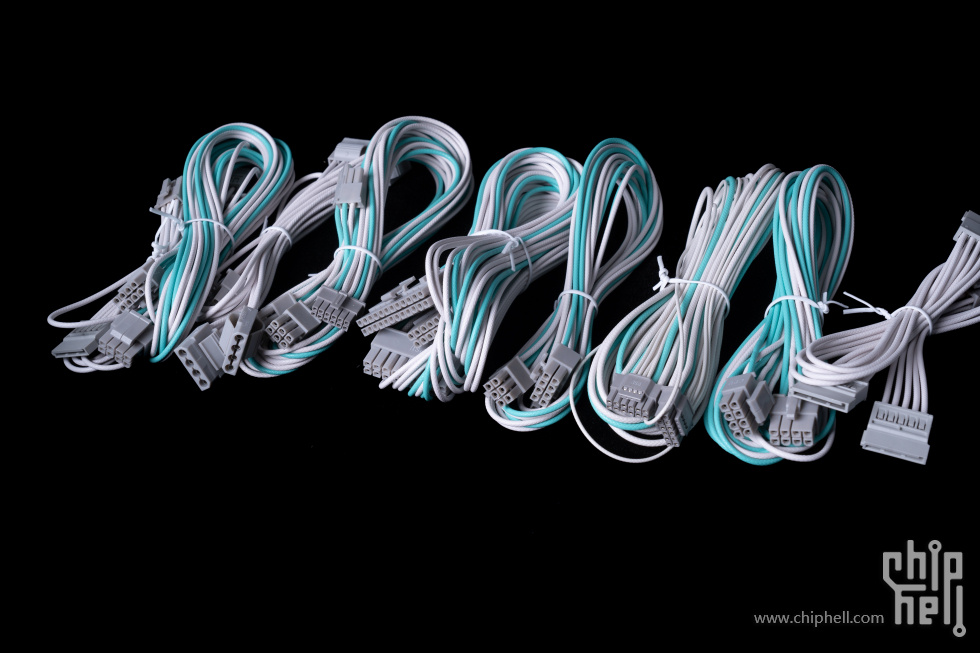

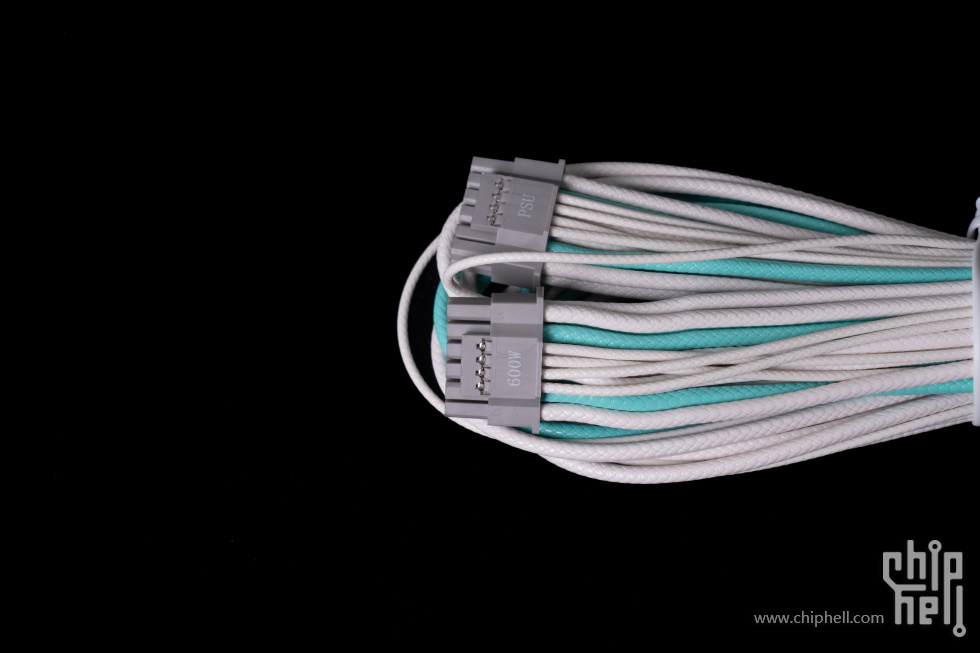

全模组压纹线长度也是给的非常足，最长的显卡供电有67.5厘米，主板和CPU也分别有61和65厘米，颜色上，采用了天选代表性的白绿混配，同时，全线接头又和主板暗合，真的绝配。

600W的12V 线材上还标注了PSU和600W的接入方向，我怎么记得这个无所谓正反来着。反正还是得听劝。

电源开关处有一个风扇低负载停转的告示牌，就是相较巨大的警示符号，字有点小。

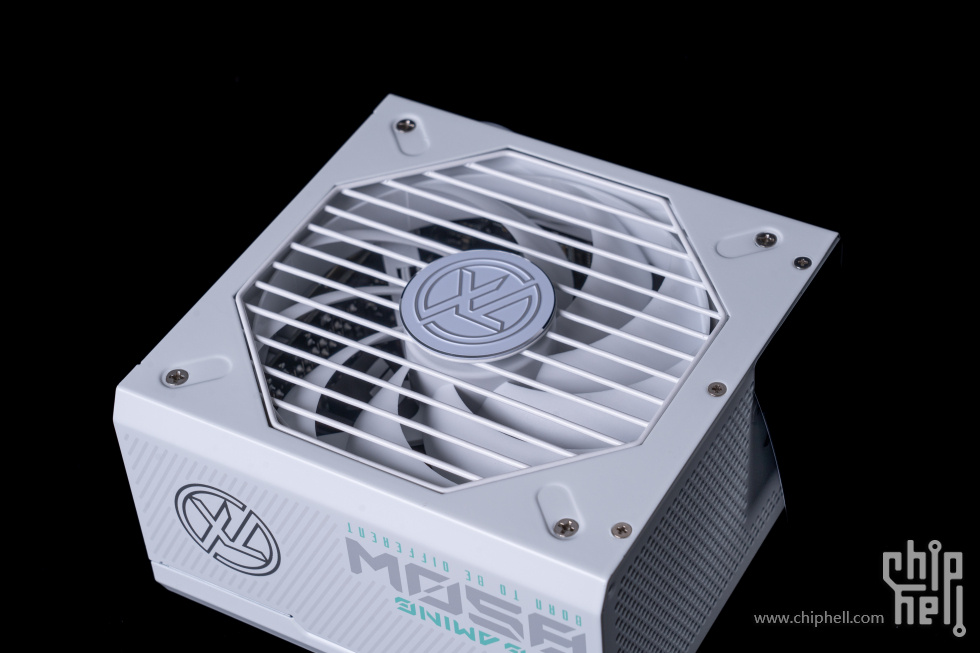

进风采用了一个135mm的双滚珠轴流风扇帮助更好的带走供电作业时的热量

全模组接口提供3组PCIE/CPU；3组SATA和一组12V-2x6接口，这里可能会有PCIE接口不够的疑虑，错啦~早准备了12V-2x6转双8Pin的模组线啦。这里“生而不同”再临。

12V 70.8A，100-240V宽幅，TUF-GAMING-850G-TX，启动！

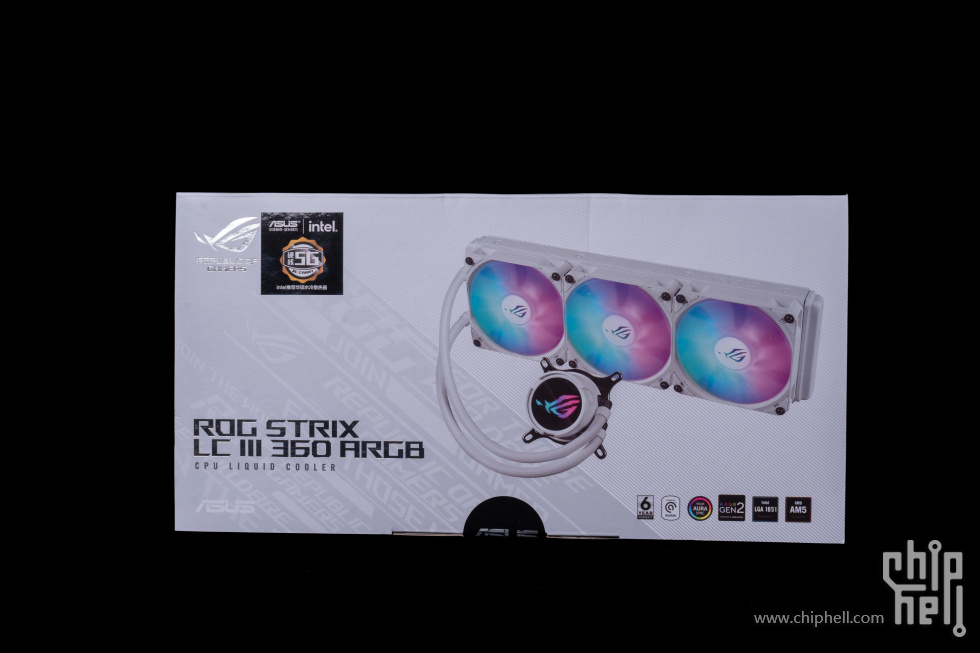

水冷：ROG STRIX LC Ⅲ 360 LCD ARGB
水冷是之前的一个存货，ASETEK 7代泵方案的高性能水冷。

比较有特色的是支持停转的2200转ARGB 12025风扇和六年保修。

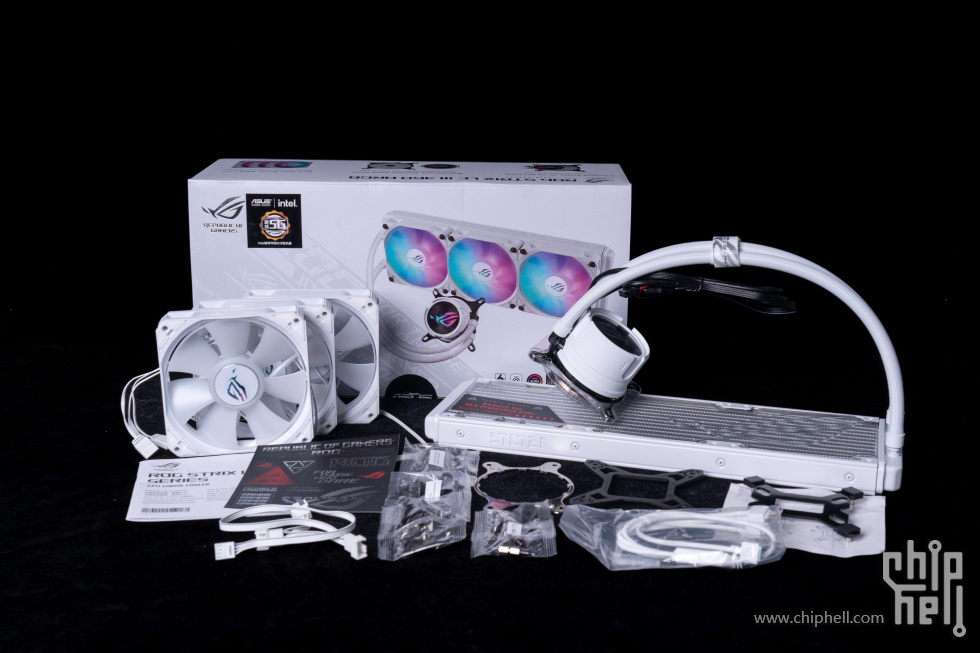

全家福，包括各种扣具和螺丝，支持AM4/AM5及INTEL最近的各种家用平台。还有帮助理线的5V ARGB 集线和风扇3IN1线。

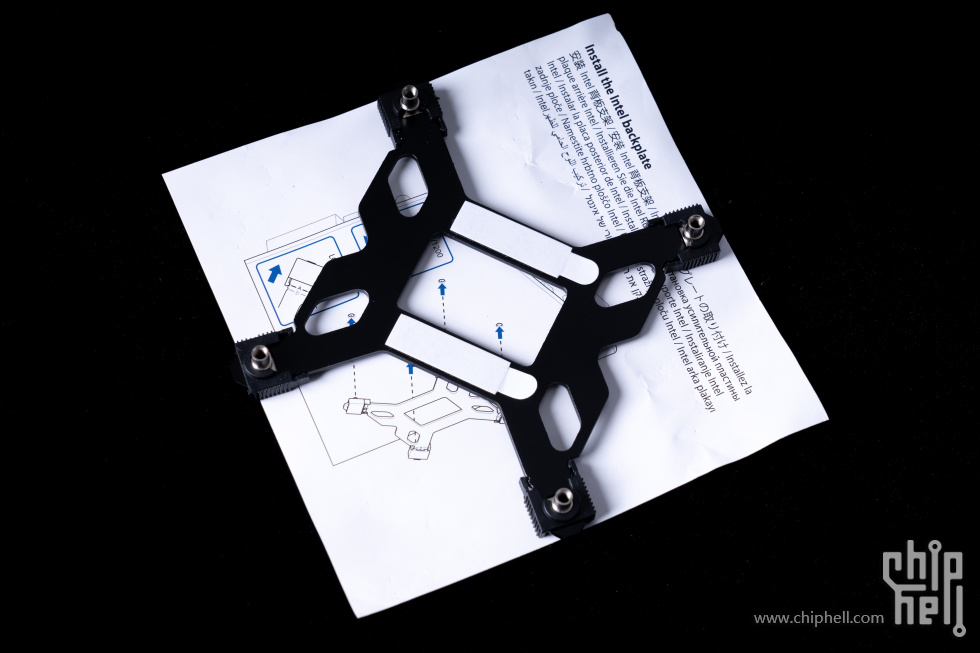

扣具当中还包括一个金属的INTEL LGA底座，ASETEK你就学去吧你。

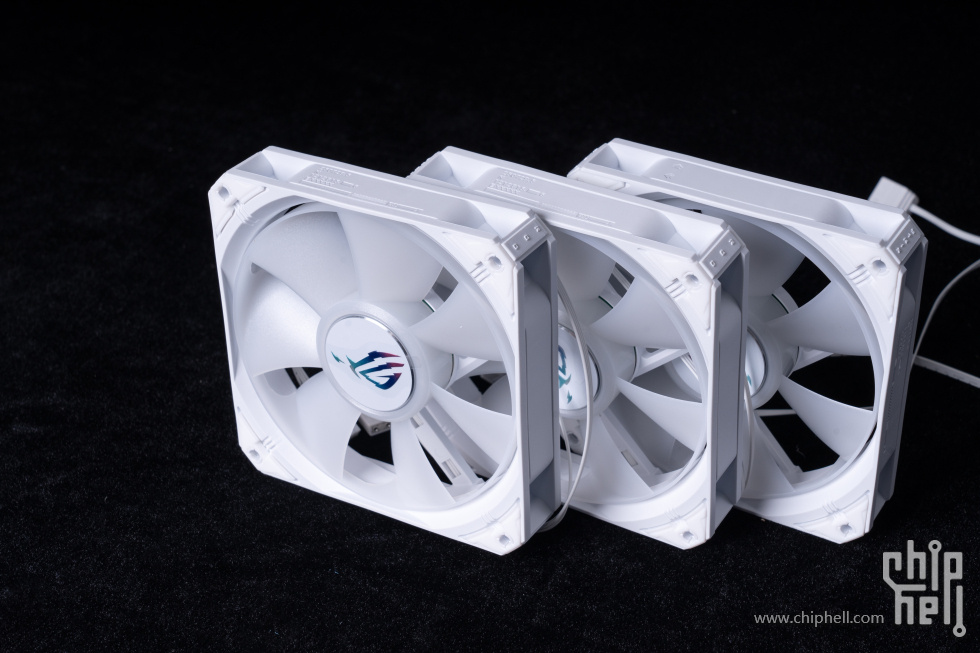

上面提到的支持停转的ARGB ROG风扇，连四边的缩边都有ROG，这才是情绪价值。

40厘米的包网软管，可以配合各种角度的走线，非常方便。

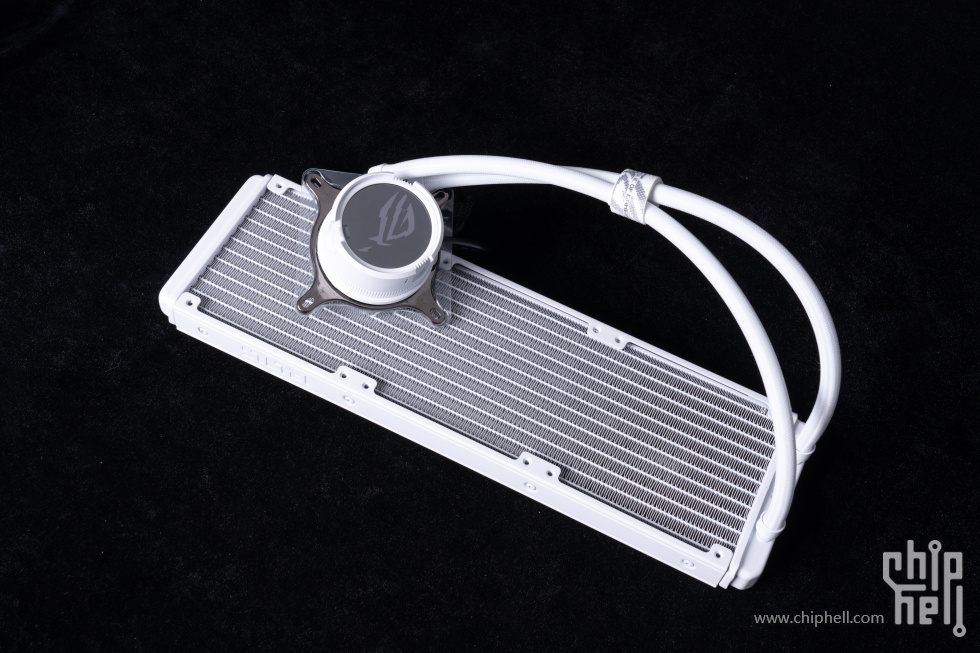

整体做工还是符合ROG的高水准的。

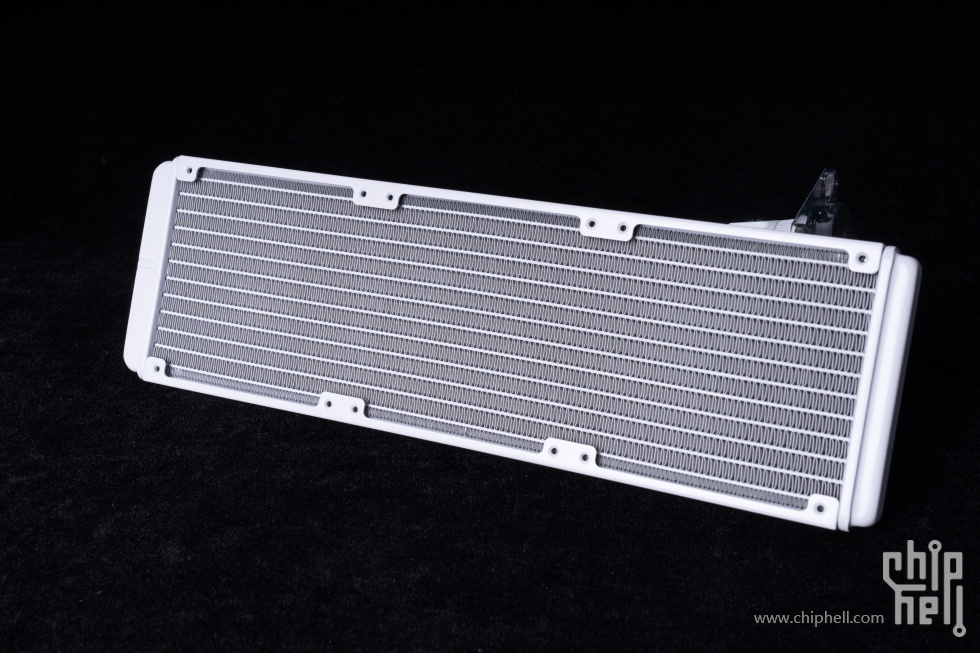

冷排的喷涂也非常均匀，白的很纯粹。

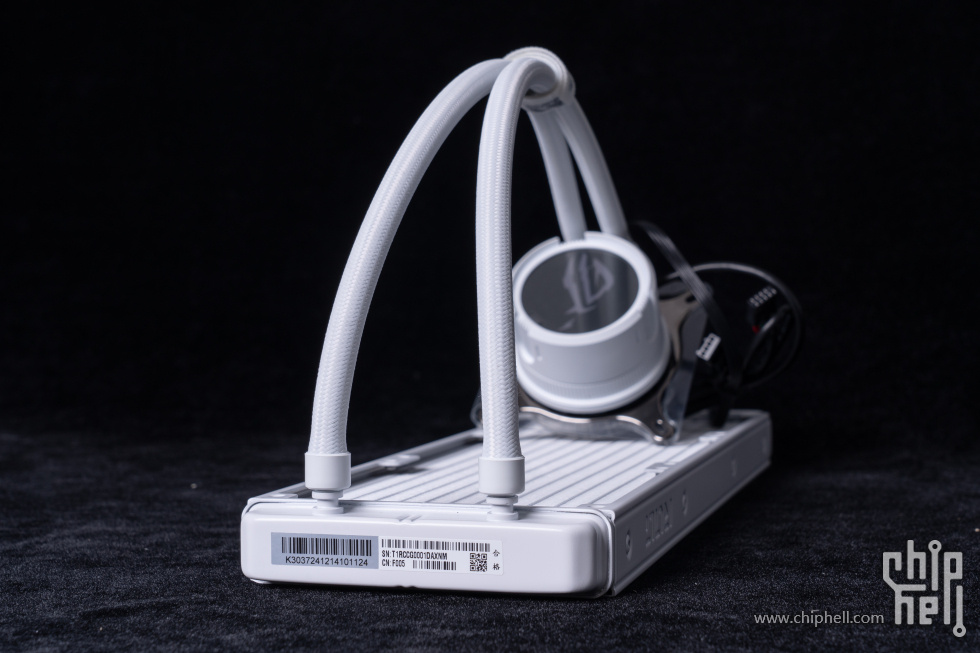

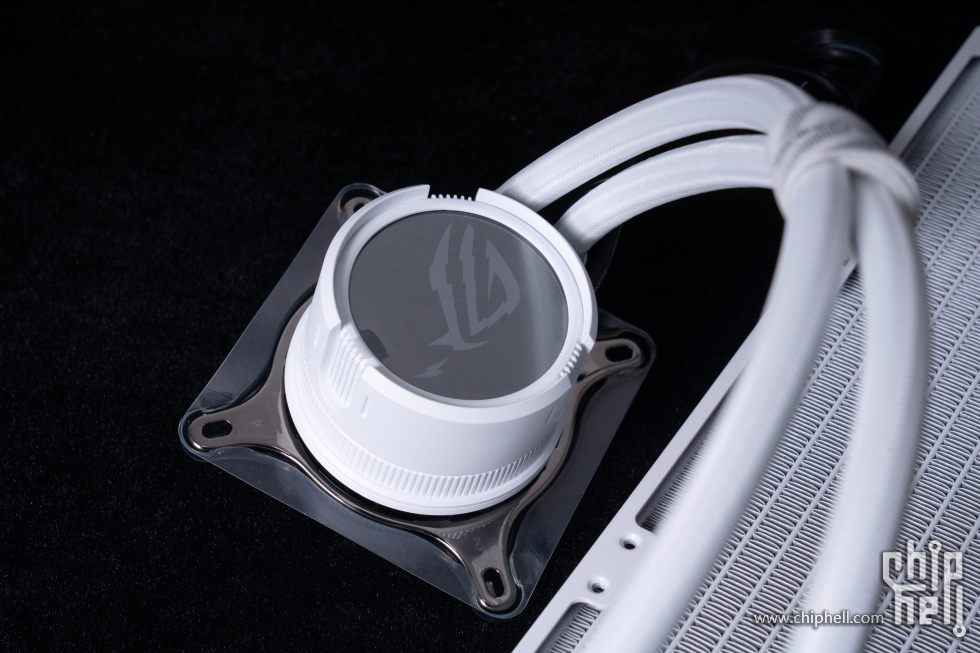

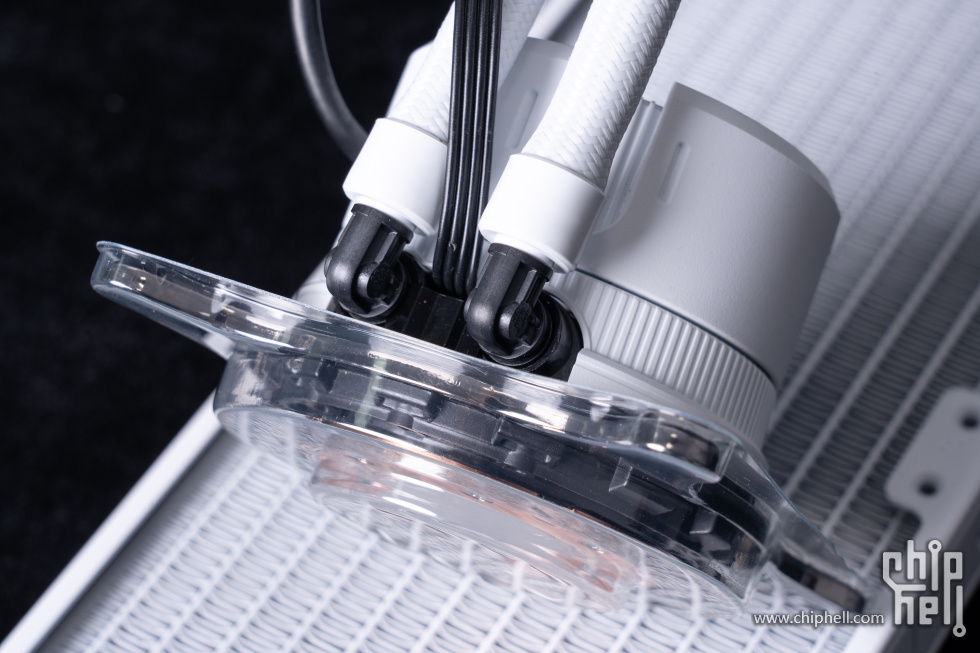

水泵接针自两根水管之间引出，预装INTEL扣具，只能说一句，时代变了啊，大人？！

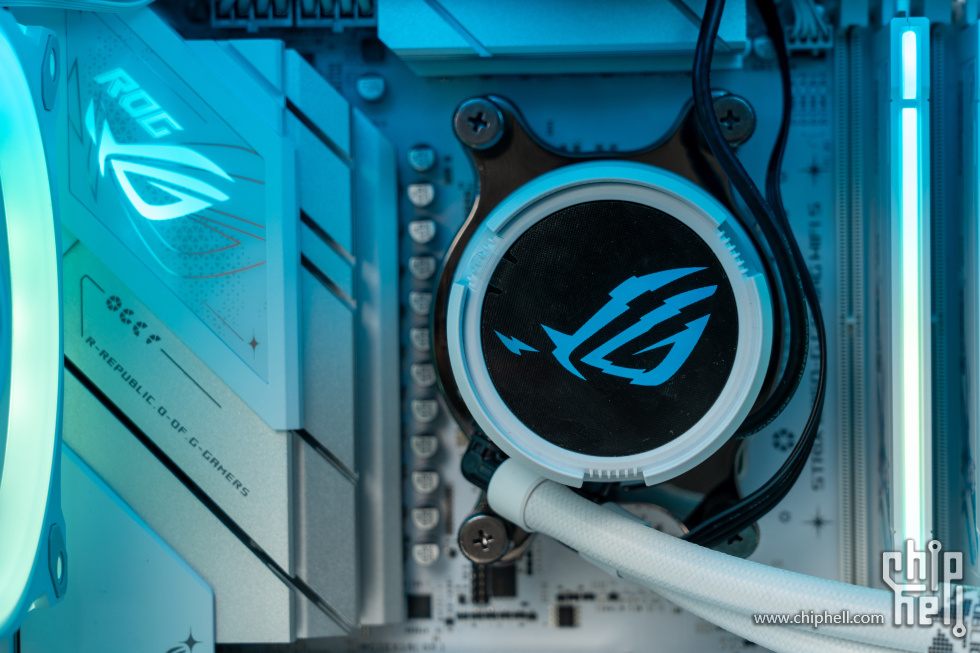

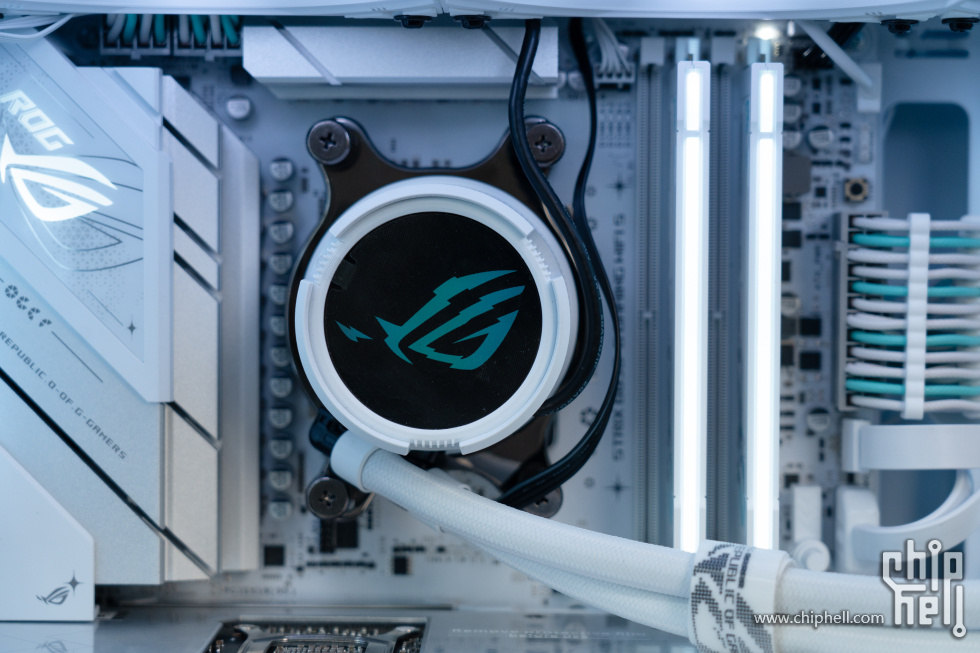

黑化的背景里，ROG的眼睛展现，这就是败家的力量么？

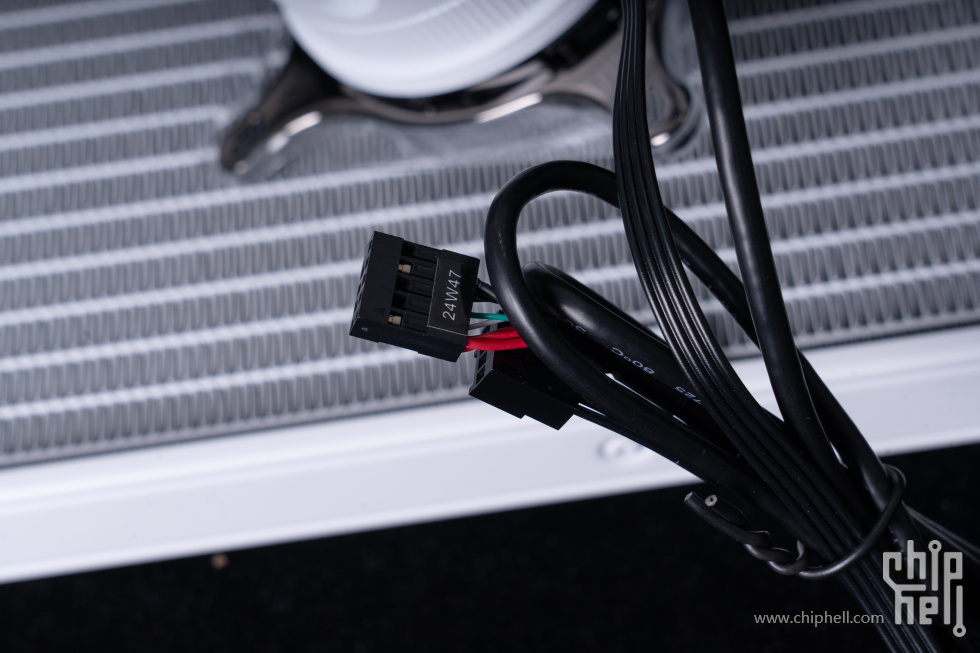

冷头盖的供电和神光同步需要占用一个USB 2.0

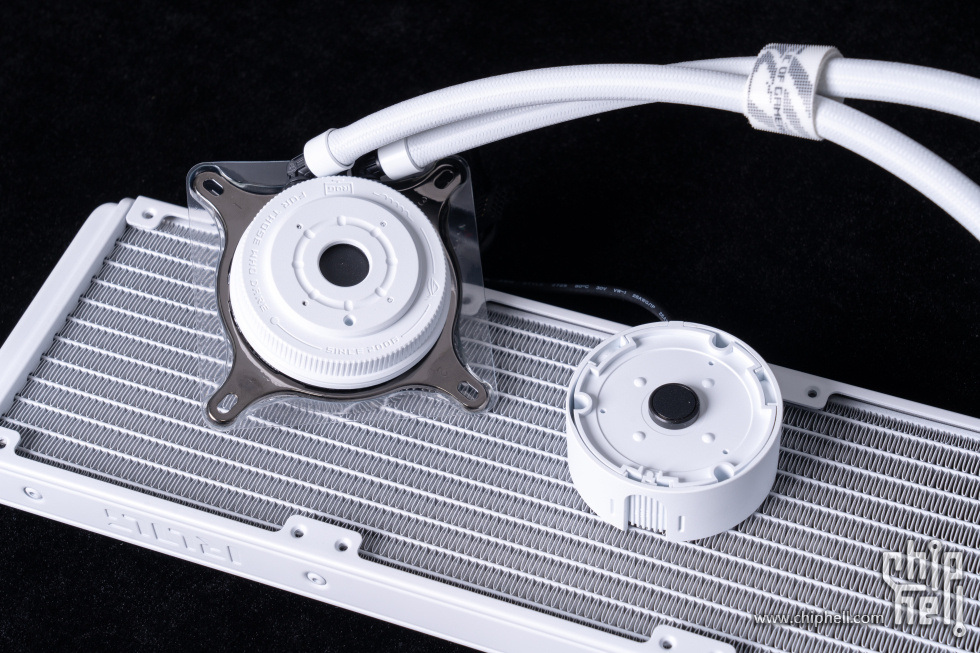

为了确保眼睛的方向可以任意调节，使用了一个中间磁吸的转盘结构。即使这里，细节也不能垃圾，ROG - SINCE 2006 - FOR THOSE WHO DARE，可能就是这些细节才铸造了一个成功的品牌吧。

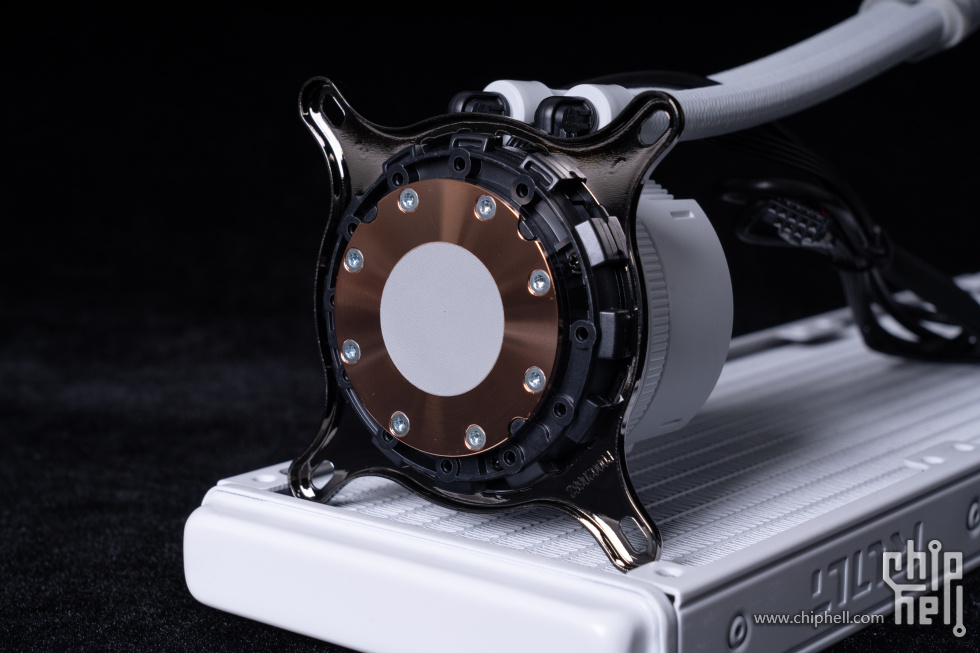

预涂硅脂，这样就不用撕膜了。


机箱风扇：PRIME MR120 ARGB 风扇

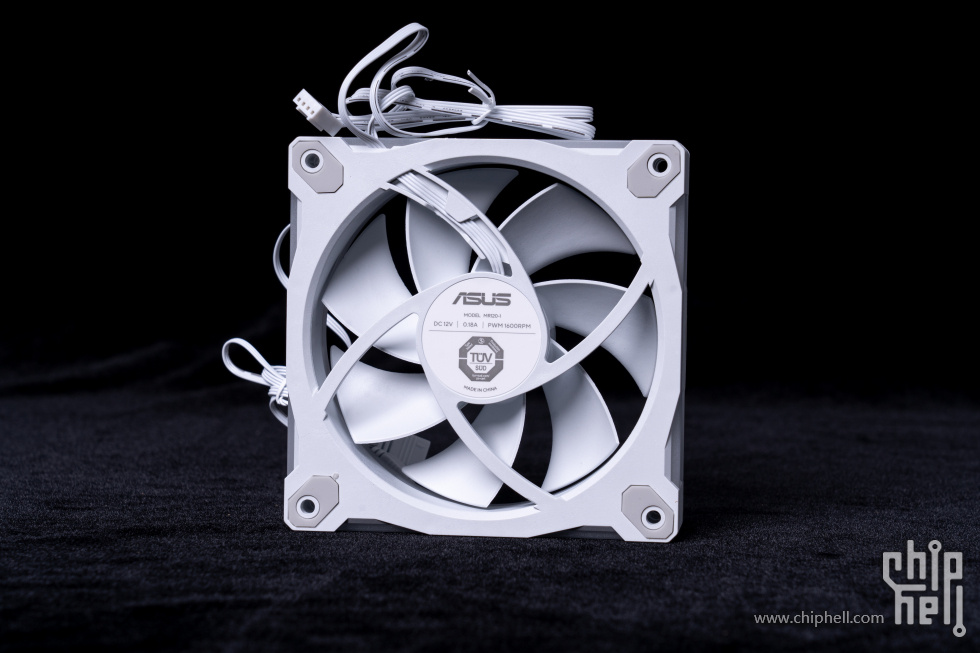

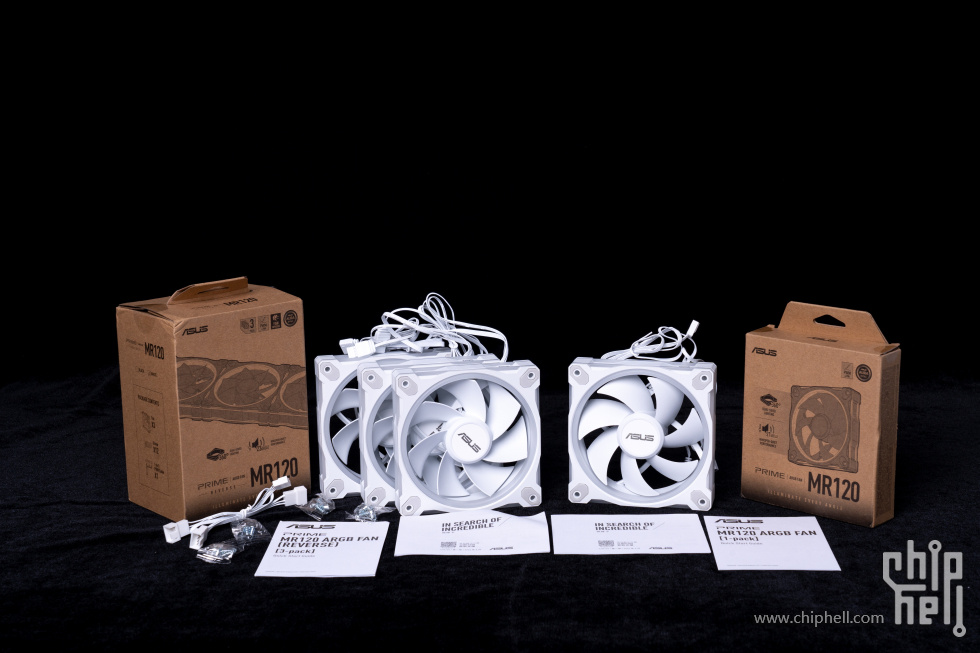

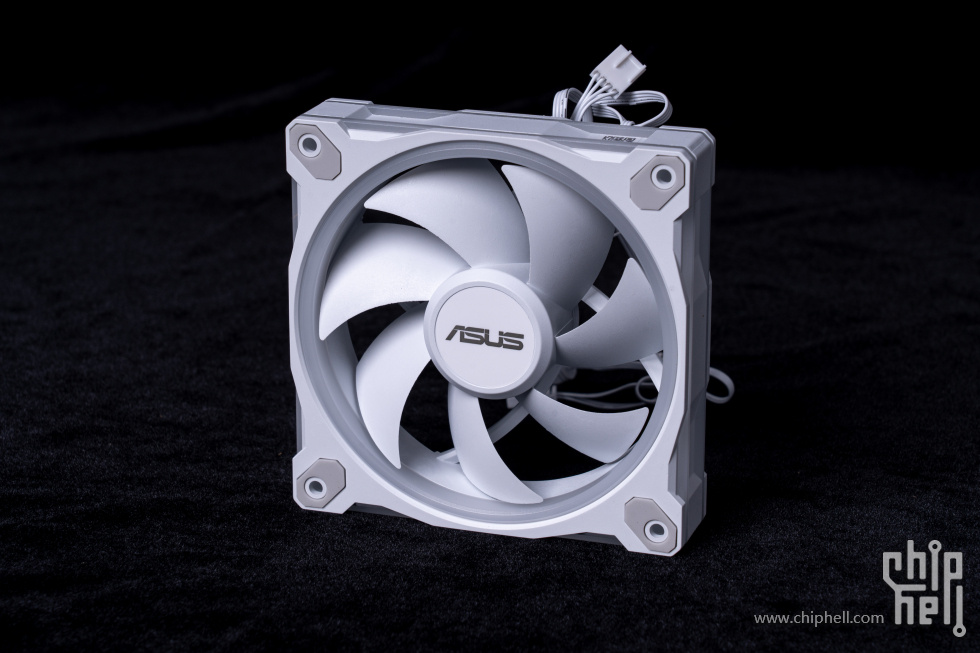

这是PRIME系列主打静音的一组新上市的ARGB风扇，采用了12028的尺寸，加厚了框体，实现了性能的跃升。

同时，提供正叶单个装和反叶三联包两种方案，这次我只打算使用1正2反来构建风道。

单个净重来到了179g，这纯色的扇叶真是深得我心。

风扇转速在PWM 1600RPM，12V 0.18A，输入功率2.16W，

RGB功耗0.18A，有内侧20颗灯珠组成的光圈和外框的两条灯带。

WORKLOG

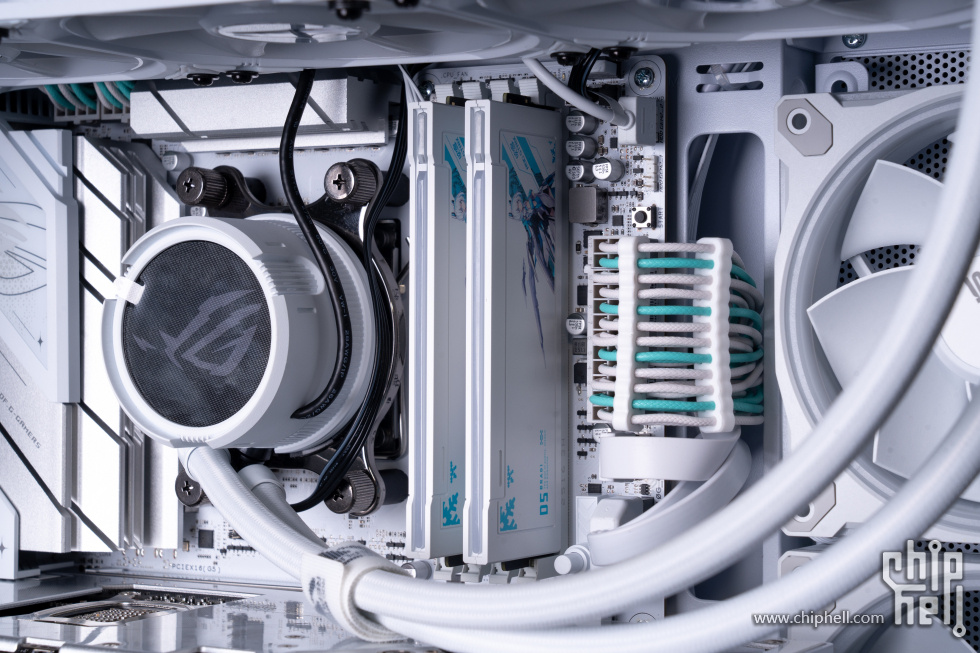

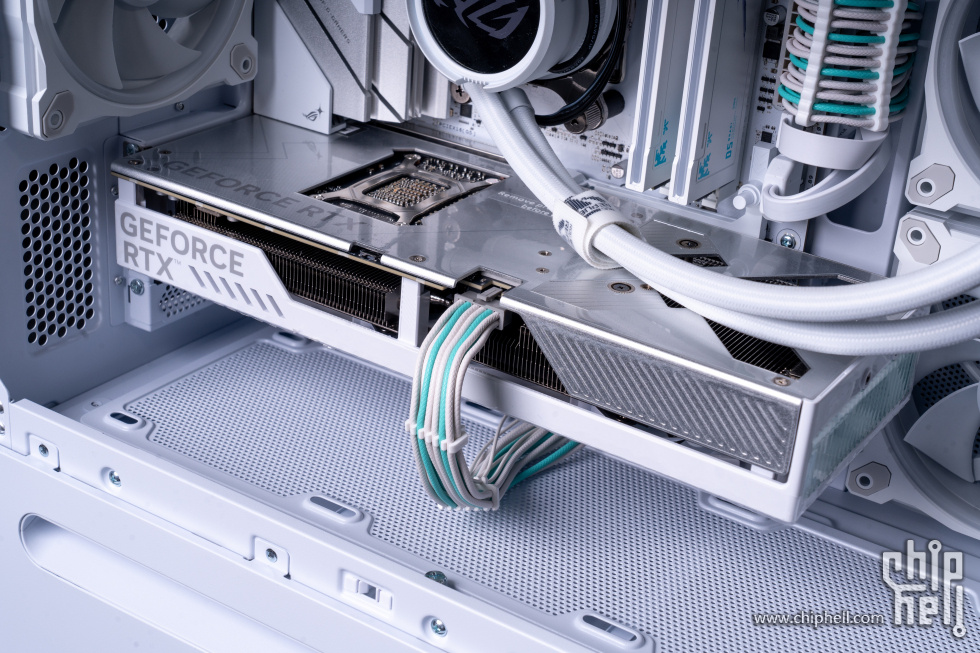

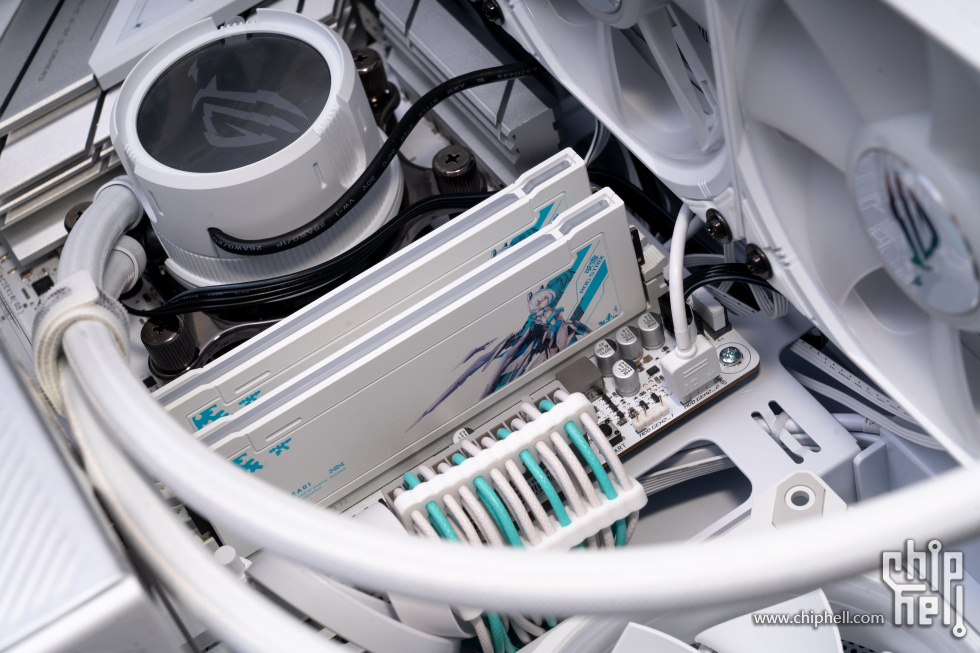

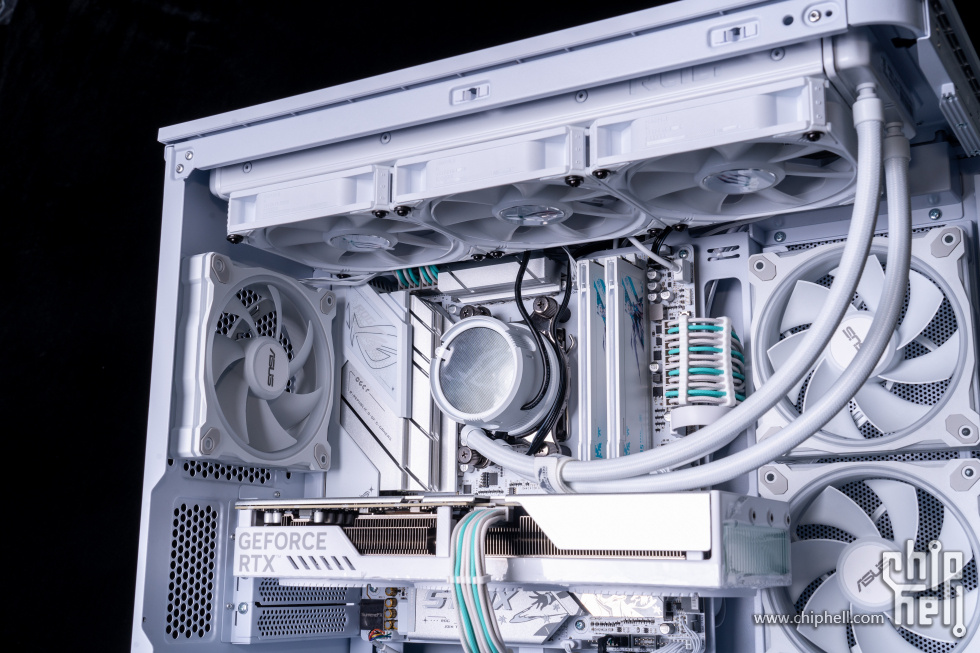

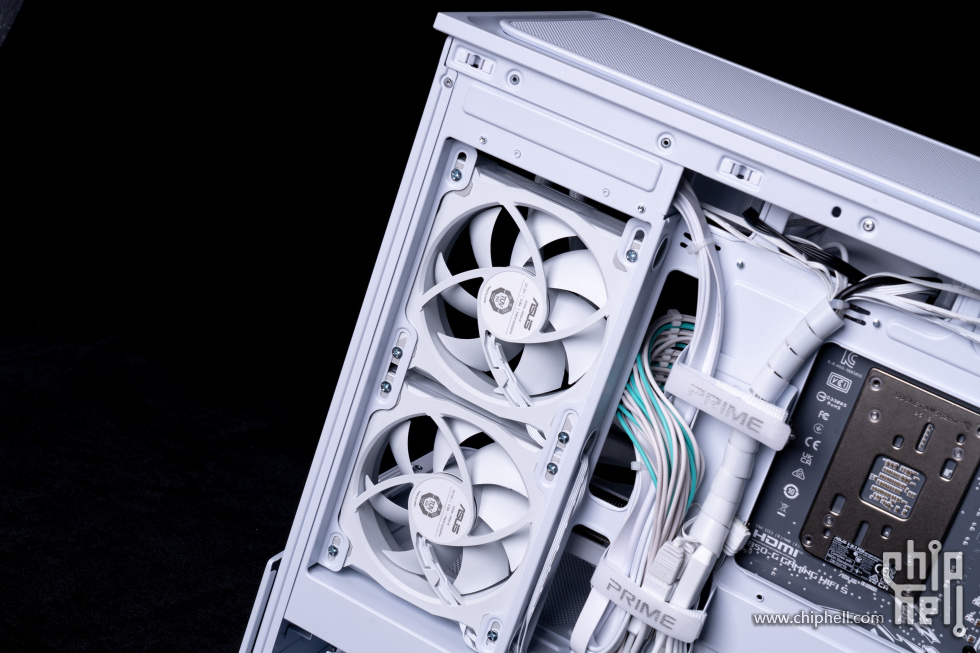

装机过程非常顺利。

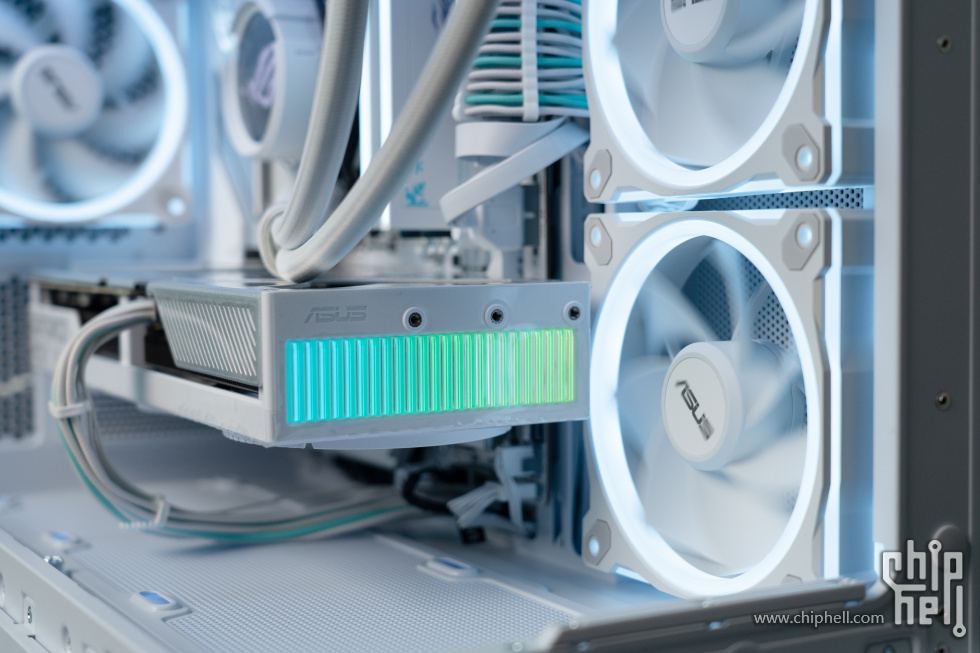

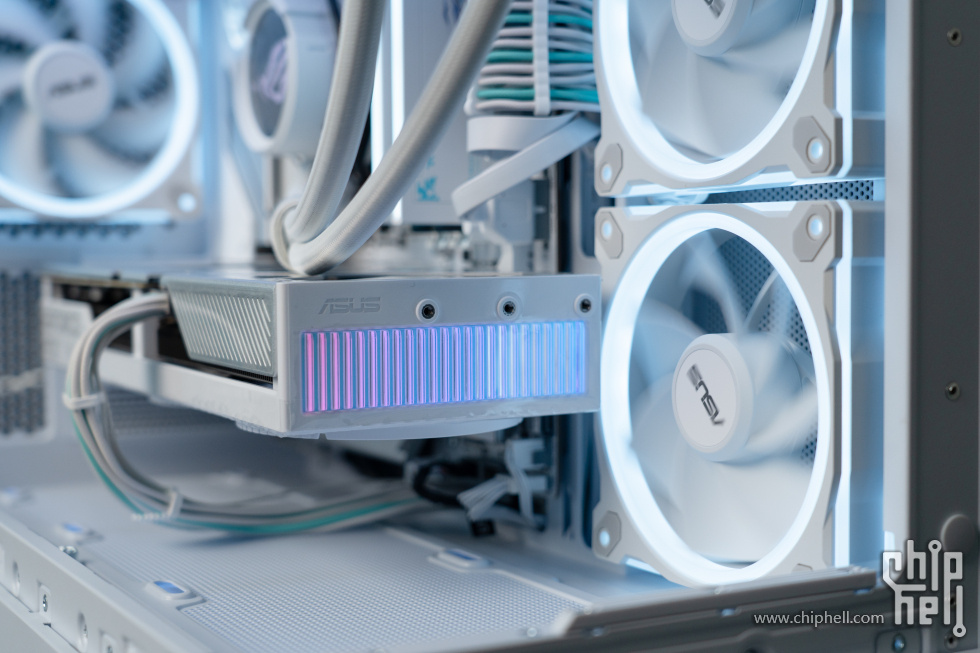

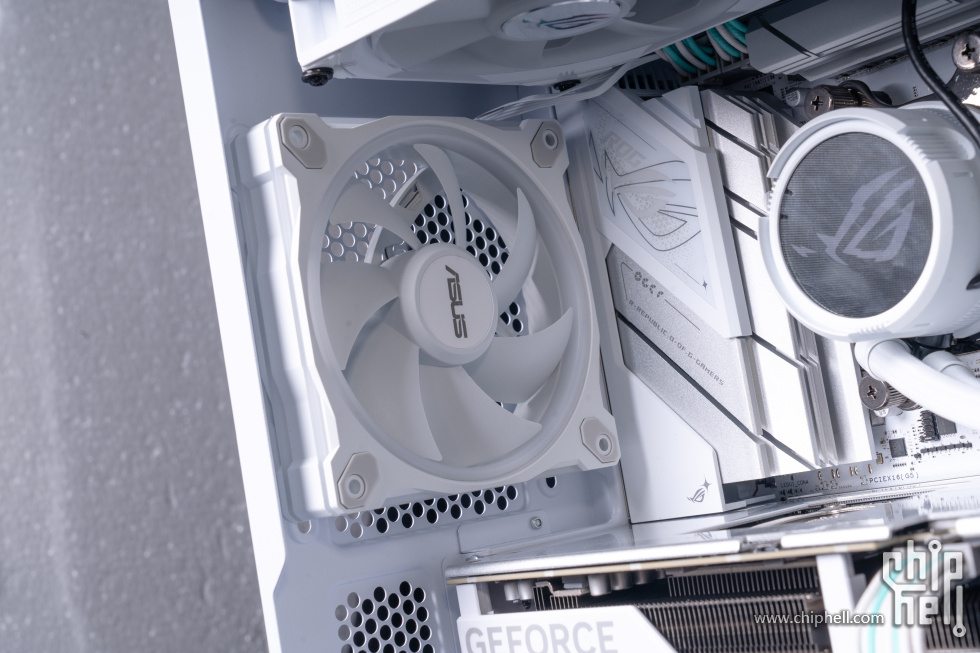

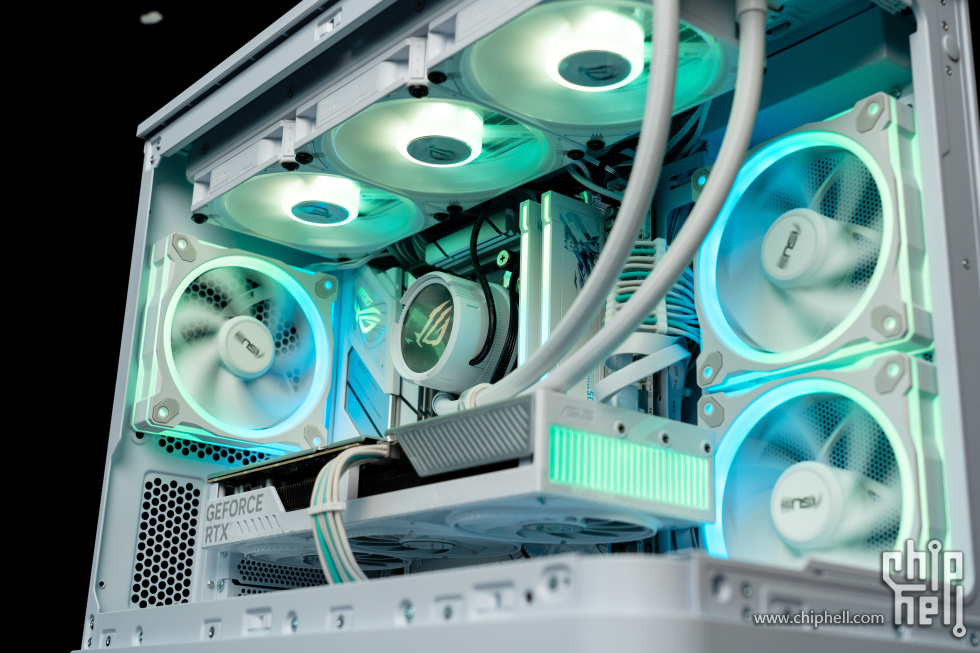

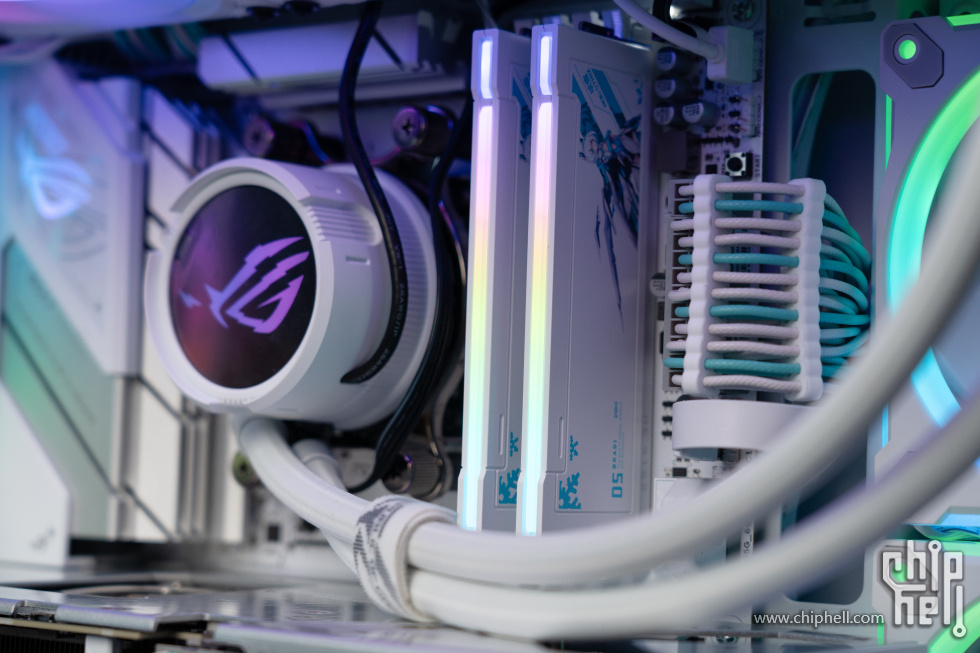

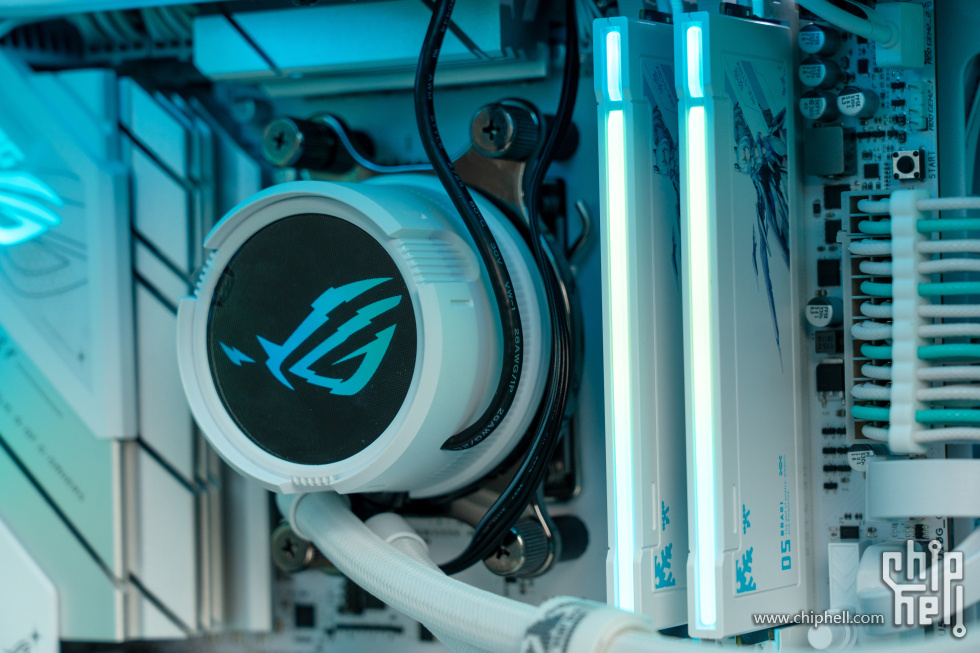

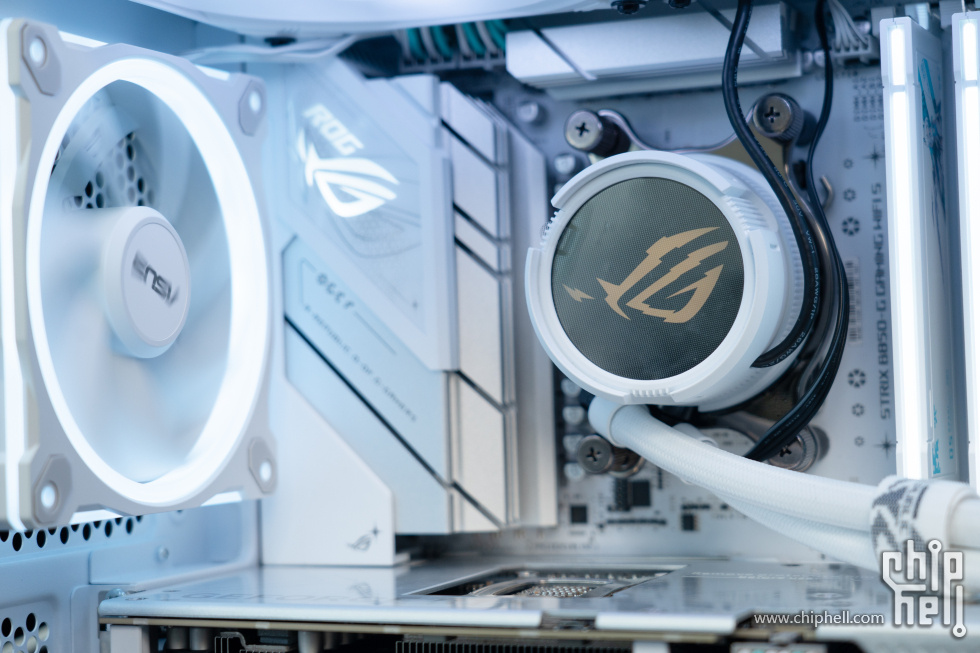

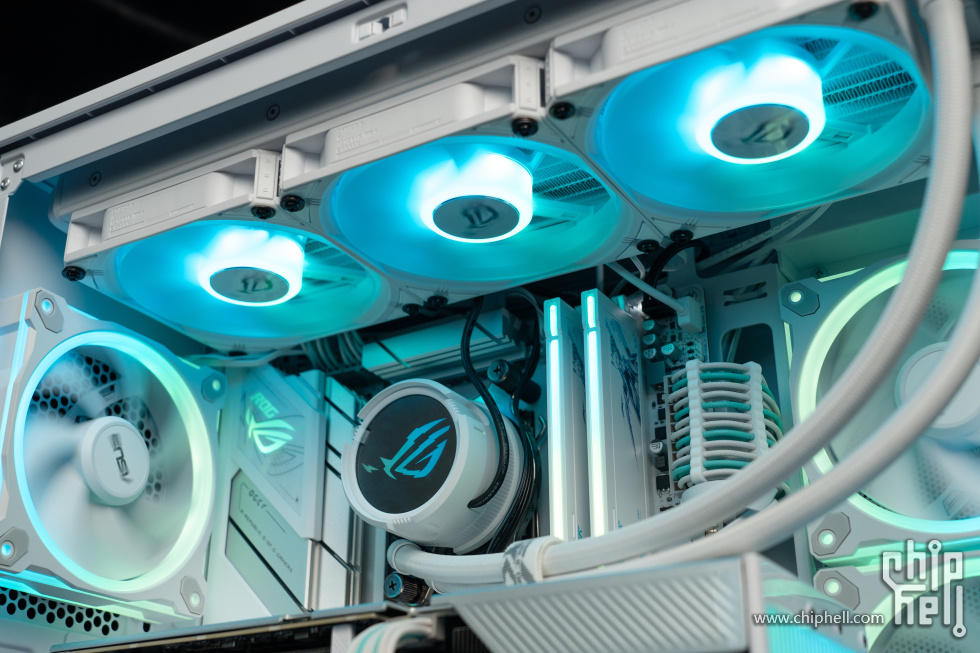

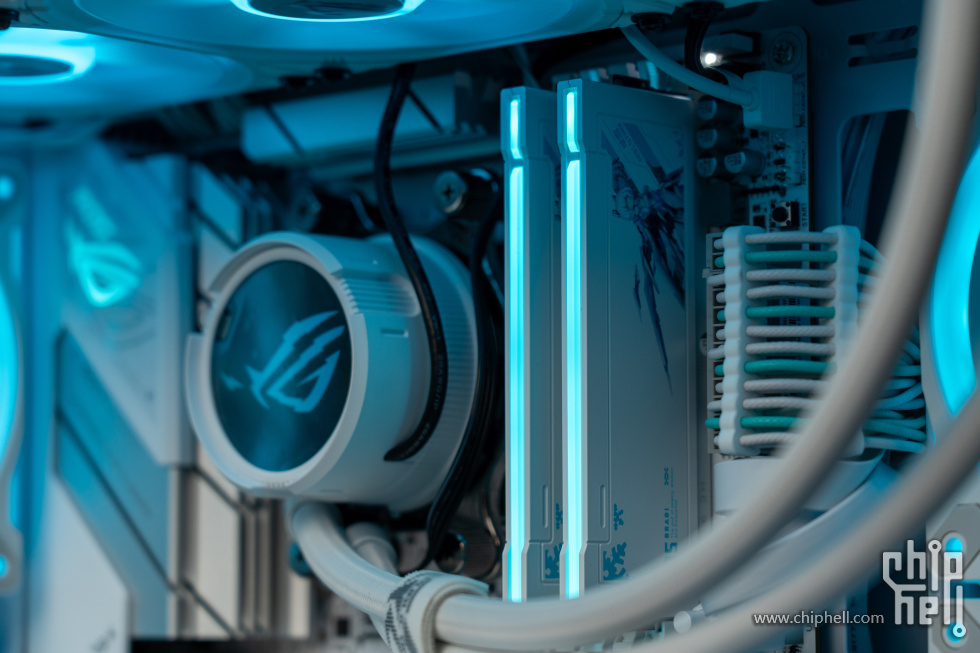

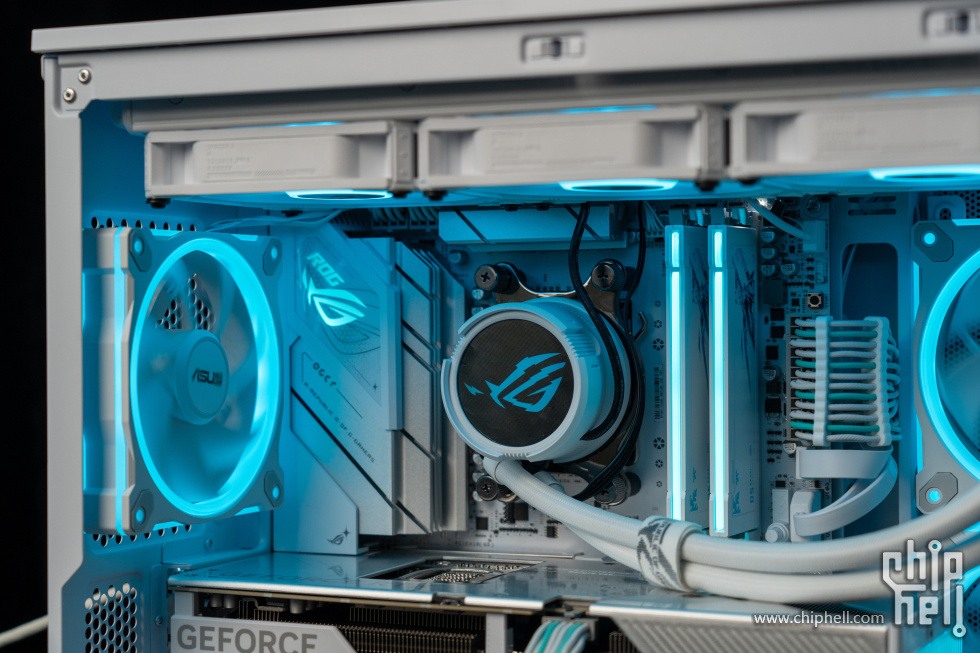

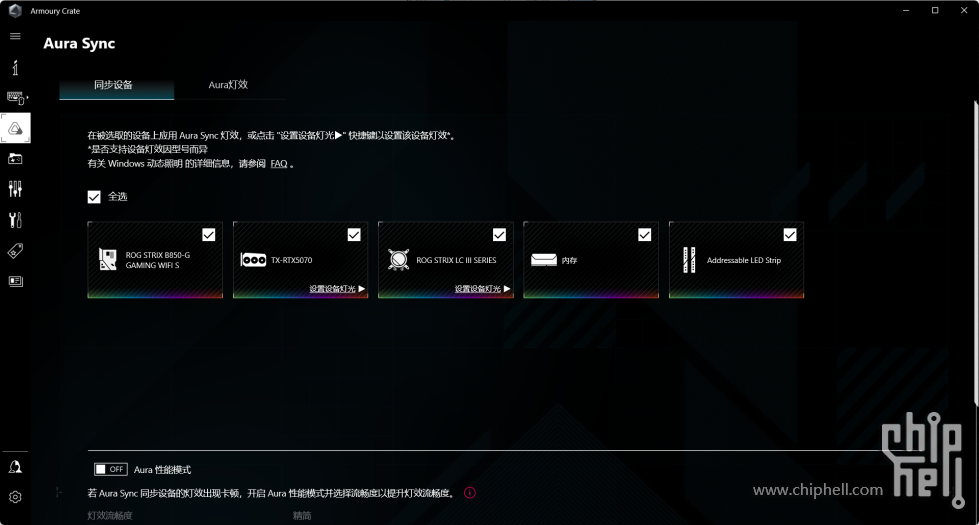

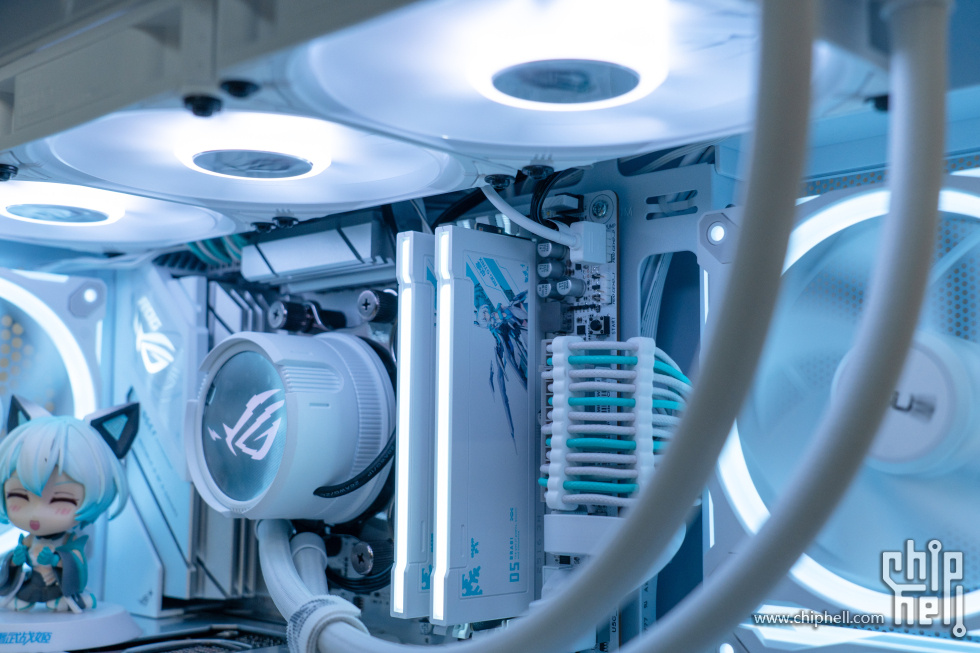

在奥创控制下也呈现出极强的整体感












联名配件的适配度就是高。



灵光岛的设计堪称一绝。呈现出了ASUS在设计上读到的地方。

BIOS:

简易模式

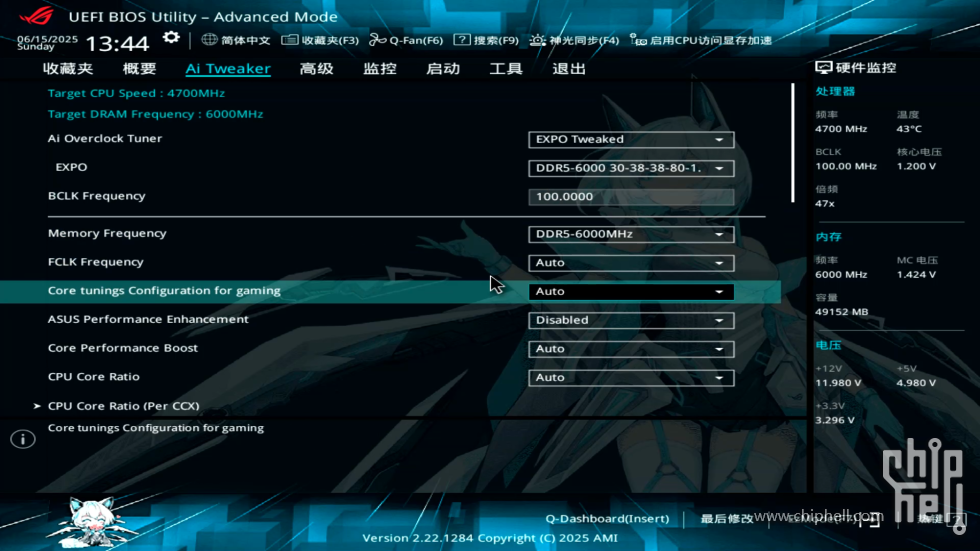

开启EXPO Tweaked,电压控制在1.35V

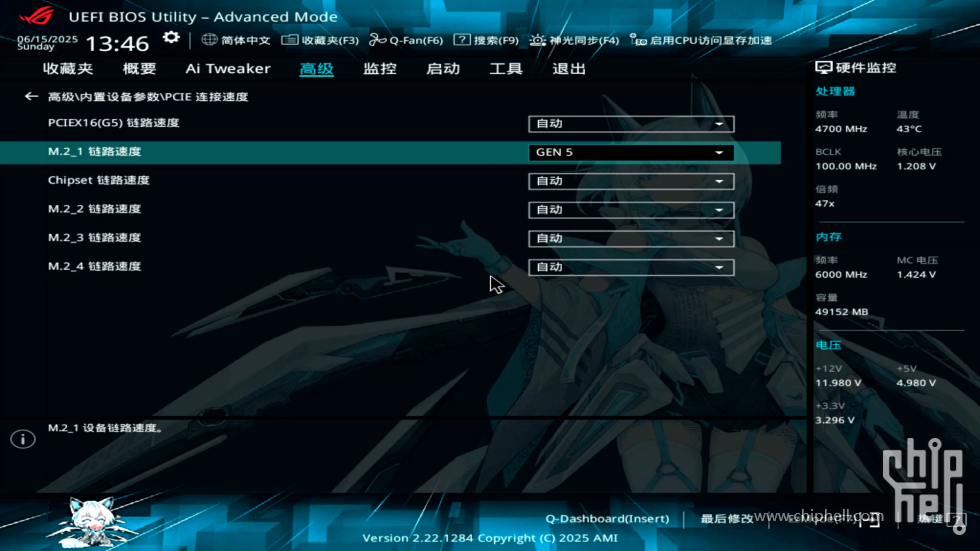

手动设置 M.2_1 链路速度 为GEN5

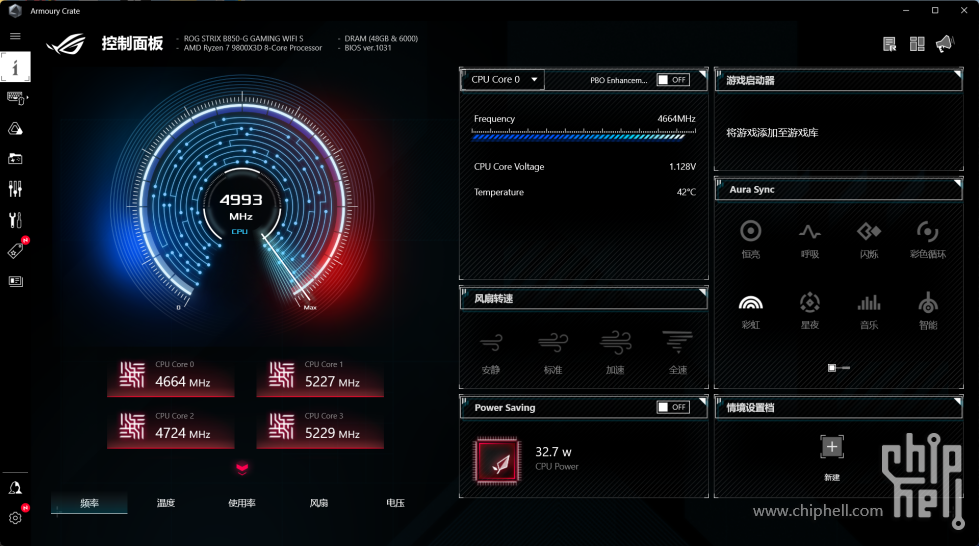

随机软件

奥创 出个吹雪主题就好了！

测试

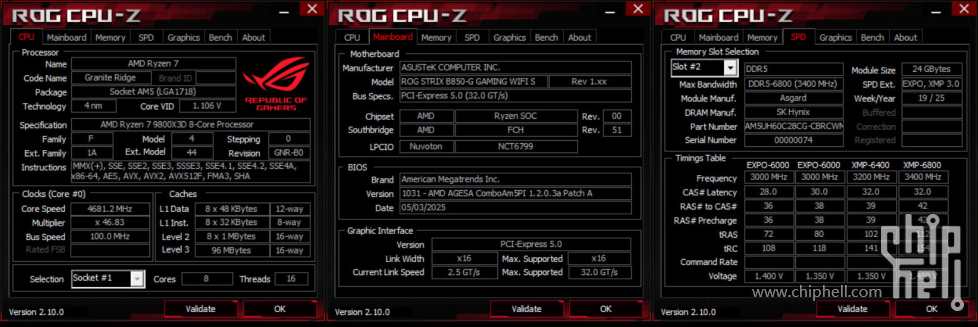

CPU-Z

GPU-Z

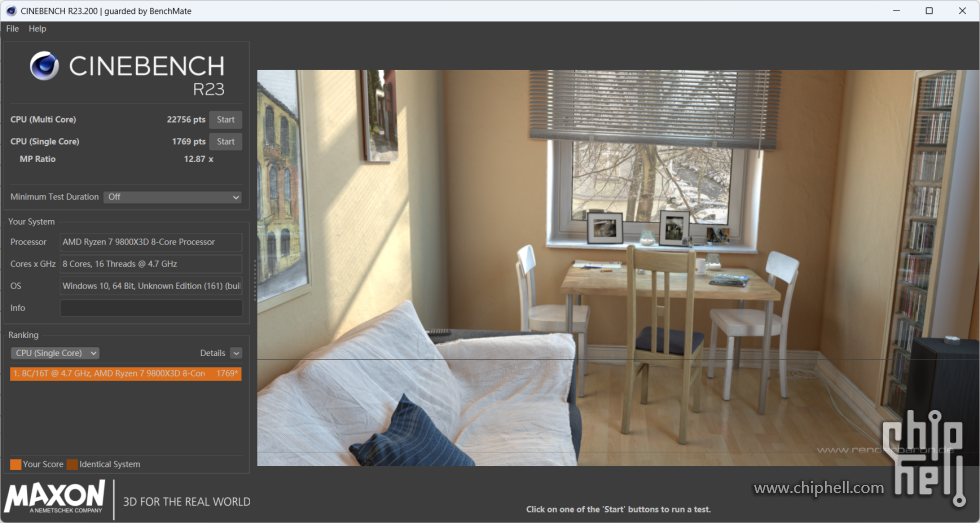

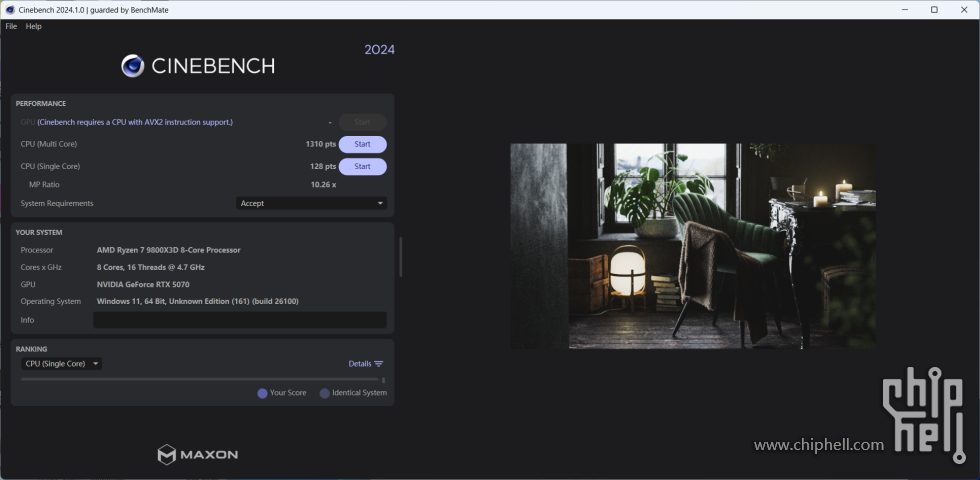

Cinebench

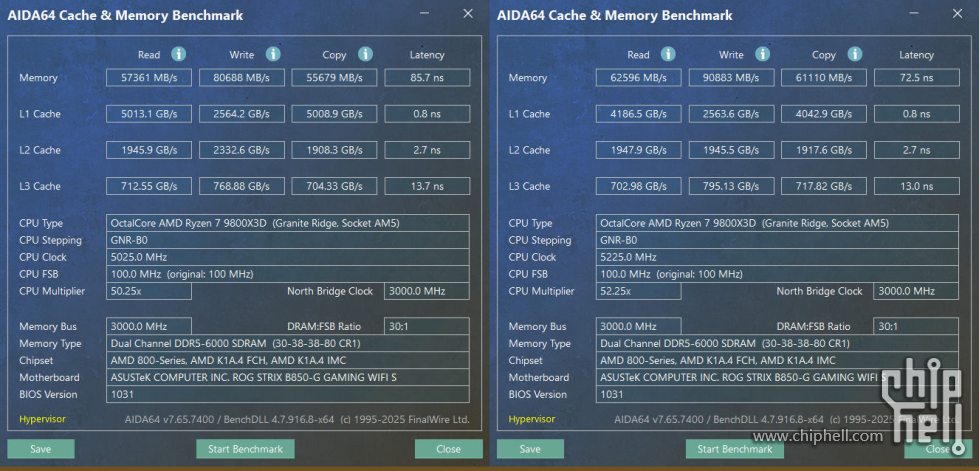

内存测试对照：左EXPO 1，右EXPO增强直开，读写和延迟都得到了大幅度的增强。

注：以下结果均来自EXPO增强模式

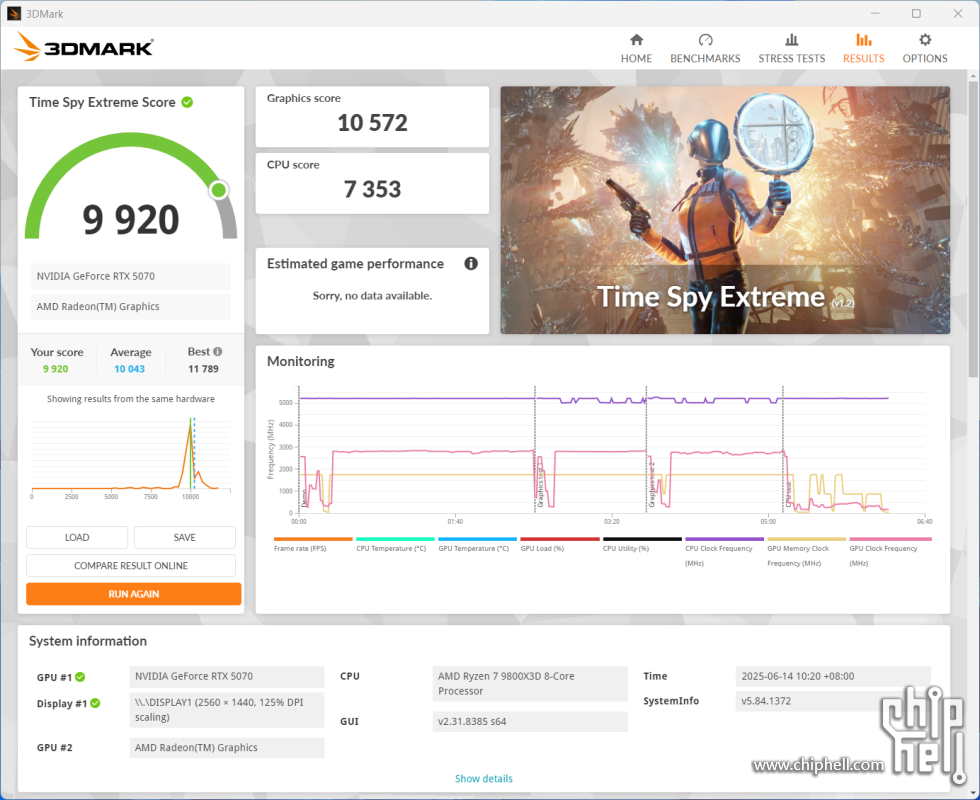

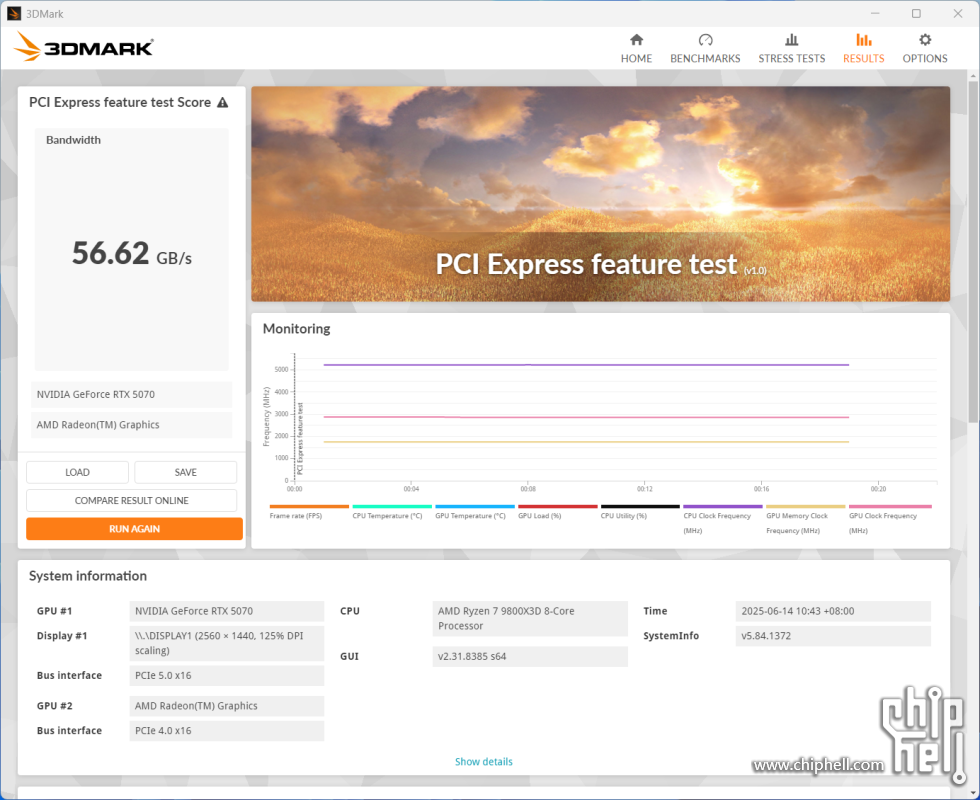

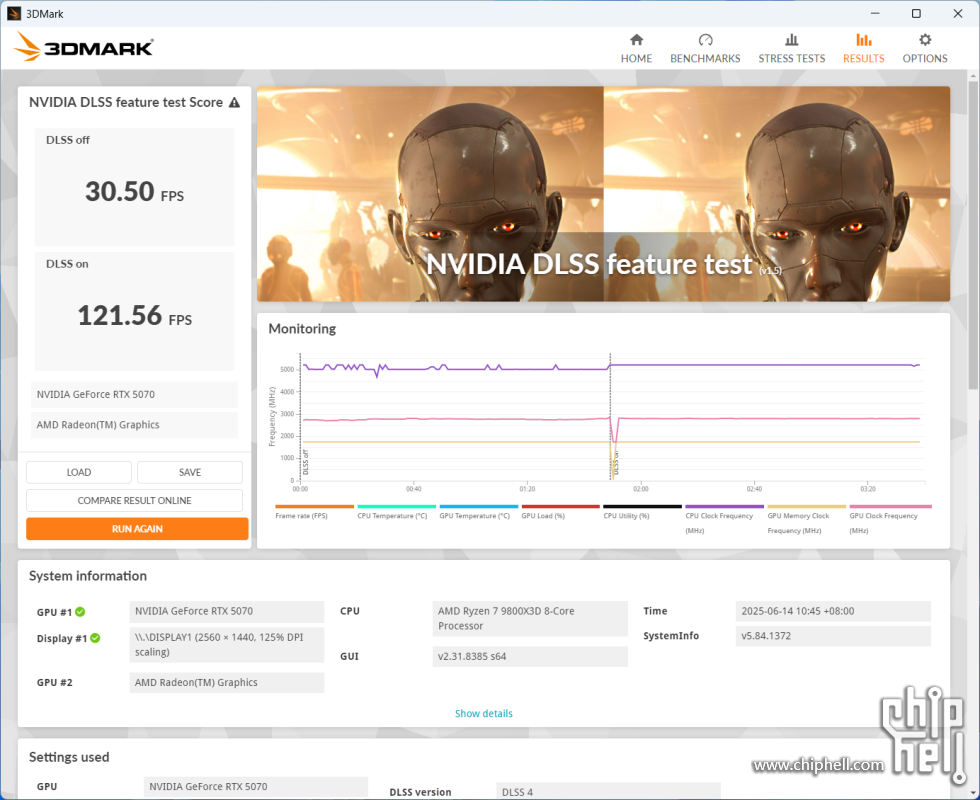

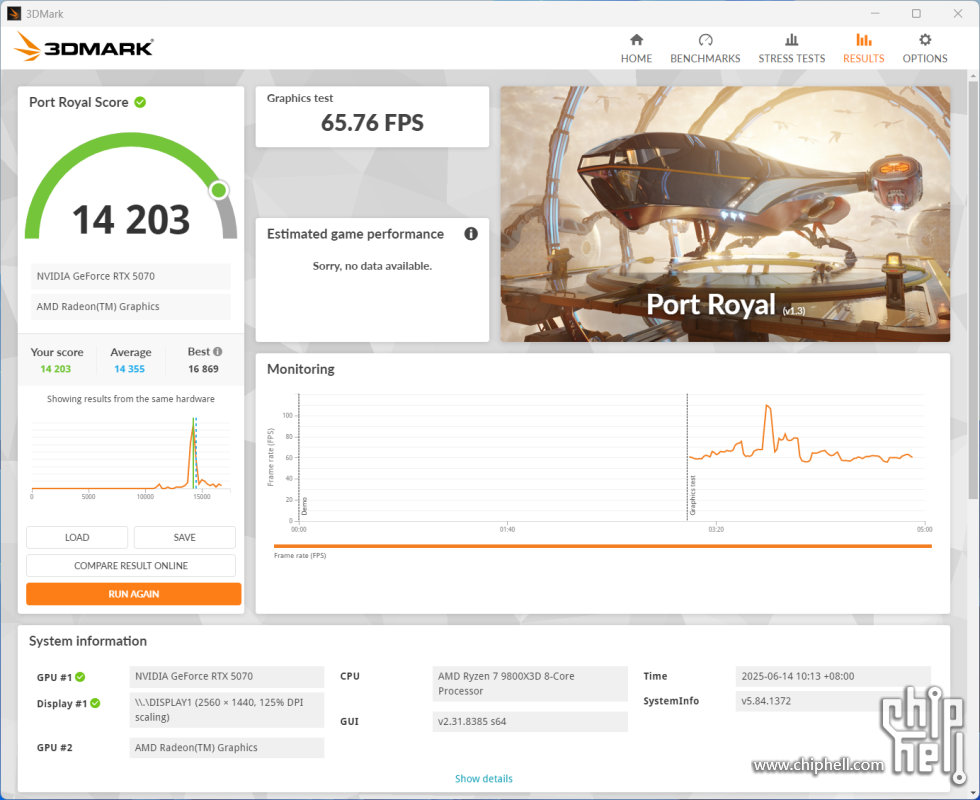

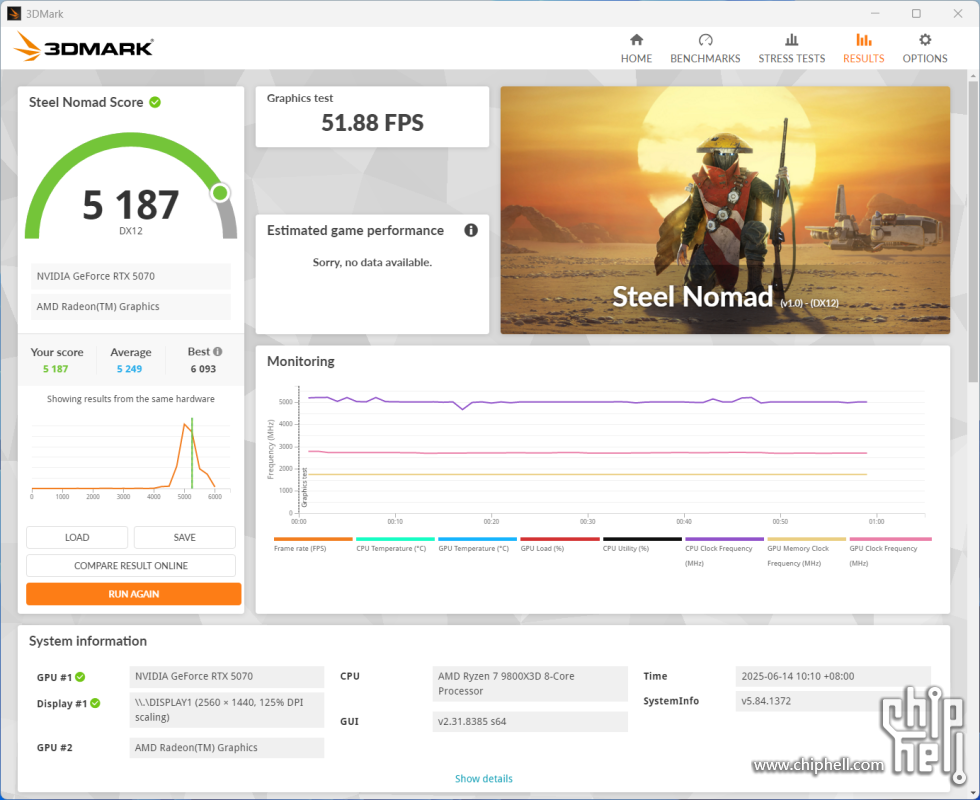

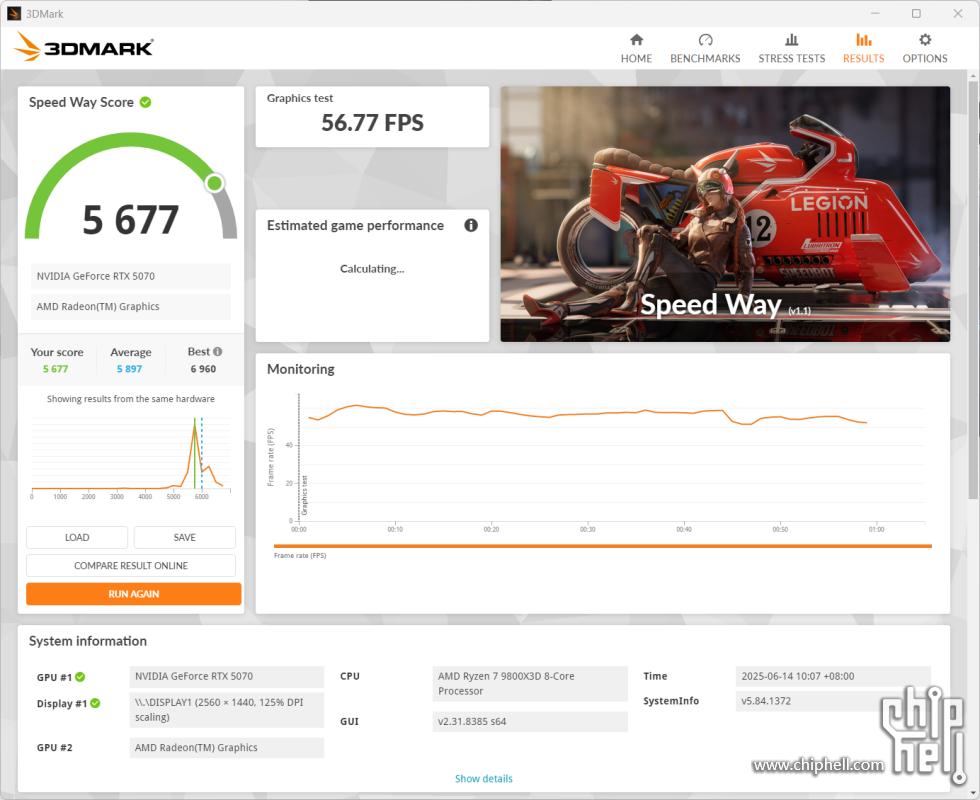

3D-MARK

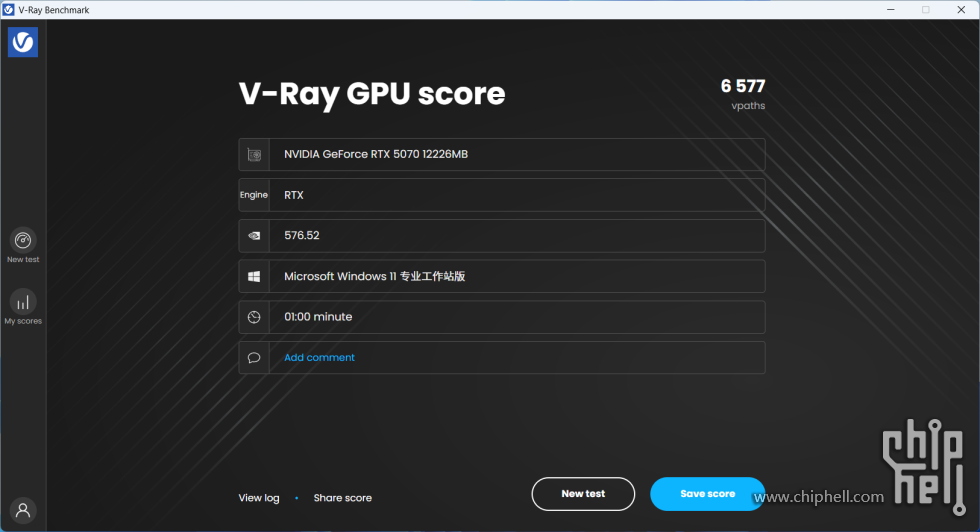

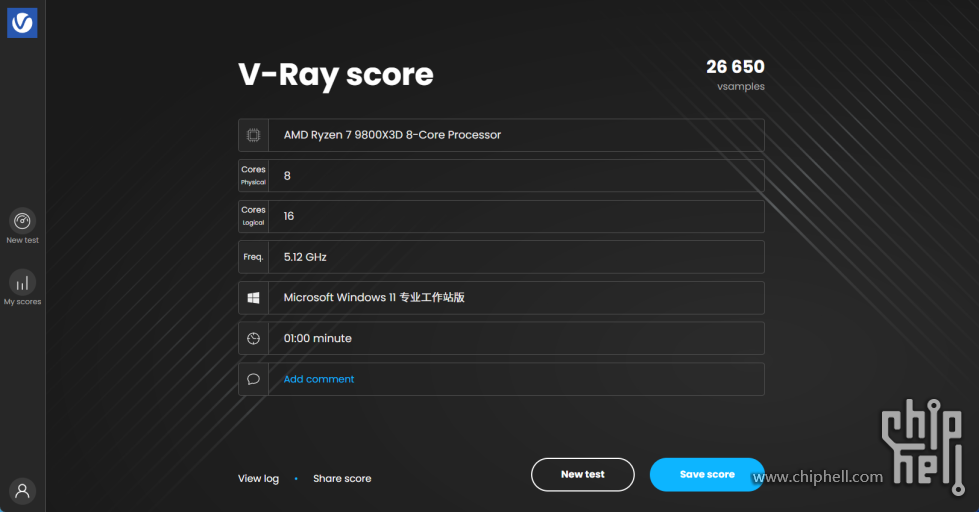

V-RAY BENCHMARK 6

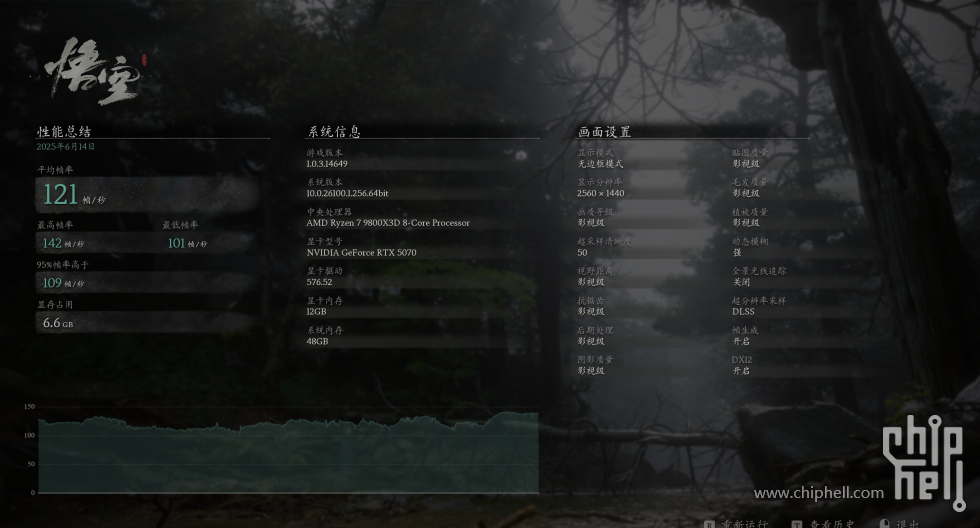

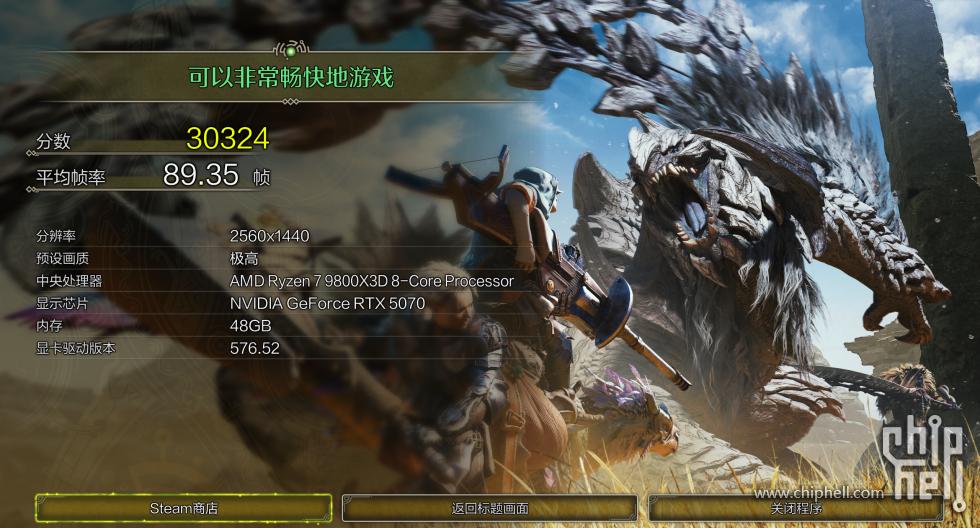

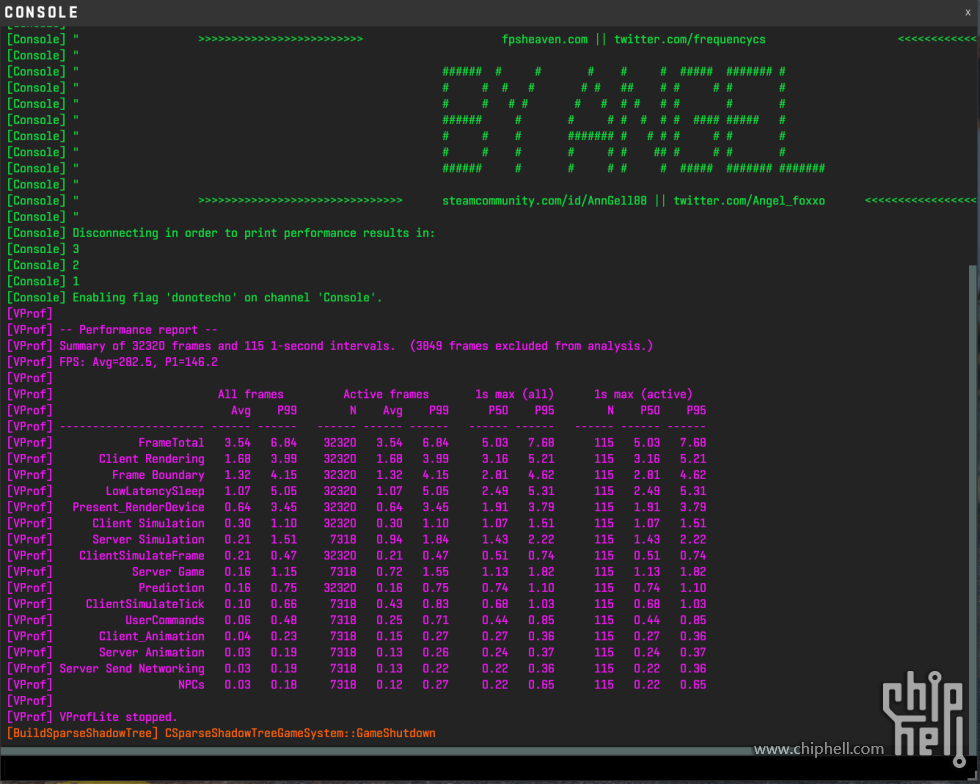

游戏测试选取2K 最高级画质预设

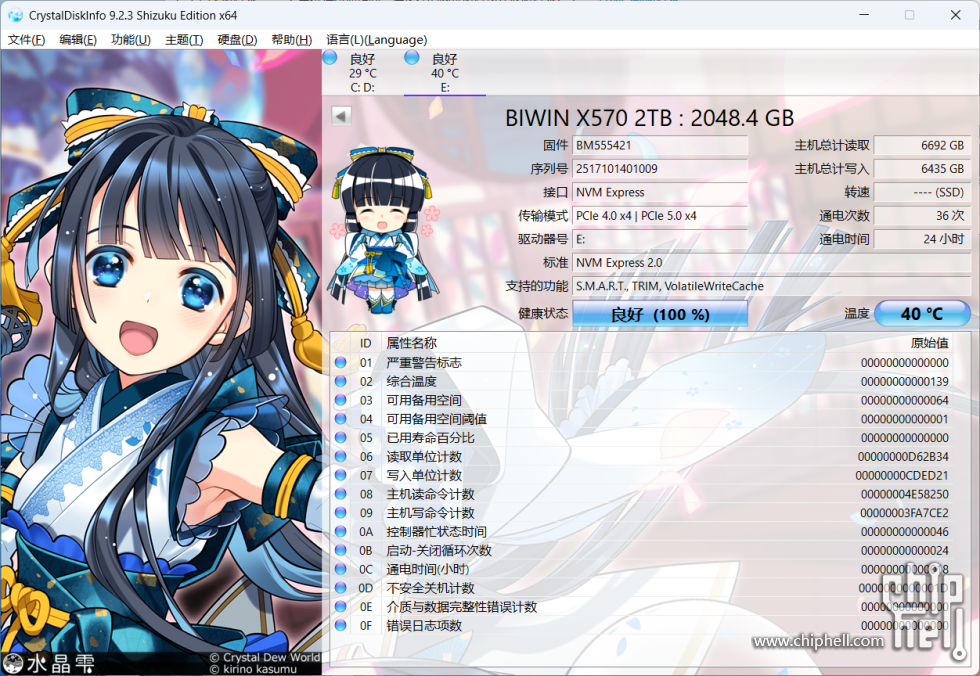

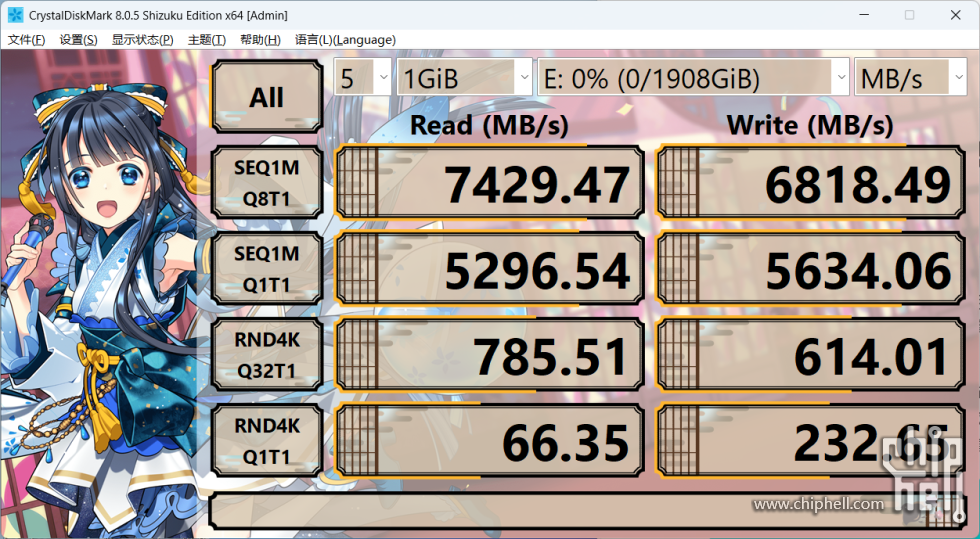

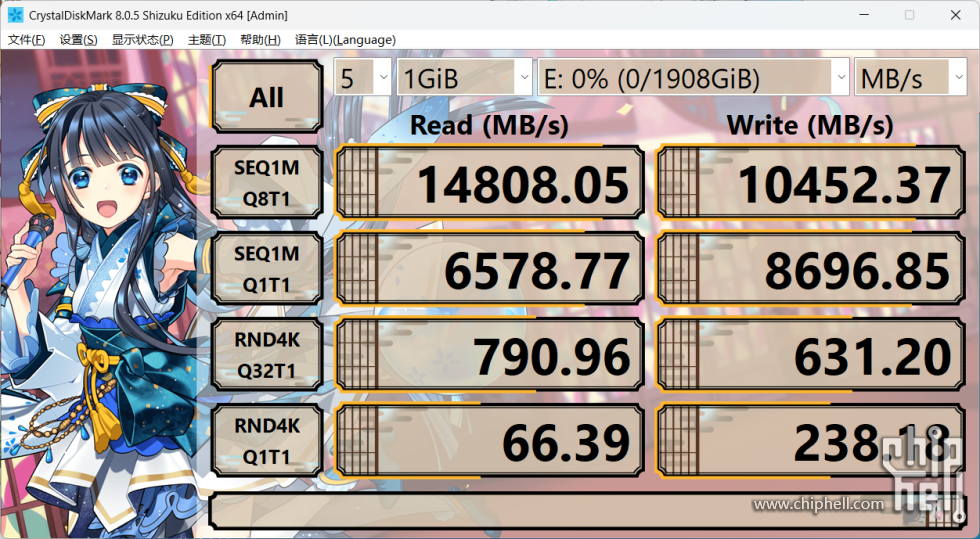

在我比较拿不准的硬盘测试中实测，手动开启GEN5后，第一槽也是可以跑满X570 2T的标称读写的，默认则是GEN4 x4.0速率

AUTO状态下：

总结

这次装机也就告一段落，ROG STRIX B850-G GAMING WIFI S 吹雪，作为完全体B850 M-ATX主板可谓实至名归，形神兼备，强的可怕。
AP202灵光岛也算是给目前这个同质化严重的机箱市场开出了一条新路。
再次感谢ASUS提供这次宝贵的机会，并在配件选择上给予极大的支持。也是再一次感受到华硕产品线的豪华和奥创的魅力。也希望这次装机能为有装机想法的坛友提供一点参考。
