基建狂魔装修日记-地暖空调热水三联供

Percheno

本来想写一篇整栋老别墅重修扩建的漫长日记，但是因为已经过去一年半时间，估计自己没有精力整理那么多材料，就挑着分享部分内容。
坐标意大利米兰附近人口2万人的小镇，别墅是1971年建成的，由地下室，1楼和2楼组成。我2023年6月份买过来。买的时候就知道前任房主搬进去后除了扩大了地下室其他东西基本没有动过，一直这么住了40年都没有重新装修过。我当时就做好了心理准备要把整栋房子翻新一遍，第一条原则是舒适，第二条原则是实用，第三条原则是美观。买下来以后确定方案后等施工队的工期就花了5个月时间，2023年12月初才开始进场，2024年装修好1楼和2楼以后我就等不及搬进去住了，但是因为地下室进水需要把外墙全部挖开做防水，所以整个外围以及地下室全是工地。到了现在后院才完成，前院因为又临时决定扩建所以还在做钢筋水泥结构，地下室只拆了部分墙，还没开始装修。

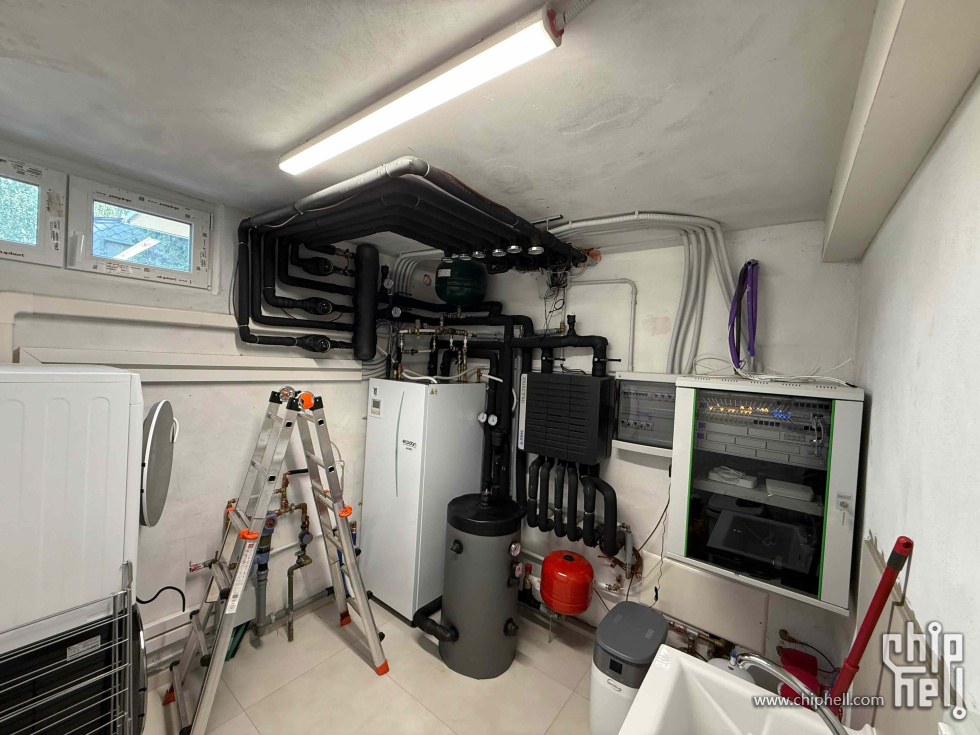

在装修之前我也是个小白，对暖通的知识严重缺乏。凭着热情每天看文章到深夜，想过了各种方案，也找了3家供应商讨论和报价，最终选了地暖空调热水三联供方案。回头看看自己选择了最难走的路，先发一张设备间的实拍图给大家参考一下，对角那些设备和管线全部都是这套热泵方案的。

半成品图

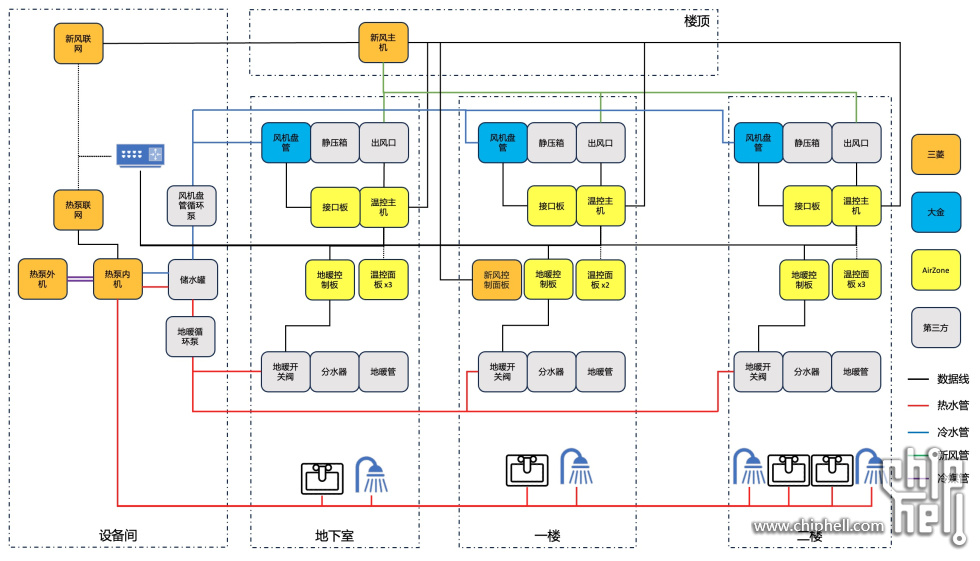

为了方便表述我先上一张我自己画的系统图，这图如果画得不专业还请各位见谅。

系统图

这个房子设计的初衷是做成一套保温优秀低能耗纯电力的舒适住宅，所以选择供暖的时候就排除了壁挂炉。因为不想安装太多外机一面破坏房屋的外观，于是只能选择地暖空调热水三联供的方案。
三联供的方案其实也有两种，第一种是三菱电机提供的在R410a冷媒中央空调VRF的基础上提供生活热水的方案，冬天除了提供生活热水还可以外接一个储水罐供暖。优点是价格比较低，系统架构相对简单一点，制冷能力强劲。缺点是冬天R410A冷媒效率比不上R32冷媒，供暖和供热水之间频繁切换会进一步降低工况，COP标称最高4.1。对于冬天光照不足而且漫长的米兰地区来说不太适合，因为按照暖通工程师提供的数据，冬天供暖消耗的能源是夏天开空调能源的两倍。这种方案适合夏天暴热，冬天不太冷的地区。

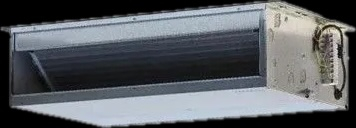

第二种是常见的R32热泵方案，冬天轮流在供暖和生活热水之间切换，到了夏天模式就进行翻转，外置储水罐变成存储冷水给室内安装的风机盘管Fan coil提供冷媒。这种方案的优点是COP高，同等功率达到4.9比第一种方案高出20%，同时因为冷媒是水所以风机盘管吹出来的风温度在14-20度之间舒适感更佳，另外一个优点是水冷各个部分是分离的，坏了一个可以用其他平替。缺点是集成度低，水路复杂，价格也更高。适合冬天能耗高于夏天的地区，也需要有专门的设备间才能安装得下。

最终我选择了第二种R32热泵方案，这几天调通空调以后终于有了完整的三联供体验。两个字总结起来就是：舒服。如果需要加上副标题就是：折腾。

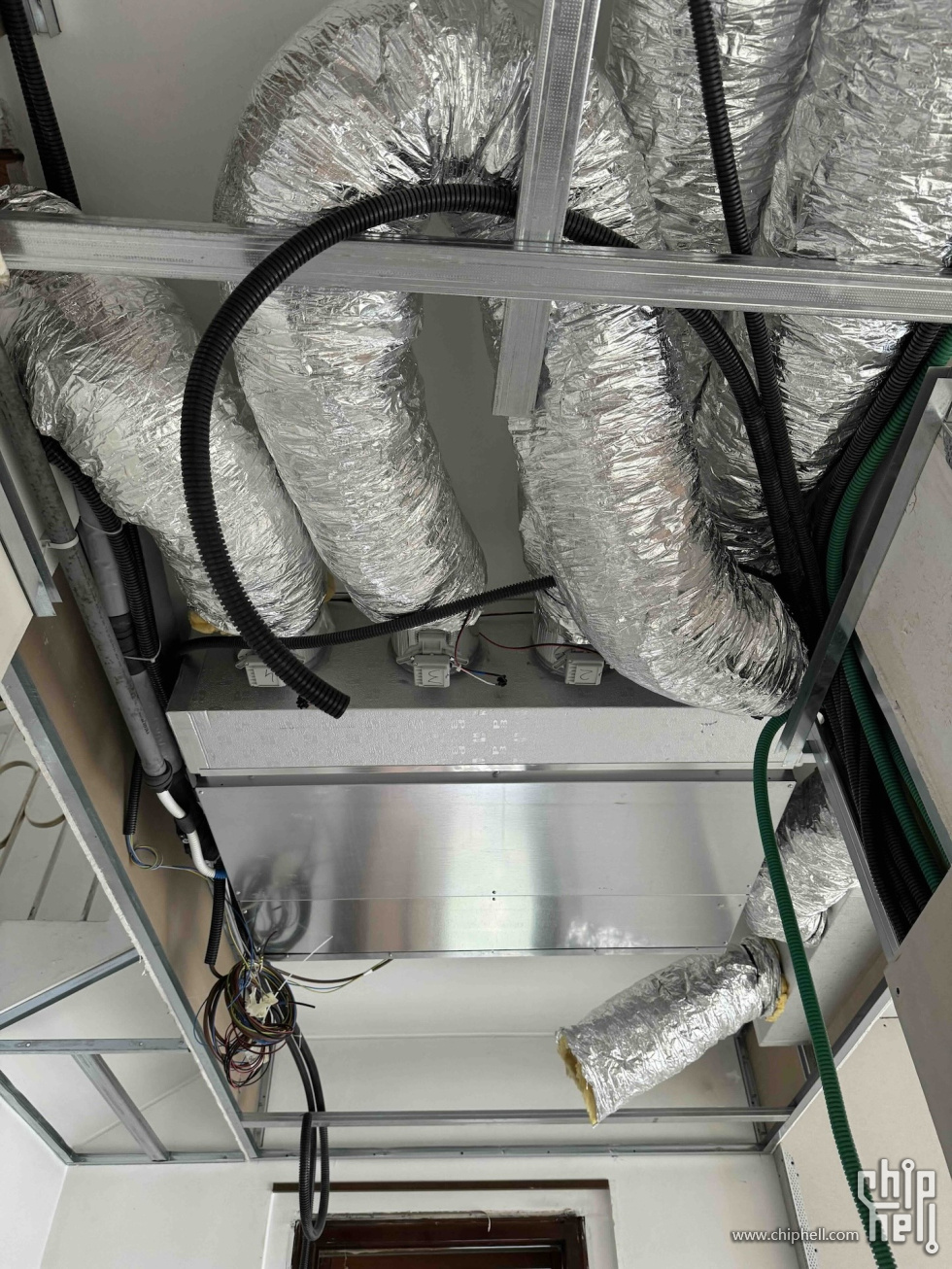

现在米兰户外最高温度实测36度左右，我1楼和2楼都设定目标温度25度，风机盘管吹出来的温度15-17度，一直运行在最低档风速听不到噪声，在风口不远处只觉得丝丝凉风而不是寒风，晚上睡觉开着空调也不觉得寒冷，比传统氟利昂空调确实体验上了一个级别。

今天先写到这里，未完待续。

jyecdd

专业

blackdrug

期待全年综合能耗数据，和之前燃气加空调对比。
另外这套系统工程师给的使用寿命是多少年呢
期待更多详细参数，房子室内面积，热泵主机功率

Percheno

blackdrug 发表于 2025-6-19 15:41
期待全年综合能耗数据，和之前燃气加空调对比。
另外这套系统工程师给的使用寿命是多少年呢
期待更多详细参 ...

没法跟以前燃气+空调比，因为我搬进来就是全新的了。跟旧家比没法比，居住人数，房间面积，生活习惯都不一样了。
机器质保5年，预期寿命20年。设备之类肯定会介绍的。
