5090显卡12v-2x6的接口温度为什么高达100度！

hred9D

B站张哥修好了二张5090，热成像仪测试显卡接口的温度，一张的12v-2x6的接口温度测试60度左右，一张高达100度！是什么原因？答案视频中其实已经揭晓，张哥没有去分析而已。原视频大家可以去仔细看。

真相就是，GPU-Z监控：16-Pin Voltage电压

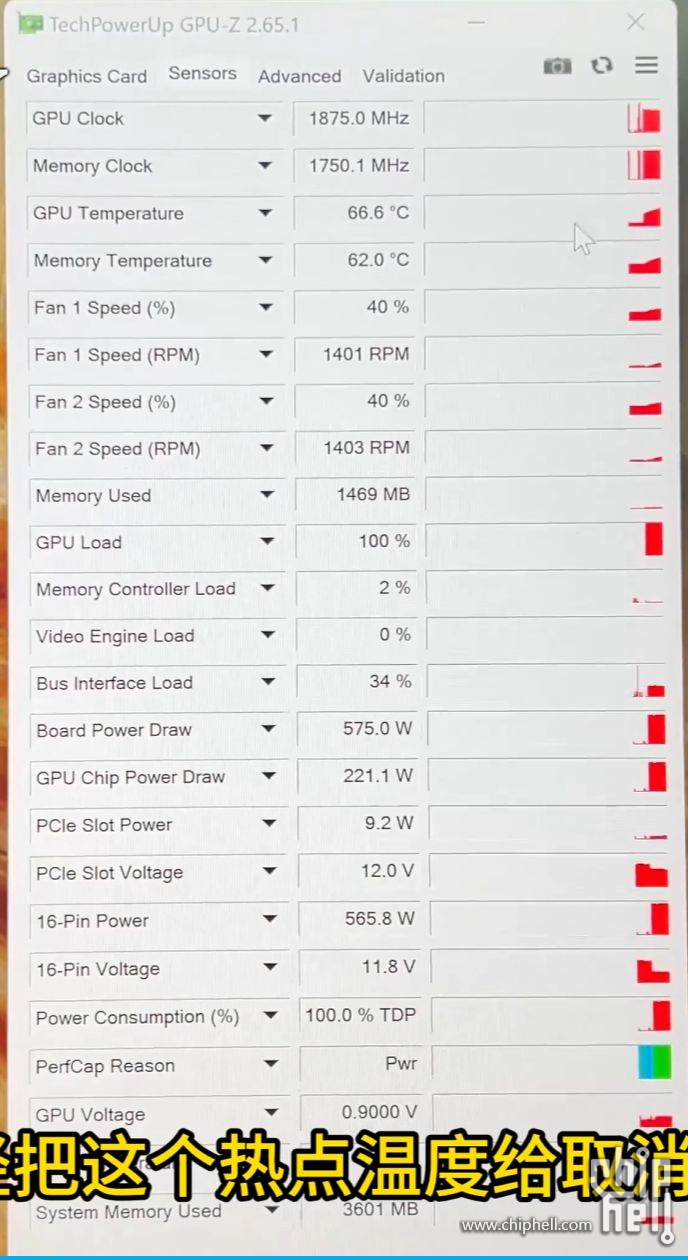

   60度的，  显卡12VHPWR电压11.8v。

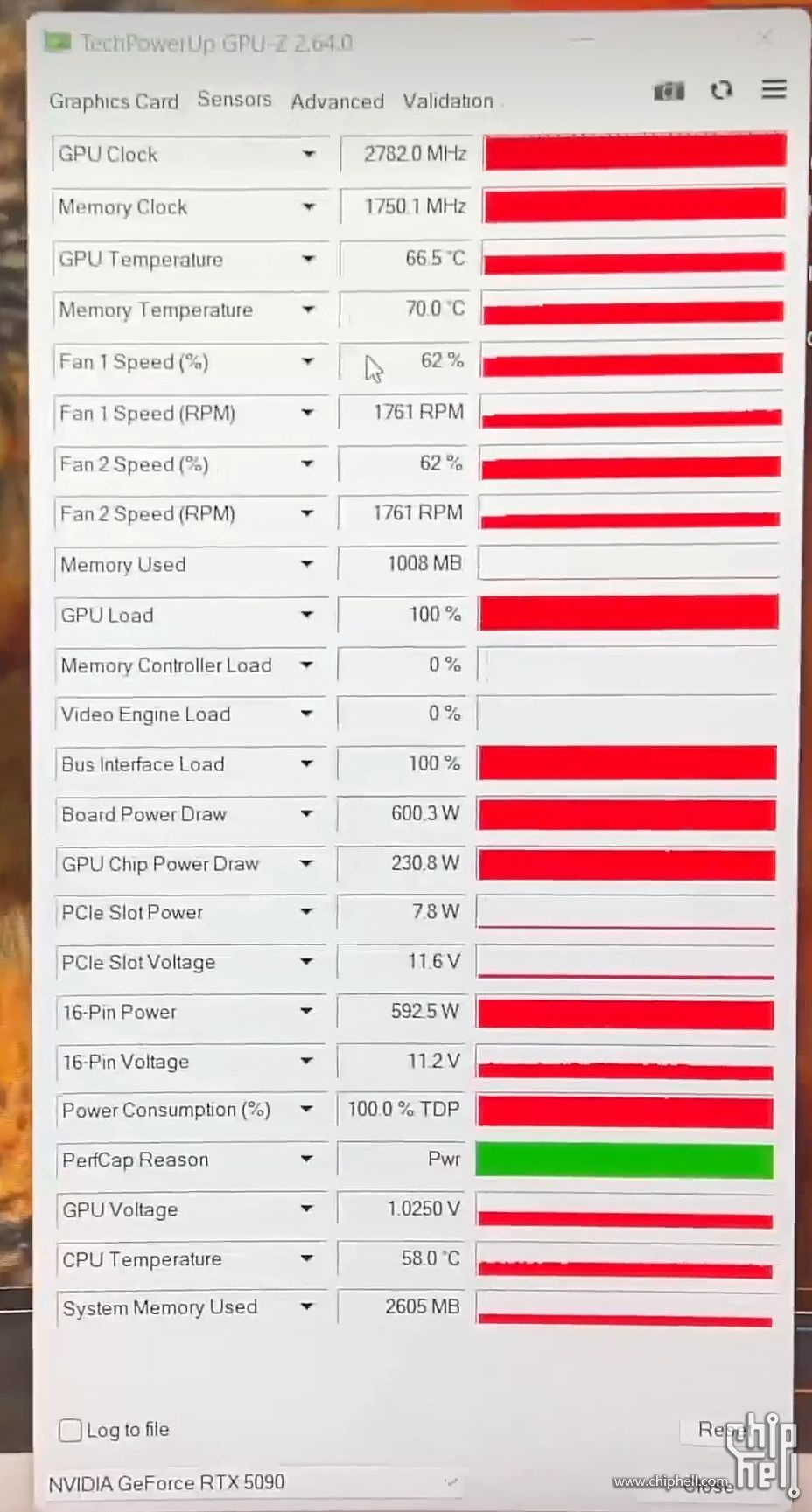

100度的，   显卡12VHPWR电压11.2v。






原因是线材插拔正确与否造成的，接触不良，电阻增加，电流因为显卡跑甜甜圈功耗很大电流需要加大，根据焦耳定律，积热上涨。
电压下降是结果，电源被迫调低12V电压，在电阻上升时维持高功耗需要的电流，欧姆定律 V = I × R，因为此时R电阻上升是物理变化，无法调整改变，只能持续动态降低6组电流中，每一组电流，维持12V稳定输出，显示出来是低于12v标准值的。这个大家可以讨论


显卡烧不烧接口，与供电线质量和正确插拔有重要关系。

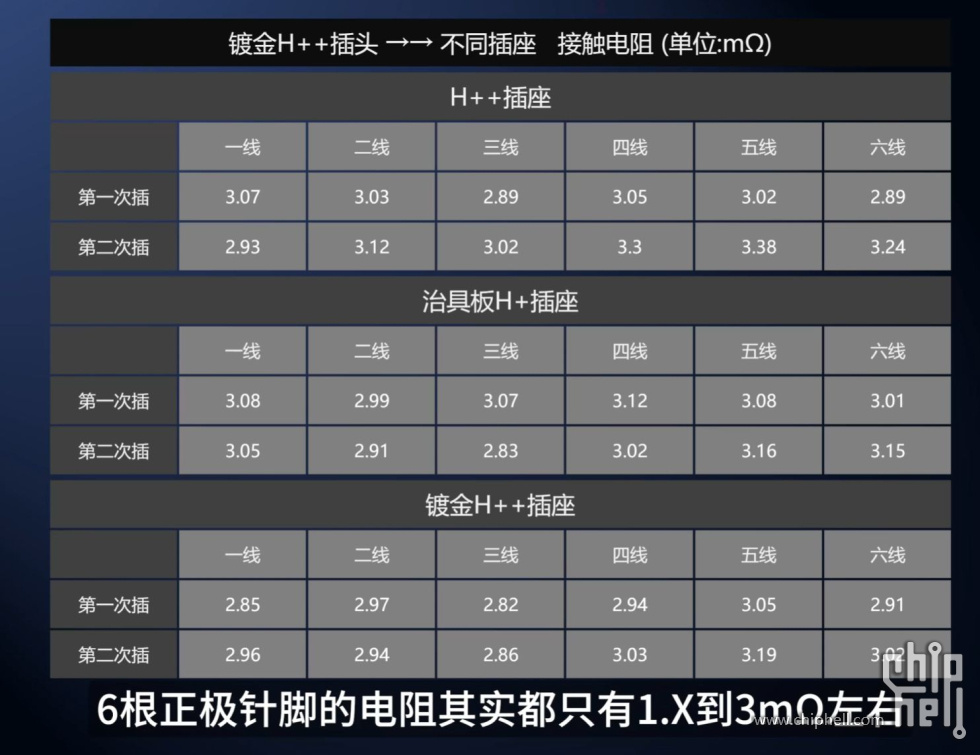

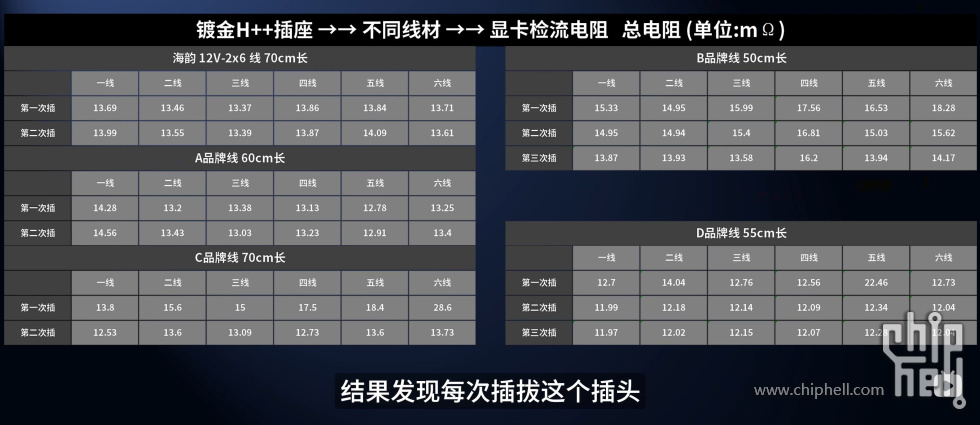

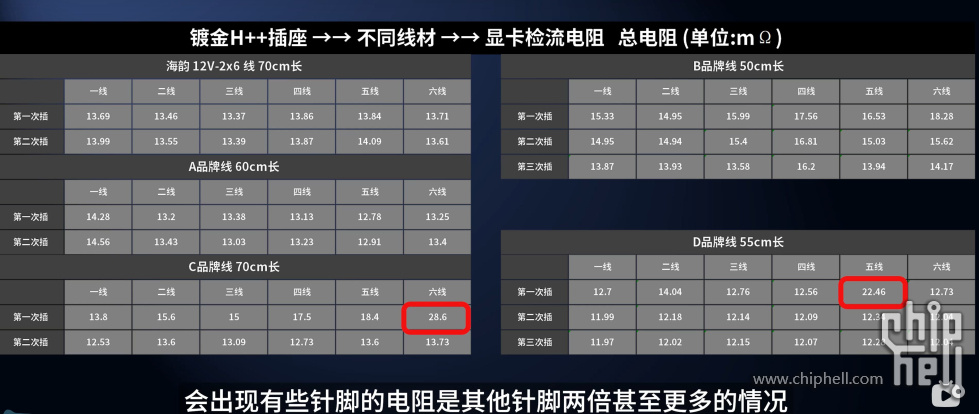

应该焦虑的是电源线一定要插好，据测试，每次插拔，就是专业人员操作，也发现电源线材的电阻值都有些微变动！从而可能影响12V供电的稳定，也就是插头上6组线材均摊电流的焦虑，虽然正确插拔前提下，细微电阻变化最终不影响显卡的使用，也是一个担心的事情，见B站冀王视频。










12V-2X6插头和线材的质量也是至关重要的，品牌电源线带来的电阻误差要小一点。

moresun23

线问题 电阻太高了

湿求了鸭

所以说看12VHPWR电压就行了？

hred9D

moresun23 发表于 2025-6-21 11:31
线问题 电阻太高了

你没有明白，线材本身没有问题的前提下，两个端口的制造工艺和插拔是重要的

五更瑠璃

他那线材早就不知道插拔多少次了
他当时测温的卡是夜神啊，应该装个GPU TWEAK看一下每路电流，估计就是他那线插拔太多接触不良了导致有一两路电流特别大了

hred9D

600瓦功耗的电脑配件，这个供电线连接，交给用户手动操作，这是DIY最大的风险和赌博

经常DIY的玩家应该是不会出现大失误的，绝大部分消费者是不懂DIY的，他们只知道电脑点亮能用就行，细节之处埋下隐患

周喆

大黄狗害人不浅

moresun23

hred9D 发表于 2025-6-21 11:34
你没有明白，线材本身没有问题的前提下，两个端口的制造工艺和插拔是重要的 ...

嗯呢 接触点的电阻也很重要

uuyyhhjj

真是怪像，接口不行开始怪人了，修电脑的插多了不是正好证明这接口不是升级是一种退步吗

煤气罐

测量每根线的接触电阻？这还是DIY嘛？？

大头吃小头

那还是接口问题啊，防呆做那么差

enolc

看来插拔5090电源线接口是个技术活儿！！！

jaycty

看了一下我的5070 是12V 踏实了

hred9D

uuyyhhjj 发表于 2025-6-21 11:54
真是怪像，接口不行开始怪人了，修电脑的插多了不是正好证明这接口不是升级是一种退步吗 ...

接口改16pin可以看成是退步，不负责任的把插拔风险转移给消费者。

现在的显卡，接口变小了，体积膨胀了，功耗如此的高，做的就是一块大大的砖头的样子，有一点像30年前的大哥大手机。

哪一天显卡能够做得来很体积小，功耗低，才是成功的产品，现在说老黄的产品是粗制滥造的东西，可以说是不为过！

fureiya611

没事一天烧什么机呢？ 卵子疼?

sai7

看了我的16pin是12.3v

privater

张哥的电源经常插拔不同的显卡，比较松也是正常的，里面的触点估计都磨成针了

x5774179

600W.12v电压.电流有50A.要配10平方的铜线.靠这小小的插头怎么不发热

凋零D

主要张哥修那张5090FE和后面的夜神超龙也没间隔多久。
5090FE那会用的肯定也不可能是新线，一样是同一根用了很多次的线

万病不侵

5090我用老16PIN插好多次才能达到最理想化，每次都插紧了。但接口温度还是70多度
定制的线还没到 到时用新12V 2X6看看

PPXG

fureiya611 发表于 2025-6-21 12:08
没事一天烧什么机呢？ 卵子疼?

打游戏跑满功耗一样这样啊

zs009

看了张哥热成像那二张卡，感觉这种温度用着真的很危险，不是接口烧就是镕，最极端有可能起火。
买5090的大佬们用着可放心。
但我感觉只要电源线材是比较好的，插紧了看下中间没很明显缝隙应该就可以了吧，为什么不搞个有小卡扣那种，插进去到位就卡住了，N卡没那个扣住的，电源线上面倒有一个扣住的凸点。

PPXG

zs009 发表于 2025-6-21 17:40
看了张哥热成像那二张卡，感觉这种温度用着真的很危险，不是接口烧就是镕，最极端有可能起火。
买5090的大 ...

16pin本来就有小卡扣啊

Mashiro_plan_C

16pin对比仅在30系fe和一些oem卡上用的12pin安全性是倒退的

gyt7709

卡设计上的不足不应该要电源线来背锅，反思其他显卡为什么不需要这么做只有5090要这么做？

s18sshoot

hred9D 发表于 2025-6-21 12:01
接口改16pin可以看成是退步，不负责任的把插拔风险转移给消费者。

现在的显卡，接口变小了，体积膨胀了 ...

既要性能高又要功耗低，怎么可能，现在工艺制程基本到顶了

Flanker

Mashiro_plan_C 发表于 2025-6-21 18:26
16pin对比仅在30系fe和一些oem卡上用的12pin安全性是倒退的

板卡电路设计的锅硬要甩给一个接口，16pin放30系上那不要太安全

menuu

话说 这种16p接头的耐热设计是多少 ？ 105度？
电流是知道不应超过9.2A

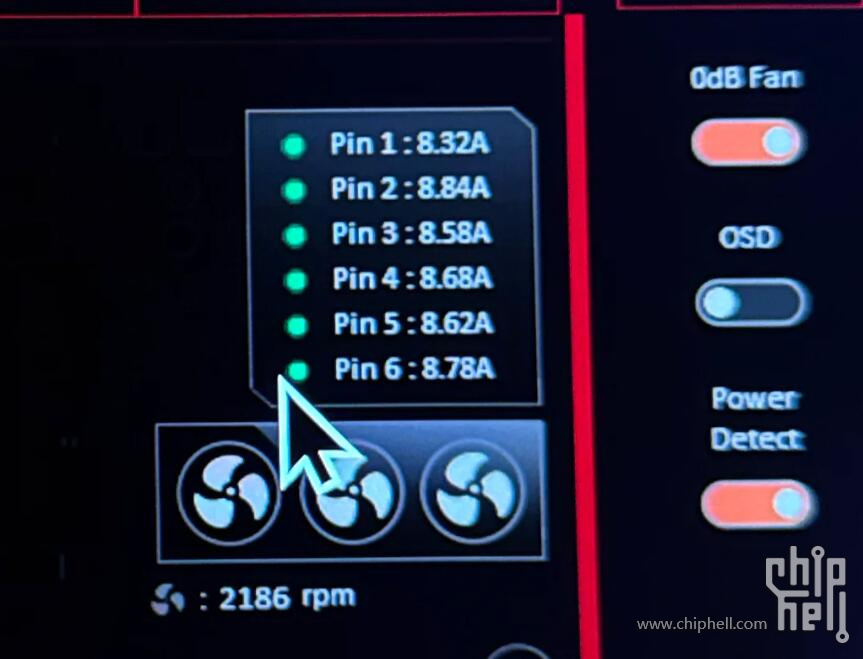

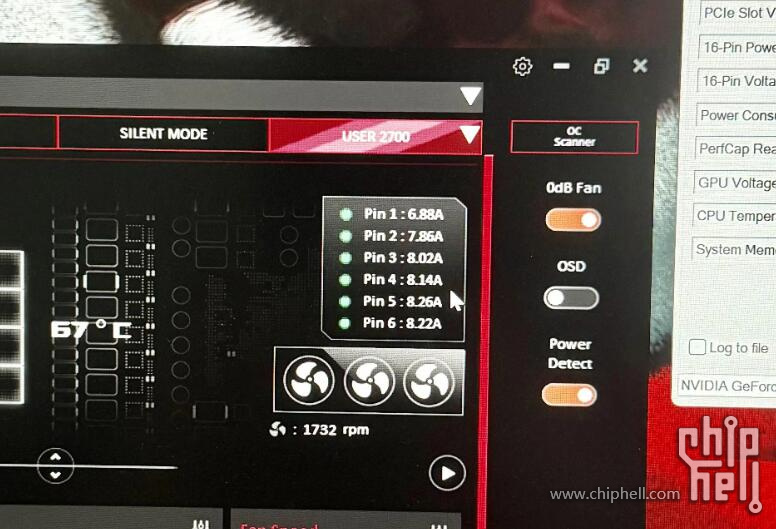

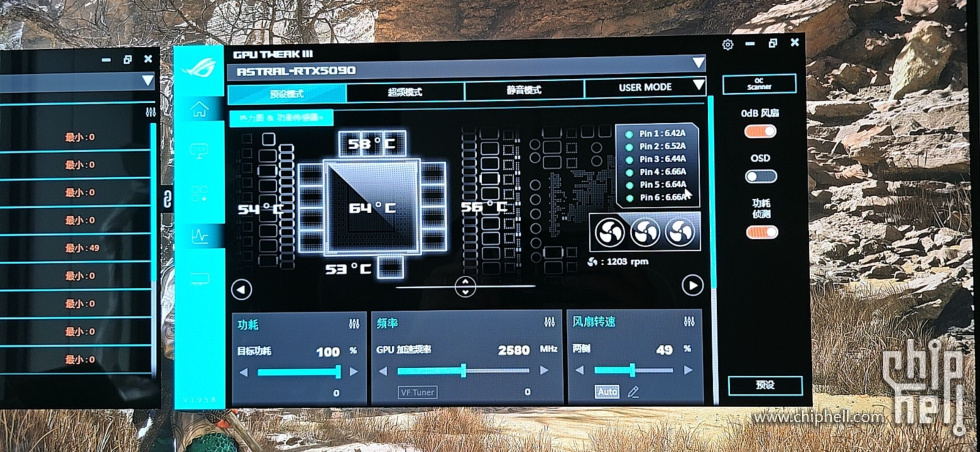

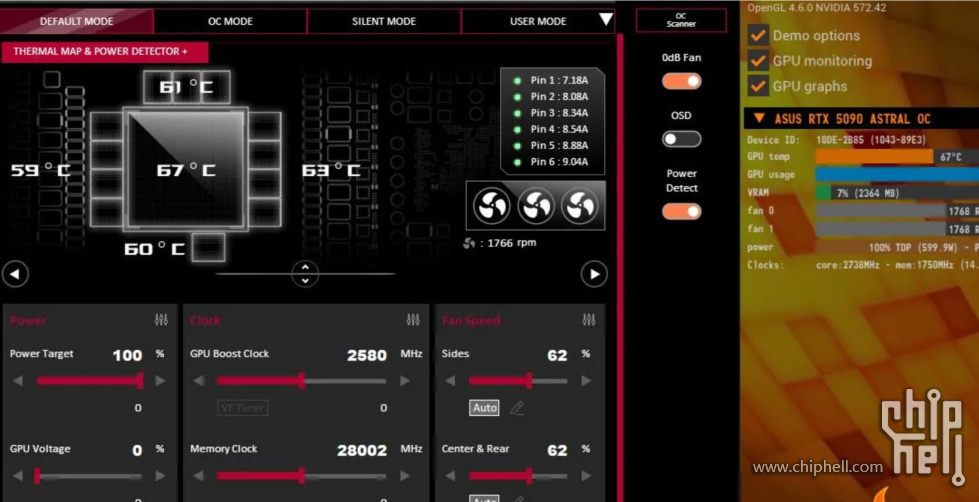

扒了些美国贴吧上的正常的夜神电流截图

Mashiro_plan_C

Flanker 发表于 2025-6-21 18:46
板卡电路设计的锅硬要甩给一个接口，16pin放30系上那不要太安全

30系fe的12pin有电流均摊你说40和50系有没有呢……

fureiya611

PPXG 发表于 2025-6-21 15:57
打游戏跑满功耗一样这样啊

不一样的 4090跑甜甜圈 450W可以顶满 但是玩游戏 也就300出头
