手提小钢炮，机械大师 C26 + 微星 B850M 迫击炮 + 索泰 5070 SOLID OC 装机展示

luo · 发表于 2025-6-30 17:00

本帖最后由 luo 于 2025-6-30 17:00 编辑

前言

今天装一台手提小钢炮，选用了机械大师 C26 机箱，延续了机械大师一贯的设计风格，机箱体积为315 × 158 × 266 mm（长×宽×高），13.3升，标配金属提手，支持MATX规格主板，风冷散热器支持到135mm，水冷散热器支持240规格，显卡最长支持到310mm。机箱采用双层结构，多面可拆，方便安装和维护。此次装机硬件平台为R7 9700X + B850 + RTX 5070，主板搭配了微星 MAG B850M MORTAR WIFI 迫击炮，功能实用，用料扎实，内存搭配使用了宇瞻暗黑女神 NOX DDR5 6400 16GB × 2，显卡选用了索泰 GEFORCE RTX 5070 12GB SOLID OC，固态硬盘使用了宇瞻 AS2280Q4X 1TB，散热方面选择了风冷方案，使用了机械大师 KK135，电源选用了酷冷至尊 V SFX 850 GOLD ATX3.1 金牌全模组电源，采用全日系电容，支持风扇启停，带有10年质保，3年免费换新。

配置清单：
处理器：AMD 锐龙 7 9700X
主板：微星 MAG B850M MORTAR WIFI
内存：宇瞻暗黑女神 NOX DDR5 6400 16GB × 2
显卡：索泰 GEFORCE RTX 5070 12GB SOLID OC
固态硬盘：宇瞻 AS2280Q4X 1TB
散热器：机械大师 KK135
风扇：机械大师 Kaka lock S9A × 3
风扇：机械大师 Kaka KL120
电源：酷冷至尊 V SFX 850 GOLD ATX3.1
机箱：机械大师 C26 月光银 Air

整机展示

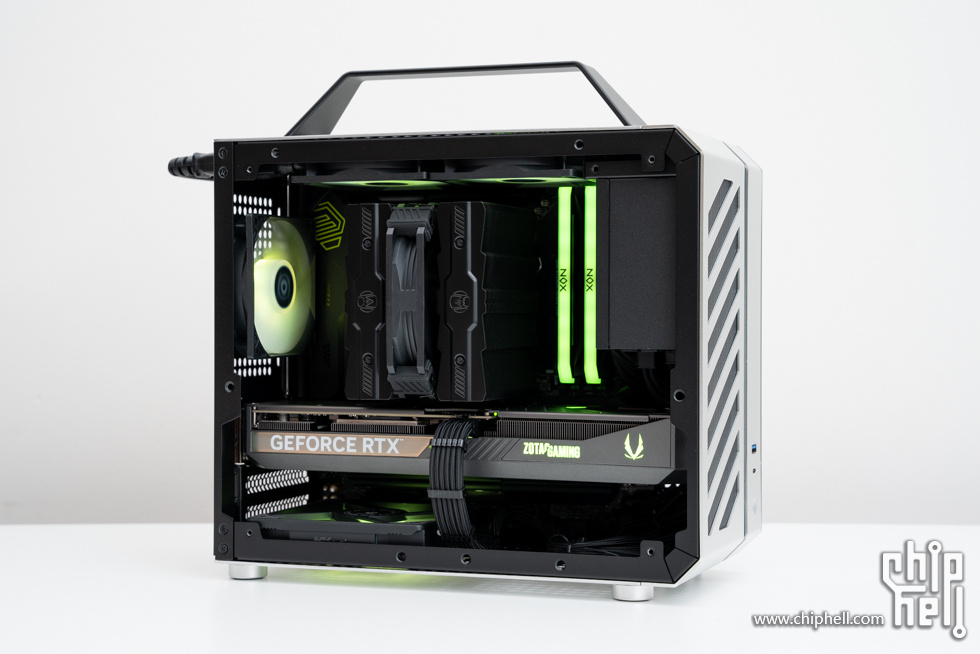

主机多角度展示。

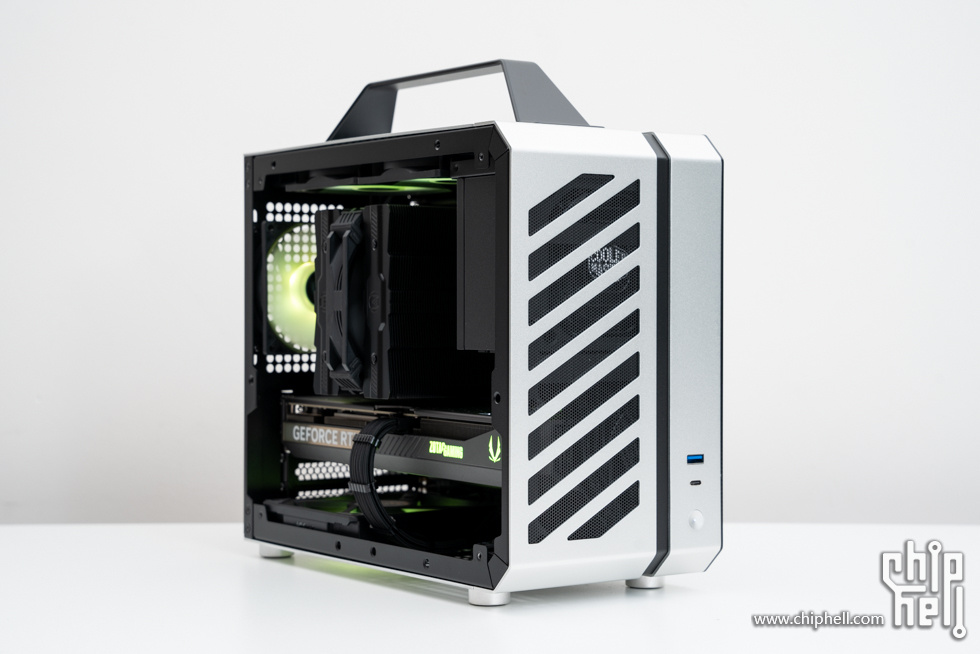

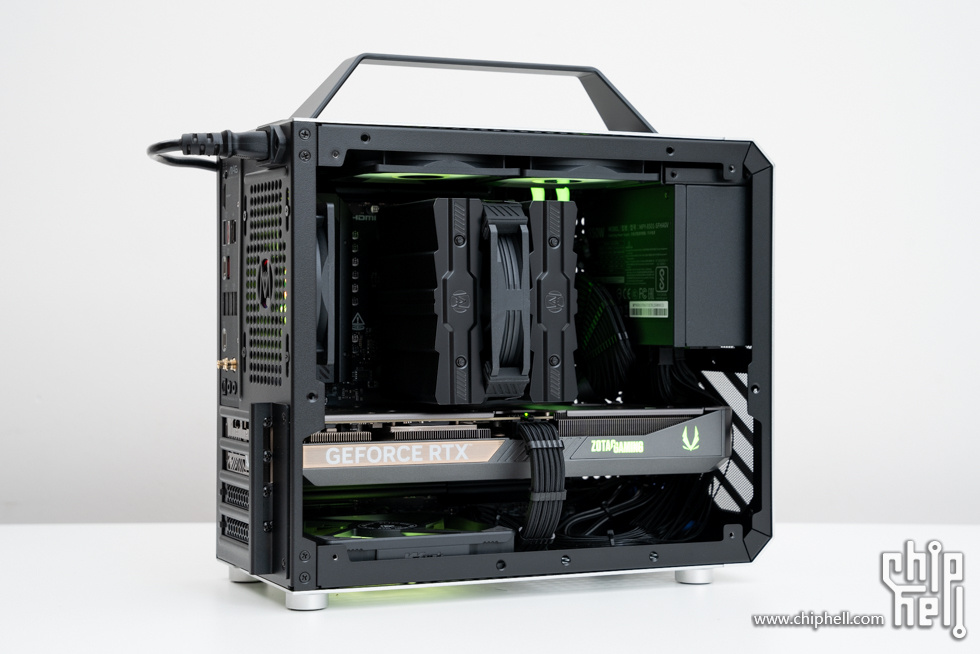

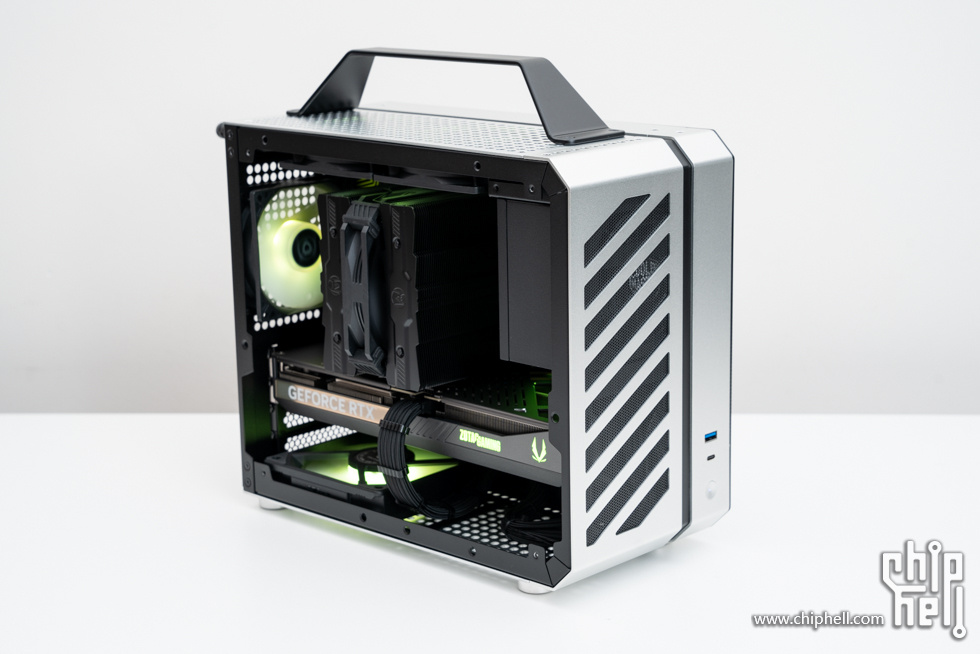

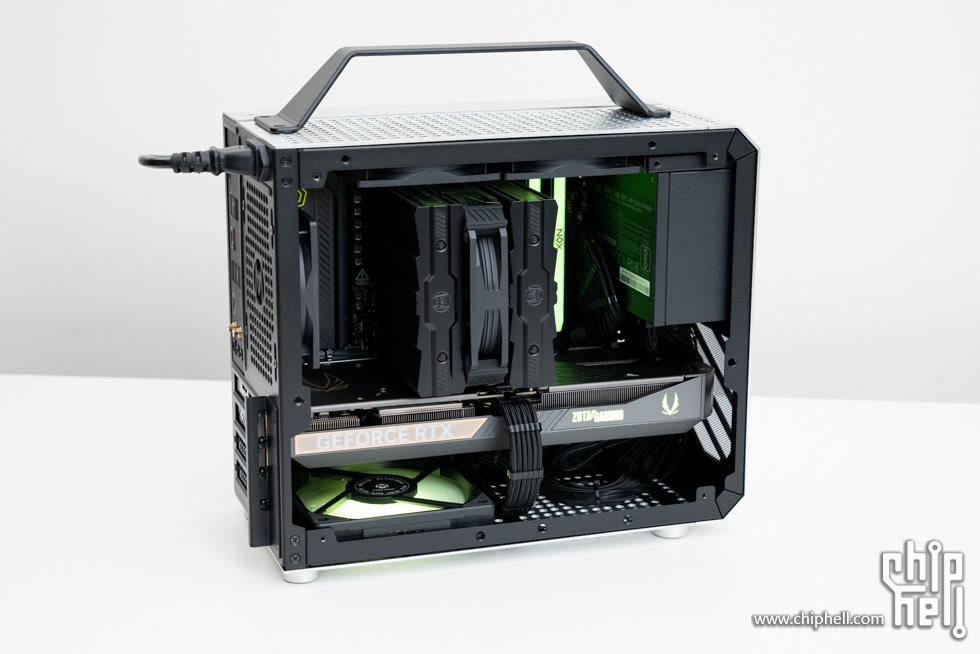

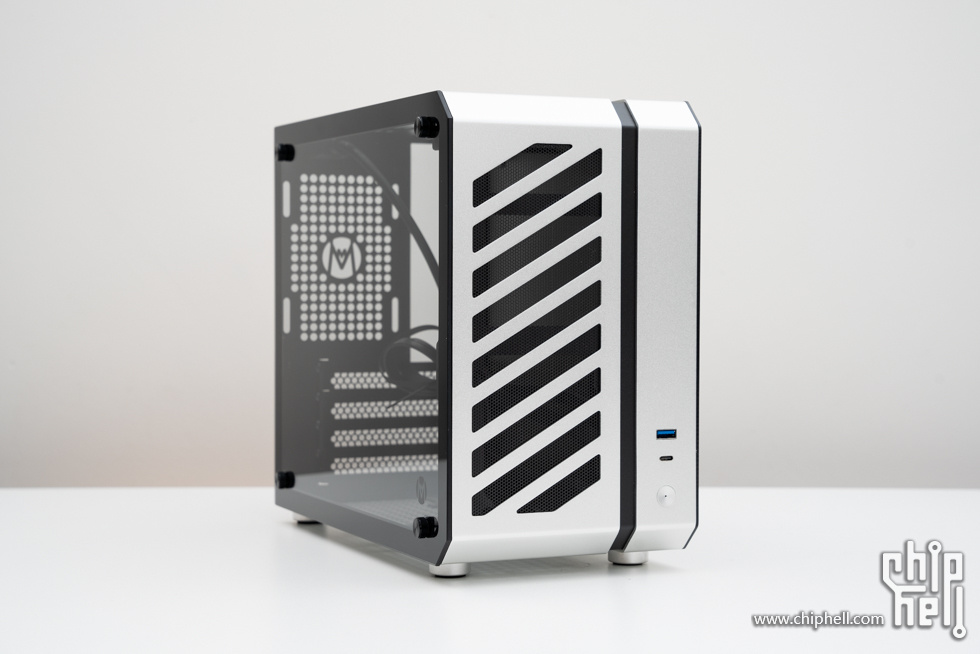

45°视角。

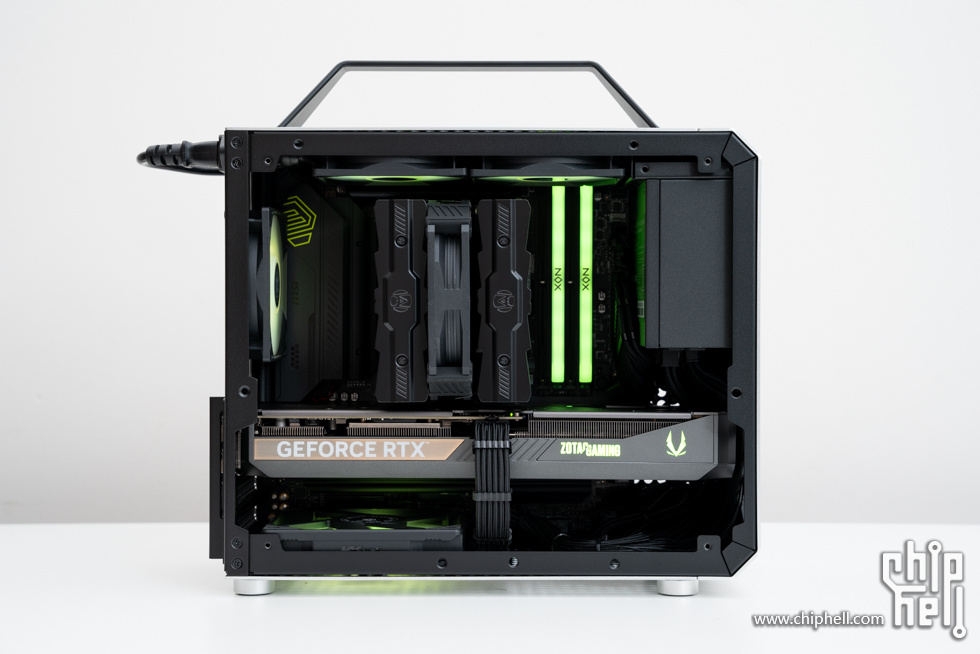

主板侧展示。

侧后方视角。

俯视角度。

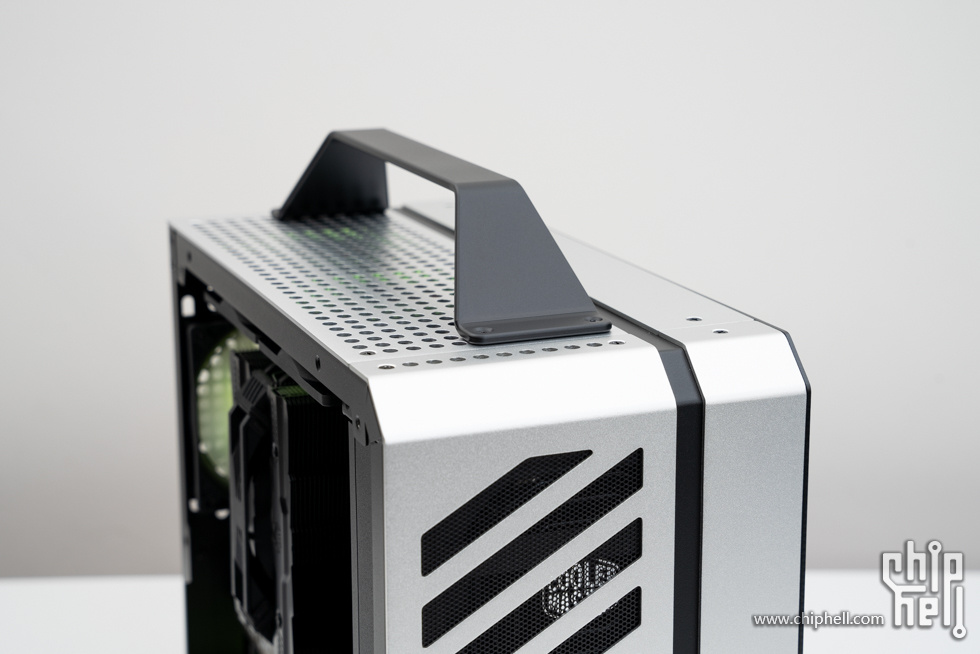

机箱顶部可以安装提手，方便携带。

前面板细节。

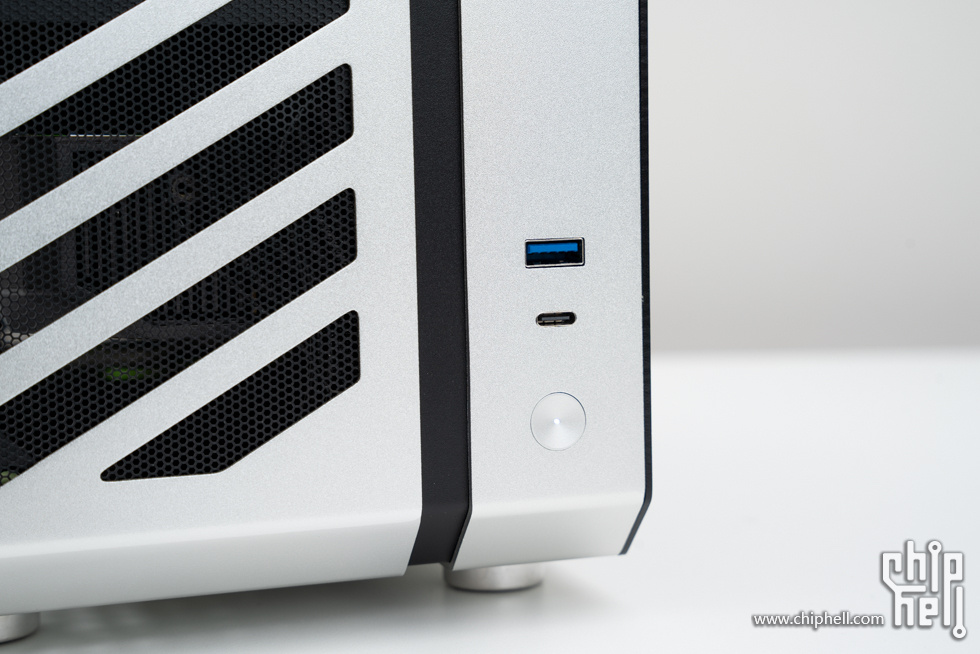

前置按钮及接口，从上到下依次是USB 3.0 × 1、Type-C 10G、金属开机按钮。

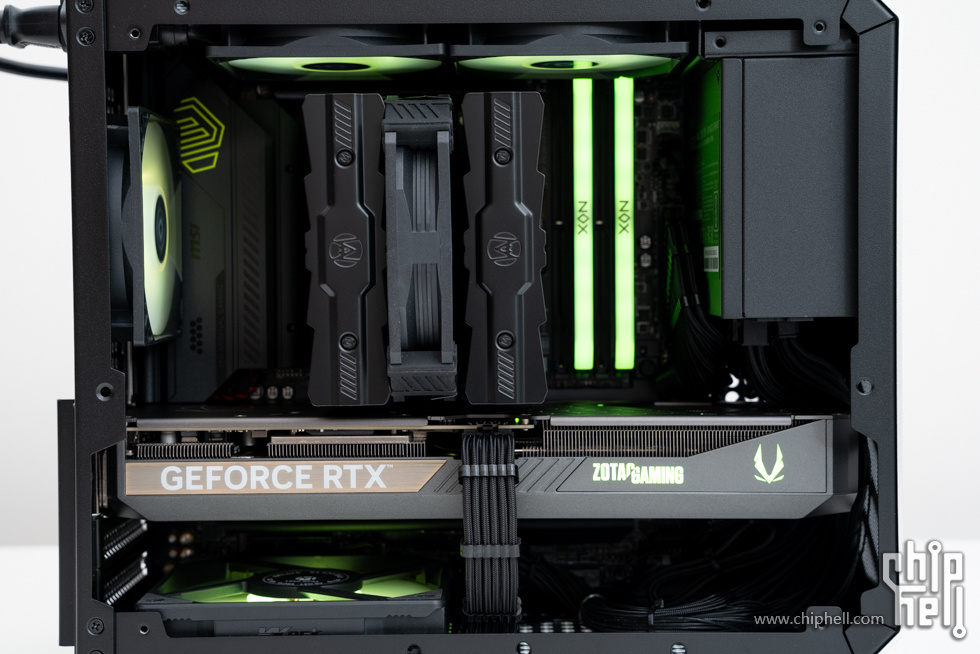

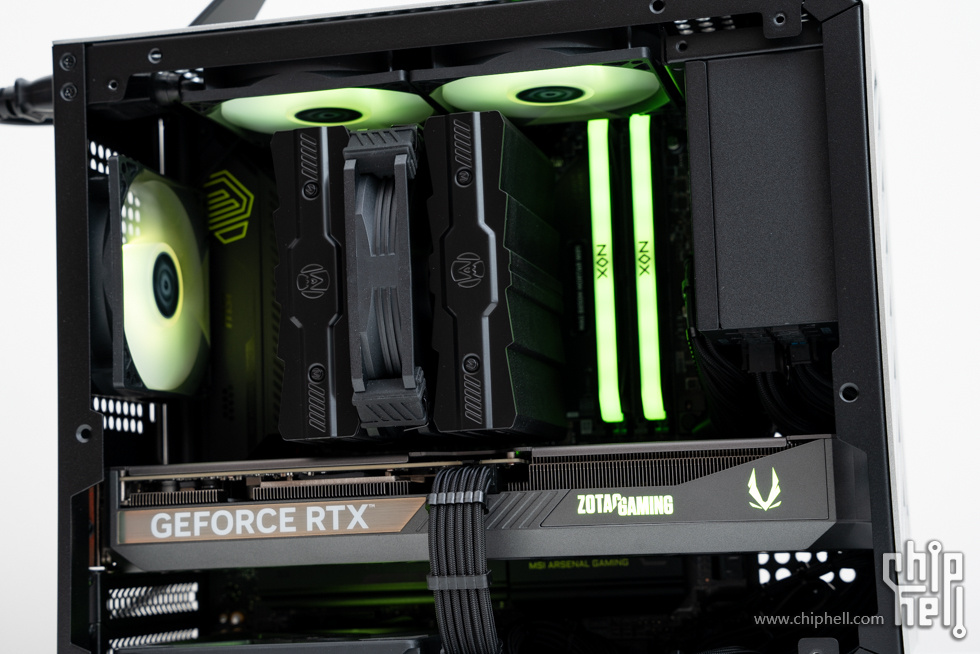

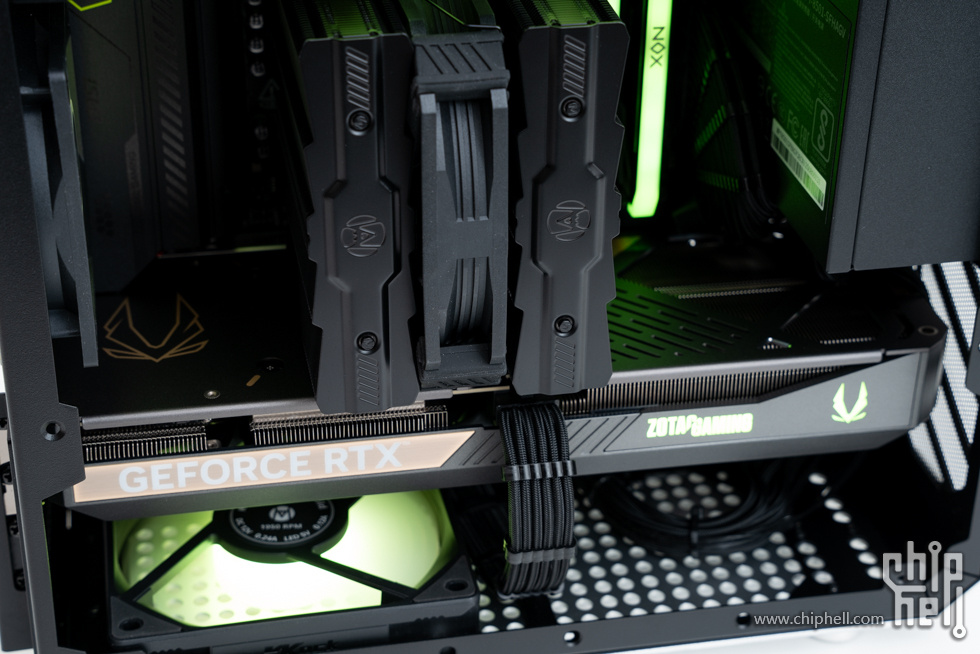

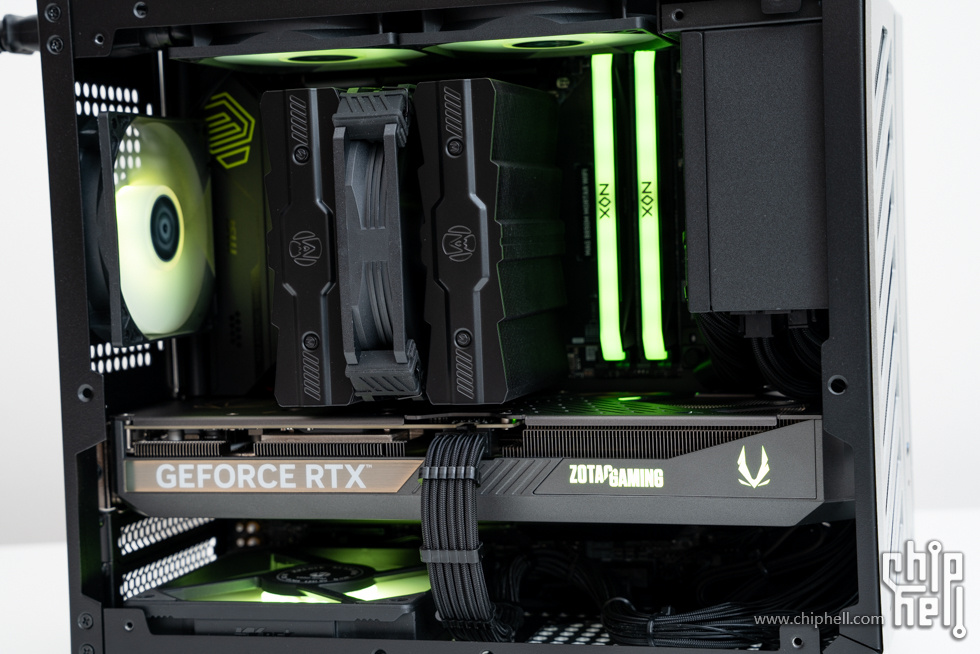

机箱内部主要硬件展示。

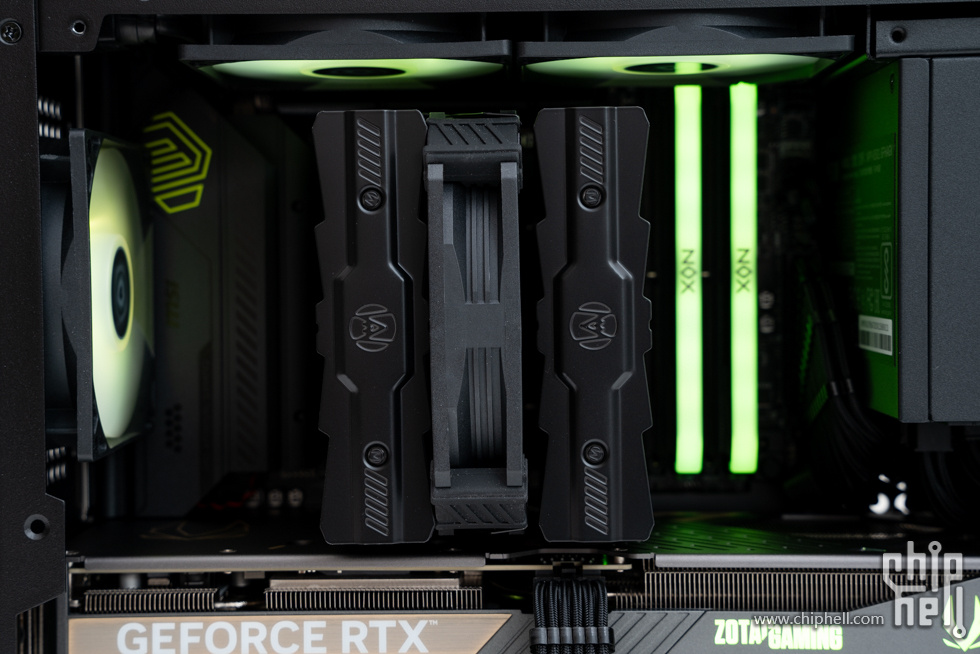

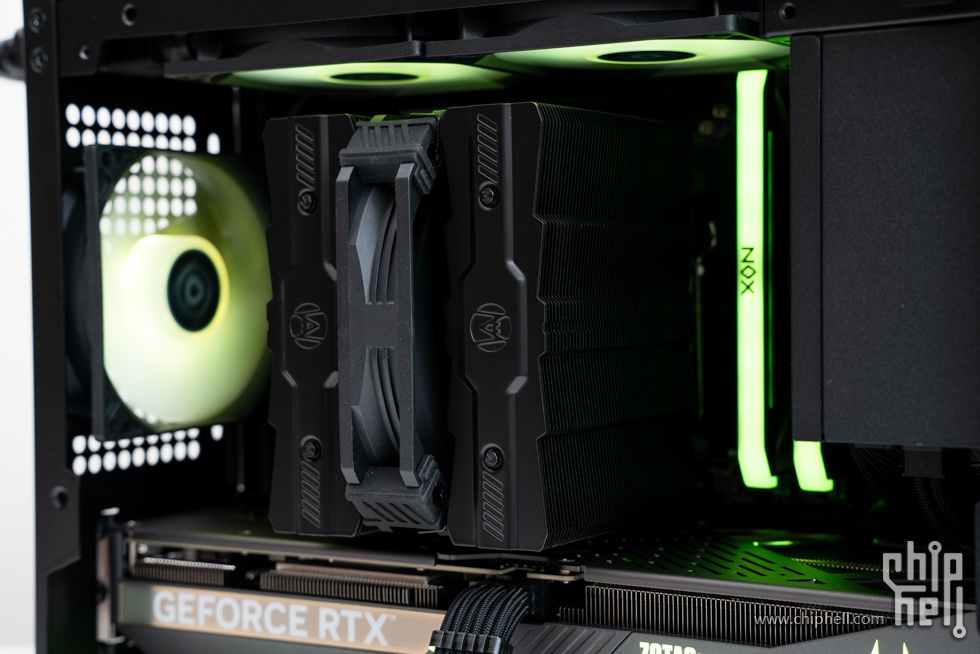

机械大师 KK135 风冷散热器。

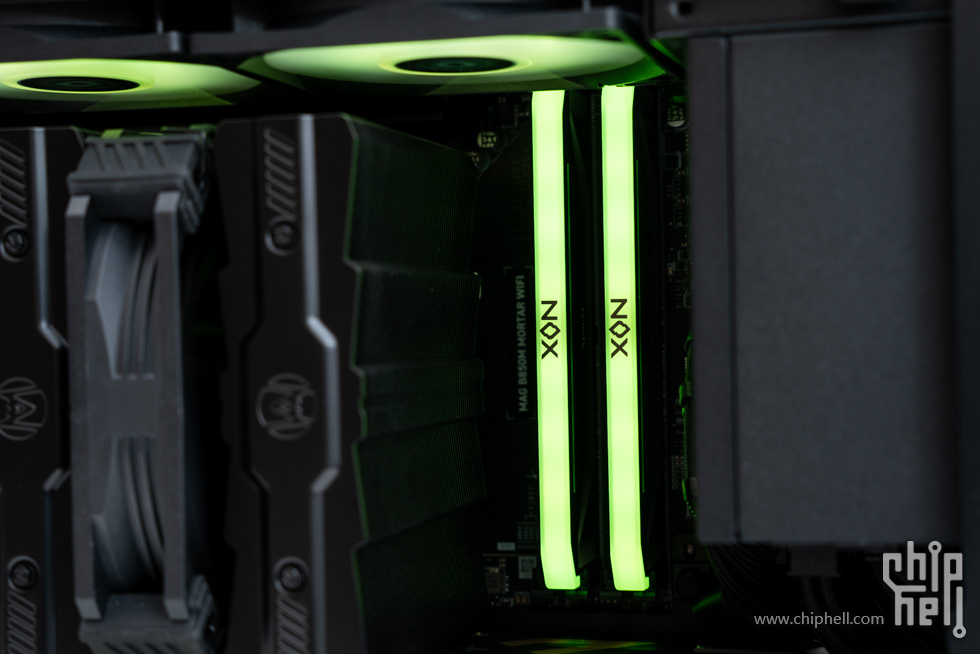

暗黑女神 NOX 内存灯效。

主板接口保护罩上的MPG logo。

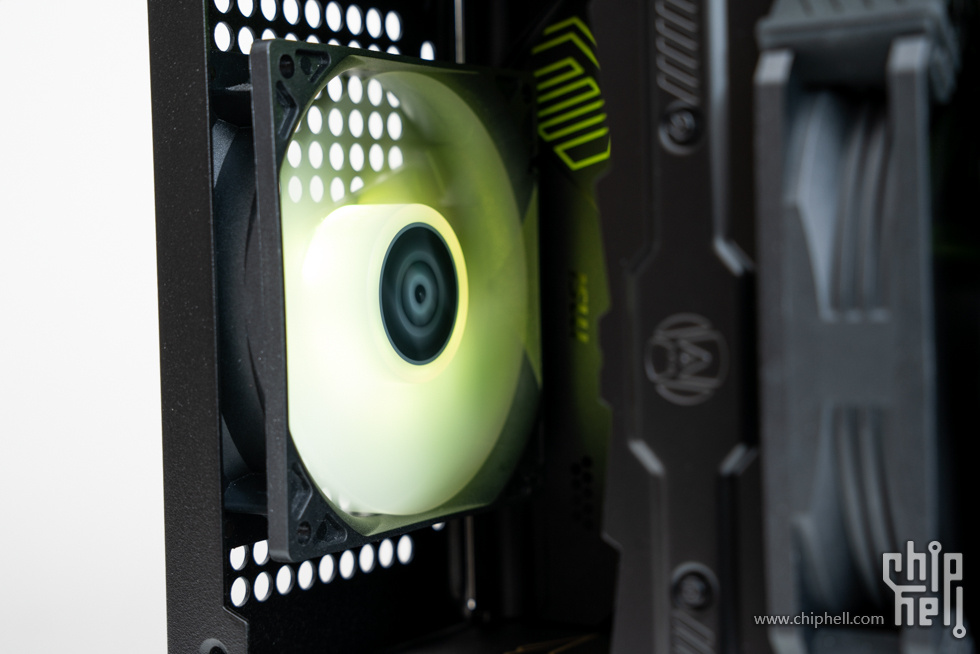

机箱尾部风扇，采用了机械大师 Kaka lock S9A 风扇，灯效还不错。

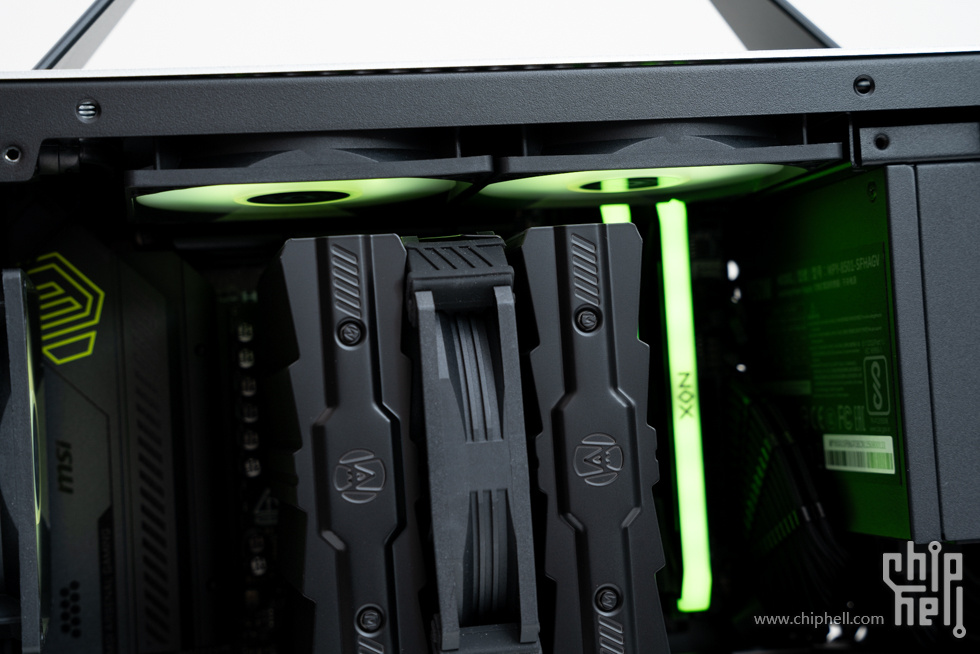

机箱顶部安装2把机械大师 Kaka lock S9A 风扇。

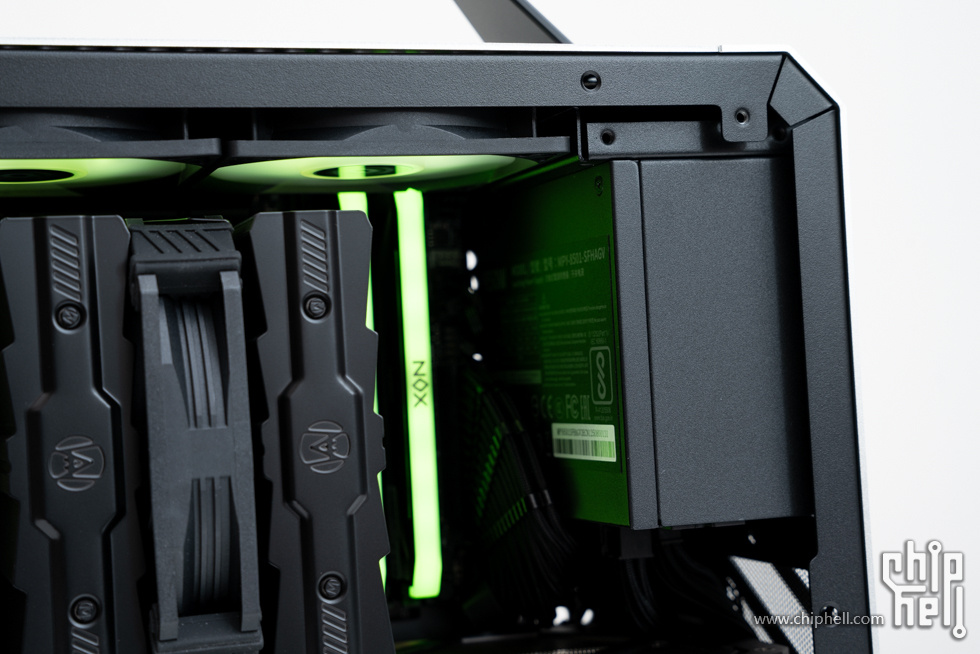

机箱前部的电源位。

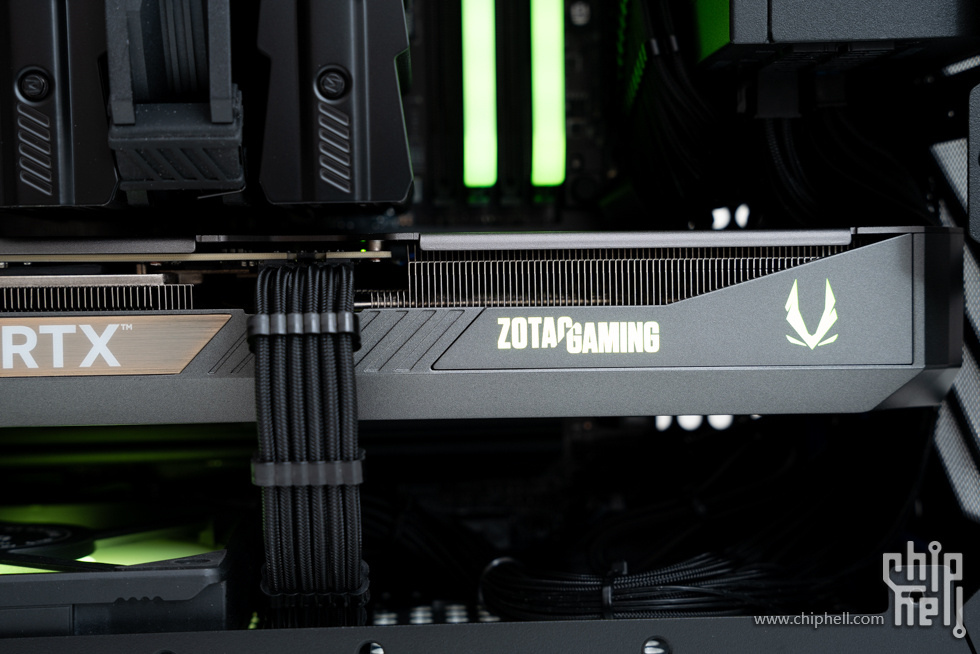

显卡部分，索泰 GEFORCE RTX 5070 12GB SOLID OC。

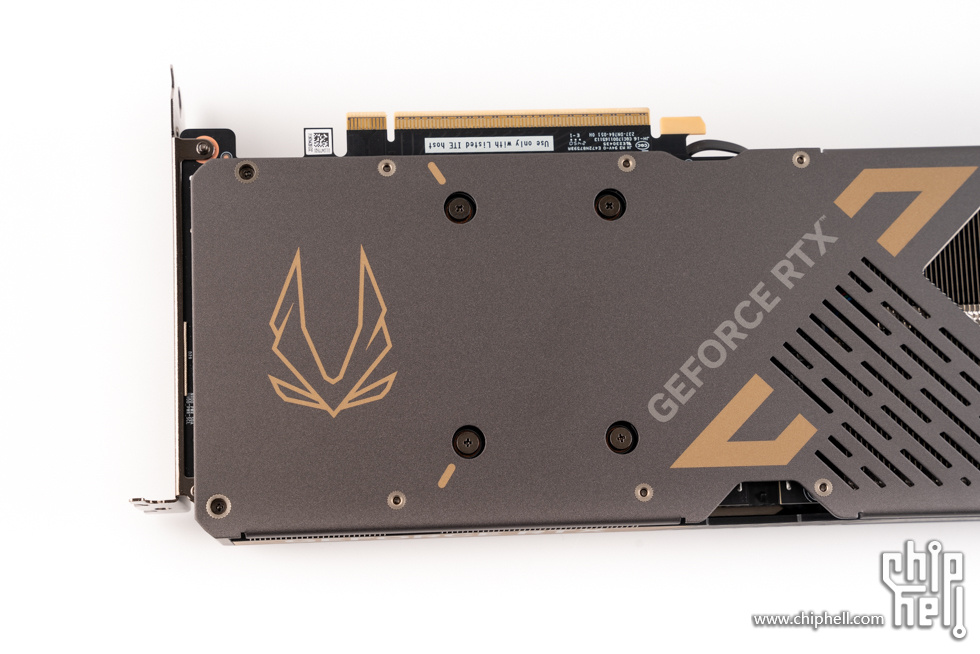

金属材质的显卡背板。

GEFORCE RTX 字样。

右侧为型格 ARGB 信仰灯，提供充满活力的 1600 万色彩及多种动态光效。

显卡背板细节。

显卡前部的贯穿开孔设计，增强散热效能。

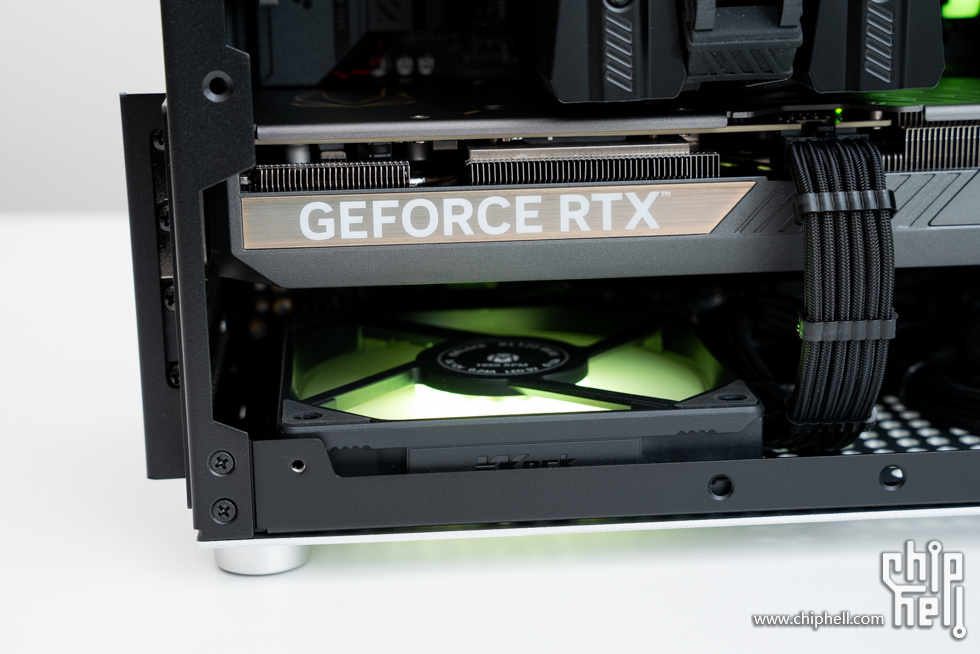

机箱底部的机械大师 Kaka KL120 进风风扇。

配件展示

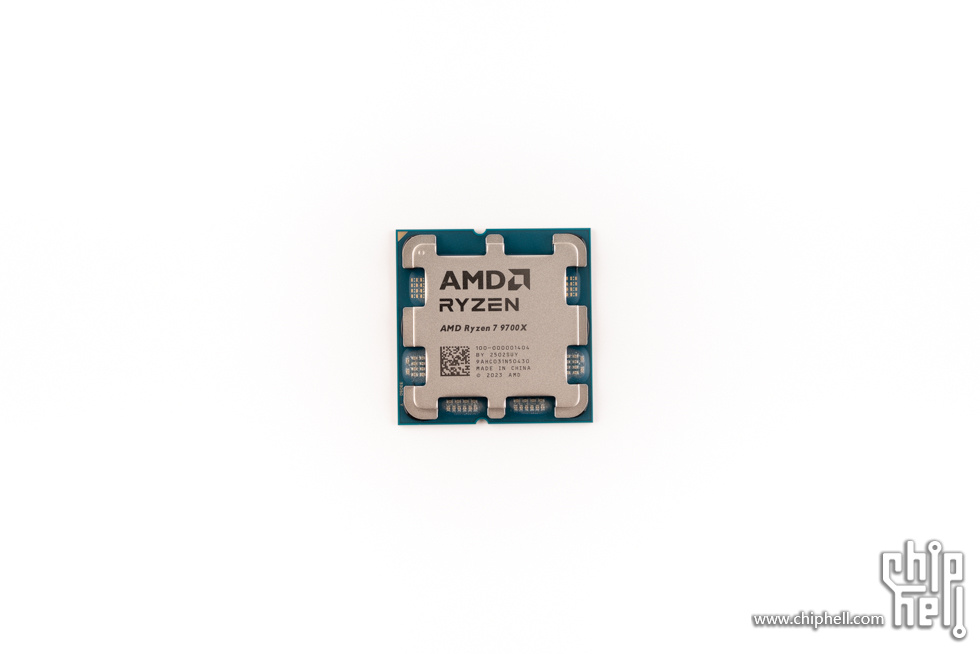

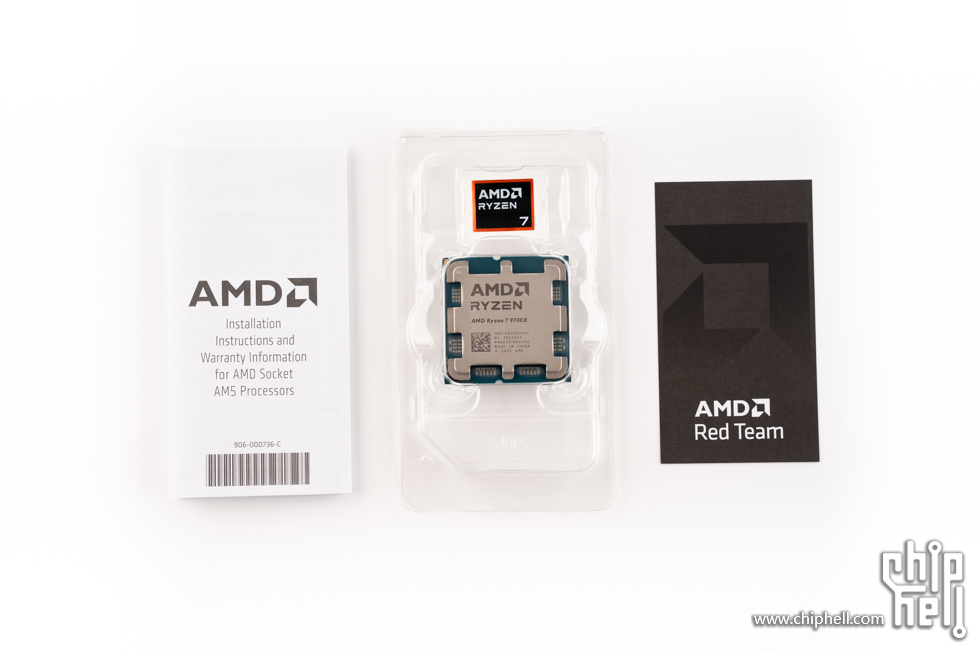

AMD 锐龙 7 9700X。

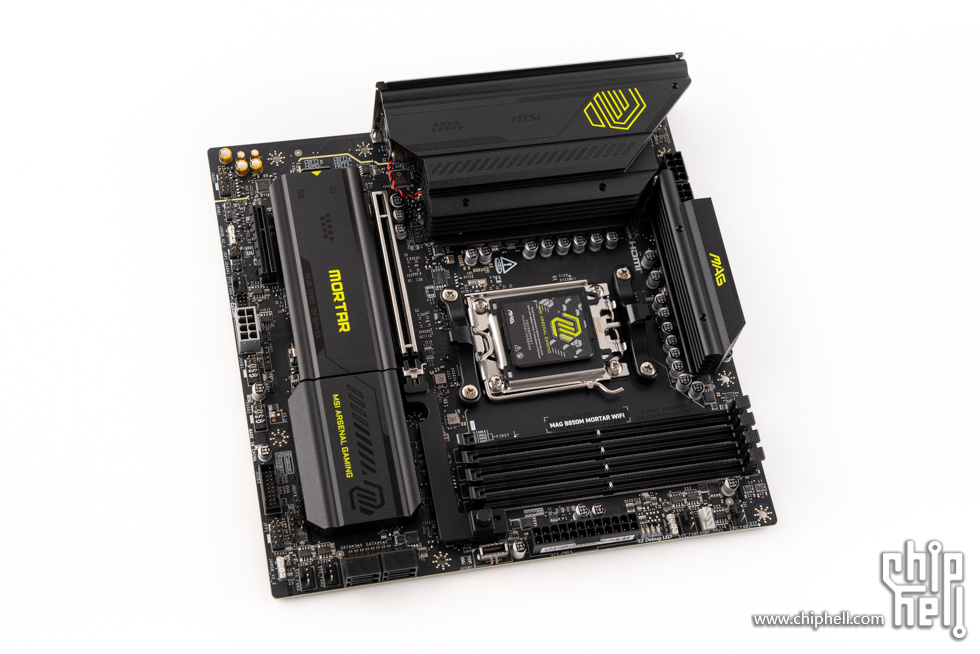

微星 MAG B850M MORTAR WIFI 主板正面，标准MATX板型，一改之前AMD平台迫击炮的全黑风格，采用绿黑配色，柠檬绿色让人眼前一亮，主板在VRM、M.2插槽、芯片组等位置都覆盖了散热装甲，并辅以柠檬绿装饰图案及印刷文字，更贴合军火风格。

主板背面，黑色PCB，表面处理非常干净，焊点饱满。微星 MAG B850M MORTAR WIFI 主板保持了一贯的用料，采用8层服务器级别PCB，并且标注了机箱螺丝锁点须避开的位置。

全黑的全覆盖VRM散热装甲，表面采用了磨砂工艺，中间印有微星logo，右侧有柠檬绿色的MAG logo。

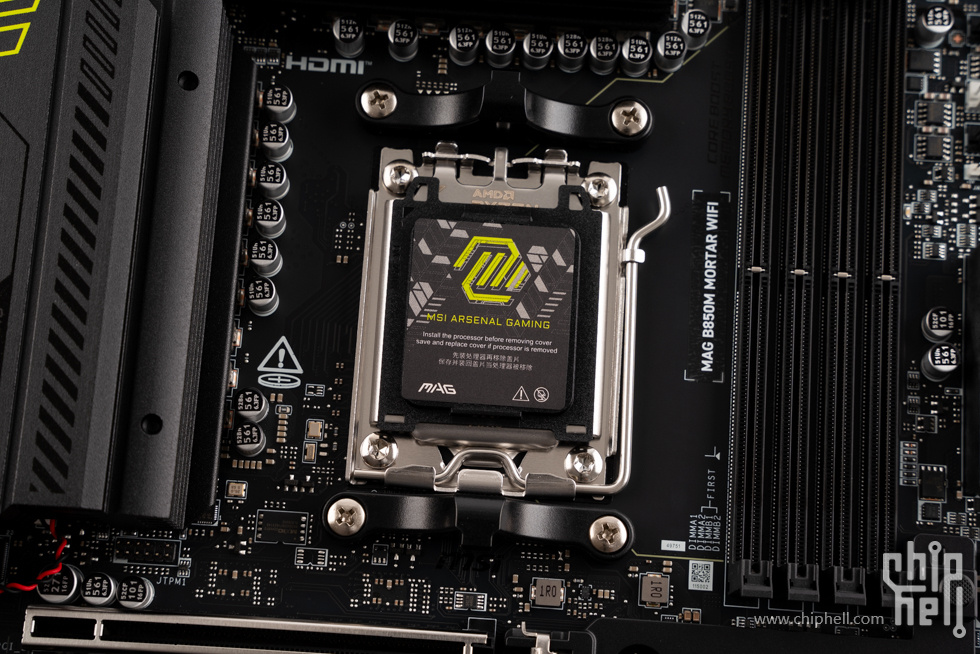

CPU插槽保护盖，上方有MAG系列logo。

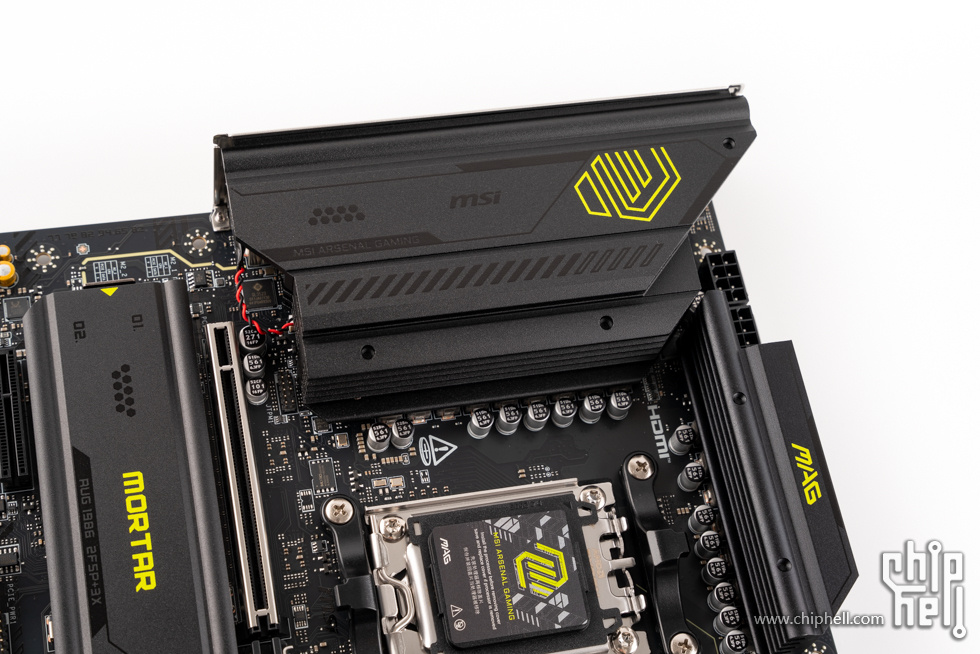

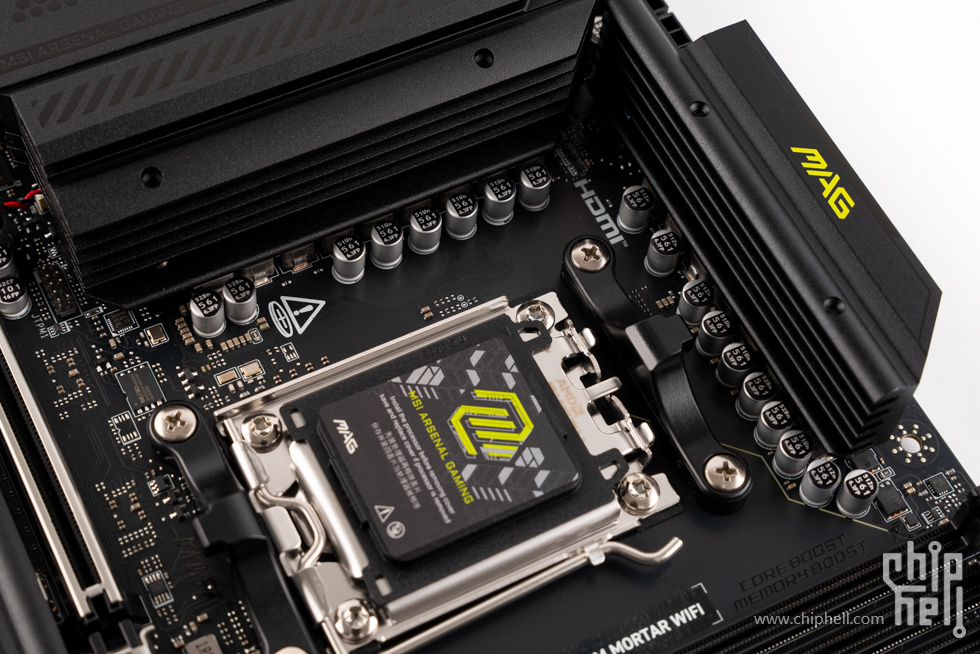

供电部分，采用12(60A)+2+1路智能供电，充分发挥锐龙9000系列处理器的性能潜力，主板采用8层服务器级PCB/2oz加厚铜，能提供可靠的性能表现。

上方的散热片印有MAG字样，右侧带有格栅式开槽，增加散热面积。

双8Pin CPU供电接口。

4条DDR5内存插槽，原生最大支持5600MHz，可超频至最大8200+MHz，容量最大可安装256GB(4*64GB)，支持XMP 3.0超频档以及AMD EXPO超频档认证。利用微星独家BIOS功能，释放内存性能，至高提升22%。

主板下半部分，PCIe 5.0 显卡插槽在第一槽位置，支持快拆，下方为M.2冰霜铠甲，支持免工具拆装，单手即可更换SSD。

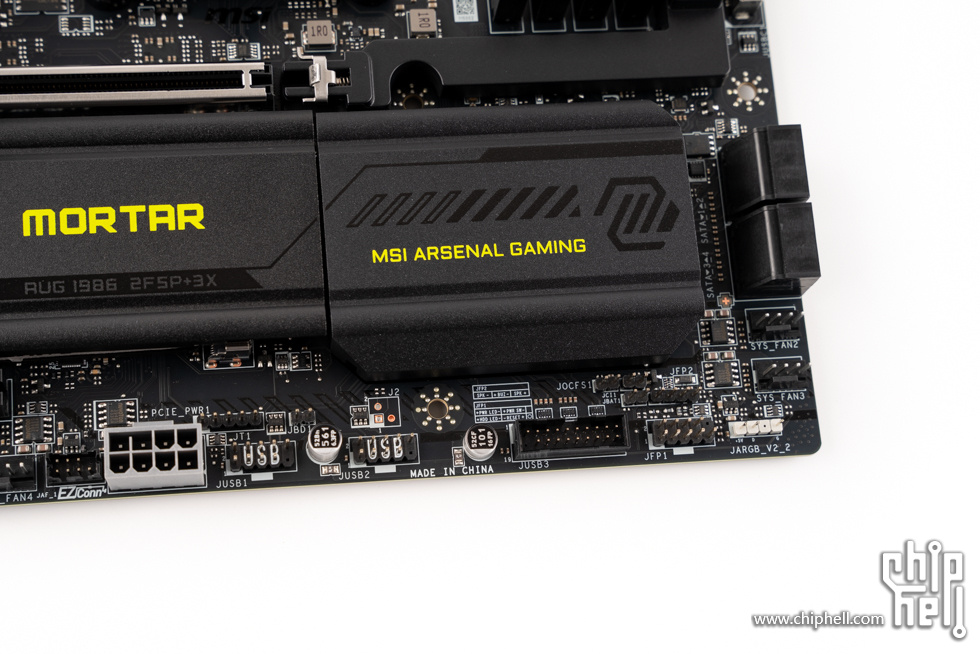

独立的芯片组散热模块，表面有印有装饰纹路和MAG logo，下方印有“MSI ARSENAL GAMING”字样。前置USB 5Gbps 19Pin接口位于主板下方。

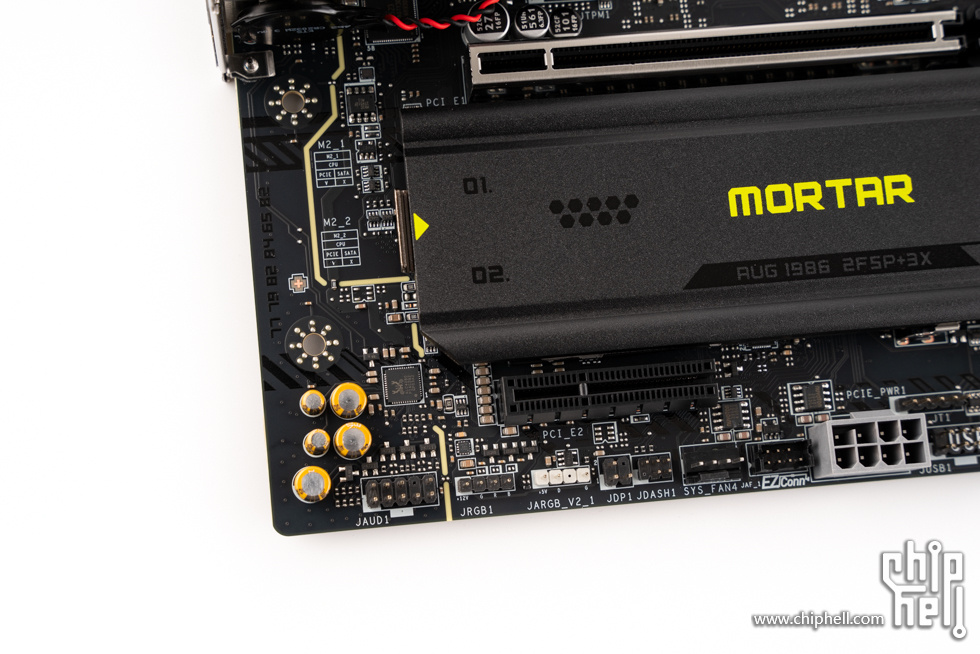

音频部分，采用Realtek ALC4080 Codec 芯片，配备了多颗尼吉康音频专用滤波电容，支持Audio Boost 5技术，提供7.1声道。

主板后部I/O接口方面，提供1个CMOS清除键、1个BIOS回写键、1个HDMI 2.1接口、1个5G有线网口、3个USB 10Gbps Type-A接口、1个USB 10Gbps Type-C接口、4个USB 5Gbps Type-A接口、1个USB 20Gbps Type-C接口、Wi-Fi 7天线接口、2个3.5mm+1个S/PDIF光纤口音频接口组合。

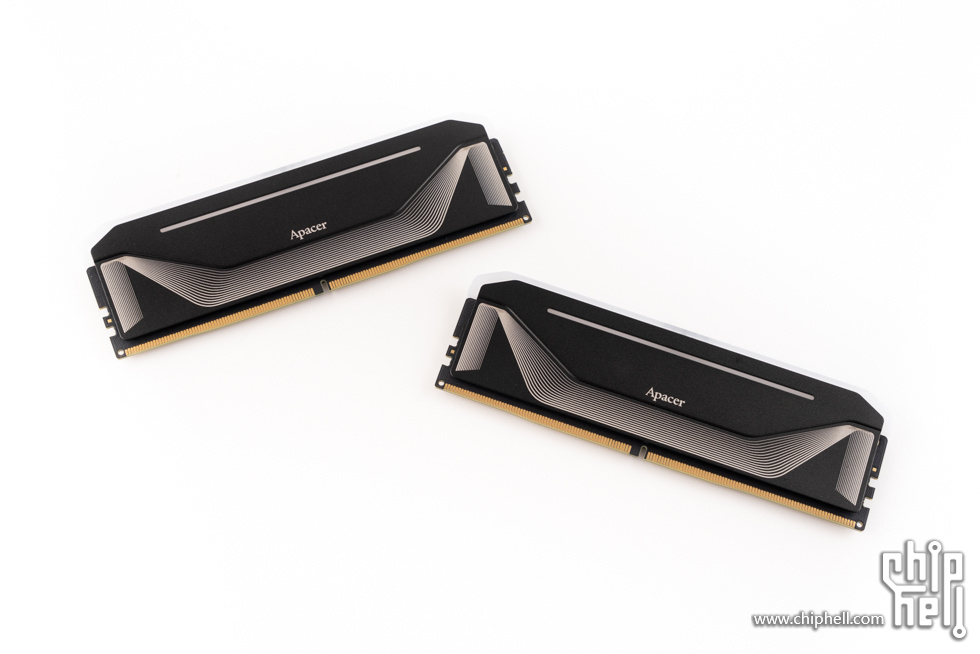

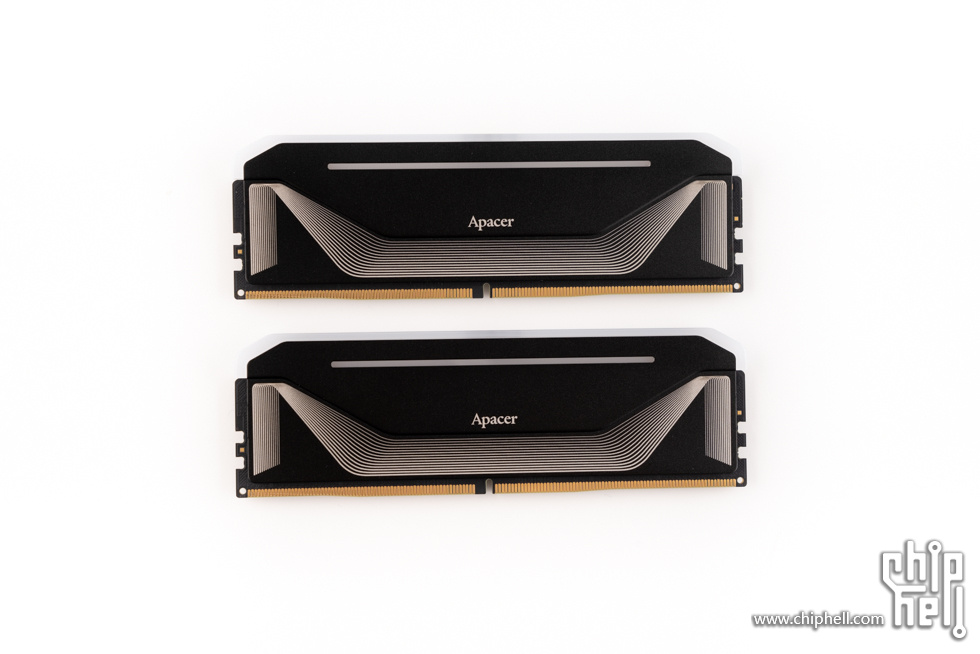

宇瞻暗黑女神 NOX DDR5 6400 16GB × 2 套装，内存本体，采用黑色散热马甲，上方有装饰条纹，中间印有宇瞻logo，整体上较为简约。

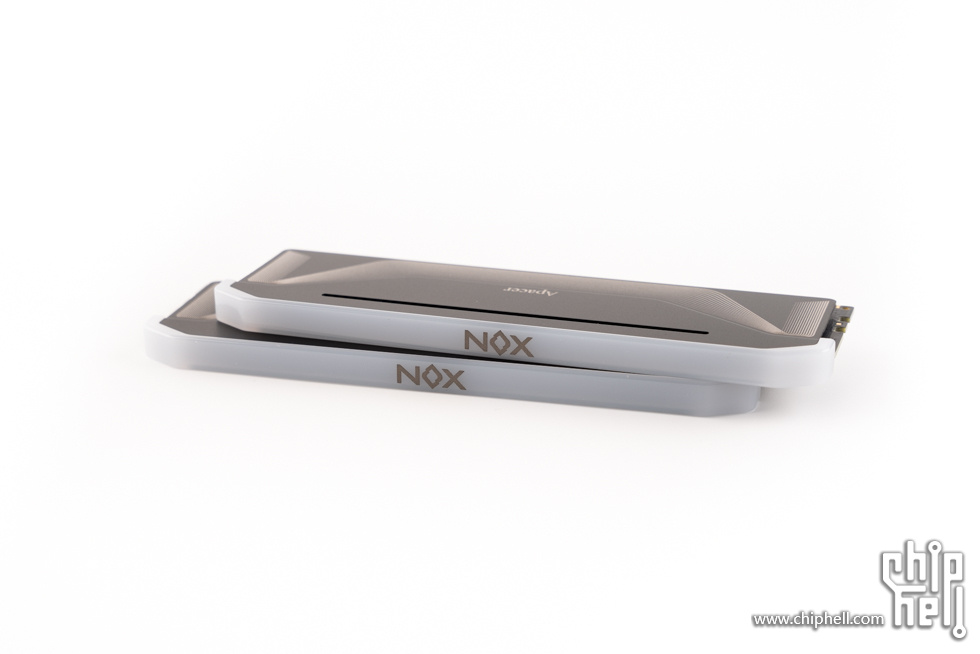

摆拍效果，外观较DDR4的暗黑女神 NOX有较大变化。

内存背面，设计上与正面一致，右下角贴有铭牌贴纸。

内存顶部的灯带较为宽大，中间有NOX字样。

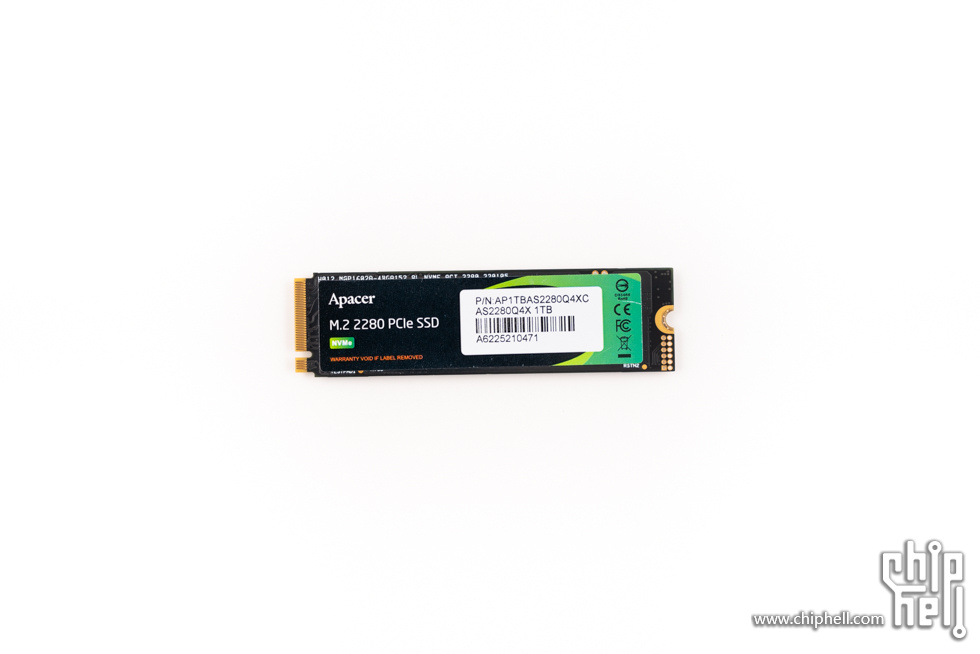

宇瞻 AS2280Q4X 1TB。

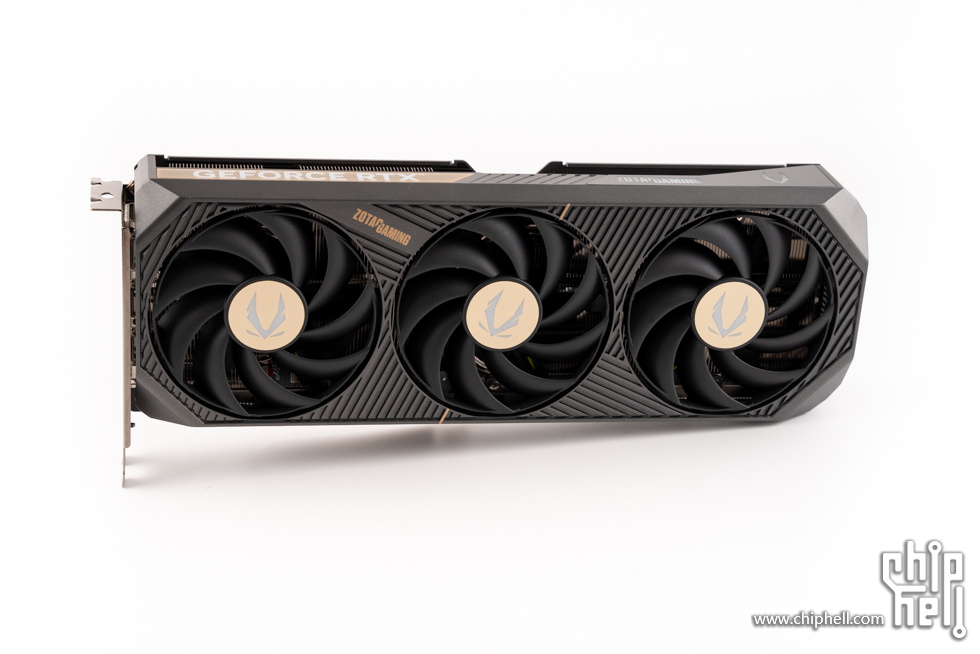

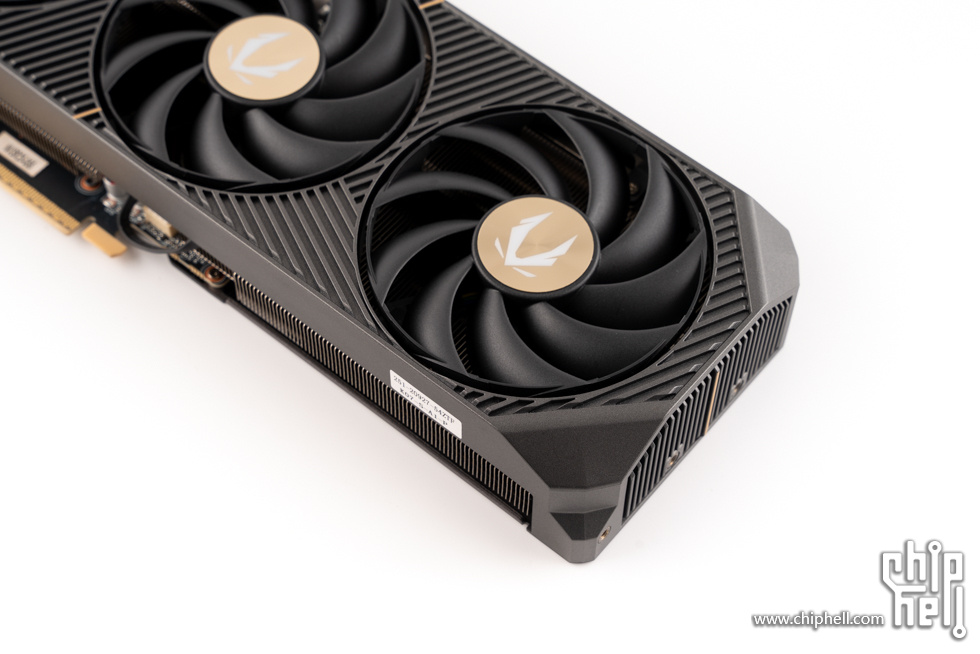

索泰 GEFORCE RTX 5070 12GB SOLID OC，作为新推出的SOLID系列，采用硬朗科技风设计，显卡尺寸为305mm × 117mm × 43mm，正面采用3风扇设计，风扇罩为深灰色，表面采用错落排列的栅条元素，构建出简洁而有序的韵律美，使显卡更具立体感。

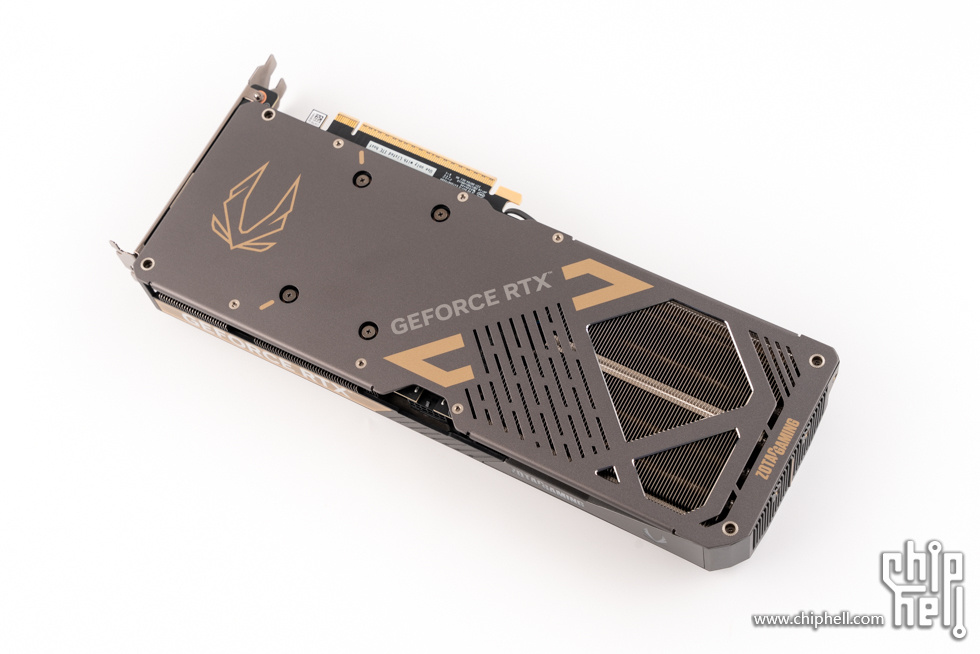

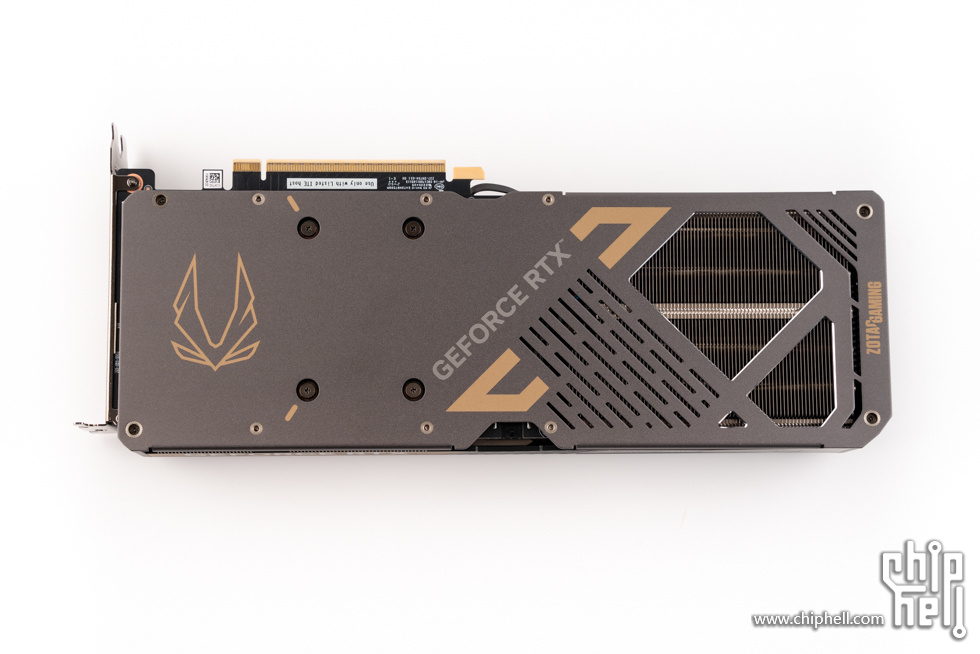

显卡背面，采用高强度合金材料铸形而成的金属背板，增加显卡结构强度，并能辅助散热，提升静电防护能力。

显卡顶部一览。

显卡立起来的效果。

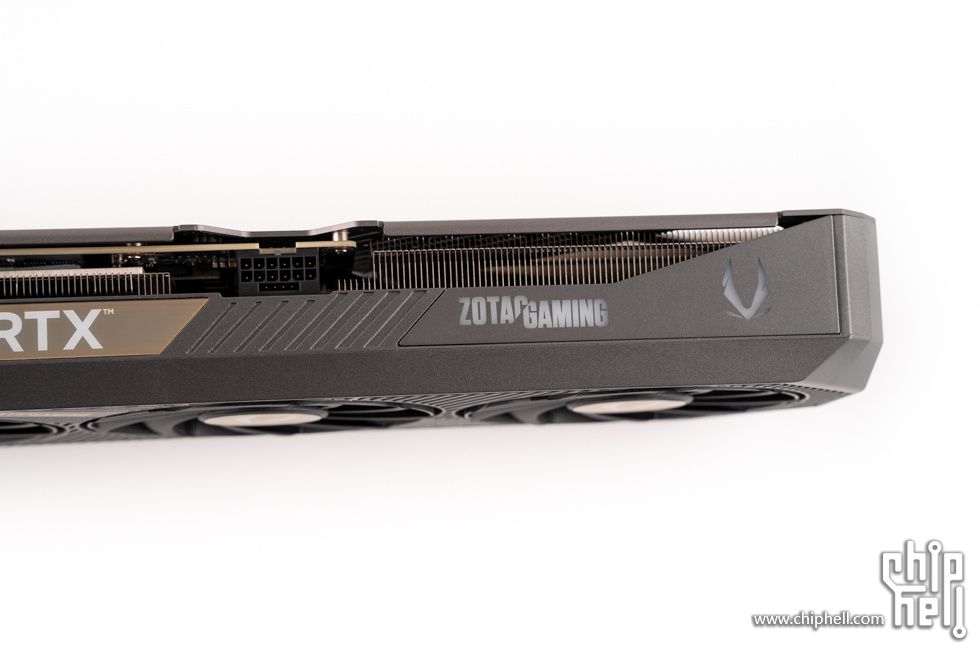

显卡顶部左侧的GEFORCE RTX字样。

右侧为型格 ARGB 信仰灯，提供充满活力的 1600 万色彩及多种动态光效。

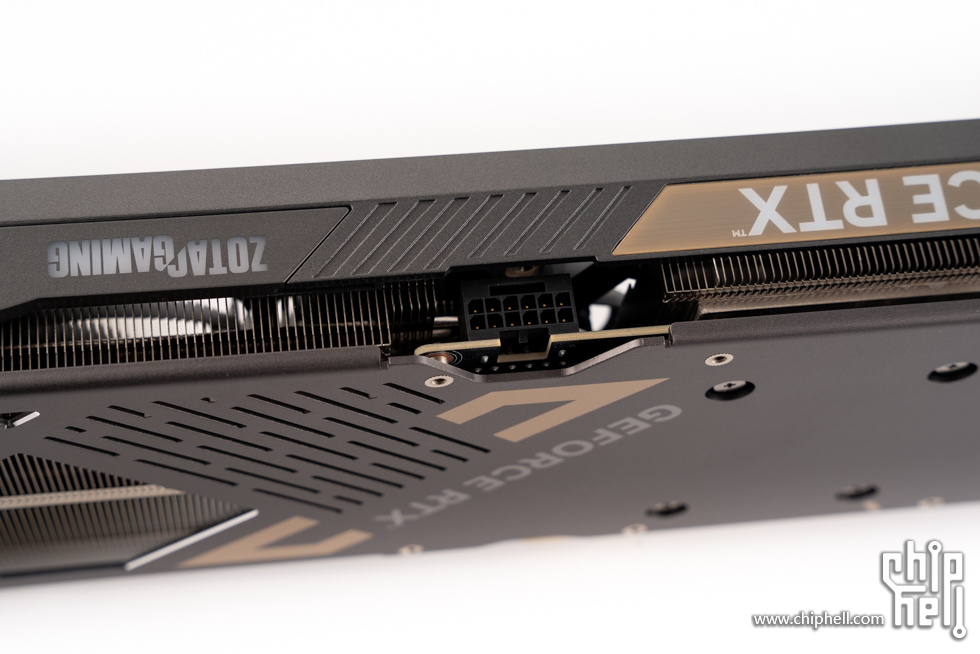

显卡采用ATX 3.1规范的12V-2x6电源接口，反扣设计，方便插拔更轻松。接口采用镀金设计，导电性更好，耐氧化腐蚀。

显卡采用ICE STORM 2.0 散热系统。风扇为环刃风扇，采用高强度新型复合材质，增加环形导流风罩，优化叶片曲率，增加结构稳定性，降低风噪，提升风量、风压和垂直风流穿透力，提升散热效率。镀镍复合热管，升级加厚高导热纯铜热管、更高导系数的导热介质，增加热管内壁脉络状导液沟槽密度，加大冷凝液与热管内壁接触面积，加快冷凝液导热循环。密集合金鳍片阵列并加长设计，增加与空气的接触面积，进一步提升散热效能。

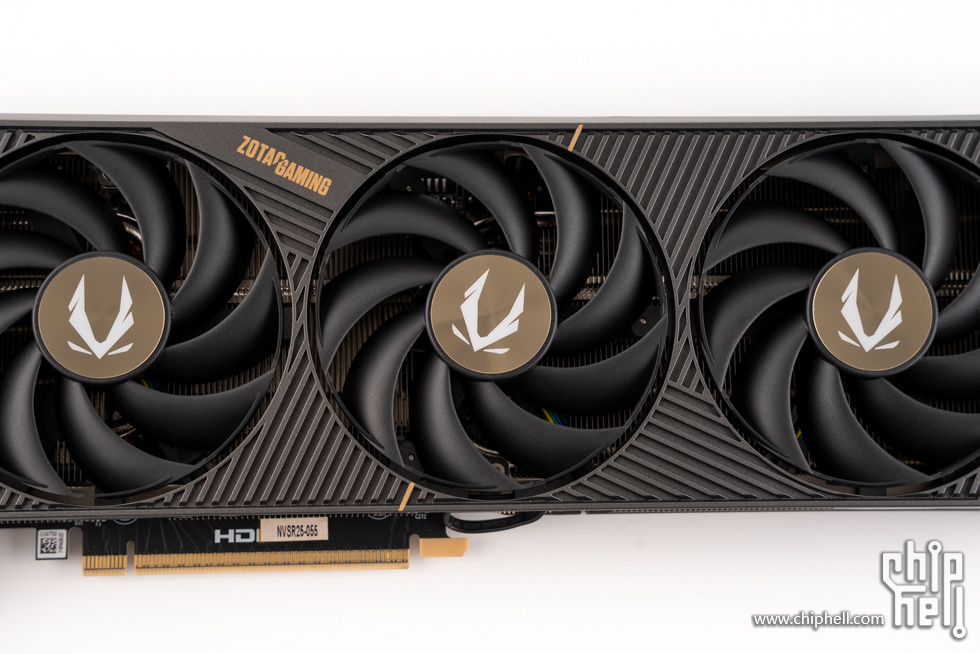

风扇罩上的栅条设计元素。

PCIe金手指。

显卡背部细节。

显卡接口部分，包括1个HDMI 2.1b和3个DP 2.1b。

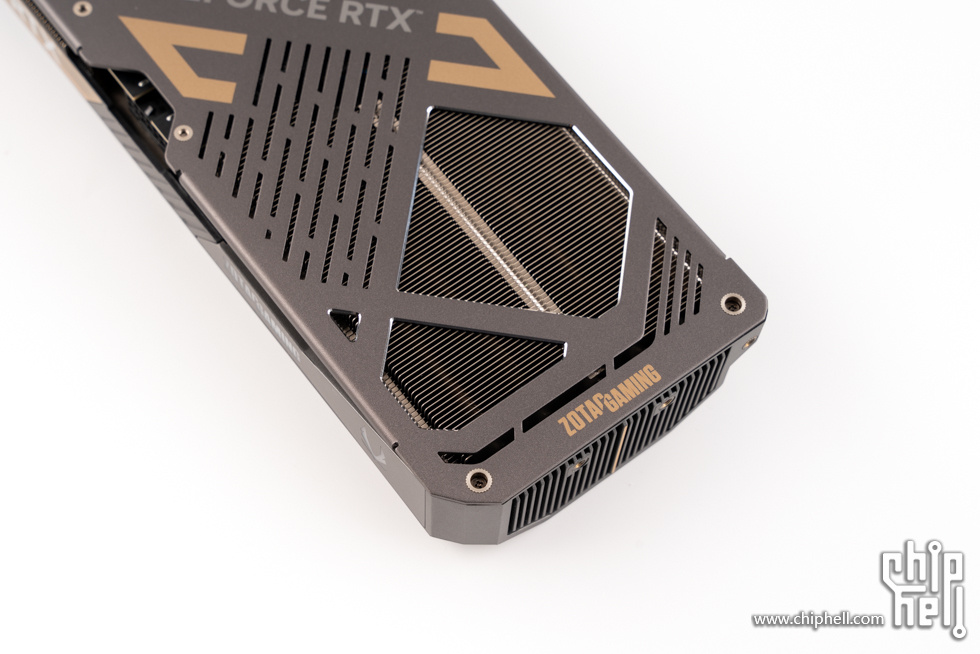

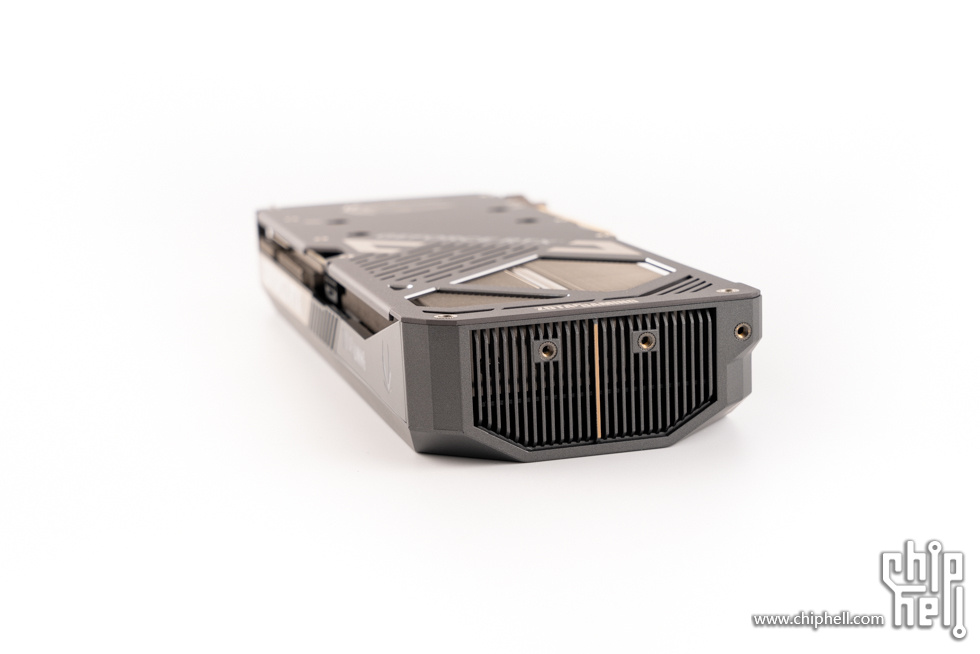

显卡前部，同样使用了栅条元素设计。

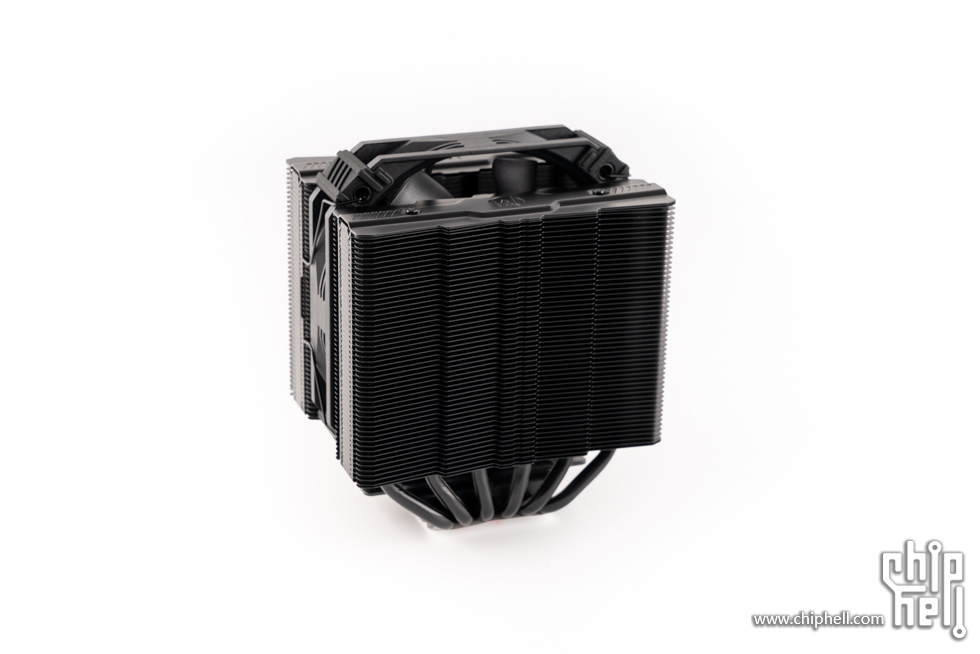

机械大师 KK135 六热管双塔逆重力热管散热器，高度135mm，TDP 210W。

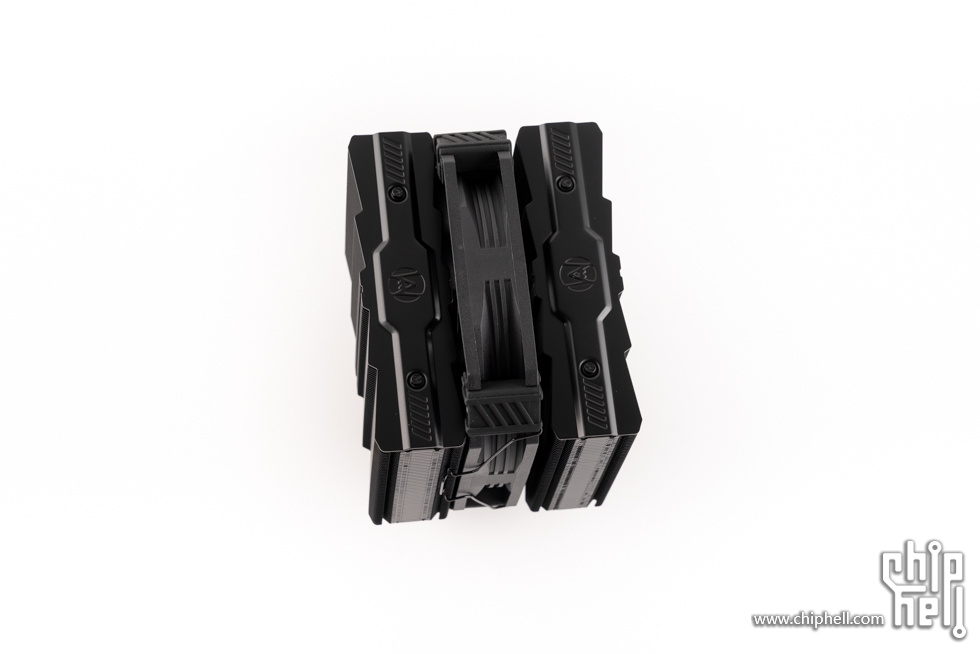

散热器顶部，可以看到为双塔结构，中间安装了一把全新KL12W-Pro风扇，散热鳍片上有机械大师的logo。

45°视角。热管与鳍片采用穿Fin+折Fin工艺。

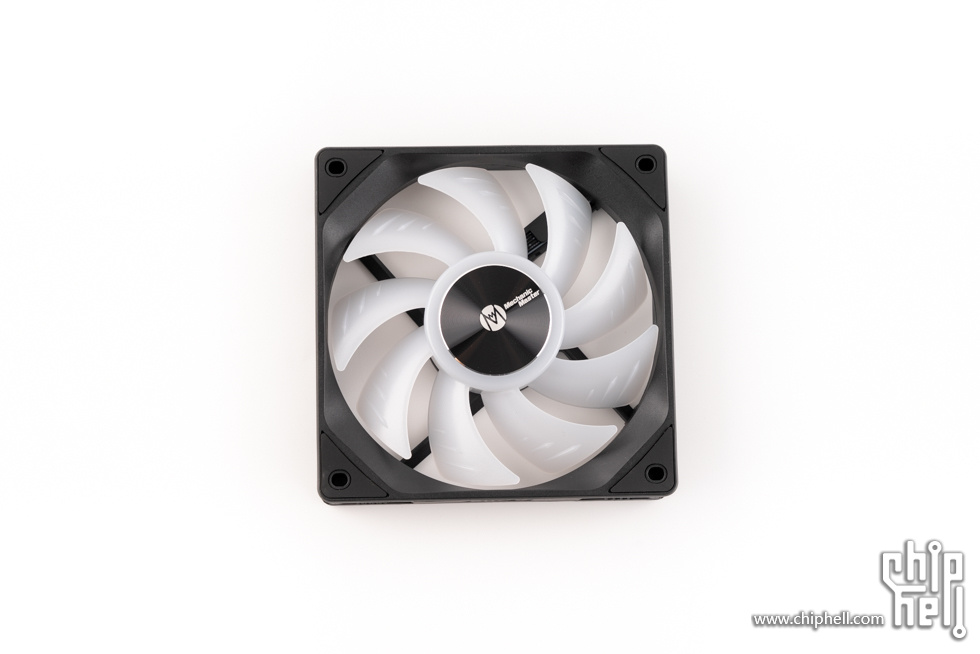

机械大师 Kaka lock S9A 风扇，采用串联方式连接，简化了接线和理线。

机械大师 Kaka KL120 风扇。

酷冷至尊 V SFX 850 GOLD ATX3.1 金牌全模组电源，采用全日系电容，支持风扇启停，带有10年质保，3年免费换新。

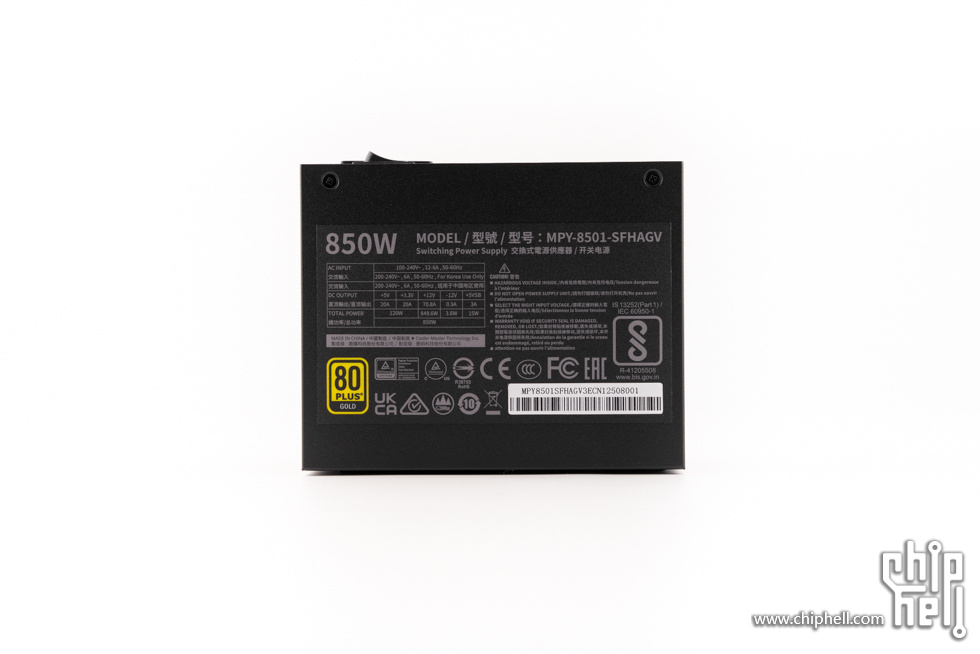

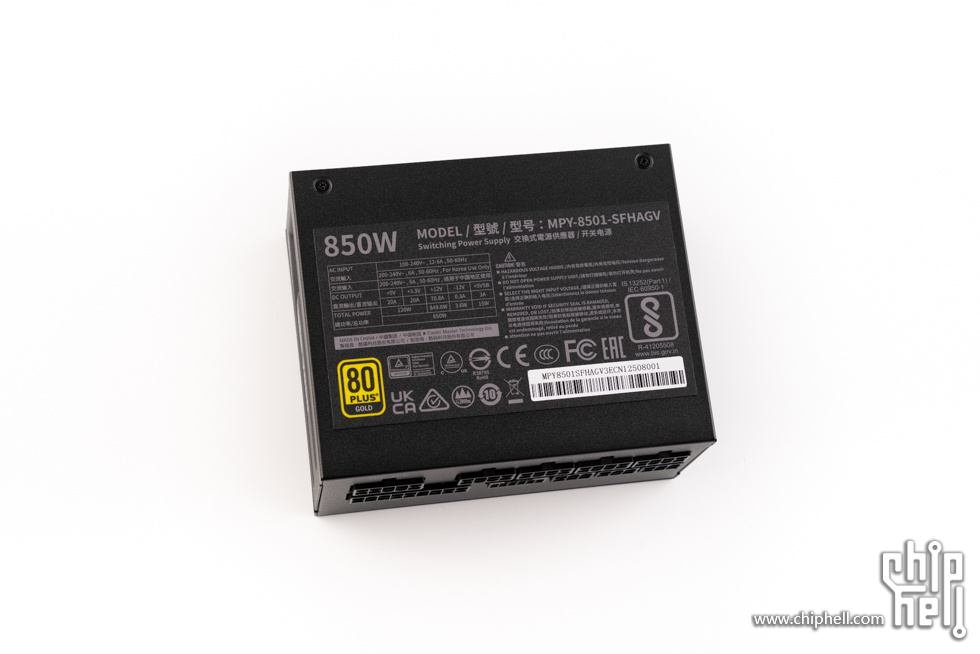

电源顶部是电源铭牌贴纸。

电源侧面，带有酷冷至尊的logo并标注了电源型号V850，均为喷涂，质感不错。

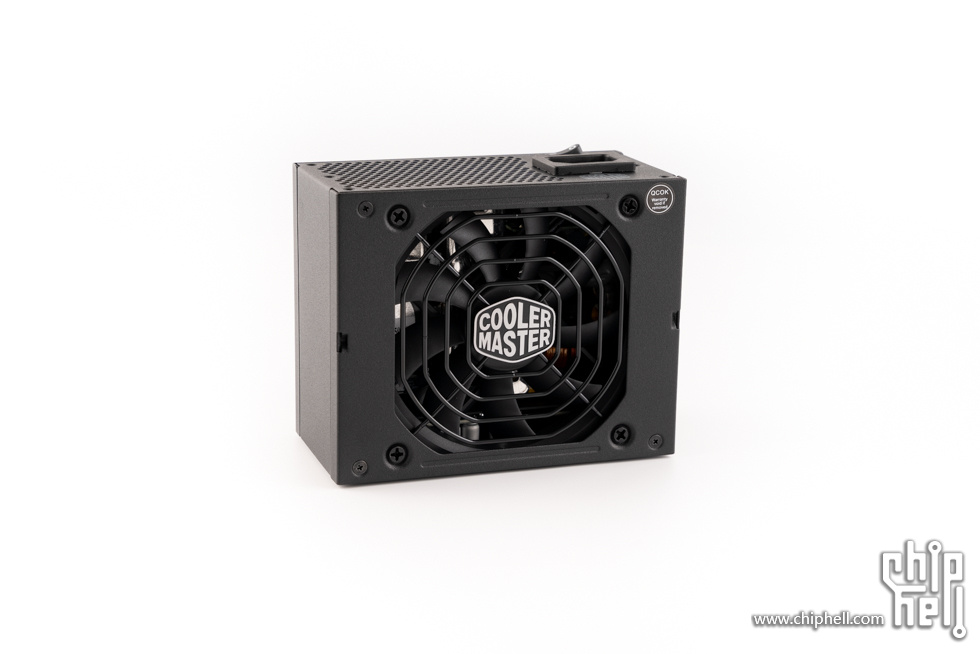

风扇侧，风扇罩中间为酷冷至尊的logo，内部搭载92mm FDB风扇，支持风扇启停。

电源尾部，可以看到内部的元器件，右侧为电源开关、电源输入接口和酷冷至尊logo。电源内部采用全日系105°电容，使用DC-DC技术以及单路12V输出设计，实现更安全更可靠的性能和更稳定的供电输出。

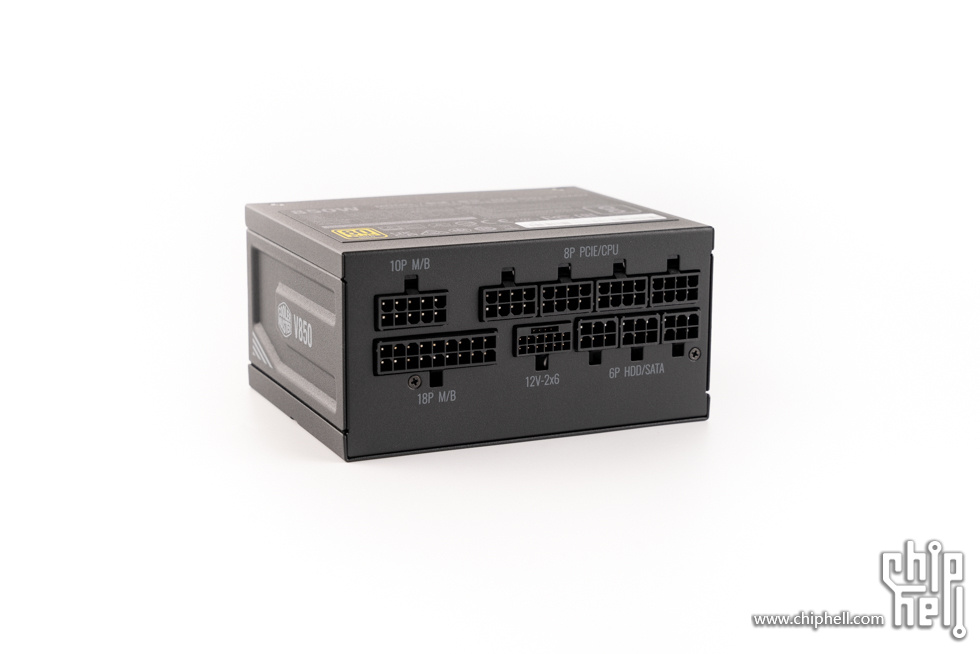

电源模组接口，采用ATX 3.1供电标准，原生支持PCIe 5.1，适配40系高端显卡。

机械大师 C26 月光银 Air，延续了机械大师一贯的设计风格，机箱体积为315 × 158 × 266 mm（长×宽×高），13.3升，标配金属提手，支持MATX规格主板，风冷散热器支持到135mm，水冷散热器支持240规格，显卡最长支持到310mm。机箱采用双层结构，多面可拆，方便安装和维护。

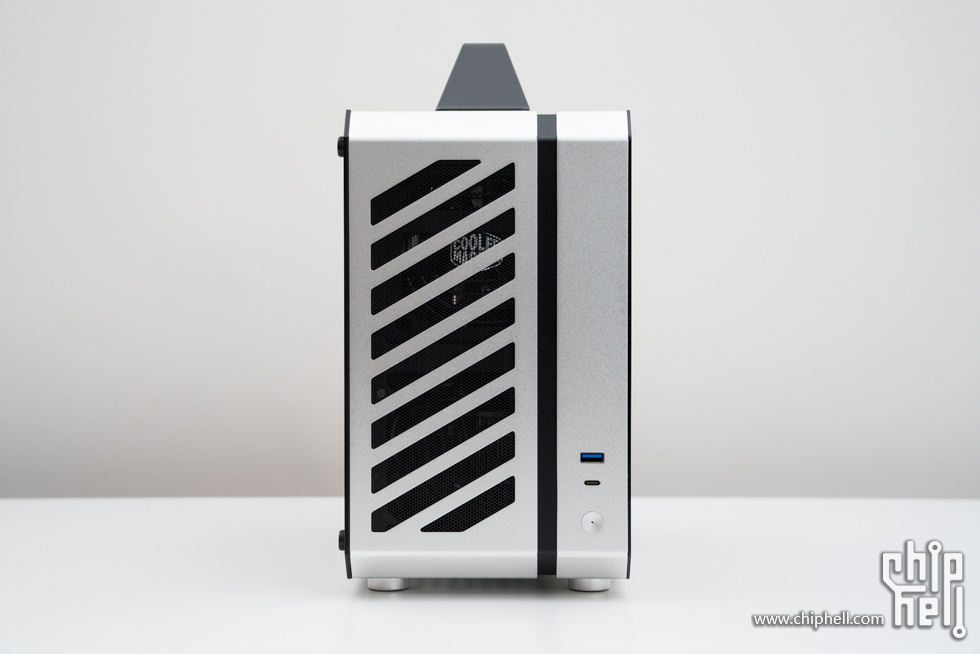

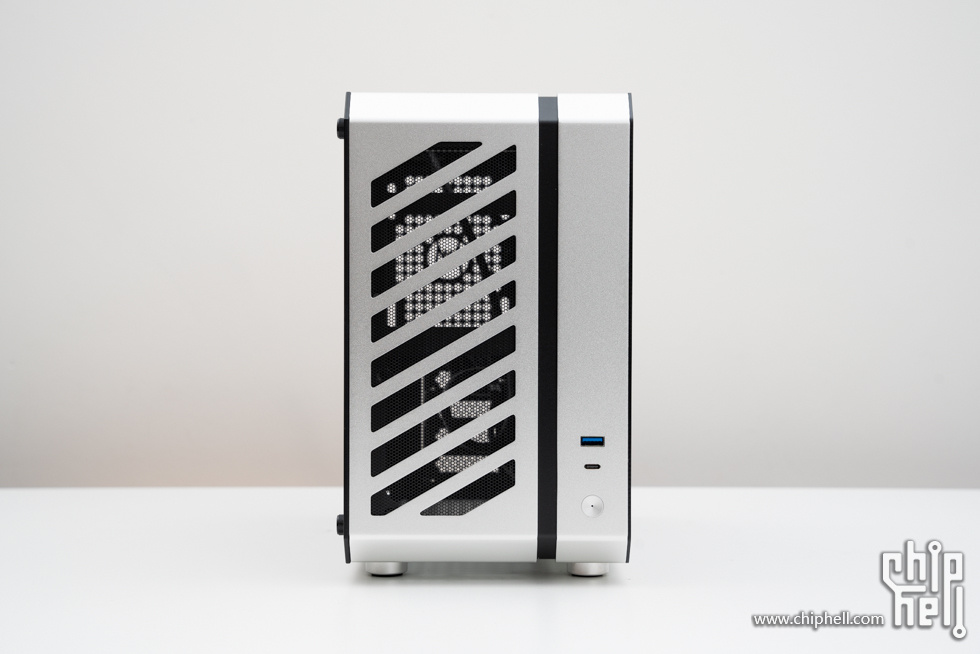

机箱正面，机械大师标准的前面板设计风格，AIR版本开有散热孔，内置了防尘网。

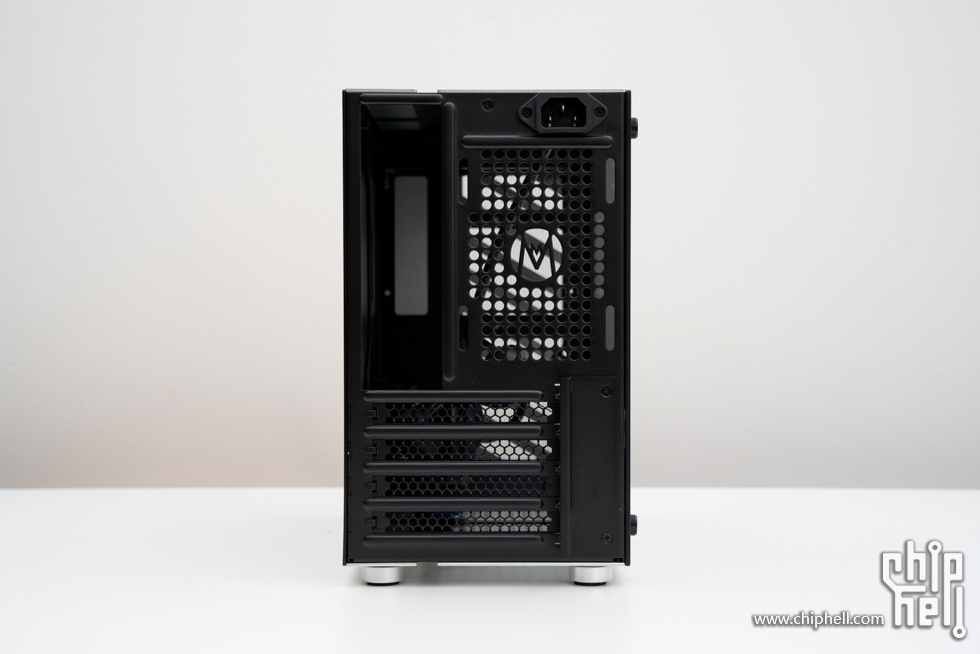

机箱尾部，后置风扇位中间有机械大师的logo。

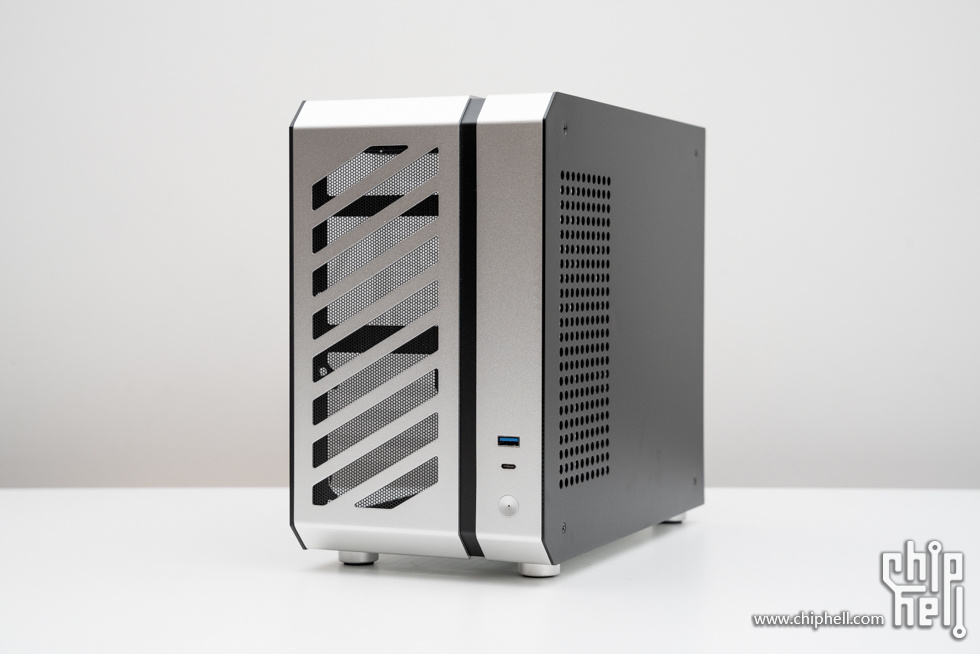

45°视角。

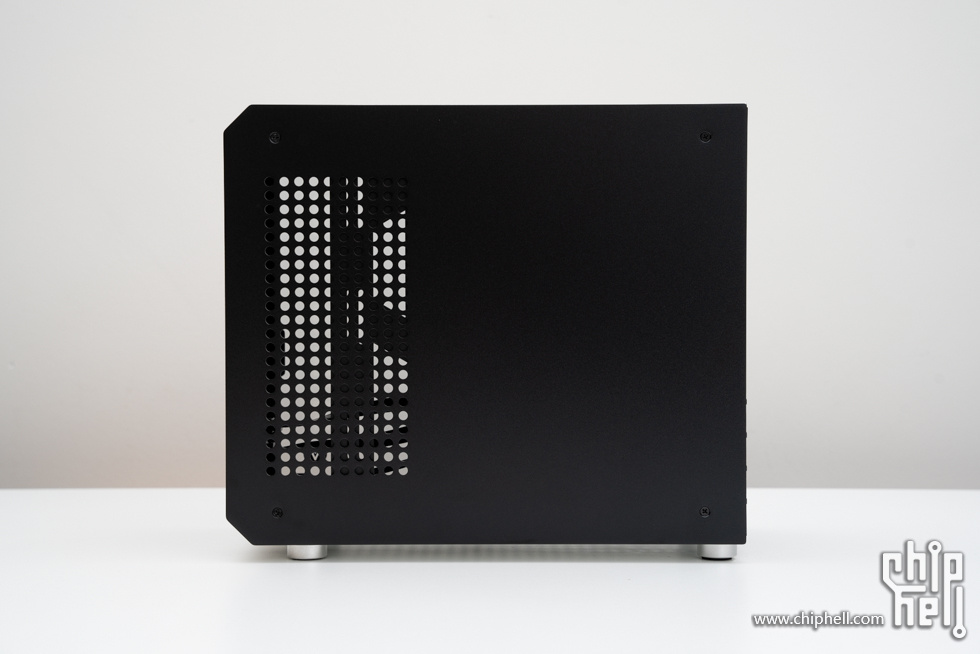

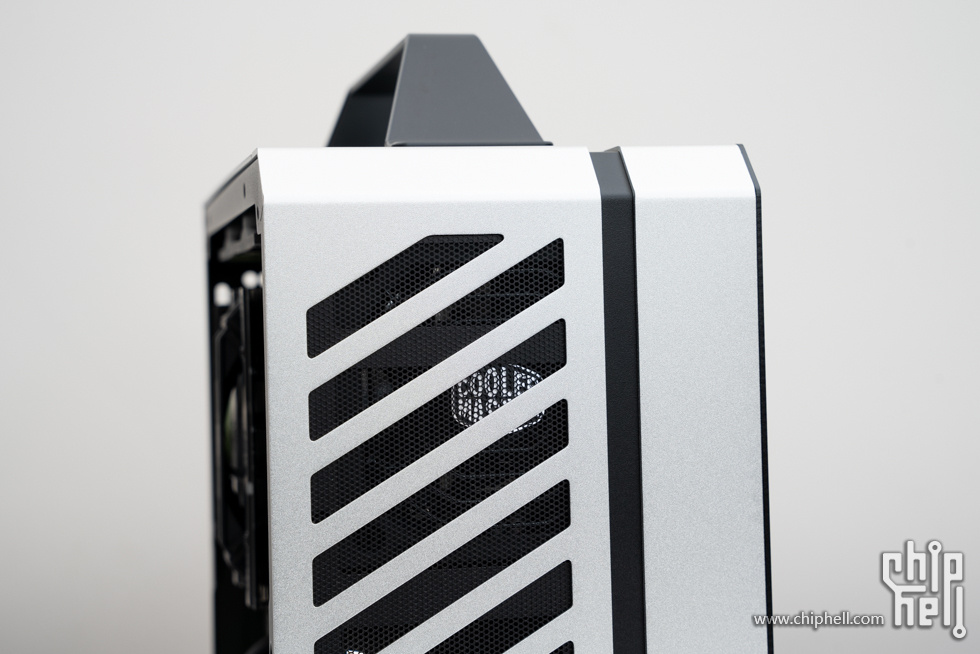

机箱右侧前部开有散热孔。

机箱侧面一览。

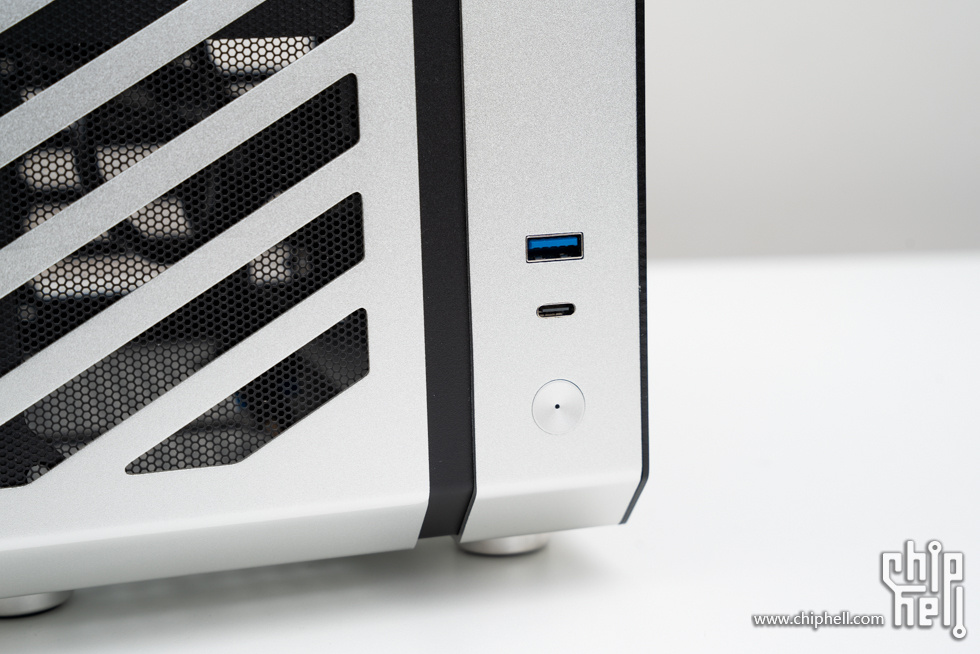

前置按钮及接口，从上到下依次是USB 3.0 × 1、Type-C 10G、金属开机按钮。

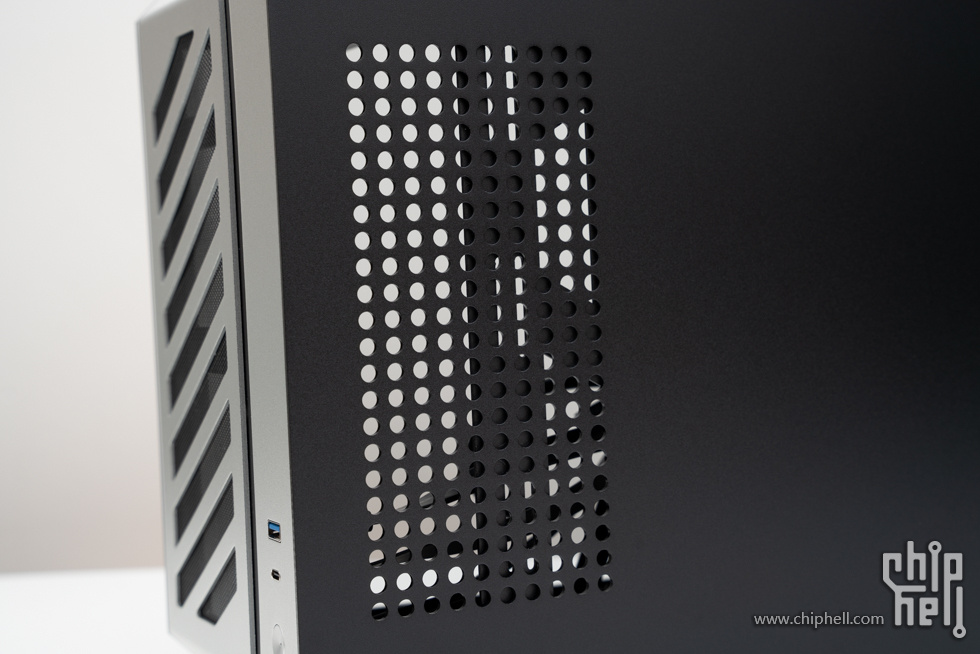

机箱右侧板前部的散热开孔。

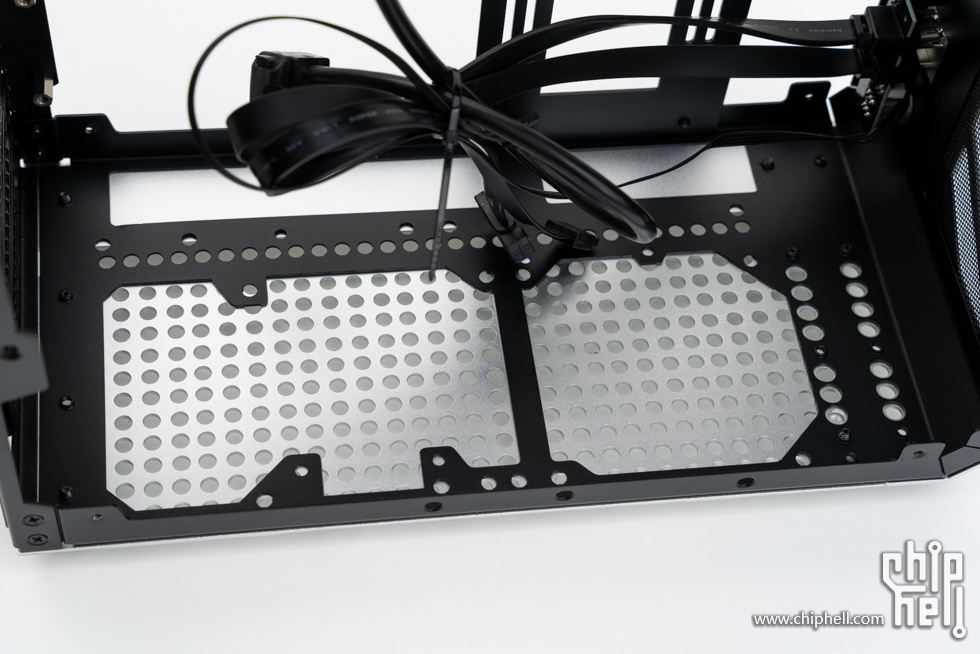

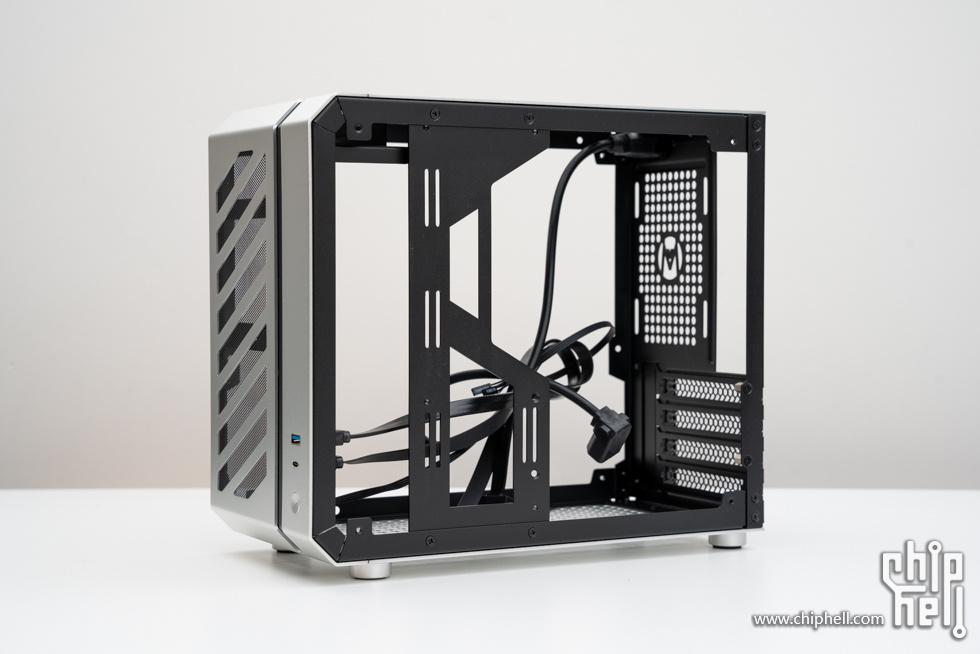

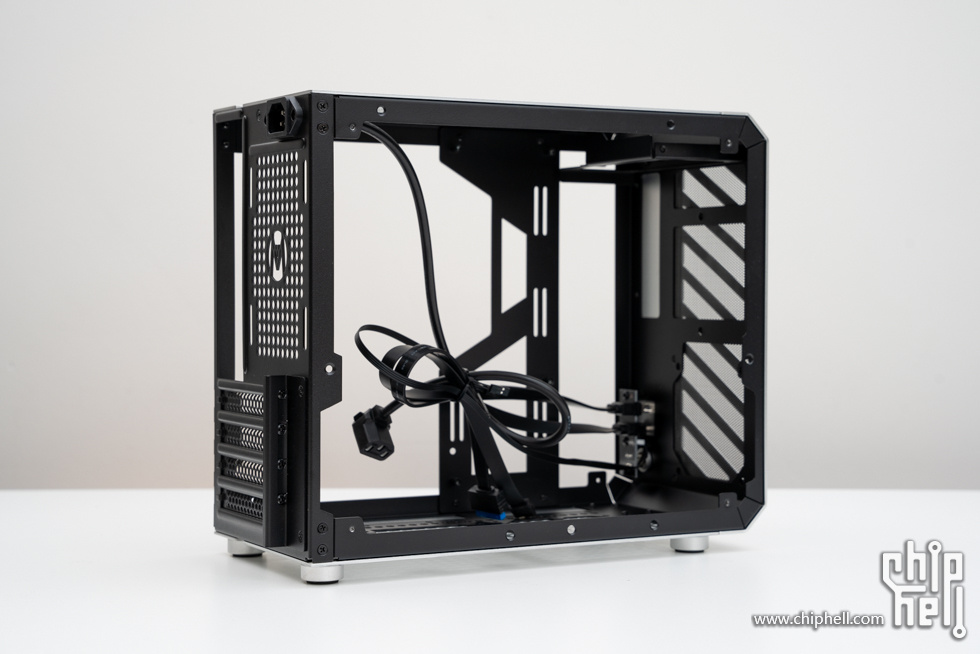

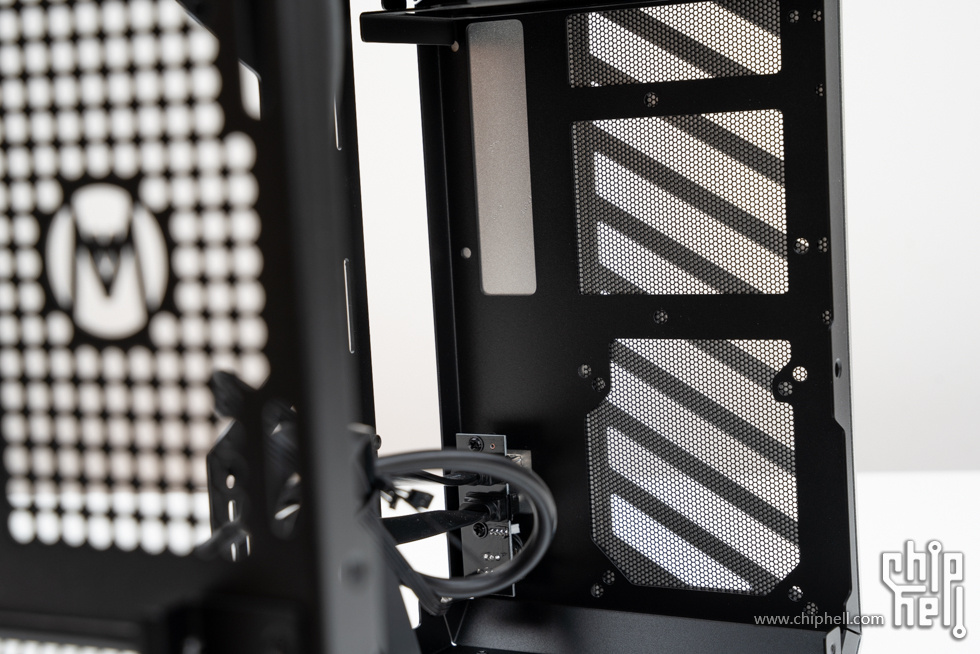

移除机箱左右侧板后，机箱内部一览。
