我不希望别人拿到我的机箱就能用(3d打印)(itx)(13490f)(1u电源)

MolaMola

你，我，200

价格正常之后，终于换上了新显卡。旧显卡陪我度过了矿潮和ai潮，不如就装套itx让她继续陪着我，在家里哪里需要搬哪里。

为了这醋，包了这饺子

闲置的其实就只有这双风扇的3060ti和一对ddr4内存。为了体现出穷勤俭持家，别的部件都捡垃圾秉持着够用就行的态度。

首先是看到站长分享的一片很适合itx的u。简单负压满足itx散热需求，性能足够搞些非大制作游戏，而且正好价格合适。最最最最最重要的是，正好可以用上那ddr4内存啊！

蹲到一次好价，果断入手之后就又把廉价的itx ddr4主板拿下，硬件上就只差电源了。

自娱自乐

本来自己就喜欢diy些实用的东西改善生存环境，这不是正巧看到各种大佬分享自己diy的机箱，就想自己也搞一个练练手。

材料上：
见过光轴加固定件做开放式架子，但是开放式，不太适合我家里到处搬；
见过铝型材做机箱，很结实，各种配件丰富，但1515对于itx又有点粗，1010的配件又贵难买；
见过3d打印的箱子，外观定制可以非常个性化，但看到过一些小项目做出来强度看着会扭扭捏捏，自认为我也差不多这水平，纯打印的话也强度堪忧。
所以最后定下是用光轴做骨架加固3d打印。


结构上：
直插显卡的话，躺平方案占地面积大，而且不好安排风扇排热气；正常站着又不喜欢显卡贴地进风。
延长线方案下，ridge方案太高，怕倒；所以就先往a4的方向去考虑。

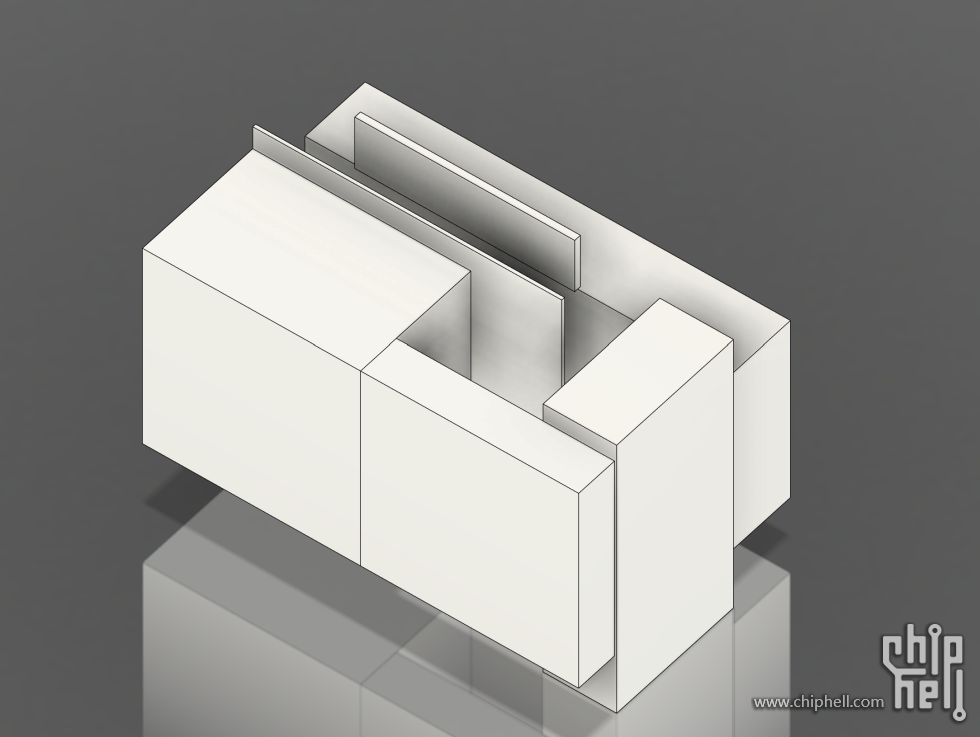

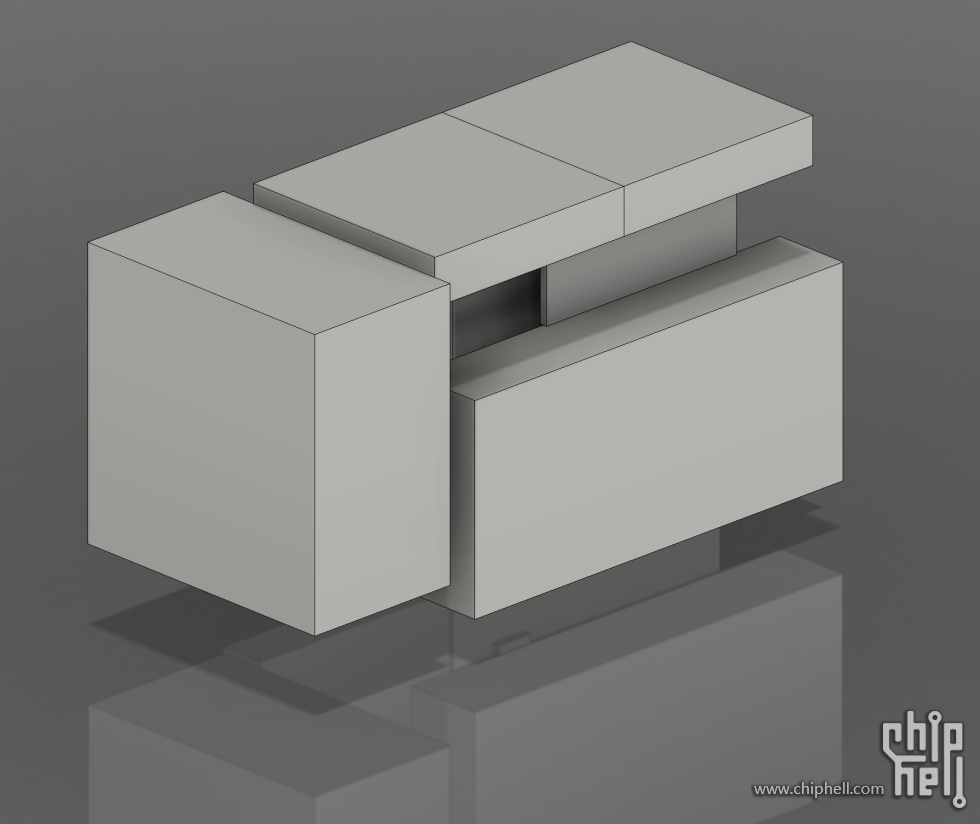

显卡不到240mm，所以主要的思路就是机箱正好塞两把120那么长：cpu主板一侧用2x120进风，背靠背显卡进风，顶上用2x120出风。

所以最大的问题又是电源。

这东西是不是会被鄙视的？

闲置的atx电源实在找不到位置塞进itx，只能考虑sfx和flex。

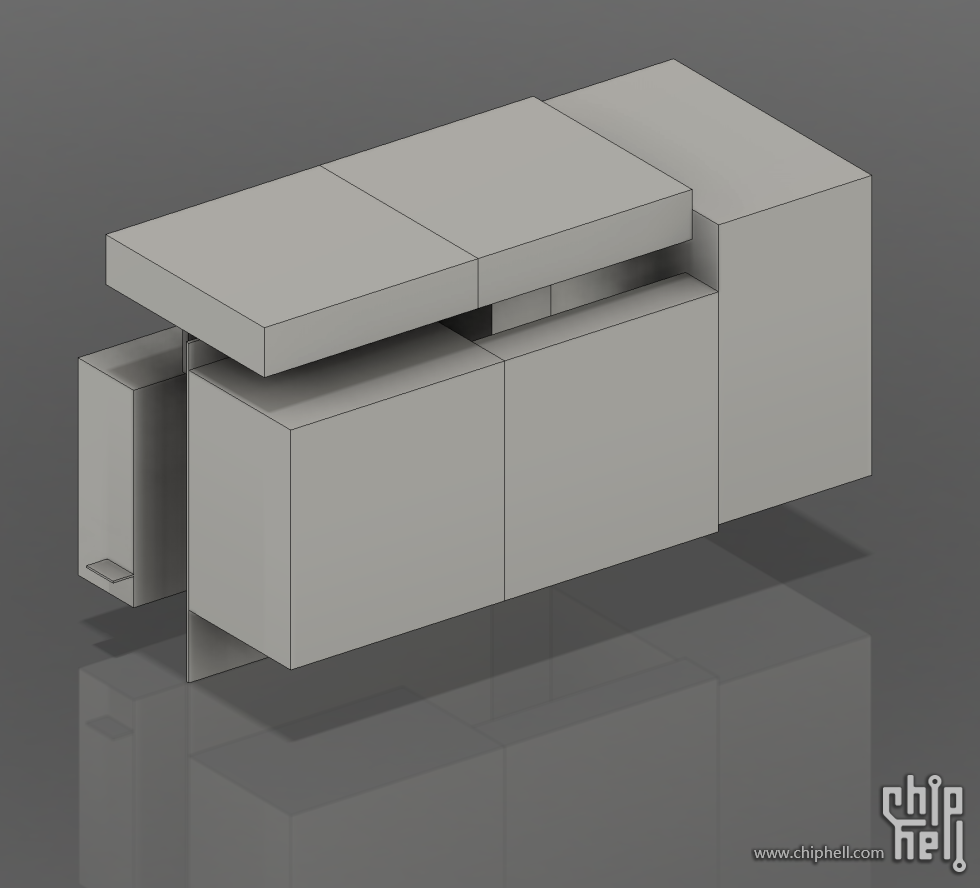

sfx的话，垂直主板摆，平行主板摆，都要超过240的尺寸太多。那反正都是要买新电源了，就尝试一下听说现在已经是“低功耗不吵”的flex电源。

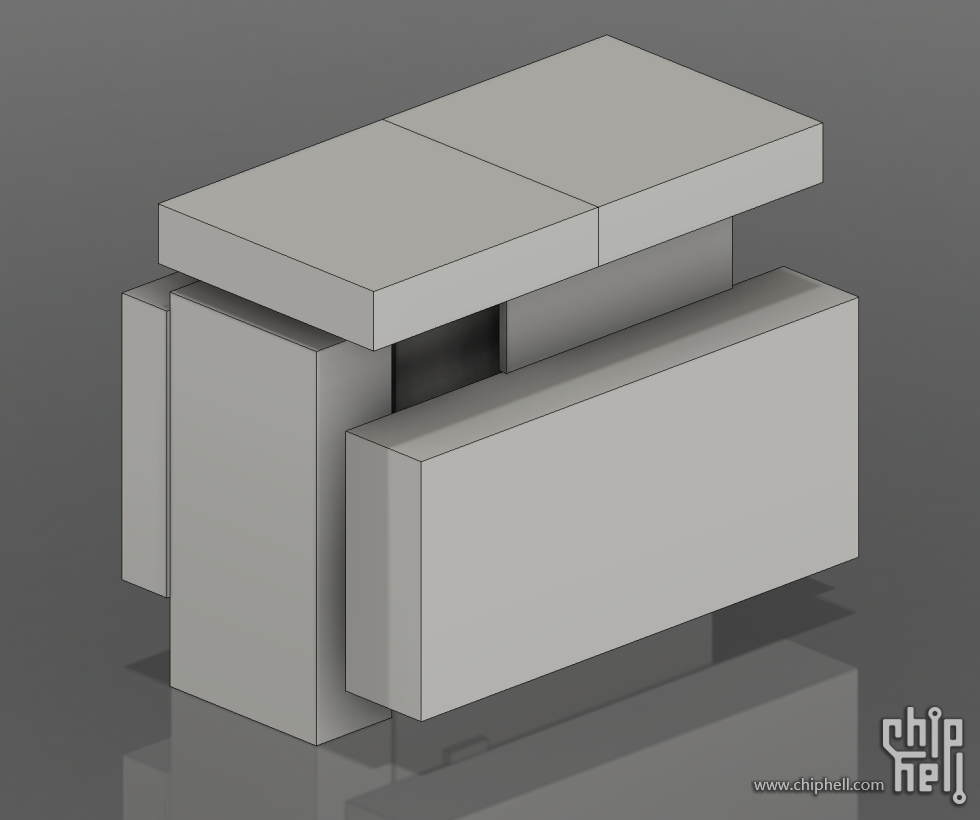

挤一下，正好夹在cpu风扇和显卡的中间。看到这挤到线都不知道怎么走的摆位，才真正感觉到自己在装itx。


平平无奇的外观，只有内在结构是独一无二

设计的过程中，一些小细节都是专门为了手上的硬件设计的，这些尺寸还有一些奇葩的固定方法，真就是“我不希望别人拿到我的机箱就能用”。说得好听是独一无二，说难听的就是兼容性还能再差点吗？也就是在构思这箱子的时候，会更加佩服那些又紧凑，兼容性又好的设计。

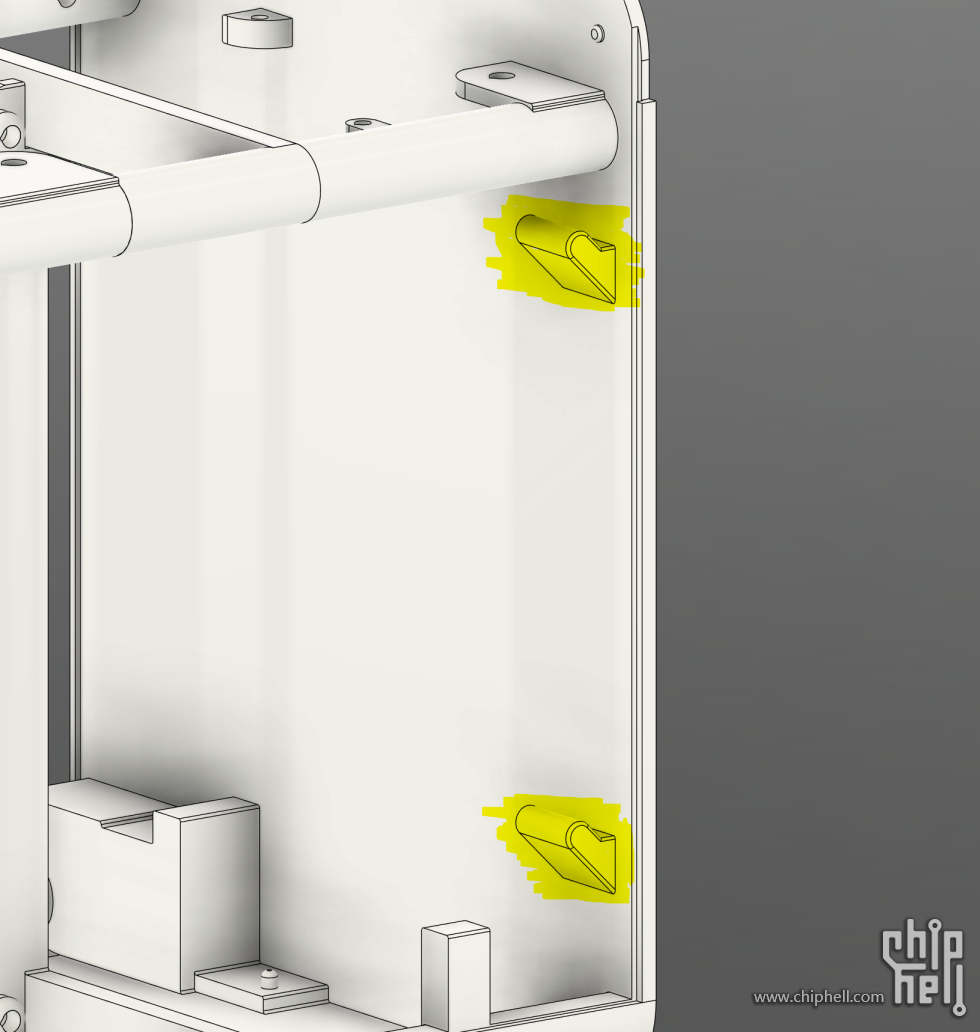

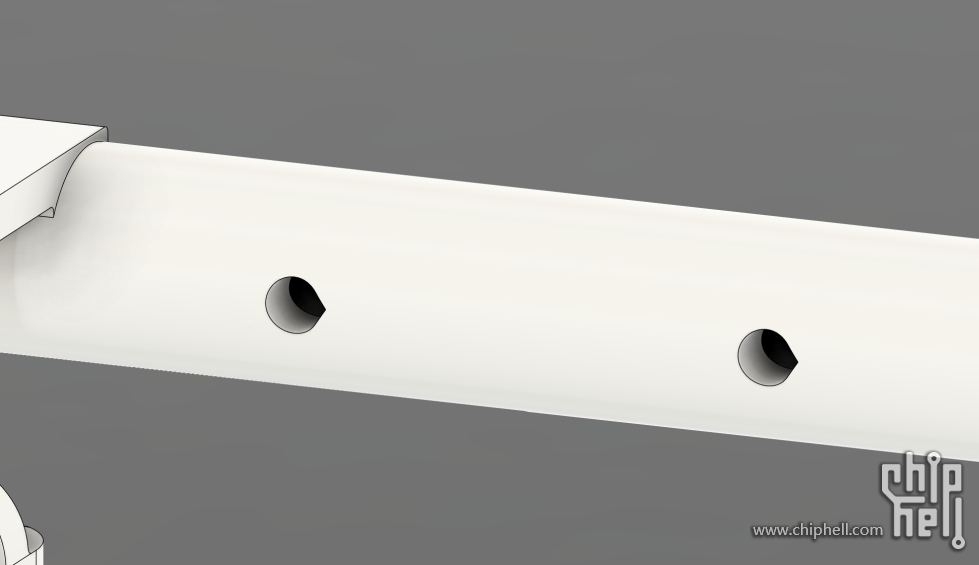

4根光轴放最长的位置用于加固，机箱背面和前面要朝外见人的，都需要贴着打印版获取最佳平整度和精度，所以干脆就这样切开机箱分件打印，最后从两端夹紧，保证结构紧实。有尝试过一般光轴固定的加紧结构，但最终为了机箱最小的变形程度，选择了留出螺丝孔，用螺丝直接顶着光轴。（不过最终打印成品足够紧，这个设计也没用上。）


flex电源正好夹在主板的12025风扇和显卡中间。显卡稍短于240，勉强有些空隙能让鳍片通风，同时显卡和主板中间也有一些空隙，预留用来藏线吧，第一次装itx，真怕太挤不好操作了。这里这个空隙也正好用于在背板塞电源延长线。

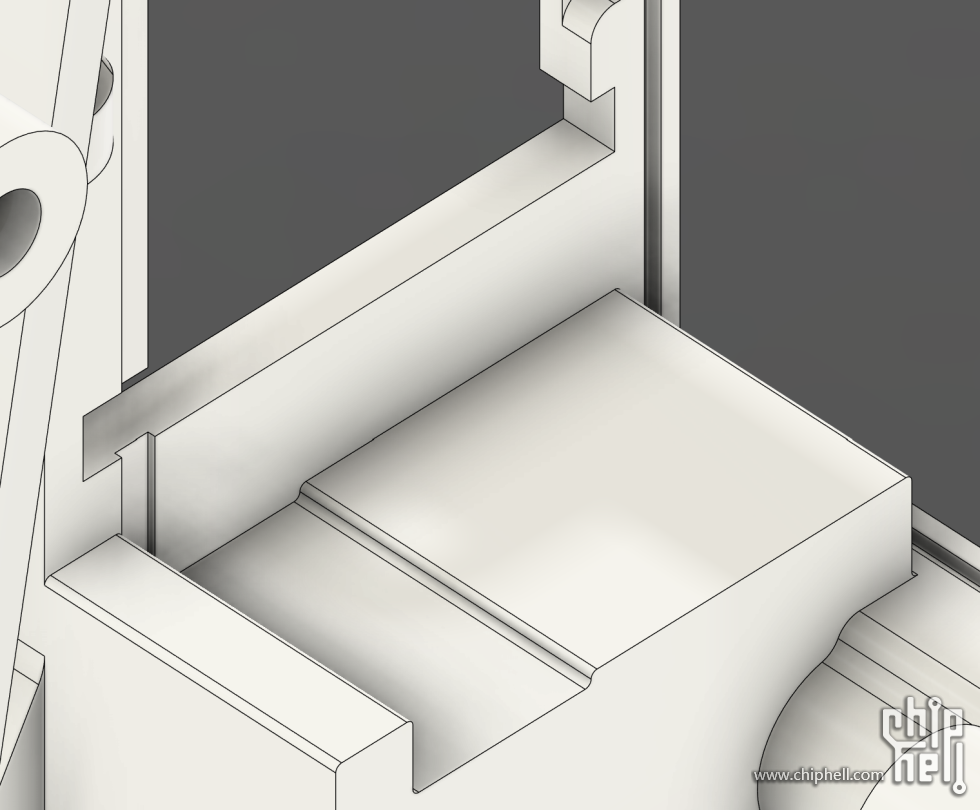

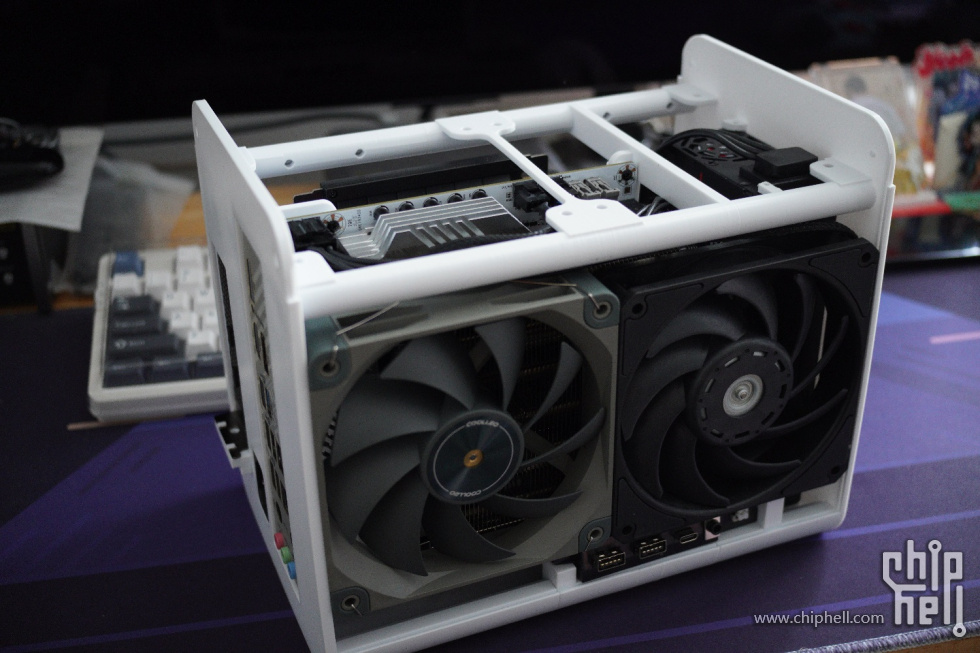

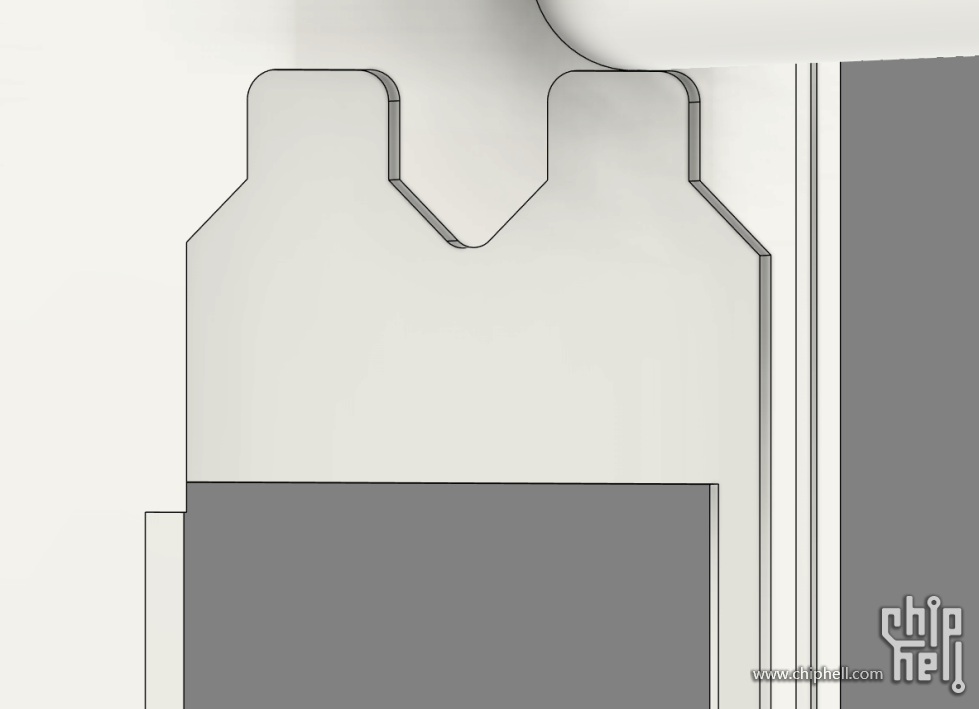

cpu散热器的风扇偏移放置，照顾一下供电和io，内存这边正好也可以放一个12025，顺便给电源进风。这主板的主ssd自带小风扇，加上用了无缓盘，温度能控制住。第二个风扇的固定设计，因为这个风扇的特殊结构，可以直接偷懒设计了这样一个毫无性兼容的固定方案。

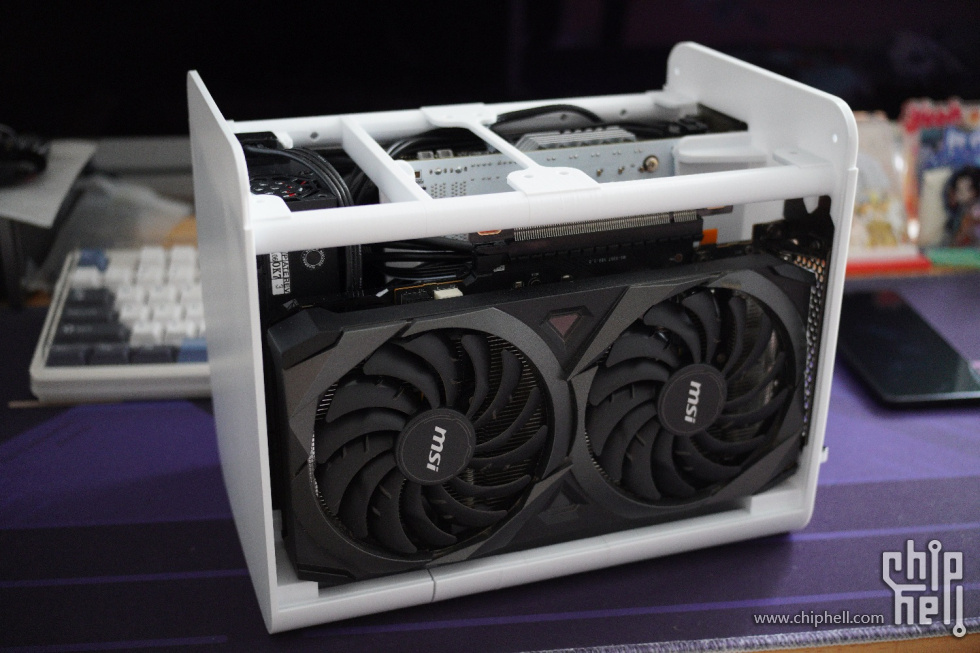

显卡这边是倒置竖插，直接顶着防尘网，底下有设计底座用来承重，思路是固定显卡，而不是固定pcie延长线。除了底座承重外，io档板是嵌入式的设计，可以有效定位显卡。个人不喜欢插入式的挡板固定，也不喜欢主板io凹进去或者pcie挡板凸出来，所以本来还打算拆掉挡板直接螺丝固定在机箱里的，无奈这显卡的挡板设计老旧，不适合拆了固定到机箱上。

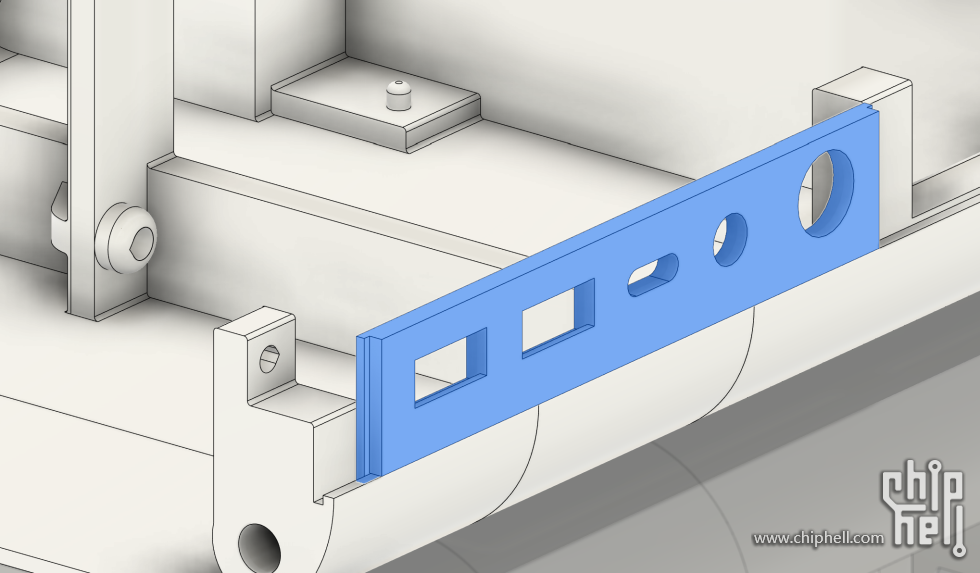

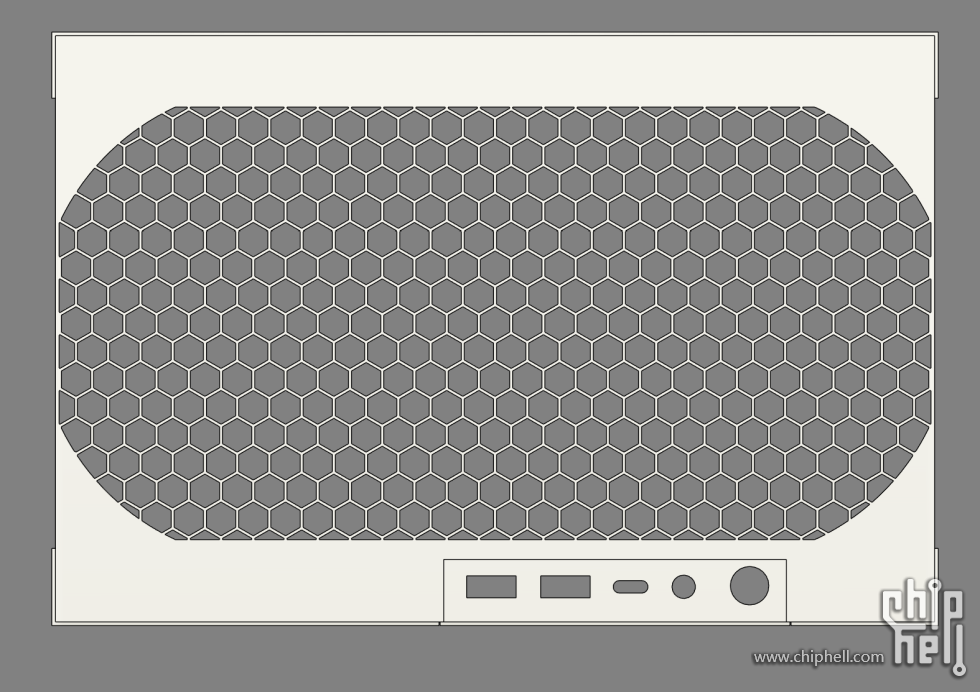

前置io放在侧面，因为正面放电源，显卡面想保留足够空间散热，只有主板的120风扇下面还有一点位置。没想到这位置也就是刚刚好能放下这个第三方的io模组。因为fdm打印机在z轴方向搭桥的精度问题，这里io的挡板选择了单独分件设计打印。（即使用上了专用的支撑材料做到0支撑顶面间隙，这精度也是比xy轴差一点。）还有一个是防尘网系统的设计，导致这个io面板无法跟侧面防尘网融为一体，不然会有安装上面的问题。（在设计阶段发现到这个问题也太关键了。）

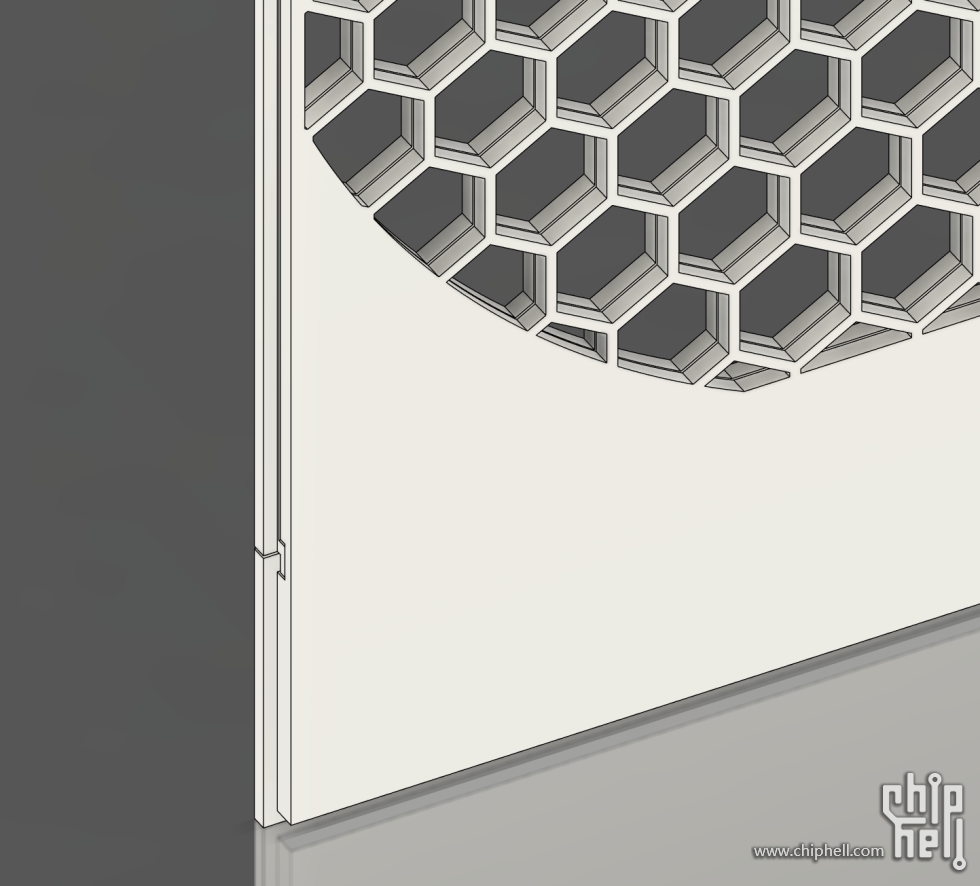

通风是两侧进风，顶部出风。所以两侧用密的防尘网，顶部用疏的。参考了一下大佬们推荐的材料。HEPA是通过折叠来增加通风面积，太吃厚度和风扇了，我这itx就算了吧。还有静电布，尼龙网，还有过滤棉，这些都买回来实际测了下。静电布阻力太大了，就放过这小小itx的两个弱鸡风扇吧。过滤棉应该是综合最适合的，风阻小，但需要通过厚度来增加防尘效果，再加上要夹持装置保证细丝不会伸出来碰到扇叶，这厚度的牺牲就太大了点。最后买的尼龙网，选了60，80，100的。80的风阻不算大，100就有点风噪了。主要是比较薄，这整个网就比较紧凑了。有听说尼龙网防细丝毛发效果可以，但防细小灰尘差点意思，这个后续看看效果吧。


顶部就是简单的2个120，整体设计很紧凑，甚至最后都不需要用螺丝固定。四角都有空位，就做了个大圆角，正好fdm也不适合打印方的东西。这个再加上防尘网的图案可以算是这个箱子上唯一个性化的外观了。顶部防尘网盖上正好也固定了侧面防尘网，整个侧面都是无螺丝设计。顶盖有圆角，也不适合直接上手拿起整个机箱，所以留了固定螺丝最后也没用上。

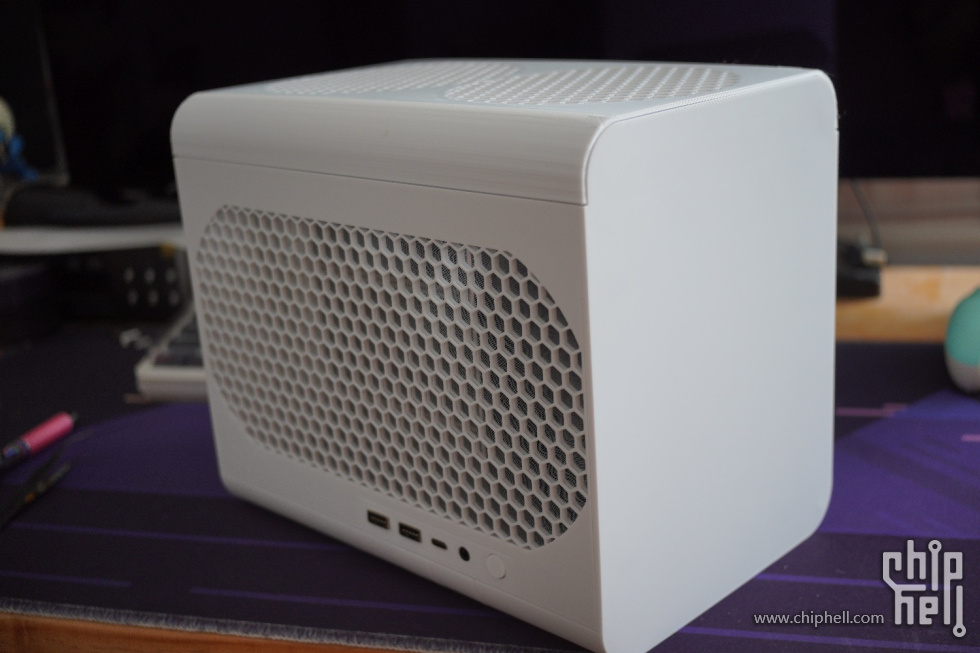

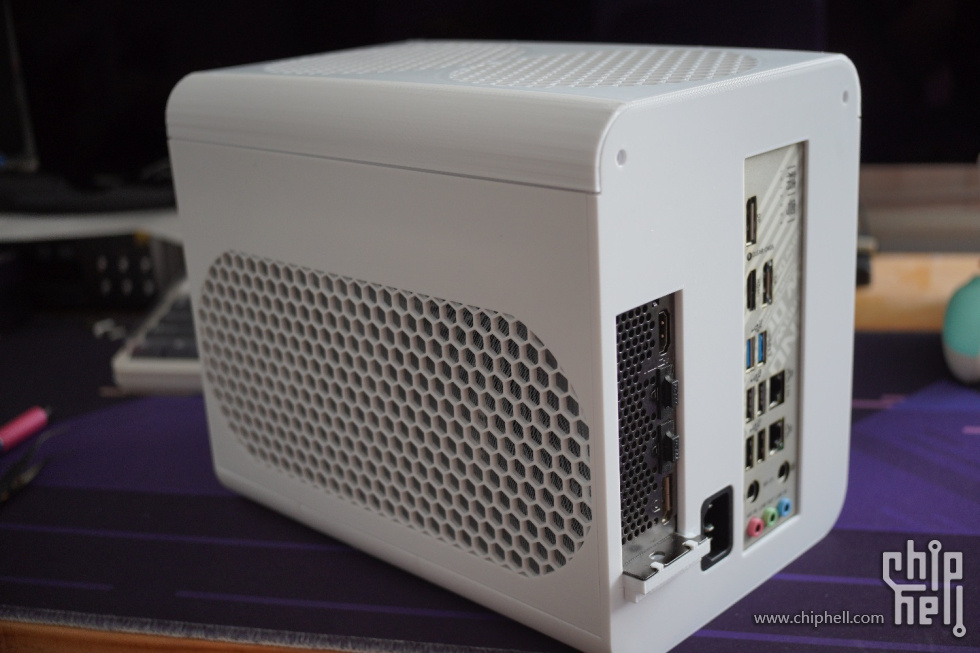

一顿打样和改版之后，就获得的最终成品。


贤者模式

这是一个完全按照自己的想法来设计的娃，呱呱坠地抱在手上了也没有惊喜，只能说是还算顺利吧。最充实的永远是思考摆位-打印打样-调整设计的这个过程，解决遇到的各种意想不到的小意外和设计上的小冲突还挺有意思的。（果然上班摸鱼时间的执行力和效率要比上班还高。）

给老显卡换了硅脂和导热垫，装机完全体状态下的温度比陈年原装状态还低了2度，能安心用了。

体积8.5L，76mm散热器高度，3风扇位，兼容240mm双槽显卡，flex电源。

实际看下来，怎么感觉9L的机箱也不小呀，跟27寸显示器对比一下，只能说勉强可以有办法藏在显示器背后吧。突然感觉mac mini那体积是真的很有竞争力。

装机吐槽：
这io线怎么那么硬啊，在大箱子里还不那么影响，在itx里真的是扎带捆绑伺候才能不影响别的硬件。改版必须加上io线走线和固定的设计
这种紧凑itx拆装也太麻烦了，一个流程上的小疏忽基本就意味着整台机子从头开始装一遍。
这风扇吊装出风的轴噪有点难搞，主要是很难有一个容易对比选择的评测参考系。还好主力机用完全水平的风道，这二奶就降速凑合吧。
