微星MAG作为以稳定性和耐用性著称的系列产品，一直以来都以用料扎实、扩展均衡、兼容性强以及经久耐用而闻名。今天为大家带来开箱分享介绍的便是该系列中的B850芯片组系列产品 —— MAG B850M MORTAR WIFI。配备12+2+1供电设计搭配超大金属散热装甲为旗舰处理器保驾护航，满血Wi Fi 7网卡与 RTL5126 5G网卡提供稳定互联，提供3个M.2固态以及USB 20Gbps接口拥有不错的扩展能力。接下来让我们开箱一同体验这款集合众多优点于一身的M-ATX全能小霸王。
核心设计亮点：- 外观设计
- 标准MATX板型（24.4×24.4cm），搭配MAG系列标志性的荧光绿线条/标识，全新配色效果出众。
- VRM大面积散热装甲，表面哑光喷涂+机架元素纹理，散热片与MOS之间配备7W/mK高效导热垫，确保高负载下的散热性能。
- 硬件配置
- VRM设计共计12+2+1相数字供电，核心DrMOS MPS MP87661（60A），PWM主控MP2857，可轻松满载9950X3D。
- 4个DDR5插槽，最大256GB，支持EXPO技术，频率可OC至DDR5 8200+。
- Realtek ALC4080芯片+音频专用电容 + 高通Wi-Fi 7（QCNCM865AX，5.8Gbps）+Realtek RTL8126 5G网卡。
- 扩展能力
- 3个M.2接口（2×PCIe5.0×4，1×PCIe4.0×2），正面2个覆盖一体式散热片，支持快拆。
- 1个PCIe5.0×16，1个PCIe 4.0 x 4，配备全新设计显卡易拆键，显卡槽位位于第一槽。
- 后置20Gbps Type-C、前置10Gbps Type-C接针，满足高速数据传输需求。
开箱展示

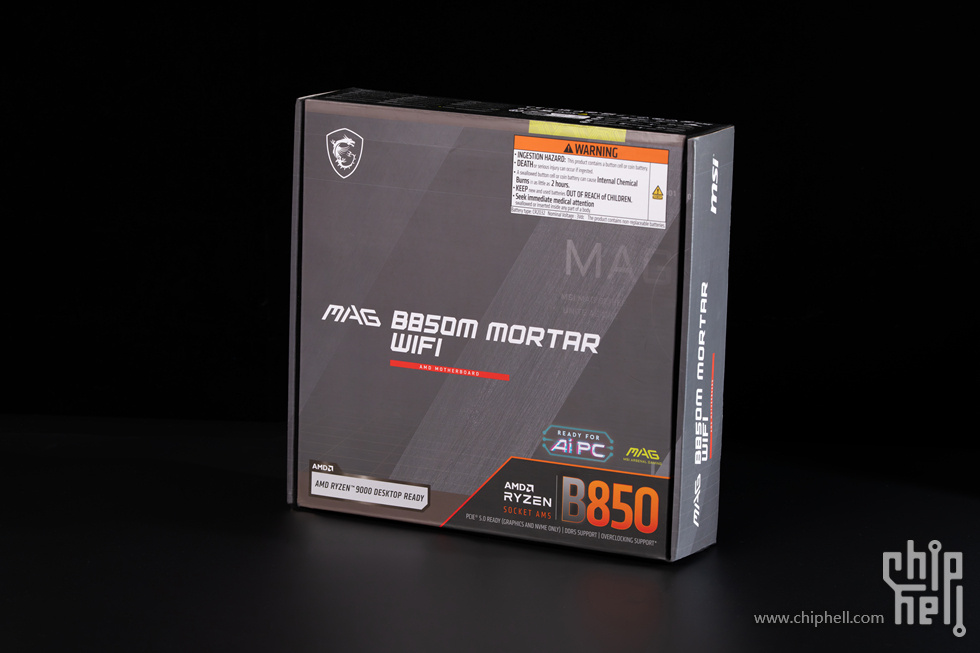

微星MAG B850M MORTAR WIFI灰色包装延续了微星品牌一贯的简洁风格，正面印有中间位置为主板型号、右下角B850芯片组标识。
背面详细介绍了主板参数特性（12+2+1相供电、Wi-Fi7、5G有线网口、M.2快拆）。

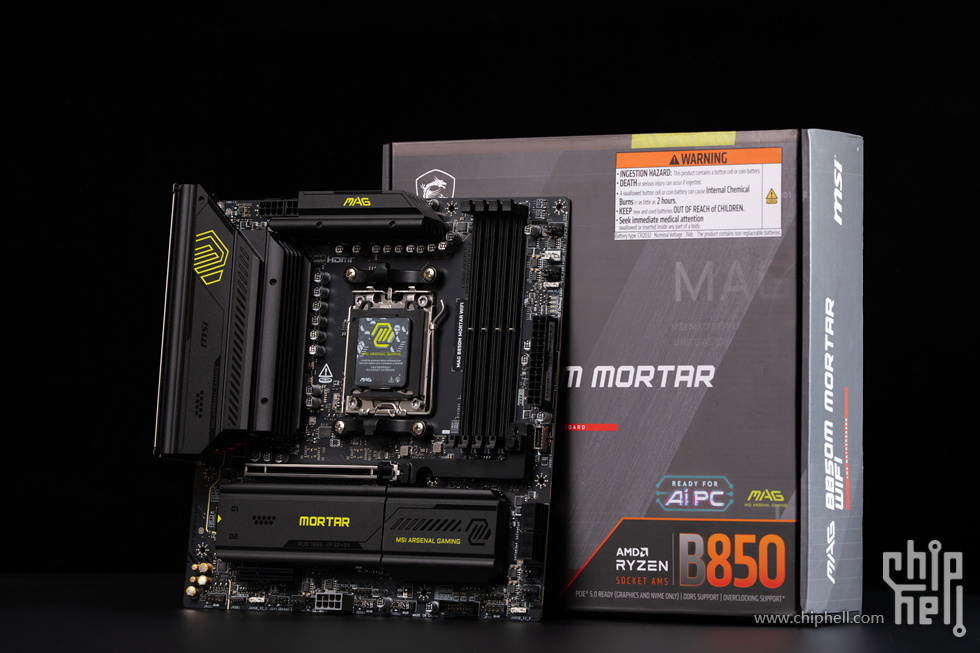

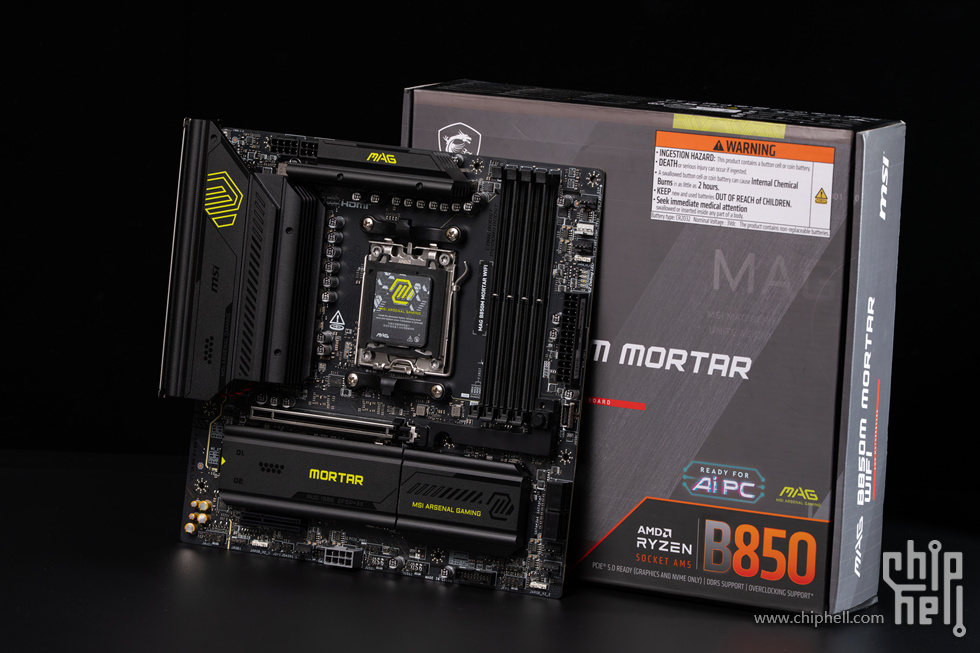

作为微星主流MAG系列，MAG B850M MORTAR WIFI专为游戏玩家设计，提供稳定性能与极强的耐用性。

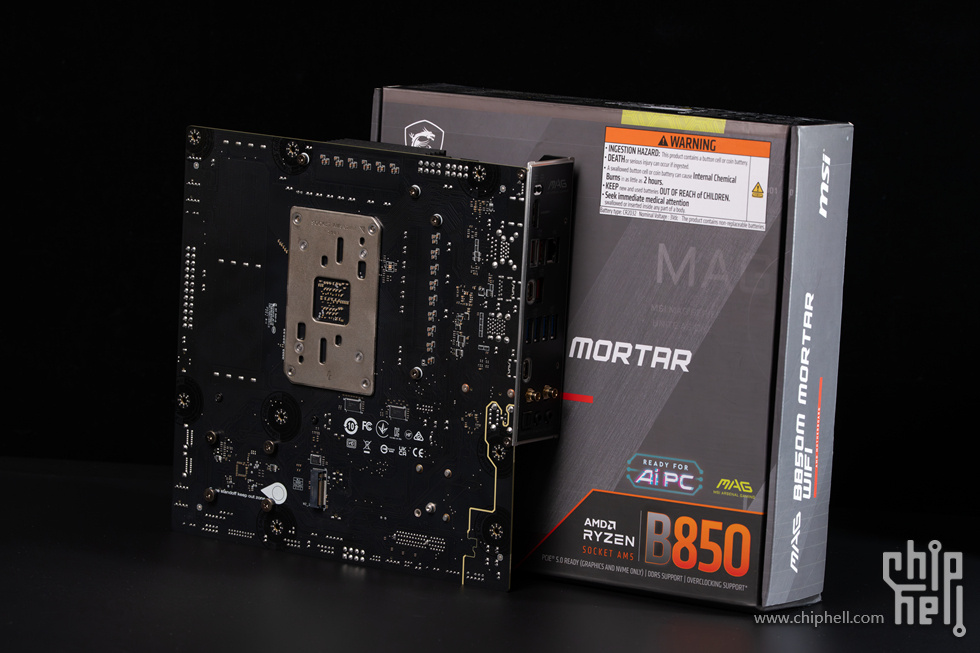

主板背面特写。

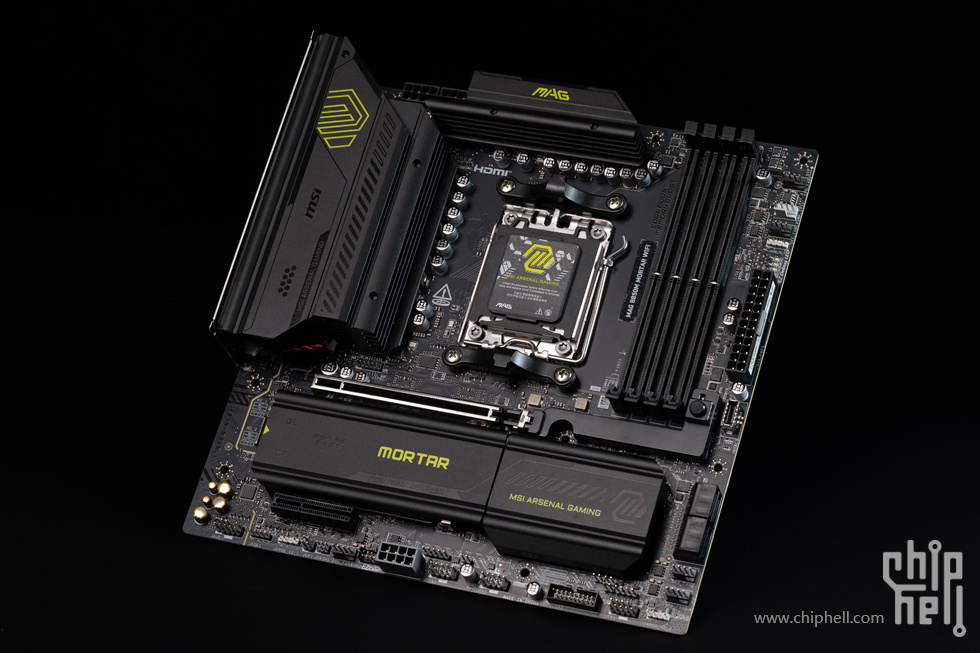

依然是微星迫击炮经典的暗黑风格设计，不同的是这一代设计更换为了哑光黑金属拉丝纹理基底，搭配荧光绿色字符点缀。

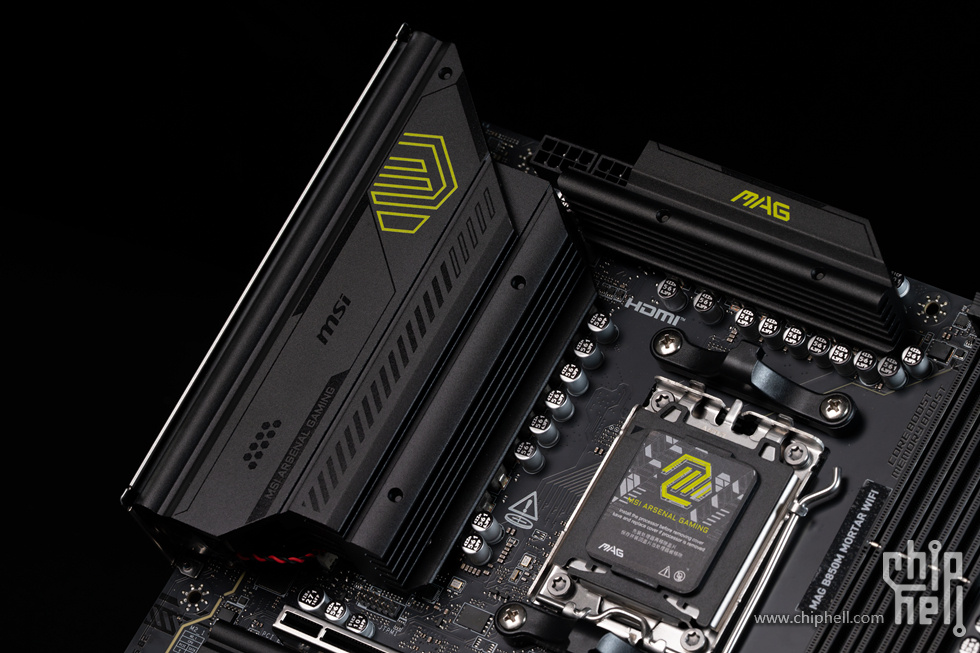

采用一体设计扩展至IO接口的VRM大型金属散热装甲，内置7W/mK导热垫片，确保主板散热效率，保证CPU性能的稳定发挥。

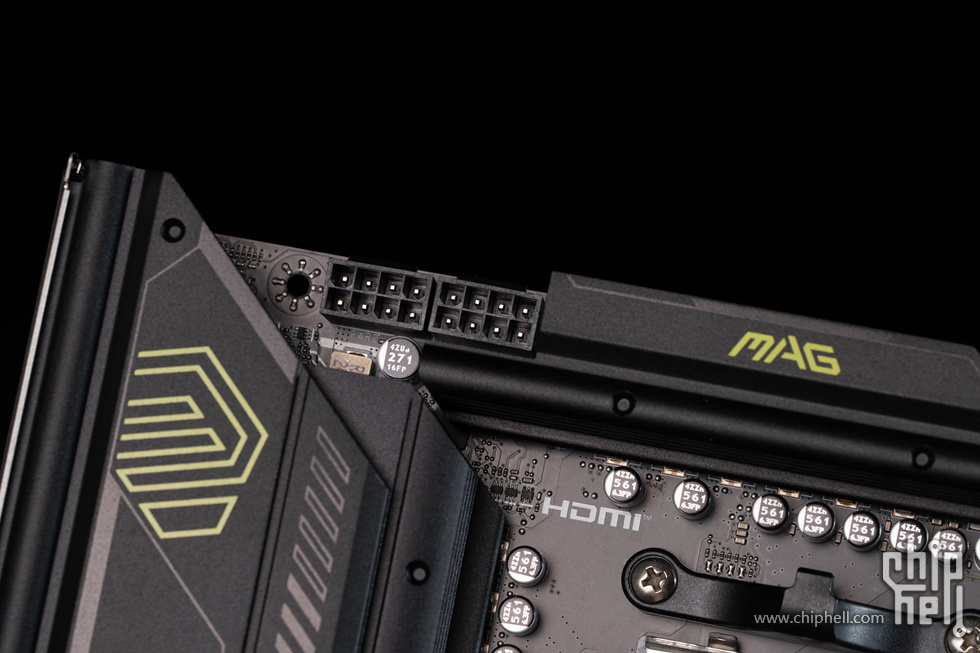

搭载双8PIN供电接口提供稳定输入。

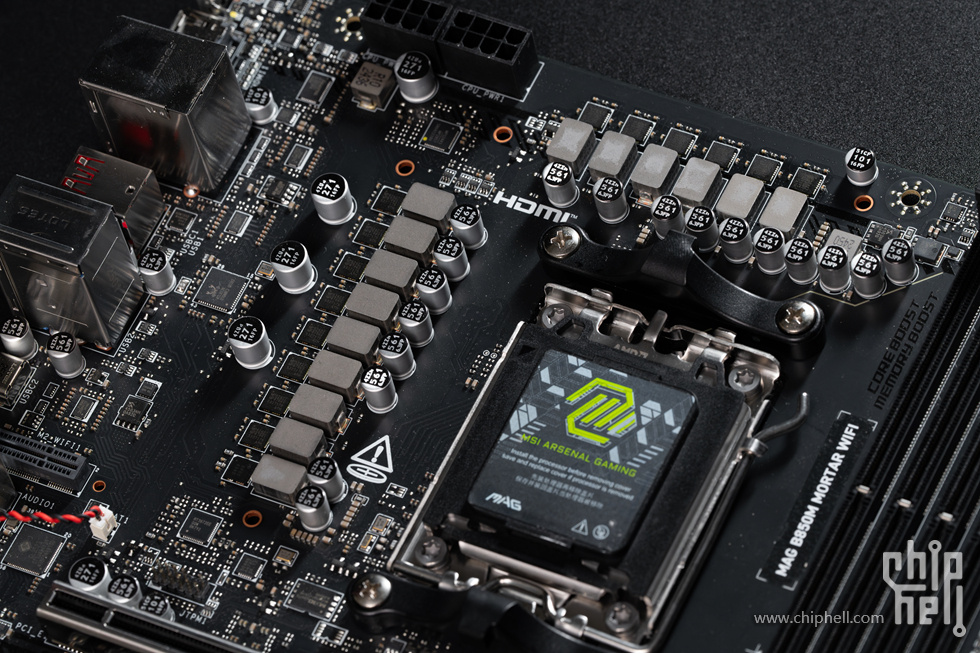

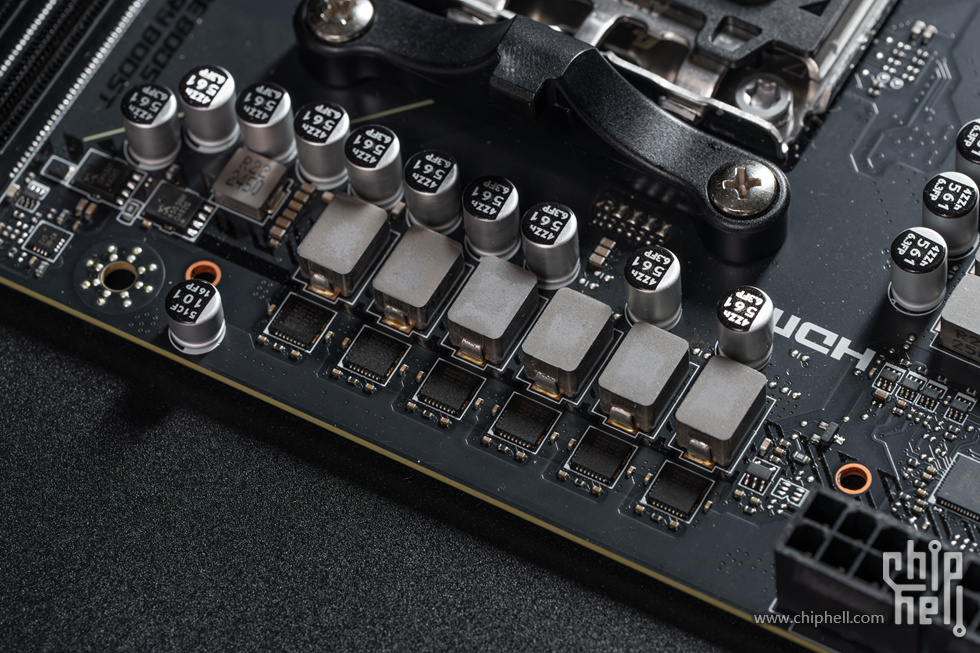

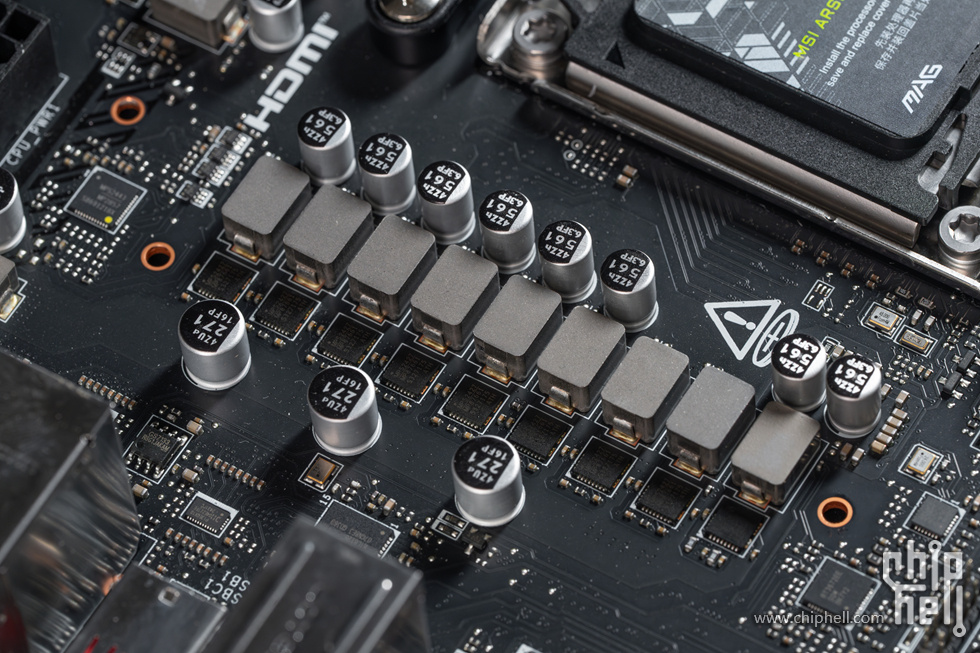

主板搭载了12+2+1相（60A）供电+8层PCB设计。
Dr.MOS型号为MP87661，轻松搭载目前任何旗舰级CPU。

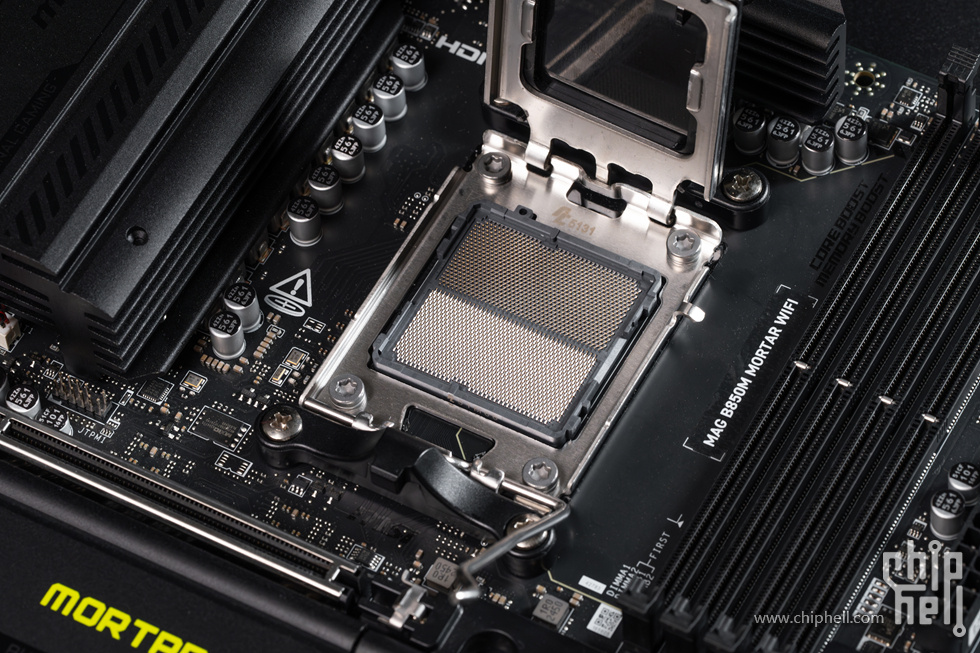

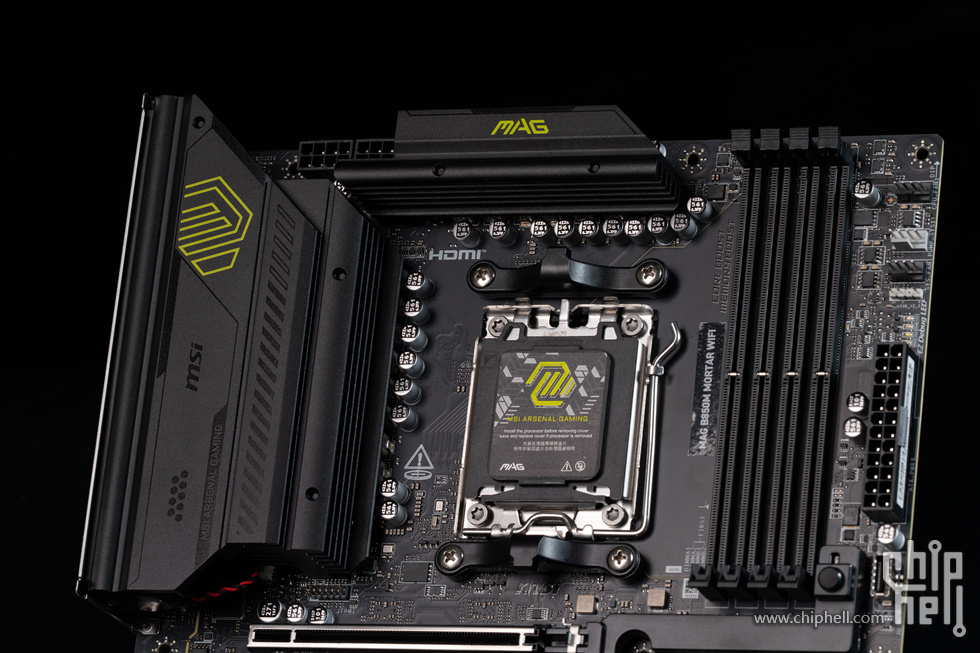

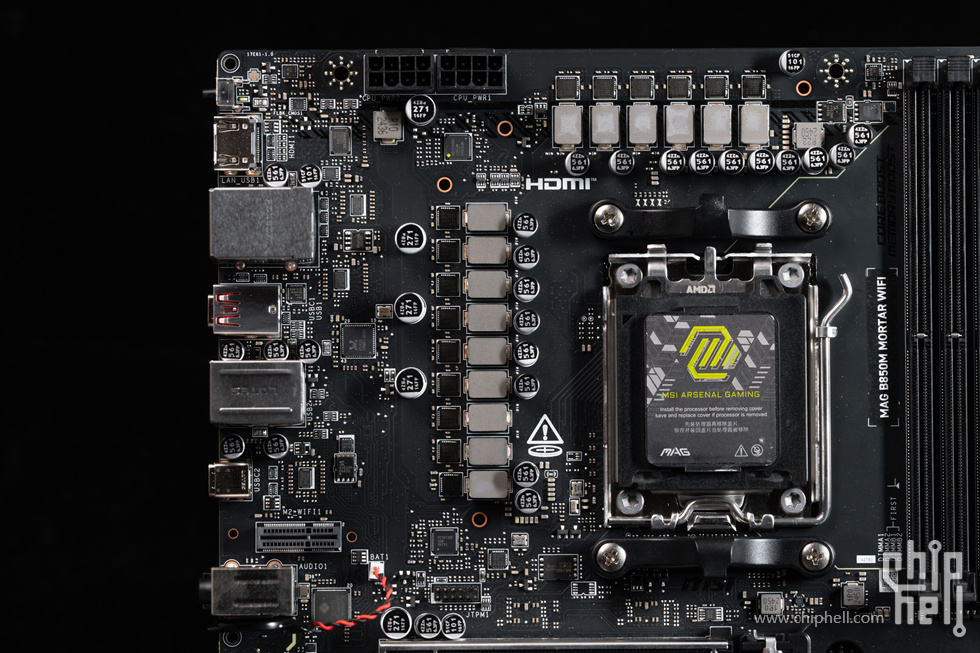

AM5插槽，兼容锐龙9000/ 8000/ 7000系列处理器以及未来，需要值得注意的是，由于CPU座设计偏下一些，同时显卡插槽位于第一槽位，这样会导致一些大型旗舰风冷无法兼容的情况出现。

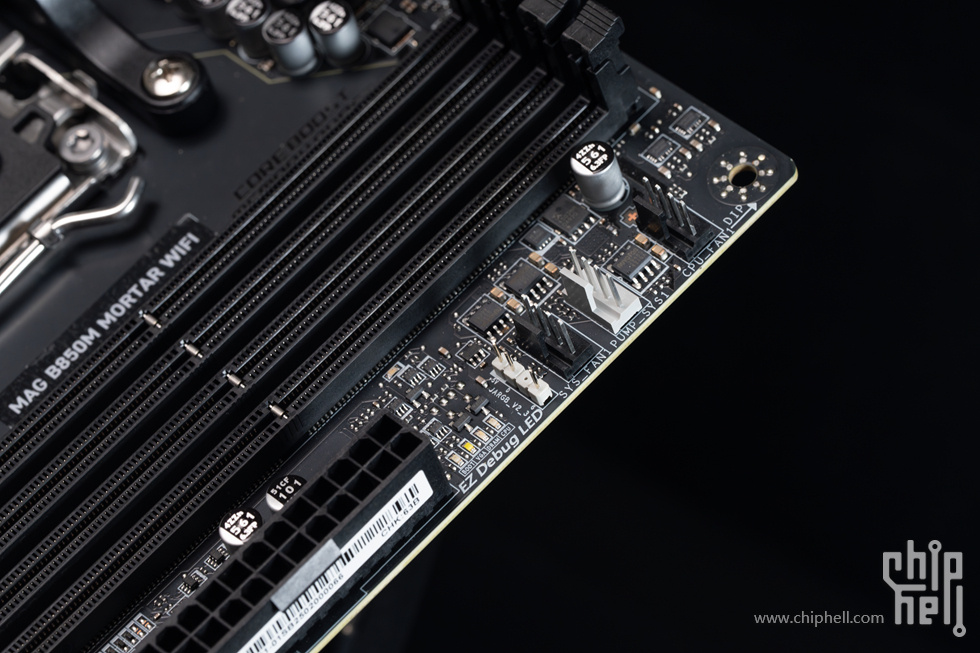

主板右上角提供3个4PIN风扇接针，1个5V ARGB接针，以及EZ DEBUG侦错灯。

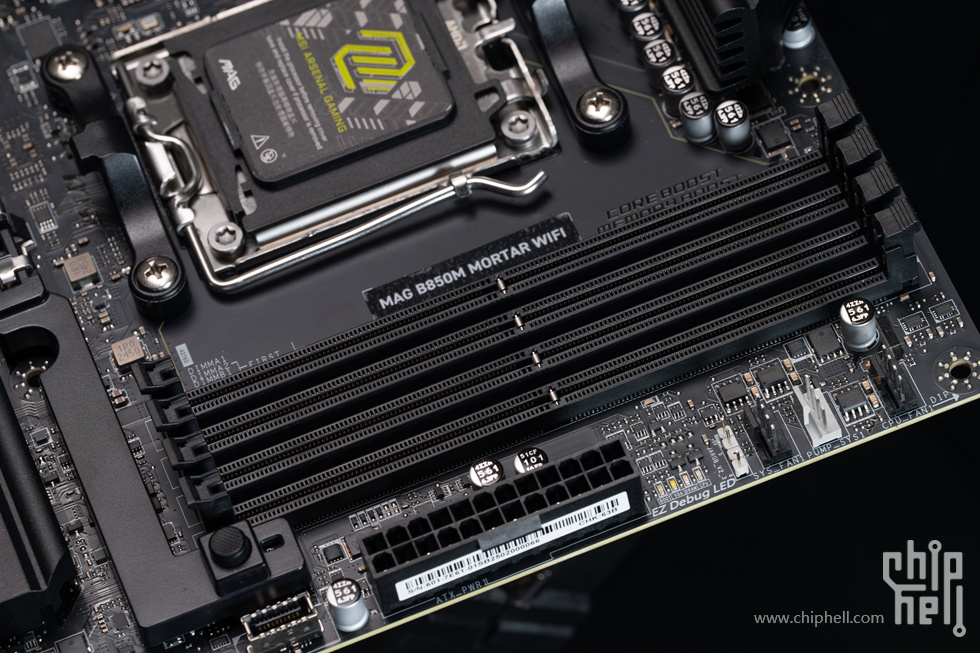

提供4根DDR5内存插槽，最大容量256GB，支持EXPO和XMP内存标准，频率可以达到8200+。

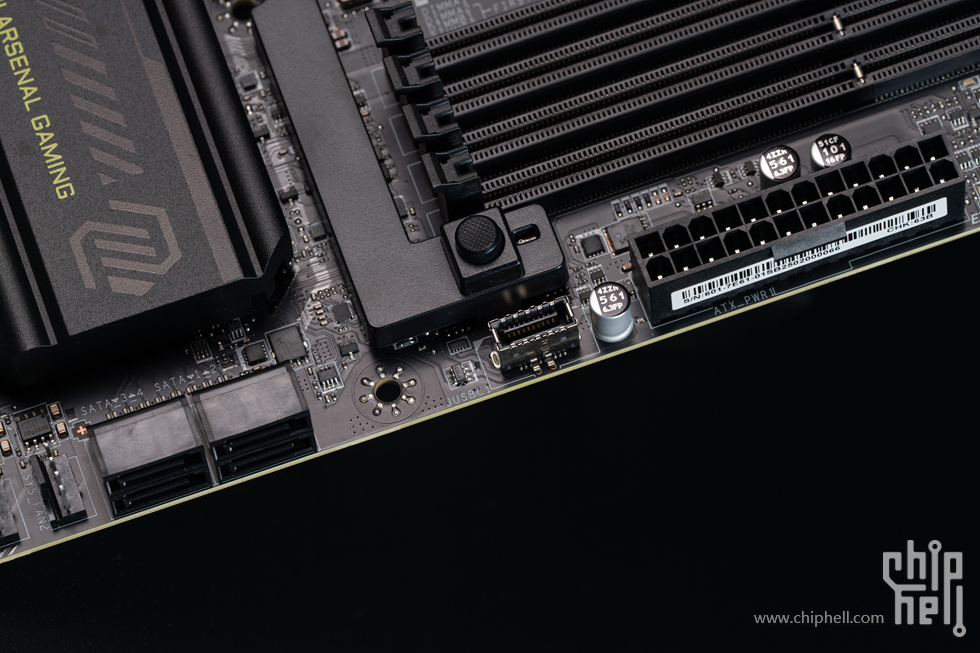

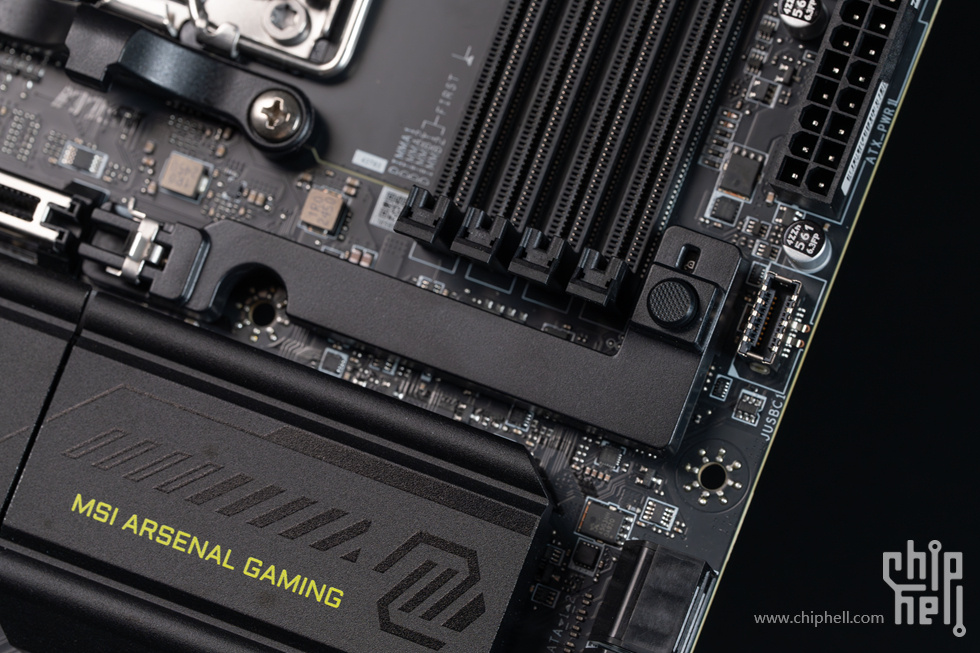

提供1个USB 3.2前置接口，USB3.0接针位于主板底部，这个设计非常巧妙，因为这是一根非常硬的线，插在主板右侧，很难打理，微星很巧妙的设计在主板底部，为主板提供了更加简洁的理想空间。

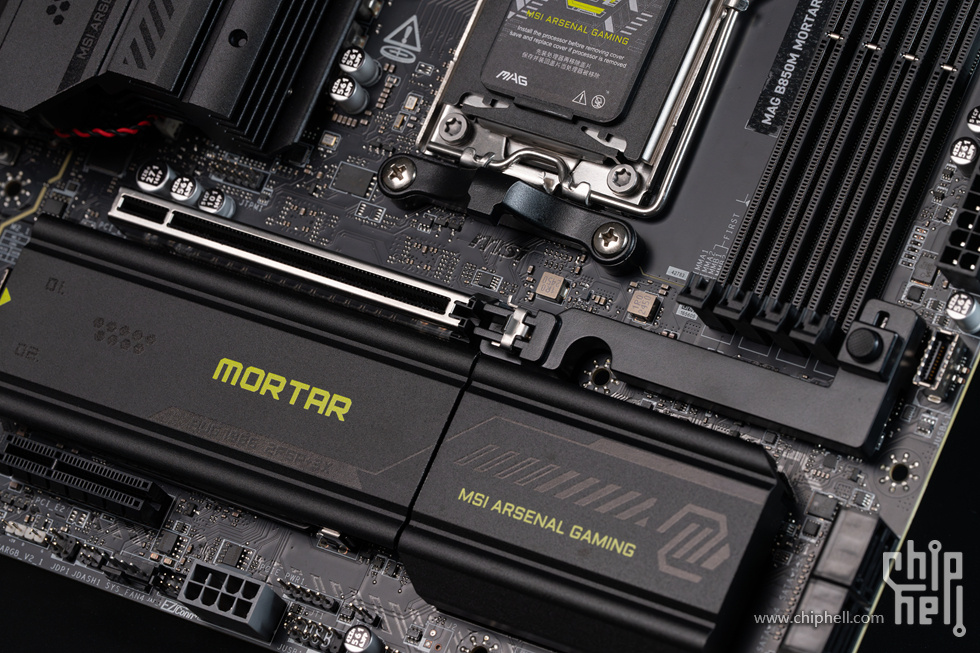

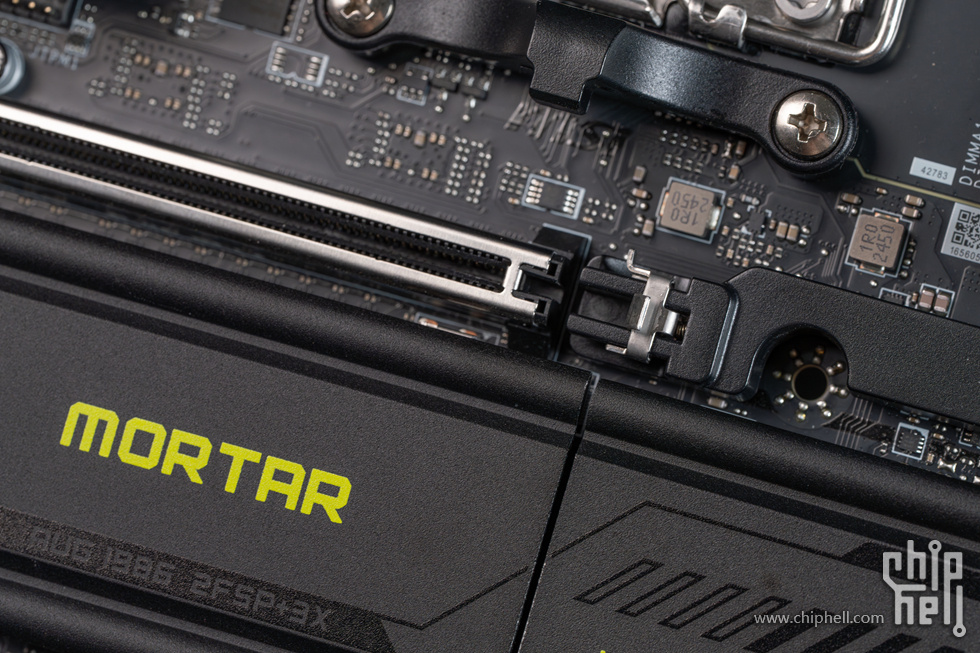

显卡PCIe插槽有做金属加固设计，微星全新设计的显卡快拆结构，通过按下一旁的物理释放按钮，即可解除显卡卡扣，实现轻松插拔。
EZ PCIe Release快拆按钮特写。
采用弹簧结构设计，按压锁止解锁。

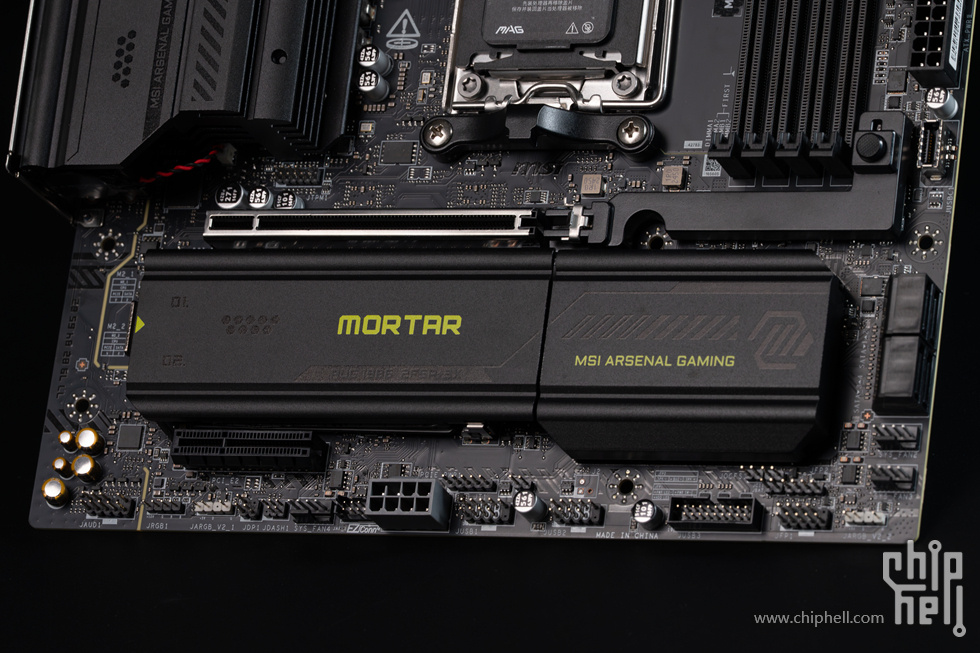

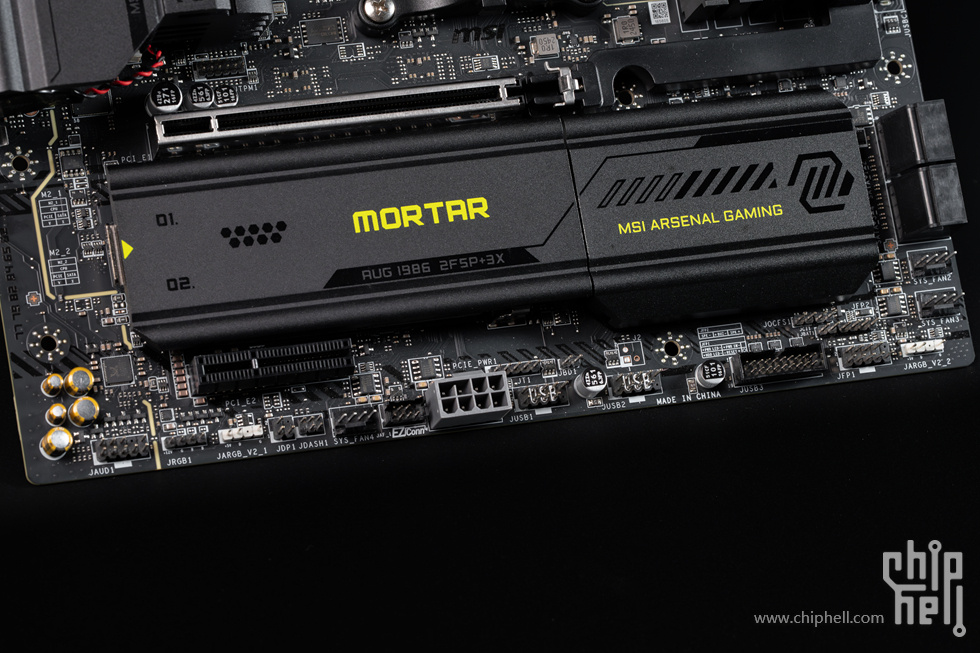

来到主板下半部分，搭载双面M.2冰霜散热装甲，加强对双M.2固态的散热效率，确保固态硬盘性能稳定释放，紧挨着右边为芯片组散热装甲。
来到主板底部，可以看到非常丰富的接口设计，其中PCIE 8PIN瞩目，独家提供了一个额外的PCIe电源接口，为PCIe扩展槽提供更加稳定的供电输入。

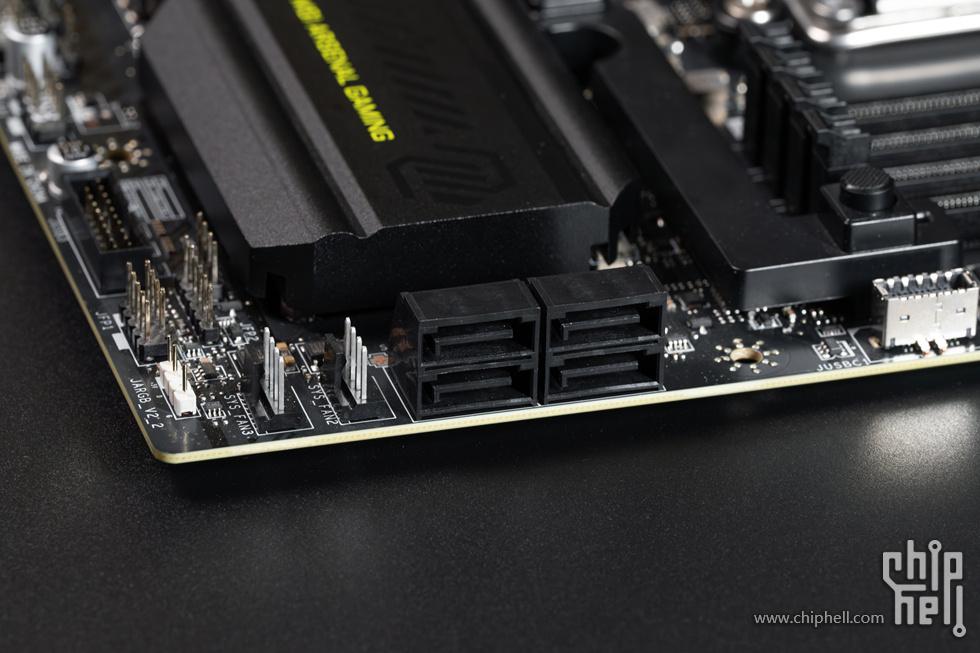

4个侧置90°SATA硬盘接口。

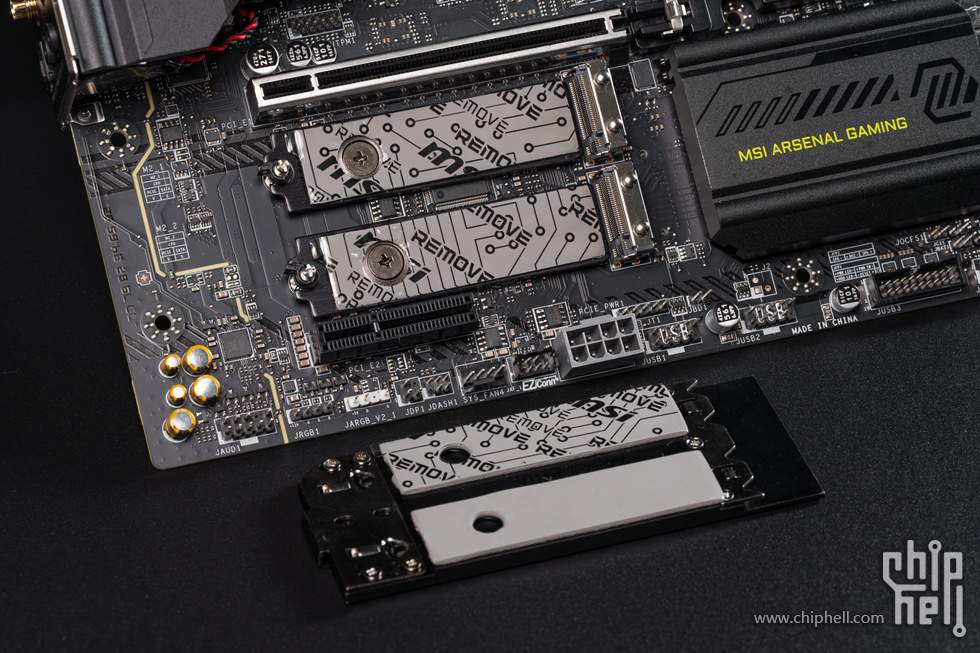

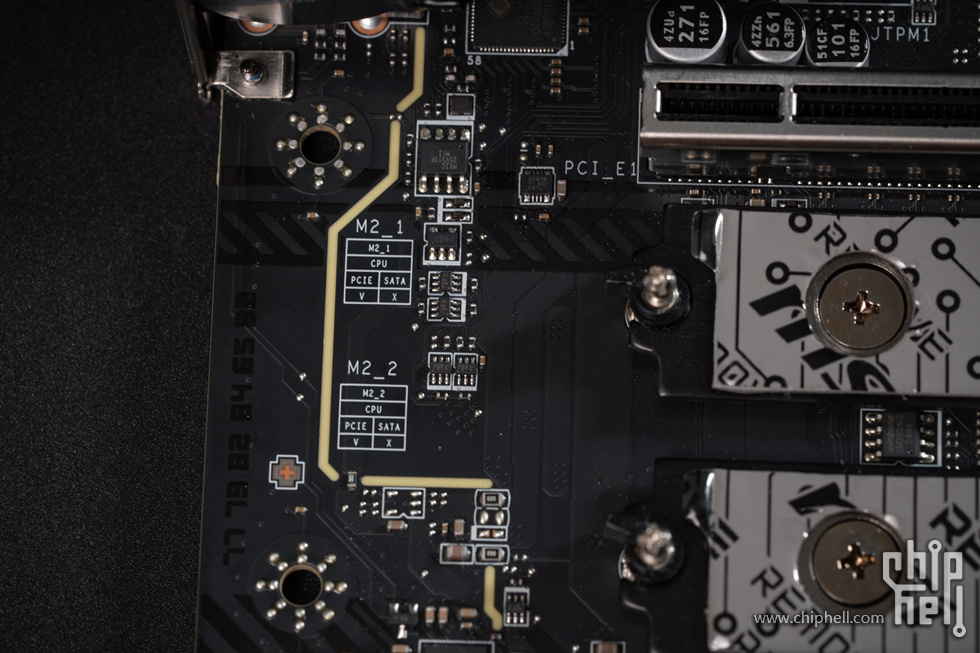

提供三个M.2固态接口，其中两个位于主板正面：
M2_1 插槽（来自CPU，支持 2260/2280）
• 最高支持 PCIe 5.0 x4（适用于 Ryzen™ 9000/7000 系列处理器）
• 最高支持 PCIe 4.0 x4（适用于 Ryzen™ 8000 系列处理器）
M2_2 插槽（来自CPU，支持 2260/2280）
• 最高支持 PCIe 5.0 x4（适用于 Ryzen™ 9000/7000 系列处理器）
• 最高支持 PCIe 4.0 x4 8400 系列处理器）
• 最高支持 PCIe 4.0 x2（适用于 Ryzen™ 8500/8300 系列处理器）

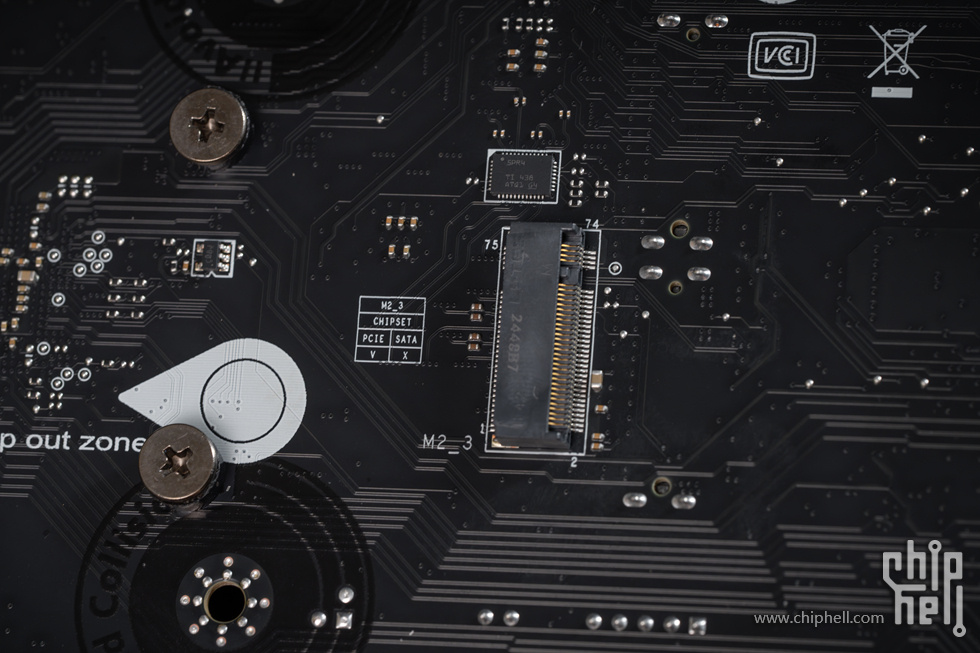

另外一个位于主板背面：
M2_3 插槽（来自芯片组，支持 2280）
• 最高支持 PCIe 4.0 x2
有线5G网卡来自小螃蟹Realtek RTL 8126-VB 5G 网卡。

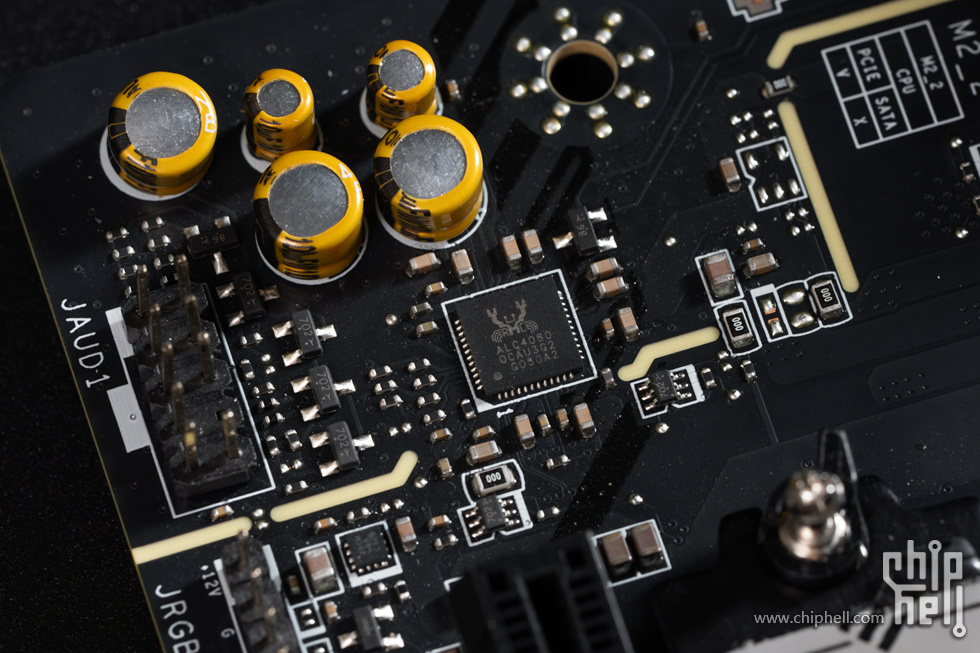

声卡来自小螃蟹Realtek ALC4080：
7.1 声道 USB 高性能音频
在前面板支持高达 32 位/384kHz 的播放
支持 S/PDIF 输出

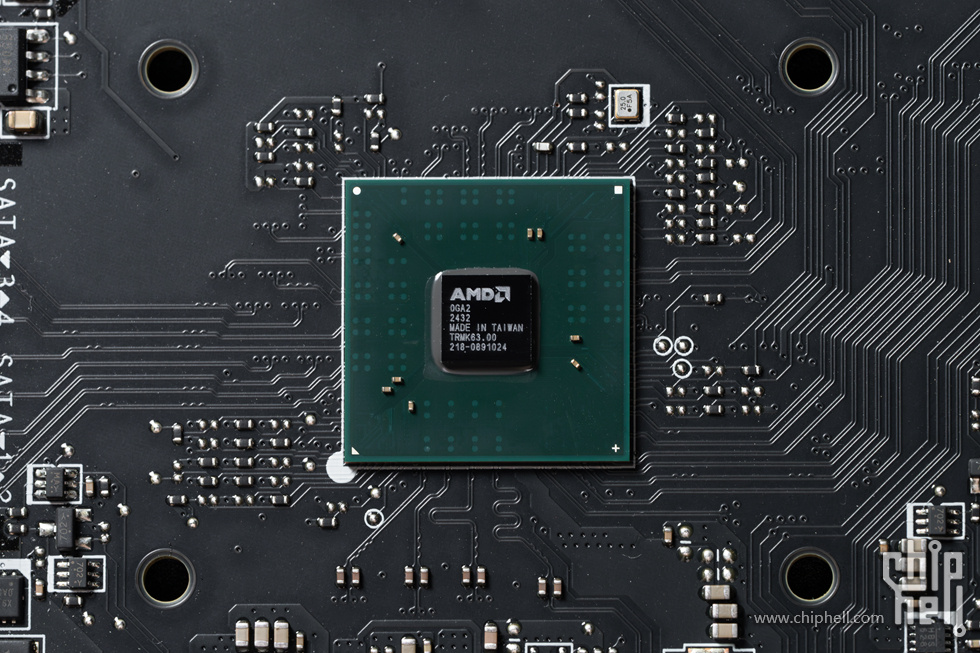

B850芯片组特写。

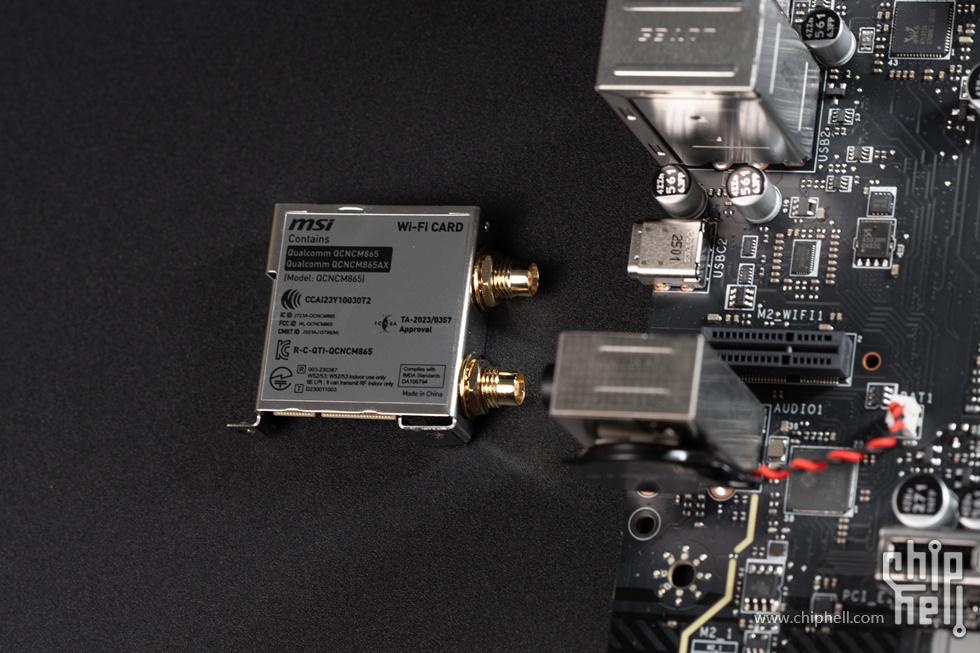

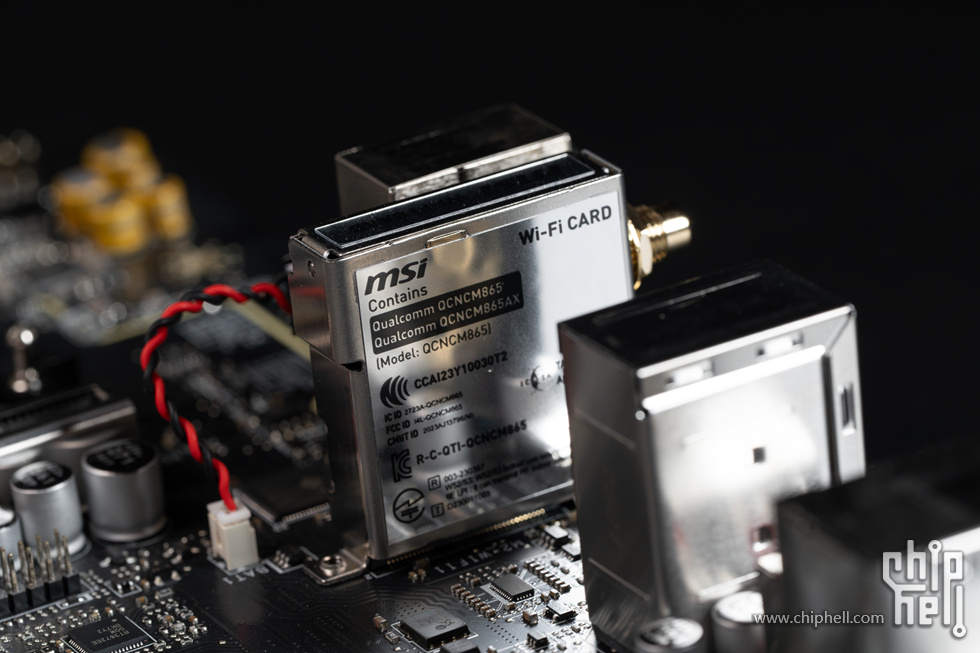

WIF7网卡来自高通QCNCM865AX：
支持 MU-MIMO TX/RX，2.4GHz/ 5GHz/ 6GHz (320MHz) 高达 5.8Gbps
支持 802.11 a/ b/ g/ n/ ac/ ax/ be
支持蓝牙 5.4、MLO、4KQAM

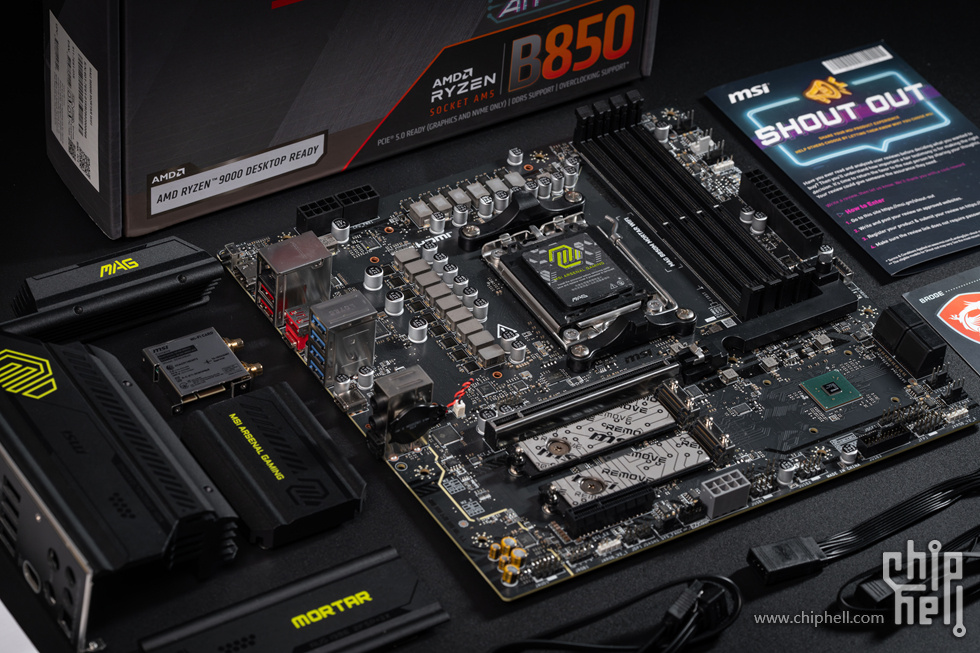

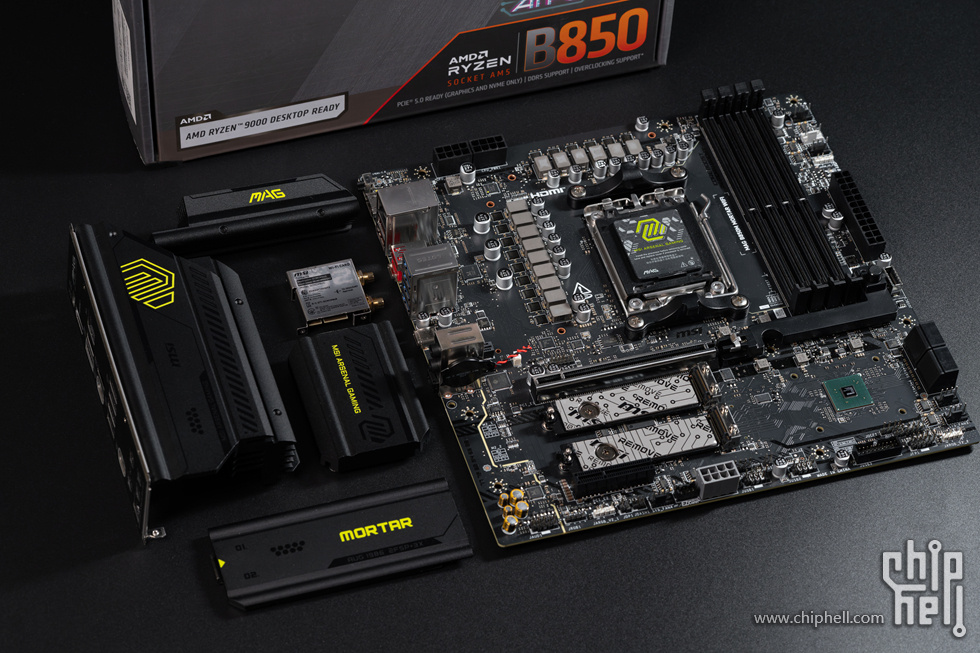

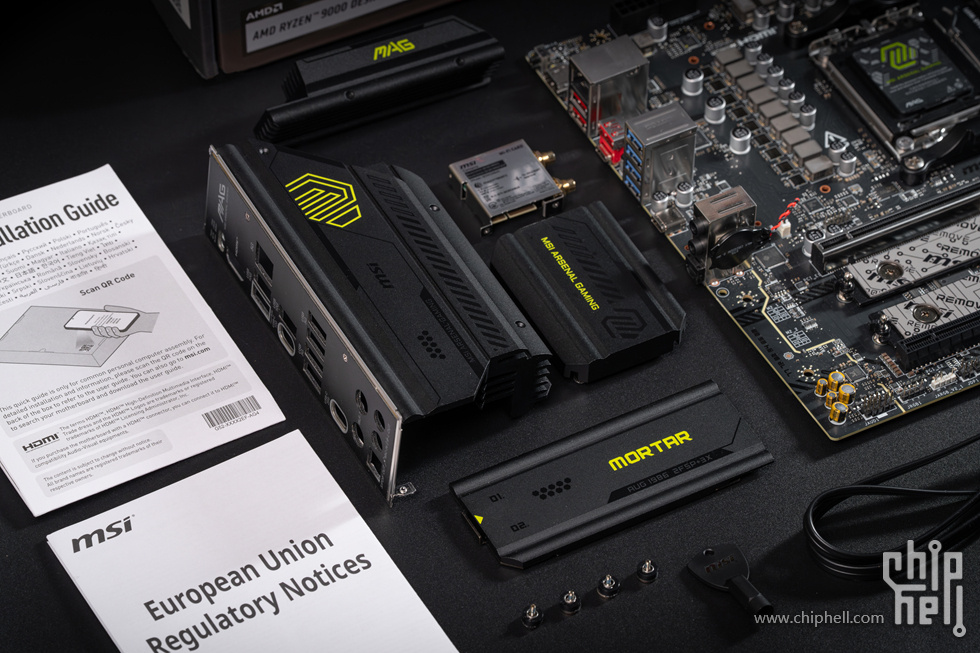

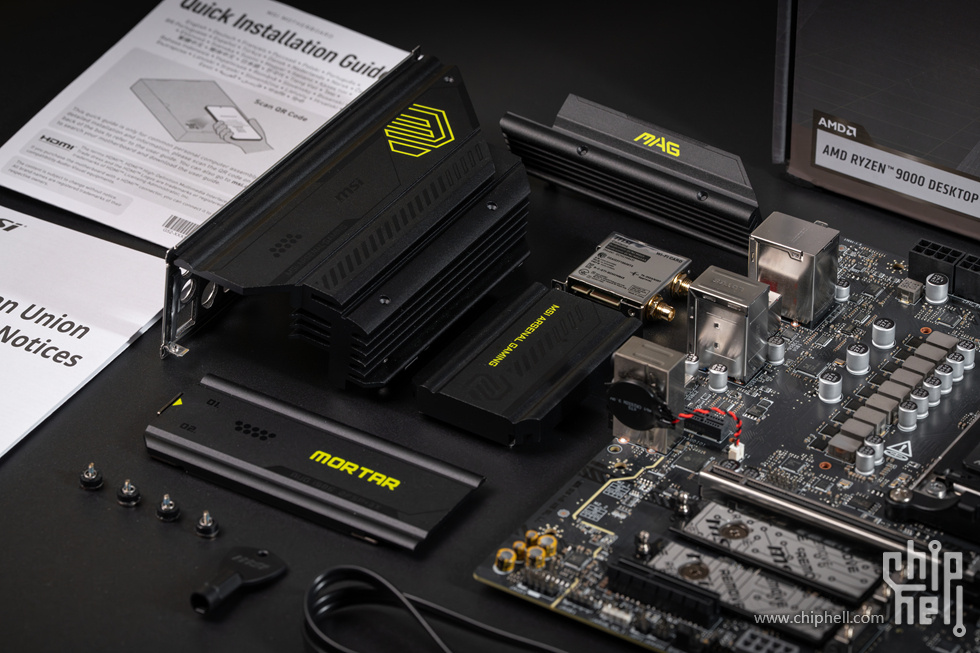

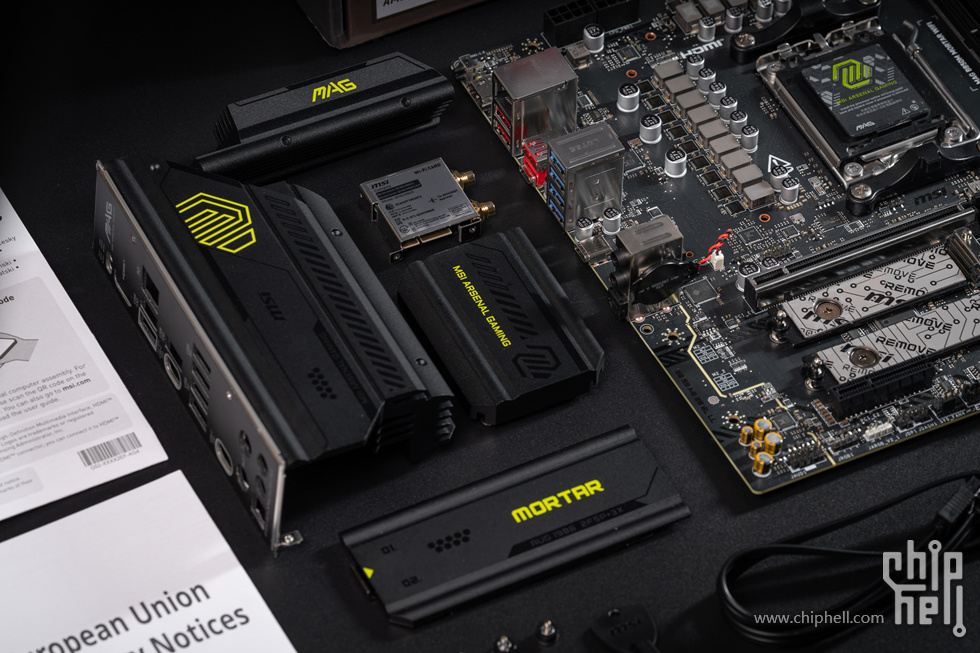

主板拆解全貌特写。

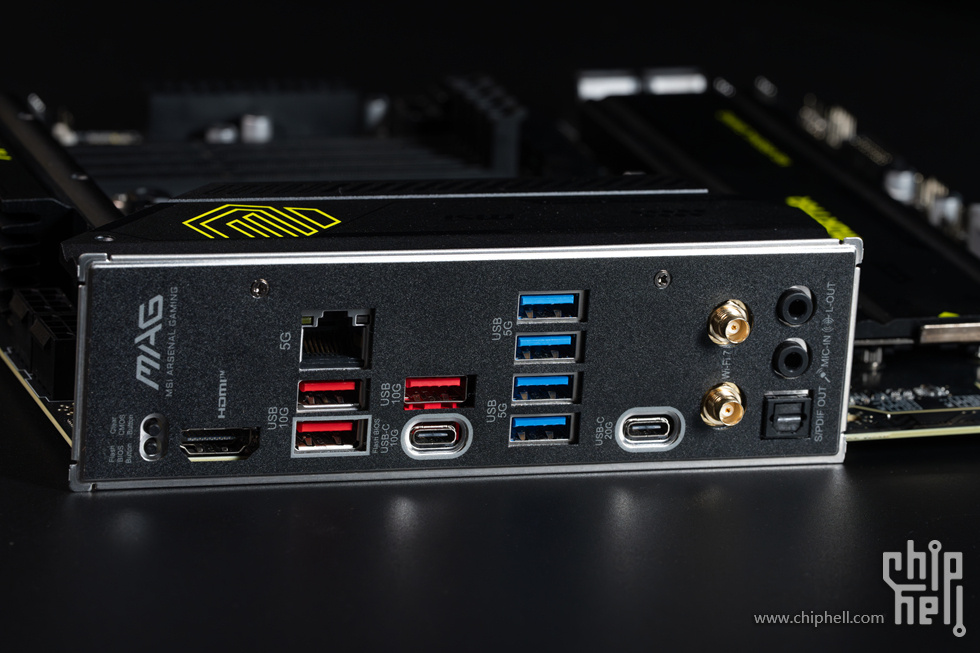

主板IO接口提供如下：
清除CMOS按钮
刷新 BIOS 按钮
HDMI接口
5G 网口
USB 10Gbps A x 3
USB 10Gbps C x 1
USB 20Gbps C x 1
USB 5Gbps A x 4
WIFI7天线接口
3.5mm音频接口
光纤 S/PDIF 输出

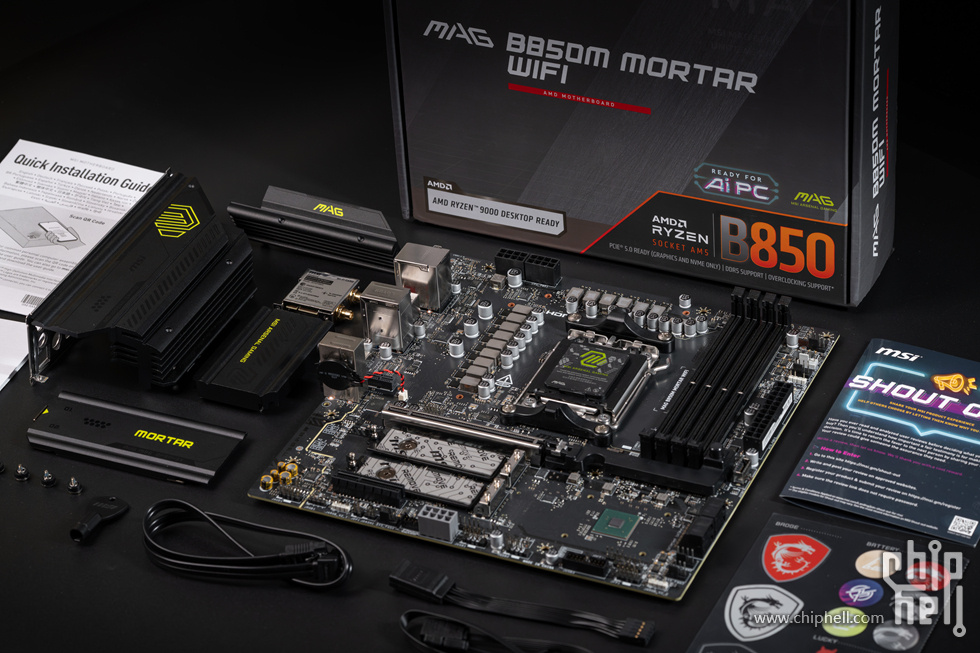

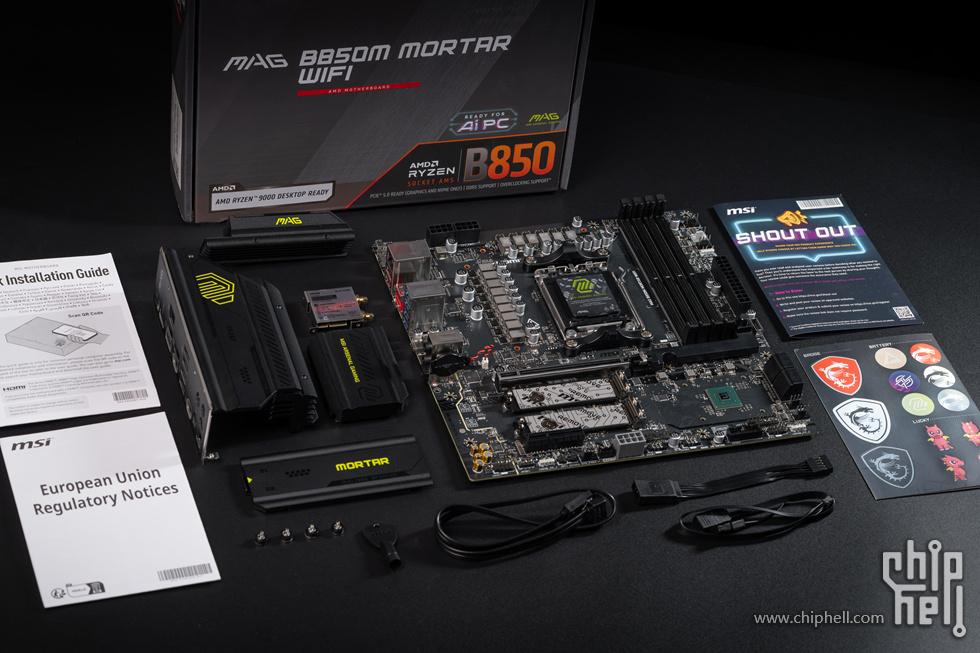

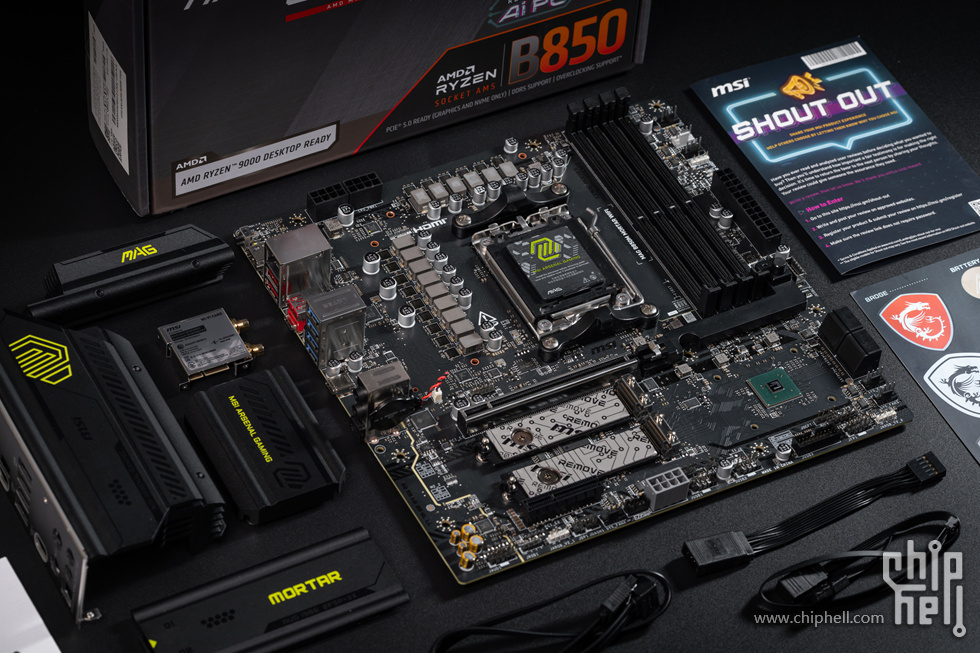

主板全配件特写一览。
作为AM5平台的明星产品，微星 MAG B850M 迫击炮 WIFI主板凭借扎实的用料以及供电设计、均衡优秀的配置扩展力以及亲民的售价，使其成为了2025年M-ATX板型里不可多得的热门选择，无论是追求极致性能的超频玩家，还是注重综合体验的游戏玩家，它都是M-ATX黑色装机方案中一个非常热门的选择。
|
