别墅 网络方案 AC+AP

天之道

朋友家大别墅装修，设计网络方案，我也不是特别专业，以前没弄过 ，遇到几个问题向大家请教。

先简单说明一下房子的结构，地下一层，地上4层，共500平米。

初步网络方案 (AC+AP + 华硕主路由（​​Merlin Clash科学上网​​ 方便）)

方案

全屋网线和设备汇聚到位于地下室机柜里，布大致如下：
1.入户光纤
2.光猫
3.华硕路由器 RT-AX88U Pro
4.POE++交换机 （关键指标：​​2.5G/10G上行口、802.3bt Type 4支持、总功率≥400W）
5.AC控制器
6. 吸顶 AP，估计每层1到2个
7. 超6类非屏蔽线,除了每层吸顶AP用到的，其他每个的房间布一根网线


面临几个问题：
1. .POE++交换机 买什么牌子和型号好
2. AC控制器 型号？
3. 吸顶AP 买什么牌子和型号的？
4. 每层布几个吸顶AP，需要根据房间来嘛？
5. 超6类非屏蔽线，不知道买什么牌子的好
6. 弱电箱机柜规划:​​ 需要提供多大还算是足够的空间、强电和散热怎么搞？

大神有过经验的，麻烦赐教啊，感谢大家。

银月

华硕路由器？哥们说笑了，别说ax88u，be98也不配当主路由，撑死了为特殊需求当个旁路由

实在没想法就tp，华三随便挑一家买企业级全家桶，再没想法就直接用运营商的fttr

C_Y___________

网线 日线  都住别野了。

主路由搞个软吧（为了xxx），反正用不上无线。

AP的话华为目前就不考虑了，企业级的因为制裁功耗太大了，新的也没换代出来（现在wifi6-wifi7过渡期实际Ap挺难选的）
AC根据AP来吧  现在很多都不要AC了  当然有AC更好。
交换机？POE++的话可以找奸商 兔教授DRR买合勤 全速率无多速率bug 8000+

POE++的话不是所有AP都用得上，但是你要上10GE的话是得poe++ 2.5G的话可以节省很多。

哦对 AP也可以看看合勤。不在乎电费可以上华为企业级  ub个人觉得和玩具一样的。。。

C_Y___________

不在乎电费其实全套上华为企业级wifi6挺划算的，这种咸鱼400左右一个，AC也不贵。还有各种市外型号可以选  能做到院子全覆盖。当然  得POE++电费和交换机就贵了

TWSzzz

1.不考虑噪音就企业级了，华为华三搞起来
2.3.4干脆请个网络公司搞搞，交换机AP一堆东西加起来也要几万了，现在行情不好很多公司愿意接小项目的，这个看个人喜好和外观了
5.网线价格到位的牌子货一般没问题，超六狗东自营牌子货1000+，别贪便宜就行
6.这个拓扑其实搞个6U的机柜就搞定了，注意深度，企业级POE++交换机很长，供电无非就是要不要UPS，正常单独接一路市电就行，散热企业级力大砖飞就行，不放心装个空调，地下室长期开空调真没多少电

天使是笨蛋

搞笑了别墅还用华硕那破路由？除了企业级家用就是ubnt

kartanus

地下1层、地上4层，二手叠拼装修重新换线的说下感受：

21年，因为原业主装修后就没住，所以买完房就是简单翻新下，网线能开槽的开槽，不方便开就甩明盒，日线超六和六类混用。
买线花了大概5000多元，水晶头、面板花了900多元，开槽施工费用收了4000多元，装修队的电工不会接弱电类，说如果要接线雇人大概500一天要2天，所以自己买的压线钳。

AP位置布置2条超六类，其他的从地下室到3、4楼我常用的地方是超六，其余都是六类。现在除了室外3条监控时通时不通之外，其余的都没问题。6类和超6是真的硬，穿线硬拽倒置室外的有些问题，现在想修比较难，就换成太阳能+4G/Wi-Fi的，能用一天是一天。


24年老丈人也整了一套叠拼，吸取经验教训，以5类+6类+光纤混装，地下室机房到各层客厅、书房是光纤，整体减少了约80-100米的超六线材使用；监控都是5类线；只有带AP的还是双六类。



+++
1. POE++交换机 买什么牌子和型号好
还是以我自己为例，现在是H3C的24口千兆PoE+，4万兆上联，不够用，所以不要期待用一台顶替所有，建议一个无风扇的全光万兆交换机做核心、PoE++交换机接AP、监控NVR录像机带PoE接摄像头。
我那个8路海康威视录像机本身也占用1U空间，现在接千兆PoE上完全是浪费，监控百兆PoE足矣，就应该都接录像机上，然后一根千兆线怼到交换机。

2. AC控制器 型号？
家里用的洋垃圾Aruba IAP模式，够用了，AC可以省掉。

3. 吸顶AP 买什么牌子和型号的？
目前在用洋垃圾IAP-225，2条1G口支持汇聚，也可以桥接接别的，计划升级到5系。

4. 每层布几个吸顶AP，需要根据房间来嘛？
每个客厅、卧室各1个，放在门口，靠近卫生间、楼道等，可以保证房间内无死角覆盖，无缝漫游，现在是室内7个+室外1个，室外没买专用室外款，洋垃圾贵，225也就100多点一个，室外的坏了换就是了。

5. 超6类非屏蔽线，不知道买什么牌子的好
日线感觉也就那样吧，家用体验不出来啥，超六日线=国产6类工程款*2，国产再不济，拉两条也能跑20Gbps，更何况超六你和光纤比比........

6. 弱电箱机柜规划:​​ 需要提供多大还算是足够的空间、强电和散热怎么搞？
如果买洋垃圾2U服务器，就不要买600mm深的网络机柜，就不要买600mm深的网络机柜，就不要买600mm深的网络机柜，买服务器机柜
如果设备多，起步18U、22U高度比较好，上面可以放显示器，可以放多合一打印机/扫描仪啥的...
地下室做好除潮就行了，北京这边全年地下室恒温18-21摄氏度，服务器啥的跑几个虚拟机，也就30%负载不到的情况下，机箱内温度不到37，CPU一般不超过50

血的教训，我那个15U 600mm深的网络机柜当零件柜了，现在用的是自己搓的1000mm深的铝型材机柜，22U

邻居王富贵老师

不是说华硕路由器配不上大别墅，只是你别的都上企业级方案了，就一个路由器是民用级的……

一根小香蕉

我家310平，三层，一个层一个吸顶AP，实测可以全覆盖，ac+ap都是TP-LINK，ap是XAP3000GC。 主路由是软路由。三个监控使用群晖录制。 稳的一批

呵呵马德里

3层别墅，面积不大
主路由用的天逸TY6201A刷华硕固件，闲鱼60
交换机TP 16口POE，闲鱼300
AC是集客云AC，不要钱，同时有一个小娱C3实体AC备用以防集客抽风，90（一次都没通电过，集客稳如狗）
AP共6个，有面板有吸顶，均价150吧
稳定性嘛，上一次掉线是因为半年前网费忘记交了。

有钱随便上，我没钱，60的假华硕破路由我觉得挺好

nn1122

有一个关键点，很多人都没意识到，就是入户光纤一般是弱电箱，可以在装修的时候预埋1-2根蝶形光纤，一端与入户光纤对接，一端在地下室机柜位置，这样可以把光猫也集中到了地下室，还可以为以后接入多运营商宽带作准备

xcdry

呵呵马德里 发表于 2025-7-21 08:43
3层别墅，面积不大
主路由用的天逸TY6201A刷华硕固件，闲鱼60
交换机TP 16口POE，闲鱼300

这破天邑我买了4个组MESH炸了3个。。。

叮叮炒面

C_Y___________ 发表于 2025-7-20 22:14
不在乎电费其实全套上华为企业级wifi6挺划算的，这种咸鱼400左右一个，AC也不贵。还有各种市外型号可以 ...

这货首先不需要AC leader AP可以直接管理，二这货用的是海思方案，apple产品有断流问题。推荐型号5761-21 物料编号02354vqk，2.5G口，高通方案，兼容性好。

呵呵马德里

xcdry 发表于 2025-7-21 08:56
这破天邑我买了4个组MESH炸了3个。。。

可能是因为我把它的触角剪掉了，不用无线功能所以能稳定下来

weisir

叮叮炒面 发表于 2025-7-21 08:58
这货首先不需要AC leader AP可以直接管理，二这货用的是海思方案，apple产品有断流问题。推荐型号5761-21 ...

5760-51是什么版本有这样的问题？

黑仔001

C_Y___________ 发表于 2025-7-20 22:07
网线 日线  都住别野了。

主路由搞个软吧（为了xxx），反正用不上无线。

2层楼，直接买了2个Aruba AP25，反正不需要硬AC，Aruba APP控制就行。搭配TP的2.5G企业路由支持at供电搞定。就是没做桥接模式,电信猫拨号，懒~
WiFi7不考虑...6都没普及。

sinopart

大致的流程是：

先根据房间形状确定AP的数量，无遮挡的情况下，吸顶AP可以覆盖15-25M半径的圆形区域，墙壁式86面板AP则只能覆盖30平方米的房间（有些特殊的非86尺寸AP可追平吸顶AP的覆盖能力）。推荐在浴室内安装面板式AP，而不是吸顶AP，因为浴室往往会有上升的水蒸气，容易导致吸顶AP受潮。

然后挑选AP，目前处于WIFI6向WiFi7过渡的时期，新的手机和电脑等电子设备开始普及WiFi7，但大部分存量的旧设备都是WiFi6.WiFi7相比WiFi6在速度方面提升不大，但引入了新技术提升信号传输延迟，和你的朋友商量好这一点（要不要选WiFi7），因为WiFi7的AP设备还是很贵的。

最后根据你选择的AP设备去购买对应的AC控制器和POE交换机。POE交换机有供电等级之分，不同级别的POE交换机他们的网口能提供的最大供电不同，分别是POE、POE+、POE++三个等级，POE++这一级又有type3和type4之分。你需要去咨询AP厂家，你选择的AP是要什么等级的POE交换机供电。有一种特殊的AP叫光AP，它使用光纤传输网络，但是在光纤中又加了一组铜线负责传输电能。这种AP使用的连接线材比较特别，而且也很贵，一般只有企业级的，且单口带宽万兆的设备会考虑用这种口。AC控制器直接去咨询你的AP厂家就可以，同一厂家的兼容性最好。

smallfount

建议：
真不懂就别瞎建议..
省的这点钱对这栋别墅的使用者可能不是很多但是使用体验不好的话。。很烦。
专业人士这个能赚钱不是因为坑。。是因为这里面真的有很多外人根本不懂得细节..

sinopart

关于线材和弱电布局：
你的朋友很大概率要做监控系统，那么强烈建议不要做弱电箱，而是做机柜，否则网络设备太多放不下。和装修公司商量好，做一个小机房，里头放一个机柜，同时预留好摄像头的网络走线和强电走线。也可以买POE供电的摄像头，但那样就必须准备24口以上的POE交换机了。推荐直接找摄像头厂家购买，海康自己就有大量的24口POE交换机使用，都是用在各种大型建筑项目里的。
线材认准泛达和日线。不过都太贵，国产替代推荐秋叶原，或者大唐。级别上推荐买超六类级别的线，家用环境下没有真正的7类线，你只需要记住这一点，任何号称7类的线都不要去买就行。另外注意一定要是英文名叫CAT 6A的，不能是CAT6E，因为没有CAT6E这个标准，超六类线材的真正标准名是CAT6A，有不少黑心商家用CAT6E当CAT6A卖，这样的线是没有标准保护的，到时候商家卖给你超五类级别的线也不违法，因为他卖的是他自己定义的CAT6E线，不是CAT6A，不用承担任何法律责任，只能怪你自己没看准。

叮叮炒面

weisir 发表于 2025-7-21 09:14
5760-51是什么版本有这样的问题？

海思主控的方案都有这个问题，包括6760 8760

bansukeng

别搞科学上网了，华硕已经不稳定了，再装个改版的固件更不稳定了。住得大别墅了，没那么闲天天**的。真要翻就在电脑或手机上打开**的软件就行了。天天不稳定找你，会烦死的。

全套上UBNT，稳定有颜值，才配得上大别墅。

看到上面，还有有教人家四层大别墅用发黄的洋垃圾，真是笑死。
还有个说WIFI6没普及，你现在还能找到没WIFI6的手机？
这么大的工程，正常是考虑往后五年不用动了，搞一次这样的工程工钱就不少了，省这么点小钱。

sChmo

底下2，地面3，目前用mesh，根据你的情况建议TP的ACAP，同等性能acap硬件更贵
1.2.3. 你能问问题意味着你就是TP的用户了，硬路由（带AC）+AP最适合你，根据网口需求例如全千兆还是有2.5G需求，纯电口还是有光口需求，建议你就上全千然后拉线预留光纤就行；硬件预算需求内选最贵，自己得研究一下没有参考每家需求不一样
4. 最好每个房间一个，过道如果设计得比较多得再放一个，一般吸顶丢空调出风口就行，方便检修也方便安装维护，过道可以预留网线，信号或者漫游效果不好再考虑增加
5. 六类非屏蔽就行，自营旗舰大牌子都可以， 买305米一卷的，有多留着以后做跳线用
6. 弱电箱尽可能大，家用设备用了很空，我用42U，监控屏幕、NVR、路由器、交换机、NAS、纸壳 只要够空，自然散热就够

bansukeng

叮叮炒面 发表于 2025-7-21 08:58
这货首先不需要AC leader AP可以直接管理，二这货用的是海思方案，apple产品有断流问题。推荐型号5761-21 ...

亲身用过，和看过好多次，菊花那破东西经常有苹果断流的问题。

看来是通病。

qbenny

院子的wifi覆盖要考虑进去，记得放一根网线

autobotsop

省的说我打广告 隐去品牌了 WIFI6稳定性速度都挺好 性价比高

yaoiverson

autobotsop 发表于 2025-7-21 11:06
省的说我打广告 隐去品牌了 WIFI6稳定性速度都挺好 性价比高

你这个隐个寂寞了

Lentrody

超六类CAT6A默认是屏蔽线，非屏蔽超六很难做到达标，大部分标着超六的非屏蔽线估计还不如正经达标六类CAT6网线。
日线溢价太高，泛达倒是价格还行，另外罗格朗也挺靠谱。其实家用也没必要非要追求达标线，能买到真无氧铜的就行了，TP、海康之类的工程线虽然不能过测但也够用了。
就算花大钱用了达标线，也大概率因为配套水晶头钳子不好制作手法不规范导致实际线路质量达不到标准。所以我觉得真要在乎就先去租个福禄克，不然就还是买点便宜工程线得了。

richienie

连买什么设备都不知道就帮人设计方案？？还上个华硕做主路由，还把人家科学上网写出来，真是唉。。

supty

无线
H3C ER3208G3-P-E  2WAN+8口  POE供电/路由/无线/AC 一体机
H3C Mini AX3000 系列面板或吸顶AP x8个

每层100平可用2个吸顶AP ,可咸鱼找库存的性价比高.

有线
H3C Mini S16G S24G  16/24口低功耗交换机
网线 康普 1427070-6 低烟无卤


注: Mini系列定位是SMB市场,芯片组同家用方案, 软件比家用好一点,不算是
正规的企业级，但稳定低功耗节能. 由于TP同级产品

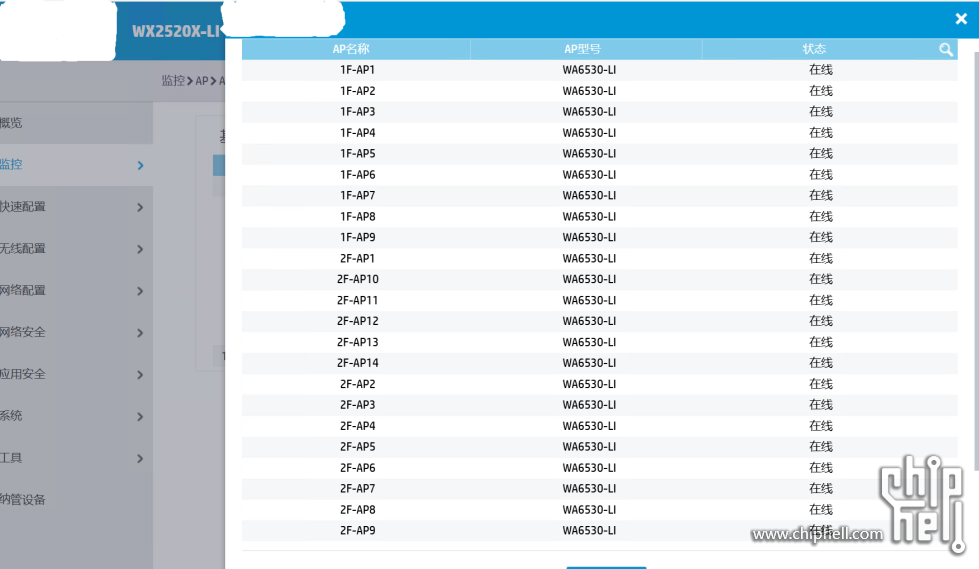

前面提到的 华为AirEngine 5760 系列AP，华三WX2520X 无线控制器这都
是正规的企业级设备,用于高可靠性功能要求较多的企业应用领域，操作系
统学习使用门槛较高，功耗较大. 家用环境没太大必要

建议柠檬

说的怎么感觉TP压根没有企业级产品似的2333333
