显卡PCIE延长线为啥不出x8的

megathread

升级PCIE 5.0的唯一意义就是x8够用（甚至x4）方便拆分
现在5.0延长线太贵了为啥没厂家想到出x8的节省成本

4.0时期也有不过倒是没怎么便宜 因为供需都少吧

archxm

话说，这个 4x  8x 到底啥意思？

hen8899

archxm 发表于 2025-7-22 12:47
话说，这个 4x  8x 到底啥意思？

与其问坛友不如去问问deepseek罢 这算是通识了吧...

采花郎

archxm 发表于 2025-7-22 12:47
话说，这个 4x  8x 到底啥意思？

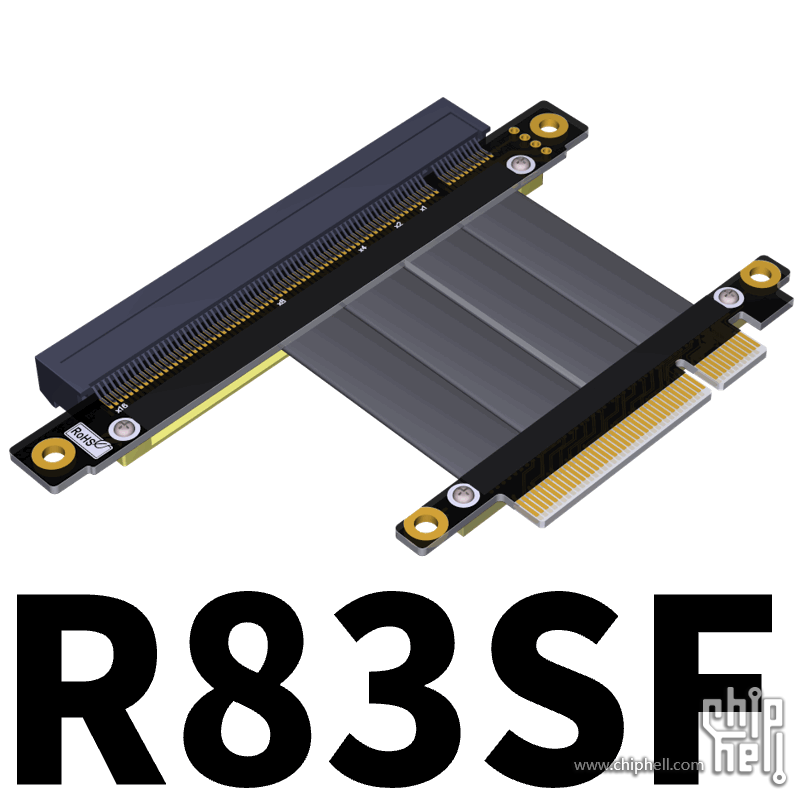

仔细看这种pcie信号的走线，都是成组的，几根成对信号线加上旁边的屏蔽线为一组
楼主图中的延长线就是4组，正反两面为8组

wooser0079

如果显卡能提供外部连接器(例如 mcio)的选择，就不用考虑这些麻烦又劣质的延长线了

se8en

这线当年创造出来 其实是为了挖 kuang产生的

别说x8 x4 带宽根本不是人家关心的 经常弄出来x1 接一怒大的算力卡
所以 带宽高低 以前漠不关心，后来需求少了，线材厂跟进动力不足

导致市面上 gen5的拆分线都贼贵，x4是基操，但是gen5的电气性能要求贼高 线材和焊工，所以不挣钱没厂想跟进
核心问题还是 需求量太少 做出来卖给谁呢？

archxm

采花郎 发表于 2025-7-22 12:50
仔细看这种pcie信号的走线，都是成组的，几根成对信号线加上旁边的屏蔽线为一组
楼主图中的延长线就是4组 ...

还真是，谢谢解答

megathread

se8en 发表于 2025-7-22 12:55
这线当年创造出来 其实是为了挖 kuang产生的

别说x8 x4 带宽根本不是人家关心的 经常弄出来x1 接一怒大的 ...

这种itx一直都有需求啊 矿的x1不长这样
x16的品控要求肯定严格很多 完全可以把不合格的做成x8（以前x16的延长线用久了会变成x8 x4）

tide~

megathread 发表于 2025-7-22 13:07
这种itx一直都有需求啊 矿的x1不长这样
x16的品控要求肯定严格很多 完全可以把不合格的做成x8（以前x16的 ...

很多X8都是主板拆分的：2个X16槽共用；（对于intel家来说，大概只有移动平台U会有X8，桌面平台U要么X4要么X16）
做成X8延长线的话，应该是只有1个X16的槽可以用（最好还是远离CPU那侧的不碍事）

nekotheo

相对于接显卡的5.0 x16，5.0x8、5.0x4使用环境少，多开sku会导致成本更高，所以现在要么不出要么就只出5.0x16

megathread

tide~ 发表于 2025-7-22 13:20
很多X8都是主板拆分的：2个X16槽共用；（对于intel家来说，大概只有移动平台U会有X8，桌面平台U要么X4要 ...

atx用延长线才是小众吧 看了下大部分b650e第二槽都舍不得给5.0的（估计也不是直通共享）
我只是想itx用转接卡多分出两个m.2

z010q3w

archxm 发表于 2025-7-22 12:47
话说，这个 4x  8x 到底啥意思？

CPU的PCIE通道 值得是有多少条pcie x1通道，PCIE X16指的是这个卡槽长度占用16条x1的通道。这个插槽是分段的 从左边开始 一共可以区分出 x1 x2 x4 x8 x16这几种速度 给不同的设备使用，x16插槽可以兼容不同速度的设备，具体的可以看PCIE x16的插槽定义

Dolfin

拆分完准备接什么设备？

rwindz

pcie都7.0了 自己搜一下新闻

megathread

rwindz 发表于 2025-7-22 15:05
pcie都7.0了 自己搜一下新闻

那x2就够了不是更好 提前生产低价占领市场

megathread

Dolfin 发表于 2025-7-22 14:51
拆分完准备接什么设备？

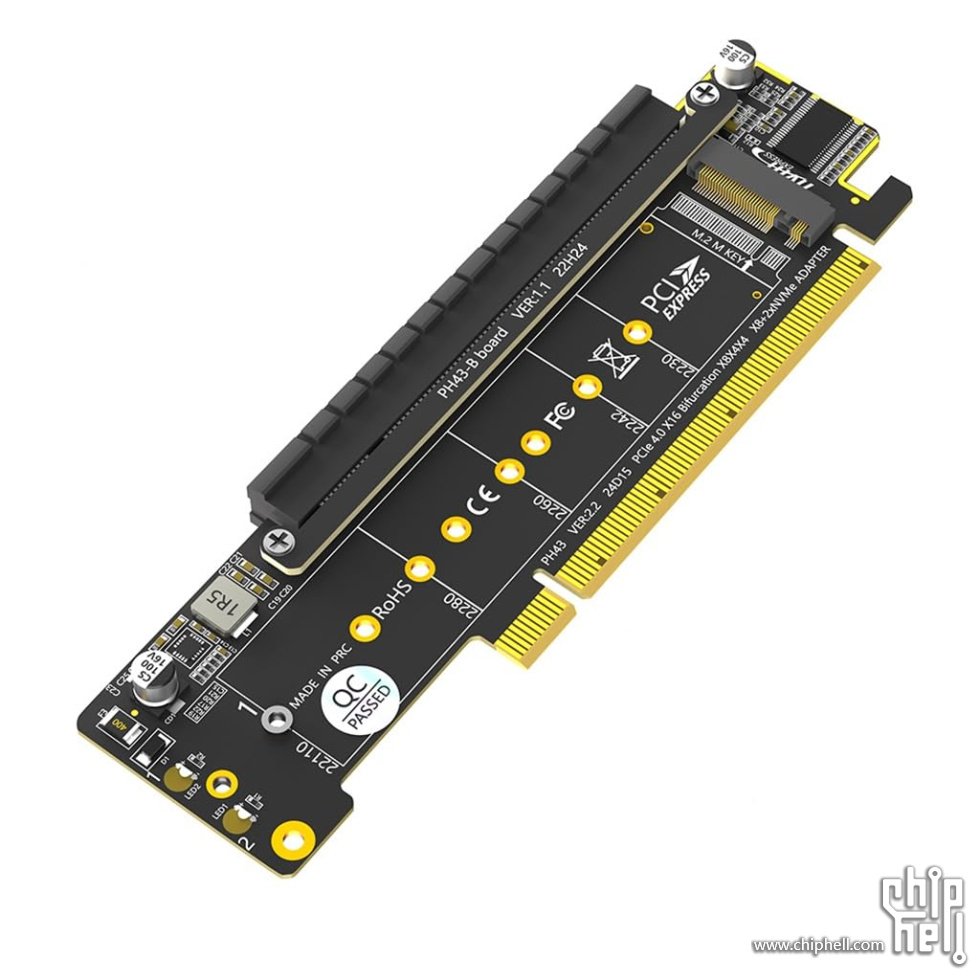

上面发的那个转x8x4x4的卡多出两个m.2（这个卡目前只标了4.0 不过这种硬卡能跑5.0也不奇怪）

YoshinoSakura

比起为什么没有x8，我更好奇为什么没有16拆4+4+8的线，转接卡倒是有见过

playclan

YoshinoSakura 发表于 2025-7-22 22:14
比起为什么没有x8，我更好奇为什么没有16拆4+4+8的线，转接卡倒是有见过

拆分跟线又没关系，你说的4+4+8不是16？

大头吃小头

YoshinoSakura 发表于 2025-7-22 22:14
比起为什么没有x8，我更好奇为什么没有16拆4+4+8的线，转接卡倒是有见过

sff8654接口 x4 x8都行

不用非得延长线去拆

besttime

x8接口就比较少吧，还得拆分，不然一般就是x16或者x4。

qjj2857

megathread 发表于 2025-7-22 13:07
这种itx一直都有需求啊 矿的x1不长这样
x16的品控要求肯定严格很多 完全可以把不合格的做成x8（以前x16的 ...

小众到快消失的市场，不暴米，屁事还多，谁做

r147909

rwindz 发表于 2025-7-22 15:05
pcie都7.0了 自己搜一下新闻

什么 都有ipv9了还是我国发明的

建议柠檬

844一般来说够用
但是问题就是....MSDT那点可怜的通道吧。。。。

话说回来,ADT家可能有5.0X8的线，但是提供5.0 844拆分的主板INTEL可能也就个位数了


最后就是，ITX真应该把PCIE全拿MCIO拉出来而不是叠叠乐一堆热死不偿命的M.2
你哪怕弄个2.5寸的盒子，卖贵点呢

JP_ToKyo

為什麼要拆分...8X的東西極少吧...
你直接延長他在副槽接一個東西他就不是8X了嗎....


你圖上的線也不是拆分......是8X轉16X...兩種不一樣的東西...

arbicool

直接買一條16X延長線用醋酸膠帶物理屏蔽成8X不行？

爵士变朋克

1. 显卡目前物理接口都是x16的，即使通道是x4和x8也是全场接口；
2. x16长度可以通过尾勾固定显卡，x8和x4没法固定

iimxsh8p

se8en 发表于 2025-7-22 12:55
这线当年创造出来 其实是为了挖 kuang产生的

别说x8 x4 带宽根本不是人家关心的 经常弄出来x1 接一怒大的 ...

挖矿那种比这个劣质的多，公头和pcie母座用USB线连接的，楼主说的这种一般是主板显卡背靠背的itx机箱或者竖装显卡机箱用的

mosigan

通道拆分需要主板和cpu同时都支持，而且要规格一致，不是连上线就可以用的

megathread

JP_ToKyo 发表于 2025-7-23 04:44
為什麼要拆分...8X的東西極少吧...
你直接延長他在副槽接一個東西他就不是8X了嗎....

配合上面的x8x4x4转接卡使用啊
做成x8理论上可以省钱

megathread

建议柠檬 发表于 2025-7-23 04:01
844一般来说够用
但是问题就是....MSDT那点可怜的通道吧。。。。

就是因为通道数量可怜才想方设法把16拆成844itx+拆分基本就告别intel了
MCIO看着挺有趣的 不过真改了的话它的延长线似乎也不便宜呢
