灯光和气流的完美艺术，分形工艺Meshify 3+影驰星曜LUNA5070装机分享

安124机长3

说起玩气流，分形工艺应该是独一档，它家的很多机箱我都挺喜欢的，比如这次更新的Meshify 3，今天就基于它的非XL版本搭建一台短风道ATX白色主机。

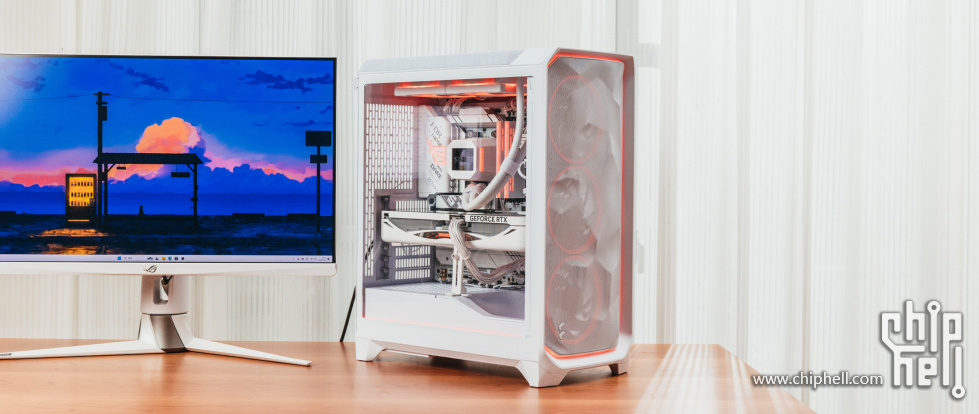

​      这套主机摆在家中还是蛮有艺术氛围的，另外第三代的Meshify有多个版本可供选择，我个人还是非常推荐ambience Pro版本，它的光效真的是太赞了，网页版控制也非常简单易用。



​       此次光效搭配为偏落日的红橙，也是尝试的新配色，整体效果还不错。

​       配件方面，除了机箱外，主板为华硕ROG STRIX X870-A GAMING WIFI吹雪，我最喜欢的白色AMD主板之一；处理器依旧是发热功耗不大的9700X；显卡影驰星曜LUNA5070；内存金百达星刃RGB DDR5 6000 16G x 2，支持EXPO；固态来自金士顿的旗舰型号，FURY Renegade G5；水冷九州风神冰域240。



​      非XL版本注意下显卡长度限制，这在40系时代是个问题，不过50系时代显卡尺寸控制的都还可以，可选择范围非常宽泛。

灯光与气流的艺术



​      喜欢在机箱上玩灯带的挺多，不过同时玩灯带和气流，还玩的这么炉火纯青真不多。

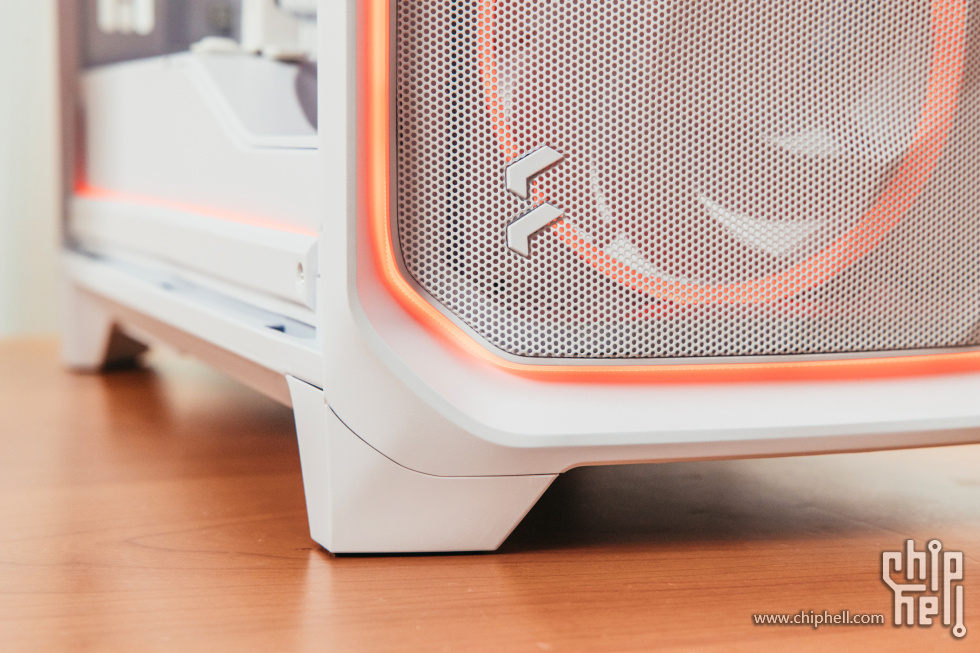

​      这次搭配的落日橙配色配合类岩石造型的前面板，类似火山周围环绕一圈熔岩。

​      短风道不会占据太多空间。

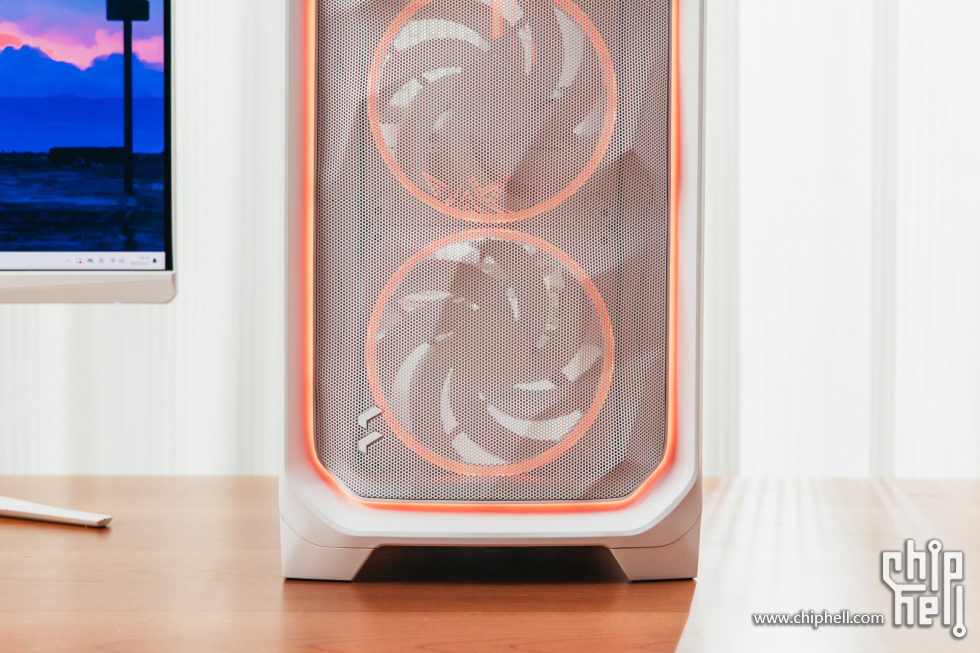

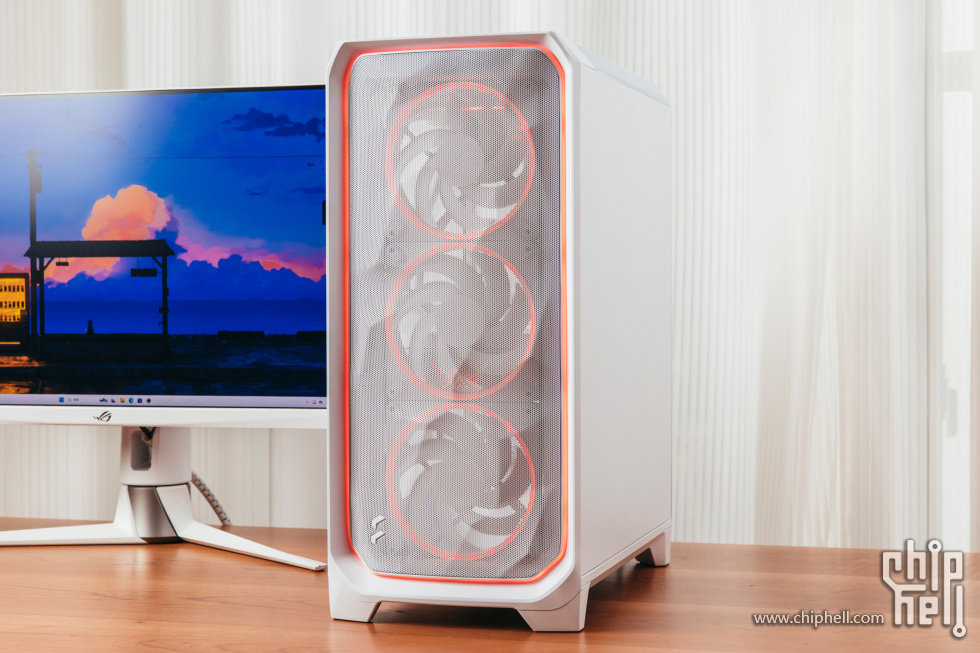

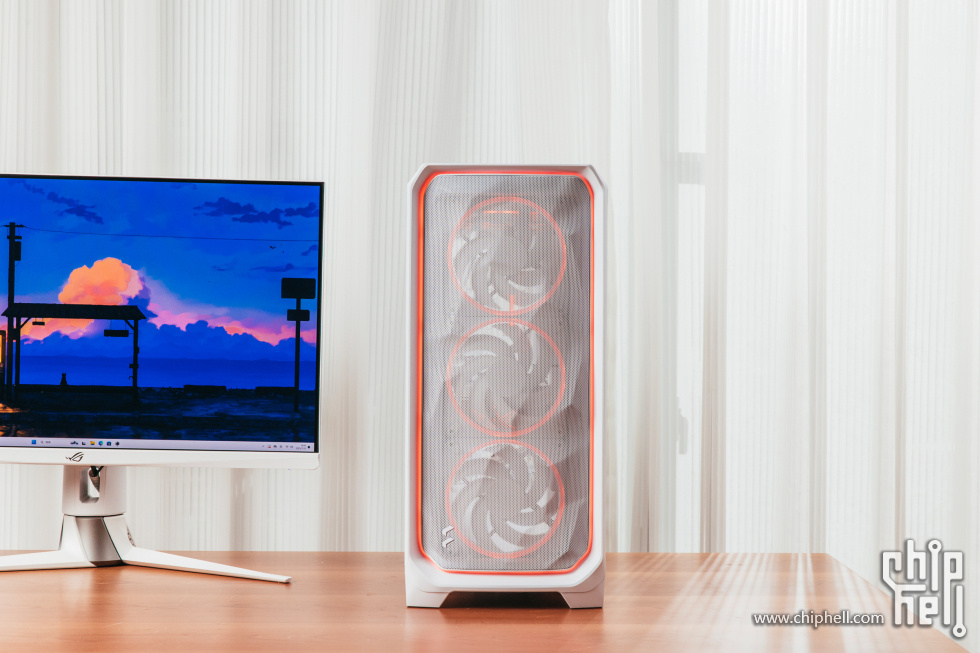

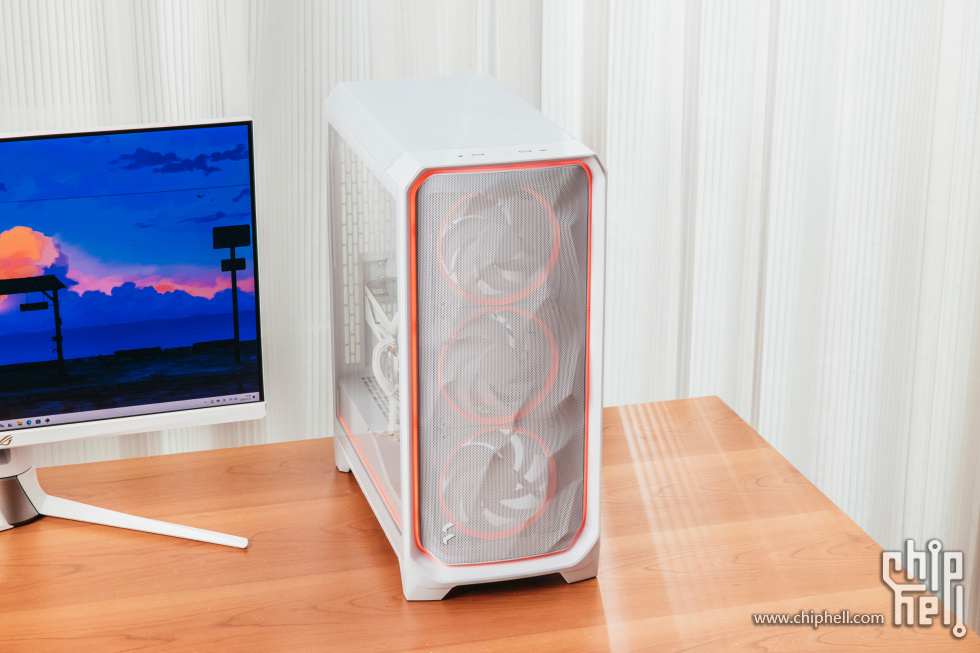

​       正面效果，如果你不太喜欢RGB光效，那么可以试试这种非常低调的灯效设计，应该可以让你接受，而摒弃对于跑马灯的负面最初感受。



​        侧面也有灯带加持。

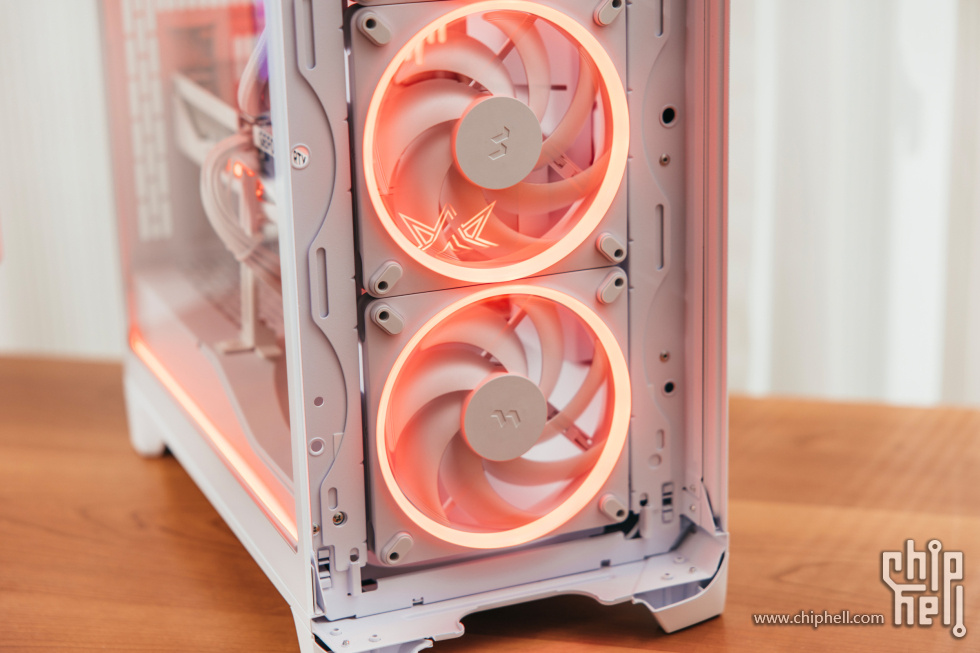

​        前面板的三颗风扇风力相当强劲，分贝并不高。





​        灯带是带有一点扩散效果的。



​        自带的三把风扇单买并不便宜，但是质感和光效都是一流。



​        透过玻璃的视角，金百达内存的光效设计恰巧和冷头光效撞设计了，两者看起来很和谐。

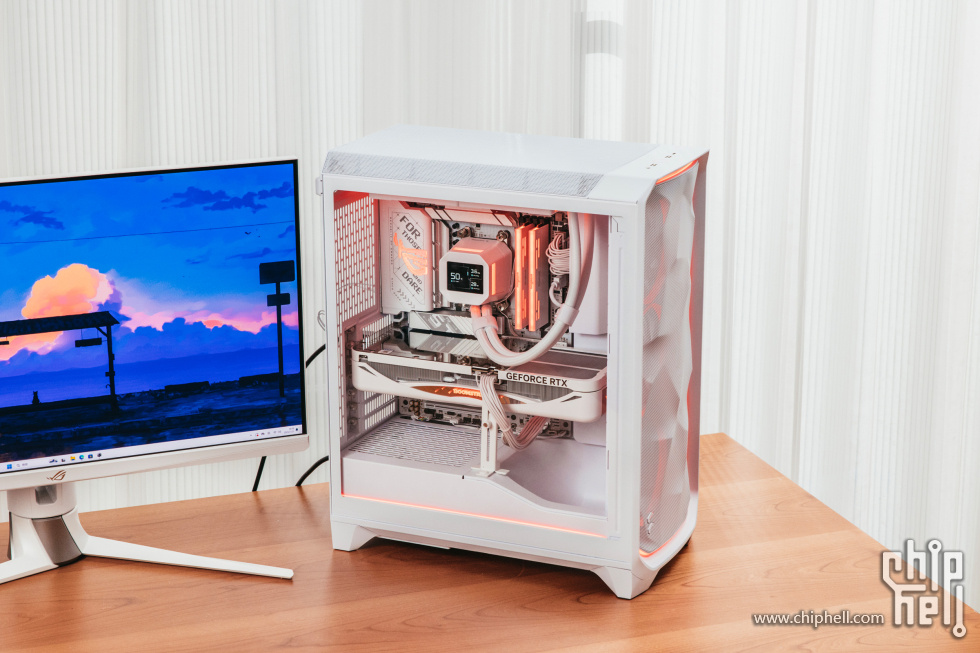

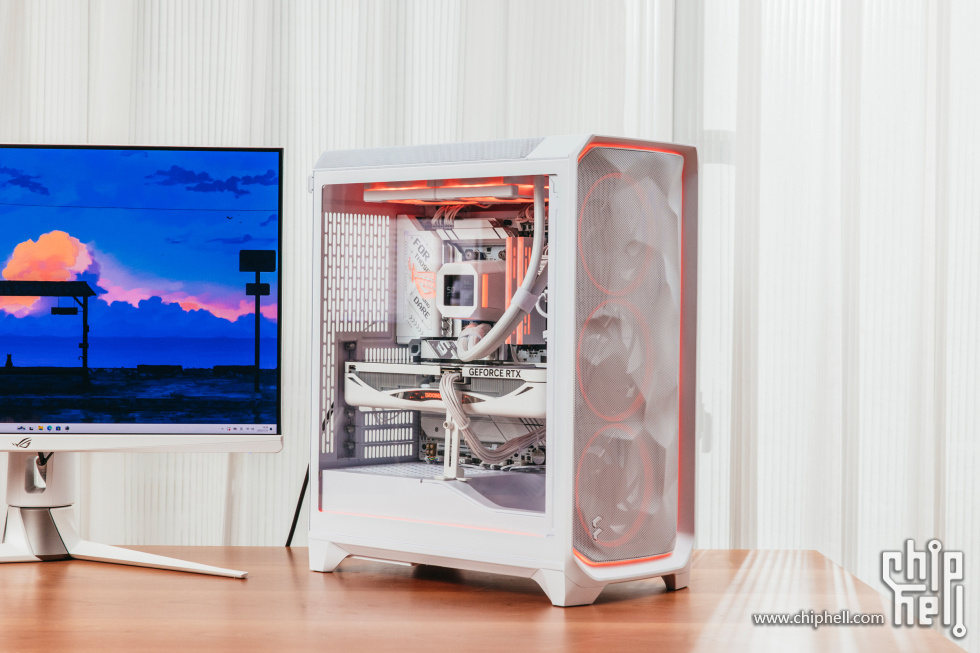

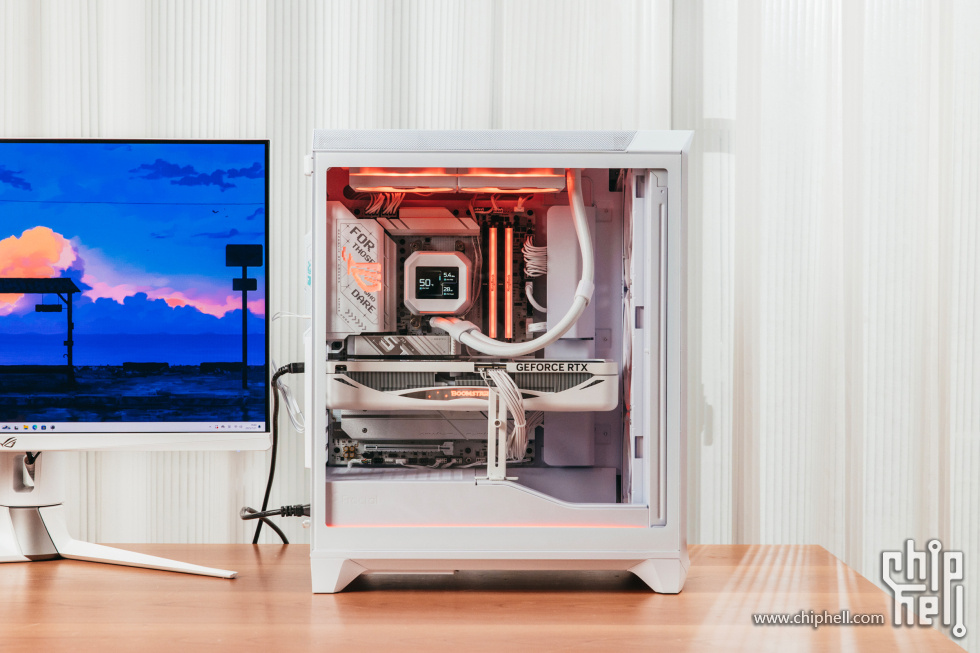

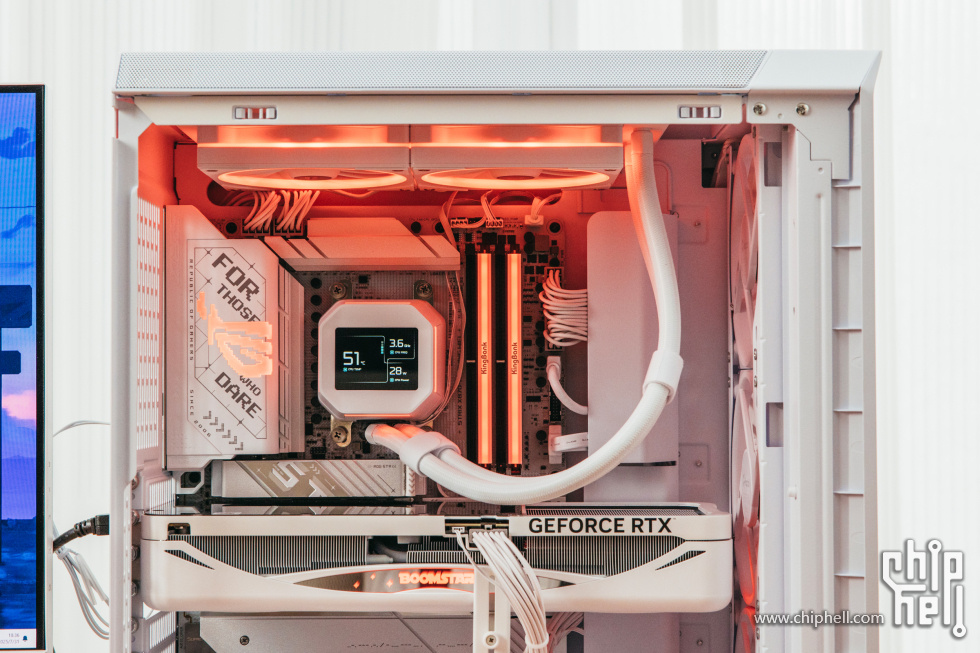

​       上半部分整体效果。

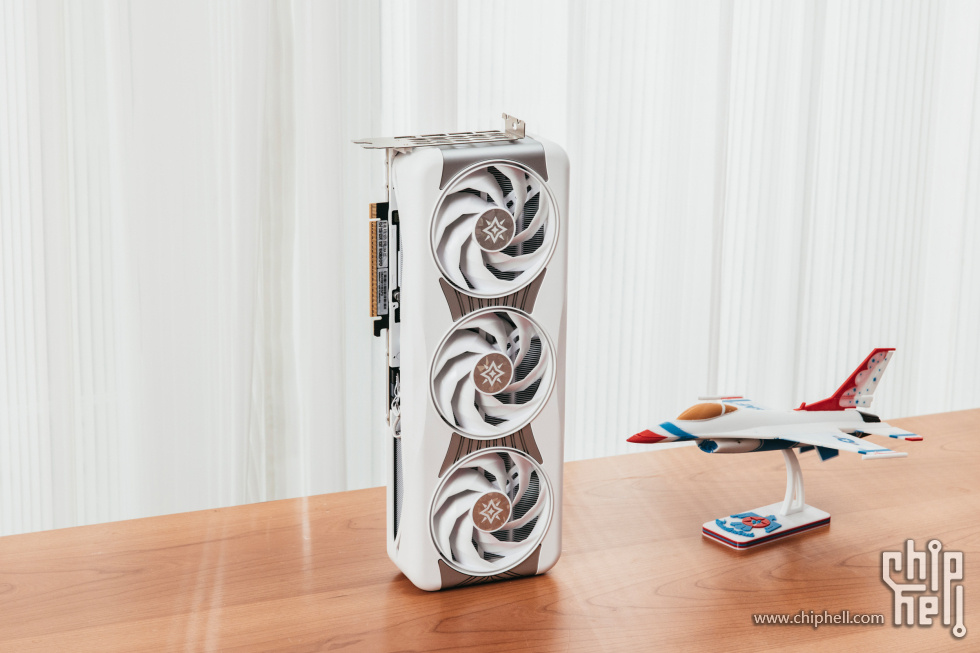

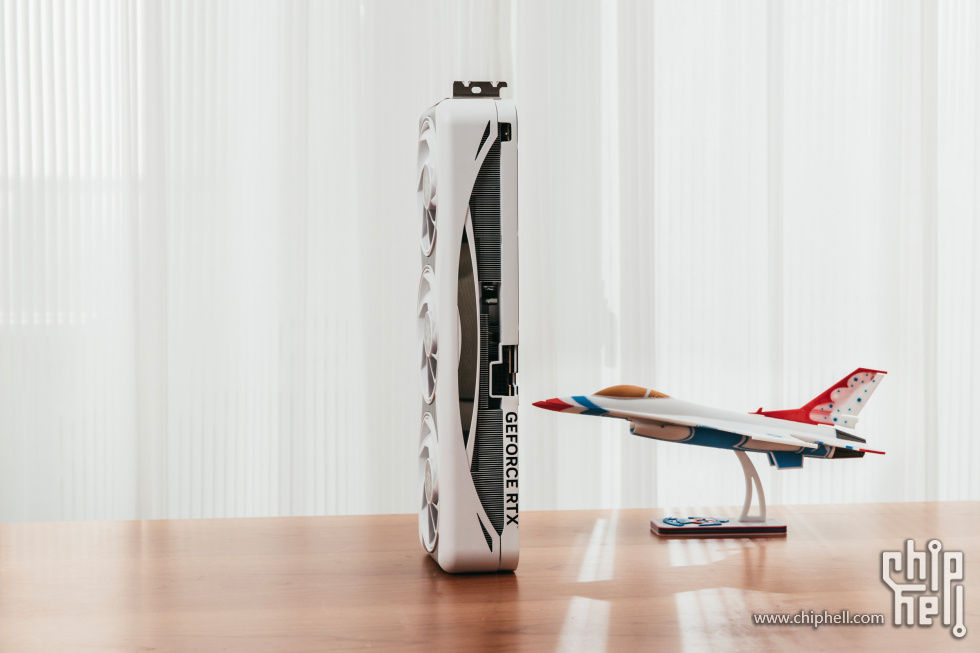

​       影驰星曜LUNA5070，从侧面来看确实还是星曜的设计语言，不过换个角度，就会发现它和之前的星耀则完全不同。



​       背面的不锈钢镜面“星镜界”，可以清晰倒映出灯光效果。

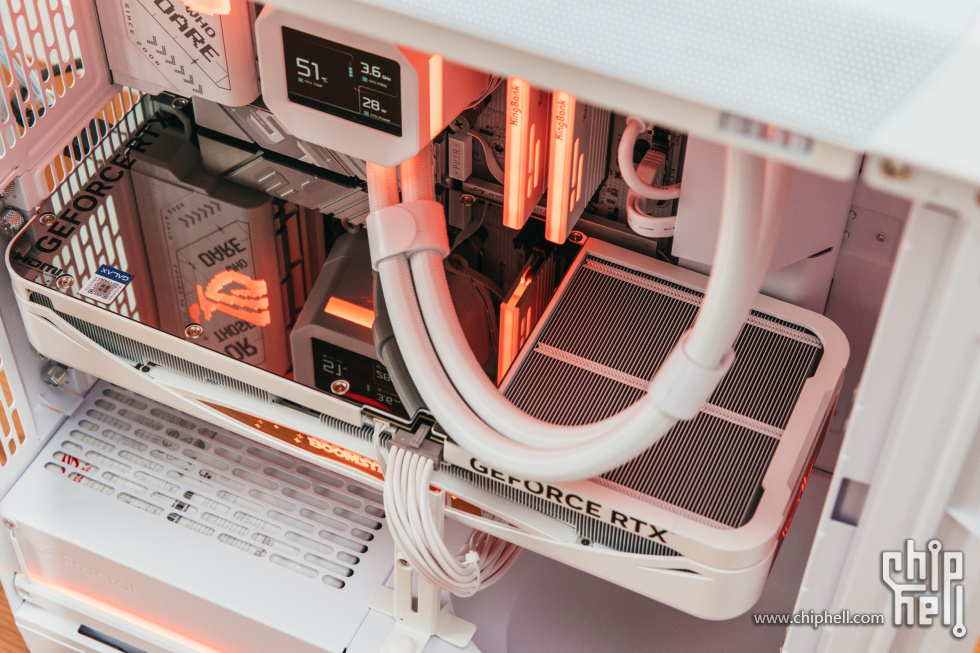

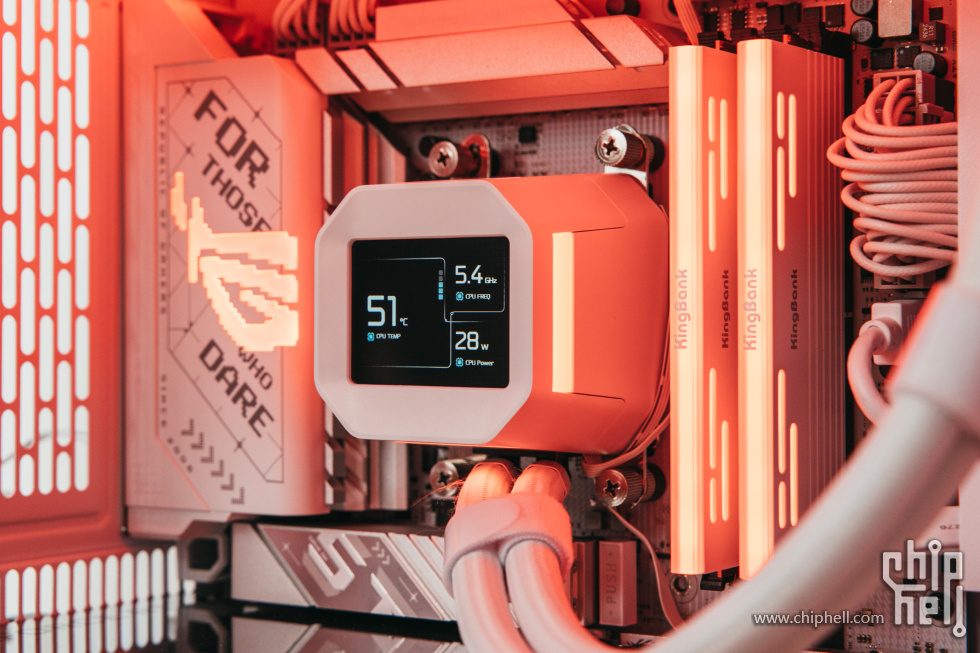

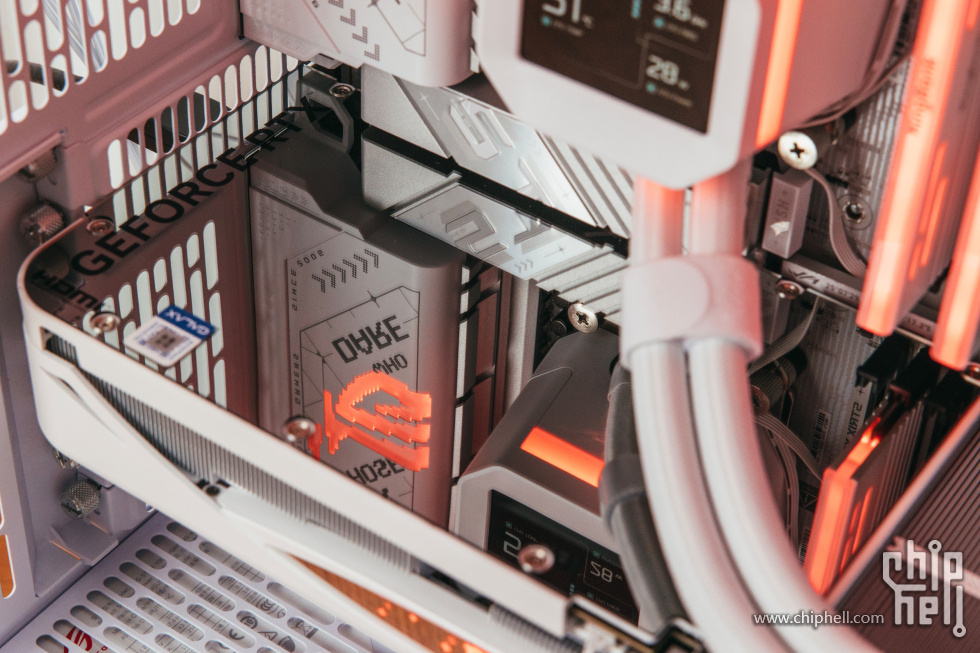

​       倒影中的ROG灯效，以及冷头和内存灯效。



​       平视状态下几乎就是完整的镜面。

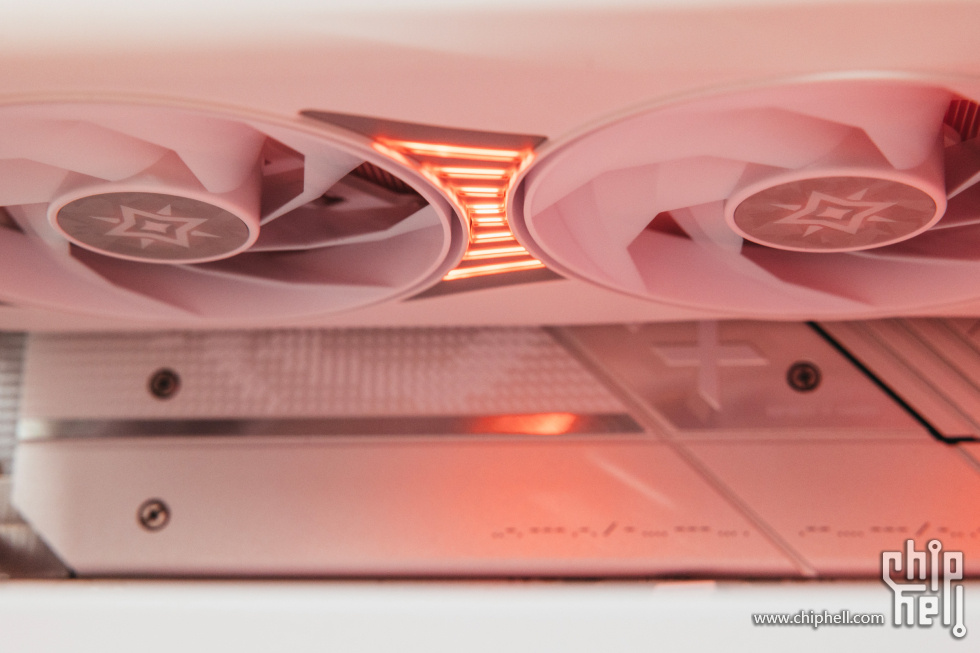

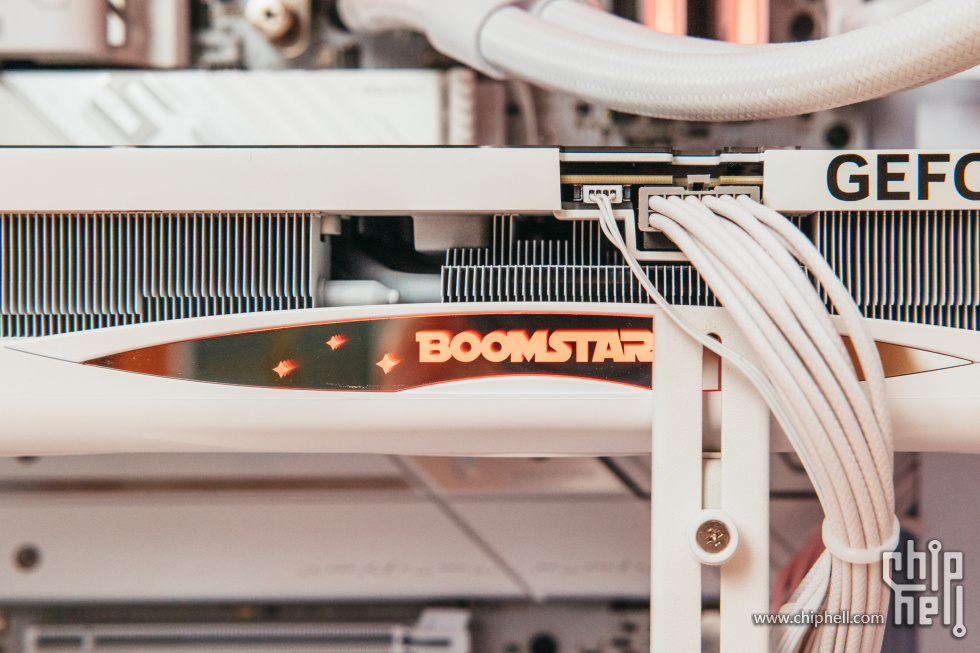

​       显卡风扇之间的RGB灯效特写。



​       风扇正前方还可以透过MESH网孔看到内部的显卡前段灯效。



​       侧面logo灯特写。

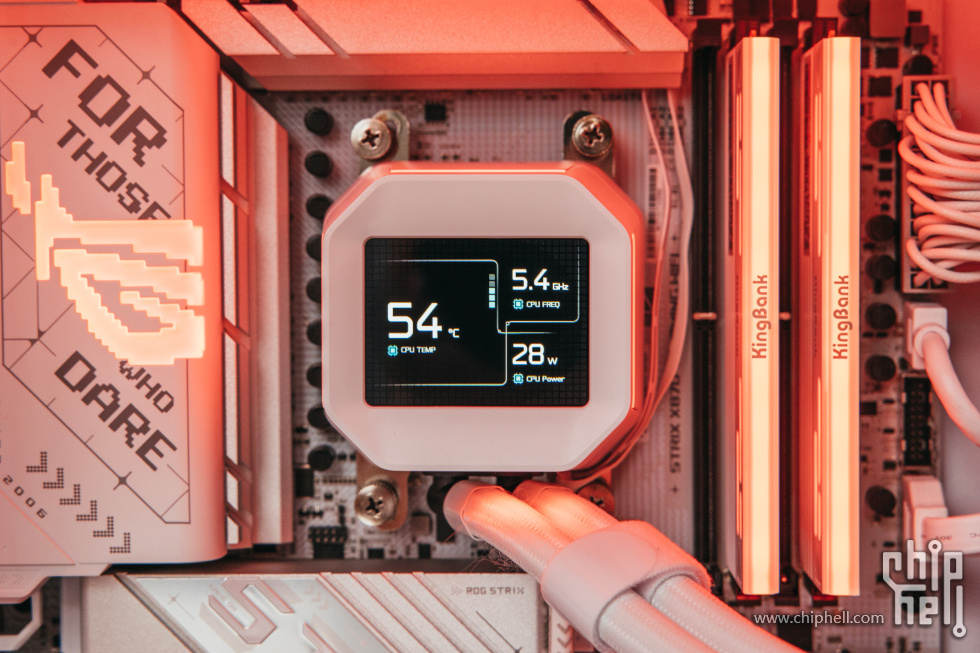

​       冷头设计相对比较简单，但是耐看。

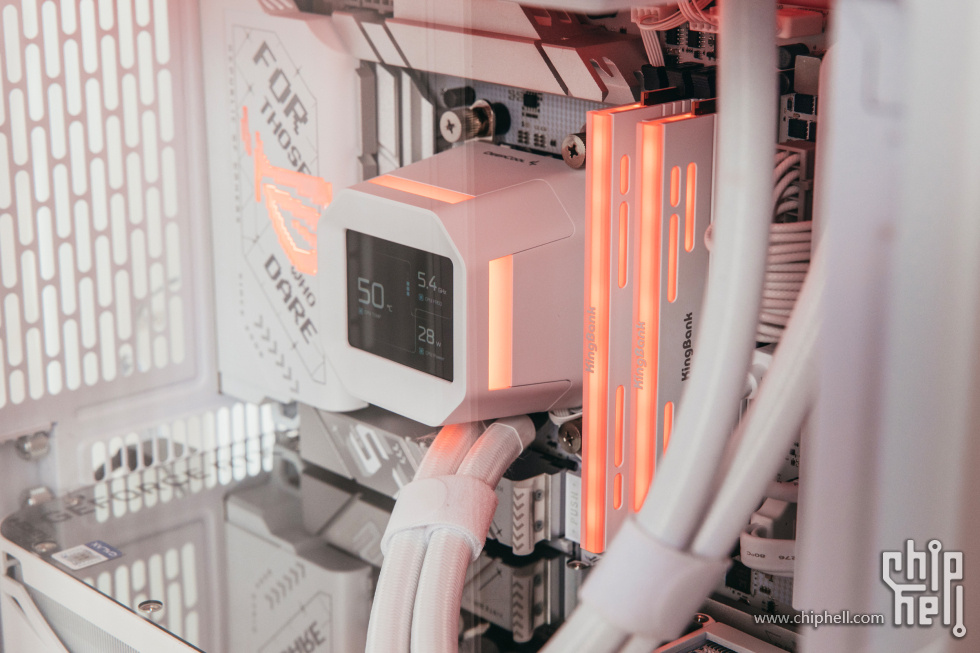

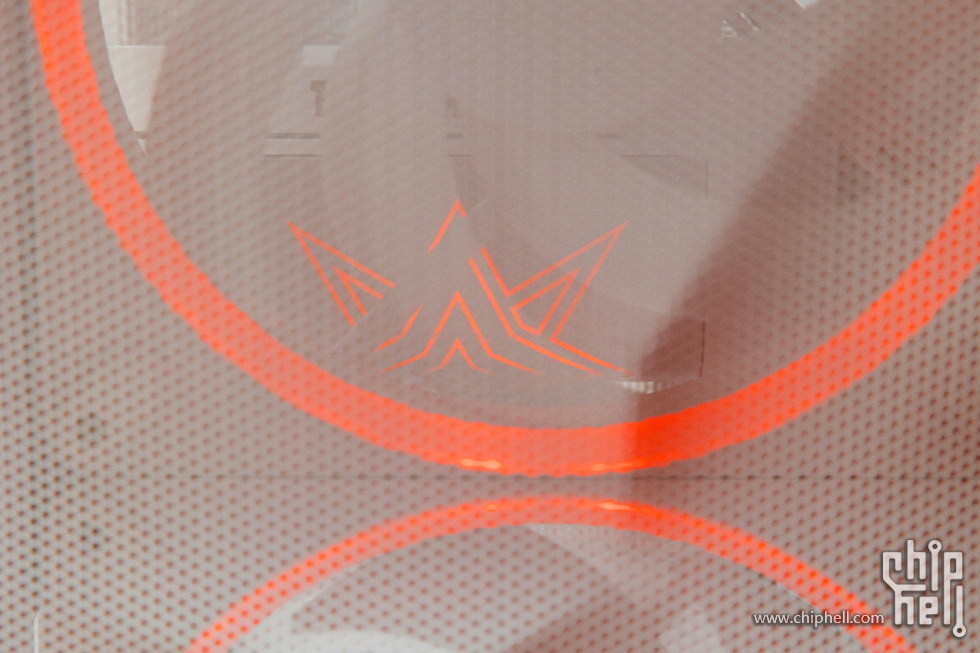

​        冷头周围设计了四个矩形灯。

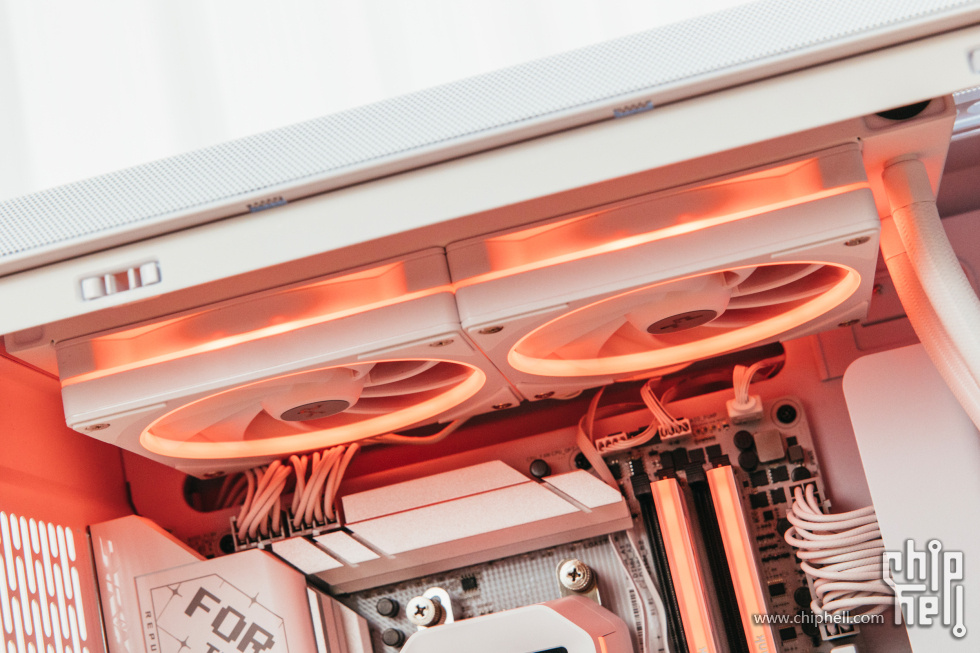

​       冷排风扇特写。

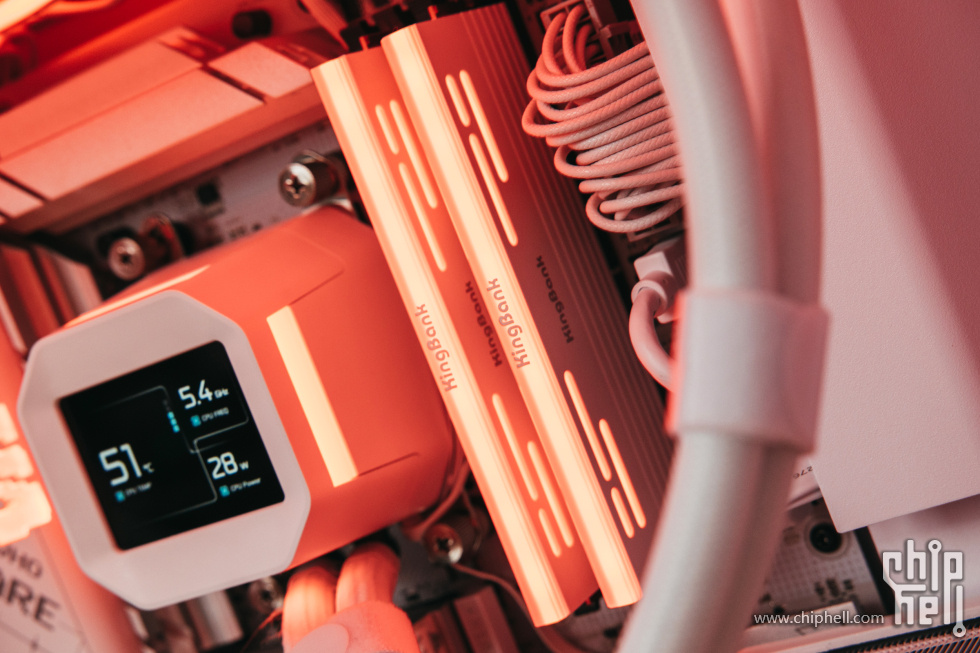

​      金百达星刃，个人觉得是目前它家最好看的灯条。



​        和水冷头整体一览的灯条。

配件展示

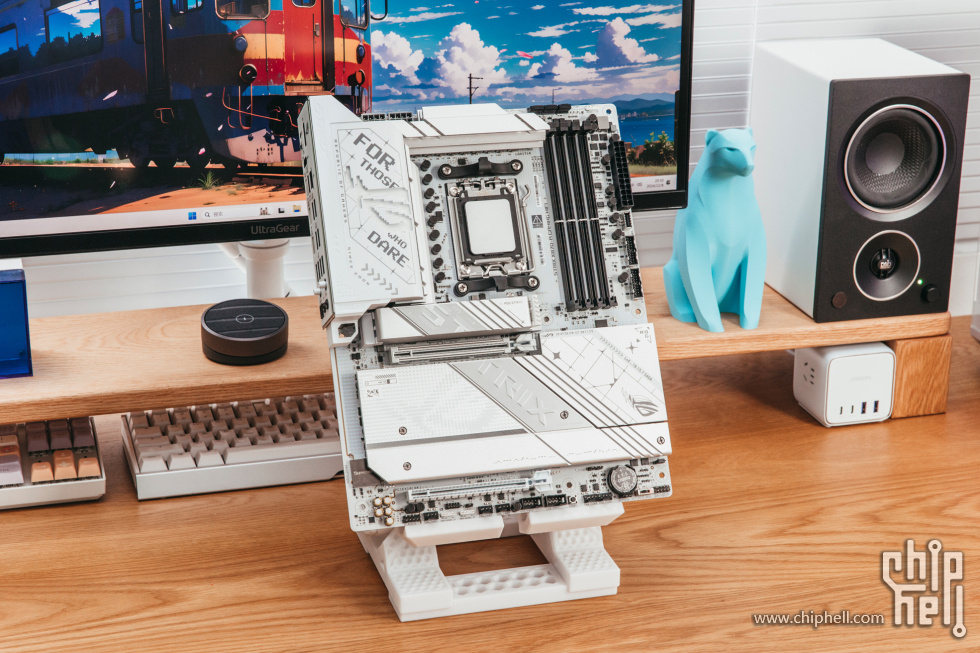

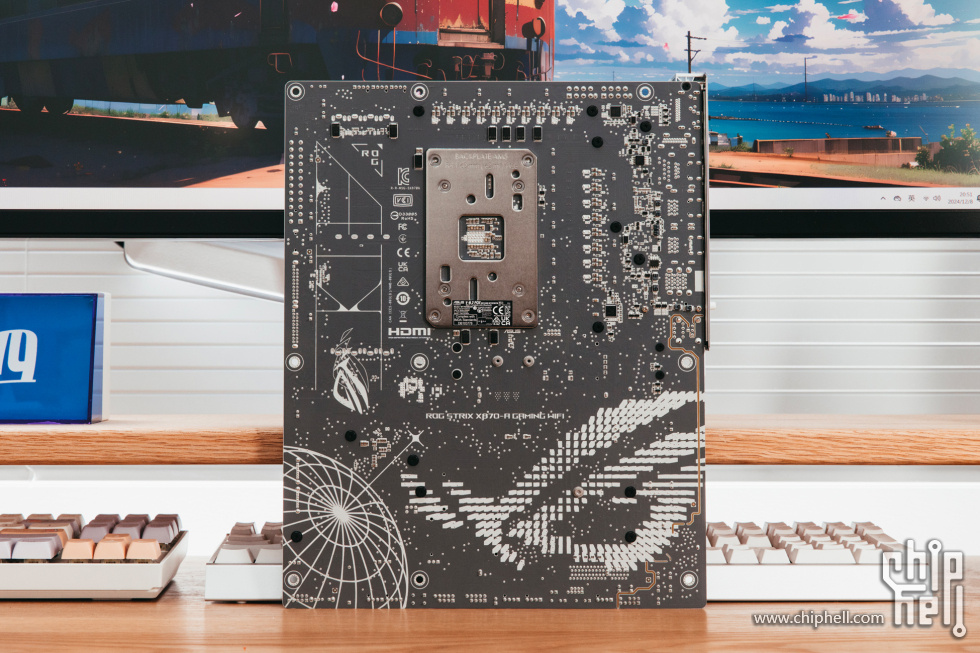

​        华硕ROG X870吹雪，X870时代个人非常喜欢的一张白色主板，全白PCB、银色装甲覆盖面积更大，整体风格非常圆润，唯一有些遗憾的是没有雪武战姬的立绘形象。



​        16+2+2供电模组设计，前两者单向90A电流，主供电MOSFET采用了MPS的MP87691，供电PWM为华硕自家的DIGI+ EPU ASP2206数字控制芯片。

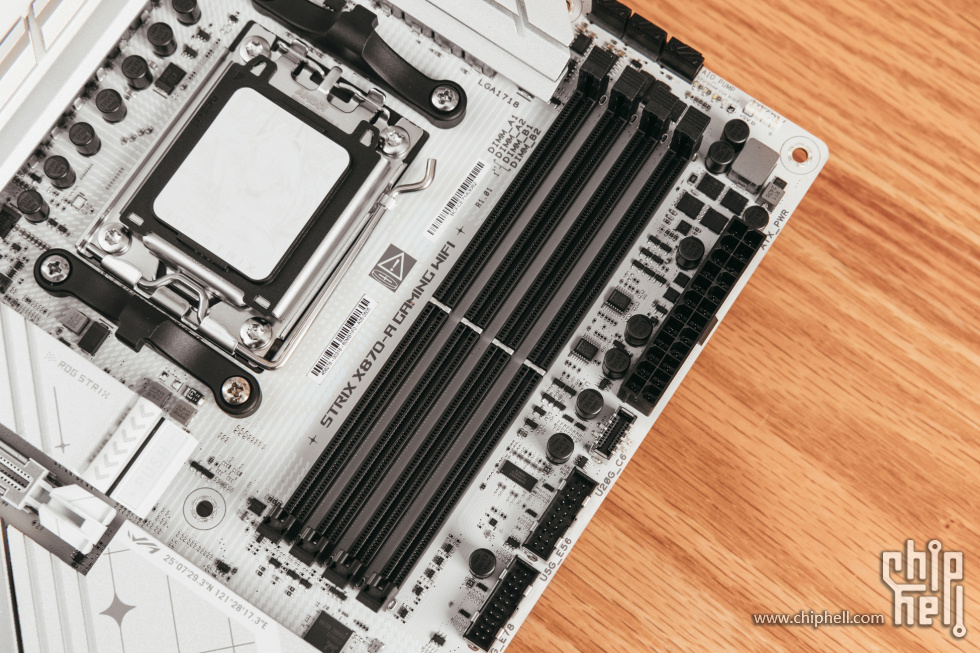

​      四条内存插槽提供了DDR5 8000的高频支持，最高支持192GB容量，支持AMD EXPO技术。

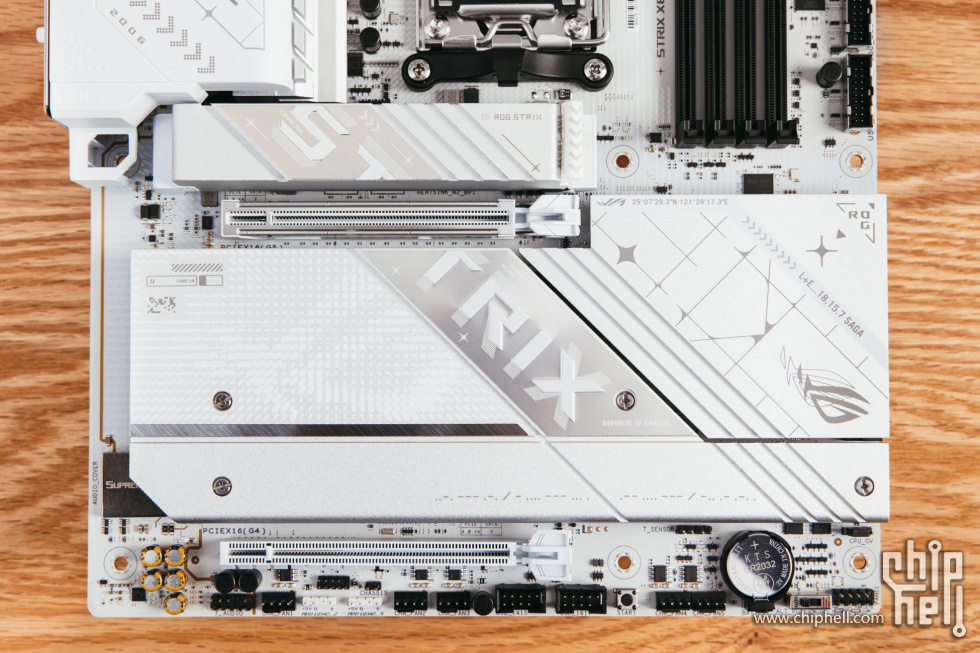

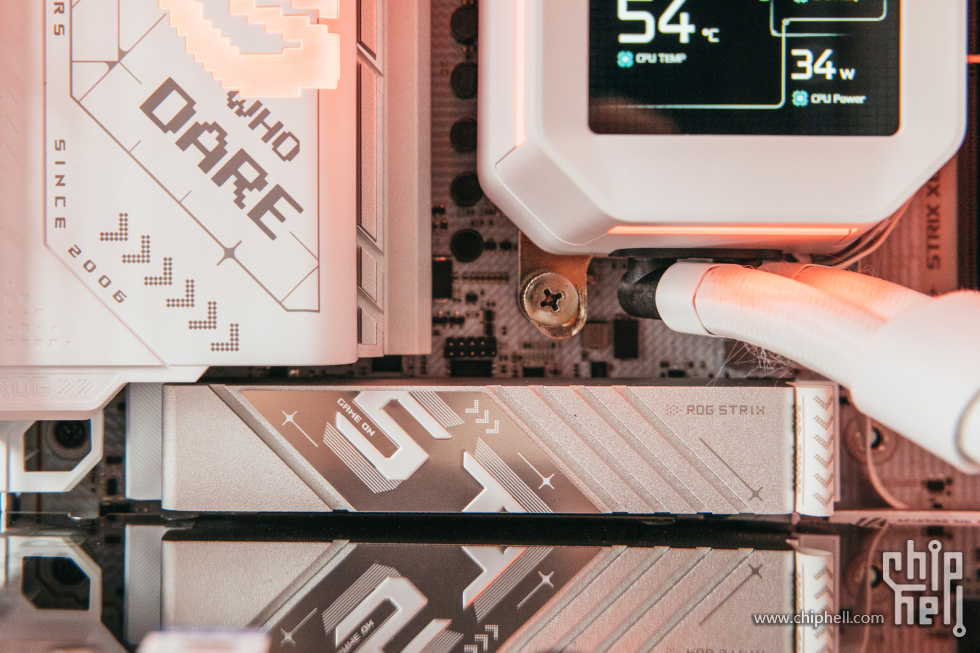

​      下半部分几乎被散热装甲完整覆盖，这张超大的散热装甲完美覆盖了大部分M2接口，表面装饰元素也设计的非常到位，贯穿的镜面“STRIX”标识，兼具实用性和美观。

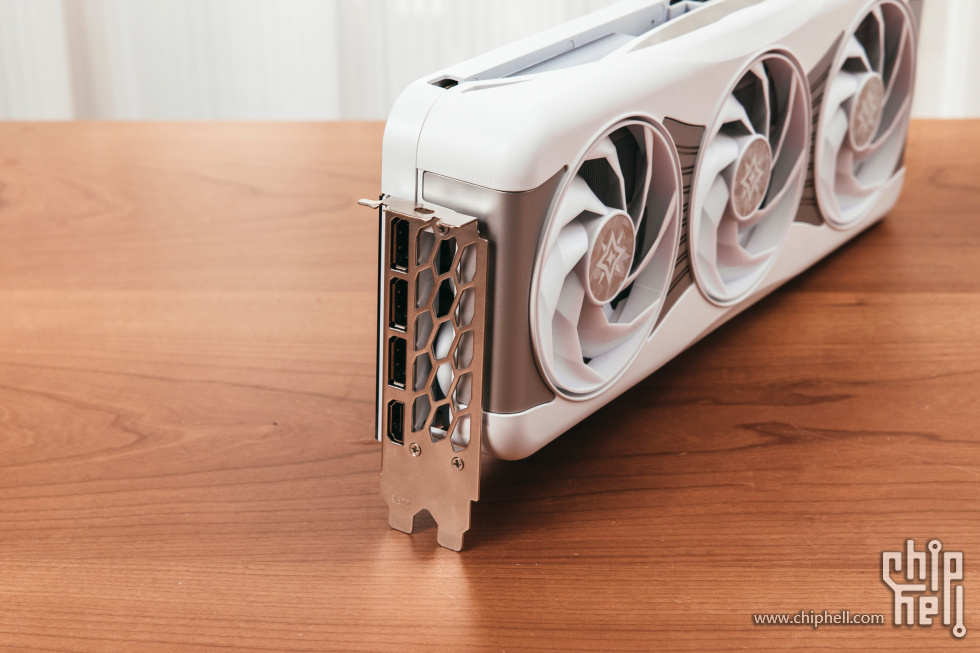

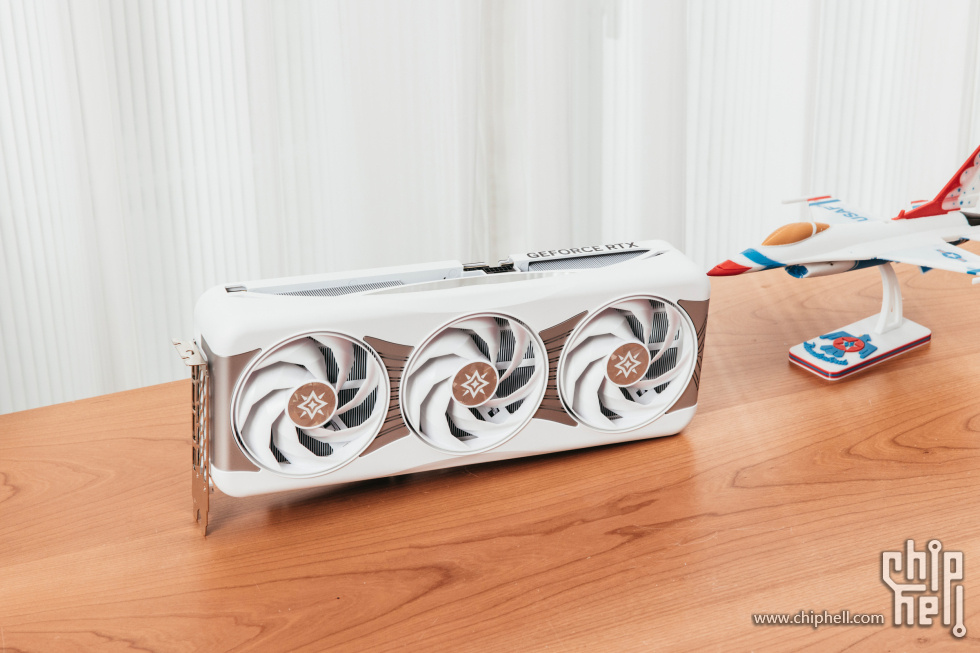

​       影驰今年更新了不少新系列的显卡，也有一些经典型号做了全新设计，比如星曜LUNA，在影驰产品线中，星曜系列的设计始终比较大胆且具备高颜值，星曜娘骑士，整张显卡设计很有意思。



​       星曜LUNA5070和5070Ti共用了一个模具，所以尺寸上两者是一致的，含挡板尺寸为345 x 155 x 56mm，在一众缩小体积的50系显卡中尺寸属于稍微偏大的尺寸，不过长度上还是比较克制的，可以兼容几乎所有中塔机箱，在一些A4架构的ITX机箱中也能获得不错的兼容性。

​       这张显卡PCB为8层，12+3相供电，搭载了双BIOS设计，提供S-Mode（标准频率）和 P-Mode（高性能频率）两种预设模式，可通过物理开关一键切换。

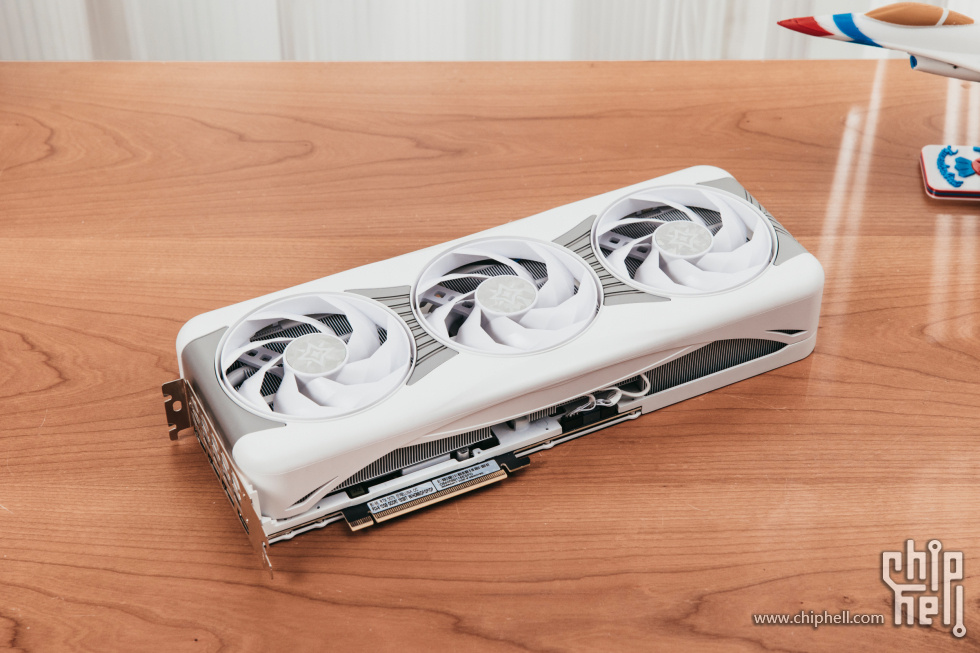

​        除了本体外，显卡本身还附赠了LUNA/NOX专属Mylar贴纸，整张显卡以白色和银色色调为主，外壳通过微米级喷涂工艺实现外观颜色的统一，相对于此前的透明亚克力材质要多一些质感，而造型主要以圆润为主。

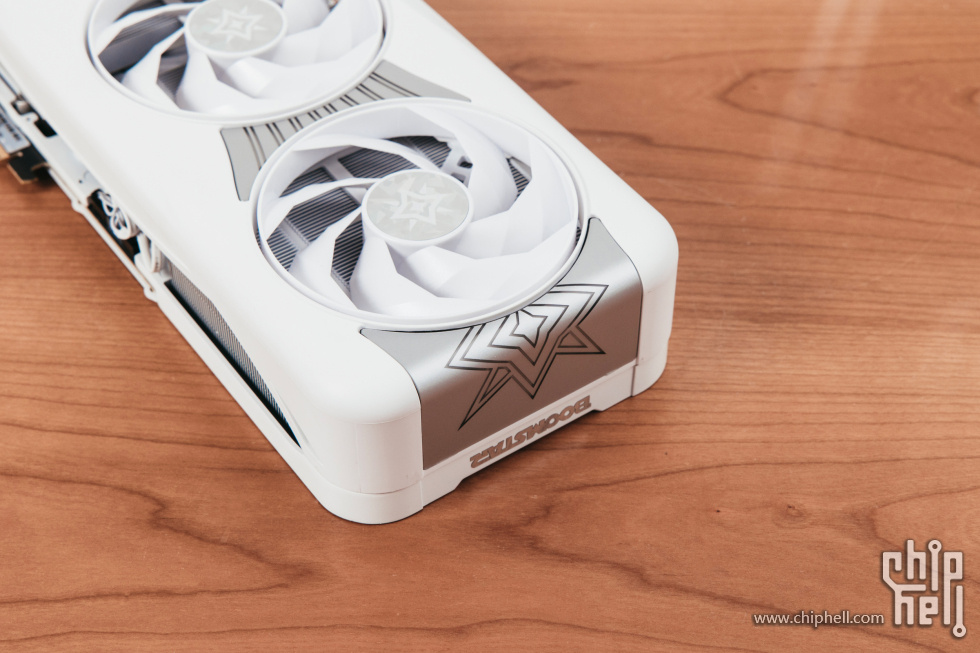

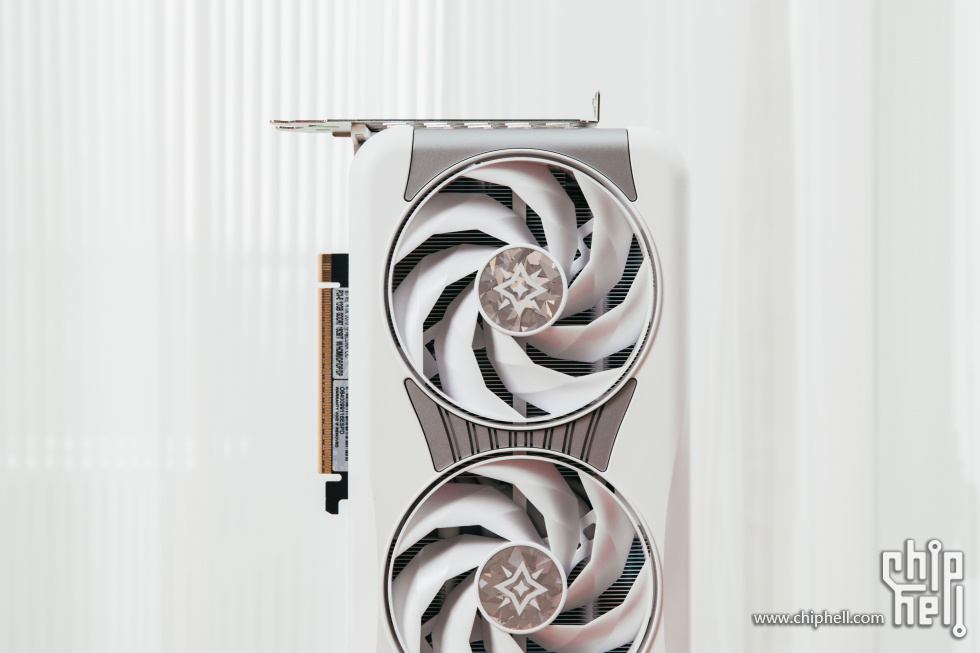

​       前几代星曜是透明扇叶搭配RGB光效，这一代风扇去掉了灯效，取而代之的是中间银灰色翅膀造型内置了导光条，通过穹顶扩散结构实现无死角漫反射。



​       侧面也有着灯效，开启后为千层镜logo。



​       风扇更换为了95mm直径的霜环风扇，支持智能启停。

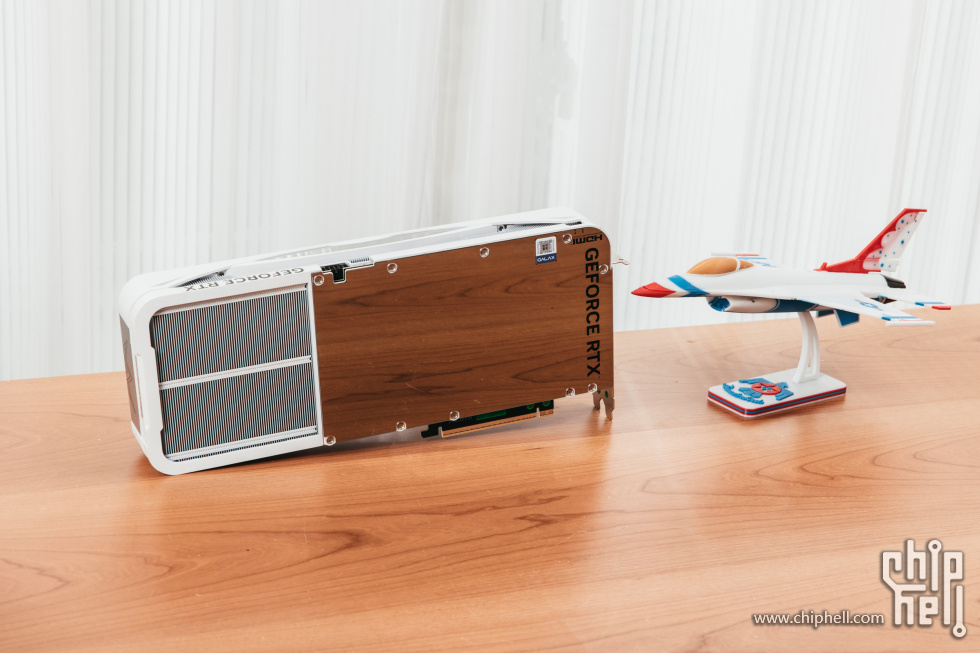

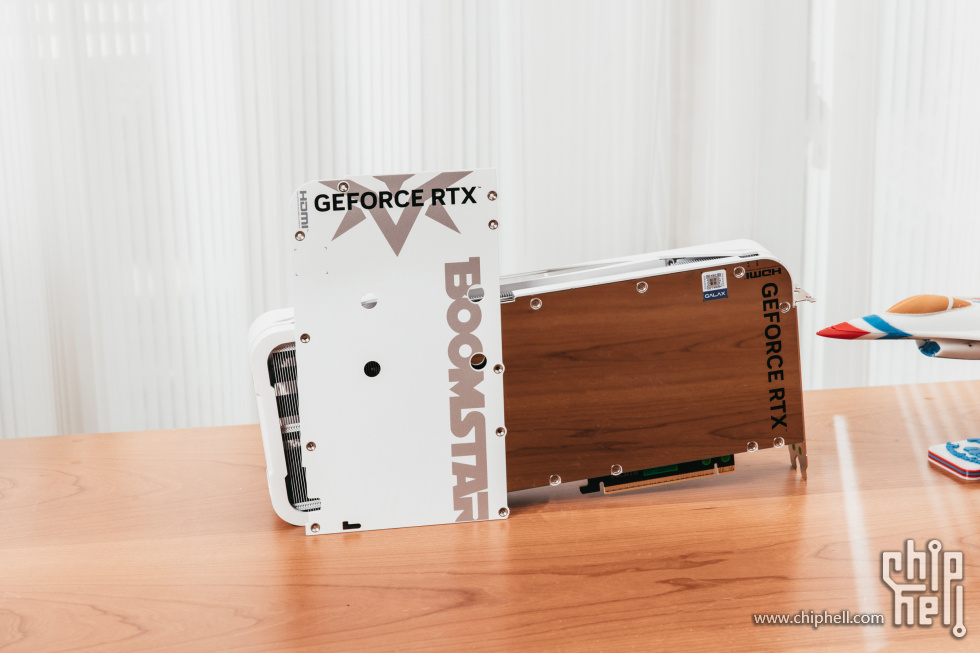

​        它的背板很有意思，默认是一块镜面效果的背板，影驰称之为“星镜界”，这是一块304不锈钢材质，表面镀了一层膜，在机箱内的RGB灯效加持下，应该会有非常不错的镜面反射效果。



​        这块背板也是可以自己拆卸，换上另一块金属背板，实现个性化。

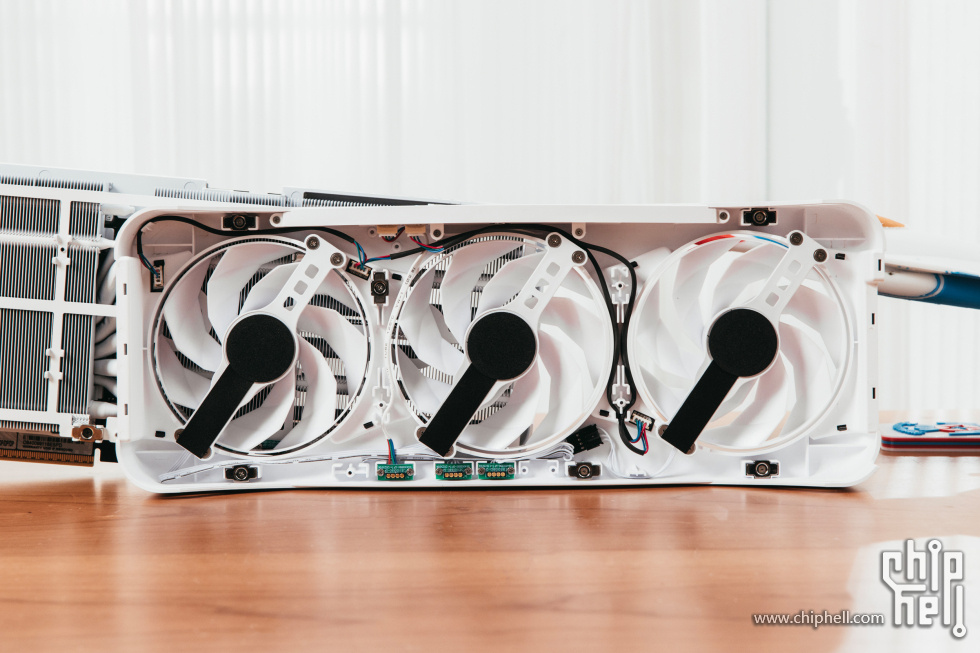

​       值得一体的是上盖是磁吸可拆卸的，很有创意，风扇的供电主要依托中间的金属触点，这种设计可以很轻松的打开并且处理散热器上的灰尘，通过拆卸的前盖可以看到触点数量比较多。

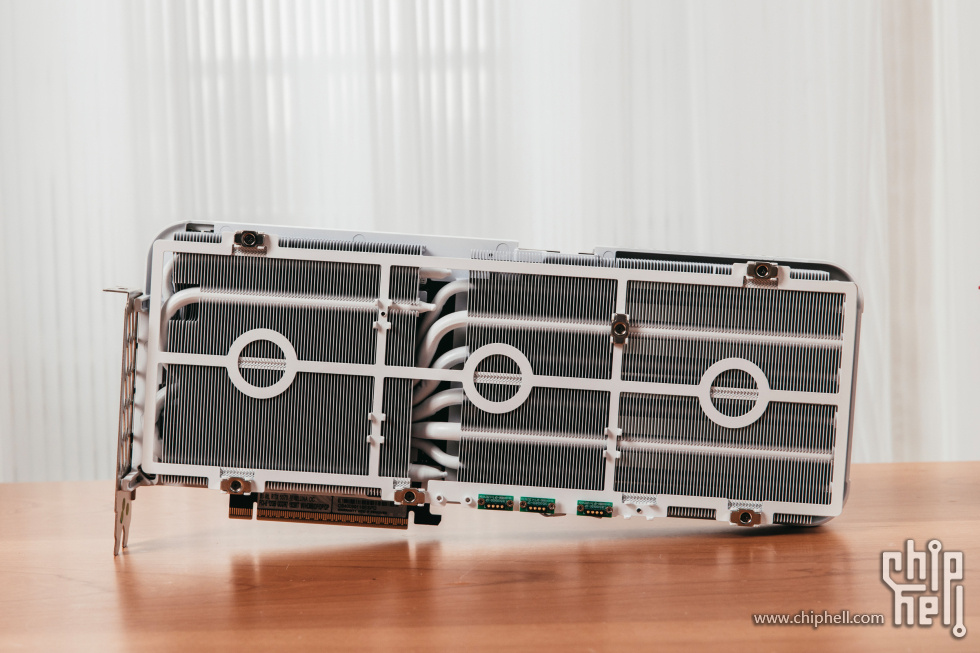

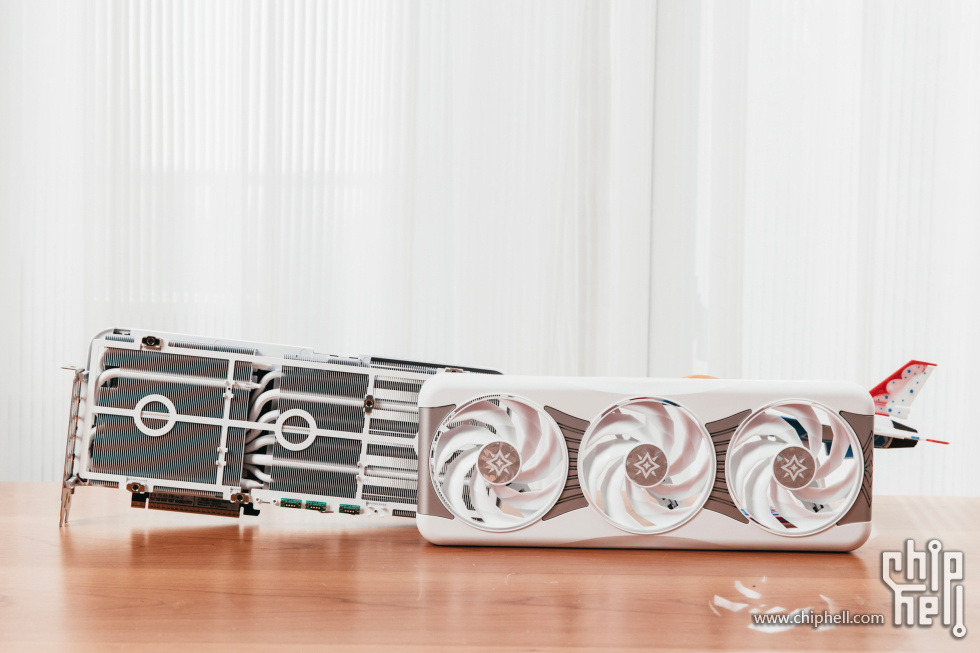

​       刚好可以一窥内部散热器鳍片密度，4根8mm+3根6mm镀镍热管，搭配霍尼韦尔PTM7950相变硅脂片，确保高效导热与长期稳定性。



​       50系时代DP2.1和HDMI2.1均是标配了，支持8K@165Hz或 4K@480Hz输出，但需搭配DP80LL认证线材以实现80Gbps带宽。

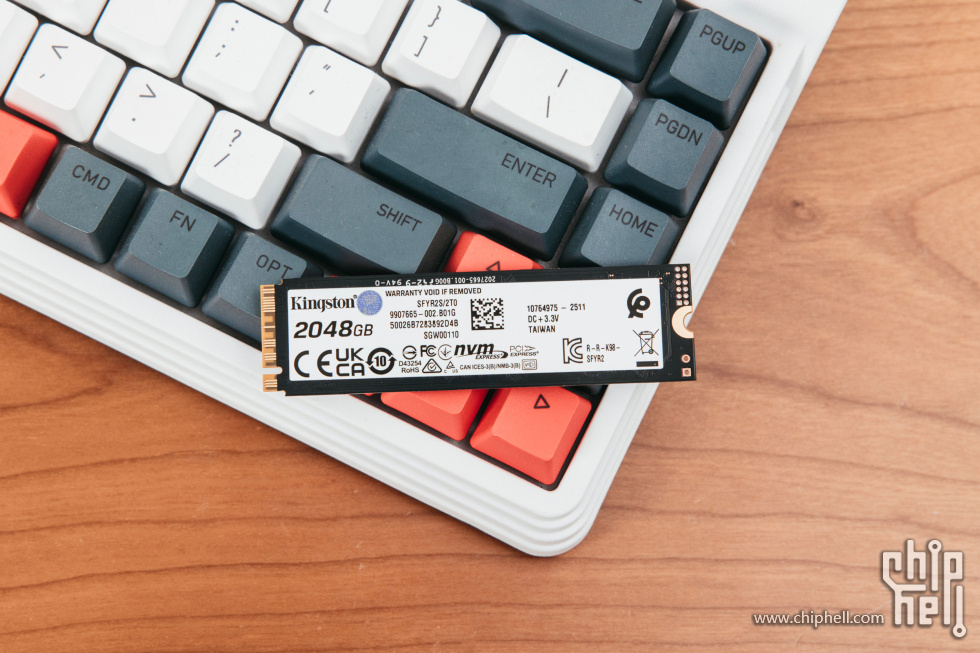

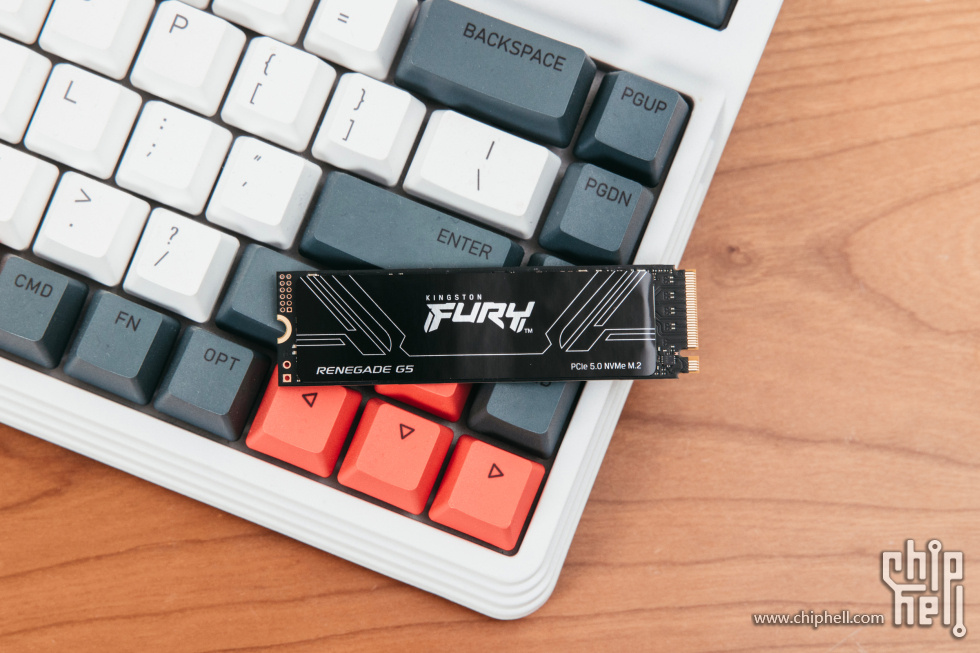

​       金士顿最近推出了他们的PCIe5.0旗舰固态，FURY Renegade G5，标称参数极为强悍，原先金士顿的M.2固态产品线相对不是很丰富，不过FURY系列两款旗舰先后推出已经非常完善了。



​        目前FURY Renegade G5提供了三个版本，1TB、2TB以及4TB，顺序读取速度分别为14200MB/s、14700MB/s以及14800MB/s; 顺序写入速度1TB为11000MB/s，后两者为14000MB/s。

​        TBW三者分别为1000TBW、2000TBW以及4000TBW，均提供了5年质保。

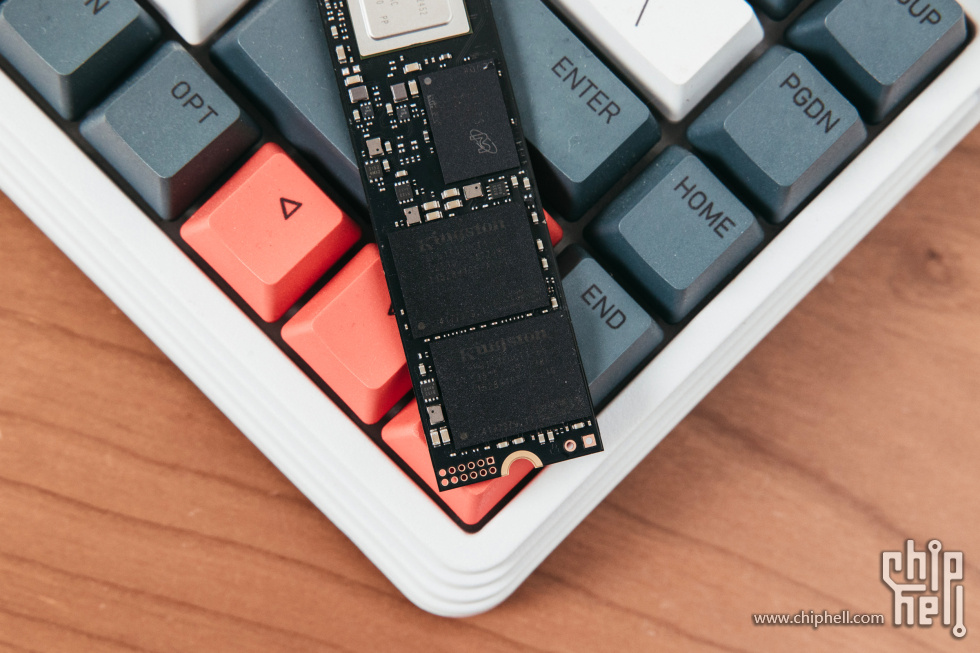

​        与初代5.0方案的大火炉不同，FURY Renegade G5的温度表现非常优秀，所以并没有提供石墨烯散热贴纸，全系均为单面布局方案，而PCB罕见的采用了12层。

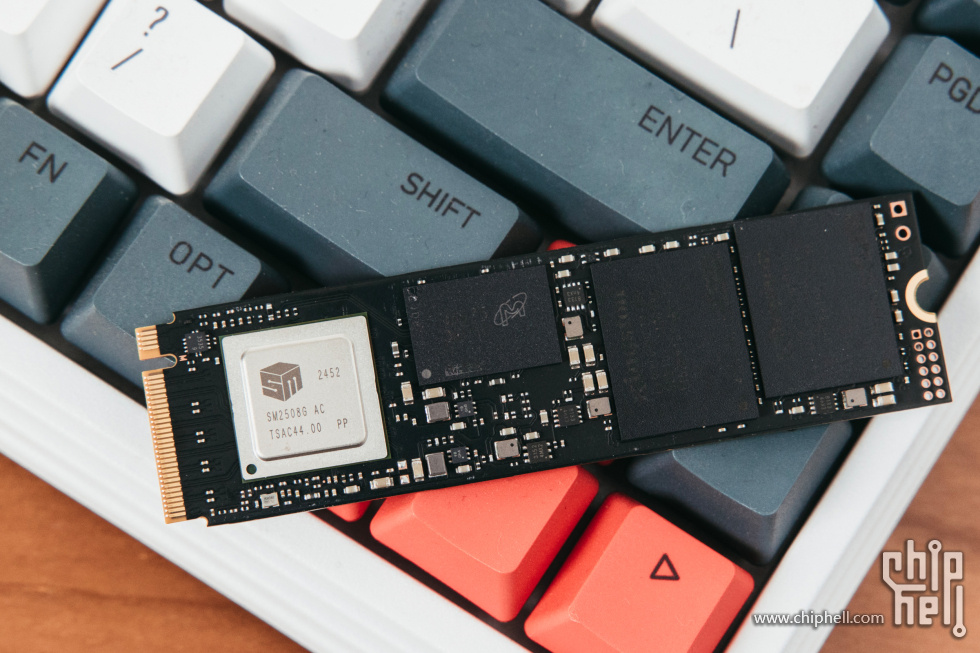

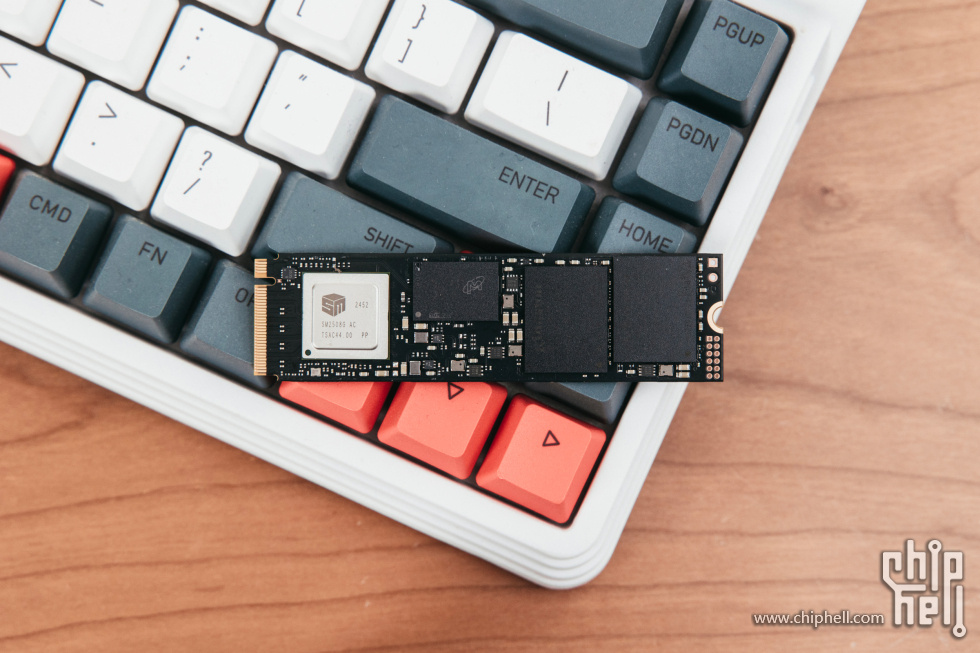

​        从左到右依次是主控、独立缓存以及内存颗粒，4TB也是一样的双内存颗粒构建的单面设计，挺适合笔记本电脑、一体机和游戏主机等空间偏小的设备。

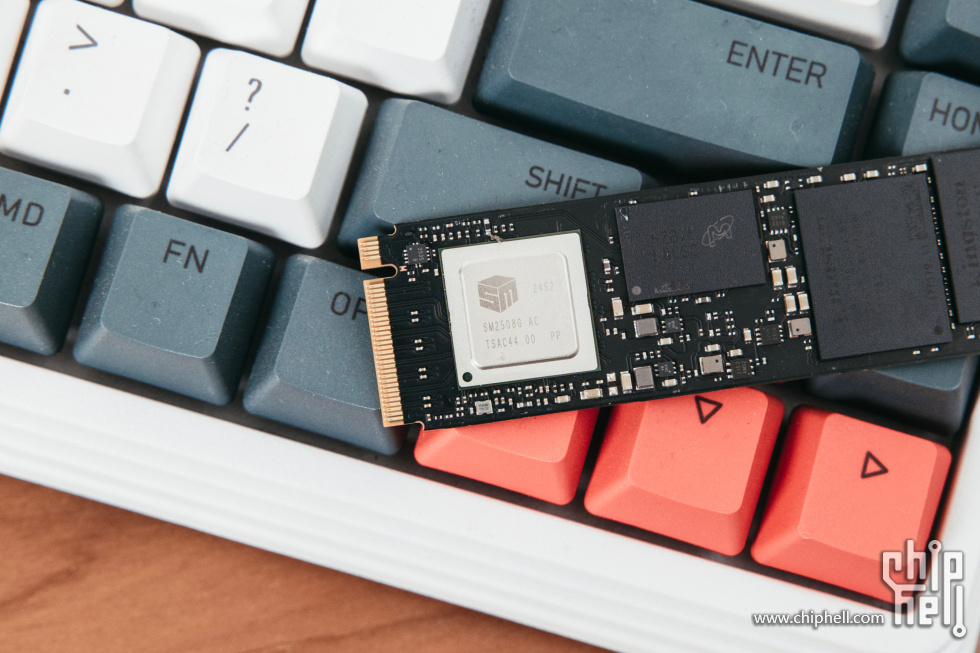

​        主控带金属封装的不多，这是一颗慧荣SM2508主控，支持8通道，奢侈的采用了台积电6nm制程，功耗下降了50%，所以带来了非常不错的温度表现，今年推出的很多旗舰PCIe 5.0固态都是选用了这颗主控，它甚至比一些PCIe 4.0固态表现还要强。



​      中间的为一颗独立缓存，来自美光，容量2GB，4TB版本和1TB版本分别为4G和1G容量。

​      这颗大容量LPDDR4缓存可以带来低功耗和高性能的优势，发热量也小一些。



​      单颗容量1TB的内存颗粒标注为金士顿，其实是金士顿自封，颗粒来自铠侠的BiCS 8 TLC颗粒。

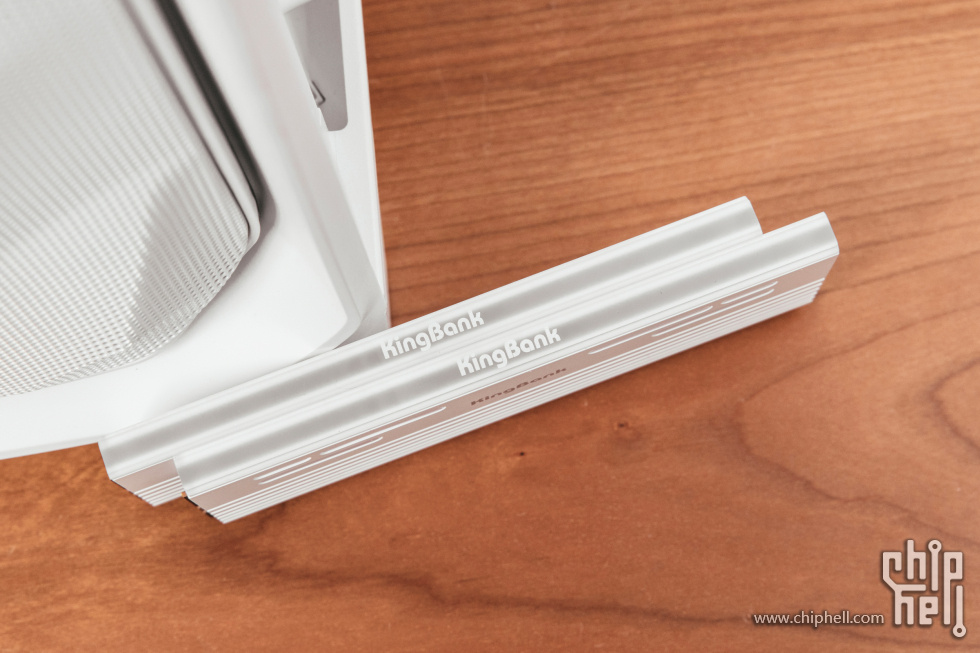

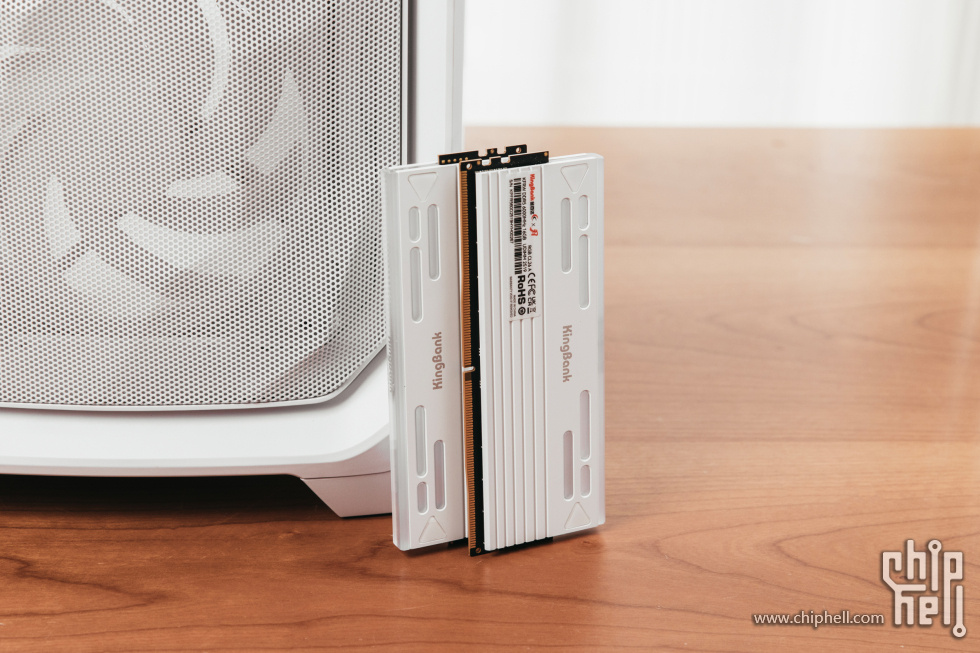

​       内存为金百达最新推出的高端系列内存——金百达星刃RGB系列 它的颗粒有海力士3G M-die和A-die两种版本，此次使用的是A-DIE型号，具体型号为金百达星刃RGB  6000 C26 32G(16*2)套装，主要针对AMD平台玩家，主打一个超低时序。



​       AMD平台其实相对不需要那么高的频率，反而6000-6400左右频率，低时序更重要，更高的频率在AMD平台会出现分频，导致性能不如6000左右的频率。本次选择的金百达星刃RGB DDR5 6000工作时序为CL26-36-36-66，官方宣传采用了海力士特挑A-Die颗粒。

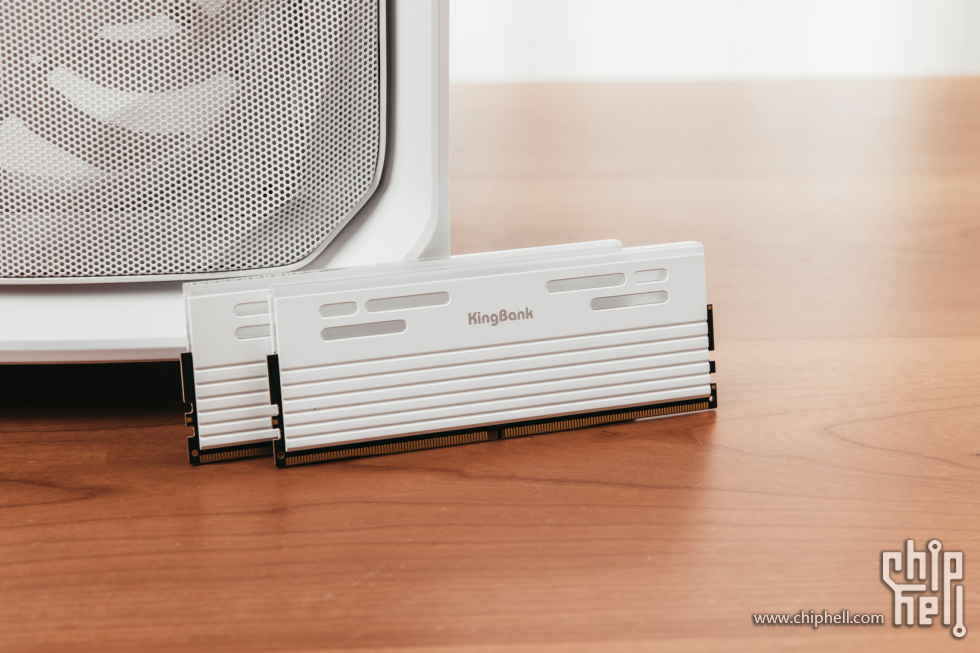

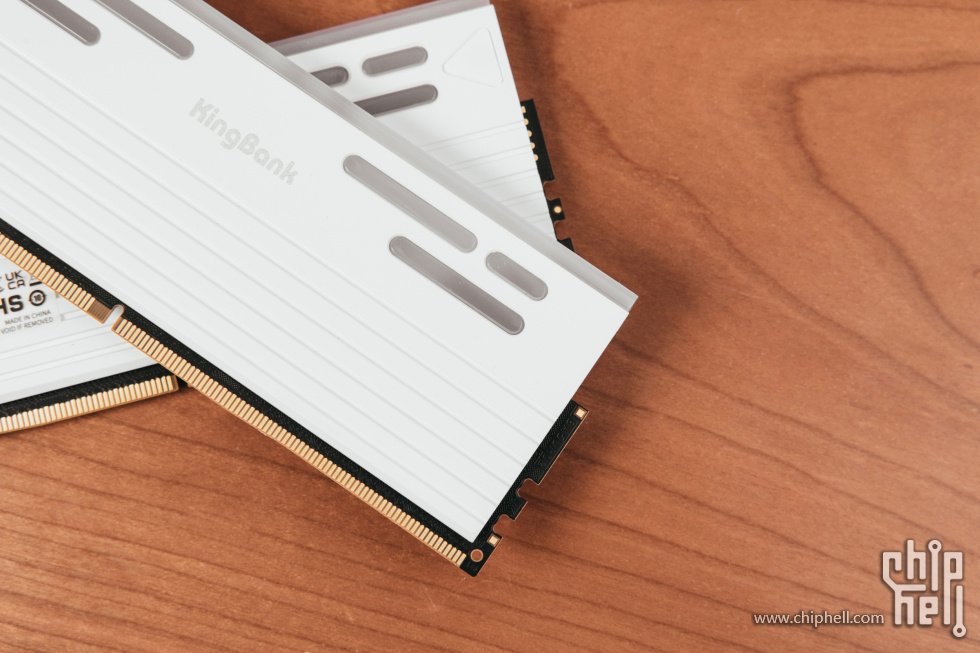

​      这款内存算比较高的一款RGB内存，顶部是微透的雾化导光条，马甲侧面做了镂空处理，可以实现侧面透光效果。



​      它的马甲条厚度为2mm左右，搭配5W工业及散热硅脂，对于这个频率来说散热绰绰有余了。



​        顶部条状导光条透光率挺高，也做了雾化设计，内置16颗灯珠，光效过度更均匀柔和。



​       内部的颗粒、供电模组芯片均被导热垫覆盖，可以保证内存在高频运行下供电模组的稳定运行。

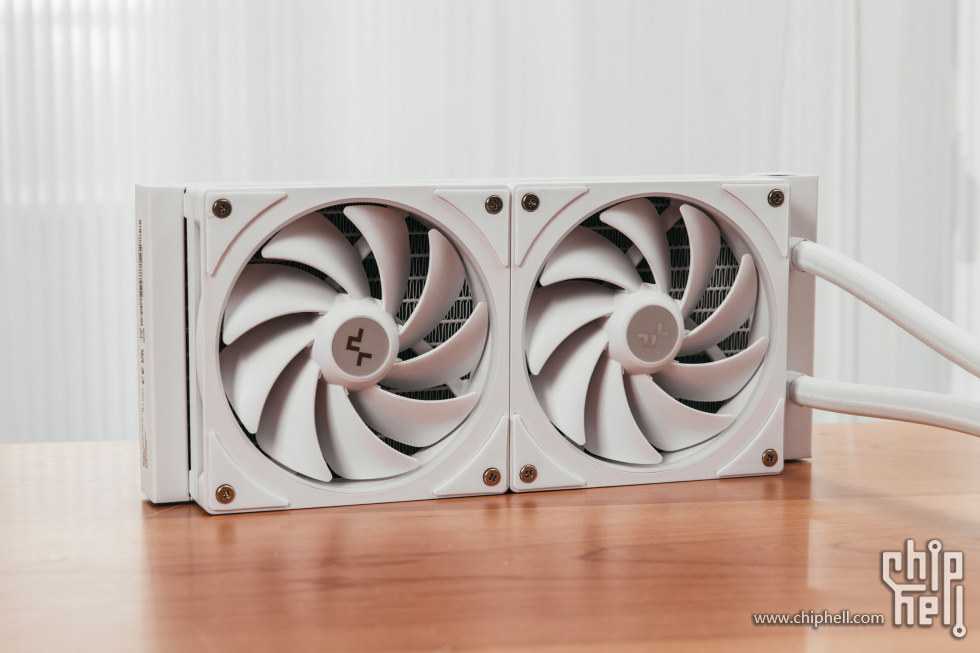

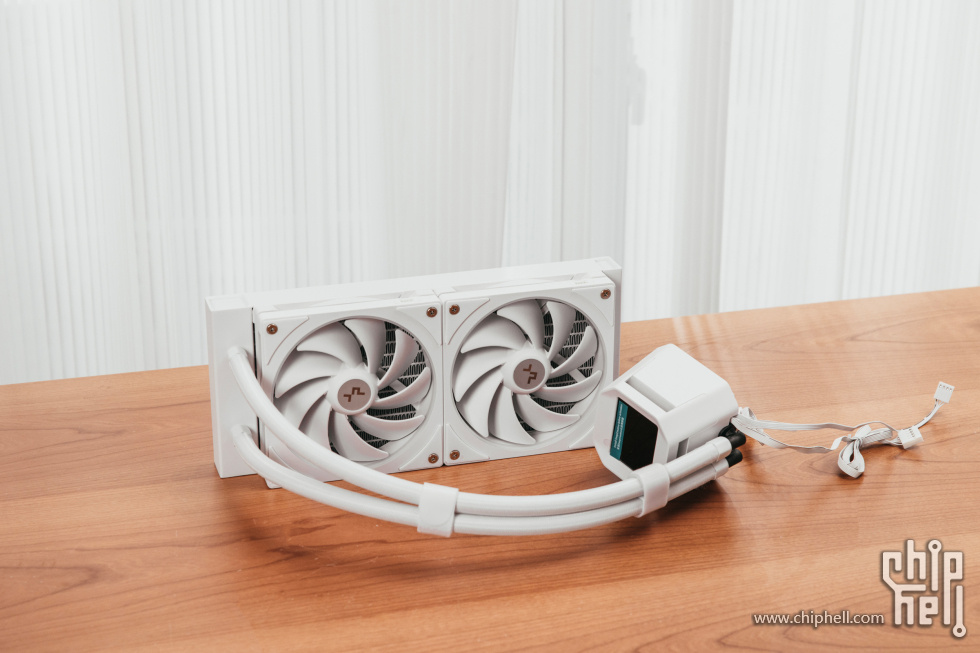

​        九州风神冰域240水冷，也是一款主打性价比的LCD屏显水冷。

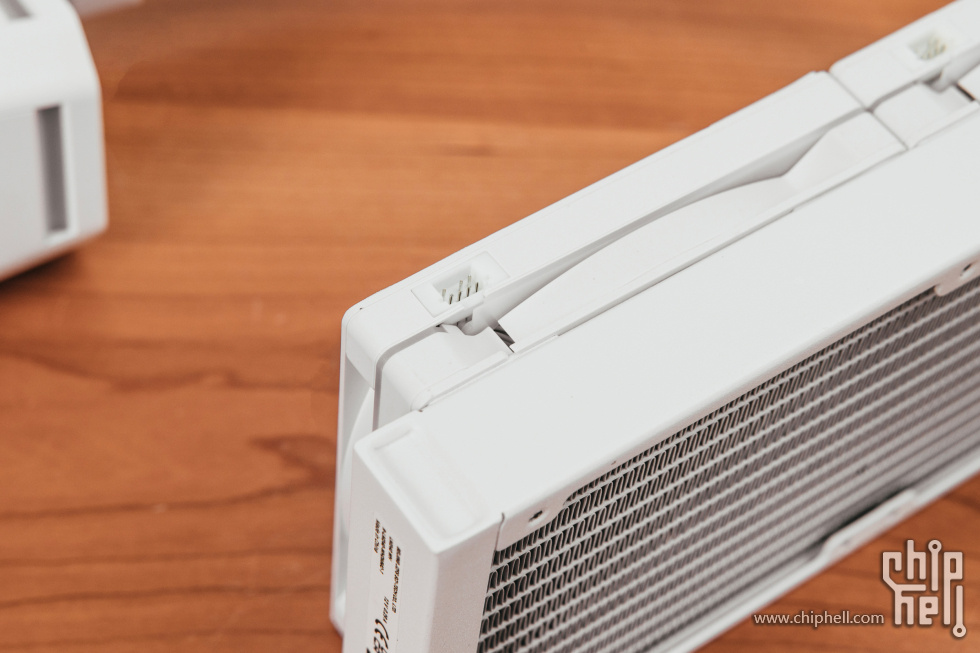

​        冷排主体采用了九州风神的家族化设计，兼容九州风神的动态泄压技术，冷头做了全新设计。



​       240版本基本可以满足Ultra5 245K以及锐龙7 9700X的散热需求。

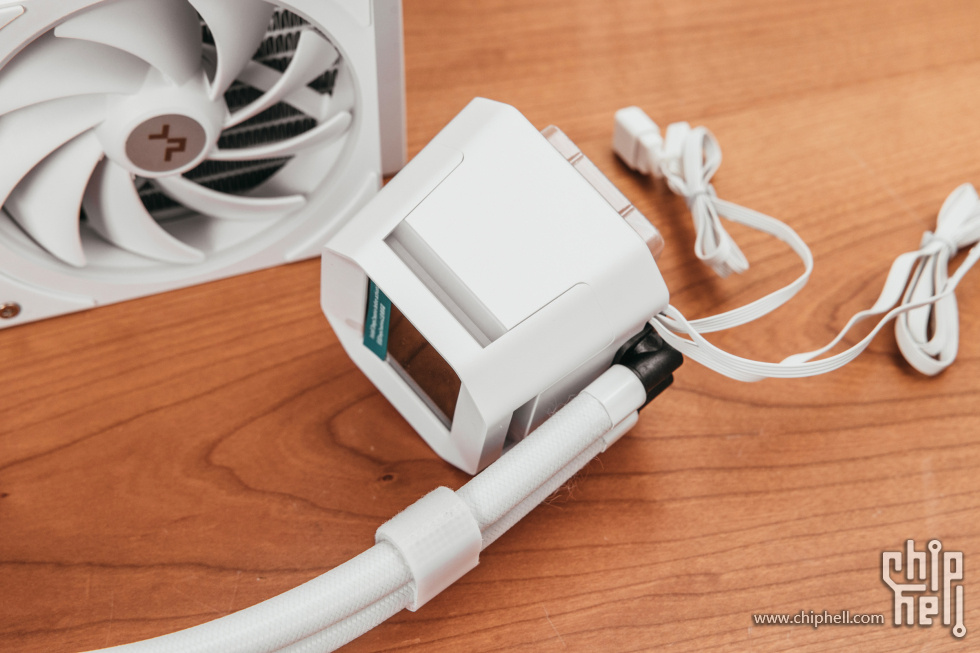

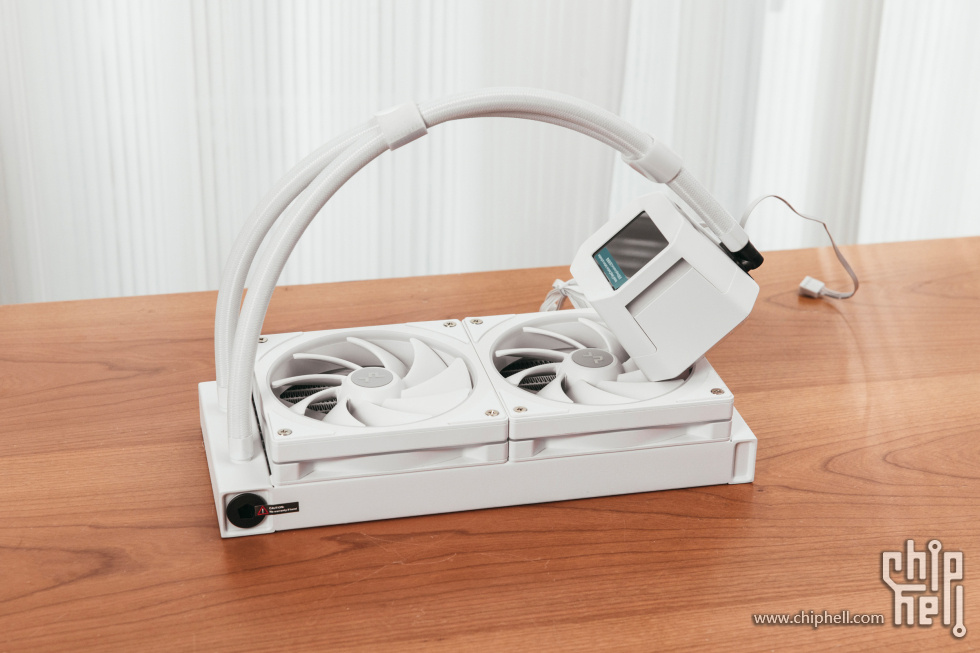

​       冷头为梯形造型，2.4英寸IPS LCD屏幕，分辨率320×240，屏幕具备“禅模式”，当系统处于高负载状态时，该模式会自动降低屏幕刷新率，以减少能耗。

​      冷头的设计主要是提示散热面积，水泵部分则选用了三相六槽四级电机，并搭配陶瓷轴承与轴心，底座预涂了导热硅脂。





​     搭配的风扇型号为FL12，采用了长寿命Hydro轴承，转速最高2400RPM，风扇之间可以串联，一根线完成灯光和风扇供电。

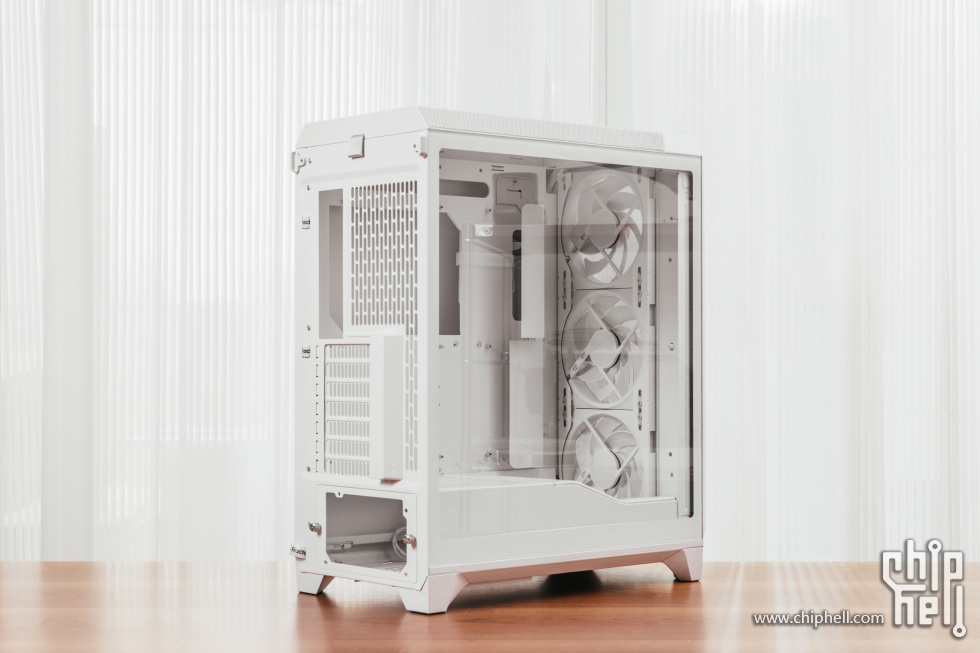

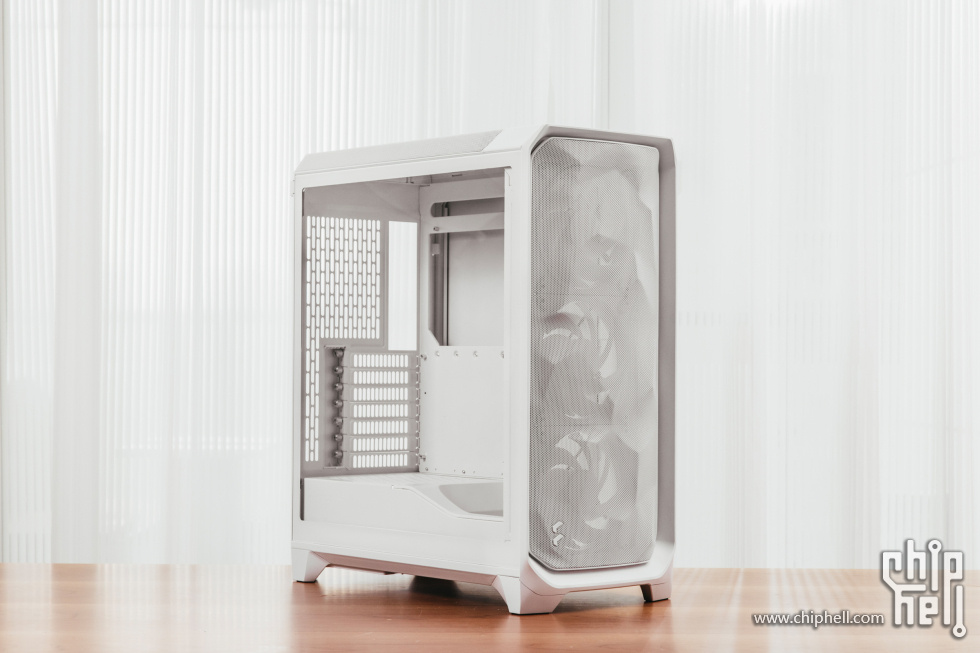

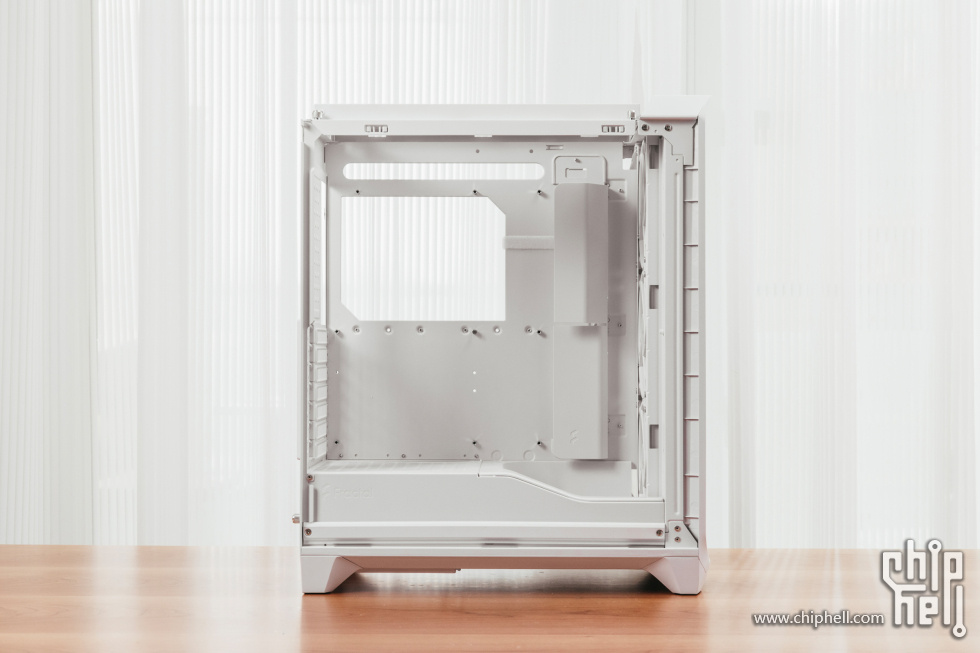

​        分形工艺 Meshify 3 ，我这台是ambience Pro非XL版本，整体尺寸575mm x 245mm x 515mm，对于显卡兼容性还不错，不过如果你的显卡是旗舰显卡，有着发热量较大的处理器，需要360水冷，那么还是建议上尺寸更大的XL后缀版本，非XL最大只能兼容到280水冷。

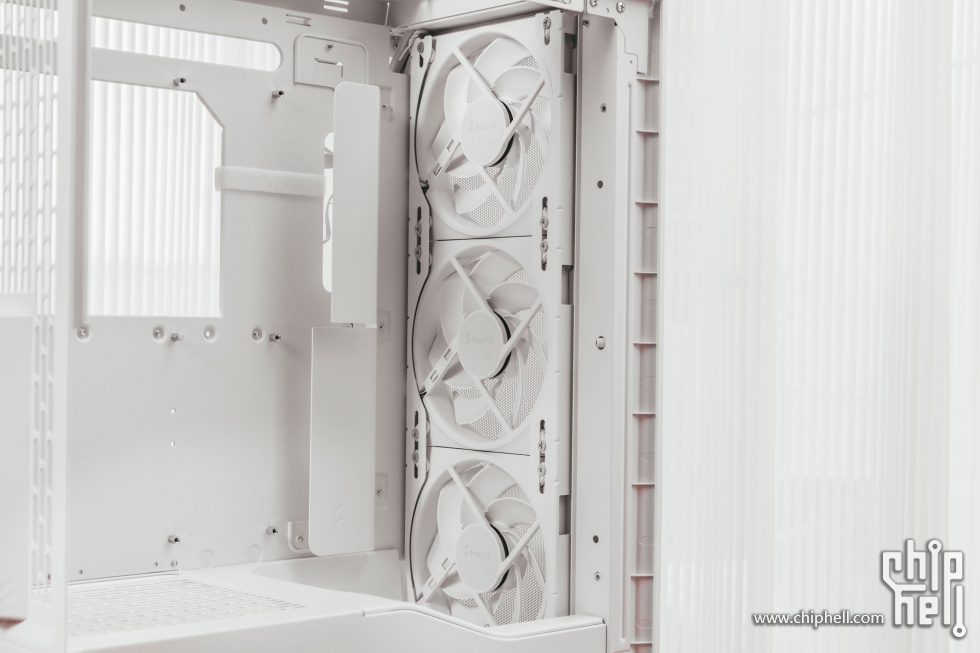

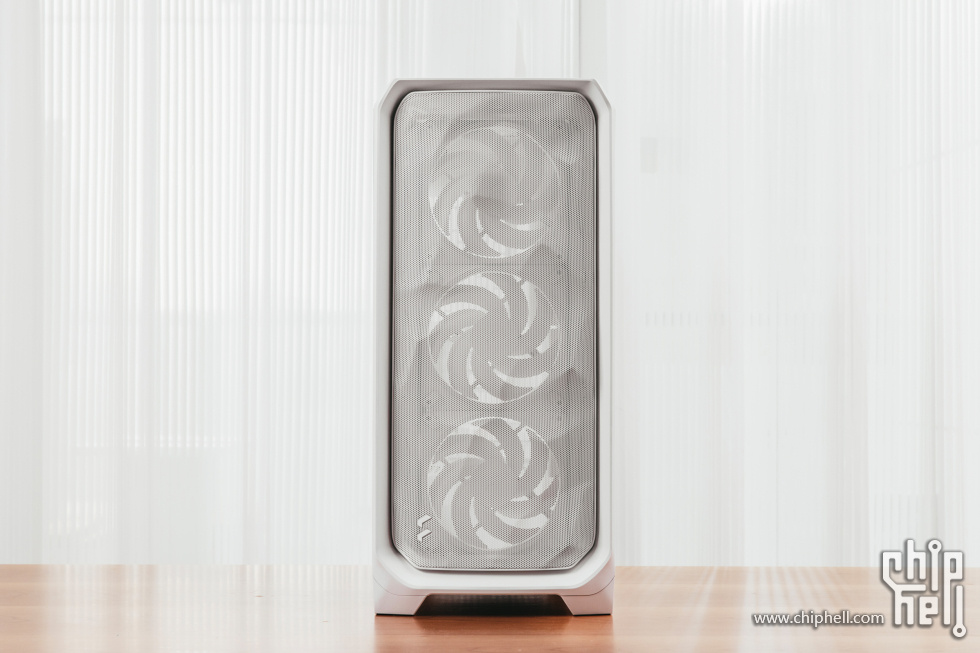

​        类似岩石风格的网状前面板一直是 Meshify 系列的特点，颜值很高，面板后面是三把14cm高性能Momentum风扇。



​        非XL版本属于较短风道机箱，如果你的桌面进深不大，它是一个很好的选择。

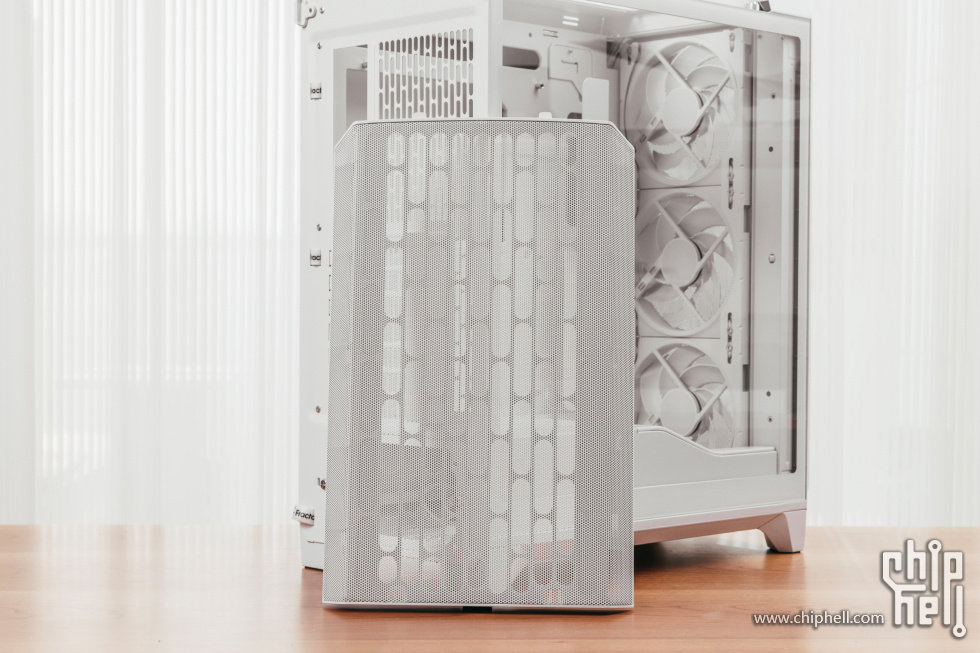

​        顶板可轻松拆卸，也是大面积的MESH孔洞，散热max。



​        兼容性上，水冷最大280，风冷限高174mm，显卡限制349mm，如果你手动去拆除一个前风扇，那么理论上显卡还可以支持到最大374mm。

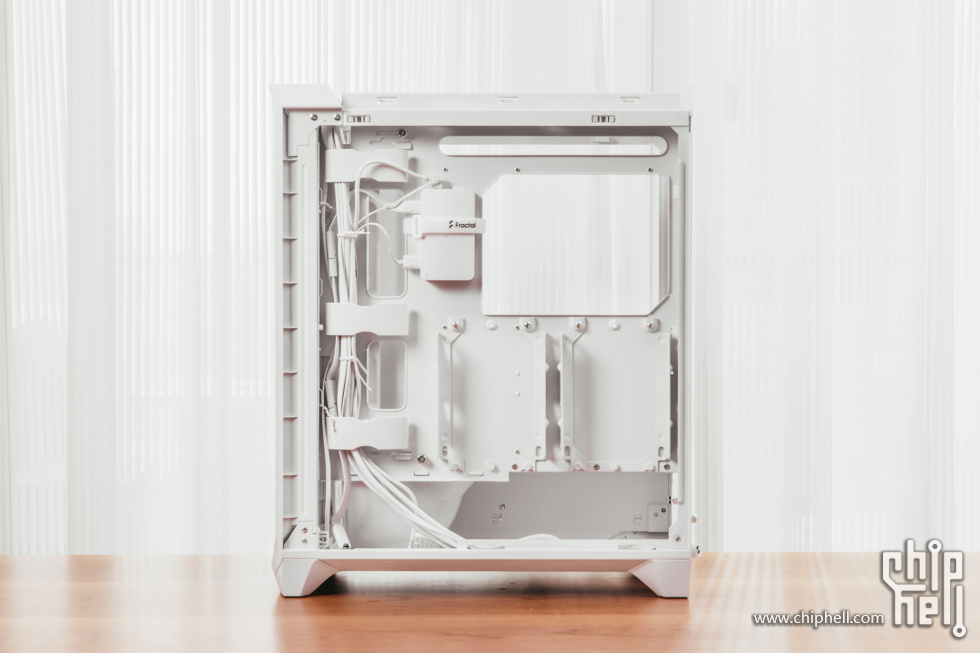

​        它为主板走线设计了挡板，挡板还做了优化，让走线不会卡那么死，空间足够大。



​        我一直挺喜欢分形的设计，无论是走线还是空间，都配置的井井有条，整体使用非常舒服。

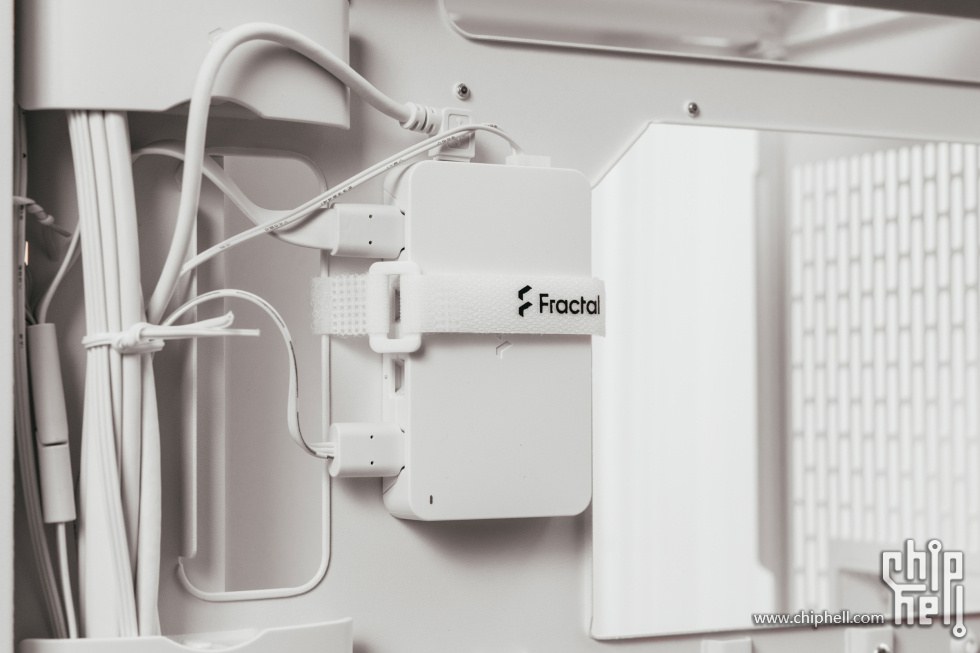

​         RGB版本提供了Adjust Pro Hub，这个Hub摒弃了常用的5V RGB插针，转而使用USB-C口，使用上很方便。

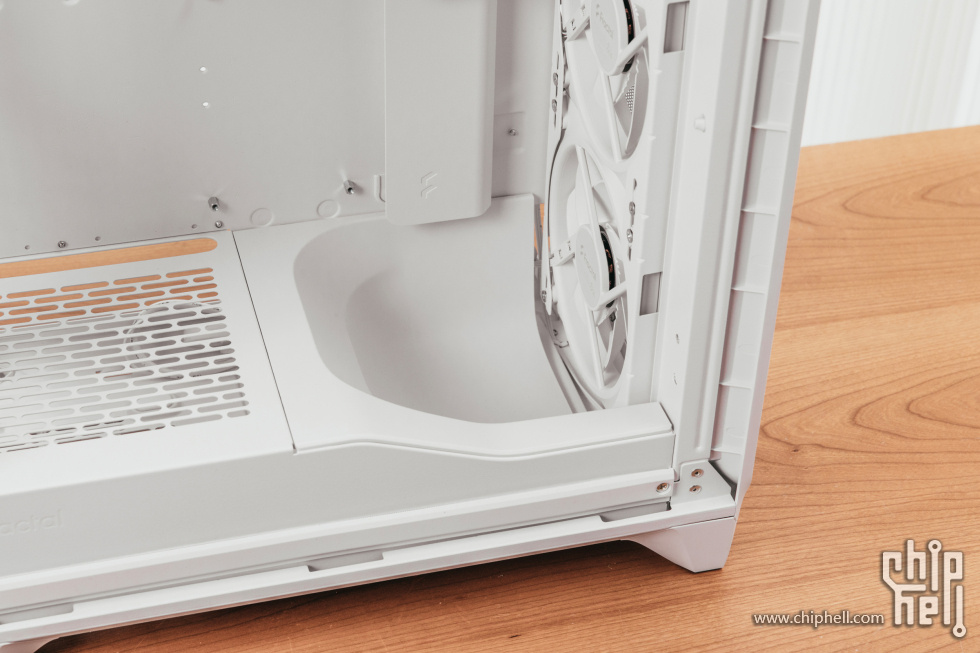

​       气流的艺术，多一个造型略有些奇怪的气流导向部件，成本势必会增加，但是可以将第三个风扇吹进的冷空气导向至GPU，改善显卡的散热环境。

性能测试

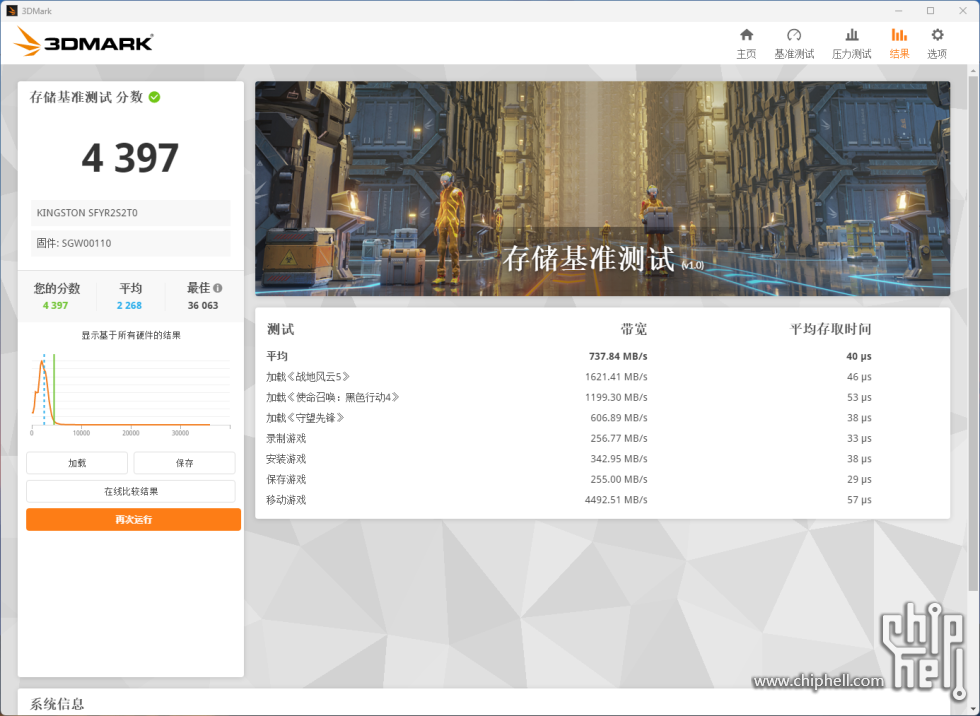

​       作为金士顿的旗舰固态，FURY Renegade G5在3D Mark存储基准测试中得分4397分，几乎是平均成绩的两倍，属于目前消费级单SSD的高阶范畴。

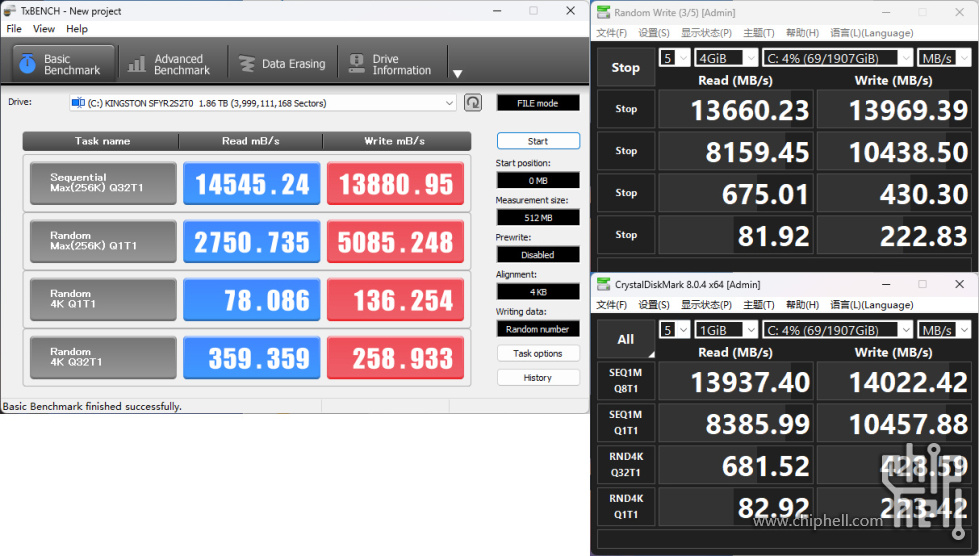

​       读写成绩确实亮眼，顺序读取基本在14000MB/s，顺序写入也能维持到接近14000MB/s左右的高速，随机读写表现也很不错。

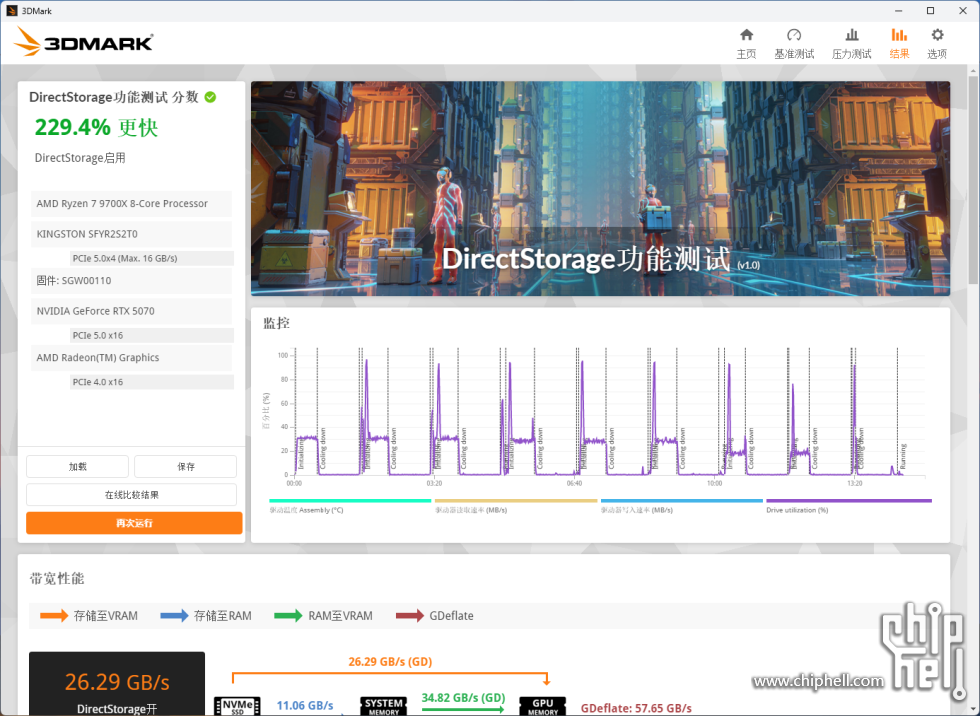

​       3D mark最近更新了DirectStorage测试，可以直观感受到固态SSD带来的性能优势，系统开启GDeflate高比例压缩后，总带宽提升了229.4%，PCIe5.0固态带来的带宽提升是要远远强于4.0固态的。

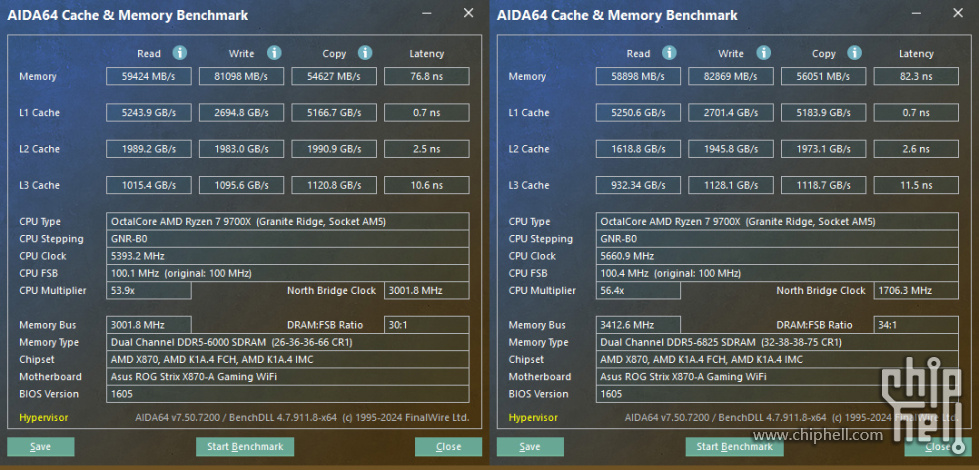

​       金百达星刃RGB这套内存同时支持EXPO和XMP，在开启EXPO状态下，6000频率下时序为CL26-36-36-66，读写速度为59G/81G以及54G，延迟76.8ns。

​       因为A-DIE颗粒可以轻松超频，实测电压不加的场景下都可以轻松达到7200频率，不过AMD平台的原因，超频值6800实际提升并不大，读写速度59G/82G以及56G，延迟82.3ns，时序为LC32-38-38-75，但是也可以验证这是一套非常容易超频的内存，在Intel平台会有更好的表现。

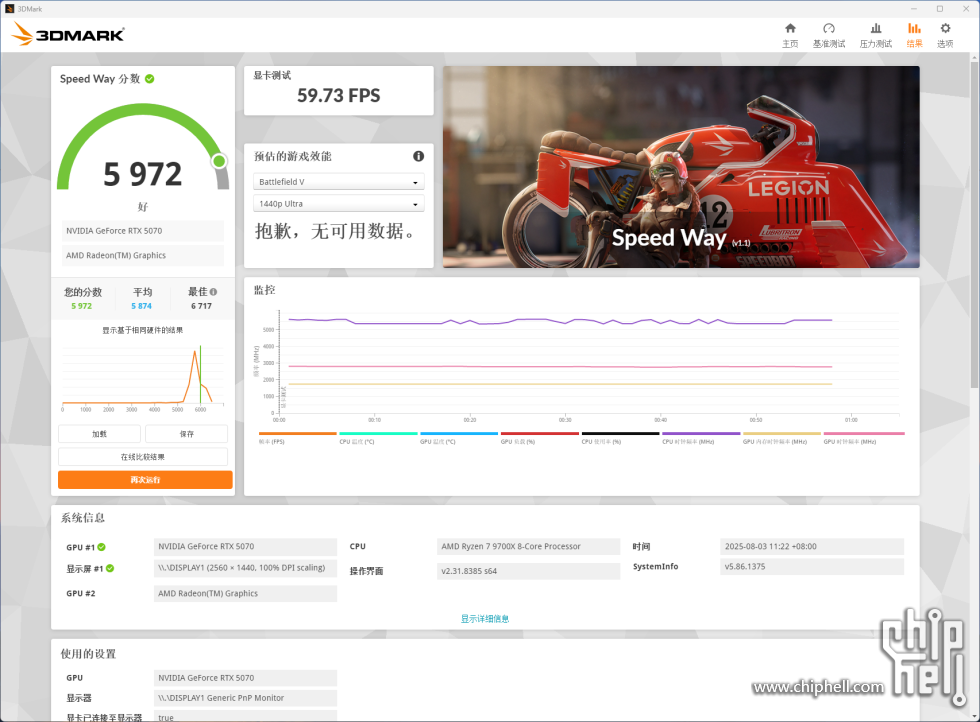

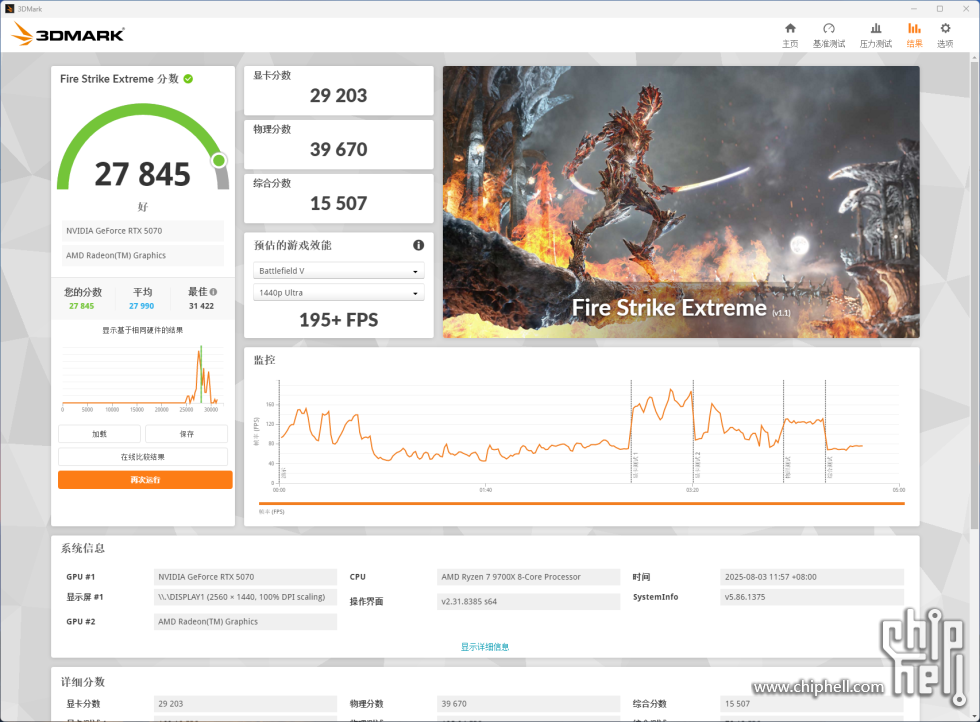

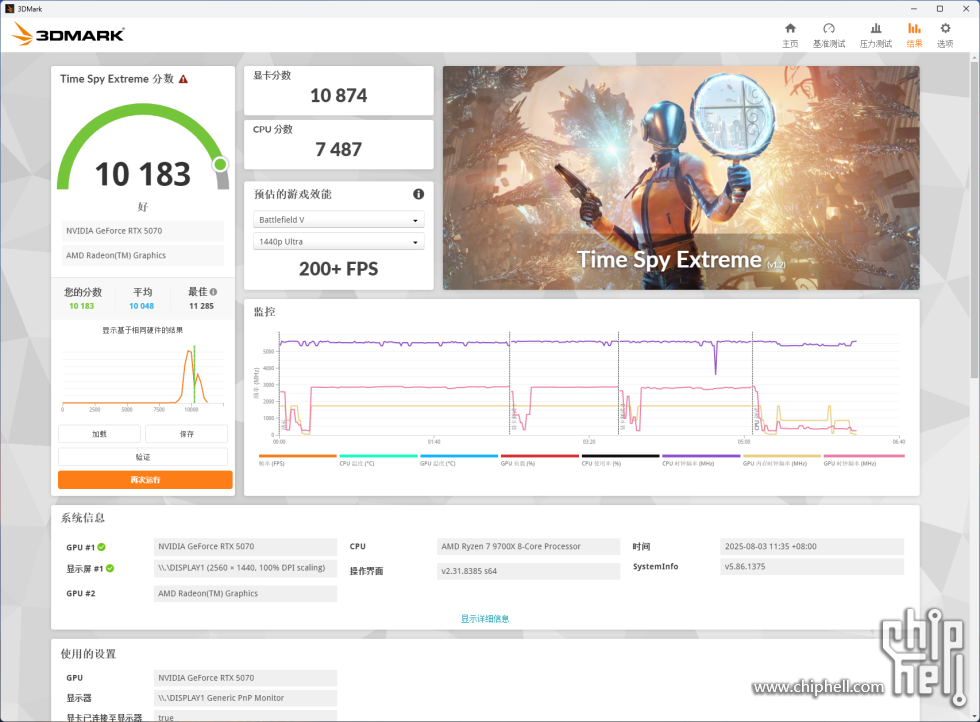

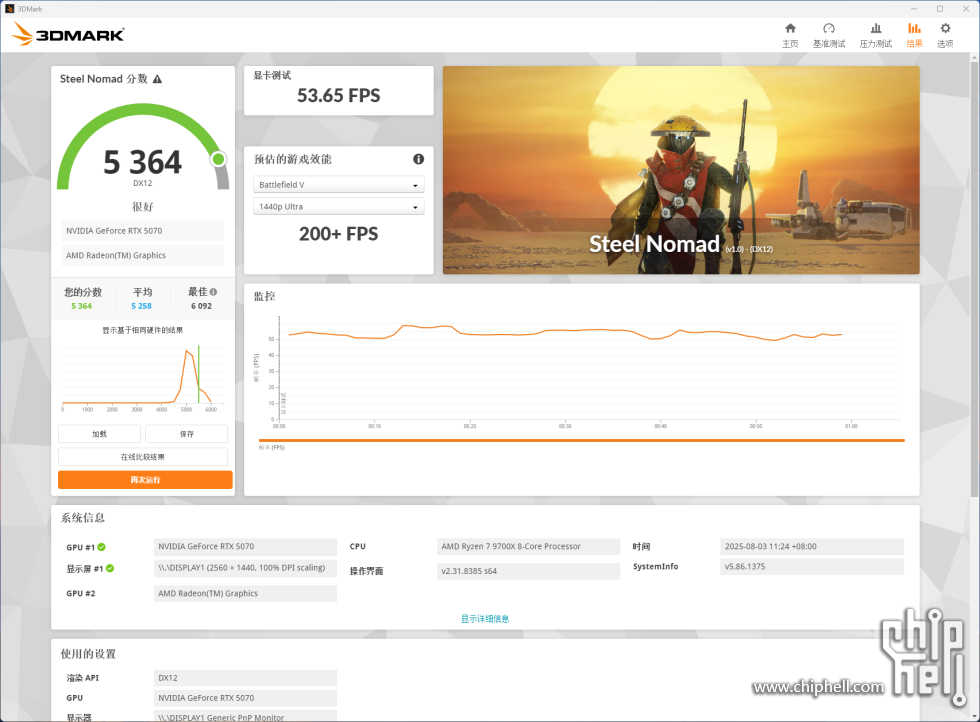

​        至于这张5070显卡，我也跑了一下相关分数，你们自己参考下，总体和其他品牌的5070显卡差距不大，更多是外观上的喜好。

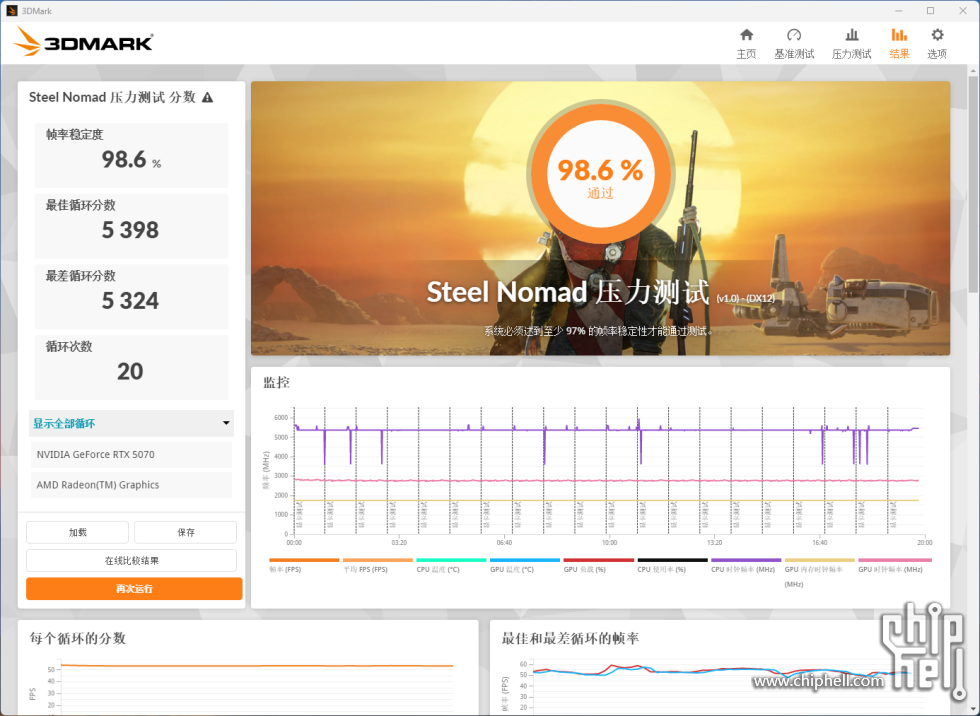

​        这套配置在压力测试中也获得了98.6%的较高成绩。

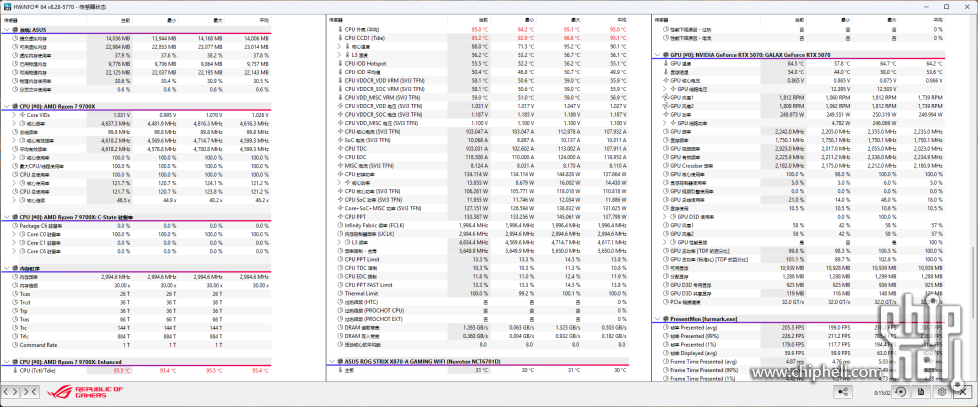

​       在开启PBO，设置中设置为激进的场景下，这块9700X在FPU拷机15分钟后，核心温度则为平均90度，这也是日常监控软件检测的温度，功耗飙升到了137W，远超设计的65WTDP了。

​        机箱设计的导风槽带来了很优秀的效果，显卡拷机温度仅有64.2度，功耗则是拉满到了250W。



​         至此本次气流与灯光之行分享全部结束，感谢观看。
