乔思伯NV10+铭瑄 挑战者 H810ITX+华硕 RTX 4060 LP 装机分享！

AC♥小武

      今天来分享一套 ITX 平台的装机方案，机箱来自乔思伯NV10，一款桌面级MINI-ITX小机箱，外壳采用铝合金喷砂工艺细腻金属质感，辅以北美胡桃木饰条，简约质感大气，使用1U FLEX电源，约4.5L容积小巧便携，可实现立卧两种灵活摆放方式，同时标配PCI-E4.0延长线，支持<190mm半高显卡。机箱支持最高38mm散热器，那么本次装机采用Intel Ultra5 230f搭配铭瑄 MS 挑战者H810ITX以及显卡使用华硕 RTX 4060 LP半高卡来装机，在有限的体积下，达成性能与温度兼具的小钢炮。

硬件配置：

• 处理器   Intel Ultra5 230f
• 主   板   铭瑄 挑战者 H810ITX
• 机   箱   乔思伯 NV10
• 硬   盘   宏基 掠夺者 GM7
• 散   热   利民 AXP90-X36
• 电   源   全汉1U 500W
• 显   卡   华硕 RTX 4060 LP
• 内   存   宇瞻 NOX 暗黑女神 7600 32G


---

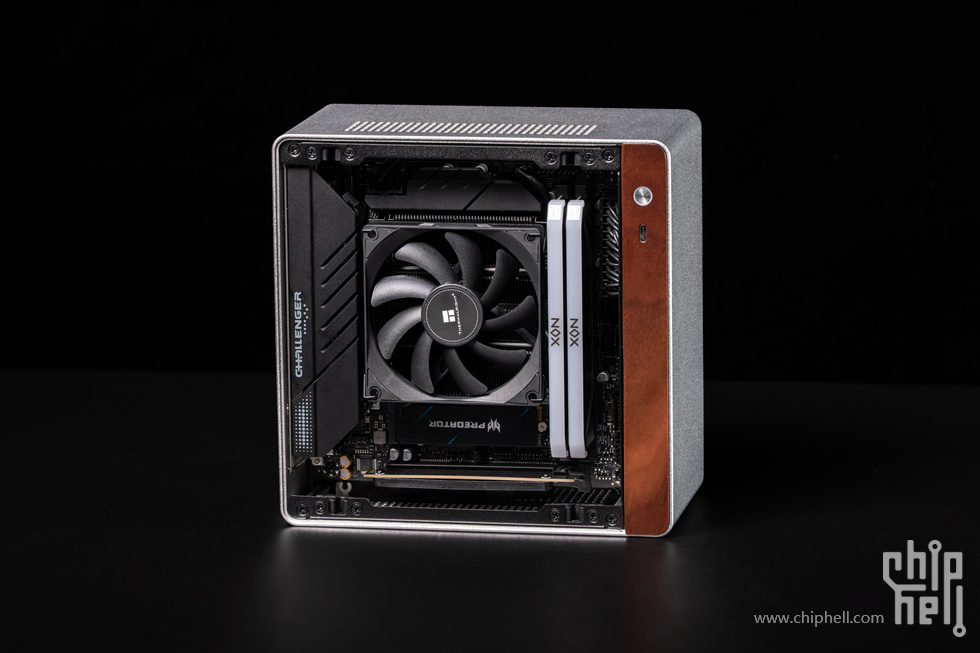

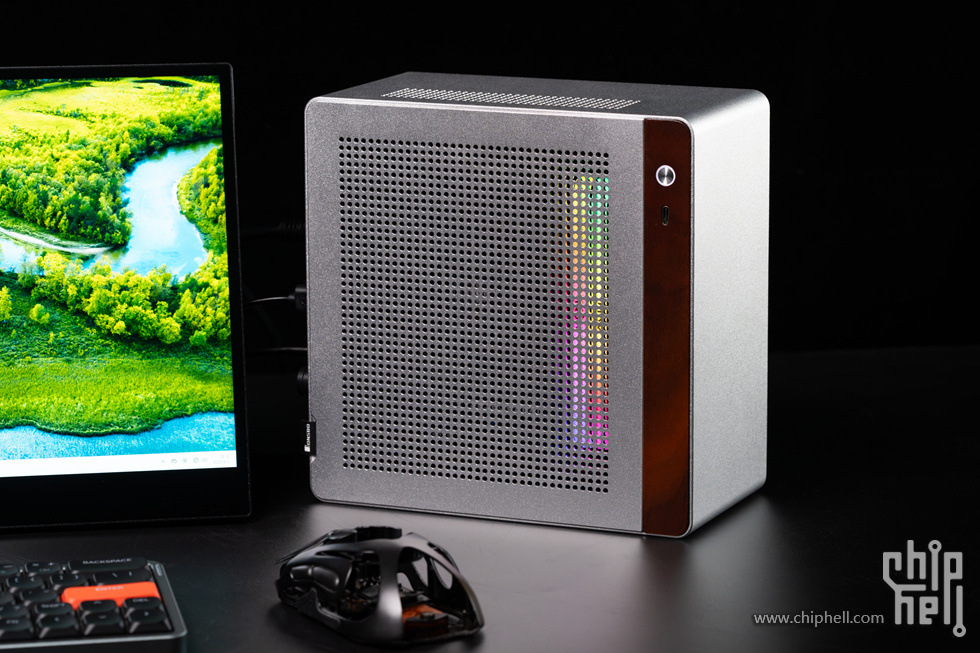

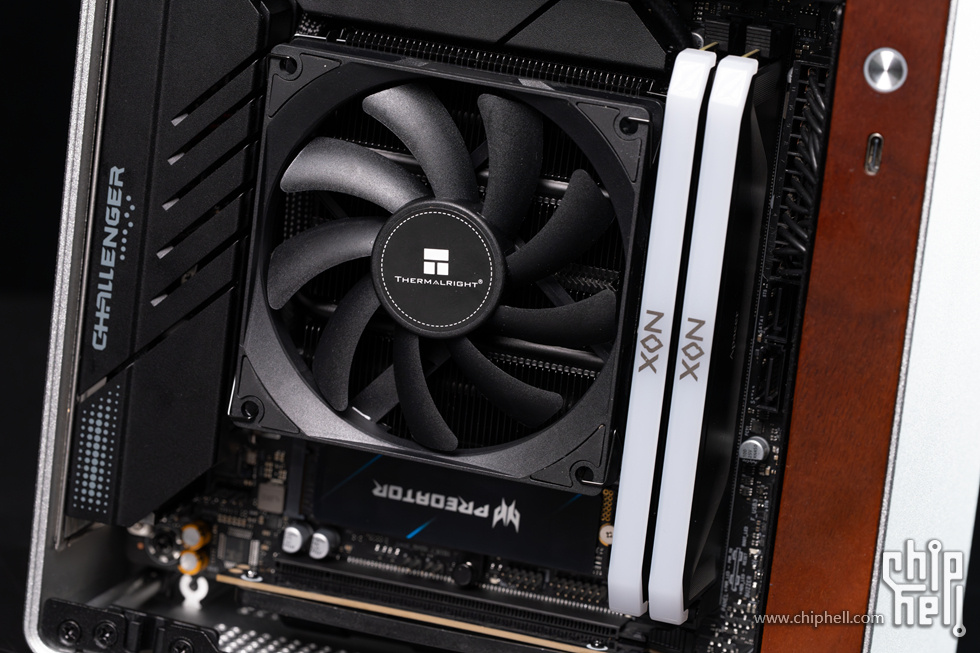

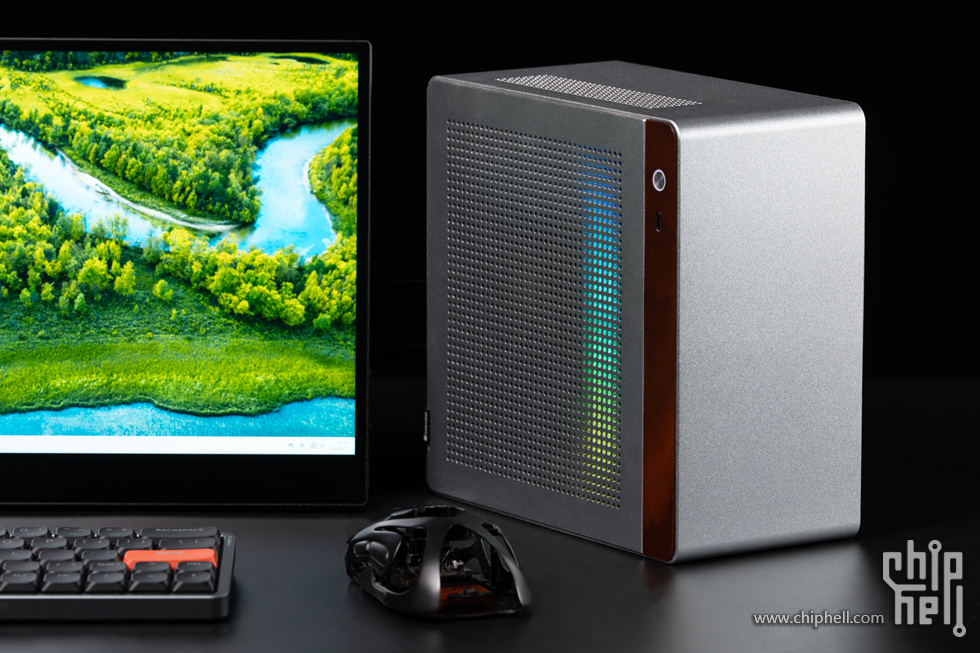

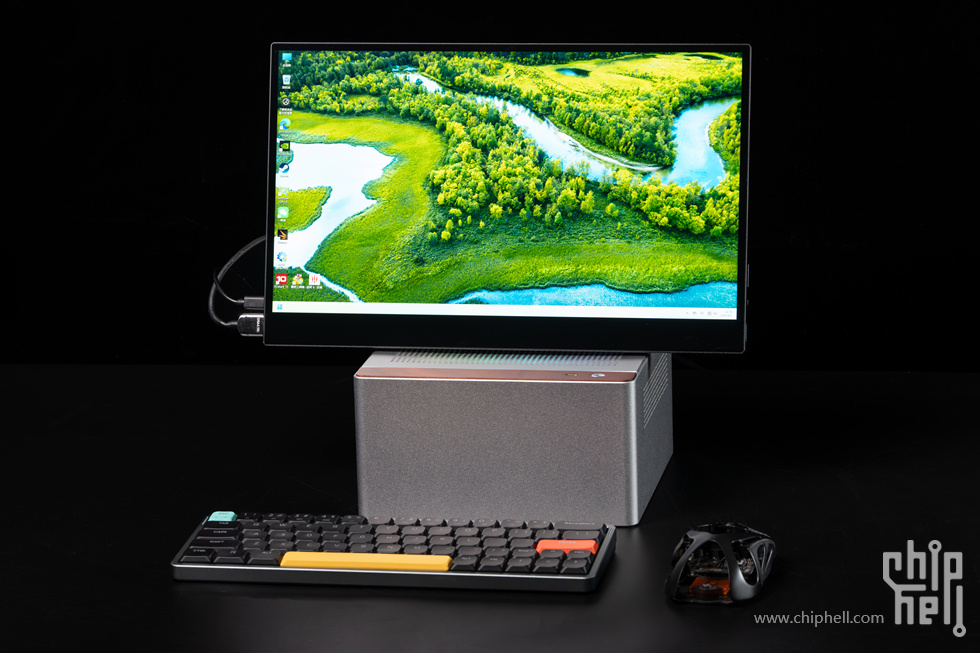

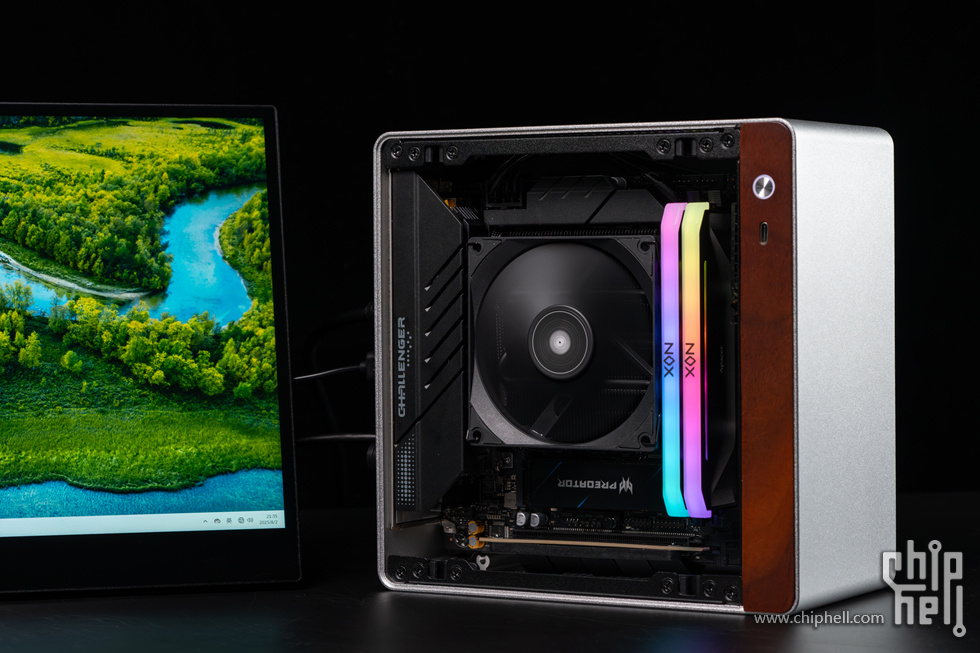

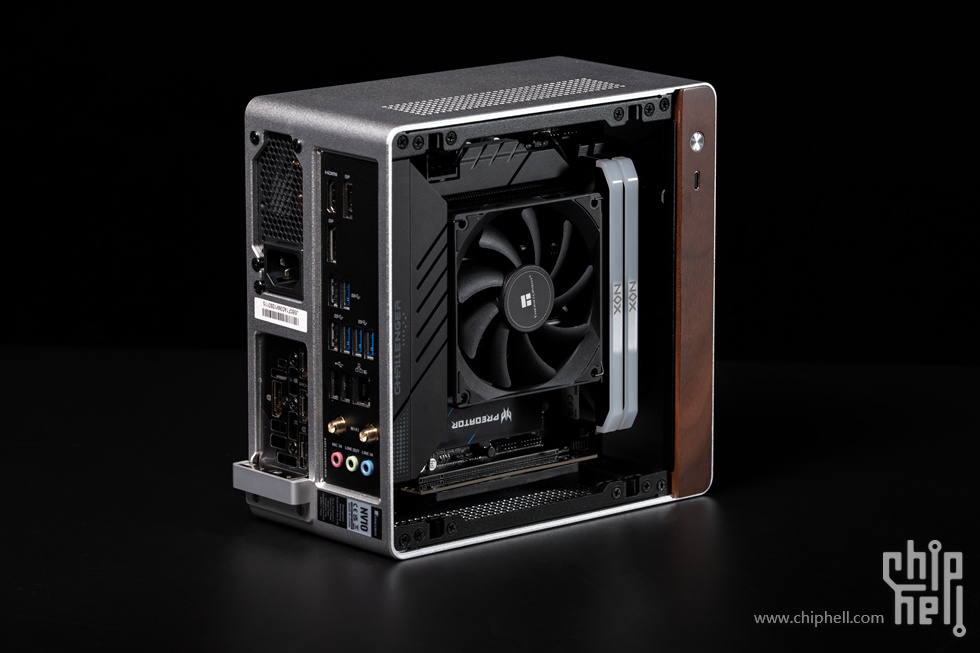

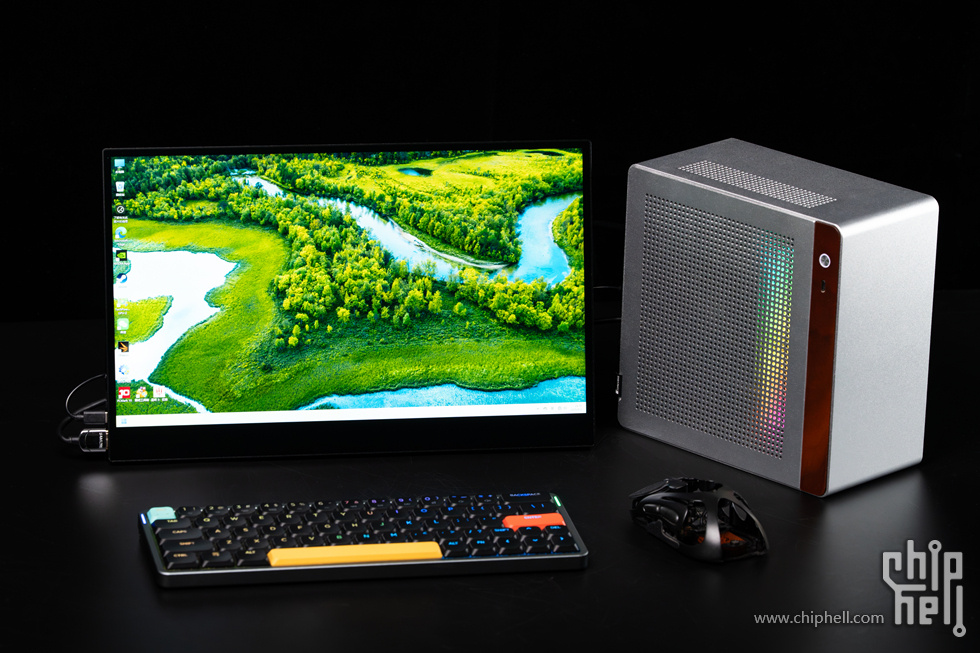

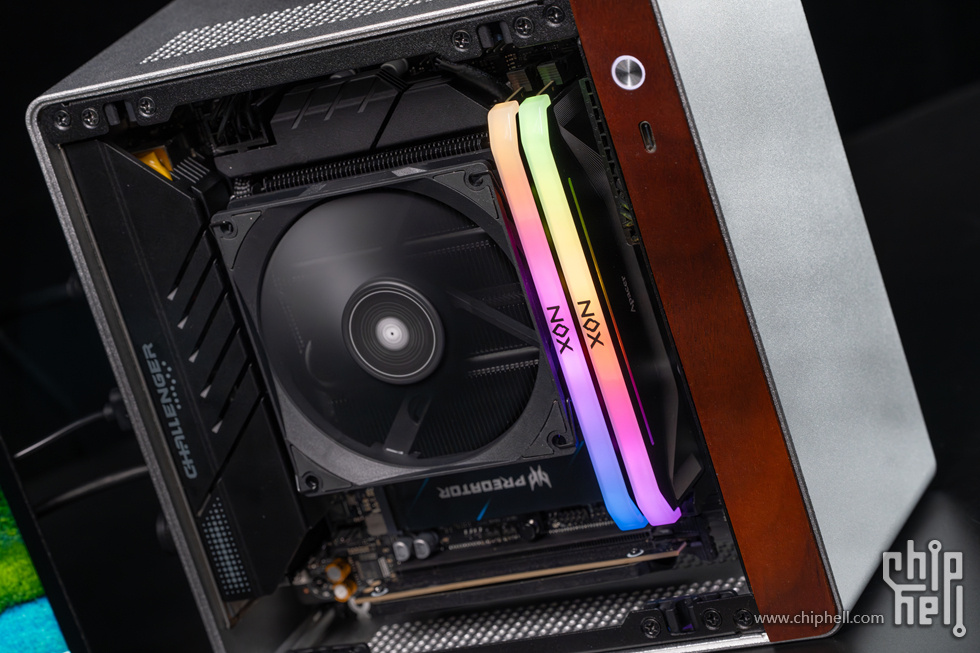

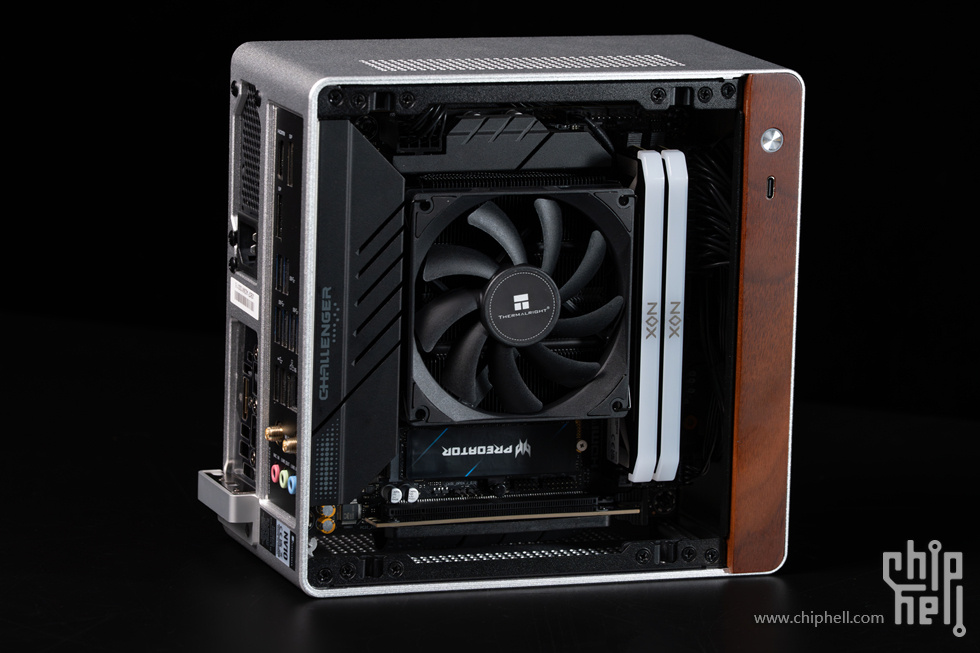

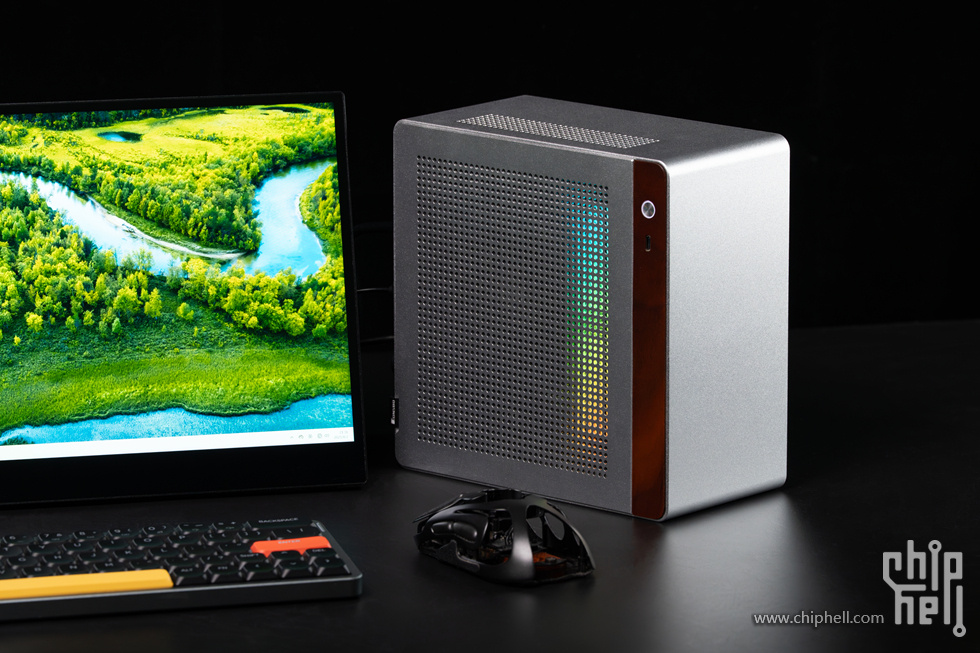

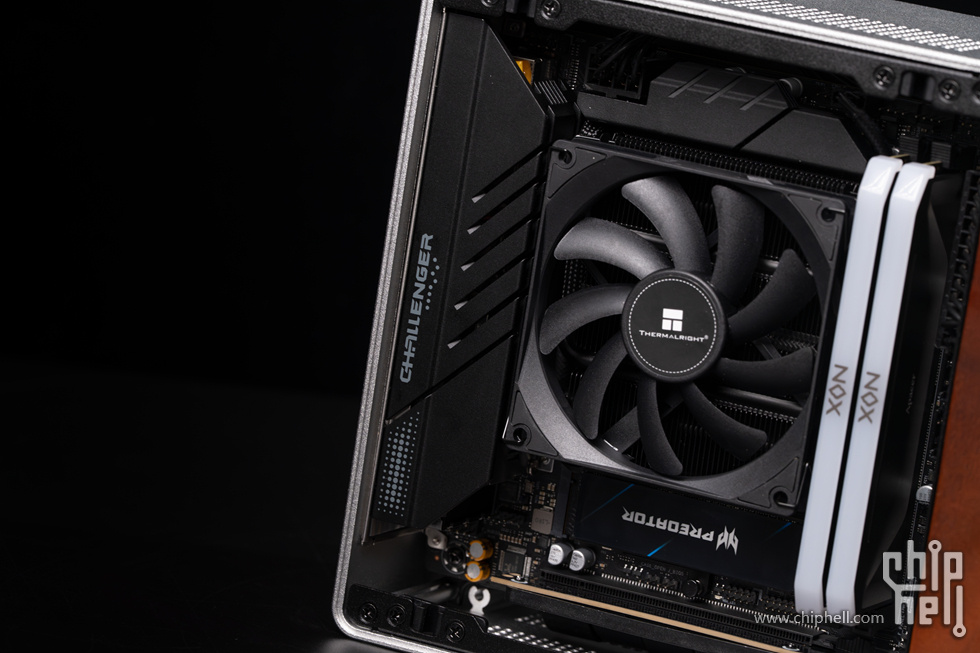

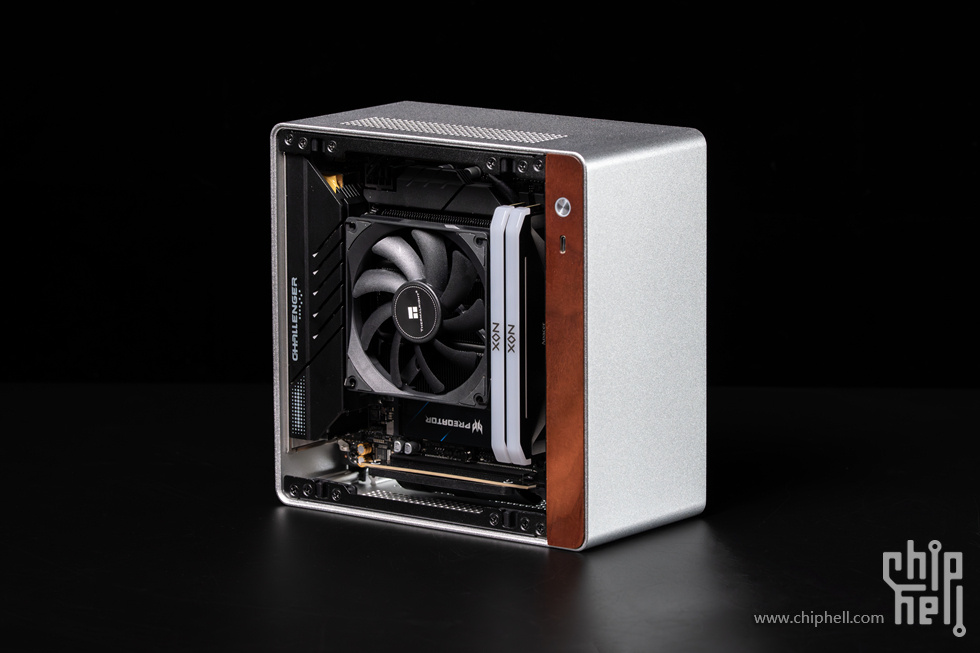

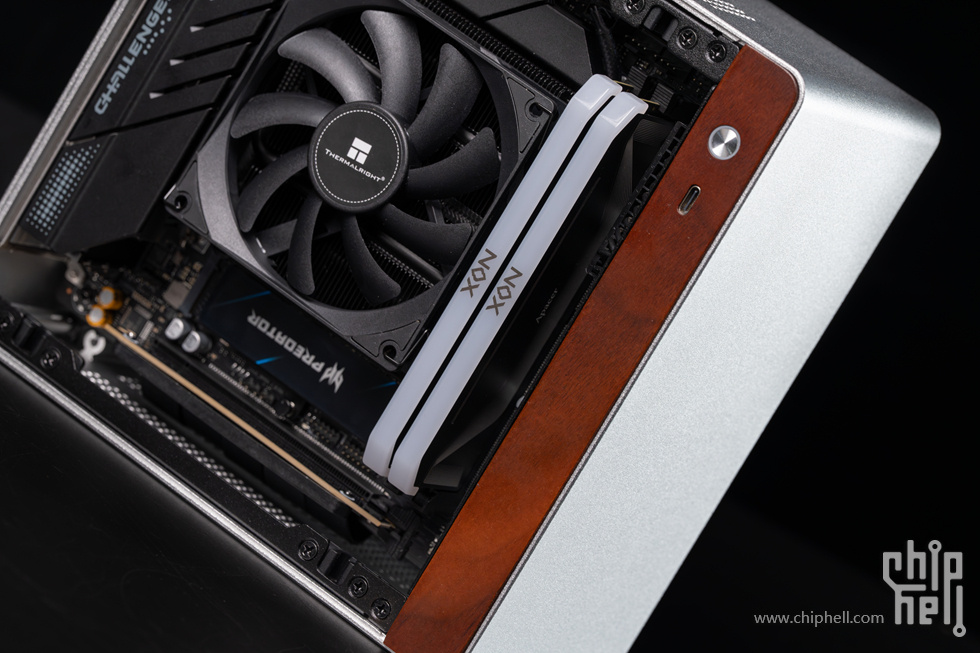

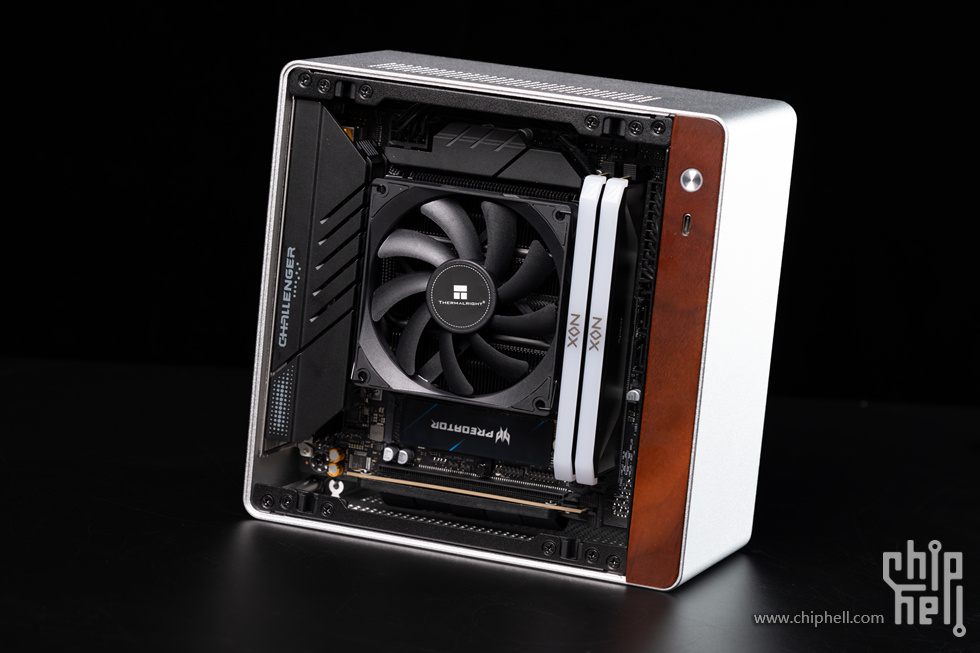

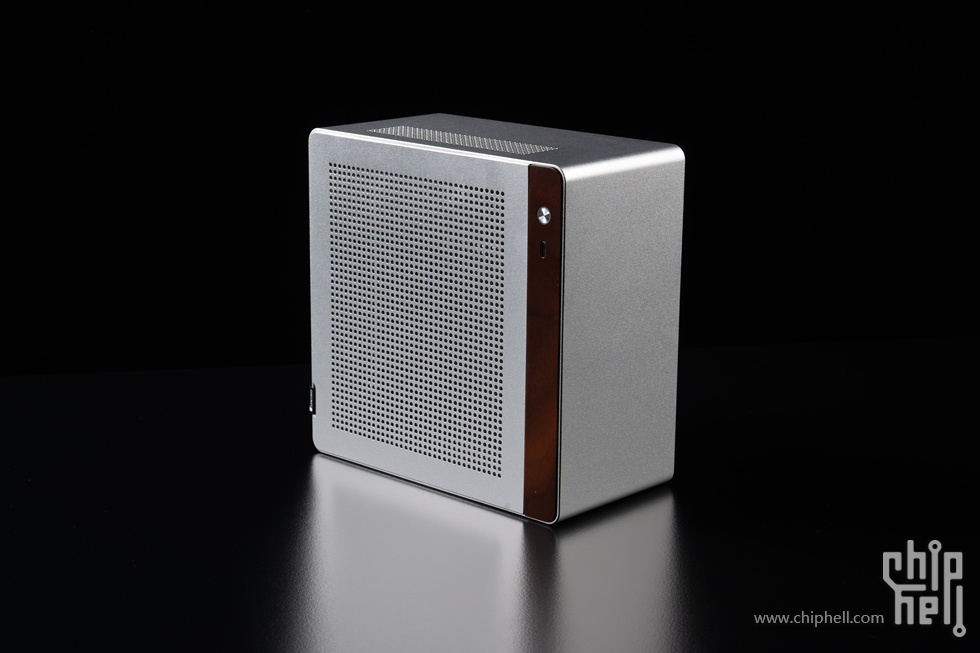

整机展示

---

硬件展示

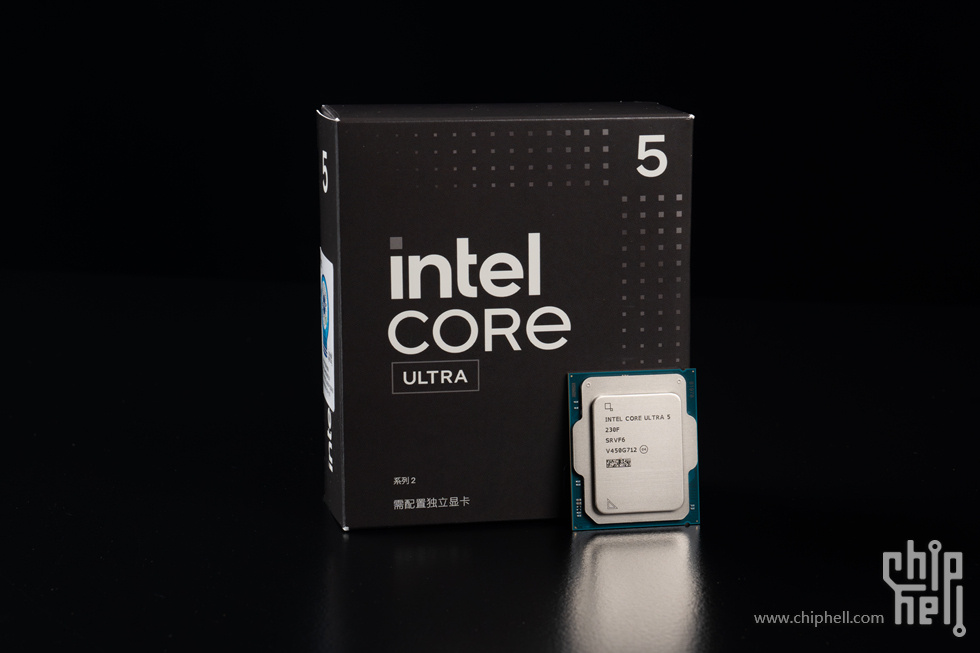

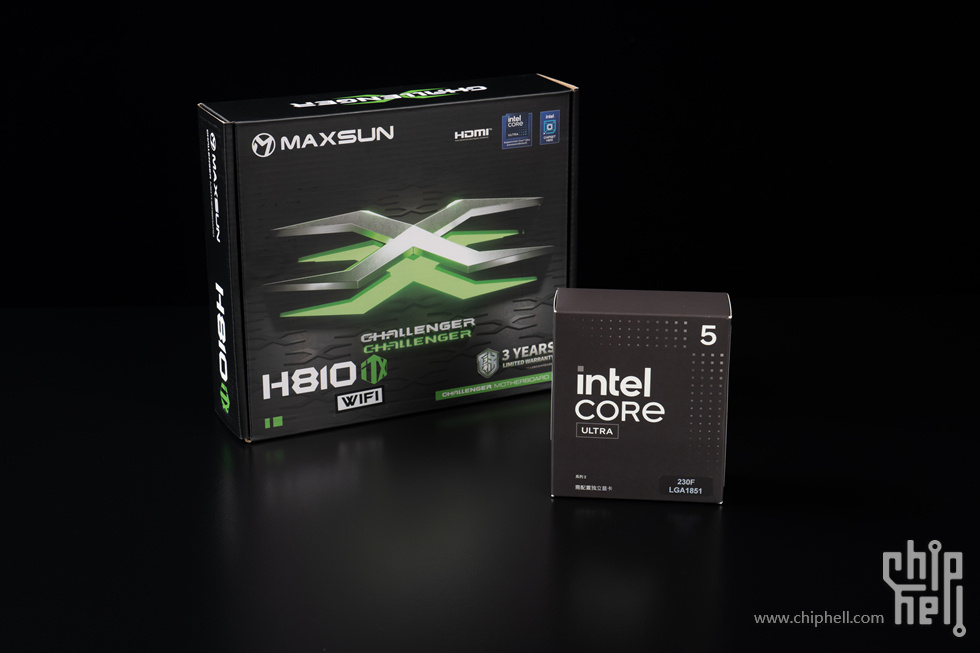

本次装机使用Intel core Ultra5 230f与铭瑄H810ITX主板



CPU来自英特尔全新Ultra5 230f，拥有10（6P+4E）核心设计，最大睿频5.0G，24MB 三级缓存，TDP 65W，非常凉快且性能优秀的U。

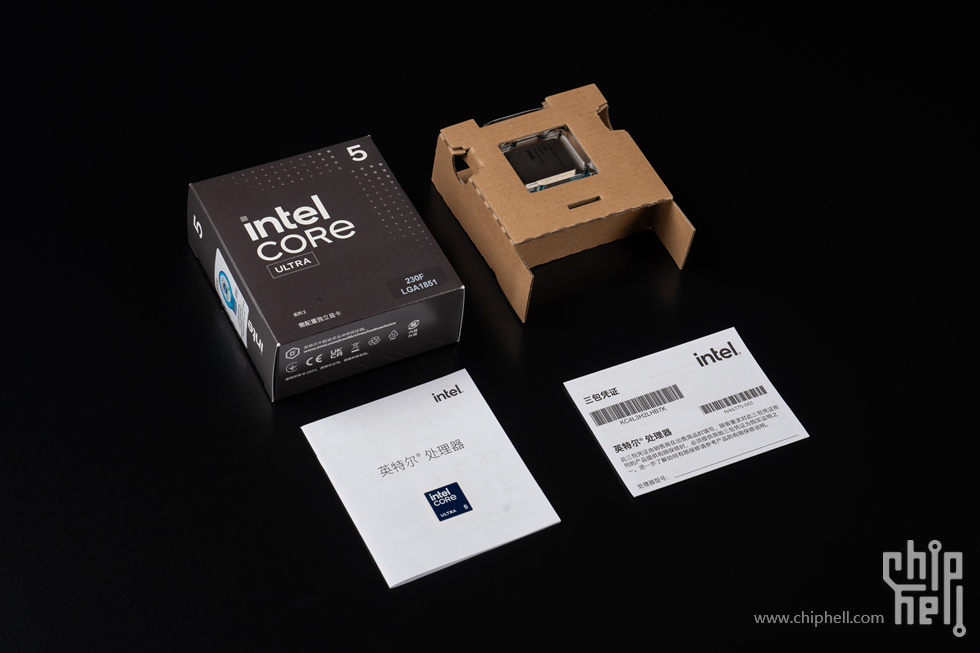

盒装包装内附产品保修卡。

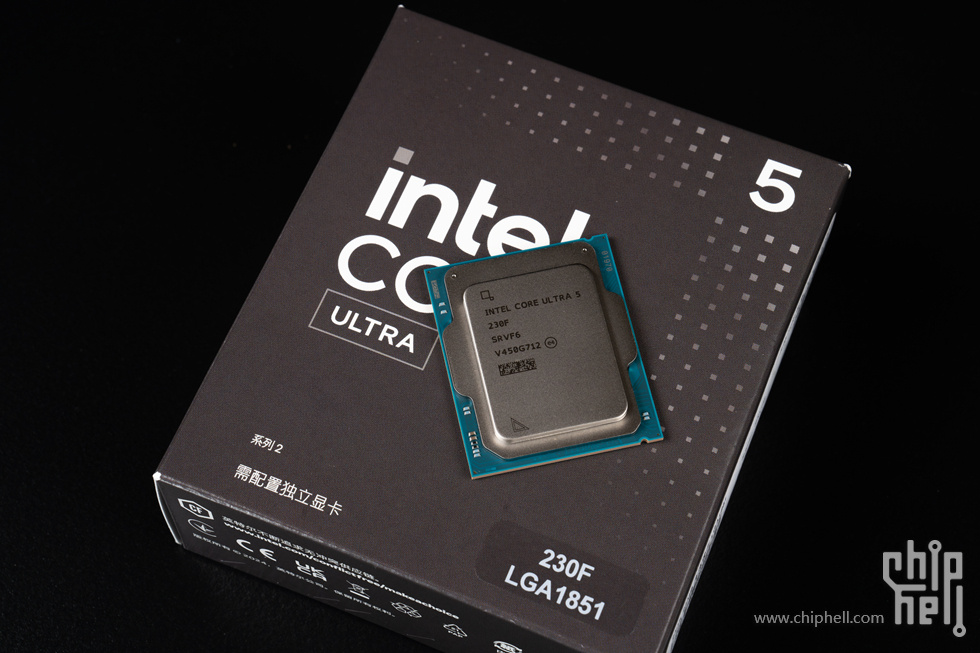

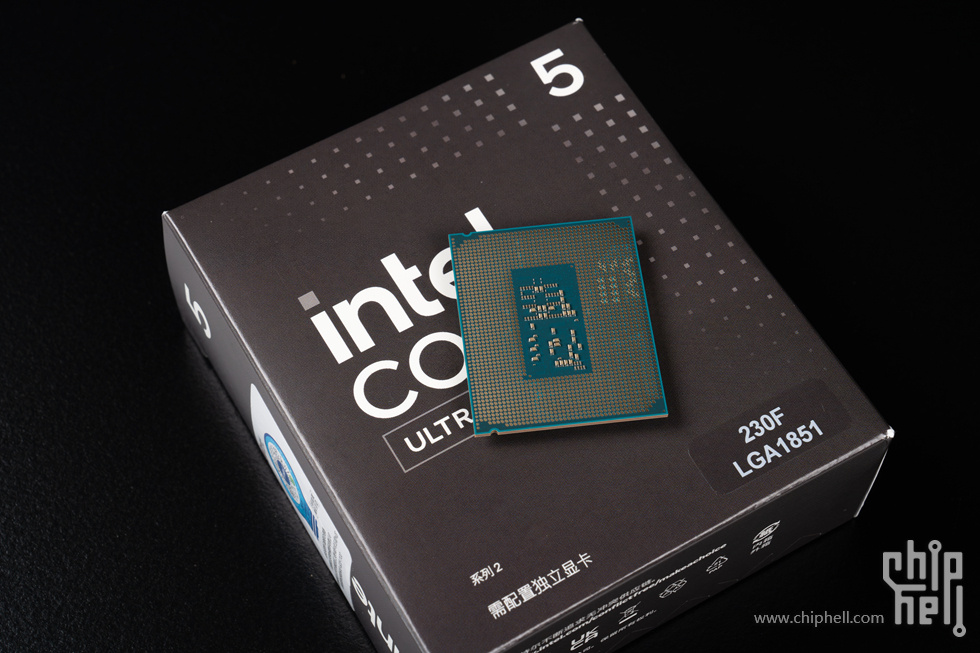

CPU特写，采用LGA 1851。

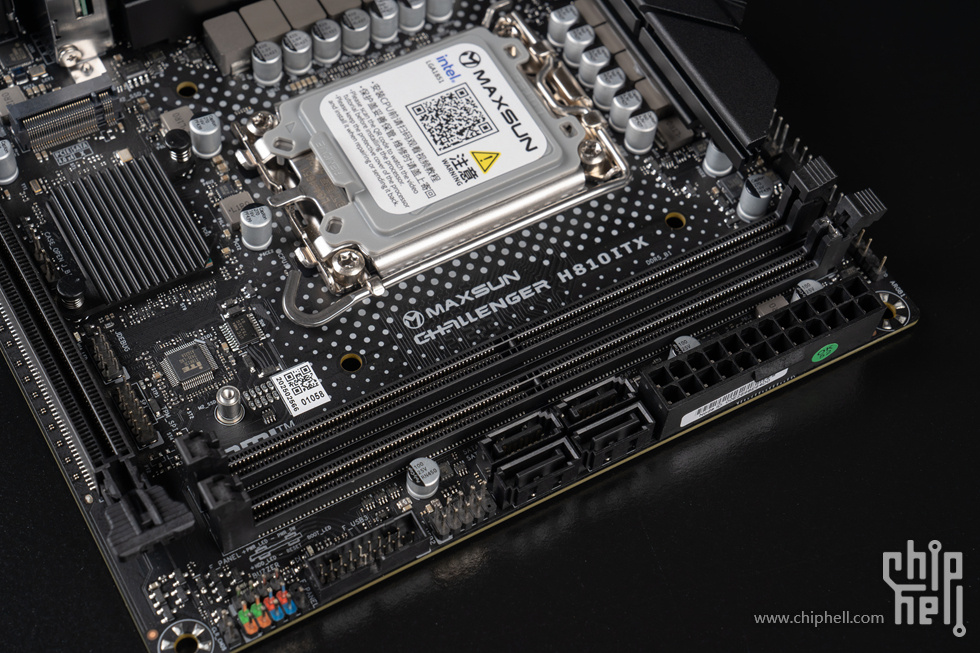

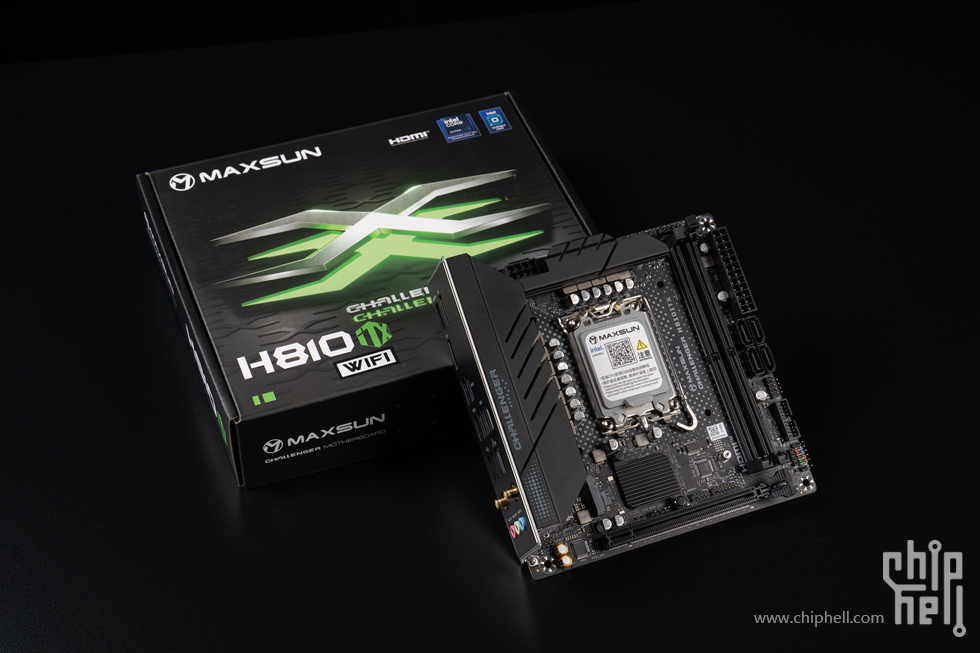

主板来自铭瑄 MS 挑战者H810ITX WIFI。

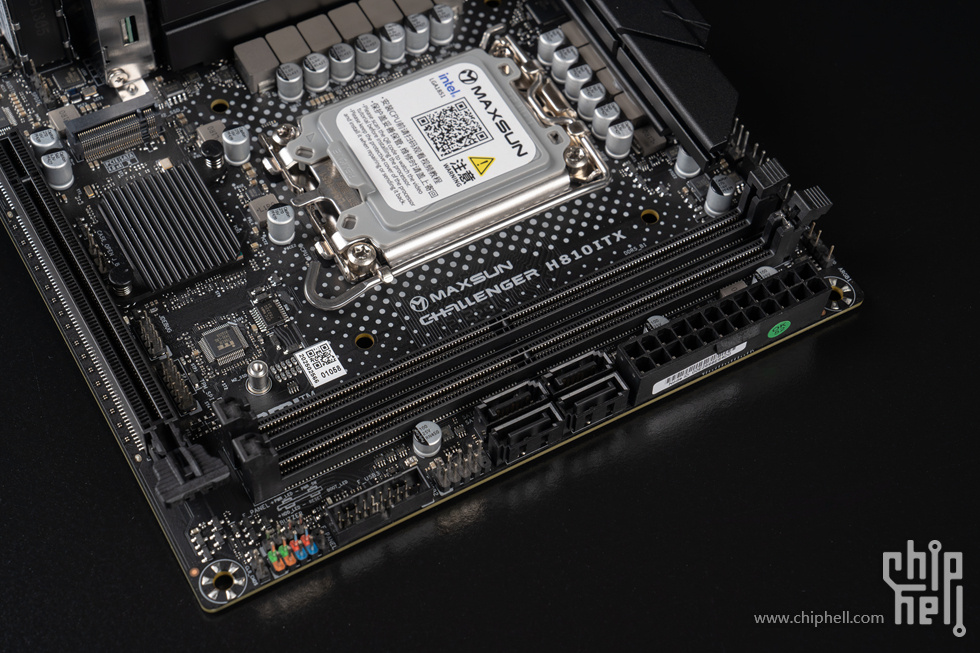

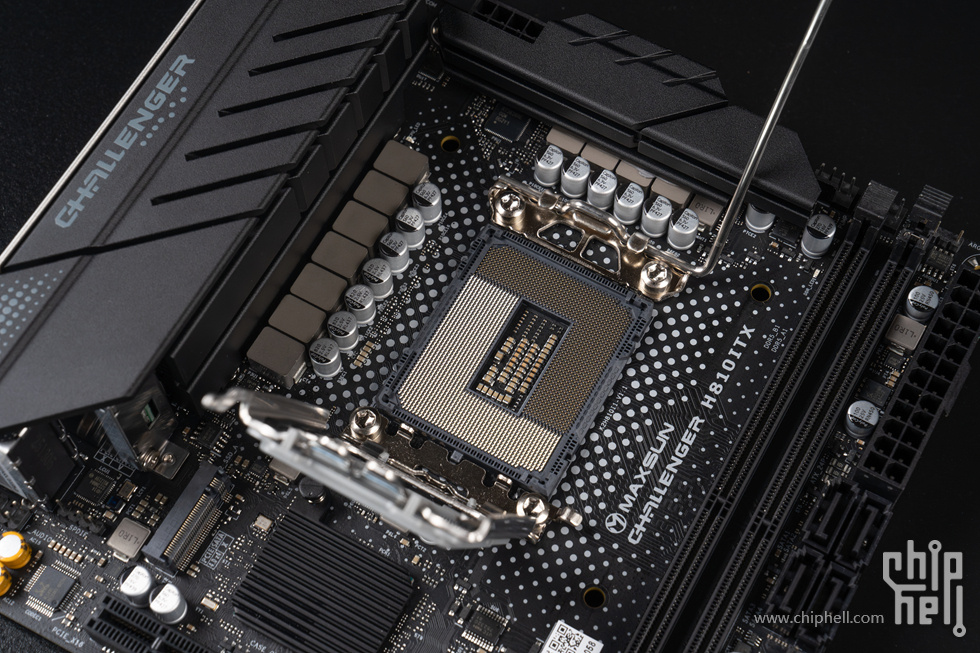

LGA 1851插座，支持英特尔Core Ultra 200s系列全系处理器。

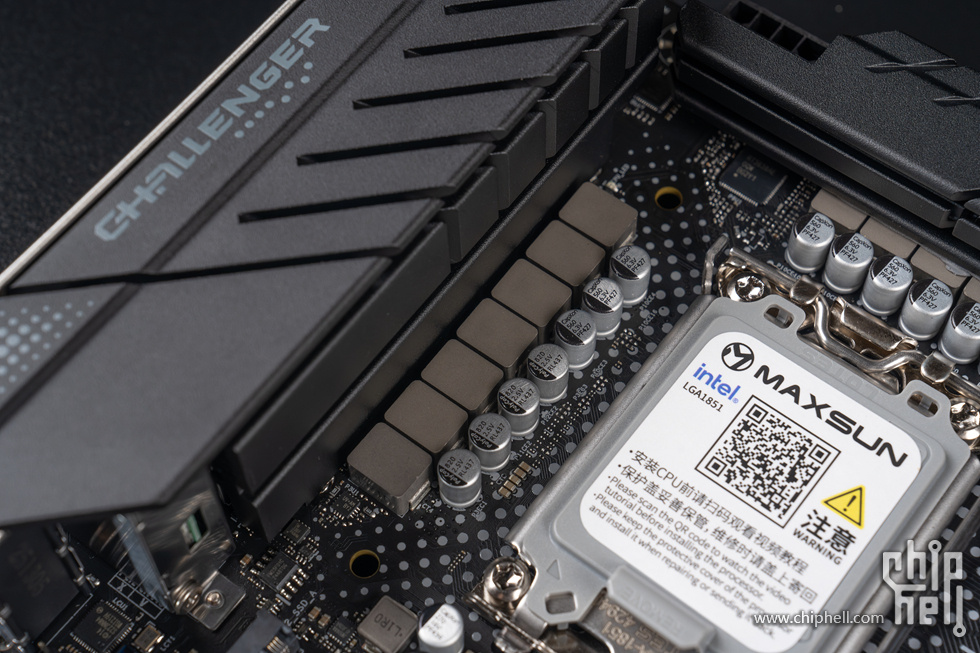

采用8+1+1相 50A Dr.Mos供电设计，足够应对当下各级别处理器日常使用。



主板搭载2条DIMM高速DDR5内存插槽，支持双通道内存技术，支持6400/6200/6000/5600/5200/4800 Mhz内存频率。

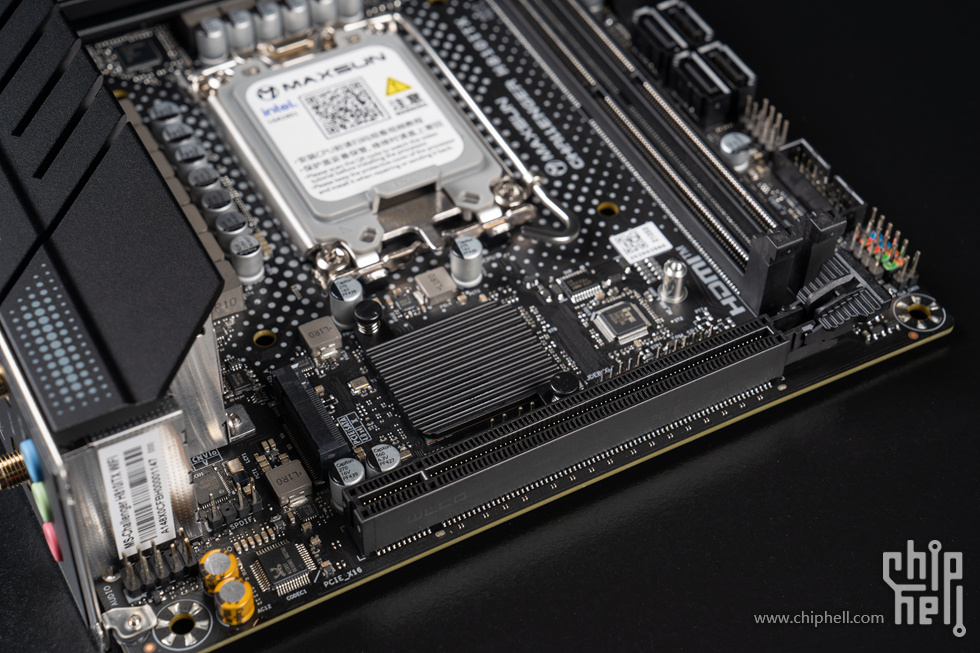

正、背面接口均为PCle4.0x4满速M.2硬盘接口，支持NVMe协议，1条PCle5.0x16显卡插槽。



提供4个sata接口，1个usb3.0前置接针。



顶部位风扇4PIN与5V ARGB接针。

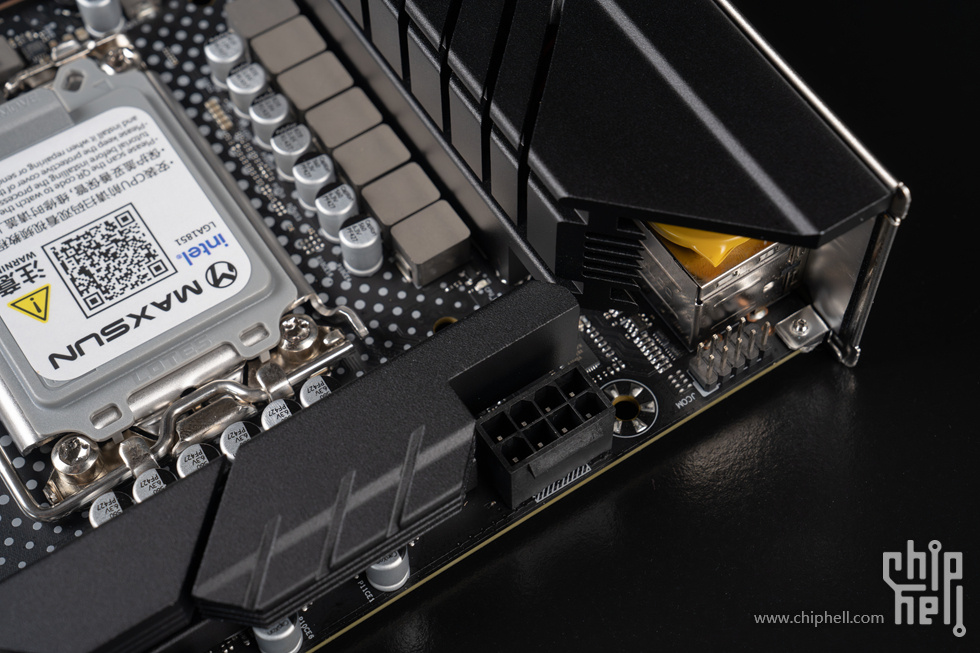

8PIN供电接口特写。

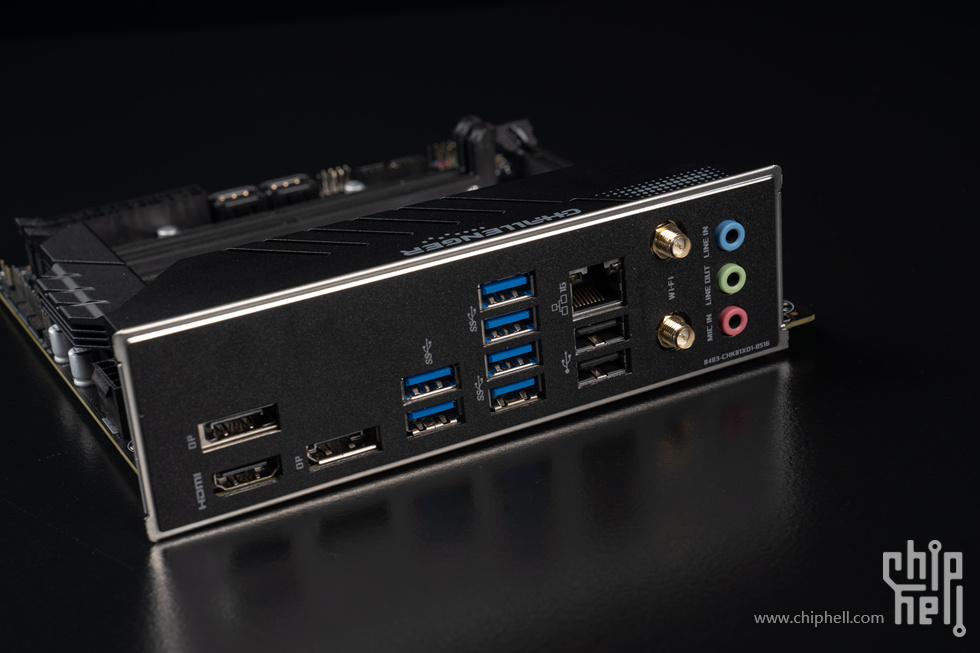

IO接口同样丰富，拥有4个USB A 10G，2个USB A 5G，2个USB A 2.0，USB接口非常够用，2个DP1.4接口，1个HDMI2.0接口，英特尔i219V 千兆网口与AX101无线网卡。

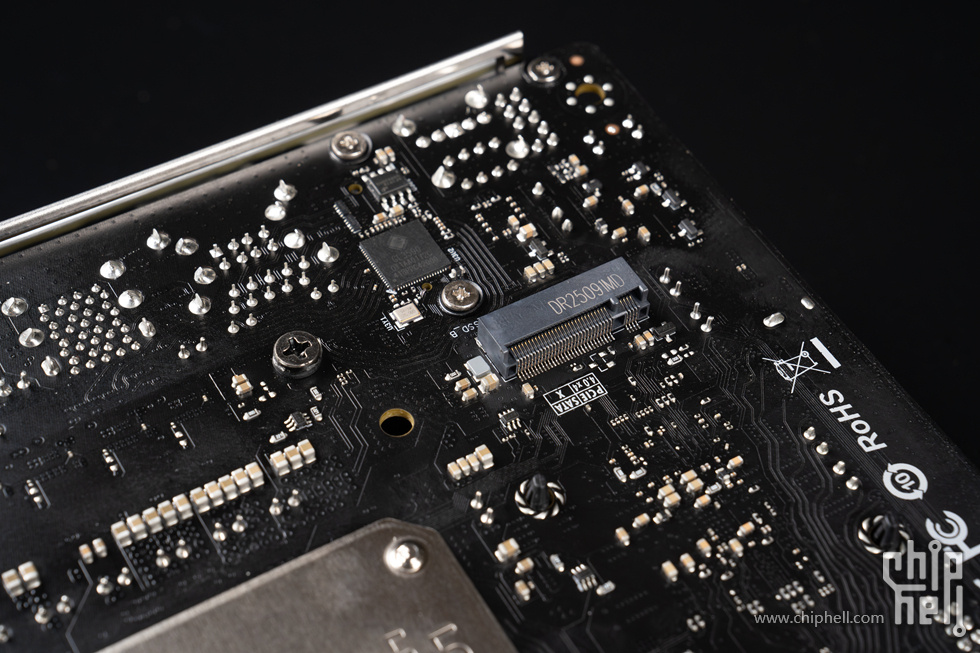

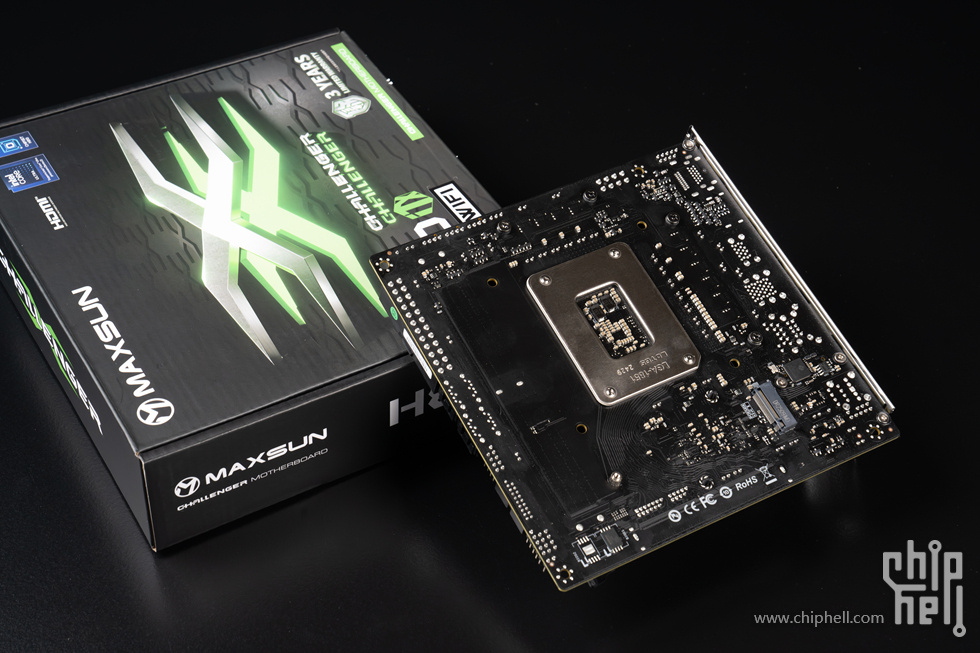

主板背面特写。

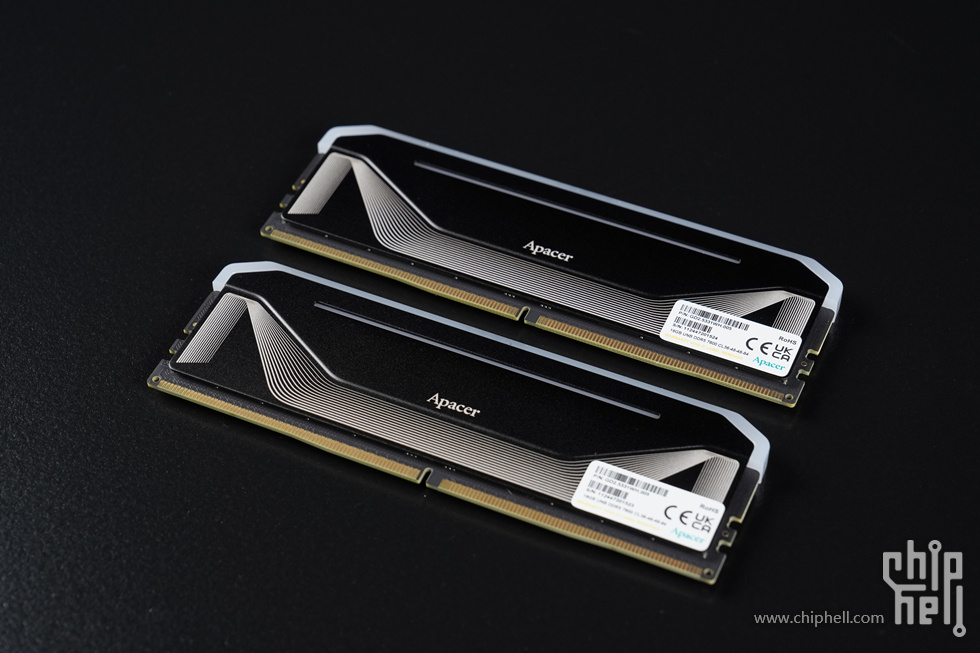

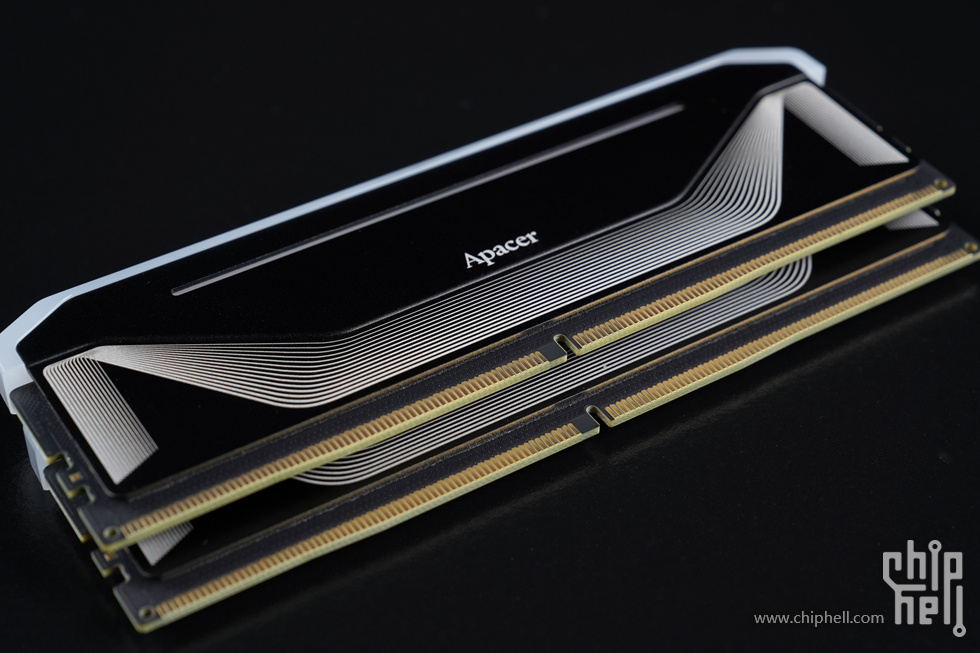

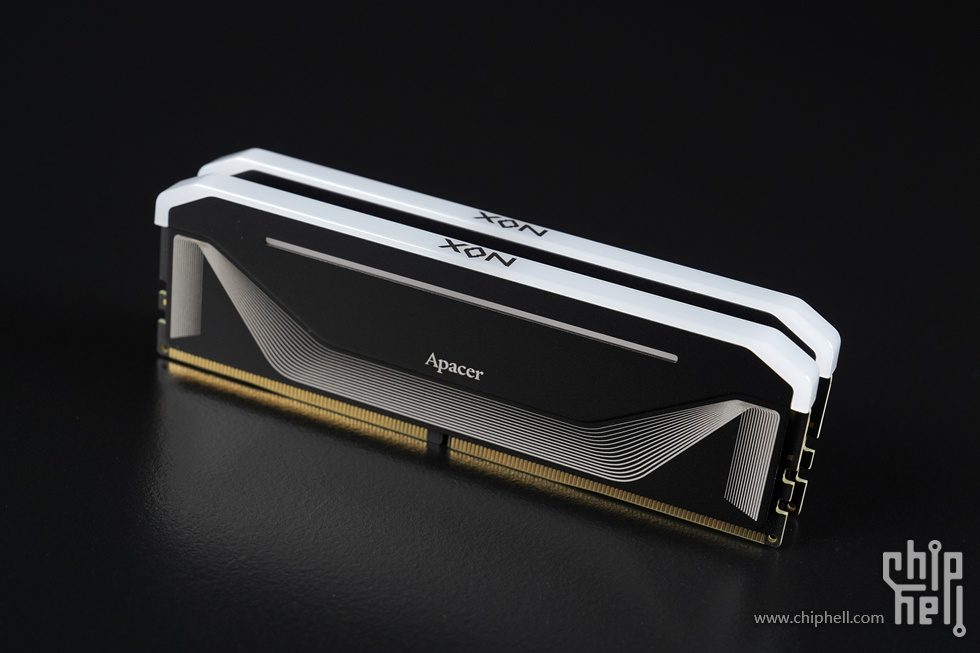

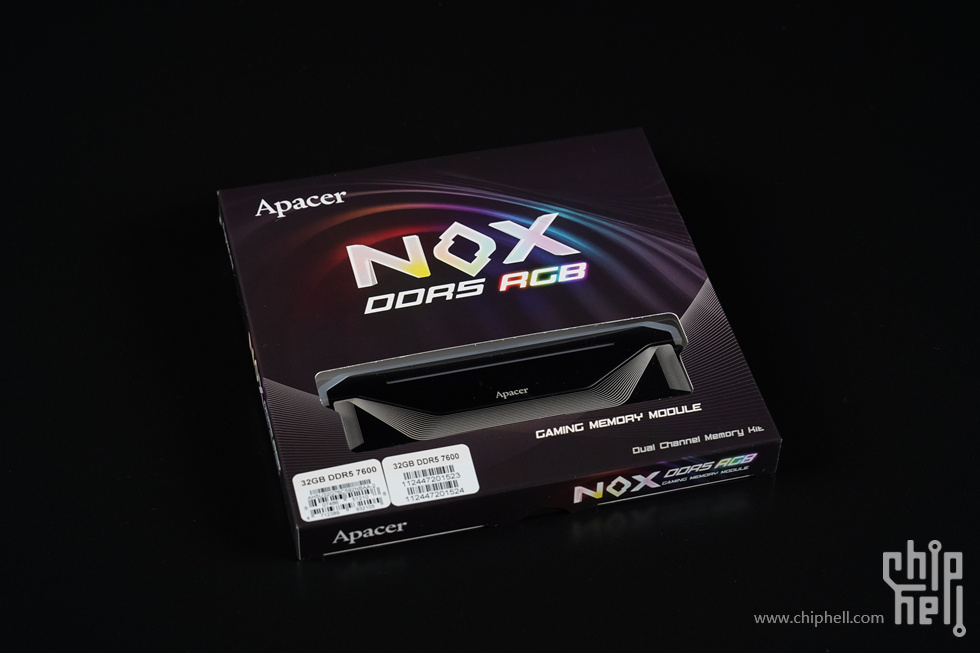

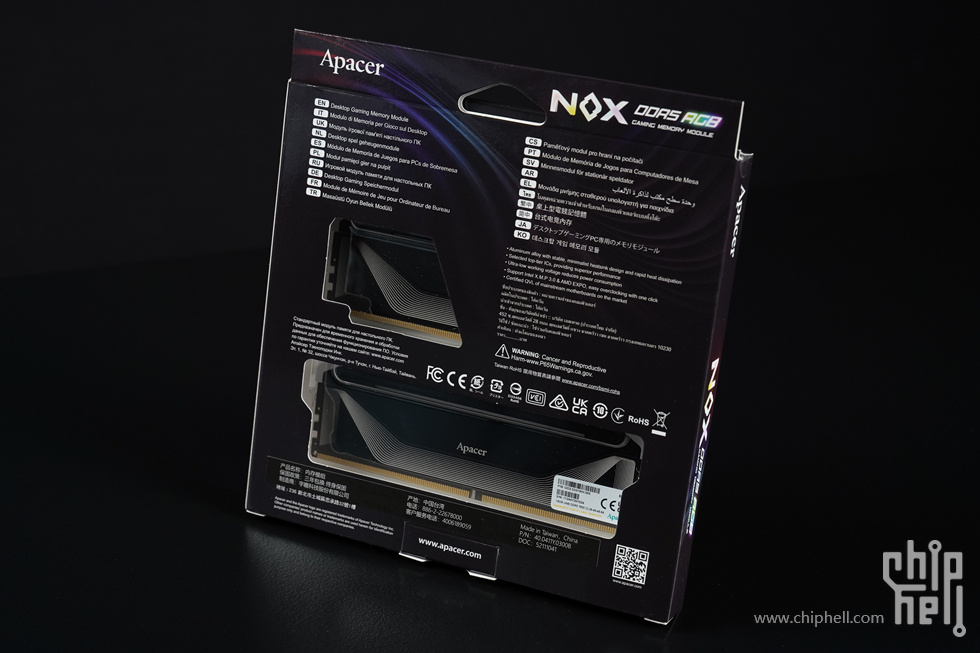

内存来自宇瞻 NOX DDR5 RGB。包装采用正反面开窗设计，可直接展示内存本体及RGB灯效区域。



内存提供提供暴雪银（金属质感）和经典黑两种配色，本次装机选用为经典黑。

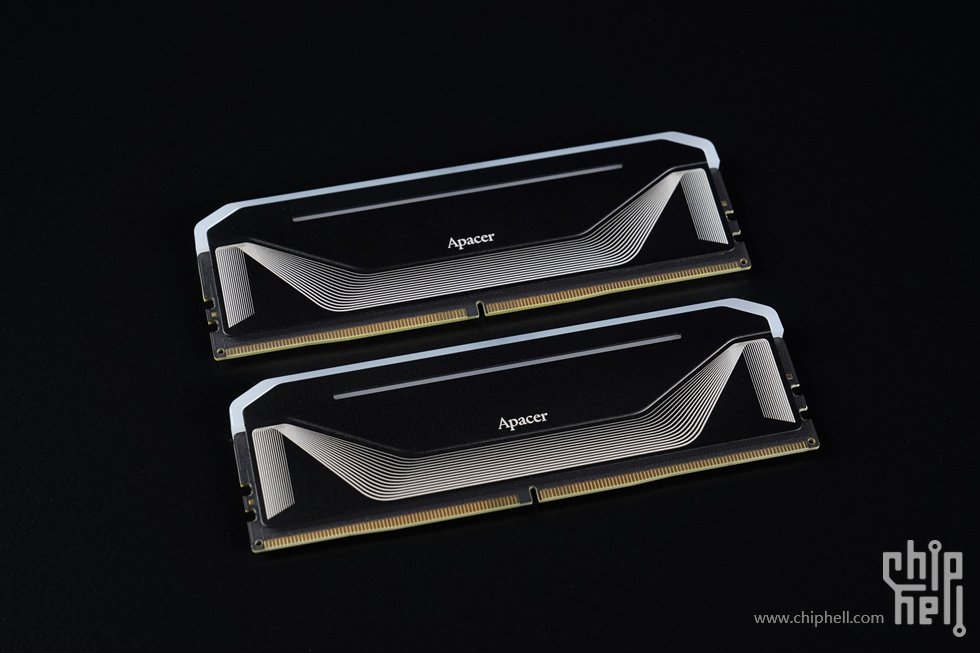

正面以哑光黑色为主色调，中央印有「Apacer」系列标识。



集成PMIC电源管理芯片，提升供电稳定性与能效比，同时铝合金马甲结合单面颗粒布局，能有效压制内存温度。

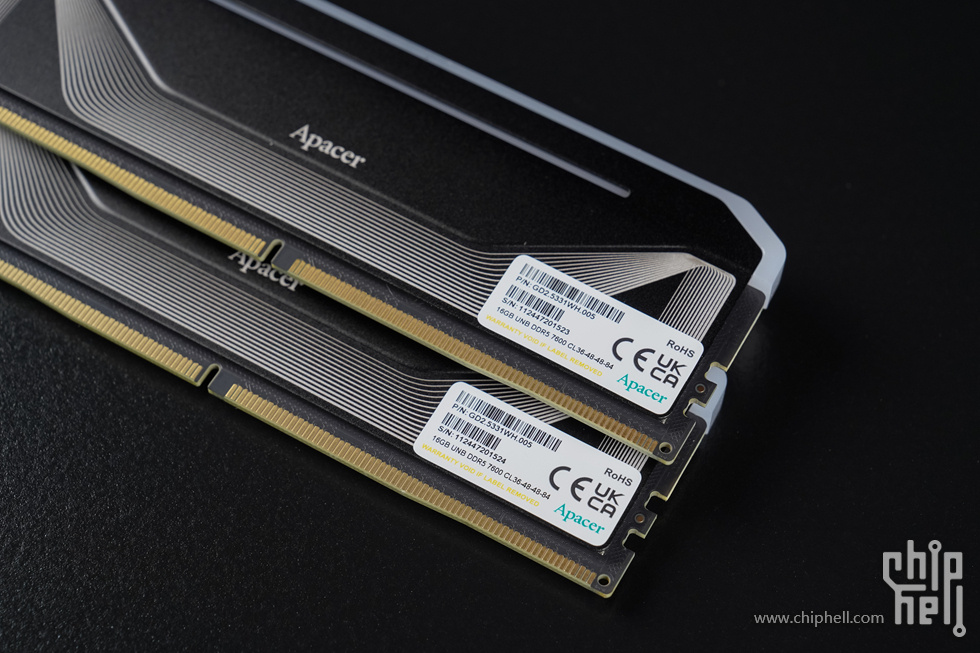

内存一侧贴有参数标签，7600 CL 36 48 48 84，采用海力士A-die颗粒，兼容Intel XMP 3.0与AMD EXPO一键超频。

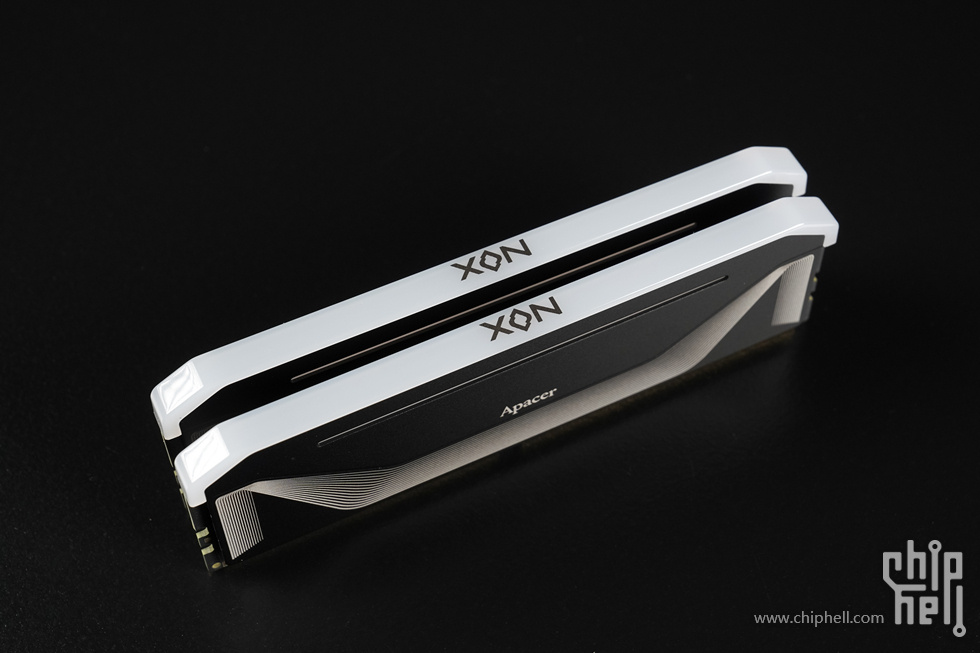

顶部搭载广角漫射导光条，支持主板灯控同步（如华硕Aura Sync、微星Mystic Light等）。



内存金手指特写。

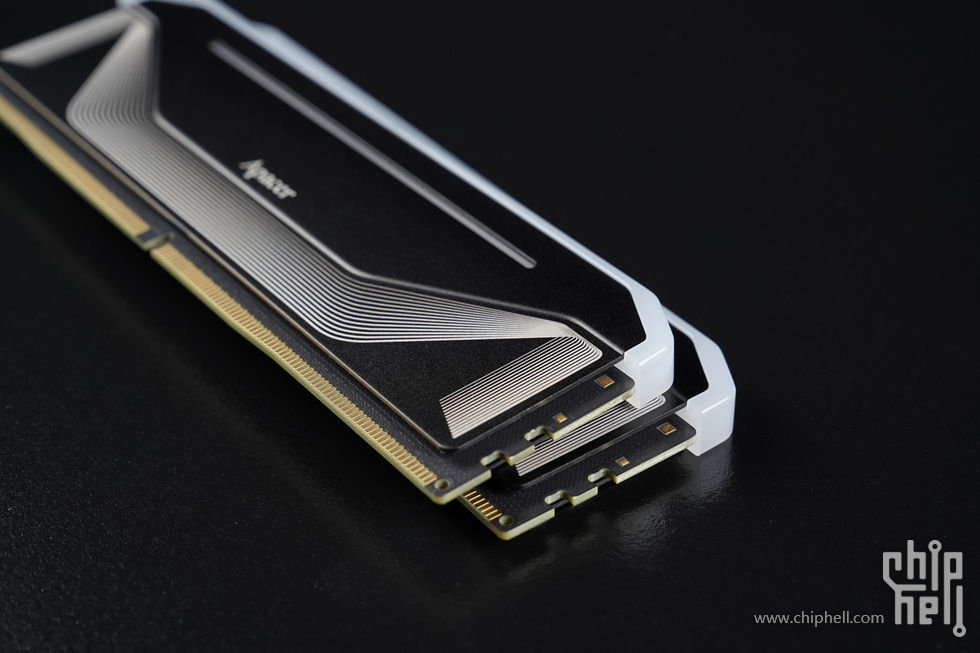

铝合金散热片采用双层高低落差设计，下层辅以条纹装饰增强立体感，整体高度仅44mm，兼容主流风冷散热器。

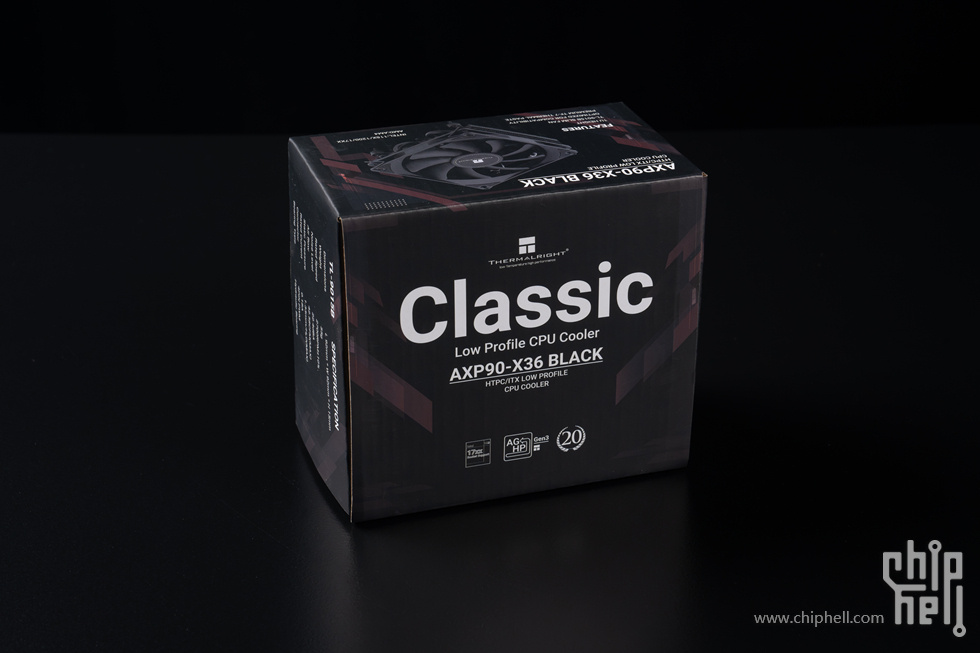

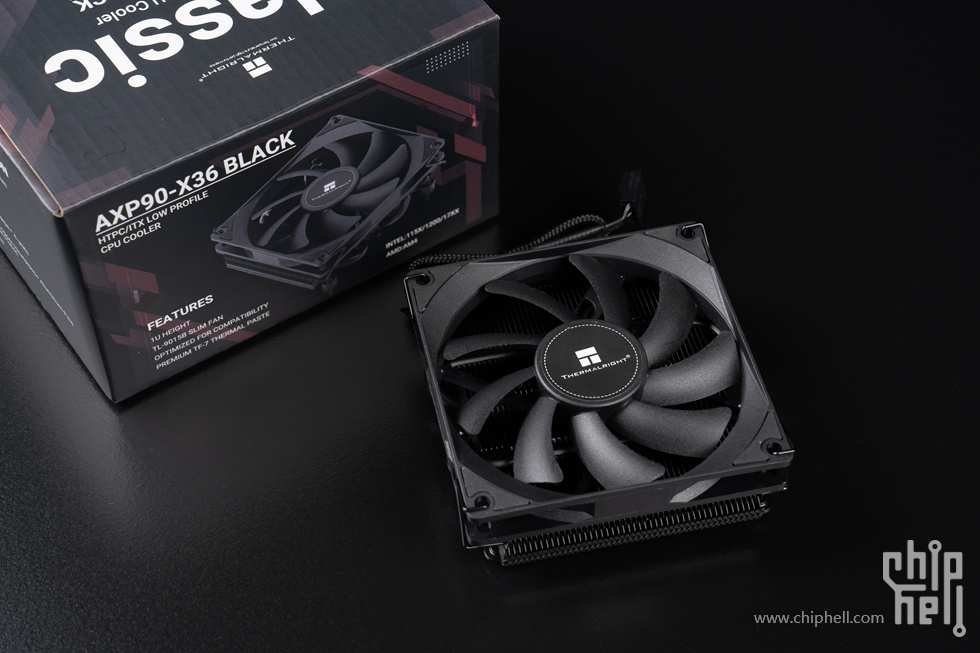

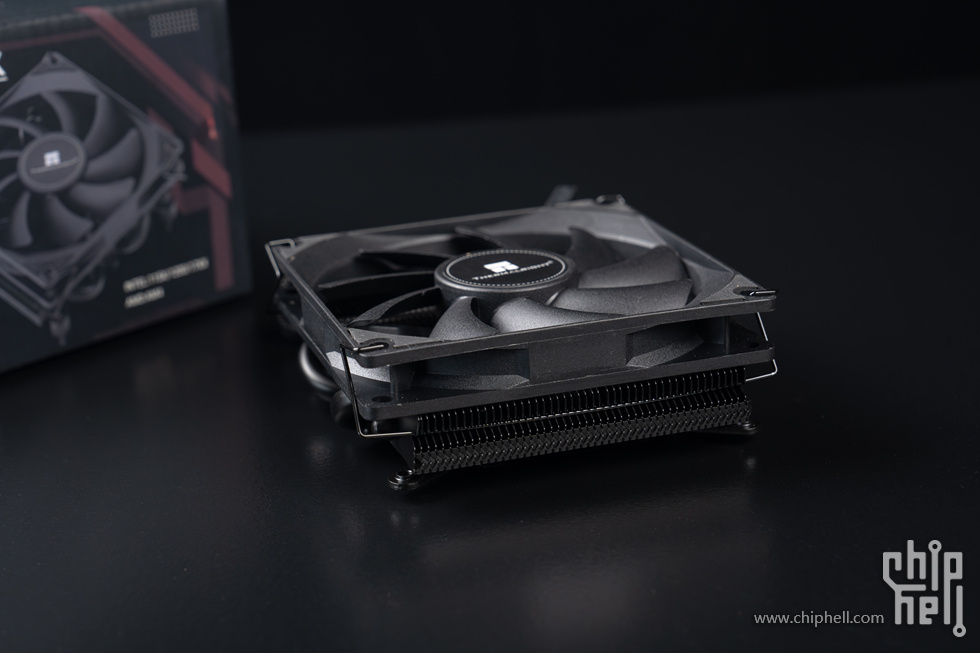

散热器来自利民的AXP90-X36 BLACK。

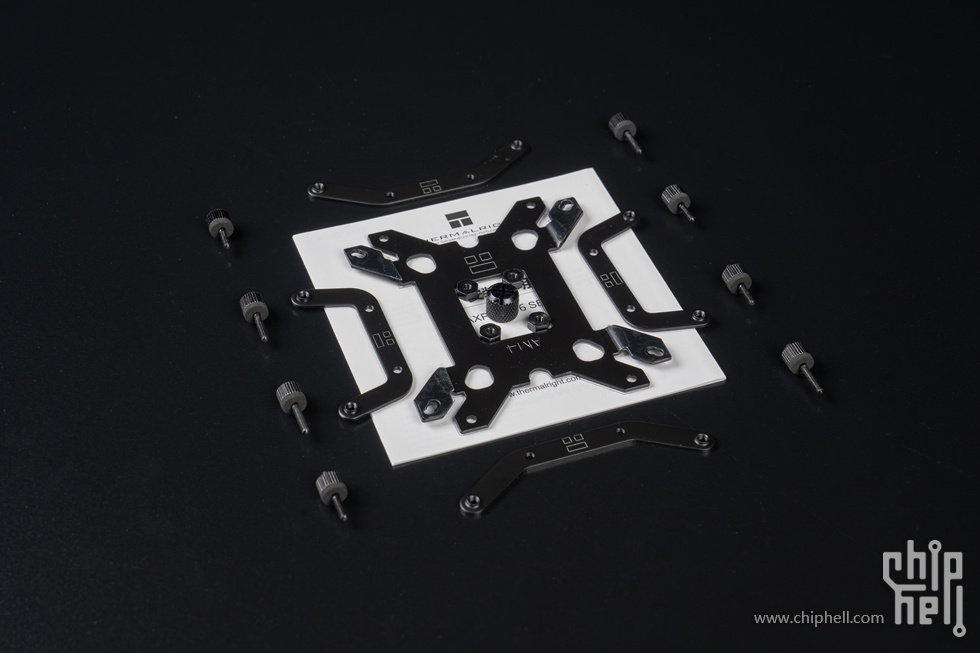

全配件一览，支持全平台安装。



散热器整体高度为36mm，拥有6年质保。



标配一把利民9015B风扇。

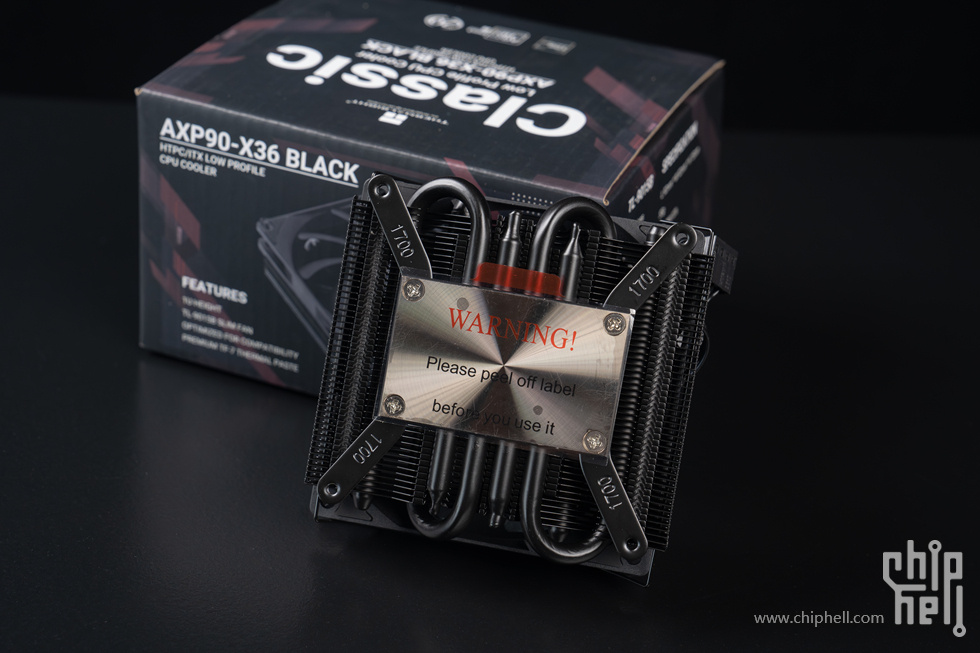

精工微雕一体式铜底，4x6mmAGHP逆重力热管，无论立装还是卧装，都可以发挥其优秀的性能，同时采用二次焊接热管鳍片，使得导热效率双倍提升。

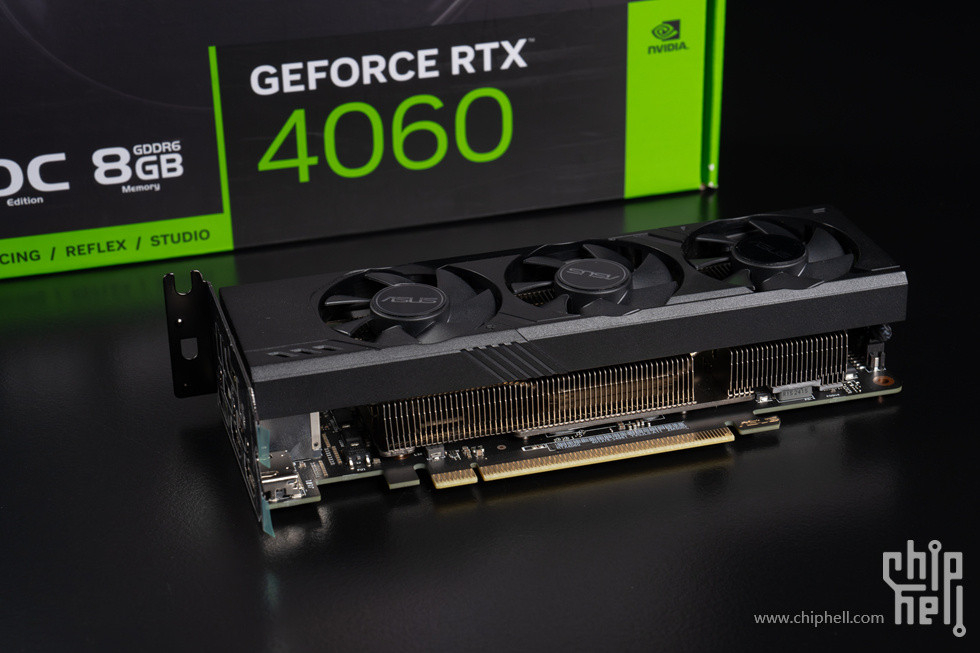

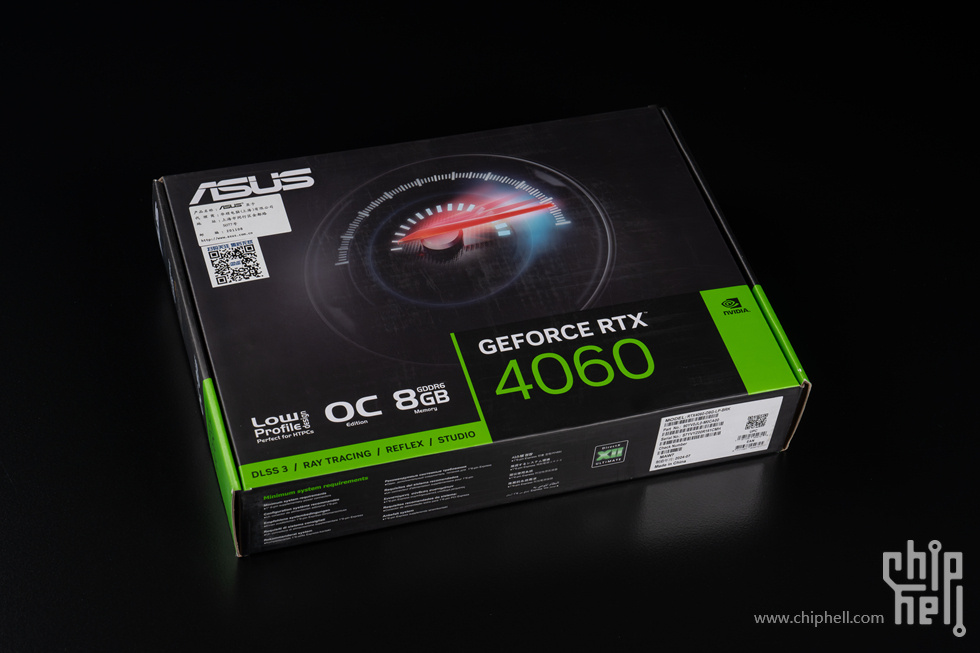

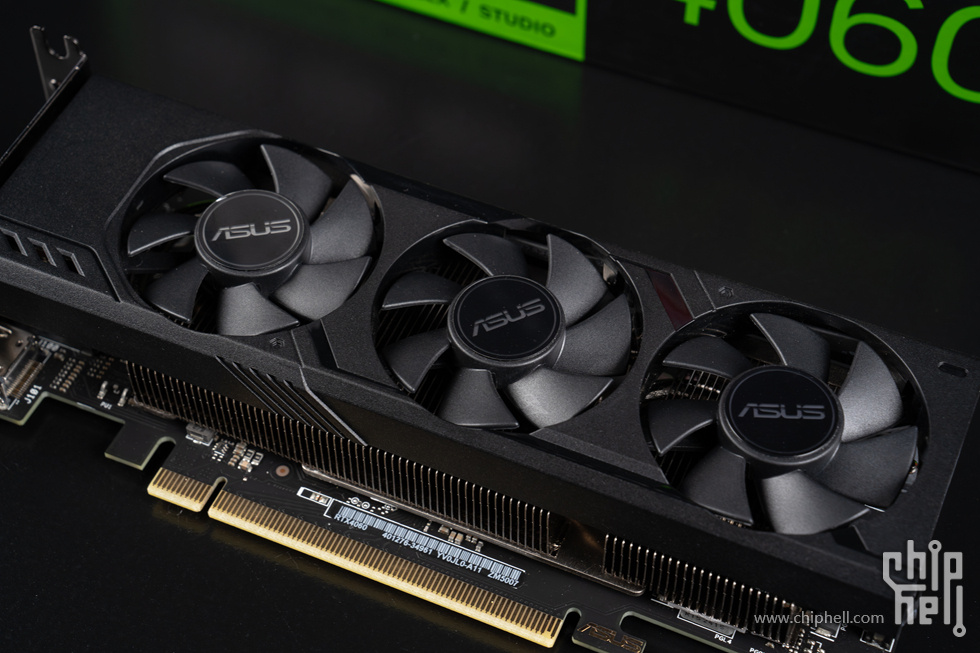

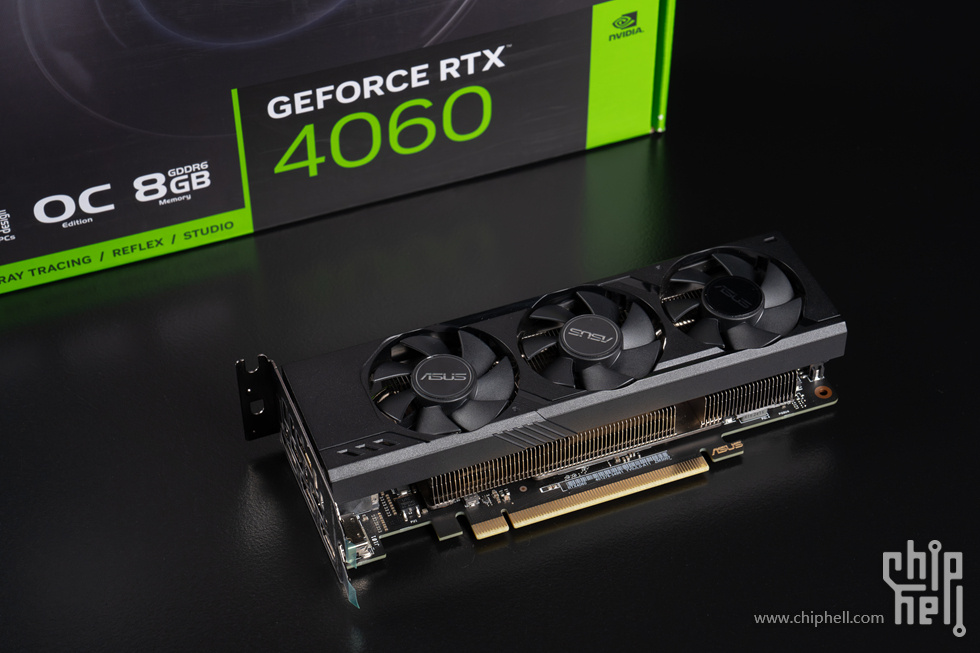

显卡来自华硕GeForce RTX 4060 LP OC 8G。




采用纯黑色磨砂壳体设计，配备了三个相同的7叶片风扇，尺寸为5cm，显卡长度为186mm。

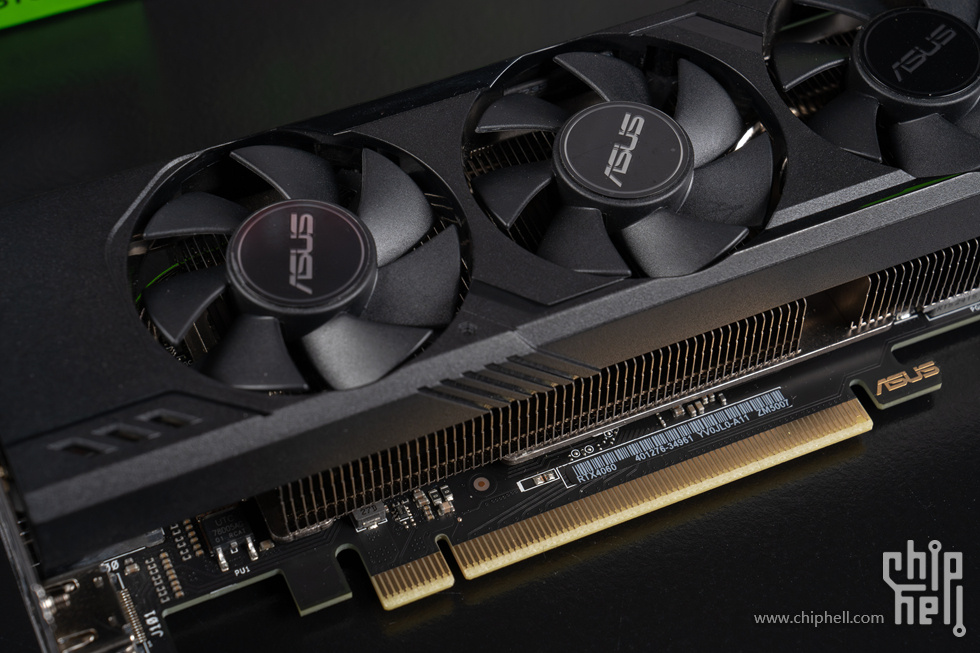

金手指特写。

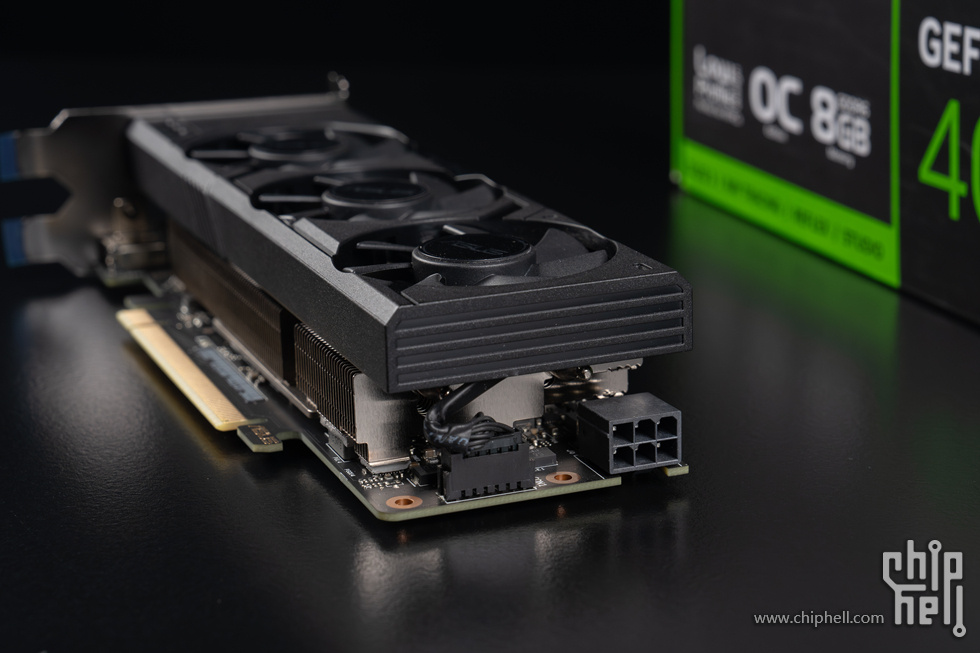

采用单6PIN供电，在尾部。

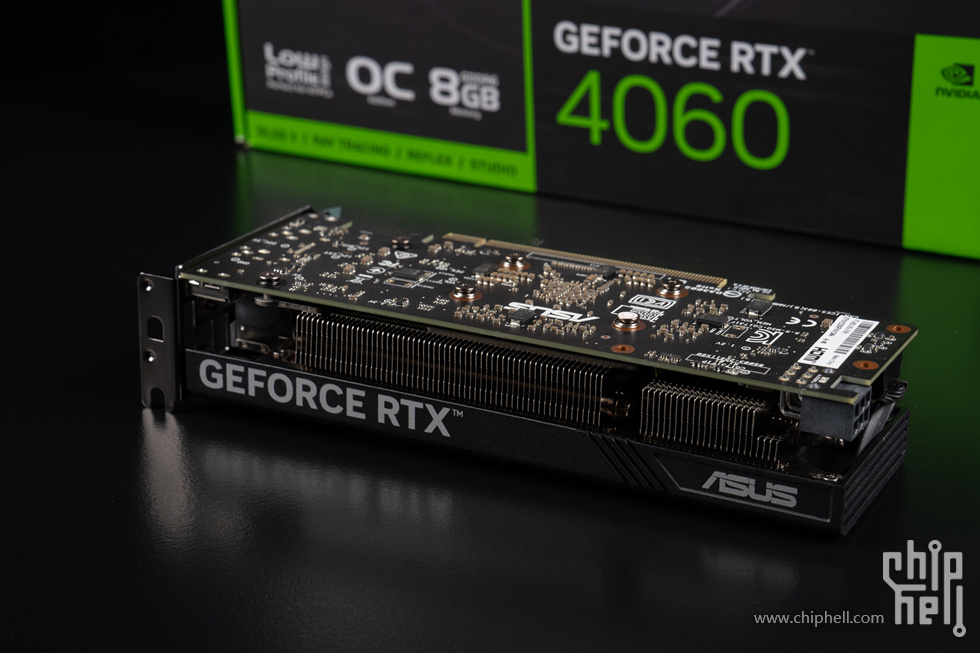

显卡侧面有GeForce RTX与ASUS标识，并且侧面为大面积开放式散热设计，方便显卡排热。

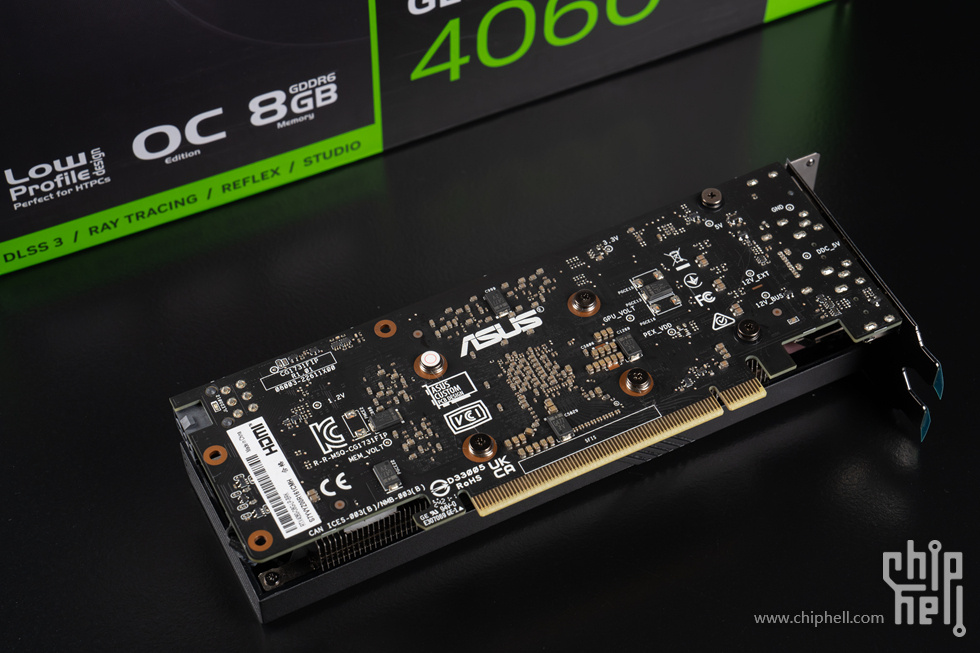

显卡背面一览，无背板设计。

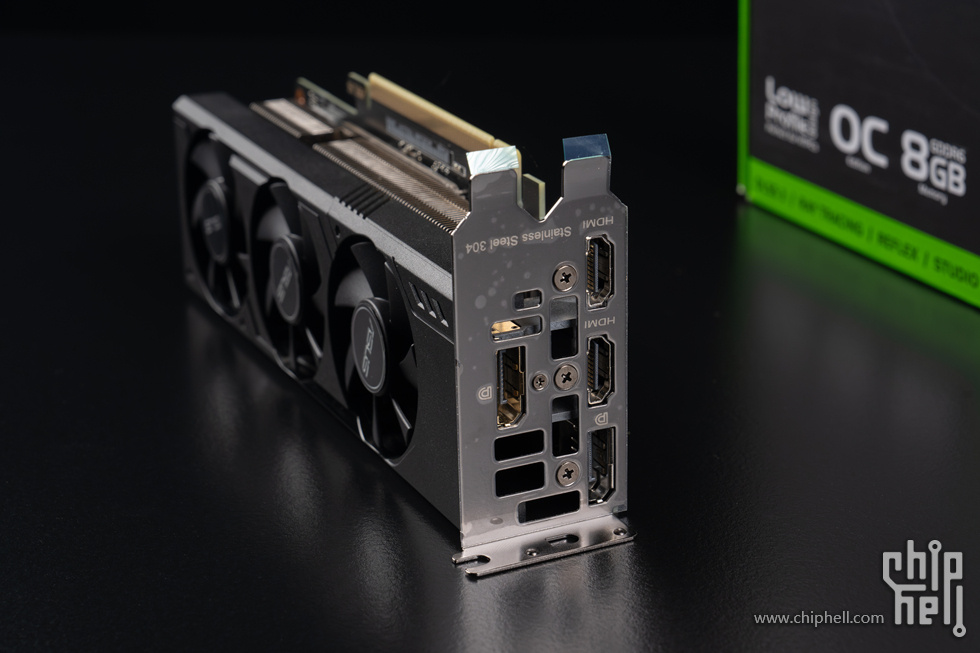

配件中附带半高挡板，两个挡板均为304不锈钢材质，全高挡板高度为120mm，显卡厚度44mm，拥有2个DP1.4，2个HDMI2.1。

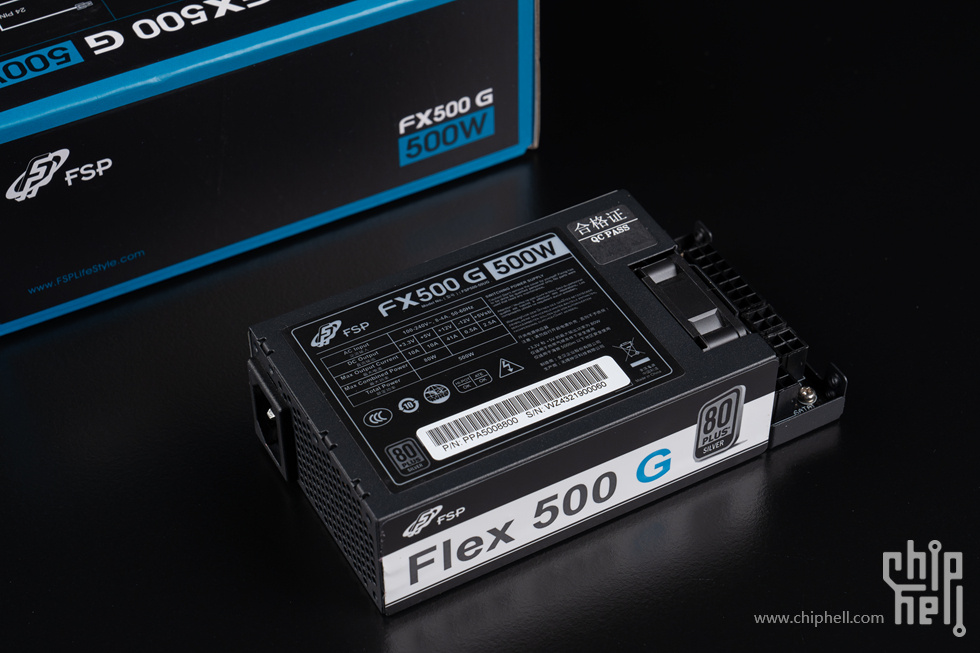

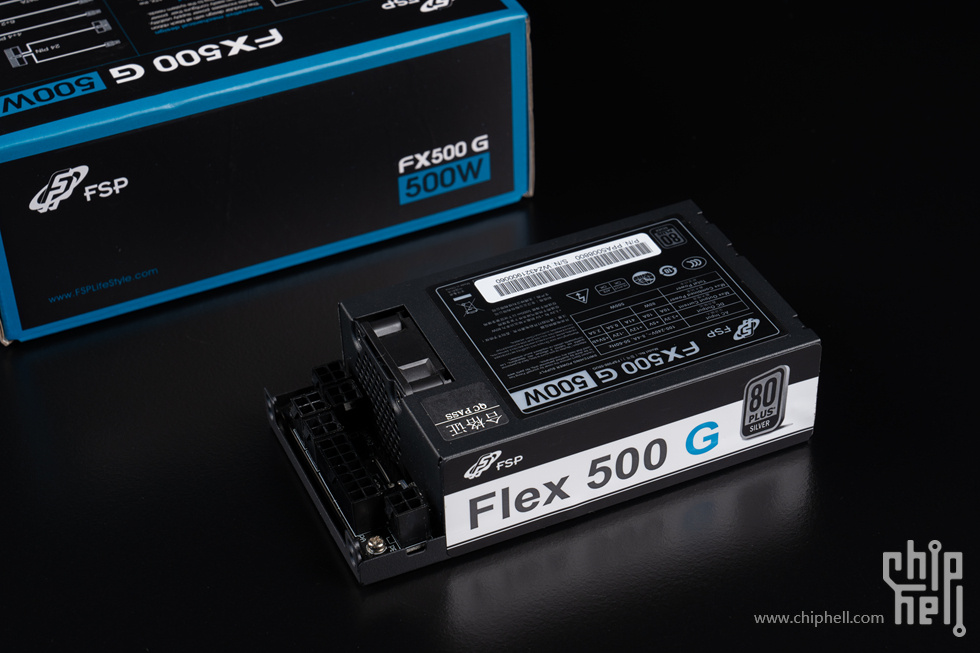

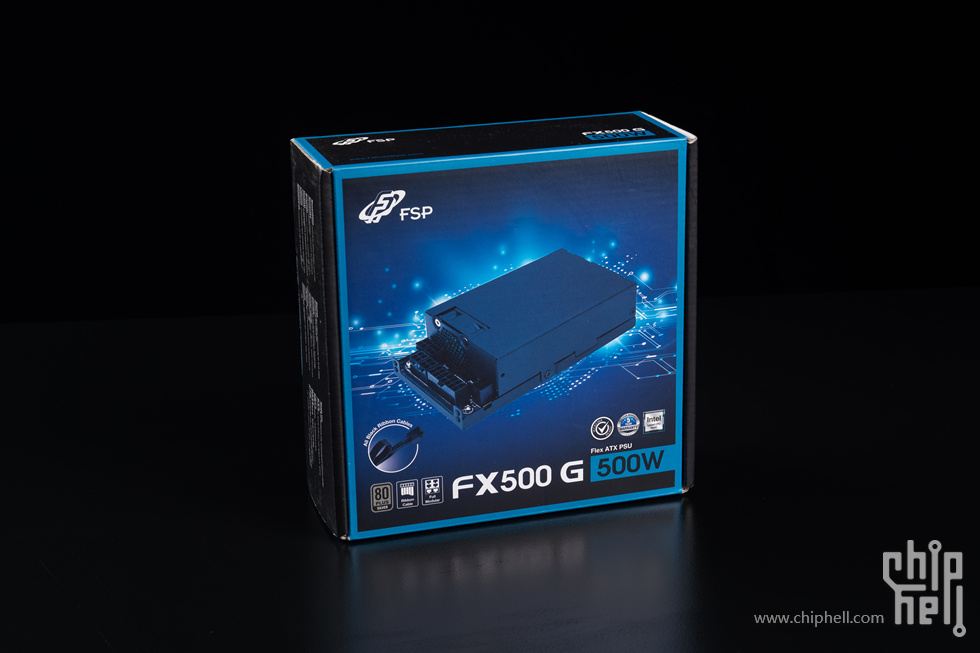

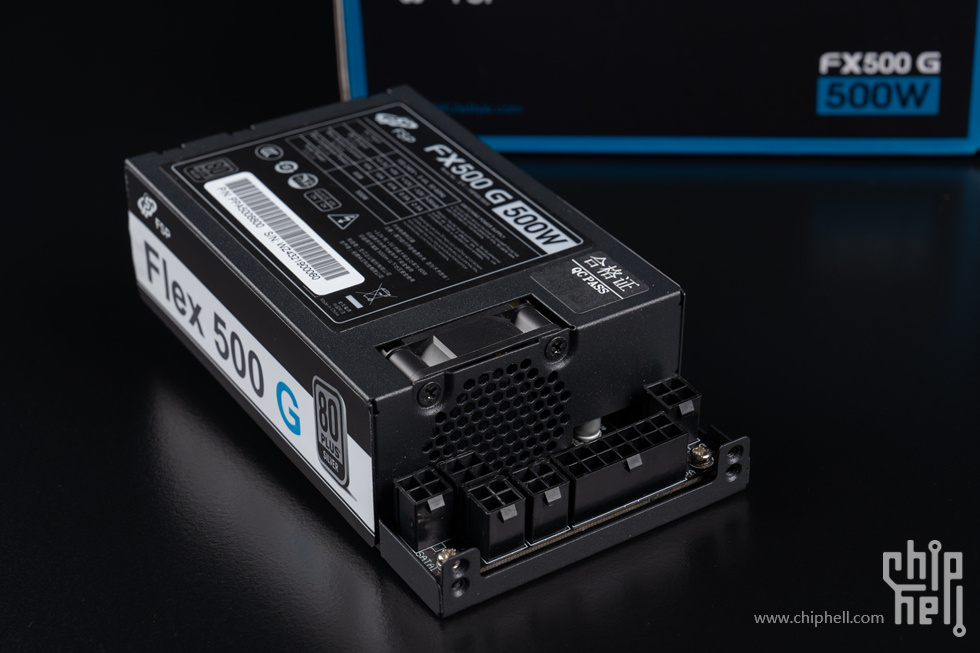

全汉1U Flex 500W。

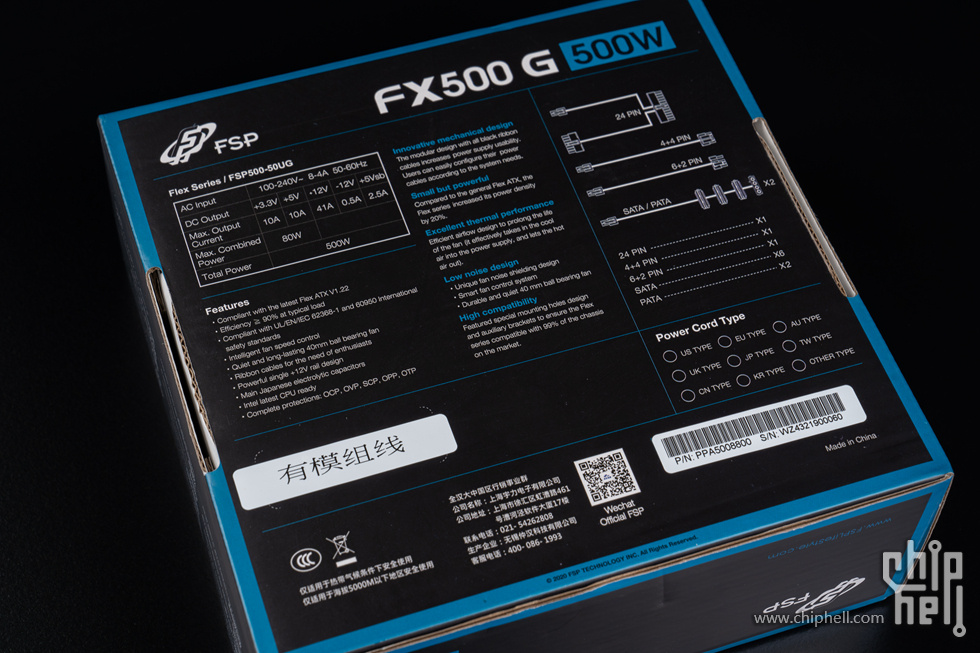

包装背面印有电源详细参数与线材配置。

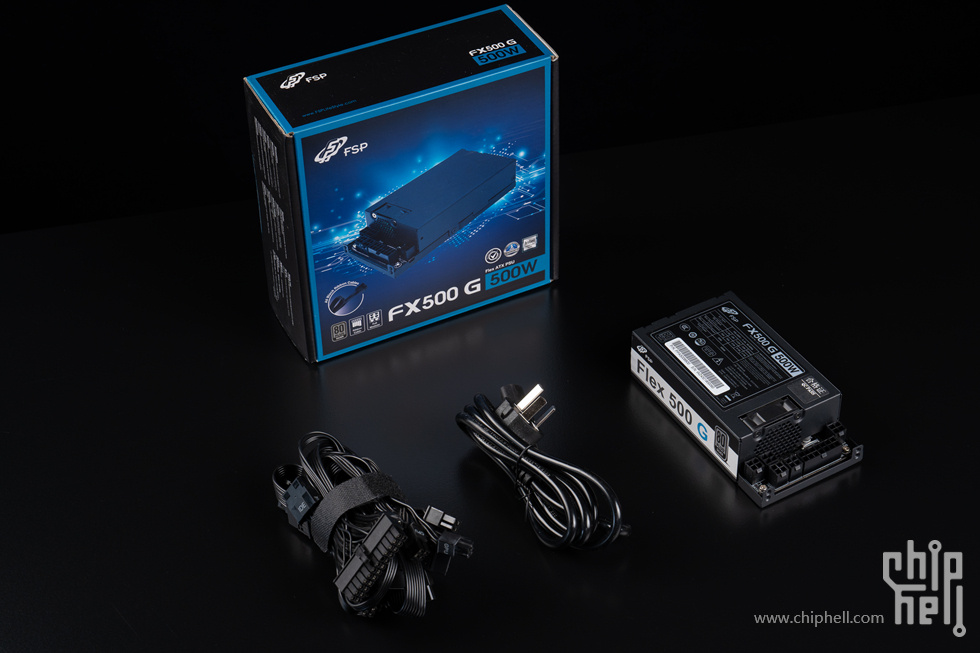

电源全配件一览，出厂标配了全模组扁平线，一根AC电源线以及电源螺丝与电源转接架。



1U三维尺寸为150mm*81.5mm*40.5mm。

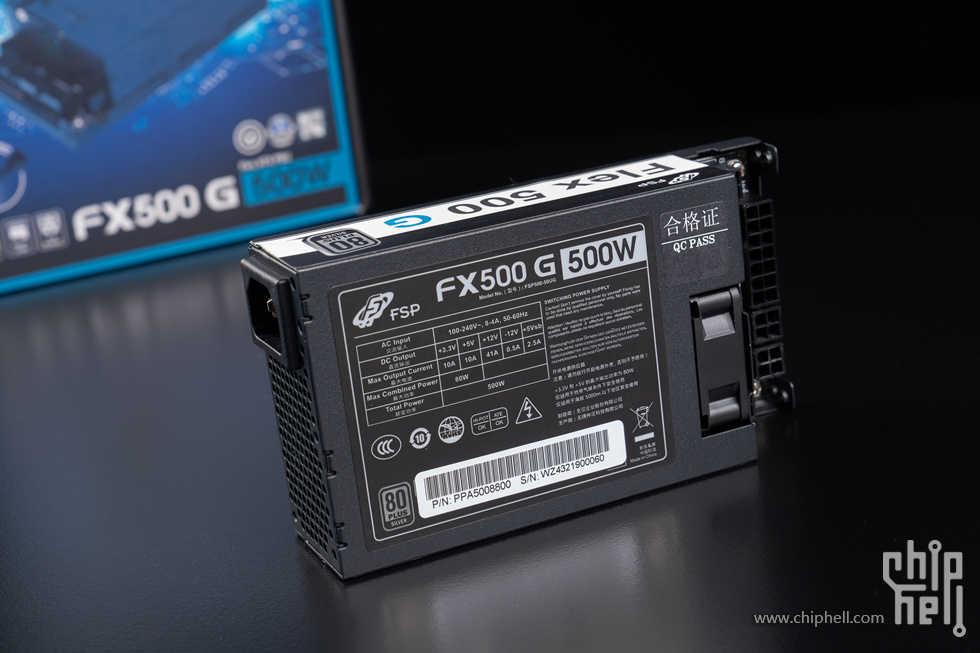

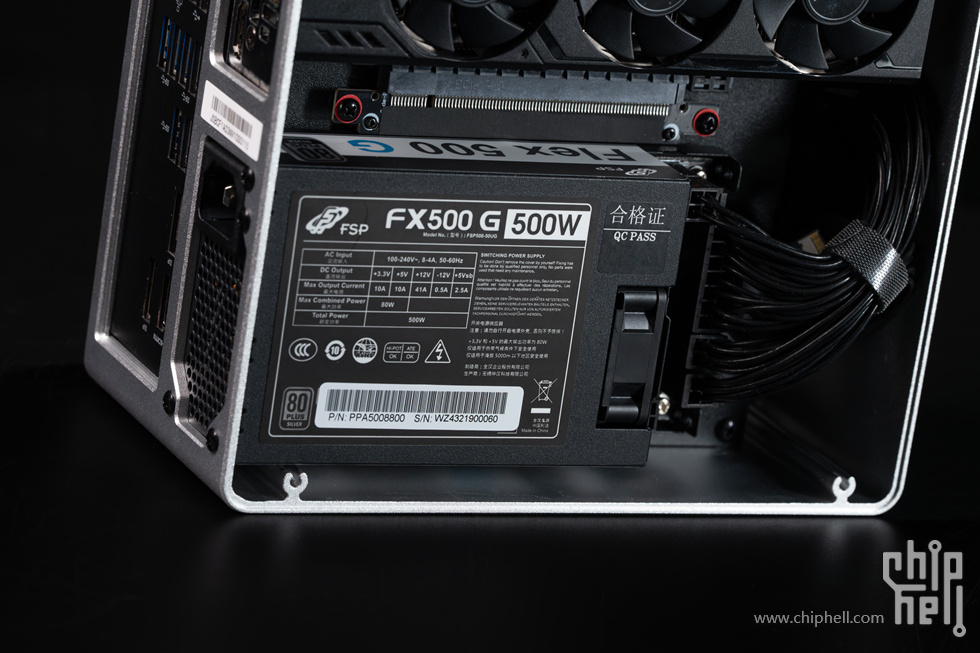

电源正面贴有产品详细参数标签，功率参数如上图所示，通过了80PLUS银牌认证，在50%典型负载时，有效转换效率可达90%。



配备40mm滚珠轴承风扇，并且拥有启停技术，在低负载的情况下，风扇不会转动。



采用全模组设计，方便玩家使用定制线按需装机，在寸土寸金的1U机箱内节省大量理线烦恼。



电源背部特写。

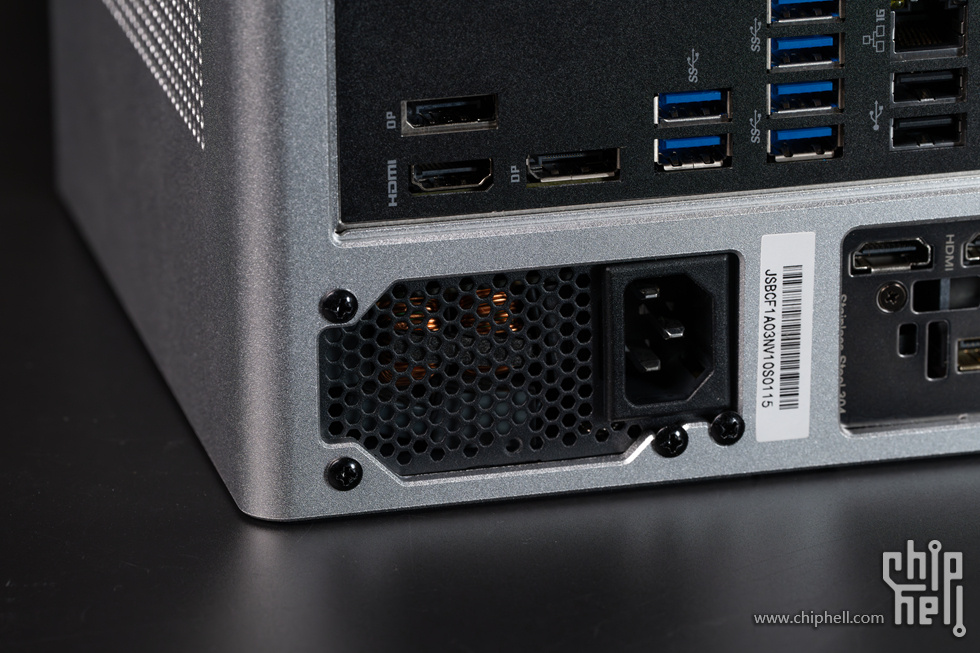

电源AC接口处特写。

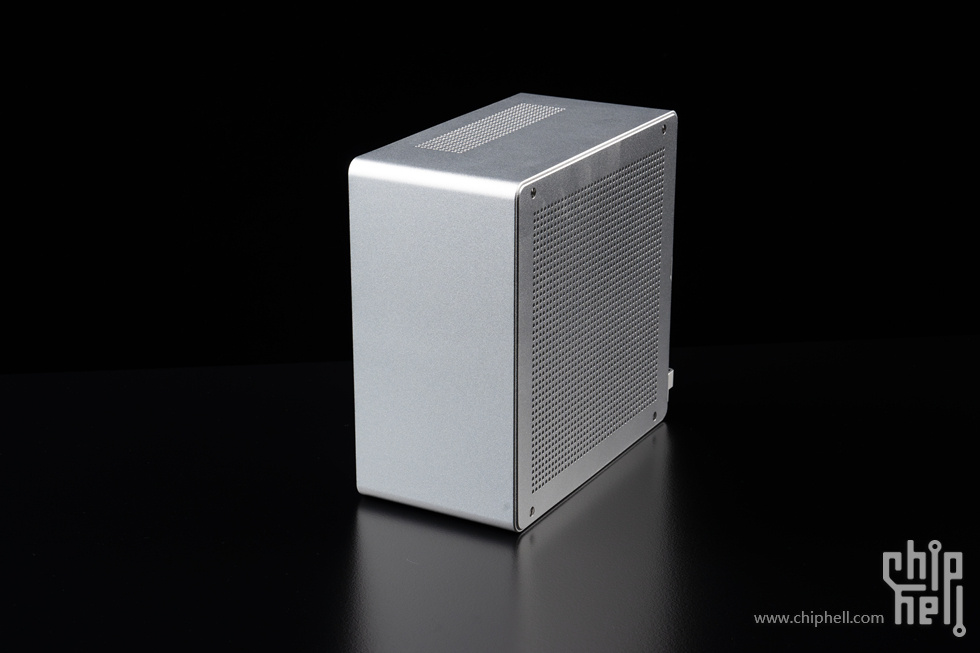

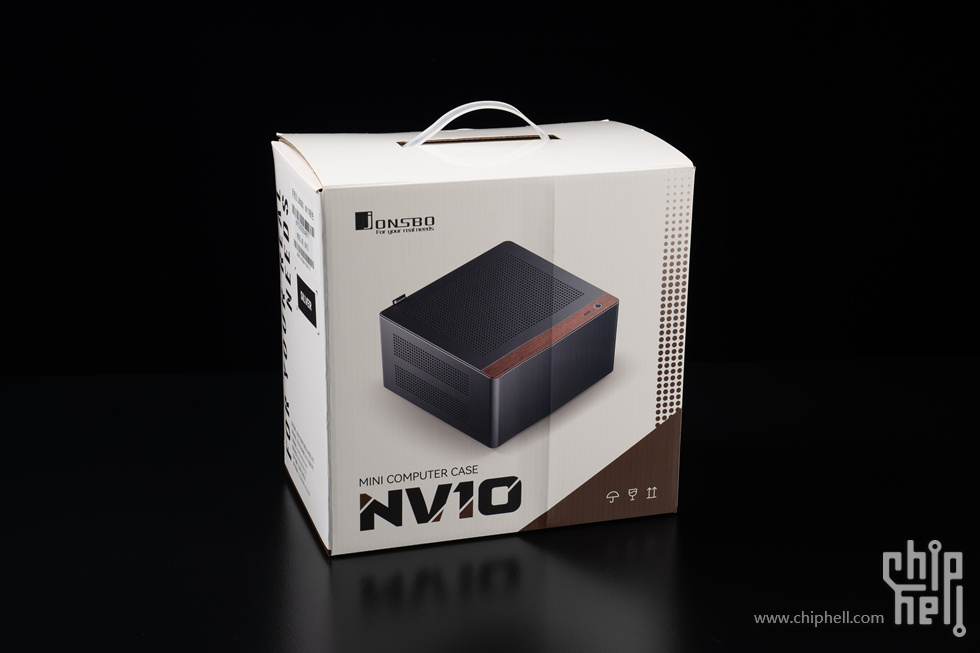

机箱来自乔思伯NV10。





外壳采用铝合金喷砂工艺，细腻金属质感，辅以北美胡桃木饰条，简约/质感/大气，兼容1U FLEX电源，约4.5L容积小巧便携，可实现立卧两种灵活摆放方式，同时标配PCI-E4.0延长线，支持<190mm半高显卡。

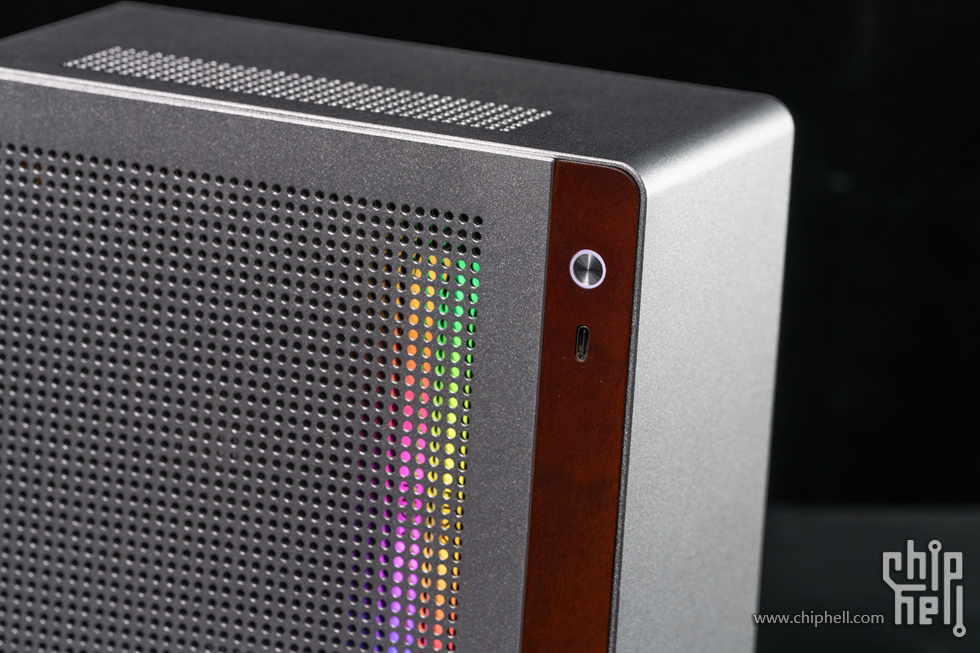

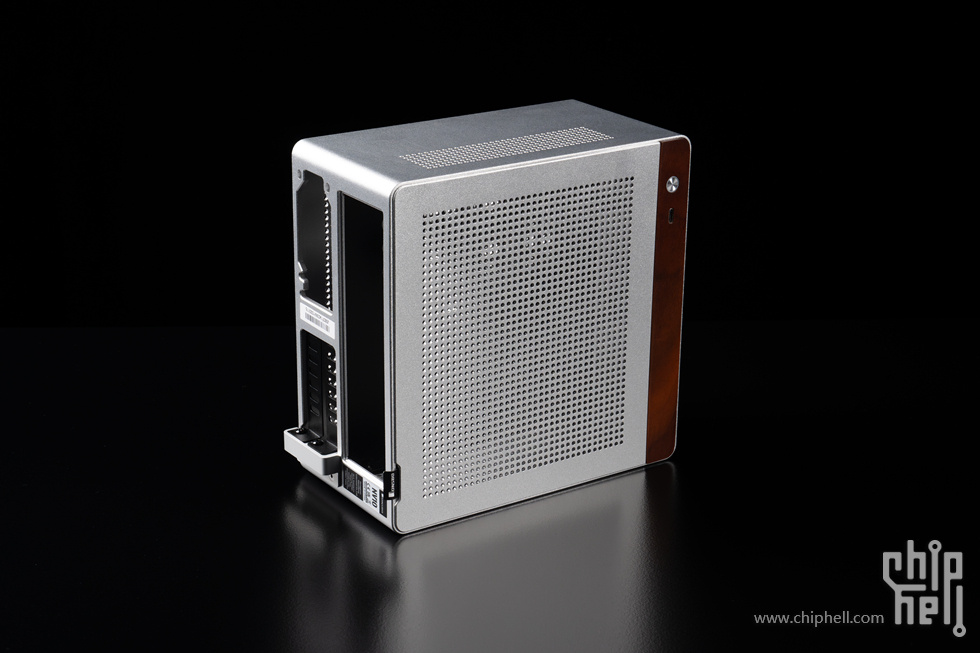

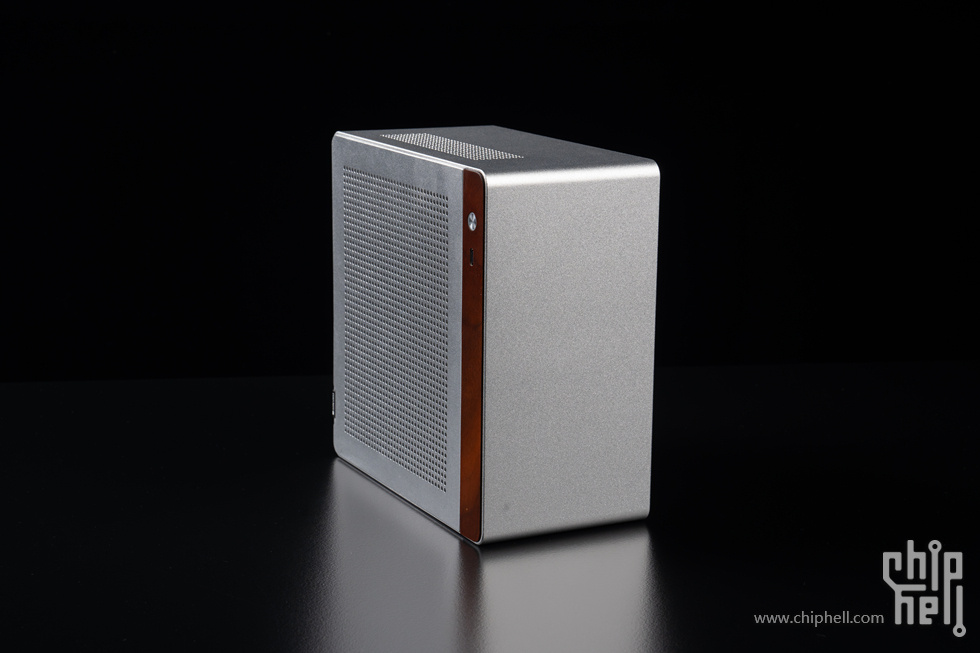

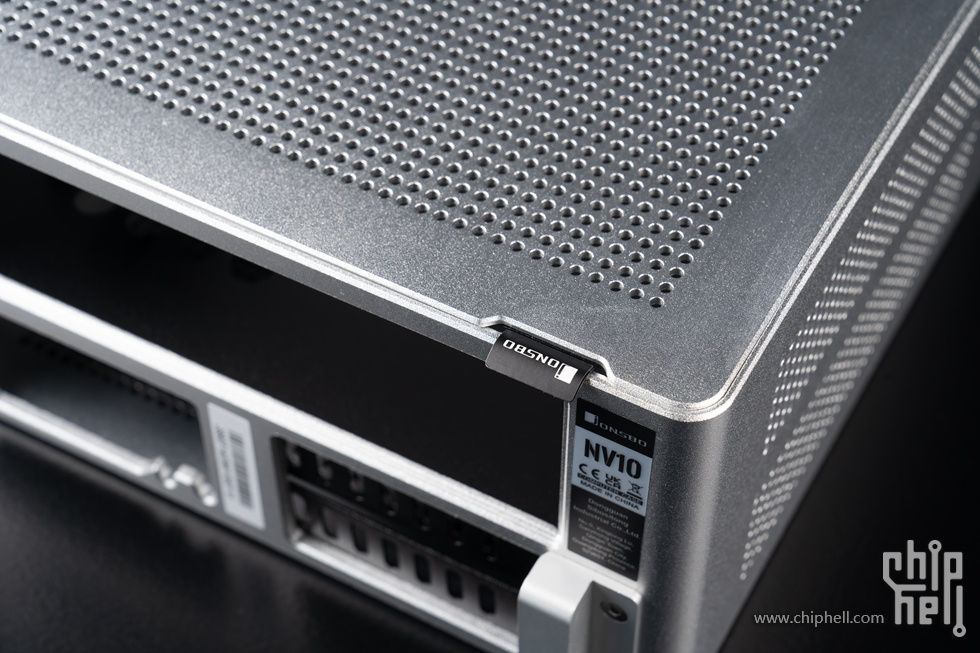

铝合金喷砂工艺，细腻金属质感

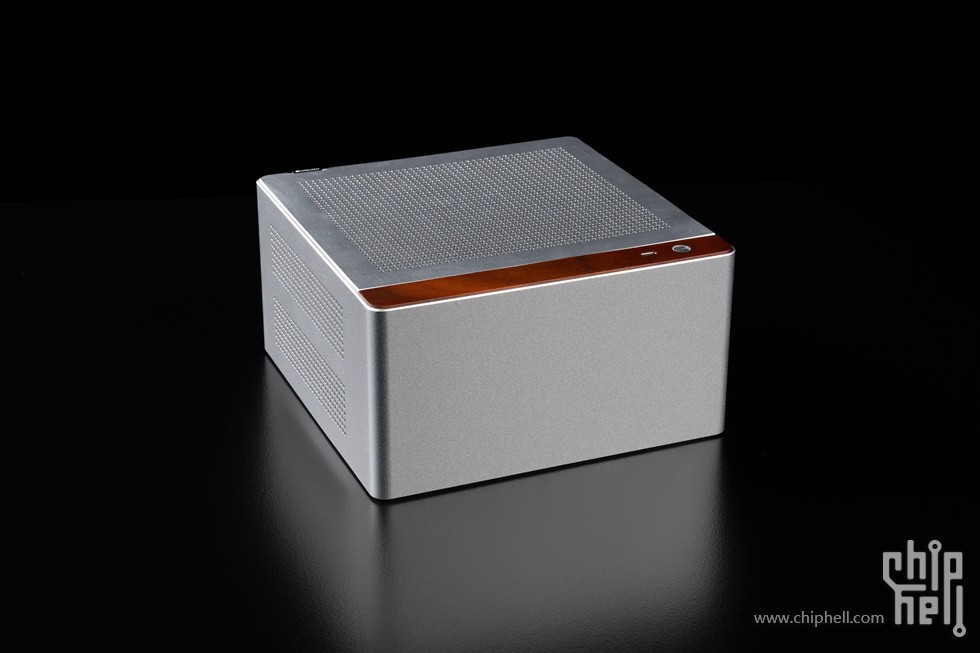

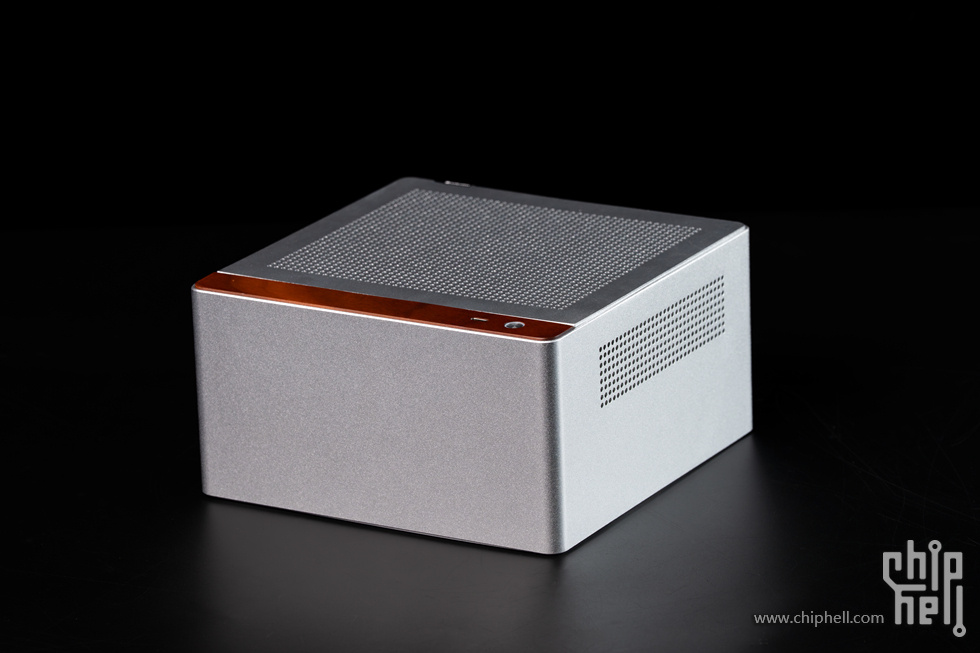

机箱尺寸205x205x108mm，约4.5L体积，可立放卧放。

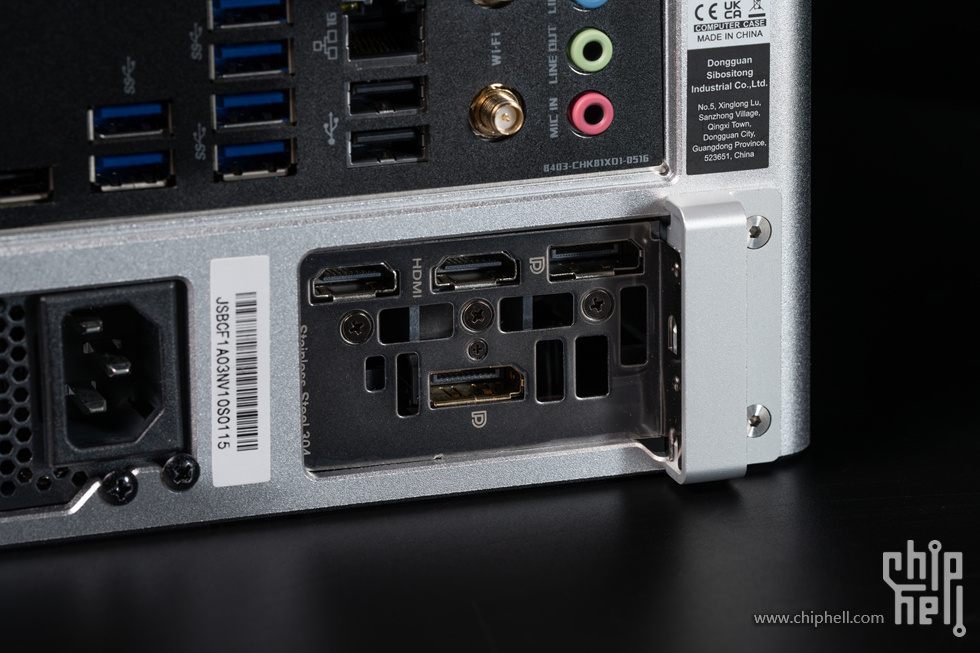

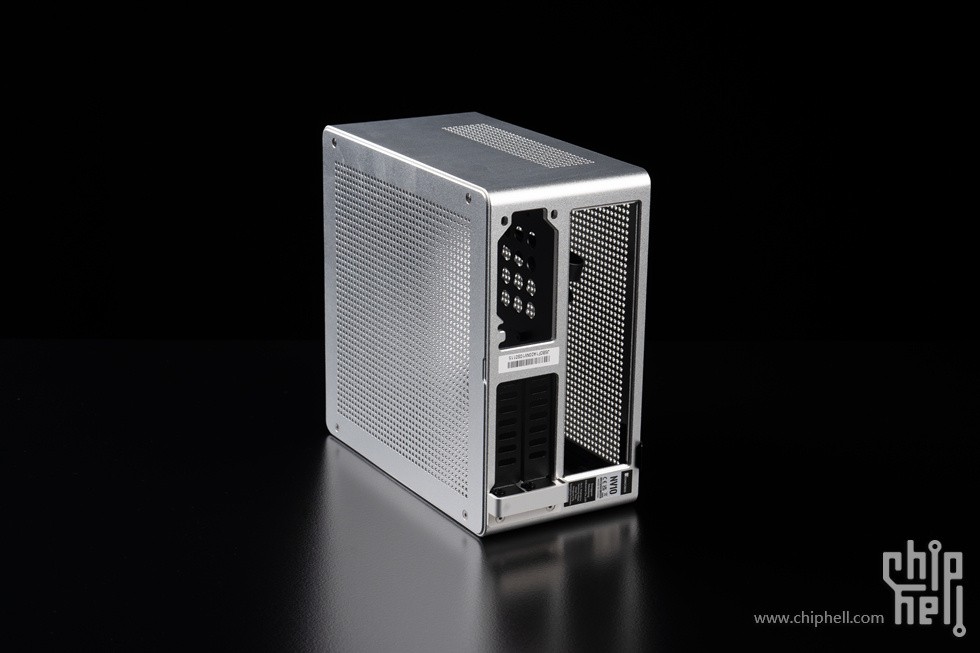

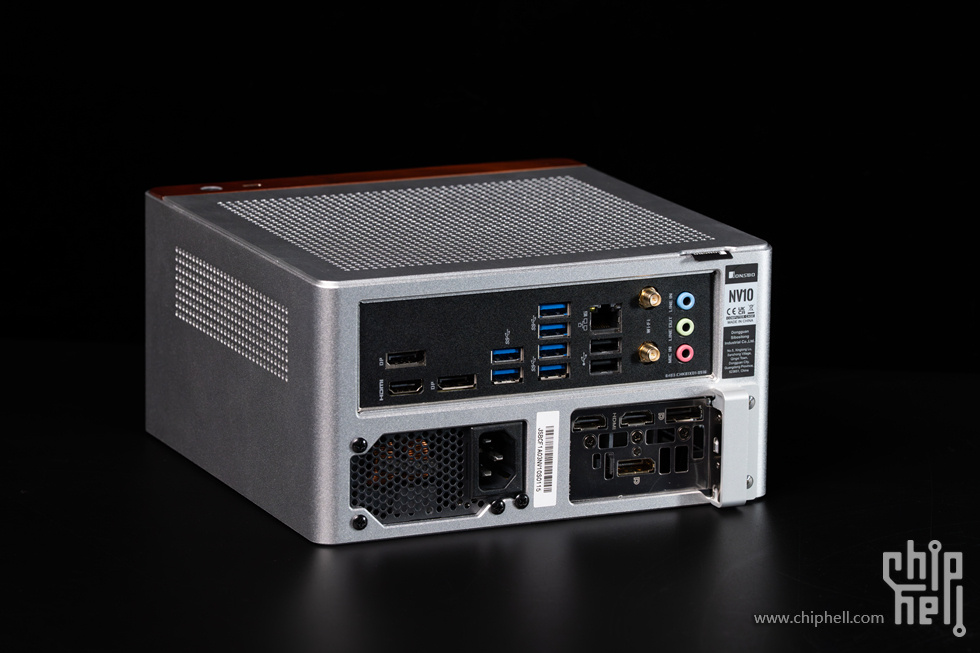

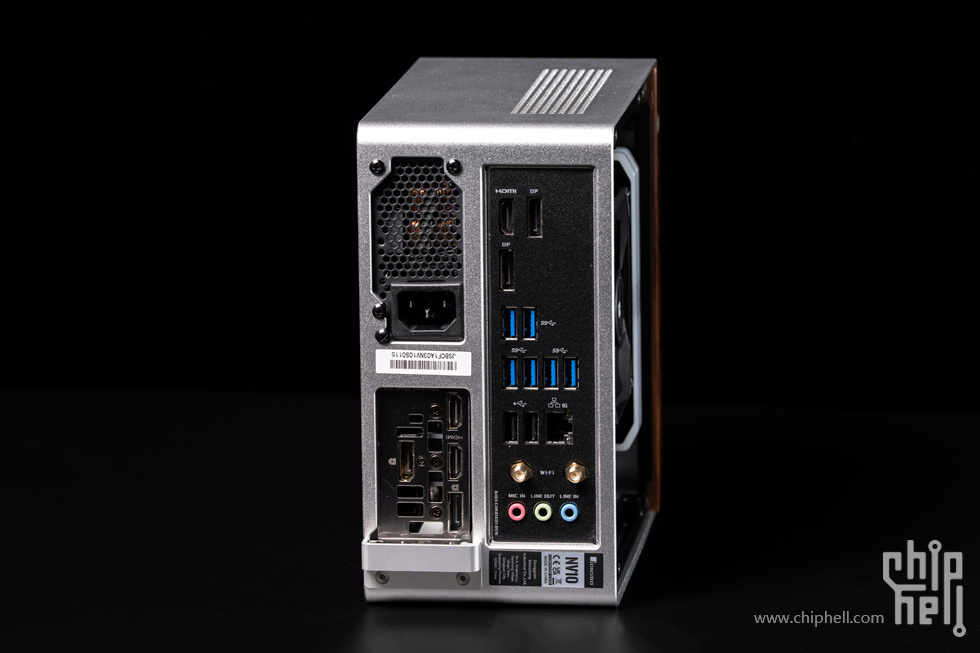

采用背靠背结构设计，背面为刀卡与电源。

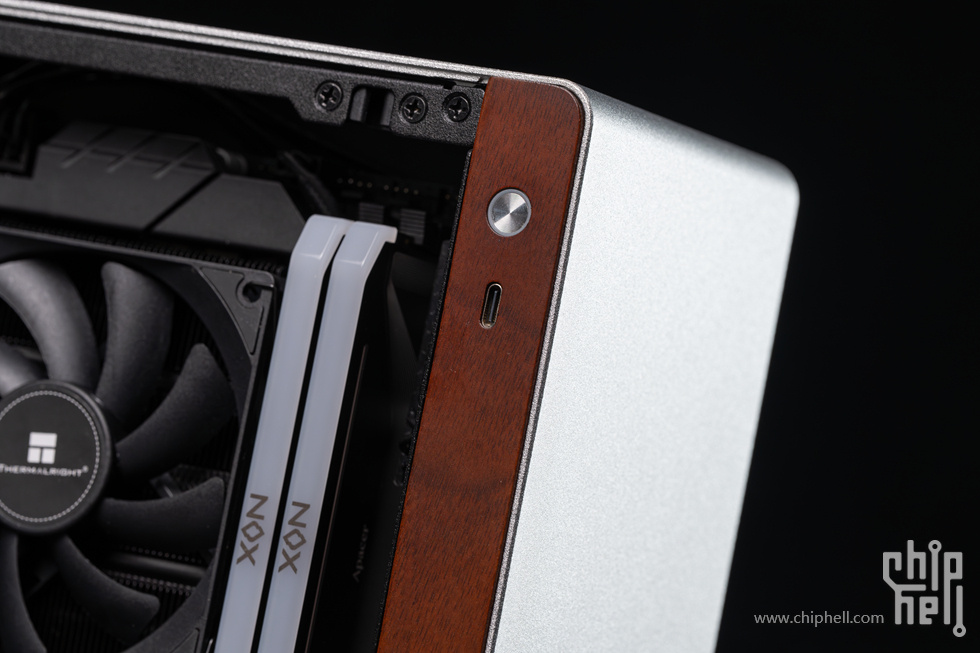

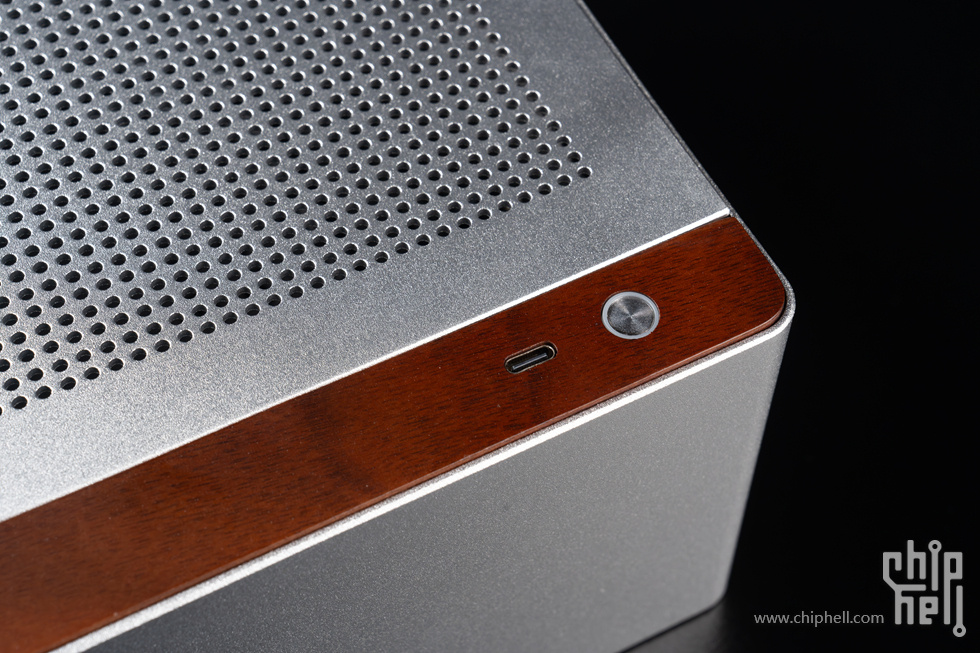

配有1个USB 3.2 G2 Type-c接口。

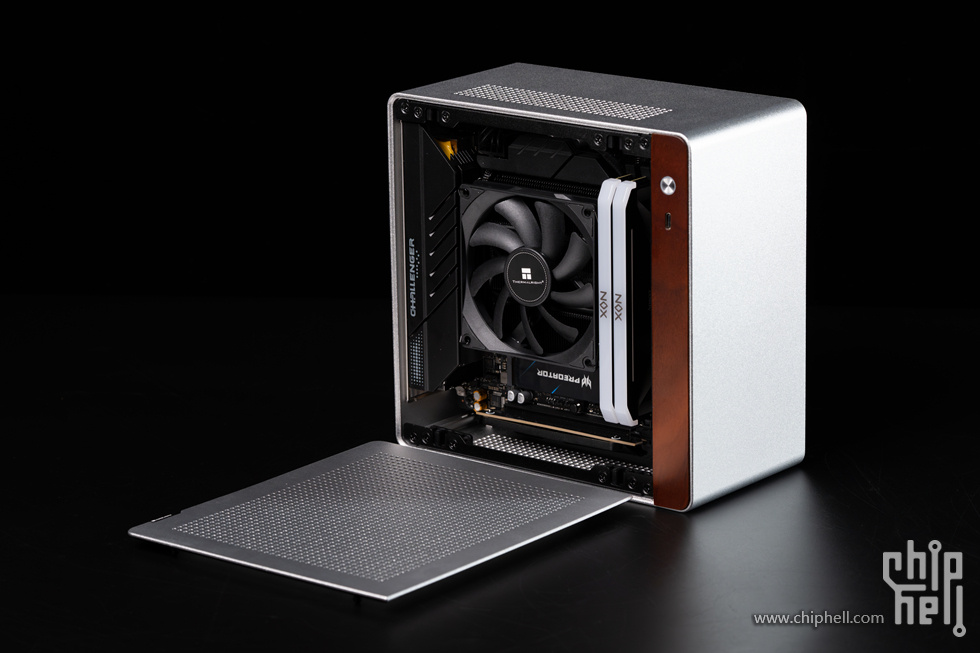

主板面采用卡榫结构，提拉即可打开。

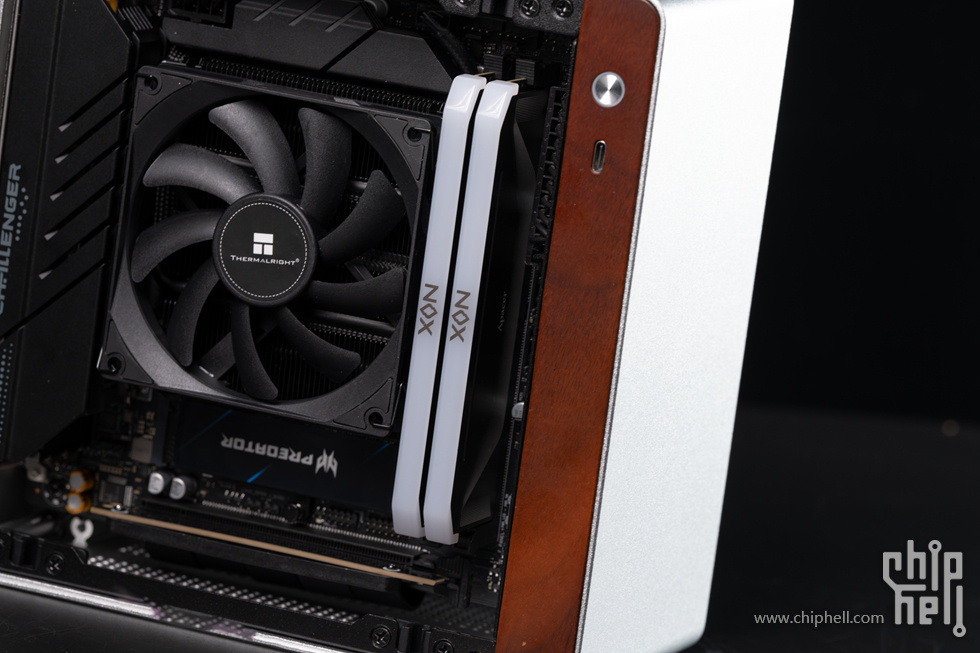

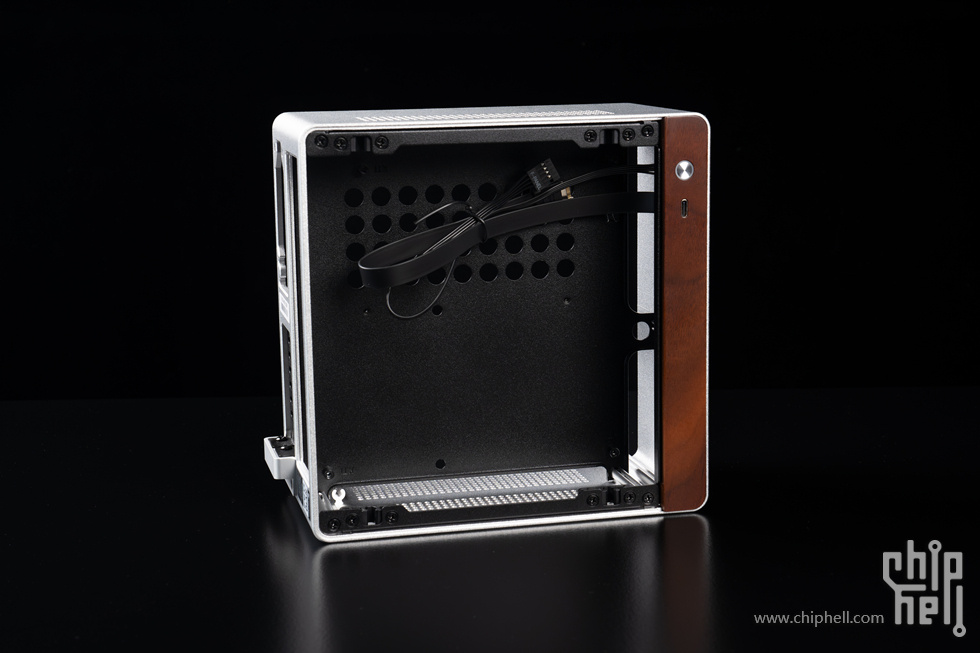

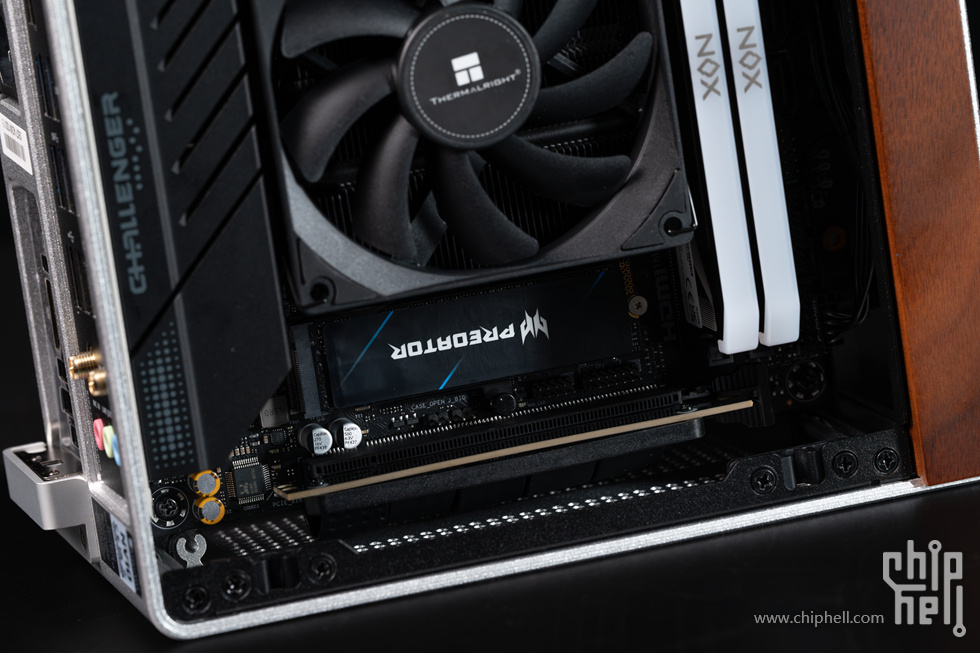

主板面空间特写。

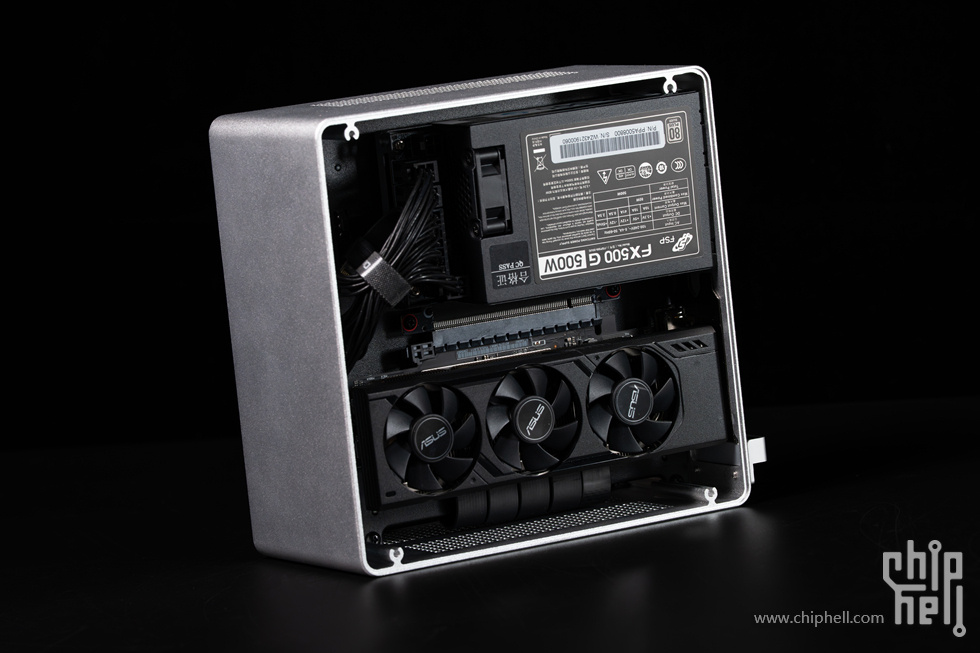

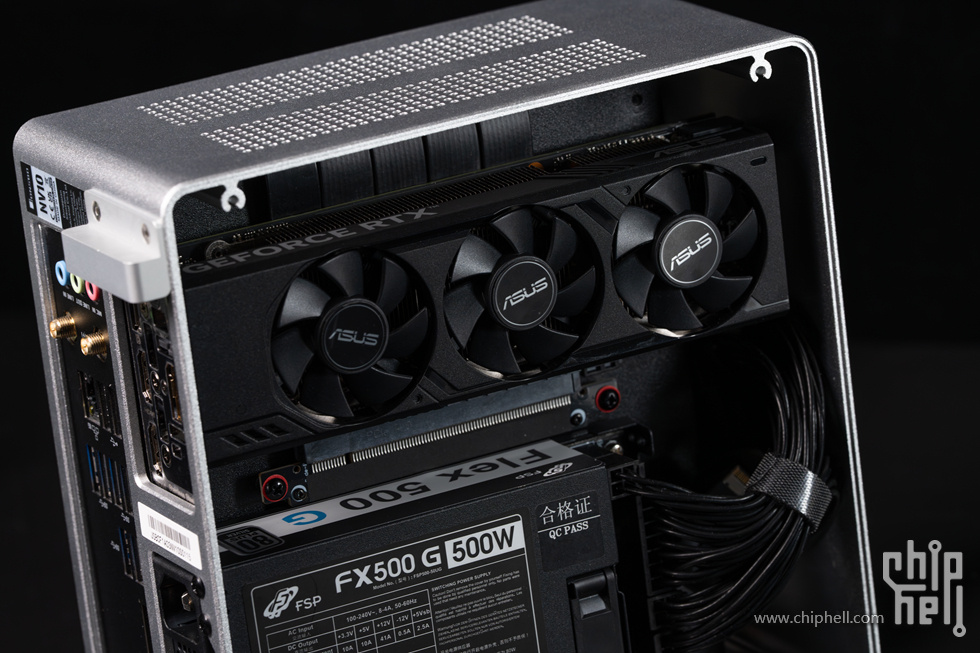

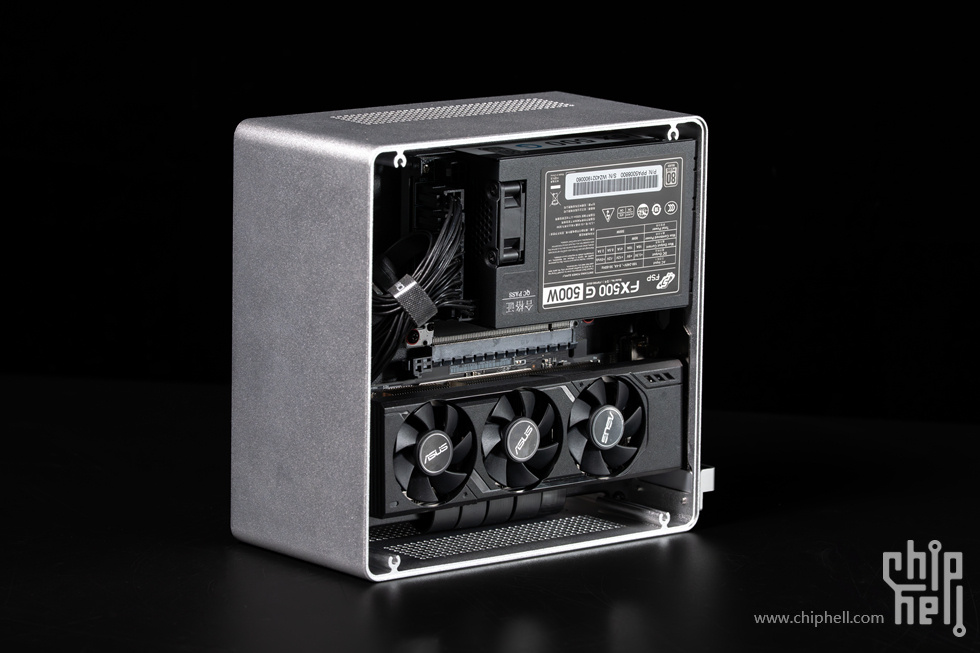

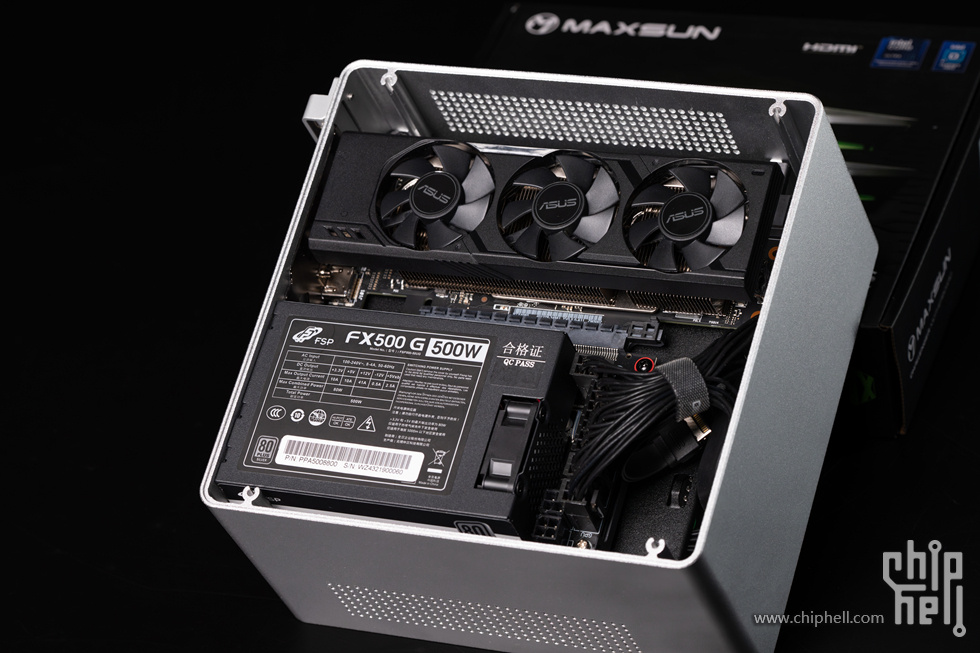

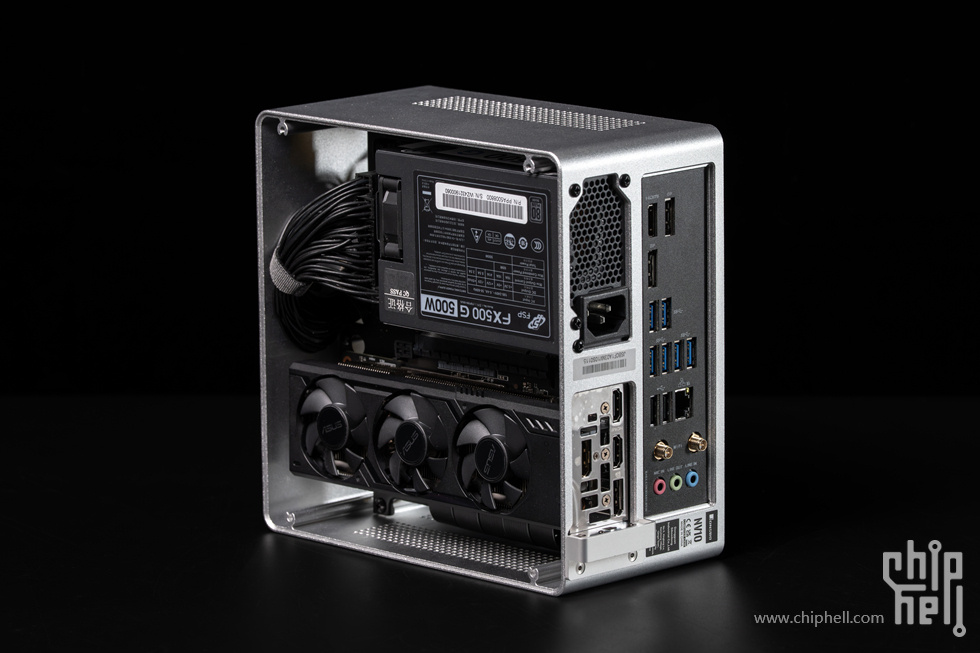

背面显卡与电源位置特写。

---

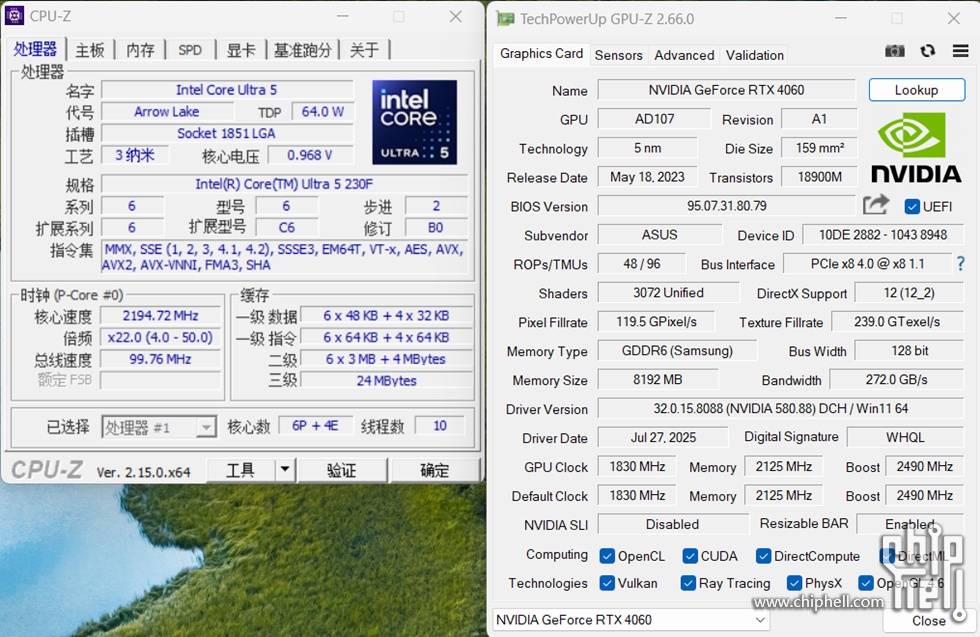

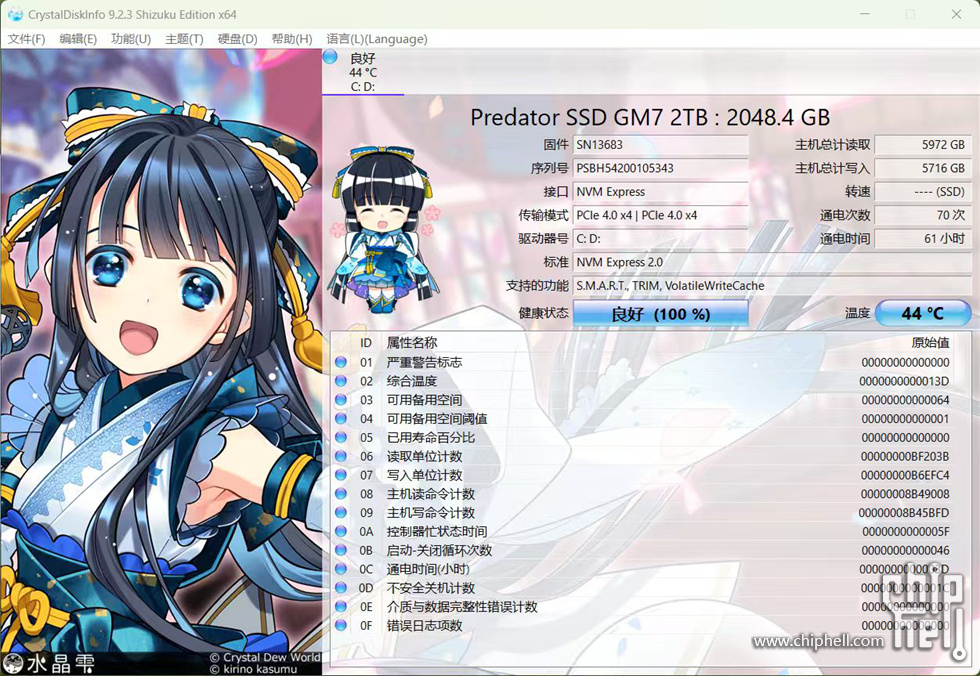

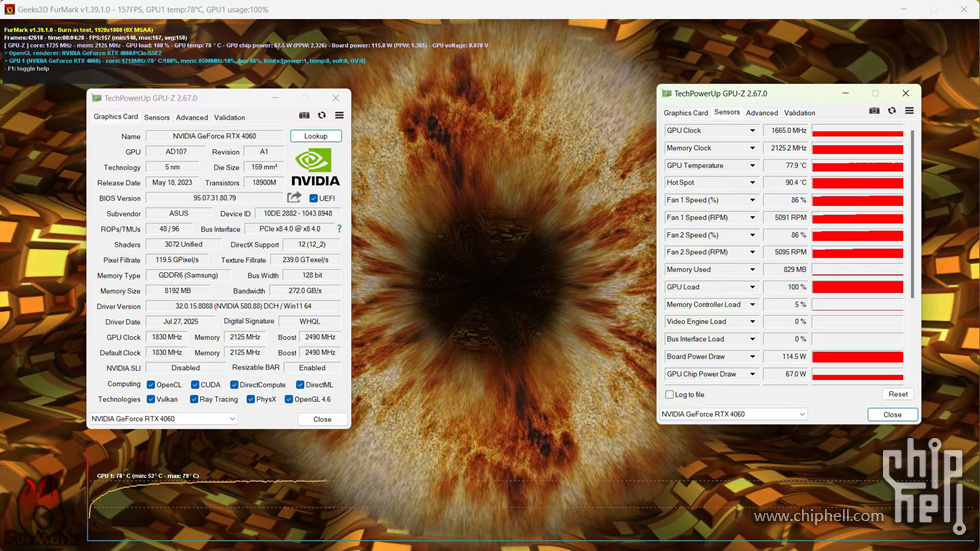

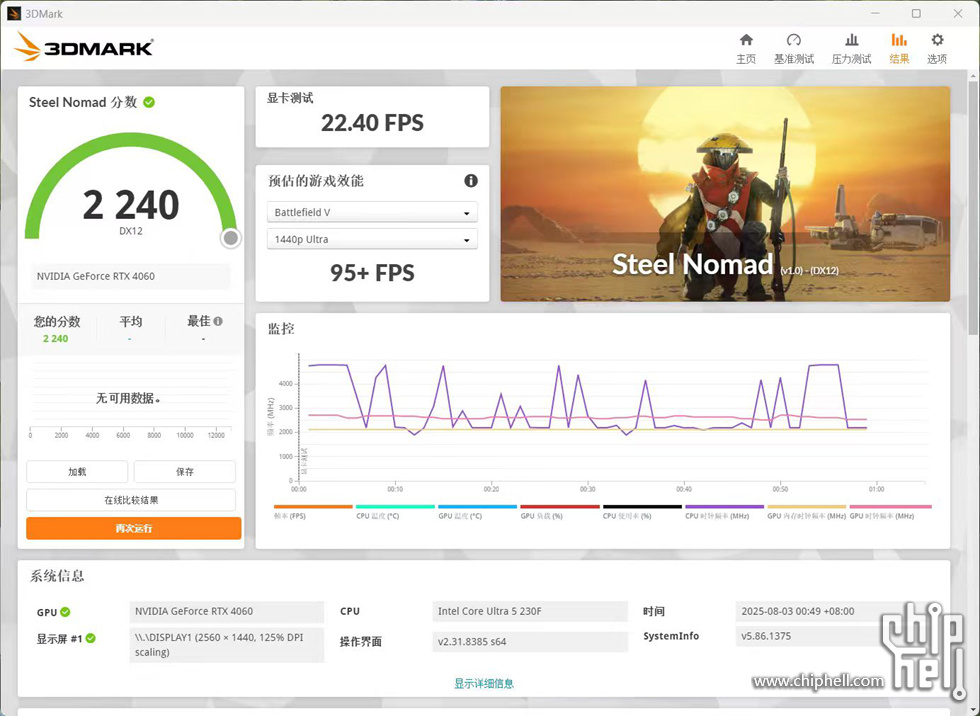

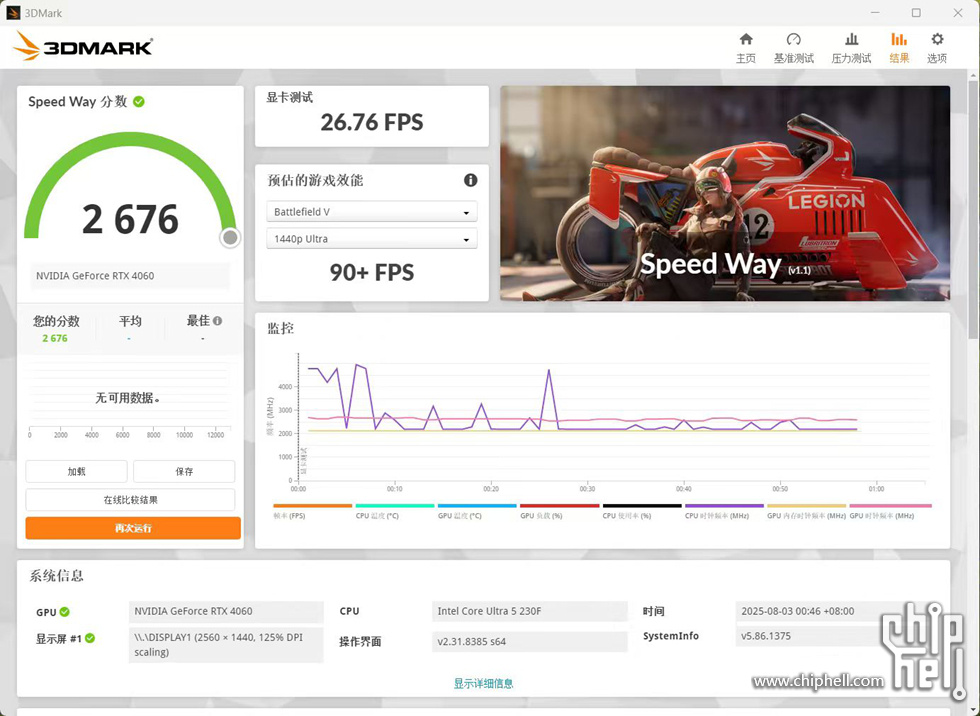

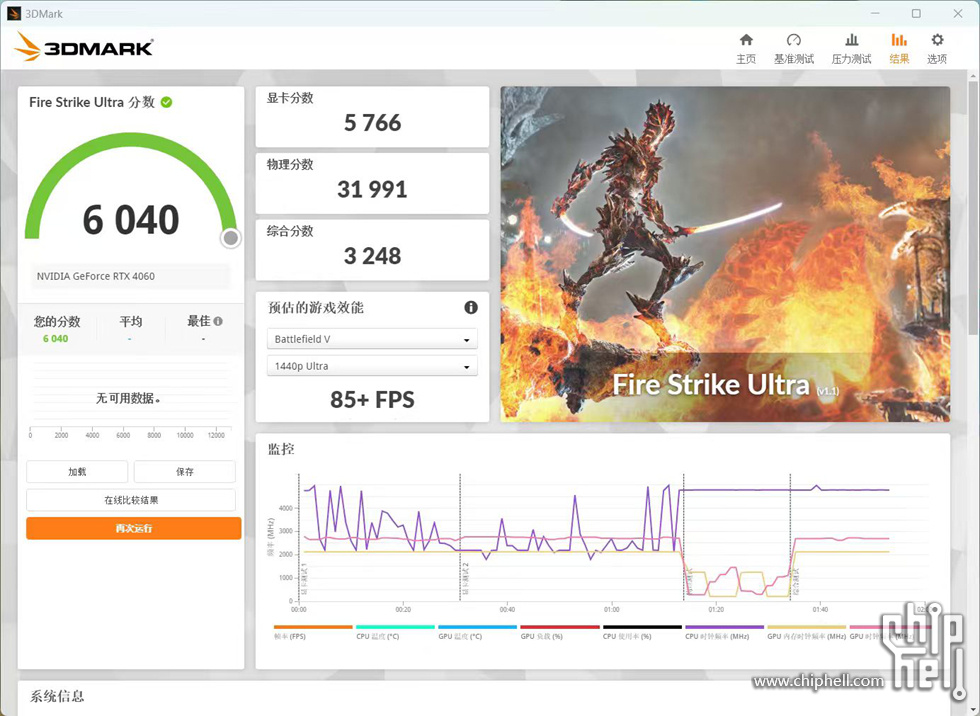

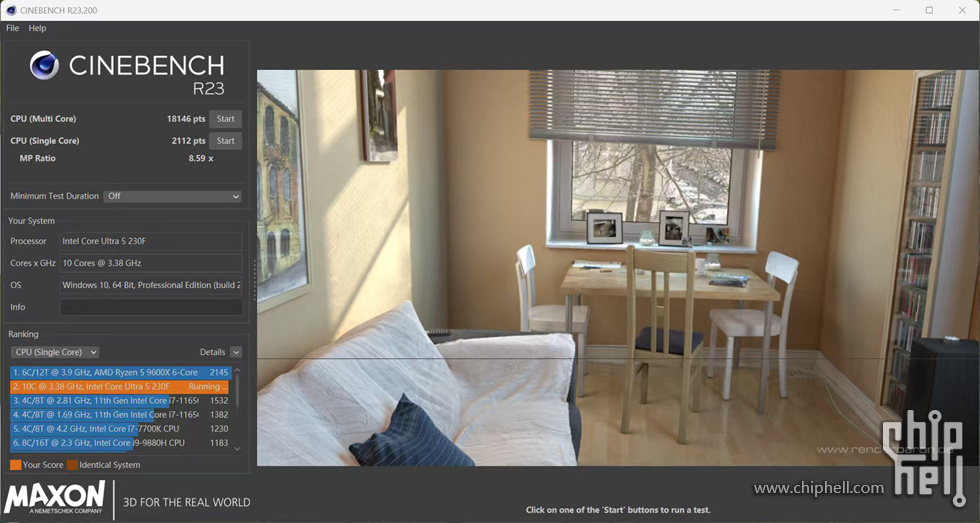

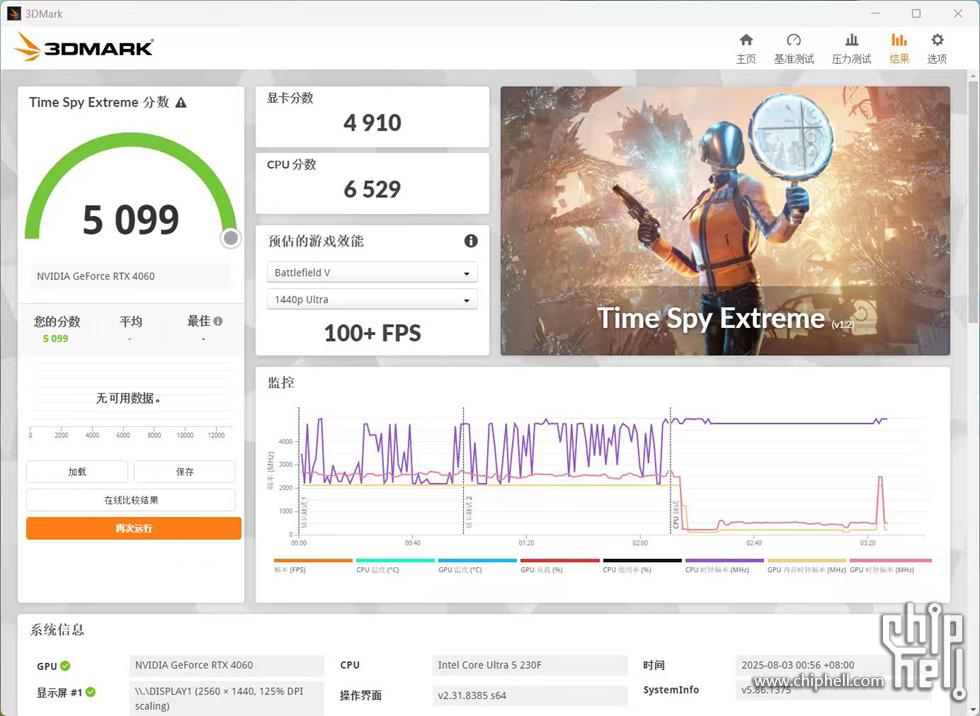

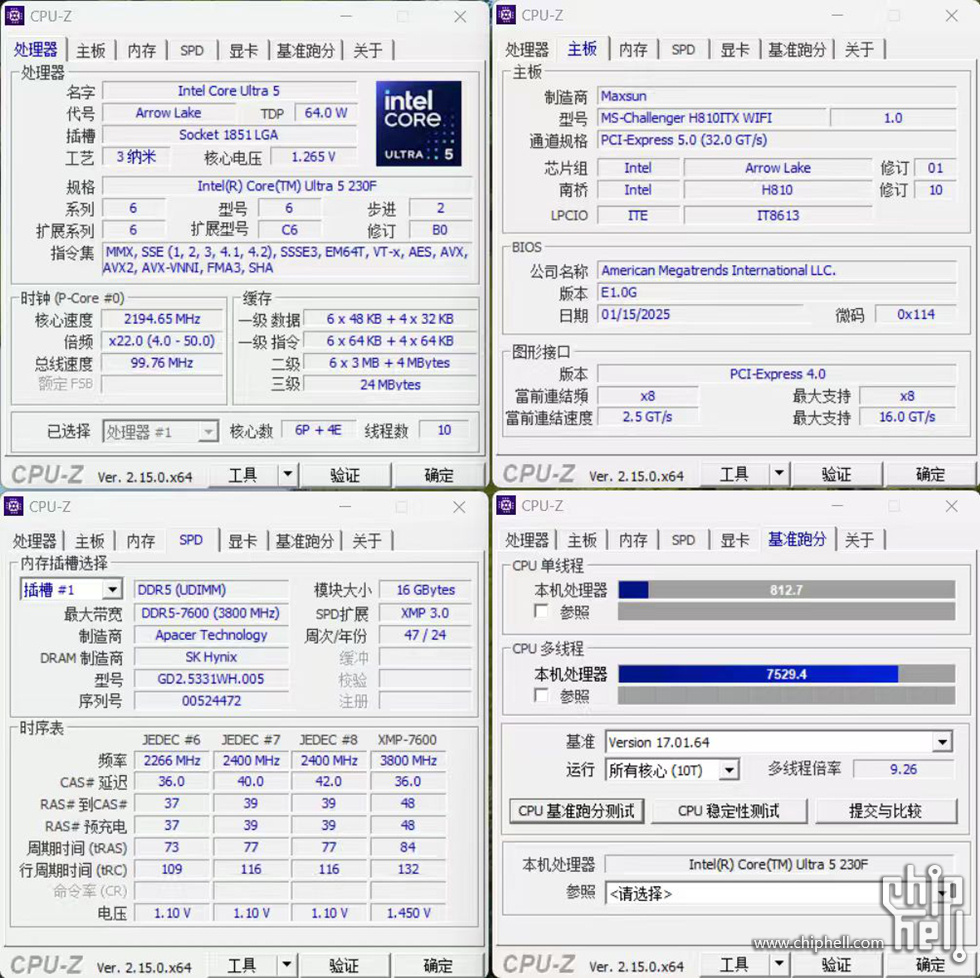

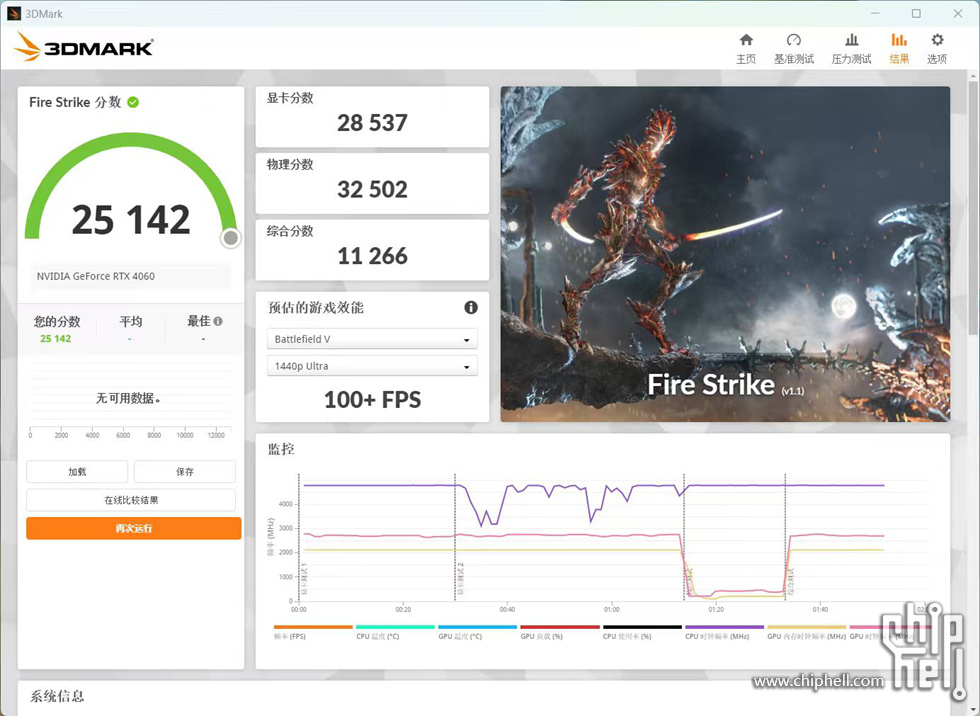

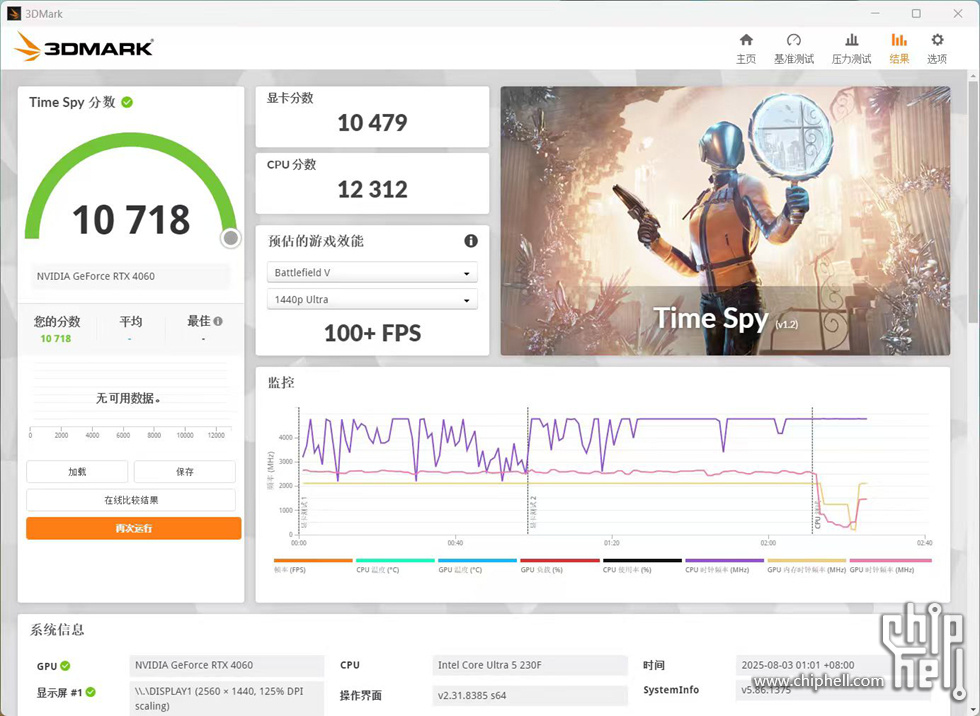

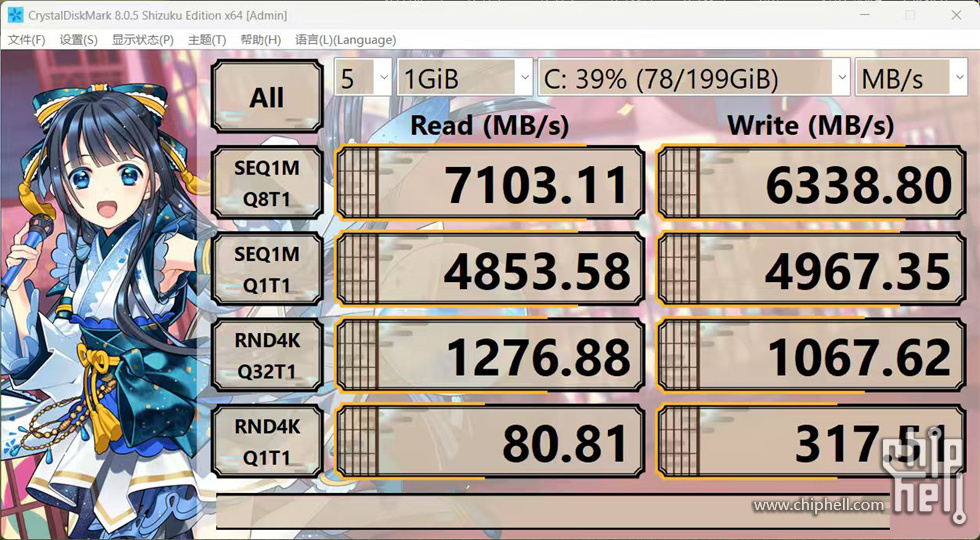

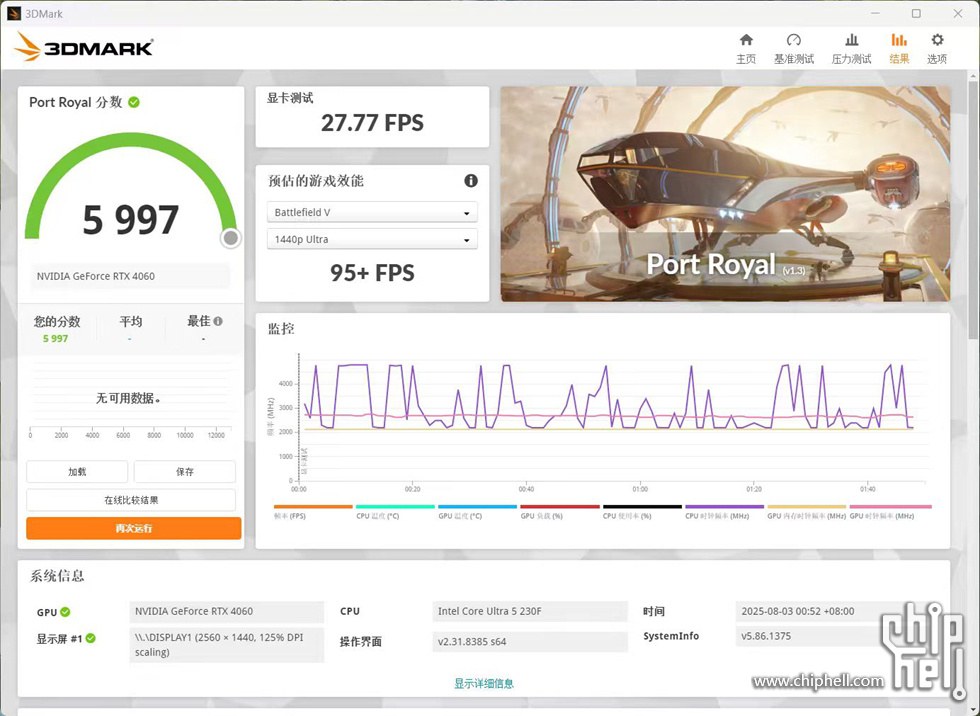

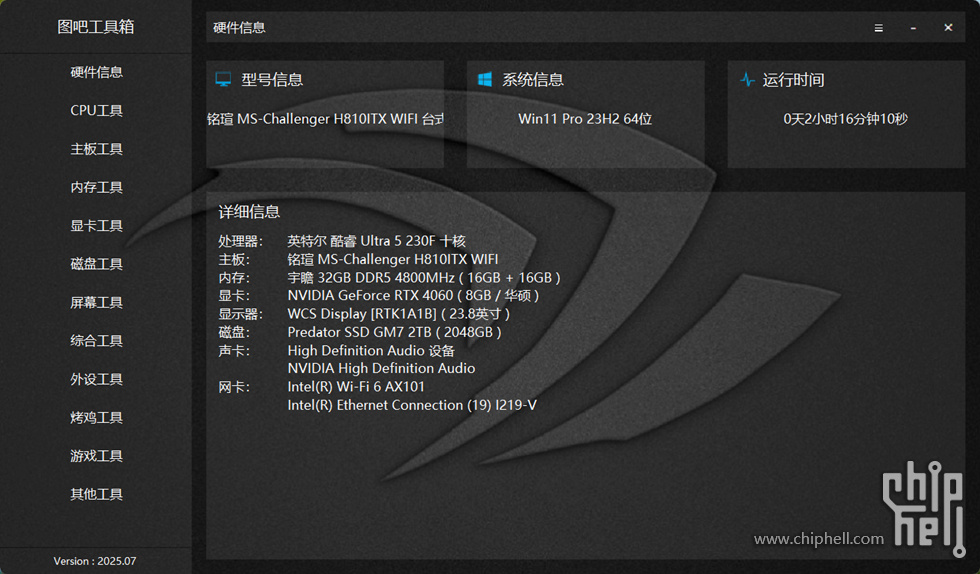

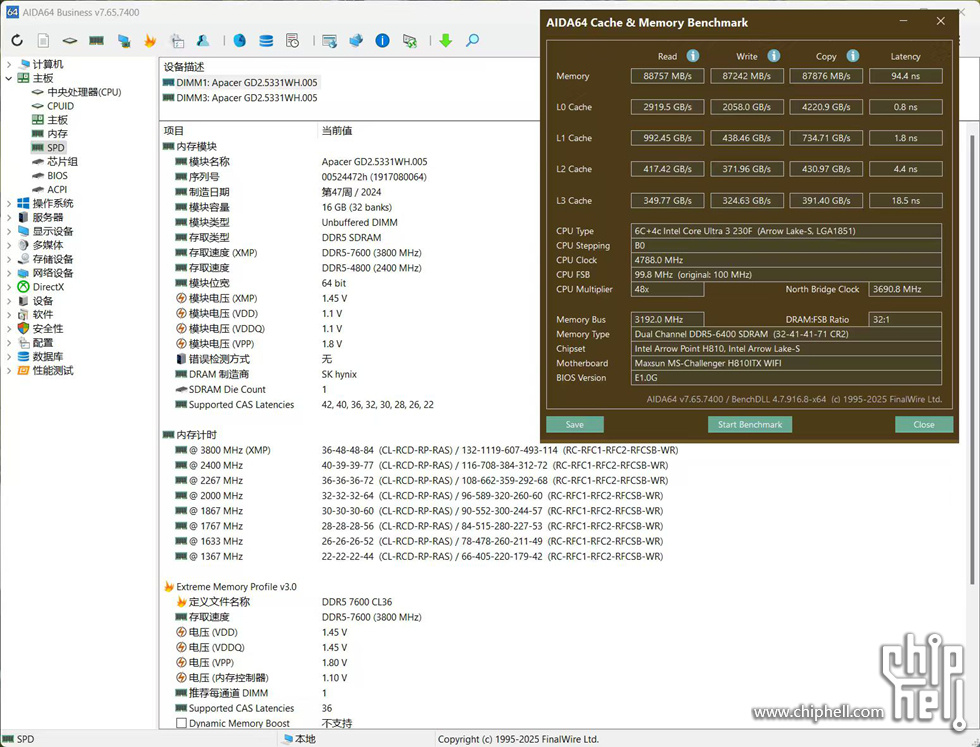

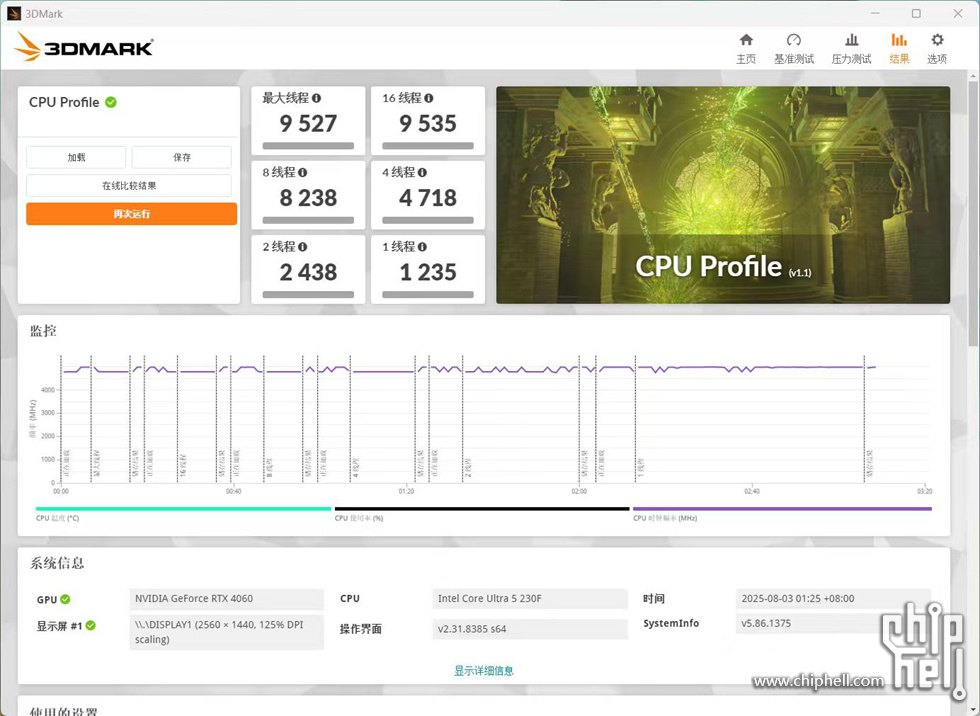

整机测试

...END...

zivers

乔思伯不知道哪根筋搭错了，近两年的机箱特别喜欢加个木色饰板，丑得要死，没有了之前纯铝机箱的一体性。木板颜色那么多，除非刚好家具木色一致，不然突兀的一逼，丑

梵谷的左耳

zivers 发表于 2025-8-10 02:15
乔思伯不知道哪根筋搭错了，近两年的机箱特别喜欢加个木色饰板，丑得要死，没有了之前纯铝机箱的一体性。木 ...

主要就是这些木饰板看着好假啊 第一眼看过去就是塑料片转印

炎夏

这个箱子有几个角度很像当年的U1

youzhusky

小机器很精致

lqjiangzeyu

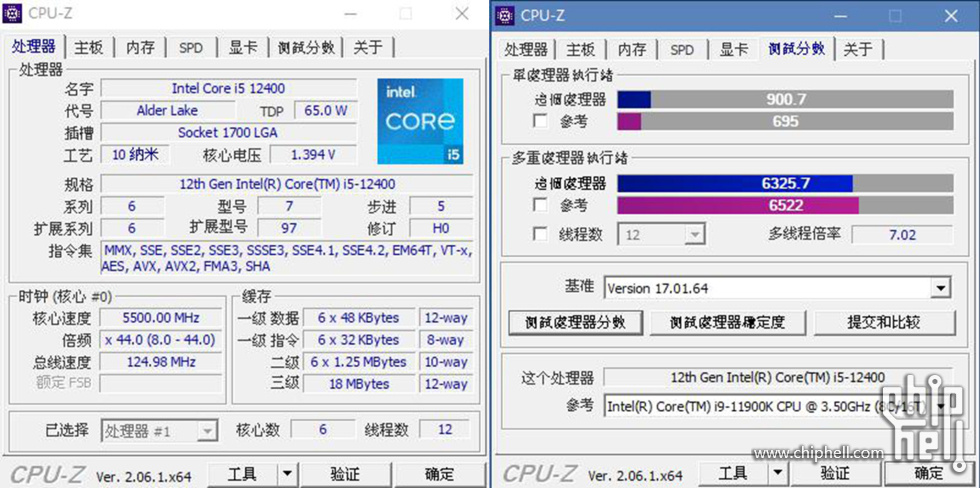

12400超一下外频  还是可以和第15代扣肉碰一碰的
