直立小钢炮——九州风神 CH170PLUS + 技嘉 B850M 电竞雕 + 索泰 5070 天启 装机分享

youzhusky

• 前言


       今天分享的是一台纯白紧凑型MATX直立式主机，占地面积较少。使用的是九州风神CH170PLUS机箱，熟悉的造型，内部却不一样的设计，尺寸方面为21L容积的290x195x424.5mm长宽高尺寸，并且3面MESH面板无需担心散热问题，兼容性方面可安装最长328mm的显卡，处理器散热可装164mm风冷或240mm水冷，电源最大支持140mmATX。
       配置方面主要是9800X3D搭配技嘉最新的电竞雕主板——B850M AORUS PRO WIFI7，8层PCB和80A供电晶体管与12+2+2相供电设计展示了其规格高于其他MATX，1条PCI-Ex16显卡插槽、2个PCI-E 5.0 M.2接口、WIFI7、蓝牙5.4、2.5G LAN让配置拉满，并且显卡&M.2快易拆、12个USB、供电全覆盖与热管的散热装甲及全覆盖M.2散热装甲、多功能Debug区都让这款主板的易用性拉满。显卡是索泰Geforce RTX 5070 天启 OC，具有6144CUDA处理器和988 TOPS 的AI算力，12GB GDDR7 192bit显存,11+3相SEP 3.0供电系统和纯白机甲的冰芯2.0散热系统使得显卡在5070中的供电与散热方面都有不错的表现。内存使用了宇瞻NOX暗黑马甲套条，DDR5 6400频率配合矮条马甲铝合金散热运行非常稳定，并支持intel XMP与AMD EXPO双认证，纯白色设计更适配白色主题。
       其他配置上，处理器散热是九州风神最新推出的白色冰域240，它采用自研第六代PWM水泵并搭载2.4英寸屏幕的水冷，拥有着铜底铲齿散热面积较上一代水泵提升25%、三相六槽四极电机及FOC磁场定向控制技术、4Pin PWM调节水泵转速、核心马达甄选陶瓷轴承与轴芯等诸多全新的产品核心技术。使用的电源是电源是九州风神支持intel ATX3.1、PCIe5.1和使用压纹模组线白金统治者PQ850P白色，它通过了80PLUS白金与Cybenetics白金的双认证，提供了12年质保。

• 配置清单：


CPU：AMD  锐龙7 9800X3D
主板：技嘉（GIGABYTE）电竞雕B850M AORUS PRO WIFI7
显卡：索泰（ZOTAC）GEFORCE RTX 5070 12GB 天启 OC
内存：宇瞻 （Apacer）NOX暗黑马甲   DDR5 6400 32GB（16Gx2）套装
散热：九州风神（DEEPCOOL）冰域240白色
电源：九州风神（DEEPCOOL）PQ850P WH 白金牌ATX3.1 白金统治者850W电源
机箱：九州风神（DEEPCOOL）CH170PLUS

• 整机展示：

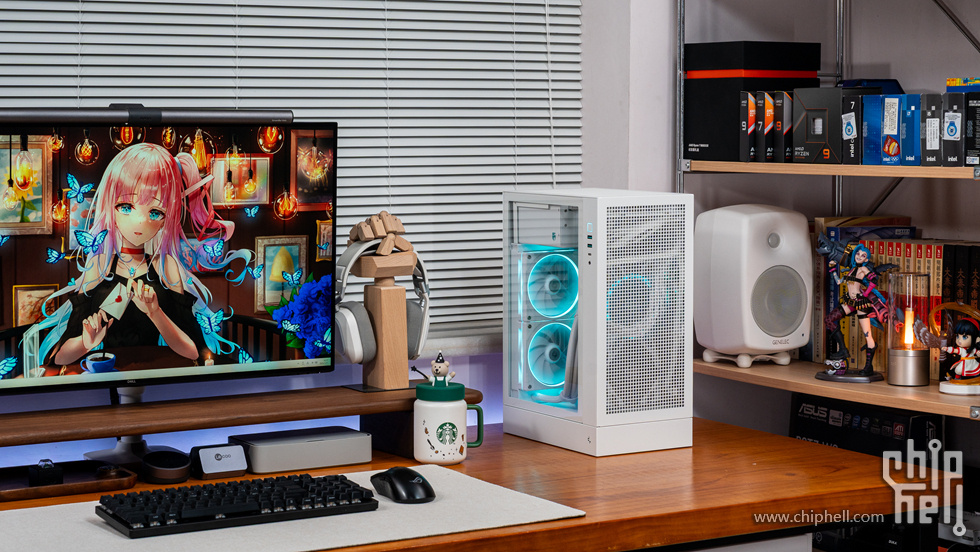

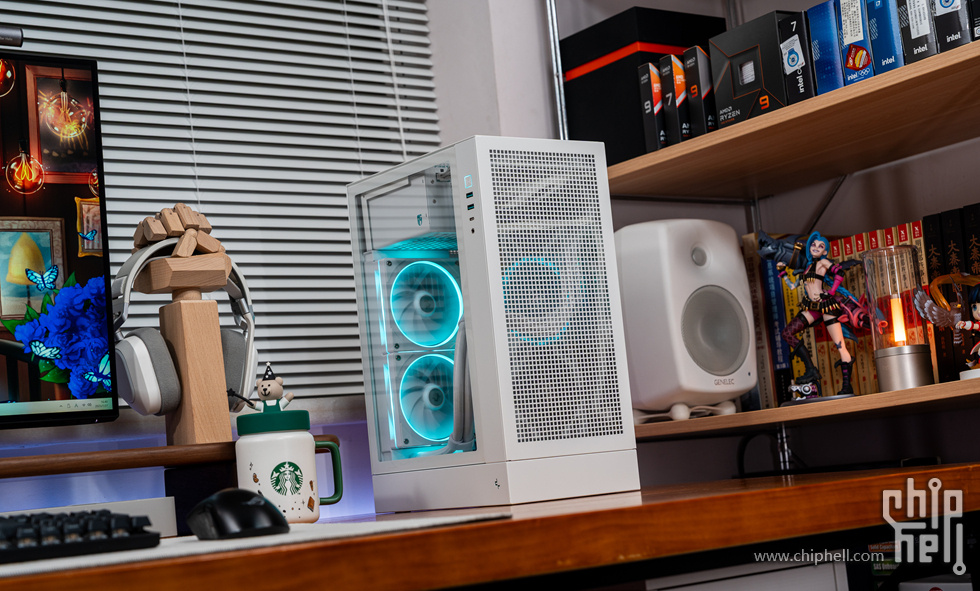

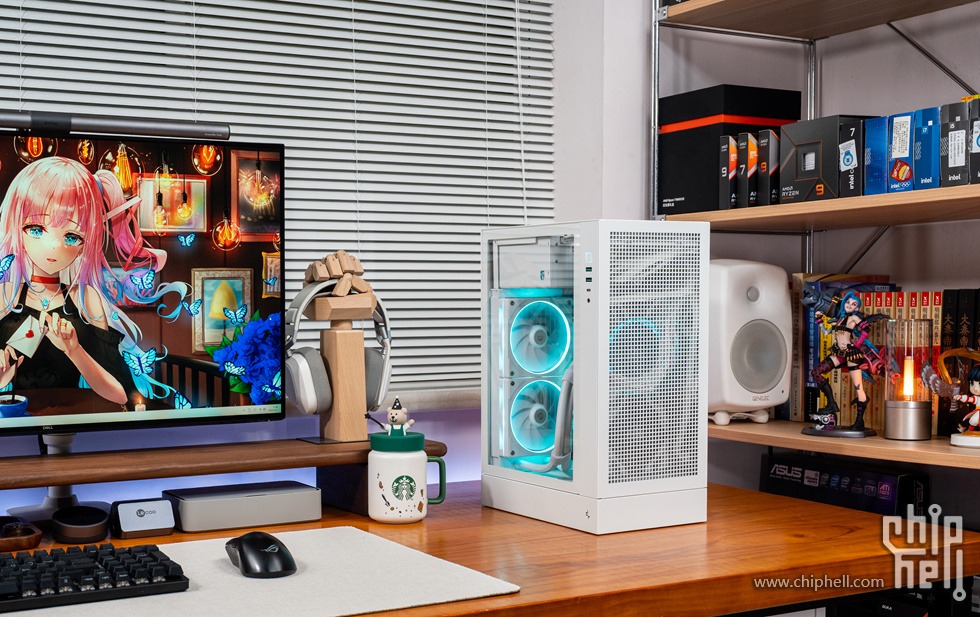

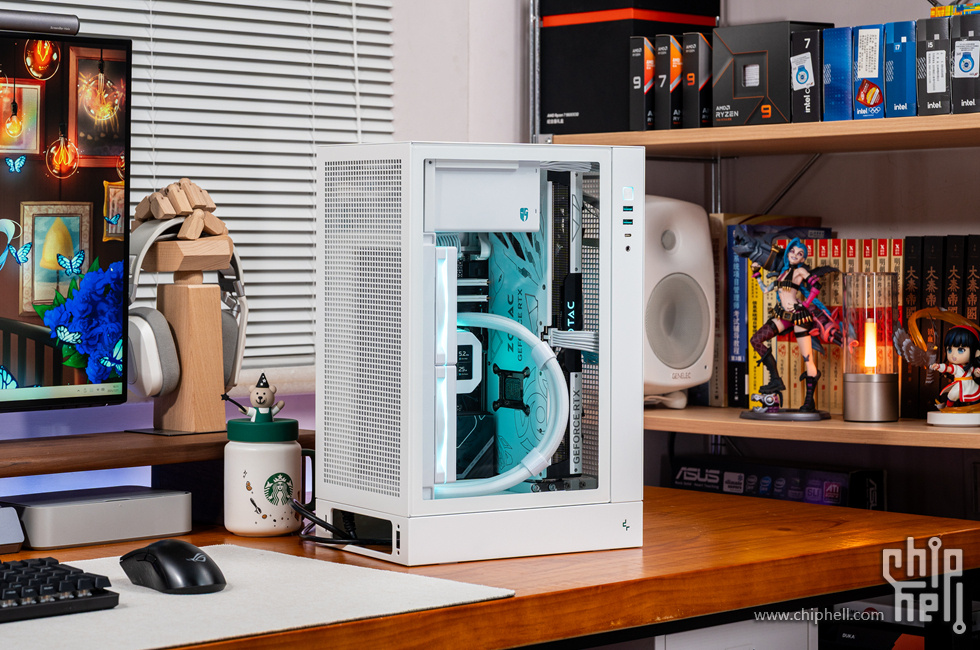

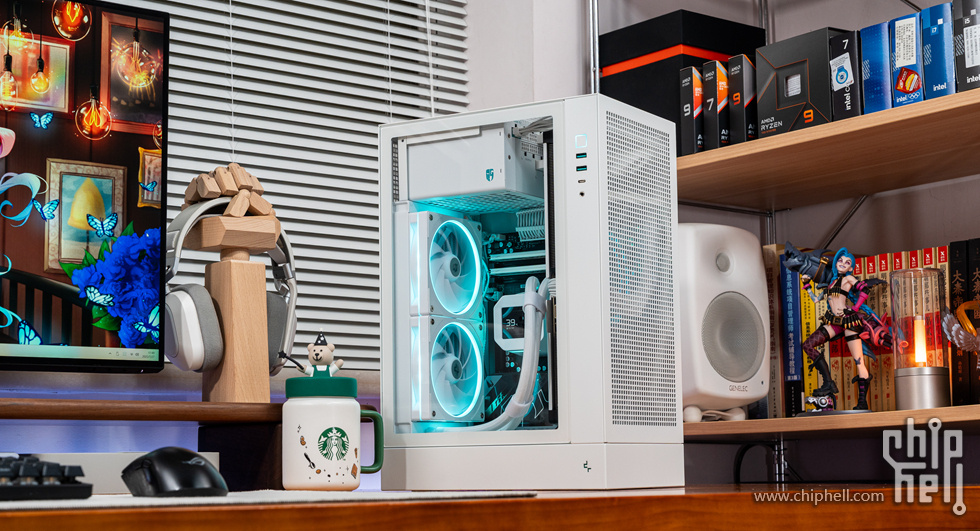

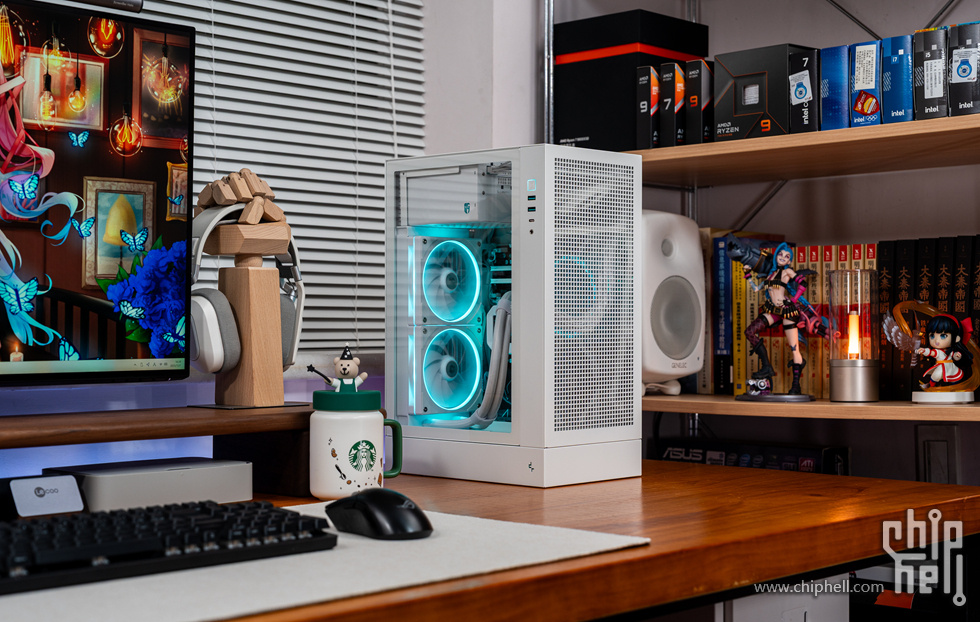

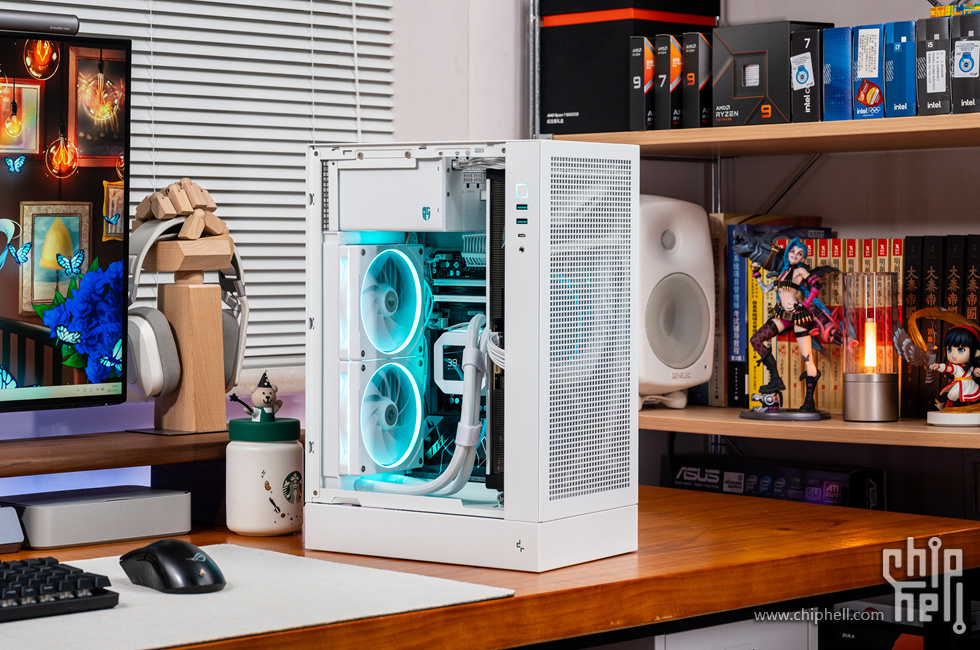

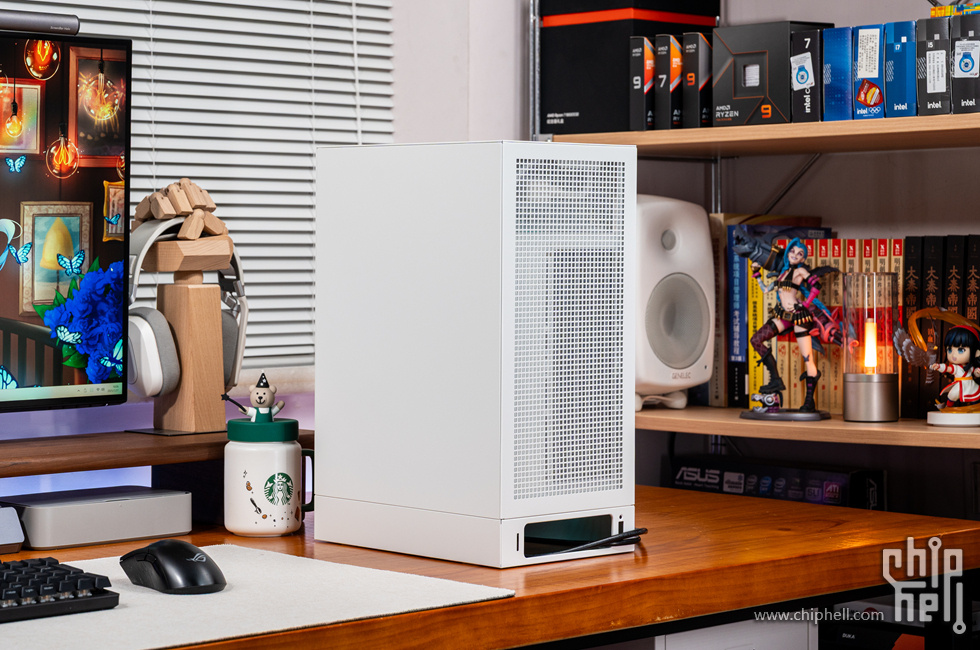

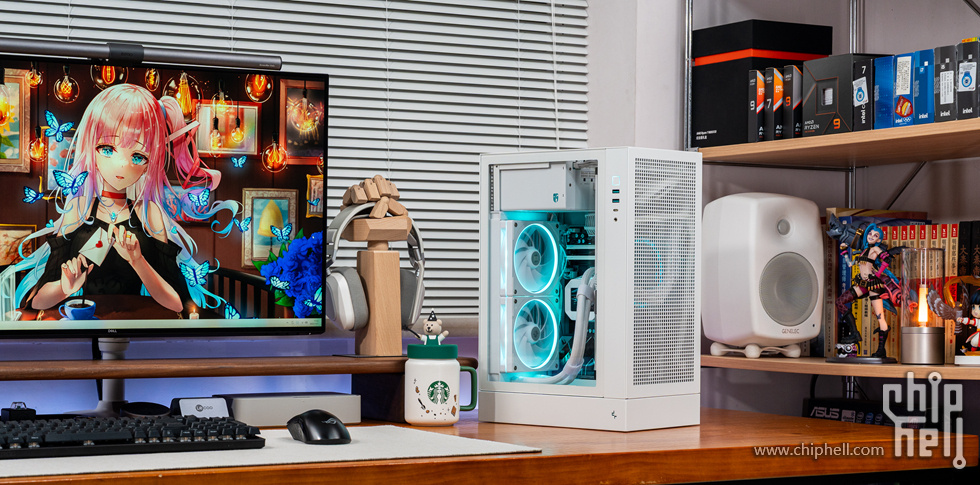

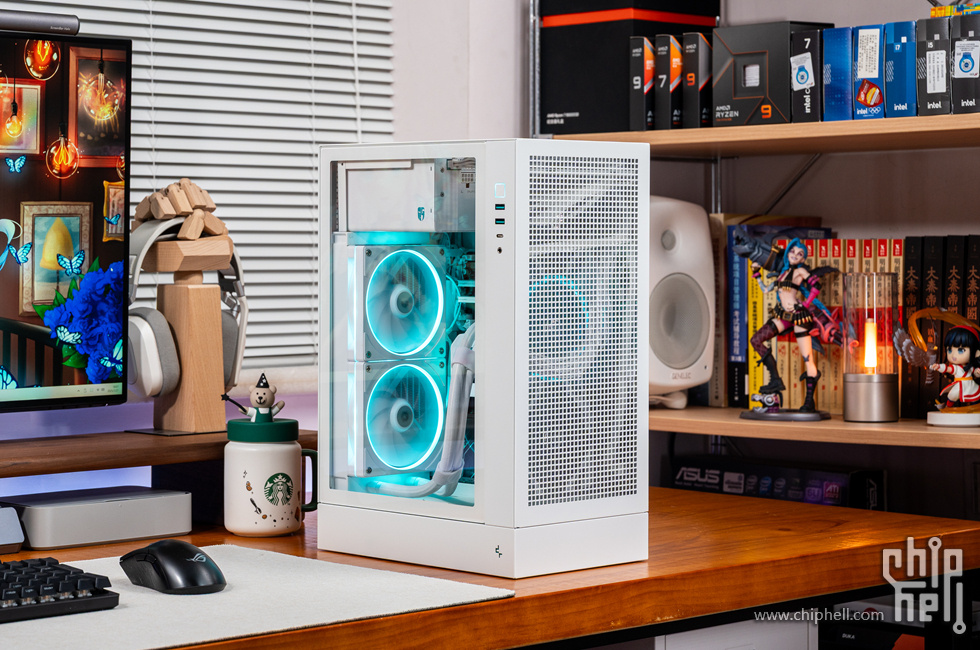

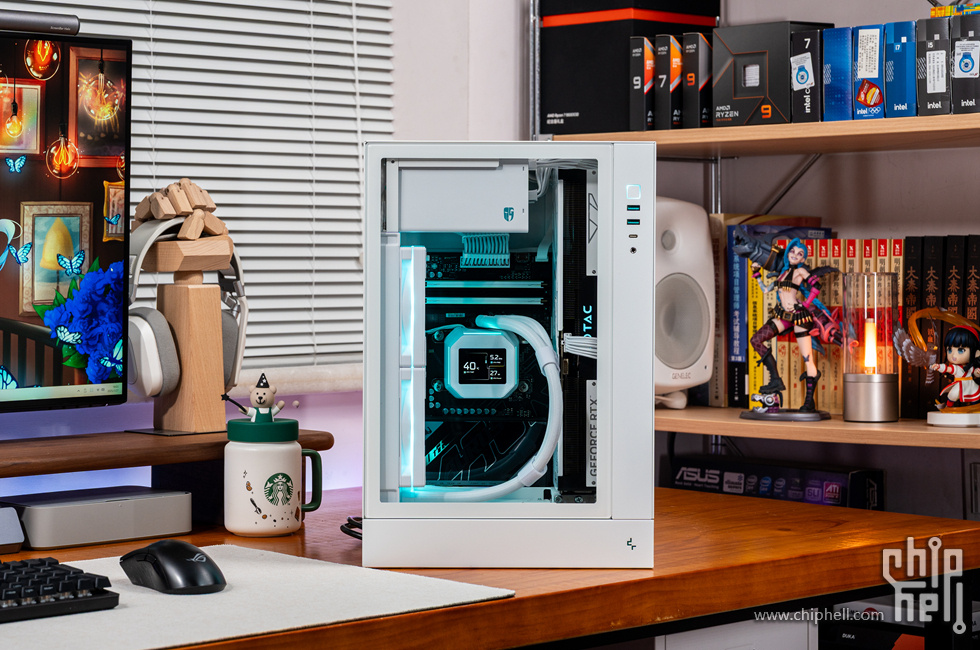

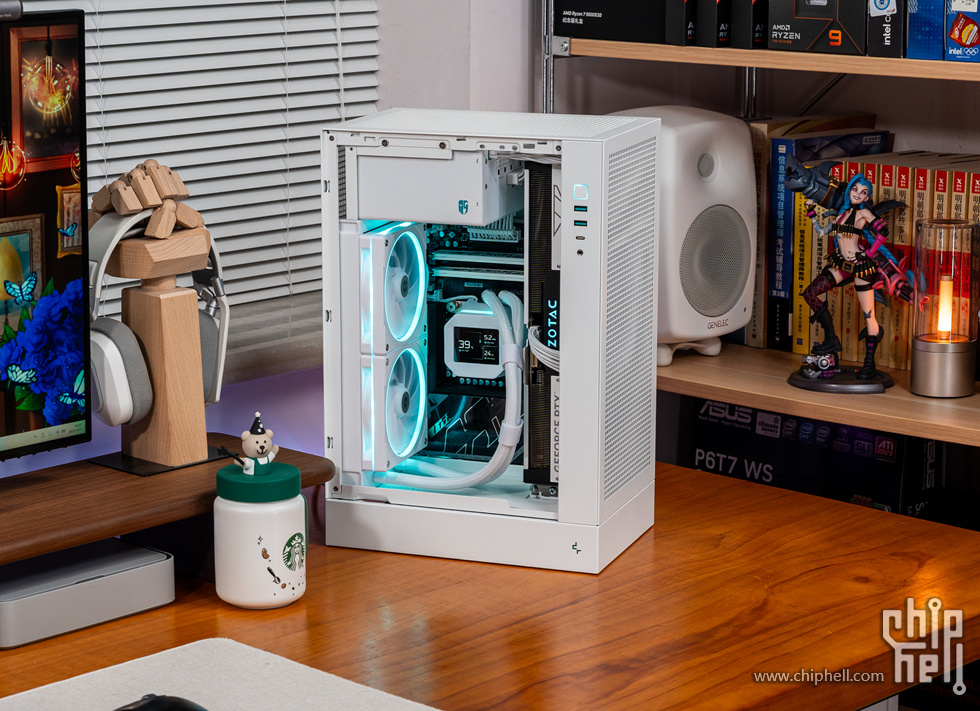

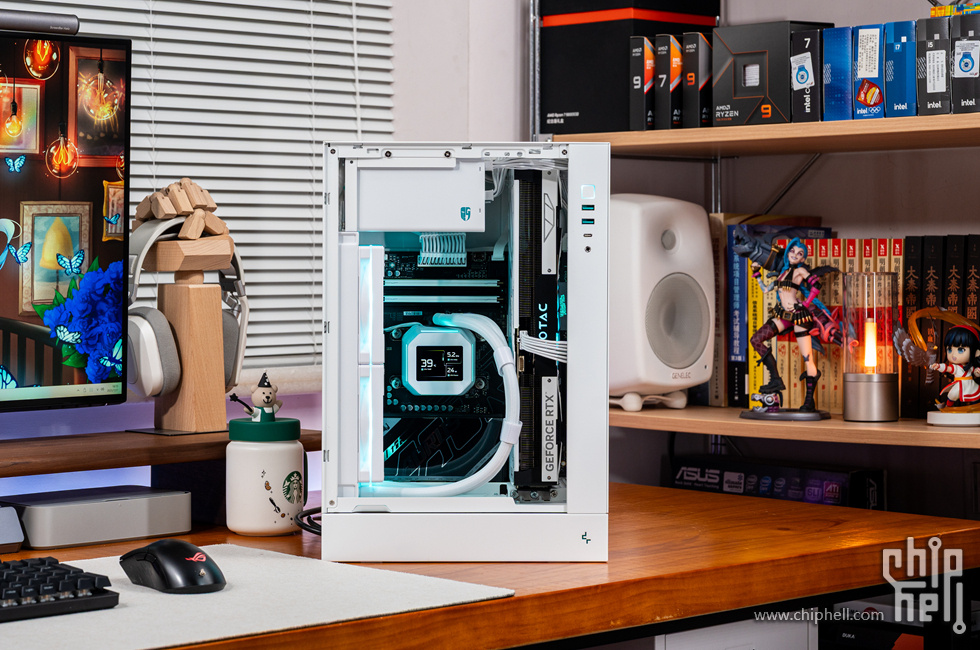

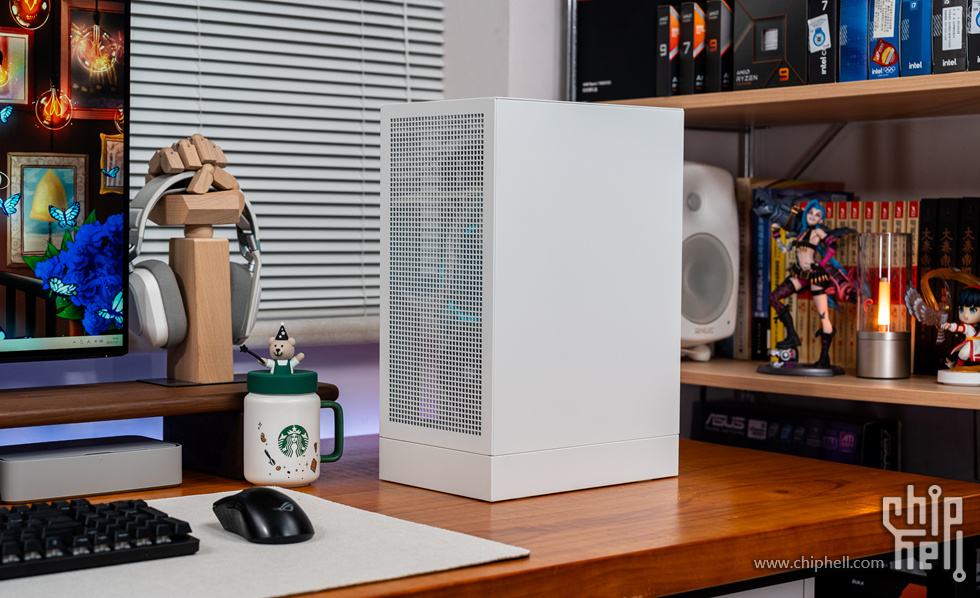

整机的桌面展示

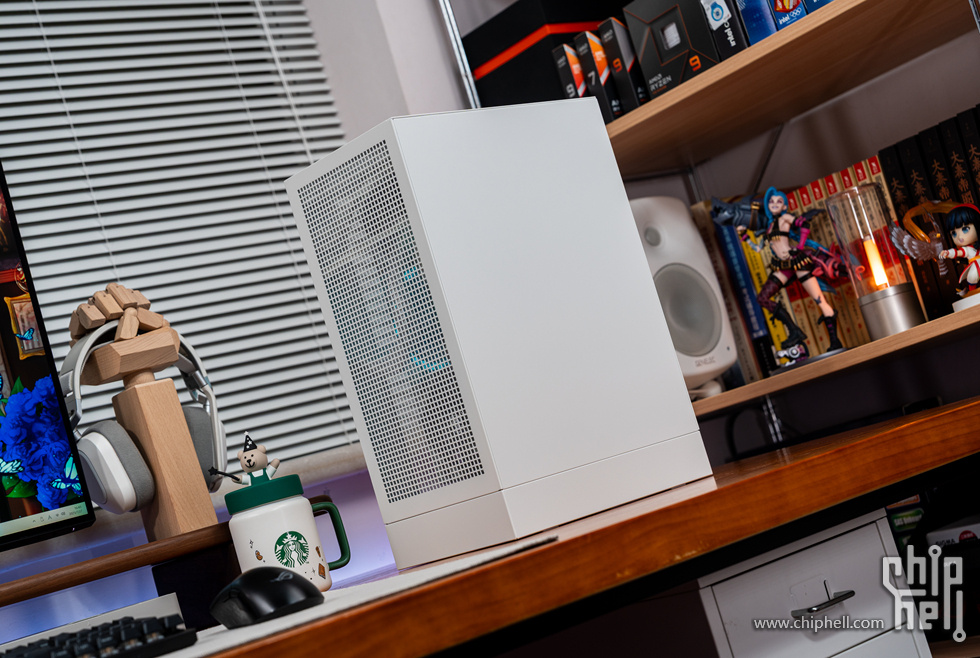

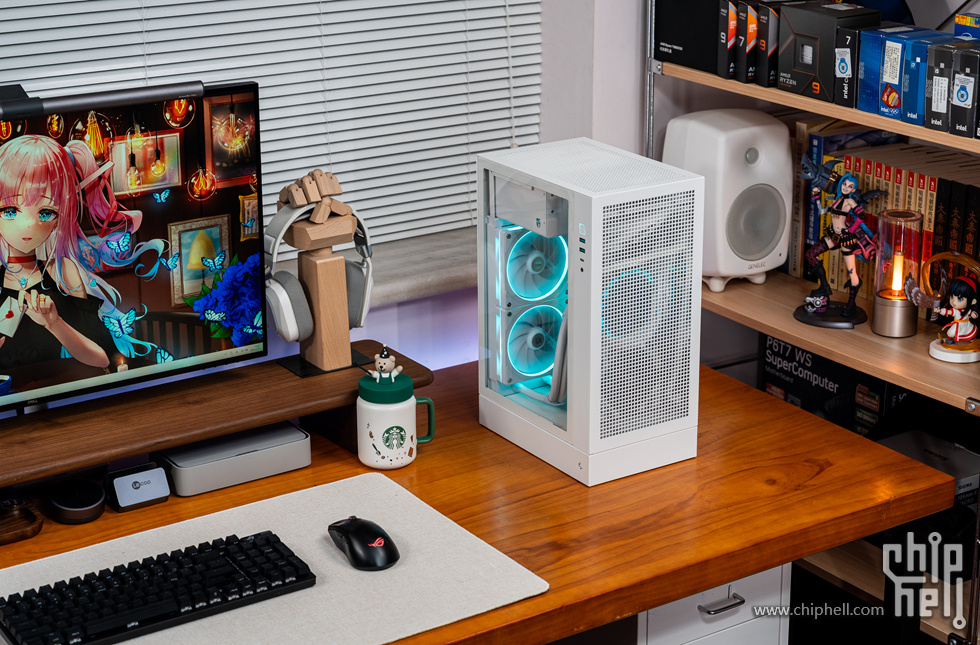

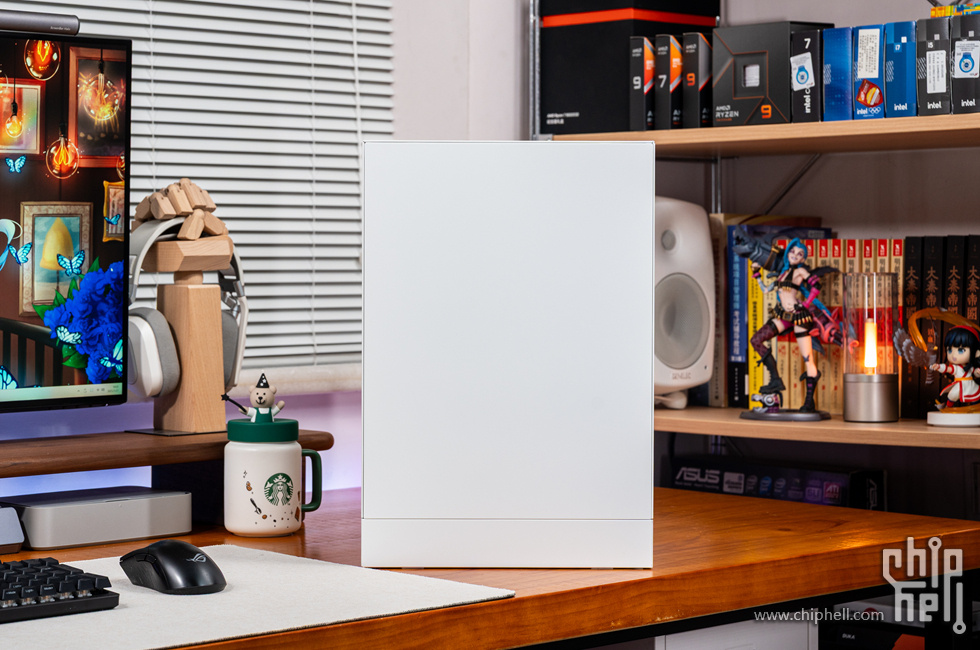

桌面视角

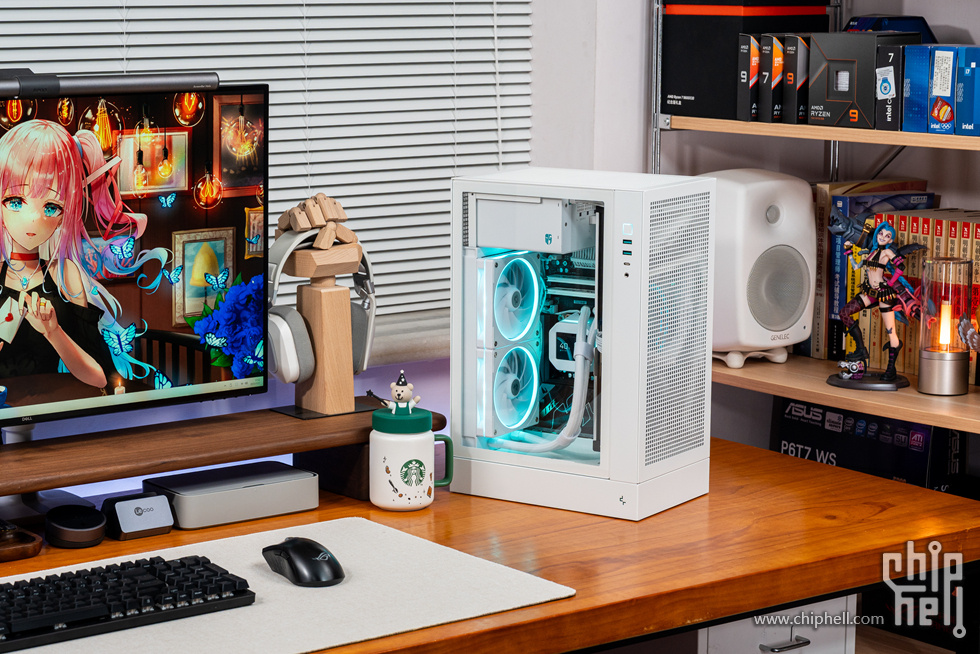

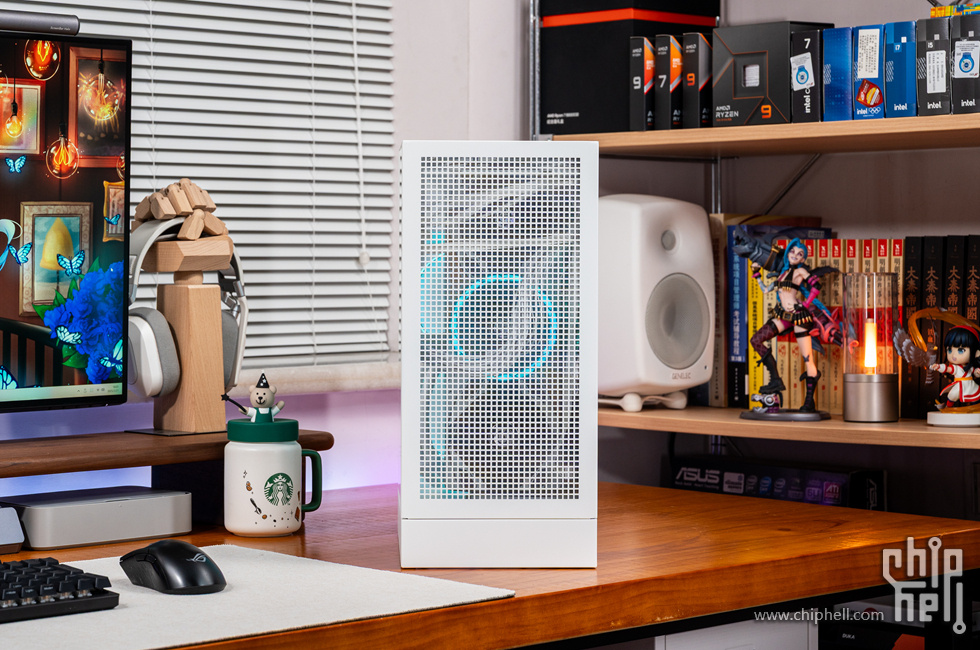

整机的前侧视角

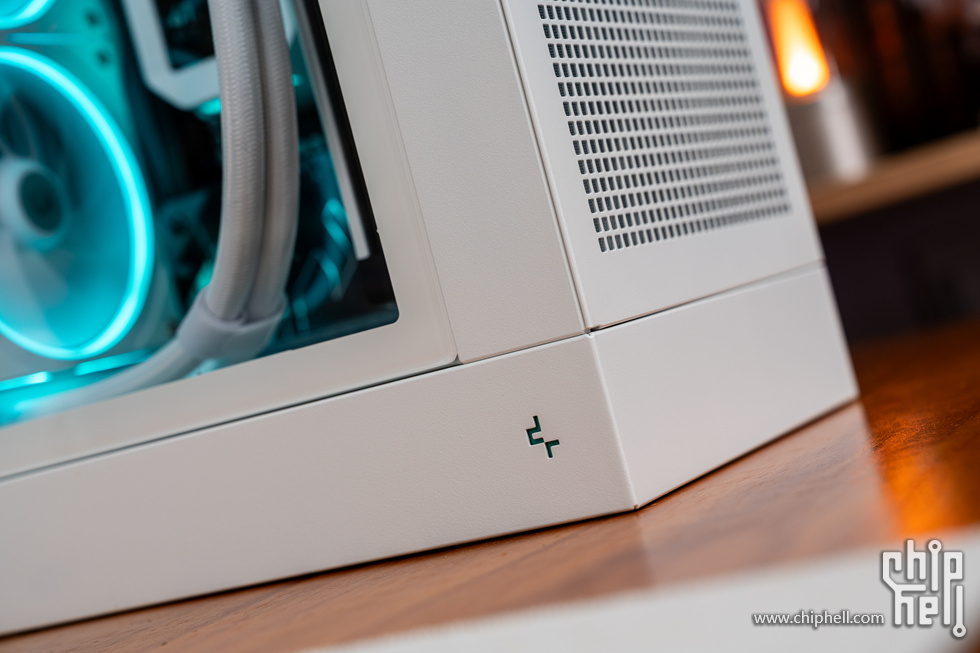

底座上的九州风神logo

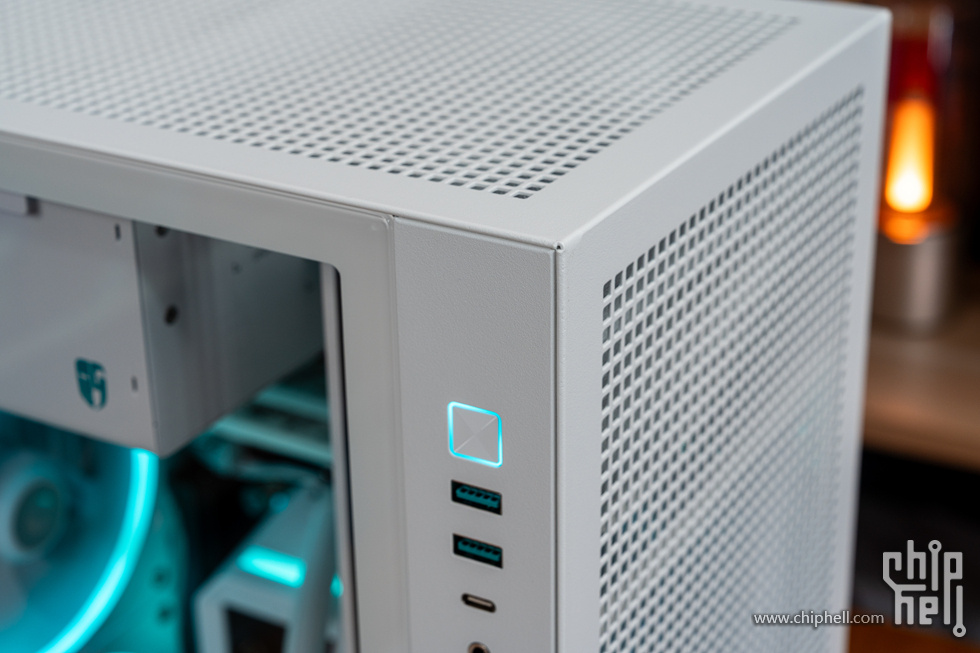

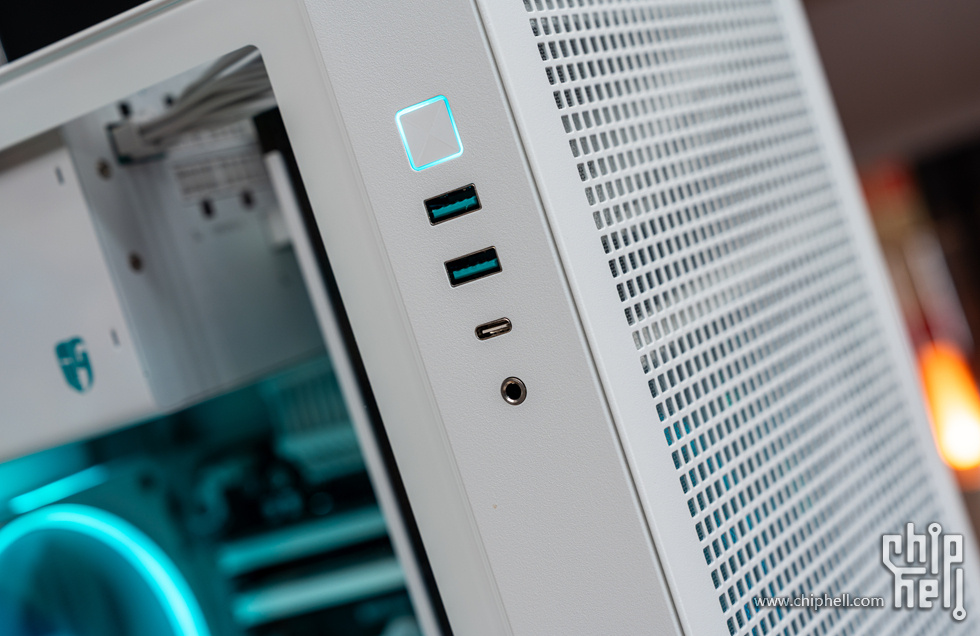

CH170PLUS的前置IO提供了开机键、USB3.0x2、TYPE-C、AUDIOx1

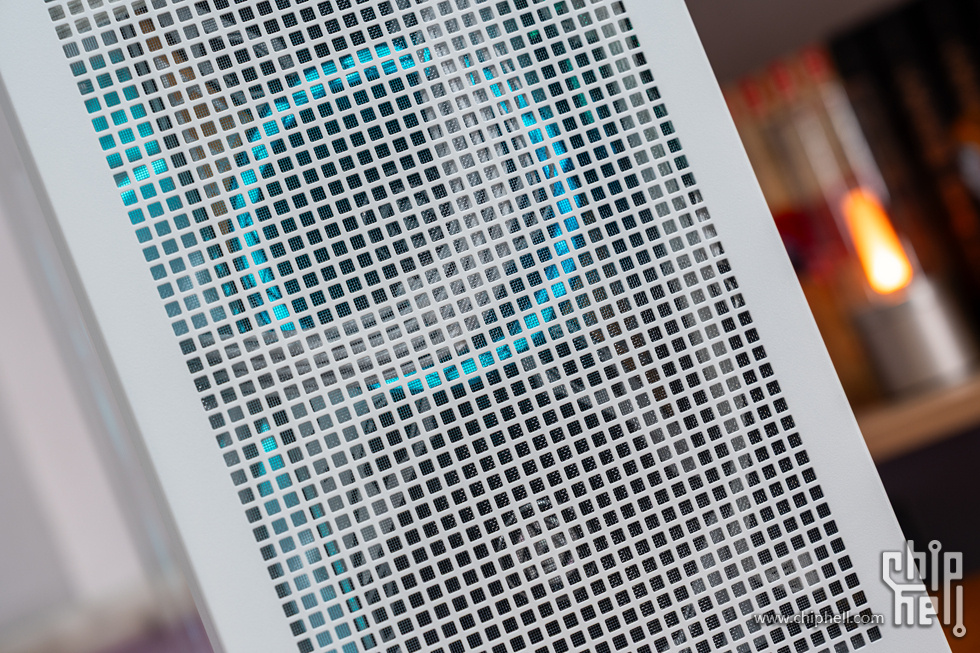

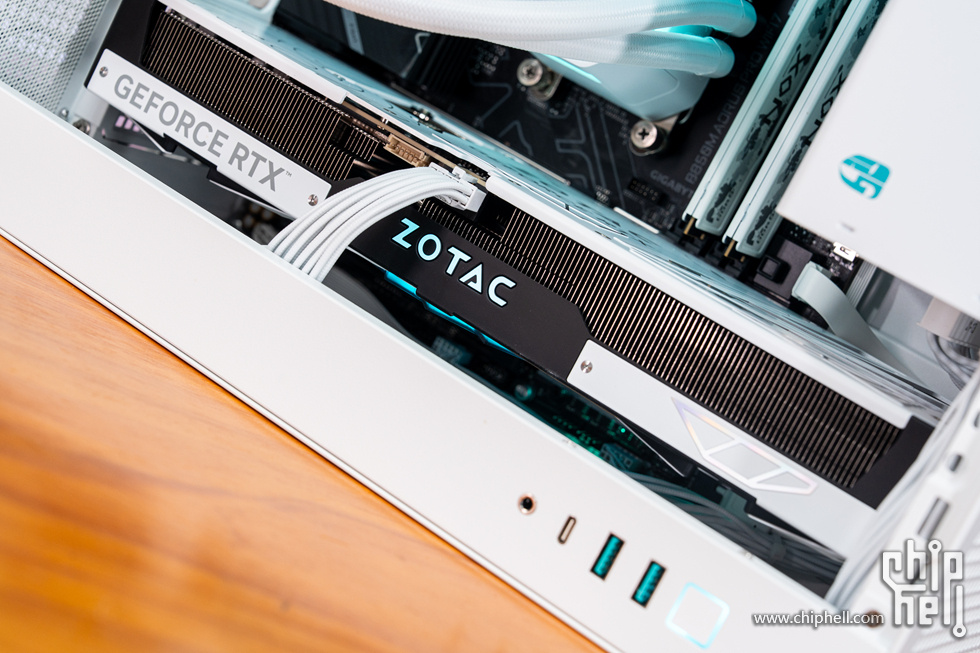

机箱前面板通风良好及可见内部的5070天启显卡，采用整面MESH网板与内部可拆卸式防尘网设计


顶部与前面板为整面弯折钢板结构


背板钢板，其余三面MESH网板


侧面钢化玻璃侧板，直立式顶置电源设计

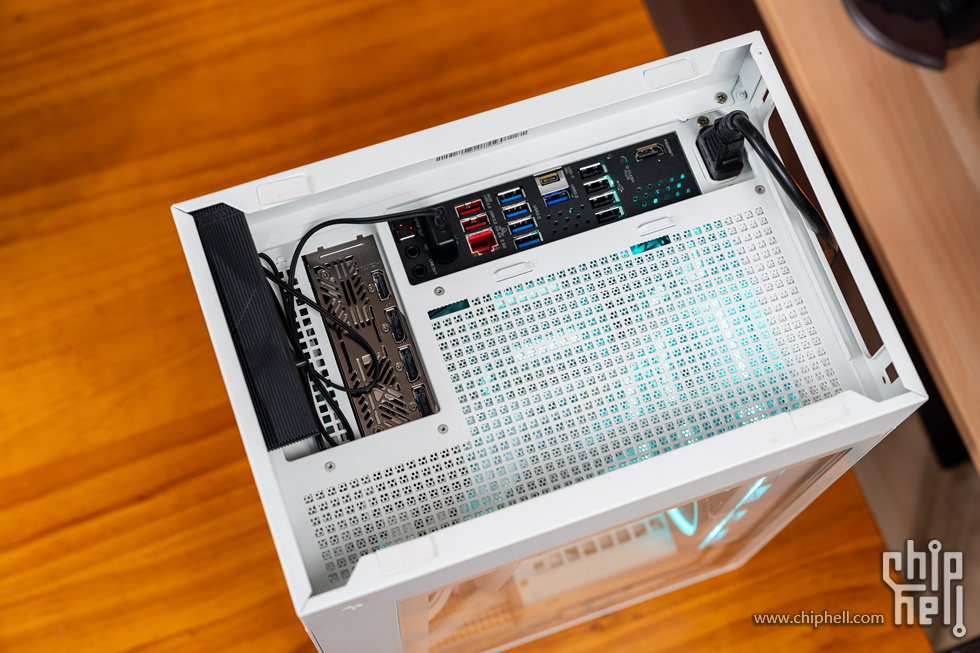

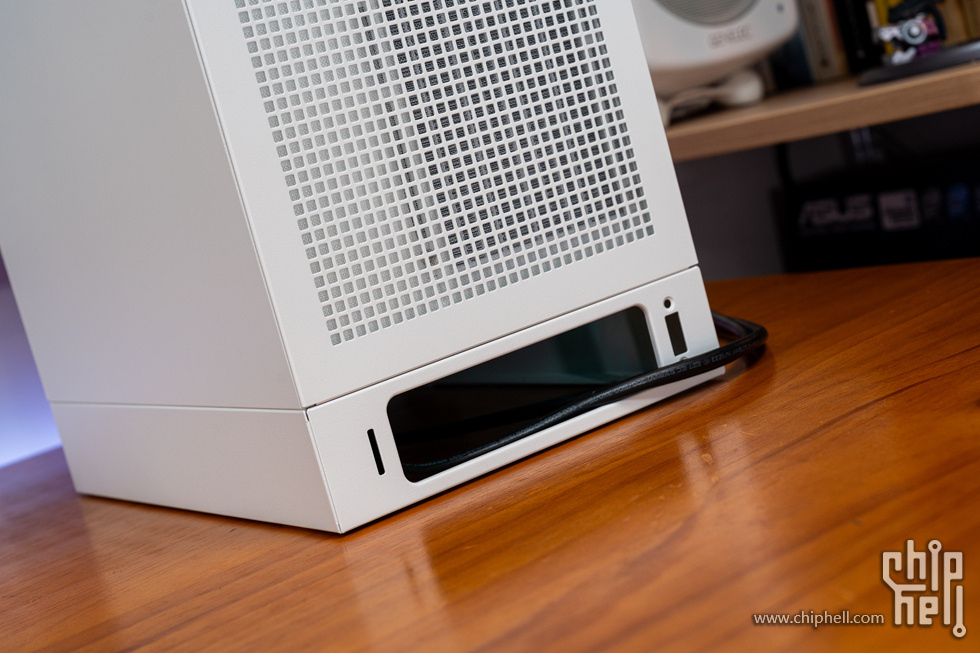

主板IO朝下与底座接线设计

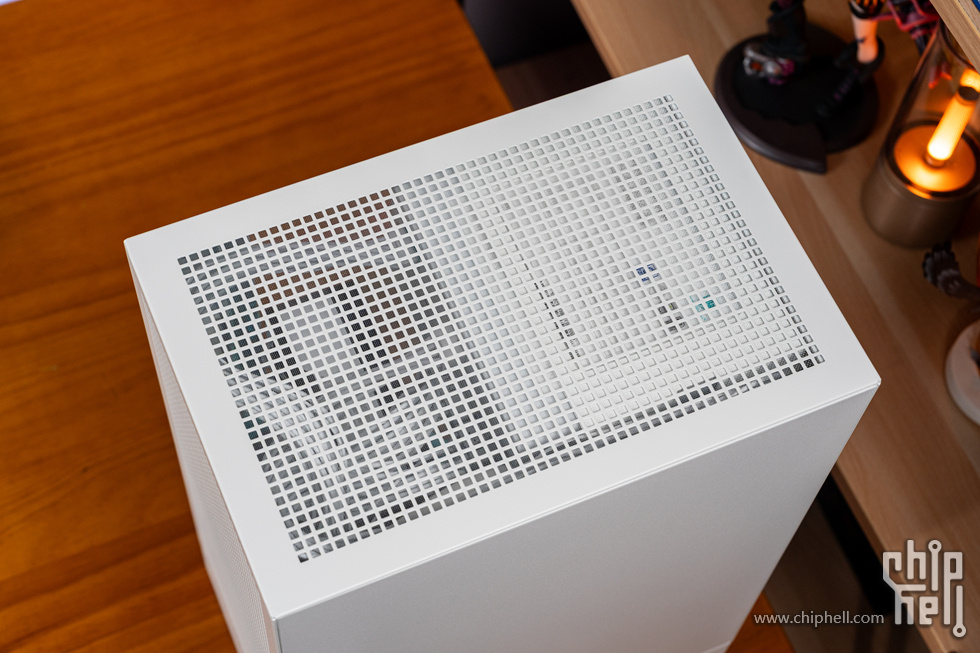

顶部的MESH网板


整机配置


90°的正侧面


45°视角


45°视角


前面板的MESH网面


背板钢板


45°尾部侧面

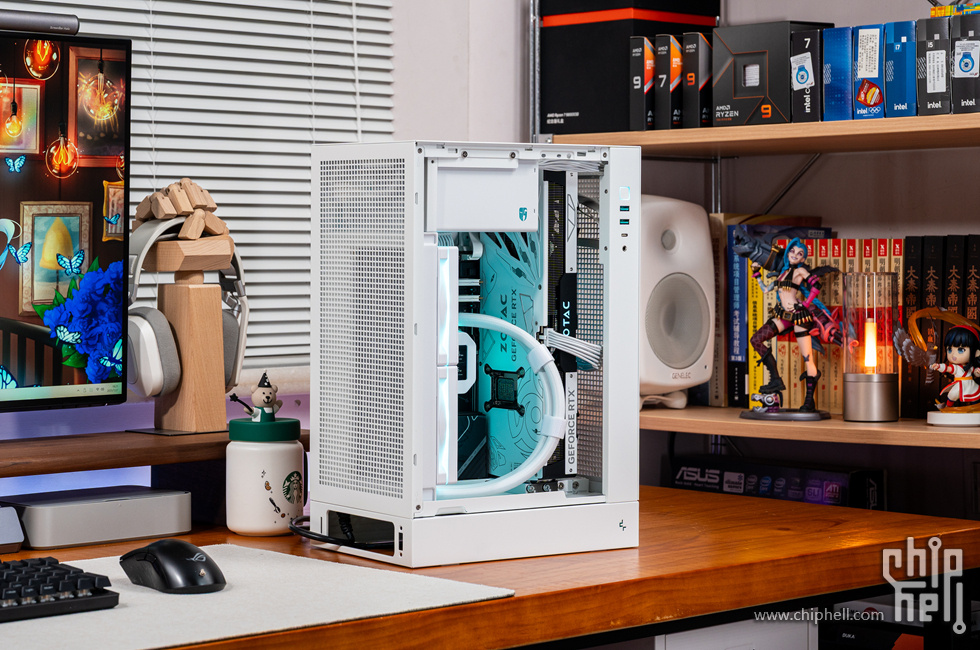

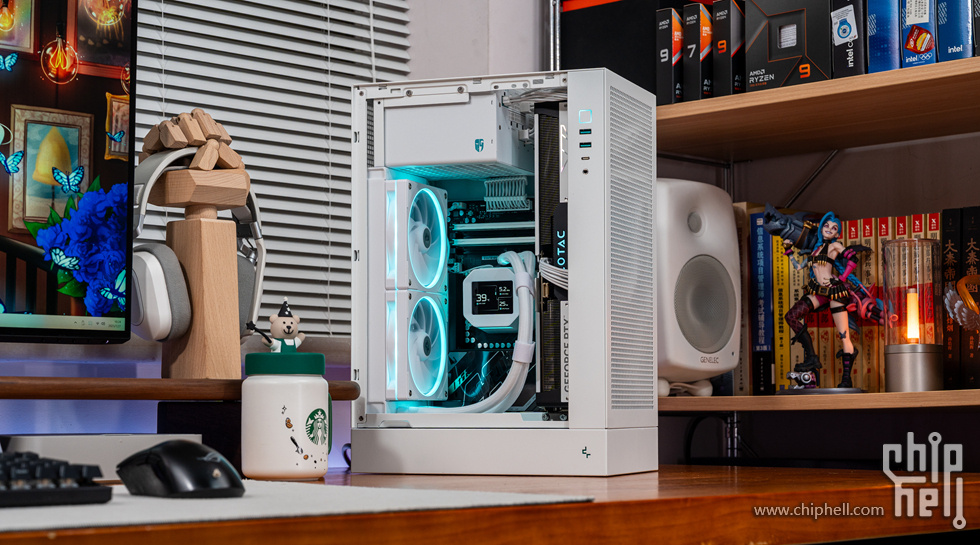

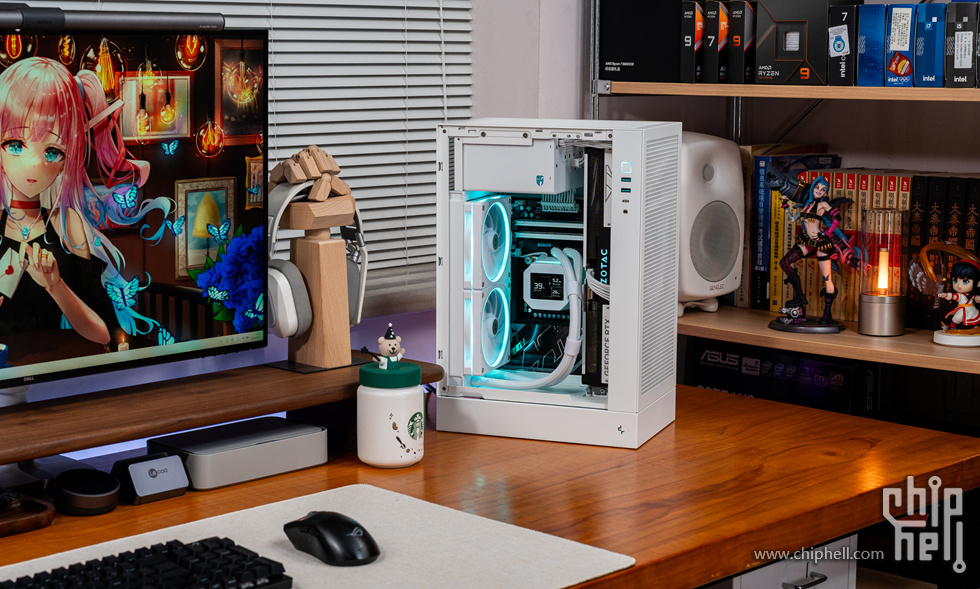

打开钢化玻璃侧板的整机内部


45°整机内部


45°整机内部


底座的底部


四周的四颗螺丝拆卸即可分离底座，同时这四颗螺丝正好对应背板的两个螺丝，以及钢化玻璃侧板的一颗螺丝，拧下钢化玻璃侧板的另一颗螺丝后可抬起取出侧板


打开侧板看整机的内部

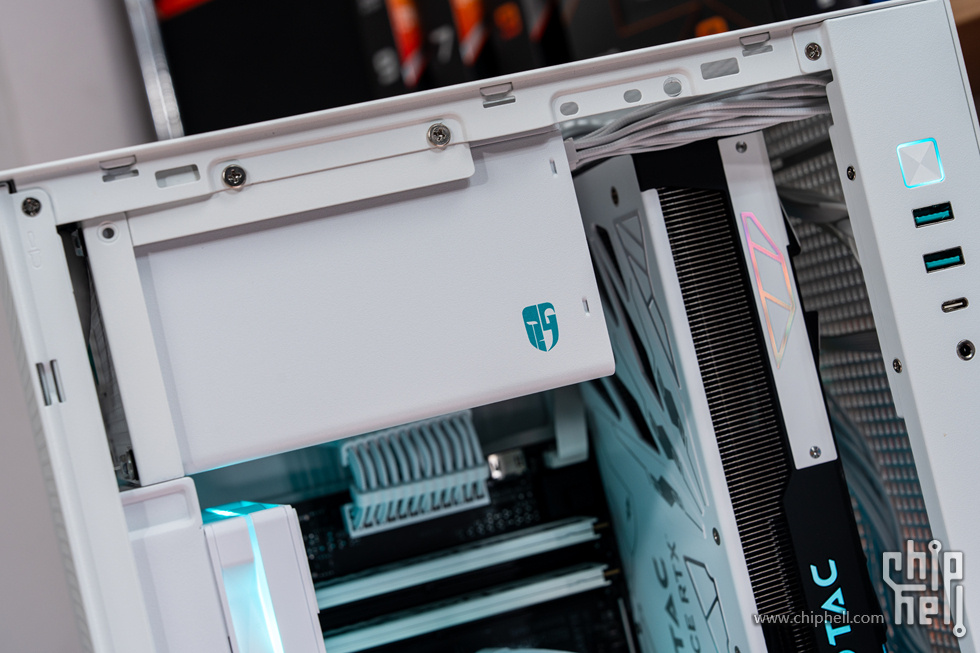

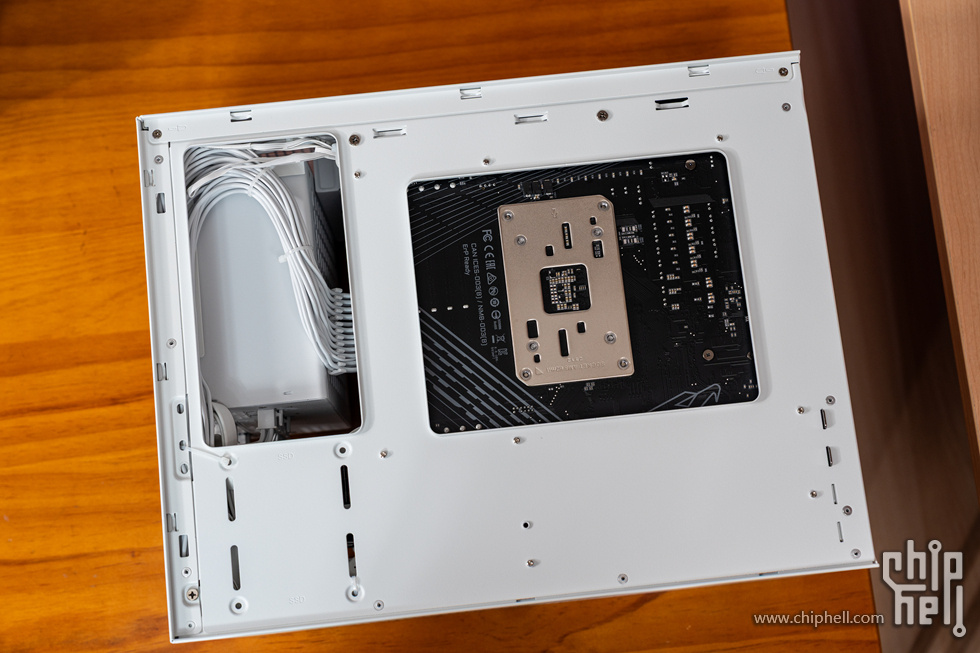

打开背板，CH170PLUS无背线空间，但顶部电源内侧具有一定的藏线空间

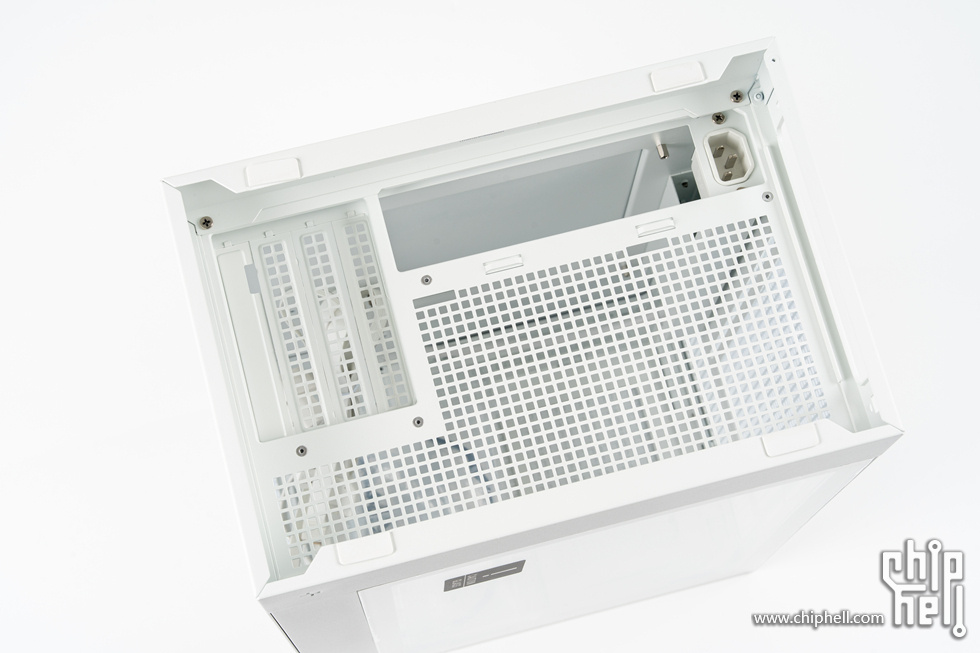

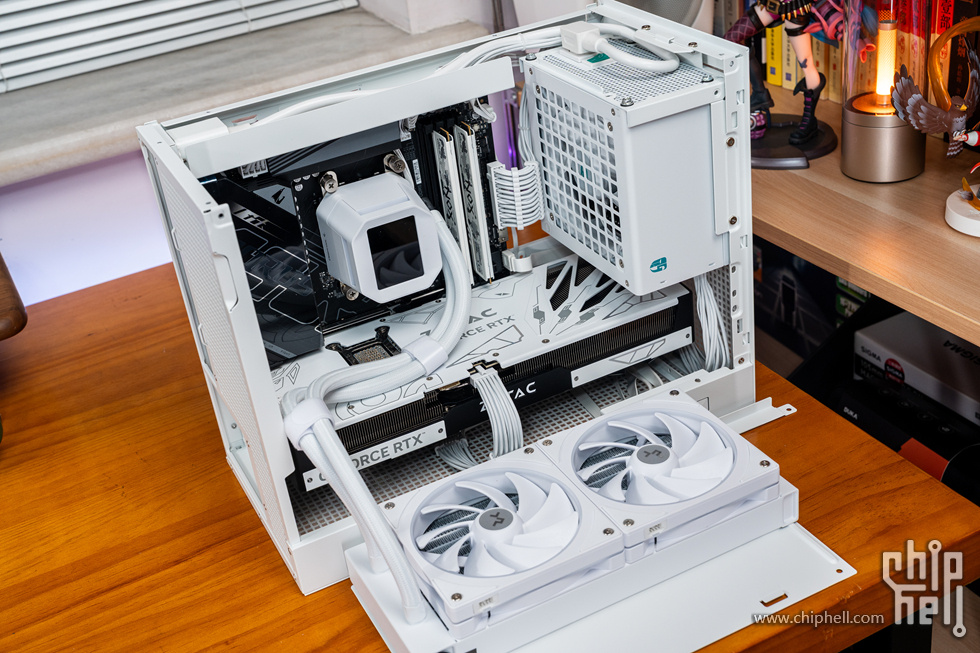

尾部的面板通过拆卸四颗螺丝即可分离，这里的冷排架与电源仓都是可拆卸设计


拆卸冷排架

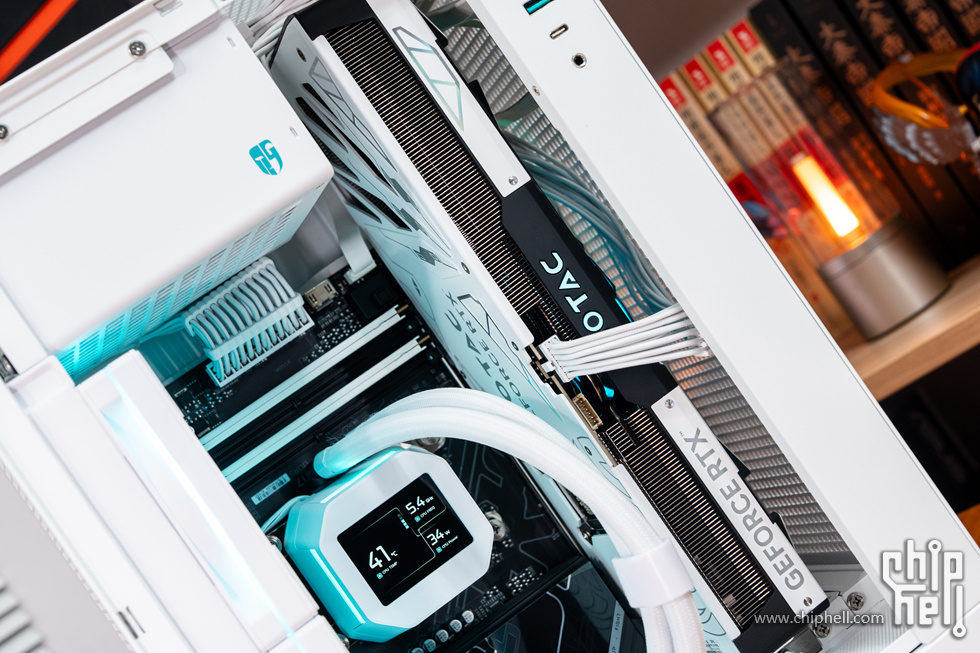

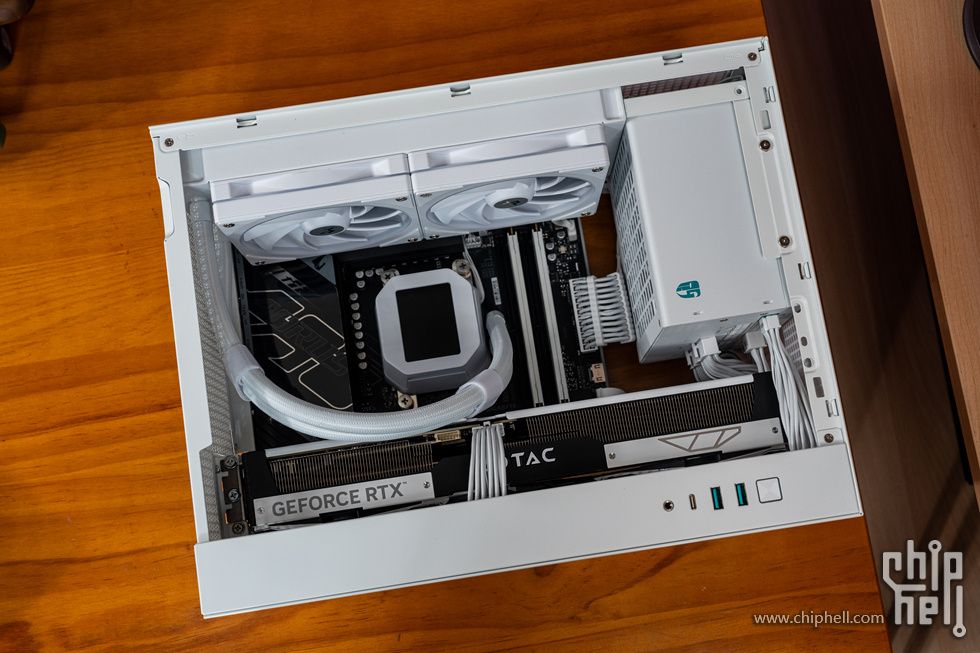

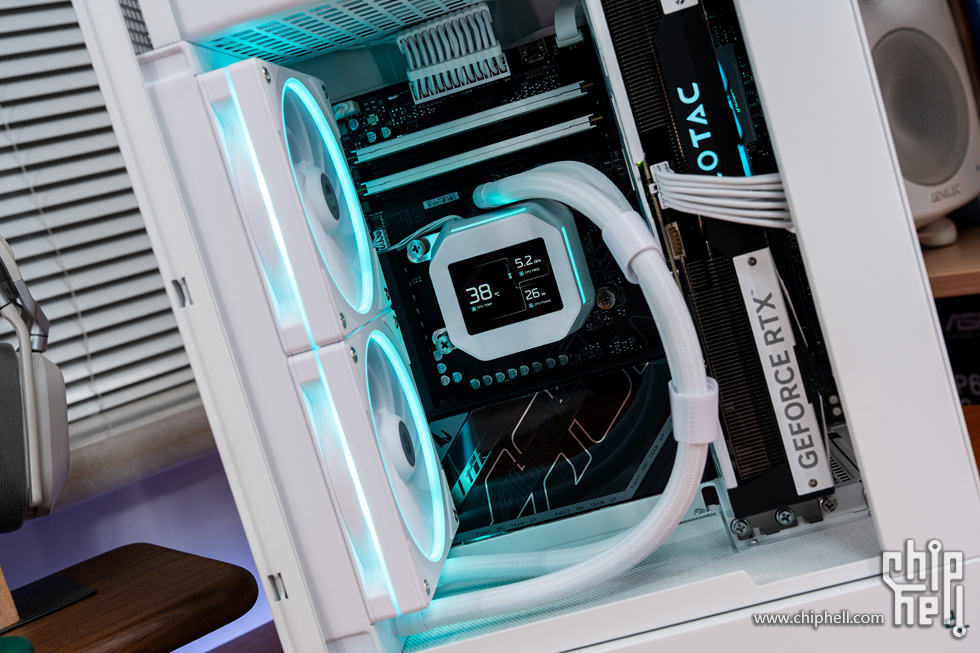

整机内部


技嘉最新的电竞雕B850M AORUS PRO WIFI7，供电全覆盖并使用热管的散热装甲


8层PCB和80A供电晶体管与12+2+2相供电设计是非常高规格的MATX

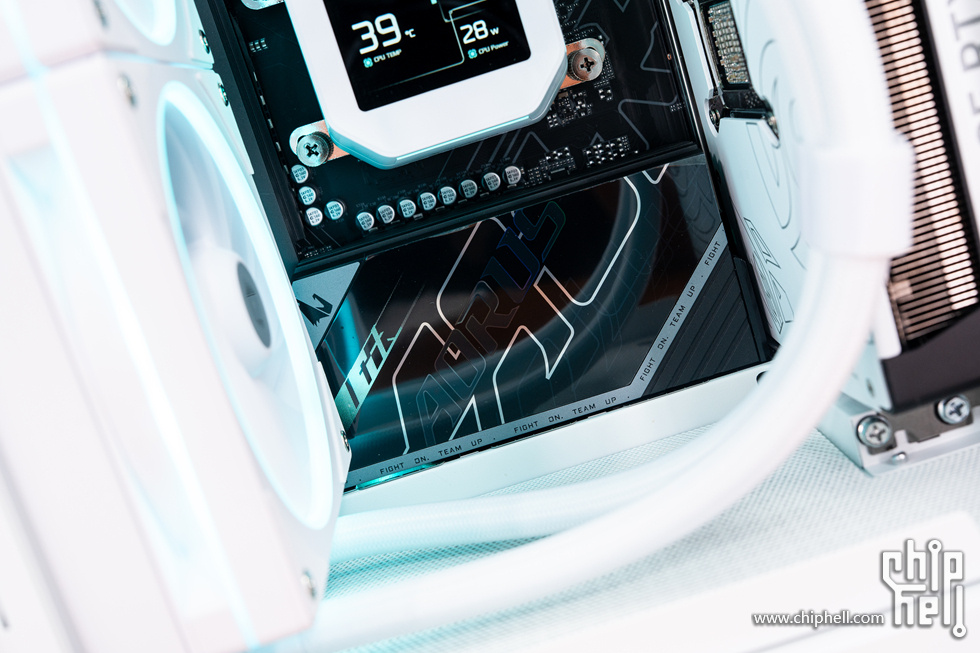

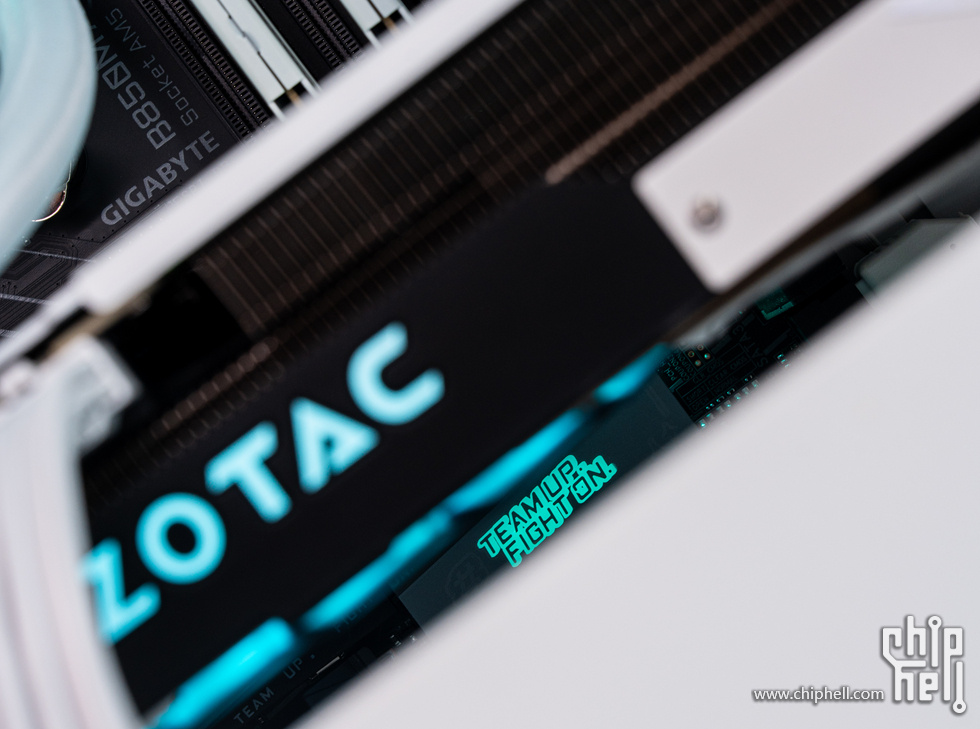

芯片组散热上的ARGB灯上也有slogan展示：“TEAM UP . FIGHT ON .”

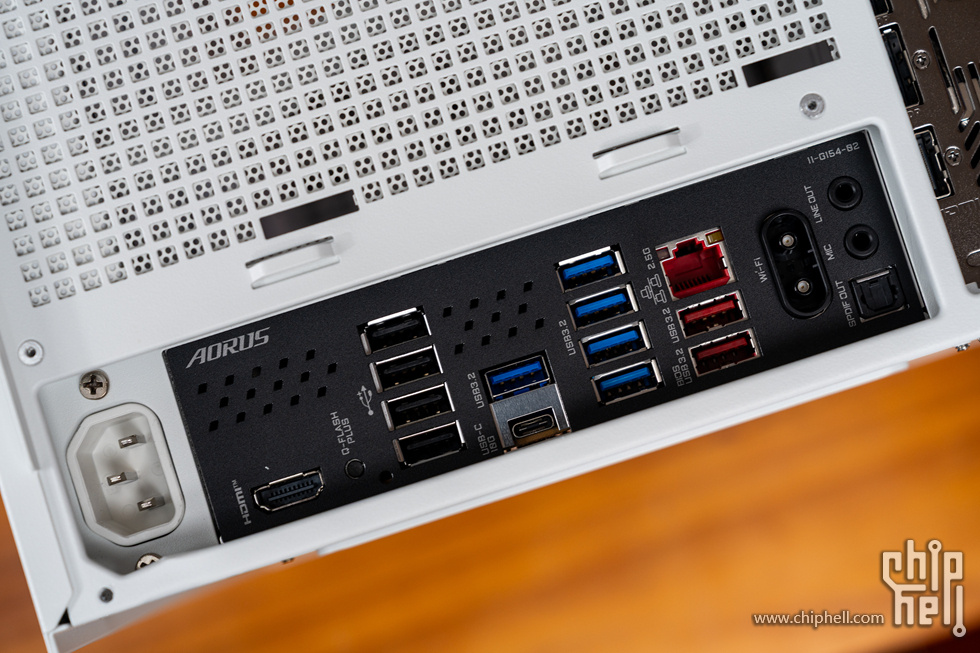

主板的背板配置非常高，总计12个USB基本满足了绝大多数人的使用需求


九州风神的白色冰域240，是九州风扇自研第六代PWM水泵，拥有着铜底铲齿散热面积较上一代水泵提升25%、三相六槽四极电机及FOC磁场定向控制技术、4Pin PWM调节水泵转速、核心马达甄选陶瓷轴承与轴芯等诸多全新的产品核心技术

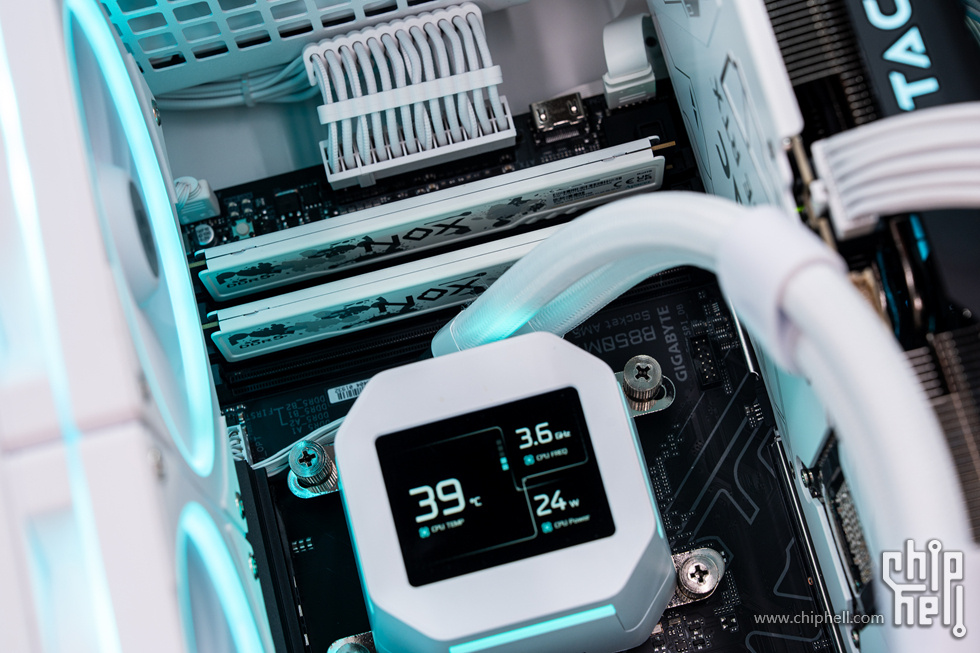

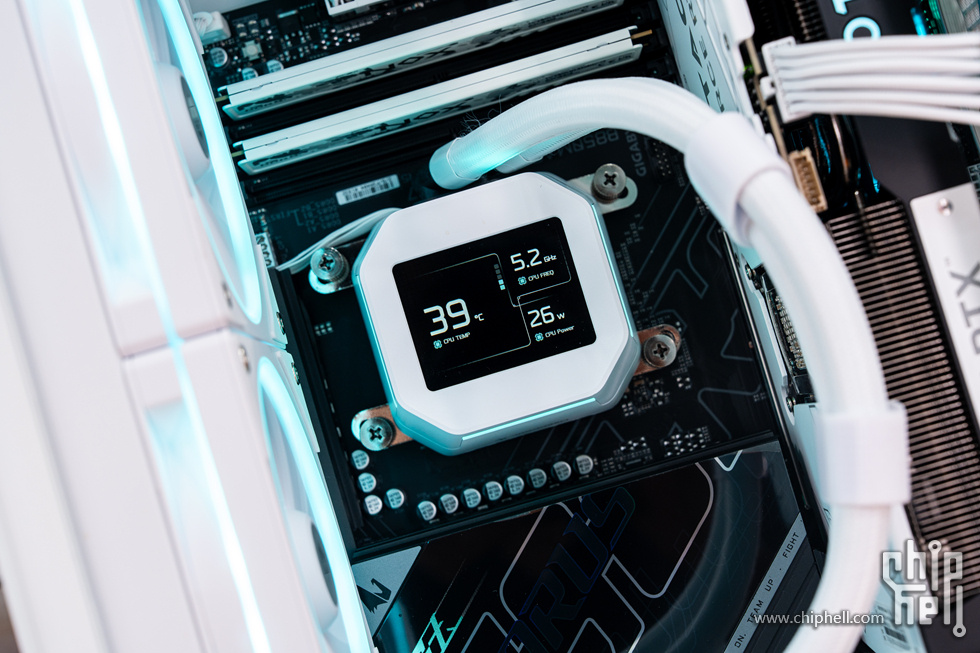

冷头纯白外观，中间是一块2.4英寸的IPS液晶屏，320x240分辨率，可在九州风神的DeepCreative智控中心设置，

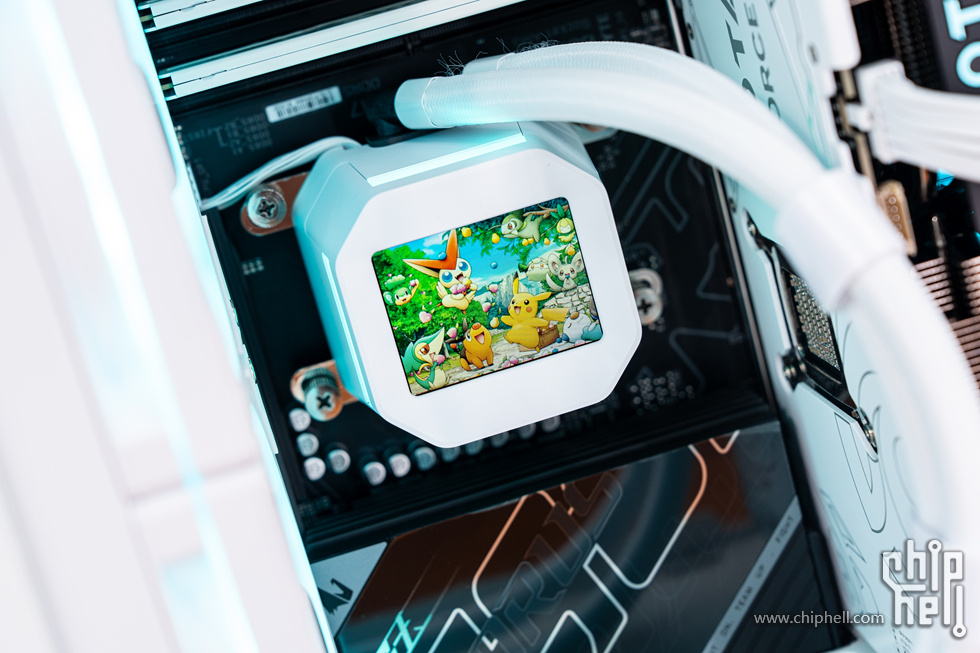

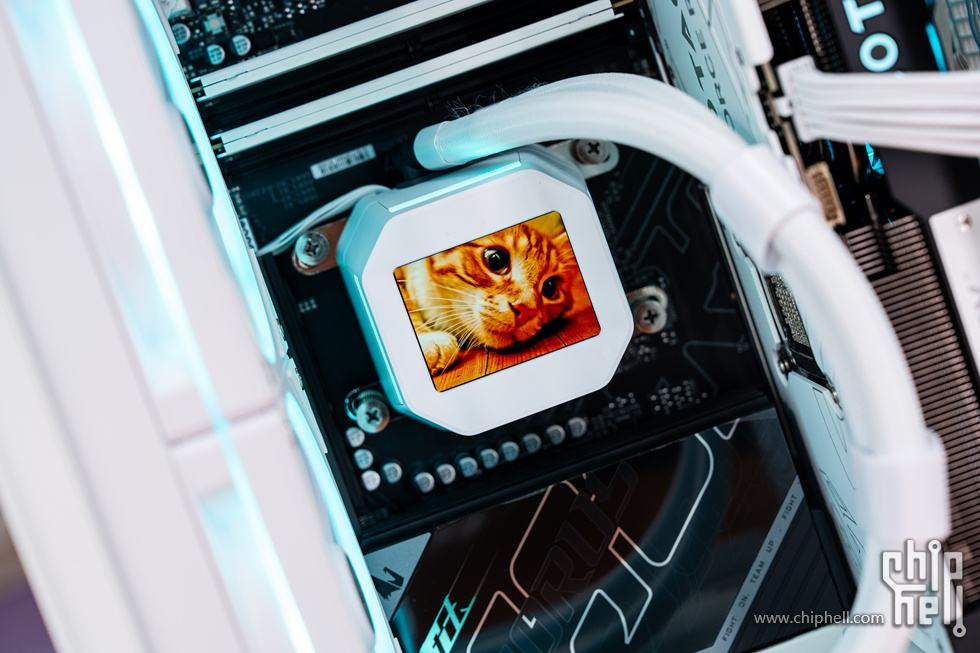

还能用多媒体模式展示静态图片、GIF动画轮播、MP4视频播放等


多种设置使得个性化DIY丰富，不仅可实时检测核心硬件信息和个性化定制屏幕显示，亮度与监测间隔也可以调整

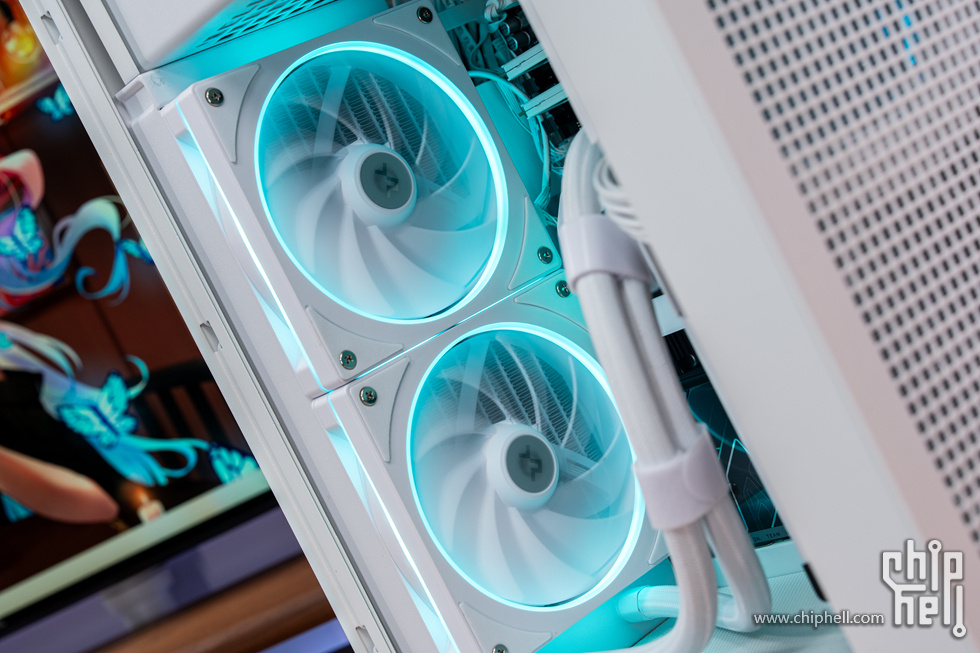

白色冷排，配上FL12系列幻彩星环风扇，正面与侧面都有柔光渐变模拟星云光晕效果

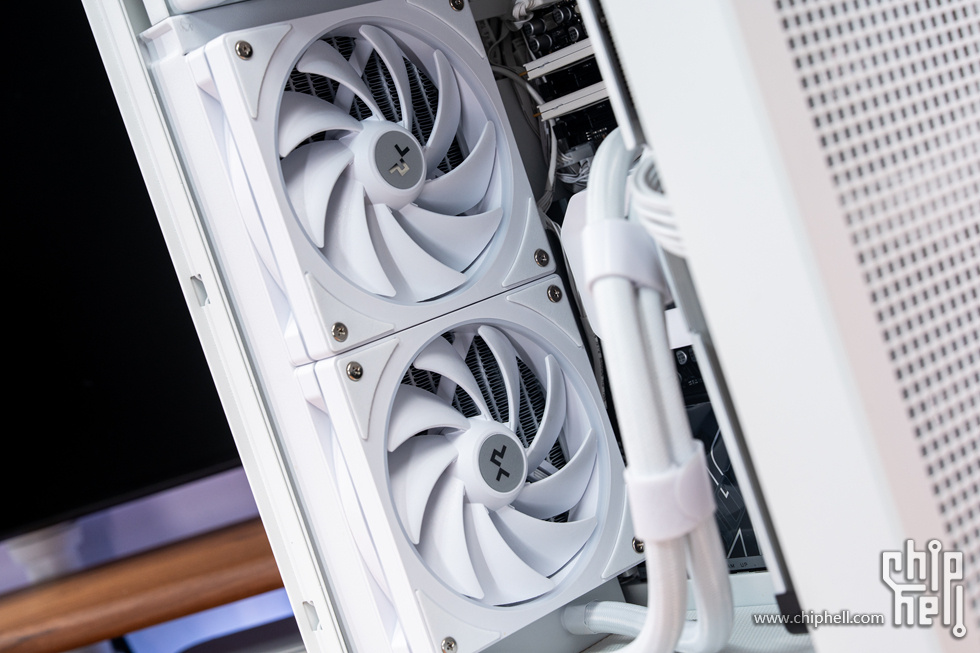

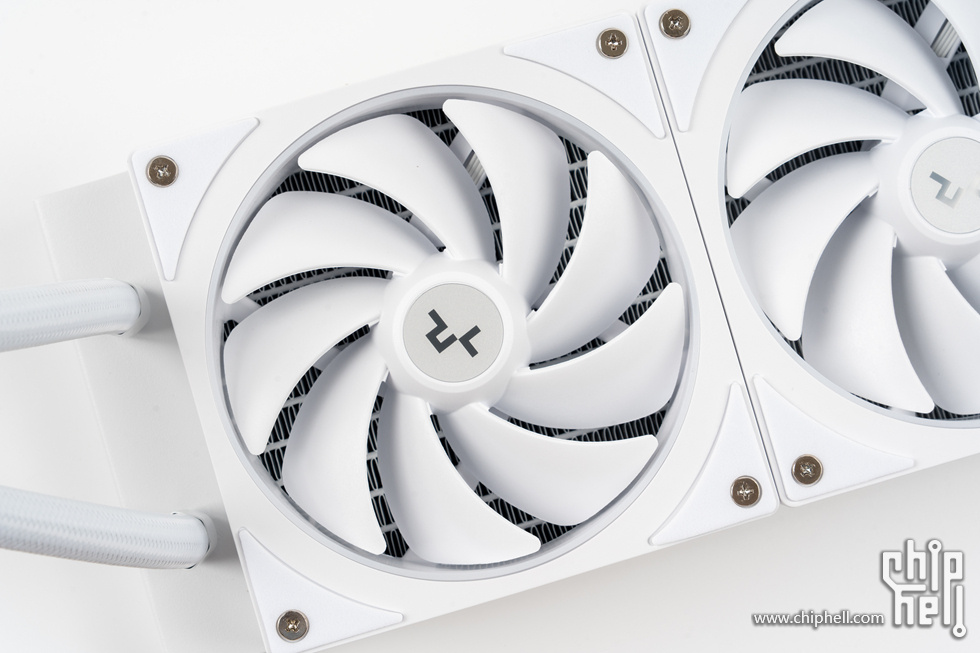

两把风扇纯白颜值

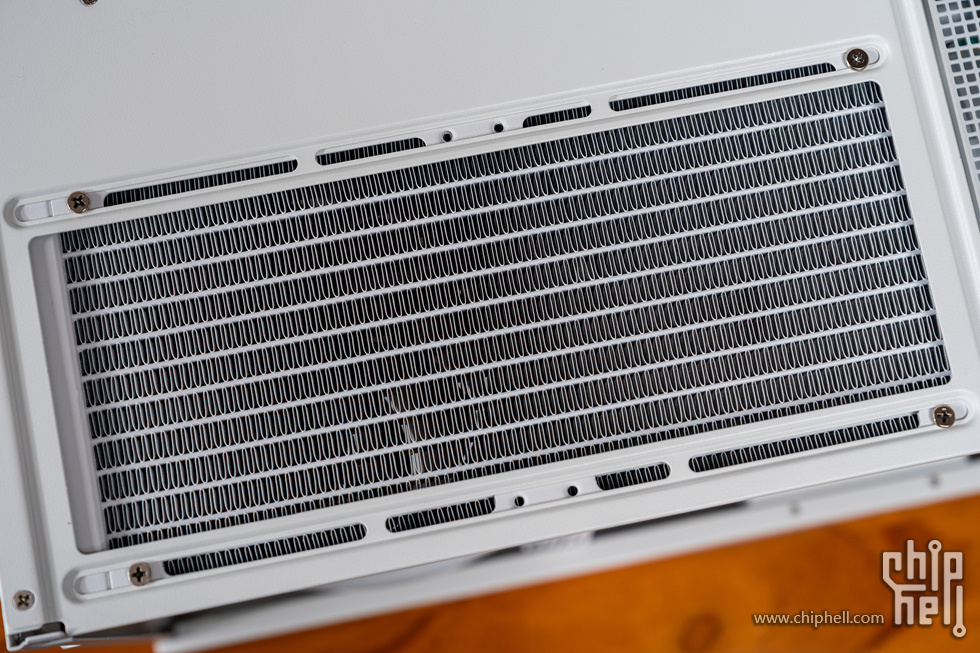

冷排做工规整，鳍片排列整齐，完整的12条微水道


索泰的RTX5070天启OC显卡，配合DLSS4可以畅玩中等画质的4K游戏

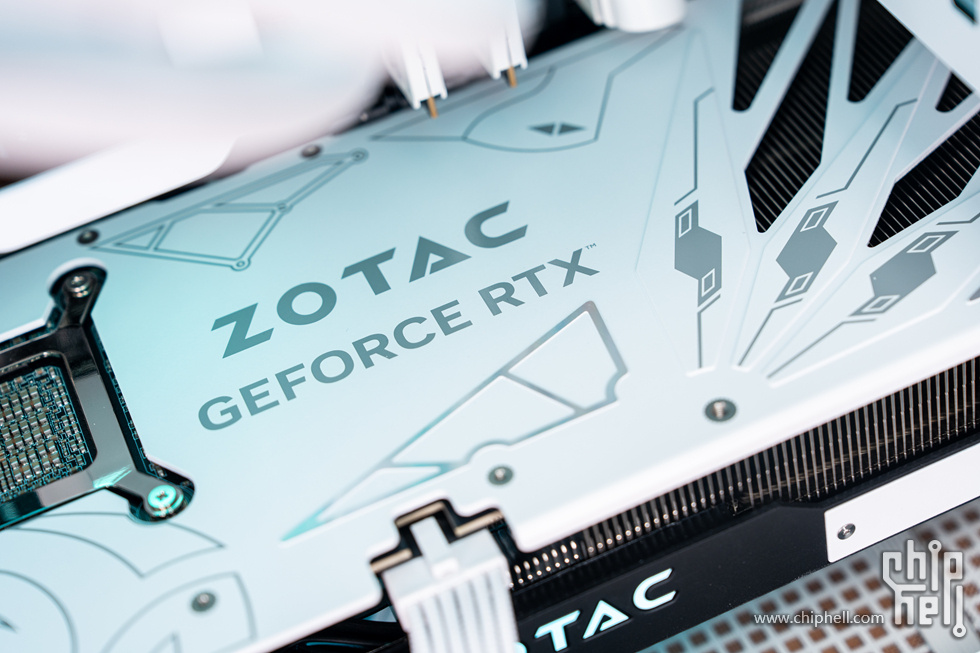

显卡全新设计的纯白机甲


背板上的纹理与中间的ZOTAC logo


显卡中间的ARGB 品牌logo

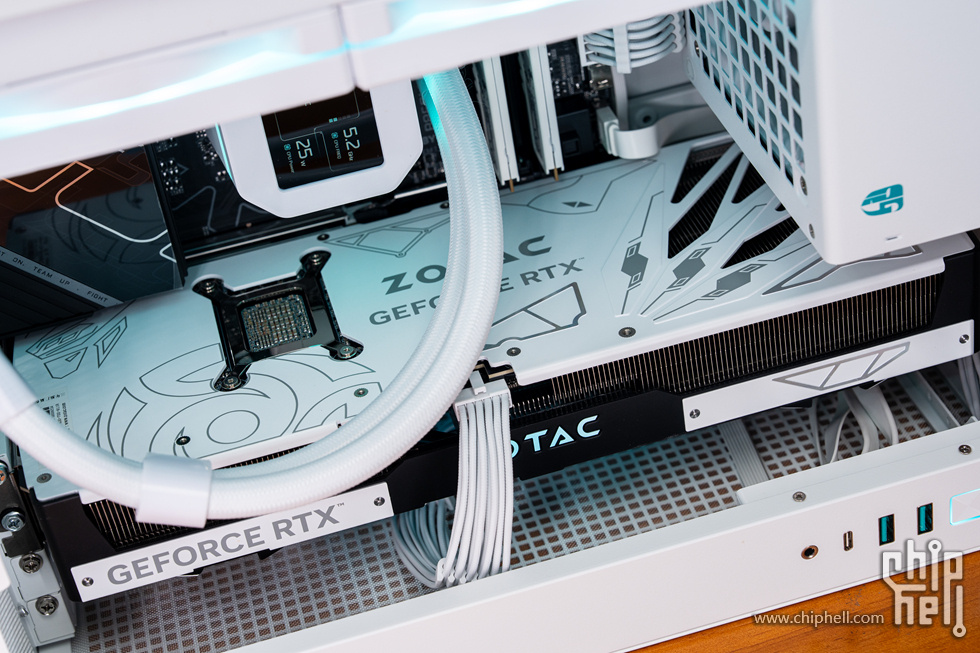

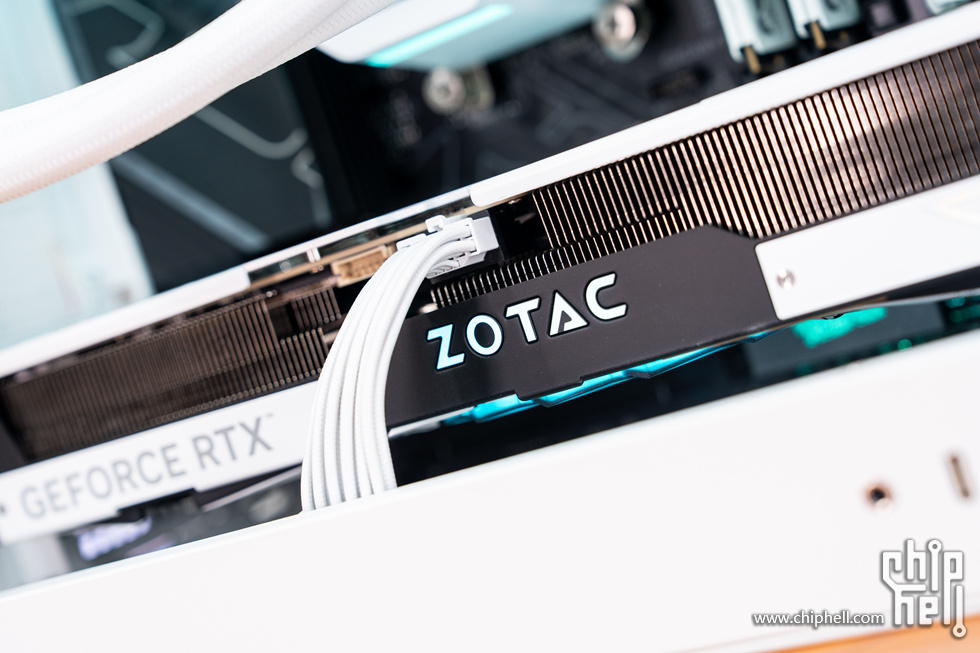

直立式机箱与倒置显卡的安装设计

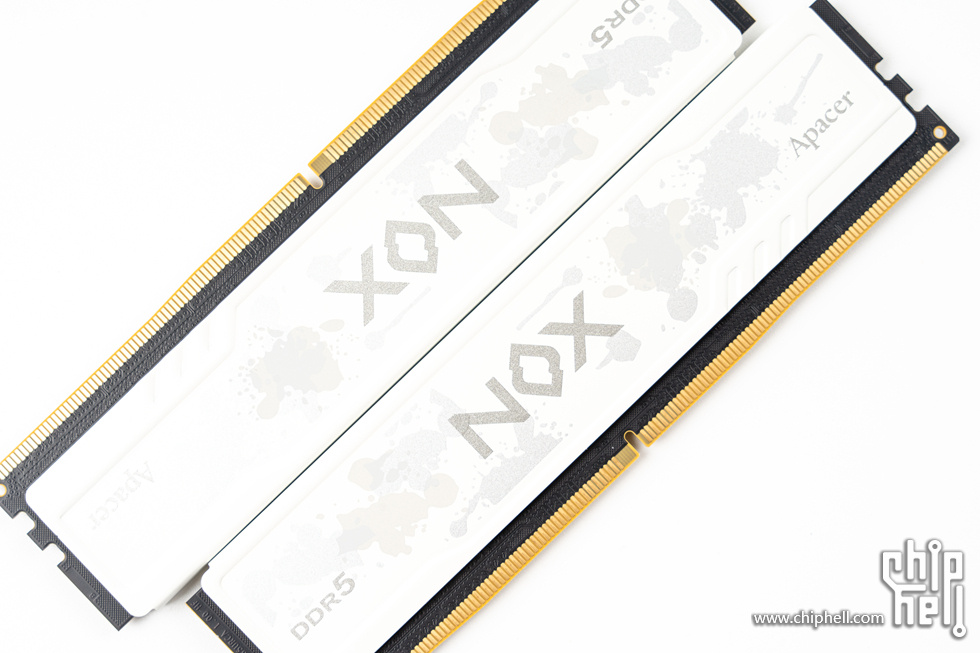

内存是宇瞻的NOX暗黑马甲内存


矮条设计更适配紧凑空间

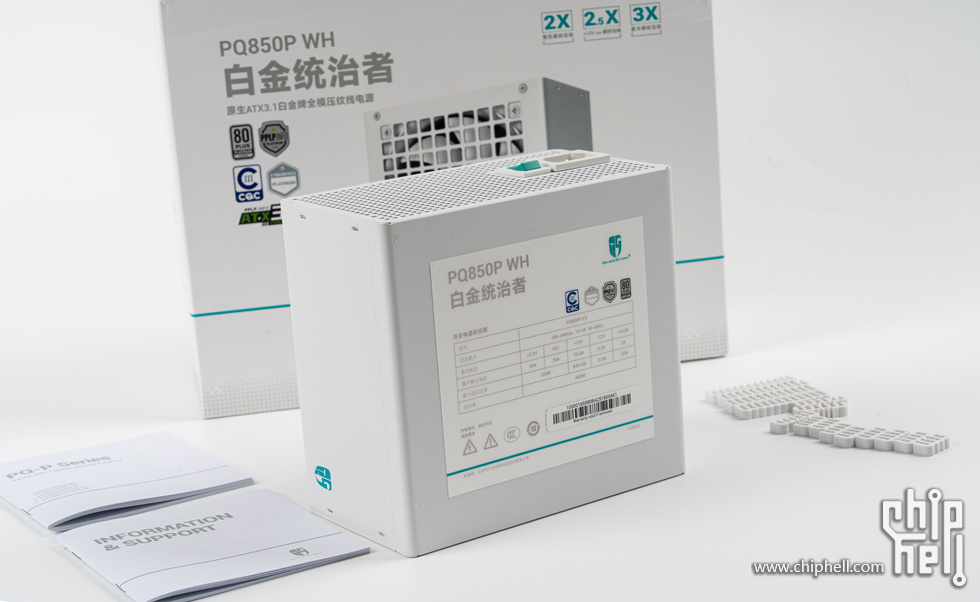

九州风神新版的白金统治者PQ850P使用了原先的logo，这款电源通过了80PLUS白金与Cybenetics白金的双认证

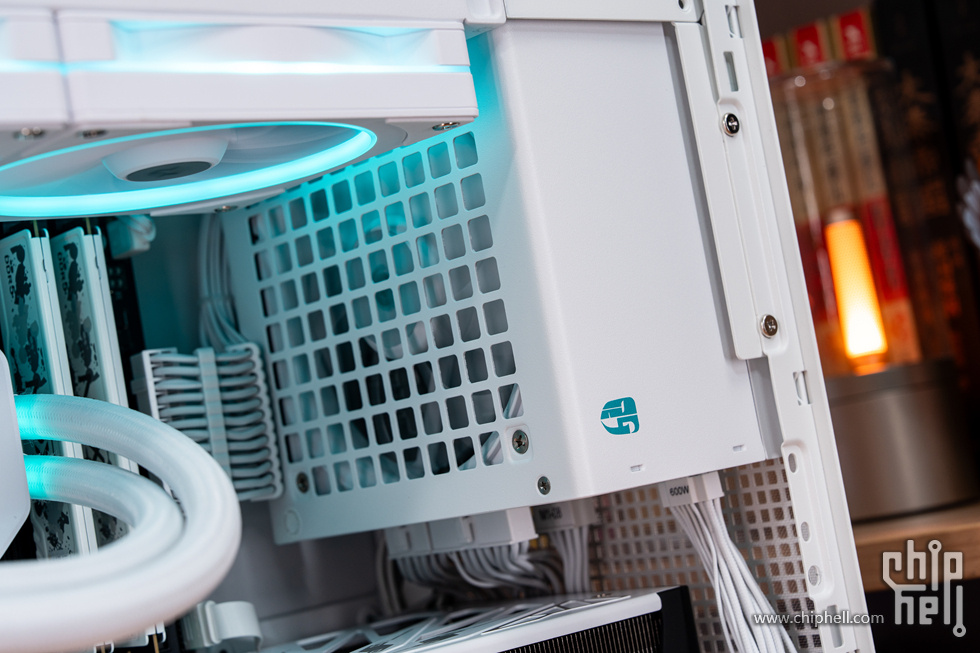

电源正方形的进气散热孔

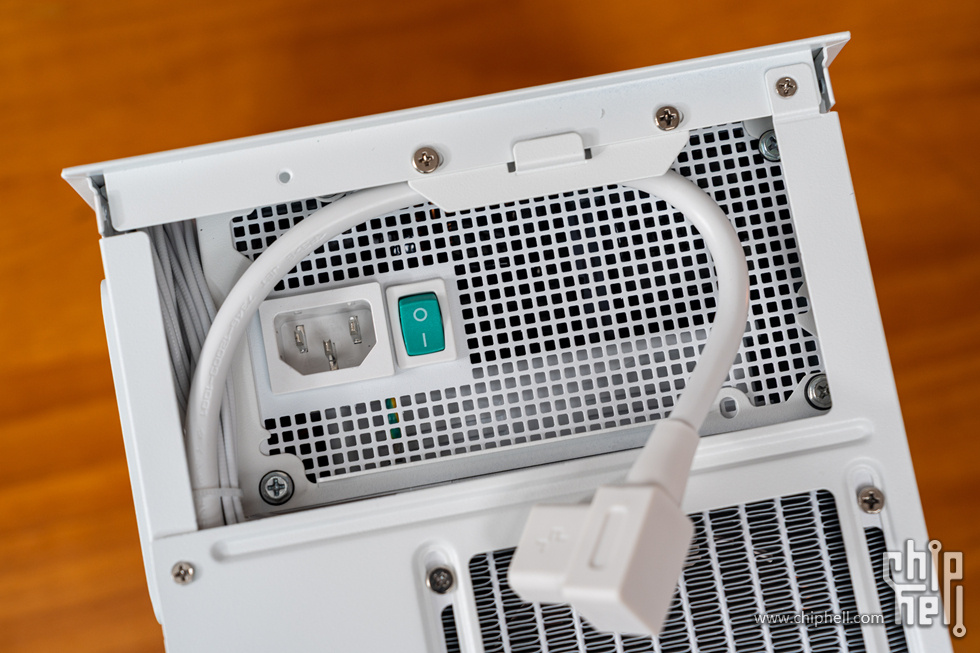

电源开关的颜色就知道它来自九州风神，纯白包括电源接口的设计


整机展示

• 配件解析
• 技嘉（GIGABYTE）电竞雕B850M AORUS PRO WIFI7



技嘉最新的电竞雕主板——B850M AORUS PRO WIFI7，虽然是一块MATX，但是配置相当的全面，8层PCB和80A供电晶体管与12+2+2相供电是这款主板的基石，1条PCI-Ex16显卡插槽、2个PCI-E 5.0 M.2接口、WIFI7、蓝牙5.4、2.5G LAN让配置拉满，并且显卡&M.2快易拆、12个USB、供电全覆盖与热管的散热装甲及全覆盖M.2散热装甲、多功能Debug区都让这款主板的易用性拉满，另外技嘉AI D5内存黑科技2.0、技嘉D5黑科技高带宽、X3D Turbo Model、AI超频法宝等都不缺席

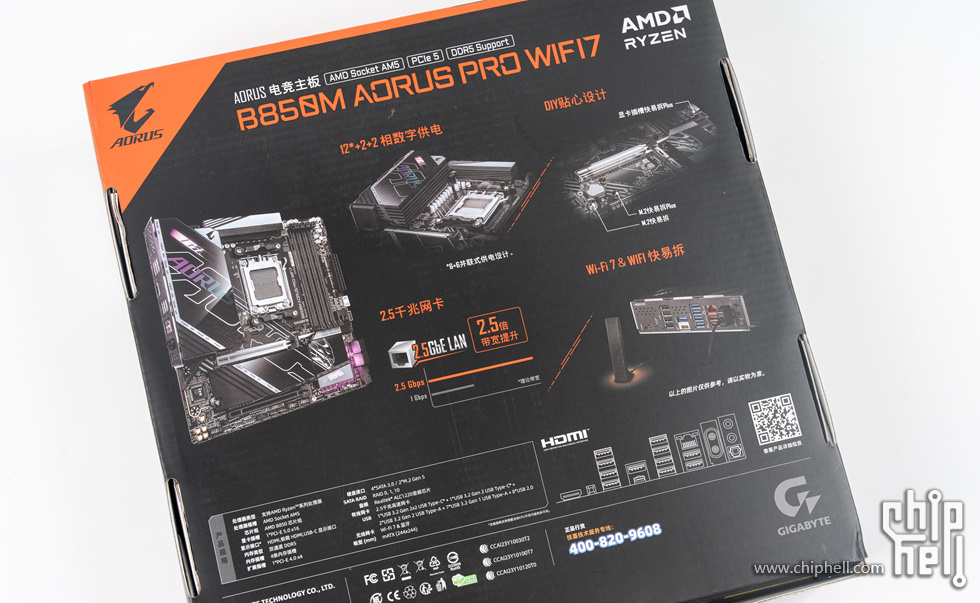

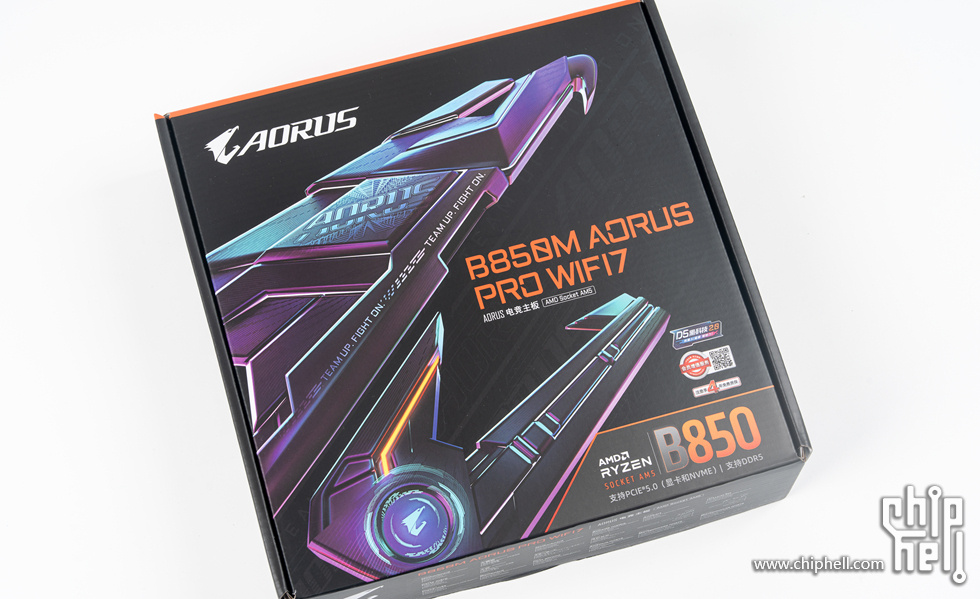

包装背面就是这款主板的特性介绍，另外还有技嘉主板注册1年换新共4年质保也是御三家的独一档，支持个人送保也非常方便

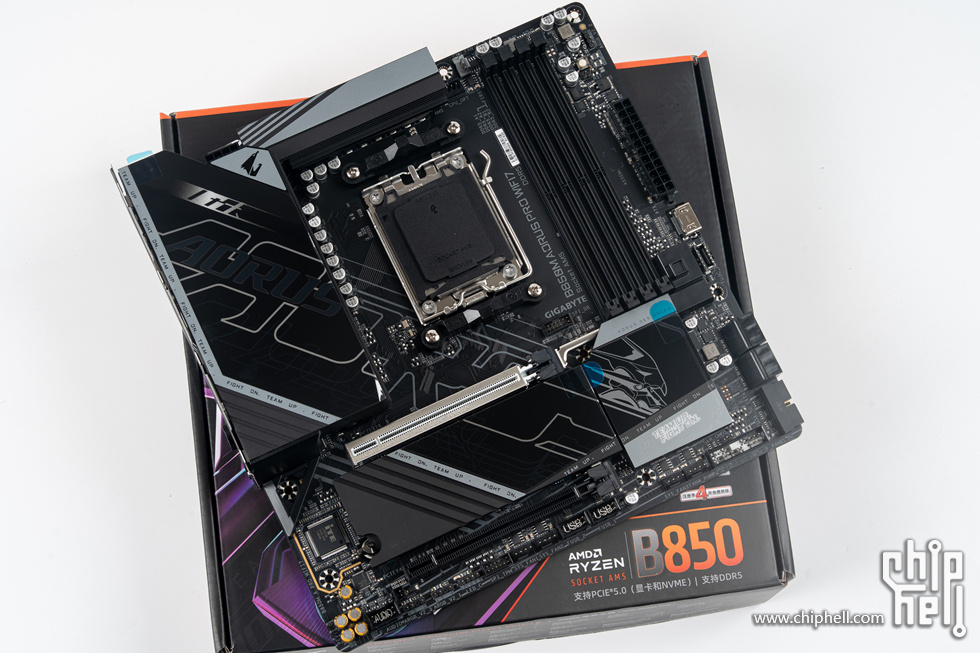

主板的本体，全黑点缀灰色的设计有非常强的高级感，8层PCB与全覆盖的散热片让这块MATX也很厚重

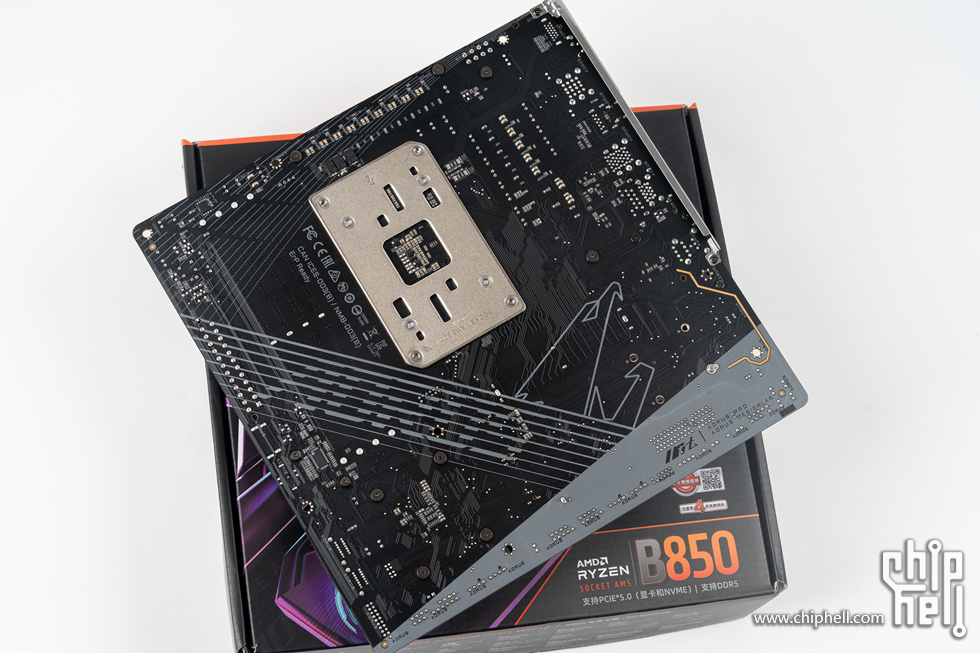

主板的背面三面斜条纹与AORUS的logo

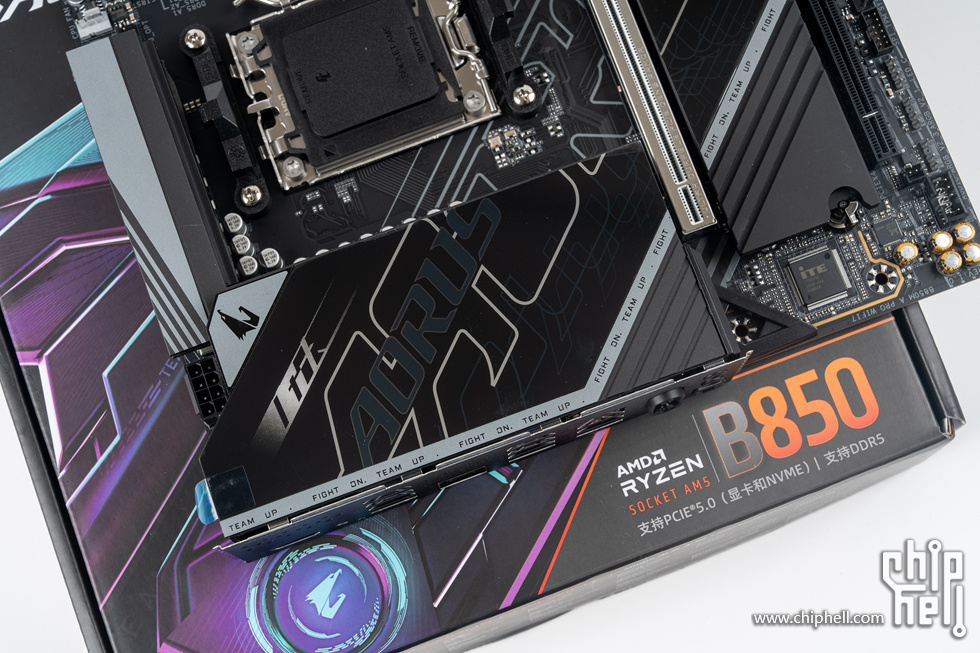

全覆盖的散热装甲上，中间AORUS Pro的电竞雕logo，侧边是slogan“TEAM UP . FIGHT ON .”

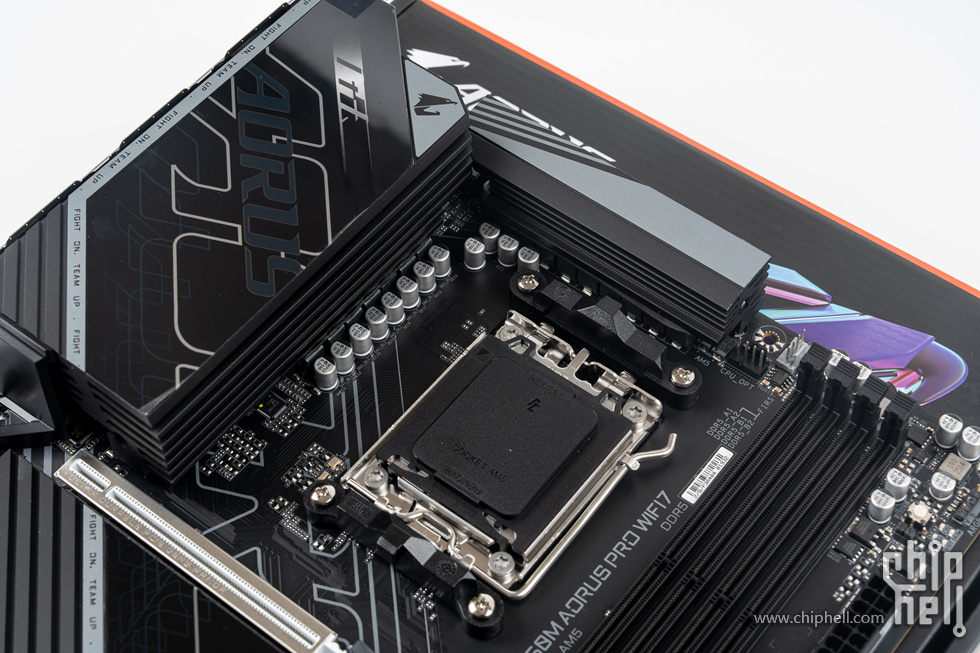

大面积切割条纹散热装甲下是12+2+2相的供电，并使用了80A供电晶体管，为AMD 7000/8000/9000处理器运行提供稳定电力

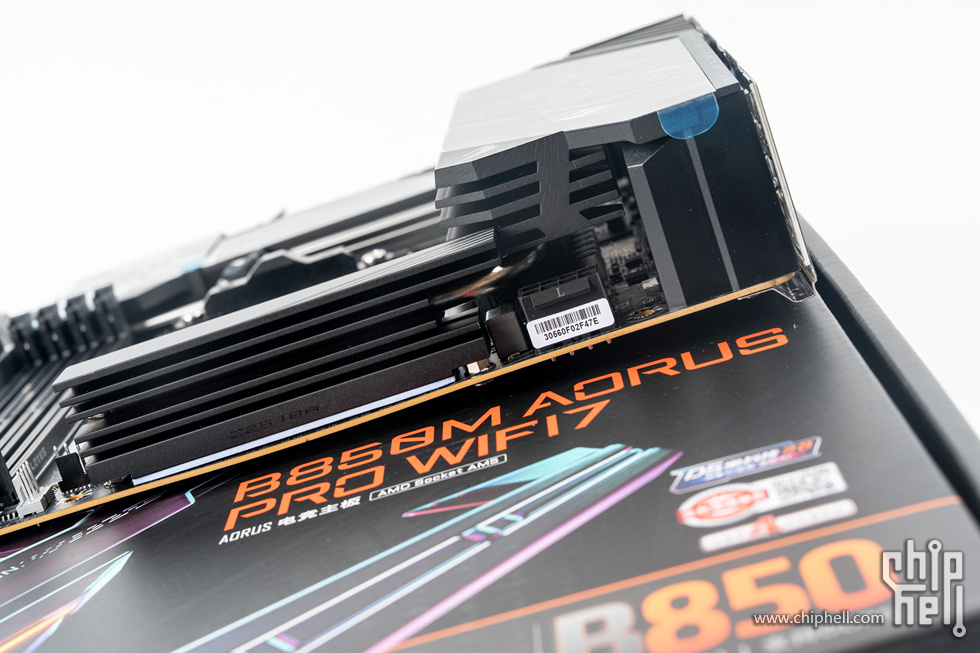

顶部是单8Pin的供电，一样能轻松驾驭R9 9950X3D处理器，而两块散热装甲中间也有镀镍热管相连接以保证散热的一致性

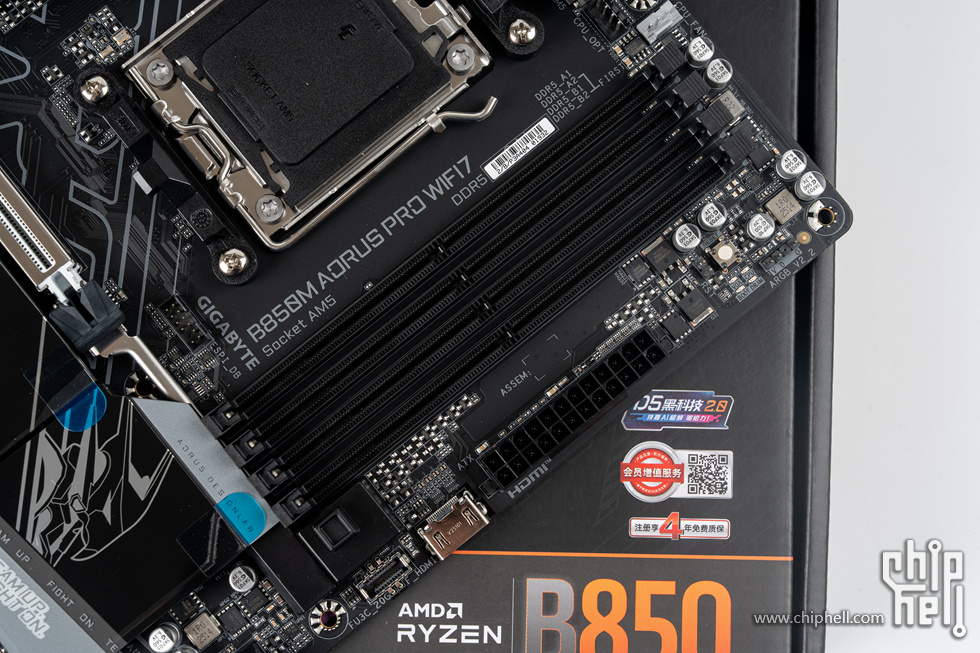

4条单边卡扣的DDR5内存插槽，配合技嘉AI D5内存黑科技2.0、AI超频法宝，使内存超频高达8600+，并支持最高256GB容量扩展

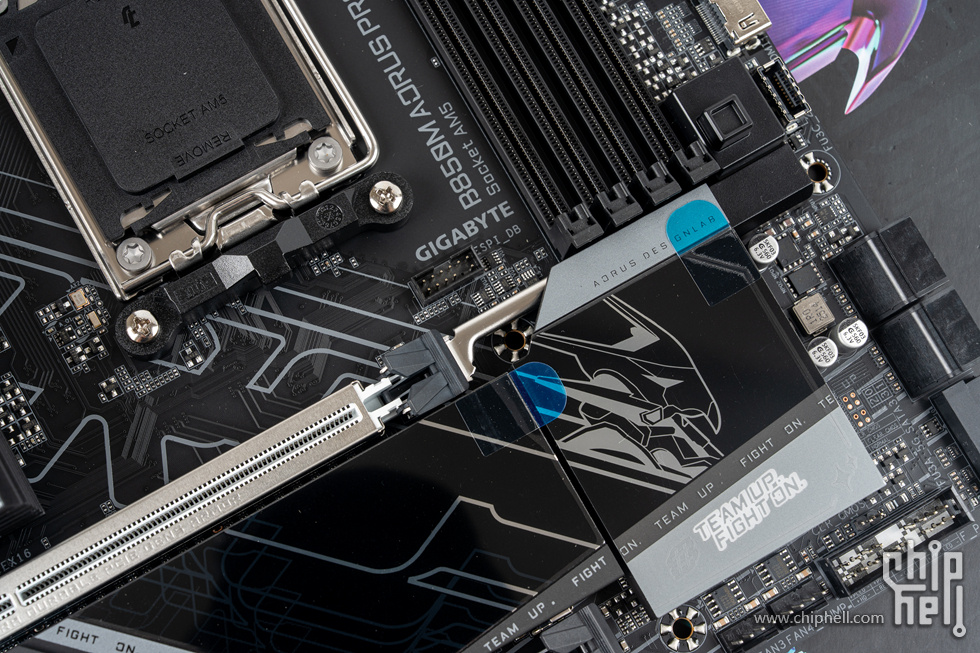

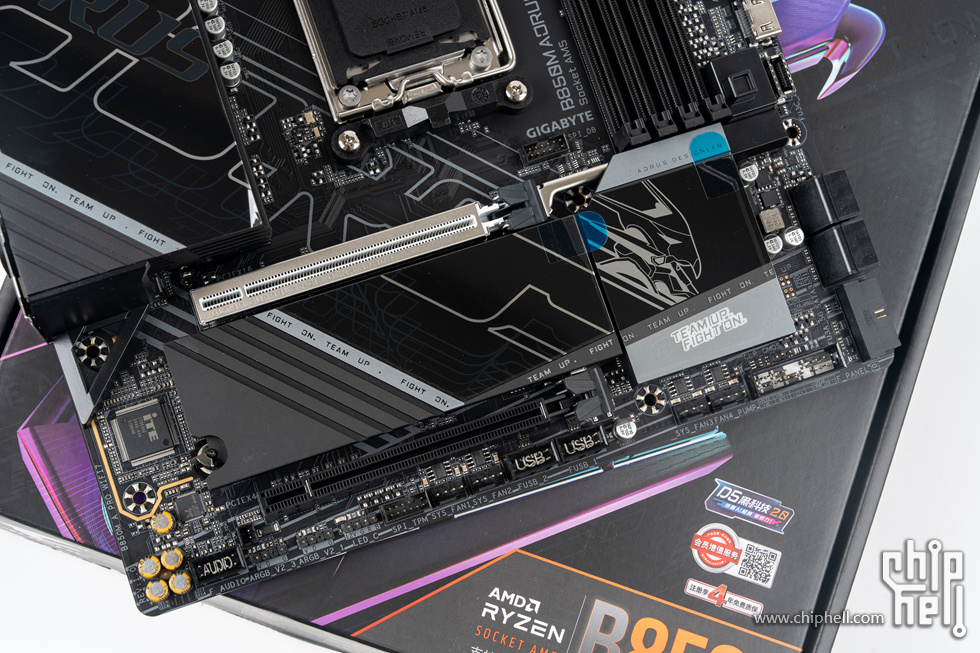

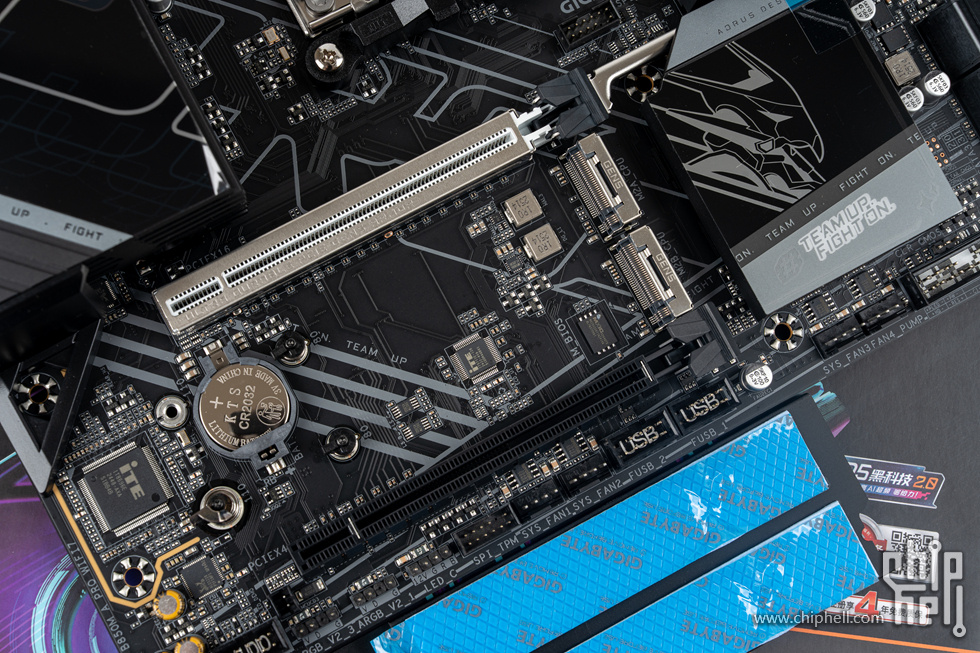

PCIe区域提供了一条金属加固的PCIe 5.0 x16显卡插槽和1条PCIe 4.0 x4，中间的是一块M.2快拆散热装甲，右边的芯片组散热上也有电竞雕logo，整个散热区域图案与主供电散热连成一片

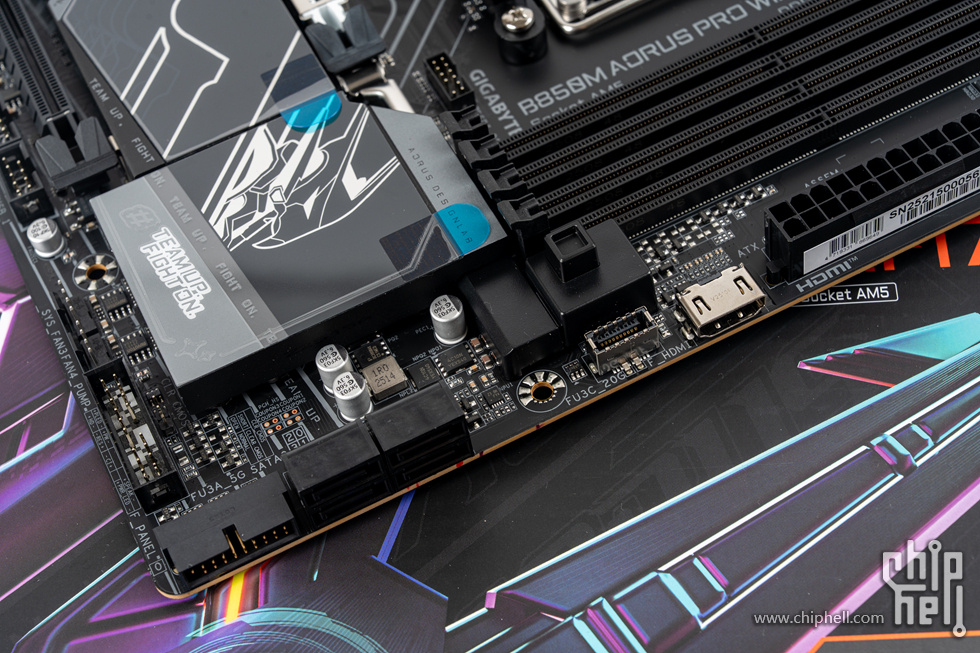

侧面的前置IO，除了USB3.0和TYPE-C口外，还有个前置HDMI接口，方便机箱内的显示屏接驳


技嘉的显卡快易拆，可以无损快拆，安全插拔不伤显卡


M.2散热装甲下面的两条M.2，都支持PCIe5.0x4，都基于CPU直出

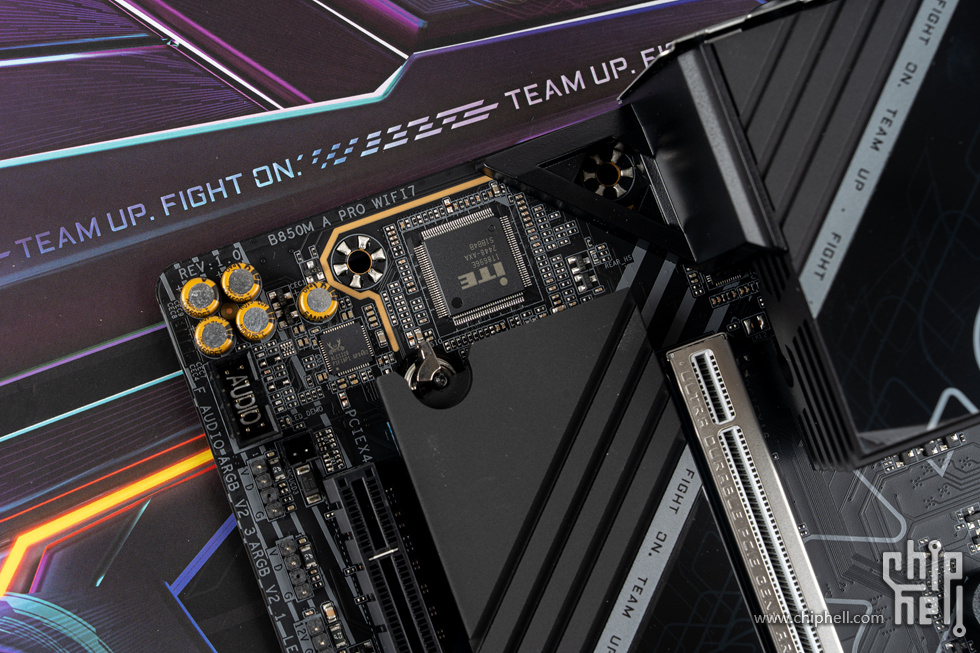

主板底部隔离音频区的ALC1220，还配置了音频专用电容

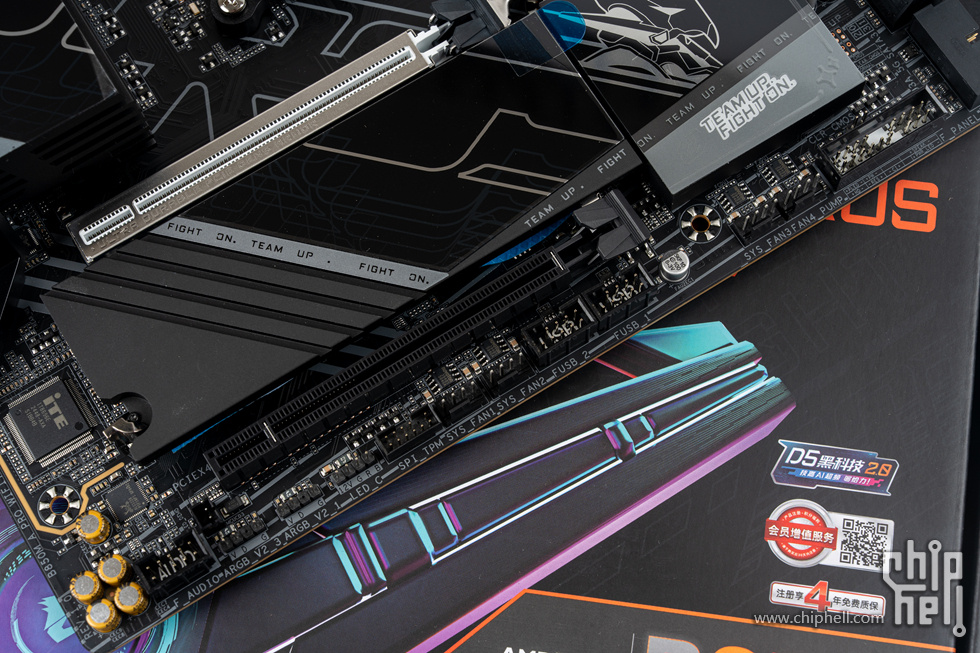

主板底部的接口也似非常多，内置音频、1xARGB、2xRGB、4xFAN、2xUSB2.0等排满了底部

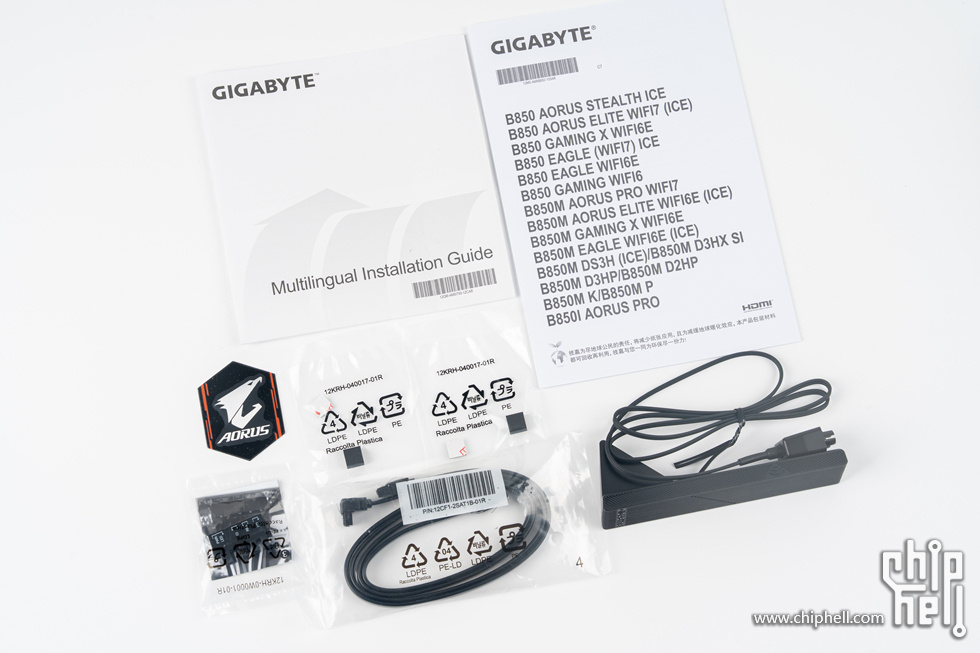

配件除了说明书外还有金属铭牌

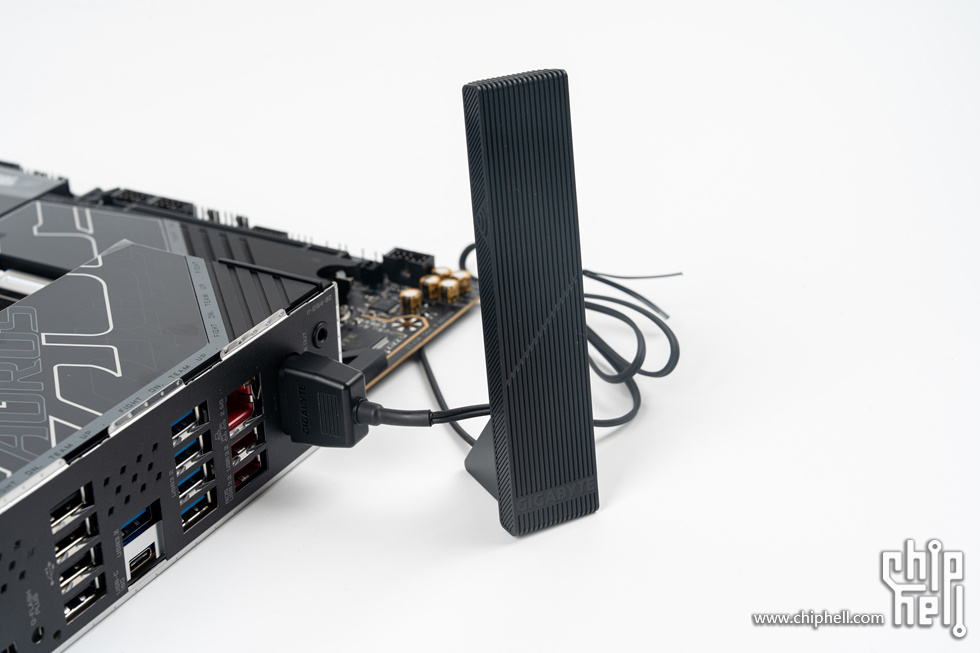

快易拆的天线也让WIFI7使用更方便，不用在一圈一圈得拧螺丝了

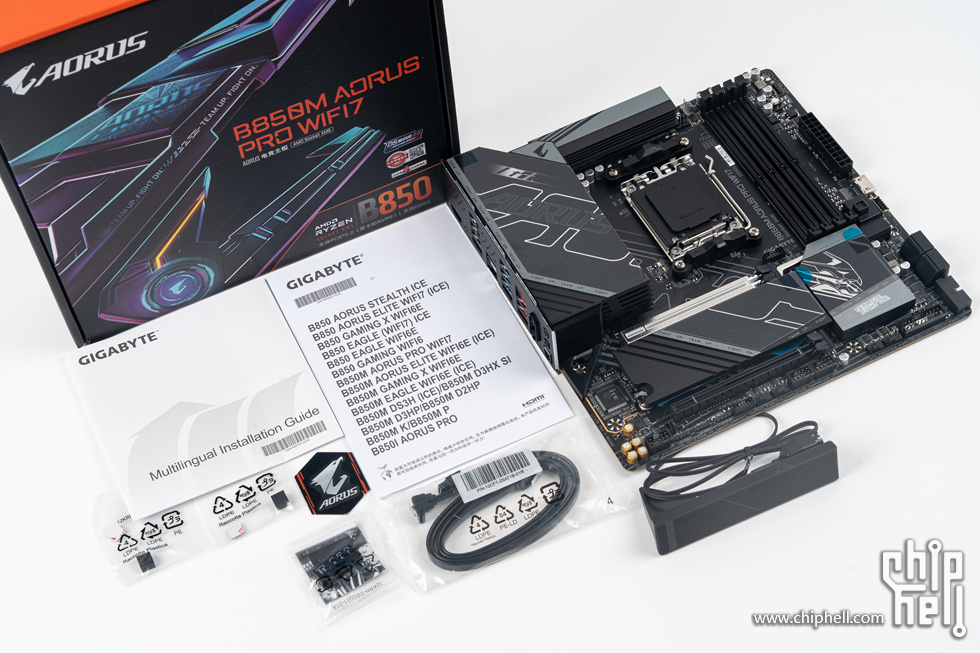

电竞雕B850M AORUS PRO WIFI7主板的全家福

• AMD锐龙7 9800X3D 游戏处理器

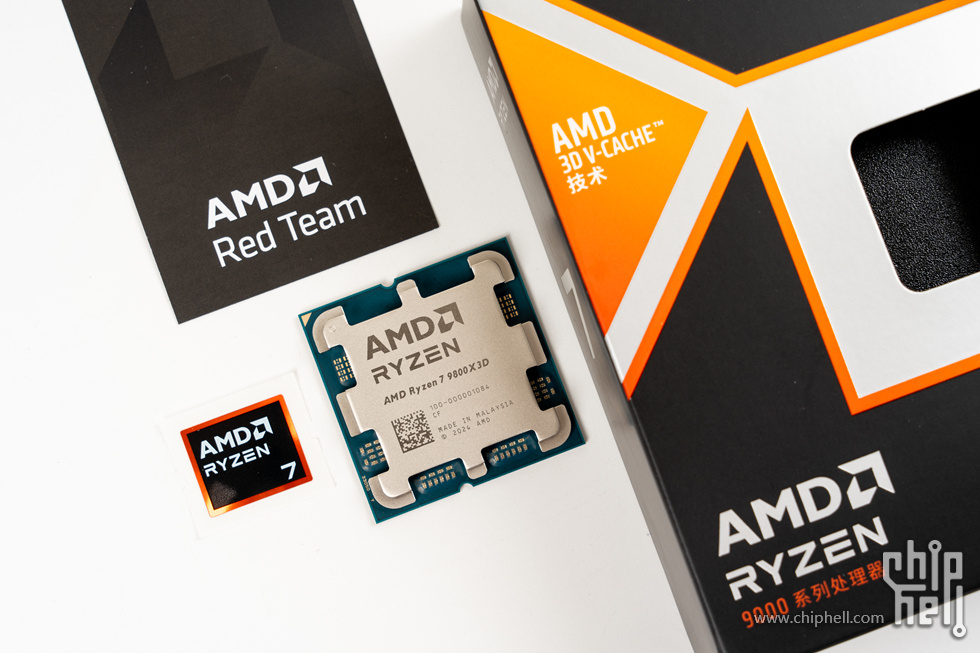

不需要太多介绍的处理器，Zen5架构，TSMC 4nm FinFET，8核16线程，104MB游戏缓存，加速频率至高5.2GHz，120W TDP，3D V-Cache技术打造

• 索泰（ZOTAC）GEFORCE RTX 5070 12GB 天启 OC



显卡采用索泰Geforce RTX 5070 天启 OC 显卡。显卡NVIDIA BLACKWELL架构，第四代RT Core、第五代 Tensor Core、DLSS4、Reflex2、全景光线追踪等众多技术，5070具有6144CUDA处理器和988 TOPS 的AI算力，显卡的BOOST频率2587MHz，显存使用了最新的28Gbps 192bit 12GB GDDR7，显存带宽672GB/s。而这款5070 天启OC 的TGP整板功耗为250W，SEP 3.0供电系统采用11+3的强力供电规格，散热与外观也采用了全面设计的纯白机甲，新升级的冰芯2.0散热系统采用大面积导热底座的冰镜导热模组、5根6mm的冰脉3.0复合热管和密集阵列散热鳍片、以及新的环刃风扇

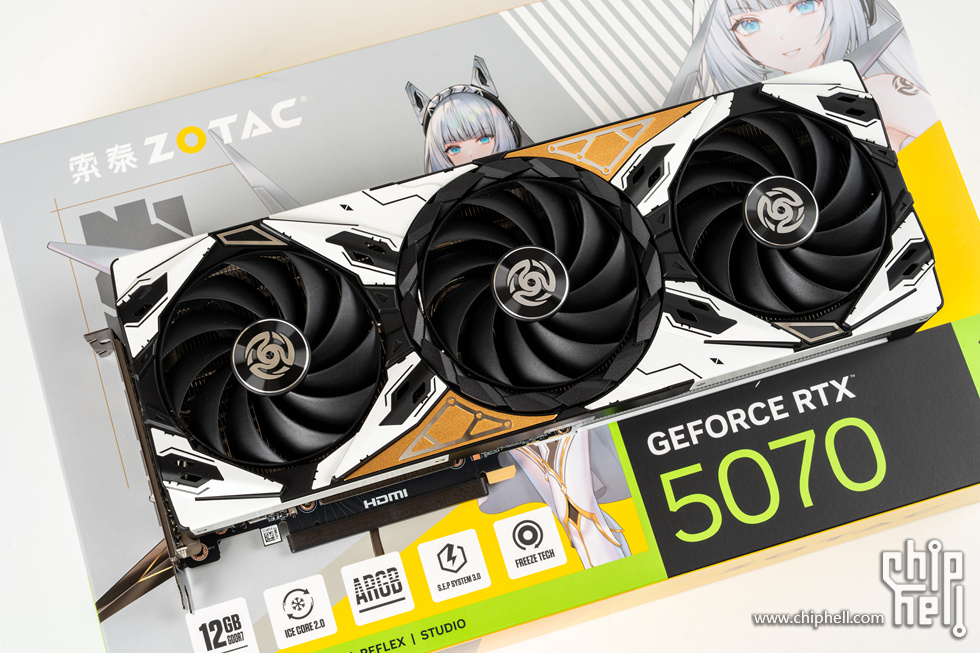

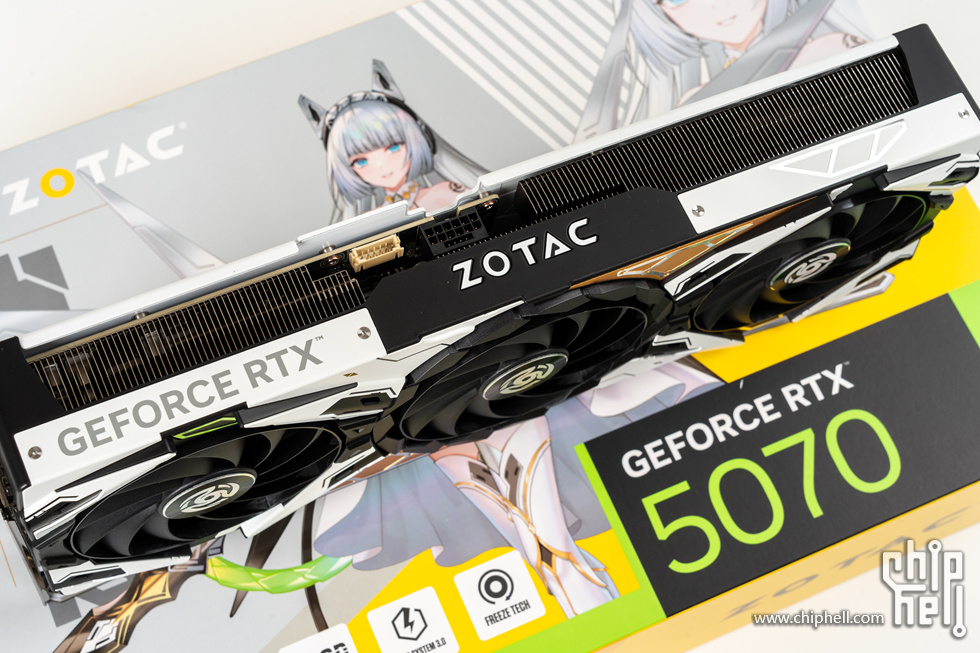

显卡本体，纯白机甲外观，尺寸为33.8cm*5.3cm*13.4cm，上方三把全新的环刃风扇

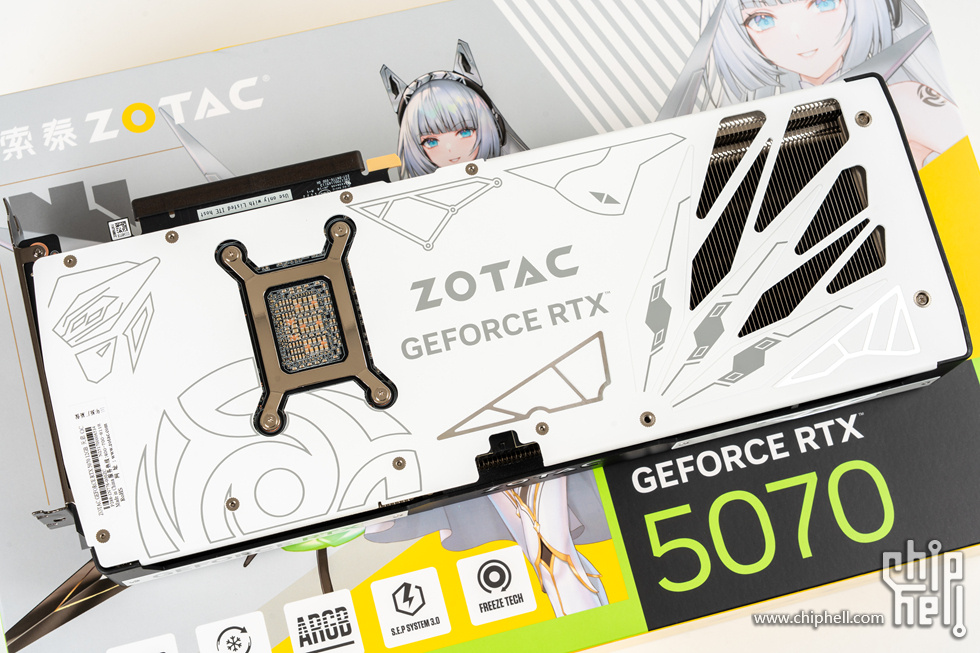

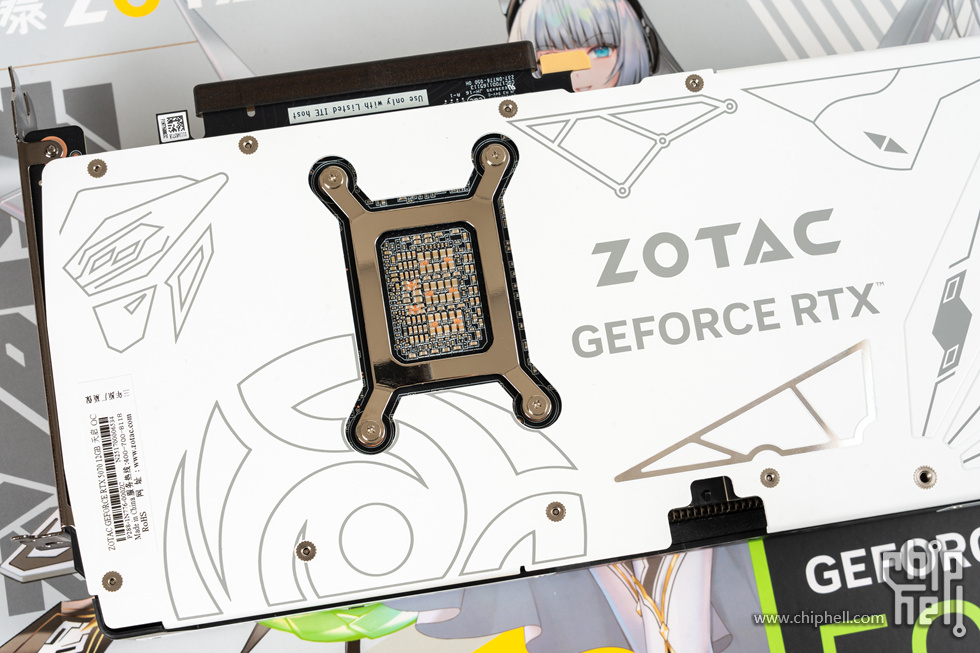

显卡的纯白背板

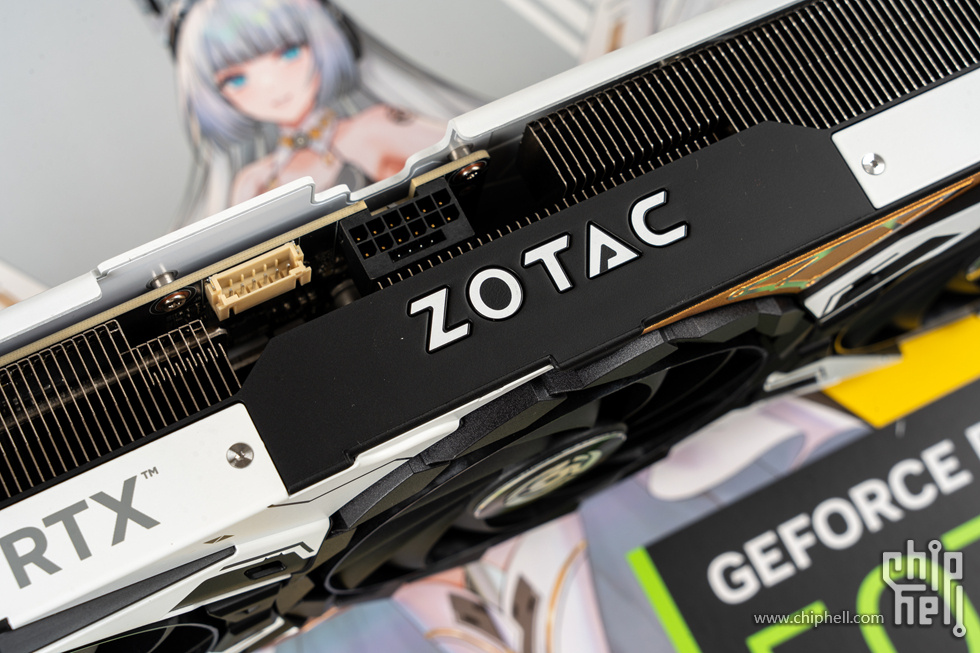

显卡的顶部以白色为主，中间索泰的logo


顶部索泰的logo“ZOTAC”带ARGB效果

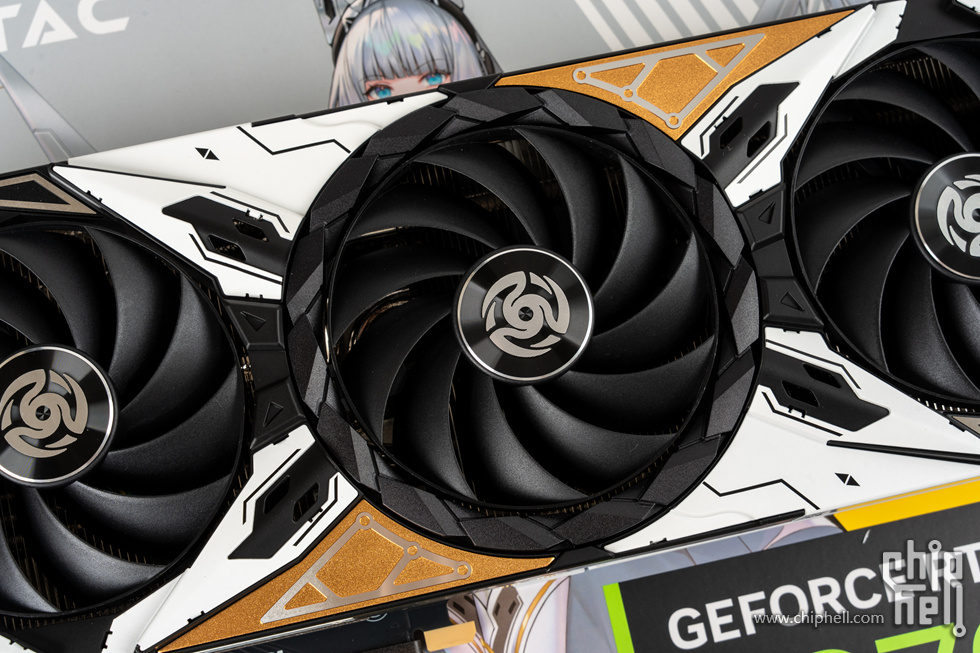

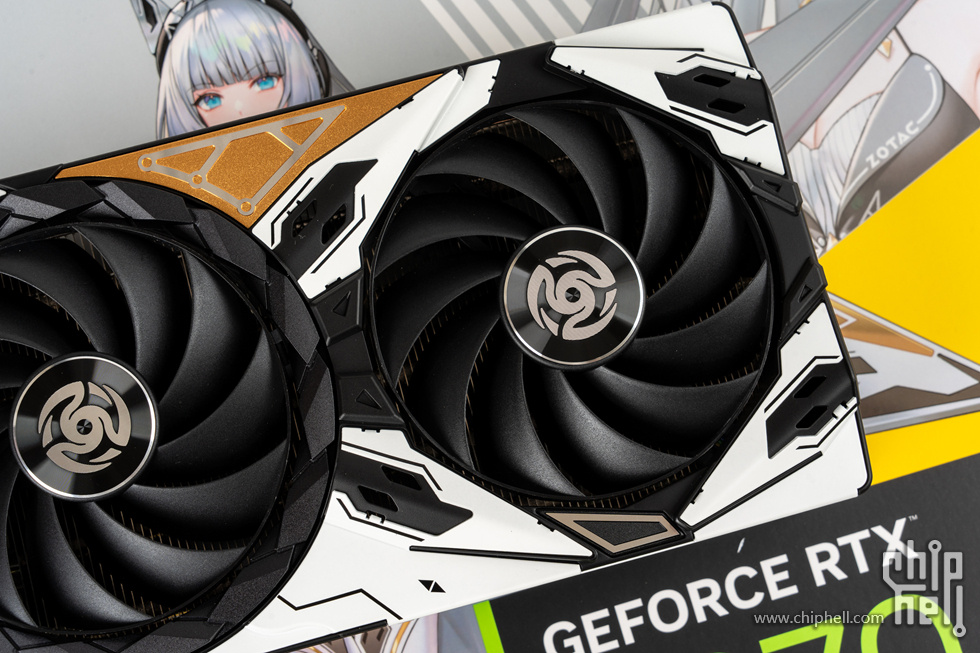

3个环刃风扇，中间一枚风扇带钻切型ARGB灯环，索泰称之为启示之环


风扇采用11叶片设计和新型复合材质，增加环形导流风罩，经过优化的叶片曲率，并且支持智能启停


机甲金属背板上的装饰纹理融入了机甲线元素

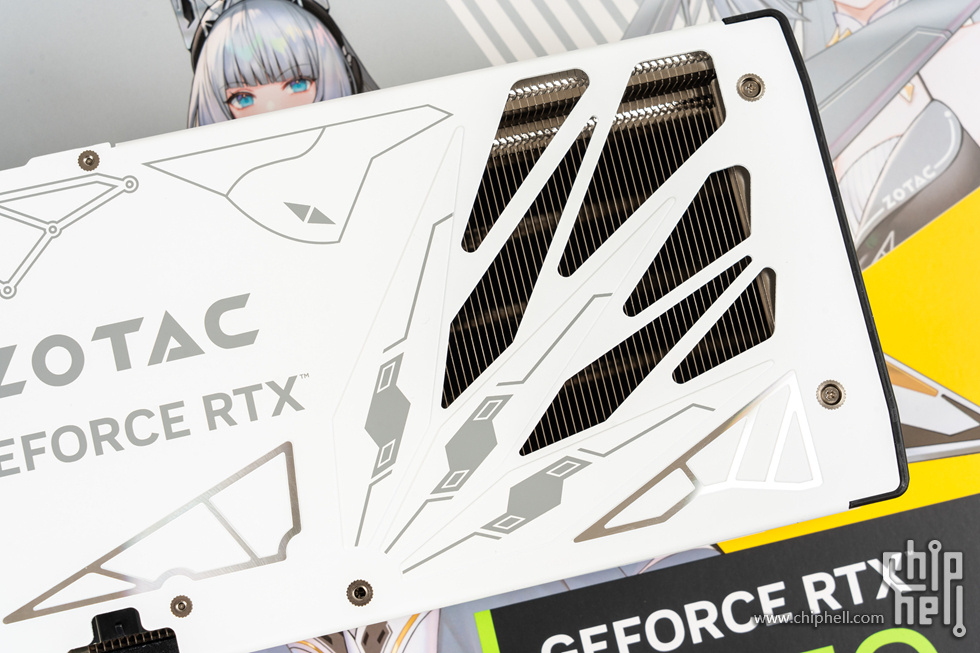

显卡背板末端的穿透设计

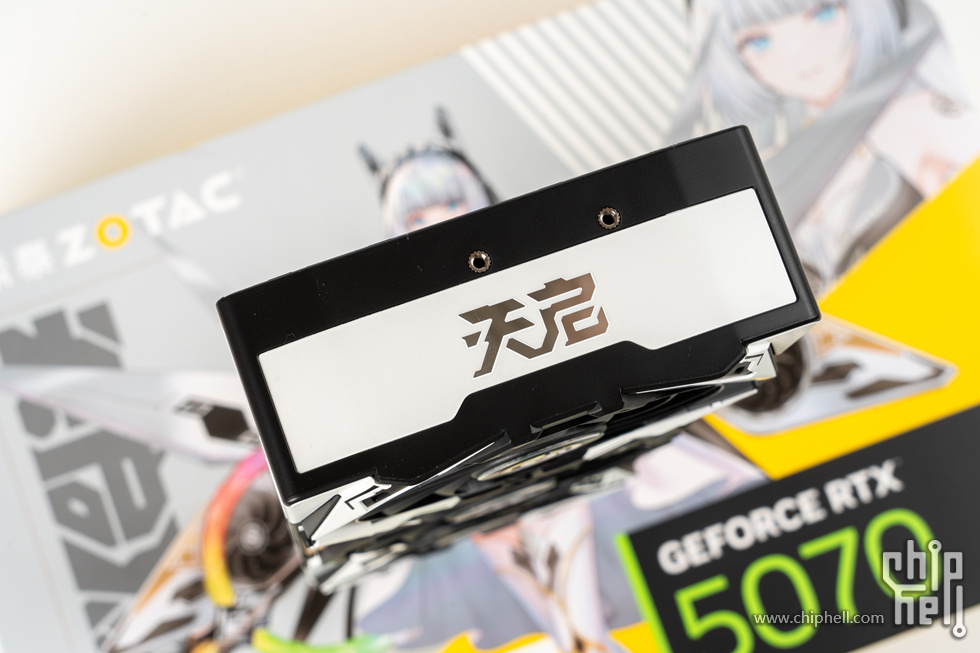

显卡侧面全包围设计提升整体结构美观，显卡末端有金属logo的天启

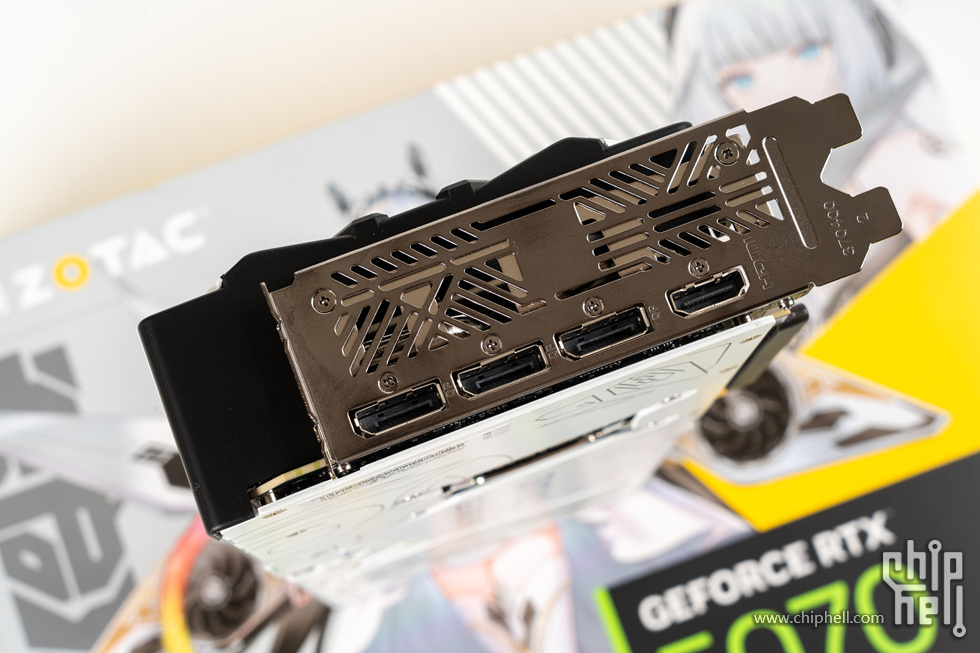

显卡背板的输出接口为DP2.1b*3、HDMI2.1b*1

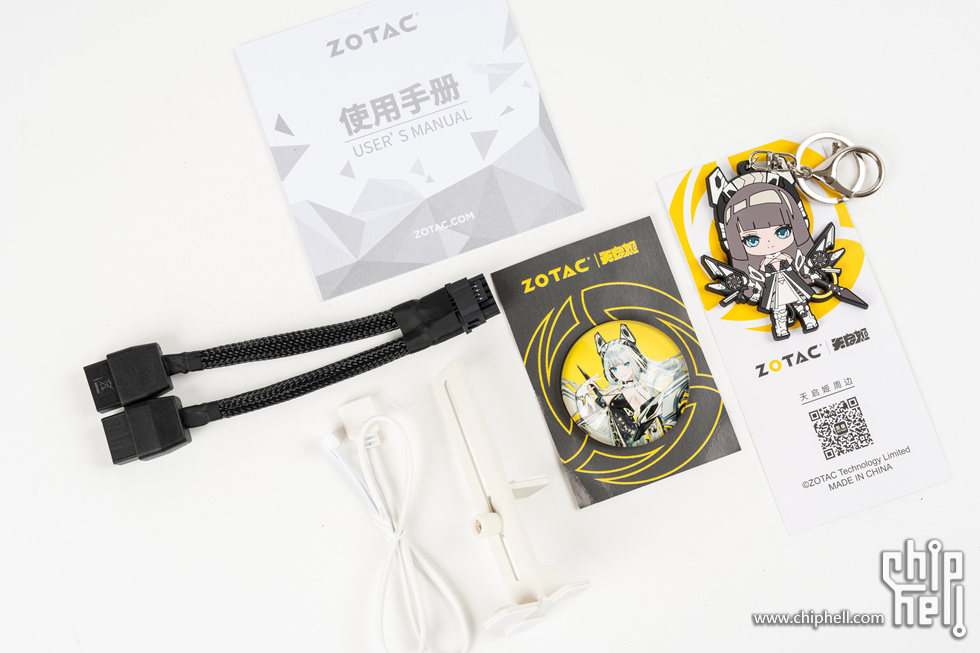

显卡的附件主要是使用手册、1分2供电线、ARGB线、显卡支撑架以及两个天启姬装饰周边

• 宇瞻  ZADAK  SPARK 32G 6800 DDR5白色灯条 16x2 套装

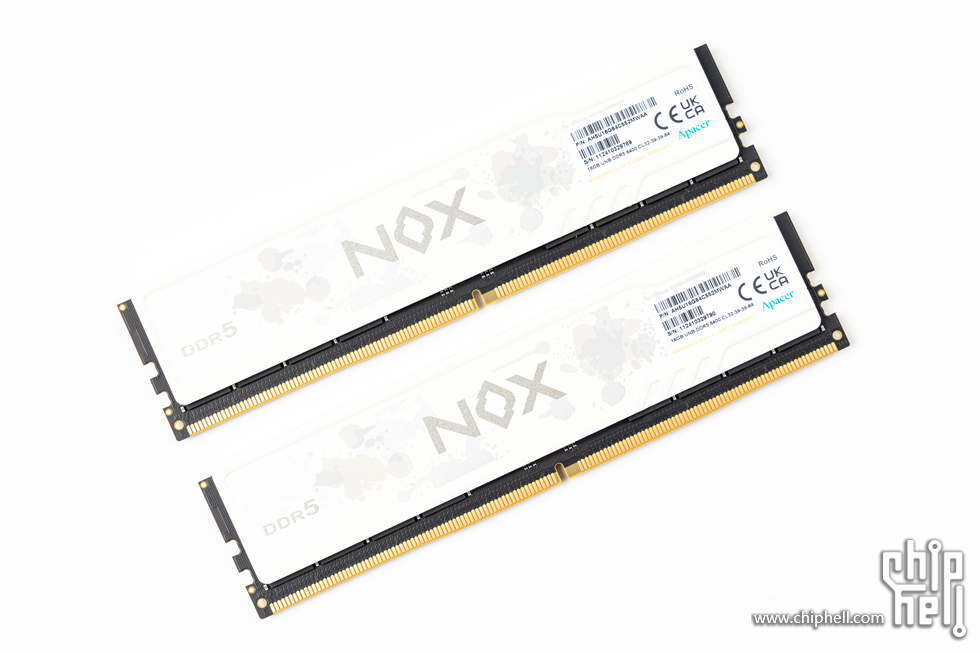

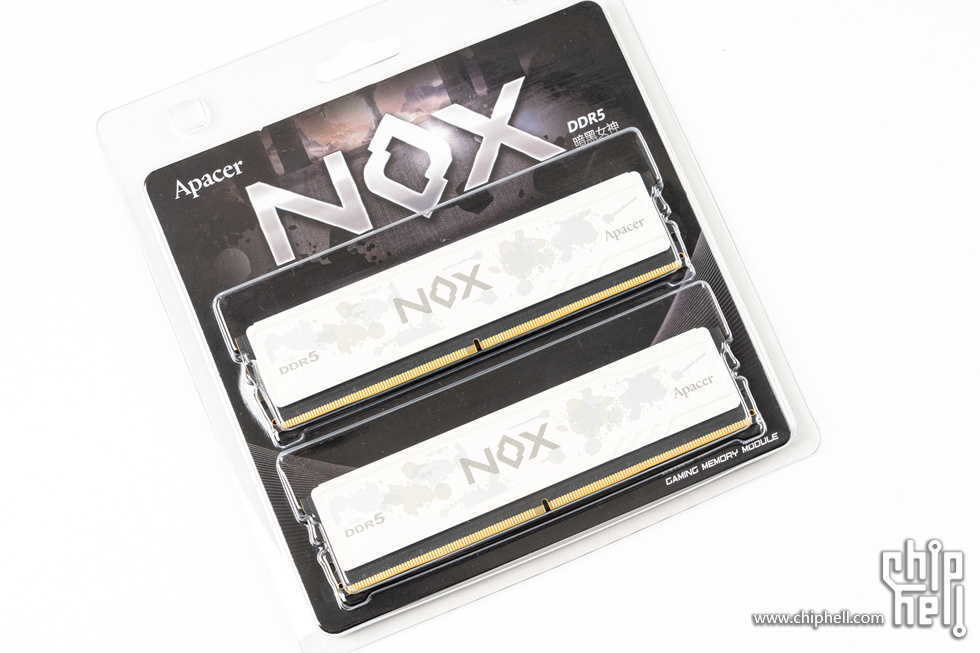

内存是来自宇瞻的无光内存——NOX暗黑马甲的白色套装


这一套条规格为DDR5 6400  16G*2，时序C32-39-39-84,电压1.4V，且该内存支持XMP 与EXPO 双平台技术


这也是宇瞻首款DDR5电竞系列内存，在效能、容量、稳定性及能耗上都有显著提升，性价比更高的无光系列，迷彩风格的低调泼墨意向设计风格，简约实用


NOX暗黑马甲做了通体全铝合金的马甲包裹，顶部简单修饰，实用为主

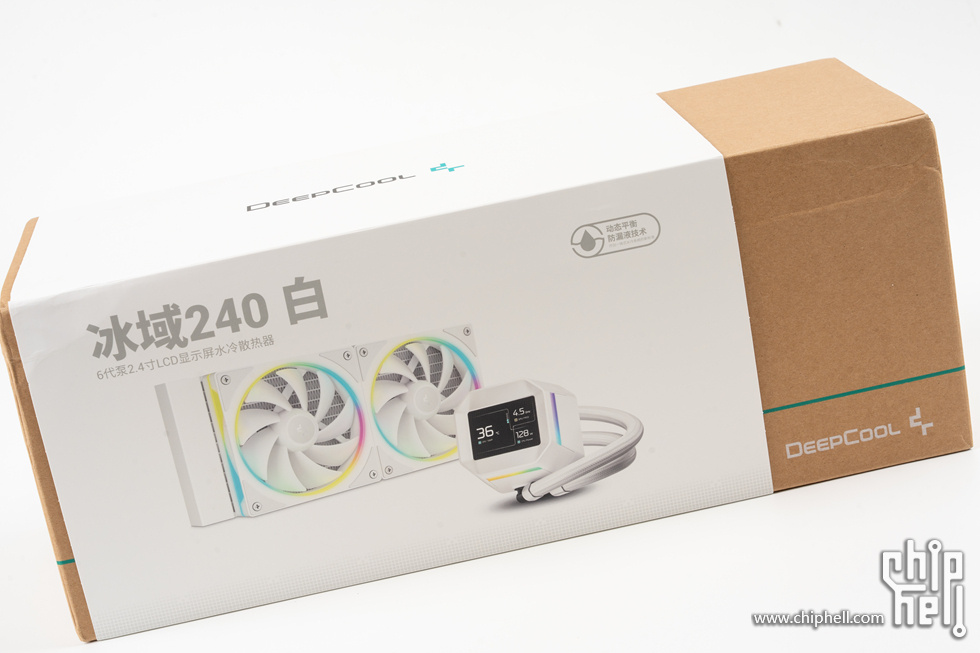

• 九州风神（DEEPCOOL）冰域240白色



冰域系列是九州风神最新推出的自研第六代PWM水泵并搭载2.4英寸屏幕的水冷，拥有着铜底铲齿散热面积较上一代水泵提升25%、三相六槽四极电机及FOC磁场定向控制技术、4Pin PWM调节水泵转速、核心马达甄选陶瓷轴承与轴芯等诸多全新的产品核心技术，使得散热性能更强、运行噪声最大36.07dB(A)、平均无故障运行时间10万小时，而且2.4英寸、320x240分辨率的IPS屏幕的应用使这款水冷的性价比更高

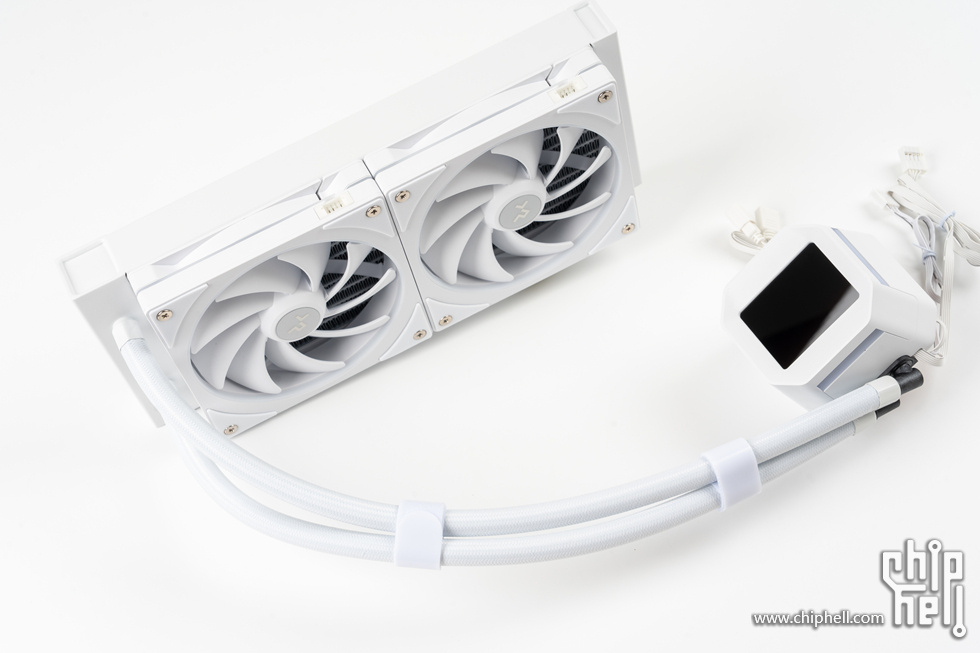

水冷的本体，这次使用的纯白240款，尼龙纤维编织软管上还配置了使用的水管魔术贴

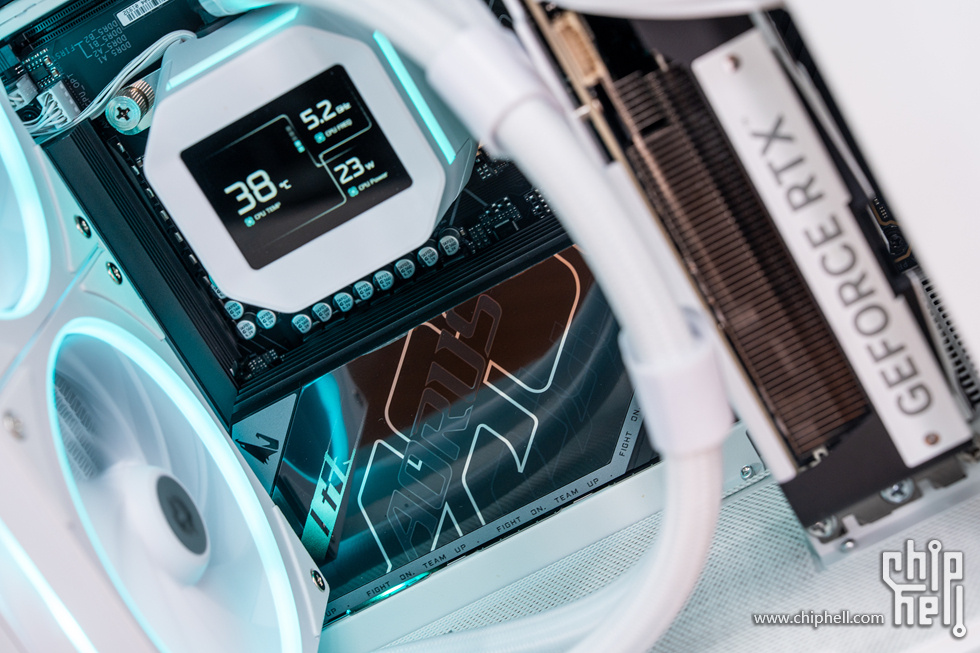

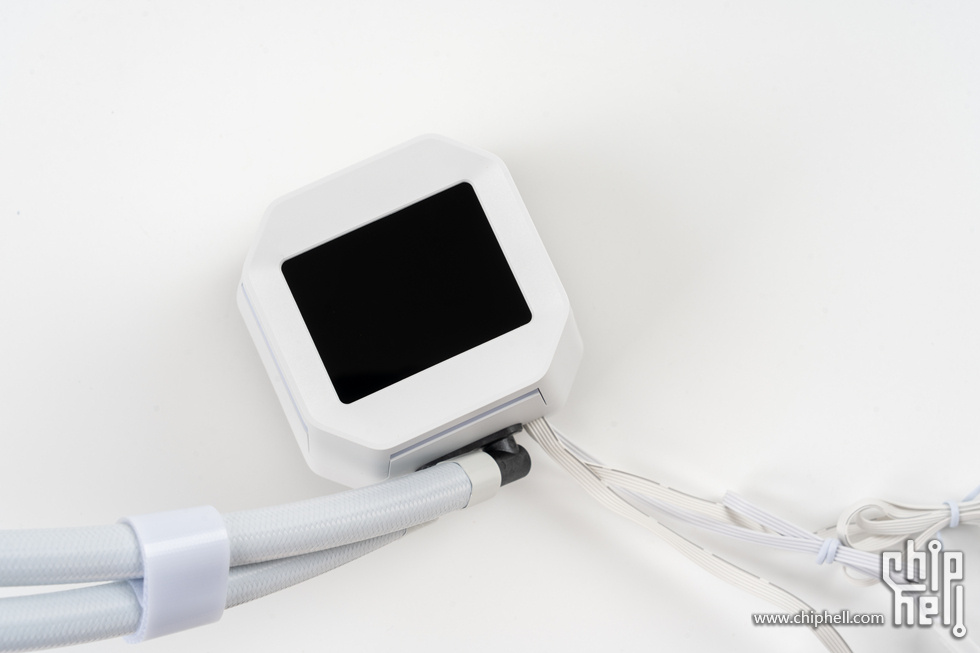

冷头纯白外观，中间是一块2.4英寸的IPS液晶屏，320x240分辨率，可在九州风神的DeepCreative智控中心设置，可实时检测核心硬件信息和个性化定制屏幕显示，亮度与监测间隔都可以调整，还能用多媒体模式展示静态图片、GIF动画轮播、MP4视频播放等


侧面上配置了柔和的环绕灯效

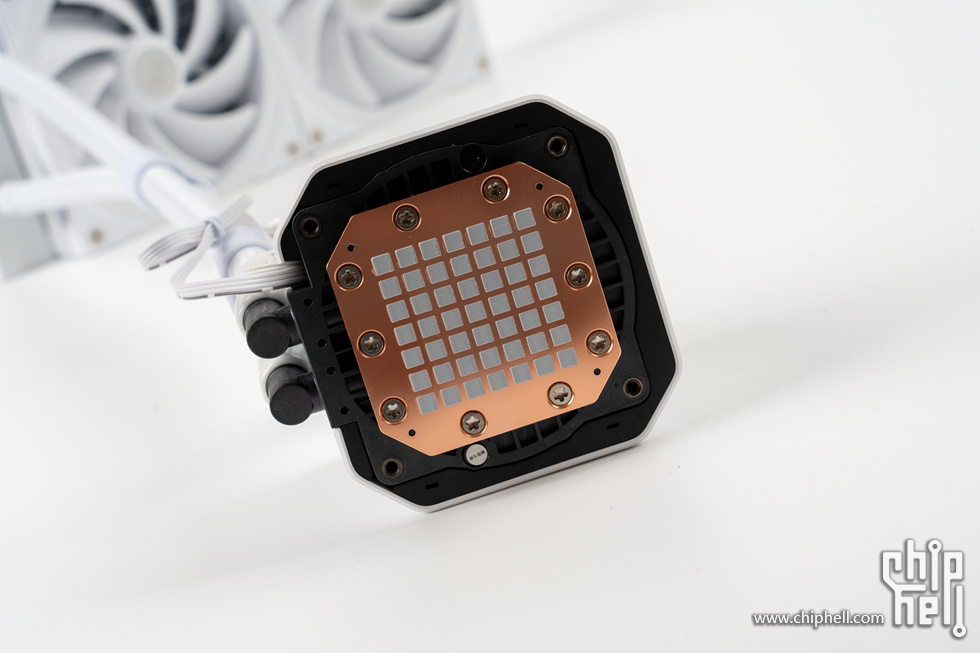

大尺寸的紫铜底座，并预涂硅脂，使用更方便


标准的240冷排

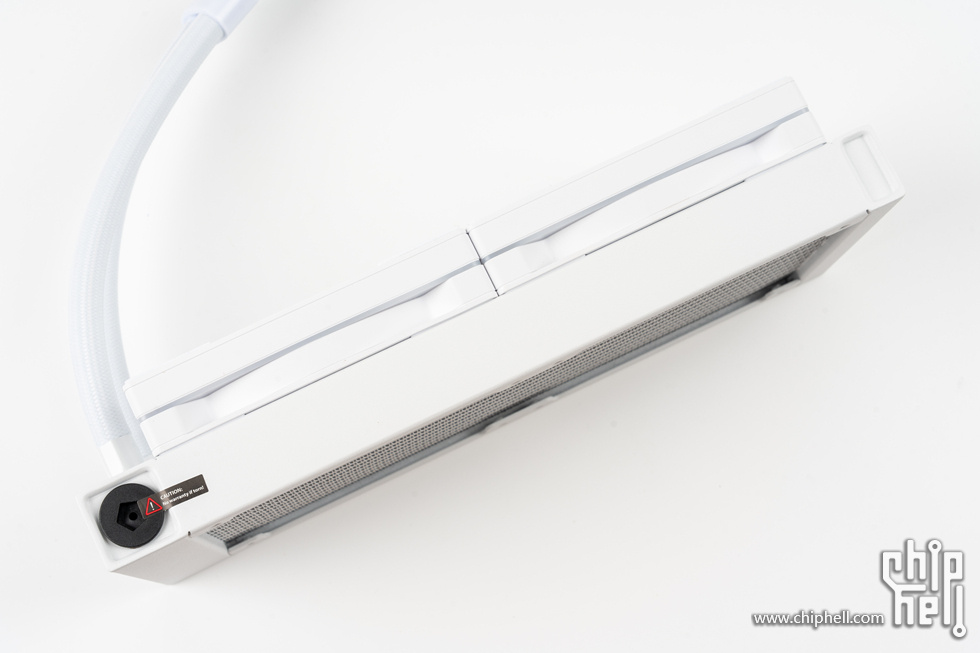

左侧是九州风神标志性的Anti-Leak动态平衡泄压技术冷排，增置泄压囊可通过压差改变冷液容积，使得水冷系统运行更安全稳定寿命更长


非常工整的冷排鳍片与12条微水道，几乎看不到一片倾斜，这也是自研技术带来的稳定保证

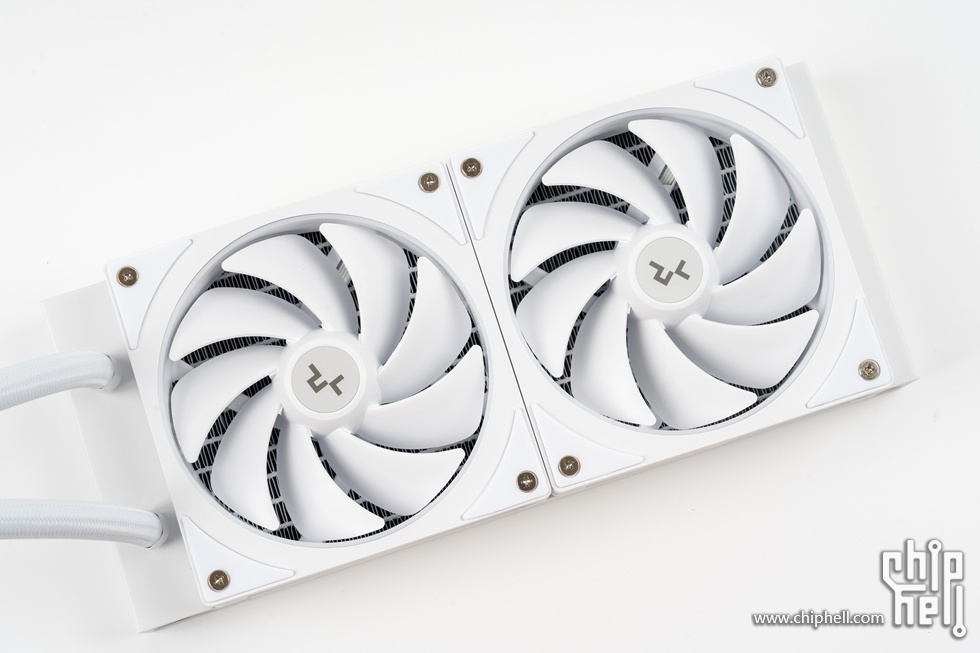

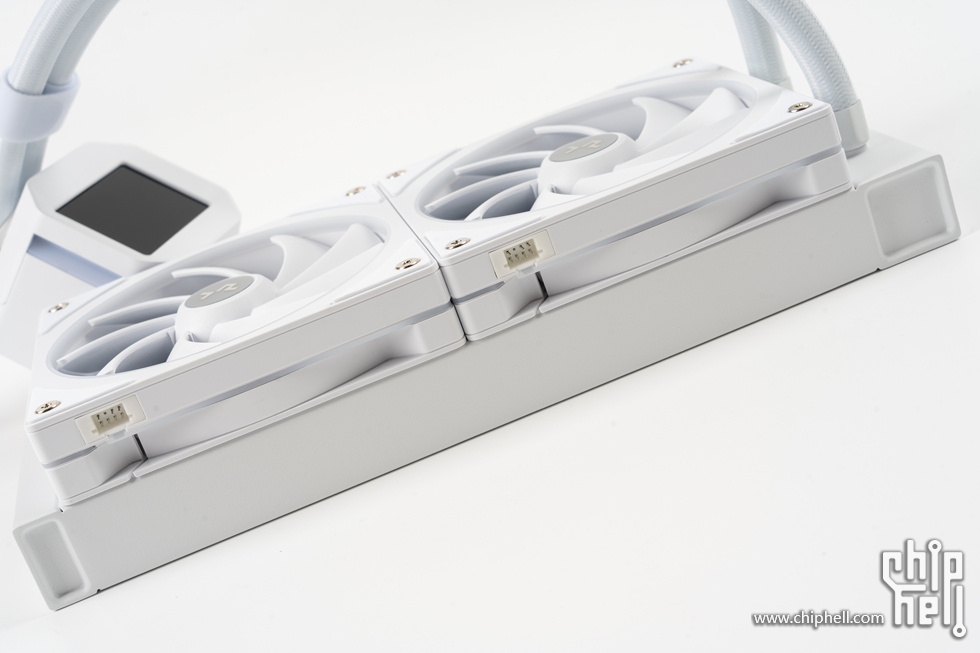

冷排27mm标准厚度搭配标准12025规格的FL12系列幻彩星环风扇，侧边柔光渐变模拟星云光晕效果，还采用了九州风神的串联模式使得线缆更少更简洁


FL12幻彩星环风扇搭配全新渐变环绕式ARGB光效，参数方面采用Hydro Bearing，400-2400RPM转速区间，最大风量66.23CFM，最大风压3.27mmAq，最大噪声值36.07dB(A)

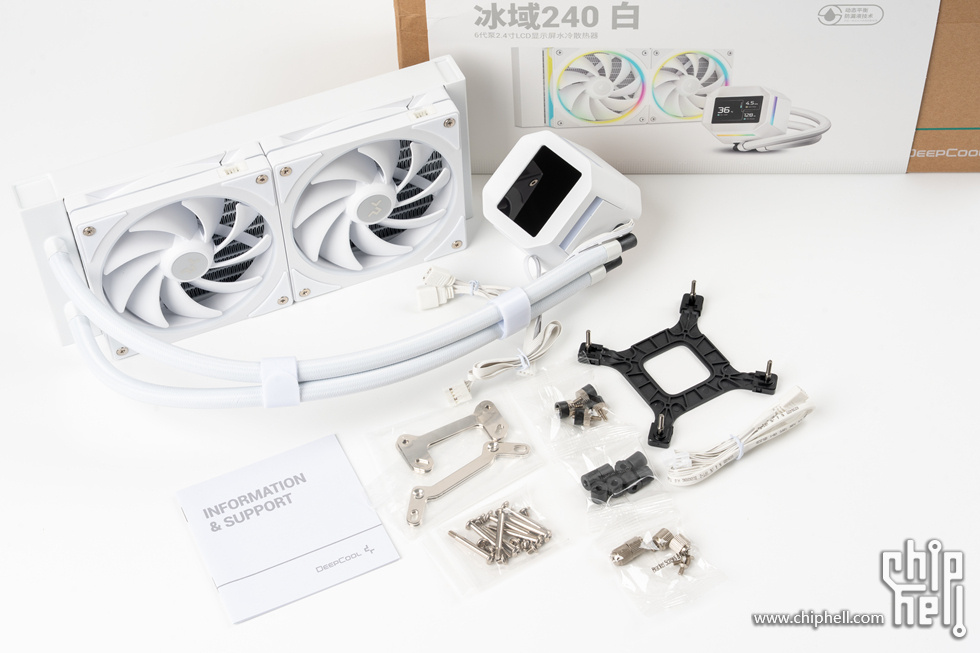

白色冰域240的全家福

• 九州风神（DEEPCOOL）PQ850P WH 白金牌ATX3.1 白金统治者850W电源



九州风神的白金统治者电源基于最新intel ATX3.1方案设计，满足PCIe5.1标准和新的12V-2X6显卡供电，采用主流主动式PFC+半桥SRC LLC+DC2DC稳定架构和8重保护电路设计，并使用长寿面日系主电容和120mm 真FDB轴承风扇，通过了高标准的80PLUS白金牌认证和Cybenetics白金牌认证，提供了12年超长质保，140mm短机身和全套纯白高配柔软压纹线的应用保证了安装兼容性和颜值


全套的纯白压纹线，非常柔软易走线，颜值也非常高

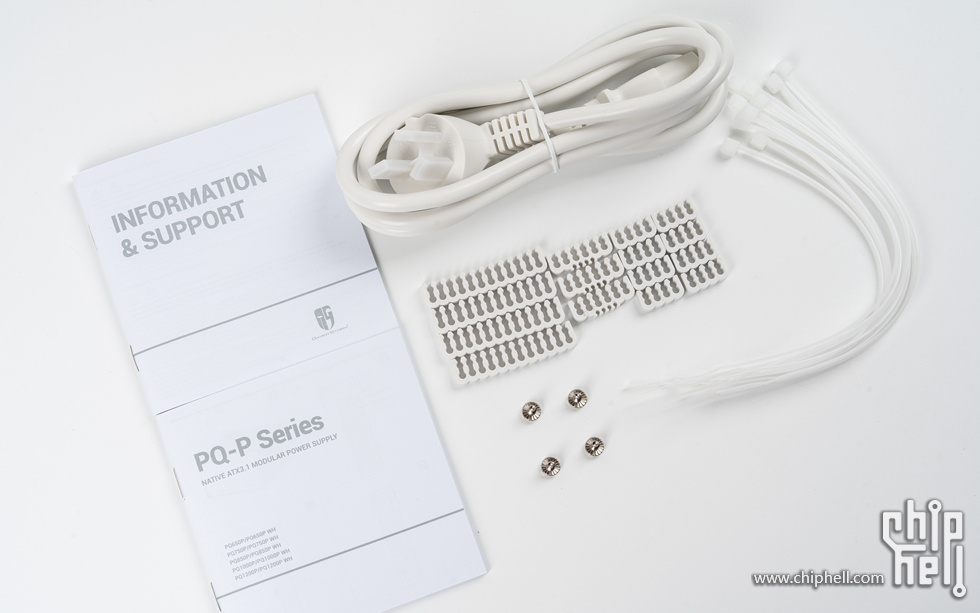

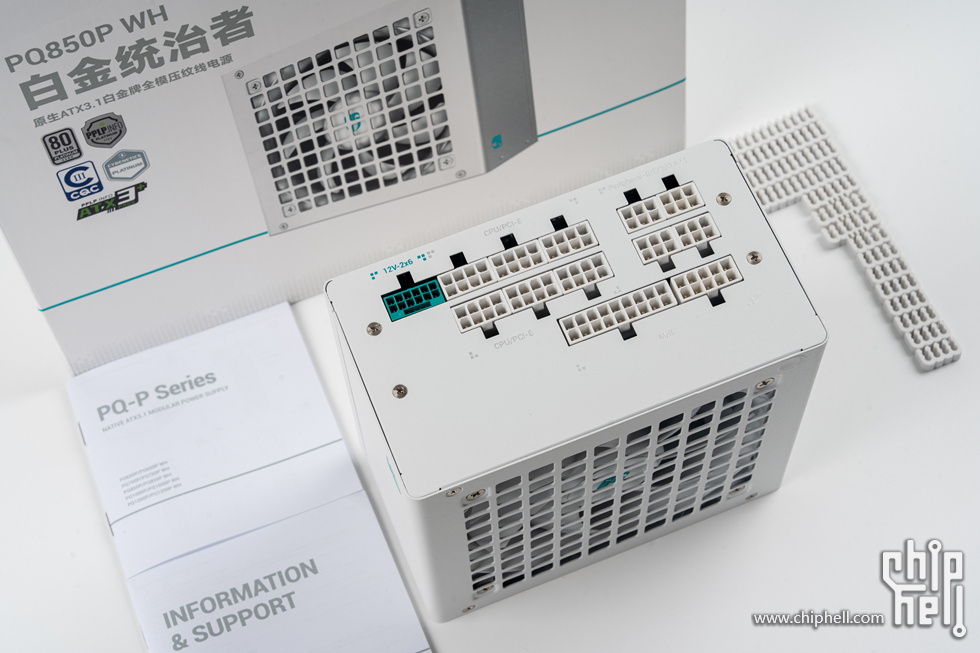

附件有说明书和介绍、白色压纹线梳、电源安装螺丝、超软纯白电源线

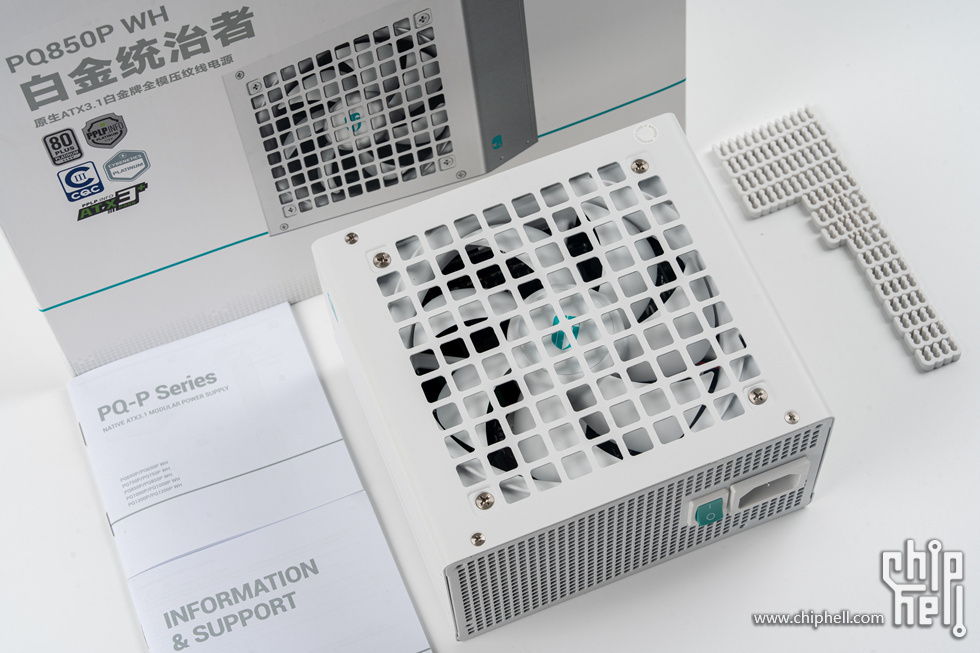

电源的本体，方格格栅的进风口很有九州风神的风格，下面是120mm的真FDB轴承风扇，支持PWM温控调节

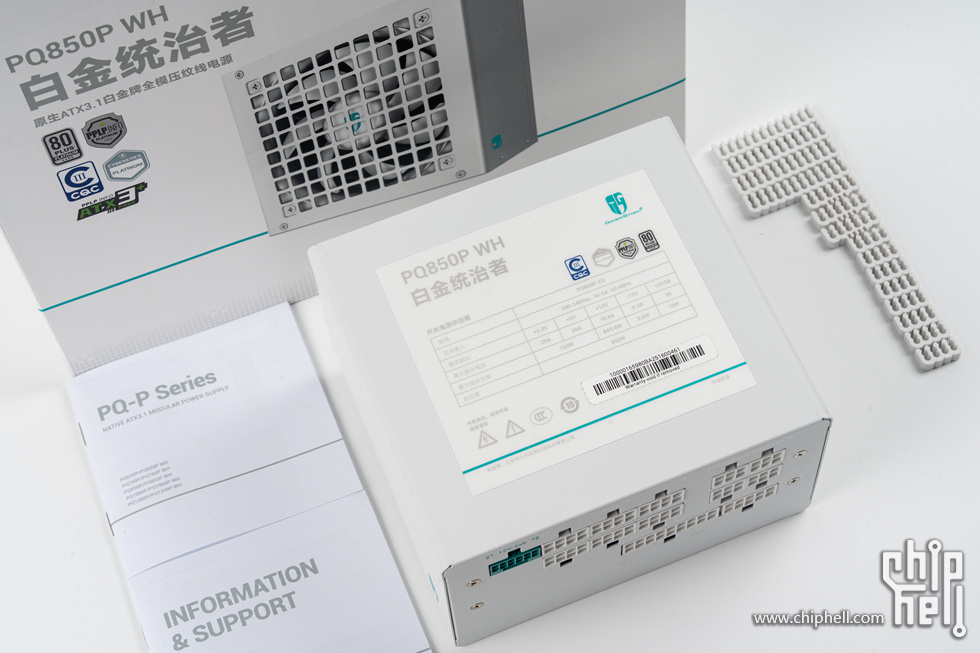

电源的铭牌，850W的额定功率提供了70.8A的12V输出，以及120W的20A +3.3v与+5v输出，80PLUS的金牌认证同时还通过了PPLP的白金认证

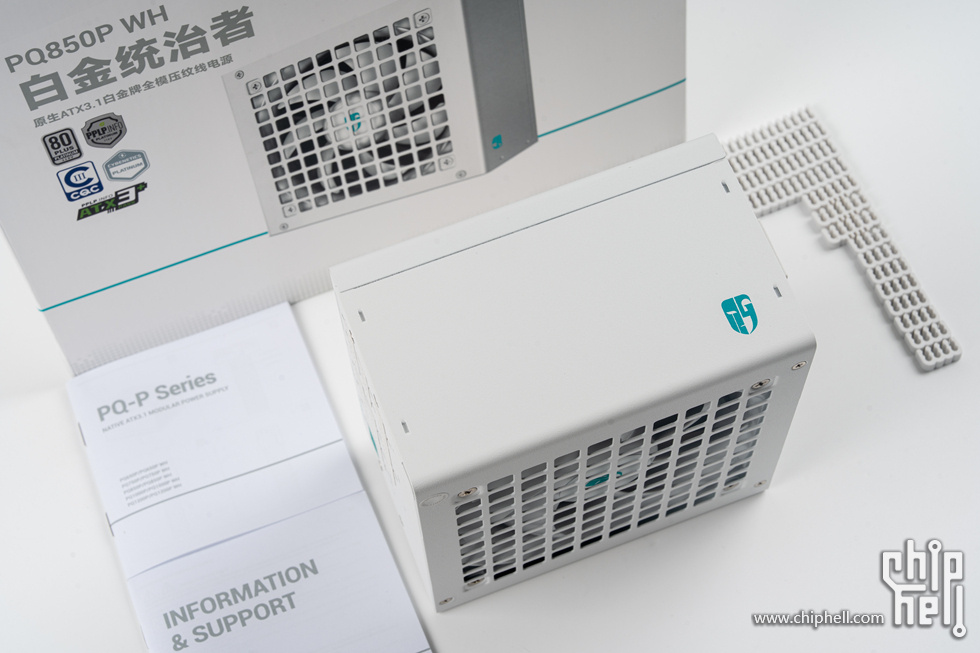

电源侧面非常简约只有一个九州风神的logo


电源的全模组接口一览，独一色的是新的12V-2X6显卡接口，CPU/PCIE具有6个接口，其余是ATX24pin接口和4个PATA接口

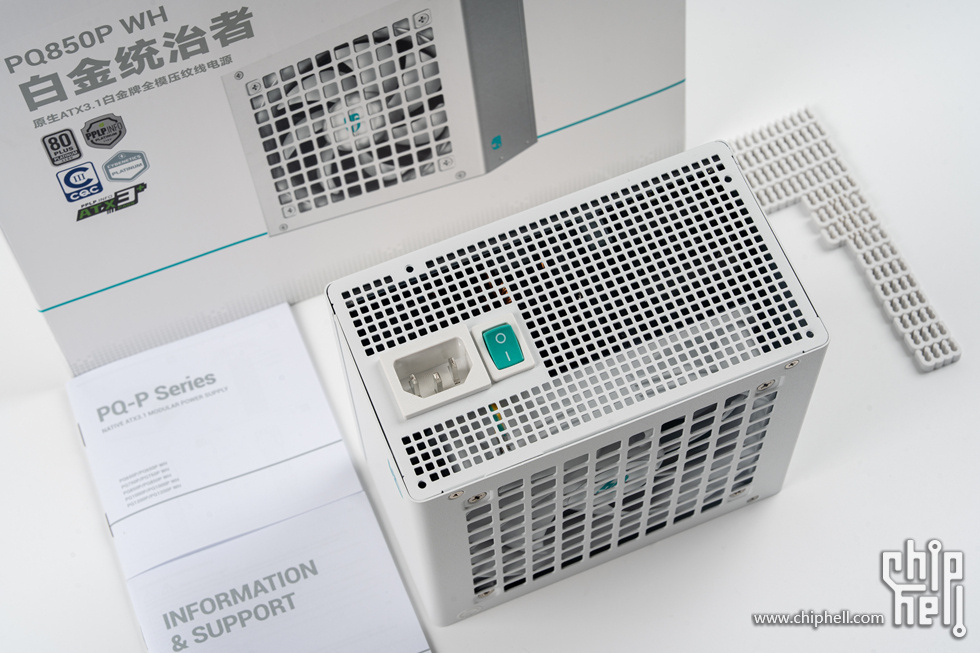

电源的出风口也是方孔格栅，上面一个电源接口和开关


纯白电源

• 九州风神（DEEPCOOL）CH170PLUS



九州风神的这款MATX的CH170PLUS属于占地面积较少的直立式机箱，尺寸方面为21L容积的290x195x424.5mm长宽高尺寸，并且3面MESH面板无需担心散热问题，兼容性方面可安装最长328mm的显卡，处理器散热可装164mm风冷或240mm水冷，电源最大支持140mmATX

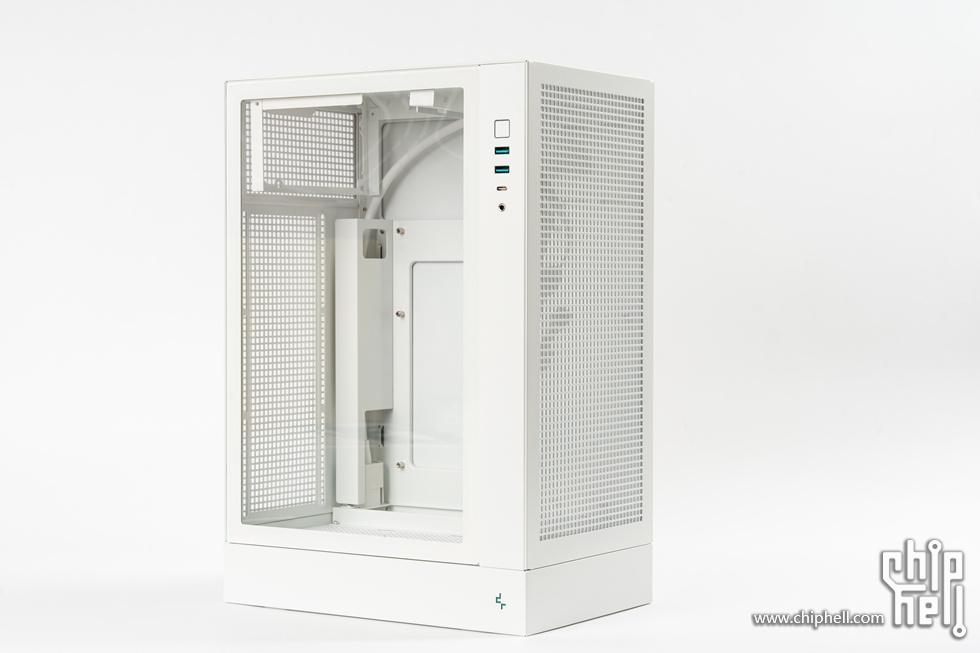

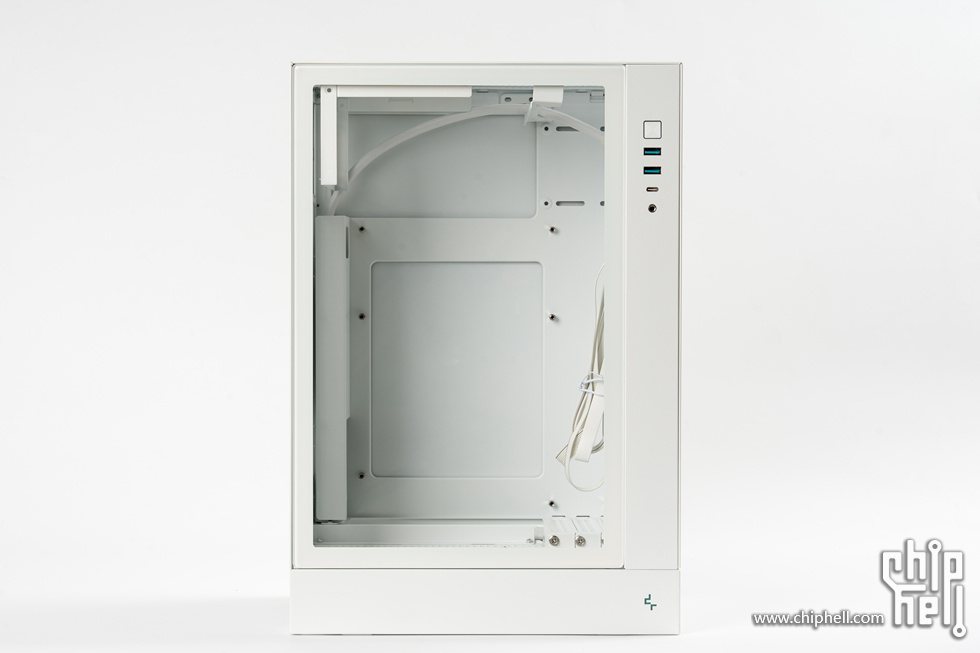

CH170PLUS的正面，直立式机箱，MATX主板IO接口朝下安装，所以底部为IO区域，可通过后面镂空接线

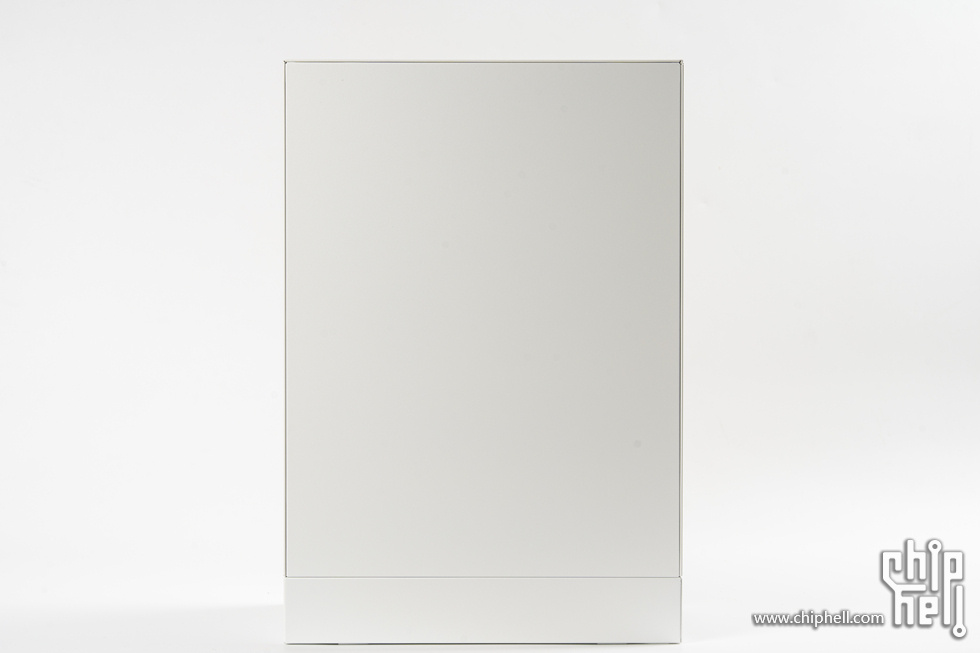

背板钢板材质

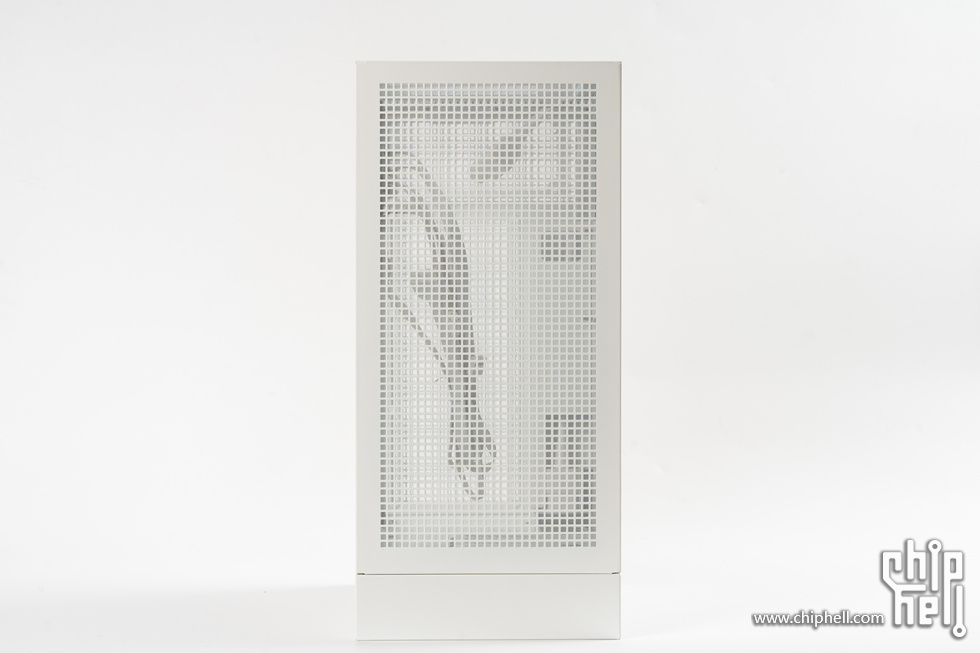

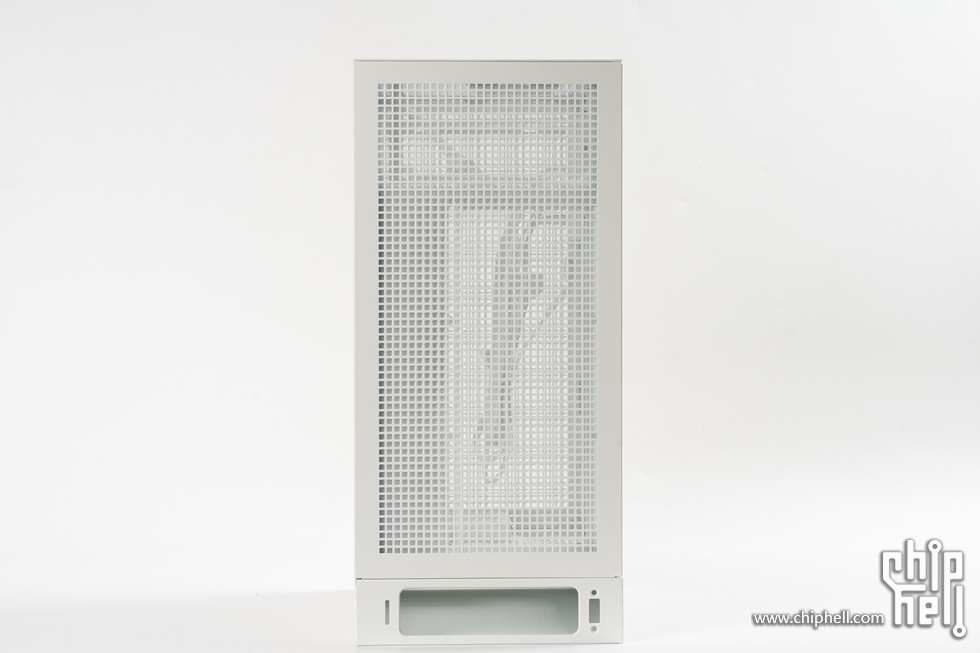

机箱的正面为全MESH面板，内部正好对应显卡的进风

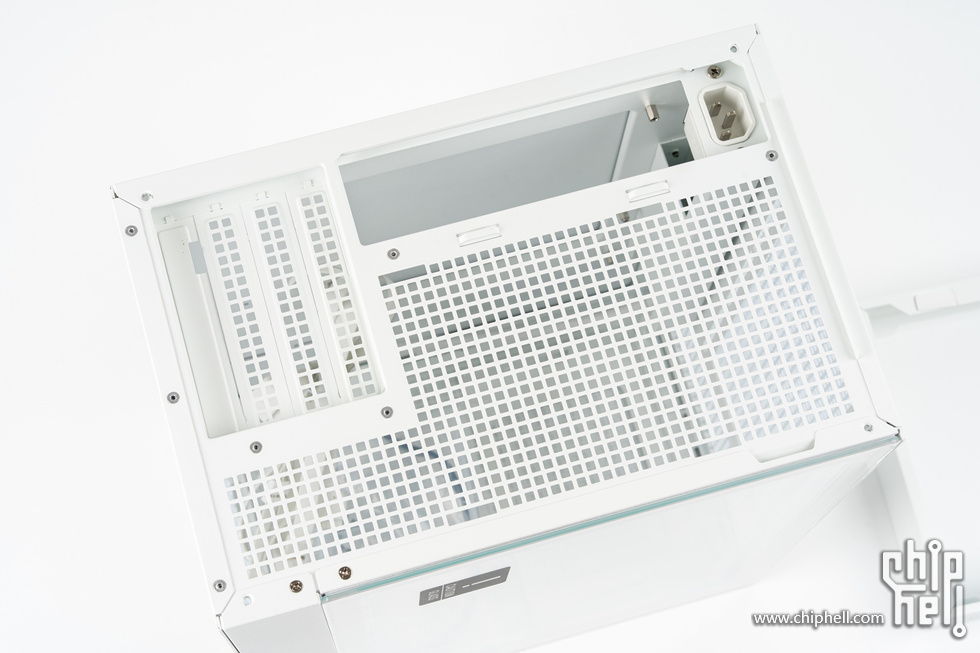

尾部也是同样的全MESH面板，底部镂空可做出线孔

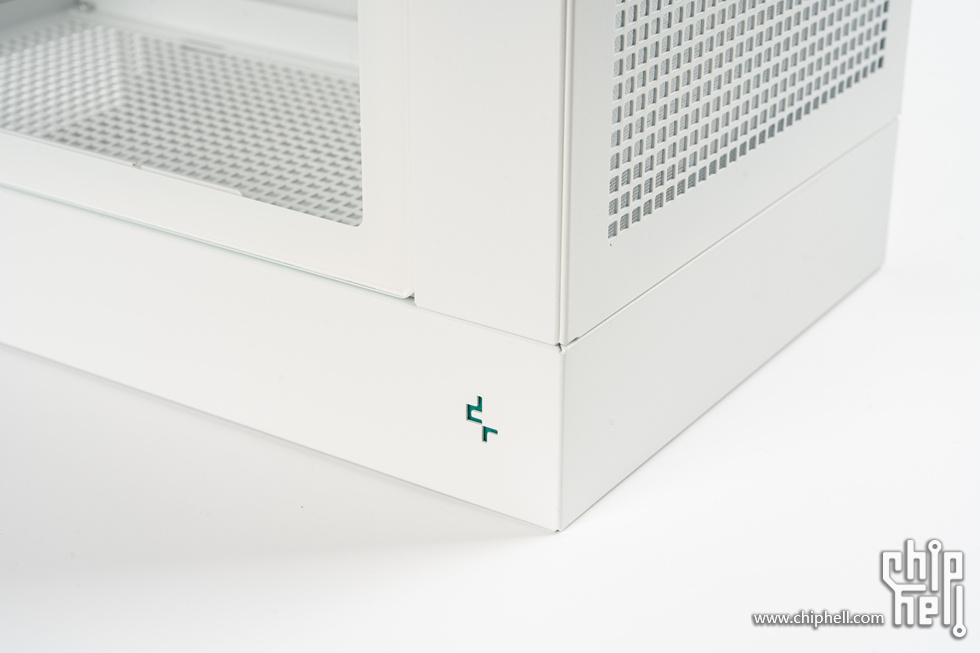

底部前侧为九州风神的logo，这也是CH170PLUS的底座

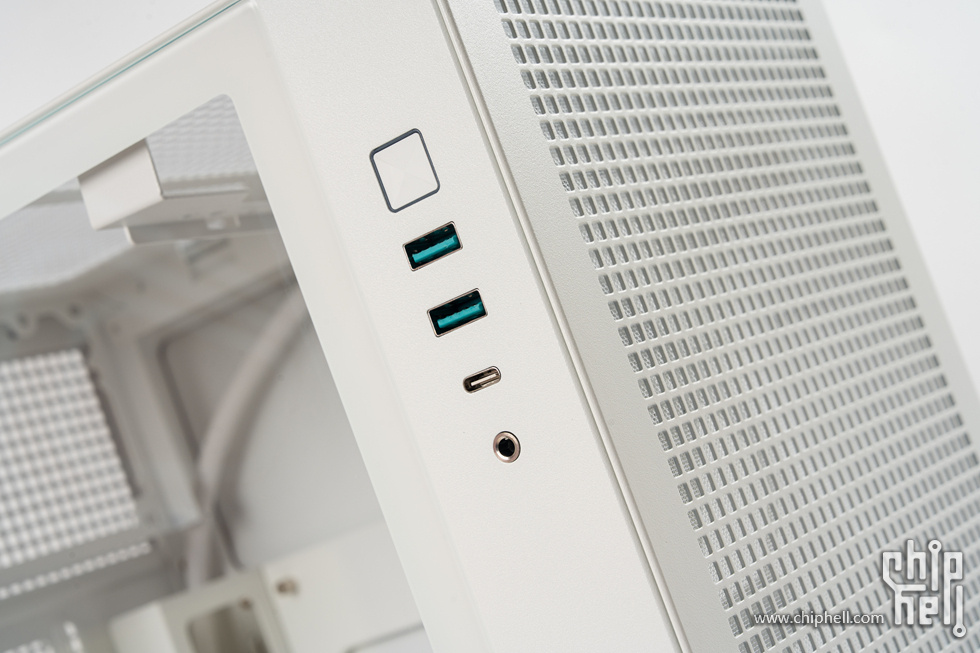

顶部的钢化玻璃侧板前方是前置IO，提供了开机键、USB3.0x2、TYPE-C、AUDIOx1

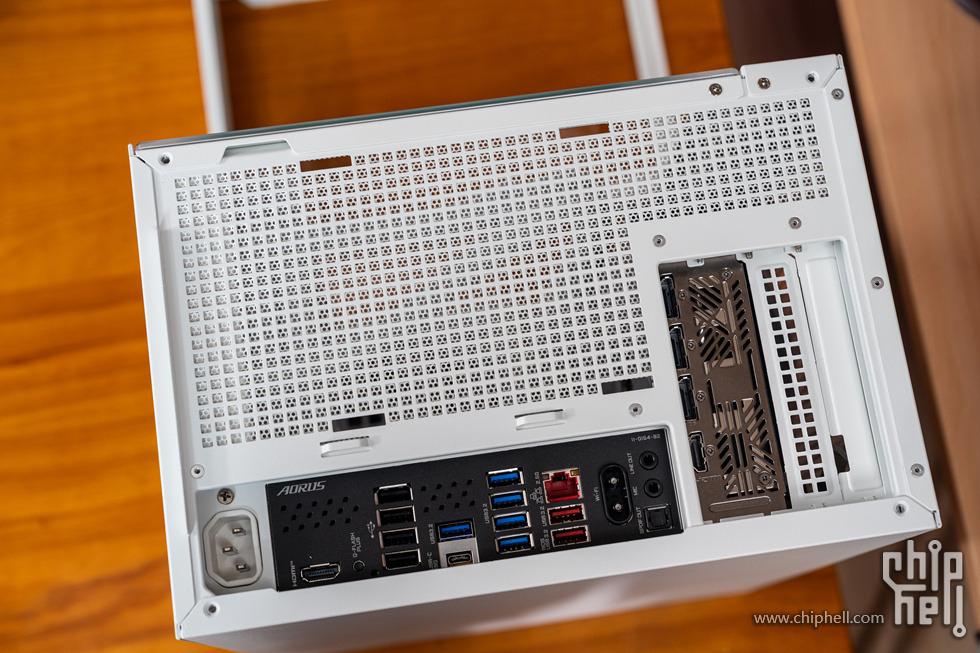

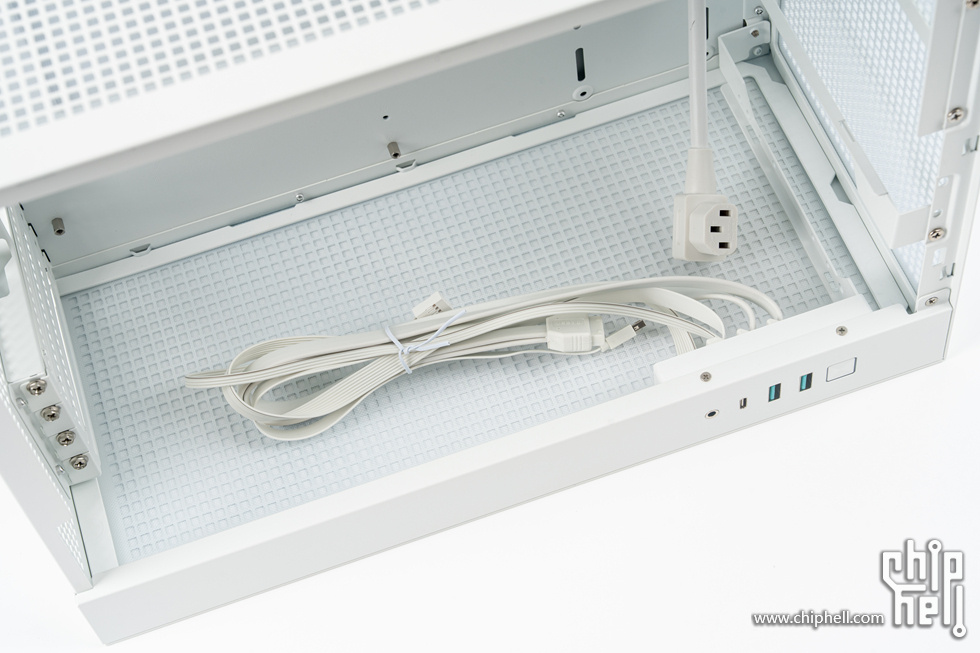

将底座倒过来，正好相当于普通MATX机箱的尾部


底座四周的四颗螺丝拆卸即可分离底座，同时这四颗螺丝正好对应背板的两个螺丝，以及钢化玻璃侧板的一颗螺丝，拧下钢化玻璃侧板的另一颗螺丝后可抬起取出侧板

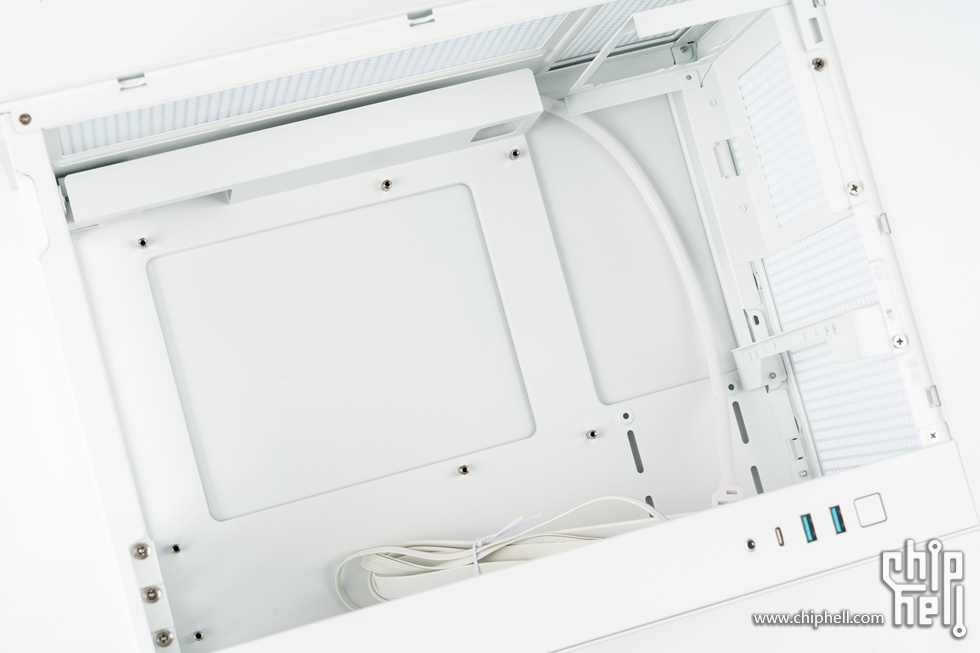

打开后看内部结构

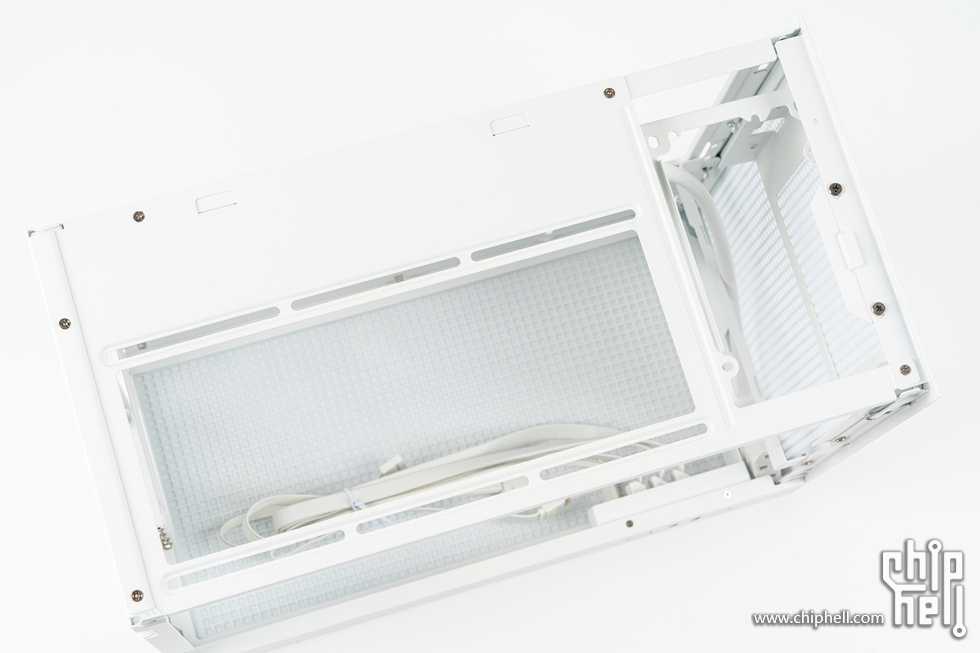

背板直接取下，这里为无背线设计，需内部走线

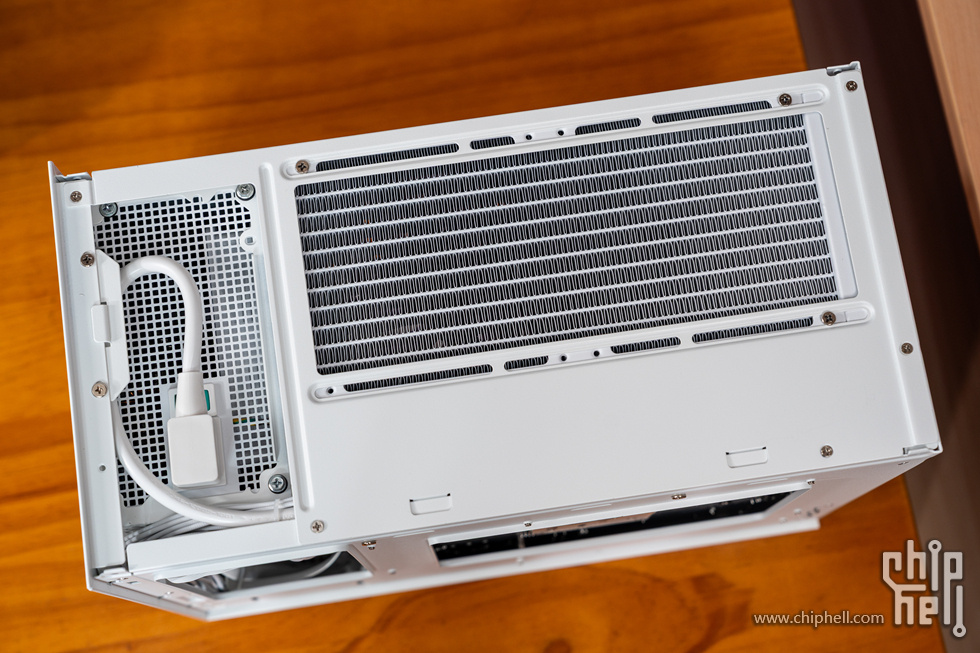

尾部的MESH侧板需拆卸四颗螺丝后取下，这里正好对应240水冷与电源支架，冷排架与电源支架都是可拆卸结构设计


前面板的内侧有一块防尘网，四周卡扣设计，取出方便清理

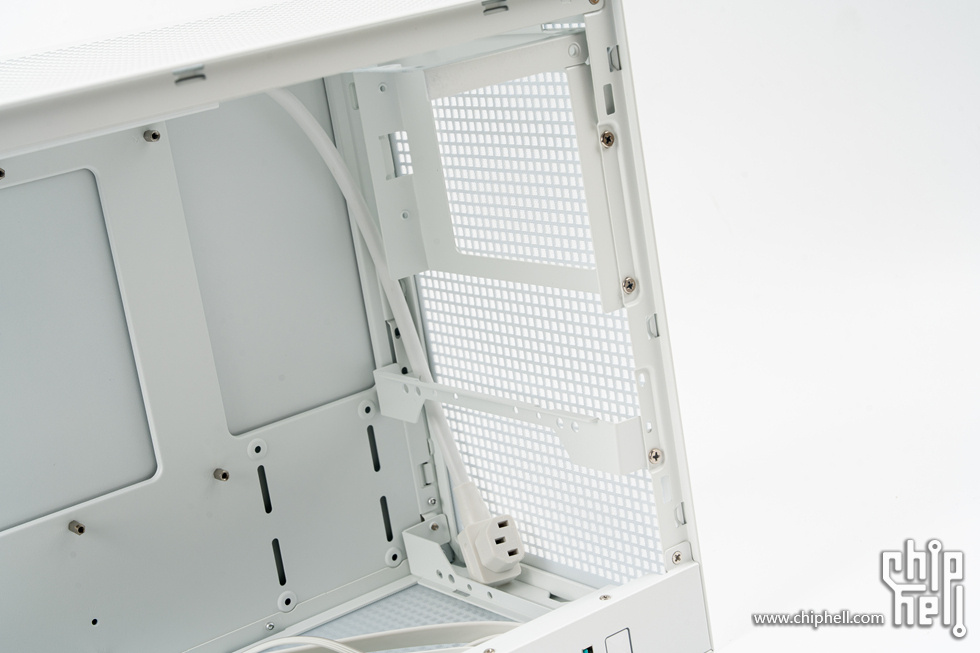

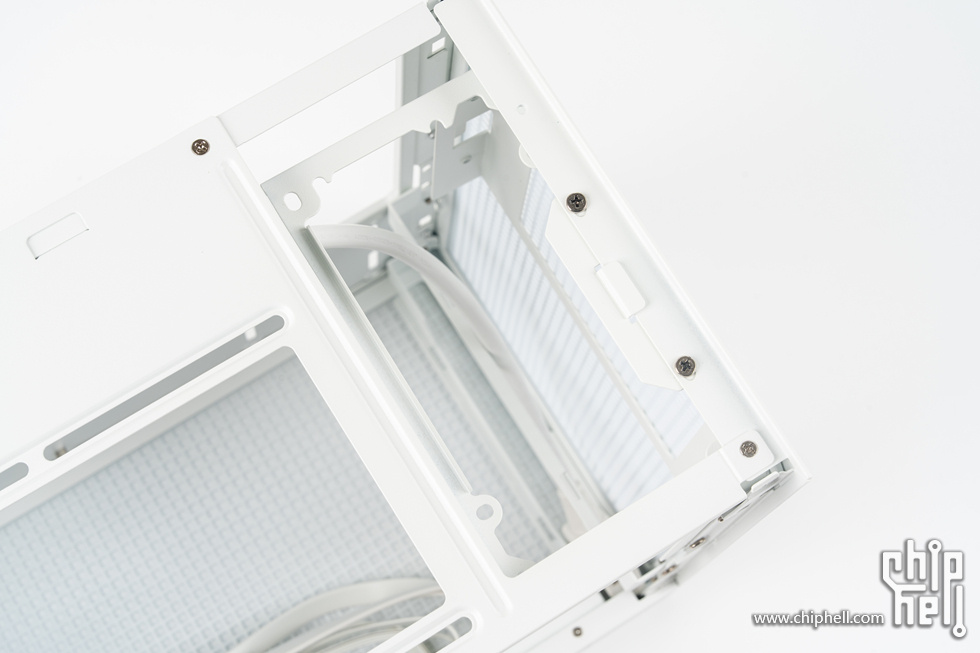

顶部的ATX电源支架可拆卸，前方两块钢条可作风扇或固定用途


尾部看ATX电源支架，这里与冷排架一样都是沉孔设计

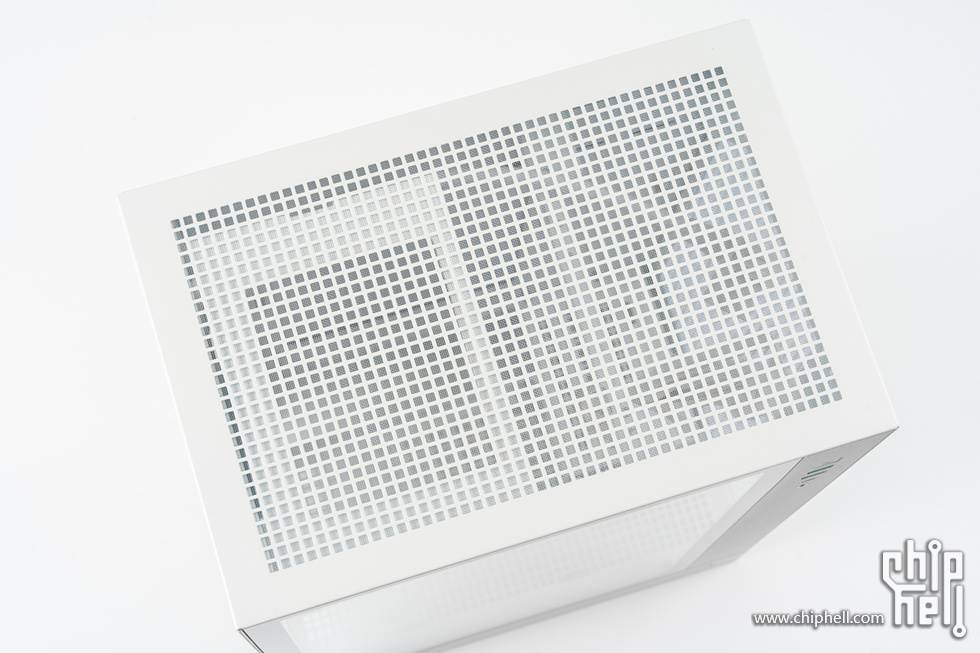

CH170PLUS的顶部面板

• 整机测试

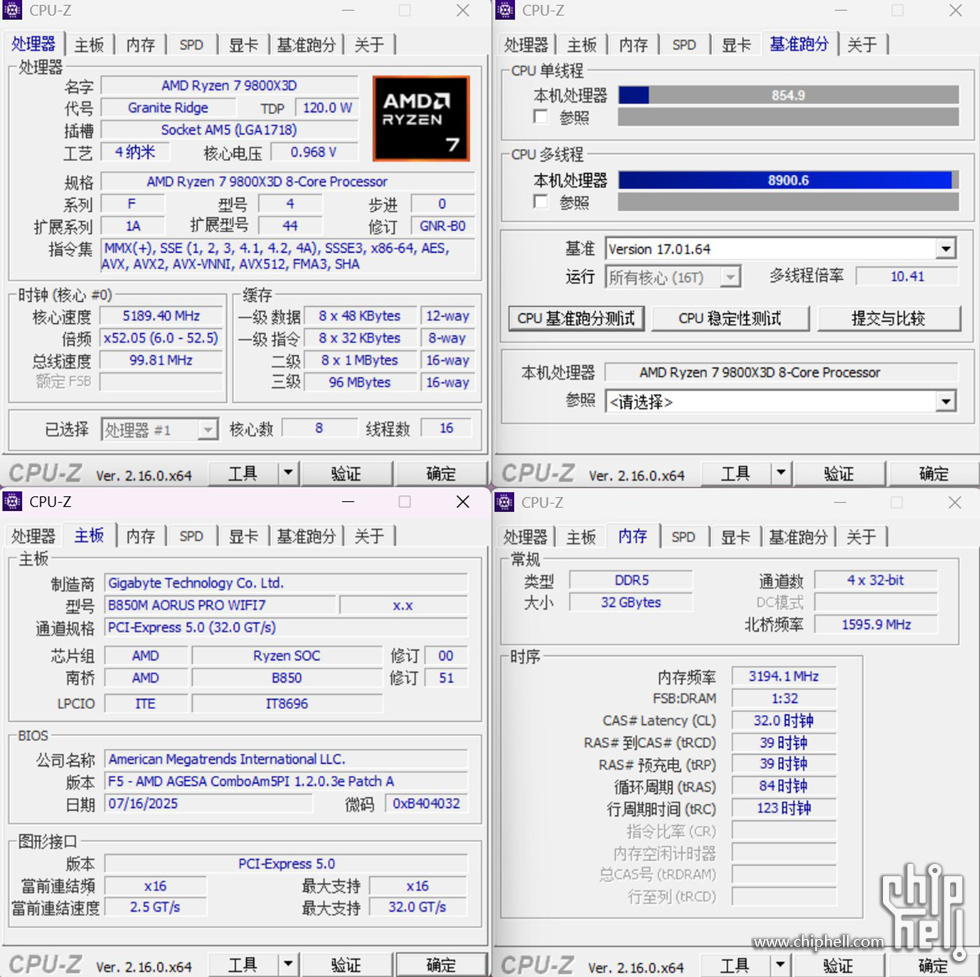

CPU-Z测试单核854.9、多核8900.6

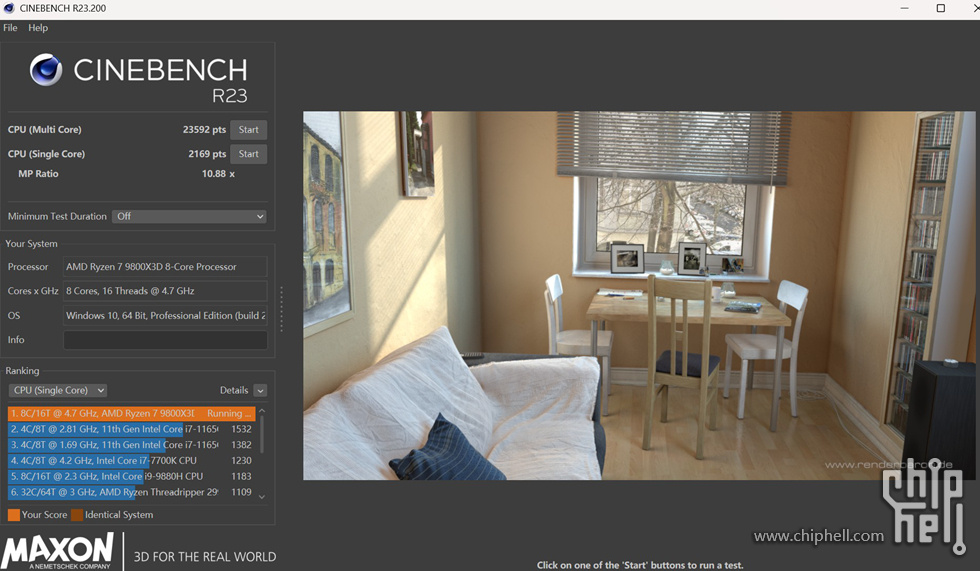

CineBench R23 测试单核2169、多核23592

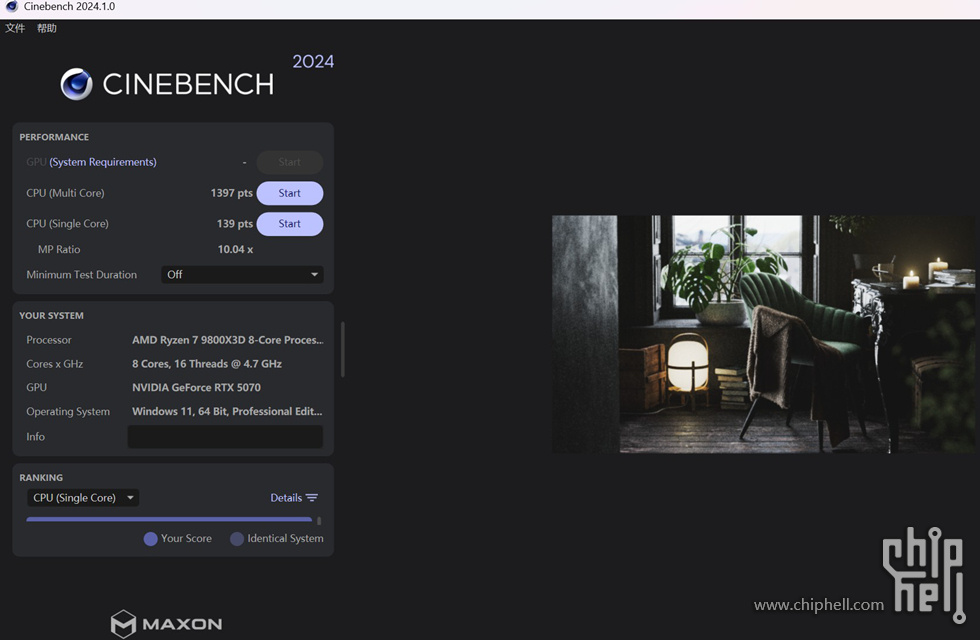

CineBench R2024 测试单核139、多核1397

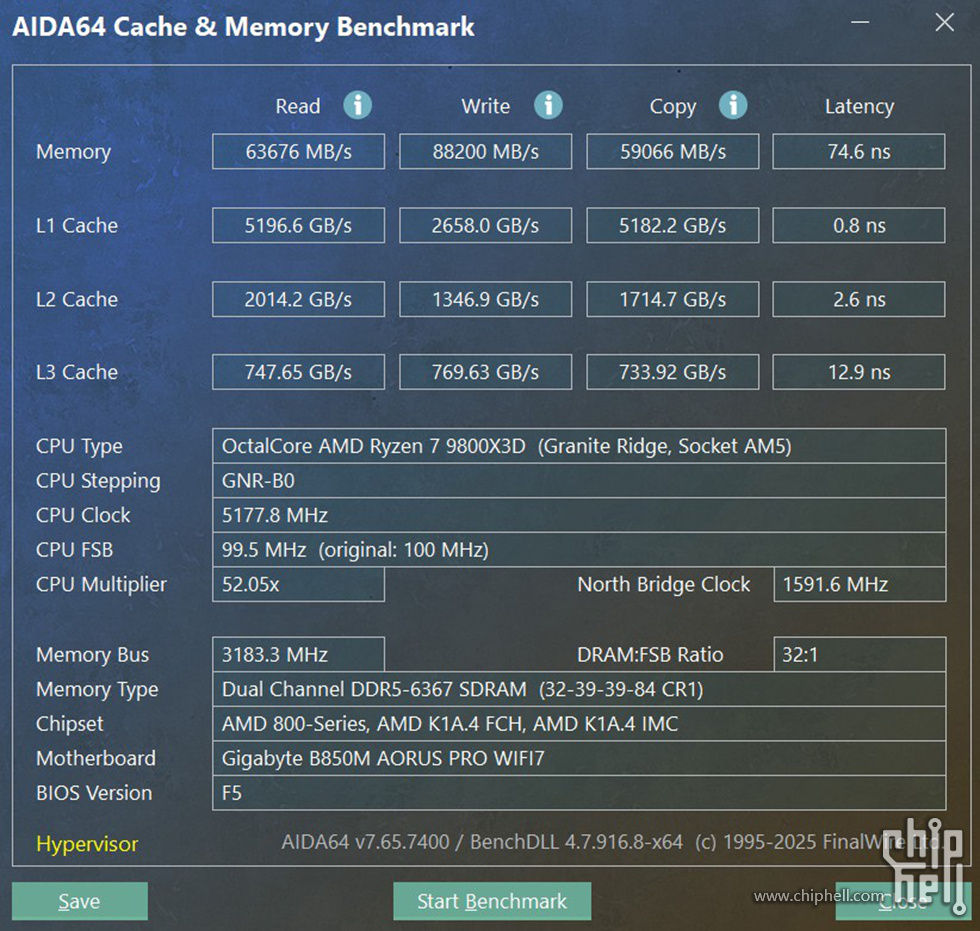

宇瞻ZADAK SPARK DDR5 6800 32GB套装内存，在默认的XMP超频之后测试内存读取63.67GB/s、写入88.2GB/s、拷贝59.06GB/s、延迟74.6ns

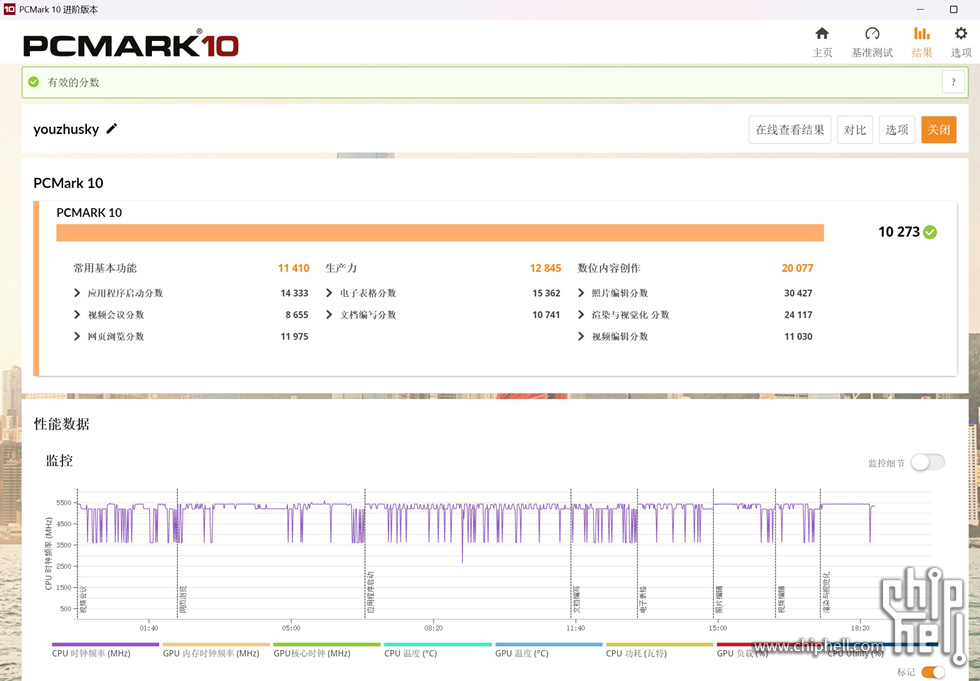

PCMARK10 测试整机得分10273

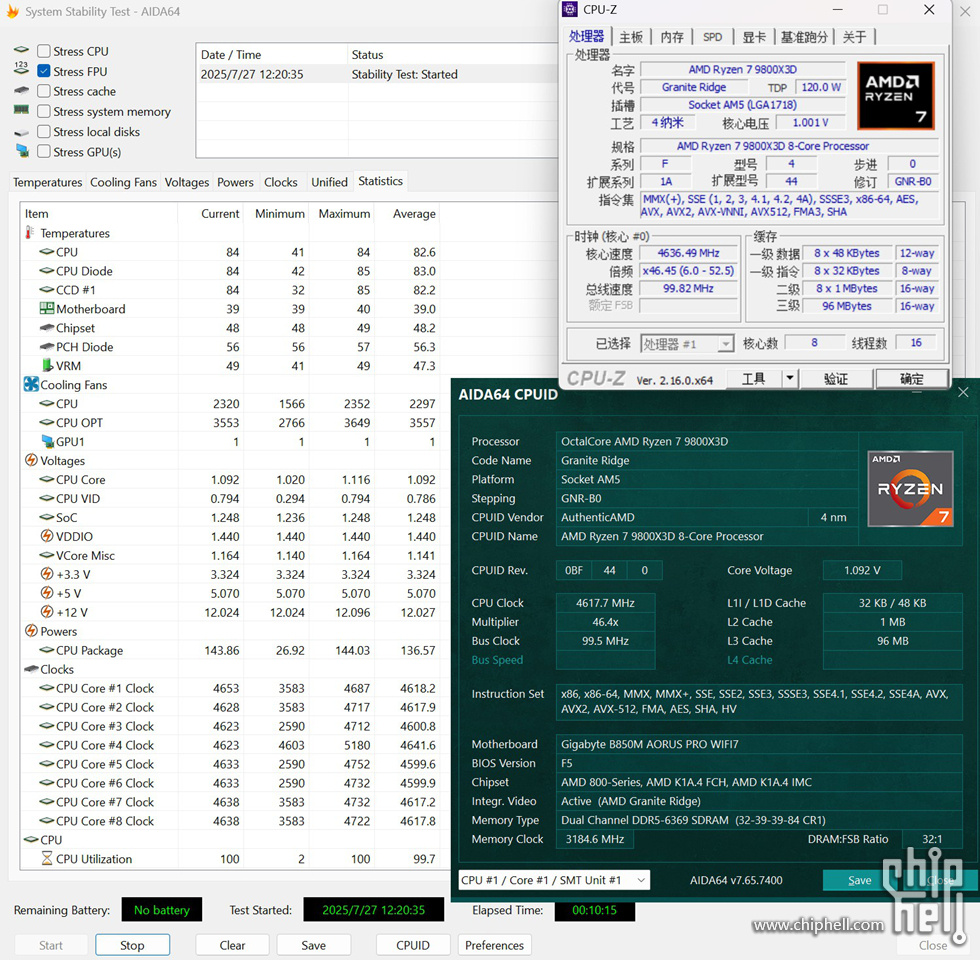

CPU在FPU单烤机的烤机测试10分钟后温度84°，功耗在140W左右

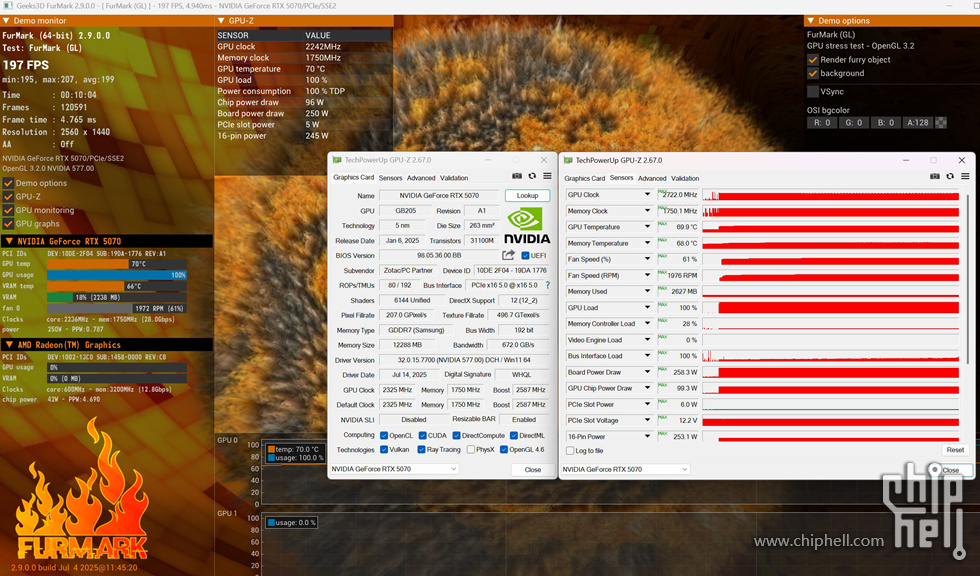

FURMARK显卡甜甜圈烤机测试索泰5070天启的最高温度GPU核心69.9°、显存68°，整卡来到了260W，而风扇转速只有1900多转的61%，还是非常凉快与安静的

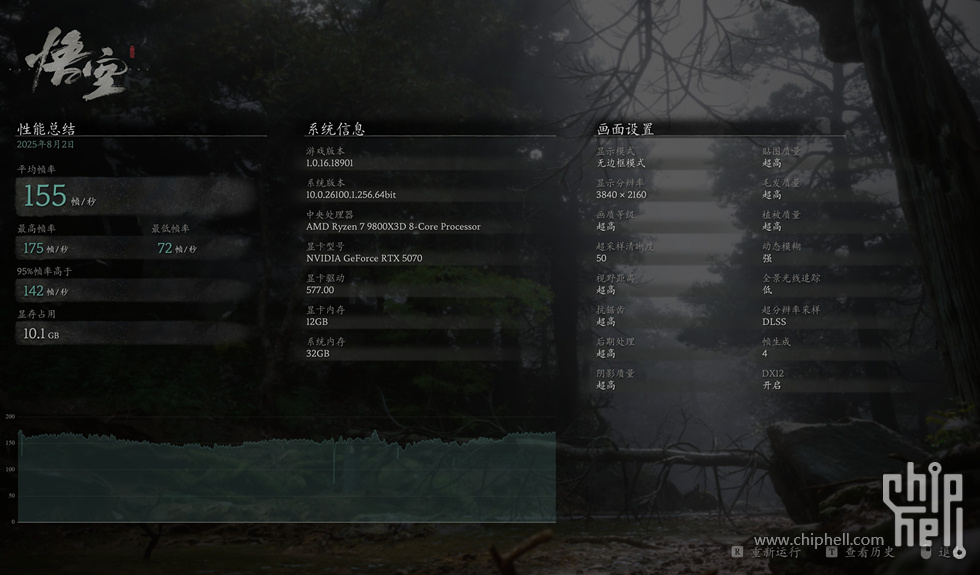

在4K分辨率下，开启50%DLSS、超高特效与低等全景光线追踪与4X DLSS帧生成下测试平均155FPS

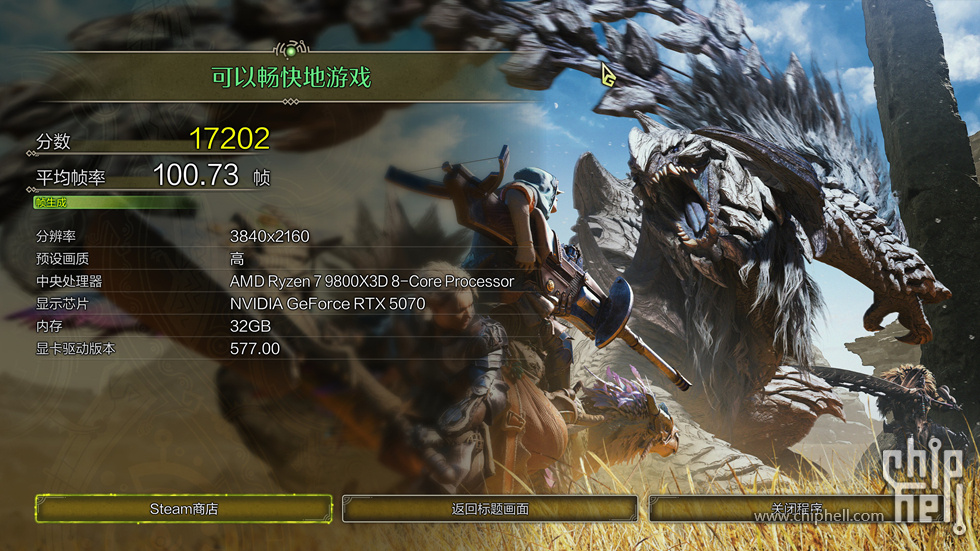

怪物猎人·荒野在4K分辨率的高级特效并开启帧生成下测试平均100.73FPS

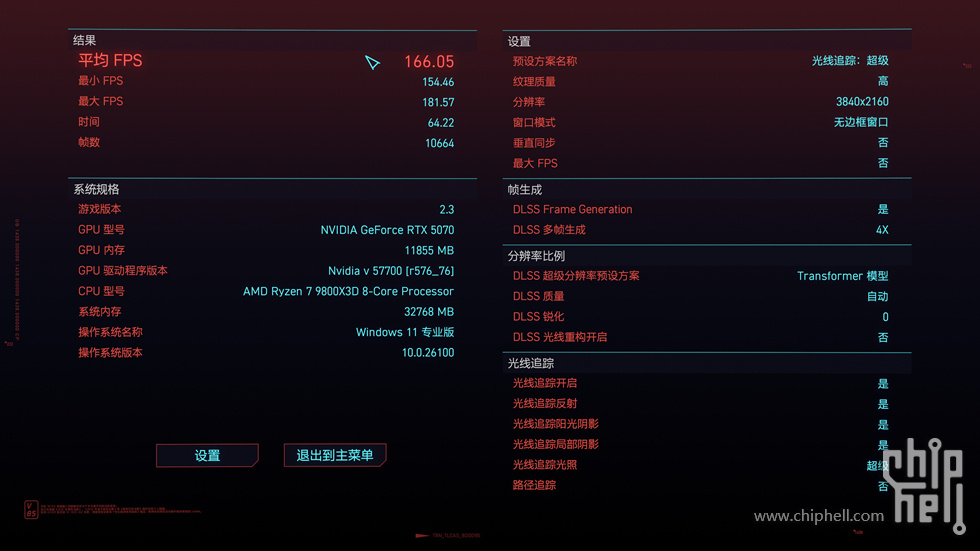

赛博朋克2077在4K分辨率光线追踪·超级的特效和4X DLSS下测试平均166.05FPS

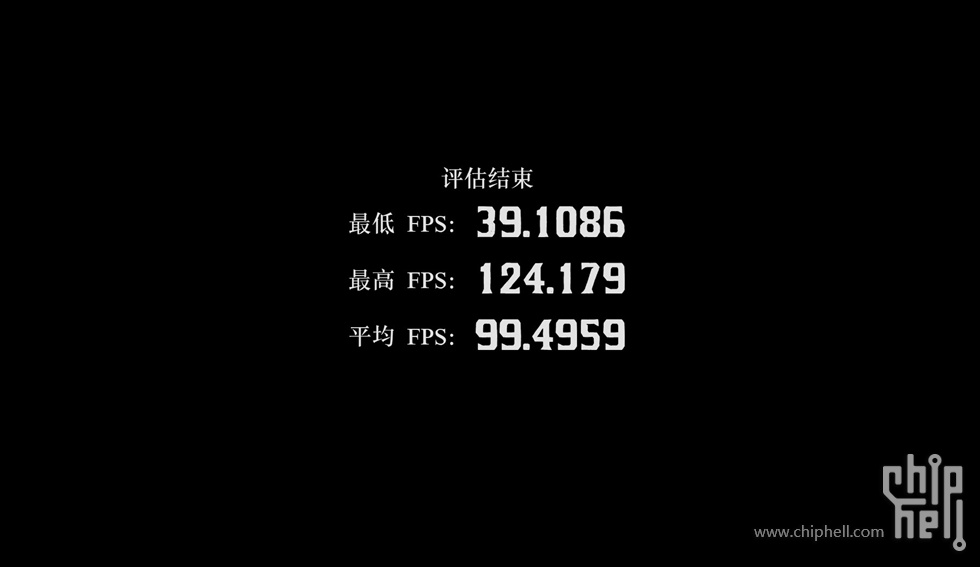

荒野大镖客2在4K分辨率全开最高特效和质量特效的DLSS之后测试平均99.49FPS


地平线5在4K分辨率的极端特效下开启质量DLSS与帧生成下测试平均141FPS

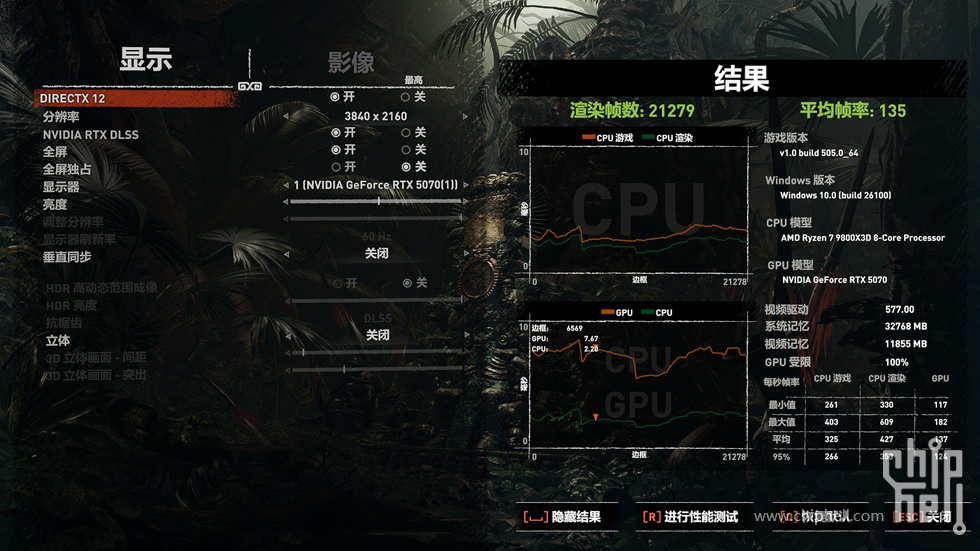

古墓丽影·暗影在4K分辨率的最高特效下开启DLSS之后测试平均135FPS

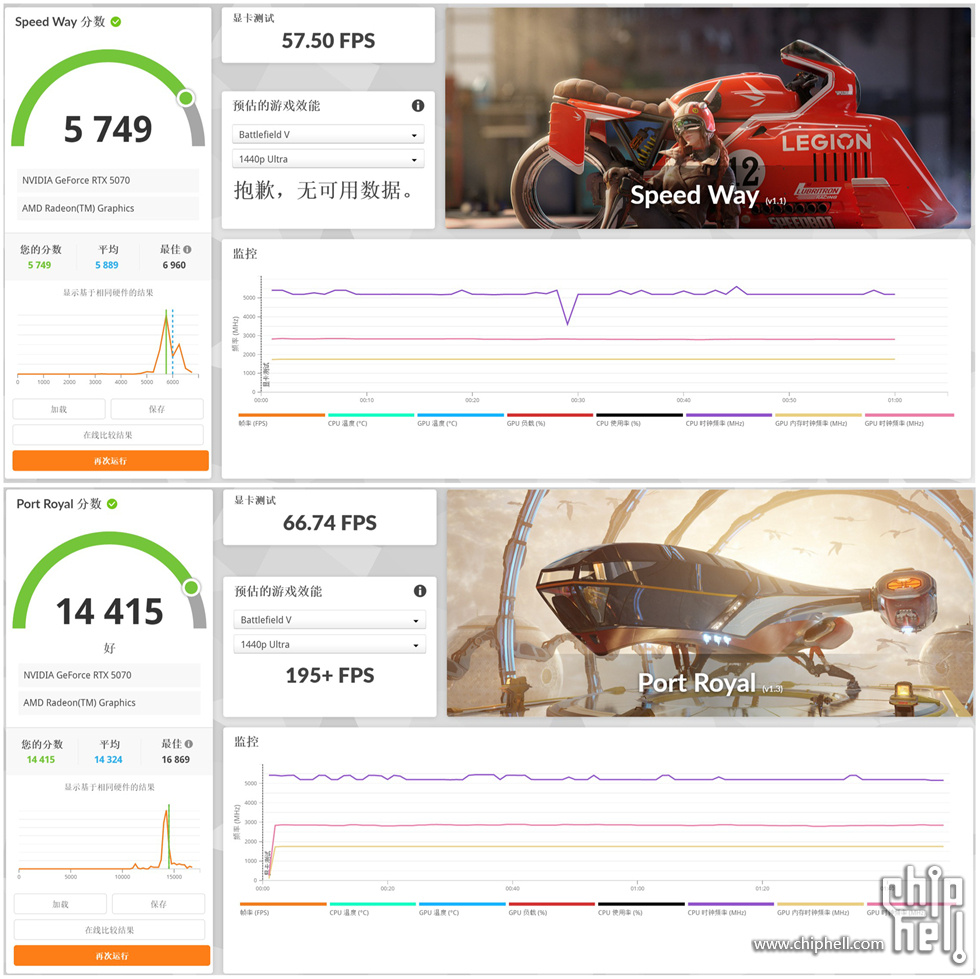

3D MARK SPEEDWAY DIRETX12的测试成绩 5749
3D MARK PORT ROYAL 光线追踪测试成绩 14415

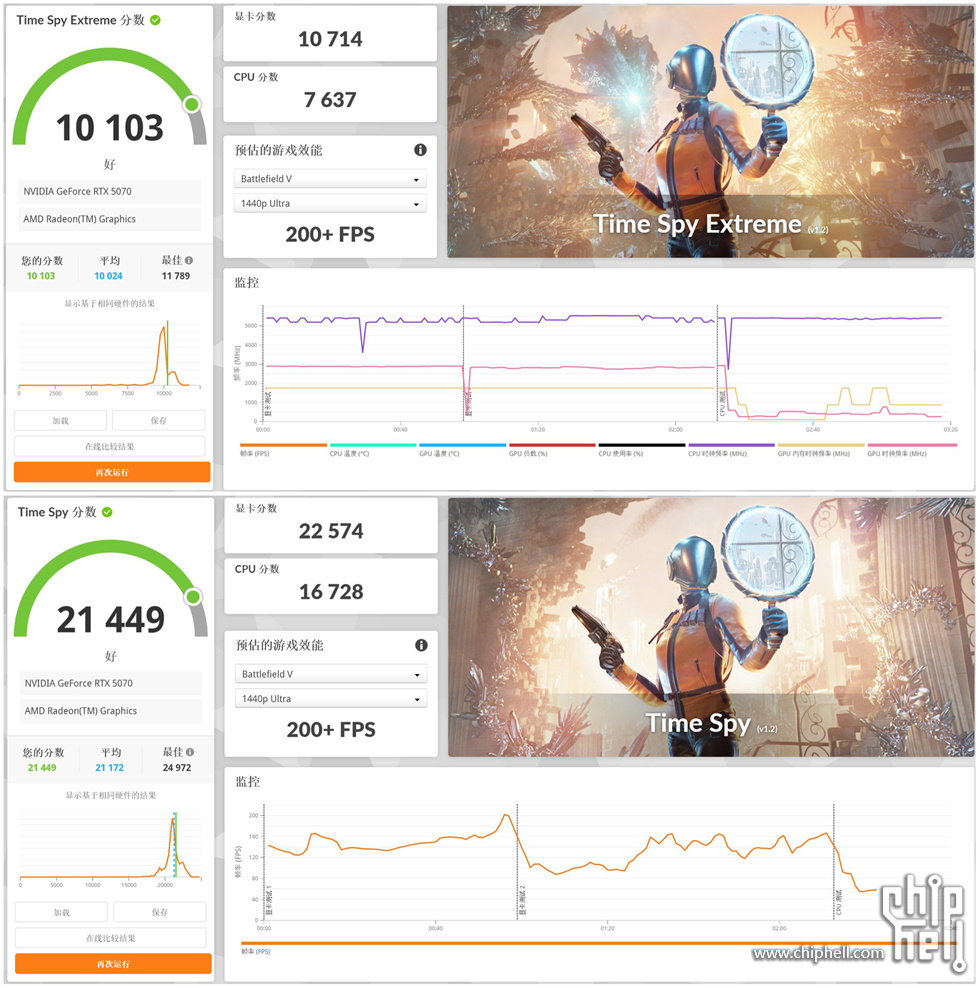

3D MARK TIME SPY EXTREME  显卡测试成绩 10103
3D MARK TIME SPY  显卡测试成绩 21449

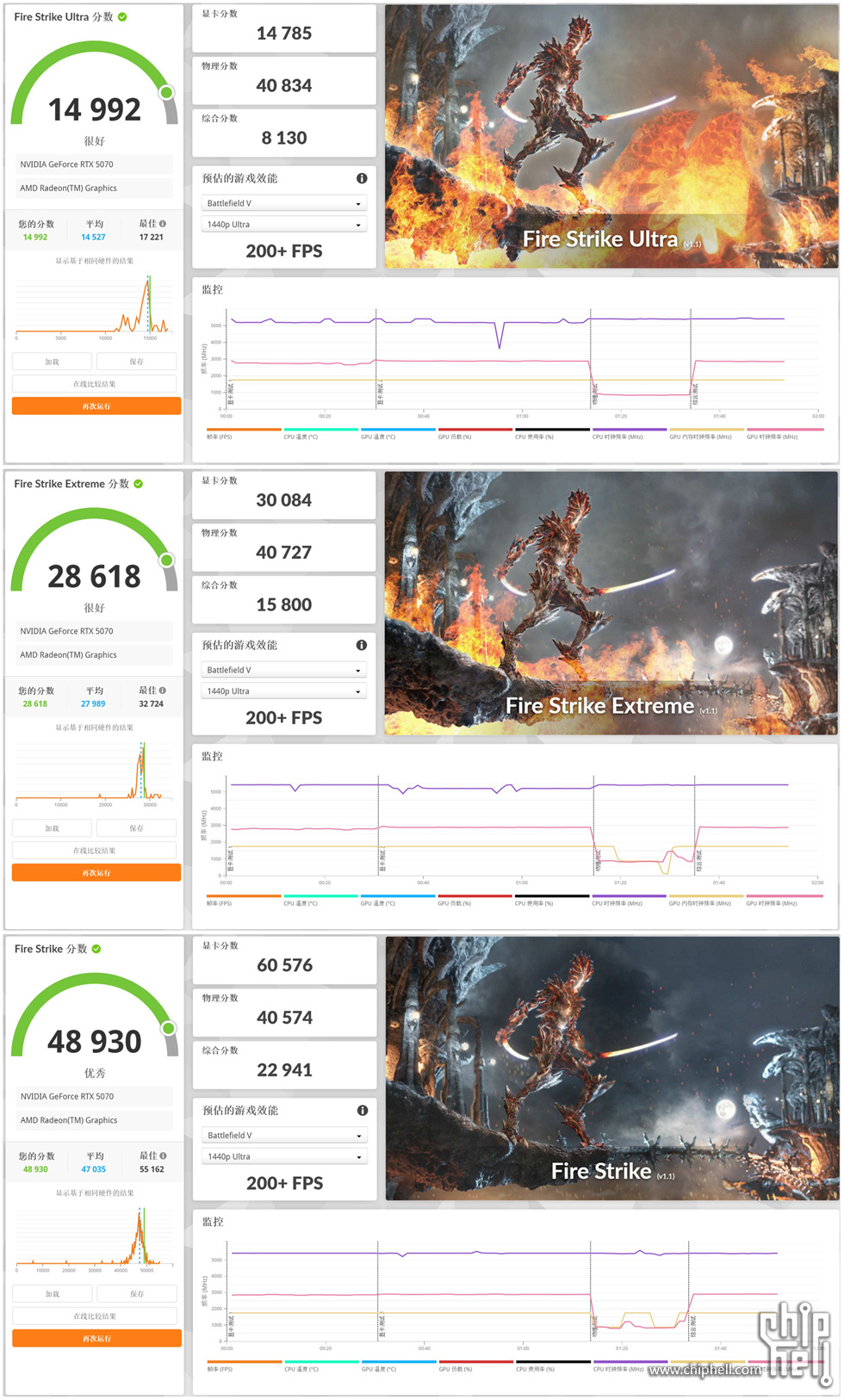

3D MARK FIRE STRIKE ULTRA 显卡测试成绩 14992
3D MARK FIRE STRIKE EXTREME 显卡测试成绩 28618
3D MARK FIRE STRIKE  显卡测试成绩 48930

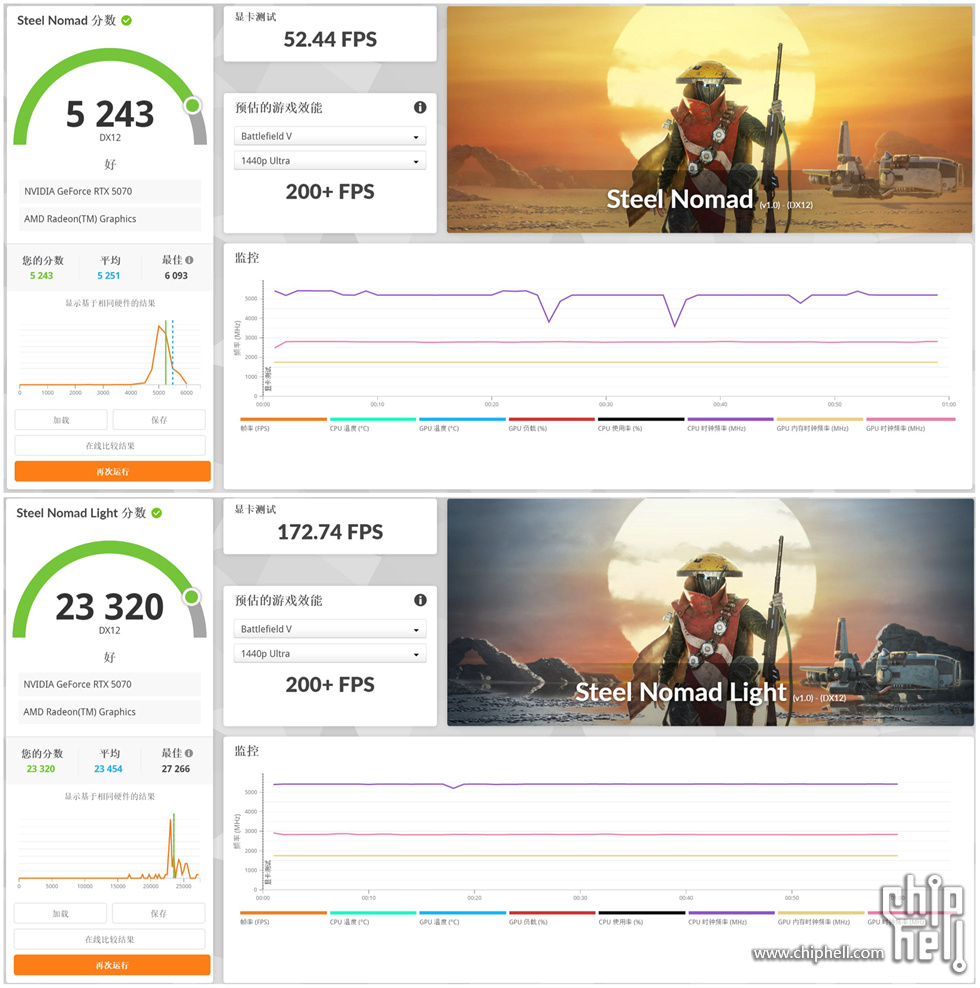

3D MARK Steel Nomad的测试成绩 5243
3D MARK Steel Nomad Light的测试成绩 23320


以上就是此次装机分享的全部内容了，文中表述仅代表个人观点，如有问题可相互交流，感谢您的阅览
全文完
