从iCloud到NAS：我的9700X混合NAS装机方案

dongxinb

大家好，潜水折腾党第一次发帖，有问题请大家多多指正。

之前，我家里的数据中心一直由一台 Minisforum MS-01 迷你主机担当，性能和体积都还算满意。但随着时间推移，我的 iCloud 照片库把 2T 的空间塞满了。苹果提供的下一个套餐直接跃升到 6T，价格不菲，仔细盘算了一下性价比，我意识到：是时候自己动手，丰衣足食，组一台真正属于自己的 NAS 了！

为什么是混合盘 NAS？我的核心需求

作为一个“折腾党”，普通的纯机械硬盘 NAS 显然无法满足我对性能的追求。特别是考虑到我计划使用 Immich 照片管理工具，它在索引、人脸识别和日常加载时需要频繁读取大量小文件，固态硬盘的 4K 性能优势能带来天壤之别的体验（即便这有点“伪需求”的成分，但爽就完事了！）。

其次，数据安全也是我的重要准则。我信奉“狡兔三窟”的备份理念，数据绝不能只放在一个篮子里。因此，一个混合存储方案应运而生：

• 高速层：使用 NVMe 固态硬盘组建一个存储池，用于日常的照片同步、访问和处理，享受极致的读写速度。
• 归档层：使用大容量机械硬盘组建另一个存储池，每天凌晨定时启动，将固态盘中的所有照片、视频数据完整备份一份过来，作为冷数据长期保存。


基于这个核心思路，我对这台新 NAS 的硬件需求也逐渐清晰起来：

• 充足的 NVMe 接口：最少 4 个 M.2 NVMe 接口。618 期间我淘了两条 4T 的新固态，加上手头闲置的两条 2T，必须得有地方安放它们。
• 足够的机械盘位：至少 3 个 3.5 英寸硬盘位，用于安装我的两张西数 HA-340 8T 和一块旧的西数监控紫盘 6T，未来空间不够的话可能还会增加。
• 万兆网络：必须配备万兆网口（电口或光口），不然内部存储再快，访问起来也是瓶颈。
• 编解码、AI 能力：一个 PCIe x16 插槽，用来安装一块 NVIDIA A2000 专业卡。这块卡将作为 AI 计算核心，负责照片视频的硬件编解码、Immich 的人脸识别和 AI 图文搜索等任务。


在方案初期，我也曾考虑过铭凡即将推出的 N5 迷你 NAS 主机。但它迟迟没有发售，而且其 M.2 通道配置（两条 x1，一条 x2）对于 PCIe 4.0 固态来说，简直是巨大的带宽浪费。思来想去，为了不留性能遗憾，不如直接自己动手组装一台能充分发挥硬件性能的“小钢炮”。

我的配置清单：当9700X遇上见方M6

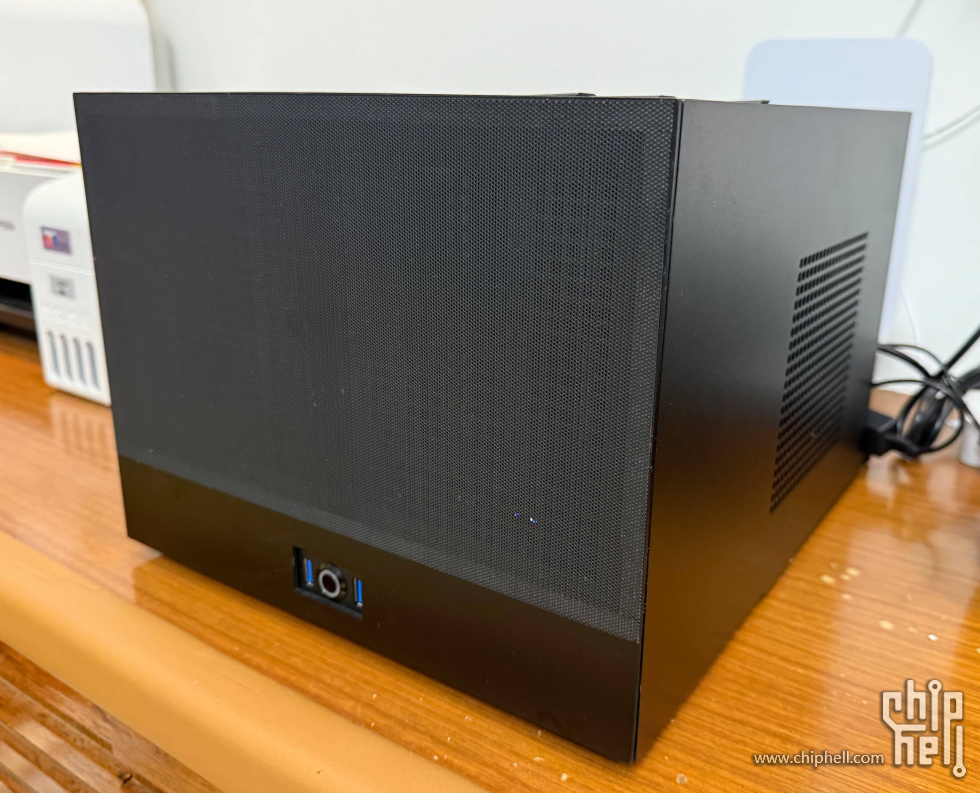

既然决定了 DIY，机箱的选择就成了首要任务。因为我不需要海量的机械盘位，所以更倾向于紧凑型 NAS 机箱。经过几轮筛选（其实这个细分领域选择也不多），我最终锁定了见方M6 机箱。它小巧、精致，同时能满足我的扩展需求。本来心心念念的是银色版，可惜刚好缺货，只好选择了黑色。不过收到货后，黑色的金属质感和整体做工给了我一个大大的惊喜。

下面是这台“小钢炮”的最终配置单：

• CPU：AMD Ryzen 7 9700X
• 主板：华硕 TUF GAMING B650M-PLUS 重炮手
• 内存：宏碁凌霜 DDR5 6000 24G * 2
• 散热器：超频三 RZ620 （为兼容空间，只安装了中间一颗风扇）
• 电源：九州风神 PQ650G 650W 金牌
• 系统盘：佰维 NV7400 1T （用于安装 PVE 系统）
• NAS 固态池：佰维 NV7400 4T * 2 + 闲置 2T 固态 * 2
• NAS 机械池：西数 HA-340 8T * 2 + 西数紫盘 6T
• 显卡：NVIDIA RTX A2000 （半高单槽，非常适合小机箱）
• 万兆网卡：希力威视 万兆单电口网卡 (PCIe 4.0 x1 接口)
• M.2 扩展卡：华硕 Hyper M.2 X16 GEN4 卡 （重要提示：使用此卡需要主板支持 PCIe 插槽拆分功能）


接口与扩展：榨干主板每一寸潜力

这套配置的核心在于如何在一块 M-ATX 主板上实现最大化的扩展性，下面我详细说下接口的分配思路：

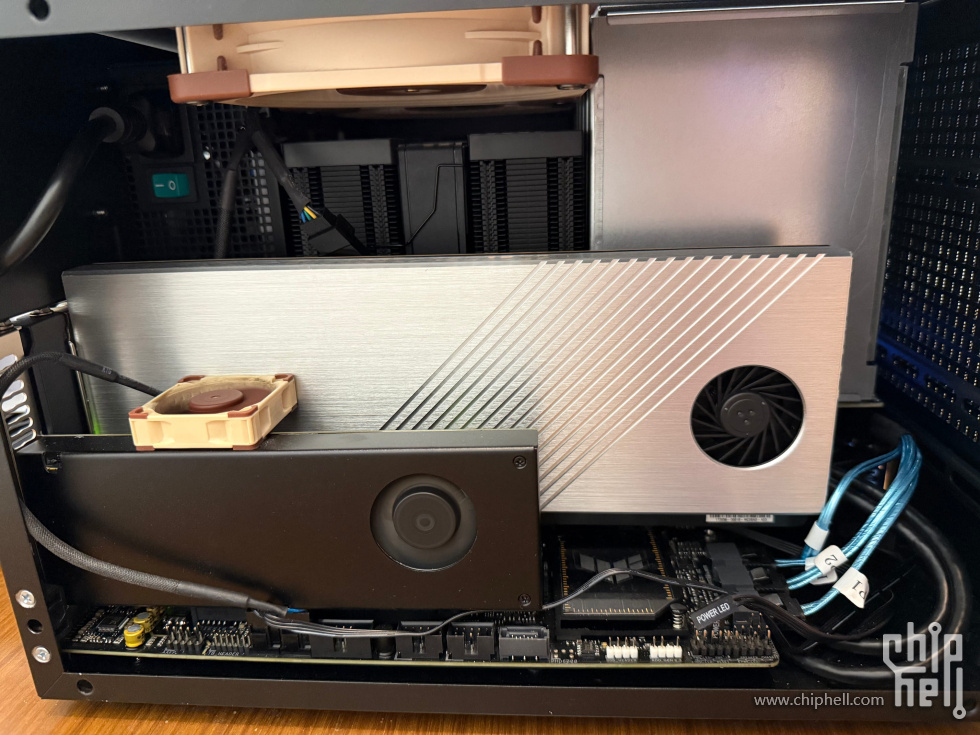

• 固态硬盘：主板的第一个 PCIe x16 插槽插上了华硕的 Hyper M.2 扩展卡，并设置为 RAID 模式，成功转接出 4 个满速的 PCIe 4.0 M.2 接口。加上主板芯片组自带的 2 个 M.2 接口，我总共获得了 6 个 M.2 槽位，目前使用了 5 个，完美满足需求。
• 机械硬盘：主板自带 4 个 SATA 接口，刚好可以直连到机箱的硬盘笼背板。我目前只有 3 块机械盘，竟然还富余一个接口。未来如果还想增加硬盘，可以考虑用主板上剩下的那个 M.2 槽位转接出更多的 SATA 口。
• 显卡：A2000 被我安装在了主板第二个 PCIe x16 插槽上，这个插槽实际带宽是 PCIe 4.0 x4。对于主要用于编解码和低负载 AI 计算的 A2000 来说，这点带宽损失几乎可以忽略不计，是个非常合理的妥协。
• 万兆网卡：主板上最后剩下的一个 PCIe 4.0 x1 短槽也没有浪费。市面上支持这个规格的万兆网卡不多，我选择了希力威视的方案。装上后一切正常，就是 AQC113C 芯片发热量确实不小。为了稳定，我把之前闲置的一个猫头鹰 A4x10 小风扇找出来，对着它吹，问题解决。


装机过程与避坑指南

虽然我是装机小白，但熬了几个通宵做的功课，整个过程还算顺利。见方 M6 这种紧凑型机箱，对配件尺寸有比较苛刻的要求，尤其是内存高度和散热器限高。

这里分享一个我踩过的坑：关于散热器的选择。我最初选择了酷冷至尊的 Hyper 612。从纸面数据看，它的高度是符合机箱限制的。但实际安装时才发现，Hyper 612 是一个“歪脖子”非对称设计。在 M6 狭小的空间里，无论它的“脖子”朝哪个方向歪，都会跟电源或者机械硬盘笼发生冲突。

避坑TIPS：如果你也在用 M6 或类似的紧凑机箱，选择单塔双风扇散热器时，一定要和商家沟通，确保主板、机箱、散热之间能够兼容。对于我这个主板，就一定要避开非对称/歪脖子设计！不过如果是单塔单风扇，请随意。

因为担心单塔单风扇压不住 9700X，我最终还是一步到位换了双塔的超频三 RZ620，只安装中间一颗风扇，完美避开了所有干涉。

装机过程基本就是看一遍商家提供的教学视频，上手没什么难度。唯一让我有点懵的是机箱附赠的一大包螺丝，感觉哪儿都用不上几颗，但最后总算是顺利完工了。

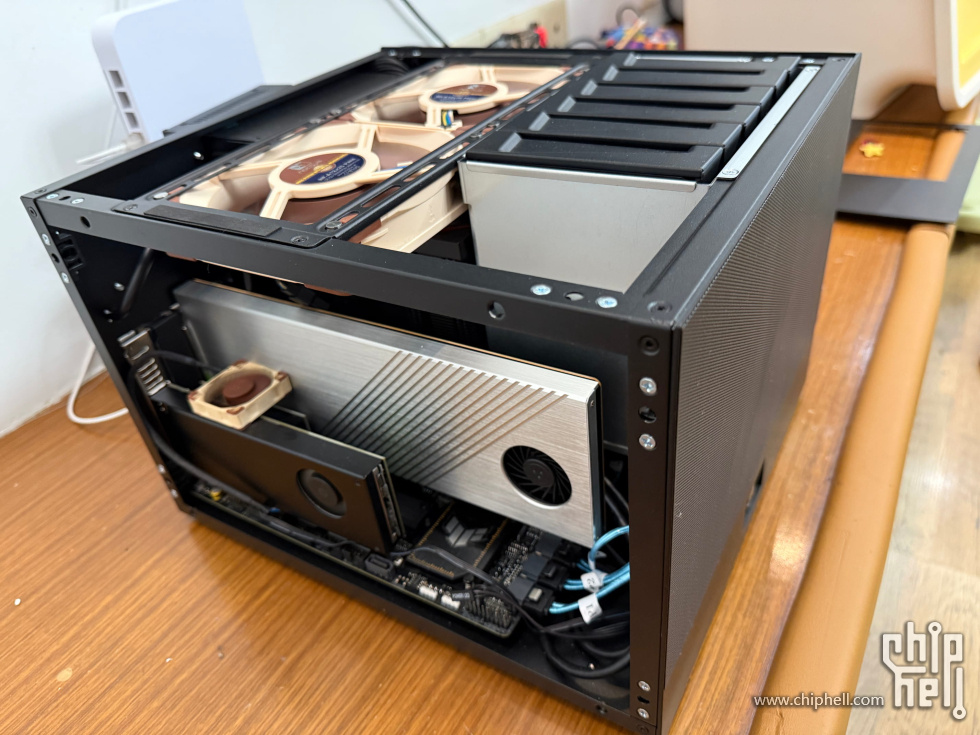

关于机箱风道，我配置了三个风扇向外排风，形成负压。其中两个是我之前闲置的猫头鹰风扇，第三个则是 RZ620 散热器上拆下来的那颗，物尽其用。另外，我发现了一个有趣的现象：因为只有 3 块机械盘，硬盘笼有 3 个空位。我咨询商家后，买了三个 2.5 寸转 3.5 寸的硬盘支架把空位填满，感觉像是改善了风道，机械盘的整体温度确实降低了好几度。





系统部署与性能调优

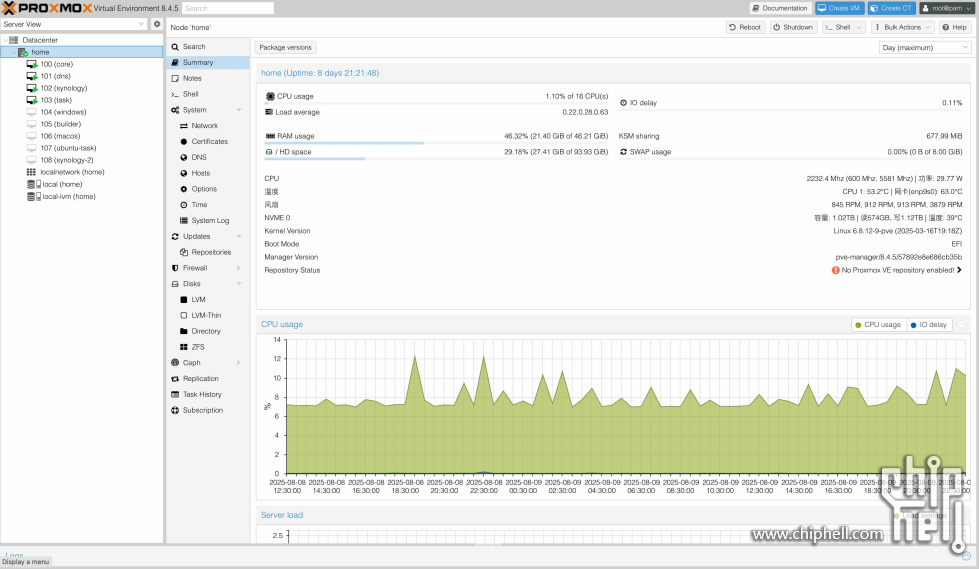

• 虚拟化平台：我是 PVE (Proxmox VE) 的忠实用户。在 PVE 底层之上，我开设了数个 Debian 虚拟机来跑各种服务，这次也为“黑群晖”专门创建了一台虚拟机。

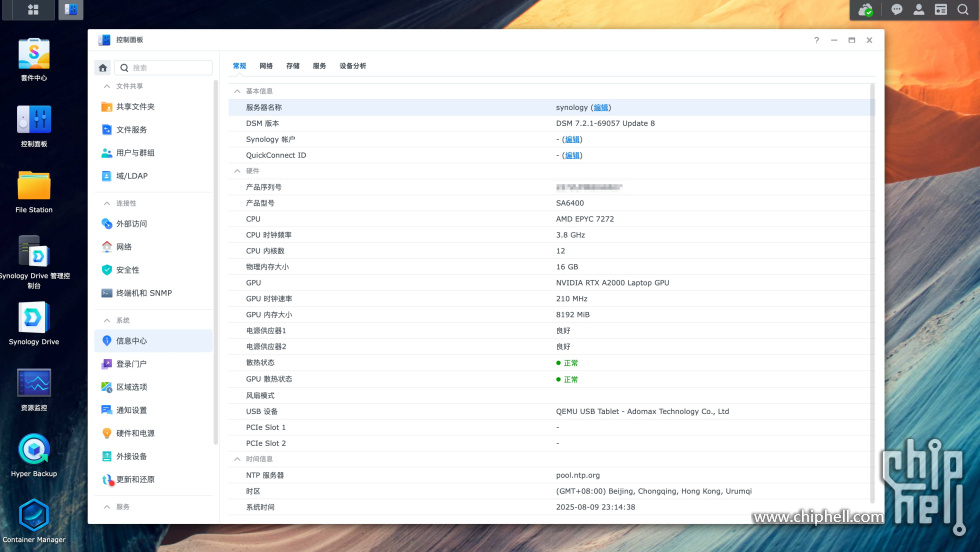

• 黑群晖 (DSM)：部署过程相对顺利。我选择了 SA6400 机型，引导使用了流行的 RR 加载器。整个安装过程跟着社区教程走，基本没遇到什么障碍。
• 硬件直通：为了发挥最大性能，我将 4 张 M.2 固态（通过华硕扩展卡）、主板的 SATA 控制器以及 RTX A2000 显卡都直通给了黑群晖虚拟机。

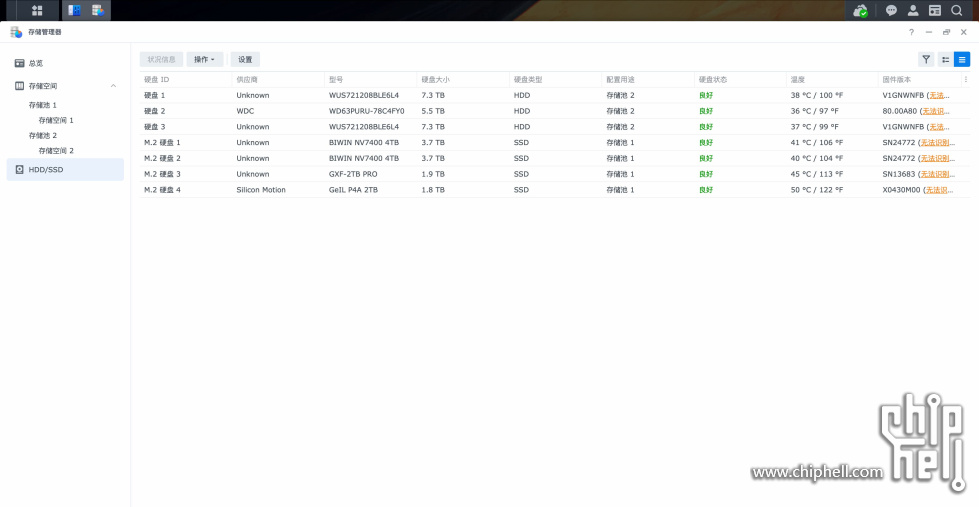

• 存储池配置：在 DSM 中，我将固态和机械硬盘分别创建了两个存储池，RAID 类型都设置为 SHR 。SHR 的好处是灵活性高，未来更换或添加不同容量的硬盘会非常方便。最终，我得到了一个 7.4T 的高速固态池和一个 12.7T 的大容量机械池，足够我挥霍好一阵子了。
• CPU 调优与最终效果：AMD Ryzen 7 9700X 在默认设置下，瞬时功耗会冲得很高，导致风扇转速忽高忽低，有些烦人。参考了网上大神的经验，我在 BIOS 中手动设置了 PBO (Precision Boost Overdrive)，并应用了 20 的负压（Curve Optimizer）。经过这番调优，CPU 的表现堪称完美。日常待机温度稳定在 45-55℃，风扇转速也维持在 1000 RPM 左右，只有凑近机箱才能听到一丝微弱的风声，在性能和静音之间取得了绝佳的平衡。


总结

从最初对 iCloud 空间不足的焦虑，到最终这台高性能、高颜值“小钢炮”的落成，整个过程非常折腾。这套方案不仅彻底解决了我的存储痛点，还为未来更多的玩法（比如 AI 应用、高清影音库）预留了充足的性能。目前机器已经跑了快半个月了没发现什么问题，非常稳定！

以上就是我本次装机方案的全部内容，算是我熬了几天夜交出的一份答卷。方案肯定还有可以优化的地方，欢迎大家在评论区一起交流、讨论！

beeloesimae

7.4T 的高速固态池和一个 12.7T 的大容量机械池，足够我挥霍好一阵子了。。。。
感觉用了这么多硬件，容量还是有点少……两块8t固态➕3块16T机械差不多够这台机器的样子

dongxinb

beeloesimae 发表于 2025-8-10 01:05
7.4T 的高速固态池和一个 12.7T 的大容量机械池，足够我挥霍好一阵子了。。。。
感觉用了这么多硬件，容量 ...

哈哈，其实我就存存照片，照片增量不会那么快。视频啥的走emby服务了，也挺稳定。以后不够了再换好了，等硬盘降价……

jaycty

存点照片，你这也太夸张了

profess

不错，amd yes

beeloesimae

dongxinb 发表于 2025-8-10 01:09
哈哈，其实我就存存照片，照片增量不会那么快。视频啥的走emby服务了，也挺稳定。以后不够了再换好了，等 ...

哈哈，那确实这么好的配置之后换大容量硬盘美滋滋，好奇a2000体验如何，最近的价格还可以

vicai

lz这套装下来多少米？铭凡N5刚发售了，9700x看起来有点性能过剩

数据分层存储的思路挺好，不过pcie3.0x8 3.5GB/s的速度都够吃满万兆了吧

0cjousc2

请问楼主这个台待机功耗多少呀

dongxinb

beeloesimae 发表于 2025-8-10 10:10
哈哈，那确实这么好的配置之后换大容量硬盘美滋滋，好奇a2000体验如何，最近的价格还可以 ...

因为我直接扔到群晖里了，所以也不知道具体性能咋样，群晖用nvidia显卡套件是完美兼容的。体验的话除了热一点，其他没啥问题。

dongxinb

vicai 发表于 2025-8-10 10:34
lz这套装下来多少米？铭凡N5刚发售了，9700x看起来有点性能过剩

数据分层存储的思路挺好，不过pcie3.0x8 3 ...

够跑万兆了，但是我两个pcie x16插了转换卡和显卡，只剩下一个pcie4.0x1的接口，所以只有这么一种选择。主板也挑了半天，matx主板，带三个pcie4.0，两个是x16的挺少的。

dongxinb

vicai 发表于 2025-8-10 10:34
lz这套装下来多少米？铭凡N5刚发售了，9700x看起来有点性能过剩

数据分层存储的思路挺好，不过pcie3.0x8 3 ...

不算NAS硬盘、显卡，其他东西加起来 5000 左右吧。板U加起来2600，其他的看自己需求选了。

dongxinb

0cjousc2 发表于 2025-8-10 10:53
请问楼主这个台待机功耗多少呀

还没测过，等我有空测测看~

oolmfoo

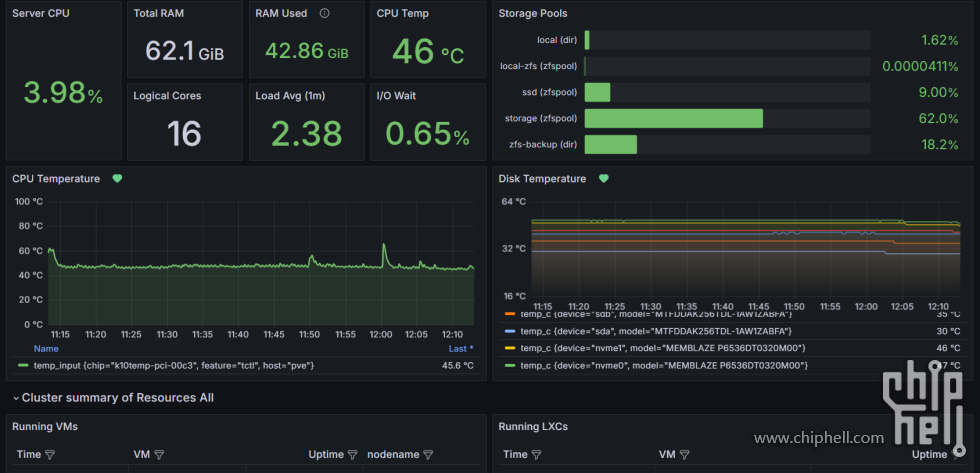

我也剛升級了 NAS.
從 e5 換成 5700G, 加了個Intel Arc A380.

系統盤 兩塊 256G sata SSD
存儲 兩塊 12T HDD
加了兩塊 memblaze 6536 3.2T 做應用盤
全部組 ZFS mirror
還剩了2個 m.2 空位, 1個 pciex4 .....

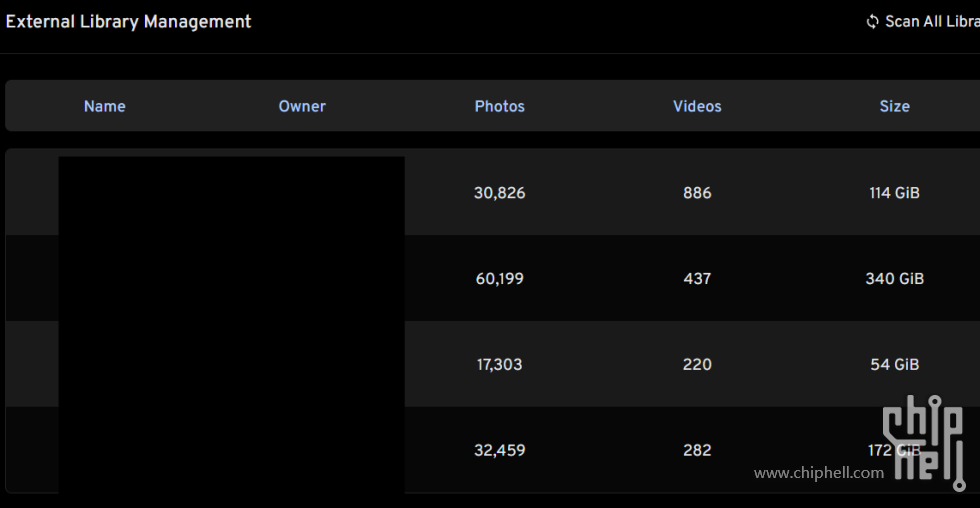

我這點照片用 Immich, 在 Chrome 和 IOS app, timeline 幾乎是秒讀取, 非常流暢.

dongxinb

oolmfoo 发表于 2025-8-10 12:24
我也剛升級了 NAS.
從 e5 換成 5700G, 加了個Intel Arc A380.

AMD YYDS

vicai

dongxinb 发表于 2025-8-10 11:51
够跑万兆了，但是我两个pcie x16插了转换卡和显卡，只剩下一个pcie4.0x1的接口，所以只有这么一种选择。 ...

x16长度的槽，技嘉的B650M AORUS ELITE AX（小雕）也有啊。如果是两个pcie4.0x16，就得上妖板了

dongxinb

vicai 发表于 2025-8-10 23:31
x16长度的槽，技嘉的B650M AORUS ELITE AX（小雕）也有啊。如果是两个pcie4.0x16，就得上妖板了 ...

我需要三个pcie4.0接口，两个x16，一个x1级以上

YsHaNg

和开篇需求一样的 hdd有8t 4t 3t 1t 750g 500g各种各样的 我app都是已有的docker 干脆用unraid 一个vm都不上 机器更偏ai用途 所以是多卡 游戏卡换下来都塞里面 最近发现机箱有大病 开盖就死机 很不方便折腾硬件debug 看看有没有推荐的
