极致冰爽,玩转酷夏装机活动 —— By cp14228823

cp14228823 · 发表于 2025-8-16 16:44

本帖最后由 cp14228823 于 2025-8-16 17:05 编辑

F r a c a t a l D e s i g n

T e r r a

|

大家好！首先衷心感谢CHH论坛及各大厂商的鼎力支持，非常荣幸能参与本次“极致冰爽，玩转酷夏”装机活动！本次装机以银白色为主题，打造一台现代居家风格的精致小钢炮，完美融合美学设计与高性能。核心配置包括：英特尔酷睿 Ultra5 230F处理器、华硕ROG STRIX B860-I GAMING WIFI主板、索泰RTX 5070Ti SOLID OC WHITE显卡、宏碁掠夺者冰刃8000C38 48GB白色内存套装、宏碁掠夺者GM7 2TB固态硬盘，以及ROG LOKI SFX-L 750W电源。小弟已用心筹备制作，接下来便直接进入正题，希望能为各位大佬带来一场赏心悦目的装机分享！

Part I

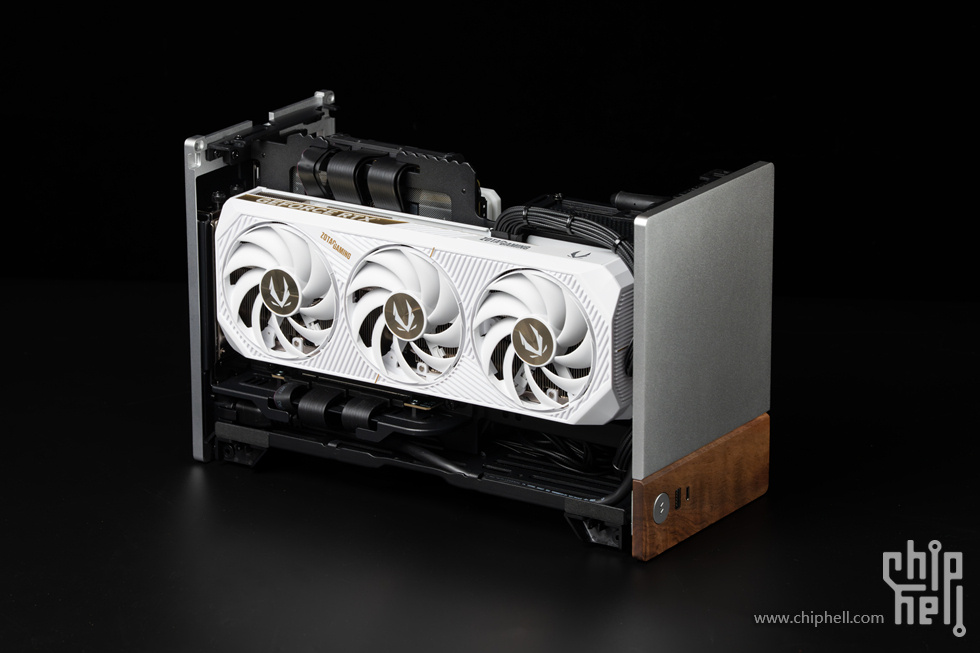

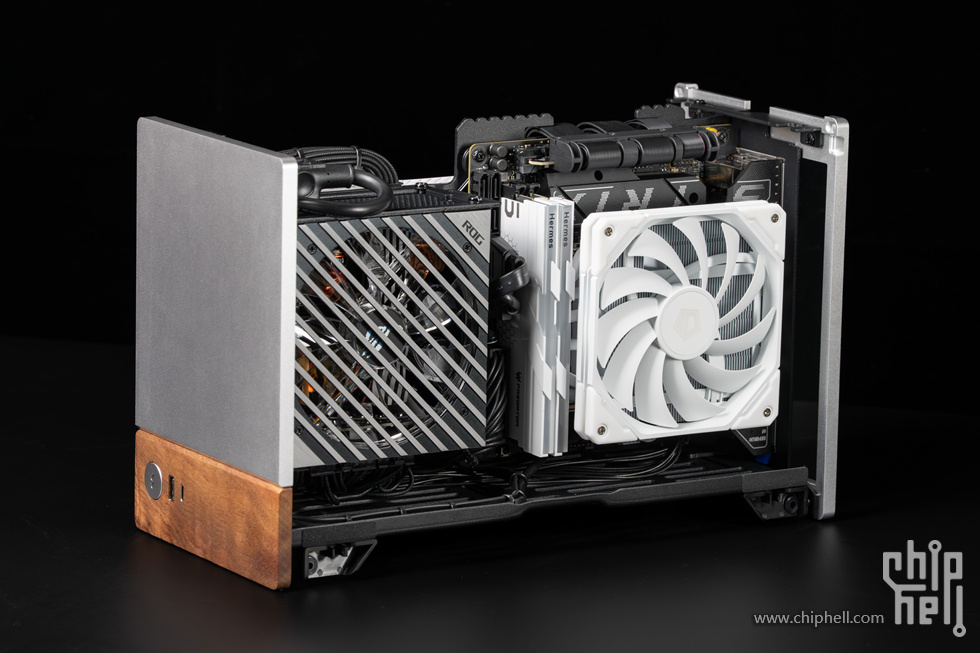

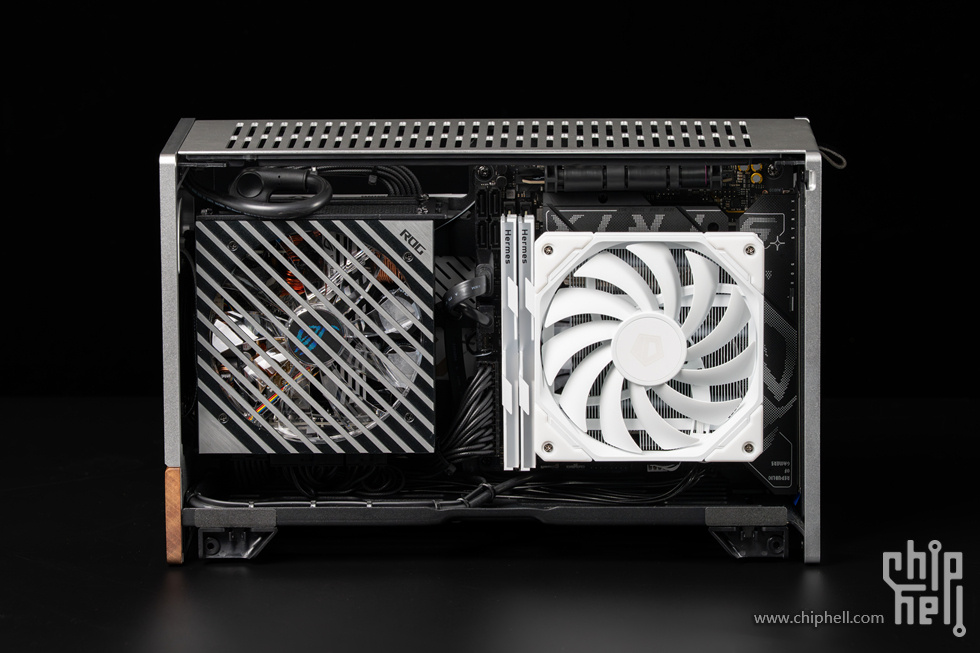

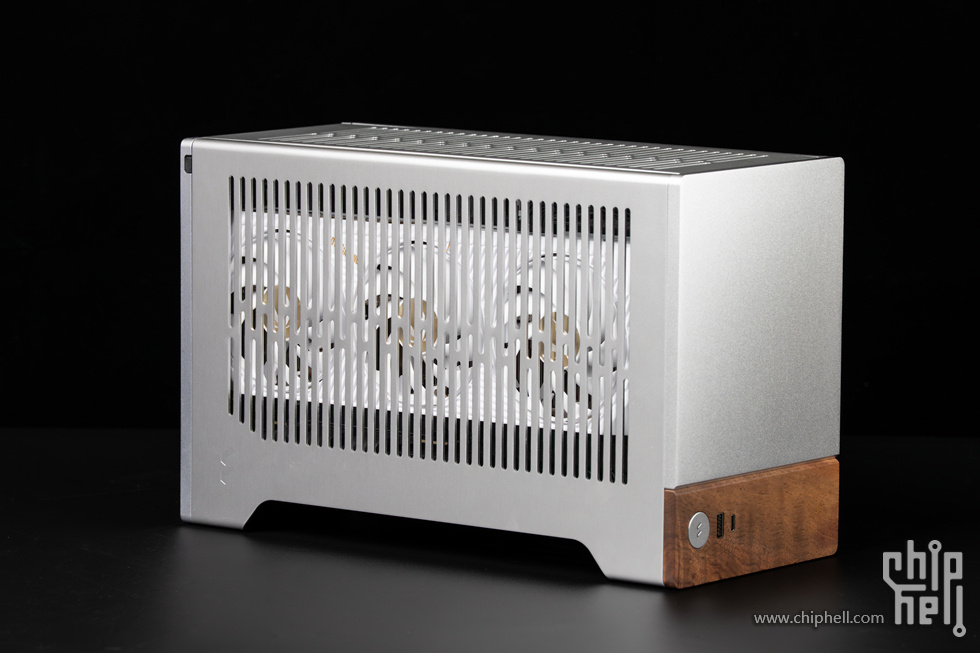

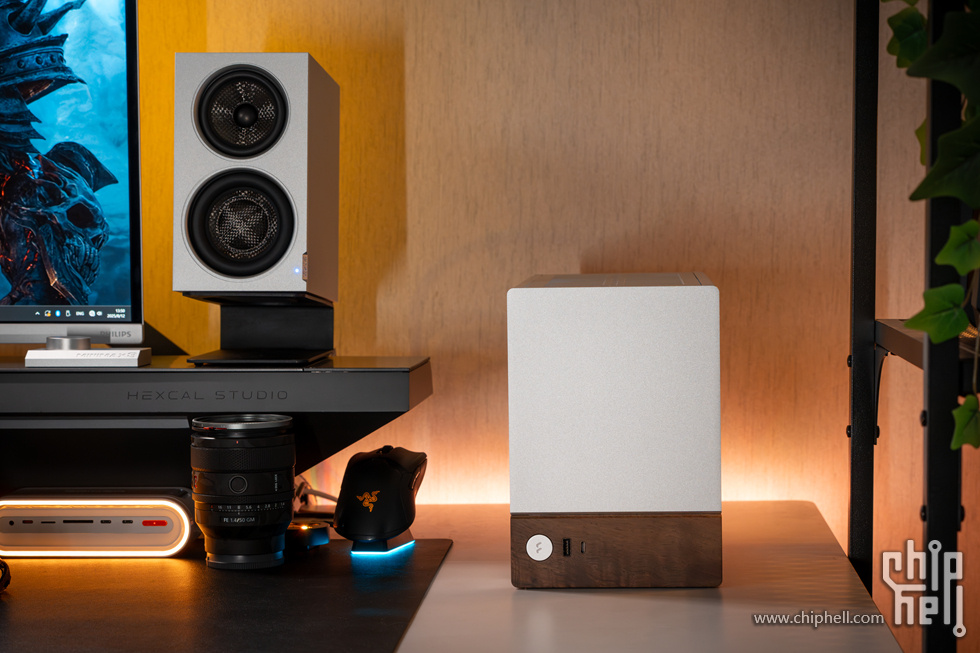

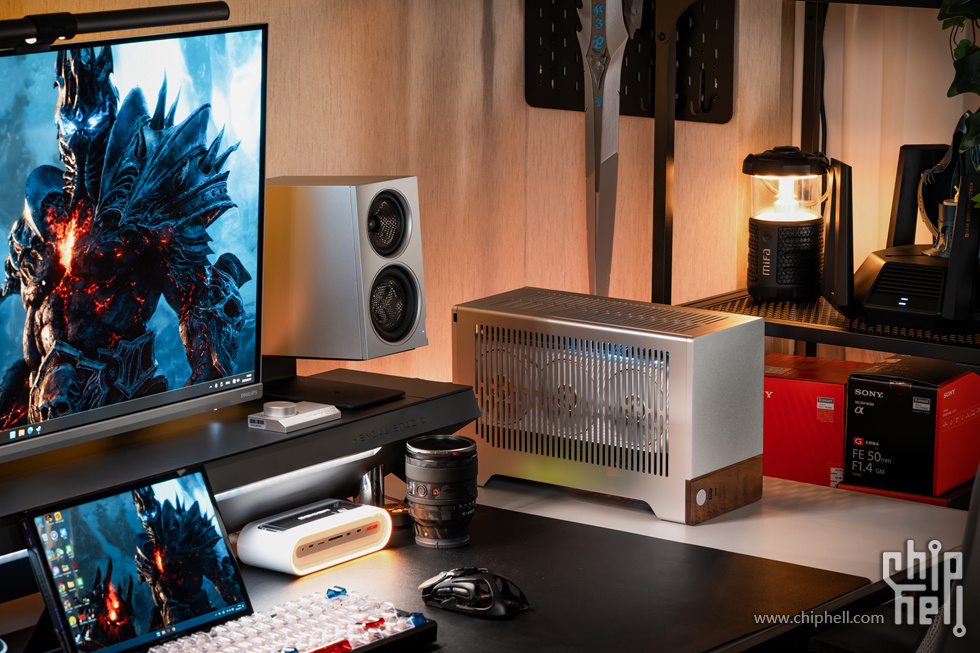

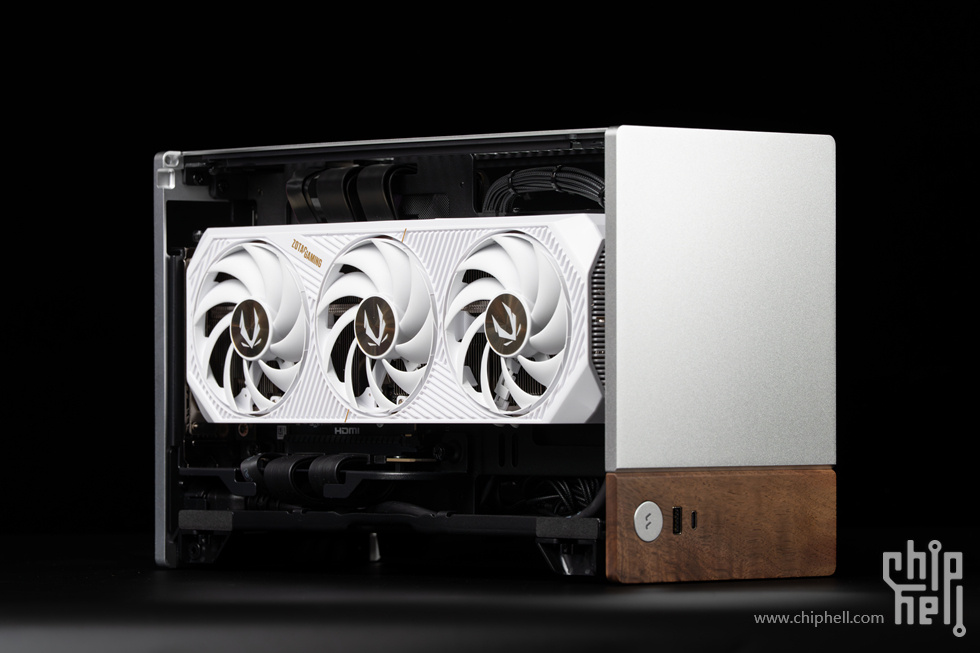

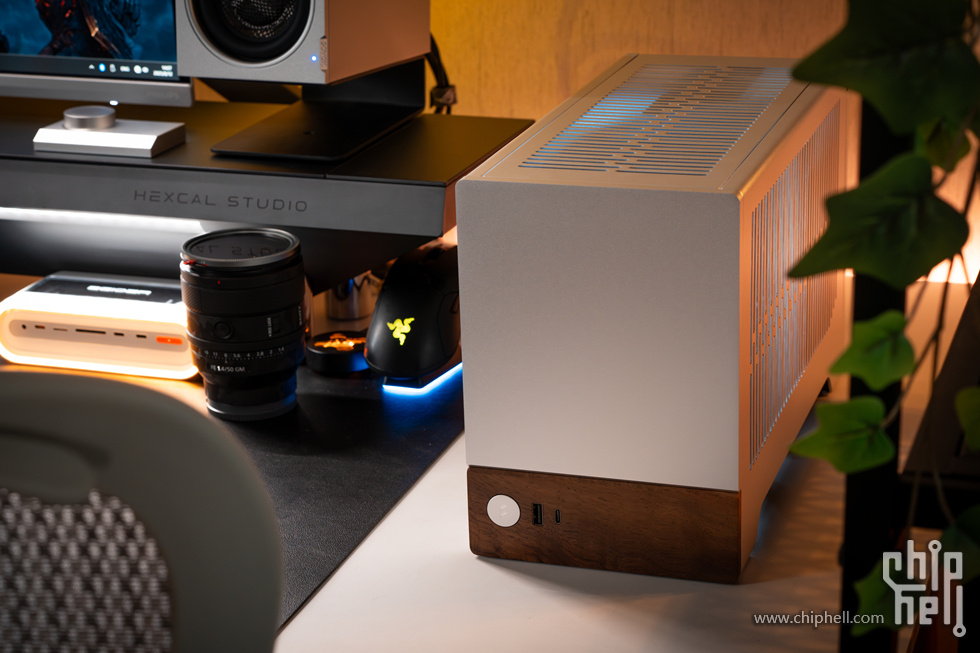

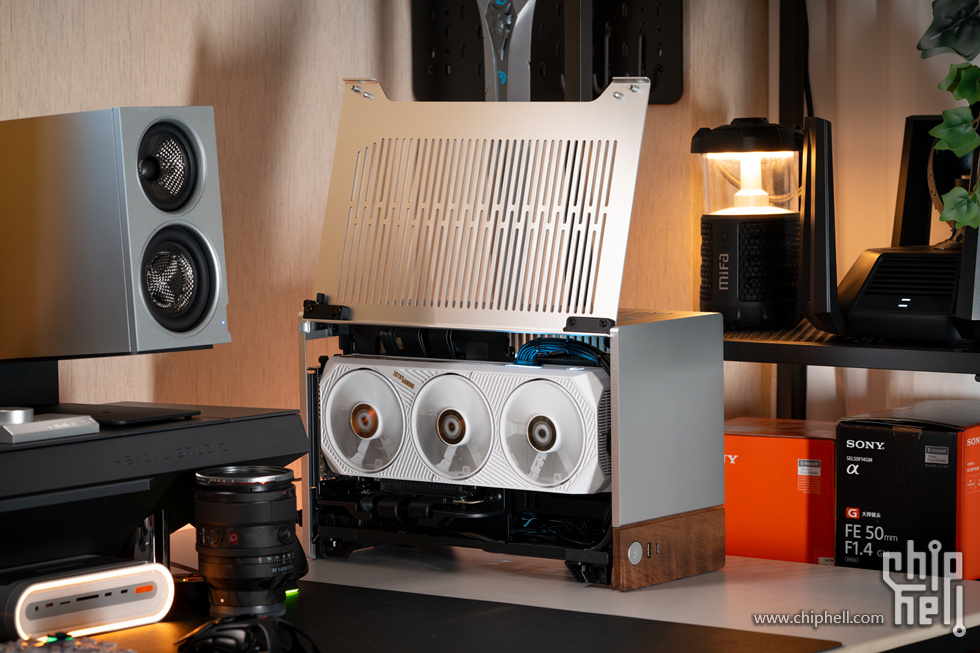

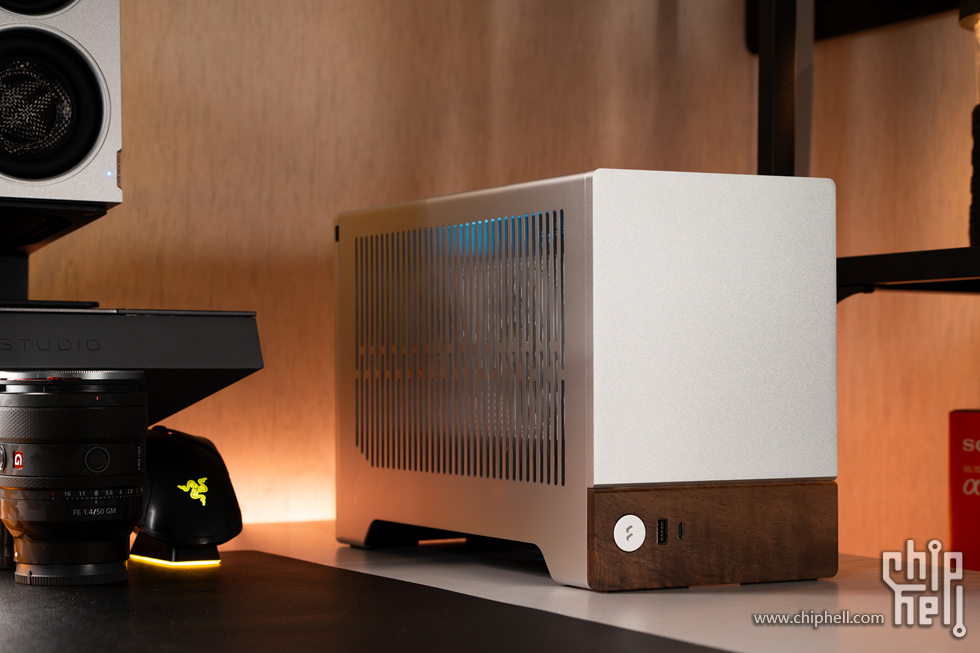

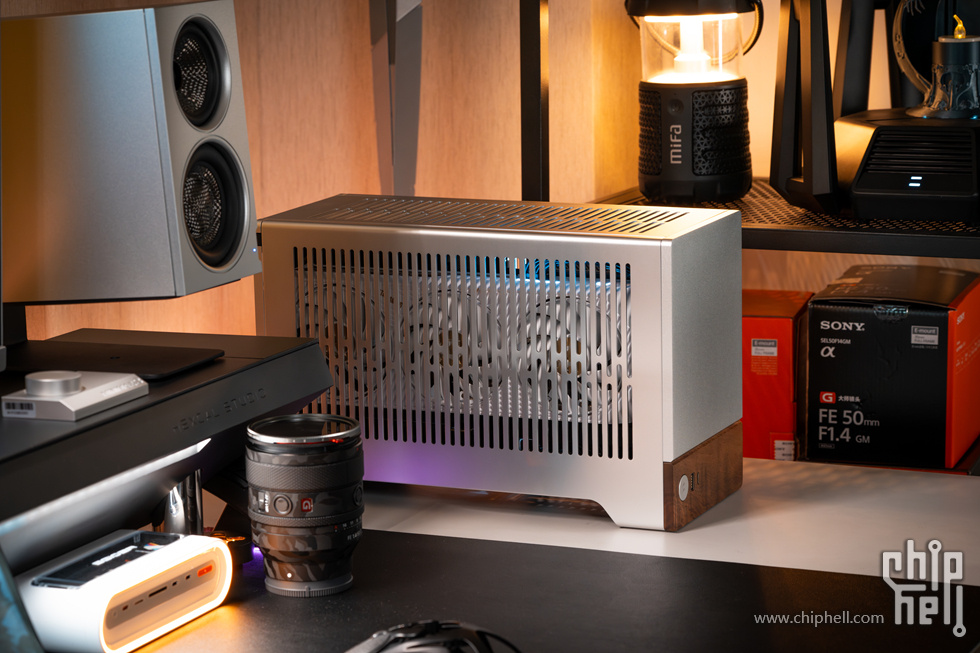

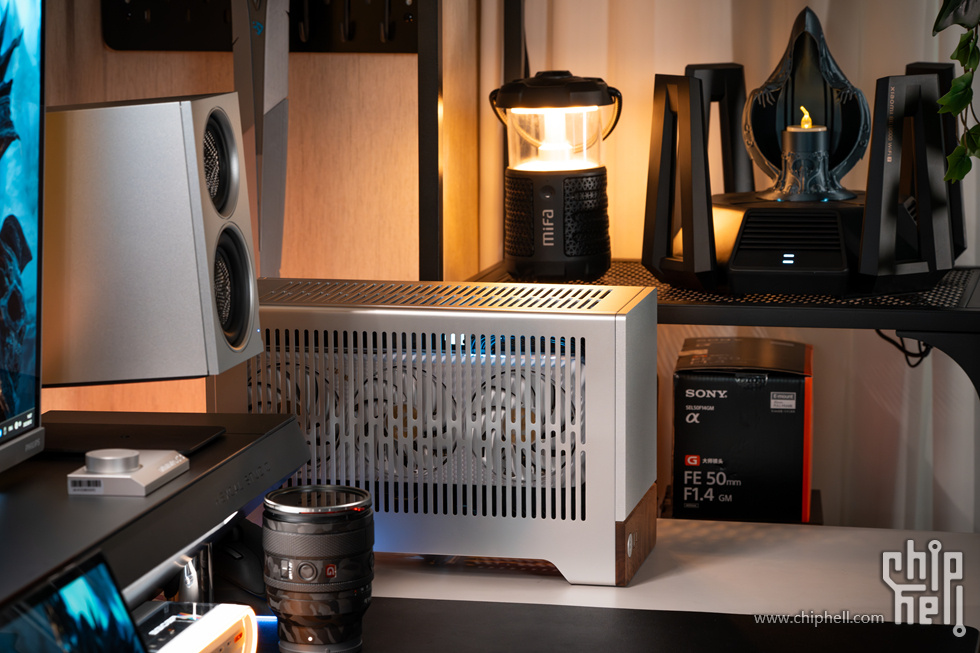

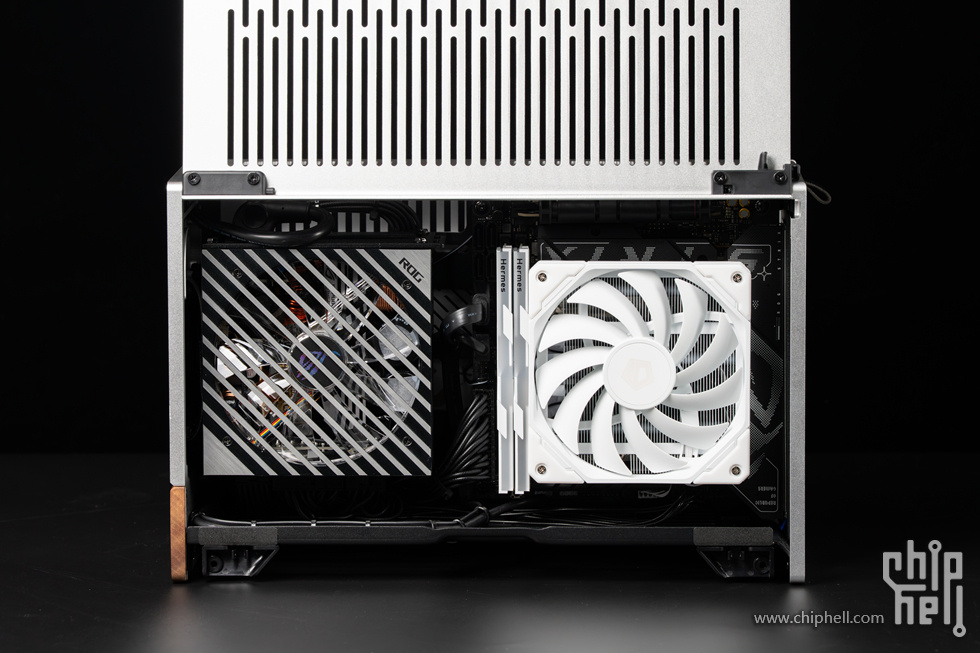

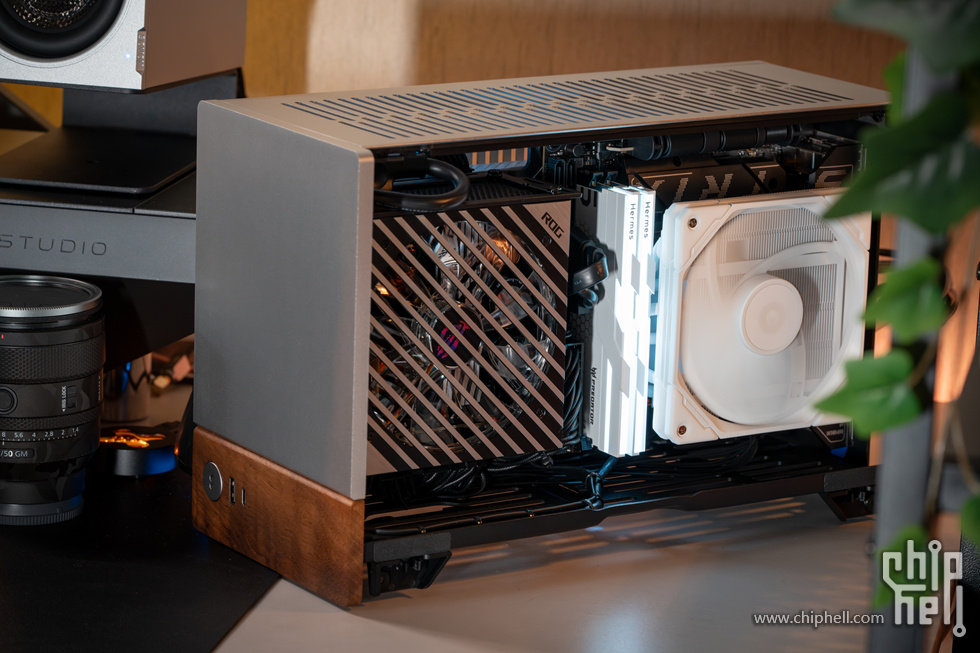

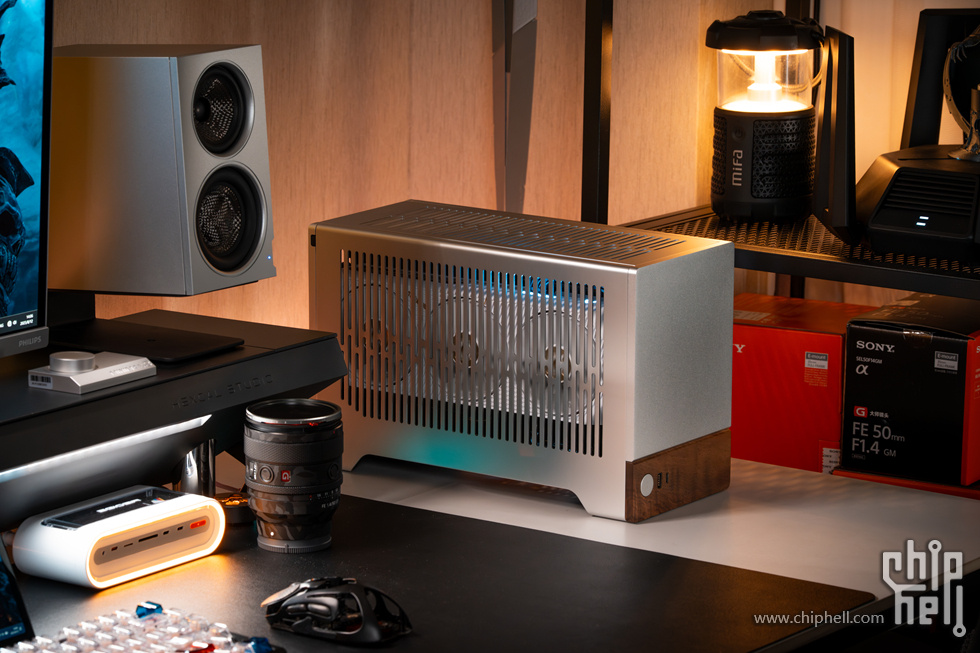

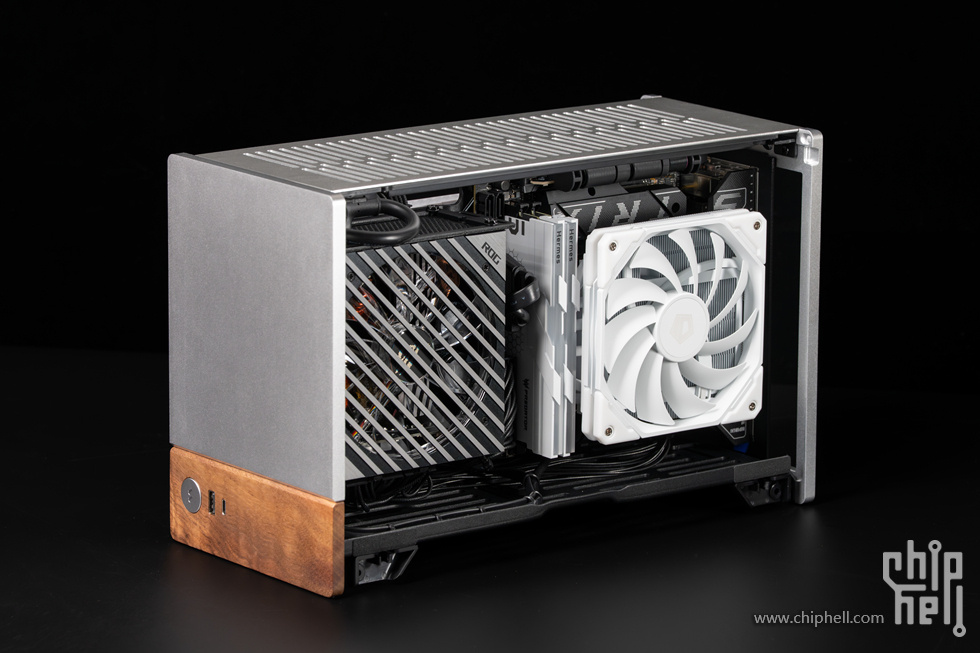

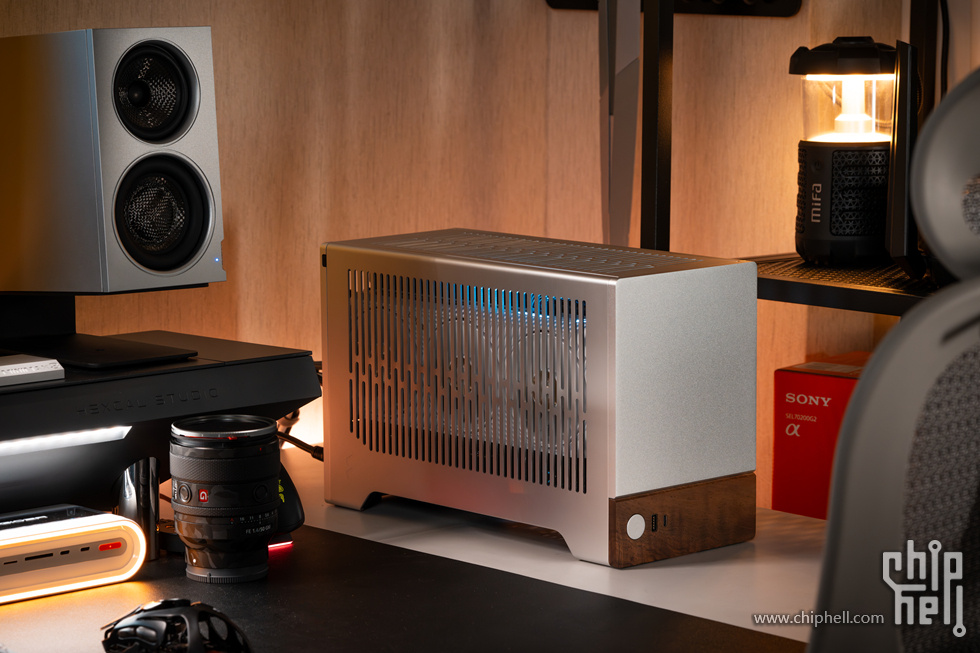

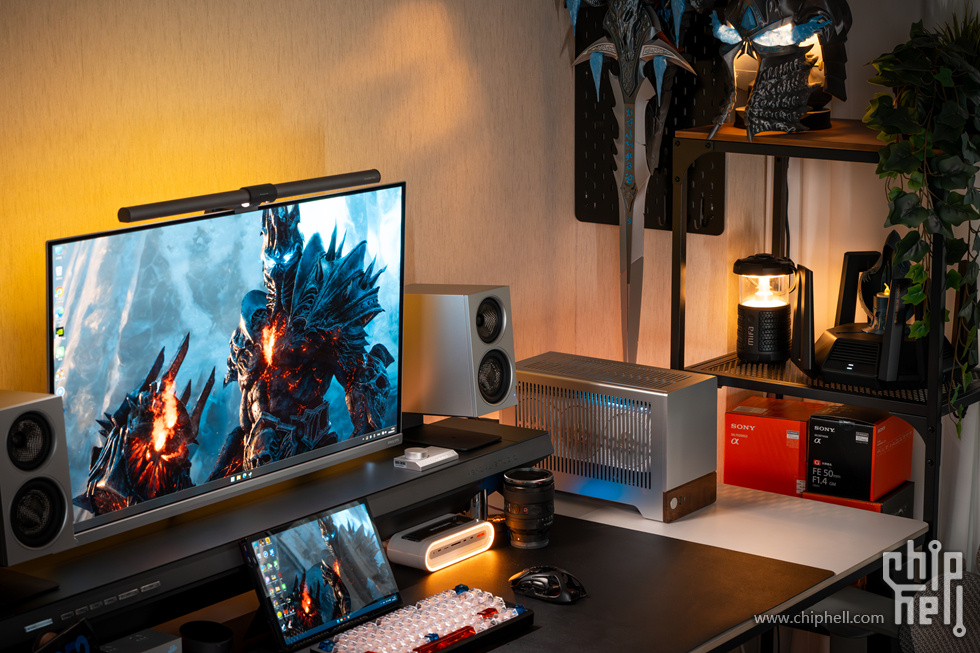

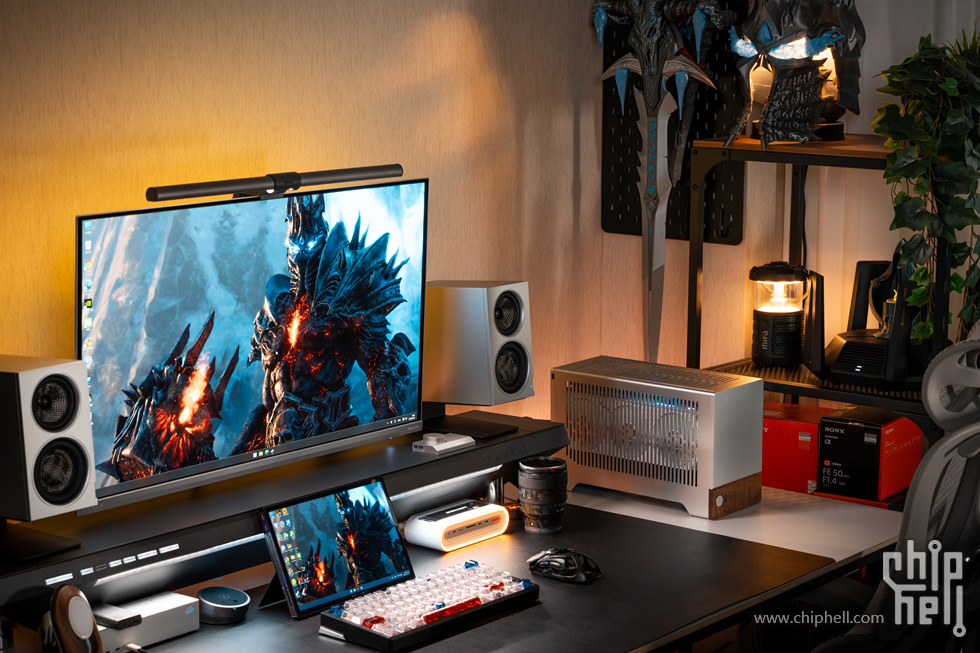

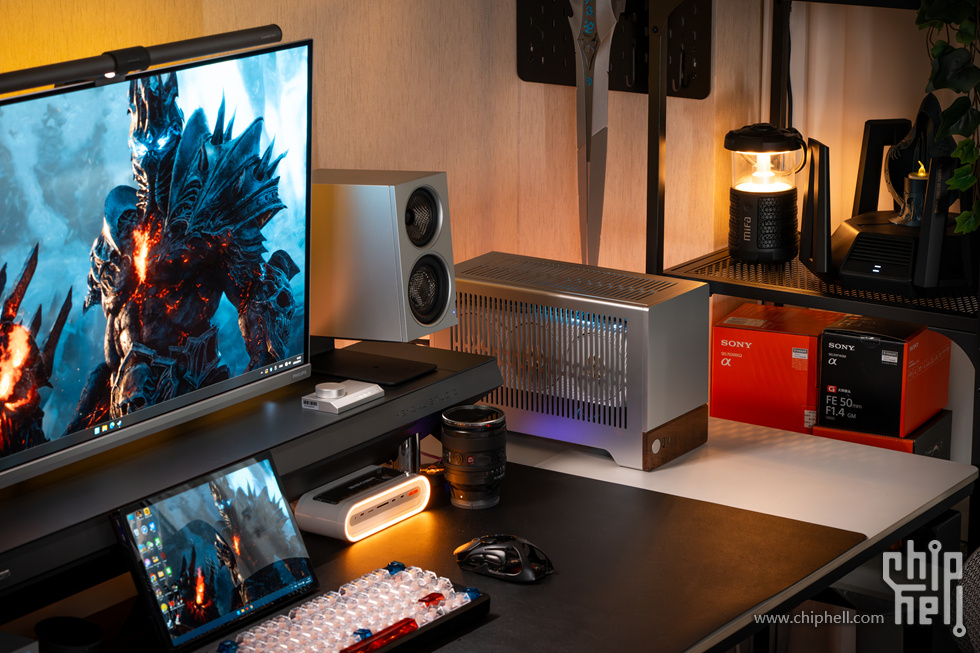

展示

Part II

配置

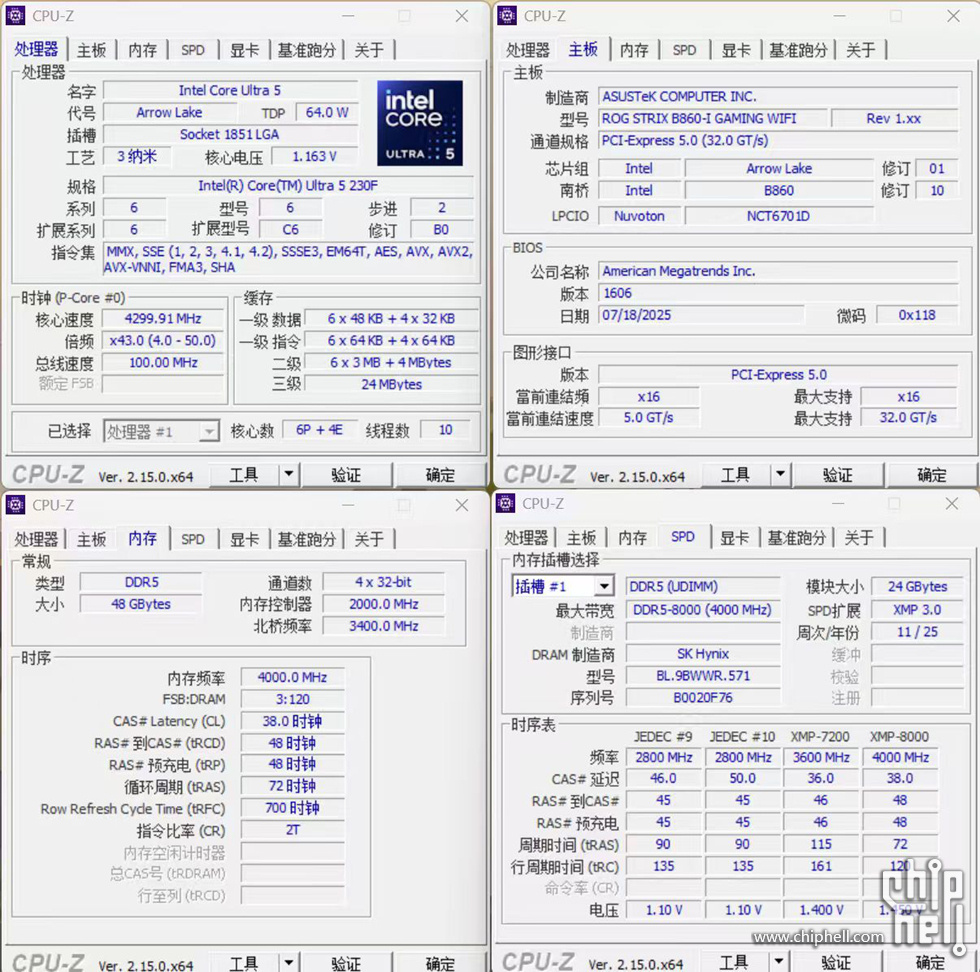

CPU 英特尔酷睿 Ultra 5 230F

内存掠夺者Hermes冰刃8000C38 48GB IPO

主板华硕 ROG Strix B860-I Gaming Wifi

机箱分形工艺 Terra Silver

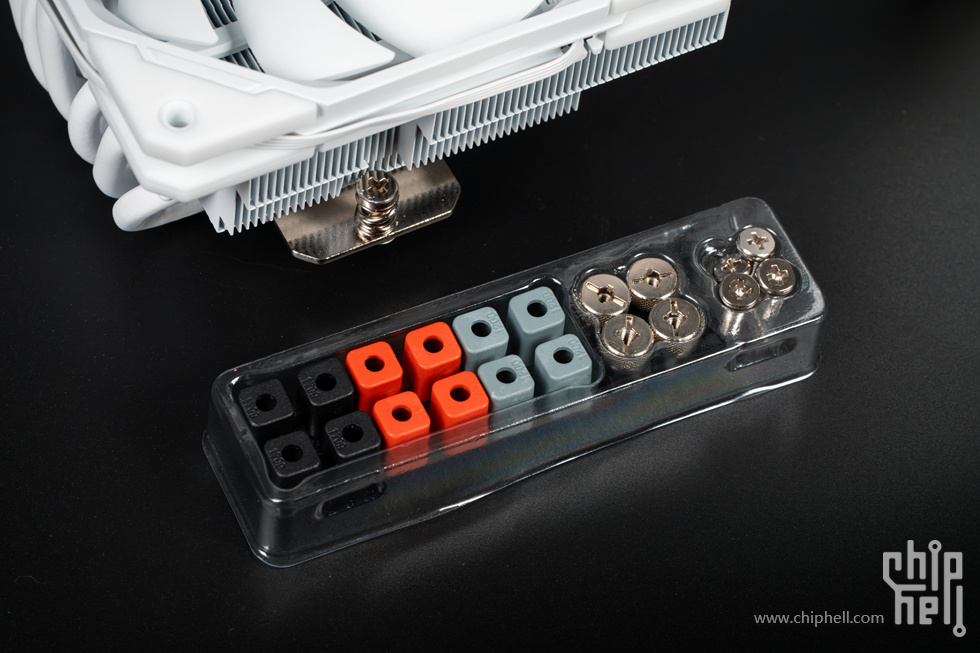

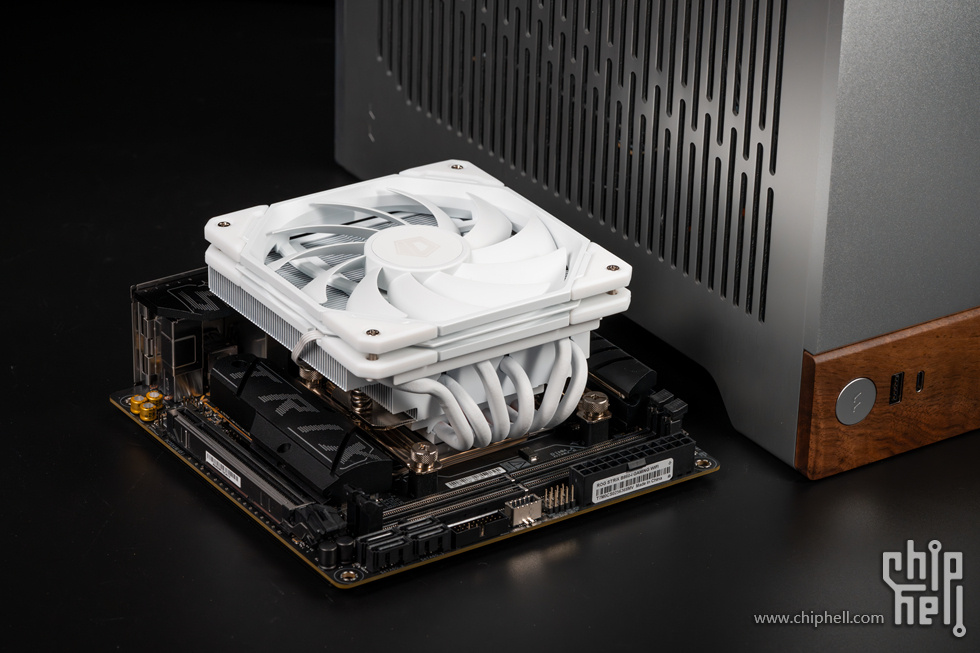

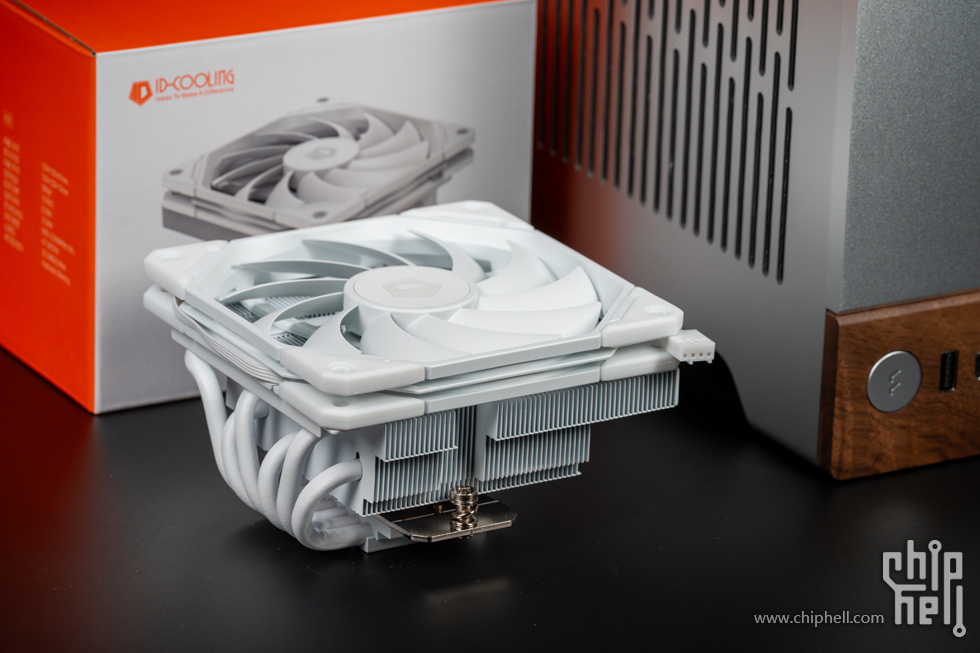

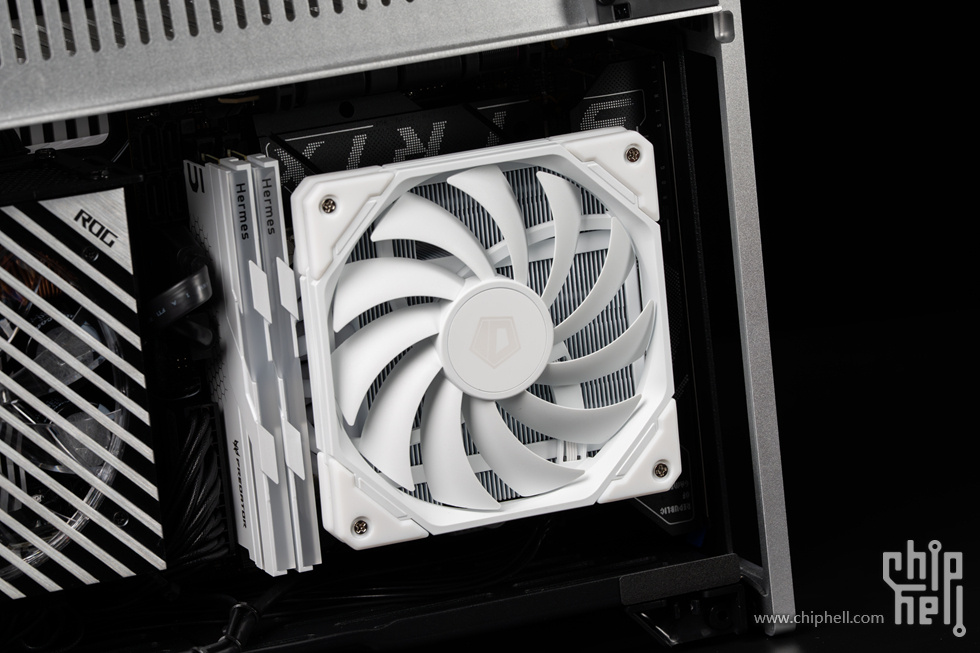

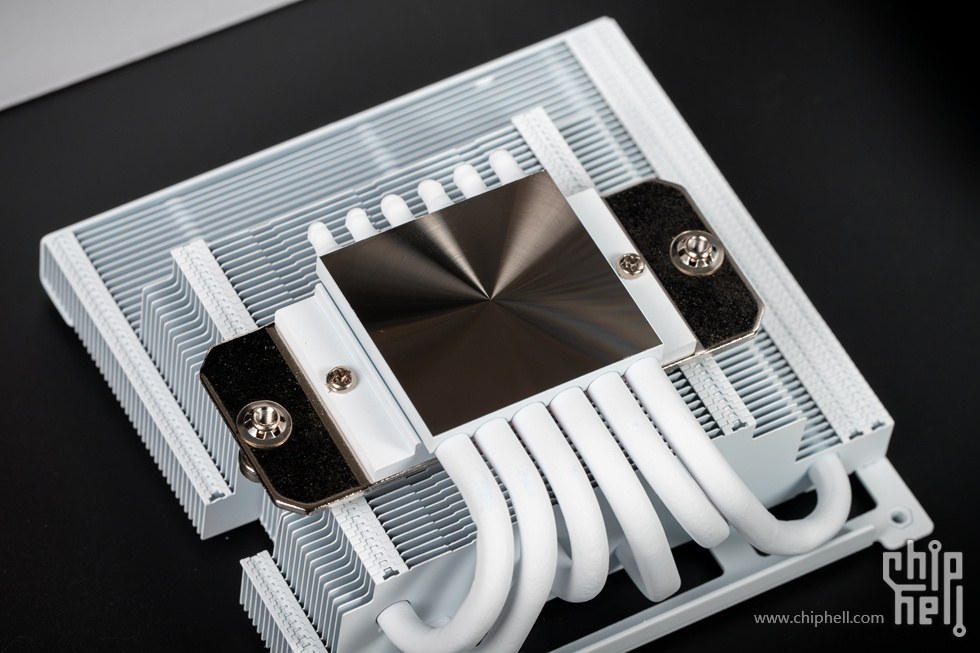

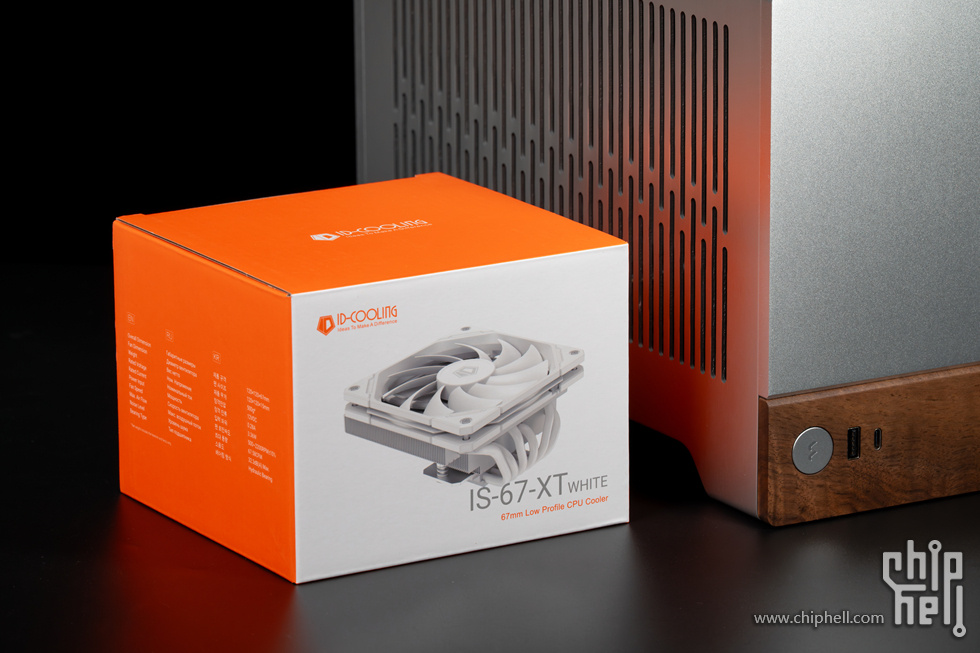

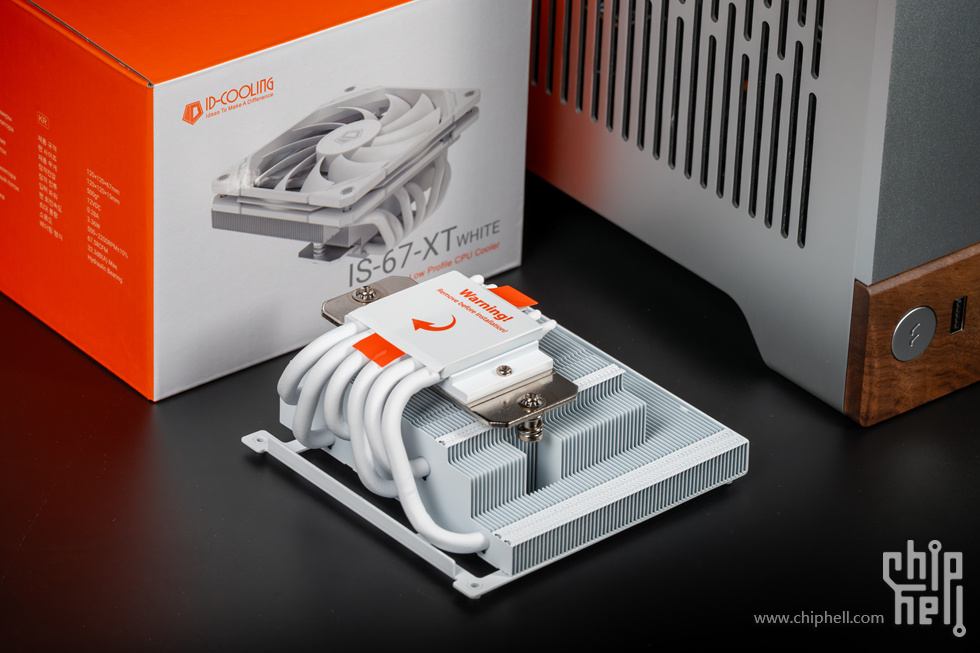

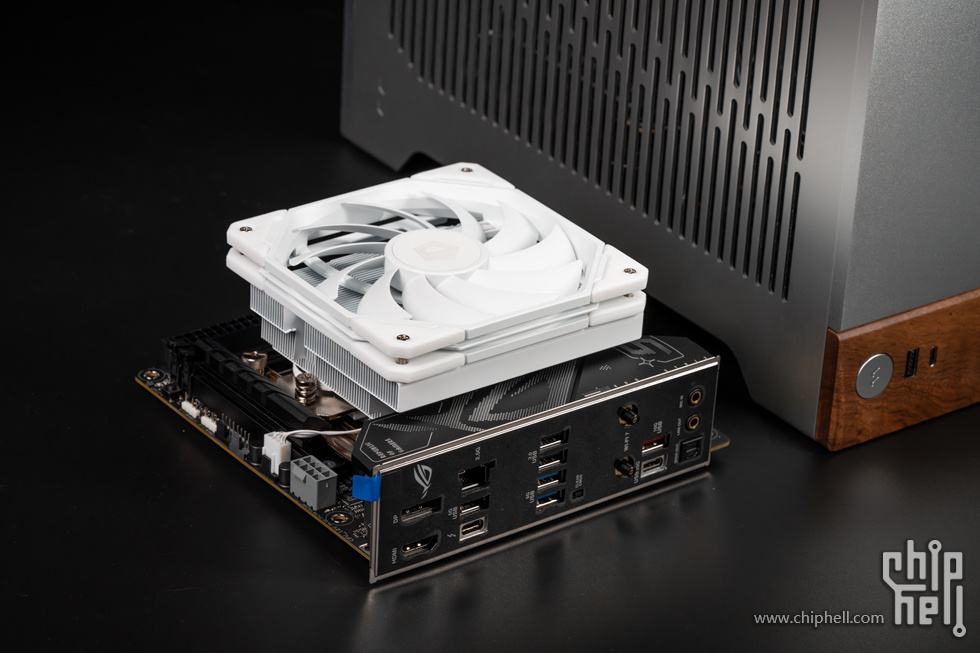

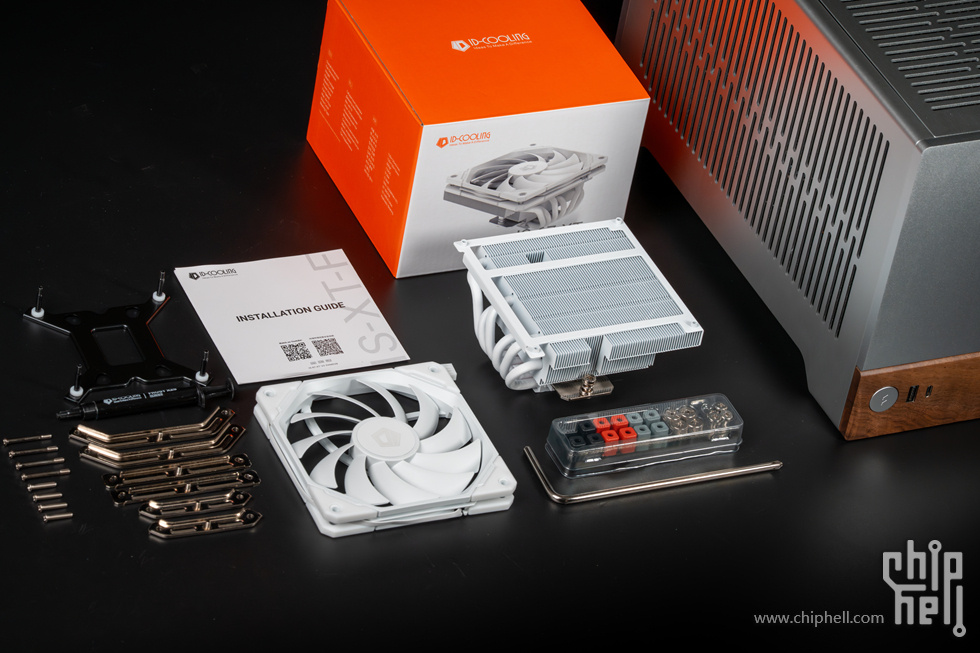

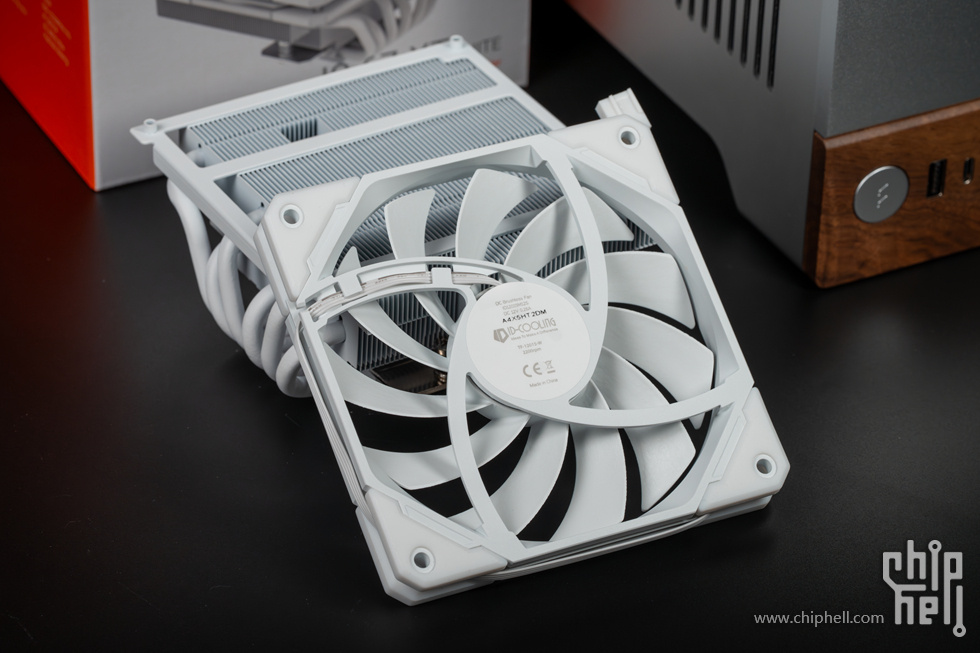

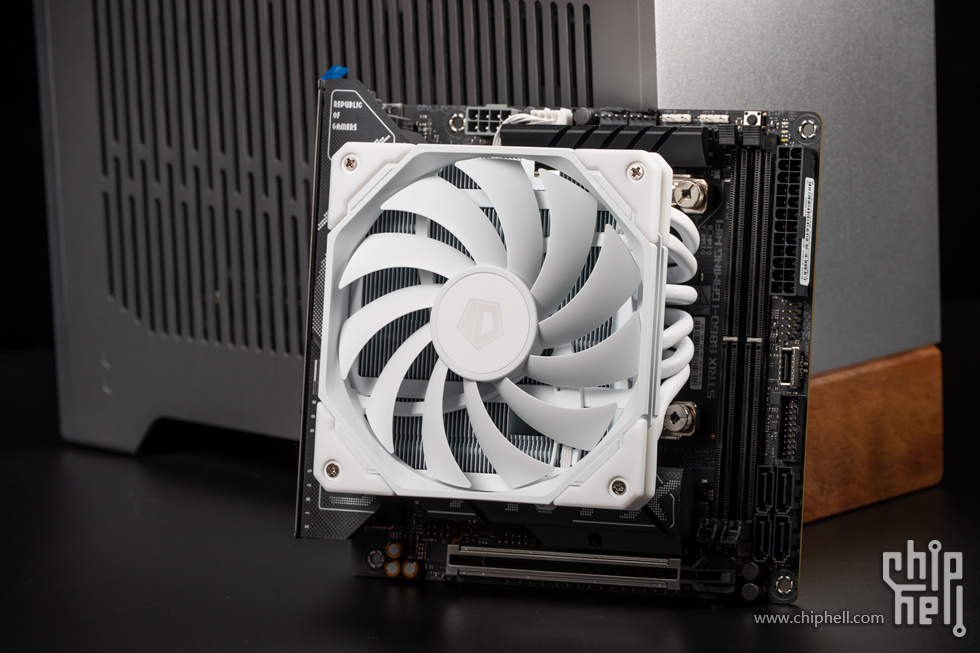

散热 ID Cooling IS-67-XT WHITE

电源 ROG LOKI SFX-L 750W

显卡索泰RTX 5070Ti SOLID OC WHITE

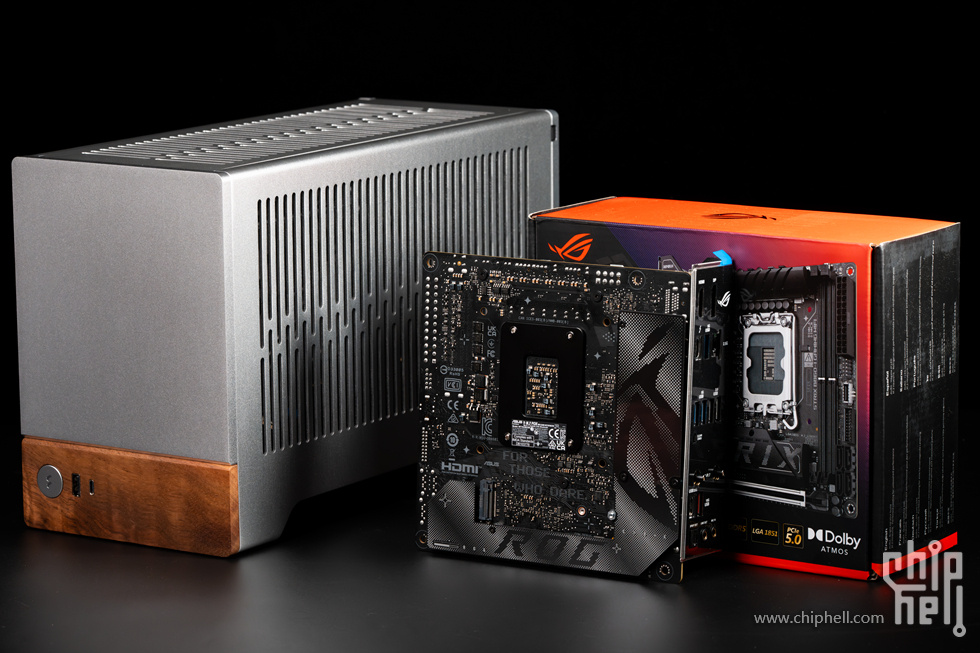

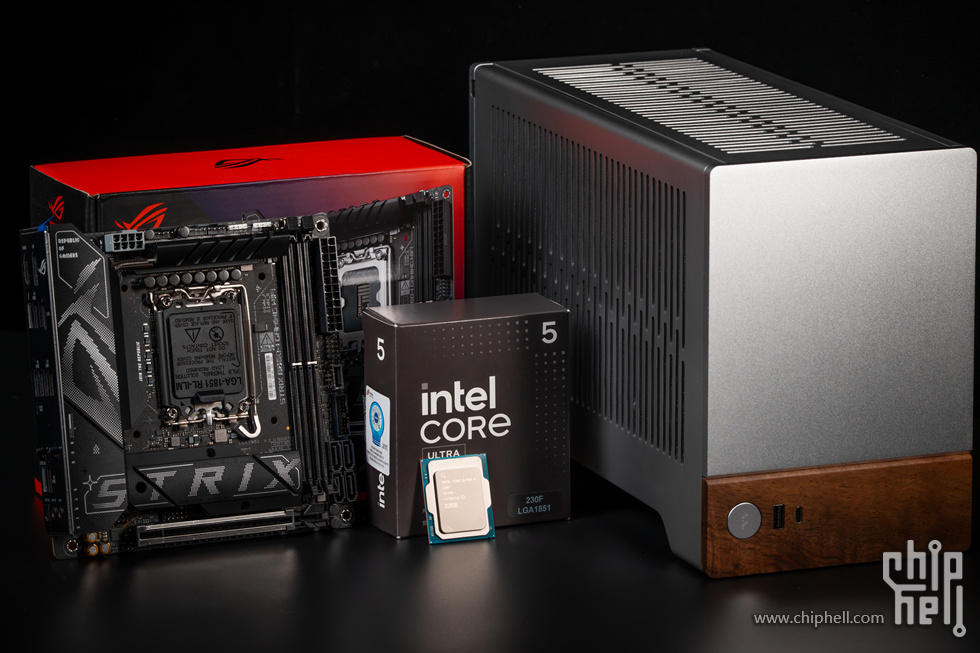

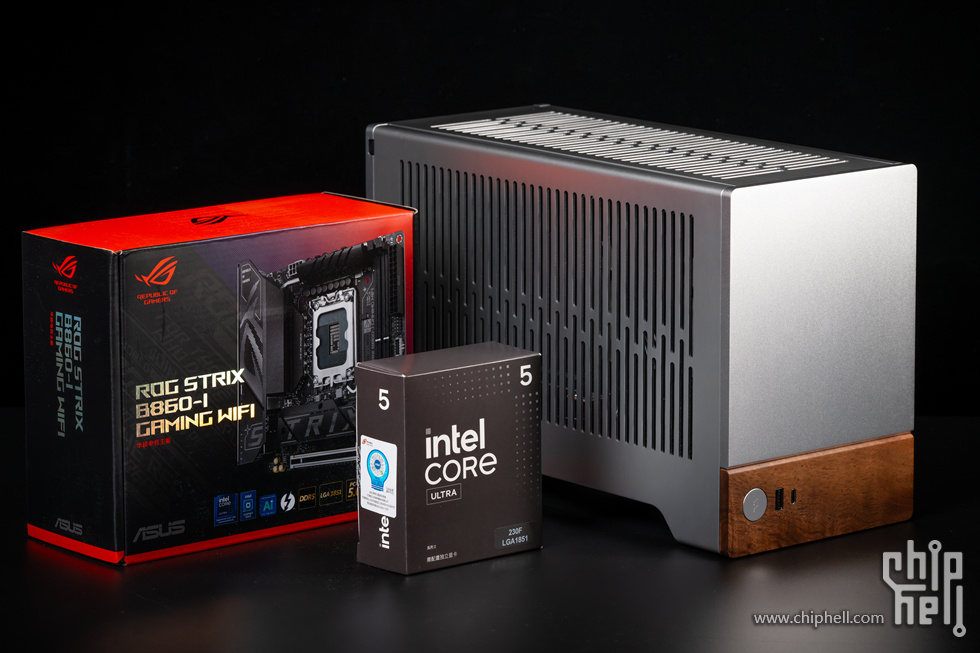

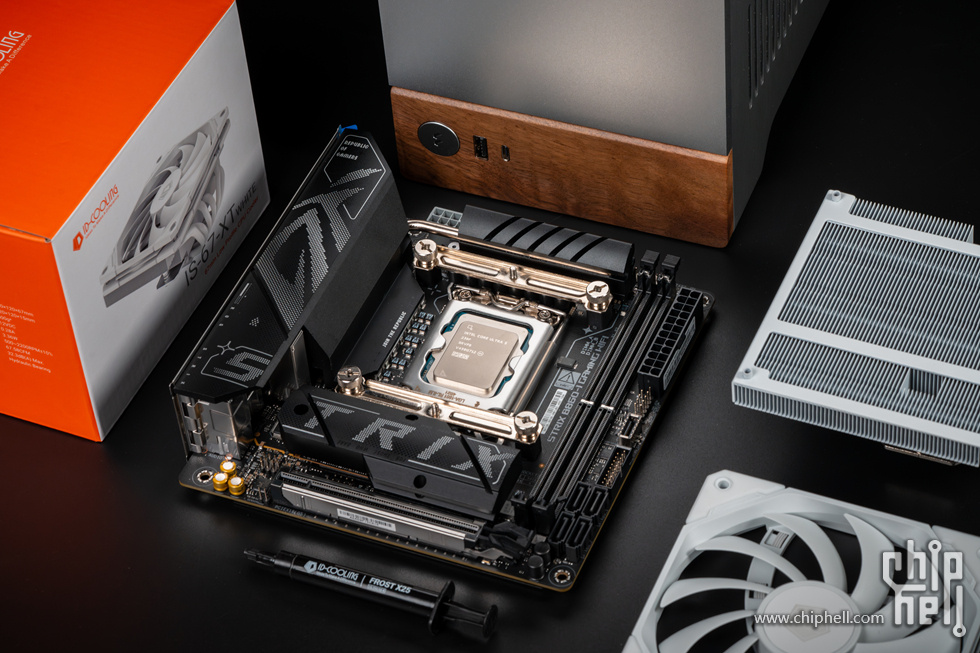

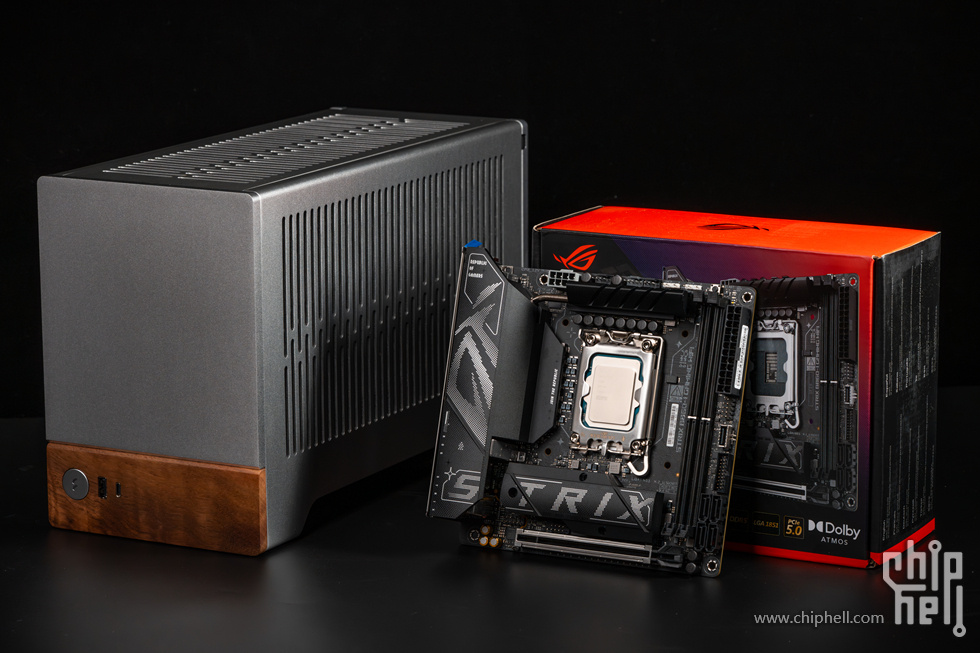

本次装机板U来自英特尔酷睿 Ultra5 230F与华硕 ROG Strix B860-I Gaming Wifi主板

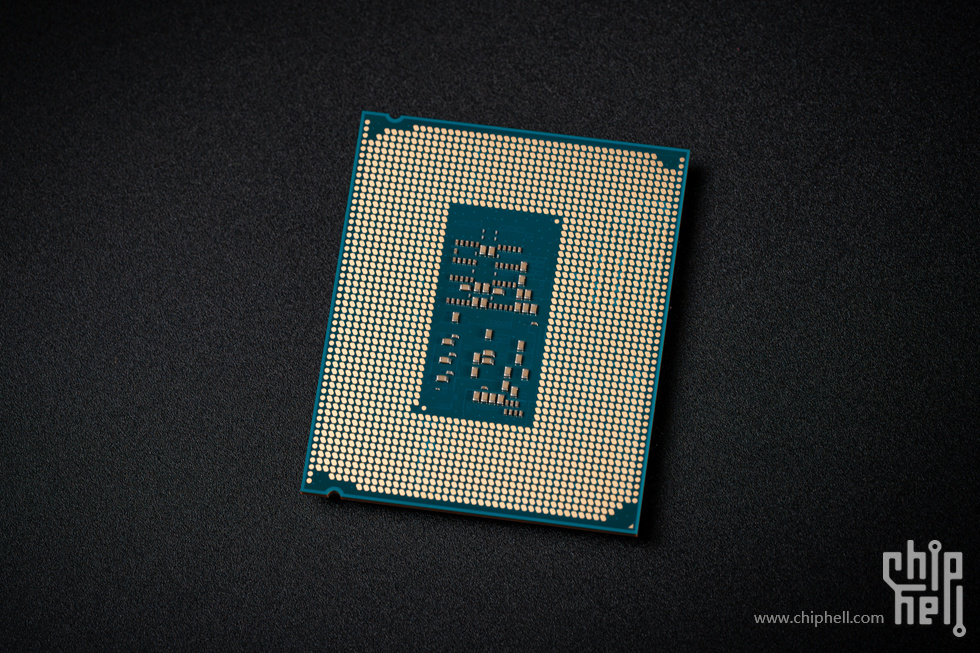

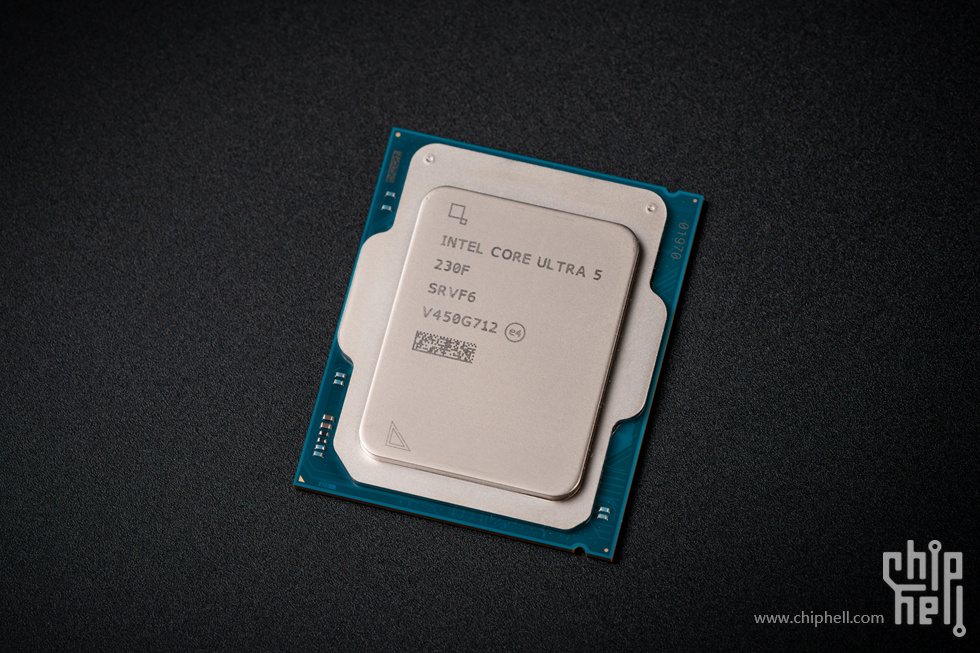

英特尔酷睿 Ultra5 230F拥有更低功耗，更低发热，更低的散热噪音，作为ITX钢炮装机配置来讲，是一颗非常值得选择的性能神U

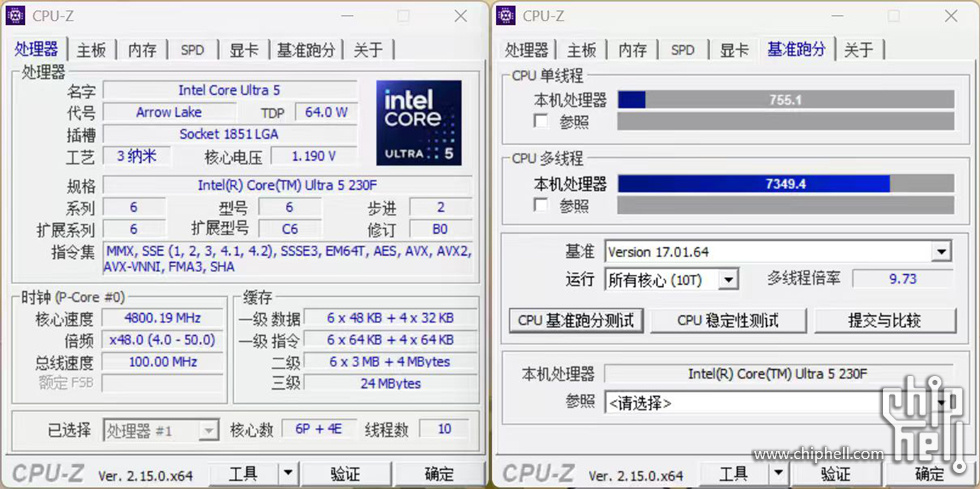

采用10核（6P+4E）设计，最高睿频5.0Ghz，24MB L3缓存，TDP65W，在2、4K分辨率下搭载5080 5090也可轻松驾驭

主板好搭档来自华硕 ROG Strix B860-I Gaming Wifi，拥有全新设计的外观造型，炫酷的一体式散热装甲覆盖，配备先进的供电设计和AI解决方案，专为发挥英特尔酷睿Ultra处理器潜力而设计。配备雷电 4、WiFi 7、高速DDR5插槽提供出色的连接能力

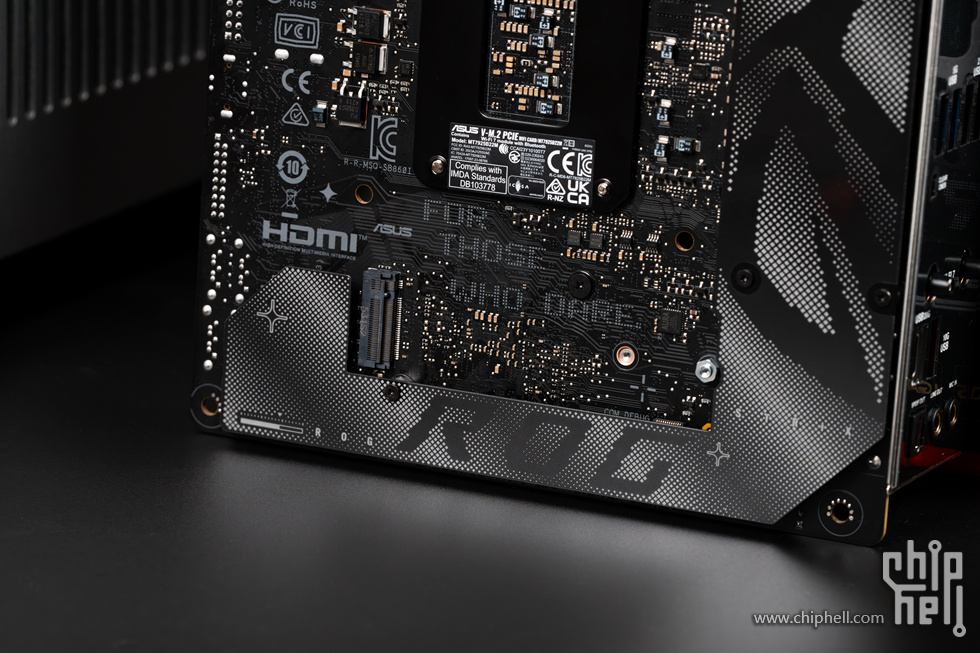

主板背面配有一体挡板，并且拥有ROG lOGO设计

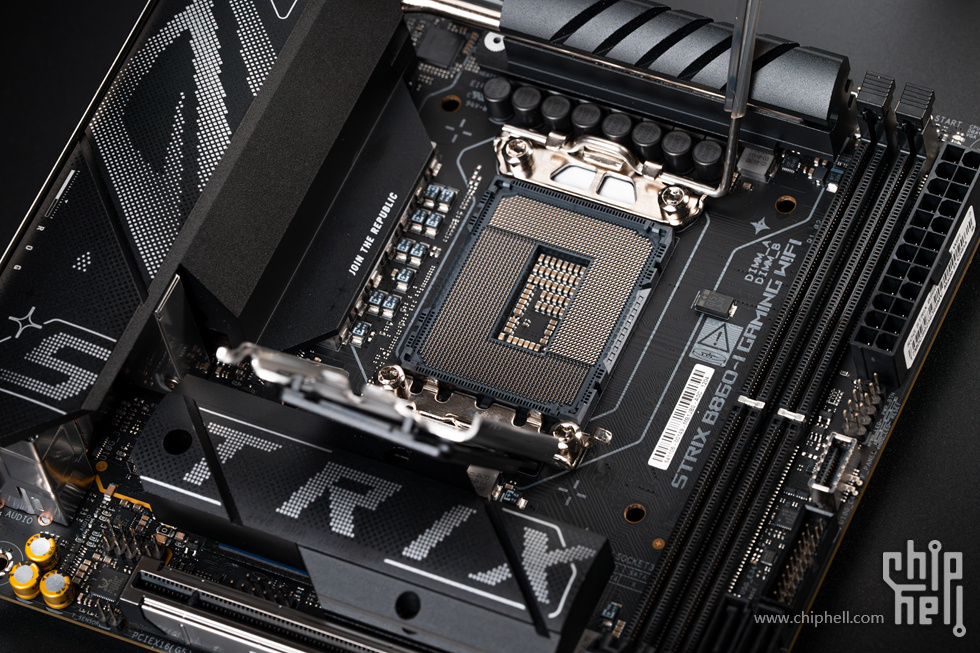

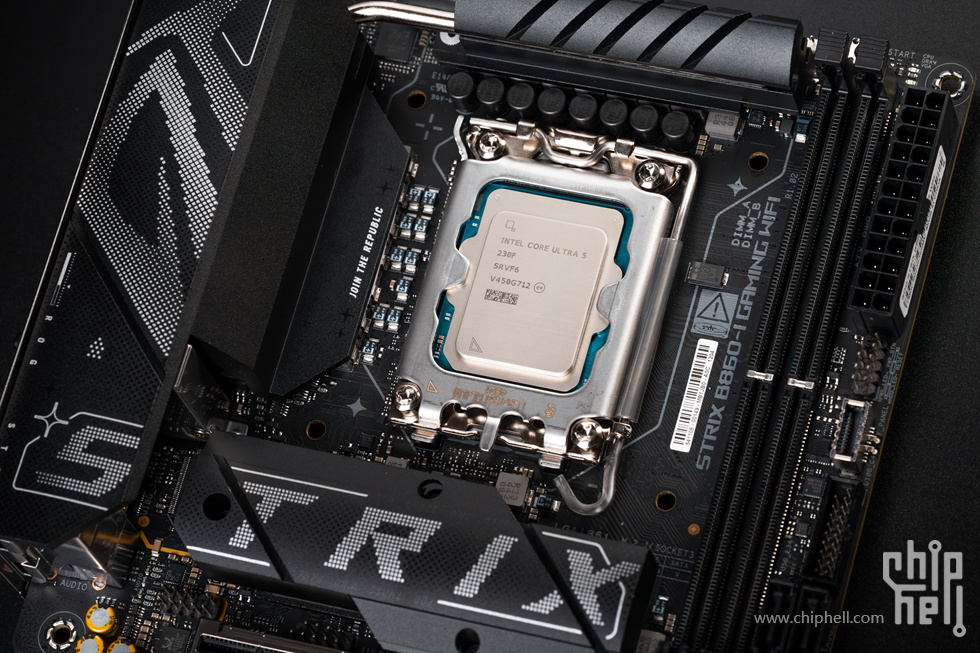

LGA 1851平台，散热孔距不变，兼容LGA 1700散热器，支持酷睿200s全系处理器，据说下一代Arrow Lake Refresh依然沿用此接口

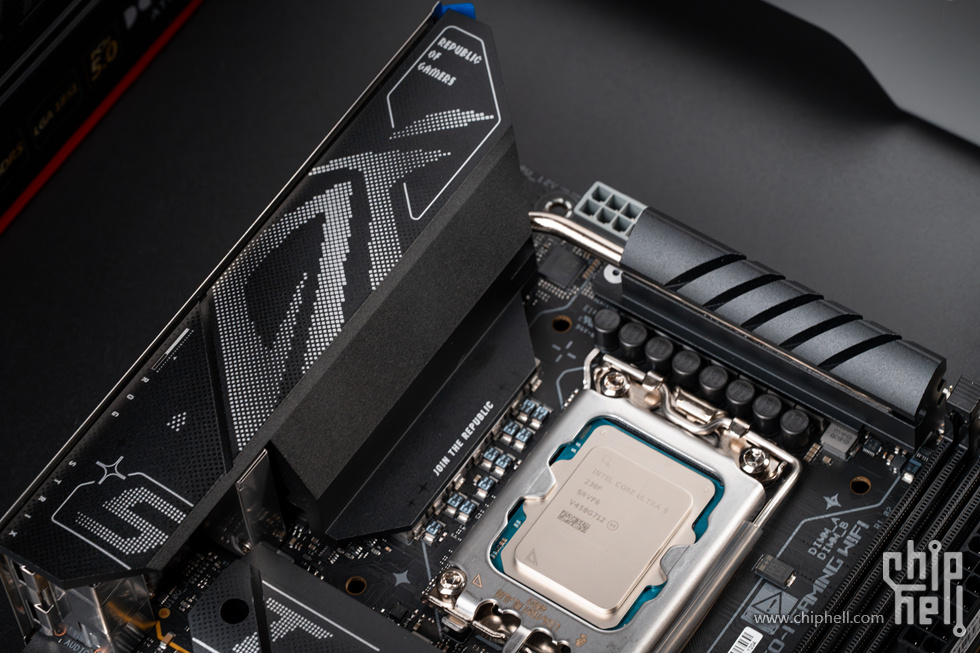

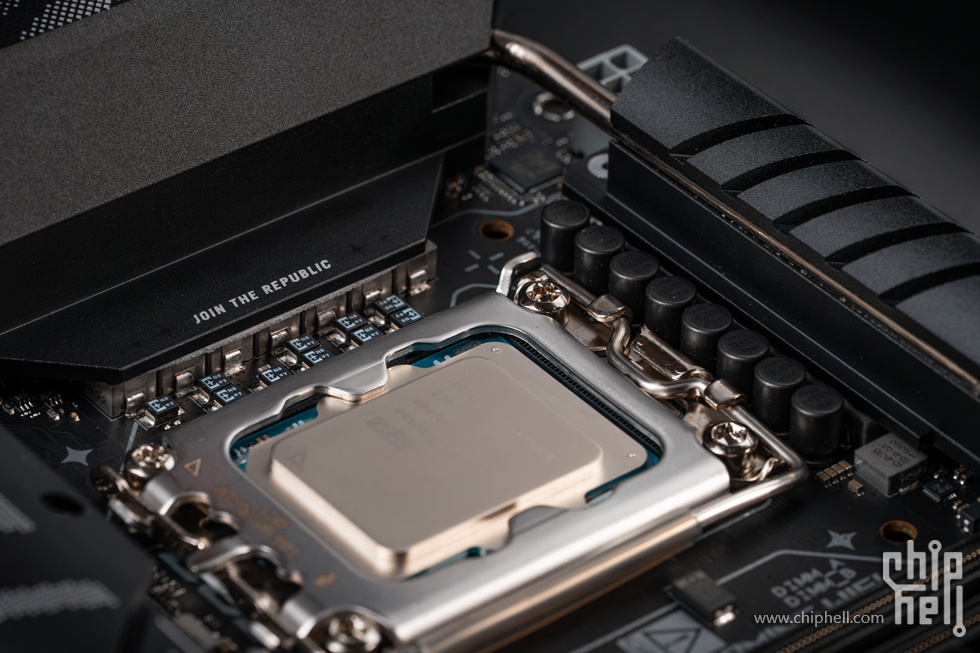

拥有全新外观设计的VRM一体散热装甲，覆盖整个供电区域，上面还有ROG像素风格喷涂LOGO设计

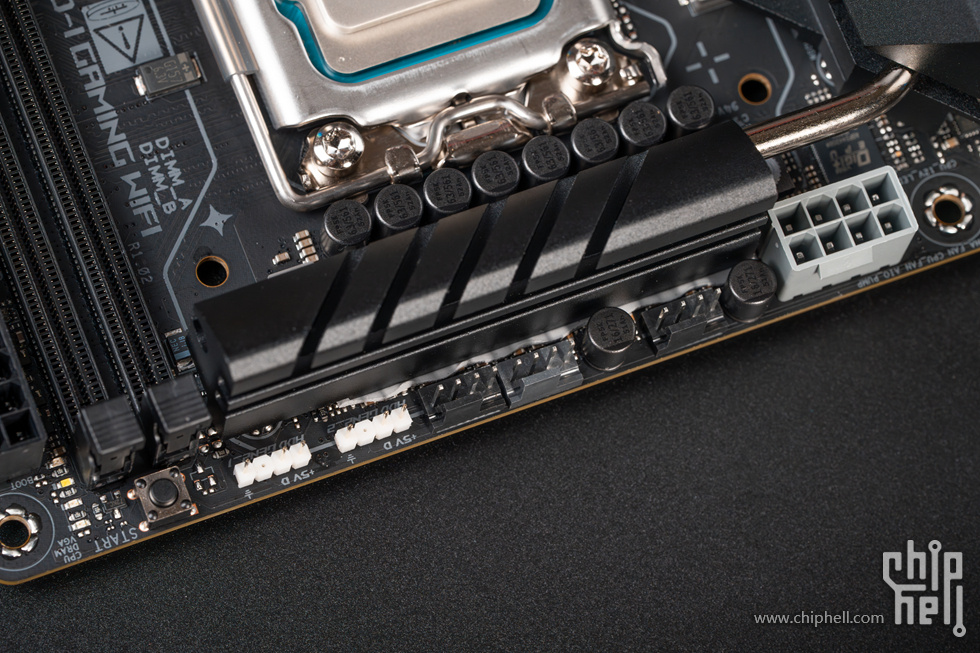

VRM采用10+1+2+1 80A DrMOS供电模组，搭配8PIN PROCOOL高强度CPU供电接口，确保性能稳定发挥

主板顶部统一安排的3个4PIN FAN与2个 5V ARGB接针，方便在ITX有限的小机箱内进行统一走线，旁边还有一个主板开机键

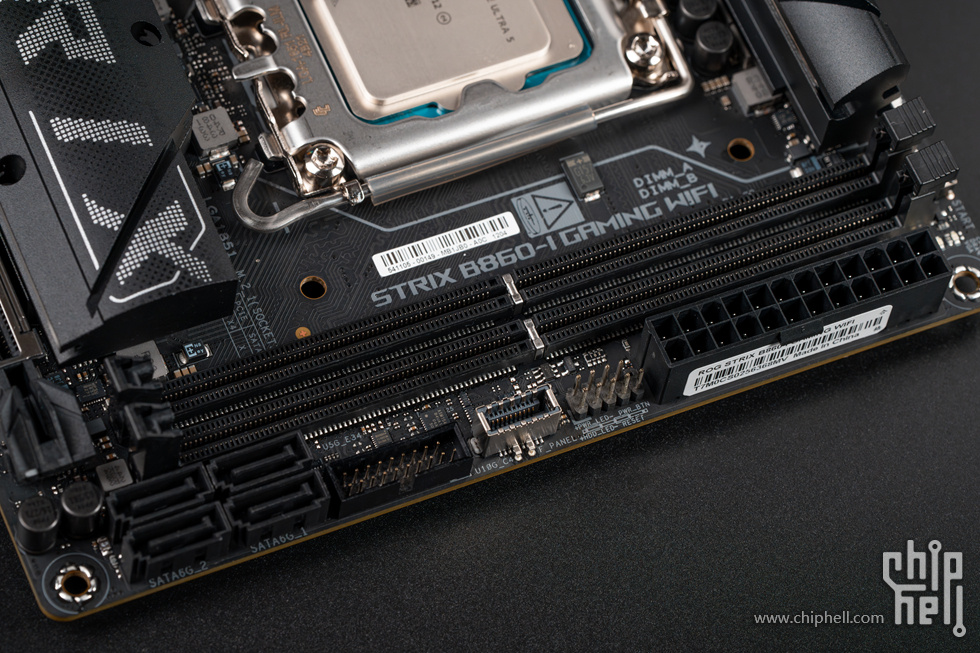

2条DDR5插槽，最高可以超频至9066，最大容量192GB，拥有华硕AEMP3.0与DIMM FIT技术，让玩家实现超强的内存性能释放

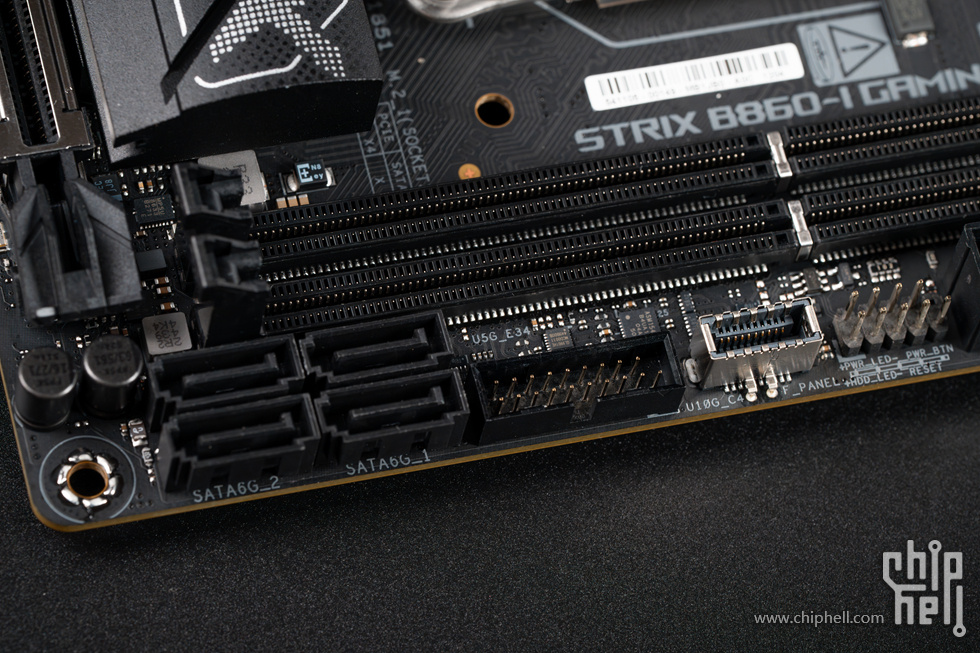

主板右侧从左至右分别为4个sata硬盘接口，1个USB3.0接针，1个USB 3.2 10G前置接口，F_PANEL机箱跳线接针

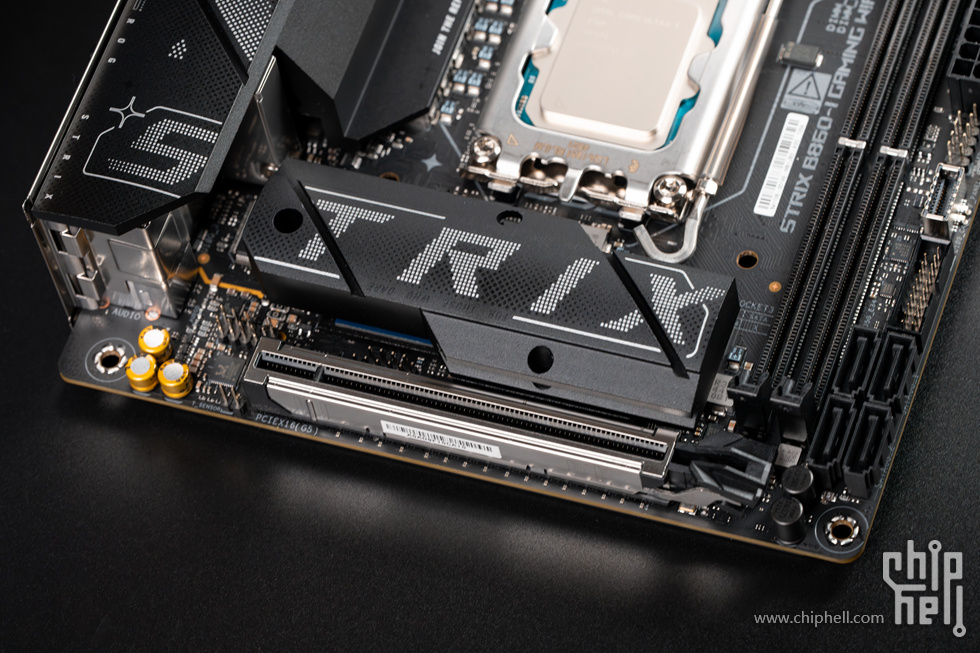

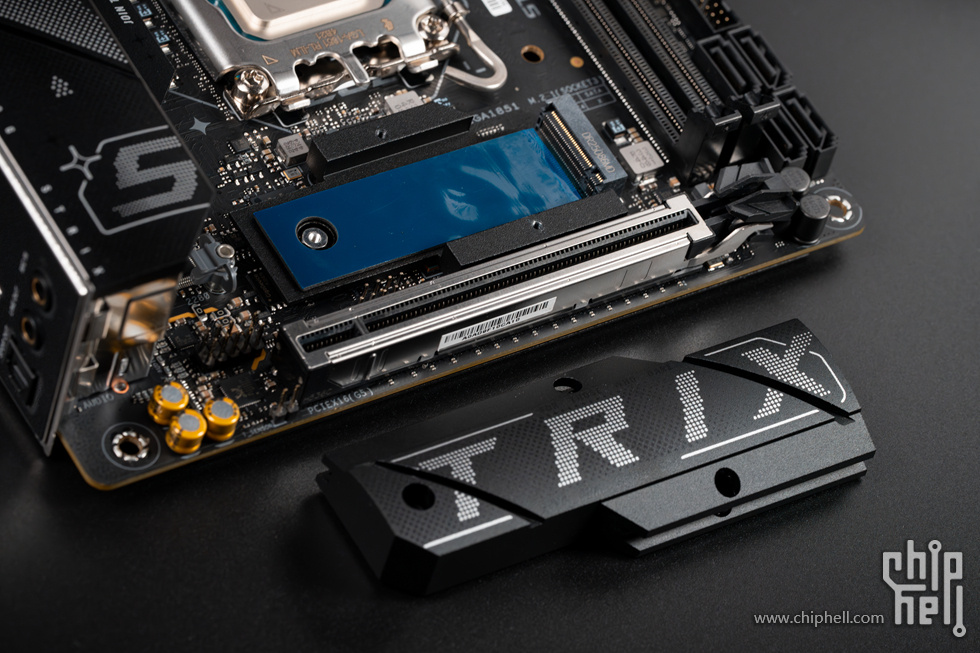

来到主板下方M.2散热装甲，上面印有STRIX标识，硕大的散热装甲覆盖整个M.2固态区域，使板载 NVME SSD 维持在上佳的运行温度，以提供一致的性能与可靠性

主板提供1个PCIe 5.0x16高强度金属显卡插槽，2个M.2插槽，正面为PCIe 5.0，别面为PCIe 4.0

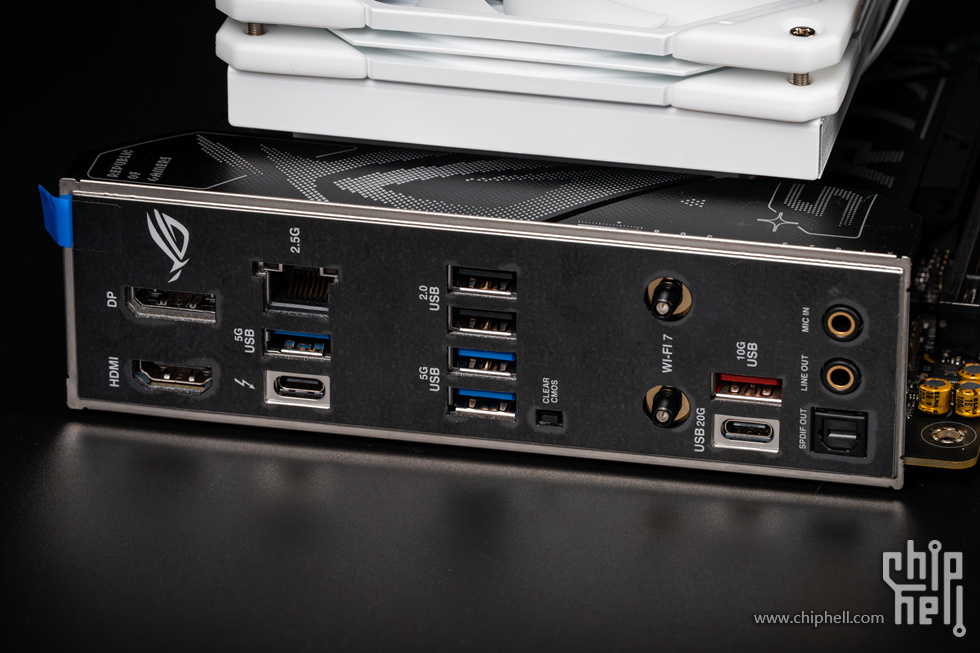

主板IO接口配置如下：

1 x Thunderbolt4 接口（1 x USB Type-C ）

1 x USB 20Gbps 接口（1 x USB Type-C）

1 x USB 10Gbps 接口（1 x Type-A）

3 x USB 5Gbps 接口（3 x Type-A）

2 x USB 2.0 接口（2 x Type-A）

1 x DisplayPort 接口

1 x HDMI接口

1 x Wi-Fi 7

1 x Intel 2.5Gb 网络接口

2 x 音频接口

1 x 光纤 S/PDIF 数字音频接口

1 x CMOS 配置数据清除按钮

雷电4接口为高速设备和驱动器提供高达 40 Gbps 双向带宽。支持高达两个外接 4K 显示器，PCIe 带宽可扩展至 32 Gbps。

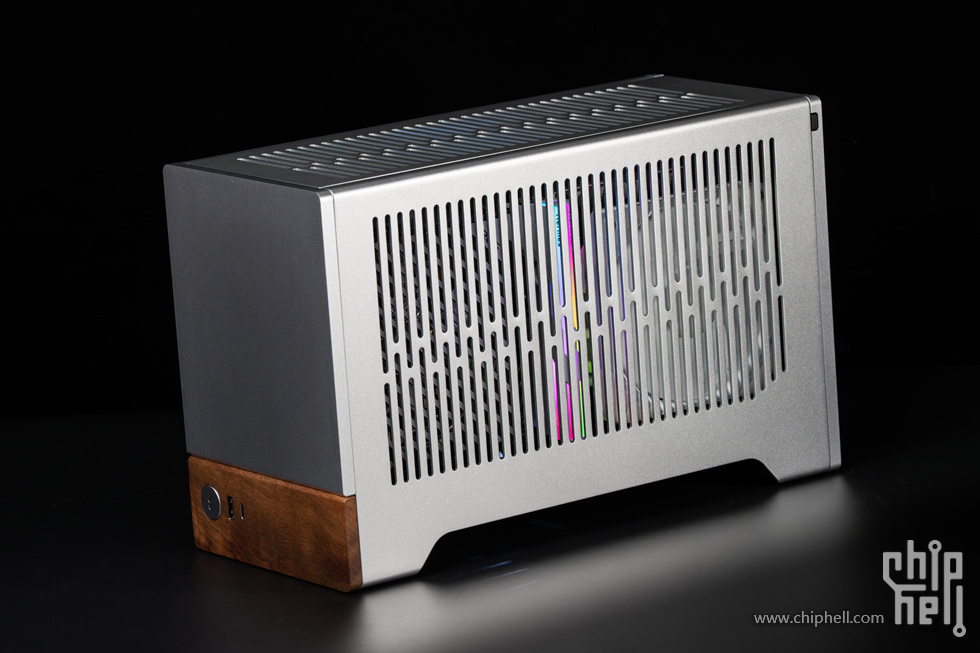

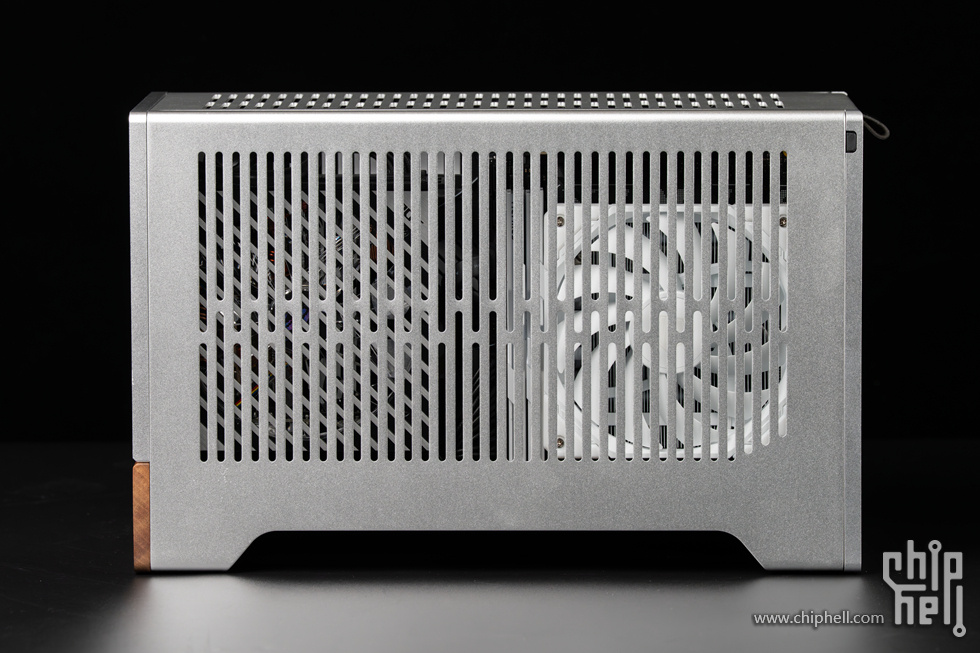

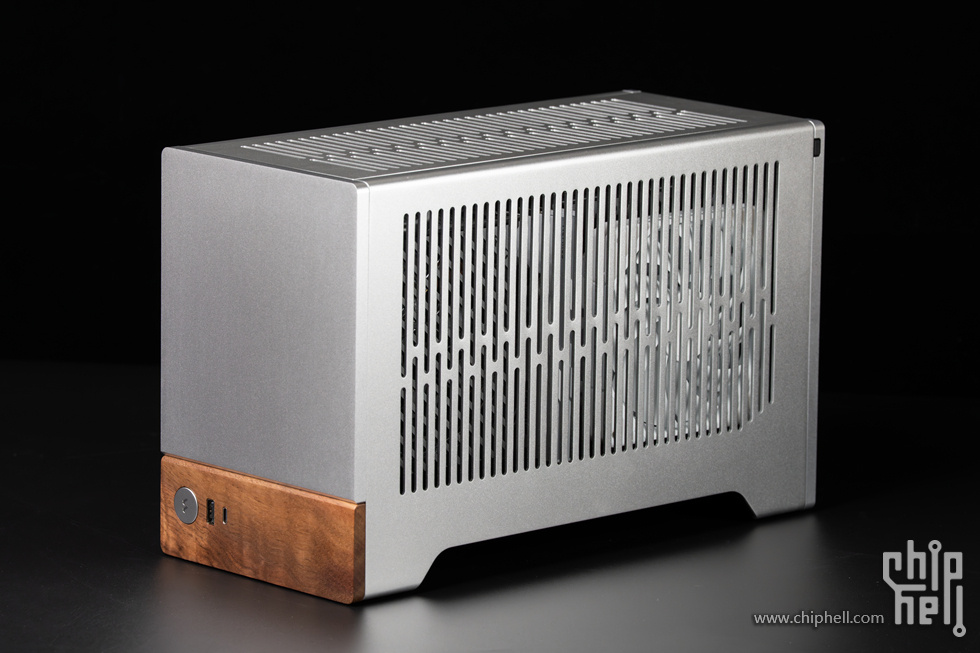

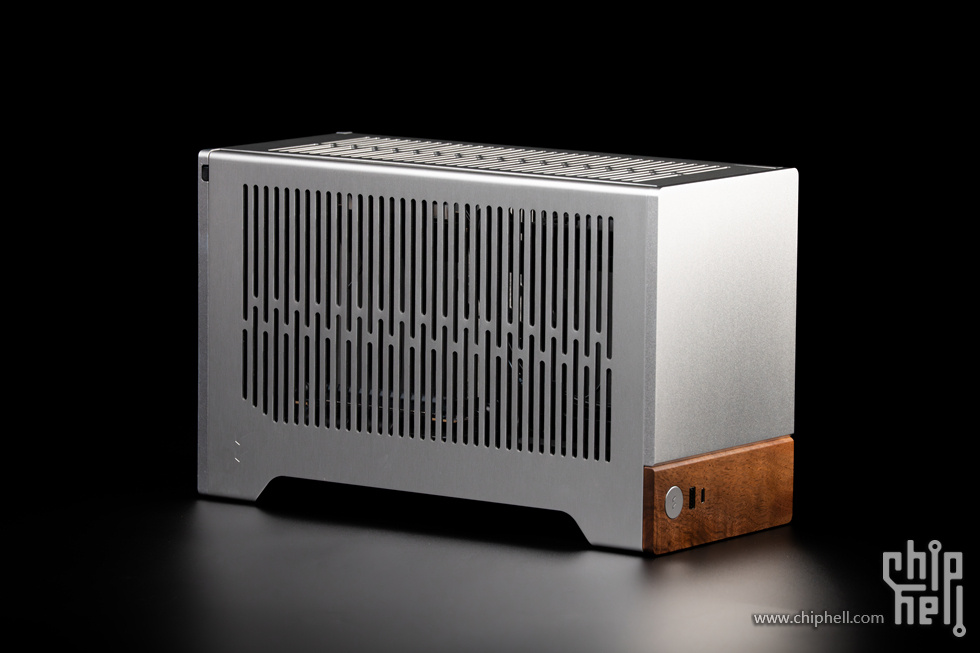

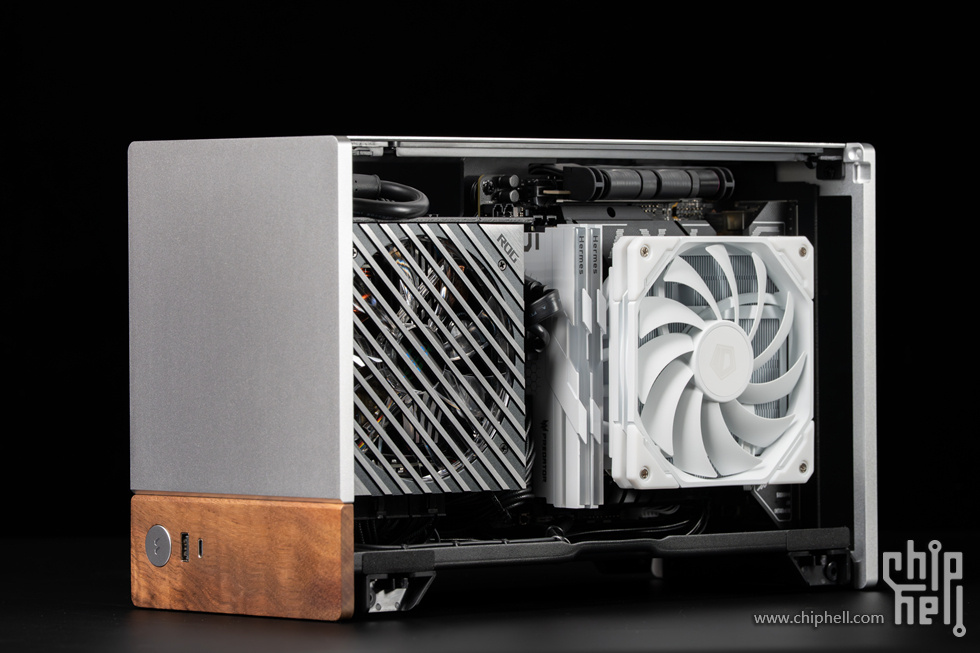

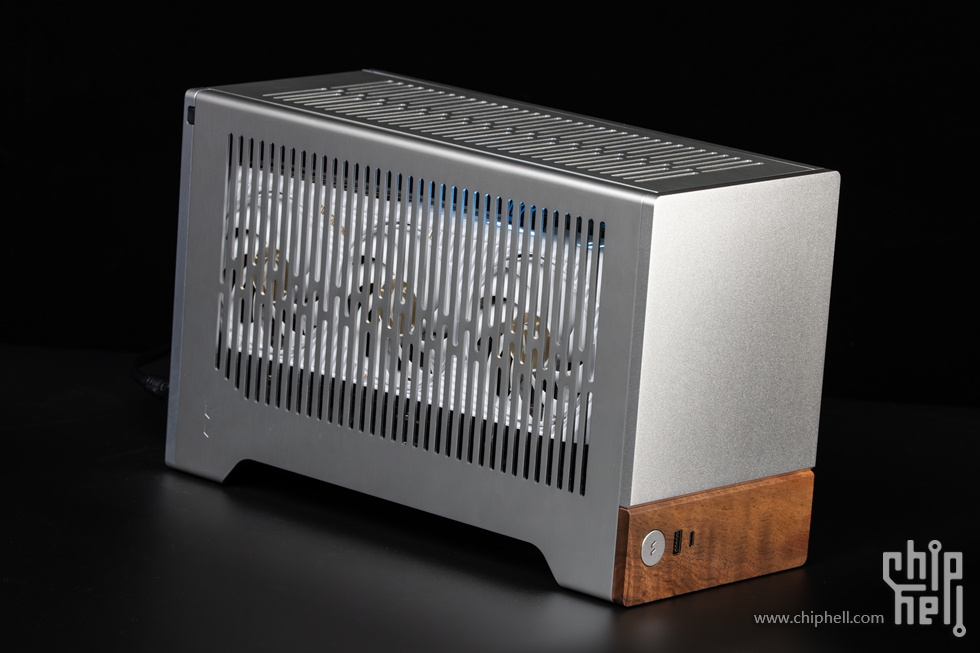

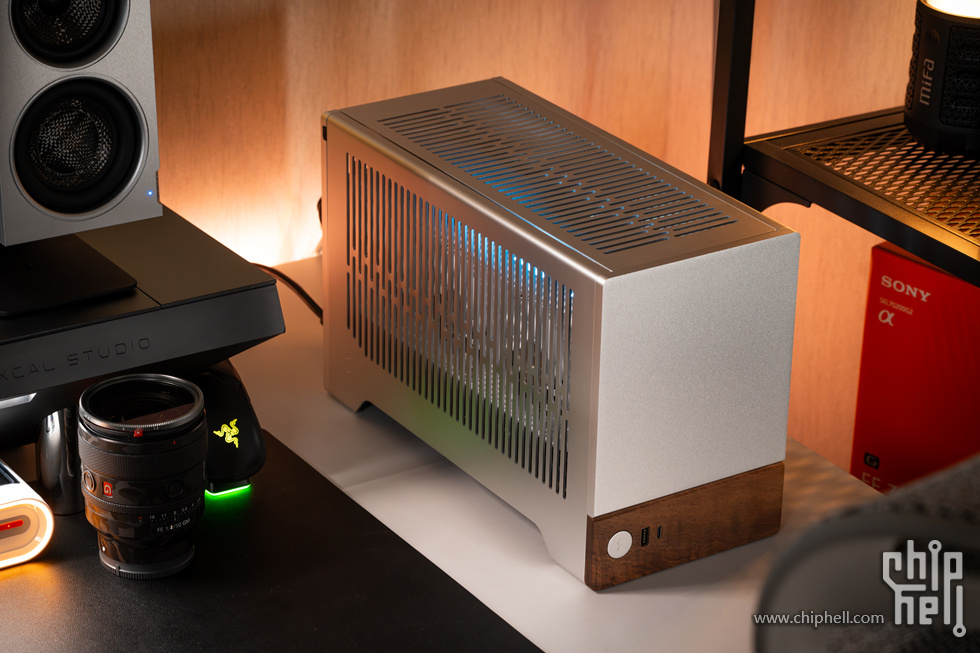

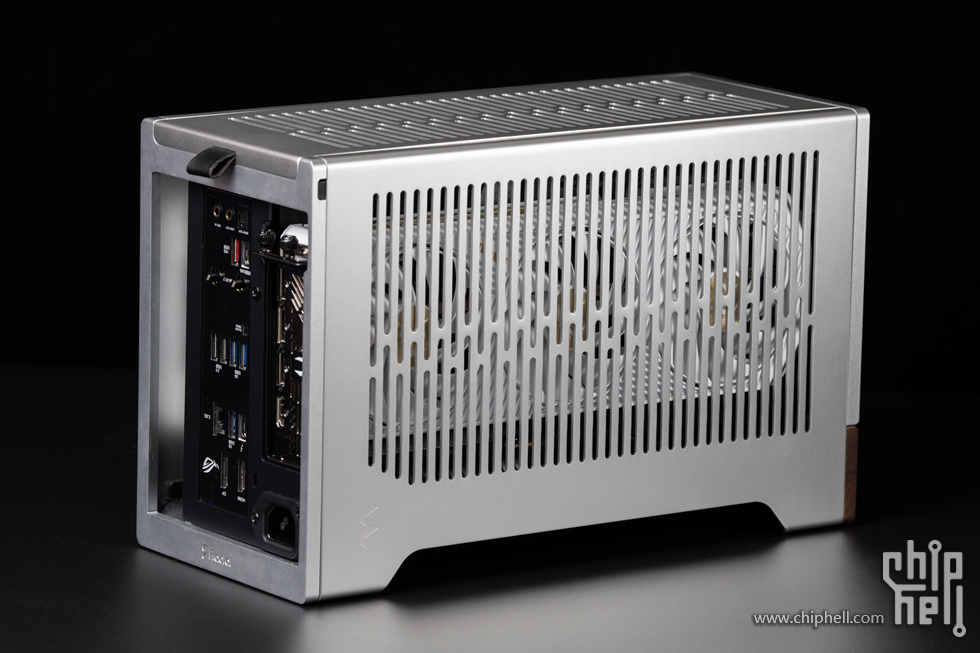

机箱来自分形工艺 Terra Silver

机箱提供黑、白、绿三种配色选择

主体采用CNC数控机床打磨的阳极化铝板，前面板厚度达8mm搭配FSC认证的实心胡桃木装饰板，形成天然木材与金属材质的结合设计

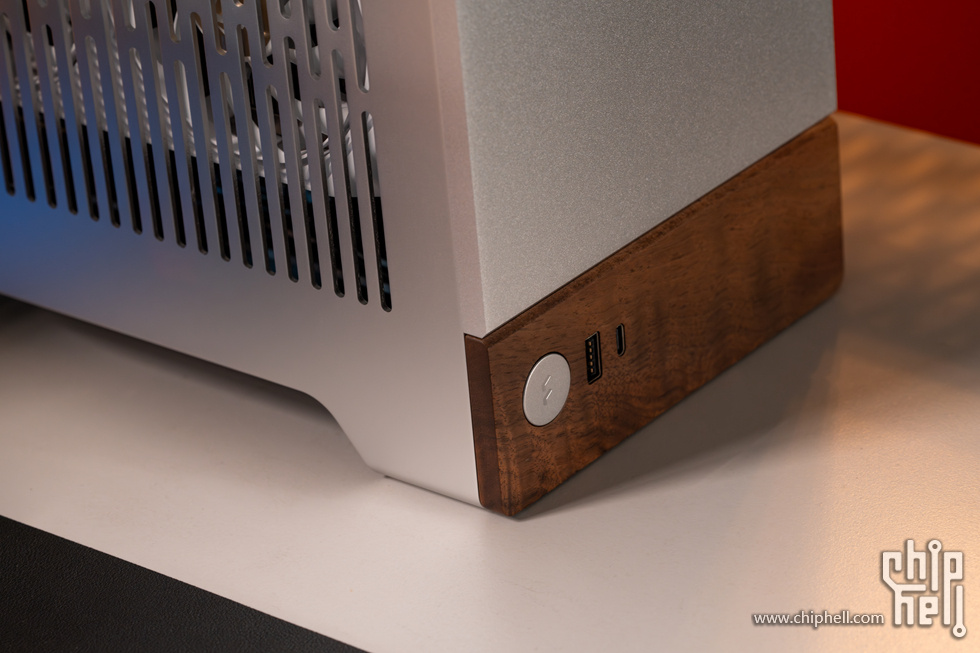

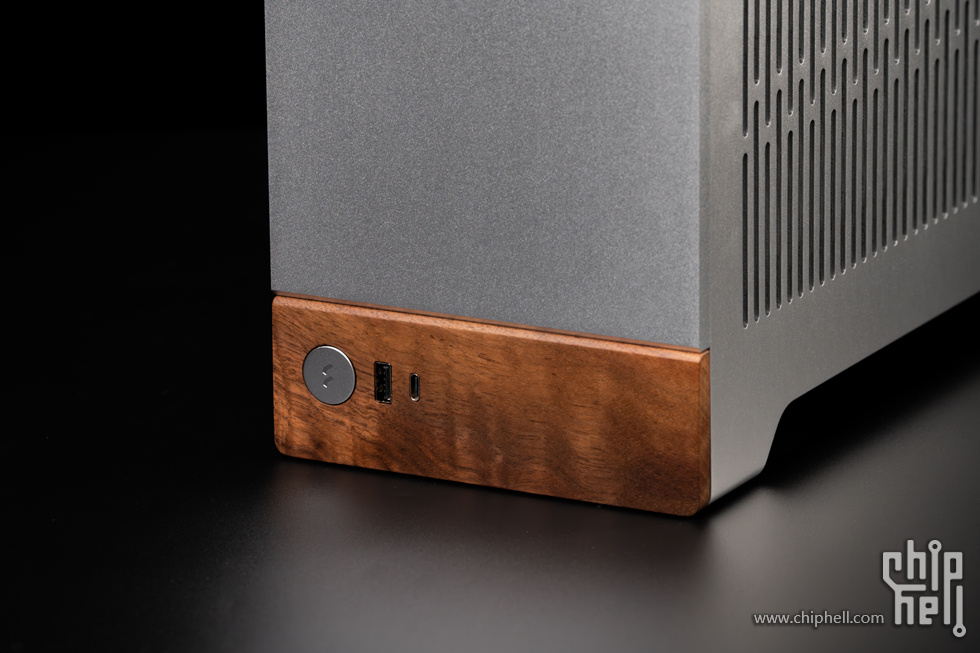

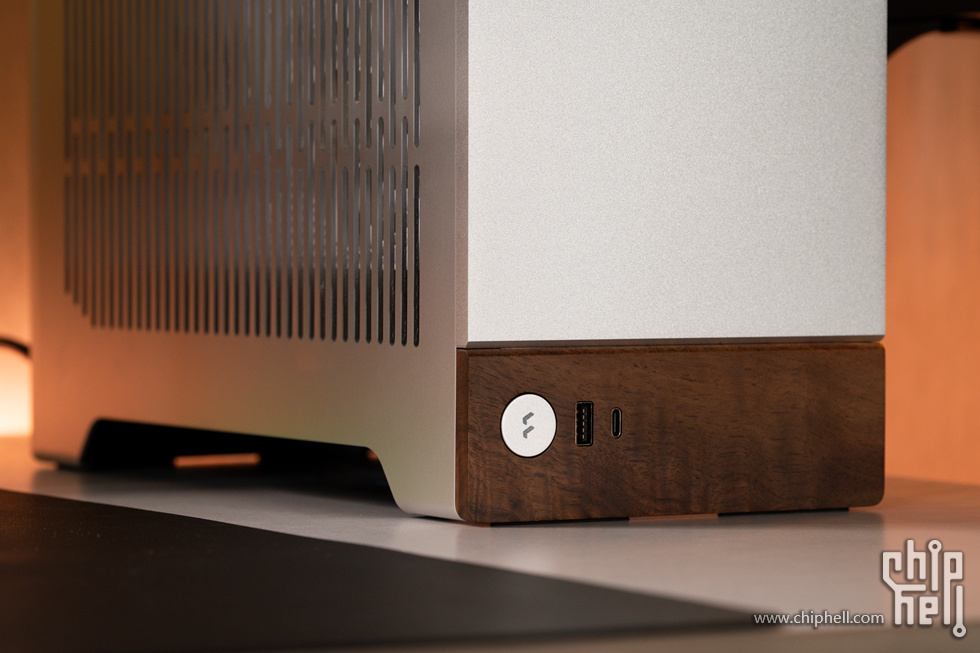

前IO面板采用FSC认证的实心胡桃木设计，提供1A1C接口，其中C口为20Gbps速率

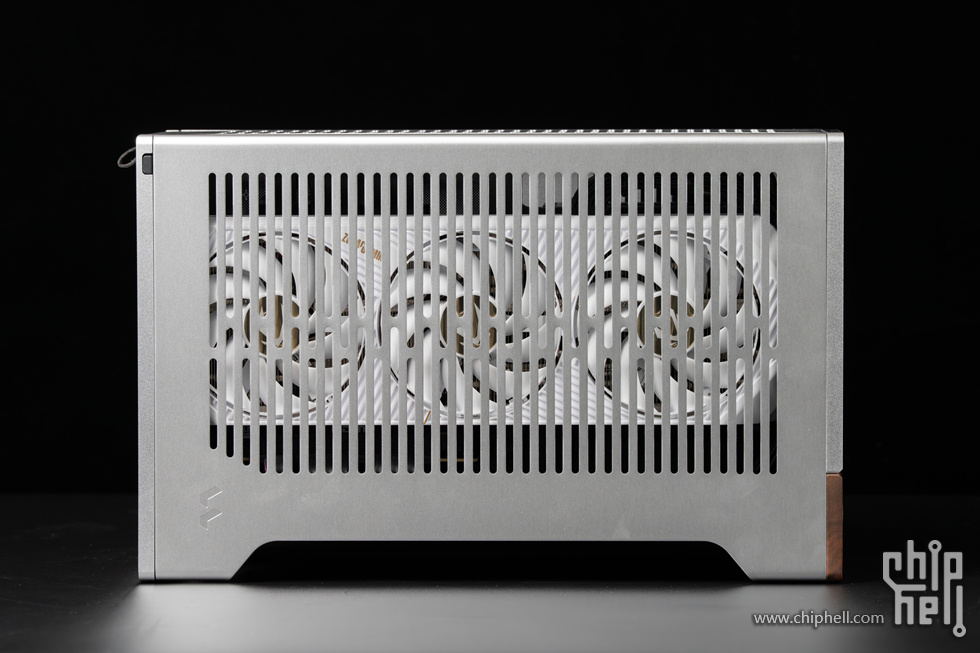

全身通风设计配合底部及侧面进风孔，最大化自然气流循环

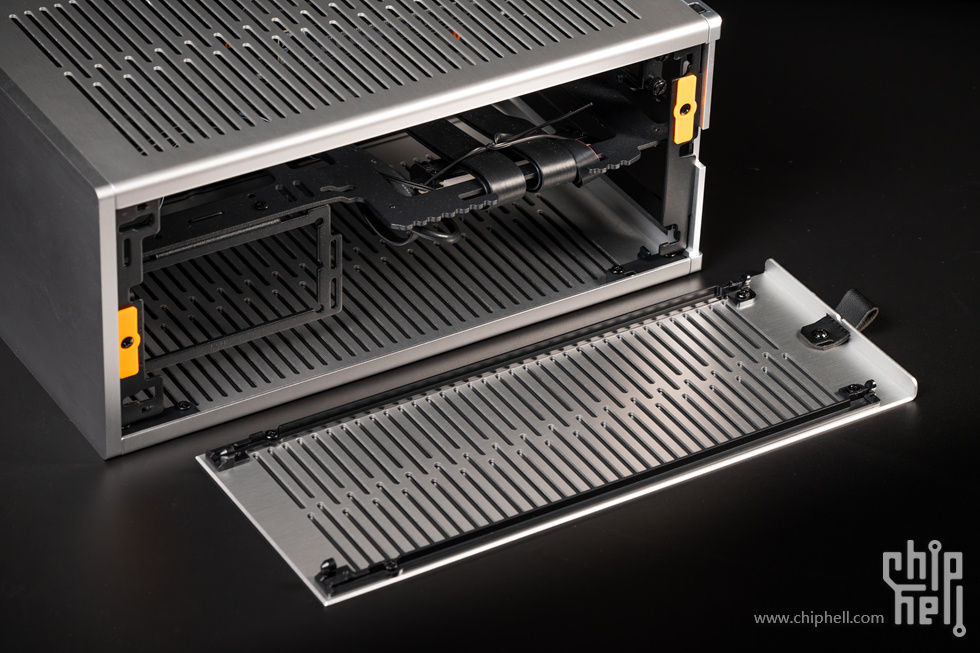

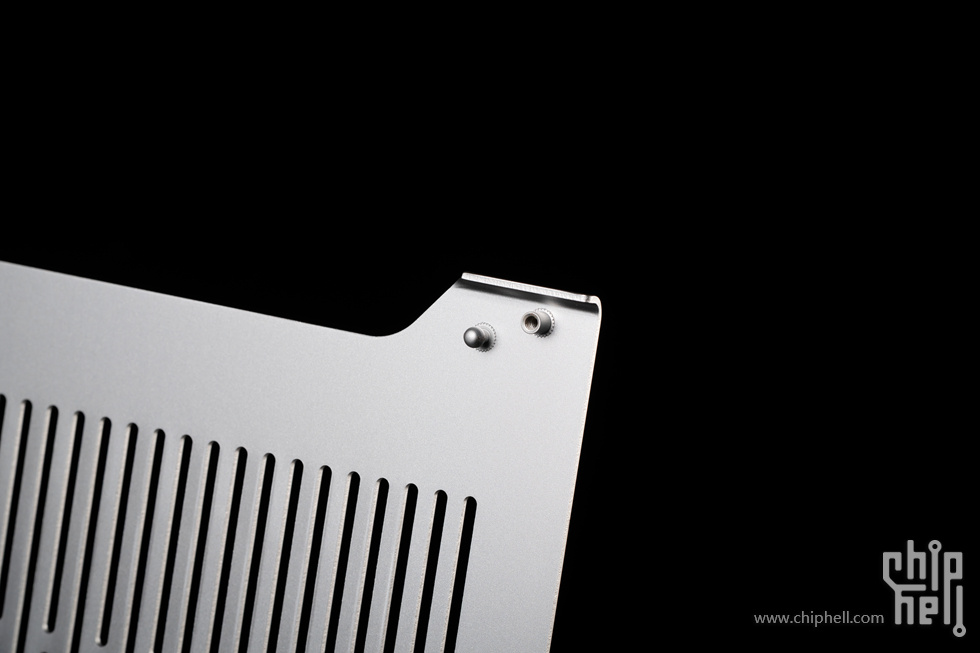

两边侧板底部配备简易开启机构

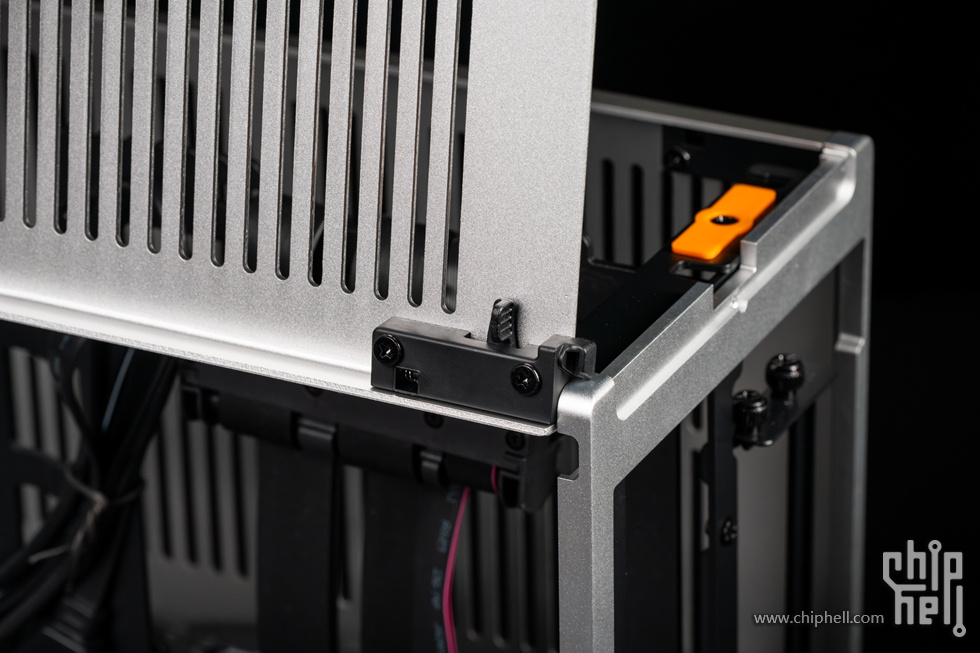

两侧侧板其中一侧采用锁扣设计，方便侧板拆卸的同时提升安全性

另一侧为固定结构插入

底部为榫卯结构实现侧板固定

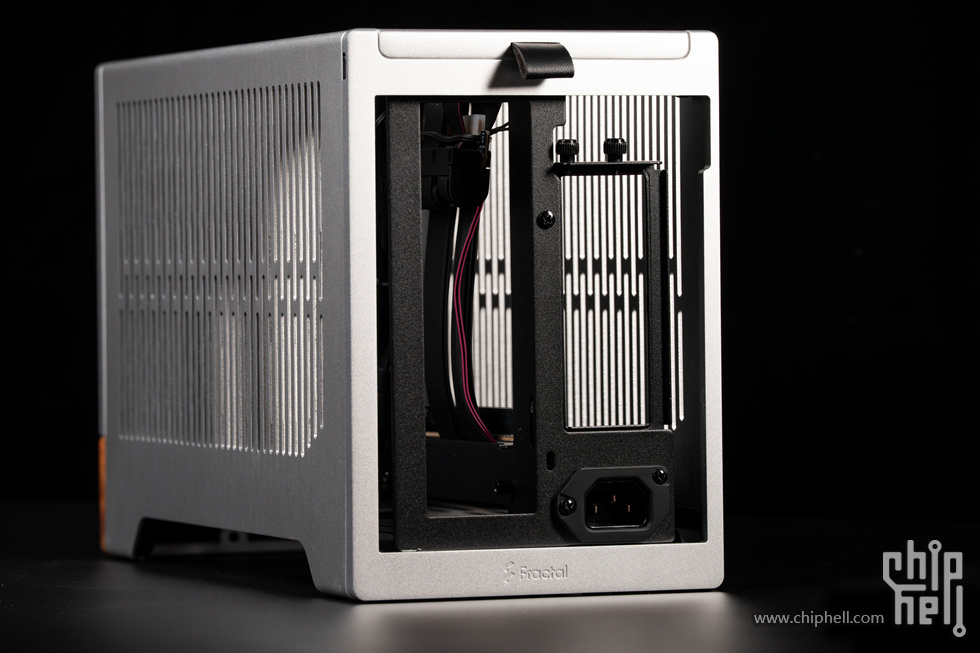

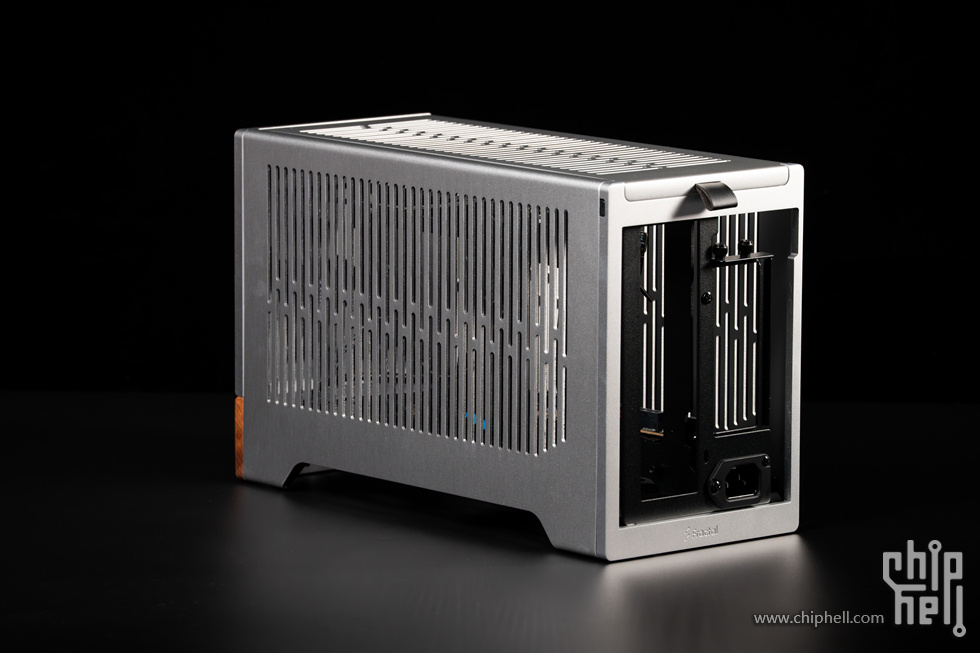

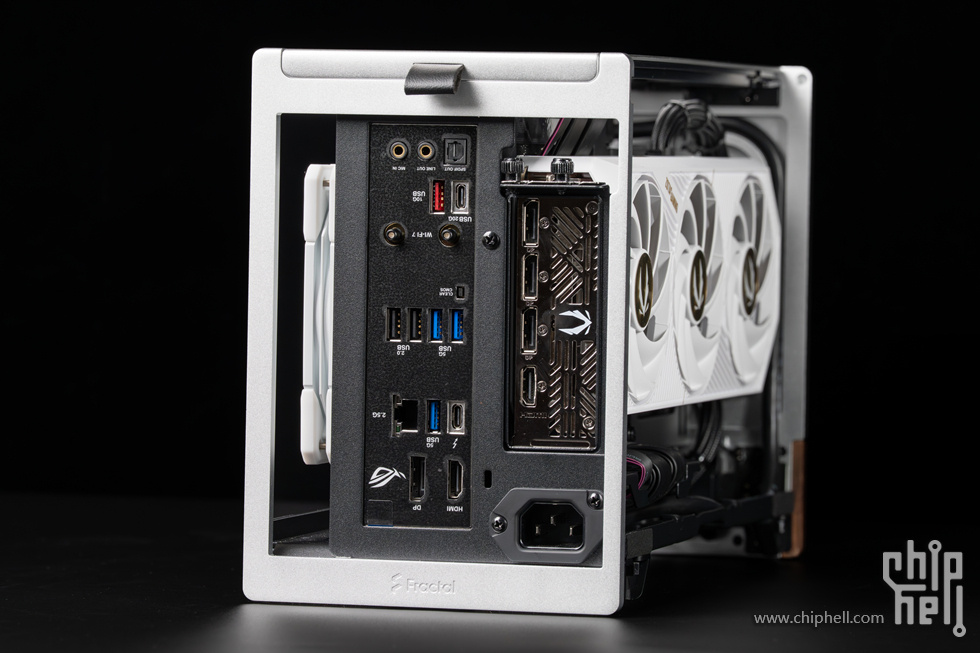

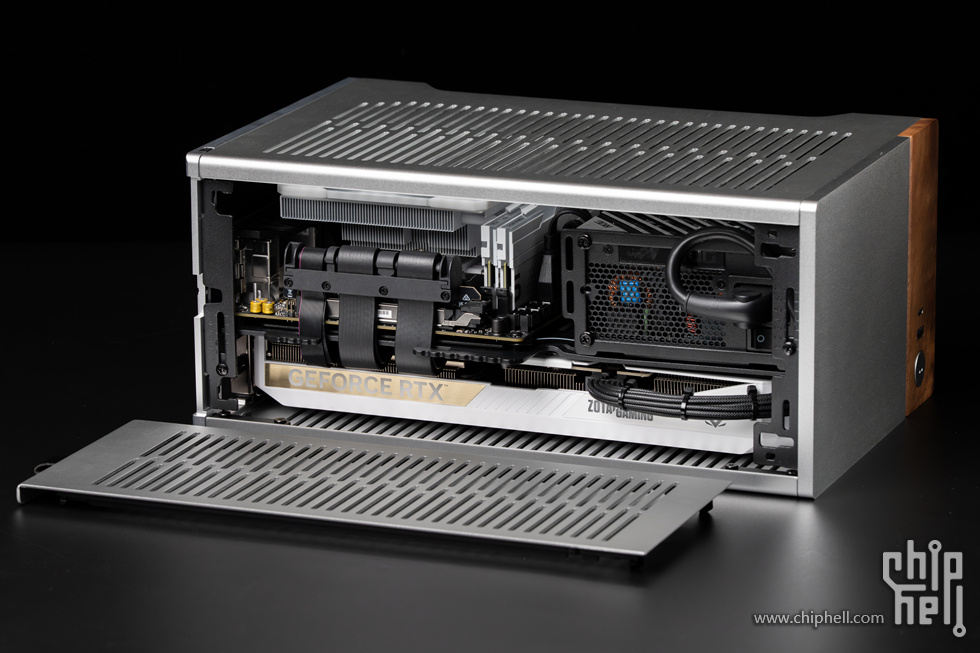

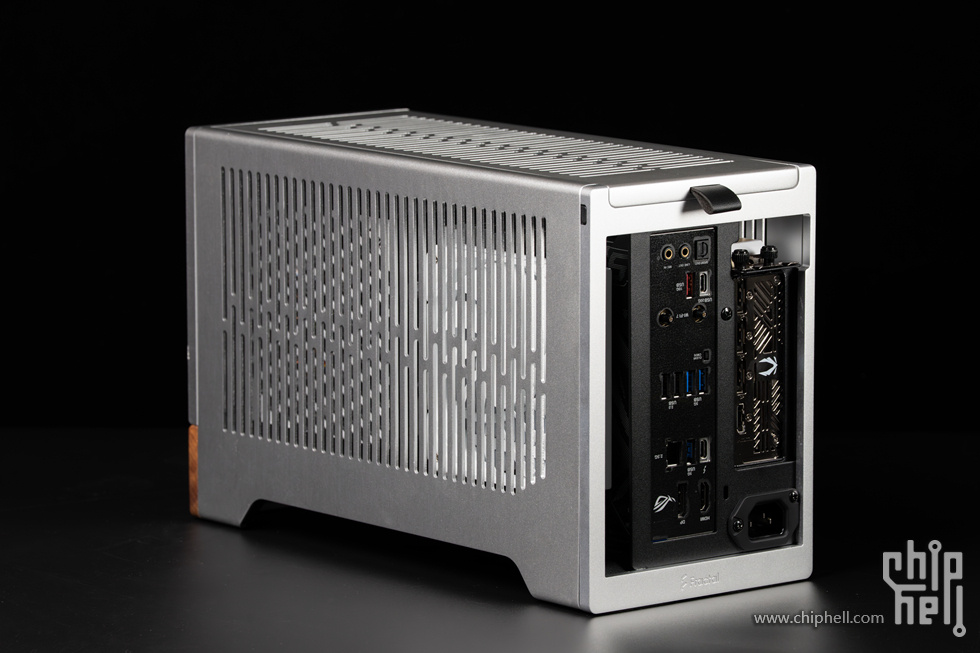

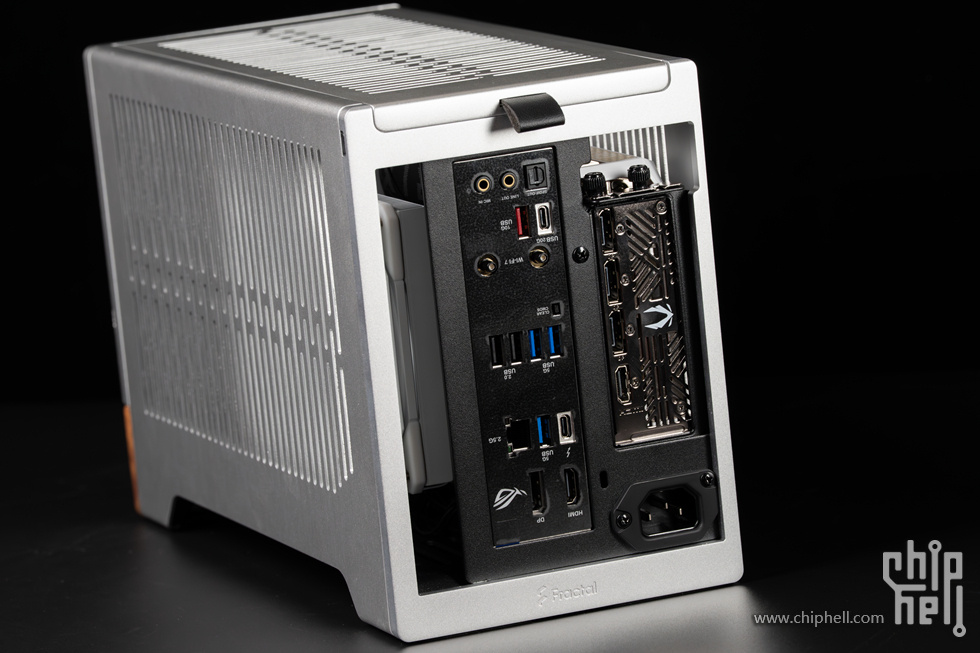

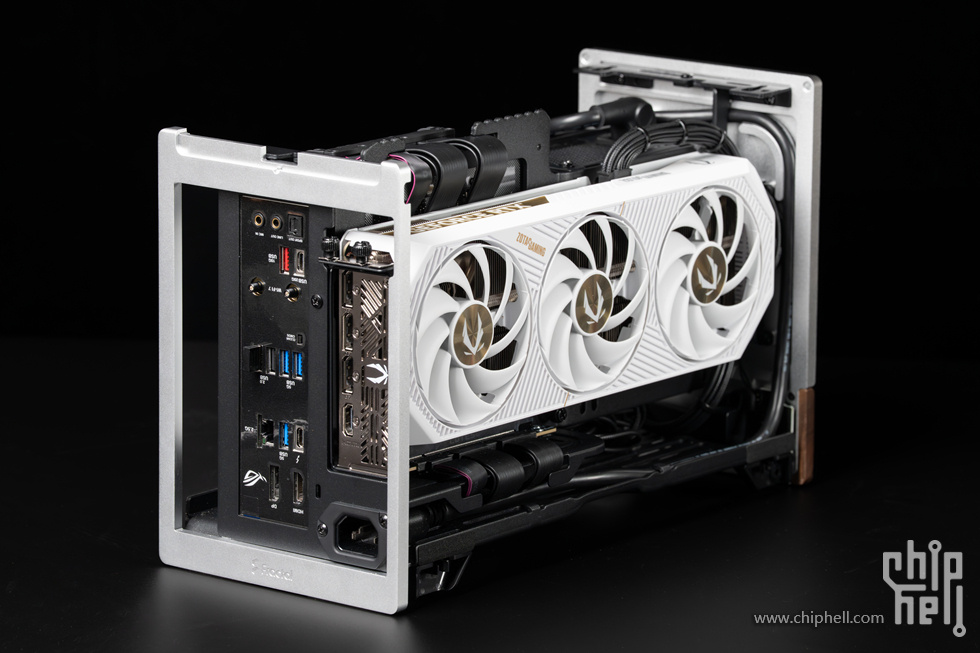

机箱尾部特写，得益于背靠背结构设计，机箱在紧凑结构内可拥有不错的硬件兼容性

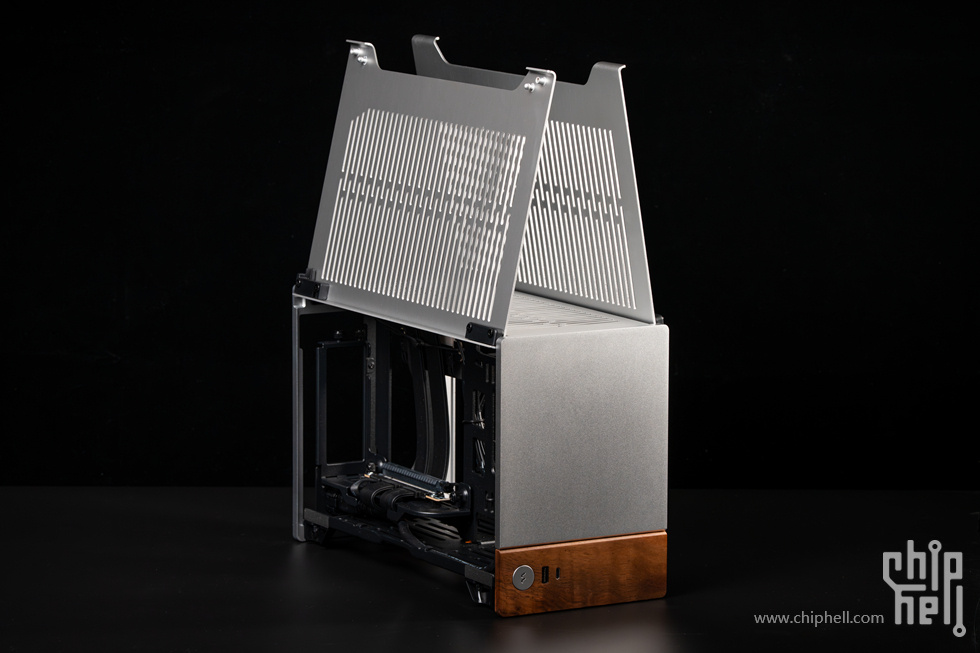

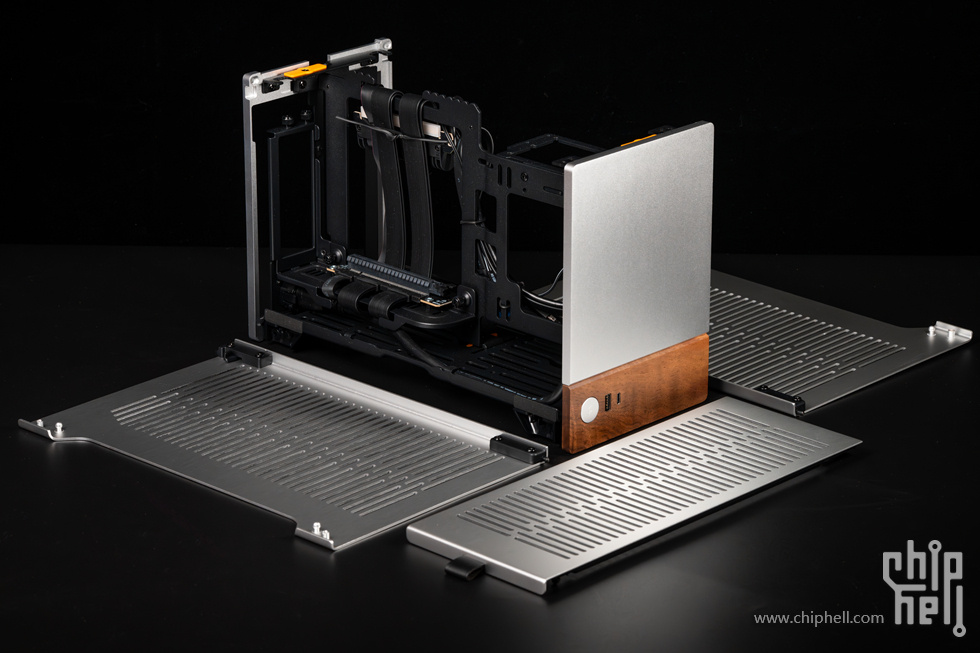

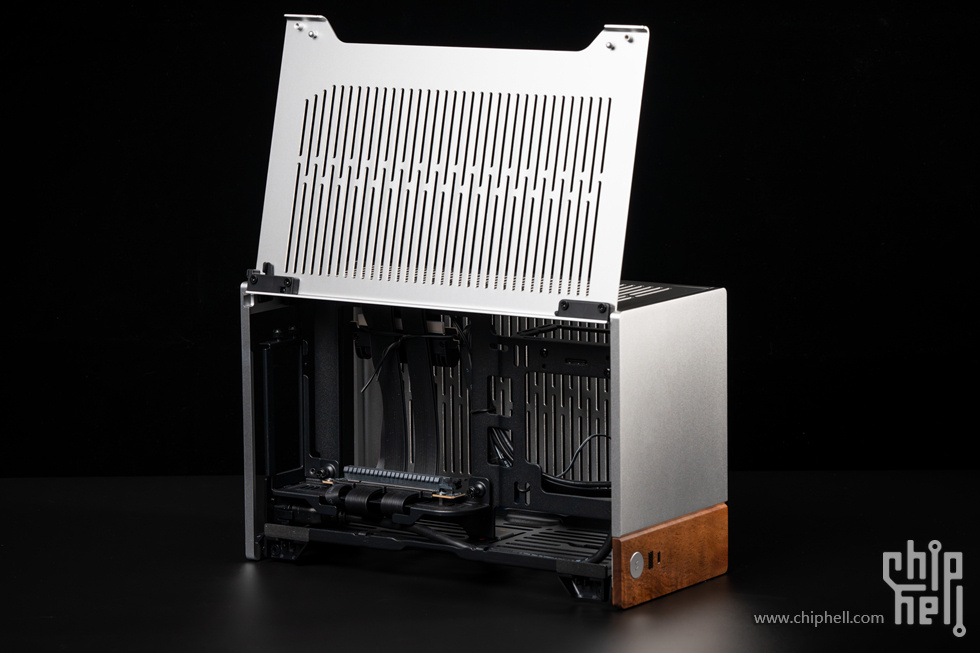

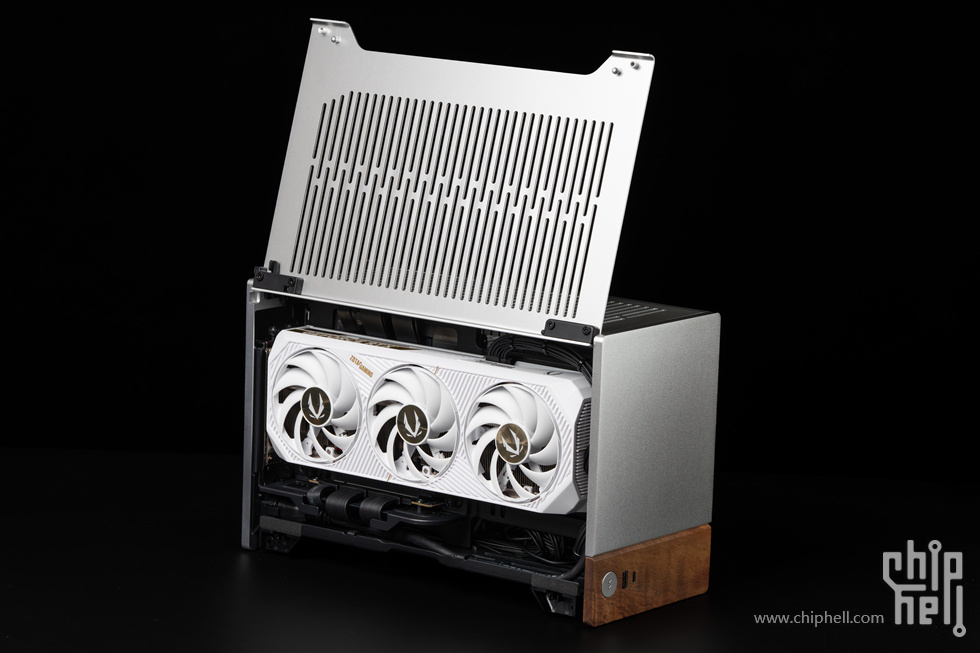

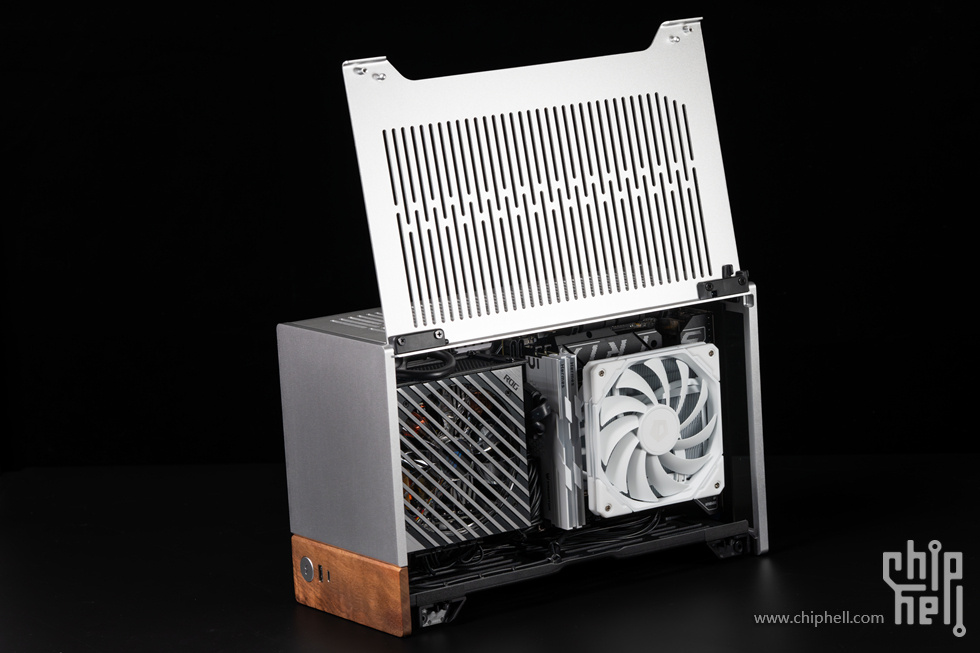

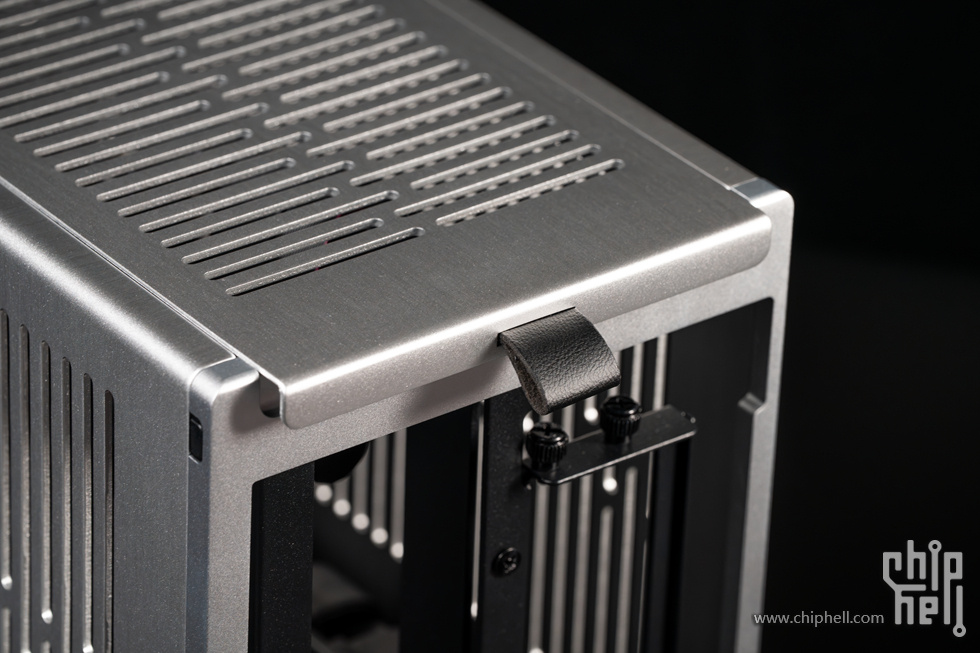

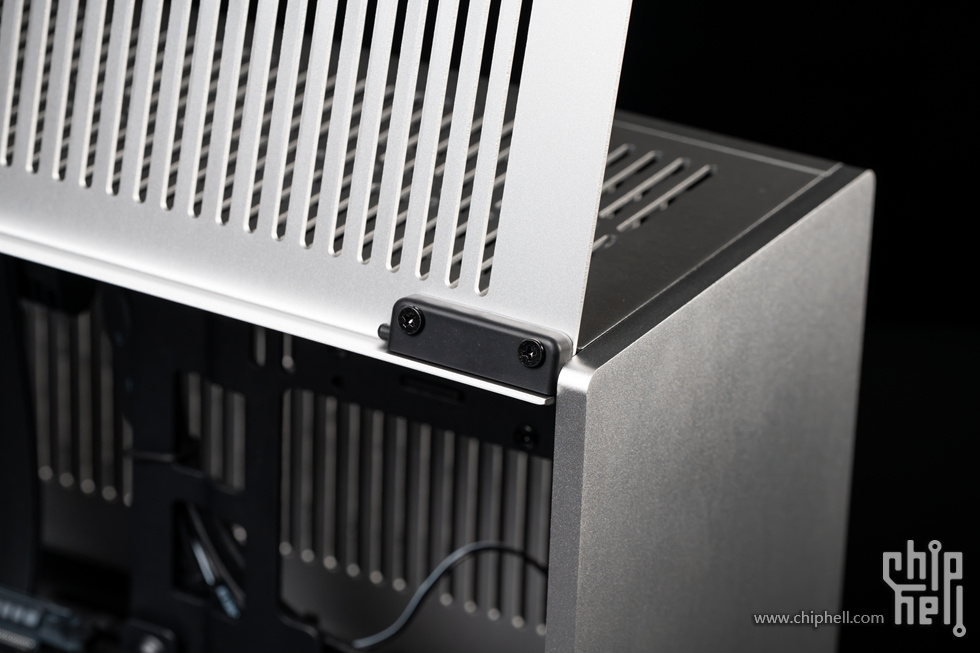

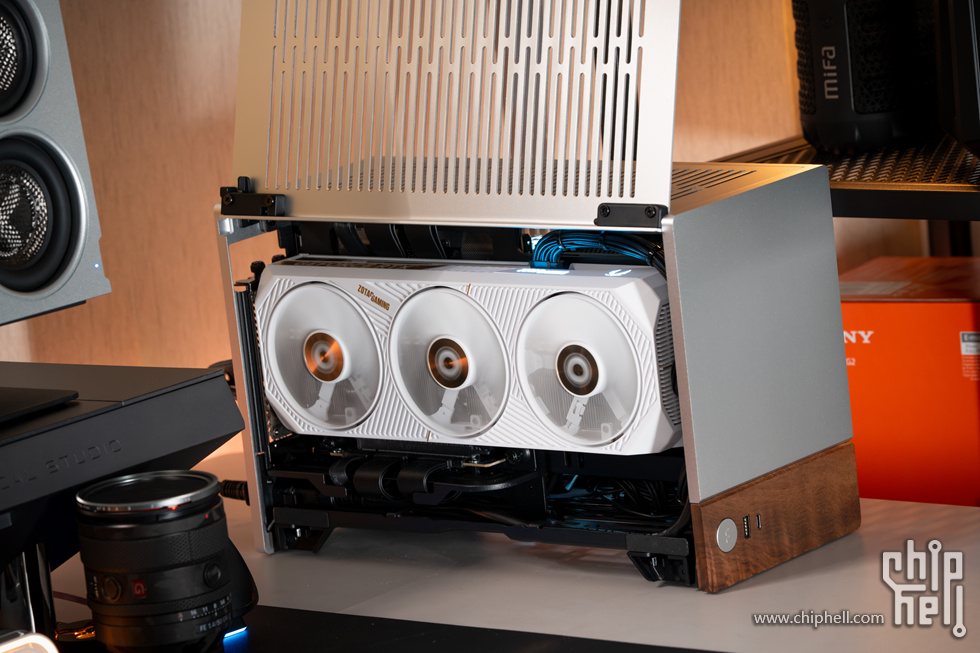

顶盖尾部的皮革拉环可轻松滑开顶板，侧板底部向外开启，即可查看机箱内组件

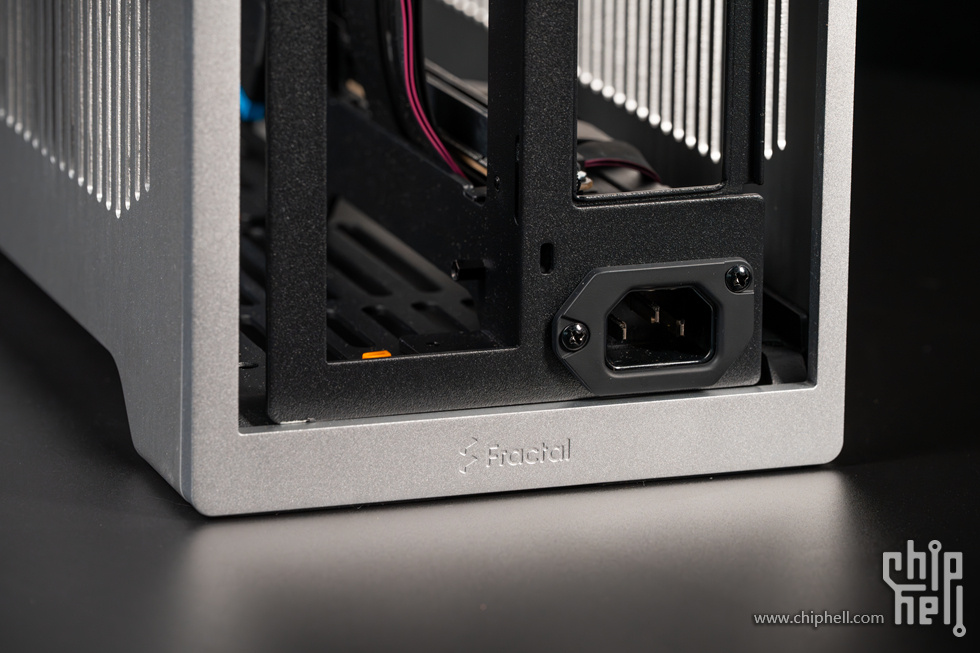

尾部底部印有“Fractal”LOGO标识

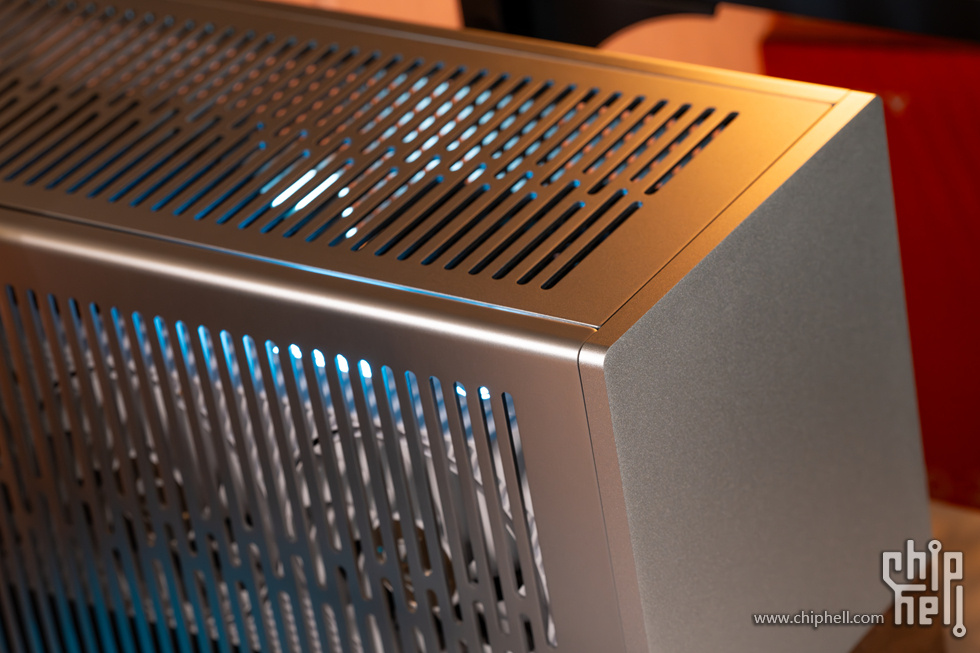

机箱顶部特写

机箱底部特写

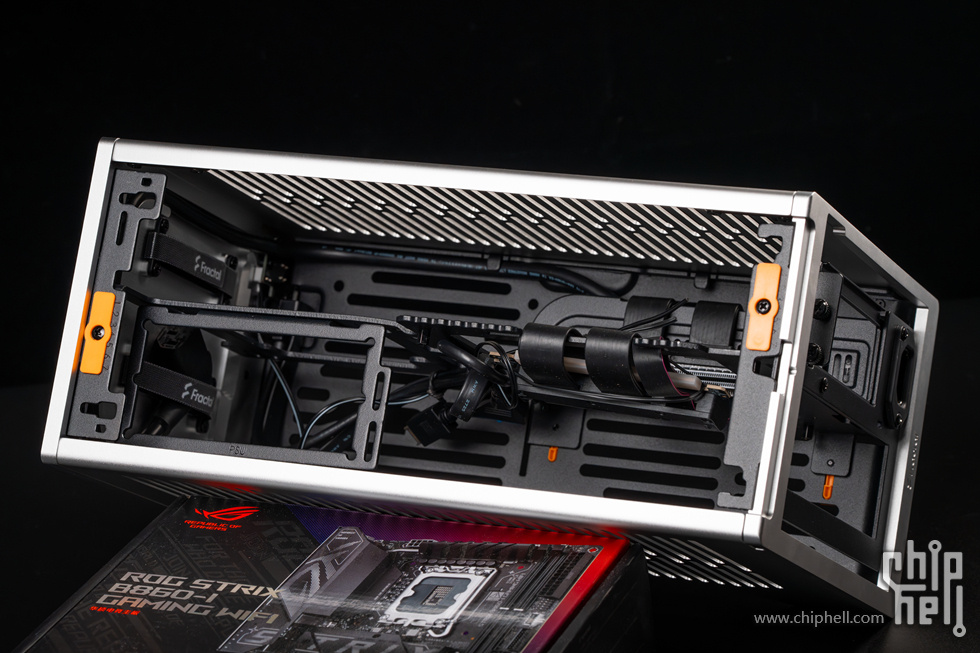

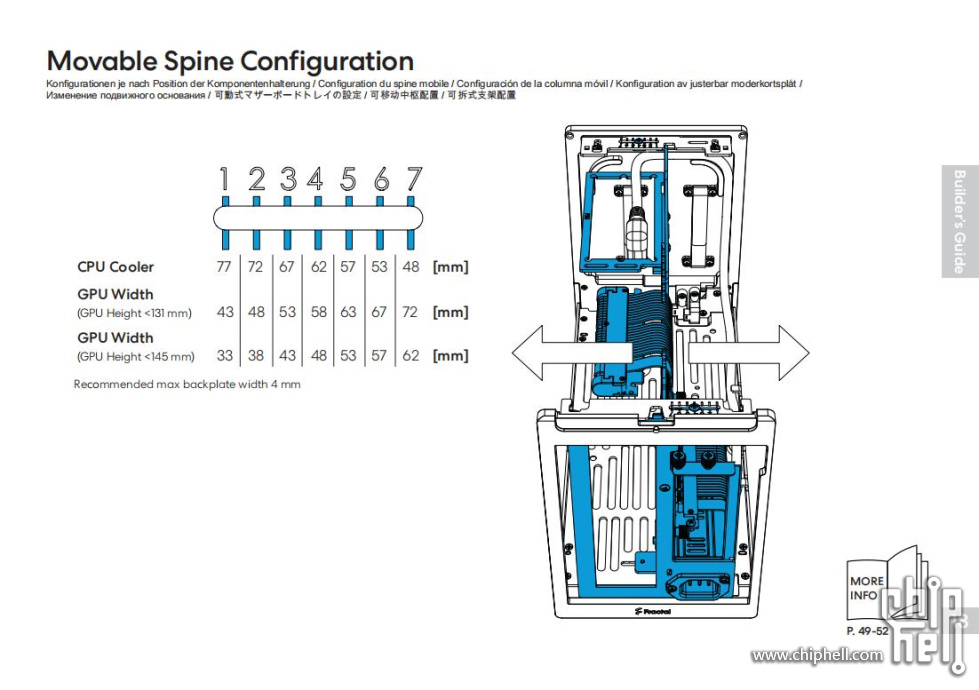

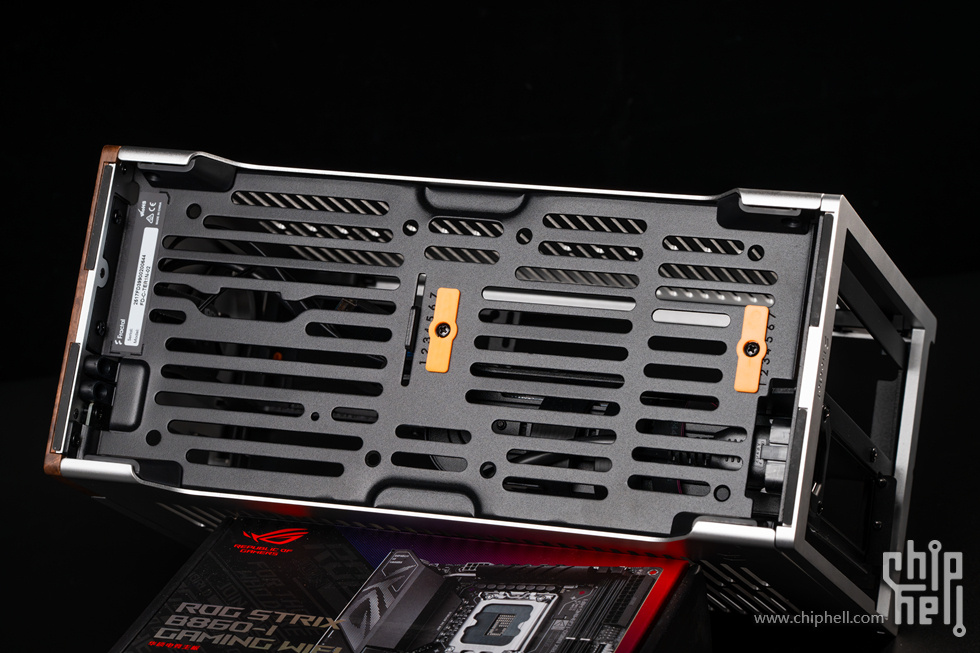

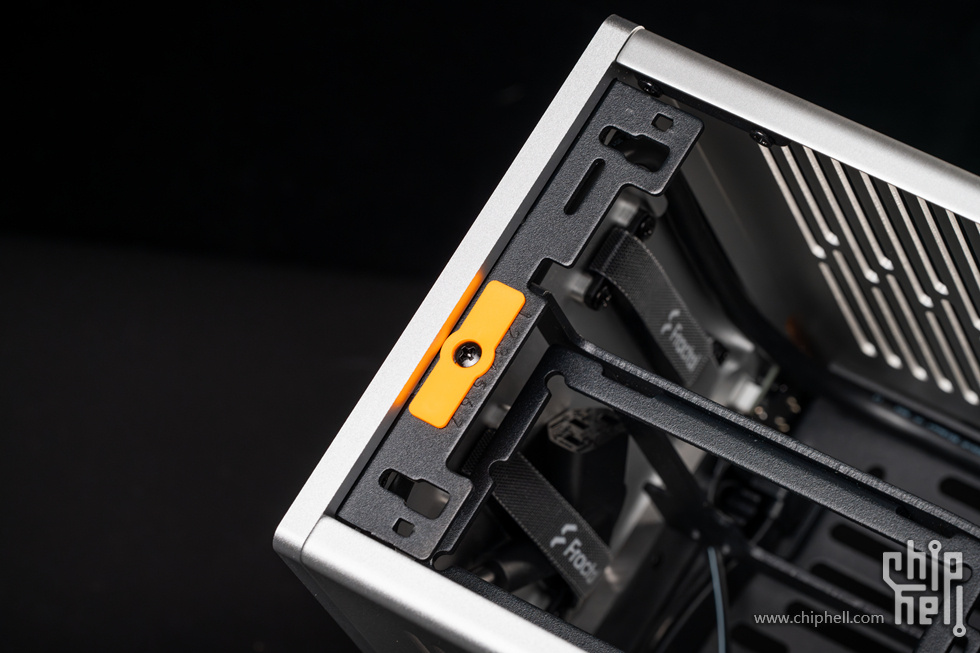

机箱出厂有运输锁止卡扣，拆掉即可实现机箱可调试主板框架调节，可平滑移动的中央隔板能提供30mm调整空间，让玩家随心发挥硬件搭配，实现组装理想架构，CPU散热高度从48mm至77mm与显卡厚度的动态调节

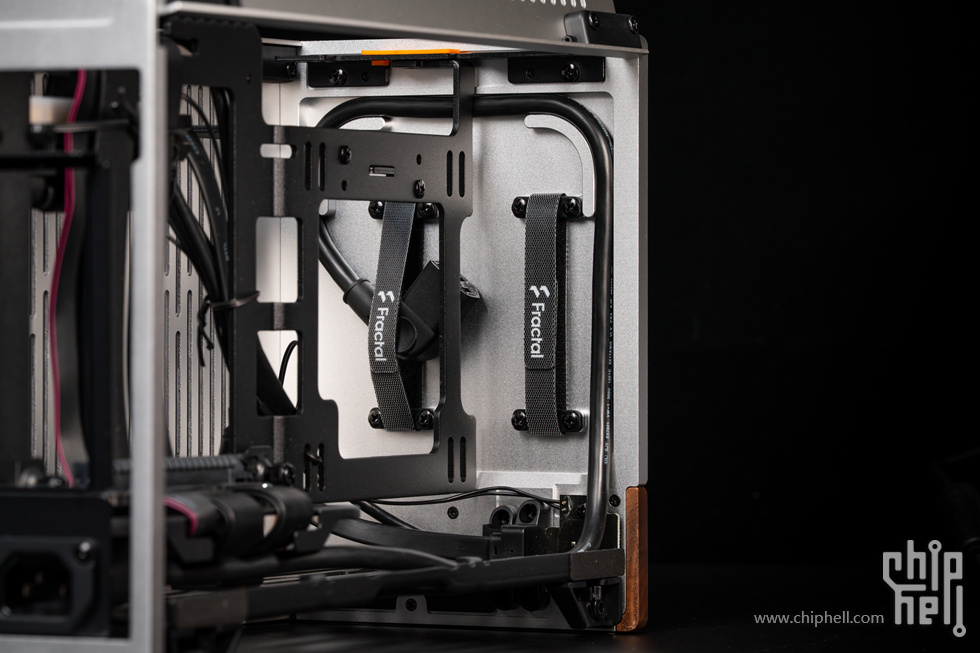

机箱前部特写，提供了捆绑1个2.5寸硬盘的魔术扎带，可见前面板为一片8mm厚阳极铝板切割成型，用料扎实，质感非常好

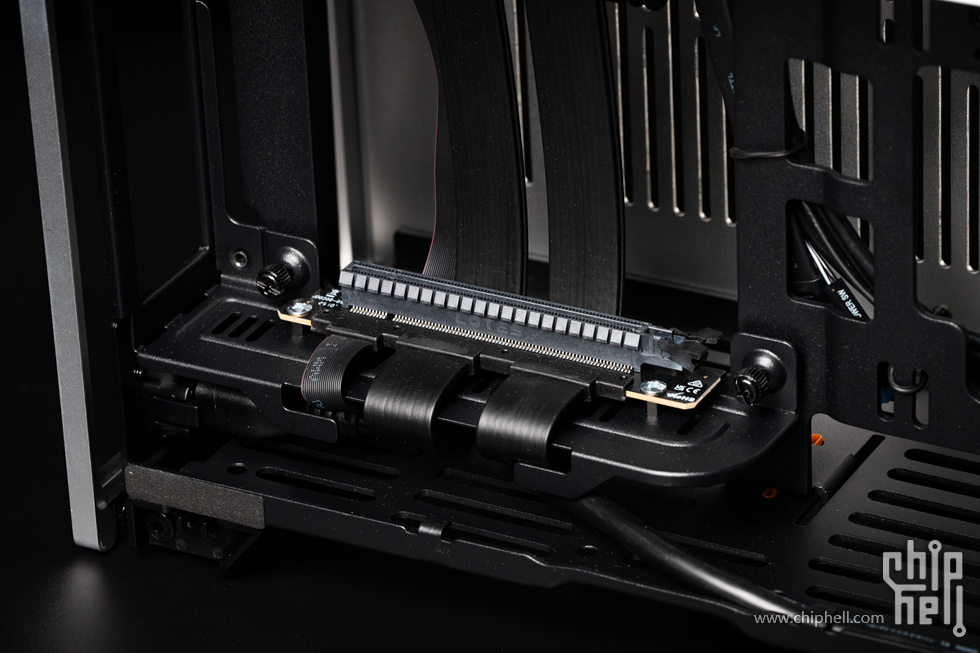

出厂预装了PCIe 4.0 延长线

机箱全配件一览

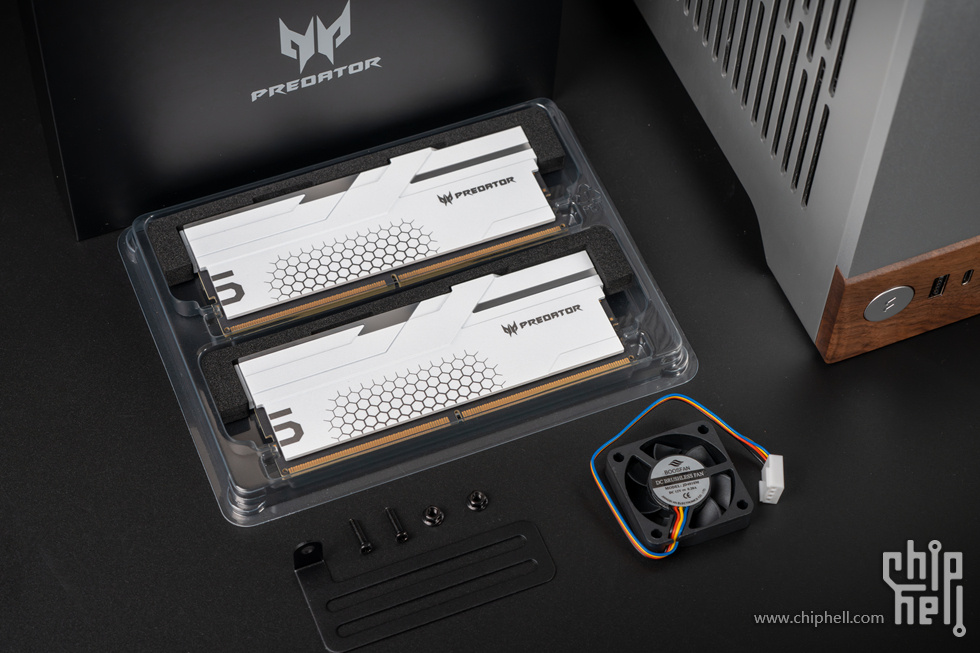

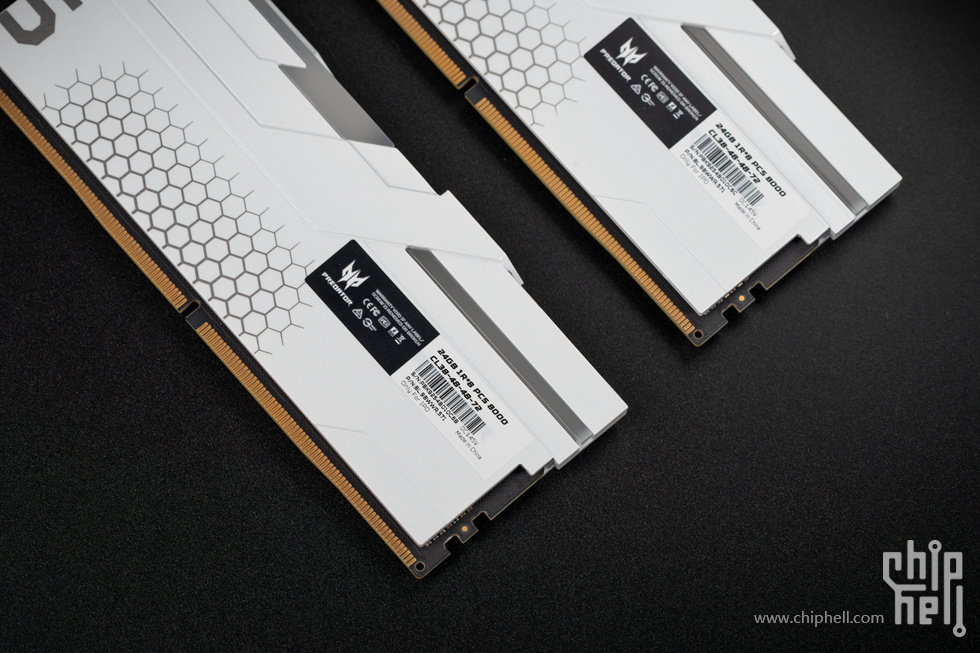

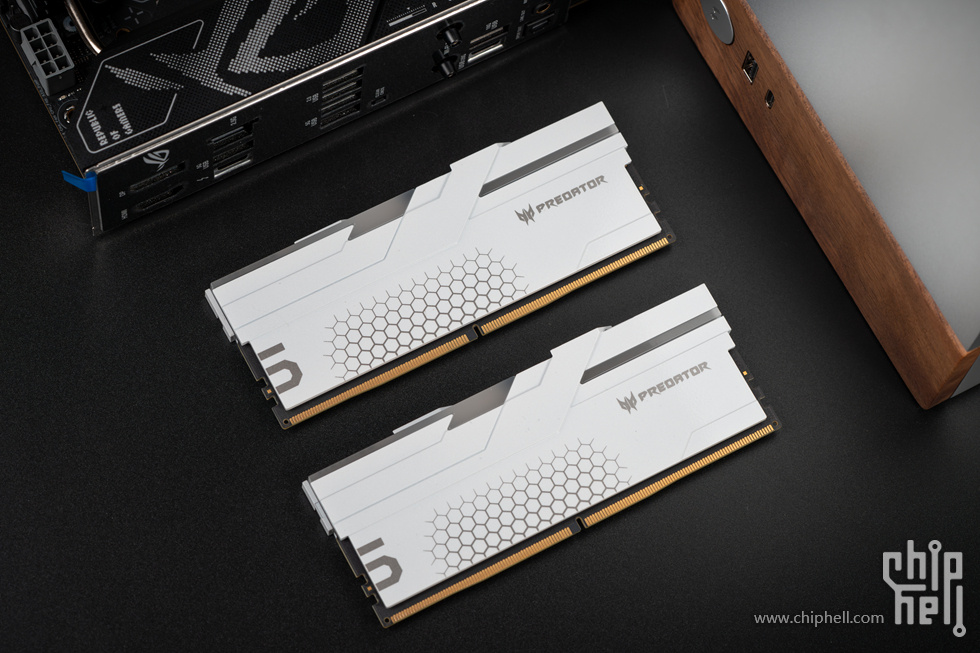

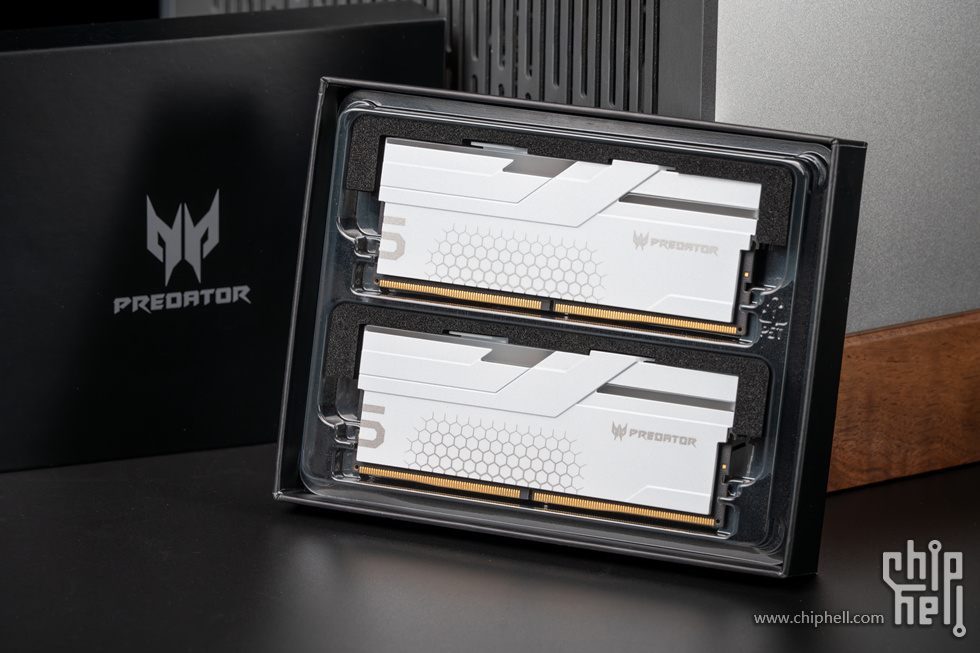

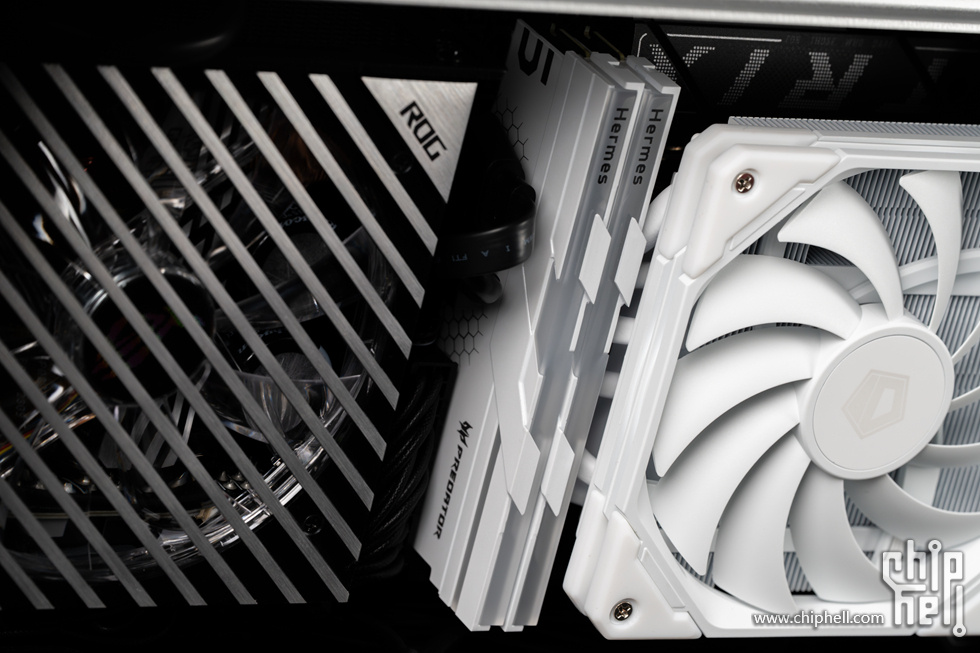

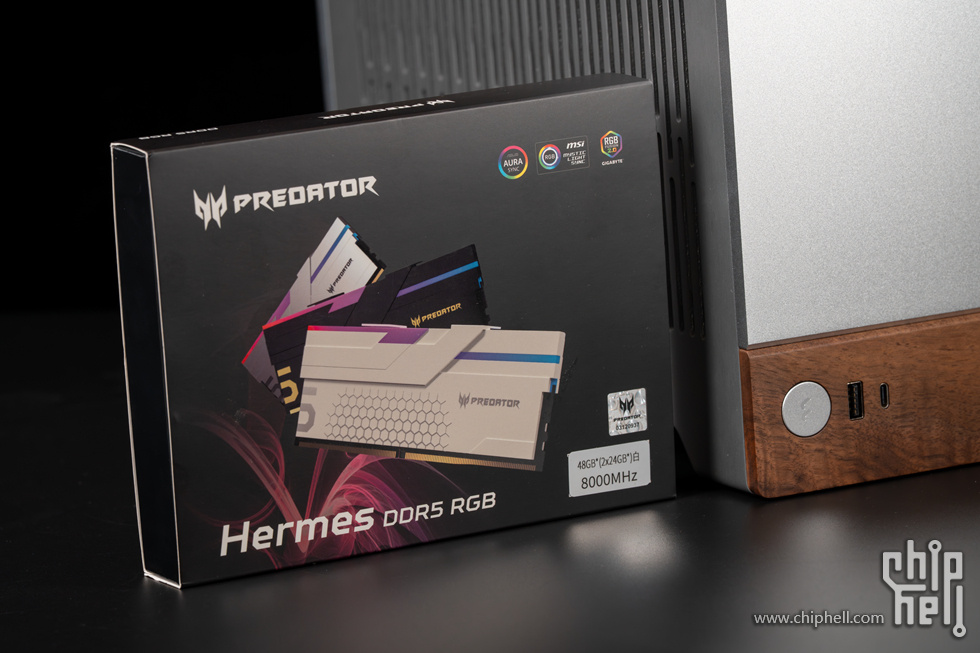

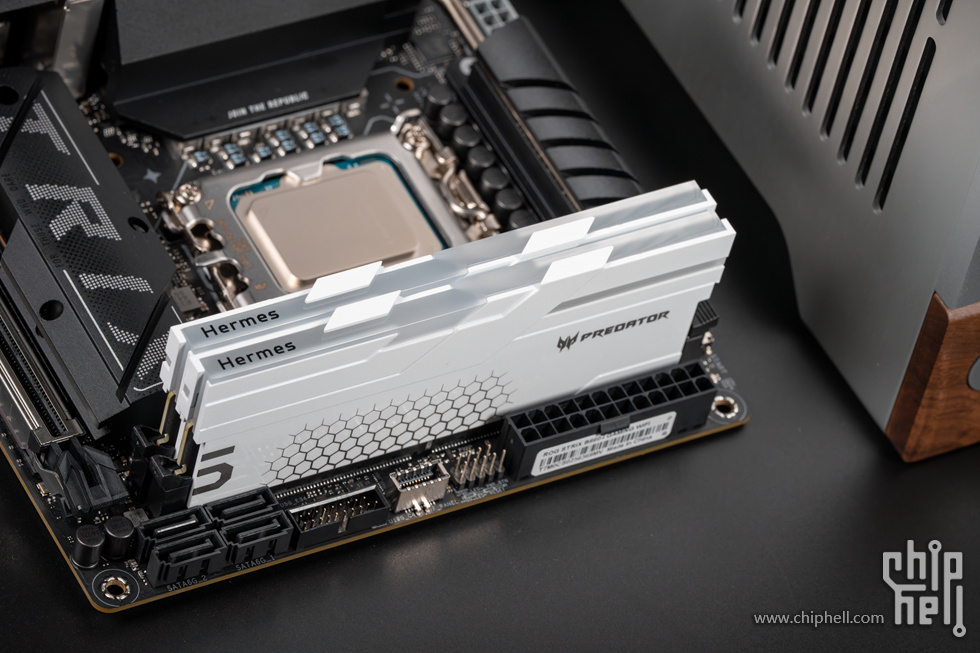

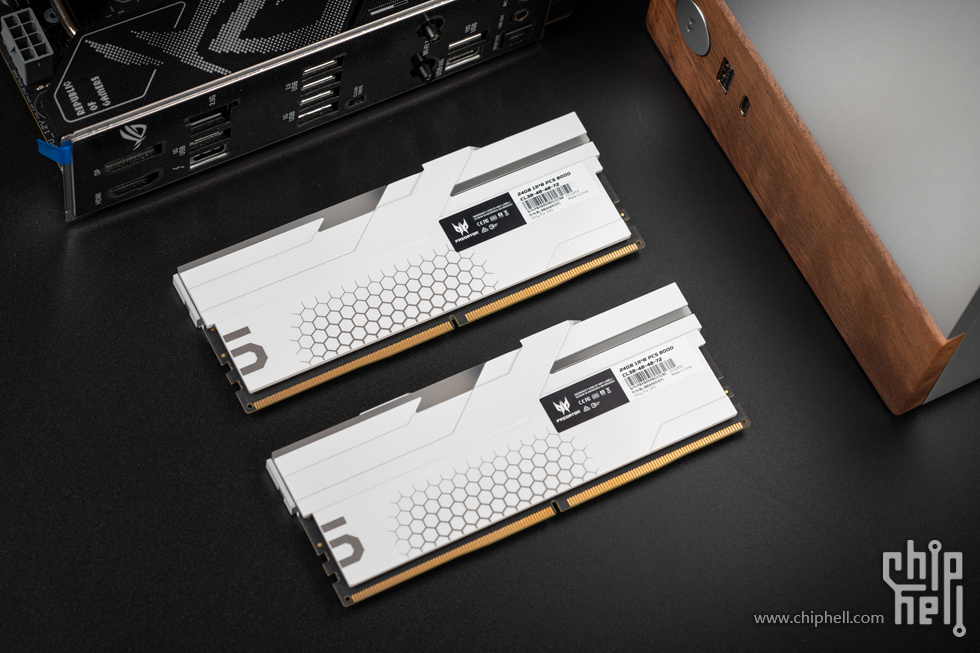

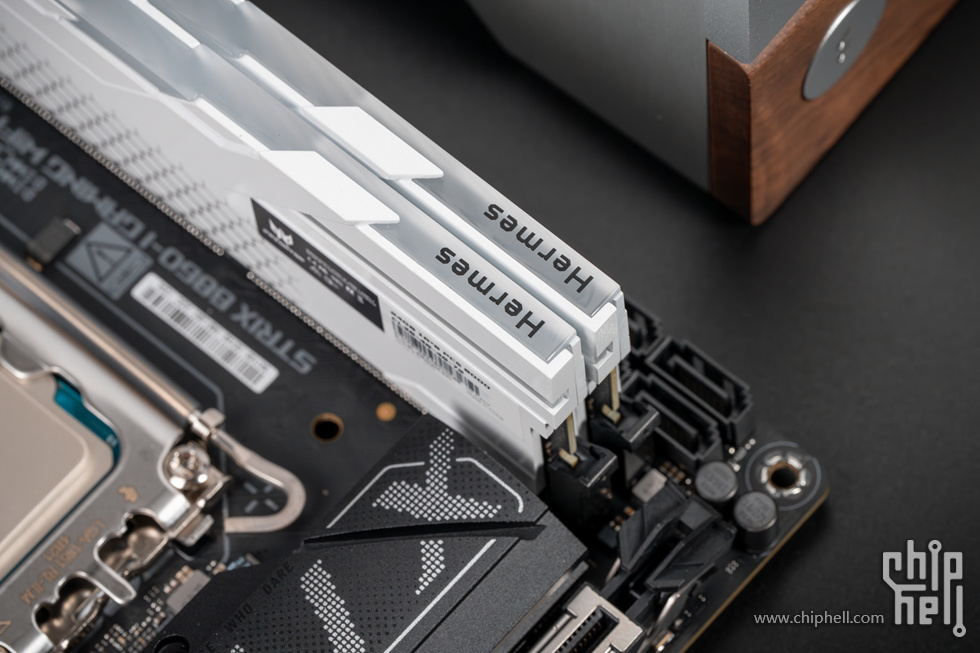

内存来自宏碁掠夺者（PREDATOR）48G 8000 C38 IPO认证

Predator全新RGB DDR5内存 Hermes，至高可提供8400MT/S CL36，具备锋锐外观造型、绚丽RGB光效、强悍超频效能，为专业超频达人、电竞游戏玩家提供DDR5全新标杆之作

正反一致的设计，采用高厚度压铸装甲，Hermes冰刃内存选用实验室严格筛选海力士特挑颗粒，相较市面其他多数同频率产品仅需更低电压即可稳定运行，具备更好的超频体质和超频余量，是玩家组建新一代intel高性能主机首选配置

Hermes DDR5搭载全新设计散热装甲，多重复杂工艺提供尊贵奢华质感，并提供白色/银色/黑色三种全新配色，可搭配不同风格主板、机箱展现玩家独特风格

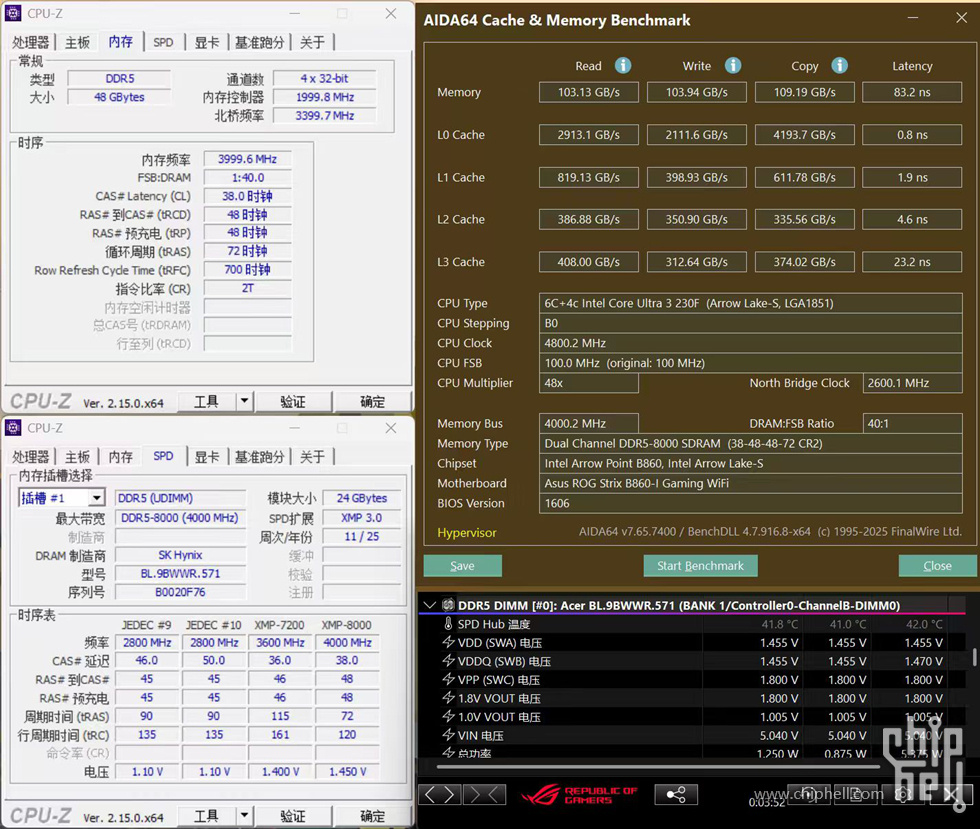

本次用的内存为IPO专属认证，参数为8000 cl38-48-48-72 1.45v

搭载全新的PMIC电源管理芯片，不锁电压，选用10层PCB板，具备更强电气性能，可在内存超频时承受更强的电压电流，超频性能大幅提升，内存搭载温度传感器，支持实时监控运行温度，便捷调校稳定超频，大幅优化内存超频体验

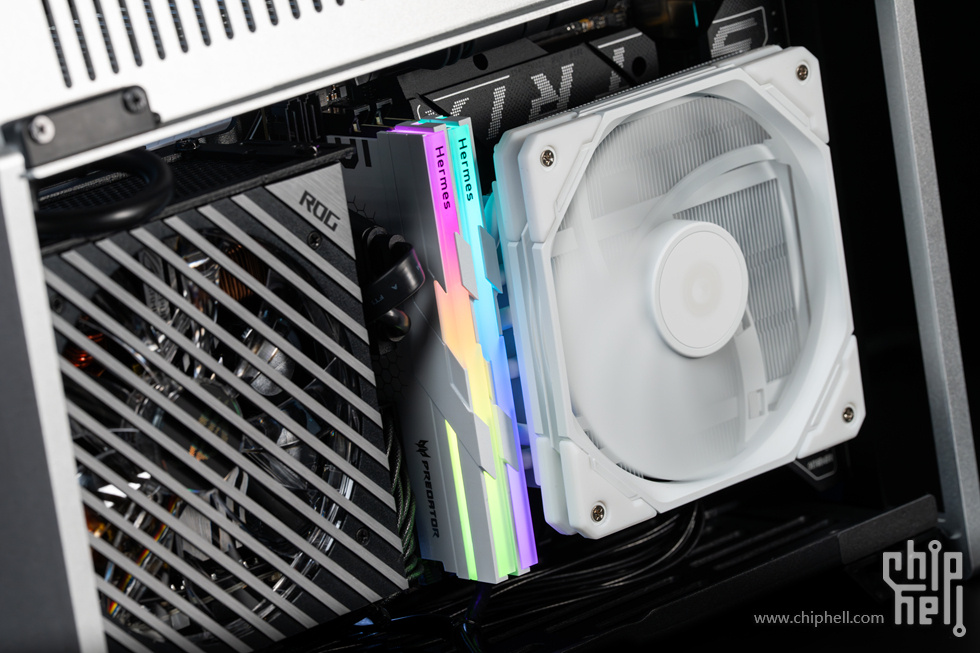

Hermes DDR5光效经过全新设计，配合化导光条展现出绚丽璀璨的视觉效果，光效支持各大主板厂家软件同步，玩家可随心打造专属RGB氛围光效，展现独特风格

内存内还有一个4CM内存风扇，可搭配主流DDR5主板实现轻松安装，提供4.72CFM风量直吹，搭配高厚度内存条金属散热装甲实现快速热量导出，高频运行更加稳定

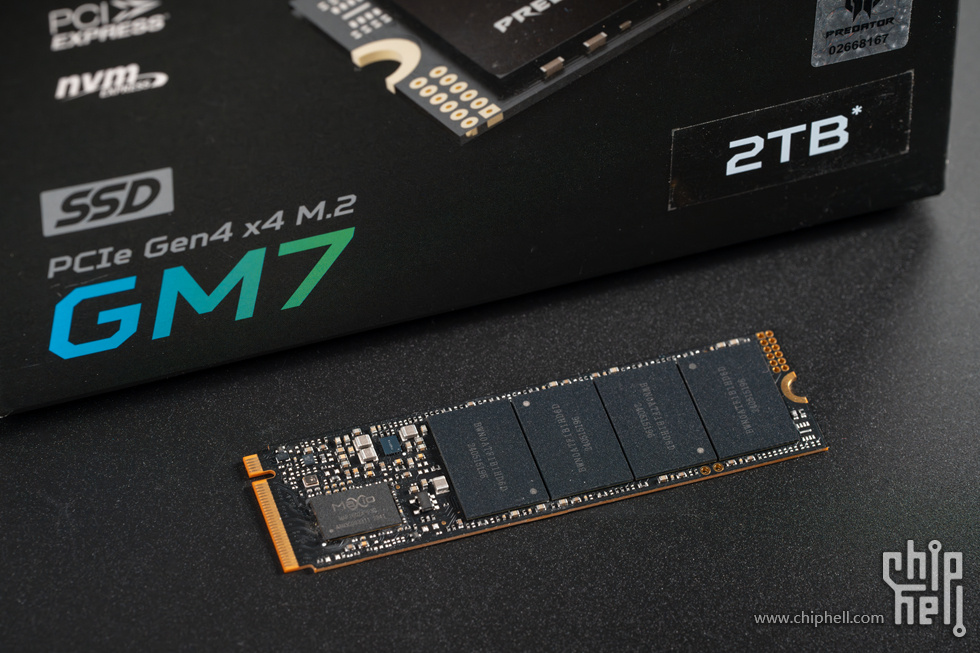

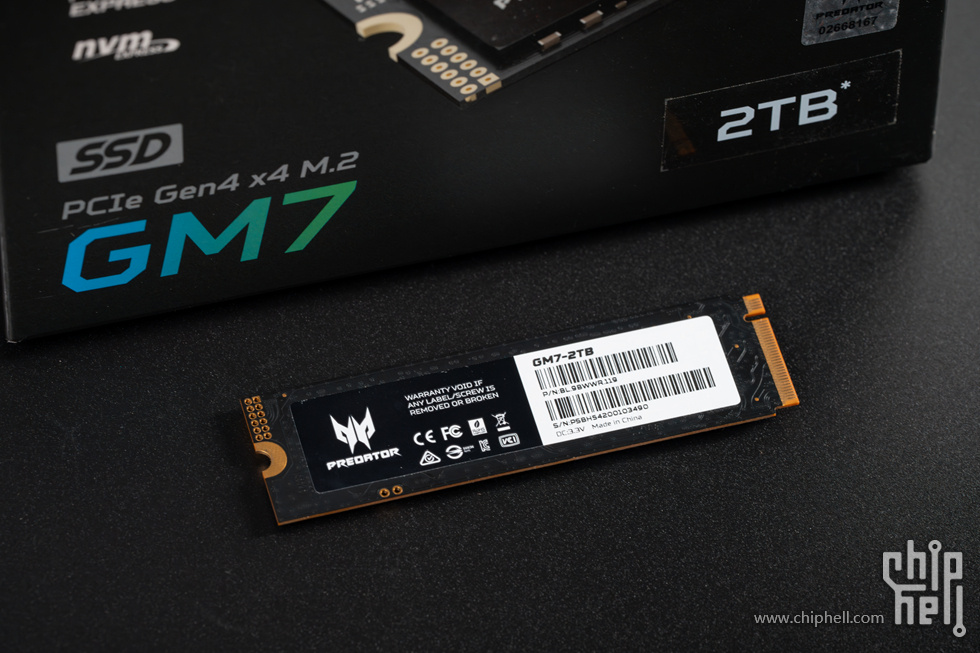

固态来自宏基掠夺者GM7 2TB

采用单面颗粒设计，正面有石墨烯散热贴片

联芸MAP1602主控，搭配长江存储颗粒，PCIe 4.0x4 2280，读取速度7200MB/s，写入速度6300MB/s

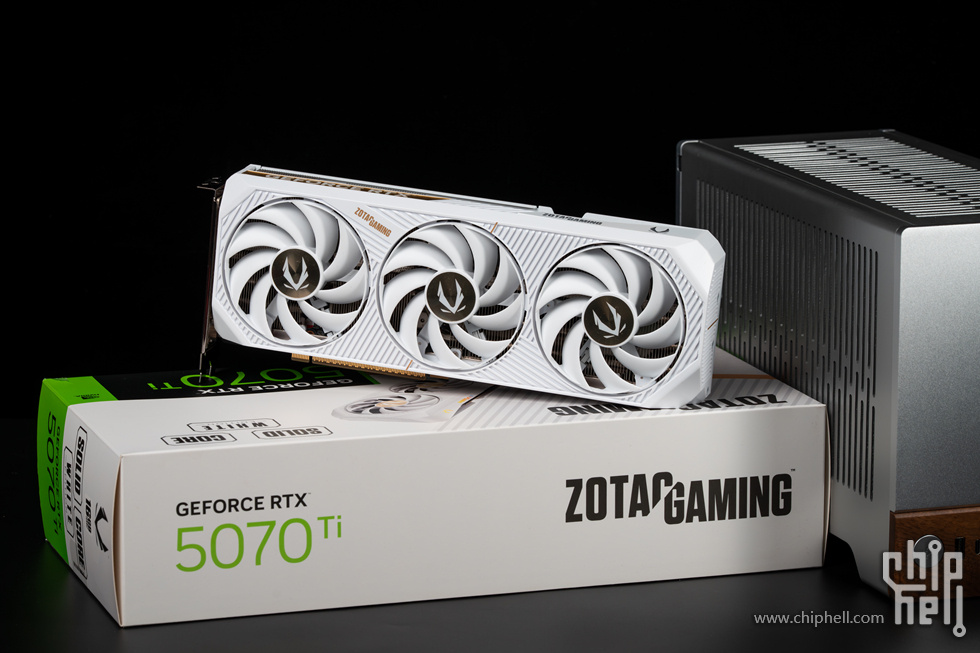

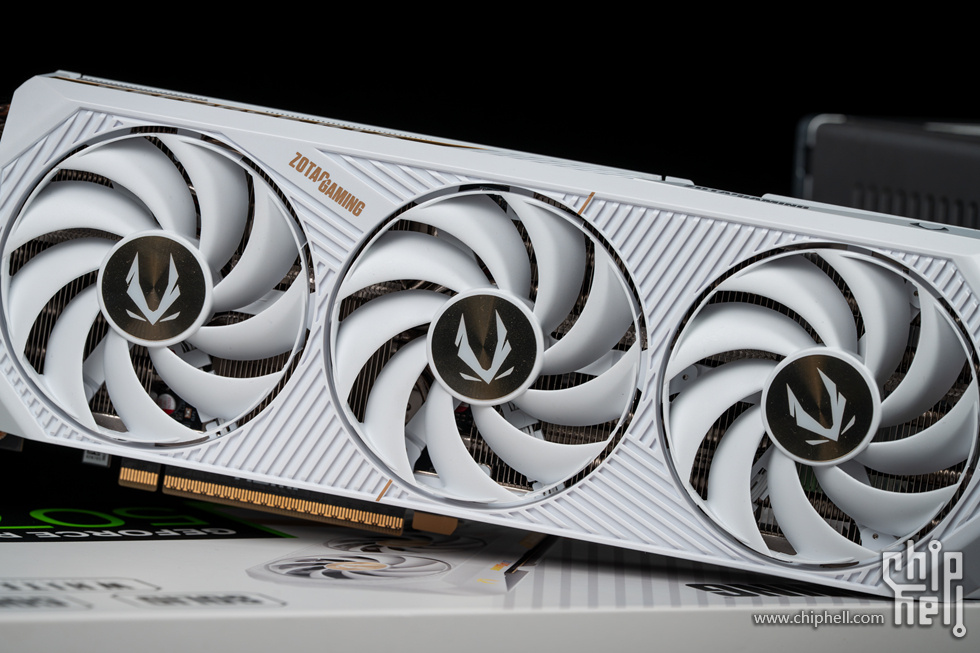

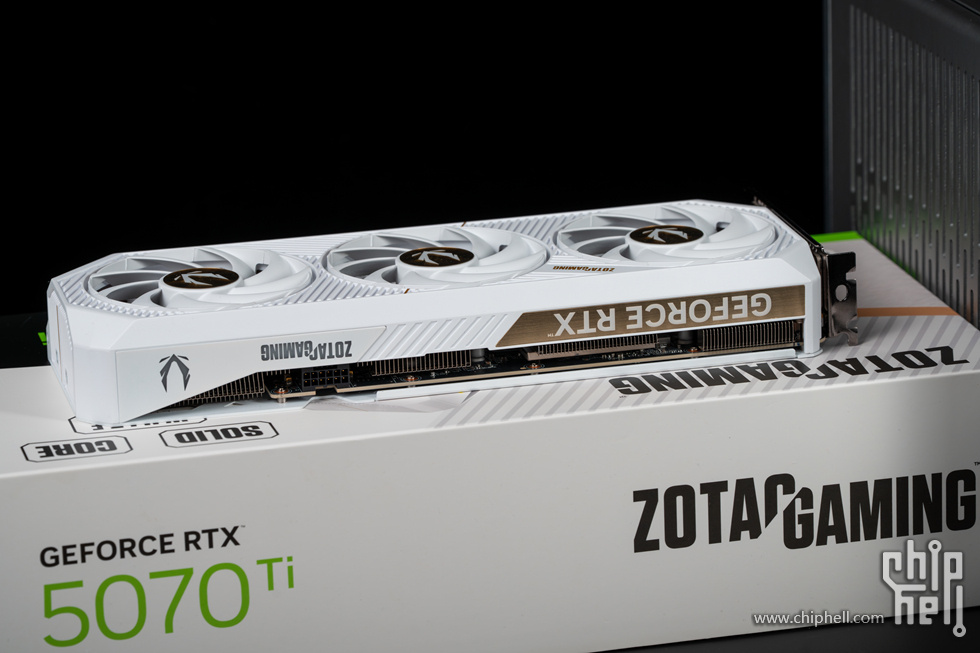

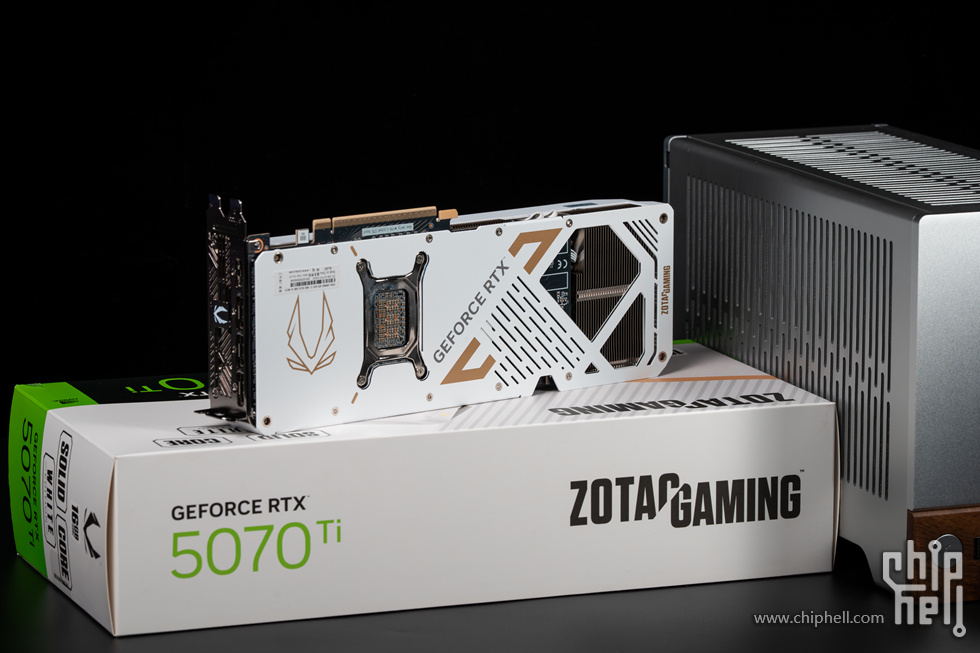

显卡来自索泰 GeForce RTX5070Ti SOLID

采用环刃风扇高强度新型复合材质，增加环形导流风罩，优化叶片曲率，增加结构稳定性，降低风噪，提升风量、风压和垂直风流穿透力，提升散热效率，同时在显卡低温/低负载时风扇自动停转，达到节能、降噪的效果，并延长风扇使用寿命

金属背板，增加显卡结构强度，辅助散热

显卡散热外壳表面有格栅式斜纹设计，尺寸为305x117x43mm，标准双槽设计，这个尺寸尤其对ITX机箱非常友好

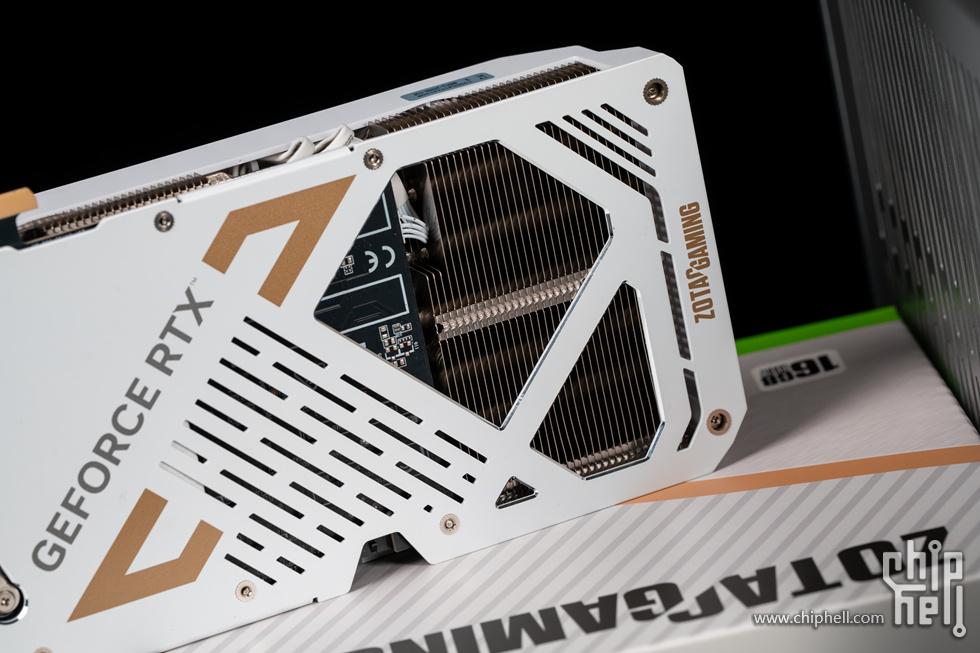

尾部有开窗通风设计，尾部风扇吹透散热鳍片提供最佳散热效能

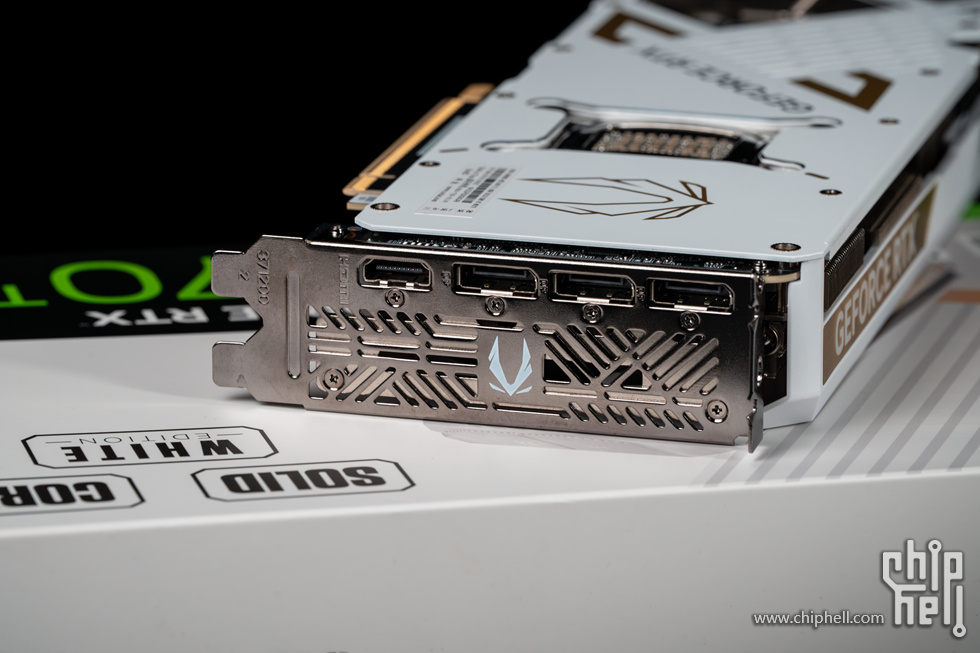

接口为1个HDMI 2.1b，3个DP 2.1b

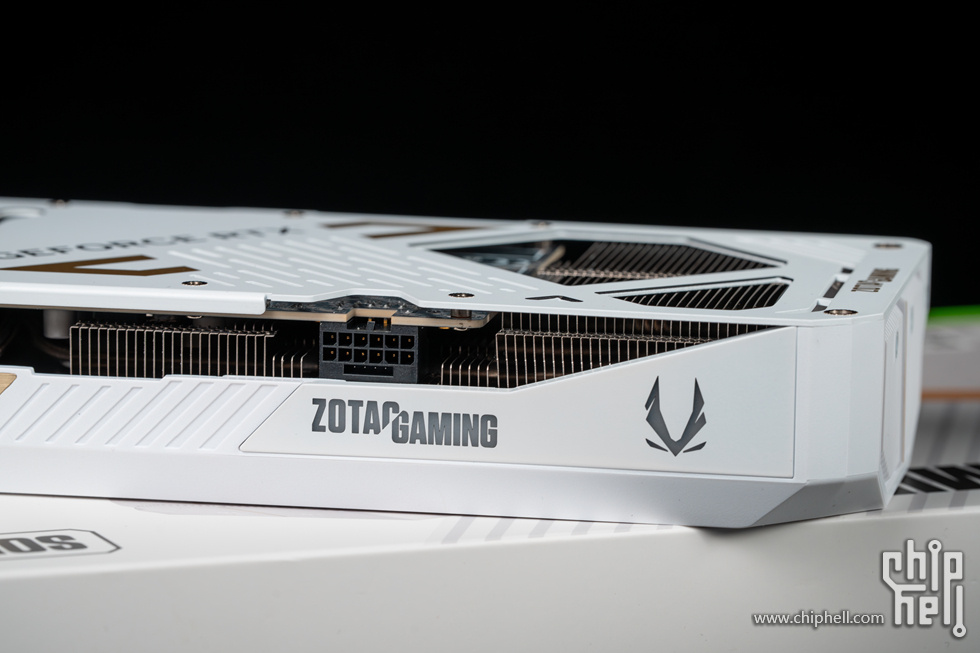

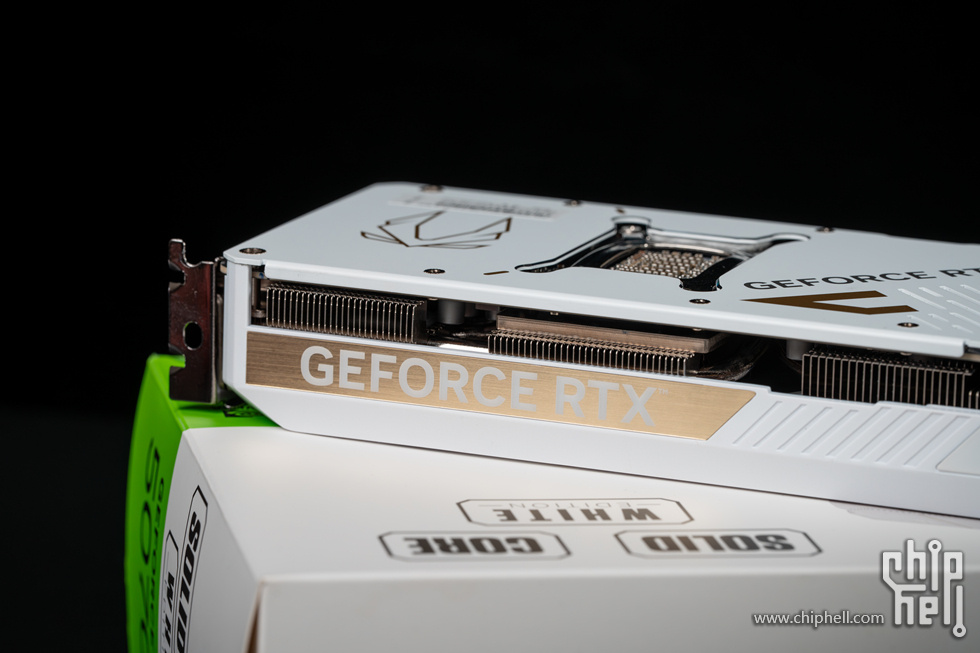

侧面为半包覆设计，左边为金色装饰GEFORCE RTX，右侧则是索泰ARGB灯，提供1600万色彩及多种动态光效

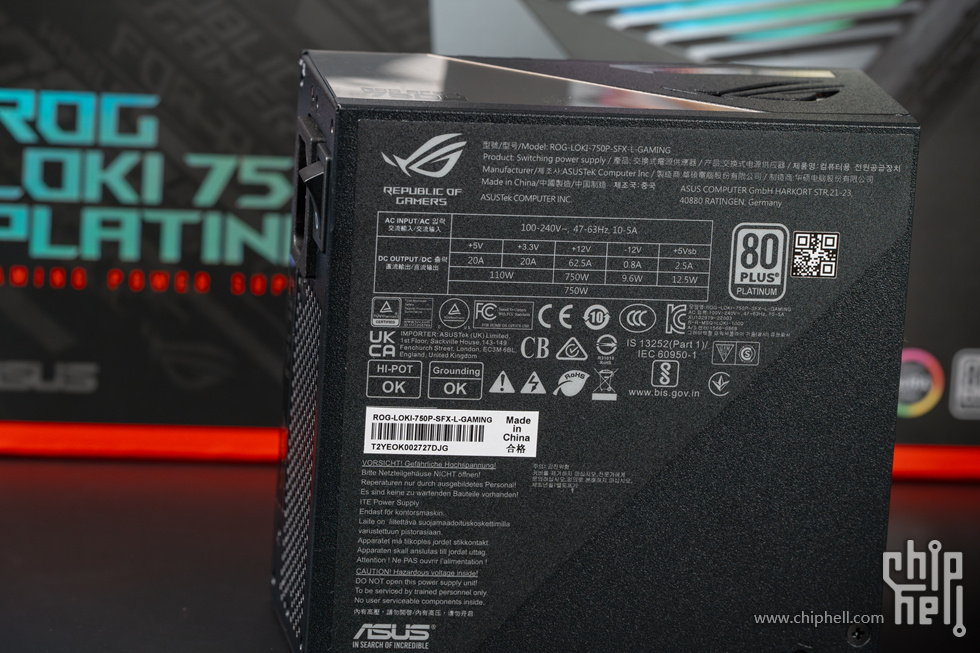

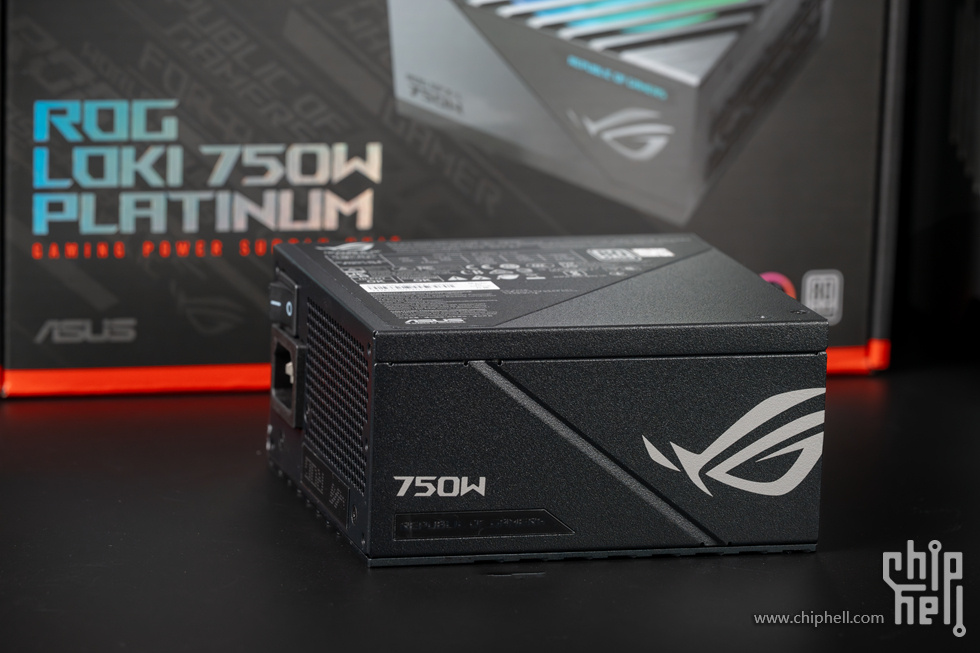

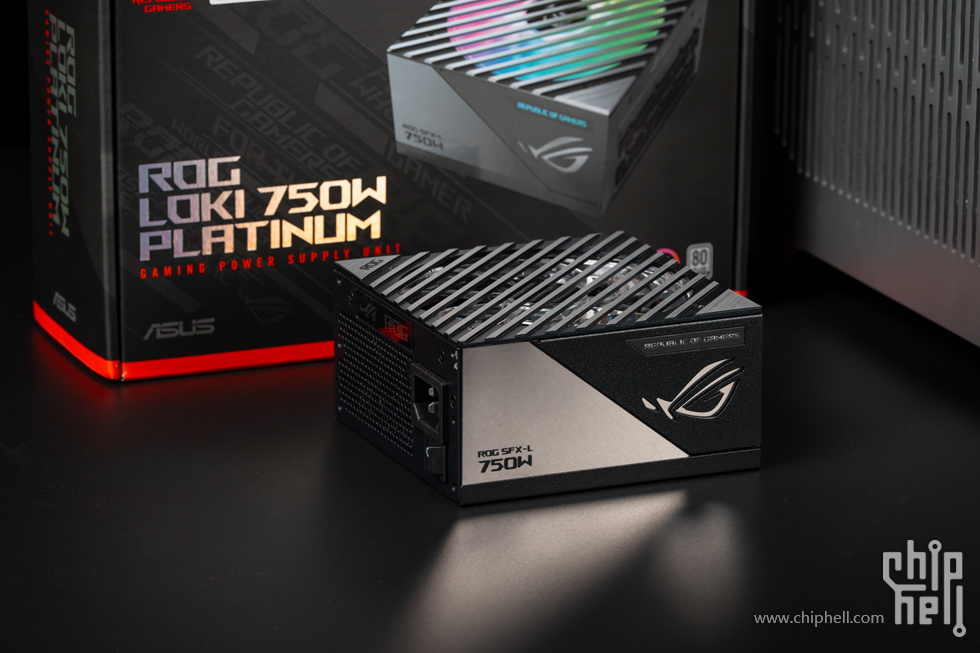

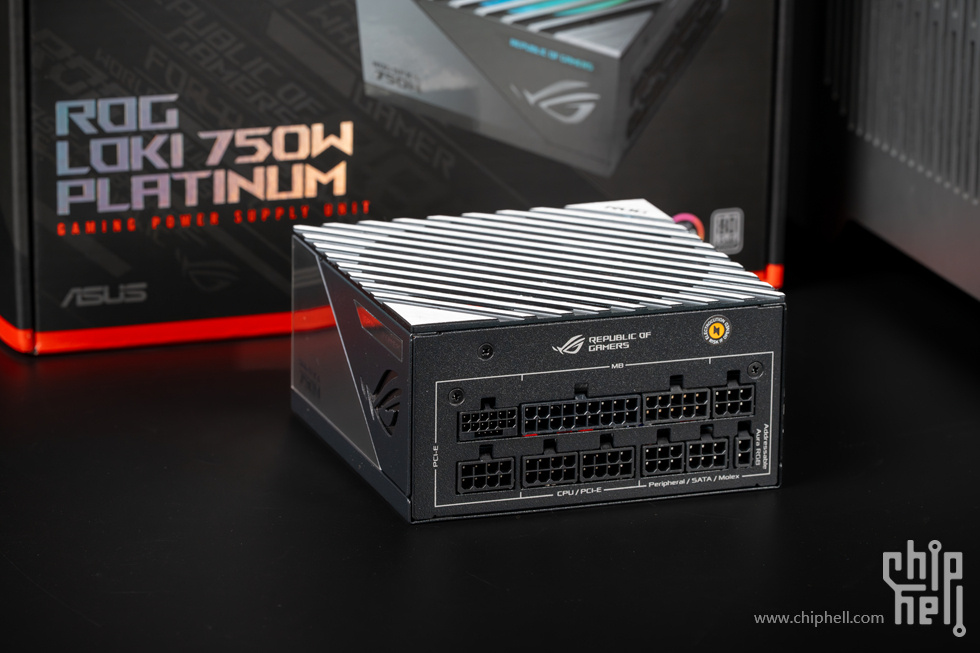

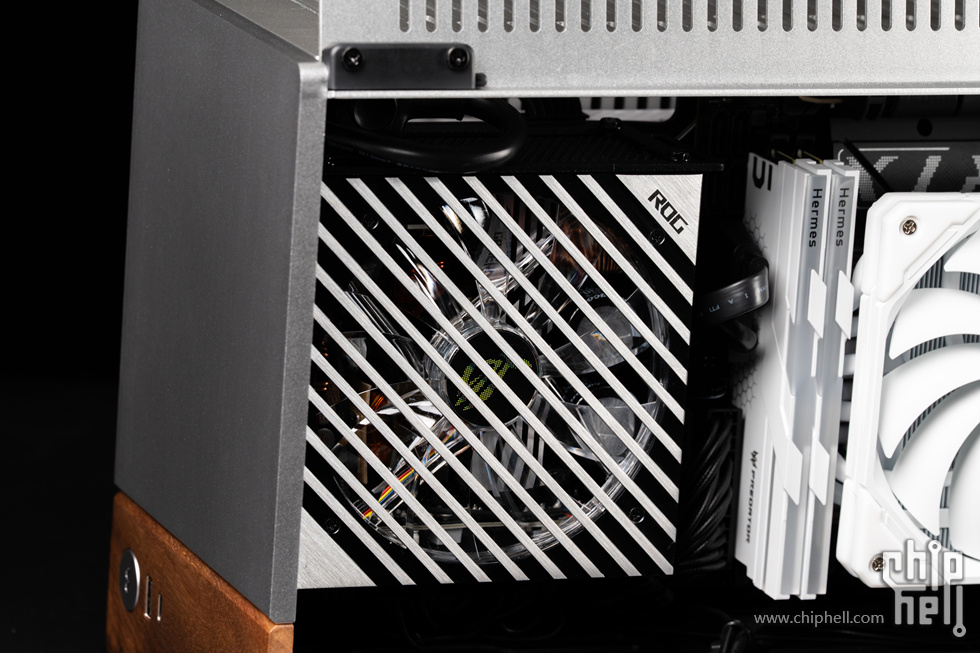

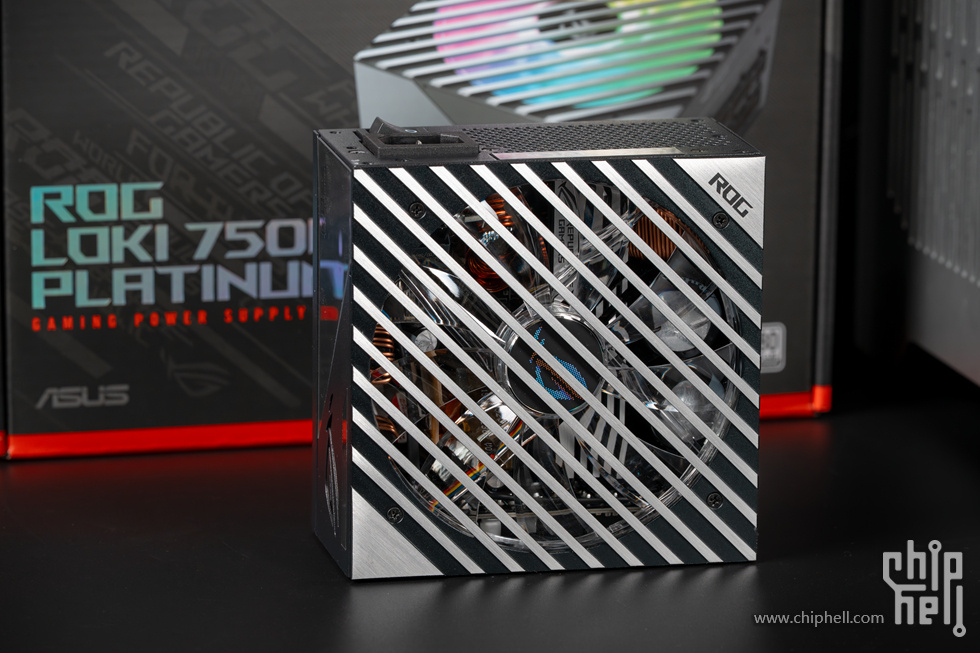

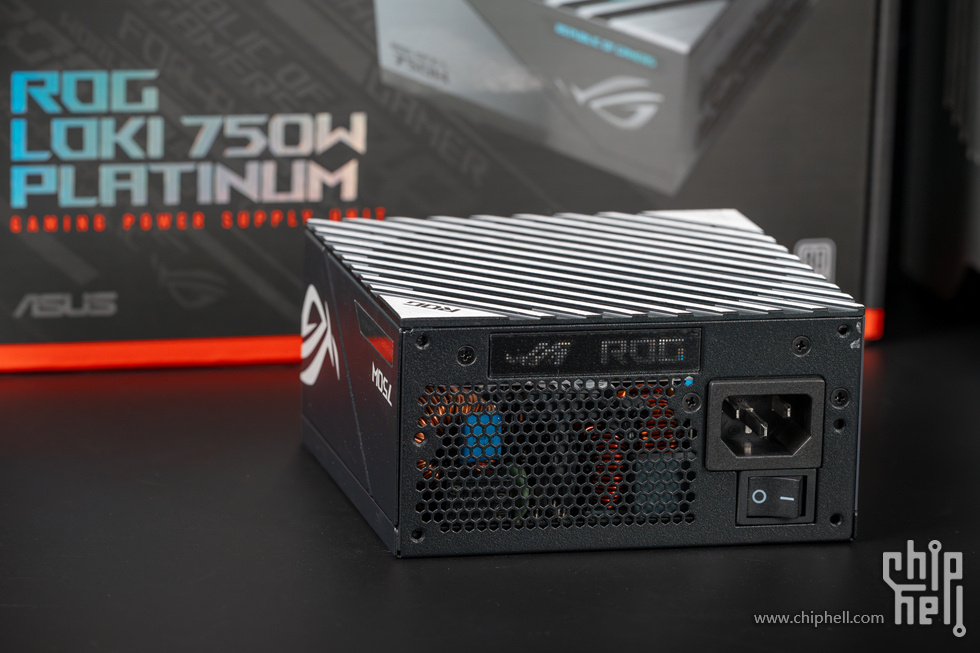

电源来自华硕 ROG LOKI SFX-L 750W 白金电源

外观设计为镜面与哑黑分割斜切，一侧印有ROG眼睛LOGO，一侧为电源型号，采用SFX-L紧凑方案，白金效能认证，最高92%效率转换，提供新PCIe 5.0/ATX 3.0新规范供电输出（16Pin），单路可以输出600W

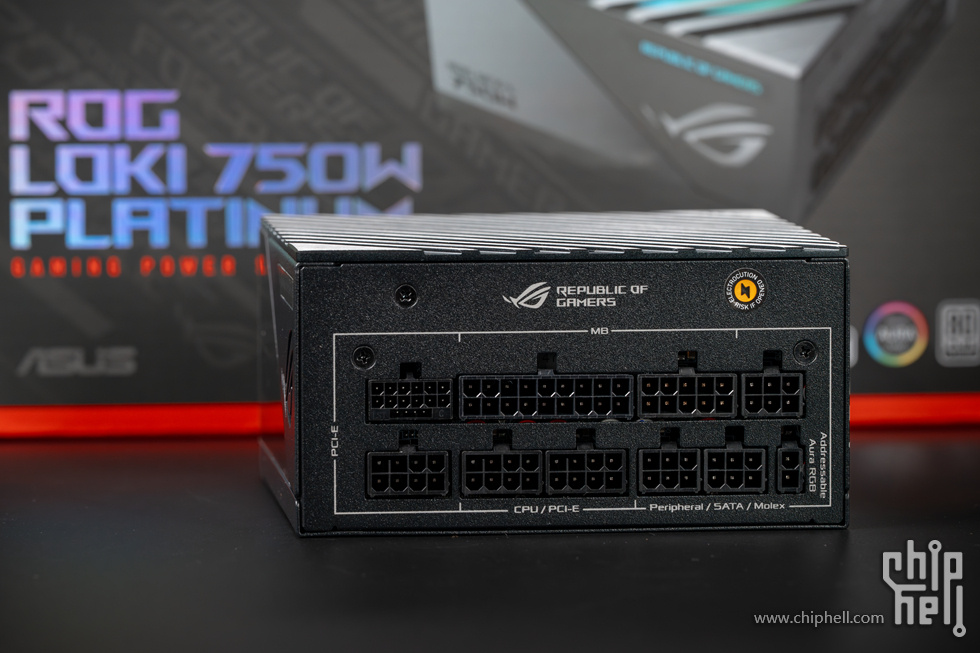

采用全模组设计，提供3个8pin接口用于扩展CPU 4+4pin与PCI-E 6+2pin，3个6pin用于扩展SATA供电以及D型4pin供电，同时提供1个12+4pin的原生12VHPWR接口，用于扩展600W功率的12VHPWR供电接口，也可以通过标配的转接线扩展为两个PCI-E 6+2pin供电接口
