纯白风冷ATX钢炮，分形工艺 Epoch + ROG B850-A 吹雪 + 华硕 5070 天选装机展示

luo · 发表于 2025-8-22 17:00

本帖最后由 luo 于 2025-8-22 17:00 编辑

前言

今天装一台纯白风冷ATX主机，机箱为分形工艺 Epoch 白色无光版，尺寸为447 mm × 215 mm × 469 mm（L × W × H），机箱整体沿用了North的现代简约设计，前面板采用了网孔面板，相较North的木饰格栅面板更为简约，机箱最大支持ATX规格主板，前部支持3把12cm风扇或2把14cm风扇，已经预装了3把高性能Momentum 12风扇，最大支持360mm冷排，顶部支持2把12cm风扇或2把14cm风扇，尾部支持12cm风扇，散热器限高170mm，显卡最长支持到372mm，电源最长支持到255mm，机箱带有2个3.5寸硬盘安装支架。

此次装机采用了较高的硬件配置，并且能在保证静音的同时充分发挥出硬件性能，平台是R7 9800X3D + B850 + RTX 5070，主板选择了华硕 ROG STRIX B850-A GAMING WIFI S 吹雪，银白配色，功能实用，用料扎实，内存搭配使用了阿斯加特吹雪联名款II代 RGB DDR5 6000 24GB × 2 CL28 白色，兼顾颜值、容量和性能，显卡选用了华硕 TX-RTX5070-O12G 天选，适合白色主题装机，固态硬盘使用了宇瞻 AS2280Q4X 1TB，散热方面选择了九州风神阿萨辛4S 白色，电源选用了九州风神 PQ850G 白色金牌全模组电源，基于ATX3.1方案设计，满足PCIe 5.1标准，采用日系主电容、FDB轴承，配备压纹模组线，带有10年质保。

配置清单：
处理器：AMD 锐龙 7 9800X3D
主板：华硕 ROG STRIX B850-A GAMING WIFI S 吹雪
内存：阿斯加特吹雪联名款II代 RGB DDR5 6000 24GB × 2 CL28 白色
显卡：华硕 TX-RTX5070-O12G 天选
固态硬盘：宇瞻 AS2280Q4X 1TB
散热器：九州风神阿萨辛4S 白色
风扇：九州风神 FD12 白色 ARGB × 3
电源：九州风神 PQ850G 白色
机箱：分形工艺 Epoch White TG Clear

整机展示

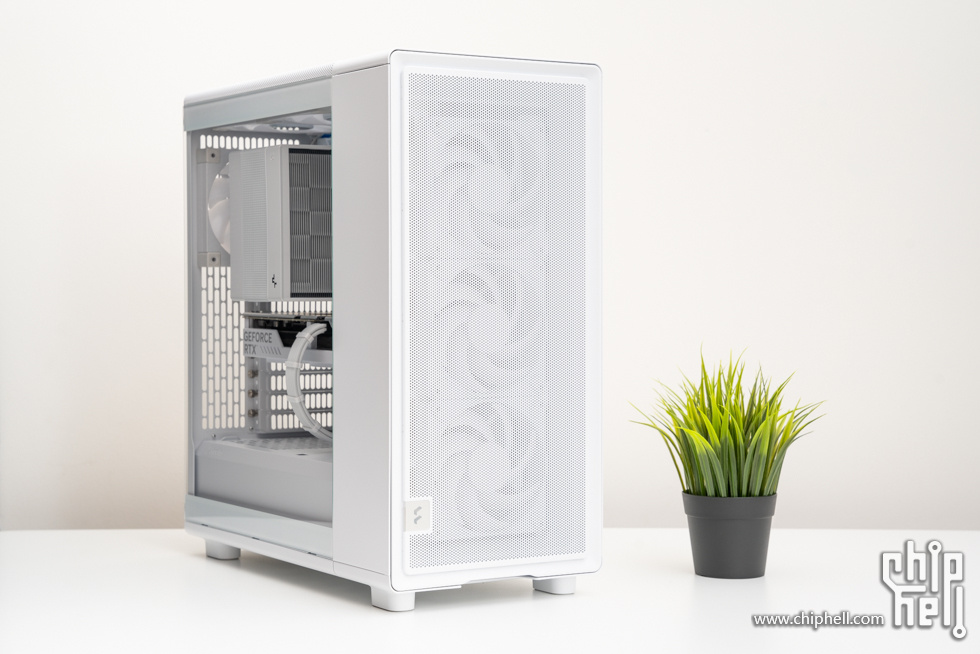

整机为白色，以下为主机多角度展示。机箱正面，采用带有3把高性能Momentum 12风扇，配合网孔面板，打造强劲自然气流，保持高阶硬件稳定运行。

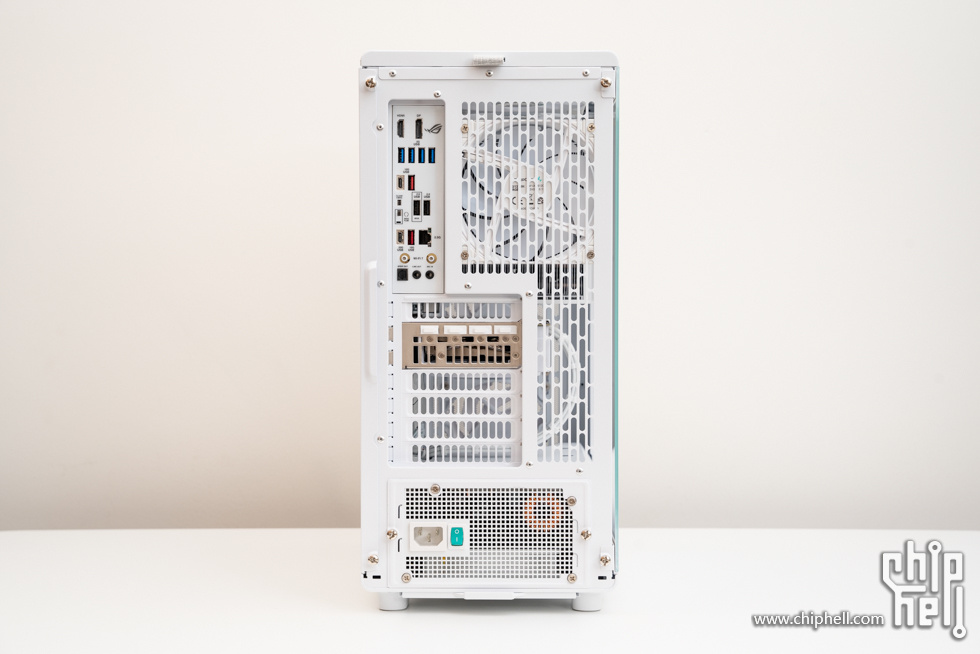

机箱尾部。

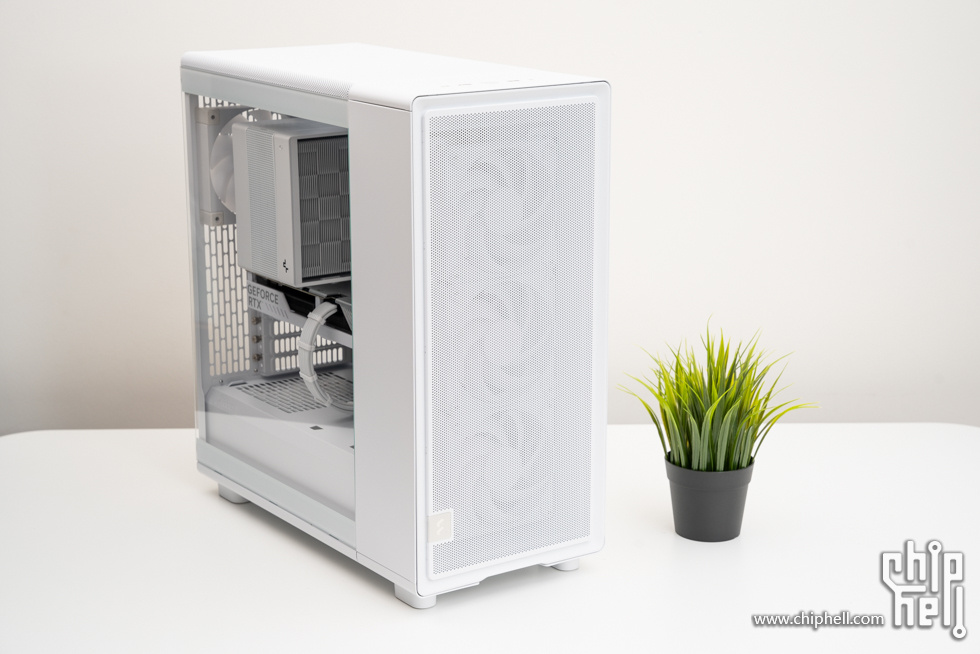

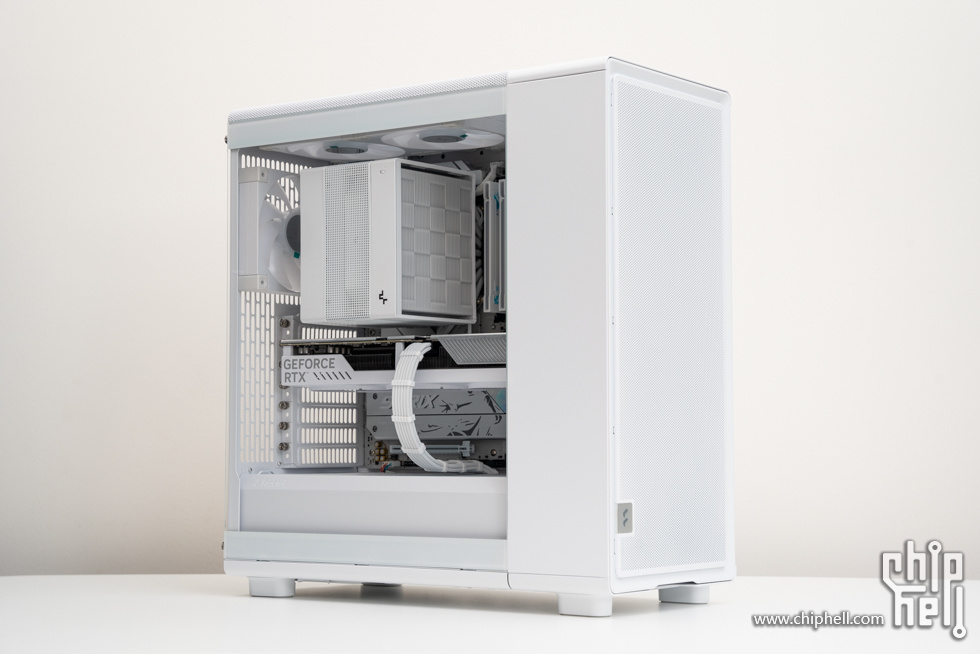

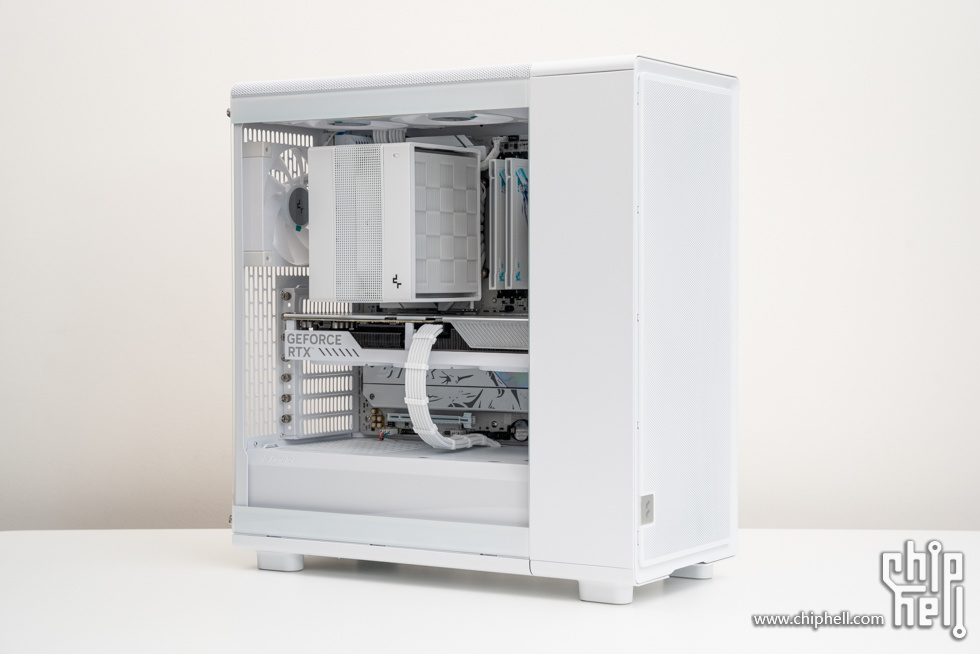

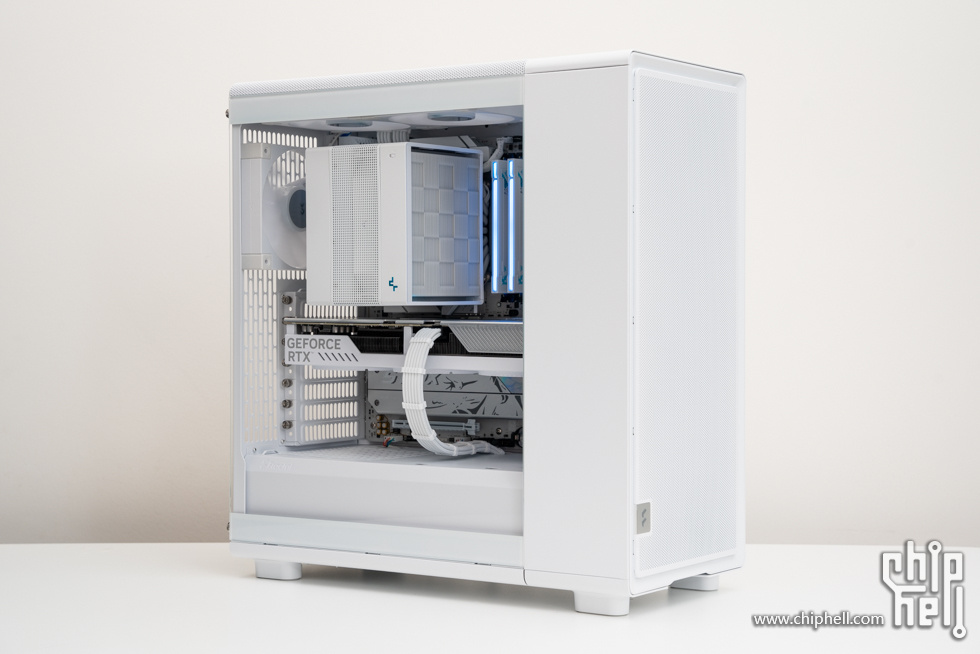

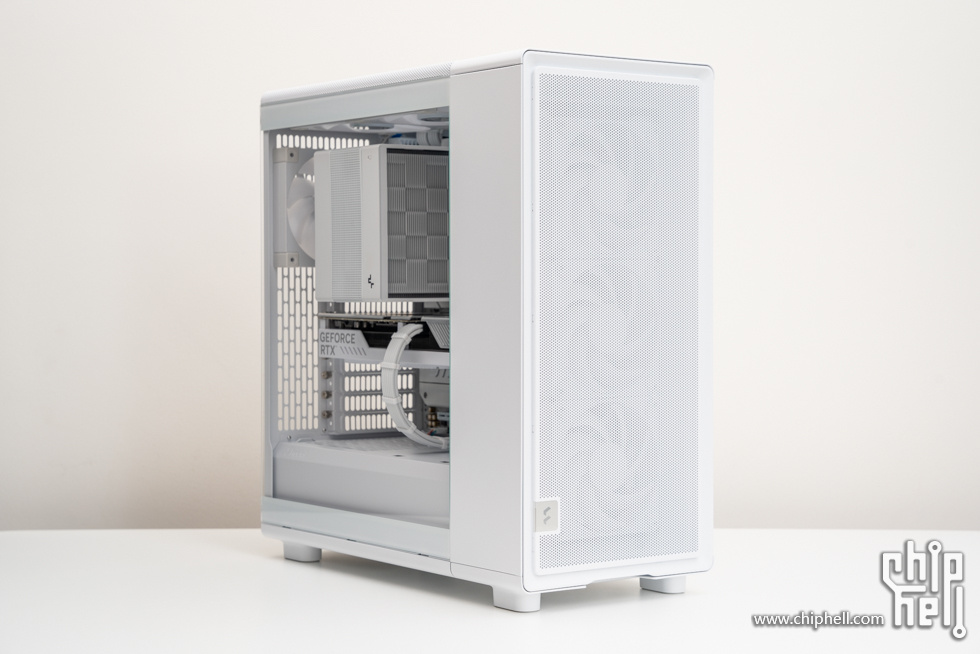

45°视角。

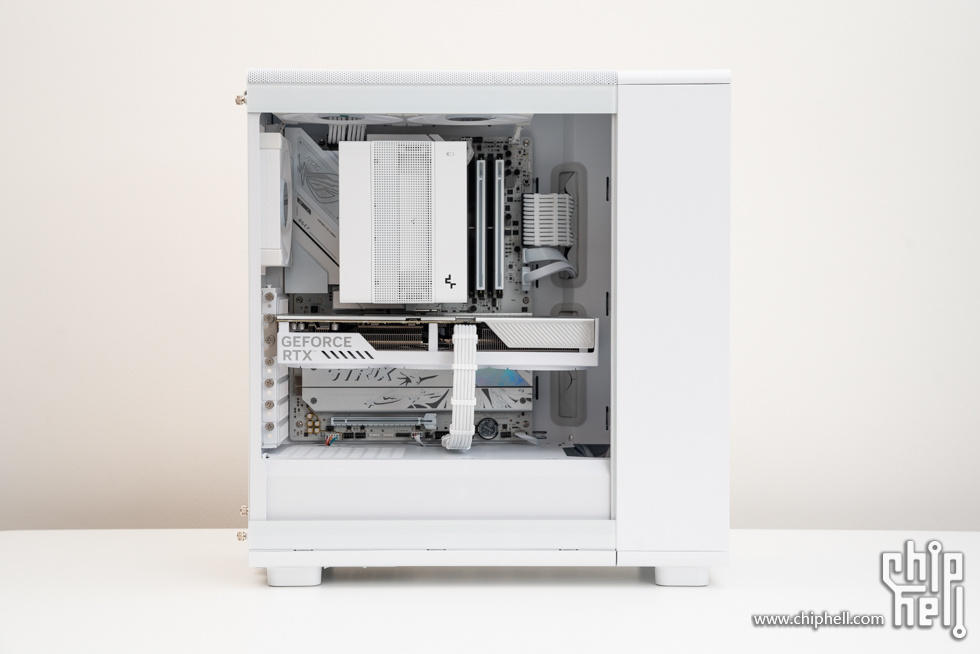

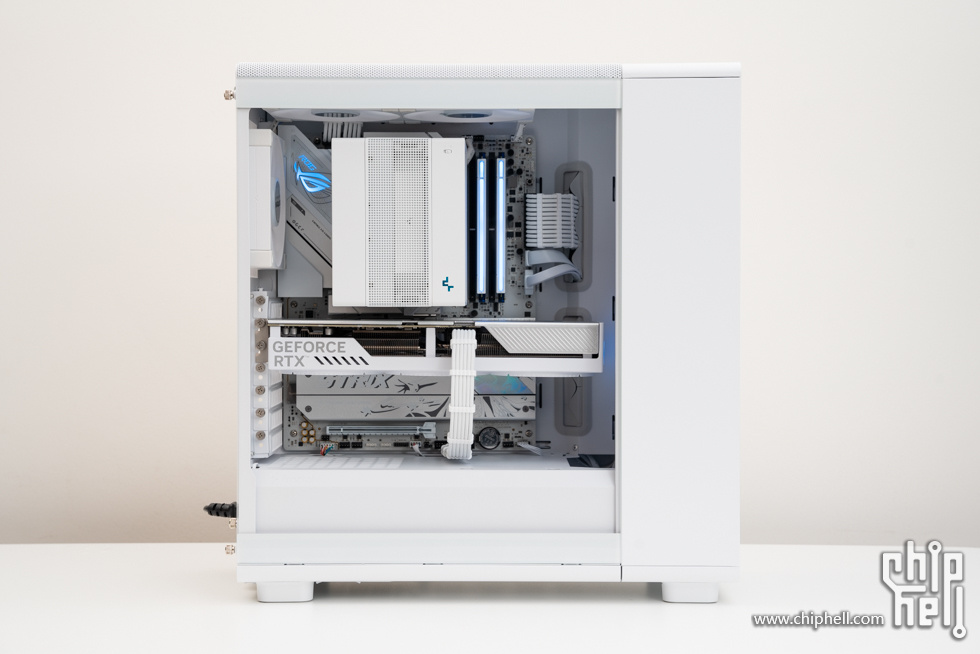

主板侧展示。

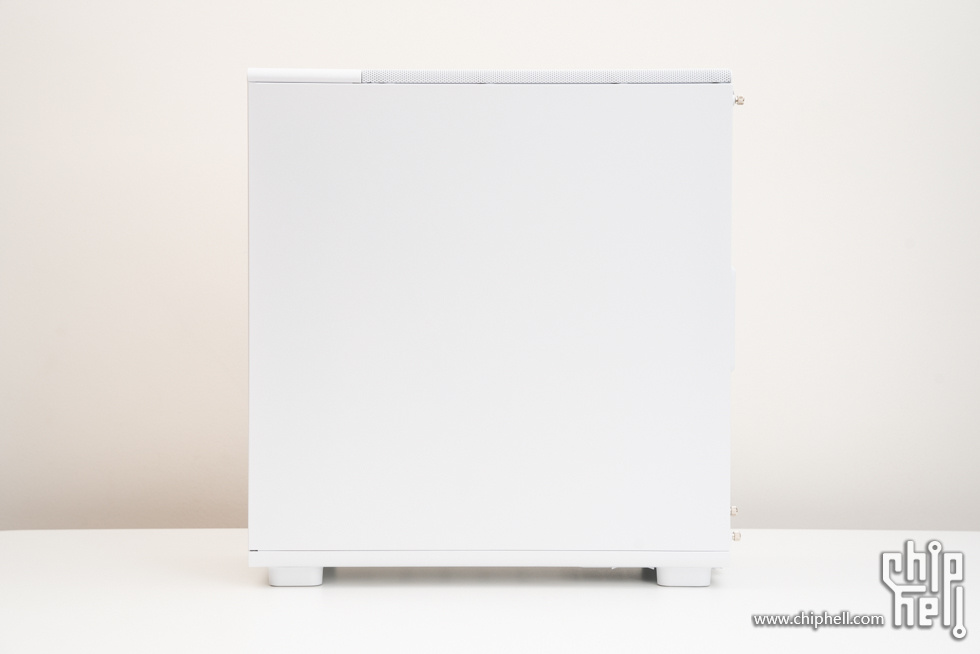

机箱右侧为钢板材质。

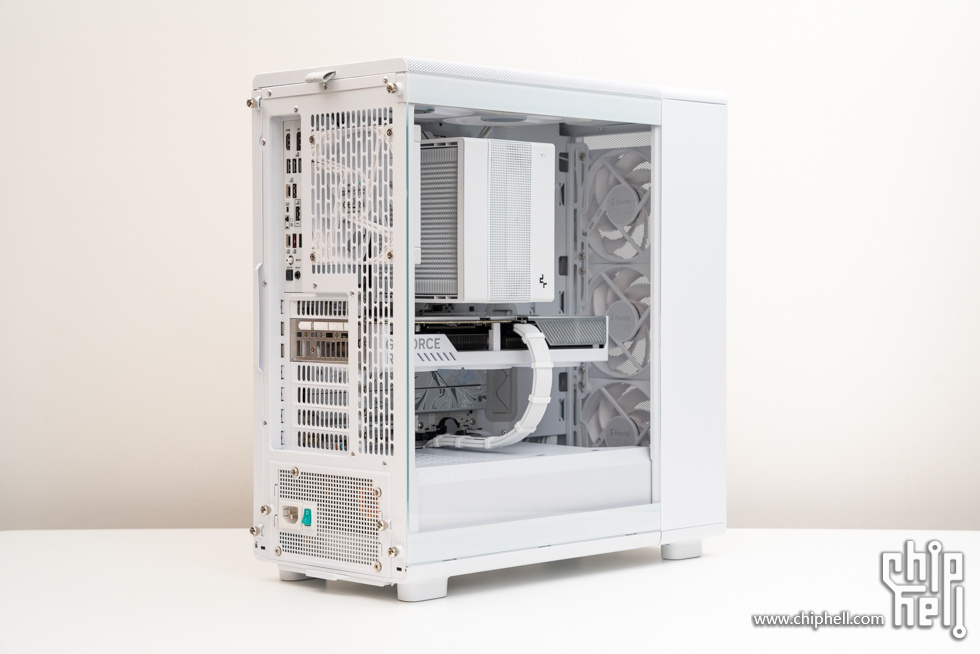

侧后方视角。

其他角度展示。

整机通电后的效果，灯光颜色统一冰蓝色。

主要部件灯效展示。

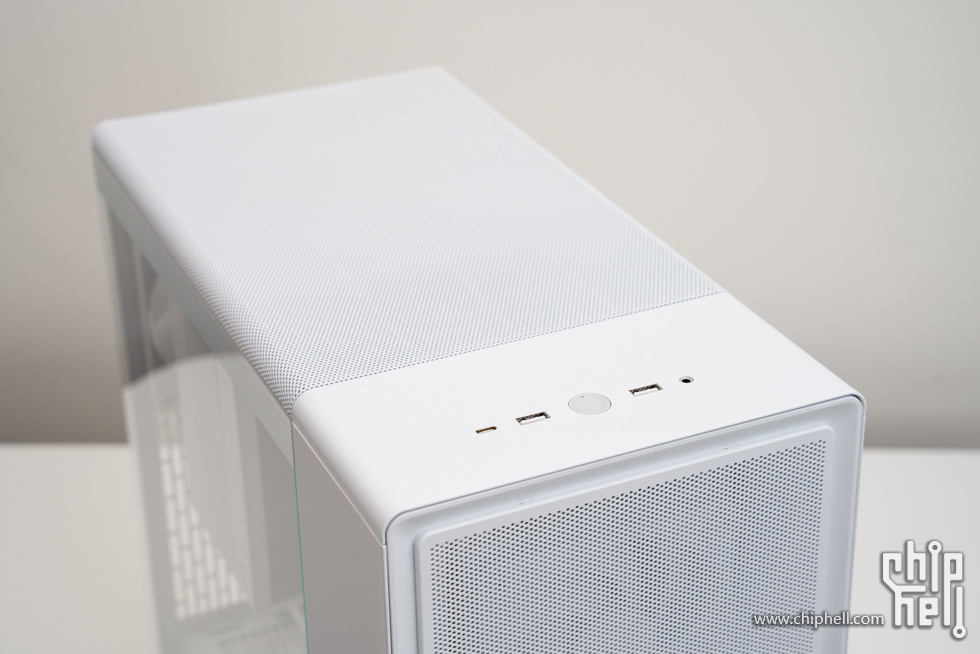

机箱顶部一览。

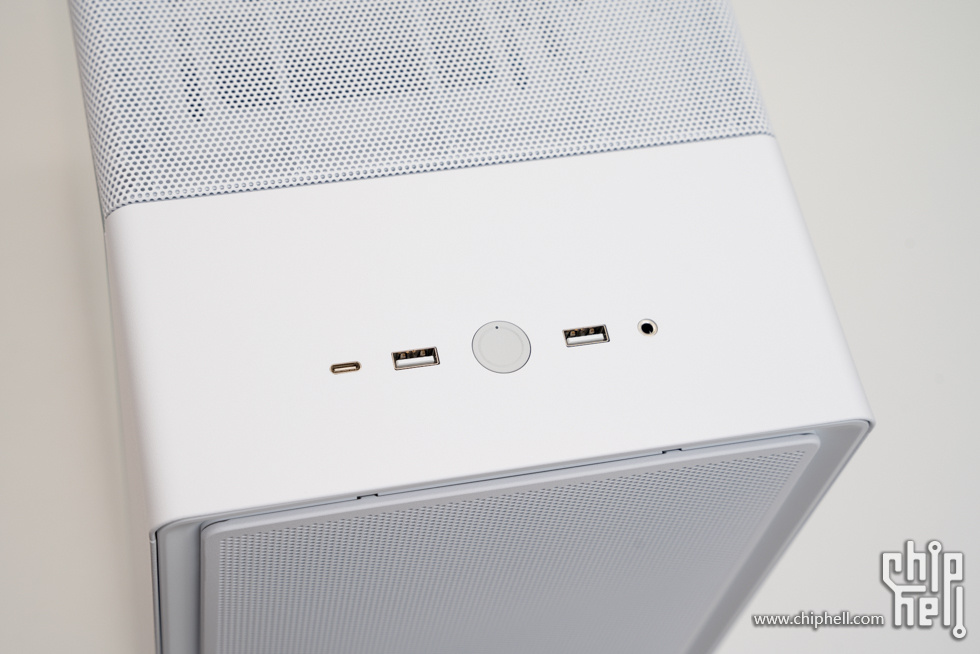

前置接口及按钮，从左至右依次是1个20Gbps USB-Type-C接口、2个USB-A接口、开机按钮、1个音频/麦克风组合孔。

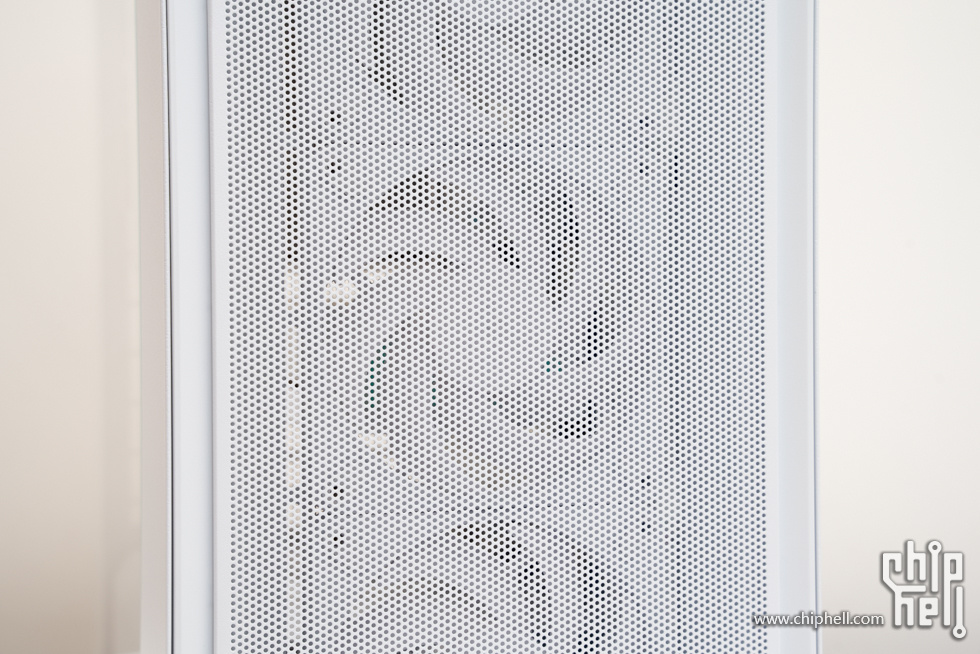

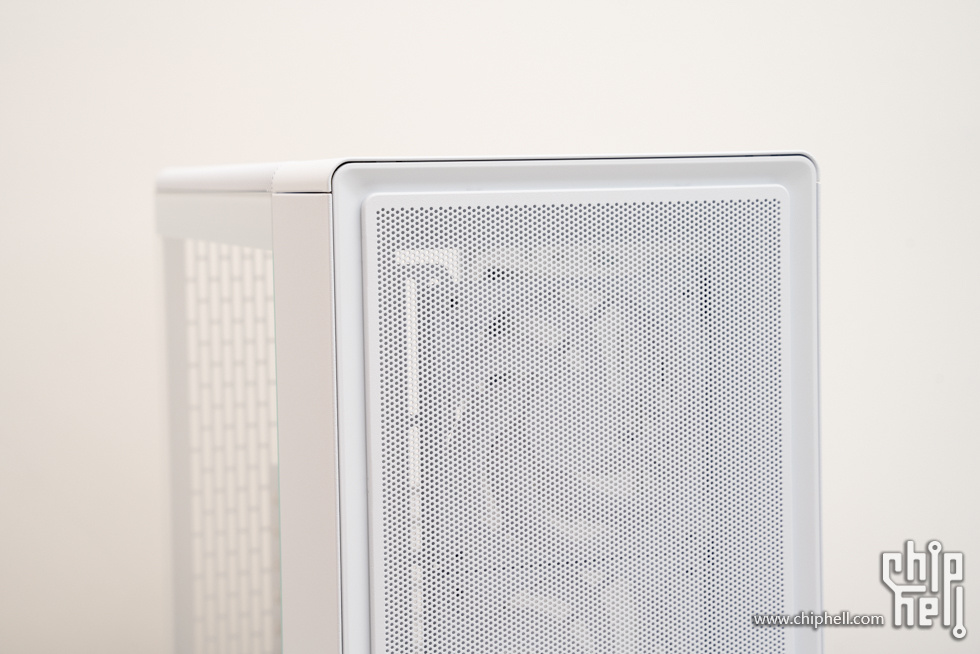

前置网孔面板细节。

Momentum 12 风扇，采用LCP扇叶和FDB轴承，提供卓越散热与更低噪音。

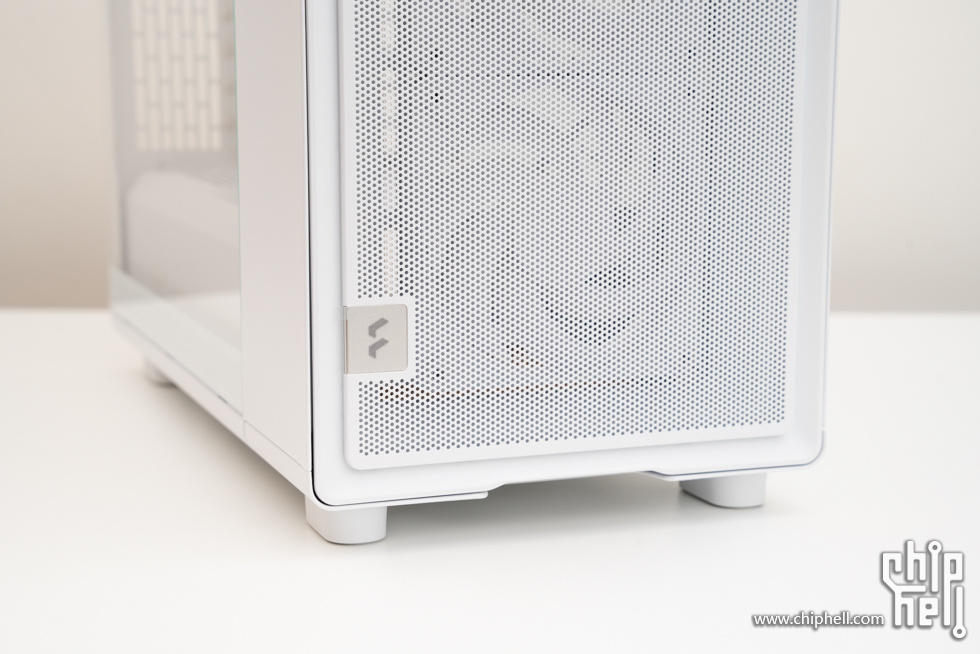

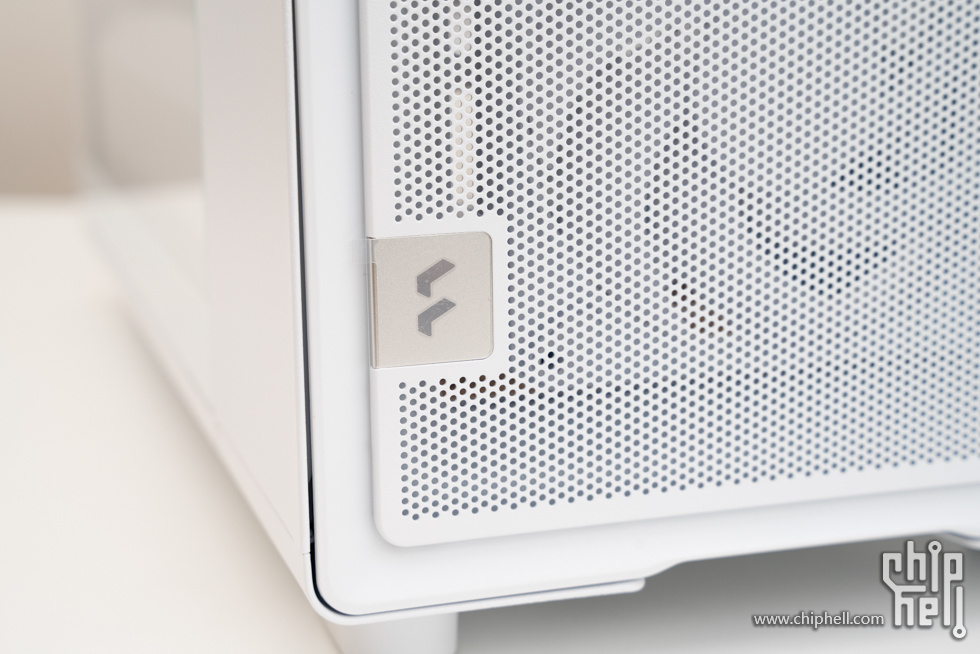

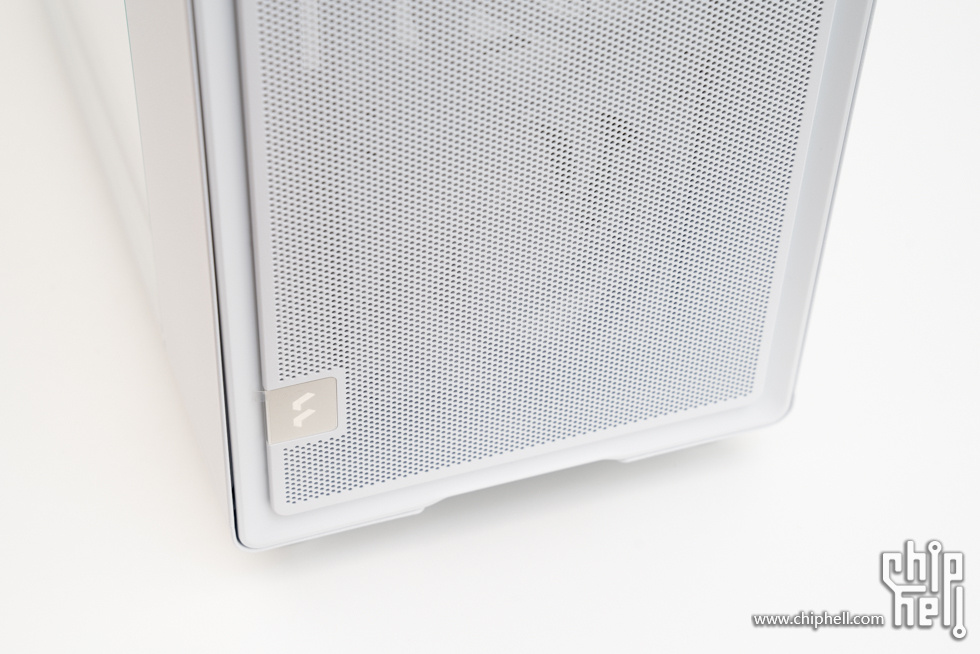

前面板左下角的分型工艺logo。

移除左右侧板后，机箱内部展示。

45°视角。

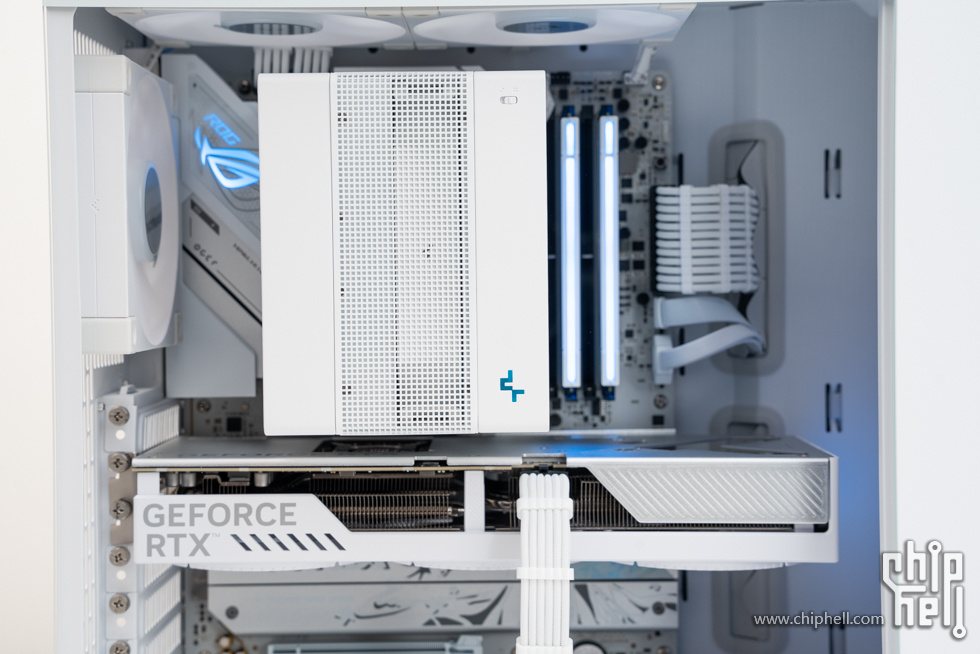

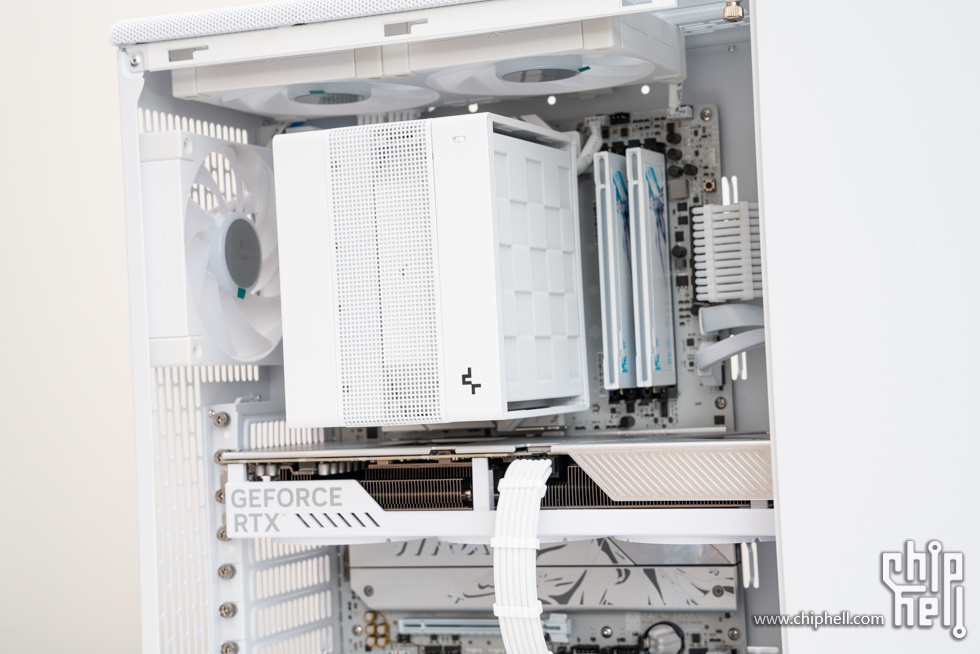

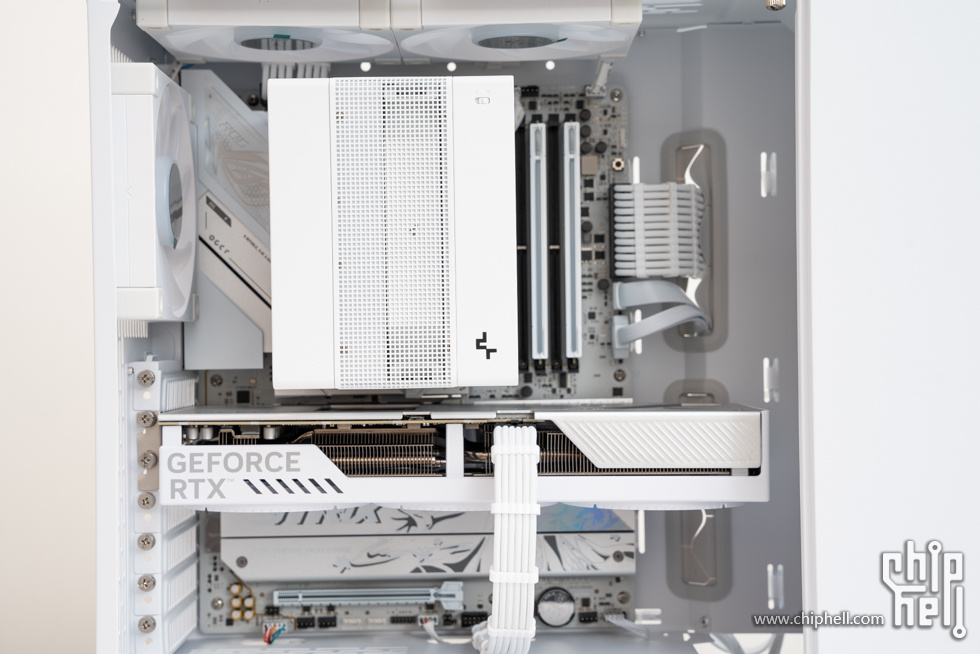

主要部件展示。

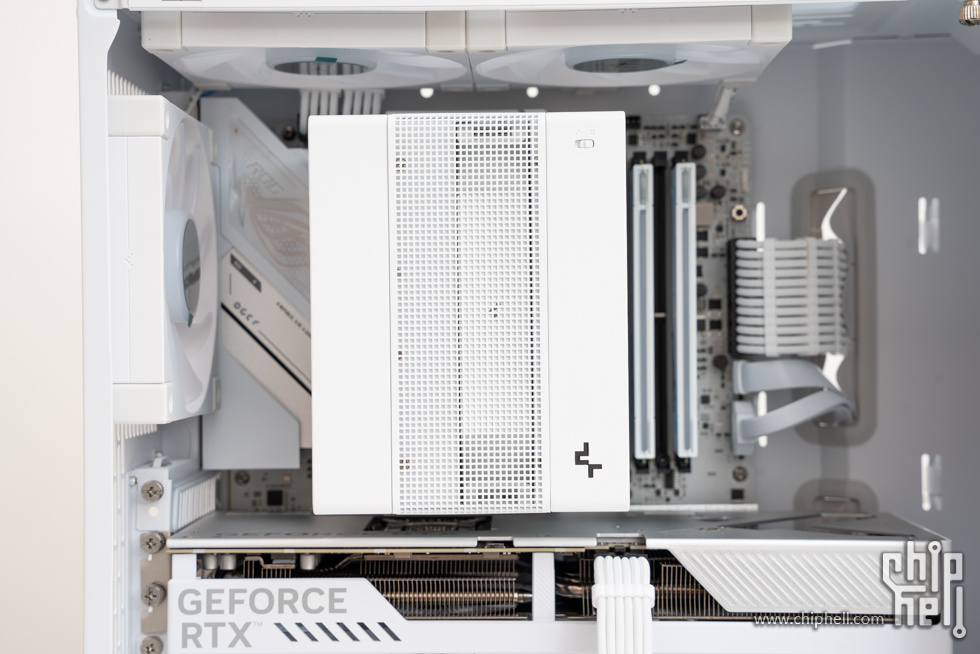

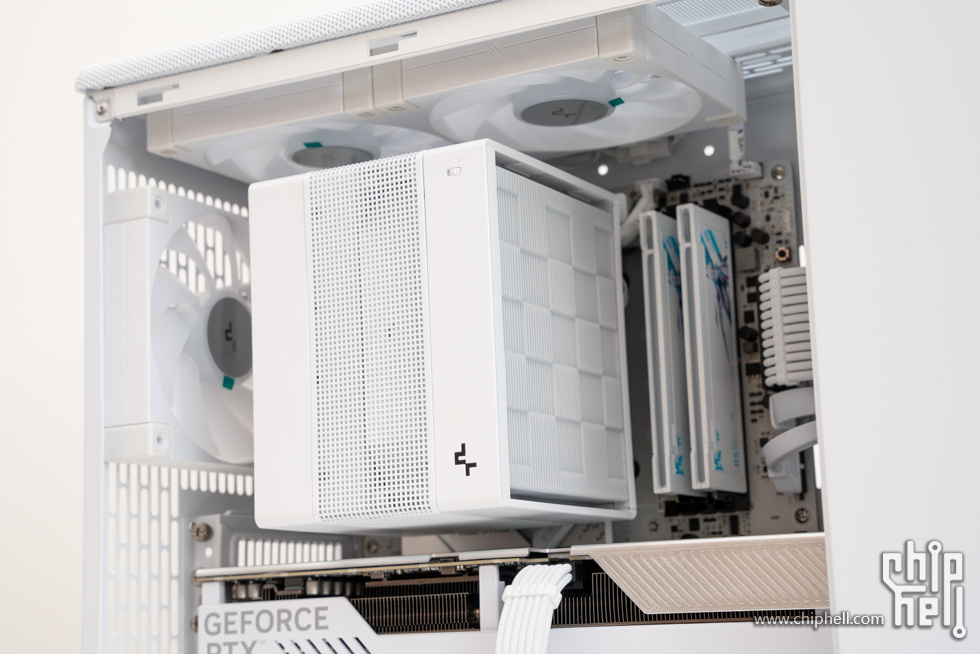

九州风神阿萨辛4S 白色风冷散热器。

带灯效的九州风神logo。

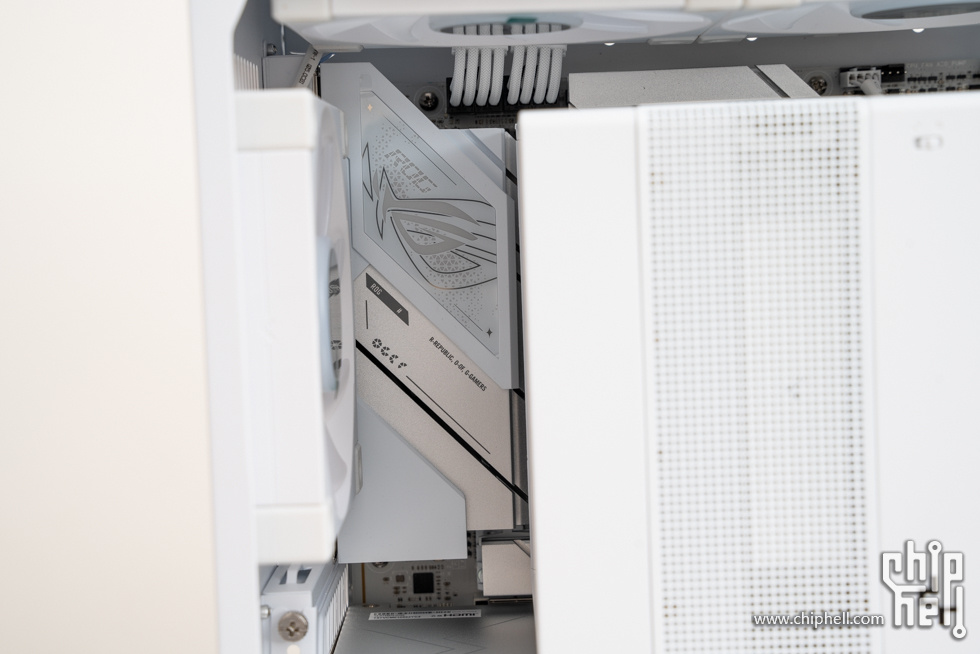

主板接口保护罩上的败家之眼灯效。

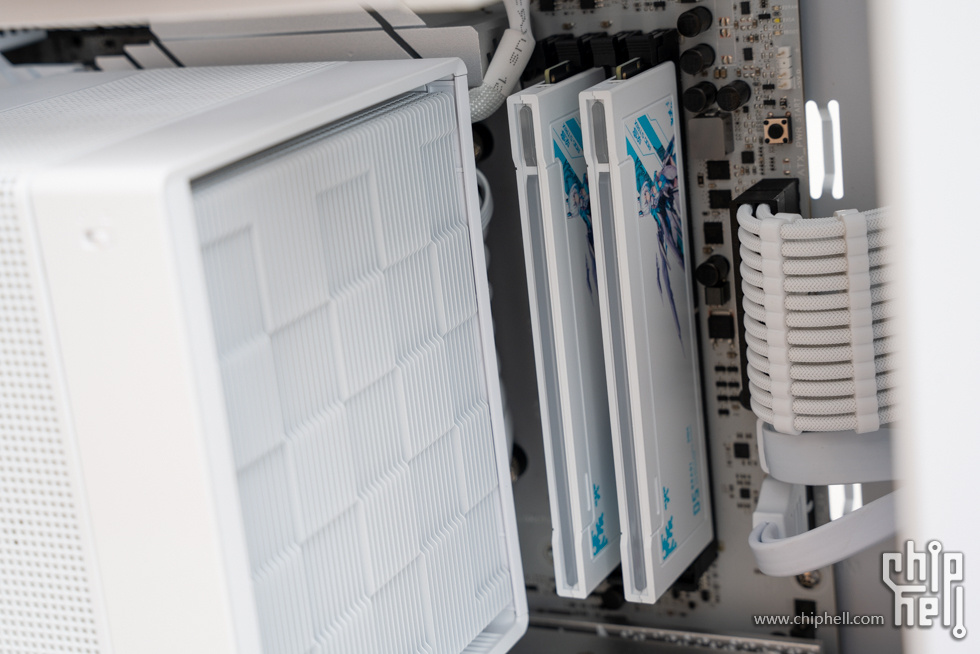

内存部分。

内存侧面印有Se7en雪舞战姬的图案。

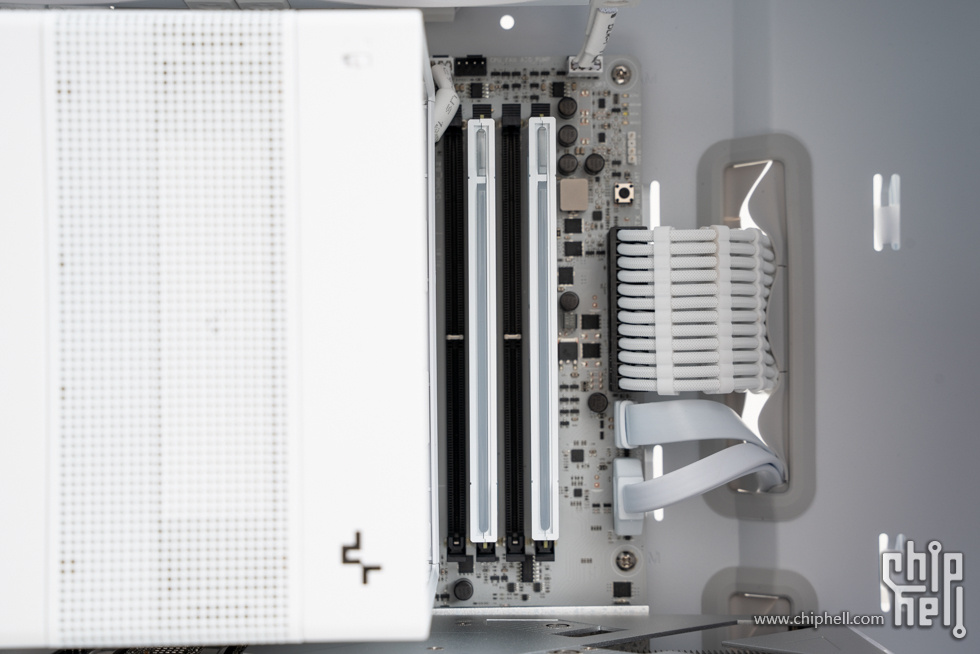

主板24Pin供电线及前置接口跳线。

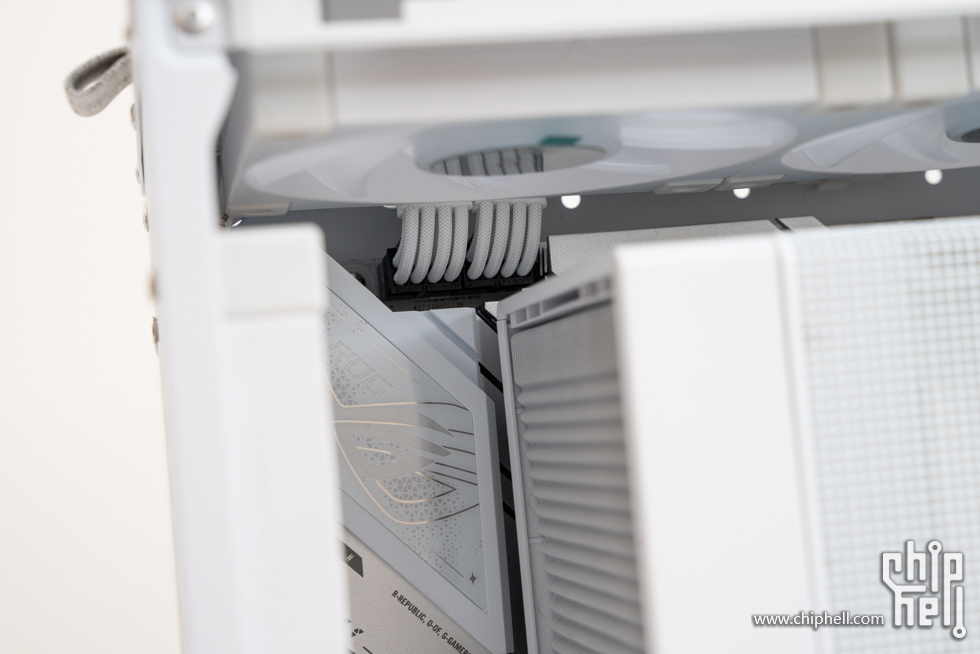

CPU供电线走线。

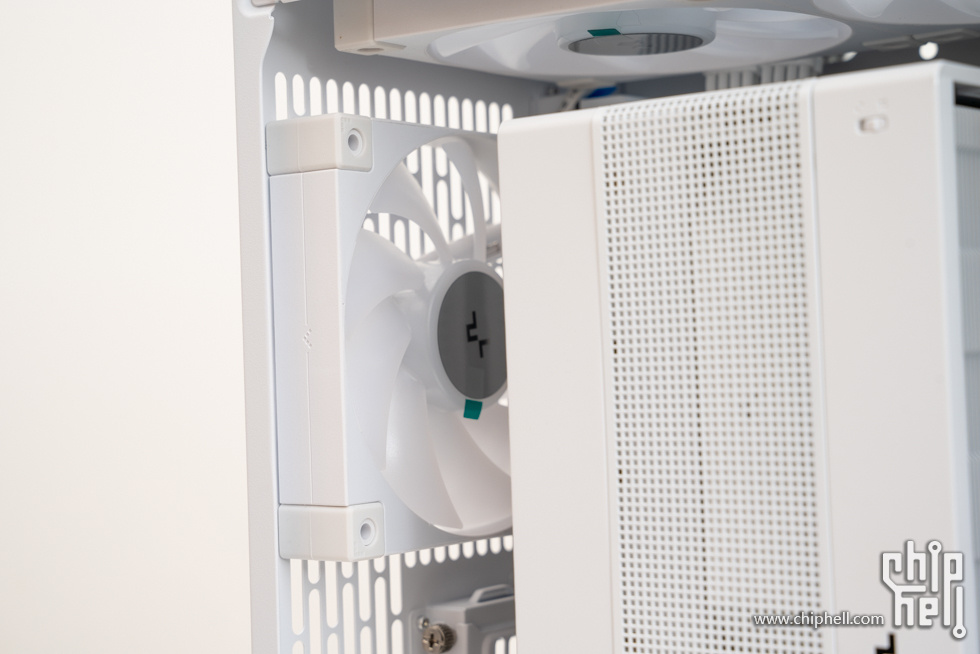

机箱尾部安装了1把九州风神 FD12 白色 ARGB 风扇。

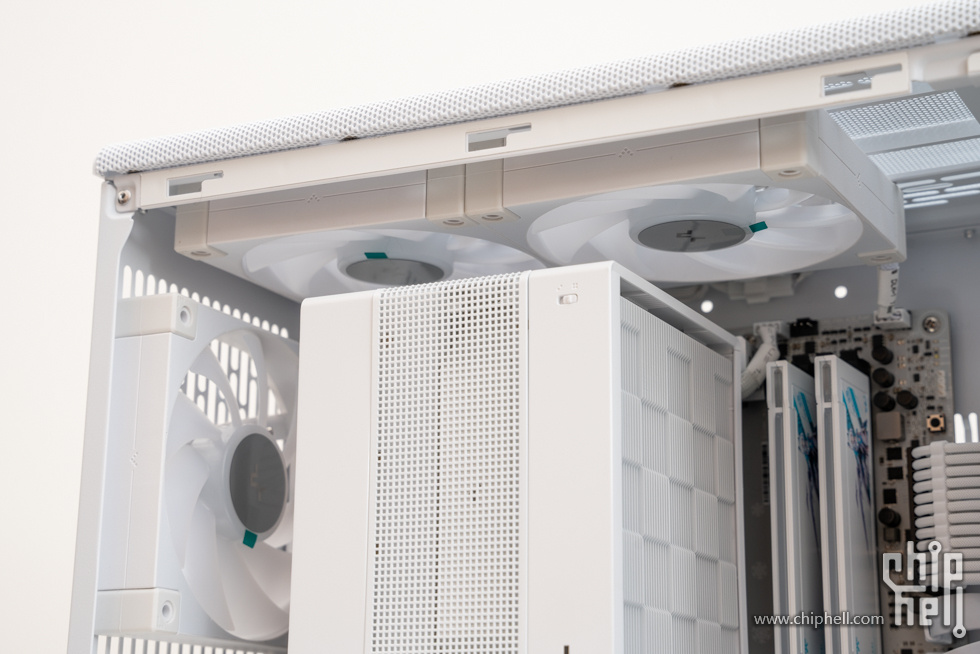

机箱顶部安装了2把九州风神 FD12 白色 ARGB 风扇。

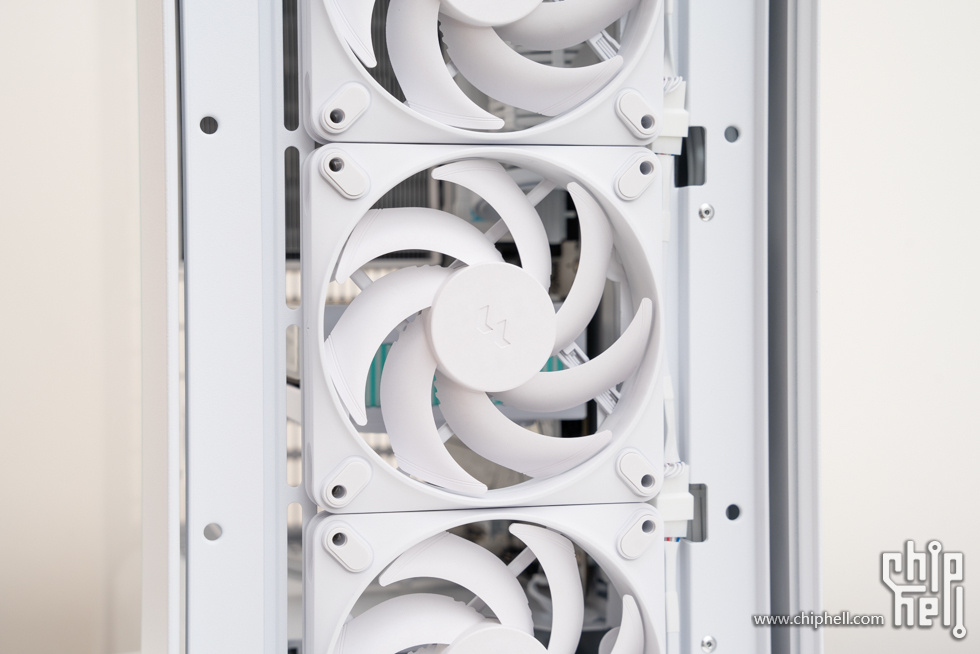

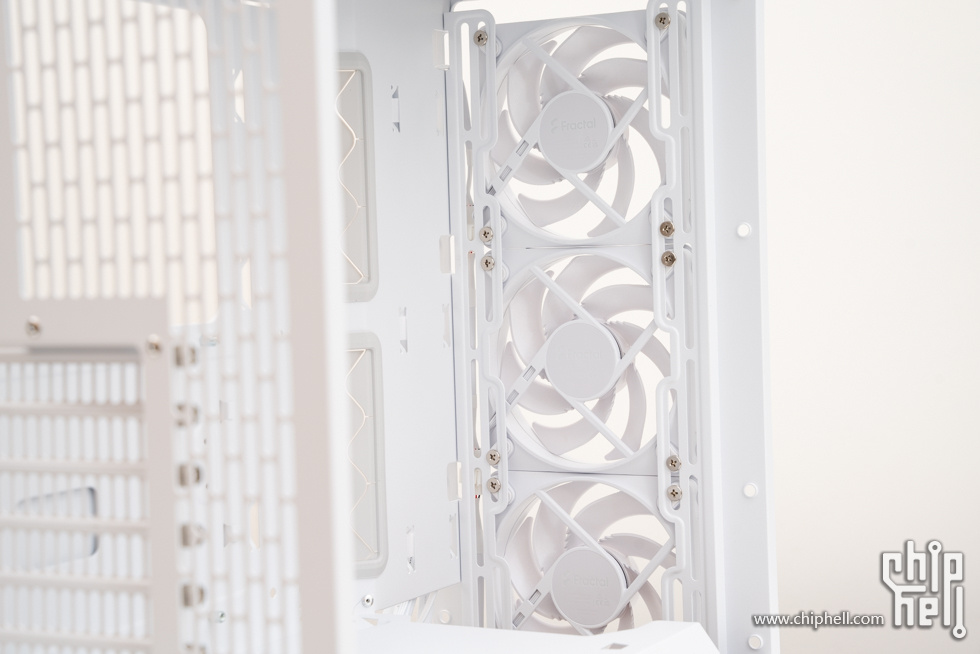

机箱前部预装了3把高性能Momentum 12风扇。

采用LCP风扇和FDB轴承。

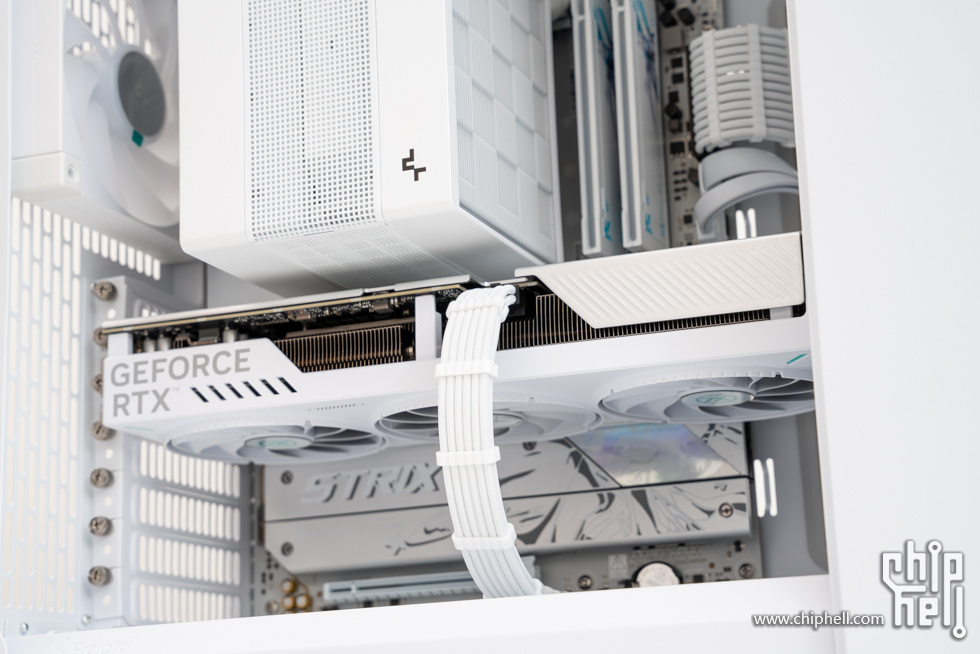

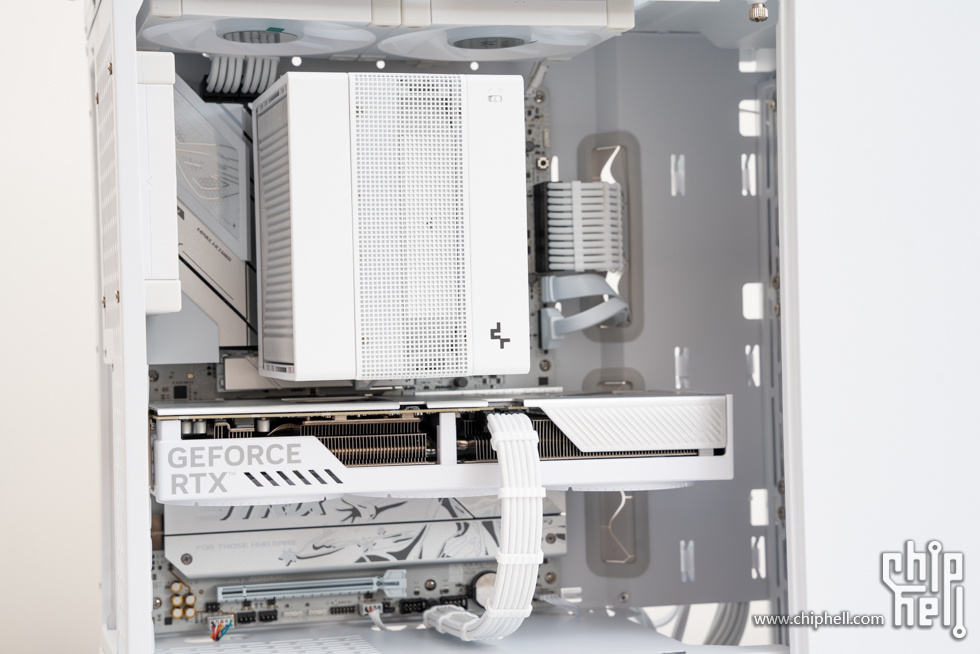

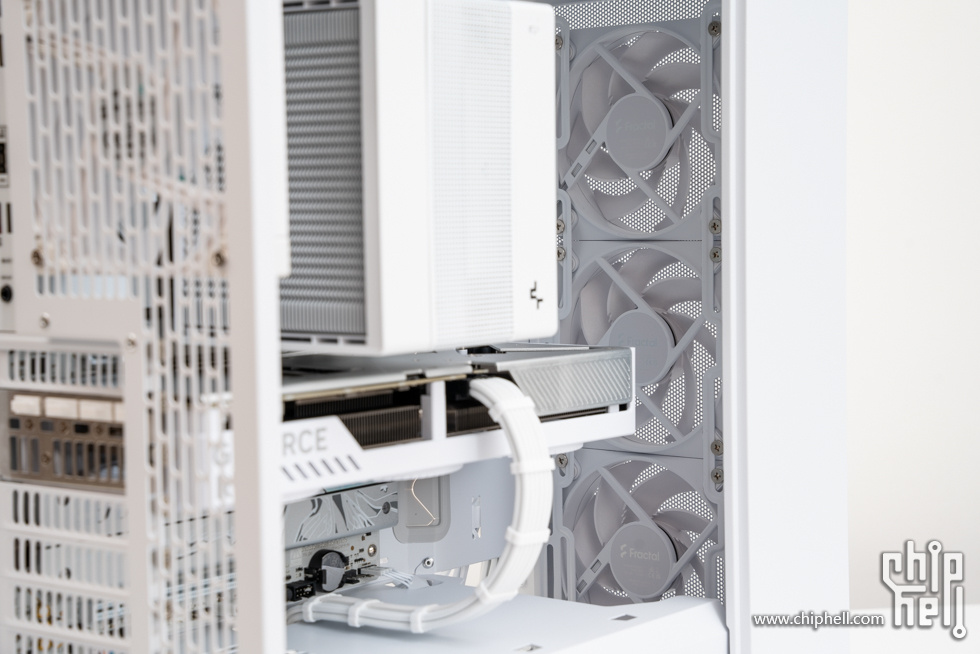

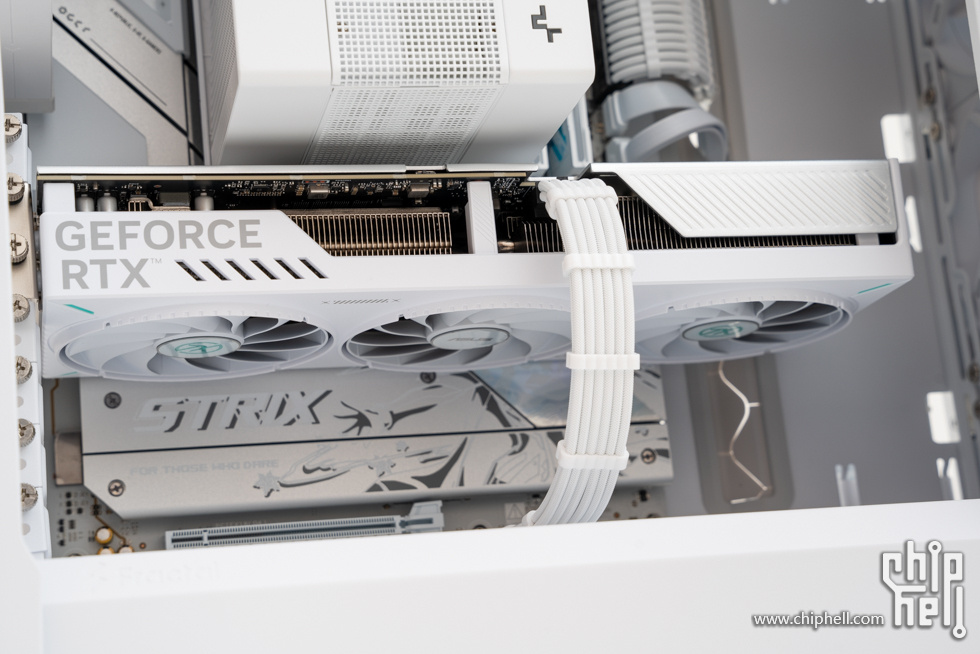

显卡部分。

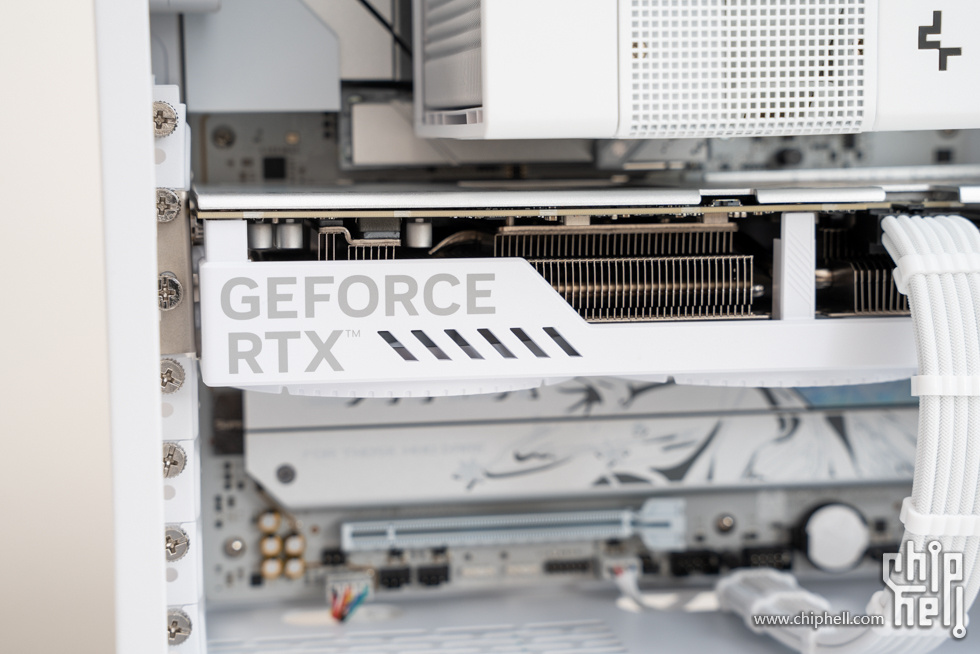

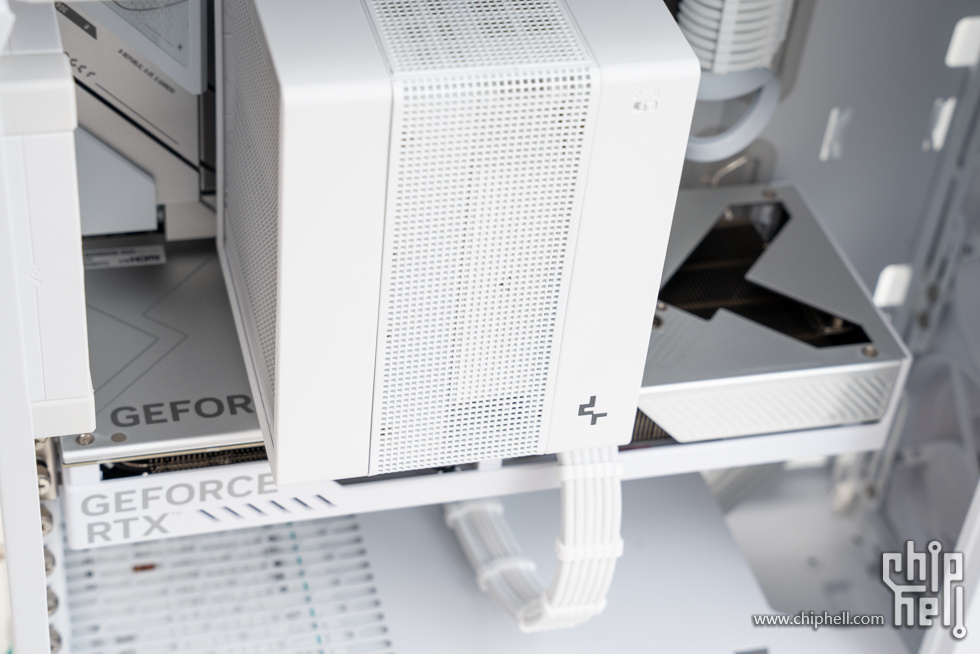

显卡顶部的GEFORCE RTX字样。

显卡采用了全金属背板，右侧有“X”字样的贯穿风道开孔。

待机状态下显卡风扇停转。

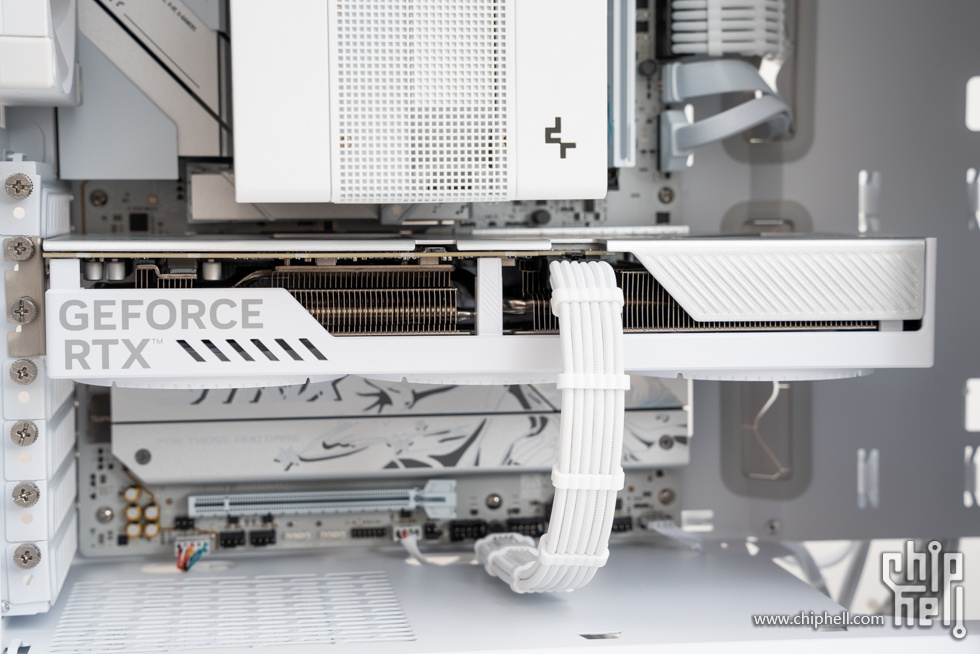

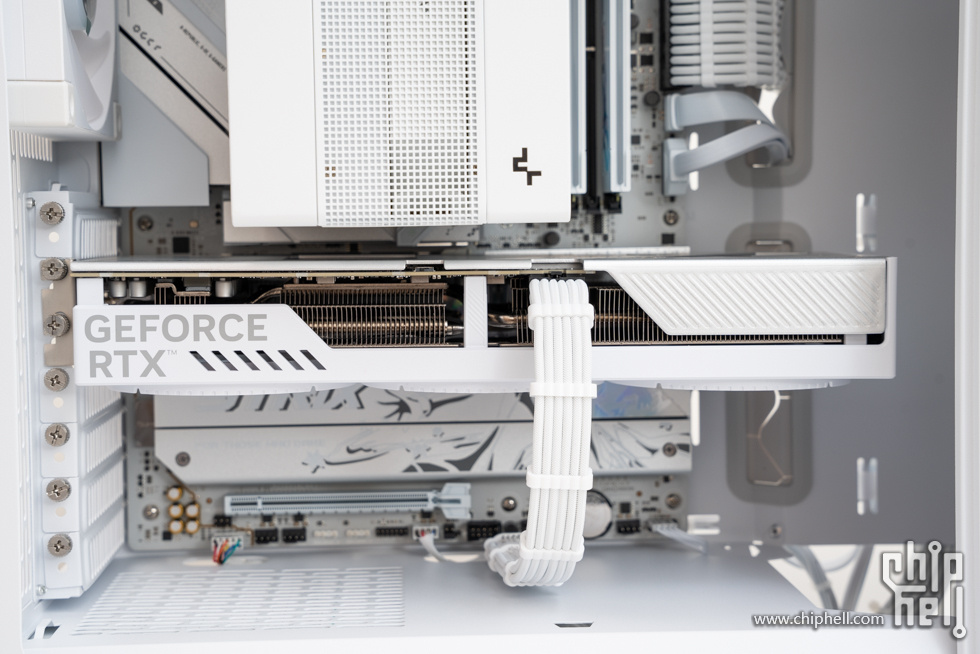

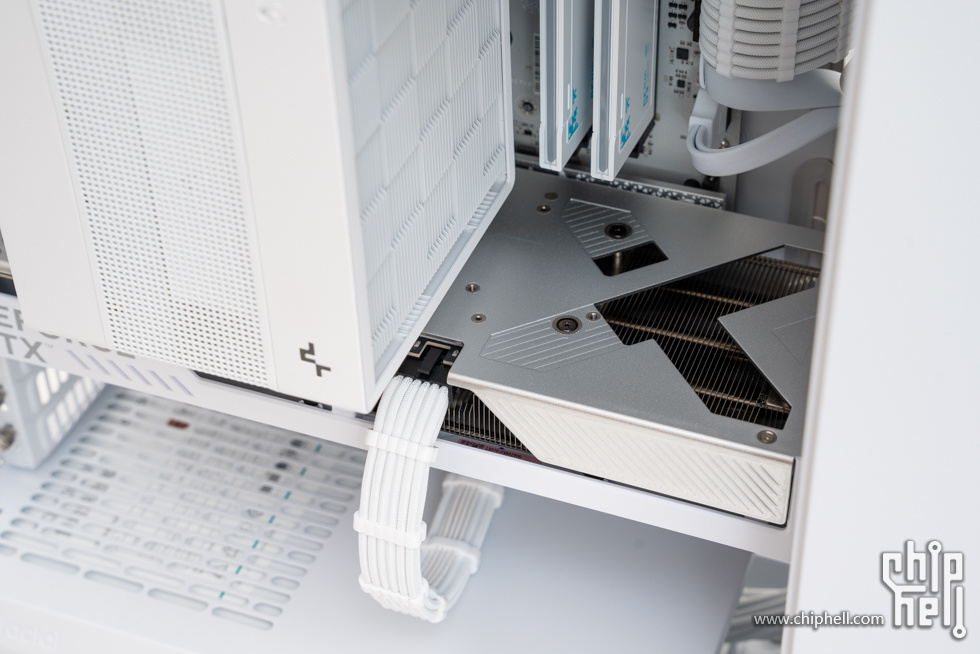

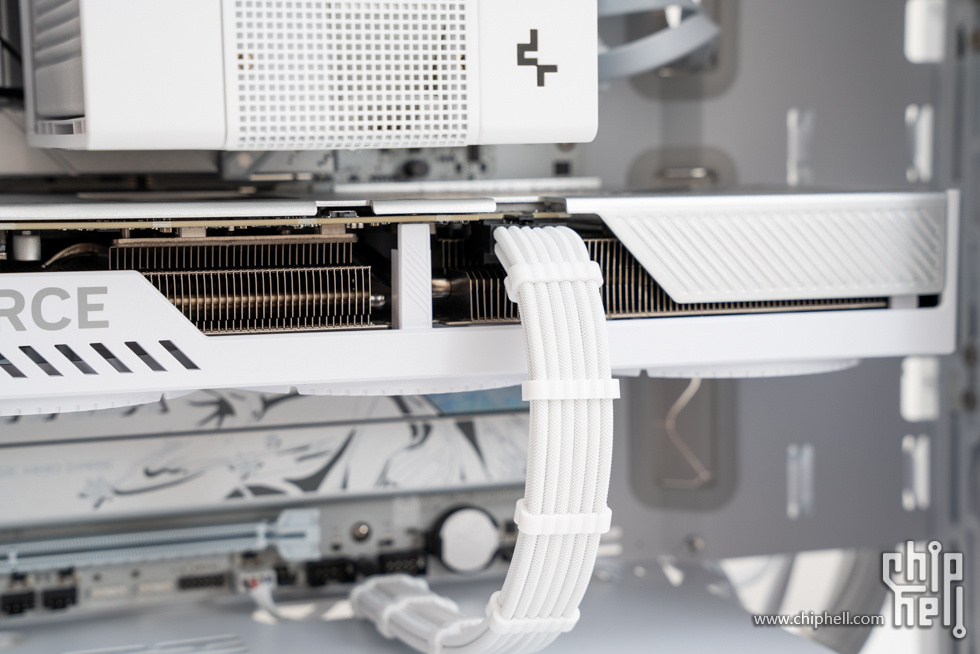

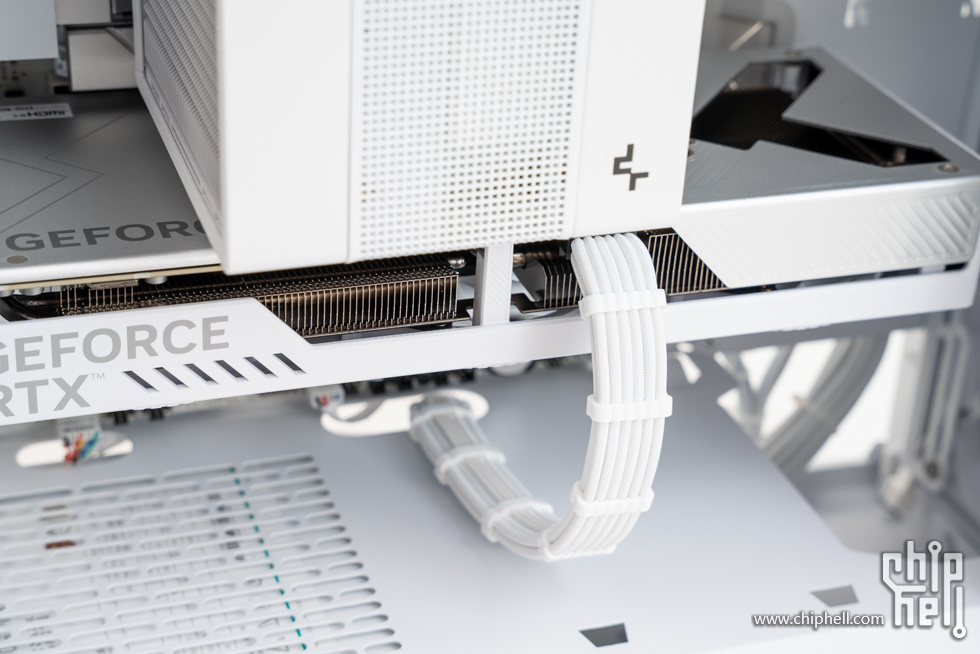

显卡供电线走线。

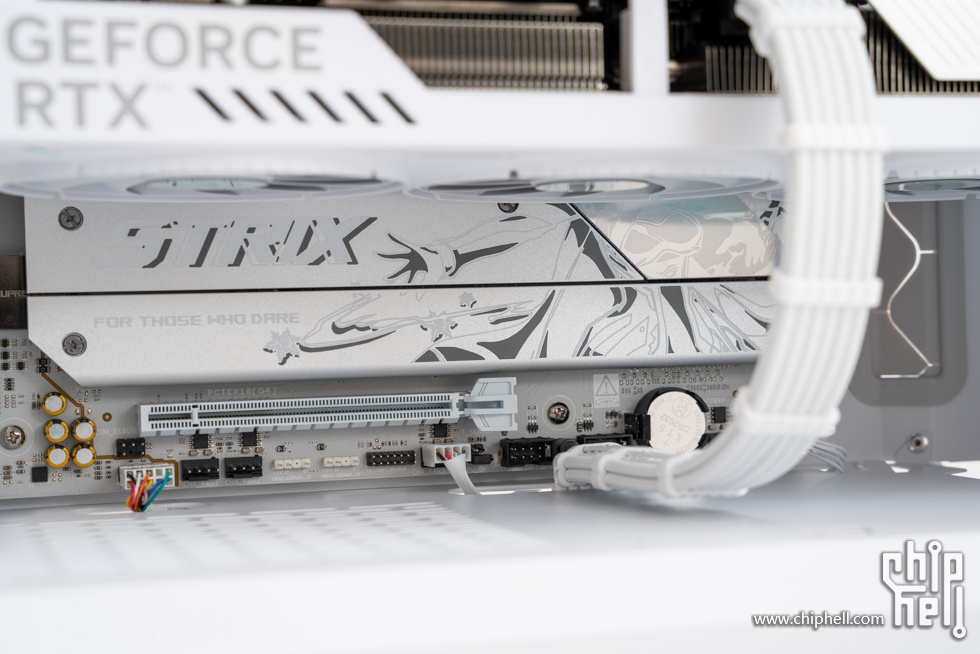

主板下方的跳线。

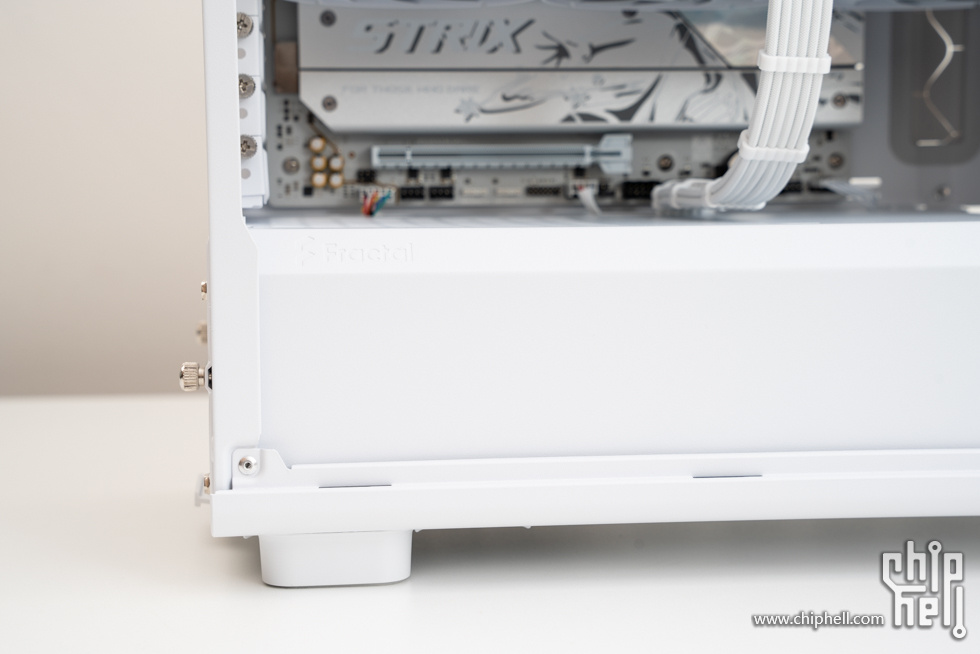

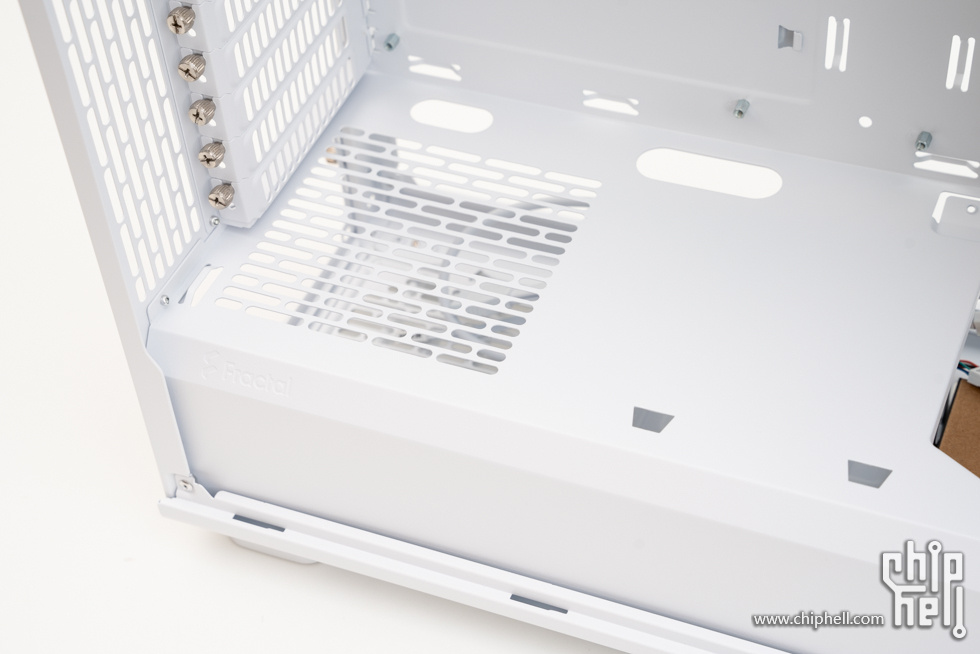

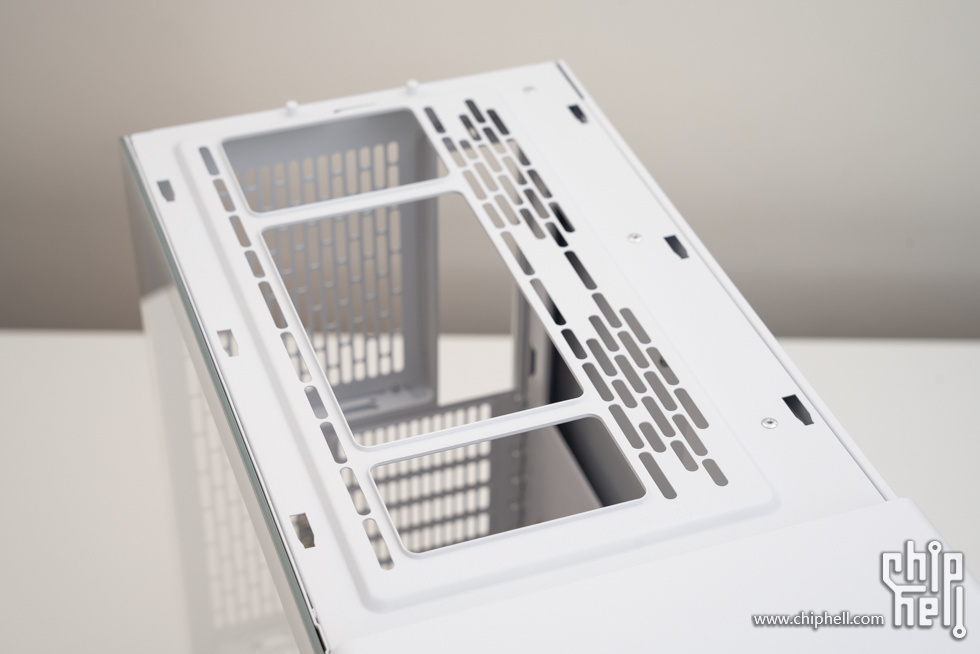

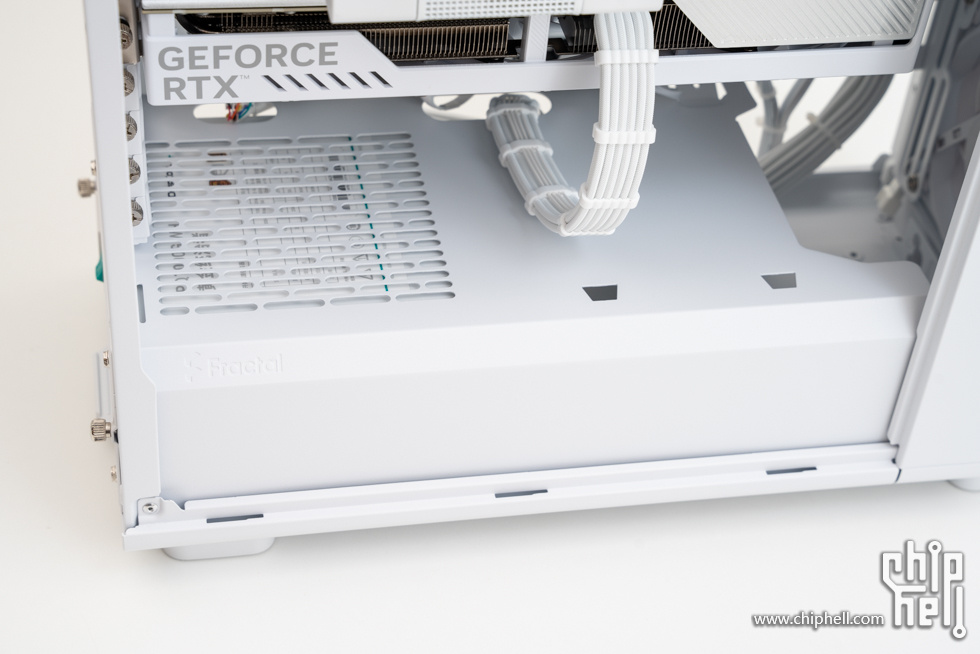

电源仓顶部。

机箱前部预留的冷排安装空间。

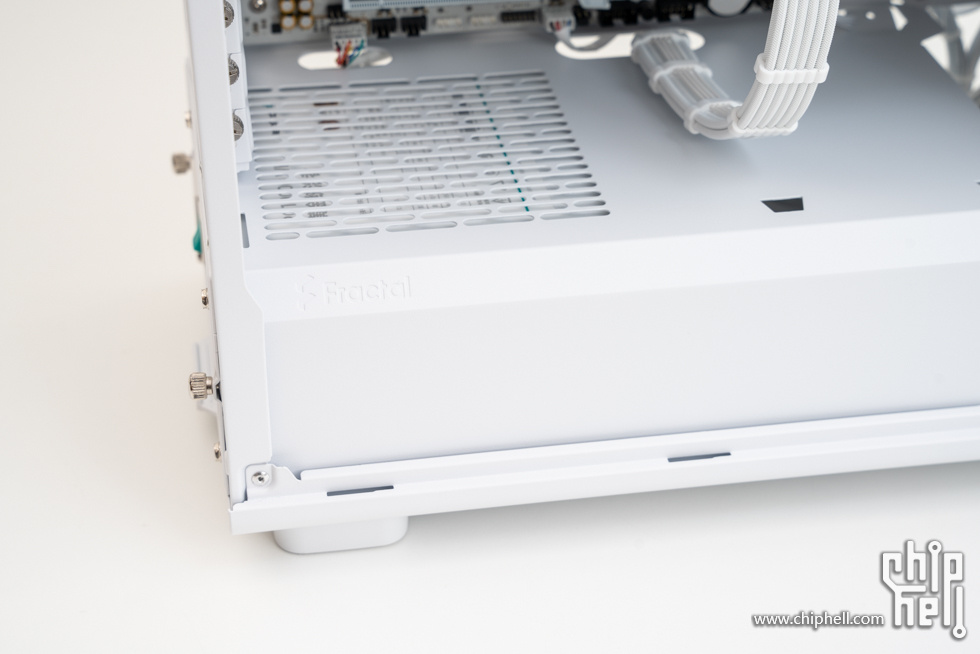

电源仓侧面的分型工艺logo。

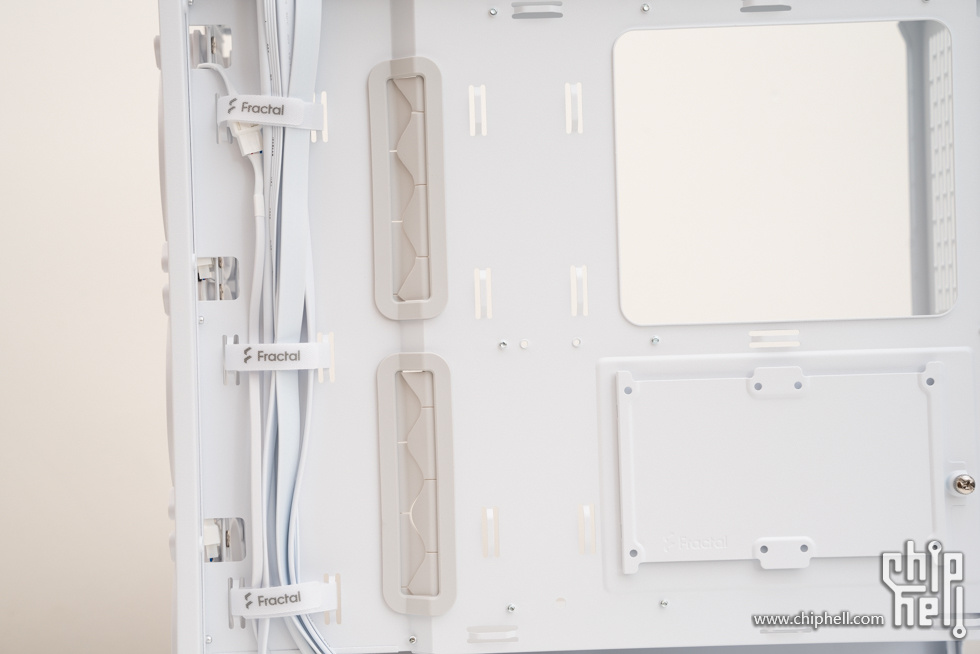

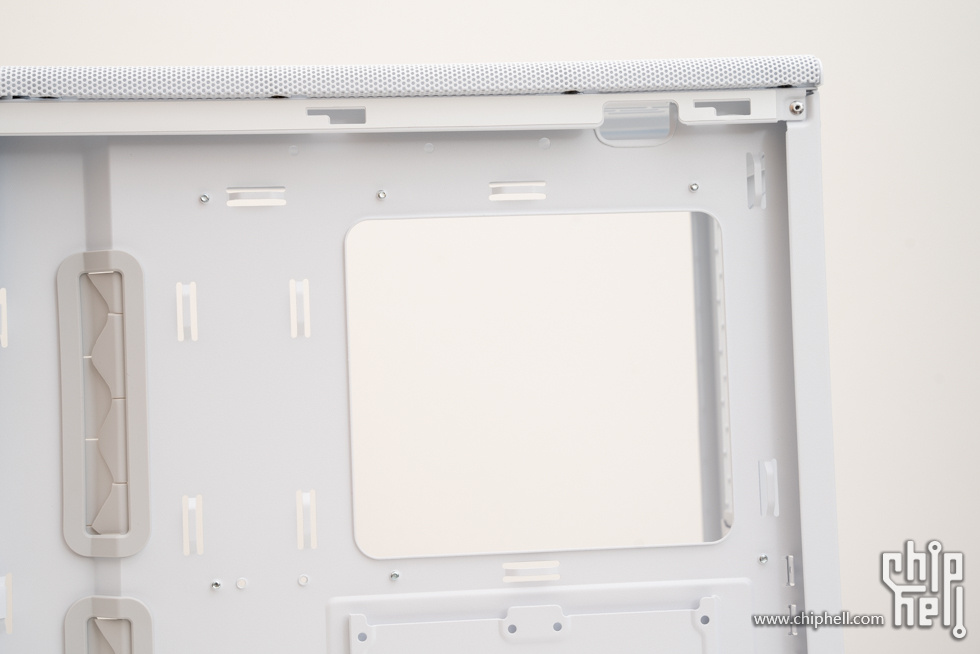

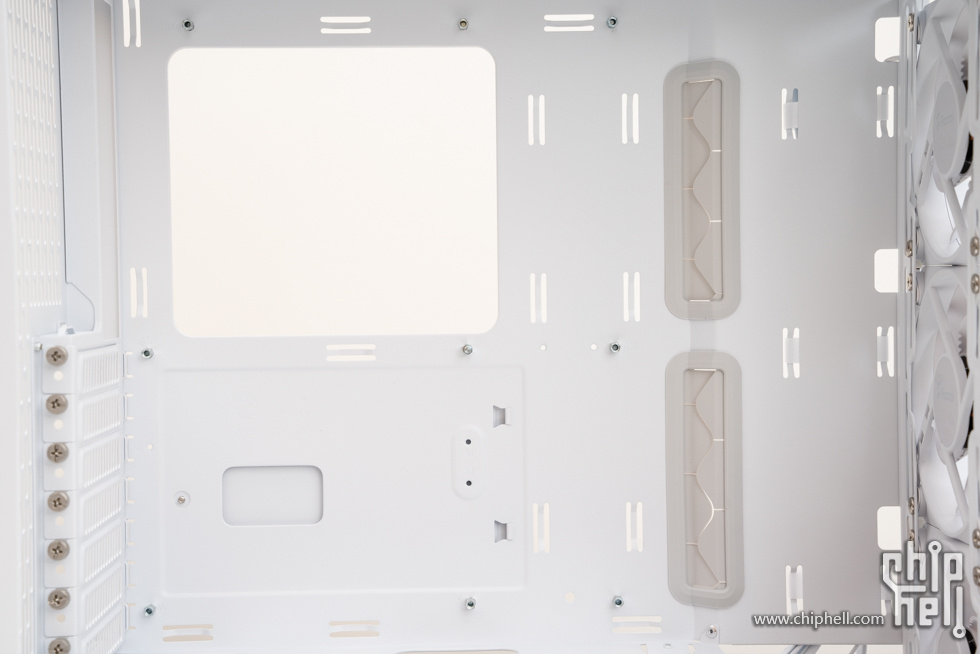

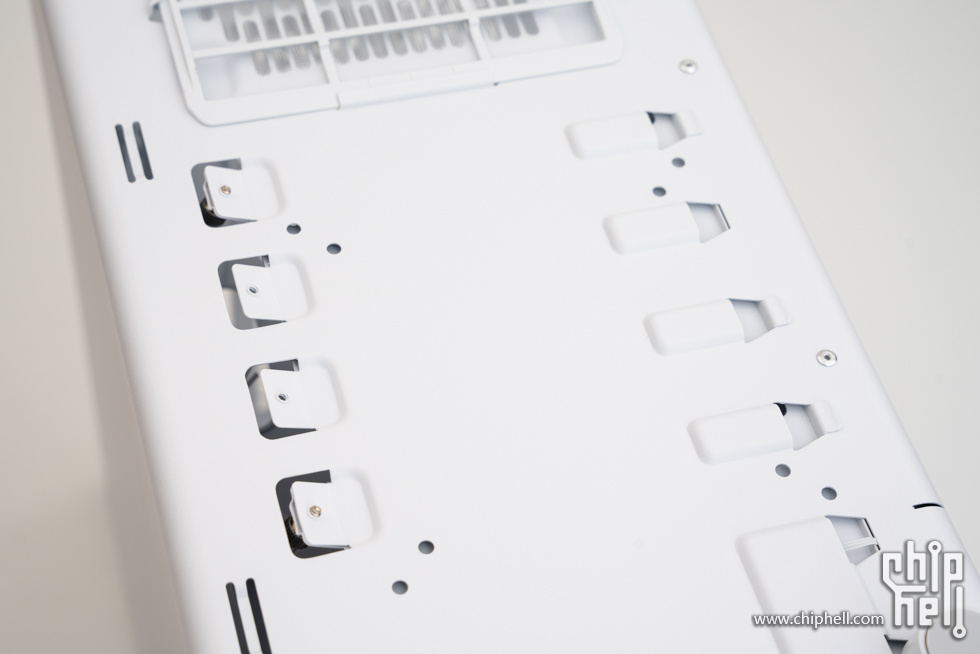

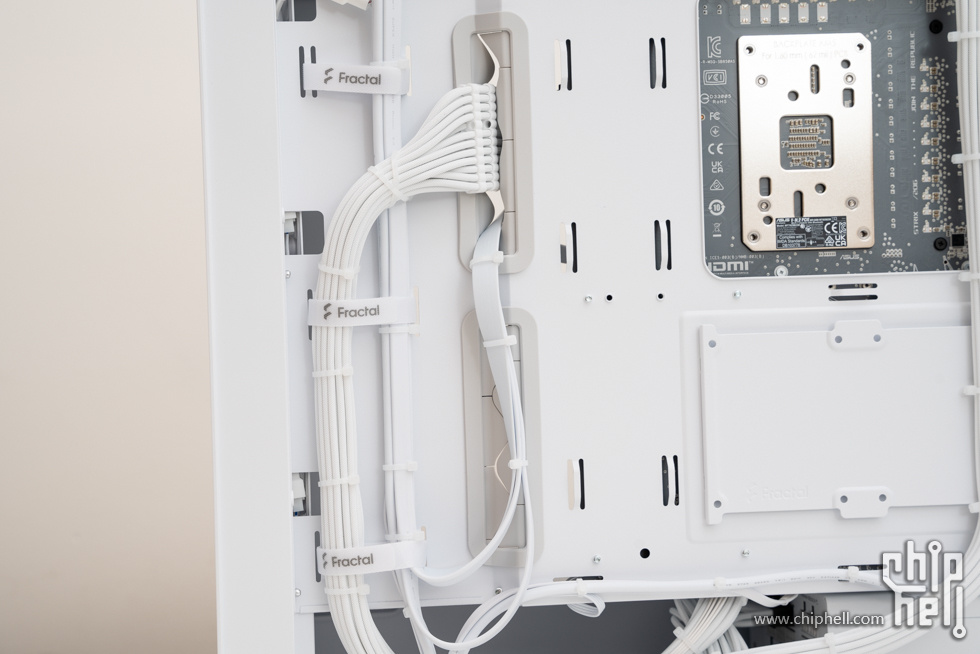

背线细节，机箱上主板背部的开孔设计，方便更换散热器。

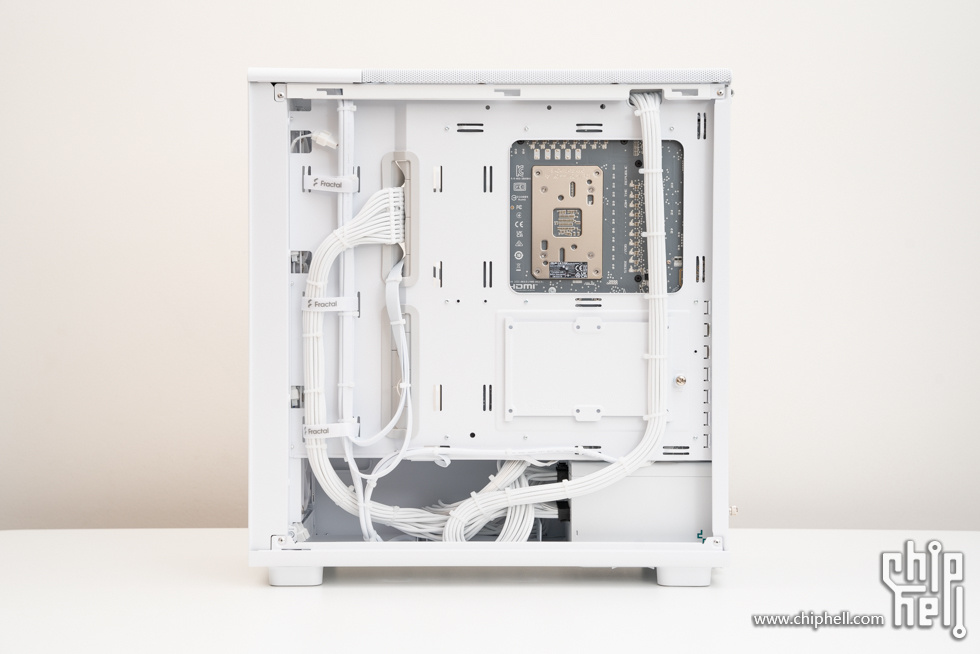

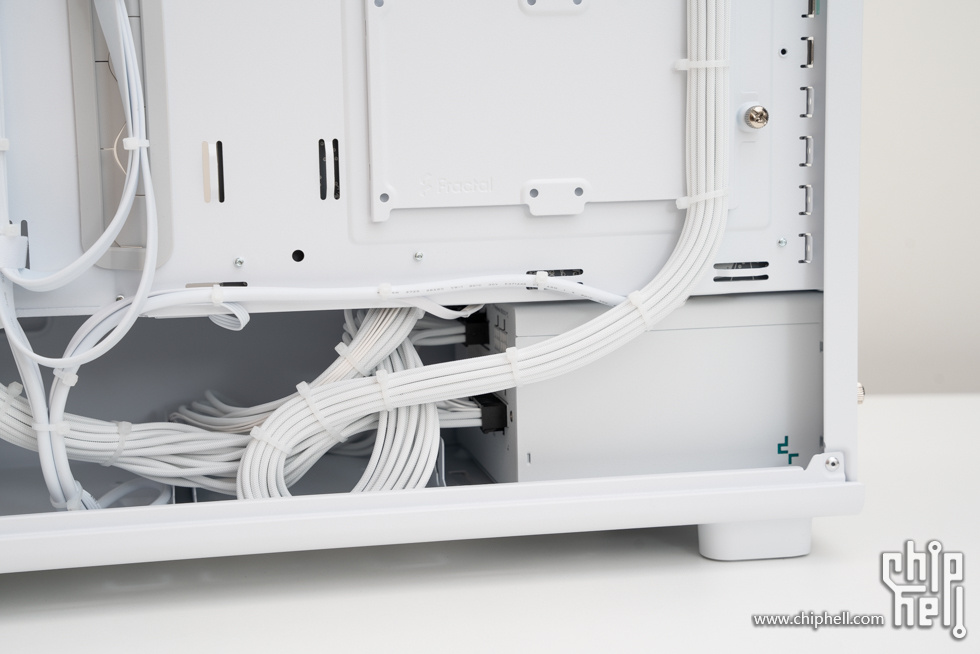

背线一览，经过梳理效果相当不错，很整洁。

电源部分。

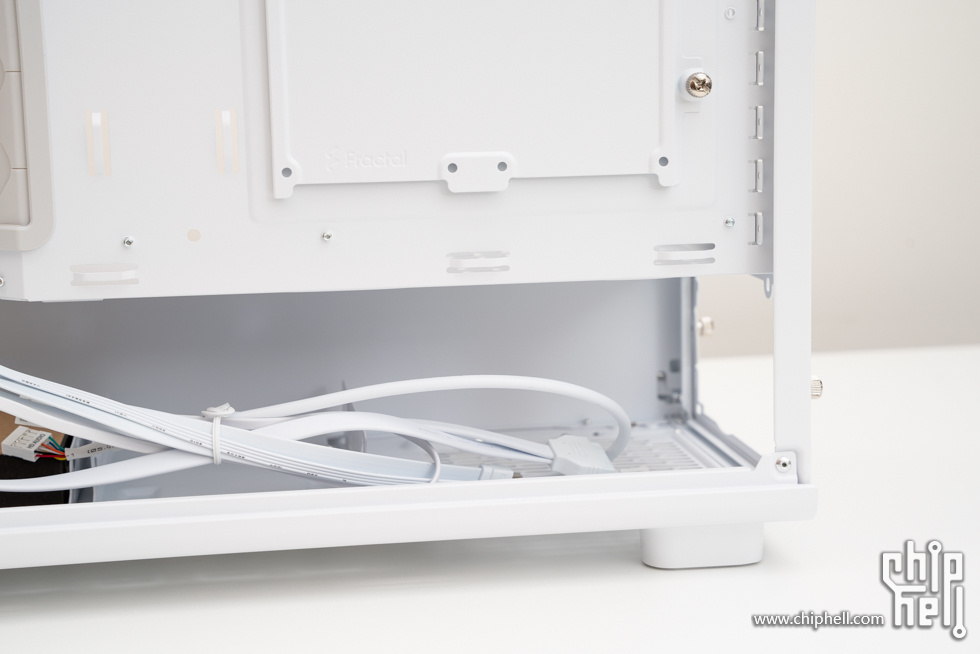

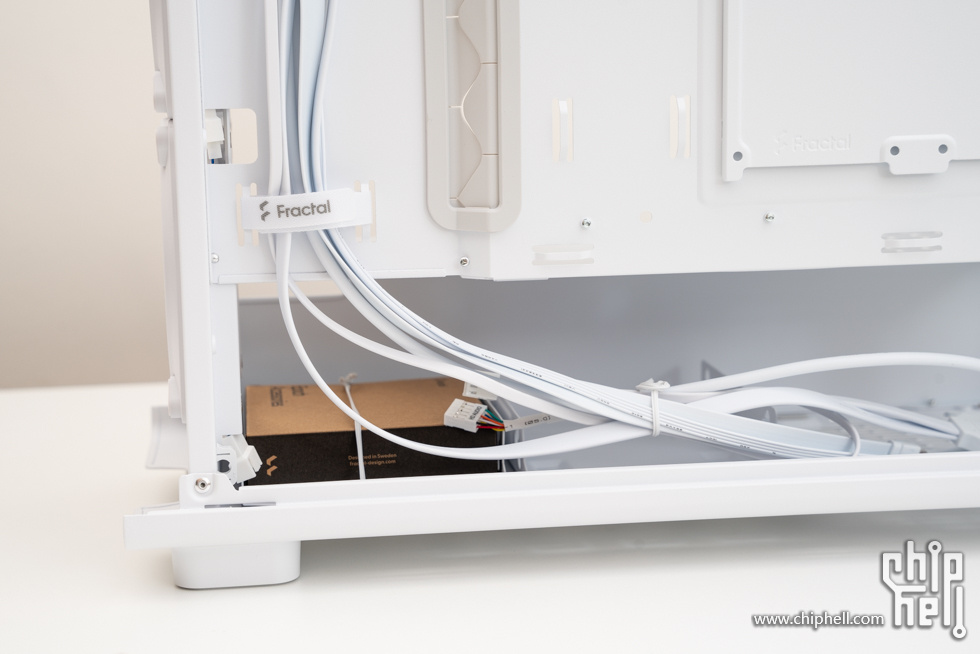

机箱前部下方的硬盘仓。

配件展示

AMD 锐龙 7 9800X3D，采用TSMC 4nm FinFET工艺，ZEN 5 架构，8核16线程，基础时钟频率4.7GHz，至高加速时钟频率5.2GHz，104MB游戏高速缓存（L2+L3）,120W TDP，有2个显卡核心，显卡频率为2200MHz。

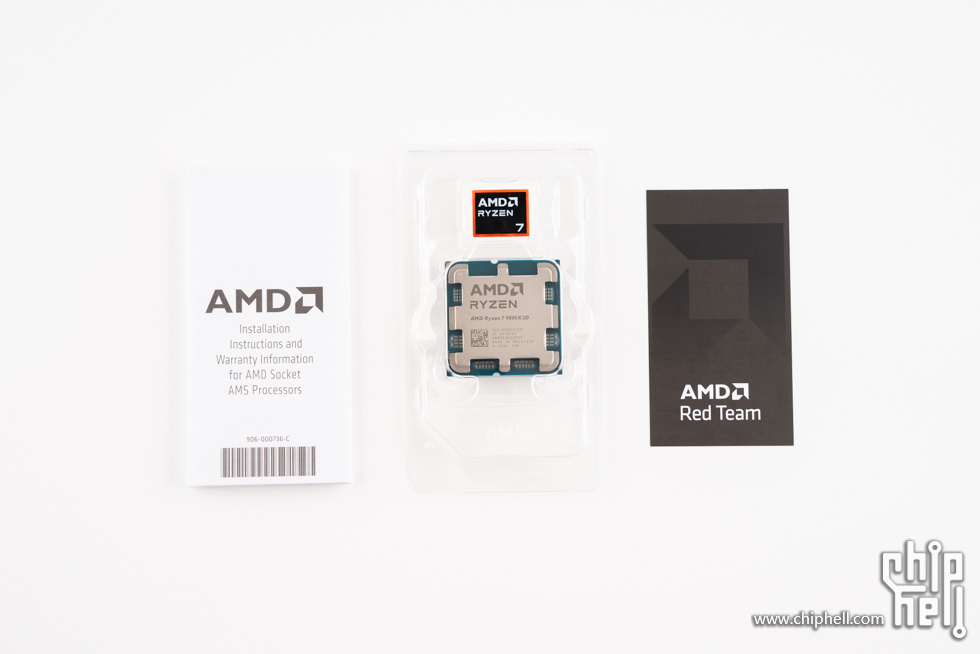

内容物一览，包括安装与保修指南、经典透明塑料托盘收纳的CPU和贴纸、社区广告页。

CPU正面。

华硕 ROG STRIX B850-A GAMING WIFI S 吹雪，标准ATX板型，白色PCB，表面覆盖了大面积银白色散热装甲。主板融入了雪舞战姬元素，适合二次元爱好者和游戏玩家，适合白色主题装机。

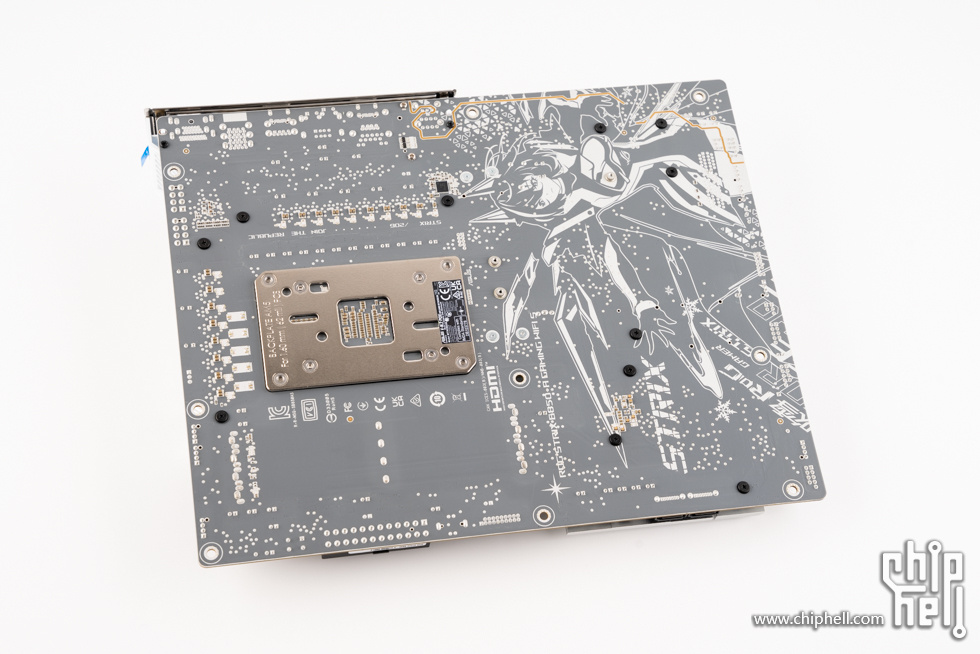

主板背面一览，这块主板采用8层PCB，焊点饱满，做工扎实，并印刷了各种认证标识logo、主板型号和雪舞战姬元素。

一体式I/O+VRM散热装甲，装甲顶部有支持ARGB灯效的ROG败家之眼及ROG元素。

VRM散热装甲内侧为格栅设计，增大散热面积。

带灯效的败家之眼。

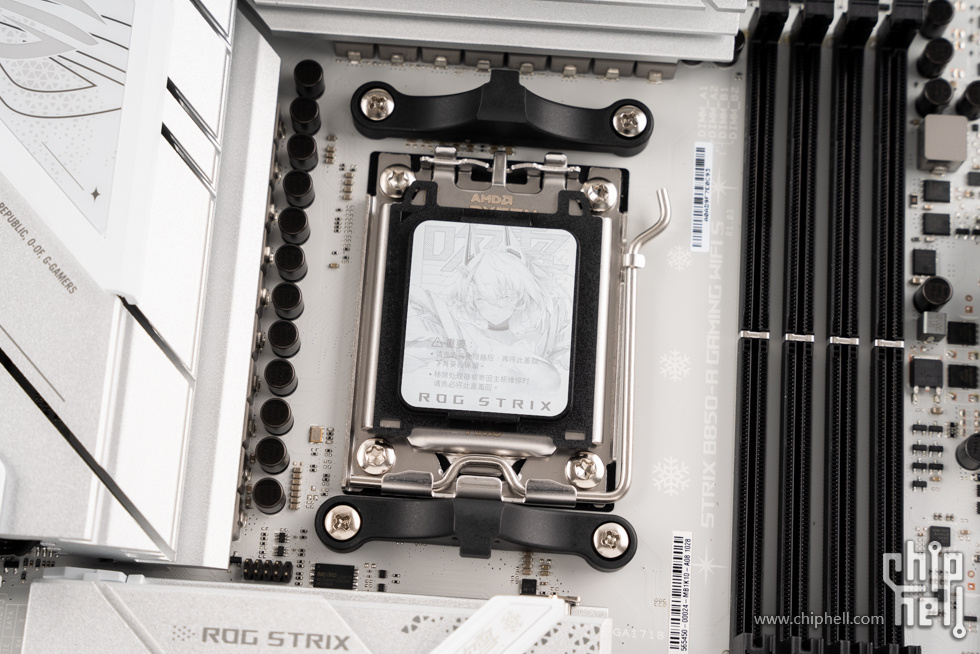

CPU插槽保护盖，上方印有雪舞战姬图案。

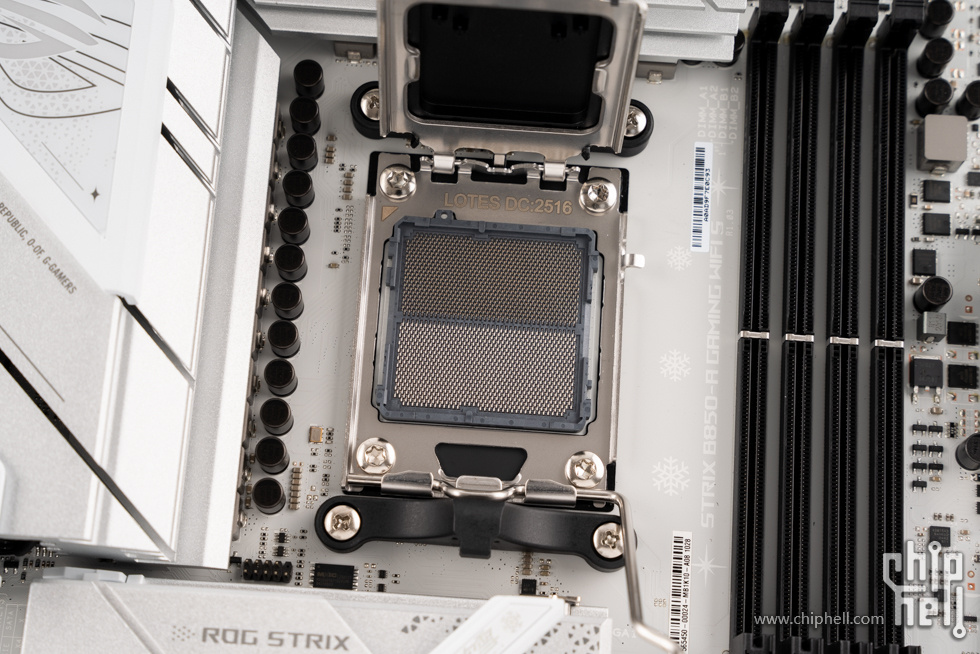

AMD AM5 LGA1718 插座，支持AMD Ryzen 7000/8000/9000系列CPU。

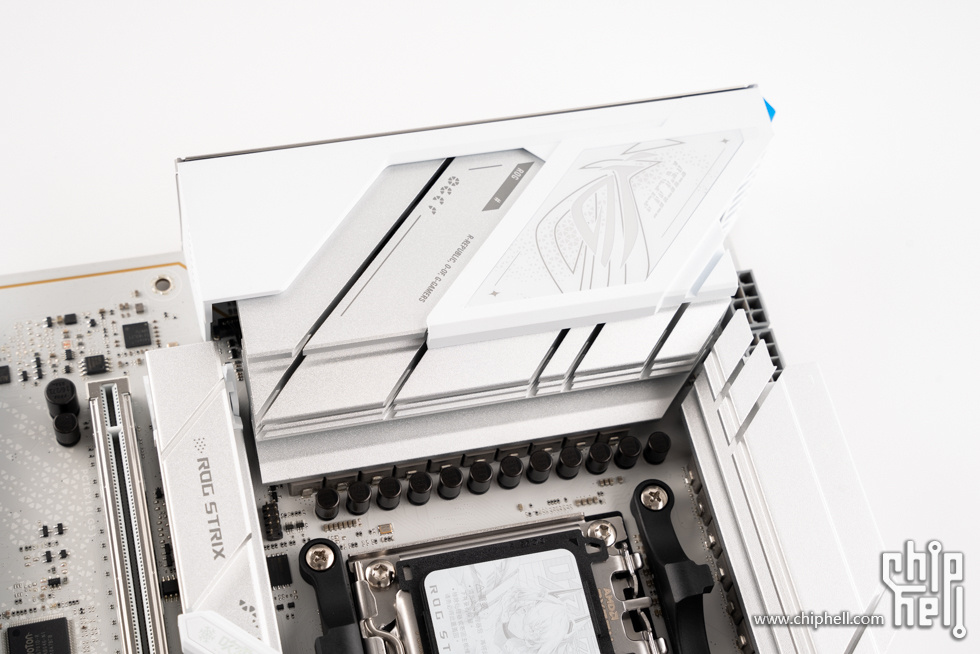

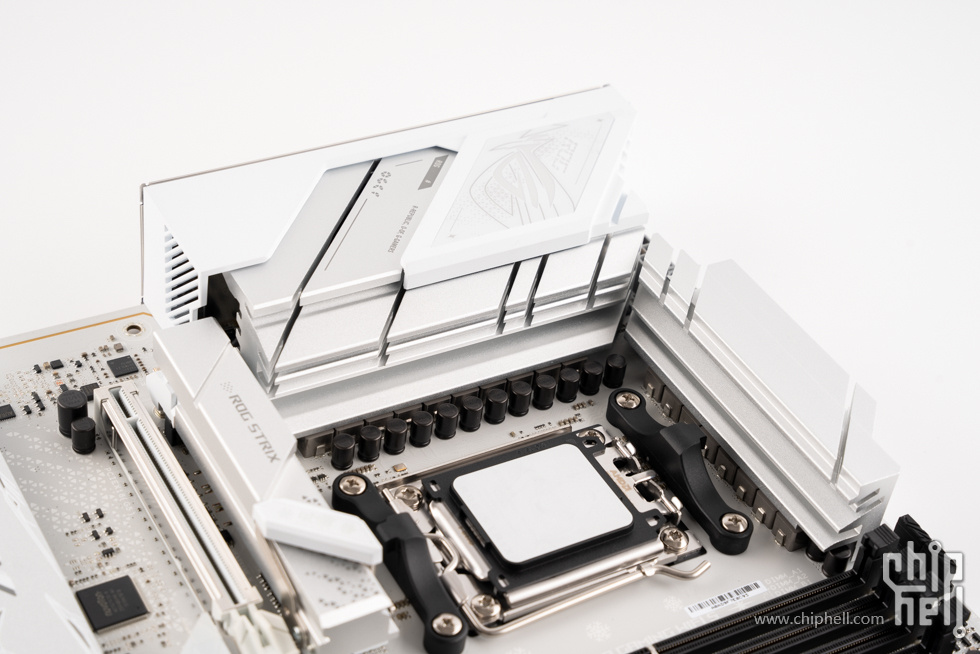

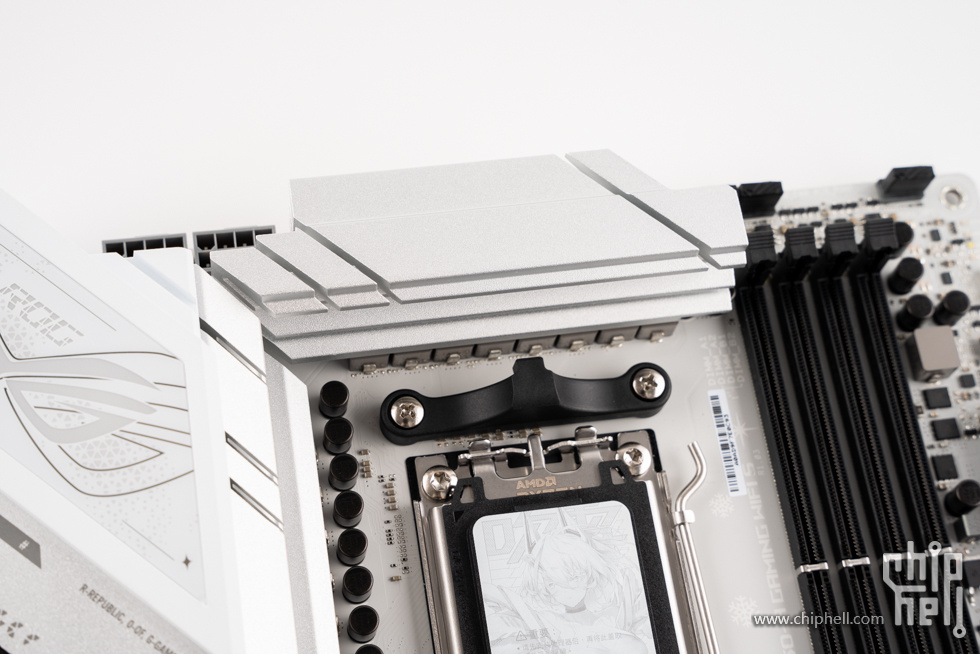

CPU供电和散热模组，采用主流的两段式L型排布。供电部分，采用14+2+2供电模组（80A），采用高品质电感及耐用固态电容，支持三档性能调节（PBO增强）。

VRM供电模块采用了厚重的铝合金多层堆叠工艺，并做了斜纹镂空切割，增大散热面积。散热装甲内侧贴有高效导热垫，加速降温，确保高负载时平台的稳定。

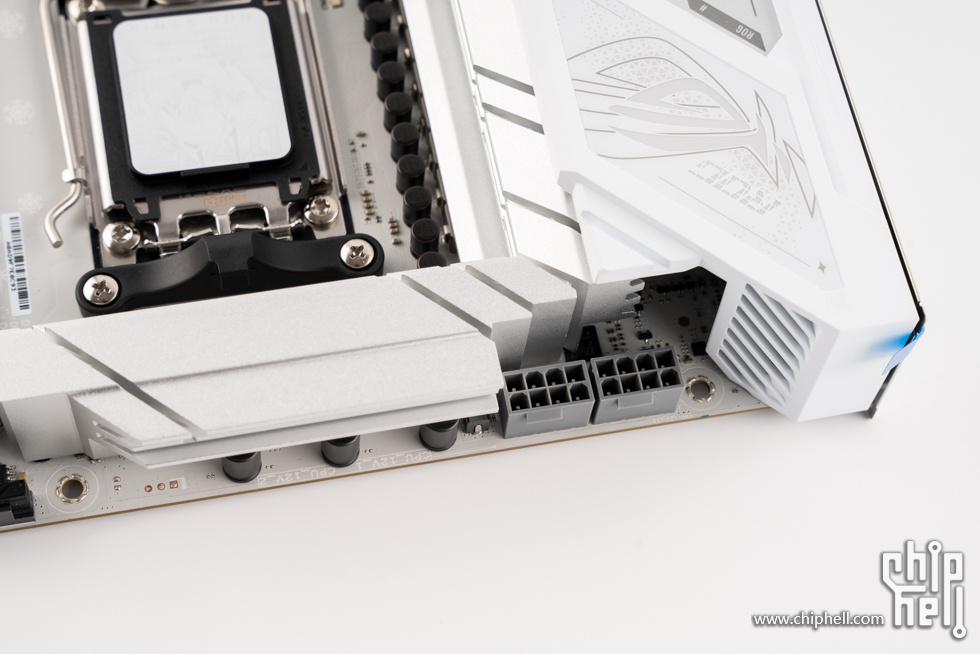

8Pin+8Pin ProCool CPU供电接口。

4条DDR4内存插槽，最高支持DDR5 8000+ MT/s（OC），至高256GB 内存容量，支持EXPO/XMP 3.0。主板搭载了华硕AEMP II技术，可以自动监测内存芯片，优化频率、时序以及电压，轻松释放性能。

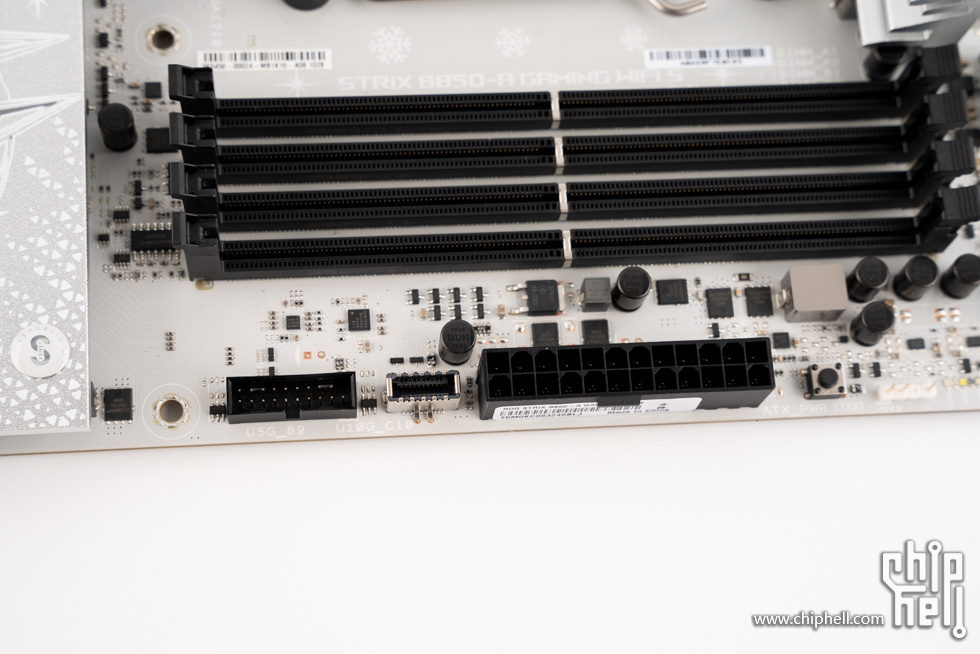

主板24Pin供电接口，前置USB 5G 接口、前置USB 20G Type-C 接口、主板24Pin供电接口。

4颗Q-LED故障诊断灯。

2个横置的原生SATA 6Gbps接口。

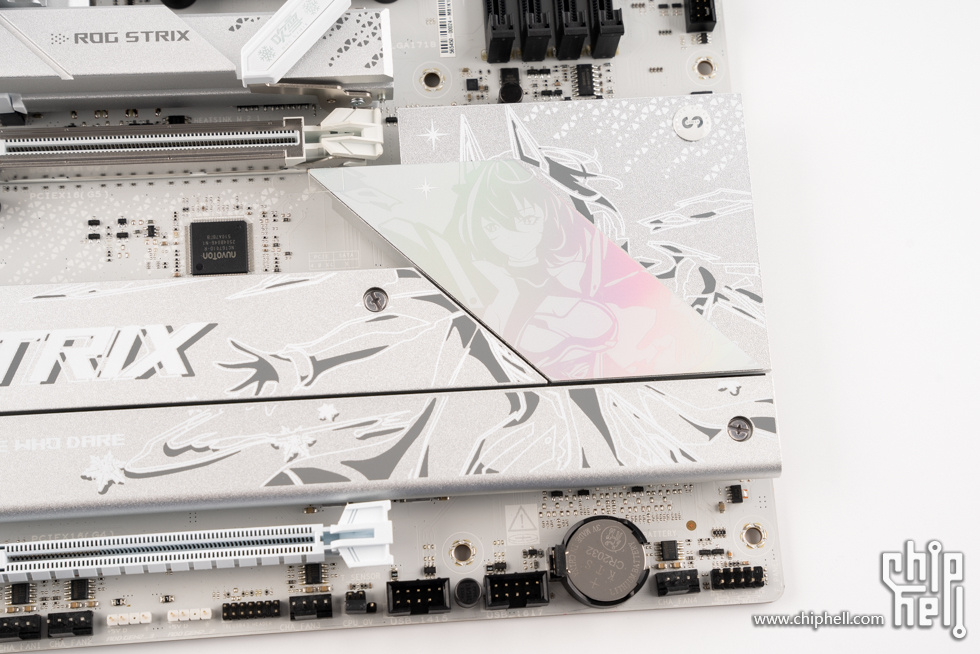

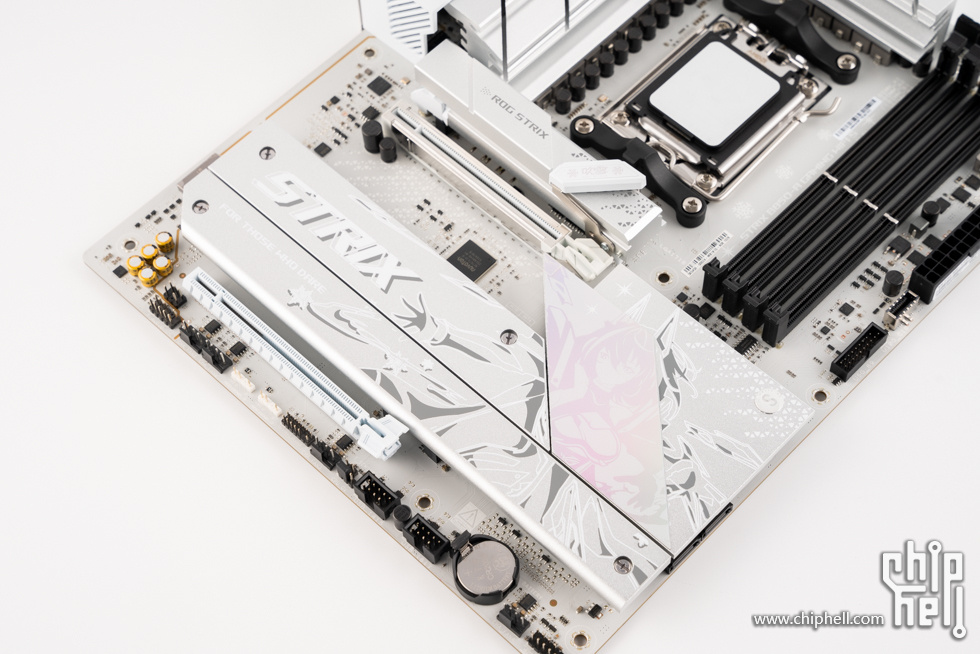

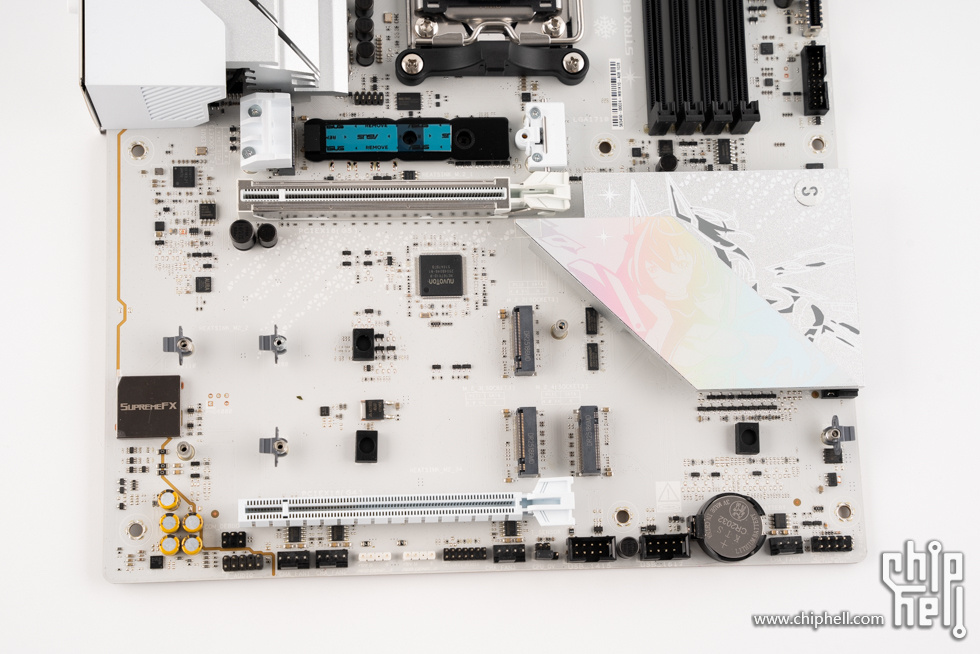

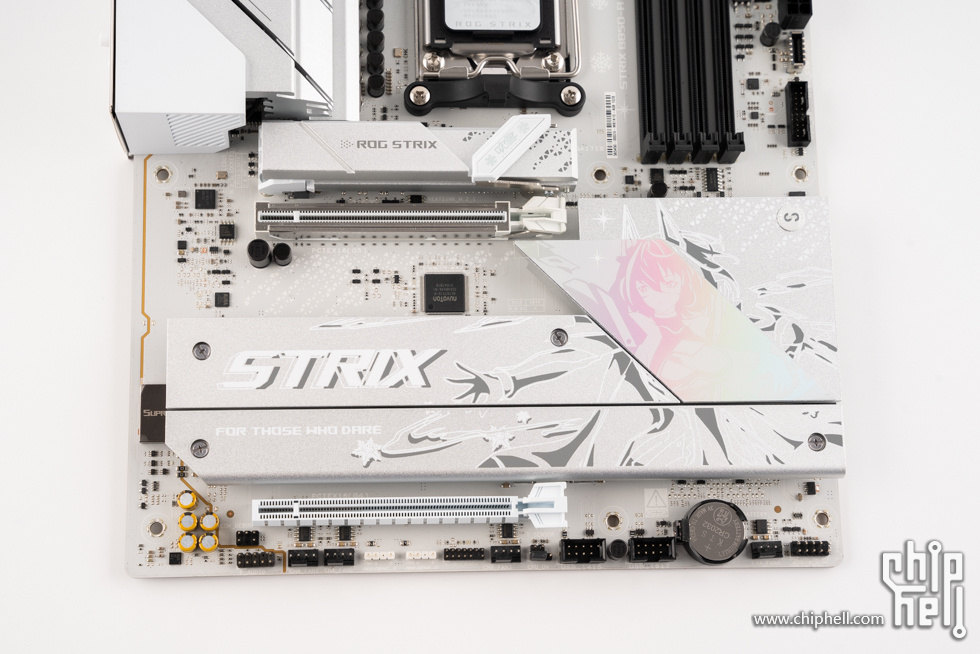

主板下半部分，采用了大面积的散热装甲覆盖。

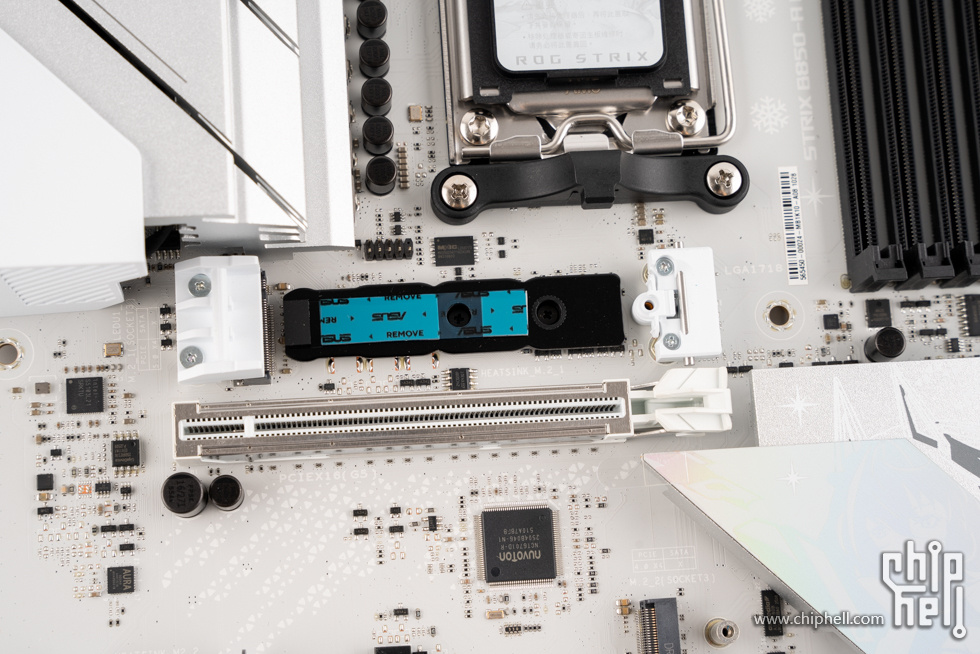

第一条M.2 SSD插槽采用M.2快拆装甲，方便拆装SSD。

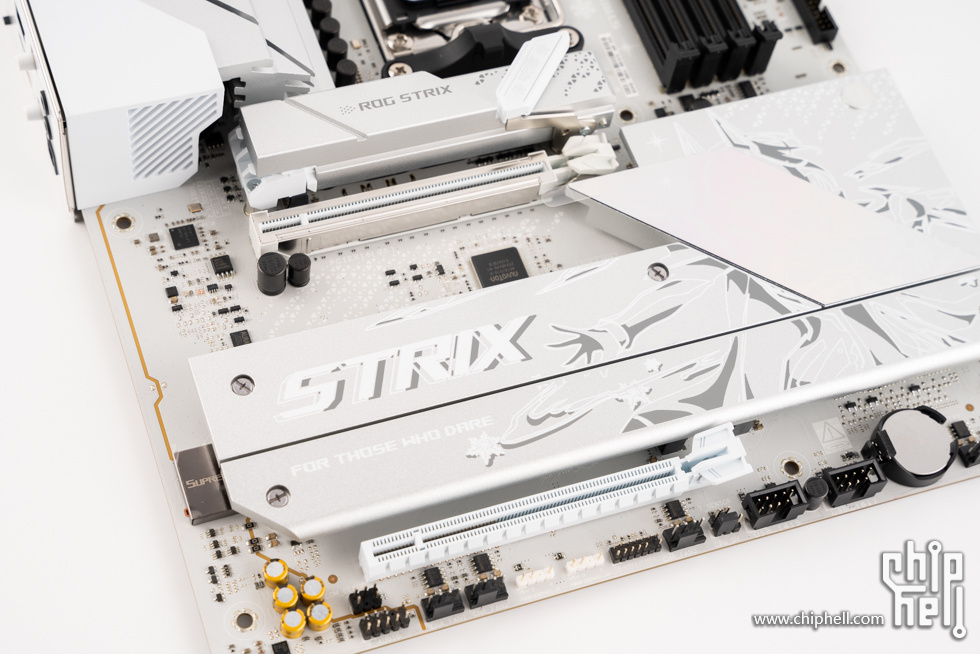

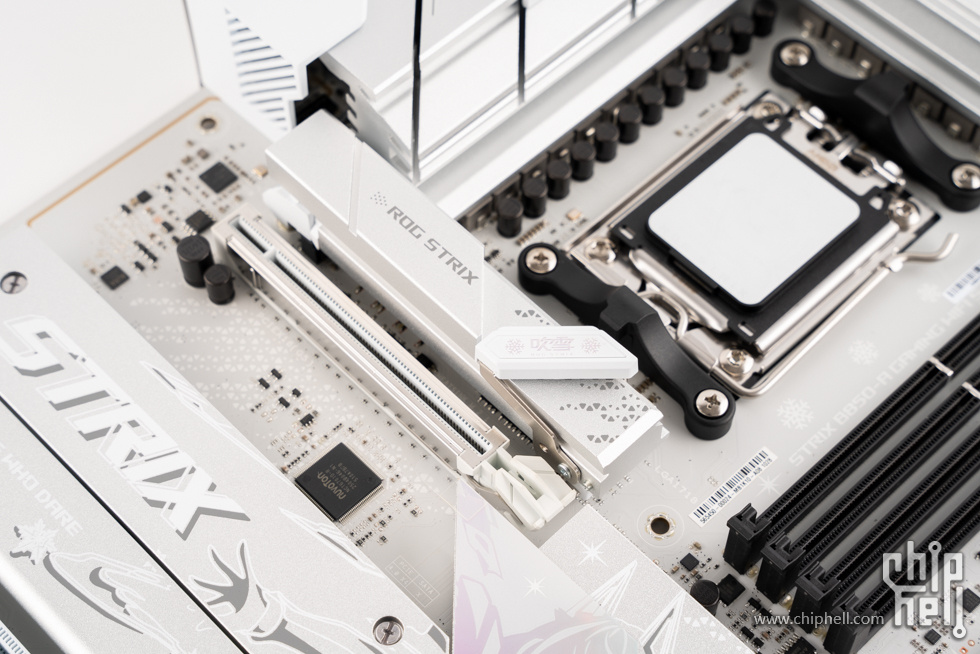

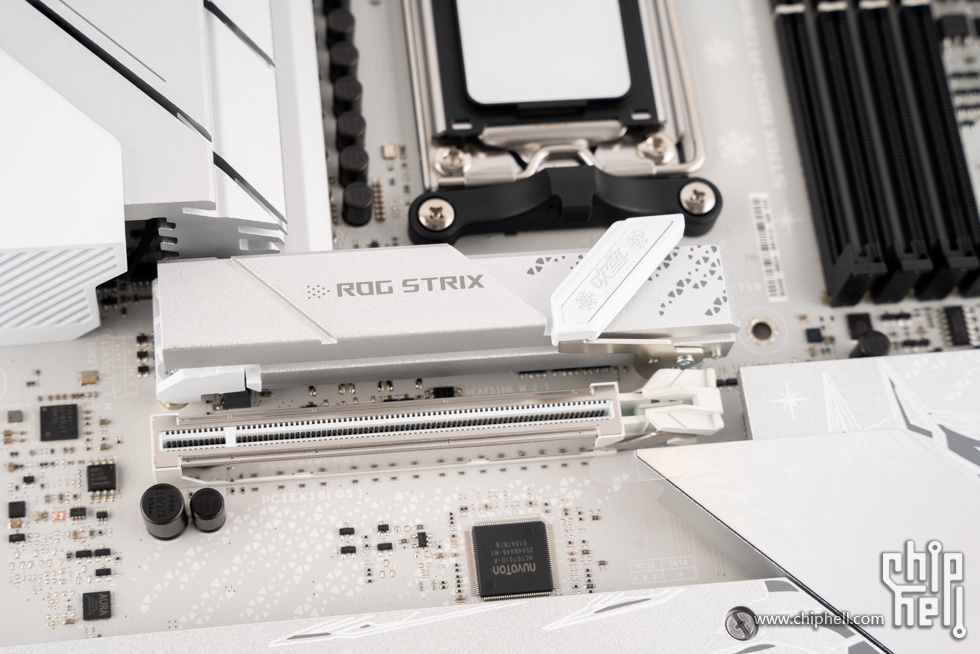

金属包边的高强度PCIe 5.0 x16显卡插槽。

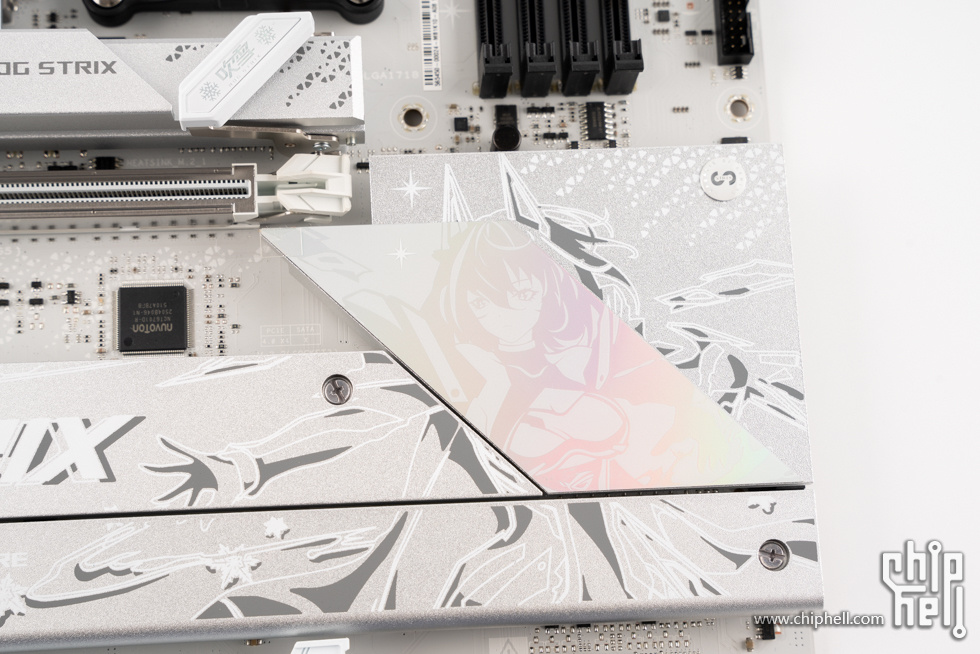

芯片组散热模块，上方有雪舞战姬图案。

幻彩的装饰贴片方式，不同角度下呈现不同的颜色。

水滴状的Strix logo 标识装饰件。

PCIe插槽包括1条PCIe 5.0 x16插槽和1条PCIe 4.0 x4插槽。

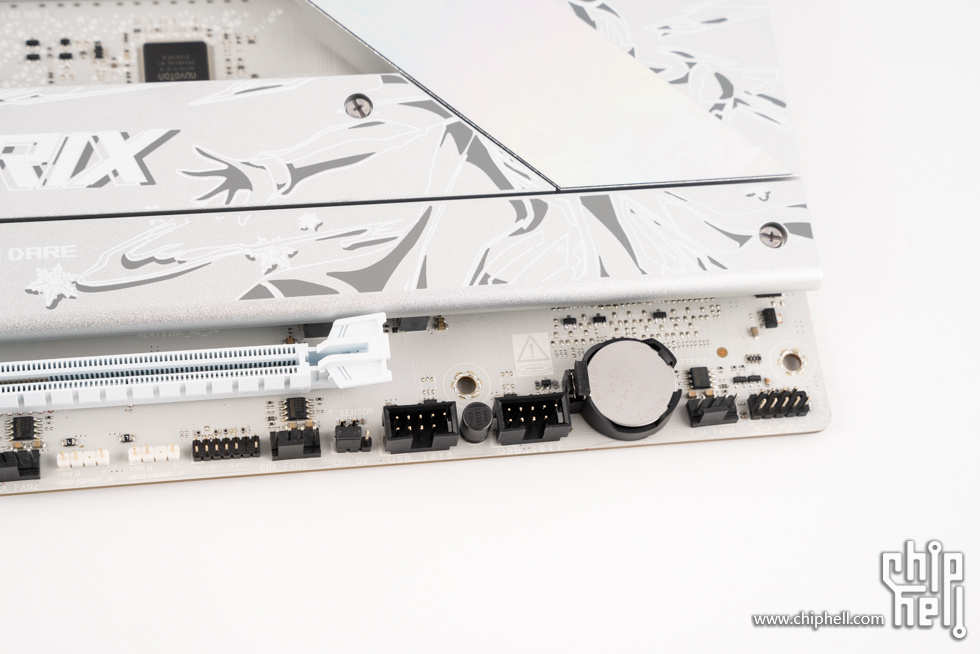

主板下方其他跳线接口。

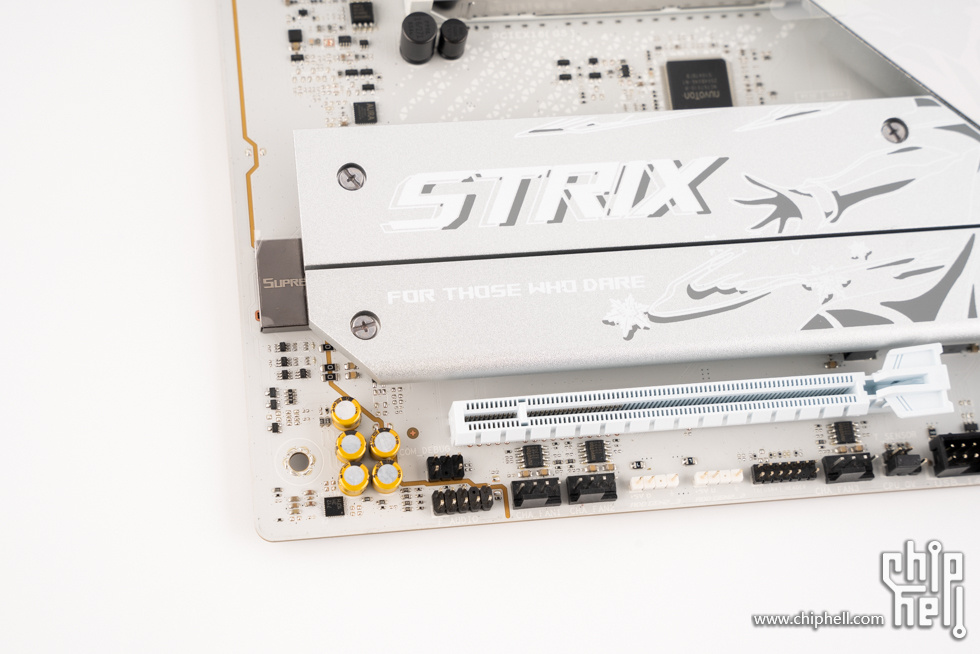

集成声卡部分，搭载ROG SupremeFX 电竞音效技术，采用ALC4080 音频芯片，带有音频保护罩，支持杜比全景声，支持7.1声道，搭载了Savitech SV3H712放大器、采用高品质音频电容，带有音频分割线。

第一条M.2 SSD插槽散热装甲采用免工具设计，拆装方便。

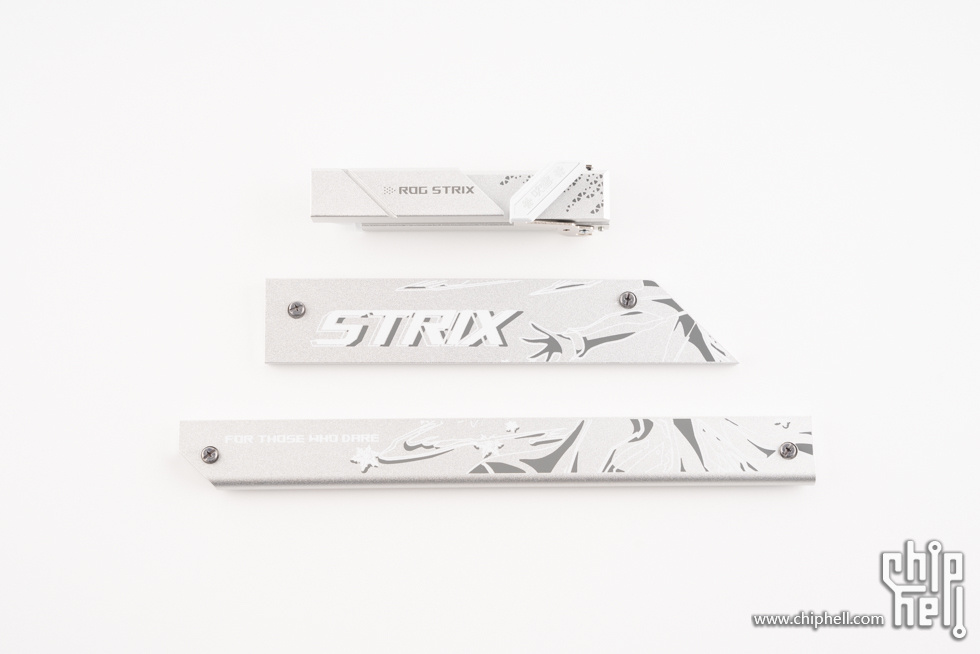

下方M.2散热装甲采用螺丝固定，拆卸掉散热装甲后，可以看到3个PCIe 4.0 M.2 SSD插槽。

第一条M.2 SSD插槽使用了M.2滑轨卡扣。

下方3个M.2 SSD插槽使用了M.2便捷卡扣2.0。

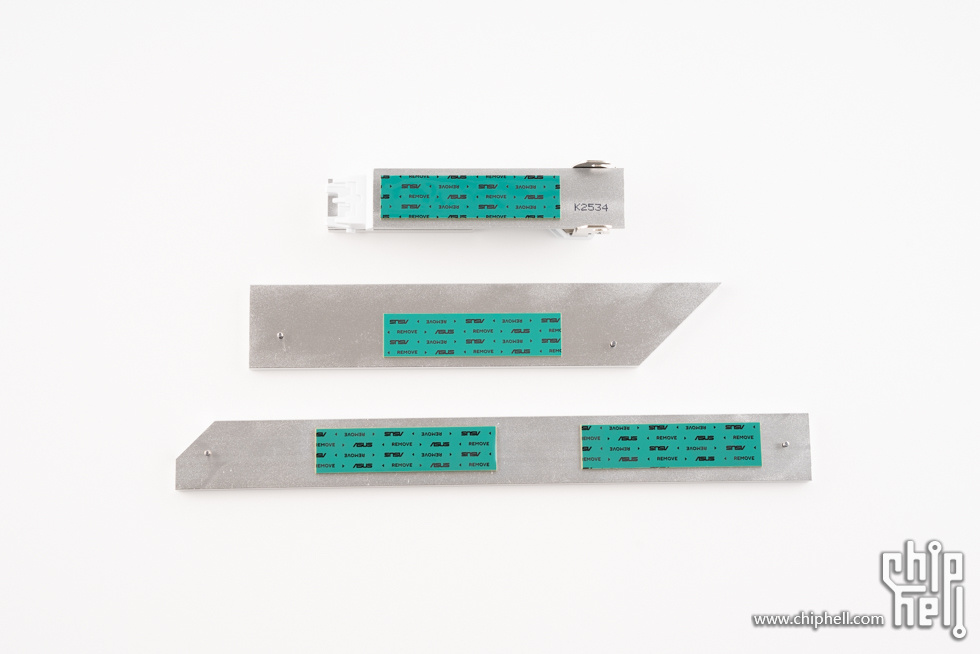

M.2 SSD散热片正面。

内侧设有散热垫。

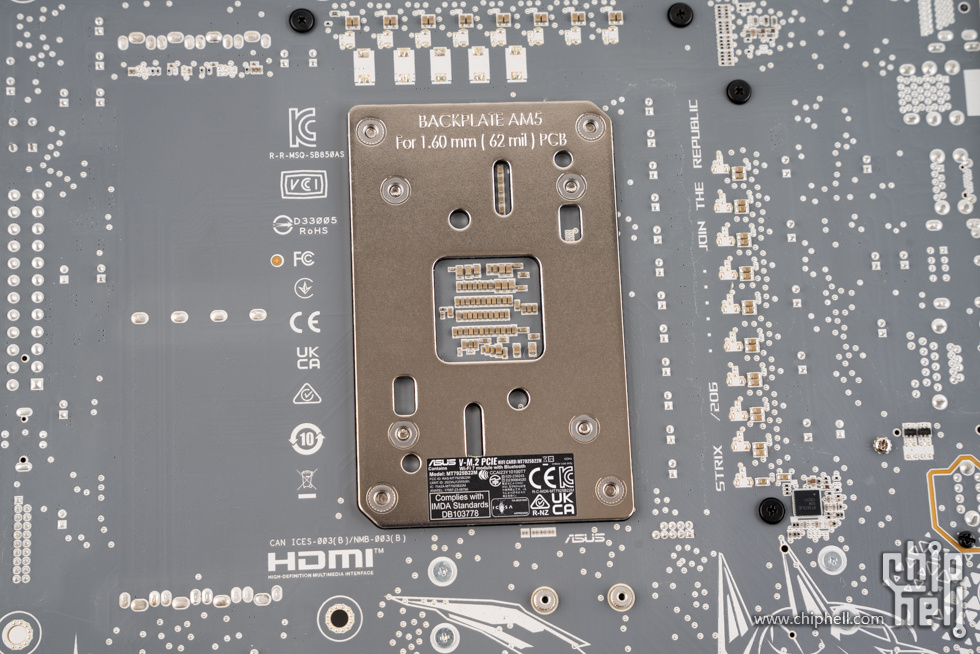

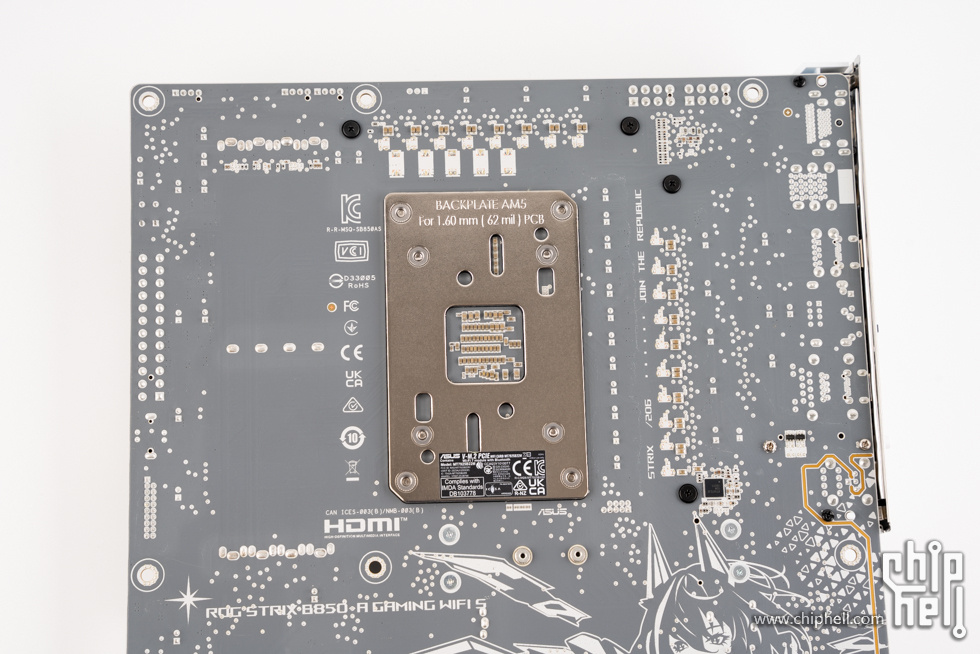

主板背面，CPU插槽底座左侧有各种认证标识。

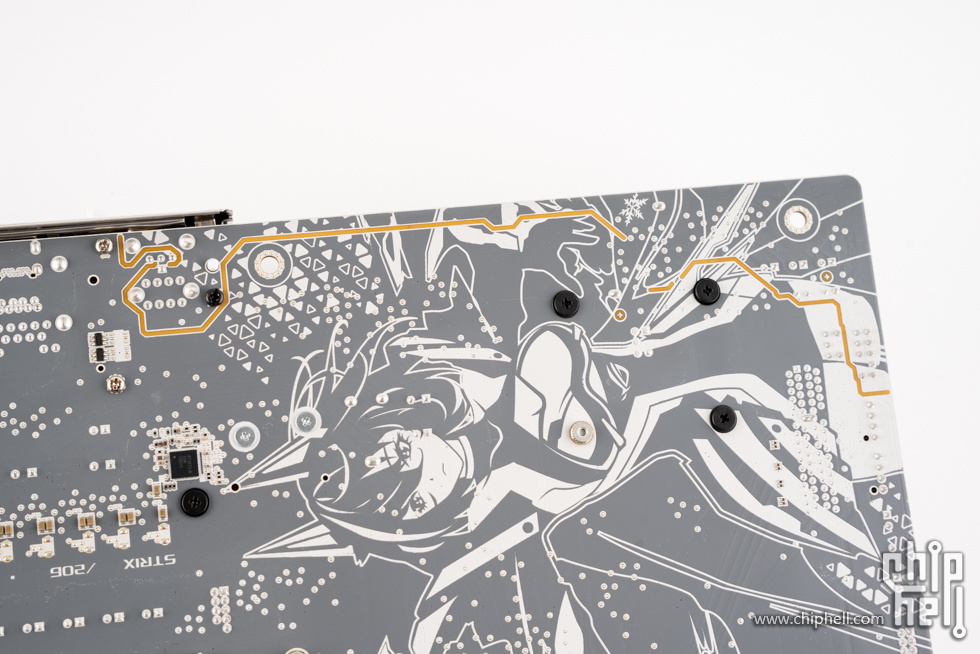

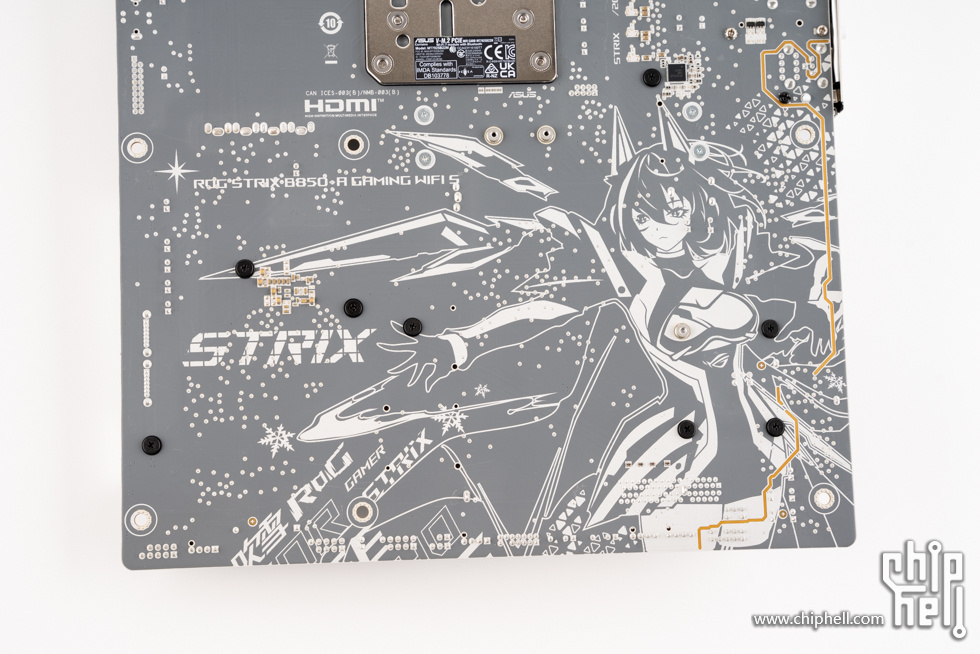

主板背部PCB上印刷的雪舞战姬图案。

集成声卡部分的隔离线。

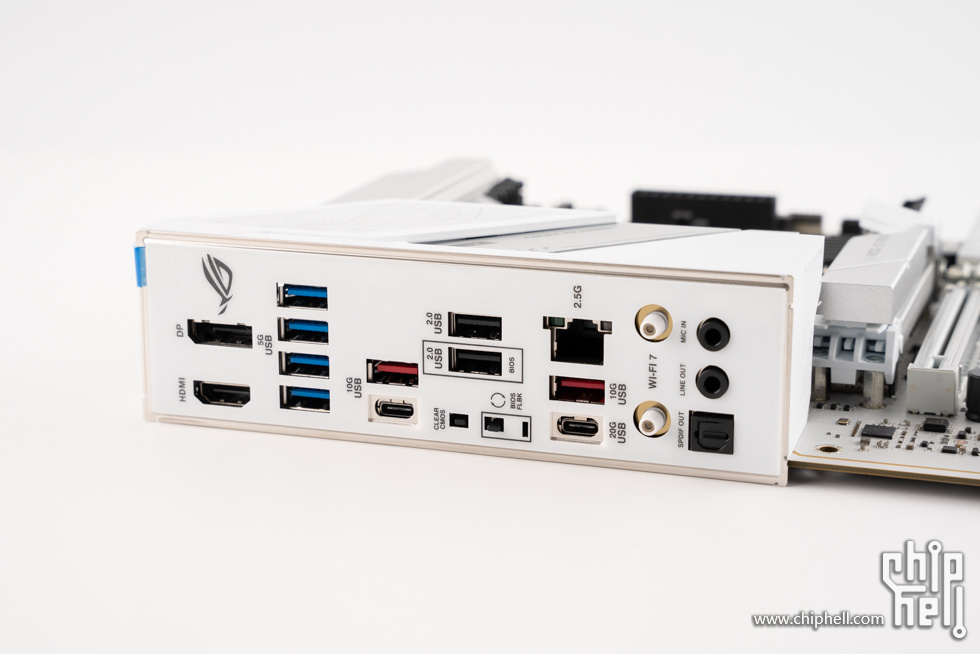

主板后方I/O接口，提供1个HDMI 2.1接口、1个DP 1.4接口、4个USB 5G Type-A、2个USB 10G Type-A、1个USB 10G Type-C、2个USB 2.0、1个Clear CMOS按钮、1个BIOS FlashBack按钮、1个2.5Gbps 有线LAN、1个USB 20G、Wi-Fi 7 双天线无线网卡天线接线端、以及2个3.5mm+1个S/PDIF光纤输出的音频接口组。

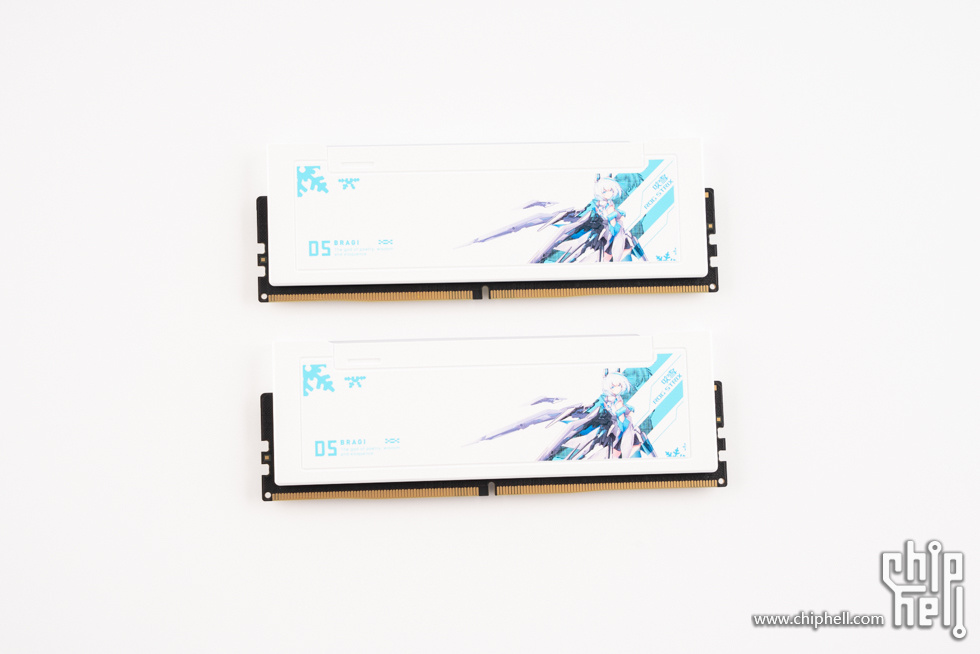

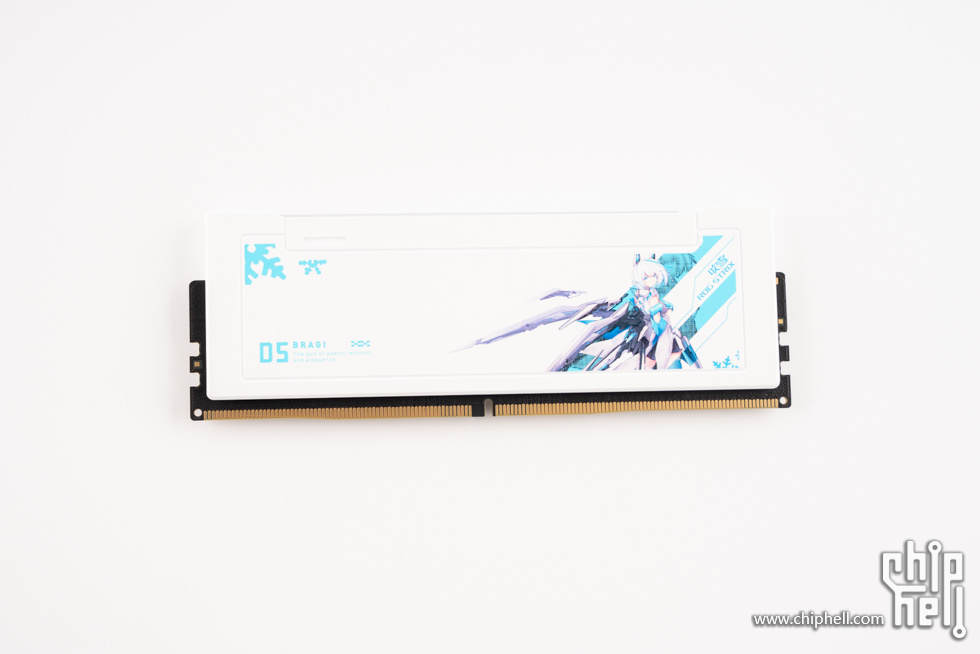

阿斯加特吹雪联名款II代 RGB DDR5 6000 24GB × 2 CL28 白色，散热马甲沿用了博拉琪2代的造型，整体为白色，上面印有吹雪图案和吹雪姬的二次元形象，左下角为吹雪配色的D5 博拉琪字样。

摆拍效果，马甲表面采用白色喷涂工艺，并喷涂上了吹雪姬图案。

内存正面，内存采用海力士M-die颗粒，支持XMP 3.0和AMD EXPO，具备超高的超频潜力，板载PMIC，不锁PMIC电压。

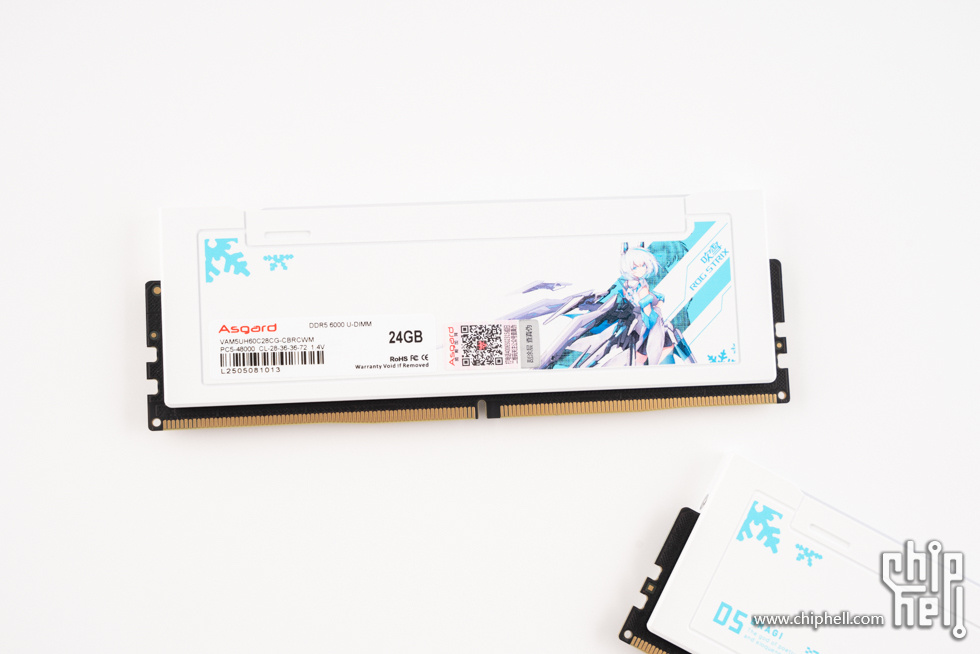

内存背面，有铭牌贴纸及防伪贴纸，标注了内存容量、时序和电压等信息。

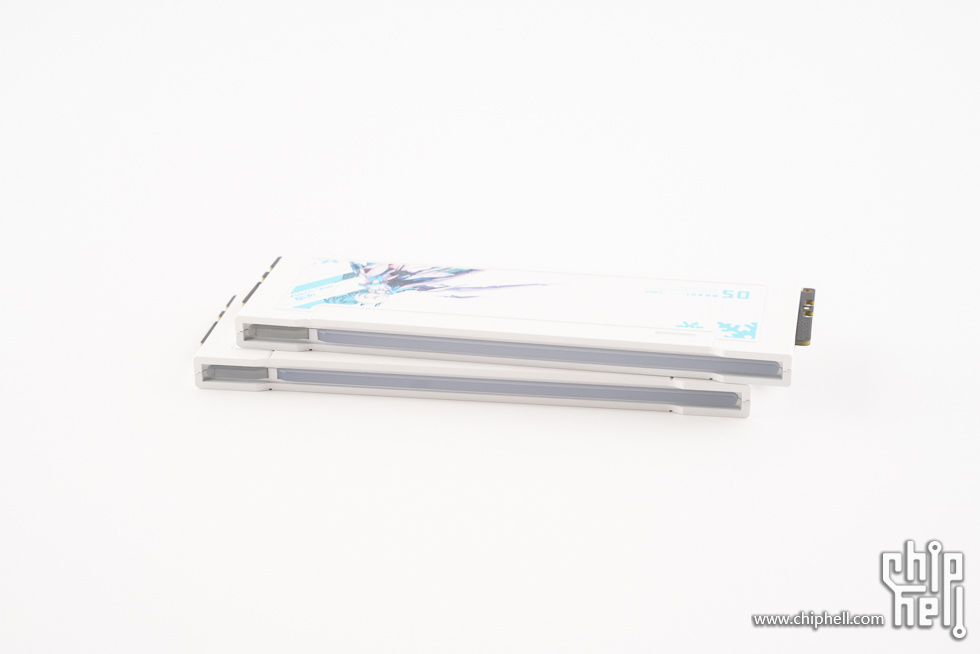

顶部的导光带，雾面效果，能提升灯效的品质，此套内存支持幻彩灯效和神光同步，内置8组独立LED区域，4组存储模式，预设12组灯效，可自定义1680万色，能实现多种灯效。

宇瞻 AS2280Q4X 1TB。

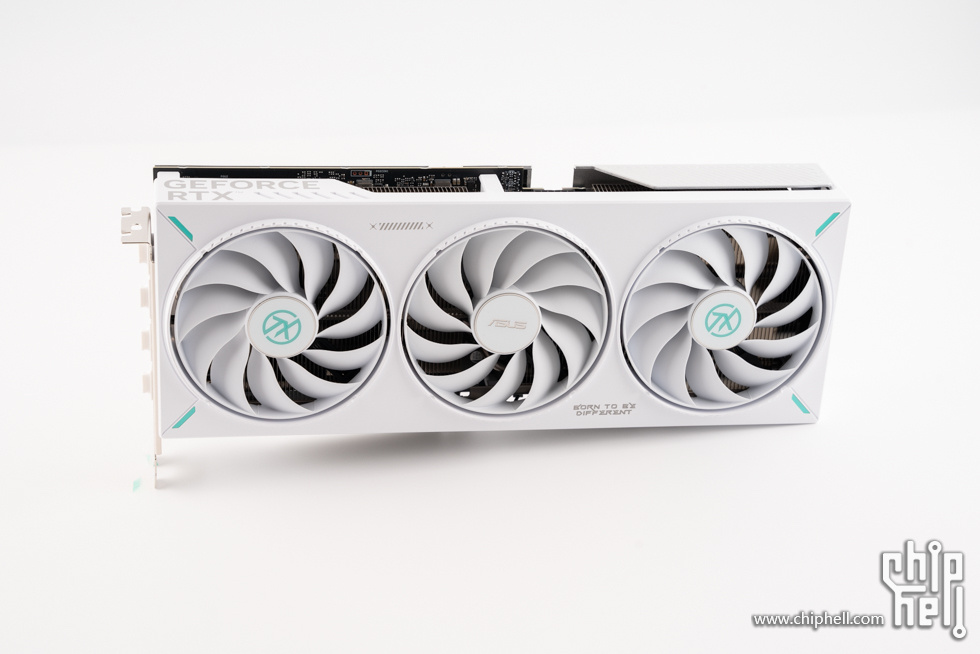

华硕 TX-RTX5070-O12G 天选显卡，显卡本体采用三风扇设计，整体为白色，辅以蓝绿色点缀，显卡符合SFF-Ready 规范 2.5插槽设计，适用于SFF机箱。

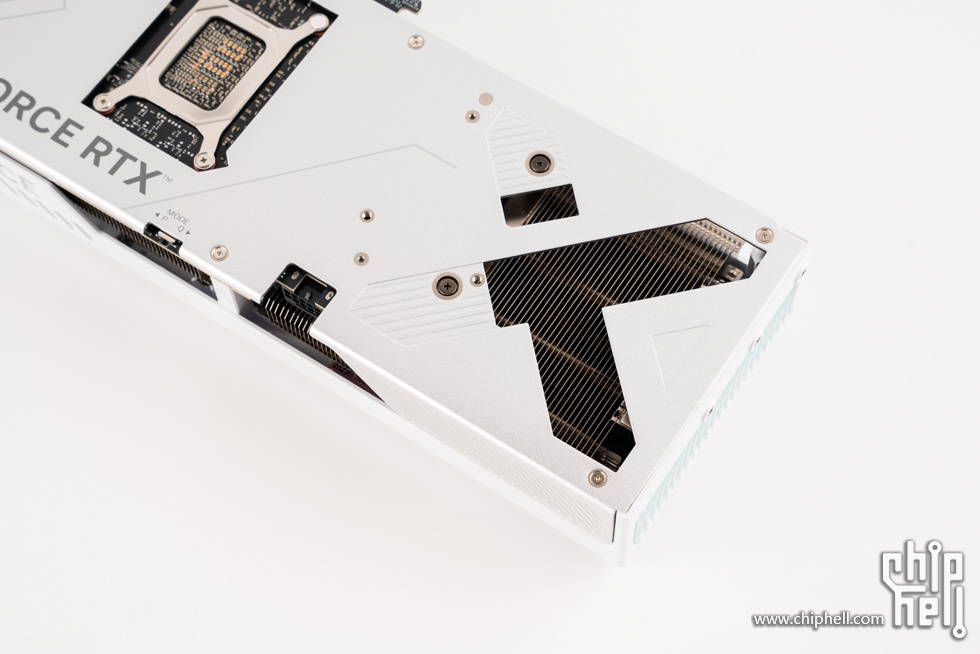

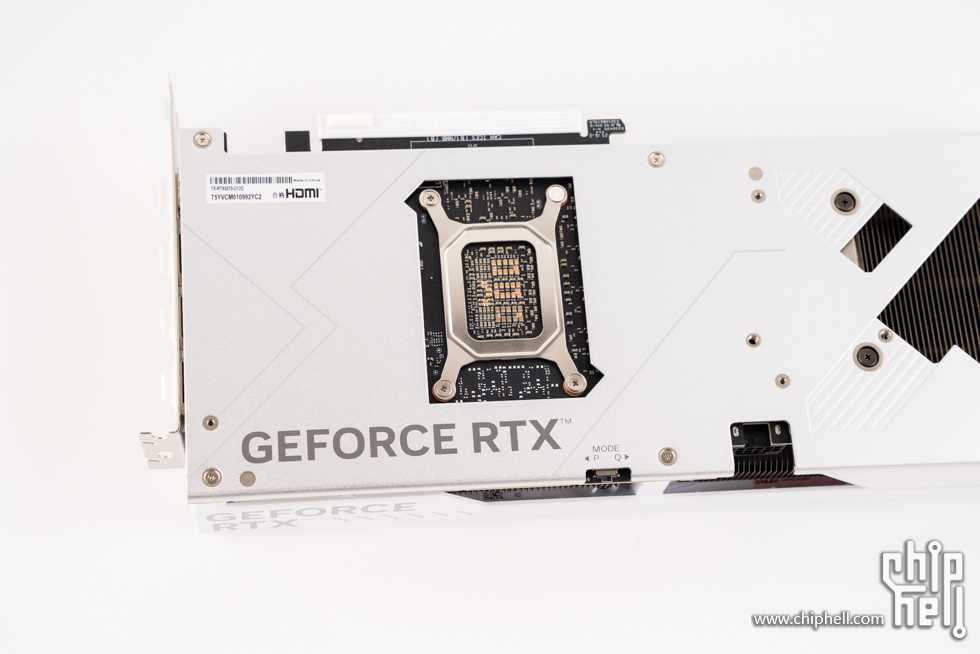

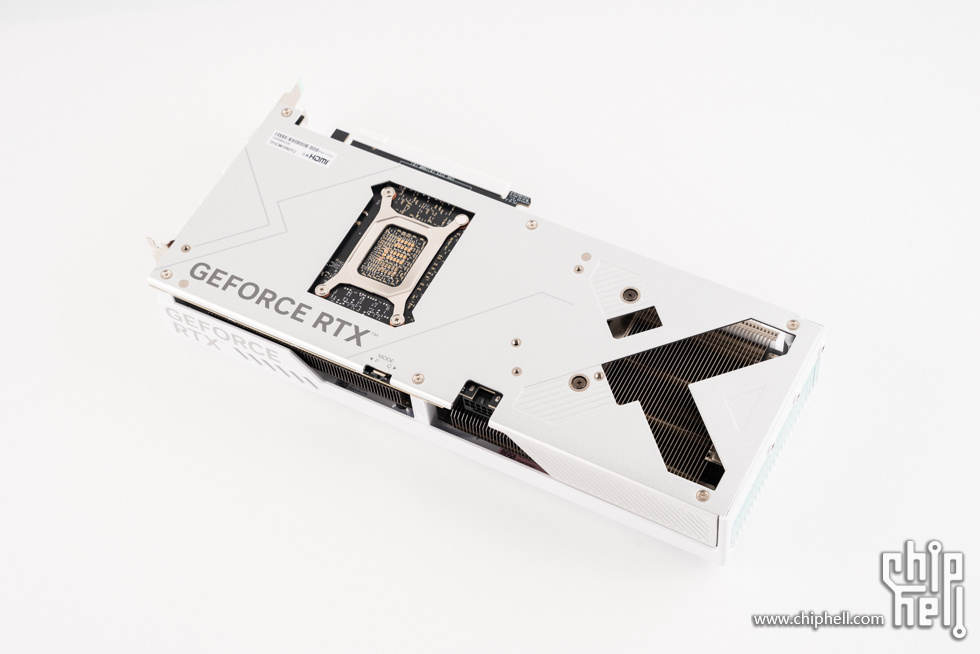

显卡背面，全金属背板，下方印有GEFORCE RTX字样，右侧有“X”字样的贯穿风道开孔。

显卡立起来的效果。

显卡顶部一览，左侧有GEFORCE RTX字样，右侧为金属装饰。

16Pin（12V-2x6）电源接口，依旧是ASUS更偏爱的反置（卡扣侧朝背面）朝向，在插拔时更容易按压卡扣和确认连接状态。

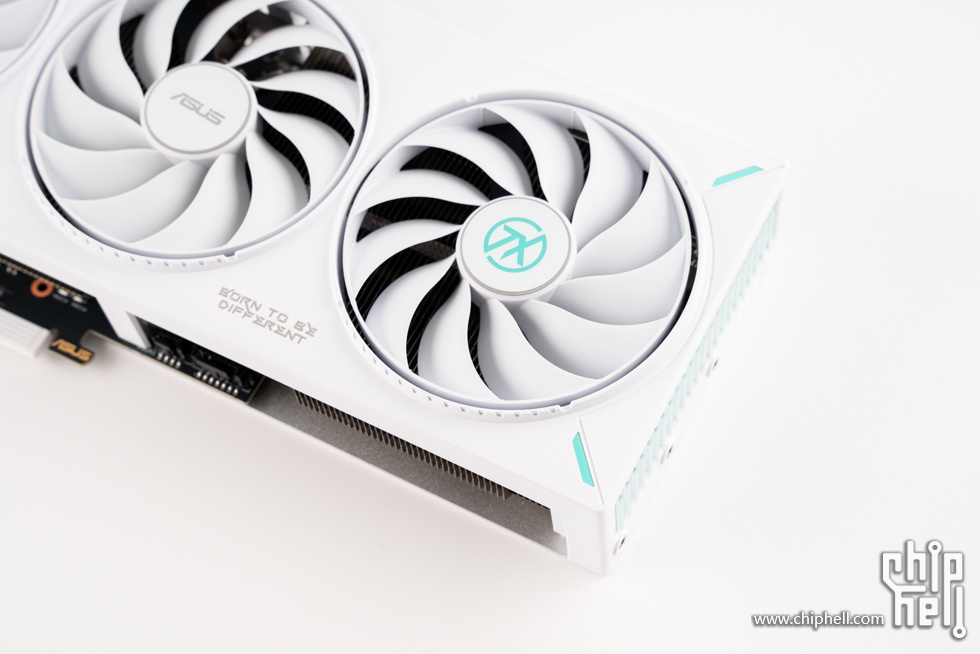

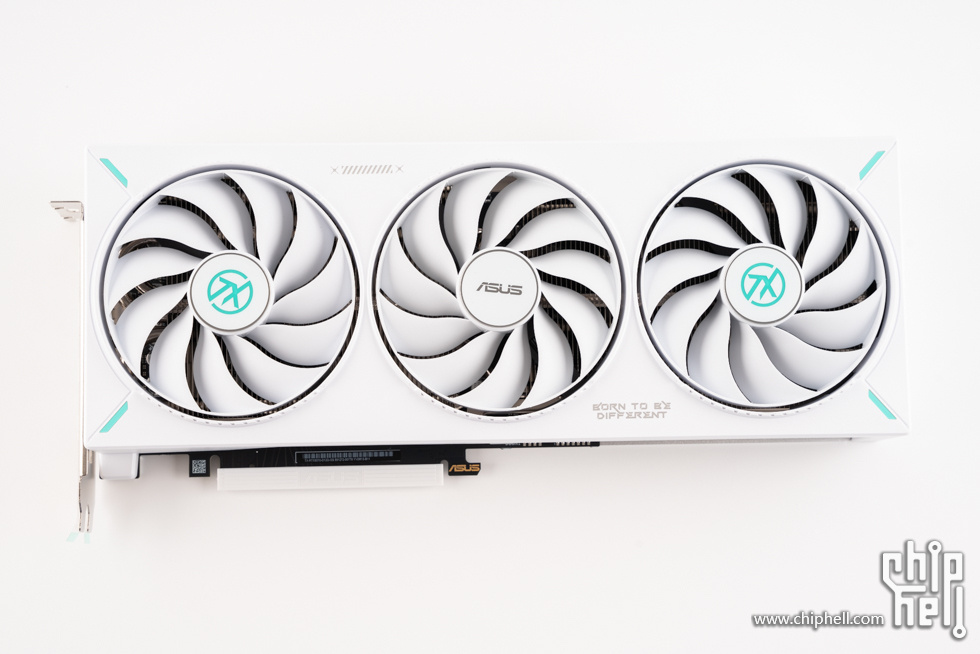

风扇正面采用三把轴流风扇，风扇采用较小扇毂，有利于增加扇叶长度，同时配备阻隔环增加向下风压，可降低温度、减少噪音并提升性能。显卡内部采用MaxContact镜面直触设计，增加了GPU散热器的接触面积（多达5%），以增强散热效果。显卡使用了相变GPU导热垫，优化散热，延长GPU使用寿命。

中央风扇采用反转设计，减少模组内部的湍流和震动带来的意外噪音，同时具备风扇智能停转模式。双滚珠轴承风扇，使用寿命是油封轴承的两倍。

显卡风扇罩上的装饰元素。

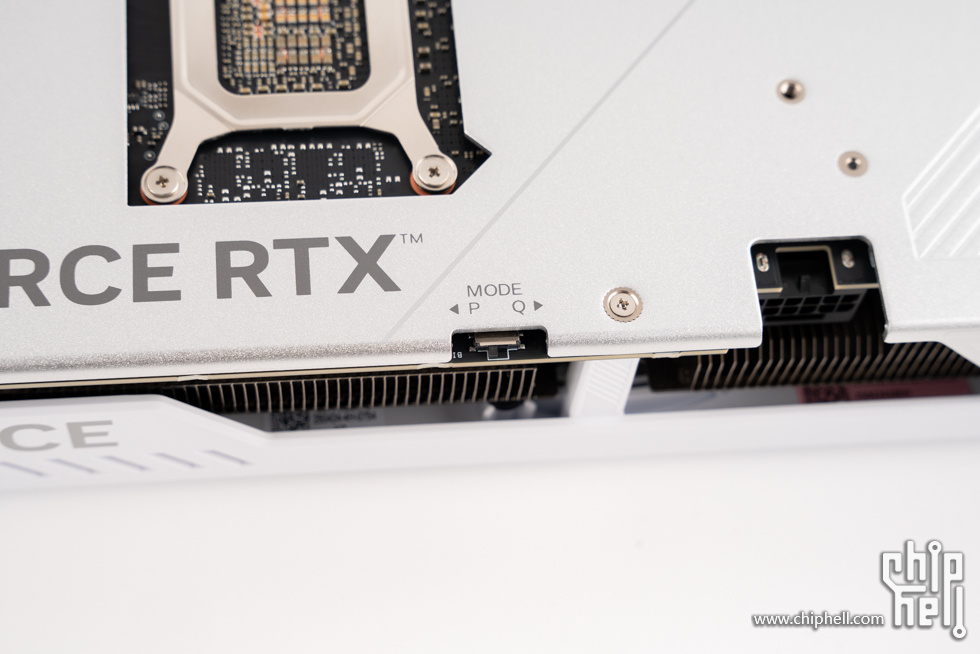

双BIOS切换开关，切换静音或性能模式。

显卡背部细节。

右侧为背板通风口，可实现贯穿风道。

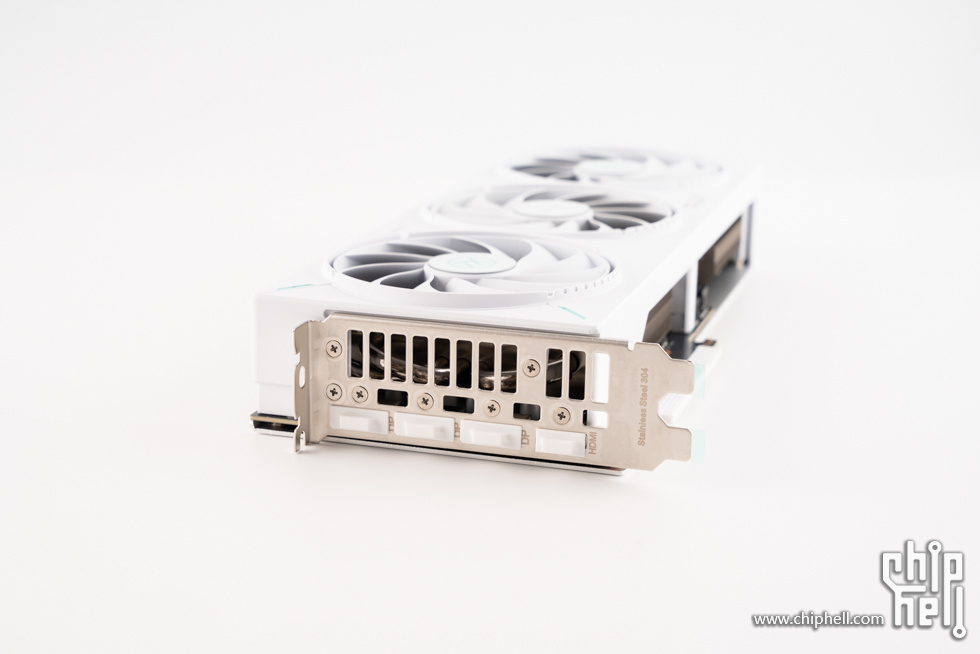

输出接口方面提供三个DP 2.1b和一个HDMI 2.1b。安装I/O挡板以304不锈钢强化，更坚硬且具有更高的抗腐蚀性。

显卡前部一览，格栅装饰部分带有RGB灯效。

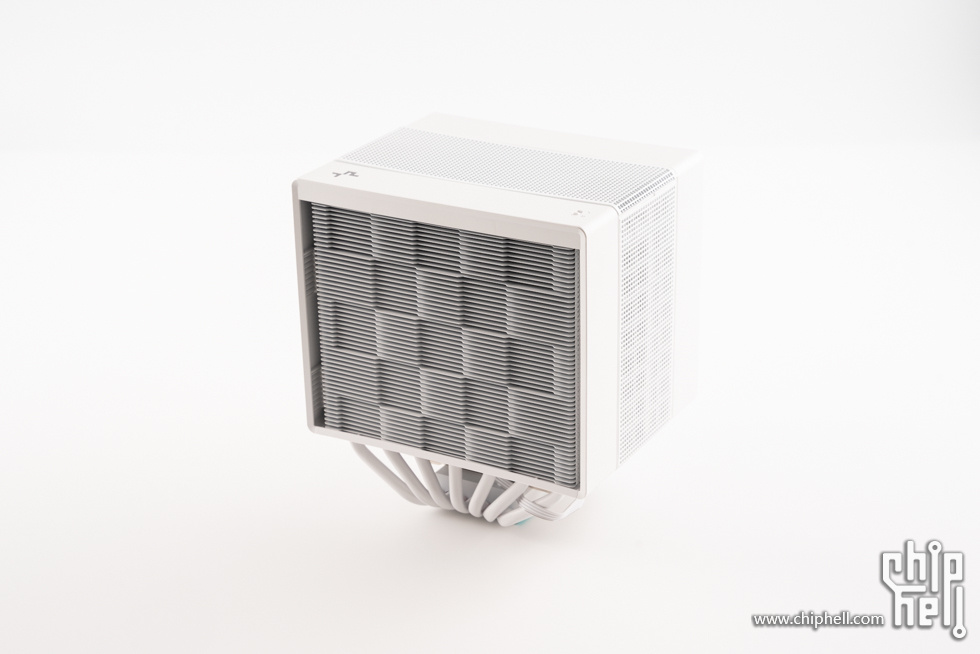

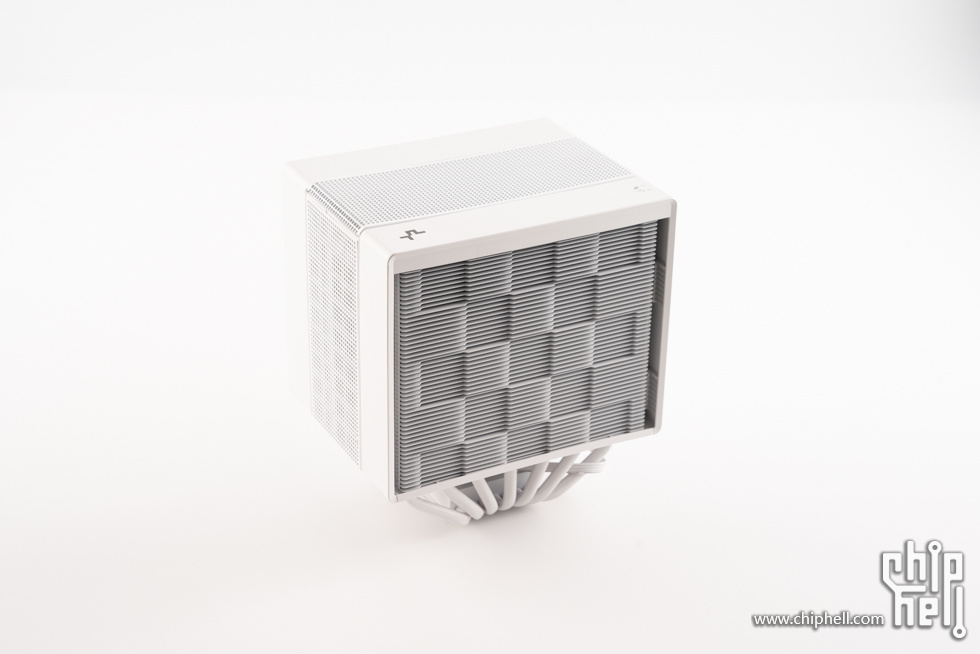

九州风神阿萨辛4S 白色，双塔单风扇结构，包含7根6mm热管，底座采用微凸设计，外观简约，颜值在线。

45°视角。

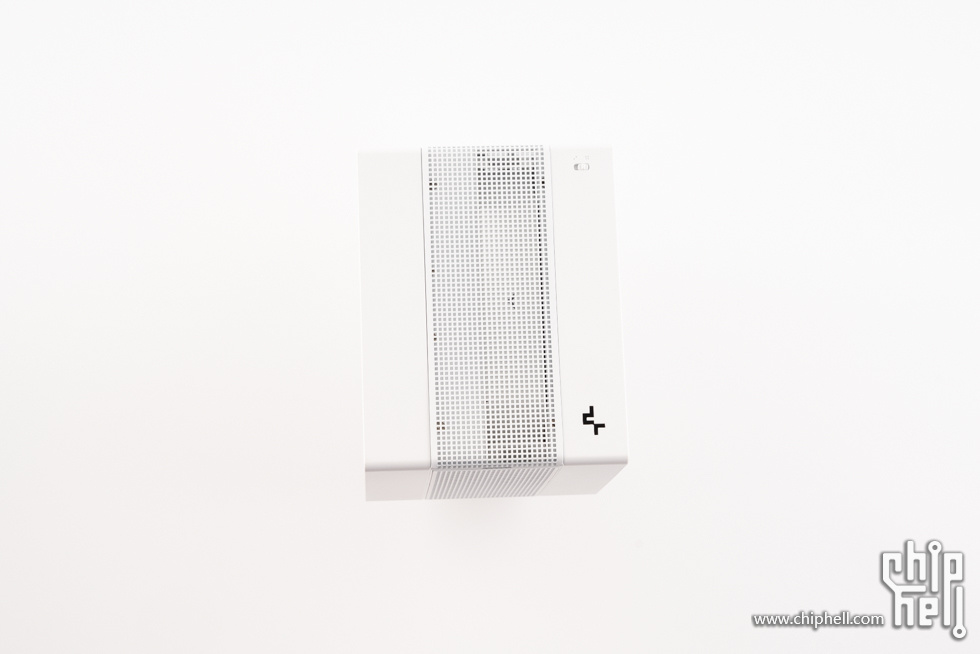

散热器顶部一览，整体性较强，中间带有一块磁吸网罩盖板，可以方便拆卸前部风扇。

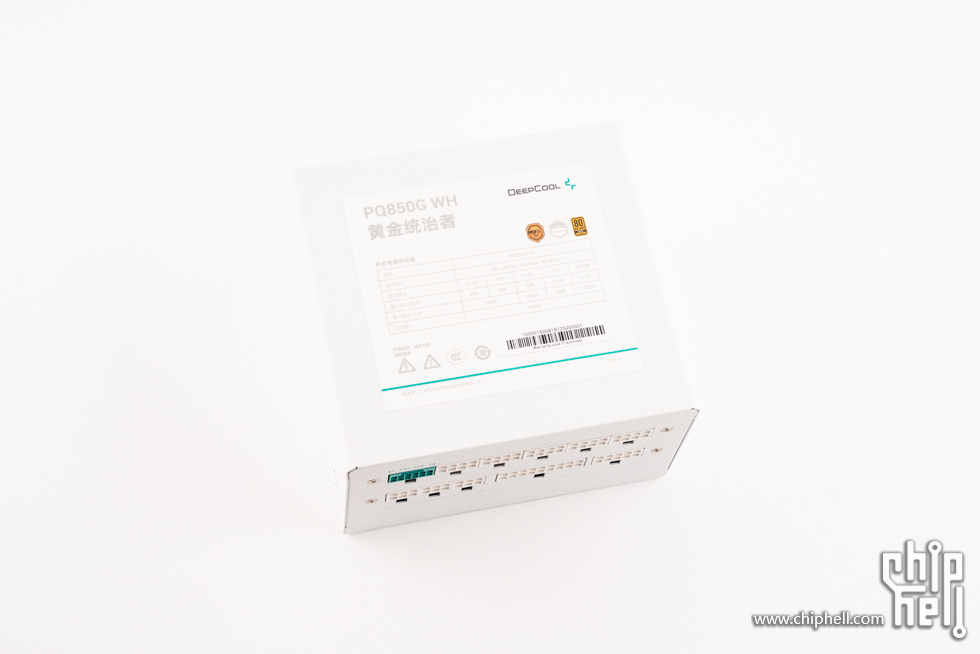

九州风神 PQ850G 白色金牌全模组电源，基于ATX3.1方案设计，满足PCIe 5.1标准，满足200%整机瞬间功率便宜，满足300%显卡瞬时功率便宜，满足12V CEM 250%瞬时功率便宜，电源尺寸为140 × 150 × 86 mm紧凑尺寸设计，带来出色的机箱兼容性，采用日系主电容、FDB轴承，配备压纹模组线，带有10年质保。

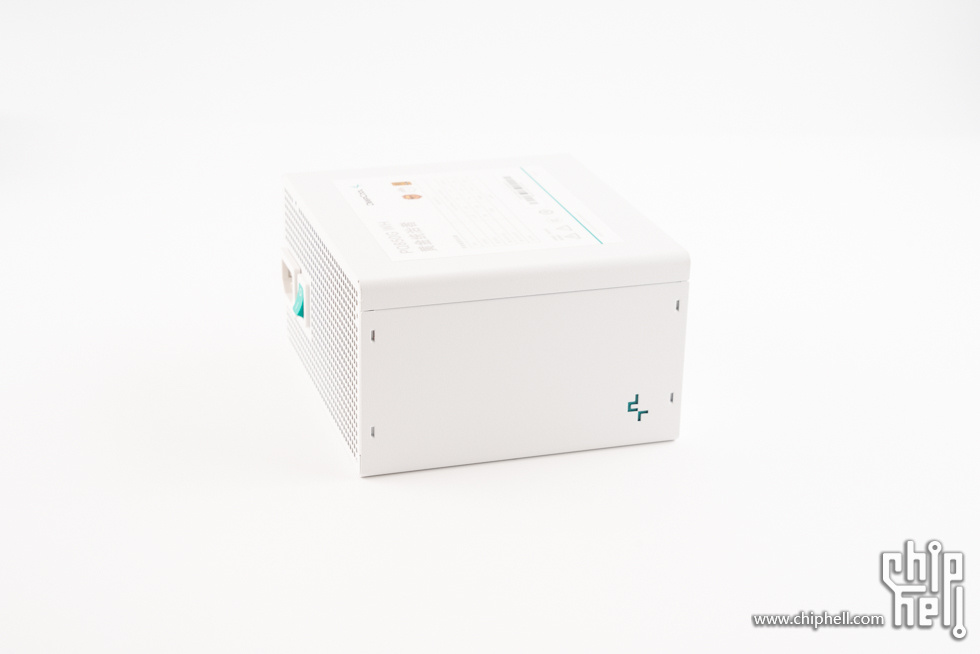

电源侧面，有九州风神的logo。

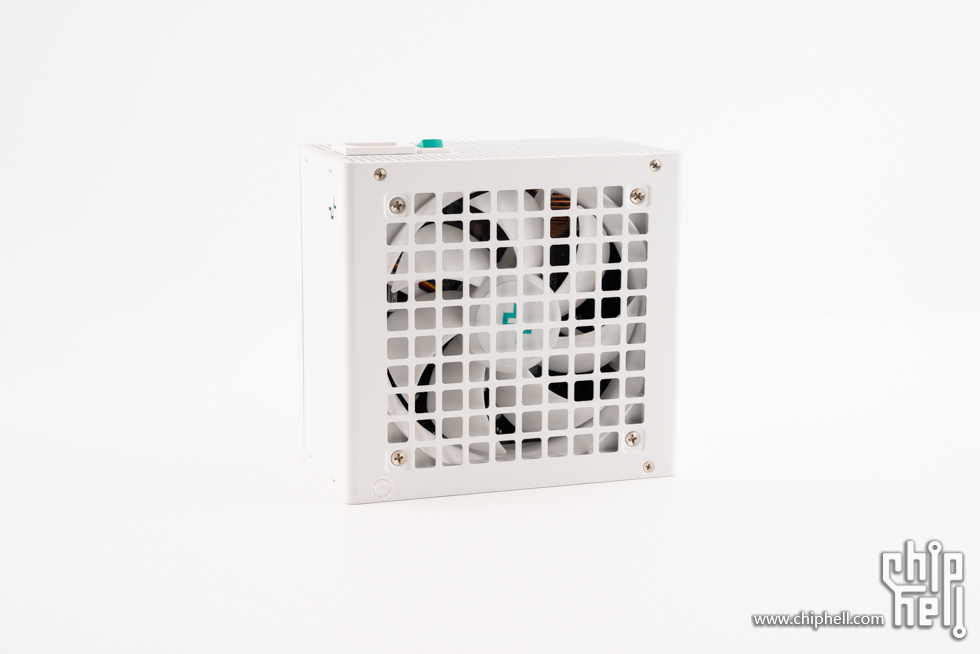

风扇侧，选用120mm原厂真FDB轴承风扇，寿命更持久，支持PWM温控调节，满载状态下噪音更低。

电源内部采用主流主动式PFC + 半桥SRC LLC + DCto DC稳定架构，提供了稳定的电压输出调节能力。

全模组接口，提供三路PCIe 8pin 和一路12V-2x6 供电。

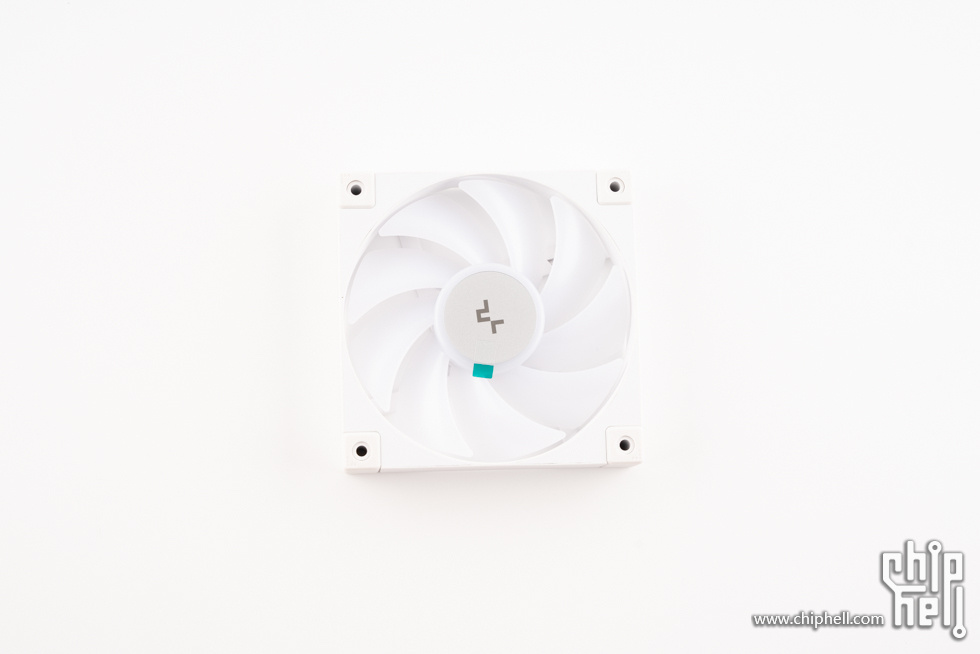

九州风神 FD12 白色 ARGB 风扇，风扇转速400-2050 RPM，最大风量63.6 CFM，最大风压2.56 mmAq，风扇噪音≤26.9 dB(A)。

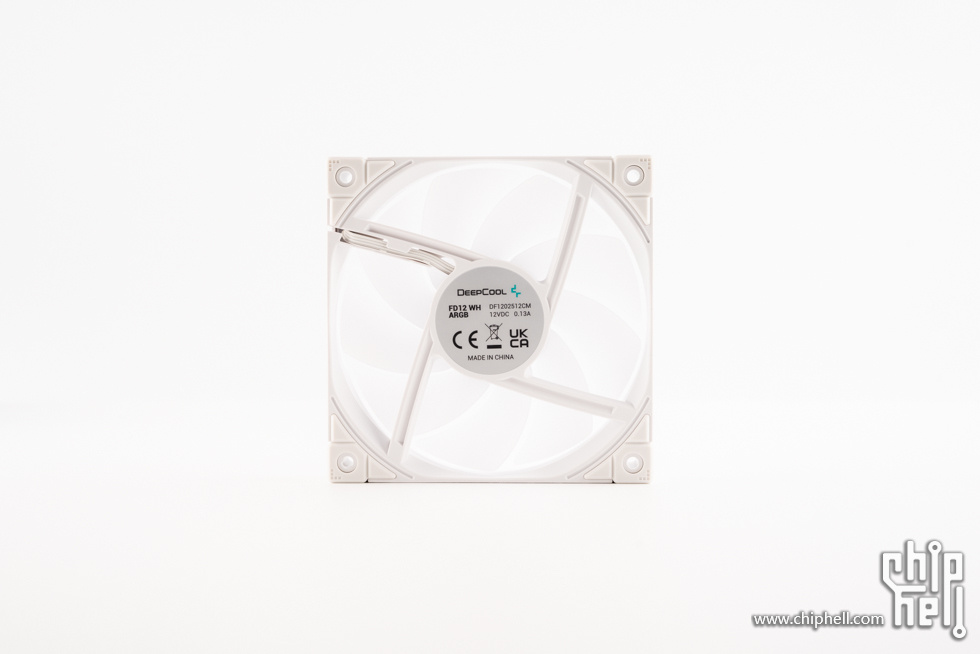

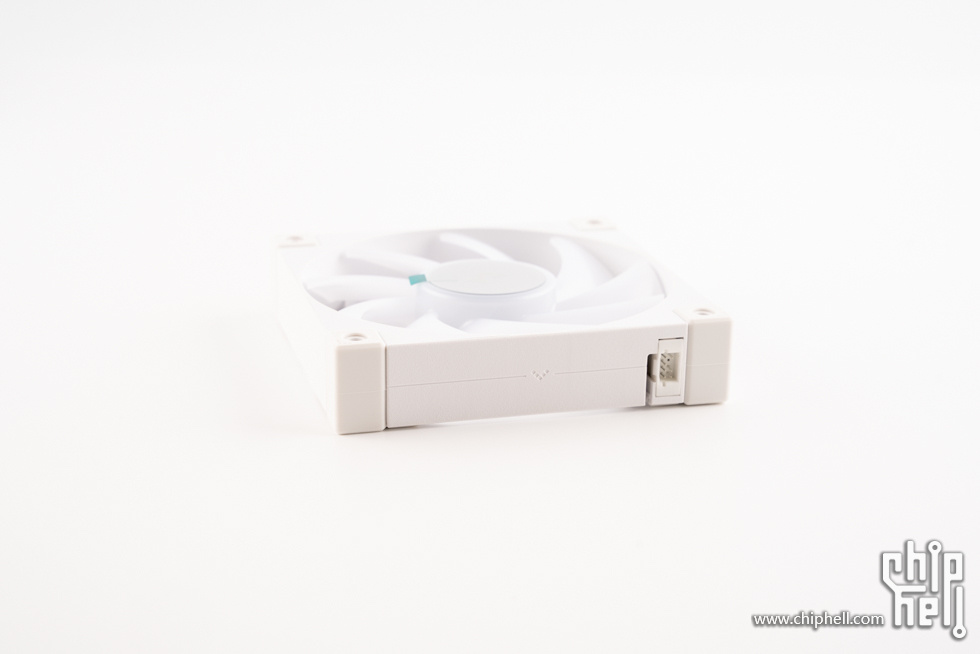

风扇尾部。

风扇采用8pin易连接接口，大幅降低安装理线难度。

安装CPU。

安装内存。

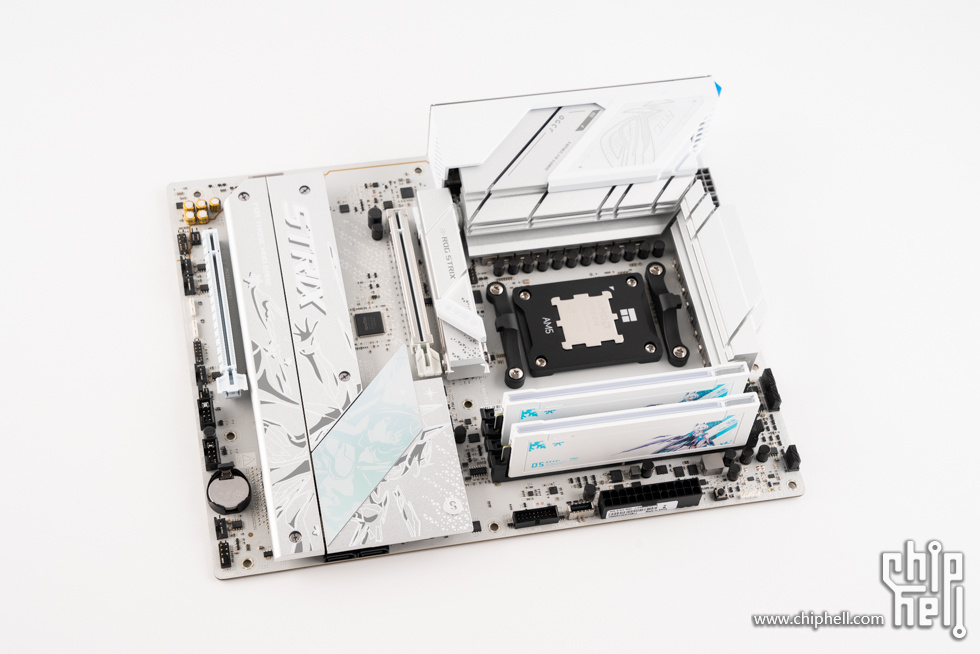

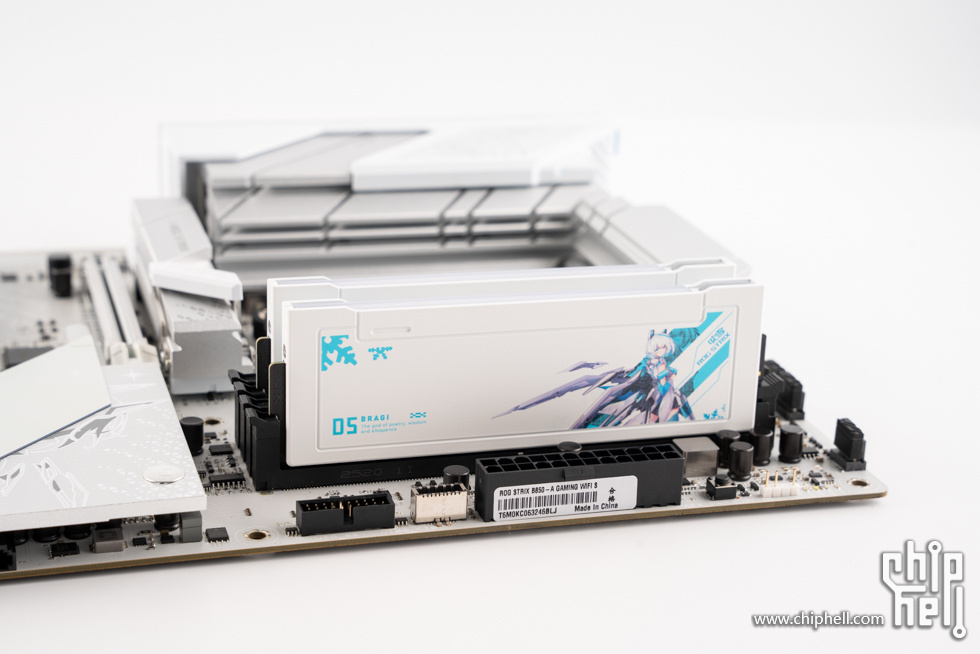

内存上机后多角度展示。

安装SSD。

安装CPU散热器。

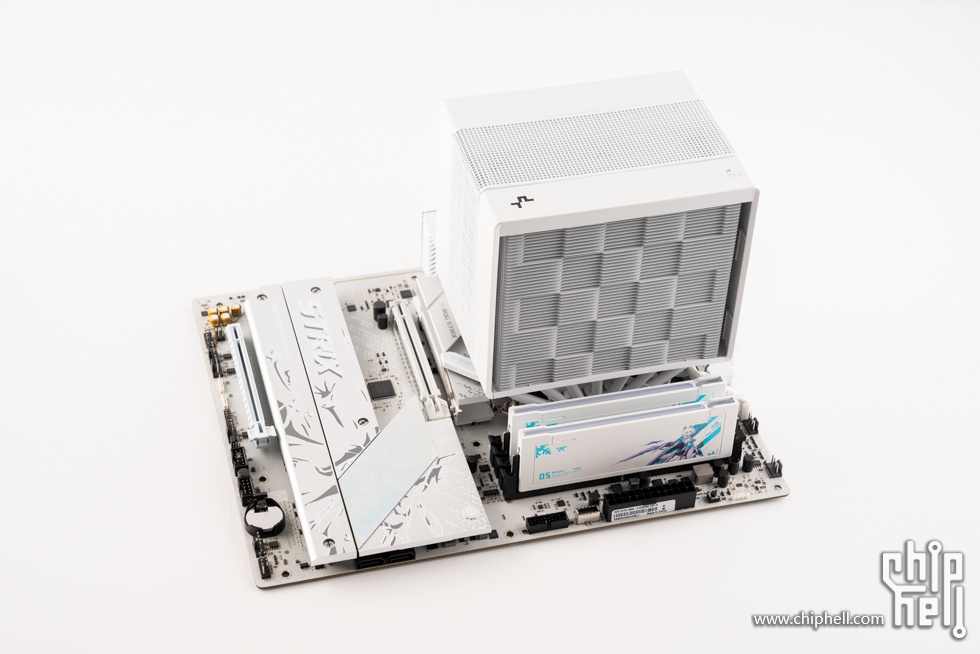

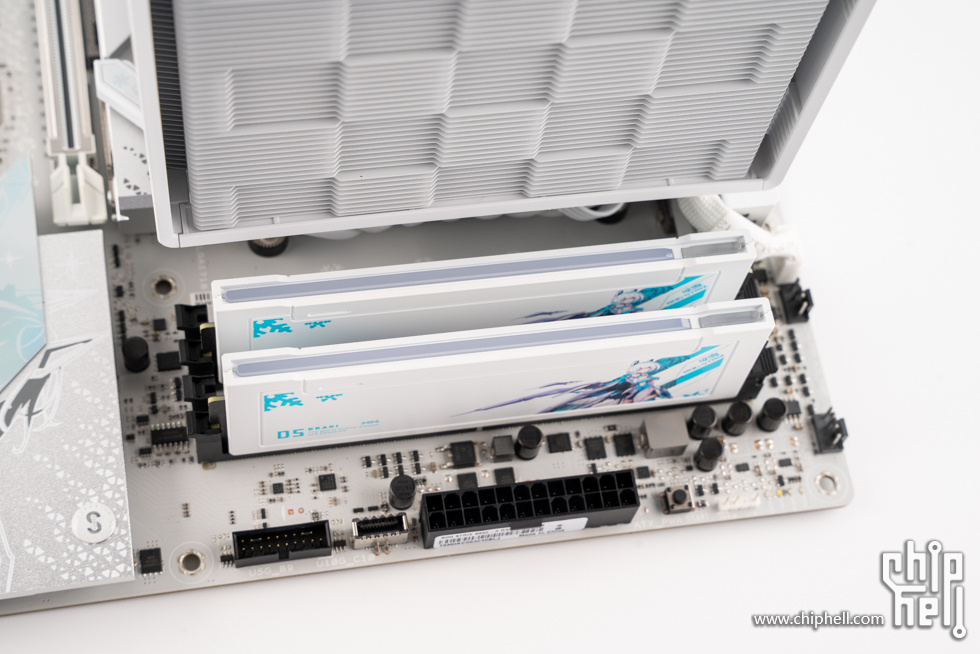

对高马甲内存兼容性不错。

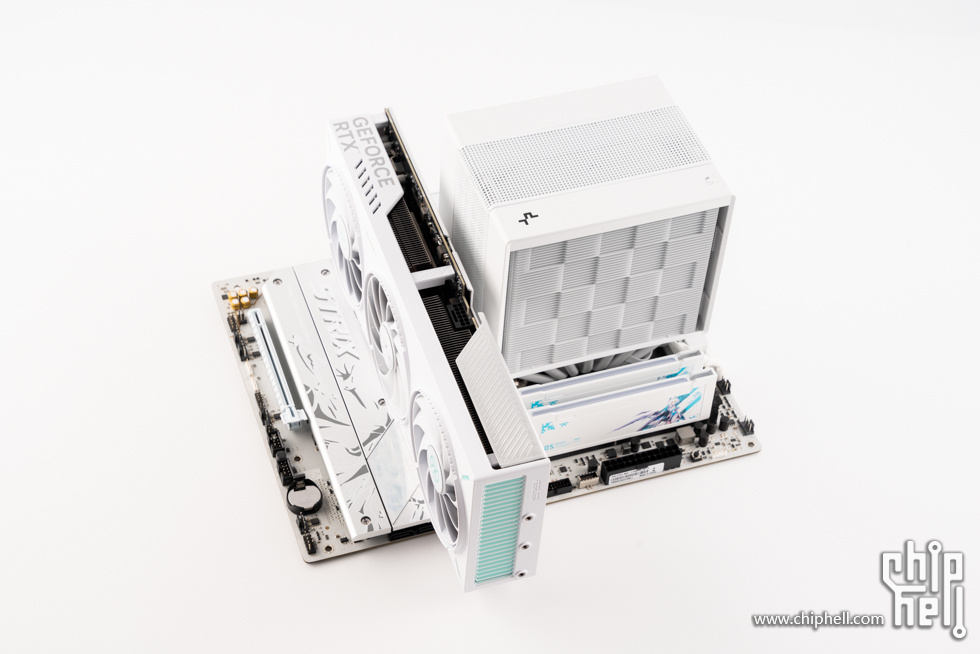

假组上显卡，平台完成。

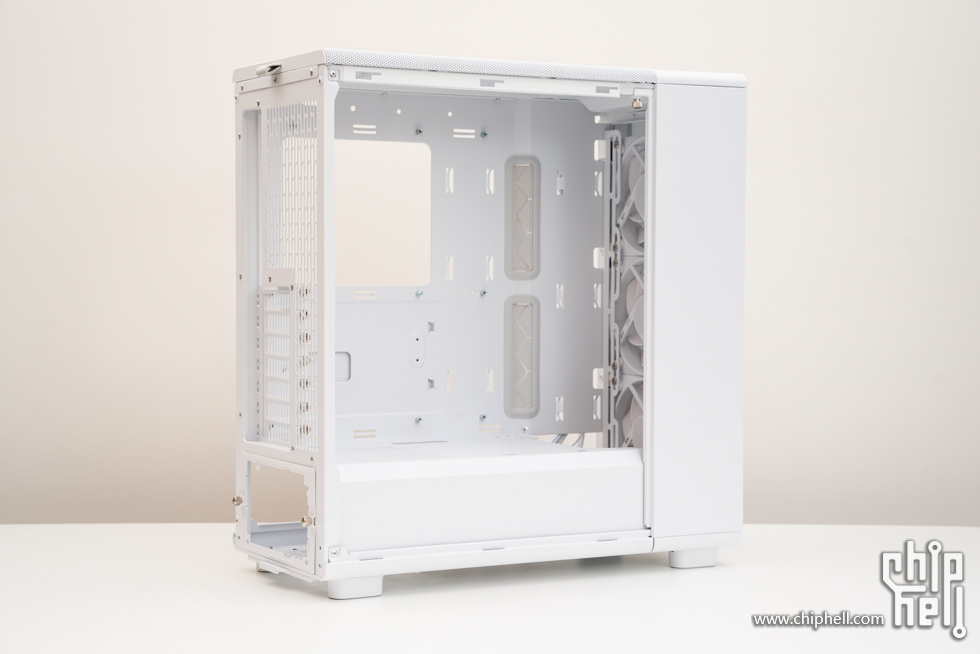

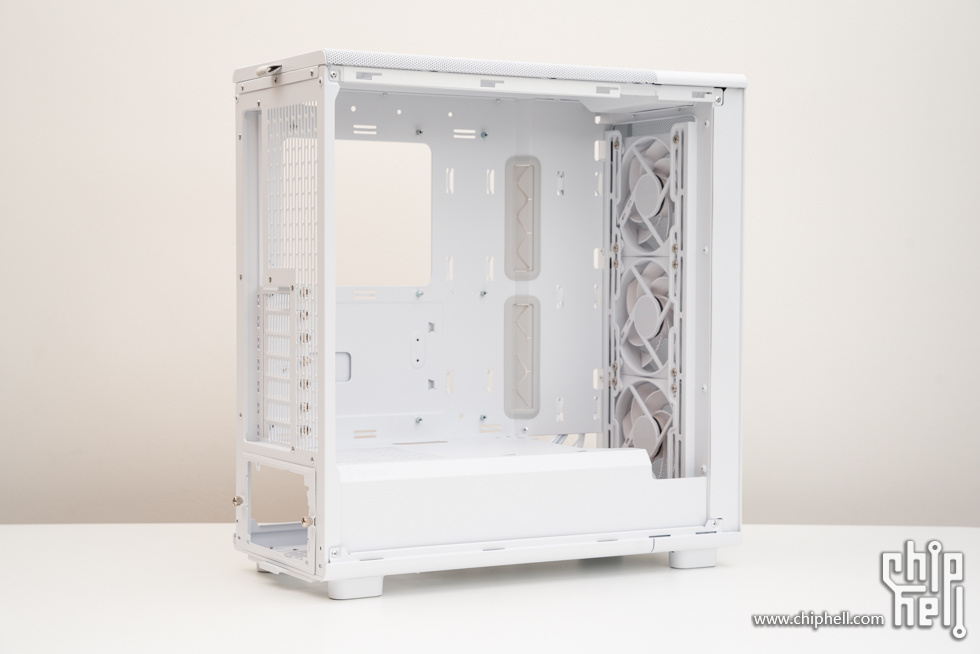

分形工艺新推出Epoch 机箱，此次选用了白色无光版，尺寸为447 mm × 215 mm × 469 mm（L × W × H），机箱整体沿用了North的现代简约设计，前面板采用了网孔面板，相较North的木饰格栅面板更为简约，机箱最大支持ATX规格主板，前部支持3把12cm风扇或2把14cm风扇，已经预装了3把高性能Momentum 12风扇，最大支持360mm冷排，顶部支持2把12cm风扇或2把14cm风扇，尾部支持12cm风扇，散热器限高170mm，显卡最长支持到372mm，电源最长支持到255mm，机箱带有2个3.5寸硬盘安装支架。

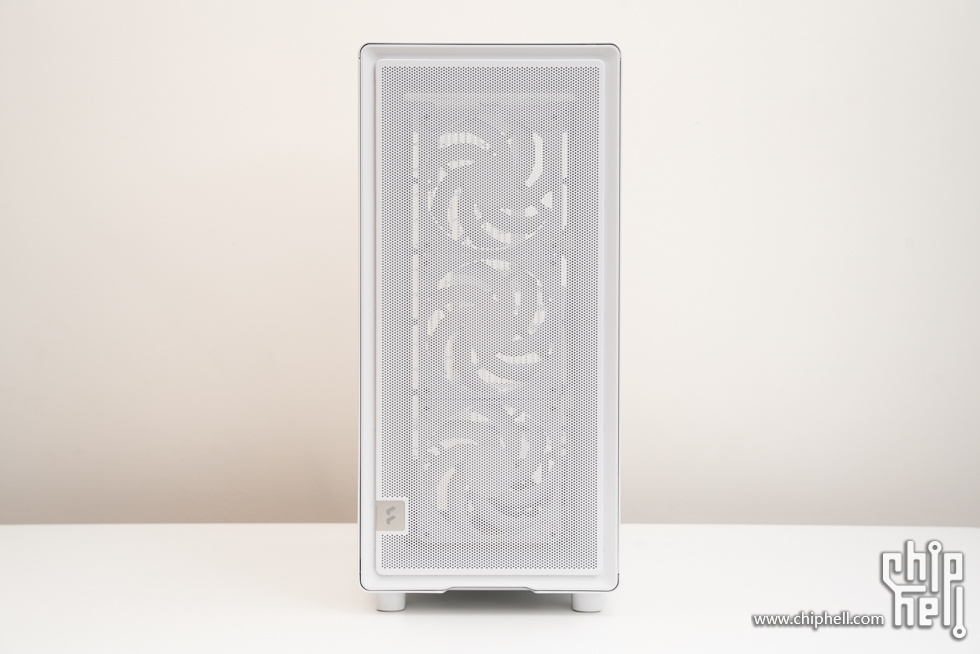

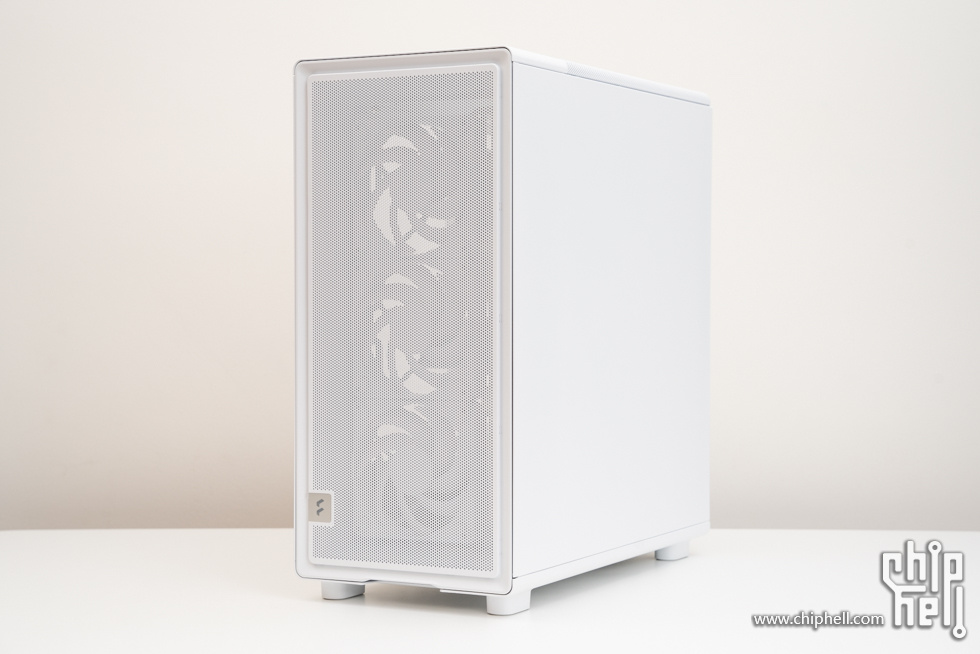

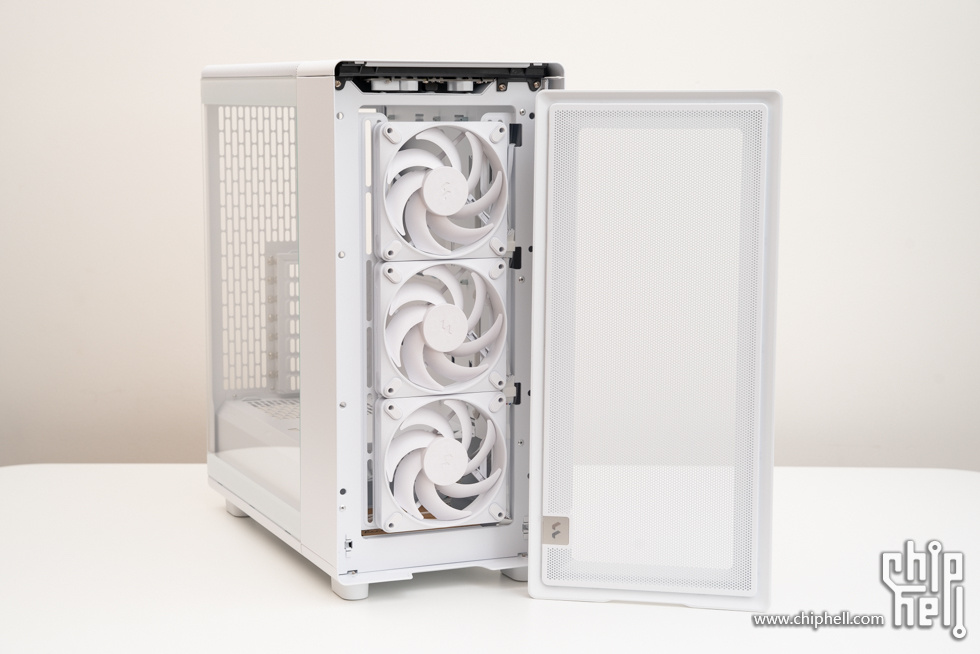

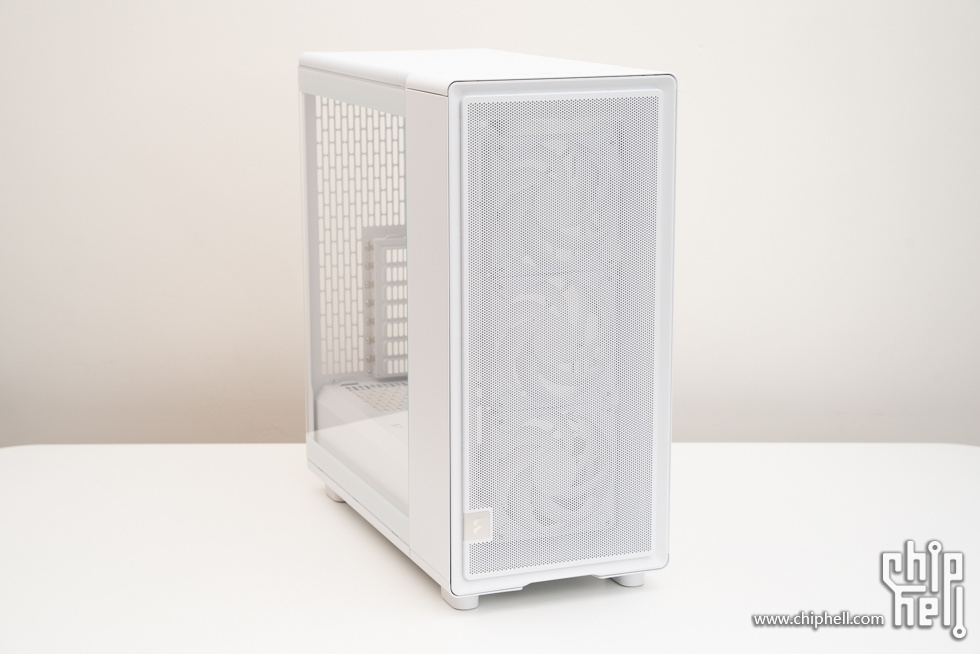

机箱前面板采用了网孔面板，能看清前部预装的风扇。

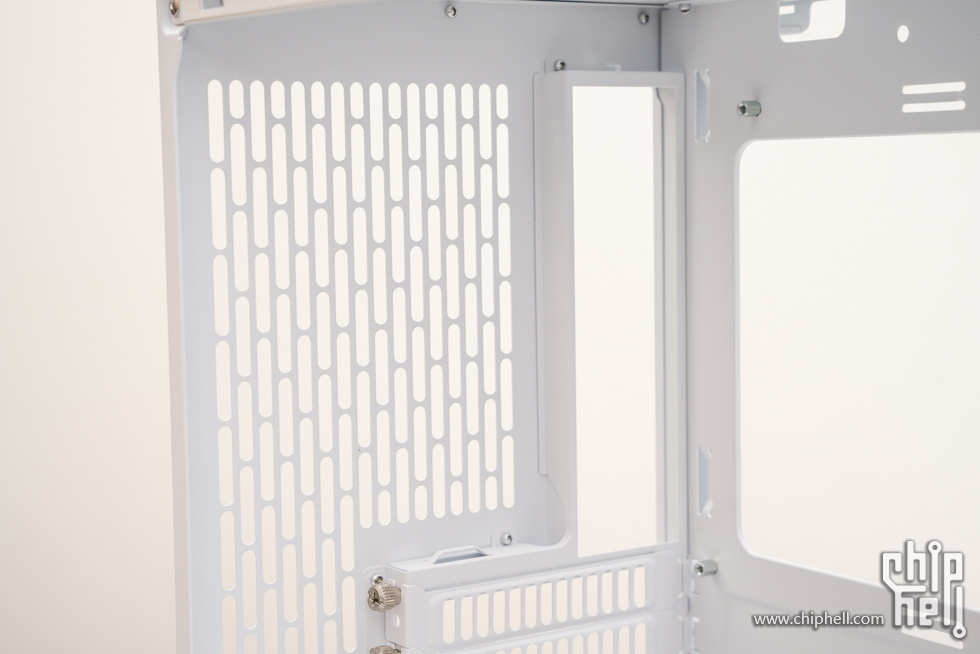

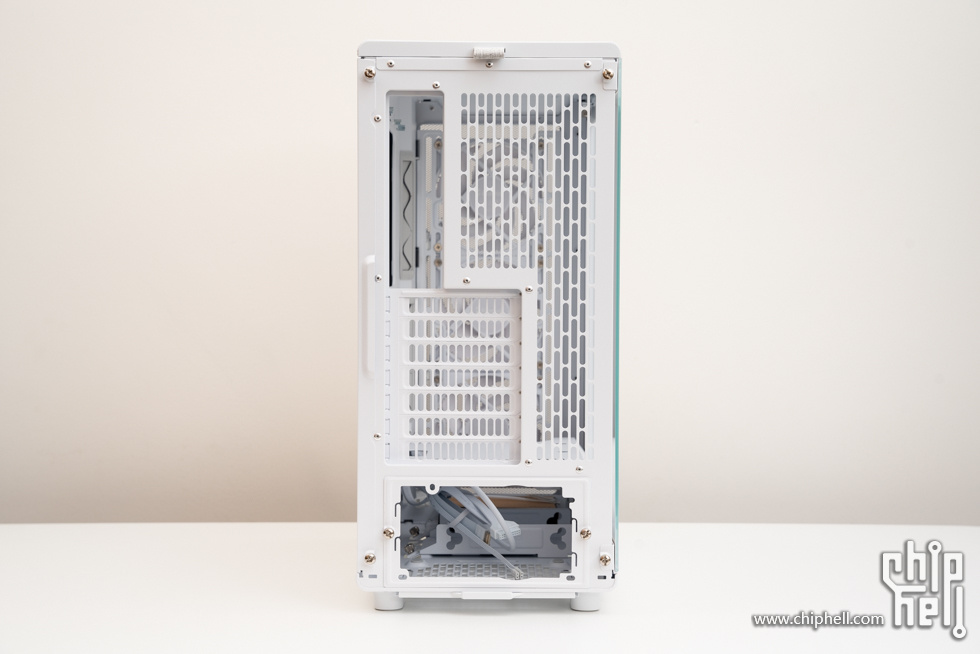

机箱尾部。

俯视角度。

机箱前面板采用了网孔面板，搭配内部整洁设计，打造强劲自然气流，保持高阶硬件稳定运行。

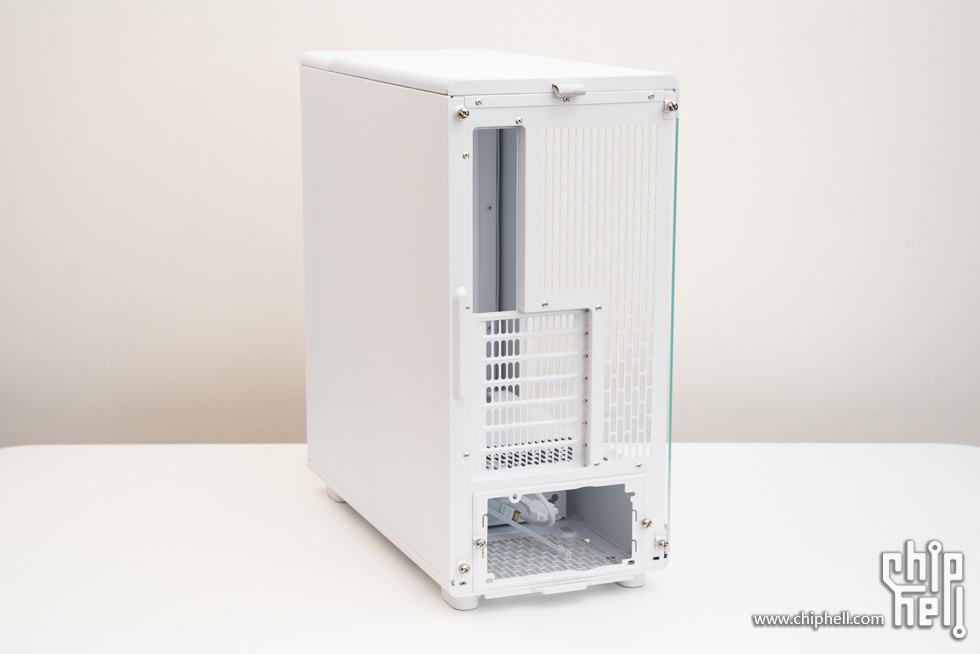

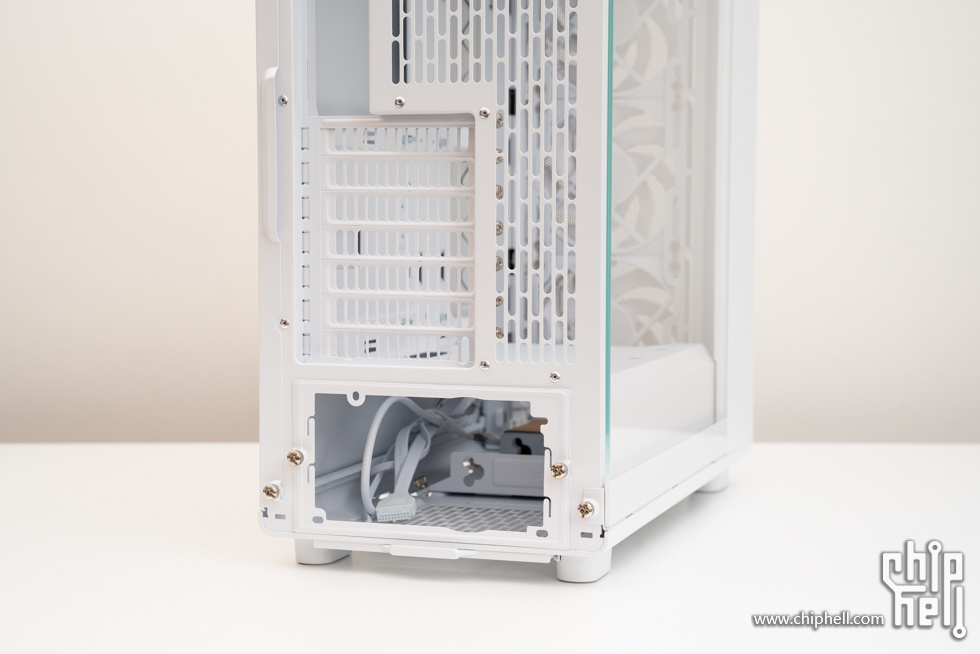

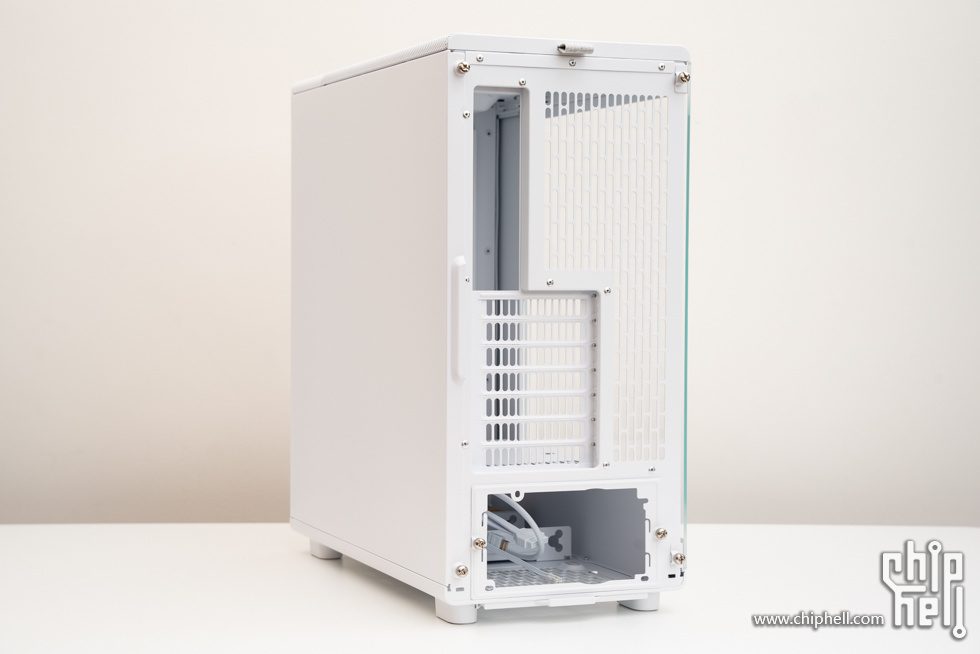

机箱尾部，电源下置设计。

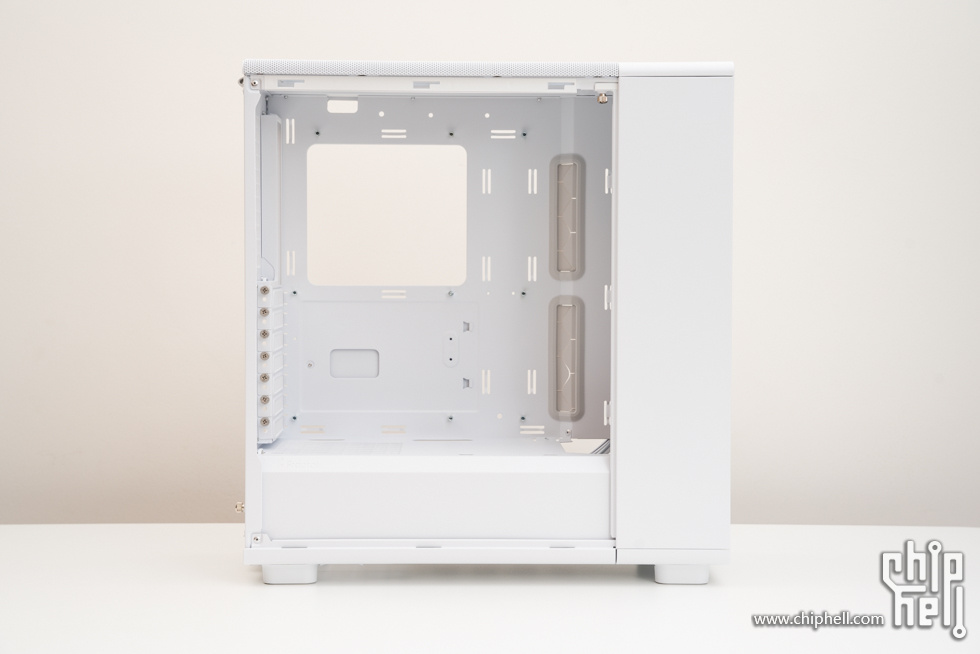

主板侧。

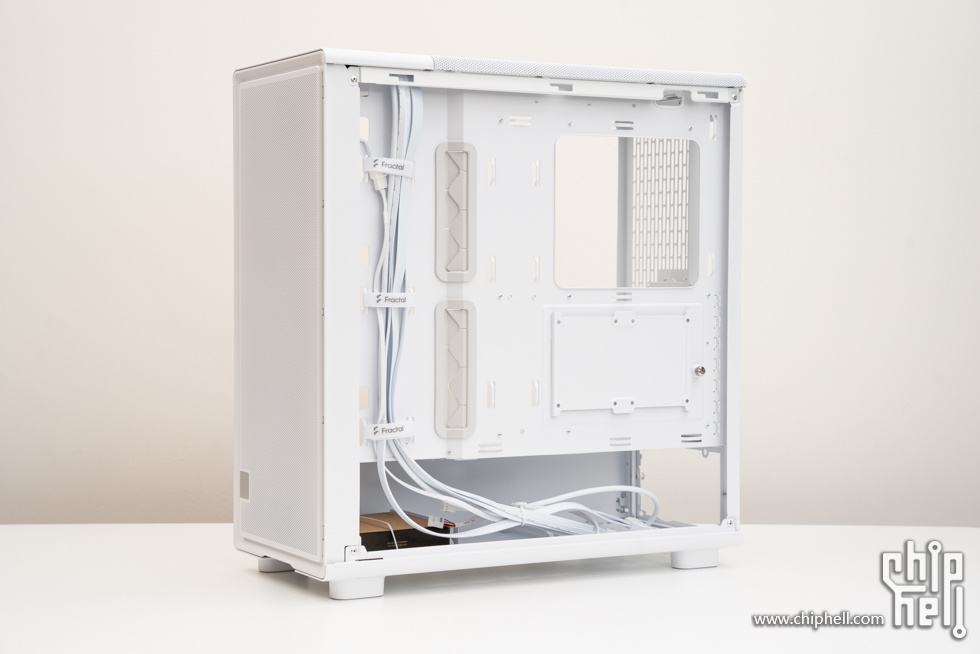

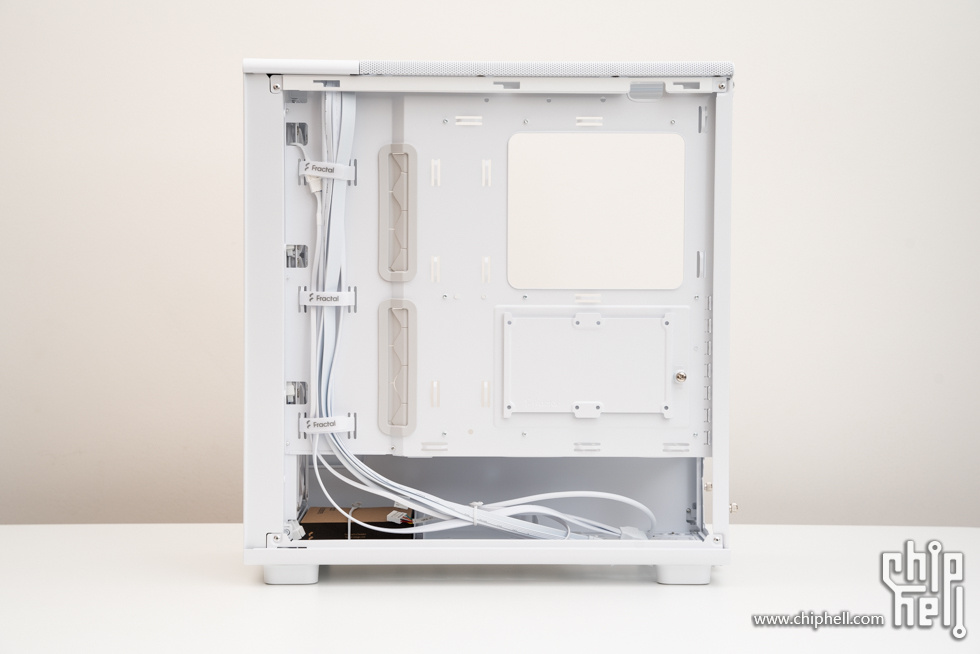

背线侧。

机箱顶部一览。

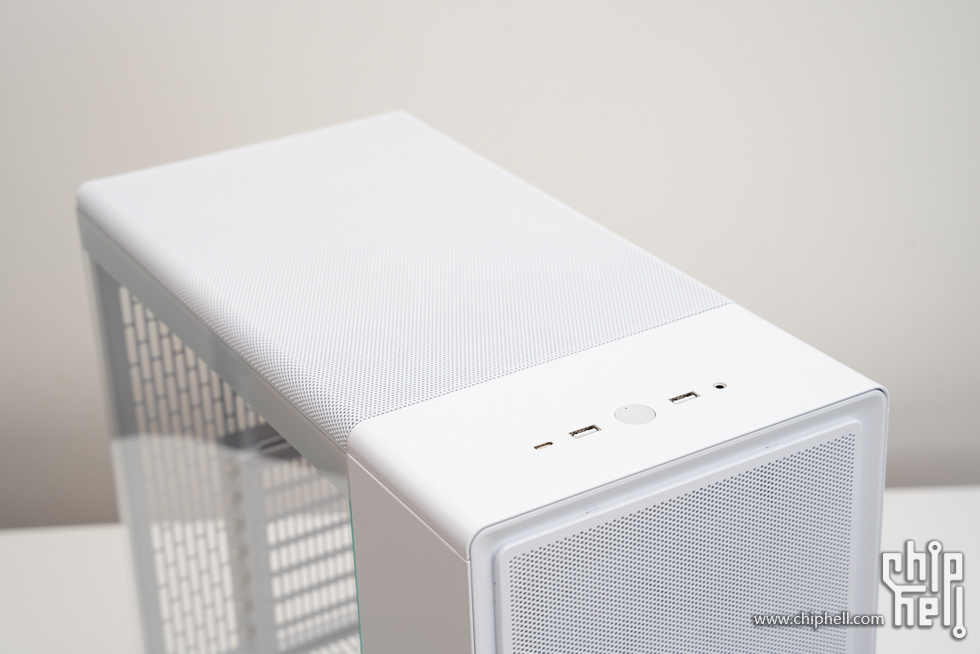

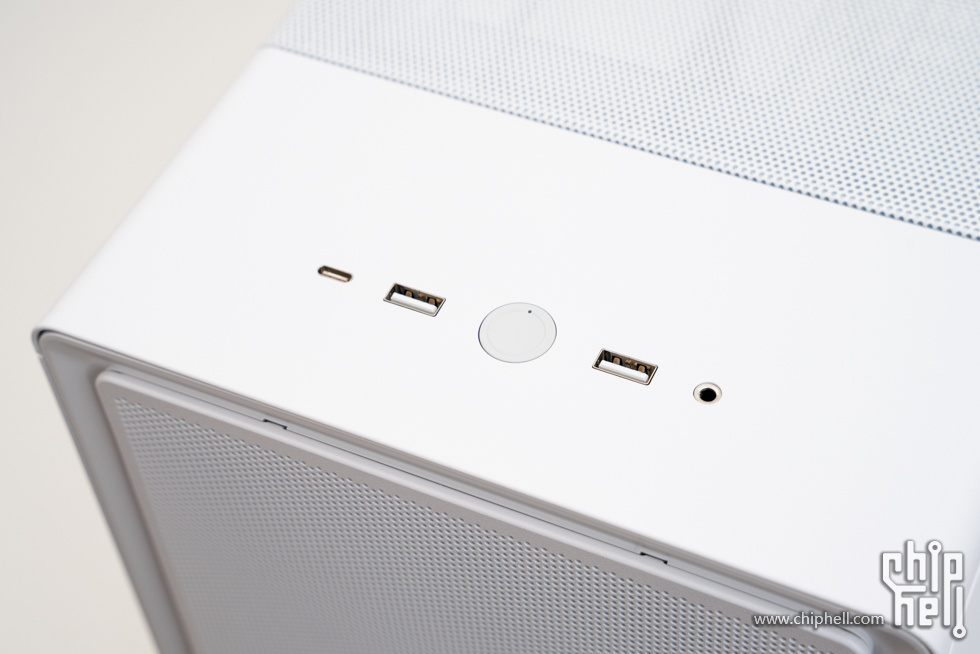

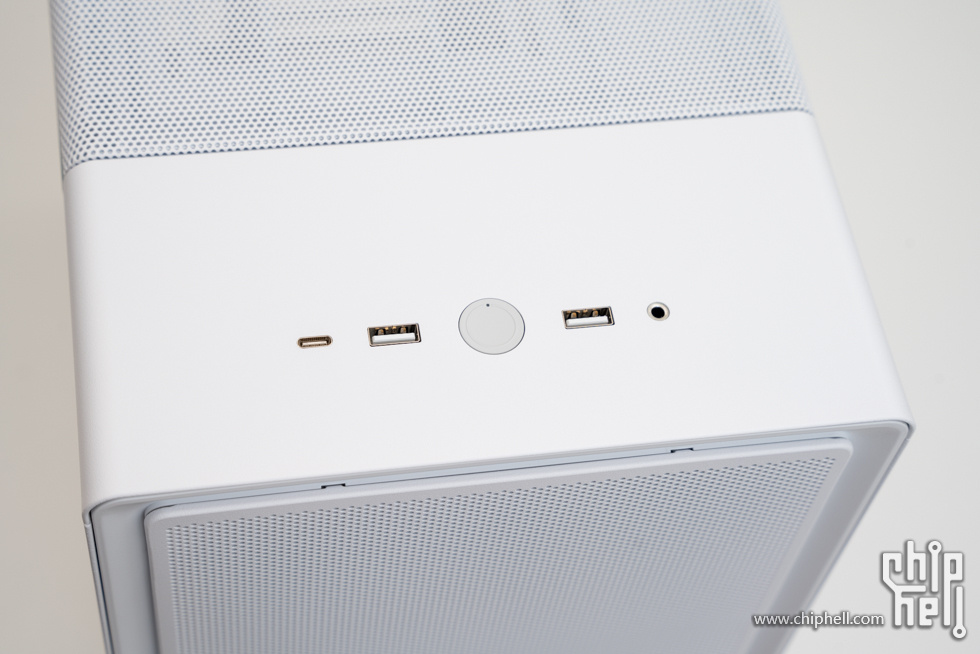

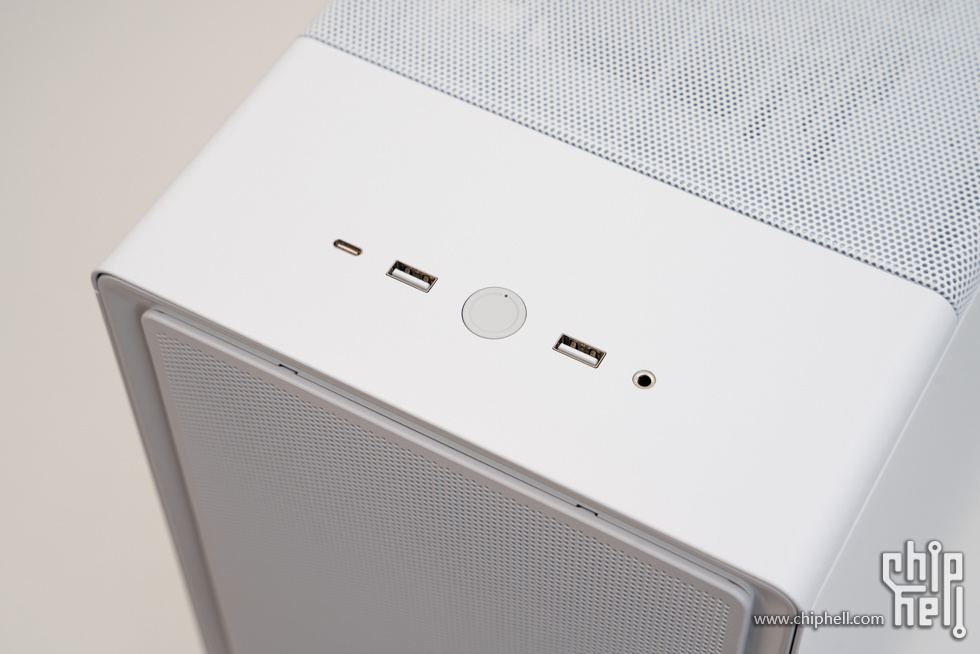

前置接口及按钮，从左至右依次是1个20Gbps USB-Type-C接口、2个USB-A接口、开机按钮、1个音频/麦克风组合孔。

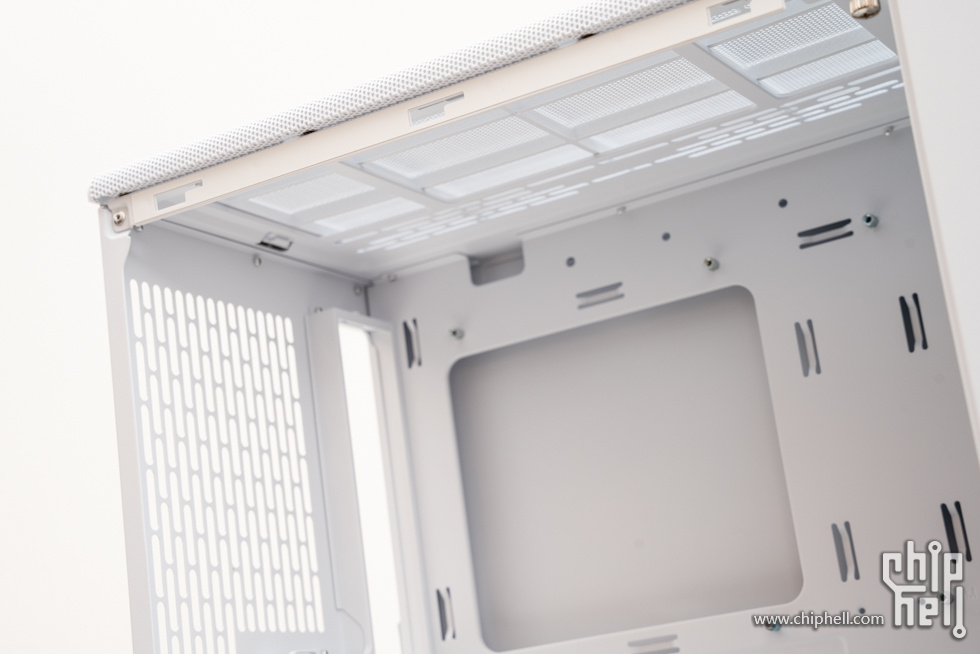

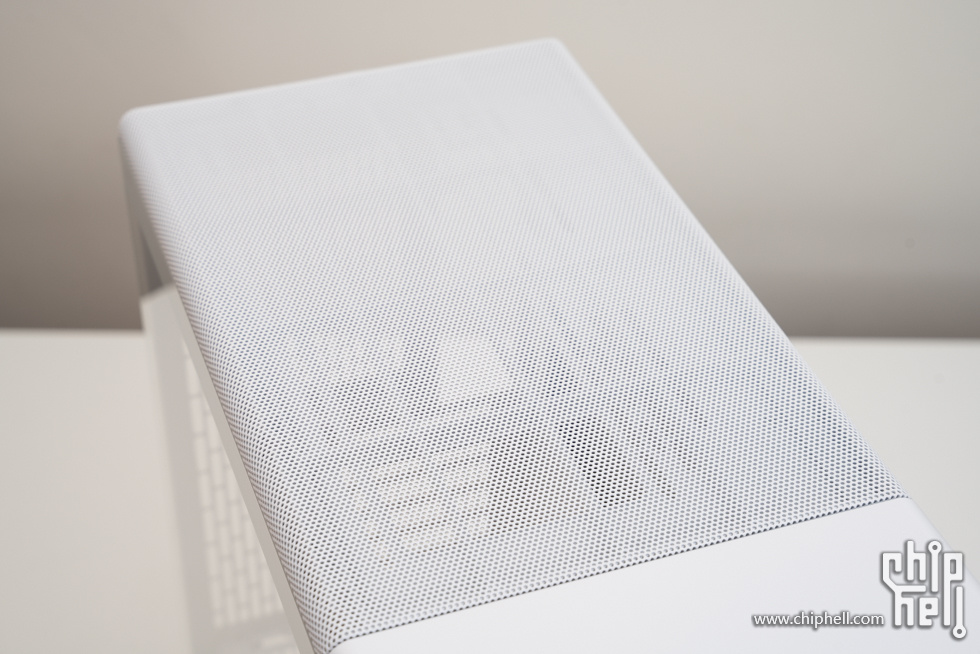

顶盖后方有散热网孔。

侧板采用手拧螺丝固定。

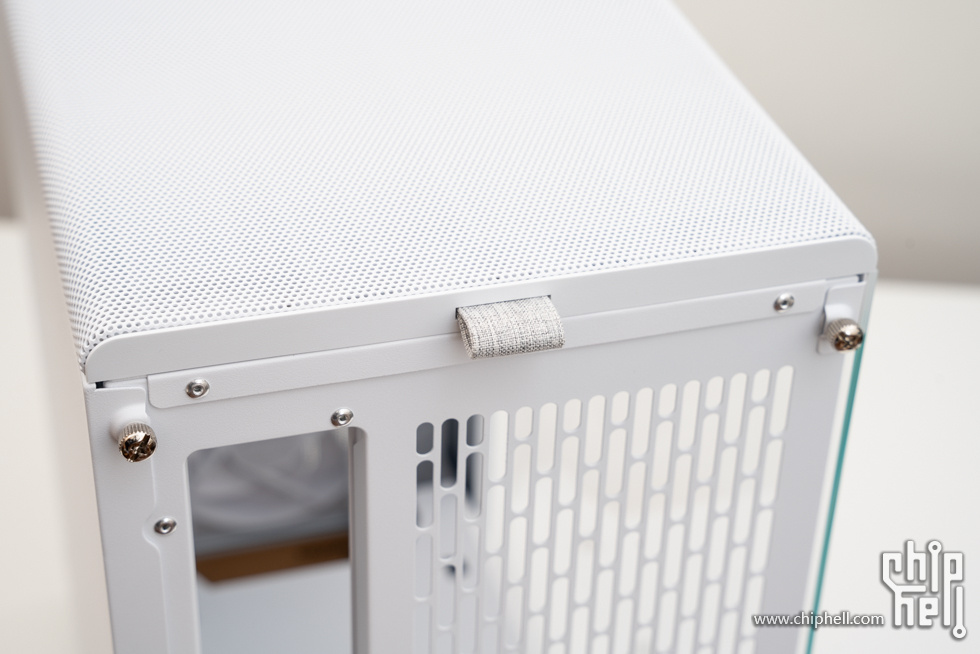

顶盖有一个布艺拉环，向后即可拉开上盖。
