雅浚 LYRA CASE7 天琴座 + Ultra5 230F + 铭瑄H810M + 影驰 5060TI 星曜 装机分享

youzhusky

• 前言


      今天带来的是一台中端游戏主机，使用的是性价比比较高的雅浚天琴座 LYRA CASE7机箱。这款机箱是支持背插的MATX无立柱海景房机箱，结构紧凑的477x235x459mm长宽高，简约但设计了多种快拆结构，可轻松装机，并且底部顶部侧面都是模组化的风扇支架支持快拆易安装，兼容性方面，支持最多9个风扇，支持360水冷或180mm塔式散热，显卡最长400mm，电源仓深度260mm，支持最多2个HDD。
      配置方面，使用了黑盒版的英特尔 酷睿 Ultra 5 230F，6大4小的24MB三缓无集显设计，单核多任务处理都可圈可点，与之搭配的主板是铭瑄的MS-eSport H810M WIFI ICE主板，具有50ADR.MOS的10相供电、双M.2接口，40G C口，WIFI6/蓝牙5.4，易用性方面Debug诊断灯盒CLR_CMOS按键也有配置。影驰GeForce RTX 5060TI 星曜 NOX MAX OC显卡是全新的50系星曜，不仅散热强劲使用了4热管的磁星PRO散热器，还有耀眼星镜界的个性镜面背板与流光灯效的IML ARGB穹顶灯，也有一体式磁吸上盖方便拆卸与清理，而且星曜还有黑白双色，白色LUNA与黑色NOX，都是颜值女神范。显卡采用8层PCB和12+3相供电，磁星MAX散热器采用7热管和IML ARGB穹顶灯，在用料、散热、颜值方面都有着不错的设计。
      其他配置上，内存是宇瞻的ZADAK SPARK 32G 6800灯条，固态硬盘是佰维的NV7400 WOOKONG悟空版，DRAM-Less无缓存的联芸MAP1602主控方案，搭配长江存储的232层3D TLC NAND颗粒，提供了高达7450MB/s的顺序读取速度和高达1000K IOPS的随机读取速度。电源是来自全汉的VIC GD Ⅱ 850W金牌电源，非模组的全压纹线设计，支持英特尔的ATX3.1规范和使用600W的12V-2x6供电接口，LLC+DC-DC架构和105°主电容，提供3年换新。处理器散热是雅浚使用长寿面新材料与二代低噪水泵的全新GA II水冷——GA5 二代，不仅采用新制程的橡胶管，迭代水冷液配方，还使用了优化冷头尺寸和2.8寸显示屏，以及静音高效的28mm厚ARGB风扇。


配置清单：
CPU：英特尔 酷睿 Ultra 5 230F
主板：铭瑄（MAXSUN）MS-eSport H810M WIFI ICE
显卡：影驰 （GALAX）GeForce RTX 5060 Ti 星曜 NOX MAX OC
内存：宇瞻  ZADAK  SPARK 32G 6800 DDR5白色灯条 16x2 套装
SSD： 佰维（BIWIN）悟空NV7400 2TB SSD
电源：全汉（FSP）VIC GD Ⅱ 850W金牌电源
散热：雅浚（ProArtist）GA5二代 360一体水冷散热器
风扇：雅浚（ProArtist）GF124 散热风扇
机箱：雅浚（ProArtist） 天琴座 LYRA CASE7

整机展示：

天琴座 LYRA CASE7


天琴座 LYRA CASE7

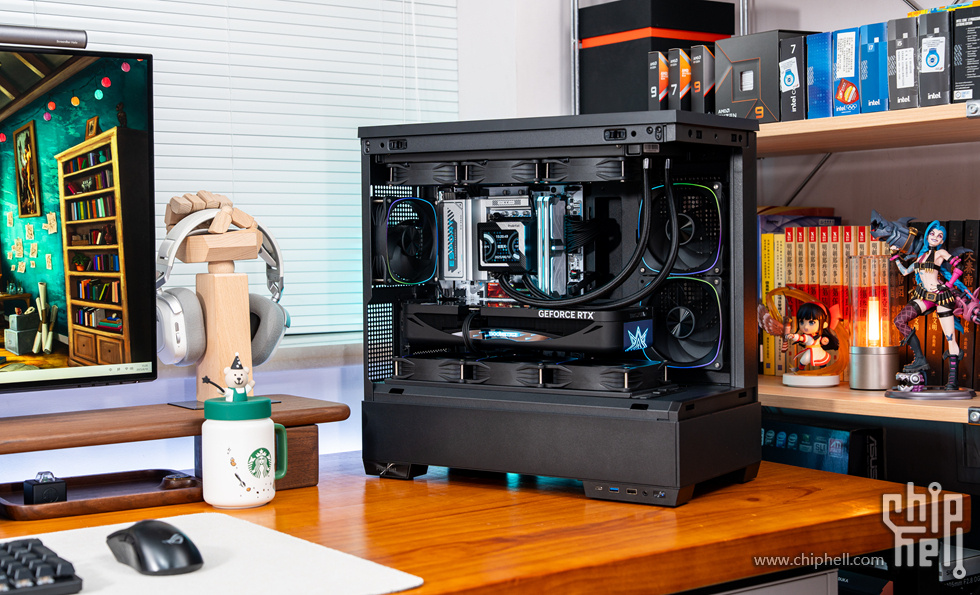

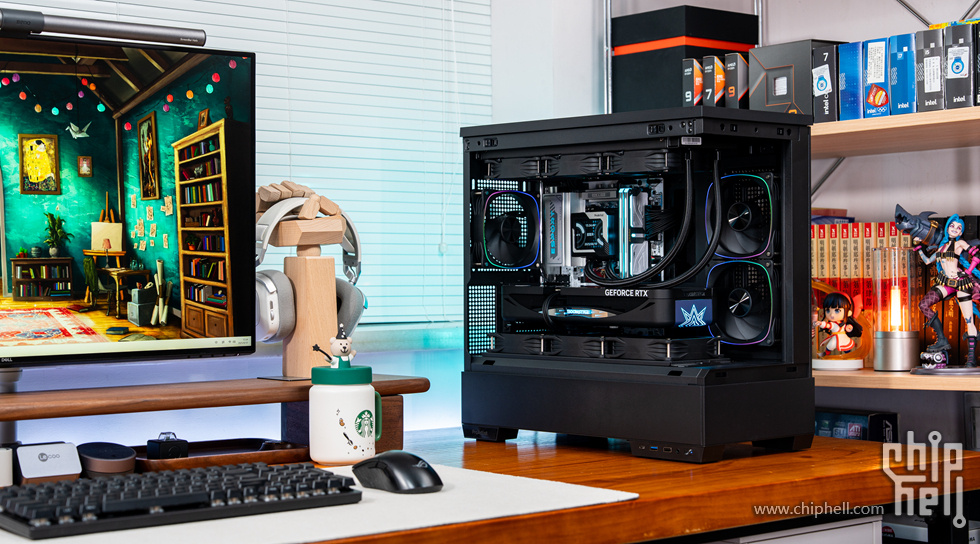

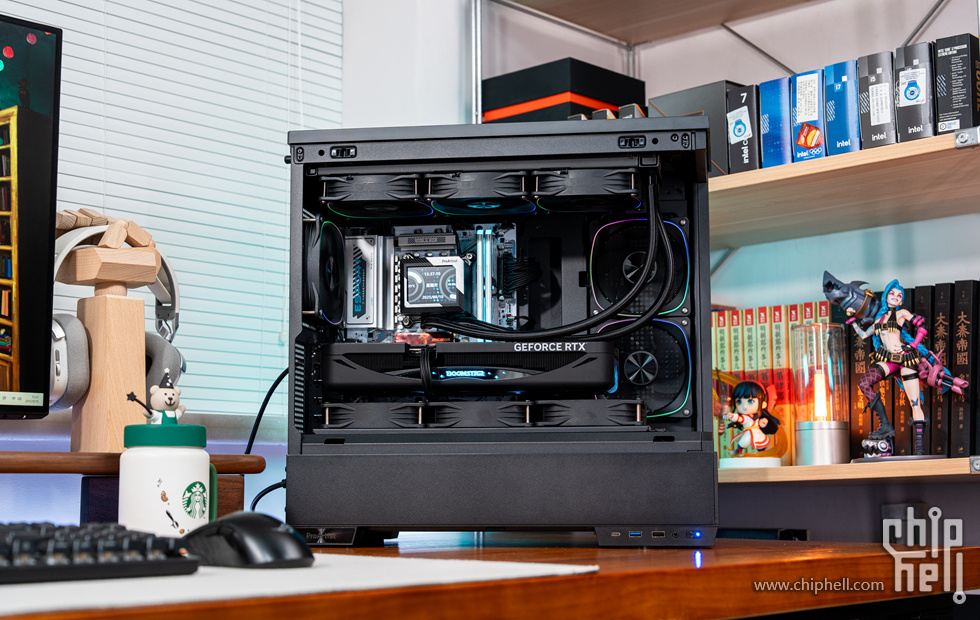

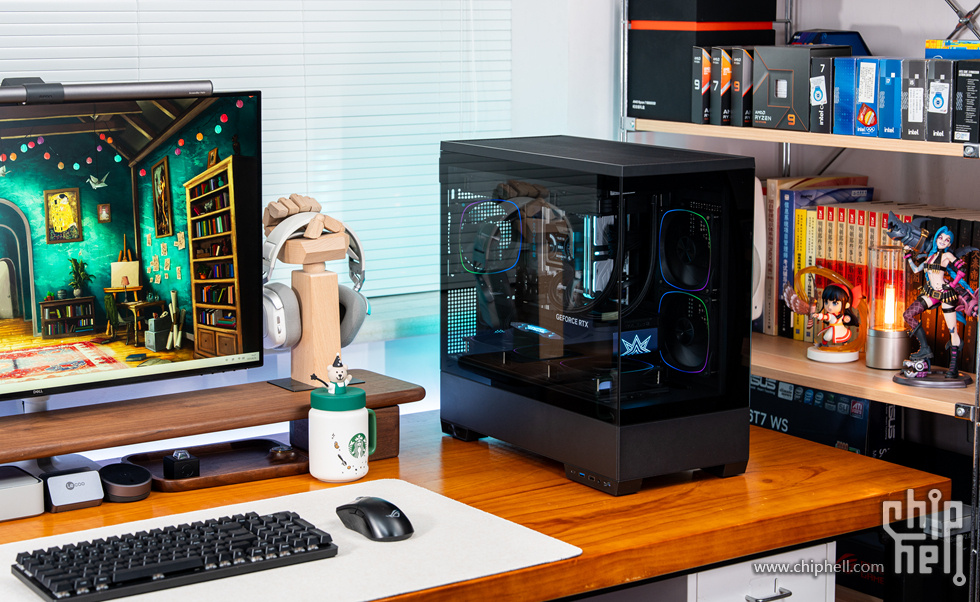

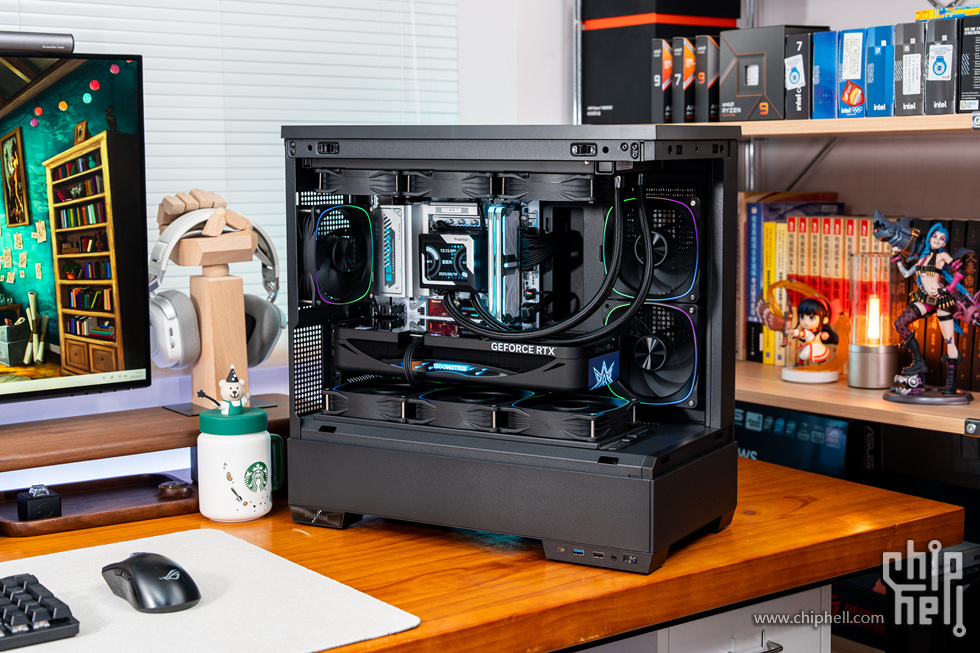

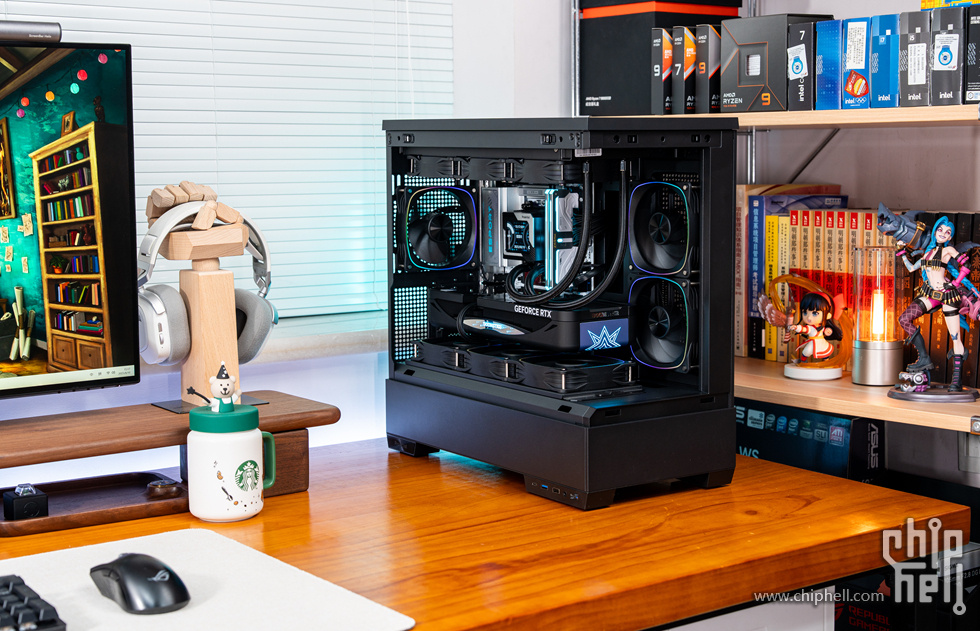

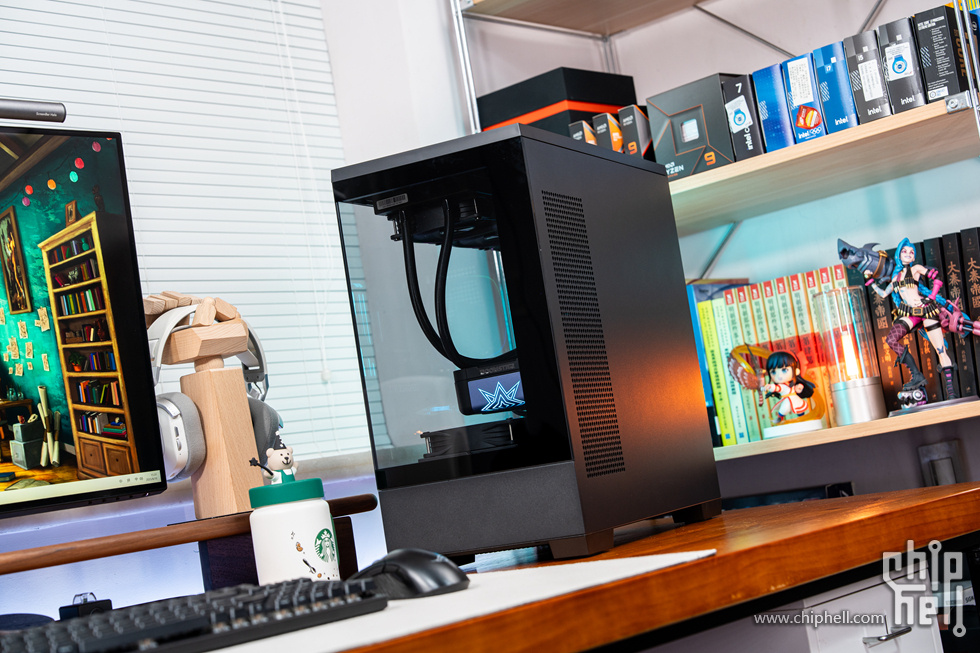

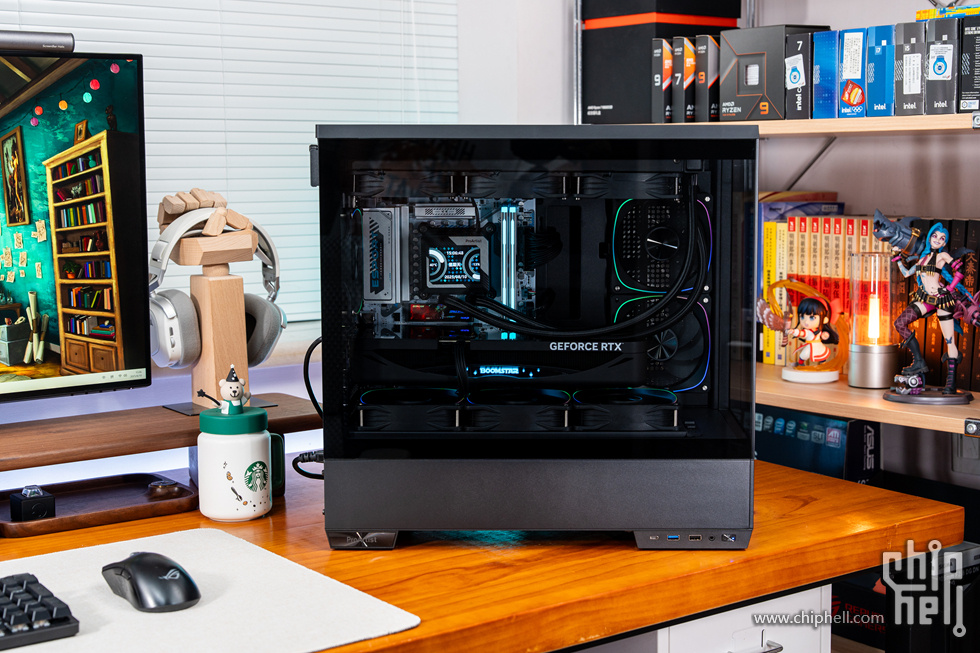

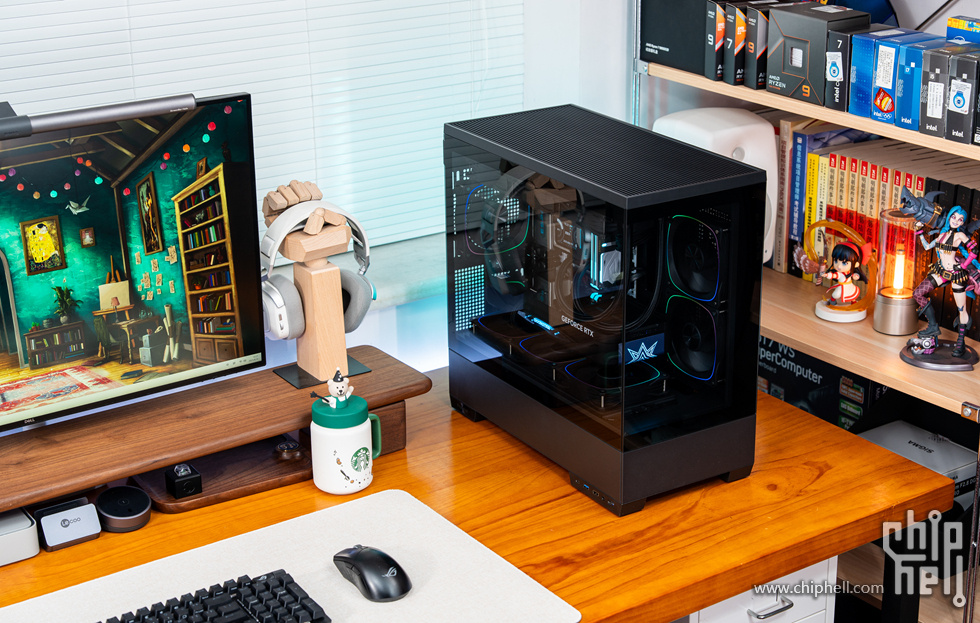

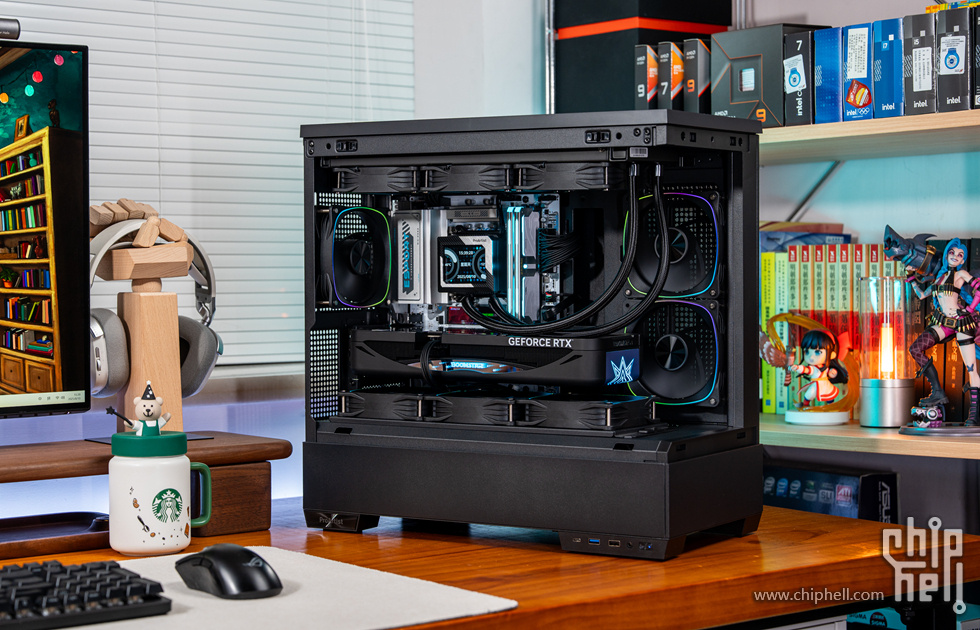

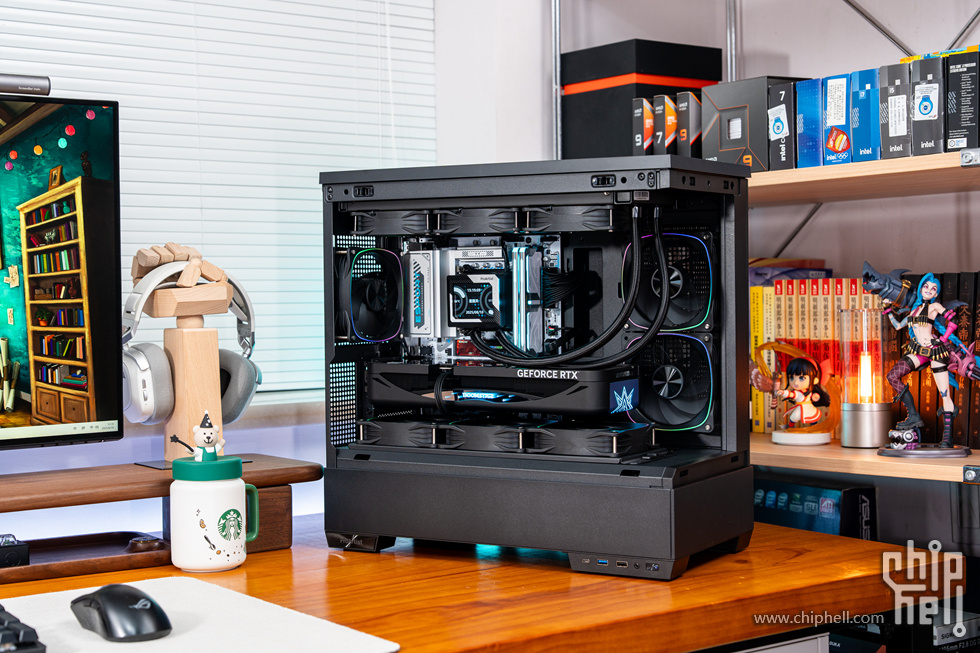

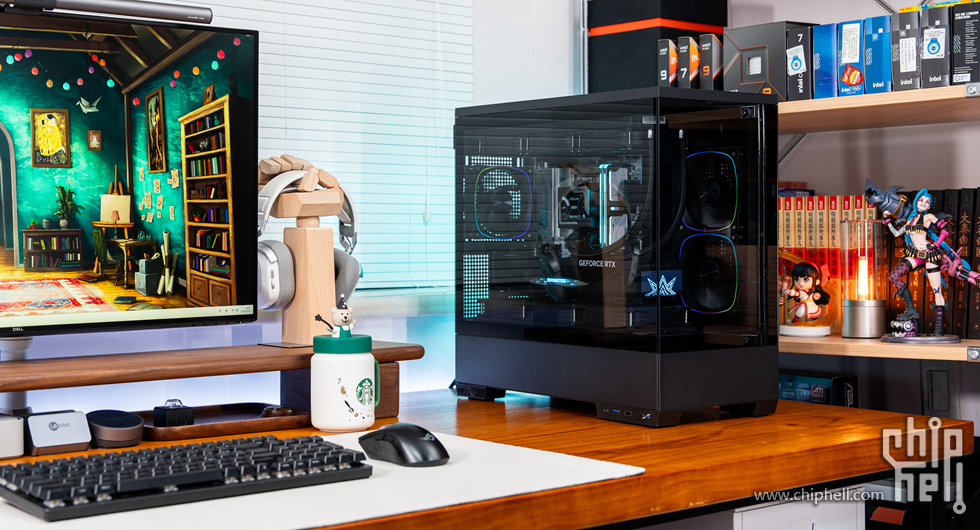

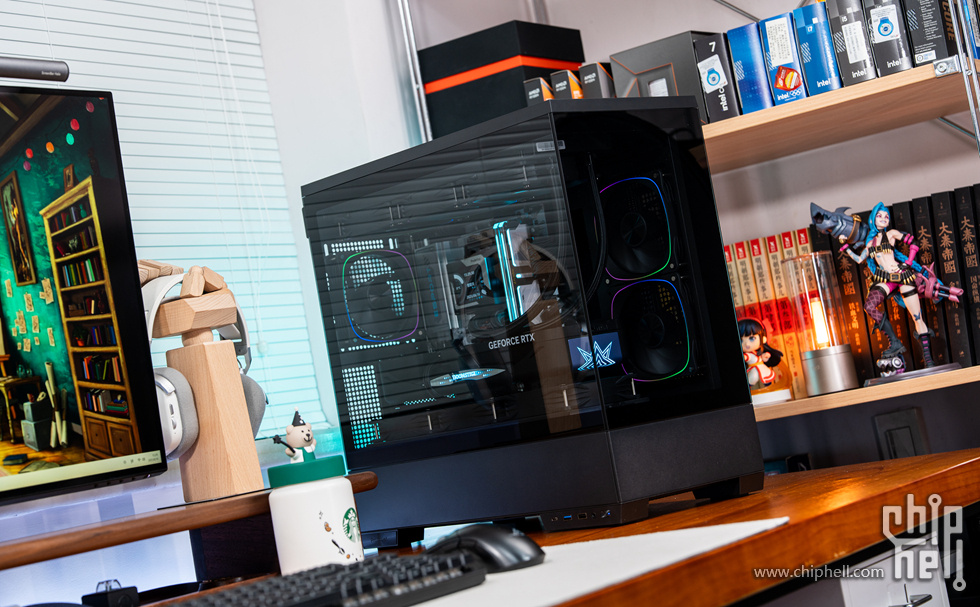

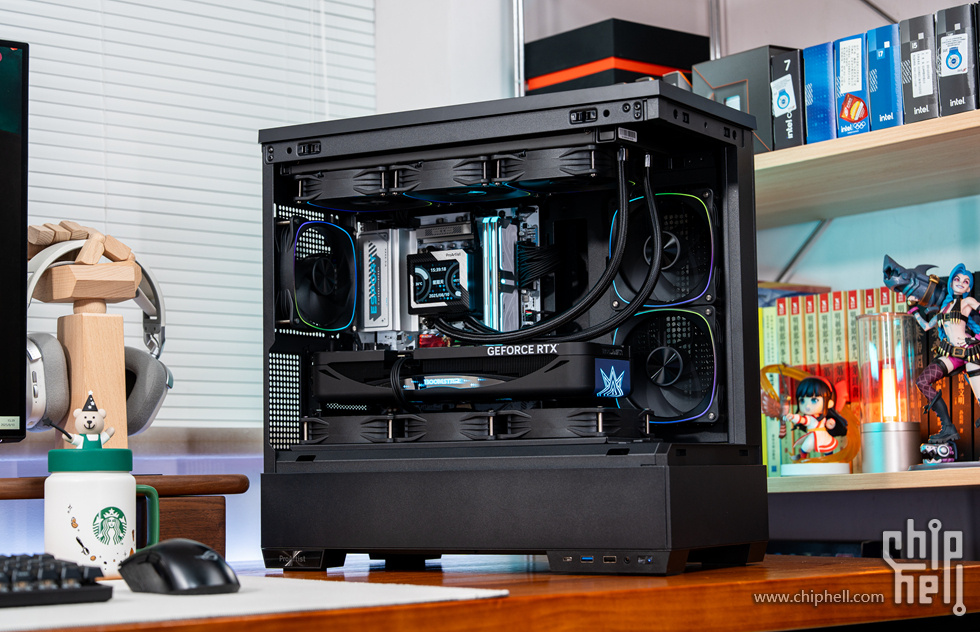

桌面展示

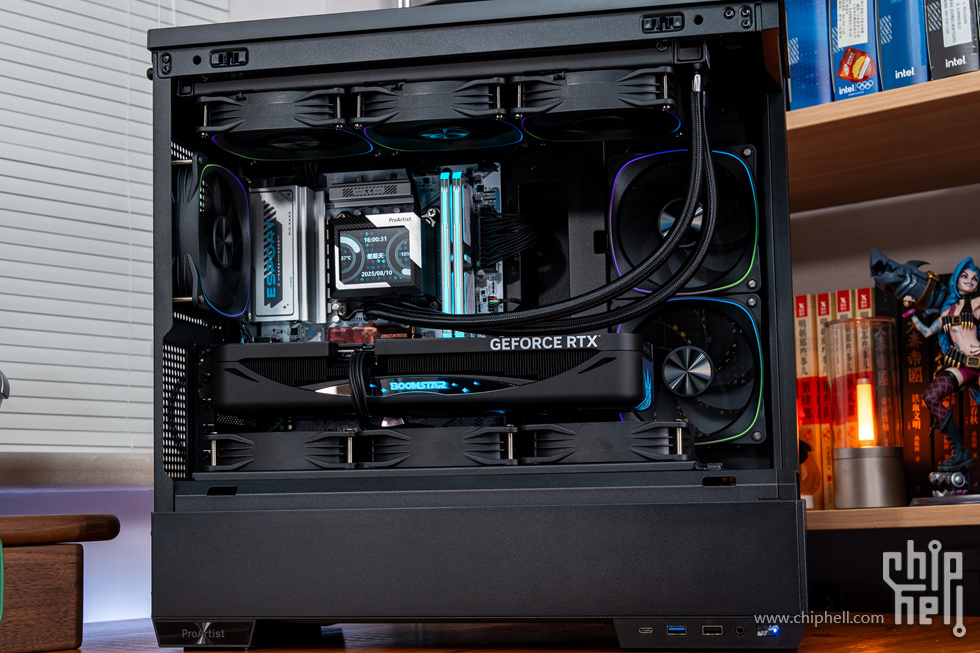

整机的内部

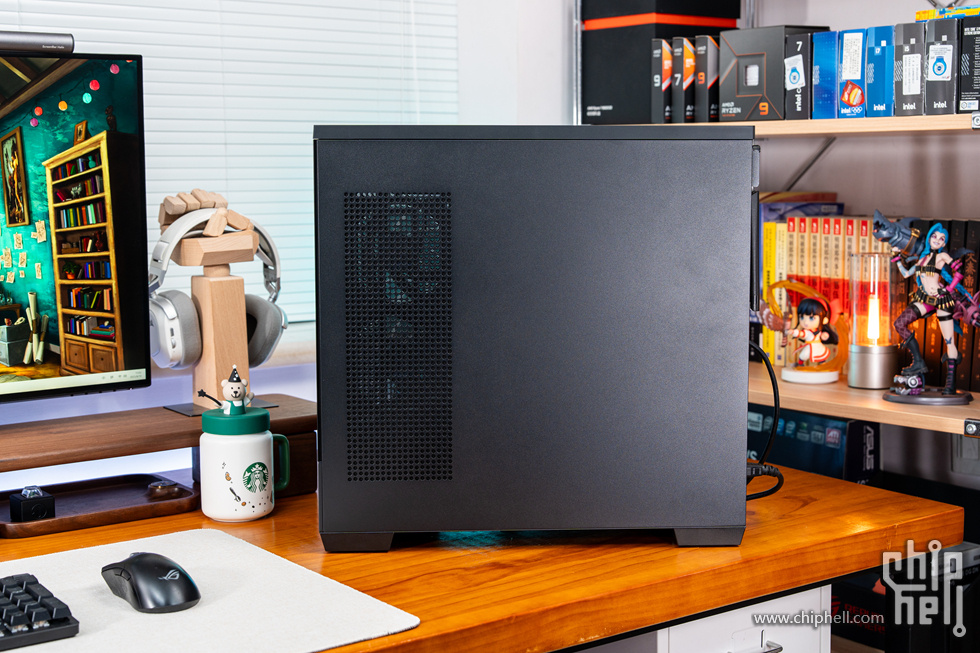

90°的正侧面，深色钢化玻璃

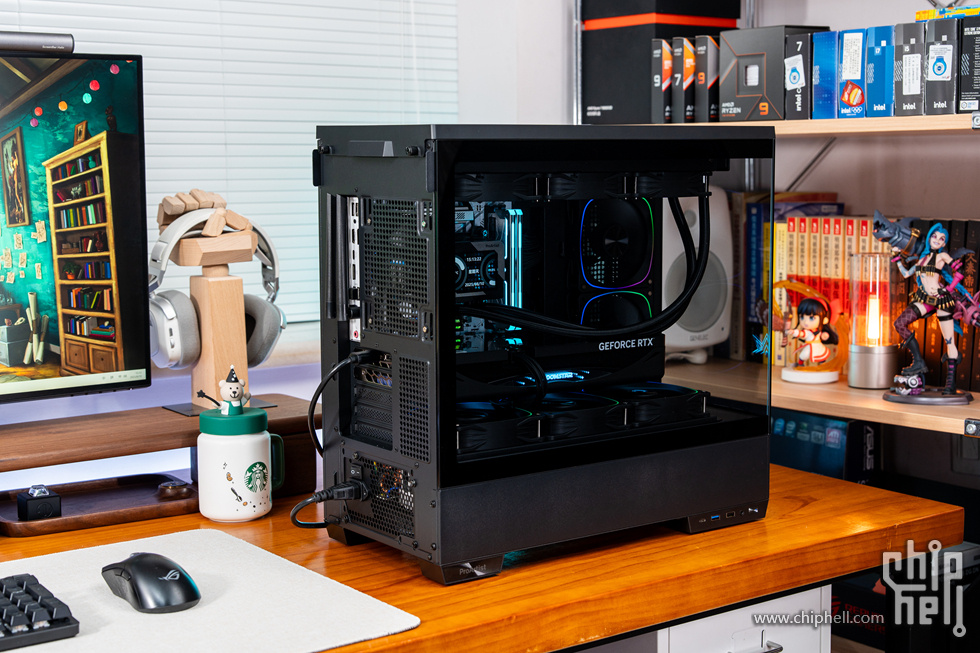

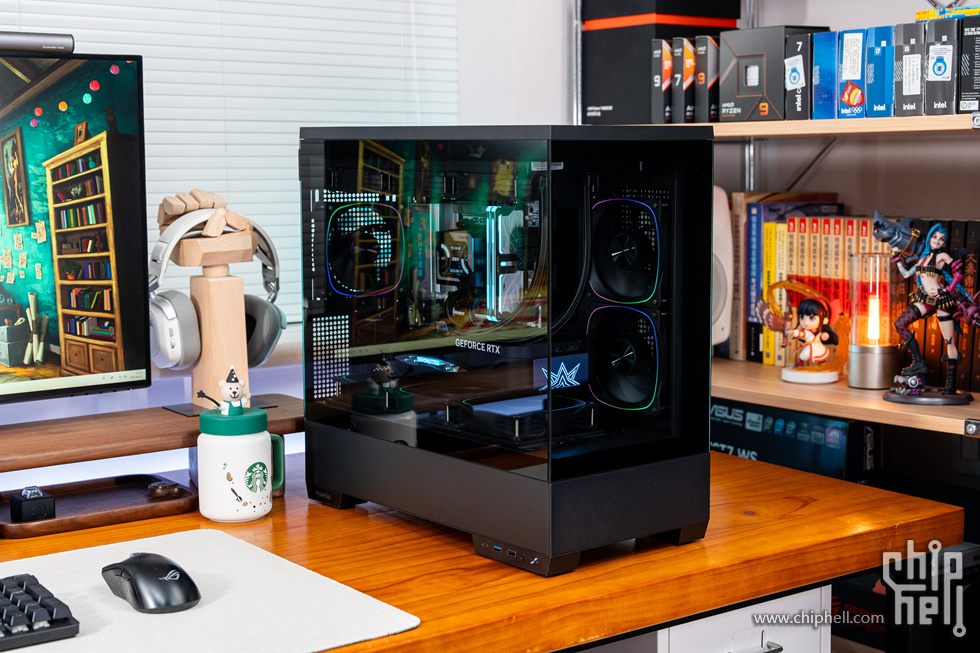

45°视角


45°视角

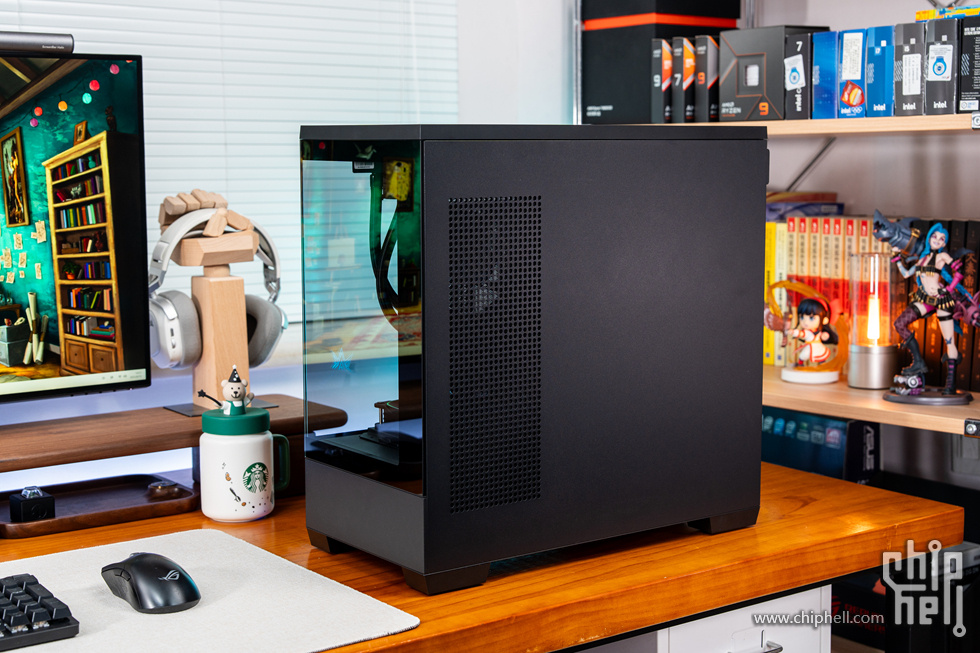

45°的背面

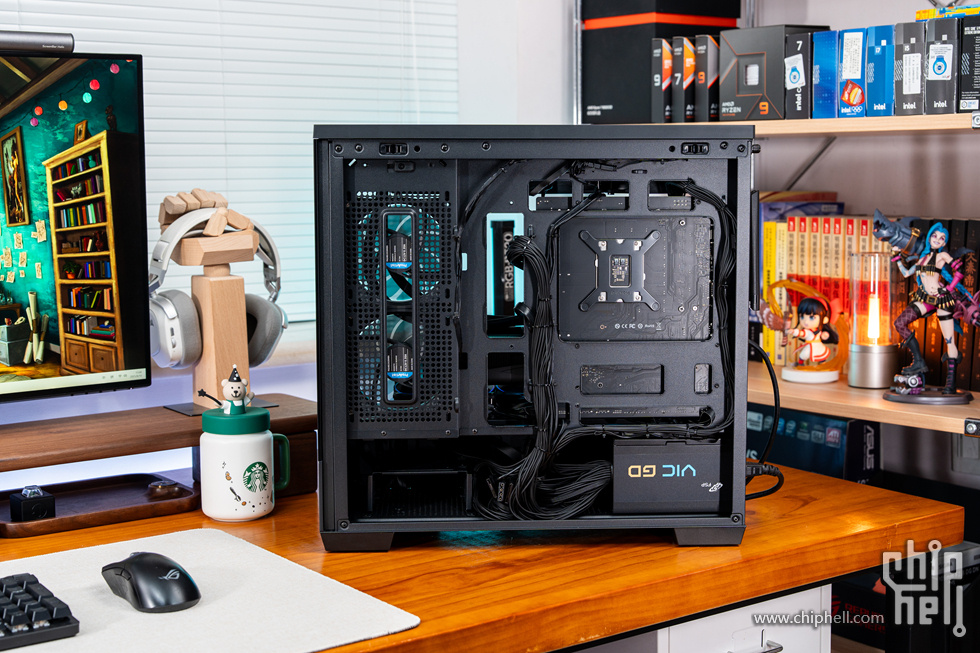

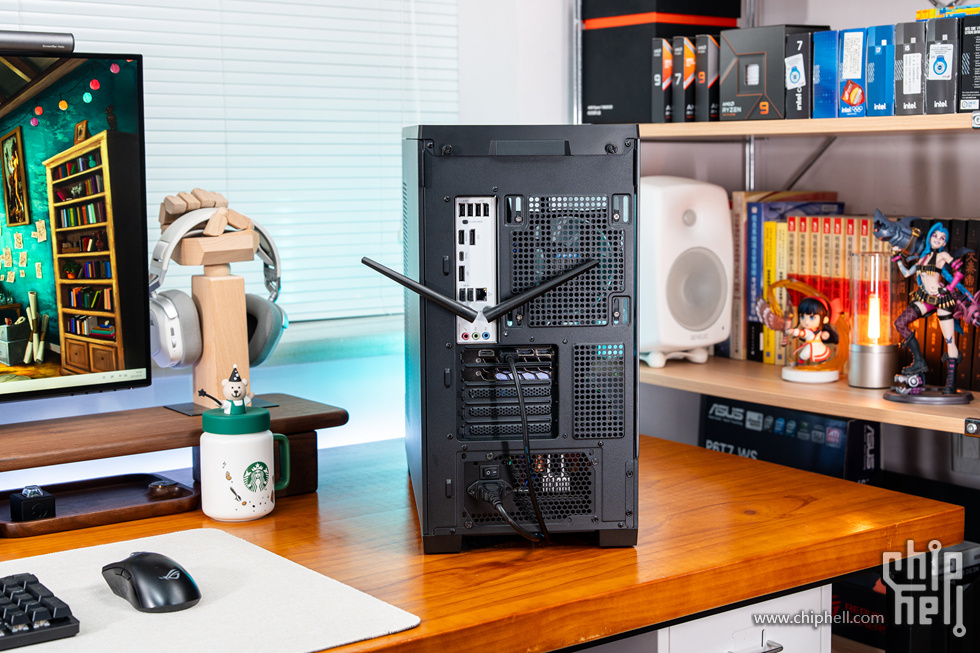

整机的尾部

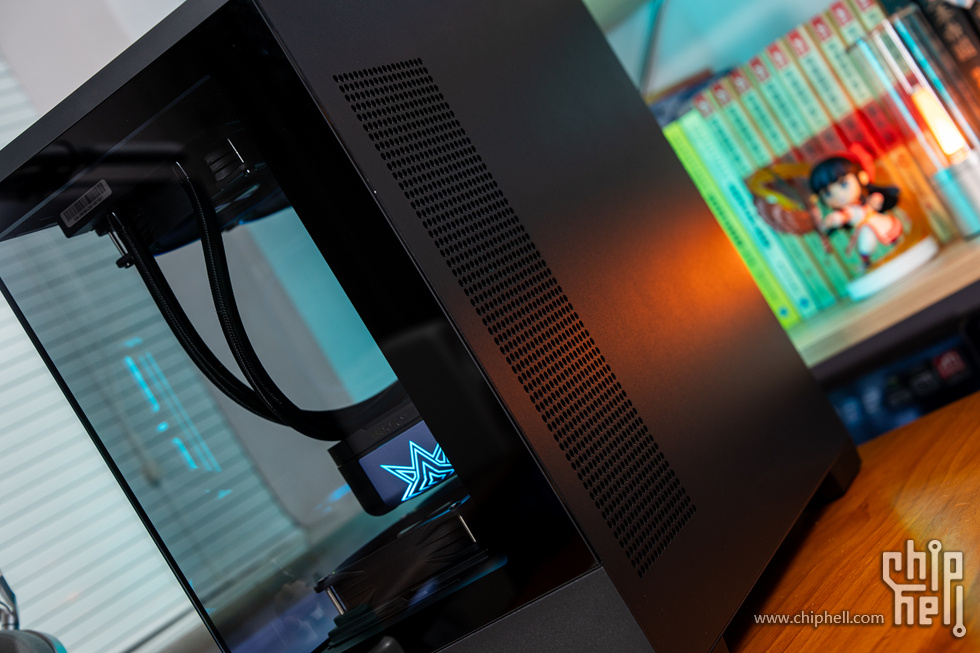

背板的前方为双风扇位的通风孔


打开钢化玻璃侧板

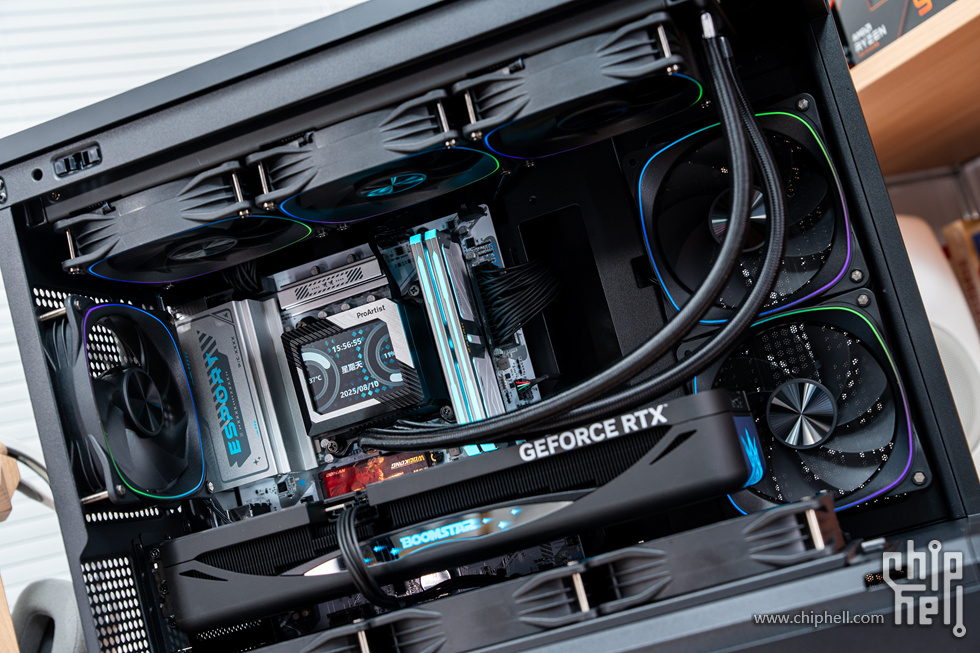

内部视角


内部视角

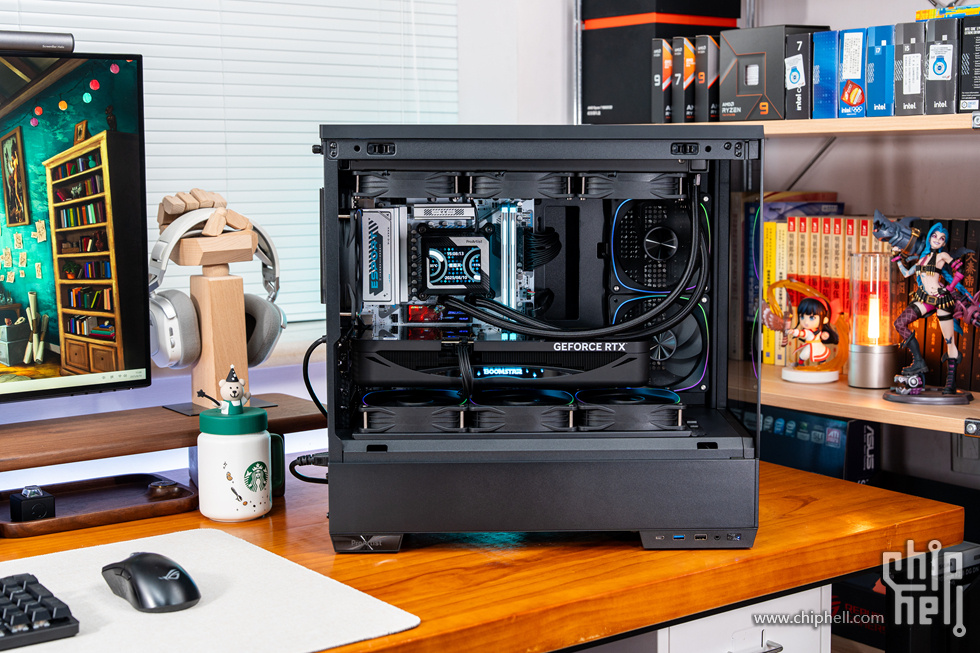

打开前面板的钢化玻璃，270°无死角内部展示


天琴座的前置IO提供了1个TYPE-C、1个USB3.0、1个USB2.0、1个多合一音频口、1个开机键


后方的脚垫这里还有雅浚的logo“ProArtist”

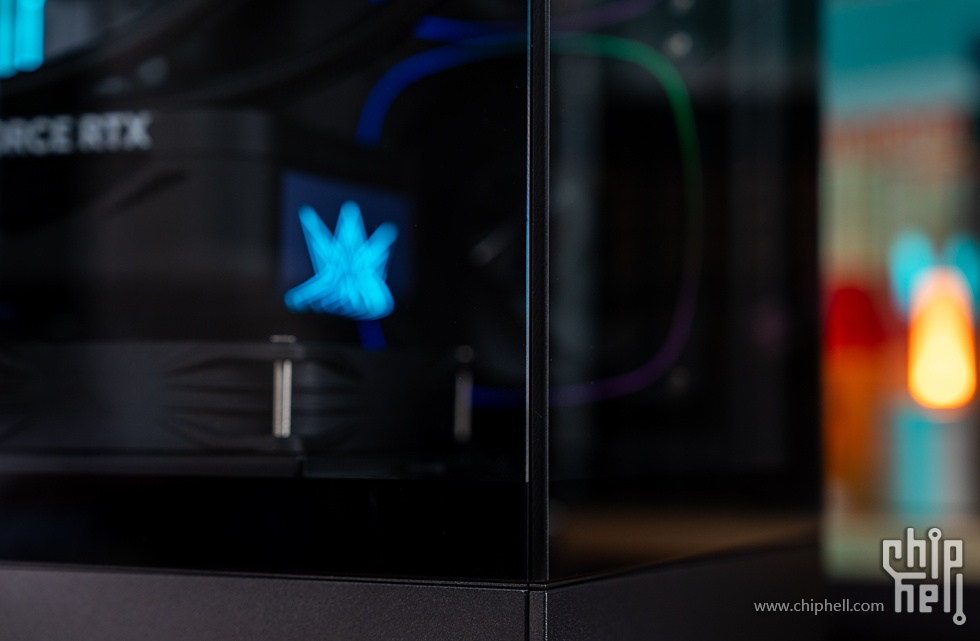

两块钢化玻璃的结合处

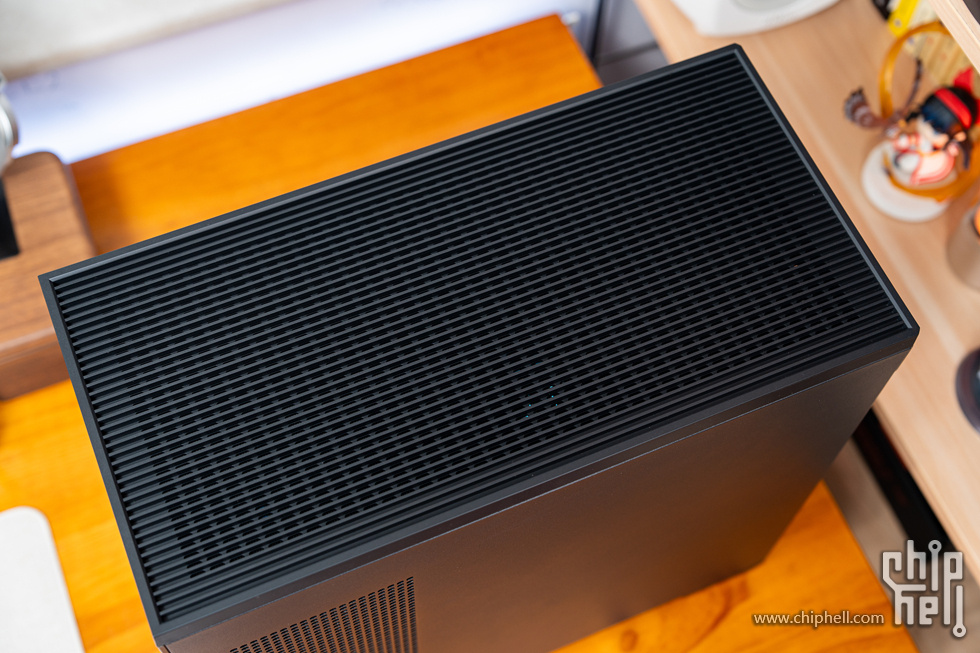

顶部面板是长条形开孔通风设计


深色钢化玻璃与钢板背板

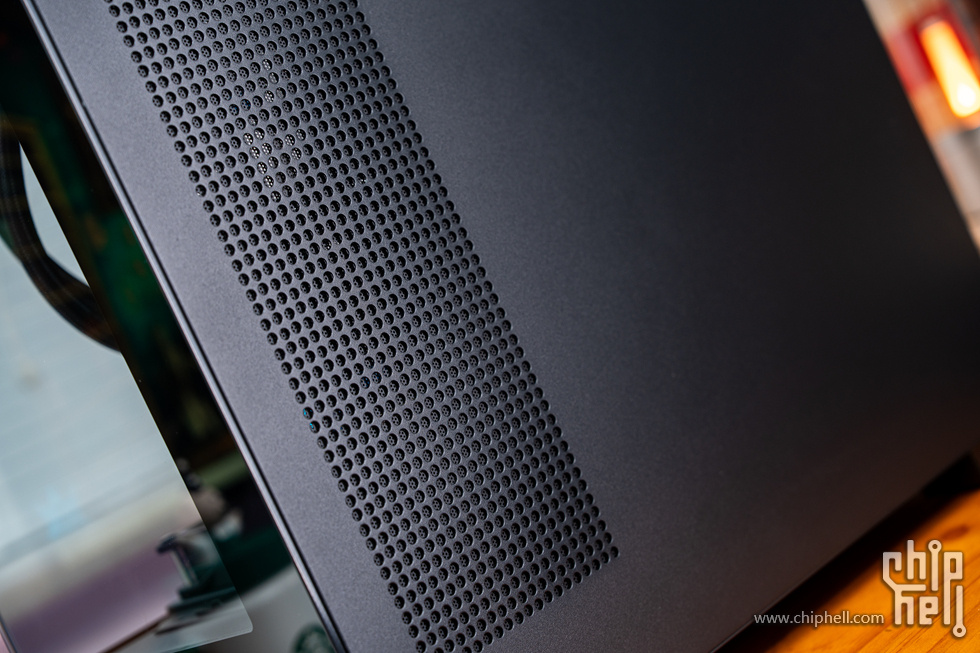

背板前方的通风孔，内部磁吸防尘网

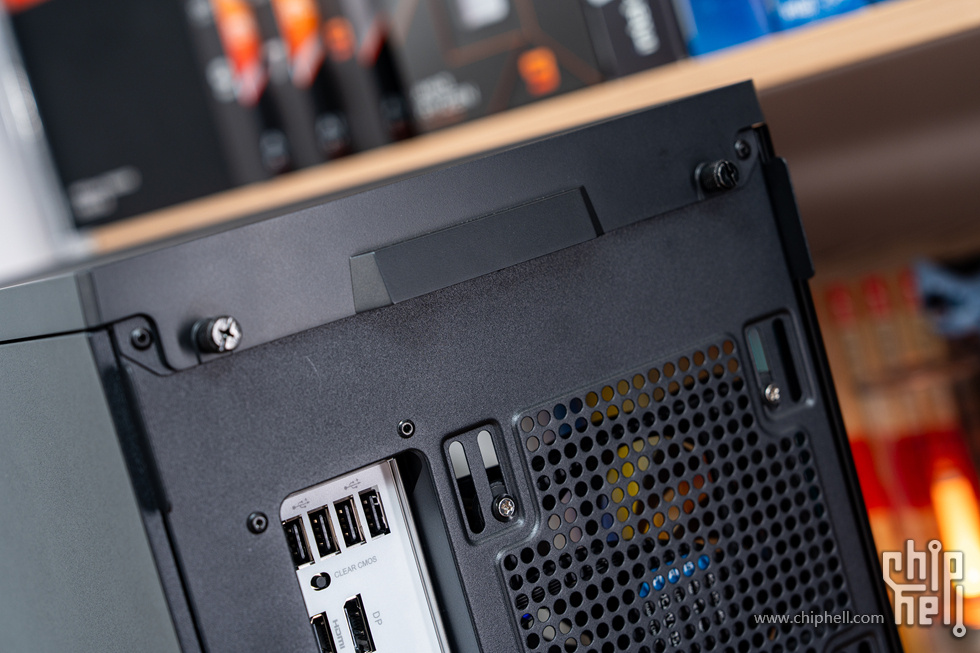

顶部面板通过尾部的快拧螺丝抽出打开，两块侧板也都有多一截提供外掰打开，都是非常方便的快拆设计

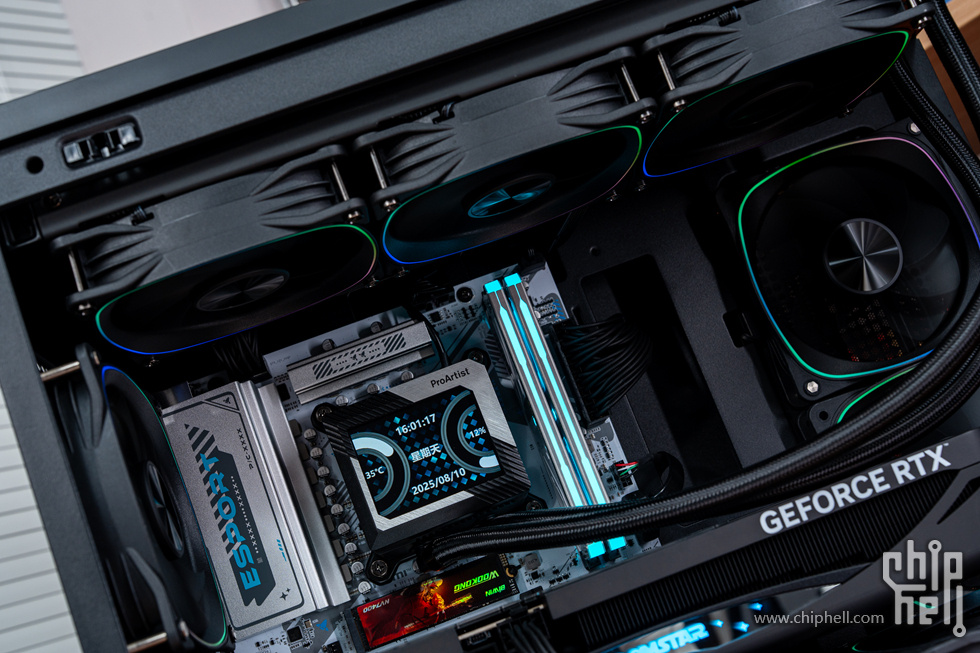

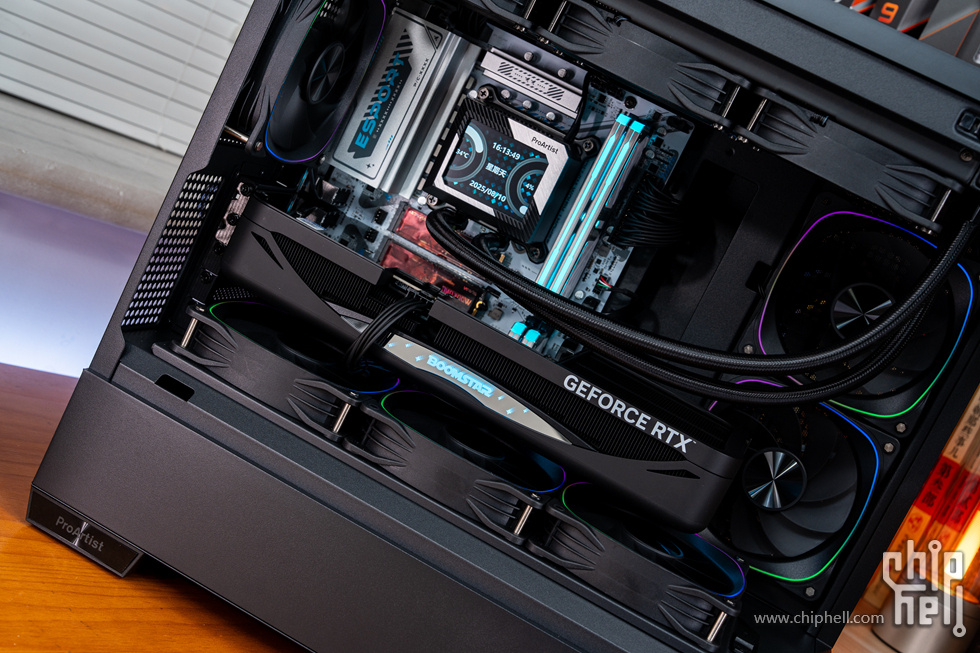

整机内部展示


处理器使用的是ULTRA5 230F，性价比搭档选择了铭瑄的MS-eSport H810M WIFI ICE主板


铭瑄的MS-eSport H810M WIFI ICE主板具有50ADR.MOS的10相供电、双M.2接口，40G C口，WIFI6/蓝牙5.4

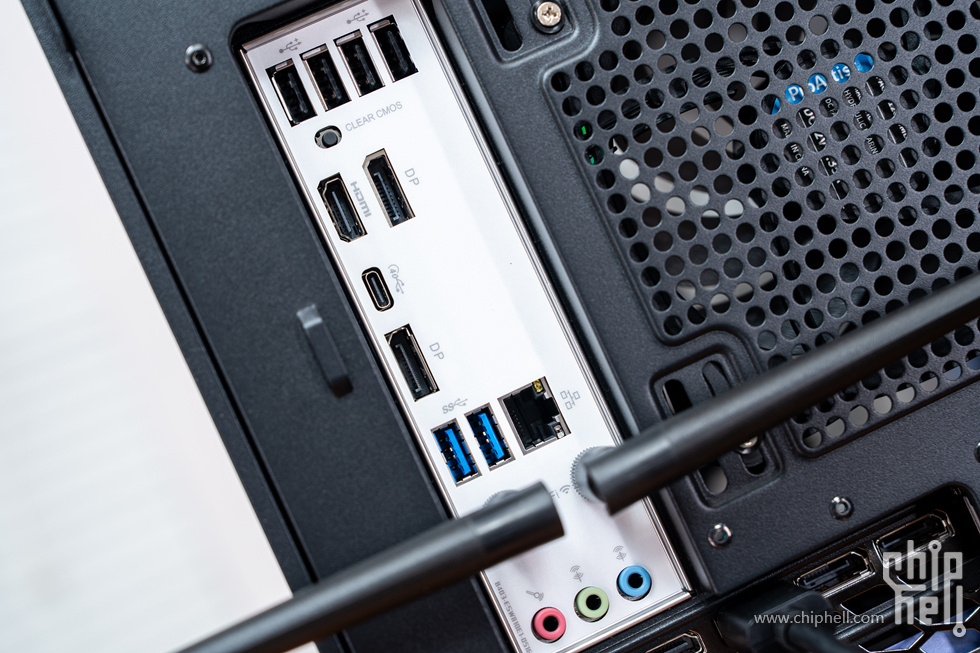

背板上也提供了多大8个USB接口，基本满足大部分人的使用需求


水冷是雅浚的GA5 二代，它使用长寿面新材料与二代低噪水泵，新制程的橡胶管，迭代水冷液配方，还使用了优化冷头尺寸

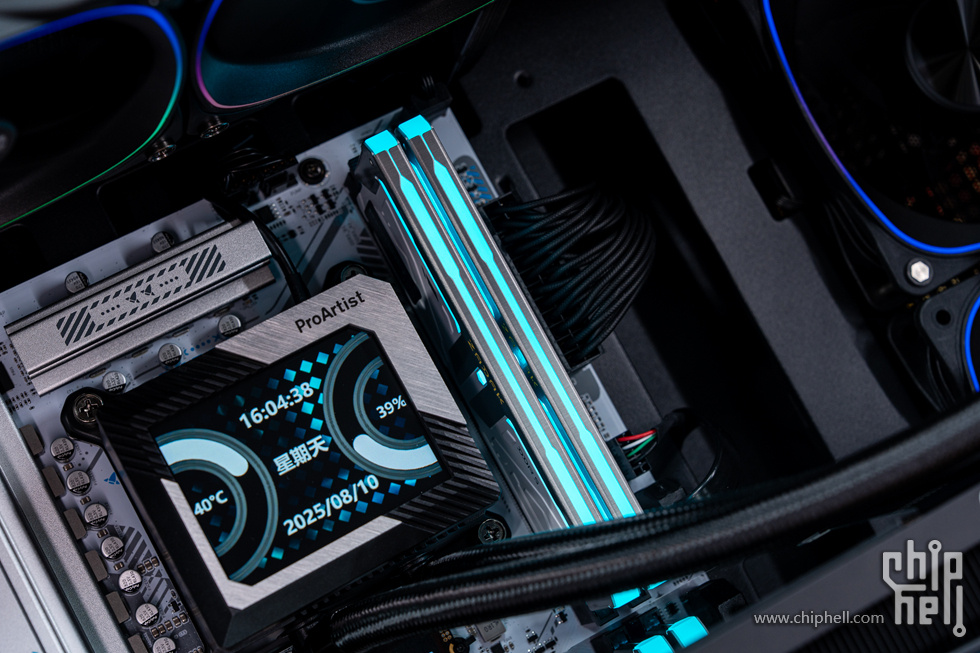

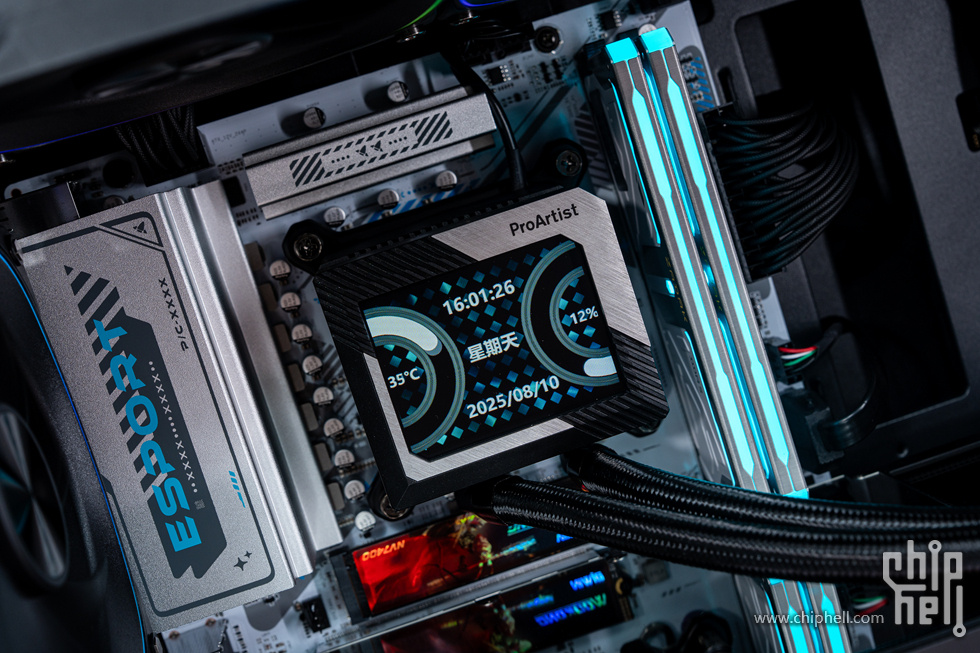

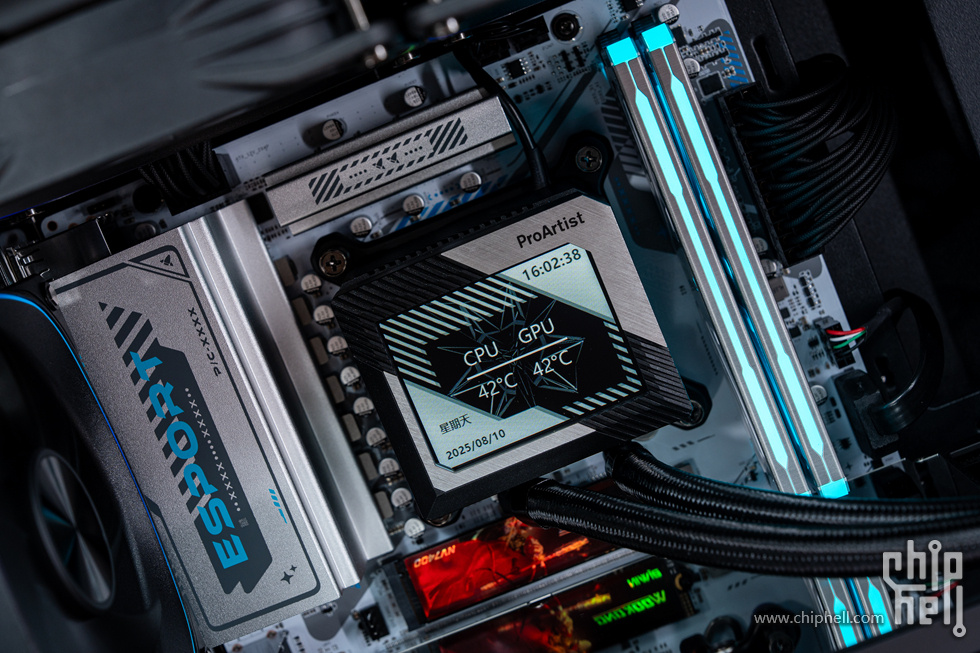

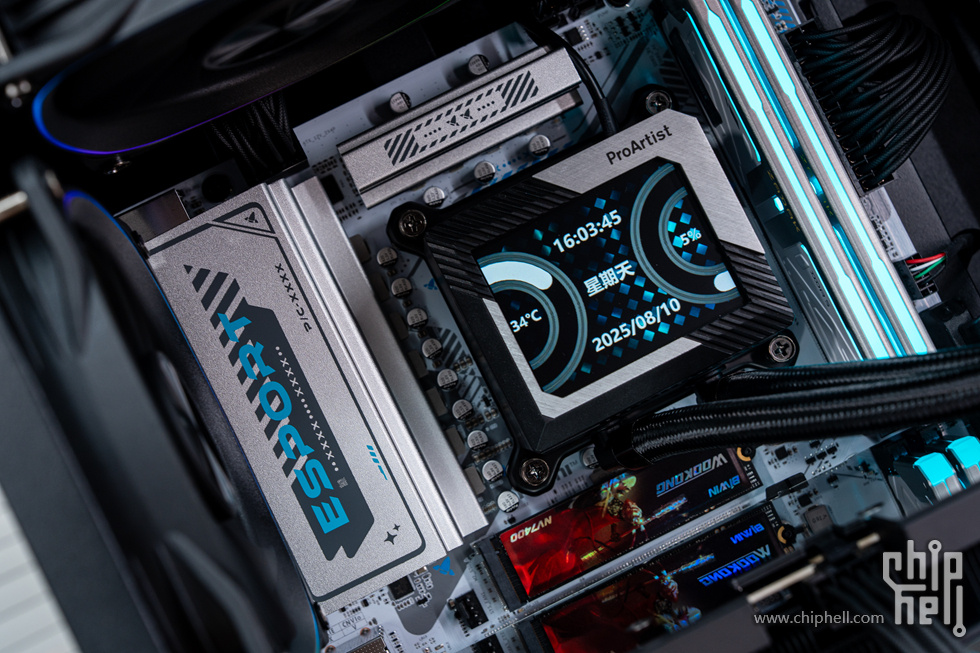

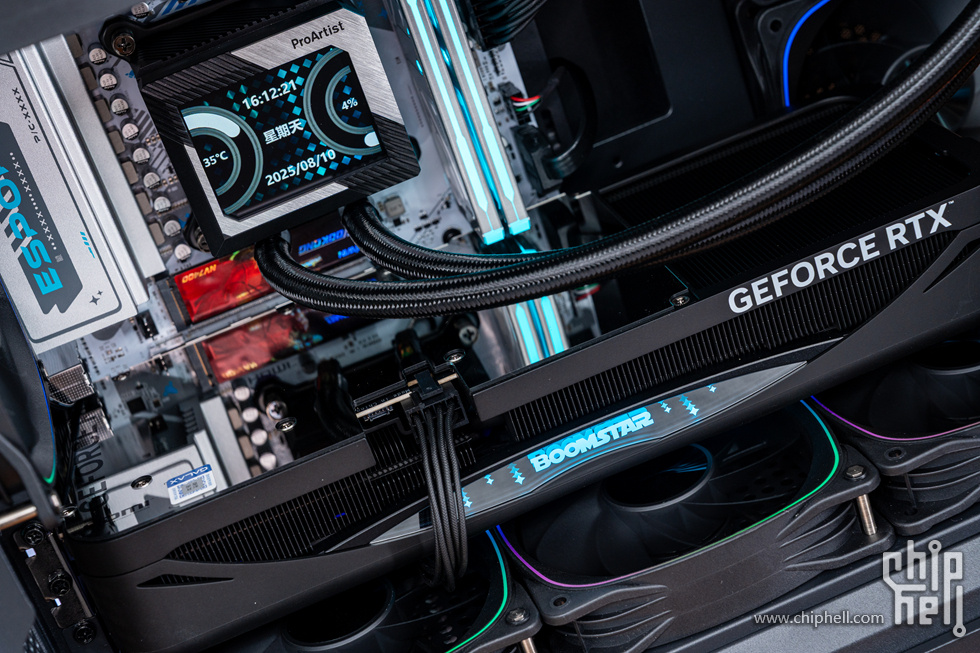

这块2.8寸的显示屏玩法多种，可以在雅浚配套软件中设计主题与DIY


实时监控整机运行状态


冷排是标准27mm厚度，冷排鳍片规整，风扇接口一线连接使得理线方便


雅浚GA5二代使用的是GF124风扇，28mm厚的细线优雅ARGB灯效

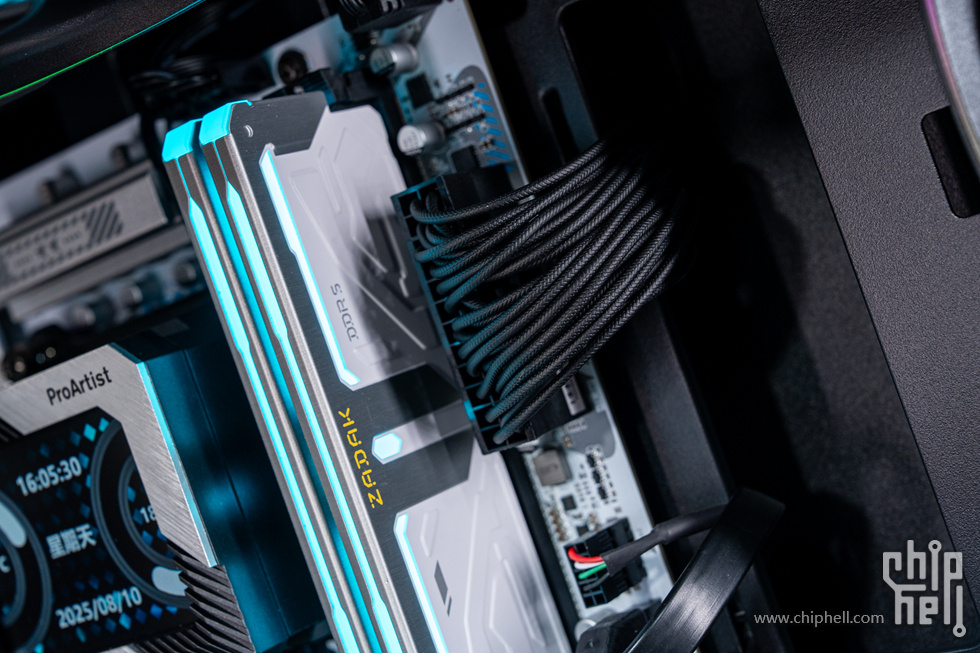

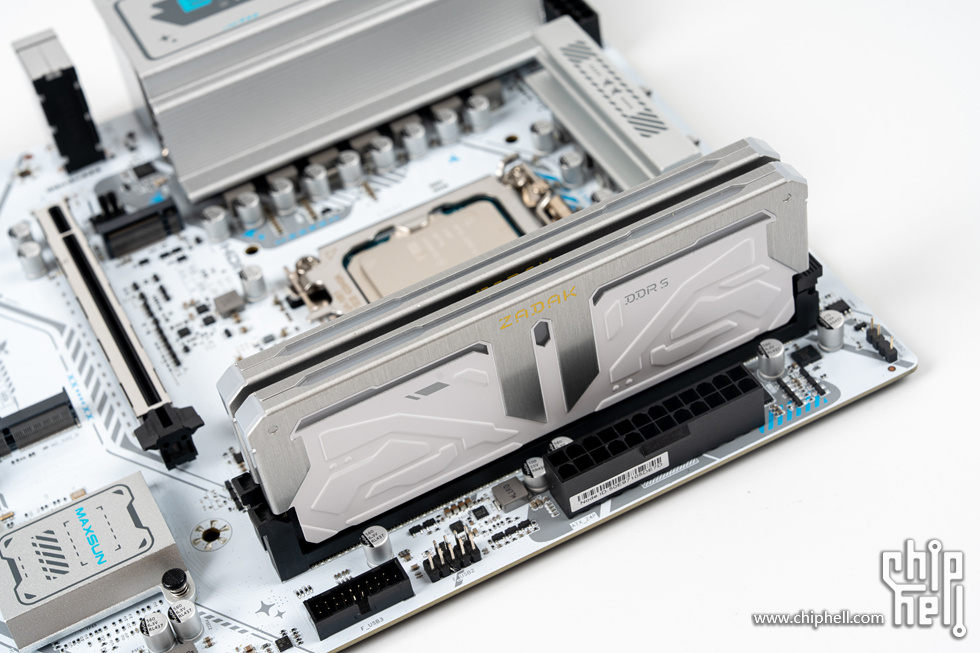

宇瞻的高端内存ZADAK SPARK DDR5


内存上的ARGB灯效支持主板控制

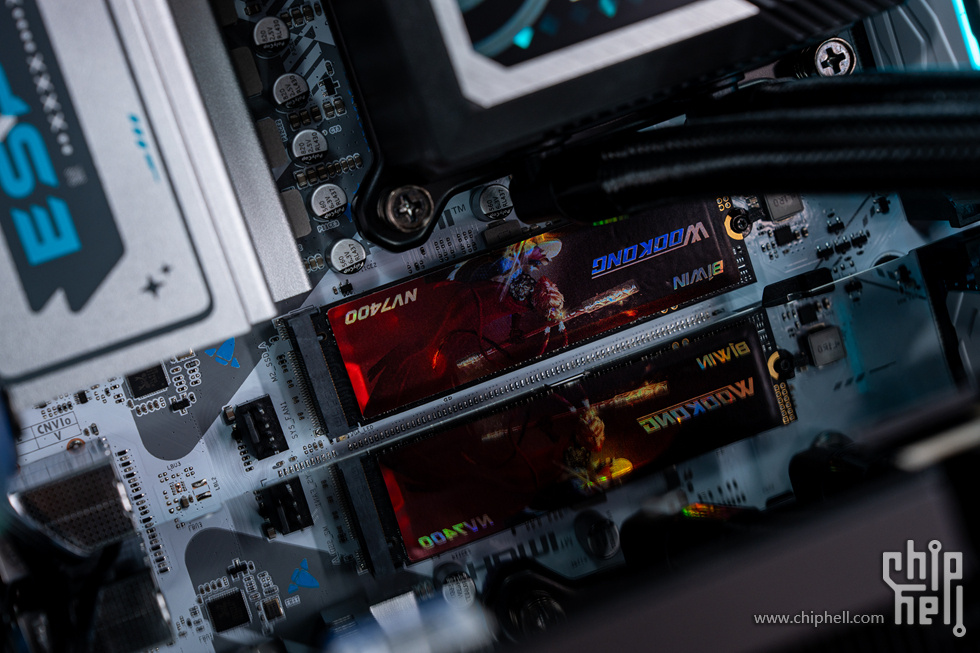

佰维的NV7400 WOOKONG悟空版SSD，DRAM-Less无缓存的联芸MAP1602主控方案搭配长江存储的232层3D TLC NAND颗粒

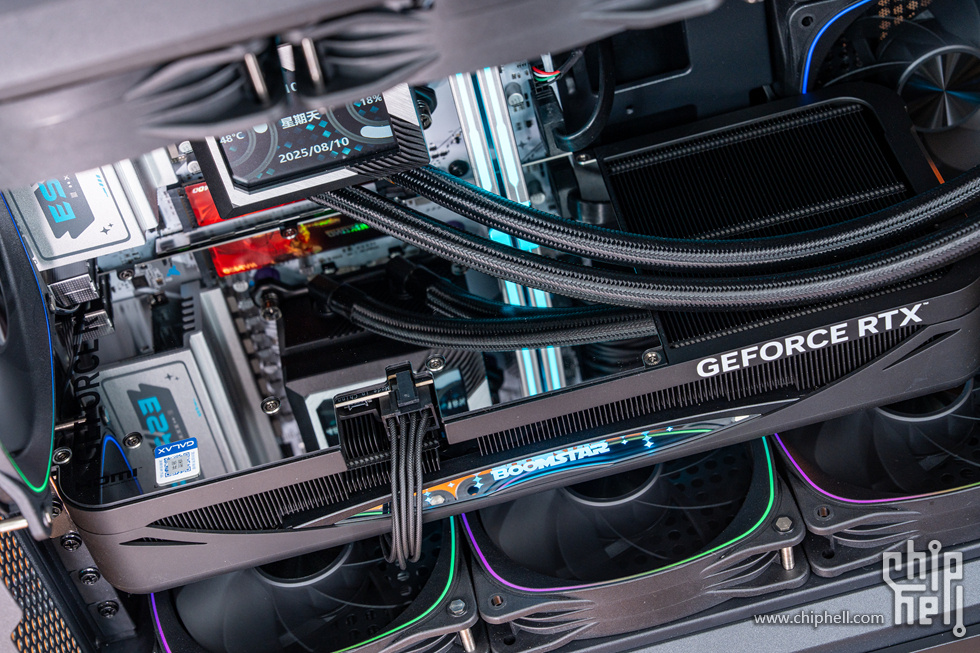

影驰GeForce RTX 5060TI 星曜 NOX MAX OC显卡，黑色NOX的暗黑女神寓意，4热管的磁星PRO散热器配以流光灯效的IML ARGB穹顶灯


耀眼星镜界的个性镜面背板是这款显卡非常不错的设计

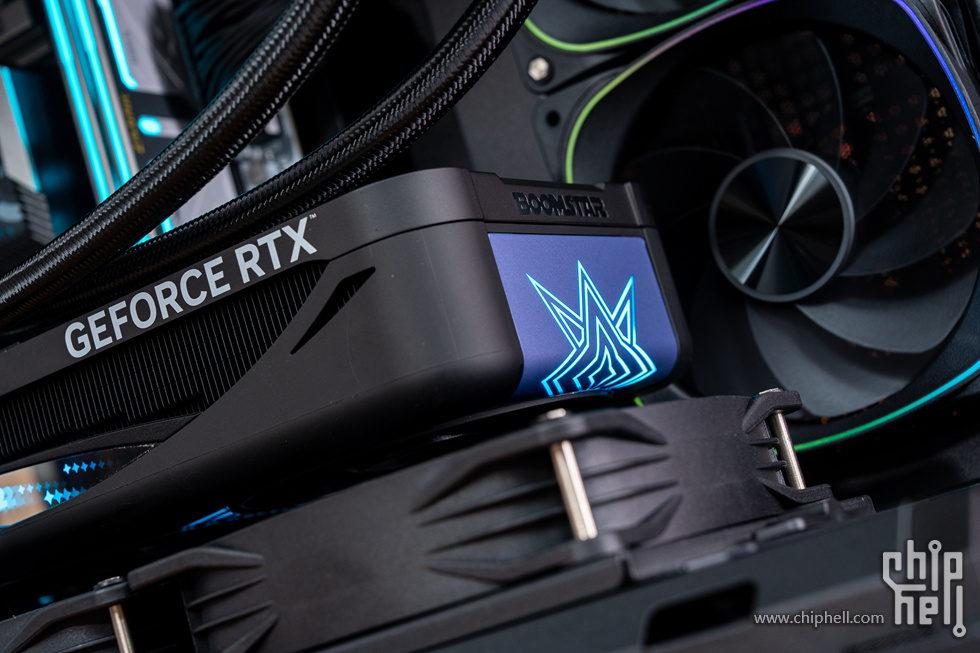

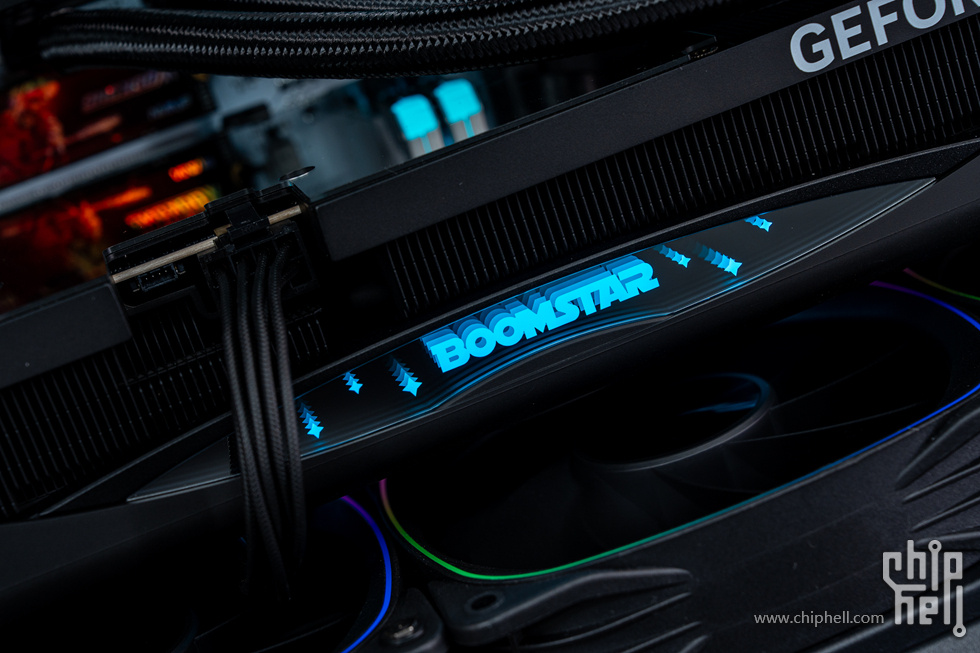

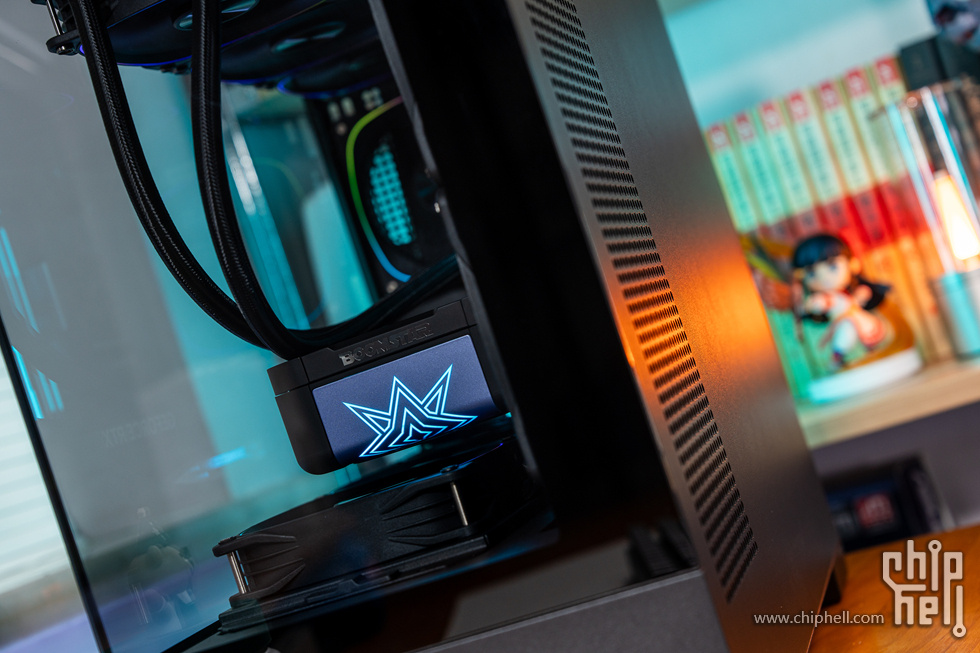

BOOMSTAR的千层镜式l星曜Logo灯


镜面效果的背板


镜面效果的背板

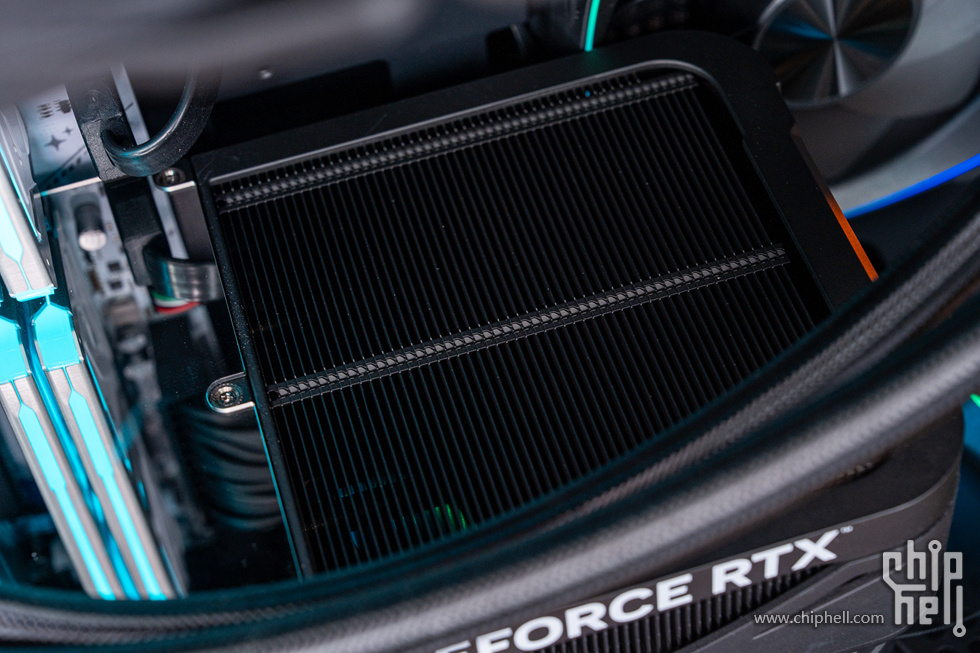

近乎一半面积的镂空散热，实际这款背板在镂空处是纯镂空无鳍片遮挡


新升级的95mm霜环风扇，以及磁吸式的顶盖设计为显卡打理提供了更多的方便


流光灯效的IML ARGB穹顶灯


全汉的VIC GD Ⅱ 850W金牌电源使用了非模组的全压纹线设计，但理线依然非常方便

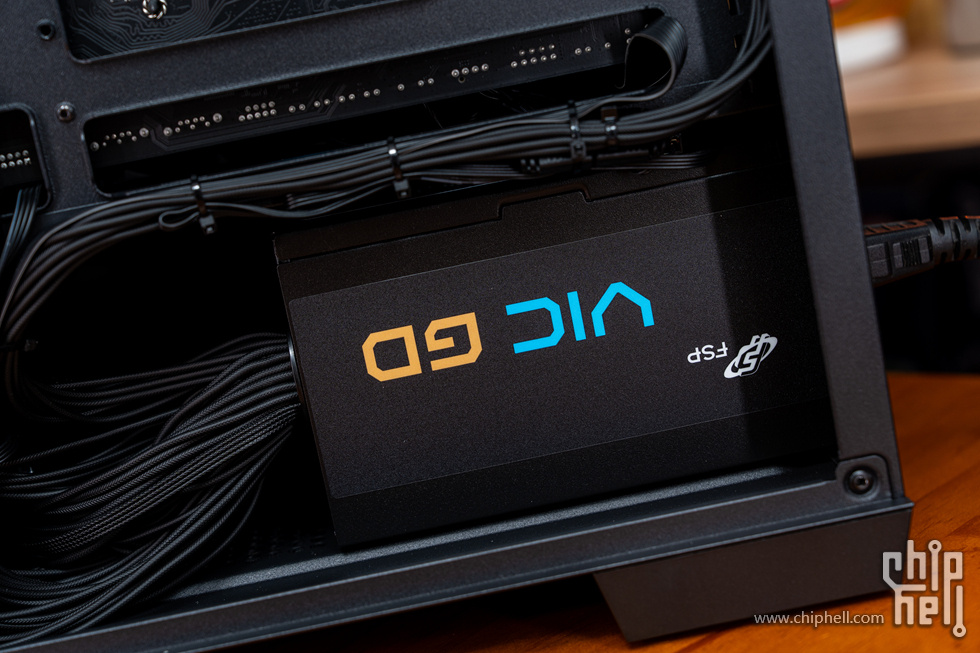

电源本体上的型号标识，双色VIC GD


细腻柔软的压纹线

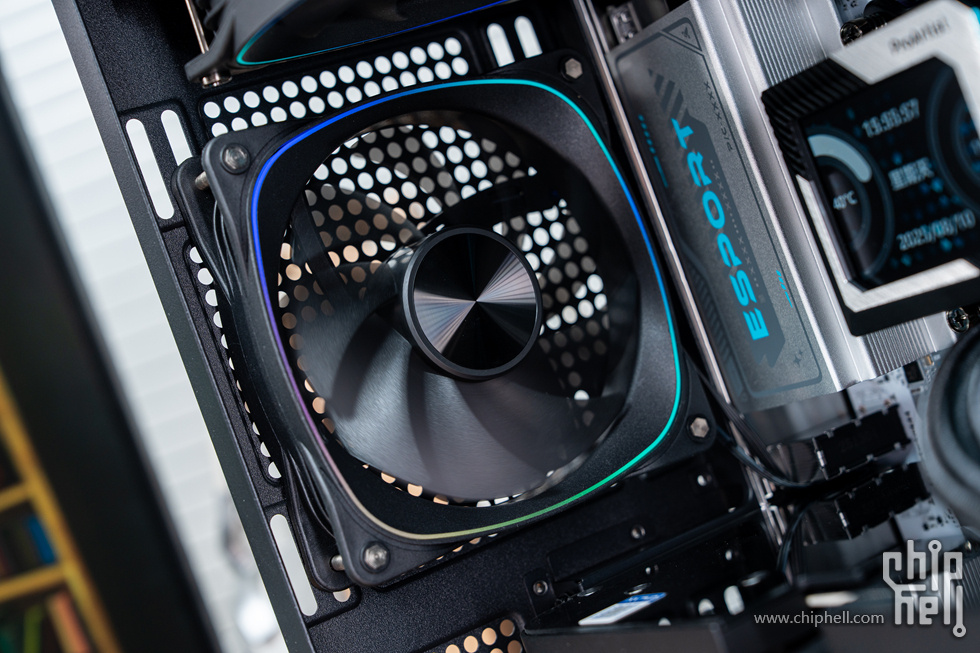

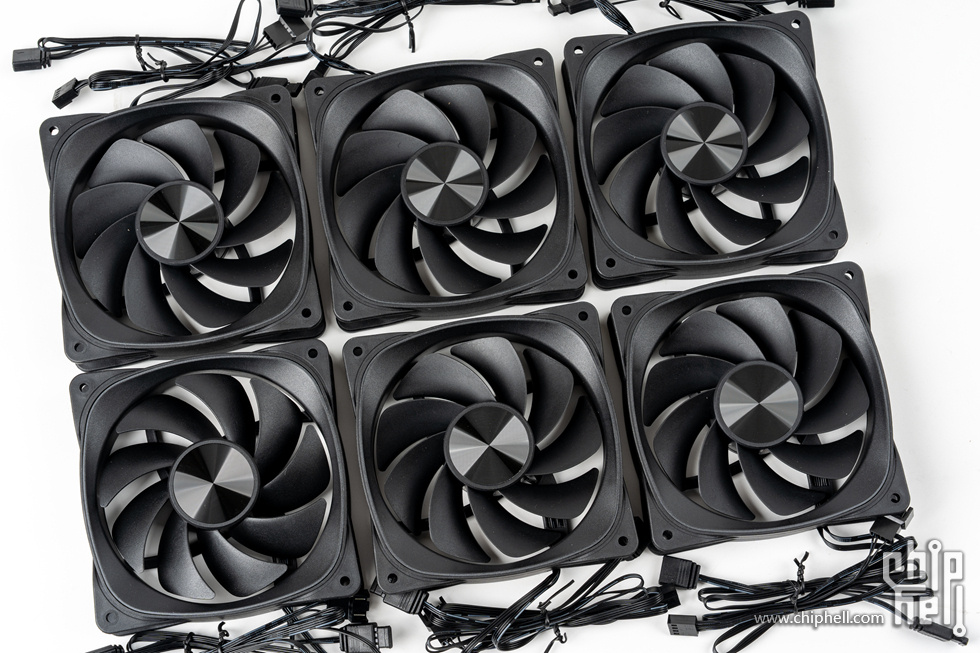

除了雅浚GA5二代上的三把GF124风扇，整机还配备了1正5反的GF124，正好整机形成正压差

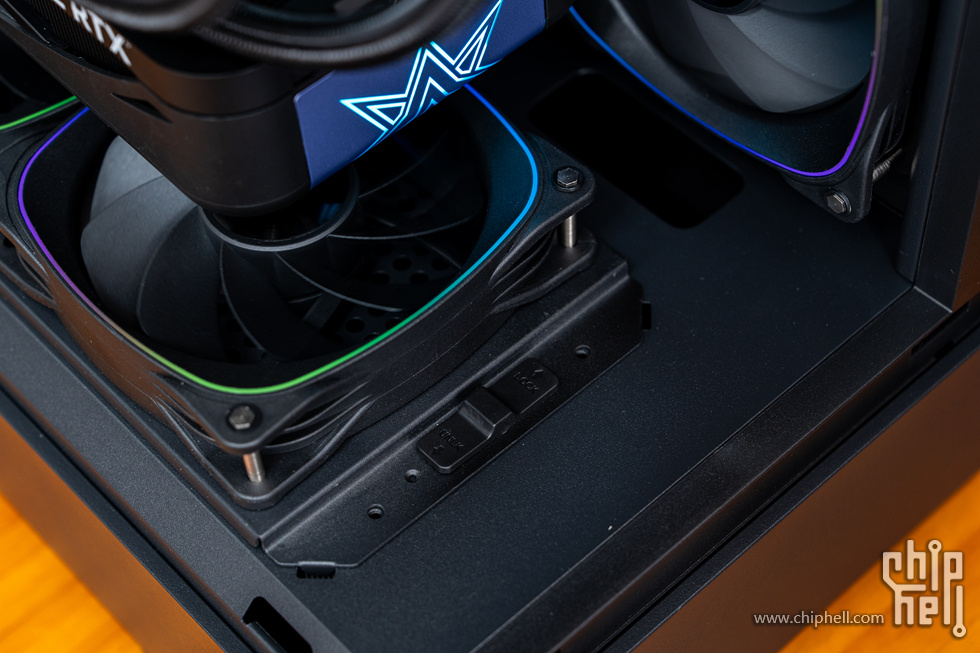

天琴座 LYRA CASE7 的顶部底部侧面三个冷排架都是按钮的快拆设计，非常方便


整机展示

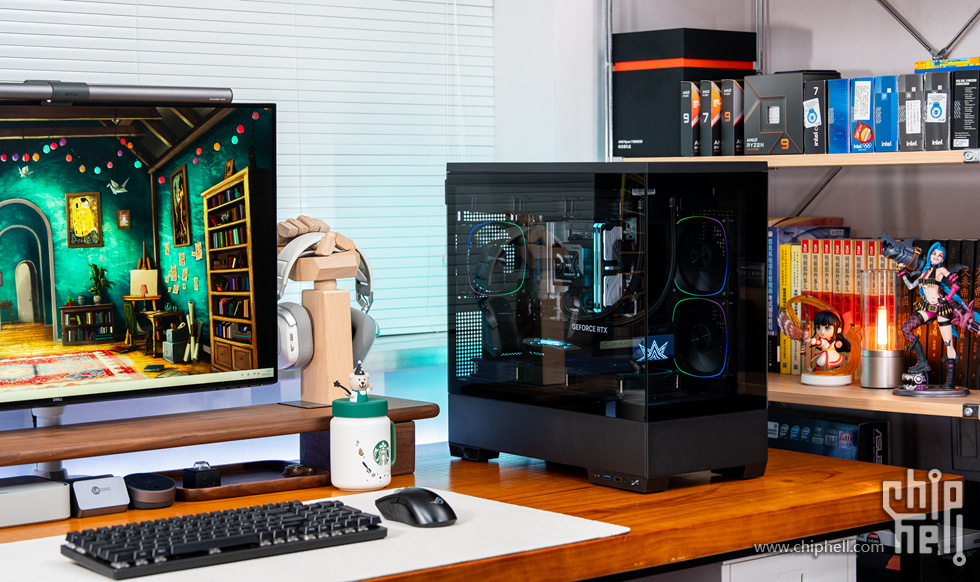

桌面展示

• 配件解析
• 铭瑄（MAXSUN）MS-eSport H810M WIFI ICE


ULTRA5 230F的黄金搭档可以说是H810芯片组了，稳定和性价比双料，而铭瑄的这款MS-eSport H810M WIFI ICE也可以说是性价比非常高，配置足够，具有50ADR.MOS的10相供电、双M.2接口，40G C口，WIFI6/蓝牙5.4，易用性方面Debug诊断灯盒CLR_CMOS按键也有配置

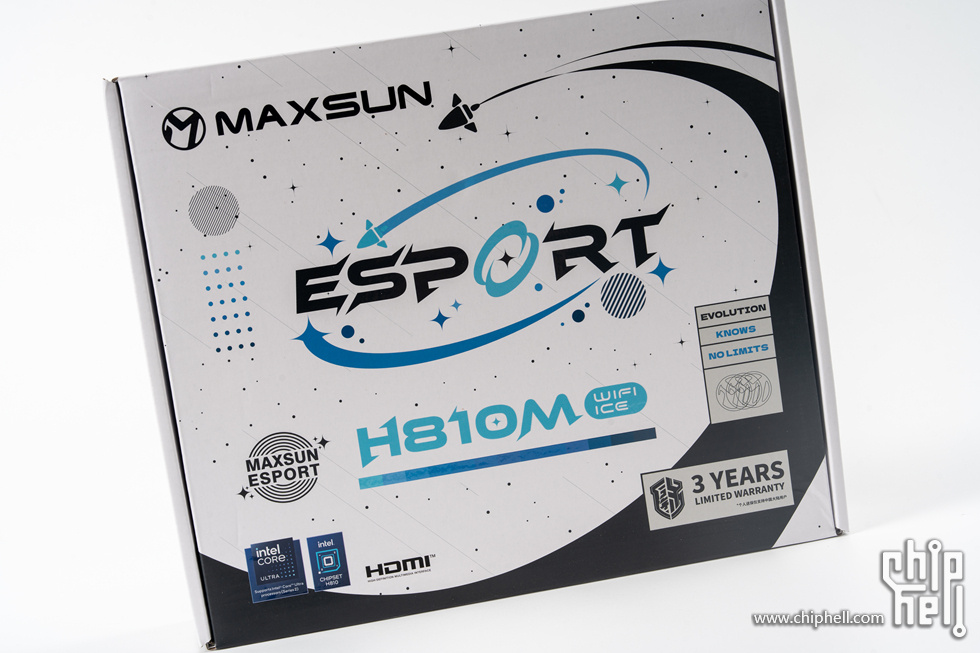

主板背面的包装包含大部分的配置介绍

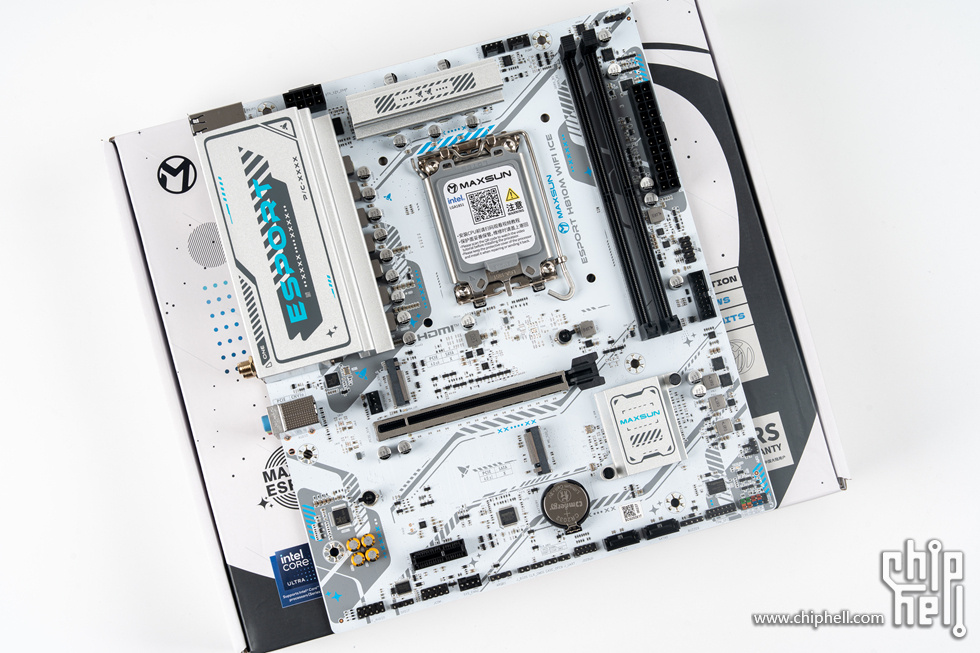

主板的本体，浅色PCB和浅色供电散热模组使其可以适配各色主题，青色字体较显眼

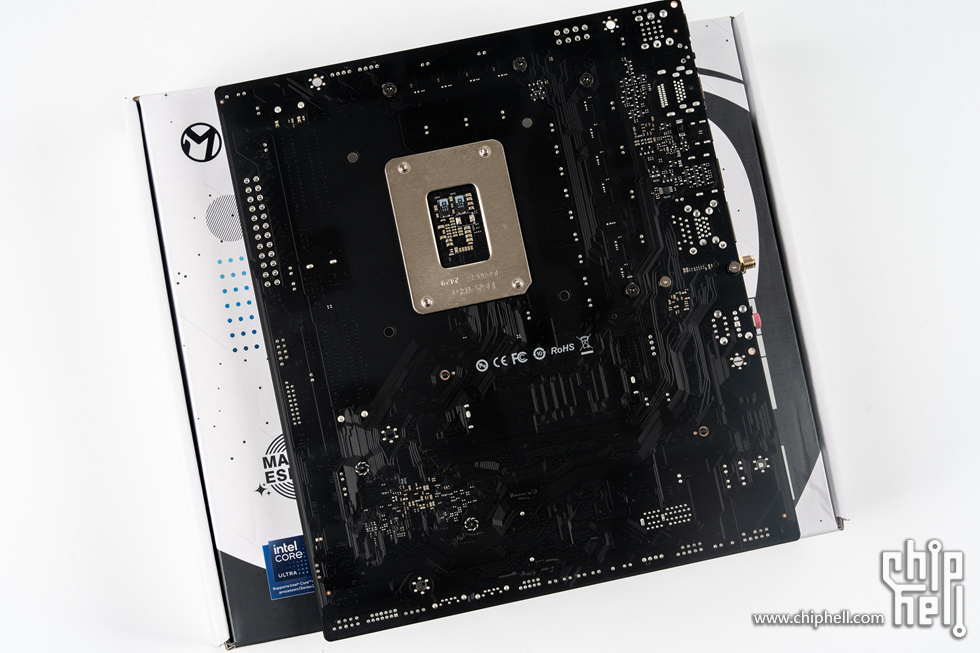

PCB的背面为黑色，PCIE5.0X16和DDR5内存插槽一样的电器性能

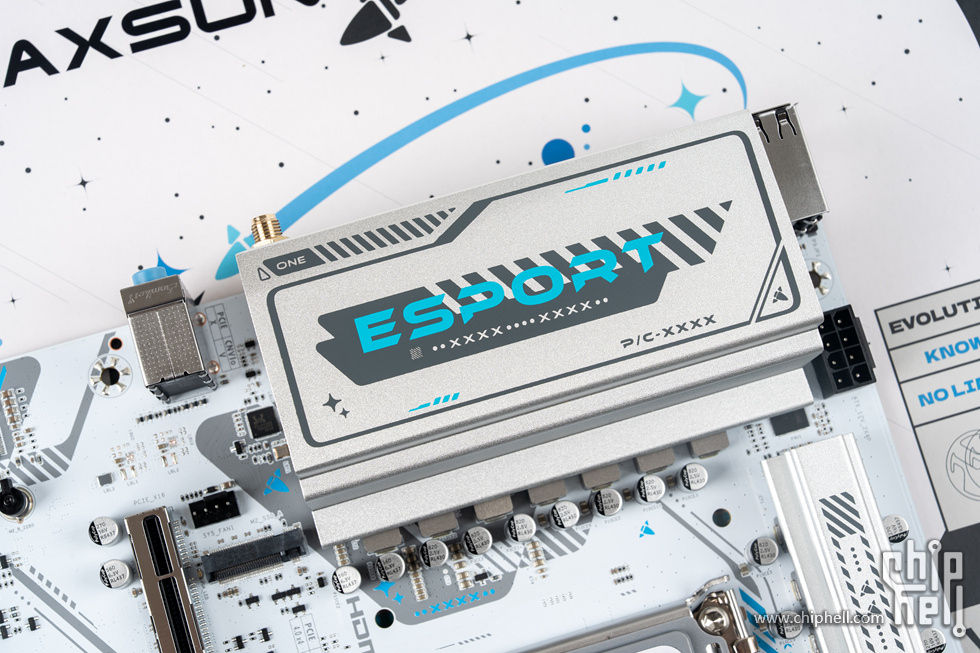

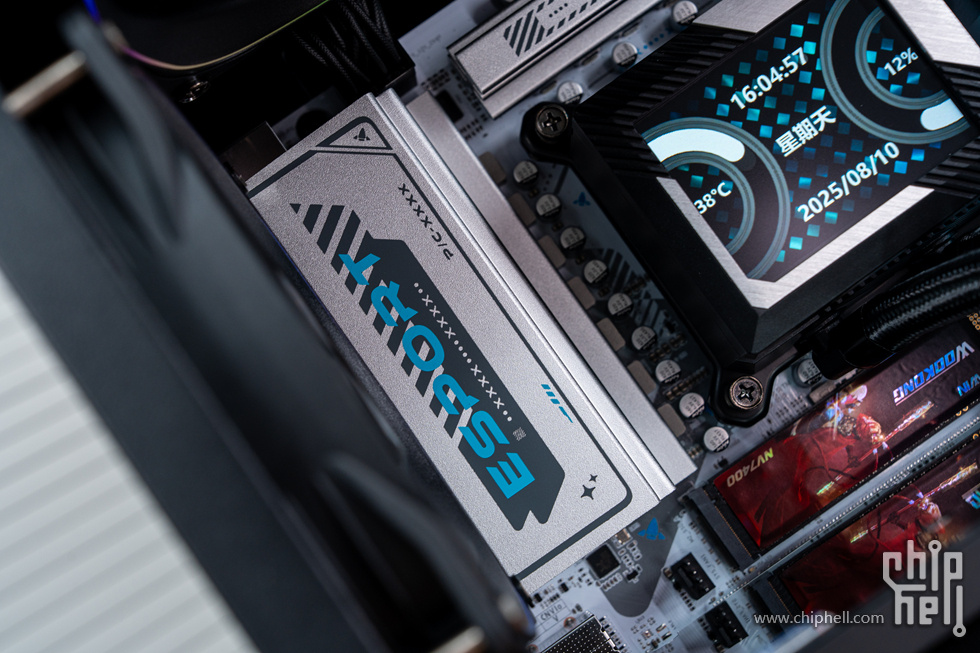

主供电散热上的ESPORT展示了其属于铭瑄的MS-eSport系列

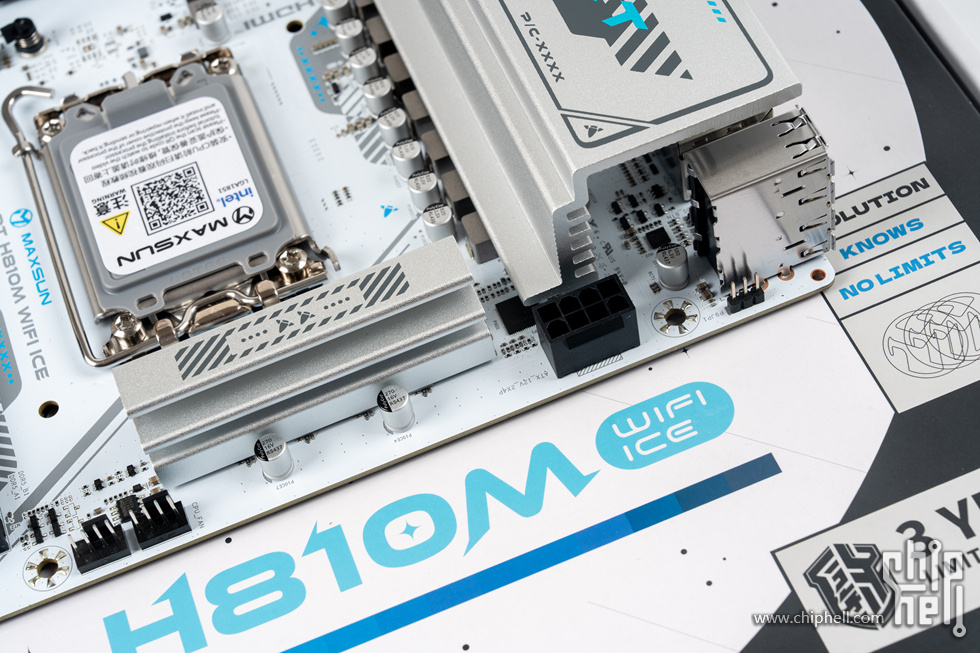

顶部的供电散热规格也还可以

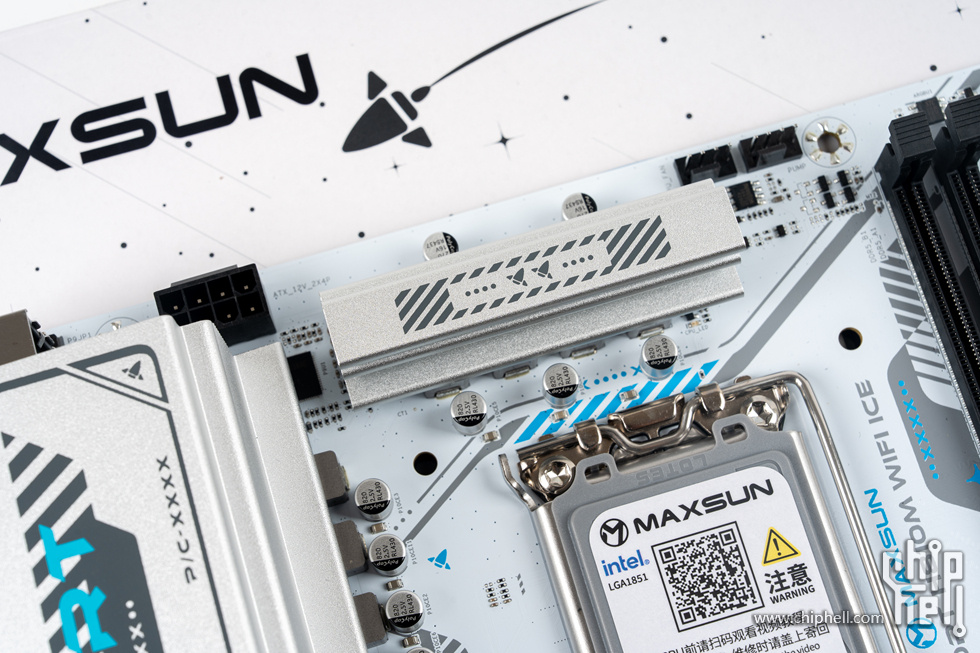

主板配置了1个8Pin CPU供电，其实带个默认的ULTRA7 265K也是没任何问题的

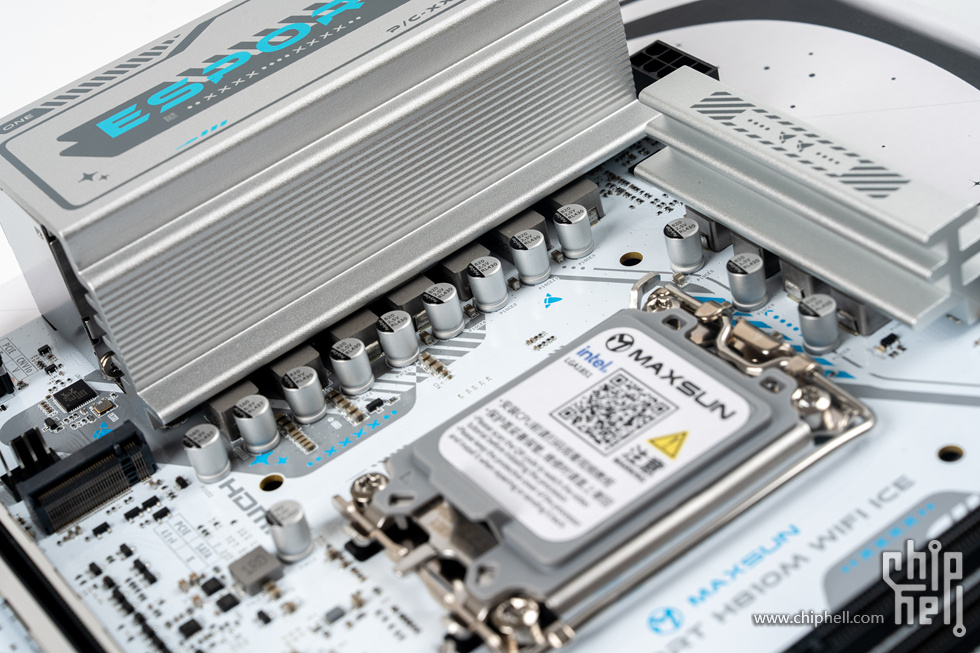

8+1+1相的50A DR.MOS供电，既保证了稳定性，也有足够的散热

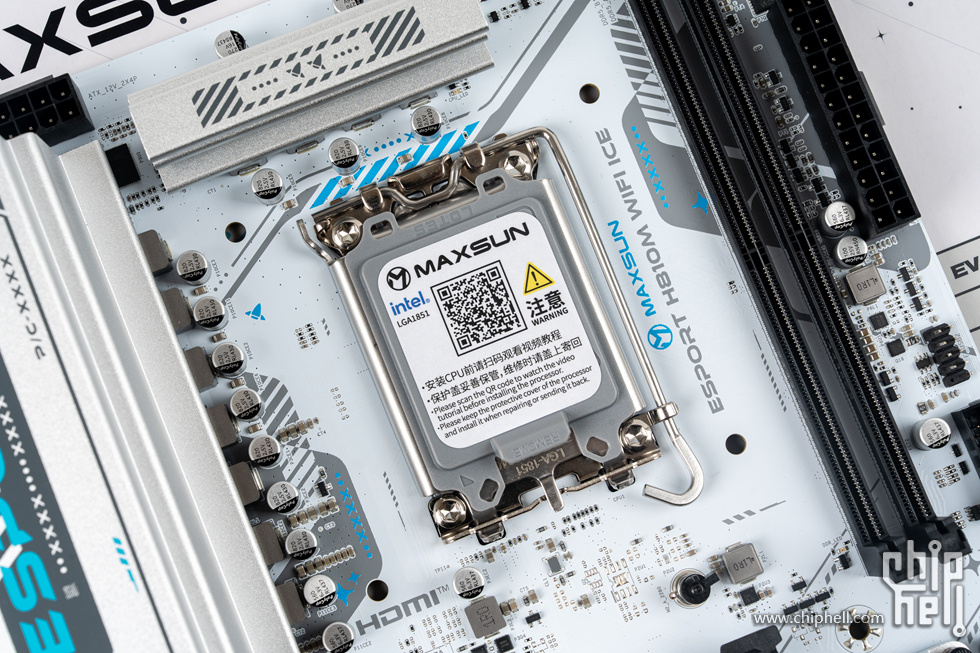

LGA1851的接口支持15代 ULTRA处理器

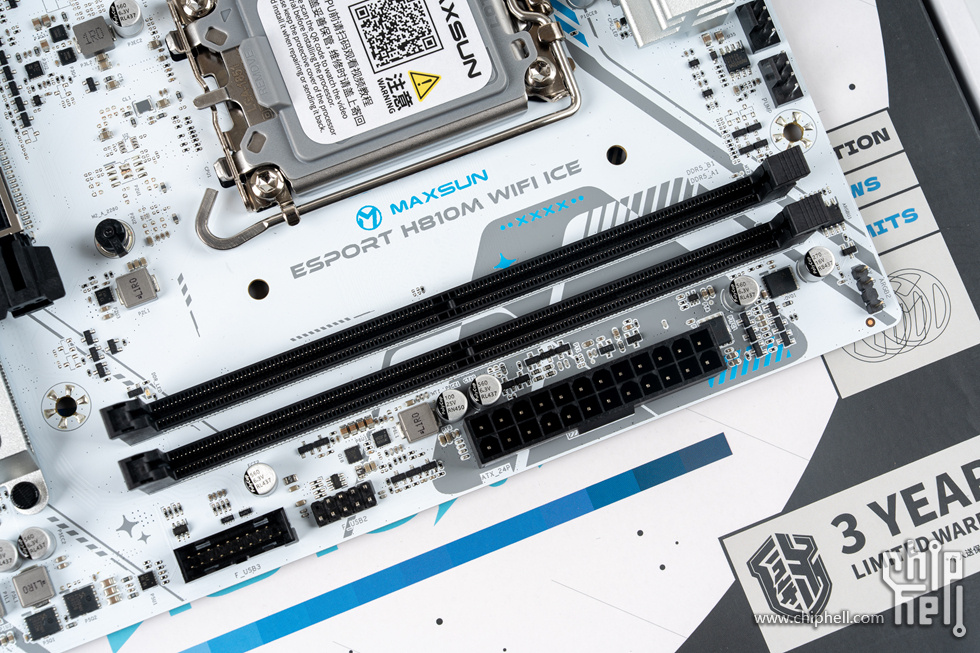

两条DDR5的内存插槽，最高支持DDR5 6400频率，双槽其实对于DDR5来说足够使用，毕竟要想用好四槽DDR5，顶级主板也不是那么容易的，无论英特尔还是AMD阵营的旗舰


侧面配置的前置IO有1个USB3.0和1个USB2.0，没有TYPE-C口也问题不大

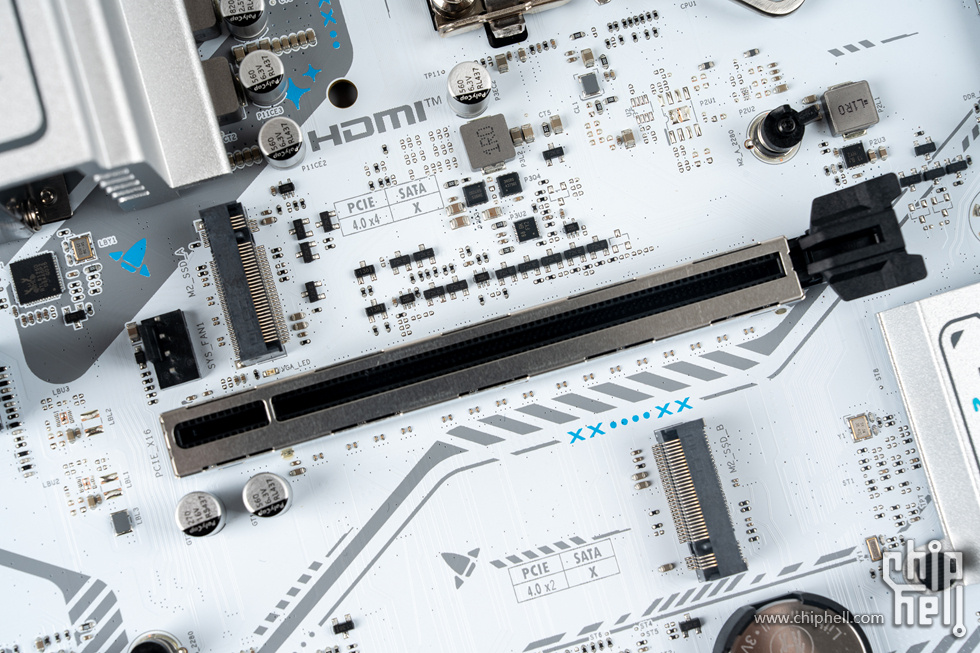

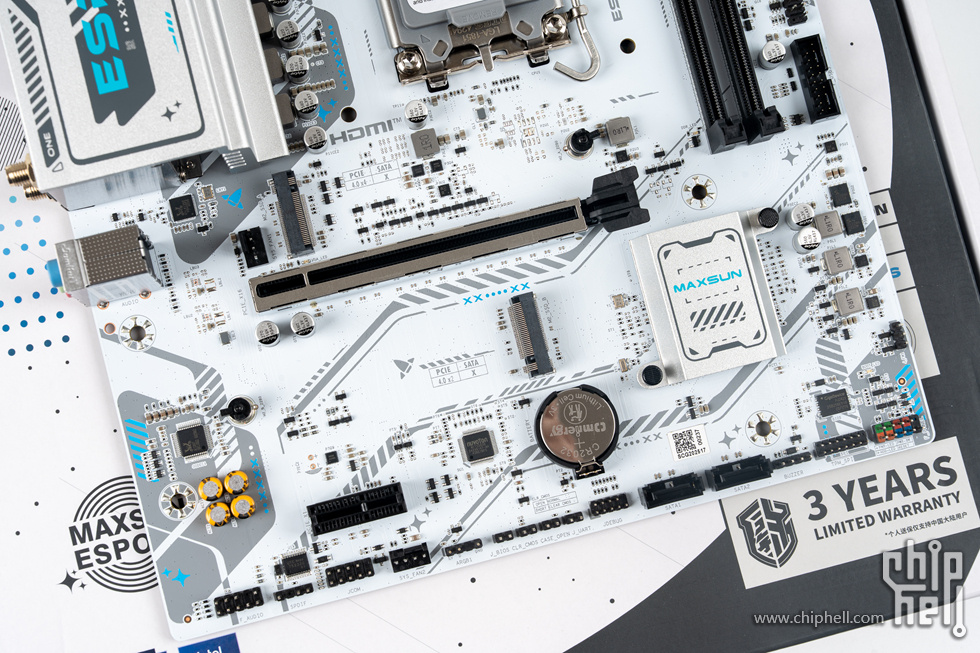

主板下方的PCI-E区域，配置了两条PCI-e插槽和两条M.2


两条M.2都是PCIE 4.0 X4规格，第一条PCIE5.0 X16还带金属强化保证了稳定性和接插件的强度

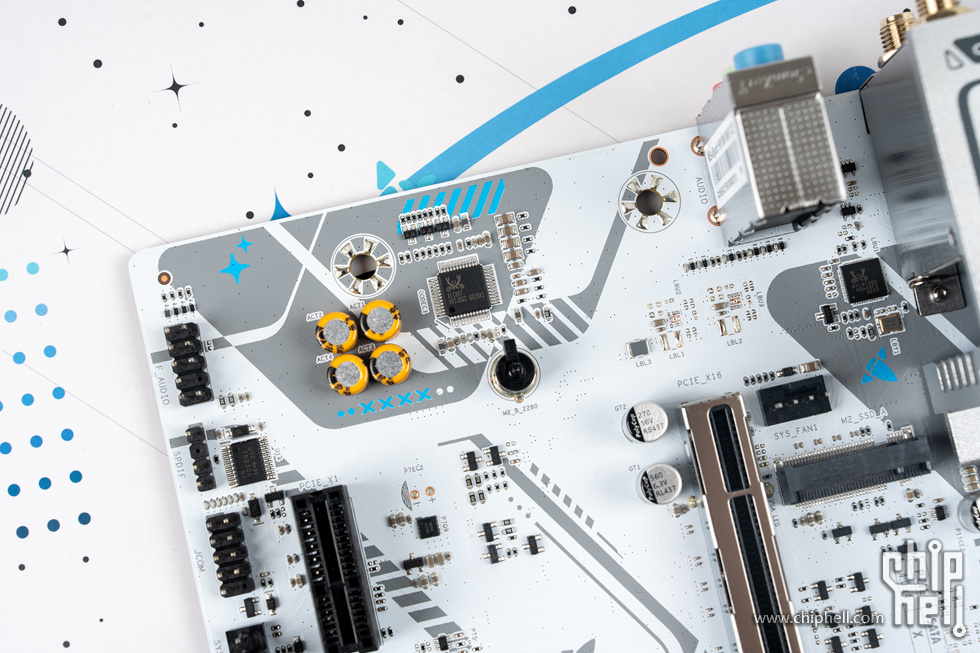

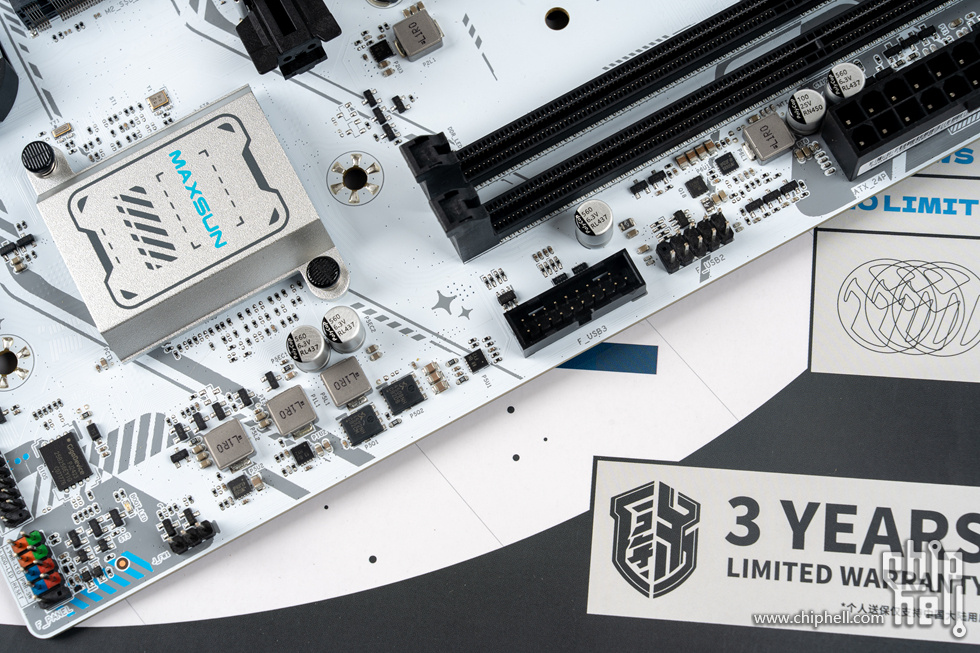

配置的声卡是ALC897,带有4颗音频电解电容也是用心的设计

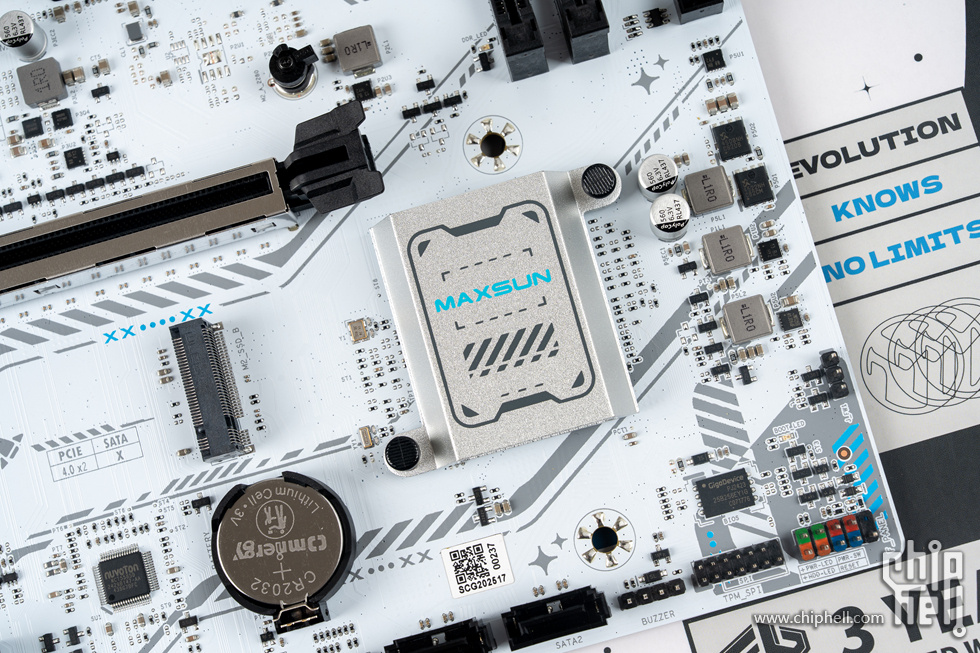

H810芯片组散热片上带有铭瑄的logo“MAXSUN”

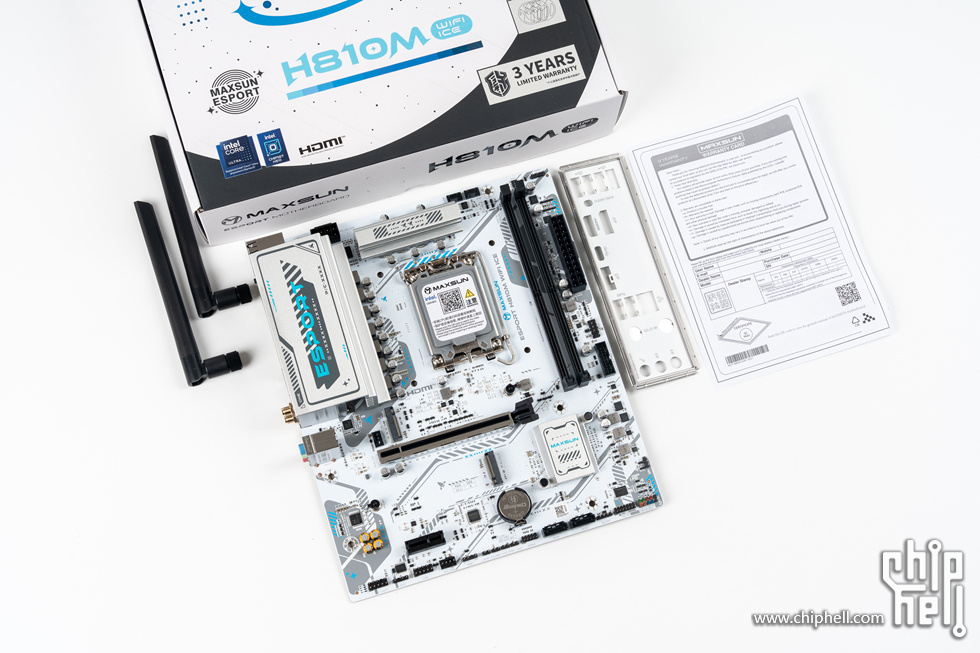

主板的全家福

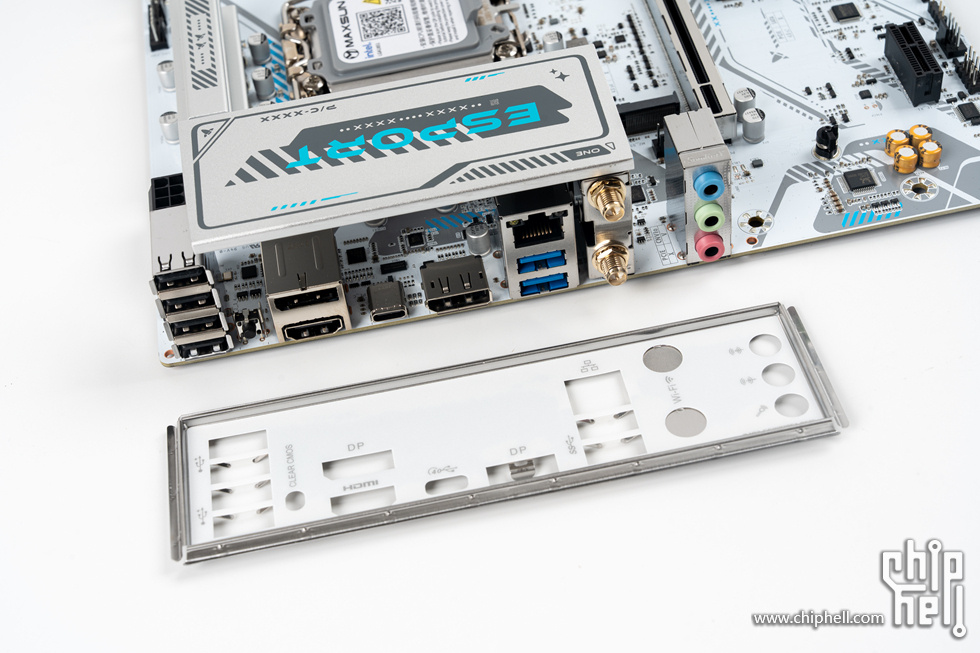

主板带有挡板，记得安装的时候提前按好挡板

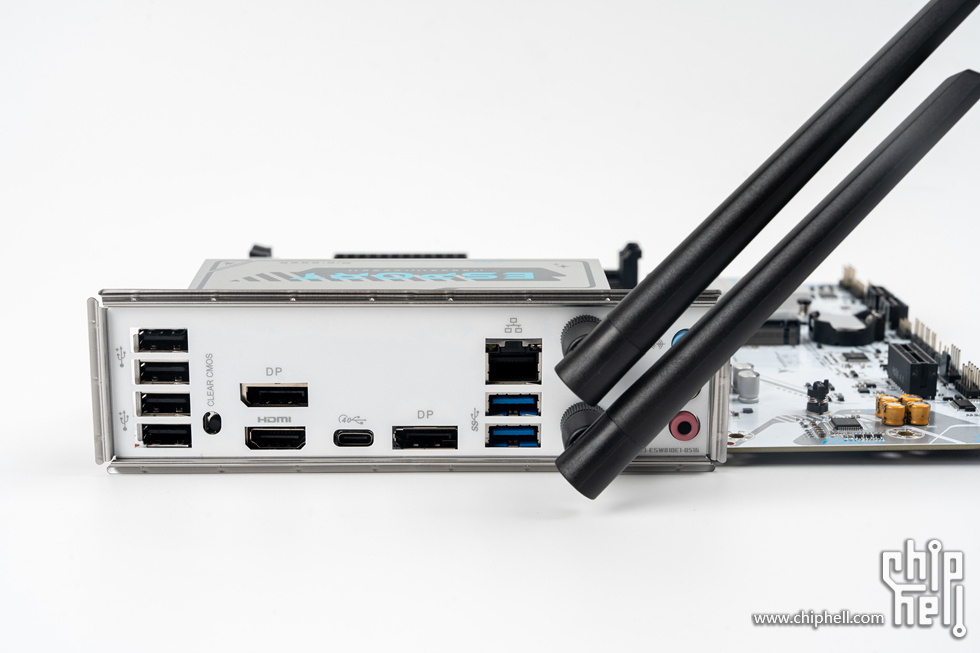

主板的IO接口配置了集显HDMI和2个DP、1个CLR_CMOS、4个USB2.0、1个40G USB TYPE-C、2个USB3.0、1个2.5G LAN、WIFI6+蓝牙5.4

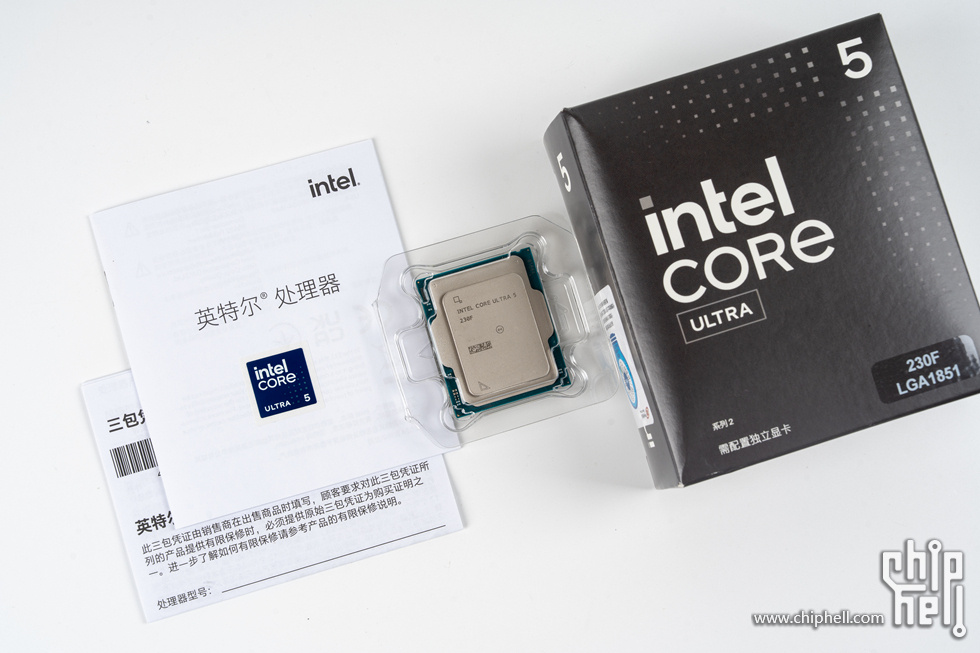

• 英特尔（Intel）酷睿 Ultra 5 230F


英特尔的这颗酷睿 Ultra 5 230F 处理器类似于12490F、13490F、14490F的特供版，为加强三缓的无显卡版本


主要参数为6大核4小核、睿频至高可达5.0GHz、内存容量至高可达192GB、L3缓存为24MB，简单来说就是比普通Ultra5 225多4MB，睿频高0.1GHz

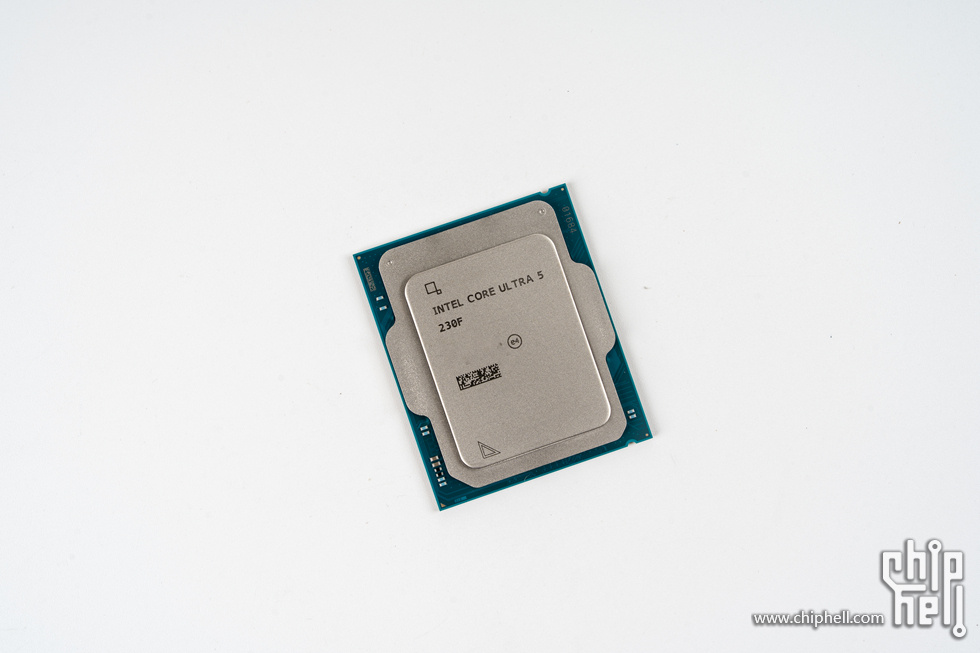

Ultra 5 230F 的处理器本体，顶盖与普通CORE Ultra 2 系列有所不同，这是需要注意的地方

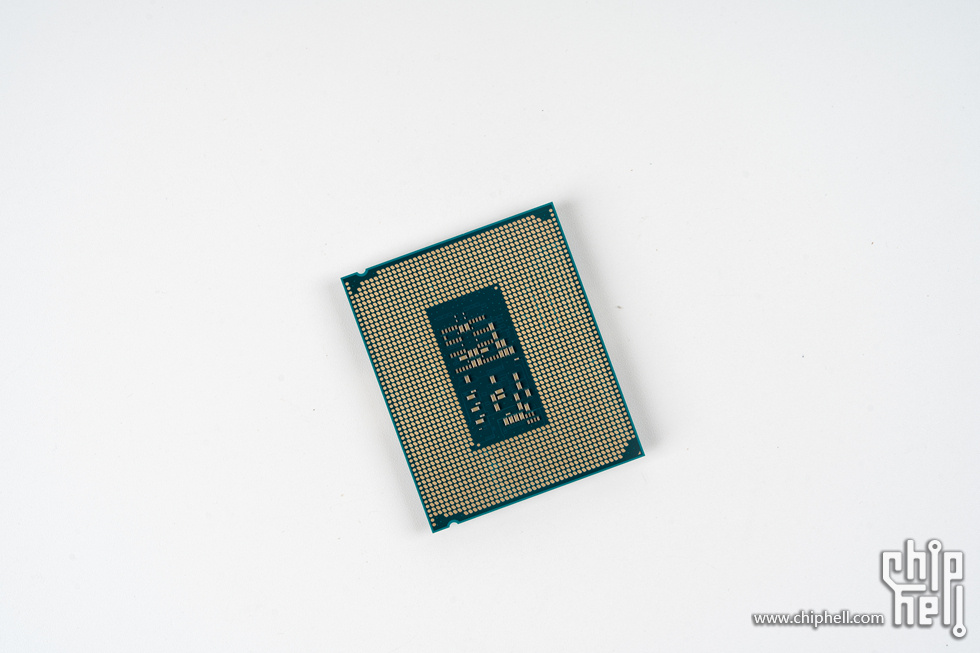

处理器的背面，这个触点肯定是一致的LGA1851

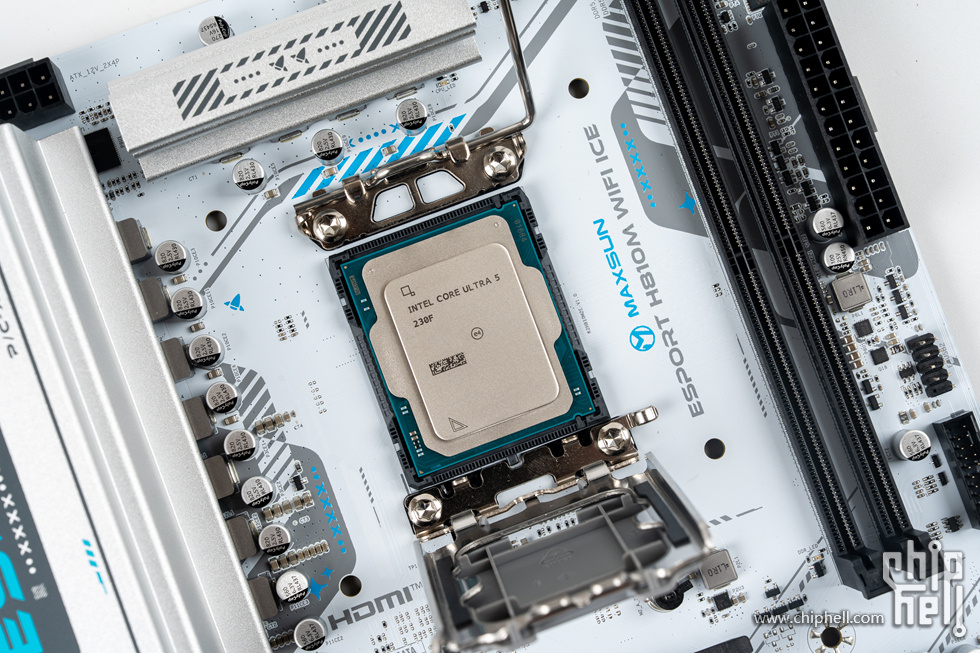

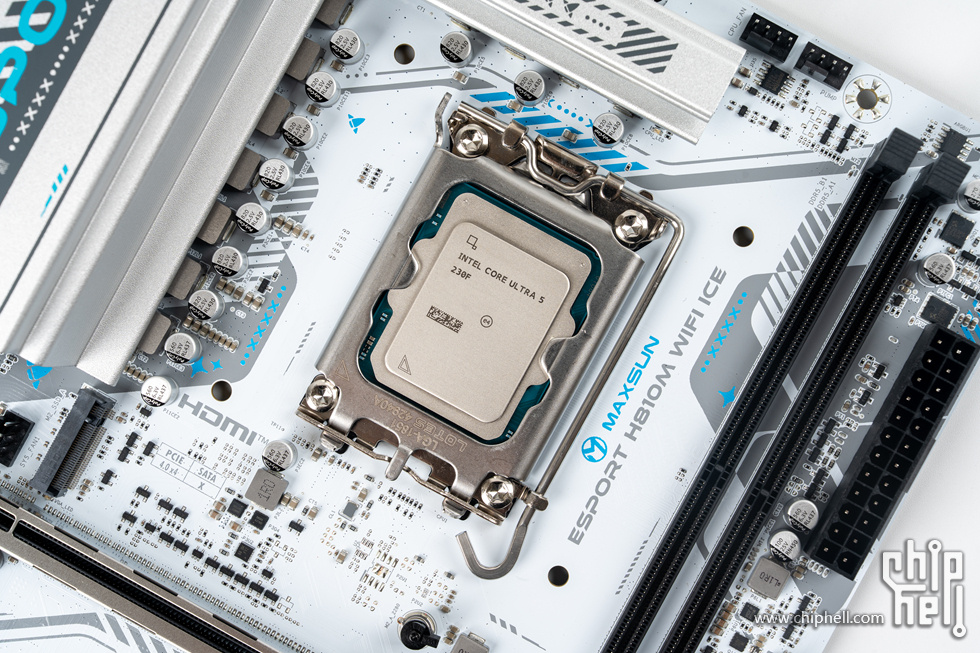

安装进主板的LGA1851插槽，注意啦，不能使用通用的15代防弯支架了


正常安装就好

• 影驰 GeForce RTX 5060 Ti 星曜 NOX MAX OC



影驰的这一代50系星曜不再是纯白专属，而是具有白色LUNA月光女神与黑色NOX暗黑女神两款，不仅散热强劲使用了4热管的磁星PRO散热器，还有耀眼星镜界的个性镜面背板与流光灯效的IML ARGB穹顶灯，一体式磁吸上盖的快拆结构，可非常方便的分离散热风扇总成与散热器，极大的方便拆卸与清理。另外三年半的质保也突出了其产品质量的信心


影驰GeForce RTX 5060Ti 星曜 NOX MAX OC显卡采用NVIDIA BLACKWELL架构，第四代RT Core、第五代 Tensor Core、DLSS4、Reflex2、全景光线追踪等众多技术，5060Ti具有4608CUDA处理器，AI算力759TOPS， 显卡的BOOST频率2632MHz（P Mode），显存使用了最新的28Gbps 128bit 16GB GDDR7，显存带宽672GB/s，显卡采用8层PCB和7+2相供电，TGP功耗180W使用传统的GPU 8Pin即可满足供电所需 。而5060TI星曜NOX MAX OC在强力的4热管磁星PRO散热器下尺寸也不会小，来到了含挡板348*155*56mm / 不含挡板335*140*56mm的尺寸

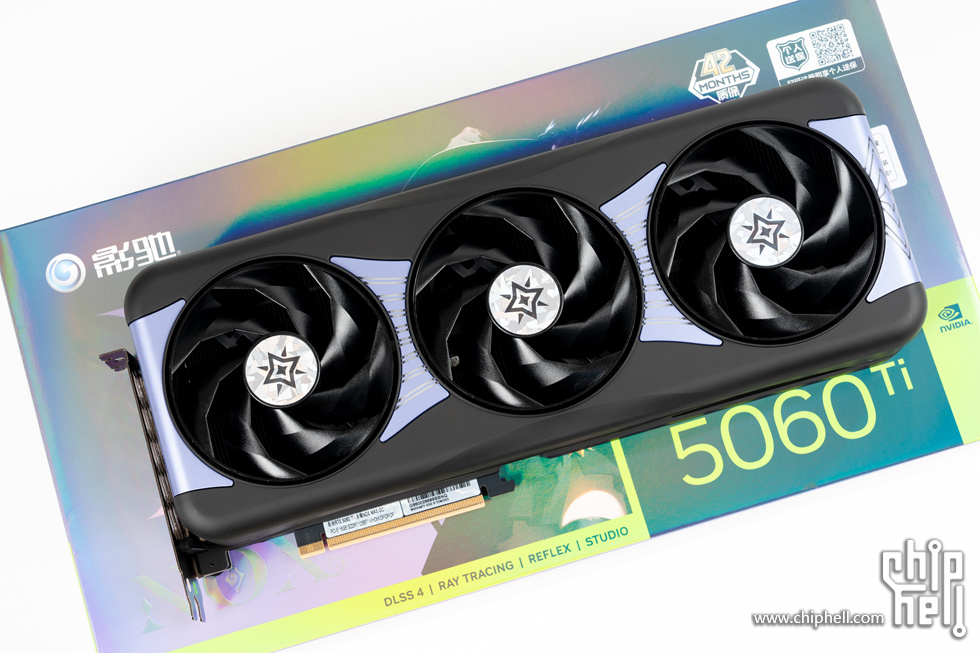

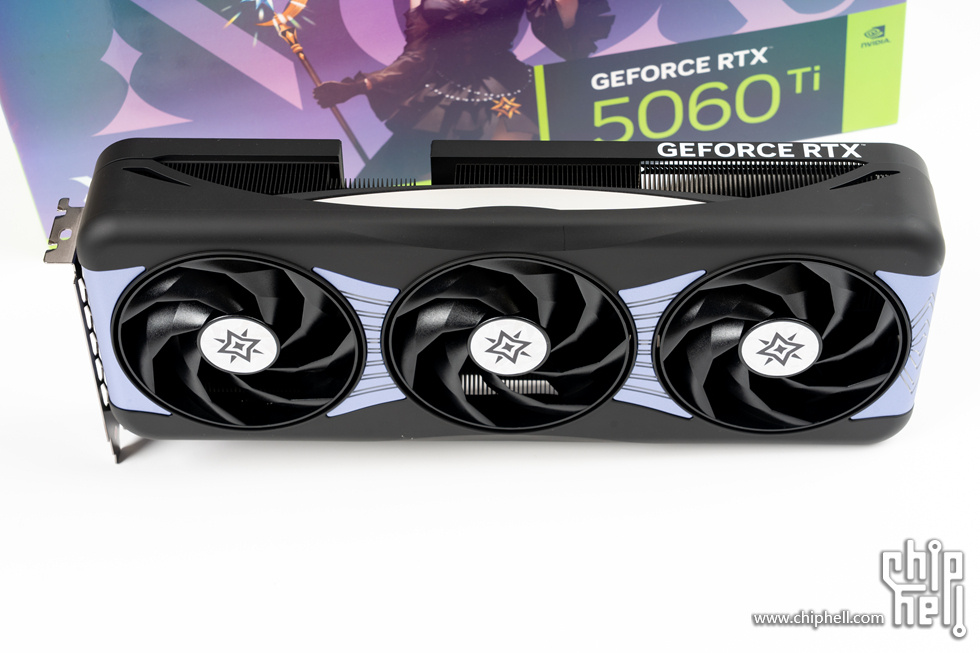

显卡的正面，磁星PRO散热器，三把95mm霜环风扇，中间连接的IML ARGB穹顶灯，横贯星环阵列。另外，此次磁星PRO散热器最大的特点是采用了一体式磁吸上盖不需要任何工具即可取下上盖，DIY与清理变得非常简单了

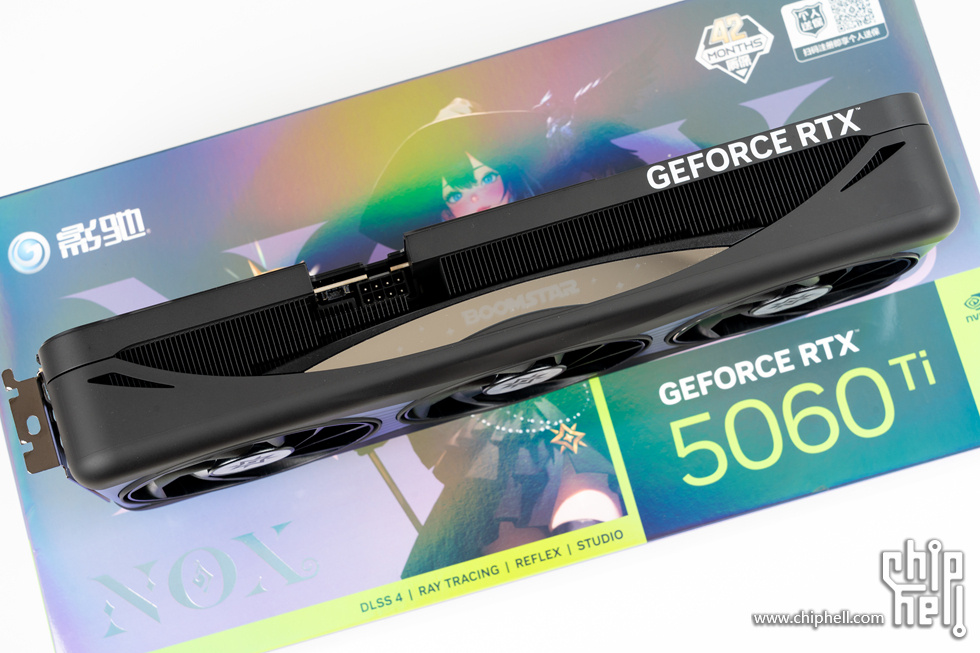

显卡的顶部，一条弧线贯穿散热器，形成透风模式，中间是星曜logo

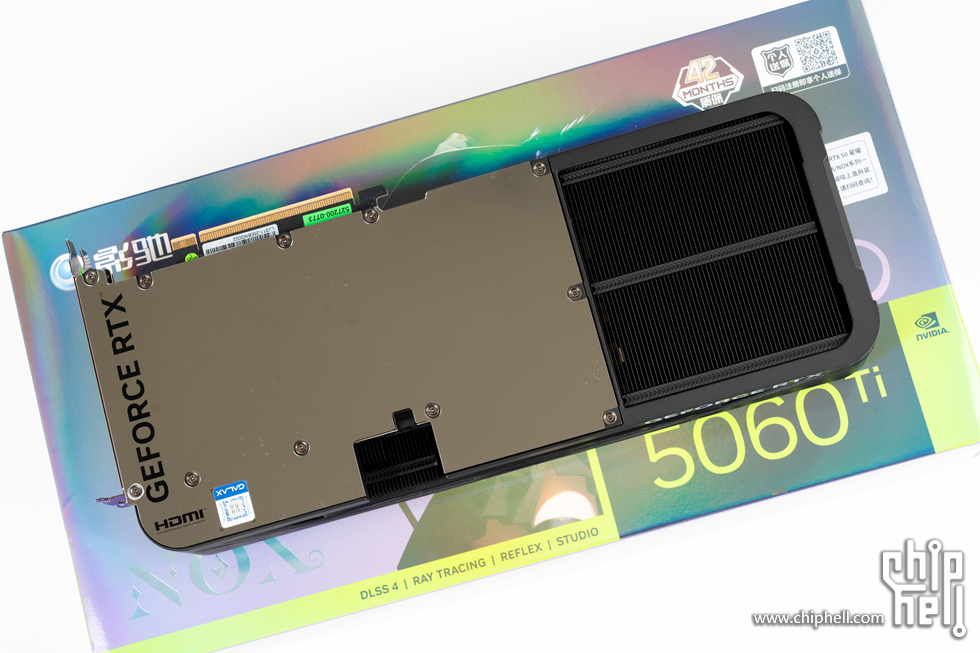

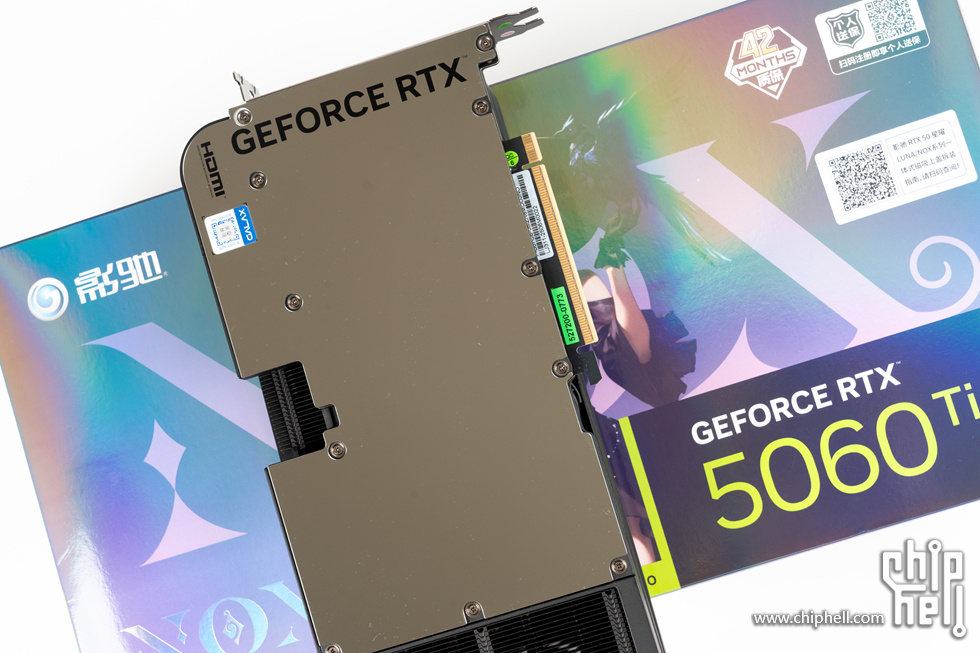

显卡的背板

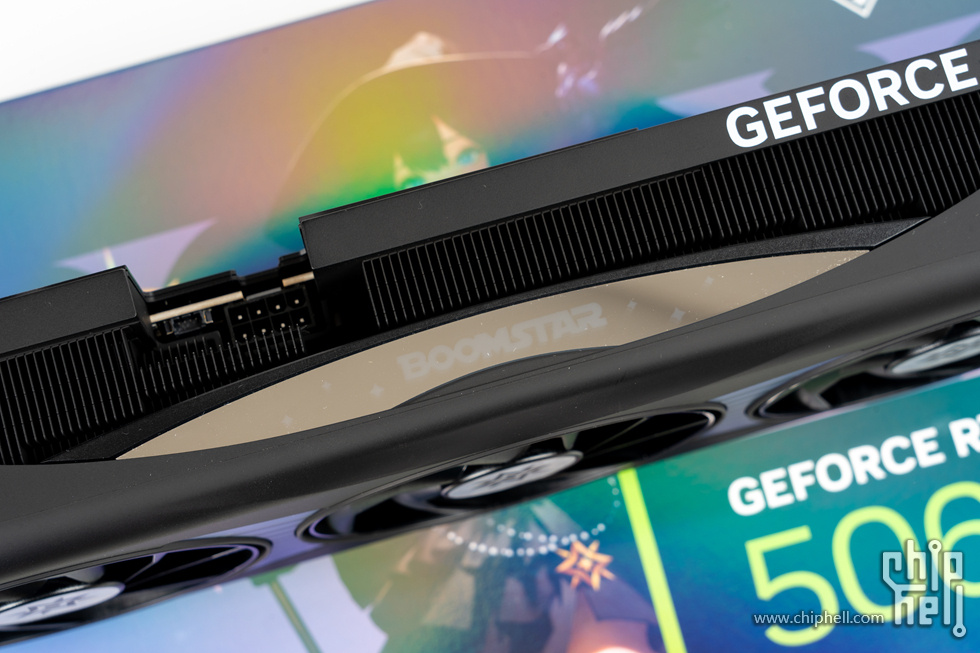

星曜logo处是千层镜式logo灯，内部多层点点亮起时犹如掀起千层涟漪。上面的显卡接口是GPU 8Pin 供电接口


新升级的95mm霜环风扇，更升级加固，运行时更低的噪音


显卡末端的弧形

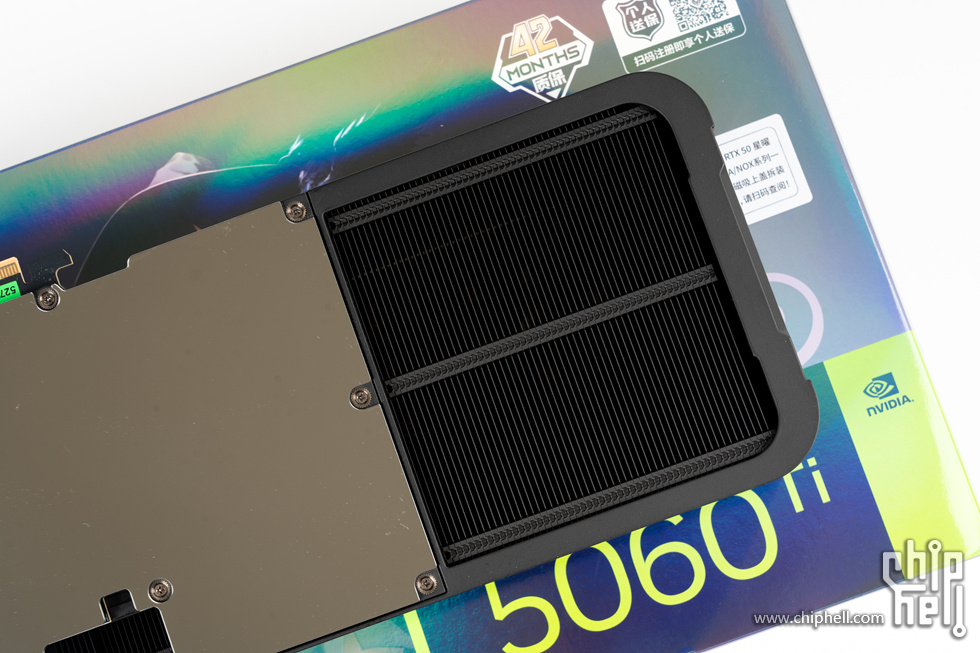

背板的接近一半面积无任何阻碍，散热器鳍片完全裸露透风


背板的镜面部分上有GEFORCE RTX的logo


镜面真的非常好看，仅仅的镜面就能有各种各样的投射效果


磁吸式的顶盖，磁力很强需要稍微用力才能打开，毕竟显卡的三风扇在上面，风扇也是螺丝固定拆卸方便，下方散热器的本体内部一览无遗

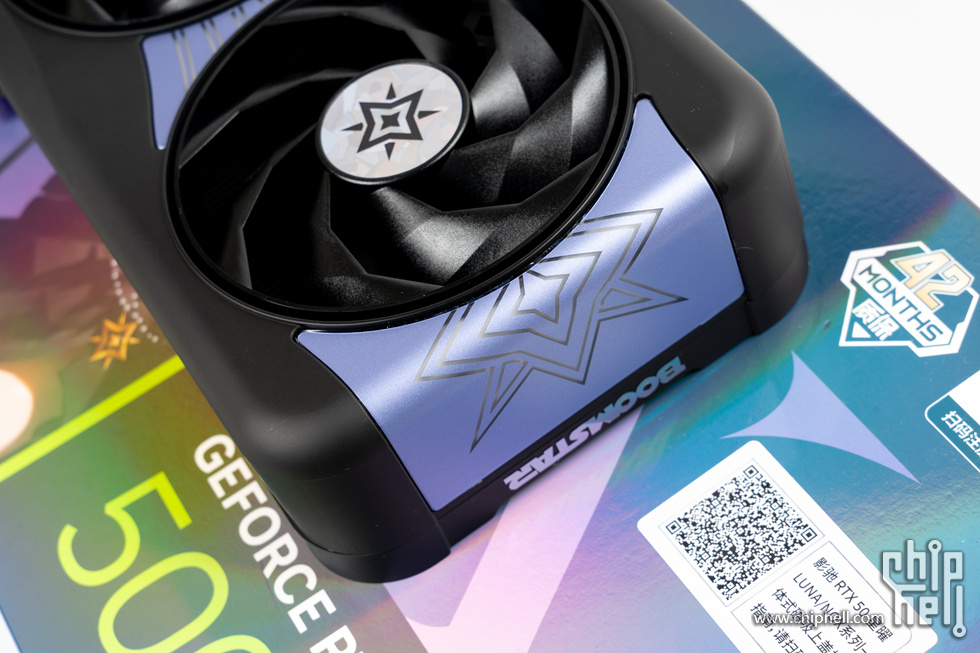

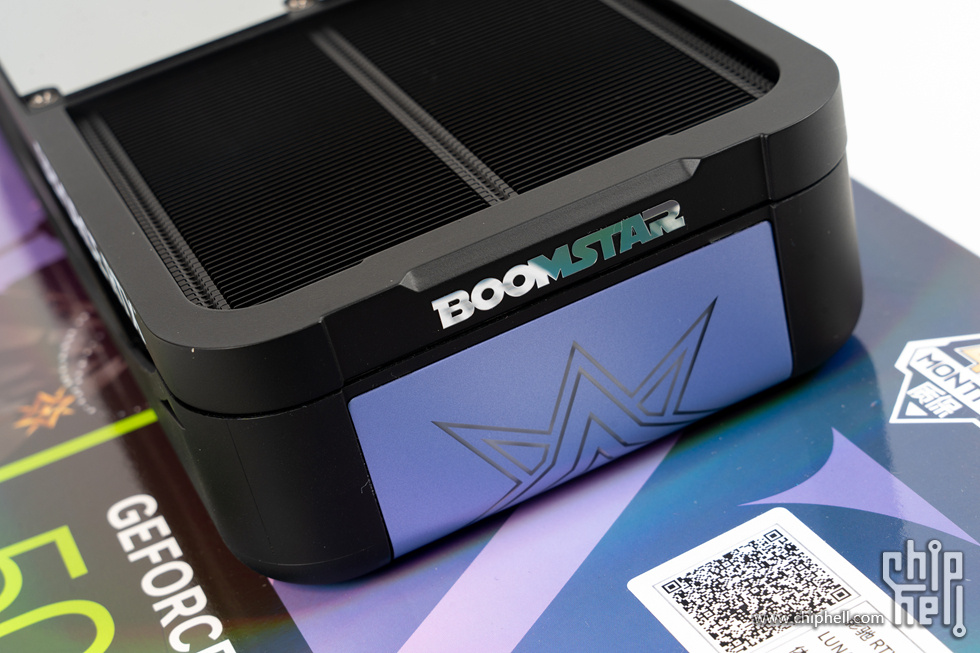

显卡的末端，上面是BOOMSTAR的星曜logo，下方则是IML ARGB穹顶灯，横贯星环阵列

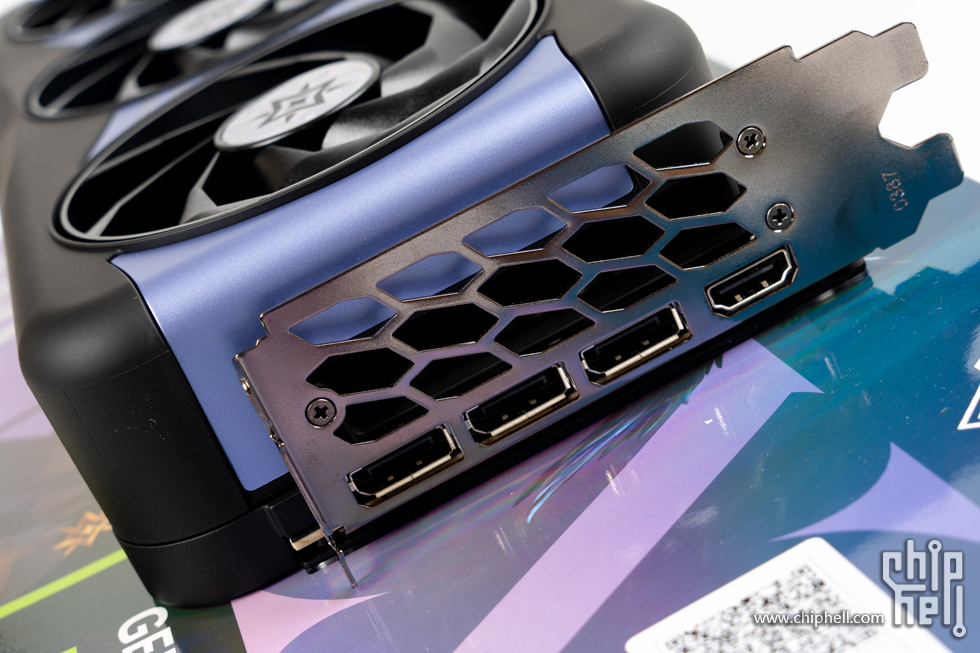

背板上的I/O数字接口依然是标准的DP2.1b*3+HDMI 2.1b*1

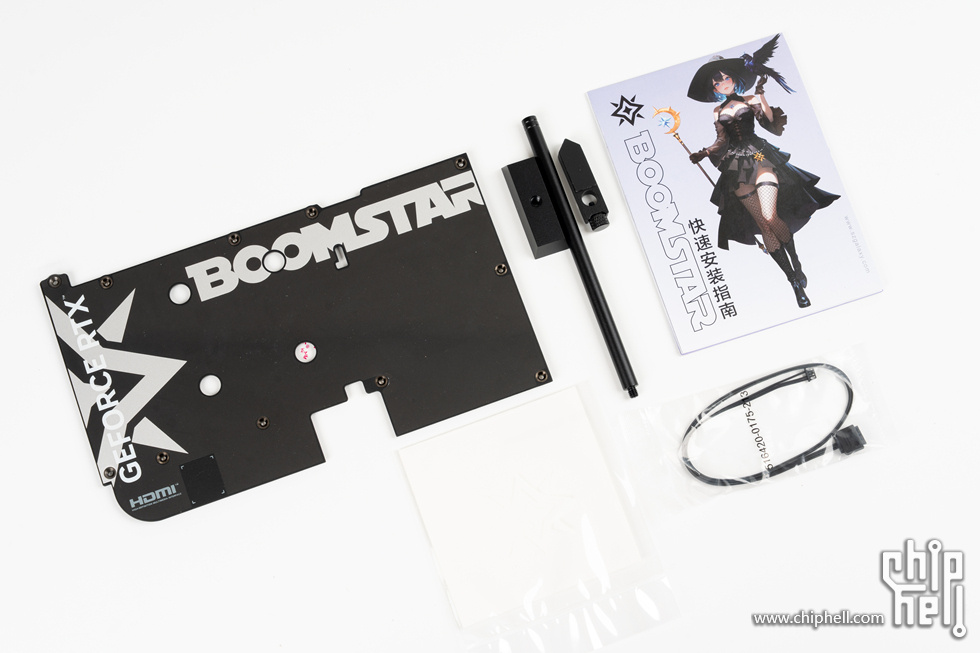

配件也是相当丰富，有一套黑色传统星曜背板可供替换，还有全铝显卡支架、镜面擦拭布、以及背板DIY贴纸和ARGB线缆等

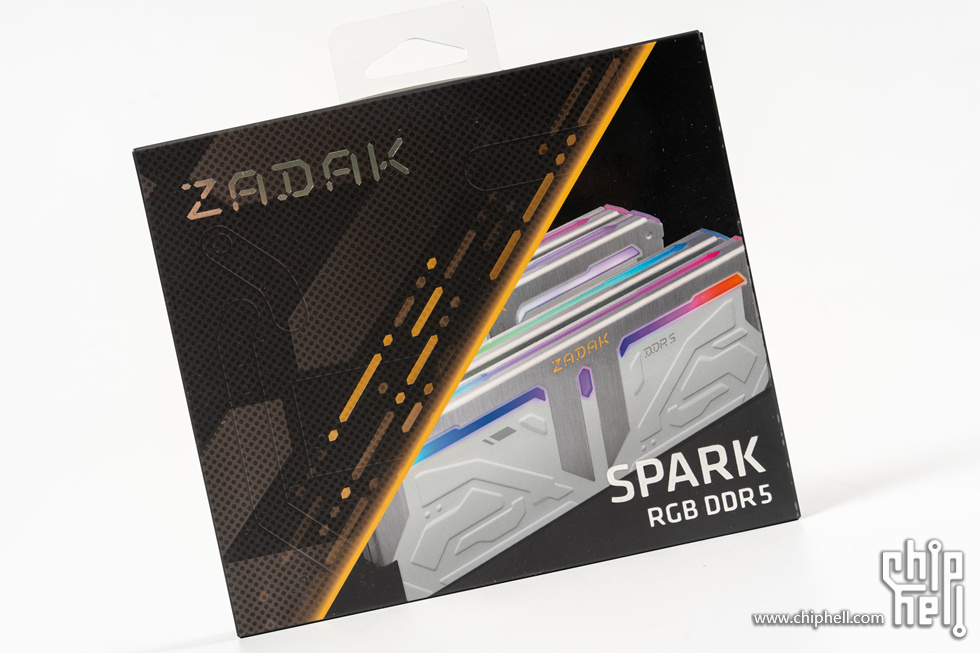

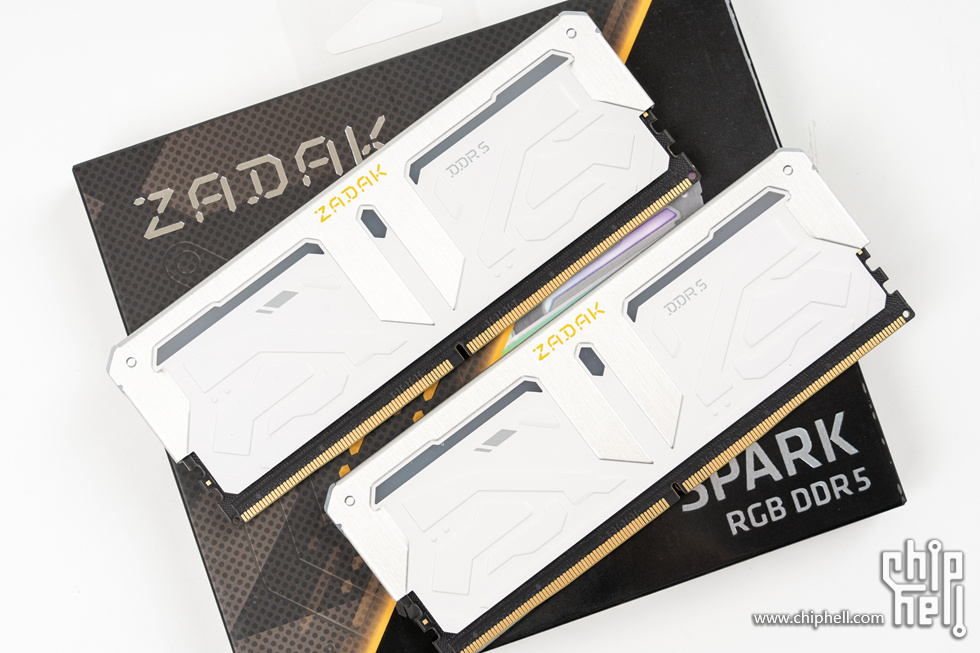

• 宇瞻  ZADAK  SPARK 32G 6800 DDR5白色灯条 16x2 套装


内存是宇瞻ZADAK  SPARK 32G 6800 DDR5白色灯条 16x2 套装，时序为C34-45-45-108，且该内存支持XMP 与EXPO 双平台技术


内存整体的尺寸为5cm高度、13.6cm宽度、0.79cm厚度，单条重量60g

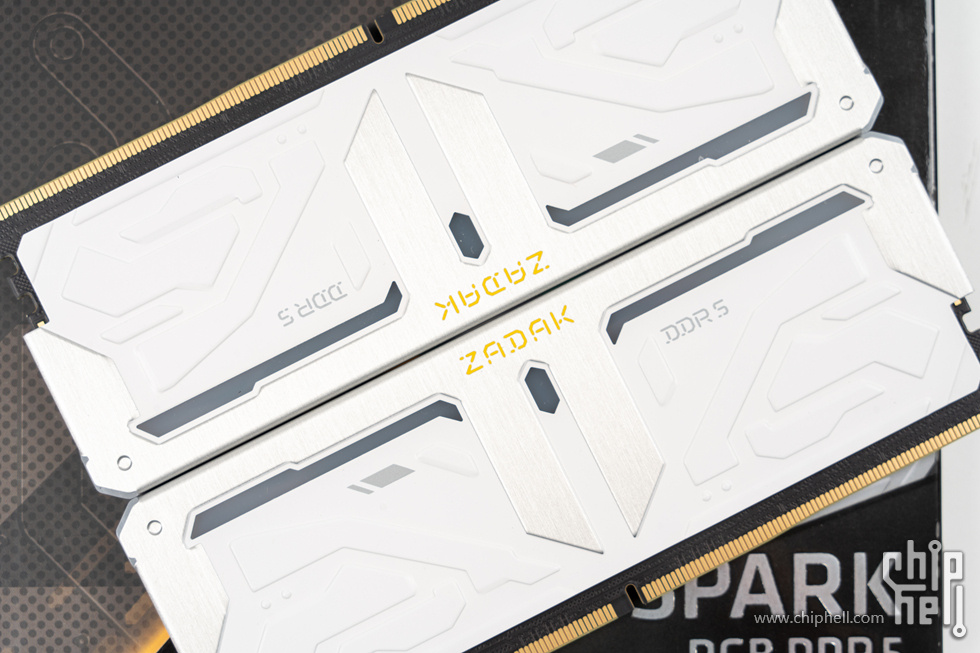

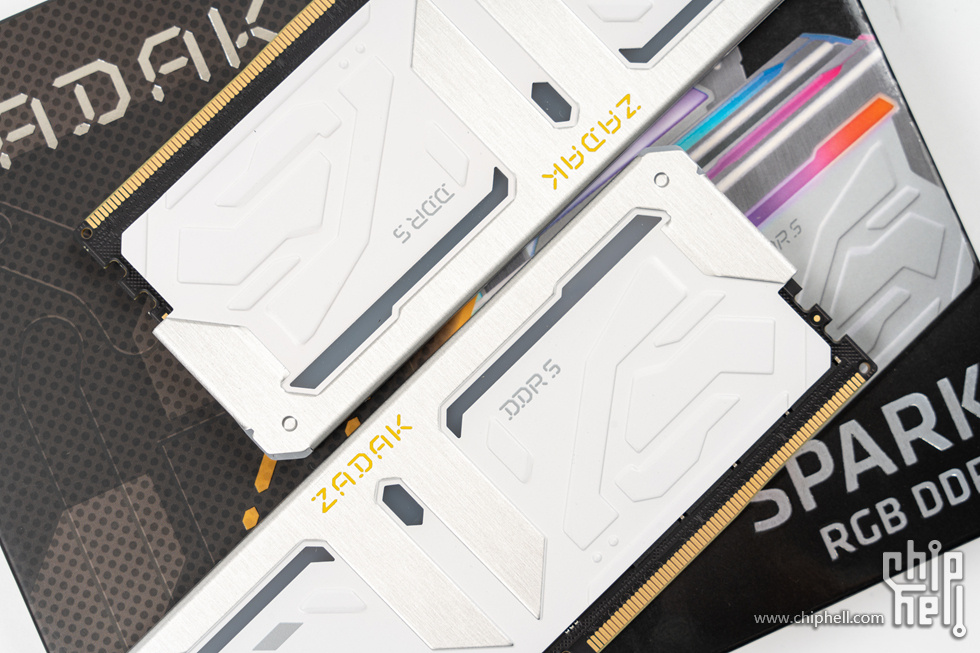

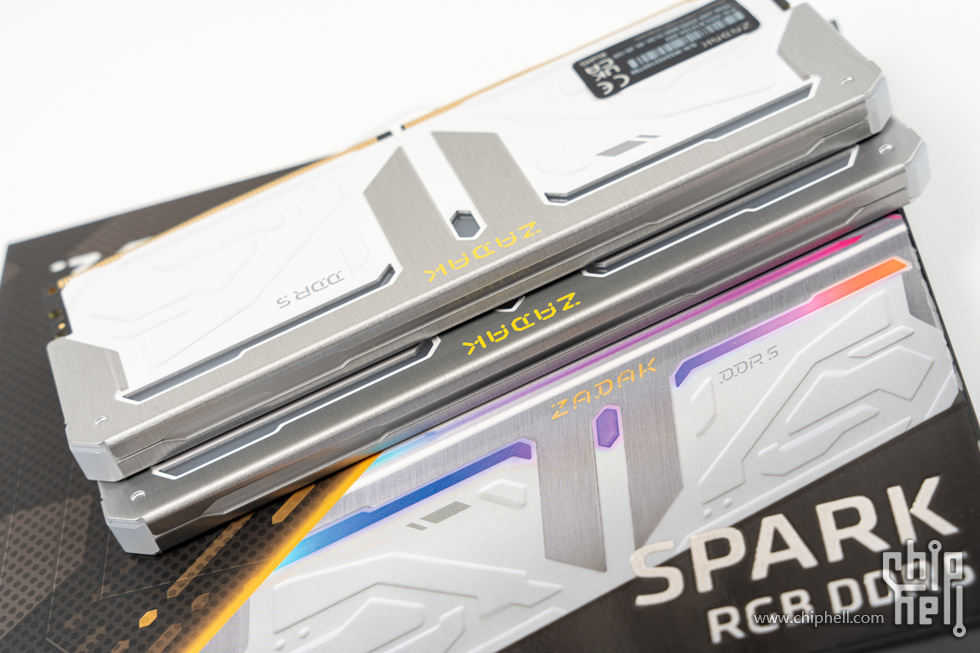

造型别具一格具有鲜明的特点与其他常规内存有所不同，宝石造型的导光与精致的外形设计


中间鲜明的ZADAK展示其为宇瞻的高端灯条


顶部的材质交错设计，呈现缀有宝石形状的镂空导光效果，发丝纹及白色雾面磨砂质感

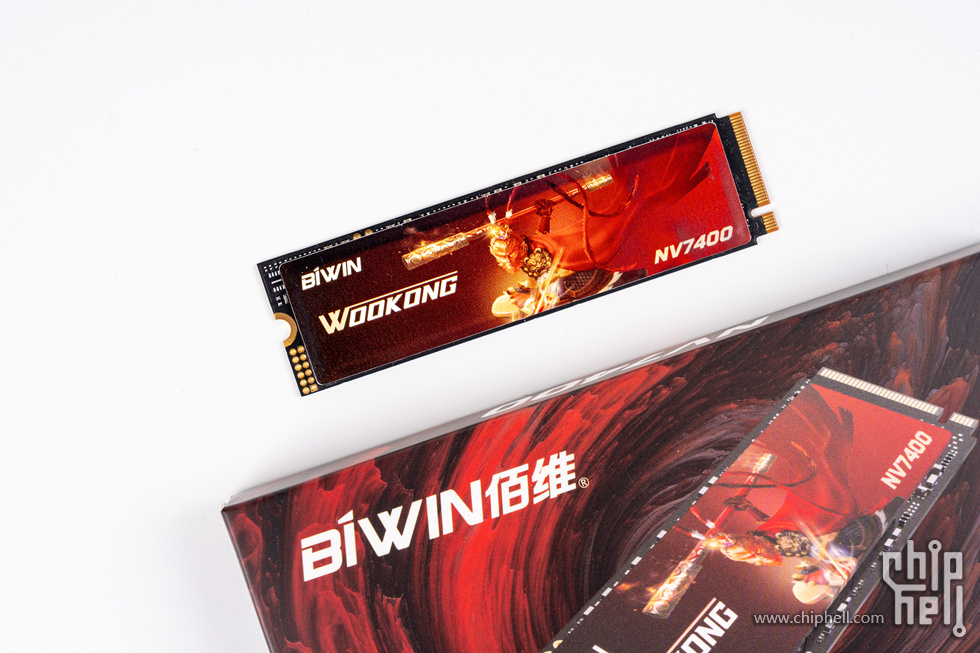

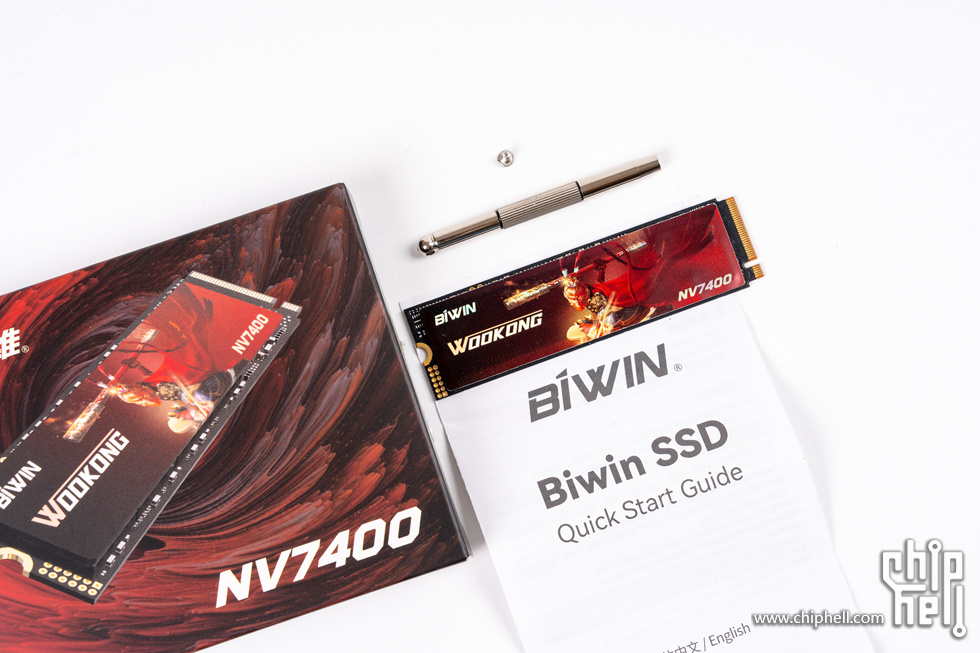

• 佰维（BIWIN）悟空NV7400 2TB SSD


固态硬盘是佰维的NV7400 SSD WOOKONG 悟空版本，它是佰维的PCIe 4.0旗舰顶配固态硬盘，产品顺序读取速度高达7450MB/s，随机读取速度高达1000K IOPS，并且提供了5年质保和4TB版本最大4000TBW的写入寿命


这款SSD采用DRAM-Less无缓存设计，主控是联芸MAP1602，采用12nm工艺制程，并搭载联芸自主研发的第三代Aglie ECC(4K LDPC)纠错技术、Agile Zip数据压缩技术、硬件RAID5/6及E2E数据保护技术


WOOKONG NV7400 2TB 采用了4颗3D TLC NAND颗粒，使用的长江存储232层颗粒，组成了2TB容量

• 雅浚（ProArtist）GA5二代 360一体水冷散热器

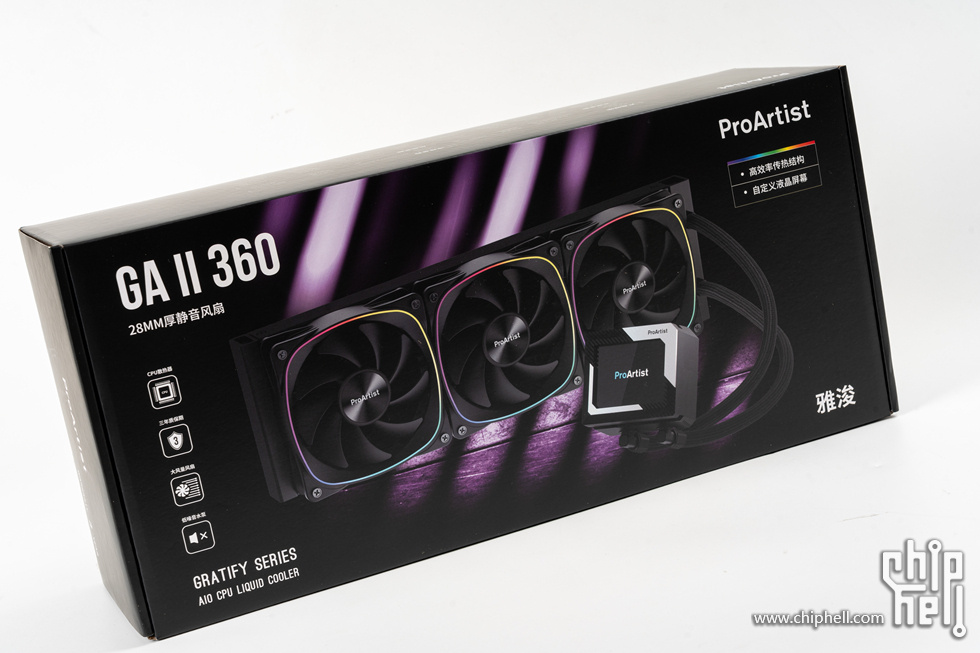

这是雅浚使用长寿面新材料与二代低噪水泵的全新GA II水冷——GA5 二代，不仅采用新制程的橡胶管，迭代水冷液配方，还使用了优化冷头尺寸和2.8寸显示屏，静音高效的28mm厚ARGB风扇使得它能成为高性价比的屏显水冷

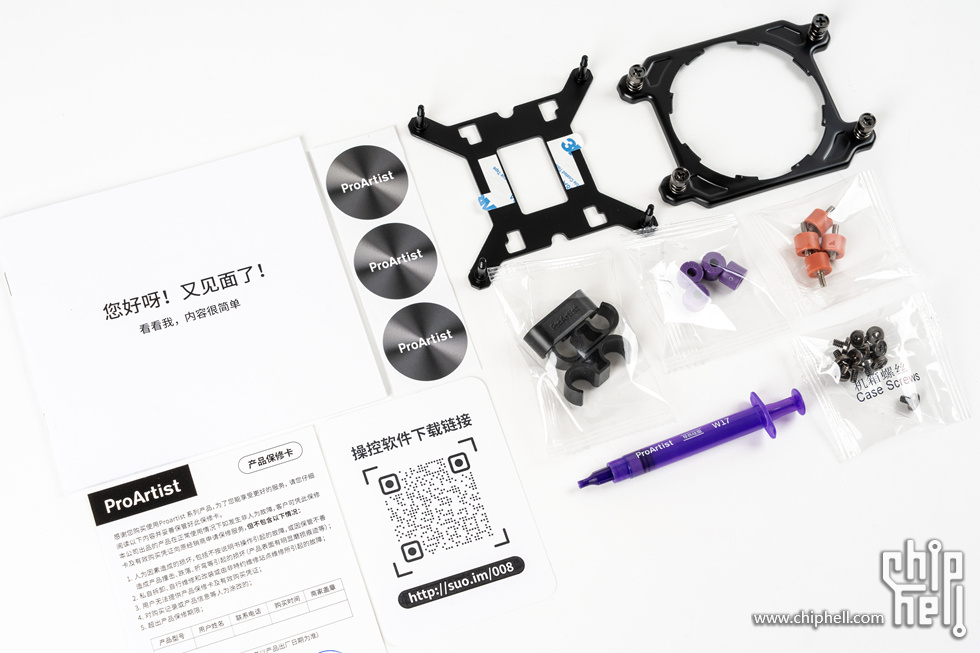

“您好呀！又见面了”，这个说明书太亲切了，扣具支持主流最新的LGA1700/1851/AM5，还有水管夹和W17硅脂附送

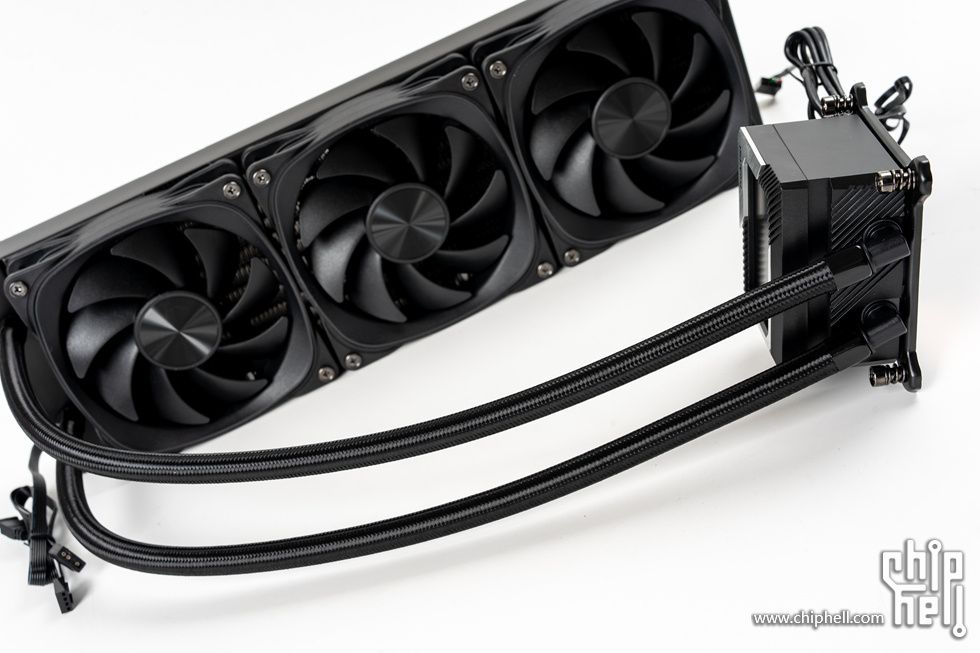

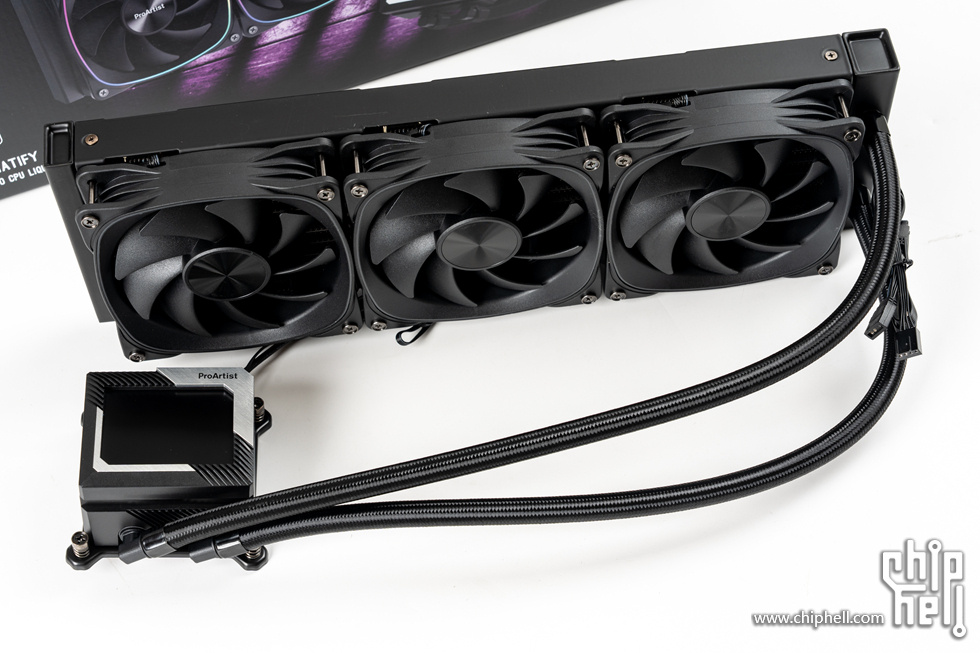

GA5二代水冷的本体，纯黑风格很低调

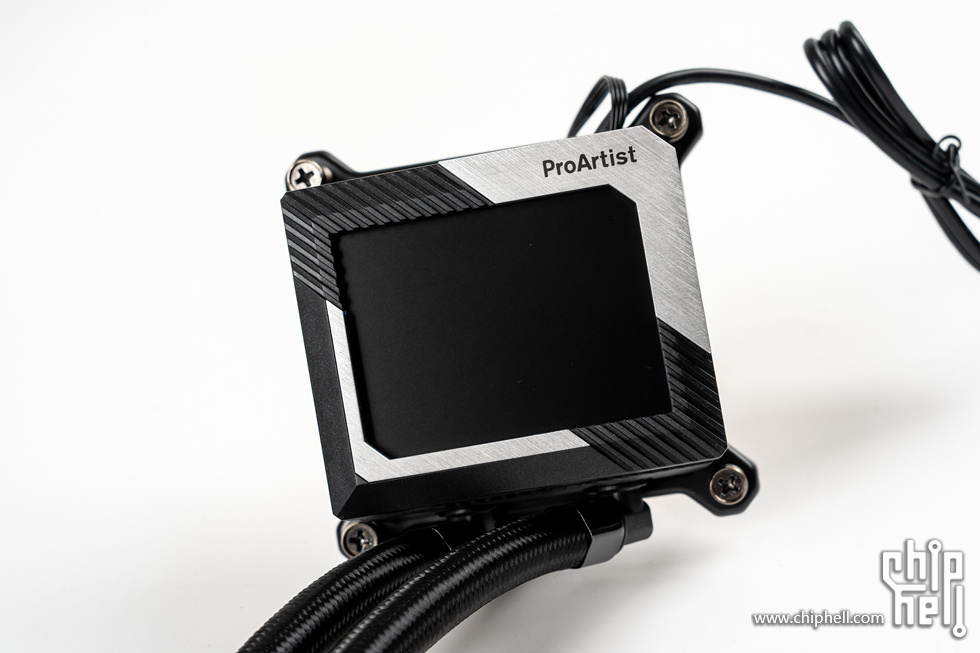

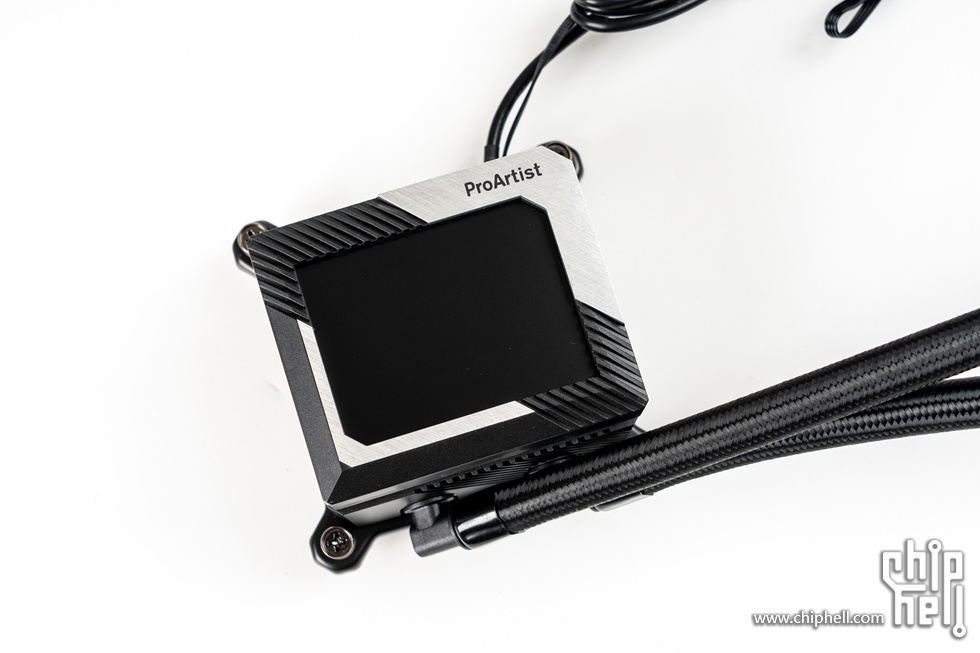

冷头采用铝合金顶盖，并优化了尺寸可补遮挡螺丝直接安装


屏幕固定结构可避免掉落风险，配合雅浚软件可监控多种硬件信息，也可上传GIF图片等DIY

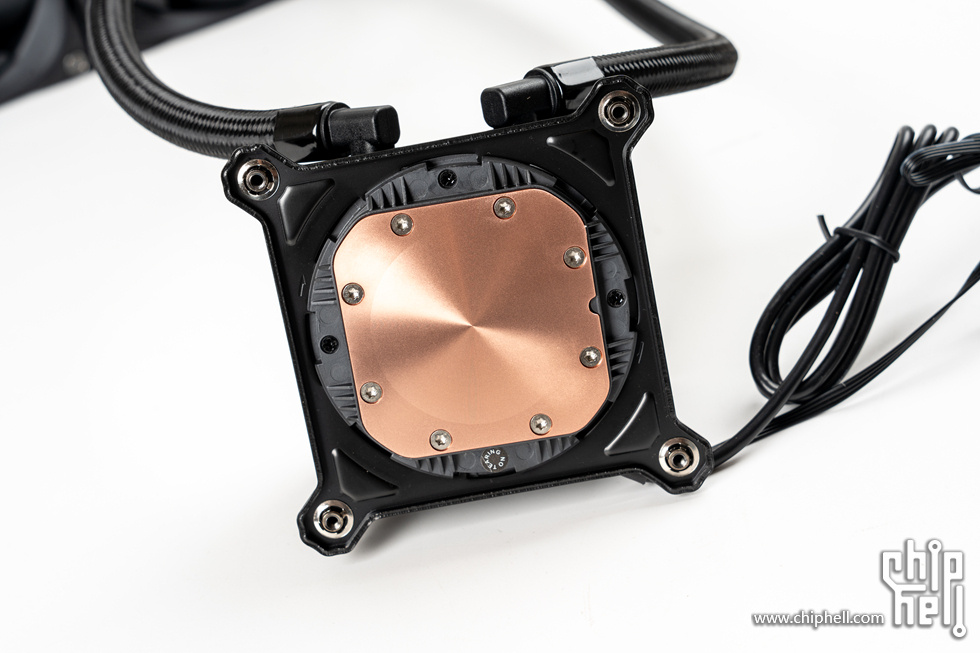

大铜底结构，微流道精密铲齿工艺，快速传递CPU热量


450mm长的水管，新工艺可降低**化物，大幅减少冷头故障

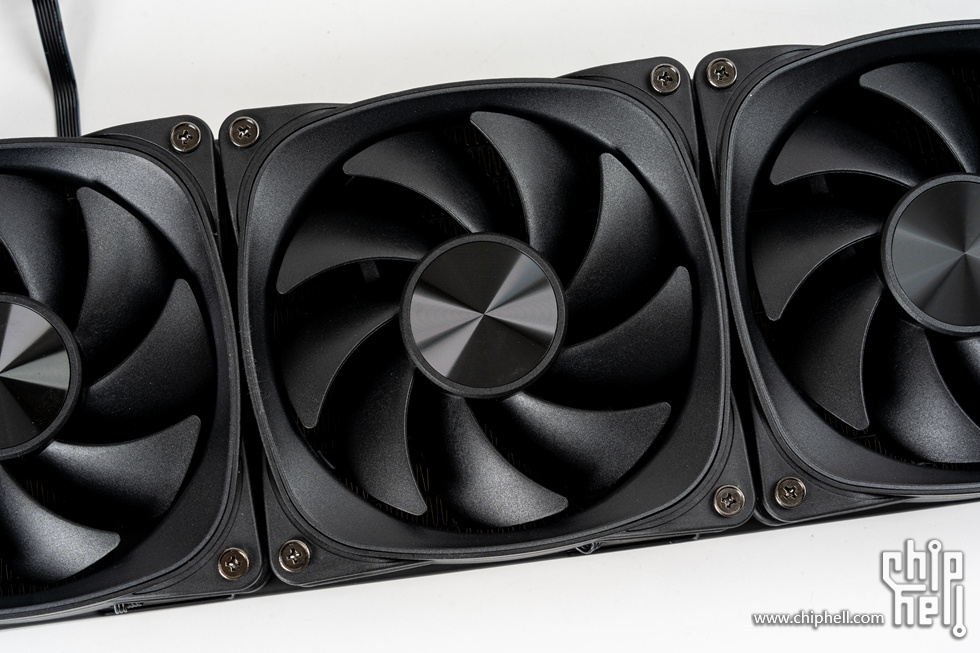

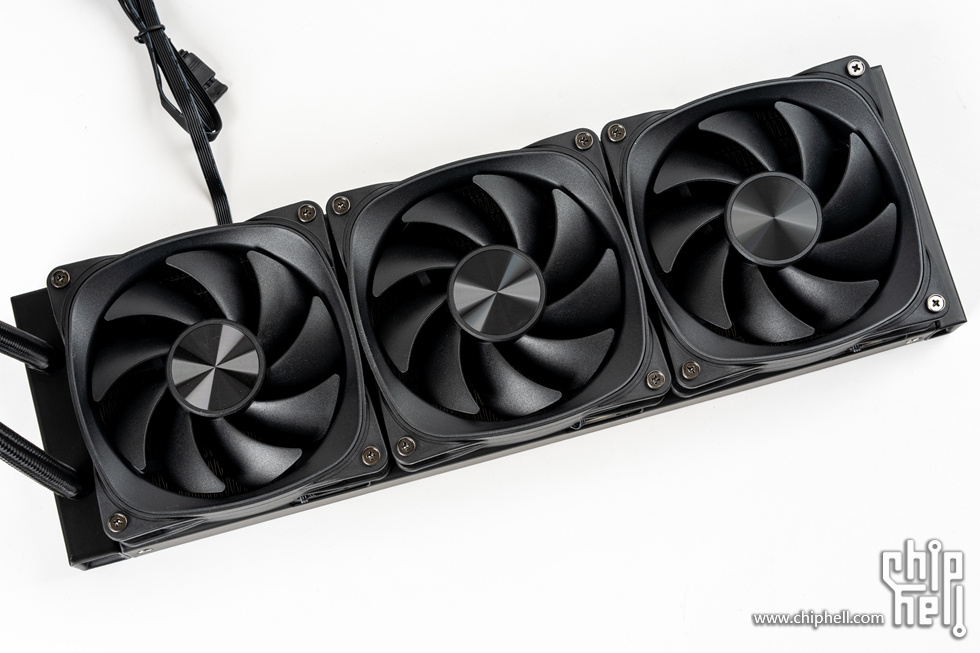

冷排原装风扇，免去了繁琐的安装


28mm厚风扇，同转速下拥有更强性能与更低噪音，2500RPM下可提供最大67CFM风量与2.83mmH2O风压，噪声值为35dB(A)


360的27mm标准厚度冷排，使用了28mm厚风扇

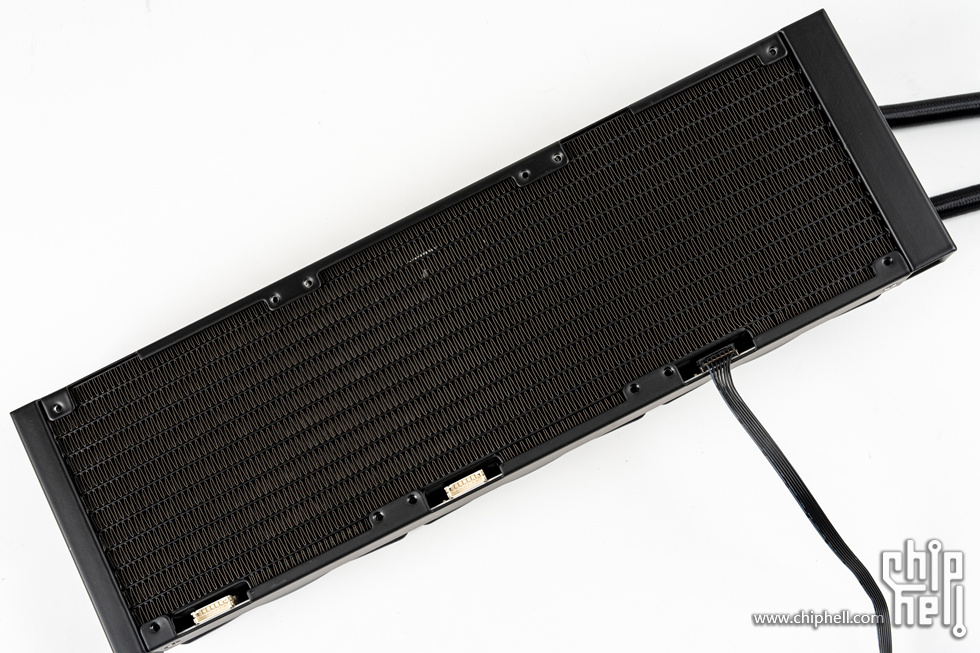

低阻水排12条微水道，非常规整的鳍片，另外冷排风扇仅一根线连接主板，使得理线更方便简洁

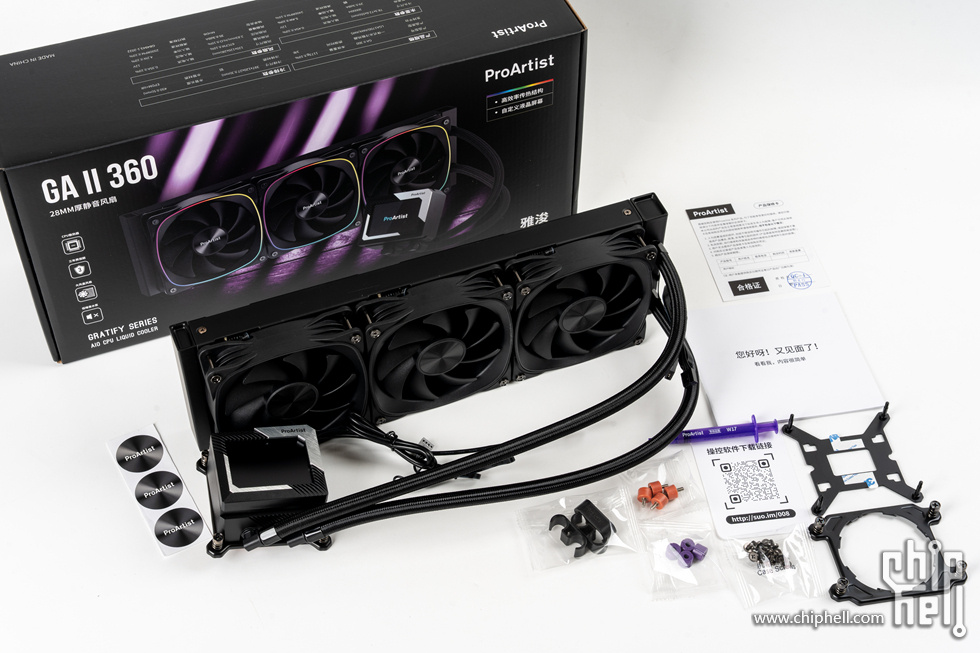

雅浚GA5二代360水冷的全家福

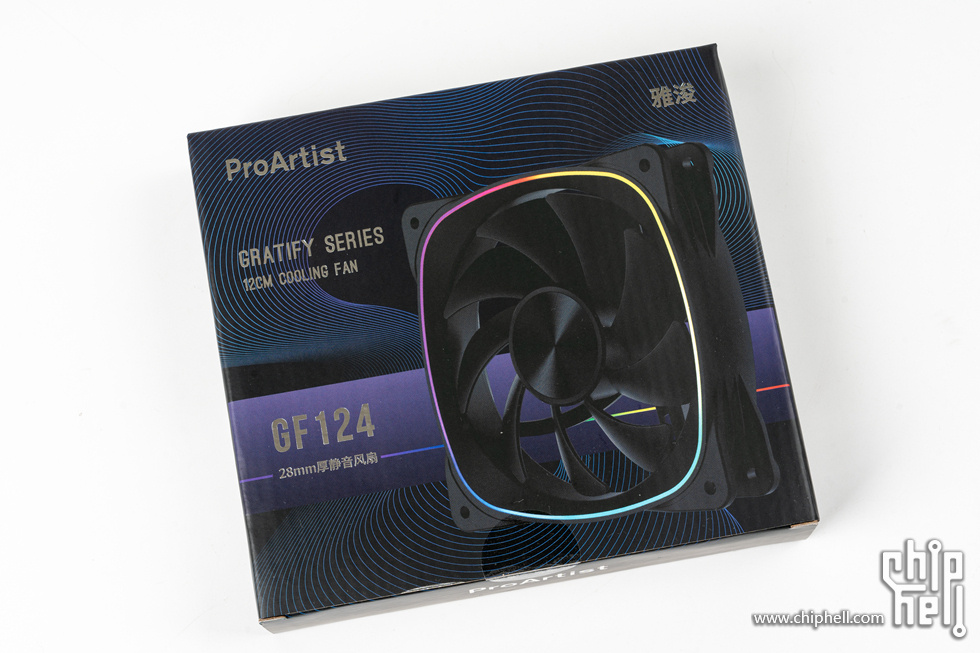

• 雅浚（ProArtist）GF124 散热风扇


本次机箱内使用的风扇为GA5二代水冷上的同款风扇GF124，其中尾部出风为一把正叶，底部三把和侧面两把为反叶，正好形成五进四出的正压差

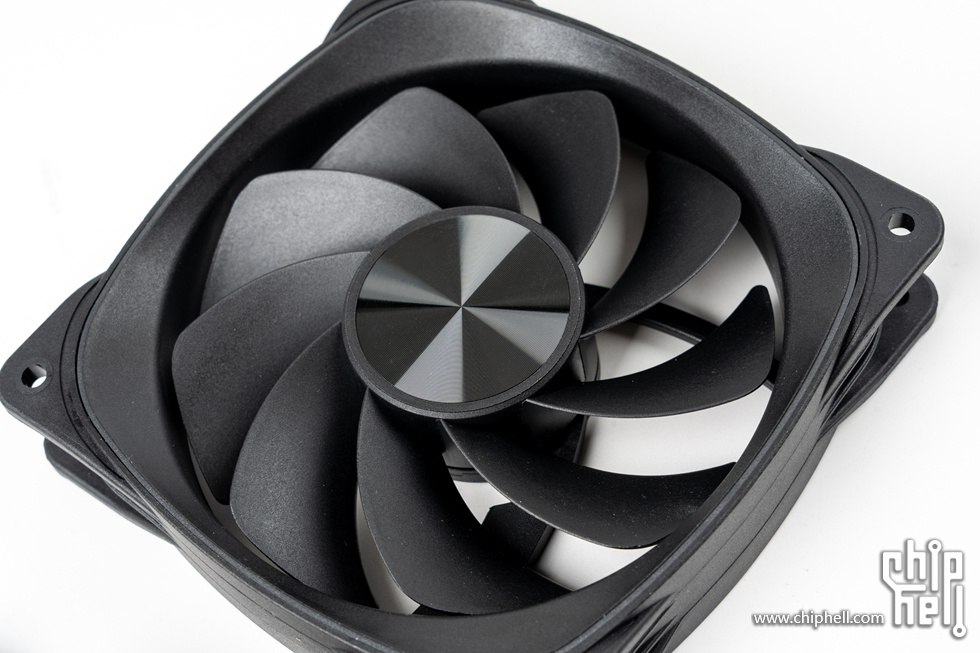

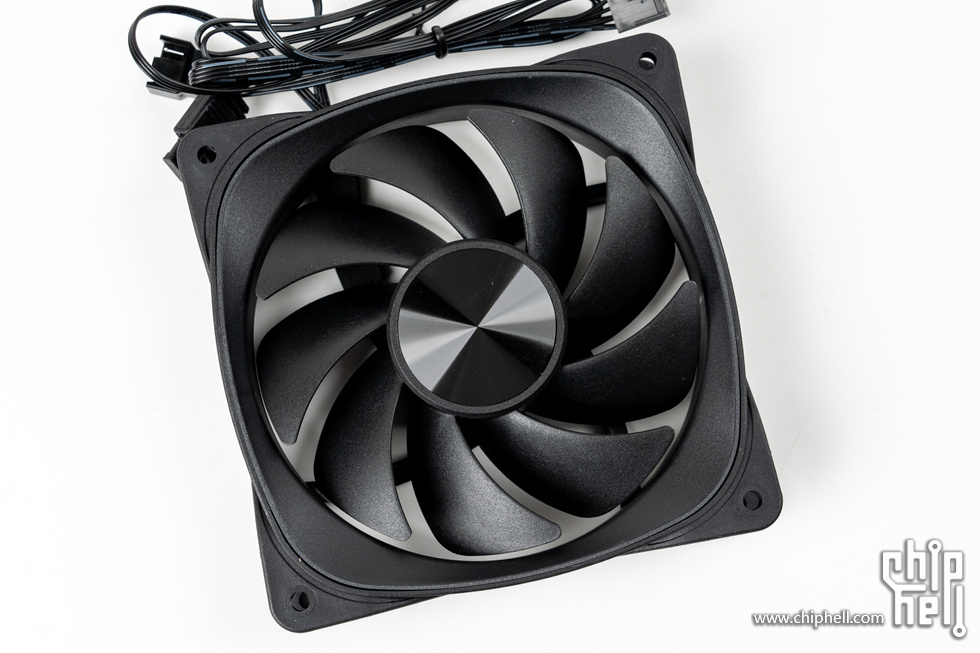

28mm厚的GF124，风扇扇框的ARGB导光条纤细，适合喜欢轻微光效的用户


风扇使用9叶规格，28mm厚度，同转速下拥有更强性能与更低噪音，2500RPM下可提供最大67CFM风量与2.83mmH2O风压，噪声值为35dB(A)


同款的反叶扇，依然使用9叶规格，28mm厚度，2500RPM下可提供最大57CFM风量与2.54mmH2O风压，噪声值为41dB(A)

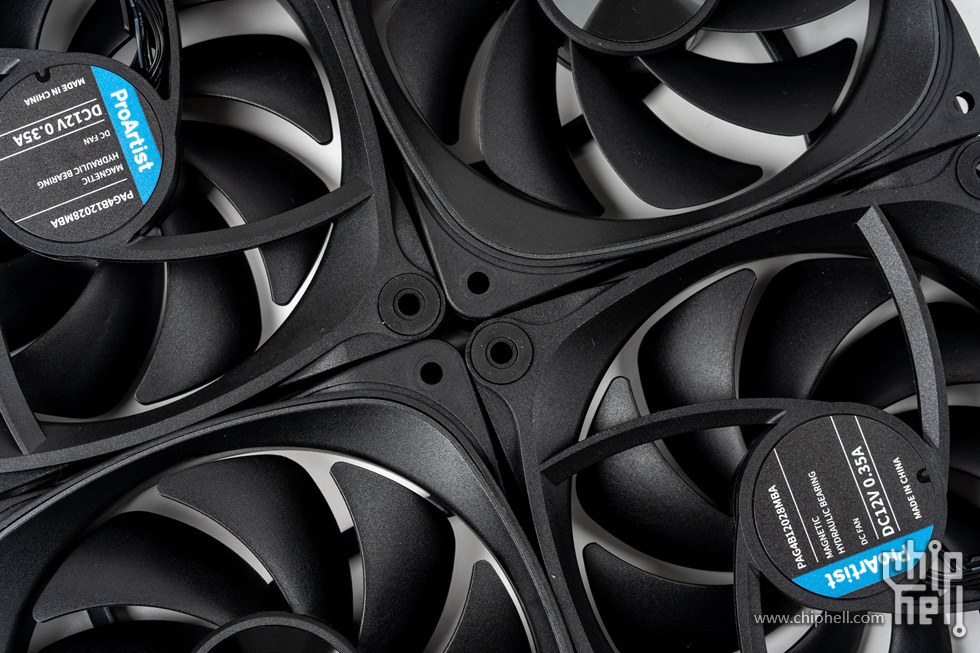

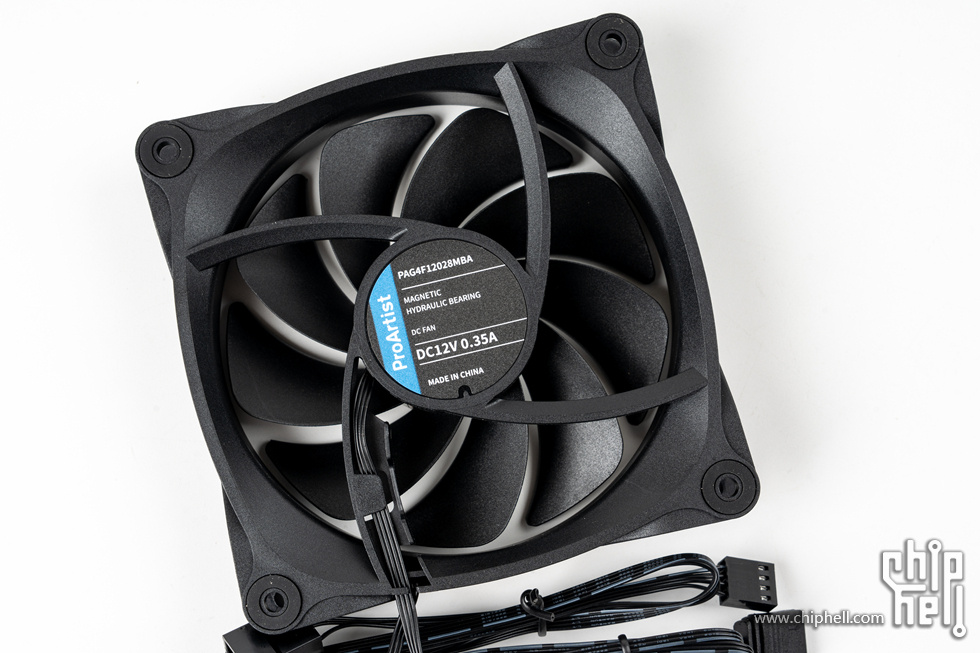

风扇的反面包含减震垫，扇框周围有导风降噪设计


一正无反，另外GA5二代360还有三把

• 全汉（FSP）VIC GD Ⅱ 850W金牌电源


全汉的这款VIC GD Ⅱ 850W金牌电源采用非模组设计，这次使用发现非模组电源也非常好用，毕竟这款非模组还使用了全压纹线设计，而且这款电源还通过了80PLUS金牌认证，支持英特尔的ATX3.1规范，使用最新的PCle5.1的12V-2x6供电接口，并支持最高规格的600W功率，此外该电源还采用LLC+DC-DC架构和105°主电容，支持OCP/OVP/SCP/OPP/UVP/OTP/SIP/NLO的八重保护电路设计，以及3年换新的质保并支持个人送保

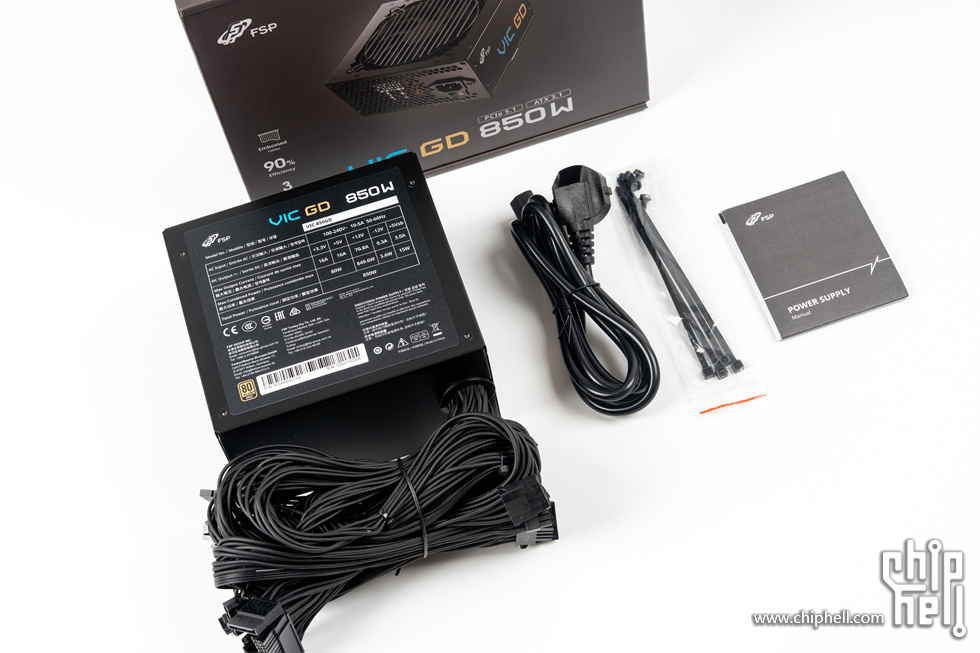

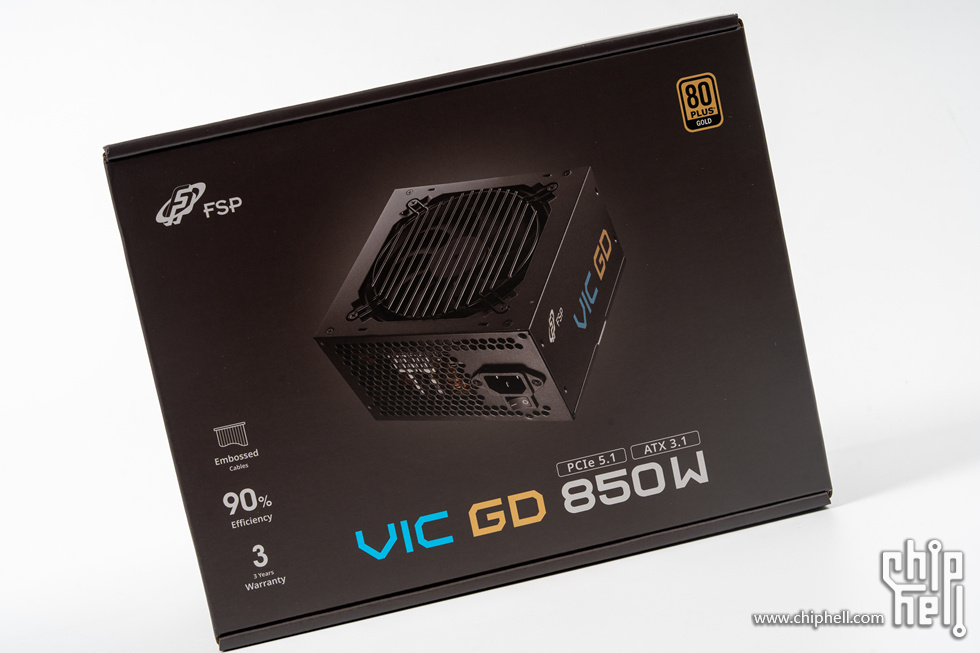

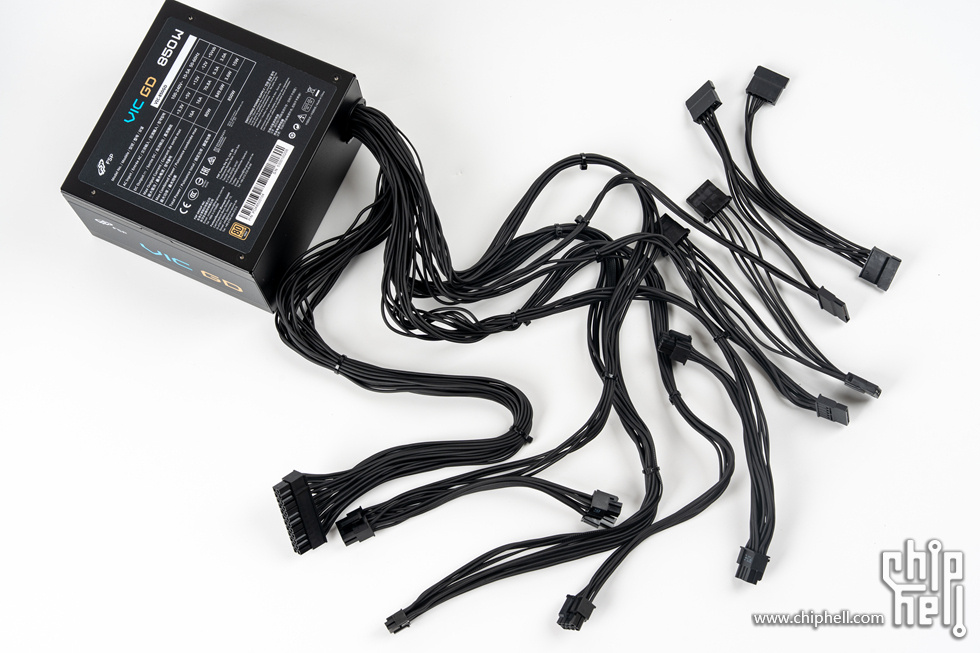

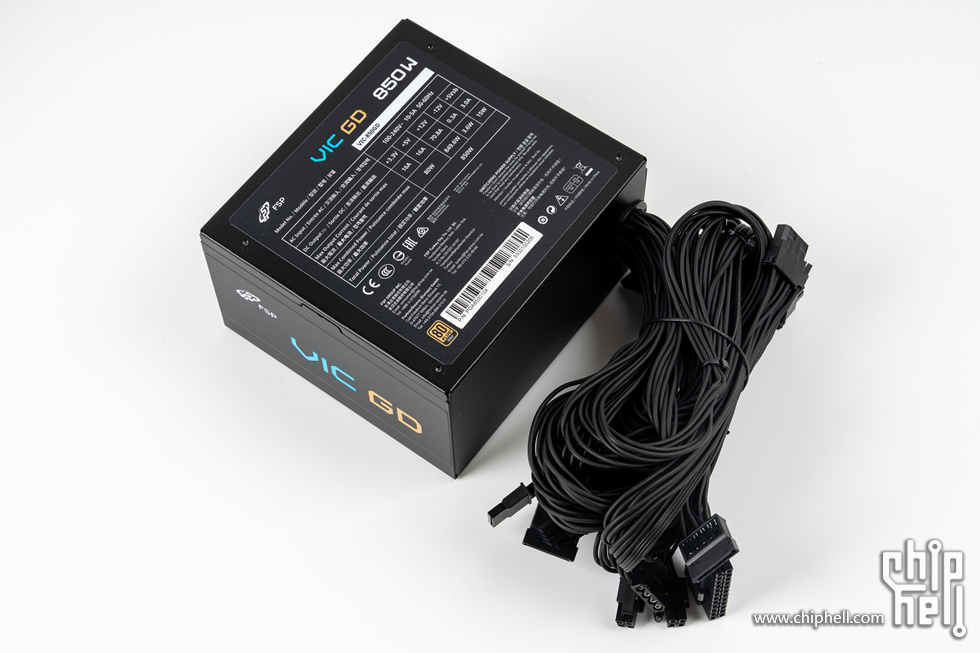

非模组的电源全家福，除本体外主要是电源线、扎带、螺丝和说明书


VIC GD Ⅱ 850W电源的本体，140mm紧凑机身设计，兼容性更好

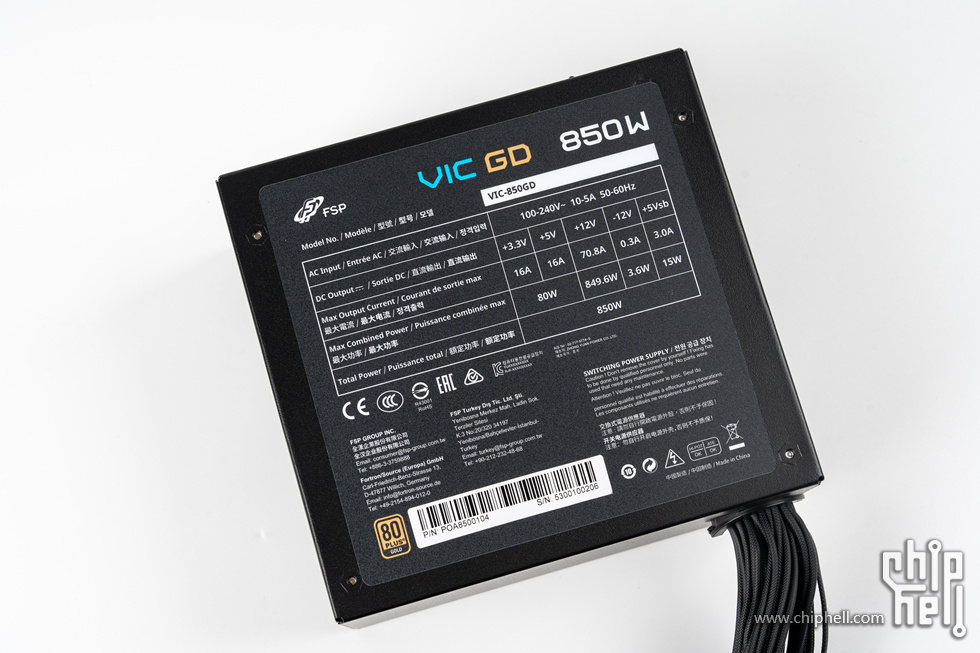

本体正面是电源的铭牌，标注了该电源的所有参数和认证信息，+12V提供了最大70.8A总计849.6W的额定功率

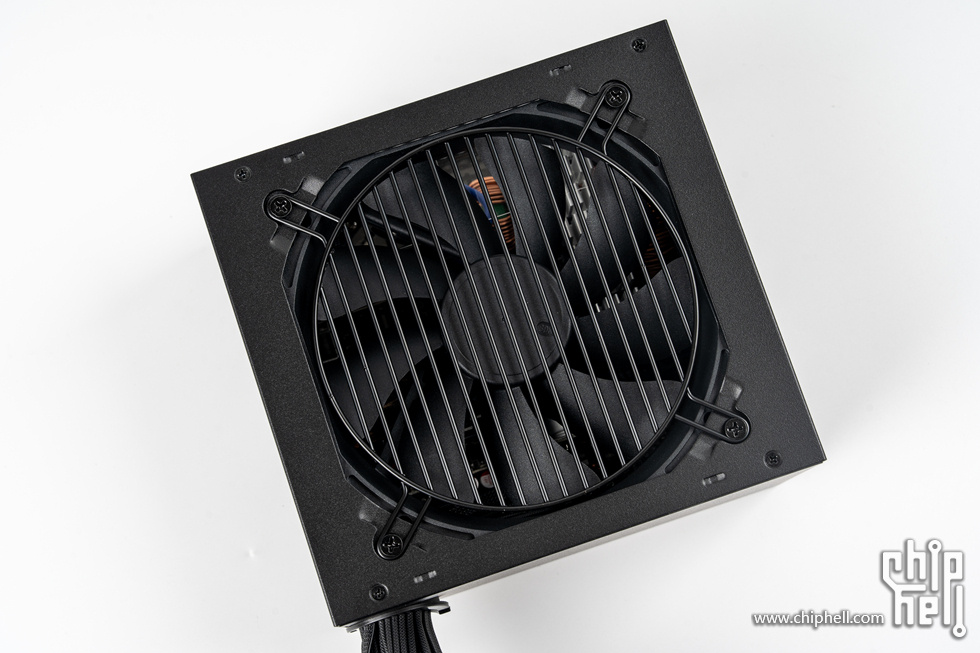

120mm HYB轴承风扇，支持智能温控

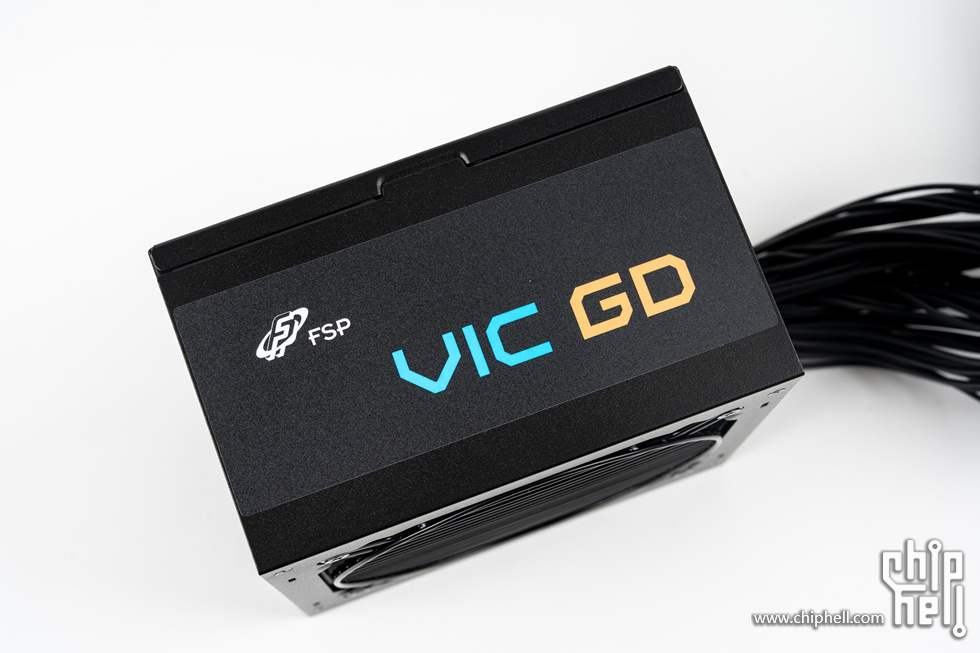

电源的侧面有全汉的logo，和VIC GD的型号标识

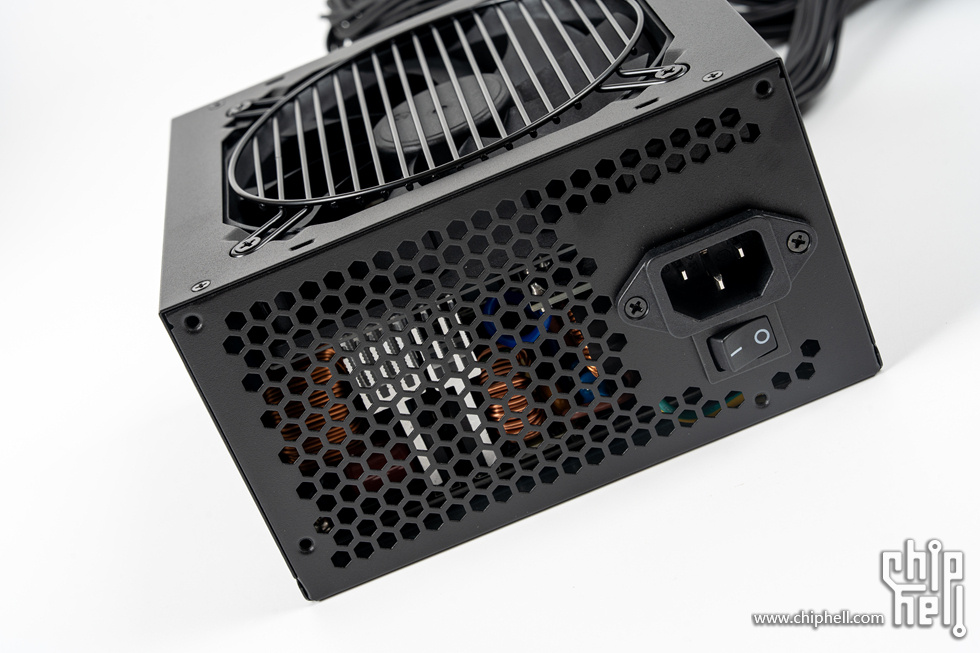

电源的出风口可见内部的散热片


非模组也能拥有全套升级的压纹线，这个设计也非常不错，只要需要的压纹线接上，不需要的扎起来藏在电源仓内也都看不见了，毕竟不是所有人都需要全模组，


所有的线缆标配都足够长度

• 雅浚（ProArtist） 天琴座 LYRA CASE7


天琴座LYRA CASE 7 是雅浚的MATX无立柱海景房机箱，并且支持MATX背插主板，结构紧凑，477x235x459mm的长宽高，简约的设计，但设计了多种快拆结构，可轻松装机，并且底部顶部侧面都是模组化的风扇支架支持快拆易安装


兼容性方面，支持最多9个风扇，支持360水冷或180mm塔式散热，显卡最长400mm，电源仓深度260mm，支持最多2个HDD

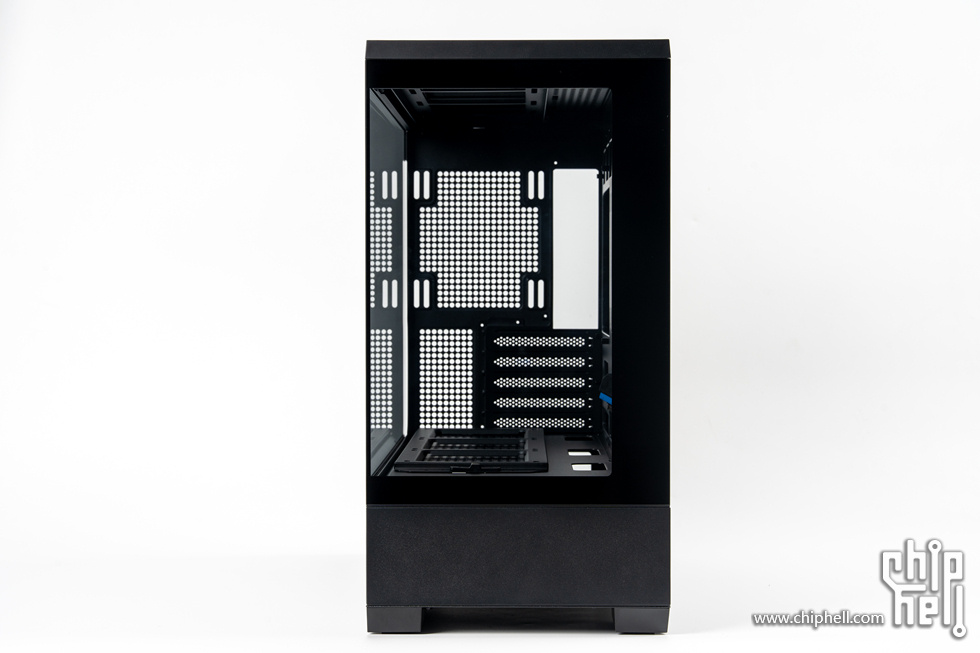

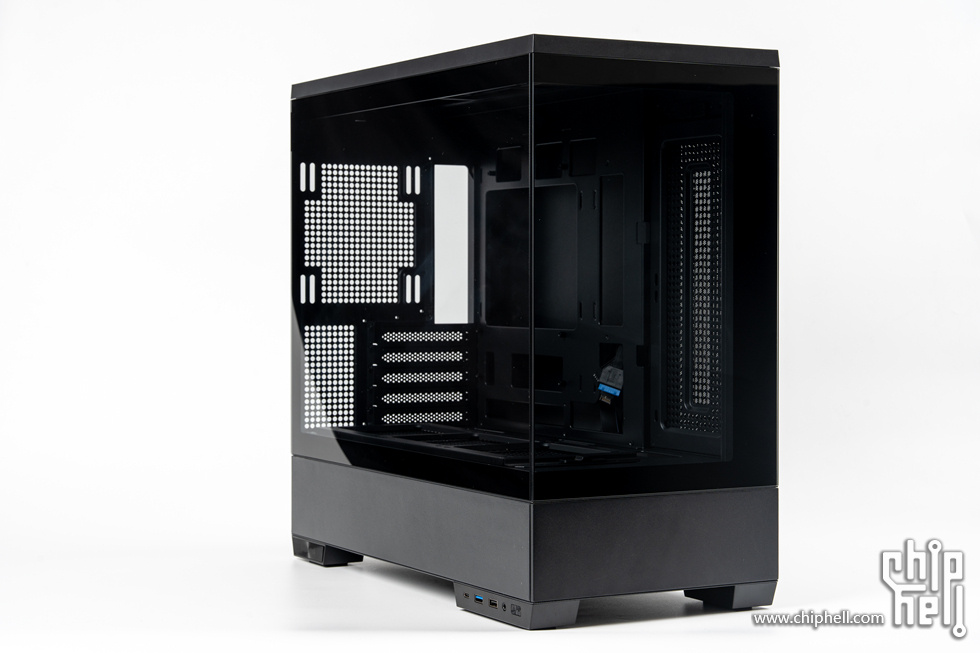

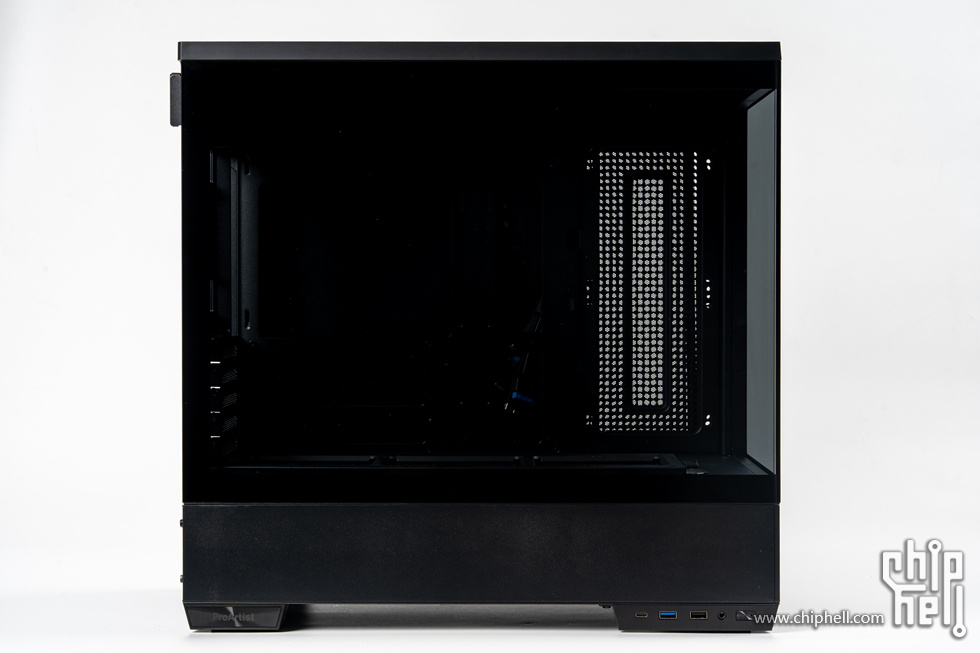

天琴座 LYRA CASE7的90°正侧面，深色钢化玻璃

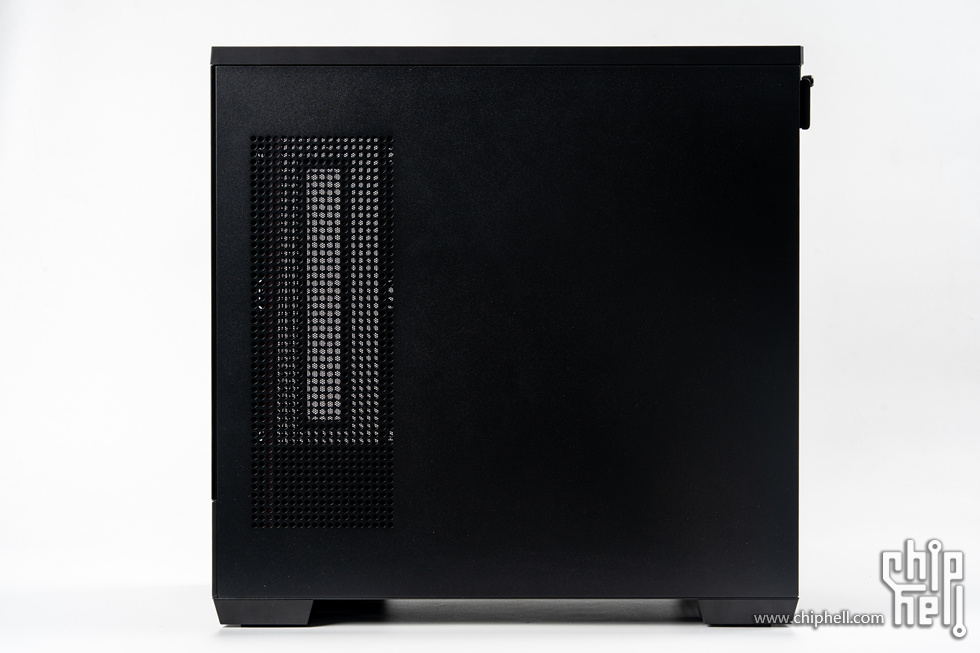

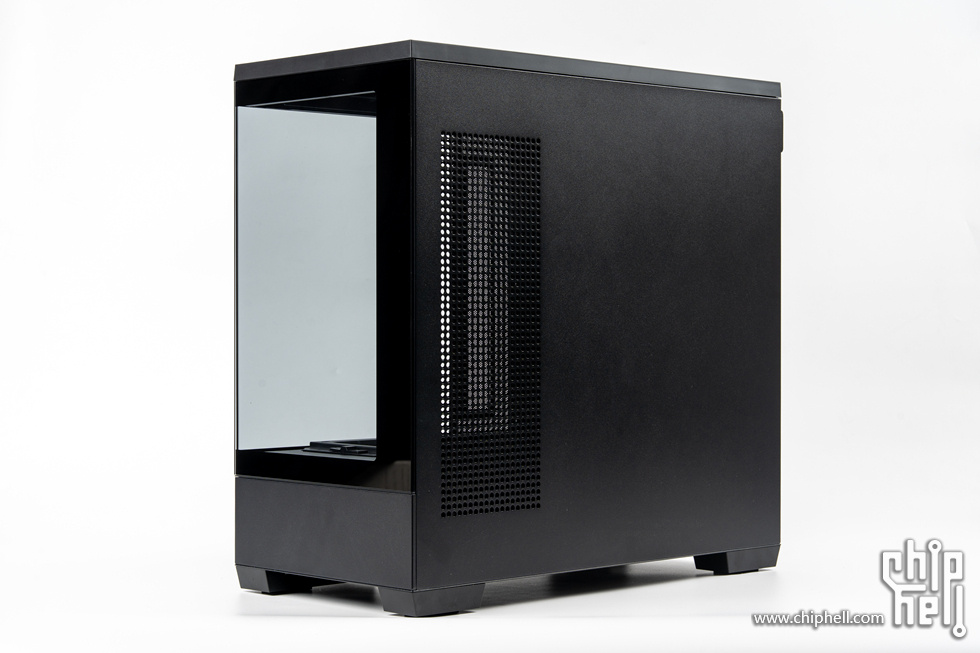

机箱的背面，左侧的2个风扇位有开孔和磁吸防尘网设计


机箱的前面板为钢化玻璃，快拆结构

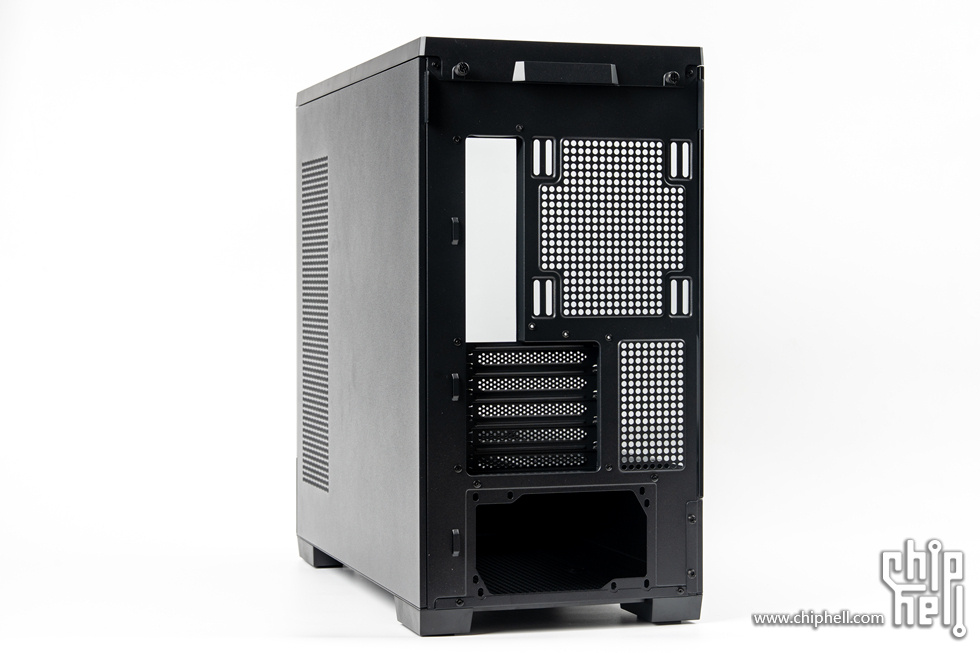

机箱的尾部，5槽MATX的结构对厚显卡的兼容性更好

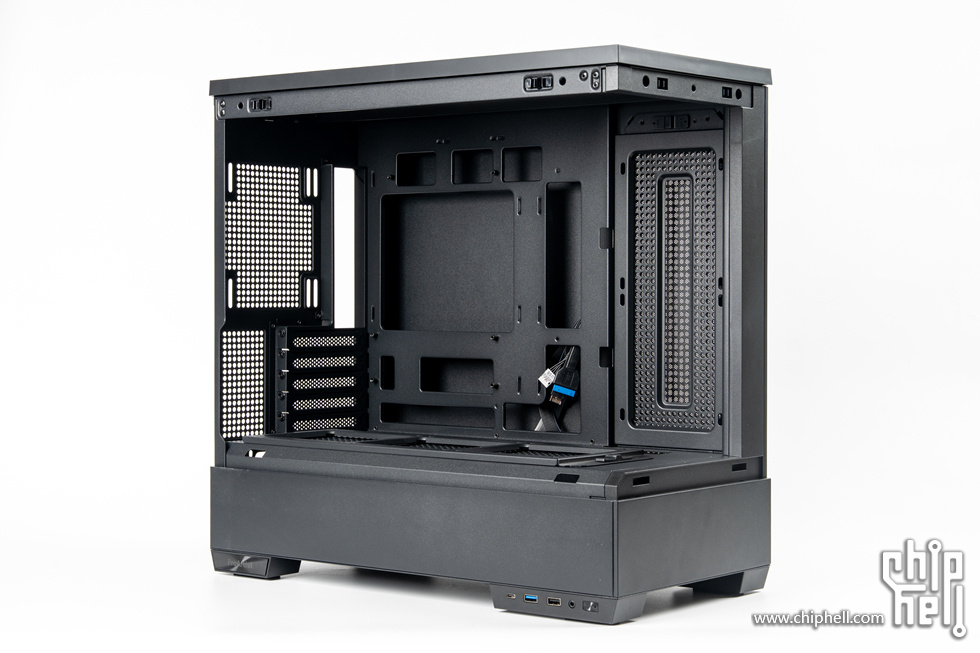

打开两块顶部碰珠的钢化玻璃侧板，270°全景的内部

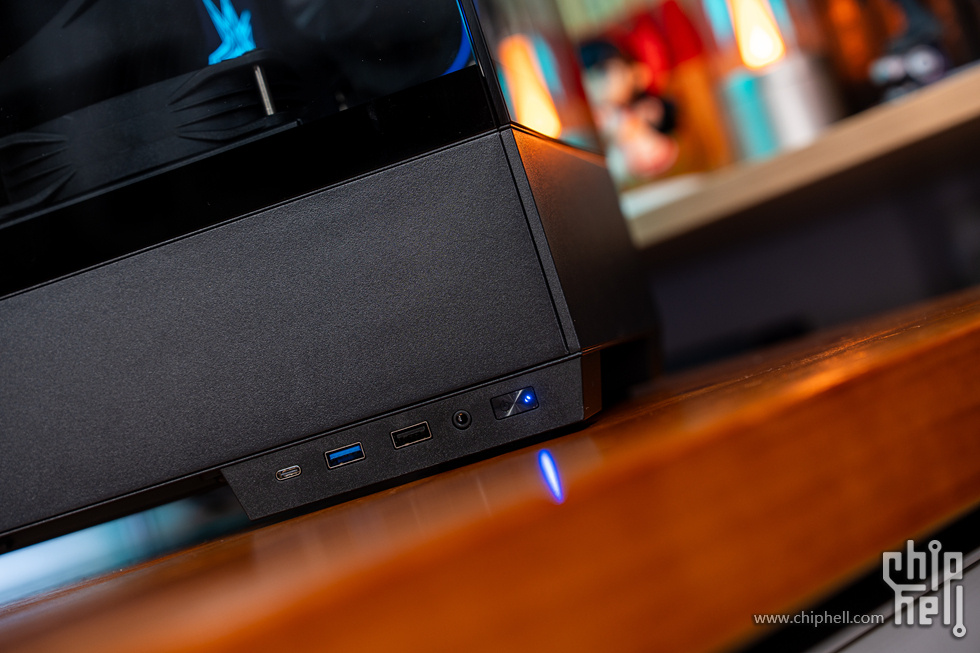

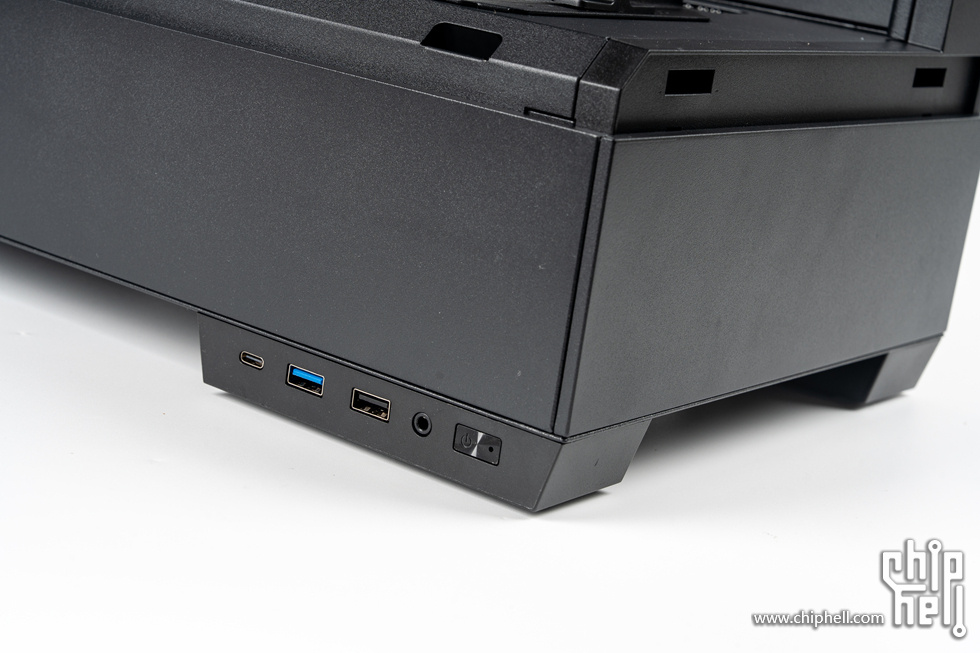

前置IO上，设计了1个TYPE-C、1个USB3.0、1个USB2.0、1个多合一音频口、1个开机键

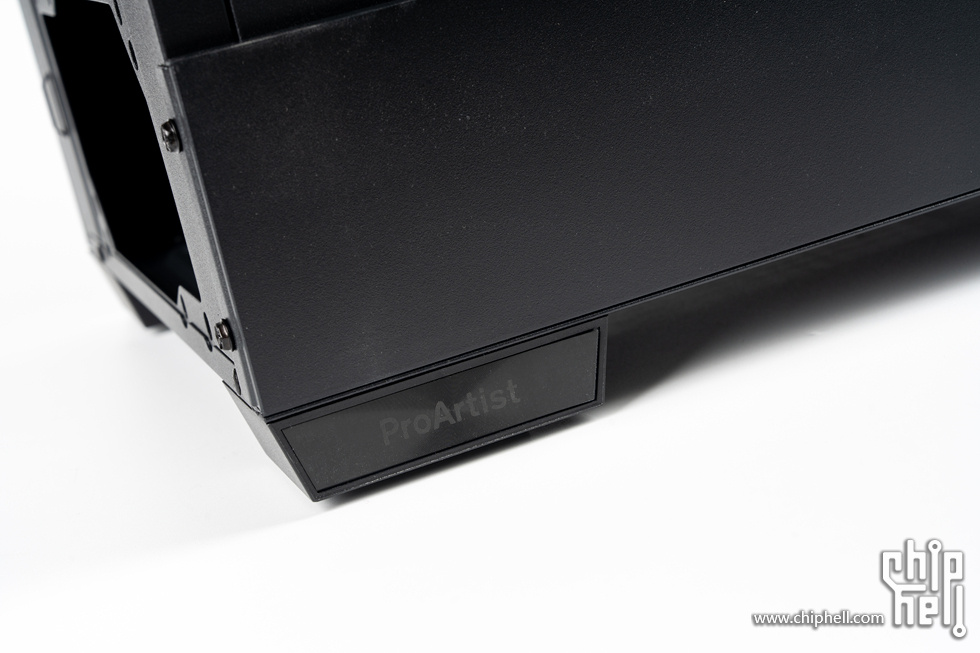

后方的脚垫这里还有雅浚的logo“ProArtist”

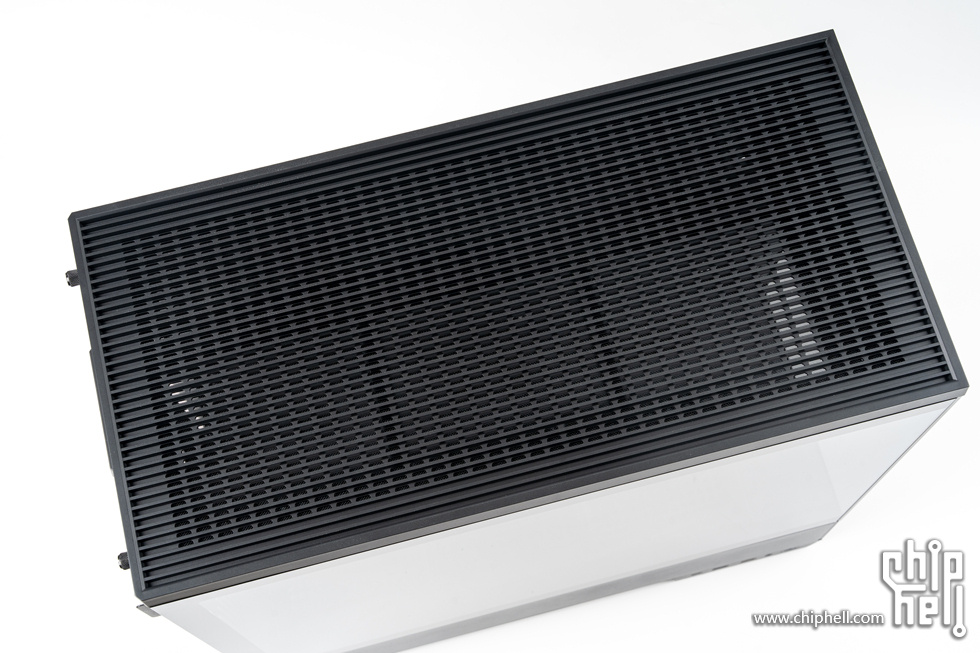

顶部面板长条形开孔通风设计，尾部俩快拧螺丝

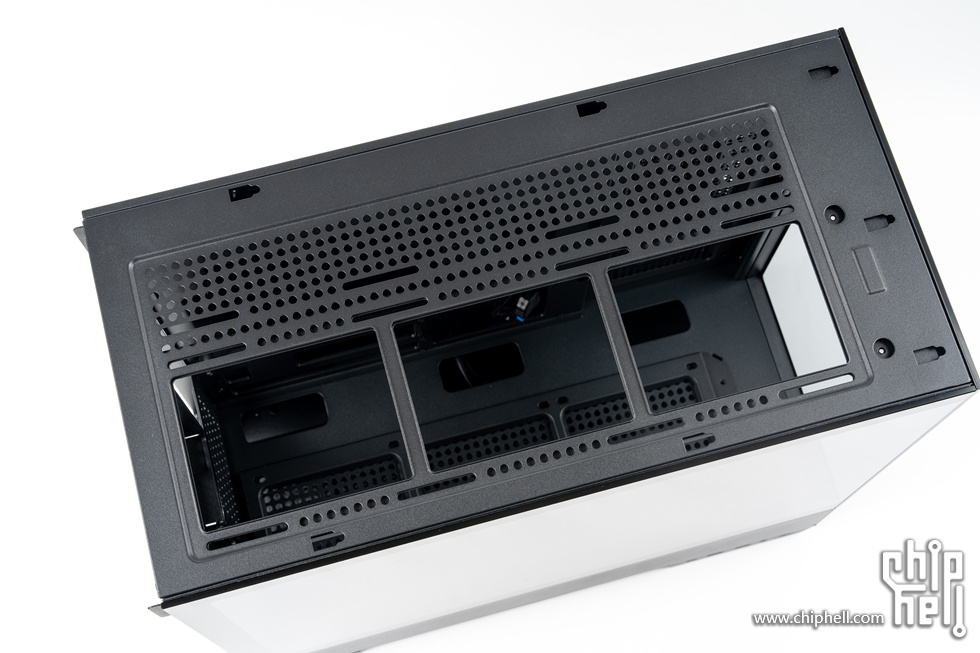

内部的设计，注意这里不是冷排架，冷排架在下方，前面有个按钮的快拆设计

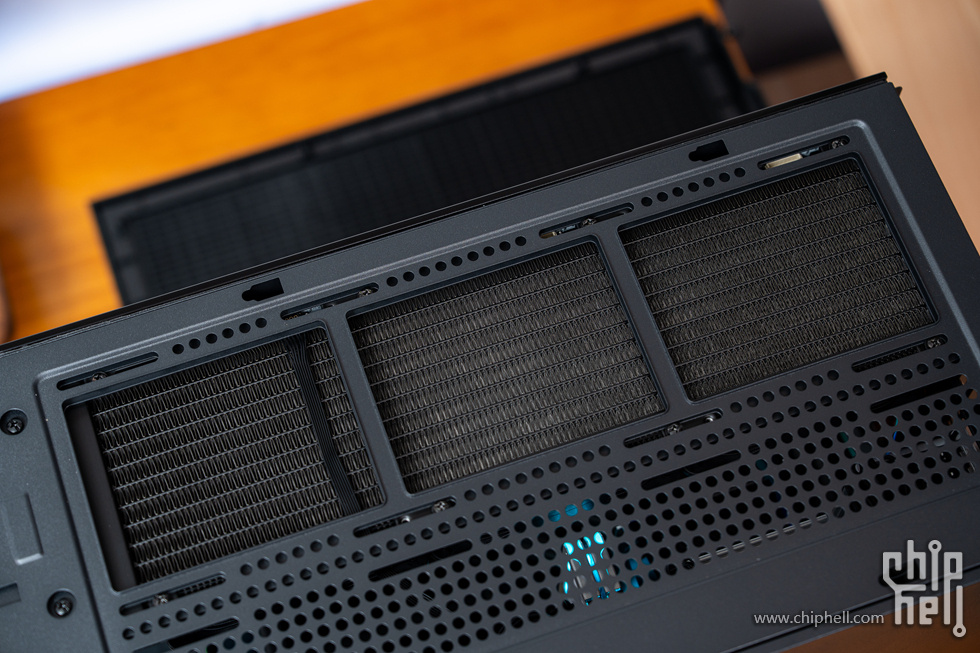

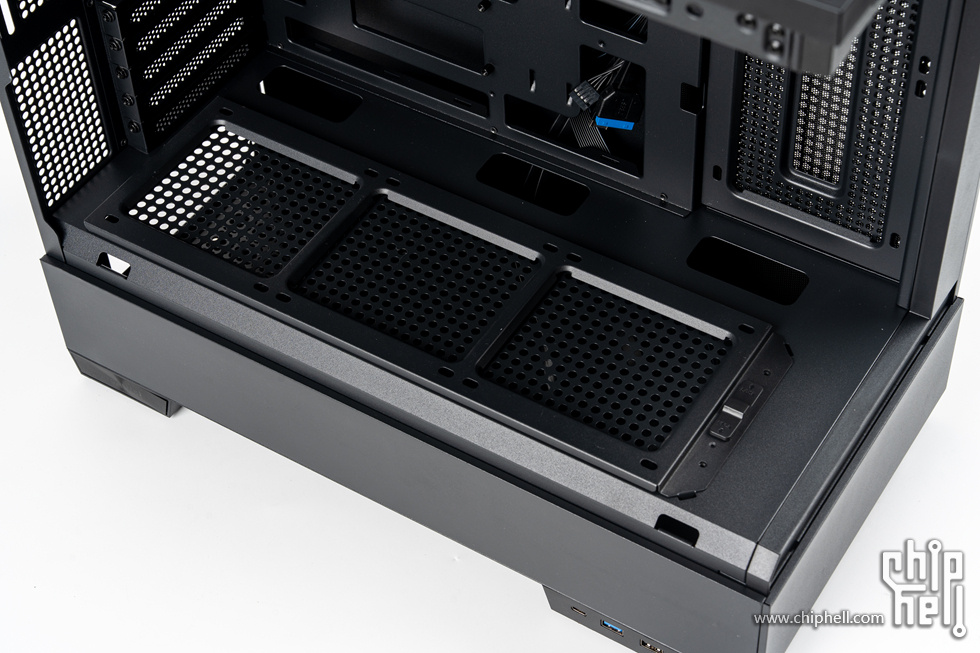

底部的冷排架，同样前面有个按钮的快拆设计

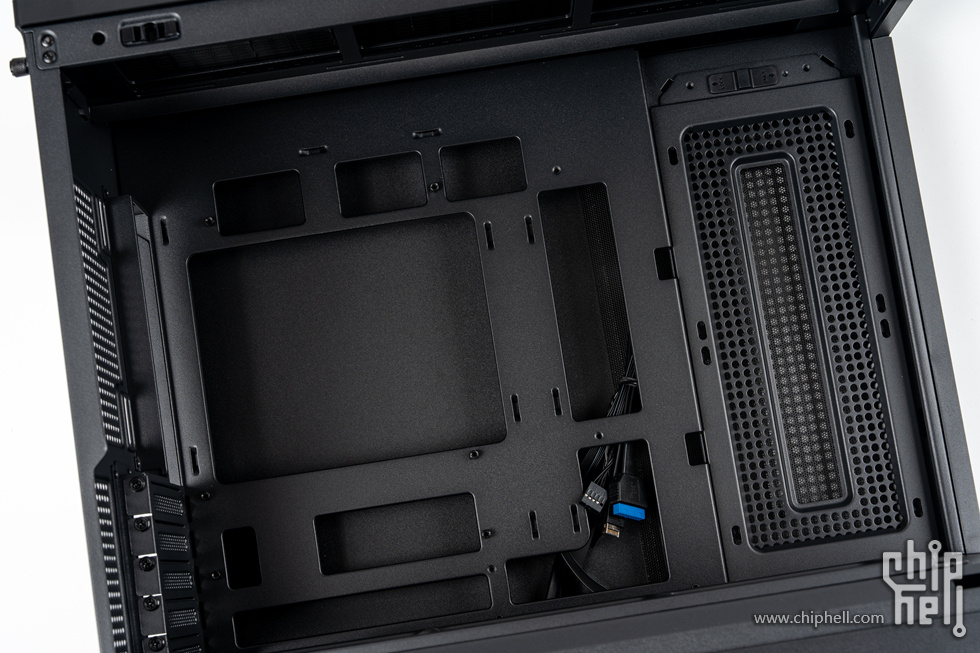

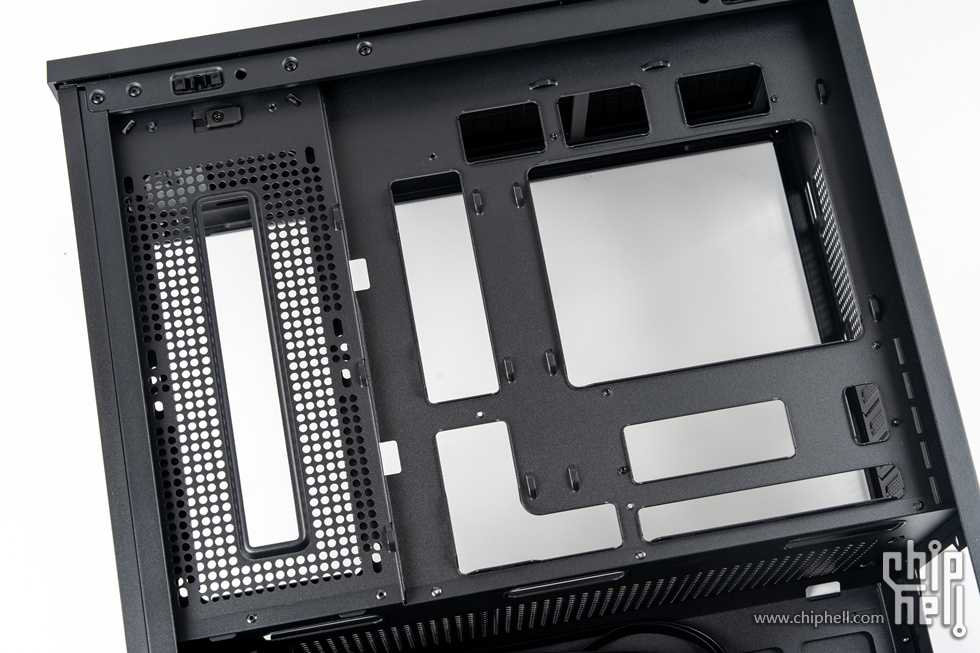

内部MATX背插结构


有足够理线空间的MATX背插，左侧的双风扇位同样的快拆结构，对于风扇和冷排的安装相当方便

• 整机测试

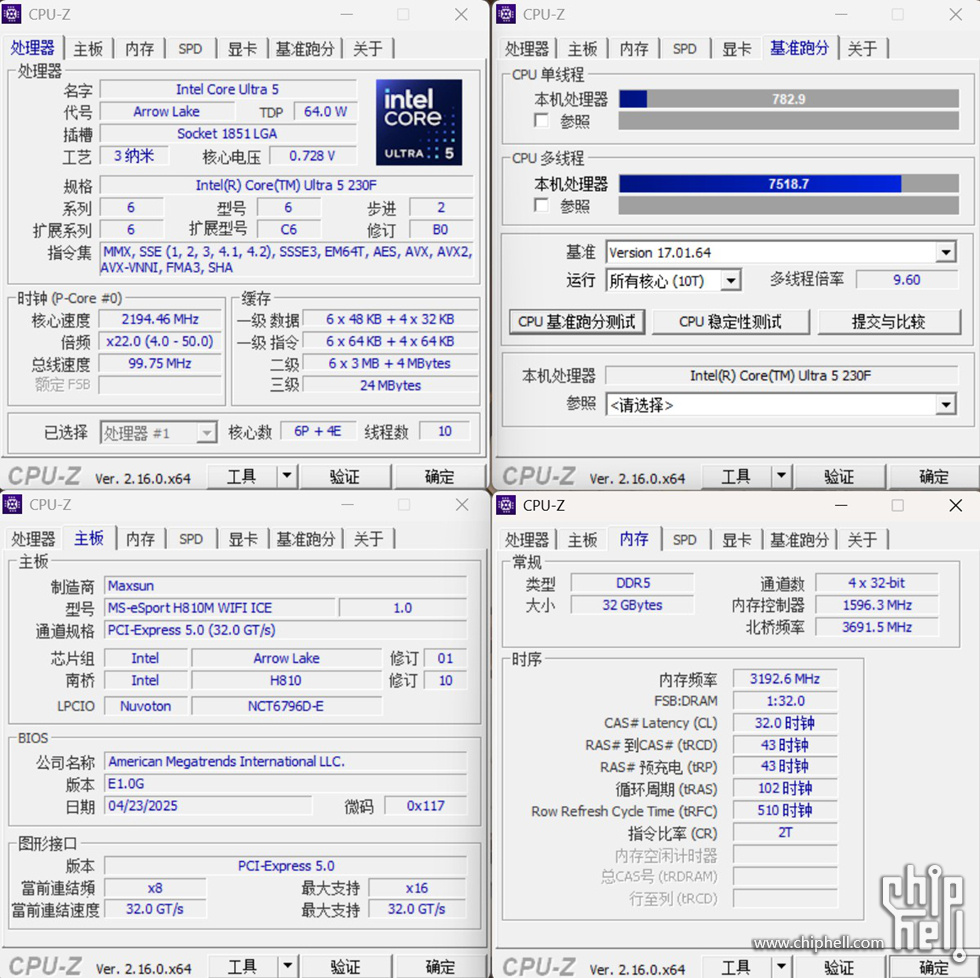

CPU-Z测试酷睿 Ultra 5 230F  单核782.9、多核7518.7


CineBench R23 测试酷睿 Ultra 5 230F 单核2096、多核17961

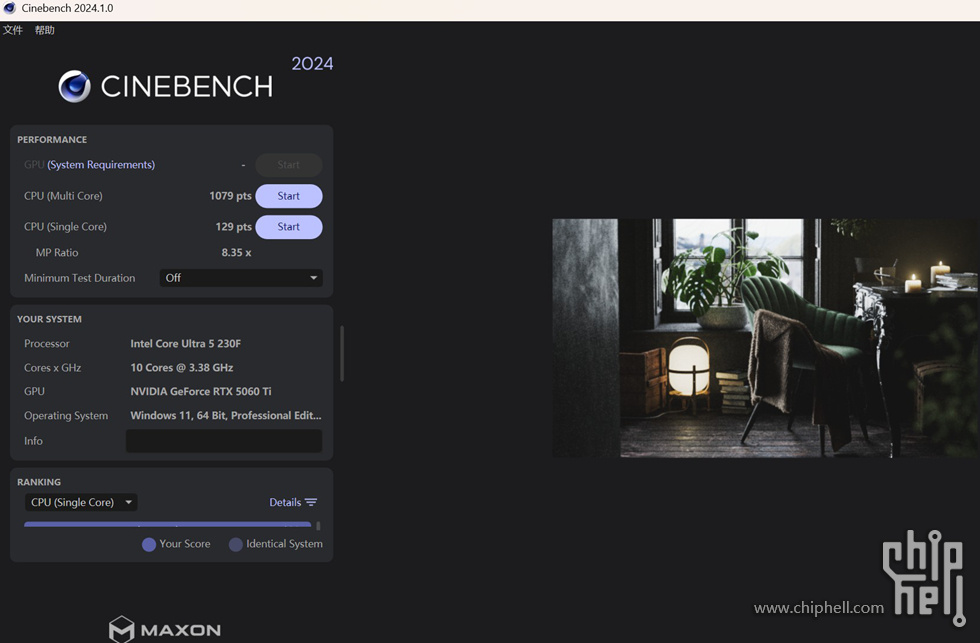

CineBench R2024 测试酷睿 Ultra 5 230F 单核129、多核1079

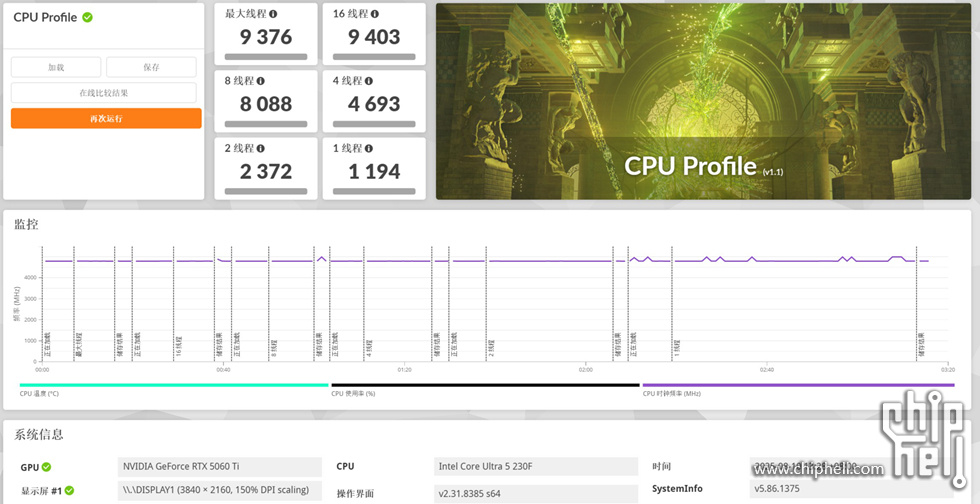

酷睿 Ultra 5 230F 的3DMARK CPU Profile 测试成绩

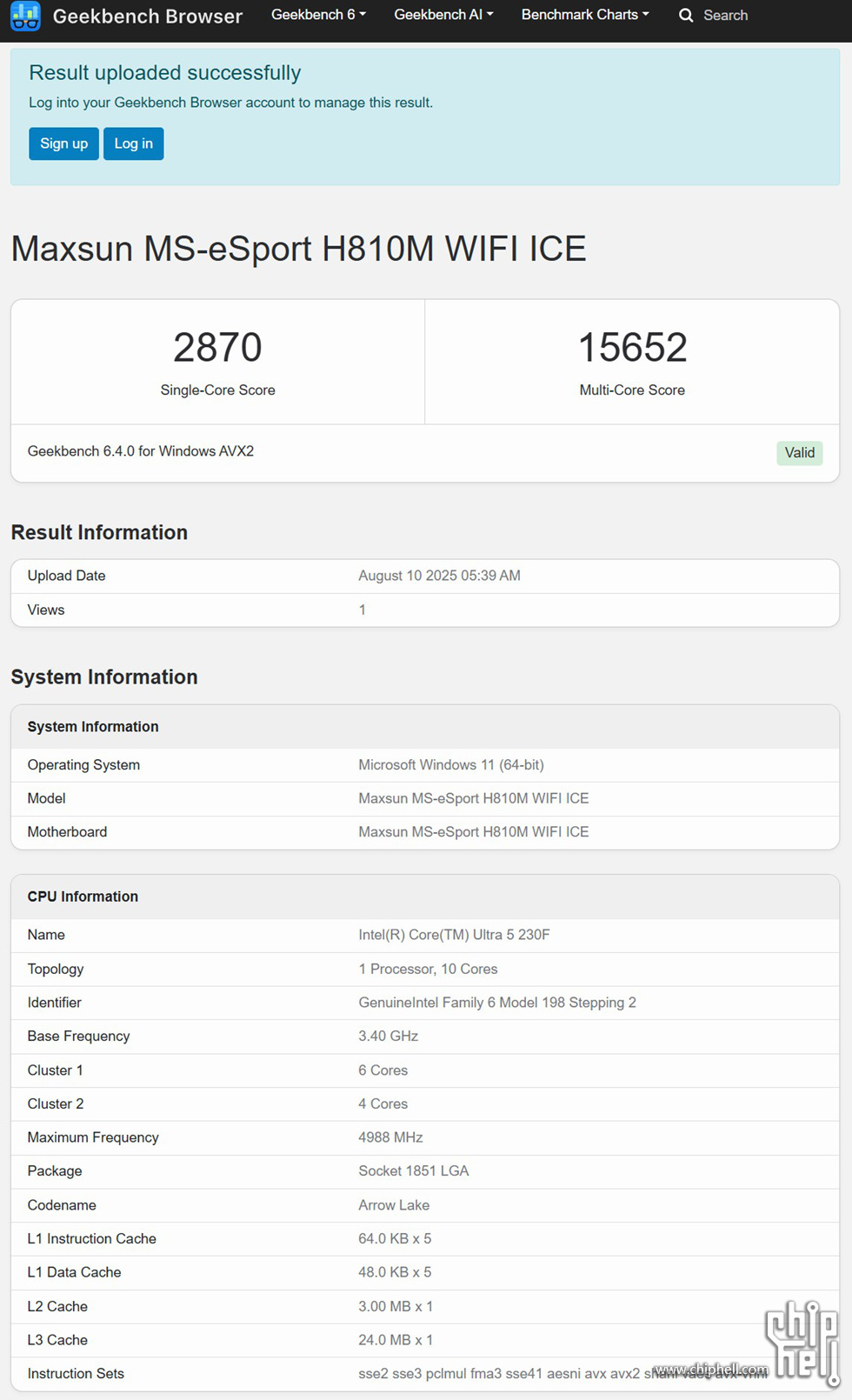

酷睿 Ultra 5 230F 的 GEEKBENCH测试得分

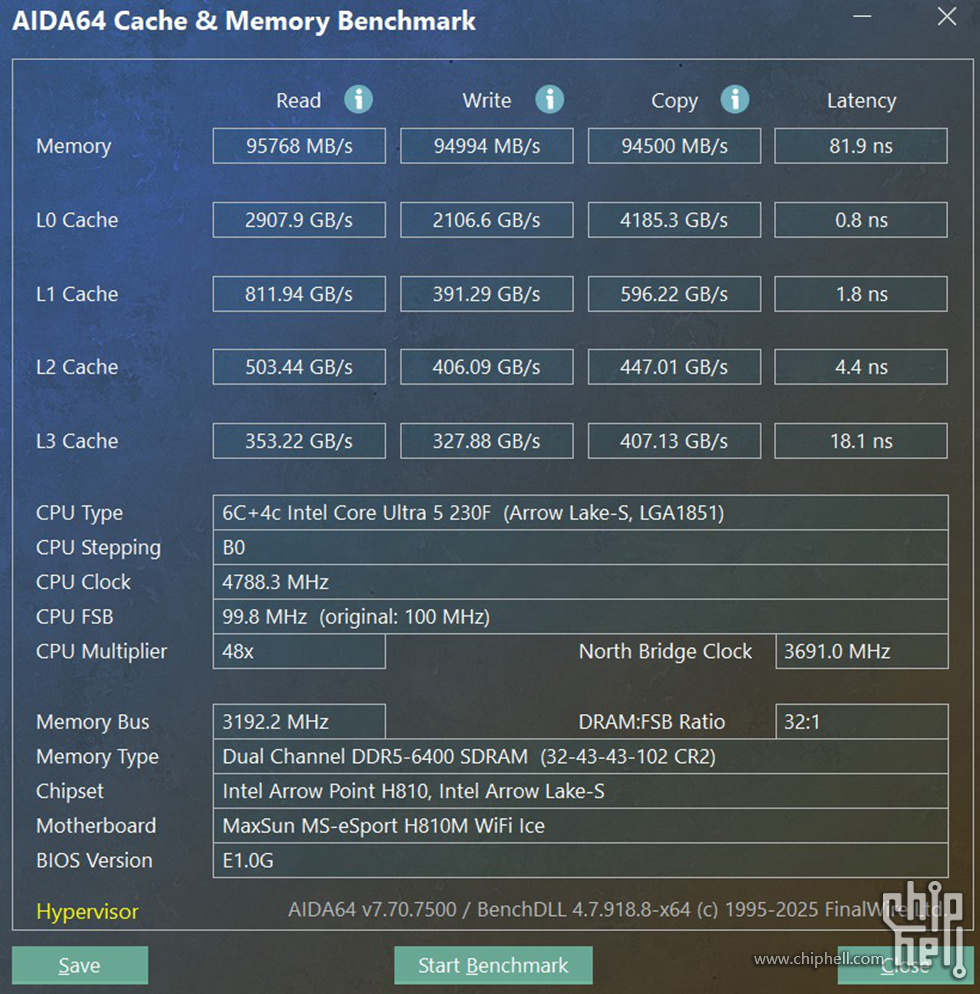

宇瞻ZADAK SPARK DDR5 6800 32GB套装内存，在开启XMP之后测试内存读取95.76GB/s、写入94.99GB/s、拷贝94.50GB/s、延迟81.9ns

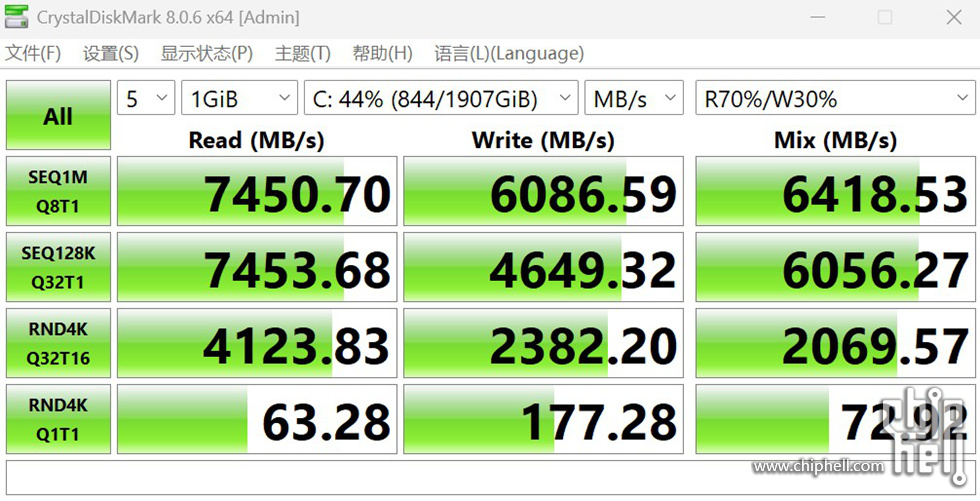

佰维WOOKONG NV7400 2TB 的Crystal Disk Mark 测试

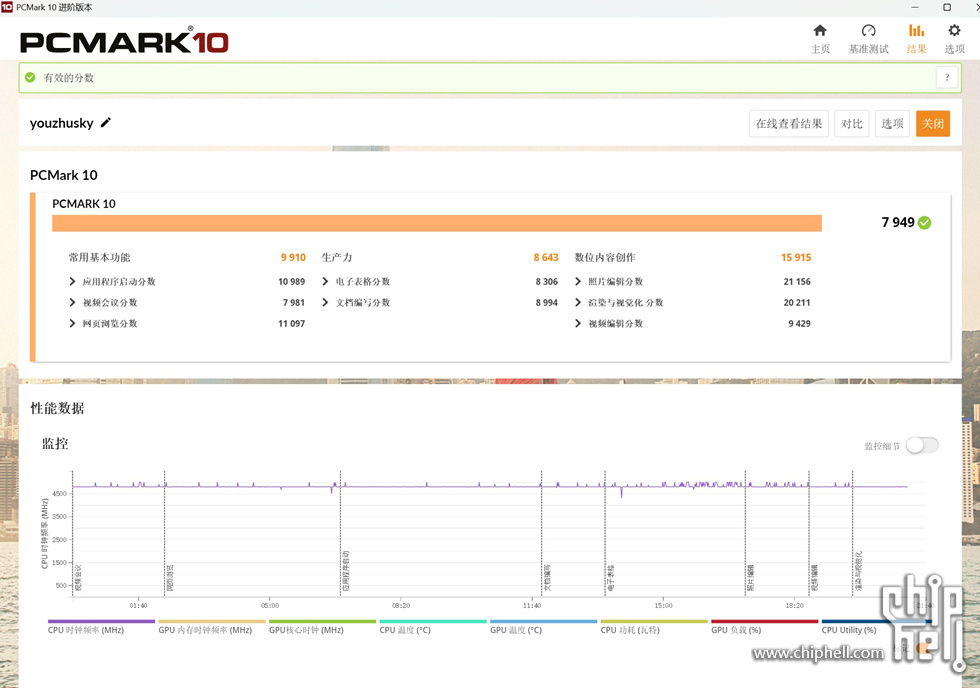

PCMARK10 测试整机得分7949

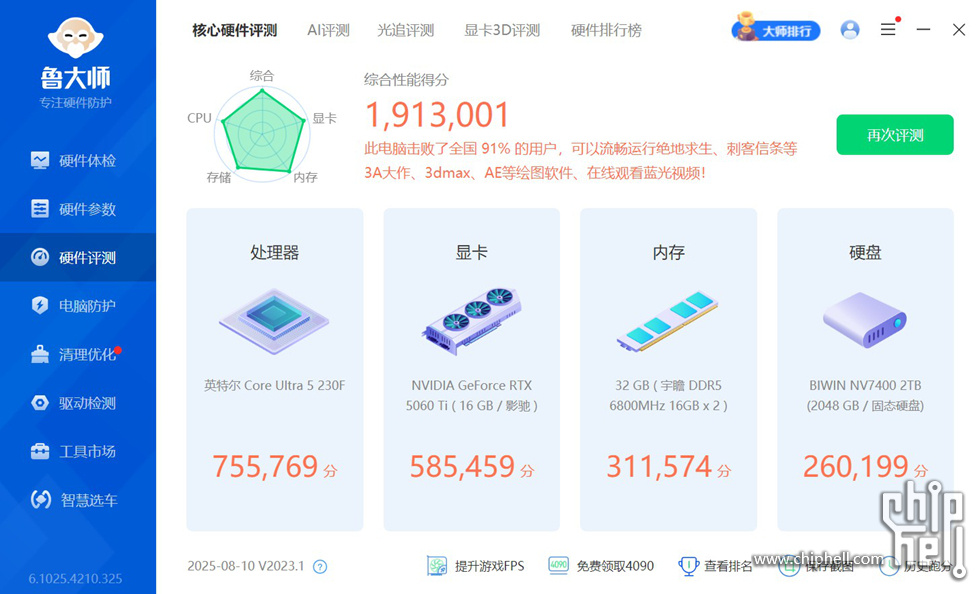

整机鲁大师测试成绩191万分

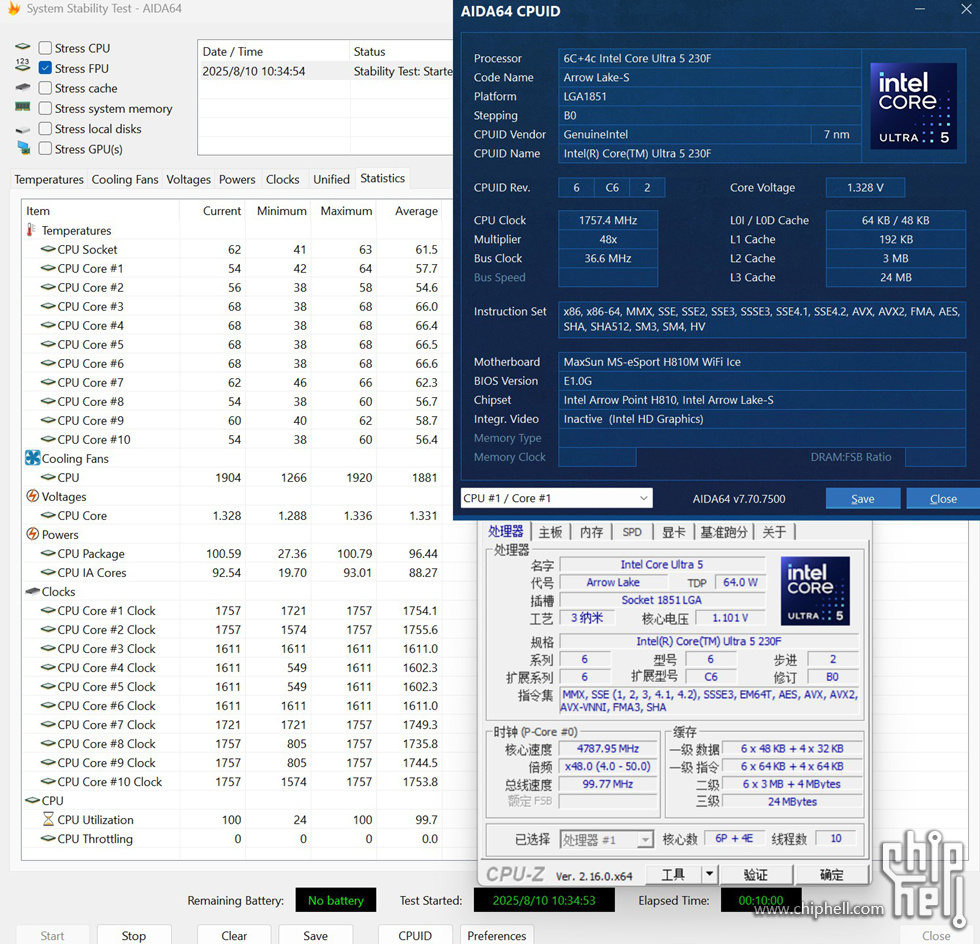

CPU在FPU单烤机的烤机测试10分钟后温度62°，功耗在100W左右

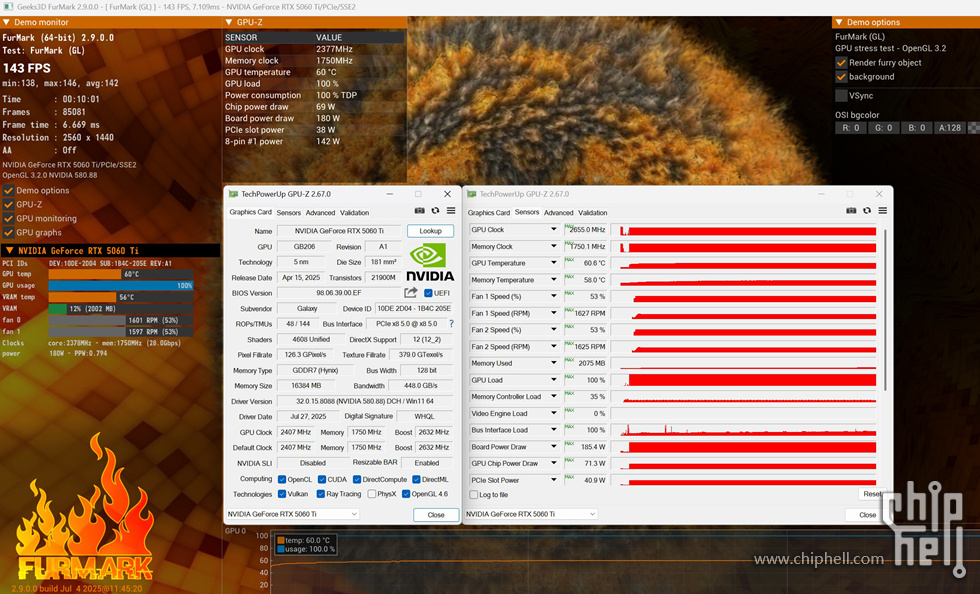

FURMARK显卡甜甜圈烤机测试5060TI星曜NOX显卡的核心60.6°、显存58°，整卡功耗185W，而风扇转速只有1600多转的53%，还是非常凉快与安静的

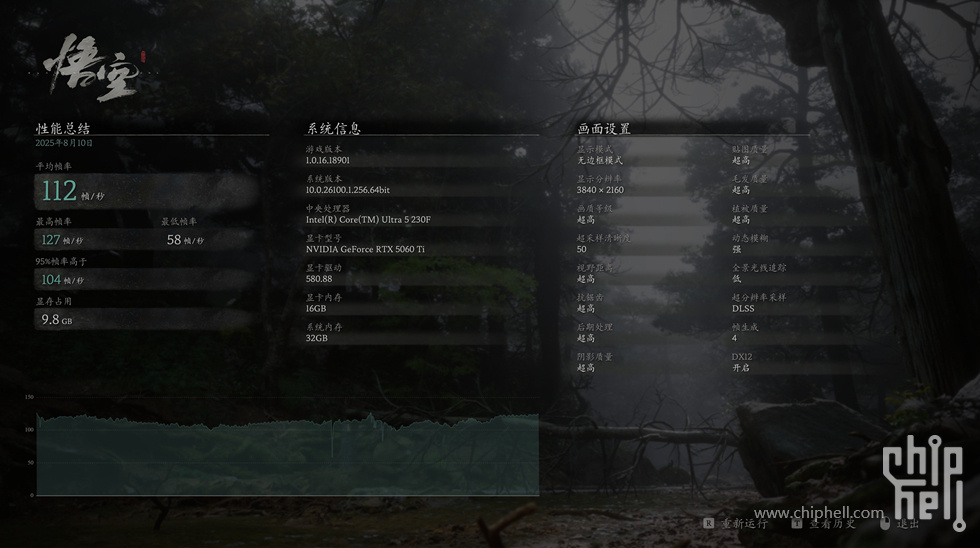

在4K分辨率下，开启50%DLSS、超高画质特效与低等全景光线追踪与4X DLSS帧生成下测试平均112FPS

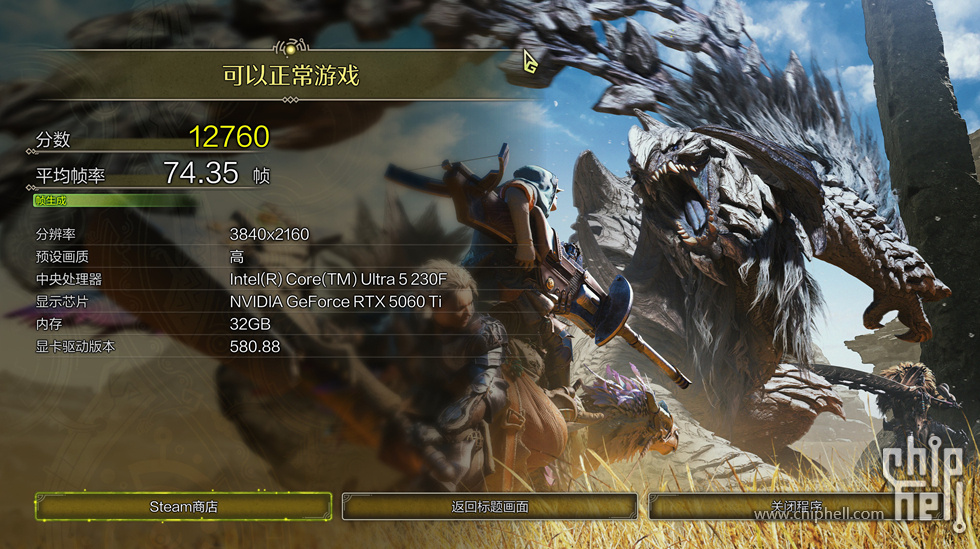

怪物猎人·荒野在4K分辨率的高级特效并开启帧生成下测试平均74.35FPS

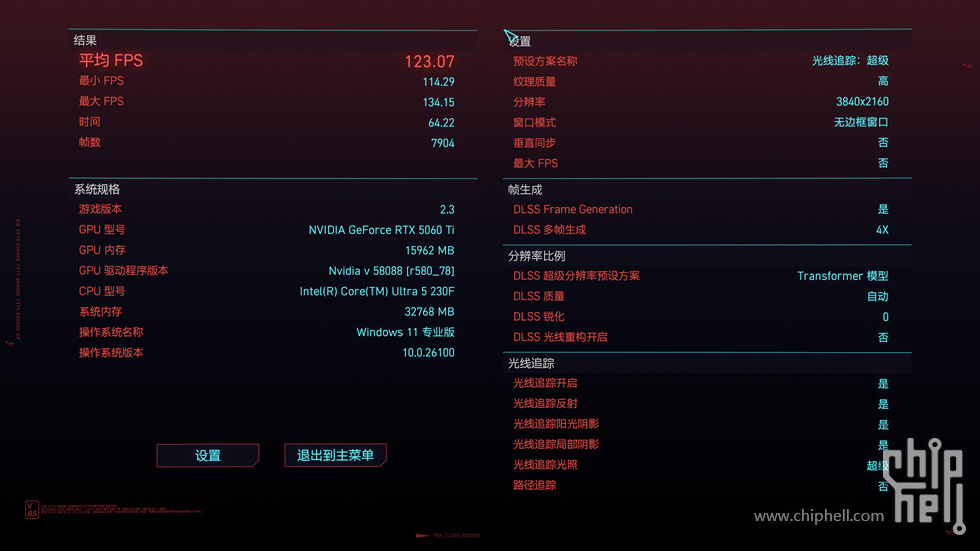

赛博朋克2077在4K分辨率光线追踪·超级的特效和4X DLSS下测试平均123FPS

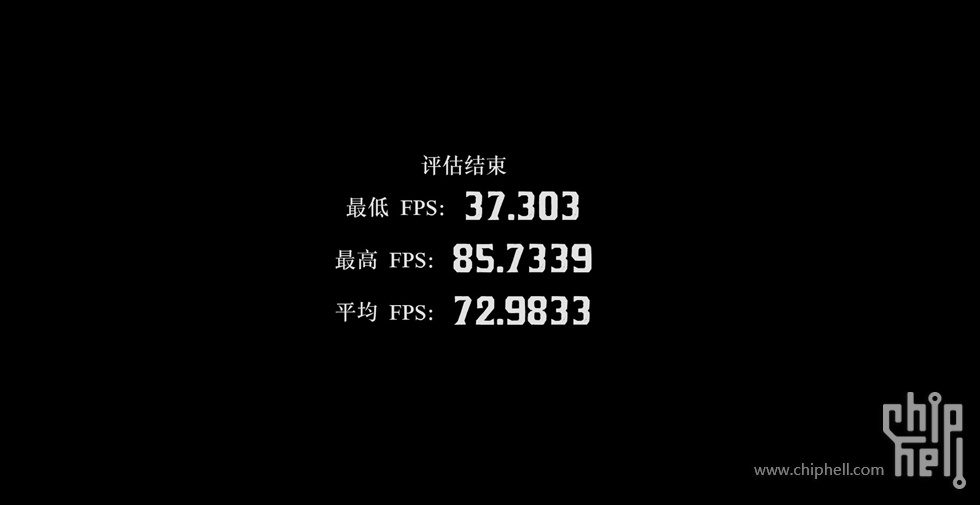

荒野大镖客2，在4K分辨率全开最高特效和质量特效的DLSS之后测试平均72FPS

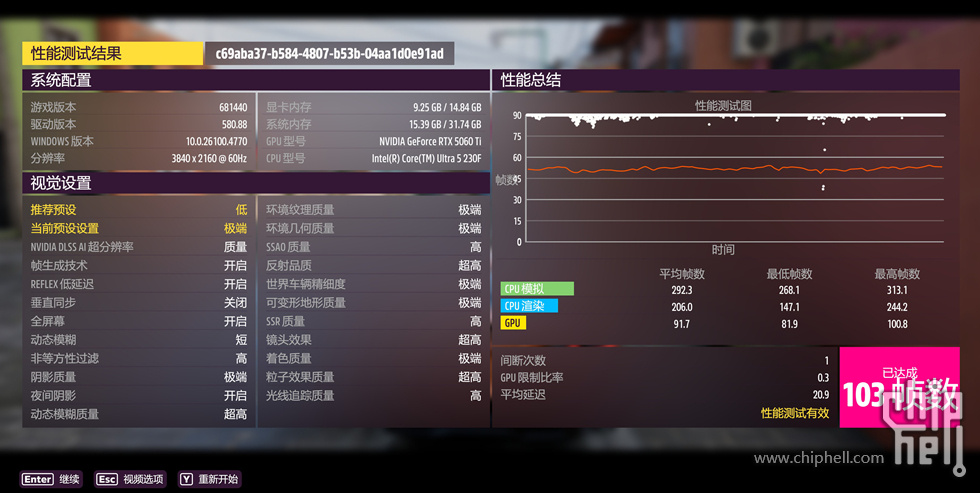

地平线5在4K分辨率的极端特效下开启质量DLSS与帧生成下测试平均103FPS

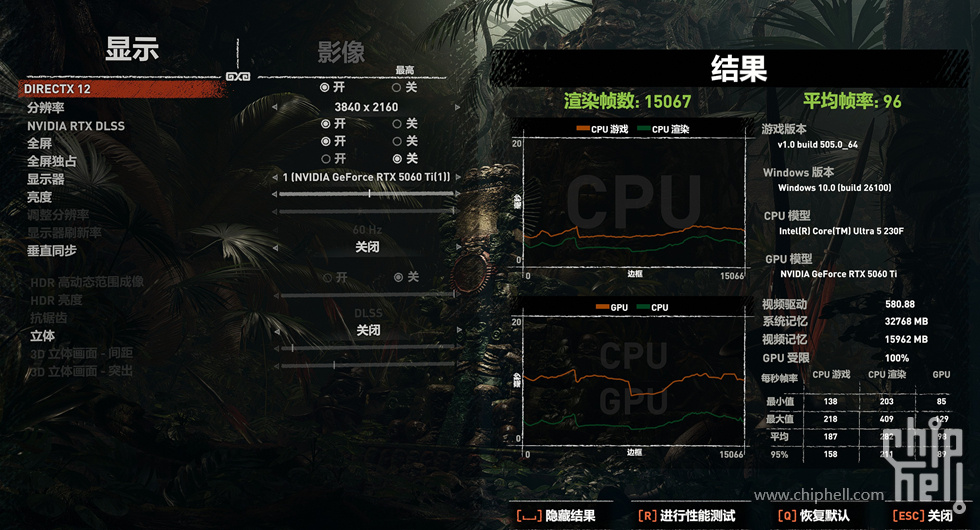

古墓丽影·暗影在4K分辨率的最高特效下开启DLSS之后测试平均96FPS

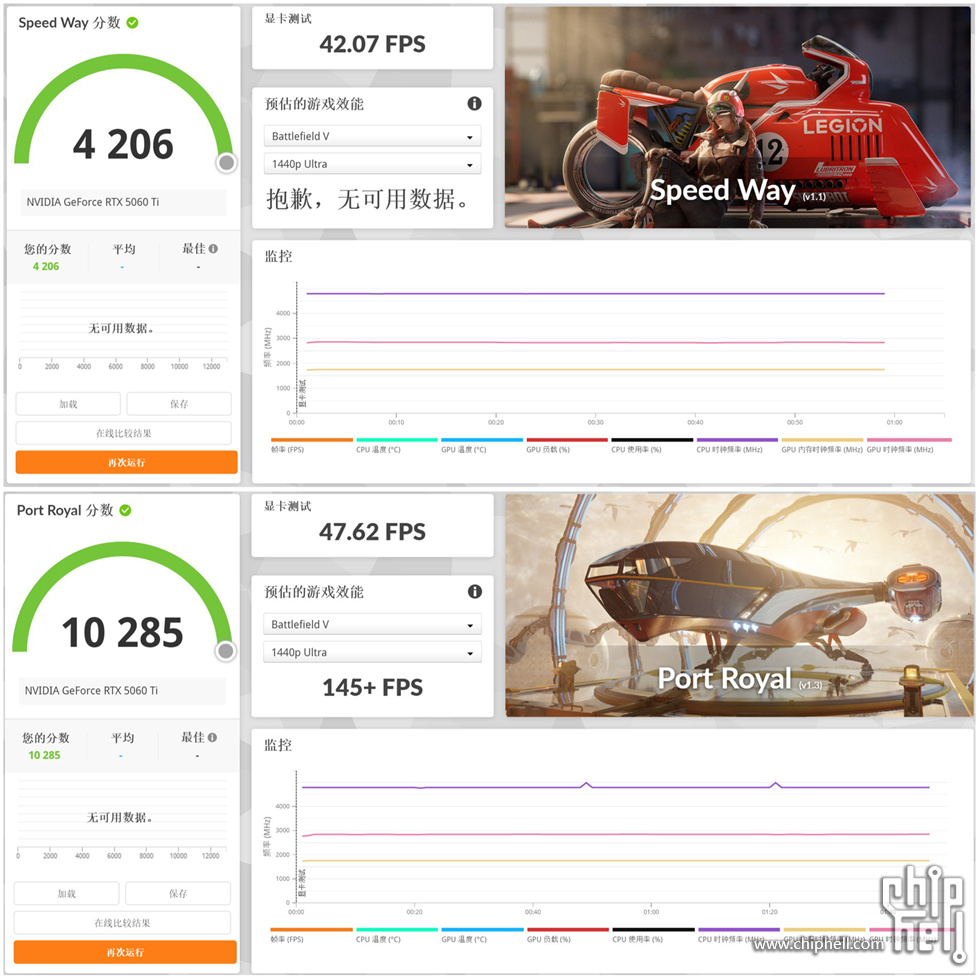

3D MARK SPEEDWAY DIRETX12的测试成绩 4206
3D MARK PORT ROYAL 光线追踪测试成绩 10285

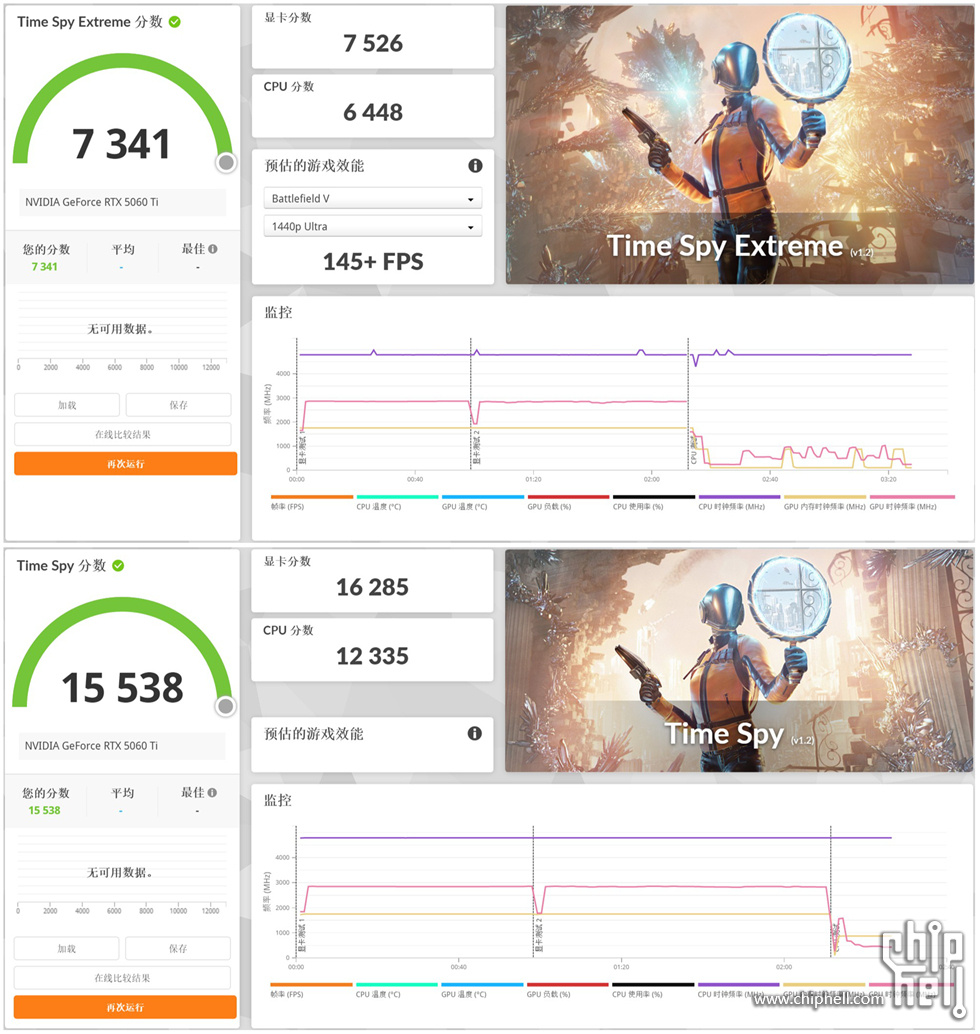

3D MARK TIME SPY EXTREME 显卡测试成绩 7341
3D MARK TIME SPY  显卡测试成绩 15538

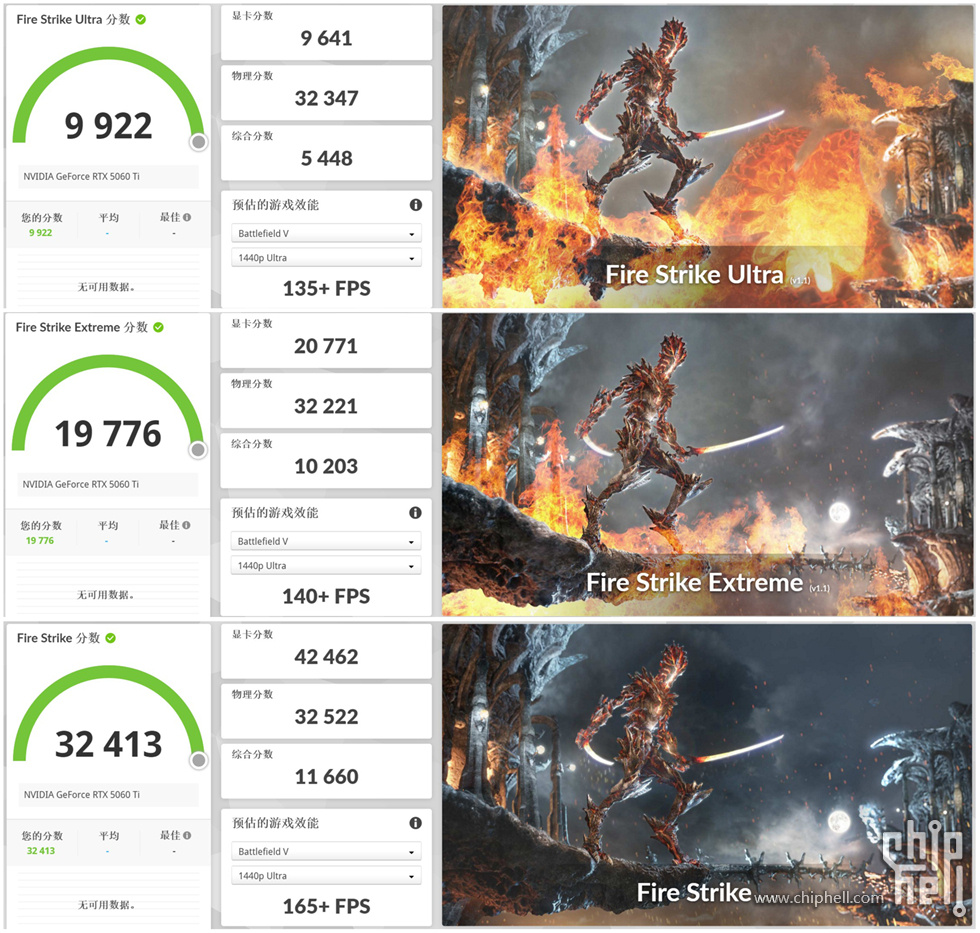

3D MARK FIRE STRIKE ULTRA 显卡测试成绩 9922
3D MARK FIRE STRIKE EXTREME 显卡测试成绩 19776
3D MARK FIRE STRIKE  显卡测试成绩 32413


以上就是此次装机的全部内容了，文中表述仅代表个人观点，如有问题可相互交流，感谢您的阅览
全文完
