高性价比与越级拓展能力之作 —— 微星 MAG B860M MORTAR WIFI 开箱体验！

AC♥小武

       微星MAG作为以稳定性和耐用性著称的系列产品，一直以来都以用料扎实、扩展均衡、兼容性强以及经久耐用而闻名。今天为大家带来开箱分享介绍的便是该系列中的英特尔B860芯片组产品 —— MAG B860M MORTAR WIFI。专为游戏玩家设计，搭载Intel Killer BE1750 Wi-Fi 7、Intel Killer E5000B 5G有线网卡、Thunderbolt 4、PCIe 5.0解决方案，配备12+1+1+1 60A供电设计搭配超大金属散热装甲保障旗舰处理器稳定运行，并提供3个M.2固态及雷电4接口实现优秀扩展能力，这款M-ATX综合型全能主板主打高性价比与超强拓展能力。

核心设计亮点：

• 外观设计

  • 标准MATX板型（24.4×24.4cm），搭配MAG系列标志性的荧光绿线条/标识，全新配色效果出众。
  • VRM大面积散热装甲，表面哑光喷涂+机架元素纹理，散热片与MOS之间配备7W/mK高效导热垫，确保高负载下的散热性能。

• 硬件配置

  • VRM设计共计12+1+1+1相数字供电，核心60A DrMOS。
  • 4个DDR5插槽，最大256GB，支持XMP 3.0与Memory Try It!技术，频率可OC至DDR5 9200+。
  • Realtek ALC897芯片+英特尔 Killer E5000B 5G有线网卡+英特尔Killer BE1750 WiFi7 无线网卡。

• 扩展能力

  • 3个M.2接口（1×PCIe5.0×4，2×PCIe4.0×4），均在主板正面设计。
  • 1个PCIe5.0×16（金属加固），1个PCIe 4.0 x 4，配备全新设计显卡易拆键，显卡槽位位于第一槽。
  • 后置雷电4接口、前置10Gbps Type-C接针，满足高速数据传输需求。


---

开箱展示

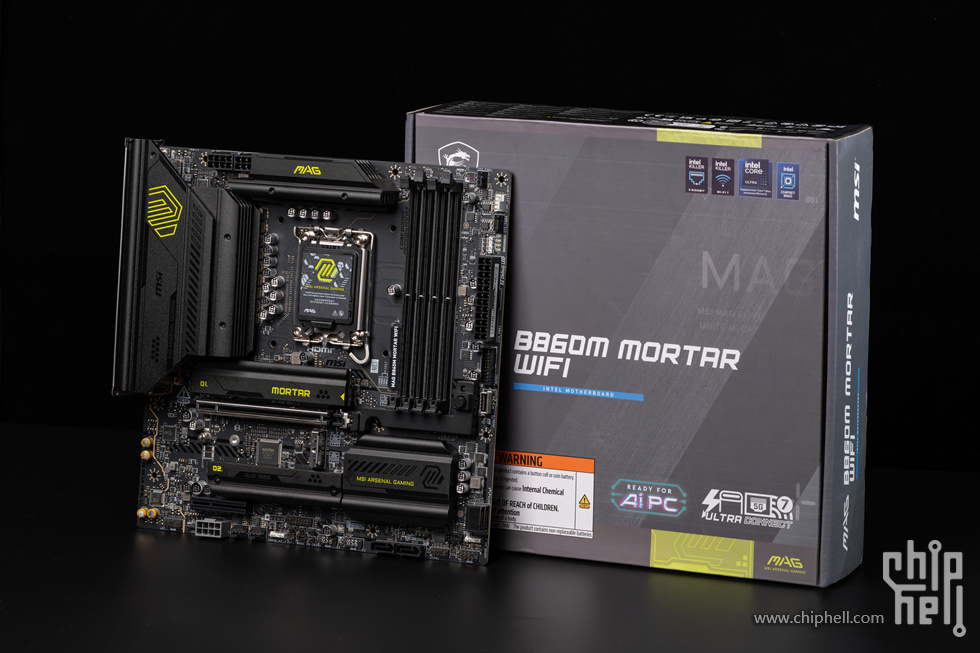

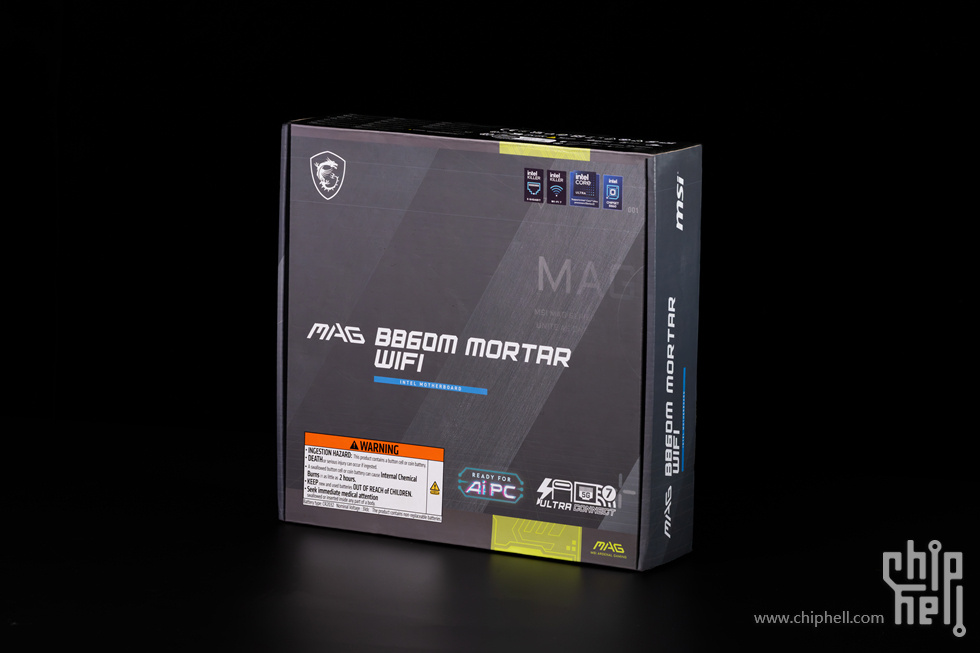

微星MAG B860M MORTAR WIFI灰色包装延续了微星品牌一贯的简洁风格，正面印有中间位置为主板型号。



背面详细介绍了主板参数特性（12+1+1+1相供电、Wi-Fi7、5G有线网口、M.2快拆，雷电4）。



作为微星主流MAG系列，MAG B860M MORTAR WIFI专为游戏玩家设计，提供稳定性能与极强的耐用性与极高的性价比。

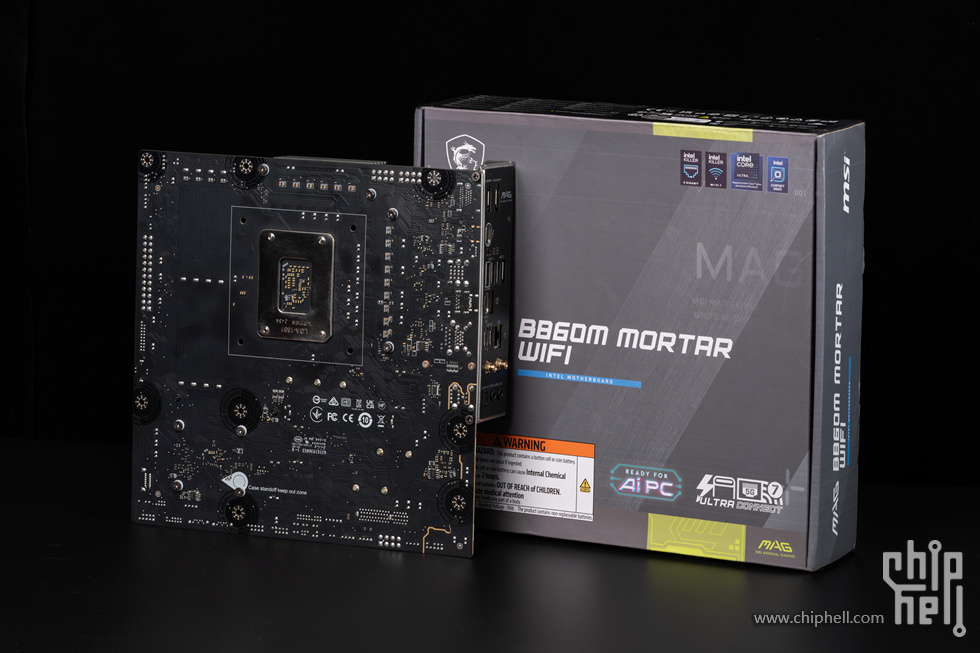

主板背面特写。

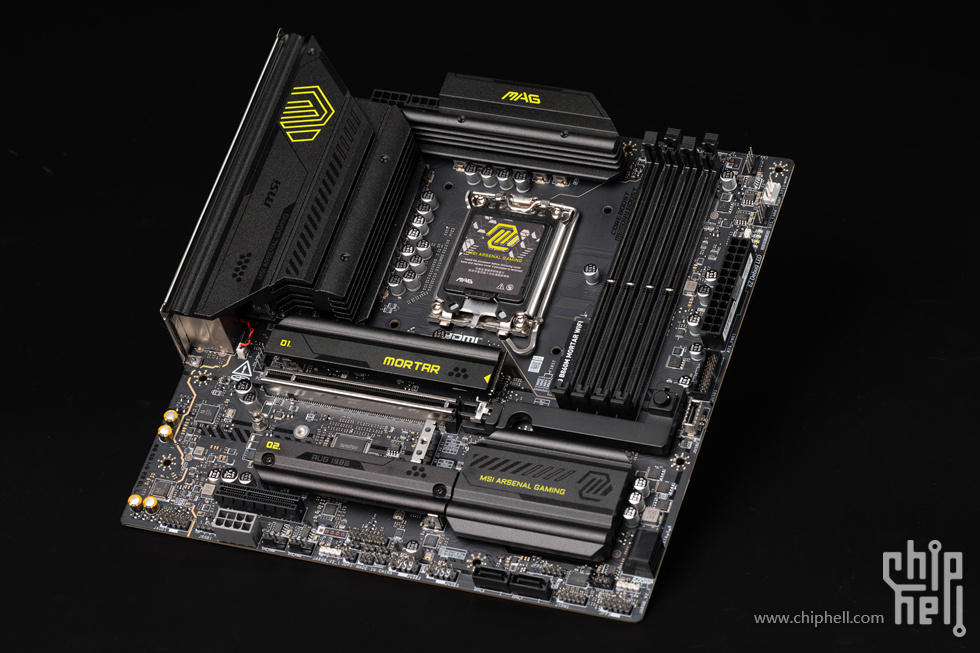

依然是微星迫击炮经典的暗黑风格设计，不同的是这一代设计更换为了哑光黑金属拉丝纹理基底，搭配荧光绿色字符点缀。

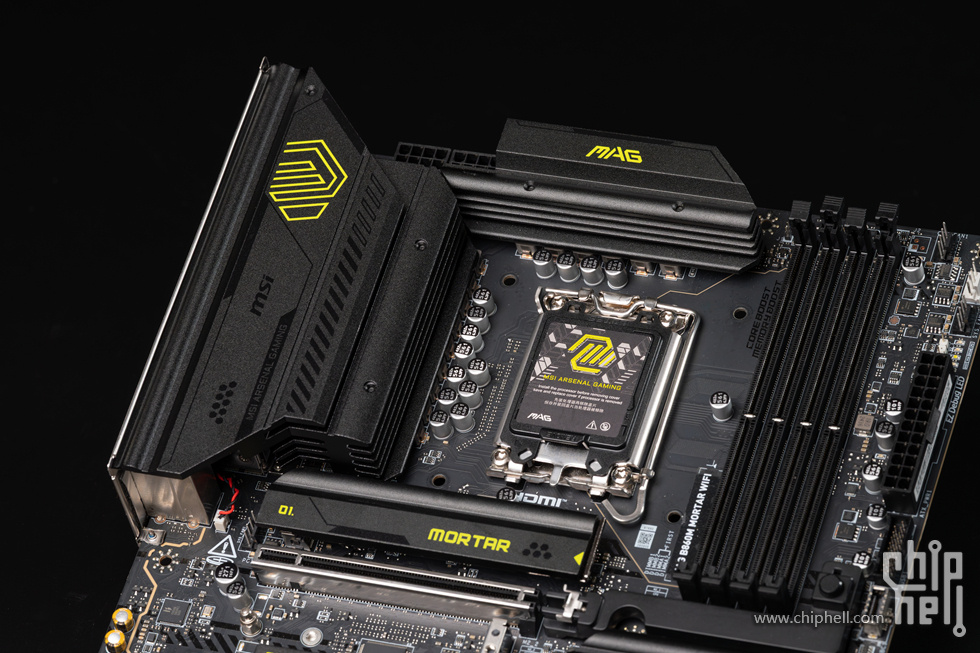

采用一体设计扩展至IO接口的VRM大型金属散热装甲，内置7W/mK导热垫片，确保主板散热效率，保证CPU性能的稳定发挥。

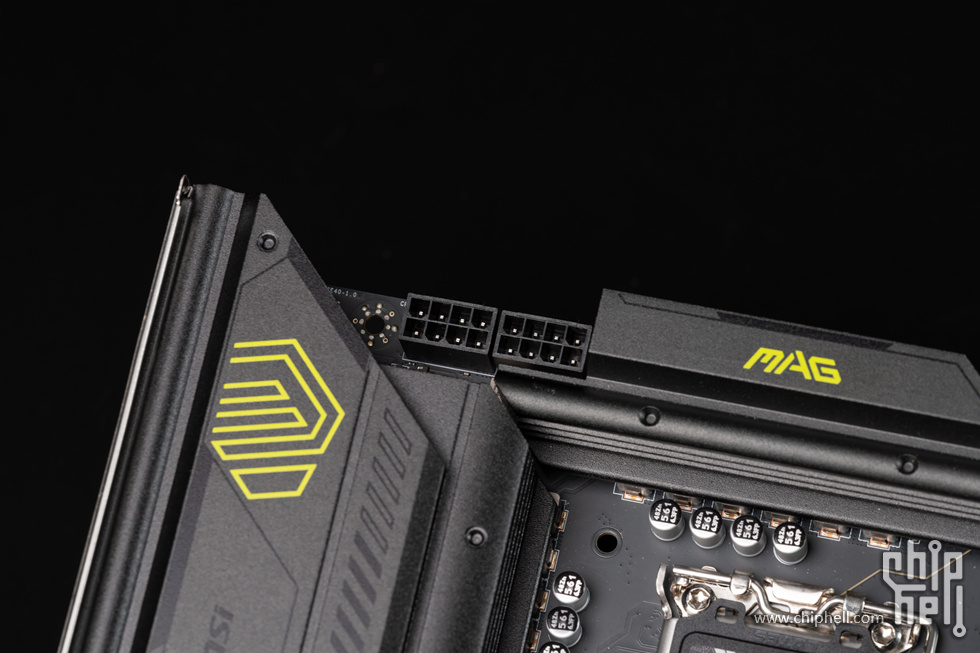

搭载双8PIN供电接口提供稳定输入。

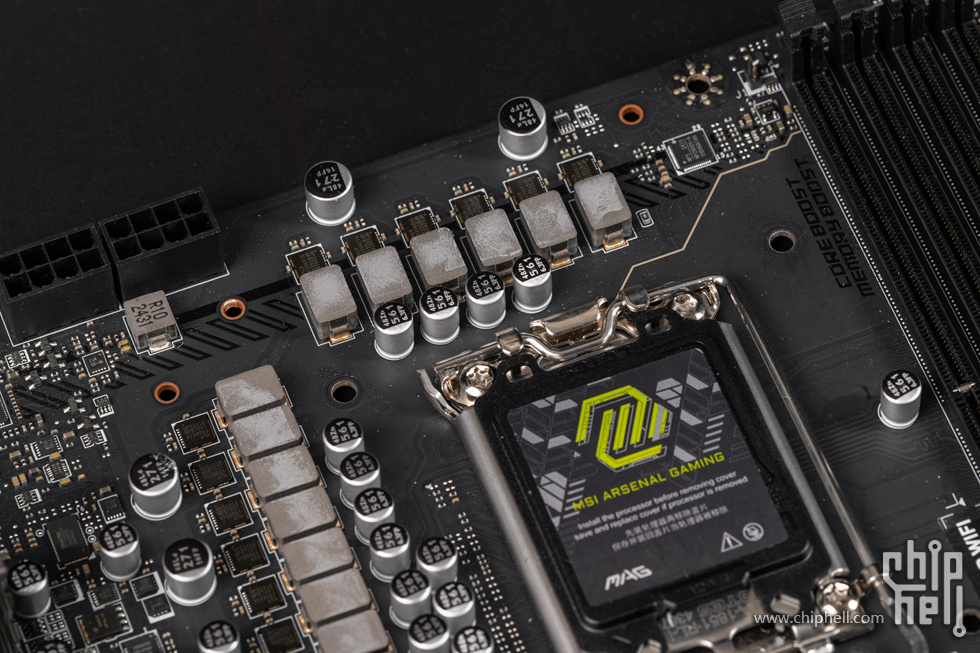

主板搭载了12+1+1+1相（60A）供电+6层PCB设计。

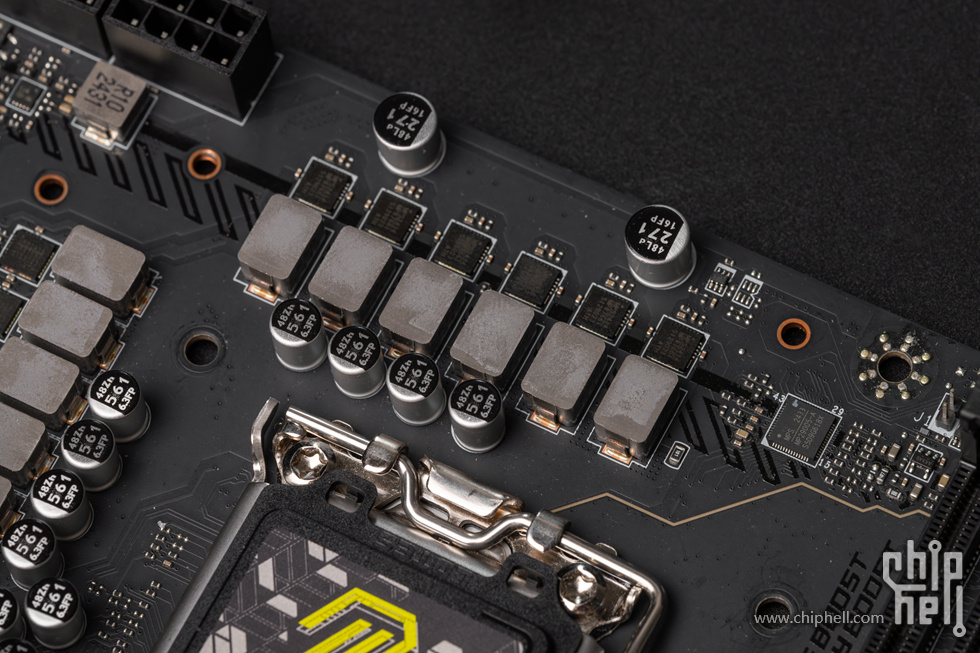

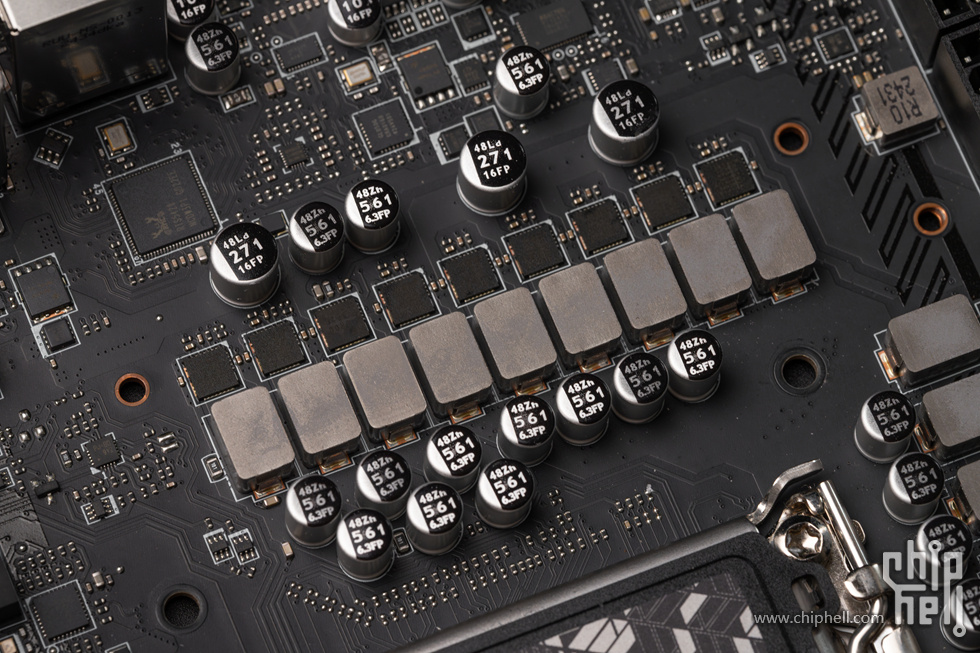

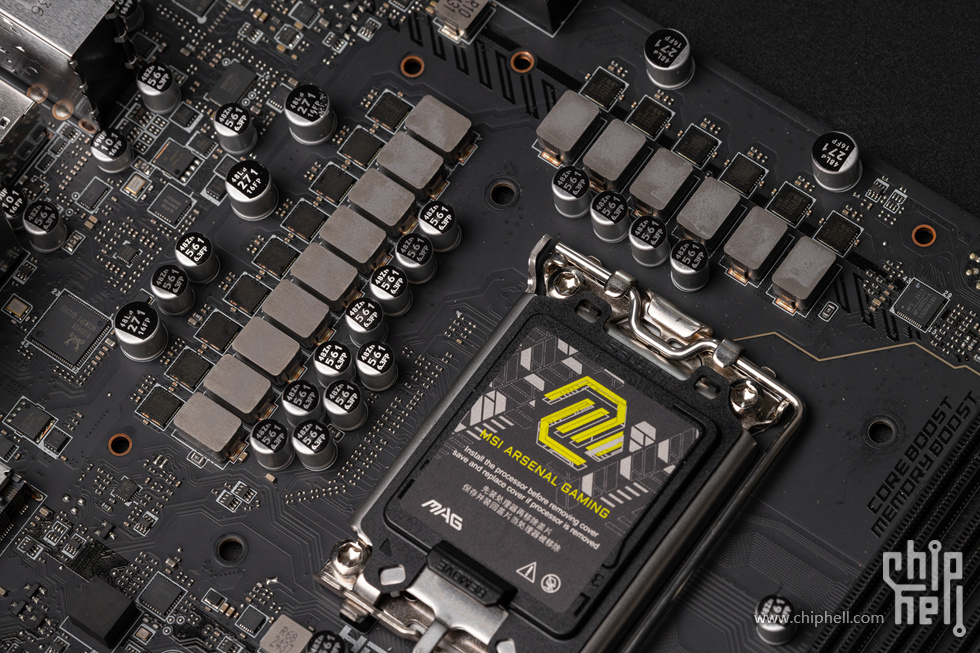

供电区域特写，结合双8PIN电源供电和独家Core Boost技术，满足高负荷与旗舰处理器运行需求，稳定释放最大效能。

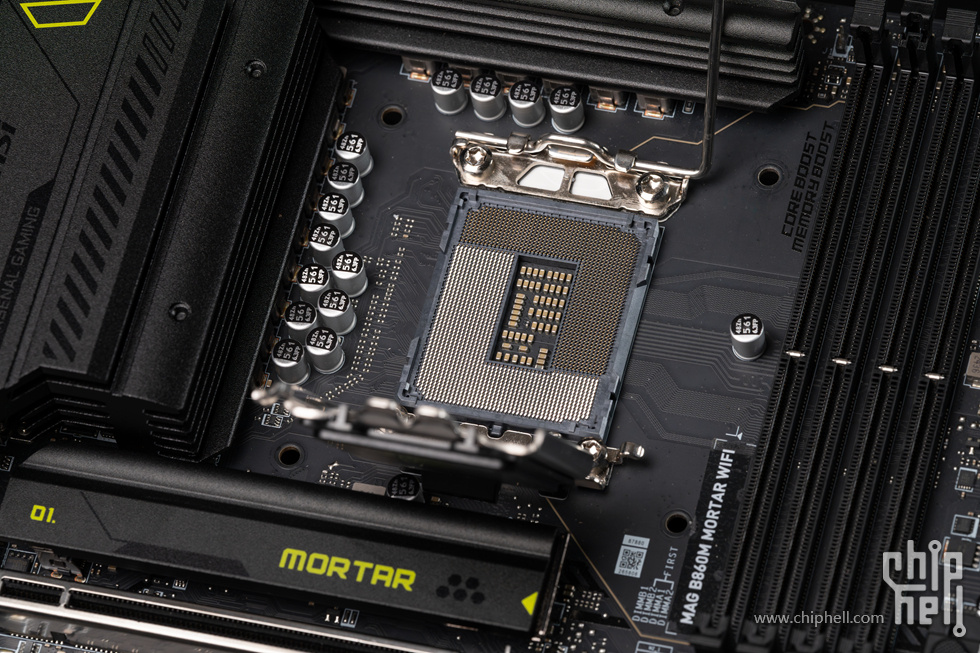

LGA 1851插槽，支持英特尔 酷睿 Ultra 200S系列处理器，通过12+1+1+1相的智能供电设计兼容旗舰级处理器，同时兼顾日常使用与未来硬件升级需求。

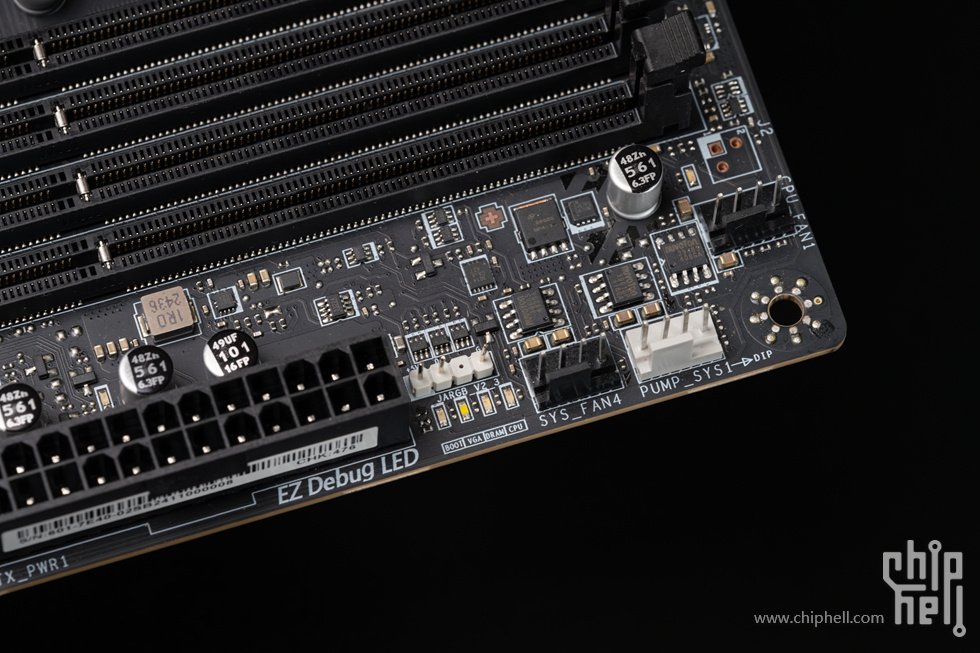

主板右上角提供3个4PIN风扇接针，1个5V ARGB接针，以及EZ DEBUG侦错灯。

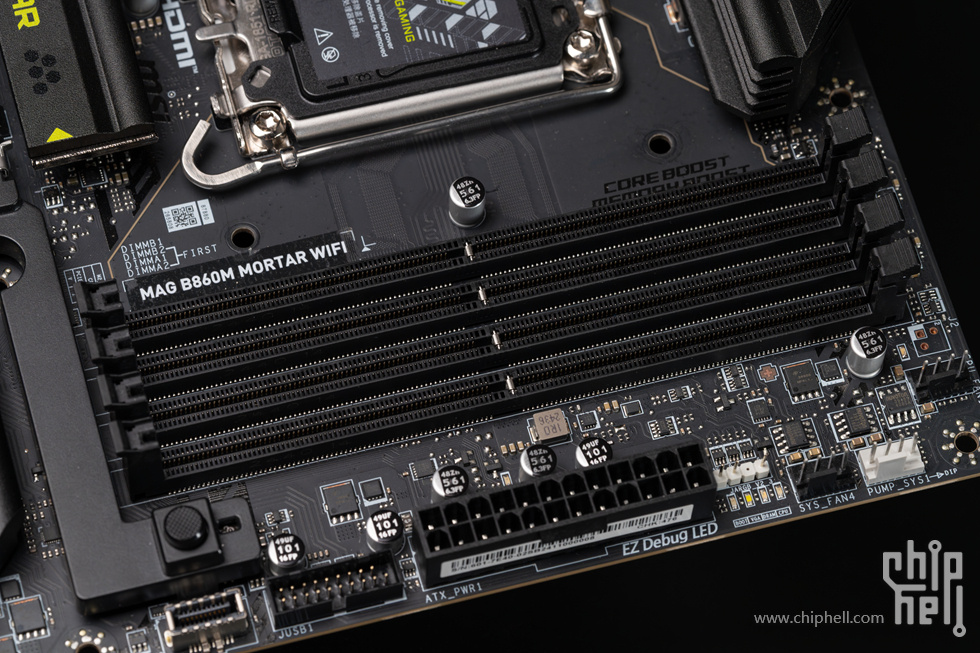

提供4根DDR5内存插槽，最大容量256GB，支持EXPO和XMP内存标准，频率可以达到9200+。

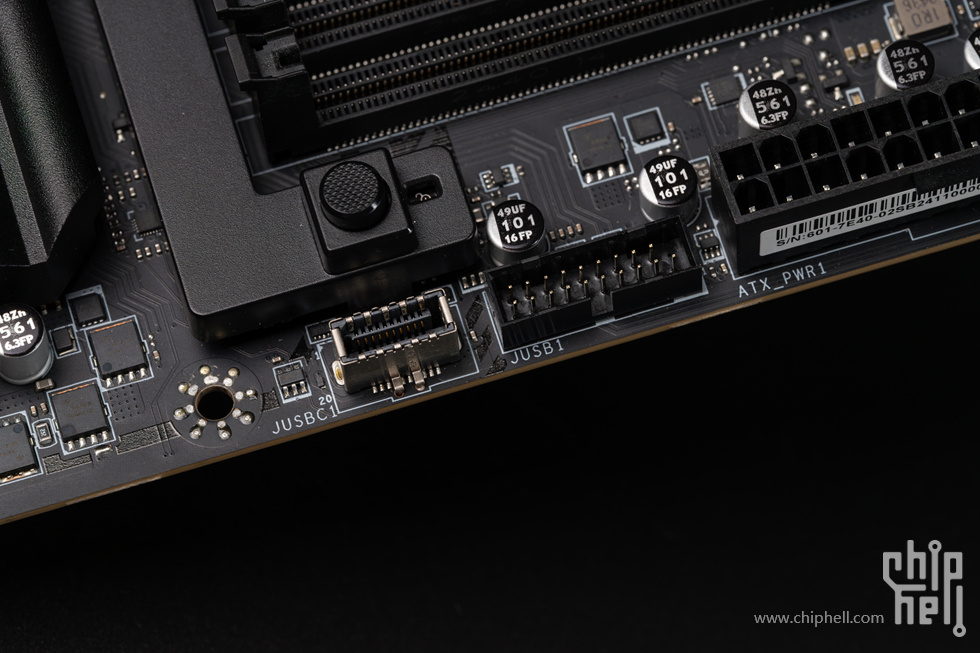

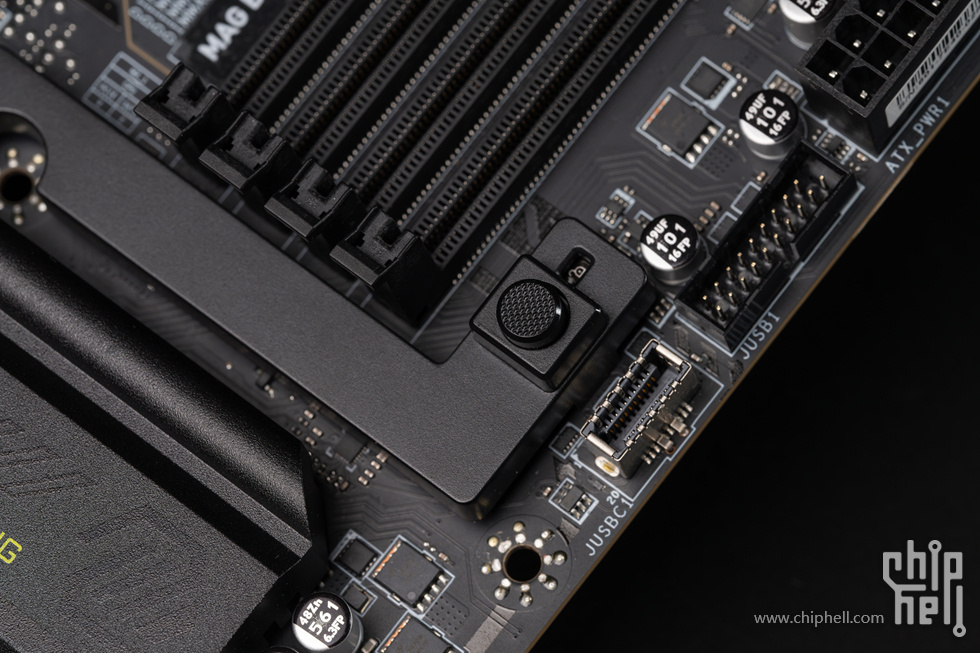

提供1个USB 3.2前置接口，1个USB3.0接针。



显卡PCIe插槽有做金属加固设计，微星全新设计的显卡快拆结构，通过按下一旁的物理释放按钮，即可解除显卡卡扣，实现轻松插拔。

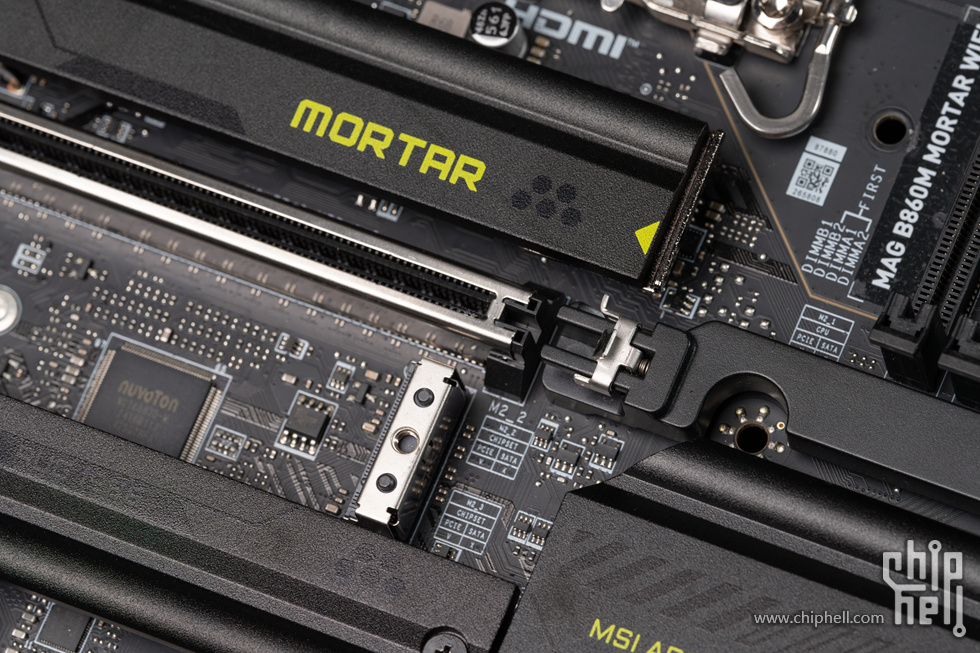

EZ PCIe Release快拆按钮特写。



采用弹簧结构设计，按压锁止解锁。

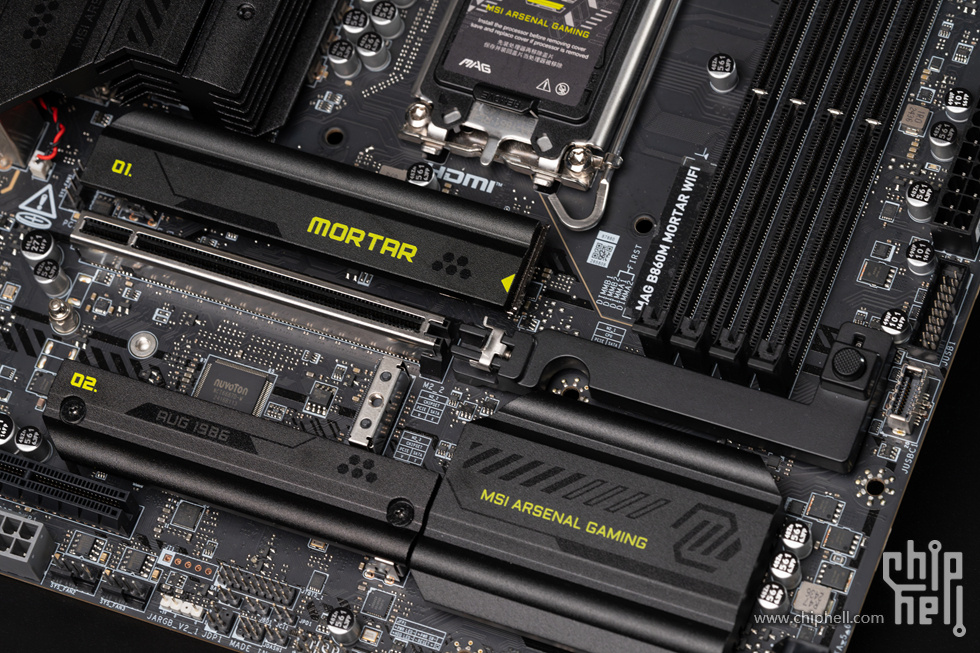

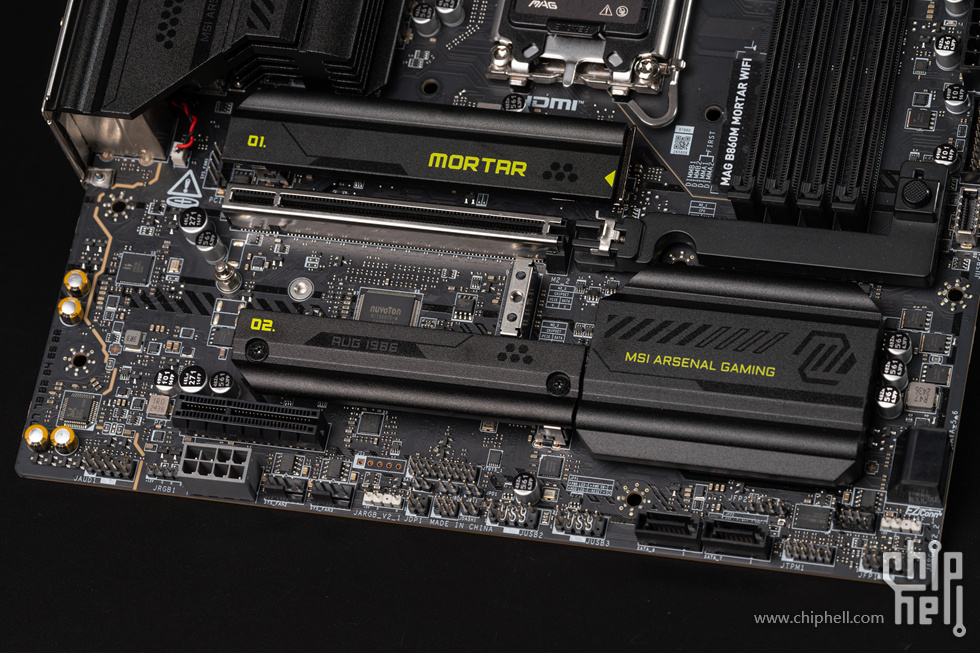

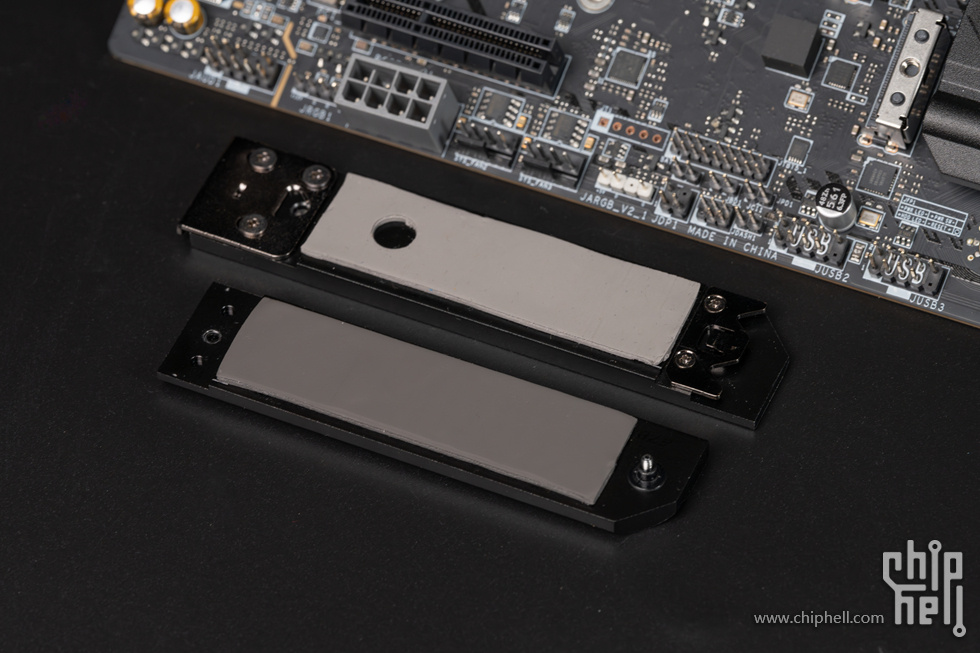

来到主板下半部分，搭载双面M.2冰霜散热装甲，加强对双M.2固态的散热效率，确保固态硬盘性能稳定释放，紧挨着右边为芯片组散热装甲。

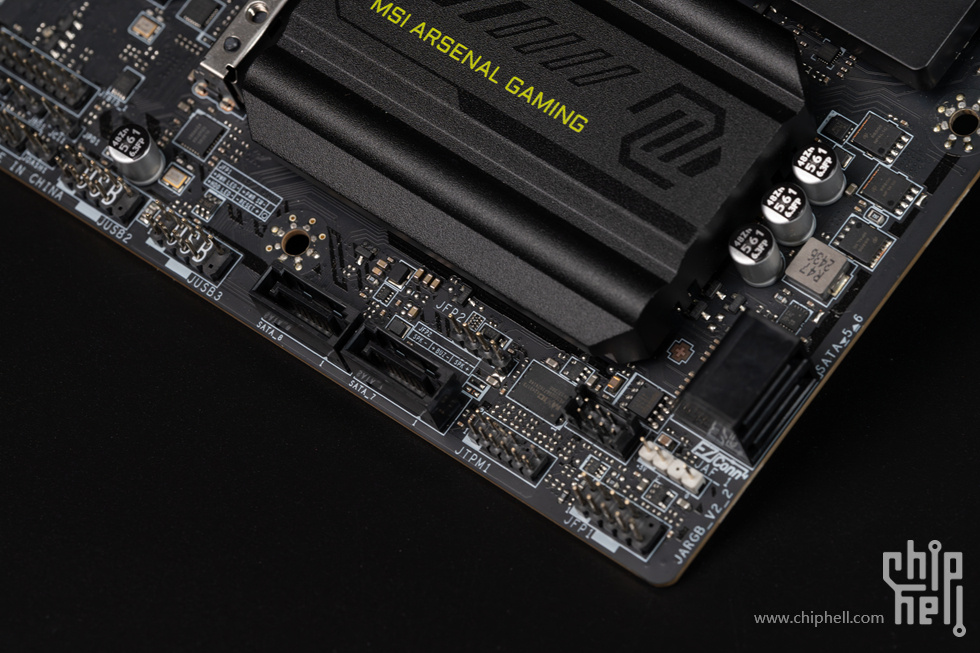

提供4个SATA硬盘接口，其中2个为90°侧置。



其中的1个PCIe5.0和1个PCIe4.0硬盘位提供了散热装甲覆盖。

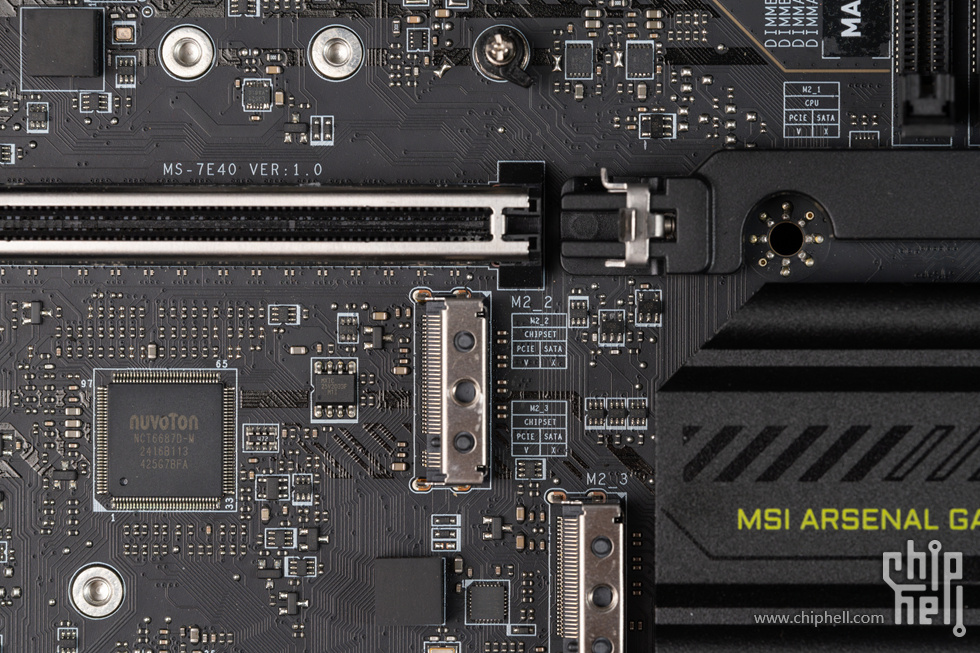

提供3个M.2固态接口，均位于主板正面：
M.2_1  (From CPU) supports up to PCIe 5.0 x4 , supports 2280/2260/2242 devices
M.2_2  (From Chipset) supports up to PCIe 4.0 x4 , supports 2280/2260 devices
M.2_3  (From Chipset) supports up to PCIe 4.0 x4 , supports 2280/2260 devices

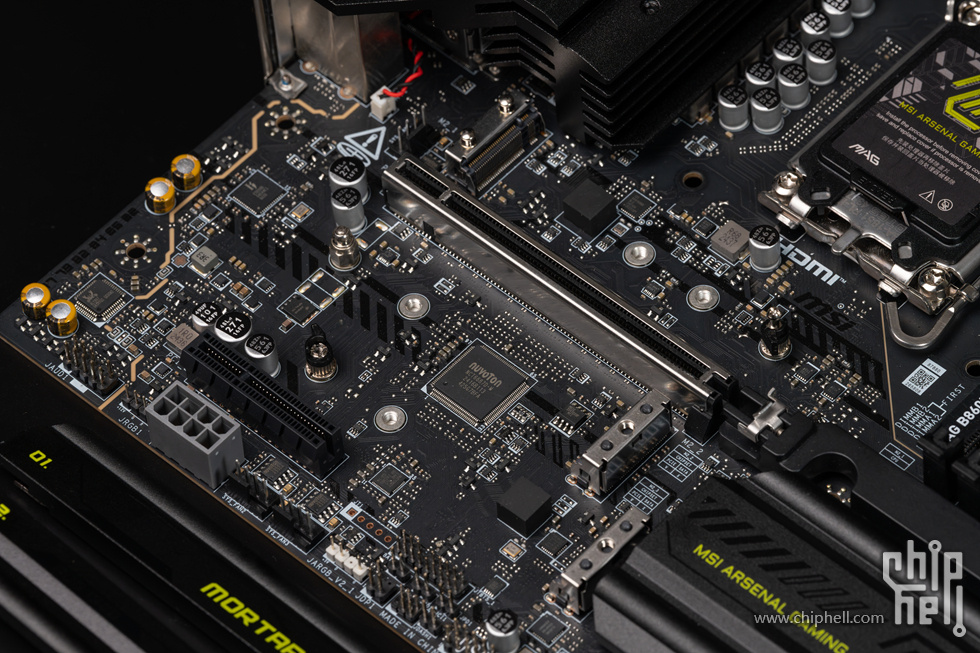

提供1个PCIe5.0×16显卡槽（金属加固），1个PCIe 4.0 x 4扩展槽。

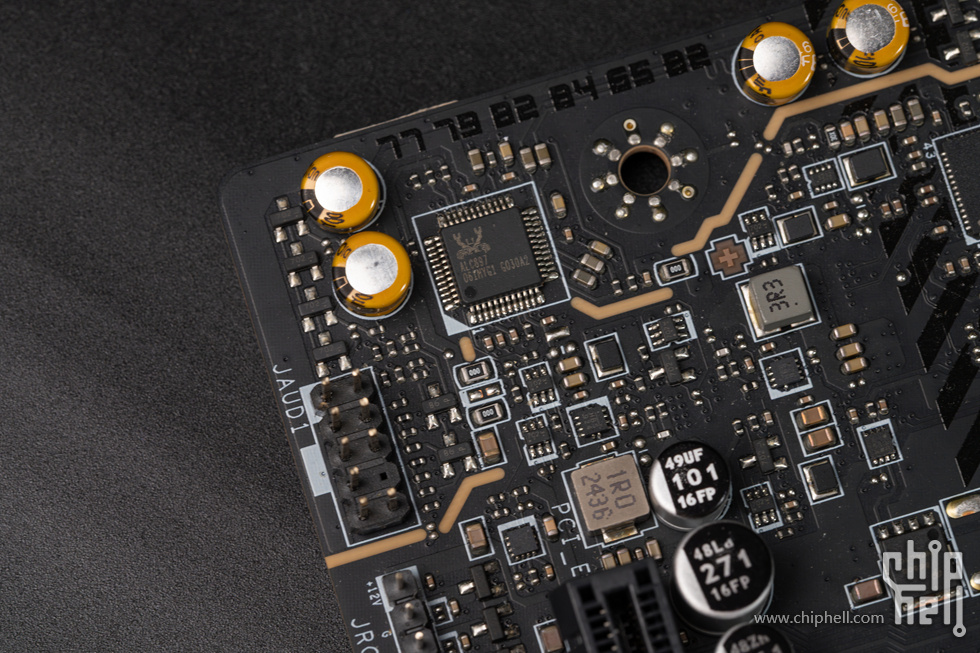

音频芯片ALC897。

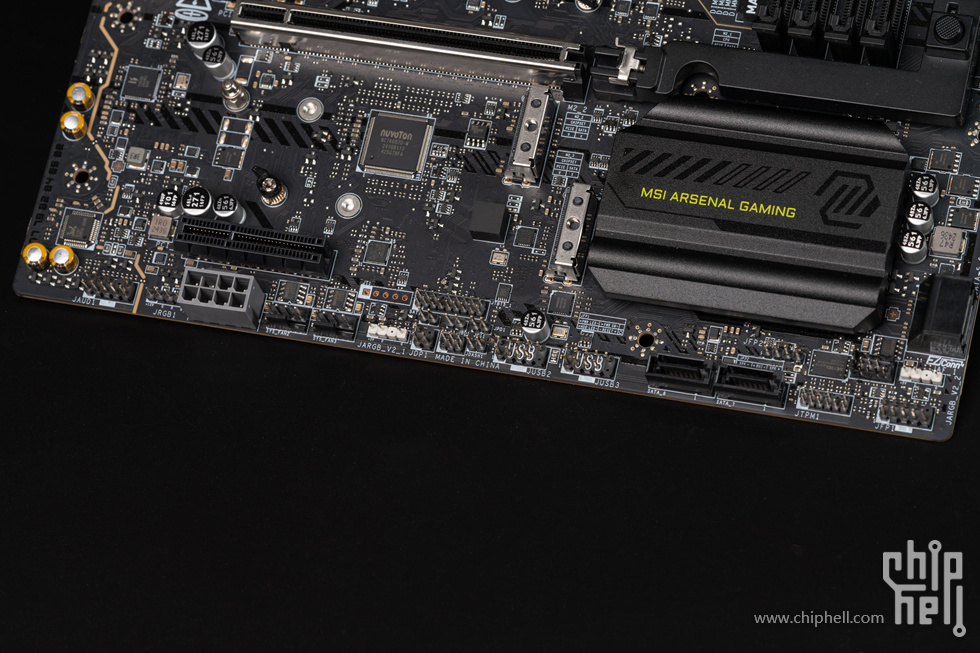

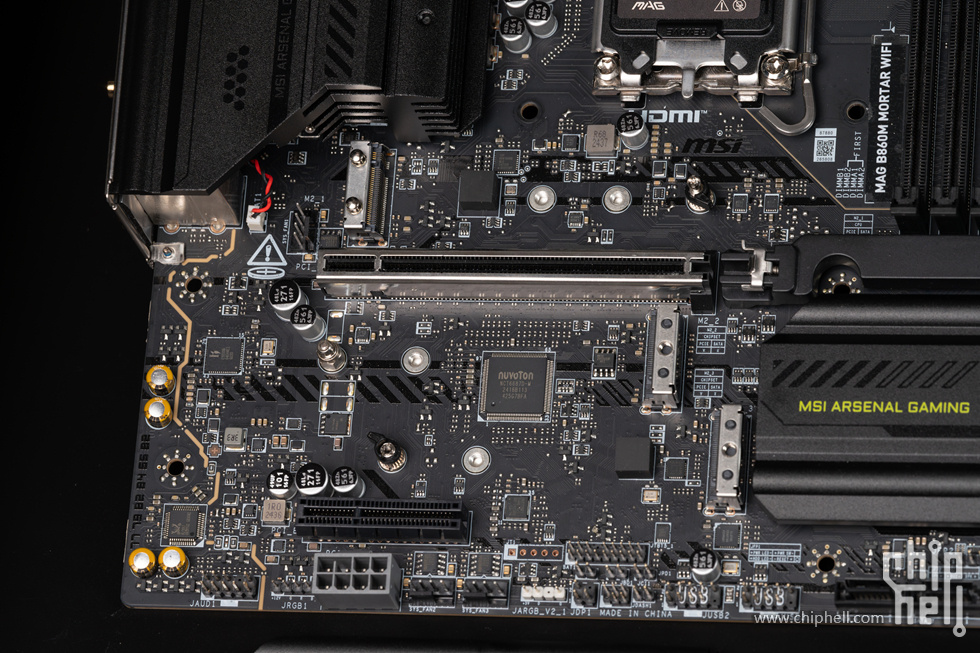

来到主板底部，可以看到非常丰富的接口设计，其中PCIE 8PIN瞩目，独家提供了一个额外的PCIe电源接口，为PCIe扩展槽提供更加稳定的供电输入。

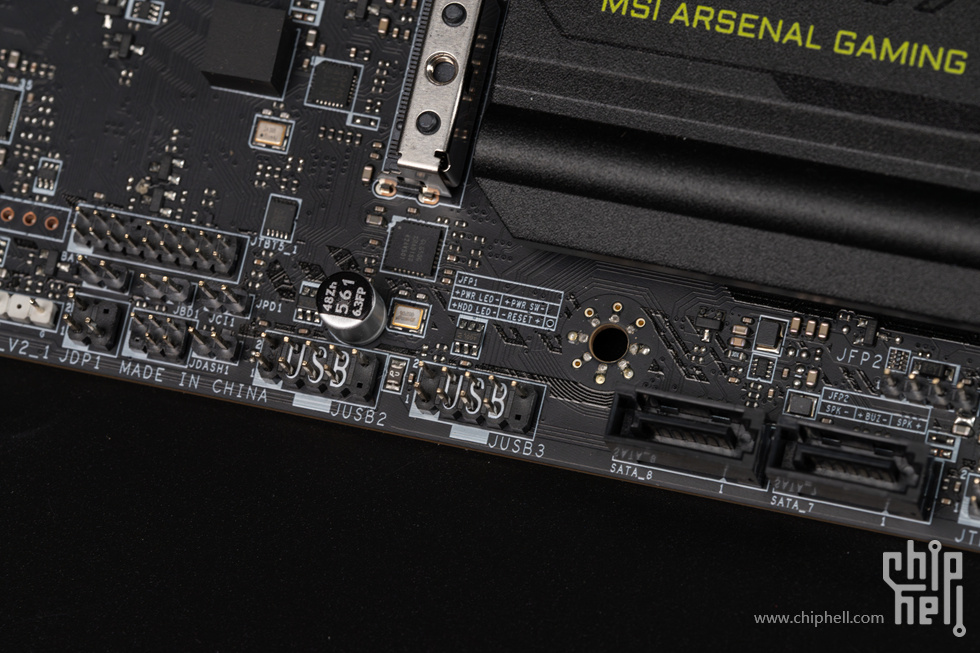

提供两个USB2.0接针，避免机箱水冷与其他需要USB2.0接针硬件接驳冲突的问题。

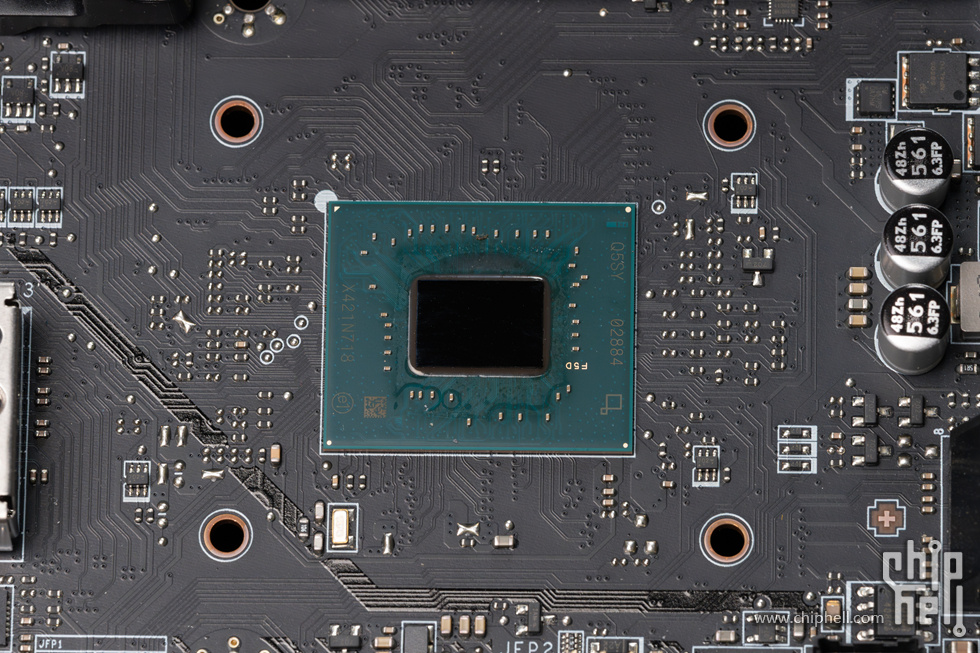

B860芯片组特写。

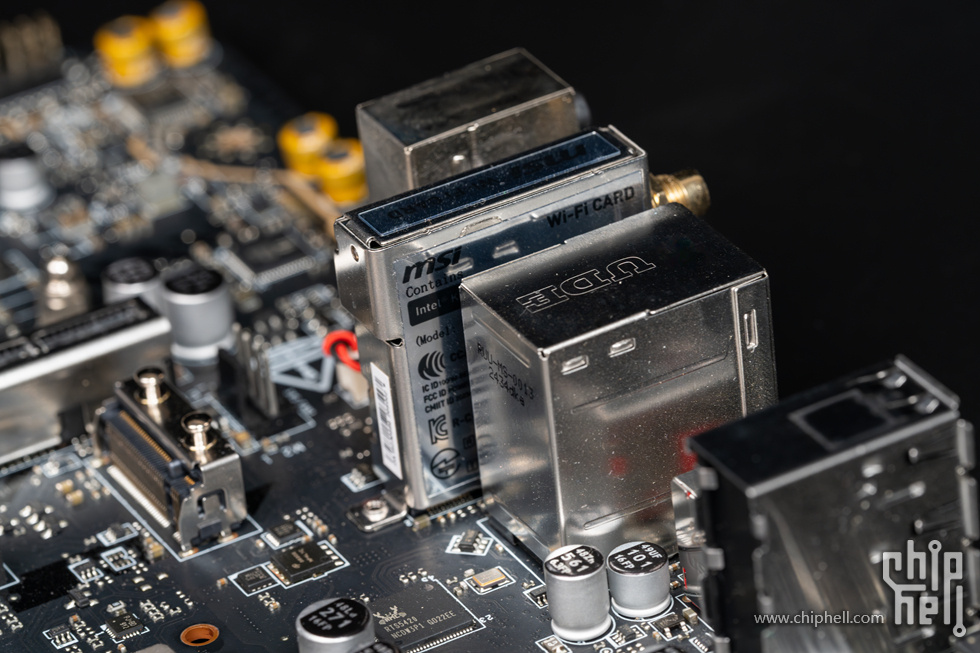

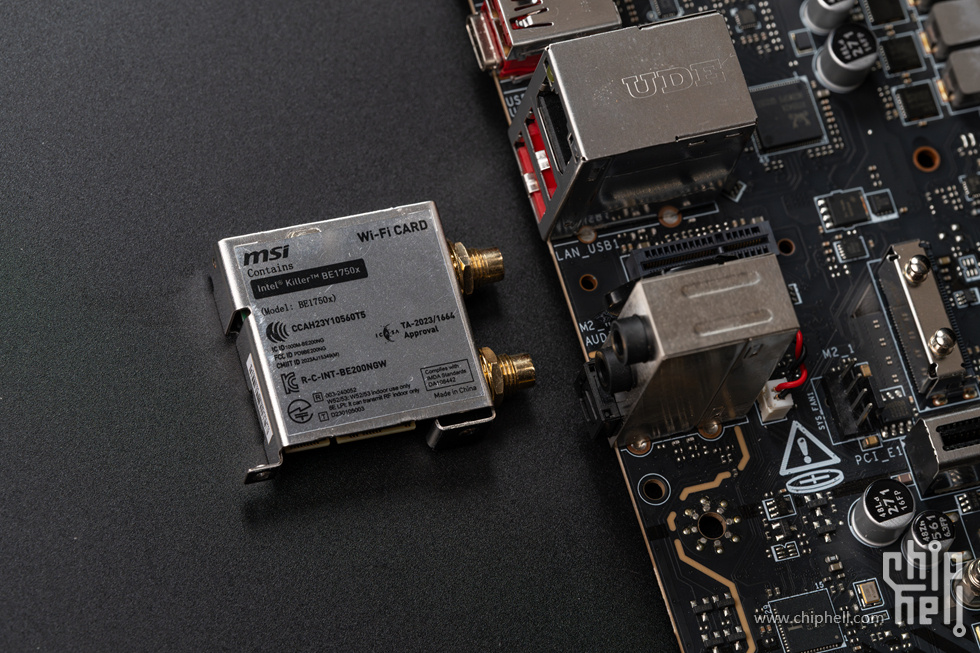

无线网卡来自Intel Killer BE1750x Wi-Fi 7
支持 MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz (320MHz) up to 5.8Gbps
支持 802.11 a/ b/ g/ n/ ac/ ax/ be
支持 Bluetooth 5.4, MLO, 4KQAM

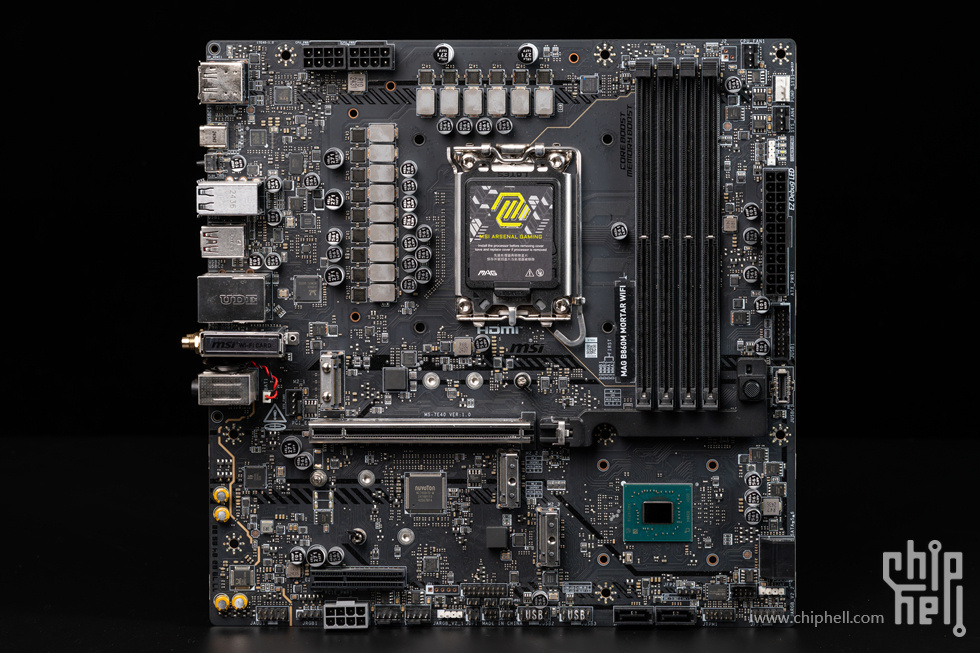

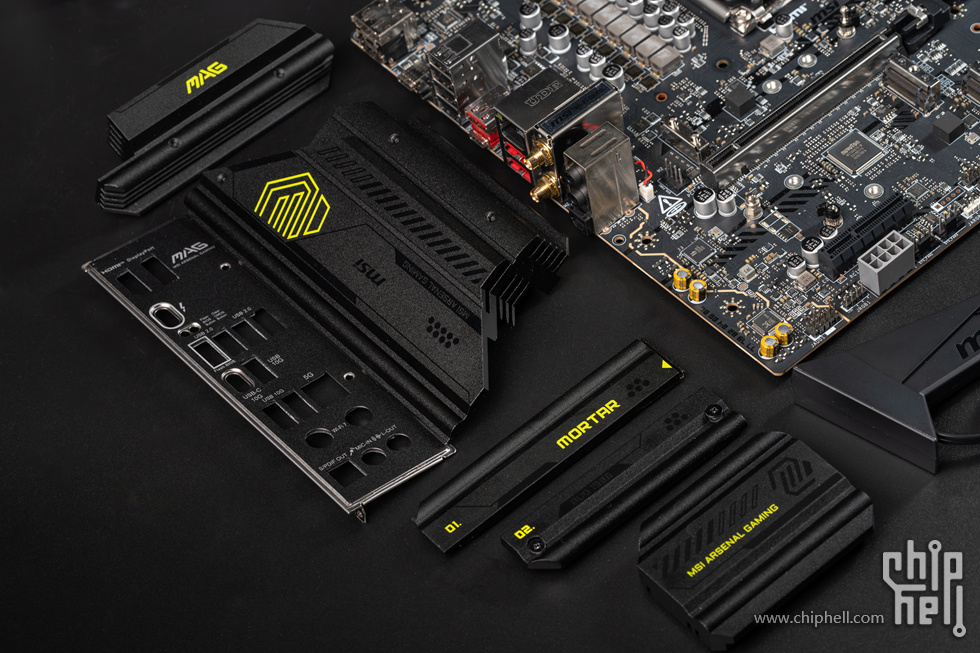

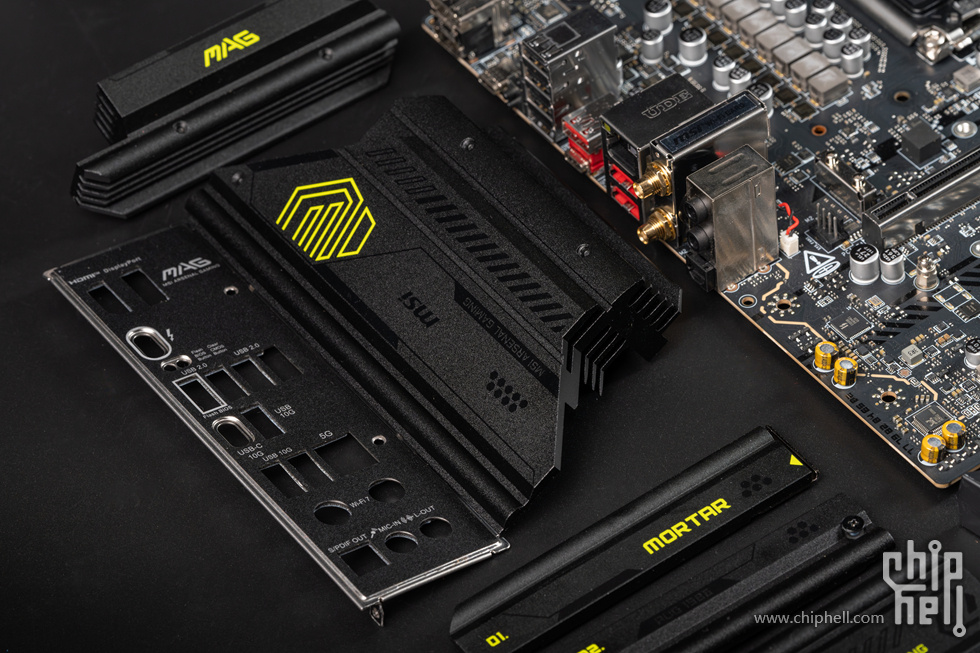

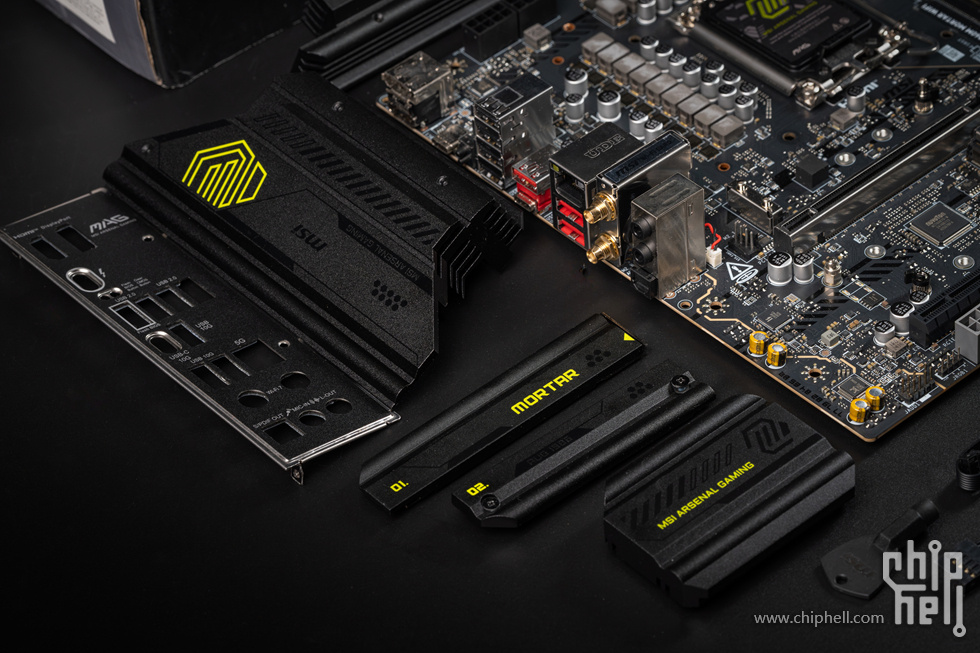

主板拆解全貌与散热装甲特写。

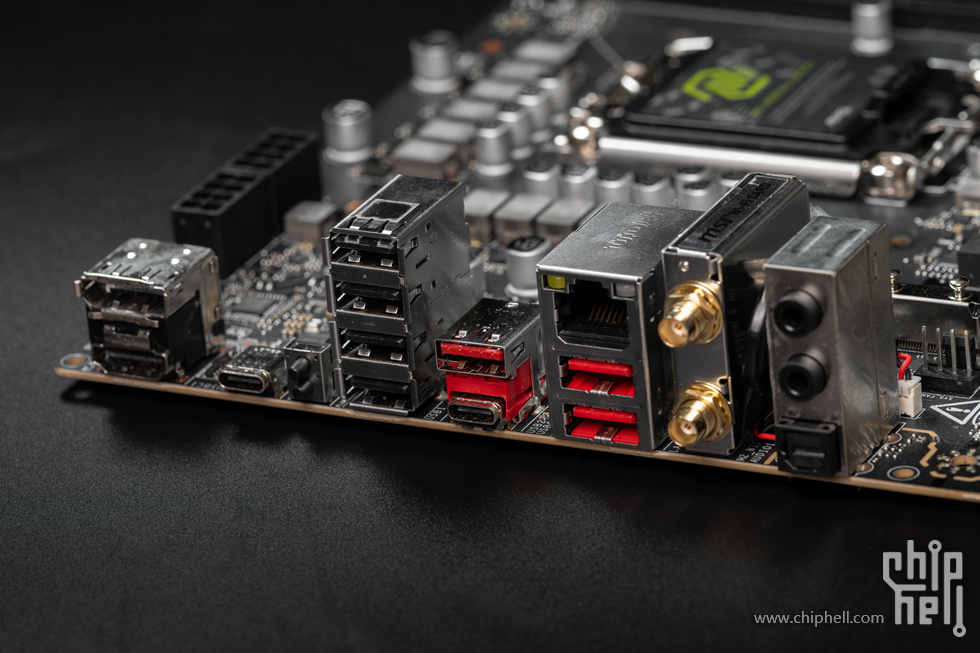

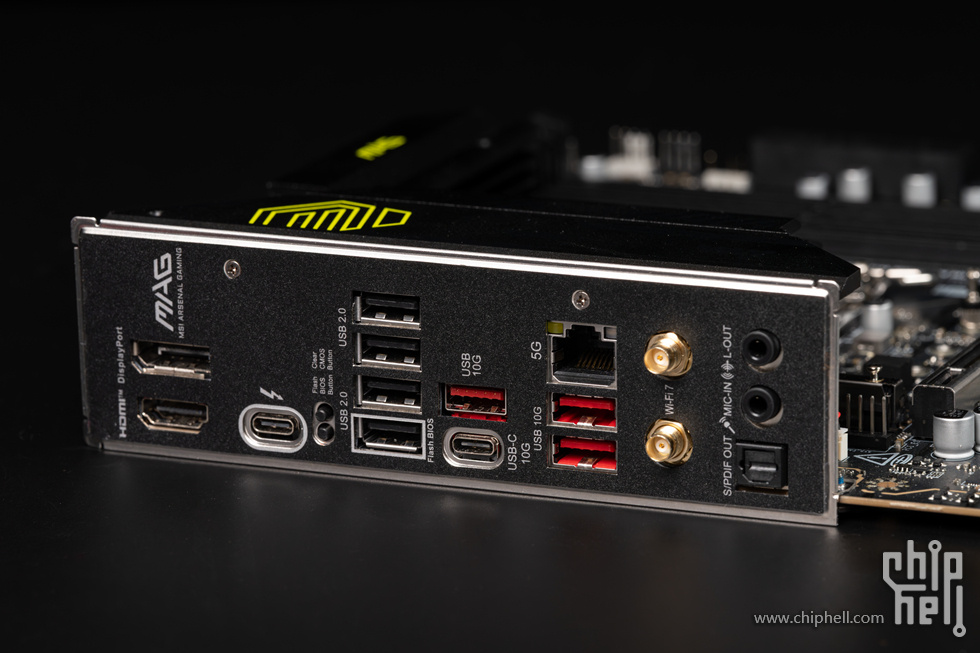

主板IO接口提供如下：
1xDisplayPort 1.4
1xHDMI 2.1
1xThunderbolt 4 40Gbps (Type-C)
Flash BIOS 按键
Clear CMOS 按键
4xUSB 2.0
1xUSB 10Gbps Type-C
3xUSB 10Gbps Type-A
5G LAN
Wi-Fi / Bluetooth
3.mm音频接口
光纤输出

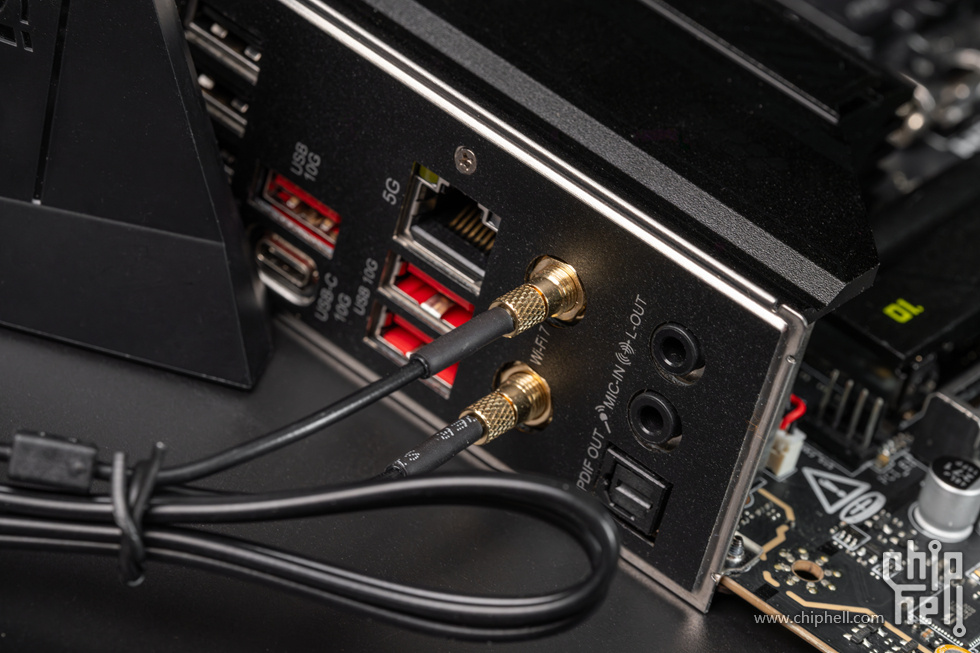

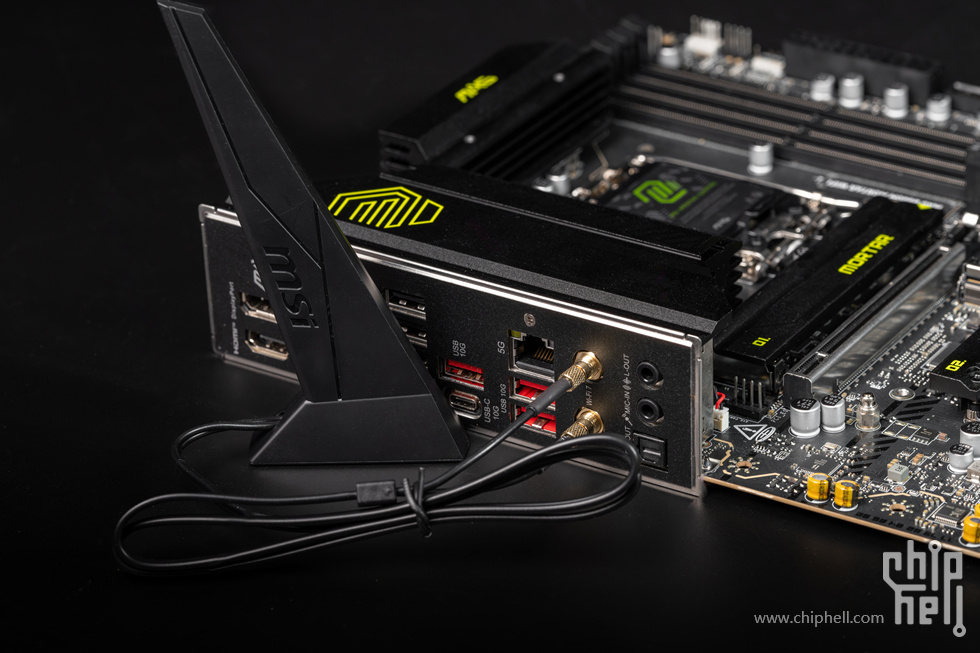

着重介绍一下全新设计的WIFI7天线接口设计，采用了快拆拔设计的同时微星依然保留了螺纹孔，可以同时兼容旧版本的旋钮天线，本人非常喜欢这个设计，可以使用市面上各种小辣椒天线，好评。

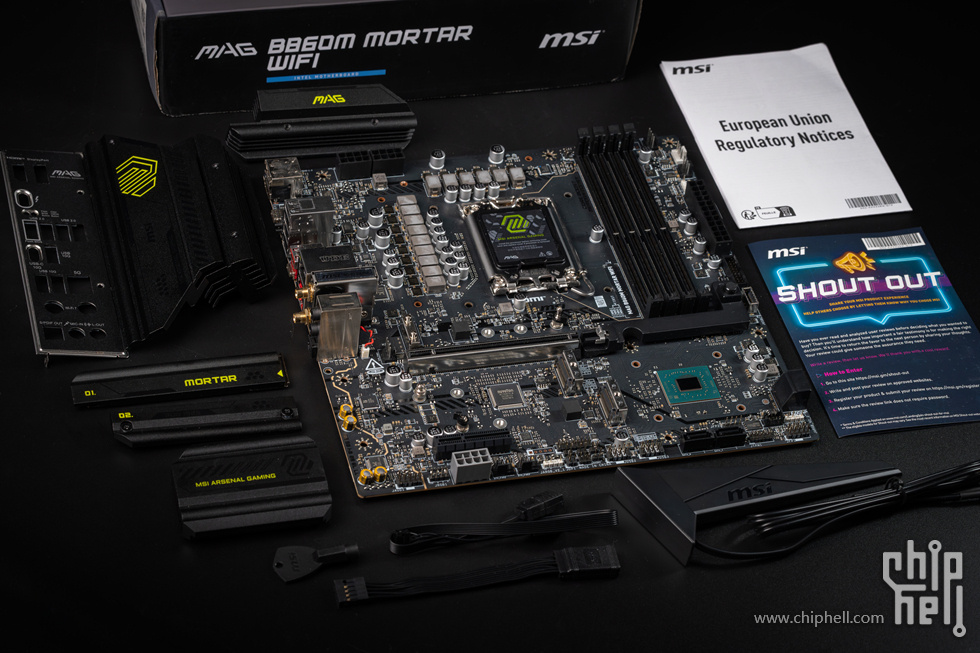

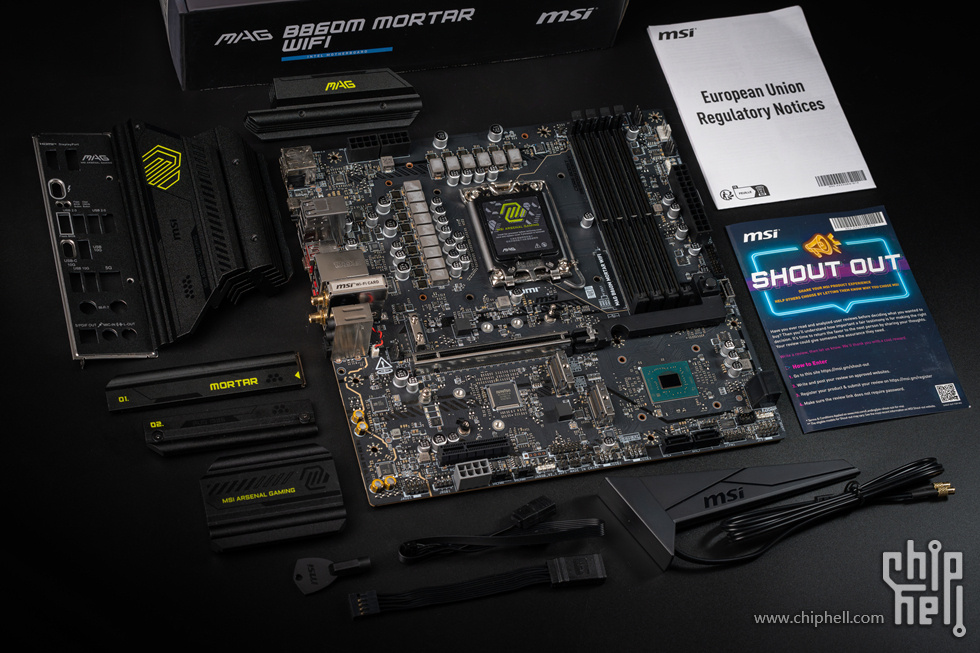

主板全配件特写一览。

---

结语

      微星MAG B860M MORTAR WIFI主板作为英特尔B860芯片组的中端主力型号，凭借旗舰级供电规格、Wi-Fi 7+雷电4越级网络组合、快拆散热装甲与显卡快拆结构及Debug灯等全栈人性化设计，树立了英特尔新平台高性价比MATX主板的标杆，无论是追求极致性能的玩家，还是注重综合体验的用户，它都是英特尔M-ATX平台装机方案中一个非常热门的选择。
